PORTAFOLIO ARQUITECTÓNICO

POR

T A F O L I O

Esteban Cortez Ocampo.

Cali, Valle - Colombia e-mail escoroca@gmail.com

Perfil

Soy estudiante de pregrado en la Pontifica Universidad Javeriana Cali. Lo que más me apasiona es que a través de mis diseños, yo pueda mejorar la calidad de vida de las personas.

Me caracterizo principalmente por ser una persona creativa, responsable y con una gran capacidad para el trabajo en equipo. Me gusta estar en constante aprendizaje, asumir nuevos retos y desarrollar habilidades en distintos campos que puedan complementar a la Arquitectura, como el diseño gráfico.

Competencias

3D

técnica

arquitectónica

a mano alzada

Idiomas

“La relación entre el arquitecto y la naturaleza es de amor-odio. La sostenibilidad consiste en construir pensando en el futuro, no sólo teniendo en cuenta la resistencia física del edificio, sino pensando también en su resistencia estilística, en los usos del futuro y en la resistencia del propio planeta y sus recursos energéticos”

-Renzo Piano

Manejo de software

Nativo

B2

CONTENIDO

1

Edificio de Educación Continua Cañaveralejo

2

Problemática de residuos Rio Cañaveralejo

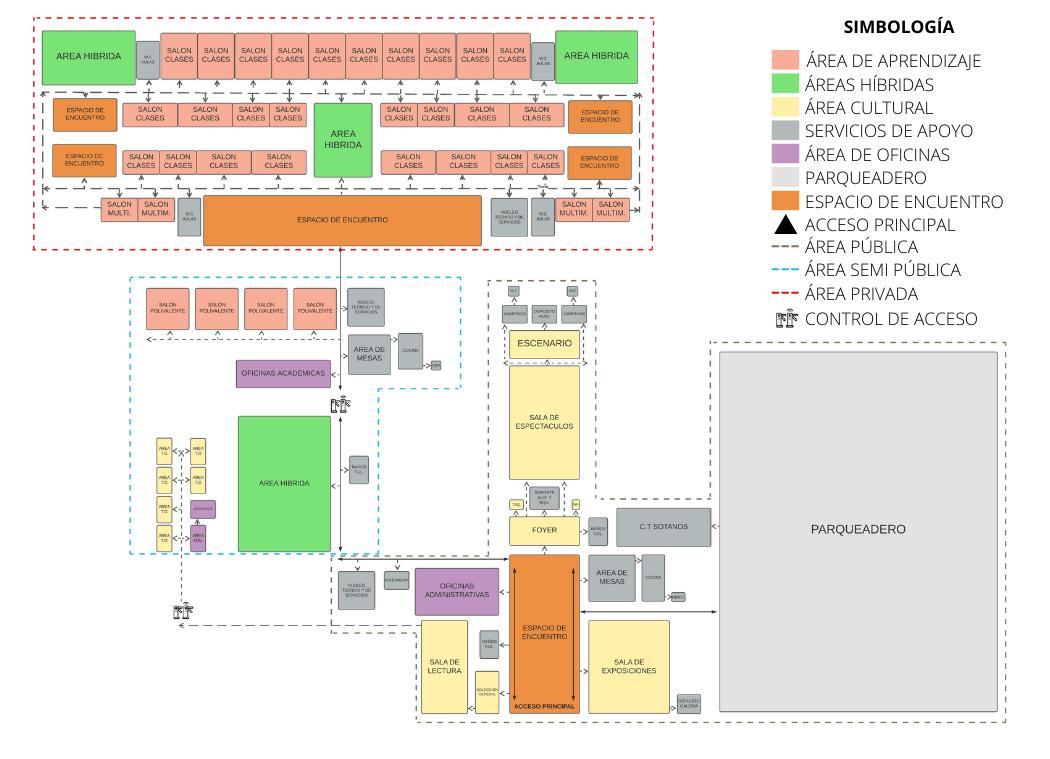

Diagrama funcional del proyecto

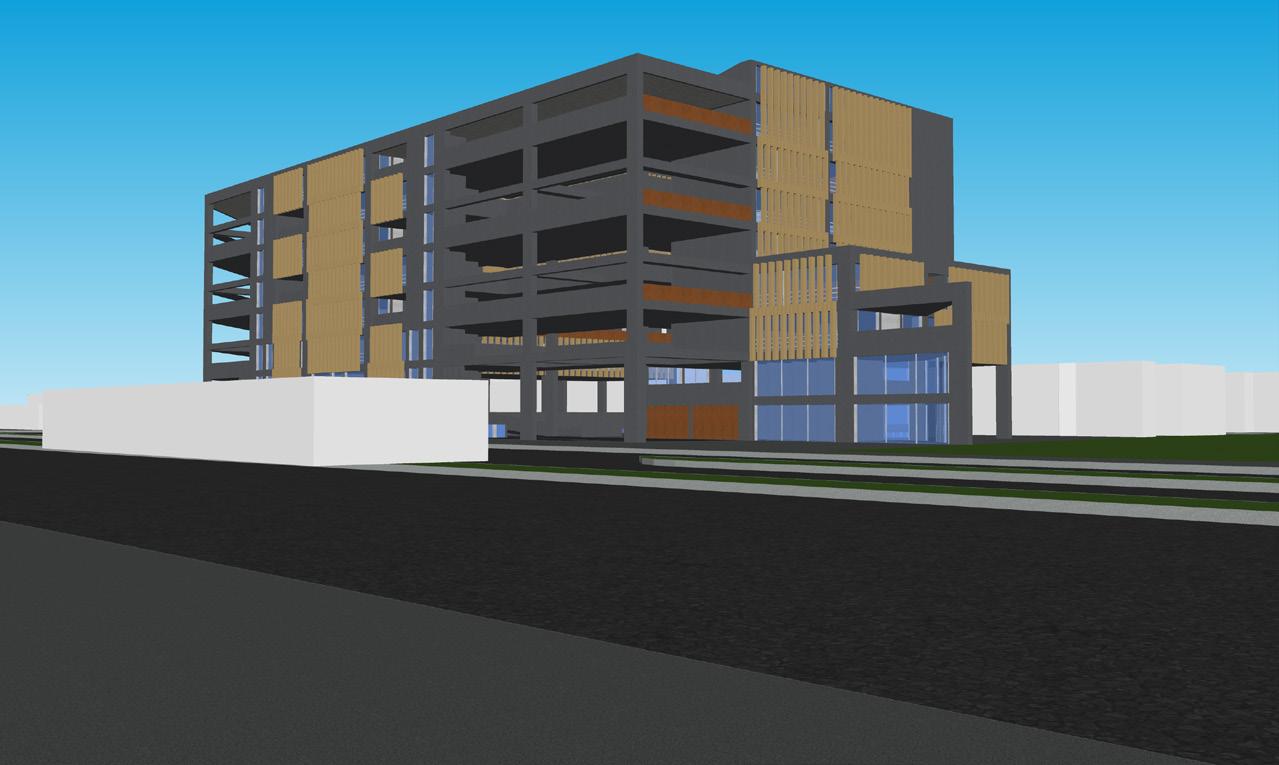

EDIFICIO DE EDUCACIÓN CONTINUA CAÑAVERALEJO

Ubicación: Cali, Colombia

Semestre: IV

Año: 2022

Profesores: Arq. Laura Soto, Arq. Stephanie Aya, Arq. Ivan Osuna, Arq. Miguel Vargas, Arq. Alejandro Ramirez

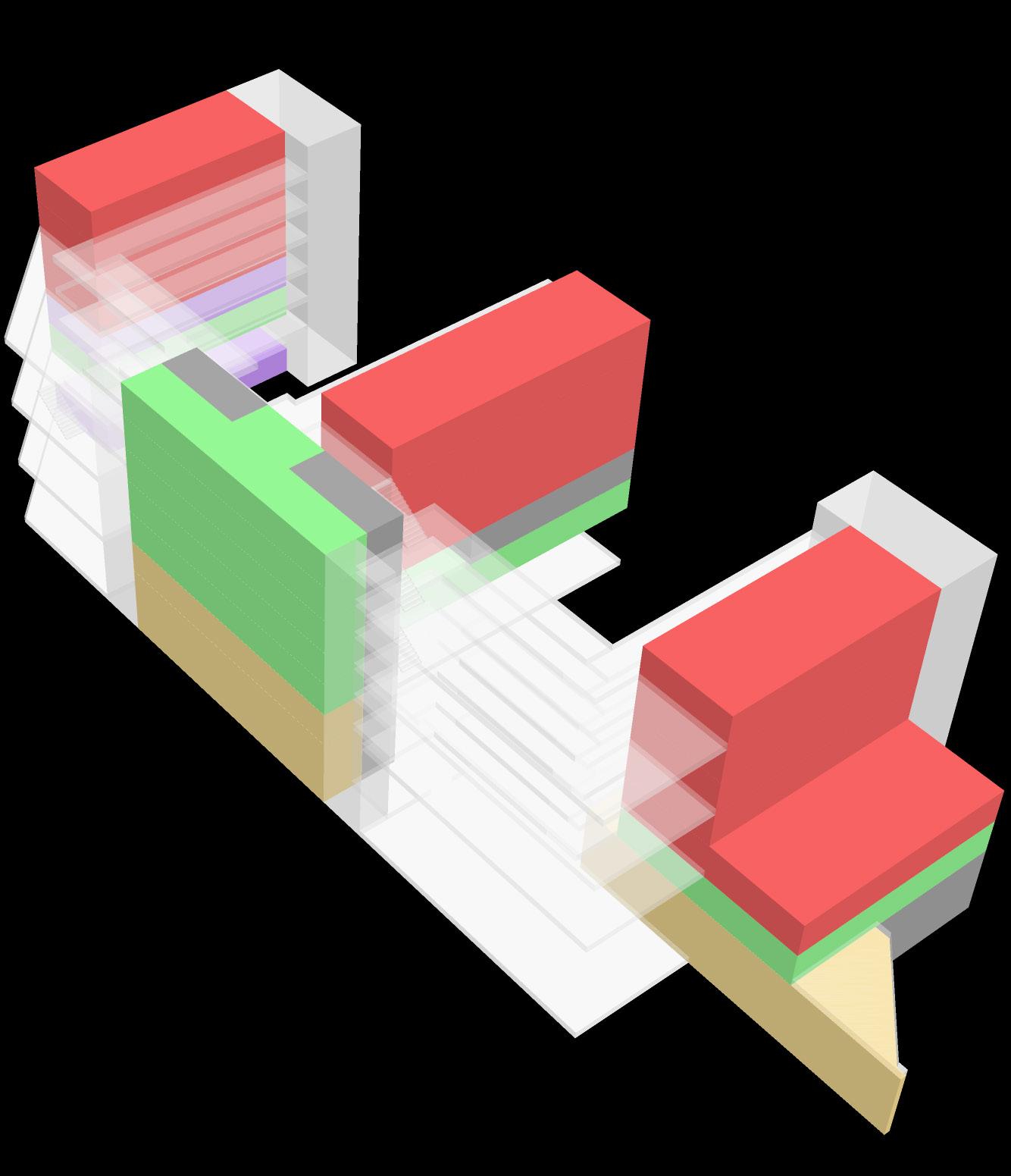

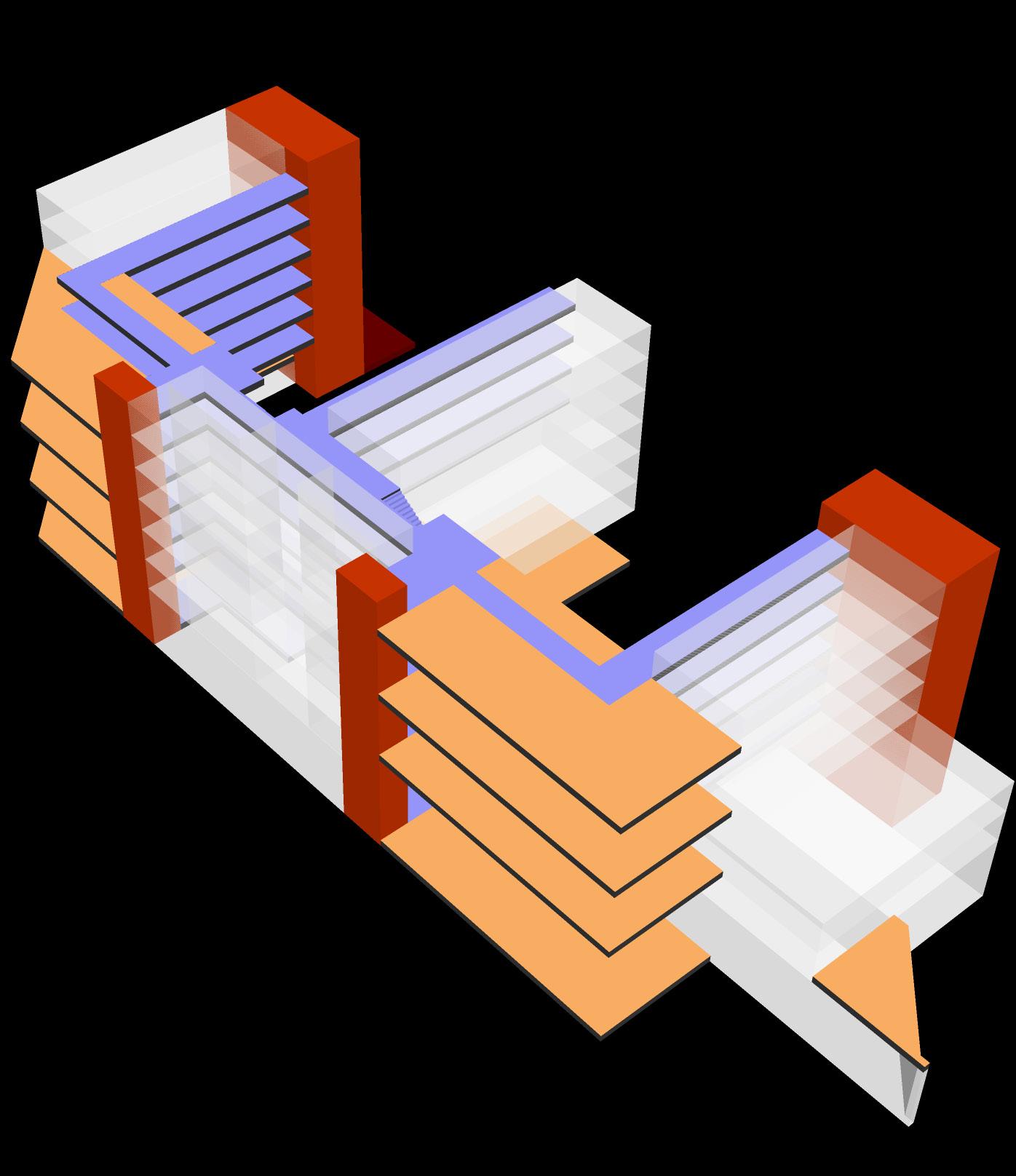

Zonificación Sistema espacial

Sobre el proyecto

Este proyecto es una propuesta de un Edificio de Educación Continua ubicado en la esquina de la calle 5 con la carrera 54a. El diseño está basado en un diagrama fun cional, con el cual se resuelve la delimitación de espacios, los grados de privacidad y el esquema principal de circulaciones. Su forma consiste principalmente en un bloque contenedor de las conexiones verticales del edificio y los espacios de encuentro, que a su vez se encarga de unir tres alas de aulas. Se genera la solución mencionada anteriormente con el fin de que, el bloque principal separe a las aulas del ruido que genera la calle 5 y sea un conductor de los vientos del oeste y los distribuya horizontalmente a través de todo el edificio. Se crean tres alas de aulas con el fin de poder cumplir correctamente con las delimitantes de los análisis previos y que todas estas cuenten con soluciones adecuadas principalmente en el tema ambiental.

Salones Area hibrída Oficinas Area cultural Servicios

Espacios de encuentro Circulaciones Puntos fijos

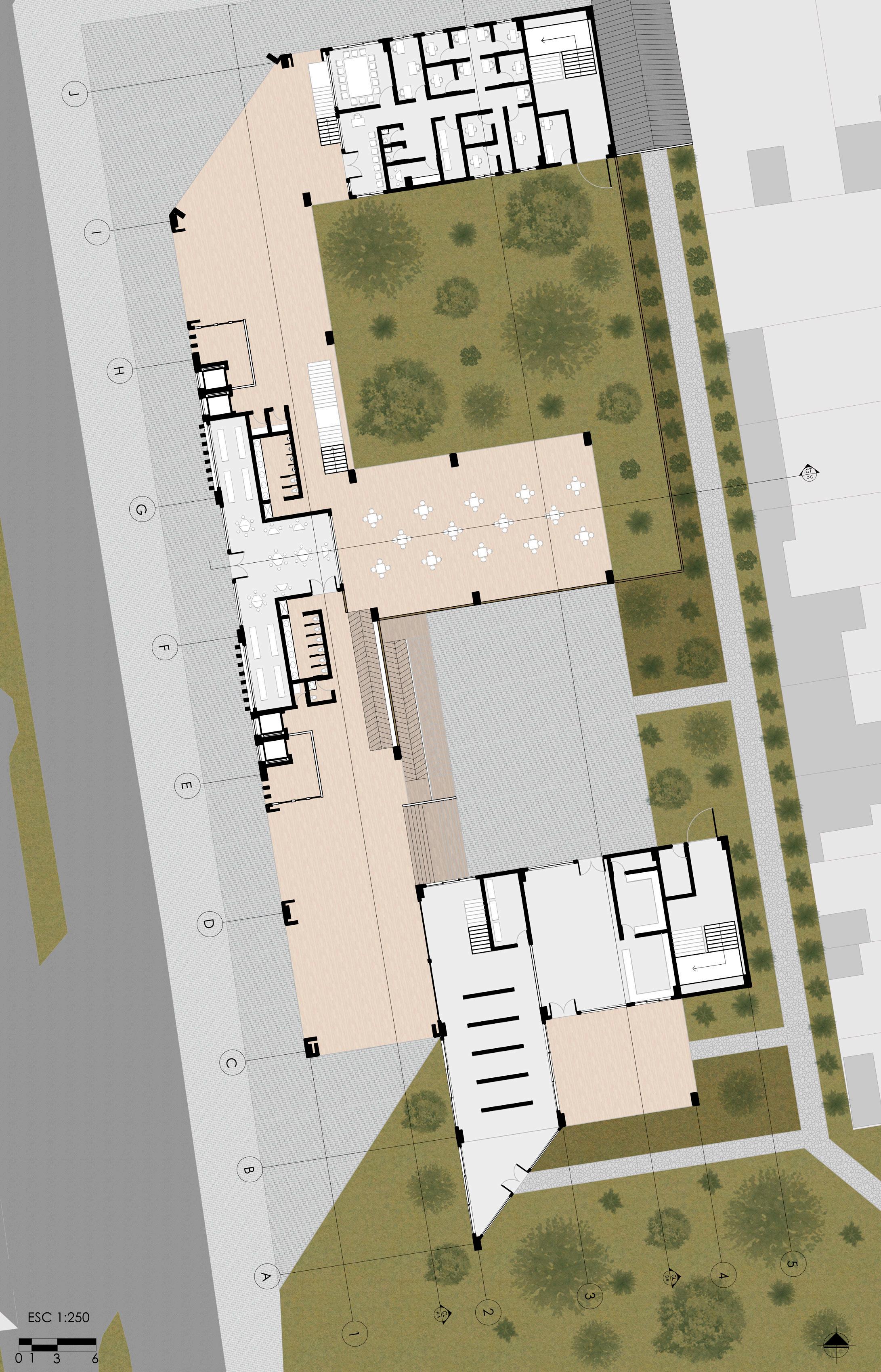

Planta

PROBLEMÁTICA DE RESIDUOS RIO CAÑAVERALEJO

los problemas mencionados anteriormente se han pensado en distintas soluciones para reducir el impacto de la contaminación de este, ninguna se ha llegado a ejecutar ya que se retrasan porque no tienen la fuerza o el apoyo suficiente de todos los habi tantes de la ciudad.

DESCRIPCIÓN CONTEXTO A PARTIR DE LA IMAGEN:

Ubicación: Cali, Colombia

Semestre: III

Año: 2021

Profesores: Arq. Gustavo Arteaga

Sobre el escrito

Este escrito es una descripción e identificación de problemas que existen a raiz de la contaminación del Rio Cañaveralejo.

CONTAMINACIÓN EN EL RIO CAÑAVERALEJO

1.Descripción e identificación del conflicto urbano-rural:

El rio Cañaveralejo, es uno de los ríos que atraviesa el sur de la ciudad de Cali, pero mientras más se adentra en esta, va perdiendo su pureza y se va convirtiendo en otro vertedero de basura de gran parte de la población de la urbe. A continuación se genera un breve resumen del problema, a partir de la información encontrada. Son muchos los problemas que afectan a este afluente, pero los principales y los que dejan una marca más visible en el rio se presentan a continuación. El primero, es que desde que entra a la parte urbana, se ve afectado por vertimientos de aguas servidas por parte de las personas que viven allí, la deforestación, las nuevas construcciones, las basuras y los vertimientos de residuos sedimentarios. Otro problema es que, en dos puntos de la ciudad el rio se une con caños residuales, lo que provoca que su nivel de contaminación aumente y que se reduzca notoriamente la poca pureza que quedaba de su recorrido desde la ladera. Por otro lado, hay puntos en algunos barrios, en los que el olor desagradable del rio predomina en un grado mayor; esto se debe, a las actividades ilícitas (vertimiento de grandes cantidades de desechos) que vulneran el estado del rio y también afectan a las personas que viven cerca de él. Toda esta contaminación que recoge el rio Cañaveralejo en su paso por la ciudad, termina afectando de manera directa al rio Cauca, generando un impacto negativo en este gran rio, que por cierto alimenta con su agua a gran parte del área metropolitana. Debido a todos

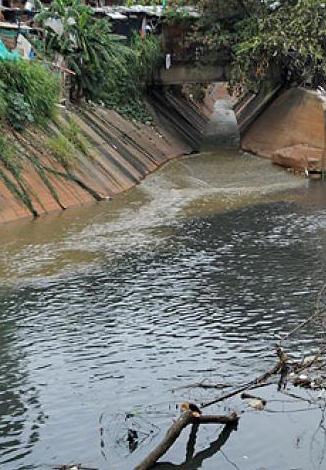

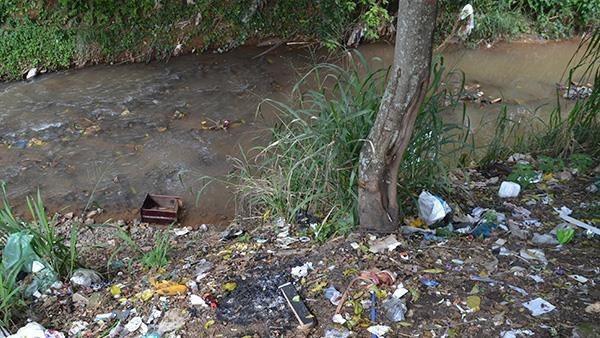

La caída de residuos en el rio, los cuales no son propios de este o del entorno ambiental, está generando un cambio en el con texto del cuerpo de agua. Estos residuos son principalmente em paques de comida, plásticos y residuos orgánicos; además de estos, se puede observar por el color del agua la presencia de residuos sedimentarios.

Previo a lo mencionado anteriormente, en este rio existía un contexto totalmente di ferente. En la imagen se puede observar parte del contexto anterior, el cual era totalmente natural sin ningún residuo que no fuera propio del ambiente que rodea al rio Cañaveralejo. Se ha visto como la rápida expansión urbana y la incorporación del rio a esta, ha generado un gran impacto negativo debido a que los límites de este cuerpo de agua se han perdido y las personas no han entendido que se puede habitar, ocupar o que se puede utilizar como vertedero de basura.

2. Localización geográfica y/o física:

Sur de Santiago de Cali, el rio Cañaveralejo cruza a la ciudad en dirección Oeste (Na cimiento en los cerros tutelares de la ciudad) hasta el este (desembocadura en el rio Cauca)

3. Identificación de Actores y relaciones:

Todos los problemas mencionados anteriormente, forman una escala que va en dirección descendente en la que poco a poco va disminuyendo la pureza deeste rio; a con tinuación, se analiza de manera más organizada este seguimiento. Antes de entrar a la ciudad, el rio es una característica más, que hace parte de la geografía del territorio. En las zonas precedentes a las veredas que están ubicadas a las afueras, este río se empieza a convertir en un espacio, debido a las interacciones (ya sea que las personas utilicen el lugar para darse un chapuzón o recoger agua de ahí) con las personas que residen o van de vistita a esas zonas. Y sin necesidad de entrar a la ciudad, ya se está convirtiendo en un lugar (debido a que en las veredas y laderas, ya se empiezan a presentar indicios de contaminación), a causa de las interacciones de rio-población; en esta etapa del rio, se podría decir de que aún queda un poco de conciencia de que no se debe contaminar y se debe respetar ese espacio. En la ciudad, debido a los numerosos hechos que están generando huellas en algunos puntos en específico (unión con el caño a la altura del barrio Tequendama, desembocadura de principales caños del sur de la ciudad y vertimiento masivo de basuras por parte de zonas comerciales), se va demostrando que la identidad y el peso histórico del rio se va perdiendo poco de

manera general y en forma más específica hay puntos donde es mayor el afecto que se le está dando; porque como hay lugares donde para unas personas es un simple vertedero de desechos o un lugar por el que pasan, hay otros lugares en los que el rio genera cierto afecto y su identidad o valor histórico y natural aumenta de manera considerable.

ANALISIS DE ACTORES:

Este gran problema está compuesto de muchos contextos y actores que van generando un atributo principal. El actor principal de este problema es el rio Cañaveralejo, a medida que se va adentrando y va avanzando su recorrido a través de la parte urbana de Cali, se van sumando los demás actores (personas, construcciones, casas, locales o zonas comerciales y caños residuales), que a su vez junto con el rio generan el atributo principal del problema, el cual es la contaminación.

Cada actor en relación con el atributo principal, genera una característica específica de esta (contaminación orgánica, solida, sedimentaria)

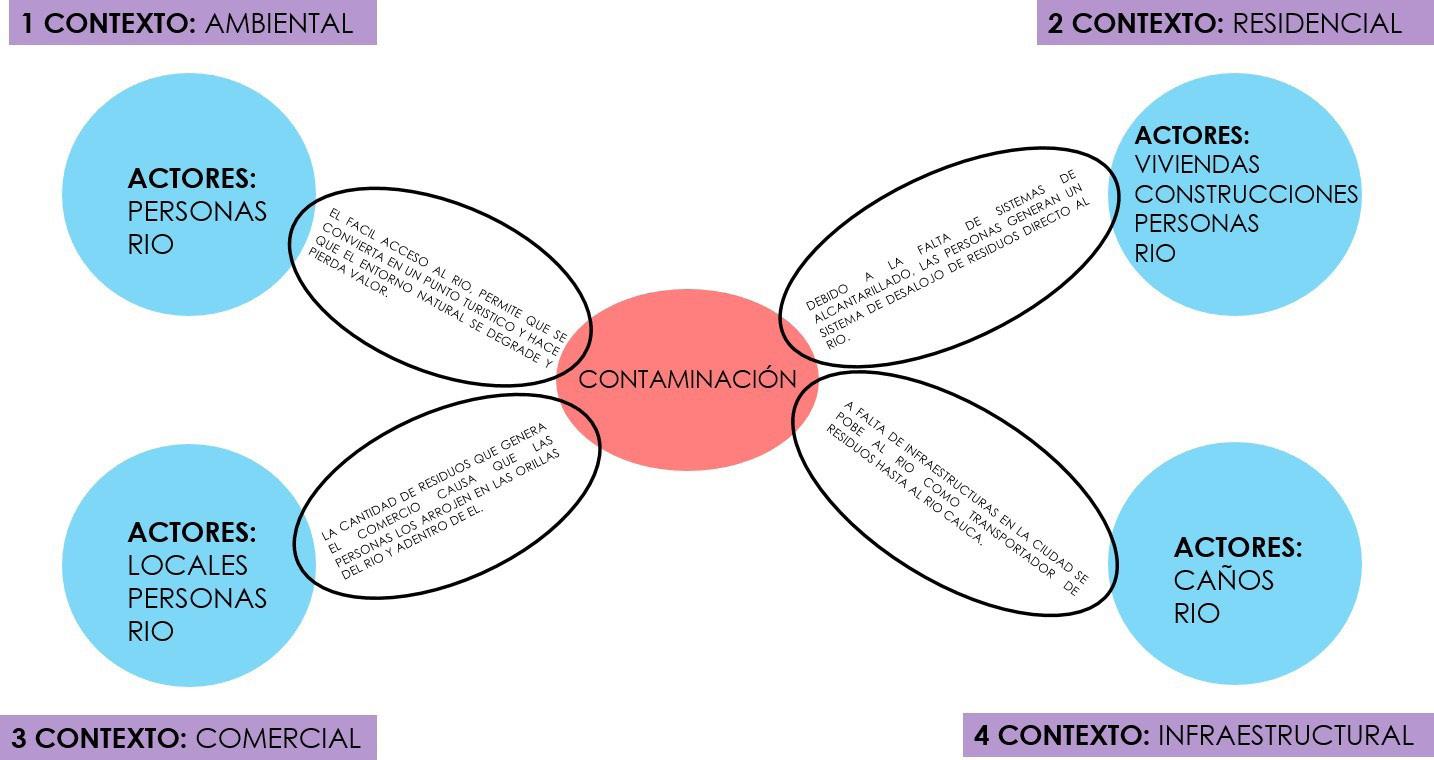

CORRELACIONES:

A partir de la matriz generada anteriormente, se hace el grafico de correlaciones con el fin de resumir y enlazar todos los aspectos del problema; además de explicar cada una de las correlaciones con una intención de proponer soluciones.

CORRELACION CONTEXTO 1:

El fácil acceso al rio en su parte de la ladera, permite que se convierta en un punto turístico para muchas personas, ya que su paisaje y la calidad del rio suele ser apto para actividades sociales y lúdicas; pero esto hace que el entorno natural se degrade y pierda valor. Por lo cual, es necesario regularizar el paso de personas y proteger la única zona

totalmente natural del rio para ejercer un control sobre el área y mantener despojada la zona de cualquier residuo que pueda afectar al cuerpo de agua en su parte más limpia.

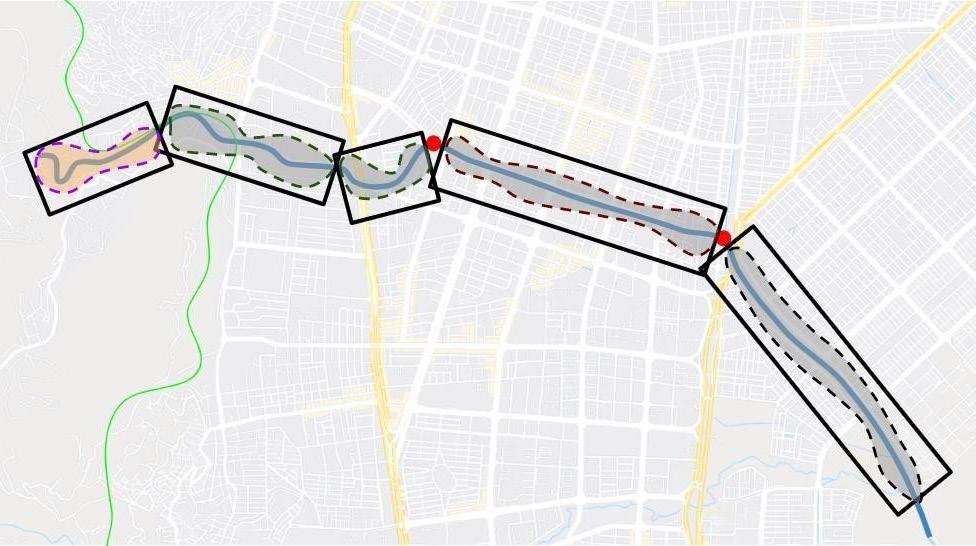

Elabore un mapa, más a estilo de un mapeo de acuerdo a las variables que se tocan o se sa ben del problema para describirlo mejor de manera gráfica.

Lo hice de esa manera, debido a que se conocen más las características cualitativas que las cuantitativas. Primero, se parte principalmente en marcar las zonas que afectan al rio y en dividir el recorrido de acuerdo a los tipos y grados de contaminación (representado a través de distintos colores en las líneas punteadas) que afectan principalmente a cada zona; además de esto, se localizaron los puntos en los que el rio Cañaveralejo se encuentra con los caños (puntos que se consideran críticos e importantes en el recorrido del rio).

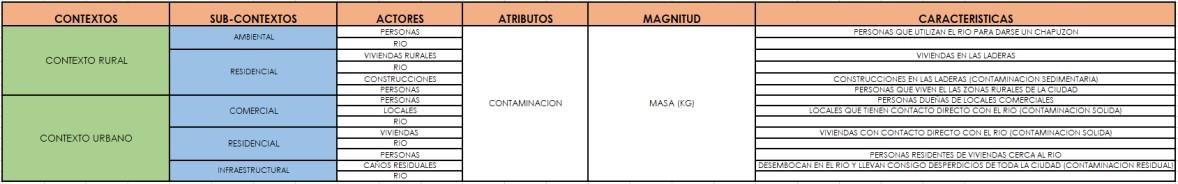

MATRIZ:

Se elabora un formato de matriz para que se puedan entender mejor las relaciones y los problemas que se han ido mencionando. Para esto se dividen los contextos prin cipales, en otros sub contextos para entender mejor el problema; Además de esto se selecciona como atributo principal la contaminación en general ya que se puede en tender a través de una misma magnitud. Las características son unos datos más es pecíficos del atributo o de los actores.

CORRELACION CONTEXTO 2: Debido a la falta de sistemas de alcantarillado o por la comodidad de los habitantes de esas viviendas, las personas generan un sistema de desalojo de residuos que llega directo al rio; lo cual genera que la contaminación de este vaya aumentando debido a la cantidad de aguas negras que caen ahí. Esto hace que sea necesario empezar a revisar en todo el recorrido del rio desde la parte rural (ya que el problema se genera en mayor parte ahí), que casas generan este problema y buscar la raíz del porque lo están haciendo ya que como se menciona al principio, puede ser por falta de conexión con el sistema de tuberías o por simple facilidad de desalojo de los residuos.

CORRELACION CONTEXTO 3: La cantidad de residuos que generan los locales comerciales, causa que los dueños de estos, los arrojen en las orillas del rio o adentro de él; lo que genera que en la ciudad haya partes donde residan olores desagradables, ya que muchos de estos residuos son comida y en el momento de su descomposición emanan olores que incomodan. La principal solución de esto es revisar de manera minuciosa en que lugares genera mayor impacto este problema y quienes lo generan, para así empezar a enmendar el problema y generar consecuencias a estos mismos actos que se hagan en un futuro.

CORRELACION CONTEXTO 4: A falta de una infraestructura de transporte de aguas negras en la ciudad, se utiliza al rio como conductor de estos tipos de residuos a tra vés de la desembocadura de varios caños, que los llevan hasta el rio Cauca; esto genera principalmente, que el rio termine sin pureza ya que terminan desembocando ahí las aguas negras de gran parte de la ciudad. La solución que reduciría el problema, ya que es muy difícil acabarlo de manera completa, es que se busque una manera de desvió de estos caños a otros que conduzcan al rio Cauca, ya que así se mitigaría una parte del problema y se reduciría un poco la contaminación.

LOMAS DEL VIENTO PANCE

Sobre el ejercicio

Se parte de un plano base de una casa ubicada al sur de la ciudad, al que se le van realizando distintas modificaciones con el fin de generar una propuesta distinta a la original.

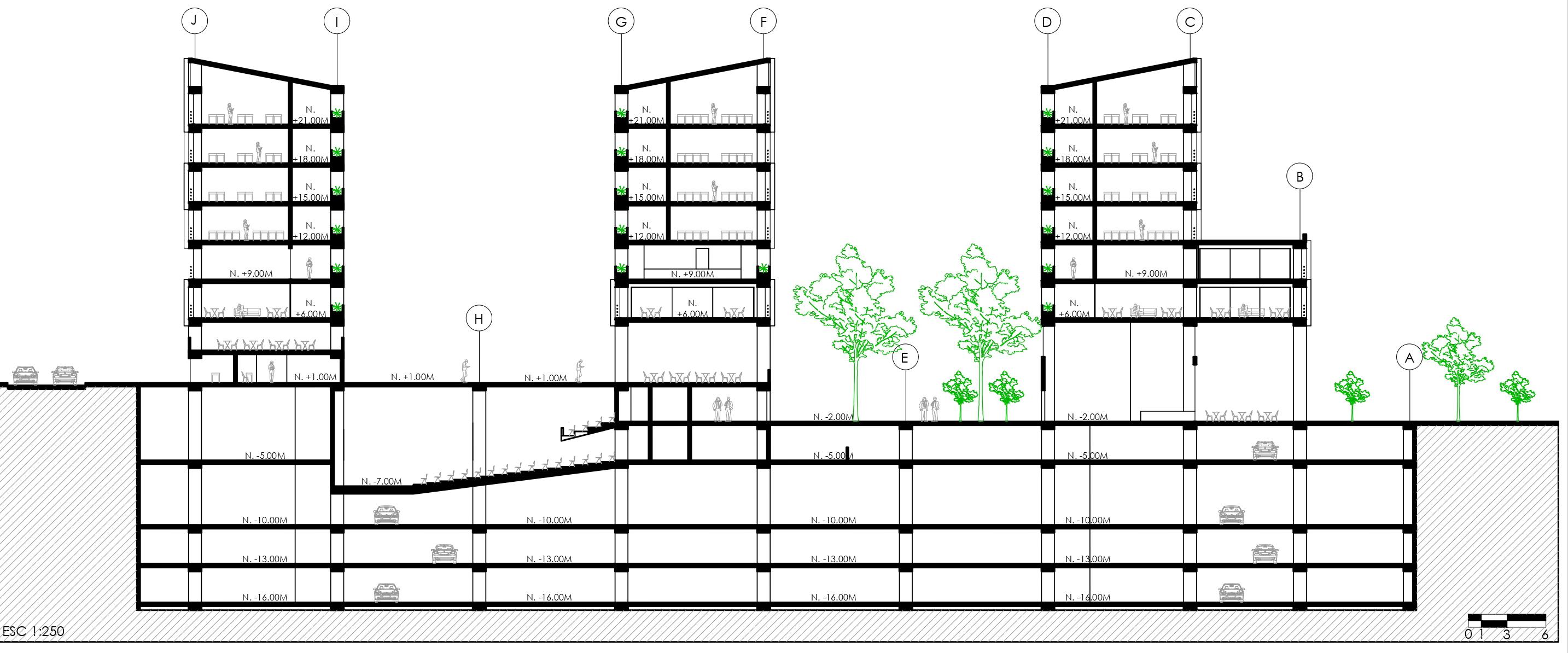

Corte

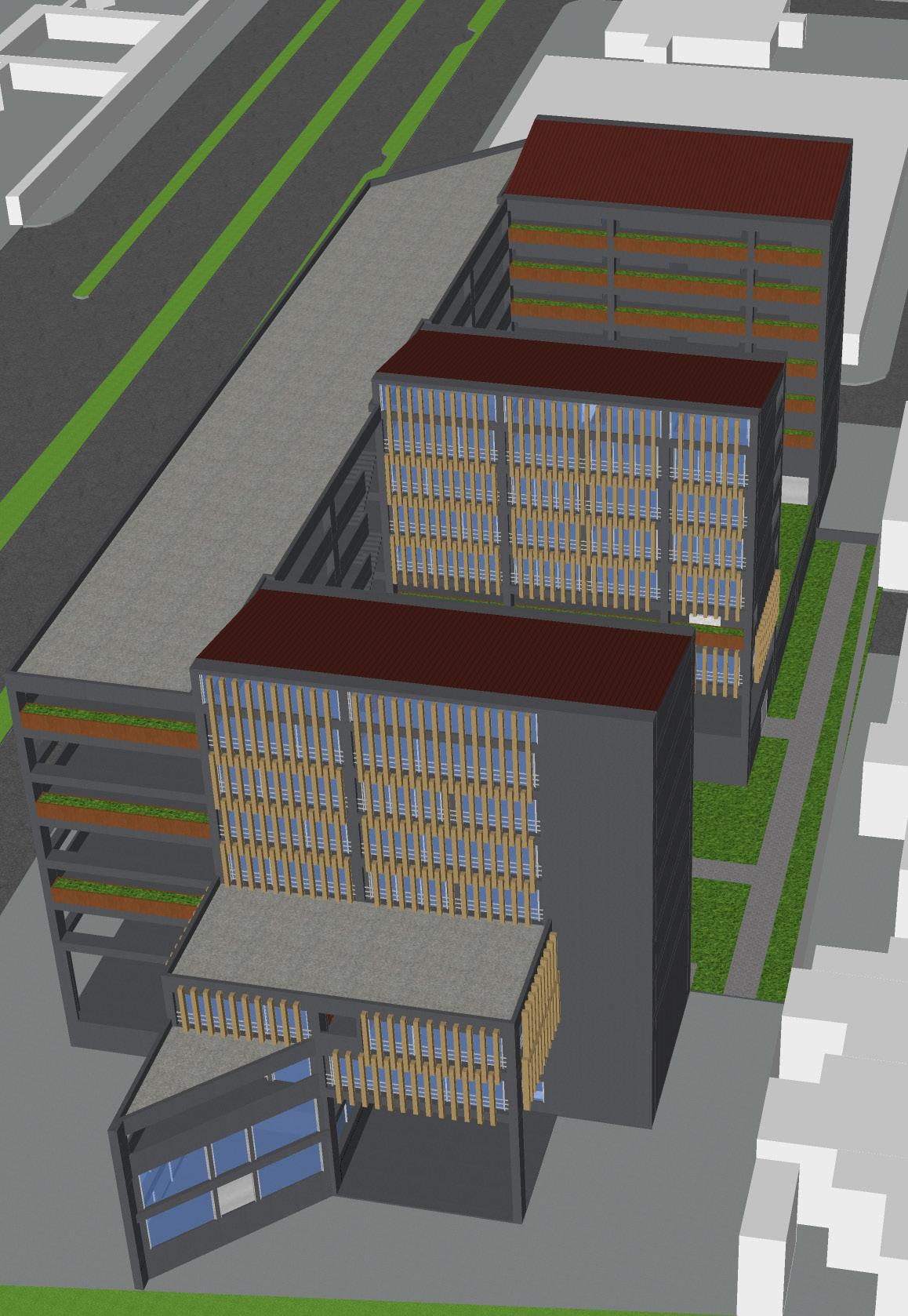

Volumetría general

JAVERIANA
