Baranda
Ficha
Escalera
OBJETIVO
Definición de estándar y uniformidad para trabajos en andamios y plataformas de trabajo, los andamios que serán autorizados para trabajos en obra son:
Tipo Blitz o Fachada (con acceso interior por medio de escotilla).
Tipo Multidireccional o Allround (con acceso interior por medio de escotilla).
RESPONSABILIDADES
Es de responsabilidad del administrador de contrato de la empresa contratista la correcta implementación de esta ficha técnica. Supervisor, Coordinador, ITO y Experto en Prevención de SURALIS, Contratista/ Subcontratista serán los encargados de que andamios y plataformas cumplan con estas directrices en terreno.
La principal función del andamio es permitir acceder a una altura determinada en una amplia área de trabajo, siempre garantizando la seguridad de todo el personal, las cuales deberá respetar las siguientes especificaciones:
La documentación de empresa contratista/subcontratista, trabajadores siendo estos los registros examen ocupacional de altura física deberá estar cargada y vigente en Plataforma SQ, así como física en obra.
El personal quienes realizarán la actividad de armado de andamios debe contar con su examen de altura física vigente, otorgado por el Organismo Administrador de la Ley correspondiente. Además deberán contar con la capacitación teórica-practica para el armado y desarme de andamios según procedimiento de trabajo seguro.
Los andamios o plataformas de trabajo deberán contar con el o los certificados de calidad y pruebas de resistencia entregados por los proveedores.
Antes de armar un andamios o plataforma se debe inspeccionar el lugar de instalación, revisar nivelación del terreno e instalar tablones en patas de andamios (independiente terreno sea natural u esté hormigonado deben todos los andamios poseer patas)
Se debe verificar la existencia de instalaciones eléctricas y respetar distancia con líneas de baja entre 220 y 380 V (1,3 mts), media hasta 25 kV (2 mts) y alta tensión sobre 25kV (2,5 mts + 1 cm por cada kV extra)
Todo andamio y plataforma deberá cuando esté en armado y/o desarme disponer de tarjeta color Rojo, así cuando una vez armado y chequeado por Experto en prevención de obra utilizará tarjeta color verde.
Todo andamio deberá cumplir las condiciones generales respecto a materiales, estabilidad, resistencia, seguridad en el trabajo y seguridad general, indicadas en Nch 998 o certificación similar.
Los andamios deberán contar con sistema de acceso por medio de escala interior por escotilla en plataforma de acceso.
Los andamios deberán contar con todas las piezas indicadas por el fabricante y modulación del mismo.
Los andamios se montarán y desmontarán, siguiendo las instrucciones del fabricante y modulación entregada por estos mismos.
Los andamios y sus alrededores deberán permanecer ordenados, libres de obstáculos y limpios de residuos.
Los andamios deberán proyectarse, montarse y mantenerse, de manera que se evite el desplome o el desplazamiento, estableciendo sistema de anclaje según lo indique el fabricante.
Las plataformas de trabajo, las pasarelas y las escaleras de andamios deberán construirse, dimensionarse, protegerse y utilizarse de forma que se evite que las personas caigan o estén expuestas a caídas de objetos y se ajusten al número de trabajadores que vayan a utilizarlos.
Los apoyos del andamio dispondrán de medidas contra el deslizamiento, y la superficie portante tendrá capacidad para garantizar la estabilidad del andamio. Los elementos que formen las plataformas no se desplazarán. No existirán vacíos en las plataformas ni entre estas y los dispositivos verticales de protección colectiva contra caídas.
Deberá existir sistema de afianzamiento para las piezas que conforman la plataforma de trabajo, asegurando que las piezas no se corran y se produzcan vanos.
Los andamios deberán ser inspeccionados por persona calificada, antes de su puesta en servicio, periódicamente y tras cualquier modificación, período de no utilización, exposición a la intemperie, sacudidas sísmicas, lluvias, nieve o circunstancias que hubiera podido afectar su resistencia o estabilidad.
Las plataformas de trabajo tendrán 60 cm. de ancho, y serán diseñadas de forma que no puedan bascular. Estas estarán compuestas de barandilla de 90 cm. con barra intermedia y rodapié de 15 cm. de altura.
La distancia entre el andamio y el muro o pared no podrá ser mayor a 30 cm.
Las piezas del andamio o plataformas de trabajo no deberán presentar oxido, o daños mecánicos evidentes como fracturas, golpes, deformaciones, etc.
Pasador
Plataforma con trampilla
Baranda
Plataforma
Soporte con iniciación
ANDAMIOS DE CRUCETAS
El andamio de crucetas son el tipo de andamio tradicional de toda la vida, también denominado andamio de tijera. Aunque es un andamio no homologado para ciertas situaciones de trabajo, sigue siendo muy utilizado para ciertos usos por su precio y su facilidad de transporte.
Ficha técnica
Trabajo en Andamios y Plataformas
ÁREA DE SSO SURALIS S.A.
TIPOS DE ANDAMIOS

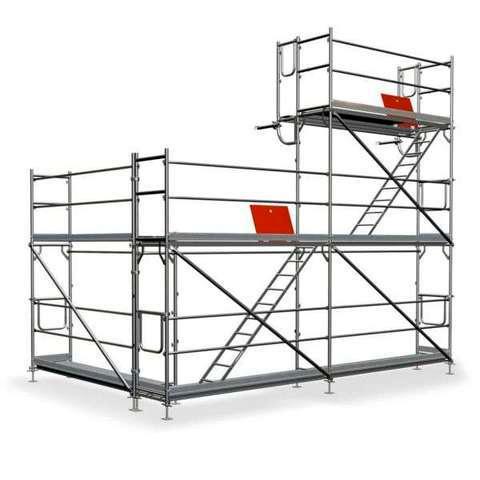

ANDAMIOS EUROPEOS
El andamio europeo, también denominado andamio de fachada o tipo Blitz, es la denominación que se le hace a los andamios tubulares de marco homologados con certificado CE para distinguirlos del andamio estándar de toda la vida (el típico andamio simple de elementos + crucetas + plataformas). Estos andamios europeos se caracterizan porque cumplen las normativas europeas de seguridad por lo que hace referencia a seguridad y medidas. El andamio europeo es un andamio de fachada homologado, que se construye desde la base para trabajos en fachadas.
TORRES DE ANDAMIO MÓVILES
Una torre de andamio, también denominadas torres móviles, son estructuras de andamio que se caracterizan por su gran movilidad, siendo capaces de desplazarse sobre un terreno firme y nivelado.
Compuestas por piezas sencillas, manejables y ligeras; ofrecen un andamio de fácil montaje y movilidad ideal para su montaje en trabajos puntuales.
ANDAMIOS MULTIDIRECCIONALES
El andamio multidireccional o allround es un andamio tubular de fachada certificado que está compuesto por más piezas que el andamio común de marco.
Los andamios multidireccionales son andamios homologados que están fabricados con componentes muy similares al andamio de marco, pero diseñados para fachadas con una mayor complejidad de montaje.
NOTA: se PROHIBEN los andamios con partes hechizas y/o con piezas improvisadas, así como los andamios de madera.
BARANDILLA DE SEGURIDAD
La barandilla de seguridad para pasamanos S es un sistema de seguridad de edificios que se puede colocar fácilmente en cualquier punto de la viga de madera. Gracias al amplio recorrido de la mordaza se pueden proteger muchas zonas de la obra en el encofrado y en la construcción.
Ficha técnica
Trabajo en Andamios y Plataformas
ÁREA DE SSO SURALIS S.A.
PLATAFORMAS DE TRABAJO
Se aplicará la siguiente modalidad de Protección:
La trepa es proporcionada por el Proveedor de Moldaje que tenga la obra o por alternativa certificada.
Se considerará proteger espacios abiertos con solución propuesta por Proveedor o con bastidor metálico.
La base de las plataformas serán de placa usada para losa, pero no fenólica.
Deberá existir un letrero que indique su capacidad de carga.
No son para almacenamiento de materiales, solo para tránsito personal. Su instalación debe ir junto con el avance de la obra.
NOTA: se debe considerar la mantención mensual, plan de visitas de Proveedor y capacitaciones al personal que instala y genera los alzamientos.
MÉTODOS CORRECTO DE TRABAJO, MEDIDAS PREVENTIVAS, EPP
Riesgos
Caída de objetos de altura.
Caídas distinto nivel.
Caída libre.
Atrapamientos.
Contacto eléctrico. Golpes contra.
Métodos correctos de trabajo
•
• • • • El equipo o grupo de trabajadores que se encargarán del armado o desarme de estos materiales deben estar capacitados por proveedor (arriendo) y por prevencionista de la obra.
EPP obligatorios mínimos
Casco de Seguridad Barbiquejo Arnés de seguridad y 2 cabo de vida
Se debe delimitar el área donde se almacenarán en obra así cuando estén en construcción o desarme.
Se debe verificar condiciones de terreno en lugar de emplazamiento (desniveles, líneas eléctricas, túneles de viento, etc.).
Medidas preventivas
• •
• • Utilización de barandillas y rodapiés, patas, diagonales, así como el uso de todas sus partes. Los andamios se montarán y desmontarán siguiendo las instrucciones del fabricante. Usar sistema de mensajero por cuerda para la entrega de piezas en el armado del andamio. Mantener de forma constante el uso de tarjetas de colores en el armado y uso del andamio. Aplicar listas de verificación a los andamios y sus componentes de forma periódica.
PROHIBICIONES
Guantes de protección Lentes o Antiparras de Seguridad
No se permite el uso de andamios de maderas. Ninguna persona podrá realizar trabajos en un andamio y/o plataforma de trabajo sin examen de altura física vigente (1,80 m de altura). Se prohíbe el uso de andamios tradicionales o tipo catre. No se podrá utilizar andamio para anclaje de cuerda de vida si este no se encuentra afianzado a estructura por medio de sistema de anclaje recomendados por proveedor. No se podrán instalar andamios o plataformas de trabajo a mas de 30 cm de distancia entre el andamio/plataforma con el muro, pared o estructura.
En condiciones de viento de más de 35 kms/h se recomienda no realizar trabajos sobre andamios, y deberá alejarse de estos por riesgo de caída de objetos.
Se prohíbe instalar andamios o plataformas de trabajo en cercanía de líneas eléctricas, se deberá respetar distancia con líneas de baja entre 220 y 380 V (1,3 mts), media hasta 25 kV (2 mts) y alta tensión sobre 25kV (2,5 mts + 1 cm por cada kV extra)
