Brandrisiken auf Baustellen reduzieren Auf Schweizer Baustellen kommt es mindestens täglich zu einem Brand. Brände können Personen in Gefahr bringen. Es entstehen nicht nur beträchtliche Sachschäden, sondern der Bau wird verzögert, und die Kosten steigen. Als Planende/r ist es wichtig, sich den Brandrisiken auf Baustellen bewusst zu sein und Präventionsvorkehrungen zu treffen.

Ein Baustellenbrand kann rechtliche Konsequenzen nach sich ziehen. Die Polizei klärt nach einem Brand die Brandursache.

Steht als Ursache Fahrlässigkeit einer am Bau beteiligten Person fest, kann es zu einer Verurteilung wegen fahrlässiger Verursachung einer Feuersbrunst bzw. Brandstiftung kommen.

Gefahrenquelle «Zeit- und Kostendruck» Zeit- und Kostendruck verleiten zu einer unsorgfältigen Arbeitsausführung. Dies erhöht die Brandgefahr. Die Arbeit ist so zu organisieren, dass eine sorgfältige Arbeitsausführung ohne erhöhte Brandgefahr gewährleistet ist.

Gefahrenquelle «Provisorische Elektroinstallationen» Während der Bauzeit kommen provisorische Elektroinstallationen zum Einsatz. Diese müssen der Witterung sowie den mechanischen Beanspruchungen bestehen. Oft wird deren Ausführung nicht oder mangelhaft geplant. Die Wichtigkeit, solche Installationen zuverlässig zu erstellen und im Betrieb zu warten, wird häufig unterschätzt.

Gefahrenquelle «Arbeiten mit offener Flamme» Arbeiten mit offener Flamme im Bereich von brennbaren Stoffen wie Holzkonstruktionen oder brennbare Wärmedämmungen können leicht einen Brand verursachen. Auf brennbaren Untergründen und im Bereich von brennbaren Stoffen ist, wenn möglich ein Abdichtungssystem einzuplanen, das ohne offene Flamme verarbeitet wird.

«Brandverhütungskonzept» ein effizientes Hilfsmittel Planende werden angehalten, ein dem Bauvorhaben und den unterschiedlichen Bauphasen angepasstes Konzept «Brandsicherheit auf Baustellen» zu erstellen. Dabei gilt es, die rechtlichen Grundlagen, die Regeln der Technik, die baustellenspezifischen Anforderungen und die Vorgaben der Bauherrschaft zu berücksichtigen. Während der Bauzeit ist eine fortlaufende Analyse des baustellenspezifischen Brandrisikos in Funktion des Baufortschritts zwingend. Allfällig notwendige und verhältnismässige Schutzmassnahmen sind ergänzend einzuleiten.

Wegen Nachlässigkeit brennt es in der Schweiz mindestens täglich auf einer Baustelle.

Quelle: Kantonspolizei Aargau

Merkblatt und Checklisten-Tipps anwenden Mit dem Brandschutzmerkblatt «Brandverhütung auf Baustellen» inklusive Checklisten sensibilisiert die Vereinigung Kantonaler Feuerversicherungen (VKF) am Bau beteiligte Personen für Brandverhütungsmassnahmen auf Baustellen.

Indem Planende die in den Checklisten erwähnten Massnahmen anwenden, tragen sie zur Verminderung von Brandrisiken auf Baustellen bei. Falls gleichwohl ein Brand entsteht, helfen die ausgefüllten Checklisten aufzuzeigen, dass die nach den Umständen gebotenen Brandverhütungsmassnahmen getroffen wurden. In straf- und zivilrechtlichen Verfahren kann dies einen Unterschied machen und sich entlastend auf den Ausgang eines Verfahrens auswirken.

Weitere Informationen: www.vkg.ch/baustellen

Brandrisiken auf Baustellen kennen und Präventions­ vorkehrungen treffen (Symbolbild).

Quelle: La fotisto/ Shutterstock.com

Vereinigung Kantonaler Feuerversicherungen VKF Michael Binz, Bundesgasse 20, 3001 Bern Tel. 031 320 22 45, michael.binz@vkg.ch, www.vkg.ch

Editorial

TEC21 15/2024

D

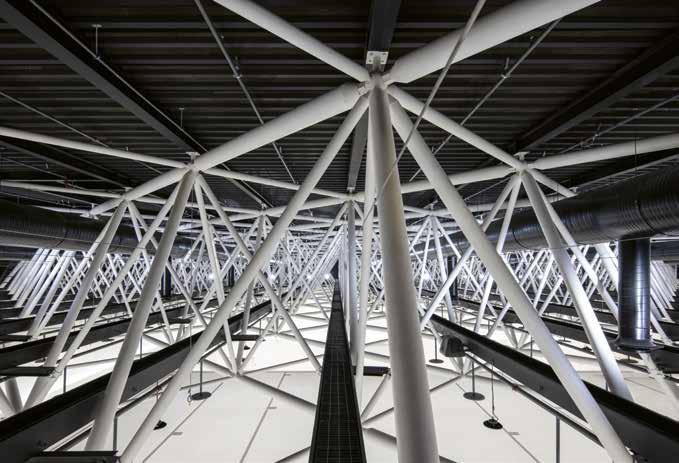

Die St. Galler Kantonalbank Halle von Nordosten. Unter dem Gebäude verläuft nicht nur die Autobahn A1, sondern auch ein Eisenbahntunnel.

Coverfoto von Keystone / Gian Ehrenzeller

Heftreihe

DIGITAL

Digitalisierung – Fluch oder Segen für die Baubranche? Wie gehen Architektur- und Ingenieurbüros mit digitalen Planungstools, Robotik oder 3-D-Druck um?

Diesen Fragen widmet sich unsere TEC21-Reihe «Digital».

Zuletzt erschienen: TEC21 13/2024

«Der Realität einen Klick näher» TEC21 9/2023

«Infrastruktur digital erfassen» TEC21 21–22/2022

«Wettbewerb digital» TEC21 32/2021

«BIM ist kein Hexenwerk» TEC21 28/2020

«BIM in der Praxis»

TEC21 32–33–34/2019

«BIM: Fik­t i­on, Pio­n ie­r e und All­t ag»

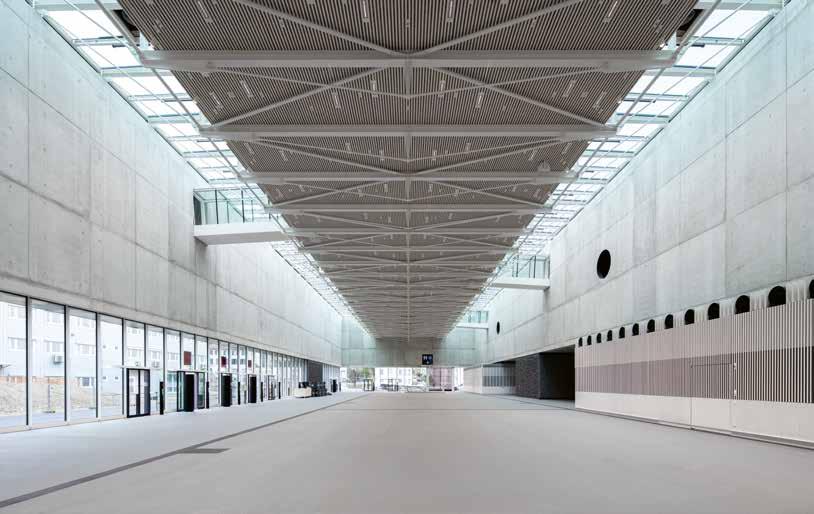

ie St. Galler Kantonalbank Halle ­ von Ilg Santer Architekten auf dem ­Gelände der Olma Messen und das Bürohaus «Hortus» von Senn, ­Herzog & de Meuron und ZPF Inge­ nieure in Allschwil dürfen wohl getrost als un­ gewöhnliche Bauten bezeichnet werden. Unter der grössten Halle der Ostschweiz verlaufen gleich mehrere Verkehrswege, während das Geschäfts­ gebäude im Grossraum Basel auf eine Tiefgarage verzichtet. Beiden gemein ist, dass sie – auch über die Fachpresse hinaus – Aufmerksamkeit erregten. Das hängt nicht nur mit ihren auffälli­ gen Konstruktionsweisen zusammen: In St. Gallen wurde das Gebäude teilweise im Frei­ vorbau betoniert, in Basel besteht das Tragwerk aus Buchenholz. Auch die Heran­ge­hens­weise in der Planung, neuartige Methoden und Denk­weisen einfliessen zu lassen, verbindet die beiden doch sehr verschiedenen Bauten.

Beim Hortus setzte man sich zuerst das Ziel grösst­möglicher Nachhaltigkeit, prüfte und entwarf die einzelnen Bauelemente nach deren Mach­bar­ keit und setzte sie zu einem gelungenen Ganzen zusammen. Aus einem nachhaltigen Baukasten entstand so das fertige Gebäude. In St. Gallen war das benötigte Raumkonzept wie üblich zwar vor­ gegeben, bei der Umsetzung aber wurden bereits von Beginn an die Simu­lations­experten von AFC Energie + Sicherheit hinzugezogen. So gelangen die schon im Wettbewerb angedachten Nachweise im Brandschutz und der Gebäudetechnik auch ohne über­mässige, kostspielige Einbauten. Manchmal lohnt es sich, rechtzeitig neuartig zu denken.

Peter Seitz, Redaktor Bauingenieurwesen

E-DOSSIER DIGITAL Artikel aus früheren Heften und weitere Online-Beiträge in unserem E-Dossier auf

espazium.ch/de/aktuelles/digital

3

150

JAHRE

TEC21 – Schweizerische Bauzeitung feiert 2024 ihr 150-jähriges Bestehen.

Publireportage

«Schneller zur Klarheit: Fundierte Machbarkeitsstudie im digitalen Zeitalter» In den frühen Projektphasen sind viele Themen weder vernetzt noch digitalisiert. Die Folge sind teils ineffiziente Abläufe und mangelhafte Entscheidungsgrundlagen. Die Amenti AG hat sich zur Aufgabe gemacht, dies zu ändern. Chefarchitekt und Mitgründer Guillaume Chapallaz erklärt, mit welchen innovativen Werkzeugen. entwickelt, und diese direkt mit unserem 3D-Modell verknüpft. Dies ermöglicht es, realistische und bewilligungsfähige Projekte sehr schnell zu modellieren.

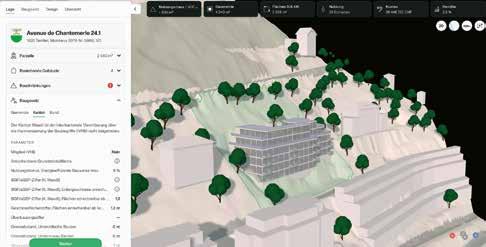

3D-Modelle lassen sich mit den Werkzeugen der Amenti AG einfach und effizient erstellen.

Herr Chapallaz, können Sie uns die Mission von Amenti näher erläutern? Was ist Ihre Hauptmotivation hinter dem Projekt und was hat Sie persönlich dazu inspiriert?

Guillaume Chapallaz (Foto): Unsere Mission bei Amenti ist es, Machbarkeitsstudien zu digitalisieren und sie auch effizienter zu gestalten, um schneller zu besseren Ergebnissen zu kommen. Viele Bereiche in der Architektur sind noch nicht vollständig digitalisiert und miteinander vernetzt, was zu ineffizienten Prozessen führt. Unser Ziel ist es, sicherzustellen, dass strategische Entscheidungen frühzeitig und datenbasiert getroffen werden können. Dies spart Zeit und Ressourcen, auch in der späteren Planungsphase dank solider strategischer Entscheidungen.

Sie sprechen aus Erfahrung.

Als Architekt habe ich viele Machbarkeitsstudien durchgeführt. Diese brauchen viel Zeit und sind für Architektn, die einige Parzellen prüfen müssen bis es zu einem Bauprojekt kommt, sehr kostenintensiv. Dies hat mich 2018 inspiriert, mit Stefan Holzer und Tön Mau-

ring Amenti zu gründen, um diesen Prozess zu optimieren und effizienter zu gestalten.

Wer ist die Hauptzielgruppe von Amenti?

Unsere Hauptzielgruppe umfasst Architekten, Entwickler, Portfoliomanager, Makler, Bewerter und Bauherren. Darüber hinaus hoffen wir, in Zukunft auch Behörden für Raumentwicklung zu unterstützen. Diese könnten unsere Lösungen beispielsweise nutzen, um Nachverdichtungen oder die Auswirkungen von Anpassungen im BZO zu prüfen.

Wie erreichen Sie Ihre Zielgruppe und welche spezifischen Bedürfnisse erfüllen Sie für diese?

Wir bieten ein benutzerfreundliches Tool, das gleichzeitig zahlreiche Möglichkeiten für Experten bietet. Bei Bedarf stehen unsere Amenti-Architekten dabei als Coaches oder Sparringspartner zur Verfügung. Damit sprechen wir sowohl Nutzer an, die einfache, schnelle Ergebnisse benötigen, als auch solche, die tiefgehende und komplexe Analysen durchführen möchten.

Welche Innovationen hat Amenti in den letzten Jahren eingeführt?

Zu den wichtigsten Innovationen gehört unser KI-basierter Potenzialrechner von Fassaden-Photovoltaik. Darüber hinaus haben wir eine parametrisierte Baugesetz-Datenbank

Gibt es besondere technologische Fortschritte oder Methoden, die Amenti einzigartig machen?

Ja, eine unserer Stärken, neben den komplexen Kalkulationen im Hintergrund, ist die Arbeit direkt in 3D mit einem phasengerechten Detaillierungsgrad, der die strategische Ebene im Blick behält. Beispielsweise können wir den Nutzungsmix einfach einstellen und zuverlässige Resultate erhalten, ohne mühsam Grundrisse zeichnen zu müssen. Solche Effizienzgewinne sind ein wesentlicher Vorteil unserer Technologie.

Wie integrieren Sie Nachhaltigkeit und Umweltfreundlichkeit in Ihre Projekte?

Nachhaltigkeit ist ein zentraler Aspekt unserer Arbeit. Wir haben Fassaden-Photovoltaik in unsere Projekte integriert und planen in Zukunft, Vergleiche zwischen Bestandessanierungen und Ersatzneubauten anzustellen mit dem Ziel, Aussagen zu energetischen Aspekten in unseren Analysen zu integrieren.

Wie können Interessenten oder potenzielle Kunden Zugang zu den Dienstleistungen von Amenti erhalten?

Interessentinnen und Interessenten können sich unter www.amenti.ch registrieren, eine Parzelle freischalten und sofort mit der Nutzung unserer Tools beginnen. Alternativ können sie uns kontaktieren, und wir übernehmen die Analyse und Beratung für sie. Attraktive Abonnements und Jahreslizenzen runden unser Angebot ab.

AMENTI AG Seehofstrasse 16 8008 Zürich www.amenti.ch

Inhalt

TEC21 15/2024

3 Editorial

24

5

Alles ausser gewöhnlich

7 Wettbewerb Ausschreibungen | Erweiterung CSS-­Hauptsitz (TS 2), Luzern 12 Planungs- und B ­ auprozesse Cybersicherheit im ­Planungsbüro

F oto: D avid Wal t e r, S e nn

14 Ausstellung Die Zeichen der Zeit – SIA Masterpreis 16 Aus dem SIA 20 Jahre «Netzwerk Frau und SIA» 17 Baurecht Recht zentral 18 Buch Das letzte Notizbuch von Louis Kahn In einer Feldfabrik neben der Baustelle des Hortus wird Lehm aus dem Aushub in hölzerne Rahmen gewalzt: Es entsteht ein gewölbtes Lehm-Holzdeckenelement.

19 Aus unserem Verlag 20 Swiss made 140 Jahre Objekttüren nach Mass

forum zukunft bauen 22 Vitrine Aktuelles aus der ­Baubranche 23 Agenda

36 Stellenmarkt

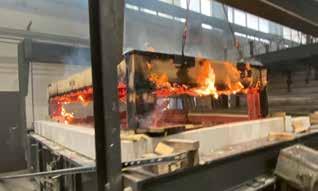

24 Mit Simulationen planen Peter Seitz Simulationen für den Brandschutz und die Gebäu­ detechnik waren von Beginn an die Grundlage für die Planung der St. Galler Kanto­ nalbank Halle.

30 «Beim Hortus ist der Rohbau gleich der Ausbau»

Peter Seitz Im Interview berich­ tet Chief Engineer Markus Steinmann von Senn Technolo­ gy über Planung und Umset­ zung des Bürogebäudes Hortus.

37 Impressum

forum zukunft bauen forum zukunft bauen 39 Unvorhergesehenes

forum zukunft bauen forum zukunft bauen

Weitere Informationen auf Seite 19.

espazium – Der Verlag für Baukultur und SIA laden ein.

Online-Workshop «What if … ?»

27. August 2024, 12–14 Uhr

Was wäre, wenn … wir nur noch auf bebautem Land weiterbauen und Bestehendes transformieren würden?

Melden Sie sich gleich an und diskutieren Sie mit! bit.ly/forum_zukunft_bauen

www.kmuvb.ch/projekthaftpflicht Wir sind die Nummer 1 in der Beratung von Architektur- und Baumanagementbüros!

Prod_KMU_Inserat_Tec21_200x63mm_V1_240418.indd 1

18.04.24 09:26

Umfassende Immobilienkompetenz mit einer massgeschneiderten Weiterbildung von SIREA – an einer der Hochschulen in Ihrer Nähe.

CAS IMMOBILIENBEWERTUNG

MAS REAL ESTATE MANAGEMENT

MBA REAL ESTATE MANAGEMENT

Grundlagen | Bewertungselemente Bewertungsmethodik | Verfassen von Marktwertgutachten

Finanzierung | Anlagen | Entwicklung Bewirtschaftung von Immobilien

Betriebswirtschaft | Immobilien-, Management-, Führungskompetenzen

Kursstart BFH/OST/SUPSI: siehe Website der jeweiligen Schule

Kursstart ZHAW: August 2024

Kursstart BFH/FHNW/HSLU/SUPSI: Oktober 2024 OST: Februar 2025

Informationen 044 322 10 10 | www.sirea.ch | info@sirea.ch

Anlässlich einer Nachfolgeregelung:

Verkauf eines traditionsreichen Architekturbüros im Zürcher Unterland

Wo steht baukultureller Dialog im Mittelpunkt?

mit sehr gutem Auftragsbestand und motiviertem, kompetentem Team (10 Mitarbeitende mit 700 Stellenprozenten).

Geschäftsübernahme per 2027.

Für weitere Informationen melden Sie sich bitte unter: Zürichsee Werbe AG / Tiefenaustrasse 2 / 8640 Rapperswil ChiffreNr. 359 893

Hier.

espazium.ch

WWW.ZUEBLIN-FIRESAFE.CH

“Schützen Sie sich vor einem Akku-Brand und laden Sie Ihre Akkus in einem BatteryGuard.”

SICHERE LITHIUM-ION AKKU-LAGERUNG. WIR ZEIGEN IHNEN WIE.

Wettbewerb

TEC21 15/2024

7

Ausschreibungen OBJEKT/PROGRAMM

AUFTRAGGEBER

VERFAHREN/ FACHGEBIETE

FACHPREISGERICHT

TERMINE

Christuszentrum Loogarten, Zürich

Verein Christuszentrum Loogarten

Studienauftrag, selektiv; Architektur und Landschaftsarchitektur

Daniel Ganz, Matthias Hubacher, Dominique Meier, Michael Meier

Bewerbung

Projektwettbewerb, selektiv; Architektur

Valentin Bearth, Ivano Fasani, Giovanni Guscetti

old.simap.ch (ID 283622)

Organisation: Planzeit 8004 Zürich

Appartamenti primari, San Bernardino

Comune politico di Mesocco

old.simap.ch (ID 283534)

Organisation: Stauffer & Studach 7000 Chur

Neubau Werkhof Langmatt, Bauma

Gemeinde Bauma 8494 Bauma

17. 1. 2025

7. 8. 2024

Abgabe Pläne 14. 2. 2025

Studienauftrag, selektiv; Generalplanung

Martin Eglin, Adrian Kramp, Stephan Kuhn, Nathalie Rossetti

Bewerbung 8. 8. 2024

Abgabe Pläne 23. 1. 2025

Modell

30. 1. 2025

Raiffeisenbank Regio Sirnach 8370 Sirnach

mr@mpc.plus

Organisation: MPC Müller ProjektConsulting 8044 Zürich

BBZ Campus Polyfeld Muttenz, Kunst und Bau

Projektwettbewerb, selektiv; Architektur und Landschaftsarchitektur

Andreas Galli, Raphael Schmid, Daniela Zimmer

Hochbauamt Basel-Landschaft 4410 Liestal

Studienauftrag, selektiv; Kunst und Bau

Isabel Zürcher, Maurice Berrel, Marco Frigerio, Stefan Haltinner und weitere

Kunsteisbahn Rheintal

Zweckverband Kunsteisbahn Rheintal

old.simap.ch (ID 283775)

Organisation: Stauffer & Studach Raumentwicklung 7000 Chur

Projektwettbewerb, selektiv; Architektur und Landschaftsarchitektur

Theres Aschwanden, Andrea Giubbini, Rita Mettler, Denise Ospelt Strehlau, Hans Ulrich Salzmann

Projektwettbewerb, selektiv; Architektur

Erol Doguoglu, Lisa Ehrensperger, Christof Helbling, Martin Klauser, Martin Schneider

old.simap.ch (ID 283163)

WoKi und CP-Schule, GHG Riederenholz

Gemeinnützige und Hilfs-Gesellschaft der Stadt St. Gallen

www.simap.ch (ID #285-01)

Organisation: Blumergaignat 9000 St. Gallen

Städtebauliche Neuordnung Gesamtareal und Neubau KEZO, Hinwil

KEZO - Zweckverband Kehrichtverwertung Zürcher Oberland

old.simap.ch (ID 283539)

Bewerbung

28. 2. 2025

– konform

Überbauung Sonnenhof, Dussnang

Complexe socio-culturel et sportif, Gingins

13. 12. 2024

Modell

Modell

old.simap.ch (ID 283668)

old.simap.ch (ID 283911)

5. 8. 2024

Abgabe Pläne

Organisation: EBP Schweiz 8032 Zürich Commune de Gingins Organisation: Karati-architectes 1616 Attalens

Studienauftrag, selektiv, zweistufig; Architektur, Landschaftsarchitektur und Städtebau

Bewerbung 9. 8. 2024

Abgabe Pläne 13. 12. 2024

Modell

17. 1. 2025

Thomas Blöchliger, Stefan Rotzler, Markus Schaefer, Ute Schneider

Bewerbung 16. 8. 2024

Abgabe

17. 1. 2025

Bewerbung 16. 8. 2024

Abgabe Pläne 31. 1. 2025

Modell

14. 2. 2025

Bewerbung 16. 8. 2024

Abgabe Pläne 21. 3. 2025

Modell

4. 4. 2025

Bewerbung 19. 8. 2024

Abgabe 1. Stufe

28. 11. 2024

2. Stufe

28. 2. 2025

Projektwettbewerb, offen; Architektur

Weitere laufende Wettbewerbe auf competitions.espazium.ch Wegleitung zu Wettbewerbsverfahren: www.sia.ch/142i

– konform

Alexandre Delley, Jean-Luc Baldy, Sylvain Nassisi

Anmeldung 20. 9. 2024

Abgabe Pläne 18. 10. 2024

Modell

1. 11. 2024

8

Wettbewerb

TEC21 15/2024

Eine Umarmung für die CSS Die Erweiterung des bestehenden CSS-Hauptsitzes in Luzern klingt nach einer Alltagsaufgabe. Komplizierter wird es, wenn zwischen Bestand und dem Grundstück für die Erweiterung ein Altbau steht, der im Vorfeld für jahrelange Streitigkeiten gesorgt hat und den es nun zu integrieren gilt.

Text: Philipp Funke

Das Siegerteam um Diener & Diener Architekten macht fast alles richtig: Der Neubau respektiert das bestehende Gewerbehaus

«Tribschen» allseitig und schafft die formale Integration. Die einzelnen Bauten des Ensembles wirken ebenbürtig. Visualisierung.

G

enau nachzuzeichnen, unter welchen Vorverfahren es zu diesem Wettbewerb gekom­ men ist, würde das Volumen dieses Artikels sprengen. Es sei nur ange­ merkt, dass der Erhalt des Gewer­ begebäudes «Tribschen» lange auf Messers Schneide stand. Das 1933 von Carl Mossdorf entworfene Pio­ nierbauwerk ist in die Jahre gekom­ men und seine ursprüngliche Form, die einst den fünf Punkten Corbu­ siers entsprach, ist durch viele Um­ bauten nicht mehr erhalten. Der Bau bedarf also einer umfassenden Sa­ nierung und formalen Rückbesin­ nung auf die Ursprungsform.

Dass es letzten Endes überhaupt dazu kommt, ist der Luzerner Archi­ tekturszene zu verdanken1 , die – wie Jurymitglied Bernhard Furrer er­ klärt – viel für den Erhalt von denk­ malpflegerisch signifikanten Bau­ werken tut. So zum Beispiel für den grossen Saal des Hotels Schweizer­ hof, die Zentralbibliothek im Vöge­ ligärtli 2 und künftig hoffentlich auch für das Neubad. Diese Offen­ heit führte letztlich zur wettbewerb­ lichen Vorgabe, dass der Zeitzeuge der frühen Moderne «im Sinne einer städtebaulich und architektonisch qualitätsvollen Gesamtlösung» zu integrieren und zu erhalten sei.

Das war wohl auch die schwierigste Aufgabe für die Teilnehmenden und das primäre Ausschlusskriterium der ersten anonymen Runde des zwei­ stufigen Wettbewerbs auf Einladung.

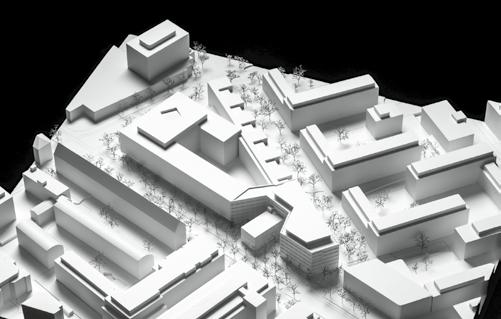

Erste Runde: Städtebau Vier der fünf im ersten Durchgang ausgeschiedenen Projekte umschlies­ sen das Gewerbegebäude so stark, dass es nicht mehr erkennbar ist, oder verpassen den Anschluss an den Neubau. Die ARGE MSA Meletta ­Strebel Architekten / Gut Deubel­beiss Architekten schiebt es sogar an den östlichen Rand des Bearbeitungs­

Wettbewerb

TEC21 15/2024

9

WEITERUNG TS 2 CSS, HAUPTSITZ LUZERN

2

1

1:1000

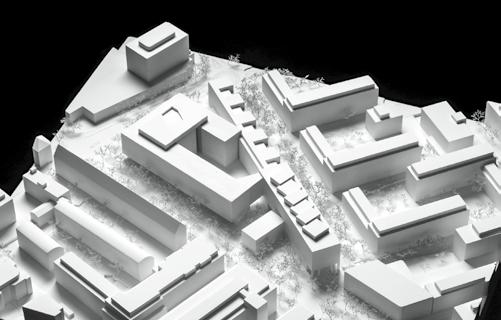

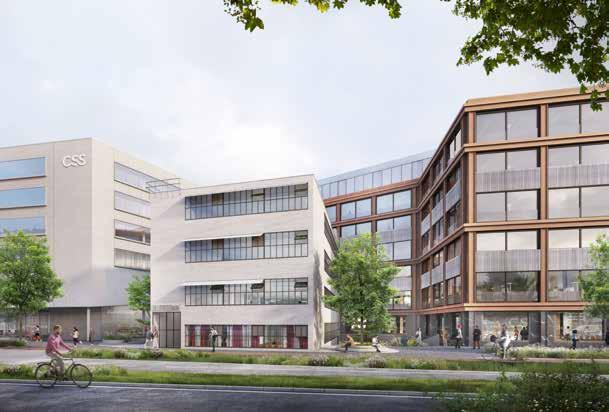

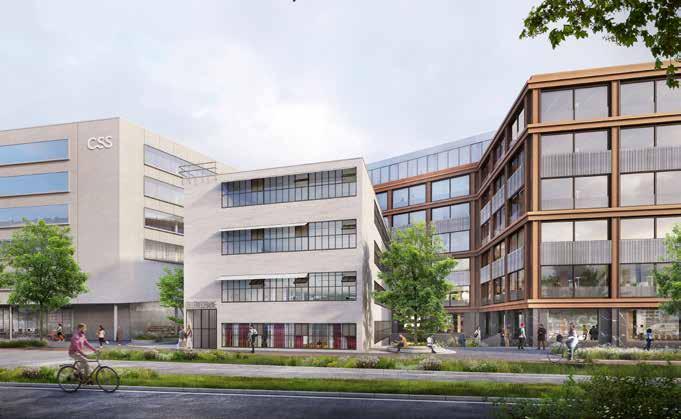

Das Siegerprojekt 1 auf dem Bearbei­tungs­­ perimenter TS 2 «umarmt» das Gewerbe­ haus 2 zusammen mit dem bestehenden

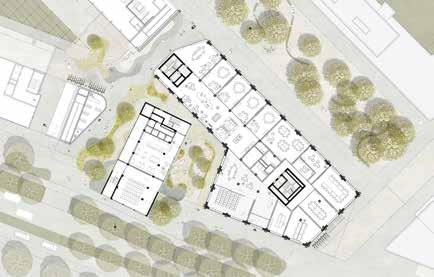

Hauptsitz 3 auf dem Bestandesperimeter TS21. Situationsplan, Mst. 1 : 3400.

V is u alisie r un g: Po nnie Im a g e s; Plän e: D ie n e r & D ie n e r A r chi t e k t e n; F oto: B e r n ar d Fur r e r

plan

3

perimeters – ein Genius Loci ad absur­dum. Allerdings wirft der Aus­ schluss des letzterwähnten Beitrags die Frage auf, inwieweit eine, wenn auch abstandhaltende, Ummante­ lung des historischen Gebäudes von drei Seiten nicht eher der Idee der städtebaulichen Entwicklung von 1933 entspricht. Gemäss der Analyse von Lussi + Partner Architekten war für das Tribschenquartier nämlich eine heterogene, aber zusammenhän­ gende Struktur vorgesehen. So wäre die momentane Freistellung lediglich dem zeitlichen Ablauf geschuldet.

Das 2017 ausgearbeitete Gutachten von Bernhard Furrer be­ trachtet die Situation differenzierter und ordnet die Solitärstellung des Baus als ein wichtiges städtebauli­ visualisierung - Tribschenstrasse ches Merkmal ein. Einzig die Nord­ seite des Gewerbegebäudes entwar­ STUDIENAUFTRAG ERWEITERUNG TS 2 CSS | 2. PHASE fen die damaligen Architekten geschlossen, mit dem Ziel, einen späteren Anbau zu ermöglichen. Um den Ansprüchen an einen effizienten Arbeitsablauf der CSS gerecht zu werden, gibt es nur zwei Möglich­ keiten: Das Bestandsgebäude T21 aufzustocken oder auf dem Grund­ stück östlich des Gewerbebaus zu erweitern und in Fortsetzung der Rosslimatte zu verbinden. Ersteres ist wohl nicht mit dem Bebauungs­ plan und wirtschaftlichen Erwä­ gungen vereinbar, Letzteres ergibt sich aus der beschriebenen städte­ baulichen Einordnung.

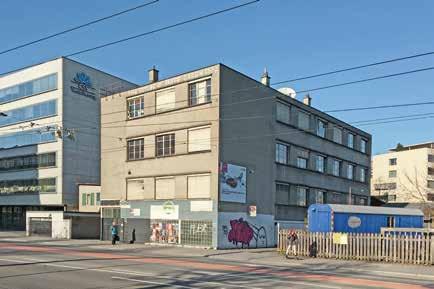

Der Erhalt des Gewerbebaus «Tribschen» aus den 1930er-Jahren war lange umstritten.

Nun soll der Bau in seine ursprüngliche Gestalt zurückgeführt werden. Foto von 2018.

Zwischenkritik

DIENER & DIENER ARCHITEKTEN

@ A1 und1:1000 integrieren diesen in ein den ur­ sprünglichen Absichten folgendes Die fünf anderen, nun nicht mehr Ensemble. Auch wenn die Ausarbei­ anonymen Teams überarbeiteten tung Lob bei der Jury findet und der nach individueller Kritik ihre Ent­ städtebauliche Ansatz als ge­schichts­ würfe. Alle hatten bereits im Vorfeld ­schreibend gesehen wird, bringt die 1100.0 Erweiterung TS 2 CSS Hauptsitz | Luzern einen geeigneten Umgang mit dem Abweichung vom Nutzungskonzept Lageplan Gewerbebau gefunden und betten der CSS das Projekt zum Kippen.

Den CSS-Hauptsitz nachhaltig erweitern. Die urbane Eleganz fortsetzen Alle anderen Beiträge sehen das bestehende Volumen mehr oder Formver NEUE OFFENHEIT DESals CSS ENSEMBLES eigenständiger Körper zwischen dem weniger frei ins Areal ein. Wie er­ die Freistellung Prämisse, rücken Hauptsitz und dem Erweiterungsbau. Das Bestand Der Neubau erweitert den heutigen Denkmal ist von kleinerem Ausmass, aber Hauptsitz Altbau zu einer neuen zweiflügeligen wähnt, argumentieren Lussi + Part­ mehr vom ab und schaffen Die Wan Grossform. Im Moment des prominent in den Strassenraum gerückt. ner Architekten ihre Platzierung der verschiedenartige additive Verbin­ bloss da Zusammenfügens und der Umarmung des Das Einbeziehen des Baudenkmals denkmalgeschützten Gewerbegebäudes, abbildet Neubauten als historisch intendiert. dungendaszu den Neubauten. derzeit autonom und auf sich bezogen ‚Gewerbegebäude‘ wird nicht als besteht d erscheint, treten die drei Bauten aus städtebauliche oder architektonische und hori Die Idee von Caruso St John Gemäss dieser Analyse rücken sie Komposition inszeniert, sondern in der unterschiedlichen Epochen in einen Die Brüs direkten Gegenüberstellung der drei Dialog. Im neuen Resonanzraum für Element mit ihrem Entwurf vergleichsweise Architects ist ungewöhnlich: Die verschiedenen Gebäude. das Ensemble interagieren die Innenalternier und Aussenräume mit der öffentlichen mit den S dicht an den historischen Altbau Planenden verbinden Alt- und Neu­ Umgebung und es entsteht eine neue die auss 04.09.2023

Lageplan 1:500

Offenheit des CSS Hauptsitzes zum Stadtraum.

Die Art und Weise der Eingliederung des Neubaus in die neue Grossform schafft für das Baudenkmal ‚Gewerbegebäude‘ bessere Bedingungen. Es sitzt als dritter

THEMA UND VARIATION Der neue Gebäudeflügel, der von einer nachhaltigen Bauweise geprägt ist, soll die urbane Eleganz des Hauptsitzes weitertragen. Seine Eigenständigkeit trägt dazu bei, dass das Gewerbehaus nicht vereinnahmt wird. Seine

Die Setzung des Neubaus bewirkt ein Bühnenbild für den Gewerbebau. Die Plätze, die zwischen den Bauten entstehen, sind wohlproportioniert und elegant, die Verbindun­ gen effizient und der Grundriss geschickt organisiert. Grundriss Erdgeschoss, Mst. 1 : 900.

umschlie

Oberges überlage auf die B ist, erinn Kastenfe

Der neue

10

Wettbewerb

TEC21 15/2024

Längsschnitt AA 1:200

Querschnitt BB

Mit «Lambris» docken Diener & Diener Architekten, wie einst von den Erbauern des Gewerbehauses beabsichtigt, über dieErweiterung gesamteTS 2 CSS Hauptsitz | Luzern 1100.0 Schnit AA und BB Nordseite an. Längsschnitt, Mst. 1 : 600.

STUDIENAUFTRAG ERWEITERUNG TS 2 CSS | 2. PHASE

bauten, indem sie Passerellen von haus, um eine städtebauliche Lö­ Zweite Runde: Willkommen allen ­Seiten in das Gewerbegebäude sung zu präsentieren, die im Modell in der Kuschelecke schiessen und darüber hinwegfüh­ bestechend einfach wirkt: die Ver­ ren. Das Ganze erinnert an eine im längerung des Riegels entlang der «Gleichsam einer Umarmung» lassen Spinnennetz verhedderte Fliege und Rosslimatte bis zur Ecke Anton-­ sowohl das Siegerteam um Diener & schürt Mitleid für das gefangene Julius-­Eggstein-Gasse. Die Erwei­ Diener Architekten als auch Gigon «Opfer». Bekannt ist die Form vor terung touchiert dabei das Gewer­ Guyer Architekten den Neubau hin­ allem aus der Industriearchitektur, begebäude an der nordöstlichen ter dem Gewerbegebäude hindurch­ wo Verbindungen zwischen Pro­ Ecke. Die Architekten nutzen diese fliessen und erschaffen damit ein duktions­schritten an verschiedenen Berührung gleich als Übergang. In Bühnenbild für den historischen Orten geschaffen werden müssen, seiner Solitärstellung im Stadtraum Altbau. Letztere unterstützen dieses wie beispielsweise bei der Van-­ wirkt der Bestand aber bestätigt. Bild mit einer gleichförmigen Fas­ Nelle-Fabrik in Rotterdam. Dieser Das Abdrehen des Neubaus führt zu sade für den gesamten Neubau. Der Zweck drängt sich hier nicht vorder­ einer spitzwinkligen Lücke an der Entwurf wirkt flies­send und ohne gründig auf, wird aber von der Jury Nordseite, die architektonisch un­ Konkurrenzabsichten gegenüber als Innovation gefeiert. Ausschluss­ gelöst wirkt – eine «zufällige […] dem historischen Gebäude, und das, kriterium war das fehlende Ver­ Kollision», so die Jury. Die Leichtig­ obwohl er über dessen gesamte ständnis an der Kritik nach der ers­ keit der städtebaulichen Erschei­ Nordseite andockt.

Unelegant wirkt die Positio­ ten Stufe, die unter anderem die nung hat zudem Konsequenzen für unzureichende Barrierefreiheit der die Erfüllung anderer Anforderun­ nierung der Gebäudedurchbrüche, Passerellen bemängelte. gen. Die hervorgerufenen Kompro­ was im Grundriss des Erdgeschos­ Huber Waser Mühlebach misse führen zu einem nicht abge­ ses sofort sichtbar wird. Der appen­ Architekten opfern acht Wohnungen rundeten Ergebnis und damit zum dixartige Westflügel des Neubaus mit Schutzraum und ein Treppen­ Ausschluss des Beitrags. sorgt für eine schlauchförmige Ver­

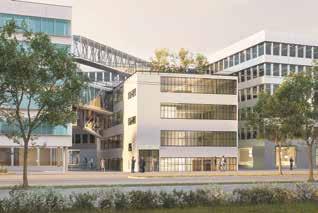

Bei Caruso St John Architects verkommt das Gewerbehaus zur «Fliege im Spinnennetz». Das Team schafft mittels Passerellen

Verbindungen zwischen Alt- und Neubauten. Visualisierung.

Der Ansatz von Lussi+Partner ist historisch intendiert. Mit ihrem Entwurf rücken sie dicht an das Gewerbehaus heran und folgen damit ursprünglichen Absichten. Modell.

1

Wettbewerb

Plan: D ie n e r & D ie n e r A r chi t e k t e n; V is u alisie r un g: C ar u s o St J o hn A r chi t e c t s; M o d e ll f oto s: L uka s Walp e n

TEC21 15/2024

bindung zwischen Tribschenstrasse und Rosslimatte. Hier hätte sich eine Öffnung zum westlichen Hof neben dem Gewerbegebäude angeboten und so für städtischen Freiraum mit Qualitäten über die reine Verbin­ dung hinaus gesorgt.

Der Gewinnerentwurf von Diener & Diener macht dagegen fast alles richtig: eine das Gewerbe­ge­ bäude allseitig respektierende Dis­ tanz, die formale Integration und Gleichstellung der Ensembles, wohl­ proportionierte, elegante Platz­­räu­ me, sinnige und effiziente Verbin­ dungen zwischen den Gebäuden und eine Grundrissorganisation, die den gewünschten Abläufen der Nutzerin entspricht sowie Flexibi­ lität für die zukünftige Entwick­ lung lässt. Lediglich die formale und farbliche Ähnlichkeit des T21-Anbaus mit dem Gewerbege­ bäude führt zu einer unverständli­ chen Angleichung. Der Entwurf zeigt ein wirtschaftliches, tech­ nisch konsequentes, gut nutzbares und nachhaltiges sowie LEED Pla­ tinum zertifiziertes Gesamtwerk und ist damit klar der Sieger.

Ob hier der neue Leucht­ turm des Tribschenquartiers ent­ steht, ist wahrscheinlich nicht die richtige Frage. Wichtiger ist, der Geschichte der Stadt gerecht zu werden, städtebauliche Absichten zu vervollständigen und architek­ tonische Schätze als solche zu er­ kennen und wertzuschätzen. Freu­ en wir uns, dass das lange Bangen um eine Ikone der Moderne nun ein gutes Ende findet. •

11

Erweiterung CSS-Hauptsitz (TS 2), Luzern

Zweistufiger Studienauftrag auf Einladung PROJEKTE DER ZWEITEN STUFE Siegerprojekt: «Lambris»

Diener & Diener Architekten, Basel; Büro für Bauökonomie, Luzern; Schnetzer Puskas Ingenieure, Basel; Waldhauser + Hermann, Münchenstein; Pro Engineering, Basel; Schmutz + Part­ ner, Basel; Gartenmann Engineering, Luzern; Bryum, Basel; KSI Brandschutz, Kasburg Siemon Ingenieure KIG, Basel; Be Netz, Luzern; Emmer Pfenninger Partner, Münchenstein Team 2: «Équilibre»

Huber Waser Mühlebach Architektur, Luzern; TGS Bauökonomen, Luzern, besshess, Luzern; brücker + ernst, Luzern Team 3: «Modern Times»

Lussi + Partner, Luzern; Schärli Archi­ tekten, Luzern; Dr. Lüchinger + Meyer Bauingenieure, Luzern; PB Ingenieure für Energie- und Gebäudetechnik, Sarnen; Jules Häfliger, Luzern; koepfli­ partner landschaftsarchitekten, Luzern; Grüner, Zürich; Dr. Peter Omachen, Luzern

Team 5: «Synkope»

Caruso St John Architects, Zürich; WT Partner, Zürich; Ferrari Gartmann, Chur; Kalt + Halbeisen Ingenieurbüro, Zürich; enerpeak, Dübendorf FACHJURY Daniel Niggli, Architekt, Zürich; Doris Wälchli, Architektin, Lausanne; Ludovica Molo, Architektin, Lugano; Patrik Bisang, Architekt, Luzern; Pascal Hunkeler, Stadt Luzern; Prof. Dr. Bernhard Furrer, Architekt,

Denkmalpfleger, Bern (Ersatz) SACHJURY Philomena Colatrella, CEO CSS; Daniel Zimmermann, Konzernleitungsmitglied CSS; Thomas Gehrig, Leiter Immobilien CSS; Christoph Scherer, Architekt, CSS

Team 4: «La Baleine»

Annette Gigon/Mike Guyer Architekten, Zürich; Ghisleni Partner, Zürich; Büeler Fischli Bauingenieure, Ibach; JOP Josef Ottiger + Partner, Rothen­ burg; Elektro-Ingenieure Meyer + Part­ ner, Stäfa; Bischoff Landschaftsarchi­ tektur, Baden; Lemon Consult, Basel

Philipp Funke, der Architekt und Fotograf analysiert architektonische Inhalte sowohl auf formaler als auch auf politischer und gesellschaft­ licher Ebene und schreibt als freier Autor für TEC21 und andere Fachzeit­ schriften.

Huber Waser Mühlebach verlängern den bestehenden Riegel.

Dabei touchieren sie die Ecke des Gewerbehauses, die die Jury als «zufällige (...) Kollision» bewertet.

Weitere Informationen, Pläne und Bilder auf competitions.espazium.ch, via QR-Code oder Kurzlink bit.ly/erweiterung_css

Anmerkungen 1 Vgl. Berichterstattung in TEC21, E-Dossier: espazium.ch/de/aktuelles/ tribschen 2 Vgl. TEC21 51–52/2013, bit.ly/Hochschulbibliothek_Luzern

Das Projekt «La Baleine» des Teams um Gigon Guyer Architekten ist ebenfalls auf Kuschelkurs. Sein Volumen umschmeichelt das

«Tribschen».

Planungs- und Bauprozesse

12

TEC21 15/2024

Cybersicherheit im Planungsbüro – die Bedeutung der Risikoanalyse Planungsbüros sind vor Cyberangriffen nicht gefeit. Eine Risikoanalyse im Voraus ist unumgänglich, um den Verpflichtungen gegenüber allen Projektbeteiligten nachzukommen. Wie kann man vorgehen, um gewappnet zu sein, sollte es trotzdem zu einem Angriff kommen?

Text: Peter Vonesch und Urs Wiederkehr

yberangriffe sind gemäss Nationaler Cyberstrategie NCS des Bundesamts für Cybersicherheit (BACS) absichtlich herbeigeführte Ereignisse, um bei der Nutzung der Informations- und Kommunikationstechnologie (IKT) die Vertraulichkeit, Verfügbarkeit oder die Integrität von Informationen beziehungsweise die Nachvollziehbarkeit ihrer Bearbeitung zu beeinträchtigen. Da Planerinnen und Planer die IKT intensiv nutzen, ist es unabdingbar, dass sie die Risiken diesbezüglich kontinuierlich beurteilen und einschätzen, um nicht Opfer von Cyberangriffen zu werden. Denn ist es einmal so weit, ist es schlicht unmöglich, die eigenen Verpflichtungen oder diejenigen gegenüber dem Projektverbund zeitgerecht zu erfüllen.

So kann es beispielsweise passieren, dass die fristgerechte Auszahlung der Löhne verunmöglicht wird, der Bauleitung der Zugang zum digitali-

Risikomanagement nach gängigen Normen.

sierten Bauprogramm und den Protokollen genommen wird oder wegen unpünktlicher Planlieferung Projektverzögerungen entstehen, die zu Schadenersatzforderungen führen.

Im schlimmsten Fall kann es zum Konkurs des Unternehmens kommen.

Risiken sind das Ergebnis menschlichen Handelns und kein Produkt des Zufalls. Nur wer seine Cyberrisiken gut kennt, kann sie in Grenzen halten oder ganz vermeiden.

Sie ergeben sich im Wesentlichen aus der für das Unternehmen relevanten Bedrohungslage und den eigenen Schwachstellen. Zur Beurteilung der Lage können mögliche und häufige Bedrohungen unter anderem der Website des BACS (www. ncsc.admin.ch) entnommen werden.

Die eigenen Schwachstellen sind mithilfe von Analysen zu ermitteln.

Die daraus hergeleiteten Cyberrisiken müssen im Kontext einer Un­ ternehmensrisikoanalyse beurteilt

werden. Dies kann letztendlich nur die Unternehmensführung verantworten. Chefsache und nicht nur ein technisches IT-Problem. Denn eine der grössten Schwachstellen ist der Mensch und sein Umgang mit den sich rasant weiterentwickelnden Technologien.

Menschliches Verhalten als Schlupfloch «Amateure hacken Systeme, Profis hacken Menschen», meint der amerikanische Experte für Computersicherheit Bruce Schneider. Dabei sind Menschen nicht das Primärziel.

Sie sind eher die «passage obligé», also der erforderliche Durchgang zur gewünschten technischen Einrichtung, die ausser Betrieb gesetzt werden soll, um zum Beispiel das Un­ ternehmen zu erpressen. Deshalb reicht es nicht, die entsprechenden Risiken nur zu verwalten. Schützen

Beispiel einer Risikomatrix: Die Risikotoleranz (Farb­ verteilung) wird von der Unternehmensführung festgelegt (Risikoappetit).

G r af ike n: Pe t e r Vo n e s ch

C

Planungs- und Bauprozesse

TEC21 15/2024

heisst vorbereitet und sensibilisiert sein. Es sollte eine IKT-Resilienz, quasi eine von innen kommende Widerstandskraft entstehen. Diese muss bei allen Mitarbeitenden im Planungsbüro entwickelt werden, bei Bauprojekten zwingend bei allen beteiligten Stakeholdern in der gesamten Wertschöpfungskette, von der strategischen Planung bis zum Betrieb. Cyberkriminellen sind die Organisationsformen der angegriffenen Systeme egal: Die schwächs­te Stelle wird ausgenutzt, was durch die von Unternehmen häufig gewünschte starke Vernetzung begünstigt wird.

Zum Glück gibt es Vorbeugungsmassnahmen Eine einheitliche Schutzlösung gibt es nicht. Je nach Positionierung und Auftragslage eines Planungsbüros und der aktuellen relevanten Bedrohungslage sowie dem Engagement seiner Mitarbeitenden sind die Cyberrisiken unterschiedlich. Und sie können sich laufend ändern.

Aufgrund anfallender Kosten und fehlender Ressourcen ist es nicht möglich, gegenüber allen Risiken eine volle Abwehrbereitschaft zu schaffen. Deshalb ist eine Risikoabschätzung angebracht: Dazu werden die Risiken bezüglich ihrer Auswirkungen bewertet und mit den Kosten der dafür notwendigen Präventionsmassnahmen in Relation gesetzt. In der Beurteilung werden diejenigen Massnahmen bestimmt, die für das Unternehmen entscheidend sind und mit einem vertretbaren Aufwand umgesetzt werden können. Gleichzeitig werden gewisse Risiken als kontrollierter Risikoappetit bewusst in Kauf genommen.

Das heisst, es besteht die Bereitschaft, entsprechende Risiken auch einzugehen. Dabei muss beim Eintritt des Ereignisses der Schaden getragen werden können.

Am Anfang steht die Auslegeordnung Die Ermittlung und Beurteilung von Risiken ist Teil eines fortlaufenden Risikomanagementprozesses und damit eine Führungsaufgabe. Es

gibt diverse Vorgehensweisen und auch entsprechende Normen wie die ISO-31000 (Risk Management) oder die ISO-27000 (Information Security Management Systems, ISMS).

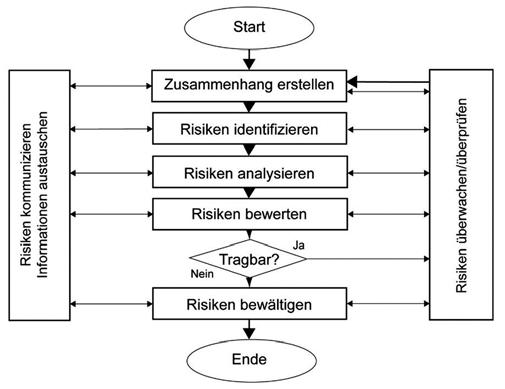

Jeder Risikomanagementprozess beginnt mit einer Bestandsaufnahme, also einer Auslegeordnung und Zusammenstellung der unternehmerischen Zusammen­ hänge, Abhängigkeiten und Rahmenbedingungen, um daraus die unternehmerischen Risiken zu identifizieren. Dazu sollen alle möglichen Risiken auf den Tisch kommen, unabhängig von deren Wichtigkeit. Anschliessend stellen sich Fragen zum Eintreten möglicher Störfälle: Ist das Unternehmen dadurch noch operativ? Kann das Unternehmen seine Verpflichtungen zeit­ gerecht erfüllen? Hat der Störfall Auswirkungen auf Dritte, die Schadenersatz fordern könnten? Im weiteren Vorgehen kann nun die Analyse, Bewertung und Dokumentation stattfinden.

Die bewerteten Risiken müssen vergleichbar gemacht werden, insbesondere bezüglich der Eintretenswahrscheinlichkeit und des Schadenspotenzials. Dazu lohnt es sich, die verschiedenen Risiken in einer Risikolandkarte zu erfassen und vom unwahrscheinlichsten Eintritt mit unbedeutendem Schaden bis zum wahrscheinlichsten Eintritt mit existenzbedrohendem Schaden zu ordnen. Daraus ergibt sich die Notwendigkeit von Massnahmen zur Minimierung oder Beseitigung der Risiken abhängig vom Risikoappetit der Unternehmensführung.

Die Matrix zeigt ein Beispiel mit ­R isiken (R) und deren möglichen Entwicklung durch geeignete Gegen­ massnahmen (Pfeile). Tipps wirkungsvoller Gegenmassnahmen für die digitale Sicherheit gibt es auf den Websites vom BACS und SUPER (www.s-u-p-e-r.ch). Zum Beispiel: Sicherheits-Updates umgehend in­ stallieren, regelmässige Schulung der Mitarbeitenden im Umgang mit potenziellen Gefahren, mit dem Internet, mit E-Mails, mit Passwörtern und vieles mehr. Diese getroffenen Gegenmassnahmen müssen umgesetzt und von allen mitgetragen werden. Schlussendlich ist jede Vorkeh-

13

rung im Voraus besser als sich unvorbereitet überraschen zu lassen.

Das gilt sowohl für das gesamte Unternehmen als auch für neue und abgeschlossene Projekte, besonders wenn sie je nach weltweiter Bedrohungslage verstärkt ins Visier von Cyberkri­minellen geraten und unter anderem kritische Infrastrukturen umfassen.

Und wenn es trotzdem passiert?

Trotz aller Vorkehrungen kann ein Cybervorfall passieren – dank des vorsorgenden Risikomanagements aber bestimmt mit geringeren Auswirkungen.

In welchem Umfang die eigene Reaktion auf die möglicherweise eintretenden Cyberangriffe in realistischer Umgebung geübt werden kann und muss seriös abgeklärt werden. Auch ohne üben wirkt sich die Auseinandersetzung mit möglichen Ereignissen und das Durchdenken von Szenarien positiv auf die Cyber-Resilienz des Unternehmens aus. Es ist auch wichtig, sich im Voraus Gedanken zu machen, wie der Normalbetrieb wieder erreicht werden kann (Business Continuity Management BCM). All das verlangt eine gemeinsame Anstrengung aller Stakeholder im betroffenen Umfeld. In der Regel lohnt es sich, dafür entsprechende Fachleute beizuziehen. • Peter Vonesch, dipl. El.-Ing. ETH/SIA und lic. oec. HSG, ist Cybersicherheitsexperte, Sensibilisierungscoach, ehemaliger Leiter IT-Sicherheits- und ­Riskmanagement und Vorstandsmitglied der Gesellschaft der Ingenieure der Industrie GII des SIA, peter.vonesch@alumni.unisg.ch Urs Wiederkehr, Dr. sc. techn., dipl. Bau-Ing. ETH/SIA, ist Leiter des Fachbereichs Informationsmanagement beim SIA, urs.wiederkehr@sia.ch

Dem Thema Business Continuity Management werden sich die beiden Autoren in einem separaten Artikel annehmen.

14

Ausstellung

TEC21 15/2024

Die Zeichen der Zeit In Basel sind die ausgezeichneten Projekte des nationalen Wettbewerbs für Masterarbeiten «SIA Masterpreis» der Jahre 2022 und 2023 zu sehen.

Die Arbeiten zeugen von einem grundlegenden Wandel im Verständnis dessen, was Architektur zu leisten vermag.

Text: Andrea Wiegelmann

uch wenn der Titel der ­ usstellung im Schweizer A Architekturmuseum S AM «Die Zeichen der Zeit: Aktuelle Arbeiten aus dem SIA Masterpreis» zunächst sehr allgemein klingt und kaum Neugierde weckt, sind die ausgestellten und prämierten Masterarbeiten von Studierenden der Schweizer Architekturschulen1 inspirierend, zum Teil überraschend und selten auf die Architektur selbst beschränkt.

Unter den ausgezeichneten Arbeiten befinden sich viele freie Projekte, also Aufgaben, die sich die Studierenden selbst gestellt und oft über zwei Semester bearbeitet haben.

Die Gründlichkeit, mit der die Recherche in diesen Fällen erfolgen konnte, merkt man den Arbeiten an.

Fundierte Analysen füllen ganze Bücher, filmische Dokumentationen vermitteln Einblicke in die Arbeit der Studierenden. Sie befassen sich ebenso mit dem Klimawandel, dem Umgang mit Ressourcen und den Folgen extensiver und industriell geprägter Landwirtschaft wie mit sozialen und gesellschaftlichen Fragen.

Auffällig ist, dass die Projekte selten ein singuläres Bauwerk als Resultat zeigen, vielmehr sind es Infrastrukturen, die verwoben sind mit der Landschaft, dem Kulturraum oder der Stadt. Die baulichen Interventionen zeigen gleichzeitig ein verändertes Verständnis davon, was ein Bauwerk ist oder sein kann. Die aus der Funktion und/oder der Ästhetik der vorherigen Nutzung heraus entwickelten Anlagen suchen den Dialog mit dem Ort, sind als Teile des Kulturraums gedacht oder nutzen diesen und fordern uns dazu auf, das Potenzial des Gebauten neu zu sehen.

Das mit dem SIA Masterpreis Architektur 2023 ausgezeichnete Projekt «Nobody is an Island» von Leslie Majer, ETH Zürich, befasst sich am Beispiel der nordfriesischen Stadt Husum mit dem durch den Klimawandel hervorgerufenen Anstieg des Meeresspiegels.

Überraschende Symbiosen Eine Arbeit etwa befasst sich mit der Frage unseres Wassermanagements nach der Gletscherschmelze. Der Vorschlag zeigt den Ersatz der natürlichen durch künstliche Wasserspeicher, die temporär Wasser aufnehmen, aber auch anderweitig genutzt werden können, wenn kein Wasser gespeichert werden kann oder muss.

Das Konzept eines dezentralen Netzwerks von Stationen bindet Parkplätze und Strassen ebenso ein wie Wiesen- und Ackerflächen.

Eine weitere Arbeit nutzt die Erosion, die durch die schmelzenden Gletscher massiv zunimmt, um mittels minimaler Hilfskon­ struktionen in einem Walliser Bergtal einen Staudamm wachsen zu lassen, der ein Wasserreservoir bilden kann. Ein Projekt ermöglicht mit der ­ Wiederverwendung von Stahl­in­fra­strukturen aus Skigebie-

ten die Reaktivierung der Kastanienwirtschaft im Misox.

Die industrielle Landwirtschaft in Polen, die nicht nur das Kulturland, sondern auch die traditionelle bäuerliche Kultur grundlegend verändert hat, nimmt eine Studentin als Ausgangspunkt, um aus dem Bestehenden Perspektiven für den Ort und die Menschen abzuleiten. Sie nutzt den bei der Maisproduktion entstehenden natürlichen Abfall zur Herstellung von Dämmmaterial, dessen Trocknung auf den Maisfeldern in eigens entwickelten Konstruktionen erfolgt, die die Landschaft genauso prägen wie die traditionellen Heutrockengestelle in der vorindustriellen Zeit. Gleichzeitig hilft das Material, den maroden Gebäudebestand der einfachen Landarbeitersiedlungen zu sanieren.

Die Arbeit bildet eine Brücke von der handwerklichen zur industriellen Landwirtschaft.

F oto s: To m B isig

A

Ausstellung

TEC21 15/2024

Marie-Ange Farrell und Manuel Rossi von der EPFL erhielten 2023 den SIA Masterpreis Architektur für ihren Entwurf

«Paris, Transit: plate-forme alimentaire du dernier kilomètre».

Kluge Eingriffe, grosse Wirkung

15

2022 wurde der Arbeit «Alpine Rekomposition – Über das Wiederverwenden von Stahlinfrastrukturen im Misox» von Sandro Hauser, ZHAW, der SIA Masterpreis Architektur verliehen.

stadt Chişinău entwickelt eine Studentin ein gesellschaftliches Projekt, das auf Aneignung und TeilAm Beispiel der an der nordfriesi- habe basiert. Eine weitere Arbeit schen Küste gelegenen Stadt Husum zeigt, wie additive Bestandsergänzeigt eine andere Studentin eine zungen einer bestehenden Blockmögliche Lösung für den Erhalt von randstruktur mit Gewerbebauten im Landschaft bei steigendem Meeres- Innenhof es ermöglichen, Verdichspiegel. Die partielle Öffnung des ten und Weiterbauen sensibel und Deichs ermöglicht die Sedimentab- sozialverträglich umzusetzen. lagerung auf der Landseite. Damit steigt nicht nur das Meer, sondern Relevant und vielseitig auch die Landschaft in die Höhe.

Landschaft und Bauwerk formen Die angehenden Architektinnen und sich dabei gegenseitig. Alle Projekte Architekten zeigen mit ihren Proarbeiten mit der jeweils spezifischen jekten, dass Architektur aus der Landschaft, ihrer Geschichte und Mitte der Gesellschaft und für die den Rahmenbedingungen und Gesellschaft entsteht. Zentral sind schaffen mit dem Vorhandenen eine für die Studierenden die Analysen zukünftige Perspektive. von Klima, Geschichte, Ort, den Diese Haltung zeigt sich wirt­schaftlichen und sozialen Rahauch bei den Arbeiten, die sich mit menbedingungen und in der Kon­ dem Gebauten im urbanen Kontext sequenz das Entwickeln von Strate­ befassen. Eine Studentin nutzt etwa gien, die umfassende Lösungsanein ehemaliges Fabrikgebäude in sätze bieten können.

Dieses Verständnis spiegelt Winterthur um und kombiniert den Anbau von Zitronen mit einer Wohn- sich auch in den Projektpräsentationutzung, wobei die Wohnungen als nen. Die Darstellung der Arbeiten Teil der vertikalen Plantagen dienen. beschränkt sich nicht auf die klasEine andere Arbeit bietet dauerhaf- sischen Präsentationsformen von tes Wohnen für Obdachlose in Brüs- Plan und Gebäudemodell. Bleistiftsel durch die Umnutzung eines Bü- zeichnungen, Fotografien, Video­ robaus mit nur minimalen Eingriffen, dokumentationen, Interviews und um gleichzeitig mit der Öffnung des Landschaftsstudien ergänzen das Erdgeschosses den Stadtraum zu Repertoire und bieten unterschiedliche Zugänge zu den Arbeiten. aktivieren.

Es ist schön, dass die ProjekFür das unter Denkmalschutz und leer stehende Hotel Na- te den jeweils benötigten Raum betional in der moldawischen Haupt- kommen und grosszügig präsentiert

sind – das macht sie gut nachvollziehbar und die Schau lebendig.

Die Ausstellung ist eine Kooperation des S AM mit dem SIA und dem Architekturrat2 und noch bis Ende August zu sehen. Ein Besuch lohnt sich. • Andrea Wiegelmann ist Architektin und Publizistin. Ihr Fokus liegt auf Fragen des Städtebaus, der Raumplanung und des Wohnens sowie Materialentwick­ lungen und ihren Auswirkungen auf Architektur und Konstruktion.

Anmerkungen 1 Gemeinsam mit dem Architektur­ rat der Schweiz zeichnet der SIA mit dem Masterpreis Architektur jährlich die besten Masterarbeiten in diesem Fachbereich aus.

2 Der Architekturrat vereint alle Hochschulen und Fachhoch­schulen der Schweiz im Bereich Architektur und als Berufs­verband den SIA sowie den BSA in einer gemeinsamen Plattform.

Die Ausstellung «Die Zeichen der

Zeit: Aktuelle Arbeiten aus dem SIA Masterpreis» im Schweizerischen

Architekturmuseum S AM in Basel ist bis zum 25. August 2024 zu sehen.

Weitere Information sowie die ausgezeichneten Arbeiten finden Sie in unserem E-Dossier

«SIA Masterpreis Architektur»

und sia-masterpreis.ch.

16

Aus dem SIA

TEC21 15/2024

20 Jahre «Netzwerk Frau und SIA» Seit zwei Jahrzehnten setzt sich das Netzwerk Frau und SIA für die Frauen in der Planungs- und Baubranche ein. Die Co-Präsidentinnen Paola di Romano und Alexa Bodammer, Gründungsmitglied Beatrice Aebi sowie SIA-Vorstandsmitglied Salome Hug-Meier berichten über ihre Erfahrungen im Netzwerk und dessen Wichtigkeit.

Aufgezeichnet: Tabea Wirtz

Inklusion und Diversität weiter fördern Paola di Romano und Alexa Bodammer: «Das Co-Präsidium ist für

uns ein voller Erfolg. Dadurch haben wir immer zwei verschiedene Sichtweisen auf eine Heraus­ forderung. Das ist erfrischend.

Aktuell passiert auf allen Ebenen viel, das Netzwerk stemmt spannende Projekte: Zum Beispiel bekommen Architektinnen und Ingenieurinnen mit der Website sia NOW! eine Plattform, die sie fördern und sichtbar machen soll.

Auch die Projekte der Regionalgruppen, die Frauen miteinander umsetzen, sind hervorragend. Die Ausstellung «Girls city» in Basel beispielsweise ermutigt Mädchen, ihre Sicht einzubringen, damit ihre Bedürfnisse in der Stadtplanung nicht vernachlässigt werden.

Damit solche Projekte funktionieren und auf die Gegebenheiten der jeweiligen Regionen eingehen,

müssen wir den Regionalgruppen viele Freiheiten lassen. Das Netzwerk ist eigenständig. Trotzdem ist die Einbettung in die SIAStruktur wichtig. Die Aufnahme des Netzwerks in die SIA-­Statuten 2014 half, das Netzwerk im Verein zu etablieren. Wir sehen das auch an den Mitgliederzahlen. Die ersten Jahre waren wir nicht mehr als 15 Frauen, heute hat das Netzwerk über 600 Mitglieder. Wir wollen dieses positive Momentum nutzen, um die Inklusion und Diversität weiter zu fördern.»

Das Netzwerk ist ein Trumpf für den SIA Beatrice Aebi: «Ich bin immer wieder beeindruckt von all der weiblichen Berufskompetenz an unseren Versammlungen. Das Wachstum des Netzwerks Frau und SIA ist grossartig. Das zeigt aber auch, dass es unser Netzwerk

Paola di Romano (links) und Alexa Bodammer (rechts) bilden seit Januar 2022 das Co-Präsidium des Netzwerks. Paola di Romano ist Architektin mit eigenem Büro in Genf (PdR architects) und Prüfungsexpertin sowie Kommissarin für Architekturzeichner im Kanton Genf. Alexa Bodammer ist Architektin und Raumplanerin.

Sie forscht an der HSLU zu baukulturellen Themen.

immer noch braucht. Eine kürzlich unter unseren Mitgliedern durchgeführte Umfrage über Diskriminierungserfahrungen in der Baubranche belegt das. Der SIA ist sich dieser Thematik zunehmend bewusst, dementsprechend verändert sich auch die Zusammenarbeit des Netzwerks mit dem Verein. Anfangs habe ich oft die Erfahrung gemacht, dass wir unser Dasein rechtfertigen mussten. Heute sage ich: Das Netzwerk ist ein Trumpf für den SIA. Unser Erfolg mit Projekten wie dem Buch «Ingénieuse Eugénie / Die findige Fanny», das in den Kantonen Genf und Waadt seit mehreren Jahren im Primarschullehrplan verankert ist, zeigt das.

Die ersten zehn Jahre standen im Zeichen des Aufbaus. Mittlerweile sind wir unübersehbar geworden.

Es geht nun darum, unsere beruflichen Kompetenzen uneingeschränkt entfalten und einsetzen zu können.»

Beatrice Aebi war 2004 eines der Gründungsmitglieder der Kommission «Frau und SIA». Die Architektin und Stadtplanerin präsidierte das Netzwerk von Dezember 2007 bis zu ihrem Rücktritt 2021.

Aus dem SIA | Baurecht

TEC21 15/2024

Po r t r ät s: S alo m e Hu g: Philip B ö ni; A le xa B o d am m e r : zVg; P a o la di Ro m an o: P at r ic Po p; B e at r ice Ae bi: Elis ab e t h Re al; Hub e r t Stö ck li: Nico la s B r o d ar d

Von einem Nebeneinander zu einem Miteinander Salome Hug-Meier: «An der Jubiläumsfeier in Lugano zeigte sich die Vielfalt, die Kompetenz und die Energie der im Netzwerk engagierten Frauen. In einem würdigen Rahmen durften wir von der ersten Generation erfahren, mit welchen Gegebenheiten und Widerständen sie sich zur Gründungszeit des Netzwerks auseinandersetzen mussten. Mit viel Ausdauer haben sie dem Thema der Frauenförderung im SIA das nötige Gehör verschafft, der Weg ist aber noch nicht zu Ende.

Für uns Frauen und die Themen des Netzwerks setze ich mich im Vorstand ein. Aus dem Nebeneinander von Netzwerk und Verein soll ein Miteinander werden, damit die Expertise und die Sichtweisen der Frauen in allen Organen des SIA ausreichend vertreten sind. Als Schritt in diese Richtung ist die Stimmberechtigung des Netzwerks an der Delegiertenversammlung angedacht. Für die Zukunft des Netzwerks wünsche ich mir, dass es die Interdisziplinarität mehr in den Blick nimmt und pointiert den Beitrag von Frauen in allen Berufsgruppen der Planungs- und Baubranche sichtbar macht. Es braucht das Netzwerk noch und ich freue mich auf den gemeinsamen Weg.» Tabea Wirtz, Praktikantin im Fach­bereich Kommunikation und Public Aff­a irs des SIA, tabea.wirtz@sia.ch

Als Vertreterin der Berufsgruppe Ingenieurbau ist Salome Hug-Meier seit 2022 im Vorstand des SIA. Die Bauingenieurin ist Mitglied der Schweizerischen Vereinigung der Ingenieurinnen (SVIN) und in der Geschäftsleitung bei Schnetzer Puskas Ingenieure AG in Basel tätig.

17

BAURECHT

Recht zentral

Prof. Dr. iur. Hubert Stöckli

leitet das Institut für Schweizerisches und Internatio­nales Baurecht an der Universität Freiburg.

Wenn Sie das hier lesen, gehören Sie vermutlich zum Kreis der «Architekten, Ingenieurinnen, Bauträger, Planerinnen, Projektleiter und öffentliche[n] Verwaltungen in der Deutschschweiz», an die sich TEC21 der Eigen­ beschreibung zufolge in erster Linie richtet.

Dass Sie diesen Text lesen, hat womöglich damit zu tun, dass Sie ohnehin alles lesen, was Ihnen diese «führende technisch-wissenschaftliche Fachzeitschrift» (erneut gemäss Eigenbeschreibung) Woche für Woche darbietet. Vielleicht liegt es auch daran, dass Sie sich für Recht interes­ sieren. Das wäre beruhigend und auch erfreulich.

Denn die Fachleute, die zur Leserschaft von TEC21 zählen, sind für die Anwendung des Vergabe- und Bauvertragsrechts recht zentral.

Sie sind es, die Ausschreibungsunterlagen verfassen, Offerten bewerten und Aufträge vergeben. Sie sind es ebenfalls, die Bauverträge strukturieren, Klauseln redigieren und sich um Abmahnungen, Bauverzögerungen, Nachträge, Abnahmen und Mängelrügen kümmern. Fach­ leute aus dem Bereich des Rechts kommen häufig erst ins Spiel, wenn der Konflikt schon aus­ gewachsen ist. Das ist nicht verkehrt, da ­juris­tischer Sachverstand kein Monopol der ­Juristinnen und Juristen ist. Es wäre aber ein Missverständnis zu glauben, es gehe ganz ohne entsprechenden Sachverstand. Darum ist es wichtig, dass die Fachleute, die TEC21 lesen (siehe oben), in rechtlichen Dingen mit der gleichen Umsicht vorgehen wie beim ganzen Rest. Denn Rechtsfragen sind gestaltbar und es geht keineswegs bloss darum, «zu wissen, wo man nachschauen muss» (wie ein verbreitetes Vorurteil lautet). Wer das nicht versteht, vergibt Chancen. •

18

Buch

TEC21 15/2024

Das letzte Notizbuch von Louis Kahn Von Louis I. Kahn sind 18 Notiz- und Skizzenbücher erhalten geblieben, die auf intime Weise Einblick in das Denken des Architekten geben. Das neu erschienene Faksimile seines letzten Notizbuchs, herausgegeben von Kahns Tochter Sue Ann Kahn, zelebriert das Analoge und haptisch Erlebbare.

Text: Alessandro L. B. Vassella

I

n Zeiten voller Nachrichten über Zerstörung, Tod und Rückschritt flattert «The Last Notebook» wie eine mahnende Friedenstaube ins Haus. Das Faksimile des letzten Notizbuchs von ­Louis I. Kahn kommt in Begleitung eines Textbands im gleichen Format, der den Inhalt und die Zusammenhänge der Skizzen, Kommentare und Gedanken erklärt. Nebst dem Essay von Michael J. Lewis hat Kahns Tochter und Herausgeberin Sue Ann Kahn die handschriftlichen Texte ihres Vaters transkribiert.

Von Kahns Skizzenbüchern, die zwischen 1940 und 1974 entstanden sind, haben sich 18 Stück erhalten. Die Notizbücher aus dünnem, transluzentem Papier, hergestellt von Winsor & Newton in London, kaufte der Architekt ab Mitte der 1960er-Jahre in einem Geschäft in der Walnut Street. Das Papier ist kaum sichtbar perforiert, um bei Bedarf eine Seite heraustrennen und weitergeben zu können. Dem Verlag Lars Müller Publishers ist es in Zusammenarbeit mit der Druckerei zu Altenburg gelungen, die technischen Herausforderungen zu meistern, um dem Anspruch eines Faksimiles bis ins kleinste Detail gerecht zu werden und das Unmögliche möglich zu machen.

Das Original des vorliegenden Faksimiles erwarb Kahn vermutlich Anfang 1973. Er verwendete es für neue Projekte, vorrangig den Auftrag der New York State Urban Development Corporation für das Projekt des Franklin Delano Roosevelt Memorial an der Südspitze von Welfare Island im East River (heute Roosevelt Island). Das Projekt wurde im Jahr 2012 posthum realisiert.

Das Notizbuch enthält auch erste Skizzen für das Abbasabad-­ Projekt nahe Teheran (zusammen mit Kenzo Tange) und Skizzen für den Eingangsbereich des Yale Center for British Art in New Haven gegenüber der Yale Art Gallery (1953).

Sue Ann Kahn (Hg.): Louis I. Kahn.

Wichtig sind zudem Notizen für den The Last Notebook. Lars Müller Vortrag anlässlich der Verleihung Publishers, Zürich 2024. Hardback, 192 Seiten, 82 Illustrationen, 15 × 21 cm, der Goldmedaille der American AcaISBN 978-3-03778-752-6, Fr. 40.– demy of Arts and Letters in New York sowie zu zwei weiteren Vorlesungen mit Gedanken zu «Silence and Light».

Im September 1973 hatte ich te zu verweilen und Abstand zu das Privileg, unseren ersten Ent- nehmen von der sonst auf uns einwurf der Monografie «Louis I. Kahn – prasselnden Informationsflut. Es Complete Work 1935–74» mit Kahn zeigt den hohen Wert des Analogen, persönlich zu diskutieren und in des haptisch Erlebbaren, das ein seinem Büro zu recherchieren. Die Verweben eigener Gedanken mit Skizzen und Gedanken in «The Last denjenigen von Kahn zulässt. Den Notebook» sind eine wertvolle Er- Leserinnen und Lesern, die an dieser gänzung zu den damals nur spärlich besonderen Erfahrung interessiert dokumentierten Projekten, da wir sind, sei diese Publikation wärmsdas private Notizbuch nicht in un- tens empfohlen. • sere Recherchen einbezogen.

Die letzte Skizze in diesem Alessandro L. B. Vassella ist Architekt Buch zeigt einen Stern mit Schweif – ETH/SIA, Co-Autor der Monografie «Louis I. Kahn – Complete Work 1935–74» wie eine Vorahnung darauf, dass die (1977) und Herausgeber von «Louis I. vielen leeren Seiten nicht mehr ge- Kahn – Silence and Light» (2013). füllt würden. Kahn starb unerwartet in New York am 17. März 1974 auf der Rückreise von der Baustelle im indischen Ahmedabad.

Bücher bestellen Die Publikation ist eine zuper Mail an order@staempfli.com. rückhaltend gestaltete AuffordeFür Porto und Verpackung werden rung, in der Betrachtung der InhalFr. 9.60 in Rechnung gestellt.

19

TEC21 15/2024

geln. Es ist kein Zufall, dass die interdisziplinäre Fachjury und das Public Voting des Prix SIA 2024 unabhängig voneinander das gleiche Was wäre, wenn wir nur noch auf Werk – einen Umbau – zum Sieger bereits bebautem Land weiterbauen kürten. Die Transformation des eheund Bestehendes transformieren maligen Weinlagers in Basel zeigt, würden? Lassen Sie Ihrer Fantasie was für ein baukulturelles Potenzial freien Lauf – und staunen Sie über die Arbeit am Bestand birgt.

Was wäre also, wenn wir die Geschichten und Szenen, die Sie zum Leben erwecken! Wir laden unseren Lebensraum, unsere BerufsSie ein, an einem lustvollen, fachlich bilder, unsere Zusammenarbeit ganz und methodisch kuratierten Online-­ anders denken würden? InterdisziWorkshop teilzunehmen. plinärer, partizipativer, unkonvenDer Startpunkt unseres Ge- tioneller? Das Projekt «Forum Zudankenspiels ist hinreichend be- kunft Bauen», gemeinsam initiiert kannt. Erstens sind wir verpflichtet, von SIA und espazium – Der Verlag sorgsam mit der beschränkten Res- für Baukultur, bietet einen Rahmen source Land umzugehen und bis für frische Ideen und entfesselte spätestens 2050 das Netto-Null-Ziel Vorstellungskraft. Alle sind willzu erreichen; Neubauten, insbeson- kommen! • (js) dere solche auf noch unbebautem Land, stehen dem entgegen. Und zweitens wissen wir, dass das Weiterbauen am Bestand keineswegs eine triste Pflichtübung sein muss; im Gegenteil, es kann zu herausraMelden Sie sich an: genden kreativen Lösungen beflübit.ly/forum_zukunft_bauen FORUM ZU K UNFT BAUEN

What if … ?

forum zukunft bauen

forum forum zukunft zukunft bauen bauen

VORSCH AU TEC21 16/2024, 26. Juli 2024 Simba Vision – ein Schulhaus in der tansanischen Savanne

Massai mit Montessori | «Ein Dach, das keinen Lärm macht» espazium.ch/de

Archi 3/2024, 10. Juni 2024 Il punto sul solare

Sviluppi tecnologici per l’architettura solare | l’energia del sole nel progetto d’architettura espazium.ch/it

TRACÉS 7/2024, 12. Juli 2024 Âge et emballage: la peur de vieillir

Se ressaisir du détail.

Intégrer le temps long architectural | (Grand) déballage à La Chaux-de-Fonds espazium.ch/fr

espazium – Der Verlag für Baukultur und SIA laden ein.

Online-Workshop «What if … ?»

27. August 2024, 12–14 Uhr

forum forum zukunft zukunft bauen bauen

Was wäre, wenn … wir nur noch auf bebautem Land weiterbauen und Bestehendes transformieren würden?

Melden Sie sich gleich an und diskutieren Sie mit! bit.ly/forum_zukunft_bauen

20

Swiss made

TEC21 15/2024

140 Jahre Objekttüren nach Mass «Meine Tür steht dir offen»: Diese schöne Einladung kennzeichnet ein gastfreundliches Haus. Doch nicht nur eine offene Tür symbolisiert ein herzliches Willkommen, auch eine geschlossene Tür ist ein Aushängeschild von Gebäuden und Räumen.

Interview: Peter Seitz

ie Tür hinterlässt oft den ersten Eindruck beim Betreten eines Raumes. Optik und Haptik beeindrucken die Sinne, während die Funktion, die heute hinter beziehungsweise in einer Tür steckt, verborgen bleibt: Schallschutz, Brandschutz, Einbruchschutz, Wärmeschutz, Belichtung durch eingesetztes Glas etc. – moderne Türen müssen zahlreiche Anforderungen erfüllen.

Auf solch anspruchsvolle Türen versteht sich das Schweizer Unternehmen RWD Schlatter, das 2024 auf eine 140-jährige Tradition in der Türherstellung zurückblicken kann. Die 1995 fusionierten Firmen Schlatter und RWD (Reppisch-Werke Dietikon) gehören mittlerweile zur Arbonia Gruppe.

Mit 200 Mitarbeitenden an vier Standorten in der Schweiz (Roggwil TG, Dietikon ZH, Taverne TI und Jongny VD) kann RWD Schlatter einen landesweiten Service sicherstellen. TEC21 hat mit Christian Kunzelmann, Geschäftsleiter und CEO, gesprochen.

Herr Kunzelmann, welche Neu­ heiten gibt es bei Türen?

Christian Kunzelmann:

Die Digitalisierung hält auch bei Türen immer mehr Einzug.

Ein weiterer sich abzeichnender Trend sind Aluminiumzargen.

Wir verfügen über ein grosses ­Portfolio, etwa Aluminiumzargen auf einem Holztürblatt, die gemäss den Anforderungen an Schall-, Rauch- und Brandschutz geprüft sind, inklusive Dauerfunktionsprüfung. Darüber hinaus bieten wir PU-Kanten mit verschiedenen, ebenfalls geprüften Leistungsmerkmalen an.

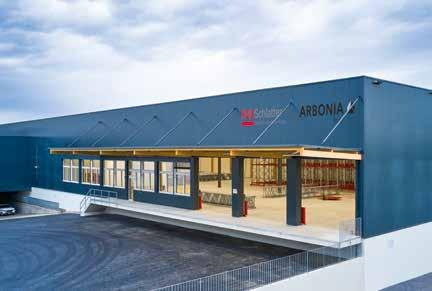

Die 5000 m 2 grosse neue Lager- und Logistikhalle der RWD Schlatter in Roggwil.

Türen werden also zunehmend digital. Mit welcher Aus­stattung können Türen von RWD Schlatter aufwarten?

Unsere Türen gibt es mit QR-Code. Mit diesen digiDoors ist es möglich, den Service und diverse Dienstleistungen wie etwa Ersatzteil-­Be­stel­lun­gen und das Abrufen von ­War­tungen direkt online zu beauftragen. Das Ganze läuft bei uns unter dem Namen Service-Portal und bietet Vorteile: Bei einem De­fekt kann der Kundendienst gleich das benötigte Ersatzteil mitbringen, wenn er zum Kunden fährt.

80 000 Türen verlassen das Werk jährlich. Wer sind Ihre Haupt­ kunden und wo sitzen diese?

Unsere Kundschaft geht vom Baumanagement über Ge­ neralunternehmen bis hin zu Fach­händlern und Fachpartnern.

Der Grossteil unserer Kunden ist

in der Schweiz angesiedelt, unter Arbonia vertreiben wir aber europaweit.

Gibt es Unterschiede zwischen den Regionen der Schweiz bezie­ hungsweise zum Ausland in Sachen An­sprüche an Türen?

Ja, in der Schweiz können tatsächlich regionale Unterschiede in Bezug auf Dekoroberflächen,

RWD Schlatter, Roggwil TG

Gründungsjahr 1884 Inhaber Arbonia Geschäftsleitung Christian Kunzelmann, Georges Hutter, Sven Buchholz Themenschwerpunkte Objekttüren nach Mass Anzahl Mitarbeitende 200

F oto s un d Po r t r ät : RWD S chlat t e r ; zVg

D

Swiss made

TEC21 15/2024

Schweiz als Standort spricht die Qualität der Produk­tion, eine grosse Innovation, die Wertschätzung des Produkts, das Know-how und das hohe Investi­tions­potenzial.

den Brand-, Schall, Rauch- und Einbruchschutz durchläuft oder nur gewissen Prüfungen aus­ gesetzt wird, ist vom späteren Einsatz­bereich abhängig. • Das Interview führte Peter Seitz, Redaktor Bauingenieurwesen.

Holzarten und Ausführung beo­ bachtet werden. Länderspezifisch fallen dann natürlich vor allem die Normen unterschiedlich aus.

Brand- oder Rauchschutz etwa wird im Ausland anders gehandhabt als in der Schweiz.

Welche Vorteile haben Ihre ­Kunden?

Wir bieten unseren Kunden eine Unterstützung und Betreuung von A bis Z – von der Planung über die Ausführung bis hin zur Wartung decken wir das gesamte Spektrum rund um die Tür ab. Wir liefern qualitativ hochstehende Produkte mit allen gewünschten und benötigten Nachweisen – ob für den Brand-, Schall-, Rauch- oder Einbruchschutz. Unsere Kunden können sich auf uns verlassen.

Bei vielen technischen Einbauten geht der Trend hin zu Service- und Wartungsverträgen. Ist das bei Türen ebenfalls zu beobachten?

Wir bieten schon länger ein Wartungsgeschäft an, deshalb ist das für uns nichts Neues. Ein Trend in diese Richtung ist bei Grossobjekten mit vielen Fun­k­ tionstüren zu erkennen, etwa in Spitalbauten.

Welche Schritte werden bei einer Neuentwicklung gemacht?

Wir entwickeln Tür­ systeme vollumfänglich. Wir verfügen über eigene Abteilungen für die Entwicklung und das Produktmanagement.

Durch unsere akkreditierten, hauseigenen Labore werden all unsere Pro­duk­te auf Herz und Nieren geprüft.

Wo produzieren Sie? RWD Schlatter produziert ausschliesslich in der Schweiz.

Für gewisse Projekte beziehen wir auch Türen von unseren Schwesterfirmen aus Deutschland. Für die

Welche Prüfungen hat eine Tür hinter sich bis zur Marktreife?

Dies kommt auf den Anwendungsbereich der Tür an.

Ob eine Tür den Dauerfunk­ tionstest, die Klimaprüfung,

Christian Kunzelmann, Geschäftsleiter und CEO von RWD Schlatter.

Türen von RWD Schlatter im Hotel Krønasår im Europa-Park Rust (D).

21

www.rwdschlatter.ch

In der Rubrik Swiss made porträtieren wir in loser Folge Unternehmen, die erfolgreich in der Schweiz planen und produzieren.

digiDoors: Digitale Türen

Mit digiDoors erweitert das Unternehmen RWD Schlatter das Dienstleistungsportfolio für all seine Funktionstüren.

Jede Funktions­ tür wird bereits in der Produktion mit einem QID-TAG ausgestattet und somit digitalisiert. Das elektronische Etikett dient als digitaler Zwilling (Digital Twin). Auf Kundenwunsch wird ein Account erstellt und freigeschaltet.

Auf diese Weise sind alle Informa­ tionen zu den Türen jederzeit und schnell digital abrufbar. Die Abwicklung von Schäden und Wartung wird dadurch bedeutend einfacher. Unnötige Anfahrten zur Feststellung der Türart, das Archivieren von Unterlagen, Falschbestellungen von Teilen etc. entfallen.

Der CycleCounter® misst, steu­ ert und administriert automatisch und cloud-basiert den kompletten Nutzungsprozess mit Informationen, Störungsmeldungen und Wartungsaktivitäten. Ist eine Wartung fällig, informiert das System automatisch über den Status oder den Bedarf einer Dienstleistung. •

Vitrine

Aktuelles aus der Baubranche Redaktion: Anna-Lena Walther

HERHOLZ

Herholz lebt unternehmerische Verantwortung Vor 50 Jahren übernahmen die Brüder Wilhelm und Bernhard Herbers den Schreinerbetrieb ihres Vaters in Ahaus (D) und entwickelten ein innovatives Türrahmenmontagesystem – das erste Patent der Schreinerei und der Beginn des heutigen Unternehmens Herholz. Heute ist Herholz ein führender Komplettanbieter für Türen und Türelemente in Deutschland und beschäftigt allein am Stammsitz in Ahaus über 500 Mitarbeiter. Das familien­ geführte Unternehmen legt Wert auf ein ideales Arbeitsumfeld, fördert die Mitarbeiterentwicklung und bildet junge Fachkräfte in verschiedenen Berufen aus. • CUPOLUX

www.herholz.de

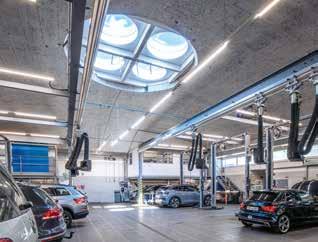

Smarte Sanierung für mehr Licht und Effizienz Das Amag-Zentrum in Chur, ein Bau aus den 1960erJahren, hat ein intelligentes Dachlifting bekommen.

Die alten, ineffizienten Lichtkuppeln wurden durch moderne, leichtere vistaperform®-Glasoberlichter von Cupolux ersetzt. Die Oberlichter sind in massgeschneiderte Polyesterzargen in Form eines Viertelkreissektors integriert; getragen wird die Konstruktion von einem Holzrahmen mit Kreuzverstrebungen. So kommt mehr Tageslicht in die Halle, gleichzeitig wird die Wärme­ dämmung verbessert. Die Lösung bietet Lüftungsfunk­ tionen, ist durchsturzsicher und optisch ansprechend. • www.cupolux.ch

espazium.ch

Ist das nicht ein schöner Platz?

Jetzt hier inserieren.

ke in A n s p r u ch . D ie Re d ak t io n b e h äl t sich Kür zun g e n vo r. B i t t e s e n d e n Sie Ihr e Inf o r m at io n e n an T EC 2 1 , Po s t f a ch , 8 03 6 Zür ich , o d e r an p r o duk t e @ t e c 2 1 .ch

TEC21 15/2024 D ie A n g ab e n zu F ir m e n , Pr o duk t e n un d D ie n s t le is t un g e n in d e r «V i t r in e | We i t e r bil dun g» b a sie r e n au f F ir m e ninf o r m at io n e n . Au f d e n A b dr u ck s o l ch e r Hinwe is e b e s t e ht

22

Agenda

TEC21 15/2024

AUSSTELLUNG

23

KONFERENZ

BIS 20. OKTOBER 2024

5. BIS 6. SEPTEMBER 2024

Design für alle? Vielfalt als Norm Zukunfts­ landschaften Landschaft soll die Qualität unseres Lebensraums bewahren, eine vielfältige Raumentwicklung ermöglichen, zur Wirtschaft beisteuern, Arbeit und Erholung gewähren und einen nachhaltigen Umgang mit Ressourcen erlauben. Der 4. Schweizer Landschaftskongress diskutiert die vielfältigen Herausforderungen für die Landschaft in der Schweiz. • Ort: Parc naturel régional Chasseral, Tramelan / Bellelay Infos: www.landschaftskongress.ch

KONFERENZ

A b bil dun g e n: © St u dio M a d am e P ar is / V ille d e G e n ève; AB S

28. BIS 29. OKTOBER 2024

Advanced Selten entspricht die gestaltete Umwelt den vielfältigen Bedürfnissen Building Skins aller. Besonders betroffen sind Menschen, die von gängigen Normen abweichen. «Design für alle? Vielfalt als Norm» präsentiert zeitgenössische Ansätze inklusiver Gestaltung und Architektur, von Apps, Spielzeug und Kleidung über Do-it-yourself-Projekte bis hin zur Gestaltung des öffent­ lichen Raums. Im Zentrum der Ausstellung stehen fünf internationale Designstudios, die in ihrer Arbeit die Diversität der Gesellschaft einbeziehen und unsere Umgebung zugänglicher gestalten. • Ort: Museum für Gestaltung, Toni-Areal, Zürich Infos: www.museum-gestaltung.ch

Buchner Bründler Architekten haben eine ehemalige Lagerhalle für Champagner in einen Ausstellungsort für zeitgenössische Kunst transformiert – das neue Kunsthaus Baselland. Aus der offenen Halle entstand durch den Einbau eines ­neuen Strukturkörpers und Dreiecktürmen aus Beton ein differenziertes Gefüge mit Räumen unterschiedlicher Formate und Höhen.

Die von Ines Goldbach kuratierte Eröffnungsausstellung «Rewilding» zeigt Arbeiten von Kunstschaffenden aus der Region, der Schweiz und dem Ausland. •

Ende Oktober 2024 präsentieren an der 19. internationalen Konferenz zur Gebäudehülle der Zukunft, der TAGUNG 18. SEPTEMBER 2024 «Advanced Building Skins Conference & Expo», im Kursaal Bern über 100 Architekten, Ingenieure und Vertreter der Bauindustrie neueste Entwicklungen im Design von GeDer Gebäudetechnik-Kongress ist bäudehüllen. Das Event vereint die Plattform für Fach- und Füh- hochkarätige Präsentationen mit rungskräfte, um Chancen und produktivem Networking. • Herausforderungen im Bereich der Ort: Kursaal Bern Gebäudetechnik gesamtheitlich zu Infos: www.abs.green analysieren und Lösungsansätze zu diskutieren. Unter dem Motto «Nachhaltig in eine digitale Zukunft» wird erörtert, wie digitale Werk­ zeuge und künstliche Intelligenz den Planungs- und Bauprozess verbessern oder gar revolutionieren Viele weitere Veranstaltungen finden können. Im Zentrum steht die Frage: sich in der Agenda für Baukultur auf events.espazium.ch oder via oben Wie schaffen wir den Spagat zwistehendem QR-Code. schen Nachhaltigkeit, Kostendruck Folgen Sie uns auch auf Instagram und Fachkräftemangel? •

Ort: Kunsthaus Baselland, Münchenstein Infos: www.kunsthausbaselland.ch

Ort: Trafo Baden Infos: www.gebaeudetechnik-kongress.ch

AUSSTELLUNG

BIS 18. AUGUST 2024

Architektur und Kunst

Gebäudetech­ nik-Kongress

oder LinkedIn oder abonnieren Sie unseren wöchentlichen Newsletter auf espazium.ch/de/newsletter

24

Alles ausser gewöhnlich

TEC21 15/2024

Das Foyer mit der Untersicht des abgehängten

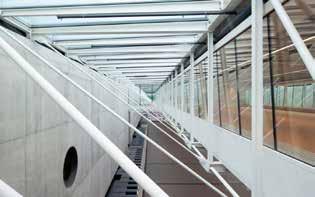

Bürotrakts. Auch die verglasten Brücken zu den Fluchttreppen sind zu erkennen.

Mit Simulationen planen Ausgereifte Simulationen sind aus der Bauwelt nicht mehr wegzudenken.

Bei rechtzeitiger Beteiligung der Büros fliessen ihre Ergebnisse direkt in die Planungen ein. Finden sie bereits in der Konzeptphase Berücksichtigung, kann dies sogar zu neuen Prozessabläufen führen. Das Beispiel der St. Galler Kantonalbank Halle zeigt, wie lukrativ dies sein kann.

Text: Peter Seitz

D

ie grösste Halle der Ostschweiz, die St. Galler Kantonalbank Halle, ist eigentlich ein klar und einfach strukturiertes Gebäude.

Ein Vorplatz, ein rechteckiges Foyer und daran anschliessend die grosse unterteilbare Halle – alles auf einer Ebene. Fluchtwege, bei einem Brand etwa, dürften kein Problem darstellen. Nun weist die Halle aber aufgrund ihres Standorts auf dem Gelände der Olma Messen durchaus einige Spezialitäten auf: Zunächst ist sie mit einer zweistöckigen Tiefgarage unterkellert. Aus­serdem unterque-

ren die Nationalstrasse A1 und die Bahnlinie das Gebäude diagonal, eine weitere Röhre ist bereits vorgesehen.

Diese aussergewöhnliche Lage des Baugrunds führte zur ungewöhnlichen Konstruktion der Halle: Mittels zwölf Sichtbetonkästen, liebevoll Elefantenfüsse genannt, trägt sie ihre Lasten in den Baugrund. Die Wände der Halle sind als Hohlkasten konzipiert und wurden im Freivorbau ausgeführt (vgl. TEC21 32–33/2023 «Stahl zum Staunen»). Und eine weitere auffällige Konstruk­tion findet sich unter dem Dach des 15 m hohen Foyers: Ein Grossraumbüro als Stahl-­Glas-­Holz­konstruktion ist dort

Alles ausser gewöhnlich

TEC21 15/2024

25

abgehängt und schwebt über den Gästen in der Eingangshalle. Können Besucher und Besucherinnen einer Veranstaltung im Notfall die grossen Hallen nach mehreren Seiten zügig verlassen, stellt sich für Personen im Büro die Sachlage schon schwieriger dar.

F oto s: F e li x K r um b h o lz; G r af ik : AF C En e r gie + Sich e r h e i t

Bei Brand: Büro – Brücke – Betonkasten Die möglichen Fluchtwege aus dem Grossraumbüro sind klar vorgegeben: Sie führen über geschlossene Brücken in die hohlkastenförmig ausgebildeten Betonwände zwischen Foyer und Haupthalle beziehungsweise der Aussenwand. Von dort geht es über brandsichere Treppenhäuser auf die Erdgeschossebene und ins Freie. So weit kein Problem – nur: Würde die Zeit ausreichen, um bei einem Brandfall im Foyer rechtzeitig in die sicheren Treppenhäuser zu gelangen? Eine bautechnisch aufwendige Lösung wäre natürlich, den Büroraum feuersicher auszugestalten. Allerdings würde vielleicht die filigrane, abgehängte Struktur mit ihrem stählernen Trag­werk darunter leiden und eine Behandlung der Stahlträger mit einem Brandschutzanstrich, der bei Hitze aufschäumt und als Dämmschicht das Material ummantelt, ist eine teure Massnahme. Auch hitzebeständige Brandschutzgläser sind aufwendige Konstruktionen. Daher war bereits im Wettbewerb von Ilg Santer Architekten in Zusammenarbeit mit den Spezialisten von AFC Energie + Sicherheit angedacht worden, die Konstruktion in Bezug auf die architektonische Erscheinung, den Unterhalt und die ökonomischen Anforderungen als stimmiges Ganzes zu erhalten und die Sicherheit über brandschutztechnische Nachweise zu prüfen.

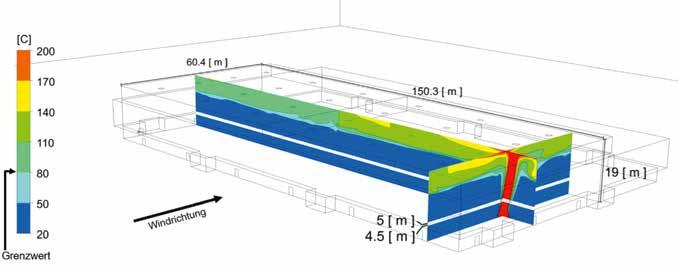

Die Temperaturverteilung während eines Brands am Haupt-

träger des Bürotrakts.

Aus der Temperaturverteilung liess sich die Zeit ableiten, die für eine Selbstrettung zur Verfügung steht. Diese musste nun der erforderlichen Zeit für eine Flucht gegenübergestellt werden.

ASET / RSET

Ein etabliertes Vorgehen ist hierfür die ASET / RSET-­ Methode. Die verfügbare Fluchtzeit (available safe egress time) wird mit der erforderlichen Fluchtzeit (required safe egress time) verglichen. Das Ergebnis der Simulationen war mehr als befriedigend: Nach 30 Minuten Dauer eines hochenergetischen Brands erreichte die maximale Temperatur auf der Stahloberfläche am Knotenpunkt 436 °C. Mit zunehmender Entfernung von der Plume verringerte sich die Temperatur zügig. Weil eine installierte Sprinkleranlage in der Simulation nur bedingt berücksichtigt werden konnte, ist anzunehmen, Temperatur am Bauteil entscheidend dass die Temperaturen sogar tiefer liegen würden.

Da für das Tragwerk R30 gefordert war – das In Absprache mit der Feuerpolizei kamen Architekt und Experten zum Schluss, dass der neuralgische Punkt der heisst, es muss 30 Minuten lang standhalten, um den Konstruktion in Sachen Feuer der Hauptknoten des Rettungskräften Zeit für Massnahmen zur Verfügung Tragwerks ist. Auf diesen unterspannten Träger zielte zu stellen –, konnte letztlich auf einen Brandschutzandie Brandsimulation ab, die mit einer CFD-Software strich des Stahls verzichtet werden. Und die Fluchtzeierstellt wurde. Computational-Fluid-Dynamics-Pro- ten? Nach vier Minuten stellte sich die kritische Temgramme können Strömungsvorgänge in Flüssigkeiten peratur an den Glasscheiben ein. oder Gasen simulieren und liefern entsprechende Ergebnisse, im Brandfall etwa die Temperaturverteilungen an bestimmten Orten. Die Ingenieure untersuchten mehrere Brandszenarien, insbesondere einen Hoch­ energiebrand unterhalb der Bürokonstruktion. Die Plume – die Rauchgassäule über dem Brandherd – lag dabei jeweils direkt unter dem interessierenden Punkt, wodurch dort die höchsten Temperaturen entstanden.

Stahl verliert seine Festigkeit ab etwa 400 ° C, normales Glas kann schon bei weit geringeren Temperaturen springen. Als kritisch ist hier eine Lufttemperatur von 170 ° C anzusehen. Die Gläser sind für die Tragwirkung zwar nicht entscheidend, als rauchdichter Abschluss des Büros kommt ihrer Beständigkeit aber eine grosse Bedeutung zu. Würden die Scheiben zu früh Der abgehängte Bürotrakt über dem Foyer. Unten die Hauptbersten, wäre je nach Verrauchung des Raums eine knoten der unterspannten Träger, die die neuralgischen Punkte beim Brandschutz darstellen.

Flucht nicht mehr möglich.

26

Alles ausser gewöhnlich

TEC21 15/2024

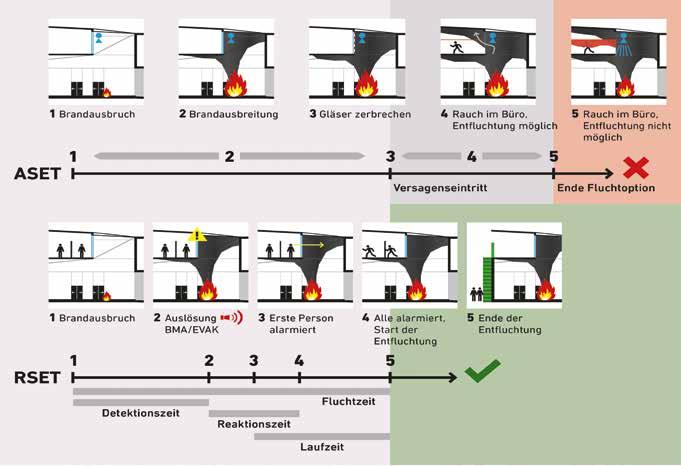

Gegenüberstellung der zur Verfügung stehenden Evakuationszeit (ASET) und der benötigten Fluchtzeit (RSET) aus dem Bürotrakt.

Unter Berücksichtigung der installierten Brandmeldeanlagen (BMA) und der Evakuationsanlage (Sprachmeldeanlage EVAK) würden 210 Sekunden für die Selbstrettung ausreichen. Auf den Einbau von Brandschutzverglasung im Bürotrakt konnte also ebenfalls verzichtet werden. Eine Kombination aus Einscheibensicherheitsglas (ESG) und Verbundsicherheitsglas (VSG) war ausreichend.

Die Brandsimulationen bescherten der Bauherrin aber noch weitere Gewinne: Die rechnerisch ermittelten Temperaturverteilungen helfen dabei, die Resttragfähigkeiten der Baukonstruktion einzugrenzen, und auch die Platzierung und Dimensionierung der Sprinkleranlagen konnte anhand der Ergebnisse optimiert werden. Dies sparte nicht nur Geld beim Einbau, sondern wird auch einen postiven Effekt auf die Wartung haben – überdimensionierte Einbauten sind im Unterhalt teurer.

Die Brandsimulationen und die Expertise von AFC ­gaben auch Sicherheit bei der Bewertung eines weiteren am Standort wichtigen Problems. Ein Herunterstürzen von grösseren Teilen der Stahltragwerks, etwa durch ein plötzliches Versagen im Brandfall, muss unter allen Umständen vermieden werden, weil dies die Sicherheit der knapp unter dem Bauwerk verlaufenden Verkehrswege gefährden würde. Die Ergebnisse der Analysen lassen aber auf ein im Versagensfall gutmütiges Verhalten schliessen. Das Raumfachwerk würde sich langsam an einzelnen Stellen trichterförmig in Richtung Boden bewegen. Ein akutes Versagen kann ausgeschlossen werden.

Rauch muss raus

Sind die Mitarbeitenden im abgehängten Büro durch die Gläser einige Minuten vor Raucheinwirkung geBrand in der Messehalle schützt, wären Menschen im Foyer und der Halle direkt einem Feuer und seinen Begleiterscheinungen ausgeNicht nur das Foyer belegte die Firma AFC mit Feuer, setzt. Es ist daher ein absolutes Muss, dass der Rauch son­­dern auch die Halle selbst. Dank der hier gewonnenen von den Personen weggeleitet wird, um eine EntfluchErkenntnisse über die Temperaturverteilung am stähler- tung zu ermöglichen. Schliesslich können sich bei Vernen Tragwerk – die Konstruktion ist ein Raumfachwerk – anstaltungen bis zu 12 000 Menschen in der Halle bekonnte viel Geld gespart werden. Pro Quadratmeter finden. Auch für die Einsatzkräfte ist ein möglichst Deckenfläche kommen zwar nur 85 kg Stahl zum Einsatz, entrauchter Raum entscheidend. doch besitzt die Rohr-Kugel-Konstruktion eine grosse Es galt daher, die Rauch- und WärmeabzugsOberfläche. Auch hier konnte die Simulation Entwar- anlage RWA zu simulieren und einen Entrauchungsnung geben. Ein Brandschutzanstrich war nicht nötig. nachweis zu führen. Halle und Foyer waren hierbei als

F oto: F e li x K r um b h o lz; G r af ik : AF C En e r gie + Sich e r h e i t

TEC21 15/2024

Alles ausser gewöhnlich

27

Blick in das stählerne Raumfachwerk unter dem Dach der Messehalle.

getrennte Rauchabschnitte zu sehen. Ein natürlicher Rauchabzug (NRWA) wäre nicht möglich gewesen, da der Rauch bei Winddruck nicht genügend aus dem Foyer abgeflossen wäre. Daher musste es eine maschinelle Wärme- und Rauchabzugsanlage sein (MRWA). Ihre benötigte Leistung wurde auf 520 000 m3/h berechnet, wobei 360 000 m3/h auf die Halle entfallen.

Die Simulation half nicht nur bei der Dimen­ sionierung der Anlage, sondern auch bei der optimalen Anordnung der Elemente der RWA, was direkt in die Planung einfliessen konnte und zu finanzieller Einsparung führte. Daneben war die Simulation auch massgebend für die Plangenehmigung, konnte anhand der Ergebnisse doch nachgewiesen werden, dass die gesetzlichen Vorgaben, insbesondere die Anforderungen der VKF Brandschutzrichtlinie 21-15de, erfüllt waren.

Folgekosten beim Betrieb und Unterhalt hängen von der korrekten Auslegung der Anlagen ab.

Anspruchsvoll bei der St. Galler Kantonalbank Halle war ihre grosse Flexibilität. Sie ist nicht nur als Messehalle konzipiert. Auch diverse andere Veranstaltungen finden hier statt. Vom festlichen Bankett über Konzerte – bestuhlt oder stehend – hin zu Ausstellungen ist praktisch alles möglich. Dazu kann das Foyer miteinbezogen und die Halle unterteilt werden, sodass Veranstaltungen mit vielen oder wenigen Besuchern, sowohl im Sommer als auch im Winter, stattfinden können.

Das Planungsteam löste diese vielfältigen Fragestellungen mit gekoppelten Berechnungen von Zo­nen­ strömungssimulationen und thermisch-dynamischen Gebäudesimulationen. Alle relevanten Effekte wie etwa Lüftung, Kühlung, Belegung, Wärmeeinspeicherung und solarer Wärmeeintrag flossen hierbei ein. Auch CFD Thermische Nachweise für den Betrieb kam bei den thermischen Simulationen zum Einsatz.

Lokale Effekte, wie etwa Kaltluftabfälle oder StröNun leisten numerische Simulationen nicht nur ihren mungslabyrinthe, wurden so eruiert. Die Lüftung beiDienst bei Katastrophenszenarien. Ein ebenfalls sehr spielsweise konnte dank den Simulationen um 60 % grosses Potenzial entfalten sie bei alltäglichen bauphy- reduziert werden, ohne dass die thermische Behaglichsikalischen und thermischen Fragestellungen in Bezug keit oder die Luftqualität darunter leidet.

Für gelungene Veranstaltungen sind dies wichauf Gebäude und deren Betrieb. Die Computermodelle können einen sehr grossen finanziellen Hebel darstellen, tige Randbedingungen. Gleichzeitig führen die präzisen wenn es um die korrekte Dimensionierung der Haus- Simulationen zu erheblichen Kosteneinsparungen beim technik geht. Dies erleichtert die Planung, ist aber nicht Bau und Betrieb der Anlagen – bei höherer Nachhaltignur für den Einbau der Anlagen entscheidend; auch die keit und geringerem Energieverbrauch.

28

Alles ausser gewöhnlich

Das Zugluftrisiko in vertikalen Schnitten in der Messehalle.

TEC21 15/2024

Simulation der Drallauslässe in der Messehalle.

Temperaturverteilung auf vertikalen Schnitten bei einer Brandsimulation in der Messehalle. Die höchste Temperatur entwickelt

sich in der Plume (Rauchsäule).

Die CO-Verteilung bei Normalbetrieb in der Tiefgarage. Rechts die Einfahrt, links die Wendelrampe in das darunterliegende,

bereits bestehende Tiefgaragengeschoss.

Alles ausser gewöhnlich

TEC21 15/2024

Gase in der Garage

G r af ike n: AF C En e r gie + Sich e r h e i t

Steht einem klimatechnisch angenehmen Aufenthalt im Gebäude nichts mehr im Wege, muss dies gleichermassen für den Weg dorthin gelten. Die Belüftung der unterirdischen Parkgarage wurde ebenfalls numerisch untersucht. Die neue Tiefgarage unter der Halle wurde auf eine bereits bestehende aufgestockt. Die Zufahrt in die alte, untenliegende führt durch die neue Einstellhalle. Auch hier galt es, verschiedene Szenarien – Normalbetrieb und Veranstaltungsbetrieb in der ­Halle – zu beleuchten. Die Techniker berechneten detailliert die Luftmengen und wiesen die erforderlichen Luftqualitätskriterien nach SWKI VA103-01 (Richtlinie zur Luftvolumenstrom-Berechnung für Parkhäuser gemäss des Schweizerischen Vereins für Gebäudetechniker SWKI) nach.

Der Mehrwert für die Bauherrschaft schlug sich auch hier in einer bedeutend einfacheren Lüftungsanlage nieder. Auf ein weit verzweigtes Kanalsystem mit Zuluft- und Abluftstellen im Abstand von 20 m konnte verzichtet werden. Stattdessen wird nun die Abluft zentral an der Decke abgesaugt. Die Zuluft strömt natürlich über den Rauchentsorgungsschacht und die Einfahrtsrampe in die Garage nach.

Evakuierung mal zwei Das Kirchgemeindehaus Zürich-Wipkingen besitzt einen Gemeindesaal im ersten Obergeschoss. Die Bauherrin wünschte, den Saal mit 600 Besuchern belegen zu können anstatt wie bisher nur mit 300. Mit dem Einbau eines zusätzlichen vertikalen Fluchtwegs bis auf Höhe des Ausgangsgeschosses wäre dies möglich gewesen. Um den Aufwand zu umgehen, schlug der Brandschutzplaner ein ASET/RSET-Verfahren vor, mit dem die tatsächlich benötigten Fluchtzeiten von 600 Personen modelliert werden können. Die Gebäudeversicherung Zürich GVZ stimmte diesem Vorhaben zu. Ein Entrauchungsnachweis zeigte die Leistung der geplanten Rauch- und Wärme­ a bzugsanlage auf und mittels eines Evakua­ tionsnachweises bestimmten die Experten von AFC die benötigte Fluchtzeit der Personen. Die Ergebnisse waren erfreulich. Die berechnete Evakuationszeit über die bestehenden Fluchtwege lag deutlich unter der verfügbaren Zeit. Vom Einbau eines neuen Fluchtwegs konnte abgesehen werden, das Tragwerk behielt eine genügende Festigkeit und die RWA funktionierte ebenfalls. • (ps)

Simulieren statt hantieren In St. Gallen führten die Simulationen zu Baukosteneinsparungen von insgesamt über 2 Millionen Franken.

9600 m² Glasfläche konnten dank den genauen Untersuchungen ohne erhöhte Brandschutzanforderungen umgesetzt und die Lüftungen um 60 % reduziert werden.

Dies sind stattliche, vorzeigbare Zahlen, die auch aufgrund des frühen Einbezugs der Spezialisten ermöglicht wurden.

Laut Daniel Gubler von AFC Energie + Sicherheit werden die Modellerstellungen am Computer immer schneller und die Rechenzeiten kürzer. Deshalb lohnen sich Simulationen auch für kleinere Objekte und immer dann, wenn bauliche Anpassungen sehr aufwendig wären. (vgl. Kasten). Nicht zuletzt können Simulationen auch für zügigere Plangenehmigungen äusserst hilfreich sein. • Peter Seitz, Redaktor Bauingenieurwesen

Einen Artikel über das Stahltragwerk finden Sie in TEC21 32–33/2023 «Stahl zum Staunen», via QR-Code oder Kurzlink bit.ly/kantonalbank-halle

29

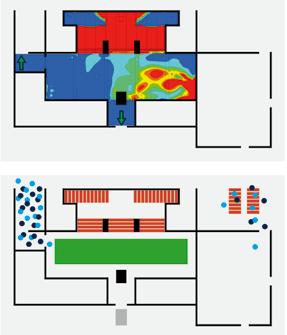

Rauchverteilung im Gemeindesaal (oben) und Evakuierungssimulation ( jeder Punkt ein Mensch).

St. Galler Kantonalbank Halle, St. Gallen

Bauherrschaft Olma Messen St. Gallen

Dachtragwerk Foyer Hofstetter, Bernhardzell

Architektur Ilg Santer Architekten, Zürich

Tragwerk (Hochbau) Meichtry & Widmer, Zürich

Gesamtkonzept Energieeffizienz AFC Energie + Sicherheit, Zürich Gesamtleitung Perita, Zürich Raumfachwerk Xugzhou Tover Space Structure, Jinshanqiao (CN)

Tragkonstruktion Überdeckung Ingenieurgemeinschaft ÜRO, St. Gallen Baukosten 175 Mio. Franken Fertigstellung März 2024

30

Alles ausser gewöhnlich

TEC21 15/2024

«Beim Hortus ist der Rohbau gleich der Ausbau» Zusammen mit Herzog & de Meuron und ZPF Ingenieure setzte der Immobilienentwickler Senn als Bauherr das Bürogebäude «Hortus» um.

Was das «radikal nachhaltige» Gebäude mit seiner zugrunde liegenden neuen Planungsmethode von anderen Bürobauten abhebt, erklärt Markus Steinmann, Chief Engineer bei Senn Technology, im Interview.

Interview: Peter Seitz

Das erste Obergeschoss mit den verschiedenen Nutzereinheiten (farbig) und den Gemeinschaftsflächen (weiss). Mittig der Garten.

Alles ausser gewöhnlich

TEC21 15/2024

31

Plan un d V is u alisie r un g e n: H e r zo g & d e M e ur o n; Po r t r ai t : zVg

H

ouse of Research, Technology, Utopia and Sustainability – abgekürzt «Hortus» (lat. «Garten») ist das derzeit nachhaltigste Vorzeigeobjekt der Firma Senn. Gelegen auf dem «Switzerland Innovation Park Basel Area Main Campus» in Allschwil möchte es ein Leuchtturmprojekt für die Nachhaltigkeit sein. Um dieses Ziel zu erreichen, krempelten die Entwickler die gängige Planungsweise um: Anstatt für ein gegebenes Raumprogramm ein architektonisches Konzept und daraus erforderliche Konstruktionen zu entwickeln, gründeten die Planenden ihre Vorgehensweise auf gewählte Nachhaltigkeitsziele. Sie unterzogen jedes Bauelement einer Prüfung auf Nachhaltigkeit, überlegten sich wo nötig alternative Lösungsmöglichkeiten, wählten Materialien mit möglichst geringem CO²-Fuss­abdruck und entwarfen gar neue Bauteile, wie die Lehm-Holzdecken. Diese Kon­ struktionen kombinierten sie letztlich zum architektonischen Entwurf des Hortus.

Auch die Themen Suffizienz und Sharing Economy spielten eine grosse Rolle bei der Planung: Mietern offeriert die Bauherrschaft nun Räume, die auf Flächen­ effizienz getrimmt sind: Gemeinschaftlich nutzbare Räume stehen allen Mietparteien zur Verfügung.

Am offensichtlichsten spiegelt sich diese radikale Nachhaltigkeit wohl am grösstmöglichen Verzicht auf Beton: Er kommt nur bei den Fundamenten zum Einsatz – eine Tiefgarage gibt es nicht. Auch das Tragwerk aus Buchenholz, der für ein Bürogebäude niedrige Glasanteil von unter 50 % in der Fassade und die neu entwickel­ten Decken veranschaulichen eine neue Denkweise. Auf dem Dach und an den Fassaden erzeugt eine PV-Anlage mit einer Gesamtleistung von 994 kWp ca.

805 000 kWh elektrische Energie pro Jahr – genug, um die graue Energie der Erstellung innerhalb von 30 Jahren zu kompensieren. Bei der Dämmung setzten die Planenden auf Zellulose, hergestellt aus Altpapier. Hortus wird nach Standard nachhaltiges Bauen Schweiz (SNBS) Platin zertifiziert. Selbst Senns eigene Vorgaben, die im Bereich Energie nochmals 20 % tiefer liegen als beim SNBS, werden unterschritten.

Herr Steinmann, wie kam es zur Idee der ‹radikalen Nach­haltigkeit› von Hortus?

Markus Steinmann: Im Jahr 2019 fragte mich Geschäftsführer Johannes Senn, wie man eigentlich ein nachhaltiges Gebäude baut. Daraufhin habe ich die Nachhaltigkeitsvorgaben für das Gebäude Hortus ausgearbeitet.

Was sind die grundlegenden Unterschiede bei der Planung von Hortus im Gegensatz zu einer konven­ tionellen Herangehensweise?

Unsere Vorgaben waren sehr ambitioniert.

Für Hortus mussten die nachhaltigsten Bauteile und Bauweisen gesucht und evaluiert werden. Darauf wurde dann die Architektur ausgerichtet.

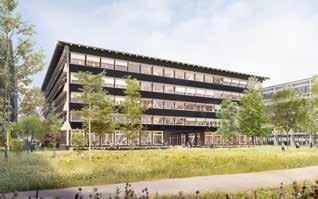

Visualisierung des Hortus. Das Gebäude setzt auf Nachhaltigkeit.

Der Hortus verfügt über ein Tragwerk aus Buche und eigens für das Projekt entwickelte Lehm-Holzdecken.

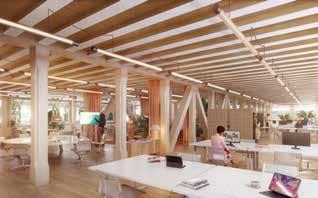

Visualisierung Innenraum.

Ein Denken vom verfügbaren Bauteil aus ist nicht neu und war früher durchaus üblich. Wäre das nicht das eigentlich logische Vorgehen und müsste sich ein solches in der Architektur wieder etablieren?

Ja, genau. Wir haben nichts Neues erfunden.

Bevor es die Möglichkeit gab, mit Verbundstoffen zu arbeiten und diese von überall her günstig anzuschaffen, war das Bauen eigentlich sehr nachhaltig.

Man arbeitete mit dem, was vorhanden war.

Markus Steinmann ist Elektro­ ingenieur und setzt sich als Chief Engineer bei Senn Technology mit der messbaren Nachhaltigkeit in der Immobilienentwicklung auseinander.

Markus Steinmann wird am GebäudetechnikKongress 2024 ein Referat zum Hortus halten.

Der Kongress findet am 18. September 2024 zum Leitthema «Nachhaltig in eine digitale Zukunft»

im Trafo in Baden statt, vgl. S. 23.

Weitere Infos und Anmeldung: www.gebaeudetechnik-kongress.ch

32

Alles ausser gewöhnlich

TEC21 15/2024

Welche Haustechnik kommt zum Einsatz?

Der Hortus ist mechanisch belüftet und verfügt über ein konvektives Wärme- und Kälteabgabesystem (Rio-Therm). Die Lüftung enthält eine Wärmerückgewinnung und die Luftmenge wird anhand der CO²-­ Konzentration zonenweise reguliert. Eine Erdsonden-­ Wärmepumpenanlage, die mit dem natürlichen Kältemittel Ammoniak (NH3) betrieben wird und das ganze Areal versorgt, stellt die Wärme- und Kälte­ energie bereit. Die natürlichen Oberflächen und der Lehm helfen, die Raumfeuchte im Winter zu regulieren.

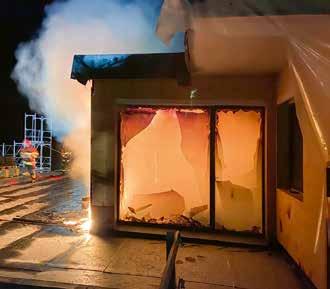

Brandversuch der Lehm-Holzdecke.

Wie viel mehr Zeit benötigte Hortus im Vergleich mit konventionellen Bauweisen?

Der Aufwand war vor allem in der Planung um einiges höher. Wir hatten eine neunmonatige «Forschungsphase». Für alle Planenden war diese Vorgehensweise neu. Im Laufe des Planungsprozesses musste immer wieder sichergestellt werden, dass man nicht wieder in den Standard zurückfällt.

Wer war von Anfang an am Projekt beteiligt?

Schon bei der Startsitzung waren die Architektur, die Tragwerksplanung sowie die Gebäudetechnik HLKSE vertreten. Mit den meisten Planenden hatten wir bereits mehrjährige Erfahrungen in an­deren Projekten und kannten ihre Fähigkeiten.Dazu kamen weitere Berater wie zum Beispiel ein Arzt oder eine Professorin, die in Fragen der Belichtung spe­ zialisiert ist. Wir wollten ja nicht nur ökologisch nachhaltig, sondern umfassend nachhaltig sein.

Nur durch den offenen Austausch aller Beteiligten konnten die Lösungen erarbeitet werden.

Wird diese neue Art der Planung nun ein fester Bestandteil bei zukünftigen Projekten von Senn?

Bei uns werden seit Hortus bei jedem Projekt Vorgaben in Bezug auf die Nachhaltigkeit gemacht, die dann, wie andere Vorgaben (Kosten, Flächen, etc.) auch, überwacht werden. Um dem gerecht zu werden, haben wir unsere Prozesse angepasst. Somit ist diese Planungsart ein fester Bestandteil geworden.

Weshalb wird Buchenholz im Tragwerk eingesetzt?

Da bei Hortus auch zur Aussteifung keinerlei Beton verwendet wurde, kam für den Grossteil der Tragwerksplanung nur Baubuche infrage. Nadel­hölzer kommen dort vor, wo die Anforderungen es zulassen.

Welche Fenster werden eingesetzt?

Im ganzen Hortus sind Holzfenster verbaut.

In den Obergeschossen sind es Schwingfenster mit Zwei­fach-Isoliergläsern mit einem U-Wert von 1.1. Die Kalkulationen ergaben, dass der Energieabfluss über die Zeit die graue Energie in einer dritten Glasscheibe nicht aufwiegt. Im Erdgeschoss gibt es fest verbaute Dreifach-Isoliergläser mit einem U-Wert von 0.6.

Welche Simulationen wurden für Hortus gemacht?

Thermische Simulationen, Tageslichtsimulationen und dynamische Strömungssimulationen.

Dabei wurden wir hauptsächlich von der Hochschule Luzern unterstützt.

Wie werden die Brandschutzanforderungen erfüllt?

Das Tragwerk ist so dimensioniert, dass der Abbrand die Tragfähigkeit nicht beeinträchtigt. Die Deckenelemente mussten eigens über einen Brandversuch zertifiziert werden. Ohne diesen wäre ein Einbau nicht möglich gewesen. Der Brandversuch war ein kritischer Moment im Projekt.

Wir wollten ja nicht nur öko­logisch nachhaltig, sondern umfassend nachhaltig sein.

Brauchte es bei der Holz-Lehmdecke ein Bindemittel?

Es wurde kein zusätzliches Bindemittel eingesetzt. Die Mischung des Lehmmaterials wurde vor Ort aufbereitet. Der Aushub hatte eine optimale Zusammensetzung, sodass nur ganz wenig Mergel dazugemischt werden musste, um die richtige Festigkeit zu erlangen.

Wie verhält sich die Decke im Erdbebenfall? Gab es hierzu Modellversuche am Mock-up?

Die Decke erfüllt die Anforderungen der Erd­bebensicherheit. Der Lehm wird zwischen den trichterförmig angeschrägten Balken nur auf Druck belastet. Wir mussten dazu keine Versuche anstellen.

Die Holz-Lehmdecke wird als innovativ bezeichnet.

Allerdings ist der Lehmanteil mit unter 1000 m3 relativ gering und die Herstellung äusserst auf­ wendig. Die bauphysikalischen Vorteile von Lehm sind bekannt und die Herstellung von Lehmwänden etabliert. Wurde bei der Decken­kon­struktion nicht versucht, auf Biegen und Brechen das Material Lehm für ein Bauteil einzusetzen, für das es (derzeit noch) wenig geeignet ist?

Nein, so war es nicht. In der ersten Phase hatten wir Dutzende verschiedene Deckensysteme analysiert. Die gewählte Variante weist die besten

F oto: zVg

TEC21 15/2024

Alles ausser gewöhnlich

33

Eigenschaften im Bereich Nachhaltigkeit auf. Sollte der Hortus einmal zurückgebaut werden, kann das Holz weiterverwendet und die Lehm-Füllung der Decken auf dem Baugrund liegen gelassen werden.

Diese Möglichkeit hat bis jetzt kein modernes Bau­ mate­rial. Darüber hinaus war unser Fokus von Beginn an nicht nur ökologisch. Wir haben uns Gedanken über Gesundheit und Behaglichkeit gemacht. Hier hat der eingebrachte Lehm sehr wohl einen grossen Einfluss. Thermische Masse, Feuchtigkeitshaushalt – ein reiner Holzbau würde sich nicht gleich anfühlen.

Das Raumgefühl im Hortus ist gerade durch die Holz-­Lehm-Kombination unvergleichlich. Die Lehm­ decke ist aktiv am Raumklima beteiligt.

gestellt wurde. Damit konnte bereits ein grosser Teil der Holzfeuchte natürlich getrocknet werden. Um die abschliessende Holzfeuchte zu erreichen, wurde das Holz in die Trocknungsanlage unseres Holzbauunternehmens Blumer Lehmann gebracht. Diese Anlage wird mit Resten der Holzverarbeitung aus dem Sägewerk betrieben.

Wird für die zertifizierte Decke ein Patent angestrebt oder ist die Konstruktion zum Nachbau frei verfügbar?

Seitens Senn wird die Konstruktion nicht geschützt. Wir möchten, dass die Bauwelt von unseren Erfahrungen profitieren kann, damit grundsätzlich nachhaltigere Baustoffe eingesetzt werden. Es wurde jedoch aus dem Projektteam heraus eine Firma gegründet, die dieses Deckensystem produzieren und vermarkten wird.

Der begrünte Innenhof soll Biodiversität fördern.

Allerdings dürfte es an Vernetzung mit anderen Naturflächen fehlen. Wird da nicht ein menschliches Wunschdenken nach grüner Umgebung auf eine ökologische Idealvorstellung projiziert?

Hortus steht in einer Parkanlage, die aus dem Masterplan des Areals kommt. Hier hatte die Grundeigentümerin bereits vor uns an die Biodiversität gedacht, soweit das vor zehn Jahren schon ein Thema war. Hortus selbst hat nur wenig Grünfläche beizusteuern, da er auf einem knapp bemessenen Baufeld steht. Der biodiverse Innenhof kann als Geste gelesen werden. Jedoch hat die Arbeit am Hortus dazu geführt, dass wir mit einem Biotopflächenfaktor rechnen. Dieser sollte möglichst hoch sein. Es gibt andere Projekte, an denen wir arbeiten, die mehr Umgebungsfläche bieten und wo wir entsprechend auch mehr ausrichten können als beim Hortus.

Wir möchten, dass die Bauwelt von unseren Erfahrungen profitieren kann.

Ist der Vergleich mit konventionellen Gebäuden seriös? Was in Bezug auf einzelne Elemente wie Wände, Decken etc. Sinn ergibt, kann für das gesamte Gebäude hinterfragt werden. So werden bei Hortus bewusst Einschränkungen in Kauf genommen bezie­ hungsweise Leistungen konventioneller Bauten ausgelagert, beispielsweise mit dem Verzicht auf Parkplätze.

Wir stellten uns die Frage, ob man ohne Hortus ist ein Aushängeschild, Sie sprechen von Einschränkungen gegenüber einem konventionellen «radikaler Nachhaltigkeit». Allerdings ist das Objekt Bau eine nachhaltige Bauweise erreichen kann, in der gehobenen Klasse von Immobilien einzuordnen. ebenfalls und kamen zum Schluss, dass radikal Mieter etwa werden bereits aus gewissen Branchen nachhaltige Gebäude anders sein müssen. Denn dort liegt der Hebel, um Abfall zu vermeiden und Ressour- erwartet. Wirtschaftlich ergibt dies Sinn, aber müsste für ein Umdenken in Sachen Nachhaltigkeit nicht cen zu schonen. Natürlich hat Hortus von gewissen Rahmenbedingungen profitieren können, die an ande- eher die Masse der «Normalmieter» anvisiert werden?

Hortus ist in Bezug auf die Erstellungskosten ren Standorten möglicherweise nicht gegeben wären.

Zum Beispiel hat der Masterplan des «Main Campus»-­ kein billiges Gebäude. Dennoch ist er für Mietende erschwinglich – und, je nach Betrachtungsweise, Areals die Parkierung in zwei Parkhäusern vorgegesogar günstiger als eine konventionelle Büromiete. ben. Wir mussten also keine Parkplätze bauen und Dazu muss man verstehen, dass beim Hortus der konnten so auf ein Untergeschoss verzichten.

Rohbau gleich der Ausbau ist. Das Tragwerk, die Gewisse Aussagen zur Nachhaltigkeit klingen interes­ Decken, der Boden und die Lüftung sind Teil des Nachhaltigkeitskonzepts und der eigentlichen Kon­ sant – aber halten sie tatsächlich auch Stand? Das struk­tion. Wir mussten nur wenig dazugeben – Elek­ Holz für Hortus sei entlang der Bahnlinie luftgetrock­ net worden und die durchfahrenden Züge hätten für trik, Beleuchtung, etwas Akustik –, um die Flächen vollausgebaut anbieten zu können. Hier ist Hortus eine Umwälzung der Luft gesorgt. Eine komplette Lufttrocknung benötigt allerdings mehrere Jahre und bereits günstiger als viele Neubauflächen, die im klassischen System Rohbau plus Mieterausbau die verfügbaren Flächen müssten riesig sein. angeboten werden.

In der Tat mussten wir das Holz für Hortus Darüber hinaus haben wir uns auch über schon früh im Terminplan schlagen lassen. Das hat Suffizienz Gedanken gemacht – welche Flächen dazu geführt, dass Senn plötzlich Eigentümer einer grossen Menge Holz war, noch bevor der ausführende braucht eine Firma wirklich selbst und welche sind in einem Sharing-System sinnvoll? Im klassischen Unternehmer bestellt war. Das Holz wurde im Freien Mietmodell muss eine Firma mit 50 Arbeitsplätzen so gelagert, dass eine optimale Durchlüftung sicher-

34

Alles ausser gewöhnlich

TEC21 15/2024

Wie kam es beim Hortus zur Zusammenarbeit mit Herzog & de Meuron?

Es war eine Direktvergabe. Wir haben schon verschiedene Projekte mit Herzog & de Meuron realisiert. Die Professionalität, die hohe Qualität sowie die Innovationskraft und der Wille, sich unserer Themen anzunehmen, überzeugen uns. Ich denke, wir können voneinander profitieren. Es braucht auch immer einen Besteller, der den Mut hat, einen «Hortus» zu bauen.

rund 800 m² mieten und auf ihrer eigenen Fläche Teeküche, Aufenthalt, Sitzungszimmer, Streaming­ kojen und dergleichen ausbauen. Im Hortus mietet der Nutzer an Exklusivfläche nur das, was für die Arbeitsplätze wirklich nötig ist. Daneben erhält er Zugriff auf grosszügige, vollmöblierte und bewirtschaftete Gemeinschaftsflächen. Auf jedem Geschoss liegt eine Küche mit Streamingkojen und fliegenden Arbeitsplätzen an bester Lage. Im Erdgeschoss auf fast 1000 m² gibt es ein «eigenes» Restaurant, eine Espressobar sowie weitere fliegende Arbeitsplätze und ein Meeting Center, in dem Sitzungszimmer pro Stunde gebucht werden können. So können auch die nach Corona unberechenbar gewordenen Anwesenheitspeaks abgefangen werden. Man kann die eigenen Flächen für eine Median-Auslastung konzipieren, da bei punktueller Überbelegung die Mitarbeiter mit dem Laptop auf den Gemeinschaftsflächen arbeiten können. Da reichen dann plötzlich 500 m2 an exklusiver Mietfläche und die Gesamtmiete pro Jahr fällt bei gleicher Mitarbeiterzahl trotz gestiegenem Komfort unter eine konventionelle Neubaumiete. Wir haben dieses Modell an unserem Hauptsitz am Corso in St. Gallen eingeführt. Die Mitarbeiterzufriedenheit ist gegenüber unserem alten Büro klar gestiegen.

Es braucht auch immer einen Besteller, der den Mut hat, einen ‹Hortus› zu bauen.

Fliessen Innovationen aus dem Hortus in weitere Gebäude ein oder bleibt es beim «radikalen» An­ schauungsobjekt?

Wir sind bereits dabei, an anderen Orten nach dem «Prinzip Hortus» zu planen. Jedes Projekt hat jedoch andere Rahmenbedingungen und liefert andere Interpretationen des Begriffs «radikal».

In der Visualisierung ist der Fussboden im Erdge­ schoss blank polierter Marmor. Steht das nicht im Widerspruch zur angestrebten Nachhaltigkeit?

Hier wurde die Visualisierung von der Realität überholt. Zur Zeit der Visualisierung hatten wir reelle Chancen, einen Re-Use-Marmorboden einzubauen. Doch nun wird das Erdgeschoss im Hortus auch mit Eichendielen ausgelegt, so wie die Miet­- und Zirkulationsflächen in den Obergeschossen. • Das Interview führte Peter Seitz, Redaktor Bauingenieurwesen.

Weitere Artikel zum Hortus auf espazium.ch/de/

aktuelles/sandro-infanger-biodiversitaet-immobilien und espazium.ch/de/aktuelles/decken-hortus-allschwil-senn

Hortus, Allschwil

Bauherrschaft Senn Resources, St. Gallen

Holzbau Blumer Lehmann, Gossau

Architektur Herzog & de Meuron, Basel

Weitere Beteiligte Erne Bauunternehmung, Basel Mema Metallbau Marti, Ennenda Basler Haustechnik, Muttenz Erich Keller, Sulgen Lippuner Energie und Metallbautechnik, Basel

Ingenieure ZPF Ingenieure, Basel Konzept Nachhaltigkeit/ HLKSE Senn Technology, St. Gallen PV-Anlage Planeco, Münchenstein

Fertigstellung Mai 2025

F oto: D avid Wal t e r, S e nn

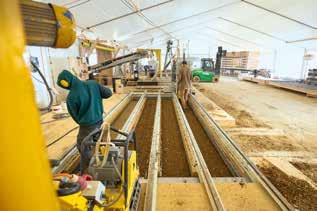

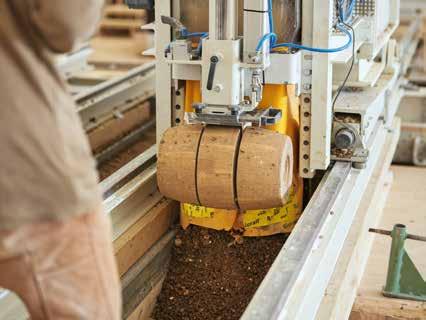

Fertigung der Lehm-Holzdecke auf der Baustelle. Der Lehm­ körper ist gewölbt ausgebildet und stützt sich auf die ab­ geschrägten Holzträger. Die Deckenuntersicht liegt hier oben.

Für den Einbau muss das Element um 180° gedreht werden.

Hortus soll in 30 Jahren seine graue Herstellungsener­ gie wieder wettgemacht haben. Gibt es vergleichbare Zahlen, wie lange ein konventionelles Bürohaus bräuchte, um seine graue Herstellungsenergie zu kompensieren, wenn die gleiche Fläche an Photovol­ taikmodulen installiert wäre?

Wir haben diese Rechnung zu Beginn angestellt. Dazu haben wir den Hortus konventionell nach SIA 2040 berechnet. Die Amortisationszeit würde sich dann ungefähr auf 60 Jahre verdoppeln. Entscheidend ist jedoch, dass die PV-Anlage grundsätzlich mehr Energie bereitstellt, als das Haus für den Betrieb benötigt, damit überhaupt eine Amortisation stattfinden kann.

17. – 20. September 2024

SECURE YOUR BUSINESS

TI CK T Z T JE RN! SI CH E

ET

Die Leitmesse für Sicherheit www.security-essen.de

security_essen_2024_AZ_Basismotiv_220x142_Ticket_D_RZ.indd 1

23.05.24 15:00

36

Stellenmarkt

TEC21 15/2024

Dozent*in für Konstruktiven Ingenieurbau / Wissenschaftliche*r Mitarbeiter*in BA Architektur (Schwerpunkt Entwurf) Tragwerksentwurf 40 – 40% 60 % - 50% Als einzige Bildungs- und Forschungsinstitution in der Schweiz kombiniert die BFH-AHB Architektur, Holz- und Bauingenieurwesen unter einem Dach und zu ganzheitlichen Lösungen. Motiviert, in einem solchen spannenden Umfeld mitzuwirken?

Alle Details unter www.bfh.ch/jobs

Baudirektion Tiefbauamt

Ihre neue Herausforderung per sofort oder nach Vereinbarung als

Projektleiterin / Projektleiter Wasserbau und baulicher Gewässerschutz (80 - 100 %) Sie sind die zentrale Schlüsselstelle in unseren Projekten. Ihnen obliegt die Gesamtleitung von Wasserbau- und Revitalisierungsprojekten an Fliessgewässern. Weiter führen Sie beauftragte Ingenieurbüros auf Augenhöhe und beraten die Abteilung, Gemeinden und Dritte in hydraulischen und hydrologischen Fragestellungen. Sie verfügen über einen Hoch- oder Fachhochschulabschluss als Bau- oder Umweltingenieur (ETH/FH).

Nähere Informationen finden Sie unter www.zg.ch/stellen.

Zur Ergänzung unseres Teams suchen wir per sofort oder nach Vereinbarung engagierte

Architekt*innen FH/ETH 100 %

Langeweile im Job?

für die Mitarbeit in der Projekt- und Ausführungsplanung von anspruchsvollen Bauvorhaben.

Sie verfügen über Erfahrung in der Ausführungsplanung, sind vertraut mit VectorWorks, den Schweizer Normen und haben gute Deutschkenntnisse.

Wir freuen uns auf Ihre schriftliche Bewerbung mit Ihrem Portfolio. rolf mühlethaler architekten ag altenbergstrasse 42a, 3013 bern, telefon +41 31 330 42 20 e-mail: architekt@rolf-muehlethaler.ch

Jetzt Stellenangebote auf espazium.ch/de/stellen entdecken.

Stellenmarkt | Impressum

TEC21 15/2024

37

RAUM PLANEN ZUKUNFT GESTALTEN Wir suchen Verstärkung bei der Erarbeitung von strategischen Grundlagen und Konzepten für eine klimafreundliche und stadtverträgliche Mobilität in Winterthur. Entwickeln Sie zusammen mit uns die zukunftsgerichtete Mobilität der Stadt Winterthur weiter!

Projektleiter:in Verkehrsplanung (80 – 100 %) Als Projektleiter:in im Fachbereich Strategien und Konzepte leiten Sie Betriebs- und Gestaltungskonzepte unter Berücksichtigung vielfältiger Bedürfnisse an den öffentlichen Raum.

Sie entwickeln Konzepte für Quartiere und erarbeiten strategische Grundlagen zu Themen wie Stadtklima, Wirtschaftsverkehr oder zur Umsetzung der Ziele aus der räumlichen Entwicklungsperspektive 2040.

Mehr zu dieser Stelle: jobs.winterthur.ch Wir freuen uns auf Ihre Online-Bewerbung.

Die ERR Raumplaner AG ist das grösste Raumplanungsbüro in der Ostschweiz mit etwa 50 Mitarbeitenden und eines der grösseren Raumplanungsbüros der Schweiz.

Entsprechend umfangreich sind unsere Projekte in der nachhaltigen Standort- und Gemeindeentwicklung. Wir begleiten zahlreiche Gemeinden in der Ostschweiz in ihrer Ortsentwicklung und beraten die öffentliche Hand sowie private Auftraggeberschaften in den Fachbereichen Raumplanung, Mobilität, Varianzverfahren, Städtebau und Umwelt.

Zur Verstärkung unseres Teams suchen wir per sofort oder nach Vereinbarung eine vielseitig interessierte, teamorientierte und motivierte Persönlichkeit als

Raumplanende 60–100 % (m/w/d) Ihre Qualifikation: • Abgeschlossene Ausbildung im Bereich der klassischen Raumplanung, mit Schwerpunkten in Stadt-, Quartier- oder Verkehrsplanung • Kommunikationsstärke, Engagement und die Bereitschaft, sich den facettenreichen Herausforderungen der Raumplanung zu stellen • Projekt- und zielorientierte Arbeitsweise sowie gute Ausdrucksfähigkeit in Wort, Schrift und Bild Wir bieten: Eine interessante und abwechslungsreiche Tätigkeit in einem jungen, fachlich breit aufgestellten und motivierten Team. Sie arbeiten an vielseitigen Projekten auf unterschiedlichen Planungsebenen. Zudem bieten wir zeitgemässe Anstellungsbedingungen, flexible Arbeitszeiten (auch mobiles Arbeiten) und modern ausgestattete Arbeitsplätze im Zentrum von St.Gallen. Bei Bedarf oder für Ihre fachliche Weiterbildung können wir eine Teilzeitanstellung ermöglichen.

Interesse geweckt?

Wir freuen uns auf Ihre aussagekräftige Bewerbung im PDF-Format, die Sie an Michael Matzig senden können: michael.matzig@err.ch | T +41 (0)71 227 62 62

ERR Raumplaner AG Teufener Strasse 19 | 9001 St.Gallen | T +41 (0)71 227 62 62 | info@err.ch | www.err.ch

Herausgeber espazium – Der Verlag für Baukultur Zweierstrasse 100, 8003 Zürich Tel. 044 380 21 55 Adresse der Redaktion TEC21 – Schweizerische Bauzeitung Zweierstrasse 100, Postfach, 8036 Zürich, Tel. 044 288 90 60, redaktion@tec21.ch, www.espazium.ch/tec21 Redaktion Judit Solt ( js), Chefredaktorin Joël Amstutz ( ja), Praktikant Jennifer Bader ( jb), Architektur Doro Baumgartner (db), Sekretärin, Produktionsleiterin Isabel Borner (ib), Umwelt/Energie, Architektur Salome Bessenich (sb), Umwelt/ Raumplanung Danielle Fischer (df), Architektur Laurent Guye (lg), Grafik und Layout Katrin Köller (kk), Grafik und Layout Maria-Theresa Lampe (mtl), ­A rchitektur Natalie Schärer (ns), Architektur Hella Schindel (hs), Architektur/ Innenarchitektur Melinda Haller (mh), Wettbewerbstabelle Peter Seitz (ps), Bauingenieurwesen Leonie Singer (ls), Abschlussredaktorin Ulrich Stüssi (us), Bauingenieurwesen, stv. Chefredaktor Anna-Lena Walther (alw), Art Director, Agenda

Katharina Schober, Verlagsleitung katharina.schober@espazium.ch Ariane Nübling, Assistenz ariane.nuebling@espazium.ch Senem Wicki, Präsidentin

Inserate Fachmedien, Zürichsee Werbe AG Tiefenaustrasse 2, 8640 Rapperswil-Jona Tel. 044 928 56 11, Fax 044 928 56 00 info@fachmedien.ch, www.fachmedien.ch

Erscheint 28 Mal pro Jahr, ISSN-Nr. 1424-800X; 150. Jahrgang, verbreitete Auflage: 12 487 (WEMF/KS-beglaubigt 2023)

Druck Stämpfli AG, Bern

Korrespondenten Charles von Büren, Bautechnik/ Design, bureau.cvb@bluewin.ch Lukas Denzler, Umwelt/ natürliche Ressourcen, lukas.denzler@bluewin.ch Thomas Ekwall, Bauingenieurwesen, info@tekwall.ch Dr. Sabine v. Fischer, Architektur, svfischer@arch-agent.org Clementine Hegner-van Rooden, Bauingenieurwesen, clementine@vanrooden.com Prof. Dr. iur. Hubert Stöckli, Baurecht, hubert.stoeckli@unifr.ch Redaktion SIA Barbara Angehrn Saiki, Carola Etter-Gick, Jasmine Scheidegger Woods, Susanne Schnell SIA, Selnau­strasse 16, Postfach, 8027 Zürich, Tel. 044 283 15 15

E-Mail: Vorname.Nachname@tec21.ch TEC21 online www.espazium.ch/tec21

Grafisches Konzept Raffinerie AG für Gestaltung, Zürich

E-Mail: Vorname.Nachname@sia.ch

Einzelbestellungen Galledia Fachmedien AG, Flawil, Tel. 058 344 95 55, abo.tec21@galledia.ch, Fr. 14.– (ohne Porto) Abonnementspreise www.espazium.ch Abonnements SIA-Mitglieder Adressänderungen: SIA, Zürich Tel. 044 283 15 15, Fax 044 283 15 16 mutationen@sia.ch

Nicht-SIA-Mitglieder Galledia Fachmedien AG, Abonnementsverwaltung TEC21; Burgauerstrasse 50, 9230 Flawil, Tel.: 058 344 95 55 abo.tec21@galledia.ch Trägervereine Schweizerischer Ingenieurund Architektenverein, SIA – www.sia.ch

TEC21 ist das offizielle ­P ublikationsorgan des SIA.

Die Fachbeiträge sind Publikationen und Positionen der Autoren und der Re­d aktion. Die Mitteilungen des SIA befinden sich jeweils in der Rubrik «Aus dem SIA».

Schweizerische Vereinigung Beratender Ingenieur-­ Unternehmungen, suisse.ing – www.suisse-ing.ch ETH-Alumni, Netzwerk der ­ bsolventinnen und Absolventen A der ETH Zürich – www.alumni.ethz.ch Bund Schweizer Architekten, BSA – www.bsa-fas.ch Fondation ACUBE – www.epflalumni.ch/fr/prets-dhonneur Nachdruck von Bild und Text, auch auszugsweise, nur mit schriftlicher Genehmigung der Redaktion und mit genauer Quellenangabe.

Für unverlangt eingesandte Beiträge haftet die Redaktion nicht.

Drucksache myclimate.org/01-21-968207

Der Verlag für Baukultur Les éditions pour la culture du bâti Edizioni per la cultura della costruzione

38

Stellenmarkt

SEGELTÖRN Brechen Sie mit uns zu neuen Ufern auf.

Amt für Raumentwicklung Wir suchen nach Vereinbarung eine/n gewandte/n und initiative/n

Gesamtleiterin/ Gesamtleiter Agglomerationsprogramme Pensum 80 % Weitere Auskünfte erteilt Ihnen Dr. Andrea Näf-Clasen, Amtschefin, T. 058 345 62 62 oder Patrick Rösch, Abteilungsleiter Kantonale Planung, T. 058 345 62 65 Sind Sie interessiert? Dann freuen wir uns auf Ihre vollständige Onlinebewerbung. Den Link finden Sie unter www.stellen.tg.ch.

SEGELTÖRN Brechen Sie mit uns zu neuen Ufern auf.

Amt für Raumentwicklung Wir haben eine interessante und vielseitige Stelle offen:

Projektleiterin/ Projektleiter Raumplanung Pensum 80 - 100 %

TEC21 15/2024

Reiden – die attraktive Gemeinde im Wiggertal mit interessanten Zukunftsperspektiven – zählt rund 7’500 Einwohner. Suchst du eine abwechslungsreiche, selbständige und verantwortungsvolle Tätigkeit in einem lebendigen Umfeld? Dann haben wir genau das Richtige für dich.

Wir suchen per sofort oder nach Vereinbarung eine kommunikative und belastbare Persönlichkeit als

Leiterin / Leiter Bereich Bau & Infrastruktur 80 –100 % Deine Hauptaufgaben • Fachliche und personelle Führung vom Bereich Bau & Infrastruktur • Fachliche Beratung des Gemeinderates in strategischen, organisatorischen und rechtlichen Belangen (Erarbeitung von Entscheidungsgrundlagen, Anträgen und Botschaften) • Verantwortung des Globalbudgets für den Bereich Bau & Infrastruktur • Begleitung und Überwachung von gemeindeeigenen Projekten • Bereitstellung der Finanzdaten für Voranschlag und Finanzplanung • Mitwirkung in Kommissionen und Arbeitsgruppen • Kompetenter Ansprechpartner für die Bevölkerung • Mitglied der Verwaltungsleitung Dein Profil • Abschluss einer höheren Fachausbildung im Baubereich (Architekt, Ingenieur, Techniker) mit guten baurechtlichen und raumplanerischen Kenntnissen • Weiterbildung in den Bereichen Führung, Verwaltungsrecht und Betriebswirtschaft oder Bereitschaft sich darin weiter zu bilden • Fähigkeiten im Projektmanagement und interdisziplinärer Zusammenarbeit • Berufs- und Führungserfahrung, im Gemeindebauwesen von Vorteil • Rasche Auffassungsgabe, Teamgeist, hohe Eigenverantwortlichkeit, Kenntnisse der politischen Abläufe sowie kommunikativstark und zuverlässig • Planungs- und Organisationstalent Unser Profil • Vielseitige und interessante Stelle mit hoher Eigenverantwortung und Gestaltungsspielraum in einem motivierten Arbeitsumfeld • Möglichkeit beim Aufbau der neuen Organisation aktiv mitzuwirken • Attraktive Anstellungsbedingungen mit Weiterbildungsmöglichkeiten • Zentrale Lage beim Bahnhof und Gratis Parkplatz

Weitere Auskünfte erteilt Ihnen gerne Matthias Gredig, Abteilungsleiter Ortsplanung, T 058 345 62 70 Dr. Andrea Näf-Clasen, Amtsleiterin, T 058 345 62 62

Weitere Auskünfte erteilt dir gerne Miriam Aregger, Gemeindeschreiberin, Tel. 062 749 00 65 oder Willi Zürcher, Gemeinderat Bau & Infrastruktur, Tel. 079 742 71 21 / willi.zuercher@reiden.ch.

Sind Sie interessiert? Dann freuen wir uns auf Ihre vollständige Onlinebewerbung. Den Link finden Sie unter www.stellen.tg.ch.

Haben wir dein Interesse geweckt?

Wir freuen uns auf deine Bewerbung: bewerbungen@reiden.ch

Unvorhergesehenes

TEC21 15/2024

39

Mysteriöse Stützen

F oto: D anie lle F is ch e r

Text: Danielle Fischer

I

ch musste zweimal hinschau­ en: Diese Passage an der Rue de Carouge in Genf muss der Albtraum jeder Professorin, jedes Professors für Entwurf sein – und Grund genug, den oder die ­Studierende durch die Masterprü­ fung rasseln zu lassen. Was haben diese Stützen auf der Treppe zu suchen? Wollen sie etwa hübsch sein oder nur den Verkehr behindern?

Wir montieren auch keine Löffelchen auf Gabelspitzen und denken, dass wir dann gleichzeitig Suppe löffeln und Pasta aufgabeln können. Stellen Sie sich vor, Sie müssten ein Möbel da hinaufschleppen! Dabei ist die Treppe recht breit – so eine Platz­ verschwendung, dazu noch in der

Innenstadt und mit einer dunklen Rumpelkammer darunter! Oder Sie möchten mit generöser Grandezza Ihrem Chef und seiner Frau, die zum Essen kommen, in der Mitte der Treppe entgegengehen und sind zu einem Slalom gezwungen. Statt den Fauxpas mit einer diskreten Farbe zu kaschieren, wählte der Architekt rote Mosaikplättchen. Meinte er «Wenn schon falsch, dann stehe ich dazu»? Wollte er die Putzequipe ärgern? Oder gar den Tragwerks­ planer blossstellen? Was, wenn die beiden das mit Absicht so konzipiert haben? Ich muss gestehen: Dieser Ort beschäftigt mich jedes Mal, wenn ich daran vorbeigehe – mehr, als mir lieb ist. •

DIE NATUR ZEIGT UNS AUF, DASS GANZHEITLICHE SYSTEME NUR FUNKTIONIEREN, WENN ALLES ZUSAMMENSPIELT.

1995 als Spin-off der ETH gegründet, sind wir heute Marktführer für Klima, Sicherheit und Energie in Gebäuden und verfügen über ein Erfahrungspotenzial, das uns zum starken Partner bei der Entwicklung von nachhaltigen, bauklimatischen Gesamtlösungen macht. Dank intelligenten Lösungen können Wirtschaftlichkeit, Ästhetik und Auflagen optimiert werden. Unser Ziel dabei ist immer die Verbindung von Sicherheit, Brandschutz, Nachhaltigkeit, Energieeffizienz im Sinne des Gesamten.

All in one – vom Wettbewerb bis zur Baueingabe.

Die integrale Lösung ENERGIEEFFIZIENZ

SICHERHEIT

Portfolio-/Potenzialanalyse Immobilien

Brandschutzkonzepte

Konzept Nachhaltigkeit und Energieeffizienz

Nachweisverfahren im Brandschutz

Zertifizierung und Labels

Qualitätssicherung im Brandschutz

Gebäudesimulation

Brandschutz im Betrieb

Grobkonzept HLK

Holzbau

Bauphysik

BIM

AFC – Integrale Lösung

Möchten Sie mehr erfahren? Wir freuen uns auf ein persönliches Gespräch.

AFC AG, Technoparkstrasse 1, 8005 Zürich, +41 58 450 00 00, info@afc.ch Standort Basel: Kohlenberg 7, 4051 Basel

afc.ch
