A SOUNDTHAT'S CLEARLY LOUD LOUD

Max power meets rock-solid performance. For an unbeatable sound that hits hard and stays clean, even at extreme volumes, nothing comes close to AudioControl.

Signal Processor

A SOUNDTHAT'S CLEARLY LOUD LOUD

Max power meets rock-solid performance. For an unbeatable sound that hits hard and stays clean, even at extreme volumes, nothing comes close to AudioControl.

AudioControl社は1977年、アメリカ・ワシントン州シアトルにて、創設者トム・ウォーカーによって設立されました。当時市場には存在しなかった、ホームオーディオ用イコライザーやアナライザーを独自に開発・販売したことが、その始まりです。その後カーオーディオ市場へ進出し、同社の製品はマルチアンプシステムに欠かせない存在となりました。

クルマの車内は、音響的に見れば極めて過酷なリスニング環境です。また、車載用イコライザーが単なる派手なトーンコントロールとして使われがちな点も課題でした。

AudioControlは、こうしたカーオーディオ特有の問題をプロセッサーメーカーの視点で徹底的に分析し、その答えを一台一台の製品に反映してきました。

同社の製品群は、車載環境の弱点を克服するために生み出された、理想的なサウンドコンポーネントです。世界No.1のプロセッサー専業メーカー

8chライン出力コンバータ

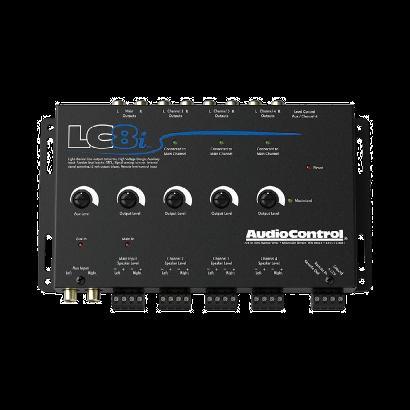

LC8i

8-Channel Line Output Converter

純正オーディオを活かして高音質化する高機能LC8i

高機能ライン出力コンバータ「LC8i（8チャンネルライン出力）」は、近年の車に純正装着されているオーディオやナビゲーションシステムなど、社外製ソースユニットへの交換が難しい車両に最適なモデルです。

純正のコンソールデザインをそのまま活かしながら、オーディオシステムのグレードアップを実現できます。

さらに、チャンネルサミング機能を搭載しており、純正マルチシステムなどで帯域分割された信号も合成し、フルレンジ信号として出力可能です。

加えて、iPodやDVDなどの外部機器を接続できるAUX入力も装備しており、リモートコントローラーで入力切替が行えます。

① 最大400Wのスピーカーレベル入力に対応外部アンプが標準装備されたオーディオシステムにも対応し、最大400W までの入力が可能です。

※耐入力を超えて純正アンプの出力を入力することは非常に危険です。

② 最大8.5Vのライン出力

③ GTO（Great Turn On）セレクター搭載

リモート配線不要。入力信号を感知して自動でON／OFFを行う機能を装備しています。

④ リモートアウトプット搭載他の周辺機器を作動させるための＋12Vリモート出力が可能です。

⑤ リモートベースコントロール対応（付属）ベース出力を手元でコントロールできます。

⑥ チャンネルサミング機能搭載純正マルチシステムなどで帯域分割された信号を合成し、フルレンジ信号として取り出すことが可能です。

⑦ AUX入力搭載で外部機器接続可能メディアプレーヤーなど、外部機器を接続できるAUX入力（RCA端子）を装備しています。

システム構成例

●仕様：8chライン出力コンバーター●周波数特性：10Hz～22kHz（±1dB）●高周波歪率：0.01％●アウトプットゲイン：±12dB●ハイレベル入力：400W@4Ω●最大出力レベル：8.5V、●サイズ（幅×奥行×高さ）：218×120×30mm ¥111,100（税抜価格 ¥101,000）

オプションにより、周波数を20Hz～ 4.5kHzで設定変更可能（一部非対応あり）／本体価格￥1,000

ヘッドユニットの信号を増幅して出力レベルを向上させ、ノイズを抑えたクリアなサウンド再生を実現します。

マルチシステムに対応した6ch入力を搭載マルチシステムに対応した8ch入力を搭載

社外機器への交換が難しい車両でも、純正機能を活かしたまま音質アップが可能なハイレベルインプットを搭載。

外部アンプ搭載システム対応、最大 400W入力可能。

※耐入力超過での接続は危険です。

帯域分割された信号を合成し、フルレンジ信号として出力できます。

失われた低域情報を再合成し、自然に復元する機能

マルチシステムに対応した2ch入力を搭載

サブソニックフィルター内蔵（初期設定： 30Hz・18dB/oct）。※オプションで周波数変更可（スロープ変更不可）

イコライザー機能搭載

スマートフォンやメディアプレーヤーなど外部機器入力に対応（RCA端子）

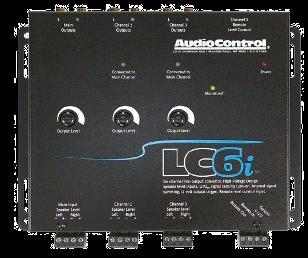

LC6i

6-Channel Line Output Converter

純正システムを活かして高音質化する高機能LC6i

高機能ライン出力コンバータ「LC6i（6チャンネルライン出力）」は、近年の車両に純正装着されているオーディオやナビゲーションシステムなど、社外ソースユニットへの交換が難しい車両や、純正コンソールデザインをそのまま活かしてオーディオのグレードアップをしたい方に最適です。

さらに、チャンネルサミング機能を搭載しており、純正マルチシステムなどで帯域ごとに分割された信号を合成し、フルレンジ信号として取り出すことが可能です。

① 最大400Wのスピーカーレベル入力に対応外部アンプが標準装備されたオーディオシステムにも対応できるよう、最大400Wまでの入力に対応しています。 ※耐入力を超えて純正アンプの出力を入力することは非常に危険です。

② 最大9.5Vライン出力

③ GTO（Great Turn On）セレクター装備リモート配線不要。入力信号を感知して自動で電源のON／OFFを行う機能を搭載しています。

④ リモートアウトプット他の周辺機器を作動させるための＋12Vリモート出力を取り出すことが可能です。

⑤ リモートベースコントロール対応（別売）ベース出力を手元でコントロールできます。

⑥ チャンネルサミング機能搭載純正マルチシステムなどで帯域分割された信号でも合成し、フルレンジ信号として取り出すことが可能です。

●仕様：6chライン出力コンバーター●周波数特性：10Hz～22kHz（±1dB）●高周波歪率：

2-Channel

Load Select Switch

低インピーダンスの純正アンプにも接続できるよう、入力インピーダンスを切り替え可能な新機能を搭載。従来の20kΩに加え、20Ω・60Ωへ変更できます。

Trigger Mode

リモート信号（RmtIn）、DCオフセット（GTO）、音声信号（Audio）の3つの起動方式から、起動条件を選択できます。

Accubass（LC2iPRO） 2chライン出力コンバータ

AudioControlが特許を取得した低域再生機能です。純正スピーカー保護のために減衰された低域情報を再合成・復元します。トップパネルには閾値（スレッショルド）調整とレベル調整を配置し、操作性を向上させました。

純正オーディオ対応進化型ラインコンバーター

2chラインコンバーターに特化した「LC1i」と、AccuBASSを搭載した「LC2i」の進化モデルとして、「LC2iPRO」の2機種をラインナップ。

ハイローコンバーター機能に加え、最大13V出力のラインドライバー機能を兼ね備え、最大400Wまでの入力に対応しています。

さらに、オートターンオンGTO（Great Turn On）機能や新搭載の入力インピーダンス切替機能により、近年主流となりつつある純正オーディオシステムにも柔軟に対応可能です。

LC2iPROには、Bass出力に対応したベースコントローラー「ACR-1」が付属しています。

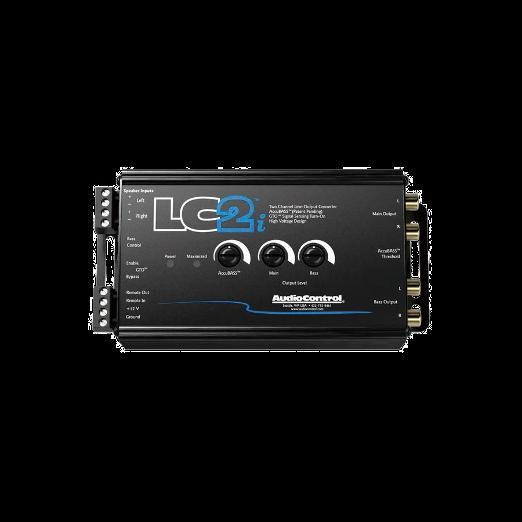

LC2i 2-Channel Line Output Converter

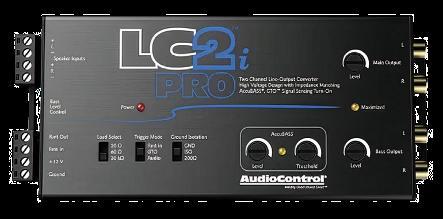

LC2i PRO

¥59,400（税抜価格 ¥54,000）

●仕様：2chライン出力コンバーター●周波数特性：20Hz～50ｋHz（±1dB）●入力： 2ch(Hi-Level)●出力：MAIN・2ch/BASS・2ch(1kHz/LPF)●高調波歪率：0.01% ●ハイレベル入力：400W＠20kΩ●最大出力レベル：13V●入力インピーダンス：切替式 (20Ω,60Ω,20kΩ)●待機電流：200mA●サイズ（幅×奥行×高さ）：175×83× 38mm●Accubass対応●ACR-1付属

2-Channel Line Output Converter & Line Driver

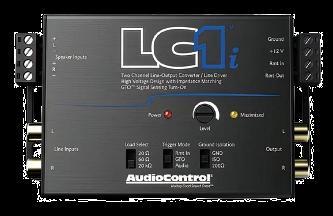

LC1i

¥37,400（税抜価格 ¥34,000）

●仕様：2chライン出力コンバーター●周波数特性：20Hz～50ｋHz（±1dB）●入力： 2ch(Hi-Level or RCA)●出力:2ch高調波歪率：0.01%●ハイレベル入力：400W＠ 20kΩ●最大出力レベル：13V ●入力インピーダンス；切替式(20Ω, 60Ω, 20kΩ)

6chラインドライバー

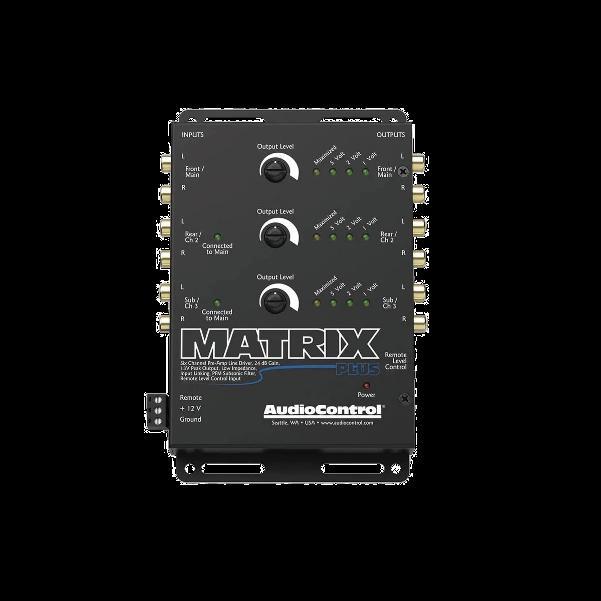

MATRIX PLUS 6-Channel Line Driver

システム自由度を高める 6ch対応高性能ラインドライバー

マトリックスPlusは、6ch入出力を備えたラインドライバーです。

2ch入力を6ch出力へ振り分ける「インプットリンキング機能」を搭載し、あらゆるシステム構成に柔軟に対応します。

さらに、リモートレベルコントローラーACR-1（オプション）にも対応し、操作性と使いやすさが向上しました。

システム構成例

社外ヘッドユニット

リモートコントローラー（オプション品 ACR-1）

リモートコントローラー

ACR-1

¥13,200（税抜価格 ¥12,000）

●仕様：リモートコントローラー●対応製品：LC6i.W、OVERDRIVE、PLUS.W、LC2i、 MATRIX.Plus.G、LC-5.1300（専用ケーブル6m付属）

MATRIX.Plus

●仕様：6chラインドライバー●周波数特性：10Hz～100kHz（±1dB）●高周波歪率： 0.005％●S/N比：110dB●最大入力レベル：9.5V●最大出力レベル：13V●アウトプットインピーダンス：50Ω●サイズ（幅×奥行×高さ）：220×158×30mm●リモートレベルコントローラー対応（オプション品：ACR-1）

Bluetoothレシーバー

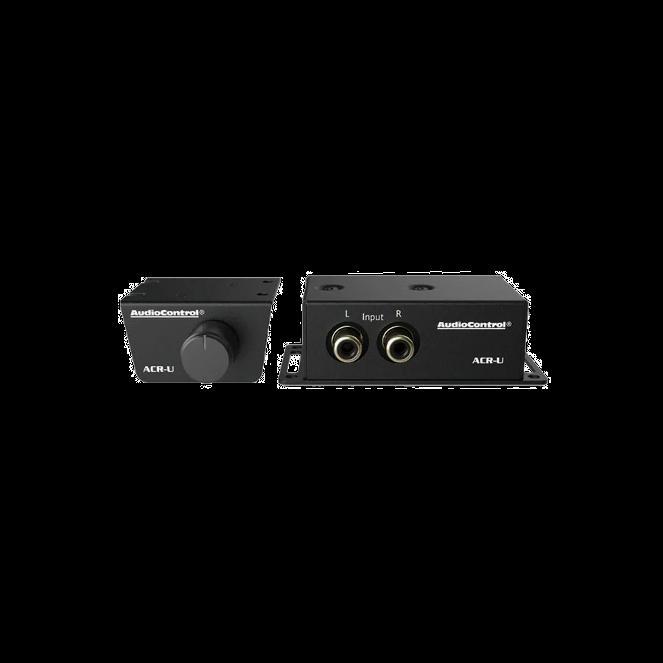

ACR-U

￥28,600（税抜価格 ¥26,000）

●仕様：汎用レベルコントローラー●cat5eケーブル0.5ｍ付属※リモート部とHUBを分割した汎用レベルコントローラーです。cat5eケーブルは市販のケーブルを用いて延長させることが可能です。

システム構成例 ① Bluetooth 4.1テクノロジー

初期接続の高速化や信頼性の高いストリーミング・距離の拡大を実現しました。

高音質ワイヤレス再生を実現する防水Bluetoothレシーバー

②48kHz/24bitに対応

ハイレゾ対応のBluetoothストリーミングオーディオを実現。 ③ 独自のリモート・ターンオン出力回路

Bluetooth接続でオーディオが再生されている場合にのみ、ダウンストリーム/アンプへ接続します。

④ IPX5規格に準拠

全天候型の環境でも問題なく使用できます。

⑤ 電源部ヒューズ内蔵

AudioControl ACX-BT1は、48kHz／24bitに対応した高解像度オーディオストリーミングレシーバーです。パワーアンプや各種アクセサリーと接続可能な12Vリモートターンオン出力を搭載し、IPX5の生活防水性能を備えています。RCA端子を装備したソースユニットやパワーアンプ、DSPに接続することで、ダイレクト接続によるワイヤレス音楽再生が可能です。Bluetooth v4.1と高音質ワイヤレス伝送に対応し、48kHz／24bitのクリアでダイナミックなサウンドを楽しめます。

6chデジタルシグナルプロセッサー

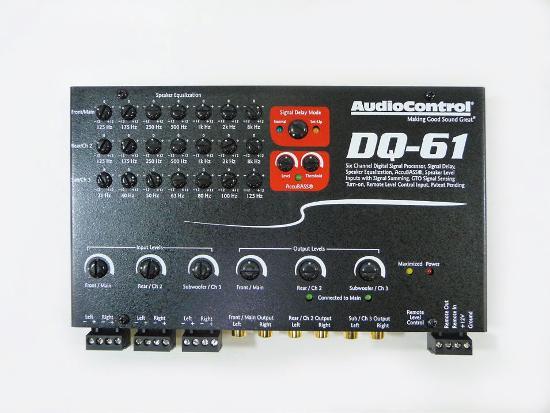

DQ-61 6-channel Digital Signal Processor

純正オーディオを活かして本格音質へ進化する6chDSP

DQ-61は、アップグレードが難しいとされる純正オーディオシステムに、パワーアンプやスピーカーの追加を可能にする6chデジタルプロセッサーです。

信号変換に加え、AccuBASS®、13バンドイコライザー、シグナルディレイ、リモートアウトプット、サミングなど、多彩な機能を搭載。さらに、本製品を使用することで、純正ステアリングリモコンの操作もそのまま行えます。

① 最大400Wのスピーカーレベル入力に対応 ※耐入力を超えた純正アンプ出力の入力は非常に危険です。

② 最大7.5Vのライン出力

③ AccuBASS®搭載

純正システムで失われた低域情報を再合成・復元する、AudioControl社の新特許技術です。

④ 13バンドイコライザー搭載

Front/ch1、Rear/ch2、Sub/ch3の各チャンネルを個別に調整可能です。

⑤ シグナルディレイ機能搭載

左右スピーカー間、フロントスピーカーとサブウーファー間の簡易調整が可能です。

※最大遅延：Left/Right 10ms、Front/Sub 35ms

⑥ GTO（Great Turn On）セレクター装備入力信号を感知して電源をオン・オフするオートターンオン機能を搭載しています。

⑦ リモートアウトプット搭載

+12Vリモート出力×1を標準装備。アンプや周辺機器のリモート電源として使用できます。

⑧ リモートベースコントロール（ACR-3）付属ベースコントロールに加え、タイムアライメント調整にも使用可能です。

ソースユニットの交換や移設が難しい純正オーディオシステムでも、パワーアンプやスピーカーの追加インストールが可能です。ステアリングリモコンによる操作もそのままご使用いただけます。

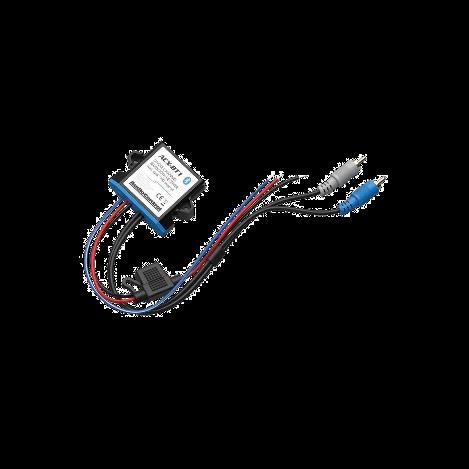

ACX-BT1

¥33,000（税抜価格 ¥30,000）

●仕様：Bluetooth対応AUXアダプター●サイズ（幅×奥行×高さ）：65×19×50ｍｍ●RCAケーブル約0.4ｍ●IPX5・コーデック48kHz/24bit 対応　※車両側のソースユニット、パワーアンプ及びプロセッサーにRCA入力端子が備わっている必要があります。●12Vのみ対応 ※本製品は完全防水ではありません。水中に沈めるなどの使用は避けてください。また、RCA端子部および電源配線は防水仕様ではありませんのでご注意ください。

DQ-61

AC-LGD

リモートレベルコントローラー付属

¥147,400（税抜価格 ¥134,000）

●仕様：6chデジタルシグナルプロセッサー●周波数特性：10Hz～22kHz（±1dB） ●高周波歪率：0.01％●S/N比：110dB●最大出力レベル：7.5V●アウトプットインピーダンス：150Ω●ハイレベル入力：6系統●グラフィックイコライザー：13band31Hz～ 8kHz●サイズ（幅×奥行×高さ）：245×140×44mm●リモートレベルコントローラー付属※在庫限り販売終了

リモートコントローラー（付属品）

システム構成例

純正ヘッドユニット
