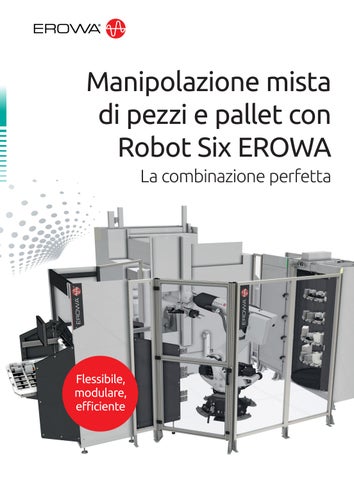

Manipolazione mista di pezzi e pallet con Robot Six EROWA
La combinazione perfetta
Flessibile, modulare, efficiente
Dai pallet ai pezzi grezzi: tutto in un unico sistema
Avete bisogno della massima flessibilità? Il nuovo sistema modulare di movimentazione mista EROWA Robot Six è la soluzione ad alte prestazioni per gestire in modo automatizzato sia pezzi grezzi che pallet. Consente di automatizzare diversi processi con un unico sistema. Perfetto per la produzione medium-mix, medium-volume: efficiente, compatto e altamente produttivo.

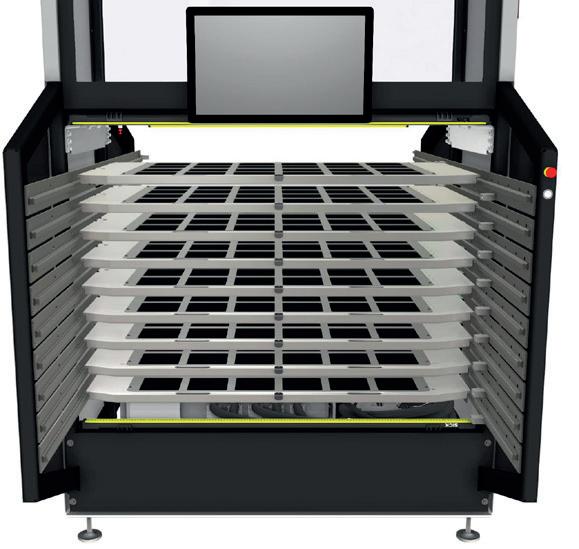

Ampio spazio
Con fino a nove cassetti, il magazzino può essere configurato liberamente in base alle dimensioni dei pezzi da lavorare. Garantisce un’elevata autonomia, ideale per coprire i turni non presidiati e assicurare la produzione anche durante il fine settimana.

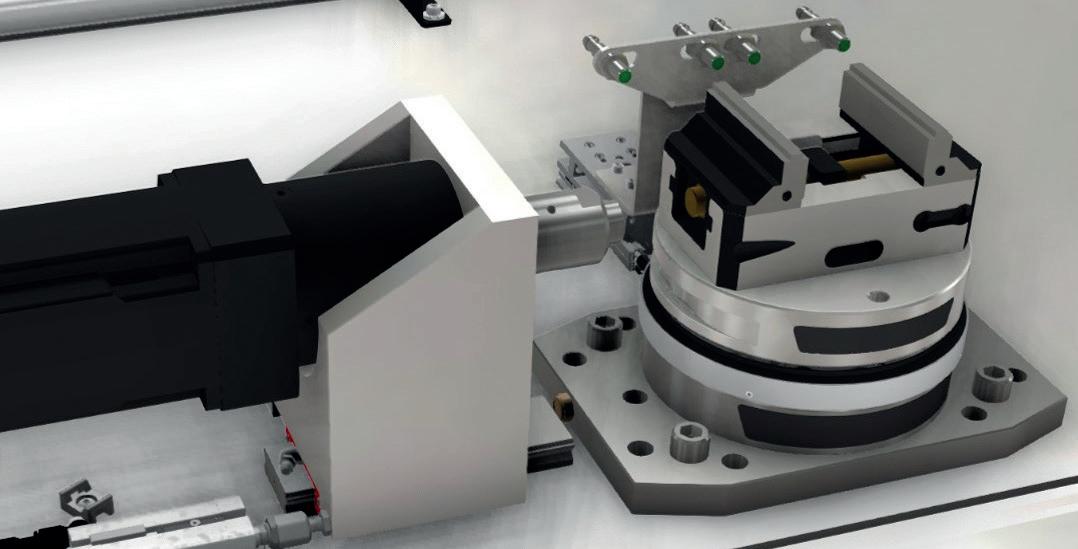

Stazione di avvitatura automatica
Configurabile su misura in base al modello di morsa autocentrante utilizzato. Grazie alla sua scalabilità, il sistema può essere ampliato per gestire morse di diverse dimensioni e integrare ulteriori stazioni di avvitatura.

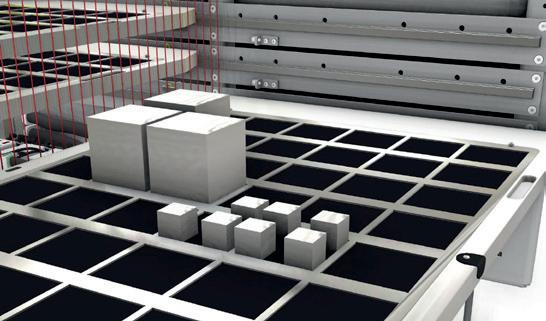

Liberamente configurabile

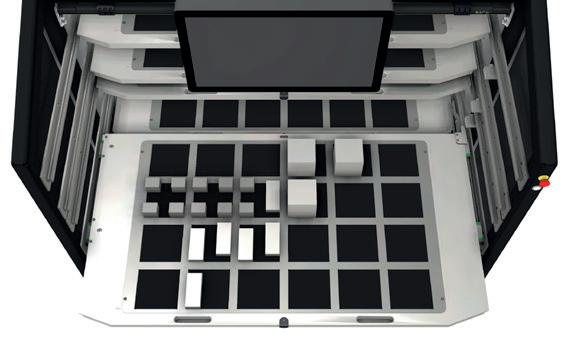

La configurazione personalizzata della griglia dei cassetti permette di integrare, in base alle esigenze, griglie dedicate ai pezzi grezzi oppure alloggiamenti sagomati per i semilavorati. Ogni cassetto può così essere adattato in modo mirato, offrendo spazio a un’ampia varietà di pezzi e garantendo il massimo sfruttamento della capacità disponibile.
Tensione stabile

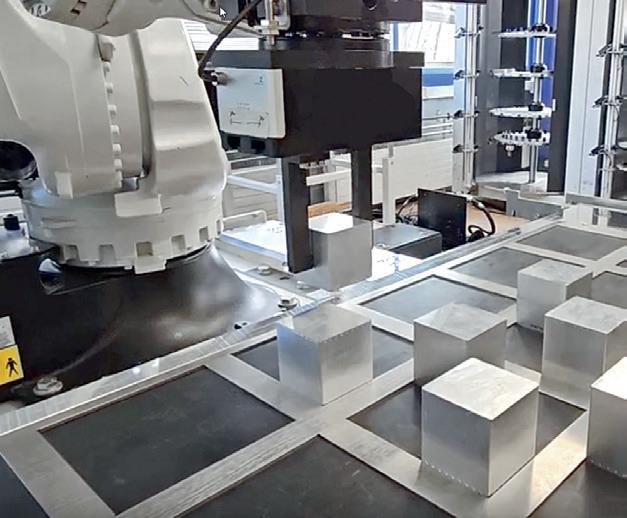

La pinza si adatta automaticamente alle dimensioni e alla geometria del pezzo. Dopo il prelievo dal magazzino a cassetti, il pezzo viene posizionto con precisione nel dispositivo di serraggio concentrico della stazione di avvitatura e bloccato con la coppia desiderata.
Tutto sotto controllo
Il sistema di presa è equipaggiato con un attacco standard EROWA per il montaggio di pinze intercambiabili dedicate alla movimentazione dei pallet. Dispone inoltre di una pinza servoassistita per pezzi grezzi e semilavorati, e di un dispositivo per l’apertura dei cassetti. In opzione, può essere integrato un ugello per la rimozione di trucioli e refrigerante.
Tutto sotto controllo

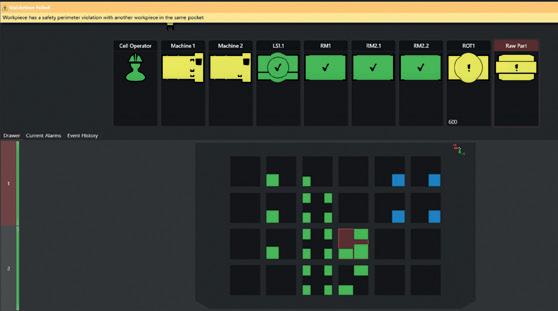

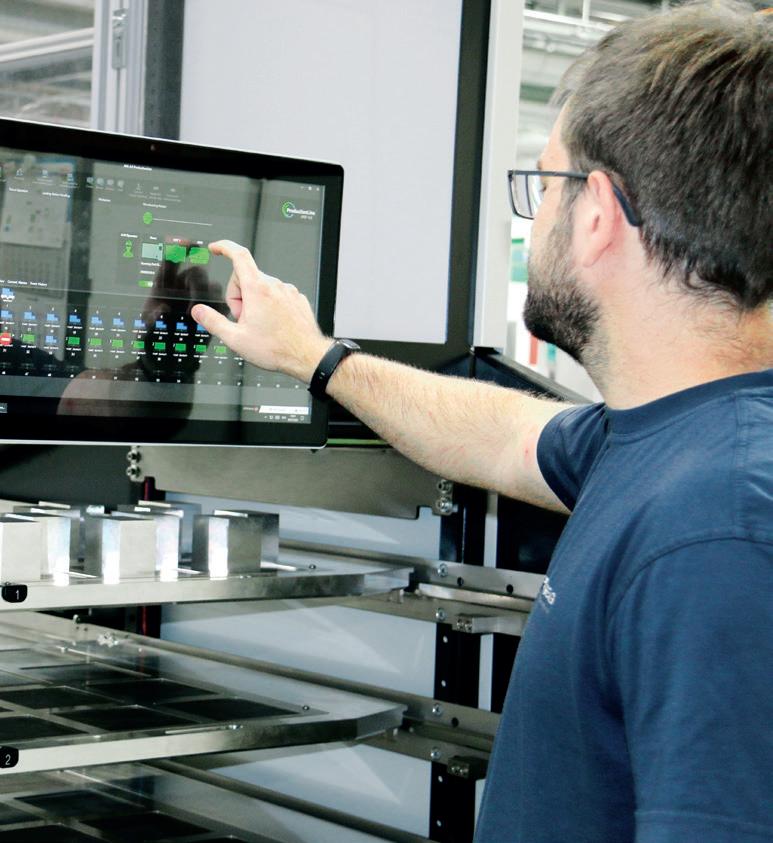

Perfetta integrazione con il sistema di controllo EROWA JMS 4.0 ProductionLine. Comandi intuitivi tramite monitor touch direttamente sul magazzino a cassetti. Sempre sotto controllo: stato di carico dei cassetti e monitoraggio automatico delle interferenze spaziali.

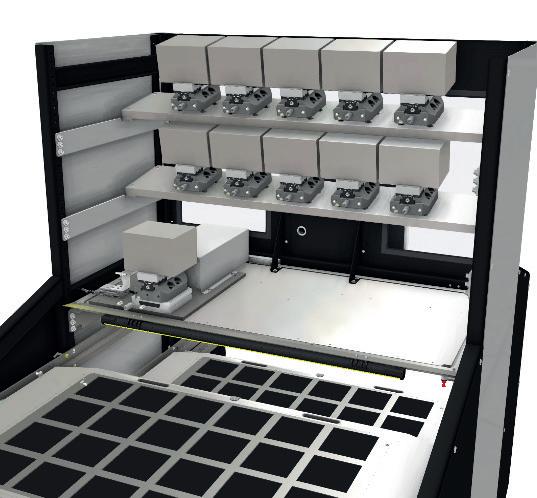

01 I Magazzino a cassetti
Configurazione personalizzata della griglia dei cassetti.
02 I Sistema di controllo di processo
Postazione di comando per cella di produzione.
03 | Grigliato lasertagliato
Adattabile in base all‘applicazione per pezzi grezzi o sedi per pezzi semilavorati.

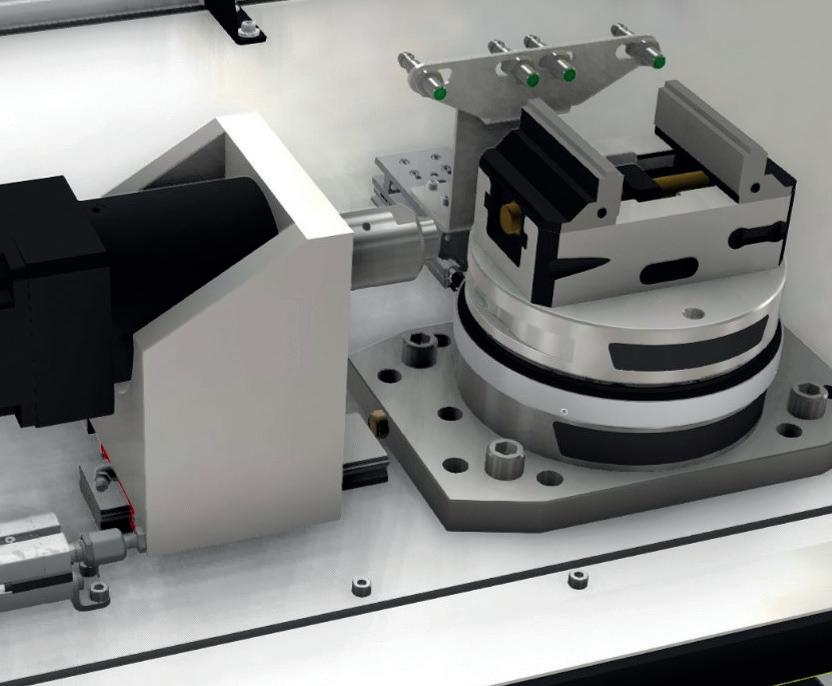

04 | Stazione di avvitatura per pezzi grezzi
Sono inclusi l‘aggancio automatico, il posizionamento preciso delle ganasce di serraggio e il serraggio monitorato.
05 | Sistema di presa
Predisposto per l’alloggiamento di pinze intercambiabili dedicate alla movimentazione dei pallet, include una pinza servoassistita per pezzi grezzi e semilavorati e un dispositivo per l’apertura dei cassetti.

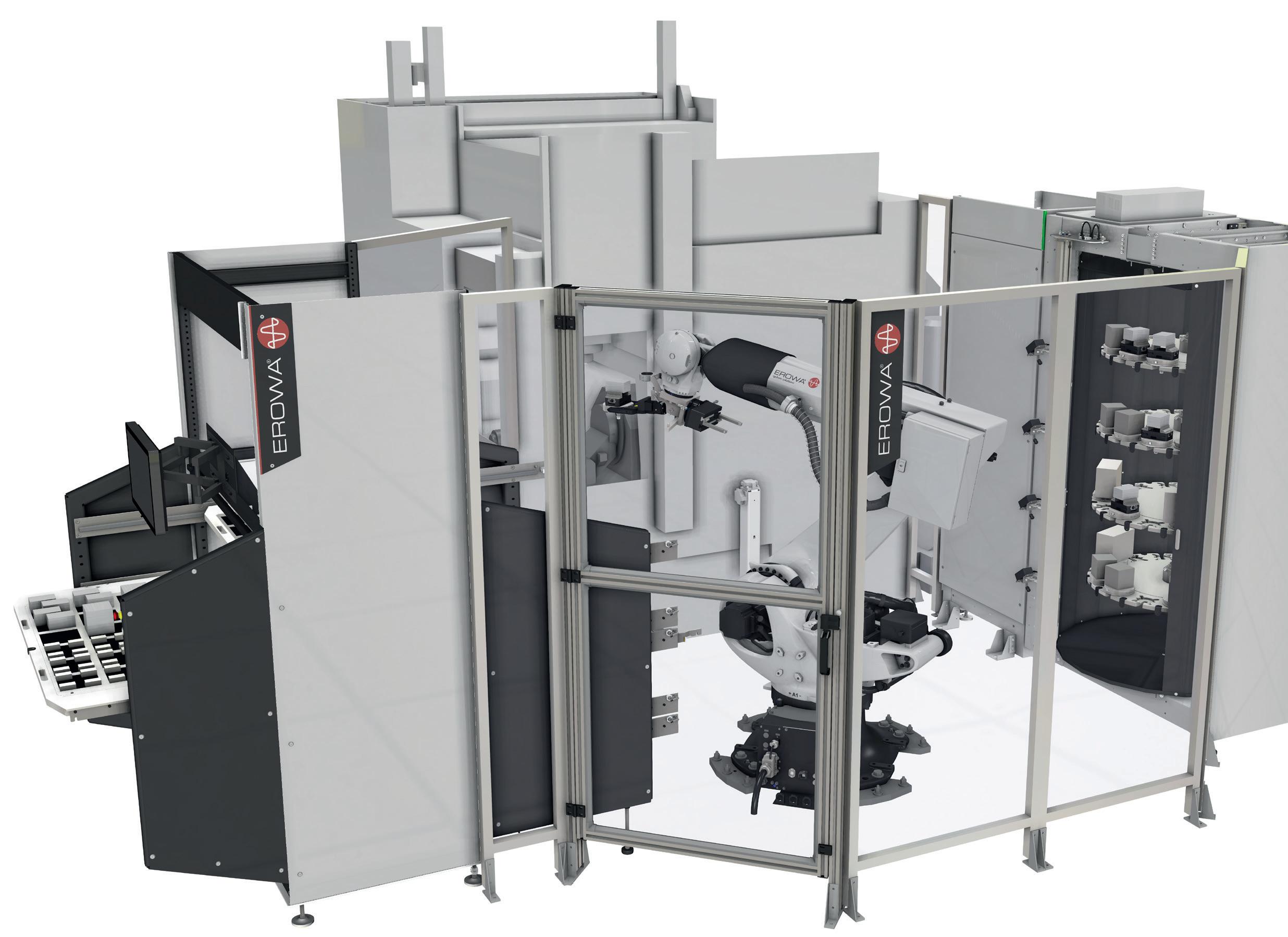

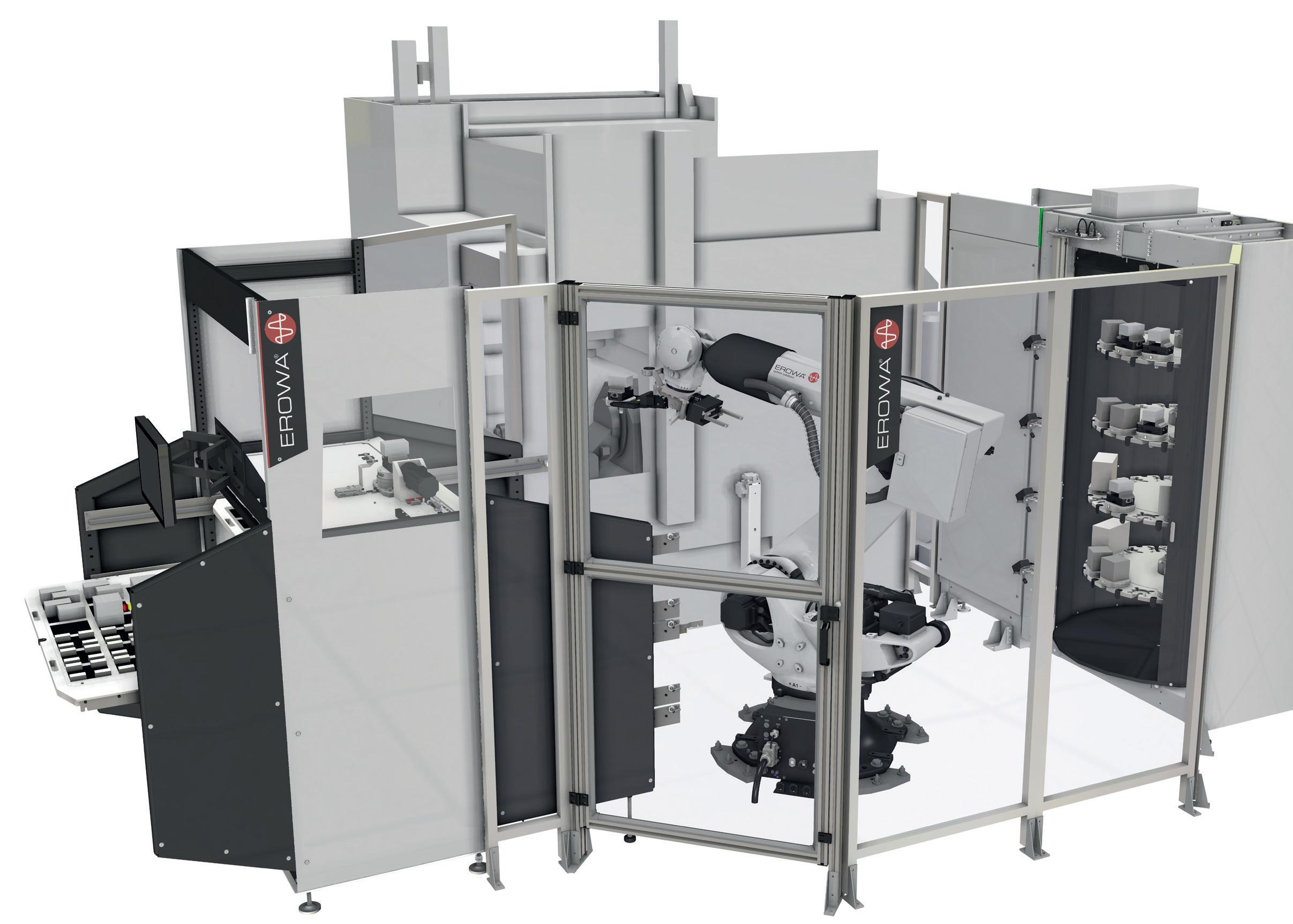

06 | EROWA Robot Six
Carico flessibile fino a 800 kg
07 | Sicurezza / Protezione dell‘accesso
Barriere di sicurezza per la protezione dell’area di accesso
08 | Magazzino pallet
Magazzino pallet liberamente configurabile in base all‘autonomia necessaria.
09| Macchina di produzione
Compatibile con tutti i principali costruttori di macchine.
I FATTI
• Movimentazione mista di pezzi e pallet
• Adattamento personalizzato delle pinze
• Magazzino a cassetti flessibile e personalizzabile
• Caricamento automatico della stazione di avvitatura
• Stazione di avvitatura con coppia di serraggio fino a 100 Nm
• Integrazione perfetta nel sistema di con trollo JMS 4.0 PL
• Soluzione di automazione standardizzata e scalabile
• Compatibile con tutti i produttori di macchine
• Collegamento AGV/AMR

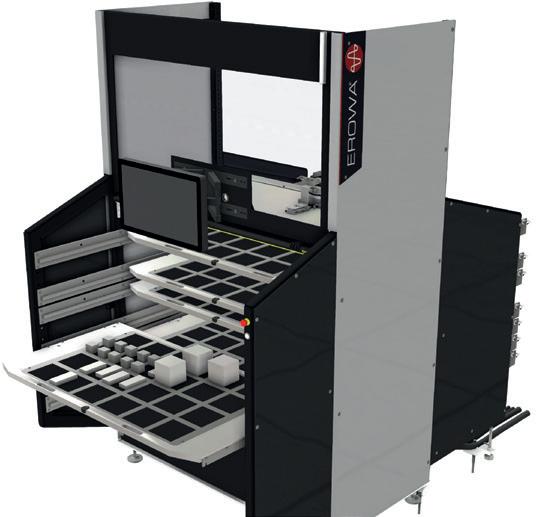

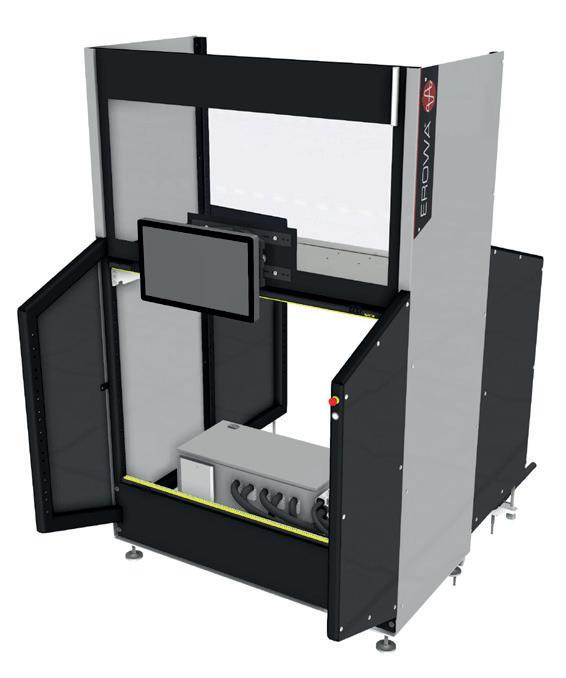

Magazzino a cassetti - Base
Composto da:
• Base del magazzino incl. cabina elettrica.
• Touch-IPC da 21,5‘‘.
• Tecnologia di sicurezza (barriere fotoelettriche bilaterali).
• Elementi di comando e meccanismo di bloccaggio per cassetti.
• Ampliabile con 2 stazioni di avvitatura.
OPZIONI
Cassetti / Ripiani
• A seconda dell‘altezza desiderata dei pezzi è possibile configurare fino a 9 cassetti liberamente configurabili.
• Lo spazio libero sopra i cassetti può essere utilizzato anche come ripiano per dispositivi di serraggio centrici, pallet e pinze intercambiabili.
Griglie per cassetti
• Griglie personalizzate per pezzi grezzi e/o sedi per stampi per pezzi semilavorati.
Stazione di avvitatura
• Fino a 2 stazioni di avvitatura per dispositivi di serraggio centrici per magazzino.
• Disposizione specifica per progetto di avvitatori e dispositivi di serraggio.
Sistema di controllo di processo JMS® 4.0
ProductionLine
• Funzionamento semplice tramite monitor touch direttamente sul magazzino cassetti.
