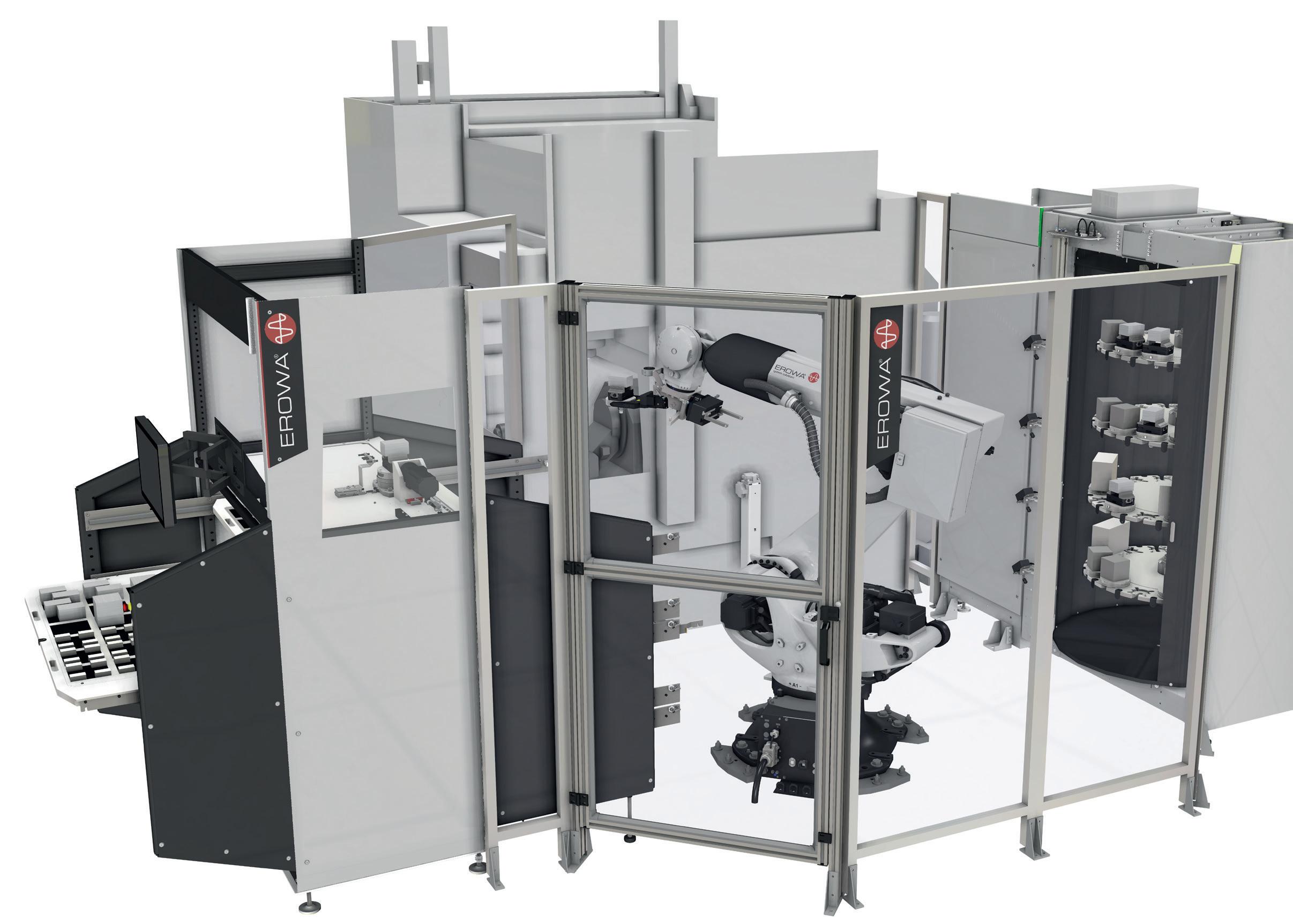

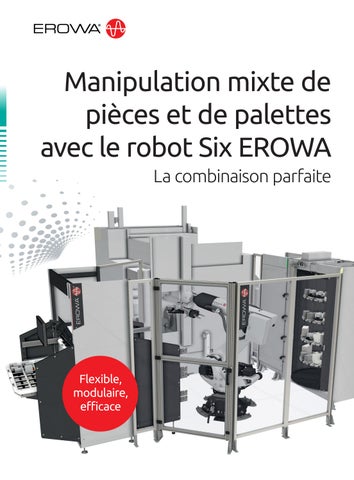

Manipulation mixte de pièces et de palettes avec le robot Six EROWA
La combinaison parfaite
Flexible, modulaire, efficace
Des palettes aux pièces brutes – tout est combiné
Vous avez besoin d‘une flexibilité maximale ? Le nouveau système modulaire de manutention mixte EROWA Robot Six est la solution parfaite pour la manutention mixte de pièces brutes et de palettes. Il vous permet d‘automatiser différents processus avec un seul système. Pour une fabrication « medium-mix, medium-volume » –efficace, peu encombrante et hautement productive.
Beaucoup d‘espace

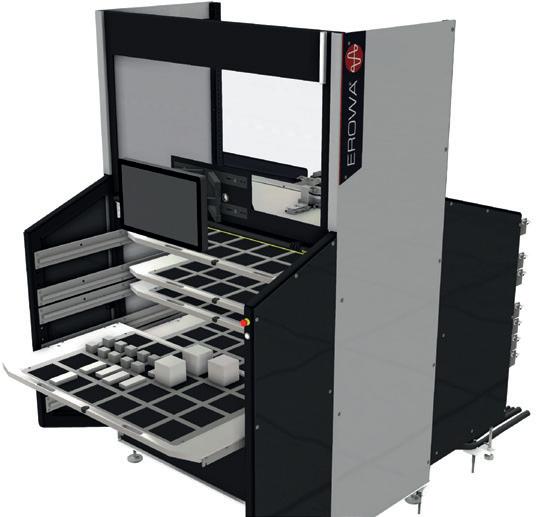

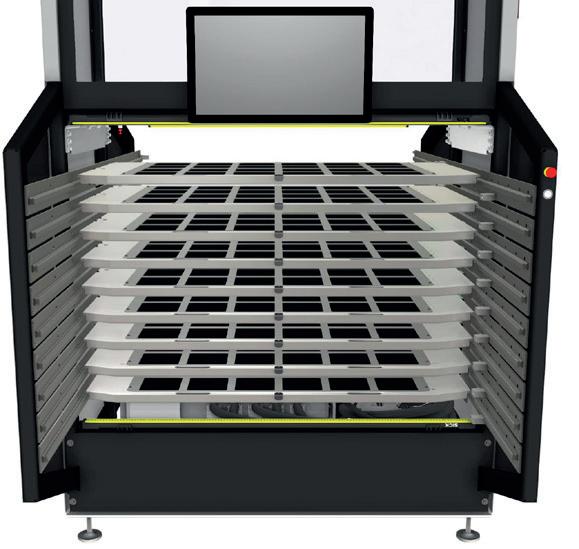

Avec jusqu‘à neuf tiroirs, le magasin peut être configuré librement en fonction de la taille des pièces à usiner et offre une capacité importante pour produire sans personnel les nuits et week-end.
Librement configurable

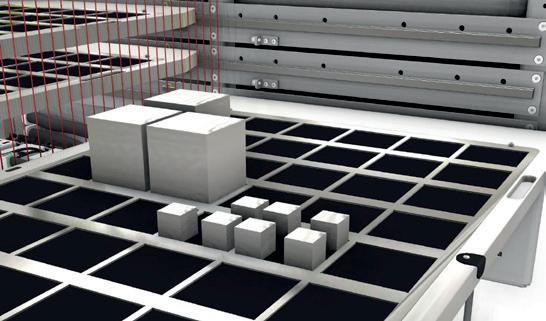

La configuration individuelle du système de tiroirs permet d‘intégrer, selon les besoins, des grilles spécifiques pour les pièces brutes ou des emplacements pour les pièces semi-finies. Les grilles individuelles par tiroir offrent de la place pour une grande variété de pièces, tout en optimisant l‘utilisation de la capacité.
Serrage et centrage

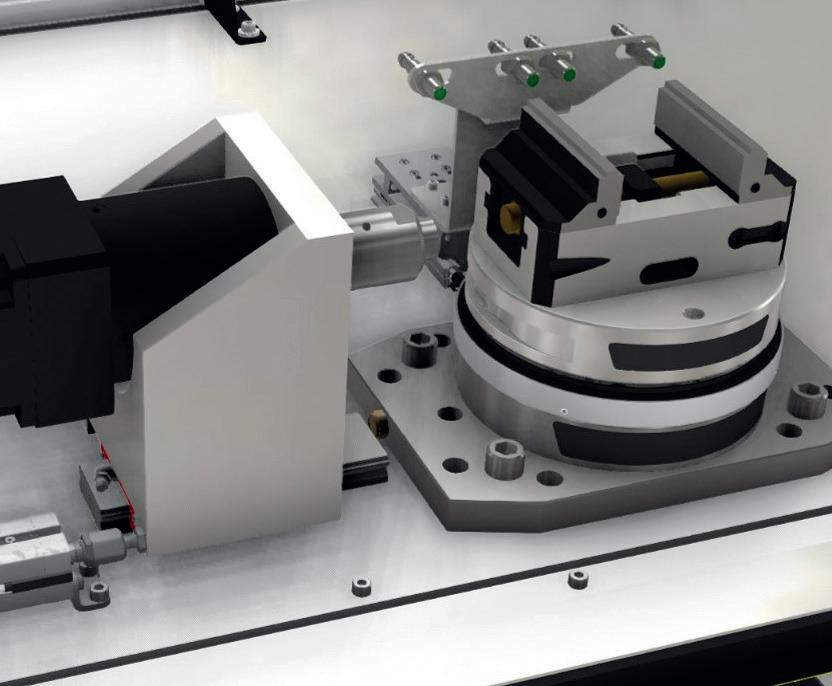

La station de serrage peut être configurée individuellement en fonction du modèle de serrage centré utilisé. Grâce à son évolutivité, le système peut être étendu à d‘autres types de serrages centrés de dimensions différentes et à d‘autres stations de vissage.
Serrage précis

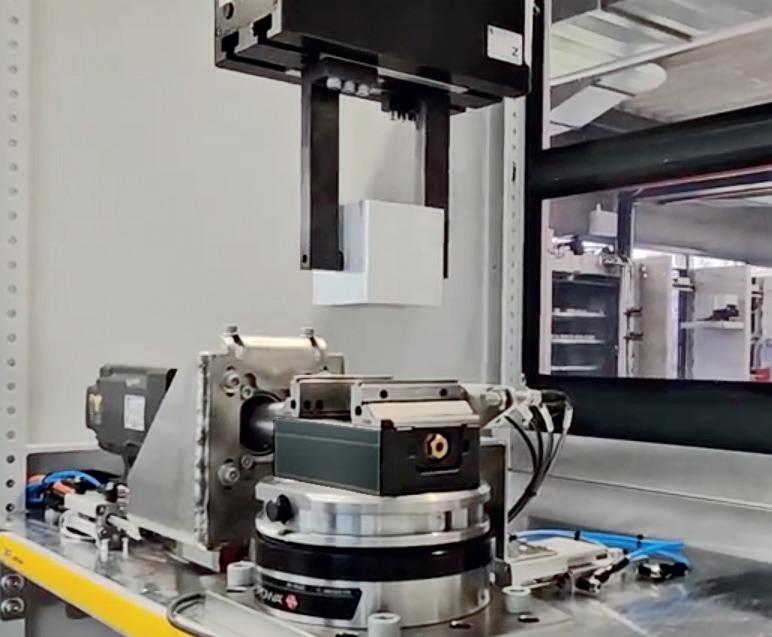

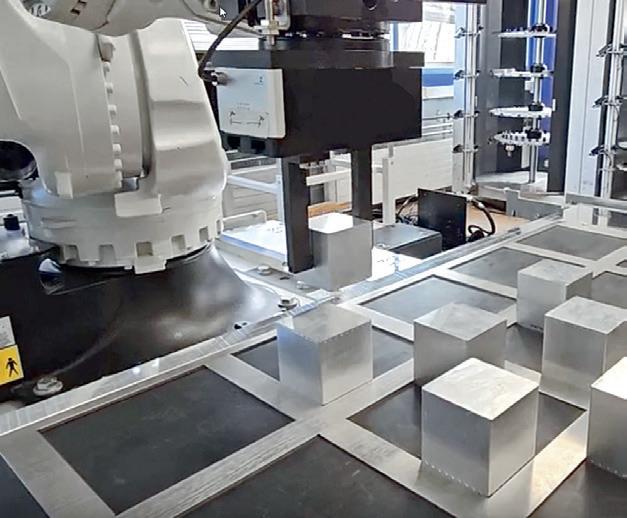

La pince s‘adapte automatiquement à la taille et à la géométrie de la pièce. Après avoir été retirée du magasin à tiroirs, la pièce est placée avec précision dans le dispositif de serrage centré de la station de serrage et serrée au couple souhaité.
Tout sous contrôle

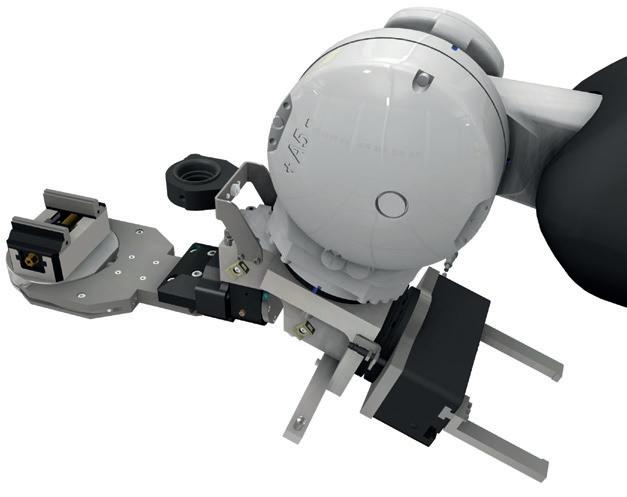

Le système de préhension est équipé d‘un accouplement standard EROWA permettant de fixer n‘importe quelle pince interchangeable pour la manipulation de palettes, d‘une pince servo pour les pièces brutes/semi-finies, ainsi que d‘un ouvre-tiroir. Une buse permettant de souffler les copeaux et les lubrifiants réfrigérants peut également être intégrée en option.
Tout en un coup d‘œil

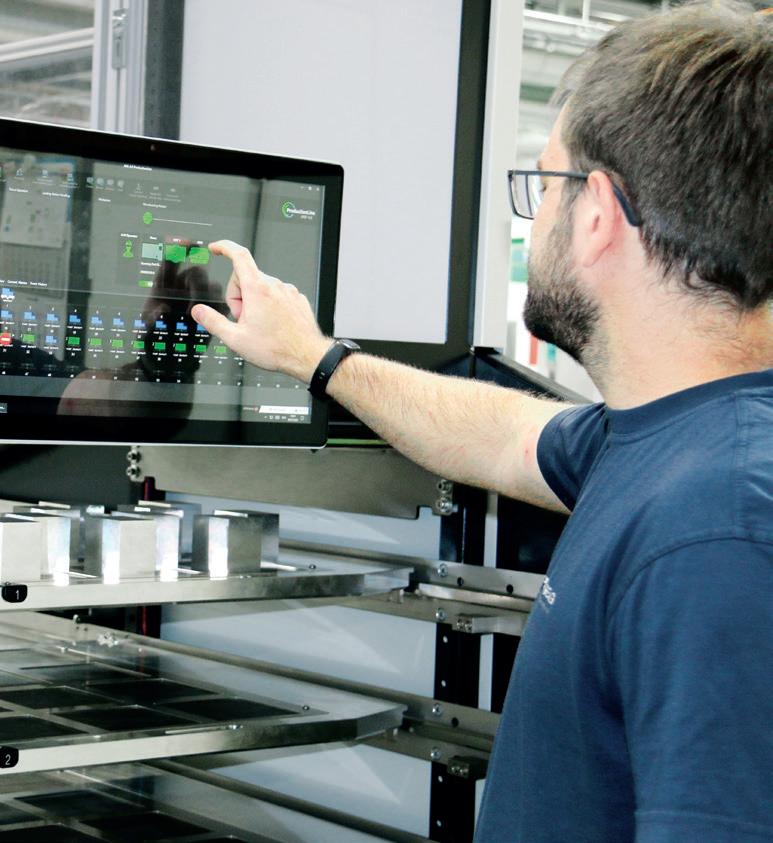

Intégration transparente dans le système de gestion de ligne de production EROWA JMS 4.0 - Utilisation intuitive via l‘écran tactile directement sur le magasin à tiroirs. Toujours sous les yeux : chargements actuels des tiroirs et validation automatique des conflits d‘espace.

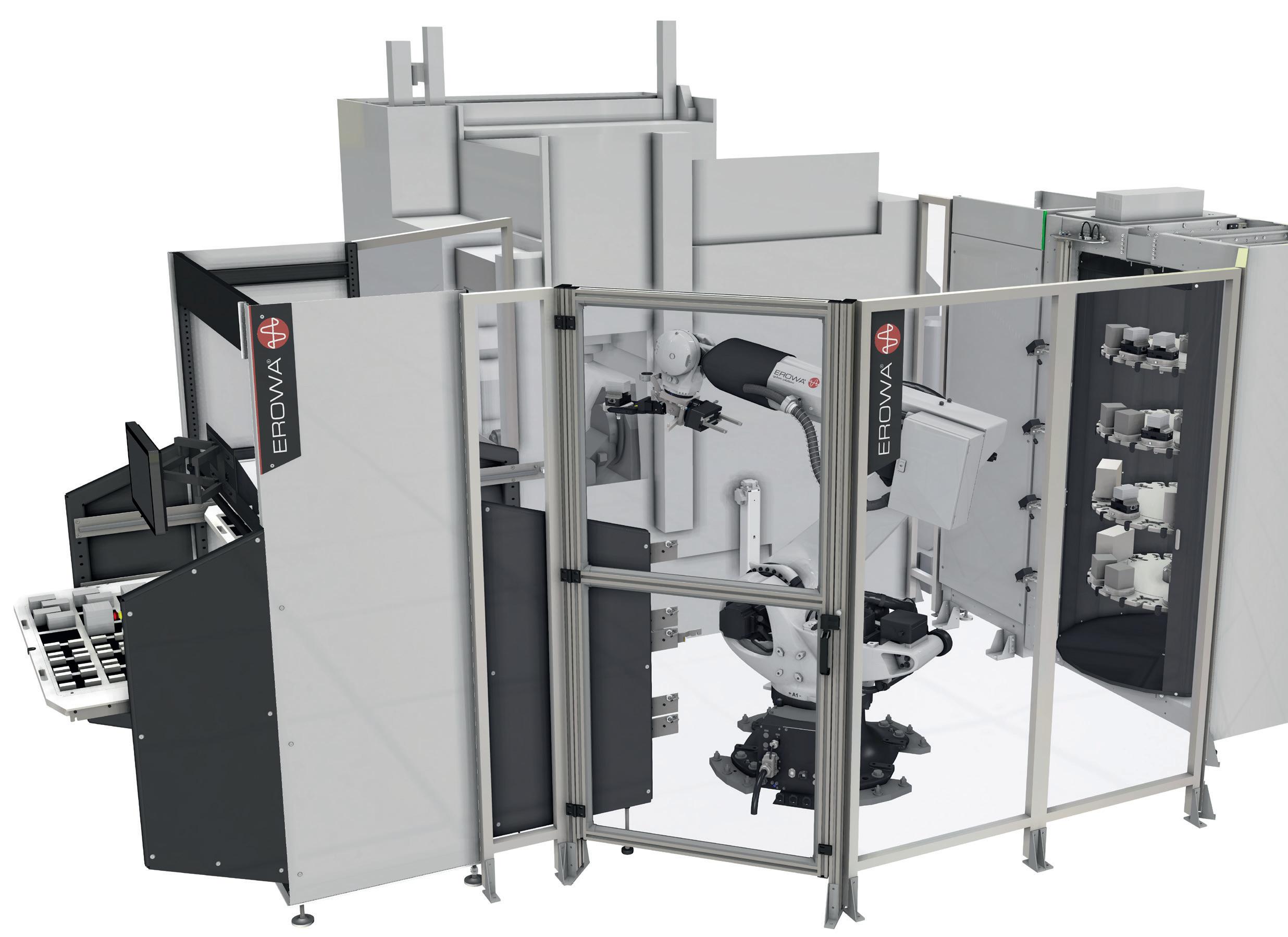

01 I Magasin à tiroirs
Configuration personnalisée du système de tiroirs.
02 I Système de contrôle des processus
Poste de commande pour cellule de fabrication.
03 | Tiroirs sur-mesure
Adaptable à des applications spécifiques pour les pièces brutes ou les moules pour pièces semi-finies.

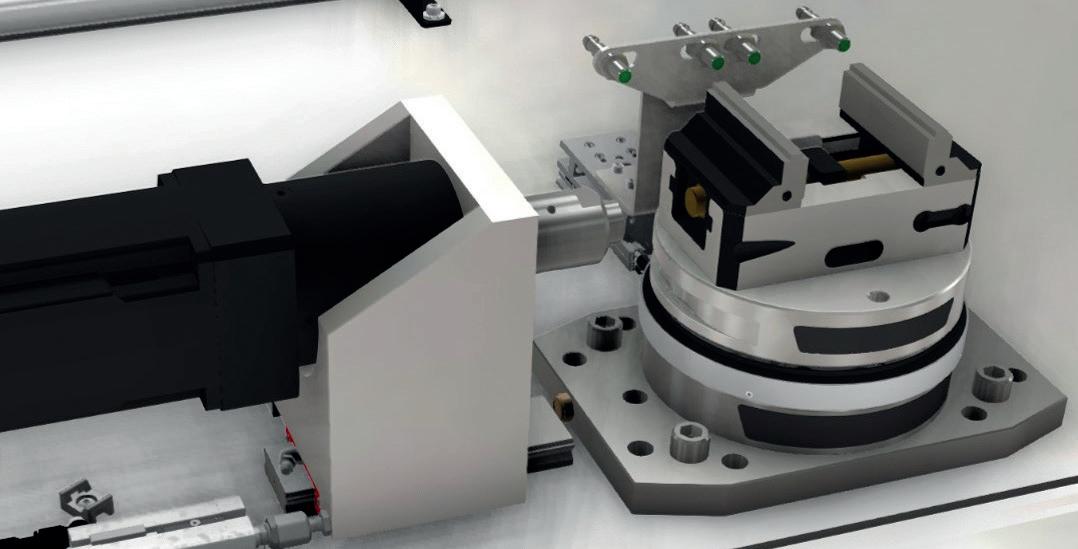

04 | Station de serrage pour pièces brutes
Serrage automatique, positionnement précis des mâchoires, et surveillance inclus.
05 | Système de pinces
Pour accueillir des pinces interchangeables pour la manutention de palettes, un préhenseur servo pour les pièces brutes/ semi-finies, ainsi qu‘un ouvre-tiroir.
06 | EROWA Robot Six
Dispositif de chargement flexible pour des poids de transfert allant jusqu‘à 800 kg.
07 | Sécurité / Protection d‘accès
Les barrières servent de protection d‘accès.
08 | Magasin à palettes
Grand magasin pour palettes et dispositifs de serrage centrés avec pièces brutes équipées. Librement configurable.
09| Centre d‘usinage
Compatible avec tous les fabricants de machines.
• Manipulation mixte de pièces et de palettes
• Adaptation individuelle des préhenseurs
• Magasin à tiroirs flexible et adaptable
• Chargement automatique de la station de serrage
• Station de serrage avec jusqu‘à 100 Nm
• Intégration transparente dans le système de contrôle JMS 4.0 PL
• Solution d‘automatisation standardisée et évolutive
• Compatible avec tous les fabricants de machines
• Connexion AGV/AMR

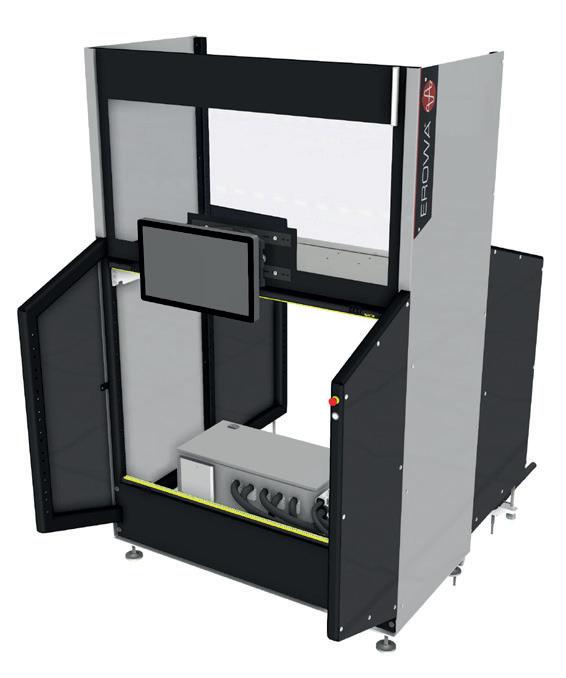

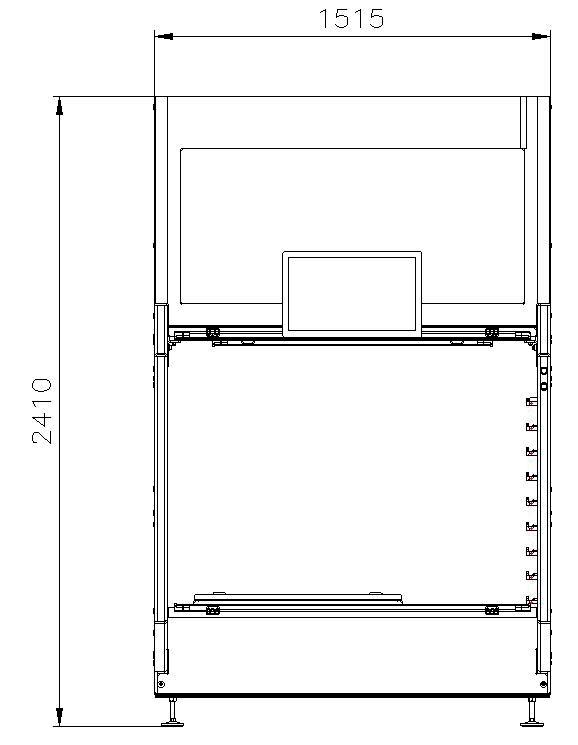

Magasin à tiroirs - Base
Composé de :
• Base du magasin avec armoire de commande.
• PC tactile 21,5 pouces.
• Système de sécurité (barrières immatérielles double face).
• Éléments de commande et mécanisme de verrouillage pour tiroirs.
• Extensible avec 2 stations de serrage.
OPTIONS
Tiroirs / tablettes
• En fonction de la hauteur souhaitée pour les pièces, il est possible d‘installer jusqu‘à 9 tiroirs librement configurables.

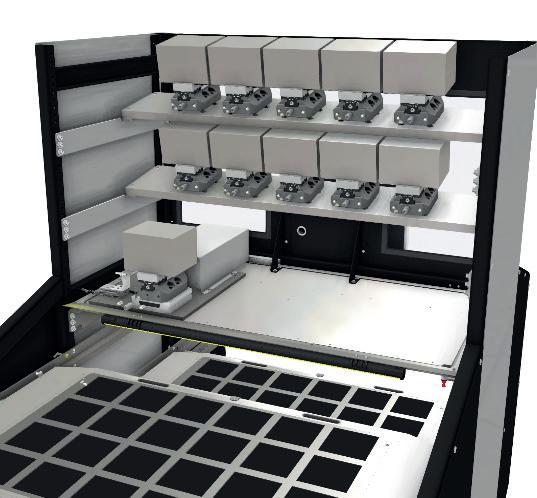

• Les tablettes permettent d‘utiliser l‘espace libre au-dessus des tiroirs pour ranger les dispositifs de serrage centrés, les palettes et les pinces interchangeables.

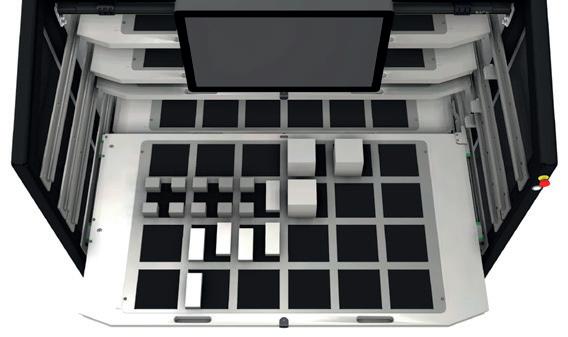

Grilles à tiroirs
• Grilles sur mesure pour pièces brutes et/ ou cavités de moules pour pièces semifinies.
Station de serrage
• Jusqu‘à 2 stations de serrage pour tendeurs centrés par magasin.
• Configuration sur mesure selon deman de du système de serrage.
Système de contrôle des processus
JMS® 4.0
ProductionLine
• Utilisation simple via un écran tactile situé directement sur le magasin à tiroirs. Contacts
