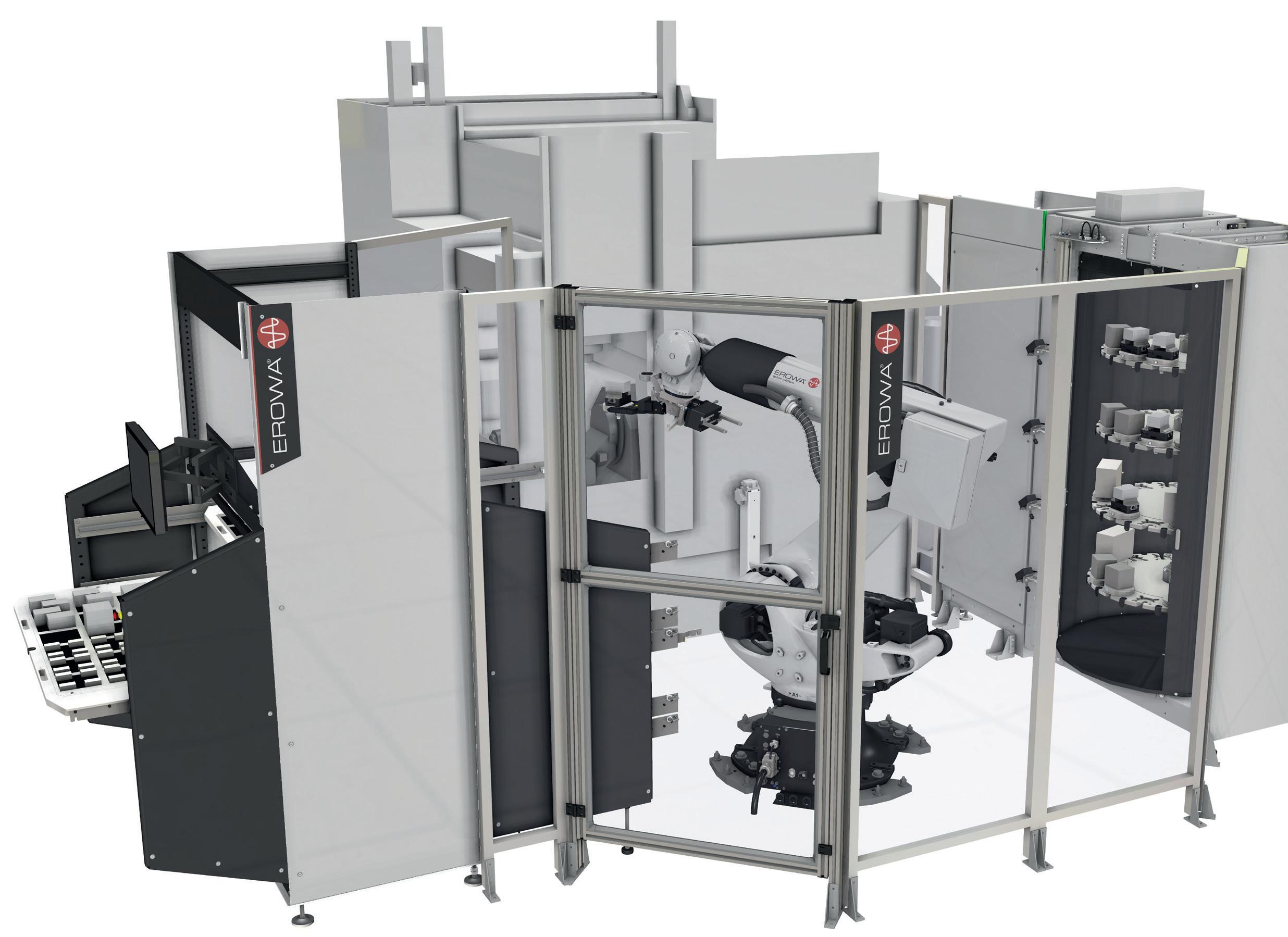

EROWA Mixed Teileund Paletten-Handling mit Robot Six
Die perfekte Kombination
Flexibel, modular, effizient
Von Paletten bis Rohteile –alles kombiniert
Sie benötigen maximale Flexibilität? Das neue und modulare Mixed-Handling-System des EROWA Robot Six wird zur wirtschaftlichen Lösung für gemischtes Rohteile- und Paletten-Handling. Damit automatisieren Sie unterschiedliche Prozesse mit nur einem System. Für “Medium-Mix, Medium-Volume“ Manufacturing – effizient, platzsparend und hochproduktiv.
Viel Platz

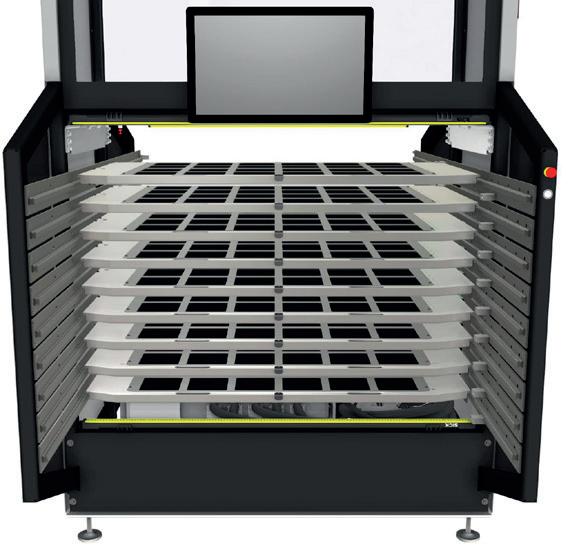

Mit bis zu neun Schubladen lässt sich das Schubladenmagazin frei auf die Grössen der zu bearbeitende Teile konfigurieren und bietet einen hohen Arbeitsvorrat für die Überbrückung von unbemannten Schichten oder die Produktion über das Wochenende.
Schrauber und Spanner

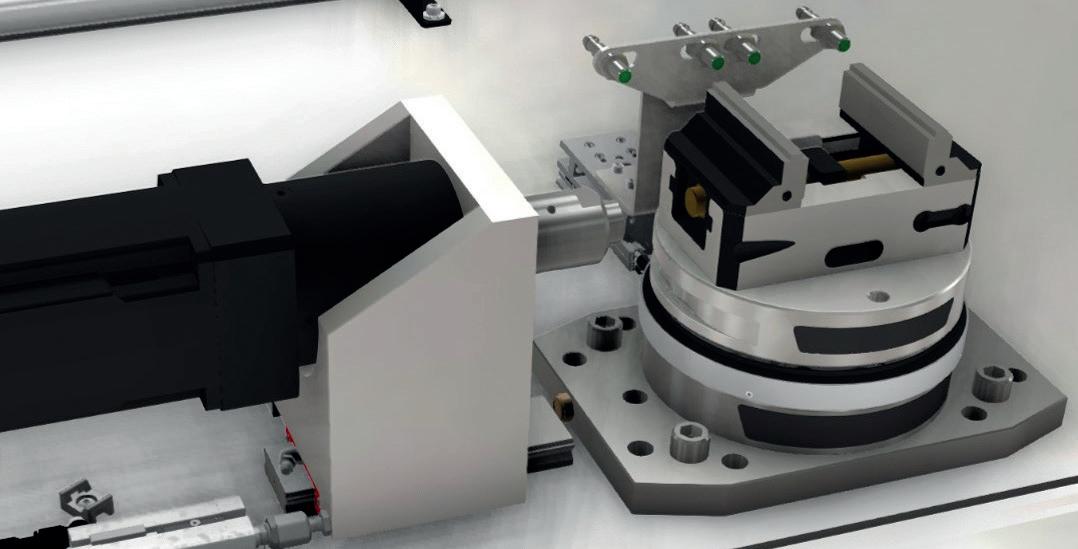

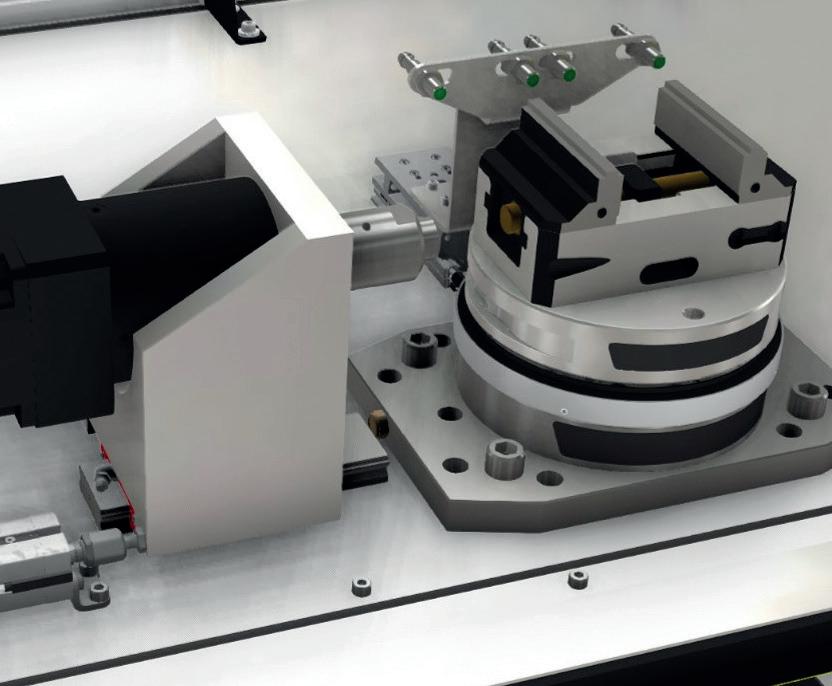

Die Schraubstation lässt sich individuell je nach Modell des verwendeten Zentrischspanners konfigurieren. Dank Skalierbarkeit ist das System für weitere Zentrischspanner-Typen anderer Dimensionen und Schraubstationen erweiterbar.
Frei konfigurierbar

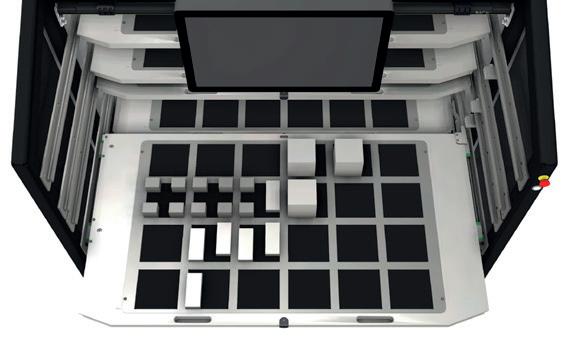

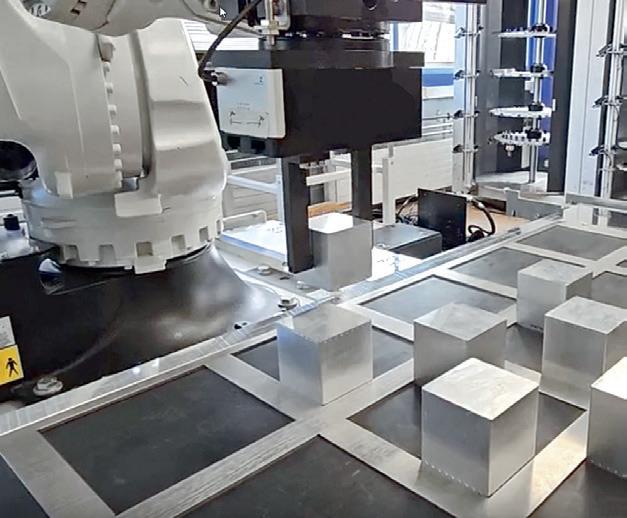

Die individuelle Konfiguration des Schubladenrasters ermöglicht es, je nach Bedarf anwendungsspezifische Rasterbleche für Rohteile oder Formnester für Halbfertigteile zu integrieren. Individuelle Raster je Schublade schaffen Platz für eine große Bandbreite an Werkstücken – bei gleichzeitig maximaler Kapazitätsausnutzung.
Stabil gespannt

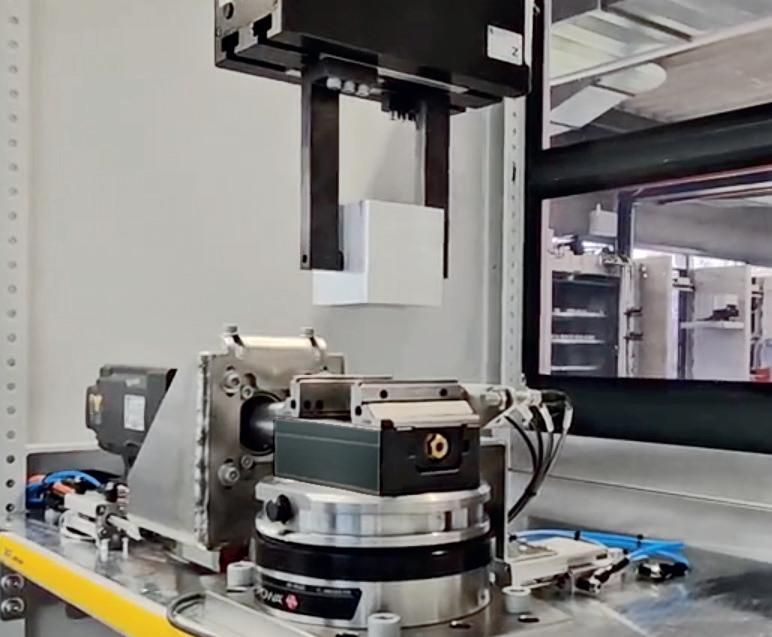

Der Greifer passt sich automatisch an Grösse und Geometrie des Werkstücks an. Nach Entnahme aus dem Schubladenmagazin wird das Werkstück präzise in den Zentrischspanner in der Schraubstation eingelegt und mit dem gewünschten Drehmoment eingespannt.
Alles im Griff

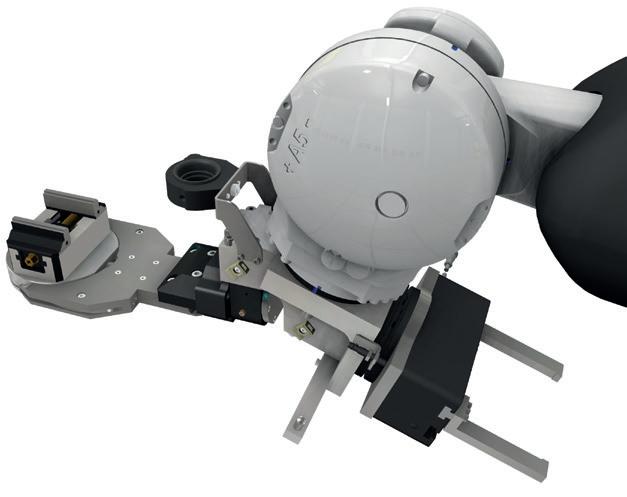

Das Greifersystem ist ausgerüstet mit einer EROWA Standard-Kupplung zum beliebigen Aufnehmen von Wechselgreifer für das Paletten-Handling, einem Servogreifer für Rohteil-/Halbfertigteile, sowie einem Schubladenöffner. Optional ist zudem eine Düse zum Abblasen von Spänen und Kühlschmierstoffen integrierbar.
Alles im Überblick

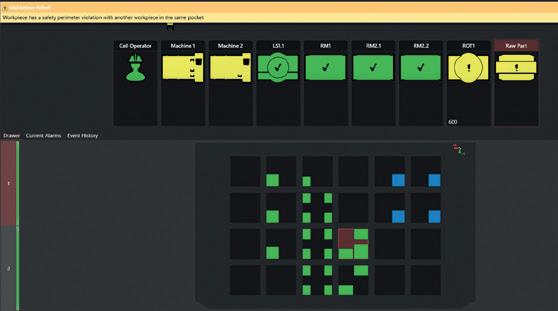

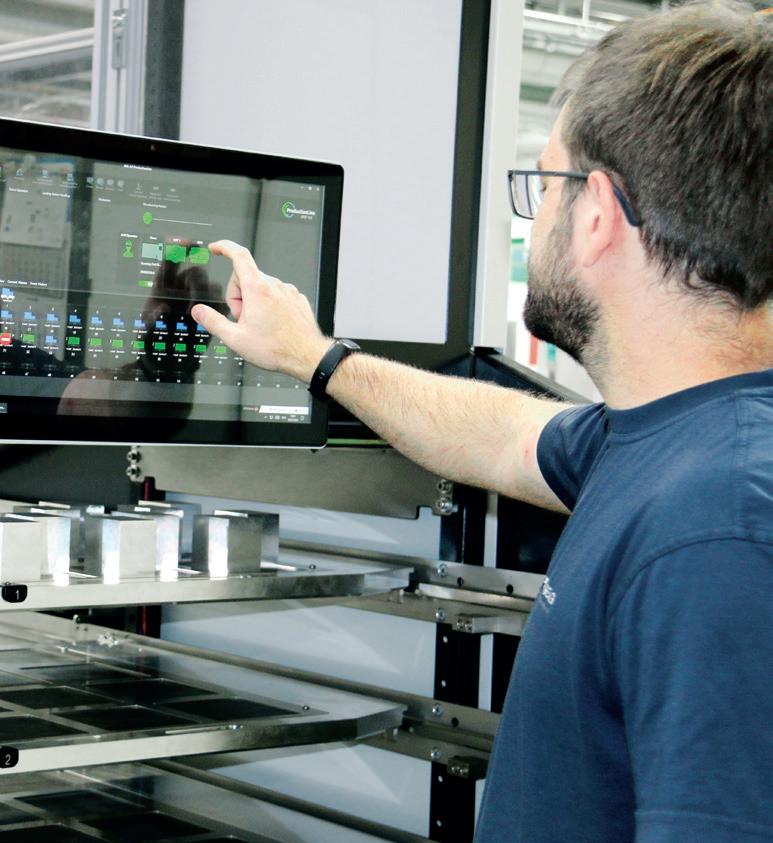

Nahtlose Integration in das EROWA JMS 4.0 ProductionLine Leitsystem - Intuitive Bedienung über den Touch-Monitor direkt am Schubladenmagazin. Immer im Blick: Aktuelle Schubladenbeladungen und automatische Validierung von Platzkonflikten.

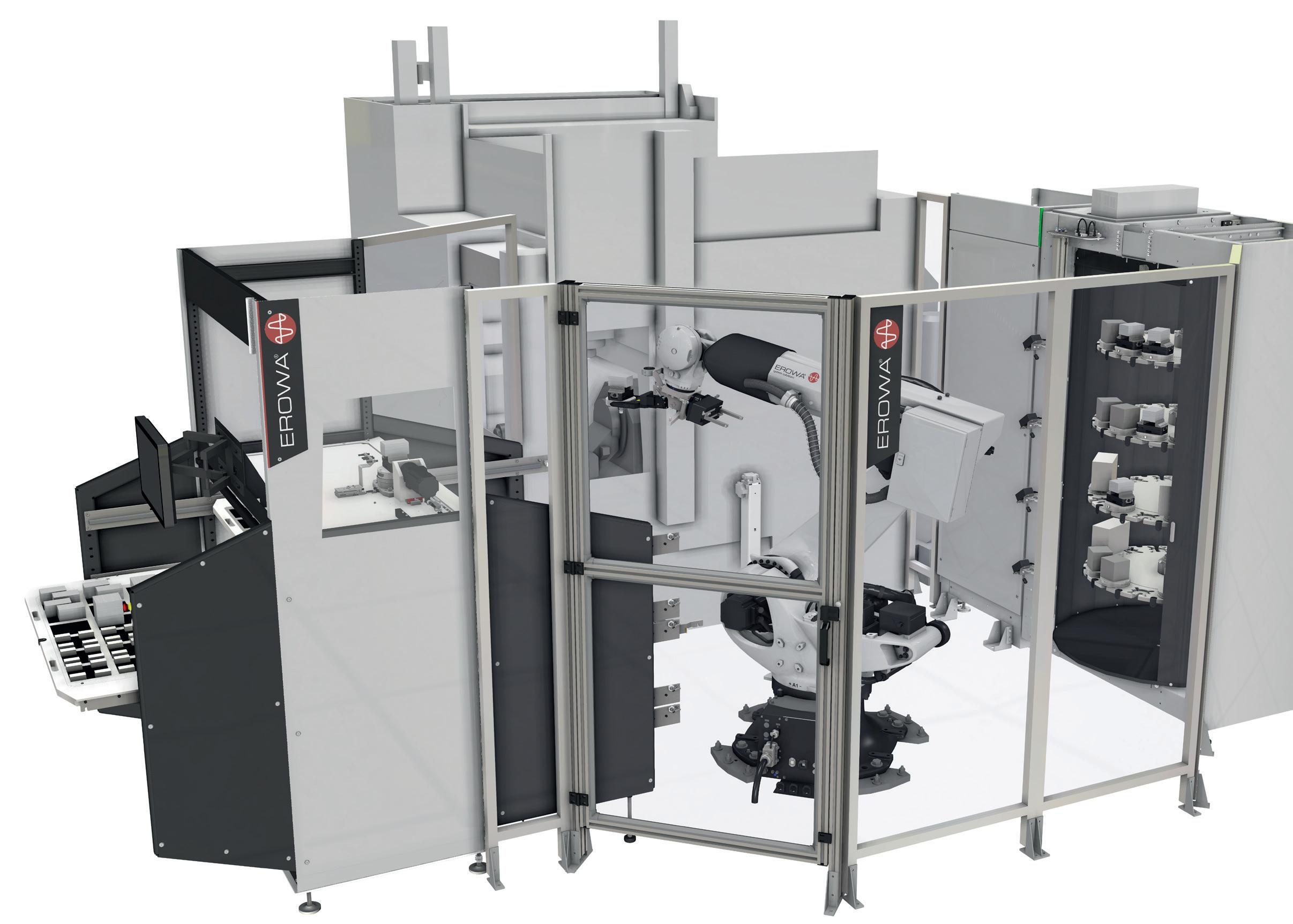

01 I Schubladenmagazin
Individuelle Konfiguration des Schubladenrasters
02 I Prozessleitsystem
Bedienstelle für Fertigungszelle.
03 | Rasterblech
Anwendungsspezifisch anpassbar für Rohteile oder Formnester für Halbfertigteile.
04 | Schraubstation für Rohteile
Automatisches Andocken, exakte Positionierung der Spannbacken und überwachtes Spannen sind inklusive.
05 | Greifersystem
Zum Aufnehmen von Wechselgreifer für das Paletten-Handling, einem Servogreifer für Rohteil-/Halbfertigteile, sowie einem Schubladenöffner.
06 | EROWA Robot Six
Flexibles Beladegerät für Transfergewichte bis 800 kg
07 | Sicherheit / Zutrittsschutz
Die Abschrankungen dienen als Zutrittsschutz.
08 | Palettenmagazin
Grosser Magazinvorrat für Paletten und Zentrischspanner mit gerüsteten Rohteilen. Frei konfigurierbar.
09| Fertigungsmaschine
Kompatibel mit allen Maschinenherstellern.
• Gemischtes Teile- und Paletten-Handling
• Individuelle Greiferanpassung
• Flexibel anpassbares Schubladenmagazin
• Automatisches Beladen der Schraubstation
• Schraubstation mit bis zu 100 Nm Anziehmoment
• Nahtlose Integration ins JMS 4.0 PL Leitsystem
• Standardisierte und skalierbare Automationslösung
• Kompatibel mit allen Maschinenherstellern
• AGV/AMR-Anbindung

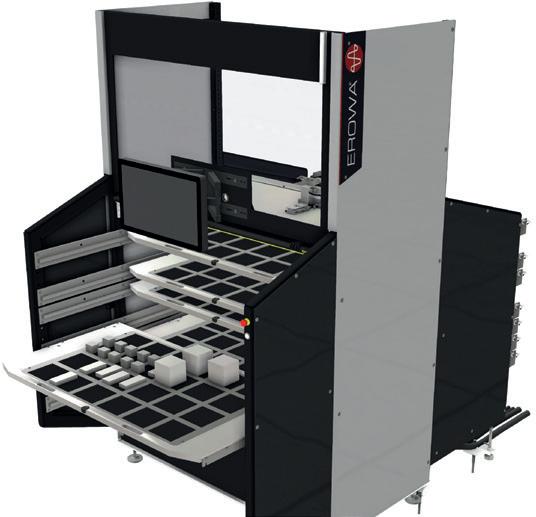

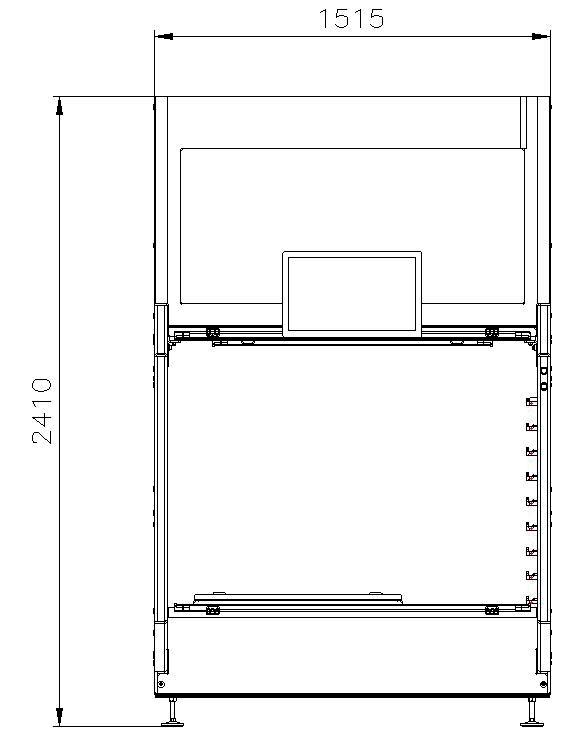

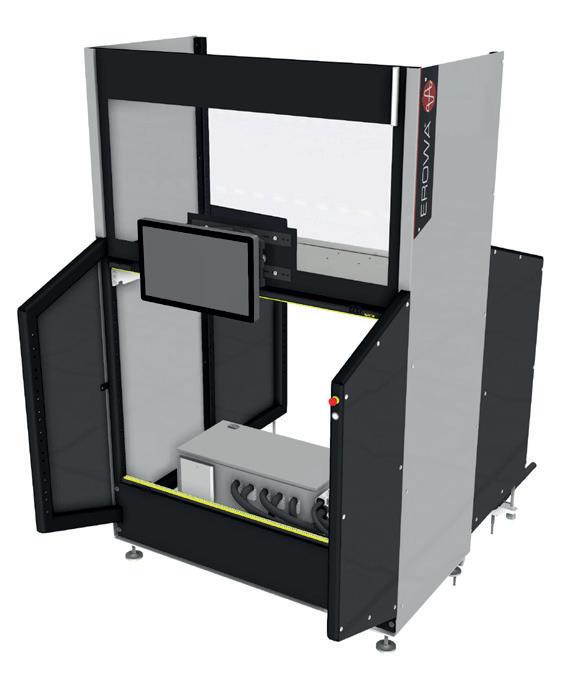

Schubladenmagazin - Basis
Bestehend aus:
• Magazinbasis inkl. Steuerungsschrank.
• 21.5‘‘ Touch-IPC.
• Sicherheitstechnik (zweiseitige Lichtvorhänge).
• Bedienelemente und Verriegelungsmechanik für Schubladen.
• Erweiterbar mit 2 Schraubstationen.
OPTIONEN

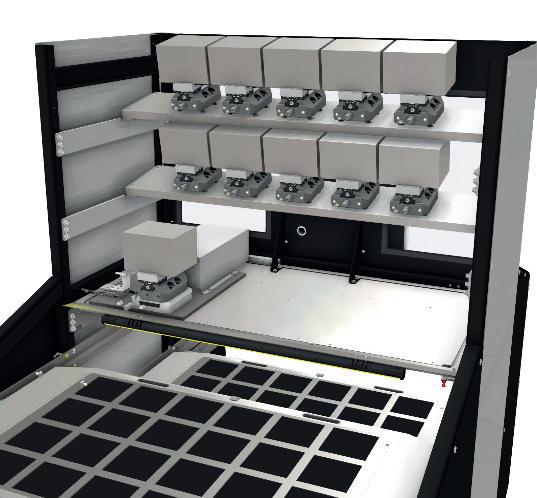

Schubladen / Ablageboards
• Je nach gewünschter Teilehöhe lassen sich bis zu 9 frei konfigurierbare Schubladen einrichten.
• Durch Ablageboards lässt sich der freie Platz oberhalb der Schubladen zusätzlich als Ablage für Zentrischspanner, Paletten und Wechselgreifer nutzen.

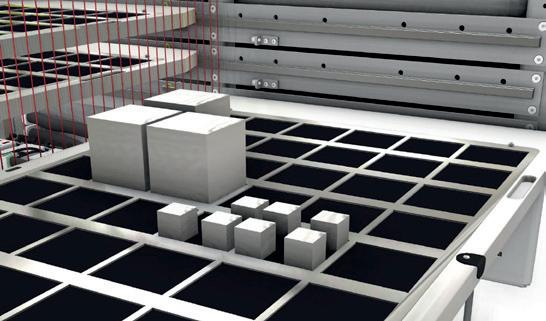

Schubladenraster
• Kundenspezifische Rasterbleche für Rohteile und/oder Formnester für Halbfertigteile.
Schraubstation
• Bis zu 2 Schraubstationen für Zentrischspanner pro Magazin.
• Projektspezifische Anordnung von Schrauber und Spanner.
Prozessleitsystem JMS® 4.0
ProductionLine
• Einfache gehaltene Bedienung über Touch-Monitor direkt am Schubladenmagazin.
