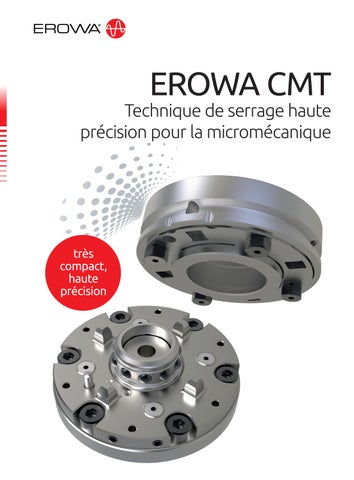

EROWA CMT
Technique de serrage haute
précision pour la micromécanique
très compact, haute précision
Solutions de serrage sophistiquées pour la microfabrication
Le nouveau système EROWA CMT Compact Micro Tooling vient compléter la gamme à succès des systèmes de serrage EROWA par une nouvelle innovation et élève la production de micro-composants à un tout autre niveau.
Spécialement conçu pour être utilisé sur des machines d‘usinage micro-usinage à haute efficacité énergétique dans des secteurs où chaque détail compte, de l‘horlogerie et la bijouterie à l‘industrie médicale en passant par la microtechnique, le système de serrage CMT allie une qualité optimale, une précision sans compromis et une efficacité maximale dans un espace réduit.
La micro-mécanique et la mécanique de précision exigent des solutions spécialisées et parfaitement adaptées. Les secteurs exigeants tels que l‘horlogerie, la bijouterie, la l‘industrie médicale et la microtechnique requièrent notamment une précision, une rentabilité et une durabilité maximales.
Dans de nombreux secteurs, la tendance.La tendance est clairement aux installations de microfabrication compactes, économes en énergie et de haute précision, parfaitement adaptées aux exigences futures en matière d‘économie des ressources.
Grâce à leur encombrement minimal, l‘espace ainsi gagné permet d‘augmenter la productivité dans la fabrication. Et grâce à leur consommation d‘énergie nettement inférieure à celle des machines conventionnelles, les pièces peuvent être produites à moindre coût et de manière plus durable.
La technique de serrage EROWA, facteur de réussite Pour exploiter pleinement le potentiel des micro-machines, il faut impérativement / obligatoirement disposer d‘un système de manipulation et serrage des pièces tout aussi efficace sur la machine. En tant que pionniers dans le domaine des systèmes de serrage de haute précision, nous nous sommes attelés à cette tâche. Le nouveau système EROWA CMT (Compact Micro Tooling) allie un haut niveau de qualité et de précision, déjà connu des produits EROWA établis à un encombrement minimal.

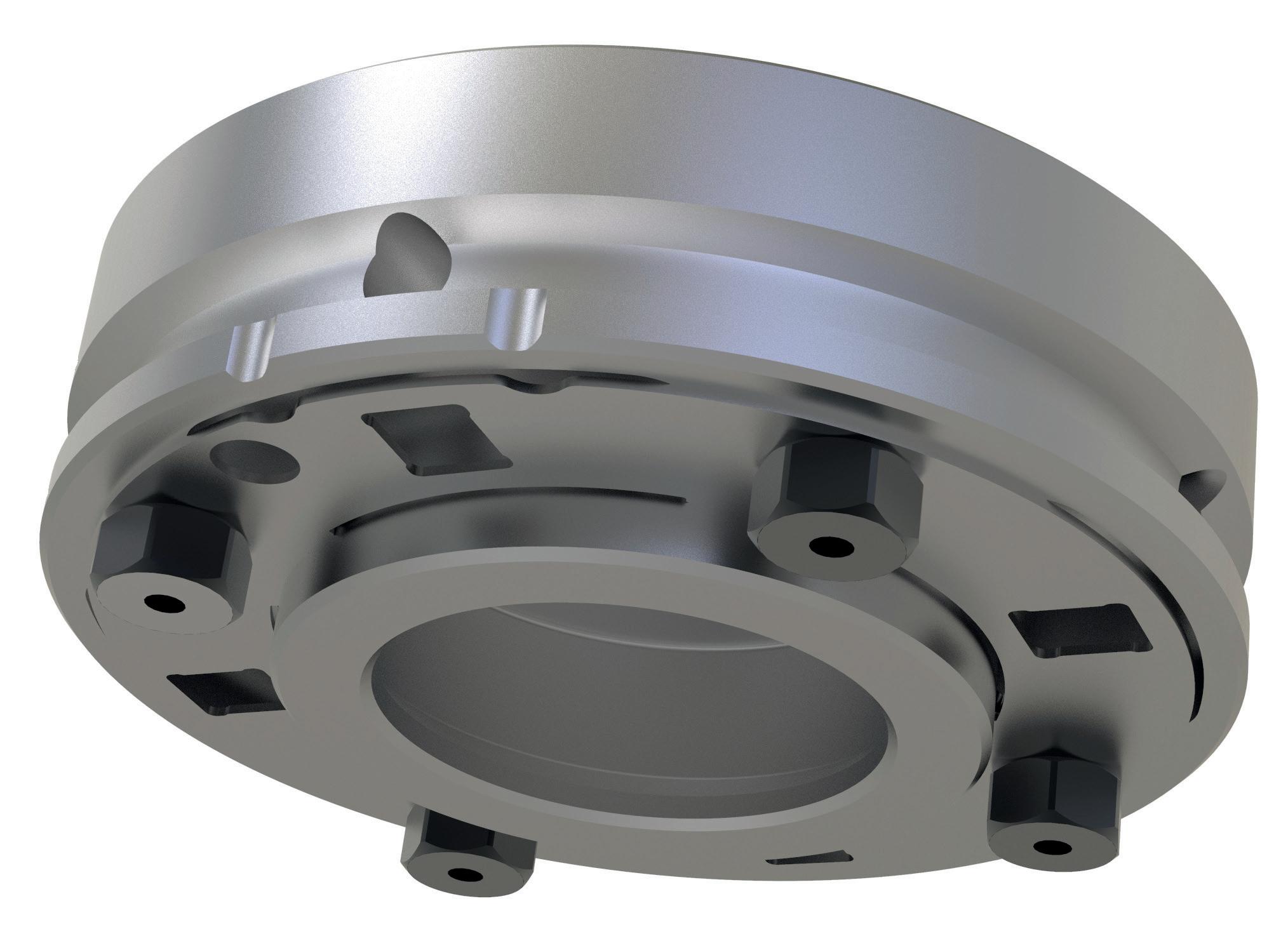

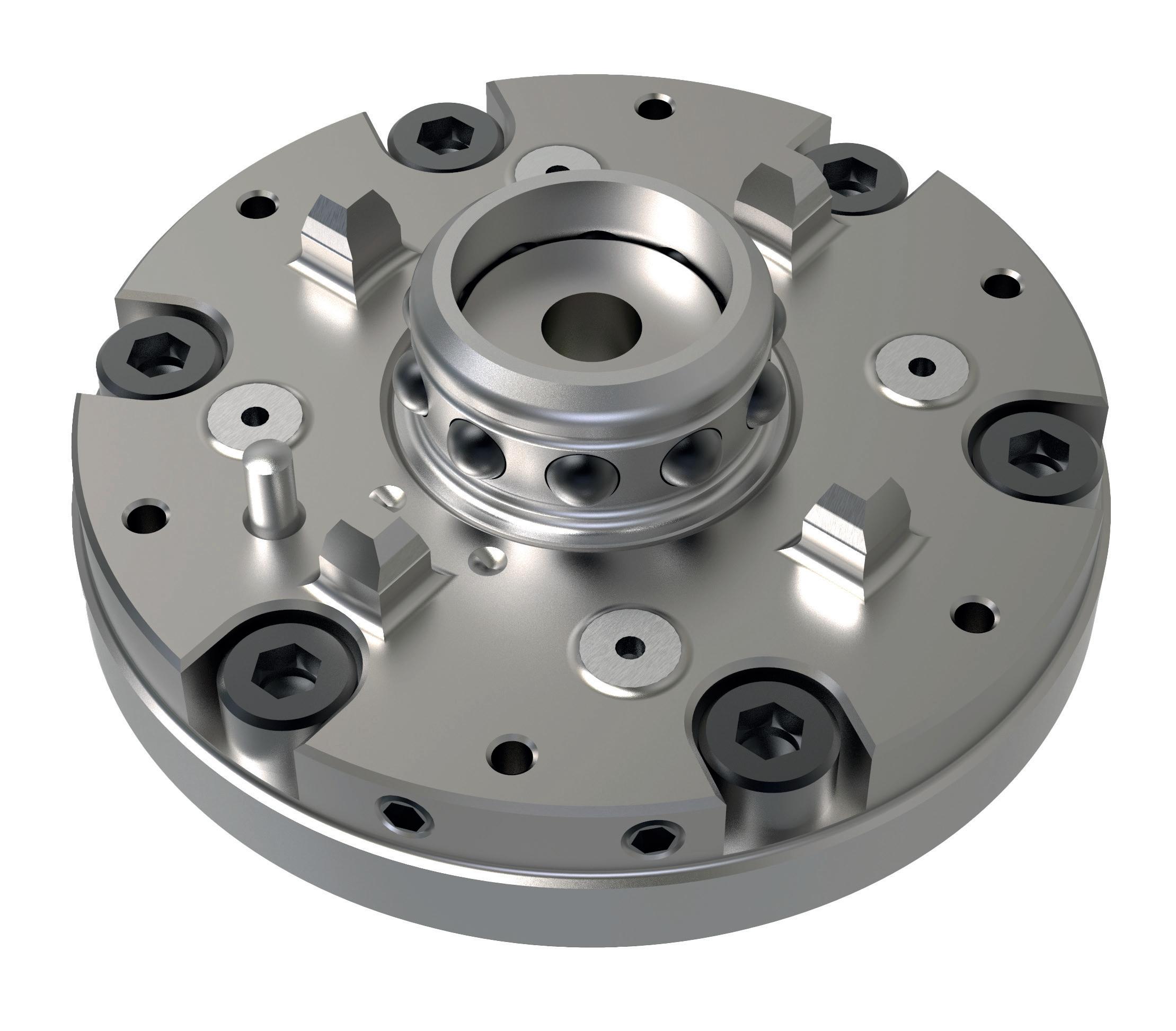

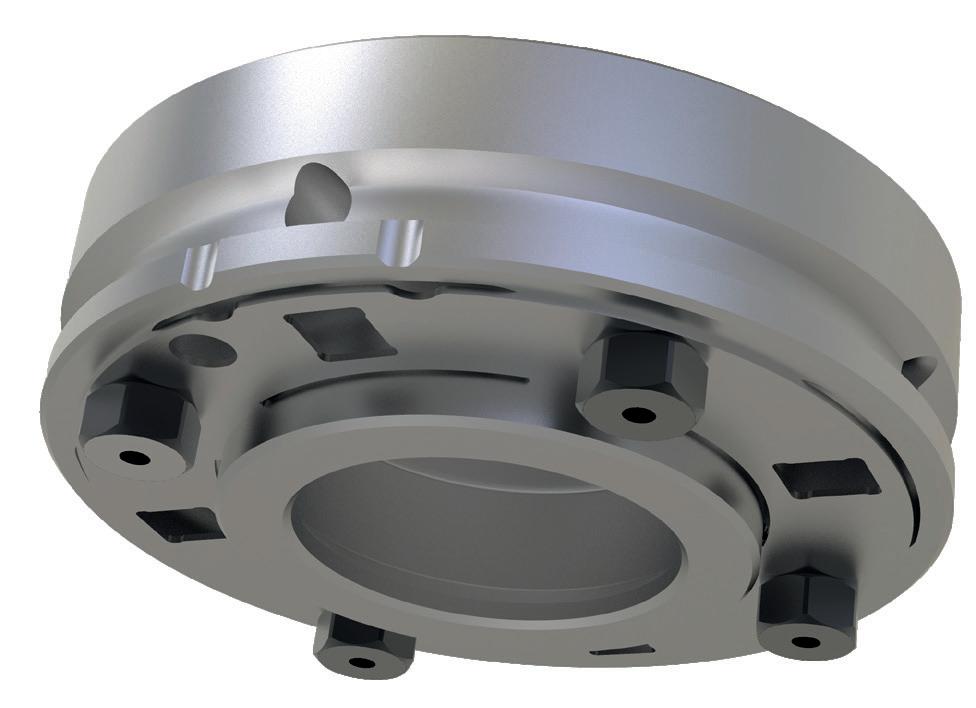

Développé pour la prochaine génération de micro-machines d‘usinage. Pour la fabrication manuelle et automatisée. Avec un diamètre de seulement 45 mm, le système de serrage offre une efficacité et une fonctionnalité maximales dans un espace réduit.
Tooling System

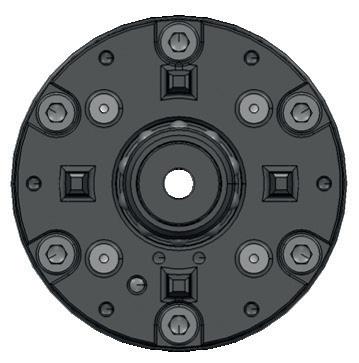

À titre de comparaison : le mandrin CMT tient facilement sur une carte de visite classique – on ne peut guère faire plus compact.
Technique de serrage précise dans un espace réduit: Le système CMT est synonyme de fonctionnalité polyvalente et de précision dans les dimensions les plus réduites.
• Le système de serrage est conçu pour des pièces de dimensions maximales de 50 x 50 x 50 mm. Il offre une efficacité optimale pour la production de pièces unitaires que de grandes séries.
• Le serrage s‘effectue par ressort et le mandrin se des serre pneumatiquement. Le mandrin reste alors toujours verrouillé mécaniquement sans air.
• Comme pour les autres produits EROWA, le positionne ment s‘effectue à l‘aide d‘une plaque de centrage pour une répétabilité et une précision du système maximales.
• Les supports de référence avec passages de fluides intégrés permettent en outre la commande directe des éléments de serrage pneumatiques sur la palette.
• Un passage central permet l‘utilisation d‘un poussoir pour activer les éléments de serrage montés sur la pa lette, tels que les pinces de serrage. Pour les exigences accrues, la force de serrage peut être augmentée grâce à un resserrage optionnel, ce qui permet d‘obtenir des forces d‘actionnement plus importantes sur le poussoir.
Industrie horlogère
Industrie joaillière
Micromécanique
Céramique
Technologie médicale
Nous nous ferons un plaisir de vous conseiller personnellement. Applications Manutention
Secteurs
Manuel / Robot
EROWA - L‘automatisation de la production à la perfection
EROWA AG, fondée en 1971 en Suisse, est aujourd’hui une organisation à l’échelle mondiale spécialisée dans le développement, la production, le conseil et la distribution de technologies de fabrication de pointe pour la construction d’outillages et de moules, ainsi que pour la mécanique de production et de précision. Dans ses domaines d’activité principaux – la technique de serrage et l’automatisation – EROWA compte parmi les entreprises leaders à l’échelle internationale. Le siège principal d’EROWA se trouve en Suisse centrale. Avec ses 13 filiales et 22 représentations, EROWA propose des interlocuteurs internationaux et un service clientèle dans le monde entier.
EROWA AG 178118 de / 09.25 EROWA Group Business Network: a member of ORENDA Holding Ltd. Sous réserve de modifications techniques. Marque déposée d’EROWA AG, Copyright © EROWA AG, certains produits d’EROWA AG font l’objet d’un brevet ou d’un dépôt de brevet.
Empowering Your Production
La prochaine étape vers plus d‘efficacité, de précision et de productivité commence maintenant. Avec EROWA, vous avez un partenaire qui optimise votre production dans sa globalité - de la technique de serrage au contrôle des processus en passant par l‘automatisation. Nos solutions innovantes s‘adaptent de manière flexible à vos exigences et évoluent avec vous - pour une production prête pour demain. Prenez contact avec nous - nous vous accompagnerons volontiers.
