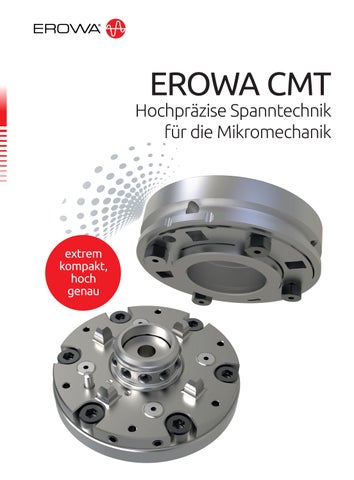

EROWA CMT

Hochpräzise Spanntechnik für die Mikromechanik

extrem kompakt, hoch genau

2

Durchdachte Spannlösungen für die Mikrofertigung Das neue EROWA CMT Compact Micro Tooling erweitert das erfolgreiche EROWA Spannsystem-Portfolio um eine weitere Innovation und bringt die Mikro-Hochpräzisionsfertigung auf ein völlig neues Niveau.

Speziell entwickelt für den Einsatz auf nachhaltig energieeffizienten Mikro-Bearbeitungsmaschinen in Branchen, in denen jedes Detail zählt – von der Uhren- und Schmuckindustrie über die Medizintechnik bis hin zur Mikrotechnik – vereint das CMT Spannsystem höchste Qualität, kompromisslose Genauigkeit und Effizienz auf kleinstem Raum.

EROWA Spanntechnik als Erfolgsfaktor Um das volle Potenzial der Mikromaschinen zu entfalten, benötigt es auf der Maschine in jedem Fall ein ebenfalls entsprechend effizientes Werkstückhandling. Dieser Aufgabe haben wir uns als Pionier im Bereich hochgenauer Spannsysteme angenommen. Das neu entwickelte EROWA CMT (Compact Micro Tooling) verbindet ein hohes Mass an Qualität und Genauigkeit wie es bereits von etablierten EROWA Produkten bekannt ist.

Die Mikro- und Präzisionsmechanik erfordert spezialisierte, exakt abgestimmte Lösungen. Besonders in anspruchsvollen Branchen wie der Uhren- und Schmuckindustrie, der Medizinal-Technologie sowie in der Mikrotechnik sind höchste Präzision, Wirtschaftlichkeit und Nachhaltigkeit gefragt.

Entwickelt für die kommende Generation von MikroBearbeitungsmaschinen. Für die manuelle und automatisierter Fertigung. Mit einem Durchmesser von nur 45 mm bietet das Spannsystem maximale Effizienz und Funktionalität auf kleinstem Raum.

Tooling System

Robotics

Die Branche ist seit einiger Zeit im Wandel. Der Trend geht klar zu kompakten, energieeffizienten und hochpräzisen Mikrofertigungsanlagen, die perfekt auf die ressourcenschonenden Anforderungen der Zukunft abgestimmt sind.

Durch den minimalen Platzbedarf lässt sich mit der gewonnenen Platzersparnis die Produktivität in der Fertigung erhöhen. Und durch den vielfach geringeren Energiebedarf im Vergleich zu herkömmlichen Maschinen können die Werkstücke in der Fertigung kostengünstiger und entsprechend nachhaltiger produziert werden.

Zum Vergleich: Das CMT Spannfutter findet problemlos auf einer herkömmlichen Visitenkarte Platz – kompakter geht es kaum.

EROWA CMT COMPACT MICRO TOOLING

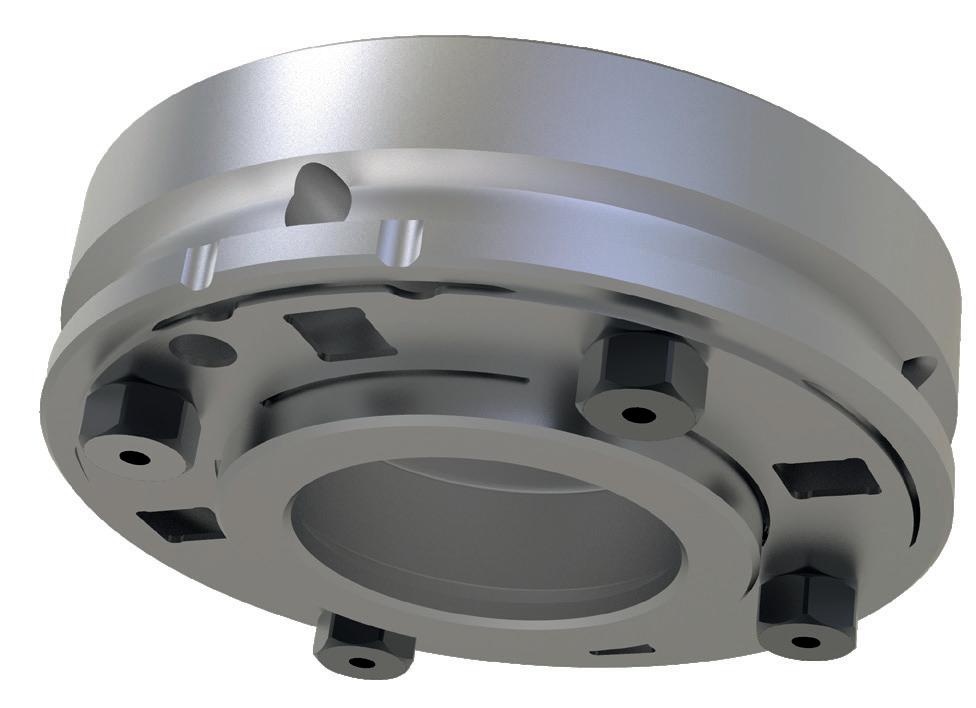

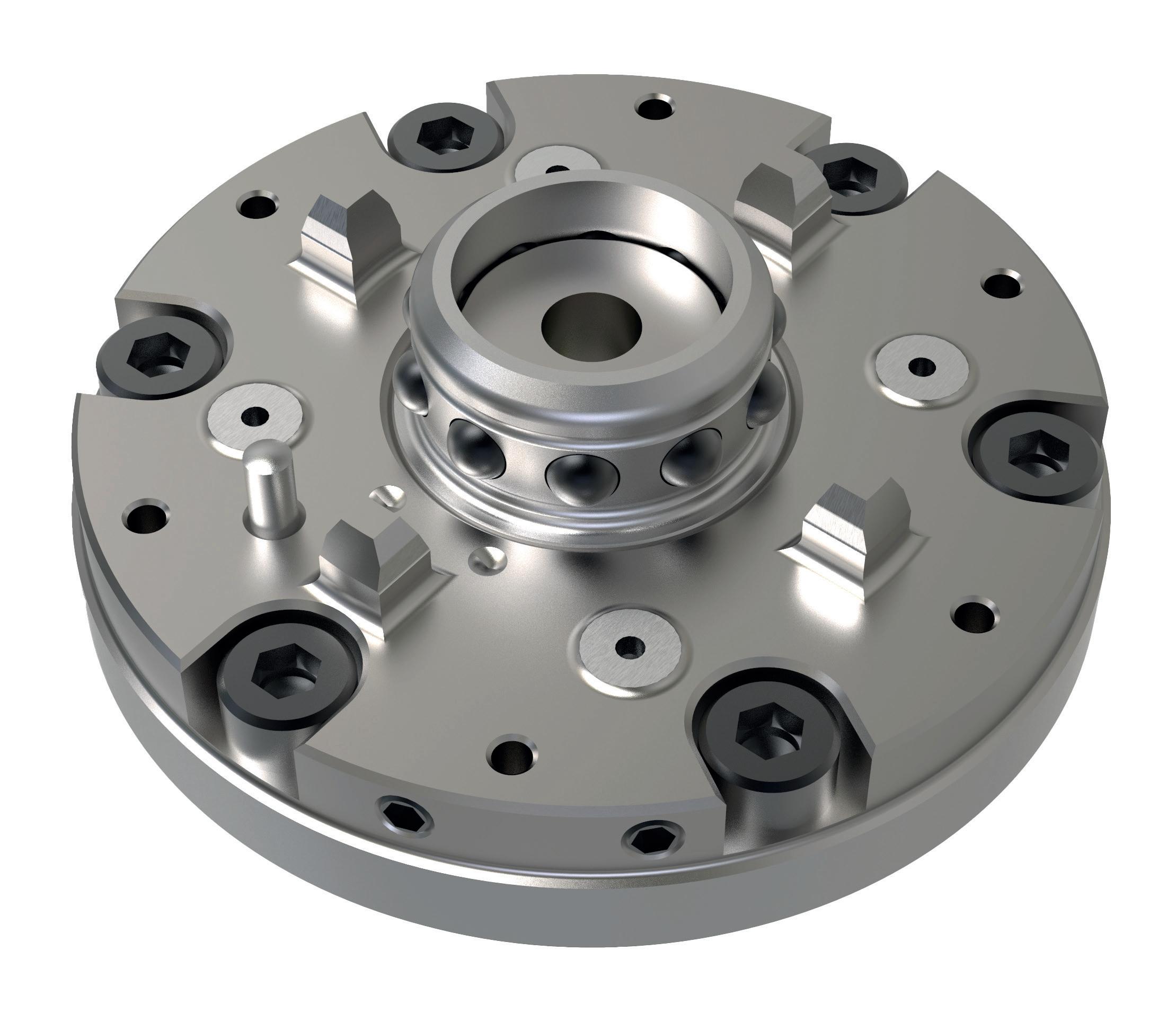

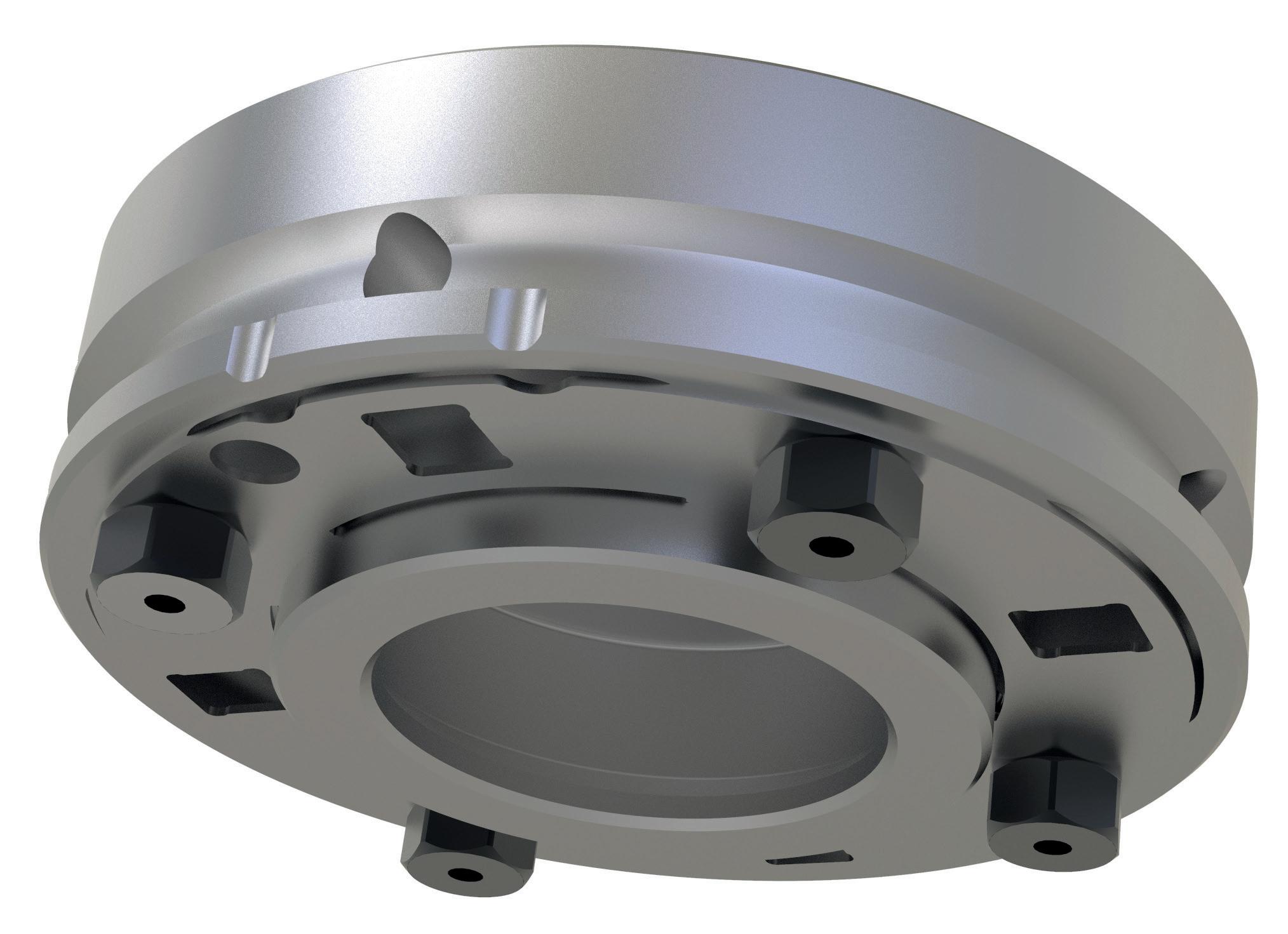

Präzise Spanntechnik auf kleinstem Raum Das CMT System steht für vielseitige Funktionalität und Genauigkeit bei kleinstem Abmassen.

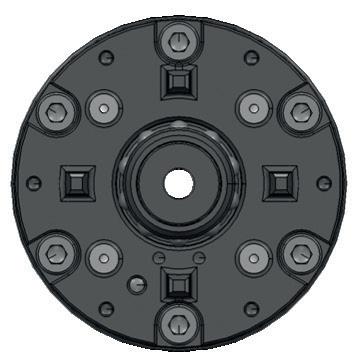

• Das Spannsystem ist ausgelegt für Werkstückgrössen bis 50 x 50 x 50 mm. Für eine optimale Effizienz bei der Fertigung von kleinen Teilen und Werkstücken.​ • Gespannt wir über Federkraft und das Spannfutter wird pneumatisch entspannt. Dabei bleibt das Spannfutter im drucklosen Zustand stets mechanisch verriegelt.​ • Die Positionierung erfolgt ähnlich wie bei anderen EROWA Produkten über ein spielfreies Zentrierblech für eine maximale Repetitions- und Systemgenauigkeit.​ • Die Referenzauflagen mit integrierten Mediumdurchführungen erlauben zudem die direkte Ansteuerung pneumatischer Spannelemente auf der Palette.

• Eine zentrale Durchführung ermöglicht den Einsatz eines Stössels zur Aktivierung von auf der Palette montierten Spannelementen, wie z. B. Spannzangen.

Für erhöhte Anforderungen kann die Spannkraft durch ein optionales Nachspannen zusätzlich gesteigert werden, wodurch sich wiederum grössere Betätigungskräfte am Stössel realisieren lassen.

Einsatzgebiete

Branchen

Handling

Uhrenindustrie Schmuckindustrie Mikromechanik Keramik Medizintechnik

Manuell / Roboter

Gerne beraten wir Sie persönlich

3

EROWA - Fertigungsautomation in Perfektion

EROWA AG 178118 de / 09.25

EROWA Group Business Network: a member of ORENDA Holding Ltd. Technische Änderungen vorbehalten. Eingetragene Marke der EROWA AG, Copyright © EROWA AG, für eine Anzahl von Produkten der EROWA AG bestehen Patente oder Patentanmeldungen.

Die EROWA AG, 1971 gegründet in der Schweiz, ist heute eine global agierende Organisation für die Entwicklung, Produktion, Beratung und den Vertrieb modernster Fertigungstechnologie im Werkzeug- und Formenbau sowie in der Produktions- und Präzisionsmechanik. In ihren Haupttätigkeitsbereichen Spanntechnik und Automation gehört EROWA zu den weltweit führenden Unternehmen. Der Hauptsitz der EROWA befindet sich in der Zentralschweiz.

Mit ihren 13 Tochtergesellschaften und 22 Vertretungen bietet EROWA internationale Ansprechpartner und einen weltweiten Kundendienst.

Empowering Your Production Der nächste Schritt zu mehr Effizienz, Präzision und Produktivität beginnt jetzt. Mit EROWA haben Sie einen Partner, der Ihre Fertigung ganzheitlich optimiert - von der Spanntechnik über Automation bis zur Prozesskontrolle. Unsere innovativen Lösungen passen sich Ihren Anforderungen flexibel an und wachsen mit - für eine Fertigung, die bereit ist für morgen. Nehmen Sie Kontakt mit uns auf wir begleiten Sie gerne.
