Catalogo generale Sfruttate tutto il potenziale delle vostre macchine

002

Benvenuti in EROWA! Dal 1971 al servizio della vostra produttività. EROWA AG è nata nel 1971, e ad oggi risulta una realtà a livello internazionale nello sviluppo e nella commercializzazione delle più moderne tecnologie produttive nel campo dell‘utensileria e degli stampi. Azienda leader a livello mondiale per quanto concerne il serraggio e l‘automazione, si occupa altresì della meccanica di produzione e di precisione.

La sede principale è collocata a Büron nel Mittelland svizzero. L‘azienda, con circa 550 dipendenti, possiede ad oggi 11 filiali, 22 rappresentanze e un servizio clienti presente in tutto il mondo. La nostra straordinaria competenza in materia di „know-how“ produttivo, engineering e rigorosa filosofia di servizio supportano quotidianamente la mission di EROWA: aumentare la produttività e soddisfare tutte le aspettative del cliente.

003

er EROWA, “Empowering Your Production” è da tempo il nostro principio guida. Ogni soluzione che offriamo si basa sulla nostra esperienza pratica nella produzione e ci permette di affrontare le vere sfide che i nostri clienti devono affrontare quotidianamente. Con oltre 50 anni di esperienza, sappiamo che efficienza, precisione e affidabilità sono le basi di una produzione di successo. Le nostre soluzioni di bloccaggio e automazione sono una pietra miliare essenziale per la produzione di pezzi di alta precisione. Sono durevoli e offrono un‘eccezionale durata del prodotto. Con EROWA non investite

solo in un prodotto svizzero di alta qualità, ma anche in un partner affidabile che garantisce una perfetta integrazione con quasi tutte le macchine utensili e le tecnologie. Dal 1987, EROWA guida l‘innovazione nei settori della robotica e del controllo di processo con un approccio olistico. Ad oggi, il nostro impegno nei confronti di questo settore e della vostra produzione rimane invariato: Offriamo soluzioni che si adattano alle vostre esigenze e garantiscono il vostro successo in un settore dinamico..

004

sistema interconnesso in modo intelligente verso la Smart Factory. Con un

005

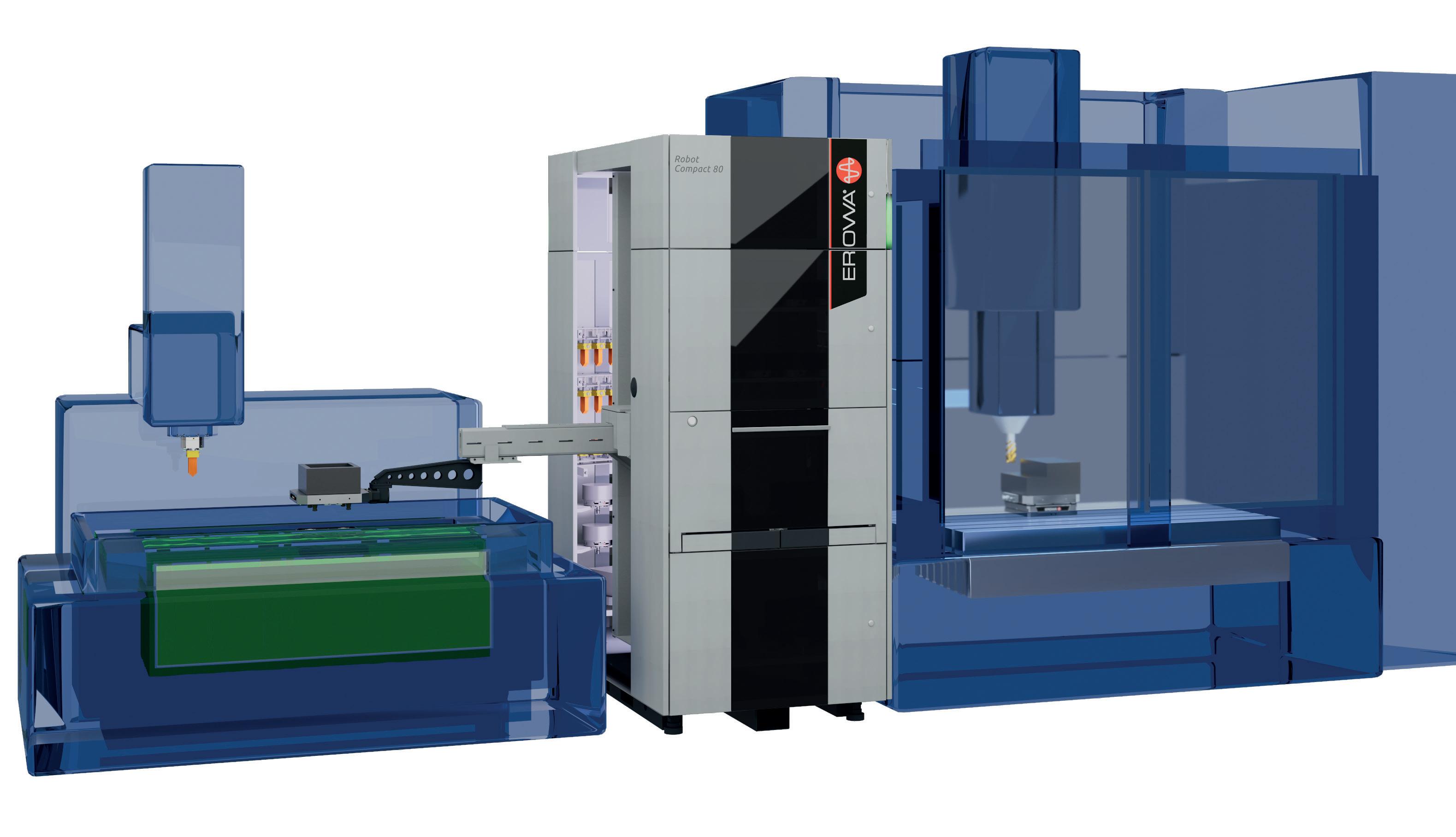

Lavorare con EROWA significa entrare in una nuova era di efficienza produttiva. Con il sistema di controllo di processo JMS 4.0, potete assumere il pieno controllo dei vostri flussi di lavoro, ridurre i tempi di fermo macchina e aumentare l‘affidabilità dei processi. EROWA supporta la vostra produzione con soluzioni intelligenti che ottimizzano ogni aspetto dei vostri processi produttivi. Raggiungere un‘automazione eccezionale Portiamo la vostra produzione ai massimi livelli in termini di produttività, qualità e flessibilità. Il sistema di controllo dei processi EROWA garantisce un‘automazione senza soluzione di continuità e una gestione dei dati in tempo reale, offrendovi il controllo completo della vostra produzione in un mondo digitalizzato. Investimento a prova di futuro Le nostre soluzioni offrono affidabilità e adattabilità a lungo termine. I sistemi EROWA sono indipendenti da macchine utensili specifiche, in modo che possiate rimanere flessibili ed espandere la vostra fabbrica intelligente in base alle vostre esigenze. Integrazione di sistemi in rete Con un flusso di dati coerente dal CAD/CAM all‘ERP, la produzione senza carta diventa realtà. Le informazioni in tempo reale e le interfacce affidabili garantiscono una pianificazione e un controllo precisi per la massima efficienza. Con EROWA, la vostra produzione è più intelligente, più flessibile e pronta per il futuro. Provate la Smart Factory: erowa.com/en/smartfactory

006

EMPOWERING YOUR PRODUCTION

Noi di EROWA siamo convinti che le nostre soluzioni e la nostra esperienza contribuiranno in modo significativo a rendere i vostri processi produttivi efficienti, affidabili e a prova di futuro. Con le nostre soluzioni innovative, supportiamo la vostra produzione in ogni fase, garantendo grande flessibilità, massima precisione e una produttività senza pari.

Flexible Manufacturing Concept: Da oltre 30 anni, il nostro “Concetto di Produzione Flessibile” ha avuto un impatto duraturo sulla produttività nella tecnologia di produzione. Il costante sviluppo del concetto, in particolare nell‘area del controllo di processo/soluzioni software, fa del nostro concetto FMC il fulcro della Smart Factory. I nostri sistemi sono così versatili che anche la produzione di singoli pezzi può essere automatizzata senza problemi. Noi di EROWA pensiamo costantemente a come migliorare il flusso di lavoro delle vostre macchine e a come ridurre ulteriormente i tempi di fermo.

Il vostro partner affidabile per soluzioni di produzione personalizzate Dall‘idea iniziale all‘implementazione del sistema, vi offriamo la sicurezza dell‘investimento e un‘assistenza a lungo termine che va ben oltre gli standard del settore. Il nostro impegno non si esaurisce con l‘installazione. Grazie a concetti di manutenzione sensati e a un‘eccellente assistenza clienti, garantiamo che i vostri sistemi di produzione rimangano efficienti, affidabili e adattabili. Quando scegliete EROWA, scegliete più di un semplice fornitore: scegliete un partner per un successo produttivo sostenibile.

007

Precisione senza compromessi Da decenni, EROWA definisce gli standard di precisione per la costruzione di utensili e stampi. Le nostre soluzioni sono riconosciute in tutto il mondo e vengono utilizzate per applicazioni quali stampi a iniezione, utensili di piegatura e tecnologia di sinterizzazione. Con un‘attenzione particolare alle soluzioni totali flessibili, EROWA consente alla vostra produzione di raggiungere una precisione nell‘ordine dei µ. In questo modo si riducono gli scarti e si massimizza il valore dell‘investimento, anche nelle condizioni di produzione più difficili. Stabilità e flessibilità indipendenti dal settore Dall‘aviazione alla tecnologia medica, dall‘ingegneria automobilistica alla micromeccanica: Le soluzioni EROWA sono progettate per affrontare qualsiasi sfida e dimensione dei lotti. I nostri componenti resistono alle forze di lavorazione più elevate e garantiscono l‘affidabilità del processo - per pezzi grandi e piccoli.

Ordini imprevisti o modifiche con breve preavviso? Le soluzioni di standardizzazione di EROWA riducono i tempi di allestimento e aumentano l‘efficienza, consentendovi di reagire in modo flessibile senza perdere tempo. Più di un semplice fornitore: il vostro partner per l‘eccellenza produttiva Per EROWA, “Empowering Your Production” significa supportarvi nel raggiungimento di nuovi standard di produttività, precisione ed efficienza. Indipendentemente dalle sfide che la vostra produzione comporta, vi offriamo soluzioni che superano le vostre aspettative. Siete pronti a portare la vostra produzione a un livello superiore? Con EROWA avete un partner su cui contare.

008 006

Un impiego ottimale delle risorse Con i componenti EROWA dedicati potrete utilizzare le vostre macchine al meglio. E noi, con la nostra lunga esperienza, saremo lieti di seguirvi. Chiamateci: saremo subito da voi.

INDICE

Per trovare facilmente quello che cercate STANDARDIZZARE

SISTEMI DI SERRAGIO EROWA Presentazione generale

Sistema di serraggio per produzione e meccanica di precisione

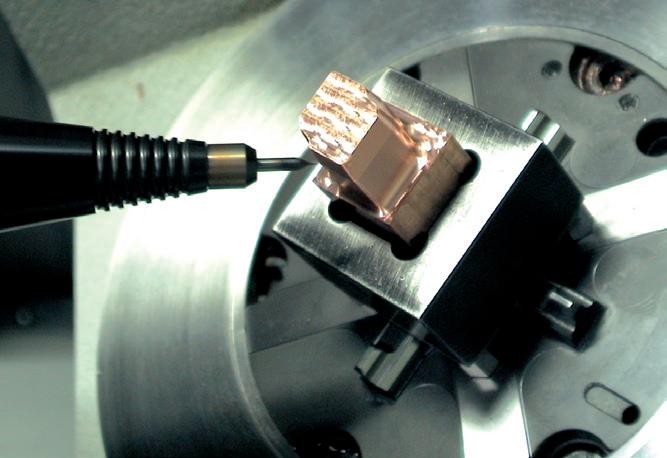

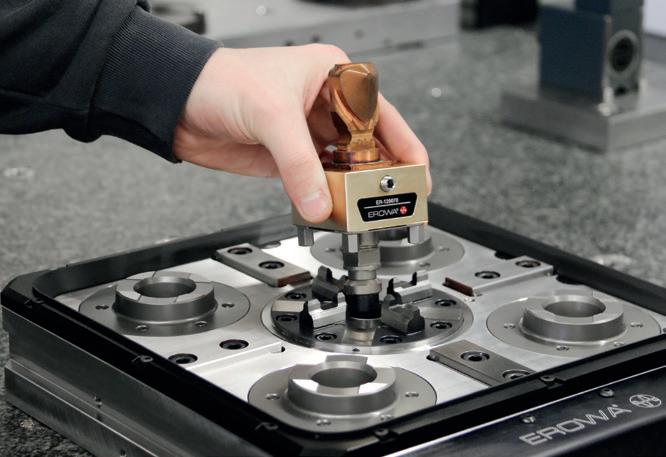

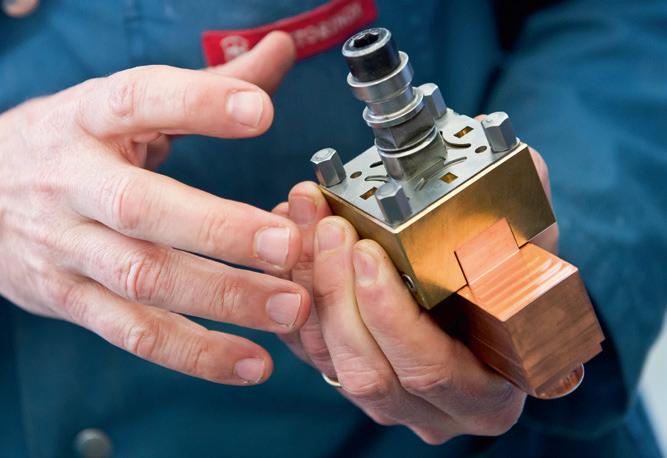

Sistema di serraggio per elettroerosione a tuffo, utensili e stampi

196

Sistema di serraggio per elettroerosione a filo

284

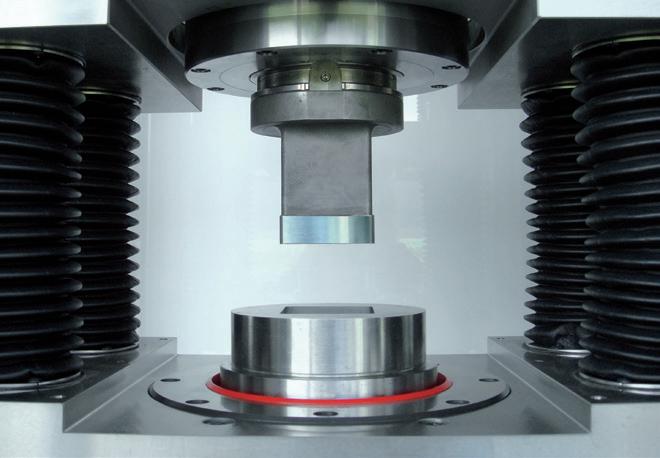

Sistema di serraggio per la pressatura di polveri

328

ORGANIZZARE

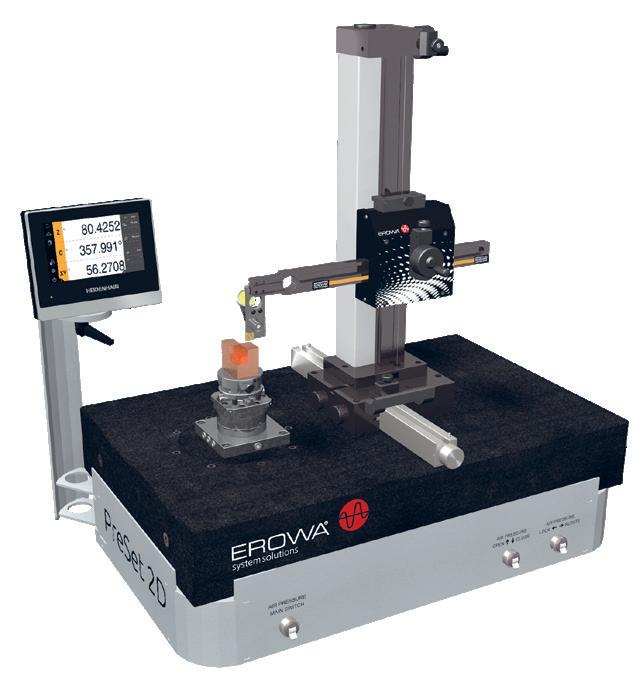

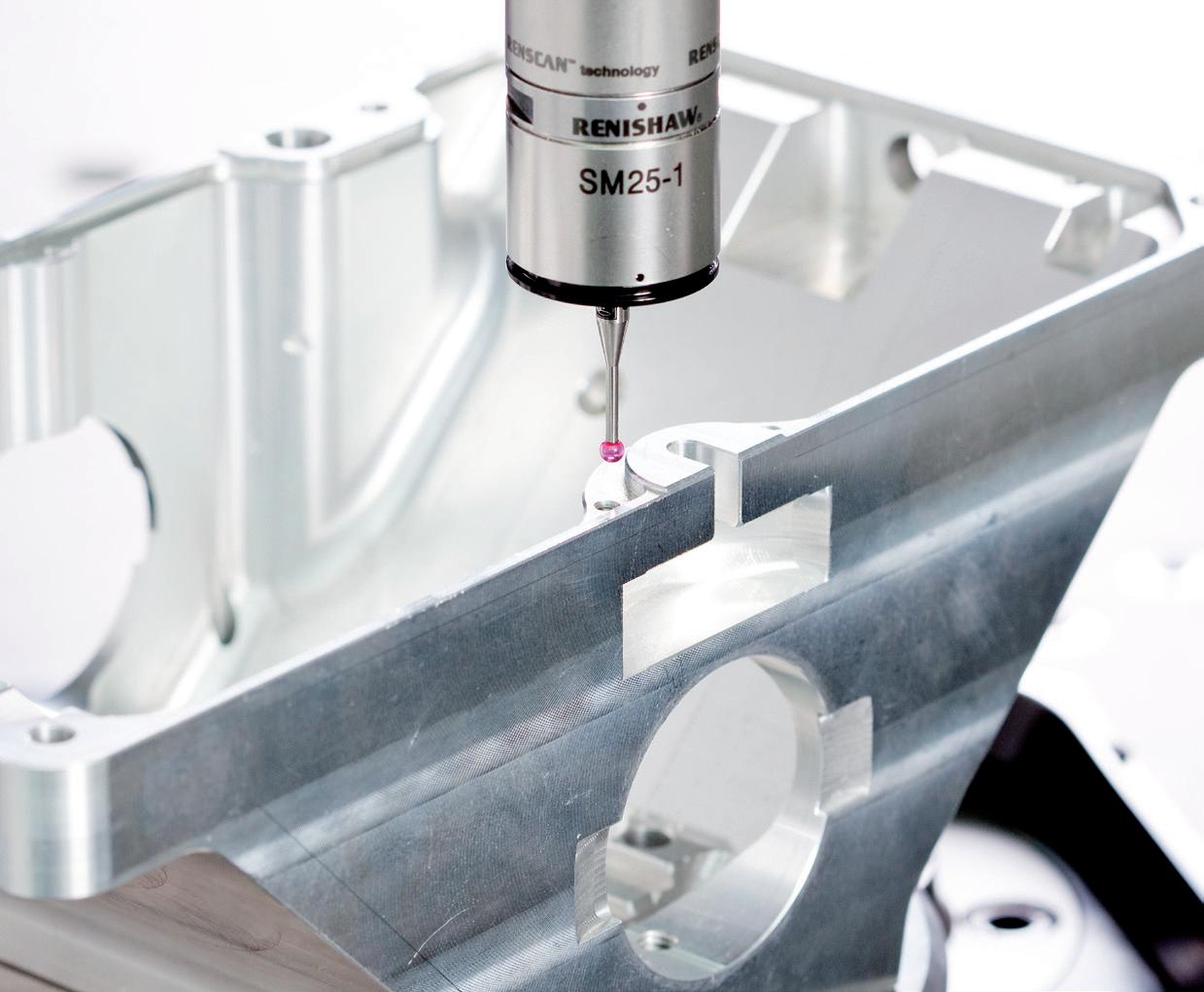

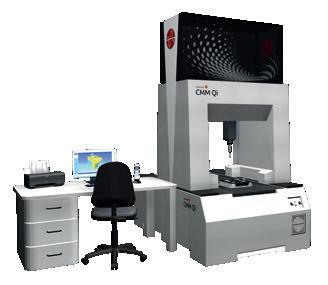

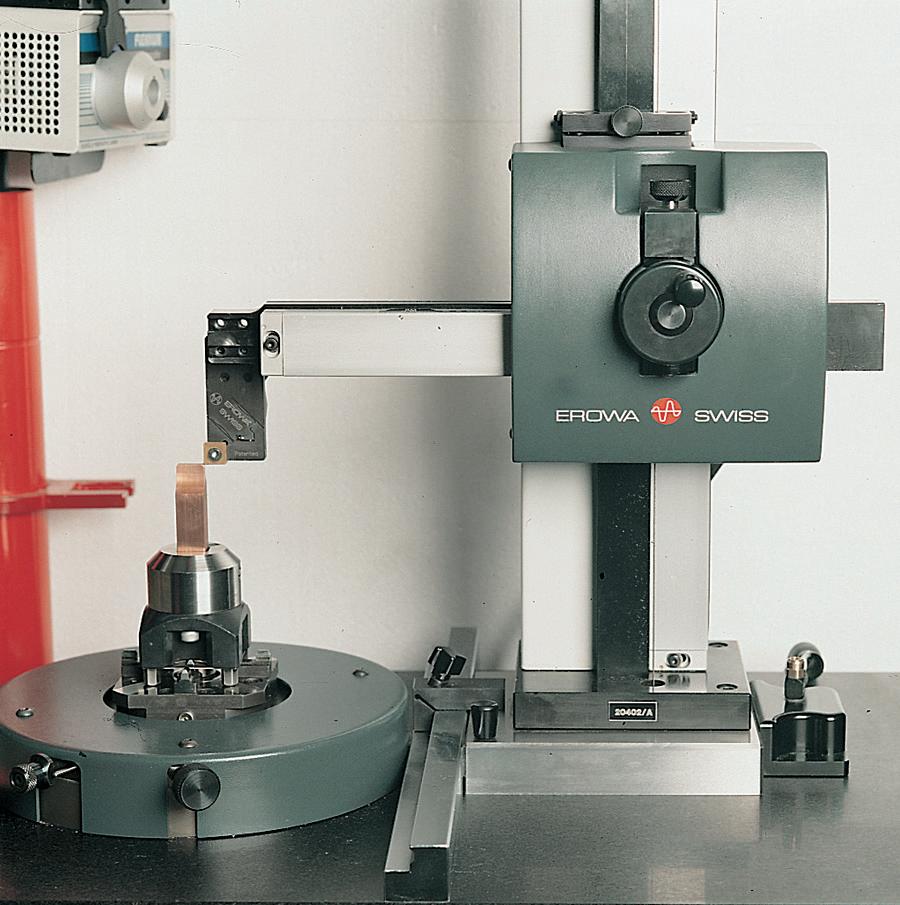

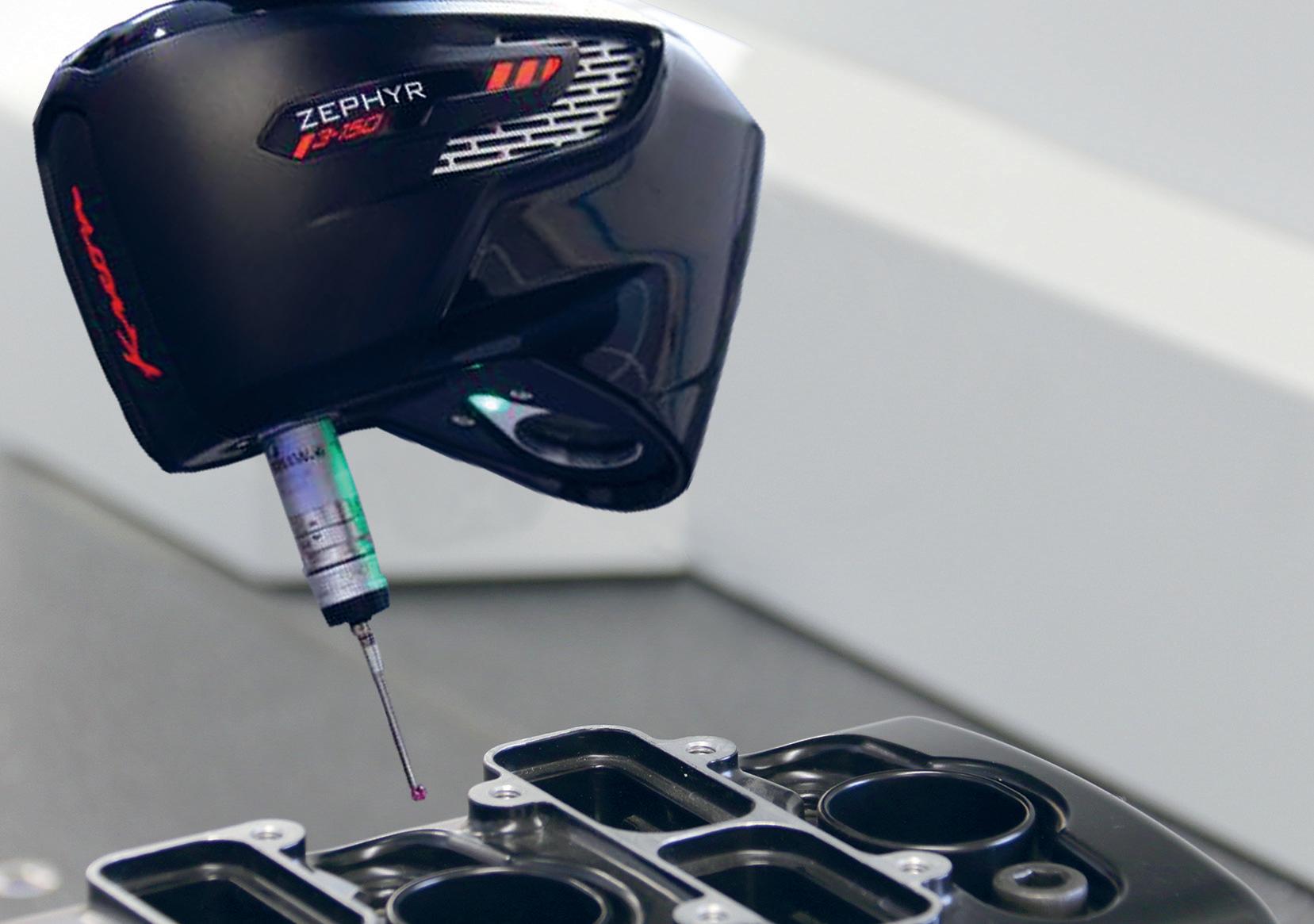

SISTEMI DI MISURAZIONE E PRESETTAGGIO EROWA Presentazione generale

347

AUTOMATIZZARE

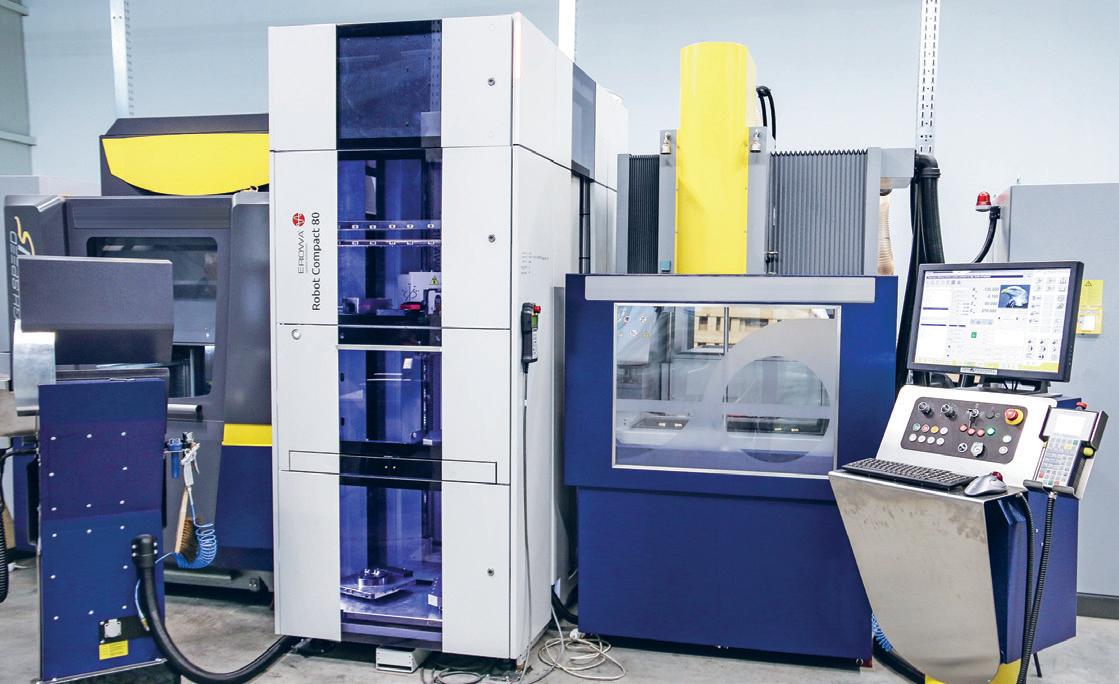

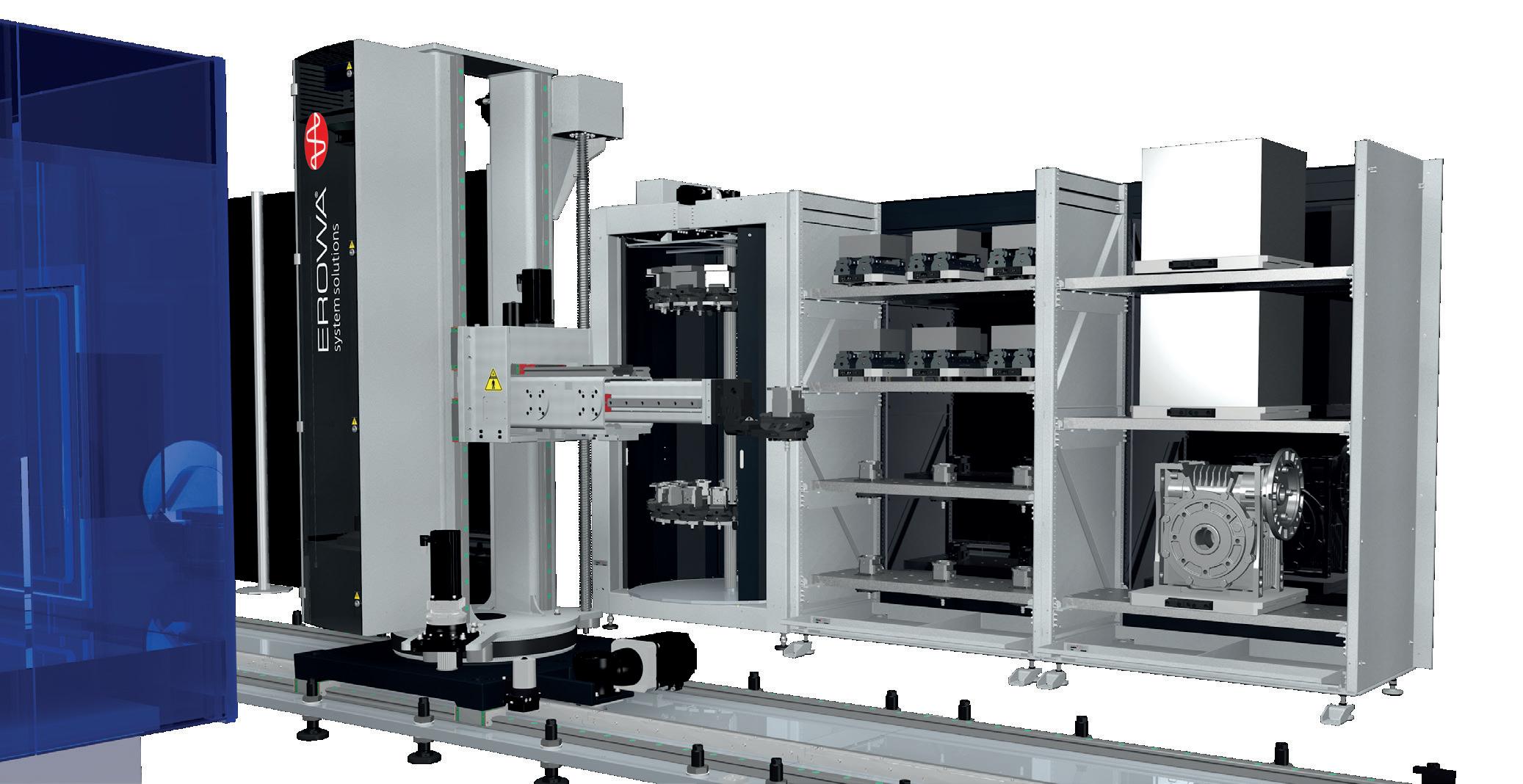

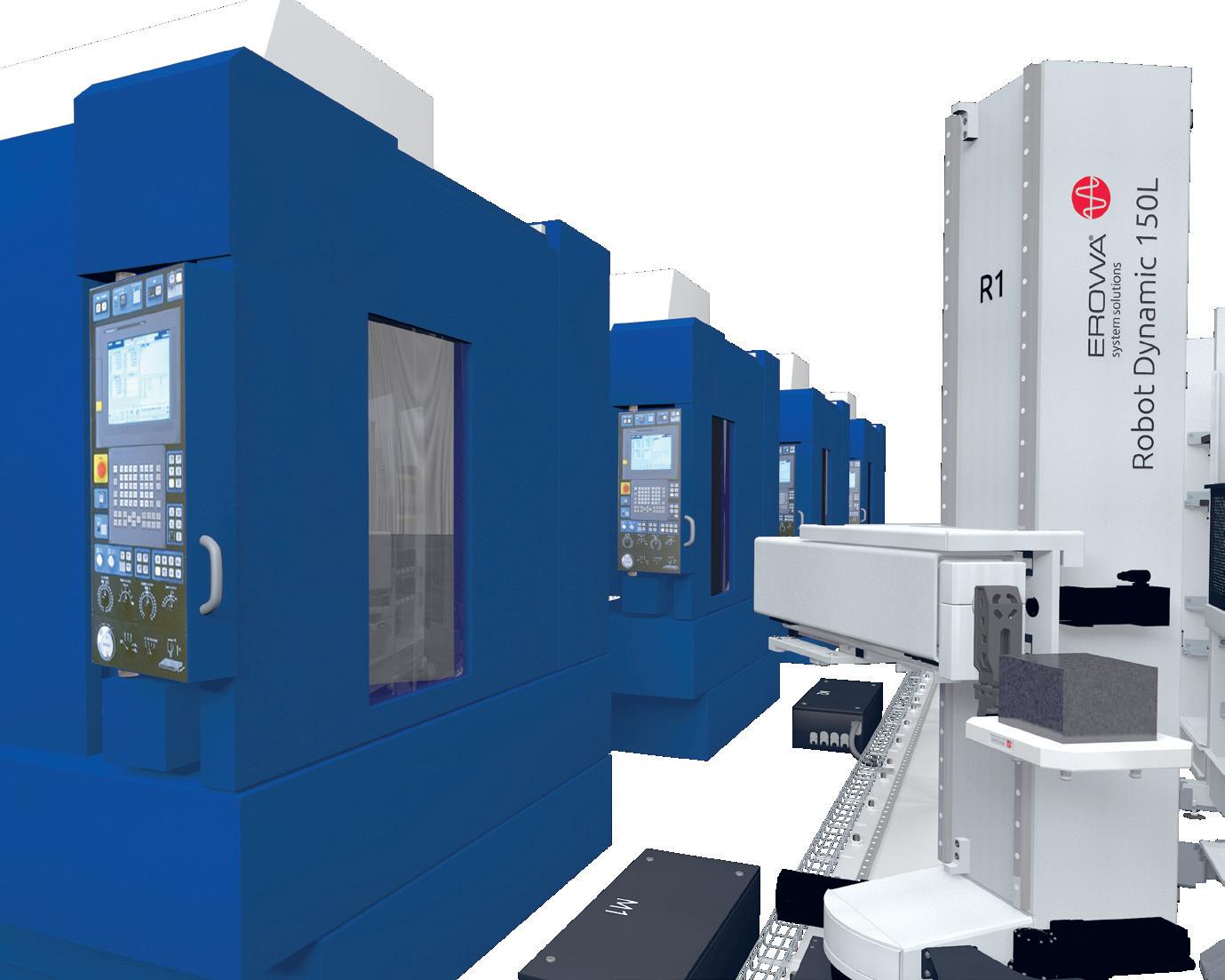

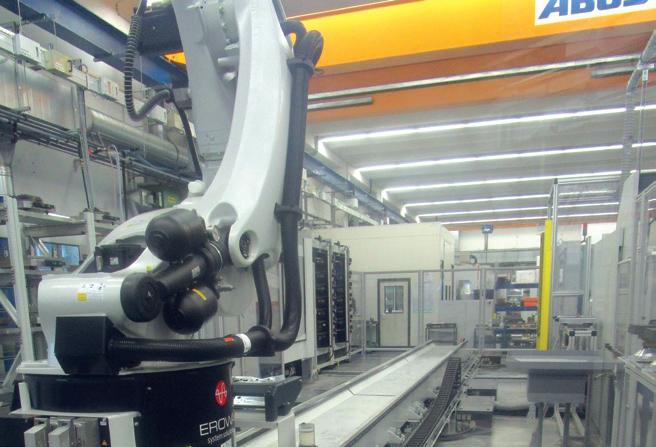

SISTEMI DI AUTOMAZIONE EROWA Presentazione generale

379

INTEGRARE

SISTEMA DI GESTIONE PROCESSO EROWA Presentazione generale

423

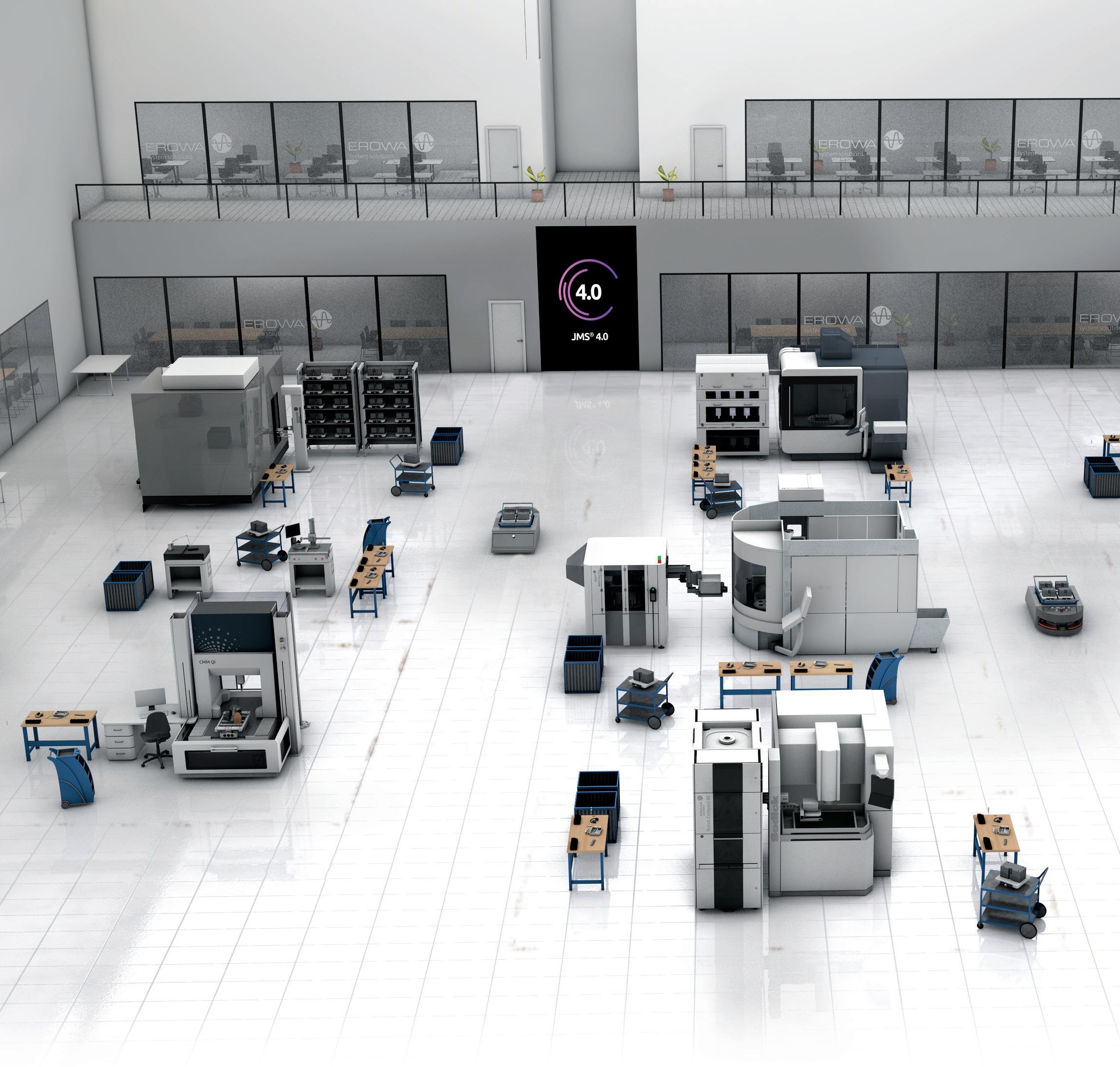

In pochi passi alla produzione digitale

424

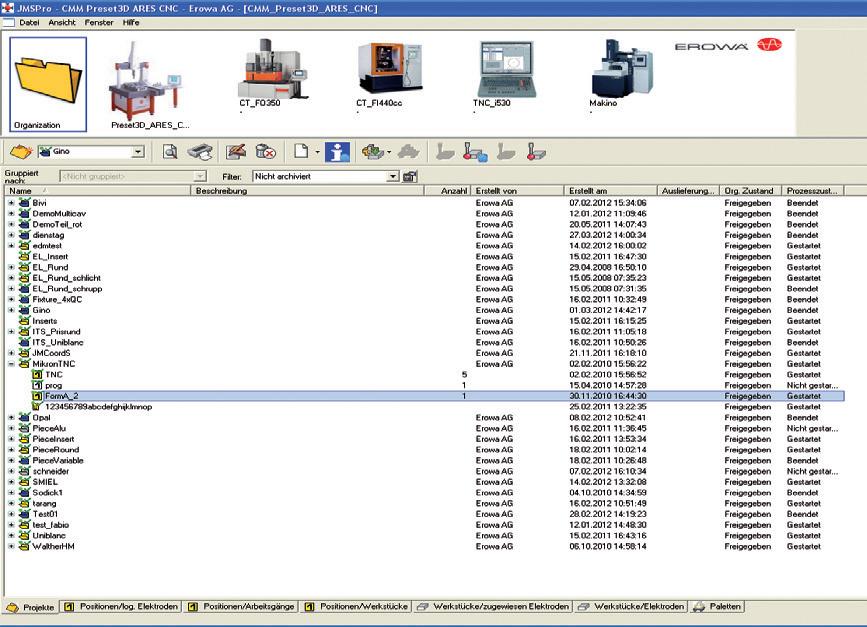

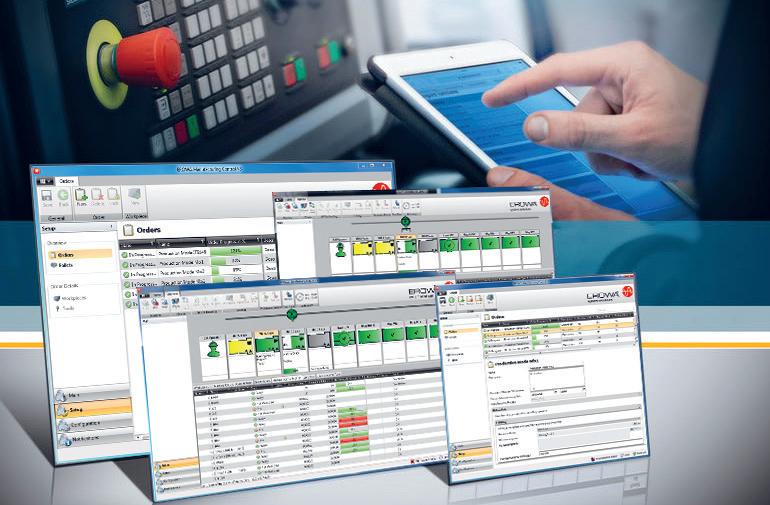

Sistema di gestione processo EROWA JMS 4.0

426

Indice analitico

432

Indirizzi di contatto

437

009

010

Modalità di consultazione del catalogo 1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa 3. Sbloccaggio tramite valvola a leva 4. Sbloccaggio tramite unità di comando manuale Adatto per:

5. Sbloccaggio tramite unità di comando elettro pneumatica

Lavorazione ad asportazione di truciolo

6. E‘ previsto il lavaggio centrale

Elettroerosione a tuffo

7. Adatto per l‘impiego ad immersione

Elettroerosione a filo

8. Materiale inossidabile

9. Adatto per applicazioni automatizzate 10. Manipolazione con Robot EROWA munito di pinza S 11. Manipolazione con Robot EROWA munito di pinza Combi 12. Manipolazione con Robot EROWA munito di pinza C 13. Manipolazione con Robot EROWA munito di pinza 72 14. Manipolazione con Robot EROWA munito di pinza 115 15. Manipolazione con Robot EROWA munito di pinza 148

STANDARDIZZARE

Il colore rosso si riferisce ai sistemi di palletizzazione e ai relativi componenti. ORGANIZZARE

Il colore giallo si riferisce alle stazioni di misurazione e di presettaggio. AUTOMATIZZARE

Il colore verde si riferisce ai dispositivi di handling.

16. Manipolazione con pinza EROWA RN PC 210 INTEGRARE

17. Manipolazione con pinca EROWA RCS 18. Manipolazione con pinca EROWA WGS-500

Il colore blu si riferisce al software e ai sistemi di gestione processo.

011 Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

RICERCA RAPIDA

RIEPILOGO

La ricerca rapida sulla prima pagina interna vi porta all‘inizio dei diversi settori di prodotti.

Il riepilogo all‘inizio di ogni settore vi rinvia alle relative famiglie di prodotti, per esempio sistemi di serraggio ITS o Wire EDM Tooling.

TABELLE DI SINTESI

Le tabelle di sintesi che precedono i capitoli Dispositivi di preregolazione e Sistemi di handling vi forniscono una rapida panoramica sulle caratteristiche dei vari prodotti.

012

Sistemi di serragio EROWA

Pezzo

Paletta

Mandrino di serraggio

EROWA - Sistemi di serragio

Per la lavorazione ad asportazione di truciolo Per l‘elettroerosione a tuffo

Per l‘elettroerosione a filo

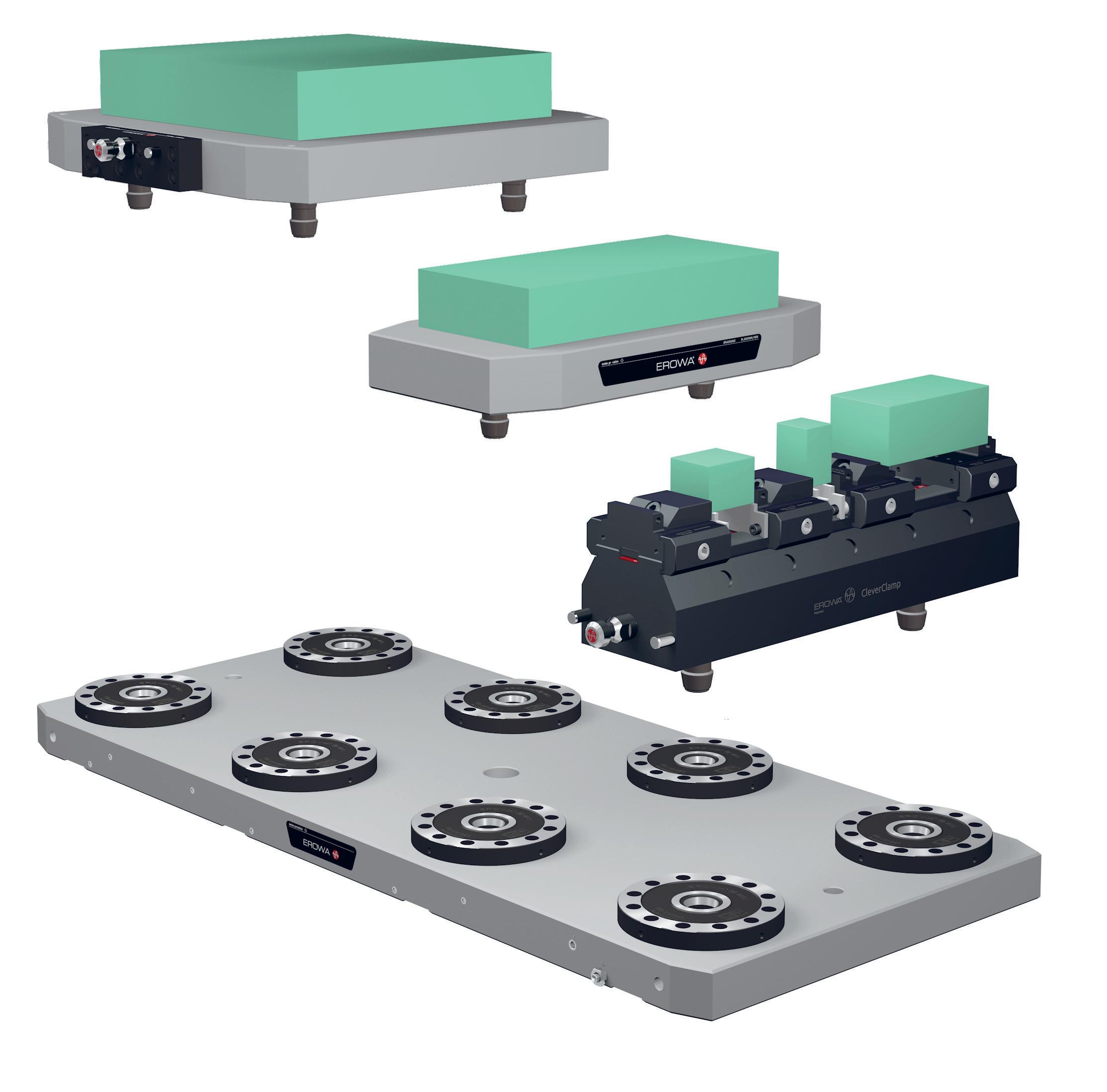

Standardizzazione delle interfacce meccaniche. Grazie all‘integrazione di un sistema di serraggio valido per tutte le macchine utensili vengono eliminati completamente i tempi di fermo macchina.

STANDARDIZZARE

SISTEMI DI SERRAGIO EROWA

In funzione della macchina

EROWA GTS (Giant Tooling System)

In funzione della macchina

EROWA MTS (Modular Tooling System)

500 x 500 x 500 mm

EROWA UPC (Universal PowerChuck)

Apertura massima 337 mm

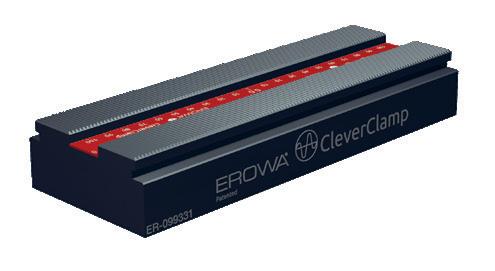

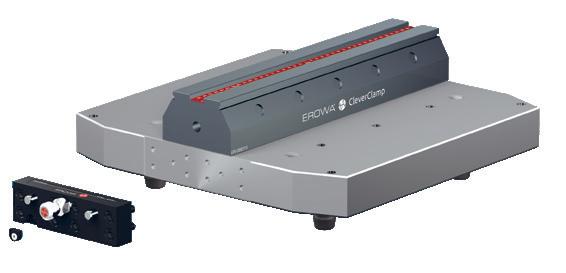

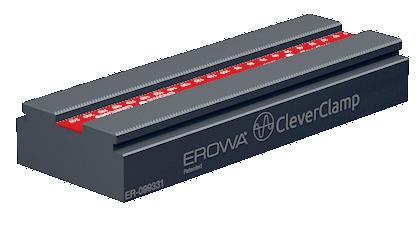

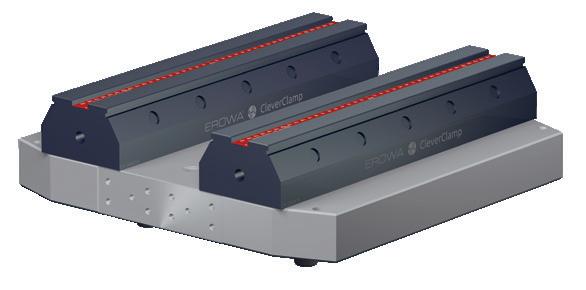

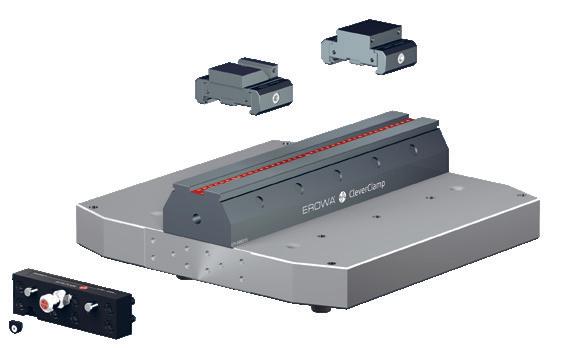

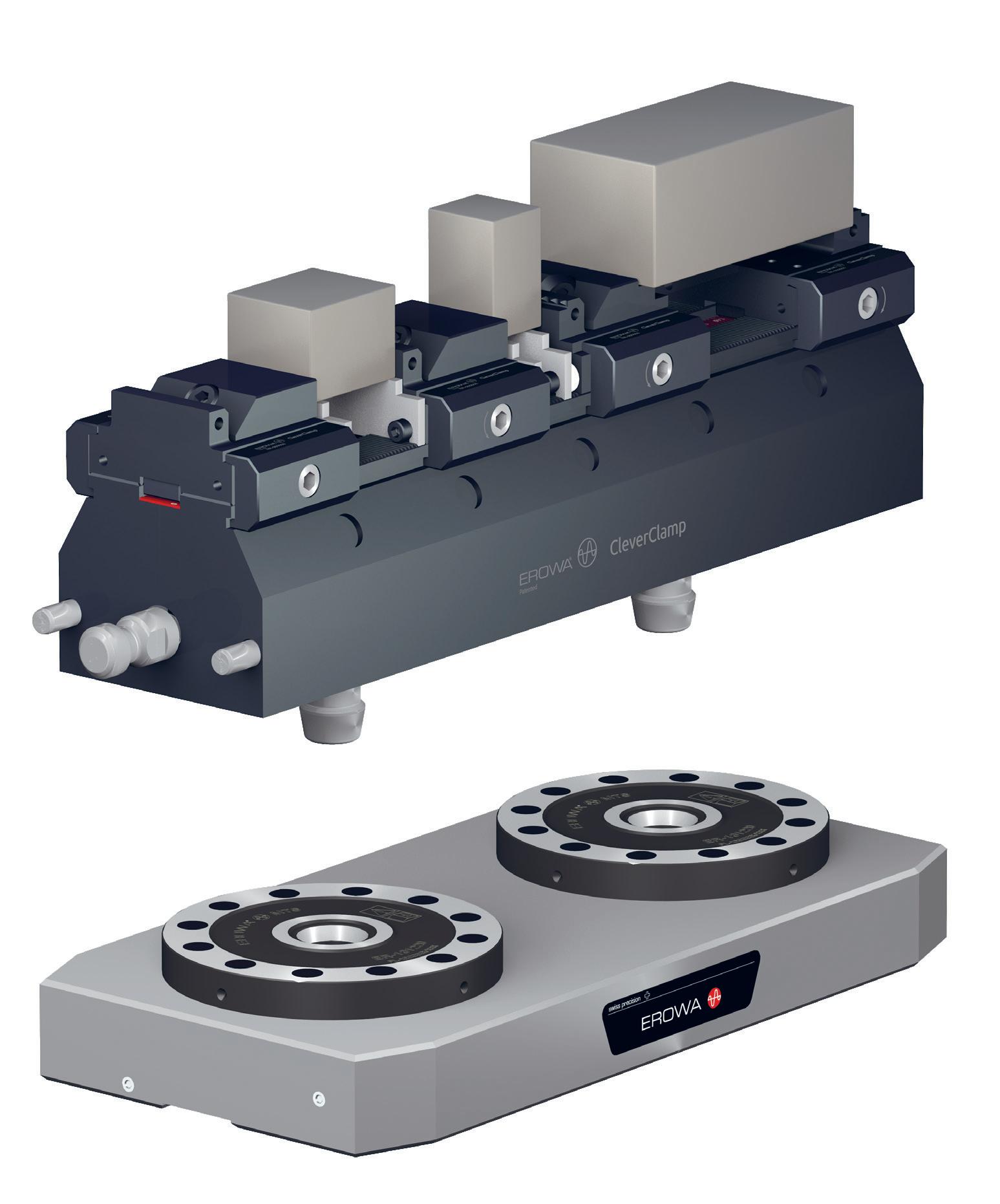

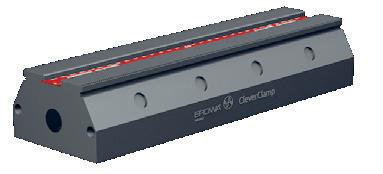

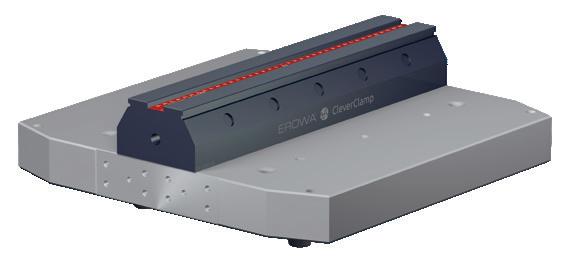

EROWA CleverClamp System

400 x 400 x 400 mm

EROWA PC210 (ProductionChuck 210)

118

160 x 160 x 250 mm

EROWA PowerChuck P

132

160 x 160 x 160 mm

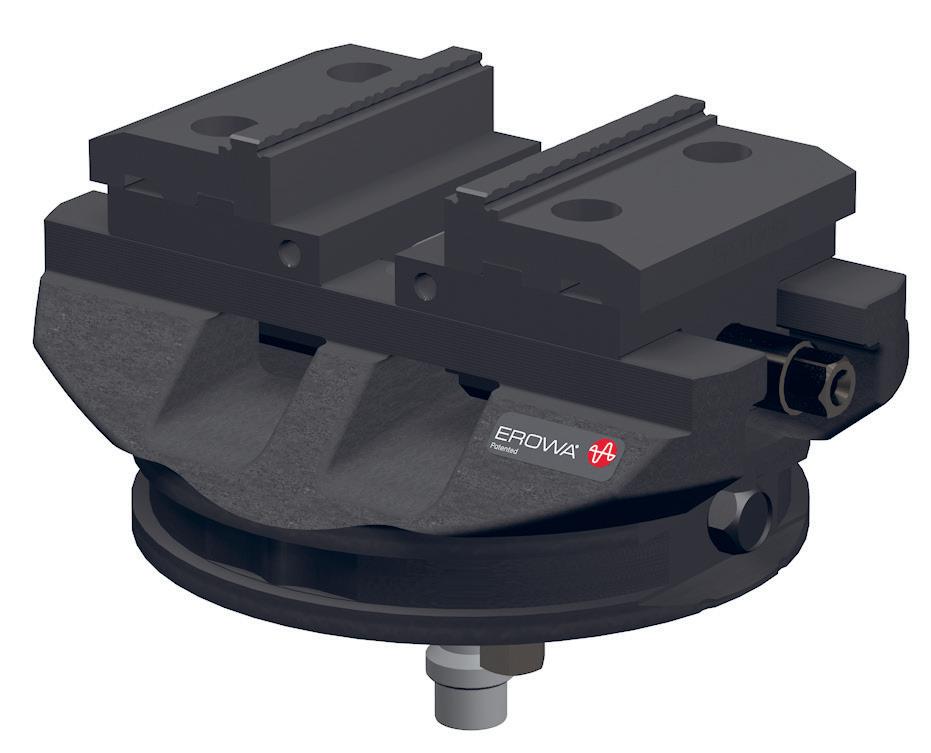

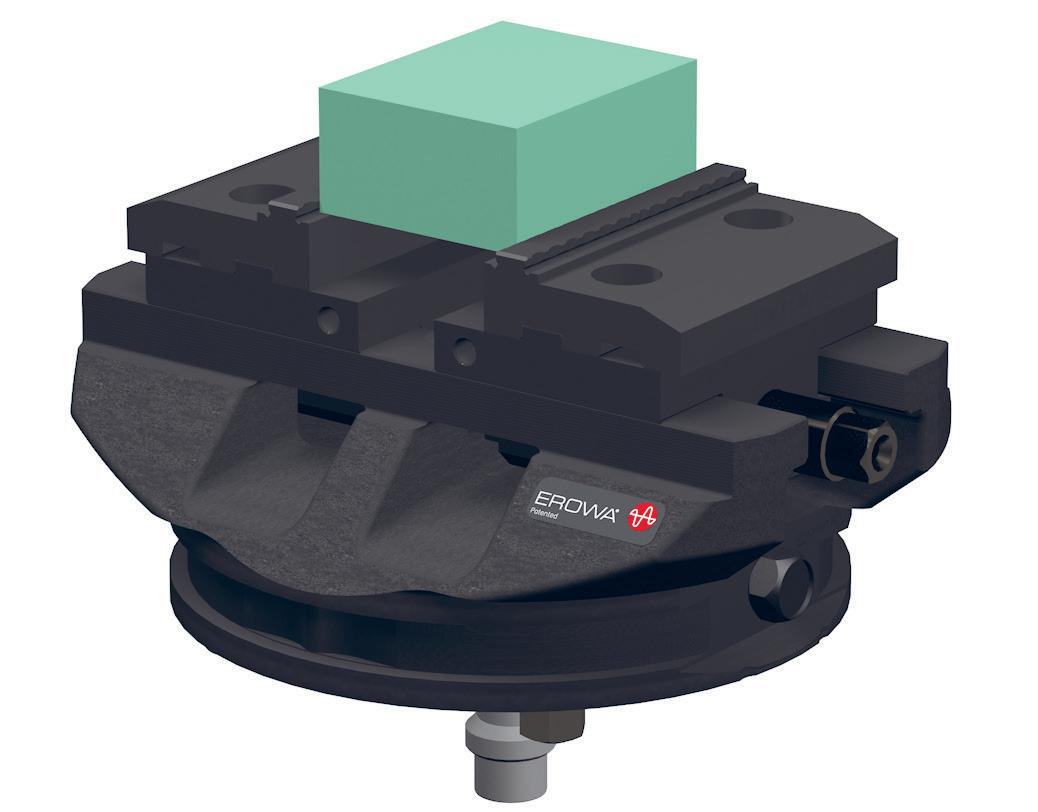

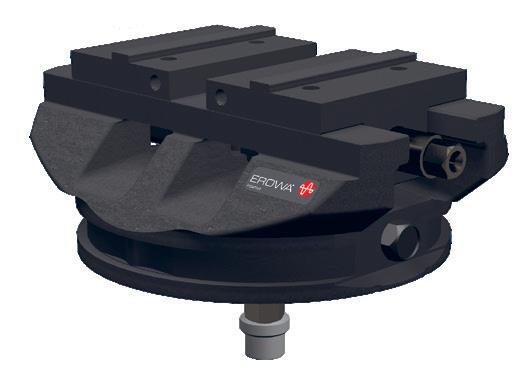

EROWA VPC (Vise Power Clamp)

152

Apertura massima 165 mm

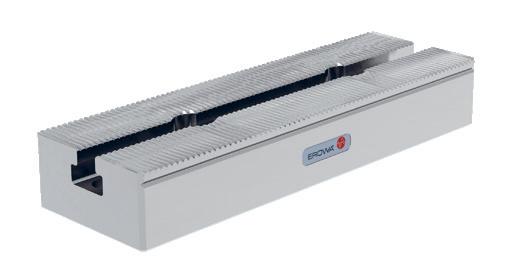

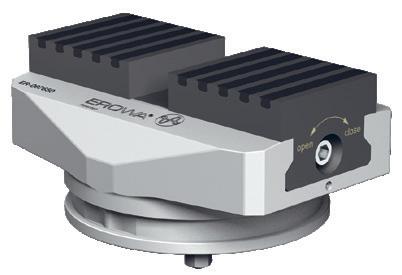

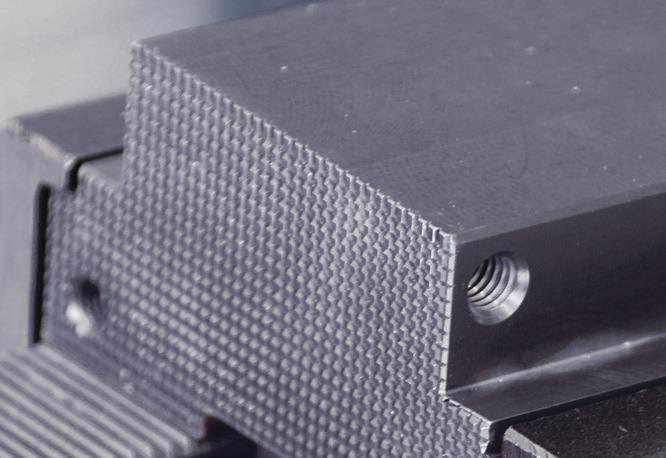

EROWA Morsa per pezzi grezzi

162

Apertura massima 155 mm

EROWA Morsa di centraggio

172

Apertura massima 224.5 mm

EROWA ClampSet

184

140 x 140 x 140 mm

EROWA ITS (Integrated Tooling System)

196

EROWA ITS Element Set

248

EROWA ITS Compact Combi

254

EROWA ITS Accessori

278

In funzione della macchina

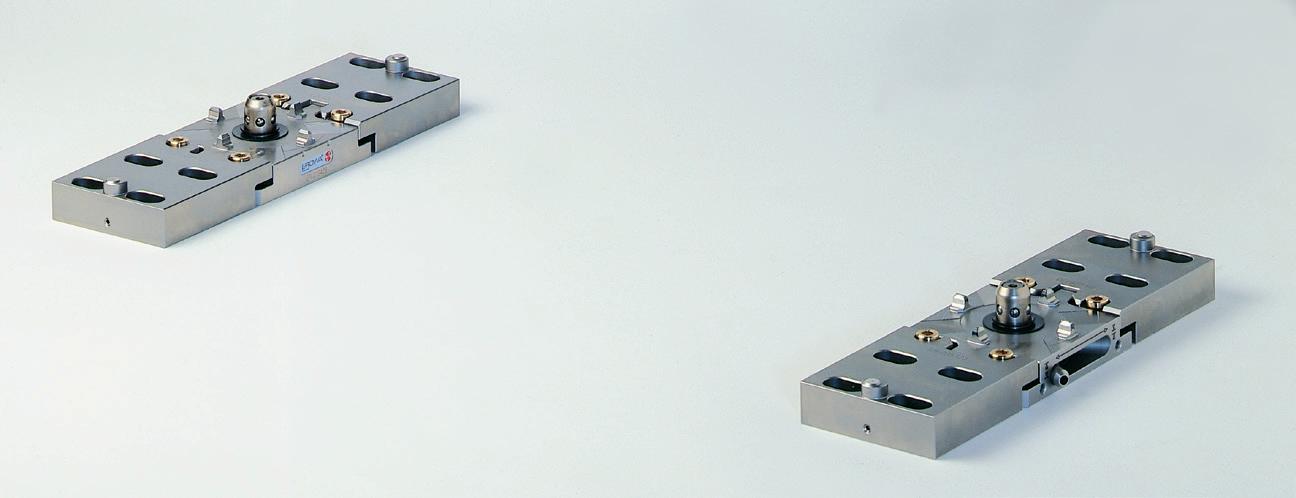

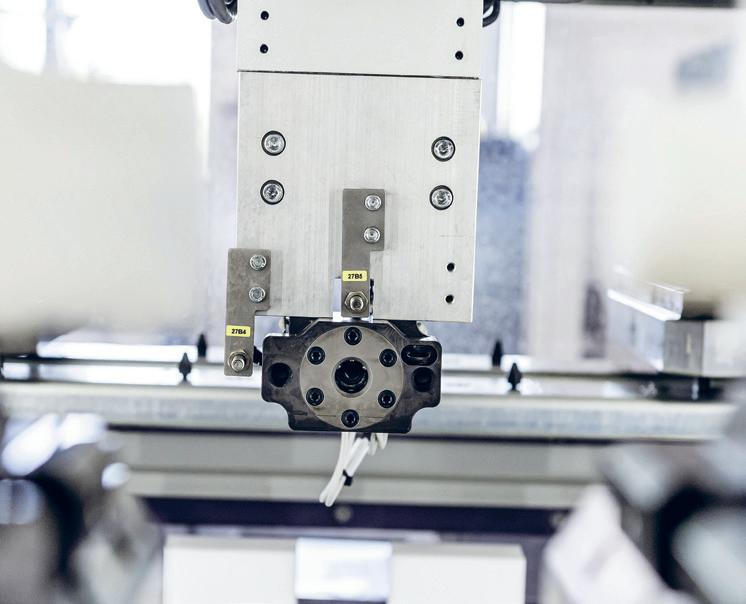

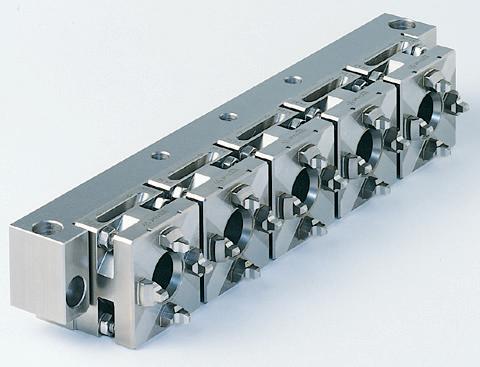

EROWA Wire EDM Tooling

284

In funzione della macchina

EROWA PM Tooling (Powder Metallurgy)

328

In funzione della macchina

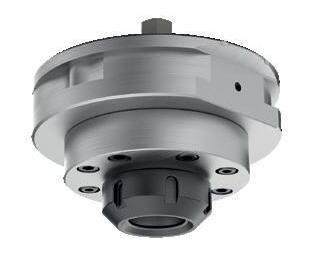

EROWA Adattamento mandrino

340

50 x 50 x 50 mm

013

014

EROWA GTS

Per pezzi grandi e pezzi pesanti Un sistema di bloccaggio a punto zero consente cambi pezzo rapidi e precisi, riducendo i tempi di attrezzaggio e i fermi macchina. I pezzi vengono posizionati con precisione e bloccati in sicurezza in pochi secondi. Il sistema brevettato EROWA Giant Tooling System (GTS) è stato sviluppato appositamente per pezzi grandi e pesanti nelle applicazioni rotative. Combina precisione, stabilità e sicurezza di processo per la lavorazione pesante. La sua robusta geometria è ideale per i processi produttivi automatizzati e per la produzione di pezzi di grandi dimensioni con caricamento tramite gru. Processi di attrezzaggio standardizzati riducono i fermi macchina e aumentano la produttività.

STANDARDIZZARE EROWA GTS

Campi d‘impiego

Manipolazione

Manuale / Impianto di caricamento / Robot

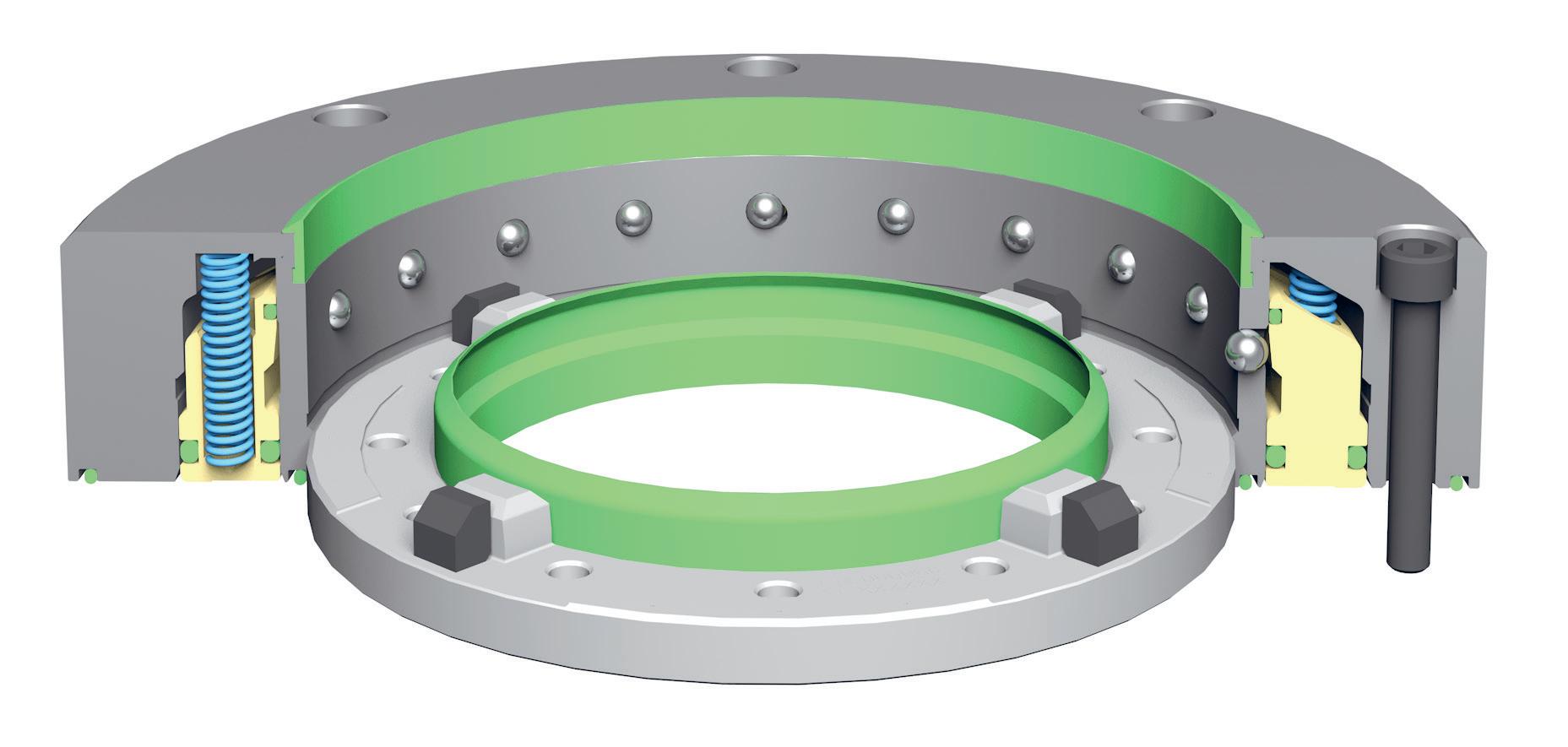

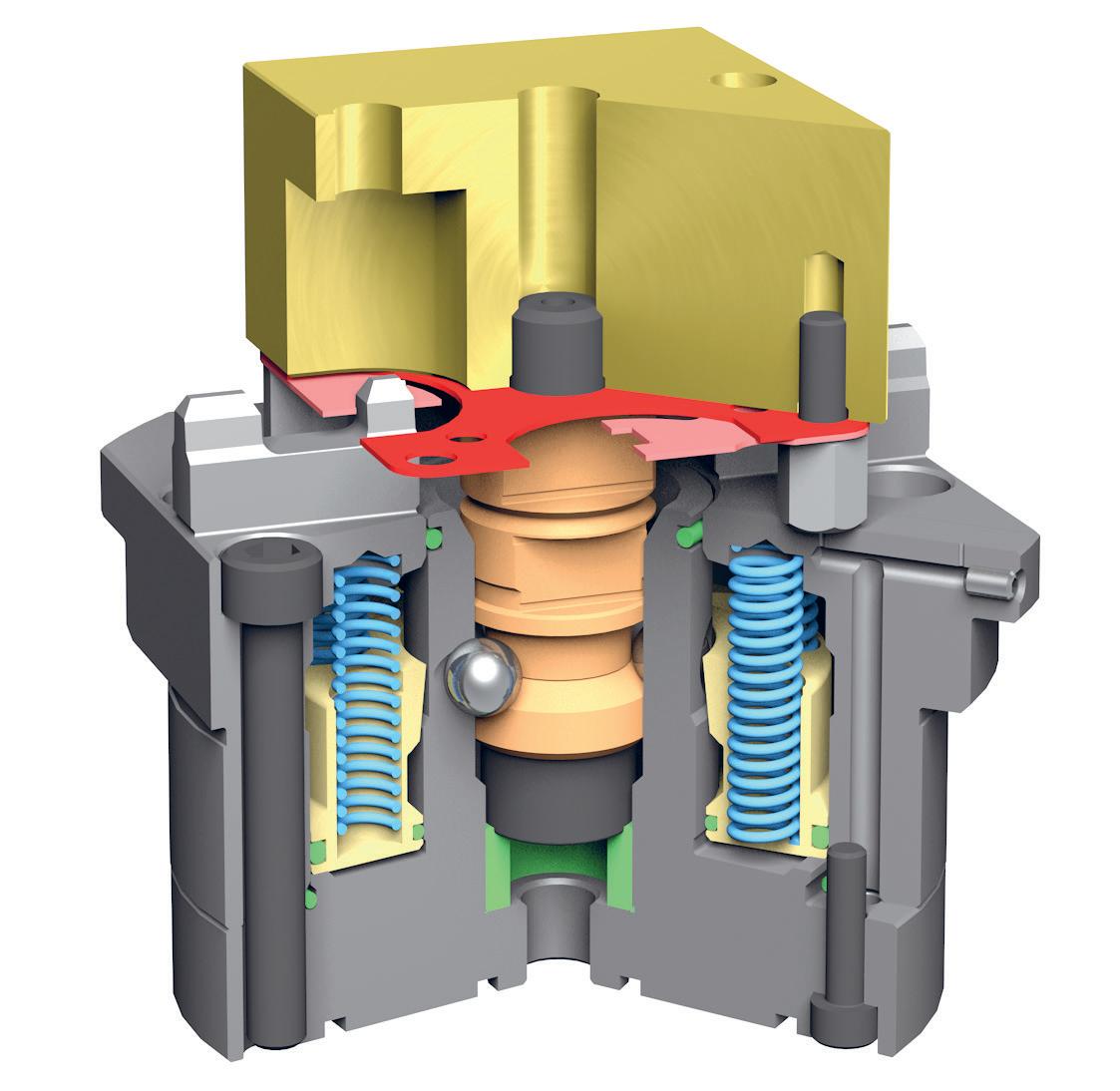

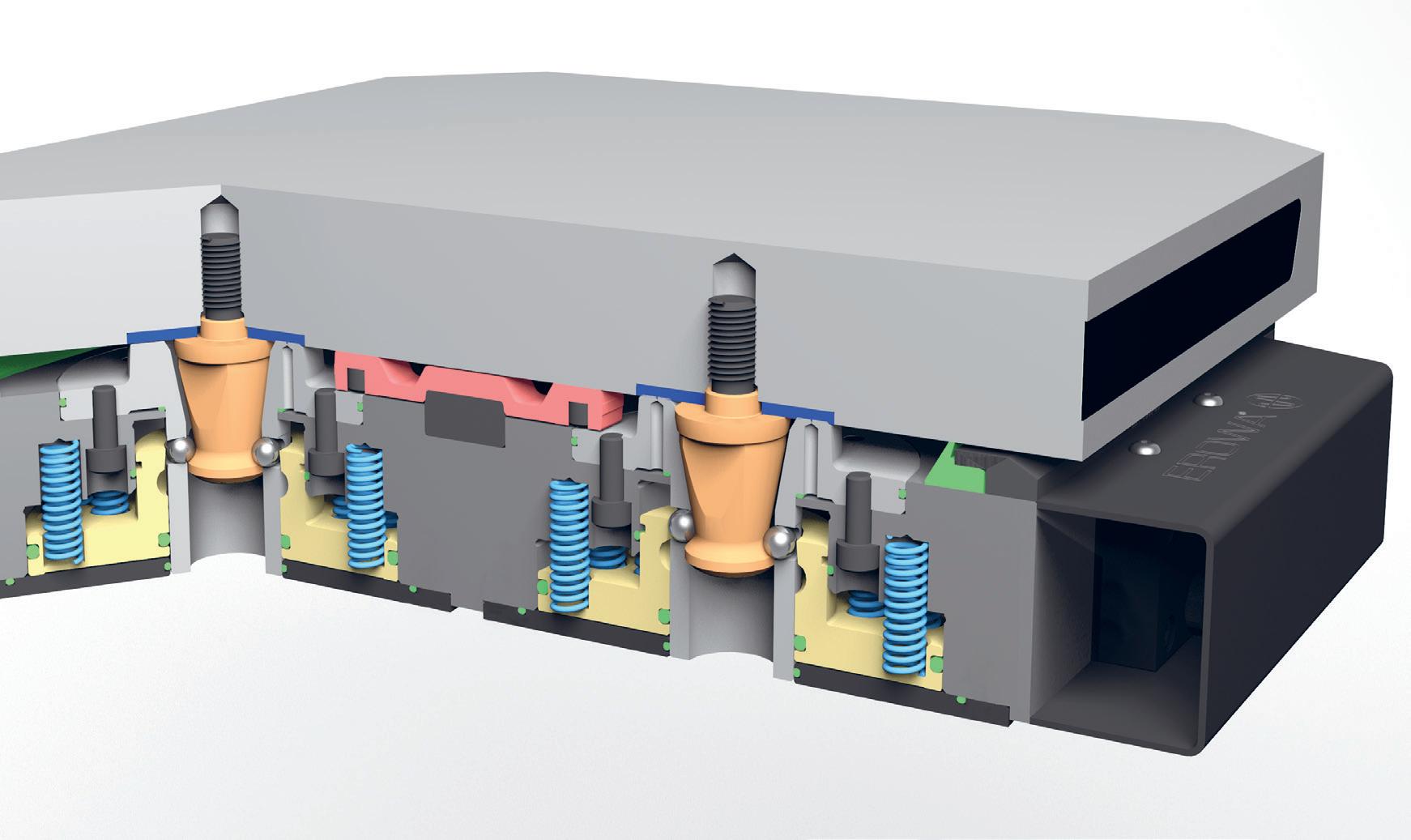

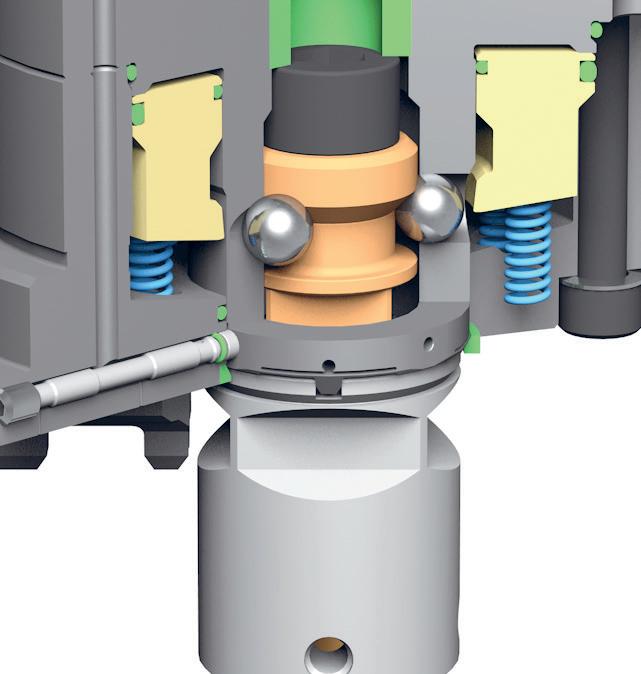

Funzionamento 01 | Centraggio preciso Gli ampi profili di centraggio assicurano stabilità e precisione con elevati carichi alternati. Il meccanismo di bloccaggio compensa la dilatazione lineare.

Pressione di apertura Pressione di richiamo Funzioni di pulizia e controllo della presenza

03 | Pacchetto di potenza Molle e impianto idraulico forniscono una forza di serraggio di 80 kN, riducono le vibrazioni e migliorano la qualità della produzione. 04 | Funzione di abbassamento e sollevamento dolce L‘abbassamento e il sollevamento delicati proteggono le aree di precisione, riducono l‘usura e prolungano la vita utile.

Dati tecnici - GTS Giant Tooling System Forza di serraggio Ripetibilità Dimensioni del pezzo consigliate Peso del pezzo Serraggio

02 | Design Il design ottimizzato impedisce l‘inclinazione e consente un precentraggio ideale.

GTS Giant Tooling System 80‘000 N per mandrino < 0.003 mm da 500 x 500 x 500 mm fino a 1‘500 kg per mandrino potenza della molla (bloccata senza pressione) 60 bar idraulico 60 bar idraulico 6 bar pneumatico

05 | Controllo Il comando idraulico garantisce il corretto bloccaggio e apertura. 06 | Blocco a sfera Le sfere di grandi dimensioni e il meccanismo autobloccante garantiscono la forza di bloccaggio anche in assenza di pressione. 07 | Funzione di pulizia La pulizia integrata ad aria compressa protegge le superfici di appoggio Z dalla contaminazione.

Tipi di comando Manuale - Guidato dall’operatore - Semplice e flessibile - Per pezzi singoli e caricamento con gru

Automatizzato - Controllato da robot o macchina - Controllo della presenza e dello stato di apertura - Per la produzione automatizzata

Automatizzato con monitoraggio - Controllato dalla macchina - Controllo del bloccaggio e dello stato di apertura - Maggiore sicurezza

015

016

EROWA GTS all‘opera

Processo sicuro, affidabile ed efficiente Il GTS si adatta con flessibilità ai diversi concetti produttivi, dal funzionamento manuale fino all’automazione completamente monitorata. Grazie alla struttura modulare, il numero di mandrini può essere adattato individualmente al pezzo e alle esigenze del processo. Bloccato senza pressione, monitorato e pulito – per un’elevata sicurezza di processo e un’alta disponibilità delle macchine. La tecnologia di bloccaggio con compensazione termica garantisce un posizionamento preciso anche in presenza di variazioni di temperatura.

I FATTI

• Sistema di serraggio modulare • Bloccaggio sicuro senza pressione • Compensazione termica • Geometria di inserimento tollerante • Per applicazioni rotative • Monitoraggio affidabile • Automatizzabile

STANDARDIZZARE EROWA GTS

Preciso, stabile e sicuro nel processo: il GTS per operazioni di lavorazione impegnative con pezzi di grandi dimensioni.

Pezzi, attrezzature e pallet vengono posizionati con precisione ripetibile. I tempi di attrezzaggio e i fermi macchina sono ridotti al minimo.

Disposizione flessibile dei mandrini GTS in funzione delle dimensioni del pezzo, della geometria della macchina e dei requisiti del processo.

80 kN di forza di bloccaggio per ogni mandrino per processi di lavorazione stabili e affidabili.

Meccanismo di bloccaggio autobloccante per un’elevata sicurezza di processo, anche in assenza di pressione idraulica.

Tecnologia di bloccaggio a compensazione termica per risultati ripetibili nonostante le variazioni di temperatura.

Il controllo del bloccaggio e dello stato di apertura, unitamente alla funzione di pulizia, garantiscono una produzione automatizzata affidabile.

017

018

EROWA GTS

I componenti

ER-155002

ER-155004

ER-176817

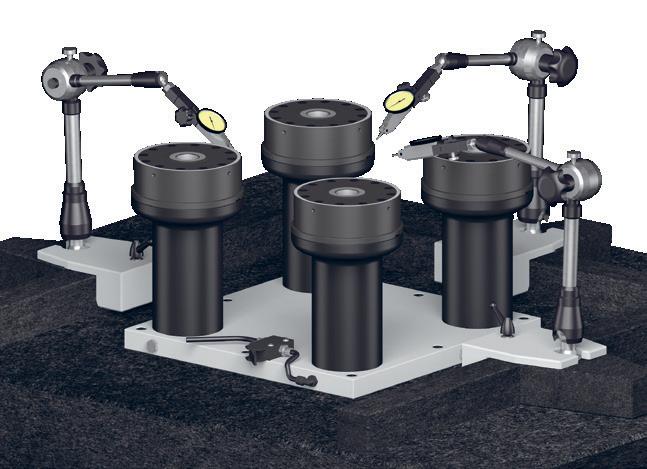

ER-155000 ER-174100 Nota: Struttura modulare con 4 o più mandrini GTS per soluzioni di bloccaggio personalizzate.

ER-180781

ER-178455

ER-180780

ER-175175 ER-176091

ER-175113

ER-179044 ER-179045

STANDARDIZZARE EROWA GTS

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA GTS GTS

Mandrino

3. Sbloccaggio tramite valvola a leva

GTS

Piastre di base

GTS

Pallet

4. Sbloccaggio tramite unità di comando manuale

GTS

Anello di serraggio

GTS

Accessori

5. Sbloccaggio tramite unità di comando elettro pneu matica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

019

020

EROWA GTS

Mandrino Dati tecnici Forza di serraggio Ripetibilità Dimensioni del pezzo consigliate Peso del pezzo Pressione di serraggio Pressione di apertura Pressione di richiamo Funzioni di pulizia e controllo della presenza

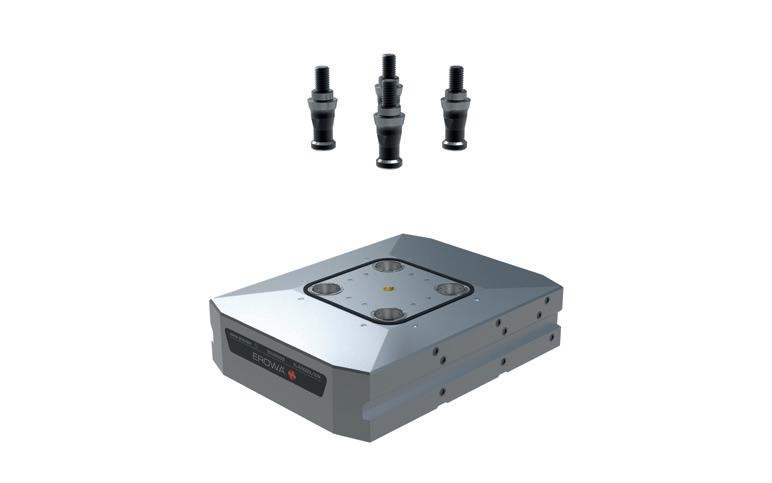

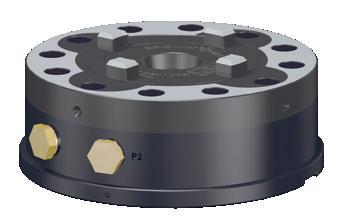

ER‑155000

Mandrino GTS

Descrizione

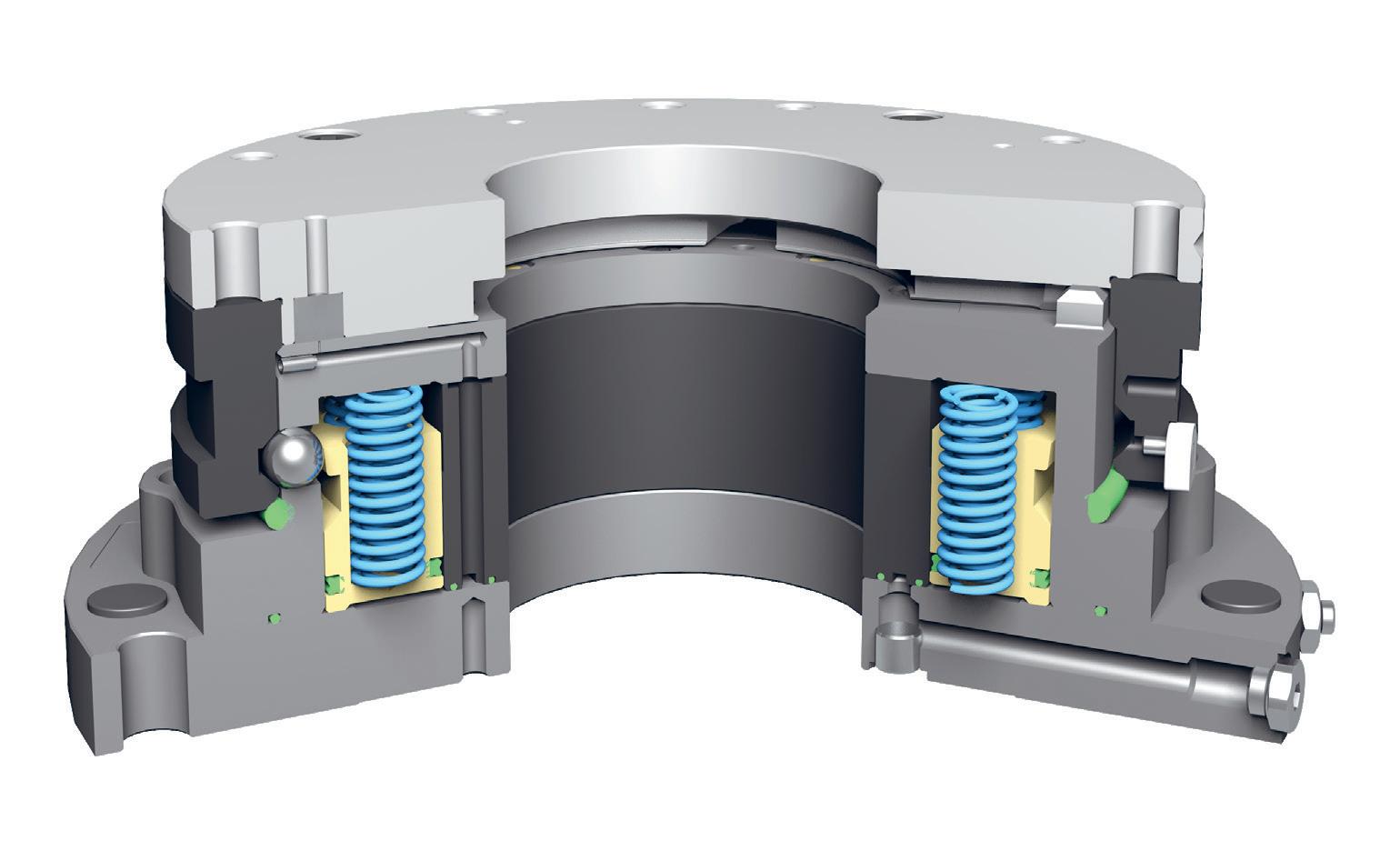

Mandrino di serraggio a punto zero idraulico per elevate forze di lavorazione nella lavorazione pesante, nonché per applicazioni di fresatura e tornitura‑fresatura. Per l‘alloggiamento di pallet GTS, portapezzi e pallet macchina. Meccanismo di serraggio autobloccante con tecnologia di serraggio a compensazione termica. Funzioni di appoggio controllato e di sollevamento per la protezione delle superfici di precisione. Inclusi viti di fissaggio M12 e spine di posizionamento Ø 6 mm. Predisposto per concetti di sicurezza conformi alla norma ISO 13849, PL d, categoria 3.

Applicazione Funzione Particolarità Fornitura Nota

EROWA GTS

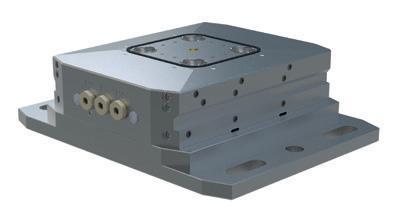

Piastre di base ER‑174100

Piastra di base GTS 250 x 250 1 volta

Descrizione

Piastra base a 1 posizione con mandrino di serraggio GTS montato, per una configurazione modulare del sistema. Per l‘alloggiamento di pallet GTS, portapezzi e pallet macchina. Connessioni laterali per una semplice realizzazione delle linee pneumatiche sul piano macchina. Schema di fissaggio con interasse di 200 mm, M16. Predisposta per concetti di sicurezza conformi alla norma ISO 13849, PL d, categoria 3.

Applicazione Comando Montaggio Nota

Maggiori informazioni: GTS

STANDARDIZZARE

EROWA GTS

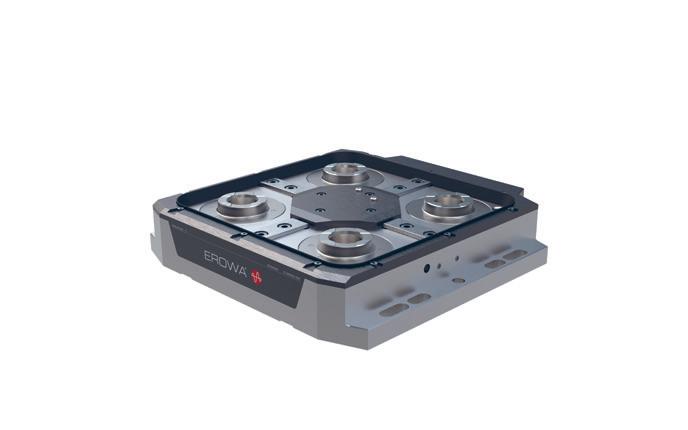

Piastre di base ER‑175113

Piastra di base GTS 600 x 600 Universale, interasse 320

Descrizione

Piastra base a 4 posizioni con mandrini di serraggio GTS montati. Per l‘alloggiamento di pallet GTS, portapezzi e pallet macchina. Azionamento dal basso tramite flangia adattatrice con circonferenza primitiva Ø 57 mm oppure tramite connessioni laterali per una semplice realizzazione delle linee pneumatiche. Ulteriori adattatori disponibili su richiesta. Schema di fissaggio per piani macchina con cave a T con interasse di 63 mm e per tavole con cave radiali, M12. Predisposta per concetti di sicurezza conformi alla norma ISO 13849, PL d, categoria 3.

Applicazione Comando

Montaggio Nota

ER‑180780

Piastra di base GTS 770 x 770 Universale, interasse 450

Descrizione

Applicazione Comando

Montaggio Nota

ER‑180781

Piastra di base GTS 970 x 970 Universale, interasse 560

Descrizione

Applicazione Comando

Montaggio Nota

EROWA GTS

021

022

EROWA GTS

Pallet ER‑155002

Pallet di allineamento GTS Angolo 45°

Descrizione

Pallet di allineamento in alluminio con riga di allineamento rettificata. Per l‘allineamento angolare dei mandrini di serraggio GTS durante le operazioni di montaggio e manutenzione. Idoneo per il montaggio iniziale, le verifiche e gli interventi di manutenzione.

Applicazione Nota

ER‑175175

Pallet GTS 630 x 630 / 320

Descrizione Pallet in alluminio con anelli di serraggio GTS. Applicazione Per il bloccaggio di pezzi, attrezzature e mezzi di serraggio. Interfaccia Interfaccia integrata per la forca LoadMaster. Diametro Ø 800 mm. d‘ingombro Peso del pezzo max. 6.000 kg. Fornitura Inclusi 4 anelli di serraggio GTS. Nota Idoneo per applicazioni automatizzate e manuali.

STANDARDIZZARE

EROWA GTS

Pallet ER‑178455

Pallet GTS 800 x 800 / 450

Descrizione Pallet in alluminio con anelli di serraggio GTS. Applicazione Per il bloccaggio di pezzi, attrezzature e mezzi di serraggio. Interfaccia Interfaccia integrata per la forca LoadMaster. Diametro Ø 1000 mm. d‘ingombro Peso del pezzo max. 6.000 kg. Fornitura Inclusi 4 anelli di serraggio GTS. Nota Idoneo per applicazioni automatizzate e manuali.

ER‑176817

Pallet GTS 1000 x 1000 / 560

Descrizione Pallet in alluminio con anelli di serraggio GTS. Applicazione Per il bloccaggio di pezzi, attrezzature e mezzi di serraggio. Interfaccia Interfaccia integrata per la forca LoadMaster. Diametro Ø 1244 mm. d‘ingombro Peso del pezzo max. 6.000 kg. Fornitura Inclusi 4 anelli di serraggio GTS. Nota Idoneo per applicazioni automatizzate e manuali.

EROWA GTS

023

024

EROWA GTS

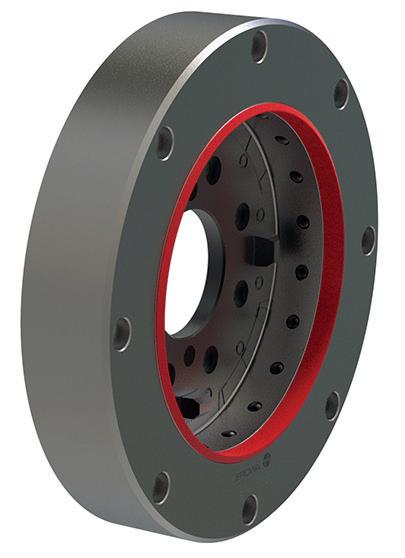

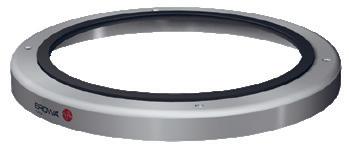

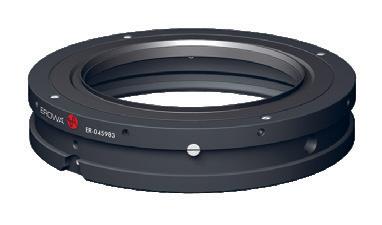

Anello di serraggio ER‑155004

Anello di serraggio GTS

Descrizione

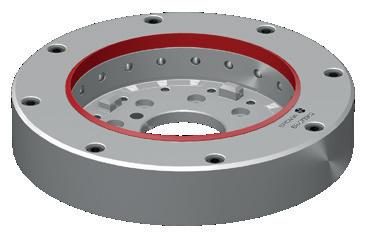

Anello di serraggio con funzione di centraggio per mandrini di serraggio GTS. Come interfaccia tra il mandrino di serraggio GTS e il pallet, il portapezzi o il piano macchina. Montaggio dal basso sul pallet, sul portapezzi o sul piano macchina. Le ampie superfici di centraggio garantiscono un‘elevata stabilità e un‘eccellente precisione di ripetibilità. Inclusi viti di fissaggio M12 e spine di posizionamento Ø 6 mm.

Applicazione Montaggio Particolarità Fornitura

EROWA GTS

Accessori ER‑171986

Set di sfiato GTS

Descrizione Applicazione

Adattatore di spurgo per mandrini di serraggio GTS. Per lo spurgo delle linee idrauliche e dei mandrini di serraggio GTS durante le operazioni di montaggio e manutenzione. Compatibilità Compatibile con i mandrini di serraggio GTS e le piastre base GTS. ER‑175971

Set di riparazione GTS Basic per 1 mandrino

Descrizione

Set di guarnizioni per la manutenzione del gruppo mandrino di serraggio di un mandrino di serraggio GTS. Per la manutenzione preventiva, gli interventi di riparazione e l‘eliminazione delle perdite nell‘area del gruppo mandrino di serraggio. Le guarnizioni per il meccanismo interno di serraggio e di funzionamento non sono incluse.

Applicazione Nota

ER‑173763

Descrizione

Anello di tenuta GTS per 1 anello di serraggio

Anello di tenuta per garantire un‘ulteriore tenuta di un anello di serraggio GTS. Applicazione Per proteggere l‘area di serraggio da trucioli, lubrorefrigerante e contaminazioni. Compatibilità Da utilizzare in combinazione con il set di guarnizioni GTS 4 ER‑178802. Nota Consigliato per applicazioni automatizzate.

STANDARDIZZARE

EROWA GTS

Accessori ER‑178802

Set di guarnizioni GTS 4 per 4 Mandrini

Descrizione Applicazione

Set di guarnizioni per quattro mandrini di serraggio GTS. Per proteggere l‘area di serraggio da trucioli, lubrorefrigerante e contaminazioni. Compatibilità Da utilizzare in combinazione con l‘anello di tenuta GTS ER‑173763. Nota Consigliato per applicazioni automatizzate. ER‑176091

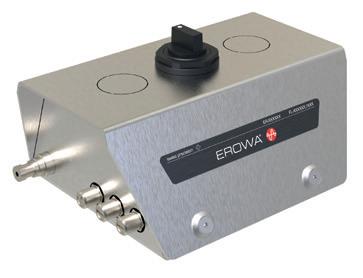

Gruppo idraulico manuale GTS per il controllo manuale, a 4 vie

Descrizione

Centralina idraulica per il comando manuale dei mandrini di serraggio GTS. Per piastre base GTS manuali e installazioni su piano macchina. Per l‘apertura e il riserraggio di fino a quattro mandrini di serraggio GTS. Incluso pulsante di comando manuale con cavo di 5 m. Utilizzo semplice e sicuro all‘esterno della macchina.

Applicazione Funzione Fornitura Particolarità

ER‑179044

Set di tubi flessibili da 2/5 m incl. Giunto rapido, per ER‑176091

Descrizione

Set di tubi per il collegamento della centralina idraulica GTS ER‑176091 alle piastre base GTS e alle installazioni su piano macchina. 5 m. Inclusi 2 tubi idraulici completi di giunti rapidi e raccordi per la piastra base.

Lunghezza Fornitura

ER‑179045

Set di tubi flessibili 2 / 10 m incl. Giunto rapido, per ER‑176091

Descrizione

Set di tubi per il collegamento della centralina idraulica GTS ER‑176091 alle piastre base GTS e alle installazioni su piano macchina. 10 m. Inclusi 2 tubi idraulici completi di giunti rapidi e raccordi per la piastra base.

Lunghezza Fornitura

EROWA GTS

025

026

EROWA MTS

Incrementate la capacità delle vostre macchine L‘impiego del sistema di serraggio a punto zero MTS sulle vostre macchine vi permette di porre le basi per una produzione efficiente e flessibile. Il sistema di serraggio costituisce l‘interfaccia comune per tutte le macchine utensili e di misura utilizzate nel processo produttivo. Si possono preparare i nuovi ordini mentre la macchina continua a lavorare. I job preparati vengono sostituiti con quelli lavorati in un istante, con caricamento manuale o automatico dei mandrini MTS. Si riducono così al minimo i tempi di fermo macchina.

STANDARDIZZARE

EROWA MTS

L‘interfaccia universale

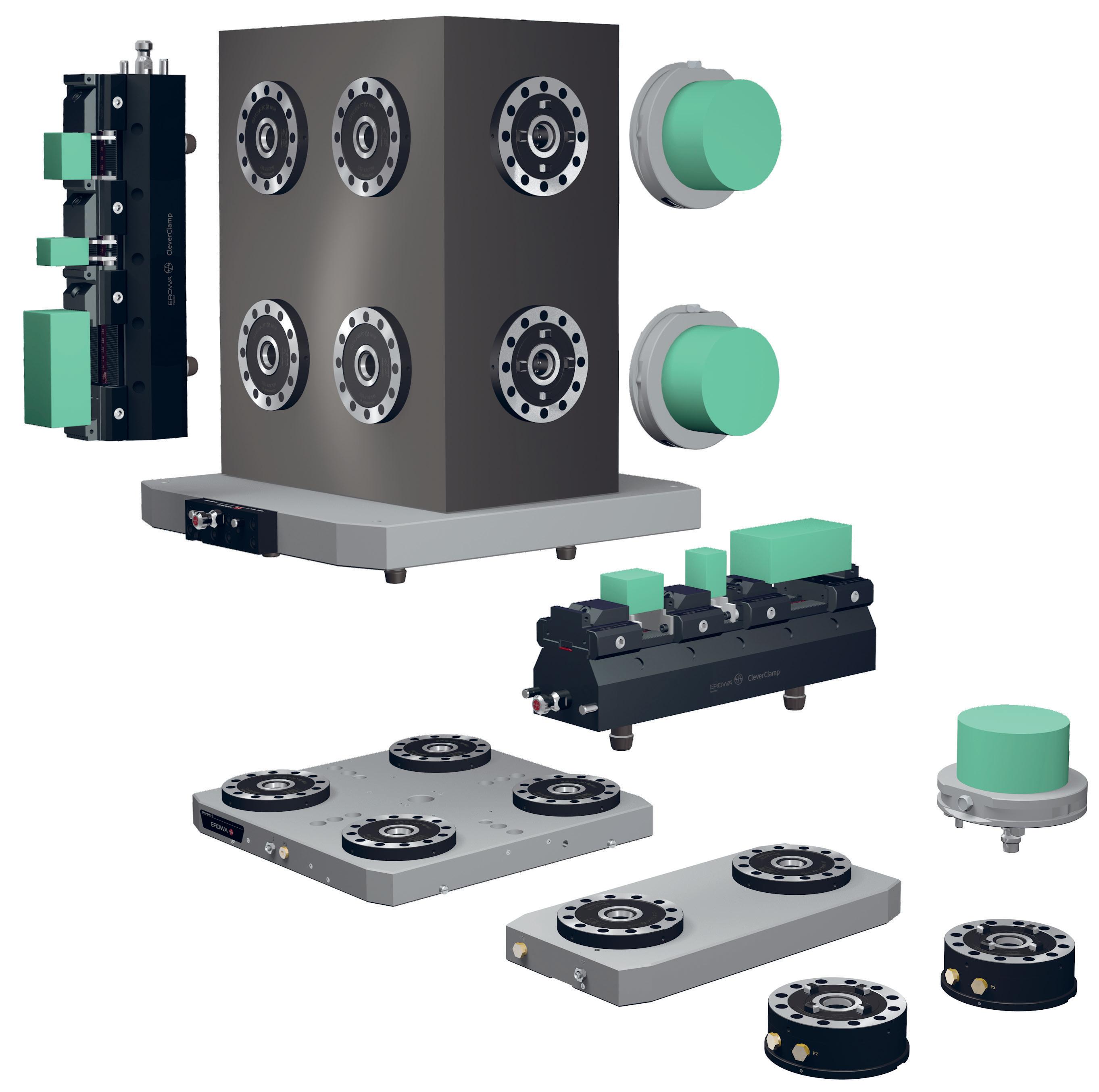

EROWA MTS (Modular Tooling System) si basa sul concetto di modularità e flessibilità: dalla pallettizzazione singola con un mandrino di serraggio MTS, alla pallettizzazione multipla con le piastre di base MTS fino all‘integrazione di altri sistemi di serraggio EROWA. Tutte le combinazioni sono possibili mentre le dimensioni massime dei pezzi dipendono principalmente dalle possibilità della macchina.

EROWA MTS

027

028

EROWA MTS

La pallettizzazione flessibile in base alle vostre esigenze Mandrini di serraggio integrati I mandrini MTS IntegralChuck sono disponibili in diverse dimensioni e versioni. Si possono integrare nelle piastre di base, nei cubi di serraggio o direttamente nella tavola macchina. Grazie alla vasta gamma di mandrini IntegralChuck è possibile soddisfare pressoché ogni esigenza tecnica.

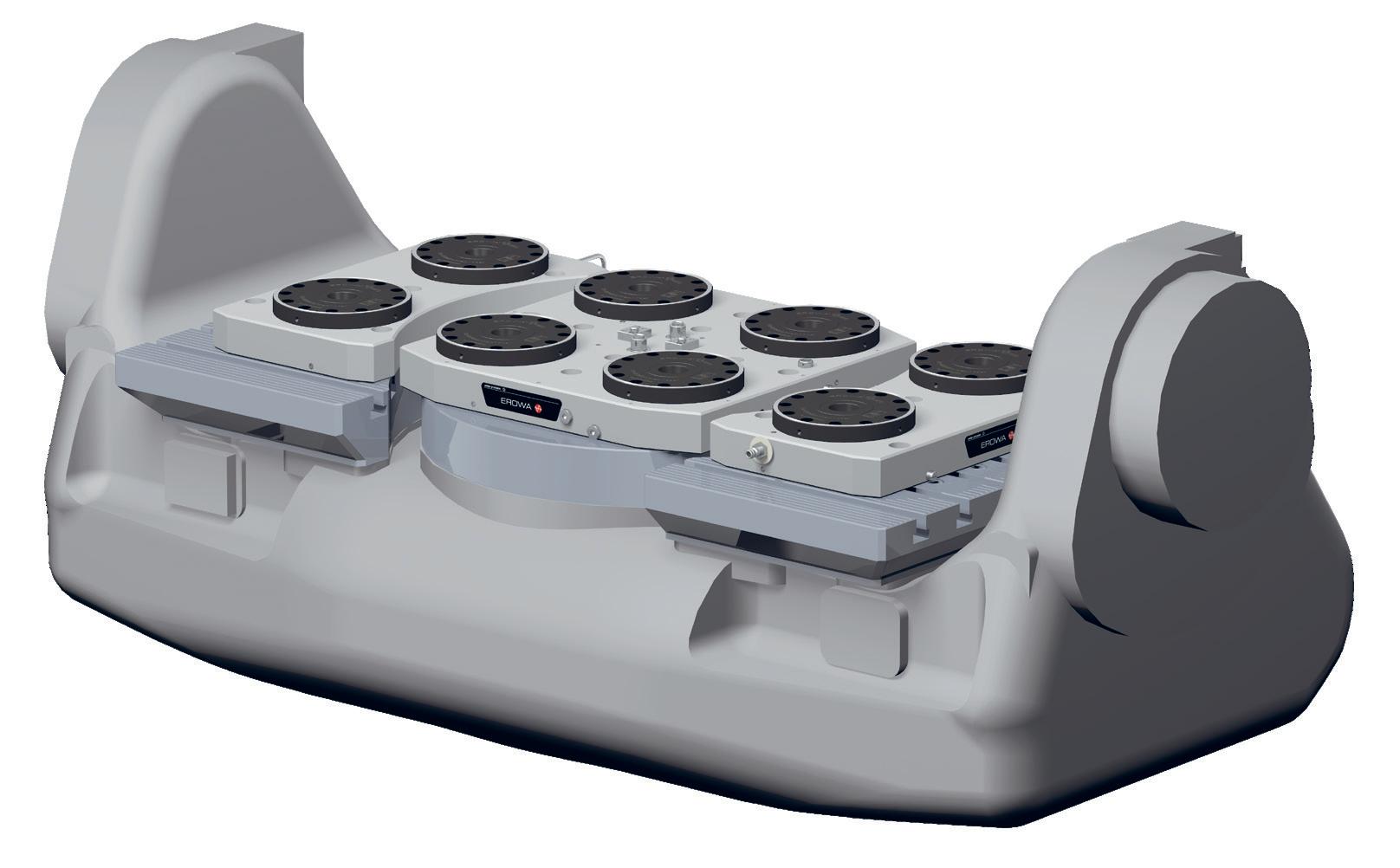

Mandrini di serraggio montati sulla tavola macchina I mandrini di serraggio MTS e le piastre di base singole possono essere montati sulla tavola macchina singolarmente o combinati tra loro. Sono adatti al serraggio di pallet singoli o multipli, nonché dei dispositivi specifici del cliente. Questi mandrini vi offrono possibilità illimitate.

STANDARDIZZARE EROWA MTS

Combinazioni e particolari esigenze del cliente Le varie piastre di base MTS e i mandrini di serraggio MTS possono essere combinati tra loro creando così la base per il serraggio di pallet MTS più grandi. Se nella nostra gamma standard non trovate il prodotto che cercate contattateci, troveremo la soluzione ottimale per voi.

Adattamento Utilizzando il Tooling System modulare come base sulla tavola macchina, vi tenete aperte tutte le opzioni. Tutti i sistemi di serraggio EROWA nonché i vostri supporti, dispositivi di bloccaggio, ecc. possono essere adattati al sistema MTS. I sistemi di serraggio attivi possono essere comandati tramite dispositivi di connessione. EROWA MTS vi garantisce quindi la massima flessibilità.

029

030

EROWA MTS

Il sistema di serraggio con punto zero predefinito per la vostra produzione Il sistema di serraggio EROWA MTS, nell‘impiego pratico mostra tutta la sua flessibilità Sia nella soluzione standard che nella configurazione personalizzata per il cliente, il sistema si adatta praticamente a qualsiasi situazione e necessità. L‘integrabilità del sistema consente la sostituzione rapidissima dei portapezzi più svariati. Il retrofit per il cambio automatico dei pezzi è possibile in qualsiasi momento. I FATTI

• Integrabile ed espandibile in modo modulare • Pallettizzazione singola e multipla • Altezza di montaggio ridotta • Elevata forza di serraggio • Precisione di ripetibilità di < 0.003 mm • Automatizzabile • Affidabile e resistente

STANDARDIZZARE EROWA MTS

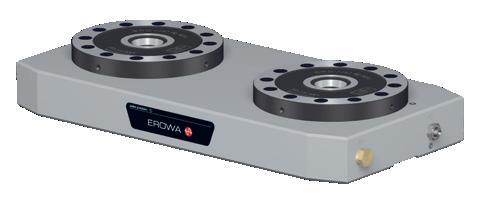

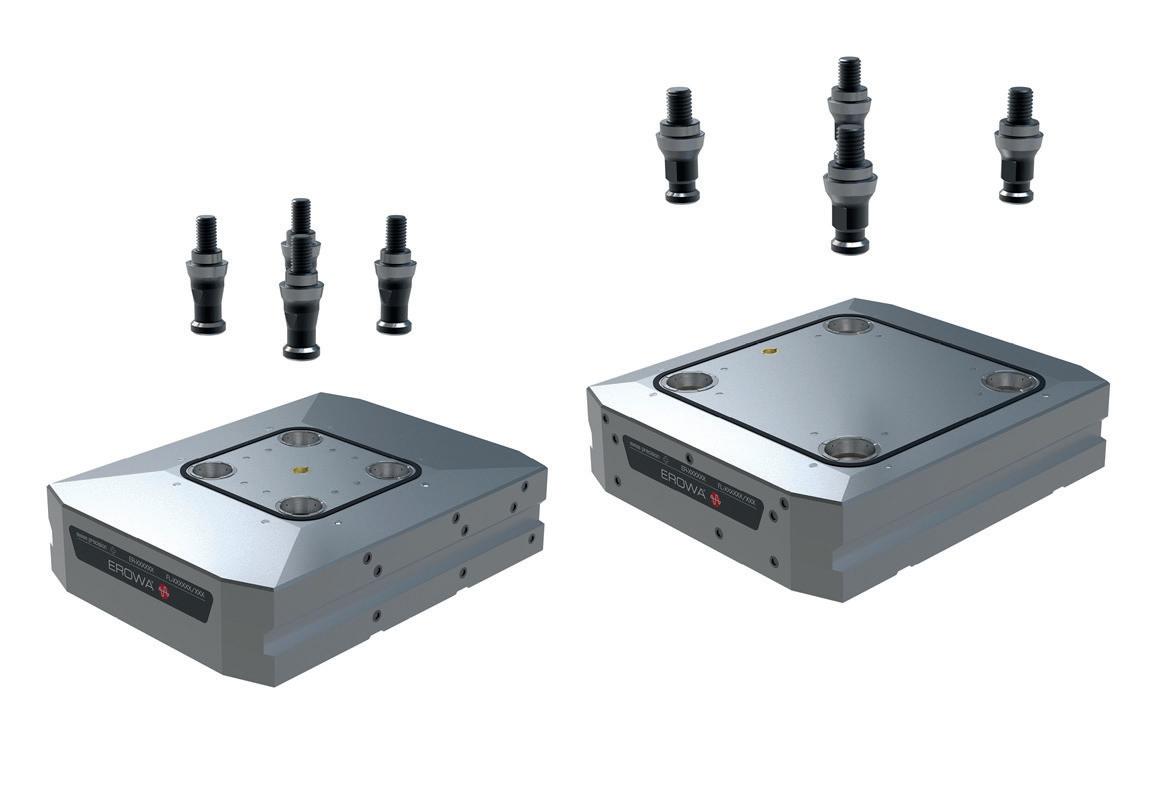

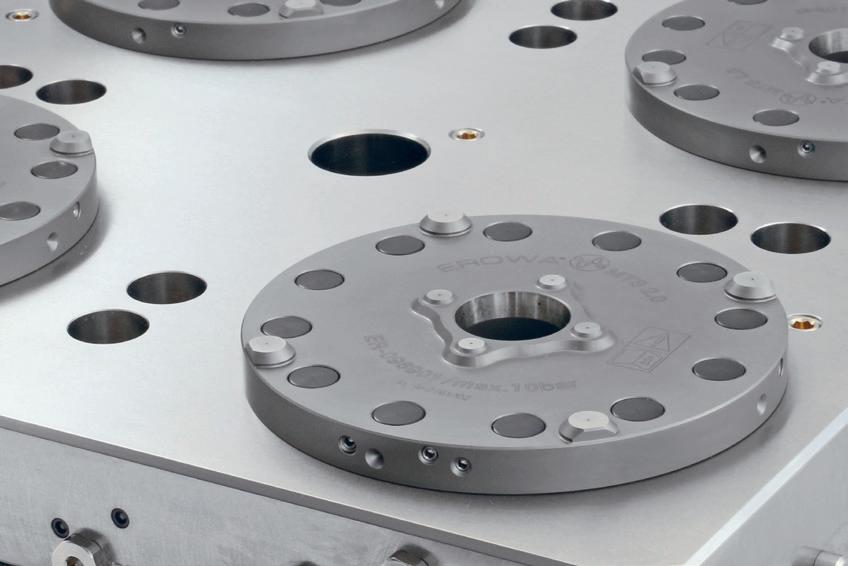

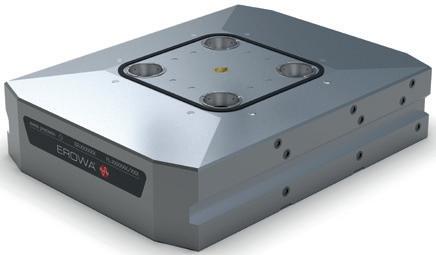

Le piastre di base MTS costituiscono l‘interfaccia flessibile e precisa per la pallettizzazione singola o multipla. Le piastre di base MTS sono disponibili in diverse versioni, con 1, 2, 4, 6 o 8 mandrini di serraggio MTS a seconda del modello. E sapremo consigliarvi e proporvi anche delle soluzioni su misura.

Il collaudato e versatile sistema di serraggio con punto zero predefinito consente di effettuare il cambio pallet in pochi secondi e con una precisione di ripetibilità di < 0.003 mm.

L‘altezza di montaggio ridotta del sistema di serraggio lascia più spazio per i pezzi e la loro lavorazione. I mandrini di serraggio MTS vengono fissati sulla tavola macchina o sono direttamente integrati nella stessa.

I pezzi e i dispositivi di bloccaggio vengono pallettizzati fuori macchina e possono essere trasferiti sulla stessa senza alcun ulteriore allineamento. Grazie ai mandrini di serraggio MTS vengono tenuti in posizione in modo sicuro e preciso.

Le morse, le dime e i dispositivi di bloccaggio esistenti vengono attrezzati con attacchi o pallettizzati e sono subito utilizzabili con il sistema MTS.

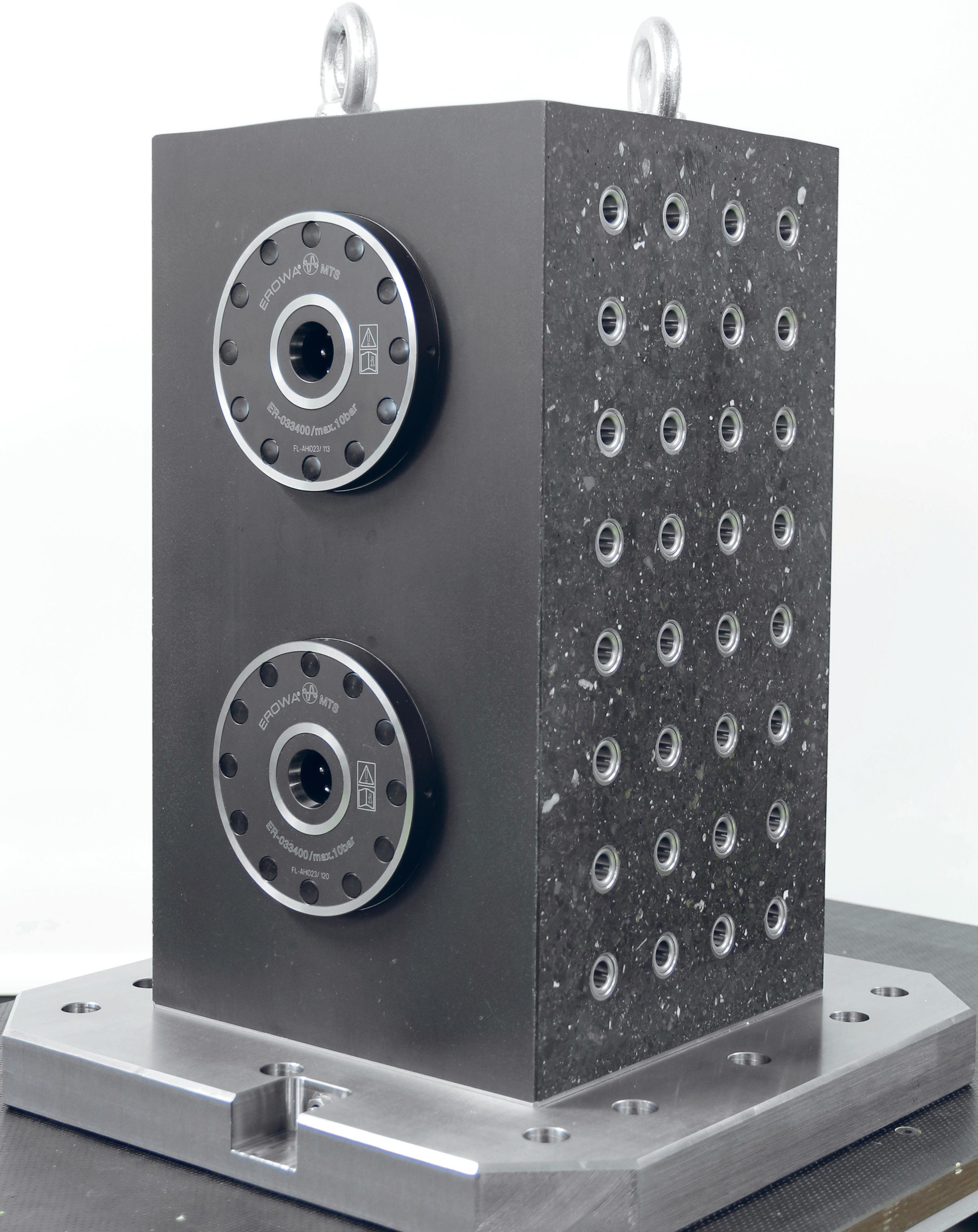

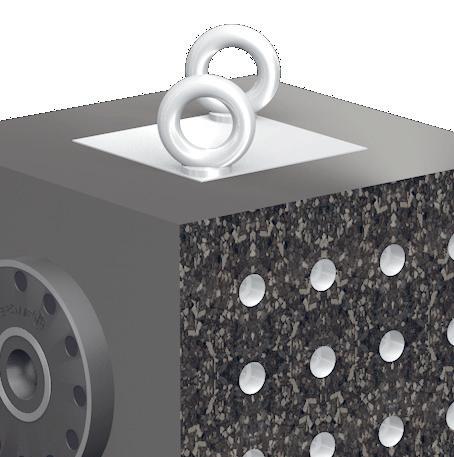

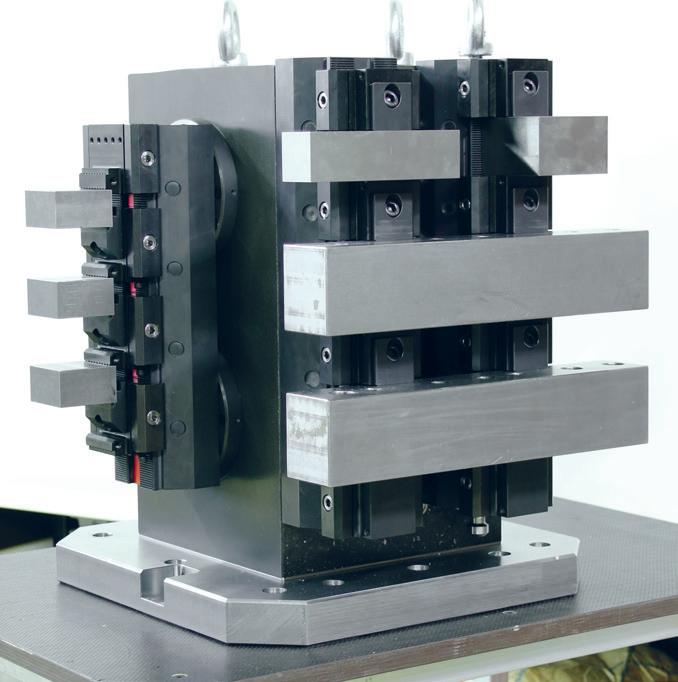

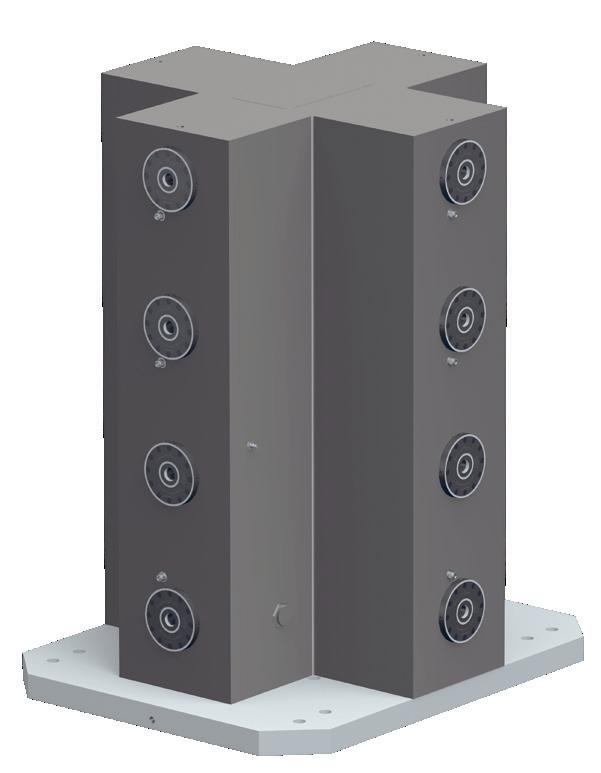

Il cubo portapezzi EROWA in ghisa minerale offre sufficiente spazio per l‘attrezzaggio contemporaneo di pezzi diversi. L‘utilizzo di un cubo di serraggio consente di sfruttare al meglio l‘intera area di lavoro della macchina.

Il sistema MTS è ideale per il cambio pallet automatico. Durante la sostituzione vengono pulite automaticamente le superfici di appoggio dei mandrini, pallet e attacchi. I pallet MTS vengono posizionati in modo pulito e preciso.

031

032

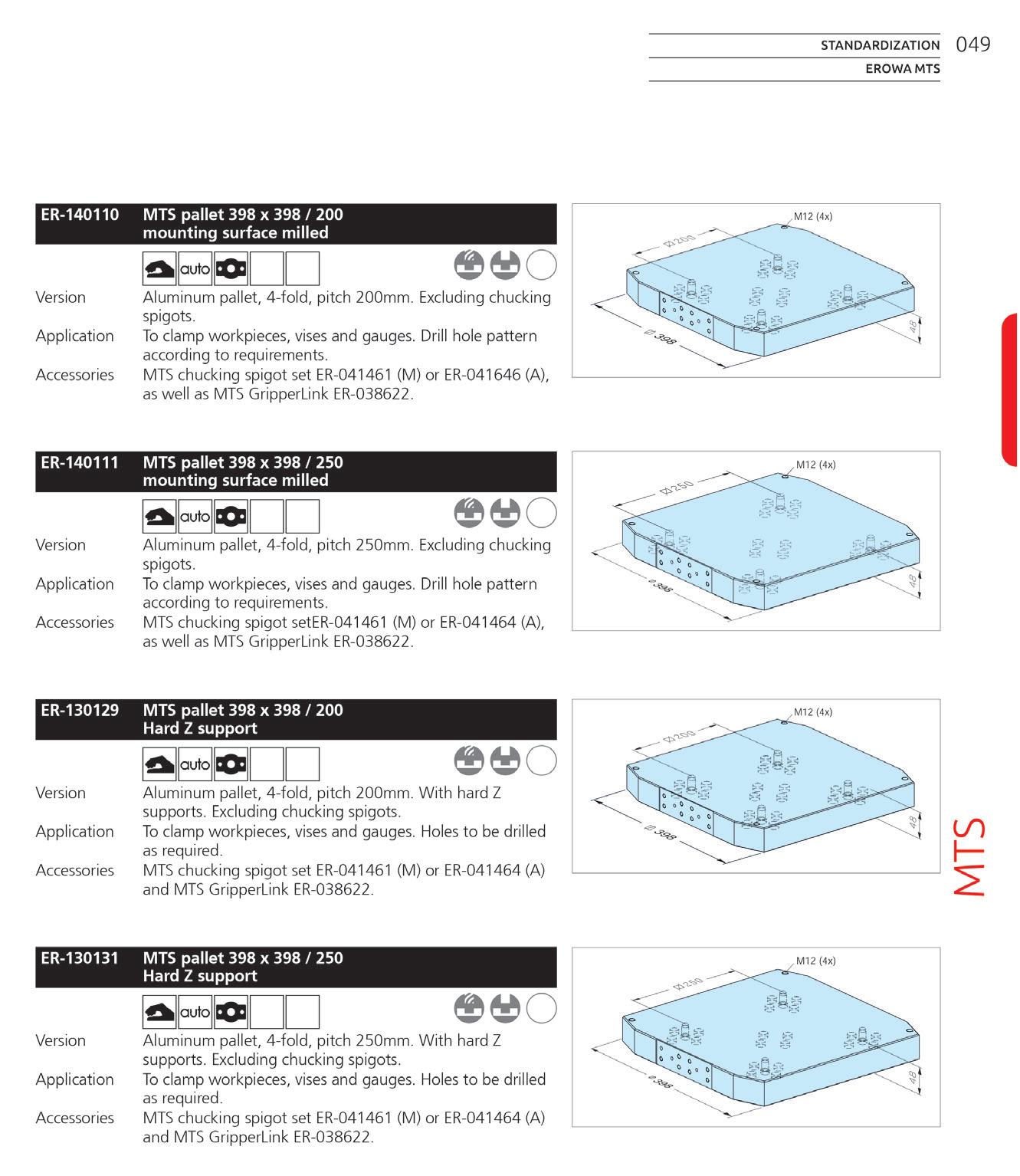

Panoramica dei diversi sistemi di serraggio EROWA MTS

EROWA MTS

MTS 81

MTS

MTS 2.0

MTS 3.0

MTS 3.0 e MTS 4.0 ampliano la gamma e garantiscono uno standard di sicurezza più elevato per le applicazioni di fresatura e tornitura. Le soluzioni vengono elaborate in base alle specifiche esigenze di progetto. Per ulteriori informazioni, consultare i cataloghi dei prodotti o rivolgersi al proprio rivenditore specializzato EROWA.

EROWA MTS 81 Dimensioni compatte, elevata forza di serraggio L’MTS 81 viene impiegato ovunque lo spazio sia limitato, senza rinunciare ai vantaggi di un sistema di serraggio a punto zero e all›elevata forza di serraggio. Le unità di serraggio MTS 81 dispongono di una funzione di serraggio supplementare e sono disponibili per l›uso automatico e manuale.

EROWA MTS L’interfaccia universale Utilizzata in 10.000 applicazioni e collaudata sul campo. Il sistema di serraggio a punto zero MTS è ormai indispensabile nella lavorazione ad asportazione di trucioli e nel portafoglio prodotti EROWA. Gli IntegralChucks sono disponibili nella versione Single per la pallettizzazione singola e nella versione Multi per la pallettizzazione multipla. Entrambe le varianti sono disponibili per l›impiego universale sulle macchine utensili.

MTS 4.0

STANDARDIZZARE EROWA MTS

EROWA MTS 2.0 Per forze di lavorazione elevate Questo sistema di serraggio dalle prestazioni potenziate è adatto alla lavorazione a 5 assi e alle applicazioni di fresatura-tornitura. Grazie al controllo integrato dell’apertura e alla notevole forza di serraggio di 20 kN, i mandrini MTS 2.0 resistenti alla corrosione soddisfano anche i requisiti più esigenti in ambito produttivo. I mandrini integrali MTS 2.0 sono disponibili per la pallettizzazione singola e multipla sia in funzionamento manuale che automatico. Con MTS 2.0 scegliete un prodotto premium a un prezzo interessante.

EROWA MTS 3.0 Massimi requisiti di sicurezza L’MTS 3.0 convince grazie alla sicurezza certificata secondo la norma ISO 13849, Livello di prestazione D, Categoria 3, ed è sinonimo di elevata sicurezza di processo. È progettato per applicazioni esigenti di fresatura e tornitura e garantisce un serraggio sicuro del pezzo anche sotto carico, nonché processi stabili e produttivi.

Maggiori informazioni: MTS 3.0

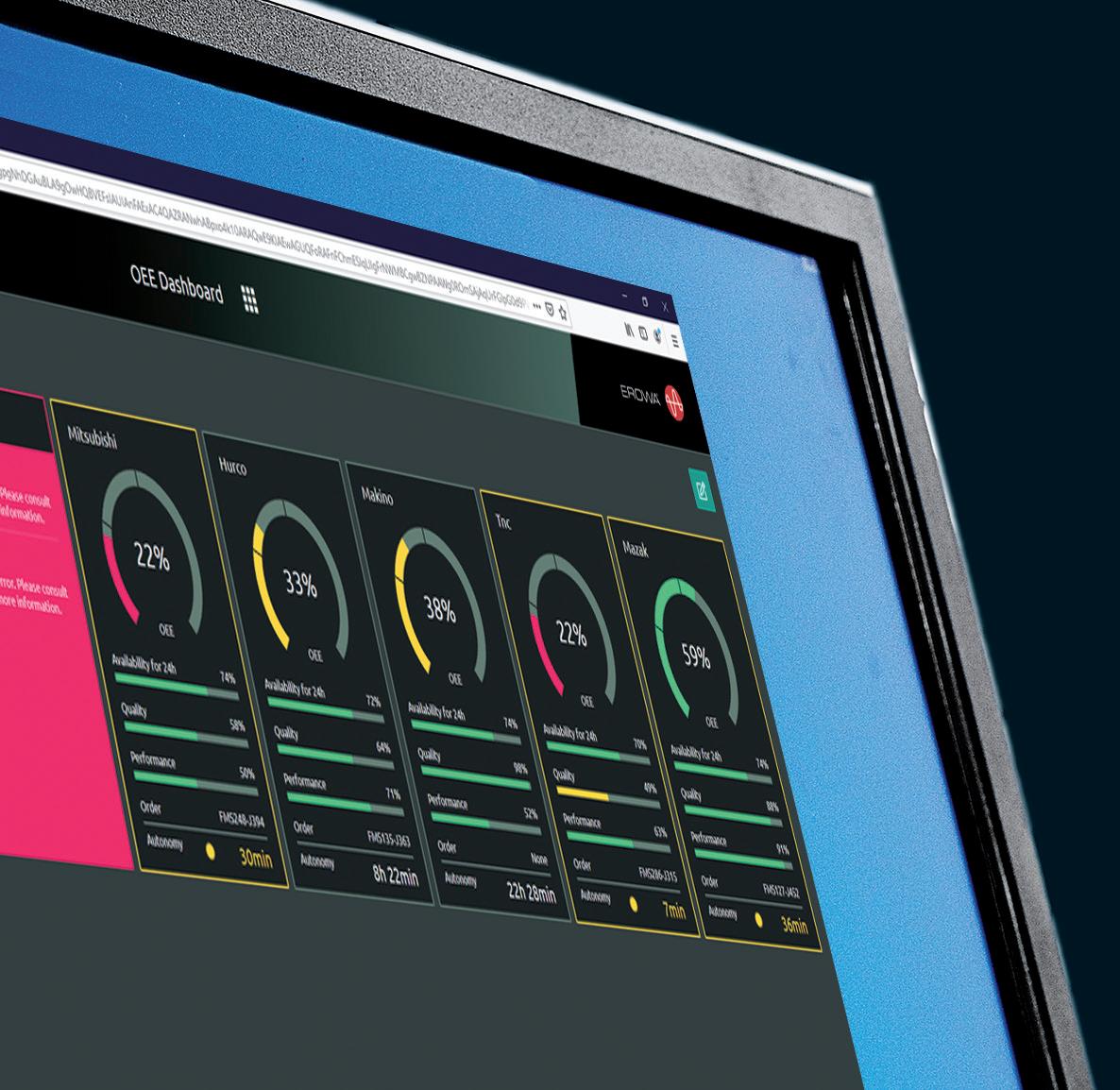

EROWA MTS 4.0 Controllo intelligente dei processi La crescente interconnessione e i requisiti di sicurezza sempre più elevati nella produzione richiedono tecnologie innovative. Grazie all›elaborazione digitale dei dati relativi alla forza di serraggio attuale, allo stato e ad altre informazioni rilevanti, l›MTS 4.0 rappresenta la scelta ottimale per processi di produzione intelligenti e orientati al futuro.

Maggiori informazioni: MTS 4.0

033

034

EROWA MTS

Panoramica dei diversi sistemi di serraggio EROWA MTS

STANDARDIZZARE EROWA MTS

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA MTS MTS 81

Dati tecnici

3. Sbloccaggio tramite valvola a leva

MTS 81

Mandrini di serraggio integrati

4. Sbloccaggio tramite unità di comando manuale

MTS

Dati tecnici

MTS

Mandrini di serraggio integrati

MTS

Mandrini di serraggio

MTS

Piastre di base 1- / 2- / 4- / 6- / 8-mandrini

MTS 2.0

Dati tecnici

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale

MTS 2.0

Mandrini di serraggio integrati

7. Adatto per l‘impiego ad immersione

MTS 2.0

Piastre di base 4-mandrini

8. Materiale inossidabile

MTS

Pallet passo 160 quadruple

MTS

Pallet passo 200 doppie

MTS

Pallet passo 200 quadruple

MTS

Pallet passo 250 doppie

MTS

Pallet passo 250 quadruple

MTS

Pallet singoli

9. Adatto per applicazioni automatizzate 10. Manipolazione con Robot EROWA munito di pinza S

MTS

Attacchi

11. Manipolazione con Robot EROWA munito di pinza Combi

MTS

Dispositivi di comando

MTS

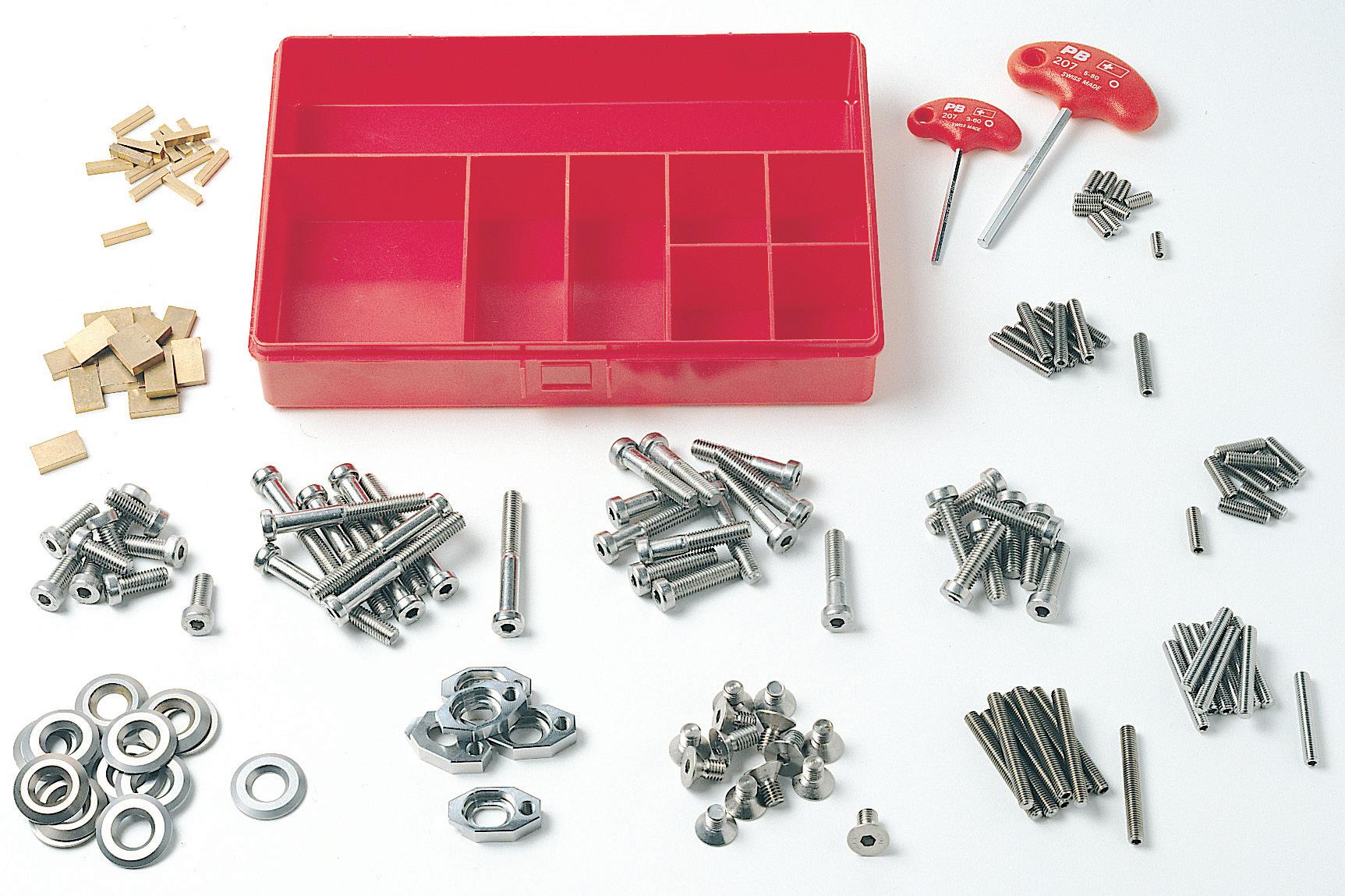

Accessori

12. Manipolazione con Robot EROWA munito di pinza C

MTS

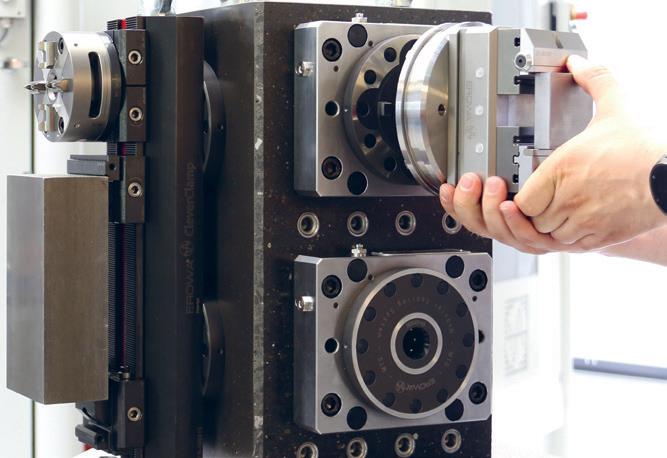

Cubo portapezzi in ghisa minerale

13. Manipolazione con Robot EROWA munito di pinza 72 14. Manipolazione con Robot EROWA munito di pinza 115 15. Manipolazione con Robot EROWA munito di pinza 148 16. Manipolazione con pinza EROWA RN PC 210 17. Manipolazione con pinca EROWA RCS 18. Manipolazione con pinca EROWA WGS-500

035

036

EROWA MTS 81

Piccolo ma con una grande forza di serraggio! I FATTI

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento mandrino MTS 81

• Struttura compatta • Con funzione di riserraggio • Elevata forza di serraggio di 10‘000 N • Preciso • Affidabile • Sicuro grazie all‘autobloccaggio 01 | Precisione Centraggio senza gioco mediante cono corto. Precisione di ripetibilità: <0.003 mm Posizionamento facile e preciso dei pallet. 02 | Meccanismo di serraggio Meccanismo di serraggio affidabile grazie alla chiusura autobloccante a sfere. Massima stabilità e resistenza alle vibrazioni.

03 | Apertura I mandrini MTS sonno azionati pneumaticamente. 03

Dati tecnici - MTS 81

Precisione di ripetibilità Serraggio Pressione di apertura Controllo Forza di serraggio con riserraggio Forza di tenuta Riserraggio Cicli di serraggio

MTS 81 < 0.003 mm meccanico-elastico (senza pressione) min. 8,5 bar (pneumatica) controllo combinato di bloccaggio e di presenza (pneumatico) 10’000 N/mandrino > 60´000 N/mandrino si > 500´000

compatibilità - MTS 81 - MTS - MTS 2.0 - MTS+

Pacchetto forza La funzione di riserraggio viene ottenuta con una forza di serraggio di 10`000 N. L‘apertura del mandrino è pneumatica.

STANDARDIZZARE EROWA MTS

EROWA MTS 81

Mandrini di serraggio integrati Dati tecnici Precisione di ripetibilità Serraggio Pressione di apertura Controllo (Chuck P/A) Forza di serraggio con riserraggio

Mandrini di serraggio integrati MTS 81 tipo pneumatico < 0.003 mm meccanico-elastico (senza pressione) min. 8,5 bar (pneumatica) controllo combinato di bloccaggio e di presenza (pneumatico)

Schema di montaggio valido per MTS 81 IntegralChuck. Controllare le tolleranze in base alle istruzioni di montaggio.

fino a 10.000 N/mandrino

M = multiplo P = azionamento pneumatico A = automatizzabile

ER‑057943

MTS 81 IntegralChuck M‑P

Esecuzione

Applicazione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori. 2 raccordi di tipo pneumatico: per l’apertura e il riserraggio. Fissaggio di pallet multipli.

ER‑059016

MTS 81 IntegralChuck M‑P/A

Esecuzione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori. 3 raccordi di tipo pneumatico: per l’apertura, il riserraggio e la pulizia / controllo presenza. Fissaggio di pallet multipli.

Raccordi

Raccordi Applicazione

EROWA sviluppa soluzioni personalizzate su misura. Saremo lieti di progettare per voi piastre di base o pallet MTS 81 personalizzati, perfettamente adattati alle vostre esigenze. Per ulteriori informazioni, rivolgetevi al vostro partner EROWA.

037

038

EROWA MTS

L’interfaccia universale I FATTI

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento mandrino MTS

• Utilizzato con successo in decine di migliaia di applicazioni • Precisione di ripetibilità di < 0.003 mm • Elevata forza di serraggio di 12’000 N • Durevole e affidabile • Con sfere in ceramica 01 | Precisione Centraggio senza gioco mediante cono corto. Precisione di ripetibilità: < 0.003 mm Posizionamento facile e preciso dei pallet. 02 | Meccanismo di serraggio Meccanismo di serraggio affidabile grazie alla chiusura autobloccante a sfere. Massima stabilità e resistenza alle vibrazioni.

03 | Apertura I mandrini MTS sono azionati pneumaticamente. 04 | Pulizia Possibilità di deflusso del liquido, nessun accumulo di sporco.

compatibilità - MTS 81 - MTS - MTS 2.0 - MTS+

Dati tecnici - MTS

Precisione di ripetibilità Serraggio Pressione di apertura Controllo Forza di serraggio Forza di tenuta Riserraggio Cicli di serraggio

MTS < 0.003 mm meccanico-elastico (senza pressione) min. 7 bar (pneumatica) controllo combinato di bloccaggio e di presenza (pneumatico) 12’000 N/mandrino > 60´000 N/mandrino no > 500´000

Mandrino di serraggio automatizzable Pulizia automatica delle superfici di appoggio e del perno di centraggio durante la sostituzione del pezzo.

STANDARDIZZARE

039

EROWA MTS

I componenti

passo degli attacchi 160 mm

passo degli attacchi 200 mm

passo degli attacchi 250 mm

Sistema CleverClamp

ER-035294

ER-038622

ER-035294

ER-130141

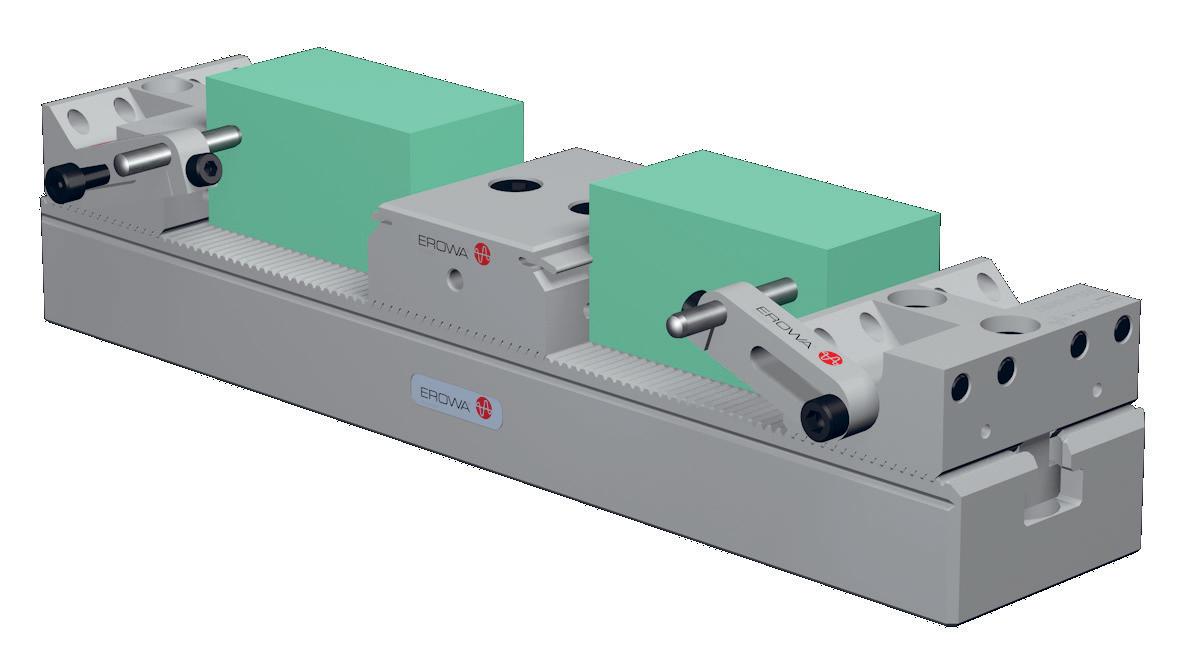

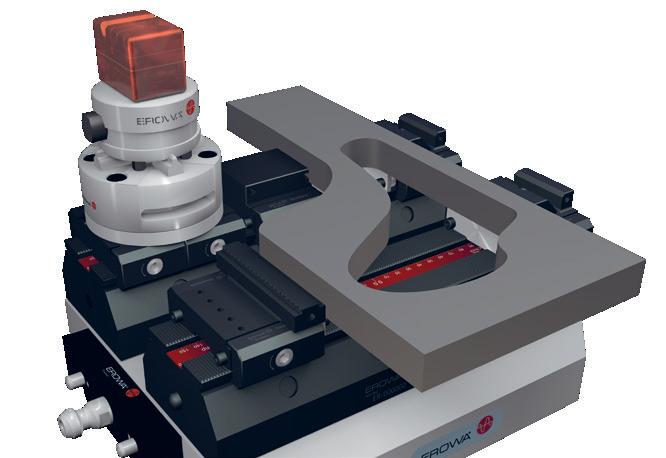

Morsa di centraggio

ER-038622

ER-130417

ER-130132 ER-130134 ER-130140 ER-035294 ER-033602

ER-130145 ER-130129

ER-038622

ER-035294

ER-038622

ER-130131

ER-033600 ER-035294 ER-143446 ER-039200

ER-130125 ER-041461 ER-041464 (A)

ER-094168

ER-130130

ER-130127

ER-038622

ER-130126 ER-041461 ER-041464 (A)

ER-041460

ER-129663

ER-033502 ER-131200 ER-160420 (A) ER-160421

ER-148100

(A) = automatico

ER-148220

ER-148420 (A) ER-148421

ER-148225

ER-041461 ER-041464 (A)

ER-148425 (A) ER-148426

ER-148620

ER-148625

ER-148820

ER-148825

040

EROWA MTS

Mandrini di serraggio integrati Dati tecnici Precisione di ripetibilità Indexaggio pallet Serraggio Pressione di apertura Controllo (Chuck P/A) Forza di serraggio

Mandrini di serraggio integrati MTS tipo pneumatico < 0,003 mm 4 x 90° (MTS IntegralChuck S) meccanico-elastico (senza pressione) min. 7 bar (pneumatica) controllo combinato di bloccaggio e di presenza (pneumatico) 12’000 N/mandrino

Schema di montaggio per MTS IntegralChuck. Controllare le tolleranze in base alle istruzioni d‘uso.

ER‑131200

MTS IntegralChuck S‑P

Esecuzione Raccordi Applicazione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori. 1 raccordi di tipo pneumatico: per l’apertura. Fissaggio di pallet singoli o multipli.

ER‑131210

MTS IntegralChuck S‑P/A

Esecuzione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori. 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza. Fissaggio di pallet singoli o multipli.

Raccordi Applicazione

S = M = P = A =

singolo multiplo azionamento pneumatico automatizzabile

STANDARDIZZARE EROWA MTS

ER‑131220

MTS IntegralChuck M‑P

Esecuzione Raccordi Applicazione

Per il montaggio diretto su tavole macchina, piastre, cubi e divisori. 1 raccordi di tipo pneumatico: per l’apertura. Fissaggio di pallet multipli.

ER‑131230

MTS IntegralChuck M‑P/A

Esecuzione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori. 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza. Fissaggio di pallet multipli.

Raccordi Applicazione

041

042

EROWA MTS

Mandrini di serraggio Dati tecnici Precisione di ripetizione Indexaggio pallet Serraggio Pressione di apertura Controllo (Chuck P/A) Forza di serraggio

Mandrini di serraggio MTS tipo pneumatico < 0,003 mm 4 x 90° (MTS Chuck S) meccanico-elastico (senza pressione) min. 7 bar (pneumatica) controllo combinato di bloccaggio e di presenza (pneumatico) 12’000 N/mandrino

ER‑033502

MTS Chuck S‑P

Esecuzione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre ecc. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Fissaggio di pallet singoli o multipli. Da ordinare separatamente: staffa MTS ER‑033804 o ER‑033805 per il fissaggio.

Raccordi Applicazione Accessori

ER‑035502

MTS Chuck S‑P/A

Esecuzione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre ecc. Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza. Fissaggio di pallet singoli o multipli. Da ordinare separatamente: staffa MTS ER‑033804 o ER‑033805 per il fissaggio.

Raccordi Applicazione Accessori

S = M = P = A =

singolo multiplo azionamento pneumatico automatizzabile

STANDARDIZZARE EROWA MTS

ER‑033500

MTS Chuck M‑P

Esecuzione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre ecc. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Fissaggio di pallet multipli. Da ordinare separatamente: staffa MTS ER‑033804 o ER‑033805 per il fissaggio.

Raccordi Applicazione Accessori

ER‑035500

MTS Chuck M‑P/A

Esecuzione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre ecc. Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza. Fissaggio di pallet multipli. Da ordinare separatamente: staffa MTS ER‑033804 o ER‑033805 per il fissaggio.

Raccordi Applicazione Accessori

043

044

EROWA MTS

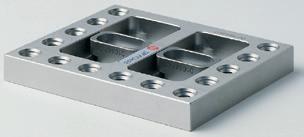

Piastre di base, singolo Dati tecnici Precisione di ripetizione Indexaggio pallet Serraggio Pressione di apertura Forza di serraggio

ER‑148100

Piastre di base MTS, singolo tipo pneumatico < 0,003 mm 4 x 90° (MTS mandrino S) meccanico-elastico (senza pressione) min. 7 bar (pneumatica) 12’000 N

Piastra die base MTS 149 x 180 S‑P 1 mandrini

Versione Piastra di base, in acciaio non temprato. Collegamenti Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Applicazione Per il fissaggio di pallet singoli e multipli. Per il montaggio diretto su tavole macchina. Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

ER‑148101

Piastra die base MTS 149 x 180 M‑P 1 mandrini

Versione Piastra di base, in acciaio non temprato. Collegamenti Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Applicazione Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Montaggio Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

S = singolo M = multiplo P = azionamento pneumatico

STANDARDIZZARE EROWA MTS

EROWA MTS

Piastre di base, doppie Dati tecnici Precisione di ripetizione Indexaggio pallet Serraggio Pressione di apertura Forza di serraggio

Piastre di base MTS, doppie tipo pneumatico < 0,003 mm 1 x 180° meccanico-elastico (senza pressione) min. 7 bar (pneumatica) 24’000 N (2 x 12’000 N)

ER‑148220

Piastra die base MTS 180 x 360 P Interasse 200

Esecuzione

Piastra di base in acciaio non temprato, interasse 200 mm. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Fissaggio di pallet doppi. Per il montaggio su tavole macchina. Esecuzione dei fori di fissaggio a cura del cliente. Prestare attenzione a non forare i tubi dell’aria. Rispettare il manuale di istruzioni.

Raccordi Applicazione Nota Avvertenza

ER‑148225

Piastra di base MTS 200 x 410 P Interasse 250

Esecuzione

Piastra di base in acciaio non temprato, interasse 250 mm. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Fissaggio di pallet doppi. Per il montaggio su tavole macchina. Esecuzione dei fori di fissaggio a cura del cliente. Prestare attenzione a non forare i tubi dell’aria. Rispettare il manuale di istruzioni.

Raccordi Applicazione Nota Avvertenza

= azionamento pneumatico

045

046

EROWA MTS

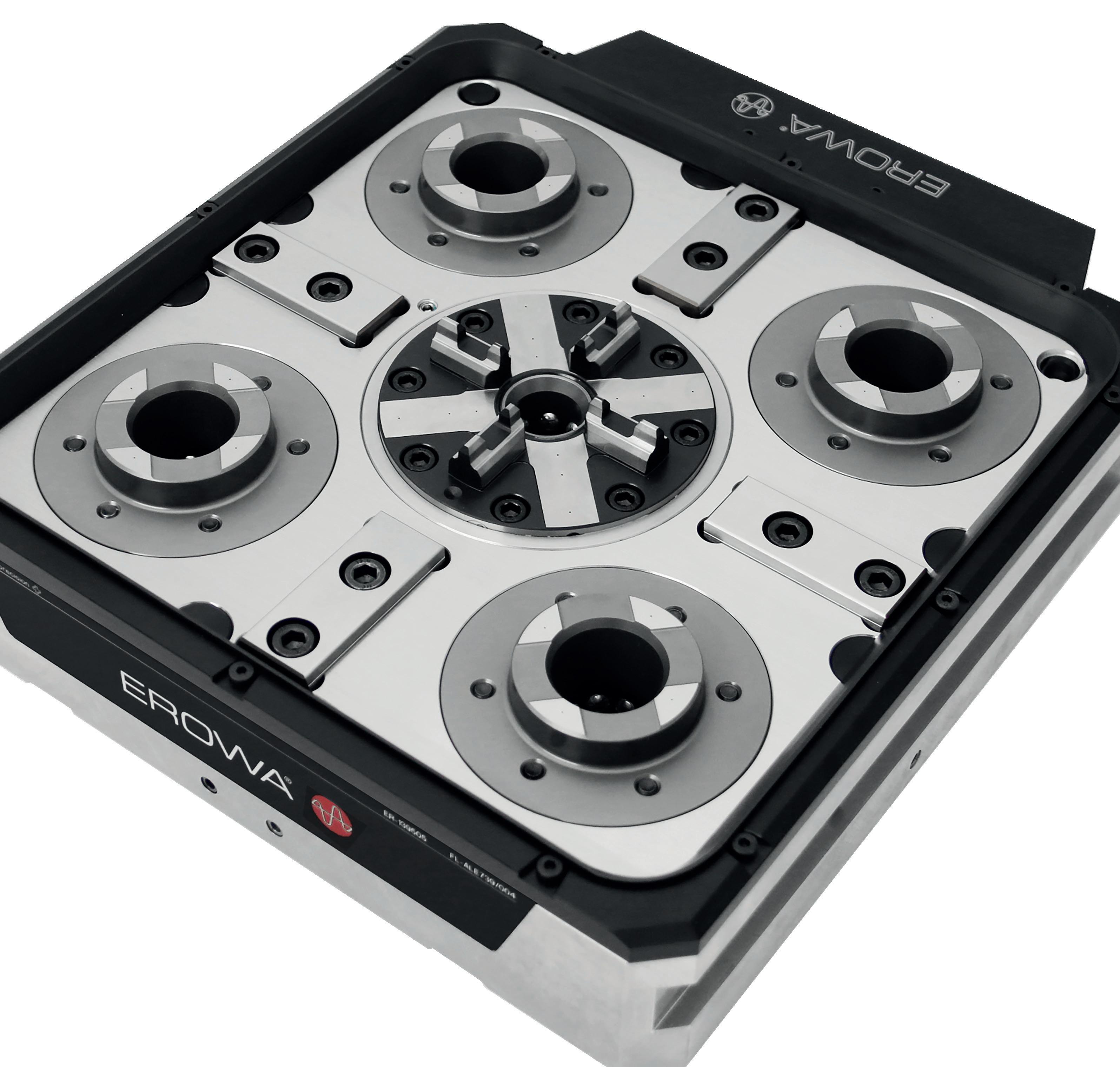

Piastre di base, quadruple Dati tecnici Precisione di ripetizione Serraggio Pressione di apertura Forza di serraggio

Piastre di base MTS, quadruple tipo pneumatico < 0,003 mm meccanico-elastico (senza pressione) min. 7 bar (pneumatica) 48’000 N (4 x 12’000 N)

ER‑160421

Piastra di base MTS 320 x 320 P Universale, interasse 160

Esecuzione

Piastra di base universale, in acciaio non temprato, interasse 160 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta). Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

Raccordi Opzione Applicazione Montaggio

ER‑148421

Piastra di base MTS 360 x 360 P Universale, interasse 200

Esecuzione

Piastra di base universale, in acciaio non temprato, interasse 200 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta). Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

Raccordi Opzione Applicazione Montaggio

ER‑148426

Piastra di base MTS 410 x 410 P Universale, interasse 250

Esecuzione

Piastra di base universale, in acciaio non temprato, interasse 250 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta). Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

Raccordi Opzione Applicazione Montaggio

= azionamento pneumatico

STANDARDIZZARE EROWA MTS

EROWA MTS

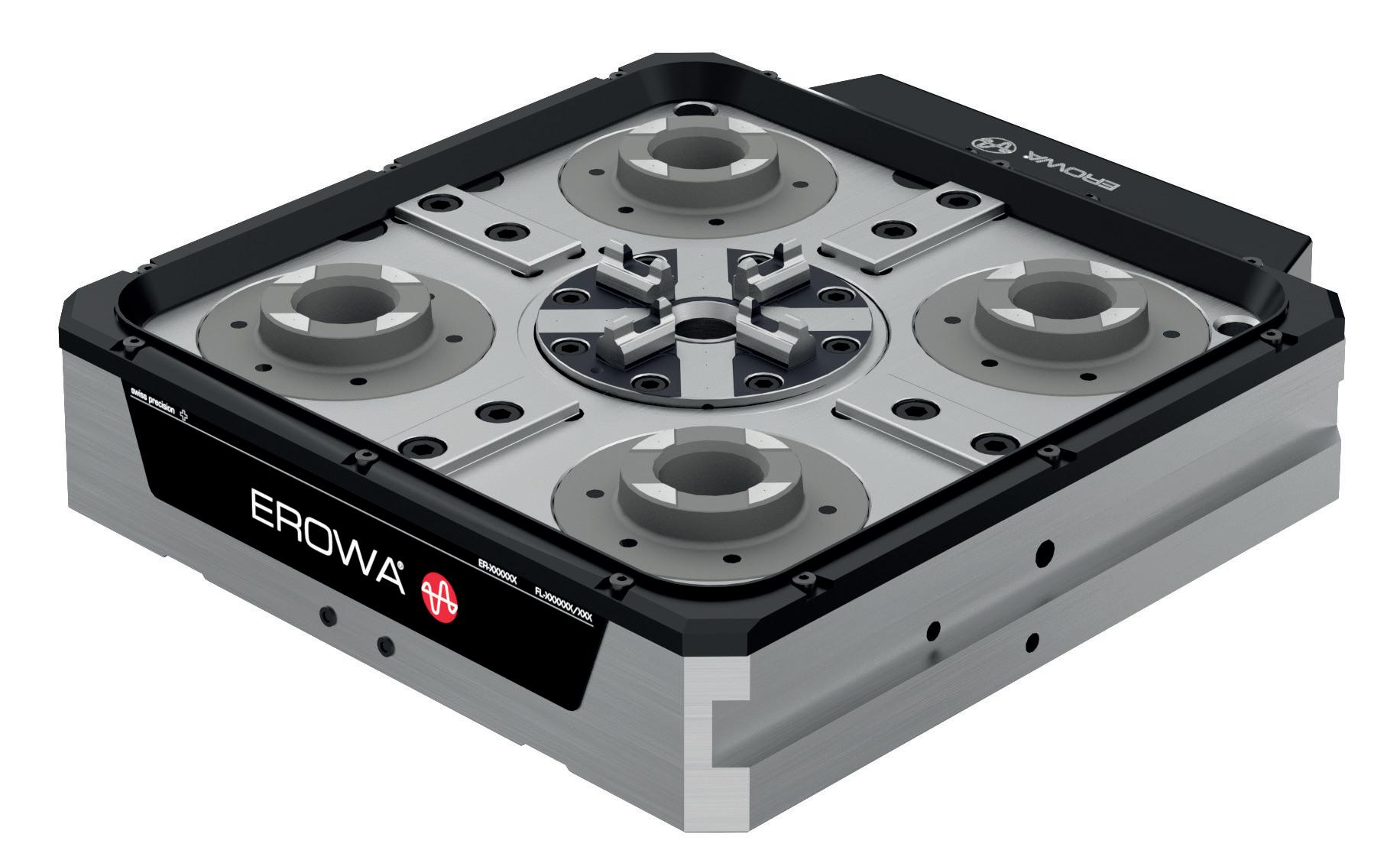

Piastre di base, quadruple, automatizzabili Dati tecnici Precisione di ripetibilità Serraggio Pressione di apertura Controllo (Chuck P/A) Forza di serraggio

Piastre di base MTS, quadruple, tipo pneumatico automatizzabili < 0,003 mm meccanico-elastico (senza pressione) min. 7 bar (pneumatica) controllo combinato di bloccaggio e di presenza (pneumatico) 48’000 N (4 x 12’000 N)

ER‑160420

Piastra di base MTS 320 x 320 P/A Universale, interasse 160

Esecuzione

Piastra di base universale, in acciaio non temprato, interasse 160 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria. Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza. Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta). Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

Raccordi Opzione Applicazione Montaggio

ER‑148420

Piastra di base MTS 360 x 360 P/A Universale, interasse 200

Esecuzione

Piastra di base universale, in acciaio non temprato, interasse 200 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria. Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza. Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta). Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

Raccordi Opzione Applicazione Montaggio

ER‑148425

Piastra di base MTS 410 x 410 P/A Universale, interasse 250

Esecuzione

Piastra di base universale, in acciaio non temprato, interasse 250 mm. Completa di flangia adattatrice, senza fori per il passaggio dell’aria. Laterale, 2 raccordi di tipo pneumatico: per l’apertura e la pulizia / controllo presenza. Possibilità di comando aria inferiore con apposita flangia adattatrice (su richiesta). Per il fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Schema fori di fissaggio per 50 mm / M12 e per tavole macchina con passo delle scanalature a T 63 e 100 mm.

Raccordi Opzione Applicazione Montaggio

P = azionamento pneumatico A = automatizzabile

047

048

EROWA MTS

Piastre di base, sestuple Dati tecnici Precisione di ripetibilità Serraggio Pressione di apertura Forza di serraggio

Piastre di base MTS, sestuple tipo pneumatico < 0,003 mm meccanico-elastico (senza pressione) min. 7 bar (pneumatica) 72’000 N (6 x 12’000 N)

ER‑148620

Piastra di base MTS 360 x 560 P Interasse 200

Esecuzione

Piastra di base in acciaio non temprato, interasse 200 mm. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Esecuzione dei fori di fissaggio a cura del cliente. Prestare attenzione a non forare i tubi dell‘aria. Rispettare il manuale di istruzioni.

Raccordi Applicazione Nota Avvertenza

ER‑148625

Piastra di base MTS 410 x 660 P Interasse 250

Esecuzione

Piastra di base in acciaio non temprato, interasse 250 mm. Laterale, 1 raccordi di tipo pneumatico: per l’apertura. Fissaggio di pallet multipli. Per il montaggio diretto su tavole macchina. Esecuzione dei fori di fissaggio a cura del cliente. Prestare attenzione a non forare i tubi dell‘aria. Rispettare il manuale di istruzioni.

Raccordi Applicazione Nota Avvertenza

= azionamento pneumatico

STANDARDIZZARE EROWA MTS

EROWA MTS

Piastre di base, ottuple Dati tecnici Precisione di ripetizione Serraggio Pressione di apertura Forza di serraggio

Piastre di base MTS, ottuple tipo pneumatico < 0,003 mm meccanico-elastico (senza pressione) min. 7 bar (pneumatica) 96’000 N (8 x 12’000 N)

ER‑148820

Piastra di base 360 x 760 P Interasse 200

Esecuzione

Raccordi Applicazione Nota Avvertenza

ER‑148825

Piastra di base 410 x 910 P Interasse 250

Esecuzione

Raccordi Applicazione Nota Avvertenza

= azionamento pneumatico

049

050

EROWA MTS 2.0

Il sistema di serraggio con punto zero per esigenze difficili I FATTI

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento mandrino MTS 2.0

• Precisione di ripetibilità di < 0.003 mm • Elevata forza di serraggio di 20‘000 N • Pressione di apertura di soli 6 bar • Con controllo „Posizione aperta“ • Sfere in ceramica • Resistente alla corrosione 01 | Massima precisione Centraggio senza gioco mediante cono corto. Precisione di ripetibilità: < 0.003 mm Posizionamento facile e preciso dei pallet. 02 | Meccanismo di serraggio Meccanismo di serraggio affidabile grazie alla chiusura autobloccante a sfere. Massima stabilità e resistenza alle vibrazioni.

01 04 02

03 | Apertura I mandrini MTS 2.0 sonno azionati pneumaticamente. I mandrini necessitano, nonostante l‘elevatissima forza di serraggio di 20`000 N, di solo 6 bar di pressione di apertura. 04 | Controllo apertura Grazie al controllo apertura integrato, è possibile sapere con certezza quando il mandrino MTS 2.0 è aperto.

Dati tecnici - MTS 2.0

Precisione di ripetibilità Serraggio Pressione di apertura Pressione di riserraggio Controllo Forza di serraggio con riserraggio Forza di tenuta Riserraggio Cicli di serraggio Esecuzione

MTS 2.0 < 0.003 mm meccanico-elastico (senza pressione) min. 6 bar (pneumatica) max. 6 bar controllo combinato di bloccaggio e di presenza (pneumatico) 9’000 N/mandrino (meccanico-elastico) 20’000 N/mandrino > 60´000 N/mandrino si > 500´000 INOX

compatibilità - MTS 81 - MTS - MTS 2.0 - MTS+

STANDARDIZZARE EROWA MTS

EROWA MTS 2.0

I componenti

passo degli attacchi 200 mm

passo degli attacchi 250 mm Sistema CleverClamp Morsa di centraggio

ER-038622

ER-038622 ER-130141

ER-130417

ER-035294

ER-130132 ER-130134 ER-130140

ER-130415

ER-038622

ER-035294

ER-130129

ER-035294

ER-130131

ER-033602

ER-033600

ER-039200

ER-094168

ER-041460

ER-130126

ER-130127

ER-130125

ER-130130

ER-041460

ER-041461 ER-041464 (A)

ER-133890 (A) / ER-133891

ER-133895 (A) / ER-133896

ER-129663

ER-096902

(A) = automatico

051

052

EROWA MTS 2.0

Mandrini di serraggio integrati Dati tecnici Precisione di ripetibilità Indexaggio pallet Serraggio Pressione di apertura Controllo Forza di serraggio con riserraggio

Mandrini di serraggio integrati MTS 2.0, tipo pneumatico < 0,003 mm 4 x 90° (MTS 2.0 IntegralChuck S) meccanico-elastico (senza pressione) min. 6 bar (pneumatica) controllo combinato di bloccaggio e di presenza (pneumatico) 9’000 N (meccanico-elastico) 20’000 N

Schema di montaggio per MTS 2.0 IntegralChuck. Controllare le tolleranze in base alle istruzioni d›uso.

ER‑096902

MTS 2.0 IntegralChuck S‑P

Esecuzione

Applicazione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori. 3 raccordi di tipo pneumatico: per l’apertura, il riserraggio e il controllo „aperto“. Fissaggio di pallet singoli e multipli.

ER‑096903

MTS 2.0 IntegralChuck S‑P/A

Esecuzione

Per il montaggio diretto su tavole macchina, piastre, cubi, squadre e divisori. 4 raccordi di tipo pneumatico: per l’apertura, la pulizia/ controllo presenza, il riserraggio e il controllo „aperto“. Fissaggio di pallet singoli e multipli.

Raccordi

Raccordi Applicazione

S = M = P = A =

singolo multiplo azionamento pneumatico automatizzabile

STANDARDIZZARE EROWA MTS

ER‑096900

MTS 2.0 IntegralChuck M‑P

Esecuzione

Applicazione

ER‑096901

MTS 2.0 IntegralChuck M‑P/A

Esecuzione

Raccordi

Raccordi Applicazione

053

054

EROWA MTS 2.0

Piastre di base, quadruple Dati tecnici Precisione di ripetibilità Serraggio Pressione di apertura Forza di serraggio con riserraggio

Piastre di base, quadruple MTS 2.0, tipo pneumatico < 0,003 mm meccanico-elastico (senza pressione) min. 6 bar (pneumatica) 36’000 N (4 x 9’000 N) (meccanico-elastico) 80’000 N (4 x 20’000 N)

ER‑133891

Piastra di base MTS 2.0 360 x 360 P Universale interasse 200

Esecuzione

Piastra di base universale in acciaio non temprato. Interasse 200 mm. Completa di flangia di adattamento con fori aria. 3 raccordi di tipo pneumatico, laterali e dal basso sul cerchio graduato TK* ø 57 mm: per l’apertura, il riserraggio e il controllo „aperto“. Flange di adattamento specifiche su richiesta del cliente. Fissaggio di pallet multipli. Per il montaggio direttamente sulle tavole macchina. Reticolo di fori per R50 / M12 e per tavole con passo delle scanalature a T 63 / 100 mm.

Raccordi Opzioni Applicazione Montaggio

ER‑133896

Piastra di base MTS 2.0 410 x 410 P Universale, interasse 250

Esecuzione

Piastra di base in acciaio non temprato. Interasse 250 mm. Completa di flangia standard con fori aria. 3 raccordi di tipo pneumatico, laterali e dal basso sul cerchio graduato TK* ø 57 mm: per l’apertura, il riserraggio e il controllo „aperto“. Flange di adattamento specifiche su richiesta del cliente. Fissaggio di pallet multipli. Per il montaggio direttamente sulle tavole macchina. Reticolo di fori per R50 / M12 e per tavole con passo delle scanalature a T 63 / 100 mm.

Raccordi Opzioni Applicazione Montaggio

= azionamento pneumatico

TK* = diametro circonferenza primitiva

STANDARDIZZARE EROWA MTS

EROWA MTS 2.0

Piastre di base, quadruple, automatizzabili Dati tecnici Precisione di ripetibilità Serraggio Pressione di apertura Controllo (Chuck P/A) Forza di serraggio con riserraggio

Piastre di base MTS, quadruple, tipo pneumatico, automatizzabili < 0,003 mm meccanico-elastico (senza pressione) min. 6 bar (pneumatica) controllo «Posizione aperta» e controllo combinato di bloccaggio e di presenza (pneumatico) 36’000 N (4 x 9’000 N) (meccanico-elastico) 80’000 N (4 x 20’000 N)

ER‑133890

Piastra di base MTS 2.0 360 x 360 P/A Universale, interasse 200

Esecuzione

Piastra di base in acciaio non temprato. Interasse 200 mm. Completa di flangia standard con fori aria. 4 raccordi di tipo pneumatico, laterali e dal basso sul cerchio graduato TK* ø 57 mm: per l’apertura, il riserraggio, il controllo „aperto“ e la pulizia / il controllo presenza. Flange di adattamento specifiche su richiesta del cliente. Fissaggio di pallet multipli. Per il montaggio direttamente sulle tavole macchina. Reticolo di fori per R50 / M12 e per tavole con passo delle scanalature a T 63 / 100 mm.

Raccordi

Opzione Applicazione Montaggio

ER‑133895

Piastra di base MTS 2.0 410 x 410 P/A Universale, Interasse 250

Esecuzione

Piastra di base in acciaio non temprato. Interasse 250 mm. Completa di flangia standard con fori aria. 4 raccordi di tipo pneumatico, laterali e dal basso sul cerchio graduato TK* ø 57 mm: per l’apertura, il riserraggio, il controllo „aperto“ e la pulizia / il controllo presenza. Flange di adattamento specifiche su richiesta del cliente. Fissaggio di pallet multipli. Per il montaggio direttamente sulle tavole macchina. Reticolo di fori per R50 / M12 e per tavole con passo delle scanalature a T 63 / 100 mm.

Raccordi

Opzioni Applicazione Montaggio

P = azionamento pneumatico A = automatizzabile TK* = diametro circonferenza primitiva

055

056

EROWA MTS

Pallet - passo 160 quadruplo ER‑143446

Pallet MTS 320 x 320 / 160 Appoggio Z duro

Esecuzione

Pallet in alluminio, quadruplo, interasse 160 mm. Con appoggi Z duri. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A), nonché GripperLink MTS ER‑038622.

Applicazione Accessori

ER‑157207

Pallet di adattatori MTS‑ PCP automatici 320 x 320 / 160

Versione Operazione

Pallet di adattatori da MTS a PowerChuck P. Controllo automatico del PowerChuck P tramite gli attacchi aria MTS della piastra di base MTS. Su macchine con piastra di base MTS per il supporto di pallet ITS. Per il cambio automatico dei pallet nella piastra di base MTS e in PowerChuck P.

Applicazione Nota

STANDARDIZZARE

EROWA MTS

Pallet - passo 200 doppio ER‑130135

MTS Pallet di allineamento 160x360 / 200

Esecuzione

Pallet in alluminio, doppio, con appoggi Z duri. Con righello di allineamento rettificato e quattro piani di misurazione Z. Completo di 2 attacchi di centraggio MTS / A. Regolazione della posizione angolare e determinazione dei valori Z delle piastre di base MTS doppie con interasse da 200 mm.

Applicazione

ER‑130125

Pallet MTS 198 x 398 / 200

Esecuzione

Pallet in alluminio, doppio, interasse 200 mm. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Set di attacchi MTS ER‑041460.

Applicazione Accessori

EROWA MTS

Pallet - passo 200 quadruplo ER‑130137

MTS Pallet di allineamento 398x398 / 200

Esecuzione

Pallet in alluminio, quadruplo, con appoggi Z duri. Con righello di allineamento rettificato e quattro piani di misurazione Z. Completo di set di attacchi MTS 4 / A‑Z. Regolazione della posizione angolare e determinazione del centro e dei valori Z delle piastre di base MTS quadruple con interasse da 200 mm.

Applicazione

ER‑130127

Pallet MTS 398 x 398 / 200

Esecuzione

Pallet in alluminio, quadruplo, interasse 200 mm. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A), nonché GripperLink MTS ER‑038622.

Applicazione Accessori

EROWA MTS

057

058

EROWA MTS

Pallet - passo 200 quadruplo ER‑130129

MTS pallet 398 x 398 / 200 Appoggio Z duro

Esecuzione

Pallet in alluminio, quadruplo, interasse 200 mm. Con appoggi Z duri. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A), nonché GripperLink MTS ER‑038622.

Applicazione Accessori

ER‑136576

Pallet MTS 398 x 398 / 200 Appoggio Z duro / WGS‑500 40 mm

Esecuzione

Applicazione Accessori

ER‑130128

Pallet MTS 398 x 398 / 200 R50

Esecuzione

Pallet in alluminio (anodizzato a spessore), quadruplo, interasse 200 mm. Con fori 50 mm / M12. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A), nonché GripperLink MTS ER‑038622.

Applicazione Accessori

ER‑130141

Pallet MTS 398 x 398 / 200 CleverClamp mono

Esecuzione

Pallet in alluminio, quadruplo, interasse 200 mm. Con appoggi Z duri e 1 x guida CleverClamp 398. Senza attacchi. Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A).

Applicazione Accessori

ER‑130140

Pallet MTS 398 x 398 / 200 CleverClamp duo

Esecuzione

Pallet in alluminio, quadruplo, interasse 200 mm. Con appoggi Z duri e 2 x guida CleverClamp 398. Senza attacchi. Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A).

Applicazione Accessori

STANDARDIZZARE EROWA MTS

ER‑138658

Pallet di adattatori MTS‑PCP automatici 360 x 360 / 200

Versione Operazione

Applicazione Nota

ER‑169341

Pallet di adattatori MTS‑VPC 52 automatici 360 x 360 / 200 con communatazione

Versione Operazione

Pallet di adattatori da MTS a VPC. Controllo automatico del VPC tramite gli attacchi aria MTS della piastra di base MTS. Sulle macchine con piastra di base MTS per il fissaggio di morsetti per pezzi, attrezzature e pezzi con interasse 52. Per il cambio automatico di pallet, morsetti per pezzi, attrezzature e pezzi con calibro 52 nella piastra di base MTS e nel VPC.

Applicazione Nota

ER‑169342

Pallet di adattatori MTS‑VPC 96 automatici 360 x 360 / 200 con communatazione

Versione Operazione

Gamma di adattatori da MTS a VPC. Controllo automatico del VPC tramite gli attacchi aria MTS della piastra di base MTS. Su macchine con piastra di base MTS per il fissaggio di morsetti per pezzi, attrezzature e pezzi con interasse 96. Per il cambio automatico di pallet, morsetti per pezzi, attrezzature e pezzi con un interasse di 96 nella piastra di base MTS e nel VPC.

Applicazione Nota

ER‑143875

Esecuzione

Pallet MTS 398 x 398 / 200 FD Appoggio Z duro

Pallet in alluminio, quadruplo, interasse 200 mm. Con supporti Z rigidi. Esclusivi attachi di serraggio MTS FD. Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Accessori Set di attachi di serraggio MTS 4 / A‑Z‑FD tipo 1 ER‑171025, GripperLink RCS 45 mm ER‑038622 e contrappeso ER‑146556. Compatibilità MTS (fino a max. 80 min‑¹), MTS 2.0, MTS 3.0, MTS 4.0.

059

060

EROWA MTS

Pallet - passo 250 doppio ER‑130136

MTS Pallet di allineamento 198x398 / 250

Esecuzione

Applicazione

ER‑130126

Pallet MTS 198 x 398 / 250

Esecuzione

Pallet in alluminio, doppio, interasse 250 mm. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Set di attacchi MTS ER‑041460.

Applicazione Accessori

EROWA MTS

Pallet - passo 250 quadruplo ER‑130138

MTS Pallet di allineamento 398x398 / 250

Esecuzione

Applicazione

ER‑130130

Pallet MTS 398 x 398 / 250

Esecuzione

Pallet in alluminio, quadruplo, interasse 250 mm. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A), nonché GripperLink MTS ER‑038622.

Applicazione Accessori

STANDARDIZZARE

EROWA MTS

Pallet - passo 250 quadruplo ER‑130132

Pallet MTS 498 x 498 / 250

Esecuzione

Applicazione Accessori

ER‑130131

Pallet MTS 398 x 398 / 250 Appoggio Z duro

Esecuzione

Pallet in alluminio, quadruplo, interasse 250 mm. Con appoggi Z duri. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A), nonché GripperLink MTS ER‑038622.

Applicazione Accessori

ER‑130134

Pallet MTS 498 x 498 / 250 Appoggio Z duro

Esecuzione

Applicazione Accessori

ER‑136578

Pallet MTS 398 x 398 / 250 Appoggio Z duro / WGS‑500 40 mm

Esecuzione

Pallet in alluminio, quadruplo, interasse 250 mm. Con appoggi Z duri. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Set di attacchi MTS ER‑041464 (M) o ER‑041464 (A), nonché GripperLink WGS‑500 40 mm, ER‑094828.

Applicazione Accessori

ER‑136757

Pallet MTS 498 x 498 / 250 Appoggio Z duro / WGS‑500 40 mm

Esecuzione

Applicazione Accessori

EROWA MTS

061

062

EROWA MTS

Pallet - passo 250 quadruplo ER‑136793

Pallet MTS 498 x 498 x 57 / 250 Appoggio Z duro / WGS‑500 56 mm

Esecuzione

Applicazione Accessori

ER‑130133

Pallet MTS 498 x 498 / 250 R50

Esecuzione

Pallet in alluminio (anodizzato a spessore), quadruplo, interasse 250 mm. Con fori 50 mm / M12. Senza attacchi. Per il fissaggio di pezzi, morse e dime. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A), nonché GripperLink MTS ER‑038622.

Applicazione Accessori

ER‑130417

Pallet MTS 398 x 398 / 250 CleverClamp mono

Esecuzione

Pallet in alluminio, quadruplo, interasse 250 mm. Con appoggi Z duri e 1 x guida CleverClamp 398. Senza attacchi. Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A).

Applicazione Accessori

ER‑130415

Pallet MTS 398 x 398 / 250 CleverClamp duo

Esecuzione

Pallet in alluminio, quadruplo, interasse 250 mm. Con appoggi Z duri e 2 x guida CleverClamp 398. Senza attacchi. Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A).

Applicazione Accessori

ER‑150517

Gamma di adattatori MTS PCP automatici 398 x 398 / 250

Versione Operazione

Applicazione Nota

STANDARDIZZARE

EROWA MTS

Pallet - passo 250 quadruplo ER‑143876

Pallet MTS 398 x 398 / 250 FD Appoggio Z duro

Esecuzione

Pallet in alluminio, quadruplo, interasse 250 mm. Con supporti Z rigidi. Esclusivi attachi di serraggio MTS FD. Applicazione Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Accessori Set di attachi di serraggio MTS 4 / A‑Z‑FD tipo 1 ER‑171025, GripperLink RCS 45 mm ER‑038622 e contrappeso ER‑146556. Compatibilità MTS (fino a max. 80 min-¹), MTS 2.0, MTS 3.0, MTS 4.0.

ER‑145087

Pallet MTS 498 x 498 / 250 FD Appoggio Z duro

Esecuzione

Pallet in alluminio, quadruplo, interasse 250 mm. Con supporti Z rigidi. Esclusivi attachi di serraggio MTS FD.

Applicazione

Per il fissaggio di pezzi, morse e dime. Esecuzione dei fori in base alle specifiche esigenze. Accessori Set di attachi di serraggio MTS 4 / A‑Z‑FD tipo 1 ER‑171025, GripperLink RCS 45 mm ER‑038622 e contrappeso ER‑146556. Compatibilità MTS (fino a max. 80 min-¹), MTS 2.0, MTS 3.0, MTS 4.0.

EROWA MTS

Pallet singoli ER‑138951

MTS pallet di allineamento P ø 148 con MTS attaco

Esecuzione

Pallet P ø 148 con righello rettificato e quattro superfici di misura Z. Completo di attacco ER‑040999. Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio MTS Single.

Applicazione

ER‑156077

Esecuzione:

Pallet MTS ø 148 P vuoto

Pallet in acciaio, non temprato, comprensivo di attacco per mandrino MTS P ER‑040999, centraggio integrato nel pallet. Con centro di gravità ottimizzato. Applicazione: Per il mantenimento di pezzi e attrezzature nel campo della produzione di taglio dei metalli. Nota: Nel funzionamento automatico, utilizzare anche l‘anello di tenuta MTS ER‑045969.

EROWA MTS

063

064

EROWA MTS

Pallet singoli ER‑033602

Pallet MTS ø 148 P Blank ALU

Esecuzione

Pallet in alluminio, con piastra di centraggio ER‑033600 montata, completo di attacco MTS ER‑039200. Per il fissaggio di pezzi e dime. Per la manipolazione manuale su MTS IntegralChuck Single.

Applicazione

ER‑129663

Pallet MTS ø 148 P

Esecuzione

Pallet in acciaio, non temprato, compreso perno di serraggio MTS P ER‑040999. Centraggio integrato nel pallet. Con baricentro ottimizzato. Applicazione Per il fissaggio di pezzi e dispositivi nel settore della lavorazione per asportazione di trucioli. Montaggio del Tramite pallet con viti M8 o tramite pezzi grezzi con viti pezzi grezzi M10. Nota

n funzionamento automatico utilizzare anche l‘anello di tenuta MTS ER‑045969.

ER‑033600

Piastra di centraggio MTS P

Esecuzione

Acciaio, completa di viti di fissaggio e perni di posizionamento. Per la realizzazione di pallet MTS personalizzati e indexabili. Per la manipolazione manuale su MTS IntegralChuck Single. Attacco ER‑039200, da ordinare separatamente.

Applicazione Accessori

ER‑040999

Attacco MTS P 1 pezzo

Esecuzione Applicazione Nota

Attacco MTS di vite di fissaggio e tappo di protezione. Per il montaggio a pallet ø 148 P. Nel funzionamento automatico inoltre utilizzare ER‑045969.

STANDARDIZZARE EROWA MTS

EROWA MTS

Attacchi Attacco di centraggio MTS: ER-033800 Attacco di centraggio MTS ER-038000 Attacco di centraggio MTS / A

L‘attacco di centraggio definisce il punto zero (senza gioco).

Attacco di serraggio MTS: ER-039200 Attacco di serraggio MTS / A Attacchi senza funzione di centraggio. Attacco di compensazione MTS: ER-039201 Attacco di compensazione MTS / A L‘attacco di compensazione posiziona il pallet su un unico asse (X o Y) e compensa eventuali variazioni dimensionali dovute alla dilatazione termica.

ER‑033800

Attacco di centraggio MTS

Esecuzione

N. 1 attacco con funzione di centraggio (senza gioco). Completo di viti di fissaggio (M10 x 50, M12 x 55), rondella e tappi di protezione.

ER‑039201

Attacco di compensazione MTS / A

Esecuzione

N. 1 attacco con funzione di compensazione. Completo di viti di fissaggio (M10 x 50, M12 x 55), rondella, guarnizione OR e tappi di protezione.

ER‑039200

Attacco di serraggio MTS / A

Esecuzione

N. 1 attacco senza funzione di centraggio (gioco di centraggio 0,1 mm). Completo di viti di fissaggio (M10 x 50, M12 x 55), rondella, guarnizione OR e tappi di protezione.

ER‑038000

Attacco di centraggio MTS / A

Esecuzione

N. 1 attacco con funzione di centraggio (senza gioco). Completo di viti di fissaggio (M10 x 50, M12 x 55), rondella, guarnizione OR e tappi di protezione. Per pallet MTS a sostituzione automatica. L’attacco definisce il punto zero senza gioco e chiude i fori di pulizia nell’MTS Chuck/A.

Applicazione

Possibili movimenti di compensazione Superfici di centraggio

065

066

EROWA MTS

Set di attacchi ER‑041460

Set di attacchi MTS 2

Esecuzione Montaggio

1 attacco di centraggio, 1 attacco di compensazione / A. Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑041461

Set di attacchi MTS 4

Esecuzione Montaggio

1 attacco di centraggio, 1 attacco di compensa‑ zione / A, 2 attacchi di serraggio / A. Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑041464

Set di attacchi MTS 4 / A

Esecuzione Montaggio

1 attacco di centraggio / A, 1 attacco di compensazione / A, 2 attacchi di serraggio / A. Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑062465

Set di attacchi MTS 4 / A‑Z

Esecuzione Applicazione Montaggio

4 attacchi di centraggio / A. Principalmente per la lavorazione a 5 assi. Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑171025

Set di atacchi MTS 4 / A‑Z‑FD Tipo 1 Fissaggio dal basso con viti spec. M12

Applicazione

Principalmente per applicazioni rotative come la lavorazione di fresatura‑tornitura e la lavorazione a 5 assi. 4 attacchi di centraggio MTS FD / A, inclusa vite speciale. Sul lato inferiore del pallet ‑ non è possibile il fissaggio dall‘alto attraverso il pallet. I attacchi di centraggio possono essere utilizzati con i pallet FD per MTS 2.0, MTS 3.0 e MTS 4.0.

Esecuzione Montaggio Nota

STANDARDIZZARE EROWA MTS

ER‑171026

Set di atacchi MTS 4 / A‑Z‑FD Tipo 2 Fissaggio superiore con dado spec. M12

Applicazione

Principalmente per applicazioni rotative come la lavorazione di fresatura‑tornitura e la lavorazione a 5 assi. 4 attacchi di centraggio MTS FD / A, senza vite di fissaggio M12. Sul lato inferiore del pallet, senza possibilità di fissaggio dal basso. I attacchi di centraggio possono essere utilizzati con i pallet FD per MTS 2.0, MTS 3.0 e MTS 4.0.

Esecuzione Montaggio Nota

ER‑041462

Set di attacchi MTS 6

Esecuzione Montaggio

1 attacco di centraggio, 1 attacco di compensa‑ zione / A, 4 attacchi di serraggio / A. Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑054710

Set di attacci MTS 6 / A

Esecuzione Montaggio

1 attacco di centraggio / A, 1 attacco di compensa‑ zione / A, 4 attacchi di serraggio / A. Con le viti in dotazione attraverso il pallet o l’attacco.

ER‑041463

Set di attacchi MTS 8

Esecuzione

1 attacco di centraggio, 1 attacco di compensazione / A, 6 attacchi di serraggio / A. Con le viti in dotazione attraverso il pallet o l’attacco.

Montaggio

067

068

EROWA MTS

Dispositivi di comando ER‑157413

Quadro di comando 1 mandrino con moltiplicatore di pressione

Esecuzione

Quadro di comando manuale per un singolo mandrino. Moltiplicatore di pressione integrato con rapporto di carico max. 1:2. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili, visualizzazione tramite manometro. Set di tubi flessibili incluso. 1 ingresso (P IN) e 3 uscite (P2 apertura / P3 pulizia / P4 riserraggio). Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, PC 210, UPC, MTS, MTS 81 o PM Tooling.

Raccordi Applicazione

ER‑157411

Quadro di comando doppio

Esecuzione

Quadro di comando manuale per un massimo di due mandrini. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili. Set di tubi flessibili incluso. 1 ingresso (P IN) e 4 uscite (P2 apertura / P2.2 apertura / P3 pulizia / P4 riserraggio). Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC o PM Tooling.

Raccordi Applicazione

ER‑136200

MTS 2.0 unità di comando manuale

Esecuzione

Applicazione

Unità di comando manuale per mandrini di serraggio MTS 2.0. Con raccordi per tutte le funzioni. Visualizzazione stato controllo „aperto“ mediante manometro e/o segnale elettrico. Azionamento dei mandrini di serraggio MTS 2.0.

ER‑157409

Moltiplicatore di pressione

Esecuzione

Moltiplicatore di pressione con rapporto di carico max. 1:2. Impostazione della pressione regolabile, visualizzazione tramite manometro. 1 ingresso (P IN) e 2 uscite (P OUT High (moltiplicata) / P OUT Low (pressione di rete)). Tutti i raccordi sono dotati di attacchi rapidi per tubi flessibili di diametro interno 8 mm. Per garantire la pressione pneumatica necessaria in caso di pressione di rete insufficiente e di variazioni di pressione. Da integrare nel circuito pneumatico in prossimità dell’utenza.

Raccordi Applicazione Nota

STANDARDIZZARE EROWA MTS

ER‑001846

Pistola ad aria

Esecuzione

In materiale plastico, dosaggio fine dell’aria, raccordo con filettatura interna 1/4”. Per l’azionamento dei mandrini di serraggio manuali. Non per il comando MTS+ e MTS81. Riduttore di portata e pressione per pistola ad aria (ER‑087668). Pressione di aria si riduce nel caso che la pistola no viene appoggiata contro la valvola.

ER‑034820

Raccordo pneumatico MTS piastra di base 1 pezzo

ER‑034822

Raccordo pneumatico MTS pallet 1 pezzo

Applicazione

Il raccordo pneumatico MTS ER‑034820, in combinazione con il raccordo pneumatico MTS ER‑034822, è utilizzato come interfaccia pneumatica tra le piastre di base MTS (A) e i pallet MTS (B). Con aria compressa. Massimo 10 bar.

Uso Pressione di esercizio ER‑044426

Nipplo per piastre di base MTS

ER‑044428

Innesto per pallet MTS

Applicazione

Il nipplo per piastre di base MTS ER‑044426 assieme all’innesto per pallet MTS ER–044428 costituisce l’elemento di raccordo per la distribuzione di fluidi ed aria compressa tra le piastre di base MTS (A) ed i pallet MTS (B). Con aria compressa, con vuoto, con olio / idraulico. Massimo 300 bar.

Impiego Pressione di esercizio Importante

ER-087668

L’accoppiamento‑ e il disaccoppiamento devono essere eseguiti solo in assenza di pressione.

Esecuzione Applicazione

Blocco di connessione in acciaio, senza viti di fissaggio. Per la connessione di raccordi, nippli e giunti di tipo pneumatico e idraulico.

Blocco di connessione MTS 1/8“ doppio

ER‑034168

Applicazione Nota Opzione

069

070

EROWA MTS

ER‑042038

Copertura MTS

Esecuzione Applicazione

Copertura in alluminio anodizzato, adatta per mandrini di serraggio MTS e MTS 2.0. Per proteggere i mandrini di serraggio MTS e MTS 2.0 dai trucioli e dall’acqua di raffreddamento, quando non sono in uso.

ER‑070064

MTS Pallet di guarnizione ø 136/A

Esecuzione

Copertura anticorrosiva per la chiusura ermetica dei mandrini di serraggio MTS+ quando non sono in uso. La superficie di appoggio deve essere pulita e protetta da eventuali danni.

Nota

ER‑150696

Paratrucioli MTS basso automatico

Esecuzione

In alluminio anodizzato.

Applicazione

Il paratrucioli MTS basso è destinato a garantire la tenuta dei mandrini automatici MTS e delle piastre di base con l’impiego di pallet MTS. Il paratrucioli MTS basso non è compatibile con il pallet MTS P ø 148 Inox (ER‑129663).

Nota

ER‑056879

Paratrucioli MTS ø 156 con ventilazione assiale

Applicazione

Quando si impiega il pallet MTS P ø 148 (ER‑129663), per impedire la penetrazione di sporco e trucioli nel mandrino MTS SingleChuck.

ER‑145286

Kit di tenuta MTS / 160

ER‑049041

Kit di tenuta MTS / 200

ER‑163634

Kit di tenuta MTS / 250

Esecuzione Applicazione

In alluminio anodizzato, con guarnizione NBR. Il kit di tenuta MTS protegge i mandrini di serraggio MTS dalle infiltrazioni di sporco e di liquidi con l’impiego di pallet EROWA MTS.

Accessori

STANDARDIZZARE EROWA MTS

ER‑162994

Guarnizione MTS / 160 per piastra di base MTS 320 x 320 mm

ER‑075393

Guarnizione MTS / 200 per piastra di base MTS 360 x 360 mm

ER‑071604

Guarnizione MTS / 250 per piastra di base MTS 410 x 410 mm

Esecuzione Applicazione

FPM (Viton). Impedisce la penetrazione di sporco nelle piastra di base MTS. La piastra di base MTS deve essere dotata dell’apposita scanalatura (A) o deve essere rifinita.

Nota

ER‑037967

Tappo di chiusura MTS con M6

Esecuzione Applicazione

Acciaio. Per chiudere il foro centrale dei mandrini di serraggio MTS, MTS 2.0 e MTS 81.

ER‑067563

Guarnizione di gomma MTS ø25 x 17 mm per elettroerosione

Esecuzione Nota

Guarnizione di gomma. Eseguire il montaggio secondo le istruzioni per l’uso. Previene le infiltrazioni di liquidi dal basso nel madrino MTS.

ER‑045969

Anello di tenuta MTS per attacco P

Versione Applicazione

Plastica. Utilizzato in combinazione con l’attacco MTS P ER‑040999 per sigillare il mandrino MTS.

071

072

EROWA MTS

Accessori ER‑060391

MTS set di viti appoggio Z per paletta 4 attacco

Esecuzione Applicazione

Acciaio temprato. Le viti appoggio Z servono come superficie di appoggio Z per i pallet MTS realizzati in proprio.

ER‑038622

GripperLink RCS 45 mm

Esecuzione

Kit innesto con set di viti per il montaggio su pallet MTS. Per pallet MTS su dispositivi di handling EROWA dotati di sistema di accoppiamento «RCS».

Applicazione

ER‑178755

Contrappeso per GripperLink RCS 45 mm Per applicazioni FD

Esecuzione Applicazione

Contrappeso in acciaio, kit di fissaggio incluso. Per applicazioni di fresatura‑tornitura. Da montare sulla paletta MTS FD dotata di GripperLink RCS 45 mm (ER‑038622).

ER‑153775

GripperLink WGS‑500 40 mm senza condotti d’aria

Esecuzione

Kit di accoppiamento, set di vitli incluso, per montaggio su pallet MTS o UPC. Per pallet su dispositivi di movimentazione EROWA dotati del sistema di prinze intercambiabili WGS‑500.

Applicazione

ER‑153774

GripperLink WGS‑500 40 mm con condotti d’aria

Esecuzione

Kit di accoppiamento, set di viti incluso, per montaggio su pallet MTS o UPC. Per pallet su dispositivi di movimentazione EROWA dotati del sistema di pinze intercambiabili WGS‑500. 4 valvole AirDock, ad. es. per il comando di pinze supplementari.

Applicazione Raccordi

STANDARDIZZARE EROWA MTS

ER‑178771

Contrappeso per GripperLink WGS 40 mm per applicazioni FD

Esecuzione Applicazione

Contrappeso in acciaio, kit di fissaggio incluso. Per applicazioni di fresatura‑tornitura. Da montare sulla paletta MTS FD dotata di un GripperLink WGS‑500 da 40 mm (ER‑094828, ER‑153775, ER‑096633 o ER‑153774).

ER‑153777

GripperLink WGS‑500 56 mm senza condotti d’aria

Esecuzione

Kit innesto con set di viti per il montaggio su pallet MTS di 57 mm di altezza. Per pallet su dispositivi di handling EROWA dotati del sistema a pinza intercambiabile WGS‑500.

Applicazione

ER‑153776

GripperLink WGS‑500 56 mm con condotti d’aria

Esecuzione

Kit innesto con set di viti per il montaggio su pallet MTS di 57 mm di altezza. Per pallet su dispositivi di handling EROWA dotati del sistema a pinza intercambiabile WGS‑500. 4 valvole AirDock, utilizzabili per esempio per l’azionamento di ulteriori pinze.

Applicazione Raccordi

ER‑178782

Contrappeso per GripperLink WGS 56 mm per applicazioni FD

Esecuzione Applicazione

Contrappeso in acciaio, kit di fissaggio incluso. Per applicazioni di fresatura‑tornitura. Da montare sulla piastra MTS FD dotata di GripperLink WGS‑500 da 56 mm (ER‑104344, ER‑153777, ER‑104343 o ER‑153776).

073

074

EROWA MTS

Accessori ER‑035294

Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5mm

Esecuzione

Supporto con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

Applicazione

ER‑094168

Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione

Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

Applicazione

ER‑033804

Staffa anulare MTS

Esecuzione Applicazione

Staffa in acciaio, senza viti di fissaggio. Adatta solo per mandrini di serraggio MTS. Per il fissaggio dei mandrini di serraggio MTS sulla tavola macchina.

STANDARDIZZARE EROWA MTS

ER‑061558

Kit di riparazione MTS 81

Esecuzione Applicazione Nota

Tutti i pezzi soggetti ad usura per MTS 81 IntegralChuck. Kit di riparazione. Per la riparazione seguire le istruzioni fornite con il set.

ER‑140935

Set di riparazione MTS pneumatico con sfere di ceramica

Esecuzione Applicazione Nota

Tutti i pezzi soggetti ad usura per i mandrini di serraggio MTS tipo pneumatico. Per la riparazione di mandrini MTS tipo pneumatico. Per la riparazione seguire le istruzioni fornite con il set. Compatibilità: ER‑131200, ER‑131210, ER‑131220 e ER‑131230.

ER‑108204

Set di riparazione MTS 2.0 pneumatico

Esecuzione Applicazione Nota

Tutti i pezzi soggetti ad usura per mandrini MTS 2.0. Kit di riparazione. Per la riparazione seguire le istruzioni fornite con il set.

075

076

EROWA MTS

Accessori ER‑014326

Raccordo filettato diritto 3101 06 10 ø6 / G1/8

Applicazione

Pneumatica.

ER‑002814

Giunto a gomito 3199 06 10

Applicazione

Pneumatica.

ER‑014366

Raccordo filettato a T 3198 06 10

Applicazione

Pneumatica.

ER‑014333

Giunto a T

Applicazione

Pneumatica.

ER‑034095

Giunto a croce

Applicazione

Pneumatica.

ER‑002023

Tubo flessibile ø 6 / 4 nero Legris 1100 U06 01

Applicazione Fornitura

Pneumatica. Pressione massima di esercizio = 9 bar. A metro.

ER‑036672

Valvola per pistola di soffiaggio

Applicazione

Pneumatica. Per pistola ad aria ER‑001846.

ER‑002147

Tubo ondulato PMAFlex Co‑Flex divisibile

Applicazione

Idraulica e pneumatica. Per proteggere il tubo ER‑033495 e ER‑002023. A metro.

Fornitura

STANDARDIZZARE EROWA MTS

ER‑034098

Nipplo adattatore G1/4“ ‑ G1/8“

Applicazione

Idraulica e pneumatica.

ER‑034373

Manicotto di riduzione IG 1/8“ ‑ IG 1/8“ AD FA 40‑1/8‑1/8

Applicazione

Idraulica e pneumatica.

ER‑034375

Manicotto di riduzione AG 1/4“ ‑ IG 1/8“

Applicazione

Idraulica e pneumatica.

ER‑001617

Tappo a vite 1/8“ Legris 0220 10 00

Applicazione

Idraulica e pneumatica.

ER‑033504

Nipplo ad innesto 1/8“

Applicazione

Idraulica. Con valvola di chiusura. Adatto per giunto rapido ER‑033499.

ER‑033499

Giunto rapido interno 1/8“ IG

Applicazione

Idraulica. Con valvola di chiusura. Adatto per nipplo ad innesto ER‑033504.

077

078

EROWA MTS

Cubo portapezzi in ghisa minerale per utilizzare al meglio lo spazio disponibile L‘intera area di lavoro della macchina viene sfruttata al meglio grazie all‘impiego del cubo portapezzi in ghisa minerale. Come materiale di base la ghisa minerale offre molti vantaggi: lo smorzamento delle vibrazioni è fino a 10 volte superiore a quello della ghisa grigia ed ha un‘elevata stabilità termica. Abbinata al geniale sistema di serraggio a punto zero MTS, il cubo portapezzi in ghisa minerale EROWA diventa un fattore di produttività decisivo.

I FATTI

• Disponibile in versione standard o su misura • Riduce le vibrazioni • Bassa conduzione termica • Elevata precisione • Leggera come l‘alluminio

STANDARDIZZARE CUBO PORTAPEZZI IN GHISA MINERALE EROWA MTS

Sfruttamento ottimale dell‘area di lavoro per la massima autonomia della macchina.

Eliminazione dei tempi di attrezzaggio grazie alla preparazione dei pezzi sulla stazione esterna alla macchina. Per la lavorazione i pezzi vengono bloccati nel sistema di serraggio a punto zero MTS.

Trasferire l‘intero cubo portapezzi dalla macchina alla stazione di attrezzaggio? Basta sollevarlo con il carroponte.

Inserti di montaggio inossidabili e alimentazione pneumatica interna per il funzionamento sicuro in ambienti produttivi difficili.

Il sistema a fori da 50 mm, insieme agli appositi elementi di serraggio, offre delle possibilità praticamente illimitate per il fissaggio dei portapezzi.

Il sistema EROWA CleverClamp in uso sul cubo portapezzi in ghisa minerale. Molteplici possibilità di fissaggio per pezzi di dimensioni diverse.

Configurazione su richiesta del cliente: Cubo portapezzi con 16 mandrini di serraggio MTS, dimensioni 830mm x 830mm x 1200mm.

079

080

EROWA UPC

Grande precisione e stabilità estrema

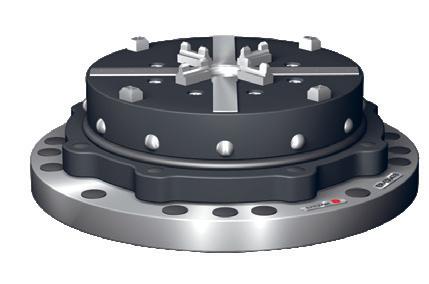

Il sistema di serraggio UPC (Universal PowerChuck) si contraddistingue per la massima stabilità e affidabilità con pezzi di dimensioni fino a 500 x 500 x 500 mm. Con la precisione di ripetibilità di 2 µm, il sistema di serraggio UPC soddisfa qualsiasi esigenza anche per quanto riguarda la precisione.

STANDARDIZZARE EROWA UPC

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento 01 | Centraggio I quattro segmenti di centraggio nel pallet e nel mandrino assicurano un orientamento preciso. Il precentraggio viene eseguito con gli attacchi. 02 | Un concentrato di potenza La chiusura autobloccante a sfere genera una forza di serraggio fino a 80.000 N. Anche in caso di caduta di pressione viene mantenuta la piena forza di serraggio.

05 03

04 02

03 | Pulizia Durante l'operazione di serraggio vengono pulite le superfici di appoggio con aria compressa. 04 | 100% a tenuta L'anello di tenuta impedisce l‘infiltrazione di trucioli e refrigerante. 05 | Stabile Grazie alle superfici di appoggio sovrapposte il sistema di serraggio UPC è estremamente stabile.

Dati tecnici - UPC 2.0 Dimensioni pallet 320 x 320 mm Dimensioni mandrino 280 x 280 mm e 320 x 300 mm Altezza del sistema (mandrino e pallet) 105 mm Dimensioni del pezzo consigliate fino a 500 x 500 x 500 mm Precisione di ripetibilità < 0,002 mm Indexaggio dei pallet 4 x 90° Forza di serraggio / tensione 50.000 N con tensione elastica (serrato senza pressione) Forza di serraggio con riserraggio 80.000 N Pressione di apertura min. 6 bar (pneumatica) Pressione di riserraggio 3 bar (pneumatica) Azionamento con unità di comando manuale o automatica Monitoraggio pneumatico, elaborazione elettropneumatica

081

082

EROWA UPC all‘opera

Universale, potente, preciso al millesimo Il sistema di serraggio UPC è adatto per un impiego flessibile. Che si tratti di grandi elettrodi sul cannotto di macchine EDM o di pezzi di grandi dimensioni su fresatrici, UPC mantiene in posizione l›elemento da fissare e mantenere fermo.

I FATTI

• Elevata forza di serraggio • Precisione di ripetibilità < 0.002 mm • Superfici di appoggio Z pulite con aria • Robusto • Affidabile ermeticità • Svariati accessori • Automatizzabile

STANDARDIZZARE EROWA UPC

Con una forza di serraggio di 50 kN e una funzione di riserraggio (80 kN) per tutti i tipi di mandrino l'UPC mantiene in posizione tutto ciò che da fissare e mantenere fermo.

Base per tutti i tipi di portapezzi: Morse, calibri e dispositivi di serraggio vengono montati sul pallet UPC. Questi sono perfettamente integrati nel sistema di pallettizzazione EROWA UPC.

Il sistema di serraggio è completamente ermetico ed è quindi perfettamente protetto dalle infiltrazioni di refrigerante e trucioli. Le superfici di appoggio vengono pulite automaticamente con l'aria.

Precisione di ripetibilità senza precedenti di < 0,002 mm con una gestione di dimensioni pezzo fino a 500 x 500 x 500 mm.

Il mandrino UPC 2.0 con il mandrino ITS integrato ITS assicura una perfetta integrazione del portapezzi EROWA ITS 50 o ITS 100 nel sistema UPC. Questa combinazione consente l'impiego flessibile in base alle dimensioni pezzi.

Uso pratico e personalizzato: rettifica sul pallet magnetico UPC.

Il sistema di pallettizzazione UPC è perfettamente automatizzabile. Saremo lieti di fornire la nostra consulenza per una soluzione di automazione adatta alle vostre necessità.

083

084

EROWA UPC

I componenti

Sistema CleverClamp

ER-137239 ER-099318

Morsa di centraggio

ER-115355 ER-048377 ClampSet

ER-099317

ER-015995 ER-016917

ER-015998

ER-136055

ER-016007

ER-036347

ER-107472

ER-018570 ER-016003

ER-035294

ER-024932 ER-024562 ER-104310

ER-094828

ER-107510

ER-018718

ER-115304

ER-139501

ER-157410

ER-139500

ER-139504

ER-139505

STANDARDIZZARE EROWA UPC

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA UPC UPC

Mandrini di serraggio

3. Sbloccaggio tramite valvola a leva

UPC

Pallet

UPC

Dispositivi di comando

4. Sbloccaggio tramite unità di comando manuale

UPC

Accessori

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Per lavorazione con asportazione di trucioli

16. Manipolazione con pinza EROWA RN PC 210

Per elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Per elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

085

086

EROWA UPC

Mandrini di serraggio Dati tecnici Precisione di ripetizione Indexaggio pallet Forza di serraggio / Serraggio Forza di serraggio con riserraggio Pressione di apertura Pressione di riserraggio

UPC 2.0 < 0,002 mm 4 x 90° 50 000 N meccanico-elastico 80 000 N min. 6 bar (pneumatica) 3 bar (pneumatica)

ITS Chuck 100 P < 0,002 mm 4 x 90° 6 000 N meccanico-elastico

PowerChuck P < 0,002 mm 4 x 90° 10 000 N meccanico-elastico

min. 6 bar (pneumatica)

ER‑139500

Mandrino UPC 2.0 320 x 300

Esecuzione

Mandrino di serraggio UPC 2.0, dimensioni 320 x 300 mm. Completo di flangia adattatrice con collegamento a rombo (montata) e flangia adattatrice TK ø 57 mm (fornita separatamente). 4 raccordi (di tipo pneumatico) laterali e inferiori tramite flangia adattatrice per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC. Flangia adattatrice personalizzata su richiesta. Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC. Configurazione fori di fissaggio per reticolo 50 mm / M12, per tavola a stella e tavola con distanza scanalature a T 63, 80 e 100 mm.

Raccordi

Opzionale Applicazione Montaggio

ER‑139501

Mandrino UPC 2.0 320 x 300 con air dock

Esecuzione

Mandrino di serraggio UPC 2.0 con due raccordi AirDock, dimensioni 320 x 300 mm. Completo di flangia adattatrice TK ø 57 mm (montata). 6 raccordi (di tipo pneumatico) laterali e inferiori tramite flangia adattratrice per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC, nonché apertura, pulizia /controllo presenza del mandrino adattatore (passaggio aria compressa). Flangia adattatrice personalizzata su richiesta. Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC e pallet adattatori. Configurazione fori di fissaggio per reticolo 50 mm / M12, per tavola a stella e tavola con distanza scanalature a T 63, 80 e 100 mm.

Raccordi

Opzionale Applicazione Montaggio

STANDARDIZZARE EROWA UPC

ER‑139504

Mandrino UPC 2.0 280 x 280

Esecuzione

Mandrino di serraggio UPC 2.0, dimensioni 280 x 280 mm. Con schema di collegamento fisso sul lato inferiore. 4 raccordi (di tipo pneumatico) laterali e inferiori su TK ø 57 mm per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC. Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC. Configurazione fori di fissaggio per reticolo 25 mm / M12, per tavola a stella e tavola con distanza scanalature a T 50 mm.

Raccordi Applicazione Montaggio

ER‑139505

Mandrino UPC 2.0 280 x 280 con mandrino ITS 100 P

Esecuzione

Mandrino di serraggio UPC 2.0 con mandrino ITS 100 P integrato, dimensioni 280 x 280 mm. Con schema di collegamento fisso sul lato inferiore. 6 raccordi (di tipo pneumatico) laterali e inferiori su TK ø 57 mm per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC, nonché apertura, pulizia / controllo presenza del mandrino ITS 100 P. Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC, pallet ø 115, ø 148, portaelettrodi ecc. Configurazione fori di fissaggio per reticolo 25 mm / M12, per tavola a stella e tavola con distanza scanalature a T 50 mm.

Raccordi

Applicazione Montaggio

087

088

EROWA UPC

Pallet ER‑016917

UPC pallet Alu 320 x 320 x 40 superficie di montaggio rettificato

Esecuzione

Alluminio; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Applicazione Per il fissaggio di pezzi e dime. Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.

ER‑107472

UPC pallet Alu 320 x 320 x 40 superficie di montaggio fresata

Esecuzione

Alluminio; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Applicazione Per il fissaggio di pezzi e dime. Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.

ER‑104310

Pallet UPC Alu 320 x 320 x 40 WGS‑500 40 mm

Esecuzione

Alluminio, segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Con schema fori per GripperLink WGS‑500 40 mm. Applicazione Per il fissaggio di pezzi e dime. Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.

ER‑018570

Pallet UPC Alu R50 320 x 320 x 40 superficie rettificato / anodizzato

ER‑016003

Pallet UPC Alu R50 320 x 320 x 40 superficie di montaggio rettificato

Esecuzione

Alluminio, con fori distanziati di 50 mm, foro ø 12F7, passo M12. Segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Base per dime e pezzi.

Applicazione

ER‑107510

UPC pallet Alu R50 320 x 320 x 40 superficie di montaggio fresare

Esecuzione

Alluminio, segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Maniglie integrate. Fori distanziati di 50 mm per dadi ad innesto M10 (optional). Superficie di montaggio fresata. Per il fissaggio di pezzi e dispositivi. ER‑032503 Dadi ad innesto M10 (set da 12 pezzi).

Applicazione Optional

STANDARDIZZARE EROWA UPC

ER‑137239

Pallet magnetico UPC Neomicro 320 x 320 x 58 mm

Esecuzione

Pallet UPC con piastra magnetica montata, 320 x 320 x 58. Serraggio e disserraggio manuale con chiave in dotazione. Serraggio dei pezzi per rettifica in piano e di profili, elettroerosione a tuffo e fresatura ad alta frequenza.

Applicazione

ER‑099318

Base UPC mono CleverClamp

Esecuzione

Pallet in alluminio UPC completo di CleverClamp guida 320; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Per la massima accessibilità nelle lavorazioni a 5 assi con serraggi singoli e multipli.

Applicazione

ER‑099317

Base UPC duo CleverClamp

Esecuzione

Pallet in alluminio UPC completo di due CleverClamp guide 320; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Ideale per serraggi multipli e per il serraggio di pezzi di grandi dimensioni.

Applicazione

ER‑048377

Pallet di allineamento UPC 320 x 320 x 40 mm

Esecuzione

Pallet UPC con righello rettificato e quattro superfici di misura Z. Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio UPC.

Applicazione

089

090

EROWA UPC

Adapter pallets PowerChuck P ER‑136055

Pallet adattatore UPC PowerChuck P manuale

Esecuzione Raccordi Applicazione

Pallet adattatore UPC con PowerChuck P montato. Sui lati del pallet. Per il cambio manuale del pallet adattatore sul mandrino di serraggio UPC.

ER‑115304

Pallet adattatore UPC PowerChuck P automatico

Esecuzione Raccordi

Pallet adattatore UPC con PowerChuck P montato. Sul lato inferiore del pallet, adatti per tutti i mandrini di serraggio UPC con collegamento ad aria compressa. Per il cambio automatico del pallet adattatore sul mandrino di serraggio UPC tramite un dispositivo di handling.

Applicazione

STANDARDIZZARE

EROWA UPC

Adapter pallets VPC ER‑166736

Gamma di adattatori UPC VPC 52 autom. con valvola di commutazione

Esecuzione

Pallet adattatore UPC montato con VPC 52. Con valvola di commutazione integrata. Sul lato inferiore dei pallet, adatto a tutti i mandrini UPC con trasferimenti d‘aria. Per il cambio automatico del pallet adattatore al mandrino UPC con un dispositivo di movimentazione.

Raccordi Applicazione

ER‑173410

Gamma di adattatori UPC VPC 96 autom. con valvola di commutazione

Esecuzione

Pallet adattatore UPC con VPC 96 montato. Con valvola di commutazione integrata. Sul lato inferiore dei pallet, adatto a tutti i mandrini UPC con trasferimento d‘aria. Per il cambio automatico del pallet adattatore al mandrino UPC con un dispositivo di movimentazione.

Raccordi Applicazione

EROWA UPC

091

092

EROWA UPC

Pallet CleverClamp System ER‑157410

Quadro di comando 1 mandrino

Esecuzione

Quadro di comando manuale per un singolo mandrino. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili. Set di tubi flessibili incluso. 1 ingresso (P IN) e 3 uscite (P2 apertura / P3 pulizia / P4 riserraggio). Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC o PM Tooling.

Raccordi Applicazione

ER‑158218

Valvola per pistola UPC 2.0

Esecuzione

Valvola per l‘azionamento manuale del mandrino UPC 2.0 mediante pistola ad aria compressa. Montaggio sul mandrino UPC 2.0.

Applicazione

STANDARDIZZARE EROWA UPC

ER‑024932

Segmenti di centraggio UPC e attacchi per montaggio di sopra

Esecuzione

Quattro segmenti e quattro attacchi per UPC, completi di viti. Per la realizzazione di pallet UPC speciali. Con viti dall’alto attraverso il pallet. Facile montaggio sul mandrino di serraggio UPC.

Applicazione Montaggio Nota ER‑024562

Segmenti di centraggio e attacchi UPC per il montaggio dal basso

Esecuzione

Quattro segmenti e quattro attacchi per UPC, completi di viti. Per la realizzazione di pallet UPC speciali. Con viti dal basso nel pallet. Facile montaggio sulla stazione di preregolazione PreSet Basic UPC.

Applicazione Montaggio Nota

ER‑012444

Copertura per UPC

Esecuzione Applicazione

Alluminio. Copertura per UPC.

ER‑094178

Set di coperture per UPC / ITS

Esecuzione

Alluminio con inserti, per proteggere i mandrini UPC quando utilizzati con supporto ø 72, pallet ø 115, pallet ø 148, portaelettrodi ITS 50 C.

ER‑018718

Staffa di serraggio UPC 4 pezzi

Esecuzione Applicazione

Acciaio extraresistente, senza viti di montaggio. Per il fissaggio del mandrino di serraggio UPC sulla tavola macchina. Utilizzabile con i mandrini di serraggio ER‑139504/ ER‑139505

Nota

093

094

ER‑115355

Maniglie 2 pezzi

Esecuzione Applicazione Montaggio

Maniglia in alluminio. Maniglia per pallet UPC. Con gli appositi bulloni di fissaggio nei fori filettati predisposti, seguendo le istruzioni d’uso.

ER‑036347

GripperLink RCS 38 mm

Esecuzione Applicazione

Innesto con set di viti per il montaggio su pallet UPC. Per pallet UPC su dispositivi di handling EROWA dotati di sistema di accoppiamento «RCS».

ER‑094828

GripperLink WGS‑500 40 mm senza passaggio aria

Esecuzione

Kit di accoppiamento, set di vitli incluso, per montaggio su pallet MTS o UPC. Per pallet su dispositivi di movimentazione EROWA dotati del sistema di prinze intercambiabili WGS‑500.

Applicazione

ER‑035294

Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5mm

Esecuzione

Supporto con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

Applicazione

STANDARDIZZARE EROWA UPC

ER‑023121

Kit di riparazione per UPC O‑ring, molle, sfere per ITS 070649

Esecuzione

Tutte le parti soggette ad usura dei mandrini di serraggio UPC ER‑016092, ER‑016093, ER‑070649 e ER‑074524. Smontare il mandrino UPC seguendo le istruzioni d’uso e sostituire le parti interessate. Con ogni mandrino di serraggio UPC viene fornito un manuale d’uso che si raccomanda di conservare.

Applicazione Nota

ER‑023120

Kit di riparazione per UPC P O‑ring, molle, sfere

Esecuzione

Tutte le parti soggette ad usura del mandrino di serraggio UPC P ER‑016841, ER‑078728 e ER‑028784. Smontare il mandrino UPC P seguendo le istruzioni d’uso e sostituire le parti interessate. Con ogni mandrino di serraggio UPC P viene fornito un manuale d’uso che si raccomanda di conservare.

Applicazione Nota

ER‑139039

Kit di riparazione per UPC 2.0

Esecuzione

Tutte le parti soggette ad usura (O‑ring, molle, sfere) dei mandrini di serraggio UPC 2.0 ER‑139500, ER‑139501, ER‑139504. Smontare il mandrino UPC 2.0 seguendo le istruzioni d’uso, sostituire le parti usurate e riassemblare.

Applicazione

ER‑139049

Kit di riparazione per UPC 2.0 + ITS

Esecuzione

Tutte le parti soggette ad usura (O‑ring, molle, sfere) dei mandrini di serraggio UPC 2.0 con ITS, ER‑139505. Smontare i mandrini UPC 2.0 e ITS seguendo le istruzioni d’uso, sostituire le parti usurate e riassemblare.

Applicazione

095

096

EROWA CleverClamp System

Il sistema flessibile per il serraggio dei pezzi per la truciolatura EROWA CleverClamp è il sistema versatile e di semplice impiego integrato per il serraggio dei pezzi. Le guide di base CleverClamp si montano direttamente: sulla tavola macchina, su una torre di serraggio, un pallet etc.. grazie all’interfaccia standardizzata; inoltre si possono impiegare in modo integrato nel sistema di pallettizzazione EROWA ITS, UPC o MTS.

STANDARDIZZARE EROWA CLEVERCLAMP SYSTEM

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento 01 | Precisione Acciaio temprato e rettificato, denti di posizionamento distanziati di 2 mm.

Guida 398 H80 01 02

02 | Scala graduata Per il posizionamento rapido degli elementi di serraggio. 03 | Automazione Foro di fissaggio del giunto di accoppiamento per l’automazione.

04 | Elemento di battuta

05 | Elemento di serraggio In versione lineare o con trazione verso il basso a seconda delle esigenze. 06 | Vite di fissaggio Meccanismo a vite per il fissaggio rapido dei moduli.

06 07

07 | Supporto In varie versioni e altezze. 08 | Ganascia La superficie di battuta adatta a ogni tipo di serraggio.

10 09

09 | Attacchi per il serraggio diretto nel sistema di serraggio EROWA MTS. Dati tecnici - Elementi di serraggio Elementi di serraggio a ritenuta Campo di serraggio 0 - 4,1 mm Forza di serraggio fino a 28 kN

Elementi di serraggio lineari 0 - 5 mm fino a 16 kN

10 | Attaco per presa robot (opzionale) Per aumentare le ore di produzione grazie al caricamento automatico.

097

098

Il sistema EROWA CleverClamp in azione

Una combinazione perfetta

Il sistema CleverClamp è in grado di serrare qualsiasi pezzo e si adatta ad ogni situazione operativa. I relativi elementi di serraggio e di battuta si collocano rapidamente grazie ai precisi denti di posizionamento. Le guide di base offrono in uno spazio ridottissimo tutta la superficie necessaria per il fissaggio flessibile di pezzi dalle forme e dimensioni più disparate. I FATTI

• Serraggio singolo e multiplo • Elevata forza di serraggio • Superfici di serraggio in diverse versioni. • Espandibile in modo modulare • Precisa griglia di posizionamento da 2 mm • Vasto assortimento • Guide di serraggio direttamente automatizzabili

STANDARDIZZARE EROWA CLEVERCLAMP SYSTEM

Consente di serrare facilmente pezzi differenti su un pallet e aumentare il tempo ciclo della macchina grazie alla chiusura multipla e all’automatizzazione.

La vasta scelta di elementi di serraggio e ganasce consente il serraggio di qualsiasi pezzo.

CleverClamp montato sulla torretta in ghisa minerale di EROWA, consente di serrare diversi pezzi e sfruttare il campo di lavoro della macchina in modo ottimale.

La Predisposizione e attrezzaggio avviene in poche operazioni. Posizionare e fissare gli elementi di arresto e di serraggio in base alle dimensioni del pezzo. Quindi serrare il pezzo.

Le superfici di serraggio con ganasce CleverClamp e contorno grip, sono disponibili in diverse versioni con caratteristiche delle superfici di serraggio diversificate sulla base alle esigenze.

Il profilo in rilievo risulta geniale: i pezzi vengono serrati geometricamente o dinamicamente a un’altezza minima di 3 mm con una forza di arresto fino a 1,6 tonnellate.

La guida CleverClamp può essere utilizzata direttamente in modo automatizzato e senza problemi nel sistema di serraggio EROWA MTS.

099

100

EROWA CleverClamp System

I componenti

•ER-099100 •ER-099114

ER-099243

•ER-099121

•ER-099098 •ER-099099

•ER-099079 •ER-099092 ER-099246

•ER-099126 •ER-099123 •ER-099119

•ER-099292 •ER-099298 ••ER-099358

•ER-099285 •ER-099286

•ER-099277 •ER-099275 •ER-099282 •ER-099276

Guida 398

Guida 398 ER-099315

ER-038622

Guida 320 ER-035294

ER-099389 / manuale

ER-099323 / dima MTS 200 mm ER-099320 / dima MTS 250 mm

ER-099387 / manuale

ER-100266

ER-099390 / automatizzabile ER-099321 / dima MTS 200 mm ER-099319 / dima MTS 250 mm

ER-099388 / automatizzabile

M* / A*

M* / A* M* / A*

Base MTS quadrupla dima 200 mm / 250 mm Base MTS doppia dima 200 mm / 250 mm

STANDARDIZZARE EROWA CLEVERCLAMP SYSTEM

Da EROWA trovate la gamma di prodotti completa, tutto è compatibile! Liscia

Diversi accessori

Profilo grip

••ER-099166 •ER-099195 •ER-099164 Profilo di incisione

supporti supporti largo

Il simbolo colorato definisce le caratteristiche della superficie.

•ER-099267 •ER-099258

•• ER-099272 •• ER-099332

•ER-099269 •ER-099263

Guida 320 Guida 218 ER-099314 ER-099331 ER-036347

ER-035294

ER-099318 / UPC ER-099330

ER-099317 / UPC

MTS Chuck S-P/A

M* / A*

PowerChuck P M* = manuale A* = automatico

UPC

101

102

STANDARDIZZARE EROWA CLEVERCLAMP SYSTEM

Um Ihnen die schnelle Orientierung über die Anwendungsbereiche der EROWA Produkte zu erleichtern, verwenden wir in allen Unterlagen die folgenden Zeichen: 1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA CLEVERCLAMP SYSTEM Guide CleverClamp System

104

3. Sbloccaggio tramite valvola a leva

Base MTS CleverClamp System

107

Base UPC CleverClamp System

108

4. Sbloccaggio tramite unità di comando manuale

Base ITS système CleverClamp

108

Elementi di serraggio a ritenuta CleverClamp System

109

Elementi di serraggio lineari CleverClamp System

110

Elementi di battuta CleverClamp System

112

Accessori supporti CleverClamp System

114

Accessori CleverClamp System

115

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

103

104

EROWA CleverClamp System

Guide ER‑099331

Guida 218 H35 CleverClamp

Esecuzione

Acciaio temprato. Base di supporto, lunghezza 218 mm, altezza 35 mm, con denti di posizionamento 2 mm. Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp. Per il montaggio su pallet con reticolo di fori R50, pallet, cubi e tavole macchina. 4 x viti a testa cilindrica M10 x 35. Elementi di serraggio e di battuta, ecc. Predisposta per il montaggio diretto su pallet P ø 148 Inox (ER‑041912).

Applicazione Montaggio Accessori Nota

ER‑099314

Guida 320 H60 CleverClamp

Esecuzione

Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm. Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp. Per il montaggio su piastre con reticolo di fori R50, pallet, cubi e tavole macchina. Elementi di serraggio e di battuta, ecc. Utilizzabile con i relativi attacchi direttamente su MTS passo 200 mm (M) o MTS81 passo 120 mm (A/M).

Applicazione Montaggio Accessori Nota

ER‑099315

Guida 398 H60 CleverClamp

Esecuzione

Applicazione Montaggio Accessori Nota

STANDARDIZZARE EROWA CLEVERCLAMP SYSTEM

ER‑100266

Guida 398 H80 CleverClamp

Esecuzione

Acciaio temprato. Base di supporto H80 con denti di posizionamento 2 mm. Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp. Per il montaggio su piastre con reticolo di fori R50, pallet, cubi e tavole macchina. Elementi di serraggio e di battuta, ecc. Utilizzabile con i relativi attacchi direttamente su MTS passo 200 mm (A/M) o passo 250 mm (A/M).

Applicazione Montaggio Accessori Nota

ER‑099387

Guida 320 H60 manuale CleverClamp

Esecuzione

Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm. Con attacco MTS manuale. Impiego manuale su piastre di base MTS81 passo 120 mm e piastre di base MTS passo 200 mm. Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp. Elementi di serraggio e di battuta, ecc. Per l’impiego manuale.

Impiego Applicazione Accessori Nota

ER‑099388

Guida 320 H60 automatica CleverClamp

Esecuzione

Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm. Con attacco MTS automatico e GripperLink. Impiego automatizzato su piastre di base MTS81 con passo di 120 mm. Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp. Elementi di serraggio e di battuta, ecc. Per l’impiego automatizzato.

Impiego Applicazione Accessori Nota

105

106

EROWA CleverClamp System

Guide ER‑099389

Guida 398 H60 manuale CleverClamp

Esecuzione

Acciaio temprato. Base di supporto H60 con denti di posizionamento 2 mm. Con attacco MTS manuale. Impiego manuale su piastre di base MTS con passo di 200 / 250 mm. Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp. Elementi di serraggio e di battuta, ecc. Per l’impiego manuale.

Impiego Applicazione Accessori Nota

ER‑099390

Guida 398 H80 automatica CleverClamp

Esecuzione

Acciaio temprato. Base di supporto H80 con denti di posizionamento 2 mm. Con attacco MTS automatico e GripperLink. Impiego automatizzato su piastre di base MTS con passo di 200 / 250 mm. Come base per il bloccaggio dei pezzi con vari elementi di serraggio e di battuta CleverClamp. Elementi di serraggio e di battuta, ecc. Per l’impiego automatizzato.

Impiego Applicazione Accessori Nota

STANDARDIZZARE

EROWA CleverClamp System

Base MTS ER‑130141

Pallet MTS 398 x 398 / 200 CleverClamp mono

Esecuzione

Pallet in alluminio, quadruplo, passo 200 mm. Con appoggi Z duri e 1 x guida CleverClamp 398. Senza attacchi. Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A).

Applicazione Accessori

ER‑130417

Pallet MTS 398 x 398 / 250 CleverClamp mono

Esecuzione

Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri e 1 x guida CleverClamp 398. Senza attacchi. Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A).

Applicazione Accessori

ER‑130140

Pallet MTS 398 x 398 / 200 CleverClamp duo

Esecuzione

Pallet in alluminio, quadruplo, passo 200 mm. Con appoggi Z duri e 2 x guida CleverClamp 398. Senza attacchi. Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A).

Applicazione Accessori

ER‑130415

Pallet MTS 398 x 398 / 250 CleverClamp duo

Esecuzione

Pallet in alluminio, quadruplo, passo 250 mm. Con appoggi Z duri e 2 x guida CleverClamp 398. Senza attacchi. Accessibilità ottimale nelle lavorazioni a 5 assi con serraggi singoli e multipli. Set di attacchi MTS ER‑041461 (M) o ER‑041464 (A).

Applicazione Accessori

EROWA CLEVERCLAMP SYSTEM

107

108

EROWA CleverClamp System

Base UPC ER‑099318

Base UPC mono CleverClamp

Esecuzione

Applicazione

ER‑099317

Base UPC duo CleverClamp

Esecuzione

Applicazione

EROWA CleverClamp System

BaseITS ER‑099330

Pallet P ø 148 mono CleverClamp

Esecuzione

Pallet P ø 148 abbinato alla guida CleverClamp 218 mm, con attacco F/M Production ER‑010742. Impiego su EROWA PowerChuck P e ProductionChuck 210 Combi. Massima accessibilità nelle lavorazioni a 5 assi con serraggi singoli e multipli. Compatibile con i mandrini di serraggio EROWA MTS Single e MTS 2.0 Single (è necessario l’attacco MTS P, ER‑040999).

Applicazione Nota

STANDARDIZZARE

EROWA CleverClamp System

Elementi di serraggio a ritenuta ER‑099292

Elemento di staffaggio Multi Flat CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta liscia. Elemento di staffaggio con trazione verso il basso per forze di serraggio elevate. Superficie liscia: ideale per la lavorazione su due lati e per il serraggio di pezzi con superfici lavorate. Su guida CleverClamp. Adatto per serraggi singoli o multipli. Fino ad un massimo di 28 kN con una coppia di serraggio massima di 40 Nm. Fino a 4,1 mm.

Applicazione

Montaggio Nota Forza di serraggio Corsa di serraggio ER‑099298

Elemento di staffaggio Multi Grip CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta con profilo grip. Elemento di staffaggio con trazione verso il basso per forze di serraggio elevate. Superficie con profilo grip per la massima stabilità. Su guida CleverClamp. Adatto per serraggi singoli o multipli. Fino ad un massimo di 28 kN con una coppia di serraggio massima di 40 Nm. Fino a 4,1 mm.

Applicazione Montaggio Nota Forza di serraggio Corsa di serraggio ER‑099358

Doppio elemento di staffaggio Multi Grip CleverClamp

Esecuzione

Acciaio temprato, larghezza 94 mm, altezza 44 mm, superficie di serragio con grip / superficie di battuta rigata. Elemento di battuta del sistema modulare CleverClamp. In combinazione con l’elemento di battuta (ER‑099332). Su guida CleverClamp.

Applicazione Montaggio

EROWA CLEVERCLAMP SYSTEM

109

110

EROWA CleverClamp System

Elementi di serraggio lineari ER‑099285

Elemento lineare Multi Flat CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta liscia. Per il bloccaggio lineare di pezzi con superfici lavorate. Su guida CleverClamp. Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli. Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm. Fino a 5 mm.

Applicazione Montaggio Nota Forza di serraggio Corsa di serraggio

ER‑099286

Elemento lineare Multi Grip CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta con profilo grip. Bloccaggio lineare con profilo grip per la massima stabilità. Su guida CleverClamp. Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli. Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm. Fino a 5 mm.

Applicazione Montaggio Nota Forza di serraggio Corsa di serraggio

ER‑099282

Elemento lineare Multi Stamp CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 34 mm, superficie di serraggio e di battuta con profilo di incisione. Ideale per il bloccaggio di pezzi grezzi ad un’altezza di serraggio minima di 3 mm. Tenuta sicura grazie alla tecnica di incisione diretta. Utilizzabile anche per lavorazioni su due lati. Su guida CleverClamp. Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli. Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm. Fino a 5 mm.

Applicazione

Montaggio Nota Forza di serraggio Corsa di serraggio

STANDARDIZZARE EROWA CLEVERCLAMP SYSTEM

ER‑099277

Elemento lineare Multi Stamp largo CleverClamp

Esecuzione

Acciaio temprato, larghezza 94 mm, altezza 34 mm, superficie di serraggio e di battuta con profilo di incisione. Ideale per il bloccaggio di pezzi grezzi ad un’altezza di serraggio minima di 3 mm. Tenuta sicura grazie alla tecnica di incisione diretta. Utilizzabile anche per lavorazioni su due lati. Su guida CleverClamp. Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli. Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm. Fino a 5 mm.

Applicazione

Montaggio Nota Forza di serraggio Corsa di serraggio ER‑099276

Elemento lineare 5X Stamp CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 49 mm, superficie di serraggio con profilo di incisione. Massima accessibilità del mandrino macchina per lavorazioni a 5 assi. Ideale per il bloccaggio di pezzi grezzi ad un’altezza di serraggio minima di 3 mm. Tenuta sicura grazie alla tecnica di incisione diretta. Su guida CleverClamp. Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli. Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm. Fino a 5 mm.

Applicazione

Montaggio Nota Forza di serraggio Corsa di serraggio

ER‑099275

Elemento lineare 5X Stamp largo CleverClamp

Esecuzione

Acciaio temprato, larghezza 94 mm, altezza 49 mm, superficie di serraggio con profilo di incisione. Massima accessibilità del mandrino macchina per lavorazioni a 5 assi. Ideale per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm. Tenuta sicura grazie alla tecnica di incisione diretta. Su guida CleverClamp. Sistema modulare compatibile con tutte le ganasce lineari. Adatto per serraggi singoli e multipli. Fino ad un massimo di 16 kN con una coppia di serraggio massima di 40 Nm. Fino a 5 mm.

Applicazione

Montaggio Nota Forza di serraggio Corsa di serraggio

111

112

EROWA CleverClamp System

Elementi di battuta ER‑099272

Elemento di battuta Flat/Grip CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 34 mm, due superfici di battuta ‑ una liscia, una con profilo grip. Elemento di battuta del sistema modulare CleverClamp. Battuta liscia per pezzi con superfici lavorate / battuta grip per una maggiore stabilità. Su guida CleverClamp.

Applicazione Montaggio

ER‑099332

Elemento di battuta rigato CleverClamp

Esecuzione

Acciaio temprato, larghezza 94 mm, altezza 44 mm, due superfici di battuta rigate. Elemento di battuta del sistema modulare CleverClamp. In combinazione con il doppio elemento di staffaggio (ER‑099358). Su guida CleverClamp.

Applicazione Montaggio

ER‑099269

Elemento di battuta Multi Stamp CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 34 mm, con profilo di incisione. Elemento di battuta del sistema modulare CleverClamp. Battuta con profilo di incisione, da abbinare a elementi di serraggio per incisione, per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm. Su guida CleverClamp.

Applicazione

Montaggio

ER‑099267

Elemento di battuta Multi Stamp largo CleverClamp

Esecuzione

Acciaio temprato, larghezza 94 mm, altezza 34 mm, con profilo di incisione. Elemento di battuta del sistema modulare CleverClamp. Battuta con profilo di incisione, da abbinare a elementi di serraggio per incisione, per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm. Su guida CleverClamp.

Applicazione

Montaggio

STANDARDIZZARE EROWA CLEVERCLAMP SYSTEM

ER‑099263

Elemento di battuta 5X Stamp CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, altezza 49 mm, con profilo di incisione. Elemento di battuta del sistema modulare CleverClamp. Per una migliore accessibilità del mandrino macchina per lavorazioni a 5 assi. Con profilo di incisione, da abbinare a elementi di serraggio per incisione, per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm. Su guida CleverClamp.

Applicazione

Montaggio

ER‑099258

Elemento di battuta 5X Stamp largo CleverClamp

Esecuzione

Acciaio temprato, larghezza 94 mm, altezza 49 mm, con profilo di incisione. Elemento di battuta del sistema modulare CleverClamp. Per una migliore accessibilità del mandrino macchina per lavorazioni a 5 assi. Con profilo di incisione, da abbinare a elementi di serraggio per incisione, per il bloccaggio di pezzi grezzi ad’un altezza di serraggio minima di 3 mm. Su guida CleverClamp.

Applicazione

Montaggio

113

114

EROWA CleverClamp System

Accessori supporti ER‑099204

Supporto 20 CleverClamp

ER‑099206

Supporto 24 CleverClamp

ER‑099227

Supporto 29 CleverClamp

ER‑099228

Supporto 31 CleverClamp

ER‑099229

Supporto 34 CleverClamp

ER‑099230

Supporto 39 CleverClamp

ER‑099231

Supporto 44 CleverClamp

ER‑099232

Supporto 46 CleverClamp

Esecuzione Applicazione

Acciaio temprato, larghezza 47 mm, altezza 46 mm. Supporto rettificato per la regolazione dell’altezza di bloccaggio del pezzo tra gli elementi di serraggio e di battuta CleverClamp. I supporti di 34, 39, 44 e 46 mm di altezza sono utilizzabili solo in combinazione con gli elementi di serraggio e di battuta per 5 assi.

Nota

ER‑099233

Supporto 20 largo CleverClamp

ER‑099234

Supporto 24 largo CleverClamp

ER‑099235

Supporto 29 largo CleverClamp

ER‑099236

Supporto 31 largo CleverClamp

ER‑099237

Supporto 34 largo CleverClamp

ER‑099238

Supporto 39 largo CleverClamp

ER‑099239

Supporto 44 largo CleverClamp

ER‑099240

Supporto 46 largo CleverClamp

Esecuzione Applicazione

Acciaio temprato, larghezza 93 mm, altezza 46 mm. Supporto rettificato per la regolazione dell’altezza di bloccaggio del pezzo tra gli elementi di serraggio e di battuta CleverClamp. I supporti di 34, 39, 44 e 46 mm di altezza sono utilizzabili solo in combinazione con gli elementi di serraggio e di battuta per 5 assi.

Nota

STANDARDIZZARE

EROWA CleverClamp System

Accessori ER‑099243

Rialzo per guida H60 CleverClamp

Esecuzione

Acciaio temprato, altezza 60 mm, larghezza 80 mm, lunghezza 130 mm. Rialzo CleverClamp per 5 assi ‑ consente la massima accessibilità del mandrino macchina nelle lavorazioni a 5 assi. Su guida CleverClamp.

Applicazione Montaggio

ER‑099246

Quick Chuck 100 P CleverClamp

Esecuzione

Elemento di supporto CleverClamp con QuickChuck 100 P, manuale Adattatore tra pallet / supporti CleverClamp e EROWA ITS. Su guida CleverClamp.

Applicazione Montaggio

ER‑099166

Ganascia di battuta Flat / Grip larga CleverClamp

Esecuzione

Acciaio temprato, larghezza 94 mm, altezza 34 mm, un lato liscio, un lato grip. Consente di allargare la superficie di battuta per una maggiore tenuta nel bloccaggio di pezzi larghi. Con le apposite viti, frontalmente ai relativi elementi di serraggio o di battuta CleverClamp. Particolarmente adatta all’utilizzo in combinazione con le ganasce lineari di 94 mm di larghezza.

Applicazione Montaggio Nota

ER‑099195

Ganascia di battuta Stamp larga CleverClamp

Esecuzione

Acciaio temprato, larghezza 94 mm, altezza 34 mm, con profilo di incisione. Consente di allargare la superficie di battuta per una maggiore tenuta nel bloccaggio di pezzi larghi ad un’altezza minima grazie alla preincisione. Posizionare la ganascia dietro il relativo elemento di serraggio o di battuta e fissarla con la vite laterale.

Applicazione Montaggio

EROWA CLEVERCLAMP SYSTEM

115

116

EROWA CleverClamp System

Accessori ER‑099164

Ganascia di battuta larga, in acciaio tenero, CleverClamp

Esecuzione Applicazione

Acciaio dolce, larghezza 94 mm, altezza 34 mm. Ganascia di battuta in materiale dolce, ideale per la fresatura dei contorni del pezzo da bloccare. Con le apposite viti, frontalmente ai relativi elementi di serraggio o di battuta CleverClamp.

Montaggio

ER‑099079

Ganascia di staffaggio Flat CleverClamp

ER‑099092

Ganascia di staffaggio Grip CleverClamp

Esecuzione

Acciaio temprato, superficie di battuta liscia o con profilo grip. ER‑099079: Superficie di battuta liscia ‑ ideale per il bloccaggio di pezzi con superfici lavorate. ER‑099092: Superficie di battuta con profilo grip per una maggiore stabilità. Utilizzabile con tutti gli elementi di serraggio con effetto staffante CleverClamp.

Applicazione Montaggio

ER‑099098

Ganascia lineare Flat CleverClamp

ER‑099099

Ganascia lineare Grip CleverClamp

Esecuzione

Acciaio temprato, larghezza 48 mm, superficie di battuta liscia o con profilo grip. ER‑099098: Superficie di battuta liscia ‑ ideale per il bloccaggio di pezzi con superfici lavorate. ER‑099099: Superficie di battuta con profilo grip per una maggiore stabilità. Utilizzabile con tutti gli elementi di serraggio lineari CleverClamp.

Applicazione Montaggio

ER‑099123

Ganascia lineare in acciaio tenero CleverClamp

Esecuzione Applicazione

Acciaio dolce, larghezza 48 mm. Per la realizzazione di ganasce con profili a scelta del cliente. Utilizzabile con tutti gli elementi di serraggio lineari CleverClamp.

Montaggio

STANDARDIZZARE EROWA CLEVERCLAMP SYSTEM

ER‑099126

Ganascia lineare in acciaio tenero, larga, CleverClamp

Esecuzione Applicazione

Acciaio dolce, larghezza 94 mm. Per la realizzazione di ganasce con profili a scelta del cliente. Utilizzabile con tutti gli elementi di serraggio lineari CleverClamp.

Montaggio

ER‑099334

Attacco MTS set 2 automatico CleverClamp

Esecuzione

1 attacco di centraggio / A, 1 attacco di compensazione / A. Per le guide CleverClamp „320 H60 automatico“ e „398 H80 automatico“ con sostituzione automatica nel sistema MTS. Dal basso sulle guide di base CleverClamp.

Applicazione Montaggio

ER‑099437

Attacco MTS set 2 manuale CleverClamp

Esecuzione Applicazione Montaggio

1 attacco di centraggio, 1 attacco di compensazione / A. Per le guide CleverClamp „320 H60 manuale“ e „398 H60 manuale“ con sostituzione manuale nel sistema MTS. Dal basso sulle guide di base CleverClamp.

ER‑099201

Battuta per fresatura

Esecuzione Applicazione

Battuta regolabile in acciaio. Battuta laterale per elementi di serraggio o di battuta ClampSet e CleverClamp, nonché per la morsa per pezzi grezzi 148. Con le apposite viti, lateralmente ai relativi elementi di serraggio o di battuta.

Montaggio

ER‑082273

Battuta magnetica

Esecuzione Applicazione

Battuta magnetica flessibile in alluminio. Battuta laterale per il posizionamento dei pezzi nei dispositivi di serraggio. Rimuovere la battuta prima di iniziare la lavorazione.

Nota

117

118

EROWA ProductionChuck 210

Sistema di pallettizzazione con gestione centrale del materiale Il ProductionChuck 210 unisce la comprovata precisione EROWA con una struttura compatta e un‘elevatissima forza di serraggio e stabilità. Il sistema di serraggio è stato ideato per carichi elevati nella lavorazione ad asportazione di truciolo. La geometria arrotondata consente un‘ottima accessibilità dell‘utensile al pezzo da lavorare.

STANDARDIZZARE EROWA PRODUCTIONCHUCK 210

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento 01 | Montaggio I pezzi, i dispositivi e le piastre vanno montati direttamente sul pallet PC 210.

02 | Centraggio Il centraggio perimetrale consente la trasmissione di coppie torcenti molto elevate. 02

04 | Sistema di chiusura Il sistema di chiusura autobloccante a sfere produce una forza di serraggio di 20´000 N. Il bloccaggio del mandrino avviene senza pressione con un gruppo di molle.

Dati tecnici - ProductionChuck 210 Dimensioni pallet Dimensioni mandrino Altezza sistema (mandrino e pallet) Dimensioni consigliate del pezzo Precisione di ripetibilità Indexaggio del pallet Forza di serraggio Forza di serraggio (PowerChuck P centrale) Serraggio Apertura pneumatica Montaggio diretto del mandrino su: - tavola macchina con cave a T - tavola circolare con cave a T

03 | Appoggi Z Gli appoggi Z contrastano efficacemente il momento di ribaltamento. Vengono puliti automaticamente con aria compressa, mentre il corretto serraggio del pallet è controllato tramite la pressione dinamica.

ProductionChuck 210 ø 210 mm H = 55 mm x ø 224 / H = 75 mm x ø 254 mm 80 mm / 100 mm fino a 400 x 400 x 400 mm < 0,002 mm 4 x 90° 20´000 N / 29´000 N 9´000 N meccanico-elastico min. 7,5 bar 50, 63, 100 mm 4 x 90°, 45°

05 | Gestione del materiale Il materiale in barre fino a ø 81 mm si può inserire direttamente nel mandrino. Il foro di ø 81 mm consente inoltre il passaggio di tubazioni pneumatiche, idrauliche e a depressione per l‘azionamento dei dispositivi montati su pallet.

119

120

EROWA ProductionChuck 210 in azione

Massima flessibilità, massima precisione, automazione efficiente Il ProductionChuck 210 è la soluzione ideale per la produzione automatizzata. Grazie al design compatto e robusto e a un’architettura funzionale pensata nei minimi dettagli, porta le vostre lavorazioni a 5 assi a un livello superiore.

I FATTI

• Forza di serraggio fino a 29‘000 N • Grande stabilità • Struttura compatta • Precisione di ripetibilità di < 0.002 mm • Foro centrale ø 81 mm • Automatizzabile

STANDARDIZZARE EROWA PRODUCTIONCHUCK 210

Il sistema di pallettizzazione ProductionChuck 210 è completamente automatizzabile. EROWA mette a disposizione il dispositivo di handling più adatto per ogni applicazione e per ogni tecnologia, garantendo un’integrazione semplice ed efficiente nel vostro processo produttivo.

Il meccanismo di serraggio esterno garantisce un accoppiamento stabile tra mandrino di serraggio e pallet, assicurando un‘elevata precisione anche nella lavorazione di pezzi di grandi dimensioni.

Il ProductionChuck 210 Combi integra un mandrino EROWA PowerChuck P, permettendo di caricare in modo flessibile sia i pallet ITS sia i pallet ProductionChuck 210, senza lunghi tempi di riattrezzaggio.

Il sistema di pallettizzazione è particolarmente adatto anche all‘impiego su tornitrici e rettificatrici cilindriche.

I mandrini di serraggio PC210 sono solidi e compatti. L’altezza ridotta lascia più spazio ai pezzi da lavorare e garantisce un’accessibilità ottimale nelle lavorazioni a 5 assi.

Gli appoggi Z opportunamente distanziati garantiscono stabilità e precisione anche in presenza di pezzi di grandi dimensioni.

Dispositivi di serraggio pallettizzati nel magazzino del robot. I pallet PC 210 costituiscono la base ideale per il fissaggio di pezzi, morse di centraggio o dispositivi di serraggio.

121

122

EROWA ProductionChuck 210

I componenti

ER-094168

ER-035294

ER-046474

ER-046462

ER-046009

ø148

ø115

PM 85

ITS ø72

ITS 50 C

ER-045983

ER-046456

ER-046458

ER-046460

ER-094093

ER-033036

ER-045541

ER-001846

ER-138950

ER-116634

ER-070445

ER-157413 ER-030479

ER-030478

ER-032964

ER-032388

ER-157409

STANDARDIZZARE EROWA PRODUCTIONCHUCK 210

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA PRODUCTIONCHUCK 210 ProductionChuck 210

Mandrini di serraggio

124

3. Sbloccaggio tramite valvola a leva

ProductionChuck 210

Pallet

126

ProductionChuck 210

Dispositivi di comando

128

4. Sbloccaggio tramite unità di comando manuale

ProductionChuck 210

Accessori

129

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

123

124

EROWA ProductionChuck 210

Mandrini di serraggio Dati tecnici Precisione di ripetizione Indexaggio Forza di serraggio Forza di serraggio (PowerChuck P centrale) Serraggio Pressione di apertura Massimo numero di giri consentiti ER‑030479

ProduktionChuck 210 < 0,002 mm 4 x 90° 20´000 N 9´000 N meccanico-elastico (senza pressione) min. 7,5 bar (pneumatica) 4´500 min -1

ProductionChuck 210

Esecuzione

Mandrino di serraggio per carichi elevati nella lavorazione ad asportazione di truciolo. Foro passante ø 81 mm. Raccordi Laterali o inferiori a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o inferiori. Applicazione Su fresatrici, torni e rettifiche. Per il serraggio del pallet PC 210.

ER‑032964

Esecuzione

ProductionChuck 210 senza piastra di base

Mandrino di serraggio per carichi elevati nella lavorazione ad asportazione di truciolo. Altezza ridotta. Foro passante ø 81 mm. Applicazione Su fresatrici, torni e rettifiche. Per il serraggio del pallet PC 210. Raccordi 2 raccordi aria: laterali o inferiori tramite la piastra di base realizzata secondo le specifiche esigenze del cliente. Azionamento Con pistola ad aria o unità di comando. Nota Piastra di base da realizzare secondo le specifiche esigenze del cliente.

STANDARDIZZARE

EROWA ProductionChuck 210

Mandrini di serraggio ER‑030478

ProductionChuck 210 Combi

Esecuzione

Mandrino di serraggio per carichi elevati nella lavorazione ad asportazione di truciolo. PC 210 con PowerChuck P integrato. Raccordi Laterali o inferiori a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o inferiori. Applicazione Su fresatrici, torni e rettifiche e macchine per elettroerosione a tuffo. Per il serraggio del pallet PC 210, dei pallet ø 148, ø 115, dei supporti ITS ø72 e 50 C.

ER‑032388

Esecuzione

ProductionChuck 210 Combi senza piastra di base

Mandrino di serraggio per carichi elevati nella lavorazione ad asportazione di truciolo. PC 210 con PowerChuck P integrato. Applicazione Su fresatrici, torni e rettifiche e macchine per elettroerosione a tuffo. Per il serraggio del pallet PC 210, dei pallet ø 148, ø 115, dei supporti ITS ø 72 e 50 C. Raccordi 2 raccordi aria: laterali o inferiori tramite la piastra di base realizzata secondo le specifiche esigenze del cliente. Azionamento Con pistola ad aria o unità di comando. Nota Piastra di base da realizzare secondo le specifiche esigenze del cliente.

EROWA PRODUCTIONCHUCK 210

125

126

EROWA ProductionChuck 210

Pallet ER‑046473

Anello di serraggio RN PC 210

Esecuzione Applicazione

Acciaio temprato. Anello di serraggio per pallet di centraggio PC 210 e PC 210 / ø 81. Automatizzabile con pinza RN PC 210 (optional).

ER‑042865

Pallet di centraggio PC 210

Esecuzione Acciaio, senza anello di serraggio (optional ER‑046473). Alloggiamento Filettatura 8 x M10 e due fori ø 10. Applicazione Per il fissaggio di pezzi, dime di serraggio e piastre PC.

ER‑042866

Pallet di centraggio PC 210 ø 81

Esecuzione Acciaio, senza anello di serraggio (optional ER‑046473). Alloggiamento Filettatura 8 x M10 e due fori ø 10. Applicazione Per il fissaggio di pezzi, dime di serraggio e piastre PC.

ER‑046009

Pallet RN PC 210

Esecuzione Acciaio. Segmenti di centraggio integrati. Alloggiamento Filettatura 8 x M10 e due fori ø 10. Applicazione Per il fissaggio di pezzi, dime di serraggio e piastre PC 210. Automatizzabile con pinza RN PC 210 (optional).

ER‑046474

Esecuzione

Pallet RN PC 210 ø 81

Acciaio. Segmenti di centraggio integrati. Foro passante ø 81 mm. Alloggiamento Filettatura 8 x M10 e due fori ø 10. Applicazione Per il fissaggio di pezzi, dime di serraggio e piastre PC 210. Automatizzabile con pinza RN PC 210 (optional).

STANDARDIZZARE EROWA PRODUCTIONCHUCK 210

ER‑116634

Paletta di allineamento RN PC 210

Esecuzione

Pallet PC 210 con righello rettificato e quattro superfici di misura Z. Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio PC 210.

Applicazione

ER‑138950

Paletta di allineamento ø 148 P

Esecuzione Applicazione

Pallet P ø 148 con righello rettificato e quattro superfici di misura Z. Completo di attacco F/M Production. Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio ITS Chuck 100 P, PowerChuck P e PC 210 Combi.

ER‑115521

Palleta ø 148 P

Esecuzione

Acciaio inossidabile. Centraggio integrato nel pallet. Con baricentro ottimizzato. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo. Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Applicazione Montaggio elettrodo grezzo Nota

Compatibile con EROWA ProductionChuck 210 Combi.

ER‑045541

Tirante per PC 210

Esecuzione Applicazione

Tipo fisso, manuale. 1 pezzo. Nei pallet PC 210 impiegati sul ProductionChuck 210 Combi.

Nota: Altri pallet e portaelettrodi per il ProductionChuck 210 Combi, vedi da pagina 216.

127

128

EROWA ProductionChuck 210

Dispositivi di comando ER‑157413

Quadro di comando 1 mandrino con moltiplicatore di pressione

Esecuzione

Raccordi Applicazione

ER‑070445

Unità di comando con controllo

Esecuzione

Valvola elettropneumatica. Uscite per mandrini di serraggio: apertura/pulizia/riserraggio. 24 volt, completa di accessori di montaggio e tubo flessibile di collegamento di 3 m. Azionamento e controllo dei mandrini di serraggio integrati nella macchina, per esempio, tramite la funzione M dell’impianto CNC.

Applicazione

ER‑001846

Pistola ad aria

Esecuzione Applicazione Nota Opzione

ER‑157409

Moltiplicatore di pressione

Esecuzione

Raccordi Applicazione Nota

ER-087668

STANDARDIZZARE

EROWA ProductionChuck 210

Accessori ER‑094093

Anello di tenuta ITS 50 C PC 210

Esecuzione Applicazione

Acciaio rinforzato. Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 Combi durante l’impiego di pallet EROWA portaelettrodi C. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑046460

Supporto anello di tenuta RN ø 72 PC 210

Esecuzione Applicazione

Acciaio rinforzato. Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 Combi durante l’impiego di supporti EROWA ITS ø 72. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑046458

Supporto anello di tenuta RN ø 85 PC 210

Esecuzione Applicazione

Acciaio rinforzato. Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 Combi durante l’impiego di pallet EROWA ITS ø 85. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑046456

Supporto anello di tenuta RN ø 115 PC 210

Esecuzione Applicazione

Acciaio rinforzato. Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 durante l’impiego di pallet EROWA ø 115. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑045983

Supporto anello di tenuta RN ø 148 PC 210

Esecuzione Applicazione

Acciaio rinforzato. Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 durante l’impiego di pallet EROWA ø 148. Per la manipolazione automatica con pinza PC 210 RN (optional)

EROWA PRODUCTIONCHUCK 210

129

130

EROWA ProductionChuck 210

Accessori ER‑046462

Copertura RN PC 210

Esecuzione Applicazione

Acciaio rinforzato. Impedisce la penetrazione di sporco e trucioli nel ProductionChuck 210 Combi. Per la manipolazione automatica con pinza PC 210 RN (optional).

ER‑045243

PC 210 Anello di tenuta

Esecuzione Applicazione

Supporto con anello raschiatore. Impiego sul ProductionChuck 210 Combi. Per garantire la tenuta stagna delle sfere esterne nell‘impiego di portaelettrodi standard ITS 50 o di altri portapezzi senza il ferma‑anello di tenuta PC 210.

ER‑033036

Anello di chiusura PC 210

Applicazione

Anello di chiusura delle viti di fissaggio del PC 210: ER‑030479, ER‑030478 (raccomandato per l’impiego su torni).

ER‑035294

Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5mm

Esecuzione

Supporto con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

Applicazione

ER‑094168

Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione

Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

Applicazione

STANDARDIZZARE EROWA PRODUCTIONCHUCK 210

ER‑119717

Kit di riparazione ProductionChuck 210 per 030479 / 032964

Versione

Tutti i pezzi soggetti ad usura per mandrini ProductionChuck 210 ER‑030479 e ER‑032964. Rimuovere il mandrino PC 210 seguendo le istruzioni fornite, sostituire le parti. Ogni mandrino viene fornito con un manuale d’uso. Si prega di conservarlo in un luogo sicuro.

Applicazione Indicazione

ER‑126696

Kit di riparazione PC 210 Combi per 030478 / 032388

Esecuzione

Tutte le parti soggette ad usura del ProductionChuck 210 Combi ER‑030479 e ER‑032964. Smontare il ProductionChuck 210 Combi seguendo le istruzioni fornite con il kit e sostituire le parti interessate. Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

Applicazione Nota

131

132

EROWA PowerChuck P

L‘interfaccia flessibile

EROWA PowerChuck P costituisce l‘interfaccia flessibile e precisa tra la macchina e il pezzo. I mandrini di serraggio possono essere integrati in modo semplice e rapido sulle più svariate macchine utensili.

STANDARDIZZARE EROWA POWERCHUCK P

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento 01 | Centraggio 3 in 1 Il mandrino PowerChuck P è dotato di tre diversi profili di centraggio. In questo modo i diversi portapezzi EROWA vengono serrati con la massima precisione di posizionamento e orientamento.

01 02 04

02 | Pulizia Durante l‘operazione di serraggio le superfici di appoggio dei piedi di sostegno vengono pulite con aria compressa. 03 | Un concentrato di potenza La chiusura autobloccante con sfere in ceramica a manutenzione ridotta produce una forza di serraggio di 10‘000 N, che non viene meno neppure in caso di un calo di pressione.

04 | Ermetico al 100% Diversi anelli di tenuta impediscono la penetrazione di trucioli e refrigerante.

Dati tecnici - PowerChuck P Per dimensioni dei pallet Dimensioni del mandrino Altezza del sistema (mandrino e pallet) Dimensioni del pezzo consigliate Precisione di ripetibilità Indexaggio Forza di serraggio Serraggio Pressione di apertura Azionamento

PowerChuck P ITS 50, PM 85, ø 115 mm, ø 148 mm H = 33 mm x ø 156 mm, H = 51 mm x ø 156 mm 73 mm / 91 mm fino a 160 x 160 x 250 mm < 0,002 mm 4 x 90° 10’000 N meccanico-elastico (senza pressione) min. 6 bar (pneumatica) con unità di comando o pistola ad aria

133

134

‘

EROWA PowerChuck P in azione

Per fresatura, alesatura, rettifica o tornitura I mandrini PowerChuck P sono flessibili e utilizzabili in modo continuo su tutte le macchine: fresatrici e alesatrici, rettificatrici per piani e profili, mandrini di macchine a dividere e torni. Oltre all‘impiego manuale, il sistema di serraggio è predisposto anche per l‘automazione. I FATTI

• Elevata forza di serraggio • Precisione di ripetibilità di < 0.002 mm • Superfici di appoggio Z con pulizia ad aria • Sfere in ceramica • Enuta ermetica garantita • Ricca gamma di accessori • Automatizzabile

STANDARDIZZARE EROWA POWERCHUCK P

Il sistema di pallettizzazione PowerChuck P è automatizzabile. EROWA offre il dispositivo di handling adatto per ogni applicazione e ogni tecnologia. Gli anelli di tenuta proteggono i mandrini di serraggio e garantiscono il caricamento automatico in sicurezza.

La struttura compatta e l‘altezza di montaggio ridotta del sistema di serraggio lasciano molto spazio per i pezzi e la loro lavorazione.

La piastra di base del mandrino PowerChuck P è dotata di una configurazione dei fori di fissaggio tale da offrire numerose opzioni di montaggio.

I portapezzi vengono serrati nel mandrino in pochi secondi con una precisione di ripetibilità di 0.002 mm.

Semplice e funzionale - Il modello PowerChuck P con condotto per aria compressa consente l‘azionamento pneumatico del dispositivo di serraggio attraverso il pallet e il mandrino.

Le sfere in ceramica estremamente resistenti all‘usura, presenti nella chiusura, garantiscono una prestazione costante per una durata ancora maggiore e con una manutenzione ridotta.

Il nuovo pallet ø 148 con baricentro di massa ottimizzato offre eccellenti caratteristiche di concentricità nelle applicazioni rotanti.

135

136

EROWA PowerChuck P

I componenti Morsa di centraggio

ClampSet

Morsa per pezzi grezzi

ER-067650 ER-070695

ER-016010 CleverClamp

ER-050195 ER-115388 ER-115712

ER-113000

ER-099331

ER-115699 ER-094168

ER-115521

ER-147223

ER-115308

ER-115657 ER-138950

ER-115523

ER-010742

ER-115379 ER-115660

ER-115721

ER-115305 ER-115628 ER-115287

ER-115254

ER-115290

STANDARDIZZARE EROWA POWERCHUCK P

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA POWERCHUCK P PowerChuck P

Mandrini

138

3. Sbloccaggio tramite valvola a leva

PowerChuck P

Pallet

141

PowerChuck P

Strumenti di misurazione e controllo

146

4. Sbloccaggio tramite unità di comando manuale

PowerChuck P

Anelli di tenuta

147

PowerChuck P

Dispositivi di comando

150

PowerChuck P

Accessori

151

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

137

138

EROWA PowerChuck P

Mandrini di serraggio Dati tecnici Precisione di ripetibilità Indexaggio pallet Forza di serraggio Serraggio Pressione di apertura

ER‑115800

PowerChuck P < 0,002 mm 4 x 90° 10´000 N meccanico-elastico (senza pressione) min. 6 bar (pneumatica)

PowerChuck P senza piastra di base

Esecuzione

Modello extra piatto. Altezza 33 mm. Senza piastra di base. Raccordi Posteriori attraverso l’interfaccia da realizzare secondo le istruzioni. Azionamento Pneumatico.

ER‑115254

Esecuzione

PowerChuck P ø 150

Modello extra piatto. Altezza 51 mm. Piastra di base ø 150 mm. Raccordi Laterali o posteriori, a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

STANDARDIZZARE EROWA POWERCHUCK P

ER‑136056

PowerChuck P senza piastra di base per montaggio tavola della macchina

Esecuzione

Modello extra piatto. Altezza 33 mm. Senza piastra di base. Corpo del mandrino senza targhetta di marcatura laterale. Raccordi Posteriori attraverso l’interfaccia da realizzare secondo le istruzioni. Azionamento Pneumatico. Applicazione Per il montaggio sulla tavola macchina quando è richiesta la tenuta ermetica sul diametro esterno del mandrino.

ER‑115287

PowerChuck P ø 204

Esecuzione Modello extra piatto. Altezza 51 mm. Piastra di base ø 204 mm. Raccordi Laterali o posteriori, a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

ER‑115305

Esecuzione

PowerChuck P 158 x 228

Modello extra piatto. Altezza 51 mm. Piastra di base 158 x 228 mm. Raccordi Laterali o posteriori, a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori.

139

140

EROWA PowerChuck P

Mandrini di serraggio ER‑115290

Esecuzione

PowerChuck P ø 150 con 2 passaggi d’aria

PowerChuck P con due condotte d’aria. Modello extra piatto. Altezza 51 mm. Piastra di base ø 150 mm. Raccordi Laterali o posteriori, a quattro linee. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori. Nota Le condotte vanno utilizzate esclusivamente per l’aria compressa.

STANDARDIZZARE

EROWA PowerChuck P

Pallet ER‑115657

Pallet ø 115 MS

Esecuzione

Acciaio inossidabile. Con piastra di centraggio 100 (stampata). Per il fissaggio di elettrodi, pezzi e dispositivi nella lavorazione ad asportazione di truciolo. Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Applicazione Montaggio elettrodo grezzo ER‑115660

Pallet ø 115 G

Esecuzione

Acciaio inossidabile. Con piastra di centraggio G (rettificata). Per il fissaggio di elettrodi, pezzi e dispositivi nella lavorazione ad asportazione di truciolo. Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Applicazione Montaggio elettrodo grezzo ER‑115379

Pallet ø 148 G blank

Esecuzione

Acciaio inossidabile. Senza schema di foratura per il fissaggio. Con piastra di centraggio G (rettificata). Con baricentro ottimizzato. Per il fissaggio di elettrodi, pezzi e dispositivi nella lavorazione ad asportazione di truciolo. A piacere.

Applicazione Montaggio elettrodo grezzo ER‑133250

Pallet ø 148 G Blank ALU

Esecuzione

Pallet in alluminio senza schema di foratura per il fissaggio. Con piastra di centraggio G (rettificata). Con baricentro ottimizzato. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo. A piacere.

Applicazione Montaggio elettrodo grezzo

EROWA POWERCHUCK P

141

142

EROWA PowerChuck P

Pallet ER‑115308

Pallet ø 148 G

Esecuzione

Acciaio inossidabile. Con piastra di centraggio G (rettificata). Con baricentro ottimizzato. Per il fissaggio di elettrodi, pezzi e dispositivi nella lavorazione ad asportazione di truciolo. Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Applicazione Montaggio elettrodo grezzo ER‑115388

Pallet ø 148 G R25

Esecuzione

Pallet in acciaio con reticolo di fori 25, ø 10F7, passo M10. Con piastra di centraggio G (rettificata). Con baricentro ottimizzato. Per il fissaggio di pezzi ed elettrodi. Montaggio di dispositivi e ClampSet Base 220. Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Applicazione Montaggio elettrodo grezzo

ER‑115712

Pallet ø 148 G R25 ALU

Esecuzione

Pallet in alluminio con reticolo di fori 25, ø 10F7, passo M10. Piastra di centraggio G (rettificata). Con baricentro ottimizzato. Per il fissaggio di pezzi ed elettrodi. Montaggio di dispositivi e ClampSet Base 220. Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Applicazione Montaggio elettrodo grezzo

STANDARDIZZARE EROWA POWERCHUCK P

ER‑115523

Pallet ø 148 P vuoto

Esecuzione

Acciaio inossidabile. Senza schema di foratura per il fissaggio. Centraggio integrato nel pallet. Con baricentro ottimizzato. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo. A piacere.

Applicazione Montaggio elettrodo grezzo Nota

Compatibile con EROWA ProductionChuck 210 Combi.

ER‑115521

Palleta ø 148 P

Esecuzione

Applicazione Montaggio elettrodo grezzo Nota

Compatibile con EROWA ProductionChuck 210 Combi.

ER‑115628

Pallet ø 148 P con 2 passagio aria

Esecuzione

Acciaio inossidabile. Con due condotte d’aria. Centraggio integrato nel pallet. Con baricentro ottimizzato. Impiego su EROWA PowerChuck P con due condotte d’aria. Per il fissaggio di sistemi di serraggio e dispositivi pneumatici. Con viti M8 attraverso il pallet o con viti M10 attraverso l’elettrodo grezzo.

Applicazione Montaggio elettrodo grezzo ER‑115721

Paletta squadra ø 148 P con mandrino ITS 100 P

Esecuzione

Acciaio inossidabile. Centraggio integrato nel pallet. Con due nippli (ER‑087788) per passaggio aria compressa. ITS Chuck 100 P: 5.000 N

Forza di serraggio Raccordi Laterali e posteriori a doppia linea. Azionamento Con unità di comando o con pistola ad aria compressa. Applicazione Adattamento mandrino con angolo a 90 gradi. Ideale in combinazione con PowerChuck P ø 150 con doppia linea per passaggio aria compressa (ER‑115290). Nota Per il fissaggio di portaelettrodi e pallet ø 115, ø 148, PM56, PM60 e PM85 Precise.

143

144

EROWA PowerChuck P

Pallet ER‑090744

Piattaforma magnetica Neospark 250 x 150 x 46

Esecuzione Applicazione

Piastra di serraggio magnetica in acciaio, con due battute laterali. Forza di serraggio del magnete 100N/cm2. Predisposta con quattro fori M8 per il fissaggio sul pallet ø 148. Serraggio magnetico dei pezzi per la rettifica in piano e di profili, l’elettroerosione a tuffo e la fresatura ad alta frequenza. Dimensioni minime raccomandate del pezzo: 4x4x2mm.

ER‑022250

Pallet di adattamento ITS 50 / ø 148

Esecuzione Applicazione

ITS sistema 100. Per il fissaggio di portaelettrodi ITS sistema 50. Montaggio con vite centrale M10. Per la manipolazione automatica.

ER‑050195

Piastra di centraggio 100 M8 1 pezzo

ER‑011599

Piastra di centraggio 100 M8 10 pezzi

Esecuzione Applicazione Montaggio elettrodo grezzo

Inossidabile, con 4 distanziatori M8 e 4 viti M5 cadauna. Pezzi ed elettrodi. Montaggio diretto sulla superficie piana del pezzo grezzo.

ER‑147223

Piastra di centraggio G, 1 pezzo con distanziatori 10,2 mm

ER‑153058

Piastra di centraggio G, 5 pezzi con distanziatori 10,2 mm

Esecuzione

Piastra di centraggio G (rettificata), inossidabile. Con 8 distanziatori SW13 cadauna, altezza 10,2 mm. Per pezzi, dispositivi e dime nella lavorazione ad asportazione di truciolo. Può essere impiegata anche per la riparazione dei pallet ø 148 G di tipo nuovo, come per esempio ER‑115308, ER‑115379, ER‑115388, ecc. Secondo le istruzioni di montaggio fornite.

Applicazione Nota Montaggio elettrodo grezzo

STANDARDIZZARE EROWA POWERCHUCK P

ER‑068585

Mandrino a 3 griffe ø 125 mm su pallet ø 148 G

Esecuzione

Mandrino a 3 griffe ø 125 mm, ad azionamento manuale. Campo di serraggio centrale 3‑53 mm. Corpo in ghisa. Elevata precisione di concentricità secondo la norma DIN 6386. Montato su pallet ø 148 G. Completo di 3 griffe per interni temprate (gradini verso l’esterno), 3 griffe per esterni temprate (gradini verso l’interno), 1 chiave di serraggio. Numero di giri max. 4000 min‑1. In combinazione con i mandrini di serraggio EROWA su torni, tavole circolari, apparecchi divisori, ecc. Griffe dolci monoblocco per mandrino a tre griffe, set da 3 pezzi, misura 125 mm.

Nota Applicazione Ricambi

ER‑068586

Mandrino a 4 griffe ø 125 mm su pallet ø 148 G

Esecuzione

Mandrino a 4 griffe ø 125 mm, ad azionamento manuale. Campo di serraggio centrale 3‑53 mm. Corpo in ghisa. Elevata precisione di concentricità secondo la norma DIN 6386. Montato su pallet ø 148 G. Completo di 4 griffe per interni temprate (gradini verso l’esterno), 4 griffe per esterni temprate (gradini verso l’interno), 1 chiave di serraggio. Numero di giri max. 4000 min‑1. In combinazione con i mandrini di serraggio EROWA su torni, tavole circolari, apparecchi divisori, ecc. Griffe dolci monoblocco per mandrino a quattro griffe, set da 4 pezzi, misura 125 mm.

Nota Applicazione Ricambi

ER‑068697

Mandrino a 3 griffe Ø 140 mm su pallet ø 148 G

Esecuzione

Mandrino a 3 griffe ø 140 mm, ad azionamento manuale. Campo di serraggio centrale 3‑53 mm. Corpo in acciaio. Elevata precisione di concentricità secondo la norma DIN 6386. Montato su pallet ø 148 G. Completo di 3 griffe per interni temprate (gradini verso l’esterno), 3 griffe per esterni temprate (gradini verso l’interno), 1 chiave di serraggio. Numero di giri massimo 5000 min‑¹. In combinazione con i mandrini di serraggio EROWA su torni, tavole circolari, apparecchi divisori, ecc. Griffe dolci monoblocco per mandrino a tre griffe, set da 3 pezzi, misura 140 mm.

Nota Applicazione Ricambi

145

146

EROWA PowerChuck P

Strumenti di misurazione e controllo ER‑115699

Pallet di allineamento ø 115 MS

Esecuzione Applicazione

Pallet ø 115 mm, lunghezza di allineamento 110 mm, foro centrale ø 12 mm. Regolazione della posizione angolare e determinazione del centro dei mandrini di serraggio ITS, PowerChuck P e PC 210 Combi.

ER‑138950

Paletta di allineamento ø 148 P

Esecuzione

Applicazione

STANDARDIZZARE

EROWA PowerChuck P

Anelli di tenuta ER‑115722

Supporto anello di tenuta PCP ø 148 manuale

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di pallet EROWA ø 148.

ER‑124305

Anello di tenuta PowerChuck P / ø 148 automaticamente

Esecuzione Applicazione

Acciaio inossidabile. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano pallet ITS ø 148. Con sfiato.

ER‑016142

Ferma‑anello di tenuta PC P / ø115 manuale

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di pallet EROWA ITS ø 115.

ER‑124370

Anello di tenuta PowerChuck P / ø 115 automaticamente

Esecuzione Applicazione

Acciaio inossidabile. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano pallet ITS ø 115. Con sfiato.

EROWA POWERCHUCK P

147

148

EROWA PowerChuck P

Anelli di tenuta ER‑038918

Anello di tenuta PC P / PM 85 manuale

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di pallet EROWA PM85.

ER‑055755

Anello di tenuta PC P / PM 85 automatico

Esecuzione Applicazione

Acciaio inossidabile. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano pallet PM85.

ER‑035365

Anello di tenuta PC P per supporto 72 manuale

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di supporti EROWA ø 72.

ER‑124304

Anello di tenuta PowerChuck P / ø 72 automaticamente

Esecuzione Applicazione

Acciaio inossidabile. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano supporti 72. Con sfiato.

STANDARDIZZARE EROWA POWERCHUCK P

ER‑092203

Anello di tenuta PC P per ITS 50 C manuale

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P durante l’impiego di supporti EROWA portaelettrodi C.

ER‑124371

Anello di tenuta PowerChuck P / ITS 50 C automaticamente

Esecuzione Applicazione

Acciaio inossidabile. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P quando si impiegano supporti portaelettrodi C. Con sfiato.

ER‑008972

Copertura per PowerChuck P

Esecuzione Applicazione

Alluminio. Senza piastra di centraggio e distanziatori. Protegge il PowerChuck P dai trucioli e dall’acqua di raffreddamento, quando non è in uso.

ER‑055763

Coperchio per PowerChuck P

Esecuzione Applicazione

Acciaio inossidabile. Impedisce la penetrazione di sporco e trucioli nel PowerChuck P. Per applicazioni di handling automatico.

149

150

EROWA PowerChuck P

Dispositivi di comando ER‑001846

Pistola ad aria

Esecuzione Applicazione Nota Opzione

ER‑157411

Quadro di comando doppio

Esecuzione

Raccordi Applicazione

ER‑070445

Unità di comando con controllo

Esecuzione

Applicazione

ER-087668

STANDARDIZZARE

EROWA PowerChuck P

Accessori ER‑094168

Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione

Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

Applicazione

ER‑046221

Vite di riferimento ø 7.7, M10x30 10 pezzi

Esecuzione Applicazione

Set da 10 pezzi. Viti speciali. Nei pallet ø 148 mm: per il posizionamento nel PowerChuck P e nel magazzino robot.

ER‑115749

Kit di riparazione PowerChuck P

Esecuzione Applicazione

Tutte le parti soggette ad usura del PowerChuck P. Smontare il mandrino di serraggio seguendo le istruzioni fornite con il kit e sostituire le parti interessate.

ER‑115844

Kit di riparazione PowerChuck P senza anello di arresto

Esecuzione

Tutte le parti soggette ad usura del PowerChuck P, compreso anello di arresto. Smontare il mandrino di serraggio seguendo le istruzioni fornite con il kit e sostituire le parti interessate.

Applicazione

EROWA POWERCHUCK P

151

152

EROWA VPC

Automazione diretta di morse autocentranti Il sistema di serraggio Vise Power Clamp mantiene le promesse: un serraggio potente, preciso e sicuro con attrezzi e pezzi a dima di 52 e 96 mm. Il fulcro è rappresentato da due dimensioni dei mandrini VPC con gli attacchi adatti. Le universali possibilità di impiego consentono la massima flessibilità nella produzione dei pezzi.

STANDARDIZZARE EROWA VPC

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento 01 | Precisione Centraggio senza gioco mediante cono corto. Precisione di ripetibilità: <0.003 mm Posizionamento facile e preciso dei pallet. 02 | Ermetico al 100% Diversi anelli di tenuta impediscono la penetrazione di trucioli e refrigerante. 03 | Un concentrato di potenza La chiusura autobloccante con sfere in ceramica a manutenzione ridotta produce una forza di serraggio di 18‘000 N, che non viene meno neppure in caso di un calo di pressione. 02

Dati tecnici - Mandrini di serraggio VPC Precisione di ripetizione con attaco di serragio Indexaggio Forza di serraggio son riseraggio Serraggio Apertura, aria compressa secca Numero di condotti d‘aria:

Mandrini di serraggio VPC < 0,003 mm 4 x 90° 18‘000 N meccanico-elastico (senza pressione) min. 6 bar min. 2 (apertura & riseraggio) opzionale: + 1 (per pulizia/controllo di presenza)

153

‘

154

EROWA VPC in azione

Integrazione e profitto

Tutti i dispositivi di serraggio, attrezzi e pezzi disponibili sul mercato con la dima da 52 e 96 mm vengono alloggiati in modo semplice e rapido nel sistema di serraggio EROWA VPC. In questo modo garantisce rapidità e alta flessibilità.

I FATTI

• Alloggiamento di tutti i dispositivi di serraggio dei pezzi condima di 52/96 mm • Serraggio diretto di dispositivie pezzi • Massimizzazione della flessibilità grazie all‘uso di pallet di adattamento • Movimentazione manuale o automatizzata • Serraggio sicuro per una automazione senza guasti

STANDARDIZZARE EROWA VPC

VPC 96 VPC 52

Il sistema di serraggio VPC è composto da due dimensioni di sistema: • VPC 52 mandrino e attacco per una dima di 52 mm. • VPC 96 mandrino e attacco per una dima di 96 mm.

La collaudata e accurata tecnologia di serraggio funzionale dei mandrini VPC comprende una pulizia dell'impianto Z integrata, il monitoraggio dello stato e una guarnizione perimetrale.

Con una forza di serraggio di 18 kN (riserrato), i dispositivi di serraggio o i pezzi vengono serrati nel mandrino VPC con forza e precisione. Il cambio dei portapezzi avviene in pochi secondi con una precisione di ripetibilità <0.003 mm.

La preparazione di dispositivi di serraggio, attrezzi e pezzi è semplice: Avvitare e serrare gli attacchi VPC 52 o 96: fatto!

Gli attacchi VPC sono in pregiato acciaio temprato e offrono una prolungata vita utile. I piani funzionali rettificati assicurano un ottimale comportamento i ingresso nel mandrino VPC. Questo assicura un serraggio sicuro e un'automazione priva di guasti.

Grazie all'adattamento di diverse dimensioni di sistema, la flessibilità viene notevolmente massimizzata. Con i pallet di adattamento il sistema di serraggio VPC può essere integrato in modo flessibile nel sistema EROWA UPC (immagine) e MTS.

Il caricamento automatizzato aumenta sostanzialmente le ore di produzione sulla vostra macchina utensile. EROWA offre l'opzione di automazione adatta alle proprie esigenze. Saremo lieti di offrirvi la nostra consulenza per la vostra soluzione di automazione VPC personalizzata!

155

156

EROWA VPC

I componenti

ER-150897 ER-150897 ER-150898 ER-150898 VPC 52

ER-150890

VPC 96 ER-150892

UPC MTS

ER-155772

VPC 52 UPC MTS

ER-155774

VPC 96

STANDARDIZZARE EROWA VPC

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa 3. Sbloccaggio tramite valvola a leva

EROWA VPC VPC

Mandrini di serraggio

158

VPC

Attachi

159

VPC

Accessori

160

4. Sbloccaggio tramite unità di comando manuale 5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

157

158

EROWA VPC

Mandrini di serraggio Dati tecnici Precisione di ripetizione con attaco di serragio Indexaggio Forza di serraggio son riseraggio Serraggio Apertura, aria compressa secca Numero di condotti d‘aria:

Mandrini di serraggio VPC < 0,003 mm 4 x 90° 18‘000 N meccanico-elastico (senza pressione) min. 6 bar min. 2 (apertura & riseraggio) opzionale: + 1 (per pulizia/controllo di presenza)

ER‑150890

Mandrino VPC 52 senza piastra di base

Esecuzione

Mandrino di serraggio automatizzabile con interasse 52 mm. Design compatto L 176 x L 134 x A 42 mm. Senza piastra di base. Laterali e dal basso: per l‘apertura, il riserraggio e la pulizia / il controllo presenza. Per il fissaggio di morse portapezzi, pallet, dispositivi predisposti con interasse di 52 mm e attacco VPC 52. Direttamente sulla tavola macchina, sulle piastre di base, sui pallet con staffe laterali o montaggio dal basso con sei viti M8 (il materiale di fissaggio non è incluso).

Raccordi Applicazione Montaggio

ER‑150892

Mandrino VPC 96 senza piastra di base

Esecuzione

Mandrino di serraggio automatizzabile con interasse 96 mm. Design compatto L 176 x L 154 x A 42 mm. Senza piastra di base. Laterali e dal basso: per l‘apertura, il riserraggio e la pulizia / il controllo presenza. Per il fissaggio di morse portapezzi, pallet, dispositivi predisposti con interasse di 96 mm e attacco VPC 96. Direttamente sulla tavola macchina, sulle piastre di base, sui pallet con staffe laterali o montaggio dal basso con sei viti M8 (il materiale di fissaggio non è incluso).

Raccordi Applicazione Montaggio

ER‑155772

Mandrino VPC 52 con piastra di base 176 x 230 mm

Esecuzione

Mandrino di serraggio automatizzabile con interasse 52 mm. Completo di piastra di base L 176 x L 230 x A 65 mm. Laterali e dal basso (optional): per l‘apertura, il riserraggio e la pulizia / il controllo presenza. Per il fissaggio di morse portapezzi, pallet, dispositivi predisposti con interasse 52 mm e attacco VPC 52. Schema fori di fissaggio per passo 50 mm / M12 e per tavole macchina con passo delle scanalature a T 50 / 63 / 80 / 100 mm (viti e tasselli scorrevoli a T non sono inclusi nella fornitura). Azionamento del mandrino di serraggio dal basso con apposita flangia adattatrice (su richiesta).

Raccordi Applicazione Montaggio

Optional

STANDARDIZZARE EROWA VPC

ER‑155774

Mandrino VPC 96 con piastra di base 176 x 230 mm

Esecuzione

Mandrino di serraggio automatizzabile con interasse 96 mm. Completo di piastra di base 176 x 230 x 65 mm. Laterali e dal basso (optional): per l‘apertura, il riserraggio e la pulizia / il controllo presenza. Per il fissaggio di morse portapezzi, pallet, dispositivi predisposti con interasse 96 mm e attacco VPC 96. Schema fori di fissaggio per passo 50 mm / M12 e per tavole macchina con passo delle scanalature a T 50 / 63 / 80 / 100 mm (viti e tasselli scorrevoli a T non sono inclusi nella fornitura). Azionamento del mandrino di serraggio dal basso con apposita flangia adattatrice (su richiesta).

Raccordi Applicazione Montaggio

Optional

EROWA VPC

Attachi ER‑150897

Attacco di serraggio VPC 52 4 pezzi

Esecuzione Applicazione

4 attacchi di centraggio. Acciaio temprato, rettificato. In combinazione con il mandrino VPC 52. Per il montaggio su morse portapezzi, pallet, dispositivi predisposti con interasse di 52 mm. Con una chiave a forcella apertura 11 mm, 9 Nm.

Montaggio

ER‑150898

Attacco di serraggio VPC 96 4 pezzi

Esecuzione Applicazione

4 attacchi di centraggio. Acciaio temprato, rettificato. In combinazione con il mandrino VPC 96. Per il montaggio su morse portapezzi, pallet, dispositivi predisposti con interasse di 96 mm. Con una chiave a forcella apertura 11 mm, 18 Nm.

Montaggio

159

160

EROWA VPC

Accessori ER‑155470

Paletta di allineamento VPC 52

Esecuzione

Pallet di allineamento VPC con piano di riscontro rettificato, quattro superfici di misurazione Z e foro centrale ø 12 mm. Allineamento della posizione angolare e rilevamento del centro e dei valori Z del mandrino VPC 52.

Applicazione

ER‑155480

Pallet di allineamento VPC 96

Esecuzione

Applicazione

ER‑155475

Coperchio VPC 52

Esecuzione

In alluminio anodizzato. Completo di 4 attacchi di serraggio. Manuale. Impedisce la penetrazione di sporco e trucioli nel mandrino VPC 52.

Applicazione

ER‑155485

Coperchio VPC 96

Esecuzione

In alluminio anodizzato. Completo di 4 attacchi di serraggio. Manuale. Impedisce la penetrazione di sporco e trucioli nel mandrino VPC 96.

Applicazione

STANDARDIZZARE EROWA VPC

ER‑155220

Piastra di base 176 x 230 mm universale per mandrino VPC 52 & 96

Esecuzione

Altezza 23 mm, acciaio non temprato. Completa di elementi di fissaggio per mandrino VPC. Come interfaccia tra il mandrino VPC 52 & 96 e la tavola macchina. Schema fori di fissaggio per passo 50 mm / M12 e per tavole macchina con passo delle scanalature a T 50 / 63 / 80 / 100 mm (viti e tasselli scorrevoli a T non sono inclusi nella fornitura). Azionamento del mandrino di serraggio dal basso con apposita flangia adattatrice (su richiesta).

Applicazione Montaggio

Optional

ER‑155498

Guarnizione di ricambio per mandrino VPC 52

Esecuzione Applicazione

1 guarnizione Kantseal, adatte per mandrino VPC 52. Rimuovere la guarnizione esistente, preparare la guarnizione di ricambio e incollarla in posizione secondo le istruzioni fornite.

ER‑155499

Kit di riparazione mandrino VPC 52

Esecuzione Applicazione

Tutte le parti soggette ad usura del mandrino VPC 52. Smontare il mandrino di serraggio seguendo le istruzioni fornite e sostituire le parti interessate.

ER‑167498

Guarnizione di ricmbio per mandrino VPC 96

Esecuzione Applicazione

1 guarnizione Kantseal, adatte per mandrino VPC 96. Rimuovere la guarnizione esistente, preparare la guarnizione di ricambio e incollarla in posizione secondo le istruzioni fornite.

ER‑167499

Kit di riparazione mandrino VPC 96

Esecuzione Applicazione

Tutte le parti soggette ad usura del mandrino VPC 96. Smontare il mandrino di serraggio seguendo le istruzioni fornite e sostituire le parti interessate.

161

162

Morsa per pezzi grezzi EROWA

Qualità robusta e precisione

In caso di supporto di pezzi grezzi, un collegamento stabile tra l'accessorio di serraggio e il pezzo è un fattore determinante. Con la morsa per pezzi grezzi EROWA viene esercitata una elevata forza di serraggio all‘altezza minima. La morsa colpisce la struttura estremamente compatta e robusta ma al contempo leggera.

STANDARDIZZARE MORSA PER PEZZI GREZZI EROWA

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento 01 | Ganasce In diverse versioni, rapidamente intercambiabili.

02 | Filetti di fissaggio Per il montaggio della battuta del pezzo.

06 04

03 Corpo base Struttura compatta e robusta con scanalatura pinza integrata.

02 05

04 | Lamiera di protezione Per i mandrini, esente da manutenzione ed ermetica. 05 | Cuneo / binario cuneo Per il posizionamento delle ganasce (reticolo da 20 mm). 06 | Ganasce di serraggio per stampigliatura Altezza di serraggio minima (3 mm). La stampigliatura preliminare sulla relativa stazione non è necessaria. 07 | Mandrino Accesso bilaterale per serraggio e sblocco.

Dati tecnici - Morsa per pezzi grezzi Morsa per pezzi grezzi 148 P 72 / 72 U Forza di serraggio con coppia di 90 Nm 35‘000 N Forza di serraggio con coppia di 30 Nm 10‘000 N Precisione di ripetizione 0.02 mm 0.02 mm Capacità 0 - 165 mm 0 - 91.5 mm Mandrino / slitta esente da usura e manutenzione Materiale anticorrosivo, temprato Opzioni Diverse ganasce Attacco per ITS o MTS Chiave dinamometrica

163

164

Morsa per pezzi grezzi EROWA nella pratica

Utilizzo flessibile e universale

A seconda delle esigenze, le ganasce possono essere utilizzate singolarmente permettendo il serraggio di un'ampia gamma di pezzi di dimensioni diverse.

I FATTI

• Potente serraggio dei pezzi grezzi senza stampigliatura preliminare • Forza di serraggio fino a 35 kN • Ampio intervallo di serraggio 0 - 165 mm • Precisione di ripetizione 0,02 mm • Flessibile con barra intercambiabile • Preparazione per l'automazione

STANDARDIZZARE MORSA PER PEZZI GREZZI EROWA

Grazie all'interfaccia integrata la morsa per pezzi grezzi può essere serrata sul mandrino EROWA PowerChuck P, ProdutionChuck 210 Combi e su MTS Single Chuck.

La morsa per pezzi grezzi consente un serraggio potente e sicuro fino a 35 kN.

La morsa per pezzi grezzi si distingue per un'elevata precisione di centraggio e ripetizione. Il pezzo viene serrato centralmente mediante un mandrino di serraggio accessibile da entrambi i lati.

Le ganasce sono intercambiabili e offrono una capacità flessibile fino a e 165 mm sono montabili in posizione ruotata di 180°.

Grazie alla tecnica di stampigliatura, i pezzi vengono mantenuti in una posizione stabile e sicura a un'altezza di serraggio di soli 3 mm.

Le morse per pezzi grezzi sono automatizzabili: il pallet viene preparato per EWIS Chip ed è dotato di una scanalatura pinza che lo preleva.

Morsa per pezzi grezzi attrezzata nel magazzino del robot. La percentuale di ore produttive sulla macchina utensile viene notevolmente aumentata.

165

166

Morsa per pezzi grezzi

I componenti

ER-134436 ER-114062 ER-114061

ER-144370 ER-155580

ER-144380 ER-150897

ER-113000 ER-115521

PC 210 PowerChuck P ER-040999

ER-155772 Esempio di fissaggio VPC 52

MTS ER-030478 ER-115287 ER-033502

STANDARDIZZARE MORSA PER PEZZI GREZZI EROWA

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa 3. Sbloccaggio tramite valvola a leva

MORSA PER PEZZI GREZZI EROWA Morsa per pezzi grezzi Morsa per pezzi grezzi

Ganasce

169

Morsa per pezzi grezzi

Accessori

170

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

168

167

168

Morsa per pezzi grezzi EROWA

Morsa per pezzi grezzi Dati tecnici Forza di serraggio con coppia di 90 Nm Forza di serraggio con coppia di 30 Nm Precisione di ripetibilità Intervallo di serraggio Mandrino / slitta Materiale

Morsa per pezzi grezzi 148 P 35‘000 N

10‘000 N 0.02 mm 0.02 mm 0 - 165 mm 0 - 91.5 mm esente da usura e manutenzione anticorrosivo, temprato

ER‑144380

Morsa pezzi grezzi 72

Esecuzione Applicazione

Morsa per pezzi grezzi 72. Per il bloccaggio dei pezzi. Adatta all’impiego su ITS Chuck, PC 210 Combi, PowerChuck P. Da ordinare separatamente: ganasce di stampiaggio 15 mm ER‑144370, attacchi F/M Production ER‑010742, battute laterali, chiave dinamometrica, ecc.

Accessori

ER‑155580

Morsa pezzi grezzi 72 U

Esecuzione

Morsa per pezzi grezzi 72 U con opzioni di montaggio universali. Ganasce escluse. Per il bloccaggio dei pezzi. Può essere utilizzato sul mandrino VPC 52, essere montato sul pallet ø115 o ø148 tramite il cerchio di riferimento ø37 mm, oppure direttamente sulla tavola della macchina, ecc. Ganasce di stampiaggio 15 mm ER‑144370, raccordo di serraggio VPC 52 ER‑150897, fermi laterali, chiave dinamometrica, ecc.

Applicazione

Accessori

ER‑113000

Morsa pezzi grezzi 148 P

Esecuzione Applicazione

Morsa per pezzi grezzi 148 P. Per il bloccaggio dei pezzi. Adatta all’impiego su PC 210 Combi, PowerChuck P, MTS/MTS2.0 SingleChuck. Da ordinare separatamente: ganasce di serraggio ER‑114061 e ER‑114062, attacchi F/M Production ER‑010742 o attacchi MTS P ER‑040999, battute laterali, chiave dinamometrica, ecc.

Accessori

Morsa per pezzi grezzi 72 i 72 U

169

Morsa per pezzi grezzi EROWA

Ganasce Ganasce di stampaggio 15 mm 1 paio per morza 72 / 72 U

Esecuzione

Acciaio da bonifica, temprato e rettificato, altezza di serraggio 15 mm. Per il serraggio di pezzi, senza superfici prelavorate, sulla morsa per pezzi grezzi 72 (ER‑144380). Con viti a testa cilindrica ribassata con cava esagonale M5 x 12 (in dotazione). Fornite in coppia, complete di 4 viti a testa cilindrica con cava esagonale M5 x 12 (ER‑000930).

ER‑144370

Applicazione Montaggio Nota

ER‑114061

Ganasce di stampaggio 25 mm 1 paio per morza pezzi grezzi 148 P

Esecuzione

Acciaio da bonifica, temprato e rettificato, altezza di serraggio 25 mm. Per il bloccaggio di pezzi, senza superfici prelavorate, sulla morsa per pezzi grezzi 148 P (ER‑113000). Con viti a testa cilindrica con cava esagonale M8 x 16 (in dotazione). Fornite in coppia, complete di 4 viti a testa cilindrica con cava esagonale M8 x 16 (ER‑000966).

Applicazione Montaggio Nota

ER‑114062

Ganasce di stampaggio 15 mm 1 paio per morza pezzi grezzi 148 P

Esecuzione

Acciaio da bonifica, temprato e rettificato, altezza di serraggio 15 mm. Per il serraggio di pezzi, senza superfici prelavorate, sulla morsa per pezzi grezzi 148 P (ER‑113000). Con viti a testa cilindrica ribassata con cava esagonale M8 x 16 (in dotazione). Fornite in coppia, complete di 4 viti a testa cilindrica con cava esagonale M8 x 16 (ER‑088571).

Applicazione Montaggio Nota

ER‑134436

Ganasce morbide 1 paio per morza pezzi grezzi 148 P

Esecuzione

Acciaio da bonifica, non temprato, dimensioni 80 x 48 x 30 mm. Per la produzione di ganasce con profili a scelta. Con viti a testa esagonale M8 x 16 mm. Fornito in coppia, con 4 viti a testa esagonale.

Applicazione Montaggio Nota

170

Morsa per pezzi grezzi EROWA

Accessori ER‑040999

Attacco MTS P 1 pezzo

Esecuzione Applicazione Nota

Attacco MTS di vite di fissaggio e tappo di protezione. Per il montaggio a pallet ø 148 P. Nel funzionamento automatico inoltre utilizzare ER‑045969.

ER‑010742

Attacco F/M produzione 1 pezzo

Esecuzione

Di tipo manuale. Vite M10 x 50 mm, qualità 12.9 (senza foro di lavaggio). Montaggio su pallet EROWA per lavorazioni di asportazione di truciolo.

Applicazione

ER‑015465

Attacco F/A EDM M10 x 45 per lavaggio, 20 pezzi

Esecuzione Applicazione

Di tipo automatico. Vite M10 x 45 mm con foro di lavaggio. Per portaelettrodi ITS con sostituzione automatica. Per l’elettroerosione e lavorazioni leggere di asportazione di truciolo.

ER‑165144

Drehmomentschlüssel 10 – 60 Nm

Esecuzione Applicazione

Chiave dinamometrica 10 ‑ 60 Nm. Per il sistema di serraggio per pezzi grezzi 72 e la morsa di centraggio 85.

ER‑068026

Chiave dinamometrica Tohnichi 20‑120 Nm 1/2“ Garant 65 6050

Esecuzione Applicazione

Chiave dinamometrica 20‑120 Nm. Per il sistema di serraggio per pezzi grezzi 148 P e la morsa di centraggio 148.

171

ER‑115644

Inserto esagonale SW 12 mm 1/2“

Esecuzione Applicazione

Inserto esagonale per avvitatore 12 mm con attacco 1/2“. Per il sistema di serraggio per pezzi grezzi EROWA 148 P.

ER‑105291

Inserimento giravite 3/8“ esagono, 6 mm CleverClamp

Esecuzione

Inserto per giravite per viti esagonali, 6 mm con attacco 3/8“. Per CleverClamp e il sistema di serraggio per pezzi grezzi 72.

Applicazione

ER‑082273

Battuta magnetica

Esecuzione Applicazione

Battuta magnetica flessibile in alluminio. Battuta laterale per il posizionamento dei pezzi nei dispositivi di serraggio. Rimuovere la battuta prima di iniziare la lavorazione.

Nota

ER‑099201

Battuta per fresatura M6 per CleverClamp Morsa pezzi grezzi 148 P

Esecuzione Applicazione

Montaggio

ER‑159563

Arresto di fresatura M4 per Morsa pezzi grezzi 72 & 72 U

Esecuzione Applicazione

Battuta regolabile in acciaio. La battuta laterale può essere montata sulle slitte della morsa per pezzi grezzi 72 e 72 U. Fissare lateralmente con l‘apposita vite nella posizione desiderata.

Montaggio

172

Morsa di centraggio EROWA

Elevata qualità e precisione

La precisione e la ripetibilità durante il serraggio dei pezzi sono un requisito indispensabile. La morsa di centraggio EROWA soddisfa le esigenze più elevate. Unisce precisione, stabilità e flessibilità durante la lavorazione di pezzi complessi e riduce contemporaneamente i tempi di attrezzaggio.

STANDARDIZZARE MORSA DI CENTRAGGIO EROWA

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot 01 | Ganascia Disponibile in diverse versioni, sostituzione rapida senza attrezzi.

Funzionamento

02 | Supporto pezzo Sostituzione rapida.

03 | Protezione antisporco Semplice ma efficace. 03

04 | Piastra di copertura Per il mandrino di precisione, assenza di manutenzione e massima protezione. 05 | Corpo base / pallet Realizzato in un unico pezzo, in materiale temprato resistente alla corrosione. Pallet con EROWA P (Production) o centraggio G.

04 07 08

06 | Battuta Battuta pezzo regolabile.

07 | Scanalatura a cuneo Per il posizionamento della ganascia (reticolo da 15 mm).

08 | Mandrino Accessibile dai due lati, sia il mandrino che la slitta sono rivestiti, per allungare al massimo la vita utile dei componenti. 09 | Vite di regolazione Presente sui due lati per la regolazione del centro.

Dati tecnici - Morsa di centraggio Morsa di centraggio 148 Forza di serraggio a 60 Nm 19.000 N Forza di serraggio a 35 Nm Precisione di ripetizione 0,01 mm Corsa di serraggio del mandrino 30 mm Larghezza apertura 5 - 155 mm Passo reticolo posizionamento ganascia 15 mm Meccanismo di serraggio senza manutenzione Materiale temprato, resistente alla corrosione Compatibilità con EROWA Tooling ITS, PowerChuck P, PC210 Combi, (in base al modello) MTS Single Chuck Optional - Diverse ganasce - Protezione antisporco per profili - Supporti di diverse altezze - Attacco per ITS o MTS - Chiave dinamometrica

Morsa di centraggio 85 14.000 N 0,01 mm 30 mm 5 - 95 mm 15 mm senza manutenzione temprato, inossidabile ITS, PowerChuck P, PM85 - Diverse ganasce - Protezione antisporco per profili - Supporti di diverse altezze - Attacco per ITS - Chiave dinamometrica

173

174

La morsa di centraggio EROWA in azione

Serraggio affidabile e flessibile

La morsa di centraggio 148 P è realizzata in un unico pezzo e garantisce la massima stabilità. Il pallet integrato con sistema di centraggio P è l‘interfaccia precisa con il mandrino e offre la massima sicurezza nella produzione automatizzata.

I FATTI

• Pallet e corpo base della morsa realizzati in un unico pezzo • Slitta e mandrino con rivestimento high-tech e antiusura • Disponibile in due modelli (85 + 148) • Vasta scelta di ganasce • Automatizzabile

STANDARDIZZARE MORSA DI CENTRAGGIO EROWA

Le morse di centraggio sono automatizzabili. EROWA offre il dispositivo di handling adatto per ogni applicazione e ogni tecnologia.

L’intero corpo della morsa di centraggio è realizzato in acciaio temprato resistente alla corrosione. Il sistema di centraggio P è sinonimo di forza e precisione.

La slitta e il mandrino sono dotati di un rivestimento high-tech e antiusura. Il mandrino di precisione e le guide sono inoltre protetti contro lo sporco.

Le ganasce possono essere inserite manualmente in modo semplice e rapido, senza alcun attrezzo.

Il pezzo è serrato con forza ed è perfettamente accessibile da tutti i lati.

La superficie SlipStop® impedisce lo scivolamento dei pezzi non temprati. La forza di tenuta risulta più che raddoppiata.

Per l’impiego su macchine di piccole dimensioni è disponibile una versione più piccola della morsa di centraggio: il modello 85 P.

175

176

Morsa di centraggio EROWA

I componenti

ER-069680 ER-069681 ER-069682 ER-068157

ER-069655

ER-068158 ER-067925 ER-069656 ER-067926

ER-069884 ER-070683

ER-069885 ER-086608 ER-068382

ER-068381

ER- 067169

ER-075600

ER-067650 ER-070695

ER- 070231

ER-130129

ER-107472

ER-010742

ER-040696

ER- 076988

MTS

ER-115287 PM 85

UPC

ER-030478 ER-040999

PowerChuck P

ER-046009

ER-033502 PC 210 MTS

PC 210

STANDARDIZZARE MORSA DI CENTRAGGIO EROWA

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

MORSA DI CENTRAGGIO EROWA Morsa di centraggio 85

178

3. Sbloccaggio tramite valvola a leva

Morsa di centraggio 148

178

Morsa di centraggio Ganasce

179

4. Sbloccaggio tramite unità di comando manuale

Morsa di centraggio Accessori

181

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

177

178

Morsa di centraggio EROWA

Morsa di centraggio Dati tecnici Forza di serraggio a 60 Nm (35 Nm a Typ 85) Precisione di ripetizione Corsa di serraggio del mandrino Larghezza apertura Passo reticolo posizionamento ganascia

Morsa di centraggio 148 19.000 N 0.01 mm 30 mm 5 - 155 mm 15 mm

ER‑076988

Morsa di centraggio 85 senza pallet

Esecuzione Accessori Applicazione

Materiale inossidabile, temprato e rettificato. Diversi tipi di ganasce, chiave dinamometrica, ecc. Serraggio dei pezzi. Fissaggio sui pallet. Fissaggio direttamente sulla tavola macchina.

ER‑075600

Morsa di centraggio 85 P

Esecuzione

Materiale inossidabile, temprato e rettificato. Pallet completamente integrato. Attacco F/M Production ER‑010742. Diversi tipi di ganasce, chiave dinamometrica, ecc. Per il bloccaggio dei pezzi. Adatta all’impiego su ITS, PM85, PowerChuck P.

Optional Accessori Applicazione

ER‑070231

Morsa di centraggio 148 senza pallet

Esecuzione Accessori Applicazione

Morsa di centraggio 148, completa di battuta laterale. Diversi tipi di ganasce, chiave dinamometrica, ecc. Per il bloccaggio dei pezzi.

ER‑070695

Morsa di centraggio 148 G

Esecuzione Optional Accessori Applicazione

Morsa di centraggio 148 G, completa di battuta laterale. Attacco F/M Production ER‑010742. Diversi tipi di ganasce, chiave dinamometrica, ecc. Per il bloccaggio dei pezzi. Adatta all’impiego su PC 210 Combi, PowerChuck P & F, UPC con ITS.

Morsa di centraggio 85 14.000 N 0.01 mm 30 mm 5 - 95 mm 15 mm

STANDARDIZZARE

Morsa di centraggio EROWA

Ganasce ER‑067650

Morsa di centraggio 148 P

Esecuzione Optional

Morsa di centraggio 148 P, completa di battuta laterale. Attacco F/M Production ER‑010742 o attacco MTS P ER‑040999. Diversi tipi di ganasce, chiave dinamometrica, ecc. Per il bloccaggio dei pezzi. Adatta all’impiego su PC 210 Combi, PowerChuck P, MTS SingleChuck.

Accessori Applicazione

ER‑067925

Ganasce 13 mm per morsa di centraggio, 1 coppia

Esecuzione Nota Applicazione

Acciaio temprato e rettificato, altezza 13 mm Fornite in coppia Per il bloccaggio di pezzi con superfici lavorate

ER‑067926

Ganasce 24 mm per morsa di centraggio, 1 coppia

Esecuzione Nota Applicazione

Acciaio temprato e rettificato, altezza 24 mm. Fornite in coppia. Per il bloccaggio di pezzi con superfici lavorate.

ER‑070683

Ganasce 24 mm grip per morsa di centraggio, 1 coppia

Esecuzione

Acciaio temprato e rettificato, altezza 24 mm, con profilo grip. Fornite in coppia. Ideali per il bloccaggio di pezzi non temprati.

Nota Applicazione

ER‑086608

Adattatore per ganasce intercambibili per morsa di centraggio, 1 coppia

Esecuzione Nota Applicazione

Acciaio temprato e rettificato, completo di viti di fissaggio. Fornito in coppia. Per il montaggio di ganasce intercambiabili realizzate a scelta dal cliente.

MORSA DI CENTRAGGIO EROWA

179

180

Morsa di centraggio EROWA

Ganasce ER‑104530

Ganasce stamp 24 mm universale (1 coppia) per morsa di centraggio

Esecuzione Nota Applicazione

Acciaio temprato e rettificato, altezza 24 mm. Fornite in coppia. Ideali per il bloccaggio di pezzi grezzi ad un’altezza di serraggio minima di 3 mm con il profilo di incisione e per la lavorazione successiva con il profilo liscio.

ER‑069655

Ganasce intercambibili in acciaio non temprato, 1 coppia, adatto per ER‑086608

Esecuzione

In acciaio non temprato; dimensioni 75 x 30 x 15 mm; complete di fori di fissaggio, prelavorate. Da abbinare all’adattatore ER‑086608. Per la realizzazione di ganasce con profili, a scelta del cliente.

Nota Applicazione

ER‑069656

Ganasce intercambiabili in alluminio 1 coppia, adatto per ER‑086608

Esecuzione

In alluminio, dimensioni 75 x 30 x 15 mm; complete di fori di fissaggio, prelavorate. Da abbinare all’adattatore ER‑086608. Per la realizzazione di ganasce con profili, a scelta del cliente.

Nota Applicazione

ER‑068382

Ganasce oscillante 1 pezzo, per morsa di centraggio

Esecuzione

1 pz. ganascia oscillante, temprata e rettificata, per pezzi obliqui. Per il serraggio di pezzi con superficie esterna inclinata. Inserire.

Applicazione Montaggio

ER‑068381

Adattatore 5 mm for ganasce SlipStop® 1 coppia per morsa di centraggio

Esecuzione

Acciaio temprato e rettificato. Completo di vite di fissaggio per inserti. Altezza di serraggio 5 mm. Fornito in coppia. Per l’alloggiamento degli inserti SlipStop ER‑069884 e ER‑069885.

Nota Applicazione

STANDARDIZZARE

Morsa di centraggio EROWA

Accessori ER‑069884

SlipStop® grip 1 coppia, per adattare ER‑068381

Esecuzione Nota Applicazione

Acciaio temprato, con bordo Grip. Fornito in coppia. Con l’adattatore ER‑068381. Ideale per il serraggio di pezzi non temprati.

ER‑069885

SlipStop® rettificato 1 coppia, per adattare ER‑068381

Esecuzione Nota Applicazione

Acciaio temprato e rettificato. Fornito in coppia. Con l’adattatore ER‑068381. Ideale per il serraggio di pezzi con superficie liscia.

ER‑068157

Supporti 8 mm (1 coppia) per morsa di centraggio

Esecuzione Applicazione

1 coppia di supporti temprati e rettificati. Per il corretto posizionamento in altezza dei pezzi sulla morsa di centraggio. Posizionare il supporto sulla ganascia, quindi inserire la ganascia con il supporto nel profilo.

Montaggio

ER‑069680

Supporto 12 mm montato Morsa di centraggio

Esecuzione Applicazione

Montaggio

ER‑069681

Supporto 16 mm montato Morsa di centraggio

Esecuzione Applicazione

Montaggio

MORSA DI CENTRAGGIO EROWA

181

182

Morsa di centraggio EROWA

Accessori ER‑069682

Supporto 20 mm montato Morsa di centraggio

Esecuzione Applicazione

Montaggio

ER‑068158

Set di supporti (4 coppia) per morsa di centraggio

Esecuzione Applicazione Montaggio

Set di supporti (8 pezzi) di 8, 12, 16 e 20 mm di altezza. Spessore per il posizionamento in altezza dei pezzi. Inserire il supporto nella scanalatura della ganascia mediante il dispositivo di sostegno.

ER‑067169

Copertura antisporco per morsa di centraggio

Esecuzione Applicazione Montaggio

1 pz. copertura in materiale plastico. Per proteggere i profili vuoti sulla base della morsa di centraggio. Inserire.

ER‑165144

Drehmomentschlüssel 10 – 60 Nm

Esecuzione Applicazione

Chiave dinamometrica 10 ‑ 60 Nm. Per il sistema di serraggio per pezzi grezzi 72 la morsa di centraggio 85.

ER‑068026

Chiave dinamometrica Tohnichi 20‑120 Nm 1/2“ Garant 65 6050

Esecuzione Applicazione

Chiave dinamometrica 20‑120 Nm. Per il sistema di serraggio per pezzi grezzi 148 P e la morsa di centraggio 148.

STANDARDIZZARE MORSA DI CENTRAGGIO EROWA

ER‑068025

Inserto esagonale 14 mm 1/2“ Garant 642130

Esecuzione Applicazione

Inserto esagonale per avvitatore 14 mm con attacco 1/2“. Per la morsa di centraggio 148.

ER‑078521

Inserto esagonale SW 10, 3/8“

Esecuzione Applicazione

Inserto esagonale per avvitatore 10 mm con attacco 3/8“. Per la morsa di centraggio EROWA 85.

ER‑040999

Attacco MTS P 1 pezzo

Esecuzione Applicazione Nota

Attacco MTS di vite di fissaggio e tappo di protezione. Per il montaggio a pallet ø 148 P. Nel funzionamento automatico inoltre utilizzare ER‑045969.

ER‑010742

Attacco F/M produzione 1 pezzo

Esecuzione

Di tipo manuale. Vite M10 x 50 mm, qualità 12.9 (senza foro di lavaggio). Montaggio su pallet EROWA per lavorazioni di asportazione di truciolo.

Applicazione

ER‑082273

Battuta magnetica

Esecuzione Applicazione

Battuta magnetica flessibile in alluminio. Battuta laterale per il posizionamento dei pezzi nei dispositivi di serraggio. Rimuovere la battuta prima di iniziare la lavorazione.

Nota

183

184

EROWA ClampSet

Impiego integrato e preciso

EROWA ClampSet è il sistema modulare per il serraggio preciso dei pezzi destinati alla lavorazione è perfettamente integrabile nell‘intero sistema di produzione EROWA. Le guide di base e gli elementi di serraggio vengono realizzati secondo gli standard più elevati e garantiscono la massima precisione nel posizionamento dei pezzi. Il sistema ClampSet soddisfa i severi requisiti di precisione richiesti nel settore dell‘utensileria e degli stampi.

STANDARDIZZARE

185

EROWA CLAMPSET

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento 01 | Base ClampSet Block Può essere montata su tutti i pallet EROWA con reticolo di fori o direttamente sulla tavola macchina con cave a T, distanza 50 mm. 04

02 | ClampSet Block N La ganascia abbinata al ClampSet Block standard determina una trazione ottimale verso il basso.

01 03

03 | ClampSet Stop La battuta laterale può essere fissata a qualsiasi ganascia ClampSet. 04 | ClampSet Block Stop Battuta laterale regolabile in acciaio.

Dati tecnici - ClampSet Campo di serraggio Materiale

ClampSet Base 220 max. 126 mm Acciaio temprato e rettificato

ClampSet Base 320 max. 225 mm

ClampSet

186

EROWA ClampSet all‘opera

Modulare, flessibile, preciso ClampSet riduce i tempi di allestimento per: lavori di alesatura, fresatura, rettificatura o elettroerosione a tuffo.

I FATTI

• Elevata forza di serraggio • Serraggio preciso dei pezzi • Capacità (del mandrino) fino a 225 mm • Grande scelta di elementi di serraggio • Guide base in due lunghezze diverse (220 mm + 320 mm)

STANDARDIZZARE

187

EROWA CLAMPSET

Base 320 con 3 blocchi ClampSet standard e Blocco F per serraggi multipli.

Base 220, ClampSet Slide e ganascia prismatica per il serraggio orizzontale o verticale di vari pezzi cilindrici.

Tempi di attrezzaggio minimi con mezzi di serraggio flessibili: Due morse EROWA ClampSet su pallet con reticolo UPC.

ClampSet anche per pezzi lunghi o di grandi dimensioni.

Morsa ClampSet su pallet ITS. Subito pronto all‘impiego grazie al posizionamento rapido e precisissimo.

ClampSet

Base 220, ClampSet Blocco standard e ClampSet Blocco F (ganascia in acciaio temprato) per il serraggio di pezzi grezzi non prelavorati.

188

EROWA ClampSet

I componenti

ER-015870

ER-024681 ER-015888 ER-016274

ER-023325 ER-015995

ER-015880 ER-015997 ER-015998 ER-015996 ER-016001

ER-016007

ER-016010

ER-018570 ER-016003

ER-115388 ER-035294

ER-036347

ER-115305

ER-139500

PowerChuck P UPC

STANDARDIZZARE

189

EROWA CLAMPSET

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA CLAMPSET ClampSet

Dati tecnici

190

3. Sbloccaggio tramite valvola a leva

ClampSet

Base

192

ClampSet

Elementi di serraggio

193

4. Sbloccaggio tramite unità di comando manuale

ClampSet

Accessori

195

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

ClampSet

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

190

EROWA ClampSet

Elementi di serraggio Impiego ClampSet Blocco standard ER-015997 ER-015998 ER-016010 ER-016007

ClampSet Blocco standard ClampSet Blocco F ClampSet Base 220 ClampSet Base 320

ClampSet Blocco standard Forza di serraggio in kg ±10% con

N° viti di pressione 2 4

una coppia di serraggio di 5 Nm 10 Nm 15 Nm 900 1750 2500 1450 2750 3900

Per la precisione di serraggio e la sicurezza dell‘operatore è importante serrare le viti utilizzando una chiave dinamometrica. I valori qui riportati sono indicativi e possono variare in funzione del grado di pulizia e di altri fattori ambientali.

Tolleranze di posizionamento

STANDARDIZZARE

191

EROWA CLAMPSET

ER-015995 ER-023325 ER-015998 ER-016010 ER-016007

ClampSet Slide ClampSet Jaw ClampSet Blocco F ClampSet Base 220 ClampSet Base 320

ClampSet Slide ClampSet Jaw

Forza di serraggio in kg ±10% con una coppia di serraggio di 5 Nm 10 Nm 15 Nm 20 Nm 250 500 750 1000 300 600 900 1200

ClampSet

Impiego ClampSet Slide/Jaw

192

EROWA ClampSet

Base ER‑016010

Base ClampSet 220

Esecuzione

Montaggio Nota

Acciaio temprato, rettificato. Base di supporto con denti di posizionamento 3 mm. Su pallet ITS 148 con fori distanziati di 25 mm e su pallet UPC con fori distanziati di 50 mm, come base per le varie ganasce di serraggio ClampSet. Su tutti i pallet EROWA con reticolo di fori. R40 su richiesta.

ER‑016007

Base ClampSet 320

Esecuzione

Acciaio temprato, rettificato. Base di supporto con denti di posizionamento 3 mm. Su pallet UPC R50 o Cube R50, come base per le varie ganasce di serraggio ClampSet. Su pallet EROWA UPC e pallet MTS con reticolo di fori R50 o su Cube R50. R40 su richiesta.

Applicazione

Applicazione Montaggio Nota

STANDARDIZZARE

EROWA ClampSet

193

EROWA CLAMPSET

ER‑023325

ClampSet Jaw

Esecuzione

Acciaio temprato, completo di tassello scorrevole a T per il fissaggio. Per il serraggio di pezzi con superfici lavorate. Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T. Alternativa conveniente al ClampSet Slide. Serraggio multiplo grazie alla battuta fissa.

Applicazione Montaggio Nota

ER‑015995

ClampSet Slide

Esecuzione

Acciaio temprato, completo di tassello scorrevole a T per il fissaggio. Per il serraggio di pezzi con superfici lavorate. Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T. Battuta fissa per il serraggio multiplo di pezzi prelavorati. La ganascia di precisione del sistema ClampSet.

Applicazione Montaggio Nota

ER‑015997

Blocco ClampSet standard M8

Esecuzione

Nota

Acciaio temprato, completo di tassello scorrevole a T per il fissaggio. Gli elettrodi grezzi vengono fissati con le viti prigioniere M8. Ganascia per il sistema modulare di ammorsaggio EROWA. Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T. Serraggio multiplo grazie alla battuta fissa.

ER‑015998

Blocco ClampSet F

Esecuzione

Acciaio temprato, completo di tassello scorrevole a T per il fissaggio. Ganascia fissa del sistema modulare di ammorsaggio EROWA. Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

Applicazione Montaggio

ClampSet

Elementi di serraggio

194

EROWA ClampSet

Elementi di serraggio ER‑015999

Blocco ClampSet S acciaio molle

Esecuzione

Acciaio dolce, completo di tassello scorrevole a T per il fissaggio. Il blocco in metallo dolce consente di predisporre ganasce fisse ad hoc per lavorazioni di specifici pezzi. Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

Applicazione Montaggio

ER‑015996

Blocco ClampSet N morsa di trattenimento

Esecuzione

Nota

Accaio temprato, completo di tassello scorrevole a T per il fissaggio. Staffaggio di pezzi grezzi. Ganascia fissa del sistema modulare di ammorsaggio EROWA. Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T. Trazione verso il basso al serraggio.

ER‑016001

Blocco ClampSet Prisma

Esecuzione

Acciaio temprato, completo di tassello scorrevole a T per il fissaggio. Staffaggio di pezzi rotondi. Ganascia fissa del sistema modulare di ammorsaggio EROWA. Su ClampSet Base 320 o 220 con l’apposito tassello scorrevole a T.

Applicazione Montaggio

STANDARDIZZARE

EROWA ClampSet

195

EROWA CLAMPSET

ER‑099201

Battuta per fresatura

Esecuzione Applicazione

Montaggio

ER‑015880

Supporto N ClampSet 1 coppia

Esecuzione Applicazione

Acciaio temprato e rettificato, con viti di fissaggio. Elemento per trazione del pezzo verso il basso su ClampSet Slide e ClampSet Blocco. Per il serraggio di pezzi in alluminio e metallo non ferroso. Con le apposite viti su ClampSet Slide e ClampSet Blocco. Adatto anche al serraggio di pezzi di altezza ridotta.

Montaggio Nota

ER‑015888

Kit supporto ClampSet 7 pezzi, supporti rettificati

Esecuzione

Set di sette supporti rettificati di altezza 12, 14, 16, 18, 20, 22 e 24 mm, con viti di fissaggio. Base per il posizionamento altimetrico dei pezzi. Con le apposite viti sui vari blocchi ClampSet.

Applicazione Montaggio

ER‑016274

Kit supporto ClampSet 7 pezzi, graduati

Esecuzione

Set di sette supporti rettificati con gradino, con viti di fissaggio. Base per il posizionamento altimetrico dei pezzi. Con le apposite viti su ClampSet Slide.

Applicazione Montaggio

ER‑024681

Kit supporto ClampSet set supporti rettificati

Esecuzione

Set di otto supporti rettificati di altezza 10, 14, 18 e 22 mm. Base per il posizionamento altimetrico dei pezzi. I supporti vengono applicati dall’alto e serrati sulla base.

Applicazione Montaggio

ClampSet

Accessori

196

EROWA ITS Mandrino di serraggio

Il sistema di serraggio versatile per l‘intera catena di produzione Il mandrino di serraggio EROWA ITS si basa su una tecnologia tanto semplice quanto geniale. E‘ in grado di bloccare saldamente e con precisione unica sia utensili che pezzi. Le sue possibilità di impiego sono tanto vaste da farne l‘elemento di base di un sistema modulare integrato di serraggio.

STANDARDIZZARE

197

EROWA ITS

Campi d‘impiego

Handling manuale / dispositivo di carico / robot

Funktion Funzionamento 01 | Precisione L‘effetto più importante: flettendosi la piastra raschia lo sporco. La piastra di centraggio e il prisma si toccano solo lungo una linea, garantendo così la massima precisione nel posizionamento e serraggio dei portapezzi EROWA più svariati.

Dati tecnici - Mandrino di serraggio ITS Dimensioni sistema Precisione di ripetizione Indexaggio Forza di serraggio Dimensioni consigliate del pezzo Serraggio Pressione di apertura Azionamento

Mandrino di serraggio ITS pneumatico 50 e 100 < 0,002 mm 4 x 90° 2´500 N - 7´000 N fino a 140 x 140 x 140 mm meccanico-elastico (senza pressione) min. 6 bar (pneumatica) con unità di comando o pistola ad aria

03 | Serraggio autobloccante a sfere L‘affidabile meccanismo di serraggio con chiusura autobloccante a sfere, produce una forza di serraggio fino a 7´000 N che non viene meno neppure in caso di calo di pressione.

ITS

02 | Pulizia Le superfici di appoggio dei piedi di supporto vengono pulite con aria compressa durante il serraggio, anche nell‘impiego ad immersione.

198

EROWA ITS Mandrino di serraggio in azione

Semplice, pratico, valido Le applicazioni dei mandrini ITS sono tanto numerose quanto i lavori da fare nella meccanica di precisione e nella produzione di utensili e stampi. Questo è il motivo per cui offriamo una varietà così varia di mandrini.

I FATTI

• Precisione di ripetibilità di < 0.002 mm • Portapezzi indexabili 4 x 90° • Azionamento manuale o automatico • Superfici di appoggio Z con pulizia ad aria • Automatizzabile • Anelli di tenuta per una protezione completa contro la penetra zione di acqua di raffreddamento e trucioli

STANDARDIZZARE

199

EROWA ITS

I mandrini di serraggio EROWA ITS possono essere impiegati su tutte le macchine.

I pezzi / elettrodi attraversano tutte le fasi di produzione (tornitura, fresatura, rettifica, elettroerosione a tuffo, elettroerosione a filo, stazioni di misurazione e di preregolazione) pallettizzati sullo stesso supporto.

Stazione di attrezzaggio e di preregolazione EROWA con mandrino di serraggio ITS integrato.

Riattrezzaggio rapido grazie alla posizione di riferimento fissa: l‘attacco e la piastra di centraggio garantiscono il posizionamento preciso e il serraggio sicuro del portaelettrodo.

La piastra di tenuta del supporto EROWA ITS 50 C e l‘anello di tenuta assicurano una chiusura ermetica e quindi la massima protezione del mandrino contro lo sporco e la penetrazione di liquidi.

Sfruttare i tempi morti e le ore notturne grazie al caricamento automatico della macchina EDM. L‘intero sistema di serraggio per l‘elettroerosione è automatizzabile. La vasta gamma di dispositivi di carico EROWA offre la soluzione adatta per ogni esigenza.

ITS

Precisione e affidabilità nella vasca e sul canotto della macchina EDM. I portapezzi sono indexabili 4 x 90°. La precisione di ripetibilità di 0.002 mm garantisce il posizionamento integrato e preciso.

200

EROWA ITS

I componenti

ITS 50

ITS 100

ER-010755

ER-015465

ER-149572

ER-035156

ER-015465 ER-011599 ER-094180

ER-094063 ER-093996 ER-093992

ER-094168

ER-093758 ER-129069

ER-029098

ER-035154 ER-035210 ER-029015

ER-093765 ER-129070

ER-017530 ER-034045

ER-035209

ER-093774 ER-129071

ER-003513 ER-003439 ER-035211 ER-003367 ER-003393

ER-093780 ER-129072 ER-035212

ER-009231 ER-009209

ER-036086 ER-010491

STANDARDIZZARE

201

EROWA ITS

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa 3. Sbloccaggio tramite valvola a leva 4. Sbloccaggio tramite unità di comando manuale

EROWA ITS EROWA ITS - Mandrini di serraggio Mandrini di serraggio ITS, quadro d‘insieme

202

Mandrini di serraggio ITS, pneumatici, testa macchina

204

Mandrini di serraggio ITS, meccanici, testa macchina

205

Mandrini di serraggio ITS, pneumatici, tavola macchina,

206

automatizzabili

6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

9. Adatto per applicazioni automatizzate 10. Manipolazione con Robot EROWA munito di pinza S

Mandrini di serraggio ITS, pneumatici, tavola macchina,

207

manuali Mandrini di serraggio ITS, pneumatici, tavola macchina,

209

automatizzabili, INOX Mandrini di serraggio ITS, meccanici, tavola, INOX

211

Mandrini di serraggio a tirante ITS, meccanici

211

Mandrini di serraggio ITS, accessori

212

EROWA ITS - Supporti portapezzi

216

Piastre di centraggio ITS

218

Supporti ITS C, Supporti ITS

220

Supporti ITS ø 72

224

Attacchi EROWA ITS

226

EROWA ITS - Sistema per elettrodi quadri e System Plus

228

230 Sistema di serraggio per elettrodi quadri 15/System Plus Sistema di serraggio per elettrodi quadri 25/System Plus

234

11. Manipolazione con Robot EROWA munito di pinza Combi

EROWA ITS - Portaelettrodi speciali

238

12. Manipolazione con Robot EROWA munito di pinza C

EROWA ITS - Strumenti di misura e controllo

244

EROWA ITS - Set di elementi

248

EROWA ITS - Accessori

278

13. Manipolazione con Robot EROWA munito di pinza 72

Dispositivi di comando

278

Elementi ausiliari

280

14. Manipolazione con Robot EROWA munito di pinza 115

Parti di ricambio

283

15. Manipolazione con Robot EROWA munito di pinza 148

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

ITS

5. Sbloccaggio tramite unità di comando elettro pneu matica

202

EROWA ITS

Mandrini di serraggio Mandrini ITS: Azionamento pneumatico

ER-001846

ER-157411

ER-070445

Mandrini da testa macchina

ER-007523

ER-007521

ER-007580

ER-155100

ER-155102

ER-155118

ER-007604

ER-012299

ER-155250

Mandrini da tavola

ER-012297

ER-007612

Mandrini da tavola, in materiale inossidabile

ER-155200

ER-155202

ER-048519

ER-055294

ER-155885

ER-155218

ER-011803

ER-008186

STANDARDIZZARE

203

EROWA ITS

Mandrini ITS: Azionamento meccanico

Mandrini da testa macchina

ER-154473

ITS - L‘ORIGINALE

ITS

Dal 1984 vincente sul mercato e brevettato in tutto il mondo.

Mandrini da tavola, in materiale inossidabile

ER-150800

ER-154100

ER-034387

204

EROWA ITS Mandrini di serraggio

pneumatici, da testa macchina, automatizzabili Dati tecnici Precisione di ripetizione Indexaggio Serraggio Pressione di apertura (pneumatica) Pressione di riserraggio (pneumatica)

Mandrino di serragio < 0,002 mm 4 x 90° meccanico-elastico (senza pressione) min. 6 bar min. 6 bar

ER‑007521

Mandrino a chiusura rapida automatico

Esecuzione Raccordi Applicazione

Tipo standard, forza di serraggio 2500 N. Sul lato posteriore. Macchine per elettroerosione a tuffo con cambio automatico degli elettrodi, macchine utensili con equipaggiamento automatico, linee di produzione.

ER‑007523

Mandrino a chiusura rapida automatico con collare

Esecuzione Raccordi Applicazione

Collare per il raccordo di lavaggio, forza di serraggio 2500 N. Sul lato posteriore. Macchine per elettroerosione a tuffo con cambio automatico degli elettrodi.

Mandrino di serraggio «NSF» (con riseraggio) < 0,002 mm 4 x 90° meccanico-elastico (senza pressione) min. 6 bar min. 6 bar

STANDARDIZZARE

EROWA ITS Mandrini di serraggio

205

EROWA ITS

pneumatici, da testa macchina, manuali ER‑007580

Mandrino a chiusura rapida manuale

Esecuzione Raccordi Applicazione

Con flangia ø 110 mm, forza di serraggio 2500 N. Raccordo laterale per tubo flessibile. Riequipaggiamento di macchine per elettroerosione a tuffo.

Mandrini di serraggio meccanici, da testa macchina Dati tecnici Precisione di ripetibilità Indexaggio Azionamento

Mandrino di serraggio ITS, meccanico < 0.002 mm 4 x 90° manuale con leva di bloccaggio

ER‑154473

QuickChuck 100 P / R

Esecuzione

Azionamento manuale. Con piastra di base ø 110 mm e raccordo di lavaggio girevole. Fino a 10.000 N.

Forza di serraggio Applicazione Nota

Per il fissaggio di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 und PM85 Precise. Per lavorazioni su macchine EDM con rotazione del cannotto. Numero di giri massimo 70 min‑¹.

ITS

EROWA ITS Mandrini di serraggio

206

EROWA ITS Mandrini di serraggio

pneumatici, da tavola, automatizzabili ER‑155100

ITS Chuck 100 P senza Piastra di base

Esecuzione Raccordi

Mandrino ITS con profilo P. Forza di serraggio 6.000 N. Sul lato posteriore tramite le interfacce da realizzare secondo le istruzioni d‘uso. Azionamento Con unità di comando. Applicazione Impiego su fresatrici, tornitrici, rettificatrici e macchine EDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155102

ITS Mandrino 100 P 102 x 102

Esecuzione

Mandrino ITS con profilo P, completo di piastra di base 102 x 102 mm. Forza di serraggio 6.000 N. Raccordi Laterali o posteriori, a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori. Applicazione Impiego su fresatrici, rettificatrici e macchine EDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155118

Esecuzione

ITS Mandrino 100 P 118 x 118

Mandrino ITS con profilo P, completo di piastra di base 118 x 118 mm. Forza di serraggio 6.000 N. Raccordi Laterali o posteriori, a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori. Applicazione Impiego su fresatrici, rettificatrici e macchine EDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

STANDARDIZZARE

EROWA ITS Mandrini di serraggio

207

EROWA ITS

pneumatici, da tavola, manuali ER‑155250

Mandrino ITS 100 P ø 100

Esecuzione

Mandrino ITS con profilo P, completo di piastra di base ø 100 mm. Forza di serraggio 6.000 N. Raccordi Laterali, a linea singola. Azionamento Lateralmente con pistola ad aria. Applicazione Impiego su fresatrici, tornitrici, rettificatrici e macchine EDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155885

Mandrino ITS 100 P Inox ø 100

Mandrino ITS con profilo P, completo di piastra di base ø 100 mm. Versione inox, forza di serraggio 5.000 N. Raccordi Laterali, a linea singola. Azionamento Lateralmente con pistola ad aria. Applicazione Impiego su tornitrici, fresatrici, rettificatrici, macchine EDM/ WEDM. Per l‘alloggiamento di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise. ER‑007604

Mandrino a chiusura rapida manuale NSF

Esecuzione Raccordi Applicazione Nota

NSF = forza di serraggio incrementata fino a 7000 N. Valvole aria laterali. Raccordo di lavaggio posteriore. Produzione di elettrodi in generale. Per l’alloggiamento di pallet ø 115 / ø 148, portaelettrodi (ad esclusione dei pallet con profilo a P).

ITS

Esecuzione

208

EROWA ITS Mandrini di serraggio

pneumatici, da tavola, manuali ER‑012299

Mandrino a chiusura rapida NSF su piastra

Esecuzione Raccordi Applicazione Nota

NSF = forza di serraggio incrementata fino a 7000 N. Valvole aria laterali. Produzione di elettrodi, per esempio su piastra magnetica. Per l’alloggiamento di pallet ø 115 / ø 148, portaelettrodi (ad esclusione dei pallet con profilo a P).

ER‑012297

Mandrino rapida NSF su blocco

Esecuzione Raccordi Applicazione

NSF = forza di serraggio incrementata fino a 7000 N. Valvole aria laterali. Produzione di elettrodi. Utilizzabile in posizione orizzontale e verticale. Per l’alloggiamento di pallet ø 115 / ø 148, portaelettrodi (ad esclusione dei pallet con profilo a P).

Nota

ER‑007612

Mandrino a chiusura rapida NSF su piastra angolare

Esecuzione

Tipo standard su pallet a squadra tipo G. NSF = forza di serraggio incrementata fino a 7000 N. Valvole aria laterali. Lavaggio attraverso l’attacco. Per la produzione di elettrodi e sul cannotto EDM. Per l’alloggiamento di pallet ø 115 / ø 148, portaelettrodi (ad esclusione dei pallet con profilo a P).

Raccordi Applicazione Nota

STANDARDIZZARE

EROWA ITS Mandrini di serraggio

209

EROWA ITS

pneumatici, da tavola, automatizzabili, INOX ER‑155200

ITS Chuck 100 P Inox senza Piastra di ba

Esecuzione

Mandrino ITS con profilo P. Versione inox, forza di serraggio 5.000 N. Raccordi Sul lato posteriore tramite le interfacce da realizzare secondo le istruzioni d‘uso. Azionamento Con unità di comando. Applicazione Impiego su fresatrici, tornitrici, rettificatrici e macchine EDM/WEDM. Per il bloccaggio di portaelettrodi ITS e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155202

ITS Mandrino 100 P Inox 102 x 102

Mandrino ITS con profilo P, completo di piastra di base 102 x 102 mm. Versione inox, forza di serraggio 5.000 N. Raccordi Laterali o posteriori, a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori. Applicazione Impiego su fresatrici, rettificatrici, macchine EDM/WEDM. Per l‘alloggiamento di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ER‑155218

Esecuzione

Mandrino ITS 100 P Inox 118 x 118

Mandrino ITS con profilo P, completo di piastra di base 118 x 118 mm. Versione inox, forza di serraggio 5.000 N. Raccordi Laterali o posteriori, a doppia linea. Azionamento Lateralmente con pistola ad aria. Con unità di comando tramite i due raccordi laterali o posteriori. Applicazione Impiego su fresatrici, rettificatrici, macchine EDM/WEDM. Per l‘alloggiamento di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 / PM85 Precise.

ITS

Esecuzione

210

EROWA ITS Mandrini di serraggio

pneumatici, da tavola, automatizzabili, INOX ER‑048519

Mandrino ITS 50 Inox

Esecuzione Forza di serraggio Fissaggio Applicazione Nota

Tipo di sistema 50, inossidabile. 2800 N.

ER‑055294

Mandrino ITS 50 Inox con piastra di base 80 x 120

Esecuzione Forza di serraggio Fissaggio Applicazione Nota

Tipo di sistema 50, inossidabile. 2800 N.

ER‑011803

Mandrino di serraggio 50 RSA senza piastra di base

Esecuzione

Mandrino di serraggio 50 RSA, automatico con valvola pneumatica. 2800 N.

Forza di serraggio Fissaggio Applicazione

Dal lato anteriore con viti 8 x M5. Su adattatori realizzati in proprio. Azionamento manuale o automatico del mandrino di serraggio. Raccordi aria laterali o posteriori.

Dal lato anteriore con viti 4 x M8. Su fresatrici, rettificatrici, macchine EDM/WEDM. Azionamento manuale o automatico del mandrino di serraggio. Raccordi aria laterali sul mandrino di serraggio.

Con viti 4 x M6 dal lato posteriore. Base ITS per l’alimentazione manuale di elementi ITS o per il funzionamento automatico.

ER‑008186

Mandrino di serraggio 50 RSA con piastra di base 10 x 55.5 x 85

Esecuzione

Mandrino di serraggio 50 RSA, automatico con valvola pneumatica. 2800 N.

Forza di serraggio Applicazione

Base ITS per l’alimentazione manuale di elementi ITS o per il funzionamento automatico.

STANDARDIZZARE

EROWA ITS Mandrini di serraggio

211

EROWA ITS

ER‑034387

Mandrino QuickChuck 50

Esecuzione Fissaggio

Sistema 50, manuale. Inossidabile. Con viti 4 x M8 dal lato posteriore o con viti prigioniere 4 x M6 con dadi. Su macchine EDM/WEDM per piccoli lavori di fresatura e di rettifica. Numero di giri massimo su assi rotanti 2000 min‑¹. Forza di serraggio fino a 4000 N.

Applicazione Nota ER‑150800

QuickChuck 100 P senza piastra di base

Esecuzione

Azionamento manuale. Acciaio inossidabile. Senza piastra di base. Fino a 10.000 N.

Forza di serraggio Applicazione Nota

Per il fissaggio di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 e PM85 Precise. Per lavorazioni su torni, fresatrici, rettificatrici, macchine EDM/WEDM. Numero di giri massimo 3000 min‑¹.

ER‑154100

QuickChuck 100 P 125 x 125

Esecuzione

Azionamento manuale. Acciaio inossidabile. Con piastra di base 125 x 125 mm. Fino a 10.000 N.

Forza di serraggio Applicazione

Per il fissaggio di portaelettrodi e pallet ø 115 / ø 148 / PM56 / PM60 e PM85 Precise. Per lavorazioni su fresatrici, rettificatrici, macchine EDM/WEDM.

EROWA ITS Mandrini di serraggio

Mandrini di serraggio a tirante, meccanici Dati tecnici Precisione di ripetizione Indexaggio Azionamento

Mandrino a tirante ITS, meccanico < 0,002 mm 4 x 90° manuale con tirante a vite

ER‑007697

Mandrino a tirante 50 D

Esecuzione Raccordi Applicazione

Altezza di costruzione solo 20 mm. Per supporti sistema 50. Possibilità di lavaggio centrale. Per torni e dispositivi di piccole dimensioni

ITS

meccanici, da tavola, INOX

212

EROWA ITS Mandrini di serraggio

Accessori ER‑019424

Blocco angolare universale

Esecuzione Applicazione Nota

Acciaio temprato, inossidabile. Per il fissaggio di mandrini a chiusura rapida, QuickChuck 50, QuickChuck 100 in posizione orizzontale e/o verticale. L’articolo viene fornito senza mandrini di serraggio.

ER‑032832

Anello di tenuta mandrino ITS 50

Esecuzione Applicazione

Materiale plastico. Impedisce la penetrazione di sporco e trucioli nell’ITS Chuck 50 durante l’impiego di supporti EROWA ø 72.

ER‑034665

Copertura mandrino ITS 50

Esecuzione Applicazione

Alluminio anodizzato, senza piastra di centraggio. In combinazione con l’anello di tenuta ER‑032832, impedisce la penetrazione di sporco e trucioli nell’ITS Chuck 50.

ER‑094955

Anello di tenuta ITS50 C per mandrino 50

Esecuzione Applicazione

Materiale plastico. Impedisce la penetrazione di sporco e trucioli nell’ITS Chuck 50 durante l’impiego di supporti EROWA ITS50 C.

ER‑094152

Anello di tenuta ITS 50 C per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel QuickChuck 100 P o ITS Chuck 100 P durante l’impiego di portaelettrodi EROWA C.

STANDARDIZZARE

213

EROWA ITS

Guarnizione mandrino rapido / ø 72

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel mandrino a chiusura rapida durante l’impiego di supporti EROWA ø 72.

ER‑035356

Anello di tenuta ø 72 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel QuickChuck 100 P o ITS Chuck 100 P durante l’impiego di supporti EROWA ø 72.

ER‑094112

Anello di tenuta ITS 50 C per SSF manuale

Esecuzione Applicazione

Alluminio anodizzato. Impedisce la penetrazione di sporco e trucioli nel mandrino a chiusura rapida durante l’impiego di portaelettrodi EROWA C.

ER‑046046

Anello di tenuta ø 115 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Applicazione

Alluminio, per pallet ø 115 mm. Per la protezione del QuickChuck 100 P / ITS Chuck 100 P contro la penetrazione di liquidi e trucioli quando si impiegano pallet ø 115 mm. E’ possibile l’abbinamento con ER‑029313.

ER‑046044

Anello di tenuta ø 148 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Applicazione

Alluminio, per pallet ø 148 mm. Per la protezione del QuickChuck 100 P / ITS Chuck 100 P contro la penetrazione di liquidi e trucioli quando si impiegano pallet ø 148. E’ possibile l’abbinamento con ER‑029313.

ITS

ER‑034735

214

EROWA ITS Mandrini di serraggio

Accessori ER‑029313

Paratrucioli per QuickChuck 100 P

Esecuzione Applicazione

Alluminio. Per proteggere il meccanismo di chiusura del QuickChuck 100 P dalle infiltrazioni di liquidi e trucioli.

ER‑007618

Copertura per mandrini a chiusura rapida

Esecuzione Applicazione

Alluminio. Senza distanziatori e piastra di centraggio. Protegge il mandrino a chiusura rapida dallo sporco.

ER‑041374

Anello di tenuta PM56 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Applicazione

Alluminio, per pallet PM56. Impedisce la penetrazione di sporco nel mandrino ITS Chuck 100 P.

ER‑034677

Anello di tenuta PM85 per QuickChuck 100 P / ITS Chuck 100 P

Esecuzione Applicazione

Alluminio, per pallet PM85. Impedisce la penetrazione di sporco nel mandrino ITS Chuck 100 P.

STANDARDIZZARE

215

ITS

EROWA ITS

216

EROWA ITS Supporti portapezzi

I componenti

L‘integrazione comincia dai supporti portapezzi. In base alle esigenze specifiche si possono utilizzare i portaelettrodi preconfigurati, i pallet oppure le piastre di centraggio da montare direttamente sui pezzi. L‘integrazione e la continuità del sistema sono comunque garantiti.

ER-093758 ER-129069

ER-094168 ER-093765 ER-129070 ER-093774 ER-129071 ER-093780 ER-129072

ER-094180

ER-008745

ER-035210 ER-035209 ER-035211 ER-035212 ER-035114 ER-035097 ER-035117 ER-015465

ITS 50

ER-010755

ER-035297

STANDARDIZZARE

217

EROWA ITS SUPPORTI PORTAPEZZI

ER-011599

ER-010755

ITS

ER-036658

ER-015465

ITS 100

218

EROWA ITS

Piastre di centraggio Le piastre di centraggio rappresentano la base più conveniente per serrare gli elettrodi. Esse vengono montate direttamente sugli elettrodi grezzi. Anche supporti e dispositivi si possono così produrre in modo compatibile con il sistema ITS. La configurazione dei fori per il montaggio viene eseguita semplicemente nell‘elettrodo grezzo con l‘aiuto della maschera di foratura o di un programma NC. Dati tecnici Materiale Precisione del sistema nel mandrino Versioni: Piastra di centraggio 50 Piastra di centraggio 100 M8 Piastra di centraggio G Manipolazione

Piastre di centraggio ITS inossidabile < 0,002 mm elettrodi di peso ridotto pezzi ed elettrodi pezzi, supporti e dispositivi per lavorazioni ad asportazione di truciolo con dispositivi di handling o cambiaelettrodi EROWA

ER‑094180

Piastra di centraggio 50 C 50 pezzi

ER‑094181

Piastra di centraggio 50 C 5 pezzi

Esecuzione

Inossidabile, con piastra di guarnizione e 4 distanziatori cadauna. Elettrodi di peso ridotto. Montaggio diretto sulla superficie piana del pezzo grezzo.

Applicazione Montaggio elettrodo grezzo

ER‑011599

Piastra di centraggio 100 M8 10 pezzi

ER‑050195

Piastra di centraggio 100 M8 1 pezzo

Esecuzione Applicazione Montaggio elettrodo grezzo

Inossidabile, con 4 distanziatori M8 e 4 viti M5 cadauna. Pezzi ed elettrodi. Montaggio diretto sulla superficie piana del pezzo grezzo.

STANDARDIZZARE

EROWA ITS

219

EROWA ITS SUPPORTI PORTAPEZZI

ER‑036657

Piastra di centraggio G, 1 pezzo con distanziatori 10,2 mm / 11,4 mm

ER‑036658

Piastra di centraggio G, 5 pezzi con distanziatori 10,2 mm / 11, 4 mm

Esecuzione

Piastra di centraggio G (rettificata), inossidabile. Con 8 distanziatori SW13 cadauna, di cui quattro di altezza 10,2 mm e quattro di altezza 11,4 mm. Per pezzi, dispositivi e dime nella lavorazione ad asportazione di truciolo. Può essere impiegata anche per la riparazione dei pallet ø 148 G di tipo vecchio, come per esempio ER‑015777, ER‑015899, ER‑032699, ecc. Secondo le istruzioni di montaggio fornite.

Applicazione Nota Montaggio elettrodo grezzo

ER‑147223

Piastra di centraggio G, 1 pezzo con distanziatori 10,2 mm

ER‑153058

Piastra di centraggio G, 5 pezzi con distanziatori 10,2 mm

Esecuzione

Applicazione Nota Montaggio elettrodo grezzo

ITS

Piastre di centraggio

220

EROWA ITS

Portaelettrodi I portaelettrodi ITS vengono impiegati per alloggiarvi gli elettrodi e i pezzi per l‘intero ciclo di lavorazione e per l‘immagazzinaggio. Il prezzo vantaggioso permette di tenere a disposizione questi supporti in grandi quantità. Nota per il supporto C: Grazie alla piastra di tenuta integrata, questi supporti abbinati all’apposito anello di tenuta possono essere utilizzati nel mandrino di serraggio ITS garantendo la chiusura ermetica. Dati tecnici Materiale

Portaelettrodi standard ITS corpo: ottone piastra di centraggio: inossidabile

Precisione del sistema nel mandrino Peso massimo consigliato dell‘elettrodo Manipolazione

ER‑093758

< 0,002 mm 20 kg con dispositivi di handling o cambiaelettrodi EROWA

Portaelettrodo grezzo C 12 pezzi

Esecuzione

Supporto in ottone ITS 50 senza fori di fissaggio. Con scanalature per pinza e piastra di tenuta. Applicazione Per il montaggio di elettrodi e pezzi di forme diverse. Fissaggio elet- Eseguire i fori secondo necessità. trodo grezzo Nota Da ordinare separatamente: chip EWISTM (ER‑094168) e attacco.

ER‑093765

Esecuzione

Prisrund C 12 pezzi

Supporto in ottone ITS 50 predisposto per elettrodi quadri. Con scanalature per pinza e piastra di tenuta. Completo di perni filettati 25 x M8. Applicazione Per il montaggio di elettrodi quadri e pezzi con larghezza codolo fino a 25 mm. Fissaggio elet- Con i perni filettati. Se necessario, centrare mediante l’uso trodo grezzo di tasselli di spessoramento ER‑010532. Nota Da ordinare separatamente: chip EWISTM (ER‑094168) e attacco.

STANDARDIZZARE

221

EROWA ITS SUPPORTI PORTAPEZZI

ER‑093774

Portaelettrodo scanalato C 12 pezzi

Esecuzione

Supporto in ottone ITS 50 con scanalatura di 20,5 mm. Con scanalature per pinza e piastra di tenuta. Completo di perni filettati 25 x 8M. Applicazione Per il montaggio di elettrodi e pezzi con larghezza codolo fino a 20 mm. Fissaggio elet- Con i perni filettati. Se necessario, centrare mediante l’uso trodo grezzo di tasselli di spessoramento ER‑010532. Nota Da ordinare separatamente: chip EWISTM (ER‑094168) e attacco. ER‑093780

Portaelettrodo piana C 12 pezzi

Supporto in ottone ITS 50, con possibilità di fissaggio posteriore. Con scanalature per pinza e piastra di tenuta. Superficie 51 x 51 mm lavorata in piano. Completo di viti 24 x M6 e rondelle. Applicazione Per il montaggio di elettrodi e pezzi con una superficie di base superiore a 50 mm. Fissaggio elet- Con viti 2 x M6. trodo grezzo Nota Da ordinare separatamente: chip EWISTM (ER‑094168) e attacco. ER‑129069

Portaelettrodo grezzo 12 pezzi

Esecuzione Supporto in ottone ITS 50 senza fori di fissaggio. Applicazione Per il montaggio di elettrodi e pezzi di forme diverse. Fissaggio elet- Eseguire i fori secondo necessità. trodo grezzo Nota Da ordinare separatamente: chip EWISTM (ER‑094168) e attacco.

ER‑129070

Esecuzione

Portaelettrodo universale 12 pezzi

Supporto in ottone ITS 50 predisposto per elettrodi quadri. Completo di perni filettati 25 x M8. Applicazione Per il montaggio di elettrodi quadri e pezzi con larghezza codolo fino a 25 mm. Fissaggio elet- Con i perni filettati. Se necessario, centrare mediante l’uso trodo grezzo di tasselli di spessoramento ER‑010532. Nota Da ordinare separatamente: chip EWISTM (ER‑094168) e attacco.

ITS

Esecuzione

222

EROWA ITS

Portaelettrodi ER‑129071

Portaelettrodo scanalato 12 pezzi

Esecuzione

Supporto in ottone ITS 50 con scanalatura di 20,5 mm. Completo di perni filettati 25 x 8M. Applicazione Per il montaggio di elettrodi e pezzi con larghezza codolo fino a 20 mm. Fissaggio elet- Con i perni filettati. Se necessario, centrare mediante l’uso trodo grezzo di tasselli di spessoramento ER‑010532. Nota Da ordinare separatamente: chip EWISTM (ER‑094168) e attacco. ER‑129072

Piastra a base piana 12 pezzi

Esecuzione

Supporto in ottone ITS 50, con possibilità di fissaggio posteriore. Superficie 51 x 51 mm lavorata in piano. Completo di viti 24 x M6 e rondelle. Applicazione Per il montaggio di elettrodi e pezzi con una superficie di base superiore a 50 mm. Fissaggio elet- Con viti 2 x M6. trodo grezzo Nota Da ordinare separatamente: chip EWISTM (ER‑094168) e attacco. ER‑010627

Piastra a base piana Alu 80 x 80 4 pezzi

Esecuzione

Set da 4 pezzi. Alluminio, sistema 100 con distanziatori M8. Applicazione Per elettrodi e pezzi con superficie di base superiore a 70 mm. Fissaggio elet- Con viti 4 x M6 nella superficie di base. trodo grezzo

ER‑010532

Tasselli di spessoramento 300 pezzi

Esecuzione

6 x 50 pezzi. Inossidabili, spessore da 0,5 mm a 5 mm. Centraggio di elettrodi grezzi nei portaelettrodi.

Applicazione

STANDARDIZZARE

223

ER‑013913

Sistema di stoccaggio 10 pezzi

Esecuzione Applicazione

Materiale plastico, set da 10 pezzi. Stoccaggio di quattro portaelettrodi 50 o di un pallet ø 115/148 mm. I sistemi di stoccaggio possono essere uniti a formare una superficie, per esempio a cassetti.

Nota

ER‑011591

Sistema di stoccaggio ITS 50 per 12 porta‑elettrodi, set di 10 pezzi

Esecuzione Applicazione

Set da 10 pezzi, polistirolo. Immagazzinaggio e trasporto di portaelettrodi sistema 50.

ER‑022250

Pallet di adattamento ITS 50 / ø 148

Esecuzione Applicazione

ITS sistema 100. Per il fissaggio di portaelettrodi ITS sistema 50. Montaggio con vite centrale M10. Per la manipolazione automatica.

ITS

EROWA ITS SUPPORTI PORTAPEZZI

224

EROWA ITS

Supporti ø 72 I supporti ø 72 hanno una superficie di serraggio più grande rispetto ai supporti ITS C. Assieme alle apposite coperture, offrono anch‘essi la massima protezione contro l‘accumulo di sporco nel mandrino di serraggio. I supporti rappresentano la soluzione ideale per la produzione autonoma.

Dati tecnici Materiale Precisione del sistema nel mandrino Peso massimo consigliato dell‘elettrodo Manipolazione

ER‑035210

Supporti ø 72 ITS acciaio inossidabile < 0,002 mm 20 kg con dispositivi di handling o cambiaelettrodi EROWA.

Portaelettrodo grezzo ø 72 6 pezzi

Esecuzione Set da 6 pezzi, sistema ITS 50. Senza attacchi. Applicazione Montaggio di elettrodi e di pezzi di forme diverse. Fissaggio elet- Esecuzione dei fori di fissaggio secondo le esigenze. trodo grezzo

ER‑035209

Portaelettrodo universale ø 72 6 pezzi

Esecuzione Applicazione

Set da 6 pezzi, sistema ITS 50. Senza attacchi. Montaggio di elettrodi e pezzi con codolo quadro fino a 25 mm.

ER‑035211

Portaelettrodo scanalato ø 72 6 pezzi

Esecuzione Applicazione

Set da 6 pezzi, sistema ITS 50. Senza attacchi. Montaggio di elettrodi e pezzi con larghezza codolo fino a 20 mm.

STANDARDIZZARE

225

EROWA ITS SUPPORTI PORTAPEZZI

ER‑035212

Portaelettrodo a base piana ø 72 6 pezzi

Esecuzione

Set da 6 pezzi, completo di 12 spine elastiche PinLock, sistema ITS 50. Senza attacchi. Applicazione Montaggio di elettrodi e pezzi con superficie di base superiore a 40 x 40 mm o ø 50 mm. Fissaggio elet- Con due spine elastiche PinLock. trodo grezzo

Supporto per elettrodi grezzi ø 10 /ø 72 6 pezzi

Esecuzione Applicazione

Set da 6 pezzi, sistema ITS 50. Senza attacchi. Per il serraggio di materiale rotondo di ø 10 mm.

ER‑035097

Supporto per elettrodi grezzi ø 20 /ø 72 6 pezzi

Esecuzione Applicazione

Set da 6 pezzi, sistema ITS 50. Senza attacchi. Per il serraggio di materiale rotondo di ø 20 mm.

ER‑035117

Supporto per elettrodi grezzi ø 72 senza foratura, 6 pezzi

ITS

ER‑035114

Esecuzione Set da 6 pezzi, sistema ITS 50. Senza attacchi. Applicazione Per il serraggio di materiale rotondo. Fissaggio elet- Se necessario, eseguire il foro di fissaggio fino a trodo grezzo max. ø 12 mm.

1 pezzo, completo di attacchi. Sistema ITS 50. Per il serraggio di materiale rotondo. Campo di serraggio da ø 2 mm a ø 20 mm. Pinze da ordinare tipo ETS 32 separatamente.

Nota

Esecuzione Applicazione

Portapinze ø 72 1 pezzo

ER‑035297

226

EROWA ITS Attacchi

Per ogni applicazione la giusta versione 01 | Parte superiore mobile per la compensazione degli errori 02 | Scanalatura per sfera di bloccaggio 01

03 | Smusso per il collocamento a magazzino 02

04 | Scanalatura per O-ring 04

05 | Smusso per pinza

Attacchi manuali

Attacchi automatici

ER-010755

ER-010742

ER-007980

ER-015465

STANDARDIZZARE

227

EROWA ITS ATTACCHI

Le varie versioni sono concepite espressamente per i diversi impieghi.

Dati tecnici Materiale Vite

Attacchi ITS Acciaio temprato M10

ER‑010755

Attacco F/M EDM per lavaggio 20 pezzi

Esecuzione Applicazione

Di tipo manuale. Vite M10 x 45 mm con foro di lavaggio. Per portaelettrodi ITS. Per l’elettroerosione e lavorazioni leggere di asportazione di truciolo.

ER‑010742

Attacco F/M produzione 1 pezzo

ER‑051381

Attacco F/M Production 20 pezzi

Esecuzione

Di tipo manuale. Vite M10 x 50 mm, qualità 12.9 (senza foro di lavaggio). Montaggio su pallet EROWA per lavorazioni di asportazione di truciolo.

Applicazione

ER‑007980

Attacco F/A Inox 20 pezzi

Esecuzione

Di tipo automatico. Vite M10 x 45 mm, inox (senza foro di lavaggio). Per supporti con sostituzione automatica. Per l’elettroerosione a filo e lavorazioni leggere di asportazione di truciolo.

Applicazione

ER‑015465

Attacco F/A EDM M10 x 45 per lavaggio, 20 pezzi

Esecuzione

Di tipo automatico. Vite M10 x 45 mm con foro di lavaggio. Per portaelettrodi ITS con sostituzione automatica. Per l’elettroerosione e lavorazioni leggere di asportazione di truciolo.

Applicazione

ITS

L‘attacco viene avvitato nel supporto o nel pallet solo per la lavorazione. Non avendo alcuna influenza sul punto di riferimento, per ridurre l‘ingombro viene smontato per l‘immagazzinaggio e rimontato solo quando viene usato il supporto o il pallet.

228

EROWA ITS

Portaelettrodi quadri e System Plus

I portaelettrodi quadri EROWA sono particolarmente adatti alla lavorazione di piccoli elettrodi. I campi specifici d‘impiego sono: la fresatura, la tornitura, la rettificatura, l‘erosione a filo e a tuffo. Questo portaelettrodo, abbinato alle possibilità offerte dal System Plus, costituisce una valida soluzione integrata per ogni tipo di lavorazione, comprese quelle che comportano la manipolazione di un grande numero di elettrodi di piccole dimensioni.

System Plus Il sistema di riferimento è costiuto dalle incisioni prismatiche di centraggio praticate direttamente sull‘elettrodo grezzo.

1. Preparazione Realizzazione delle incisioni di centraggio.

2. Fresatura Sul supporto diritto System Plus.

3. Erosione a filo Sul Supporto angolare.

4. Erosione a tuffo Sul supporto diritto.

STANDARDIZZARE

229

EROWA ITS SISTEMA DI SERRAGGIO PER ELETTRODI QUADRI

EROWA ITS Portaelettrodi quadri

I componenti

ER-035156

ER-003367

ER-093996

ER-003513

ITS 50 ER-010495 ER-009231

ER-010586

ER-010497

ITS

ER-009866

ER-010585

ER-010507 ER-010502

ER-032785

ER-035154

ITS 100

230

EROWA ITS

Sistema di serraggio per elettrodi quadri 15 ER‑093996

Portaelettrodo quadro 15 per ITS 50 C 1 pezzo

ER‑093997

Portaelettrodo quadro 15 per ITS 50 C 12 pezzi

Esecuzione Applicazione

Sistema ITS 50. EDM/WEDM.

ER‑032785

Portaelettrodo quadro 15 EWISTM per ITS 100

Esecuzione Applicazione

Sistema ITS 100. EDM e lavorazioni ad asportazione di truciolo.

ER‑007870

Testa di portaelettrodo quadro 15

Esecuzione Applicazione

Solo elemento di serraggio del supporto. Per la realizzazione di dispositivi di serraggio multipli.

ER‑015627

Supporto quadro 15 su adattatore ø 85

Esecuzione Applicazione Montaggio

Elemento di serraggio montato su flangia, con perni. Per la realizzazione di dispositivi di serraggio multipli. Passante, dall’alto attraverso la flangia.

STANDARDIZZARE

231

ER‑009231

Elettrodo grezzo quadro 15 40 pezzi

Esecuzione Applicazione

Set da 40 pezzi. Rame per EDM, profilo trafilato. Elettrodo grezzo per elettrodi con bordo fino a 15 mm di lunghezza.

ER‑009866

Codolo quadro 15 40 pezzi

Esecuzione Applicazione

Set da 40 pezzi, acciaio trafilato. Brasatura, incollaggio di elettrodi grezzi in rame o grafite.

ER‑010497

Codolo quadro 15 M5 10 pezzi

Esecuzione

Set da 10 pezzi, temprato, rettificato, completo di viti M5. Avvitamento di elettrodi grezzi.

Applicazione

ER‑010585

Supporto quadro per elettrodi grezzi 15 ø 8mm

Esecuzione Applicazione

Acciaio temprato, rettificato. Serraggio di materiale rotondo ø 8 mm.

ITS

EROWA ITS SISTEMA DI SERRAGGIO PER ELETTRODI QUADRI

232

EROWA ITS

Sistema di serraggio per elettrodi quadri 15 e System Plus ER‑010586

Supporto quadro per elettrodi grezzi 15 ø 6mm

Esecuzione Applicazione

Acciaio temprato, rettificato. Serraggio di materiale rotondo ø 6 mm.

ER‑003467

Supporto diritto 15 x 15 x 37mm

ER‑003513

Supporto diritto 15 x 15 x 57mm

Esecuzione

Acciaio temprato, rettificato. Profilo di incisione 15 mm. Supporto completo di viti. Per elettrodi in rame o grafite. Montaggio in base alle istruzioni accluse.

Applicazione

ER‑003470

Supporto angolare 15 x 15 x 50mm

ER‑003367

Supporto angolare 15 x 15 x 100mm

Esecuzione

Acciaio temprato, rettificato. Profilo di incisione 15 mm. Supporto completo di viti. Per elettrodi in rame o grafite. Montaggio in base alle istruzioni accluse.

Applicazione

ER‑003422

Punzone prismatico grandezza 15

Esecuzione

Acciaio temprato, rettificato. Profilo di incisione 15 mm. Incisione del prisma di centraggio negli elettrodi grezzi in rame.

Applicazione

STANDARDIZZARE

233

ER‑010507

Supporto per elettrodi quadri 15 10 pezzi

Esecuzione Applicazione

Set da 10 pezzi, polistirolo. Immagazzinaggio e trasporto di elettrodi grezzi e di elettrodi.

ER‑010502

Paratrucioli per elettrodi quadri 15 10 pezzi

Esecuzione Applicazione

Set da 10 pezzi, gomma resistente all’olio. Protezione dai trucioli durante la lavorazione degli elettrodi.

ER‑010495

Righello di allineamento per elettrodi quadri 15

Esecuzione Applicazione

Acciaio temprato, rettificato. Controllo della concentricità e della posizione angolare del supporto rispetto al sistema ITS.

ITS

EROWA ITS SISTEMA DI SERRAGGIO PER ELETTRODI QUADRI

234

EROWA ITS

Sistema di serraggio per elettrodi quadri 25 ER‑093992

Portaelettrodo quadro 25 per ITS 50 C 1 pezzo

ER‑093993

Portaelettrodo quadro 25 per ITS 50 C 12 pezzi

26.3

Esecuzione Applicazione

Sistema ITS 50. EDM/WEDM.

ER‑032810

Portaelettrodo quadro 25 EWISTM per ITS 100

Esecuzione Applicazione

Sistema ITS 100. EDM e lavorazioni ad asportazione di truciolo.

ER‑010622

Testa di portaelettrodo quadro 25

Esecuzione Applicazione

Solo elemento di serraggio del supporto. Per la realizzazione di dispositivi di serraggio multipli.

ER‑015629

Supporto quadro 25 su adattatore ø 85

Esecuzione Applicazione Montaggio

Elemento di serraggio montato su flangia, con perni. Per la realizzazione di dispositivi di serraggio multipli. Passante, dall’alto attraverso la flangia.

STANDARDIZZARE

Sistema di serraggio per elettrodi quadri 25 e System Plus ER‑009209

Elettrodo grezzo quadro 25 24 pezzi

Esecuzione Applicazione

Set da 24 pezzi, rame per EDM, profilo trafilato. Elettrodo grezzo per elettrodi con bordo fino a 25 mm di lunghezza.

ER‑010491

Codolo quadro 25 24 pezzi

Esecuzione Applicazione

Set da 24 pezzi, acciaio dolce, profilo trafilato. Brasatura, incollaggio di elettrodi grezzi con bordo fino a 40 mm di lunghezza.

ER‑003405

Supporto diritto 25 x 25 x 40mm

ER‑003439

Supporto diritto 25 x 25 x 65mm

Esecuzione

Acciaio temprato, rettificato. Profilo di incisione 25 mm. Supporto completo di vite. Per elettrodi in rame o grafite. Montaggio in base alle istruzioni accluse.

Applicazione

ER‑003393

Supporto angolare 25 x 25 x 90mm

Esecuzione

Acciaio temprato, rettificato. Profilo di incisione 25 mm. Supporto completo di vite. Per elettrodi in rame o grafite. Montaggio in base alle istruzioni accluse.

Applicazione

ITS

EROWA ITS

235

EROWA ITS SISTEMA DI SERRAGGIO PER ELETTRODI QUADRI

236

EROWA ITS

Sistema di serraggio per elettrodi quadri 25 e System Plus ER‑003489

Punzone prismatico grandezza 25

Esecuzione

Acciaio temprato, rettificato. Profilo di incisione 25 mm. Incisione del prisma di centraggio negli elettrodi grezzi in rame.

Applicazione

ER‑010592

Righello di allineamento per elettrodi quadri 25

Esecuzione Applicazione

Acciaio temprato, rettificato. Controllo della concentricità e della posizione angolare del supporto rispetto al sistema ITS.

ER‑010505

Paratrucioli per elettrodi quadri 25 10 pezzi

Esecuzione Applicazione

Set da 10 pezzi. Gomma resistente all’olio. Protezione dai trucioli durante la lavorazione degli elettrodi.

ER‑010511

Supporto per elettrodi quadri 25 10 pezzi

Esecuzione Applicazione

Set da 10 pezzi, polistirolo. Immagazzinaggio e trasporto di elettrodi grezzi e di elettrodi.

STANDARDIZZARE

237

ITS

EROWA ITS SISTEMA DI SERRAGGIO PER ELETTRODI QUADRI

238

EROWA ITS Portaelettrodi speciali

I componenti

Questi portaelettrodi agevolano la realizzazione di elettrodi speciali. Grazie alla regolabilità di angoli e assi si possono utilizzare gli elettrodi preesistenti. In ogni officina ci dovrebbe essere una serie completa di questi portaelettrodi.

ITS 50

ER-015465

ER-009235

ER-093780 ER-129072 ER-008595 ER-008458

ER-035156 ER-033654

ER-093999

ER-094168

ER-008551 ER-010583

ER-033204

ER-008745

ER-010671

ER-010689

STANDARDIZZARE

EROWA ITS

239

EROWA ITS PORTAELETTRODI SPECIALI

ER‑093999

Portapinze 50 C

Esecuzione Applicazione

Sistema 50 C. Per materiale rotondo fino a ø 20 mm.

ER‑149572

Portapinza su pallet ø 115 MS

Esecuzione Applicazione

In acciaio. Pallet con piastra di centraggio 100 (stampata). Per il fissaggio di materiale rotondo, pezzi o elettrodi fino a ø 20 mm.

ER‑008745

Assortimento di pinze ETS 32 set to 19 pc. ø 2,5 ‑ ø 20 mm

Esecuzione Applicazione

Set da 19 pezzi di ø 2,5 mm fino ø 20 mm. Per materiale rotondo fino a ø 20 mm.

ITS

Portaelettrodi speciali

240

EROWA ITS

Portaelettrodi speciali ER‑006700

Pinza ø 2.5mm ETS 32

ER‑006701

Pinza ø 3mm ETS 32

ER‑006702

Pinza ø 4mm ETS 32

ER‑006703

Pinza ø 5mm ETS 32

ER‑006704

Pinza ø 6mm ETS 32

ER‑006705

Pinza ø 7mm ETS 32

ER‑006706

Pinza ø 8mm ETS 32

ER‑006707

Pinza ø 9mm ETS 32

ER‑006708

Pinza ø 10mm ETS 32

ER‑006709

Pinza ø 11mm ETS 32

ER‑006710

Pinza ø 12mm ETS 32

ER‑006711

Pinza ø 13mm ETS 32

ER‑006712

Pinza ø 14mm ETS 32

ER‑006713

Pinza ø 15mm ETS 32

ER‑006714

Pinza ø 16mm ETS 32

ER‑006715

Pinza ø 17mm ETS 32

ER‑006716

Pinza ø 18mm ETS 32

ER‑006717

Pinza ø 19mm ETS 32

ER‑006718

Pinza ø 20mm ETS 32

Esecuzione

Applicazione

Fornibile singolarmente, campo di serraggio per ogni pinza: ø 2,5 mm = 0,5 mm ø 3‑20 mm = 1 mm Materiale rotondo da ø 2 mm a ø 20 mm.

ER‑010671

Supporto minipinza ø 20

Esecuzione Applicazione

Acciaio rettificato ø 20 mm. Nell’adattatore ø 20 mm o nella pinza ø 20 mm, per minipinze di ø 0,2 mm fino a ø 2,0 mm.

ER‑010689

Assortimento di minipinze set à 19 pc. ø 0.2 ‑ ø 2.0 mm

Esecuzione

Set da 19 pezzi di ø 0.2 mm fino ø 2.0 mm, acciaio rettificato con guarnizione in ottone per il relativo diametro. Serraggio di piccoli tubetti di ø 0.2 mm fino a ø 2.0 mm.

Applicazione

STANDARDIZZARE

241

ER‑002403

Minipinza ø 0.2mm

ER‑002404

Minipinza ø 0.3mm

ER‑002405

Minipinza ø 0.4mm

ER‑002406

Minipinza ø 0.5mm

ER‑002407

Minipinza ø 0.6mm

ER‑002408

Minipinza ø 0.7mm

ER‑002409

Minipinza ø 0.8mm

ER‑002410

Minipinza ø 0.9mm

ER‑002411

Minipinza ø 1.0mm

ER‑002412

Minipinza ø 1.1mm

ER‑002413

Minipinza ø 1.2mm

ER‑002414

Minipinza ø 1.3mm

ER‑002415

Minipinza ø 1.4mm

ER‑002416

Minipinza ø 1.5mm

ER‑002417

Minipinza ø 1.6mm

ER‑002418

Minipinza ø 1.7mm

ER‑002419

Minipinza ø 1.8mm

ER‑002420

Minipinza ø 1.9mm

ER‑002421

Minipinza ø 2.0mm

Esecuzione

Acciaio rettificato, con guarnizione in ottone per il relativo diametro. Serraggio di piccoli tubetti.

Applicazione

ITS

EROWA ITS PORTAELETTRODI SPECIALI

242

EROWA ITS

Portaelettrodi speciali ER‑008595

Zekant

Esecuzione

Portaelettrodo con sitta a croce (corsa 2 mm) e movimento a pendolo (+/‑4°). Serraggio e allineamento degli elettrodi. Inadatto per la truciolatura.

Applicazione

ER‑008458

Supporto prismatico inossidabile

Esecuzione Applicazione

Prisma rettificato, superfici di appoggio 10 mm +/‑ 0,005 mm di distanza dal centro. Serraggio di elettrodi a lavorazione esterna precisa.

ER‑008551

Supporto orizzontale ITS 50

Esecuzione

Temprato e rettificato, angolo 90° e concentricità in 0,005 mm. Serraggio di portaelettrodi in posizione orizzontale. Non può essere impiegato per la truciolatura.

Applicazione

ER‑010583

Supporto per elettrodi grezzi ø 10mm

ER‑010581

Supporto per elettrodi grezzi ø 12mm

ER‑010577

Supporto per elettrodi grezzi ø 20mm

Esecuzione Applicazione

Acciaio temprato, foro rettificato. Da montare su portaelettrodo a base piana C ER‑093780 per il serraggio di tubi o barre di precisione.

STANDARDIZZARE

243

ER‑009235

Adattatore ø 20mm

Applicazione

Per il serraggio di elettrodi con codolo di ø 20 mm.

ER‑033654

Supporto con filettatura M3 P=0.5mm / ø 2.3mm / L= 100

ER‑033655

Supporto con filettatura M4 P=0.7mm / ø 2.9mm / L= 100

ER‑033656

Supporto con filettatura M5 P=0.8mm / ø 3.8mm / L= 120

ER‑033657

Supporto con filettatura M6 P=1mm / ø 4.5mm / L= 120

Esecuzione Applicazione Nota

Gambo rettificato 20 mm. Posizionamento e serraggio di elettrodi per filettatura EROWA. Sono disponibili sistemi per M3, M4, M5 e M6.

ER‑033204

Elettrodi con filettatura M3 / L= 80

ER‑033205

Elettrodi con filettatura M4 / L= 80

ER‑033206

Elettrodi con filettatura M5 / L= 120

ER‑033207

Elettrodi con filettatura M6 / L= 120

Esecuzione Applicazione

Rame per elettrodi con filettatura di precisione. Erosione di filetti nel sistema di supporto per filettatura EROWA. Dimensioni disponibili: M3, M4, M5 e M6.

Nota

ITS

EROWA ITS PORTAELETTRODI SPECIALI

244

EROWA ITS Strumenti di misurazione

I componenti

Gli strumenti di misura e controllo EROWA ITS facilitano l‘ispezione dei mezzi di produzione. Essi trovano impiego sia nella lavorazione ad asportazione di truciolo che nell‘elettroerosione a filo e a tuffo.

ER-008617

ER-010562

ER-010723

ER-008638

ER-008633 ER-010560

ER-010561

ER-008649 ER-012727 ER-032464

ER-008617

ER-115699

ITS 100

ITS 50

STANDARDIZZARE

EROWA ITS

245

EROWA ITS STRUMENTI DI MISURAZIONE

ER‑008638

Tastatore a sfera ø 5mm

ER‑010562

Tastatore a sfera ø 2mm

Esecuzione

Supporto con stilo su cuscinetti elastici e sfera in metallo duro. Protezione di sovracorsa: X/Y/Z 1 mm. Precisione di ripetibilità X/Y/Z 0,002 mm. Misurazione automatica dei pezzi nell’impianto di elettroerosione a tuffo CNC.

Applicazione

ER‑010560

Stilo di ricambio ø 5mm

ER‑010561

Stilo di ricambio ø 2mm

Esecuzione

Metallo duro, completo di adattatore, senza distanziale. Sostituzione dei stili dei tastatori ER‑008638 e ER‑010562. Attenzione: il distanziale è adattato al rispettivo tastatore.

Applicazione

ER‑010723

Spina di controllo ITS 50

Esecuzione Applicazione

Temprato, rettificato. Controllo della posizione radiale, assiale e angolare dei mandrini di serraggio ITS.

ER‑008617

Dima di misurazione

Esecuzione Applicazione

Temprato, rettificato. Controllo della posizione radiale, assiale e angolare dei mandrini di serraggio ITS.

ITS

Strumenti di misurazione

246

EROWA ITS

Strumenti di misurazione ER‑012727

Spina di riferimento UnoSet

Esecuzione Applicazione

Temprato, rettificato, foro ø 8 mm. Determinazione delle misure di riferimento su mandrini di serraggio orizzontali.

ER‑008633

Dispositivo di centraggio fisso

Esecuzione

Supporto con parte scorrevole e comparatore con scala millimetrica. Graduazione: 0,01 mm. Per la centratura dei pezzi su macchine con asse C o con mandrino rotante.

Applicazione

ER‑008649

Dispositivo di centraggio girevole completo

Esecuzione

Supporto con parte girevole e scorrevole, completo di comparatore con scala millimetrica. Graduazione: 0,01 mm. Controllo della posizione dei pezzi sulle macchine senza asse di rotazione.

Applicazione

ER‑115699

Pallet di allineamento ø 115 MS

Esecuzione

Applicazione

STANDARDIZZARE

247

ER‑032464

Microscopio ITS e spina di controllo con punto di centraggio

Esecuzione Applicazione

Fattore di ingrandimento: 40 x. Illuminazione: 5 volt. Trasformatore: 100‑240 volt. Determinazione delle quote su profili complessi. La spina di controllo con punta serve per la regolazione dell’ottica.

ER‑001565

Comparatore ø 38, 0.002mm

Esecuzione

Campo di misurazione: +/‑ 0,2 mm. Graduazione 0,002 mm. Su celle di allestimento e di preregolazione PreSet e su dispositivi di centraggio ITS.

Applicazione

ITS

EROWA ITS STRUMENTI DI MISURAZIONE

248

Set di elementi EROWA ITS

My first EROWA Questi set di base sono stati espressamente realizzati per chi si avvicina per la prima volta alla moderna tecnologia di serraggio ITS. Altro materiale, in particolare quello di consumo, potrà essere ordinato successivamente.

Set di base per l‘impiego di mandrini di serraggio ITS sul canotto della macchina EDM.

ER-093780 ER-093774 ER-015465

ER-093758

ER-010583

ER-093765

ER-010581 ER-010577 ER-154100

ER-010723 ER-010441 ER-010438

ER-123194

ER-103692

ER-103679 My first EROWA QuickChuck 100 P C Codice articolo ER-093758 ER-093765 ER-093774 ER-093780 ER-010438 ER-010441 ER-010577 ER-010581 ER-010583 ER-103692 ER-010723 ER-123194 ER-154100 ER-015465

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Portaelettrodo C EWIS grezzo 3 Portaelettrodo C EWIS universale 3 Portaelettrodo C EWIS scanalato 3 Portaelettrodo C EWIS a base piana 3 Perno filettato M8 x 16 per portaelettrodo universale 6 Perno filettato M8 x 16 per portaelettrodo scanalato 6 Supporto per elettrodo grezzo ø 20 mm 1 Supporto per elettrodo grezzo ø 12 mm 1 Supporto per elettrodo grezzo ø 10 mm 1 Vite con testa ad esagono interno M6 x 20 6 per portaelettrodo C a base piana Spina di controllo 1 Utensili ITS C 1 QuickChuck 100 P con piastra di base 1 Attacco F/A EDM 5

Quantitativi unitari per ordini successivi 12 12 12 12 25 25 1 1 1 12 1 1 1 20

ITS

249

250

Set di elementi EROWA ITS

EDM Set Basic

Questi set di base sono stati espressamente realizzati per chi si avvicina per la prima volta alla moderna tecnologia di serraggio ITS. Altro materiale, in particolare quello di consumo, potrà essere ordinato successivamente. Set di base per impianti EDM manuali o a controllo CNC con mandrino da testa macchina ITS. Il mandrino di serraggio è previsto per la lavorazione manuale degli elettrodi.

ER-094180 000999 ER-011599 007752

ER-008458 ER-093999 ER-093765

ER-015465

ER-093774

ER-006702

ER-093780

ER-006708 ER-006704 ER-006706 ER-006710 ER-006718 ER-010723 ER-123194

ER-010753 ER-010525 ER-010526

ER-001483

ER-010523 ER-010521 ER-010518 ER-010694 ER-010514

ER-103692 ER-010438 ER-010441 ER-154100

ER-103680 EDM Set Basic QuickChuck 100 P C Codice articolo ER-000974 ER-001483 ER-006702 ER-006704 ER-006706 ER-006708 ER-006710 ER-006718 ER-008458 ER-093999 ER-103687

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Vite a testa cilindrica con cava esagonale M10 x 20 1 Chiave per portapinze 1 Pinza di serraggio ø 4 mm 1 Pinza di serraggio ø 6 mm 1 Pinza di serraggio ø 8 mm 1 Pinza di serraggio ø 10 mm 1 Pinza di serraggio ø 12 mm 1 Pinza di serraggio ø 20 mm 1 Supporto prismatico inossidabile 1 Portapinze 50 C 1 Set di chiavi esagonali da 5 per ITS C 1

Quantitativi unitari per ordini successivi 1 1 1 1 1 1 1 1 1 1 1

251

ER-103680 EDM Set Basic QuickChuck 100 P C

ER-094180 ER-011599 ER-093765 ER-093774 ER-093780 ER-010438 ER-010441 ER-010514 ER-010518 ER-010521 ER-010523 ER-010525 ER-010526 ER-103692 ER-010694 ER-010723 ER-010753 ER-123194 ER-154100 ER-015465 007752 000999

Descrizione Pezzi per set Quantitativi unitari per ordini successivi Piastra di centraggio 50 C con base 20 50 Piastra di centraggio 100 M8 con base 5 10 Portaelettrodo C EWIS universale 6 12 Portaelettrodo C EWIS scanalato 6 12 Portaelettrodo C EWIS a base piana 6 12 Vite prigioniera M8 x 16 per portaelettrodo universale 12 25 Vite prigioniera M8 x 16 per portaelettrodo scanalato 12 25 Set di spessori da 0,5 mm 50 50 Set di spessori da 1 mm 50 50 Set di spessori da 2 mm 50 50 Set di spessori da 3 mm 50 50 Set di spessori da 4 mm 50 50 Set di spessori da 5 mm 50 50 Vite con testa ad esagono interno portaelettrodo C a base piana 12 12 Rosetta di tenuta 12 24 Spina di controllo 1 1 Piedino d‘appoggio M5 100 100 Utensili ITS C 1 1 QuickChuck 100 P con piastra di base 1 1 Attacco F/A EDM 10 20 Piedino d‘appoggio M8 20 – Vite a testa cilindrica M5 x 8 20 –

ITS

Codice articolo

Confezionato in una robusta cassetta di plastica

252

Set di elementi EROWA ITS

Set EDM Standard Questi set di base sono stati espressamente realizzati per chi si avvicina per la prima volta alla moderna tecnologia di serraggio ITS. Altro materiale, in particolare quello di consumo, potrà essere ordinato successivamente. Set di base per impianti EDM a controllo CNC. Comprende anche 50 portaelettrodi e un mandrino di serraggio. ER-010723 ER-008458 ER-093999

ER-012297

ER-015465

ER-010744

ER-006708 ER-006706

ER-093780

ER-006710

ER-093765

ER-006718 ER-093774

ER-006704 ER-006702 ER-011599 ER-094180

ER-010438 ER-010526 ER-010525 ER-010441

ER-123194

ER-010523

ER-001483

ER-010521 ER-103692 ER-010518 ER-010514

007752

ER-022354

000999

000714

ER-010685

ER-010753

ER-010694

ER-103681 EDM Set Standard ITS C Codice articolo 000714 ER-001483 ER-006702 ER-006704 ER-006706 ER-006708 ER-006710 ER-006718 ER-103687

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Vite prigioniera M8 x 16 25 Chiave per portapinze 1 Pinza di serraggio ø 4 mm 1 Pinza di serraggio ø 6 mm 1 Pinza di serraggio ø 8 mm 1 Pinza di serraggio ø 10 mm 1 Pinza di serraggio ø 12 mm 1 Pinza di serraggio ø 20 mm 1 Set di chiavi esagonali da 5 per ITS C 1

Quantitativi unitari per ordini successivi 1 1 1 1 1 1 1 1 1

253

Codice articolo ER-012297 ER-008458 ER-093999 ER-094180 ER-011599 ER-093765 ER-093774 ER-093780 ER-010438 ER-010441 ER-010514 ER-010518 ER-010521 ER-010523 ER-010525 ER-010526 ER-103692 ER-010694 ER-010723 ER-010685 ER-010744 ER-010753 ER-123194 ER-015465 ER-022354 007752 000999

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Quantitativi unitari per ordini successivi Mandrino manuale a chiusura rapida su blocco 1 1 Supporto prismatico 1 1 Portapinze 50 C 1 1 Piastra di centraggio 50 C con base 20 50 Piastra di centraggio 100 M8 con base 5 10 Portoelettro C EWIS universale 12 12 Portaelettrodo C EWIS scanalato 6 12 Portaelettrodo C EWIS a base piana 12 12 Vite prigioniera M8 x 16 per portaelettrodo universale 25 25 Vite prigioniera M8 x 16 per portaelettrodo scanalato 12 25 Set di spessori da 0,5 mm 100 50 Set di spessori da 1 mm 100 50 Set di spessori da 2 mm 100 50 Set di spessori da 3 mm 100 50 Set di spessori da 4 mm 100 50 Set di spessori da 5 mm 100 50 Vite con testa ad esagono interno portaelettrodo C a base piana 24 12 Rosetta di tenuta 12 24 Spina di controllo 1 1 Piedino d‘appoggio M5, regolabile 12 12 Paratrucioli per mandrino a chiusura rapida 1 1 Piedino d‘appoggio M5 100 100 Utensili ITS C 1 1 Attacco F/A EDM 20 20 Anello di tenuta per attacco 10 10 Piedino d‘appoggio M8 20 – Vite a testa cilindrica M5 x 8 20 –

ITS

ER-103681 EDM Set Standard ITS C

254

EROWA ITS Compact Combi

Per elettrodi e pezzi piccoli

Il sistema di serraggio EROWA Compact è l‘ideale per il serraggio di elettrodi e pezzi di piccole dimensioni. I mandrini ITS Compact CombiChuck completano la gamma dei prodotti EROWA e consentono un serraggio continuo di tre sistemi su un unico mandrino. I mandrini ITS Compact CombiChuck possono essere impiegati ovunque, sia sulla tavola macchina che sul canotto dell‘utensile.

CompactChuck

Portaelettrodo Compact

ITS Compact CombiChuck

Portaelettrodo ITS 50 C

Pallet ø 115 MS

STANDARDISATION EROWA ITS COMPACT COMBI

Campi d‘impiego

Handling Manuale / Dispositivo di carico / Robot

Funzionamento

03 01

02 ITS Compact CombiChuck con supporto Compact.

01 | Autobloccante a sfere Il sistema di chiusura autobloccante a sfere produce una forza di serraggio fino a 5´000 N, che non viene meno neppure in caso d´improvviso calo della pressione.

ITS Compact CombiChuck con supporto ITS.

Dati tecnici - ITS Compact Combi Chuck Dimensioni sistema Indexaggio Precisione di ripetibilità Forza di serraggio Serraggio Pressione di apertura Azionamento

ITS Compact CombiChuck Compact, ITS 50 e ITS 100 4 x 90° < 0,002 mm 3´000 N, 5´000 N con riserraggio meccanico-elastico (senza pressione) min. 6 bar (pneumatica) con unità di comando manuale o elettropneumatica

02 | Pulizia Pulizia dei piedini di appoggio durante il serraggio. 03 | Prisma di centraggio Inseriti nel prisma di centraggio, i perni prismatici garantiscono, assieme alle lamelle elastiche, un posizionamento stabile e precisissimo.

255

256

EROWA ITS Compact Combi in azione

Versatile e integrato

I mandrini ITS Compact Combi presentano la stessa configurazione dei fori di montaggio dei mandrini tradizionali EROWA ITS e sono quindi perfettamente integrabili nel sistema ITS esistente. Il sistema comprende una gamma completa di mandrini, portaelettrodi, cambiaelettrodi e accessori.

I FATTI

• Tre sistemi in un unico mandrino • Molteplici possibilità di impiego • Precisione di ripetibilità di < 0.002 mm • Portapezzi indexabili 4 x 90° • Superfici di appoggio Z con pulizia ad aria • Automatizzabile

STANDARDISATION EROWA ITS COMPACT COMBI

Nel mandrino EROWA ITS Compact Combi, a seconda delle esigenze, si possono serrare i portaelettrodi Compact per piccoli elettrodi come pure i portapezzi del sistema ITS per elettrodi più grandi. Ciò rende il sistema di serraggio Compact estremamente flessibile e versatile nella produzione degli elettrodi.

I mandrini ITS Compact Combi possono essere impiegati senza problemi sulla tavola macchina o sul canotto.

Gli elettrodi vengono fissati direttamente sul supporto standard Compact e sono subito utilizzabili.

Gli elettrodi grezzi Compact possono essere serrati senza prelavorazione nei supporti Compact. In questo modo si vanno ad eliminare i costi di lavorazione per attrezzaggio e taglio su misura degli elettrodi grezzi.

Mandrino Compact Combi ad azionamento manuale: per il serraggio dei portaelettrodi EROWA Compact e ITS 50.

Con l‘adattatore Compact-ITS i portaelettrodi Compact diventano compatibili con i mandrini EROWA ITS standard. Il portaelettrodo viene serrato nell‘adattatore manualmente in modo preciso e rapido.

I portaelettrodi Compact sono automatizzabili. Con il caricamento automatico delle macchine EDM si aumenta notevolmente la redditività.

257

258

EROWA ITS Compact Combi

I componenti

ER-157410

Compact

ITS 50 ITS 100

ER-029098

ER-094168

ER-015465

ER-093774 ER-017530

ER-017984

ER-017541 ER-034045

ER-115657 ER-035154

ER-019512 ER-094168

ER-035210

ER-115699 ER-017532

ER-017536

ER-010700

ER-019474

ER-010723 ER-029015

ER-010689

ER-032466

STANDARDISATION EROWA ITS COMPACT COMBI

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA ITS COMPACT COMBI ITS Compcat Combi

Mandrini - Quadro d‘insieme

260

3. Sbloccaggio tramite valvola a leva

ITS Compcat Combi

ITS Compact CombiChuck

262

ITS Compcat Combi

Mandrini di serraggio Compact

266

4. Sbloccaggio tramite unità di comando manuale

ITS Compcat Combi

Adattatori ITS Compact

267

ITS Compcat Combi

Portaelettrodi

268

ITS Compcat Combi

Elettrodi

270

ITS Compcat Combi

Accessori

271

ITS Compcat Combi

Strumenti di misurazione

274

ITS Compcat Combi

Compact Electrodeholder Set

276

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

259

260

EROWA ITS Compact Combi

Mandrini di serragio Mandrini di serraggio ITS Compact, ad azionamento pneumatico

Mandrini da testa macchina

ER-020025

ER-020026

Mandrini da tavola macchina

ER-020027

ER-020963

ER-035261

ER-035262

STANDARDISATION EROWA ITS COMPACT COMBI

Mandrini di serraggio ITS Compact, ad azionamento meccanico

Mandrini da testa macchina

ER-029982

Mandrini da tavola macchina, in materiale inossidabile

ER-156312 ER-158900

ER-028167

ER-029982

261

262

EROWA ITS Compact Combi

Mandrini di serraggio pneumatici Dati tecnici Precisione di ripetibilità Indexaggio Forza di serraggio Forza di serraggio con riserraggio Serraggio Pressione di apertura (pneumatica) Pressione di riserraggio (pneumatica) Azionamento

ITS Compact CombiChuck < 0,002 mm 4 x 90° 3000 N 5´000 N meccanico-elastico (senza pressione) min. 6 bar min 6 bar con unità di comando manuale o elettropneumatica

ER‑020025

ITS Compact CombiChuck

Esecuzione

Mandrino a chiusura rapida ITS con CompactChuck integrato. Posteriori. Macchine per elettroerosione a tuffo con cambio elettrodi automatico per portaelettrodi ITS e Compact.

Raccordi Applicazione

ER‑020026

Mandrino ITS Compact Combi con collare

Esecuzione Raccordi Applicazione

Con flangia ø 80/55 mm per raccordo di lavaggio. Posteriori. Macchine per elettroerosione a tuffo con cambio elettrodi automatico per portaelettrodi ITS e Compact.

ITS 50 Compact CombiChuck < 0,002 mm 4 x 90° 4´000 N meccanico-elastico (senza pressione) min. 6 bar con unità di comando manuale o elettropneumatica

STANDARDISATION EROWA ITS COMPACT COMBI

ER‑035261

ITS 50 Compact CombiChuck

Esecuzione

Mandrino ITS QuickChuck 50 con CompactChuck integrato. Posteriori. Macchine per elettroerosione a tuffo con cambio elettrodi automatico per portaelettrodi ITS e Compact.

Raccordi Applicazione

ER‑035262

ITS 50 Compact CombiChuck con collare

Esecuzione Raccordi Applicazione

Con flangia ø 80/55 mm per raccordo di lavaggio. Posteriori. Macchine per elettroerosione a tuffo con cambio elettrodi automatico per portaelettrodi ITS e Compact.

ER‑020027

Mandrino ITS Compact Combi con piastra

Esecuzione Raccordi

Con piastra di fissaggio 106 x 106 mm. Laterali su piastra di fissaggio per unità di comando manuale ed elettropneumatica. Fresatrici, rettificatrici e macchine per elettroerosione a tuffo con alimentazione manuale e automatica.

Applicazione

263

264

EROWA ITS Compact Combi

Mandrini di serraggio Dati tecnici Precisione di ripetibilità Indexaggio Forza massima di serraggio Azionamento

QuickChuck 100 Combi < 0,002 mm 4 x 90° 10´000 N manuale

ER‑022511

QuickChuck 100 Combi

Esecuzione Fissaggio Azionamento Applicazione

Sistema Combi per EROWA ITS e Compact. Con viti 4 x M8. Manuale. Serraggio di portaelettrodi e pallet EROWA del tipo Compact, ITS 50 e ITS 100.

ER‑022514

QuickChuck 100 Combi con piastra 125x125

QuickChuck 50 Combi < 0,002 mm 4 x 90° 4´000 N manuale

Esecuzione

Sistema Combi per EROWA ITS e Compact con piastra di base. Fissaggio Con viti o staffe. Azionamento Manuale. Applicazione Serraggio di portaelettrodi e pallet EROWA del tipo Compact, ITS 50 e ITS 100. ER‑028167

QuickChuck 50 Combi

Esecuzione Fissaggio Azionamento Applicazione

Sistema Combi per EROWA ITS e Compact. Con quattro viti M8 o quattro viti prigioniere M6 con dadi. Manuale. Serraggio di portaelettrodi EROWA del tipo Compact e ITS 50.

STANDARDISATION EROWA ITS COMPACT COMBI

265

266

EROWA ITS Compact Combi

Mandrini di serraggio Compact Dati tecnici Precisione di ripetibilità Indexaggio Forza di serraggio con (senza) riserraggio a 6 bar Apertura, aria compressa secca Azionamento

CompactChuck 0,002 mm 4 x 90° 5´000 N (2´200 N) min. 6 bar PA = pneumatico, automatico PM = pneumatico, manuale M = manuale

ER‑029982

Mandrino Compact M

Fissaggio Azionamento Applicazione Nota

Con quattro viti M8 o quattro viti prigioniere M6 con dadi. Chiusura rapida a leva. Serraggio di portaelettrodi EROWA Compact. Il CompactChuck M è utilizzabile anche come mandrino cannotto.

ER‑020963

Mandrino Compact

Esecuzione Raccordi Applicazione

Su piastra di fissaggio 106 x 106 mm. Laterali, sulla piastra di fissaggio. Fresatrici, rettificatrici e macchine per elettroerosione a tuffo con alimentazione manuale.

STANDARDISATION

EROWA ITS Compact Combi

Adattatori Compact ITS ER‑094046

Adattatore C Compact ITS 50

Esecuzione

ITS sistema 50 C, chiusura con vite di fissaggio centrale. Predisposto per portachip EWIS. Azionamento Serrare la vite di fissaggio centrale. Applicazione Adattatore di sistema Compact ‑ ITS.

ER‑094063

Mandrino Adattatore Compact ITS 50 C

Esecuzione ITS sistema 50 C, chiusura QuickChuck per Compact. Azionamento Chiusura rapida a leva. Applicazione Come mandrino autonomo su macchine dotate di ITS quale equipaggiamento standard. Adattatore di sistema Compact ‑ ITS.

ER‑029988

Adattatore angolare Compact ITS

Esecuzione

ITS sistema 50.

Chiusura QuickChuck a 90° per Compact. Azionamento Chiusura rapida a leva. Applicazione Adattatore di sistema Compact ‑ ITS.

ER‑036272

Esecuzione

Adattatore Compact ITS ø 72

ITS sistema 50 ø 72. Chiusura con vite di fissaggio centrale. Predisposto per sistema di identificazione con portachip. Azionamento Serrare la vite di fissaggio centrale. Applicazione Adattatore di sistema Compact ‑ ITS 50 ø 72 mm.

EROWA ITS COMPACT COMBI

267

268

EROWA ITS Compact Combi

Portaelettrodi ER‑017532

Portaelettrodo scanalato Compact 18 pezzi

Esecuzione

Confezione da 18 pezzi. Senza attacchi. Applicazione Montaggio di elettrodi grezzi con codolo fino a 8 mm di larghezza. Fissaggio elet- Inserire e serrare le viti M5. trodo grezzo

ER‑017529

Compact Prisround 10mm 18 pezzi

ER‑017530

Portaelettrodo universale Compact 15mm 18 pezzi

Esecuzione

Confezione da 18 pezzi. Senza attacchi. Applicazione Montaggio di elettrodi grezzi con codolo fino a X = 10 mm di larghezza (ER‑017529), fino a X = 15 mm di larghezza (ER‑017530). Fissaggio elet- Inserire e serrare le viti M5. trodo grezzo ER‑034045

Portapinze Compact 1 pezzo

Esecuzione Applicazione Nota

Un pezzo, senza attacco. Serraggio di elettrodi grezzi rotondi di diametro adatto. Pinze ER16 (non INOX) da ordinare separatamente.

ER‑002394

Pinza di serraggio ER16 ø 2 mm

ER‑002395

Pinza di serraggio ER16 ø 3 mm

ER‑002396

Pinza di serraggio ER16 ø 4 mm

ER‑002397

Pinza di serraggio ER16 ø 5 mm

ER‑002398

Pinza di serraggio ER16 ø 6 mm

ER‑002399

Pinza di serraggio ER16 ø 7 mm

ER‑002400

Pinza di serraggio ER16 ø 8 mm

ER‑002401

Pinza di serraggio ER16 ø 9 mm

ER‑002402

Pinza di serraggio ER16 ø 10 mm

Esecuzione

Campo di serraggio 1 mm per pinza. Adatta per il portapinze Compact ER‑034045. Opzionale: anello di tenuta ER-005065.

STANDARDISATION EROWA ITS COMPACT COMBI

ER‑017533

Portaelettrodo Compact 8 mm 18 pezzi

ER‑017534

Portaelettrodo Compact 10 mm 18 pezzi

ER‑017535

Portaelettrodo Compact 12 mm 18 pezzi

ER‑017536

Portaelettrodo Compact 16 mm 18 pezzi

Esecuzione

Confezione da 18 pezzi. Senza attacchi. Applicazione Montaggio di elettrodi grezzi rotondi di diametro adatto. Fissaggio elet- Inserire e serrare le viti M5. trodo grezzo

269

270

EROWA ITS Compact Combi

Elettrodi ER‑019512

Elettrodo Compact ø 30 x 60 12 pezzi, senza scanalatura pinza

Esecuzione

Rame per elettrodi, senza scanalature per pinza. Confezione da 12 pezzi. Senza attacchi. Produzione di elettrodi fino a ø 30 mm.

Applicazione

ER‑030161

Compact elettrodo 10 x 10 x 45 rame 36 pezzi

Esecuzione Applicazione

Rame per elettrodi. Set da 36 pezzi. Produzione di elettrodi fino a 10 x 10 mm.

STANDARDISATION

EROWA ITS Compact Combi

Accessori ER‑017982

Prolungamento Compact 100mm

Esecuzione Codolo ø 30 x 100 mm. Applicazione Prolunga della posizione elettrodo di 100 mm. Azionamento Chiusura con vite di serraggio centrale attraverso il codolo.

ER‑017984

Mandrino angolare Compact

Esecuzione Mandrino di serraggio Compact a 90°. Azionamento Chiusura con vite di serraggio centrale. Applicazione Per lo spostamento dalla posizione verticale a quella orizzontale.

ER‑029015

Supporto Compact standard H=16 20 pezzi

Esecuzione Applicazione Nota

Confezione da 20 pezzi. Senza attacchi. Montaggio di elettrodi e pezzi. Fissaggio dell’elettrodo grezzo attraverso il centro con l’apposito attacco a vite o attraverso il supporto con quattro viti M4 (optional ER‑023125 vite a testa cilindrica M4 x 14, 100 pezzi).

ER‑029098

Attacco Compact Combi 20 pezzi

Esecuzione Applicazione

Set da 20 pezzi. Per l’alloggiamento di tutti i tipi di elettrodi e portaelettrodi Compact sul CompactChuck, sull’ITS Compact CombiChuck e sul cambiaelettrodi. Per l’handling con pinza EROWA Combi.

EROWA ITS COMPACT COMBI

271

272

EROWA ITS Compact Combi

Accessori ER‑051968

Clip di bloccaggio aperto elettroconduttivo / 20 pezzi

Esecuzione Fissaggio Applicazione

In materiale plastico, set da 20 pezzi. Elettroconduttivo. Sull’attacco ITS F/A. Innesto sull’attacco ITS F/A. Per la sostituzione di elettrodi e portaelettrodi ITS con pinza EROWA Combi.

ER‑051969

Clip di bloccaggio chiuso elettroconduttivo / 20 pezzi

Esecuzione Fissaggio Applicazione

In materiale plastico, set da 20 pezzi. Elettroconduttivo. Sull’attacco ITS F/A. Montaggio sull’attacco ITS F/A. Per la sostituzione di elettrodi e portaelettrodi ITS con pinza EROWA Combi.

ER‑020958

Sistema di stoccaggio Compact per 24 elettrodi / 10 pezzi

Esecuzione Applicazione

Polistirolo, set da 10 pezzi. Immagazzinaggio e trasporto di 24 elettrodi Compact ø 30 mm, con attacco Compact montato.

ER‑094168

Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione

Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

Applicazione

ER‑035154

Chip EWISTM rapid con supporto SW14 Lunghezza 13mm

Esecuzione

Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

Applicazione

STANDARDISATION EROWA ITS COMPACT COMBI

ER‑022921

Paratrucioli per mandrino Compact 10 pezzi

Esecuzione

Guarnizione in gomma applicabile a tutti adattori Compact ITS. Set da 10 pezzi. Per proteggere il adattore Compact ITS ed evitare le infiltrazioni di liquidi e trucioli. Da utilizzare in combinazione con l´anello di tenuta ER‑022922.

Applicazione

ER‑022923

Paratrucioli per CombiChuck 10 pezzi

Esecuzione Applicazione

Guarnizione in plastica, set da 10 pezzi. Per proteggere le mandrini Compact ed evitare le infiltrazioni di liquidi e trucioli. Da utilizzare in combinazione con l’anello di tenuta ER‑022922 o l’anello di tenuta Combi ER‑022924.

ER‑022922

Anello di tenuta per supporto Compact 50 pezzi

Esecuzione Applicazione

Guarnizione in gomma, set da 50 pezzi. Montaggio sul supporto Compact. Abbinato al para‑ trucioli ER‑022921 o ER‑022923, impedisce le infiltrazioni di liquidi e trucioli all’interno del CompactChuck e del CombiChuck.

ER‑022924

Anello di tenuta Combi / attacco ITS 20 pezzi

Esecuzione Applicazione

Guarnizione in plastica, set da 20 pezzi. Montaggio sull’attacco ITS. Abbinato al paratrucioli ER‑022923, impedisce le infiltrazioni di liquidi e trucioli all’interno del CombiChuck.

273

274

EROWA ITS Compact Combi

Strumenti di misurazione ER‑019979

Dispositivo di centraggio Compact fisso

Esecuzione

Supporto con parte scorrevole e comparatore con scala millimetrica. Graduazione 0,01 mm. Per la centratura dei pezzi su macchine con asse C o con mandrino rotante.

Applicazione

ER‑019951

Dispositivo di centraggio Compact girevole

Esecuzione

Supporto con parte scorrevole e girevole e comparatore con scala millimetrica. Graduazione 0,01 mm. Per la centratura dei pezzi su macchine senza asse di rotazione.

Applicazione

ER‑017541

Spina di controllo Compact

Esecuzione Applicazione

Temprata, rettificata. Controllo della posizione radiale, assiale e angolare dei mandrini di serraggio Compact.

ER‑019473

Tastatore Compact con sfera ø 2 mm

ER‑019474

Tastatore Compact con sfera ø 5mm

Esecuzione

Con stilo su cuscinetti elastici e sfera in metallo duro. Protezione di sovracorsa: assi X, Y, Z = 0,3 mm. Precisione di ripetibilità: assi X, Y, Z = 0,002 mm. Misurazione automatica dei pezzi nell’impianto di elettroerosione a tuffo CNC.

Applicazione

STANDARDISATION EROWA ITS COMPACT COMBI

ER‑032466

Microscopio Compact e spina di controllo con punto di centraggio

Esecuzione

Fattore di ingrandimento: 40 x Tensione di alimentazione: 12 volt Illuminazione: 6 volt Trasformatore: 110/220 volt Determinazione delle quote su profili complessi. La spina di controllo con punta serve per la regolazione dell’ottica.

Applicazione

275

276

EROWA ITS Compact Combi

Compact Electrodeholder Set

Per un primo approccio al sistema EROWA Compact abbiamo predisposto un set di base. Altro materiale, in particolare quello di consumo, potrà essere ordinato successivamente.

ER-017529 ER-017530 ER-017532 ER-017536

ER-017533

ER-029015

018293 ER-017535 018294

ER-018858 Compact Electrodeholder Set Codice articolo

000682

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set 000682 Vite prigioniera M5 x 8 4 018293 Vite prigioniera M5 x 10 12 018294 Vite prigioniera M5 x 6 16 ER-017529 Compact Prisround 10 mm 4 ER-017530 Compact Prisround 15 mm 4 ER-017532 Compact Uniholder 2 ER-017533 Compact Electrodeholder ø 8 mm 2 ER-017535 Compact Electrodeholder ø 12 mm 2 ER-017536 Compact Electrodeholder ø 16 mm 2 ER-029015 Compact Standardholder 6 Gli attacchi vanno ordinati separatamente.

Quantitativi unitari per ordini successivi 1 1 1 18 18 18 18 18 18 20

STANDARDISATION EROWA ITS COMPACT COMBI

277

278

Accessori EROWA ITS

Dispositivi di comando ER‑001846

Pistola ad aria

Esecuzione Applicazione Nota Opzione

ER‑010538

Valvola manuale

Esecuzione

Nota

Valvola a leva, completa di tubo flessibile di 2 m e raccordi A e B. Comando dei mandrini di serraggio con raccordo aria per l’apertura. Per raccordo con filettatura M10 x 1.

ER‑011598

Raccordo rapido per mandrino (A)

Esecuzione Applicazione

Raccordo rapido per aria compressa. Da avvitare nel mandrino di serraggio EROWA adatto (vedi istruzioni d’uso).

ER‑011597

Raccordo rapido per tubo flessibile (B)

Esecuzione Applicazione

Raccordo rapido per aria compressa. Da applicare al tubo dell’aria.

ER‑157411

Quadro di comando doppio

Esecuzione

Applicazione

Raccordi Applicazione

ER-087668

STANDARDIZZARE

279

ACCESSORI EROWA ITS

ER‑157409

Moltiplicatore di pressione

Esecuzione

Raccordi Applicazione Nota

ER‑011362

Dispositivo rotante doppio

ER‑011412

Dispositivo rotante triplo

Flangia di raccordo di tipo neutro. Tubazione aria tripla. Velocità di rotazione max. 6000 giri/min. Pressione di esercizio max. 10 bar. Applicazione Alimentazione aria per mandrini di serraggio EROWA su assi rotanti. Azionamento Solo da fermo.

ER‑070445

Unità di comando con controllo

Esecuzione

Applicazione

ITS

Esecuzione

280

Accessori EROWA ITS

Elementi ausiliari ER‑010906

Set utensili

Applicazione

A = Chiave ad anello 8/10 mm per distanziatori M5 B = Chiave ad esagono interno 8 mm per attacchi C = Chiave a tubo 4 mm D = Chiave a tubo 3 mm E = Giravite per viti con intaglio del portaelettrodi a base piana F = Chiave a forcella 8 mm

ER‑123194

Set di utensili ITS C

Applicazione

A = Chiave esagonale SW 3 B = Chiave esagonale SW 4 C = Chiave esagonale SW 8 D = Doppia chiave ad anello SW 8/10 E = Chiave a forcella SW 8 F = Chiave esagonale a testa sferica SW5 G = Giravite angolare SW5

ER‑011600

Chiave dinamometrica

Esecuzione

Coppie fino 2,5 a 25 Nm, con inserto esagonale di 3, 4, 5, 6 mm e un inserto da 8 mm. Esecuzione di lavori di manutenzione e di montaggio del sistema ITS.

Applicazione

ER‑010532

Tasselli di spessoramento 300 pezzi

Esecuzione

6 x 50 pezzi. Inossidabili, spessore da 0,5 mm a 5 mm. Centraggio di elettrodi grezzi nei portaelettrodi.

Applicazione

ER‑010514

Tasselli di spessoramen 0.5mm 50 pezzi

ER‑010518

Tasselli di spessoramento 1mm 50 pezzi

ER‑010521

Tasselli di spessoramento 2mm 50 pezzi

ER‑010523

Tasselli di spessoramento 3mm 50 pezzi

ER‑010525

Tasselli di spessoramento 4mm 50 pezzi

ER‑010526

Tasselli di spessoramento 5mm 50 pezzi

STANDARDIZZARE

281

ER‑013913

Sistema di stoccaggio 10 pezzi

Esecuzione Applicazione

Nota

ER‑010661

Forcella di supporto per cambiaelettrodi

Esecuzione Applicazione

Acciaio temprato, rettificato. Per la realizzazione di cambiaelettrodi semplici, idonei per ER‑007521 e ER‑007523.

ER‑024808

Forcella Pick‑Up Combi

Esecuzione Applicazione

Acciaio inossidabile. Per la realizzazione di cambiaelettrodi semplici, idonei per i mandrini di serraggio ER‑020025 e ER‑020026.

ER‑022457

Distanziatore SW13 / L=16/L1=11.4 20 pezzi

ER‑008547

Distanziatore SW13/L=16/L1=10.2 20 pezzi

ER‑008553

Distanziatore SW13/L=21/L1=10.2 20 pezzi

Esecuzione

Distanziatore SW13 con perno filettato M8, in materiale inossidabile. Sostituzione dei distanziatori danneggiati su pallet EROWA ø 148 G nonché su pezzi, dispositivi e dime realizzati in proprio. ER‑008553: Per il montaggio della piastra di centraggio G. ER‑022457: Per il montaggio esternamente alla piastra di centraggio G con pallet di tipo vecchio (per esempio ER‑015777). ER‑008547: Per il montaggio della piastra di centraggio 100 M8 stampata oppure per il montaggio esternamente alla piastra di centraggio G con pallet di tipo nuovo (per esempio ER‑115308).

Applicazione

ER‑010744

Paratrucioli 50 x 50mm, ø 120 mm per mandrino a chiusura rapida

Applicazione

Su portaelettrodo a base piana, portaelettrodo universale, portaelettrodo quadro, ecc.

ITS

ACCESSORI EROWA ITS

282

Accessori EROWA ITS

Elementi ausiliari ER‑022355

Anello di tenuta per attacco ITS 50 pezzi

Applicazione

Set da 50 pezzi. Guarnizione di tenuta tra attacco e mandrino a chiusura rapida.

ER‑094168

Chip EWISTM rapid con supporto SW14 Lunghezza 8mm

Esecuzione

Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

Applicazione

ER‑035156

Chip EWISTM rapid con supporto lungo

Esecuzione

Piastra di supporto con modulo dati incorporato. Chip EWISTM: read only. Per portapinze EROWA, portaelettrodi quadri 15 e 25. Con le viti M4 in dotazione.

Applicazione Montaggio

ER‑035294

Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5mm

Esecuzione

Supporto con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

Applicazione

ER‑035154

Chip EWISTM rapid con supporto SW14 Lunghezza 13mm

Esecuzione

Supporto di montaggio con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per tutti gli elettrodi e i portapezzi EROWA opportunamente predisposti.

Applicazione

ER‑010694

Rosetta di tenuta 24 pezzi

Applicazione

Set da 24 pezzi. Inserimento nel portaelettrodo universale per la chiusura ermetica durante il lavaggio centrale.

STANDARDIZZARE

Accessori EROWA ITS

283

ACCESSORI EROWA ITS

ER‑009007

Guarnizione in Viton ø18.5/12 x 9 mm 10 pezzi

Esecuzione Applicazione

Set da 10 pezzi. Adatta per i mandrini a chiusura rapida e a chiusura di forza ITS.

ER‑013062

Kit di riparazione per mandrino ITS

ER‑015985

Kit di riparazione per mandrino ITS INOX

Esecuzione

Tutte le parti soggette ad usura del mandrino a chiusura rapida ITS. Smontare il mandrino di serraggio seguendo le istruzioni d’uso e sostituire le parti interessate. Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

Applicazione Nota

ER‑162574

Kit di riparazione Mandrino ITS 100 P

Esecuzione

Tutte le parti soggette ad usura del mandrino ITS 100 P ER‑037970, ER‑035519, ER‑155100, ER‑155102 ed altri. Smontare il mandrino seguendo le istruzioni fornite con il kit e sostituire le parti interessate. Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

Applicazione Nota

ER‑162575

Kit di riparazione mandrino ITS100P Inox

Esecuzione

Tutte le parti soggette ad usura del mandrino ITS 100 P Inox ER‑043123, ER‑043124, ER‑155200, ER‑155202 ed altri. Smontare il mandrino seguendo le istruzioni fornite con il kit e sostituire le parti interessate. Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

Applicazione Nota

ER‑043353

Kit di riparazione QuickChuck 100P

Esecuzione

Tutte le parti soggette ad usura dei mandrini di serraggio QuickChuck 100 P ER‑036345, ER‑038824, ER‑150800, ER‑154100 ed altri. Smontare il mandrino seguendo le istruzioni d’uso e sostituire le parti interessate. Con ogni mandrino di serraggio viene fornito un manuale d’uso che si raccomanda di conservare.

Applicazione Nota

ITS

Parti di ricambio

284

EROWA Wire EDM Tooling

Il sistema di serraggio modulare per l'elettroerosione a filo I sistemi di serraggio EROWA aumentano sensibilmente la flessibilità e la produttività degli impianti per elettroerosione a filo, eliminando quasi del tutto i tempi morti. In questo modo si consente a macchine costose di lavorare ininterrottamente. Il nostro programma offre componenti di sistema per chi inizia, per chi vuole espandere e per l‘utilizzatore «top end». Stabilite voi i vostri limiti, avrete solo da guadagnarci.

STANDARDIZZARE EROWA WIRE EDM TOOLING

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Dati tecnici - Wire EDM Tooling Mandrino di serraggio piatto

Precisione di ripetibilità Indexaggio Forza di serraggio Serraggio Apertura, aria compressa Azionamento Peso massimo pallet

pneumatico manuale < 0.002 mm < 0.002 mm con riserraggio senza riserraggio 7´000 N 3´000 N meccanico-elastico meccanico min. 6 bar pneumatico manuale 30 kg 30 kg (con sostegno) (con sostegno)

Mandrino RSA 50

QuickChuck 50 RSM

< 0.002 mm 4 x 90°

2´800 N meccanico-elastico min. 6 bar pneumatico

4´000 N meccanico-elastico manuale

285

286

EROWA Wire EDM Tooling

Allestimento rapido e preciso

Grazie alla sofisticata combinazione tra morse, elementi di fissaggio e barre di serraggio, risulta possibile posizionare praticamente qualsiasi pezzo. La precisione di ripetibilità del sistema EROWA Wire EDM consente di effettuare la preregolazione fuori macchina e garantisce l‘alimentazione automatica in tutta sicurezza. Per eseguire dei lavori urgenti, le lavorazioni in corso si possono interrompere in qualsiasi momento per poi terminarle più tardi. I FATTI

• Sistema di serraggio modulare • Pallettizzazione singola e multipla • Precisione di ripetibilità degli elementi di serraggio pari a < 0,002 mm • Kit WEDM di base per le macchine per elettroerosione a filo più diffuse • Automatizzabile con i dispositivi di handling EROWA

STANDARDIZZARE EROWA WIRE EDM TOOLING

Pallettizzazione multipla nella cornice di serraggio. I pezzi da lavorare si fissano sulle barre di serraggio che vengono disposte individualmente nella cornice di serraggio. Ciò consente di posizionare nella stessa cornice pezzi di dimensioni diverse e di eseguire diverse lavorazioni senza modificare il serraggio del pezzo.

I mandrini di serraggio piatti EROWA sulla tavola macchina costituiscono l‘interfaccia flessibile per la pallettizzazione singola o la pallettizzazione multipla in una cornice di serraggio.

Tutto combacia perfettamente - sono disponibili elementi di serraggio idonei e flessibili per pezzi di ogni tipo e dimensione - Il pezzo da lavorare viene fissato all‘elemento di serraggio mediante staffe.

L‘elemento di serraggio prismatico per pezzi cilindrici. Il pezzo montato sul supporto oscillante è regolabile su tre assi.

Anche i portaelettrodi EDM si possono integrare rapidamente e con precisione nel sistema di serraggio EROWA Wire EDM.

Mentre la macchina lavora, viene preparato l‘ordine successivo, senza che siano necessari lavori di allestimento, il che riduce notevolmente i tempi di produzione.

L‘alimentazione automatica delle macchine per elettroerosione a filo consente di aumentare in maniera significativa le ore produttive. Saremo lieti di offrirvi una consulenza personalizzata per individuare la soluzione di automazione EROWA più adatta alle vostre esigenze.

287

288

EROWA Wire EDM Tooling

I componenti Elementi di fissaggio per dispositivi di serraggio pezzo ER-033958

ER-031952

ER-062788

Dispositivi di serraggio per adattatori

ER-008231 ER-008875

ER-008873

ER-007990

ER-008220

ER-018940 ER-019248 ER-031179

ER-031945 ER-017645

ER-030110

ER-018941

ER-025115

Adattatori per interfaccia

ER-041179

ER-033955

ER-031942

ER-035294

ER-035156

ER-039214

ER-055158

Interfacce ER-040641 per tavola macchina

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER-008221

ER-029229

ER-029228

ER-025895

ER-018938 ER-054922

ER-038891

ER-018937

ER-055774

ER-051800

ER-008814

ER-008842

ER-052091

ER-038710

ER-033974

ER-007935

ER-008856

ER-016691

ER-030678

ER-039795

ER-014722

ER-014698

ER-055535

ER-030923

ER-033933

ER-012727

ER-007877

ER-038711

ER-028471

ER-035714

ER-035715

ER-017198

ER-007852

ER-022583

289

290

EROWA Wire EDM Tooling

Sistema di serragio

STANDARDIZZARE EROWA WIRE EDM TOOLING

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa

EROWA WIRE EDM TOOLING Wire EDM Tooling

Interfacce per tavola macchina

292

3. Sbloccaggio tramite valvola a leva

Wire EDM Tooling

Adattatori per interfaccia

296

Wire EDM Tooling

Dispositivi di serraggio per adattatori

301

4. Sbloccaggio tramite unità di comando manuale

Wire EDM Tooling

Elementi di fissaggio per dispositivi di serraggio

310

Wire EDM Tooling

Accessori

313

Wire EDM Tooling

Kit Wire EDM Tooling

318

Wire EDM Tooling

Set elementi di serraggio

320

5. Sbloccaggio tramite unità di comando elettro pneumatica 6. E‘ previsto il lavaggio centrale 7. Adatto per l‘impiego ad immersione 8. Materiale inossidabile

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

291

292

EROWA Wire EDM Tooling

Interfacce per tavola macchina Dati tecnici Precisione di ripetibilità Forza di serraggio Serraggio Apertura, aria compressa Azionamento Peso massimo pallet

Mandrino di serraggio piatto Mandrino di serraggio piatto pneumatico manuale < 0,002 mm < 0,002 mm con riserraggio senza riserraggio 7´000 N 3´000 N meccanico-elastico meccanico min. 6 bar pneumatico manuale 30 kg (con sostegno) 30 kg (con sostegno)

ER‑035714

Mandrino di serraggio piatto pneumatico PalletSet W / FrameSet

Esecuzione

Mandrino di serraggio pneumatico, da montare direttamente sulla base Z=0 della macchina per elettroerosione a filo. Su macchine per elettroerosione a filo con caricamento manuale o automatico dei pezzi. Laterali, per l’apertura, la pulizia, il riserraggio.

Applicazione Raccordi

ER‑035715

Mandrino di serraggio piatto manuale PalletSet W / FrameSet

Esecuzione

Mandrino di serraggio meccanico, da montare direttamente sulla base Z=0 della macchina per elettroerosione a filo. Applicazione Su macchine per elettroerosione a filo con caricamento manuale dei pezzi. Azionamento Con sistema di chiusura a sfere ad azionamento manuale.

ER‑040641

Esecuzione

Mandrino di serraggio WEDM Basic Tooling

Mandrino di serraggio Basic WEDM manuale < 0,002 mm senza riserraggio 8´000 N meccanico manuale 30 kg (con sostegno)

STANDARDIZZARE EROWA WIRE EDM TOOLING

Dati tecnici Precisione di ripetibilità Indexaggio Forza di serraggio Serraggio Apertura, aria compressa Azionamento

Mandrino di serraggio RSA 50 QuickChuck 50 RSM < 0,002 mm < 0,002 mm 4 x 90° 4 x 90° 2´800 N 4´000 N meccanico-elastico meccanico min. 6 bar pneumatico manuale

ER‑007851

Mandrino di serraggio 50 RSA su piastra universale UnoSet

Esecuzione Applicazione

Automatico, con valvola pneumatica. Base ITS per l’alimentazione manuale o automatica di elementi ITS. Su tutte le basi macchina e cornici di serraggio FrameSet, in posizione orizzontale o verticale.

Impiego

ER‑007852

QuickChuck 50 RSM su piastra universale UnoSet

Esecuzione Applicazione Impiego

Manuale. Base ITS per l’alimentazione manuale di elementi ITS. Su tutte le basi macchina e cornici di serraggio FrameSet, in posizione orizzontale o verticale.

ER‑022583

Mandrino di serraggio 50 RSA / UnoSet su piastra di adattamento R=100mm

Esecuzione Applicazione

Mandrino di serraggio 50 su piastra di adattamento. Montaggio diretto su tutte le basi macchina, con fori di fissaggio distanziati di 100 mm.

ER‑022584

Mandrino QuickChuck 50 RSM UnoSet su piastra di adattamento R=100mm

Esecuzione

Mandrino di serraggio 50 su piastra di adattamento, manuale. Montaggio diretto su tutte le basi macchina, con fori di fissaggio distanziati di 100 mm.

Applicazione

293

294

EROWA Wire EDM Tooling

Interfacce per tavola macchina ER‑012847

Guida ManoSet L lunghezza 947mm XXL 1 pezzo

Esecuzione

Quantità: 1 pezzo Guida per grandi impianti WEDM. X = 947 mm. Direttamente sulla base Z=0 della macchina. Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER‑037307 o barra di serraggio 620 XXL, ER‑034989 (vedi pag. 273). Guida ManoSet XXL per Charmilles CTFI60++ e Sodick AQ 750 L.

Montaggio Applicazione Nota

ER‑035690

Piastra P 890mm XXL, per ManoSet

Esecuzione

Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 890 mm, Y = 75 mm. Direttamente sulla base Z=0 della macchina. Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER‑037307 o barra di serraggio 620 XXL, ER‑034989 (vedi pag. 273). Guida ManoSet XXL per Sodick AQ 750 L e Makino SP 64.

Montaggio Applicazione Nota

ER‑038985

Guida ManoSet L lunghezza 850mm XXL

Esecuzione

Nota

Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 850 mm. Direttamente sulla base Z=0 della macchina. Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER‑037307 o barra di serraggio 620 XXL, ER‑034989 (vedi pag. 273). Guida ManoSet XXL per Makino EU 64 e SP 64.

ER‑041430

Guida ManoSet L Lunghezza 1010mm XXL

Esecuzione

Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 1010 mm. Direttamente sulla base Z=0 della macchina. Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER‑037307 o barra di serraggio 620 XXL, ER‑034989 (vedi pag. 273). Guida ManoSet XXL per Makino U86 e Seibu M 750.

Montaggio Applicazione

Montaggio Applicazione Nota

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑042904

Guida ManoSet P Lunghezza 890mm XXL 1 pezzo

Esecuzione

Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 890 mm, Y = 75 mm Direttamente sulla base Z=0 della macchina. Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER‑037307 o barra di serraggio 620 XXL, ER‑034989 (vedi pag. 273). Guida ManoSet XXL per Charmilles CT FI 640cc, CT FI 690, GFMS Cut 400 / Cut 30P e ONA AE 600.

Montaggio Applicazione Nota

ER‑043487

Guida ManoSet P Lunghezza 860mm XXL 1 pezzo

Esecuzione

Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 860 mm, Y = 50 mm. Direttamente sulla base Z=0 della macchina. Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER‑037307 o barra di serraggio 620 XXL, ER‑034989 (vedi pag. 273). Guida ManoSet XXL per Mitsubishi FX 30 / FA30, CT FI6050, Makino SP64, Makino DUO 64/U6.

Montaggio Applicazione Nota

ER‑069834

Guida ManoSet L Lunghezza 1050mm Sodick AQ900L

Esecuzione

Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 1050 mm. Direttamente sulla base Z=0 della macchina. Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER‑037307 o barra di serraggio 620 XXL, ER‑034989 (vedi pag. 273). Guida ManoSet XXL per Sodick AQ900L.

Montaggio Applicazione Nota

ER‑069835

Guida ManoSet P Lunghezza 950mm Sodick AQ900L

Esecuzione

Quantità: 1 pezzo. Guida per grandi impianti WEDM. X = 947 mm, Y = 50 mm. Direttamente sulla base Z=0 della macchina. Serraggio di pezzi di grandi dimensioni con barra di serraggio 540 XXL, ER‑037307 o barra di serraggio 620 XXL, ER‑034989 (vedi pag. 273). Guida ManoSet XXL per Sodick AQ900L.

Montaggio Applicazione Nota

295

296

EROWA Wire EDM Tooling

Adattatori per interfaccia ER‑045555

Cornice di serraggio FrameSet 430/220‑335

ER‑039212

Cornice di serraggio FrameSet 430/300‑335

ER‑039211

Cornice di serraggio FrameSet 490/220‑395

ER‑039213

Cornice di serraggio FrameSet 500/300‑405

ER‑039214

Cornice di serraggio FrameSet 560/300‑465

ER‑039215

Cornice di serraggio FrameSet 650/300‑555

ER‑039216

Cornice di serraggio FrameSet 650/380‑555

ER‑039217

Cornice di serraggio FrameSet 710/380‑615

Esecuzione

Cornice di serraggio per la palettizzazione multipla dei pezzi. Montaggio su mandrini di serraggio piatti EROWA e piastre fisse FrameSet (vedi pag. 203). Vedi barre di serraggio ed elementi di fissaggio per EROWA Wire Tooling System, a partire da pag. 213.

Applicazione Optional

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑030923

Supporto oscillante 3D PalletSet W

Esecuzione Applicazione

Testa oscillante per alimentazione automatica e manuale. Base per tutti gli altri elementi di serraggio, quali angolare UniVise, pallet a cornice, morsa, pallet a barra. Regolabile sugli assi X, Y e Z.

Nota

ER‑030678

Supporto fisso PalletSet W

Esecuzione

Elemento standard per alimentazione automatica e manuale. Base per tutti gli altri elementi di serraggio, quali angolare UniVise, pallet a cornice, morsa, pallet a barra. Regolabile sull’asse C.

Applicazione Nota

ER‑031942

Supporto oscillante Basic WEDM Basic Tooling

Esecuzione Applicazione

Testa oscillante per alimentazione manuale. Impiego sul mandrino di serraggio Basic WEDM. Base per tutti gli altri elementi di serraggio, quali angolare UniVise, morsa, pallet a barra. Regolabile sugli assi X, Y e Z.

Nota

ER‑033955

Supporto fisso Basic WEDM Basic Tooling

Esecuzione Applicazione

Elemento standard per alimentazione manuale. Impiego sul mandrino di serraggio Basic WEDM. Base per tutti gli altri elementi di serraggio, quali angolare UniVise, morsa, pallet a barra. Regolabile sull’asse C.

Nota

297

298

EROWA Wire EDM Tooling

Adattatori per interfaccia ER‑030645

Adattatore UnoSet PalletSet W piastra di centraggio G

Esecuzione Applicazione

Adattatore sistema PalletSet W per UnoSet. Serraggio orizzontale dei pezzi tipo ITS 50 nella zona di lavoro. Adatto a tutti gli elementi di serraggio UnoSet e ITS 50.

Nota

ER‑030643

Adattatore UnoSet con RSA 50 PalletSet W

Esecuzione Applicazione

Adattatore sistema PalletSet W per UnoSet. Serraggio orizzontale dei pezzi tipo ITS 50 nella zona di lavoro. 2800 N

Forza di serraggio Nota

Adatto a tutti gli elementi di serraggio UnoSet e ITS 50.

ER‑033933

Adattatore PSW QuickChuck 50 Combi PalletSet W / piastra di centraggio G

Esecuzione Applicazione

Adattatore sistema PalletSet W per UnoSet e/o Compact. Serraggio orizzontale dei pezzi tipo ITS 50 e Compact nella zona di lavoro. Adatto a tutti gli elementi di serraggio UnoSet e ITS 50 nonché agli elementi di serraggio Compact.

Nota

ER‑033974

Adattatore PSW QuickChuck 100 P

Esecuzione

Adattatore sistema PalletSet W per UnoSet, ITS 50, supporto ø 72, pallet 148, 115. Serraggio orizzontale dei pezzi tipo ITS 50 e ITS 100 nella zona di lavoro. Adatto a tutti gli elementi di serraggio UnoSet.

Applicazione Nota

ER‑035994

Adattatore PSW QuickChuck 100 P 360° girevole

Esecuzione

Adattatore sistema PalletSet W per UnoSet, ITS 50, supporto ø 72, pallet 148, 115. Per il fissaggio orizzontale di pezzi del tipo ITS 50 e ITS 100. Con rotazione a 360°. Adatto a tutti gli elementi di serraggio UnoSet e pallet ITS 115/148.

Applicazione Nota

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑038710

Adattatore Z‑Vario PalletSet W / UnoSet RSM

Esecuzione

Adattatore sistema PalletSet W per UnoSet. Regolabile in altezza sull’asse Z. Serraggio orizzontale di UnoSet e di elettrodi/pezzi tipo ITS 50 nella zona di lavoro. Adatto a tutto il sistema ITS 50 e portaelettrodi.

Applicazione Nota

ER‑039795

Adattatore UnoSet ITS 50 ‑ supporto ø 72 PalletSet W

Esecuzione

Adattatore sistema PalletSet W per supporto ITS 50 ø 72. Applicazione Serraggio dei pezzi tipo supporto ø 72 sull’asse orizzontale nella zona di lavoro. Azionamento Pneumatico con pistola ad aria. Nota Adatto a tutti i supporti ø 72 e ITS 50. Optional ER‑032832 Anello di tenuta ITS chuck 50. ER‑038711

Braccio Z‑Vario PalletSet W / UnoSet

Esecuzione

Braccio con raccordo al sistema di centraggio su ITS 50. Fissaggio di pezzi ed elettrodi. Fissaggio di pezzi ed elettrodi per la lavorazione orizzontale o verticale. max. 6 kg Utilizzabile in combinazione con l’adattatore Z‑Vario PSW ‑ UnoSet. Indexaggio 4 x 90°.

Applicazione Carico utile Nota

ER‑020596

Braccio UnoSet

Campo di serraggio Carico utile Esecuzione

80 mm

Nota

max. 6 kg Il braccio UnoSet con QuickChuck 50 è adatto al fissaggio di pezzi o elettrodi che richiedono una lavorazione sul piano orizzontale e verticale. Indexaggio 4 x 90°

299

300

EROWA Wire EDM Tooling

Adattatori per interfaccia ER‑007877

TurnFix 50 UnoSet

Esecuzione

Mandrino di serraggio 50, manuale con piastra di base ITS, rotazione continua su 360°. Base ITS per l’alimentazione manuale di elementi ITS sui quali vengono lavorati dei pezzi che richiedono la regolazione angolare. Su tutti i mandrini di serraggio ITS con base 50.

Applicazione Impiego

ER‑028471

Unità di serraggio angolare UnoSet QuickChuck 50

Esecuzione

Mandrino di serraggio 50, regolazione angolare mediante nonio. WEDM o EDM. Per la realizzazione di materozze laterali sugli utensili di fonderia. max. 6 kg max. 100 x 100 x 100 mm.

Applicazione Carico utile Dimensioni pezzi Raccordi

E’ previsto il raccordo di lavaggio.

ER‑027640

Sistema di serraggio angolare UnoSet mandrino Compact 50 Combi

Esecuzione

Mandrino di serraggio CompactChuck 50 Combi. Regolazione angolare mediante nonio. Unità di serraggio angolare in acciaio inossidabile. WEDM o EDM. E’ previsto il raccordo di lavaggio.

Applicazione Raccordi

ER‑027641

Sistema di serraggio angolare UnoSet mandrino Compact M

Esecuzione

Mandrino di serraggio CompactChuck manuale. Regolazione angolare mediante nonio. Unità di serraggio angolare in acciaio inossidabile. WEDM o EDM. E’ previsto il raccordo di lavaggio.

Applicazione Raccordi

ER‑028480

Unità di serraggio angolare UnoSet per portaelettrodo a pinze

Esecuzione

Unità di serraggio angolare in acciaio inossidabile, esclusa l’unità pinza. Regolazione angolare mediante nonio. WEDM o EDM. E’ previsto il raccordo di lavaggio.

Applicazione Raccordi

STANDARDIZZARE

EROWA Wire EDM Tooling

EROWA WIRE EDM TOOLING

Dispositivi di serraggio per adattatori ER‑017645

Barra di serraggio 220mm

ER‑017646

Barra di serraggio 300mm

ER‑017647

Barra di serraggio 380mm

ER‑017648

Barra di serraggio 460 mm

Applicazione Esecuzione

Serraggio dei pezzi con staffe di serraggio su dischi Z. Fori trasversali rettificati.

ER‑021126

Barra di serraggio bilaterale 300mm

ER‑021127

Barra di serraggio bilaterale 380mm

ER‑021128

Barra di serraggio bilaterale 460mm

Applicazione

Serraggio dei pezzi con staffe di serraggio su labbri di appoggio Z. Fori trasversali rettificati.

Esecuzione

ER‑037307

Barra di serraggio bilaterale 540 ManoSe ManoSet XXL

Applicazione

Serraggio dei pezzi con staffe di serraggio su labbri di appoggio Z.

ER‑034989

Barra di serraggio bilaterale 620mm ManoSet XXL

Applicazione

Serraggio dei pezzi con staffe di serraggio su labbri di appoggio Z.

301

302

EROWA Wire EDM Tooling

Dispositivi di serraggio per adattatori ER‑030110

Barra quintupla 300 QuickChuck 50 Lunghezza 338 mm

Esecuzione Applicazione

Cinque mandrini di serraggio 50, manuali, in serie. Adattatore ITS per il caricamento manuale di cinque elementi ITS. Su tutte le cornici di serraggio FrameSet. Larghezza 300 mm. In combinazione con il set adattatore Basic (ER‑016652) sulla tavola della macchina WEDM.

Impiego

ER‑018938

Angolare UniVise PalletSet W

Esecuzione Applicazione Nota

Angolare completo di tutti gli accessori di fissaggio. Montaggio su supporto fisso o oscillante. Carico utile max. 10 kg.

ER‑018940

Morsa PalletSet W

Esecuzione Applicazione Nota

Elemento di serraggio con staffe per il fissaggio unilaterale dei pezzi. Montaggio su supporto fisso o oscillante. Carico utile max. 12 kg.

ER‑019248

Supporto prismatico 80 PalletSet W

Esecuzione

Prisma ed elemento di serraggio con appoggi Z smontabili. Per il fissaggio di pezzi cilindrici fino a ø 80 mm. Sul lato frontale del pallet a barra ER‑018937 o sul lato frontale della barra di serraggio Carico utile max. 6 kg.

Applicazione Montaggio Nota

ER‑031179

Supporto prismatico 120mm PalletSet W

Esecuzione

Prisma ed elemento di serraggio con appoggi Z smontabili. Per il fissaggio di pezzi cilindrici fino a ø 120 mm. Direttamente sul supporto fisso o oscillante. Carico utile max. 10 kg.

Applicazione Montaggio Nota

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑038891

Supporto prismatico ø 10 ‑ 180 PalletSet W

Esecuzione Applicazione Montaggio Nota

Prisma ed elemento di serraggio con appoggi Z smontabili. Per il fissaggio di pezzi cilindrici fino a ø 180 mm. Direttamente sul supporto fisso o oscillante. Carico utile max. 12 kg.

ER‑018937

Pallet a barra PalletSet W

Esecuzione

Base per il montaggio di diversi elementi di serraggio, compresi gli appoggi Z e le staffe. Montaggio su supporto fisso o oscillante 3D. Supporto prismatico ed elementi di serraggio BeamVise.

Applicazione Optional

ER‑054922

Morsa piana 8mm PalletSet W

Esecuzione

Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato. 0 ‑ 96 mm.

Campo di serraggio Carico utile Applicazione

max. 5 kg. Bloccaggio laterale di pezzi lavorati esternamente da 0 a 96 mm. Montaggio su supporto fisso o oscillante.

ER‑055774

Morsa piana 170mm PalletSet W

Esecuzione

Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato. 0 ‑ 170 mm.

Campo di serraggio Carico utile Applicazione

max. 12 kg Bloccaggio laterale di pezzi lavorati esternamente da 0 a 170 mm. Montaggio su supporto fisso o oscillante.

303

304

EROWA Wire EDM Tooling

Dispositivi di serraggio per adattatori ER‑031945

Supporto di base PalletSet W

Esecuzione Applicazione Optional

Base per il montaggio di diversi elementi di serraggio. Montaggio su supporto fisso o oscillante 3D. Portaganasce ER‑033958 o portastaffe ER‑031952.

ER‑025895

Morsa PalletSet W 40mm

Esecuzione

Morsa con labbro Z fisso e ganasce fissate dall’alto. Temprata e rettificata. max. 150 x 150 x 40 mm.

Campo di serraggio Carico utile Applicazione

max. 12 kg. Fissaggio di pezzi da 0 a 40 mm di altezza. Montaggio su supporto fisso o oscillante.

ER‑025896

Morsa PalletSet W 100mm

Esecuzione Campo di serraggio Carico utile Applicazione

Morsa con labbro Z fisso e ganasce fissate dall’alto. max. 150 x 150 x 100 mm.

ER‑034631

Morsa PalletSet W 140mm

Esecuzione

Morsa con labbro Z fisso e ganasce fissate dall’alto. Temprata e rettificata. Fissaggio di pezzi da 0 a 140 mm di altezza. Montaggio su supporto fisso o oscillante. max. 12 kg. max. 150 x 100 x 140 mm.

Applicazione Carico utile Campo di serraggio

max. 12 kg. Fissaggio di pezzi da 0 a 100 mm di altezza. Montaggio su supporto fisso o oscillante.

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑051800

Morsa sinusoidale PalletSet W

Esecuzione

Morsa con posizione angolare regolabile e ganasce fissate dall’alto. Temprata e rettificata. Fissaggio di pezzi e regolazione angolare 0 ‑ 90º. Montaggio su supporto fisso o oscillante. min. 10 mm / max. 75 mm.

Applicazione Campo di serraggio Carico utile

max. 12 kg.

ER‑018941

Pallet a cornice PalletSet W

Esecuzione

Cornice di serraggio per la palettizzazione multipla dei pezzi. Montaggio su supporto fisso o oscillante. Barra di serraggio 220 ER‑017645. Usare gli appoggi Z a sostegno della cornice di serraggio

Applicazione Optional Nota

ER‑029228

Z‑Vario QuickChuck PalletSet W

Esecuzione

Idonea per il supporto oscillante 3D ER‑030923. Temprata e rettificata. max. 8 kg. Regolazione in altezza fino a 30 mm.

Carico utile Campo di serraggio Applicazione

Per la lavorazione nel PSW di elettrodi che richiedono la regolazione in altezza.

ER‑029229

Elementi di serraggio Z‑Vario PalletSet W

Esecuzione

Idonea per il supporto oscillante 3D ER‑030923. Temprata e rettificata. max. 8 kg. Regolazione in altezza fino a 20 mm.

Carico utile Campo di serraggio Applicazione

Gli elementi di serraggio del PSW sono regolabili in altezza.

305

306

EROWA Wire EDM Tooling

Dispositivi di serraggio per adattatori ER‑025115

Appoggio Z PalletSet W universale pneumatico, 1 coppia

Esecuzione Montaggio Azionamento Applicazione

Coppia di appoggi. Direttamente sulla base Z=0 dell’impianto WEDM. Mediante unità di comando manuale. Appoggio e bloccaggio del pallet a cornice fino a 30 kg di peso. Per stabilizzare il pallet a cornice in presenza di pressioni elevate di lavaggio.

ER‑025116

Appoggio Z PalletSet W universale manuale, 1 coppia

Esecuzione

Coppia di appoggi, in materiale temprato e rettificato. Montaggio Direttamente sulla base Z=0 dell’impianto WEDM. Azionamento Manuale. Applicazione Appoggio e bloccaggio del pallet a cornice fino a 30 kg di peso. Per stabilizzare il pallet a cornice in presenza di pressioni elevate di lavaggio. ER‑025100

Barra di appoggio Z 300 PalletSet W man.

ER‑025101

Barra di appoggio Z 380 PalletSet W man.

ER‑027205

Barra di appoggio Z 460 PalletSet W man.

Esecuzione

Barra di appoggio per l’impiego con EROWA Basic Adapter Set. Azionamento Manuale. Applicazione Appoggio e bloccaggio del pallet a cornice fino a 30 kg di peso, in combinazione con EROWA Basic Adapter Set. Per stabilizzare il pallet a cornice in presenza di pressioni elevate di lavaggio. ER‑025027

Barra di appoggio Z 300 PalletSet W pneumatico

ER‑025030

Barra di appoggio Z 380 PalletSet W pneumatico

ER‑028306

Barra di appoggio Z 460 PalletSet W pneumatico

Esecuzione

Barra di appoggio per l’impiego con EROWA Basic Adapter Set. Azionamento Pneumatico. Applicazione Appoggio e bloccaggio del pallet a cornice fino a 30 kg di peso, in combinazione con EROWA Basic Adapter Set. Per stabilizzare il pallet a cornice in presenza di pressioni elevate di lavaggio.

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑008814

Morsa di precisione 0 ‑ 100 UnoSet

Campo di serraggio Sbalzo max. Zuladung Esecuzione

0‑100 mm

ER‑007935

Morsa girevole 0 ‑ 100 UnoSet

Campo di serraggio Sbalzo max. Carico utile Esecuzione

0‑100 mm

ER‑014698

VeeVise UnoSet

Campo di serraggio Sbalzo max. Carico utile Esecuzione

0‑100 mm

ER‑008842

Morsa pendolare 0 ‑ 100 UnoSet

Campo di serraggio Sbalzo max. Carico utile Esecuzione

0‑100 mm

40 mm con altezza del pezzo 100 mm. max. 5 kg. Non regolabile. Set con tre coppie di ganasce di serraggio.

40 mm con altezza del pezzo 100 mm. max. 5 kg. Rotazione continua su 360°. Set con tre coppie di ganasce di serraggio.

40 mm con altezza del pezzo 100 mm. max. 5 kg. Elemento di serraggio senza base ITS. Per il montaggio su adattatori oscillanti girevoli preesistenti.

40 mm con altezza del pezzo 100 mm. max. 5 kg. Regolabile su due assi. Set con tre coppie di ganasce di serraggio.

307

308

EROWA Wire EDM Tooling

Dispositivi di serraggio per adattatori ER‑008856

Morsa oscillante girevole 0 ‑ 100 UnoSet

Campo di serraggio Sbalzo max. Carico utile Esecuzione

0‑100 mm.

ER‑014722

VeeVise TP UnoSet

Campo di serraggio Sbalzo max. Carico utile Esecuzione

0‑100 mm.

ER‑016691

Supporto prismatico UnoSet

Campo di serraggio Carico utile Esecuzione

Pezzi fino a ø 40 x H 150 mm.

ER‑015670

UniVise P UnoSet

Campo di serraggio Carico utile Esecuzione

Pezzi rotondi: ø 5–85 mm; pezzi piatti: 140 x 100 mm.

40 mm con altezza del pezzo 100 mm. max. 5 kg. Regolabile su tre assi. Rotazione continua su 360°. Set con tre coppie di ganasce di serraggio.

40 mm con altezza del pezzo 100 mm. max. 5 kg. Regolabile su tre assi. Rotazione continua su 360°. Set con tre ganasce di serraggio.

max. 1,5 kg Serraggio di pezzi nel supporto prismatico. Parallelismo e angolarità 0.01 mm.

max. 5 kg. Set completo di tutti gli elementi di serraggio. Regolabile su tre assi.

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑055535

Morsa piana 8mm UnoSet

Esecuzione

Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato. 0 ‑ 96 mm.

Campo di serraggio Carico utile Applicazione

max. 5 kg. Bloccaggio laterale di pezzi lavorati esternamente da 0 ‑ 96 mm.

ER‑052091

Supporto rettilineo UnoSet con mini staffe

Esecuzione Campo di serraggio Carico utile Applicazione

Fissaggio verticale dei pezzi. 0 ‑ 40 mm. max. 5 kg. Serraggio verticale dei pezzi.

309

310

EROWA Wire EDM Tooling

Elementi di fissaggio per dispositivi di serraggio ER‑031952

Portastaffe PalletSet W (1 coppia)

Esecuzione

Due ganasce mobili verticali. In materiale inossidabile, temprato e rettificato. Morsa regolabile per il montaggio sul supporto di base PSW. Direttamente sul supporto di base ER‑031945, utilizzando gli elementi di fissaggio in dotazione.

Applicazione Montaggio

ER‑033958

Portaganasce PalletSet W

Esecuzione

Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato. Morsa regolabile per il montaggio sul supporto di base PSW. Direttamente sul supporto di base ER‑031945, utilizzando gli elementi di fissaggio in dotazione.

Applicazione Montaggio

ER‑062788

BeamVise Single

Esecuzione

Una ganascia mobile e una fissa. In materiale inossidabile, temprato e rettificato. Morsa regolabile, da applicare lateralmente alla barra di bloccaggio. Alla relativa barra di serraggio e al pallet a barra PalletSet W ER‑018937, utilizzando gli elementi di fissaggio in dotazione.

Applicazione Fissaggio

ER‑062789

BeamVise Twin

Esecuzione

Due ganasce mobili e una fissa. In materiale inossidabile, temprato e rettificato. Morsa regolabile, da applicare lateralmente alla barra di bloccaggio. Alla relativa barra di serraggio e al pallet a barra PalletSet W ER‑018937, utilizzando gli elementi di fissaggio in dotazione.

Applicazione Fissaggio

ER‑008231

Applicazione

Appoggio distanziale mini

Come appoggio laterale dei pezzi o per il serraggio di piccoli pezzi singoli di forma piatta. Preregolazione L’altezza di appoggio corrisponde a Z = 0 e non è regolabile. Impiego Su tutte le barre e sul pallet a barra ER‑018937.

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑008875

Appoggio distanziale fisso

Applicazione

Come appoggio laterale dei pezzi o per il serraggio di piccoli pezzi singoli. Preregolazione L’altezza di appoggio corrisponde a Z = 0 e non è regolabile. Impiego Su tutte le barre di serraggio. ER‑008873

Appoggio distanziale regolabile

Applicazione

Come appoggio laterale dei pezzi o per il serraggio di piccoli pezzi singoli. Preregolazione L’altezza di appoggio corrisponde a Z = 0 ed è regolabile di +/‑ 0.15 mm. Impiego Su tutte le barre di serraggio. ER‑007990

DiaFix 3 pezzi

Applicazione

Come appoggio di pezzi rotondi a partire da un diametro di 50 mm o come appoggio laterale per pezzi rettangolari. Preregolazione L’altezza di appoggio corrisponde a Z = 0 e non è regolabile. Impiego Su tutte le barre di serraggio.

ER‑008221

Barra Z

Applicazione

Appoggio universale Z

311

312

EROWA Wire EDM Tooling

Elementi di fissaggio per dispositivi di serraggio ER‑016657

Set BeamStop

Esecuzione

Set di 2 battute per barre EROWA. In materiale inossidabile, temprato e rettificato. Su FrameSet e Basic Adapter. Con le viti in dotazione.

Applicazione Fissaggio

ER‑016652

Set adattatore Basic, 120x100x14 mm 120x100x14 mm

Esecuzione

Una coppia di piastre in acciaio inossidabile, rettificato e temprato, con configurazione variabile dei fori di montaggio. Completa di battuta BeamStop. Come base su macchine WEDM prive di sistema di serraggio, per l’impiego delle barre di serraggio EROWA. Direttamente sull’attrezzatura esistente con Z=0, utilizzando gli elementi di fissaggio in dotazione.

Applicazione Fissaggio

ER‑017198

Adattatore di base 120x100x14 mm 120x100x14 mm

Esecuzione

Piastra inossidabile, temprata e rettificata con configurazione variabile dei fori di montaggio. Come base su macchine WEDM prive di sistema di serraggio. Con i mandrini di serraggio ER‑007851/ ER‑007852. Con le viti in dotazione, direttamente sulla base Z=0 della macchina.

Applicazione Fissaggio

STANDARDIZZARE

EROWA Wire EDM Tooling

Accessori ER‑012727

Spina di riferimento UnoSet

Esecuzione Applicazione

Temprato, rettificato, foro ø 8 mm. Determinazione delle misure di riferimento su mandrini di serraggio orizzontali.

ER‑055158

Pallet di allineamento per PalletSet W

Esecuzione

Dima temprata e rettificata con piani di riscontro laterali e due fori di riferimento predefiniti. Per la determinazione del punto di riferimento e per l’allineamento del mandrino.

Applicazione

ER‑022669

Staffa per mandrino di serraggio FSF senza fori di fissaggio, 2 pezzi

Esecuzione Applicazione

Acciaio non temprato. Set da 2 pezzi. Per il fissaggio dei mandrini di serraggio FSF su macchine WEDM.

ER‑022670

Staffa per mandrino di serraggio FSF Agie, 2 pezzi

Esecuzione Applicazione

Acciaio, con fori di fissaggio. Set da 2 pezzi. Per il fissaggio dei mandrini di serraggio FSF su macchine WEDM Agie.

EROWA WIRE EDM TOOLING

313

314

EROWA Wire EDM Tooling

Accessori ER‑028913

Set di isolamento PalletSet W

Applicazione

Montaggio sotto i mandrini piatti e gli appoggi Z per l’isolamento del sistema di serraggio.

ER‑026768

Copertura per mandrino piatto FSF

Esecuzione Applicazione

Copertura per mandrino di serraggio piatto. Per proteggere il mandrino di serraggio da eventuali danni e dallo sporco, quando non è in uso.

ER‑027695

Copertura per mandrino di serraggio piatto, PalletSet W

Esecuzione

Set costituito da 2 coperture per mandrini di serraggio piatti e 4 coperture per appoggi Z. Per proteggere i mandrini di serraggio e gli appoggi Z da eventuali danni e dallo sporco, quando non sono in uso.

Applicazione

ER‑035156

Chip EWISTM rapid con supporto lungo

Esecuzione

Piastra di supporto con modulo dati incorporato. Chip EWISTM: read only. Per portapinze EROWA, portaelettrodi quadri 15 e 25. Con le viti M4 in dotazione.

Applicazione Montaggio

ER‑035294

Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5 mm

Esecuzione

Supporto con modulo dati incorporato. Chip EWISTM: read only. Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.

Applicazione

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER‑041179

Supporto chip FrameSet EWISTM Rapid mit Chip ø 3,15 x 13,3 mm

Esecuzione Applicazione

Supporto con modulo dati incorporato. EWIS read only. Impiego sulle cornici di serraggio FrameSet.

ER‑030671

Piastra di centraggio G100 M8 x 1 PalletSet W, set di 5 pezzi

Esecuzione Applicazione

Set da 5 pezzi, completo di distanziatori. Montaggio diretto sui pezzi e sugli elettrodi per l’impiego con il mandrino di serraggio FSF.

ER‑008910

Set di piastra distanziale 60 x 20 x 3mm 8 pezzi

Esecuzione Applicazione

Set da 8 pezzi. Rettificato, temprato. Montato sotto le barre di serraggio, solleva l’appoggio Z di 3 mm, permettendo la libera corsa dei getti di lavaggio inferiori.

315

316

EROWA Wire EDM Tooling

Accessori ER‑157410

Quadro di comando 1 mandrino

Esecuzione

Raccordi Applicazione

ER‑018936

GripperLink RCS PalletSet W

Esecuzione

Innesto per pinze RCS con 4 perni di posizionamento e 1 attacco. Su tutti i dispositivi di handling EROWA dotati del sistema di accoppiamento RCS. Incollare i perni seguendo le istruzioni e fissare l’attacco con la vite. Attacco predisposto per chip EWIS (non compreso).

Applicazione Montaggio Nota

ER‑034533

Viti per pinza FrameSet 4 pezzi

Esecuzione Applicazione Nota

Set di 4 viti. Per cornici di serraggio FrameSet con dispositivi di handling EROWA. Solo per l’applicazione con automazione pinza FrameSet.

ER‑022465

Kit d’innesto FrameSet manuale

Esecuzione

Set completo di: 2 x spina 2 x vite M6 x 30 1 x portacavo 1 x rosetta elastica Per il caricamento della cornice FrameSet con EROWA Lift.

Applicazione

ER‑008846

Dado ad intaglio M8 10 pezzi

N° pezzi Impiego

10. Su aste filettate lunghe, per evitare il lungo avvitamento del dado.

STANDARDIZZARE EROWA WIRE EDM TOOLING

Vite ad occhiello M8 1 coppie

N° pezzi Impiego

2. Per sollevare le cornici munite di pezzi con una gru o un’altro apparecchio di sollevamento.

ER‑007799

Spessore grande, 20x12x4 mm 50 pezzi

N° pezzi Impiego

50. Come supporto per le staffe di serraggio.

ER‑007781

Spessore piccolo, 20x4x4 mm 50 pezzi

N° pezzi Impiego

50. Come supporto per le staffe di serraggio.

ER‑001674

Erogrease (protezione anticorrosione) 1 kg OKS 403

Esecuzione Impiego

Barattolo da 1 kg. Per la lubrificazione permanente di guide, giunti e filettature in bagno d’acqua.

ER‑010734

Detergente‑conservante Branotect 0.4 litro

Esecuzione Impiego

Bombola spray da 0,4 lt. Per la manutenzione e la conservazione di tutti gli elementi di serraggio usati nel settore WEDM.

ER‑008848

2 1

317

318

EROWA Wire EDM Tooling

Kit ER-009696 ER-007962 Esecuzione Impiego Montaggio Contenuto del kit Nota

ER-017198 Impiego Montaggio

ER-021502 ER-021503 Esecuzione Impiego Montaggio Contenuto del kit

Nota

Kit di base UnoSet manuale Kit di base UnoSet pneumatico Sistema di serraggio - equipaggiamento di base per macchine per elettroerosione a filo. Per la palettizzazione di pezzi di piccole e medie di mensioni. In funzione della base macchina, si consiglia l‘uso del la piastra Multi-Adapter ER-017198. 1 mandrino di serraggio 1 morsa universale UniVise Per informazioni su macchine specifiche, contattate il vostro rivenditore EROWA.

Piastra Multi-Adapter Per il montaggio del mandrino di serraggio UnoSet sulla base macchina. Con le viti in dotazione, attraverso i fori regolabili.

Kit di base PalletSet W manuale Kit di base PalletSet W pneumatico Sistema di serraggio - equipaggiamento di base per macchine per elettroerosione a filo. Per la palettizzazione di pezzi di medie dimensioni. Con gli elementi di montaggio in dotazione, direttamente sulla base macchina. 1 mandrino di serraggio 1 supporto fisso 1 morsa 1 unità di comando manuale (pneumatica) Per informazioni su macchine specifiche, contattate il vostro rivenditore EROWA.

STANDARDIZZARE EROWA WIRE EDM TOOLING

Esecuzione

Impiego Montaggio Contenuto del kit

Nota

Esecuzione Impiego Montaggio Contenuto del kit Nota

Kit di base FrameSet Fix Kit di base FrameSet Basic Kit di base FrameSet Manuell Kit di base FrameSet Pneumatic Sistema di serraggio a cornice - equipaggiamento di base per macchine per elettroerosione a filo. A scelta, con mandrini di serraggio ad azionamento manuale o pneumatico. Nella versione FrameSet Fix, le cornici di serraggio sono fissate con viti alla base macchina. Per la palettizzazione di pezzi di medie e grandi dimensioni. Con gli elementi di montaggio in dotazione, direttamente sulla base macchina. 2 piastre FrameSet Fix o mandrini di serraggio equivalenti 1 cornice di serraggio di dimensioni adatte alla macchina 2 barre di serraggio 1 set di elementi di serraggio 1 set di sostegni cornice Materiale pneumatico e di montaggio, ove necessario Per informazioni su macchine specifiche, contattate il vostro rivenditore EROWA.

ManoSet Kit XXL Sistema di serraggio - equipaggiamento di base per macchine per elettroerosione a filo. La base delle barre di serraggio è costituita da guide fisse. Su grandi impianti per elettroerosione a filo. Con gli elementi di montaggio in dotazione, direttamente sulla base macchina. 1 set di guide base adatte alla macchina 2 barre di serraggio 1 set di elementi di serraggio Per informazioni su macchine specifiche, contattate il vostro rivenditore EROWA.

319

320

EROWA Wire EDM Tooling

Set elementi di serraggio per PalletSet W I ricchi set di accessori EROWA comprendono un‘ampia scelta di elementi pratici ed economici, che rendono estremamente semplici le operazioni di serraggio. ER-007768 ER-002611

ER-007781 ER-022118

ER-007799

ER-022120

ER-022119 ER-022109

ER-022110

ER-022113

ER-022121

ER-007729

ER-022122 ER-017920 ER-022111

ER-008884

ER-019989 Set elementi di serraggio PalletSet W Codice articolo ER-002611 ER-007729 ER-007768 ER-007781 ER-007799 ER-008884 ER-017920 ER-022109 ER-022110 ER-022111 ER-022113 ER-022118 ER-022119 ER-022120 ER-022121 ER-022122

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Chiave esagonale SW 5 1 Disco Z 3 mm 10 Chiave esagonale SW 3 1 Spessore piccolo 50 Spessore grande 50 Staffa universale 10 Vite a testa svasata M8 x 14 10 Vite a testa cilindrica M8 x 20 10 Vite a testa cilindrica M8 x 30 10 Vite a testa cilindrica M8 x 40 10 Vite a testa cilindrica M8 x 60 10 Vite senza testa M6 x 12 10 Vite senza testa M6 x 20 10 Vite senza testa M6 x 30 10 Vite senza testa M6 x 40 10 Vite senza testa M6 x 50 10

Quantitativi unitari per ordini successivi 1 1 1 50 50 4 1 50 50 50 50 50 50 50 50 50

STANDARDIZZARE EROWA WIRE EDM TOOLING

321

322

EROWA Wire EDM Tooling

Set elementi di serraggio

I ricchi set di accessori EROWA comprendono un‘ampia scelta di elementi pratici ed economici, che rendono estremamente semplici le operazioni di serraggio. ER-008848 ER-021796 ER-021797 ER-021798 ER-021912 ER-021913 ER-021914 ER-021915 ER-001733 ER-008776 ER-022123 ER-022122

ER-008738 ER-008728 ER-008742 ER-008735 ER-008770 ER-008765 ER-008763 ER-008755 ER-008748 ER-008744 ER-022116 ER-022115 ER-022114 ER-022111 ER-022112 ER-022113

ER-022121 ER-008797 ER-008855 ER-022125 ER-022117 ER-022124 ER-008863 ER-008884 ER-007799 ER-007781 ER-008910 ER-008896

ER-008901 ER-022110 ER-022109 ER-017920 ER-022120 ER-022119 ER-022118 ER-008216

ER-008868 Set elementi di serraggio Codice articolo ER-001733 ER-007781 ER-007799 ER-008216 ER-008728 ER-008735 ER-008738 ER-008742 ER-008744 ER-008748 ER-008755 ER-008763 ER-008765 ER-008770 ER-008776

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Chiave esagonale SW 8 1 Spessore piccolo 50 Spessore grande 50 Dado ad intaglio M8 4 Spina cilindrica ø9 L = 30 12 Spina cilindrica ø9 L = 40 4 Spina cilindrica ø9 L = 50 4 Spina cilindrica ø9 L = 80 4 Asta filettata M8 x 100 4 Asta filettata M8 x 150 4 Asta filettata M8 x 200 4 Asta filettata M8 x 250 4 Asta filettata M8 x 300 4 Asta filettata M8 x 350 4 Vite senza testa con esagono incassato M8 x 20 20

Quantitativi unitari per ordini successivi 1 50 50 4 4 4 4 4 4 4 4 4 4 4 50

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER-008868 Set elementi di serraggio Codice articolo ER-008797 ER-008848 ER-008855 ER-008863 ER-008884 ER-008896 ER-008901 ER-008910 ER-017920 ER-021796 ER-021797 ER-021798 ER-021912 ER-021913 ER-021914 ER-021915 ER-022109 ER-022110 ER-022111 ER-022112 ER-022113 ER-022114 ER-022115 ER-022116 ER-022117 ER-022118 ER-022119 ER-022120 ER-022121 ER-022122 ER-022123 ER-022124 ER-022125

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Vite senza testa con esagono incassato M10 x 30 20 Vite a occhiello 2 Dado esagonale M8 x 0,8 50 Rosetta 50 Staffa universale 20 Staffa 4 Rosetta scorrevole 10 Distanziale 8 Vite a testa svasata M8 x 14 10 Chiave fissa chiusa SW 10 1 Chiave fissa chiusa SW 13 1 Chiave fissa chiusa SW 17 1 Chiave esagonale SW 3 1 Chiave esagonale SW 4 1 Chiave esagonale SW 5 1 Chiave esagonale SW 6 1 Vite a testa cilindrica con esagono incassato M8x20 50 Vite a testa cilindrica con esagono incassato M8x30 50 Vite a testa cilindrica con esagono incassato M8x40 40 Vite a testa cilindrica con esagono incassato M8x50 40 Vite a testa cilindrica con esagono incassato M8x60 20 Vite a testa cilindrica con esagono incassato M8x70 20 Vite a testa cilindrica con esagono incassato M8x80 20 Vite a testa cilindrica con esagono incassato M8x100 20 Dado esagonale M8 per prolunghe 20 Vite senza testa con esagono incassato M6 x 12 100 Vite senza testa con esagono incassato M6 x 20 50 Vite senza testa con esagono incassato M6 x 30 50 Vite senza testa con esagono incassato M6 x 40 50 Vite senza testa con esagono incassato M6 x 50 50 Vite senza testa con esagono incassato M6 x 60 50 Dado esagonale M6 per prolunghe 20 Distanziatore esagonale M6/L = 25 20

Quantitativi unitari per ordini successivi 50 2 50 50 4 4 20 8 1 1 1 1 1 1 1 1 50 50 50 50 50 20 20 20 20 50 50 50 50 50 50 20 20

323

324

EROWA Wire EDM Tooling

Set elementi di serraggio per Wire EDM Tooling Economy I ricchi set di accessori EROWA comprendono un‘ampia scelta di elementi pratici ed economici, che rendono estremamente semplici le operazioni di serraggio. ER-022120

ER-021798

ER-022110

ER-021797

ER-008744 ER-008848

ER-021796 ER-022116

ER-008748

ER-022111

ER-008755

ER-001733

ER-008884 ER-008763 ER-022122

ER-022115 ER-008728 ER-022112

ER-008765

ER-022113

ER-022109 ER-008770

ER-022114 ER-008735

ER-022123 ER-022121

ER-022125 ER-017920

ER-008797 ER-022118 ER-008776

ER-022117 ER-008738 ER-022124

ER-008216 ER-022119 ER-008863 ER-008910

ER-008742 ER-008896 ER-007781 ER-007799

ER-008901 ER-008855

ER-021915 ER-021914

ER-021912

ER-021913

ER-008215 Set elementi di serraggio Economy Codice articolo ER-001733 ER-007781 ER-007799 ER-008216 ER-008728 ER-008735 ER-008738 ER-008742 ER-008744 ER-008748 ER-008755 ER-008763 ER-008765 ER-008770 ER-008776

Confezionato in una robusta cassetta di plastica

Quantitativi unitari per ordini successivi 1 50 50 4 4 4 4 4 4 4 4 4 4 4 50

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER-008215 Set elementi di serraggio Economy Codice articolo ER-008797 ER-008848 ER-008855 ER-008863 ER-008884 ER-008896 ER-008901 ER-008910 ER-017920 ER-021796 ER-021797 ER-021798 ER-021912 ER-021913 ER-021914 ER-021915 ER-022109 ER-022110 ER-022111 ER-022112 ER-022113 ER-022114 ER-022115 ER-022116 ER-022117 ER-022118 ER-022119 ER-022120 ER-022121 ER-022122 ER-022123 ER-022124 ER-022125

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Vite senza testa con esagono incassato M10 x 30 10 Vite a occhiello 2 Dado esagonale M8 x 0,8 50 Rosetta 50 Staffa universale 15 Staffa 4 Rosetta scorrevole 10 Distanziale 8 Vite a testa svasata M8 x 14 10 Chiave fissa chiusa SW 10 1 Chiave fissa chiusa SW 13 1 Chiave fissa chiusa SW 17 1 Chiave esagonale SW 3 1 Chiave esagonale SW 4 1 Chiave esagonale SW 5 1 Chiave esagonale SW 6 1 Vite a testa cilindrica con esagono incassato M8x20 20 Vite a testa cilindrica con esagono incassato M8x30 10 Vite a testa cilindrica con esagono incassato M8x40 10 Vite a testa cilindrica con esagono incassato M8x50 10 Vite a testa cilindrica con esagono incassato M8x60 10 Vite a testa cilindrica con esagono incassato M8x70 10 Vite a testa cilindrica con esagono incassato M8x80 10 Vite a testa cilindrica con esagono incassato M8x100 10 Dado esagonale M8 per prolunghe 10 Vite senza testa con esagono incassato M6 x 12 20 Vite senza testa con esagono incassato M6 x 20 10 Vite senza testa con esagono incassato M6 x 30 10 Vite senza testa con esagono incassato M6 x 40 10 Vite senza testa con esagono incassato M6 x 50 10 Vite senza testa con esagono incassato M6 x 60 10 Dado esagonale M6 per prolunghe 10 Distanziatore esagonale M6/L = 25 10

Quantitativi unitari per ordini successivi 50 2 50 50 4 4 20 8 1 1 1 1 1 1 1 1 50 50 50 50 50 20 20 20 20 50 50 50 50 50 50 20 20

325

326

EROWA Wire EDM Tooling

Set elementi di serraggio per Wire EDM Tooling XL I ricchi set di accessori EROWA comprendono un‘ampia scelta di elementi pratici ed economici, che rendono estremamente semplici le operazioni di serraggio.

ER-001417 ER-002613 ER-008744 ER-008748 ER-008770 ER-008765

ER-010120 ER-010126

ER-008763 ER-008755

ER-010123 ER-010115 ER-008896

ER-008901

ER-008861

ER-008855

ER-008812

ER-008863

ER-007781 ER-007799

ER-008301 Set elementi di serraggio XL Codice articolo ER-001417 ER-002613 ER-007781 ER-007799 ER-008744 ER-008748 ER-008755 ER-008763 ER-008765 ER-008770 ER-008776 ER-008786 ER-008790 ER-008794 ER-008812 ER-008855 ER-008861 ER-008863 ER-008896

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Chiave fissa SW 13 1 Chiave esagonale SW 5 1 Spessore piccolo 4 x 4 x 20 mm 50 Spessore grande 4 x 12 x 20 mm 50 Asta filettata M8 x 100 4 Asta filettata M8 x 150 4 Asta filettata M8 x 200 4 Asta filettata M8 x 250 4 Asta filettata M8 x 300 4 Asta filettata M8 x 350 4 Vite senza testa M8 x 20 10 Vite senza testa M8 x 30 10 Vite senza testa M8 x 40 10 Vite senza testa M8 x 50 10 Vite a testa svasata M8 x 40 20 Dado esagonale M8 x 0.8D 20 Dado esagonale M8 x 3D 4 Rosetta ø 15 x 8,4 x 1.6 20 Staffa 45 mm 8

Quantitativi unitari per ordini successivi 1 1 50 50 4 4 4 4 4 4 50 50 50 50 40 50 10 50 4

STANDARDIZZARE EROWA WIRE EDM TOOLING

ER-008301 Set elementi di serraggio XL Codice articolo ER-008901 ER-010115 ER-010120 ER-010123 ER-010126

Confezionato in una robusta cassetta di plastica

Descrizione Pezzi per set Rosetta scorrevole 20 Staffa in alluminio anodizzato 4 Colonna 100 mm 4 Colonna 60 mm 4 Appoggio di regolazione 4

Quantitativi unitari per ordini successivi 20 1 1 1 1

327

328

EROWA PM Tooling

Razionalizzare la pressatura di polveri I pezzi della pressa per polveri sono sempre più rifiniti e la gamma di stampi del prodotto viene costantemente ampliata. Le dimensioni dei lotti si riducono e di conseguenza si rende spesso necessario il cambio di attrezzaggio delle presse per polveri. EROWA ha la soluzione per minimizzare i tempi di attrezzaggio: presse per polveri a uno più livelli vengono attrezzate con il sistema di serraggio PM Tooling idoneo. In questo modo gli stampi a compressione possono essere sostituiti in brevissimo tempo e con la massima precisione.

01 | Punzone superiore su pallet EROWA PM Tooling. Precisione di posizionamento < 0,002 mm.

02 | Matrice su pallet EROWA PM Tooling. Precisione di posizionamento < 0,002 mm.

03 | Punzone inferiore su pallet EROWA PM Tooling. Precisione di posizionamento < 0,002 mm.

STANDARDIZZARE

329

EROWA PM TOOLING

Campi d‘impiego

Handling

Manuale / Dispositivo di carico / Robot

Funzionamento Mandrino per matrice 01 | Sistema completamente ermetico resistente a polvere, sporco e liquidi.

02 | Grandi superfici di appoggio per una forza assorbita elevata.

05 02

03 | Centraggi «P» precisi. 04 | Grande foro di passaggio per il punzone inferiore.

Mandrino per punzone 06 | Sistema completamente ermetico.

07 | Centraggi «P» precisi.

08 07

08 | Serraggio esterno brevettato. 09 | Grandi superfici di appoggio per una forza assorbita elevata.

10 | Passaggio da 25 mm per perno centrale o secondo punzone inferiore. 10

Dati tecnici - PM Tooling Precise PM Tooling Precise

Dimensioni Forza di pressistema sione max. ammessa Mandrino punzone PM60 500 kN PM85 1000 kN Mandrino matrice PM128 1000 kN

PM Tooling

05 | Serraggio esterno brevettato.

330

EROWA PM Tooling

Lavorazione integrata dalla fresatura alla pressatura Il sistema di serraggio EROWA PM Tooling consente di montare matrici e punzoni sul pallet con una produzione precisa rispetto al punto zero del sistema. La compatibilità con altri sistemi di serraggio EROWA offre un’automatizzazione totale delle proprie macchine di produzione. Gli utensili palettizzati attraversano l’intera catena di produzione: I FATTI

• Stabilità elevata grazie al serraggio esterno brevettato • Precisione di ripetibilità < 0.002 mm • Pallet indicizzabili 4x90° • Intuitivo • Numerose possibilità di adattamento

STANDARDIZZARE

331

EROWA PM TOOLING

Fresatura Gli elettrodi per la lavorazione dell forme vengono trasformati su supporti ITS.

Elettroerosione a tuffo (EDM) Sulla superficie dei punzoni, le forme vengono ricavate per erosione.

Elettroerosione a filo (Wire-EDM) I contorni vengono lavorati mediante macchina per elettroerosione a filo.

Pressatura di polveri I punzoni (superiore e inferiore) e la matrice vengono collocati nella pressa. Le posizioni di riferimento sono determinate dal mandrino, perfettamente allineato.

Rettificatura I punzoni possono venir lavorati anche mediante rettificatrici in tondo.

more information: Weblink - PM Tooling

PM Tooling

La precisione è necessaria per produrre parti di presse per polveri della migliore qualità. I sistemi di serraggio rapido ad alta precisione di EROWA svolgono un ruolo decisivo.

332

EROWA PM Tooling

La massima precisione

STANDARDIZZARE

333

EROWA PM TOOLING

Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:

1. Comando manuale

2. Sbloccaggio tramite pistola ad aria compressa 3. Sbloccaggio tramite valvola a leva

EROWA PM TOOLING PM Tooling

Mandrini

330

PM Tooling

Pallet

332

PM Tooling

Accessori

334

PM Tooling

Lavorazione ad asportazione di truciolo

16. Manipolazione con pinza EROWA RN PC 210

Elettroerosione a tuffo

17. Manipolazione con pinca EROWA RCS

Elettroerosione a filo

18. Manipolazione con pinca EROWA WGS-500

334

EROWA PM Tooling Precise

Mandrini Dati tecnici Precisione di ripetizione Indessaggio Pressione di apertura pneumatico Serragio

Mandrini PM < 0,002 mm 4 x 90° min. 6 bar Tensione elastica

ER‑047544

Mandrino per matrice PM128 II Precise

Esecuzione

Acciaio temprato. Foro passante ø 86. Guarnizione esterna. 23000 N (con riserraggio a 6 bar)

Forza di serraggio Raccordi Posteriori a doppia linea. Azionamento Con unità di comando. Applicazione Su fresatrici e presse per polveri. Per il fissaggio di pallet per matrice PM128 Precise. ER‑040697

Mandrino PM85 Precise

Esecuzione

Acciaio temprato, inossidabile. Foro passante ø 25. 9000 N.

Forza di serraggio Raccordi Posteriori a doppia linea. Azionamento Con unità di comando. Applicazione Su fresatrici, torni, macchine per elettroerosione a tuffo e a filo, presse per polveri. Per il fissaggio di pallet PM85 Precise. ER‑055370

Mandrino PM60 Precise

Esecuzione

Acciaio temprato, inossidabile. Foro passante ø 25. 6500 N.

STANDARDIZZARE

335

EROWA PM TOOLING

ER‑047566

Mandrino per matrice PM128 II Precise con piastra di base

Esecuzione

Acciaio temprato, inossidabile. Foro passante ø 86. Guarnizione esterna. 20000 N (con riserraggio a 6 bar)

Forza di serraggio Azionamento laterale, con pistola ad aria compressa o con unità di comando. Applicazione Su fresatrici, torni, rettificatrici, macchine per elettroerosione a tuffo e a filo. Per il fissaggio di pallet per matrice PM128 Precise e Multi. ER‑040696

Mandrino PM85 Precise con piastra di base

Esecuzione

Acciaio temprato, inossidabile. Foro passante ø 25. 9000 N.

ER‑047500

Mandrino PM60 Precise con piastra di base

Esecuzione

Acciaio temprato, inossidabile. Foro passante ø 25. 6500 N.

Forza di serraggio Raccordi Laterali a doppia linea. Azionamento Con unità di comando. Applicazione Su fresatrici, macchine per elettroerosione a tuffo e a filo, presse per polveri. Per il fissaggio di pallet PM60 Precise.

PM Tooling

336

EROWA PM Tooling Precise

Pallet ER‑034680

Pallet di matrice PM128 ø 52 Precise 1 pezzo

Esecuzione

Acciaio temprato, inossidabile. Centraggio integrato nel pallet. ø interno 52. Impiego su mandrino di matrice PM128 Precise. Per il fissaggio di matrici, pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo. Con viti M6 attraverso il pallet o con viti M8 attraverso il pezzo.

Applicazione

Montaggio elettrodo grezzo ER‑046927

Pallet di matrice PM128 ø 84.5 Precise 1 pezzo

Esecuzione

Acciaio temprato, inossidabile. Centraggio integrato nel pallet. ø interno 84.5. Impiego su mandrino di matrice PM128 Precise. Per il fissaggio di matrici, pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo. Con viti M6 attraverso il pallet o con viti M8 attraverso il pezzo.

Applicazione

Montaggio elettrodo grezzo ER‑081885

Pallet di matrice PM128 ø 135 Precise per pinza PM128

Esecuzione

Acciaio temprato, inossidabile. Centraggio integrato nel pallet. Impiego su mandrino PM128 Precise. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo e nella pressatura di polveri. Attraverso i fori di fissaggio che possono essere scelti liberamente entro ø 120 mm (parte superiore non temprata).

Applicazione

Montaggio elettrodo grezzo ER‑082717

Pallet di matrice PM128 ø 148 Precise per pinza ITS 148

Esecuzione

Applicazione

Montaggio elettrodo grezzo

STANDARDIZZARE

337

ER‑040701

Pallet PM85 Precise 1 pezzo

Esecuzione

Acciaio temprato, inossidabile. Centraggio integrato nel pallet. ø interno 25. Impiego su mandrino PM85 Precise. Con attacco ER‑039839: ProductionChuck 210 Combi, PowerChuck P, ITS Chuck 100 P e QuickChuck 100 P. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo e nella pressatura di polveri. Con viti M6 attraverso il pallet o con viti M8 attraverso il pezzo.

Applicazione

Montaggio elettrodo grezzo ER‑055369

Pallet PM60 Precise 8 pezzi

Esecuzione

Acciaio temprato, inossidabile. Centraggio integrato nel pallet. ø interno 25. Impiego su mandrino PM60 Precise. Con attacco ER‑041429: ProductionChuck 210 Combi, PowerChuck P, ITS Chuck 100 P e QuickChuck 100 P. Per il fissaggio di pezzi e dispositivi nella lavorazione ad asportazione di truciolo, nell’elettroerosione a tuffo e a filo e nella pressatura di polveri. Con viti M6 attraverso il pallet.

Applicazione

Montaggio elettrodo grezzo ER‑035792

Pallet adattatore H24 PM Precise per pallet per matrice PM128

Esecuzione Applicazione

Acciaio temprato, inossidabile. Altezza pallet 24 mm. Quale adattatore tra il pallet per matrice PM128 Precise e Multi ed il mandrino di serraggio ITS 100 P o PowerChuck P.

PM Tooling

EROWA PM TOOLING

338

EROWA PM Tooling

Accessori ER‑039839

Attacco PM85 automatico 8 pezzi

ER‑046075

Attacco PM85 automatico 1 pezzo

Esecuzione Application

Acciaio temprato. Di tipo manuale con foro ø 10,5. Nei pallet PM85 Precise. Montaggio con anello di sicurezza.

ER‑041429

Attacco PM56 / PM60 manuale 8 pezzi

ER‑045759

Attacco PM56 / PM60 manuale 1 pezzo

Esecuzione Applicazione

Acciaio temprato. Di tipo manuale con foro ø 10,5. Nei pallet PM56 e PM60 Precise. Montaggio con anello di sicurezza.

ER‑049248

Pallet di allineamento PM128 Precise per mandrino per matrice PM128 Precise

Esecuzione Applicazione

Acciaio temprato, inossidabile. Con piano di riscontro rettificato e foro centrale ø 10. Nella costruzione di utensili e stampi, per la regolazione della posizione angolare e la determinazione del centro dei mandrini per matrice PM128 Precise.

ER‑042440

Pallet di allineamento PM85 Precise

Esecuzione

Acciaio temprato, inossidabile. Con piano di riscontro rettificato, foro centrale ø 15 e foro di posizionamento ø 10. Nella costruzione di utensili e stampi, per la regolazione della posizione angolare e la determina‑ zione del centro dei mandrini PM85 Precise.

Applicazione

STANDARDIZZARE

339

ER‑042350

Palett di allineamento PM56/PM60 Precise

Esecuzione Applicazione

Acciaio temprato, inossidabile. Con piano di riscontro rettificato, foro centrale ø 9 e foro di posizionamento ø 10. Nella costruzione di utensili e stampi, per la regolazione della posizione angolare e la determinazione del centro dei mandrini PM56 e PM60 Precise.

ER‑043427

Spina di allineamento PM85 Precise

Esecuzione

Acciaio temprato, inossidabile. Con piano di riscontro rettificato e diametro 10. Per la regolazione della posizione radiale e assiale dei mandrini PM85 Precise.

Applicazione

ER‑043428

Spina di allineamento PM56 / PM60 Precise

Esecuzione

Acciaio temprato, inossidabile. Con piano di riscontro rettificato e diametro 45. Per la regolazione della posizione radiale e assiale dei mandrini PM56 e PM60 Precise.

Applicazione

Nota: l'intera gamma è illustrata nel catalogo EROWA PM Tooling.

PM Tooling

EROWA PM TOOLING

340

EROWA Adattamento mandrino

Ridurre al minimo i tempi di attrezzaggio e aumentare la produttività! La soluzione di adattamento del mandrino EROWA consente di aumentare il tempo produttivo in modo decisivo, soprattutto nella rettifica in tondo. Il cambio del mandrino a tre ganasce per il sistema di serraggio pneumatico fino al dispositivo su misura del cliente richiede solo pochi secondi e tutto avviene sempre con la massima precisione. Lo standard utilizzato per tutte le soluzioni di adattamento è il mandrino EROWA PM. L’integrazione sul mandrino macchina avviene mediante una flangia idonea. La soluzione integrale si dimostra convincente per la sua struttura stabile e compatta.

I FATTI

• Tempi di attrezzaggio notevolmente ridotti • Altezza di montaggio minima • Massima stabilità e precisione di ripetibilità • Massima precisione di circolarità • Azionamento pneumatico degli adattamenti. • Ermeticità totale • Automatizzabile

STANDARDIZZARE EROWA ADATTAMENTO MANDRINO

EROWA Adattamento mandrino

Sistemi di serraggio EROWA consigliati per gli adattamenti dei mandrini EROWA ProductionChuck 210

400 x 400 x 400 mm

Il mandrino PC 210 è disponibile con foro passante ø 81 mm o come variante combinata con sistema PowerChuck P integrato. Unisce la comprovata precisione EROWA a una struttura compatta, enorme forza di serraggio e stabilità. Il sistema di serraggio è particolarmente adatto per l'impiego su torni e rettificatrici cilindriche. La forma costruttiva rotonda consente un accesso ottimale al pezzo.

EROWA PM Tooling (Powder Metallurgy)

In base alla macchina

Con il sistema di serraggio EROWA PM Tooling, punzoni, matrici e pezzi vengono montati su pallet e realizzati con precisione al punto zero del sistema. La compatibilità con altri sistema di serraggio EROWA consente l'accessibilità dei punzoni pallettizzati lungo l'intera catena di produzione. I punzoni possono così essere lavorati sulle rettificatrici cilindriche.

EROWA PowerChuck P

160 x 160 x 250 mm

Per fresatrici o foratrici, profilatrici o rettificatrici in piano o mandrini di macchine a dividere o torni, il mandrino PowerChuck P rappresenta la base accessibile, flessibile e precisa per portapezzi.

EROWA ITS (Integrated Tooling System)

140 x 140 x 140 mm

Il mandrino EROWA ITS lavora con una tecnologia semplice e geniale. Mantiene in posizione portapezzi e pezzi con precisione, stabilità e ripetibilità uniche. Le sue possibilità di impiego sono molteplici tanto che rappresenta un ottima base per un sistema di serraggio modulare ben studiato.

341

342

EROWA Adattamento mandrino

Versatilità senza limiti

Production Chuck 210 Universale - potente combinabile Apertura: ø 81 mm

Azionamento manuale con pistola ad aria compressa

PM Tooling Versatile - compatto intelligente Apertura: • fino a ø 48 mm in combinazione con AirDock • fino a ø 86 mm senza AirDock

PowerChuck P Robusto - flessibile - curato

Azionamento automatico con distributore rotante

ITS Dimensioni compatte collaudato - affidabile

Opzioni disponibili

Apertura centrale: per la lavorazione di materiale da barra.

Raccordo rotante: per l'azionamento automatico.

AirDock: interfaccia per aria Mezzi: interfaccia per compressa fino a 10 bar. olio, vuoto, refrigerante.

343

STANDARDIZZARE EROWA ADATTAMENTO MANDRINO

EROWA Adattamento mandrino

I vantaggi sono evidenti Senza EROWA adattamento mandrino

Con EROWA adattamento mandrino

Mandrino a tre griffe ø 200 mm

• Tempi di allestimento notevolmente ridotti • Elevata precisione di ripetibilità • Alta flessibilità 10 9 8 7 6 5 4 3 2 1 0 Tempo di allestimento (minuti)

EROWA PowerChuck P

senza EROWA

con EROWA

senza EROWA

con EROWA

senza ohne EROWA EROWA

mit con EROWA EROWA

senza EROWA

con EROWA

20 18 16 14 12 10 8 6 4 2 0 Tempo di allestimento (minuti)

Mandrino a tre griffe ø 250 mm

20 20 18 18 16 16 14 14

8 8 6 6 4 4 2 2 0 0 Tempo di allestimento (minuti)

Portapinze con pallet

10 9 8 7 6 5 4 3 2 1 0 Tempo di allestimento (minuti)

Versioni specifiche del cliente

Manuale: Azionato con una pistola ad aria compressa.

Automatizzato: Collegato alla macchina.

Adattato: Sistemi di terzi o di proprietà.

Adattamento mandrino

12 12 10 10

344

EROWA Adattamento mandrino

Applicazione flessibile Altri sistemi di serraggio per applicazioni di tornitura o rettifica sono riportati nel catalogo generale EROWA. Saremo lieti di verificare per voi l’adattamento degli accessori di serraggio, per la massima flessibilità della vostra produzione.

Più informazioni:

Combinato Infinite possibilità di adattamento di sistemi e combinazioni EROWA.

Adattato Per mandrini autocentranti o pallet, manuale o automatico.

Integrato Adatto alla gamma di pezzi e all'interfaccia di macchina.

Preciso Per ogni livello di adattamento sono disponibili i componenti di allineamento abbinati.

Minima altezza di montaggio Struttura agile e completamente ermetica.

Robusto Massima stabilità e precisione di ripetibilità anche con pezzi di grandi dimensioni.

STANDARDIZZARE

345

Adattamento mandrino

EROWA ADATTAMENTO MANDRINO

346

Sistemi di misurazione della qualità e presettaggio EROWA

Macchina

Macchina di misura / Postazione di attrezzaggio

EROWA Misurazione e presettaggio

Lavorazione ad asportazione di truciolo Elettroerosione a tuffo

Elettroerosione a filo

Organizzazione degli elettrodi e dei pezzi. Tutti i pezzi e gli elettrodi vengono preparati esternamente alla macchina e vengono determinati, se necessario, i valori offset. In questo modo si possono predisporre i programmi in anticipo, rendendo possibile l‘automazione. La misurazione di qualità aumenta la sicurezza di processo ed è un fattore importante per una buona gestione della qualità.

ORGANIZZARE

SISTEMI DI MISURAZIONE E PRESETTAGGIO EROWA

EROWA CMM Qi

348

EROWA PreSet 3D CNC

352

EROWA PreSet 3D MAN

354

EROWA PreSet 2D EROWA PreSet 2D +C

356

EROWA PreSet Basic UPC EROWA PreSet Basic PalletSet W EROWA PreSet Basic UnoSet

360 360 360

Equipaggiamento di base e optional per: CMM Qi / PreSet 3D / PreSet 2D / PreSet Basic

362

Software per sistemi di misurazione EROWA - EROWA PreSoft Software - ARCO-CAD - Metrolog X4 - EROWA Q-Measure - EROWA CMM CubeScan Technology - EROWA Quick Link XT - EROWA JMS 4.0 Organizzare

364 366 368 370 372 373 374 376

347

348

EROWA CMM Qi

Misurazione della qualità con la massima precisione La macchina di misurazione della qualità EROWA CMM Qi consente, grazie alla sua struttura massiccia, la massima precisione meccanica e riunisce in modo efficace i prodotti EROWA in un sistema di precisione ineccepibile.

EROWA CMM Qi • Macchina di misurazione (piastra di lavoro con configurazione dei fori per tutti i sistemi di serraggio EROWA) • Comando pneumatico • PC e stampante a colori (optional) • Software per il presettaggio e la misurazione della qualità • Tastatore Renishaw (optional) • Sfera di calibratura Per ulteriori dettagli rivolgersi al rivenditore EROWA.

Dati tecnici

CMM Qi Corsa asse X Corsa asse Y Corsa asse Z Quota massima tra tavola e supporto tastatore (senza tastatore) Distanza massima tra i montanti ad altezza della tavola Superficie utile della tavola in granito (con configurazione dei fori EROWA) Imprecisione di misurazione in volume (secondo ISO 10360/2) Standard High Precision Dimensioni macchina Dimensioni L x P x A Peso massimo caricabile del pezzo Peso macchina (senza carico)

600 mm 700 mm 500 mm 668 mm 650 mm 650 x 1700 mm 1.5 µm + L/500 0.7 µm + L/500 (L in mm) 2100 x 1500 x 2700 mm 650 kg 2350 kg

ORGANIZZARE EROWA CMM QI

I FATTI

• Precisione meccanica di base • Solida tavola in granito naturale • Predisposto per i sistemi di serraggio EROWA • Elevata sicurezza di processo

• Automatizzabile • Pacchetto software completo per preimpostazione, misurazione della qualità e automazione

03 01 04

07 09

Nota: Offriamo il kit adatto per l’adattamento alla macchina di misura di un gran numero di mandrini.

01 | Righe ottiche Righe Renishaw ad alta precisione con teste di lettura ottiche garantiscono i miglior risultati. 02 | Sistemi di scansione Renishaw Sistemi di misura ad altissima precisione per la massima flessibilità. 03 | Azionamenti centrali Azionamenti centrali per movimenti simmetrici. 04 | Struttura simmetrica della macchina Lega di alluminio speciale, per la migliore stabilità di forma e temperatura, su guide in granito naturale.

5 | Software Con i software di misurazione e presettaggio EROWA si possono acquisire con grande facilità i dati di presettaggio ed eseguire le misurazioni della qualità in modo preciso e rintracciabile. 06 | Diversi sistemi di serraggio In base alle esigenze vengono montati uno o più sistemi di serraggio EROWA sulla tavola stabile. Tutti i fori necessari sono già predisposti. FrameSet, MTS, UPC o ITS - sono supportate tutte le varianti. 07 | Comando integrato Già predisposto per il controllo dei diversi sistemi di serraggio.

08 | Comando mediante joystick Comando ottimale per misurazioni sicure. Una sola leva per il controllo di tutti gli assi. Disponibile anche joystick wireless come optional. 09 | Granito naturale Insieme alla struttura interna in lega speciale, la solida tavola in granito costituisce la base per la precisione. 10 | Rivestimento chiuso Migliore schermatura possibile contro gli influssi ambientali nonché circolazione dell’aria controllata intorno al sistema di misurazione. Massima precisione anche nell’ambiente di produzione.

349

350

EROWA CMM Qi

Monitoraggio continuo della qualità Informazioni dettagliate sulle soluzioni di automazione EROWA sono disponibili nel presente catalogo nella sezione “Automazione EROWA” (da pagina 379). Oppure contattate il vostro rivenditore EROWA. EROWA Automazione

Il controllo automatico intermedio o finale aumenta considerevolmente la sicurezza di processo. La macchina di misura viene sfruttata maggiormente e quindi diventa più redditizia. Il requisito per l'automazione dei processi è il sistema di palletizzazione dei pezzi continuo su tutte le macchine. Tale sistema costituisce l'interfaccia precisa e flessibile tra macchine di produzione, macchine di misura CNC e i pezzi. Con il giusto EROWA Robot e il sistema di gestione del processo EROWA JMS 4.0 siamo in grado di offrire una soluzione completa da un unico fornitore.

Il riconoscimento automatico dei pallet tramite chip consente di avere sempre sotto controllo dove si trova il pezzo nella catena di produzione. I messaggi di stato vengono inviati all'operatore anche tramite SMS.

Con il kit di automazione (optional) si può caricare la CMM Qi con un EROWA Robot. Il controllo CNC consente misurazioni automatiche della qualità.

Il controllo automatico intermedio o finale aumenta considerevolmente la sicurezza di processo. La macchina viene sfruttata al meglio e quindi diventa più redditizia. Inoltre si possono ridurre i costi degli scarti.

ORGANIZZARE EROWA CMM QI

EROWA CMM Qi

Optional secondo le esigenze

Illuminazione interna per CMM Qi Con l'illuminazione dell'area interna il posto di misurazione viene sempre illuminato in modo ottimale. Grazie alle speciali luci a luce fredda si assicura che l'illuminazione non influisca sulla misurazione.

Tavola rotante - L'altra dimensione della misurazione La tavola rotante completamente integrata nella macchina di misura consente le misurazioni su un 4°. asse. In questo molto, oltre ai componenti prismatici, è possibile misurare in modo rapido ed efficiente pezzi a rotazione simmetrica.

Pulitore stilo tastatore Nei controlli qualità automatizzati è difficile assicurare la pulizia dei sistemi tastatori. Con il pulitore stilo tastatore è possibile pulire il sistema tastatore prima di ogni misurazione al fine di evitare fastidiose misurazioni errate.

Weblink Più informazioni:

Contratti di manutenzione hardware / software Per un pacchetto di soluzioni complete sono disponibili contratti di manutenzione su misura per hardware e software.

Scanner

Grazie agli aggiornamenti periodici, il vostro software è sempre aggiornato e supporta le tecnologie più recenti. Inoltre vi assicurate un supporto tempestivo per tutte le sfide. Inoltre gli interventi di manutenzione regolare garantiscono una elevata disponibilità dei dispositivi.

LED di stato Lampada

Siamo lieti di soddisfare le esigenze specifiche dei clienti Che si tratti di supporti di comparatori, strutture per mandrini, LED di stato, contaore o scanner, configuriamo il sistema di misura in base alle vostre esigenze.

Con i relativi contratti di manutenzione vi assicurate la totale compatibilità e sicurezza d’uso del vostro sistema di misura.

351

352

EROWA PreSet 3D CNC

Presettaggio facile: misurazione di serie automatica Le macchine utensili devono essere il più possibile sgravate da operazioni improduttive. Preimpostare e misurare i pezzi sono operazioni che possono essere effettuate in modo più efficiente su una stazione di misurazione. Con PreSet 3D CNC mettete a disposizione degli operatori un dispositivo studiato appositamente per questo compito.

EROWA PreSet 3D CNC • Macchina di misurazione (piastra di lavoro con configurazione dei fori per tutti i sistemi di serraggio EROWA) • Comando pneumatico • PC e stampante a colori (optional) • Software per la preimpostazione e la misurazione della qualità • Tastatore Renishaw (optional) • Sfera di calibratura Per ulteriori dettagli rivolgersi al rivenditore EROWA.

Dati tecnici PreSet 3D CNC Corsa asse X Corsa asse Y Corsa asse Z Quota massima tra tavola e supporto tastatore (senza tastatore) Distanza massima tra i montanti ad altezza della tavola Superficie utile della tavola in granito (con configurazione dei fori EROWA) Precisione di misurazione in volumi (secondo ISO 10360/2) Dimensioni macchina Dimensioni LxPxA Peso massimo caricabile del pezzo Peso macchina (senza carico)

650*1 mm 700*1 mm 500*1 mm 688 mm 819 mm 819 x 1330 mm 2.5µm + L/300 1380 x 1160 x 2429 mm 1900*2 kg 775 kg

Altre dimensioni disponibili Corsa asse X Corsa asse Y Corsa asse Z

500 mm - 1500 mm 600 mm - 3000 mm 400 mm - 1300 mm

*1 Altre lunghezze di corsa su richiesta. A seconda del tipo di macchina,

i valori potrebbero essere diversi da quelli qui indicati.

*2 A seconda delle dimensioni della macchina.

ORGANIZZARE EROWA PRESET 3D CNC

I FATTI

• Programmi di presettaggio animati • Software di misurazione di qualità di facile utilizzo • Configurazione dei fori integrata per il serraggio dei mandrini EROWA

• Automatizzabile • Possibilità di riconoscimento sicuro del pezzo con EWIS™

04 01

• Controllo della temperatura • Pacchetto software completo per preimpostazione, misurazione della qualità e automazione 03

Nota: Offriamo il kit adatto per l’adattamento alla macchina di misura di un gran numero di mandrini. 01 | Righe ottiche Le righe Renishaw ad alta precisione con testina ottica garantiscono il miglior risultato. Unità di rilevamento Renishaw Per la massima qualità e una flessibilità ineguagliabile. 02 | Caratteristiche costruttive Lega speciale in alluminio per la massima stabilità dimensionale e termica.

03 | Granito naturale Il piano di lavoro ad alta precisione realizzato in granito nero costituisce la base per tutti i sistemi di serraggio EROWA utilizzabili. I fori di fissaggio sono già predisposti. 04 | Joystick Controllo ottimale per misurazioni sicure. Un‘unica leva di comando per tutti gli assi.

Software Con il software di presettaggio EROWA i dati di presettaggio vengono acquisiti con grande facilità e supportati graficamente. Azionamento dei sistemi di serraggio Tutti i sistemi si possono aprire azionando semplicemente una leva. Assi motorizzati Tutti gli assi sono azionati da servomotori a corrente continua.

353

354

EROWA PreSet 3D MAN

Presettaggio, allestimento e misurazione PreSet 3D MAN è nata da esigenze molto elevate. Grazie alla modularità è possibile adattare e ampliare il sistema in modo flessibile. Ci assumiamo la responsabilità dell'intero progetto del sistema, dalla messa in esercizio fino alla formazione e alla manutenzione. Comodo e competente.

EROWA PreSet 3D MAN • Macchina di misurazione (piastra di lavoro con configurazione dei fori per tutti i sistemi di serraggio EROWA) • Comando pneumatico • PC e stampante a colori (optional) • Software per la preimpostazione • Tastatore Renishaw (optional) • Sfera di calibratura Per ulteriori dettagli rivolgersi al rivenditore EROWA.

Dati tecnici PreSet 3D MAN

2411 Max. 830

720 x 960 mm 3.2 µm + L/300 1044 x 1018 x 2411 mm 300 kg 390 kg

650 mm 700 mm 500 mm

* Altre lunghezze di corsa su richiesta. A seconda del tipo di macchina, i valori potrebbero essere diversi da quelli qui indicati.

145

585 mm 720 mm

1018

1044

Altre dimensioni disponibili Corsa asse X Corsa asse Y Corsa asse Z

500 mm* 500 mm* 440 mm*

Y=600

Corsa asse X Corsa asse Y Corsa asse Z Quota massima tra tavola e supporto tastatore (senza tastatore) Distanza massima tra i montanti ad altezza della tavola Superficie utile della tavola in granito (con configurazione dei fori EROWA) Precisione di misurazione in volumi (secondo ISO 10360/2) Dimensioni macchina Dimensioni LxPxA Peso massimo caricabile del pezzo Peso macchina (senza carico)

X=500

ORGANIZZARE EROWA PRESET 3D MAN

I FATTI

• Programmi di presettaggio animati • Configurazione dei fori integrata per il serraggio dei mandrini EROWA • Possibilità di riconoscimento sicuro del pezzo con EWIS™ • Disponibilità di numerosi postprocessori per la conversione dei dati di misurazione nel linguaggio macchina

Nota: Offriamo il kit adatto per l’adattamento alla macchina di misura di un gran numero di mandrini.

01 | Righe ottiche Le righe Renishaw ad alta precisione con testina ottica garantiscono il miglior risultato. Unità di rilevamento Renishaw Per la massima qualità e una flessibilità ineguagliabile. 02 | Caratteristiche costruttive Fusione speciale in alluminio per la massima stabilità dimensionale e termica.

03 | Granito naturale Il piano di lavoro ad alta precisione realizzato in granito nero costituisce la base per tutti i sistemi di serraggio EROWA utilizzabili. I fori di fissaggio sono già predisposti. Azionamento dei sistemi di serraggio Tutti i sistemi si possono aprire azionando semplicemente una leva.

Software Con il software di presettaggio EROWA i dati di presettaggio vengono acquisiti con grande facilità e supportati graficamente.

355

356

EROWA PreSet 2D

Regolazione facile degli elettrodi La stazione di preregolazione degli elettrodi per tutti i casi. Il design raffinato prende in considerazione il lavoro quotidiano in officina. Le misurazioni negli assi X, Y, Z e C vengono eseguite in modo rapido e sicuro. L'output dei dati dei valori misurati è integrato. La stazione di preregolazione può essere equipaggiata con diversi sistemi di serraggio.

Semplicemente geniale, il tastatore spigoli 2D (brevetto EROWA) consente di determinare i valori desiderati su raggi, spigoli, angoli e superfici oblique.

La pratica guida operatore nella modalità EROWA mostra passo come vengono determinati i valori di offset.

EROWA PreSet 2D - versione da tavola

EROWA PreSet 2D • Piastra di misurazione con carrello o nella versione da tavolo • Mandrino montato • Display digitale con GAGE-CHEK 2000 Macro di presettaggio • Strumento di misura due assi • Tastatore spigoli 2D EROWA • Detergente per lastra di pietra dura Per ulteriori dettagli rivolgersi al rivenditore EROWA.

Sempre corretto, il supporto aerostatico simula l'asse C sulla macchina per erosione. La concentricità ad alta precisione mostra anche gli scarti più piccoli degli elettrodi.

Codice d‘ordine prodotto EROWA PreSet 2D senza asse C PreSet 2D UnoSet PreSet 2D PalletSet W PreSet 2D UPC / ITS Chuck 100 P PreSet 2D ITS Compact Combi PreSet 2D ProductionChuck 210

con carrello ER-057208 ER-057209 ER-057210 ER-057211 ER-057212

versione da tavolo ER-158556 ER-158557 ER-158558 ER-158561 ER-158559

con asse C PreSet 2D+C ITS Chuck 100 PreSet 2D+C ITS Compact Combi

con carrello ER-057213 ER-057214

versione da tavolo ER-158560 ER-147394

ORGANIZZARE EROWA PRESET 2D

EROWA PreSet 2D

Optional e accessori

Dati tecnici PreSet 2D Corsa asse X Corsa asse Y Corsa asse Z Unità di elaborazione Interfaccia Sistema tastatore Ingombro Alimentazione dell’aria compressa

240 mm 320 mm 335 mm Heidenhain GAGE - CHEK 2000 con macro di presettaggio EROWA USB/Ethernet per il trasferimento di dati a QuickLinkXT/JMS 4.0 Tastatore spigoli 2D EROWA / tasto di commutazione / microscopio 700 x 1000 mm min 6 bar swcca

Risparmio di spazio I Con la versione da tavolo di PreSet 2D, il dispositivo di misura viene posizionato dove è necessario. In questo modo l‘area di lavoro viene sfruttata in modo ottimale e si risparmia spazio.

357

358

EROWA PreSet 2D

Optional e accessori

Tastatore spigoli EROWA 2D ER-057471 Rilevamento preciso di spigoli vivi, angoli, diametri e lunghezze.

Kit tastatore tattile ER-165469 Per una registrazione rapida e semplice dei valori di offset e di misura. La funzione di commutazione della tastatura elimina la necessità di azzeramento come nel caso dei precedenti comparatori. Il punto di misura viene registrato automaticamente non appena la tastatura viene rilasciata sul componente.

Inserti per tastatori A ER-008623 B ER-008562 C ER-008831 D ER-008628 per tastatore spigoli 2D.

Mini PC incl. monitor ER-147724 Soluzione integrata per il trasferimento diretto di dati al sistema di gestione o trasferimento di immagini dai sistemi di telecamere.

Inserti per tastatori 3 x M2 E ER-009899 ø 2 mm F ER-003350 ø 1 mm G ER-003358 per tastatore spigoli 2D.

Microscopio ER-008756 Per il rilevamento di profili, incavi e fori. Ingrandimento 30x..

Comparatore a levatastatrice ER-059439 Comparatore analogico con diametro di 38 mm e con una risoluzione di 0,002 mm.

Lampada a luce fredda ER-095529 Solo per il microscopio: offre un‘illuminazione.

Adattatore conico ISO 30 ER-008852 Adattatore conico ISO 40 ER-008854 Per la preregolazione degli utensili ad asportazione di truciolo con i relativi supporti conici.

Sistema di telecamere ER-158911 Per trasferire le viste acquisite dal microscopio al monitor del mini PC.

E F G

QuickLinkXT Per la trasmissione dati, l‘elaborazione in formati specifici della macchina e il trasferimento dati da una stazione di preregolazione EROWA PreSet 2D a un‘unità di controllo macchina.

ORGANIZZARE

359

PreSet 2D

EROWA PRESET PRESET 2D 2D EROWA

360

EROWA PreSet Basic

Allestimento e allineamento

PreSet Basic è la stazione di allestimento e preregolazione ideale per il controllo rapido del piano Z e per l‘allineamento dei pezzi sull‘asse Y. Grazie allo stabile carrello l‘apparecchiatura si può rapidamente spostare nel luogo che consente di razionalizzare il lavoro al meglio.

Sistema di serraggio a scelta (qui PalletSet W). La stazione di preregolazione ha una struttura modulare. Selezione del sistema di serraggio in base alle proprie esigenze.

Con il comparatore sul supporto flessibile si possono orientare i pezzi nell'area Z o lungo l'asse Y della riga di battuta.

Tavola di misurazione in pietra naturale della migliore qualità secondo DIN 876/00. Consegna con certificato e protocollo di misurazione.

Dati tecnici PreSet Basic Peso in assetto di lavoro (kg) Carico massimo (kg) Gradazione comparatore (mm) Sistema di rilevamento Ingombro (mm)

UPC PalletSet W UnoSet 230 220 230 100 25 10 0.002 0.002 0.002 Comparatore analogico su supporto flessibile 800 x 500 x 1000

ORGANIZZARE EROWA PRESET BASIC

ER-057206 Versione Carico Impiego

Stazione di preregolazione con carrello, tavola di misurazione, mandrino di serraggio UPC e tastatore. 100 kg. Allestimento e allineamento dei pezzi sui pallet UPC.

ER-057205 Versione Carico Impiego

Carico Impiego

Secondo le vostre esigenze Che si tratti di una soluzione standard o di una configurazione specifica, la stazione di allestimento e di preregolazione PreSet si adatta alle vostre esigenze in modo personalizzato. Saremo lieti di offrirvi la nostra consulenza.

PreSet Basic PalletSet W

Stazione di preregolazione con carrello, tavola di misurazione, mandrino di serraggio PSW e tastatore. 25 kg. Allestimento e allineamento dei pezzi sui supporti PalletSet W.

ER-057204 Versione

PreSet Basic UPC

PreSet Basic UnoSet

Stazione di preregolazione con carrello, tavola di misurazione, mandrino di serraggio UnoSet e tastatore. 10 kg. Allestimento e allineamento dei pezzi sui supporti UnoSet.

361

362

EROWA CMM Qi / PreSet 3D

Equipaggiamento di base

Le macchine di misura possono essere dotate di sistemi di serraggio EROWA secondo le esigenze specifiche del cliente. Alcuni di questi sistemi possono essere combinati e montati sulla stessa tavola.

Kit adattatore Versione Applicazione Nota

Tutti i componenti per adattare un mandrino standard EROWA ad azionamento pneumatico alla macchina di misura. Adattamento di mandrini EROWA del tipo: MTS, UPC 2.0, UPC 2.0 con mandrino ITS, PC 210, PowerChuck P, ITS Chuck 100 P, ITS Compact Combi, VPC. I dati dettagliati sui mandrini sono disponibili in questo catalogo nelle rispettive descrizioni dei prodotti nella sezione «Sistemi di serraggio EROWA». Oppure contattate il vostro rivenditore specializzato EROWA

ER-046080

FrameSet Base 3D CNC

Versione

Mandrino di serraggio piatto su piastra di supporto per PreSet 3D CNC (non adatto per PreSet 3D MAN). Con accessorio di montaggio direttamente nella configurazione fori preparata. Per l'alloggiamento di cornici di serraggio FrameSet. FrameSet può essere montato in combinazione con i seguenti sistemi: UPC, PowerChuck P, ITS Compact CombiChuck, MTS Single Chuck.

Fissaggio Applicazione Combinazione

ER-022683

PalletSet W Base 3D

Versione Fissaggio Applicazione Combinazione

Mandrino di serraggio piatto su supporto per CMM Qi / PreSet 3D. Direttamente nella configurazione fori preparata. Per l'alloggiamento di tutti i supporti PalletSet W. PalletSet W può essere montato in combinazione con i seguenti sistemi: UPC, PowerChuck P, ITS Compact CombiChuck, MTS Single Chuck, PC 210.

ER-012580

UnoSet Kit Supporto 3D

Versione Fissaggio Applicazione

Mandrino 50 RSA su supporto per CMM Qi / PreSet 3D. Direttamente nella configurazione fori preparata. Per l'alloggiamento di tutti i supporti UnoSet e supporti ITS 50, C e ø 72. UnoSet può essere montato in combinazione con i seguenti sistemi: UPC, PowerChuck P, ITS Compact CombiChuck, MTS Single Chuck, PC 210.

Combinazione

ORGANIZZARE

EROWA PreSet

Strumenti di misurazione e optional Diversi optional componenti consentono di avere tutto sotto controllo in modo pratico e facile. In caso di domande sugli strumenti di misurazione e gli optional per i posti di misura EROWA, rivolgersi al proprio rivenditore specializzato EROWA.

Pallet di allineamento / Perni di controllo Applicazione

Nota

Strumenti di misura per l›allineamento e il controllo dei tipi di mandrino EROWA: MTS, UPC 2.0, UPC 2.0 con mandrino ITS, PC 210, PowerChuck P, ITS Chuck 100 P, ITS Compact Combi, PalletSet W. I dati dettagliati sugli strumenti di misura sono disponibili in questo catalogo nelle rispettive descrizioni dei prodotti nella sezione “Sistemi di utensili EROWA” (da pagina 13). Oppure contattate il vostro rivenditore EROWA.

ER-007796

Zero master

Applicazione

Per controllare il livello Z=0 delle stazioni di preregolazione Basic WEDM stazioni di preregolazione.

363

364

Software di misurazione EROWA

Versatile e funzionale

Con le soluzioni software di misura di EROWA si aprono nuove possibilità nella garanzia di qualità e Reverse Engineering. Grazie alla nostra stretta collaborazione con famosi produttori di software di misurazione possiamo proporvi la soluzione software adatta alle vostre esigenze. Che si tratti di semplici controlli intermedi, presettaggio di utensili e componenti o misurazioni sofisticate su componenti complessi fino al Reverse Engineering: tutto è possibile.

ORGANIZZARE SOFTWARE

Presetting e misurazione facili Le applicazioni software sviluppate internamente da EROWA PreSet Configurator e PreSoft contengono oltre 100 diverse macro per il presettaggio e la misurazione facile di utensili e componenti. Grazie alla dettagliata guida operatore grafica, ogni utente può eseguire semplici operazioni di misurazioni e presettaggio. Non sono necessarie competenze specifiche della tecnologia di misura 3D.

Misurazione della qualità per ogni esigenza Le due soluzioni software di misura MetrologX4 e ArcoCAD vi offrono la possibilità di eseguire semplici misurazioni di controllo fino a complesse analisi della geometria con intervalli di µ. Le opzioni software possono essere adattate in modo ottimale alle esigenze dei Clienti e consentono di scegliere la soluzione migliore per ogni applicazione al miglior prezzo.

Reverse Engineering e controlli in linea ai massimi livelli EROWA CMM CubeScan e EROWA QMeasure certamente rivoluzioneranno le vostre misurazioni in processo. Con l‘ausilio dello scanner laser, con EROWA CMM CubeScan rileverete in pochissimo tempo diverse migliaia di punti di misura da complesse superfici di modellazione libera e senza scrivere un programma di misura. Grazie alla creazione del programma automatizzata, dovrete solo fornire le dimensioni dei componenti e il modello CAD. Al resto ci pensa il CMM CubeScan. Con EROWA QMeasure avrete la possibilità di creare programmi di misurazione tattile nel vostro abituale ambiente CAD. QMeasure è perfettamente adatto per componenti con geometrie regolati e pochi punti di misura.

365

366

Software di misurazione EROWA

Presetting diventano semplici Aumentate le capacità: eseguite lavori di presettaggio e semplici misure di controllo sulla vostra macchina di misura senza bloccare la vostra macchina utensile o dovere attendere il controllo nella sala metrologica. Con le soluzioni software di EROWA avrete strumenti potenti che consentono ad ogni utente di eseguire in modo autonomo e semplice queste attività.

EROWA PreSet-Software Presetting e misurazione facili Il presettaggio consente di ottenere un maggiore tempo produttivo delle macchine utensili. Con il software di presetting EROWA si tiene conto di questa esigenza. Grazie al software PreSet di EROWA è possibile realizzare contemporaneamente l’allestimento e il presettaggio e guadagnare così fino a 600 ore di produzione all’anno. La semplice interfaccia utente nasconde una complessa tecnologia di misurazione. Grazie all’assistenza operatore visiva è sufficiente una breve introduzione e ogni operatore è in grado di eseguire il presettaggio e la misurazione di elettrodi e pezzi, anche senza conoscenze della tecnologia di misurazione 3D.

I FATTI

• Uso semplice e logicamente strutturato • Guida dell'operatore con grafici animati • integrato nel sistema di gestione del processo JMS 4.0 • Programmazione autonoma di macro e programmi di misurazione • Innovativa soluzione software con attenzione alle esigenze della tecnologia di misurazione del futuro • Non sono necessarie conoscenze delle misurazioni 3D

ORGANIZZARE SOFTWARE

01 | La rappresentazione chiara e la guida operatore grafica permettono a ogni utente di eseguire un presettaggio corretto in poco tempo. L'apprendimento dei cicli è intuitivo. Non sono necessarie conoscenze delle misurazioni 3D.

02 | I grafici animati intuitivi durante la misurazione supportano l‘operatore nell‘esecuzione delle macro.

03 | Esecuzione semplice di rapidi controlli intermedi ad esempio di diametri, distanze e angoli grazie alle macro misurazione predefinite.

04 | Creazione delle proprie macro per misurazioni rapide e sicure. Inoltre oltre 100 processi di misura utilizzati di frequente sono predefiniti come macro selezionabili al bisogno.

05 | EROWA PreSet Configurator ed EROWA PreSoft sono integrati nel sistema di gestione del processo JMS 4.0. Le funzioni di presetting vengono richiamate con un clic del mouse. I dati di offset rilevati vengono trasmessi automaticamente nel sistema.

06 | L'assegnazione automatica dei valori di offset rispetto ai numeri ID di elettrodi o pezzi consente un'elevata sicurezza di processo.

367

368

Software di misurazione EROWA

Software di misurazione per ogni esigenza Con la ricca offerta di soluzioni di software di misurazione di EROWA nessun desiderio resta insoddisfatto. Le opzioni software possono essere adattate in modo ottimale alle esigenze dei clienti. In questo modo è possibile scegliere per ogni esigenza la soluzione migliore al prezzo migliore.

ORGANIZZARE SOFTWARE

I FATTI

• Software integrale per il controllo qualità

Software di misurazione ARCO-CAD Importare - Misurare - Comparare - Protocollare ARCO-CAD è un software di misura economico per introdursi nella tecnologia di misurazione o per applicazioni di misura più semplici. Contiene tutte le funzioni, modelli CAD da importare che aiutino a creare programmi di misurazione o anche eseguire operazioni comparative dirette rispetto ai valori nominali CAD. In questo modo si ottengono misurazioni di qualità vere e proprie corredate di una protocollazione preziosa previa opportuna formazione.

• Importazione di dati: Catia, UG, Pro Eng, Solid Works, VDA, STEP • Definizione diretta dei punti di misurazione nel file CAD con “Teach-and-Learn“

La guida operatore è struttura con simboli animati basati su ARCO-CAD. In questo programma tutti gli operatori gestiscono in modo intuitivo e sicuro le rappresentazioni grafiche di tutte le operazioni di misurazione.

ARCO-CAD consente l‘integrazione dei dati CAD. Sulla base dei dati importati vengono selezionate e calcolate le aree da misurare. Questa funzione è particolarmente indicata per la misurazione di forme 3D complesse.

Con l'aiuto dei report ARCO-CAD si possono creare facilmente report complessi e personalizzati. Con l'ausilio di CAD, immagini o tabelle si possono rappresentare graficamente tutti gli elementi misurati. I modelli personalizzati facilitano la creazione dei report.

369

370

Software di misurazione EROWA

Software High End per le massime esigenze Metrolog X4 Mess-Software Software High End per le massime esigenze Il software di misurazione 3D Metrolog X4 offre una tecnologia d›avanguardia e il know-how per misurazioni ancora più efficienti e veloci. Affidatevi a un›interfaccia operatore ottimale, straordinariamente facile da usare e dalla performance elevata anche in caso di grandi quantità di dati.

I FATTI

• Interfaccia utente ottimale per una straordinaria facilità d'uso Visualizzazione chiara dei rapporti. In forma tabellare, grafica o di mappatura a colori. Con X4, potete progettare i rapporti di misura in base alle vostre esigenze e ricevere un rapporto di misura chiaro e informativo.

• Aumento dell'efficienza grazie alla massima flessibilità e funzionalità • Compatibilità senza precedenti per sistemi di misura tattili e ottici • Performance elevata anche con grandi quantità di dati • Ampia scelta di diverse lingue mediante selezione diretta

Semplice gestione di tolleranze di forma e posizione di tipo complesso a tempi record. Definizione facilitata delle tolleranze di posizione e forma. Il software offre un supporto generale per la valutazione delle tolleranze in accordo con il rispettivo standard vigente (ANSI e ISO).

Interfaccia grafica dell‘operatore intuitiva e completamente adattabile alle esigenze dell‘operatore in base ai rispettivi modelli macchina e tipi di misurazione. Procedura guidata per tutte le misurazioni manuali. Adattamento automatico della finestra durante il rilevamento dei punti. Finestra informazioni adattabile.

ORGANIZZARE

371

Software

SOFTWARE

372

Software di misurazione EROWA

Controlli in processo e Reverse Engineering ai massimi livelli Con la ricca offerta di soluzioni di software di misurazione di EROWA nessun desiderio resta insoddisfatto. Le opzioni software possono essere adattate in modo ottimale alle esigenze dei Clienti. In questo modo è possibile scegliere per ogni esigenza la soluzione migliore al prezzo migliore.

I FATTI

Software EROWA Q-Measure Misurazione di qualità direttamente dal sistema CAD Si possono definire le principali caratteristiche per la misurazione della qualità in modo rapido e facile nel proprio sistema CAD abituale. Con EROWA Q-Measure vengono definiti i punti di misura e le tolleranze. Sulla macchina di misura viene identificato l‘elettrodo, il programma viene creato automaticamente e si avvia la misurazione.

• Definizione interattiva di punti di misura e tolleranze • Identificazione automatica degli elettrodi • Creazione automatica dei programmi di misurazione • Abilitazione o sblocco dopo il risultato di misurazione • Documentazione con protocollo di misurazione 3D

Pianificazione Design di pezzi ed elettrodi. Definizione interattiva dei punti di misura e delle tolleranze direttamente nel sistema CAD abituale.

Trasferimento dati Integrazione completa del sistema di gestione del processo JMS 4.0 per un facilissimo trasferimento dei dati e una gestione dei dati user-friendly.

Misurazione di qualità / presettaggio Dopo la definizione dei punti di misura nella fase di pianificazione, il programma di misura viene generato automaticamente e trasmesso alla macchina di misura. Non appena il componente è stato identificato, il processo di presettaggio / misurazione viene elaborato automaticamente.

Report I report di misurazione 3D interattivi per una semplice analisi dei dati vengono generati automaticamente dal software e impostati per il pezzo di misura corrispondente. Ciò assicura la tracciabilità.

ORGANIZZARE SOFTWARE

I FATTI

EROWA CMM CubeScan Technology Controlli qualità rapidi, semplici ed economici Con l‘ausilio di uno scanner laser con EROWA CubeScan Software è possibile misurare i pezzi in pochissimo tempo senza contatto. E senza dovere creare un programma di misurazione aggiuntivo. Il risultato viene trasmesso direttamente al sistema di gestione. I pezzi difettosi vengono bloccati automaticamente.

• Rapida analisi dei dati • Nessuna programmazione • Totale controllo del processo • Applicazione economica • Digitalizzazione rapida e semplice del componente • Utilizzo semplice • Completamente automatizzabile anche per pezzi singoli o piccole serie

01 | Determinazione delle dimensioni dei pezzi in X-Y-Z.

02 | Importazione dei dati dell'ordine e del pezzo in JMS 4.0.

03 | Il programma di misurazione viene generato automaticamente in JMS 4.0 e inviato alla macchina di misura.

04 | La misurazione viene eseguita automaticamente e i dati vengono misurati con i valori nominali in un report.

05 | Il risultato della misura "in tolleranza" o "pezzo difettoso" viene importato automaticamente nel sistema di gestione del processo.

Reverse Engineering Digitalizzazione semplice e rapida dei componenti Così come la gestione dei controlli in processo anche la funzione Reverse Engineering di Cube Scan Software è altrettanto semplice. È sufficiente inserire manualmente le dimensioni o memorizzarle automaticamente con il file dei parametri. Successivamente è possibile digitalizzare il vostro componente per realizzare un modello 3D. Anche in questo caso il programma di misurazione viene generato automaticamente nel sistema di gestione.

373

374

EROWA QuickLinkXT

Trasferimento facile dei dati

QuickLinkXT è un semplice programma per il trasferimento dei dati dalla stazione di preregolazione EROWA PreSet 2D all‘unità di controllo della macchina. Posizionare un PC, inserire il supporto dati (chiavetta USB), installare il software, inserire il cavo di collegamento tra PC e display ed ecco che il comodo trasferimento dei dati alla macchina o alla stazione di programmazione è pronto.

01 07

04 05

I dati di preregolazione degli elettrodi vengono trasmessi in maniera semplice e rapida alla macchina. I valori X, Y, Z e C vengono determinati sulla stazione di preregolazione PreSet 2D e quindi inviati al QuickLinkXT premendo semplicemente un tasto. I dati relativi ad un determinato ordine vengono raggruppati e convertiti nel formato macchina specifico.

ORGANIZZARE SOFTWARE

02 01

1 I Progetto attivo Il contenuto del progetto attivo viene visualizzato nella vista macchina. Da qui, questo può essere creato, modificato ed emesso direttamente.

2 I Progetti archiviati Per la documentazione delle varie fasi di lavoro, i progetti vengono archiviati e si possono in qualsiasi momento richiamare e stampare.

3 I Numero di elettrodi All‘inizio si stabilisce quanti elettrodi dovranno essere misurati. In questo modo è possibile tenere costantemente sotto controllo lo stato del lavoro.

04 06

4 I Ricezione dei dati misurati QuickLink XT è pronto a ricevere i dati dalla stazione di preregolazione. Il comando di invio viene dato dalla stazione di preregolazione.

5 I Assegnazione del posto in memoria Per evitare confusione al momento di trasferire i dati all‘unità di controllo della macchina, le posizioni in memoria vengono definite immediatamente.

6 I Esportazione dei dati Premendo semplicemente un tasto, tutti i dati misurati selezionati saranno convertiti nel formato macchina specifico. I dati potranno essere memorizzati su una chiavetta USB o in un‘apposita cartella condivisa in rete. Prima di esportare i dati si può controllare se il risultato risponde ai requisiti.

FATI

• Programma semplice e rapido

7 I Nuovo progetto Ad ogni nuovo ordine viene assegnato un nome, che ne consentirà il facile reperimento. L‘ordine è assegnato sin dal principio ad una specifica macchina.

• I dati sono convertti in modo automatico nel formato specifico della macchina

375

376

Organizzare con EROWA JMS 4.0

Presettare e misurare in modo semplice I FATTI

Con i sistemi di gestione processo EROWA JMS 4.0 è possibile integrare le apparecchiature di misurazione e presettaggio di EROWA nel processo produttivo nel corso delle successive fasi di espansione dell‘impianto. Cominciando dal semplice presetting, proseguendo coi controlli in process e finendo col controllo di qualità completamente automatizzato, le apparecchiature di misurazione e presettaggio di EROWA accompagnano l‘intero processo produttivo per garantirne la qualità; supervisionando il processo contribuiscono a minimizzare gli scarti e ottimizzare il livello qualitativo. Adottando il principio dell‘espansione modulare dell‘impianto si può quindi potenziare quest‘ultimo passo per passo, tenendo d‘occhio lo sviluppo e preparando al meglio la produzione alle esigenze di domani.

JMS® 4.0

EROWA Productivity Suite Il sistema di gestione di processo EROWA JMS 4.0 collega tutti i dati e controlla l‘intero processo produttivo.

maggiori informazioni: Weblink - Sistema di gestione processo JMS 4.0

• Accesso semplice e graduale al Job Management System 4.0 di EROWA • Moduli software adeguati alle specifiche esigenze • Software PreSet incluso • Oltre 100 programmi di presetting già integrati • Rapido passaggio dal software di preset a quello di misurazione tra mite semplici tasti • Controllo di qualità automatizzato

ORGANIZZARE SOFTWARE

377

378

Sistemi di Automazione EROWA

Robot

Magazzino

EROWA - Caricamento automatico

Lavorazione ad asportazione di truciolo Elettroerosione a tuffo

Elettroerosione a filo

Automazione delle macchine utensili. Essa permette di liberare il personale dai lavori monotoni e di creare contemporaneamente maggiori capacità per la produzione e per la preparazione dei pezzi.

AUTOMATIZZARE

SISTEMI DI AUTOMAZIONE EROWA

EROWA Robot Easy EROWA Robot Leonardo High

382 386

fino a 80 kg

EROWA Robot Compact 80 EROWA Robot Compact 150

390 394

fino a 500 kg

EROWA Dynamic 150 / 250 / 500

398

EROWA Robot Six

410

LoadMaster Compact LoadMaster Compact Heavy

414 414

fino a 250 kg

EROWA Lift

418

fino a 250 kg

EROWA LiftGear

420

fino a 120 kg

fino a 250 kg

fino a 80 kg

fino a 150 kg

fino a 250 kg

fino a 800 kg

fino a 3000 kg

fino a 5000 kg

379

380

Le apparecchiature automatiche di handling EROWA I robot EROWA sono disponibili per qualsiasi tecnologia di lavorazione e in un gran numero di varianti configurabili. Offriamo dispositivi semplici per il retrofit su macchine esistenti, ma anche un’automazione lineare all’avanguardia che gestisce diverse macchine tramite un solo robot.

Monoblock ERC 80

ERC 150

ERL High

ERE

Capacità di trasferimento pallet + pezzo (kg)

150

120

250

Profilo di interferenza massimo pezzo lungh. x largh. x alt. (mm)

320 x 320 x 300 UPC

400 x 400 x 400 MTS 400

480 x 480 x 400 MTS 500

510 x 510 x 390* MTS 500

Cambio pinza automatico

sì

non

Superficie minima di ingombro robot (mm), altezza massima robot (mm)

1065 x 2010

1700 x 2772

1910 x 1822

1700 x 1700

2630

2655

4868

2200

Numero massimo di macchine

* Dati standard (profili di interferenza maggiori sono possibili su richiesta)

AUTOMATIZZARE

Standalone & lineare

Lineare

ERD 250

ERD 500

ER Six

ERD 150

LMC

LMC Heavy

250

500

30 - 800

150

800* - 3000

3000 - 5000

800 x 800 x 500 MTS 600 x 800

personalizzato

400 x 400 x 400

ø1400 x 1250*

sì

non

2600 x 3700

personalizzato

2750 x 3400

6200 x 3200

3450

2610

5000

5200

12*

381

382

EROWA Robot Easy

Semplicemente efficiente

Un’automazione efficace inizia in modo estremamente semplice. Dalla prima installazione a un possibile retrofitting su una macchina presente, fino all’utilizzo vero e proprio: l’ammortizzazione entro un anno diventa realtà. more information: Weblink - Robot Easy

01 | Moderna guida operatore con struttura logica.

02 | Semplice magazzino accessibile per il caricamento con gru.

01 04

03 06

03 | Fino a 60 posizioni di magazzino su un livello. 04 | Capacità di trasferimento max. 300 kg. 05 | Profondità di intervento ~1600 mm.

07 08

06 | Vasca e scarico controllato per pallet grandi o sovraccarichi. 07 | Unità di comando integrata. 08 | Rivestimento per una agevole manutenzione.

09 09 | Adattamento dell'altezza integrato.

Ampia portata ed elevata resistenza.

Pratica apertura per il caricamento del magazzino con carroponte.

Riconoscimento pallet sicuro con tecnologia a chip RFID.

AUTOMATIZZARE EROWA ROBOT EASY

Dati in base al numero massimo di posizioni magazzino per versione Robot. Elettroerosione a filo 7 x cornice PSW 15 x supporto PSW Fresatura Erosione 12 x PC 210 Fresatura Erosione 10 x UPC

Dati tecnici EROWA Robot Easy Capacità di trasferimento Portata nella macchina Capacità magazzino

250 kg (optional 300 kg) 1600 mm (optional 2400 mm) 4-60 pos. in base a tooling

Tensione (V+PE) Interfaccia Identificazione dei pezzi Sistema di gestione del processo

3x400 Ethernet EWISTM Rapid JMS 4.0

Erosione Fresatura 60 x ITS 50 60 Supporto 72

I FATTI

Erosione Fresatura

• Capacità di trasferimento 250 kg (300 kg)

24 x ITS 115/148 Fresatura

• Dimensioni pezzo fino a 500 x 500 x 400mm

6 x MTS 400

• Per fresatrici, trapani e rettificatrici

Fresatura

• Semplice controllo con JMS 4.0

4 x MTS 500

• Riconoscimento automatico pallet • Perfetto per il retrofitting

383

384

EROWA Robot Easy

Incremento della produttività delle macchine presenti

Il retrofit di una macchina presente con Robot Easy porta risultati sorprendenti.

Ottenere 4000 ore di produzione per anno e macchina. Su un solo turno, ovviamente.

È possibile mediante un allestimenti mirato dell'ambiente di lavoro e il corretto adeguamento degli scarichi.

AUTOMATIZZARE EROWA ROBOT EASY

Weblink more information:

Manca l'aria compressa sulla tavola macchina? Air Dock - Questo optional risolve il problema.

Nessuna porta automatica sulla macchina? RoboDoor - applicabile durante l'installazione del robot.

Con il sistema di gestione del processo EROWA JMS 4.0, l'operatore viene notevolmente supportato nella ottimale pianificazione del lavoro.

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Una moderna tecnologia web abbinata a una collaudata gestione dei dati mostra lo stato e proietta l'utilizzazione.

385

386

EROWA Robot Leonardo High

Produttività senza compromessi Un sistema chiuso su se stesso ha molti vantaggi. In soli 2x2 metri vengono offerte fino a 32 posti pallet per UPC 320. I pallet non lasciano il sistema e quindi le operazioni di attrezzaggio avvengono nella stazione di carico integrata.

more information: Weblink - Robot Leonardo

01 | Stazione di carico integrata 02 | Accesso all'unità di comando 03 | Quadro di comando e sistema di gestione del processo 04 | Magazzino configurabile 03

05 | Punto della struttura per versione «Alta» 06 | Caricamento macchina a sinistra

07 | Caricamento macchina a destra

Le operazioni di allestimento e preparazione vengono eseguite direttamente sul robot.

Sul piatto rotante della stazione di carico i pezzi sono accessibili da tutti i lati.

Grazie alle fotocellule vengono registrati l'ingresso e l'uscita dei pallet.

AUTOMATIZZARE EROWA ROBOT LEONARDO

Per questi sistemi di serraggio, nel magazzino sono disponibili i seguenti numeri* di posti: Dati tecnici Ad asportazione di trucioli ITS 115/148 48/96 posizioni

EROWA Robot Leonardo - High Capacità di trasferimento Portata nella macchina Altezza dell'impianto, versione alta

120kg Corsa 1384 mm 4860 mm

Tensione (V+PE) Interfaccia Identificazione dei pezzi Sistema di gestione del processo

3x400 Ethernet EWISTM Rapid JMS 4.0

Ad asportazione di trucioli PC 210 40/80 posizioni Ad asportazione di trucioli UPC 32/64 posizioni Ad asportazione di trucioli MTS 400 24/48 posizioni Ad asportazione di trucioli MTS 500 16/32 posizioni

I FATTI

• Concept scalabile • Stazione di carico integrata • Miglior rapporto posti/pallet • Riconoscimento automatico RFID • Monitoraggio ingresso/uscita pallet • Gestione di due macchine

*MTS 500 implementabile, dimensioni pezzo/attrezzatura max. 480x480 mm; non deve uscire dagli angoli a 45° del pallet.

387

388

EROWA Robot Leonardo High

Funzionalità e opzioni curate nei dettagli

Potente innesto pinza per il cambio anche con pallet di diverse dimensioni.

Nella maggior parte dei casi verso l'alto è ancora presente spazio nel capannone.

Vale la pena sfruttare questo spazio conveniente. Leonardo versione «Alta».

È possibile trasportare in modo affidabile pallet con un peso fino a 120 kg.

AUTOMATIZZARE EROWA ROBOT LEONARDO

La cella di produzione altamente produttiva è composta da due centri di lavoro e da un robot EROWA Leonardo High.

Weblink more information:

Nel magazzino c'è spazio sufficiente per gestire autonomamente un turno notturno completo.

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

EROWA Robot Leonardo, un vantaggio per ogni mansione di produzione.

389

390

EROWA Robot Compact 80

Molta potenza - molti vantaggi Più autonomia per la vostra macchina, ma minor spazio a disposizione? Il classico esempio dove EROWA Robot Compact 80. Su una superficie di appoggio di soli 2 m2, offre 200 posti magazzino. E su richiesta può servire anche due macchine. L'EROWA Robot Compact 80 offre un rapporto ottimale tra un grande numero di posti magazzino e la superficie di appoggio minima. Da piccolo a molto grande. EROWA Robot Compact 80 movimenta fino a 11 diverse dimensioni di pallet per pezzi delle più svariate dimensioni.

more information: Weblink - Robot Compact 80

01 02 01 | Spia di stato integrata nel design 02 | Struttura simmetrica. A sinistra,destra o tra le macchine 03 | Corsa lunga per l'accessibilità alle tavole macchina 04 | Cambiapinze automatico per un massimo di 11 sistemi di serraggio

03 04 05

06 | Livelli di magazzino configurabili

Piccoli elettrodi o pezzi di grandi dimensioni, c'è spazio per tutto.

05 | Magazzino 2

Geniale dispositivo a caricamento rapido con magazzini inseribili.

07 | Stazione di carico a un'altezza ergonomicamente corretta

Carico di pezzi di grandi dimensioni mediante la stazione di carico opzionale.

AUTOMATIZZARE EROWA ROBOT COMPACT 80

Numero max. di posizioni pallet disponibili per ripiano magazzino

EROWA Tooling

Ripiani magazzino standard Supporto ITS Compact

Supporto ITS 50 / ITS 50 C 11 Supporto ITS 72

Pallet ITS 115

Pallet ITS 148

PM 56

PM 85

PM 128

PC 210

Dati tecnici EROWA Robot Compact 80 Capacità di trasferimento Corsa asse X Cambiapinze Comando di due macchine

80 kg Corsa 1380 mm Sì Automatico Sì

Tensione (V+PE) Interfaccia Identificazione dei pezzi Sistema di gestione del processo

3x400 Ethernet EWISTM Rapid JMS 4.0

I FATTI

• Superficie di appoggio di 2 m2 per 200+ pezzi • Utilizzo a due macchine

UPC 2 PalletSet W Cornice 2 PalletSet W Supporto 3

• Ident. automatica dei pallet EWIS • Stazione di carico integrabile • Magazzini estraibili • Magazzino aggiuntivo salvaspazio

391

392

EROWA Robot Compact 80

Mobile a tutti i livelli

Weblink more information:

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Unità di sollevamento pneumatica. Spostamento agevole e centraggio sempre in tolleranza.

Sollevamento - allontanamento - abbassamento. Controllo manuale della macchina con massima libertà di movimento.

Nella modalità automatica il robot si trova esattamente davanti al portello di caricamento della macchina.

AUTOMATIZZARE EROWA ROBOT COMPACT 80

I 2 m2 accanto alla Fresatrice rappresentano uno spazio utilizzabile in modo molto produttivo.

Studio del design e realtà. La macchina fresatrice e per elettroerosione a tuffo vengono comandate dallo stesso robot. Collaudato e funzionale.

Con il magazzino aggiuntivo a destra per l’ERC80 si ottengono oltre 300 posti per i pezzi da lavorare.

393

394

EROWA Robot Compact 150

Automazione smart per tutte le tecnologie di produzione EROWA Robot Compact 150 entusiasma con l'ampia gamma di funzioni. È la soluzione di automazione perfetta per il caricamento flessibile di tutte le tecnologie di lavorazione su un massimo di due macchine di produzione: dalla fresatura all’erosione. Grazie al design innovativo, il caricatore offre una straordinaria compattezza dei magazzini con un ingombro ridotto. Con la compatta struttura monoblocco, il robot viene integrato in poco tempo nell’infrastruttura presente ed è subito pronto all’uso.

more information: Weblink - Robot Compact 150

02 03 01

01 | Spia di stato integrata 02 | Armadio comandi 03 | Struttura simmetrica. A sinistra, destra o tra due macchine 04 | Corsa lunga per l’accessibilità ai tavoli macchina

05 | Cambiapinze automatico per un massimo di 11 sistemi di serraggio

06 | Magazzino Rack 2 con livelli di magazzino configurabili 07 | Telecomando

09 10

08 | Magazzino Rack 1 / con livelli di magazzino configurabili 09 | Stazione di carico (opzionale) a un’altezza ergonomicamente corretta 10 | Cassetti estraibili (opzionali) 11 | Porta stazione di carico

Oltre 500 pallet EROWA di diverse dimensioni trovano posto nei magazzini (incl. un terzo magazzino).

I pallet con capacità di trasferimento max. di 150 kg e dimensioni dei pezzi fino a 400x400x400 mm vengono caricati e scaricati in modo affidabile.

Asse X con due azionamenti e ampia portata.

AUTOMATIZZARE EROWA ROBOT COMPACT 150

Numero di posizioni pallet disponibili in ERC 150* EROWA Tooling Altezza del pezzo in mm

Num. Tooling per piano

Piani max. per dispositivo*

ITS 50 / ITS 50 C 100 150

17 17

16 14

Supporto ITS 72 100 150

17 17

RTS 72 U RTS 148 U

50 75 80 120

ITS 115 / 148

Dati tecnici

16 14

EROWA Robot Compact 150 Capacità di trasferimento Portata nella macchina Cambiapinze Comando di due macchine

150 kg 1458 mm Sì Automatico Sì

7 7 7 7

16 14 12 10

Tensione (V+PE) Interfaccia Identificazione dei pezzi Sistema di gestione del processo

3x400 Ethernet EWISTM Rapid JMS 4.0

140 250

7 7

14 10

PC 210

150 250

5 5

12 10

UPC

150 250 400

3 3 3

12 8 6

MTS 400

140 250 400

2 2 2

12 8 6

• Portata molto ampia dell’asse X

PalletSet W

100 200

4 4

14 10

• Funzionamento automatico misto con diverse dimensioni dei pallet

* Configurazione standard con due magazzini integrati. Per maggiori informazioni rivolgersi al proprio rivenditore EROWA.

I FATTI

• Superficie di appoggio di 4,7m2 per 500+ pezzi • Utilizzo a due macchine • Stazione di carico integrabile

• Magazzino aggiuntivo salvaspazio

395

396

EROWA Robot Compact 150

Massima funzionalità, utilizzo facile Con un ingombro ridotto, EROWA Robot Compact 150 carica macchine con le più diverse tecnologie di lavorazione.

Weblink more information:

Il contratto di manutenzione. Ordinabile al momento dell'acquisto. EROWA Robot Compact 150 tra un centro di fresatura e una macchina per elettroerosione a tuffo.

Le macchine senza porte automatiche possono essere equipaggiate successivamente con “EROWA RoboDoor” (opzionale).

Grazie al sistema di gestione del processo JMS 4.0 tutti i dati di processo sono sempre visibili. EROWA Robot Compact 150 carica lateralmente una macchina Wire-EDM.

AUTOMATIZZARE EROWA ROBOT COMPACT 150

50% in più di capacità magazzino: con il terzo magazzino opzionale è possibile aumentare notevolmente la scorta dei pezzi.

Magazzino Rotary: per molti pezzi piccoli ed elettrodi.

Magazzino Rack: struttura slanciata per pezzi di grandi dimensioni.

La stazione di carico opzionale consente di attrezzare pezzi grandi e pesanti (pallet UPC e MTS) a un’altezza ergonomica mentre il robot è in funzione.

La porta girevole/pieghevole (opzionale) occupa poco spazio pr l’apertura e offre una ottima accessibilità al vano magazzino con un massimo comfort di utilizzo. Comodo carico e scarico attraverso i piani magazzino estraibili.

397

398

EROWA Robot Dynamic 150

Maggiore potenza con un minore investimento Solo quello che serve veramente. Questa è la filosofia di EROWA Robot Dynamic 150. Create solamente l'automazione necessaria al momento. Se le esigenze della capacità di produzione cambiano, il sistema può essere ampliato in modo modulare in qualsiasi momento.

more information: Weblink - Robot Dynamic 150

01 | Magazzini multipli liberamente configurabili.

02 | Stazione disposta con un ingombro ridotto per il cambiapinze. 03 | Geniale sicurezza sul lavoro durante il caricamento dall'esterno il robot non interviene. 04 | Capacità di trasferimento con portata di 150 kg.

05 | Asse telescopico a ingombro ridotto per una notevole portata con un profilo d'interferenza ridotto. 06 | Un elemento pulito, la vasca di sgocciolamento che trattiene il liquido.

07 | Asse lineare, espandibile a segmenti fino a una lunghezza di 30 metri. 08 | Sistema di gestione del processo, intuitivo e informativo.

09 | Controllo degli accessi mediante scanner. 10 | Stazione di carico ad altezza ergonomica per lavori di attrezzaggio 11 | Unità di misurazione 3D completamente integrabile.

Magazzini rack con le porte scorrevoli a ingombro ridotto e livelli estraibili

Durante il caricamento manuale dei magazzini il robot continua a lavorare.

Stazione pinza nel magazzino, tempi di cambio brevi.

AUTOMATIZZARE EROWA ROBOT DYNAMIC 150

09 08

Questi sistemi di serraggio sono particolarmente adatti per i seguenti tipi di lavorazione: Elettroerosione a filo Cornice PalletSet W Supporto PalletSet W Erosione, Fresatura ITS 50 Supporto 72 Erosione, Fresatura

Dati tecnici EROWA Robot Dynamic 150 Capacità di trasferimento Portata nella macchina Altezza impianto con guida inclusa Lunghezza della guida max.

150 kg Corsa 1370 mm Corsa 2602 mm Corsa 30 m

Tensione (V+PE) Interfaccia Identificazione dei pezzi Sistema di gestione del processo

3x400 Ethernet EWISTM Rapid JMS 4.0

ITS 115/148 Fresatura

I FATTI

PC 210

• Struttura altamente modulare

Erosione, Fresatura

• Sistema di sicurezza integrato

UPC

• Superficie di appoggio minima

Fresatura MTS 400

• Magazzini automatici • Lunghezza della guida fino a 30 m • Convenienti barriere di sicurezza • Investimento perfettamente calcolato

399

400

EROWA Robot Dynamic 150

Elevata modularità

Weblink more information:

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

Fino a dodici (12) macchine possono essere controllate da un solo Robot Dynamic 150. Un investimento sicuro Gli impianti già installati possono essere ampliati in qualsiasi momento con nuovi moduli. L'investimento di base viene mantenuto e i costi per l'ampliamento restano ridotti.

AUTOMATIZZARE EROWA ROBOT DYNAMIC 150

Interfacce standardizzate per le unità di controllo macchina importanti.

Sviluppato senza compromessi per l'Industria 4.0: elevato numero di funzioni dall'uso estremamente semplice.

Calcoli precisi: massimo vantaggi con un investimento minimo.

Sicurezza di processo grazie alla sorveglianza con chip RFID.

Grazie al software «Integrated Safety» è necessaria una sola protezione degli accessi. Le protezioni sono modulari con un conveniente costo di acquisto

401

402

EROWA Robot Dynamic 250

La guida collega le macchine EROWA Robot Dynamic 250 si può continuamente adeguare e attrezzare, preservando sempre l'investimento iniziale. Quindi passare al concetto modulare del Robot Dynamic 250 è sempre una scelta sicura. more information: Weblink - Robot Dynamic 250

01 | Fino a 12 magazzini rack disponibili per il materiale di lavoro 02 | L'unità di trasferimento sposta pezzi da 1 a 250 kg

03 | Il cambiapinze automatico è integrato 04 | Stazione di carico per l'ingresso e l'uscita dei pezzi su pallet

05 | Sempre tutto sotto controllo con il sistema di gestione del processo

02 04

06 | Barriera di sicurezza secondo la direttiva macchine 07 | Le guide da 20 metri collegano macchine e magazzini 08 | Per elettrodi o pezzi di piccole dimensioni: Magazzino Rotary 09 | Stazione di carico per pezzi di dimensioni molto grandi

Spazio sufficiente anche per il lavoro manuale. Sicurezza con lo scanner.

Il roboter cambia automaticamente la grandezza del sistema in base agli ordini ricevuti.

Ogni posto magazzino e ogni pallet vine sorvegliato tramite chip RFID. EWIS (TM).

AUTOMATIZZARE EROWA ROBOT DYNAMIC 250

Questi sistemi di serraggio sono particolarmente adatti per i seguenti tipi di lavorazione: Elettroerosione a filo Cornice PalletSet W Supporto PalletSet W EDM ITS 50 Supporto 72 EDM e ad asportazione di trucioli ITS 115/148 Ad asportazione di trucioli

Dati tecnici EROWA Robot Dynamic 250 Capacità di trasferimento Portata nella macchina Altezza impianto con guida Lunghezza della guida max.

250 kg 1950 mm 3090 mm 30 m

Tensione (V+PE) Interfaccia Identificazione dei pezzi Sistema di gestione del processo

3x400 Ethernet EWISTM Rapid JMS 4.0

PC 210 EDM e ad asportazione di trucioli UPC Ad asportazione di trucioli MTS 400

Ad asportazione di trucioli MTS 500

I FATTI

• Fino a 30 m di lunghezza • Macchine utilizzabili su tutti e quattro i lati • Capacità di trasferimento fino a 250 kg • Asse telescopico di maggiore portata • Cambiapinze automatico • Macchina configurabile in base al tooling

403

404

EROWA Robot Dynamic 250

Adeguamento secondo necessità

La misurazione viene spesso integrata nel processo. Una macchina di misura a coordinate 3D può essere montata in modo continuo nella cella di produzione.

Automatizzazione in officina. Costante adeguamento alle esigenze del cliente.

Robot Dynamic 250 alimenta con pezzi e utensili le macchine di diversa tecnologia.

Integrazione di lavaggio e asciugatura con EROWA RoboSpa.

AUTOMATIZZARE

405

EROWA ROBOT DYNAMIC 250

Il sistema di gestione del processo è un fattore decisivo per la produttività.

L'operatore può ottenere le informazioni sull'utilizzazione e l'efficienza della cella di produzione tramite WebApp Dashboard.

Robot Dynamic 250 è composto da diversi moduli standard. La base è formata dall'unità di trasferimento e diversi magazzini. Questi vengono integrati con stazione pinze, stazione di carico e asse lineare. Gli ampliamenti sono sempre compatibili con gli impianti già installati.

Quali sono gli utensili ancora da sostituire a fine turno? Uno sguardo al sistema di gestione consente di rispondere alla domanda.

Weblink more information:

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

406

EROWA Robot Dynamic 500

Capacità di trasferimento 500 kg Da zero a cinquecento in 15 secondi. Questo è il tempo impiegato dal robot per cambiare la pinza e ritirare i pallet pesanti. Nonostante la sua capacità per i blocchi pesanti, anche i pallet leggeri vengono trasportati in modo affidabile. more information: Weblink - Robot Dynamic 500

01 | ERD 500 gestisce fino a 9 magazzini rack 02 | Barriere di protezione degli accessi

02 03

03 | Unità di trasferimento 04 | Stazione di carico e scarico 04

05 | Magazzini multipli per grandi quantità di pallet 06 | Macchine utensili

Innesto pinza WGS come base per tutte le pinze intercambiabili.

07 | Comando di fino a 12 macchine

Pinza WGS per pallet con peso di 500 kg.

Cambiapinze automatico secondo necessità.

AUTOMATIZZARE EROWA ROBOT DYNAMIC 500

Dati tecnici EROWA Robot Dynamic 500 Capacità di trasferimento Portata nella macchina Altezza impianto con guida Lunghezza della guida max.

500 kg 1950 mm 3090 mm 30 m

Tensione (V+PE) Interfaccia Identificazione dei pezzi Sistema di gestione del processo

3x400 Ethernet EWISTM Rapid JMS 4.0

PC 210 EDM e ad asportazione di trucioli UPC

I FATTI

• Fino a 30 m di lunghezza • Capacità di trasferimento 500 kg

Ad asportazione di trucioli MTS 400

Ad asportazione di trucioli MTS 500

• Stazione di pulizia integrabile • Elevata portata nella macchina • Sistema di sicurezza integrato • Sistemi duraturi

407

408

EROWA Robot Dynamic 500

Per pezzi grandi e piccoli

Magazzini rack con portata fino a 2000 kg.

Sufficiente capacità in magazzino per un intero fine settimana in autonomia.

Il controllo qualità integrato oggi è un must imprescindibile. Anche questo requisito è tenuto in considerazione integrando Una macchina di misura a coordinate 3D nella linea di processo.

Stazione di carico ergonomica per i lavori di attrezzaggio.

Interfacce standard per macchine utensili.

AUTOMATIZZARE

409

EROWA ROBOT DYNAMIC 500

Sempre tutto sotto controllo con OEE Dashboard.

Il sistema di gestione del processo JMS 4.0 offre un enorme supporto all'operatore.

Dai piccoli elettrodi ai pallet con pezzi di grandi dimensioni: EROWA Robot Dynamic 500 soddisfa qualsiasi esigenza.

Ogni posto magazzino e ogni pallet vengono sorvegliati costantemente. A tenere tutto sotto controllo ci pensa il sistema di riconoscimento EWIS™ Rapid.

Weblink more information:

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

410

EROWA Robot Six

Sei assi per il futuro

Che si tratti della movimentazione di pezzi su pallet, pezzi grezzi, utensili o qualsiasi altro elemento, EROWA ha sviluppato una soluzione perfetta per la vostra Smart Factory. Per questo motivo utilizziamo componenti standard dal nostro collaudato portfolio EROWA. more information: Weblink - Robot Six

01 | Magazzino rack con stazione di carico integrata

02 | Magazzino rack 03 | Dispositivo di manipolazione Robot Six

04 | Porte protette con barriera di sicurezza

Per progetti fino a 800 kg e una corsa di 30 m.

L'autonomia desiderata e il tempo di lavorazione medio richiedono un numero adeguato di posti magazzino.

L'utilizzazione del robot viene calcolata per assicurare sempre un rifornimento tempestivo della macchina.

AUTOMATIZZARE EROWA ROBOT SIX

Questi sistemi di serraggio sono particolarmente adatti per i seguenti tipi di lavorazione: Elettroerosione a filo Cornice PalletSet W Supporto PalletSet W EDM ITS 50 Supporto 72

Dati tecnici EROWA Robot six Capacità di trasferimento Lunghezza della guida max.

30 - 800 kg 30 m

Tensione (V+PE) Interfaccia Identificazione dei pezzi Sistema di gestione del processo

3x400 Ethernet EWISTM Rapid JMS 4.0

EDM e ad asportazione di trucioli ITS 115/148 Ad asportazione di trucioli PC 210 EDM e ad asportazione di trucioli UPC

I FATTI

• Basato su impiego e fabbisogno • Caricamento di pallet e pezzi grezzi, utensili, semilavorati • Semplice comando con JMS 4.0

Ad asportazione di trucioli MTS 400

• Collegamento di unità AGV/AMR • Componenti standard collaudati e convenienti

411

412

EROWA Robot Six

Curato fin nel dettaglio

Sistema JobManagement 4.0: il cuore della produttività Tutto sotto controllo in tempo reale. Operatore e progettista visualizzano lo stato dell'impianto, delle singole macchine, il materiale di lavoro e molto altro. La moderna tecnologia web e un ottimale design dello schermo visualizzano in qualsiasi momento il grado di efficienza dell'intero impianto sul PC o su un dispositivo mobile.

Una tipica proiezione di un percorso di produzione flessibile. Le stazioni

di ingresso e uscita sono le postazioni di lavoro dell'operatore dell'impianto.

Se viene utilizzata solo una macchina è possibile risparmiare la guida. Il robot a sei assi ha sufficiente libertà di movimento per raggiungere il mandrino solla tavola da qualsiasi posto magazzino.

AUTOMATIZZARE EROWA ROBOT SIX

Weblink more information:

Un progetto per utensili e stampaggio. Sette identici impianti di erosione a tuffo vengono controllati dallo stesso robot. Gli elettrodi vengono

forniti nei magazzini Rotary, i pezzi nei rack. È integrata anche una unità di misurazione per il controllo qualità.

Sia i pezzi singoli su pallet e gli elettrodi sia i pezzi grezzi per i dispositivi di serraggio vengono caricati e scaricati in modo affidabile da Robot Six.

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

413

414

EROWA LoadMaster Compact EROWA LoadMaster Compact Heavy

Per elementi pesanti Massimo standard di qualità di ingegneria meccanica, oltre 30 anni di esperienza nell'automatizzazione della produzione, presente in tutto il mondo. Si può veramente affermare che con i dispositivi di manipolazione della serie LoadMaster il caricamento viene gestito alla perfezione. Tutto questo con un fattore di investimento e rendimento notevole.

more information: Weblink - LoadMaster

01 | Magazzino pallet con configurazione flessibile

05 | Macchina utensile 1

02 | Unità di trasferimento «LoadMaster Compact» o «LoadMaster Compact Heavy»

06 | Stazione di carico accessibile 07 | Fotocellula di sicurezza

03 | Comando e sistema di gestione del processo 04 | Stazione di carico / attrezzaggio

La pinza Multifork si adatta automaticamente alla dimensione del pallet.

Pinza Twinfork per un cambio rapido sulla macchina.

Pinza Single Fork (Standard) con asse di rotazione per l'ingresso in spazi ristretti.

AUTOMATIZZARE LOADMASTER COMPACT BY EROWA

Questi sistemi di serraggio sono particolarmente adatti per l'uso su LoadMaster Compact / LoadMaster Compact Heavy Ad asportazione di trucioli PC 210 EDM e ad asportazione di trucioli UPC Ad asportazione di trucioli MTS 630x630 Ad asportazione di trucioli MTS 600x800 Ad asportazione di trucioli GTS da 630x630 mm

Caractéristiques Dati tecnici techniques LoadMaster Compact / LoadMaster Compact Heavy Capacità di trasferimento 800 - 3000 kg Capacità di trasferimento 3000 - 5000 kg Altezza di sistema dell'impianto da 3,5 a 5,0 m Lunghezza della guida da 6 a 30 m (rotaia più lunga su richiesta) Tensione (V+PE) Interfaccia Sistema di gestione del processo

3x400 Ethernet JMS 4.0

I FATTI

• Capacità di trasferimento fino a 5000 kg (a seconda del modello) • Fino a 4 pianti nelle memorie pallet • Stazioni di attrezzaggio ergonomiche • Moduli singoli combinabili • Dispositivo di protezione integrato • Pinza adattata

415

416

LoadMaster by EROWA

Flessibilità è il suo nome

Posti del magazzino pallet a sinistra e a destra della guida di trasporto.

I dispositivi presenti vengono pallettizzati e utilizzati senza interruzioni.

L'altezza libera dei posti in memoria si basa sull'altezza del capannone e sulle dimensioni dei pezzi.

Stazione di carico o scarico. In caso di interruzione della fotocellula, l'impianto si arresta.

Con il software JMS 4.0 ProductionLine l'operatore ha sempre sotto controllo l'intero magazzino di pallet, lo stato della macchina e l'avanzamento degli ordini.

AUTOMATIZZARE

417

LOADMASTER BY EROWA

Tutto inizia con il modulo base, sufficiente per una macchina.

Se gli spazi in magazzino non bastano, ampliate l'impianto di un modulo.

Un pezzo di grandi dimensioni viene preparato attraverso la stazione di attrezzaggio accessibile e inserito nel processo. Perfettamente accessibile per i lavori nell'area circostante e per il trasporto con carroponte.

Per i lavori di preparazione sui pezzi di grandi dimensioni: la stazione di attrezzaggio accessibile.

Weblink more information:

Il contratto di manutenzione. Ordinabile al momento dell'acquisto.

418

EROWA Lift

Caricamento agevole delle macchine EROWA Lift è stato creato per il cambio frequente dei pallet direttamente sulla macchina o nel dispositivo di handling. Montato fisso vicino alla macchina, è sempre disponibile quando serve. 01

01 | Azionamento Azionamento con velocità a due stadi.

04 | Braccio Braccio segmentato per un‘accessibilità ottimale.

02 | Guida Guida stabile dell‘asse Z.

05 | Stabilizzazione Solido ancoraggio al pavimento con livellamento.

03 | Controllo Controllo a due mani con funzionamento integrato.

06 | Funzione di rotazione (opzionale) Controllo a due mani dell‘ asse di rotazione. 07 | Pulsante pinza (opzionale) Pulsanti di sicurezza

08 | Movimento su/giù I pulsanti di movimento su/giù con due velocità con il semplice tocco di un pulsante.

09 | Pinza monitorata (opzionale) Spia luminosa RCS5 10 | Kit di commutazione (opzionale) Commutazione tra RCS5 e pinze intercambiabili.

07 08

Sollevamento dei pallet senza affaticare la schiena. Direttamente dal carrello da officina nel magazzino. Facilmente accessibile anche dall'alto.

Maggiori informazioni EROWA Lift

AUTOMATIZZARE

419

EROWA LIFT 250

Pinza RCS 5

Pinza ITS 148

more information: Weblink - Lift

Braccio lungo Forchetta di pinza UPC / MTS 400 / MTS 500 con RCS5

Asse orientabile 180°

RCS 5 Pinza con gancio di carico

Asse orientabile pneumatico per raggio d'azione di 180° e coppia di 50 Nm.

max. 2500 N. Gancio di carico per innesto RCS 5.

Dati tecnici ER-046250 Capacità di trasferimento Corse

EROWA Lift Standard EROWA Lift braccio lungo max. 250 kg max 100 kg Z = 1660 mm Z = 1660 mm X = 1300 mm X = 1850 mm Raggio d'azione 360° Raggio d’azione 360° Montaggio 4 ancoraggi pesanti del carico ø 18 x 132 mm Resistenza del pavimento min. C20/25 Sistema pneumatico min. 5 bar Tensione 3 x 208-480 V Frequenza 50/60 Hz Trasmissione Marcia rapida 4 m/min Marcia lenta 1 m/min Note Le pinze devono essere ordinate separatamente

Lift

Braccio standard

420

EROWA LiftGear

I pallet di peso superiore a 20 kg devono essere impiegati in modo facile e preciso nel mandrino UPC o MTS sulla macchina di lavorazione. Con LiftGear e un carroponte è un gioco da ragazzi.

I vantaggi • Caricamento di handling e macchina con la massima attenzione. • Aumento della qualità grazie a un handling sicuro e accurato. • Lavoro sicuro. Campo di applicazione: Carico di macchine utensili, magazzini pallet e robot, posti di preset e macchine di misura.

405

LiftGear UPC

EROWA LiftGear UPC

400 400 40500)0) 500 40500)0) 500 TSTS (M(M TSTS (MM

(

LiftGear MTS

EROWA LiftGear MTS 400 / MTS 500

AUTOMATIZZARE EROWA LIFTGEAR

Dati tecnici

Capacità di trasferimento Tipo pallet Dimensioni massime dei pezzi LxPxA

ER-180400 LiftGear UPC 250 kg, incl. pallet UPC 320 x 320 mm

ER-179729 LiftGear MTS 400 250 kg, incl. pallet MTS 400

ER-179963 LiftGear MTS 500 250 kg, incl. pallet MTS 500

320 x 380 x 450 mm

400 x 450 x 450 mm

500 x 550 x 450 mm

EROWA LiftGear UPC

EROWA LiftGear MTS

Più informazioni: Weblink - Contact

Contattateci spiegandoci le vostre esigenze. Sono disponibili diverse varianti aggiuntive della serie LiftGear.

421

422

Sistemi di trasferimento dati EROWA

Collegamento elettronico

EROWA - Sistemi di trasferimento dati

Lavorazione ad asportazione di truciolo Elettroerosione a tuffo

Elettroerosione a filo

Integrazione dei sistemi e delle vie di comunicazione. Vengono così escluse, per quanto possibile, le cause di errore, garantendo un flusso rapido della comunicazione

INTEGRARE

423

SISTEMI DI TRASFERIMENTO DATI EROWA

EROWA Smart Factory 424 In pochi passi alla produzione digitale Sistema di gestione processo EROWA JMS 4.0 Dalla singola cella alla produzione in rete Per ogni esigenza la soluzione adatta JMS 4.0 Productivity Suite

426 430 431

424

EROWA Smart Factory

In pochi passi alla produzione digitale Oggi l‘industria produttiva si trova ad operare in un ambiente dinamico, che esige risposte nuove e flessibili e che ogni giorno si imbatte in nuove sfide, con una crescente richiesta in termini di qualità e tempi di consegna. Le soluzioni proposte da EROWA sono modulari ed espandibili: indipendentemente dai diversi processi produttivi si possono integrare macchine utensili di ogni provenienza e di ogni generazione.

I FATTI

• Maggiore sicurezza di processo grazie all‘automazione dei dati • Soluzioni tagliate su misura operando con prodotti standard EROWA • Maggiore efficienza grazie al flusso di dati continuo • Meno tempi improduttivi per le macchine

INTEGRARE

«Smart Factory» non è per noi un neologismo I È invece un

Automatizzare in linea per le proprie esigenze I È il caso

concetto che abbiamo nel sangue già dalla nascita di EROWA

ad esempio del caricamento/scaricamento automatico dei pezzi

nel 1971: ottimizzare le catene produttive nella loro globalità.

con i robot EROWA personalizzati. Sono, tuttavia, operazione

Così riteniamo di poter affermare che i nostri clienti non hanno

che non costituiscono necessariamente il primo presuppos-

aspettato i trend dell‘Industria 4.0 per portare a nuovi livelli la

to della piena efficienza di una cella di produzione: il primo

loro produzione con le soluzioni modulari proposte da EROWA.

passo consiste infatti nell‘automatizzare i dati; il caricamento automatico potrà avvenire in un secondo tempo, quando sarà il momento.

Una consulenza competente per la decisione più coerente I Noi di EROWA abbiamo sempre dato particolare ascolto alle richieste dei nostri clienti, indipendentemente dalle dimensioni delle loro aziende. Così, siamo oggi in grado di proporre soluzioni tagliate su misura sulle caratteristiche dei vari processi produttivi e sul grado di digitalizzazione già raggiunto.

Più informazioni: Weblink - Smart Factory

425

426

EROWA JMS 4.0

Dalla singola cella alla produzione in rete Interfacce flessibili con i sistemi a monte e a valle consentono l‘integrazione della produzione nell‘infrastruttura IT esistente. I dati di processo memorizzati vengono trasmessi a ciascuna cella di produzione al momento giusto e nel formato corretto. Il feedback proveniente dalle macchine, dai robot o dagli operatori viene raccolto e inoltrato al sistema centrale per la valutazione. Così è possibile controllare e intervenire sul processo in ogni momento. 01

03 05

07 08

INTEGRARE

427

JMS® 4.0

EROWA Productivity Suite 01 | Definizione del job col sistema ERP 02 | Ufficio CAD/CAM 03 | Attrezzaggio in parallelo e rilevamento del punto zero 04 | Fresatura con caricamento manuale 05 | Fresatura con caricamento automatico mediante Robot Monoblock 06 | Fresatura e misurazione portato in corsivo con caricamento automatico mediante Robot Linear 07 | Elettroerosione con caricamento automatico mediante Robot Monoblock 08 | Controllo di qualità 09 | Monitoraggio e reporting del sistema

428

EROWA JMS 4.0

Programmazione, esecuzione e supervisione delle singole fasi di processo Il sistema di gestione processo EROWA JMS 4.0 mette in collegamento fra di loro tutti i dati e gestisce quindi l‘intero processo produttivo, automatizzando il flusso dei dati dall‘ERP e dal CAD/CAM fino alle celle di produzione. Il JMS 4.0 provvede alla gestione dei robot e alla trasmissione dei dati alle macchine collegate, come anche alla loro supervisione.

I FATTI

• Visualizzazione razionale dell‘intero processo produttivo • Interfaccia di importazione / esportazione • Controllo in tempo reale (24/7) dello stato macchina mediante l‘App Monitoring • Analisi trasparente di tutti i dati di produzione • Software modulare • Interfaccia utente intuitiva

INTEGRARE

Flusso dati controllato I Il sistema di gestione processo provvede alla gestione e al controllo degli impianti di produzione. La trasmissione in continuo dei dati garantisce il controllo globale e la sicurezza del processo.

Semplicità di importazione ed esportazione dei dati I Il JMS 4.0 è collegato mediante le più svariate interfacce con i diversi sistemi di programmazione del lavoro e della produzione, quali ERP / PPS / CAD / CAM ed altri ancora. In questo modo i dati vengono importati automaticamente, con un feedback in tempo reale sullo stato di avanzamento della produzione.

Intuitivo e trasparente I Il JMS 4.0 assicura una visione panoramica dei job in lavorazione. Tutti i dati rilevanti ai fini della produzione vengono visualizzati in maniera intuitiva, informando l‘operatore sullo stato attuale della produzione e sulle condizioni dell‘impianto.

Identificazione continua I Grazie al sistema EROWA EWIS con tecnologia RFID, i pallet e i portaelettrodi vengono identificati in maniera univoca. Così l‘operatore è informato in ogni momento sul luogo in cui si trovano gli elettrodi e i pezzi e sul livello di ultimazione raggiunto. La precondizione per l‘elevato livello di sicurezza del processo è qui assicurata dalla lettura automatica del caricamento del magazzino.

Reporting I Con pochi clic si possono predisporre individualmente report sullo stato del job o della macchina. L‘interfaccia user friendly e la disponibilità di questa applicazione sull‘intera rete fanno di essa uno strumento indispensabile per l‘ottimizzazione del processo.

Dati chiari sulla produttività I Le applicazioni Dashboard e Supervision consentono di visualizzare in tempo reale i parametri di efficienza e lo stato attuale delle celle di produzione nel sistema.

429

430

EROWA JMS 4.0

La soluzione più adatta per ogni esigenza Che si tratti di elettroerosione a tuffo e taglio, fresatura, foratura, tornitura, rettifica o misurazione: le soluzioni software JMS 4.0 uniscono le macchine delle più svariate tecnologie di produzione. Siete voi a determinare il livello di integrazione. Con o senza automazione, con collegamento di una singola macchina o una soluzione per officina completamente integrata. Il software è modulare e può essere espanso in caso di necessità.

Fresatura

Elettroerosione a tuffo

Elettroerosione a taglio

Misurazione della qualità

Rettifica

Tornitura

Produzione additiva

Lavaggio

Fresatura/ Tornitura

INTEGRARE

EROWA JMS 4.0

Saremo lieti di accompagnarvi nella scelta della soluzione migliore per voi. I nostri specialisti sono a vostra disposizione per individuare il sistema perfetto ed attuarlo passo per passo.

VANTAGGI

• Controllo del workflow per il processo produttivo • Scambio dati sicuro ed efficiente con CAD/CAM ed ERP • Importazione dei dati offset dei pezzi direttamente dalla stazione di preset • Integrazione di processi secondari, quali pulizia ed asciugatura • Controllo di qualità portato in corsivo per gli elettrodi e i pazzi • Monitoraggio proattivo degli utensili

JMS® 4.0

EROWA Productivity Suite Il sistema di gestione di processo EROWA JMS 4.0 collega tutti i dati e controlla l‘intero processo produttivo.

maggiori informazioni: Weblink - Sistema di gestione processo JMS 4.0

431

432

Indice analitico Riportiamo qui di seguito, in ordine crescente, tutti i codici articolo EROWA nonché la pagina alla quale potrete trovare la descrizione del prodotto.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

ER-001565 ER-001617 ER-001674 ER-001846 ER-001846 ER-001846 ER-001846 ER-002023 ER-002147 ER-002394 ER-002395 ER-002396 ER-002397 ER-002398 ER-002399 ER-002400 ER-002401 ER-002402 ER-002403 ER-002404 ER-002405 ER-002406 ER-002407 ER-002408 ER-002409 ER-002410 ER-002411 ER-002412 ER-002413 ER-002414 ER-002415 ER-002416 ER-002417 ER-002418 ER-002419 ER-002420 ER-002421 ER-002814 ER-003350 ER-003358 ER-003367 ER-003393 ER-003405 ER-003422 ER-003439

247 77 317 69 128 150 278 76 76 268 268 268 268 268 268 268 268 268 241 241 241 241 241 241 241 241 241 241 241 241 241 241 241 241 241 241 241 76 358 358 232 235 235 232 235

ER-003467 ER-003470 ER-003489 ER-003513 ER-006700 ER-006701 ER-006702 ER-006703 ER-006704 ER-006705 ER-006706 ER-006707 ER-006708 ER-006709 ER-006710 ER-006711 ER-006712 ER-006713 ER-006714 ER-006715 ER-006716 ER-006717 ER-006718 ER-007521 ER-007523 ER-007580 ER-007604 ER-007612 ER-007618 ER-007697 ER-007781 ER-007796 ER-007799 ER-007851 ER-007852 ER-007870 ER-007877 ER-007935 ER-007962 ER-007980 ER-007990 ER-008186 ER-008215 ER-008220 ER-008221

232 232 236 232 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 204 204 205 207 208 214 211 317 363 317 293 293 230 300 307 318 227 311 210 324 311 311

ER-008231 ER-008301 ER-008458 ER-008547 ER-008551 ER-008553 ER-008562 ER-008595 ER-008617 ER-008623 ER-008628 ER-008633 ER-008638 ER-008649 ER-008745 ER-008756 ER-008814 ER-008831 ER-008842 ER-008846 ER-008848 ER-008852 ER-008854 ER-008856 ER-008868 ER-008873 ER-008875 ER-008910 ER-008972 ER-009007 ER-009209 ER-009231 ER-009235 ER-009696 ER-009866 ER-009899 ER-010491 ER-010495 ER-010497 ER-010502 ER-010505 ER-010507 ER-010511 ER-010514 ER-010518

310 326 242 281 242 281 358 242 245 358 358 246 245 246 239 358 307 358 307 316 317 358 358 308 322 311 311 315 149 283 235 231 243 318 231 358 235 233 231 233 236 233 236 280 280

ER-010521 ER-010523 ER-010525 ER-010526 ER-010532 ER-010532 ER-010538 ER-010560 ER-010561 ER-010562 ER-010577 ER-010581 ER-010583 ER-010585 ER-010586 ER-010592 ER-010622 ER-010627 ER-010661 ER-010671 ER-010689 ER-010694 ER-010723 ER-010734 ER-010742 ER-010742 ER-010742 ER-010744 ER-010755 ER-010906 ER-011362 ER-011412 ER-011591 ER-011597 ER-011598 ER-011599 ER-011599 ER-011600 ER-011803 ER-012297 ER-012299 ER-012444 ER-012580 ER-012727 ER-012727

280 280 280 280 222 280 278 245 245 245 242 242 242 231 232 236 234 222 281 240 240 282 245 317 170 183 227 281 227 280 279 279 223 278 278 144 218 280 210 208 208 93 362 246 313

ER-012847 ER-013062 ER-013913 ER-013913 ER-014326 ER-014333 ER-014366 ER-014698 ER-014722 ER-015465 ER-015465 ER-015627 ER-015629 ER-015670 ER-015880 ER-015888 ER-015985 ER-015995 ER-015996 ER-015997 ER-015998 ER-015999 ER-016001 ER-016003 ER-016007 ER-016010 ER-016142 ER-016274 ER-016652 ER-016657 ER-016691 ER-016917 ER-017198 ER-017198 ER-017529 ER-017530 ER-017532 ER-017533 ER-017534 ER-017535 ER-017536 ER-017541 ER-017645 ER-017646 ER-017647

294 283 223 281 76 76 76 307 308 170 227 230 234 308 195 195 283 193 194 193 193 194 194 88 192 192 147 195 312 312 308 88 312 318 268 268 268 269 269 269 269 274 301 301 301

433

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

ER-017648 ER-017982 ER-017984 ER-018570 ER-018718 ER-018858 ER-018936 ER-018937 ER-018938 ER-018940 ER-018941 ER-019248 ER-019424 ER-019473 ER-019474 ER-019512 ER-019951 ER-019979 ER-019989 ER-020025 ER-020026 ER-020027 ER-020596 ER-020958 ER-020963 ER-021126 ER-021127 ER-021128 ER-021502 ER-021503 ER-022250 ER-022250 ER-022355 ER-022457 ER-022465 ER-022511 ER-022514 ER-022583 ER-022584 ER-022669 ER-022670 ER-022683 ER-022921 ER-022922 ER-022923 ER-022924 ER-023120 ER-023121 ER-023325 ER-024562

301 271 271 88 93 276 316 303 302 302 305 302 212 274 274 270 274 274 320 262 262 263 299 272 266 301 301 301 318 318 144 223 282 281 316 264 264 293 293 313 313 362 273 273 273 273 95 95 193 93

ER-024681 ER-024808 ER-024932 ER-025027 ER-025030 ER-025100 ER-025101 ER-025115 ER-025116 ER-025895 ER-025896 ER-026768 ER-027205 ER-027640 ER-027641 ER-027695 ER-028167 ER-028306 ER-028471 ER-028480 ER-028913 ER-029015 ER-029098 ER-029228 ER-029229 ER-029313 ER-029982 ER-029988 ER-030110 ER-030161 ER-030478 ER-030479 ER-030643 ER-030645 ER-030671 ER-030678 ER-030923 ER-031179 ER-031942 ER-031945 ER-031952 ER-032388 ER-032464 ER-032466 ER-032785 ER-032810 ER-032832 ER-032964 ER-033036 ER-033204

195 281 93 306 306 306 306 306 306 304 304 314 306 300 300 314 264 306 300 300 314 271 271 305 305 214 266 267 302 270 125 124 298 298 315 297 297 302 297 304 310 125 247 275 230 234 212 124 130 243

ER-033205 ER-033206 ER-033207 ER-033499 ER-033500 ER-033502 ER-033504 ER-033600 ER-033602 ER-033654 ER-033655 ER-033656 ER-033657 ER-033800 ER-033804 ER-033933 ER-033955 ER-033958 ER-033974 ER-034045 ER-034095 ER-034098 ER-034168 ER-034373 ER-034375 ER-034387 ER-034533 ER-034631 ER-034665 ER-034677 ER-034680 ER-034735 ER-034820 ER-034822 ER-034989 ER-035097 ER-035114 ER-035117 ER-035154 ER-035154 ER-035156 ER-035156 ER-035209 ER-035210 ER-035211 ER-035212 ER-035261 ER-035262 ER-035294 ER-035294

243 243 243 77 43 42 77 64 64 243 243 243 243 65 74 298 297 310 298 268 76 77 69 77 77 211 316 304 212 214 336 213 69 69 301 225 225 225 272 282 282 314 224 224 224 225 263 263 74 94

ER-035294 ER-035294 ER-035294 ER-035297 ER-035356 ER-035365 ER-035500 ER-035502 ER-035690 ER-035714 ER-035715 ER-035792 ER-035994 ER-036272 ER-036347 ER-036657 ER-036658 ER-036672 ER-037307 ER-037967 ER-038622 ER-038710 ER-038711 ER-038800 ER-038891 ER-038918 ER-038985 ER-039200 ER-039201 ER-039211 ER-039212 ER-039213 ER-039214 ER-039215 ER-039216 ER-039217 ER-039795 ER-039839 ER-040641 ER-040696 ER-040697 ER-040701 ER-040999 ER-040999 ER-040999 ER-041179 ER-041374 ER-041429 ER-041430 ER-041460

130 282 314 225 213 148 43 42 294 292 292 337 298 267 94 219 219 76 301 71 72 299 299 65 303 148 294 65 65 296 296 296 296 296 296 296 299 338 292 335 334 337 64 170 183 315 214 338 294 66

ER-041461 ER-041462 ER-041463 ER-041464 ER-042038 ER-042350 ER-042440 ER-042865 ER-042866 ER-042904 ER-043353 ER-043427 ER-043428 ER-043487 ER-044426 ER-044428 ER-045243 ER-045541 ER-045555 ER-045759 ER-045969 ER-045983 ER-046009 ER-046044 ER-046046 ER-046075 ER-046080 ER-046221 ER-046250 ER-046456 ER-046458 ER-046460 ER-046462 ER-046473 ER-046474 ER-046927 ER-047500 ER-047544 ER-047566 ER-048377 ER-048519 ER-049041 ER-049248 ER-049572 ER-050195 ER-050195 ER-051381 ER-051800 ER-051968 ER-051969

66 67 67 66 70 339 338 126 126 295 283 339 339 295 69 69 130 127 296 338 71 129 126 213 213 338 362 151 419 129 129 129 130 126 126 336 335 334 335 89 210 70 338 239 144 218 227 305 272 272

434

Indice analitico Riportiamo qui di seguito, in ordine crescente, tutti i codici articolo EROWA nonché la pagina alla quale potrete trovare la descrizione del prodotto.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

ER-052091 ER-054710 ER-054922 ER-055158 ER-055294 ER-055369 ER-055370 ER-055535 ER-055755 ER-055763 ER-055774 ER-056879 ER-057204 ER-057205 ER-057206 ER-057208 ER-057209 ER-057210 ER-057211 ER-057212 ER-057213 ER-057214 ER-057471 ER-057943 ER-059016 ER-059439 ER-060391 ER-061558 ER-062465 ER-062788 ER-062789 ER-067169 ER-067563 ER-067650 ER-067925 ER-067926 ER-068025 ER-068026 ER-068026 ER-068157 ER-068158 ER-068381 ER-068382 ER-068585 ER-068586

309 67 303 313 210 337 334 309 148 149 303 70 361 361 361 356 356 356 356 356 356 356 358 36 36 358 72 75 66 310 310 182 71 179 179 179 183 170 182 181 182 180 180 145 145

ER-068697 ER-069655 ER-069656 ER-069680 ER-069681 ER-069682 ER-069834 ER-069835 ER-069884 ER-069885 ER-070064 ER-070231 ER-070445 ER-070445 ER-070445 ER-070683 ER-070695 ER-071604 ER-075393 ER-075600 ER-076988 ER-078521 ER-081885 ER-082273 ER-082273 ER-082273 ER-082717 ER-086608 ER-090744 ER-092203 ER-093758 ER-093765 ER-093774 ER-093780 ER-093992 ER-093993 ER-093996 ER-093997 ER-093999 ER-094046 ER-094063 ER-094093 ER-094112 ER-094152 ER-094168

145 180 180 181 181 182 295 295 181 181 70 178 128 150 279 179 178 71 71 178 178 183 336 117 171 183 336 179 144 149 220 220 221 221 234 234 230 230 239 267 267 129 213 212 74

ER-094168 ER-094168 ER-094168 ER-094168 ER-094178 ER-094180 ER-094181 ER-094828 ER-094955 ER-095529 ER-096900 ER-096901 ER-096902 ER-096903 ER-099079 ER-099092 ER-099098 ER-099099 ER-099123 ER-099126 ER-099164 ER-099166 ER-099195 ER-099201 ER-099201 ER-099201 ER-099204 ER-099206 ER-099227 ER-099228 ER-099229 ER-099230 ER-099231 ER-099232 ER-099233 ER-099234 ER-099235 ER-099236 ER-099237 ER-099238 ER-099239 ER-099240 ER-099243 ER-099246 ER-099258

130 151 272 282 93 218 218 94 212 358 53 53 52 52 116 116 116 116 116 117 116 115 115 117 171 195 114 114 114 114 114 114 114 114 114 114 114 114 114 114 114 114 115 115 113

ER-099263 ER-099267 ER-099269 ER-099272 ER-099275 ER-099276 ER-099277 ER-099282 ER-099285 ER-099286 ER-099292 ER-099298 ER-099314 ER-099315 ER-099317 ER-099317 ER-099318 ER-099318 ER-099330 ER-099331 ER-099332 ER-099334 ER-099358 ER-099387 ER-099388 ER-099389 ER-099390 ER-099437 ER-100266 ER-103679 ER-103680 ER-103681 ER-104310 ER-104530 ER-105291 ER-107472 ER-107510 ER-108204 ER-113000 ER-114061 ER-114062 ER-115254 ER-115287 ER-115290 ER-115304

113 112 112 112 111 111 111 110 110 110 109 109 104 104 89 108 89 108 108 104 112 117 109 105 105 106 106 117 105 248 250 252 88 180 171 88 88 75 168 169 169 138 139 140 90

ER-115305 ER-115308 ER-115355 ER-115379 ER-115388 ER-115521 ER-115521 ER-115523 ER-115628 ER-115644 ER-115657 ER-115660 ER-115699 ER-115699 ER-115712 ER-115721 ER-115722 ER-115749 ER-115800 ER-115844 ER-116634 ER-119717 ER-123194 ER-124304 ER-124305 ER-124370 ER-124371 ER-126696 ER-129069 ER-129070 ER-129071 ER-129072 ER-129663 ER-130125 ER-130126 ER-130127 ER-130128 ER-130129 ER-130130 ER-130131 ER-130132 ER-130133 ER-130134 ER-130135 ER-130136

139 142 94 141 142 127 143 143 143 171 141 141 146 246 142 143 147 151 138 151 127 131 280 148 147 147 149 131 221 221 222 222 64 57 60 57 58 58 60 61 61 62 61 57 60

435

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

Cod. articolo

pag.

ER-130137 ER-130138 ER-130140 ER-130140 ER-130141 ER-130141 ER-130415 ER-130415 ER-130417 ER-130417 ER-131200 ER-131210 ER-131220 ER-131230 ER-132250 ER-133890 ER-133891 ER-133895 ER-133896 ER-134436 ER-136055 ER-136056 ER-136200 ER-136576 ER-136578 ER-136757 ER-136793 ER-137239 ER-138658 ER-138950 ER-138950 ER-138951 ER-139039 ER-139049 ER-139500 ER-139501 ER-139504 ER-139505 ER-140935 ER-143446 ER-143875 ER-143876 ER-144370 ER-144380 ER-145087 ER-145286 ER-147223 ER-147223 ER-147394 ER-147724

57 60 58 107 58 107 62 107 62 107 40 40 41 41 141 55 54 55 54 169 90 139 68 58 61 61 62 89 59 127 146 63 95 95 86 86 87 87 75 56 59 63 169 168 63 70 144 219 356 358

ER-148100 ER-148101 ER-148220 ER-148225 ER-148420 ER-148421 ER-148425 ER-148426 ER-148620 ER-148625 ER-148820 ER-148825 ER-150517 ER-150696 ER-150800 ER-150890 ER-150892 ER-150897 ER-150898 ER-153058 ER-153058 ER-153774 ER-153775 ER-153776 ER-153777 ER-154100 ER-154473 ER-155000 ER-155002 ER-155004 ER-155100 ER-155102 ER-155118 ER-155200 ER-155202 ER-155218 ER-155220 ER-155250 ER-155470 ER-155475 ER-155480 ER-155485 ER-155498 ER-155499 ER-155580 ER-155772 ER-155774 ER-155885 ER-156077 ER-157207

44 44 45 45 47 46 47 46 48 48 49 49 62 70 211 158 158 159 159 144 219 72 72 73 73 211 205 20 22 24 206 206 206 209 209 209 161 207 160 160 160 160 161 161 168 158 159 207 63 56

ER-157409 ER-157409 ER-157409 ER-157410 ER-157410 ER-157411 ER-157411 ER-157411 ER-157413 ER-157413 ER-158218 ER-158556 ER-158557 ER-158558 ER-158559 ER-158560 ER-158561 ER-158911 ER-159563 ER-160420 ER-160421 ER-162574 ER-162575 ER-162994 ER-163634 ER-165144 ER-165144 ER-165469 ER-166736 ER-167498 ER-167499 ER-169341 ER-169342 ER-171025 ER-171026 ER-171986 ER-173410 ER-173763 ER-174100 ER-175113 ER-175175 ER-175971 ER-176091 ER-176817 ER-178455 ER-178755 ER-178771 ER-178782 ER-178802 ER-179044

68 128 279 92 316 68 150 278 68 128 92 356 356 356 356 356 356 358 171 47 46 283 283 71 70 170 182 358 91 161 161 59 59 66 67 24 91 24 20 21 22 24 25 23 23 72 73 73 25 25

ER-179046 25 ER-179729 421 ER-179963 421 ER-180400 421 ER-180780 21 ER-180781 21

Il prossimo passo tocca a voi Le cose importanti vanno pianificate. Il vostro prossimo passo è certamente una decisione importante, poichè vi aprirà la strada verso un nuovo futuro più razionale. Saremo lieti di accompagnarvi lungo questa strada, consigliandovi e con soluzioni pratiche, perchè sappiate in qualsiasi momento quel che dovrete affrontare. La filiale EROWA più vicina non è molto lontana.

Fate questo passo importante.

EROWA - Automazione della produzione alla perfezione
