GTS Giant Tooling System Geschaffen für grosse Aufgaben
Stark, präzise, modular
2
Felsenfest gespannt Ein Nullpunktspannsystem ermöglicht schnelle und präzise Werkstückwechsel und reduziert Rüst- sowie Stillstandszeiten. Werkstücke werden in Sekunden exakt positioniert und sicher gespannt. Das patentierte EROWA Giant Tooling System (GTS) wurde speziell für grosse und schwere Werkstücke in rotativen Anwendungen entwickelt. Es vereint Präzision, Stabilität und Prozesssicherheit für die Schwerzerspanung. Die robuste Geometrie eignet sich für automatisierte Fertigungsprozesse sowie die Grossteilfertigung mit Kranbeladung. Standardisierte Rüstprozesse reduzieren Maschinenstillstände und erhöhen die Produktivität.
GTS GIANT TOOLING SYSTEM

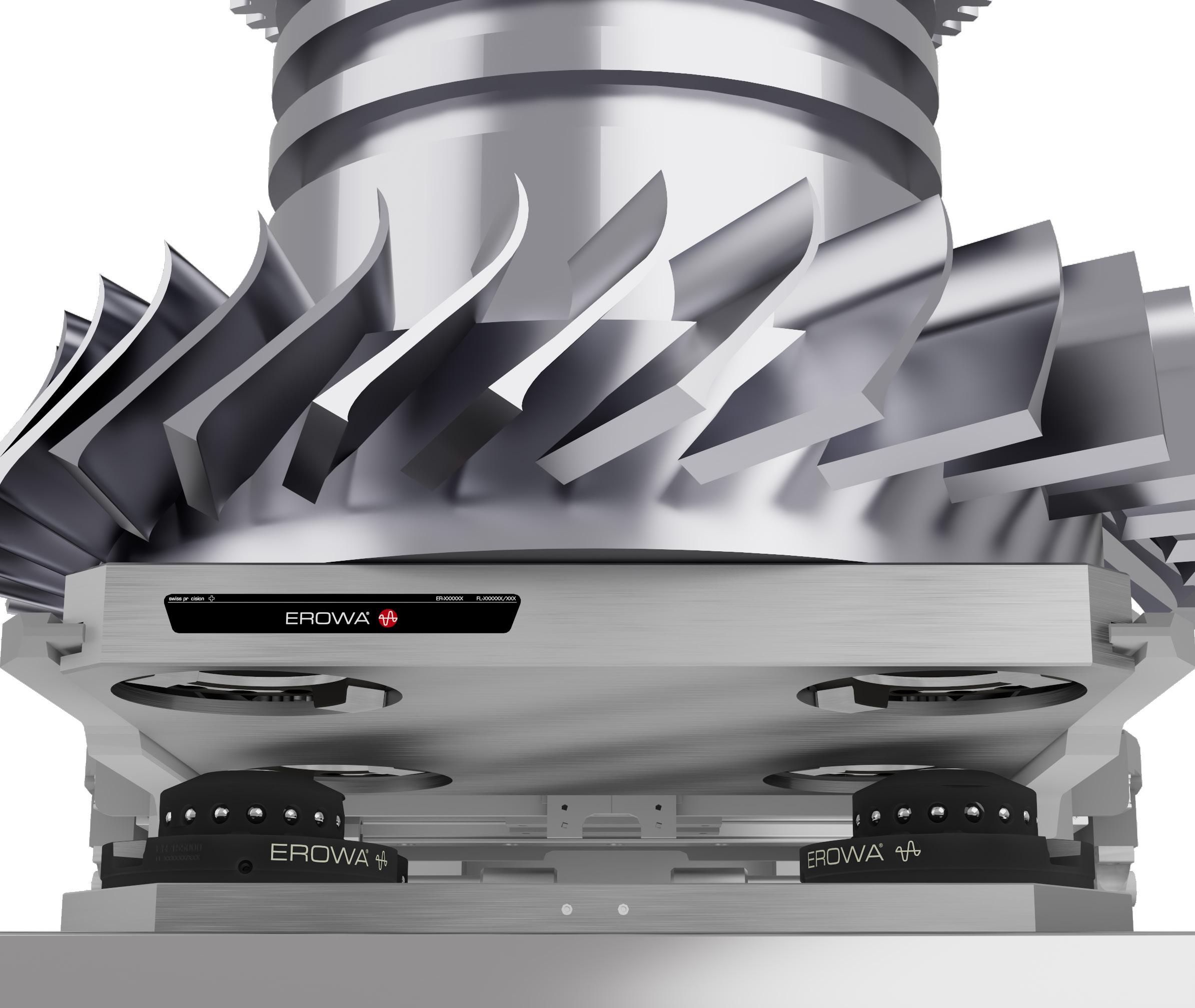

Präzision und Stabilität für grosse Werkstücke Ob hohe Bearbeitungskräfte, grosse Werkstückgewichte oder anspruchsvolle Fräs-Drehbearbeitungen – das GTS bietet die verlangte Stabilität, Präzision und Prozesssicherheit.

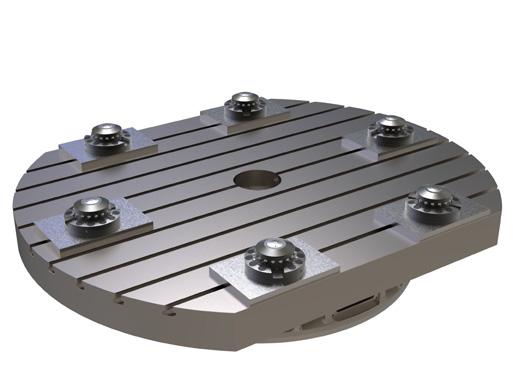

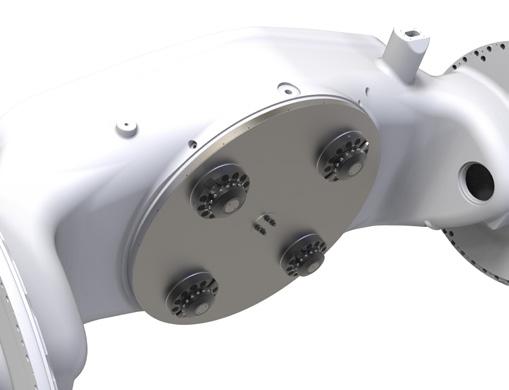

Präzise positionieren Flexible Anordnung der GTS Spannfutter – abgestimmt auf Werkstück, Maschine und Prozessanforderungen.
Stabil spannen 80 kN Spannkraft pro Spannfutter schaffen die Basis für stabile Bearbeitungsprozesse.
Spannkraft sicher halten Der selbsthemmende Spannmechanismus hält die Spannkraft auch ohne Hydraulikdruck aufrecht.
DIE FAKTEN
• Modulares Spannsystem • 80 kN Spannkraft pro Spannfutter • Drucklos gespannt für maximale Sicherheit Prozesssicher automatisieren Verriegelungs- und Offenkontrolle sowie Reinigungsfunktion unterstützen eine zuverlässige Automation.
• Konstante Präzision trotz Temperaturänderungen • Optimiert für rotative Anwendungen • Verriegelungs- und Offenkontrolle • Reinigungs- und Überwachungsfunktion • Ideal für automatisierte Anwendungen
3
4

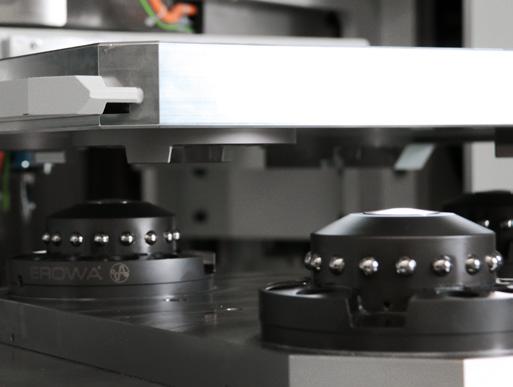

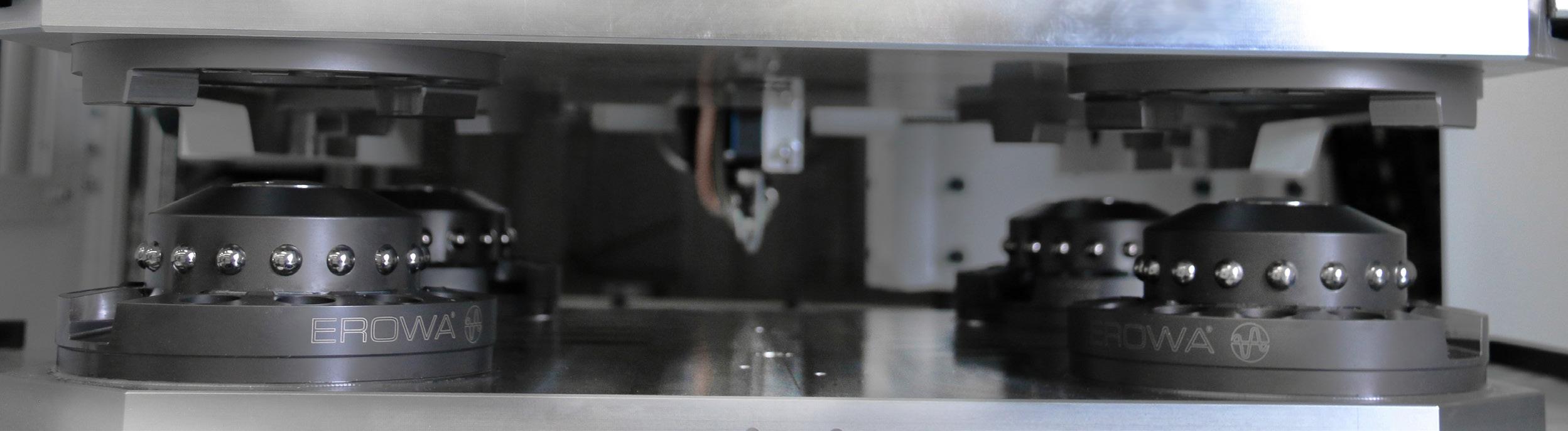

Prozesssicher, zuverlässig & effizient Das GTS passt sich flexibel an unterschiedliche Fertigungskonzepte an – von der manuellen Bedienung bis zur vollständig überwachten Automatisierung. Dank des modularen Aufbaus lässt sich die Anzahl der Spannfutter individuell an Werkstück und Prozess anpassen. Drucklos gespannt, überwacht und gereinigt – für hohe Prozesssicherheit und Verfügbarkeit. Die thermisch kompensierende Spanntechnologie gewährleistet präzise Positionierung auch bei Temperaturschwankungen.
GTS GIANT TOOLING SYSTEM
Das Giant Tooling System zeichnet sich aus durch:
Rückseitige Positionierstifte für eine präzise und zeitsparende Montage
Befestigungsmöglichkeiten für die Montage an Paletten oder Werkstücke
Gehärteter, rostbeständiger Stahl
Geschliffene Auflageflächen
Präzise Zentrierflächen für hohe Belastungen
Integrierte Weichlade- und Anhebefunktion Höchste Kraftübertragung
Geschliffene Auflageflächen für präzise Z-Referenz Reinigung und Anwesenheitskontrolle für hohe Prozesssicherheit Befestigungsmöglichkeiten für Maschinentische oder Basisplatten
Rückseitige Hydraulik- und Pneumatikanschlüsse
Präzise Zentrierflächen für hohe Belastungen
Thermisch kompensierende Spanntechnologie
5
6
EROWA GTS
Spannfutter Technische Daten Spannkraft Repetiergenauigkeit Empfohlene Werkstückgrösse Werkstückgewicht Spannung Öffnungsdruck Nachspanndruck Reinigung und Anwesenheitskontrolle
ER‑155000

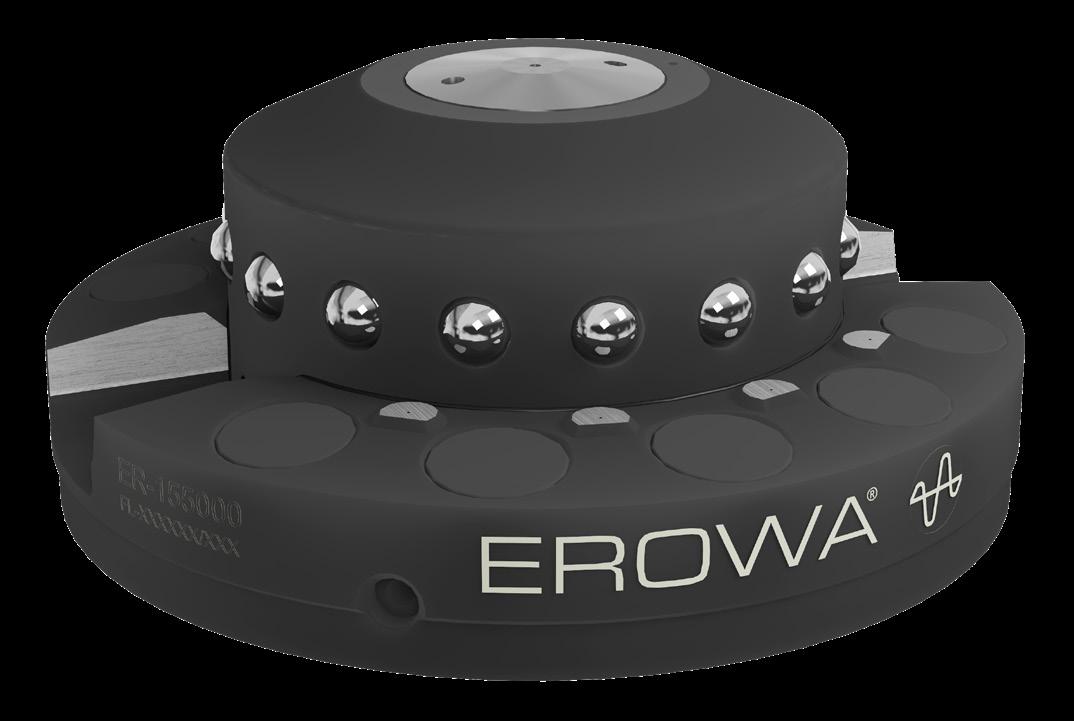

GTS Spannfutter 80’000 N pro Spannfutter < 0.003 mm ab 500 x 500 x 500 mm bis 1‘500 kg pro Spannfutter mit Federkraft (drucklos gespannt) 60 bar hydraulisch 60 bar hydraulisch 6 bar pneumatisch
GTS Spannfutter
Beschreibung Hydraulisches Nullpunktspannfutter für hohe Bearbeitungskräfte in der Schwerzerspanung sowie für Fräs‑ und Fräs‑Dreh‑Anwendungen. Anwendung Zur Aufnahme von GTS Paletten, Werkstückträgern und Maschinenpaletten. Funktion Selbsthemmender Spannmechanismus mit thermisch kompensierender Spanntechnologie. Besonderheit Weichlande‑ und Anhebefunktion zum Schutz der Präzisionsflächen. Lieferumfang Inklusive Befestigungsschrauben M12 und Positionierstiften Ø 6 mm. Hinweis Vorbereitet für Sicherheitskonzepte nach ISO 13849 PL d Kat. 3.
EROWA GTS
Basisplatten ER‑174100
GTS Basisplatte 250 x 250 1‑fach
Beschreibung 1‑fach Basisplatte mit montiertem GTS Spannfutter für den modularen Aufbau. Anwendung Zur Aufnahme von GTS Paletten, Werkstückträgern und Maschinenpaletten. Ansteuerung Seitliche Anschlüsse für eine einfache Verrohrung auf dem Maschinentisch. Montage Befestigungsbohrbild mit Lochabstand 200 mm, M16. Hinweis Vorbereitet für Sicherheitskonzepte nach ISO 13849 PL d Kat. 3.
7
EROWA GTS
Basisplatten ER‑175113
GTS Basisplatte 600 x 600 Universal, Stichmass 320
Beschreibung 4‑fach Basisplatte mit montierten GTS Spannfuttern. Anwendung Zur Aufnahme von GTS Paletten, Werkstückträgern und Maschinenpaletten. Ansteuerung Von unten über Adapterflansch mit Teilkreis Ø 57 mm oder über seitliche Anschlüsse für eine einfache Verrohrung. Weitere Adapter auf Anfrage. Montage Befestigungsbohrbild für Maschinentische mit 63 mm T‑Nutenabstand sowie für Sternnutentische, M12. Hinweis Vorbereitet für Sicherheitskonzepte nach ISO 13849 PL d Kat. 3.
ER‑180780
GTS Basisplatte 770 x 770 Universal, Stichmass 450
Beschreibung 4‑fach Basisplatte mit montierten GTS Spannfuttern. Anwendung Zur Aufnahme von GTS Paletten, Werkstückträgern und Maschinenpaletten. Ansteuerung Von unten über Adapterflansch mit Teilkreis Ø 57 mm oder über seitliche Anschlüsse für eine einfache Verrohrung. Weitere Adapter auf Anfrage. Montage Befestigungsbohrbild für Maschinentische mit 63 mm T‑Nutenabstand sowie für Sternnutentische, M12. Hinweis Vorbereitet für Sicherheitskonzepte nach ISO 13849 PL d Kat. 3.
ER‑180781
GTS Basisplatte 970 x 970 Universal, Stichmass 560
Beschreibung 4‑fach Basisplatte mit montierten GTS Spannfuttern. Anwendung Zur Aufnahme von GTS Paletten, Werkstückträgern und Maschinenpaletten. Ansteuerung Von unten über Adapterflansch mit Teilkreis Ø 57 mm oder über seitliche Anschlüsse für eine einfache Verrohrung. Weitere Adapter auf Anfrage. Montage Befestigungsbohrbild für Maschinentische mit 63 mm T‑Nutenabstand sowie für Sternnutentische, M12. Hinweis Vorbereitet für Sicherheitskonzepte nach ISO 13849 PL d Kat. 3.
8
EROWA GTS
Paletten ER‑155002
GTS Ausrichtpalette Winkel 45°
Beschreibung Aluminium‑Ausrichtpalette mit geschliffenem Ausrichtlineal. Anwendung Zum Ausrichten der Winkellage von GTS Spannfuttern bei Montage und Service. Hinweis Für Erstmontage, Überprüfung und Servicearbeiten geeignet.
ER‑175175
GTS Palette 630 x 630 / 320
Beschreibung Aluminium‑Palette mit GTS Spannringen. Anwendung Zum Aufspannen von Werkstücken, Vorrichtungen und Spannmitteln. Schnittstelle Integrierte Schnittstelle für LoadMaster‑Gabel. Störkreis Ø 800 mm. Werkstückmax. 6‘000 kg gewicht Lieferumfang Inklusive 4 GTS Spannringe. Hinweis Für automatisierte und manuelle Anwendungen geeignet.
9
EROWA GTS
Paletten ER‑178455
GTS Palette 800 x 800 / 450
Beschreibung Aluminium‑Palette mit GTS Spannringen. Anwendung Zum Aufspannen von Werkstücken, Vorrichtungen und Spannmitteln. Schnittstelle Integrierte Schnittstelle für LoadMaster‑Gabel. Störkreis Ø 1‘000 mm. Werkstückmax. 6‘000 kg gewicht Lieferumfang Inklusive 4 GTS Spannringe. Hinweis Für automatisierte und manuelle Anwendungen geeignet.
ER‑176817
GTS Palette 1000 x 1000 / 560
Beschreibung Aluminium‑Palette mit GTS Spannringen. Anwendung Zum Aufspannen von Werkstücken, Vorrichtungen und Spannmitteln. Schnittstelle Integrierte Schnittstelle für LoadMaster‑Gabel. Störkreis Ø 1‘244 mm. Werkstückmax. 6‘000 kg gewicht Lieferumfang Inklusive 4 GTS Spannringe. Hinweis Für automatisierte und manuelle Anwendungen geeignet.
10
EROWA GTS
Spannring ER‑155004

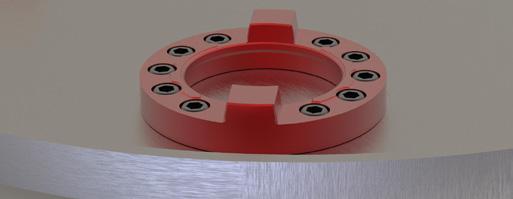

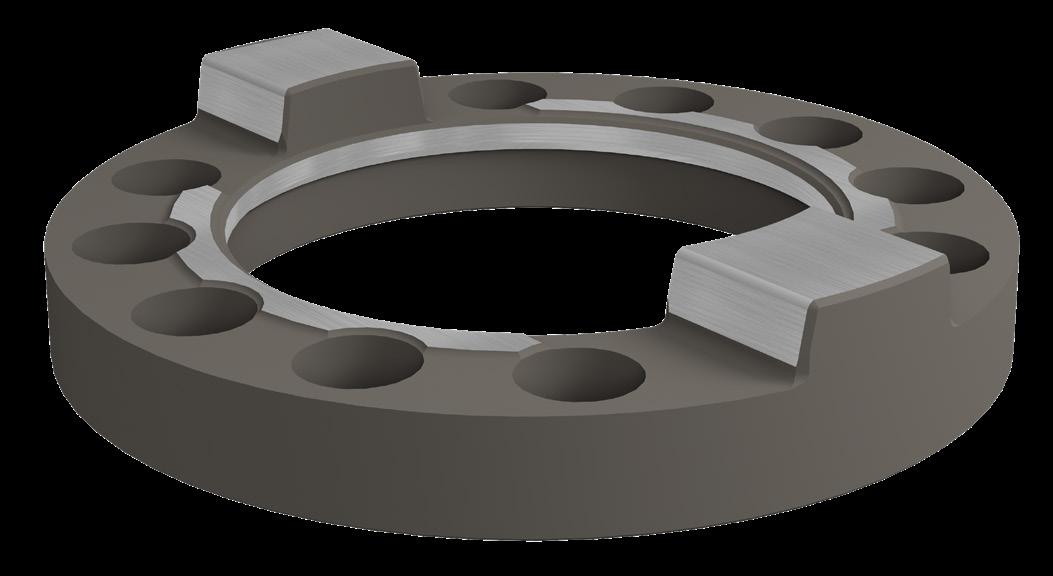

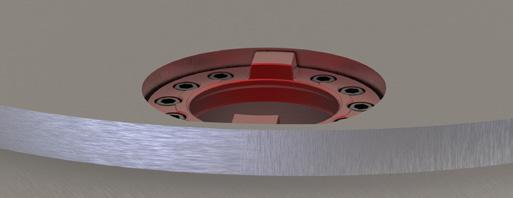

GTS Spannring
Beschreibung Spannring mit Zentrierfunktion für GTS Spannfutter. Anwendung Als Schnittstelle zwischen GTS Spannfutter und Palette, Werkstückträger oder Maschinentisch. Montage Von unten an Palette, Werkstückträger oder Maschinentisch. Besonderheit Breite Zentrierflächen unterstützen hohe Stabilität und Repetiergenauigkeit. Lieferumfang Inklusive Befestigungsschrauben M12 und Positionierstiften Ø 6 mm.
EROWA GTS
Zubehör ER‑171986
GTS Entlüftungs‑Set
Beschreibung Entlüftungsadapter für GTS Spannfutter. Anwendung Zum Entlüften von Hydraulikleitungen und GTS Spannfuttern bei Montage und Service. Kompatibilität Für GTS Spannfutter und GTS Basisplatten.
ER‑175971
GTS Reparatur‑Set Basic für 1 Spannfutter
Beschreibung Dichtungssatz für die Wartung des Spannfutteraufbaus eines GTS Spannfutters. Anwendung Für vorbeugende Wartung, Reparaturarbeiten und zur Behebung von Leckagen im Bereich des Spannfutteraufbaus. Hinweis Dichtungen für die interne Spann‑ und Funktionsmechanik sind nicht enthalten. ER‑173763
GTS Dichtring für 1 Spannring
Beschreibung Dichtring zur zusätzlichen Abdichtung eines GTS Spannrings. Anwendung Zum Schutz des Spannbereichs vor Spänen, Kühlschmiermittel und Verschmutzung. Kompatibilität In Kombination mit ER‑178802 GTS Dichtungs‑Set 4 verwenden. Hinweis Für automatisierte Anwendungen empfohlen.
11
EROWA GTS
Zubehör ER‑178802
GTS Dichtungs‑Set 4 für 4 Spannfutter
Beschreibung Dichtungssatz für vier GTS Spannfutter. Anwendung Zum Schutz des Spannbereichs vor Spänen, Kühlschmiermittel und Verschmutzung. Kompatibilität In Kombination mit ER‑173763 GTS Dichtring verwenden. Hinweis Für automatisierte Anwendungen empfohlen.
GTS Hydraulikaggregat manuell für manuelle Ansteuerung, 4‑fach
0 0
3
Beschreibung Hydraulikaggregat für die manuelle Ansteuerung von GTS Spannfuttern. Anwendung Für manuelle GTS Basisplatten und Tischaufbauten. Ansteuerung Zum Öffnen und Nachspannen von bis zu vier GTS Spannfuttern. Bedienung Inklusive Handtaster mit 5 m Kabellänge. Besonderheit Einfache und sichere Bedienung ausserhalb der Maschine.
765
ER‑176091
622
ER‑179044
Schlauch Set 2 / 5 m inkl. Schnellkupplungen, zu ER‑176091
Beschreibung Schlauch‑Set zum Verbinden des GTS Hydraulikaggregats ER‑176091 mit GTS Basisplatten und Tischaufbauten. Länge 5 m. Lieferumfang 2 Hydraulikschläuche inklusive Schnellkupplungen und Anschlüssen für die Basisplatte.
ER‑179045
Schlauch Set 2 / 10 m inkl. Schnellkupplungen, zu ER‑176091
Beschreibung Schlauch‑Set zum Verbinden des GTS Hydraulikaggregats ER‑176091 mit GTS Basisplatten und Tischaufbauten. Länge 10 m. Lieferumfang 2 Hydraulikschläuche inklusive Schnellkupplungen und Anschlüssen für die Basisplatte.
