Manual Workpiece Handling
Maschinen einfach beladen

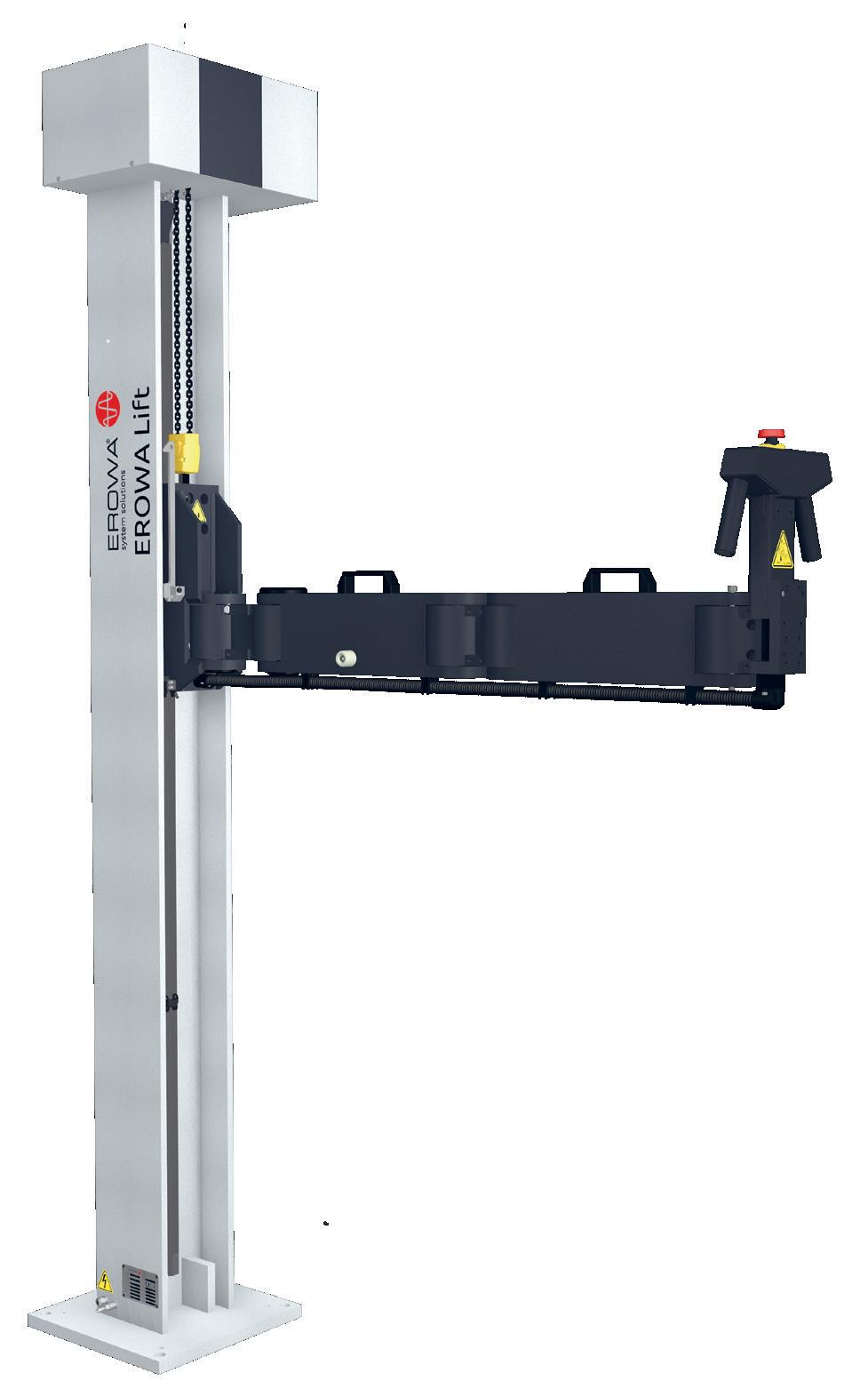

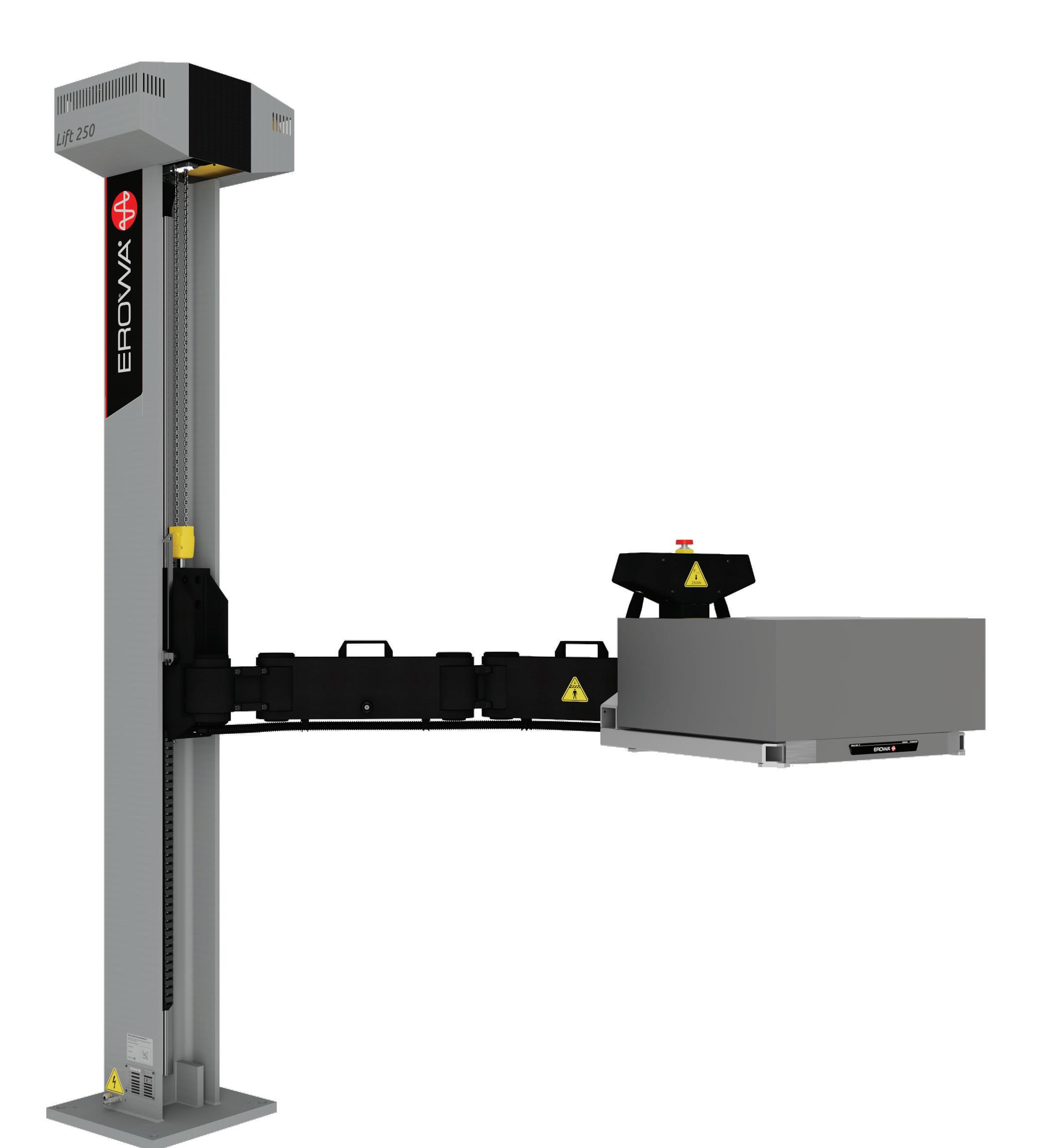

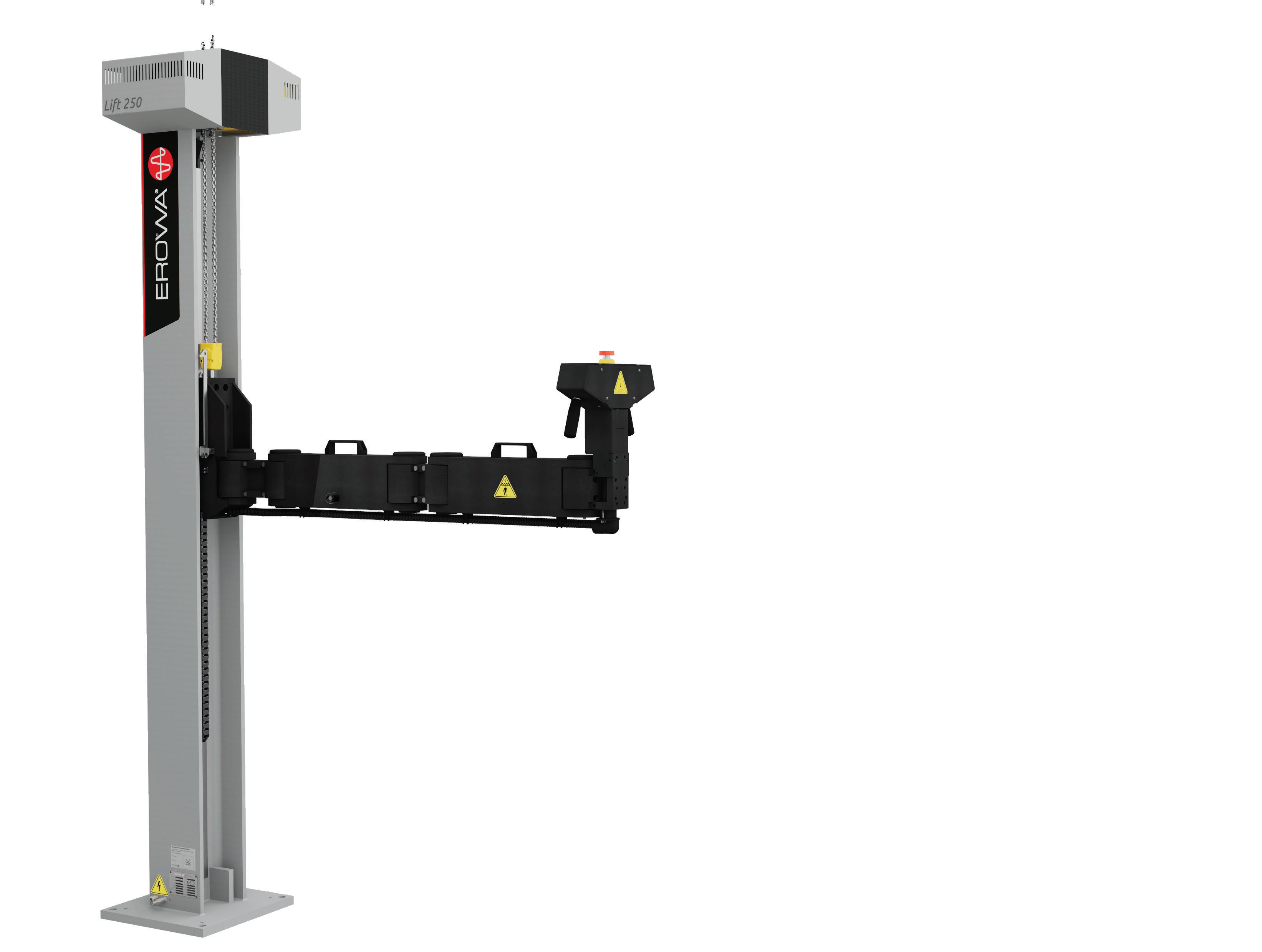

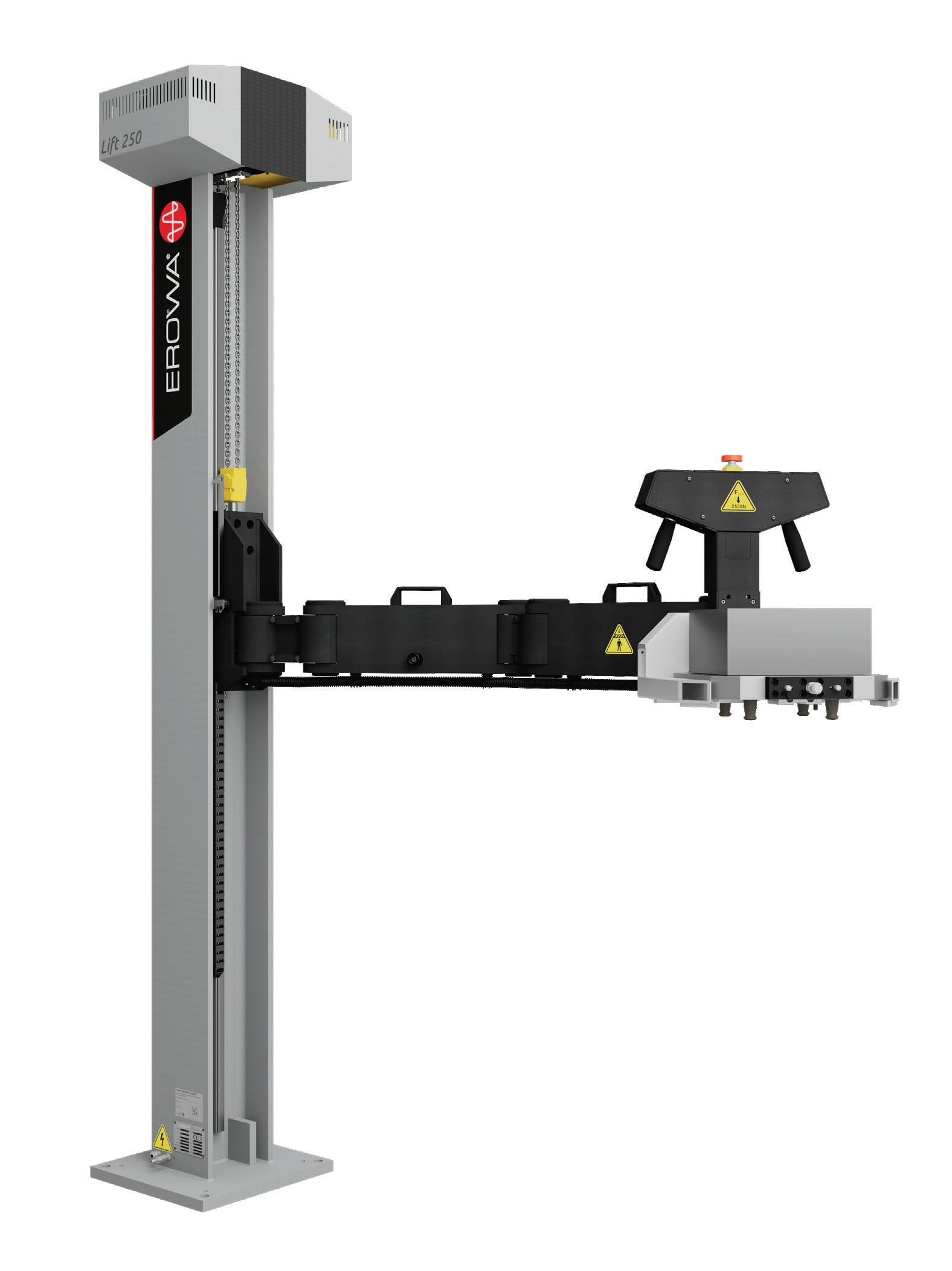

EROWA Lift
Der EROWA Lift ist geschaffen für häufigen Palettenwechsel, direkt auf die Maschine oder ins Handlinggerät. Fix neben der Maschine montiert, ist er immer da, wenn er gebraucht wird.
Palettierte Werkstücke werden ab Transportpaletten und bis zu Roboter Etagen sicher bewegt.
Rückenschonendes Abheben der Palette. Direkt vom Werkstattwagen ins Magazin.
01 | Antrieb Kräftiger Antrieb mit zweistufiger Geschwindigkeit.
02 | Führung Stabile Führung der Z-Achse.

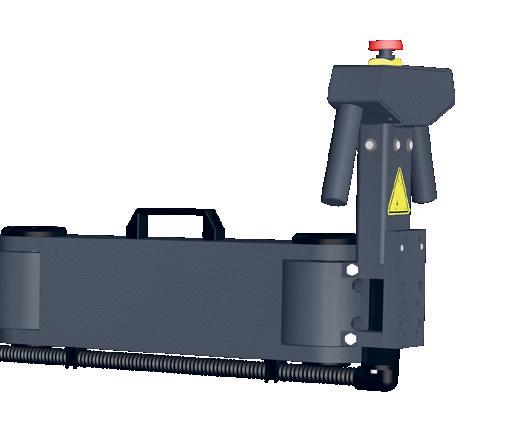

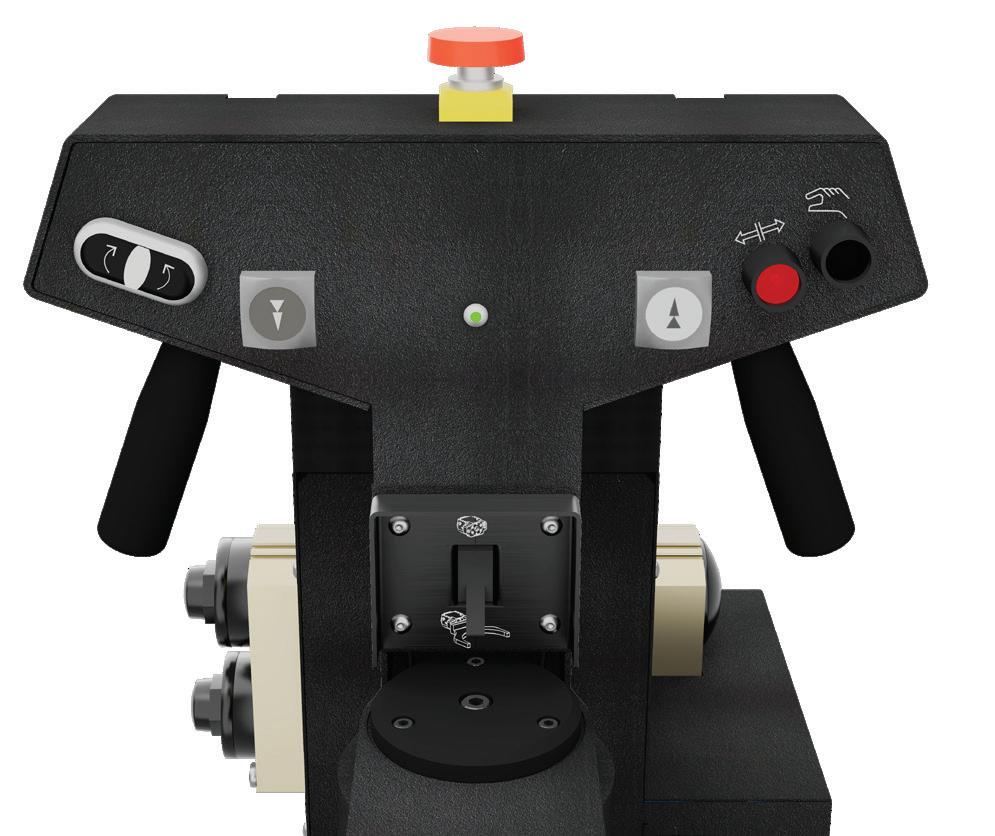

03 | Steuerung Zweihandsteuerung mit integrierter Bedienung.
04 | Arm Segmentierter Arm für optimale Zugänglichkeit.
05 | Stabilisation
Massive Bodenverankerung mit Nivellierung.
06 | Schwenkfunktion (Option) Zweihandsteuerung der Schwenkachse.
07 | Greifertaste (Option) Sicherheitsdrucktasten
08 | Auf-/Ab-Bewegung
Die Auf-/Ab-Bewegungstasten mit zwei Geschwindigkeiten per Knopfdruck.
09 | Greifer überwacht (Option) Kontrolllampe RCS5 Greifer ist gespannt.
10 | Umschalt-Kit (Option) Zwischen RCS5 und Greifer umschalten.
Mehr Informationen EROWA Lift
Lift Standard Arm (max. 250 kg)
Standard Arm
EROWA Lift langer Arm (max. 100 kg)
EROWA LIFT ZUR BESCHICKUNG VON Werkzeugmaschinen
Palettenmagazinen
Robotermagazinen
Messmaschinen
Pinolenspannfutter
Tischspannfutter
Langer Arm
DIE TECHNIK IM DETAIL
EROWA Lift Standard Arm
EROWA Lift langer Arm
Transfergewicht max. 250 kg 100 kg

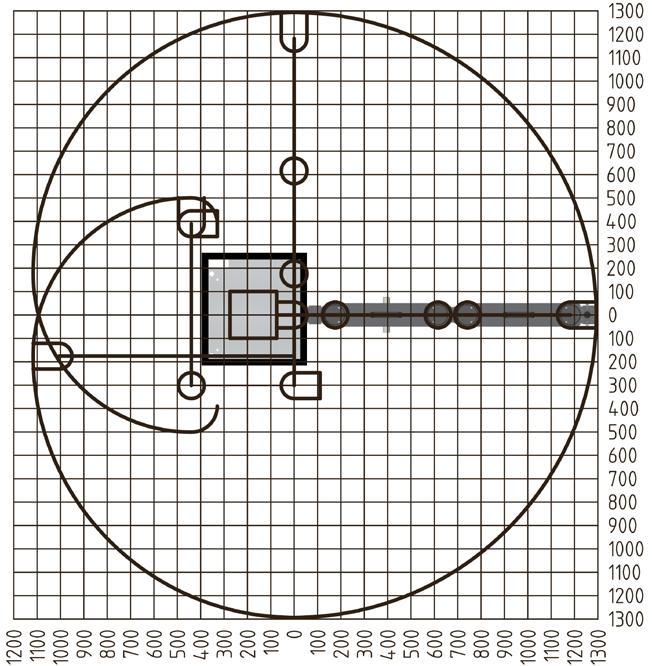

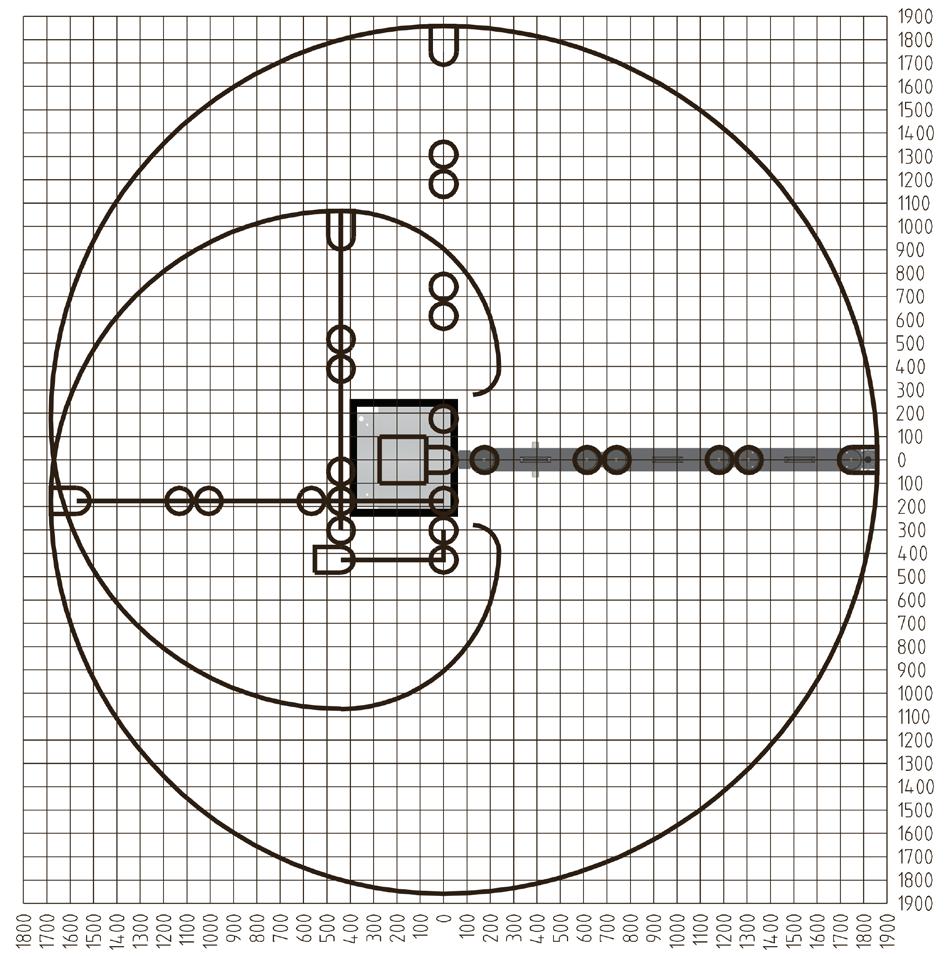

Verfahrwege Z = 1500 mm Z = 1500 mm
X = 1300 mm X = 1850 mm
Drehbereich 360°
Drehbereich 360°
Montage 4 Schwerlastanker ø 18 x 132 mm
Bodenfestigkeit min. C20/25
Pneumatik min. 6 bar
Spannung 3x 208-480 V
Frequenz 50/60 Hz
Antrieb Eilgang 4m/min. Kriechgang 1m/min.
Farbe RAL 7035
Hinweis Greifer sind separat zu bestellen
EROWA
Greifer zu EROWA Lift

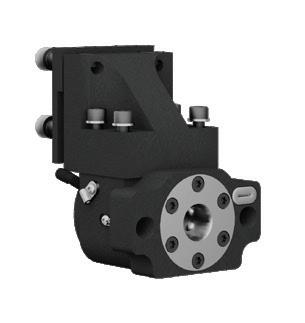

Greiferkupplung RCS5
max. 250 kg. Statusanzeige der Klemmung.

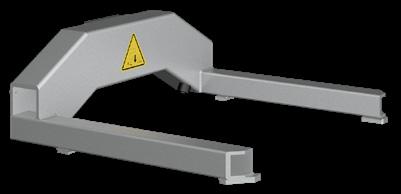

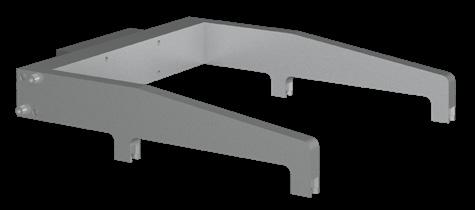

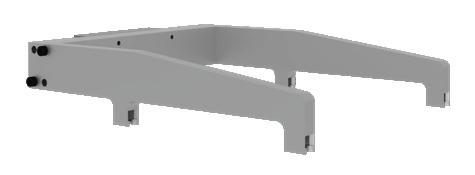

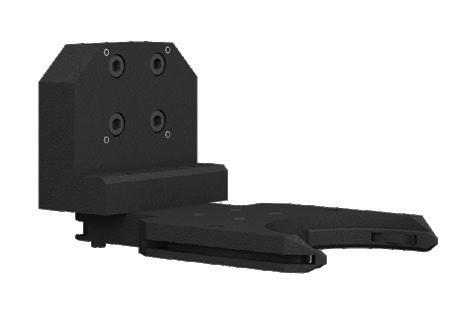

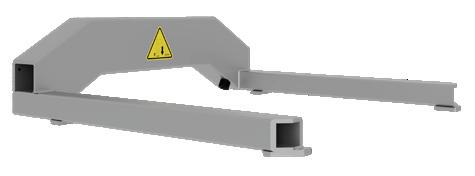

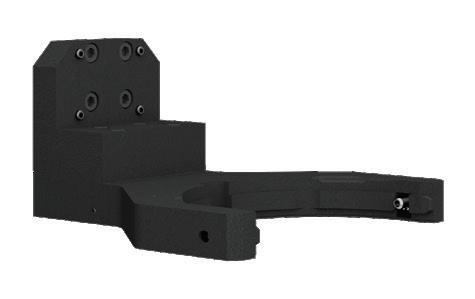

Greifergabel UPC fix
max. 250 kg für UPC Paletten.
FrameSet Greifer
Für FrameSet in diversen Ausführungen auf Anfrage.
Optionen
Anschlussmasse für spezielle Greifer

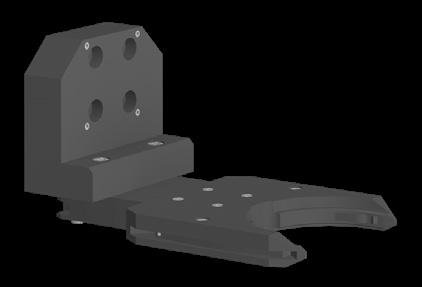

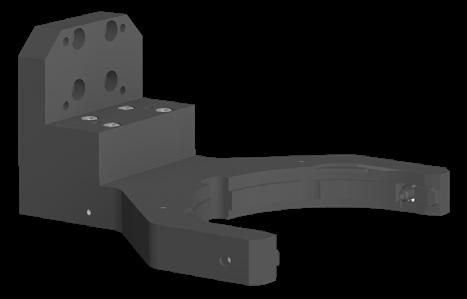

Greifer ITS 115
max. 40 kg für ITS 115 Paletten.

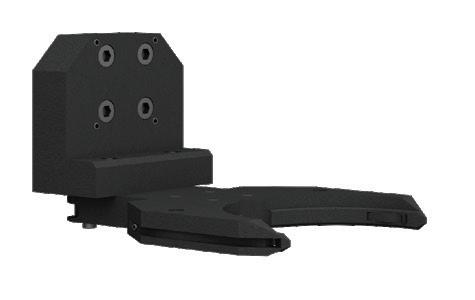

Greifergabel UPC mit RCS5
max. 150 kg für UPC Paletten.
Greifer ITS 148
max. 40 kg für ITS 148 Paletten.

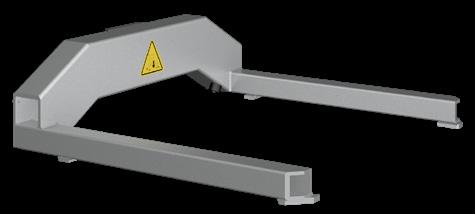

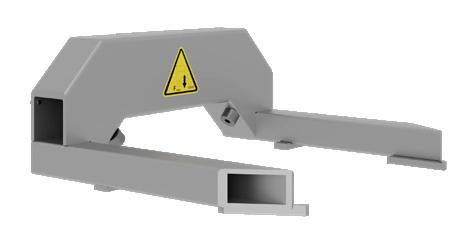

Greifergabel MTS 400
max. 250 kg für MTS 400 Paletten.

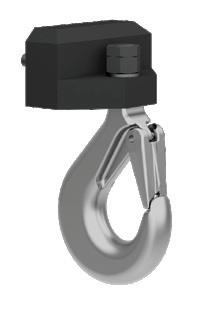

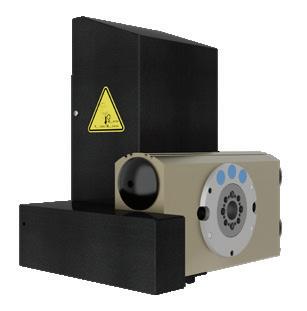

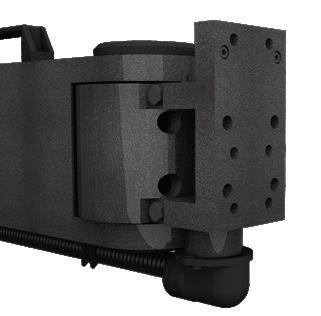

RCS5 mit Lasthaken Schwenkachse 90° Schwenkachse 180°
Lasthaken für RCS5 Kupplung max. 250 kg.
115
RCS Greifer ITS 148
Pneumatische Schwenkachse für den Schwenkbereich 90° oder 180° und Drehmoment 50 Nm.
RN

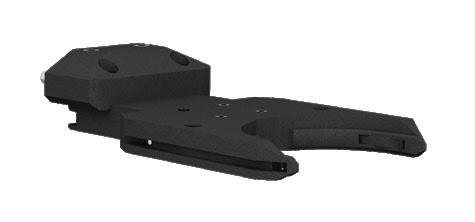

Greifer PC210 RN
max. 100 kg für PC210 RN Paletten mit Greifernut.
Greifergabel MTS 500
max. 250 kg für MTS 500 Paletten.

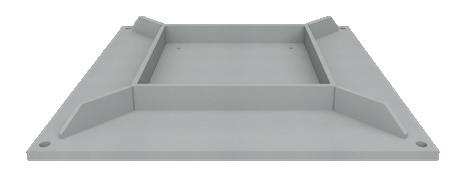

Grundplatte gross 800x800x80 mm
Bei schlechter Bodenbeschaffenheit.
RCS Greifer ITS
RCS Greifer PC210

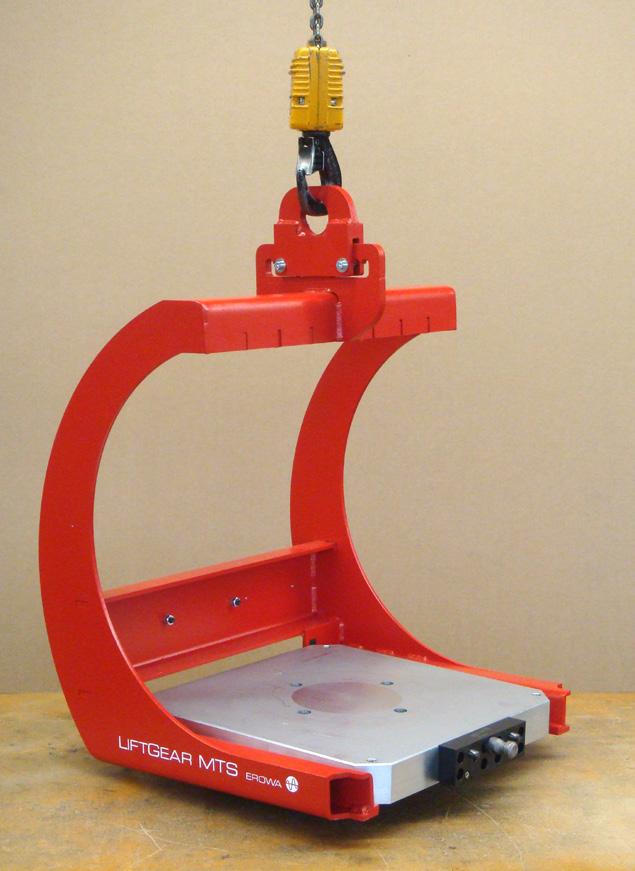

EROWA LiftGear
Schwere Paletten müssen präzise in UPC oder MTS
Spannfutter auf der Rüststationen oder in den Robotermagazinen eingesetzt werden. Mit EROWA LiftGear und einem Deckenkran ist das einfach und sicher.

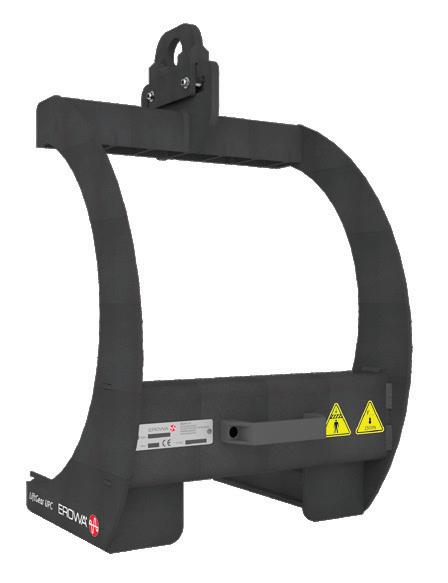

EROWA LiftGear UPC

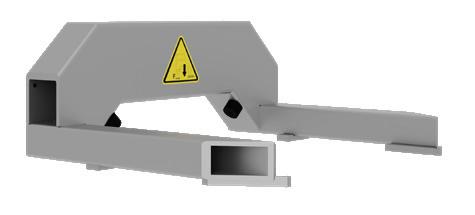

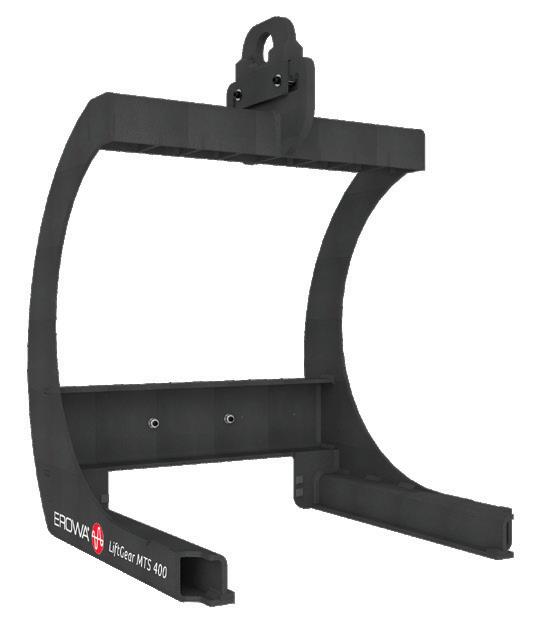

EROWA LiftGear MTS 400

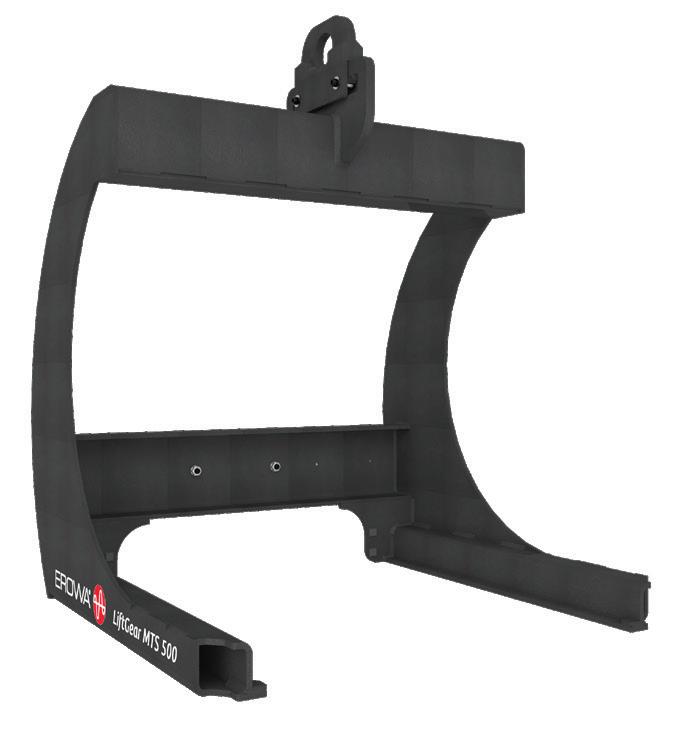

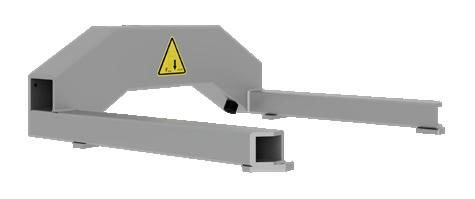

EROWA LiftGear MTS 500
FLEXIBEL
Die UPC / MTS 400 / MTS 500 Palette ist mit EROWA LiftGear inkl. Werkstück über einen Hallenkran im ganzen Betrieb einsetzbar.
STARK
Bis 250 kg sicher transportieren
EROWA LiftGear Varianten

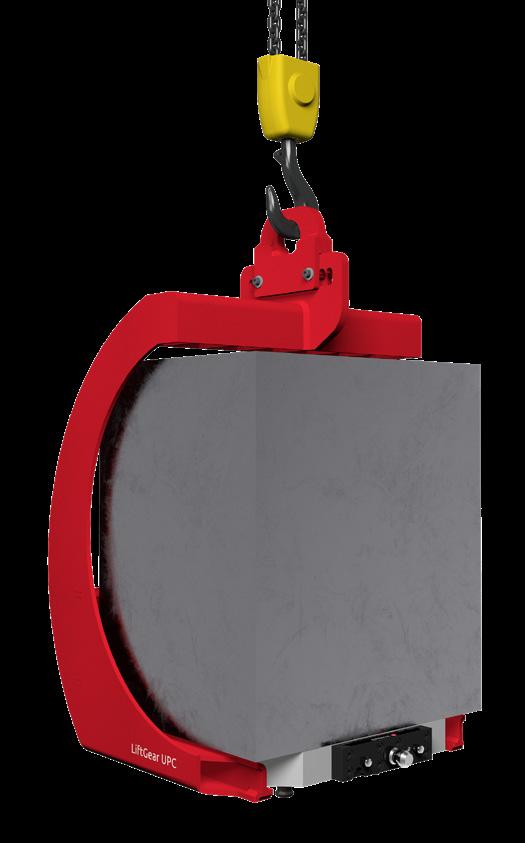

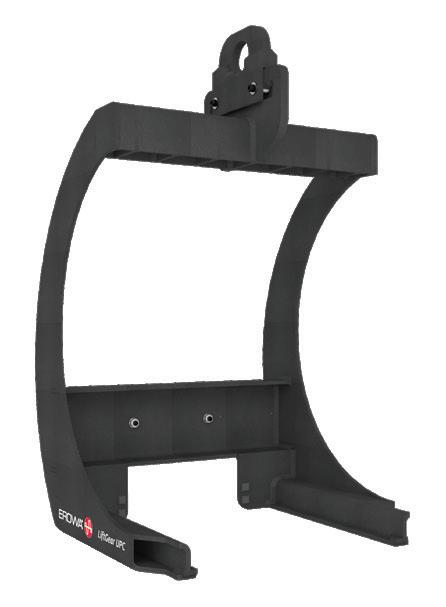

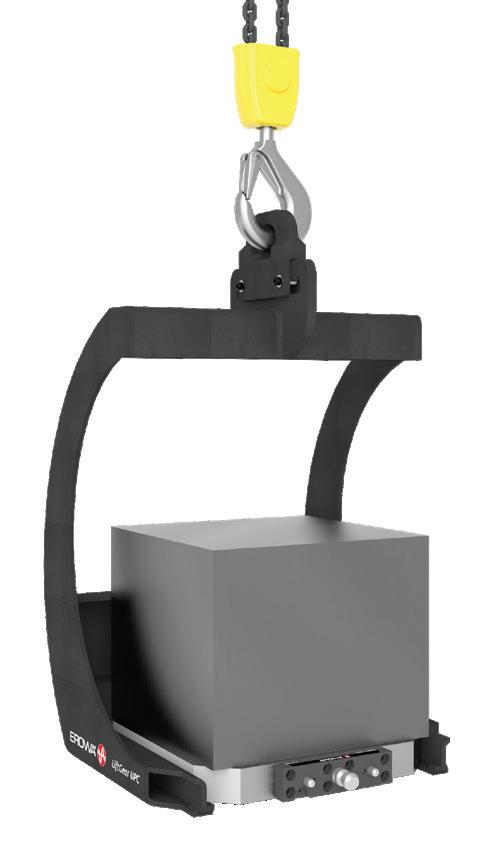

EROWA LiftGear UPC
DIE TECHNIK IM DETAIL
EROWA LiftGear UPC
ER-180400
Transfergewicht (inkl. Palette) 250 kg
Palettentyp UPC 320
Werkstückgrösse (L x B x H) 320 x 380 x 450 mm

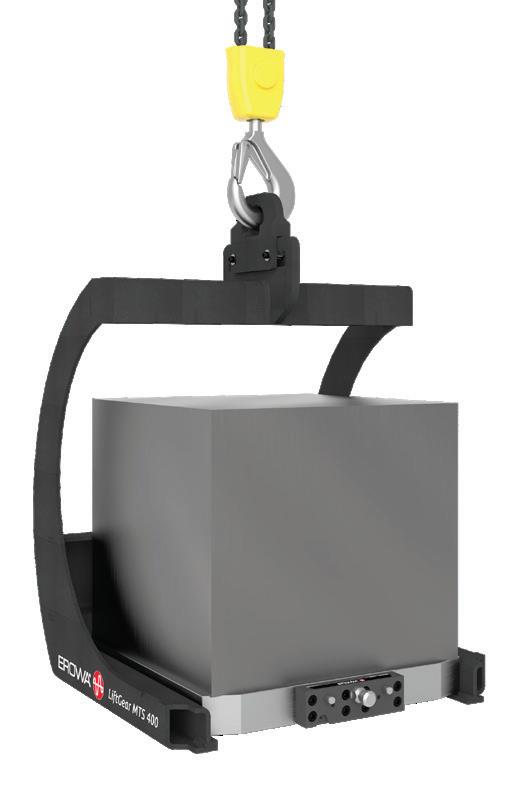

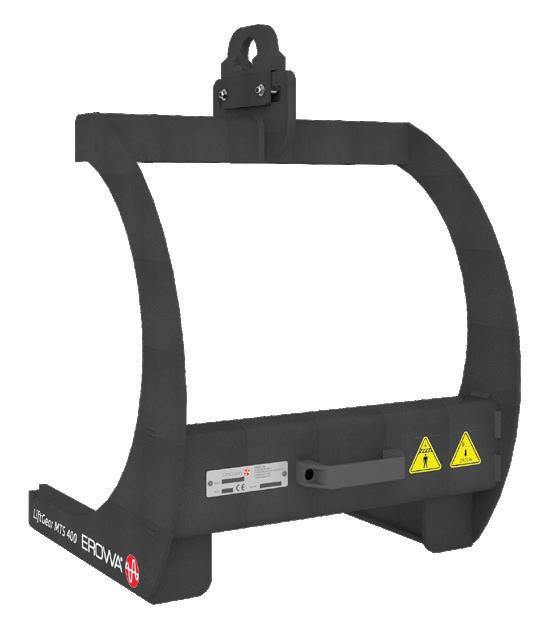

EROWA LiftGear MTS 400
DIE TECHNIK IM DETAIL
EROWA LiftGear MTS 400 ER-179729
Transfergewicht (inkl. Palette)
Palettentyp
Werkstückgrösse (L x B x H)
x 450 x 450 mm

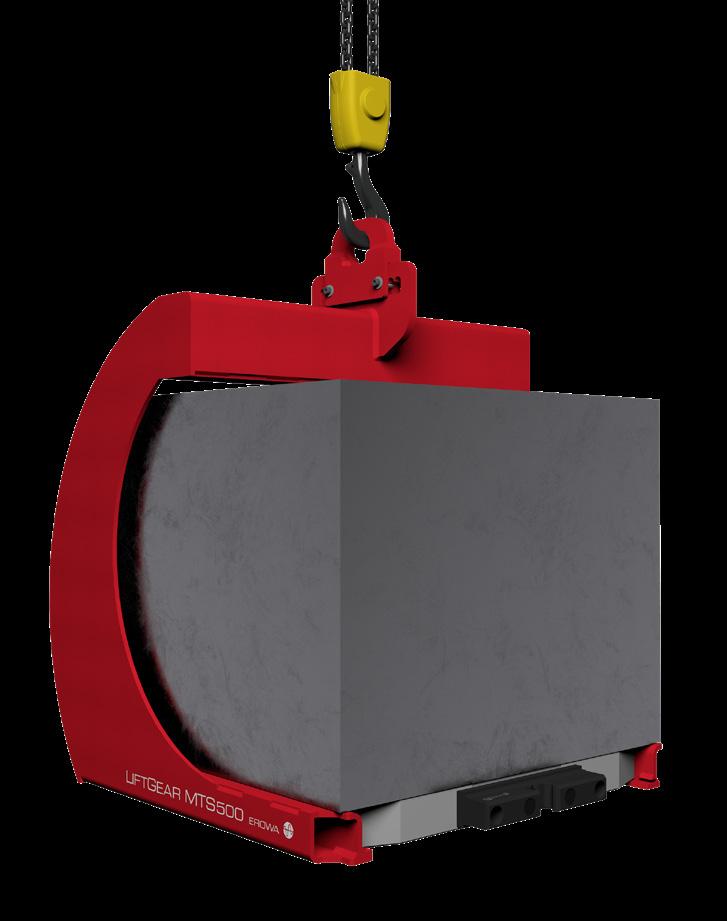

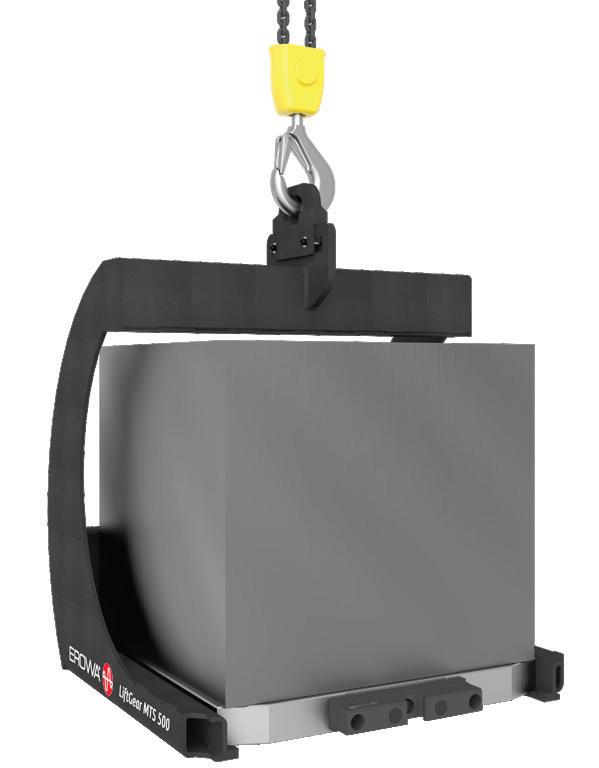

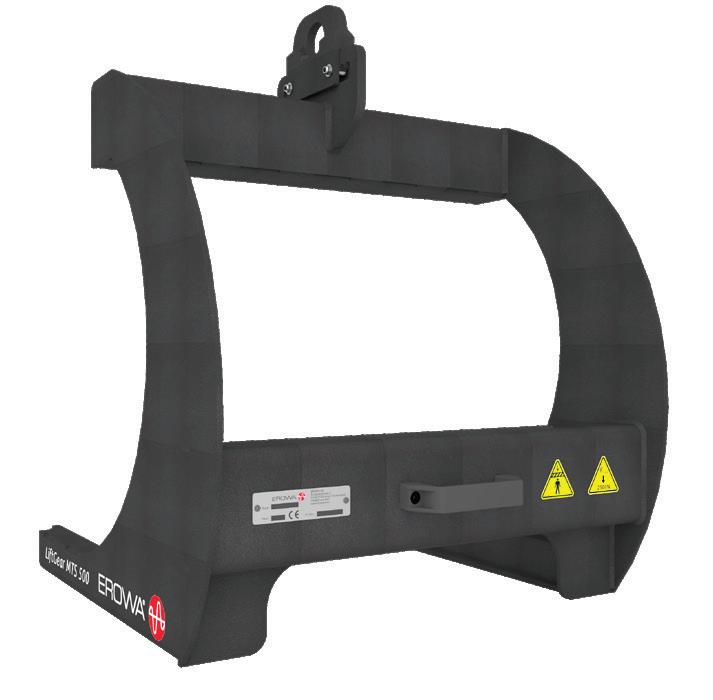

EROWA LiftGear MTS 500
DIE TECHNIK IM DETAIL
EROWA LiftGear MTS 500 ER-179963
Transfergewicht (inkl. Palette)
kg
Palettentyp MTS 500
Werkstückgrösse (L x B x H)
x 550 x 450 mm
DIE TECHNIK IM DETAIL

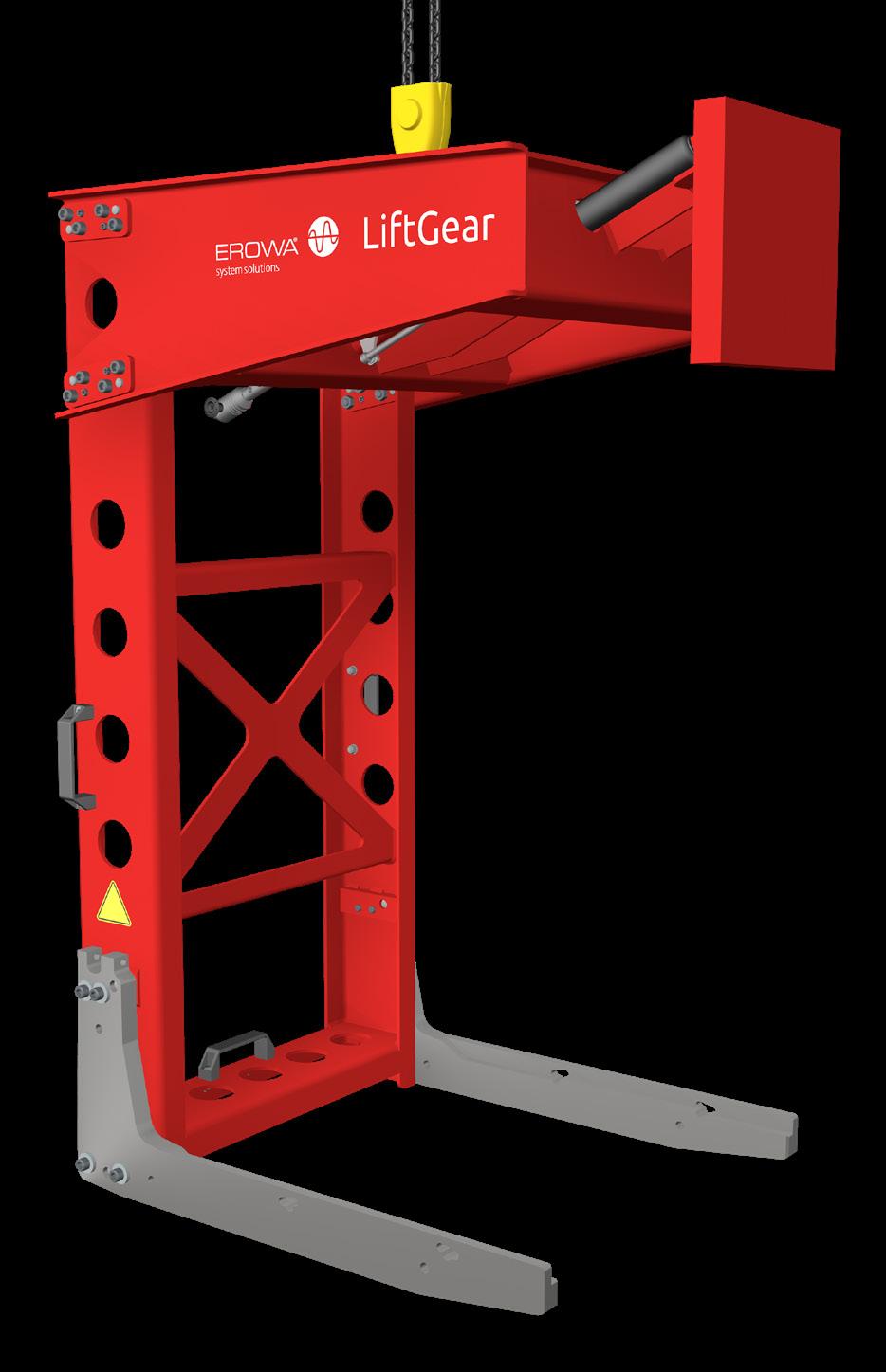

EROWA LiftGear
ER-042800
ER-077012
Palettentyp MTS 400 MTS 500
Transfergewicht (inkl. Palette) 250 kg 250 kg
Werkstückgrösse (L x B x H)
x 450 x 450 mm
x 550 x 450 mm
