Système de serrage VPC
La solution de technique de serrage avec entraxe de tirants 52/96
L’automatisation alliée à la sécurité des processus !
EROWA Vise Power Clamp (VPC)
Le système de serrage Vise Power Clamp tient ses promesses : un serrage puissant, précis et sécurisé pour les étaux, les posages et les pièces. Les deux tailles de mandrin VPC sont prévues pour des entraxes de tirants, de 52 ou de 96 mm. Les possibilités d’utilisation universelle offrent une flexibilité maximale dans la production de pièces.
Les deux tailles de système constituent le cœur de EROWA VPC :
• Mandrin et tiges de préhension VPC 52 pour entraxe 52 mm
• Mandrin et tiges de préhension VPC 96 pour entraxe 96 mm
LES FAITS
• Accueille tous les dispositifs de serrage de pièces avec entraxe de tirants 52/96 mm

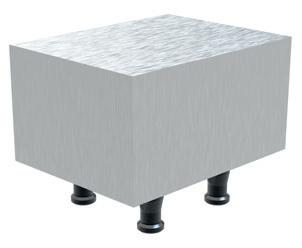

• Serrage direct de posages et de pièces
• Flexibilité maximum grâce à l’utilisation de palettes d’adaptation
• Manutention manuelle ou automatisée
• Serrage sécurisé pour une automatisation sécurisée
Permet d’adapter différentes tailles de palettes, de posages et d’étaux sur le mandrin de serrage EROWA VPC, sur des mandrins EROWA UPC et MTS en toute flexibilité.

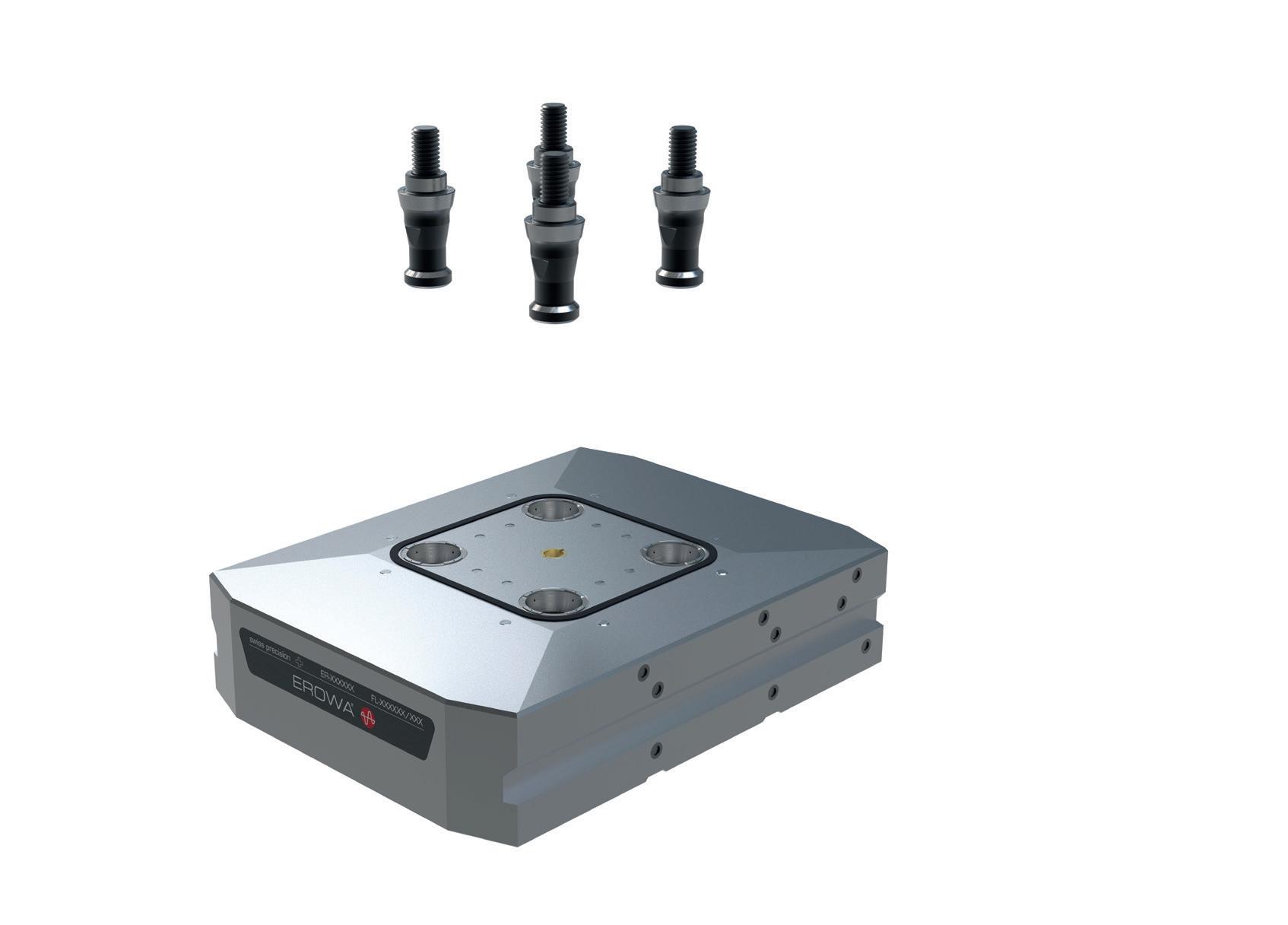

VPC Chuck 52

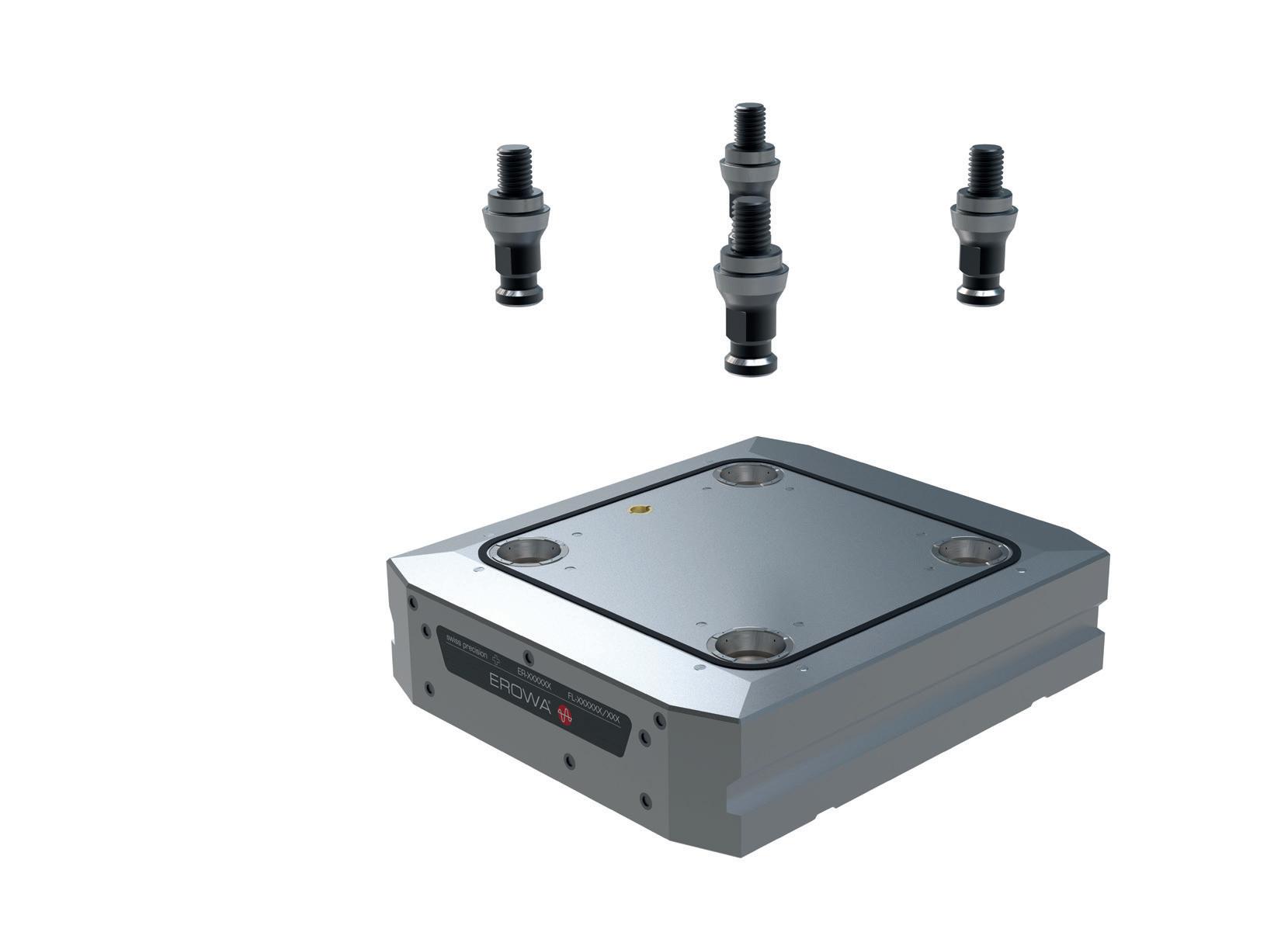

VPC Chuck 96
L’essayer c’est l’adopter
Tous les étaux, posages et pièces disponibles sur le marché avec un entraxe de mandrin de 52 et 96 mm se montent rapidement et aisément dans le système de serrage VPC. Ils sont ainsi parfaitement intégrés à la philosophie de fabrication flexible de EROWA.
Les mandrins VPC peuvent être montés directement ou au moyen d’une embase sur la table de machine.

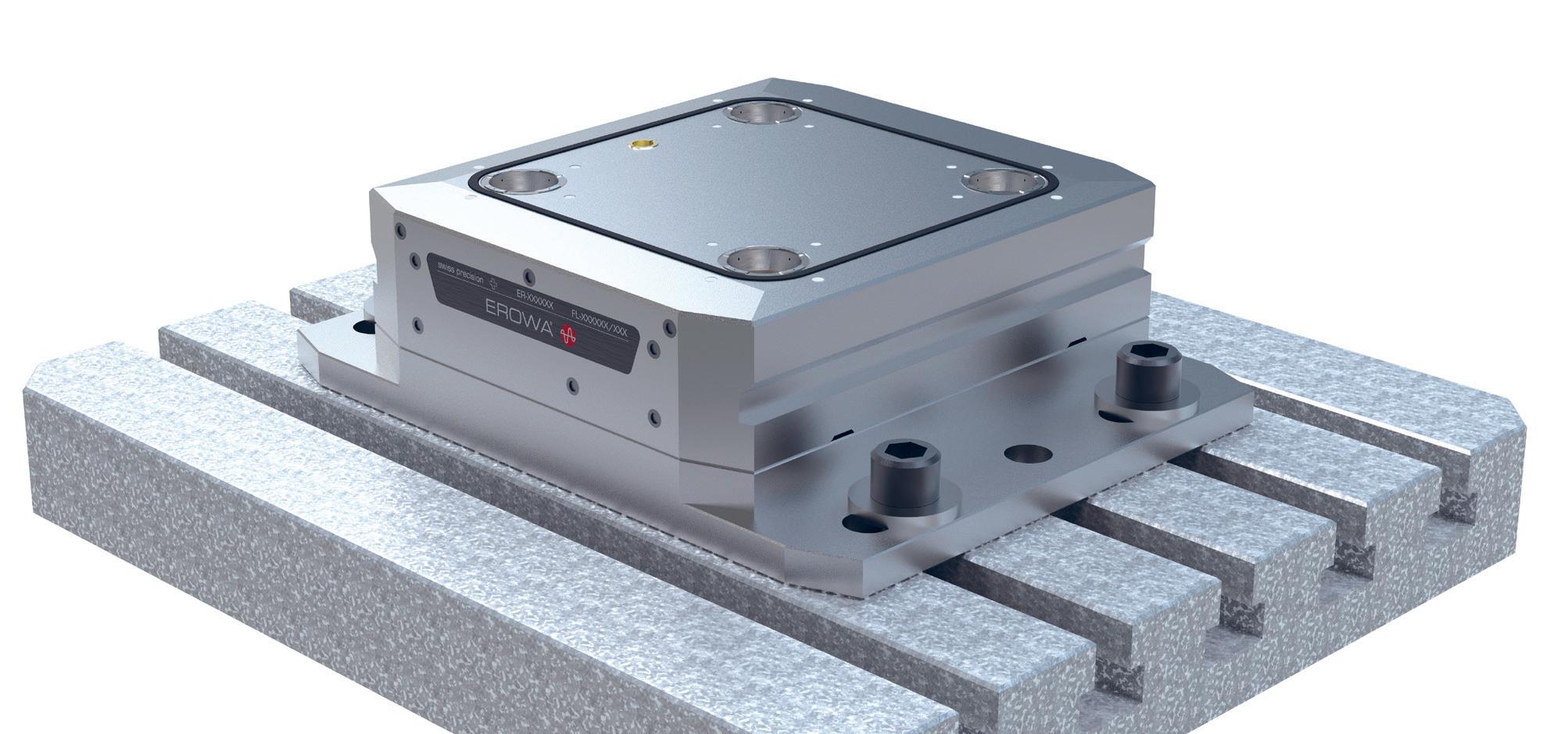

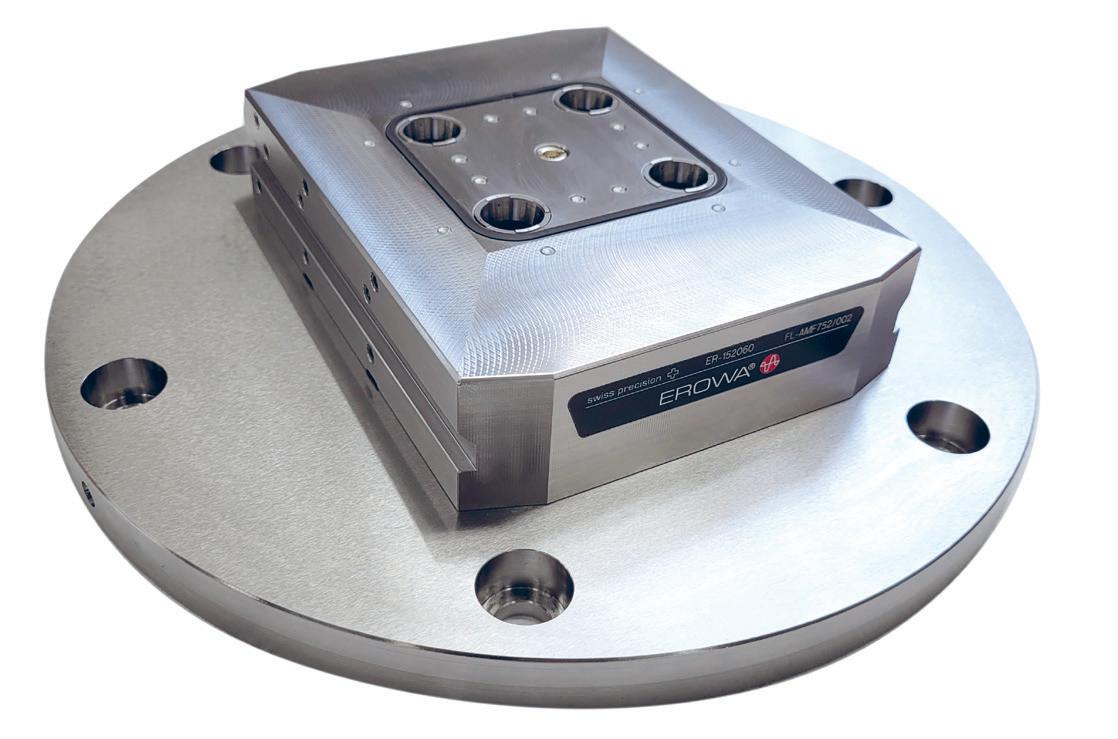

Exemple : VPC Chuck 96 avec embase (ER-155774)

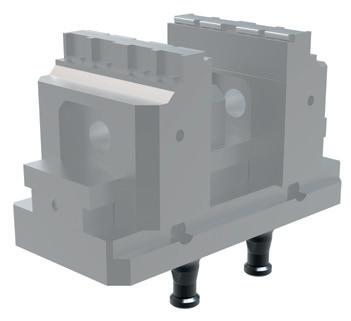

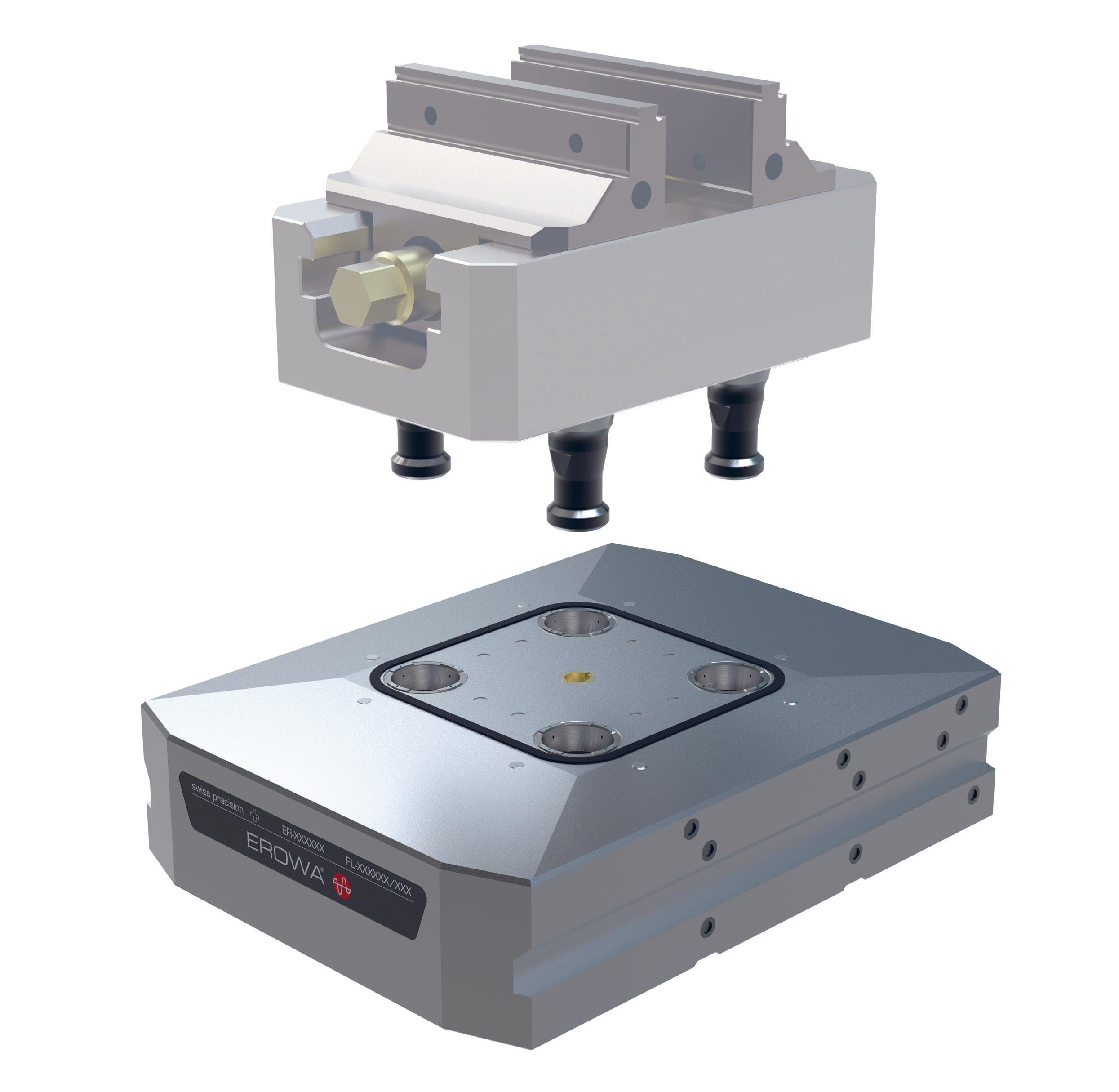

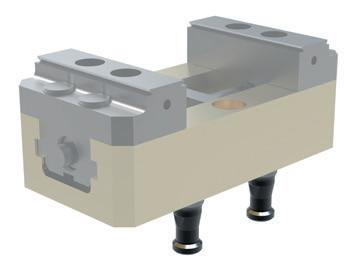

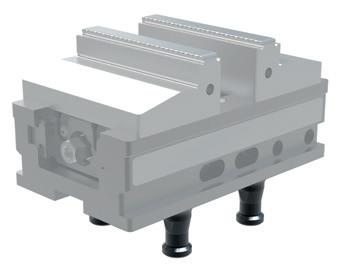

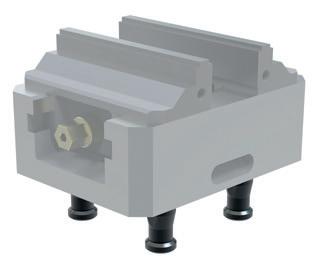

Les étaux équipés de tiges de préhension VPC sont positionnés et serrés manuellement ou automatiquement dans le mandrin.
Mandrin pneumatique
Vous maximisez la flexibilité de votre production grâce à l’intégration des mandrins VPC sur palettes adaptatrices.
Ci-dessous quelques exemples d’adaptation avec EROWA UPC & MTS :

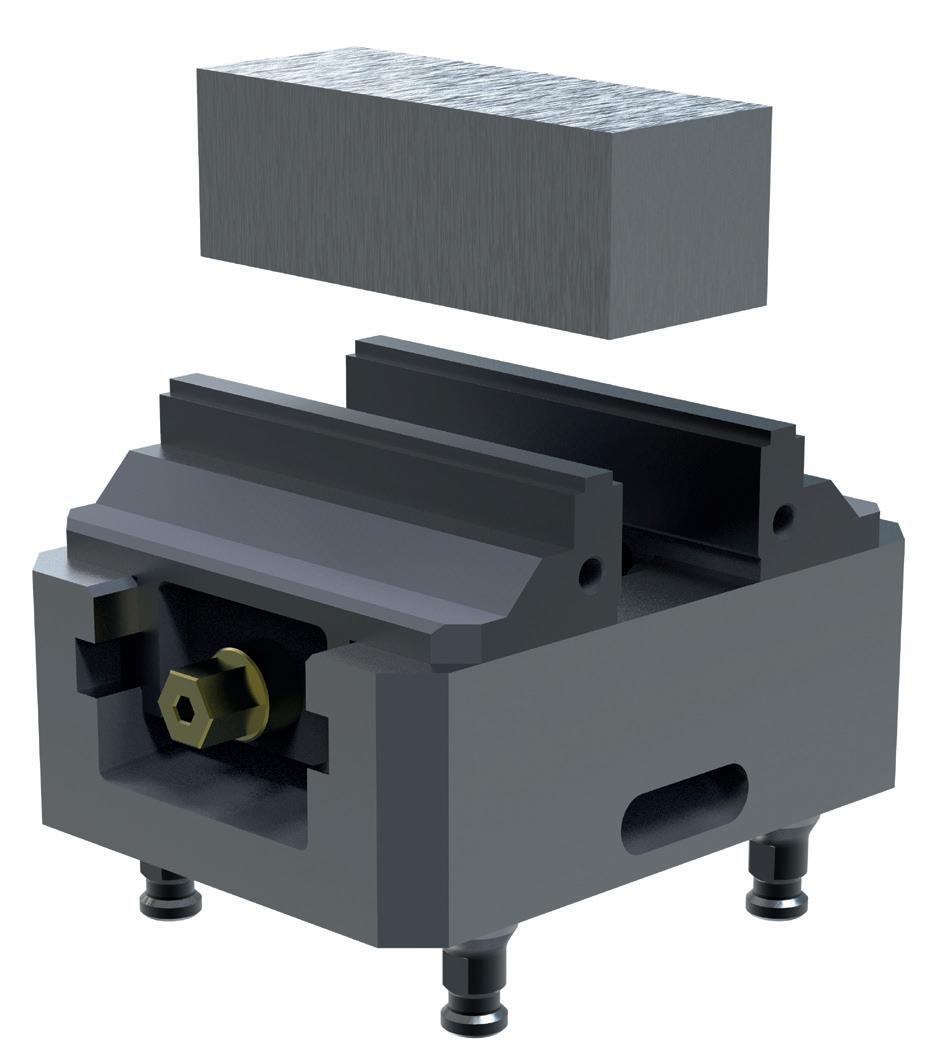

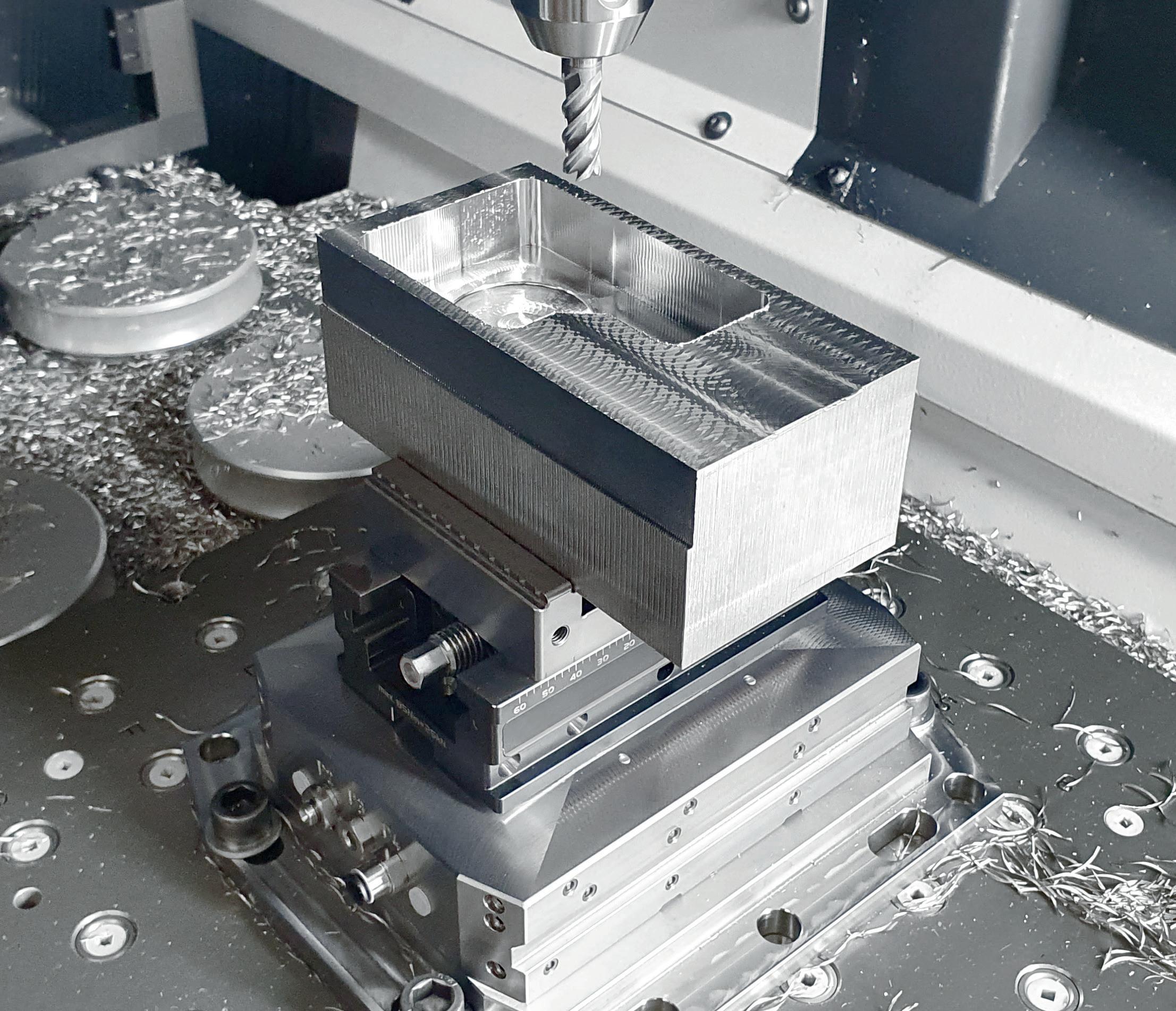

Les pièces sont serrées manuellement ou automatiquement dans les étaux.

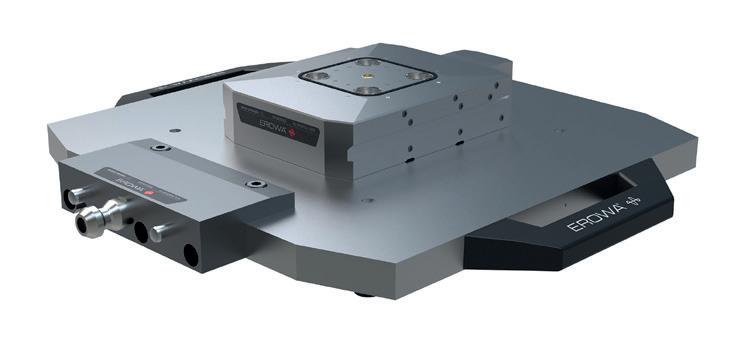

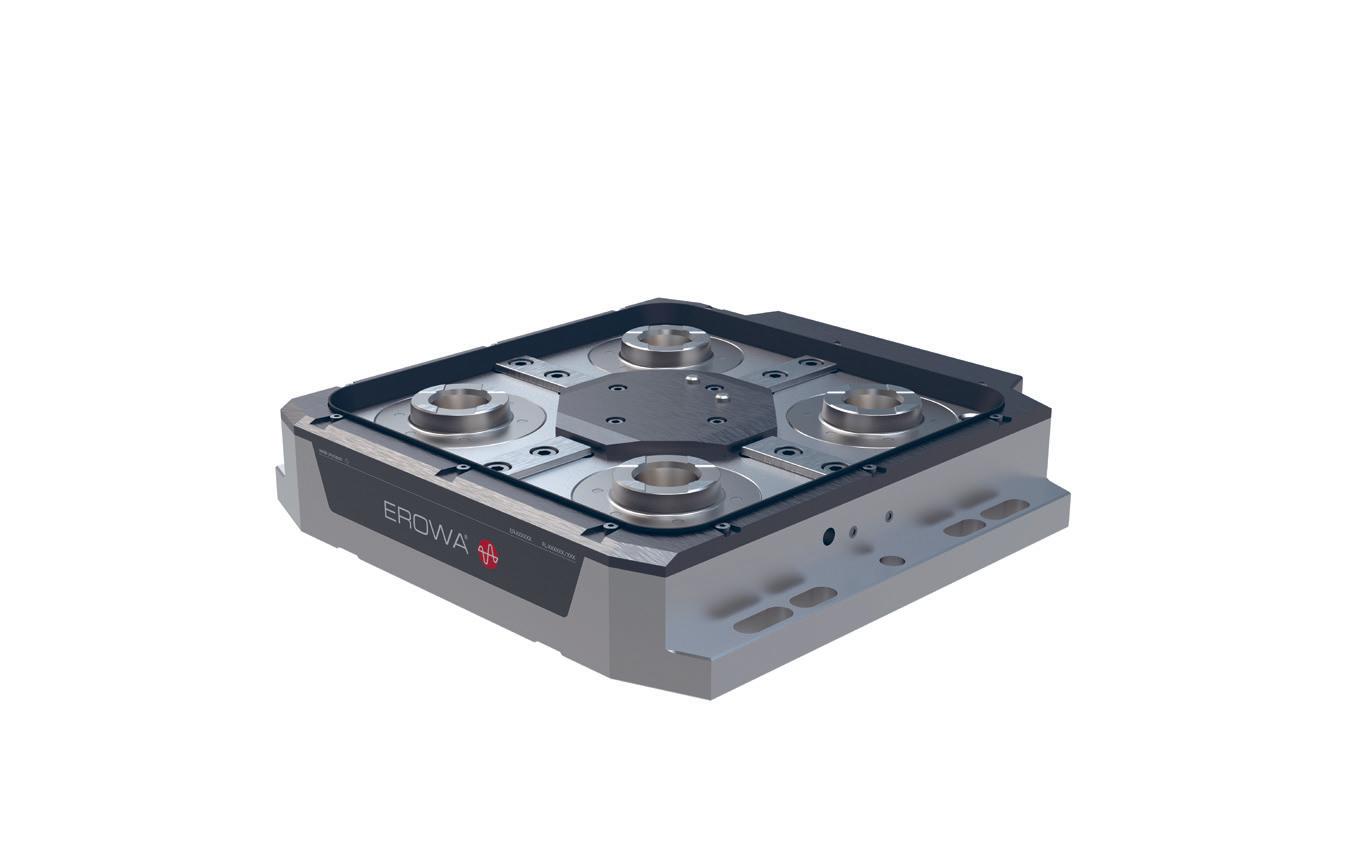

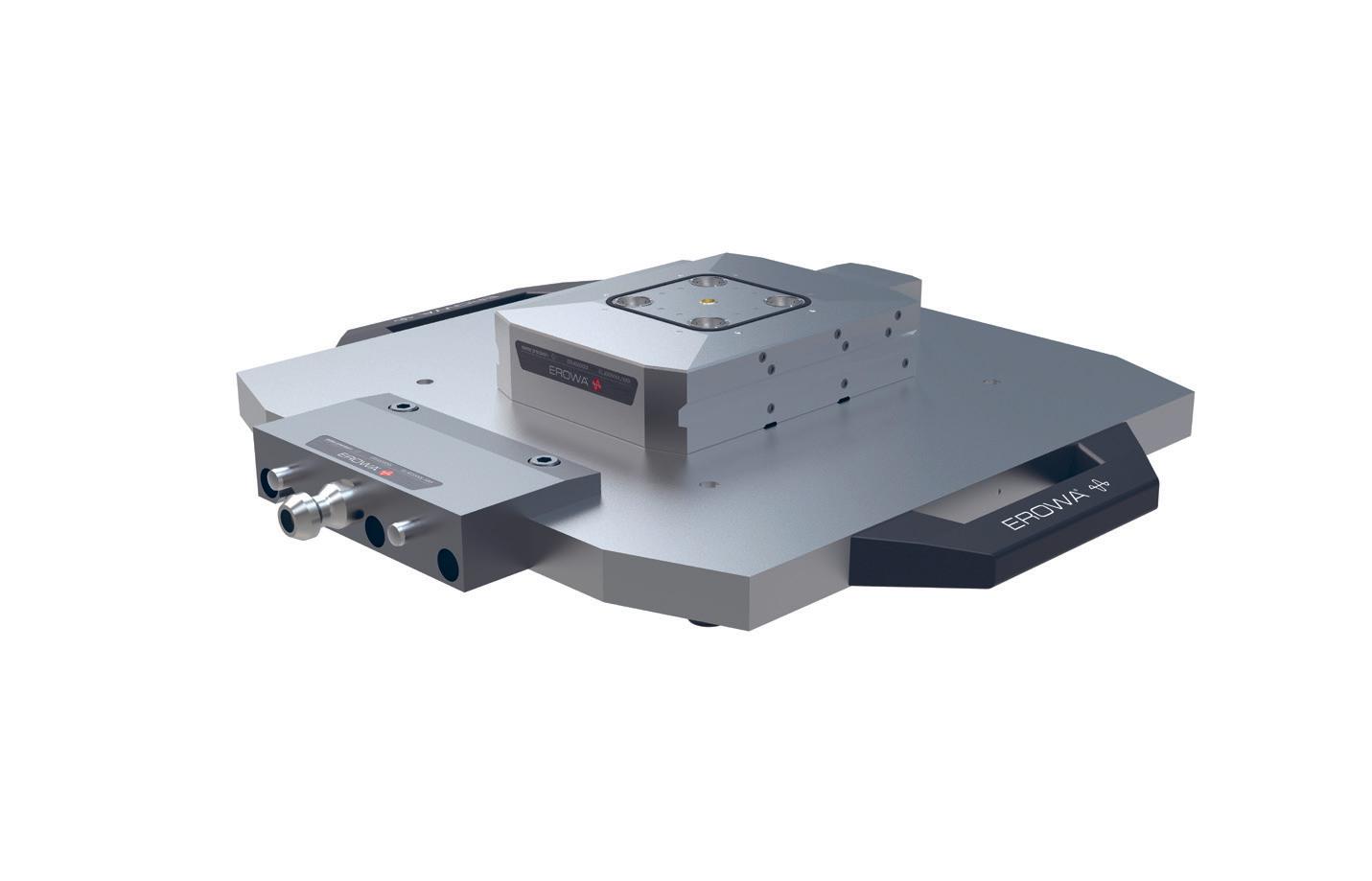

Exemple : Palette d’adaptation UPCavec VPC Chuck 52.
La commande du mandrin VPC peut être manuelle ou automatique via AirDock (A).

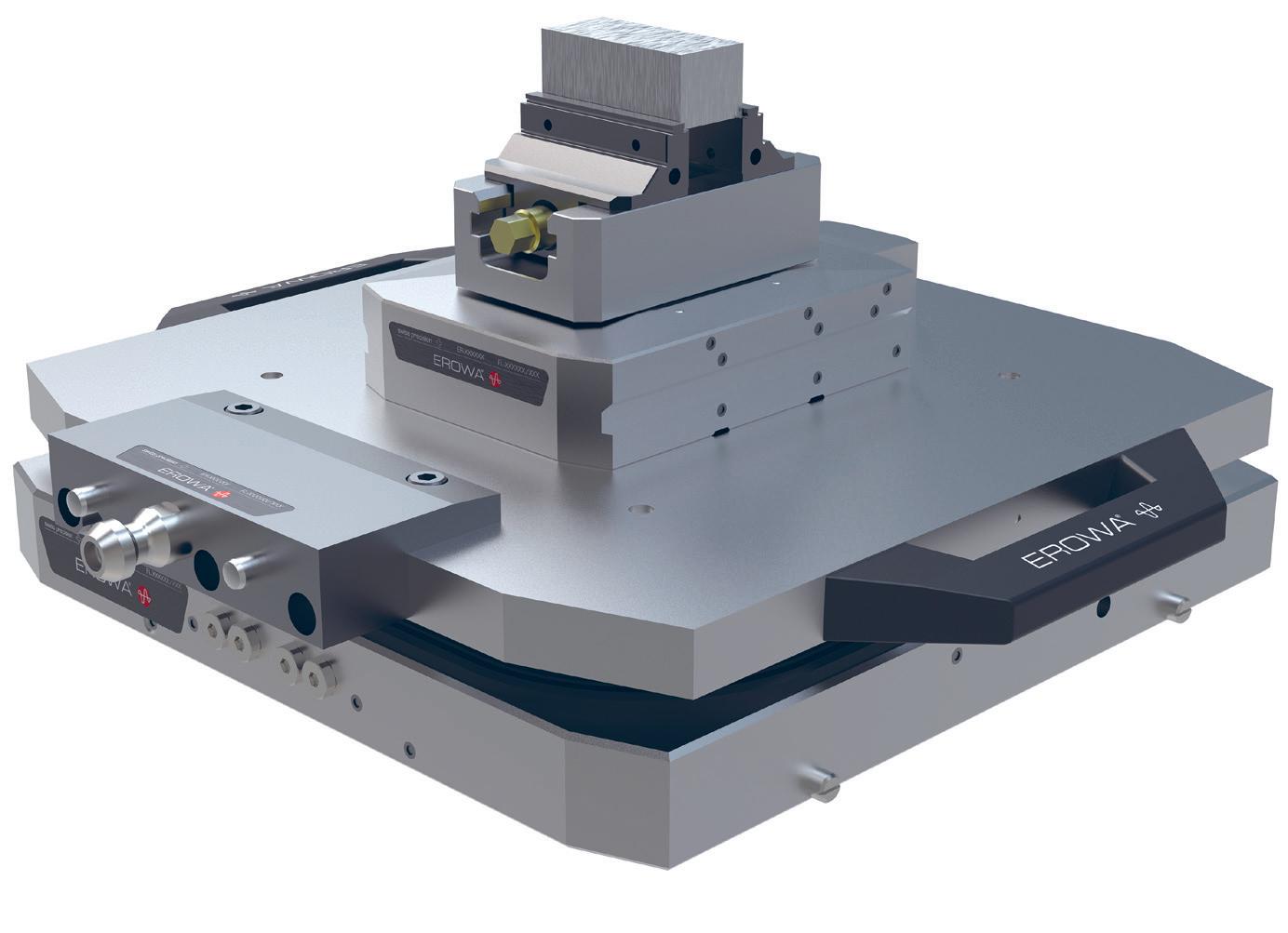

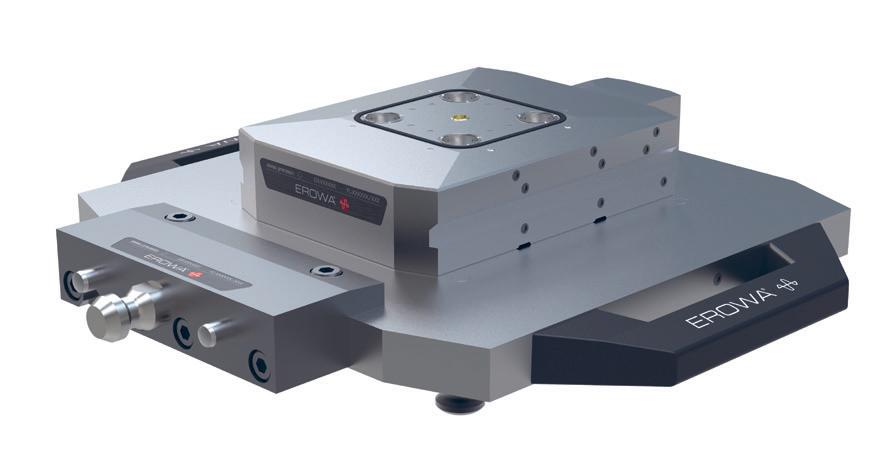

Exemple : Palette d’adaptation MTS avec VPC Chuck 52.

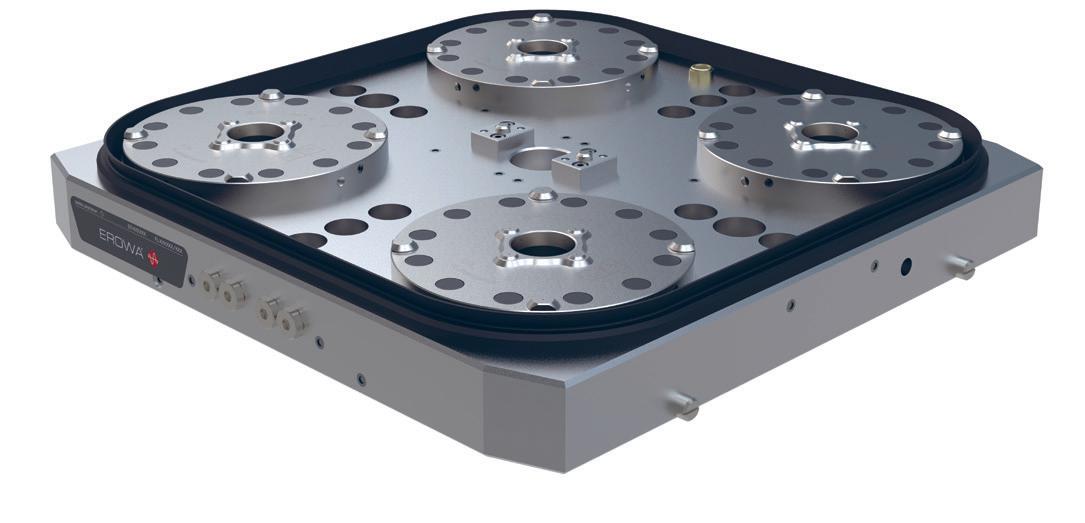

Le mandrin UPC ou l’embase MTS constitue la base flexible sur la table machine. Ceci permet, en plus des porte-pièces (palettes) traditionnels, d’utiliser aussi des palettes d’adaptation avec d’autres systèmes de serrage EROWA tels que VPC 52 ou VPC 96, en fonction des besoins.
Points forts techniques
Le système de serrage Vise Power Clamp repose sur une technique de serrage EROWA éprouvée, fonctionnelle et bien pensée.
EROWA VPC se distingue par les points suivants :
• Sécurité maximale des processus
• Nettoyage intégré des appuis et fonction de surveillance
• Fonction de resserrage pour des performances optimales
• Précision maximale (précision de répétition < 0,003 mm)
• Joint d’étanchéité
• Construction compacte pour une accessibilité parfaite
La préparation des étaux, des posages et des pièces est simple : Vissez, serrez les tiges de préhension VPC 52 ou 96, et c’est prêt à l’utilisation !

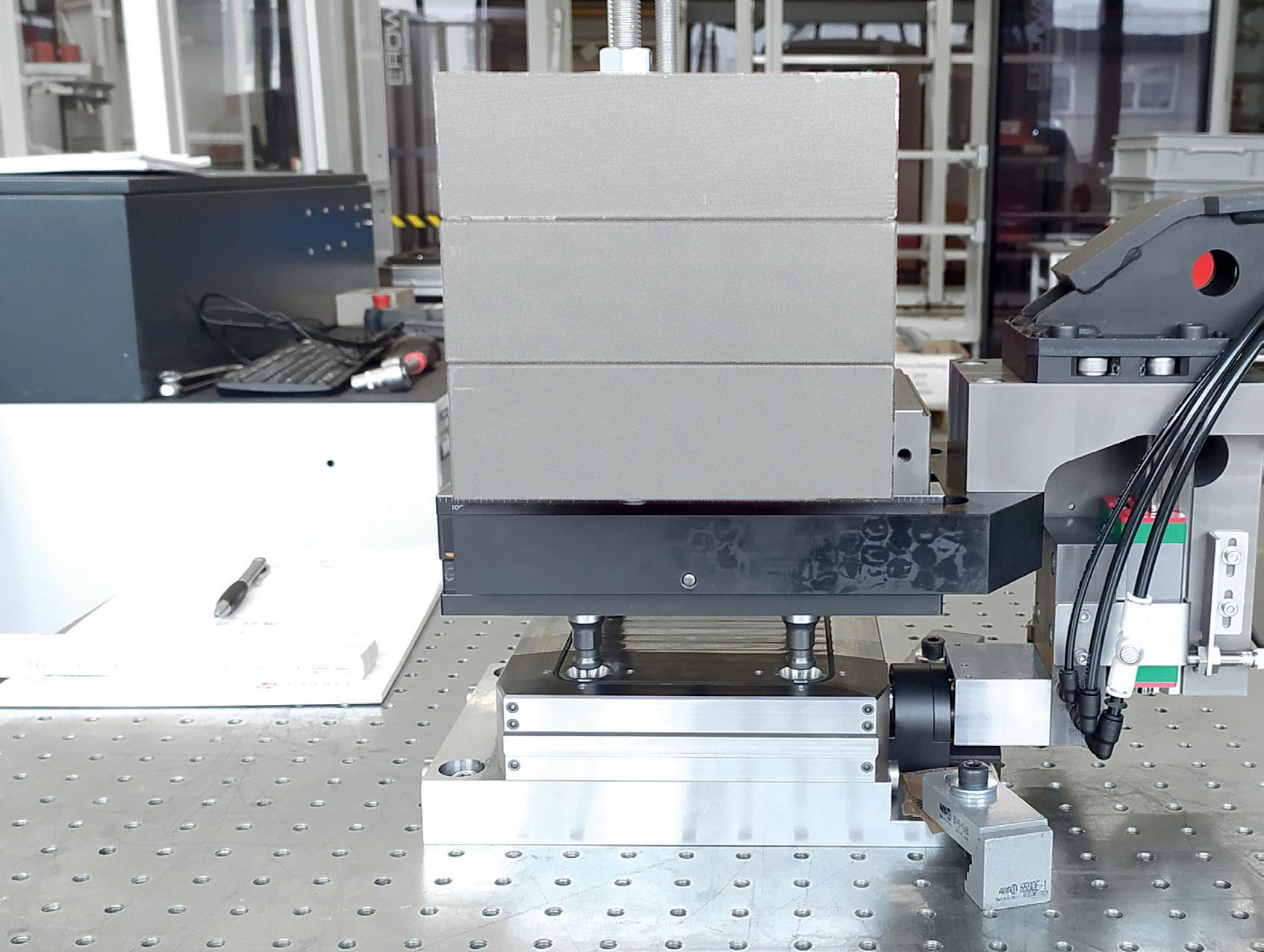

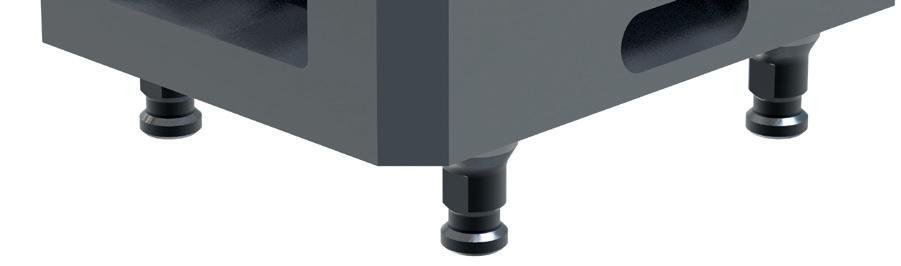

Tiges de préhension en mode automatisé, simple et rapide

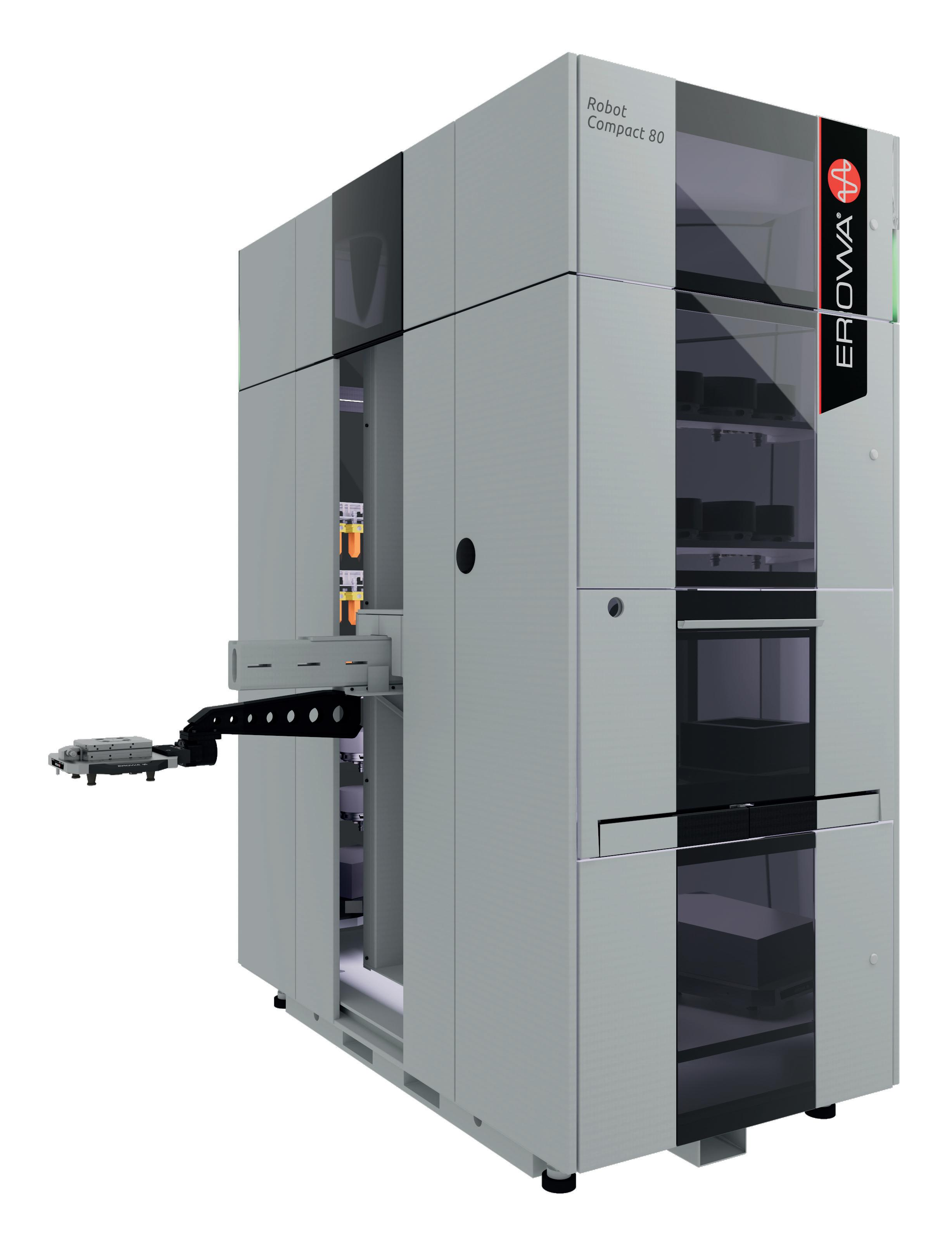

Possibilités d’automatisation
Le chargement automatique augmente considérablement les heures de productivité sur votre machine-outil. EROWA propose pour chaque besoin la solution d’automatisation appropriée. Nous serons heureux de vous conseiller pour votre solution d’automatisation VPC !
Exemples :

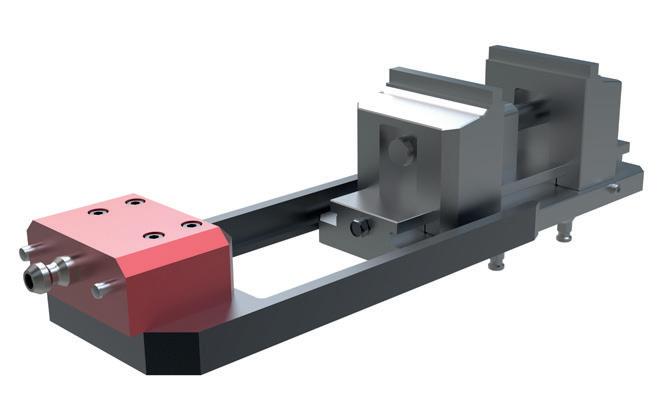

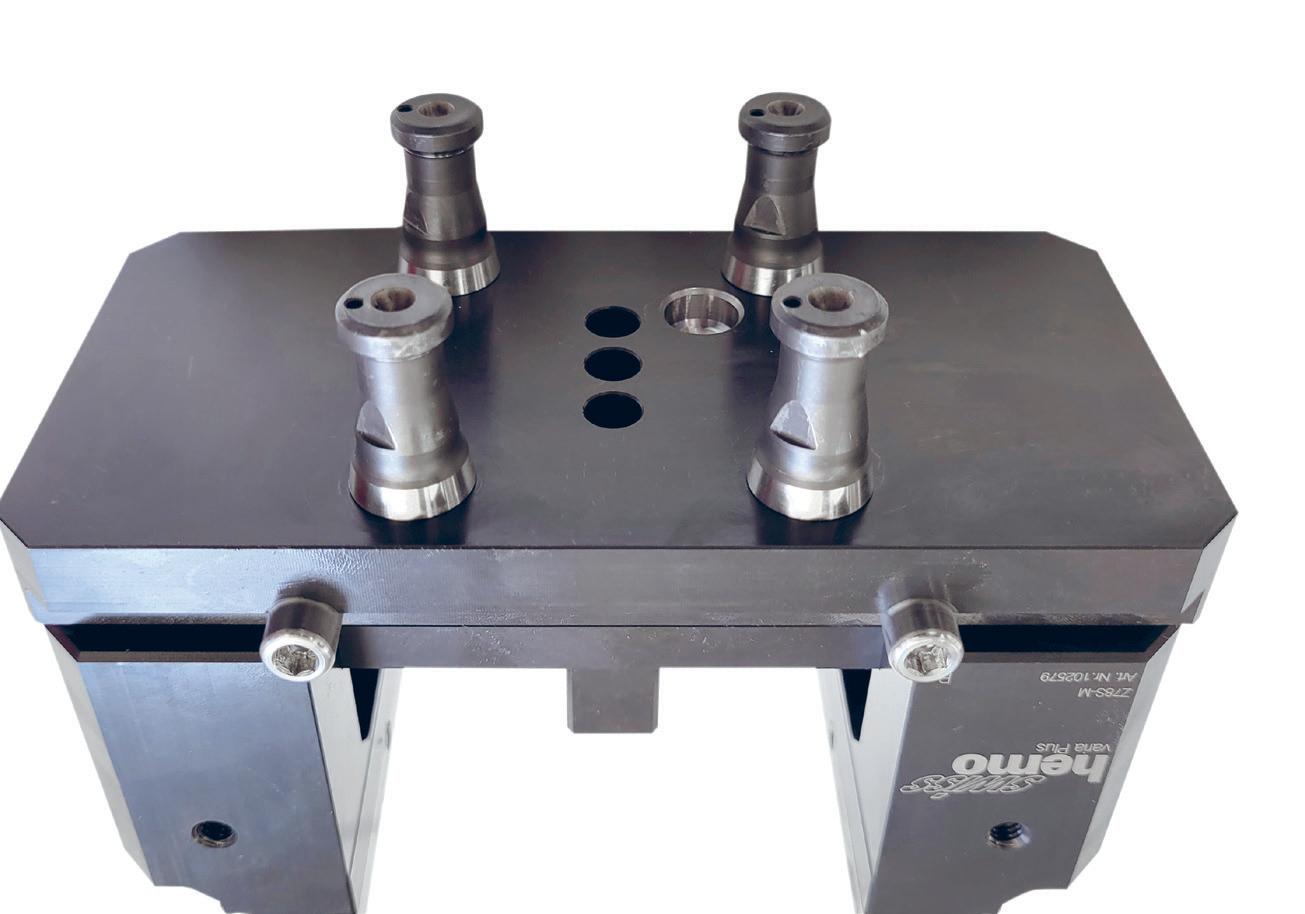

Dispositif de serrage avec pince appropriée à l’étau ou au posage du client
FLEXIBILITÉ INTÉGRALE
EROWA FMC (Flexible Manufacturing Concept) permet d’automatiser les palettes, posages, pièces et étaux en mode mixte.
VPC Chuck 52 sur palette d’adaptation MTS
Mandrins VPC
Caractéristiques techniques VPC
Mandrins VPC
Précision de répétabilité avec tiges de préhension < 0,003 mm
Indexation 4 x 90°
Force de serrage (avec resserage)
18‘000 N
Serrage par force élastique (serré sans pression)
Ouverture à l‘air comprimé sec
Nombre de conduites d‘air
ER-150890 Mandrin VPC 52 sans plaque de base
min. 6 bar
min. 2 (ouvert & resserrage)
En option : + 1 (nettoyage / contrôle de présence)
Exécution Mandrin automatisable avec gabarit de 52 mm. Design compact de L 176 x L 134 x H 42 mm. Sans plaque de base.
Connexions Sur le côté et par le dessous. Pour ouverture, resserrage et pour nettoyage / contrôle de présence.
Utilisation Pour réception de dispositifs de serrage de pièces à usiner, palettes, équipements, préparés avec gabarit de 52 mm et tiges de préhension VPC 52.
Montage Directement sur table de machine, plaques de base, palettes avec brides latérales, ou montage par le dessous à l‘aide de 6 vis M8 (matériel de fixation non fourni).
ER-150892 Mandrin VPC 96 sans plaque de base
Exécution
Mandrin automatisable avec gabarit de 96 mm. Design compact de L 176 x L 154 x H 42 mm. Sans plaque de base.
Connexions Sur le côté et par le dessous. Pour ouverture, resserrage et pour nettoyage / contrôle de présence.
Utilisation Pour réception de dispositifs de serrage de pièces à usiner, palettes, équipements, préparés avec gabarit de 96 mm et tiges de préhension VPC 96.
Montage Directement sur table de machine, plaques de base, palettes avec brides latérales, ou montage par le dessous à l‘aide de 6 vis M8 (matériel de fixation non fourni).
ER-155772 Mandrin VPC 52 avec plaque de base 176 x 230 mm
Exécution
Mandrin automatisable avec gabarit de 52 mm. Avec plaque de base de L 176 x L 230 x H 65 mm incluse.
Connexions Sur le côté et par le dessous (option) : pour ouverture, resserrage et pour nettoyage / contrôle de présence.
Utilisation Pour réception de dispositifs de serrage de pièces à usiner, palettes, équipements, préparés avec gabarit de 52 mm et tiges de préhension VPC 52.
Montage Schéma de perçage pour fixation sur trame de 50 mm / M12 et pour tables de machine avec distance des rainures en T de 50 / 63 / 80 / 100 mm (vis, écrous à rainures en T non fournis).
Option Possibilité de commande du mandrin par le dessous, avec bride d‘adaptation correspondante (sur demande).
ER-155774 Mandrin VPC 96 avec plaque de base 176 x 230 mm
Exécution Mandrin automatisable avec gabarit de 96 mm. Avec plaque de base de 176 x 230 x 65 mm incluse.
Connexions Sur le côté et par le dessous (option) : pour ouverture, resserrage et pour nettoyage / contrôle de présence.
Utilisation Pour réception de dispositifs de serrage de pièces à usiner, palettes, équipements, préparés avec gabarit de 52 mm et tiges de préhension VPC 52.
Montage Schéma de perçage pour fixation sur trame de 50 mm / M12 et pour tables de machine avec distance des rainures en T de 50 / 63 / 80 / 100 mm (vis, écrous à rainures en T non fournis).
Option Possibilité de commande du mandrin par le dessous, avec bride d‘adaptation correspondante (sur demande).
Tiges de préhension VPC
ER-150897 Tige de préhension VPC 52
4 pièces
Exécution 4 tiges de centrage. Acier trempé, rectifié.
Utilisation En combinaison avec le mandrin VPC 52. Pour montage sur dispositifs de serrage de pièces à usiner, palettes, équipements, préparés avec gabarit de 52 mm.
Montage À l‘aide d‘une clé à fourche, d‘ouverture de 11 mm, couple de 9 Nm.
ER-150898 Tige de préhension VPC 96 4 pièces
Exécution 4 tiges de centrage. Acier trempé, rectifié.
Utilisation En combinaison avec le mandrin VPC 96. Pour montage sur dispositifs de serrage de pièces à usiner, palettes, équipement, préparés avec gabarit de 96 mm.
Montage À l‘aide d‘une clé à fourche, d‘ouverture de 11 mm, couple de 18 Nm.
VPC Accessoires
ER-155470 Palette d’alignement VPC 52
Exécution Palette d‘alignement VPC avec surface d‘alignement rectifiée, quatre surfaces de mesure de Z et trou central d‘un ø de 12 mm.
Utilisation Alignement de la position angulaire et relevé du centre ainsi que des valeurs Z du mandrin VPC 52.
ER-155480 Palette d’alignement VPC 96
Exécution Palette d‘alignement VPC avec surface d‘alignement rectifiée, quatre surfaces de mesure de centrage et trou central d‘un ø de 12 mm.
Utilisation Alignement de la position angulaire et relevé du centre ainsi que des valeurs Z du mandrin VPC 96.
ER-155475 Couvercle VPC 52
Exécution Aluminium anodisé. Avec, incluses, 4 tiges de préhension. Utilisation Manuelle. Empêche la pénétration de saletés et de copeaux dans le mandrin VPC 52.
ER-155485 Couvercle VPC 96
Exécution Aluminium anodisé. Avec, incluses, 4 tiges de préhension. Utilisation Manuelle. Empêche la pénétration de saletés et de copeaux dans le mandrin VPC 96.
ER-155220 Plaque de base 176 x 230 mm universelle pour mandrin VPC 52 & 96
Exécution Hauteur 23 mm, acier non trempé. Matériel de fixation pour mandrin VPC inclus.
Utilisation Comme interface entre les mandrins VPC 52 & 96 et la table de la machine.
Montage Schéma de perçage pour fixation sur trame de 50 mm / M12 et pour tables de machine avec distance des rainures en T de 50 / 63 / 80 / 100 mm (vis, écrous à rainures en T non fournis).
Option Possibilité de commande du mandrin par le dessous, avec bride d‘adaptation correspondante (sur demande).
ER-153425 AirDock automatique pour mandrin 52 & 96
Exécution AirDock à trois vannes. Constitué d‘un AirDock, d‘un support et de matériel de fixation.
Utilisation Pour commande automatisable des mandrins VPC 52 & 96. Montage AirDock : pour montage latéral sur mandrins VPC 52 & 96. Support : dans la plaque de base spécifique au client, conformément aux instructions.
ER-155498 Joint de replacement pour mandrin VPC 52
Exécution 1 joint Kantseal, correspondant pour mandrin VPC 52.
Utilisation Enlever le joint existant, préparer le joint de remplacement puis encoller conformément aux instructions fournies.
ER-155499 Kit de réparation mandrin VPC 52
Exécution Toutes les pièces d‘usure pour mandrin VPC 52.
Utilisation Démonter le mandrin en suivant les instructions fournies et remplacer les pièces concernées.
ER-167498 Joint de replacement pour mandrin VPC 96
Exécution 1 joint Kantseal, correspondant pour mandrin VPC 96.
Utilisation Enlever le joint existant, préparer le joint de remplacement puis encoller conformément aux instructions fournies.
ER-167499 Kit de réparation mandrin VPC 96
Exécution Toutes les pièces d‘usure pour mandrin VPC 96.
Utilisation Démonter le mandrin en suivant les instructions fournies et remplacer les pièces concernées.
