VPC Spannsystem
Die Lösung für Spanntechnik mit Stichmass 52/96
Zentrischspanner prozesssicher automatisieren!
EROWA Vise Power Clamp (VPC)
Das Spannsystem Vise Power Clamp hält was es verspricht: Kraftvolles, präzises und prozessicheres Spannen von Werkstückspannern, Vorrichtungen und Werkstücken mit Stichmass 52 & 96 mm.
Das Herzstück bilden die zwei VPC Spannfuttergrössen mit den passenden VPC Spannzapfen. Die universellen Einsatzmöglichkeiten eröffnen grösste Flexibilität in der Werkstückfertigung.

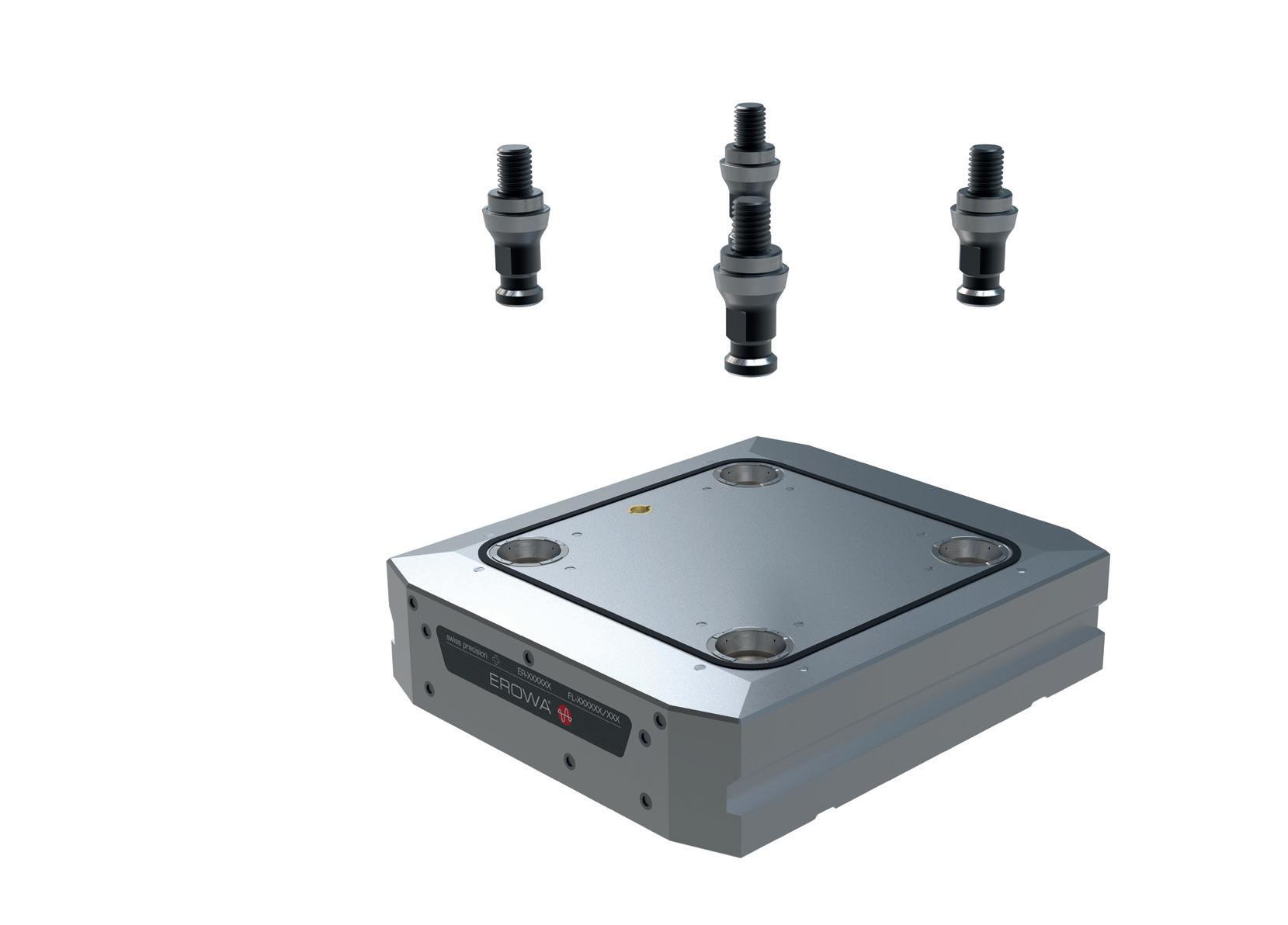

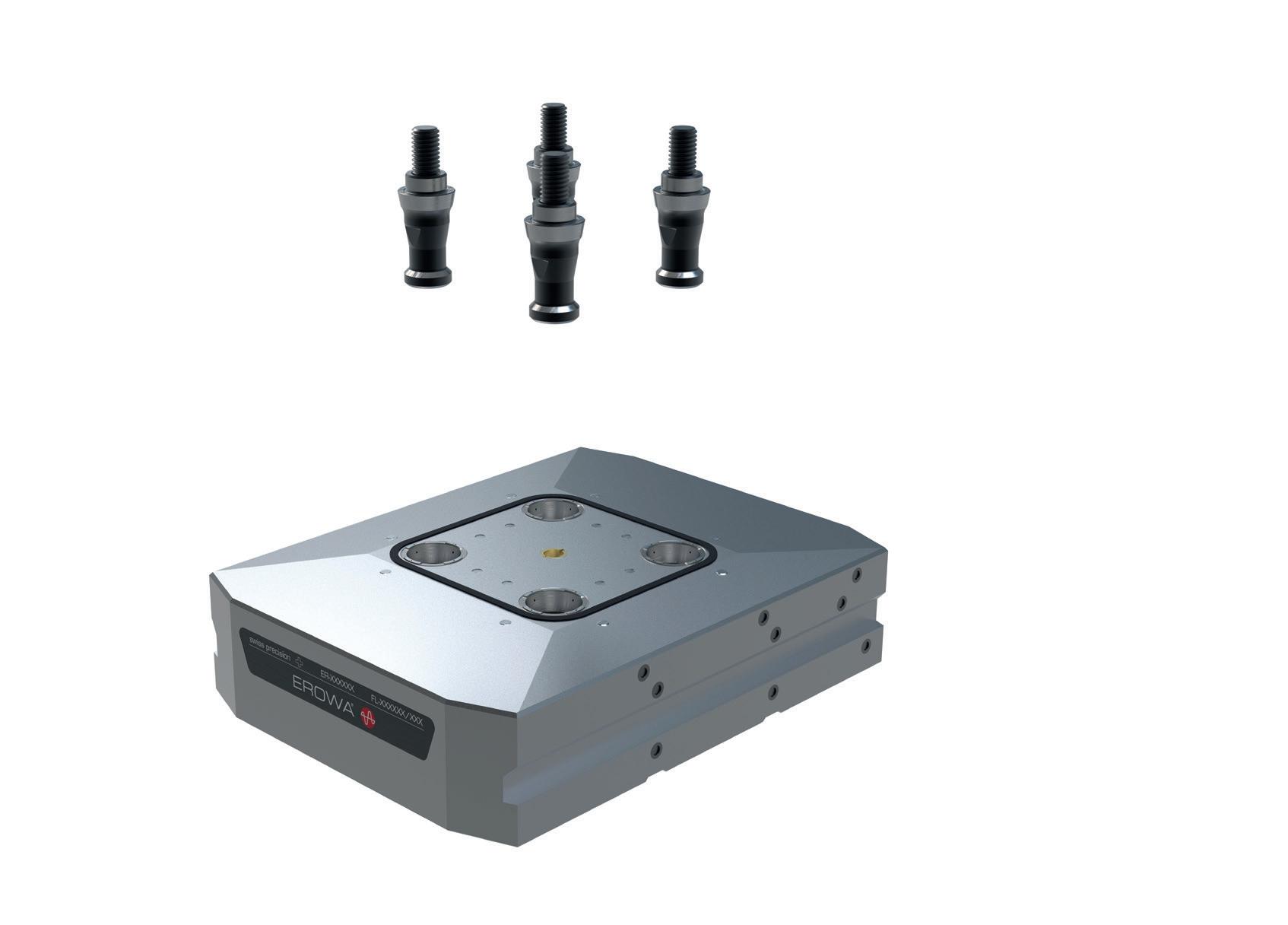

Die beiden Systemgrössen bilden das Herzstück von EROWA VPC:
• VPC 52 Spannfutter & Spannzapfen für Stichmass 52 mm
• VPC 96 Spannfutter & Spannzapfen für Stichmass 96 mm
DIE FAKTEN

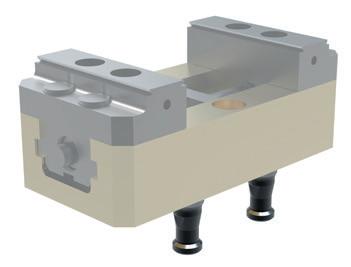

• Aufnahme aller Werkstückspanner mit Stichmass 52/96 mm
• Direktes spannen von Vorrichtungen und Werkstücken
• Maximierung der Fertigungsflexibilität durch die Verwendung von Adapterpaletten
• Manuelles oder automatisiertes Handling
• Prozessicheres Spannen für störungsfreie Automation
Verschiedene Systemgrössen miteinander adaptieren. Mit Adapterpaletten lässt sich das VPC Spannsystem flexibel in das EROWA UPC- und MTS System integrieren.
VPC Chuck 52
VPC Chuck 96

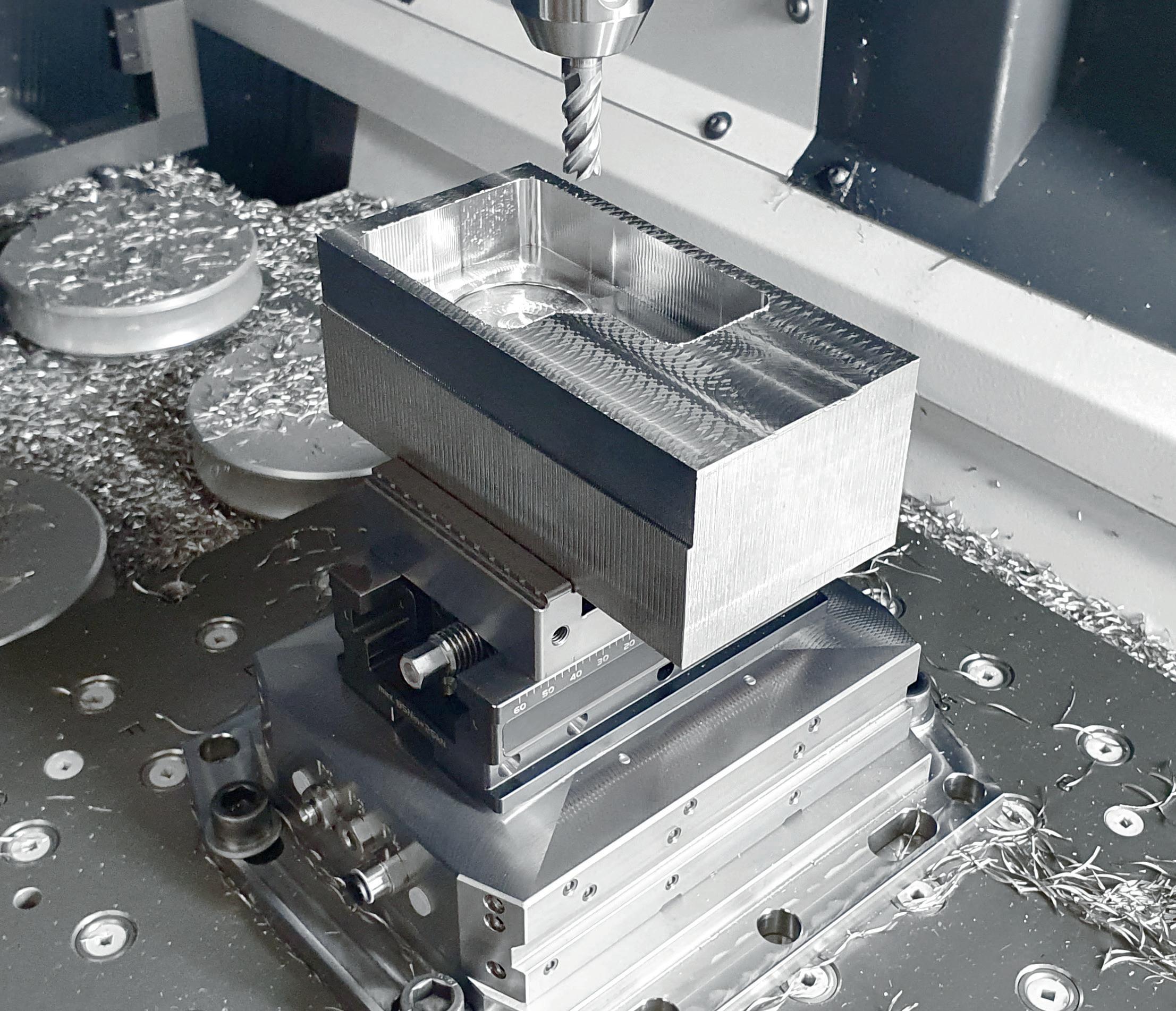

Integrieren und profitieren
Sämtliche auf dem Markt erhältliche Werkstückspanner, Vorrichtungen und Werkstücke mit vorbereitetem Stichmass 52 und 96 mm werden schnell und einfach im EROWA VPC Spannsystem aufgenommen. So sind sie durchgängig in die hochflexible EROWA Fertigungsphilosophie integriert.

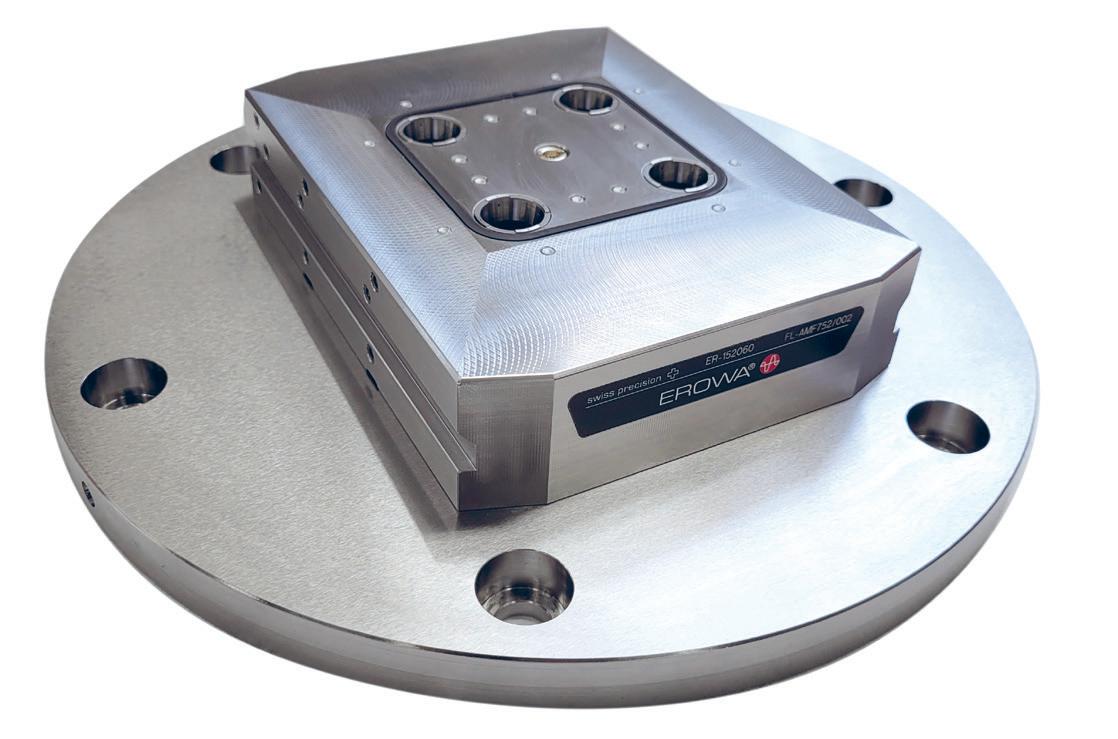

VPC Spannfutter können direkt oder via Grundplatte auf dem Maschinentisch aufgebaut werden.

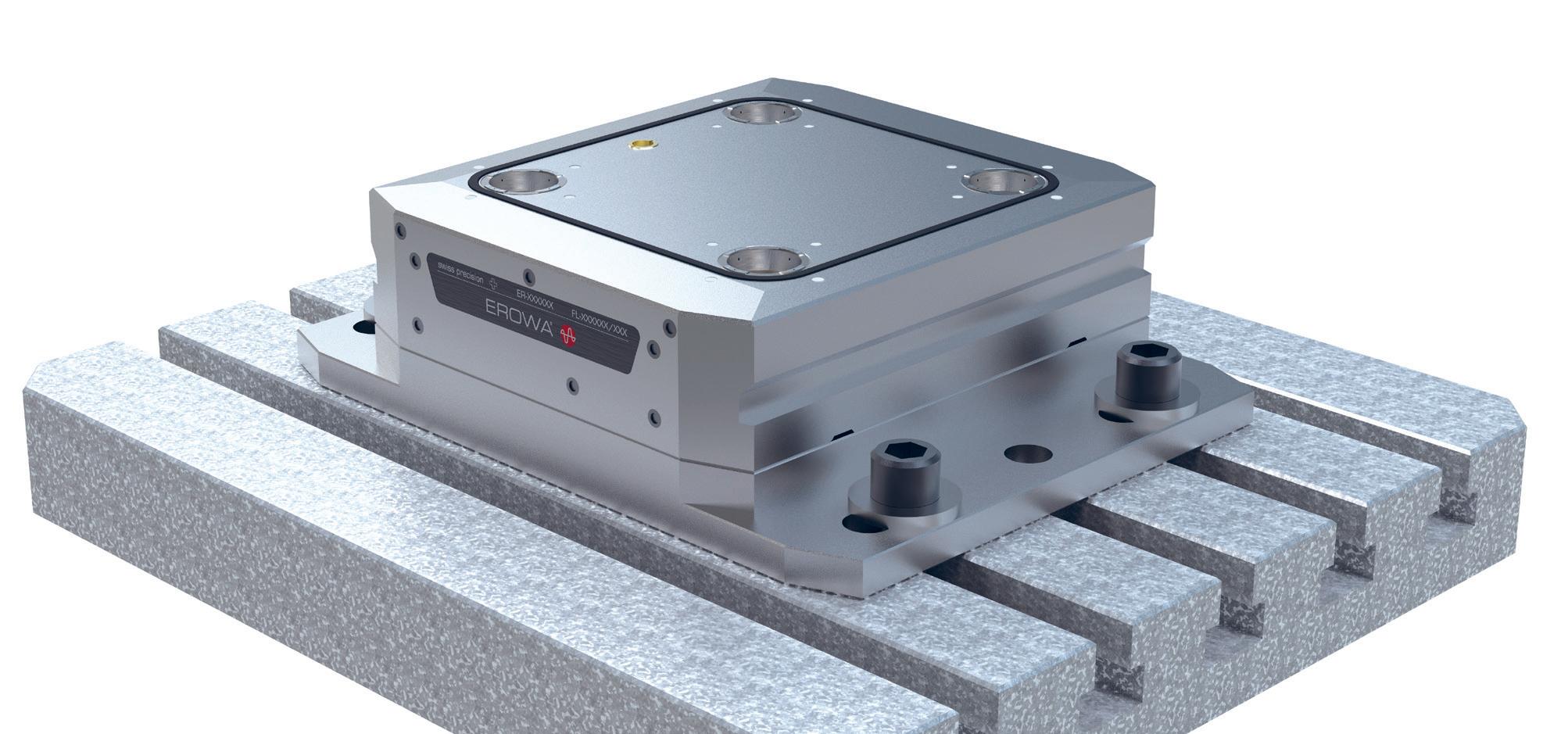

Beispiel: VPC Chuck 96 mit Grundplatte (ER-155774)

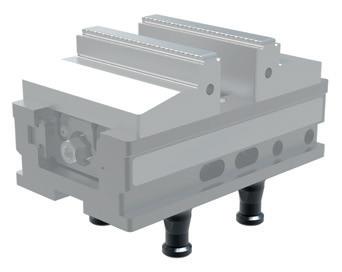

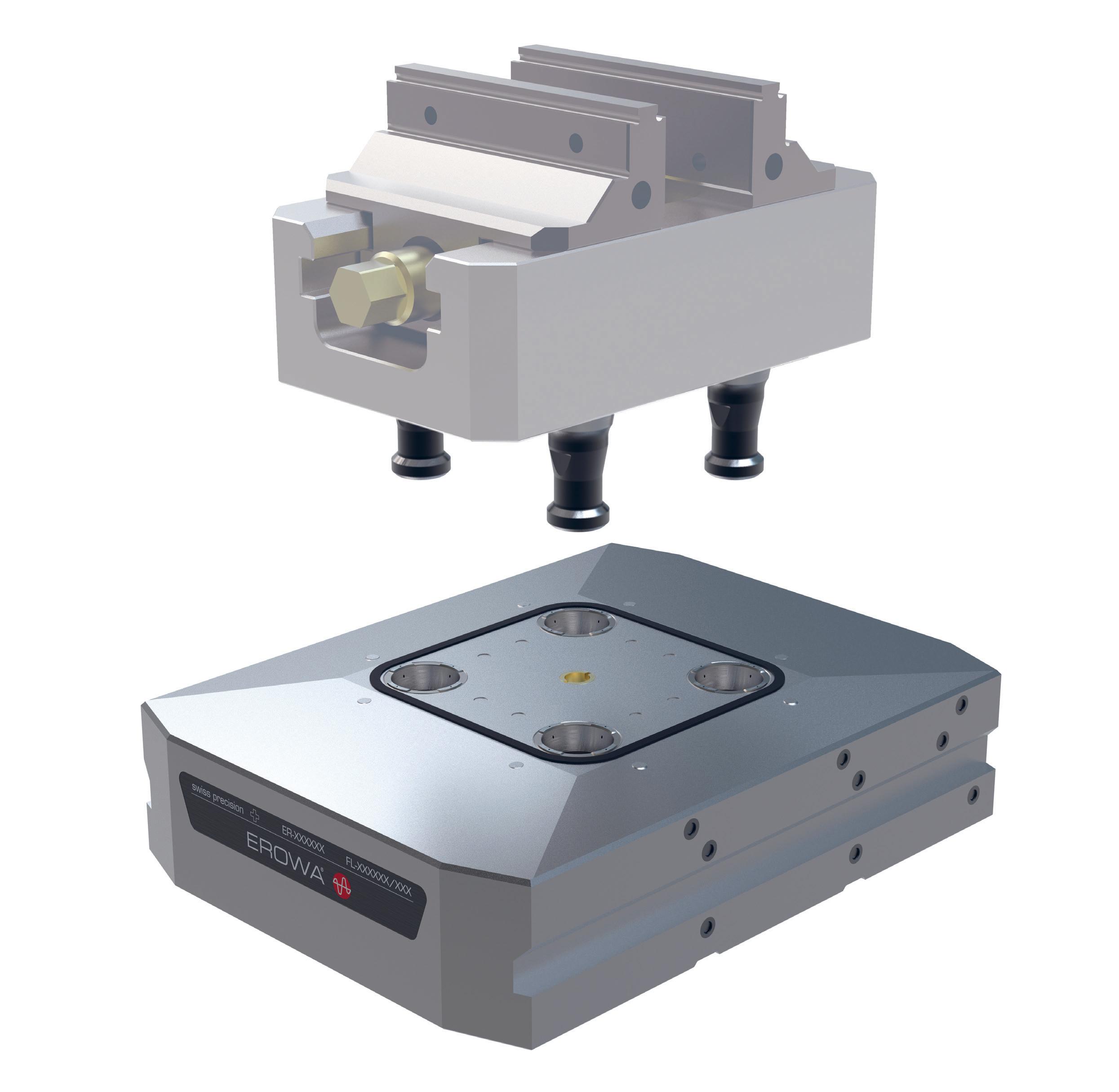

Die mit VPC Spannzapfen bestückten Werkstückspanner werden manuell oder automatisch in das Spannfutter eingesetzt und gespannt.
Die Spannfutteransteuerung erfolgt pneumatisch.
Oder Sie gehen noch einen Schritt weiter und maximieren Ihre Fertigungsflexibilität durch die Integration der VPC Spannfutter auf Adapterpaletten.
Adaptionsbeispiele mit EROWA UPC & MTS sind hier dargestellt:
Die vorbereiteten Werkstückspanner, Vorrichtungen und Werkstücke werden manuell oder automatisch in das Spannfutter eingesetzt und gespannt.
Die Ansteuerung des VPC Spannfutters kann manuell oder automatisch via AirDock (A) erfolgen.

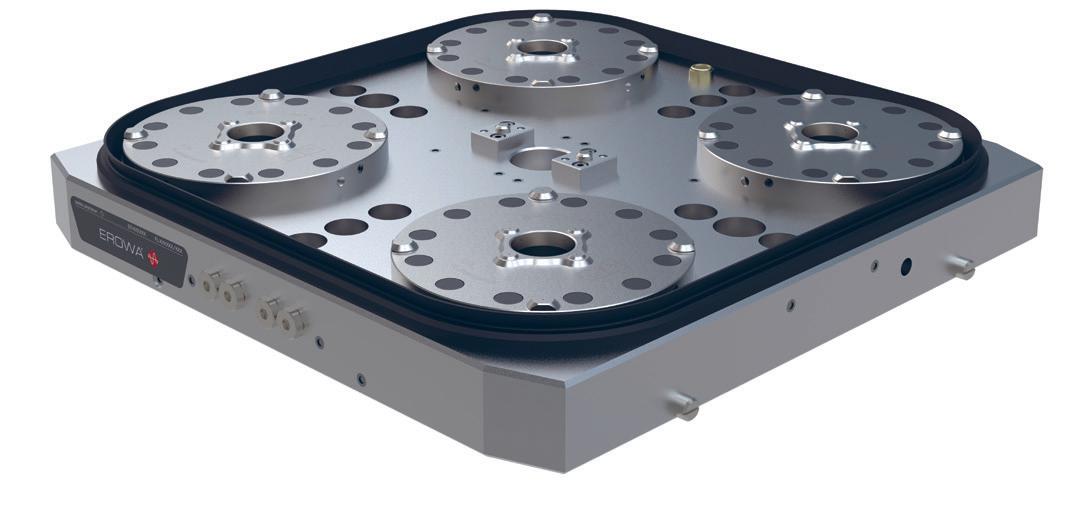

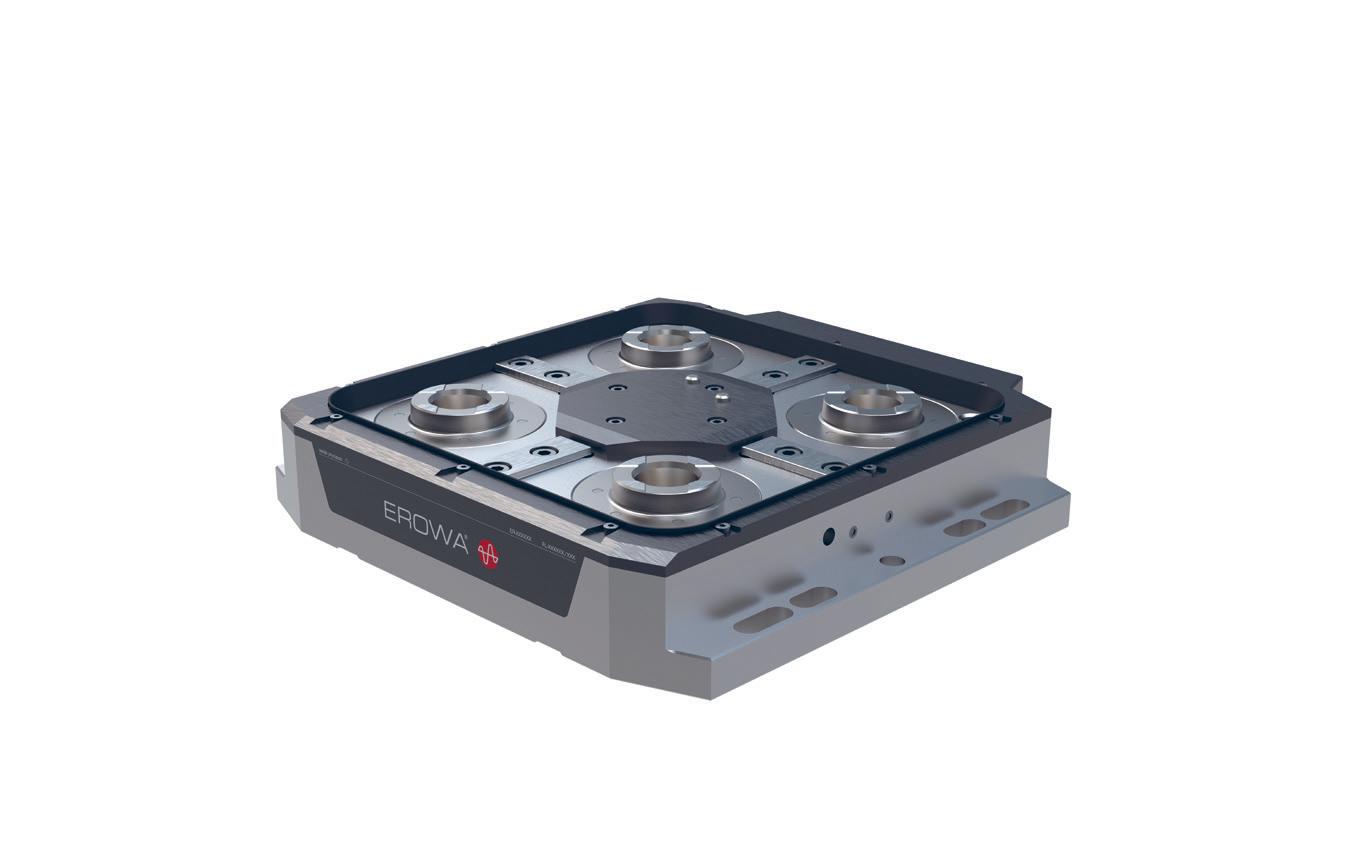

Das UPC Spannfutter oder die MTS Basisplatte bildet die flexible Basis auf dem Maschinentisch. Dadurch können neben herkömmlichen Werkstückträgern (Paletten) je nach Bedürfnis auch Adapterpaletten mit weiteren EROWA Spannsystemen, wie VPC 52 oder VPC 96 eingesetzt werden.

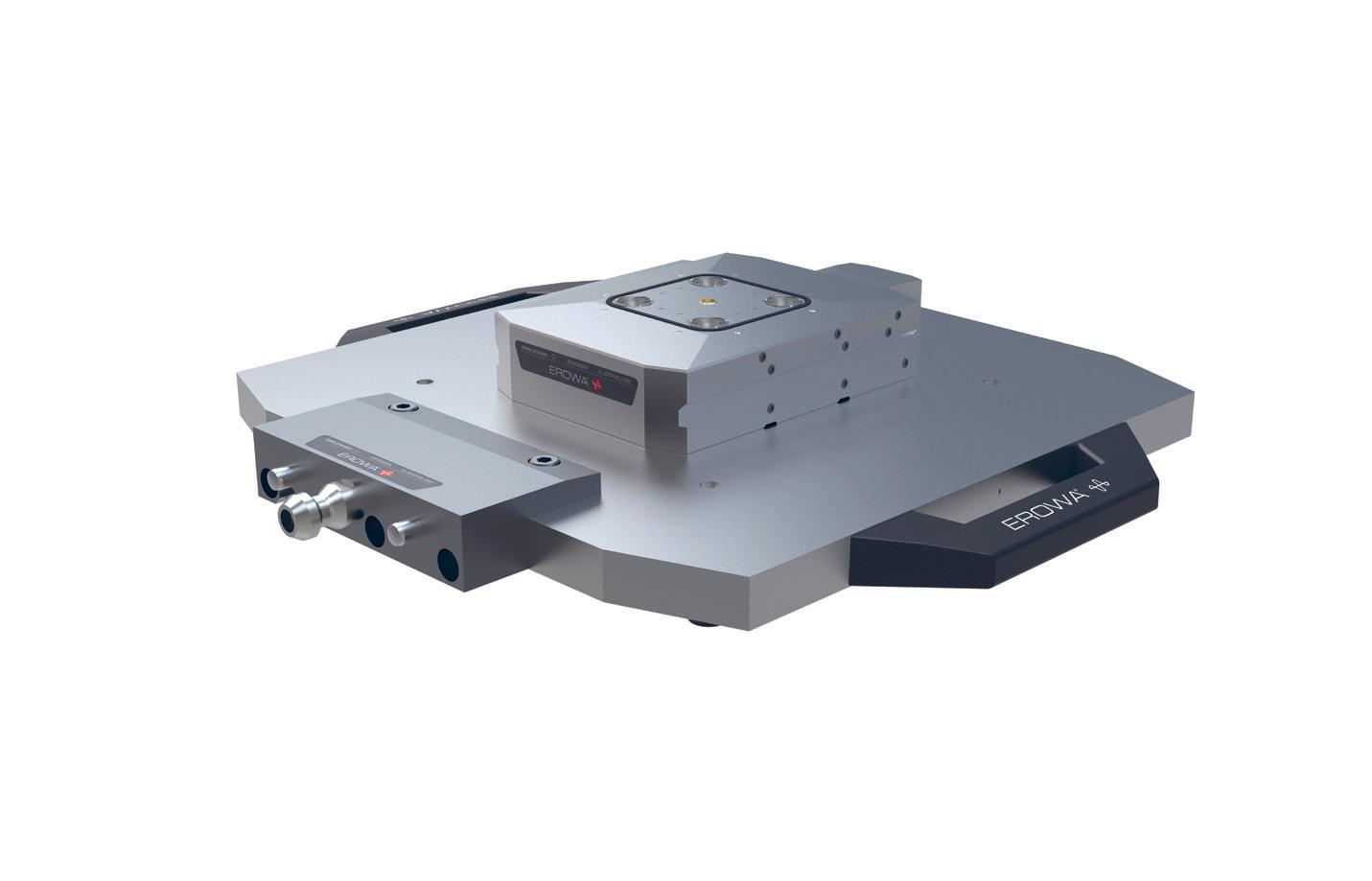

Beispiel: UPC Adapterpalette mit VPC Chuck 52.

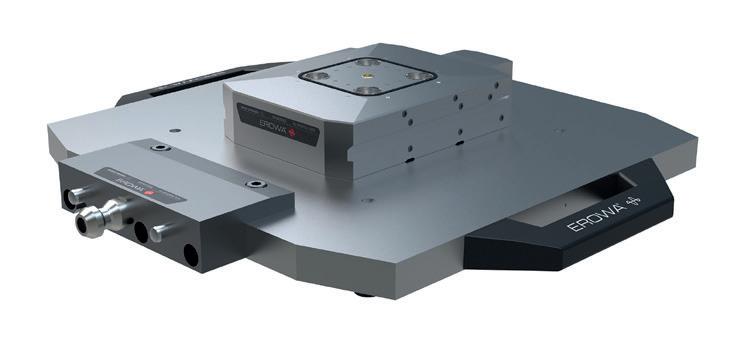

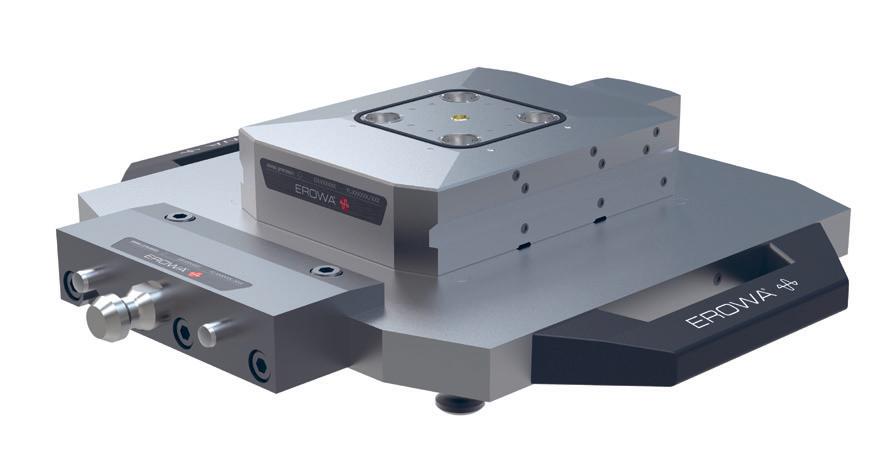

Beispiel: MTS Adapterpalette mit VPC Chuck 52.
Technische Highlights
Das Vise Power Clamp-Spannsystem basier auf bewährter, funktionaler und durchdachter EROWA Spanntechnik.
EROWA VPC zeichnet sich aus durch:
• Höchste Prozessicherheit
• Integrierte Auflagenreinigung & Überwachungsfunktion
• Nachspannfunktion für beste Performance
• Höchste Präzision (Repetiergenauigkeit < 0.003 mm)
• Umlaufende Dichtung
• Kompakte Bauweise für ideale Zugänglichkeit

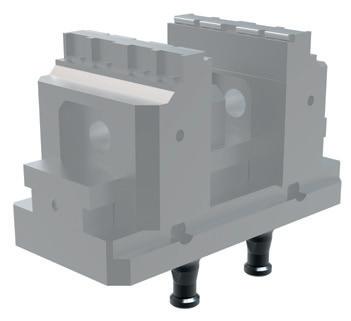

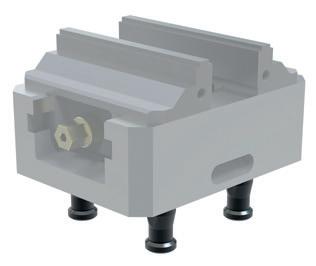

Die Vorbereitung von Werkstückspanner, Vorrichtungen und Werkstücken ist simpel:

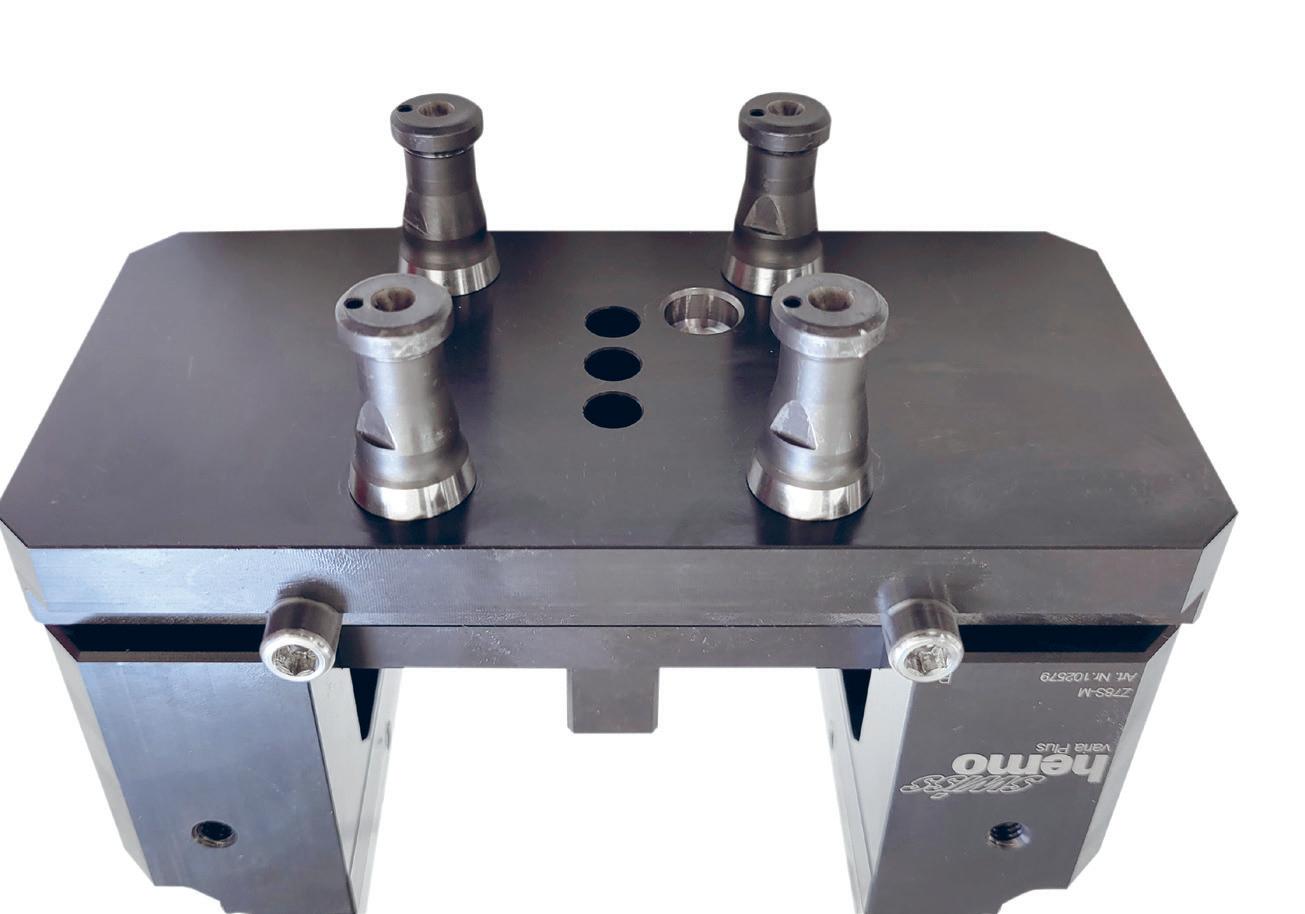

VPC Spannzapfen 52 oder 96 einschrauben und festziehen - fertig!

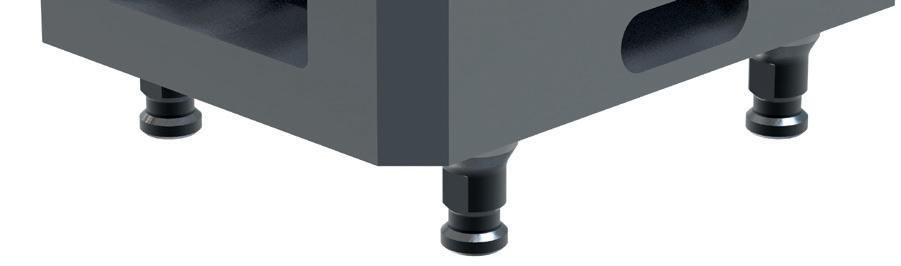

Optimiertes Einfahrverhalten der Spannzapfen im automatisierten Betrieb.

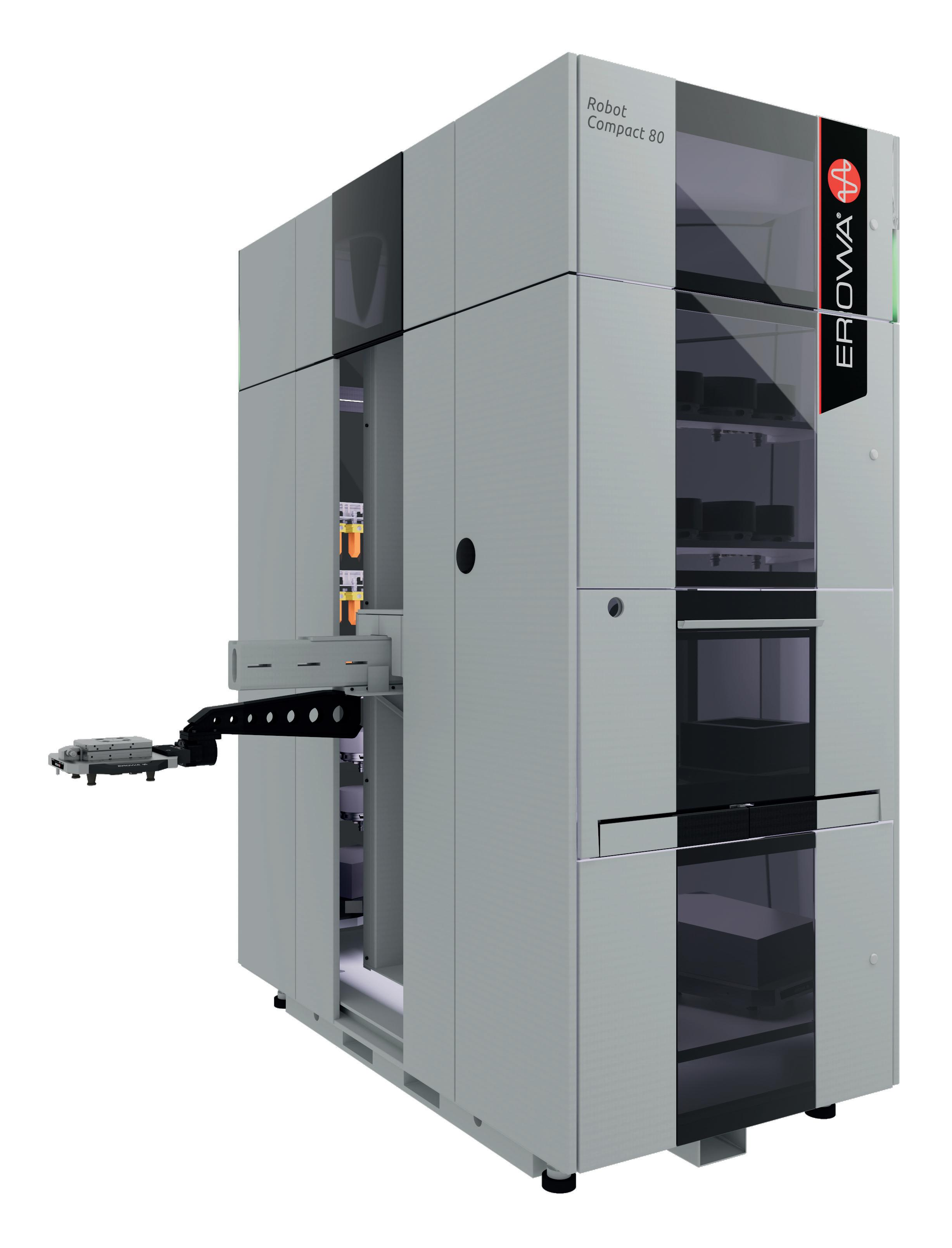

Automationsmöglichkeiten
Automatisiertes Beladen erhöht die produktiven Stunden auf Ihrer Bearbeitungsmaschine wesentlich. EROWA bietet je nach Bedarf die passende Automationsmöglichkeit. Wir beraten Sie gerne bei Ihrer individuellen VPC Automatisierungslösung!

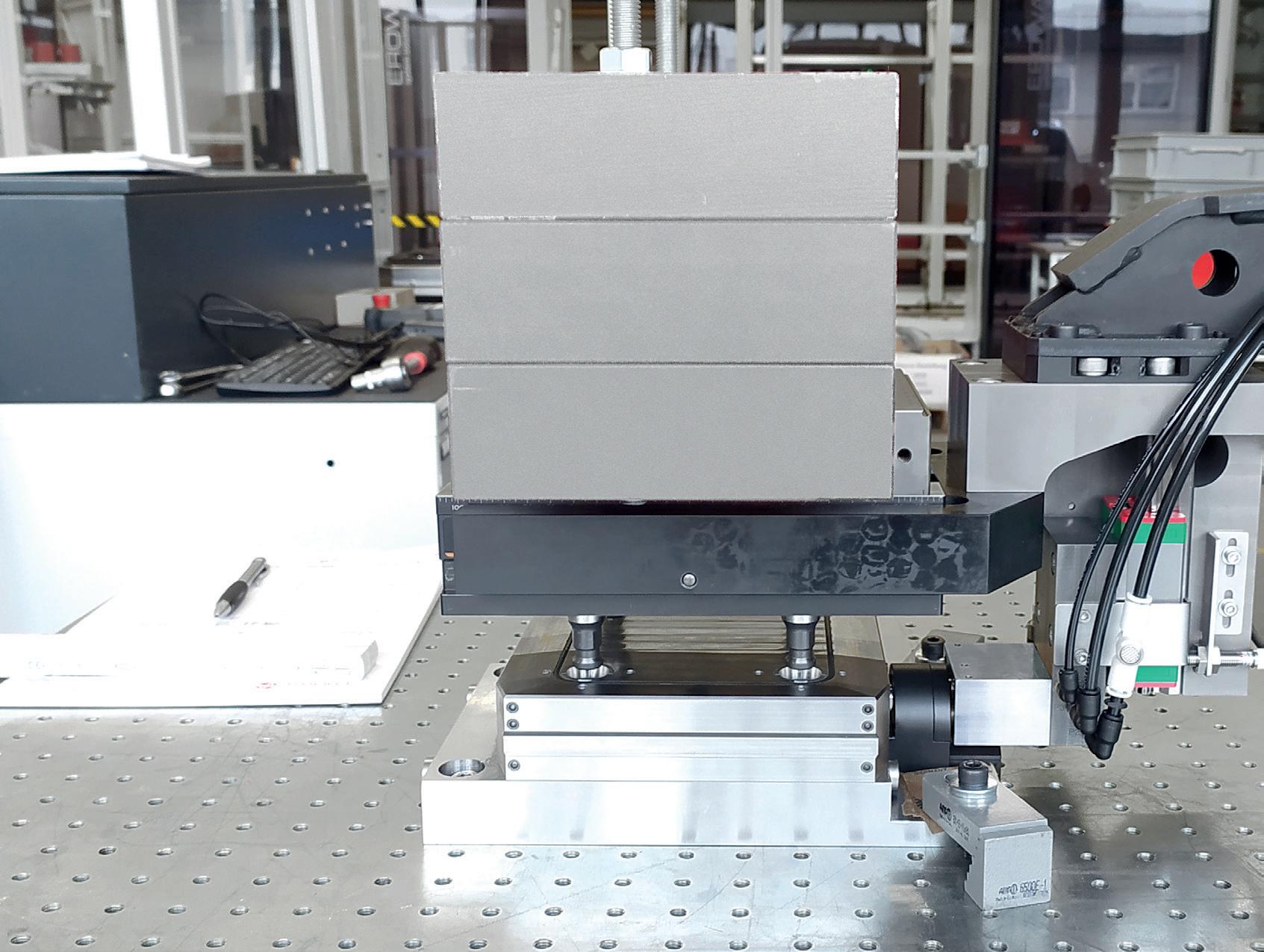

Beispiele:

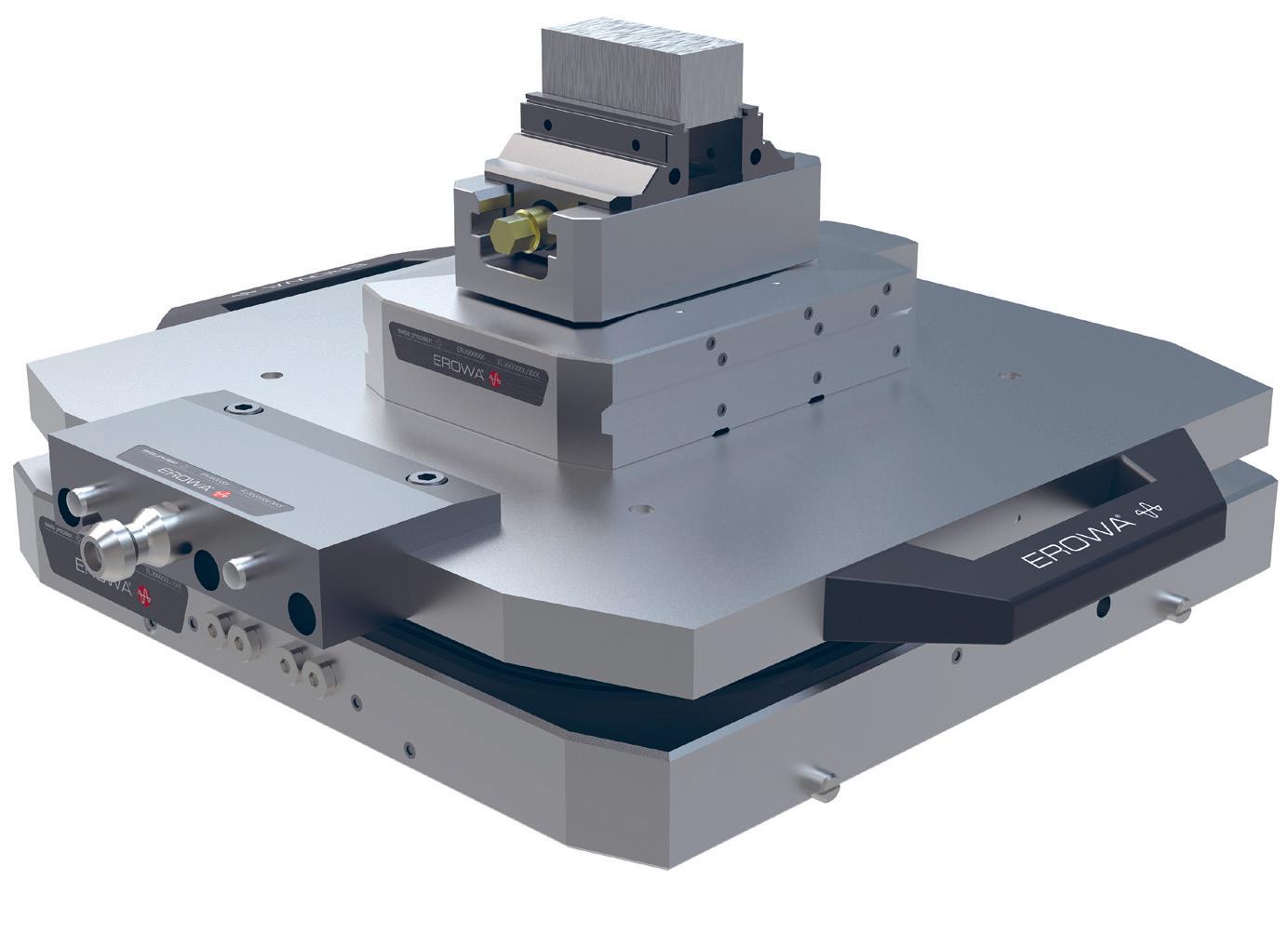

VPC Chuck 52 auf MTS Adapterpalette

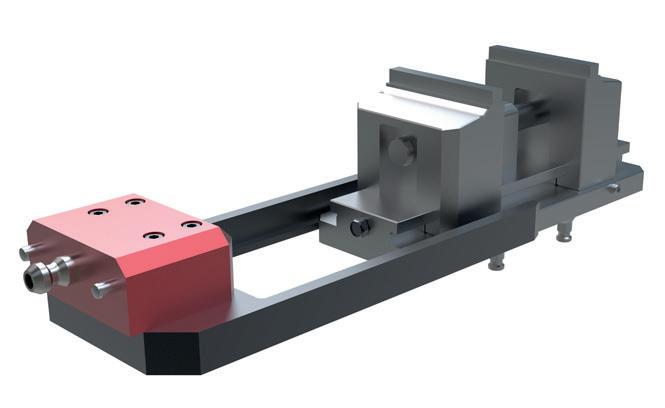

Spanner mit kundenspezifischem Gabelgreifer
DIE VOLLE FLEXIBILITÄT
Mit EROWA FMC (Flexible Manufacturing Concept) können Paletten, Vorrichtungen, Werkstücke und Werkstückspanner im Mischbetrieb automatisiert werden.
VPC Spannfutter
Technische Daten VPC
Repetiergenauigkeit mit Spannzapfen
Indexierung
Spannkraft (nachgespannt)
Spannung
Öffnen mit Druckluft trocken
Anzahl Luftleitungen:
ER‑150890 VPC Chuck 52 ohne Grundplatte
VPC Spannfutter
< 0,003 mm
4 x 90°
18‘000 N
Federkraft, drucklos gespannt
min. 6 bar
min. 2 (Öffnen & Nachspannen)
Optional: + 1 (für Reinigen / Anwesenheitskontrolle)
Ausführung Automatisierbares Spannfutter mit Stichmass 52 mm. Kompaktes Design L 176 x B 134 x H 42 mm. Ohne Grundplatte.
Anschlüsse Seitlich und von unten: Zum Öffnen, Nachspannen und zum Reinigen / Anwesenheitskontrolle.
Anwendung Zur Aufnahme von Werkstückspanner, Paletten, Vorrichtungen, welche mit Stichmass 52 mm und VPC Spannzapfen 52 vorbereitet sind.
Montage Direkt auf Maschinentisch, Grundplatten, Paletten mit seitlichen Briden oder Montage von unten mit 6 x M8 Schrauben (Befestigungsmaterial ist nicht im Lieferumfang enthalten).
ER‑150892 VPC Chuck 96 ohne Grundplatte
Ausführung Automatisierbares Spannfutter mit Stichmass 96 mm. Kompaktes Design L 176 x B 154 x H 42 mm. Ohne Grundplatte.
Anschlüsse Seitlich und von unten: Zum Öffnen, Nachspannen und zum Reinigen / Anwesenheitskontrolle.
Anwendung Zur Aufnahme von Werkstückspanner, Paletten, Vorrichtungen, welche mit Stichmass 96 mm und VPC Spannzapfen 96 vorbereitet sind.
Montage Direkt auf Maschinentisch, Grundplatten, Paletten mit seitlichen Briden oder Montage von unten mit 6 x M8 Schrauben (Befestigungsmaterial ist nicht im Lieferumfang enthalten).
ER‑155772 VPC Chuck 52 mit Grundplatte 176 x 230 mm
Ausführung Automatisierbares Spannfutter mit Stichmass 52 mm. Inkl. Grundplatte L 176 x B 230 x H 65 mm.
Anschlüsse Seitlich und von unten (Option): Zum Öffnen, Nachspannen und zum Reinigen / Anwesenheitskontrolle.
Anwendung Zur Aufnahme von Werkstückspanner, Paletten, Vorrichtungen, welche mit Stichmass 52 mm und VPC Spannzapfen 52 vorbereitet sind.
Montage Befestigungsbohrbild für Raster 50 mm / M12 und für Maschinentische mit T-Nutenabstand 50 / 63 / 80 / 100 mm (Schrauben, T-Nutensteine sind nicht im Lieferumfang enthalten).
Option Spannfutteransteuerung von unten möglich mit entsprechendem Adapterflansch (auf Anfrage).
ER‑155774 VPC Chuck 96 mit Grundplatte 176 x 230 mm
Ausführung Automatisierbares Spannfutter mit Stichmass 96 mm. Inkl. Grundplatte 176 x 230 x 65 mm.
Anschlüsse Seitlich und von unten (Option): Zum Öffnen, Nachspannen und zum Reinigen / Anwesenheitskontrolle.
Anwendung Zur Aufnahme von Werkstückspanner, Paletten, Vorrichtungen, welche mit Stichmass 96 mm und VPC Spannzapfen 96 vorbereitet sind.
Montage Befestigungsbohrbild für Raster 50 mm / M12 und für Maschinentische mit T-Nutenabstand 50 / 63 / 80 / 100 mm (Schrauben, T-Nutensteine sind nicht im Lieferumfang enthalten).
Option Spannfutteransteuerung von unten möglich mit entsprechendem Adapterflansch (auf Anfrage).
VPC Spannzapfen
ER‑150897 VPC Spannzapfen 52 4 Stück
Ausführung 4 Zentrierzapfen. Stahl gehärtet, geschliffen.
Anwendung In Kombination mit VPC Chuck 52. Zur Montage an Werkstückspanner, Paletten, Vorrichtungen, welche mit Stichmass 52 mm vorbereitet sind.
Montage Mit Gabelschlüssel Schlüsselweite 11 mm, 9 Nm.
ER‑150898 VPC Spannzapfen 96 4 Stück
Ausführung 4 Zentrierzapfen. Stahl gehärtet, geschliffen.
Anwendung In Kombination mit VPC Chuck 96. Zur Montage an Werkstückspanner, Paletten, Vorrichtungen, welche mit Stichmass 96 mm vorbereitet sind.
Montage Mit Gabelschlüssel Schlüsselweite 11 mm, 18 Nm.
VPC Zubehör
ER‑155470 VPC Ausrichtpalette 52
Ausführung VPC Ausrichtpalette mit geschliffener Ausrichtfläche, vier Z-Messflächen und Zentrumsbohrung ø 12 mm.
Anwendung Ausrichten der Winkellage und Aufnahme des Zentrums sowie der Z-Werte von VPC Chuck 52.
ER‑155480 VPC Ausrichtpalette 96
Ausführung VPC Ausrichtpalette mit geschliffener Ausrichtfläche, vier Z-Messflächen und Zentrumsbohrung ø 12 mm.
Anwendung Ausrichten der Winkellage und Aufnahme des Zentrums sowie der Z-Werte von VPC Chuck 96.
ER‑155475
VPC Abdeckung 52
Ausführung Aluminium eloxiert. Inkl. 4 Spannzapfen. Anwendung Manuell. Verhindert das Eindringen von Schmutz und Spänen in das VPC Chuck 52.
ER‑155485 VPC Abdeckung 96
Ausführung Aluminium eloxiert. Inkl. 4 Spannzapfen.
Anwendung Manuell. Verhindert das Eindringen von Schmutz und Spänen in das VPC Chuck 96.
ER‑155220 Grundplatte 176 x 230 mm universal zu VPC Chuck 52 & 96
Ausführung Höhe 23 mm, Stahl ungehärtet. Inkl. Befestigungskomponenten für VPC Chuck.
Anwendung Als Schnittstelle zwischen VPC Chuck 52 & 96 und Maschinentisch.
Montage Befestigungsbohrbild für Raster 50 mm / M12 und für Maschinentische mit T-Nutenabstand 50 / 63 / 80 / 100 mm (Schrauben, T-Nutensteine sind nicht im Lieferumfang enthalten).
Option Spannfutteransteuerung von unten möglich mit entsprechendem Adapterflansch (auf Anfrage).
ER‑153425 Automations‑AirDock zu Chuck 52 & 96
Ausführung AirDock mit 3 Ventilen. Bestehend aus AirDock, Abstützung und Befestigungskomponenten.
Anwendung Zur automatisierten Ansteuerung von VPC Chuck 52 & 96. Montage AirDock: Zur seitlichen Montage an VPC Chuck 52 & 96. Abstützung: In kundenspezifische Grundplatte gemäss Vorgabe.
ER‑155498 Ersatzdichtung zu VPC Chuck 52
Ausführung 1 Stück Dichtring passend zu VPC Chuck 52. Anwendung Bestehende Dichtung entfernen, Ersatzdichtung vorbereiten und einkleben nach mitgelieferter Anleitung.
ER‑155499 Reparatur‑Kit zu VPC Chuck 52
Ausführung Alle Verschleissteile für VPC Chuck 52. Anwendung Spannfutter nach mitgelieferter Anleitung demontieren und Teile ersetzen.
ER‑167498 Ersatzdichtung zu VPC Chuck 96
Ausführung 1 Stück Dichtring passend zu VPC Chuck 96. Anwendung Bestehende Dichtung entfernen, Ersatzdichtung vorbereiten und einkleben nach mitgelieferter Anleitung.
ER‑167499 Reparatur‑Kit zu VPC Chuck 96
Ausführung Alle Verschleissteile für VPC Chuck 96. Anwendung Spannfutter nach mitgelieferter Anleitung demontieren und Teile ersetzen.
