Das Nullpunkt Spannsystem mit
drahtlos - digitaler Statusüberwachung
MTS 4.0 - Alles unter Kontrolle

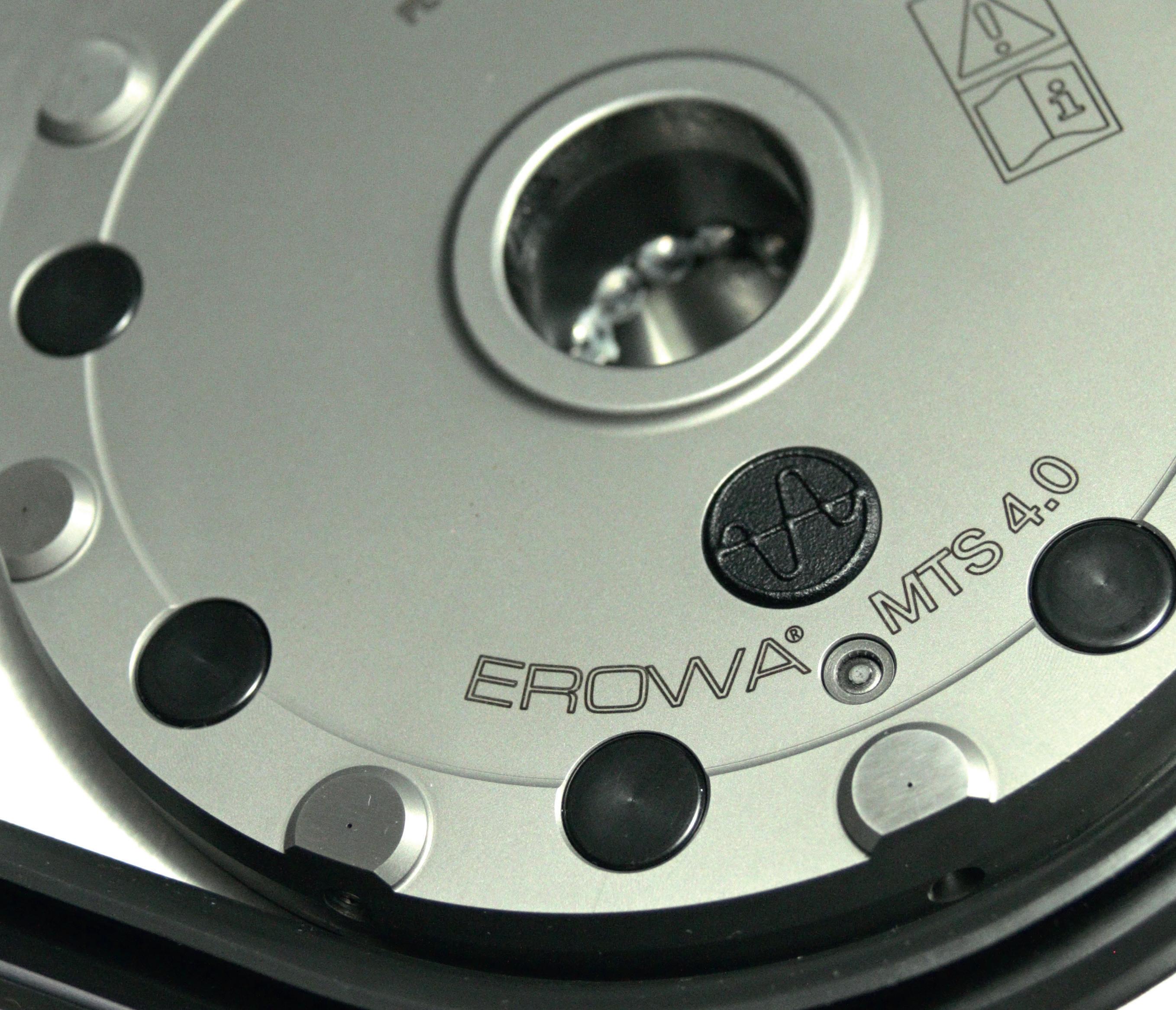

EROWA MTS 4.0 Spannfutter sind die smarte Version der MTS SpannsystemFamilie. Sie liefern in Echtzeit jegliche Informationen, die die Prozesssteuerung für eine sichere Bearbeitung benötigt.

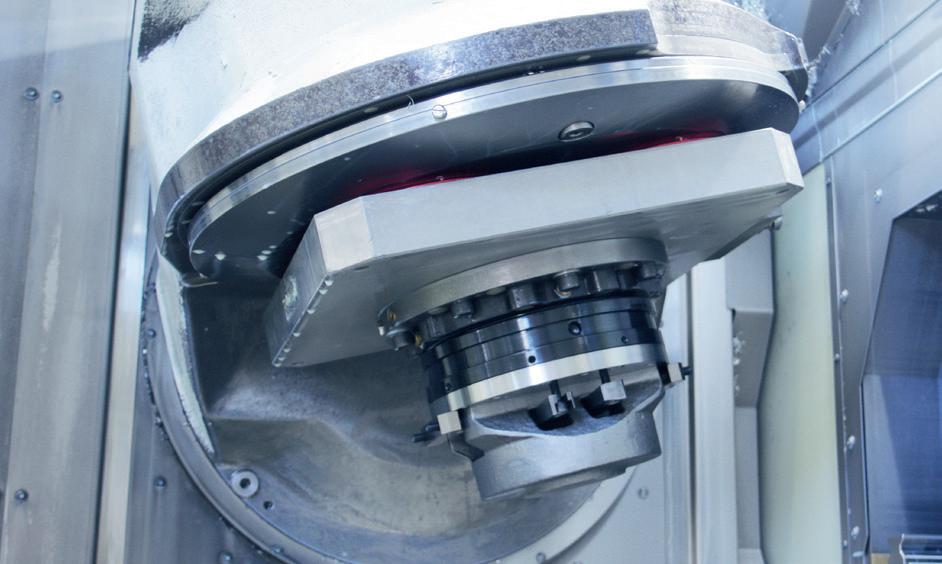

Voll integriert in die Werkzeugmaschine stehen Signale zur Verfügung, die den Zustand des Spannfutters beschreiben. Die Daten werden drahtlos vom Spannfutter an einen in der Maschine integrierten Empfänger gesendet.

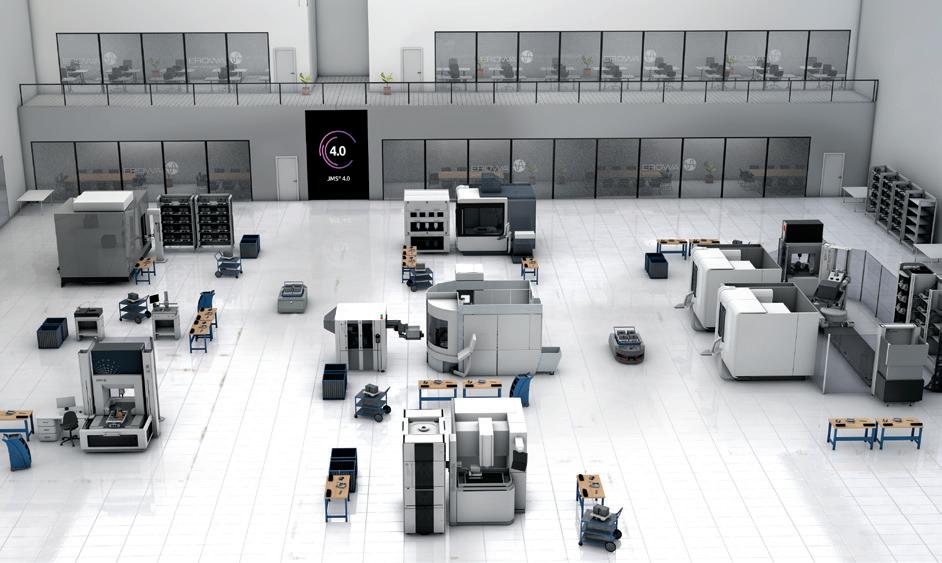

Bereit für Smart Factory
Industrie 4.0 ready

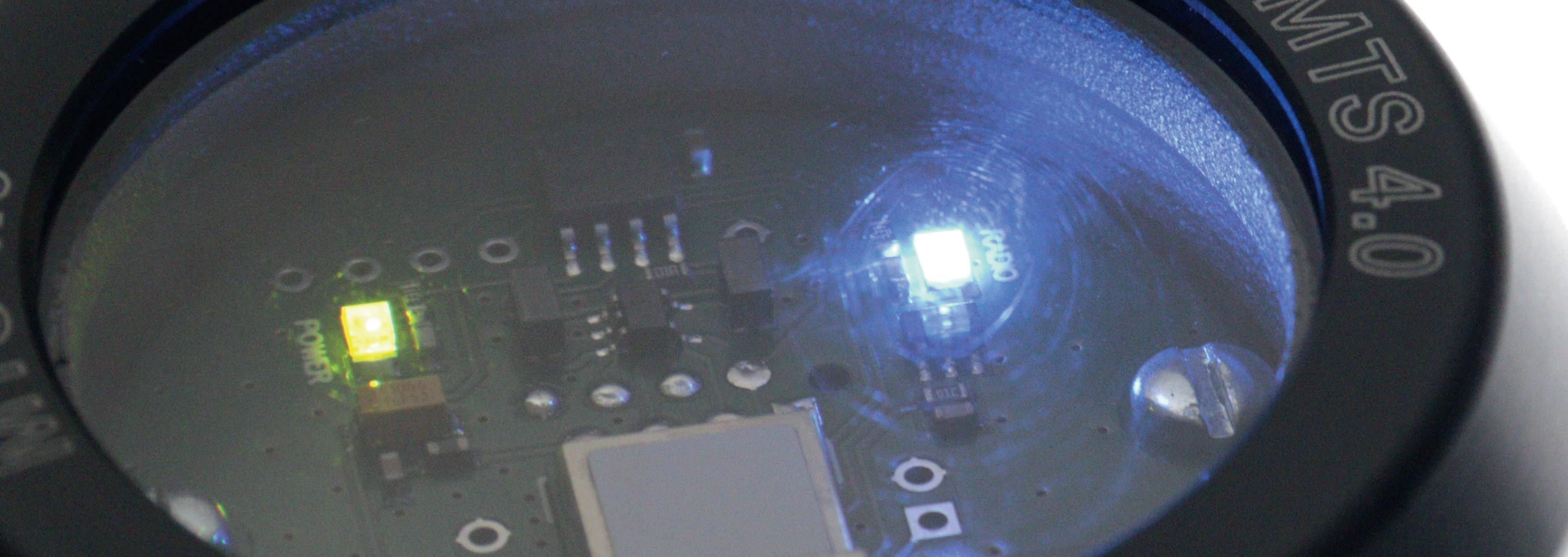

Die drahtlose Verbindung vom Maschinentisch zum Funkempfänger in der Maschine meistert die Herausforderung der Signalübertragung ohne Kabel. Die elektronische Überwachung ermöglicht völlig neue Auswertungen des Spannfutterzustandes.
Volle OEM Integration
Die Integration von MTS 4.0 in eine entsprechende CNCMaschine umfasst folgende Punkte.
• MTS 4.0 Basisplatte auf Tisch integriert mit pneumatischer Versorgung
• Antenne zum Empfang der Funksignale vom Spannfutter
• Sichere, drahtlose Übertragung der Statusinformationen
• Gateway zur Verarbeitung der Signale

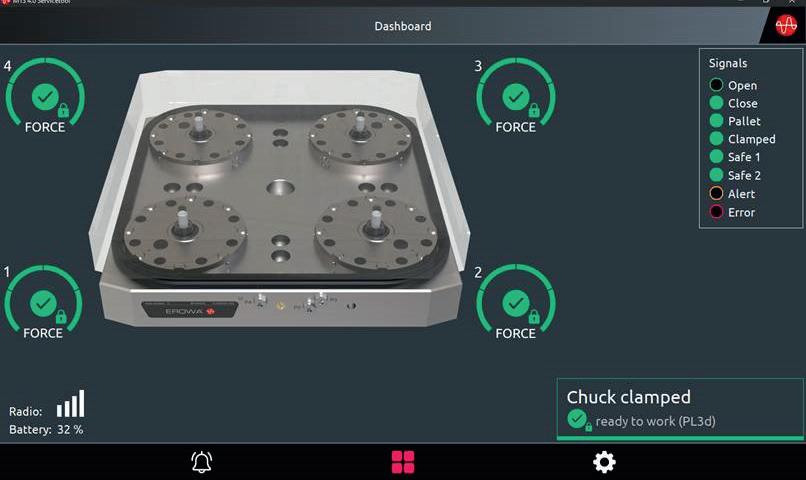

Umfassende Monitoring- und Diagnosemöglichkeiten
Präventive Wartung, kalkulierbare Instandhaltungskosten und genaue Analysen der Prozesse werden dank der vorhandenen Daten ermöglicht. Das vertiefte Wissen über die Fertigungsschritte unterstützt Optimierungen.
Für die Zukunft entwickelt...
... Jetzt verfügbar; das Nullpunktspannsystem MTS 4.0 unterstützt einen weiteren Schritt in Richtung Smart Factory.
ENTSCHEIDENDE VORTEILE
• Digital überwachtes Spannsystem
• Erhöhte Prozess-Sicherheit
• Entspricht ISO 13849 PLd-Kat. 3
• Nur zwei Pneumatikleitungen
• Für datenbasierte Entscheide
• Die smarte Lösung aus einer Hand

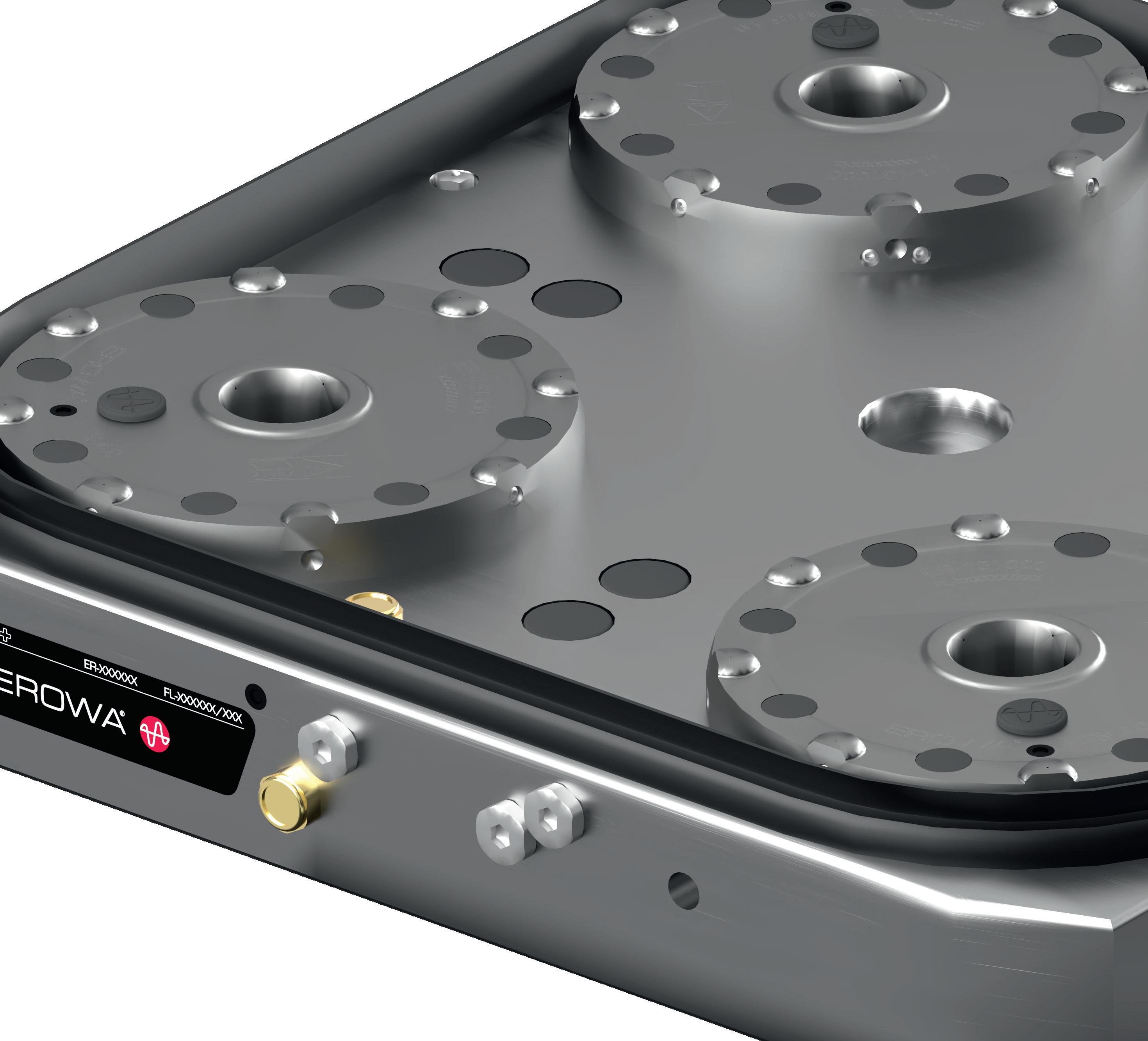

Basisplatten, 4-fach, automatisierbar
Technische Daten MTS 4.0 Basisplatte, 4-fach, pneumatisch, automatisierbar
Repetiergenauigkeit < 0.003 mm
Spannung mit Federkraft (drucklos gespannt)
Öffnungsdruck min. 6 bar (pneumatisch)
Überwachung Spannkraftkontrolle, Palettenanwesenheitskontrolle, Offenkontrolle, Spannzyklenmessung, umfangreiche Fehlerdiagnose und weitere.
Sicherheitsperformance-Level entspricht ISO 13849 PLd, Kat. 3 Spannkraft nachgespannt 80’000 N (4 x 20’000 N) (zwingend)
Ausführung Basisplatte Universal, Stahl ungehärtet. Stichmass 200 mm. Inkl. Standardflansch mit Luftbohrungen.
Anschlüsse Von unten auf TK ø57 mm (pneumatisch): Zum Öffnen, Reinigen und Nachspannen.
Option Kundenspezifische Adapterflansche auf Anfrage.
Anwendung Zur Aufnahme von Mehrfachpaletten. Für den direkten Aufbau auf Maschinentische.
Montage Befestigungsbohrbild für Raster 50 mm / M12 und für Maschinentische mit T-Nutenabstand 63 und 100 mm.
ER‑168500 MTS 4.0 Basisplatte 410 x 410 P/A Universal, Stichmass 250
Ausführung Basisplatte Universal, Stahl ungehärtet. Stichmass 250 mm. Inkl. Standardflansch mit Luftbohrungen.
Anschlüsse Von unten auf TK ø57 mm (pneumatisch): Zum Öffnen, Reinigen und Nachspannen.
Option Kundenspezifische Adapterflansche auf Anfrage.
Anwendung Zur Aufnahme von Mehrfachpaletten. Für den direkten Aufbau auf Maschinentische.
Montage Befestigungsbohrbild für Raster 50 mm / M12 und für Maschinentische mit T-Nutenabstand 63, 75 und 100 mm.
P = pneumatisch betätigt
A = automatisierbar
TK* = Teilkreis-Durchmesser
Signaltechnologie
ER‑155300 MTS 4.0 Antenne (5m) mit Kabel RJ45
Anwendung Zum Empfangen der Sensordaten von der Basisplatte für das Gateway.
Montage In passendem Blechausschnitt im Maschineninnenraum.
ER‑155400 MTS 4.0 Gateway
Anwendung Zum Auswerten der Sensordaten der Spannfutter und Bereitstellen der digitalen 24 V I/O Signale für die Maschine.
Montage Direkt auf Hutschiene 35 mm.
ER‑166330 MTS 4.0 IO‑Link Gateway
Anwendung Zum Bereitstellen der IO-Link Signale für die Maschine. Montage Direkt auf Hutschiene 35 mm.
Paletten FD
ER‑143875 MTS Palette 398 x 398 / 200 FD Z‑Auflage hart
Ausführung Alu-Palette, 4-fach, Stichmass 200 mm. Mit Z-Auflagen hart. Exklusive MTS Spannzapfen FD. Anwendung Zum Aufspannen von Werkstücken, Schraubstöcken und Vorrichtungen. Entsprechendes Lochbild nach Bedarf bohren.
Zubehör MTS Spannzapfen-Set 4 / A-Z-FD Typ 1 ER-171025, GripperLink RCS 45 mm ER-038622 und Gegengewicht ER-146556.
Kompatibilität MTS (bis max. 80 min-¹), MTS 2.0, MTS 3.0, MTS 4.0.
ER‑143876 MTS Palette 398 x 398 / 250 FD Z‑Auflage hart
Ausführung Alu-Palette, 4-fach, Stichmass 250 mm. Mit Z-Auflagen hart. Exklusive MTS Spannzapfen FD. Anwendung Zum Aufspannen von Werkstücken, Schraubstöcken und Vorrichtungen. Entsprechendes Lochbild nach Bedarf bohren.
Zubehör MTS Spannzapfen-Set 4 / A-Z-FD Typ 1 ER-171025, GripperLink RCS 45 mm ER-038622 und Gegengewicht ER-146556.
Kompatibilität MTS (bis max. 80 min-¹), MTS 2.0, MTS 3.0, MTS 4.0.
ER‑145087 MTS Palette 498 x 498 / 250 FD Z‑Auflage hart
Ausführung Alu-Palette, 4-fach, Stichmass 250 mm. Mit Z-Auflagen hart. Exklusive MTS Spannzapfen FD. Anwendung Zum Aufspannen von Werkstücken, Schraubstöcken und Vorrichtungen. Entsprechendes Lochbild nach Bedarf bohren.
Zubehör MTS Spannzapfen-Set 4 / A-Z-FD Typ 1 ER-171025, GripperLink RCS 45 mm ER-038622 und Gegengewicht ER-146556.
Kompatibilität MTS (bis max. 80 min-¹), MTS 2.0, MTS 3.0, MTS 4.0.
Spannzapfen-Set
ER‑171025
MTS Spannzapfen‑Set 4 / A‑Z‑FD Typ 1
Verschr. von unten mit spez. M12 Schr.
Anwendung Vorwiegend für rotative Anwendungen wie Fräs-Drehbearbeitung und 5-Achs-Bearbeitung.
Ausführung 4x MTS Zentrierzapfen A-Z-FD, inklusive Spezialschraube
Montage An Unterseite der Palette - keine Befestigung von oben durch die Palette möglich.
Hinweis Die Zentrierzapfen können mit Paletten FD mit MTS 2.0, MTS 3.0 und MTS 4.0 verwendet werden.
ER‑171026 MTS Spannzapfen‑Set 4 / A‑Z‑FD Typ 2
Verschr. von oben mit spez. M12 Mutter
Anwendung Vorwiegend für rotative Anwendungen wie Fräs-Drehbearbeitung und 5-Achs-Bearbeitung.
Ausführung 4x MTS Zentrierzapfen A-Z-FD, inklusive Spezialmutter und Unterlegscheibe. Ohne Befestigungsschraube M12. Montage Von oben durch Palette - keine Befestigung von unten möglich.
Hinweis Die Zentrierzapfen können mit Paletten FD mit MTS 2.0, MTS 3.0 und MTS 4.0 verwendet werden.
EROWA MTS 4.0 Das drahtlos - digitale Nullpunkt Spannsystem
Safety first
Alles unter Kontrolle
• MTS 4.0 ist eine innovative und zukunftsweisende Lösung für die Prozess-Sicherheit
• Die technische Umsetzung der Anforderungen ist wegweisend und Industrie 4.0 approved.
• Die skalierbare Lösung erlaubt es, via standardisierten Schnittstellen, allen Beteiligten stufengerechte Informationen zur Verfügung zu stellen

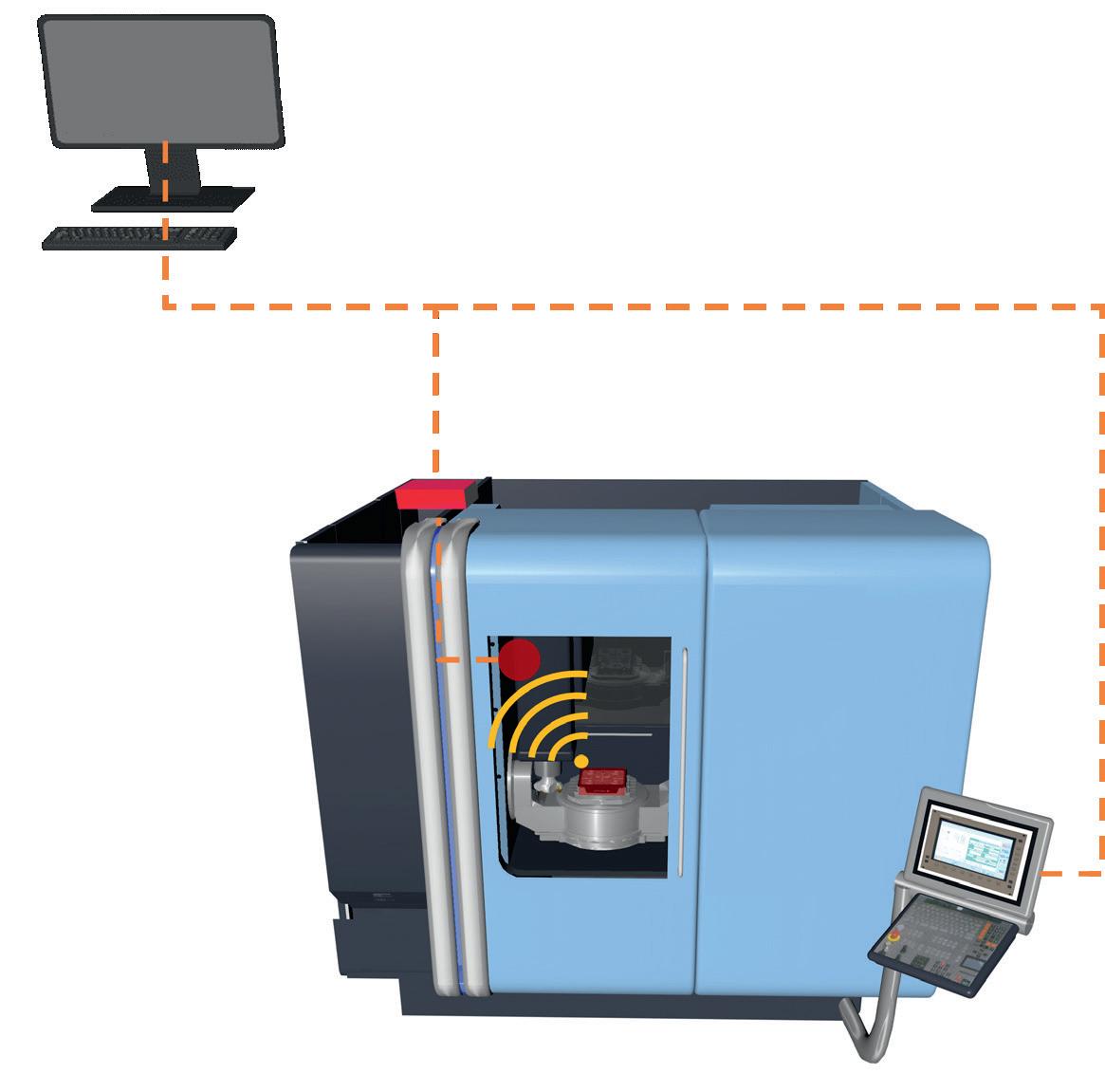

1. CNC Maschine
2. MTS 4.0 System
3. Funkempfänger
4. Gateway
5. CNC Steuerung
6. Servicetool
