EROWA UPC
Il concentrato di potenza dalla precisione micrometrica
Massima precisione, semplice automazione
Grande precisione e stabilità estrema

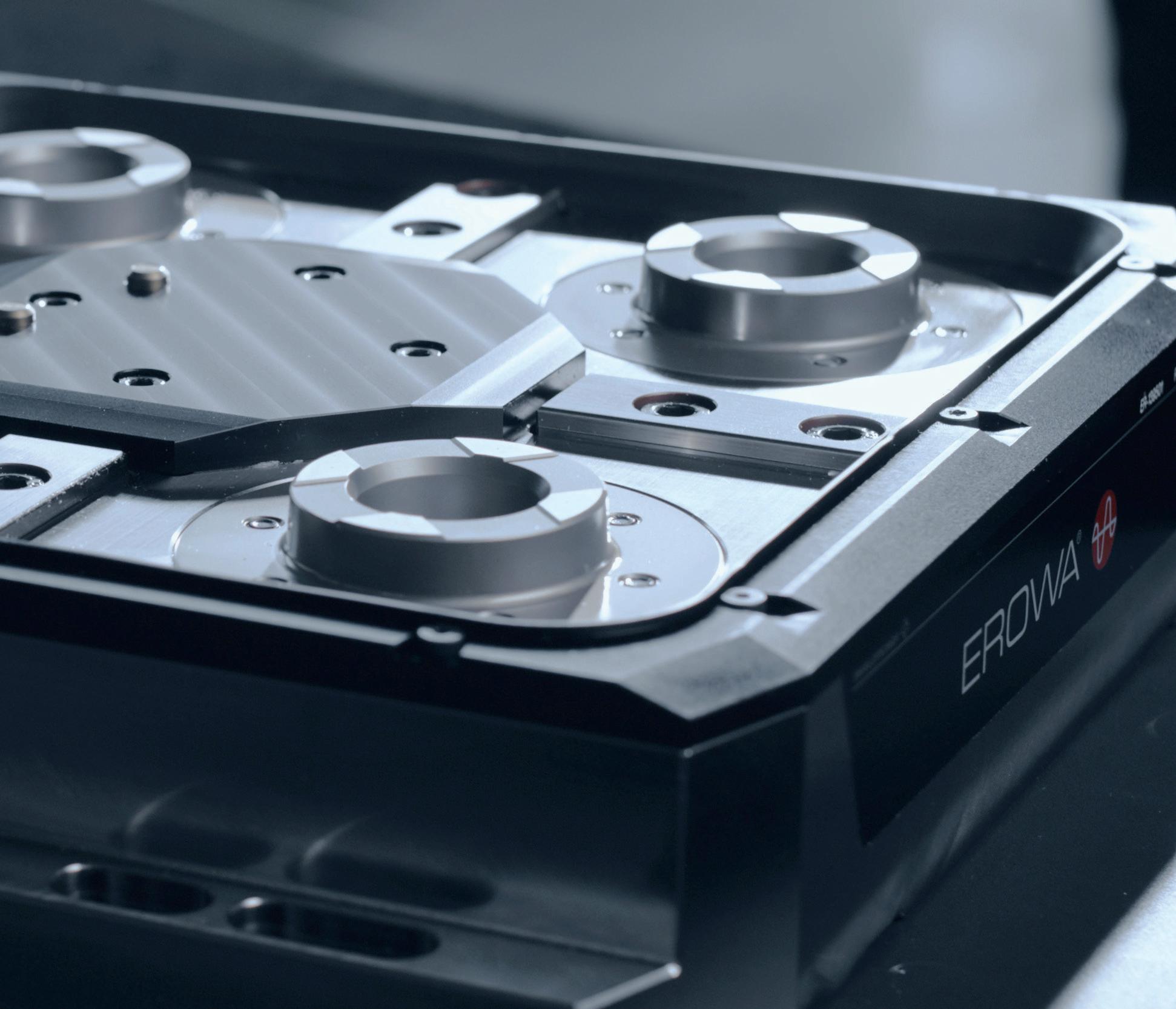

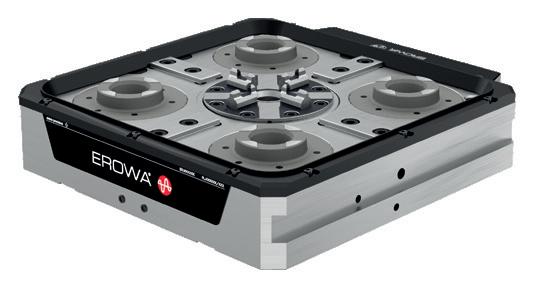

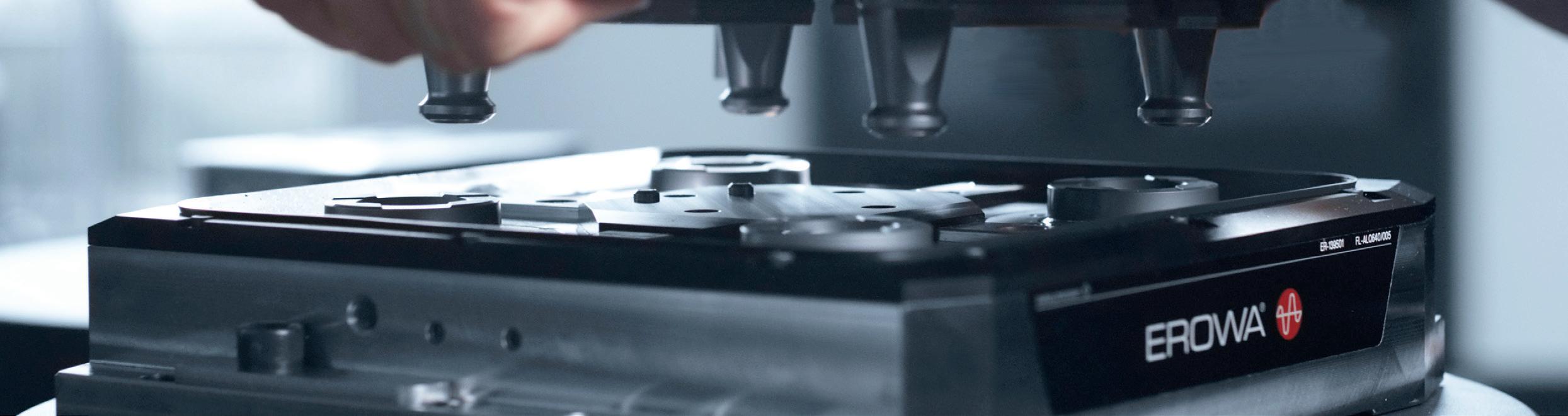

Il sistema di serraggio UPC (Universal PowerChuck) si contraddistingue per la massima precisione, stabilità e affidabilità, anche con la lavorazione di dimensioni dei pezzi fino a 500 x 500 x 500 mm. Con l'enorme forza di serraggio fino a 80 kN e numerosi altri vantaggi, EROWA UPC è progettato per l'uso quotidiano.
Massima compatibilità:
I mandrini UPC 2.0 dispongono di una configurazione dei fori di staffaggio per il montaggio su praticamente qualsiasi tavola macchina senza ulteriori modifiche.
Massima sicurezza di processo:
Il sistema di serraggio è completamente ermetico ed è quindi perfettamente protetto dalle infiltrazioni di refrigerante e trucioli. Le superfici di appoggio vengono pulite automaticamente con l'aria.
Massima precisione: Precisione di ripetibilità senza precedenti di < 0,002 mm con una gestione di dimensioni pezzo fino a 500 x 500 x 500 mm.
Massime prestazioni: con una forza di serraggio di 50 kN e una funzione di riserraggio (80 kN) per tutti i tipi di mandrino l'UPC mantiene in posizione tutto ciò che da fissare e mantenere fermo.
Maggiore spazio di produzione: Grazie alla flangia di adattamento sul lato posteriore per una canalizzazione personalizzata dell'aria, durante il montaggio del mandrino UPC 2.0 320 x 300 è possibile, nella maggior parte dei casi, rinunciare a una piastra di interfaccia aggiuntiva.
I FATTI
• Ideale per l'erosione, la fresatura, la foratura, rettifica e misura
• Struttura compatta
• Precisione di ripetibilità < 0,002 mm
• Attrezzaggio flessibile e rapido
• Azionamento a centro tavola o laterale
• Lavorazione su 5 lati in un serraggio
• Massimizzazione della flessibilità di produzione con pallet di adattamento
• Automazione sicura del processo
Universale, potente, preciso
EROWA UPC vi offre la massima flessibilità: Che si tratti della lavorazione di pezzi piccoli o grandi su fresatrici, rettificatrici o macchine per elettroerosione a tuffo, le diverse possibilità di adattamento o l'handling manuale o automatizzato dei pallet: i diversi tipi di mandrini UPC 2.0 coprono ogni tipo di impiego.

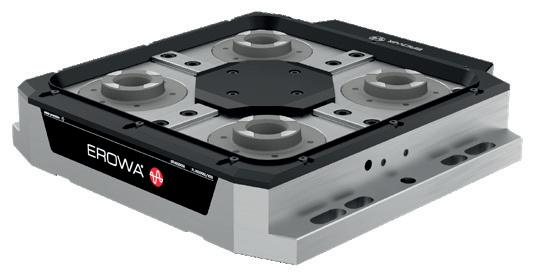

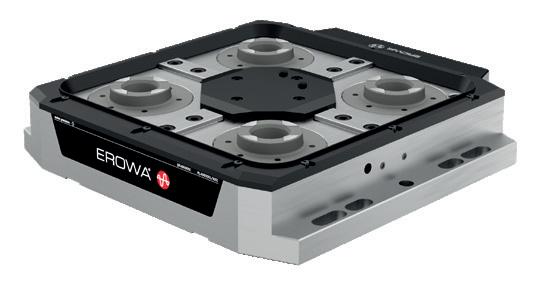

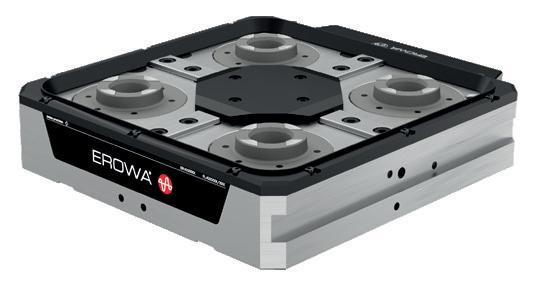

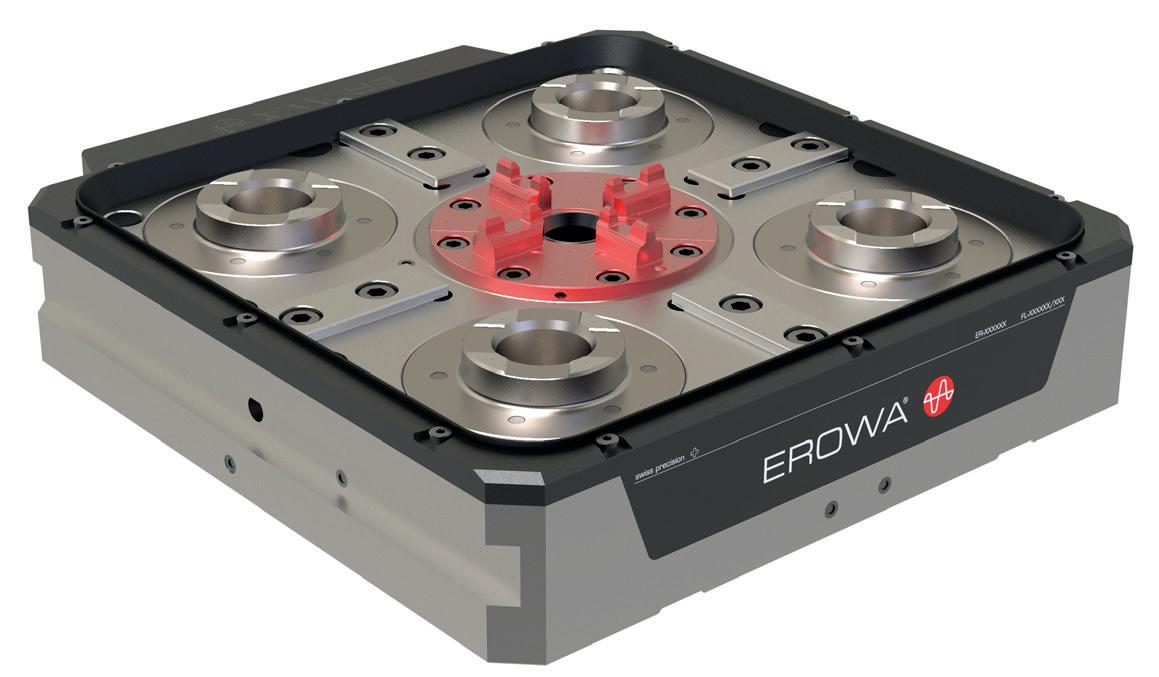

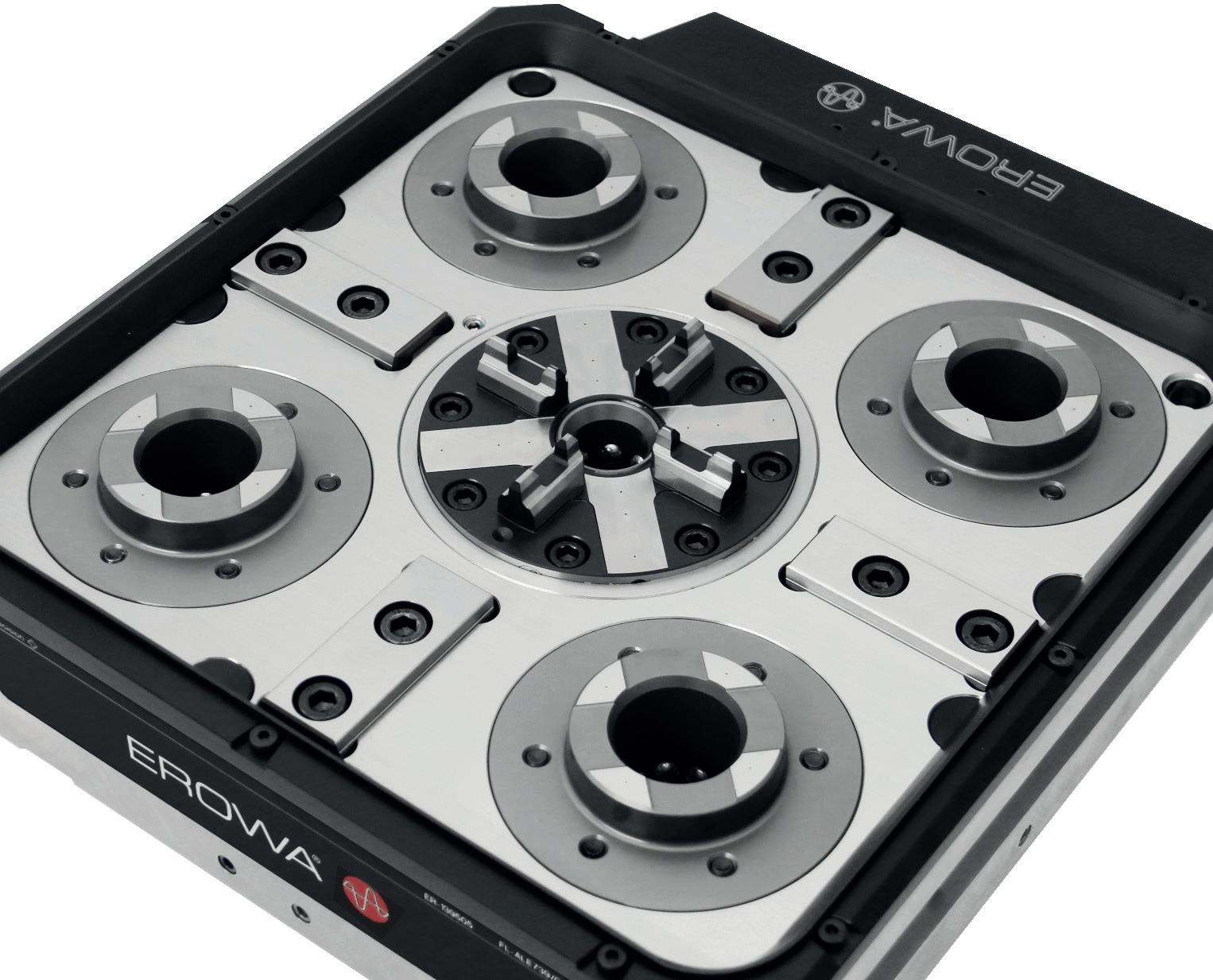

Mandrino UPC 2.0 280 x 280
Circonferenza d'interferenza ø 380, e ø 400 mm
Riga di centraggio per la massima precisione
Ulteriori possibilità di fissaggio con staffe
Variante con o senza ITS Chuck 100 P

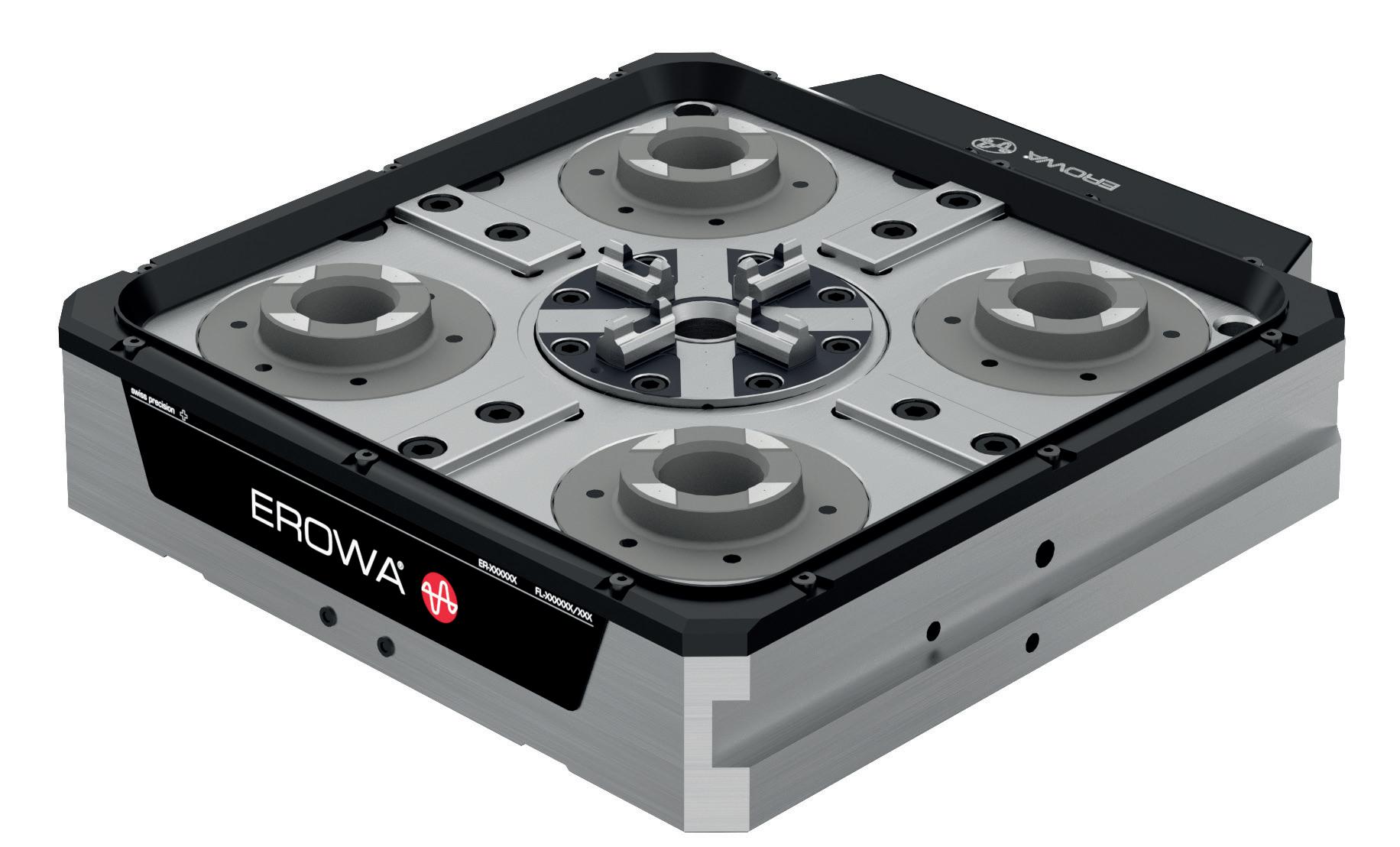

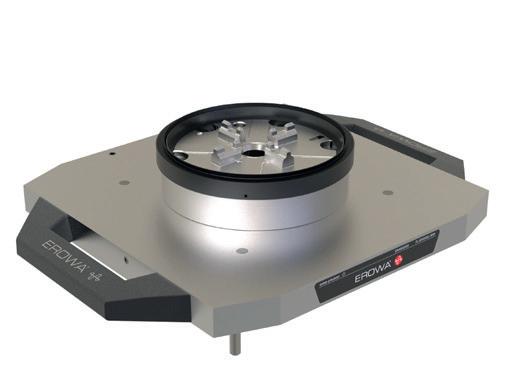

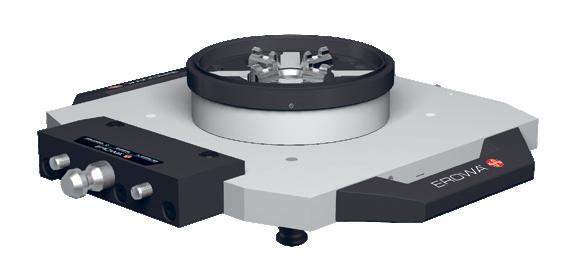

Mandrino UPC 2.0 320 x 300
Circonferenza d'interferenza ø 420 mm
Riga di centraggio per la massima precisione
Configurazione fori di fissaggio per scanalature a T con distanza di 63, 80 e 100 mm
Piani funzionali rettificati
Guarnizione in gomma perimetrale
Possibilità di comando sul retro (cerchio parziale ø 57 mm)
Piani funzionali rettificati
Variante con o senza funzione AirDock
Guarnizione in gomma perimetrale
Possibilità di comando sul retro con flangia di adattamento

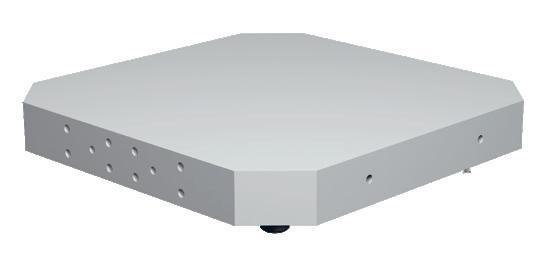

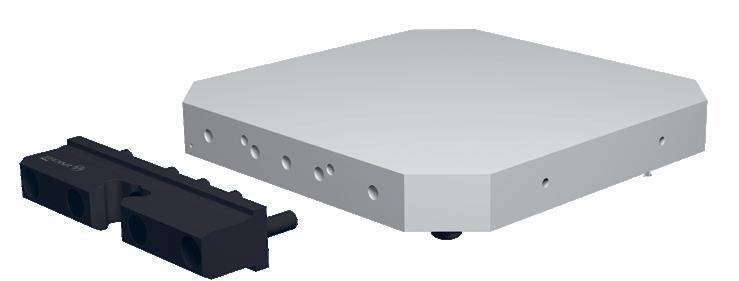

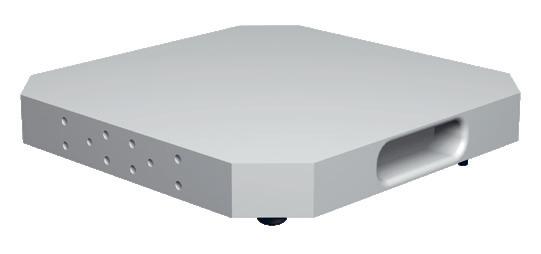

Pallet UPC
Approfittate di un vasto assortimento di pallet standard UPC. Oltre ai tradizionali portapezzi, l’assortimento comprende pallet a reticolo, pallet magnetici e di adattamento. Inoltre EROWA offre supporto per soluzioni specifiche del cliente. Saremo lieti di progettare per voi una soluzione su misura che soddisfi le vostre esigenze sotto ogni aspetto.
I pallet UPC si contraddistinguono per:
Fori di fissaggio per innesto a pinza (GripperLink) per l'automazione
Appoggi Z temprati per una prolungata vita utile
Segmenti di centraggio per la massima precisione
Variante con superficie di serraggio rettificata o fresata
Pregiato alluminio invecchiato artificialmente
Lato posteriore rettificato
Pallet robusti per la massima stabilità
Una selezione di pallet UPC:
Pallet di adattamento UPC con PowerChuck P

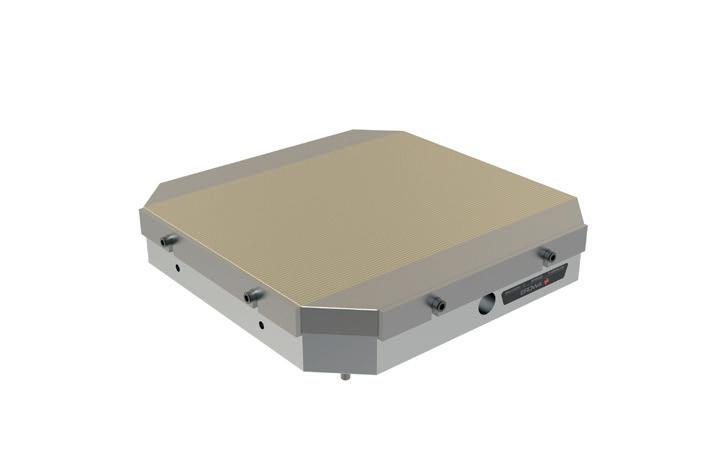

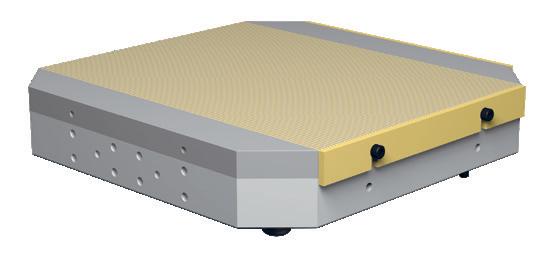

Pallet magnetici UPC
Pallet con reticolo UPC

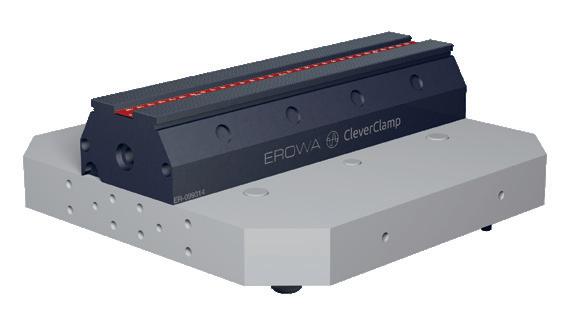

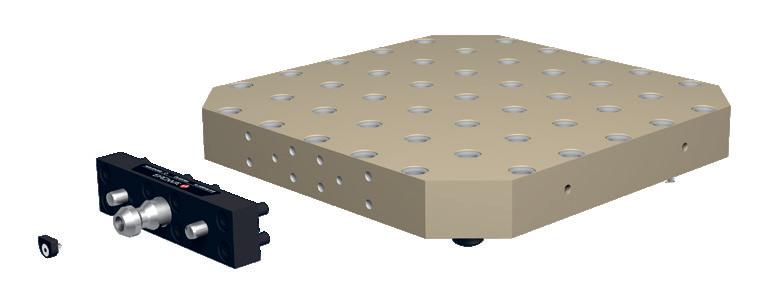

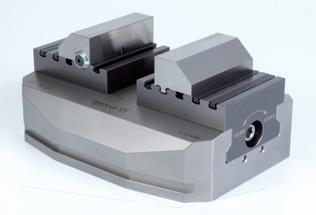

Base UPC duo CleverClamp
Aumento della produttività
Il sistema di serraggio UPC rappresenta l'interfaccia per i vostri pezzi. Riattrezzaggio e ripresa della produzione in pochissimo tempo. Così aumenterete notevolmente la vostra produttività. Inoltre il sistema di pallettizzazione UPC è facilmente automatizzabile e si integra senza interruzioni nell'ambiente di produzione.

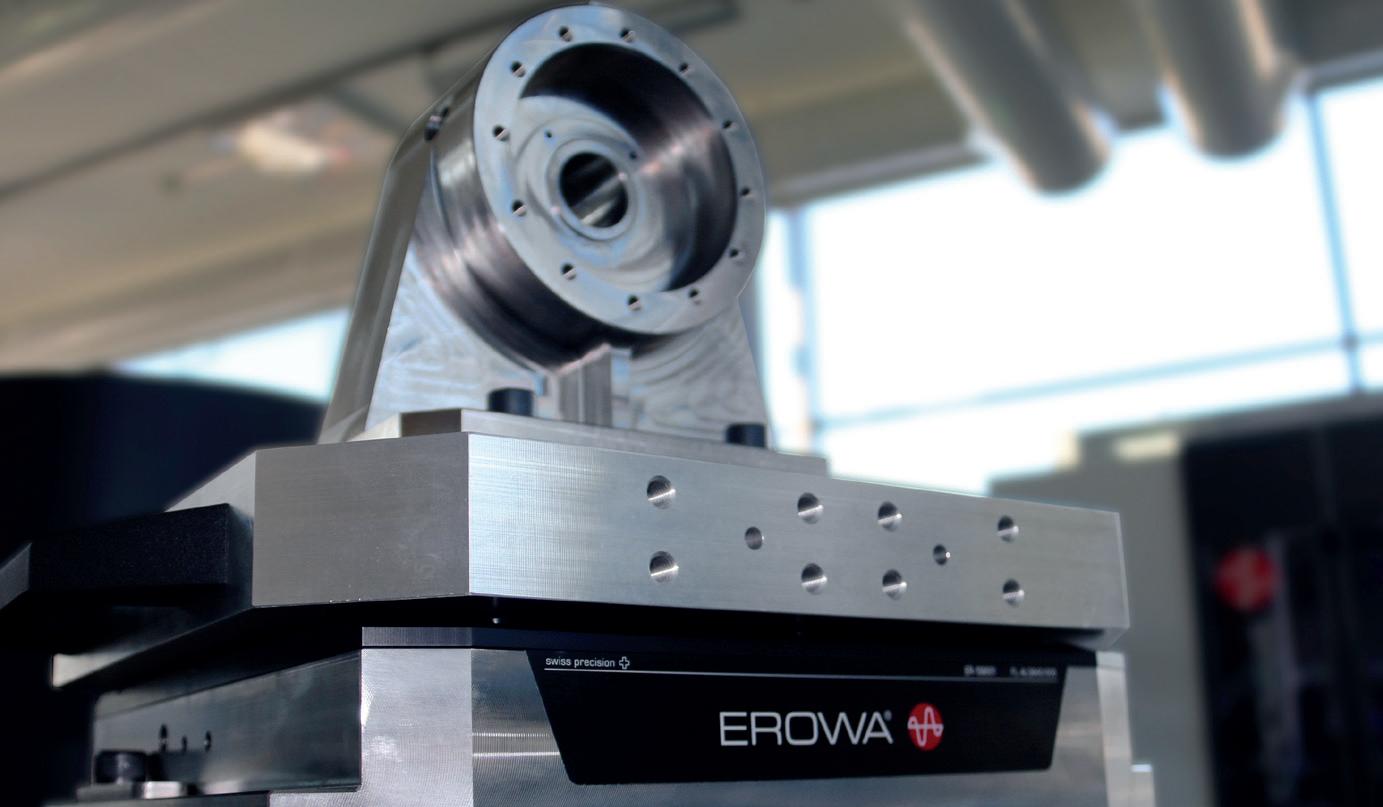

I mandrini UPC formano una base universale per tutti i tipi di portapezzi: morse, calibri e dispositivi di serraggio vengono montati sul pallet UPC. Questi sono perfettamente integrati nel sistema di serraggio EROWA UPC.
Tecnica di serraggio intelligente e robusta: Grazie all'enorme forza di serraggio, al centraggio stabile e alla struttura compatta, il sistema di serraggio UPC assicura le massime prestazioni durante tutte le lavorazioni di fresatura.

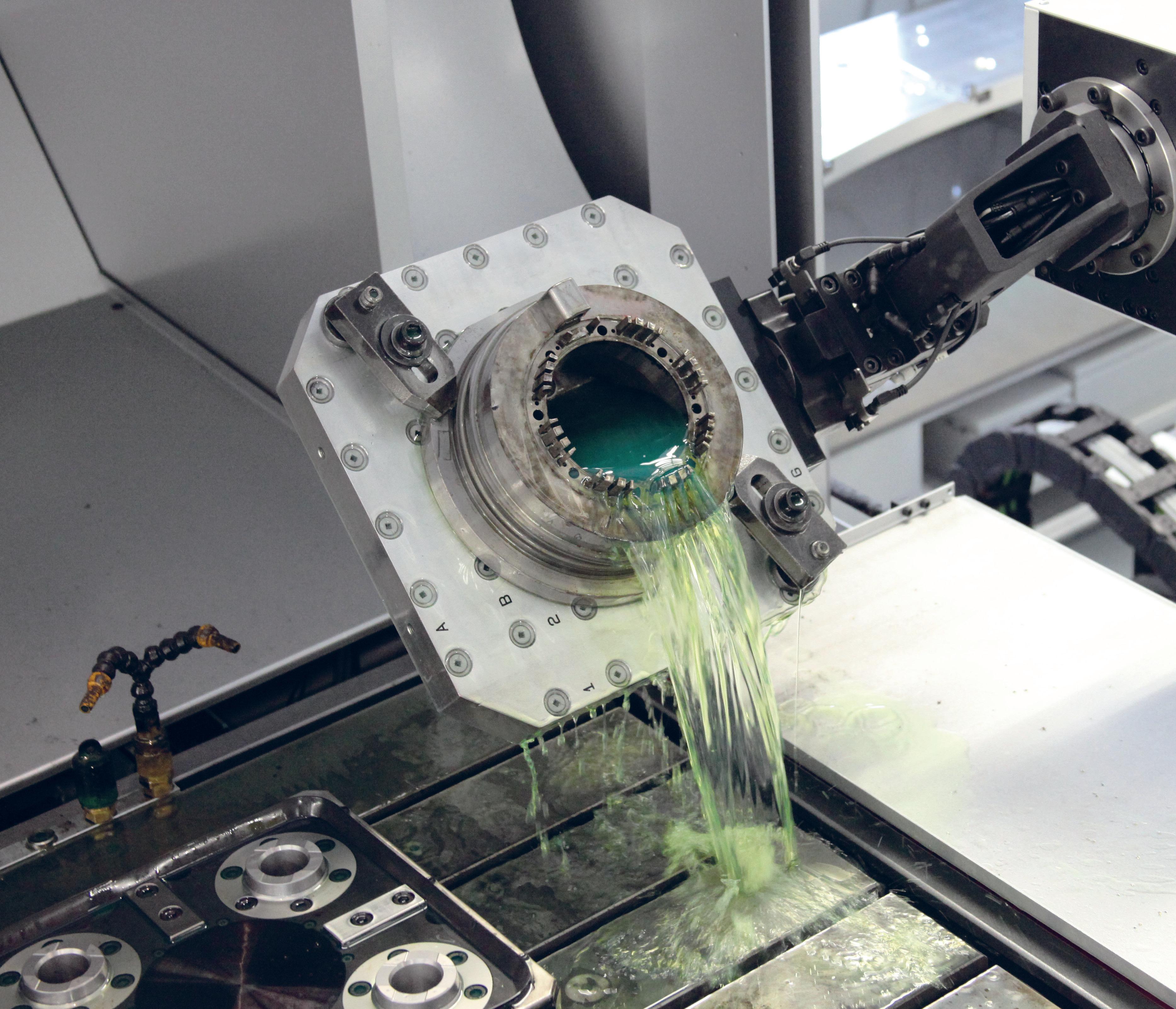

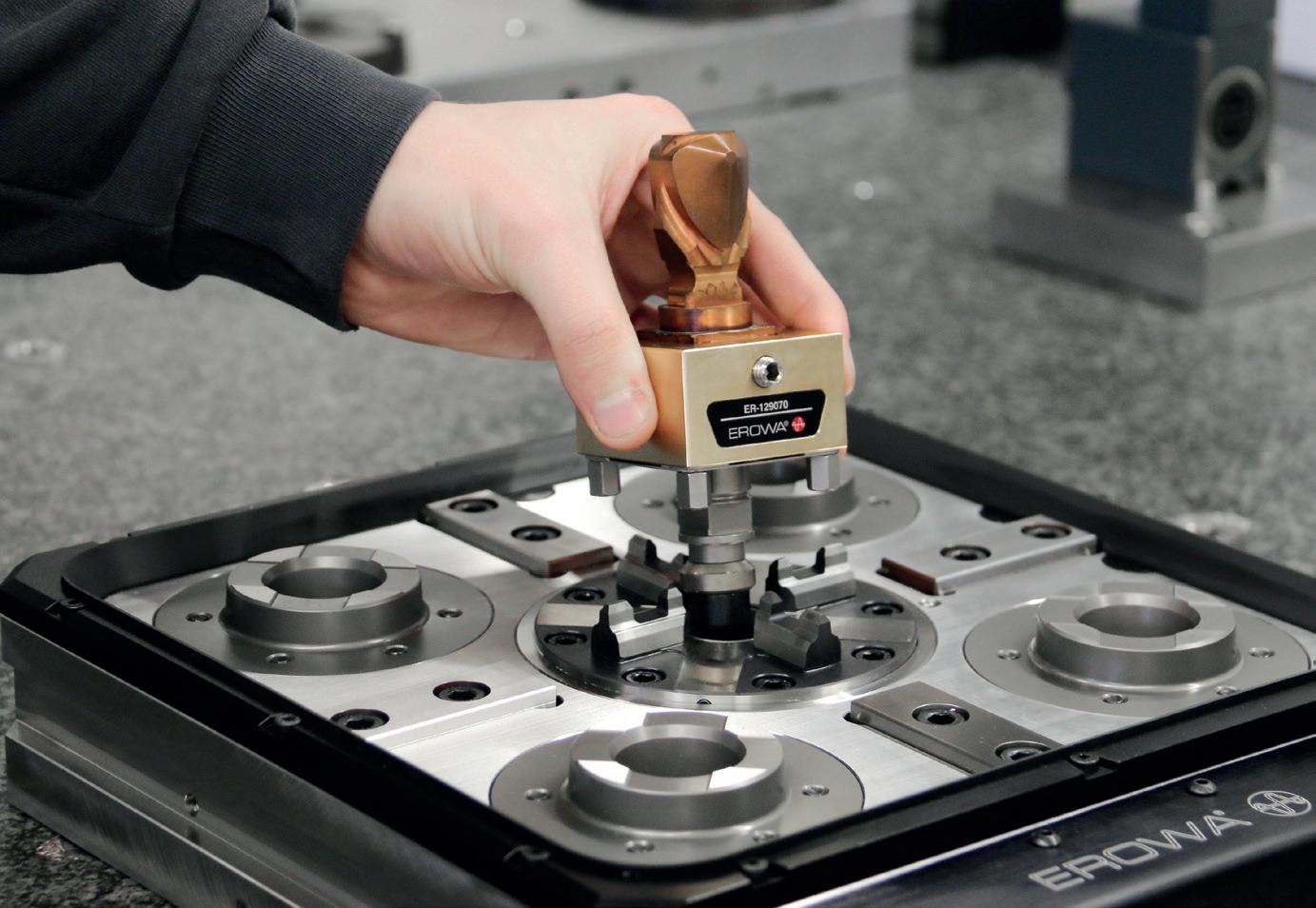

Il mandrino UPC 2.0 con il mandrino ITS integrato ITS assicura una perfetta integrazione del portapezzi EROWA ITS 50 o ITS 100 nel sistema UPC. Questa combinazione consente l'impiego flessibile in base alle dimensioni pezzi.

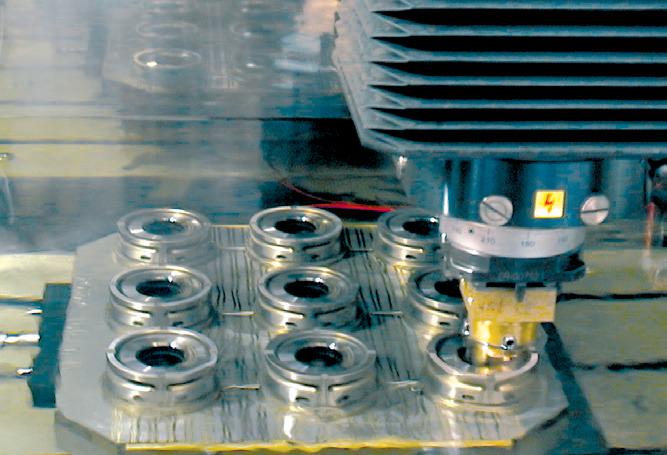

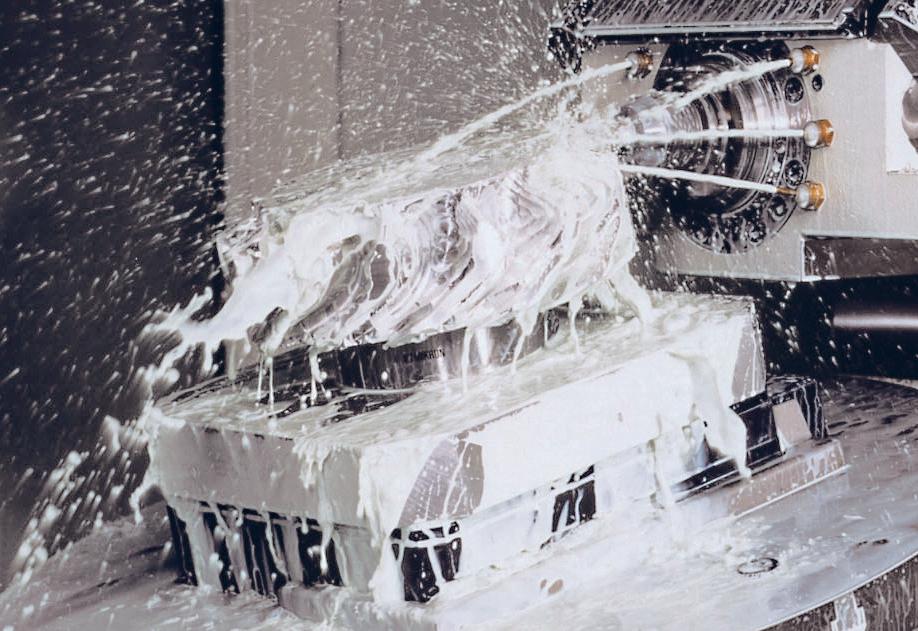

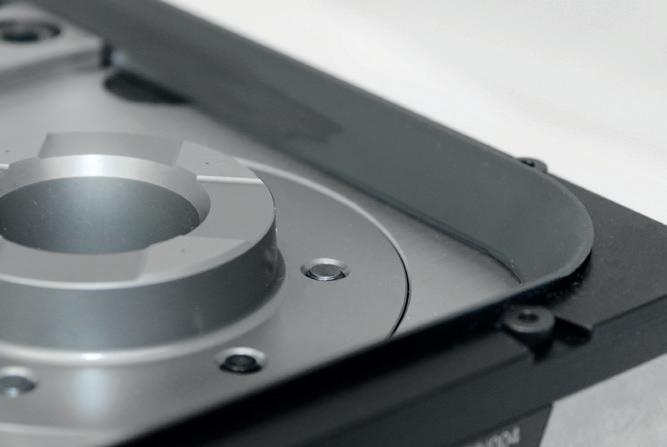

Dalla fresatura all'erosione a tuffo. La guarnizione in gomma integrata protegge il mandrino UPC 2.0 dalle infiltrazioni di liquidi e trucioli.

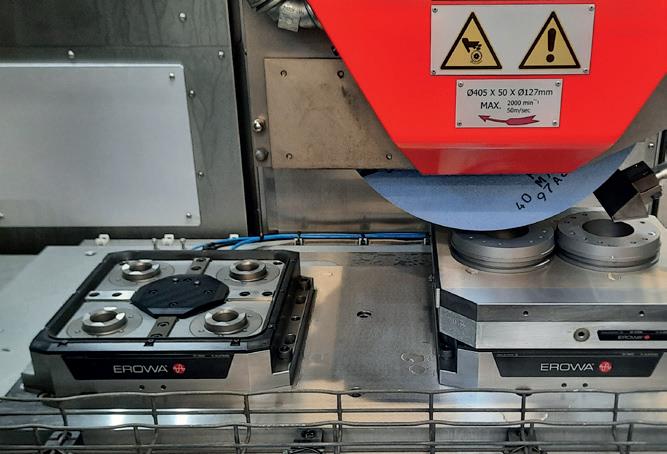

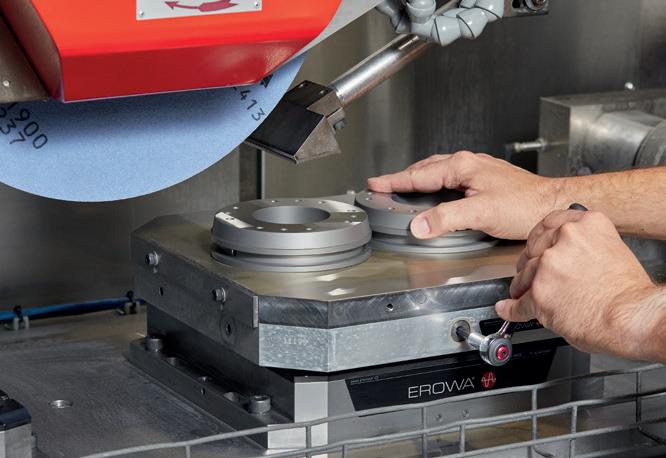

Uso pratico e personalizzato: rettifica sul pallet magnetico UPC.

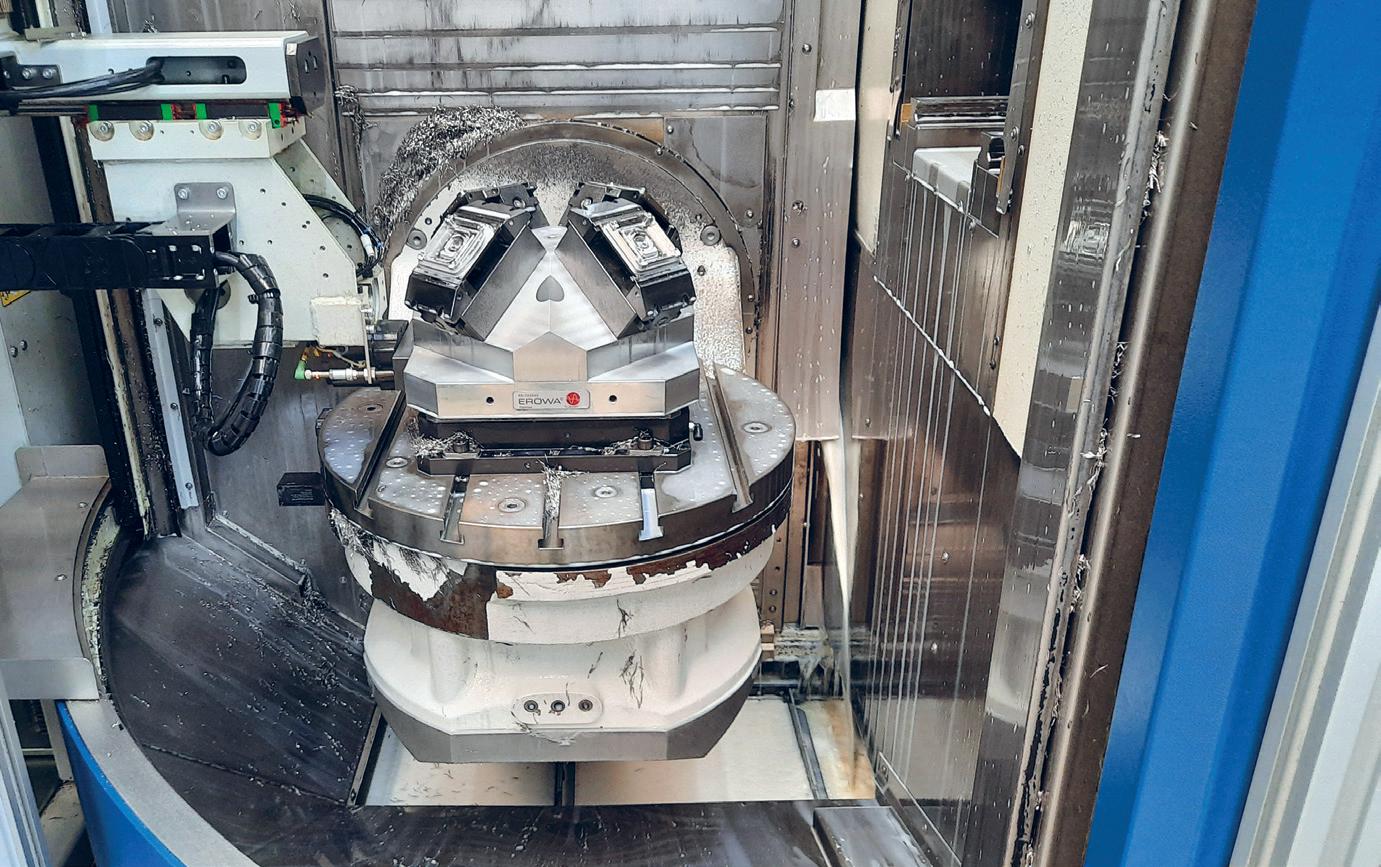

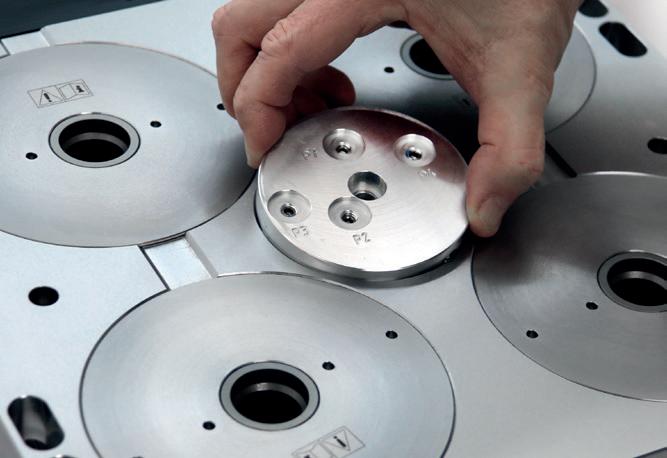

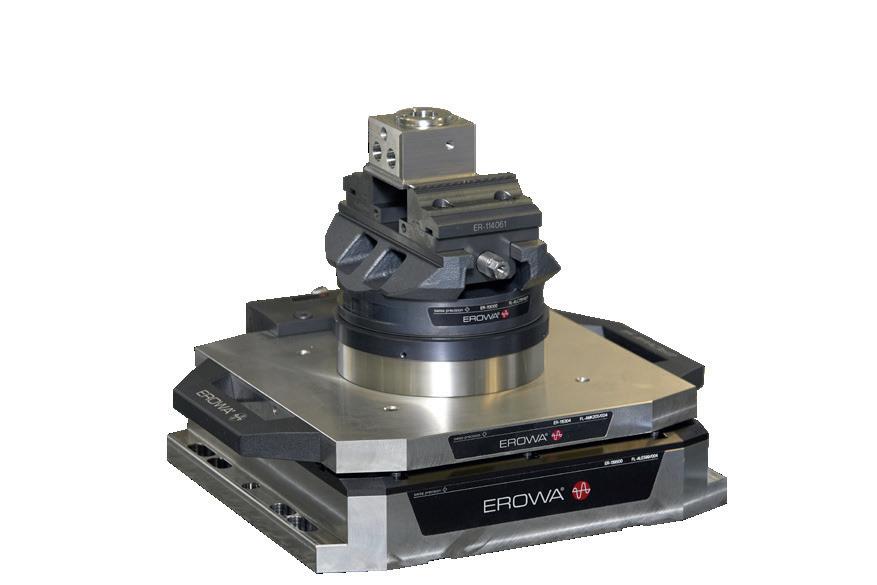

Massima flessibilità: mandrino UPC 2.0 con pallet di adattamento PowerChuck P. È così possibile utilizzare in modo combinato altri sistemi di serraggio EROWA con la massima semplicità.

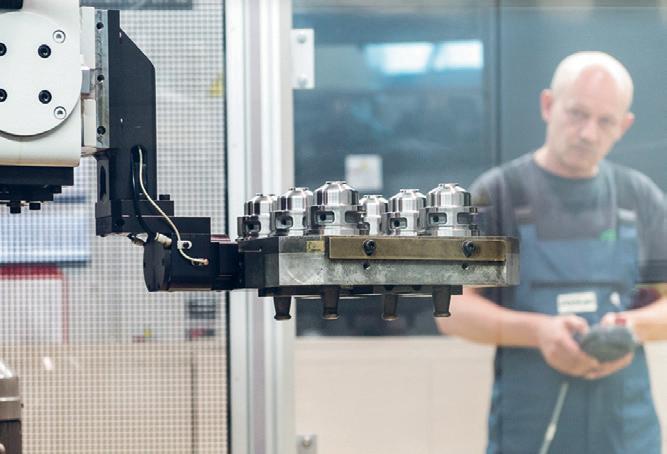

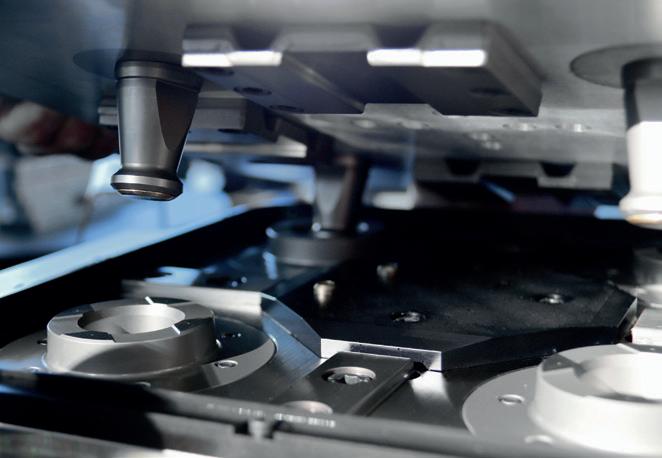

Il sistema di serraggio UPC è perfettamente automatizzabile. Saremo lieti di fornire la nostra consulenza per una soluzione di automazione EROWA adatta alle vostre necessità.
EROWA UPC
Campione della massima precisione.
Campi d‘impiego
Manuale / Dispositivo di carico / Robot
Funzionamento
Dati tecnici - UPC 2.0
Dimensioni pallet
Dimensioni mandrino
320 x 320 mm
280 x 280 mm e 320 x 300 mm
Altezza del sistema (mandrino e pallet) 105 mm
Dimensioni del pezzo consigliate fino a 500 x 500 x 500 mm
Precisione di ripetibilità < 0,002 mm
Indexaggio dei pallet 4 x 90°
Forza di serraggio / tensione 50.000 N con tensione elastica (serrato senza pressione)
Forza di serraggio con riserraggio 80.000 N
Pressione di apertura min. 6 bar (pneumatica)
Pressione di riserraggio 3 bar (pneumatica)
Azionamento con unità di comando manuale o automatica
Monitoraggio pneumatico, elaborazione elettropneumatica

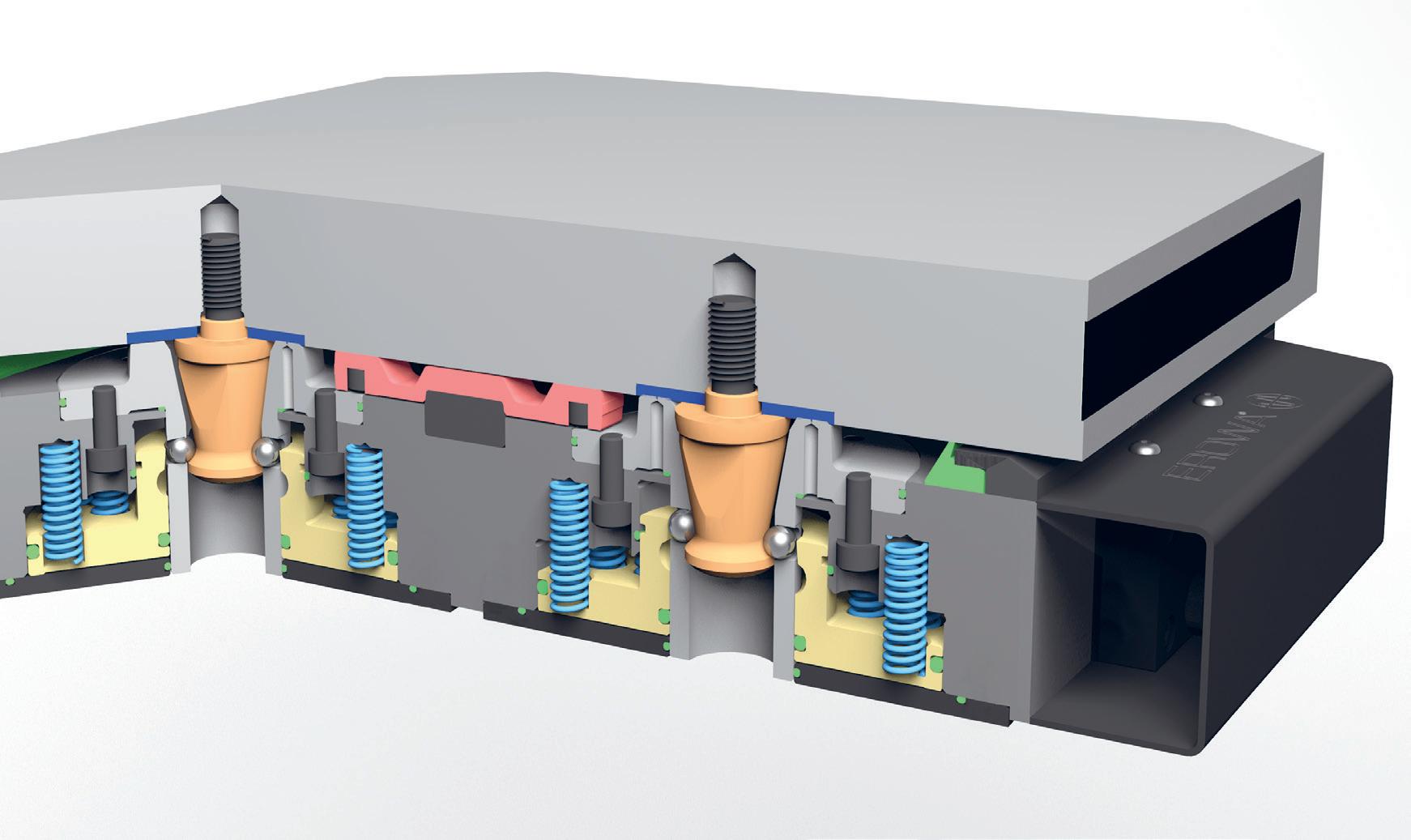

01 | Centraggio
I quattro segmenti di centraggio nel pallet e nel mandrino assicurano un orientamento preciso. Il precentraggio viene eseguito con gli attacchi.

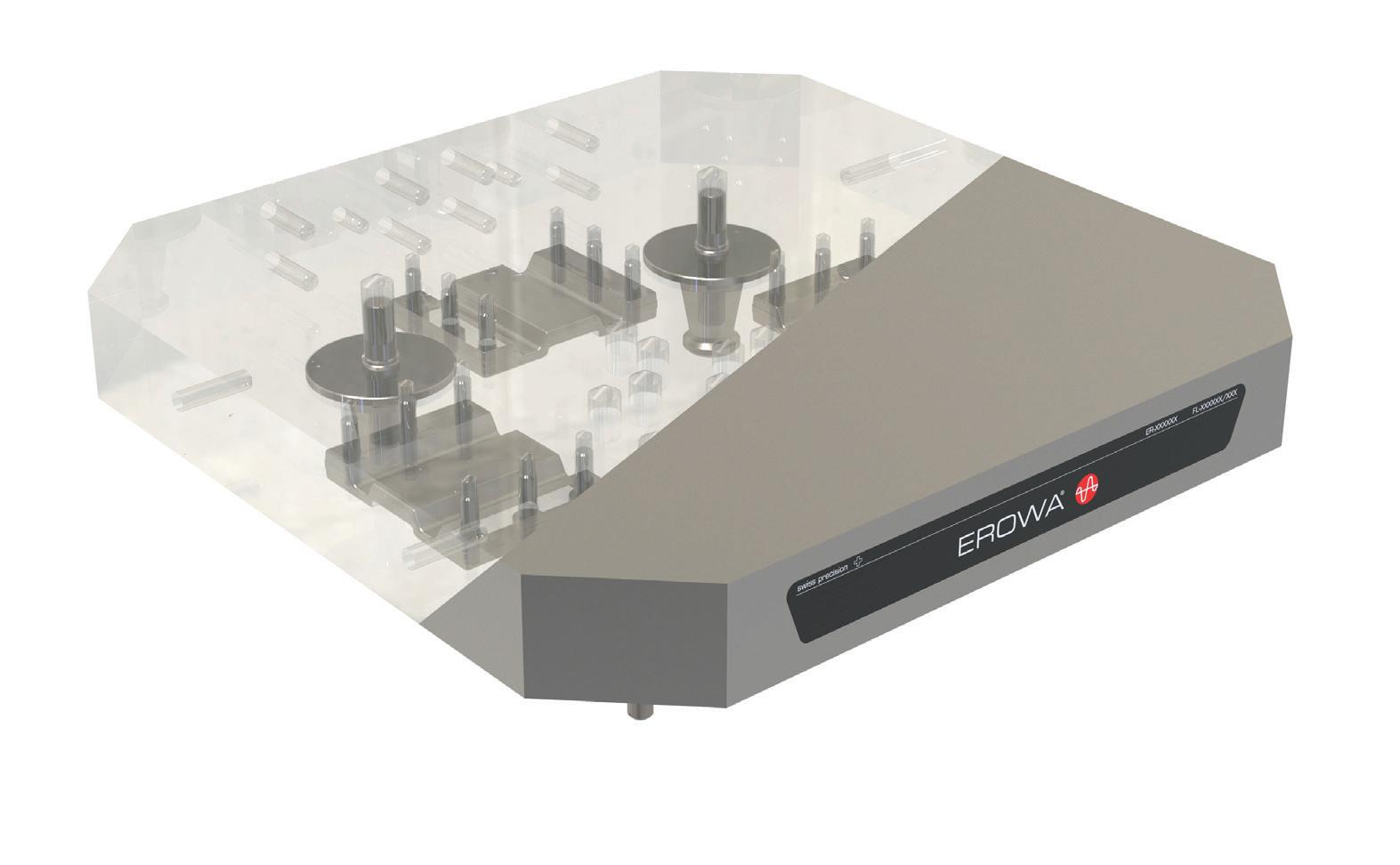

02 | Un concentrato di potenza
La chiusura autobloccante a sfere genera una forza di serraggio fino a 80.000 N. Anche in caso di caduta di pressione viene mantenuta la piena forza di serraggio.
03 | Pulizia
Durante l'operazione di serraggio vengono pulite le superfici di appoggio con aria compressa.
04 | 100% a tenuta
L'anello di tenuta impedisce l‘infiltrazione di trucioli e refrigerante.
05 | Stabile
Grazie alle superfici di appoggio sovrapposte il sistema di serraggio UPC è estremamente stabile.
EROWA UPC I componenti
ER-157410
ClampSet
Morsa di centraggio
CleverClamp System
Per facilitarvi l‘orientamento sui campi d‘impiego dei prodotti EROWA, abbiamo adottato per tutti i documenti la seguente simbologia:
1. Comando manuale
2. Sbloccaggio tramite pistola ad aria compressa
3. Sbloccaggio tramite valvola a leva
4. Sbloccaggio tramite unità di comando manuale
5. Sbloccaggio tramite unità di comando elettro pneumatica
6. E‘ previsto il lavaggio centrale
7. Adatto per l‘impiego ad immersione
8. Materiale inossidabile
9. Adatto per applicazioni automatizzate
10. Manipolazione con Robot EROWA munito di pinza S
11. Manipolazione con Robot EROWA munito di pinza Combi
12. Manipolazione con Robot EROWA munito di pinza C
13. Manipolazione con Robot EROWA munito di pinza 72
14. Manipolazione con Robot EROWA munito di pinza 115
15. Manipolazione con Robot EROWA munito di pinza 148
16. Manipolazione con pinza EROWA RN PC 210
17. Manipolazione con pinca EROWA RCS
18. Manipolazione con pinca EROWA WGS-500
Per lavorazione con asportazione di trucioli
Per elettroerosione a tuffo Per elettroerosione a filo
Mandrini di serraggio
Dati tecnici UPC 2.0
ITS Chuck 100 P PowerChuck P
Precisione di ripetizione < 0,002 mm < 0,002 mm < 0,002 mm
Indexaggio pallet 4 x 90° 4 x 90° 4 x 90°
Forza di serraggio / Serraggio 50 000 N 6 000 N 10 000 N meccanico-elastico meccanico-elastico meccanico-elastico
Forza di serraggio con riserraggio 80 000 N
Pressione di apertura min. 6 bar (pneumatica) min. 6 bar (pneumatica) min. 6 bar (pneumatica)
Pressione di riserraggio 3 bar (pneumatica)
ER-139500

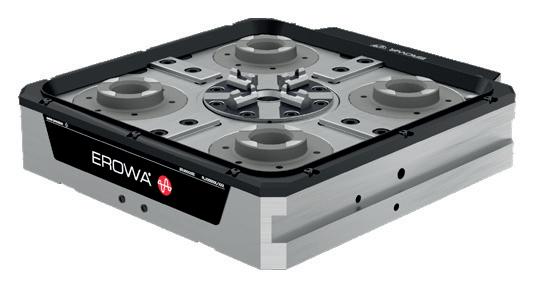

Mandrino UPC 2.0 320 x 300
Esecuzione Mandrino di serraggio UPC 2.0, dimensioni 320 x 300 mm. Completo di flangia adattatrice con collegamento a rombo (montata) e flangia adattatrice TK ø 57 mm (fornita separatamente).
Raccordi 4 raccordi (di tipo pneumatico) laterali e inferiori tramite flangia adattatrice per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC.
Opzionale Flangia adattatrice personalizzata su richiesta.
Applicazione Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC.
Montaggio Configurazione fori di fissaggio per reticolo 50 mm / M12, per tavola a stella e tavola con distanza scanalature a T 63, 80 e 100 mm.
ER-139501 Mandrino UPC 2.0 320 x 300 con air dock
Esecuzione Mandrino di serraggio UPC 2.0 con due raccordi AirDock, dimensioni 320 x 300 mm. Completo di flangia adattatrice TK ø 57 mm (montata).
Raccordi 6 raccordi (di tipo pneumatico) laterali e inferiori tramite flangia adattratrice per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC, nonché apertura, pulizia /controllo presenza del mandrino adattatore (passaggio aria compressa).
Opzionale Flangia adattatrice personalizzata su richiesta.
Applicazione Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC e pallet adattatori.
Montaggio Configurazione fori di fissaggio per reticolo 50 mm / M12, per tavola a stella e tavola con distanza scanalature a T 63, 80 e 100 mm.
Mandrini di serraggio

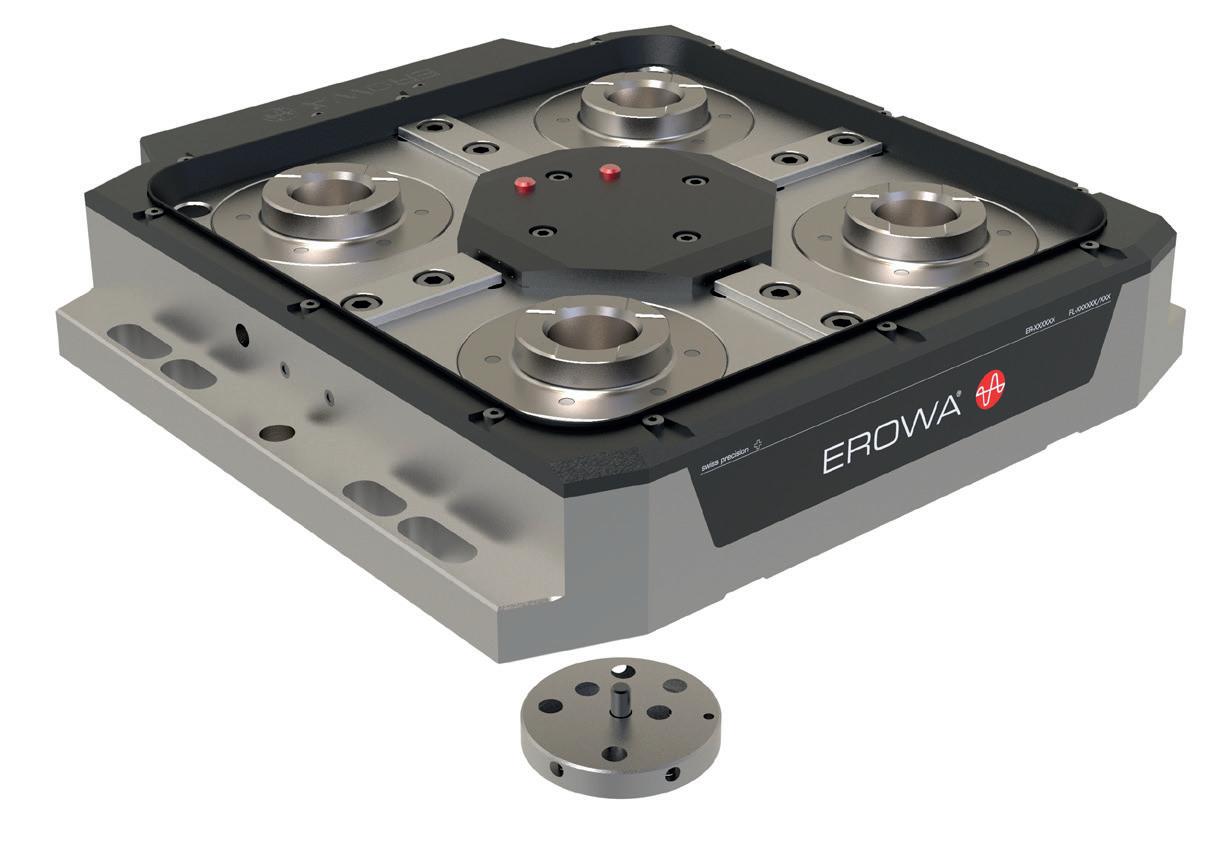

ER-139504 Mandrino UPC 2.0 280 x 280
Esecuzione Mandrino di serraggio UPC 2.0, dimensioni 280 x 280 mm. Con schema di collegamento fisso sul lato inferiore.
Raccordi 4 raccordi (di tipo pneumatico) laterali e inferiori su TK ø 57 mm per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC.
Applicazione Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC.
Montaggio Configurazione fori di fissaggio per reticolo 25 mm / M12, per tavola a stella e tavola con distanza scanalature a T 50 mm. ER-139505 Mandrino
Esecuzione Mandrino di serraggio UPC 2.0 con mandrino ITS 100 P integrato, dimensioni 280 x 280 mm. Con schema di collegamento fisso sul lato inferiore.
Raccordi 6 raccordi (di tipo pneumatico) laterali e inferiori su TK ø 57 mm per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC, nonché apertura, pulizia / controllo presenza del mandrino ITS 100 P.
Applicazione Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC, pallet ø 115, ø 148, portaelettrodi ecc.
Montaggio Configurazione fori di fissaggio per reticolo 25 mm / M12, per tavola a stella e tavola con distanza scanalature a T 50 mm.
Pallet

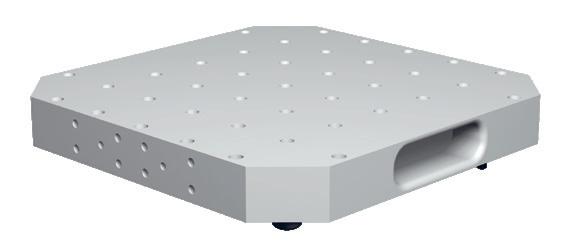

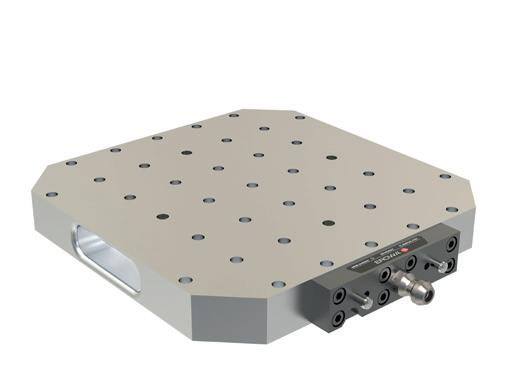

ER-016917 UPC pallet Alu 320 x 320 x 40 superficie di montaggio rettificato
Esecuzione Alluminio; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.
Applicazione Per il fissaggio di pezzi e dime.
Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.
ER-107472 UPC pallet Alu 320 x 320 x 40 superficie di montaggio fresata
Esecuzione Alluminio; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.
Applicazione Per il fissaggio di pezzi e dime.
Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.
ER-104310 Pallet UPC Alu 320 x 320 x 40 WGS-500 40 mm
Esecuzione Alluminio, segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Con schema fori per GripperLink WGS-500 40 mm.
Applicazione Per il fissaggio di pezzi e dime.
Alloggiamento Esecuzione dei fori in base alle specifiche esigenze.
ER-018570 Pallet UPC Alu R50 320 x 320 x 40 superficie rettificato / anodizzato
ER-016003 Pallet UPC Alu R50 320 x 320 x 40 superficie di montaggio rettificato
Esecuzione Alluminio, con fori distanziati di 50 mm, foro ø 12F7, passo M12. Segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.
Applicazione Base per dime e pezzi.
ER-107510 UPC pallet Alu R50 320 x 320 x 40 superficie di montaggio fresare
Esecuzione Alluminio, segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro. Maniglie integrate. Fori distanziati di 50 mm per dadi ad innesto M10 (optional). Superficie di montaggio fresata.
Applicazione Per il fissaggio di pezzi e dispositivi.
Optional ER-032503 Dadi ad innesto M10 (set da 12 pezzi).
ER-137239 Pallet magnetico UPC Neomicro
320 x 320 x 58 mm
Esecuzione Pallet UPC con piastra magnetica montata, 320 x 320 x 58. Serraggio e disserraggio manuale con chiave in dotazione.
Applicazione Serraggio dei pezzi per rettifica in piano e di profili, elettroerosione a tuffo e fresatura ad alta frequenza.

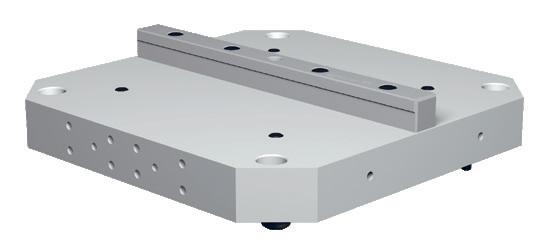

ER-099318 Base UPC mono CleverClamp
Esecuzione Pallet in alluminio UPC completo di CleverClamp guida 320; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.
Applicazione Per la massima accessibilità nelle lavorazioni a 5 assi con serraggi singoli e multipli.

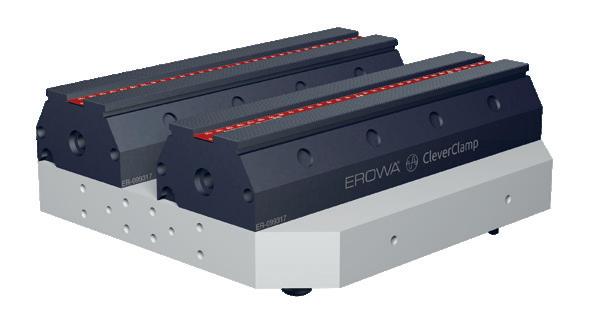

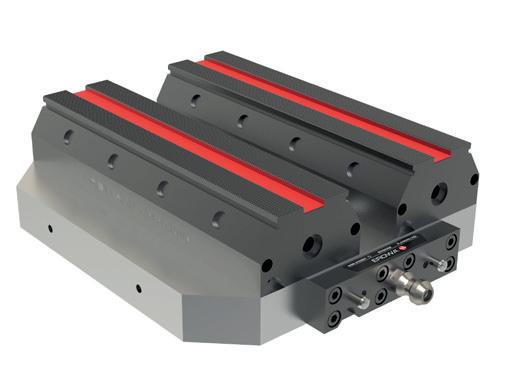

ER-099317 Base UPC duo CleverClamp
Esecuzione Pallet in alluminio UPC completo di due CleverClamp guide 320; segmenti di centraggio e attacchi montati. Appoggio Z in materiale duro.
Applicazione Ideale per serraggi multipli e per il serraggio di pezzi di grandi dimensioni.

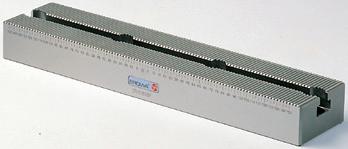

ER-048377 Pallet di allineamento UPC
320 x 320 x 40 mm
Esecuzione Pallet UPC con righello rettificato e quattro superfici di misura Z.
Applicazione Regolazione della posizione angolare e determinazione del centro e dei valori Z dei mandrini di serraggio UPC.

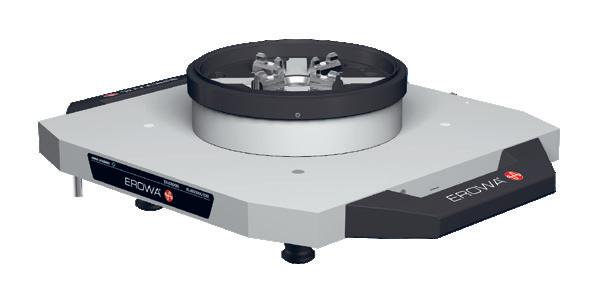

Pallet adattatori PowerChuck P
ER-136055 Pallet adattatore UPC PowerChuck P manuale
Esecuzione Pallet adattatore UPC con PowerChuck P montato.
Raccordi Sui lati del pallet.
Applicazione Per il cambio manuale del pallet adattatore sul mandrino di serraggio UPC.
ER-115304 Pallet adattatore UPC PowerChuck P automatico
Esecuzione Pallet adattatore UPC con PowerChuck P montato.
Raccordi Sul lato inferiore del pallet, adatti per tutti i mandrini di serraggio UPC con collegamento ad aria compressa.
Applicazione Per il cambio automatico del pallet adattatore sul mandrino di serraggio UPC tramite un dispositivo di handling.
EROWA UPC
Pallet adattatori VPC

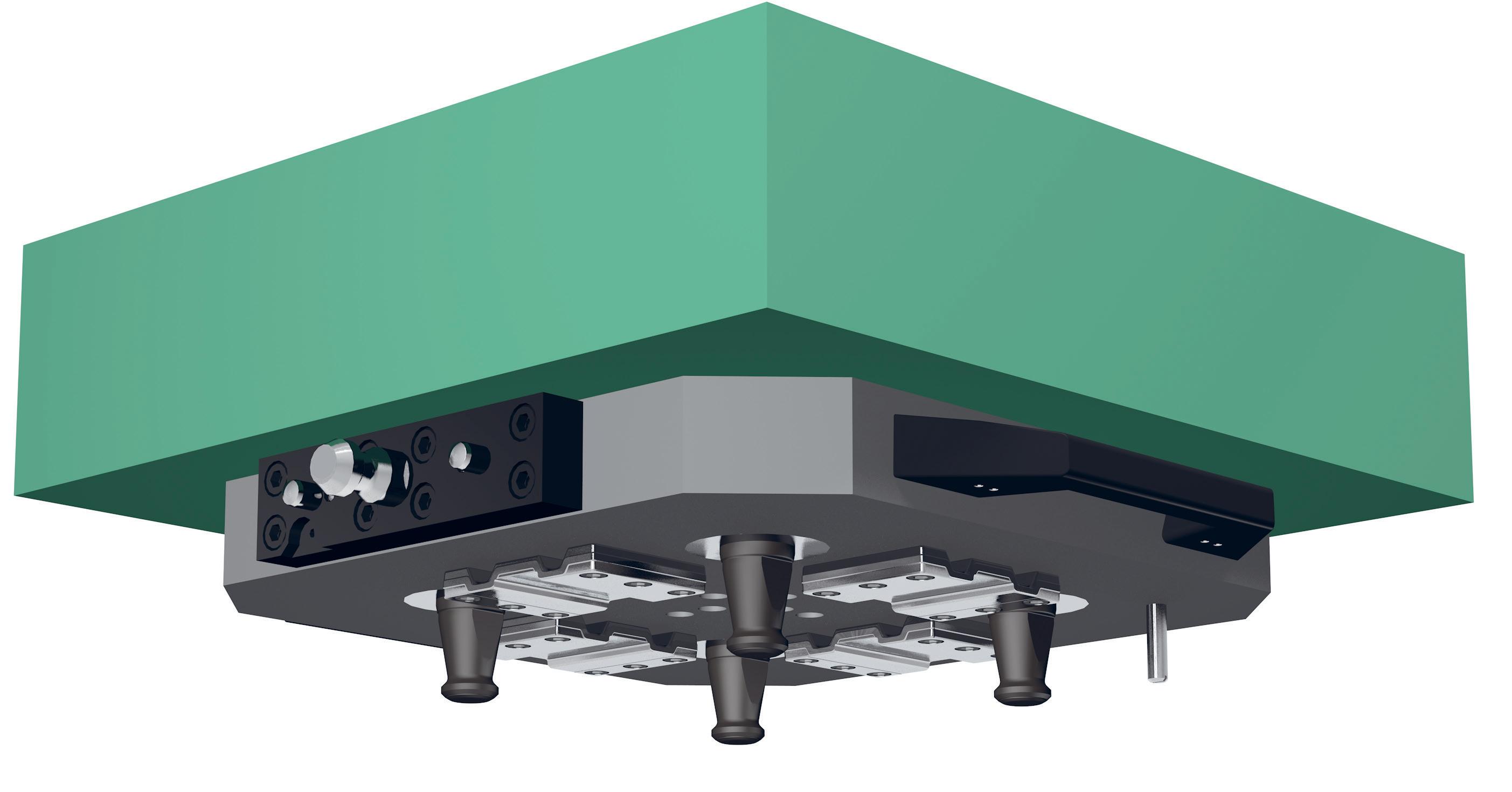

ER-166736 Gamma di adattatori UPC VPC 52 autom. con valvola di commutazione
Esecuzione Pallet adattatore UPC montato con VPC 52. Con valvola di commutazione integrata.
Raccordi Sul lato inferiore dei pallet, adatto a tutti i mandrini UPC con trasferimenti d‘aria.
Applicazione Per il cambio automatico del pallet adattatore al mandrino UPC con un dispositivo di movimentazione.
ER-173410 Gamma di adattatori UPC VPC 96 autom. con valvola di commutazione
Esecuzione Pallet adattatore UPC con VPC 96 montato. Con valvola di commutazione integrata.
Raccordi Sul lato inferiore dei pallet, adatto a tutti i mandrini UPC con trasferimento d‘aria.
Applicazione Per il cambio automatico del pallet adattatore al mandrino UPC con un dispositivo di movimentazione.
Dispositivi di comando

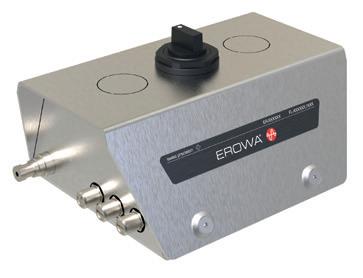

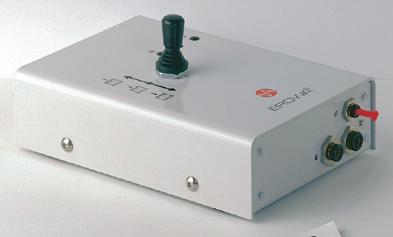

ER-157410 Quadro di comando 1 mandrino
Esecuzione Quadro di comando manuale per un singolo mandrino. Per il controllo delle funzioni di apertura / riserraggio / pulizia. Impostazioni di pressione regolabili. Set di tubi flessibili incluso.
Raccordi 1 ingresso (P IN) e 3 uscite (P2 apertura / P3 pulizia / P4 riserraggio).
Applicazione Azionamento dei mandrini di serraggio del tipo: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC o PM Tooling.
ER-158218 Valvola per pistola UPC 2.0
Esecuzione Valvola per l‘azionamento manuale del mandrino UPC 2.0 mediante pistola ad aria compressa.
Applicazione Montaggio sul mandrino UPC 2.0.
EROWA UPC
Accessori

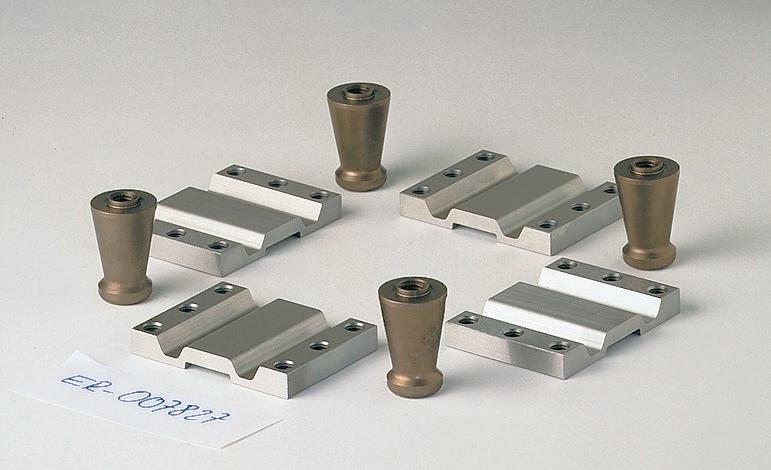

ER-024932 Segmenti di centraggio UPC e attacchi per montaggio di sopra
Esecuzione Quattro segmenti e quattro attacchi per UPC, completi di viti.
Applicazione Per la realizzazione di pallet UPC speciali.
Montaggio Con viti dall’alto attraverso il pallet.
Nota Facile montaggio sul mandrino di serraggio UPC.
ER-024562 Segmenti di centraggio e attacchi UPC per il montaggio dal basso
Esecuzione Quattro segmenti e quattro attacchi per UPC, completi di viti.
Applicazione Per la realizzazione di pallet UPC speciali.
Montaggio Con viti dal basso nel pallet.
Nota Facile montaggio sulla stazione di preregolazione PreSet Basic UPC.
Accessori
ER-012444 Copertura per UPC
Esecuzione Alluminio. Applicazione Copertura per UPC.
ER-094178 Set di coperture per UPC / ITS
Esecuzione Alluminio con inserti, per proteggere i mandrini UPC quando utilizzati con supporto ø 72, pallet ø 115, pallet ø 148, portaelettrodi ITS 50 C.

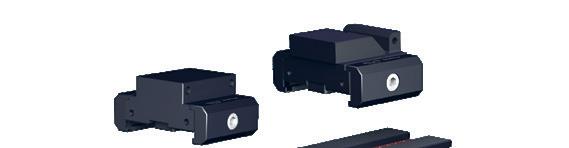

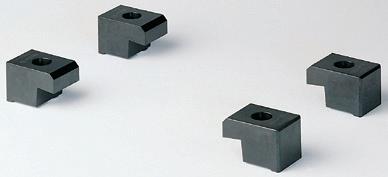

ER-018718 Staffa di serraggio UPC 4 pezzi
Esecuzione Acciaio extraresistente, senza viti di montaggio. Applicazione Per il fissaggio del mandrino di serraggio UPC sulla tavola macchina. Nota Utilizzabile con i mandrini di serraggio ER-139504/ ER-139505.
ER-115355 Maniglie 2 pezzi
Esecuzione Maniglia in alluminio. Applicazione Maniglia per pallet UPC. Montaggio Con gli appositi bulloni di fissaggio nei fori filettati predisposti, seguendo le istruzioni d’uso.
ER-036347 GripperLink RCS 38 mm
Esecuzione Innesto con set di viti per il montaggio su pallet UPC. Applicazione Per pallet UPC su dispositivi di handling EROWA dotati di sistema di accoppiamento «RCS».
ER-094828 GripperLink WGS-500 40 mm senza passaggio aria
Esecuzione Kit di accoppiamento, set di vitli incluso, per montaggio su pallet MTS o UPC.
Applicazione Per pallet su dispositivi di movimentazione EROWA dotati del sistema di prinze intercambiabili WGS-500.
ER-035294 Chip EWISTM Rapid con supporto RCS con chip ø 3 x 13.5 mm
Esecuzione Supporto con modulo dati incorporato. Chip EWISTM: read only.
Applicazione Utilizzabile per innesti RCS, supporti PalletSet W e supporti Basic WEDM.
ER-023121 Kit di riparazione per UPC O-ring, molle, sfere per ITS 070649
Esecuzione Tutte le parti soggette ad usura dei mandrini di serraggio UPC ER-016092, ER-016093, ER-070649 e ER-074524.
Applicazione Smontare il mandrino UPC seguendo le istruzioni d’uso e sostituire le parti interessate.
Nota Con ogni mandrino di serraggio UPC viene fornito un manuale d’uso che si raccomanda di conservare.
ER-023120 Kit di riparazione per UPC P O-ring, molle, sfere
Esecuzione Tutte le parti soggette ad usura del mandrino di serraggio UPC P ER-016841, ER-078728 e ER-028784.
Applicazione Smontare il mandrino UPC P seguendo le istruzioni d’uso e sostituire le parti interessate.
Nota Con ogni mandrino di serraggio UPC P viene fornito un manuale d’uso che si raccomanda di conservare.
Esecuzione Tutte le parti soggette ad usura (O-ring, molle, sfere) dei mandrini di serraggio UPC 2.0 ER-139500, ER-139501, ER-139504.
Applicazione Smontare il mandrino UPC 2.0 seguendo le istruzioni d’uso, sostituire le parti usurate e riassemblare.
Kit di riparazione per UPC 2.0 + ITS
Esecuzione Tutte le parti soggette ad usura (O-ring, molle, sfere) dei mandrini di serraggio UPC 2.0 con ITS, ER-139505.
Applicazione Smontare i mandrini UPC 2.0 e ITS seguendo le istruzioni d’uso, sostituire le parti usurate e riassemblare.
ER-139039 Kit di riparazione per UPC 2.0
ER-139049
EROWA - Automazione della produzione alla perfezione
EROWA AG, fondata in Svizzera nel 1971, è oggi un‘organizzazione operante a livello globale specializzata nello sviluppo, nella produzione, nella consulenza e nella distribuzione di tecnologie di produzione all‘avanguardia per la costruzione di utensili e stampi, nonché per la meccanica di produzione e di precisione. Nei suoi principali settori di attività – la tecnica di serraggio e l‘automazione – EROWA è tra le aziende leader a livello mondiale. La sede centrale di EROWA si trova nella Svizzera centrale. Con 13 filiali e 22 rappresentanze, EROWA offre referenti internazionali e un servizio clienti in tutto il mondo.
Rete aziendale del gruppo EROWA: una società ORENDA Holding Ltd. Con riserva di modifiche tecniche. EROWA AG è un marchio registrato, Copyright © EROWA AG, per alcuni prodotti EROWA AG il brevetto è stato ottenuto o è in fase di concessione.
Empowering Your Production
Il prossimo passo verso una maggiore efficienza, precisione e produttività inizia ora. Con EROWA avete un partner che ottimizza la vostra produzione in modo globale, dalla tecnologia di serraggio all‘automazione e al controllo dei processi. Le nostre soluzioni innovative si adattano in modo flessibile alle vostre esigenze e crescono con voi, per una produzione pronta per il domani. Mettetevi in contatto con noi: saremo lieti di assistervi.
EROWA - Contatti internazionali
