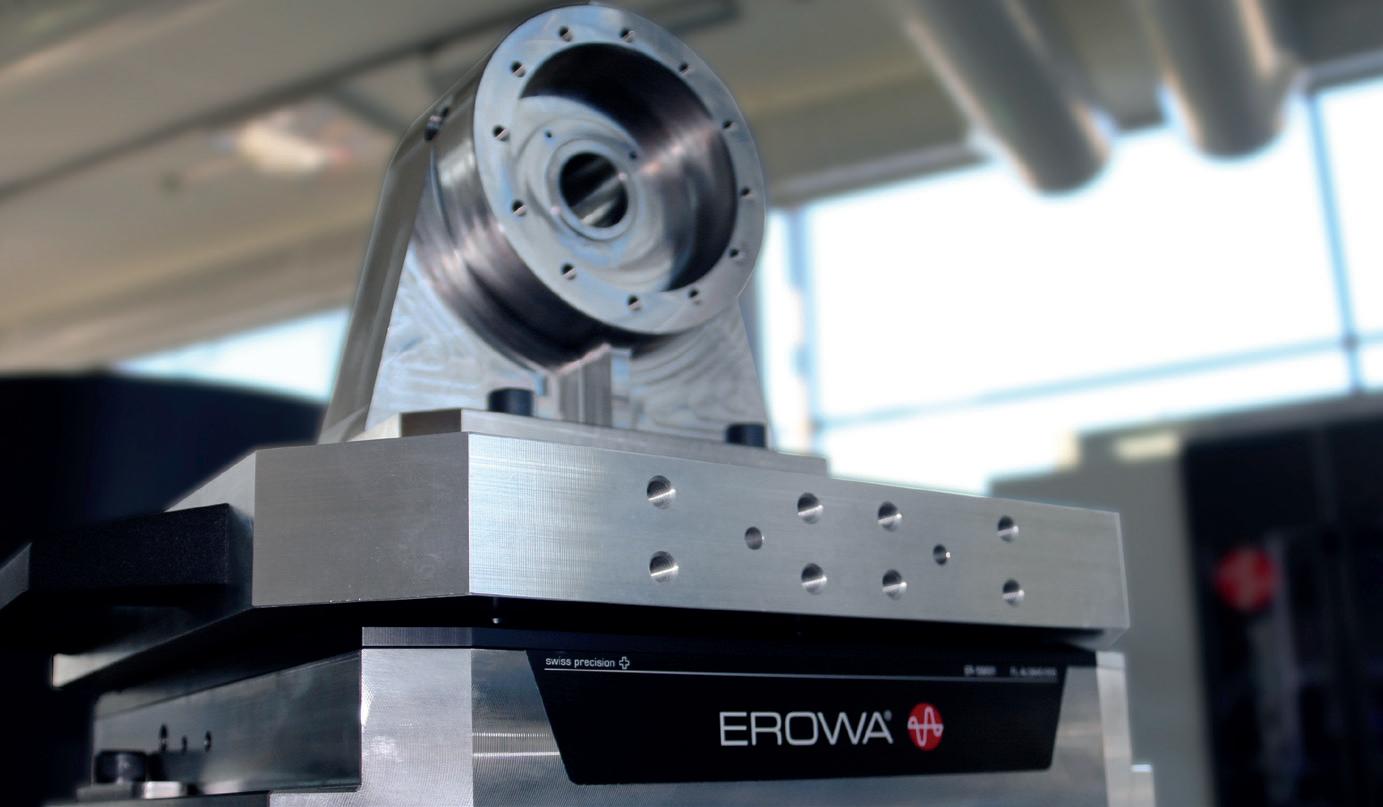

EROWA UPC
Höchste Präzision, einfachste Automation
Äusserst präzise und extrem stabil
Das UPC (Universal PowerChuck) Spannsystem zeichnet sich aus durch höchste Präzision, Stabilität und Zuverlässigkeit, selbst bei der Bearbeitung von Werkstückgrössen bis 500 x 500 x 500 mm. Mit der enormen Spannkraft von bis zu 80 kN und vielen weiteren Vorteilen ist EROWA UPC geschaffen für den täglichen Einsatz.
Grösste Kompatibilität:
Die UPC 2.0 Spannfutter verfügen über ein Befestigungslochbild für Montagemöglichkeiten auf fast jedem Maschinentisch ohne zusätzliche Anpassung.
Höchste Prozesssicherheit:
Das Spannsystem ist komplett abgedichtet und somit zuverlässig gegen das Eindringen von Kühlmittel und Spänen geschützt. Die Auflageflächen werden mit Luft automatisch und sauber gereinigt.
Höchste Präzision:
Unübertroffene Repetiergenauigkeit von < 0.002 mm bei Werkstückgrössen bis 500 x 500 x 500 mm.
Höchste Performance:
Mit 50 kN Spannkraft und optionaler Nachspannfunktion (80 kN) für alle Spannfuttertypen hält das UPC alles, was es zu halten und auszuhalten gibt.
Mehr Produktionsraum:

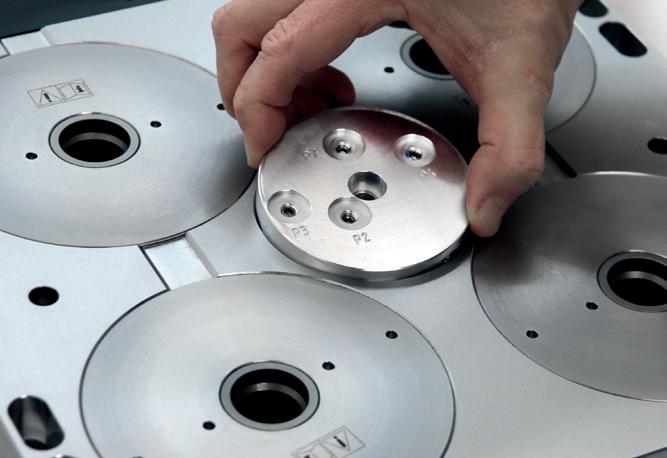

Durch den rückseitigen Adapterflansch für individuelle Luftansteuerung, kann bei der Montage vom UPC 2.0 Spannfutter 320 x 300 grösstenteils auf eine zusätzliche Zwischenplatte verzichtet werden.
DIE FAKTEN
• Ideal zum Erodieren, Fräsen, Bohren, Schleifen und Messen
• Kompakte Bauweise
• Repetiergenauigkeit < 0.002 mm
• Flexibel und schnell umrüsten
• Rückseitige oder seitliche Ansteuerung
• 5-Seitenbearbeitung in einer Aufspannung
• Maximierung der Fertigungsflexibilität mit Adapterpaletten
• Prozesssicher automatisieren
Universell, kraftvoll, µm-genau
EROWA UPC bietet Ihnen Flexibilität pur: Ob zur Bearbeitung von kleinen bis grossen Werkstücken auf Fräs-, Schleif- oder Senkerodiermaschinen, den verschiedenen Adaptionsmöglichkeiten oder dem manuellen oder automatisierten PalettenhandlingDie verschiedenen UPC 2.0 Spannfuttertypen decken jede Einsatzmöglichkeit ab.

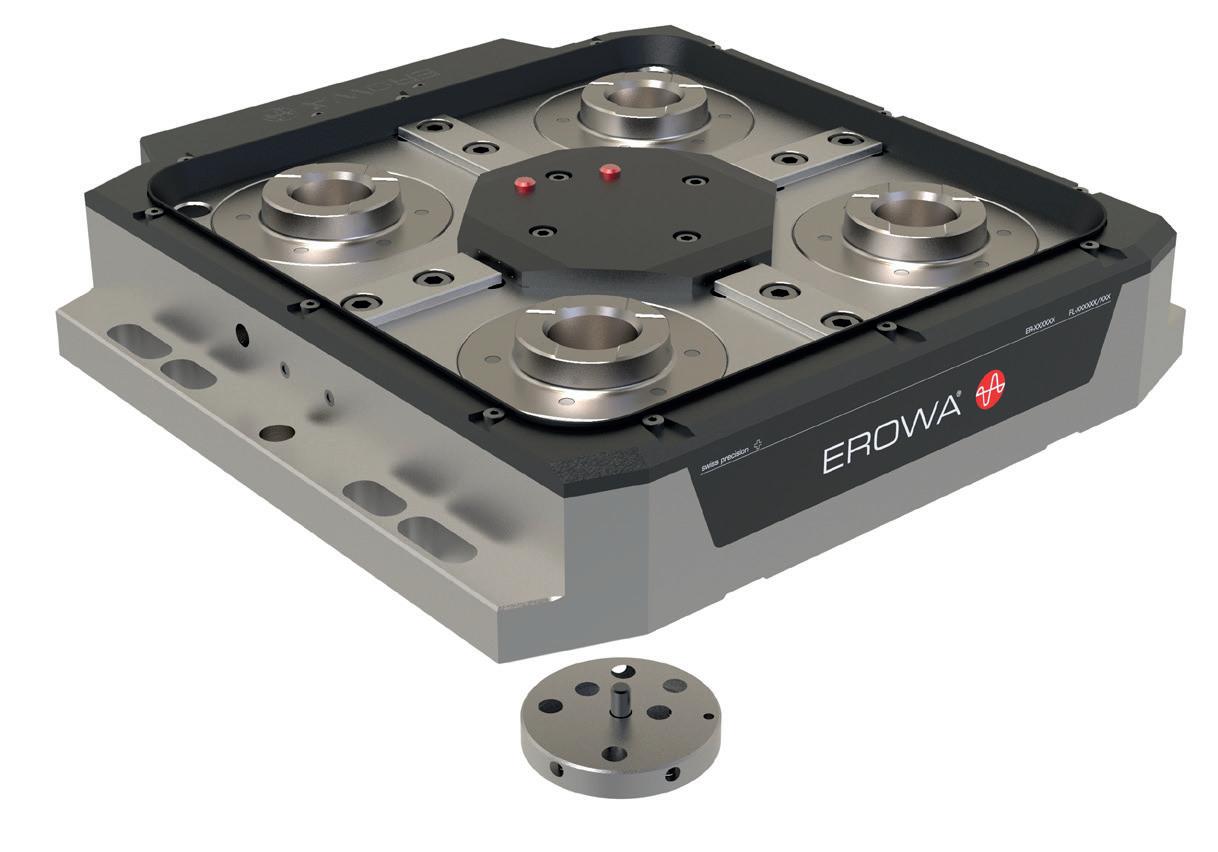

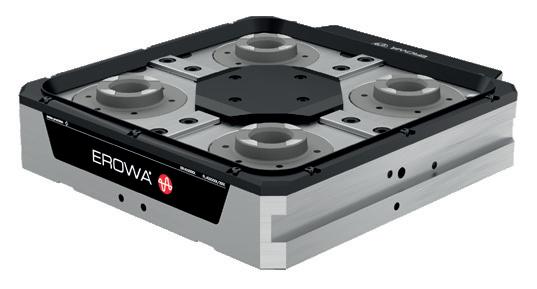

UPC 2.0 Spannfutter 280 x 280
Störkreis ø 380, resp. ø 400 mm
Zentrierlineale für höchste Präzision
Zusätzliche Befestigungsmöglichkeit mit Briden
Variante mit oder ohne ITS Chuck 100 P
Geschliffene Funktionsflächen
umlaufende Gummidichtung
Rückseitige Ansteuerung möglich (Teilkreis ø 57 mm)

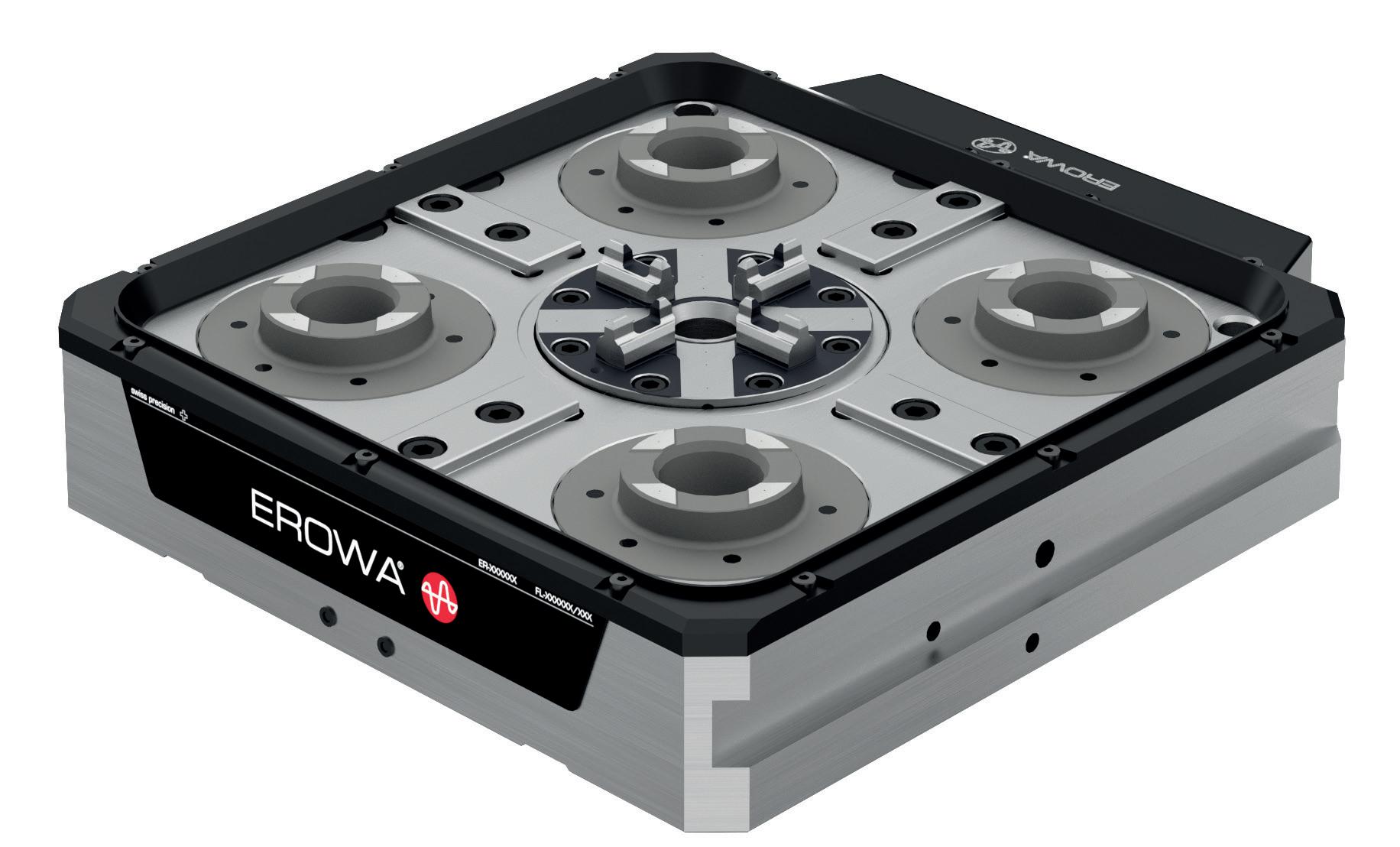

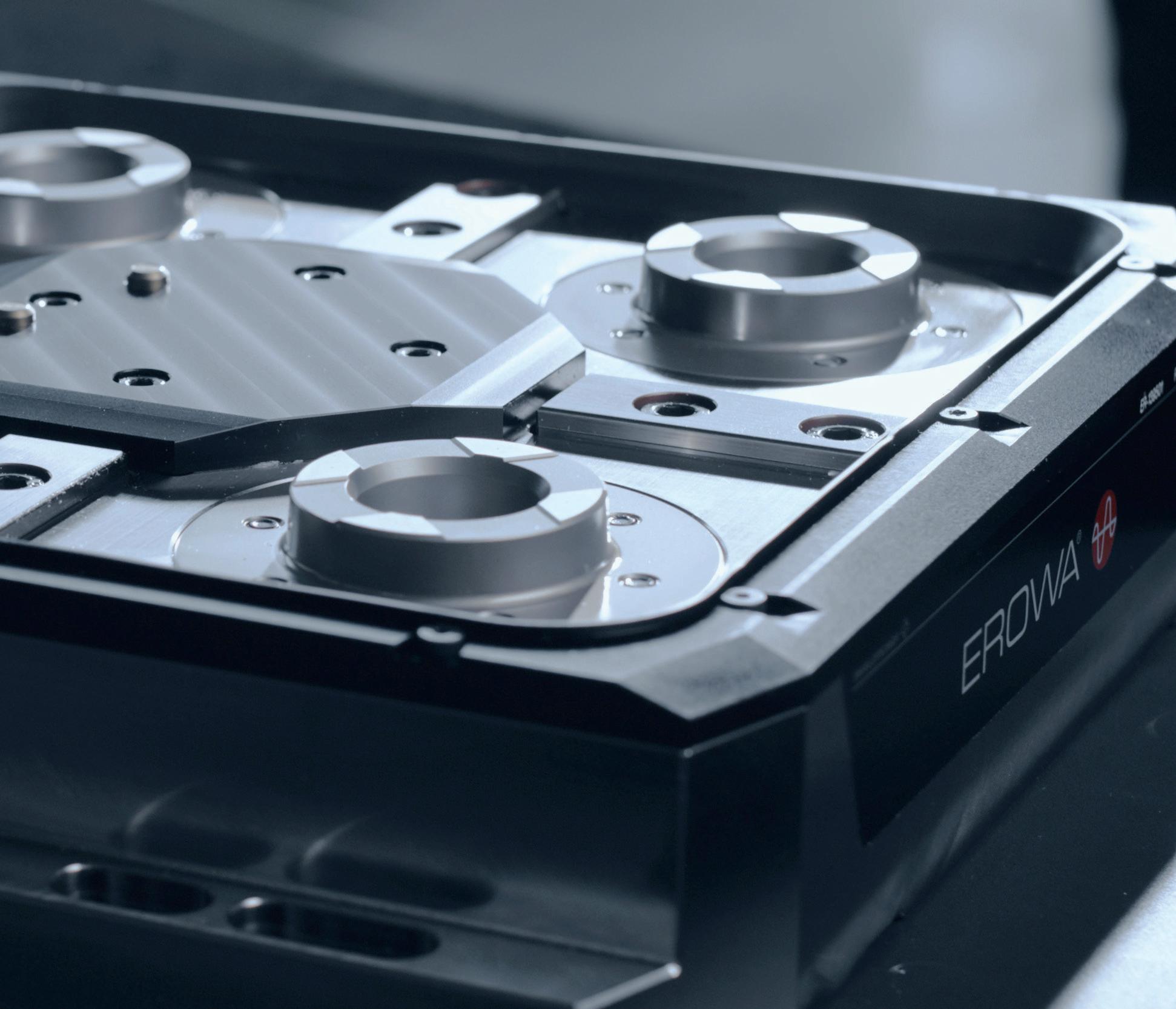

UPC 2.0 Spannfutter 320 x 300
Geschliffene Funktionsflächen Störkreis ø 420 mm
Zentrierlineale für höchste Präzision
Befestigungsbohrbild für T-Nutenabstand 63, 80 und 100 mm
Variante mit oder ohne AirDock-Funktion
Rückseitige Ansteuerung mit Adapterflansch möglich
umlaufende Gummidichtung

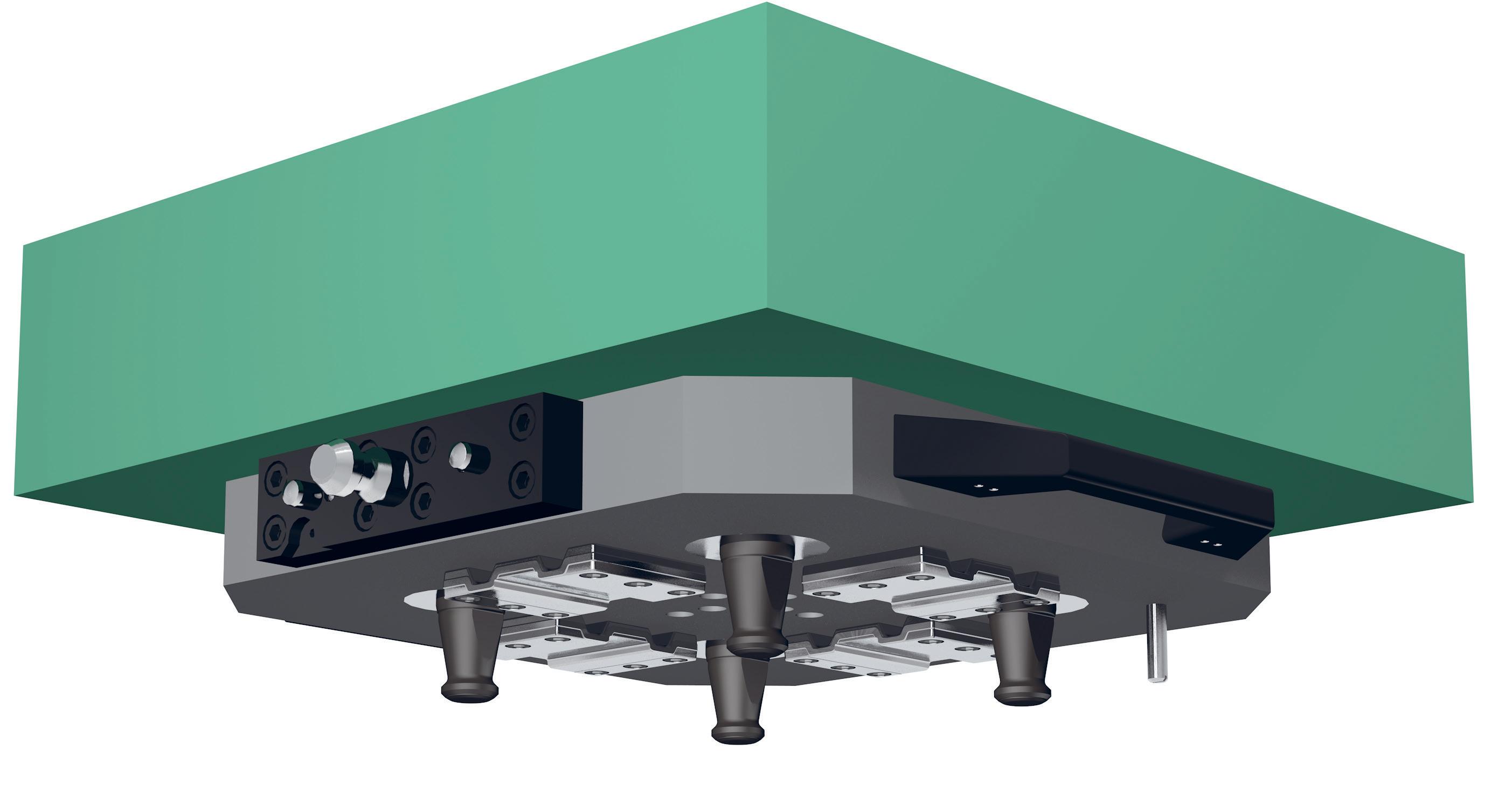

UPC Paletten
Profitieren Sie von einem umfangreichen UPC Standardpaletten-Sortiment. Dieses beinhaltet, ergänzend zu den herkömmlichen Werkstückträgern, auch Raster-, Magnet- und Adapterpaletten. Zudem bietet EROWA Hand für kundenspezifische Lösungen. Gerne konzipieren wir für Sie eine massgeschneiderte Lösung, welche vollumfänglich Ihren Bedürfnissen entspricht.
Die UPC Paletten zeichnen sich aus durch:
Befestigungsbohrungen für Greiferkupplung (GripperLink) zur Automatisierung
Gehärtete Z-Auflagen für eine lange Lebensdauer
Zentriersegmente für höchste Präzision
Variante mit geschliffener oder gefräster Aufspannfläche
Hochwertiges, warmausgelagertes Aluminium
Geschliffene Rückseite
Massive Palette für höchste Stabilität
Eine Auswahl an UPC Paletten:
UPC Adapterpalette mit PowerChuck P
UPC Magnetpalette

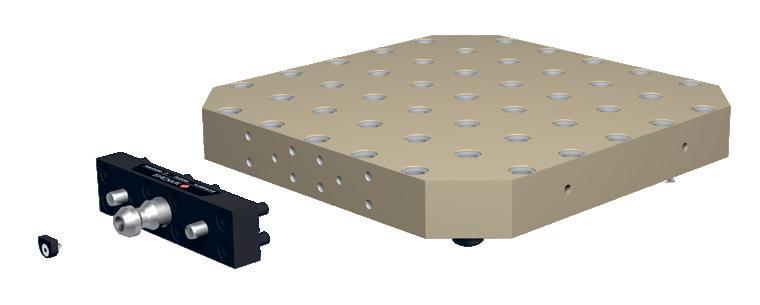

UPC Rasterpalette

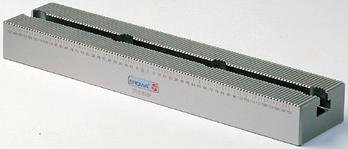

Base UPC duo CleverClamp
Steigerung der Produktivität
Das UPC Spannsystem bildet die Schnittstelle zu Ihren Werkstücken. Innert kürzester Zeit wird umgerüstet und weiterproduziert. So steigern Sie Ihre Produktivität massiv. Zudem ist das UPC Palettiersystem durchgängig automatisierbar und fügt sich nahtlos in Ihre Produktionsumgebung ein.
UPC Spannfutter bilden die universelle Basis für alle Arten von Werkstückträgern: Schraubstöcke, Lehren und Aufspannvorrichtungen werden auf die UPC Palette montiert. So sind diese durchgängig im EROWA UPC Spannsystem integriert.

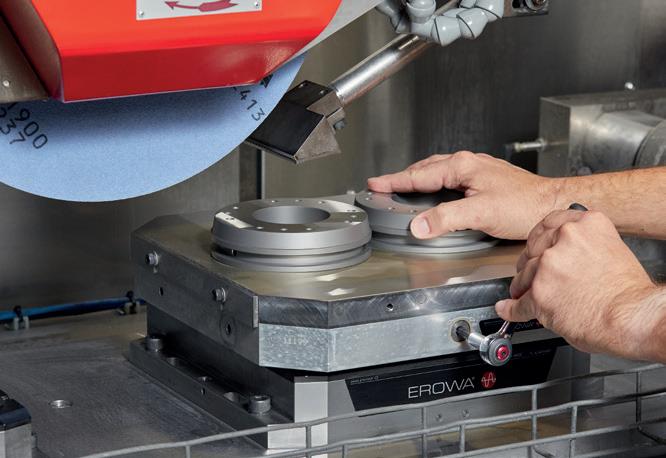

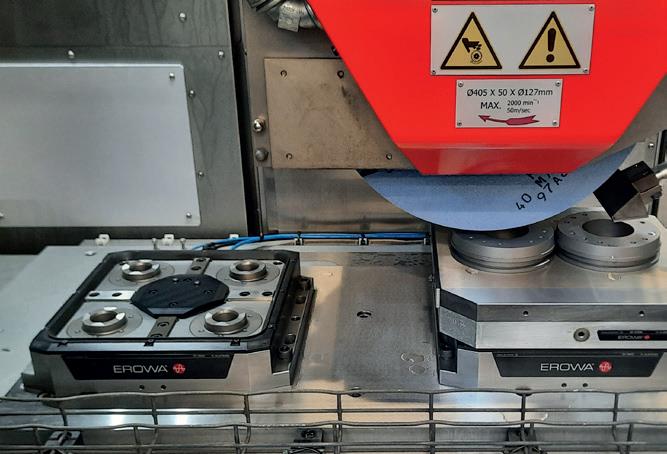

Praktisch und individuell anwendbar: Schleifen auf der UPC Magnetpalette.

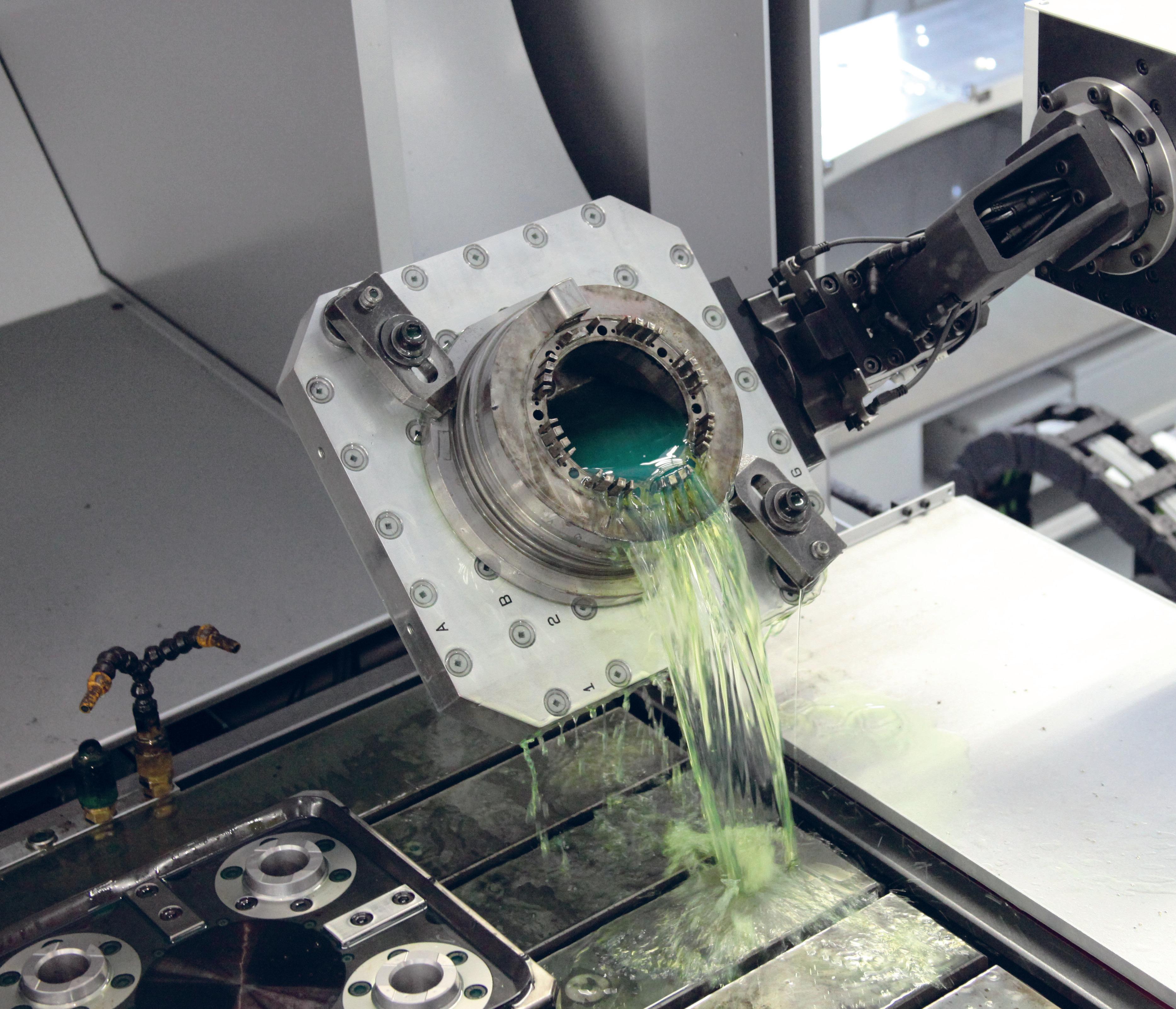

Geniale und robuste Spanntechnik: Aufgrund der enormen Spannkraft, der stabilen Zentrierung und der kompakten Bauweise garantiert das UPC Spannsystem für höchste Performance bei all Ihren Fräsbearbeitungen.
Das UPC 2.0 Spannfutter mit dem integrierten ITS Spannfutter gewährleistet die nahtlose Integration der EROWA ITS 50 oder ITS 100 Werkstückträger in das UPC System. Diese Kombination ermöglicht den flexiblen Einsatz je nach Teilegrösse.

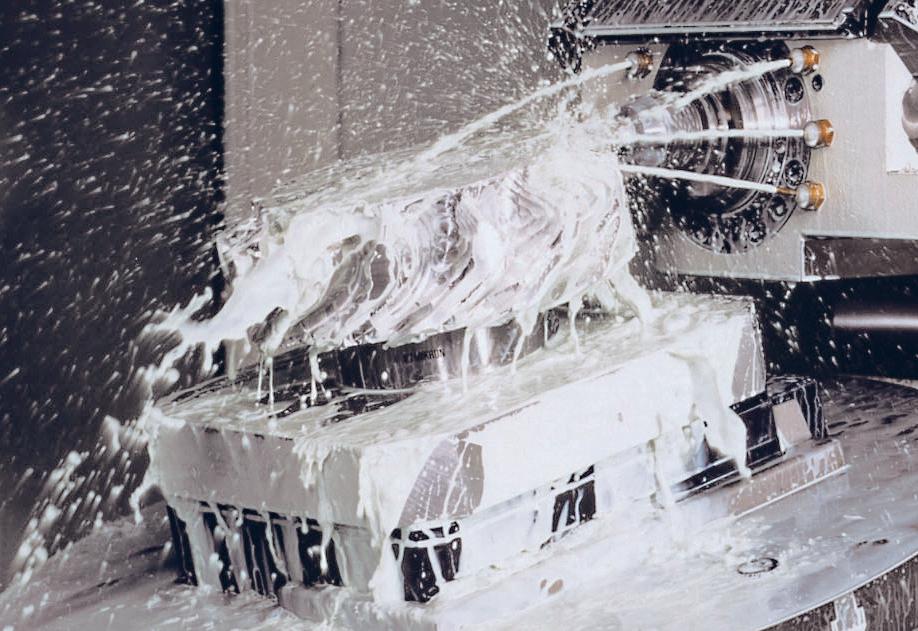

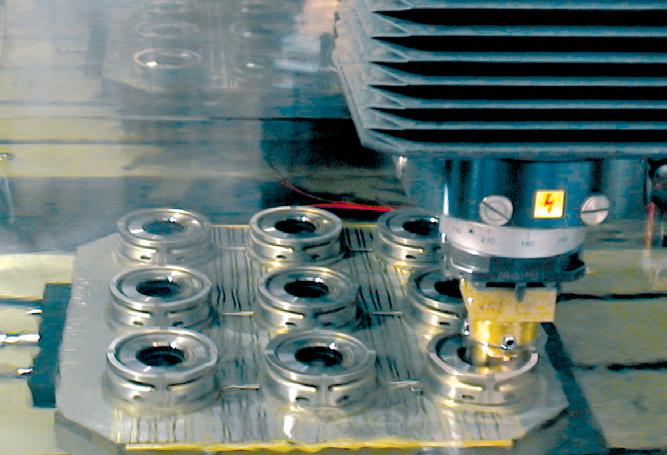

Vom Fräsen bis zum Senkerodieren. Die integrierte Gummidichtung schützt das UPC 2.0 Spannfutter gegen das Eindringen von Flüssigkeiten und Spänen.

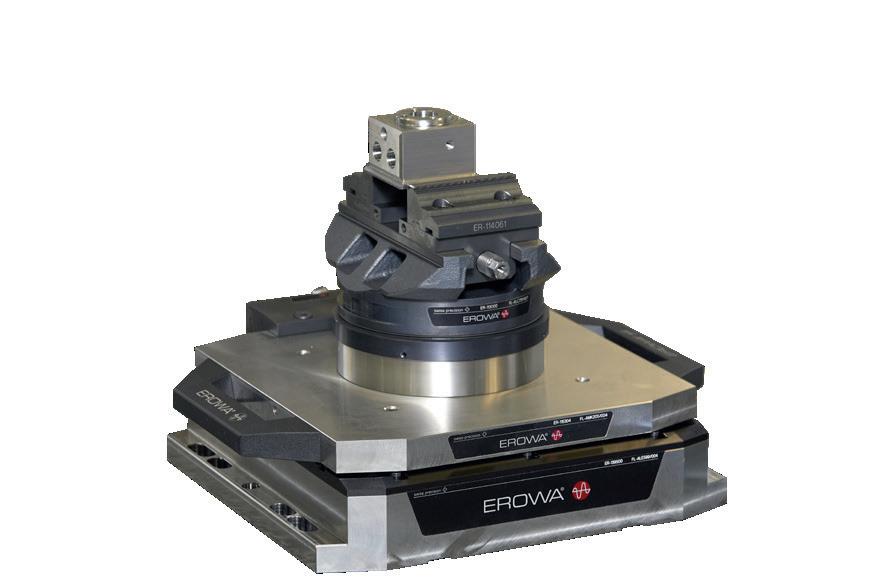

Volle Flexibilität: UPC 2.0 Spannfutter mit PowerChuck P Adapterpalette. Somit können weitere EROWA Spannsysteme auf einfache Weise kombiniert eingesetzt werden.

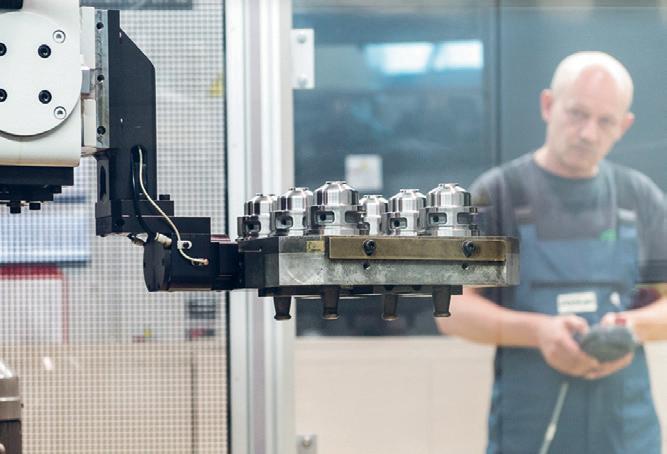

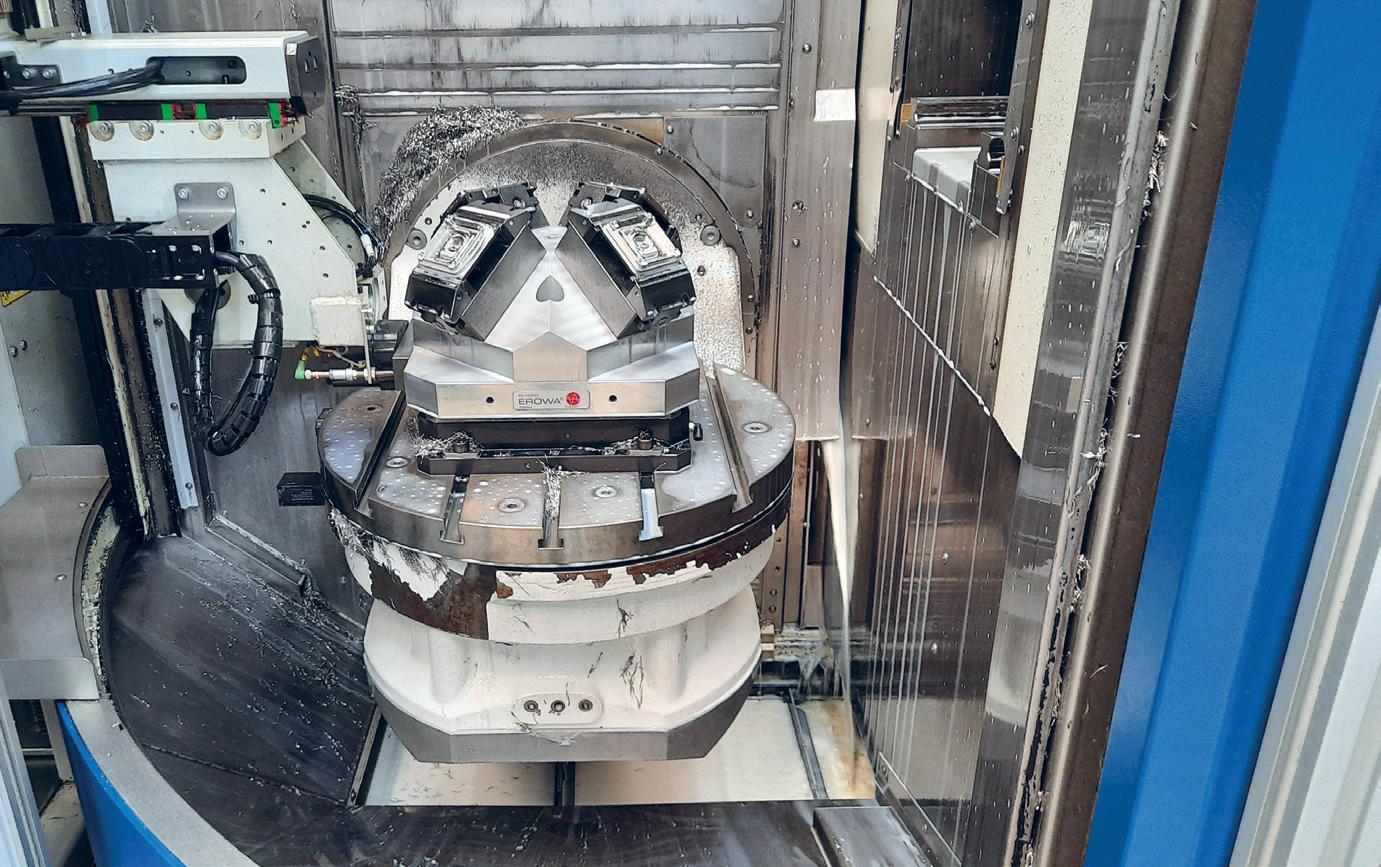

Das UPC Spannsystem ist durchgängig automatisierbar. Wir beraten Sie gerne für eine bedarfsgerechte EROWA Automationslösung.
EROWA UPC
Multi-Purpose-Hero mit höchster Präzision.
Einsatzgebiete
Handling
Manuell / Beladegerät / Roboter
Funktion
Technische Daten - UPC 2.0
Palettengrösse
320 x 320 mm
Spannfutterdimensionen 280 x 280 mm und 320 x 300 mm
Systemhöhe (Spannfutter und Palette) 105 mm
Empfohlene Werkstückgrössen bis 500 x 500 x 500 mm
Repetiergenauigkeit < 0,002 mm
Indexierung der Palette 4 x 90°
Spannkraft / Spannung
50’000 N mit Federkraft (drucklos gepannt)
Spannkraft mit Nachspannung 80’000 N
Öffnungsdruck min. 6 bar (pneumatisch)
Nachspanndruck 3 bar (pneumatisch)
Betätigung mit manueller oder automatischer Steuereinheit
Überwachung pneumatisch, Auswertung elektropneumatisch

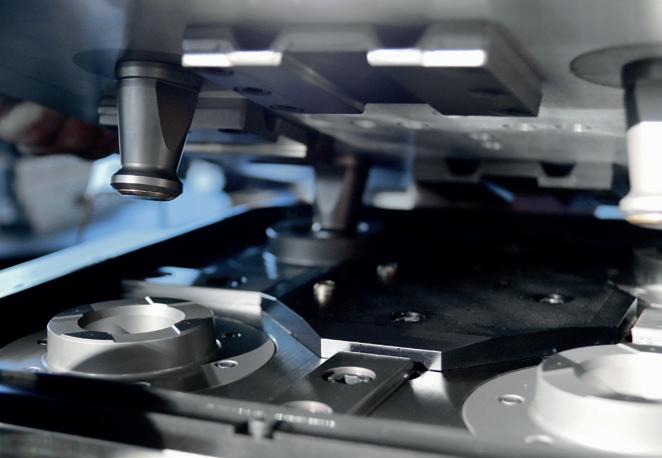

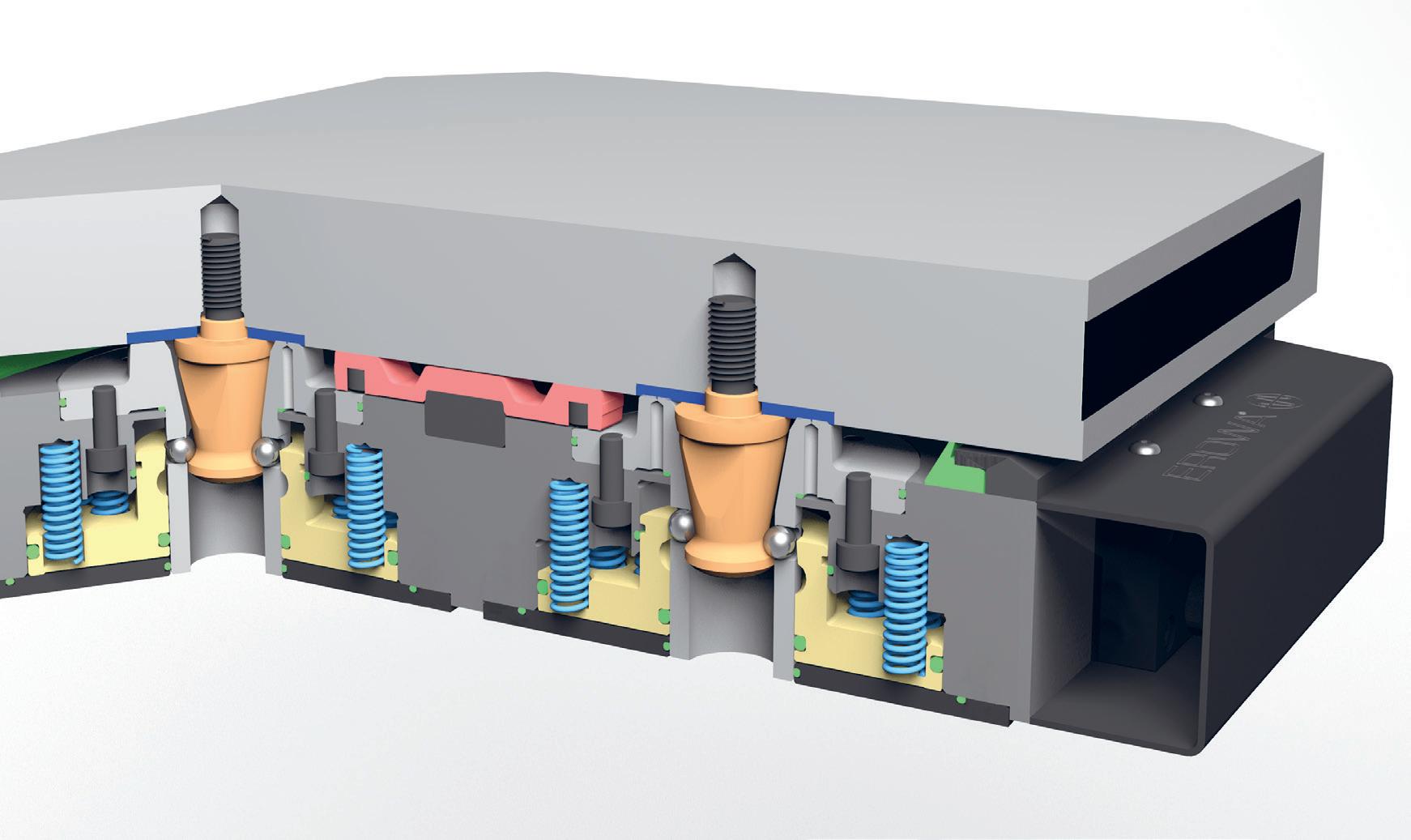

01 | Zentrierung
Die vier Zentriersegmente in der Palette und im Spannfutter garantieren eine präzise Lageorientierung. Mit den Spannzapfen wird vorzentriert.
02 | Kraftpaket
Der selbsthemmende Kugelverschluss erzeugt eine Spannkraft bis zu 80’000 N. Auch bei Druckabfall bleibt die volle Spannkraft bestehen.
03 | Reinigung
Während des Spannvorganges werden die Auflageflächen mit Druckluft gereinigt.

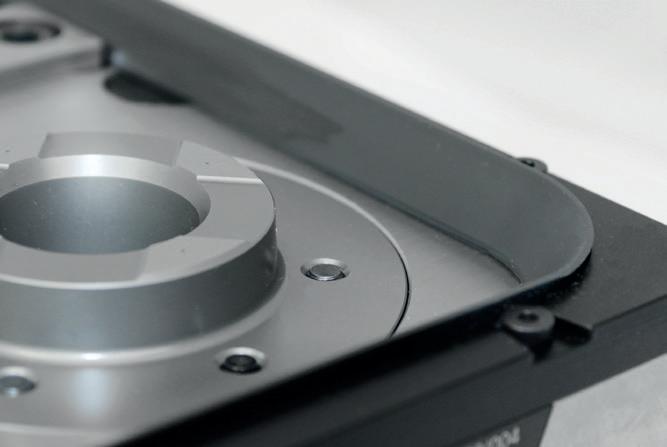

04 | 100% dicht
Der Dichtring verhindert das Eindringen von Spänen und Kühlmittel.
05 | Kippstabil
Dank der weit auseinanderliegenden Auflageflächen ist das UPC Spannsystem äusserst kippstabil.
EROWA UPC
Die Komponenten

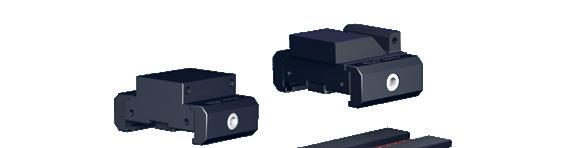

ClampSet
Zentrumspanner
CleverClamp System
Um Ihnen die schnelle Orientierung über die Anwendungsbereiche der EROWA Produkte zu erleichtern, verwenden wir in allen Unterlagen die folgenden Zeichen:
1. Manuelle Bedienung
2. Mit Druckluftpistole bedienen
3. Mit Kipphebelventil bedienen
4. Mit manueller Steuereinheit bedienen
5. Mit elektropneumatischer Steuereinheit bedienen
6. Zentraler Spüldurchgang vorhanden
7. Geeignet zur Anwendung unter Flüssigkeit
8. Rostbeständiges Material
9. Geeignet für automatische Anwendung
10. Handling mit EROWA Robotgreifer S
11. Handling mit EROWA Robotgreifer Combi
12. Handling mit EROWA Robotgreifer C
13. Handling mit EROWA Robotgreifer 72
14. Handling mit EROWA Robotgreifer 115
15. Handling mit EROWA Robotgreifer 148
16. Handling mit EROWA Robotgreifer RN PC 210
17. Handling mit EROWA Robotgreifer RCS
18. Handling mit EROWA Robotgreifer WGS-500
Für spanabhebende Bearbeitung
Zum Senkerodieren
Zum Schneiderodieren
Spannfutter
Technische Daten
Repetiergenauigkeit
Indexierung der Palette
Spannkraft / Spannung
Spannkraft mit Nachspannung
UPC 2.0
ITS Chuck 100 P PowerChuck P
< 0,002 mm < 0,002 mm
4 x 90°
4 x 90°
< 0,002 mm
4 x 90°
50 000 N 6 000 N 10 000 N mit Federkraft mit Federkraft mit Federkraft
80 000 N
Öffnungsdruck min. 6 bar (pneumatisch) min. 6 bar (pneumatisch) min. 6 bar (pneumatisch)
Nachspanndruck 3 bar (pneumatisch)

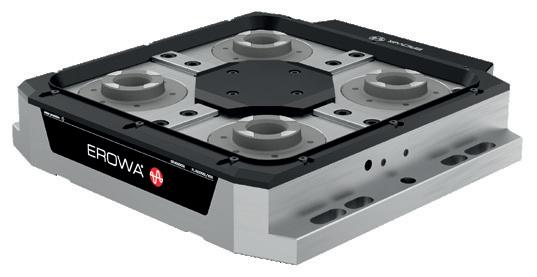

ER-139500 UPC 2.0 Spannfutter 320 x 300
Ausführung UPC 2.0 Spannfutter, Baugrösse 320 x 300 mm. Inkl. Adapterflansch mit Raute-Anschluss (montiert) und Adapterflansch TK ø 57 mm (lose beigelegt).
Anschlüsse 4 Stück (pneumatisch), seitlich und auf der Unterseite via Adapterflansch: Zum Öffnen, Reinigen / Anwesenheitskontrolle, Nachspannen, Reinigen der UPC Zentrierungen.
Option Kundenspezifischer Adapterflansch auf Anfrage.
Anwendung Auf Fräs-, Schleif-, Bohr-, Senkerodier- und Messmaschinen. Zur Aufnahme von UPC Paletten.
Montage Befestigungsbohrbild für Raster 50 mm / M12, für Sterntisch und Maschinentisch mit T-Nutenabstand 63, 80 und 100 mm.
ER-139501 UPC 2.0 Spannfutter 320 x 300 mit AirDock
Ausführung UPC 2.0 Spannfutter mit zwei AirDock-Anschlüssen, Baugrösse 320 x 300 mm. Inkl. Adapterflansch TK ø 57 mm (montiert)
Anschlüsse 6 Stück (pneumatisch), seitlich und auf der Unterseite via Adapterflansch: Zum Öffnen, Reinigen / Anwesenheitskontrolle, Nachspannen, Reinigen der UPC Zentrierungen sowie Öffnen, Reinigen / Anwesenheitskontrolle des Adaptionsspannfutters (Luftdurchführung).
Option Kundenspezifischer Adapterflansch auf Anfrage.
Anwendung Auf Fräs-, Schleif-, Bohr-, Senkerodier- und Messmaschinen. Zur Aufnahme von UPC- und Adapterpaletten.
Montage Befestigungsbohrbild für Raster 50 mm / M12, für Sterntische und Maschinentische mit T-Nutenabstand 63, 80 und 100 mm.
Spannfutter
ER-139504 UPC 2.0 Spannfutter 280 x 280
Ausführung UPC 2.0 Spannfutter, Baugrösse 280 x 280 mm. Mit fixem Anschluss-Bild auf der Unterseite.
Anschlüsse 4 Stück (pneumatisch), seitlich und auf der Unterseite auf TK ø 57 mm: Zum Öffnen, Reinigen / Anwesenheitskontrolle, Nachspannen, Reinigen der UPC Zentrierungen.
Anwendung Auf Fräs-, Schleif, Bohr-, Senkerodier- und Messmaschinen. Zur Aufnahme von UPC Paletten.
Montage
Befestigungsbohrbild für Raster 25 mm / M12, für Sterntische und Maschinentische mit T-Nutenabstand 50 mm.

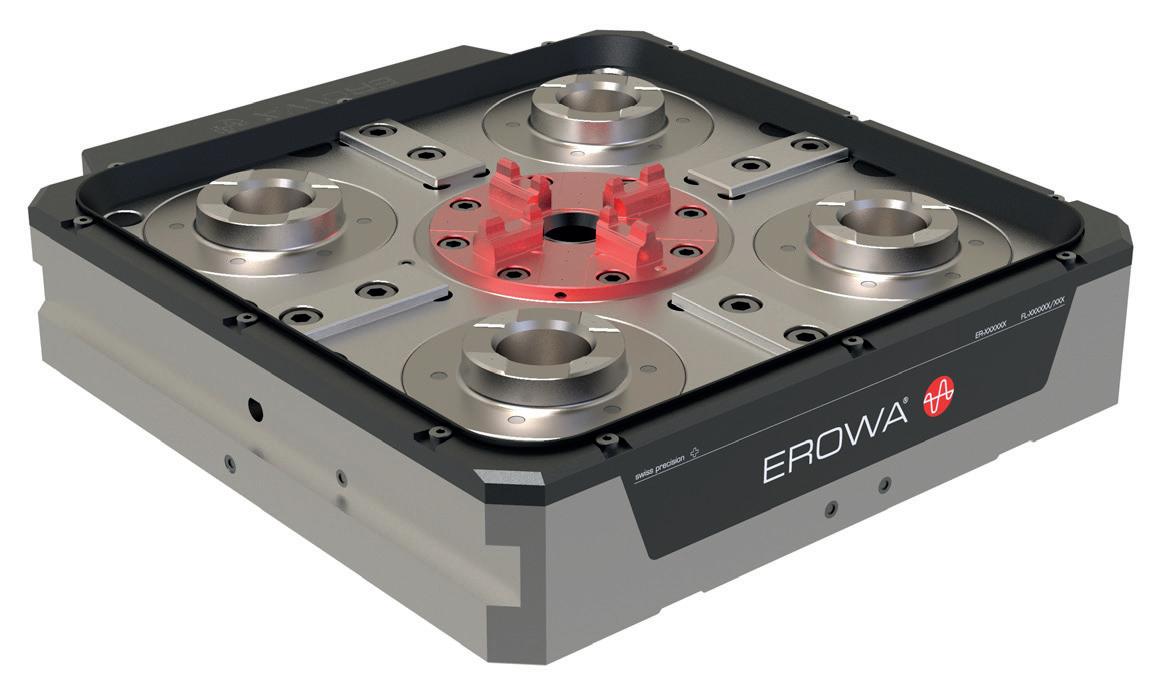

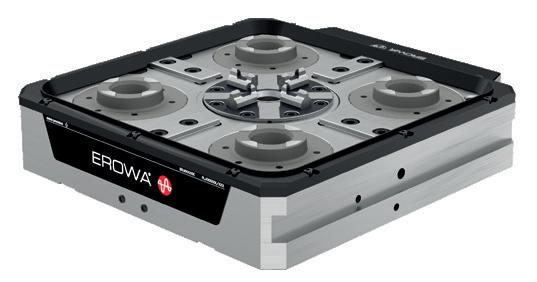

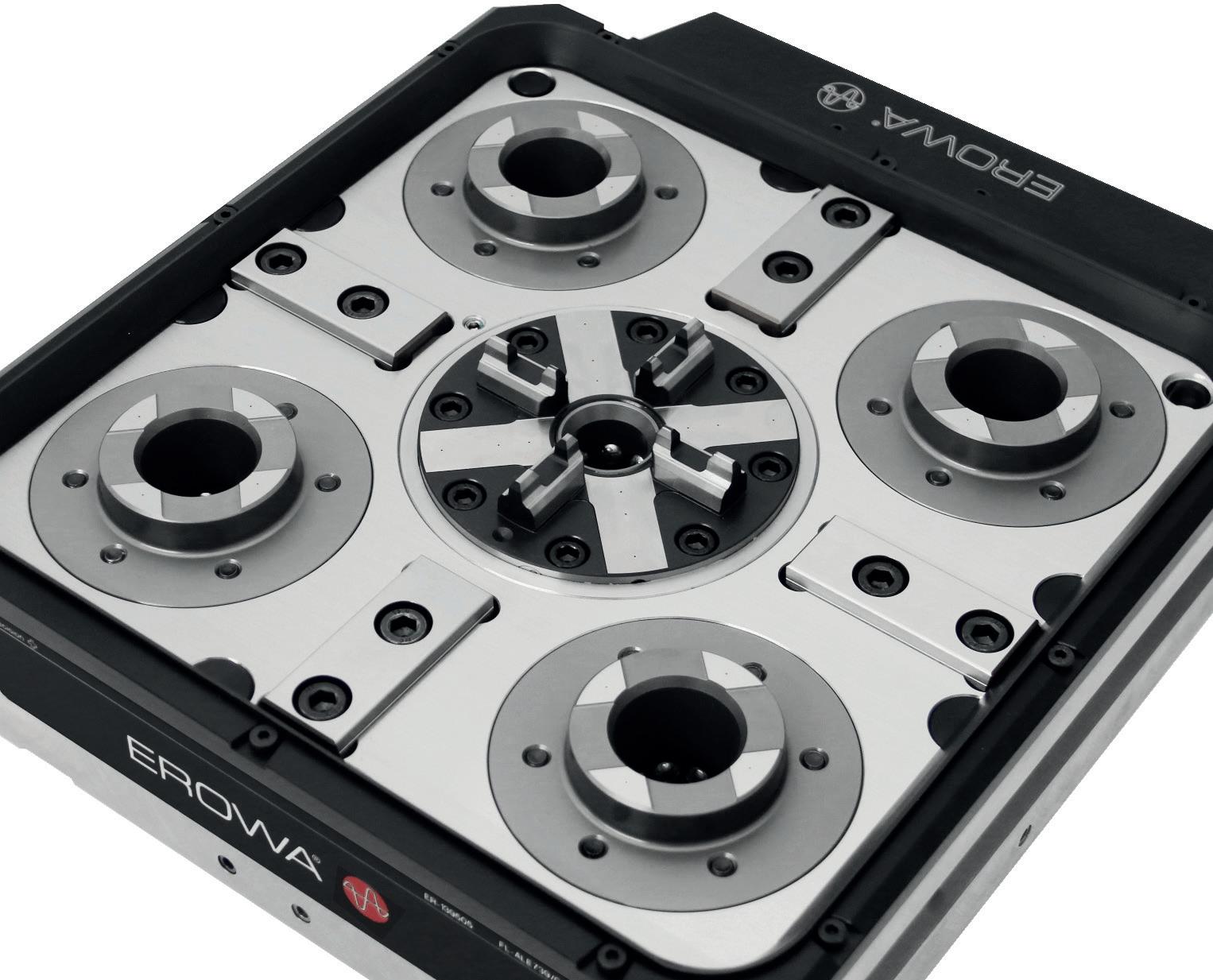

ER-139505 UPC 2.0 Spannfutter 280 x 280 mit ITS Chuck 100 P
Ausführung UPC 2.0 Spannfutter mit integriertem ITS Chuck 100 P, Baugrösse 280 x 280 mm. Mit fixem Anschluss-Bild auf der Unterseite.
Anschlüsse 6 Stück (pneumatisch), seitlich und auf der Unterseite auf TK ø 57 mm: Zum Öffnen, Reinigen / Anwesenheitskontrolle, Nachspannen, Reinigen der UPC Zentrierungen sowie Öffnen, Reinigen /Anwesenheitskontrolle des ITS Chuck 100 P.
Anwendung Auf Fräs-, Schleif, Bohr, Senkerodier- und Messmaschinen. Zur Aufnahme von UPC Paletten, Paletten ø 115, ø 148, Elektrodenhalter etc.
Montage Befestigungsbohrbild für Raster 25 mm / M12, für Sterntische und Maschinentische mit T-Nutenabstand 50 mm.
Paletten

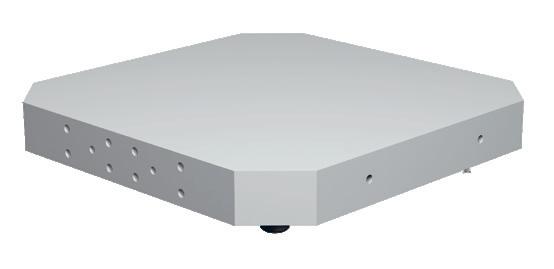

ER-016917 UPC Palette Alu 320 x 320 x 40 Aufspannfläche geschliffen
Ausführung Aluminium, Zentriersegmente und Spannzapfen montiert. Z-Auflage hart.
Anwendung Zum Aufspannen von Werkstücken und Lehren.
Aufnahme Entsprechendes Lochbild nach Bedarf bohren.
ER-107472 UPC Palette Alu 320 x 320 x 40 Aufspannfläche gefräst
Ausführung Aluminium, Zentriersegmente und Spannzapfen montiert, Z-Auflage hart, integrierte Handgriffe. Aufspannfläche gefräst.
Anwendung Zum Aufspannen von Werkstücken und Lehren
Aufnahme Entsprechendes Lochbild nach Bedarf bohren.

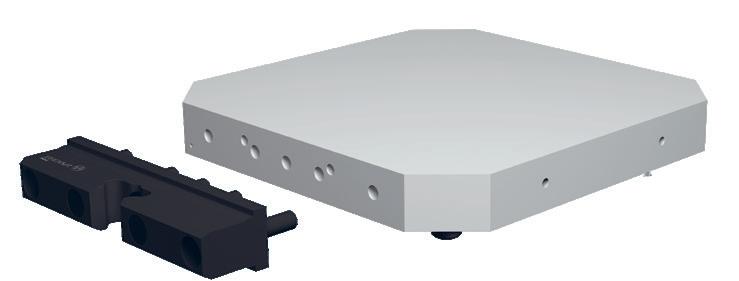

ER-104310 UPC Palette Alu 320 x 320 x 40 WGS-500 40 mm
Ausführung Aluminium, Zentriersegmente und Spannzapfen montiert, Z-Auflage hart, vorbereitet mit Bohrbild für WGS-500 40 mm GripperLink.
Anwendung Zum Aufspannen von Werkstücken und Lehren. Aufnahme Entsprechendes Lochbild nach Bedarf bohren.

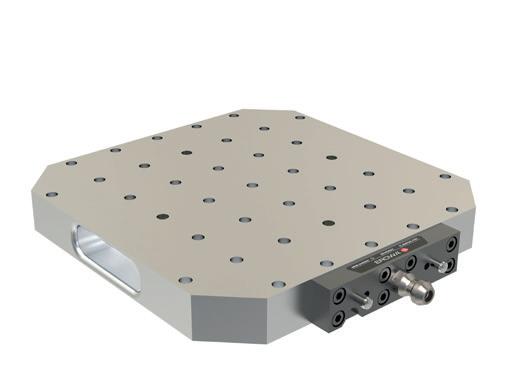

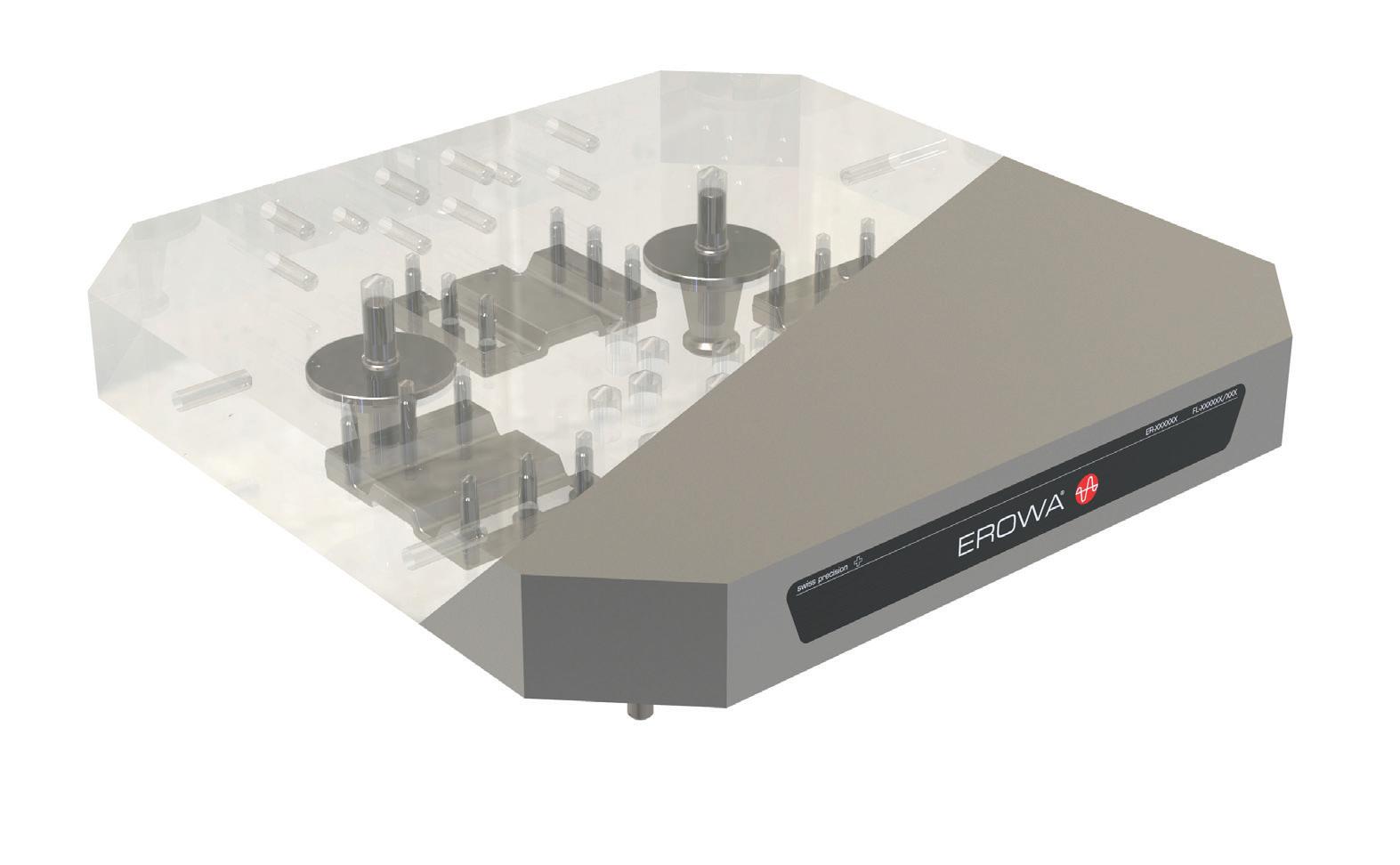

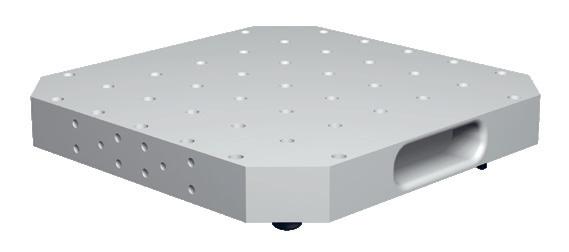

ER-018570 UPC Palette Alu R50 320 x 320 x 40 Aufspannfläche geschliffen / eloxiert
ER-016003 UPC Palette Alu R50 320 x 320 x 40 Aufspannfläche geschliffen
Ausführung Aluminium mit Raster 50 mm, Rasterbohrung ø 12F7, Gewinde M12. Zentriersegmente und Spannzapfen montiert. Z-Auflage hart. Anwendung Basis für Lehren und Werkstücke.
ER-107510 UPC Palette Alu R50 320 x 320 x 40 Aufspannfläche gefräst
Ausführung Aluminium, Zentriersegmente und Spannzapfen montiert, Z-Auflage hart, integrierte Handgriffe. Raster R50 für M10 Einpressmuttern (Option). Aufspannfläche gefräst. Anwendung Zum Aufspannen von Werkstücken und Vorrichtungen. Option ER-032503 Einpressmutter M10 (Satz zu 12 Stück).

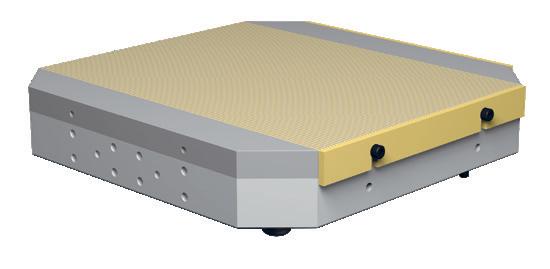

ER-137239 UPC Magnetpalette Neomicro
320 x 320 x 58 mm
Ausführung UPC Palette mit montierter Magnetplatte, 320 x 320 x 58. Manuelles Spannen und Lösen mit einem mitgelieferten Schlüssel.
Anwendung Werkstücke Spannen für Flach- und Profilschleifen, Senkerodieren und Hochfrequenzfräsen.

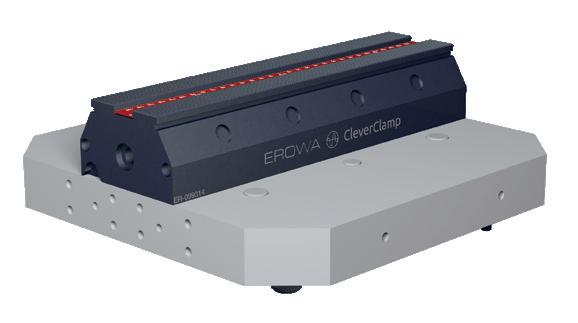

ER-099318 Base UPC mono CleverClamp
Ausführung Kombination UPC Alu-Palette mit CleverClamp Schiene 320; Zentriersegmente und Spannzapfen montiert. Z-Auflage hart.
Anwendung Optimale Zugänglichkeit für 5-Achs-Anwendungen bei Einfach- und Mehrfachspannung.

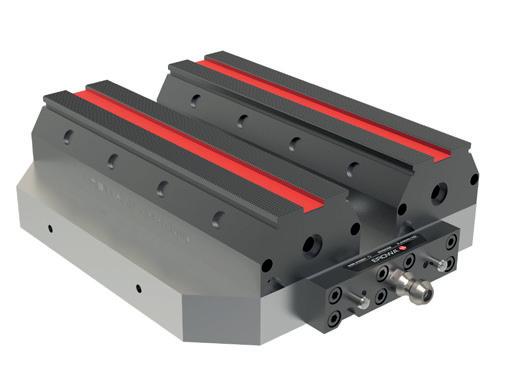

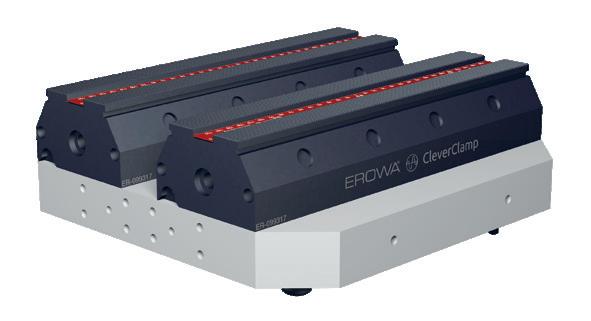

ER-099317 Base UPC duo CleverClamp
Ausführung Kombination UPC Alu-Palette mit zwei CleverClamp Schienen 320; Zentriersegmente und Spannzapfen montiert. Z-Auflage hart.
Anwendung Optimal für Mehrfachspannung und das Spannen grosser Werkstücke.

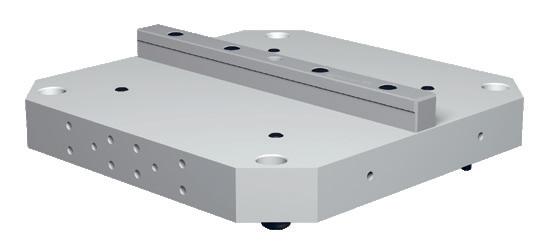

ER-048377 UPC Ausrichtpalette
320 x 320 x 40 mm
Ausführung UPC Palette mit geschliffenem Ausrichtlineal und vier Z-Messflächen.
Anwendung Ausrichten der Winkellage und Aufnahme des Zentrums sowie der Z-Werte von UPC Spannfuttern.
Adapter-Paletten PowerChuck P

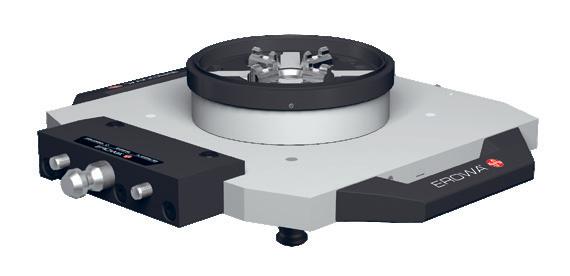

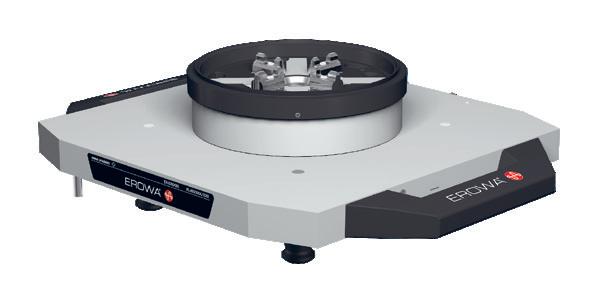

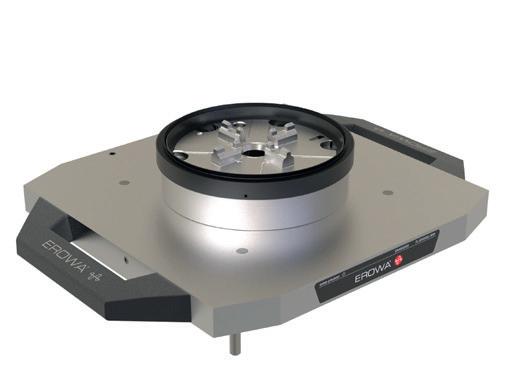

ER-136055 UPC Adapterpalette PowerChuck P manuell
Ausführung UPC Adapterpalette mit PowerChuck P montiert.
Anschlüsse Seitlich an der Palette
Anwendung Für manuellen Wechsel der Adapterpalette auf das UPC Spannfutter.
ER-115304 UPC Adapterpalette PowerChuck P GripperLink abgewinkelt, automatisch
Ausführung UPC Adapterpalette mit PowerChuck P montiert.
Anschlüsse Auf Paletten Unterseite, passend auf alle UPC Spannfutter mit Luftübergaben.
Anwendung Für automatischen Wechsel der Adapterpalette auf das UPC Spannfutter mit einem Handling-Gerät.
EROWA UPC
Adapter-Paletten VPC
ER-166736 UPC Adapterpalette VPC 52 automatisch mit Umschaltventil
Ausführung UPC Adapterpalette mit VPC 52 montiert. Mit integriertem Umschaltventil.
Anschlüsse Auf Paletten Unterseite, passend auf alle UPC Spannfutter mit Luftübergaben.
Anwendung Für automatischen Wechsel der Adapterpalette auf das UPC Spannfutter mit einem Handling-Gerät.
ER-173410 UPC Adapterpalette VPC 96 automatisch mit Umschaltventil
Ausführung UPC Adapterpalette mit VPC 96 montiert. Mit integriertem Umschaltventil.
Anschlüsse Auf Paletten Unterseite, passend auf alle UPC Spannfutter mit Luftübergaben.
Anwendung Für automatischen Wechsel der Adapterpalette auf das UPC Spannfutter mit einem Handling-Gerät.
Bedienung

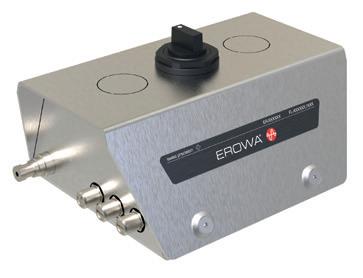

ER-157410 Steuerbox 1-fach
Ausführung Manuelle Steuerbox für 1 Spannfutter. Zur Ansteuerung der Funktionen Öffnen / Nachspannen / Reinigen. Druckeinstellungen regelbar. Inkl. Schlauchsatz.
Anschlüsse 1 Eingang (P IN) und 3 Ausgänge (P2 Öffnen / P3 Reinigen / P4 Nachspannen).
Anwendung Betätigung von Spannfuttertyp: ITS, ITS Compact CombiChuck, PowerChuck P, VPC, UPC oder PM Tooling.
ER-158218 UPC 2.0 Luftpistolenanschluss
Ausführung Luftpistolenventil für die manuelle Betätigung der UPC 2.0 Spannfutter mit einer Luftpistole.
Anwendung Montieren an UPC 2.0 Spannfutter.
EROWA UPC
Zubehör

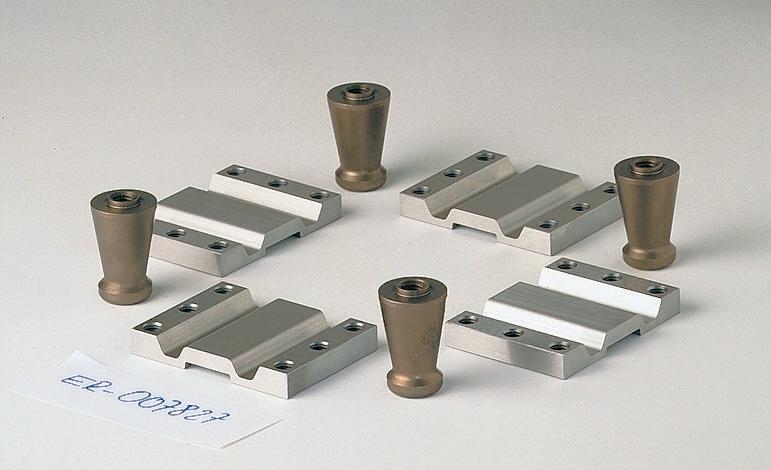

ER-024932 UPC Zentriersegmente und Spannzapfen zur Montage von oben
Ausführung Je vier Segmente und Spannzapfen für UPC, inkl. Schrauben.
Anwendung Zur Herstellung von speziellen UPC Paletten. Montage Mit Schrauben von oben durch die Palette. Hinweis Einfache Montage auf einem UPC Spannfutter.
ER-024562 UPC Zentriersegmente und Spannzapfen zur Montage von unten
Ausführung Je vier Segmente und Spannzapfen für UPC, inkl. Schrauben.
Anwendung Zum Bau von speziellen UPC Paletten. Montage Mit Schrauben von unten in die Palette. Hinweis Einfache Montage auf dem Voreinstellplatz PreSet Basic UPC.
Zubehör
ER-012444 Abdeckung für UPC
Ausführung Aluminium.
Anwendung Abdeckung für UPC.
ER-094178 Abdeckungs-Set für UPC / ITS
Ausführung Aluminium mit Einsätzen zum Schutz von UPC-Spannfuttern bei Verwendung mit Halter ø 72, Palette ø 115, Palette ø 148, Elektrodenhaltern ITS 50 C.
ER-018718 UPC Spannbride 4 Stück
Ausführung Stahl, hochfest, exkl. Montageschrauben.
Anwendung Zum Befestigen der UPC Spannfutter auf Maschinentischen.
Hinweis Passt zu UPC Spannfutter Typ: ER-139504/ER-139505
ER-115355 Handgriff 2 Stück
Ausführung Aluminium Handgriff.
Anwendung Handgriff für UPC Paletten. Montage Mit beigelegten Befestigungsbolzen in die vorbereiteten Gewinde, gemäss Betriebsanleitung montieren.
ER-036347 GripperLink RCS 38 mm
Ausführung Kupplung inkl. Schraubensatz, zur Montage an UPC Paletten.
Anwendung Für UPC Paletten auf EROWA Handlinggeräten, welche mit dem «RCS» Kupplungssystem ausgerüstet sind.
ER-094828 GripperLink WGS-500 40 mm ohne Luftdurchführungen
Ausführung Kupplungskit inkl. Schraubensatz, zur Montage an MTS oder UPC Paletten.
Anwendung Für Paletten auf EROWA Handlinggeräten, die mit dem Wechselgreifersystem WGS-500 ausgerüstet werden.
ER-035294 EWISTM Rapid Chip mit Chiphalter RCS mit Chip ø 3 x 13.5 mm
Ausführung Halter mit eingebautem Datenträger. EWIS read only.
Anwendung Zum Einbau in RCS-Kupplungen, PalletSet W Halter, Basic WEDM Halter und Spannring RN PC 210.
ER-023121 Reparatur-Kit für UPC O-Ringe,Federn, Kugeln zu ITS von 070649
Ausführung Alle Verschleissteile für UPC Spannfutter ER-016092, ER-016093, ER-070649 und ER-074524.
Anwendung UPC Spannfutter nach mitgelieferter Anleitung demontieren, Teile ersetzen.
Hinweis Jedes UPC Spannfutter wird mit einer Bedienungsanleitung ausgeliefert. Bitte aufbewahren.
ER-023120 Reparatur-Kit für UPC P O-Ringe, Federn, Kugeln
Ausführung Alle Verschleissteile für UPC P Spannfutter ER-016841, ER-078728 und ER-028784.
Anwendung UPC P Spannfutter nach mitgelieferter Anleitung demontieren, Teile ersetzen.
Hinweis Jedes UPC P Spannfutter wird mit einer Bedienungsanleitung ausgeliefert. Bitte aufbewahren.
Ausführung Alle Verschleissteile (O-Ringe, Federn, Kugeln) für UPC 2.0 Spannfutter ER-139500, ER-139501, ER-139504.
Anwendung UPC 2.0 Spannfutter gemäss Betriebsanleitung demontieren, Verschleissteile ersetzen und wieder zusammenbauen.
Ausführung Alle Verschleissteile (O-Ringe, Federn, Kugeln) für UPC 2.0 Spannfutter 280 x 280 mit ITS Chuck 100 P, ER-139505.
Anwendung UPC 2.0 und ITS Spannfutter gemäss Betriebsanleitung demontieren, Verschleissteile ersetzen und wieder zusammenbauen.
ER-139039
ER-139049
EROWA - Fertigungsautomation in Perfektion
Die EROWA AG, 1971 gegründet in der Schweiz, ist heute eine global agierende Organisation für die Entwicklung, Produktion, Beratung und den Vertrieb modernster Fertigungstechnologie im Werkzeug- und Formenbau sowie in der Produktions- und Präzisionsmechanik. In ihren Haupttätigkeitsbereichen Spanntechnik und Automation gehört EROWA zu den weltweit führenden Unternehmen. Der Hauptsitz der EROWA befindet sich in der Zentralschweiz. Mit ihren 13 Tochtergesellschaften und 22 Vertretungen bietet EROWA internationale Ansprechpartner und einen weltweiten Kundendienst.
Empowering Your Production
Der nächste Schritt zu mehr Effizienz, Präzision und Produktivität beginnt jetzt. Mit EROWA haben Sie einen Partner, der Ihre Fertigung ganzheitlich optimiert - von der Spanntechnik über Automation bis zur Prozesskontrolle. Unsere innovativen Lösungen passen sich Ihren Anforderungen flexibel an und wachsen mit - für eine Fertigung, die bereit ist für morgen. Nehmen Sie Kontakt mit uns aufwir begleiten Sie gerne.
