TEKNA, PRESENTI IN OLTRE 60 PAESI IN TUTTO IL MONDO

La presenza di Tekna sul territorio è organizzata attraverso un sistema a raggiera. Lo stesso principio utilizzato dalle compagnie aeree per ottimizzare la copertura delle tratte.

Un HUB convoglia su di sé le attività comprese in una determinata zona la cui area viene definita in base alla tipologia del mercato. Le diverse unità che operano all’interno dell’area fanno quindi capo all’HUB di riferimento che organizza e coordina i flussi commerciali ed è responsabile dei risultati della zona di competenza.

—

— INDICE

CL SECTION TKE 985 4 TKE 984 6 TKE 955 8 TKE 954 10 TKE 944 - TKE 943 12 TKE 783 - TKE 743 13 CT SECTION TKE 800 - TKE 801 14 TKE 802 15 DT SECTION TKE 554 16 TKE 553 17 TKE 552 18 TKE 551 19 MT SECTION TKE 305 EA 20 TKE 365 EA 21 TKE 355PA - 350PA - 345PA 22 TKE 340PA 23 TKE 355PF - 345PF 24 TKE 340SD 25 TKE 330SA - 330MA 26 TKE 335R 27 MICROBO - FERMO MV - FERMO VIS 28 Rulliere di carico e scarico 29 MG SECTION MG 30 F SECTION TKE 158 N - TKE 158 S 32 TKE 158 - TKE 151 S 33 TKE 162M - TKE 160M 34 ITACA SOLUTION - TKE 259 35 SOFTWARES Softwares 36

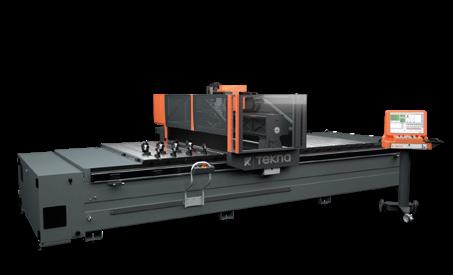

TKE 985

Centro di lavoro a 5 assi CNC a portale mobile, realizzato per eseguire lavorazioni di fresatura, foratura, filettatura e taglio su barre o pezzi di grandi dimensioni in alluminio, PVC, e acciaio. L’elettromandrino di potenza elevata (10 kW in S1) con attacco utensili HSK-63F permette di eseguire lavorazioni, anche gravose, con ottimi risultati di rapidità e precisione. Un magazzino utensili fisso a 14 posti sul lato sinistro della macchina può essere affiancato da un secondo magazzino a 14

posti sull’altro lato della macchina oppure sostituito da un unico magazzino motorizzato con 14 posti che, grazie a un proprio asse a CN, segue il portale mobile nelle due aree di lavoro. È possibile utilizzare la macchina in modalità pendolare per ridurre al minimo i tempi di fermo macchina. La carterizzazione del portale, oltre a proteggere l’operatore, consente di ridurre l’impatto acustico ambientale. Predisposizione per Industry 4.0.

PROGRAMMAZIONE ISO

POSIZIONAMENTO

MORSE AUTOMATICO

5 assi CNC modalità pendolare disponibile

Design robusto

ideale per APPLICAZIONI INDUSTRIALI

Versione 8.2 m

Versione 10.2 m

CL 5

tramite asse X a portale mobile

TKE 984

Centro di lavoro a 4 assi CNC a portale mobile, realizzato per eseguire lavorazioni di foratura, fresatura, filettatura e taglio su barre o pezzi di alluminio, PVC e acciaio. L’elettromandrino con potenza di 9 kW e con attacco utensili HSK-63F, permette di eseguire lavorazioni, anche gravose, con ottimi risultati di rapidità e precisione. Un magazzino utensili fisso con 14 posti sul lato sinistro della macchina può essere affiancato da un secondo magazzino con 14 posti sull’altro lato della macchina

oppure sostituito da un unico magazzino motorizzato con 14 posti che, grazie a un proprio asse a CN, segue il portale mobile nelle due aree di lavoro. È possibile utilizzare la macchina in modalità pendolare per ridurre al minimo i tempi di fermo macchina. La carterizzazione del portale, oltre a proteggere l’operatore, consente di ridurre l’impatto acustico ambientale. Predisposizione per Industry 4.0.

4 assi CNC

a portale mobile

POSIZIONAMENTO

MORSE AUTOMATICO

tramite asse X

AMPIA SEZIONE di LAVORO

PROGRAMMAZIONE ISO

modalità pendolare disponibile

Versione 6.7 m

Versione 8.4 m

CL 7

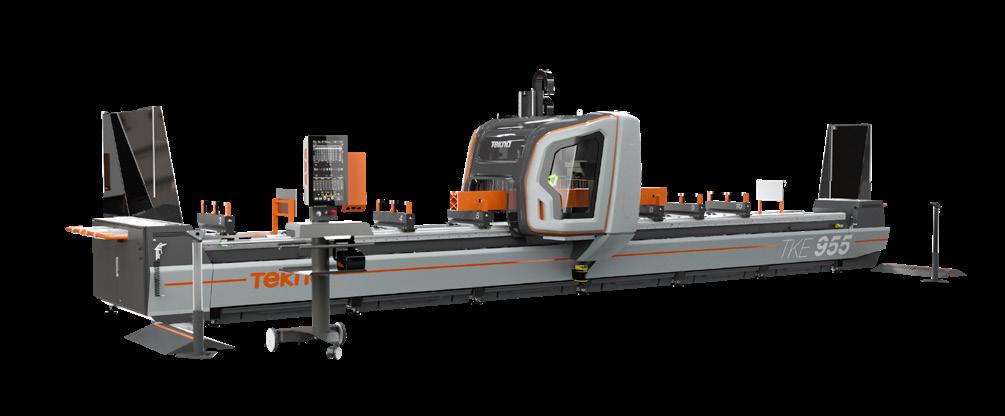

TKE 955

Centro di lavoro a 5 assi CNC a portale mobile, realizzato per eseguire lavorazioni di foratura, fresatura e filettatura, da -90° a +90°, su barre o pezzi di alluminio, PVC e acciaio. La cabina di protezione locale è stata progettata per coniugare la massima funzionalità, accessibilità, insonorizzazione e luminosità con le esigenze di sicurezza ed ergonomia. L’elettromandrino con potenza di 11 kW, permette di eseguire lavorazioni, anche gravose, con ottimi risultati. Il magazzino utensili integrato al

portale mobile può ospitare 10 utensili; un secondo magazzino dispone di due posizioni dedicate per una lama di diametro 400 mm e una seconda di diametro 180 mm. TKE 955 prevede due diverse modalità di funzionamento: modalità monozona, per la lavorazione in un’unica area di lavoro di barre intere di lunghezza massima di 7 m; modalità pendolare, per l’esecuzione di più pezzi nelle due distinte aree di lavoro. Predisposizione per Industry 4.0.

Velocità di posizionamento del portale mobile

125 m/min

5 assi CNC Cabina funzionale, accessibile e insonorizzata

DUE PROFILI

a portale mobile in parallelo

Posizionamento automatico morse Lavorazione di

tramite ASSI INDIPENDENTI H e P

Versione 7 m

Versione 9 m

CL 9

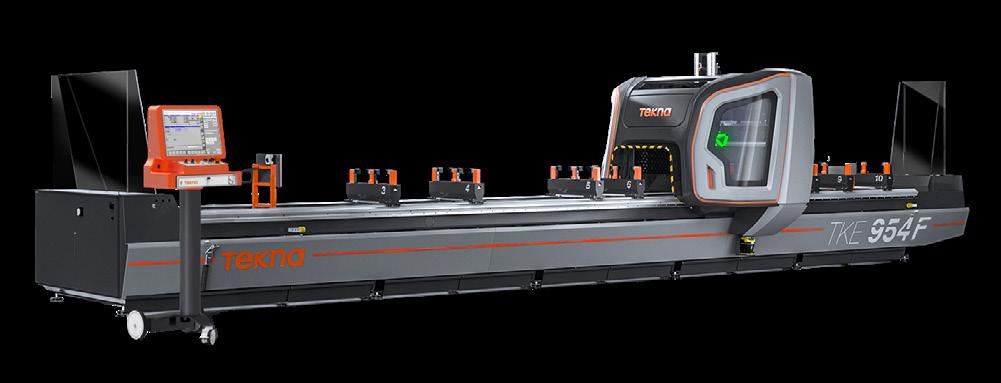

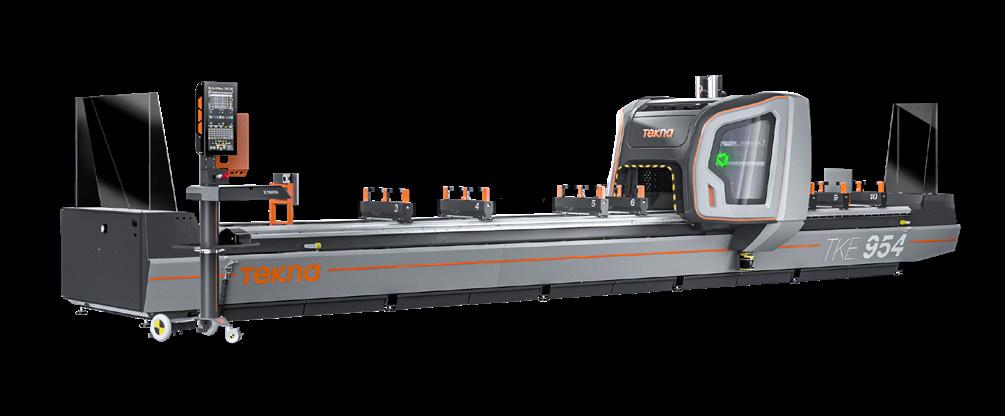

TKE 954

Centro di lavoro a 4 assi CNC a portale mobile, realizzato per eseguire lavorazioni di foratura, fresatura e filettatura, da -90° a +90°, su barre o pezzi di alluminio, PVC e acciaio. La cabina di protezione locale è stata progettata per coniugare la massima funzionalità, accessibilità, insonorizzazione e luminosità con le esigenze di sicurezza ed ergonomia. L’elettromandrino con potenza di 8,5 kW, permette di eseguire lavorazioni, anche gravose, con ottimi risultati. Il magazzino utensili a 12 posti,

integrato al portale mobile, dispone di due posizioni dedicate per una lama di diametro massimo di 250 mm e per un’unità angolare. TKE 954 prevede due modalità di funzionamento: modalità monozona, per la lavorazione in un’unica area di lavoro di barre intere di lunghezza massima di 7 m; modalità pendolare, per l’esecuzione di più pezzi nelle due distinte aree di lavoro. Predisposizione per Industry 4.0.

Velocità di posizionamento del portale mobile

125 m/min

4 assi CNC Cabina funzionale, accessibile e insonorizzata a portale mobile

DUE PROFILI in parallelo

Lavorazione di Versione 7 m

Posizionamento automatico morse

tramite ASSI INDIPENDENTI H e P

CL 11

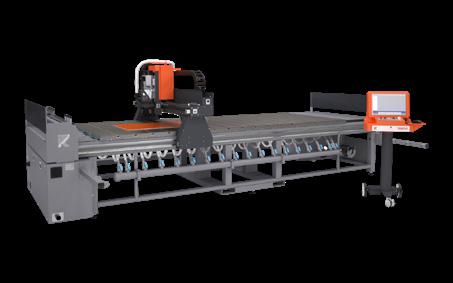

TKE 944

Centro di lavoro a 4 assi CNC a portale mobile, realizzato per eseguire lavorazioni di foratura, fresatura e filettatura, con qualsiasi angolazione da -90° a +90°, su barre o pezzi di alluminio, PVC e acciaio. La carterizzazione del portale, oltre a proteggere l’operatore, consente di ridurre l’impatto acustico ambientale. Predisposizione per Industry 4.0.

ELETTROMANDRINO RAFFREDDATO AD ARIA DA 8,5KW

MAGAZZINO UTENSILI AUTOMATICO A 12 POSTI

FINO A 16 MORSE PNEUMATICHE

VERSIONE 4 m; VERSIONE 7 m

TKE 943

Centro di lavoro a 3 assi CNC a portale mobile, realizzato per eseguire lavorazioni di foratura, fresatura e filettatura su barre o pezzi di alluminio, PVC e acciaio. La carterizzazione del portale, oltre a proteggere l’operatore, consente di ridurre l’impatto acustico ambientale. Predisposizione per Industry 4.0.

ELETTROMANDRINO RAFFREDDATO AD ARIA DA 5,5KW

MAGAZZINO UTENSILI AUTOMATICO A 12 POSTI

FINO A 16 MORSE PNEUMATICHE

VERSIONE 4 m; VERSIONE 7 m

TKE 783

Centro di lavoro verticale CNC a 3 assi controllati caratterizzato da un sistema di morsaggio composto da piani traspiranti. É possibile eseguire lavorazioni di foratura-fresatura interpolata su pannelli compositi, pannelli e lamiere di alluminio, acciaio, inox, titanio e profili in alluminio. Predisposizione per Industry 4.0.

ELETTROMANDRINO DA 10 KW

MAGAZZINO UTENSILI A 19 POSTI O MAGAZZINO

UTENSILI TIPO REVOLVER A 10 POSTI A BORDO

CARRO

X=4140; 6440 mm; Y=2000 mm

LAVORAZIONE DI 5 FACCE CON UNITÀ ANGOLARE

TKE 743

ELETTROMANDRINO DA 10 KW

MAGAZZINO UTENSILI FISSO A 12 POSTI

X=4000; 5000 mm; Y=1600 mm

CL 13

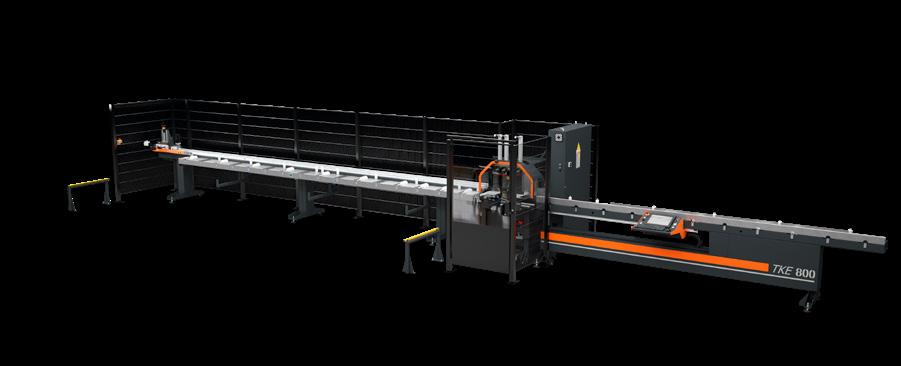

TKE 800

Centro di taglio semiautomatico a 2 assi CNC, per il taglio di profili in alluminio, PVC e leghe leggere. Questa macchina è prevista per eseguire tagli con angolazioni da 45° a 135° o da 22°30’ a 157°30’. Configurabile con unità di foratura orizzontali o verticali. Predisposizione per Industry 4.0.

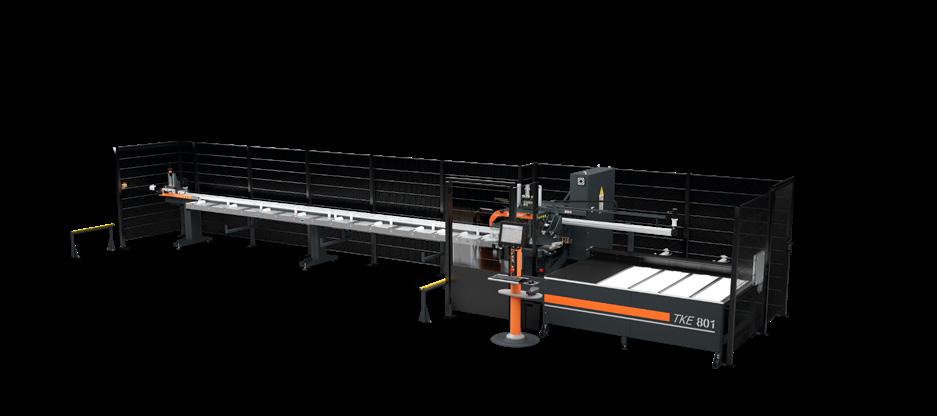

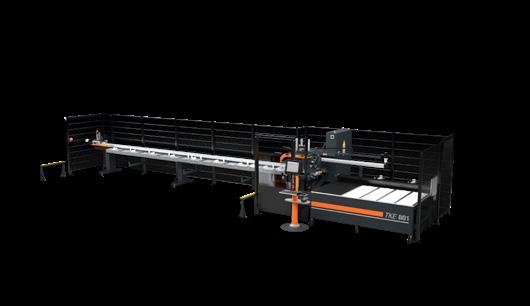

TKE 801

Centro di taglio automatico a 3 assi CNC, per il taglio di profili in alluminio, PVC e leghe leggere. Può eseguire il taglio spuntato su entrambi i lati del profilo. Questa macchina è prevista per eseguire tagli con angolazioni da 45° a 135° o da 22°30’ a 157°30’. Magazzino di scarico automatico. Predisposizione per Industry 4.0.

CENTRO DI TAGLIO A 2 ASSI CNC

LAMA ORIZZONTALE DA 550 mm

SETTAGGIO AUTOMATICO DEGLI ANGOLI DI TAGLIO

PROTEZIONE INTEGRALE DELLA ZONA DI TAGLIO

CENTRO DI TAGLIO A 3 ASSI CNC

LAMA ORIZZONTALE DA 550 mm

MAGAZZINO DI SCARICO AUTOMATICO

PROTEZIONE INTEGRALE DELLA ZONA DI TAGLIO

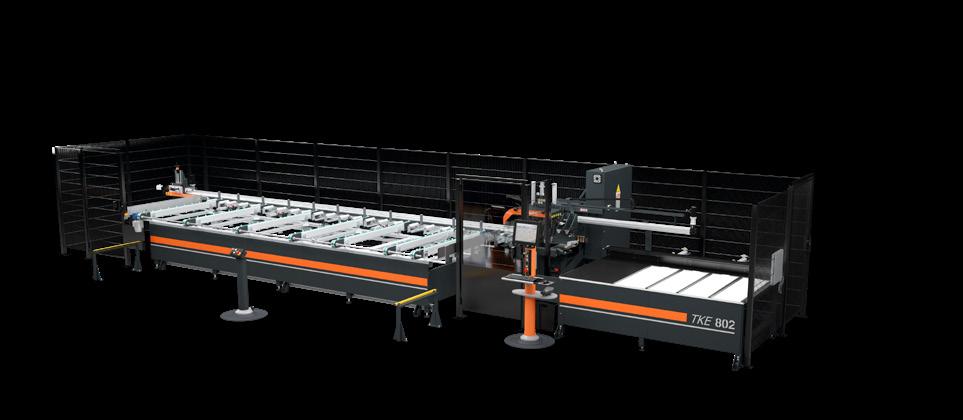

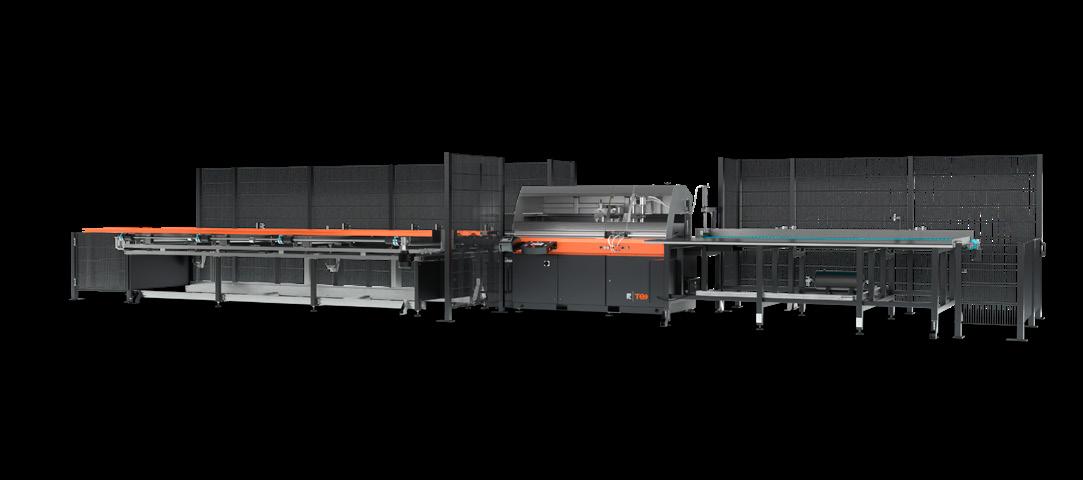

TKE 802

CENTRO DI TAGLIO A 3 ASSI CNC

LAMA ORIZZONTALE DA 550 mm

CARICO BARRE AUTOMATICO

MAGAZZINO DI SCARICO AUTOMATICO

PROTEZIONE INTEGRALE DELLA ZONA DI TAGLIO

CT 15

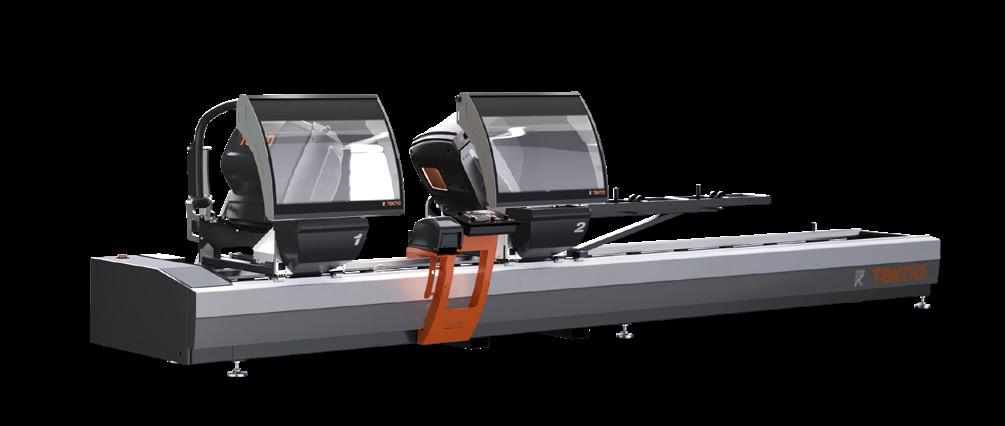

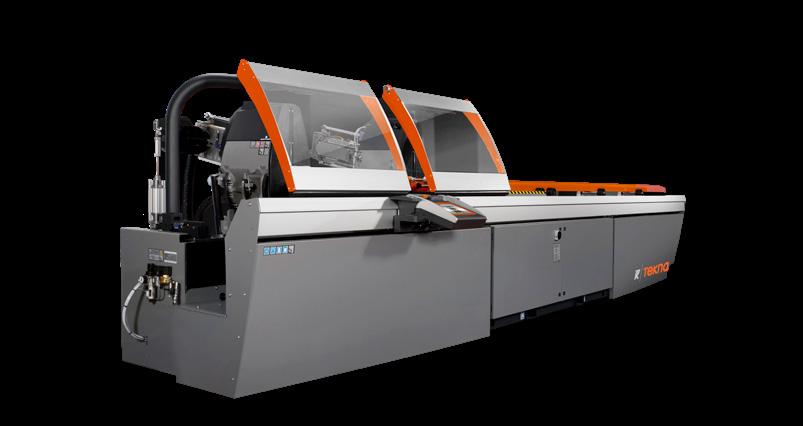

TKE 554

Troncatrice doppiatesta a 3 assi controllati con movimento automatico della testa mobile con gestione delle angolazioni comprese nell’intervallo 15° esterni e 45° interni.

L’avanzamento delle lame avviene mediante cilindri oleopneumatici. Lama da 550 mm. Disponibile con taglio utile 5 m di lunghezza. Predisposizione per Industry 4.0.

PROTEZIONI LOCALI AUTOMATICHE

CARICO ERGONOMICO DEL PROFILO

3 ASSI CNC LAME DA 550 mm DISPLAY TOUCH SCREEN DA 7”

TKE 553

Troncatrice doppiatesta a 3 assi controllati con movimento automatico della testa mobile con gestione delle angolazioni comprese nell’intervallo 15° esterni e 45° interni. L’avanzamento delle lame avviene mediante cilindri oleopneumatici. Lama da 550 mm. Disponibile con taglio utile 5 m o 6 m di lunghezza. Predisposizione per Industry 4.0.

PROTEZIONI LOCALI AUTOMATICHE

INTERFACCIA TOUCH SCREEN INTUITIVA

DT 17

3 ASSI CNC LAME DA 550 mm DESIGN ROBUSTO

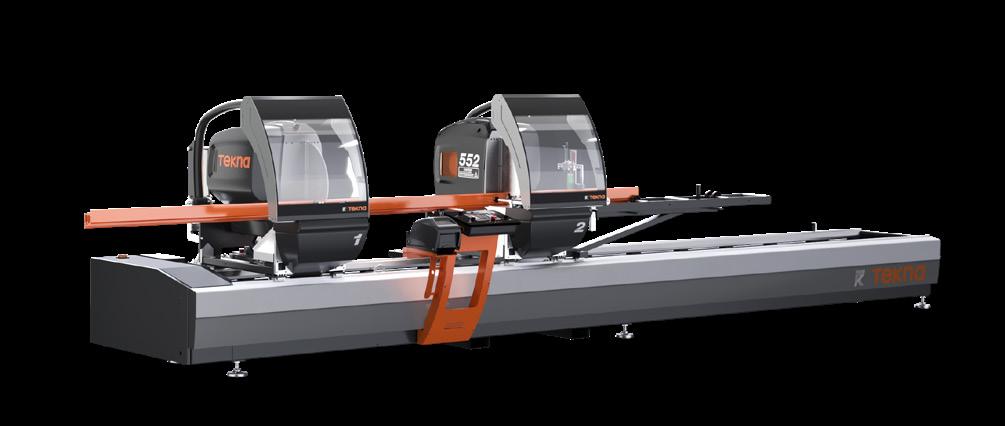

TKE 552

Troncatrice doppiatesta con movimento automatico della testa mobile tramite motore brushless comandato da un controllo numerico. Inclinazione pneumatica delle unità di taglio da 90° fino a 22°30’ (esterna) in due posizioni fisse oppure con sistema opzionale meccanico di regolazione delle angolazioni intermedie. Predisposizione per Industry 4.0.

PROTEZIONI LOCALI AUTOMATICHE

CARICO ERGONOMICO DEL PROFILO

1 ASSE CNC LAME DA 550 mm DISPLAY TOUCH SCREEN DA 7”

TKE 551

Troncatrice doppiatesta ad 1 asse controllato con ribaltamento pneumatico delle teste da 90° a 22°30’ esterni. Le angolazioni intermedie sono gestibili tramite fermo meccanico. L’avanzamento delle lame avviene mediante cilindri oleo-pneumatici. Lama da 550 mm. Taglio utile 4 m e 5 m di lunghezza. Predisposizione per Industry 4.0.

DT 19

1 ASSE CNC LAME DA 550 mm PROTEZIONI LOCALI AUTOMATICHE DISPLAY TOUCH SCREEN DA 5.7”

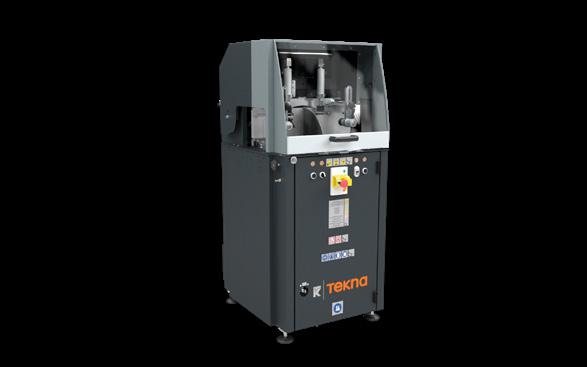

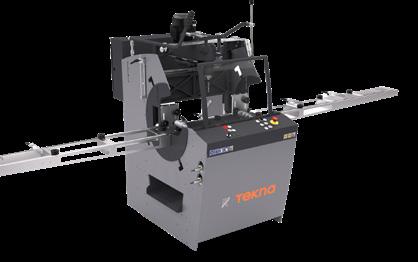

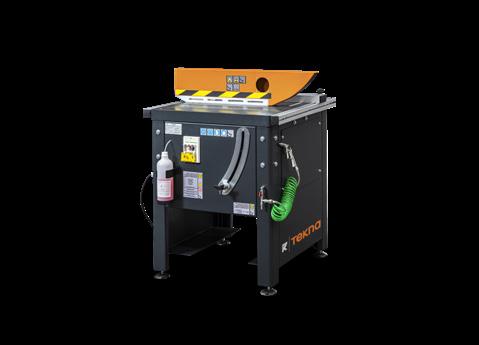

TKE 305 EA

Troncatrice monotesta a lama ascendente per taglio a 90°. Può essere configurata con lame di quattro diversi diametri, l’avanzamento della lama è elettrico a CN. Può essere dotata di inverter, per controllare la velocità di rotazione della lama per una migliore regolazione. Può essere dotata anche di un magazzino automatico di caricamento barre e di unità di foratura personalizzate. Predisposizione per Industry 4.0.

IDEALE PER APPLICAZIONI INDUSTRIALI

LAMA DA 350, 450, 550 E 650 mm

TAGLIO RIPETIBILE E AFFIDABILE

CARICAMENTO AUTOMATICO DELLE BARRE

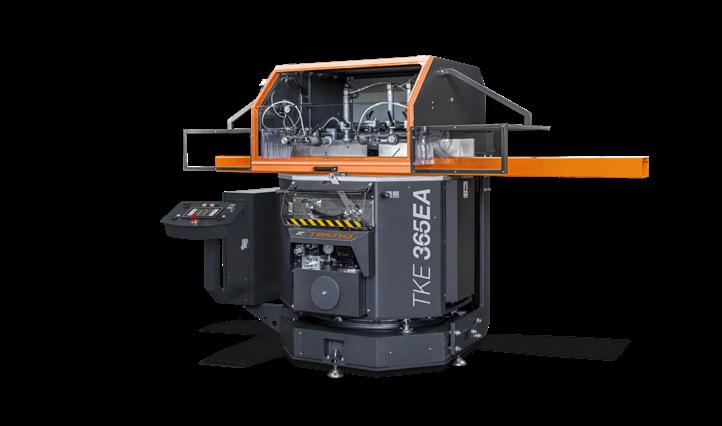

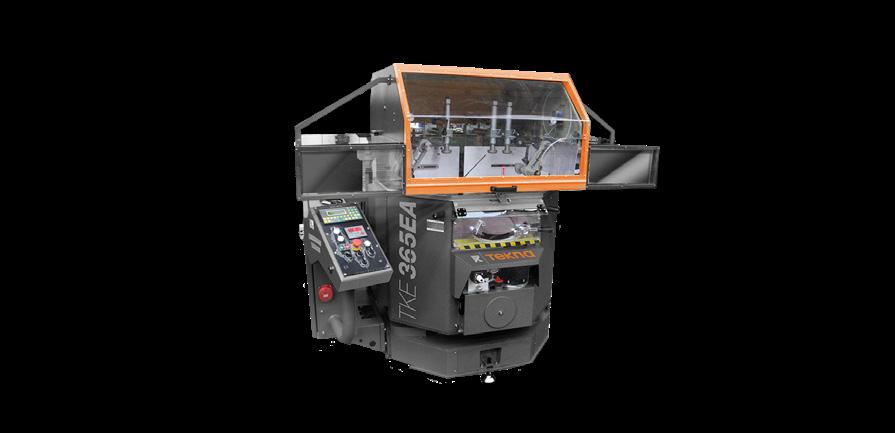

TKE 365 EA

Macchina troncatrice monotesta a lama ascendente, con rotazione automatica a CN dell’asse verticale e inclinazione idraulica dell‘asse orizzontale. Taglio con impostazioni angolari da 90° a 22°30’ (sinistra e destra) sull‘asse verticale e da 90° a 35° (solo destra) sull’asse orizzontale. Dotata di visualizzazione digitale della posizione per l’asse orizzontale.

MT 21

LAMA DA 650 mm TAGLIO COMPOSTO AMPIO DIAGRAMMA DI TAGLIO DESIGN ROBUSTO ED ERGONOMICO

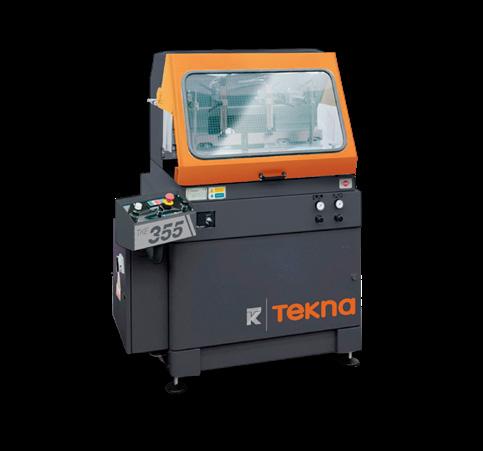

TKE 355 PA - 350 PA - 345 PA

Troncatrice monotesta a lama ascendente, con carico sul lato sinistro, in grado di eseguire tagli da 20° a sinistra a 20° a destra e ad angoli intermedi.

LAMA DA 450, 500, 550 mm

VELOCITÀ DI ROTAZIONE DELLA LAMA

REGOLABILE

COMPATIBILE CON IL SISTEMA DI FERMI DI

MISURA ELETTRONICI

CONTROLLO SEMPLICE E INTUITIVO

TKE 340 PA

Troncatrice monotesta a lama ascendente, con carico sul lato sinistro, in grado di eseguire tagli da 15° a sinistra a 15° a destra e ad angoli intermedi.

LAMA DA 400 mm

VELOCITÀ DI ROTAZIONE DELLA LAMA

REGOLABILE

COMPATIBILE CON IL SISTEMA DI FERMI DI

MISURA ELETTRONICI

CONTROLLO SEMPLICE E INTUITIVO

MT 23

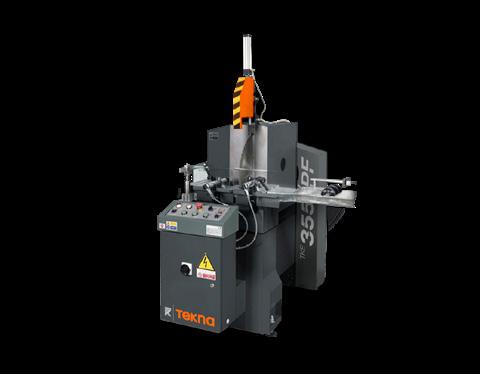

TKE 355 PF - 345 PF

Troncatrice monotesta con avanzamento lama frontale e carico sul lato sinistro, inclinazione pneumatica su due lati della testa di taglio in posizioni fisse: 45° verso sinistra, 90°, 45° e 22°30’ verso destra. Uno speciale fermo meccanico permette anche il taglio ad angoli intermedi.

FERMI MECCANICI PER ANGOLI INTERMEDI

SISTEMA DI BLOCCAGGIO ORIZZONTALE

LAMA DA 450 O 550 mm

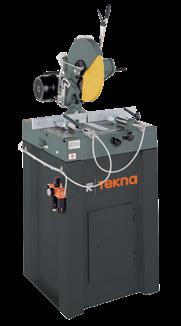

TKE 340 SD

Troncatrice monotesta a lama discendente con carico sul lato sinistro, rotazione della testa di taglio a 45° (sinistra e destra) e inclinazione manuale di 45° rispetto all’asse orizzontale.

TAGLIO MANUALE DESIGN ERGONOMICO

MT 25

LAMA DA 400 mm

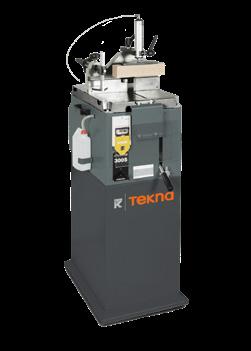

TKE 330 SA - 330 MA

Troncatrice monotesta a lama ascendente progettata per tagli a 90°, 45° a sinistra e a destra e ad angoli intermedi.

LAMA DA 300 mm

TAGLIO MANUALE

MORSE VERTICALI E ORIZZONTALI

TKE 335 R

Rifilatrice monotesta con lama ascendente, per profilati estrusi e lastre piane di alluminio. La struttura particolarmente robusta consente un taglio ben definito e accurato e garantisce un perfetto parallelismo tra le facce dei profili. Inoltre, può essere dotata di rulliere di supporto profilo per aumentarne la versatilità.

BATTUTA REGOLABILE

MT 27

LAMA DA 350 mm ALTEZZA MASSIMA DI RIFILATURA 120 mm

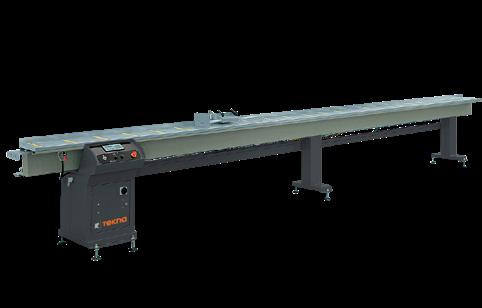

MICROBO

Sistema di misurazione e di verifica del supporto profilo con movimento del blocco tramite motore a C.C. e lettura dell’encoder elettronico. Tolleranza di ripetibilità della misurazione ± 0.3 mm.

FERMO MVFERMO VIS

Sistema di misurazione e di verifica del supporto profilo con posizionamento del finecorsa tramite volantino e lettura della quota sul display digitale. Tolleranza di posizionamento ± 0.5 mm.

GESTIONE DELLE LISTE DI TAGLIO

FERMO DI SOLLEVAMENTO PNEUMATICO DEL PEZZO

DISPONIBILI VERSIONI CON 2 LUNGHEZZE

(7.200 - 4.200 mm)

PORTA USB E LAN RJ45

VISUALIZZATORE DIGITALE MV

IL LETTORE DIGITALE VIS CONSENTE LA

RIPROGRAMMAZIONE DEL POSIZIONAMENTO

DISPONIBILI VERSIONI CON 2 LUNGHEZZE

(5.780 - 3.780 mm)

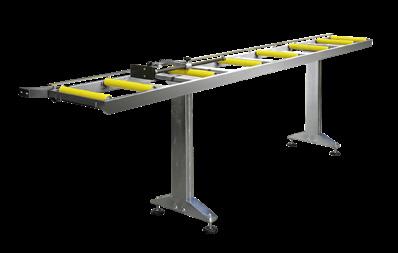

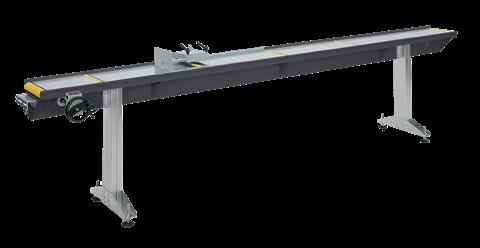

RULLIERE DI CARICO E SCARICO

Struttura in tubolare di acciaio con piedini regolabili e rulli in acciaio rivestito in PVC. Rulliere lunghe 3.500 mm con rulli di 240 mm, o lunghe 4.000 mm con rulli di 440 mm. Rulliere di scarico dotate di asta metrica e blocco di misurazione.

ADATTA PER IL COLLEGAMENTO A TUTTE LE

MACCHINE MT

FACILE INSTALLAZIONE

DESIGN ROBUSTO

MT 29

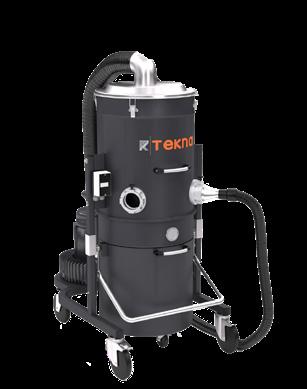

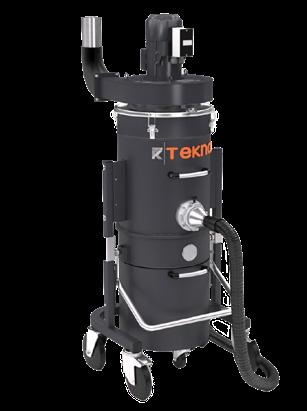

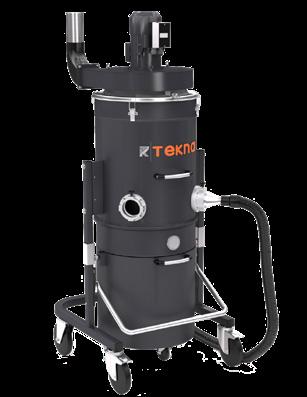

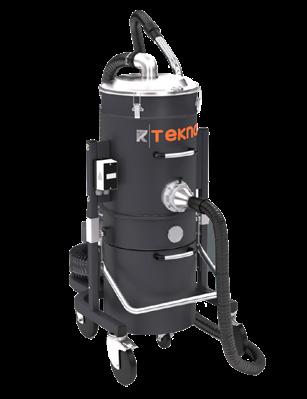

ASPIRATORI PROFESSIONALI

Aspiratori per trucioli e scarti di alluminio, acciaio e PVC, progettati per la pulizia di macchine e ambiente di lavoro o per estrarre i trucioli dalle unità di lavoro che richiedono elevati valori di vuoto. L’utilizzo di un sistema di ventilazione/ turbina a condotto laterale ad alta depressione rende questi prodotti adatti a diverse esigenze di estrazione. Dotati di un filtro antistatico, possono gestire l’estrazione di trucioli in alluminio, acciaio e PVC e sono dotati di serie di un serbatoio di raccolta a sgancio rapido montato su ruote.

MG2-T

POTENZA MOTORE 2,2 KW

VERSIONE A TURBINA CON SILENZIATORE

1 BOCCA DI ASPIRAZIONE

FILTRO A SACCO ANTISTATICO

MG2-V

POTENZA MOTORE 1,5 KW

VERSIONE CON VENTILAZIONE CON SILENZIATORE

1 BOCCA DI ASPIRAZIONE

FILTRO A SACCO ANTISTATICO

AVVIO AUTOMATICO TRAMITE

COLLEGAMENTO ELETTRICO ALLA

MACCHINA

MG2-TP

POTENZA MOTORE 5,5 KW

VERSIONE A TURBINA CON SILENZIATORE

2 BOCCHE DI ASPIRAZIONE

FILTRO A CARTUCCIA ANTISTATICO

POTENZA MOTORE 4 KW

IDEALE PER CENTRI DI LAVORO DA PANNELLO

1 BOCCA DI ASPIRAZIONE

FILTRO A SACCO ANTISTATICO

AVVIO AUTOMATICO DALLA MACCHINA

MG4-V

MG8-T MG4-VP

POTENZA MOTORE 2,2 KW

VERSIONE CON VENTILAZIONE CON SILENZIATORE

2 BOCCHE DI ASPIRAZIONE

FILTRO A SACCO ANTISTATICO

AVVIO AUTOMATICO TRAMITE

COLLEGAMENTO ELETTRICO ALLA

MACCHINA

POTENZA MOTORE 2,2 KW

VERSIONE CON VENTILAZIONE CON SILENZIATORE

2 BOCCHE DI ASPIRAZIONE

FILTRO A SACCO ANTISTATICO

AVVIO AUTOMATICO DALLA MACCHINA

MG 31

TKE 158 N TKE 158 S

Pantografo a 2 assi controllati, ideale per lavorazioni su pro lati di alluminio, PVC e acciaio fino a 2 mm, possibilità di lavorare acciaio inox (optional). Il piano di lavoro rotante su 4 facce permette di aumentare la velocità d’esecuzione e la precisione. Cambio rapido utensile ISO 30. Protezione a comando pneumatico della zona di lavoro.

2 ASSI CNC

ROTAZIONE DEL PEZZO IN 4 POSIZIONI PREDEFINITE

BATTUTE DI RIFERIMENTO A REGOLAZIONE MANUALE

MORSE A CONTROLLO PNEUMATICO

PER APPLICAZIONI CON ALU E ACCIAIO

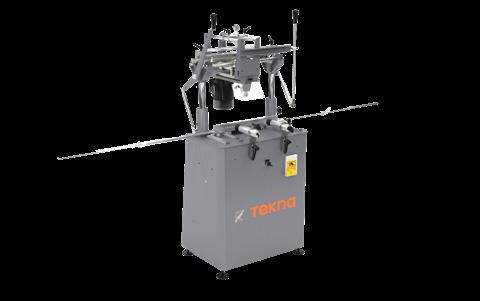

Pantografo monotesta a controllo manuale con sistema di bloccaggio pneumatico e movimento di traslazione della testa controllato da una leva indiretta. Capacità di lavorare acciaio fino a 2 mm e acciaio inox (opzionale) fino a 2 mm. Dotato di un sistema di morse su un piano con superficie rotante, la macchina lavora 4 facce del profilo eseguendo una rotazione dei settori da 270° a 90°.

MOTORE CON INVERTER 1,1 KW

ROTAZIONE DEL PEZZO

CAMBIO RAPIDO DELL‘UTENSILE

PER APPLICAZIONI CON ALU E ACCIAIO

TKE 158

Pantografo monotesta a comando manuale con morse pneumatiche e traslazione della testa di taglio tramite leva indiretta. La velocità di rotazione dell‘utensile può essere modificata con l’azionamento elettronico a velocità variabile per permettere la lavorazione fino a 2 mm e migliorare la qualità della fresatura, prolungando la vita utile dell’utensile. Piano di lavoro antigraffio.

TKE 151S

Pantografo monotesta a comando manuale con ampia corsa in altezza e movimento di traslazione testa con impugnatura o leva indiretta. Possibilità di eseguire lavorazioni passanti senza girare il pezzo. Tastatore a comando manuale.

MOTORE CON INVERTER 1,1 KW

POSIZIONE DEL PEZZO FISSA

CAMBIO RAPIDO DELL‘UTENSILE

PER APPLICAZIONI CON ALU E ACCIAIO

POTENZA MOTORE 0,75 KW

POSIZIONE DEL PEZZO FISSA

MORSE ORIZZONTALI

SOLO PER APPLICAZIONI CON ALU

F 33

TKE 162 M

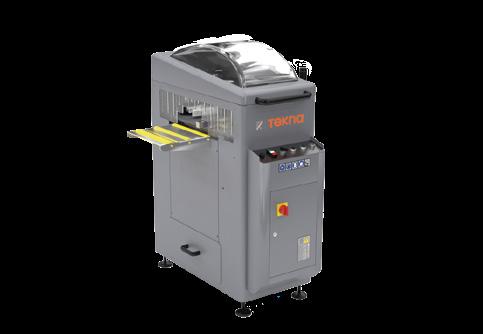

Intestatrice orizzontale ad avanzamento manuale. Fresatura fuori squadro +45° / 90° / -45°. Alta velocità di rotazione utensile per migliorare la qualità della lavorazione. Cambio rapido del gruppo frese con comando pneumatico. Piano di lavoro antigraffio. Zona lavoro integralmente carenata ad ampia visibilità interna.

TKE 160 M

Intestatrice orizzontale ad avanzamento manuale. Fresatura in squadro a 90°. Cambio rapido del gruppo frese con comando a leva. Piano di lavoro antigraffio. Protezione integrale zona lavoro.

MOTORE AUTOFRENANTE 1,5 KW

CORSA DA 320 mm

RULLIERA DI SUPPORTO PROFILO

AVANZAMENTO MANUALE

MOTORE AUTOFRENANTE 1,1 KW

CORSA DA 290 mm

AVANZAMENTO MANUALE

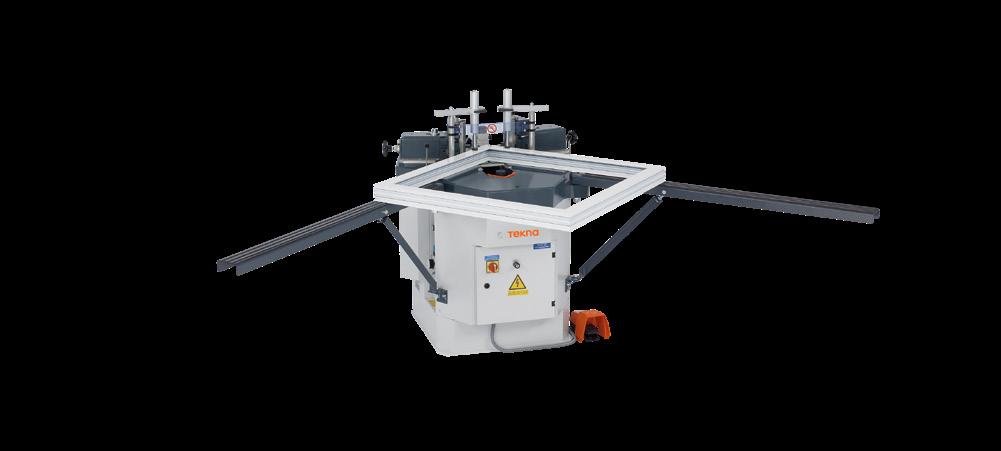

ITACA SOLUTION

Cianfrinatrice per la chiusura di angoli nei profilati di alluminio di porte, finestre e facciate. La macchina è controllata da un sistema elettronico in grado di memorizzare le coordinate di cianfrinatura. Queste informazioni sono necessarie al sistema di gestione per il posizionamento automatico della forcella di riferimento dei profilati e degli utensili di cianfrinatura. La forca e gli utensili si posizionano automaticamente.

TKE 259

Macchina per l‘applicazione del sigillante sulle sezioni dei profilati prima del loro assemblaggio con squadrette. L‘ulitizzo di questa soluzione contribuisce ad aumentare notevolmente la qualità del serramento dal punto di vista estetico, nella protezione all‘innesco di corrosioni e nel miglioramento delle prestazioni in termini di barriera al passaggio di aria.

ADATTA PER PORTE, FINESTRE E FACCIATE

POSIZIONAMENTO AUTOMATICO DELLA FORCA E

DEGLI UTENSILI

DESIGN ROBUSTO ED AFFIDABILE

ALIMENTAZIONE PNEUMATICA

DIMENSIONE PIASTRE SIGILLANTI 150X130 mm

SIGILLANTE RESISTENTE ALL’INVECCHIAMENTO

COMANDO A PEDALE

F 35

SOFTWARES PER CENTRI DI LAVORO E DI TAGLIO

Per la gestione dei Centri di lavoro, Emmegi offre una vasta gamma di software: CAMplus, Shape, DriverCL, DriverCAD, Time-X, Mac-X; complementari e integrati tra loro. I software sopra elencati consentono di definire rapidamente tutte le lavorazioni da eseguire sul pezzo e di passare alla fase di produzione in pochi minuti e in maniera semplice e immediata, grazie all’interfaccia intuitiva. Più precisamente, CAMplus permette di programmare la lavorazione graficamente in 3D, visualizzando il profilo e l’utensile. Il software include le figure più ricorrenti (fori, asole, rettangoli, ecc.) che possono essere ampliate con Shape, utilizzato per definire qualsiasi percorso utensile. Per chi lavora nel campo dei serramenti, CAMplus è completamente integrato con il programma FP Pro di Emmegisoft ed è interfacciato con i software più comuni sul mercato tramite DriverCL. Per i progettisti che utilizzano programmi CAD 3D (Autodesk Inventor, SolidWorks, ecc.), DriverCAD consente di riconoscere automaticamente la lavorazione, con una significativa riduzione dei tempi di programmazione e del tasso di errore. I moduli aggiuntivi

CAMplus, DriverCL e DriverCAD semplificano il collegamento tra ufficio e officina. SolidCut è un driver CAD specifico per macchine di taglio; con questo software per ufficio è possibile importare file STEP singoli, multipli o assemblati. Il codice del profilo e altre informazioni, quali la lunghezza e gli angoli di taglio, possono essere riconosciuti automaticamente generando una lista di taglio da inviare alla macchina. Adatto per TKE 554 e TKE 553. Time-X è lo strumento proposto per effettuare stime e calcolare in anticipo il tempo di lavorazione del pezzo. MAC-X è un software basato sul Web che permette di visualizzare e monitorare le attività produttive svolte da una o più macchine automatiche e/o stazioni manuali in tempo reale, ottenendo un report completo del ciclo produttivo. Tutti questi software vengono poi completati, sulla macchina, dalla interfaccia operatore HDrill, semplice e chiara, che fornisce, in modo efficiente e immediato, tutte le informazioni necessarie per l‘utilizzo della macchina.

CN6

Il software di base Controllo Numerico, per mezzo del quale tutte le funzioni del Centro di Lavoro vengono controllate tramite una interfaccia basata su finestre, comprende l’interfaccia grafica operatore (HMI, Human Machine Interface) dove vengono visualizzate tutte le variabili, sia di programmazione che utente, relative al Centro.

TK CADX

TK CadX è un modulo software opzionale di TK Cam che permette di importare modelli 3D ed identificare le lavorazioni eseguibili da una macchina a controllo numerico.

SLW SELF-LEARNING TK CAM ALPHACAM

Licenza d’uso software SLW (Self Learning for Windows), completo di librerie macro aggiuntive, per la creazione da ufficio di programmi di lavorazione.

Pacchetto opzionale software 3D CAD/CAM, che permette la generazione di programmi ISO attraverso una programmazione grafica tridimensionale.

Alphacam è un software opzionale 2D/3D CAD/CAM che, partendo da un disegno CAD, permette di generare programmi di lavorazione in linguaggio ISO compatibili con il CN Fanuc mediante l’inserimento di informazioni relative alle lavorazioni desiderate.

SW 37

HDRILL

Interfaccia operatore di nuova generazione, specificatamente progettato per monitor di ampie dimensioni con orientamento verticale, ottimizzato per l’uso mediante touch screen.

SHAPE 3D

Disponibile per centri di lavoro a 5 assi, Shape 3D aggiunge alle funzioni di Shape la possibilità di lavorare su facce curve del profilo, utilizzando le funzioni di fresatura 5 assi in continuo.

CAM PLUS

Sistema CAD/CAM 3D specifico per la programmazione dei centri di lavoro Emmegi, è caratterizzato da prestazioni estremamente elevate integrate in un’interfaccia di uso estremamente semplice. La programmazione delle lavorazioni è basata su di un ambiente grafico con visualizzazione 3D.

SHAPE

Nato come strumento per la programmazione di figure speciali, oggi Shape si è evoluto aggiungendo alle prestazioni di base la gestione di utensili speciali come flow drill, creatore, thriller, punta-maschio. Permette inoltre l’esecuzione di fresature interpolate su tre assi, con sfondamenti inclinati ed elicoidali.

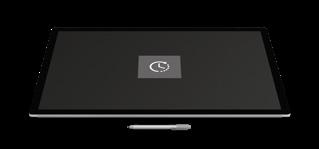

TIME-X MAC-X

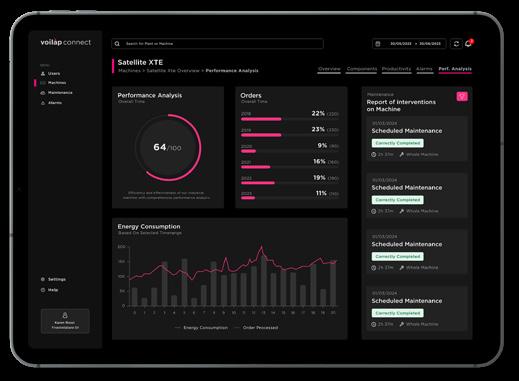

Software web per la visualizzazione in tempo reale e il monitoraggio delle attività di produzione svolte da una o più macchine automatiche e/o postazioni manuali.

TIME-X è lo strumento di preventivazione, reso disponibile nell’ambito della suite di CAMPLUS, per calcolare in anticipo il tempo di lavorazione pezzo. Per macchine che lavorano pezzi pretagliati, TIME-X preventiverà il tempo di lavoro del pezzo o dei pezzi caricati nell’ambito di una zona di lavoro.

DRIVER CAD

Driver-cad, modulo aggiuntivo di CAMPLUS, è il software che permette l‘importazione dei formati “STEP” e “ACIS-SAT” da programmi CAD3D quali Autodesk Inventor, Solidworks, etc..

DRIVER CL SOLID CUT

DRIVER-CL, modulo aggiuntivo di CAMPLUS, è il software che interfaccia con software per il serramento, software gestionali e software CAD/ CAM.

Driver CAD per macchine da taglio per importare file multipli o a passo singolo.
