CL SECTION TKE 985 4 TKE 984 6 TKE 955 8 TKE 954 10 TKE 944 - TKE 943 12 TKE 783 - TKE 743 13 CT SECTION TKE 800 - TKE 801 14 TKE 802 15 DT SECTION TKE 554 16 TKE 553 17 TKE 552 18 TKE 551 19 MT SECTION TKE 305 EA 20 TKE 365 EA 21 TKE 355PA - 350PA - 345PA 22 TKE 340PA 23 TKE 355PF - 345PF 24 TKE 340SD 25 TKE 330SA - 330MA 26 TKE 335R 27 MICROBO - FERMO MV - FERMO VIS 28 Zufuhr- und abfuhr-rollenbahnen 29 MG SECTION MG 30 F SECTION TKE 158 N - TKE 158 S 32 TKE 158 - TKE 151 S 33 TKE 162M - TKE 160M 34 ITACA SOLUTION - TKE 259 35 SOFTWARES Softwares 36

— INHALTSVERZEICHNIS

TKE 985

Bearbeitungszentrum mit 5 CNC-Achsen und einem verfahrbaren Portal für Fräs- und Bohrbearbeitungen, Gewindeschneiden und Schneiden von/an Stäben oder großen Stücken aus Aluminium, PVC und Stahl. Die Hochleistungsfrässpindel (10 kW/S1) mit Werkzeugaufnahme HSK-63F ermöglicht Bearbeitungen, auch unter höchsten Beanspruchungen, mit optimalen schnell erzielbaren und präzisen Resultaten. Zusätzlich zum festen Werkzeugmagazin mit 14 Plätzen an der linken Seite der Maschine kann ein zweites Magazin mit 14 Plätzen auf der anderen Seite der Maschine vorhanden sein

oder dieses kann durch ein einziges motorisiertes Magazin mit 14 Plätzen ersetzt werden, das dank seiner eigenen NCAchse in beiden Arbeitsbereichen dem verfahrbaren Portal folgt. Die Maschine kann auch im Pendelbetrieb verwendet werden, um die Stillstandzeiten der Maschine auf ein Minimum zu reduzieren. Die Schutzabdeckung des Portals schützt nicht nur den Bediener, sondern ermöglicht auch eine Reduzierung der Geräuschauswirkung auf die Umwelt. Auslegung für Industry 4.0.

AUTOMATISCHE

POSITIONIERUNG der SPANNEINRICHTUNGEN 5 CNC achsen

über X-Achse mit verfahrbarem Portal

pendelbetrieb

verfügbar

Robustes Design

ISO-

PROGRAMMIERUNG

ideal für INDUSTRIELLE ANWENDUNGEN

Version 8.2 m

Version 10.2 m

CL 5

TKE 984

Bearbeitungszentrum mit 4 CNC-Achsen und einem verfahrbaren Portal für Bohr- und Fräsbearbeitungen, Gewindeschneiden und Schneiden von/an Stäben oder Stücken aus Aluminium, PVC und Stahl. Mit der HochleistungsFrässpindel (9 kW) mit Werkzeugaufnahme HSK-63F können Bearbeitungen mit höchster Präzision und Geschwindigkeit auch unter schweren Belastungen durchgeführt werden. Zusätzlich zum festen Werkzeugmagazin mit 14 Plätzen an der linken Seite der Maschine kann ein zweites Magazin mit 14 Plätzen auf der anderen Seite der Maschine vorhanden sein

mit verfahrbarem Portal

über X-Achse

ISOPROGRAMMIERUNG

Version 6.7 m

Version 8.4 m

CL 7

pendelbetrieb verfügbar GROSSER ARBEITSBEREICH 4 CNC achsen

AUTOMATISCHE POSITIONIERUNG der SPANNEINRICHTUNGEN

TKE 955

CNC-Bearbeitungszentrum mit 5 Achsen und verfahrbarem Portal für Fräs- und Bohrbearbeitungen sowie Gewindeschneiden zwischen -90° und +90° an Stäben oder Stücken aus Aluminium, PVC und Stahl. Die neue Schutzkabine wurde entwickelt, um maximale Funktionalität, Zugänglichkeit, Schallschutz und Helligkeit mit den Anforderungen an Sicherheit und Ergonomie zu verbinden. Mit der HochleistungsFrässpindel (11 kW) können auch unter schweren Belastungen Bearbeitungen mit ausgezeichneten Ergebnissen durchgeführt

werden. Das in das verfahrbare Portal integrierte Werkzeugmagazin bietet Platz für 10 Werkzeuge; ein zweites Magazin verfügt über zwei Positionen für ein Sägeblatt mit Durchmesser 400 mm und ein zweites mit Durchmesser 180 mm. TKE 955 funktioniert in zwei verschiedenen Betriebsarten: Einzonenbetrieb für die Bearbeitung ganzer Stangen mit einer maximalen Länge von 7 m in einem einzigen Arbeitsbereich; Pendelbetrieb für das Anfertigen mehrerer Stücke in beiden Arbeitsbereichen. Auslegung für Industry 4.0.

Positioniergeschwindigkeit des verfahrbaren Portals

125 m/min

5 CNC -Achsen Zweckmäßige, zugängliche und schallisolierte Kabine

mit verfahrbarem Portal

Automatische Positionierung der Spanneinrichtungen über die Parallel-Bearbeitung von

ZWEI PROFILEN

UNABHÄNGIGEN

ACHSEN H und P

Version 7 m

Version 9 m

CL 9

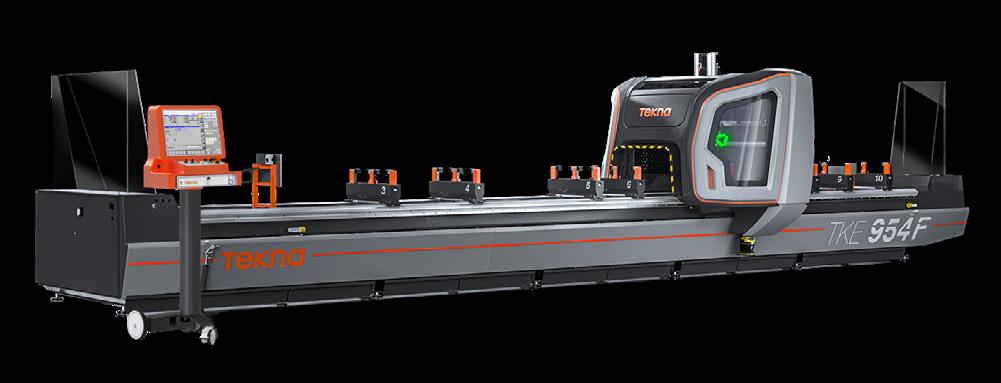

TKE 954

CNC-Bearbeitungszentrum mit 4 Achsen und verfahrbarem Portal für Fräs- und Bohrbearbeitungen sowie Gewindeschneiden zwischen -90° und +90° an Stäben oder Stücken aus Aluminium, PVC und Stahl. Die neue Schutzkabine wurde entwickelt, um maximale Funktionalität, Zugänglichkeit, Schallschutz und Helligkeit mit den Anforderungen an Sicherheit und Ergonomie zu verbinden. Mit der Hochleistungs-Frässpindel (8,5 kW) können auch unter schweren Belastungen Bearbeitungen mit ausgezeichneten Ergebnissen durchgeführt werden. Das in das

verfahrbare Portal integrierte Werkzeugmagazin mit 12 Plätzen verfügt über zwei spezifische Positionen für ein Sägeblatt mit einem Durchmesser von max. 250 mm und einen Winkelkopf. TKE 954 funktioniert in zwei Betriebsarten: Einzonenbetrieb für die Bearbeitung ganzer Stangen mit einer maximalen Länge von 7 m in einem einzigen Arbeitsbereich; Pendelbetrieb für das Anfertigen mehrerer Stücke in beiden Arbeitsbereichen. Auslegung für Industry 4.0.

Positioniergeschwindigkeit des verfahrbaren Portals

125 m/min

4 CNC -Achsen mit verfahrbarem Portal

Zweckmäßige, zugängliche und schallisolierte Kabine

Parallel-Bearbeitung von

Automatische Positionierung der Spanneinrichtungen über die ZWEI PROFILEN

UNABHÄNGIGEN ACHSEN H und P

Version 7 m

CL 11

TKE 944 TKE 943

CNC-Bearbeitungszentrum mit 4 Achsen und verfahrbarem Portal für Fräs- und Bohrbearbeitungen sowie Gewindeschneiden mit beliebiger Gehrung zwischen -90° und +90° an Stäben oder Stücken aus Aluminium, PVC und Stahl. Die Schutzabdeckung des Portals schützt nicht nur den Bediener, sondern ermöglicht auch eine Reduzierung der Geräuschauswirkung auf die Umwelt. Auslegung für Industry 4.0.

LUFTGEKÜHLTE 8,5 KW-FRÄSSPINDEL

AUTOMATISCHES WERKZEUGMAGAZIN MIT 12

PLÄTZEN

BIS ZU 16 PNEUMATISCHEN SPANNEINRICHTUNGEN

VERSION 4 m; VERSION 7 m

Bearbeitungszentrum mit 3 CNC-Achsen und einem verfahrbaren Portal für Bohr- und Fräsbearbeitungen und Gewindeschneiden von/an Stäben oder Stücken aus Aluminium, PVC und Stahl. Die Schutzabdeckung des Portals schützt nicht nur den Bediener, sondern ermöglicht auch eine Reduzierung der Geräuschauswirkung auf die Umwelt. Auslegung für Industry 4.0.

LUFTGEKÜHLTE 5,5 KW-FRÄSSPINDEL

AUTOMATISCHES WERKZEUGMAGAZIN MIT 12

PLÄTZEN

BIS ZU 16 PNEUMATISCHEN SPANNEINRICHTUNGEN

VERSION 4 m; VERSION 7 m

TKE 783

Vertikales CNC-Bearbeitungszentrum mit 3 gesteuerten Achsen, gekennzeichnet durch ein Spannsystem, das aus luftdurchlässigen Oberflächen besteht. Es ist möglich, interpolierte BohrFräsbearbeitungen an Verbundplatten, Platten und Blechen aus Aluminium, Stahl, Edelstahl, Titan und Aluminium-Profilen durchzuführen. Auslegung für Industry 4.0.

TKE 743

Vertikales CNC-Bearbeitungszentrum mit 3 gesteuerten Achsen, gekennzeichnet durch ein Spannsystem, das aus luftdurchlässigen Oberflächen besteht. Es ist möglich, Bohr-Fräsbearbeitungen an Verbundplatten, Platten und Blechen aus Aluminium und Stahl vorzunehmen. Auslegung für Industry 4.0.

FRÄSSPINDEL MIT 10 KW

WERKZEUGMAGAZIN MIT 19 PLÄTZEN ODER

REVOLVER-WERKZEUGMAGAZIN MIT 10 PLÄTZEN

AN BORD DES WAGENS

X = 4140; 6 440 mm; Y = 2000 mm

5-SEITIGE BEARBEITUNG MIT WINKELKOPF

FRÄSSPINDEL MIT 10 KW

FESTES WERKZEUGMAGAZIN MIT 12 PLÄTZEN X = 4000; 5000 mm; Y = 1600 mm

CL 13

TKE 800

Halbautomatisches Sägezentrum mit 2 CNC-gesteuerten Achsen zum Schneiden von Profilen aus Aluminium, PVC und Leichtmetalllegierungen. Diese Maschine ist für Schnitte mit Winkeln von 45° bis 135° oder von 22°30’ bis 157°30’ bestimmt. Lieferbar mit horizontalen oder vertikalen Bohreinheiten. Auslegung für Industry 4.0.

TKE 801

Automatisches Sägezentrum mit 3 CNC-gesteuerten Achsen zum Schneiden von Profilen aus Aluminium, PVC und Leichtmetalllegierungen. Kappschnitte sind an beiden Profilseiten möglich. Diese Maschine ist für Schnitte mit Winkeln von 45° bis 135° oder von 22°30’ bis 157°30’ bestimmt. Automatisches Entlademagazin. Auslegung für Industry 4.0.

SÄGEZENTRUM MIT 2 CNC-ACHSEN

HORIZONTALES SÄGEBLATT 550 mm

AUTOMATISCHE EINSTELLUNG DES SCHNITTWINKELS

VOLLSCHUTZ DES SCHNITTBEREICHS

SÄGEZENTRUM MIT 3 CNC-ACHSEN

HORIZONTALES SÄGEBLATT 550 mm

AUTOMATISCHES ENTLADEMAGAZIN

VOLLSCHUTZ DES SCHNITTBEREICHS

TKE 802

SÄGEZENTRUM MIT 3 CNC-ACHSEN

HORIZONTALES SÄGEBLATT 550 mm

AUTOMATISCHES LADEN DER STÄBE

AUTOMATISCHES ENTLADEMAGAZIN

VOLLSCHUTZ DES SCHNITTBEREICHS

CT 15

TKE 554

Doppelgehrungssäge mit 3 gesteuerten Achsen mit automatisch verfahrbarem Kopf und Verwaltung der Winkel im Bereich zwischen 15° außen bis 45° innen. Der

Sägeblattvorschub erfolgt mittels hydropneumatischen Zylindern. Sägeblatt 550 mm Erhältlich mit Nutzschnitt mit einer Länge von 5 m. Auslegung für Industry 4.0.

3 CNC-ACHSEN

SÄGEBLÄTTER MIT Ø 550 mm

AUTOMATISCHE LOKALE SCHUTZVORRICHTUNGEN

ERGONOMISCHES LADEN DES PROFILS

7 ZOLL-TOUCHSCREEN-MONITOR

TKE 553

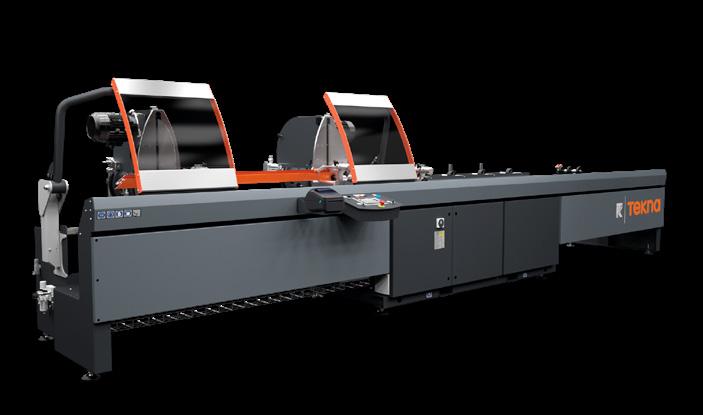

Doppelgehrungssäge mit 3 gesteuerten Achsen mit automatisch verfahrbarem Kopf und Verwaltung der Winkel im Bereich zwischen 15° außen bis 45° innen. Der Sägeblattvorschub erfolgt mittels hydropneumatischen Zylindern. Sägeblatt 550 mm Mit 5 m oder 6 m Nutzschnittlänge erhältlich. Auslegung für Industry 4.0.

SÄGEBLÄTTER MIT Ø 550 mm

AUTOMATISCHE LOKALE SCHUTZVORRICHTUNGEN

INTUITIVE TOUCHSCREEN-SCHNITTSTELLE

ROBUSTES DESIGN

DT 17

3 CNC-ACHSEN

TKE 552

Doppelgehrungssäge mit automatischer Verfahrbewegung des beweglichen Sägeaggregats über einen von einer numerischen Steuerung gesteuerten Brushless-Motor. Pneumatisch

gesteuerte Neigung der Sägeaggregate von 90° auf 22°30’ (nach außen) auf zwei festen Positionen oder mit einem optionalen mechanischem Einstellsystem der Zwischenwinkel.

Auslegung für Industry 4.0.

1 CNC-ACHSE

SÄGEBLÄTTER MIT Ø 550 mm

AUTOMATISCHE LOKALE

SCHUTZVORRICHTUNGEN

ERGONOMISCHES LADEN DES PROFILS

7 ZOLL-TOUCHSCREEN-MONITOR

TKE 551

Doppelgehrungssäge mit 1 gesteuerter Achse mit pneumatischer Neigung der Köpfe von 90° bis 22°30’ nach außen. Die Zwischenwinkel können durch einen mechanischen Anschlag erhalten werden. Der Sägeblattvorschub erfolgt mittels hydropneumatischen Zylindern. Sägeblatt 550 mm Nutzschnitt - Länge 4 m und 5 m. Auslegung für Industry 4.0.

1 CNC-ACHSE

SÄGEBLÄTTER MIT Ø 550 mm

AUTOMATISCHE LOKALE

SCHUTZVORRICHTUNGEN

5,7 ZOLL-TOUCHSCREEN-MONITOR

DT 19

TKE 305 EA

Einkopfsäge mit von unten kommendem Sägeblatt für 90°-Schnitte Kann mit Sägeblättern mit vier verschiedenen Durchmessern konfiguriert werden, der Sägeblattvorschub wird elektrisch von der CNC gesteuert. Kann mit einem Inverter ausgestattet werden, der die Drehzahl des Sägeblatts kontrolliert, um eine bessere Einstellung zu erhalten. Kann auch mit einem automatischen Stablademagazin und kundenspezifisch ausgelegten Bohreinheiten ausgestattet werden. Auslegung für Industry 4.0.

IDEAL FÜR INDUSTRIELLE ANWENDUNGEN

SÄGEBLATT MIT 350, 450, 550 UND 650 mm

WIEDERHOLBARER UND ZUVERLÄSSIGER

SCHNITT

AUTOMATISCHE STABBESCHICKUNG

TKE 365 EA

Einkopfsäge mit von unten kommendem Sägeblatt, automatischer CNC-gesteuerter Drehung der vertikalen Achse und hydraulischer Neigung der horizontalen Achse. Schnitt mit Gehrungseinstellungen von 90° bis 22°30‘ (links und rechts) auf der vertikalen Achse und von 90° bis 35° (nur rechts) auf der horizontalen Achse. Mit Digitalanzeige der Position für die horizontale Achse.

SCHIFTERSCHNITT

UMFASSENDES SCHNITTDIAGRAMM

ROBUSTES UND ERGONOMISCHES DESIGN

MT 21

SÄGEBLATT 650 mm

TKE 355 PA - 350 PA - 345 PA

Einkopfsäge mit von unten kommendem Sägeblatt mit linksliegender Ladeseite. Mit ihr können Sie Schnitte von 20° links bis 20° rechts sowie Zwischengehrung ausführen.

SÄGEBLATT MIT 450, 500, 550 mm

REGULIERBARE SÄGEBLATTDREHZAHL

KOMPATIBEL MIT DEM SYSTEM DER ELEKTRONISCHEN LÄNGENANSCHLÄGE

EINFACHE UND INTUITIVE STEUERUNG

TKE 340 PA

Einkopfsäge mit von unten kommendem Sägeblatt mit linksliegender Ladeseite. Mit ihr können Sie Schnitte von 15° links bis 15° rechts sowie Zwischengehrung ausführen.

SÄGEBLATT 400 mm

REGULIERBARE SÄGEBLATTDREHZAHL

KOMPATIBEL MIT DEM SYSTEM DER ELEKTRONISCHEN LÄNGENANSCHLÄGE

EINFACHE UND INTUITIVE STEUERUNG

MT 23

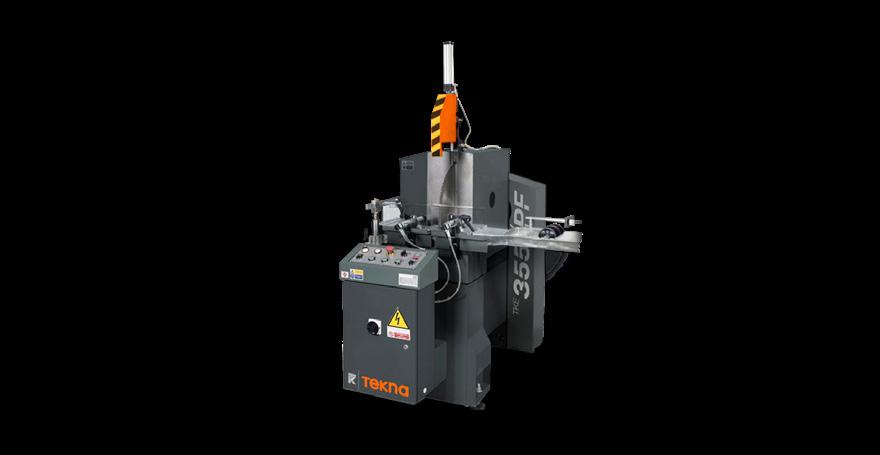

TKE 355 PF - 345 PF

Einkopfsäge mit frontal nach vorne ausfahrendem Sägeblatt und Lademöglichkeit auf der linken Seite, mit pneumatischer Neigefunktion an beiden Seiten des Sägeaggregats in festen Positionen: 45° nach links und 90°, 45° und 22°30’ nach rechts. Ein spezieller mechanischer Anschlag ermöglicht auch das Schneiden mit Zwischengehrungen.

SÄGEBLATT MIT 450 ODER 550 mm

MECHANISCHE ANSCHLÄGE FÜR

ZWISCHENGEHRUNGEN

HORIZONTALES EINSPANNSYSTEM

TKE 340 SD

Einkopfsäge mit von oben kommendem Sägeblatt, Lademöglichkeit auf der linken Seite, Drehung des Sägeaggregats auf 45° (rechts und links) und manuell gesteuerter Neigung auf 45° zur horizontalen Achse.

MANUELLER SCHNITT

ERGONOMISCHES DESIGN

MT 25

SÄGEBLATT 400 mm

TKE 330 SA - 330 MA

Einkopfsäge mit von unten kommendem Sägeblatt, entwickelt für 90°- und 45°-Schnitte rechts und links sowie für Zwischengehrungen.

SÄGEBLATT 300 mm

MANUELLER SCHNITT

VERTIKALE UND HORIZONTALE

SPANNEINRICHTUNGEN

TKE 335 R

Kappsäge mit von unten kommendem Sägeblatt für Strangpressprofile und Aluminiumvollbleche. Die robuste Struktur gewährleistet einen sauberen und genauen Schnitt. Sie garantiert eine perfekte Parallelität zwischen den Profilflächen. Kann darüber hinaus mit Rollenbahnen für Profile ausgestattet werden, um noch mehr Vielseitigkeit zu erreichen.

SÄGEBLATT 350 mm

VERSTELLBARER ANSCHLAG

MAX. NACHSCHNITTHÖHE 120 mm

MT 27

MICROBO

Mess- und Überprüfungssystem der Profilauflage mit über einen Gleichstrommotor betriebener Verfahrbewegung und elektronischer Längenmaßerfassung über Encoder. Maßwiederholungstoleranz ± 0,3 mm.

FERMO MVFERMO VIS

Mess- und Überprüfungssystem der Profilauflage mit Positionierung des Anschlags über Handrad und Angabe des Längenmaßes auf Digitalanzeige. Positionierungstoleranz ± 0,5 mm.

SCHNITTLISTENMANAGEMENT

ANSCHLAG FÜR PNEUMATISCHE STÜCKHEBUNG

IN VERSIONEN MIT 2 LÄNGEN (7.200 - 4.200 mm)

ERHÄLTLICH

USB- UND LAN RJ45A-ANSCHLUSS

DIGITALE ANZEIGE MV

DAS DIGITALE LESEGERÄT VIS ERMÖGLICHT DIE

NEUPROGRAMMIERUNG DER POSITIONIERUNG

IN VERSIONEN MIT 2 LÄNGEN (5.780 - 3.780 mm)

ERHÄLTLICH

ZUFUHR- UND ABFUHR-ROLLENBAHNEN

Stahlrohr-Struktur mit verstellbaren Füßen und Rollen aus Stahl mit PVC-Beschichtung. Rollenbahnen mit einer Länge von 3.500 mm mit Rollen mit 240 mm oder mit einer Länge von 4.000 mm und Rollen mit 440 mm. Entladerollenbahn mit Meterstab und Messblock.

EIGNET SICH FÜR DIE KOPPLUNG MIT ALLEN

MASCHINEN MT

EINFACHE INSTALLATION

ROBUSTES DESIGN

MT 29

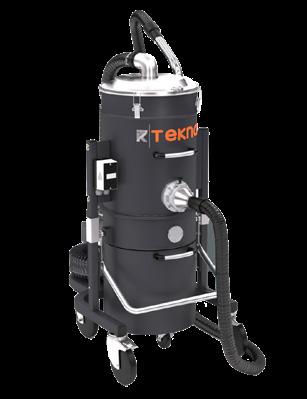

TKE PROFESSIONELLE ABSAUGVORRICHTUNGEN

Absaugvorrichtungen für Späne und Abfälle aus Aluminium, Stahl und PVC, entwickelt für das Reinigen der Maschinen und der Arbeitsumgebungen oder zum Absaugen von Spänen aus Bearbeitungsaggregaten, die hohe Ansprüche an einen freien Arbeitsbereich stellen. Das Verwenden eines Belüftungssystems/einer Turbine mit einem unter hohem Unterdruck stehenden Seitenkanal eignet sie sich für unterschiedliche, an das Beseitigen gestellte Ansprüche. Ausgestattet mit einem antistatischen Filter eignen sie sich

für das Absaugen von Aluminium-, Stahl- und PVC-Spänen. Sie sind serienmäßig mit einem auf Rädern montierten Sammelbehälter mit Schnellabkopplung ausgestattet.

MG2-T

MOTORLEISTUNG 2,2 KW

VERSION MIT TURBINE UND SCHALLDÄMPFER

1 ABSAUGÖFFNUNG

ANTISTATISCHER SACKFILTER

MG2-V

MOTORLEISTUNG 1,5 KW

VERSION MIT BELÜFTUNG UND SCHALLDÄMPFER

1 ABSAUGÖFFNUNG

ANTISTATISCHER SACKFILTER

AUTOMATISCHER START MITTELS

ELEKTRISCHER VERBINDUNG ÜBER

MASCHINE

MG2-TP

MOTORLEISTUNG 5,5 KW

VERSION MIT TURBINE UND SCHALLDÄMPFER

2 ABSAUGÖFFNUNGEN

ANTISTATISCHER KARTUSCHENFILTER

MG4-V

MOTORLEISTUNG 2,2 KW

VERSION MIT BELÜFTUNG UND SCHALLDÄMPFER

2 ABSAUGÖFFNUNGEN

ANTISTATISCHER SACKFILTER

AUTOMATISCHER START MITTELS

ELEKTRISCHER VERBINDUNG ÜBER

MASCHINE

MOTORLEISTUNG 4 KW

IDEAL FÜR

PLATTENBEARBEITUNGSZENTREN

1 ABSAUGÖFFNUNG

ANTISTATISCHER SACKFILTER

AUTOMATISCHER START ÜBER

MASCHINE

MG8-T MG4-VP

MOTORLEISTUNG 2,2 KW

VERSION MIT BELÜFTUNG UND SCHALLDÄMPFER

2 ABSAUGÖFFNUNGEN

ANTISTATISCHER SACKFILTER

AUTOMATISCHER START ÜBER

MASCHINE

MG 31

TKE 158 N TKE 158 S

Kopierfräse mit 2 gesteuerten Achsen, ideal für die Bearbeitung von Profilen aus Aluminium, PVC und Stahl bis 2 mm, Möglichkeit zur Bearbeitung von Edelstahl (optional). Der auf 4 Seiten drehbare Arbeitstisch steigert die Bearbeitungsgeschwindigkeit und Genauigkeit. Werkzeugschnellwechsel für Werkzeughalter ISO 30. Pneumatisch gesteuerte Schutzvorrichtung des Bearbeitungsbereichs.

2 CNC-ACHSEN

STÜCKDREHUNG AUF 4 VORGEGEBENE POSITIONEN

MANUELLER STEUERBARER REFERENZANSCHLAG

PNEUMATISCH GESTEUERTE

SPANNEINRICHTUNGEN

FÜR ANWENDUNGEN MIT ALU UND STAHL

Einspindel-Kopierfräse mit manueller Steuerung, mit pneumatischen Einspannsystem und Verfahrbewegung des Sägeaggregats über Umlenkhebel. Bearbeitung von Stahl bis 2 mm und Edelstahl (Optional) bis 2 mm. Ausgestattet mit einem System an Spanneinrichtungen auf einem Tisch mit drehbarer Oberfläche. Die Maschine bearbeitet 4 Seiten des Profils durch Drehen der Sektoren von 270° auf 90°.

MOTOR MIT UMRICHTER 1,1 KW

STÜCKDREHUNG

WERKZEUG-SCHNELLWECHSEL

FÜR ANWENDUNGEN MIT ALU UND STAHL

TKE 158

Einspindel-Kopierfräse mit manueller Steuerung, mit pneumatischen Spanneinrichtungen und Verfahrbewegung des Sägeaggregats über Umlenkhebel. Die Drehzahl des Werkzeugs kann mit dem elektronischen Drehzahlregler geändert werden, um Bearbeitungen bis auf 2 mm zu ermöglichen und die Fräsqualität zu verbessern und die Werkzeugstandzeit zu verlängern. Kratzfeste Arbeitsfläche.

TKE 151S

Einspindel-Kopierfräse mit manueller Steuerung, mit langem vertikalen Verfahrweg und Verfahren des Fräskopfs mittels Griff oder Umlenkhebel. Möglichkeit von Bearbeitungen im Durchlauf ohne Erfordernis das Stück drehen zu müssen. Manuell gesteuerter Kopierstift.

MOTOR MIT UMRICHTER 1,1 KW

FESTE STÜCKPOSITION

WERKZEUG-SCHNELLWECHSEL

FÜR ANWENDUNGEN MIT ALU UND STAHL

MOTORLEISTUNG 0,75 KW

FESTE STÜCKPOSITION

HORIZONTALE SPANNEINRICHTUNGEN

NUR FÜR ANWENDUNGEN MIT ALU

F 33

TKE 162 M

Horizontale Ausklinkfräse mit manuellem Vorschub. Nicht rechtwinklige Fräsbearbeitung +45° / 90° / -45°. Hohe Werkzeugdrehgeschwindigkeit zur Verbesserung der Verarbeitungsqualität. Schnellwechselvorrichtung des Fräsaggregats mit pneumatischer Steuerung. Kratzfeste Arbeitsfläche. Arbeitsbereich mit Vollumhausung, die eine gute Sicht in den Innenbereich bietet.

TKE 160 M

Horizontale Ausklinkfräse mit manuellem Vorschub. Rechtwinklige 90°-Fräsbearbeitung. Schnellwechselvorrichtung des Fräsaggregats mit Hebelsteuerung. Kratzfeste Arbeitsfläche. Arbeitsbereich mit Vollraumschutz.

SELBSTBREMSENDER MOTOR 1,5 KW

320 mm HUB

ROLLENBAHN FÜR PROFILE

MANUELL GESTEUERTER VORSCHUB

SELBSTBREMSENDER MOTOR 1,1 KW

290 mm HUB

MANUELL GESTEUERTER VORSCHUB

ITACA SOLUTION

Eckenpressmaschine für das Schließen der Ecken an Aluminiumprofilen von Türen, Fenster und Fassaden Die Maschine wird von einem elektronischen System gesteuert, das in der Lage ist, die Verstemmungskoordinaten zu speichern. Diese Informationen werden vom Steuerungssystem für die automatische Positionierung der Referenzgabel der Profile und der Verstemmungswerkzeuge benötigt. Die Gabel und die Werkzeuge werden automatisch positioniert.

GEEIGNET FÜR TÜREN, FENSTER UND FASSADEN

AUTOMATISCHE POSITIONIERUNG DER GABEL UND WERKZEUGE

ROBUSTES UND ZUVERLÄSSIGES DESIGN

TKE 259

Maschine zum Auftragen des Dichtmittels auf die Profilabschnitte vor ihrer Montage mit Winkeln. Die Verwendung dieser Lösung trägt dazu bei, die Qualität der Fenster und Türen hinsichtlich Ästhetik, Korrosionsschutz und Leistungsoptimierung in Bezug auf die Durchlässigkeit von Luft erheblich zu steigern.

PNEUMATISCHE ZUFÜHRUNG

ABMESSUNGEN DER DICHTPLATTEN 150X130 MM

ALTERUNGSBESTÄNDIGE DICHTUNG

FUSSSTEUERUNG

F 35

SOFTWARE FÜR BEARBEITUNGSZENTREN UND SCHNITTE

Für die Steuerung der Bearbeitungszentren bietet Emmegi eine umfassende Palette an Softwares: CAMplus, Shape, DriverCL, DriverCAD, Time-X und Mac-X, die sich untereinander ergänzen und integrieren. Die vorstehend genannten Softwares ermöglichen das schnelle Festlegen aller am Stück auszuführenden Bearbeitungen und den Übergang in die Produktionsphase auf eine einfache, intuitive Art und Weise in nur wenigen Minuten - alles, dank der benutzerfreundlichen Bedieneroberfläche. Insbesondere ermöglicht CAMplus die grafische Programmierung der Bearbeitungen in 3D mit Darstellung des Profils und des Werkzeugs. Die Software umfasst die gängigsten Figuren (Bohrungen, Langlöcher, rechteckige Aussparungen usw.). Diese können mit Shape ergänzt werden, das zum Festlegen jeglicher Werkzeugabläufe genutzt wird. Für diejenigen, die im Bereich der Fenster-/Türrahmen arbeiten, ist CAMplus vollständig in das Programm FP Pro von Emmegisoft integriert und kann über DriverCL mit den gängigsten, auf dem Markt verfügbaren Programmen verbunden werden. Entwurfsplanern, die mit 3D-CAD-Programmen (Autodesk Inventor, SolidWorks usw.) arbeiten, ermöglicht DriverCAD die automatische Erkennung der Bearbeitungsabläufe und

somit eine deutliche Herabsetzung der Programmierzeiten und der Gefahr von Fehlern. Die Zusatzmodule von CAMplus, DriverCL und DriverCAD erleichtern die Verbindung zwischen Büro und Werkstatt. SolidCut ist ein CAD-Treiber speziell für Sägemaschinen. Mit dieser Bürosoftware können einzelne, mehrere oder zusammengesetzte STEP-Dateien importiert werden. Der Profilcode und andere Informationen, wie z. B. die Schnittlänge und -winkel, werden automatisch erkannt, um eine Schnittliste zu erstellen, die an die Maschine gesendet wird. Für TKE 554 und TKE 553 geeignet. Time-X ist das Instrument, das für das Erstellen von Kostenvoranschlägen und das Berechnen der Stückbearbeitungszeit im Voraus angeboten wird. MAC-X ist eine webbasierte Software, die es ermöglicht, die von einer oder mehreren automatischen Maschinen und/oder manuellen Stationen ausgeführten Produktionstätigkeiten in Echtzeit anzuzeigen, zu überwachen und so einen vollständigen Bericht über den Produktionszyklus zu erhalten. All diese Softwares werden an der Maschine durch die einfache und übersichtliche Benutzeroberfläche HDrill ergänzt, die alle für die Nutzung der Maschine erforderlichen Informationen sofort und effizient bereitstellt.

CN6

Die Basissoftware der numerischen Steuerung, über die die Funktionen des Bearbeitungszentrums anhand einer Schnittstelle auf Fensterbasis kontrolliert werden, umfasst die grafische Benutzeroberfläche (HMI, Human Machine Interface), in der alle Programmierungsund Benutzervariablen in Bezug auf das Zentrum angezeigt werden.

Nutzungslizenz der Software SLW (Self Learning for Windows) einschließlich zusätzlicher Makrobibliotheken für die Erstellung von Bearbeitungsprogrammen vom Schreibtisch aus.

SLW SELF-LEARNING TK CAM ALPHACAM TK CADX

Bei TK CadX handelt es sich um eine optionales TK Cam-Softwaremodul, mit dem 3D Modelle importiert und mit einer numerisch gesteuerten Maschine ausführbare Bearbeitungen erarbeitet werden.

Alphacam ist eine optionale 2D/3D CAD/CAMSoftware, die auf der Grundlage einer CADZeichnung die Erstellung von mit NC Fanuc kompatiblen Bearbeitungsprogrammen in der ISO-Sprache durch die Eingabe von Informationen für die gewünschte Bearbeitung ermöglicht.

Optionales 3D CAD/CAM-Softwarepaket für die Generierung von ISO-Programmen über eine dreidimensionale grafische Programmierung.

SW 37

HDRILL

Benutzeroberfläche der neuen Generation, die speziell für große, vertikal ausgerichtete Monitore entwickelt wurde und für die Nutzung über einen Touchscreen optimiert ist.

SHAPE 3D

Für 5-Achsen-Bearbeitungszentren verfügbar und ergänzt Shape 3D die Funktionen von Shape um die Möglichkeit, gekrümmte Profilflächen zu bearbeiten, indem die Fräsfunktionen der 5-Achsen im Dauerbetrieb genutzt werden.

CAM PLUS

Das 3D-CAD/CAM-System wurde spezifisch für die Programmierung der Bearbeitungszentren von Emmegi entwickelt und zeichnet sich durch eine extrem hohe Leistungsfähigkeit aus, die über eine äußerst bedienerfreundliche Benutzeroberfläche verwaltet wird. Die Programmierung der Bearbeitungen erfolgt in einer grafischen Umgebung mit 3D-Anzeige.

SHAPE

Die ursprünglich als Tool für die Programmierung von Spezialformen konzipierte Software Shape bietet in ihrer weiterentwickelten Version neben ihrer Grundfunktion heute noch weitere Optionen für das Management von Spezialwerkzeugen wie Fließbohrern, Wälzfräsern, Bohrschrauben und Gewindebohrerbits. Sie ermöglicht zudem das Ausführen von Fräsungen auf drei interpolierten Achsen, mit schrägen und spiralförmigen Ausschnitten.

TIME-X MAC-X

Software für die Echtzeitanzeige und die Überwachung der Produktionsabläufe, die von einer oder mehreren automatischen Maschinen und/oder manuellen Stationen aus erfolgen.

TIME-X ist das im Rahmen der CAMPLUS SoftwareSuite zur Verfügung gestellte Vorberechnungstool, um die Werkstückbearbeitungszeit im Voraus zu berechnen. Bei Maschinen zur Bearbeitung von vorgeschnittenen Werkstücken berechnet TIME-X im Voraus die Bearbeitungszeit des Werkstücks oder der Werkstücke, die im Bereich einer Arbeitszone geladen werden.

DRIVER CAD

Driver-cad, das Zusatzmodul von CAMPLUS ist eine Software, mit der die Formate „STEP“ und „ACISSAT“ von CAD-3D Programmen wie Autodesk Inventor, Solidworks, etc. importiert werden können.

DRIVER CL SOLID CUT

DRIVER-CL, Zusatzmodul von CAMPLUS ist eine Software, die als Schnittstelle zwischen Softwareprogrammen für Fenster und Türen, Projektmanagementsoftware und CAD/CAMSoftware dient.

Driver CAD für Sägemaschinen für das Importieren von Dateien mit mehreren oder einzelnen Schritten
