OVERVIEW

PT

CENTROS DE CORTE E MAQUINAGEM

MÁQUINAS COMPLEMENTARES

SBZ 608 SBZ 609 SBZ 610/03 SBZ 616/01 SBZ 625/26 SBZ SF SBZ SM SBZ SL

DG 142 XL GLS 192 B GLS 192 P WSF 3P CM 1H CM4H ADS FA ME-H ME-R

4 5 6 7 8 10 11 12

MÁQUINAS DE SOLDAR E DE LIMPAR

MONTAGEM E LOGÍSTICA

SM 1LV SM 2LV SM 3TVH SM 4TVH SM 5TVH EV 2E EV 2A/4A SM 4H SVL 4H/4A

ABS H2 FAZ 2800 – AKM

14 14 15 15 16 17 18 19 20

22 23 24 25 26 27 28 29 29

30 31

CENTROS DE CORTE E MAQUINAGEM

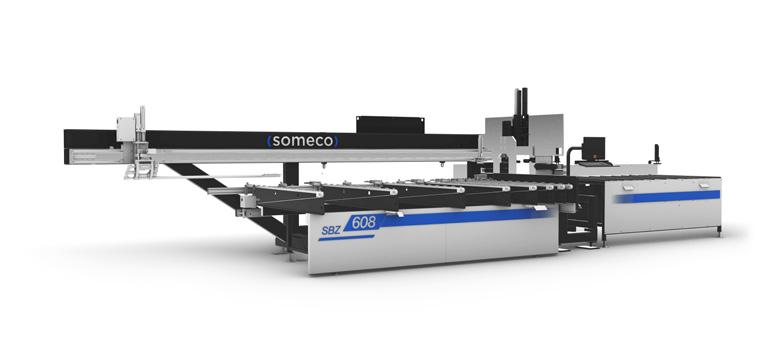

SBZ 608

6

Centro de usinagem CNC para operações de aparafusamento, perfuração e fresagem em perfis pré-cortados com ou sem reforço em aço. Os perfis são carregados e descarregados de forma automática. A rotação da pinça de controlo CN de 0° a 180° permite bloquear o perfil na posição que garante a melhor estabilidade da peça durante as usinagens, o movimento em X da pinça é garantido por motores lineares.

ARMAZÉM DE CARGA DE CORREIAS DE 14 PERFIS ATÉ 16 ELETROMANDRIS SECÇÃO DO PERFIL 130X205 mm (WXH) APARAFUSAMENTO DE REFORÇOS COM DUAS UNIDADES USINAGENS PARA PVC E REFORÇOS EM AÇOS

Centro de usinagem CNC para operações de aparafusamento de reforço metálico combinadas com as operações de perfuração e fresagem em perfis pré-cortados com ou sem reforço em aço de alta eficiência. Os perfis são carregados e descarregados de forma automática. A rotação da pinça de controlo CN de 0° a 180° permite bloquear o perfil na posição que garante a melhor estabilidade da peça durante as usinagens, o movimento em X da pinça é garantido por motores lineares.

USINAGEM PARALELA DA APARAFUSADORA E DA UNIDADE DE USINAGEM ARMAZÉM DE CARGA DE CORREIAS DE 14 PERFIS ATÉ 16 ELETROMANDRIS SECÇÃO DO PERFIL 130X205 mm (WXH)

CENTROS DE CORTE E MAQUINAGEM

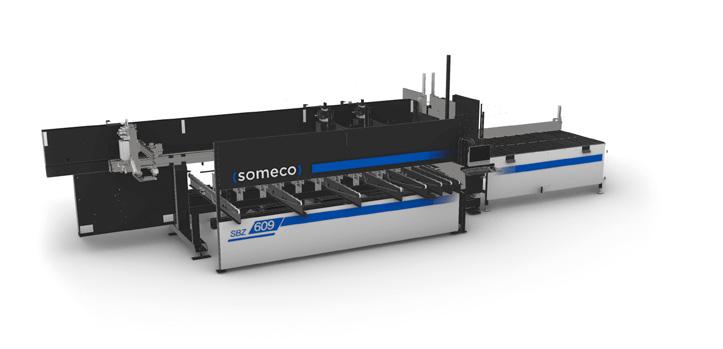

SBZ 609

USINAGENS PARA PVC E REFORÇOS EM AÇO 7

CENTROS DE CORTE E MAQUINAGEM

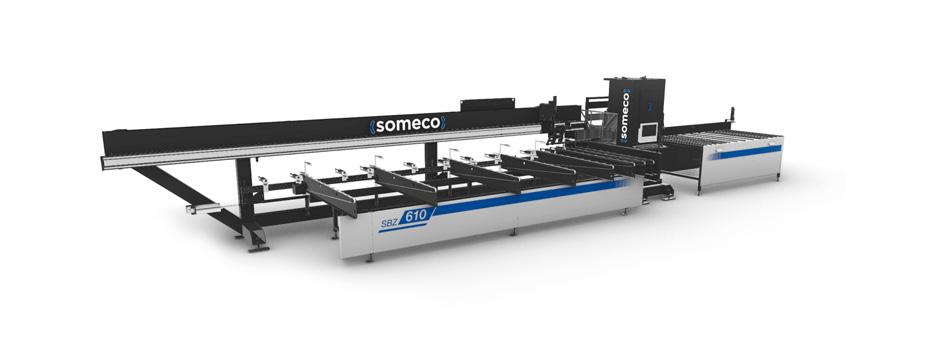

SBZ 610/03

Centro de corte com 3 unidades fixas para cortar perfis de portas e janelas -45°/90°/+45°. A rotação da pinça de controlo CN de 0° a 360° permite bloquear o perfil na posição que garante a melhor estabilidade da peça durante as usinagens, o movimento em X da pinça é garantido por motores lineares. O processo de corte é otimizado para a redução dos refugos e os sensores de medição integrados detetam as peças residuais.

UNIDADE DE CORTE DE TRÊS LÂMINAS FIXAS DIÂMETRO DAS LÂMINAS 550 mm ARMAZÉM DE CARGA DE CORREIAS DE 10 PERFIS ALTA PRODUTIVIDADE

8

Centro de corte com ângulos de corte programáveis, para o corte de perfis à medida para a produção de janelas, portas e fachadas.

As velocidades máximas de usinagem e a mais alta qualidade são garantidas por uma unidade de corte controlada por um eixo.

Transportador na entrada e na saída com pinça de preensão motorizada regulável de forma contínua.

DIÂMETRO DA LÂMINA 550 mm POTÊNCIA DO MOTOR DA LÂMINA 4 KW ARMAZÉM DE CARGA DE CORREIAS DE 10 PERFIS

CENTROS DE CORTE E MAQUINAGEM

SBZ 616/01

ÂNGULOS DE CORTE ENTRE 22,5°E 157,5° 9

CENTROS DE CORTE E MAQUINAGEM

SBZ 625/26

10

Linha de usinagem automatizada CNC de barra passante constituída por unidades específicas para fresagem, perfuração, entalhe em V, corte, contorno e aparafusamento de reforços. A linha é estudada para produções de alta capacidade.

A SBZ 625/26 é composta por 2 linhas modulares: Linha 1, composta por um módulo de fresagem e corte Linha 2, composta pela unidade de aparafusamento e por todos os módulos de usinagem para usinar perfis com reforços em aço.

As duas linhas estão ligadas por uma mesa dinâmica flexível que permite balancear o inteiro processo. As zonas de usinagem possuem cabinas projetadas para combinar a máxima funcionalidade, acessibilidade, insonorização e luminosidade com as exigências de segurança e ergonomia. Layout configurado conforme as exigências do cliente. A SBZ 625/26 tem uma interface de utilizador localizada que permite ao operador seguir todas as fases de usinagem de forma clara e intuitiva.

com reforço metálico

ALTA PRODUTIVIDADE

unidade de fresagem de dois mandris

4 EIXOS CONTROLADOS POR CN

unidade de 4 aparafusadoras simultâneas

unidade de corte de três lâminas fixas

unidade de usinagem

DA CABEÇA E DA CAUDA COM TROCA DE FERRAMENTA

CENTROS DE CORTE E MAQUINAGEM

UNIDADE DE PERFURAÇÃO DE PVC

11

CENTROS DE CORTE E MAQUINAGEM

SBZ SF2

Centro de usinagem para o aparafusamento e usinagens dos segmentos em PVC com reforços metálicos. O SBZ SF é composto por um centro de aparafusamento horizontal com 2 unidades de aparafusamento, uma unidade de perfuração tripla, uma unidade mono-ferramenta para a perfuração das dobradiças e unidades horizontais para a perfuração de montagem em todas as armações tipo Z e L. Como opção, pode ser equipado com uma unidade multi-ferramenta para a perfuração das dobradiças.

ALIMENTADOR DE CARGA COM PINÇA DE 2 EIXOS CONTROLADOS ALTA EFICIÊNCIA GRAÇAS AO MOVIMENTO SINCRONIZADO DA PINÇA E DO ARMAZÉM DE BARRAS PREDISPOSIÇÃO PARA A INSTALAÇÃO EM LINHA COM O CENTRO DE USINAGEM SBZ SM LAYOUT CONFIGURÁVEL

12

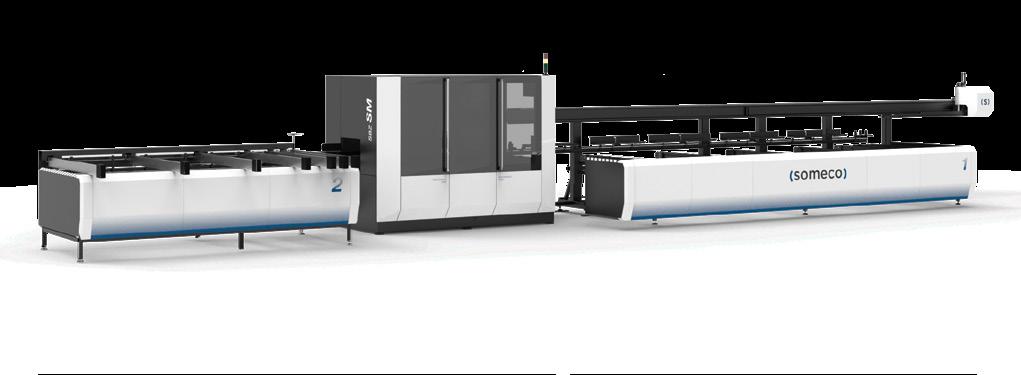

Centro de usinagem CNC de 13 eixos, construído para fresar, perfurar e cortar perfis em PVC. A unidade pode ser equipada com módulo de contorno integrado para a preparação do perfil de PVC para a soldadura com tecnologia Seamless®. Em alternativa ao módulo de contorno, a máquina pode ser equipada com um módulo para corte em V dos perfis. As morsas garantem o bloqueio correto da barra, graças à programação avançada conforme a secção do perfil. A unidade de usinagem e corte possui uma cabina insonorizada para reduzir o impacto acústico ambiental.

ALIMENTADOR DE CARGA COM PINÇA DE 2 EIXOS CONTROLADOS ATÉ 11 ELETROMANDRIS, DOS QUAIS 3 INCLINÁVEIS LÂMINA VERTICAL DE 500 mm PARA CORTES DE -45° A +45° ALTA EFICIÊNCIA GRAÇAS AO MOVIMENTO SINCRONIZADO DA PINÇA E DO ARMAZÉM DE BARRAS

CENTROS DE CORTE E MAQUINAGEM

SBZ SM

PREDISPOSIÇÃO PARA A INSTALAÇÃO EM LINHA COM O CENTRO DE USINAGEM SBZ SF 13

CUTTING AND MACHINING CENTERS

SBZ SL

14

A linha de usinagem automática CNC até 25 eixos de barra passante, para fresagem, perfuração, corte, contorno e aparafusamento de reforços. Além da linha SBZ SL2, a SBZ SL3 inclui a unidade de aparafusamento automático de alta eficiência do reforço, a SBZ AS 2/2.

Instalada no armazém de correias que transfere os perfis do módulo SBZ SM para o módulo SBZ SF, SBZ AS 2/2 é composta por uma viga transversal onde estão montadas quatro aparafusadoras pneumáticas de binário controlado, que aparafusam de forma automática os parafusos para a fixação dos reforços, com passo definido pelo programa de gestão. Portanto, ao contrário da SBZ SL2, o módulo SBZ SF2 não possui a unidade dupla de aparafusamento dedicada à fixação do suporte metálico ao perfil em PVC. Além disso, a presença de dois controlos numéricos garante a possibilidade de gerir a reintegração dos segmentos a reproduzir e a saída daqueles que não exigem usinagens em toda a linha. Layout configurado conforme as exigências do cliente.

11 ELETROMANDRIS em posição fixa (SBZ SM)

UNIDADE DE PERFURAÇÃO para furos de montagem, furação tripla e dobradiças (SBZ SF)

alimentador de carga com pinça de

2 EIXOS CONTROLADOS

cabinas de usinagem insonorizadas

lâmina vertical de 500 mm (SBZ SM)

OPÇÃO PARA UNIDADE DE APARAFUSAMENTO de reforços de alta eficiência (SBZ SL3)

CUTTING AND MACHINING CENTERS

até

15

MÁQUINAS DE SOLDAR E DE LIMPAR

SM 1LV

16

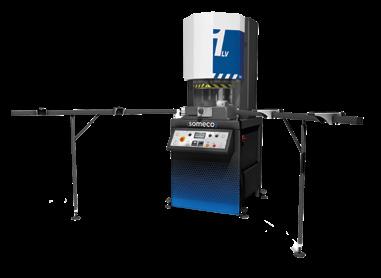

Máquina de soldar de cabeça única de ciclo automático para ângulos de 90° e variáveis de 30° a 180° com placa de aquecimento descendente. A SM 1LV pode ser equipada com contramoldes e pode trabalhar todos os tipos de perfil padrão, acrílico e revestido, bem como perfis de grandes dimensões.

DISTANCIAMENTO AUTOMÁTICO NO FINAL DA SOLDADURA LIMITADORES AQUECIDOS PARA A REGULAÇÃO DO CORDÃO A PROFUNDIDADE DE FUSÃO É AJUSTADA A 2,5 OU 3 mm DISPOSITIVO PARA A SOLDADURA DO 4° ÂNGULO

SM 2LV

Máquina de soldar em linha de ciclo automático com cabeça fixa para ângulos de 90° e cabeça móvel para ângulos verticais de 30° a 180°. Dotada de morsas verticais de deslizamento em guias lineares, a SM 2LV pode ser equipada com contramoldes e pode trabalhar todos os tipos de perfil padrão, acrílico e revestido.

Disponível com comprimento útil de 2.440 mm e 3.440 mm.

DISTANCIAMENTO AUTOMÁTICO NO FINAL DA SOLDADURA LIMITADORES AQUECIDOS PARA A REGULAÇÃO DO CORDÃO A PROFUNDIDADE DE FUSÃO É AJUSTADA A 2,5 OU 3 mm DISPONÍVEL NA VERSÃO COM OU SEM FACAS AQUECIDAS

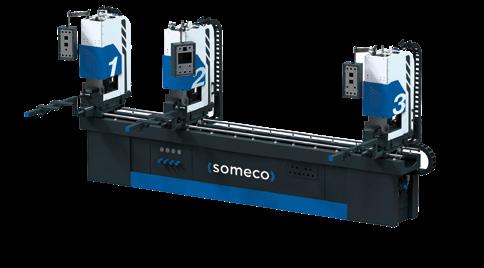

Máquina de soldar com 3 cabeças em linha de ciclo automático para ângulos de 90°, variáveis de 30° a 180°, viga em T, viga em H e viga em cruz. A SM 3TVH pode ser equipada com contramoldes e pode trabalhar todos os tipos de perfil padrão, acrílico e revestido, bem como perfis de grandes dimensões. Disponível com comprimento útil de 3.440 mm e 4.440 mm.

UNIDADE DE SOLDADURA COM 1 OU MAIS CABEÇAS E ATÉ 2 ESTRUTURAS DE FORMA SIMULTÂNEA DISTANCIAMENTO AUTOMÁTICO NO FINAL DA SOLDADURA LIMITADORES AQUECIDOS PARA A REGULAÇÃO DO CORDÃO A PROFUNDIDADE DE FUSÃO É AJUSTADA A 2,5 OU 3 mm.

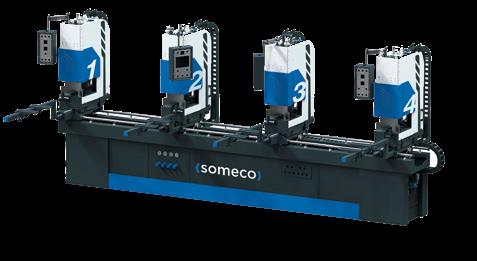

SM 4TVH

Máquina de soldar com 4 cabeças em linha de ciclo automático para ângulos de 90°, variáveis de 30° a 180°, viga em T, viga em H e viga em cruz. A SM 4TVH pode ser equipada com contramoldes e pode trabalhar todos os tipos de perfil padrão, acrílico e revestido, bem como perfis de grandes dimensões. Disponível com comprimento útil de 3.440, 4.440, 5.440 mm.

UNIDADE DE SOLDADURA COM 1 OU MAIS CABEÇAS E ATÉ 3 ESTRUTURAS DE FORMA SIMULTÂNEA DISTANCIAMENTO AUTOMÁTICO NO FINAL DA SOLDADURA LIMITADORES AQUECIDOS PARA A REGULAÇÃO DO CORDÃO A PROFUNDIDADE DE FUSÃO É AJUSTADA A 2,5 OU 3 mm

MÁQUINAS DE SOLDAR E DE LIMPAR

SM 3TVH

17

MÁQUINAS DE SOLDAR E DE LIMPAR

SM 5TVH

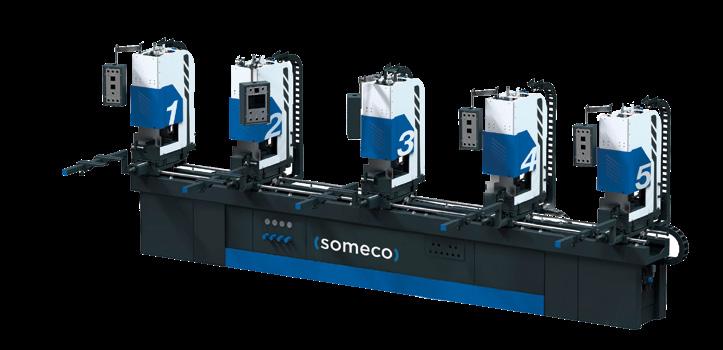

Máquina de soldar com 5 cabeças em linha de ciclo automático para ângulos de 90°, variáveis de 30° a 180°, viga em T, viga em H e viga em cruz. A SM 5TVH pode ser equipada com contramoldes e pode trabalhar todos os tipos de perfil padrão, acrílico e revestido, bem como perfis de grandes dimensões. Disponível com comprimento útil de 4.440 mm e 5.440 mm.

UNIDADE DE SOLDADURA COM 1 OU MAIS CABEÇAS E ATÉ 4 ESTRUTURAS DE FORMA SIMULTÂNEA DISTANCIAMENTO AUTOMÁTICO NO FINAL DA SOLDADURA LIMITADORES AQUECIDOS PARA A REGULAÇÃO DO CORDÃO A PROFUNDIDADE DE FUSÃO É AJUSTADA A 2,5 OU 3 mm

18

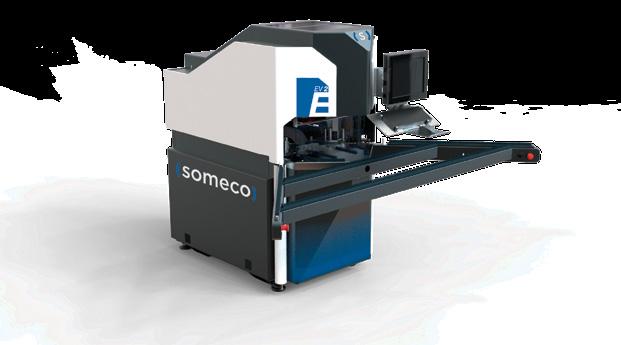

A EV 2E é uma máquina de polir de CN para cantos de molduras em PVC, de 2 eixos interpolados, de ciclo automático. É dotada de lâmina que permite a limpeza do canto externo de diversos perfis. Além disso, dispõe de unidades superiores e inferiores com faca para a limpeza dos cordões e unidades superiores e inferiores com facas para a limpeza dos cantos internos.

DIÂMETRO DA LÂMINA 300 mm VERIFICAÇÃO DIMENSIONAL DO PERFIL CENTRALIZAÇÃO AUTOMÁTICA DA MOLDURA

MÁQUINAS DE SOLDAR E DE LIMPAR

EV 2E

SIMPLICIDADE DE PROGRAMAÇÃO DO PERCURSO DE LIMPEZA 19

MÁQUINAS DE SOLDAR E DE LIMPAR

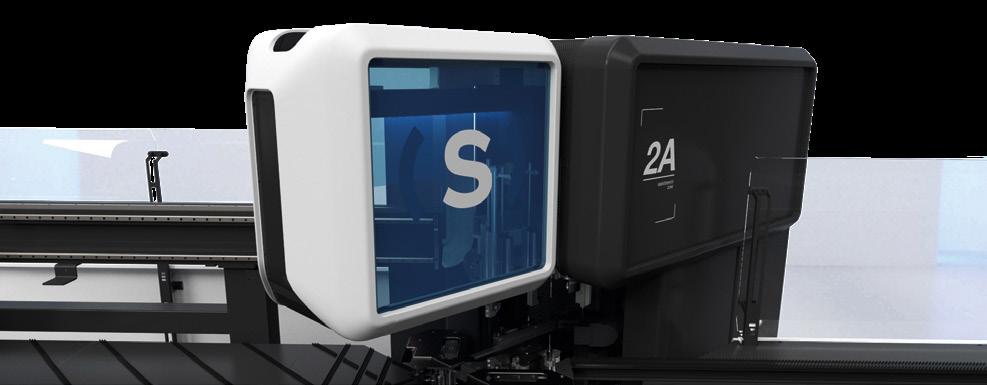

EV 2A/4A

A EV 2A é uma máquina de polir de CN para cantos de 2 eixos interpolados, de ciclo automático e capaz de verificar as dimensões da peça a trabalhar. Disponível em 3 versões: manual, semiautomática (com mesa de rotação) e automática (com mesa de rotação e mesa de extração). A lâmina de 275 mm permite a limpeza do canto externo, enquanto a limpeza dos cordões e dos cantos internos ocorre através das unidades superiores e inferiores com faca. A EV 4A é uma máquina de polir de CN para cantos de 4 eixos interpolados, de ciclo automático e capaz de verificar as dimensões da peça a trabalhar. Recomendada para perfis com formas complexas.

DIÂMETRO DA LÂMINA 275 mm SISTEMA DE MOVIMENTAÇÃO DA ESTRUTURA VERIFICAÇÃO DIMENSIONAL DO PERFIL CENTRALIZAÇÃO AUTOMÁTICA DA MOLDURA

20

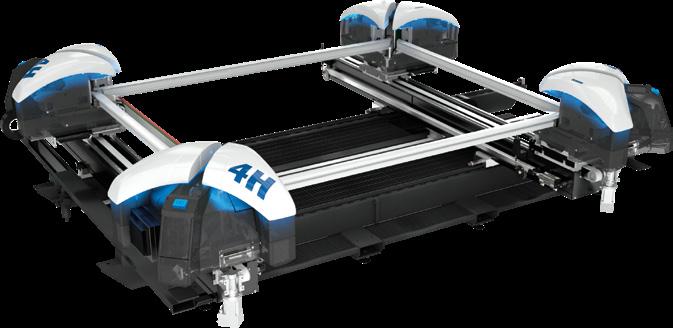

A SM 4H é uma máquina de soldar horizontal de CN numérico para a soldadura de perfis em PVC. Realizada em duas dimensões, permite produzir molduras através da soldadura simultânea dos quatro ângulos de 90°. A interface de utilizador é moderna e intuitiva. O design inovador atende aos princípios de ergonomia e segurança. Os indicadores luminosos e os movimentos das cabeças de soldadura agilizam a comunicação entre o operador e a máquina.

CARGA ERGONÓMICA E DESCARGA AUTOMÁTICA SISTEMA DE REGULAÇÃO ELETRÓNICA DA DIMENSÃO DO CORDÃO DISPONÍVEIS PARA SOLDADURAS DE MOLDURAS EM C E C+S UNIVERSAL, SOLDADURAS PADRÃO, ECO-SEAMLESS® E SEAMLESS®

MÁQUINAS DE SOLDAR E DE LIMPAR

SM 4H

HMI INTUITIVA E SIMPLICIDADE DE PROGRAMAÇÃO 21

MÁQUINAS DE SOLDAR E DE LIMPAR

SVL 4H/4A

22

A linha de soldadura e polimento para perfis em PVC. A SVL 4H/4A é composta por 5 módulos funcionais: A SM 4H, máquina de soldar horizontal com descarga automática, bancada de arrefecimento, mesa de translação e rotação da moldura, EV 2A ou EV 4A máquina de polir com 2 ou 4 eixos e mesa de descarga automática. A linha é configurada conforme as exigências de layout, carregamento da moldura a partir da direita ou da esquerda. A máquina de soldar SM 4H pode ser equipada com contramoldes para soldaduras padrão, eco-Seamless® e Seamless® garantindo a máxima flexibilidade para trabalhar tipologias de perfis em PVC com revestimentos de materiais mistos, sem afetar o ciclo de soldadura. O software avançado, graças à interface de utilizador intuitiva, permite ao operador inserir todos os parâmetros de programação do ciclo diretamente no controlo.

de eixos controlados CN

SISTEMA DE TRANSLAÇÃO E ROTAÇÃO automática das molduras

unidade de descarga automática com

LIGAÇÃO À BANCADA DE ARREFECIMENTO

duas consolas de controlo do processo interligadas

máquina de polir de 2 ou 4 eixos CN controlados

HMI INTUITIVA com monitor de 24 polegadas táctil

MÁQUINAS DE SOLDAR E DE LIMPAR

MÁQUINA DE SOLDAR HORIZONTAL

23

MÁQUINAS COMPLEMENTARES

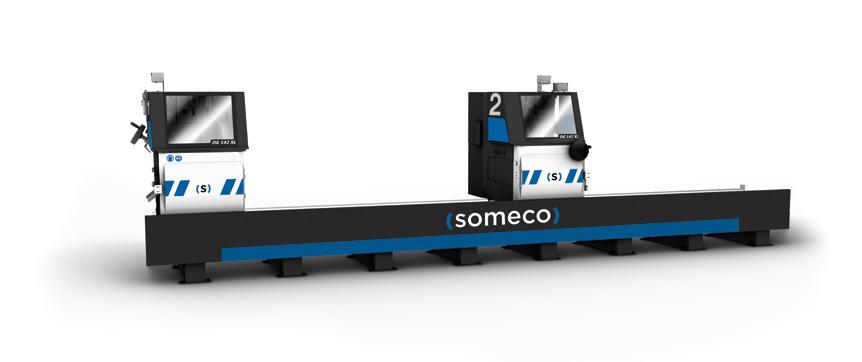

DG 142XL

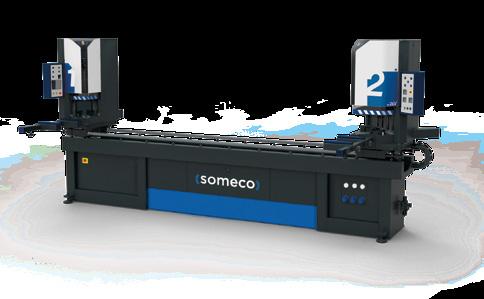

Máquina de corte eletrónica de cabeça dupla com lâminas de 550 mm para cortes de 90° e 45° e morsas pneumáticas verticais.

Comprimentos de corte: 3000, 4500, 6000, 7500 mm. Possibilidade de ter o controlo E 390 e 590 (opcional). Os controlos podem gerir os programas de otimização e de gestão dos refugos, e podem ser ligados a uma impressora de etiquetas. DG 142 XL com controlo E 590 Industry 4.0 ready.

DIÂMETRO DAS LÂMINAS 550 mm POTÊNCIA DO MOTOR DAS LÂMINAS 4 KW SUPORTE INTERMEDIÁRIO DO PERFIL MANUAL LIGAÇÃO AO SISTEMA DE ASPIRAÇÃO DE APARAS DE ALTA EFICÁCIA ECRÃ TÁCTIL DE 5,7”

24

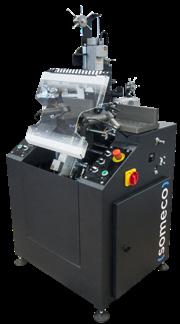

Máquina de corte para baguetes para o corte em ângulos 2 x 45° com resultados de corte de excelente qualidade. Corte simultâneo do acoplamento traseiro mediante fresas sobrepostas. A máquina tem um dispositivo pneumático de bloqueio vertical que permite usinar de forma simultânea duas baguetes. A GLS 192 B é dotada de sistema de remoção das aparas, com predisposição para a ligação ao sistema de aspiração.

DIÂMETRO DA LÂMINA 200 mm PREDISPOSIÇÃO PARA A LIGAÇÃO DE TRANSPORTADORES DE ROLOS E SISTEMA DE BATENTE MORSAS VERTICAIS

MÁQUINAS COMPLEMENTARES

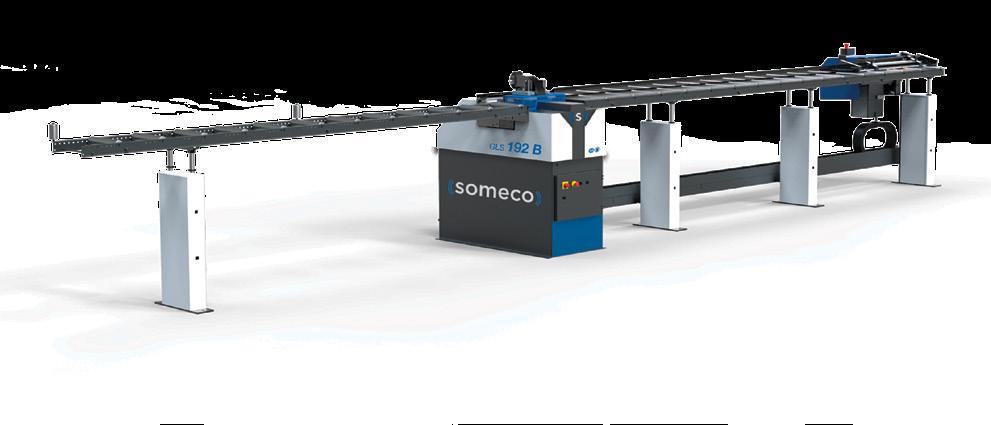

GLS 192B

CONTRAMOLDES INTERCAMBIÁVEIS DE ENGATE RÁPIDO 25

MÁQUINAS COMPLEMENTARES

GLS 192P

Máquina de corte para cortes em V dotada de duas lâminas para cortes de 45°. Equipada de série com dois dispositivos de aperto verticais. Bocais de aspiração integrados para a ligação a um aspirador. Pulverizador dosado. Processo de corte automático, comando por pedal. Se for necessário, pode ser equipada com transportadores de rolos e sistema de batente.

DIÂMETRO DA LÂMINA 200 mm PREDISPOSIÇÃO PARA A LIGAÇÃO DE TRANSPORTADORES DE ROLOS E SISTEMAS DE BATENTE DISPOSITIVO DE BLOQUEIO VERTICAL CONTRAMOLDES INTERCAMBIÁVEIS DE ENGATE RÁPIDO

26

Fresadora automática para aberturas de descarga da condensação e furos de ventilação em perfis de PVC. Três unidades de trabalho de avanço pneumático, com translação sobre patins de esferas recirculantes e selecionados de forma independente.

A inclinação das unidades é regulada através de referências angulares. A fresagem ocorre através de três eletromandris de alta frequência; quatro morsas pneumáticas reguláveis garantem o bloqueio do perfil, também de grande secção.

3 MOTORES DE 0,55 KW MORSAS HORIZONTAIS E VERTICAIS COM DISPOSITIVO DE BAIXA PRESSÃO DIMENSÕES GERAIS REDUZIDAS

MÁQUINAS COMPLEMENTARES

WSF 3P

ERGONÓMICA E FÁCIL DE USAR 27

MÁQUINAS COMPLEMENTARES

CM 1H

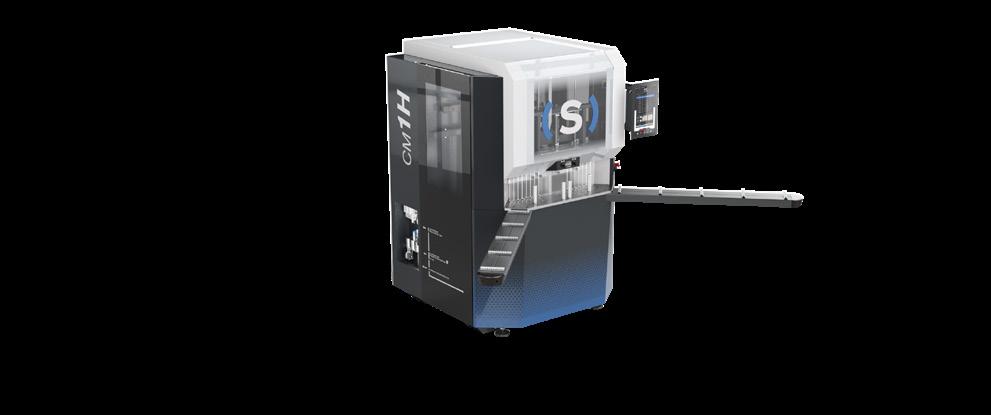

Fresadora dedicada à usinagem do contorno dos perfis em PVC e PVC-alumínio pré-cortados a 45°. A máquina pode executar 2 tipologias de usinagens: contorno dos perfis para a soldadura Seamless® e fresagem dos perfis híbridos em PVC e alumínio para a soldadura com máquina universais. A CM1 H possui 2 eletromandris padrão: um dotado de lâmina para o faceamento e o outro de ferramenta para as usinagens de contorno. Esta disponível um terceiro eletromandril com ferramenta para a usinagem dos perfis híbridos (tecnologias mistas).

POTÊNCIA DO MOTOR DOS ELETROMANDRIS 2 KW DIÂMETRO DA LÂMINA 150 mm PREDISPOSIÇÃO PARA A LIGAÇÃO AO SISTEMA DE ASPIRAÇÃO DE APARAS ECRÃ TÁCTIL DE 15,6‘’ ORIENTÁVEL HMI INTUITIVA E FÁCIL DE PROGRAMAR

28

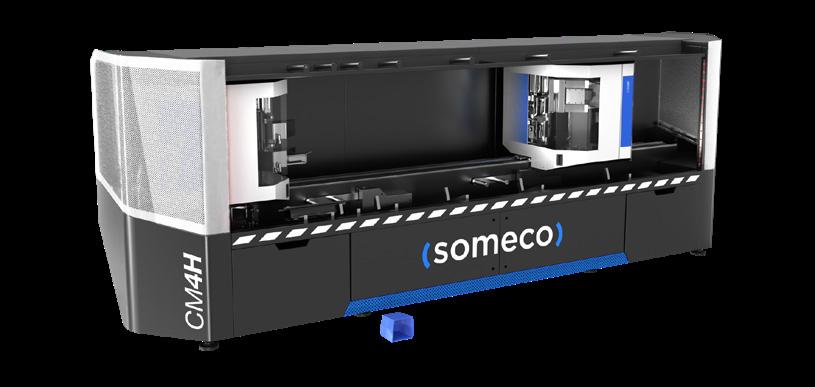

Fresadora dedicada à usinagem do contorno dos perfis em PVC e PVC-alumínio pré-cortados a 45°. A máquina pode executar 2 tipologias de usinagens: contorno dos perfis para a soldadura Seamless® e fresagem dos perfis híbridos em PVC e alumínio para a soldadura com máquina universais. A CM 4H surge para ser combinada a uma SM 4H a fim de permitir que um único operador trabalhe em paralelo com a máquina de soldar e a fresadora, otimizando os processos de produção. Possibilidade de equipar os grupos de fresagem (de 2 em 2) com ferramentas diferentes. Isto permite a gestão simultânea de perfis em PVC e/ou em material misto (PVC-Alu).

POTÊNCIA DO MOTOR DOS ELETROMANDRIS 2 KW TEMPO DO CICLO MÉDIO PARA 4 PEÇAS 75 SEG. PREDISPOSIÇÃO PARA A LIGAÇÃO AO SISTEMA DE ASPIRAÇÃO DE APARAS ECRÃ TÁCTIL DE 15,6‘’ ORIENTÁVEL

MÁQUINAS COMPLEMENTARES

CM 4H

HMI INTUITIVA E FÁCIL DE PROGRAMAR 29

MÁQUINAS COMPLEMENTARES

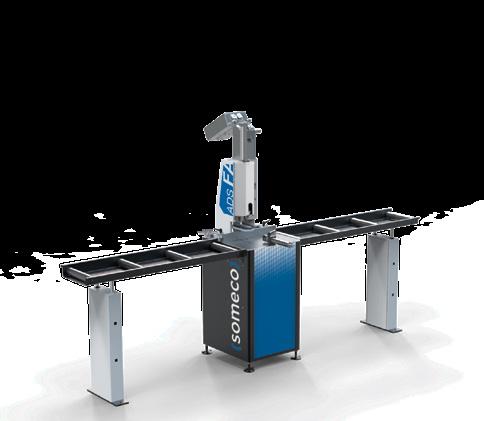

ADS FA

Aparafusadora semiautomática com alimentação pneumática de parafusos para a fixação do reforço nos perfis em PVC. O bloqueio e o aparafusamento são obtidos através de um comando por pedal. A aparafusadora está montada numa estrutura metálica dotada de um transportador de rolos na entrada e um na saída.

APARAFUSAMENTO AUTOALIMENTADO REGULAÇÃO DA PROFUNDIDADE E DA FORÇA DE APARAFUSAMENTO TRANSPORTADOR DE ROLOS DE CARGA E DESCARGA APARAFUSAMENTO DO REFORÇO COM COMANDO DE PEDAL

30

A ME-H é uma bancada equipada com unidade de perfuração para a realização dos furos de dobradiça em molduras de armação, com um eixo controlado de forma eletrónica. Possui duas unidades de perfuração multi-mandril para executar os furos das dobradiças em alumínio, alumínio/madeira e PVC com o relativo reforço interno. Nos layouts, pode ser posicionada tanto para processos em linha com em ilha.

POTÊNCIA DO MOTOR DOS ELETROMANDRIS 1,7 KW REALIZAÇÃO DE FUROS PARA TRÊS OU MAIS DOBRADIÇAS EM POSIÇÕES VARIÁVEIS POSSIBILIDADE DE REALIZAÇÃO DE FUROS DE FIXAÇÃO NA PAREDE POSICIONAMENTO MANUAL DA MOLDURA

ME-R

A ME-R é uma bancada equipada com lâmina para aparar molduras em PVC de dois eixos controlados com ciclo semiautomático. É dotada de unidade de corte CN com velocidade de avanço regulável. Indicada para a aparagem de perfis de restauração. Nos layouts, pode ser posicionada tanto para processos em linha com em ilha. Predisposição para a ligação ao aspirador de aparas.

POTÊNCIA DO MOTOR DA LÂMINA 2,2 KW DIÂMETRO DA LÂMINA 400 mm SISTEMA DE BLOQUEIO PNEUMÁTICO DA MOLDURA ATRAVÉS DE PRENSADOR LONGITUDINAL TOPE DE REFERÊNCIA PEÇA PRÓXIMA DA UNIDADE DE USINAGEM

MÁQUINAS COMPLEMENTARES

ME-H

31

MONTAGEM E LOGÍSTICA

ABS H2

Bancada automática para o aparafusamento automatizado da ferramenta com passo constante ou variável em molduras de serralharia, com um amplo plano de trabalho que permite movimentar e girar folhas de grandes dimensões. Programável através de consola, ou recebe dados de um sistema de gestão da ferramenta que programa de forma automática as operações na máquina.

Duas aparafusadoras com alimentação automática de parafuso trabalham simultaneamente dois lados da moldura.

VERSÃO H2B COM ARMAZENAGEM DA FERRAMENTA DE 8 POSTOS NA BANCADA E 42 NO ARMAZÉM SUPERIOR VERSÃO H2 COM ARMAZENAGEM DA FERRAMENTA DE 24 POSTOS NA BANCADA E 70 NO ARMAZÉM SUPERIOR TRANSFERÊNCIA E ROTAÇÃO AUTOMÁTICA DA MOLDURA GUILHOTINA DE CN PARA O CORTE À MEDIDA DA FERRAMENTA PERIMETRAL SISTEMA DE TRANSFERÊNCIA AUTOMÁTICA DE ARMAZÉM DE FOLHAS VERTICAL

32

Centro de montagem para a montagem das ferramentas em folhas de janelas em PVC. Otimização dos processos relativos às folhas reunindo as diferentes fases de trabalho num único lugar.

Bancada de montagem inclinável pneumaticamente, dispositivo de medição e centragem de folhas movida pneumaticamente.

Dois blocos de batente para folhas de larguras diferentes.

SUPORTE DA MESA COM FRISOS CORREDIÇOS EM PVC UNIDADE APARAFUSADORA MÓVEL COM REGULAÇÃO PNEUMÁTICA DA ALTURA PUNÇÃO DA FERRAMENTA COM TOPES UNIDADES ADICIONAIS DISPONÍVEIS PARA DIVERSOS TIPOS DE PERFURAÇÕES E FRESAGENS

AKM

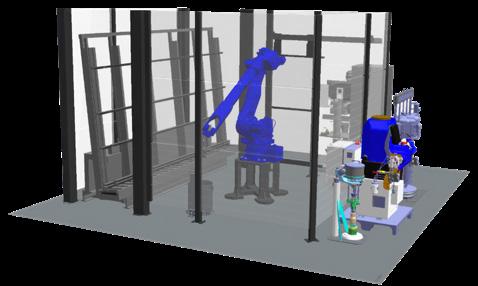

A estação de colagem AKM garante uma maior resistência estrutural do caixilho e elimina os ajustes pós-instalação graças à tecnologia avançada do robot antropomórfico. Fácil de integrar no processo de produção de janelas e portas de alta qualidade, garante resultados repetíveis.

DETEÇÃO PRECISA DA GEOMETRIA DOS CAIXILHOS PARA UMA DISTRIBUIÇÃO PERFEITA DA COLA DEFINIÇÃO MULTIDIMENSIONAL AUTOMÁTICA PARA PORTAS E JANELAS COMPATIBILIDADE COM COLAS DE UM E DOIS COMPONENTES PERSONALIZAÇÃO DO CAMINHO DE COLAGEM

MONTAGEM E LOGÍSTICA

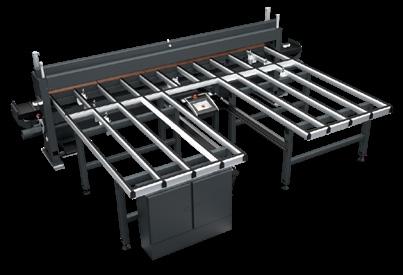

FAZ 2800

33
