Il gruppo voilàp progetta e realizza sistemi intelligenti per l’industria e le città, basati su elementi hardware e software interconnessi per l’acquisizione e la gestione dei dati.

Leader mondiale nella progettazione e produzione di macchinari per la trasformazione dei materiali impiegati nelle costruzioni intelligenti e sostenibili, attraverso soluzioni IoT (Internet of Things) mette a disposizione il know-how sviluppato nell’industria smart per riconfigurare settori tradizionali come retail, edilizia, DOOH (Digital Out of Home) e logistica.

Il gruppo racchiude e custodisce brand, storie, competenze e saperi differenti, riconoscendo il valore di ogni diversità e trasformandole in una forza comune.

gruppo voilàp

il gruppo voilàp

3

4

Voilàp dà vita alla tua Smart Factory attraverso la progettazione e produzione di macchinari all’avanguardia e la creazione di ecosistemi produttivi interconnessi. I nostri sistemi di visualizzazione IoT – inclusi totem e LedWall – trasformano i dati grezzi in informazioni strategiche. Puoi visualizzare in tempo reale KPI, progressi di produzione e metriche operative, garantendo una comunicazione fluida e trasparente che connette perfettamente l’ambiente di produzione con le reti di vendita e il retail.

Integrazione Digitale

smart factory

Il Futuro della Smart Factory

Voilàp va oltre il singolo macchinario: integriamo software all’avanguardia, sensori IoT e sistemi produttivi in un’unica architettura digitale, dinamica e in tempo reale.

La nostra soluzione unifica piattaforme cruciali come MES, ERP, CRM, WMS e CAD/CAM, creando una struttura digitale armoniosa che ottimizza ogni fase delle operazioni e massimizza l’efficienza della tua smart factory.

5

Progettiamo e sviluppiamo macchine e fabbriche intelligenti, connesse, efficienti e sostenibili.

6

smart factory

smart products

smart retail

ambienti, processi produttivi ottimizzati, comunicazione integrata

tecnologie integrate che uniscono meccanica, elettronica e software

configuratore prodotto in realtime e generatore di offerta

-8,8%

100%

-29%

90%

tasso di incidenza degli infortuni vs baseline

energia rinnovabile in tutti i nostri stabilimenti europei

emissioni di Scope 1 e 2 vs baseline

materiale riciclabile nel nostro packaging

69%

18.000+

317mln

62%

dello spending per i fornitori valutato sulla base di criteri ambientali e sociali

ore di training erogate ai dipendenti Voilàp

di valore economico distribuito

dei dipendenti sottoposti a performance dialogue

7

INDUSTRIAL MACHINERY FOR PVC

performance. ergonomics. software interactivity.

8

indice CENTRI DI TAGLIO E DI LAVORO SBZ 608 SBZ 609 SBZ 610/03 SBZ 616/01 SBZ 625/26 SBZ SL SBZ SM 11E / 11V SBZ SF2 SBZ SM14

MACCHINE ACCESSORIE 10 11 12 13 14 16 18 19 20

SALDATRICI E PULITRICI SM 1LV - SM 2LV SM 3TVH - SM 4TVH SM 5TVH - EV 2E EV 2A/4A SM 4H SVL 4H/4A

21 22 23 24 25 26

DG 142 XL GLS 192 B - GLS 192 P CM 1H CM4H ADS FA - WSF 3P ME-H - ME-R

28 29 30 31 32 33

ASSEMBLAGGIO E LOGISTICA ABS H2 FAZ 2800 - AKM

34 35

CENTRI DI TAGLIO E DI LAVORO

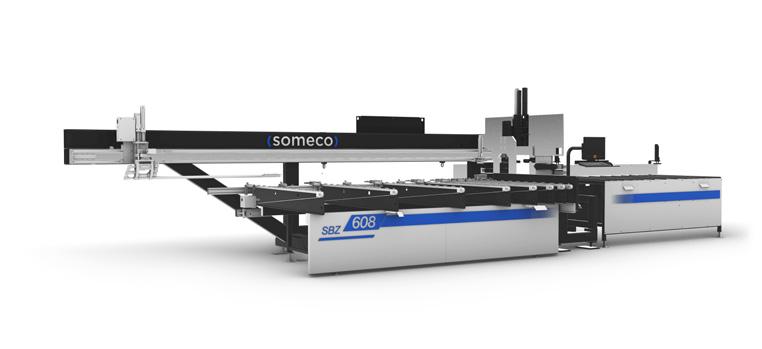

SBZ 608

Centro di lavoro CNC per operazioni di avvitatura, foratura e fresatura su profili pretagliati con o senza rinforzo in acciaio. I profili vengono caricati e scaricati in automatico. La rotazione della pinza a controllo CN da 0° a 180° consente di bloccare il profilo nella posizione che meglio garantisce la stabilità del pezzo durante le lavorazioni, il movimento in X della pinza è garantito da motori lineari.

MAGAZZINO DI CARICO A CINGHIOLI DA 14 PROFILI FINO A 16 ELETTROMANDRINI SEZIONE PROFILO 130x205 mm (WxH) AVVITATURA RINFORZI CON DUE UNITÀ LAVORAZIONI PER PVC E RINFORZI IN ACCIAIO

10

Centro di lavoro CNC per operazioni di avvitatura rinforzo metallico combinate alle operazioni di foratura e fresatura su profili pretagliati con o senza rinforzo in acciaio ad alta efficienza. I profili vengono caricati e scaricati in automatico. La rotazione della pinza a controllo CN da 0° a 180° consente di bloccare il profilo nella posizione che meglio garantisce la stabilità del pezzo durante le lavorazioni, il movimento in X della pinza è garantito da motori lineari.

LAVORAZIONE PARALLELA DELL‘AVVITATORE E DELL’UNITÀ DI LAVORAZIONE MAGAZZINO DI CARICO A CINGHIOLI DA 14 PROFILI FINO A 16 ELETTROMANDRINI SEZIONE PROFILO 130x205 mm (WxH)

CENTRI DI TAGLIO E DI LAVORO

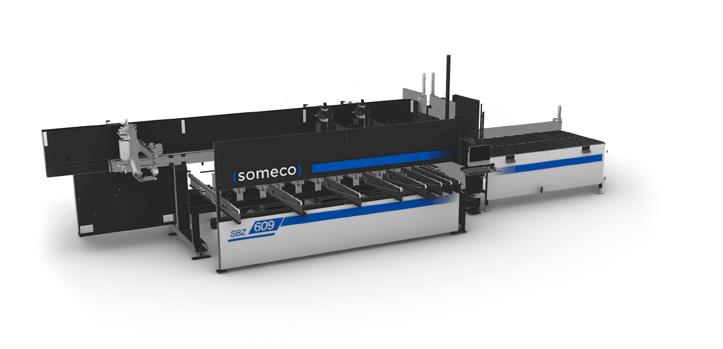

SBZ 609

LAVORAZIONI PER PVC E RINFORZI IN ACCIAIO 11

CENTRI DI TAGLIO E DI LAVORO

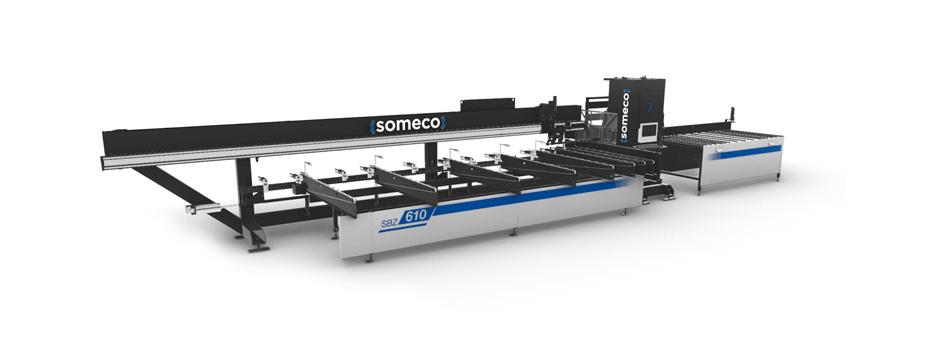

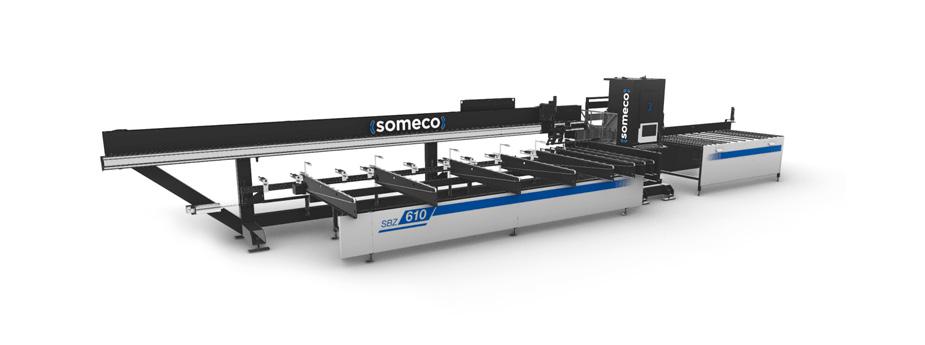

SBZ 610/03

Centro di taglio con 3 unità fisse per tagliare profili di porte e finestre -45°/90°/+45°. La rotazione pinza a controllo CN da 0° a 360° consente di bloccare il profilo nella posizione che meglio garantisce la stabilità del pezzo durante le lavorazioni, il movimento in X della pinza è garantito da motori lineari. Il processo di taglio è ottimizzato per la riduzione degli scarti e i sensori di misurazione integrati rilevano i pezzi residui.

UNITÀ DI TAGLIO A TRE LAME FISSE DIAMETRO LAME 550 mm MAGAZZINO DI CARICO A CINGHIOLI DA 10 PROFILI ALTA PRODUTTIVITÀ

12

Centro di taglio con angoli di taglio programmabili, per il taglio di profili a misura per la produzione di finestre, porte e facciate.

Le massime velocità di lavorazione e la massima qualità sono garantite da un‘unità di taglio controllata da un asse. Trasporto in entrata e in uscita con pinza prensile motorizzata regolabile in continuo.

DIAMETRO LAMA 550 mm POTENZA MOTORE LAMA 4 KW MAGAZZINO DI CARICO A CINGHIOLI DA 10 PROFILI

CENTRI DI TAGLIO E DI LAVORO

SBZ 616/01

ANGOLI DI TAGLIO TRA 22,5°E 157,5° 13

CENTRI DI TAGLIO E DI LAVORO

SBZ 625/26

14

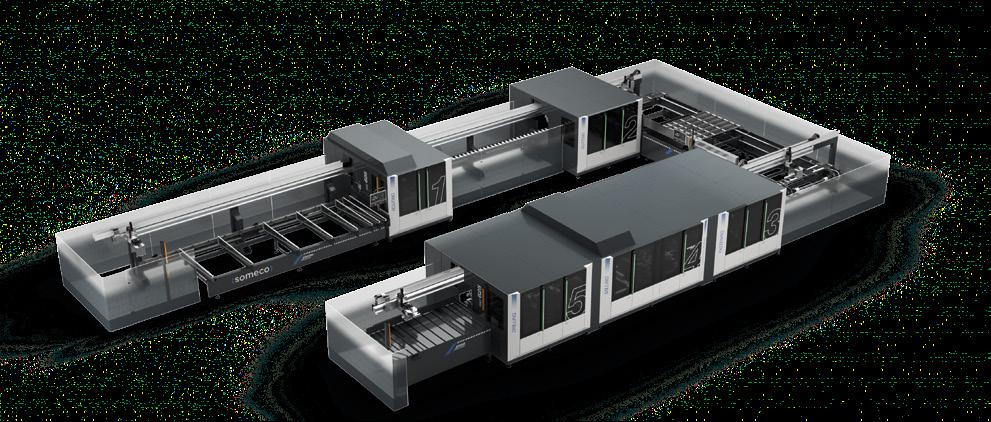

Linea di lavoro automatizzata CNC a barra passante costituita da unità specifiche per fresatura, foratura, intaglio a V, taglio, contornatura e avvitatura rinforzi. La linea è studiata per produzioni ad alta capacità. SBZ 625/26 è composta da 2 linee modulari: Linea 1, composta da un modulo di fresatura e taglio Linea 2, composta dall‘unità di avvitatura e da tutti i moduli di lavorazione per lavorare profili con rinforzi in acciaio.

Le due linee sono collegate da un tavolo dinamico flessibile che consente di bilanciare tutto il processo. Le zone di lavoro sono dotate di cabine progettate per combinare massima funzionalità, accessibilità, insonorizzazione e luminosità con le esigenze di sicurezza ed ergonomia. Layout configurabile in base alle esigenze del cliente. SBZ 625/26 prevede un’interfaccia utente localizzata che permette all’operatore di seguire ogni fase di lavorazione in modo chiaro e intuitivo.

con rinforzo metallico

ALTA PRODUTTIVITÀ

unità di fresatura a due mandrini

4 ASSI CONTROLLATI CN

unità a 4 avvitatori simultanei

unità di taglio a tre lame fisse

unità di lavorazione

TESTA E CODA con cambio utensile

CENTRI DI TAGLIO E DI LAVORO

UNITÀ DI FORATURA PVC

15

CENTRI DI TAGLIO E DI LAVORO

SBZ SL

16

Linea di lavoro automatica CNC fino a 25 assi a barra passante, per fresatura, foratura, taglio, contornatura e avvitatura rinforzi.

In aggiunta alla linea SBZ SL2, SBZ SL3 prevede l’unità di avvitatura automatica ad alta efficienza del rinforzo, la SBZ AS 2/2.

Installata sul magazzino a cinghioli che trasferisce i profili dal modulo SBZ SM al modulo SBZ SF, SBZ AS 2/2 è composta da una trave trasversale su cui sono montati quattro avvitatori pneumatici a coppia controllata, che in modo automatico avvitano le viti per il fissaggio dei rinforzi, ad un passo definito dal programma di gestione. Pertanto, a differenza della SBZ SL2, il modulo SBZ SF2 non prevede la doppia unità di avvitatura dedicata al fissaggio del supporto metallico al profilo in PVC. Inoltre la presenza di due controlli numerici garantisce la possibilità di gestire il reintegro dei segmenti da riprodurre e l’uscita di quelli che non richiedono lavorazioni su tutta la linea. Layout configurabile in base alle esigenze del cliente.

11 ELETTROMANDRINI in posizione fissa (SBZ SM)

UNITÀ DI FORATURA per fori montaggio, tripla foratura e cerniere (SBZ SF)

alimentatore di carico con pinza a

2 ASSI CONTROLLATI

lama verticale da 500 mm (SBZ SM)

opzione per

cabine di lavorazione insonorizzate

UNITÀ DI AVVITATURA RINFORZI ad alta efficienza (SBZ SL3)

CENTRI DI TAGLIO E DI LAVORO

fino a

17

CENTRI DI TAGLIO E DI LAVORO

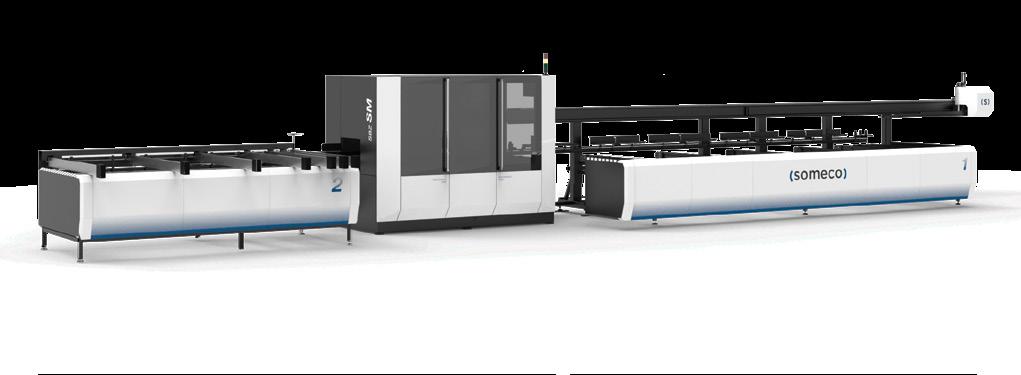

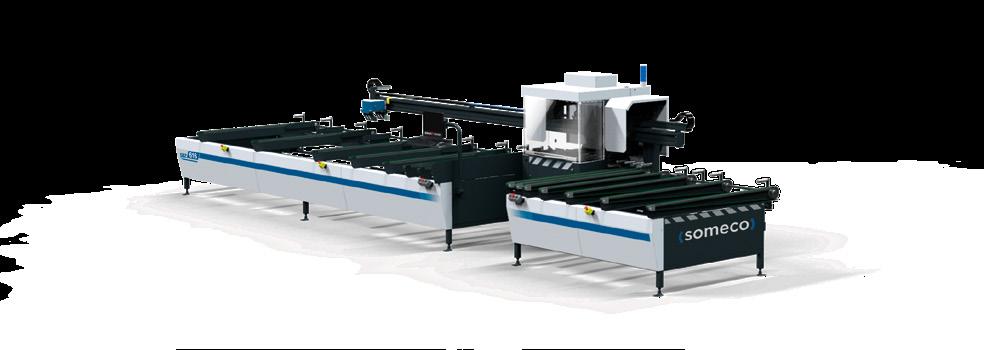

SBZ SM 11E / 11V

Centro di lavoro CNC a 13 assi, costruito per fresare, forare e tagliare profili in PVC. L’unità può essere dotata di modulo di contornatura integrato (11E) per la preparazione del profilo in PVC alla saldatura con tecnologia Seamless. In alternativa al modulo di contornatura, la macchina può essere provvista di modulo per l’intaglio a V dei profili (11V). Un sistema di controllo dimensionale della sezione profili, verifica se il profilo caricato dall‘operatore è quello corretto in base alla lista di lavoro. Le morse garantiscono un corretto bloccaggio della barra grazie alla programmazione avanzata in base alla sezione del profilo.

ALIMENTATORE DI CARICO CON PINZA A 2 ASSI CONTROLLATI FINO A 11 ELETTROMANDRINI DI CUI 3 INCLINABILI LAMA VERTICALE DA 500 mm PER TAGLI DA -45° A +45° ALTA EFFICIENZA GRAZIE AL MOVIMENTO SINCRONIZZATO DI PINZA E MAGAZZINO BARRE PREDISPOSIZIONE PER INSTALLAZIONE IN LINEA CON CENTRO DI LAVORO SBZ SF2

18

Centro di lavoro per l‘avvitatura e lavorazioni dei segmenti PVC con rinforzi metallici. SBZ SF2 è composto da un centro di avvitatura orizzontale con 2 unità di avvitatura, un‘unità di foratura tripla, un‘unità mono-utensile per la foratura delle cerniere e unità orizzontali per la foratura di montaggio su tutti i telai tipo Z e L. In opzione può essere dotato di un‘unità multi-utensile per la foratura delle cerniere.

ALIMENTATORE DI CARICO CON PINZA A 2 ASSI CONTROLLATI ALTA EFFICIENZA GRAZIE AL MOVIMENTO SINCRONIZZATO DI PINZA E MAGAZZINO BARRE PREDISPOSIZIONE PER INSTALLAZIONE IN LINEA CON CENTRO DI LAVORO SBZ SM

CENTRI DI TAGLIO E DI LAVORO

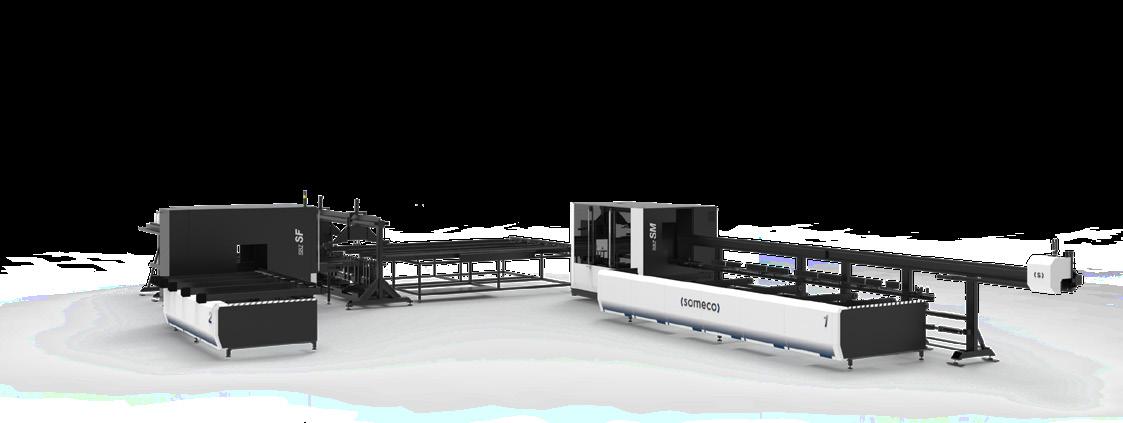

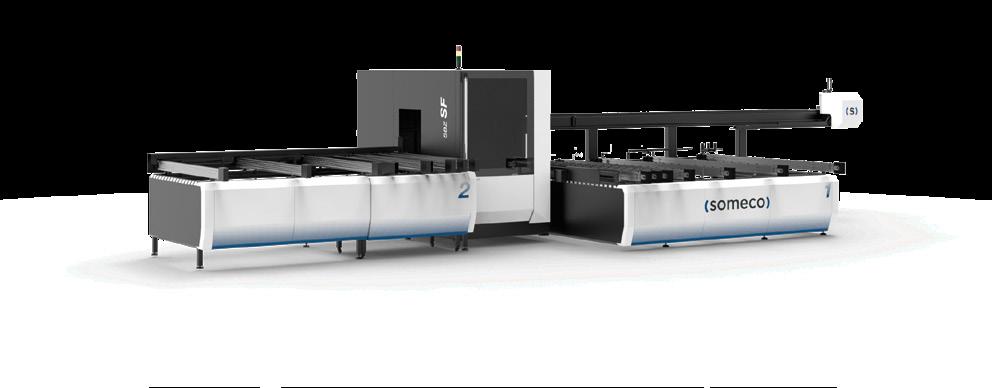

SBZ SF2

LAYOUT CONFIGURABILE 19

CENTRI DI TAGLIO E DI LAVORO

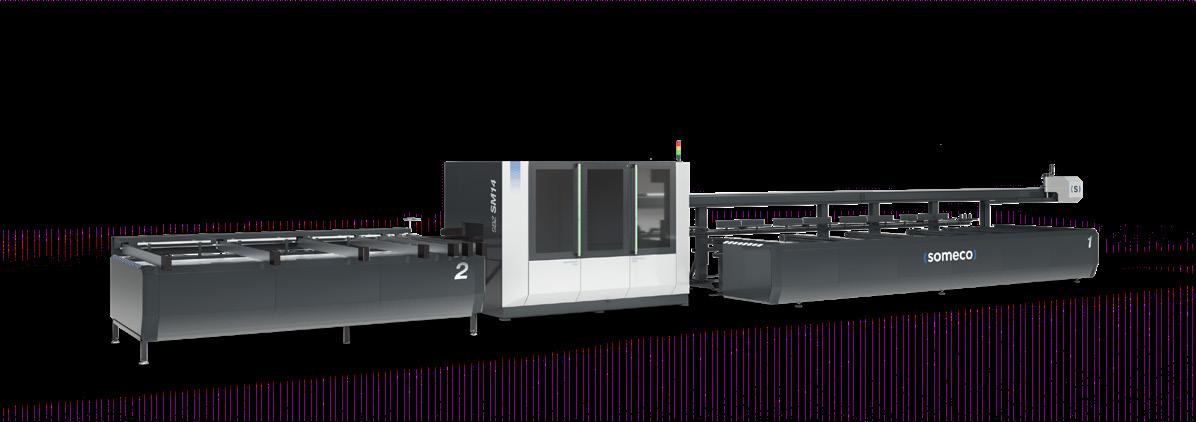

SBZ SM14

Centro di lavoro CNC a barre passanti per fresatura, foratura e taglio, specializzato nella produzione di serramenti in PVC. Sul modulo di fresatura CNC sono installati 14 elettromandrini, su 2 unità distinte. Questa configurazione consente un notevole risparmio di tempo, permettendo la lavorazione simultanea su tutto il bordo del pezzo, indipendentemente dal suo orientamento.

Il modulo di taglio è dotato di una lama di Ø 500 mm con movimento CNC a 3 assi. L‘unità di scarico è costituita da un magazzino a nastro trasversale per lo scarico di pezzi lavorati lunghi fino a 3500 mm.

ALIMENTATORE DI CARICO CON PINZA A 2 ASSI CONTROLLATI ALTA EFFICIENZA GRAZIE AL MOVIMENTO SINCRONIZZATO DI PINZA E MAGAZZINO BARRE 14 ELETTROMANDRINI DIVISI IN 2 UNITÀ DISTINTE PER OTTIMIZZARE LE LAVORAZIONI LAMA VERTICALE DA 500 MM PER TAGLI DA 30° A 150°

20

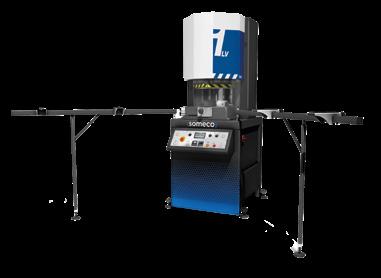

Saldatrice monotesta a ciclo automatico per angoli a 90° e variabili da 30° a 180° con piastra scaldante discendente.

SM 1LV può essere corredata di controsagome e può lavorare tutti i tipi di profilo standard, acrilico e rivestito, nonché profili di grandi dimensioni.

DISTANZIAMENTO AUTOMATICO A FINE SALDATURA LIMITATORI RISCALDATI PER REGOLAZIONE DEL CORDOLO LA PROFONDITÀ DI FUSIONE È SETTABILE A 2,5 O 3 mm DISPOSITIVO PER LA SALDATURA DEL 4° ANGOLO

SM 2LV

Saldatrice in linea a ciclo automatico con testa fissa per angoli a 90° e testa mobile per angoli variabili da 30° a 180°. Dotata di morse verticali a scorrimento su guide lineari, SM 2LV può essere corredata di controsagome e può lavorare tutti i tipi di profilo standard, acrilico e rivestito. Disponibile con una lunghezza utile di 2.440 mm e 3.440 mm.

DISTANZIAMENTO AUTOMATICO A FINE SALDATURA LIMITATORI RISCALDATI PER REGOLAZIONE DEL CORDOLO LA PROFONDITÀ DI FUSIONE È SETTABILE A 2,5 O 3 mm DISPONIBILE VERSIONE CON O SENZA COLTELLI RISCALDATI

SALDATRICI E PULITRICI

SM 1LV

21

SALDATRICI E PULITRICI

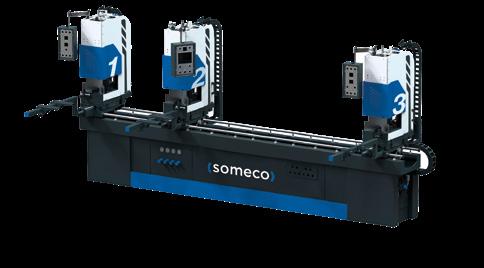

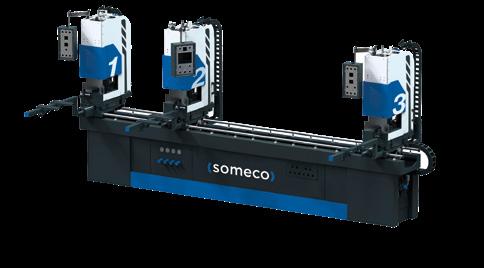

SM 3TVH

22

Saldatrice a 3 teste in linea a ciclo automatico per angoli a 90°, variabili da 30° a 180°, traverso a T, traverso a H e traverso a croce.

SM 3TVH può essere corredata di controsagome e può lavorare tutti i tipi di profilo standard, acrilico e rivestito, nonché profili di grandi dimensioni. Disponibile con una lunghezza utile di 3.440 mm e 4.440 mm.

SALDARE CON 1 O PIÙ TESTE E FINO A 2 TELAI CONTEMPORANEAMENTE DISTANZIAMENTO AUTOMATICO A FINE SALDATURA LIMITATORI RISCALDATI PER REGOLAZIONE DEL CORDOLO LA PROFONDITÀ DI FUSIONE È SETTABILE A 2,5 O 3 mm

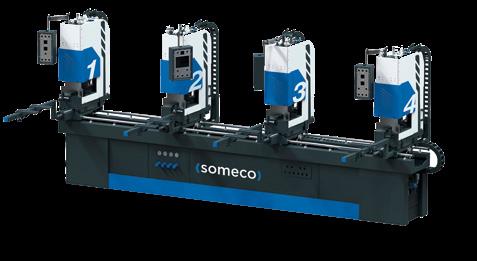

SM 4TVH

Saldatrice a 4 teste in linea a ciclo automatico per angoli a 90°, variabili da 30° a 180°, traverso a T, traverso a H e traverso a croce.

SM 4TVH può essere corredata di controsagome e può lavorare tutti i tipi di profilo standard, acrilico e rivestito, nonché profili di grandi dimensioni. Disponibile con una lunghezza utile di 3.440, 4.440, 5.440 mm.

SALDARE CON 1 O PIÙ TESTE E FINO A 3 TELAI CONTEMPORANEAMENTE DISTANZIAMENTO AUTOMATICO A FINE SALDATURA LIMITATORI RISCALDATI PER REGOLAZIONE DEL CORDOLO LA PROFONDITÀ DI FUSIONE È SETTABILE A 2,5 O 3 mm

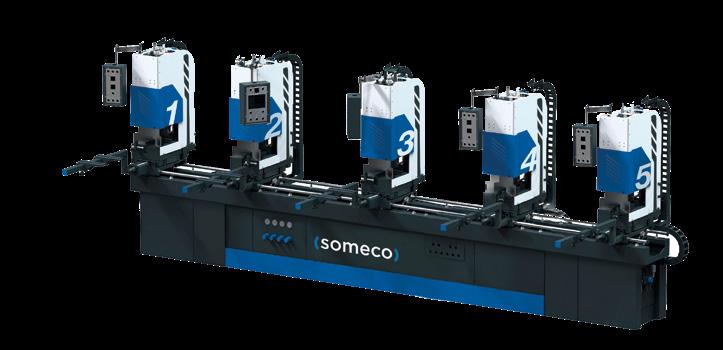

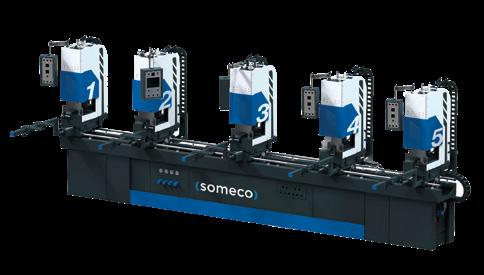

Saldatrice a 5 teste in linea a ciclo automatico per angoli a 90°, variabili da 30° a 180°, traverso a T, traverso a H e traverso a croce. SM 5TVH può essere corredata di controsagome e può lavorare tutti i tipi di profilo standard, acrilico e rivestito, nonché profili di grandi dimensioni. Disponibile con una lunghezza utile di 4.440 mm e 5.440 mm.

SALDARE CON 1 O PIÙ TESTE E FINO A 2 TELAI CONTEMPORANEAMENTE DISTANZIAMENTO AUTOMATICO A FINE SALDATURA LIMITATORI RISCALDATI PER REGOLAZIONE DEL CORDOLO LA PROFONDITÀ DI FUSIONE È SETTABILE A 2,5 O 3 mm

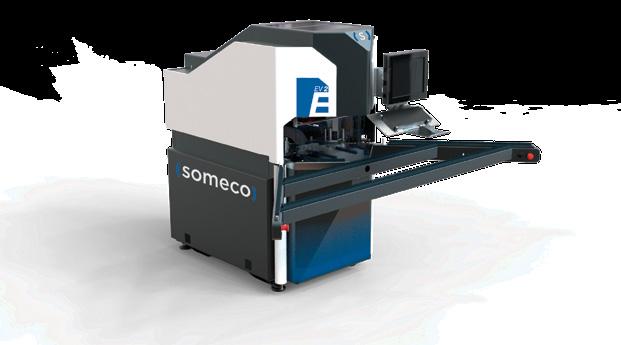

EV 2E

EV 2E è una pulitrice a CN per angoli di cornici in PVC, a 2 assi interpolati, a ciclo automatico. è dotata di una lama che permette la pulizia dell’angolo esterno di diversi profili. Dispone inoltre di unità superiori e inferiori con coltello per la pulizia dei cordoli e unità superiori ed inferiori con coltelli per la pulizia degli angoli interni.

DIAMETRO LAMA 300 mm VERIFICA DIMENSIONALE DEL PROFILO CENTRAGGIO AUTOMATICO DELLA CORNICE SEMPLICITÀ DI PROGRAMMAZIONE DEL PERCORSO DI PULIZIA

SALDATRICI E PULITRICI

SM 5TVH

23

SALDATRICI E PULITRICI

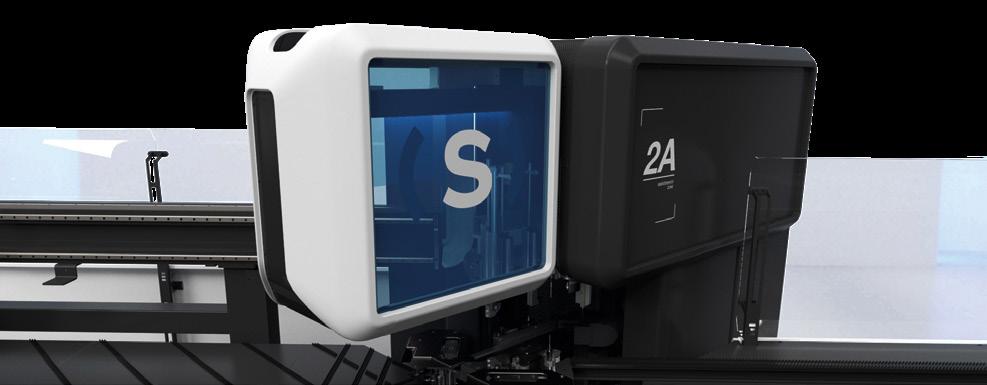

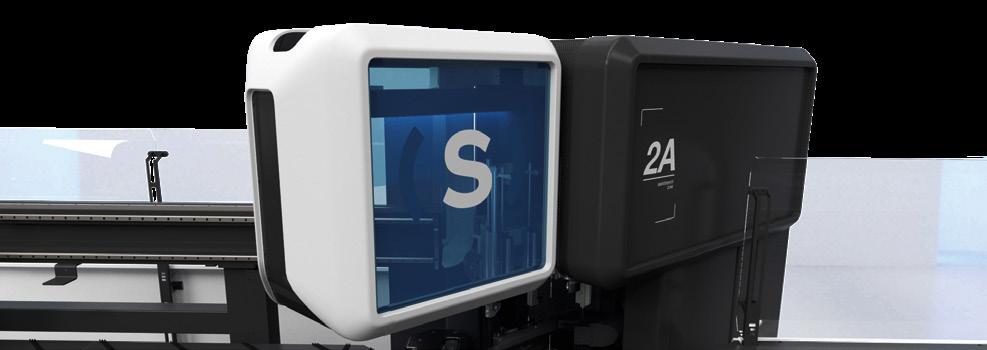

EV 2A/4A

EV 2A è una pulitrice a CN per angoli da 2 assi interpolati, a ciclo automatico e in grado di verificare le dimensioni del pezzo da lavorare.

Disponibile in 3 versioni: manuale, semiautomatica (con tavolo di rotazione) e automatica (con tavolo rotazione e tavolo di estrazione).

La lama da 275 mm permette la pulizia dell’angolo esterno, mentre la pulizia dei cordoli e degli angoli interni avviene tramite le unità superiori e inferiori con coltello. EV 4A è una pulitrice a CN per angoli da 4 assi interpolati, a ciclo automatico e in grado di verificare le dimensioni del pezzo da lavorare. Suggerita per profili con forme complesse.

DIAMETRO LAMA 275 mm SISTEMA DI MOVIMENTAZIONE DELLA CORNICE VERIFICA DIMENSIONALE DEL PROFILO CENTRAGGIO AUTOMATICO DELLA CORNICE

24

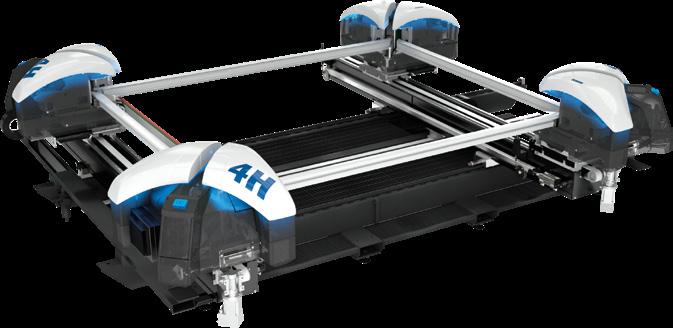

SM 4H è una saldatrice orizzontale a quattro teste con assi CN per la saldatura di profili in PVC e ibridi di nuova generazione. Realizzata in due dimensioni, permette di produrre cornici attraverso la saldatura contemporanea dei quattro angoli a 90°. L’interfaccia utente è moderna ed intuitiva. Il design innovativo soddisfa i principi di ergonomia e sicurezza. Gli indicatori luminosi e i movimenti delle teste di saldatura agevolano il dialogo tra l’operatore e la macchina.

CARICO ERGONOMICO E SCARICO AUTOMATICO SISTEMA DI REGOLAZIONE ELETTRONICA DELLA DIMENSIONE DEL CORDOLO DISPONIBILI PER SALDATURE DI CORNICI A C E C+S

SALDATRICI E PULITRICI

SM 4H

UNIVERSALE, SALDATURE STANDARD, ECO-SEAMLESS® E SEAMLESS® HMI INTUITIVA E SEMPLICITÀ DI PROGRAMMAZIONE 25

SALDATRICI E PULITRICI

SVL 4H/4A

26

La linea di saldatura e pulitura per profili in PVC. SVL 4H/4A si compone di 5 moduli funzionali: SM 4H, saldatrice orizzontale con scarico automatico, banco di raffreddamento, tavolo di traslazione e rotazione cornice, EV 2A o EV 4A pulitrice a 2 o 4 assi e tavolo di scarico automatico. La linea è configurabile in base alle esigenze di layout, carico cornice da destra o sinistra. La saldatrice SM 4H può essere equipaggiata con controsagome per saldature standard, eco-Seamless® e Seamless® garantendo la massima flessibilità per lavorare tipologie di profili PVC con rivestimenti di materiali misti, senza influenzare il ciclo di saldatura. Il software evoluto grazie a un’interfaccia utente intuitiva permette all’operatore di inserire tutte tutti i parametri di programmazione del ciclo direttamente sul controllo.

ad assi controllati CN

Unità di scarico automatico con collegamento al

BANCO DI RAFFREDDAMENTO

pulitrice a 2 o 4 assi CN controllati

Sistema di traslazione e

ROTAZIONE AUTOMATICA delle cornici

due consolle di controllo di processo interconnesse

HMI INTUITIVA con monitor da 24 pollici touch screen

SALDATRICI E PULITRICI

SALDATRICE ORIZZONTALE

27

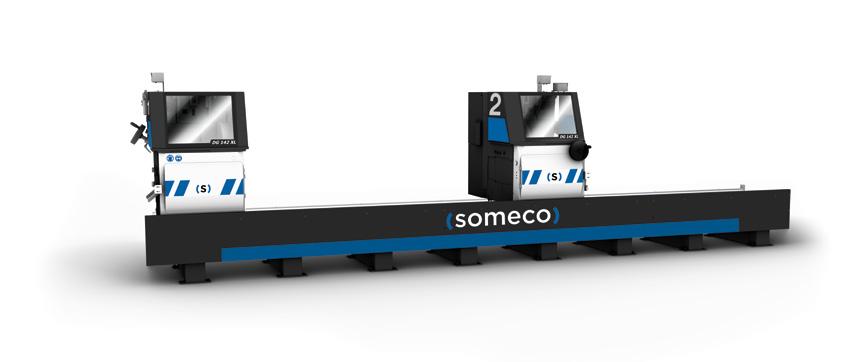

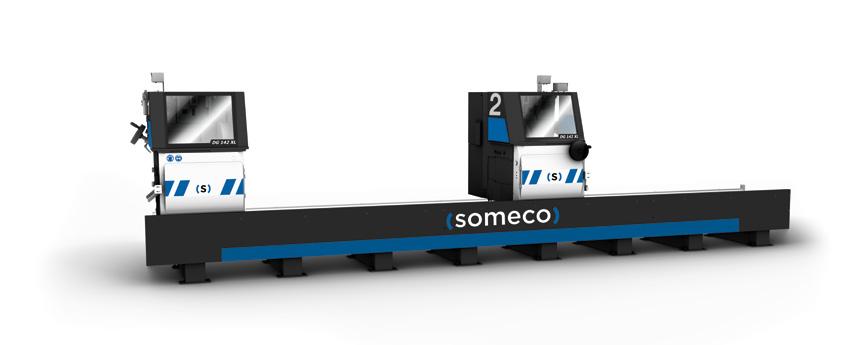

DG 142XL

MACCHINE ACCESSORIE

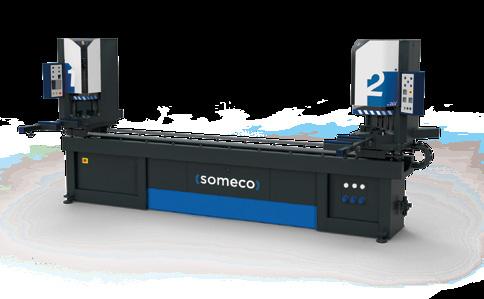

Troncatrice elettronica a doppia testa con lame da 550 mm per tagli da 90° e 45° e morse verticali pneumatiche. Lunghezze di taglio: 3000, 4500, 6000, 7500 mm. Possibilità di avere il controllo E 390 e 590 (opzionale). I controlli possono gestire i programmi di ottimizzazione e di gestione degli scarti, e possono essere collegati a una stampante di etichette. DG 142 XL con controllo E 590 Industry 4.0 ready.

DIAMETRO DELLE LAME 550 mm POTENZA MOTORE LAME 4 KW SUPPORTO INTERMEDIO DEL PROFILO MANUALE COLLEGAMENTO A SISTEMA DI ASPIRAZIONE TRUCIOLI AD ALTA EFFICACIA DISPLAY TOUCHSCREEN DA 5,7”

28

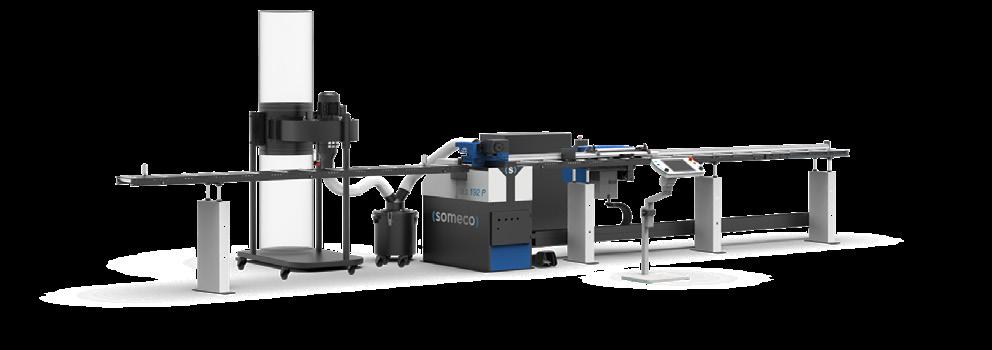

Troncatrice per fermavetri per il taglio ad angoli 2 x 45° con risultati di taglio ad alta qualità. Taglio simultaneo del giunto posteriore mediante frese sovrapposte. La macchina ha un dispositivo pneumatico di bloccaggio verticale che permette di lavorare due fermavetro simultaneamente. GLS 192 B è dotata di un sistema di rimozione trucioli, con predisposizione per collegamento a sistema di aspirazione.

DIAMETRO LAMA 200 mm PREDISPOSIZIONE AL COLLEGAMENTO DI RULLIERE E SISTEMA DI RISCONTRO MORSE VERTICALI CONTROSAGOME INTERCAMBIABILI AD AGGANCIO RAPIDO

GLS 192P

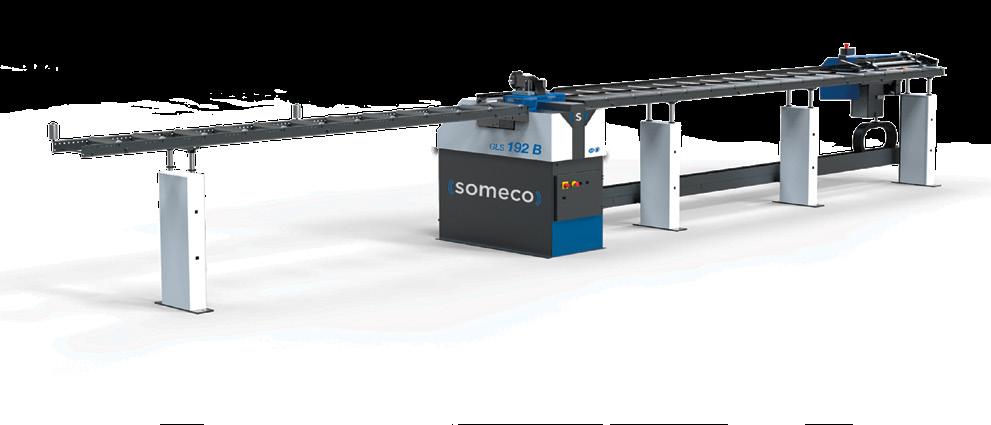

Troncatrice per tagli a V dotata di due lame per tagli a 45°.

Equipaggiata di serie con due dispositivi di serraggio verticali.

Bocchettoni di aspirazione integrati per il collegamento a un aspiratore. Spruzzatore dosato. Processo di troncatura automatico, comando da pedale. Se necessario può essere equipaggiata con rulliere e sistema di riscontro.

DIAMETRO LAMA 200 mm PREDISPOSIZIONE AL COLLEGAMENTO DI RULLIERE E SISTEMI DI RISCONTRO DISPOSITIVO DI BLOCCAGGIO VERTICALE CONTROSAGOME INTERCAMBIABILI AD AGGANCIO RAPIDO

MACCHINE ACCESSORIE

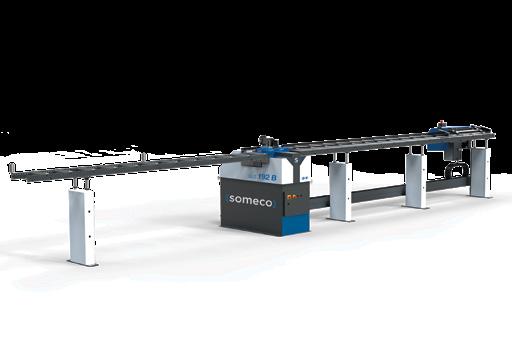

GLS 192B

29

MACCHINE ACCESSORIE

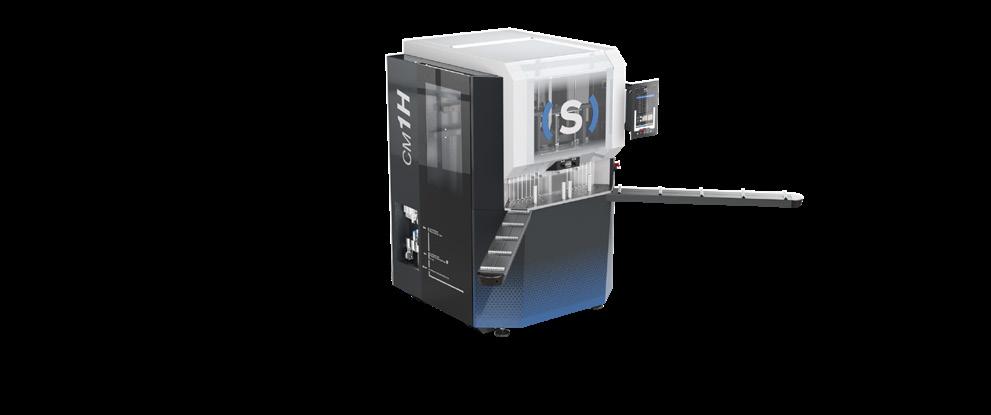

CM 1H

Fresatrice dedicata alla lavorazione del contorno di profili in PVC e PVC-alluminio pretagliati a 45°. La macchina può eseguire 2 tipologie di lavorazioni: contornatura dei profili per saldatura Seamless® e fresatura dei profili ibridi PVC e alluminio per saldatura con macchine universali. CM1 H dispone di 2 elettromandrini standard: uno dotato di lama per l’intestatura e l’altro di utensile per le lavorazioni di contornatura. Disponibile un terzo elettromandrino con utensile per lavorazione dei profili ibridi (tecnologie miste).

POTENZA MOTORE ELETTROMANDRINI 2 KW DIAMETRO LAMA 150 mm PREDISPOSIZIONE PER COLLEGAMENTO A SISTEMA DI ASPIRAZIONE TRUCIOLI DISPLAY TOUCHSCREEN DA 15,6‘‘ ORIENTABILE HMI INTUITIVA E FACILE DA PROGRAMMARE

30

Fresatrice dedicata alla lavorazione del contorno di profili in PVC e PVC-alluminio pretagliati a 45°. La macchina può eseguire 2 tipologie di lavorazioni: contornatura dei profili per saldatura Seamless® e fresatura dei profili ibridi PVC e alluminio per saldatura con macchine universali. CM 4H nasce per essere combinata ad una SM 4H in modo da permettere ad un unico operatore di lavorare in parallelo con la saldatrice e la fresatrice, ottimizzando i processi di produzione. Possibilità di attrezzare i gruppi di fresatura (a 2 a 2) con utensili differenti.

Questo consente la gestione contemporanea di profili in PVC e/o in materiale misto (PVC-Alu).

POTENZA MOTORE ELETTROMANDRINI 2 KW TEMPO CICLO MEDIO PER 4 PEZZI 75 SEC. PREDISPOSIZIONE PER COLLEGAMENTO A SISTEMA DI ASPIRAZIONE TRUCIOLI

MACCHINE ACCESSORIE

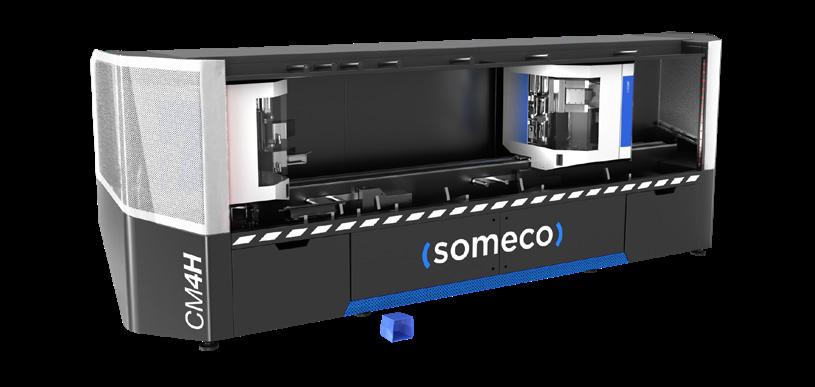

CM 4H

DISPLAY TOUCHSCREEN DA 15,6‘‘ ORIENTABILE HMI INTUITIVA E FACILE DA PROGRAMMARE 31

MACCHINE ACCESSORIE

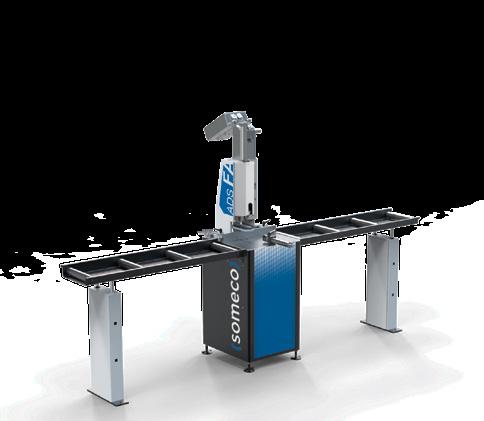

ADS FA

32

Avvitatore semi-automatico con alimentazione pneumatica delle viti per il fissaggio del rinforzo nei profili in PVC. Il bloccaggio e l‘avvitatura sono ottenuti tramite un comando a pedale.

L‘avvitatore è montato su una struttura metallica dotata di una rulliera in entrata ed una in uscita.

AVVITATURA AUTOALIMENTATA REGOLAZIONE PROFONDITÀ E FORZA DI AVVITATURA RULLIERA DI CARICO E SCARICO AVVITAMENTO DEL RINFORZO CON COMANDO A PEDALE

WSF 3P

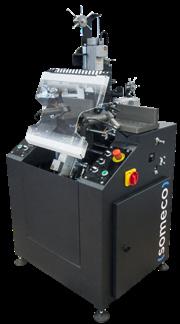

Fresatrice automatica per asole scarico condensa e fori aerazione su profili in PVC. Tre unità di lavoro ad avanzamento pneumatico, con traslazione su pattini a ricircolo di sfere e selezionabili indipendentemente. L’inclinazione delle unità è regolabile attraverso riferimenti angolari. La fresatura avviene tramite tre elettromandrini ad alta frequenza; quattro morse pneumatiche regolabili garantiscono il bloccaggio del profilo, anche di grande sezione.

3 MOTORI DA 0,55 KW MORSE ORIZZONTALI CON DISPOSITIVO DI BASSA PRESSIONE DIMENSIONI DI INGOMBRO RIDOTTE ERGONOMICA E FACILE DA USARE

ME-H è un banco equipaggiato con unità a forare per l’esecuzione dei fori cerniera su cornici telaio, a un asse controllato elettronicamente. È dotata di due unità di foratura multimandrino per eseguire i fori delle cerniere su alluminio, alluminio/ legno e PVC con relativo rinforzo interno. Nei layout può essere posizionato sia per processi in linea che ad isola.

POTENZA MOTORE ELETTROMANDRINI 1,7 KW ESECUZIONE DI FORI PER TRE O PIÙ CERNIERE IN POSIZIONI VARIABILI POSSIBILITÀ DI ESECUZIONE FORI DI FISSAGGIO A MURO POSIZIONAMENTO MANUALE DELLA CORNICE

ME-R

ME-R è un banco equipaggiato con lama per rifilare cornici in PVC a due assi controllati con ciclo semi-automatico. È dotato di un’unità di taglio CN regolabile in velocità di avanzamento.

Indicato per rifilatura profili restauro. Nei layout può essere posizionato sia per processi in linea che ad isola. Predisposizione per collegamento ad aspiratore trucioli.

POTENZA MOTORE LAMA 2,2 KW DIAMETRO LAMA 400 mm SISTEMA DI BLOCCAGGIO PNEUMATICO DELLA CORNICE TRAMITE PRESSORE LONGITUDINALE BATTUTA DI RIFERIMENTO PEZZO IN PROSSIMITÀ DELL’UNITÀ DI LAVORO

MACCHINE ACCESSORIE

ME-H

33

ASSEMBLAGGIO E LOGISTICA

ABS H2

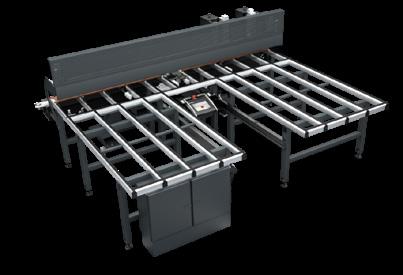

Banco automatico per l’avvitatura automatizzata della ferramenta a passo costante o variabile su cornici di serramenti, con un ampio piano di lavoro che consente di movimentare e ruotare ante di grandi dimensioni. Programmabile da consolle, può ricevere dati da un sistema di gestione della ferramenta che programma automaticamente le operazioni in macchina. Due avvitatori con alimentazione della vite in automatico processano due lati della cornice in contemporanea.

VERSIONE H2B CON STOCCAGGIO FERRAMENTA DA 8 VANI SUL BANCO E 42 NEL MAGAZZINO SUPERIORE VERSIONE H2 CON STOCCAGGIO FERRAMENTA DA 24 VANI SUL BANCO E 70 NEL MAGAZZINO SUPERIORE TRASFERIMENTO E ROTAZIONE AUTOMATICA DELLA CORNICE TRANCIA A CN PER IL TAGLIO A MISURA DELLA FERRAMENTA PERIMETRALE SISTEMA DI TRASFERIMENTO AUTOMATICO A MAGAZZINO ANTE VERTICALE

34

Centro di assemblaggio per il montaggio delle ferramenta su ante di finestre in PVC. Ottimizzazione dei processi riguardanti le ante riunendo le diverse fasi di lavoro in un‘unica postazione. Banco di montaggio inclinabile pneumaticamente, dispositivo di misurazione e centraggio di ante traslabile pneumaticamente. Due blocchi di battuta per ante di diverse larghezze.

SUPPORTO DEL TAVOLO CON LISTELLI SCORREVOLI IN PVC UNITÀ AVVITATRICE TRASLABILE CON REGOLAZIONE IN ALTEZZA PNEUMATICA PUNZONE DA FERRAMENTA CON BATTUTE UNITÀ AGGIUNTIVE DISPONIBILI PER DIVERSI TIPI DI FORATURE E FRESATURE

AKM

La stazione di incollaggio AKM assicura una maggiore resistenza strutturale dell‘infisso ed elimina le regolazioni post-installazione grazie alla tecnologia avanzata del robot antropomorfo. Di facile integrazione nel processo di produzione di finestre e porte di alta qualità, garantisce la ripetibilità dei risultati.

RILEVAMENTO PRECISO DELLA GEOMETRIA DEGLI INFISSI PER UNA PERFETTA DISTRIBUZIONE DELLA COLLA IMPOSTAZIONE MULTIDIMENSIONALE AUTOMATICA PER PORTE E FINESTRE COMPATIBILITÀ CON COLLE MONO E BI-COMPONENTI PERSONALIZZAZIONE DEL PERCORSO DI INCOLLAGGIO

ASSEMBLAGGIO E LOGISTICA

FAZ 2800

35
