INSERMATIC Banco automatico per l’avvitatura automatizzata della ferramenta a passo costante o variabile su cornici di serramenti, con un ampio piano di lavoro che consente di movimentare e ruotare ante di grandi dimensioni. Programmabile da consolle, può ricevere dati da un sistema di gestione della ferramenta che programma automaticamente le operazioni in macchina.

Due avvitatori con alimentazione della vite in automatico processano due lati della cornice in contemporanea.

Insermatic H2B è corredata di banco di premontaggio con 8 contenitori per componenti di piccole dimensioni e

2

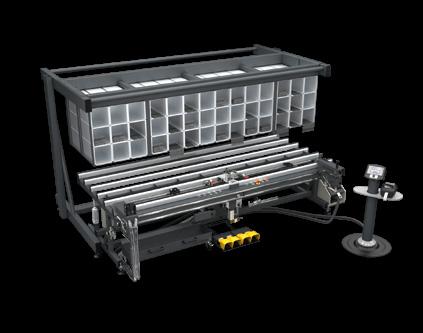

un magazzino ferramenta a 42 vani per elementi lunghi: identificazione vani analogica. Insermatic H2 è dotata di un magazzino ferramenta più esteso con 24 contenitori per componenti di piccole dimensioni e 70 vani per il deposito delle aste lunghe, con identificazione LED che guida l’operatore nella sequenza corretta di montaggio. Il banco è completo di trancia a CN per il taglio a misura della ferramenta a passo costante o variabile e di cassetto di raccolta sfridi. Un sistema di trasporto permette la traslazione automatica dell’anta dal banco di montaggio all’area di avvitatura automatica.

BMF 3500 Banco dedicato al montaggio della ferramenta. L’ampio piano di lavoro consente di lavorare ante o telai di grandi dimensioni, e le 3 opzioni di rivestimento (PVC duro antifrizione per l’alluminio, spazzole per il PVC, feltro per il legno) consentono di lavorare qualsiasi tipo di serramento. Di serie il BMF 3500 prevede la misurazione della ferramenta, il taglio mediante

cesoia idropneumatica e l’avvitatura mediante avvitatore con alimentazione automatica. Su richiesta, invece, sono disponibili l’unità foratrice a 3 punte per cremonese, il kit fresatura cremonese, l’unità di foratura per fori cerniere, la vasca raccogli scarti, il magazzino ferramenta e il rilievo automatico della misura del fermavetro mediante sensori magnetici.

3

4

MOD-END RIFILA

BFG

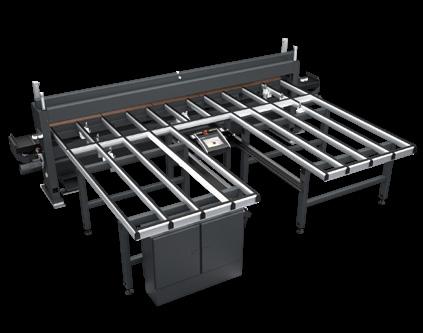

MOD-END RIFILA è una rifilatrice per cornici in PVC a due assi controllati a ciclo semiautomatico. È dotata di un’unità di taglio CN regolabile in velocità di avanzamento.

BFG è un banco dedicato all‘assemblaggio della cornice di alluminio con la guarnizione ed il vetro. Mediante una crociera il vetro viene sollevato e grazie ad un sistema di morse autoallineanti le cornici vengono pressate a due a due.

Terminata la pressatura dei primi due lati, viene fatta ruotare la crociera ed è possibile pressare gli altri due lati.

BA 411

FIVE CS

Banco per l’assemblaggio di ante con vetro con piano di lavoro inclinabile da 0° (orizzontale) a 85°. La rulliera a scomparsa è regolabile in altezza (da 170 a 460 mm) indipentemente dal piano di lavoro. Il piano di lavoro è regolabile da 895 a 965 mm e i piedini sono provvisti di fori per il fissaggio a terra. Viene corredato di una crociera centrale per il sollevamento ed il posizionamento del vetro.

Banco di collaudo per serramenti in alluminio. Consente di ricreare le condizioni di utilizzo del serramento: il telaio è bloccato mediante sistema di morse regolabili su tutta l’altezza del serramento, si inseriscono le ante all’interno del telaio, si esegue la vetratura e il collaudo finale. La rulliera consente all’operatore il carico e lo scarico di serramenti pesanti in completa autonomia.

5

6

SPIN BENCH

ROLL BENCH

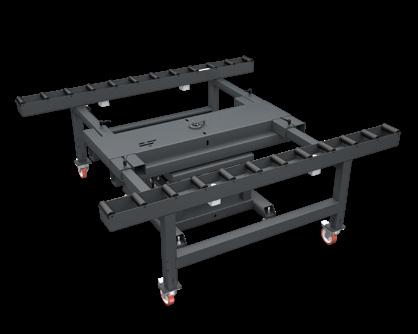

Banco modulare dedicato all’assemblaggio ed alla movimentazione in linea di celle di facciata. È corredato di due piste di rulli ricoperti con guaina di PVC morbido; la distanza tra le due piste è regolabile in base all’ampiezza del serramento.

Un sistema azionabile pneumaticamente consente di bloccare i rulli durante le fasi di lavoro. L’intero banco può ruotare di 360° per facilitare le operazioni di assemblaggio e sigillatura nella cella; la posizione angolare viene bloccata con comando pneumatico.

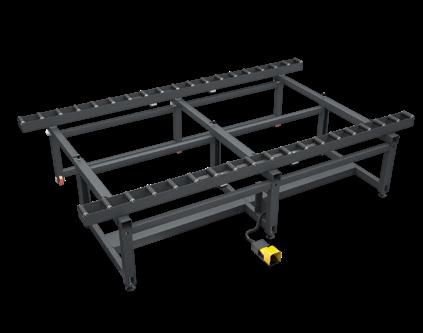

Banco modulare di grandi dimensioni dedicato all’assemblaggio ed alla movimentazione in linea di celle di facciata. È corredato di due piste di rulli ricoperti con guaina di PVC morbido; la distanza tra le due piste è regolabile manualmente in base all’ampiezza del serramento che si deve lavorare. Un sistema azionabile pneumaticamente consente di bloccare i rulli durante le fasi di lavoro.

MODULE BENCH

FIT

Banco modulare di grandi dimensioni, estensibile, dedicato all’assemblaggio di serramenti e celle di facciata. È corredato di 3 piani di lavoro distinti: uno con PVC morbido per le operazioni di assemblaggio, uno con PVC duro antifrizione per la rotazione ed una rulliera per lo spostamento in linea.

Banco per l’assemblaggio di ante e telai. Banco orizzontale con scambio pneumatico fra il piano di appoggio in PVC morbido (per la fase di assemblaggio) e il piano di appoggio in PVC duro antifrizione (per la fase di movimentazione).

Il piano di lavoro è regolabile in altezza da 895 a 965 mm e i piedini sono provvisti di fori per il fissaggio in terra.

7

8

FIT MA

FIT T

Banco dedicato al montaggio di ferramenta perimetrale a nastro su ante in alluminio, legno e PVC. Un sistema di morse a scomparsa provvede a bloccare l’anta. Il banco è corredato di cesoia e di un sistema di avvitatura autoalimentato e di un sistema per la misurazione e il taglio della ferramenta mediante cesoia idropneumatica.

Banco per l’assemblaggio di ante e telai. Piano di lavoro basculante da 0° (orizzontale) a 85°, con scambio pneumatico fra il piano di appoggio in PVC morbido (per la fase di assemblaggio) e il piano di appoggio in PVC duro antifrizione (per la fase di movimentazione). La rulliera è ribaltabile manualmente e regolabile in altezza (da 170 a 460 mm) indipendentemente dall’altezza del piano di lavoro. Il piano di lavoro è regolabile in altezza da 895 a 965 mm e piedini sono provvisti di fori per il fissaggio in terra.

V-LINK

LINK

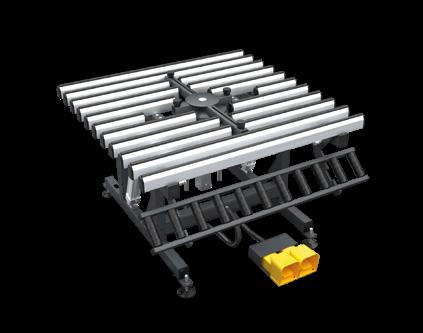

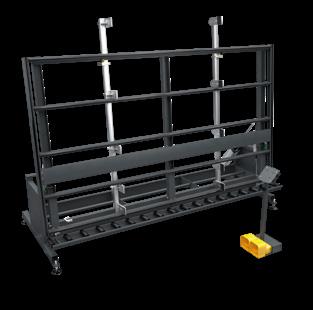

Rulliera verticale per il trasferimento, tra diverse postazioni di assemblaggio, di cornici e serramenti anche molto pesanti con estrema facilità.

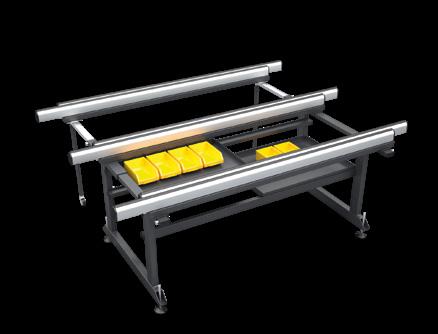

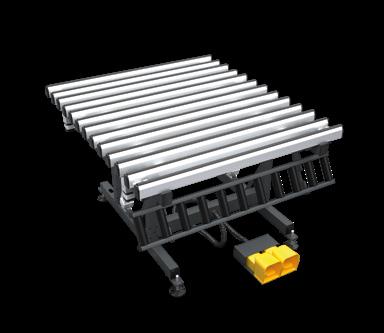

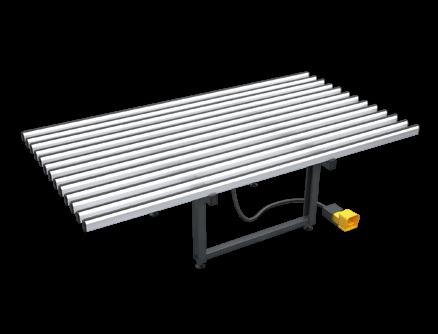

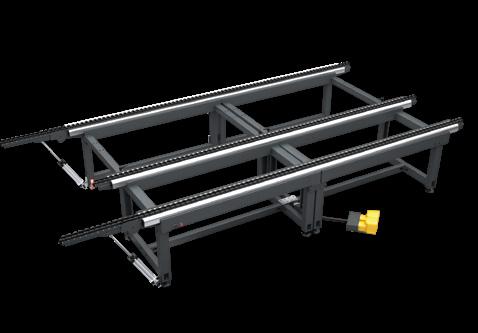

Piano a rulli che consente di unire le postazioni di assemblaggio e di trasferire cornici anche molto pesanti con estrema facilità.

9

10

ACCA XL

EDGE

Banco idoneo a tutte le operazioni di assemblaggio dei serramenti. I piani scorrevoli ed estensibili permettono di lavorare cornici di tutte le dimensioni e strutture molto grandi in assoluta sicurezza.

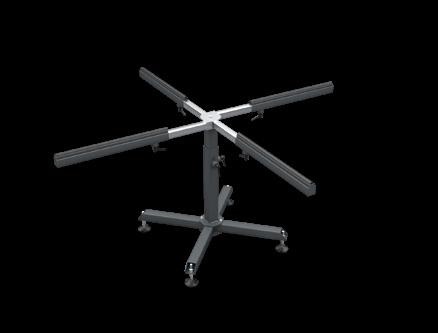

Banco per l’assemblaggio di accessori e guarnizioni. Girevole su un fulcro centrale ed estensibile in lunghezza, permette di ruotare la cornice.

SPIN 4

FOCUS C4

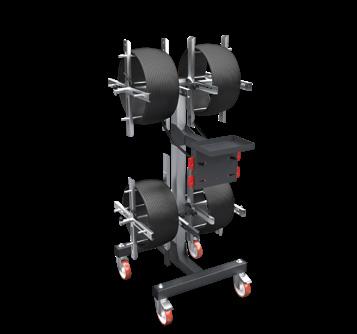

Carrello portaguarnizioni. Aspo frizionato e guidafilo assicurano lo sbobinamento senza inconvenienti della guarnizione. È dotato di sistema di cambio rapido delle bobine.

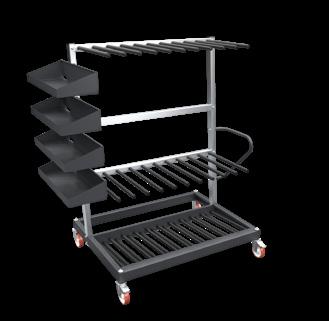

Carrello porta accessori, minuterie ed utensili, di servizio alle postazioni di assemblaggio.

11

12

BAR

STACK

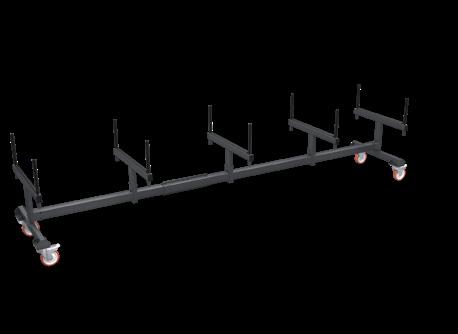

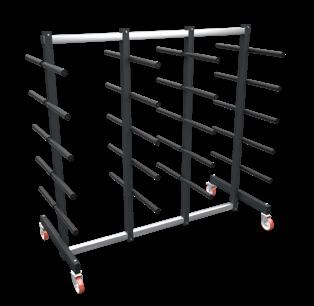

Carrello di grandi dimensioni concepito per il trasporto e lo stoccaggio di barre di profilato nella fase di taglio.

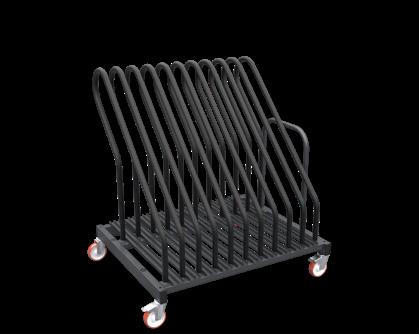

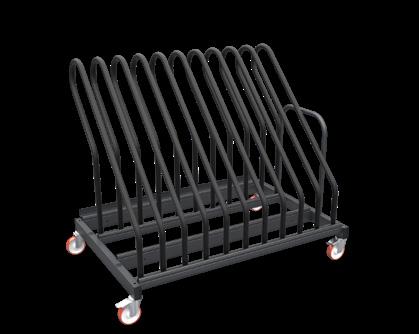

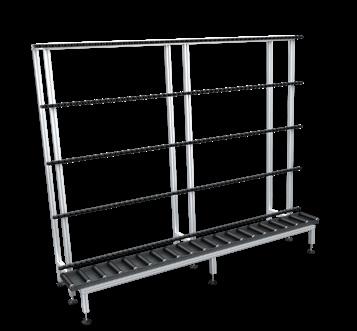

Carrello dedicato al trasporto e allo stoccaggio di profilati in orizzontale.

TAGLIO

WT 450

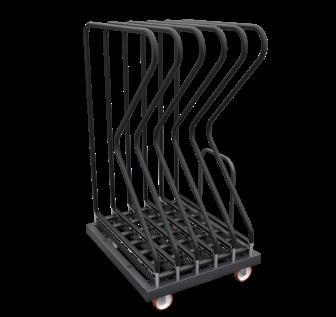

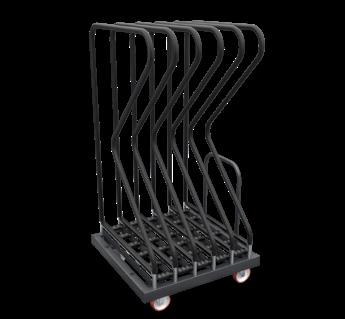

Carrello dedicato al trasporto e allo stoccaggio di profilati in verticale.

Carrello di fine linea che consente, utilizzando un solo strumento, lo stoccaggio in officina e il trasporto in cantiere dei serramenti finiti.

13

14

TRANSIT YP

TRANSIT YA

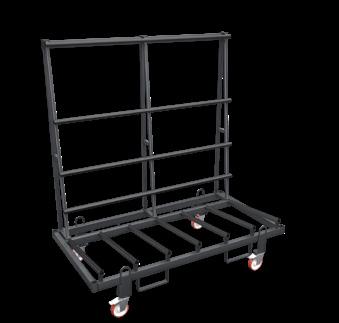

Carrello dedicato al trasporto e lo stoccaggio di vetri e pannelli nelle linee di assemblaggio.

Carrello dedicato al trasporto e allo stoccaggio di cornici, ante e telai.

TRANSIT KA

TRANSIT KT

Carrello per il trasporto e lo stoccaggio di ante. La base di ogni comparto è dotata di rulli per facilitare la movimentazione di pezzi pesanti o di grandi dimensioni.

Carrello per il trasporto e lo stoccaggio di telaio e serramenti finiti. La base di appoggio è dotata di rulli per facilitare la movimentazione di pezzi pesanti o di grandi dimensioni.

15

16

DUAL SKIN

ROTO

Macchina per l’applicazione di una pellicola protettiva su profilati di alluminio. L’avanzamento del profilo avviene in automatico mediante rulli motorizzati e la perfetta adesione della pellicola al profilato è garantita mediante rulli pressori.

Un kit opzionale aggiuntivo consente di applicare la pellicola al contempo anche su una terza faccia.

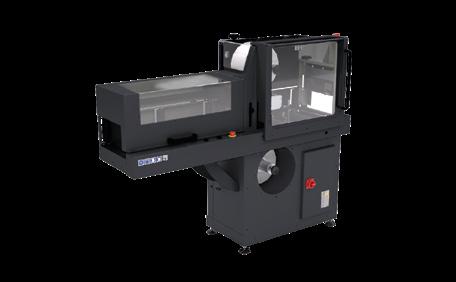

Imballatrice verticale per infissi. Il piano di appoggio è rotante ed è dotato di rulliera per facilitare la movimentazione di pezzi pesanti o di grandi dimensioni. La macchina è concepita per essere utilizzata da un solo operatore.

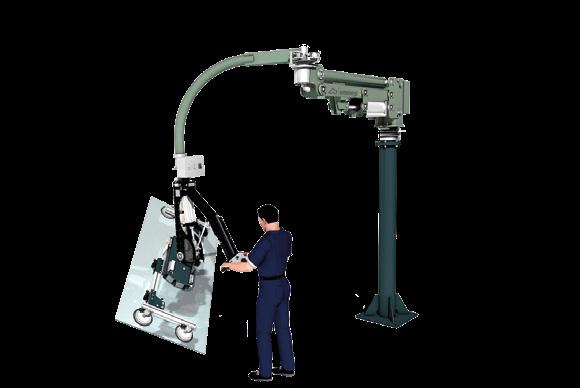

ZERO-G ZERO-G è un manipolatore ad azionamento esclusivamente pneumatico per la movimentazione di vetri piani o serramenti in condizioni di massima sicurezza. Attraverso l’attrezzatura di presa del carico è possibile controllare costantemente la collocazione spaziale dell’oggetto da movimentare all’interno di un’ampia area di lavoro. L’ergonomia assicura movimenti di inclinazione e

rotazione che rendono il processo di lavoro rapido e flessibile.

Il sistema di presa a ventose ed il sistema di bilanciamento del peso consentono lo spostamento in due direzioni in un’area di diametro fino a 6.000 mm. La configurazione su base autostabile permette grande mobilità all’interno dello stabilimento.

17

PROGETTAZIONE DI IMPIANTI

18

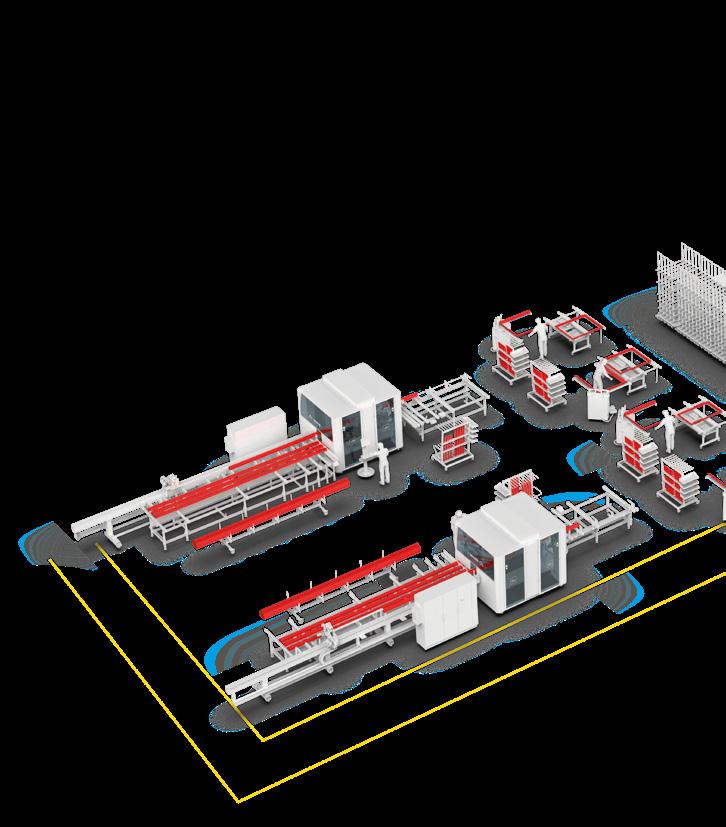

Il ruolo di Emmegi, azienda del gruppo Voilàp, nel settore del serramento e dell’involucro edilizio si sta spostando sempre più da quello di “semplice” produttore di macchine e attrezzature a quello di azienda di riferimento nella progettazione e realizzazione di impianti completi e complessi, caratterizzati dall’elevato contenuto tecnologico.

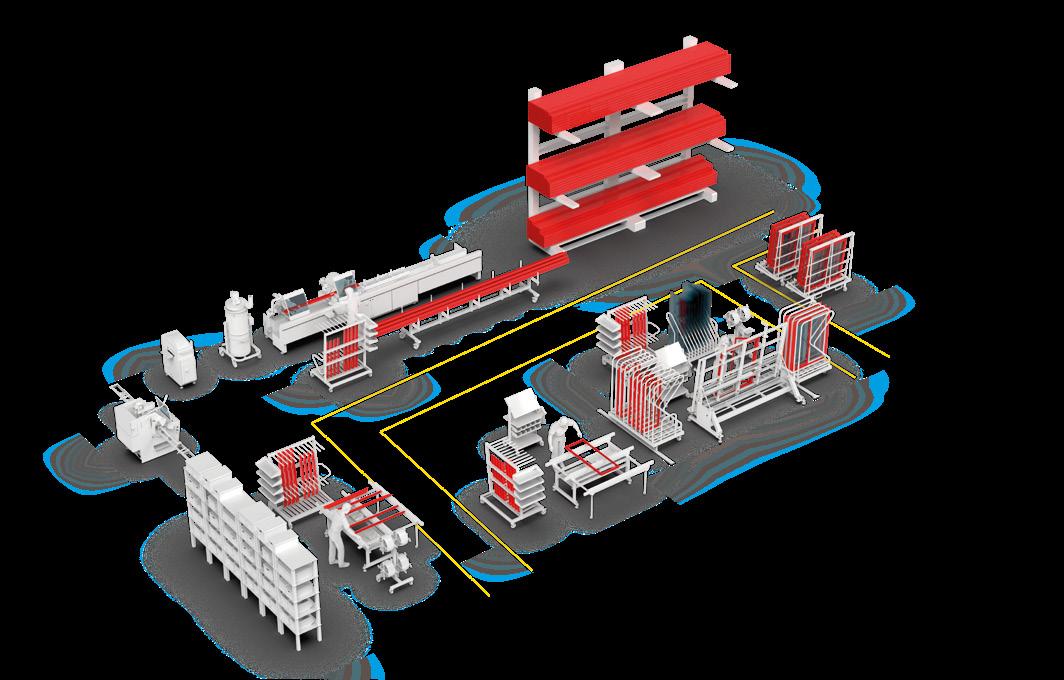

— 10 finestre/turno ALU 4 operatori

WT 450 TRONCATRICE DOPPIATESTA

INTESTATRICE

TRANSIT FIVE CS PANTOGRAFO

TAGLIO

ACCA XL

SPIN 4

19

— 20-40 finestre/turno ALU 9 operatori TRONCATRICE DOPPIATESTA WT 450

CENTRO DI LAVORO CNC

ROTO

TRONCATRICE MONOTESTA ITACA

TRANSIT

20

FIT

MODULE BENCH

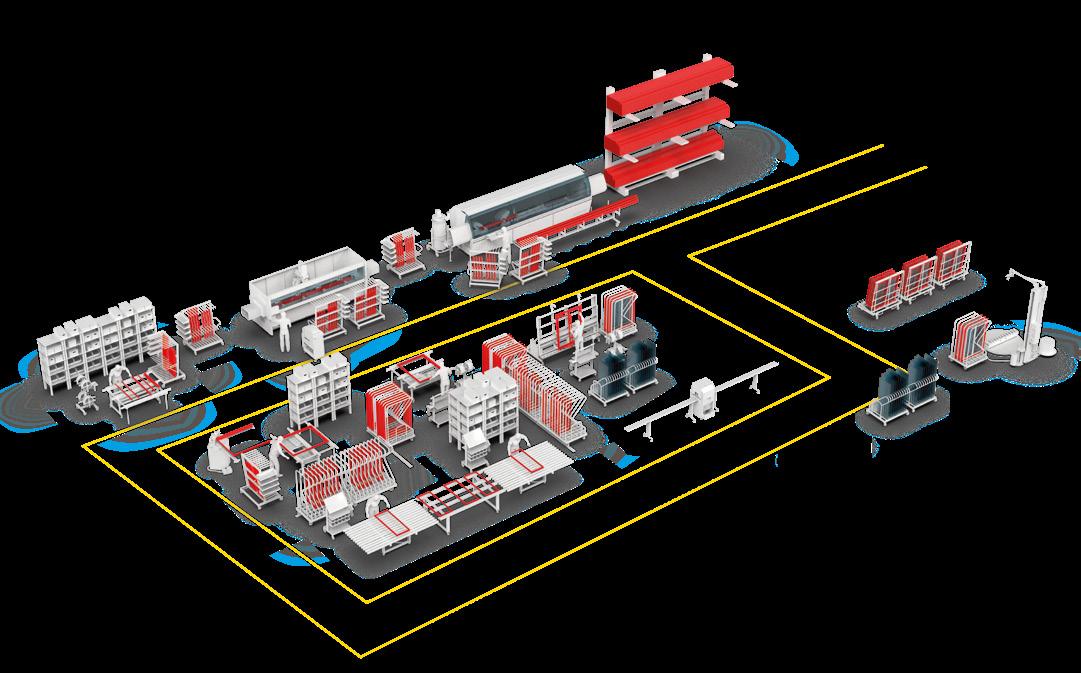

— 60-80 finestre/turno ALU 16 operatori

1

6

4

3 2

3

5 4

ZONE DI LAVORAZIONE N° 1 2 3 4 5 6

AREA TAGLIO E LAVORAZIONE MONTAGGIO ACCESSORI ZONA ASSEMBLAGGIO CIANFRINATURA AREA MATRIMONIO E VETRATURA AREA VETRI AREA IMBALLAGGIO

21

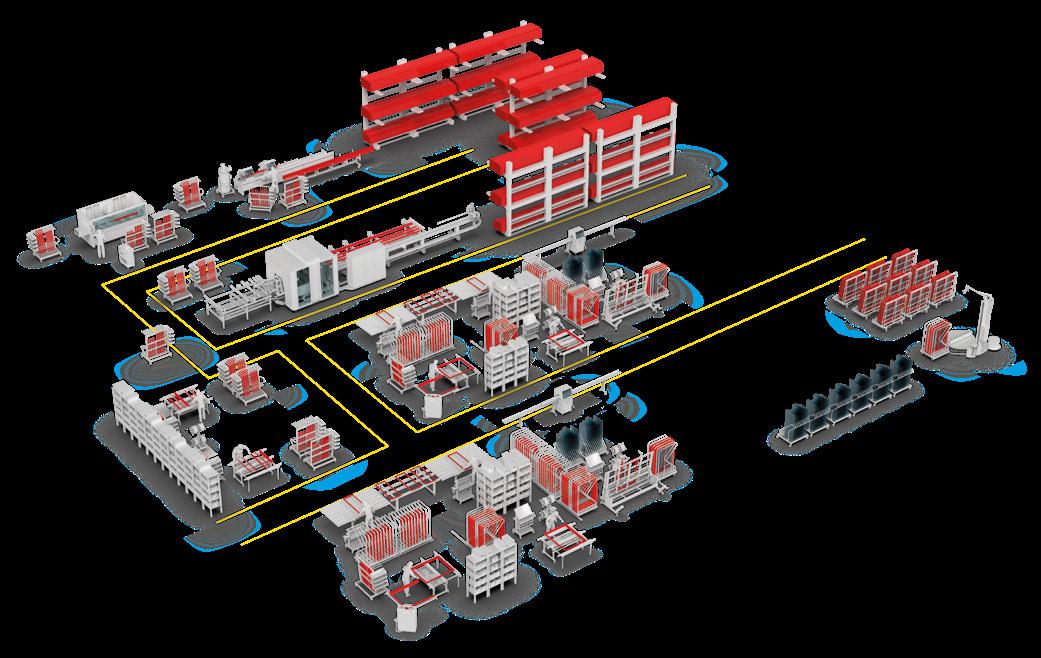

— 120 finestre/turno ALU 15 operatori MOD-END RIFILA

4 ITACA

3

1 CENTRO DI LAVORO CNC

2

22

GUARDA IL VIDEO

ROTO

V-LINK

8

TRANSIT TRANSIT

FIVE CS

6

7

5

INSERMATIC

FIT MODULE BENCH

ACCA XL TAGLIO

ZONE DI LAVORAZIONE N° 1 2 3 4 5 6 7 8

AREA CENTRO DI LAVORO TELAI CENTRO DI LAVORO ANTE ZONA ASSEMBLAGGIO CIANFRINATURA MAGAZZINO CORNICI LINEA MONTAGGIO ANTE LINEA MONTAGGIO TELAI MAGAZZINO AUTOMATICO ANTE LINEA VETRATURA E IMBALLAGGIO

23

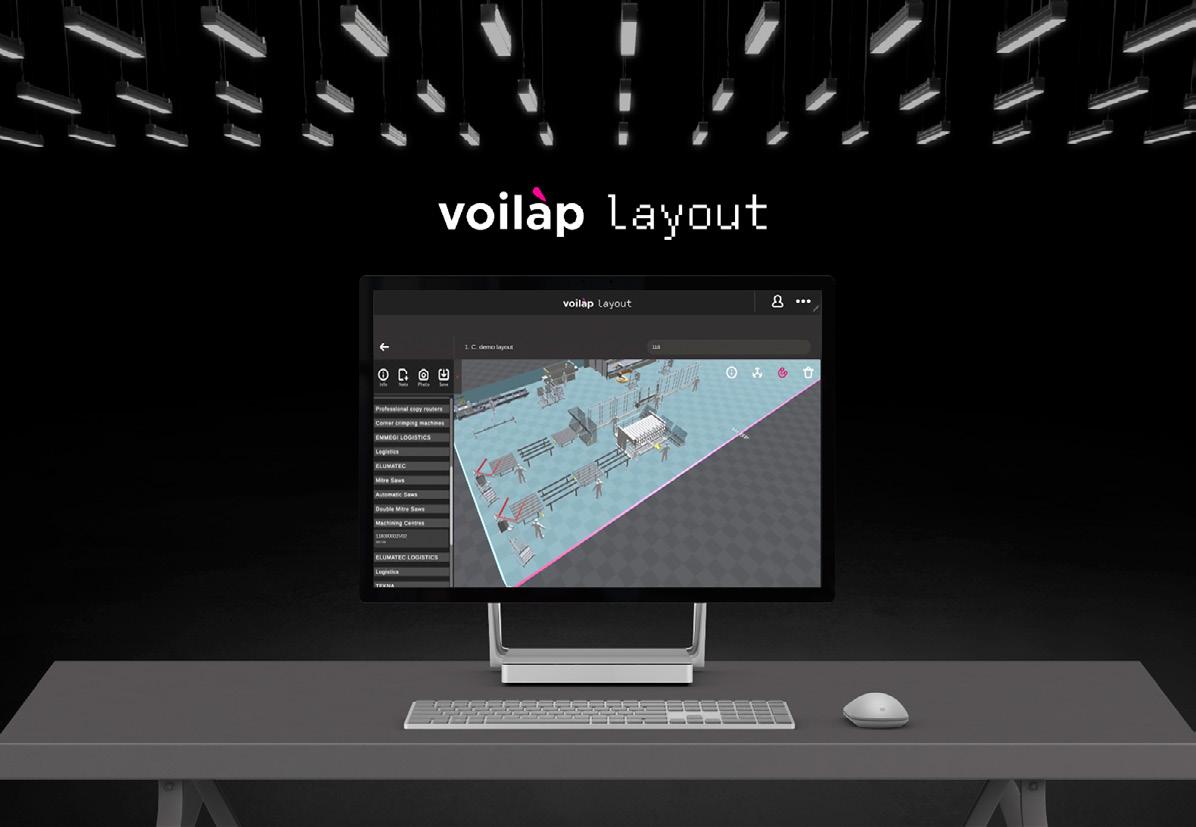

Cos’è V-Layout?

Uno strumento per accelerare il processo di vendita e rimuovere qualsiasi dubbio per quanto riguarda la definizione di layout di un impianto produttivo, coinvolgendo al meglio il cliente nella soluzione da lui progettata.

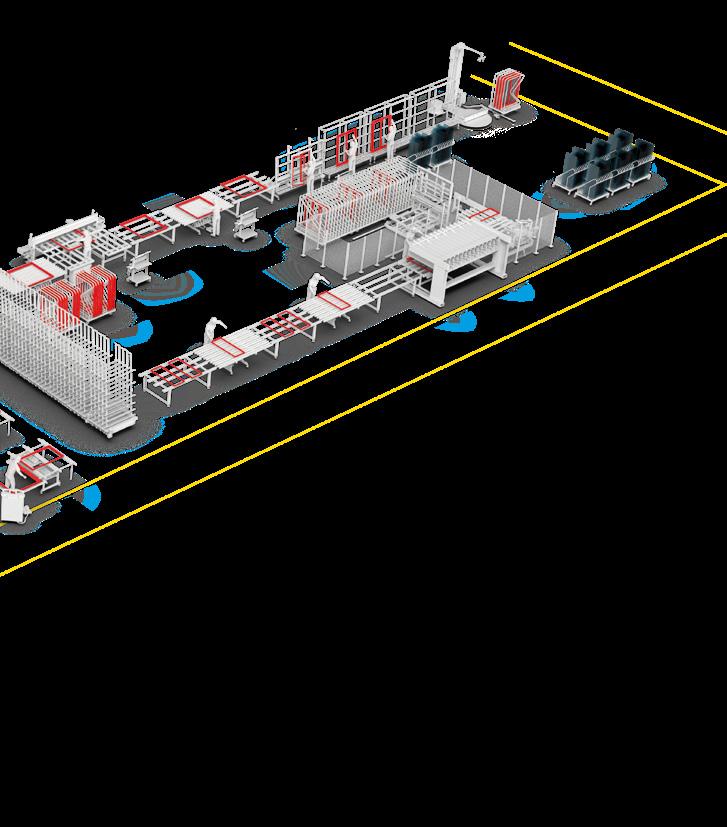

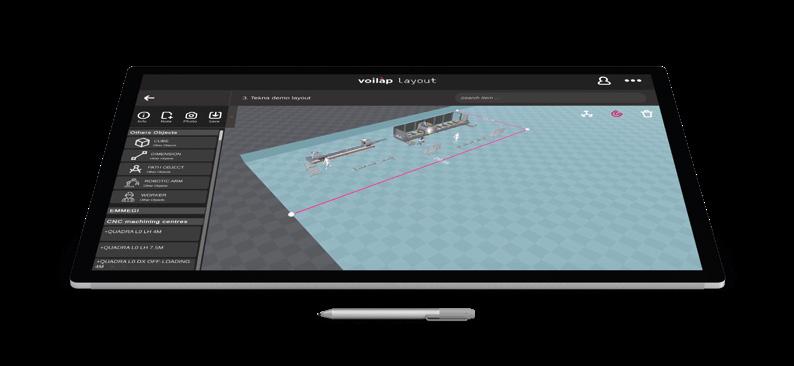

CREAZIONE DI LAYOUT CON LA POSSIBILITÀ DI PASSARE DALLA VISUALIZZAZIONE 2D A QUELLA 3D SIMULAZIONE DEI FLUSSI PRODUTTIVI DEFINIZIONE PROPOSTA DI LAYOUT PERSONALIZZATA, CHIARA ED INTUITIVA 24

POSSIBILITÀ DI VISUALIZZARE IN REALTÀ AUMENTATA I PRODOTTI NELL’ AMBIENTE LAVORATIVO (FUNZIONE PER TABLET)
