NEW l HM Fräser, neue Werkzeugserie mit DLC-Beschichtung
Fräser HM, kurze Ausführung
Fräser HM, mitlere Ausführung
Fräser HM, lange Ausführung
Gewindebohrer HSS
Kombigewindebohrer HSS
Fließlochformer lang/fach
Fließlochformer Aludrill
Gewindeformer und Gewindefräser
Scheibenfräser
Aufnahme für Scheibenfräser
Sägebläter
1.5 l SPEZIALWERKZEUGE Fräser mit HM-Wendeplaten
Stufenbohrer HSS, kurz
Multfunktonsfräser 90°
Fräser HM mit AL-LF Beschichtung Fräser mit PCD Diamantbestückung
2 | WERKZEUGE FÜR STAHL
2.1 l BOHREN
Spiralbohrer HSS, Typ N
Spiralbohrer HSS, Typ Uni mit TiN-Beschichtung
2.2 l FRÄSEN Fräser PM / HM NEW l HM Tauchfräser
2.3 l GEWINDE Fließlochformer lang mit Bund und Gewindeformer
2.4 l SÄGEN Sägebläter
3 | WERKZEUGE FÜR EDELSTAHL/INOX
3.1 l BOHREN Spiralbohrer HSS, Typ Uni mit TiN-Beschichtung
3.2 l FRÄSEN Fräser PM / HM mit Beschichtung
3.3 l GEWINDE Gewindebohrer HSS
4 | WERKZEUGE FÜR PVC
4.1 l BOHREN Spiralbohrer HSS, Typ Uni mit TiN-Beschichtung
Seite 4
Seite 5
Seite 6
Seite 7
Seite 8
Seite 8/9
Seite 10
Seite 11
Seite 12
Seite 13
Seite 13
Seite 14
Seite 15
Seite 16
Seite 17
Seite 17
Seite 18
Seite 19 Seite 20
Seite 20
Seite 21 Seite 22
Seite 23
Seite 24
Seite 25 Seite 26
Seite 27
Seite 28
Seite 28/29
Seite 30
Seite 31
Seite 32
4.2 l FRÄSEN Fräser HM Seite 33
5 | ANWENDUNGSBEISPIELE
5.1 l WERKZEUGE FÜR DIE BEARBEITUNG VON PVC-TÜREN MIT STAHLARMIERUNG

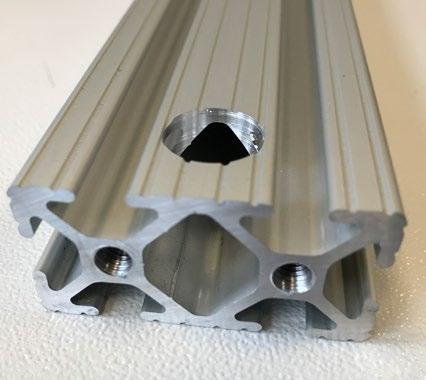

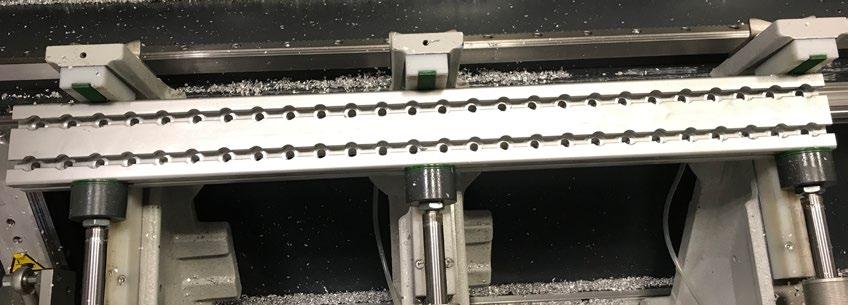

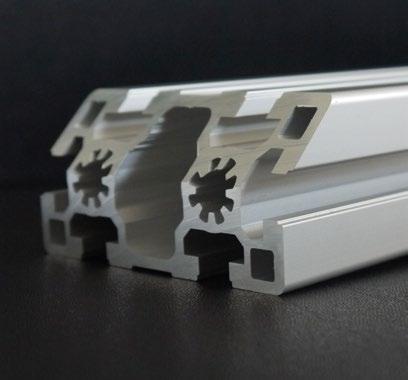

5.2 l WERKZEUGE ZUR BEARBEITUNG VON KONSTRUKTIONSPROFILEN
5.3 l WERKZEUGE FÜR DIE BEARBEITUNG VON MÖBELPROFILEN

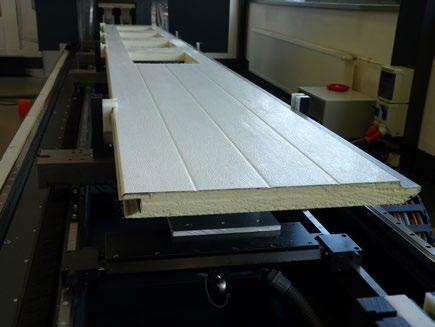

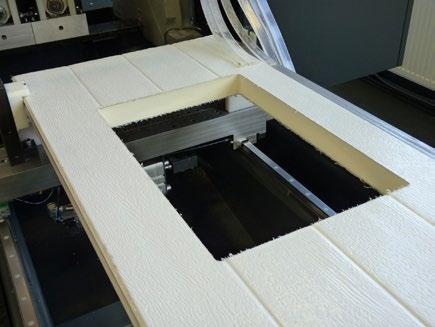

5.4 l BEARBEITEN VON SANDWICHPLATTEN FÜR SEKTIONALTORE
6 | ACCESSORIES
6.1 l SPANNZANGEN ER 32, ER 25, ER 20, E
6.2 l SPANNZANGEN ER MIT AUSGLEICHSFEDER FÜR GEWINDEBOHRER, SPANNZANGEN ER 077, S8, OZ
6.3 l SPANNAUFNAHMEN HSK-F 63

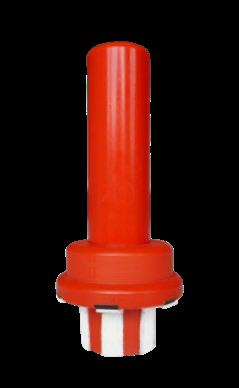

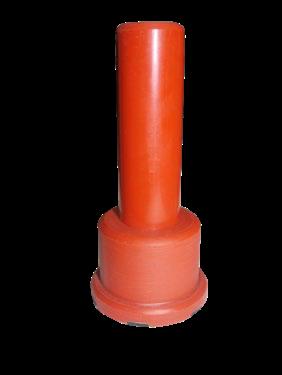

6.4 l SPANNAUFNAHMEN FÜR SBZ 130 UND SBZ 131

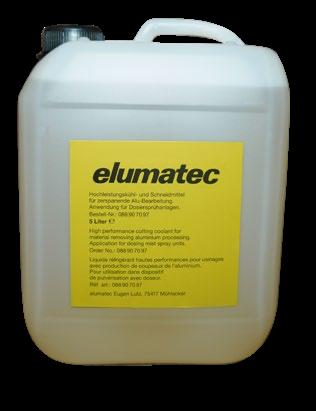

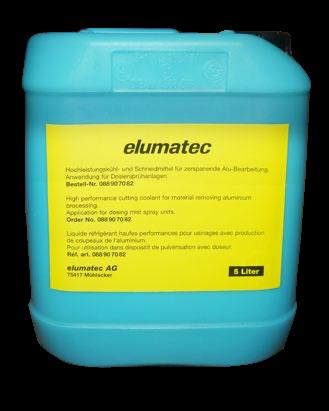

6.5 l SCHMIERMITTEL UND KÜHLMITTEL
7 | SONSTIGES
7.1 l LEBENSZEITOPTIMIERUNG VON WERKZEUG UND SPINDEL
Seite 34
Seite 35
Seite 36
Seite 37
Seite 38
Seite 39
Seite 40
Seite 41
Seite 42
Seite 43
GEWINDE
Kombigewindebohrer HSS für Aluminium
L2 L1
FLIE LOCHFORMER LANG/FLACH FÜR ALUMINIUM
Centerdrill
FLIE LOCHFORMER ALUDRILL FÜR ALUMINIUM
Aludrill 120°
1.3 | GEWINDE
GEWINDEFORMER FÜR ALUMINIUM
Gewindefräser VHM für Aluminium
1.4 | SÄGEN, KLINKEN
SCHEIBENFRÄSER FÜR ALUMINIUM
In Abhängigkeit von der Frästefe können die Vorschubgeschwindigkeiten variieren
Bei schlechtem Fräsergebnis sollte eine Schnitaufeilung erfolgen
Aufnahme für Scheibenfräser
SBZ 122/140/150/151 d = 16 mm
Order no. 136 3508 23
SBZ 130/131 d = 16 mm
Order no. 130 3508 20
SBZ 122/140/150/151 d = 20 mm, L = 155 mm
Order no. 136 3508 21
SBZ 122/75 d = 20 mm, L = 100 mm
Order no. 136 3508 34
SBZ 122/75 d = 16 mm, L = 95 mm
Order no. 136 3508 38
Ersatzschrauben 10.9
1.4 | SÄGEN, KLINKEN

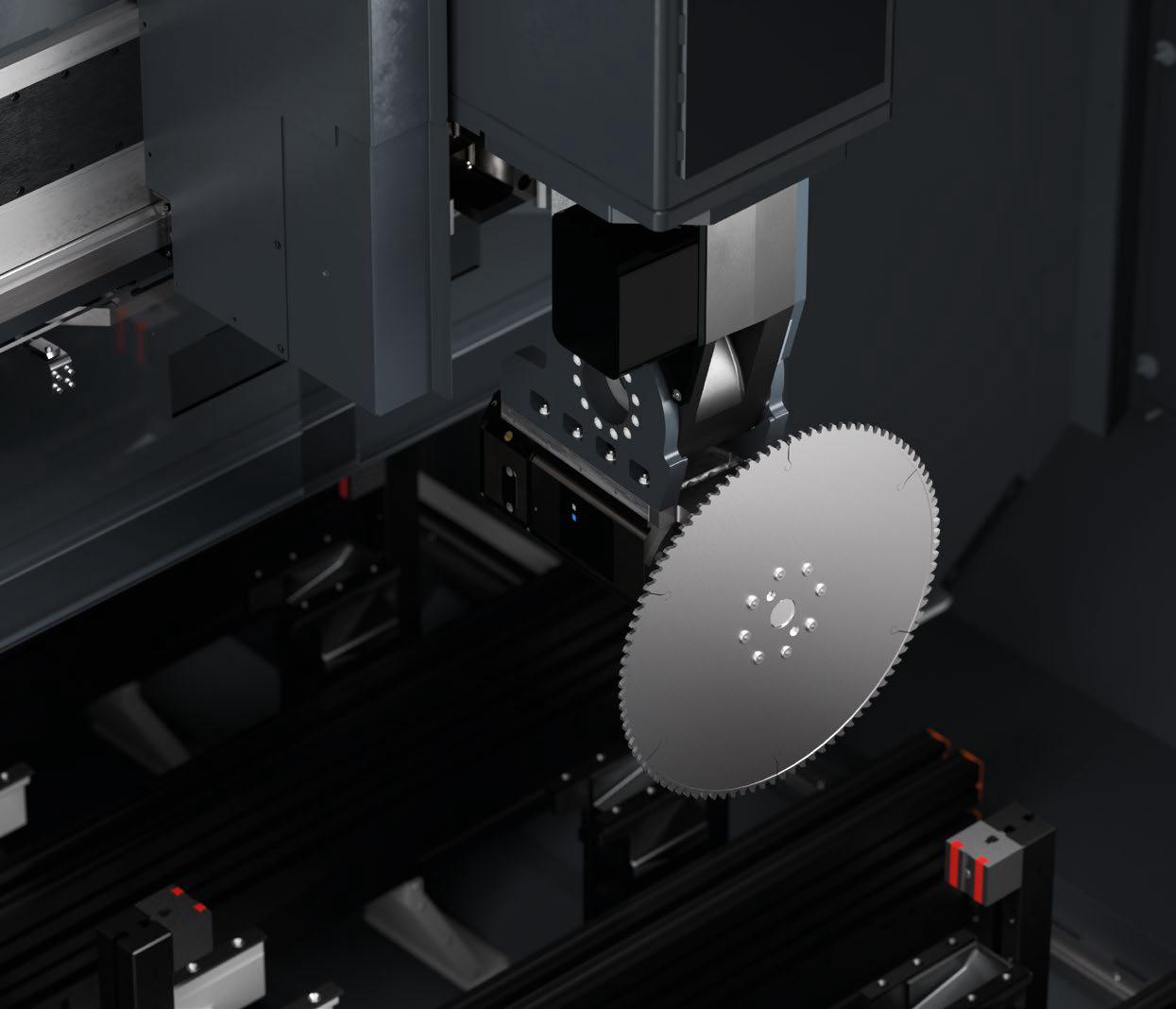

SÄGEBLÄTTER FÜR ALUMINIUM
In Abhängigkeit von der Zerspanungsmenge können die Vorschubgeschwindigkeiten variieren * Sägeblat mit Senkschrauben ** Sägeblat mit Halter
1.5 | SPEZIALWERKZEUGE
FRÄSER MIT HM-WENDEPLATTEN
X max. = maximale Eintauchtefe pro Arbeitsgang
HM-Wendeplate
Typ Radius Order no.
XDHT 0.4 mm 189149
XDHT 1.2 mm 1891410
XDHT 2.5 mm 1891411
Fräsdorn Torx-Schraubendreher
Artkel Order no.
Fräsdorn HSK-F63 d = 16 mm 1891451
Fräsdorn HSK-F63 d = 22 mm 1891452
Fräsdorn HSK-F63 d = 27 mm 1891453
Artkel Order no.
Drehmomentgrif 1,8 Nm 1891413
Wechselklinge für Drehmomentgrif 1891414
Torxschraube M2,5 1891412
1.5 | SPEZIALWERKZEUGE
• STUFENBOHRER HSS KURZ FÜR ALUMINIUM
• Stufenbohrer DIN 1897 mit Senkwinkel 180° für Durchgangslöcher
Multifunktionsfräser 90° für Aluminium
• FRÄSER HM FÜR ALUMINIUM MIT AL-LF BESCHICHTUNG
• Low Friction reduziert Reibung erheblich.
• Dadurch fast kein Sprühöl notwendig bei maximaler Bearbeitungsqualität.
*Spannzange ER 32 verwenden **Wenig Öl verwenden. 15 Sekunden Taktung of möglich.
FRÄSER MIT PCD DIAMANTBESTÜCKUNG
2 mm 10 mm 15 mm 80 mm 32 mm 40 mm 12 2 16,000 rpm 4,000 mm/min 300 mm/min
3 mm 14,000 rpm 4,000 mm/min
Trockenfräsen bei Material EN AW-6060 T6 getestet.

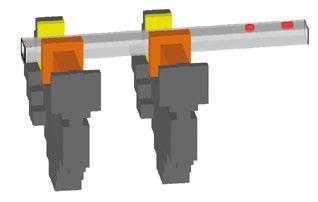

Voraussetzungen für den Einsatz:
• stabiles Profil • stabile Spannsituation
Richtig Falsch
2.1 | BOHREN
SPIRALBOHRER HSS, DIN 338, 5XD, TYP N FÜR STAHL
Geteste Werkstofe: St37
SPIRALBOHRER HSS, DIN 338, 5XD, TYP UNI MIT TIN-BESCHICHTUNG FÜR STAHL
PM / HM MILLING CUTTER
Fräser aus PM (Pulverstahl)
Fräser aus Vollhartmetall S Lg D h h1
L I T P S D
Tauchfräser Standardeinsatz
FE=St37 D h(L) Lg h1(I) T S Z
mm 6
Spannzange vom Typ ER20, ER25 oder ER32 verwenden.
Tauchfräser Strategie: Eintauchen mit “Helix”
FE=St37 D h(L) Lg h1(I) T S Z
alternatv < 2,5 mm 8 mm 19 mm 63 mm 25 mm 32 mm 8 mm 4
Spannzange vom Typ ER20, ER25 oder ER32 verwenden.
2.3 | GEWINDE
FLIESSLOCHBOHRER LANG MIT BUND
Spindeldrehzahl +/- 10 % je nach Materialqualität und Wandstärke. Für den Einsatz dieser Werkzeuge muss die Maschine geeignet sein. Es wird ein Materialüberstand von 0,8 bis 1,1mm erzeug.
Gewindeformer für Stahl
2.4 | SÄGEN
SÄGEBLÄTTER FÜR STAHL ST37
Type A Schwarz = Profil / Orange = Sägeblatt
In Abhängigkeit von der Zerspanungsmenge können die Vorschubgeschwindigkeiten variieren
3 | WERKZEUGE FÜR EDELSTAHL/INOX
3.1 | BOHREN
SPIRALBOHRER HSS, DIN 338, 5XD, TYP UNI MIT TIN-BESCHICHTUNG FÜR EDELSTAHL/INOX
SPIRALBOHRER
HSS, DIN 338, 5XD, TYP UNI MIT TIN-BESCHICHTUNG FÜR EDELSTAHL/INOX
cFortsetzung nächste Seite
Getestete Werkstofe INOX:
3.2 | FRÄSEN
FRÄSER FÜR DIE EDELSTAHLBEARBEITUNG MIT BESCHICHTUNG
Fräser aus PM (Pulverstahl)
< 3 mm
< 3 mm
Getestete Werkstofe INOX: 304, 316, 316L, V2A, 1.4301, V4A mit Wasserkühlung für PM.
Fräser aus Vollhartmetall
Getestete Werkstofe INOX: 304, 316, 316L, V2A, 1.4301 für HM.
