CENTRO DEL ARTE RUPESTRE DE CANTABRIA

Forma Interrelaci N De Formas Y Modulaci N

El proyecto esta formado a través de tres bloques que se uni can para formar una sola pieza, obteniendo una forma similar a la letra C. Se consolida como una sola planta, sin embargo, se proporciona altura mediante una cubierta de piedra caliza plegada.

Organizaci N

Organizaci N Centralizada

La forma se adapta al entorno que lo rodea, lo cual le permite al proyecto ser parte del paisaje

Dentro de este tipo de organización, los elementos se sitúan entorno a un centro dominante. En este caso, la organización parte de un patio central que artícula los tres volúmenes y la naturaleza. Además permite conectar y distribuir las distintas estancias.

Malla

Modulación

Dentro del análisis formal podemos observar los módulos creados para el diseño de las plantas y fachadas. Dentro de la planta podemos observar una malla que permite la distribución de los espacios. Mientras que en las fachadas podemos observar una modulación en la textura del material, misma que aporta simetría al proyecto, permitiendo que ante el ojo humano, el proyecto se vea armónico .

Intersección y unión

Superposición

Sustracción

Adición

Módulos: Los modulos empleados se pueden visualizar en diferentes elementos arquitectónicos como puertas, ventanas, escaleras e incluso en texturas. Estos módulos pueden variar de tamaño, forma o color.

Repetición de elementos: Podemos visualizar esta repetición tanto en planta como en fachadas, un ejemplo claro de ello está en las puertas de cristal exteriores e interiores.

Interrelación de formas: Mediante este punto, se logra llegar a la forma nal deseada por el arquitecto.

Intersección: Podemos visualizar las intersecciones existentes al relacionar los tres volumenes.

Unión: De igual manera se encuentra al relacionar lo tres volumenes y convertirlos en una sola pieza.

Superposición: Encontramos superposición en las cubiertas.

Sustracción: Podemos observar la sustracción de zonas en la plata y en las fachadas, lo cual crea un efecto de distorsión.

Adición: Se adicionan una zona triangular que permite llegar a una especie de letra C. (Cuitláhuac, 2013)

Detalles Constructivos Sistema Constructivo

El programa requería el diseño de un volúmen relativamente grande, po lo cual se utilizó un sistema de construcción convencional por la facilidad del proceso constructivo y la viabilidad económica. Además el acabado que se dió le permite ser parte de la naturaleza y adaptarse a ella de manera sencilla.

En términos constructivos, el proyecto se divide en dos bloques. La zona baja y exteriores se solucionan con el uso de muros de hormigón para contener el terreno mientras que las zonas interiores que dan al patio y además el acesso, se solucionan con la implementación de cristal. (Zapico,2023)

MATERIALIDAD

Hormigón

Vidrio

Madera

Acero

Porcelanato

Piedra caliza

DETALLES DE FACHADA

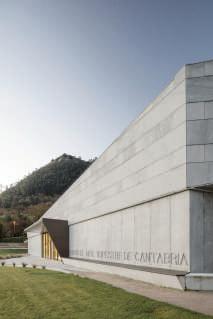

Sobre la base se superposiciona una cubierta de piedra caliza que cose los tres volumenes plegandose y convirtiendose en parte de la fachada, es decir, se dobla y se iguala con la base creando en alzados un contraste de escala, textura y color. (Zapico,2023)
