PARQUE ACUATICO

ANTEPROYECTO ARQUITECTONICO

PARQUE ACUATICO

UNIVERSIDAD NACIONAL

PEDRO RUIZ GALLO

ESCUELA PROFESIONAL DE

ARQUITECTURA

UNIVERSIDAD NACIONAL

PEDRO RUIZ GALLO

ESCUELA PROFESIONAL DE

ARQUITECTURA

DISEÑO ARQUITECTÓNICO VIII

ANTEPROYECTO

CÁTEDRA

ARQ. CARLOS GERMÁN PAREDES ARQ. TADEO WILFREDO MARCIAL

ALUMNO:

CASAS NECIOSUP EMERSON

ÍNDICE

1. NOMBRE

1. ANALISIS TIPOLOGICO 2. DELIMITACIÓN 3. DIAGNOSTICO 4. PROGRAMA ARQUITECTONICO 5. PROCESO DE DISEÑO - ESTRATEGIAS 6. PLANOS DE ANTEPROYECTO 7. DESPIECE ISOMETRICO 8. MASTER PLAN

05

DISEÑO ARQUITECTÓNICO VIII

DIAGNOSTICO URBANO

CÁTEDRA

ARQ. CARLOS PAREDES ARQ. TADEO WILFREDO

ALUMNO:

CASAS NECIOSUP EMERSON

PARQUE ACUATICO Aqualand Park La búsqueda de una regeneración e integración del área de estudio para la sostenibilidad urbana en La Victoria - Chiclayo se llega a términos como sostenibilidad, centro y la misma metrópoli Chiclayo.

07

ANALISIS TIPOLOGICO

PARQUES

ACUÁTICOS son centros de recreación masiva, construidos y equipados con atracciones y juegos básicamente con agua. Son en esencia centros para disfrutar con seguridad durante horas en compañía de amigos y familiares. ¿QUE OFRECE UN PARQUE ACUATICO? • • • • • • • •

Estacionamiento.

Regaderas.

Restaurante.

Snack bar.

Centro de información.

Lockers.

Llantas flotantes.

Baños, regaderas y vestidores.

09

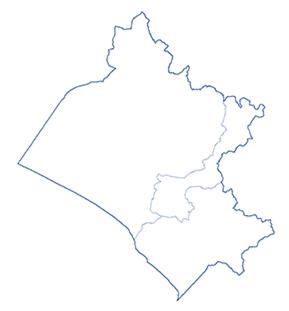

PERÚ

LAMBAYEQUE

DELIMITACIÓN Ubicado al Noreste del Perú, en el departamento de Lambayeque distrito de Chiclayo.

10

AV. CHINCHAYSUYO

AV. COLECTORA

PROL. LOS INCAS

AV. UNION

N AQUALAND PARK

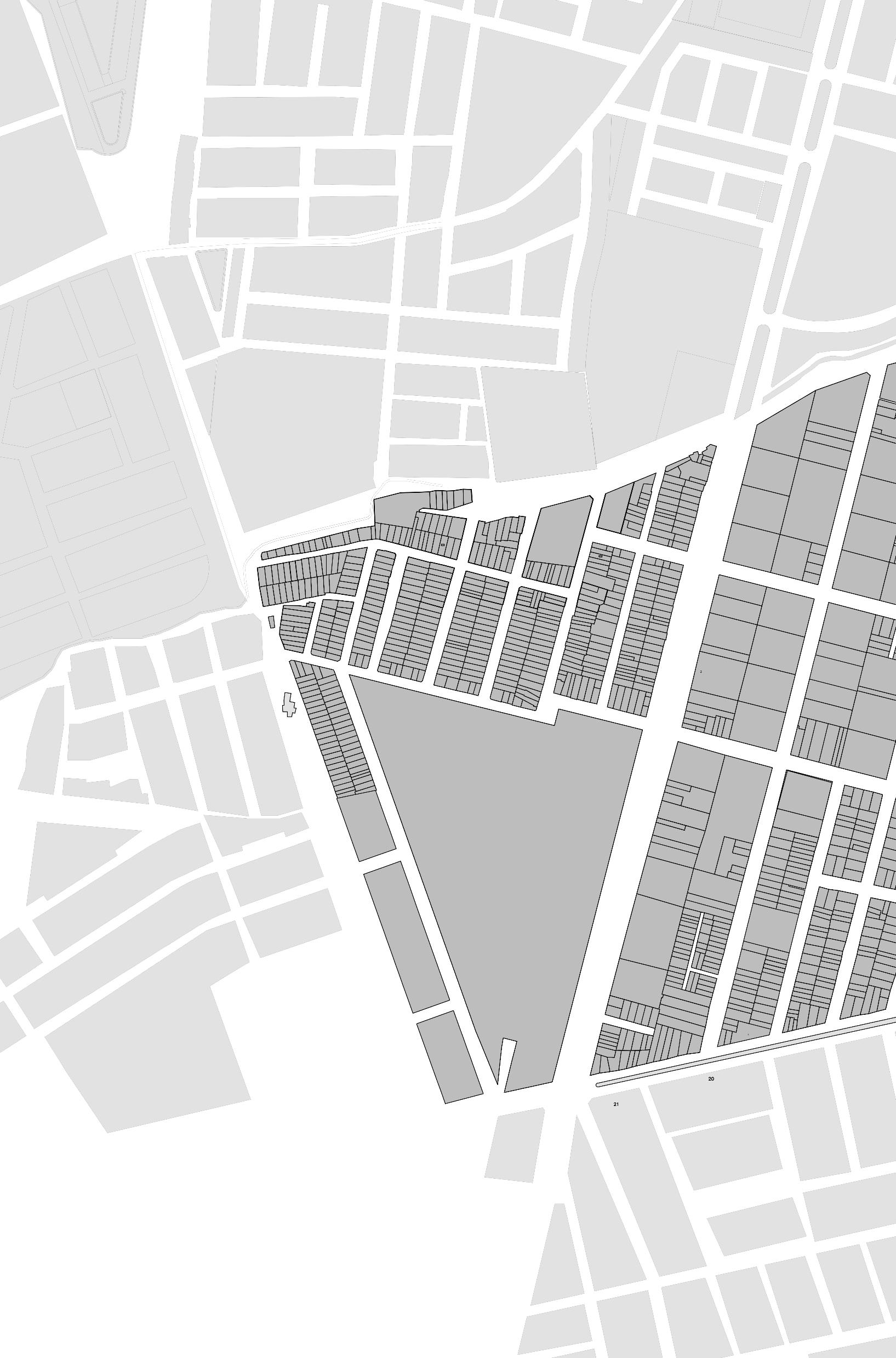

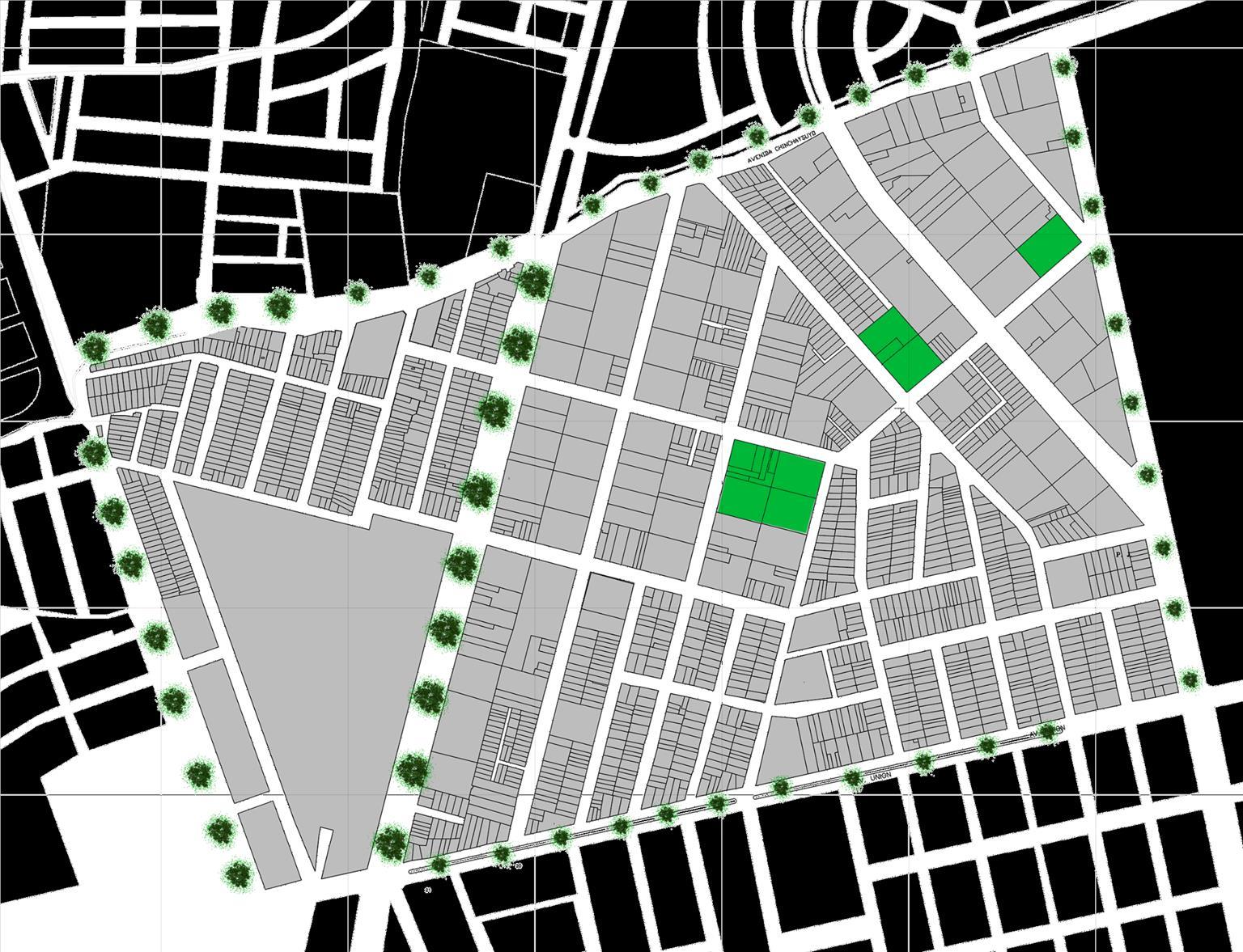

DELIMITACION NIVEL MACRO

DELIMITACION NIVEL MICRO

N: AV. CHINCHAYSUYO

N: AV. CHINCHAYSUYO

S: AV. LA UNION

S: CA. ANTENOR ORREGO

E: AV. COLECTORA

E: CA. LUIS ALBERTO SANCHEZ

O: PROLON. LOS INCAS

O: LUIS HEYSEN

11

• Ubicación destacada como nodo central Chiclayo – La Victoria • Presenta buen acceso vial de doble vía • Posee fuertes equipamientos comerciales y educativos

F

FORTALEZA

O

• Nueva centralidad urbana • Se proyecta su uso como comercial y recreacional. Parque Acuático.

• Se presenta como un equipamiento innovador con gran impacto tanto como comercial y cultural.

DIAGNOSTICO SINTESIS

OPORTUNIDAD

D

• Vías sin asfaltado en la Av. Colecto • Carencia de equipamiento recreativo y áreas verdes • Falta de seguridad debido a la mala iluminación y señalización en el sector Este de el área de estudio

DEBILIDAD

A

AMENAZA • Contaminación del aire y auditiva.

• Aumento de la Delincuencia e inseguridad vial.

13

PROGRAMA ARQUITECTONICO

PROGRAMA ARQUITECTONICO- PARQUE ACUÀTICO CAPACIDAD ZONAS

AMBIENTE PRIVADO CONTROL Y BOLETERIA

CAP. TOTAL

AREA UNITARIA

1

0

1

8

0

3

3

30

1

0

1

10

OFICINA DE PUBLICIDAD

1

0

3

10

OFICINA DE MARKETING CONTABILIDAD

1

0

3

10

1

0

3

10

OFICINA DE GERENCIA

1

0

3

10

SALA DE REUNIONES

1

0

8

10

SS.HH DAMAS Y VARONES

2

2

4 102

RECEPCION + SALA DE ESPERA ADMINISTRACION ZONA ADMINISTRATIVA

PUBLICO

NIÑOS

GENERAL

1400

ADULTOS

GENERAL

800

GENERAL

18

SS.HH PUBLICOS VARONES Y MUJERES ZONA ACUATICA

ZONA RECREATIVA

AREA DE NIÑOS DE 0-6 AÑOS

GENERAL

AREA DE NIÑOS DE 7 A 12 AÑOS

GENERAL

180

VESTIDORES

GENERAL

60 2458

LOSAS DEPORTIVAS

GENERAL

MIRADORES JUEDOS INFANTILES

GENERAL

ESCENARIO

GENERAL

PATIO DE COMIDAS

GENERAL

STANDS

GENERAL

SERVICIOS HIGIENICOS

GENERAL

18 18

GENERAL 0

ZONA EXPLANADA

ZONA PARA CAMPING CON PARRILLA ZONA GASTRONOMICA

ZONA ACUARIO

GENERAL

160

ZONA DE PICNIC

GENERAL

160

ALMACEN DE PRODUCTOS

GENERAL

9 329

BOLETERIA

GENERAL

RECEPCION + SALA DE ESPERA

GENERAL

30

AREA DE INTERACCION

GENERAL

200

AREA DE EXPOSICION

GENERAL

200

AREA DE VIDEOS

GENERAL

110

CAFETERIA

GENERAL

200

ESTANQUE

GENERAL

215

BODEGA

30

ALMACEN

GENERAL GENERAL

CUARTO DE LIMPIEZA

1

30 1

30

CUARTO BOMBAS DE MAQUINAS

ZONA COMPLEMENTARIA

GENERAL

80

SS.HH

GENERAL

36 1161 2

ACCESO PEATONAL

GENERAL

ACCESO VEHICULAR

GENERAL

6

CUARTO DE VIGILANCIA

GENERAL

12

ALMACEN GENERAL

GENERAL

40

ESTACIONAMIENTO

GENERAL

15

SS.HH DAMAS Y VARONES

GENERAL

18

CABINAS DE TELEFONO

GENERAL

6 99 TOTAL =

4167

15

PROCESO DE DISEÑO ESTRATEGIAS

INTEGRACION

Generar espacios receptivos tanto dentro como fuera del proyecto para integrar la persona ya sea en plazas o espacios en común.

PRIORIDAD AL PEATON

Incluir ciclovías y circulaciones peatonales en la avenida principal como Av. La Pradera dando continuidad fluida al peatón para llegar al proyecto.

AREAS VERDES

LLENOS Y VACIOS

Crear espacios con gran área verde ya que generan una sensación de bienestar, además que reducen la contaminación sonora y regulan el clima y generan espacios recreativos con sombra.

Generar espacios vacíos para mantener visuales fluidas y sean atractivo del proyecto

Plazas receptivas exteriores Plazas interiores

20

ESPACIOS ECOAMIGABLES

Fomentando el uso de espacios públicos todo el año, reduciendo el impacto del clima extremo, aumentando la cantidad y calidad de las áreas verdes volviendo los espacios públicos en espacios sostenibles.

ESPACIOS INNOVADORES.

Mejorando las infraestructuras tecnológicas, desarrollando la esfera digital aplicada al espacio púbico, fomentando la creación de espacios para el encuentro de cultura, innovación y conocimiento.

ESPACIOS DE EXPOSICION.

CENTRO HABITADO.

Impulsar las manifestaciones artísticas, culturales y sociales en espacios públicos y cerrados.

Desarrollar una zona de uso residencial de tipo multifamiliar que promueva y mantenga la actividad humana en la zona.

19

01 ZONA ADMINISTRATIVA: Ubicada cerca al ingreso el cual contara con la boletería y espacios para dar información al publico

02 ZONA ACUARIO: Emplazado cerca a el ingreso como un espacio atractivo del parque acuático.

03 ZONA GATRONOMICA: Esta zona esta ubicada en el centro para poder lograr abastecer a todo el parque acuático incluso con stands en los lugares con mas publico

04 ZONA EXPLANADA Esta zona esta emplazada en el centro cerca a la zona recreativa gastronómica y acuática.

05 ZONA DE SERVICIOS: Esta zona esta ubicada estratégicamente para abastecer con los servicios de limpieza a los diferentes espacios como la zona gastronómica.

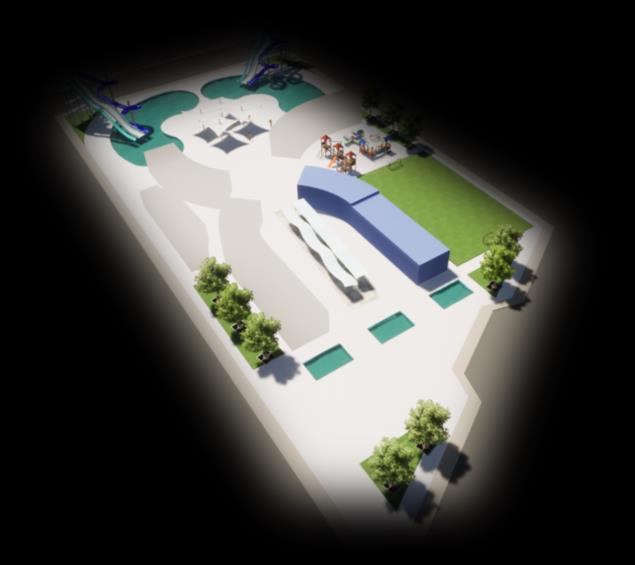

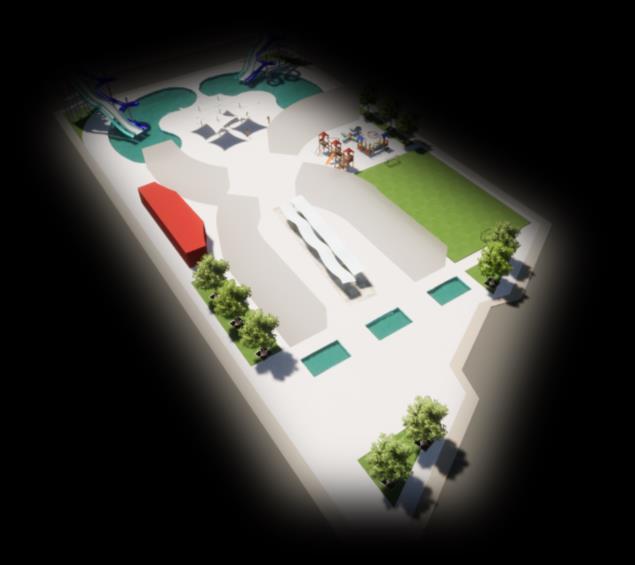

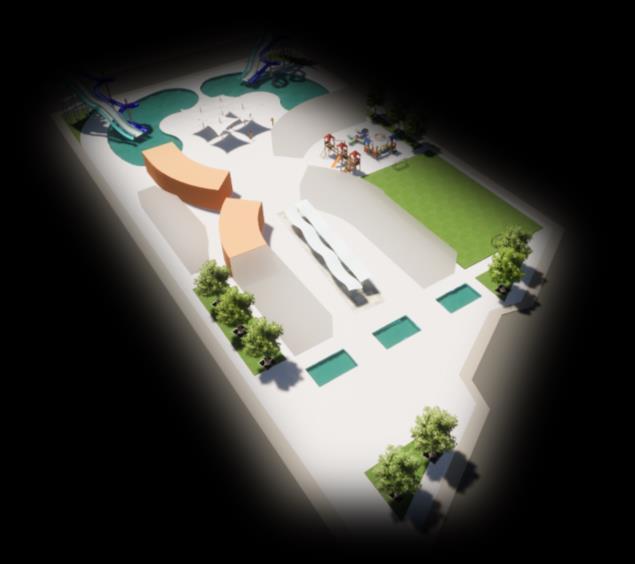

PROCESO PROYECTUAL

INGRESO

VOLUMEN

POSICIONAMIENTO

El ingreso principal se considera en la Av. Chinchaysuyo ya que tiene la mejor vista del terreno. cuenta con vías a doble sentido y el flujo peatonal es mayor debido a los equipamientos existentes.

El volumen crea un área exterior integral ya que se genera una plaza que sirve como espacio publico. y un amplio espacio interior de área verde que va servir para conectar las diferentes zonas del proyecto.

El proyecto esta posicionado estratégicamente para captar la luz solar indirectamente a cada zona ya sean espacios abiertos o cerrados y que la experiencia sea la mejor en el Parque Acuático.

ZONIFICACION ZONIFICACION

ZONA GASTRONOMICA

ZONA EXPLANADA

ZONA RECREATIVA ZONA ACUATICA ZONA ACUARIO ZONA DE SERVICIOS AREAS ADMINISTRATIVA

ESPACIO PUBLICO EXTERIOR

21

PLANO DE ZONIFICACION

LEYENDA: ZONA DE ACUARIO

ZONA ACUATICA

ZONA GASTRONOMICA

ZONA SERVICIOS

ZONA ADMINISTRATIVA

ZONA RECREATIVA EXPLANADA

ZONIFICACION PRIMER NIVEL

22

LEYENDA: ZONA DE ACUARIO

ZONA ACUATICA

ZONA GASTRONOMICA

ZONA SERVICIOS

ZONA ADMINISTRATIVA

ZONA RECREATIVA EXPLANADA

ZONIFICACION PRIMER NIVEL

22

PLANOS DE ANTEPROYECTO

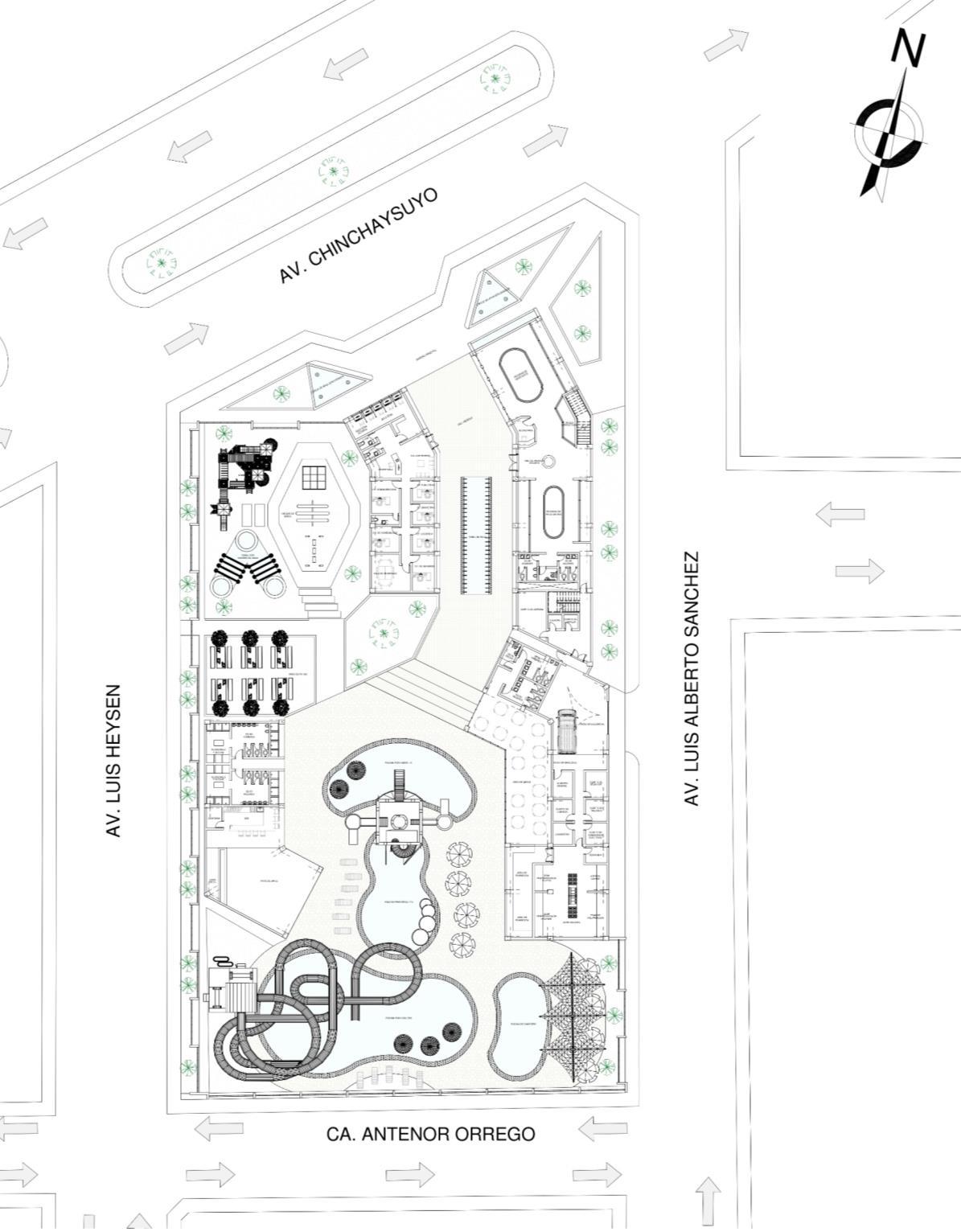

PRIMER NIVEL

25

26

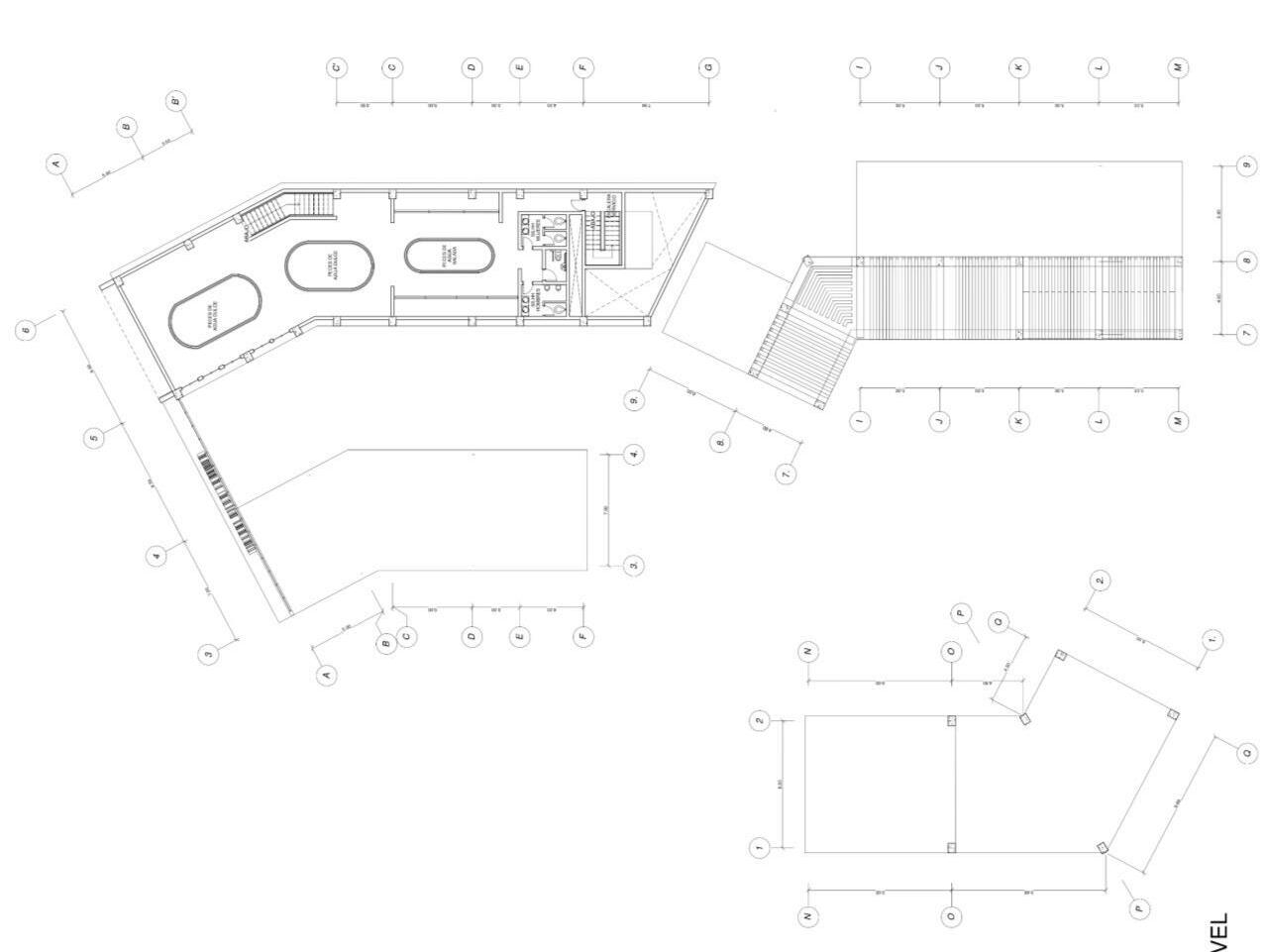

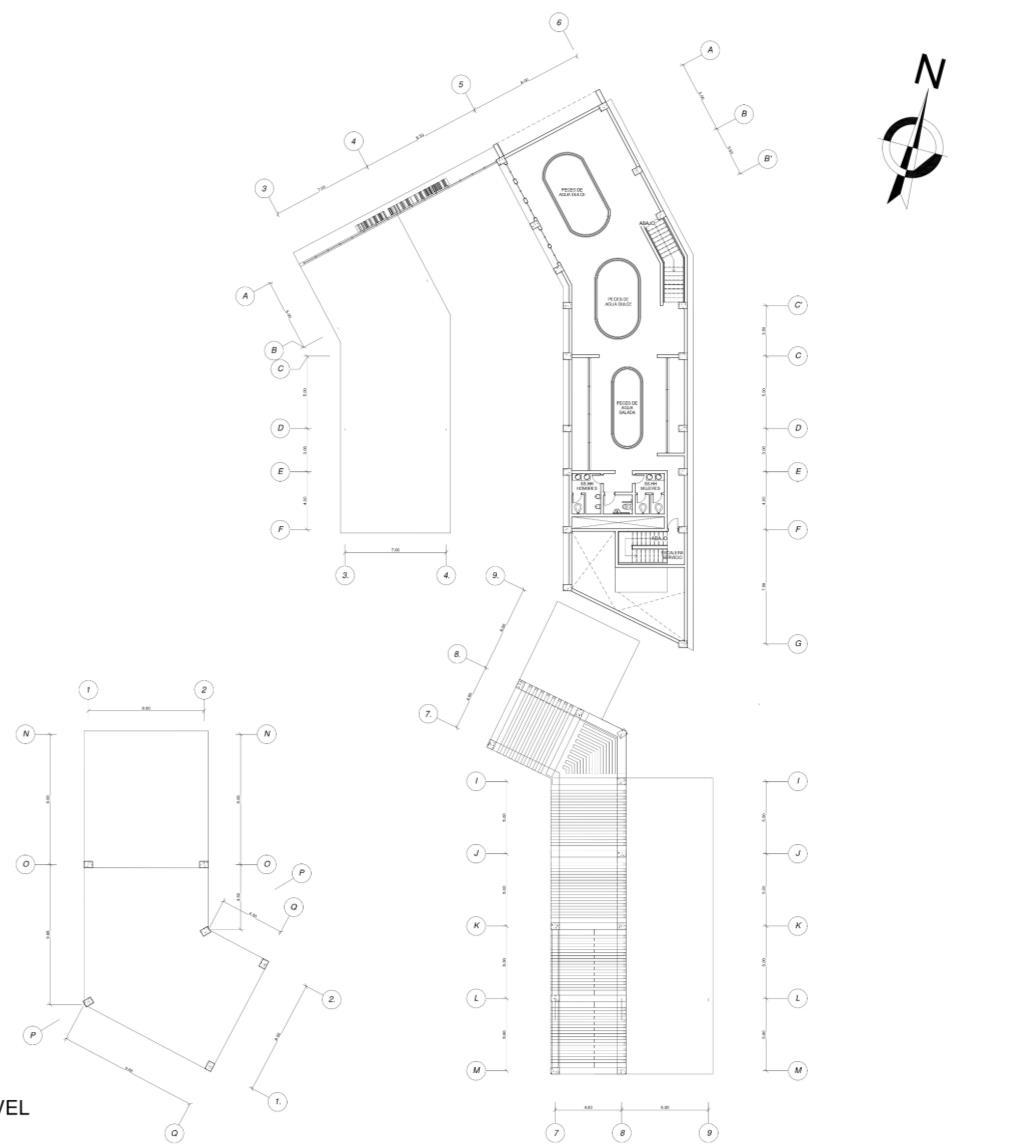

SEGUNDO NIVEL

27

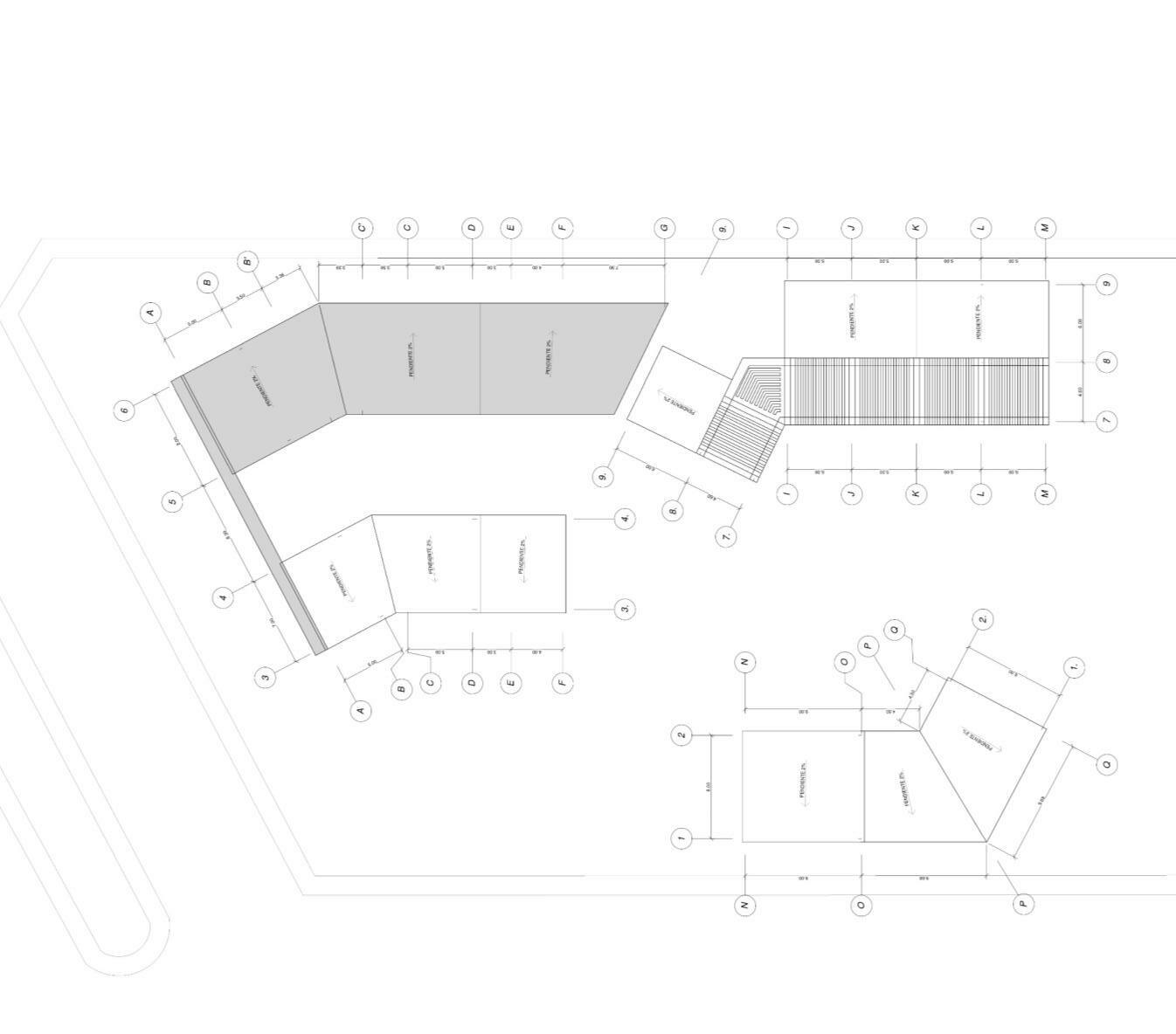

PLANTA TECHO

28

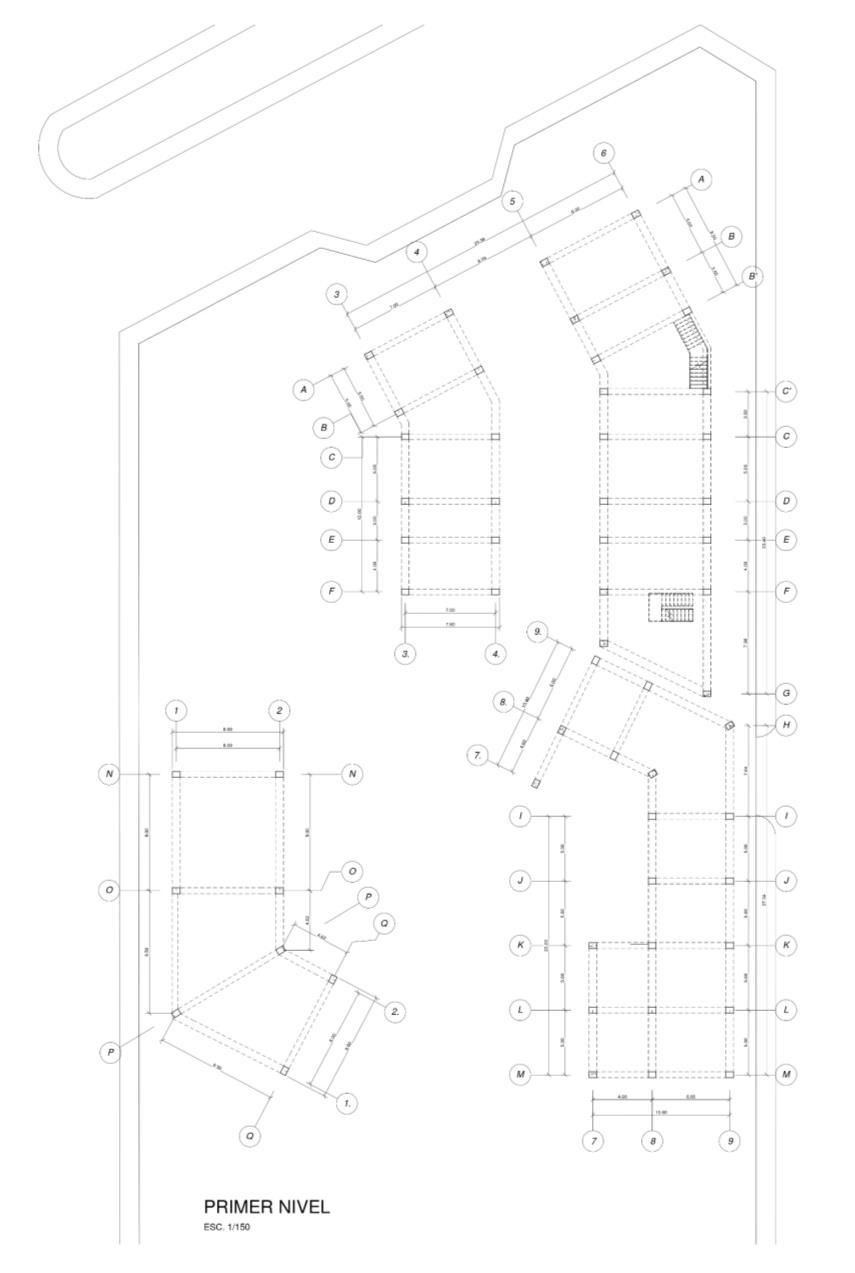

PLANO ESTRUCTURAL

PRIMER NIVEL

SEGUNDO NIVEL

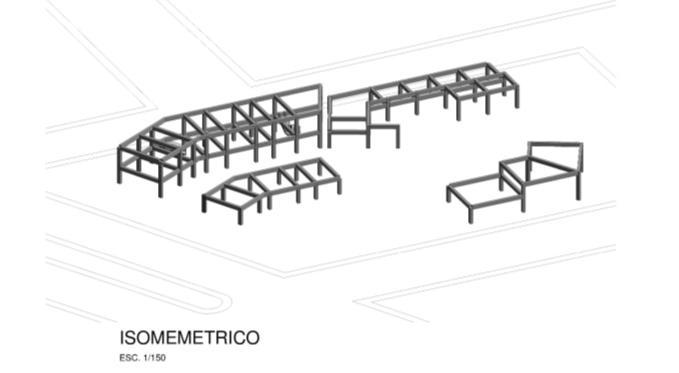

ISOMETRICO

34

ELEVACIONES

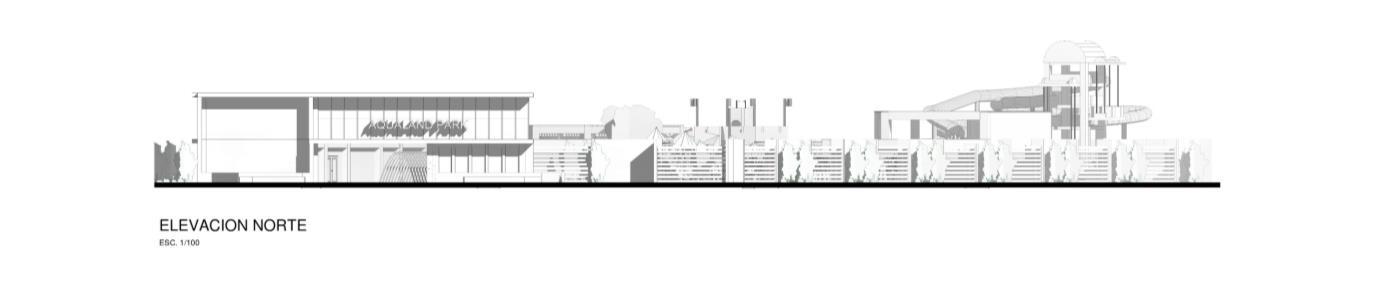

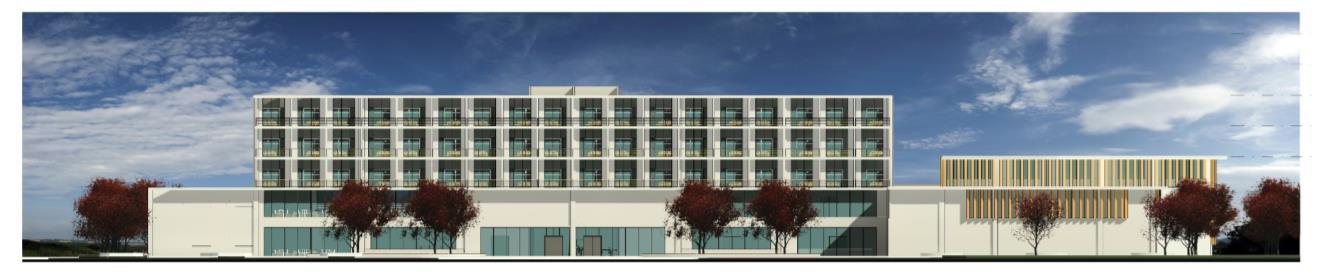

ELEVACION NORTE

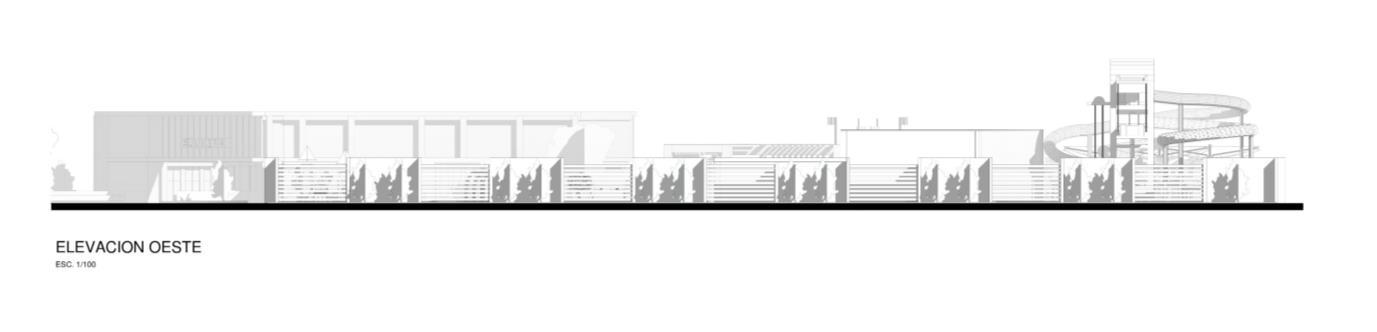

ELEVACION OESTE

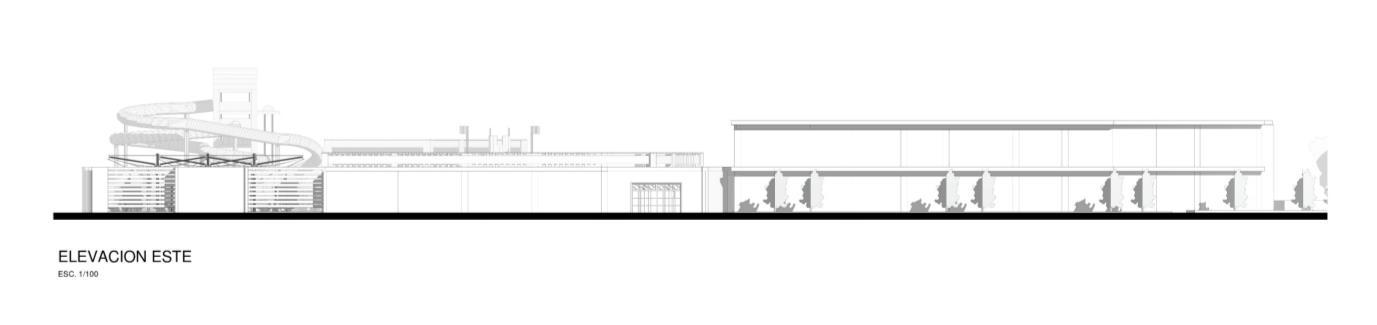

ELEVACION ESTE

30

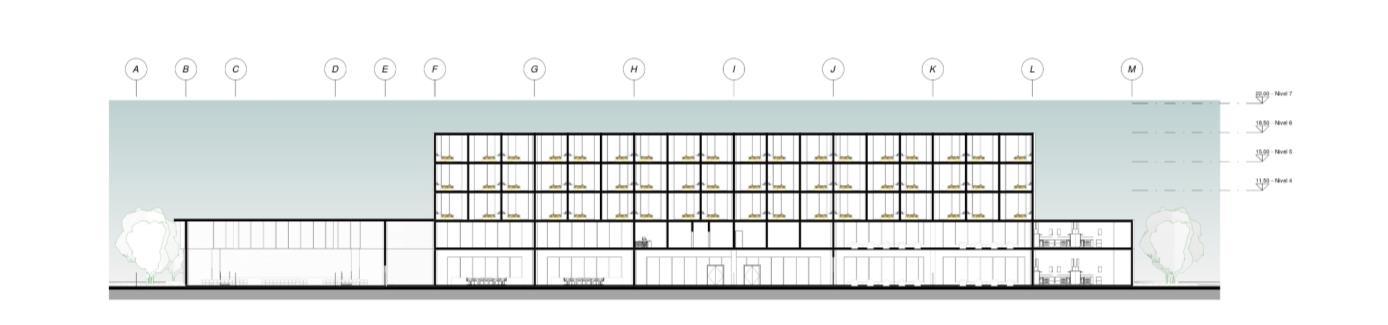

CORTES

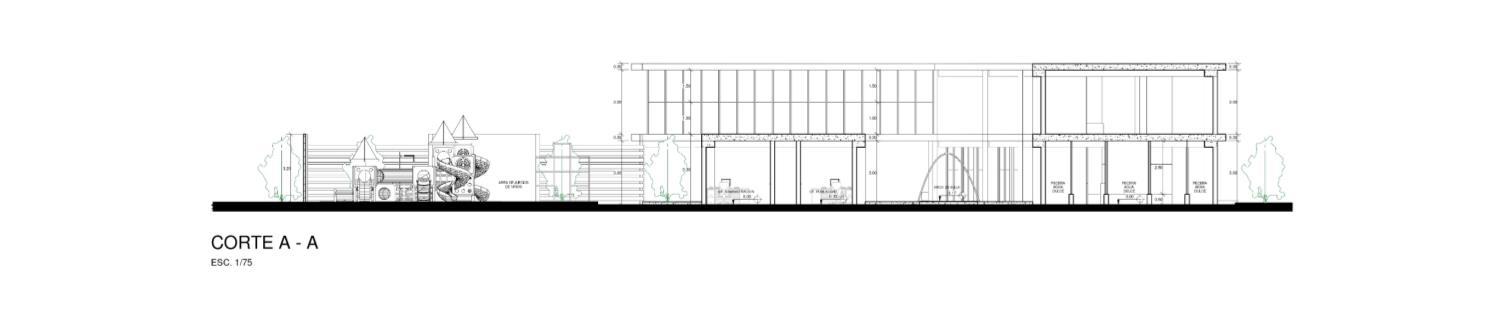

CORTE A – A

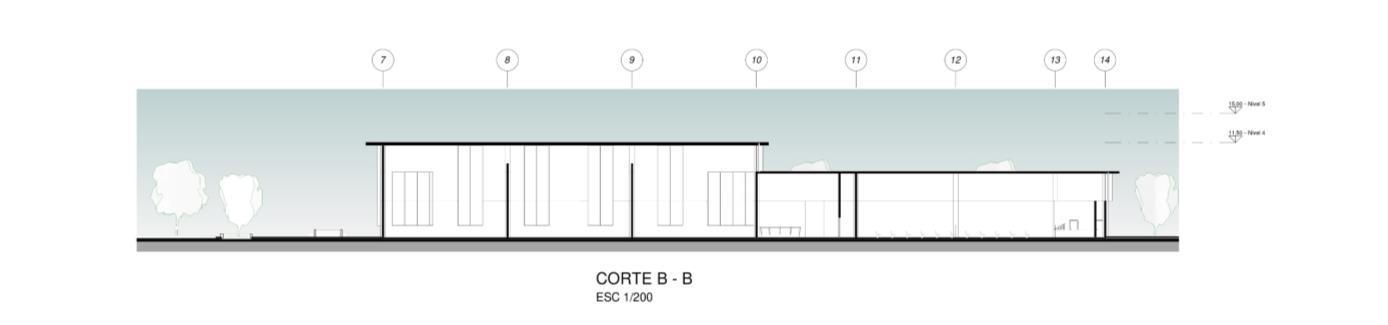

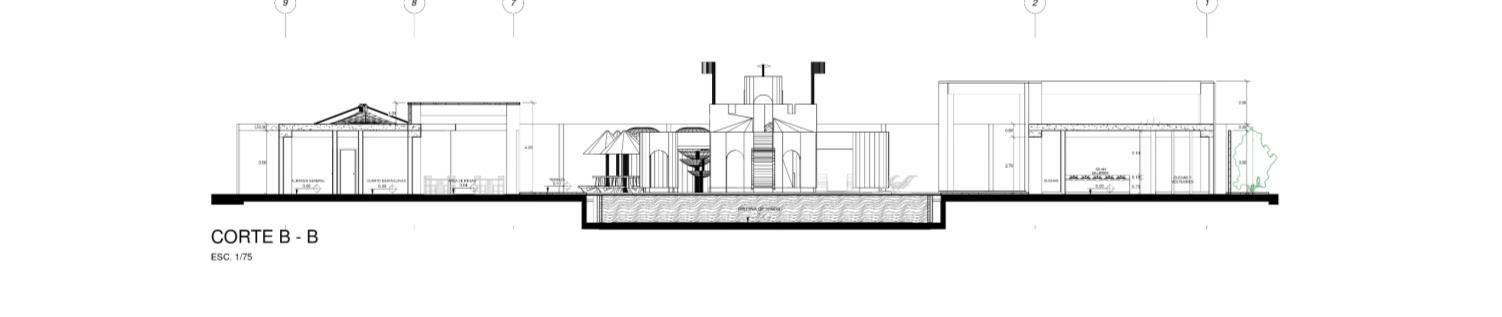

CORTE B - B

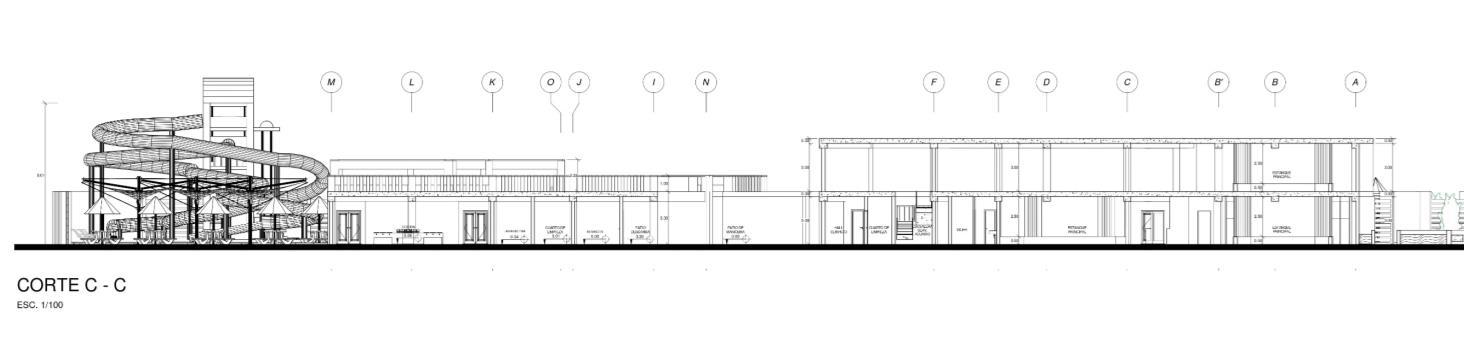

CORTE C - C

32

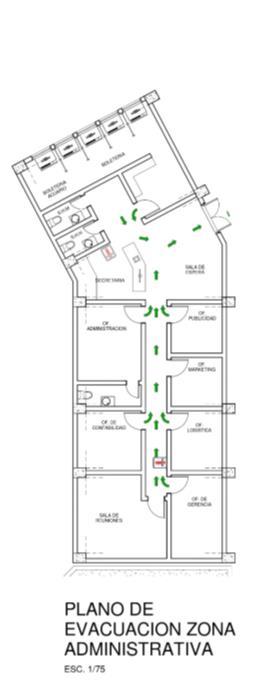

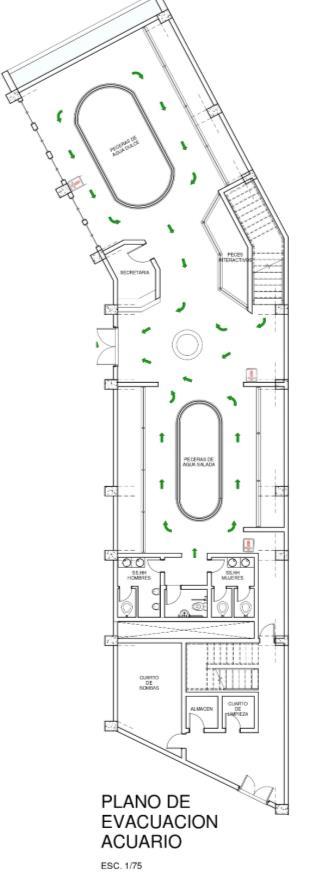

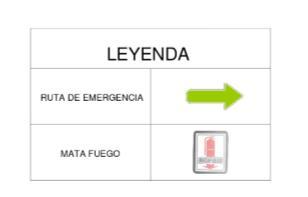

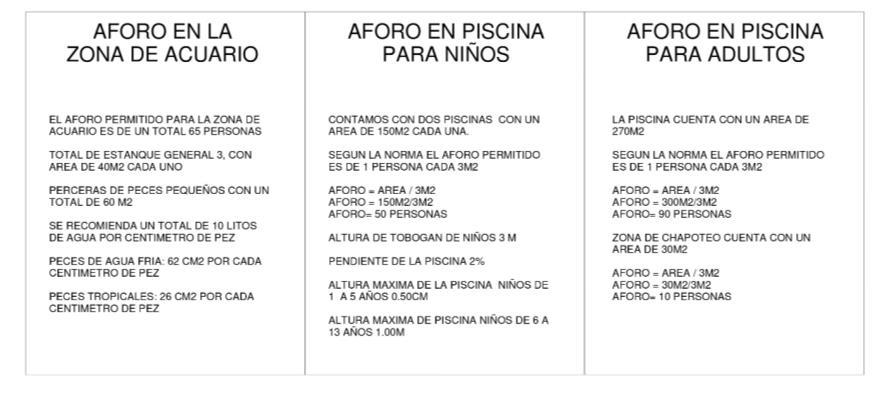

PLANO DE SEGURIDAD Y AFORO

34

RENDER

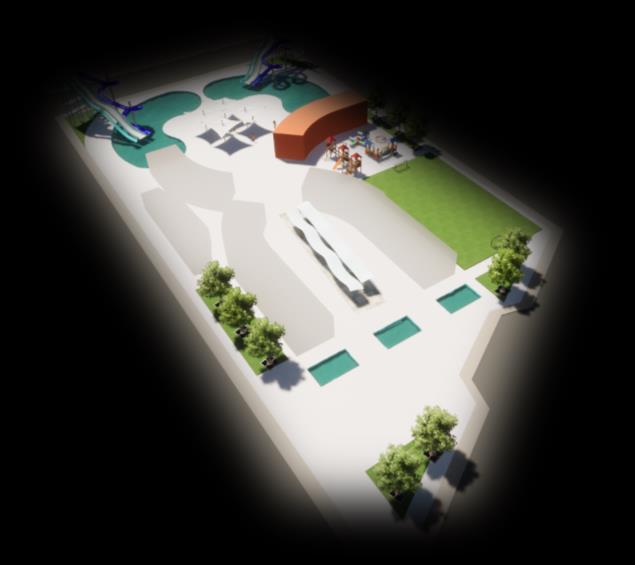

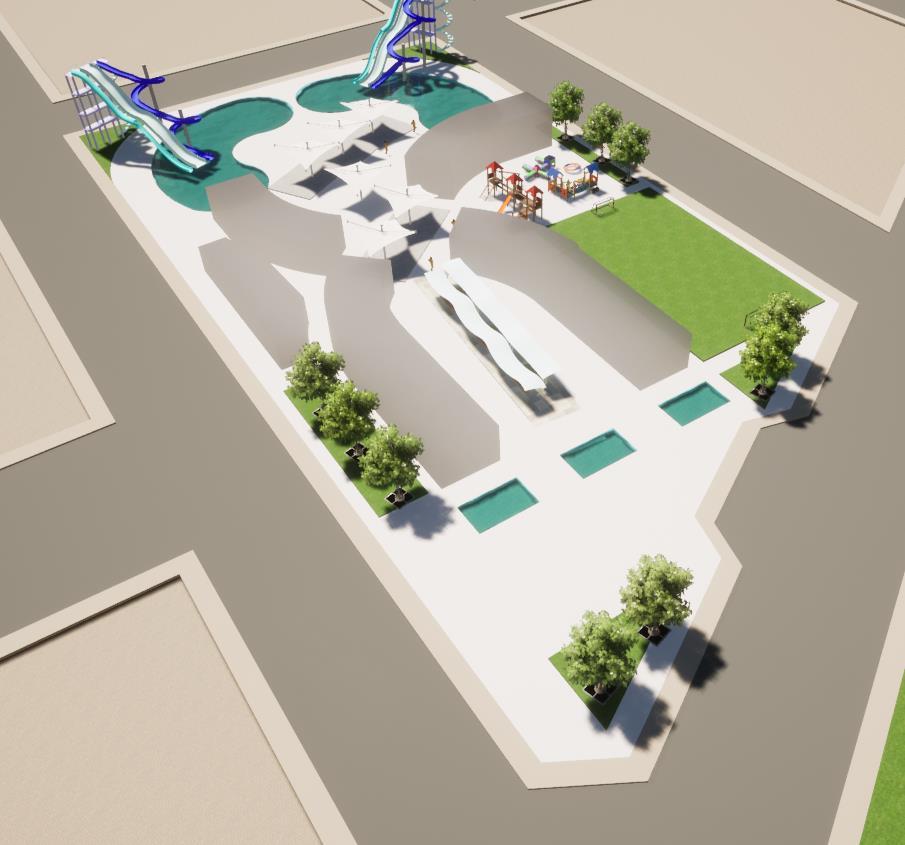

VISTA GENERAL

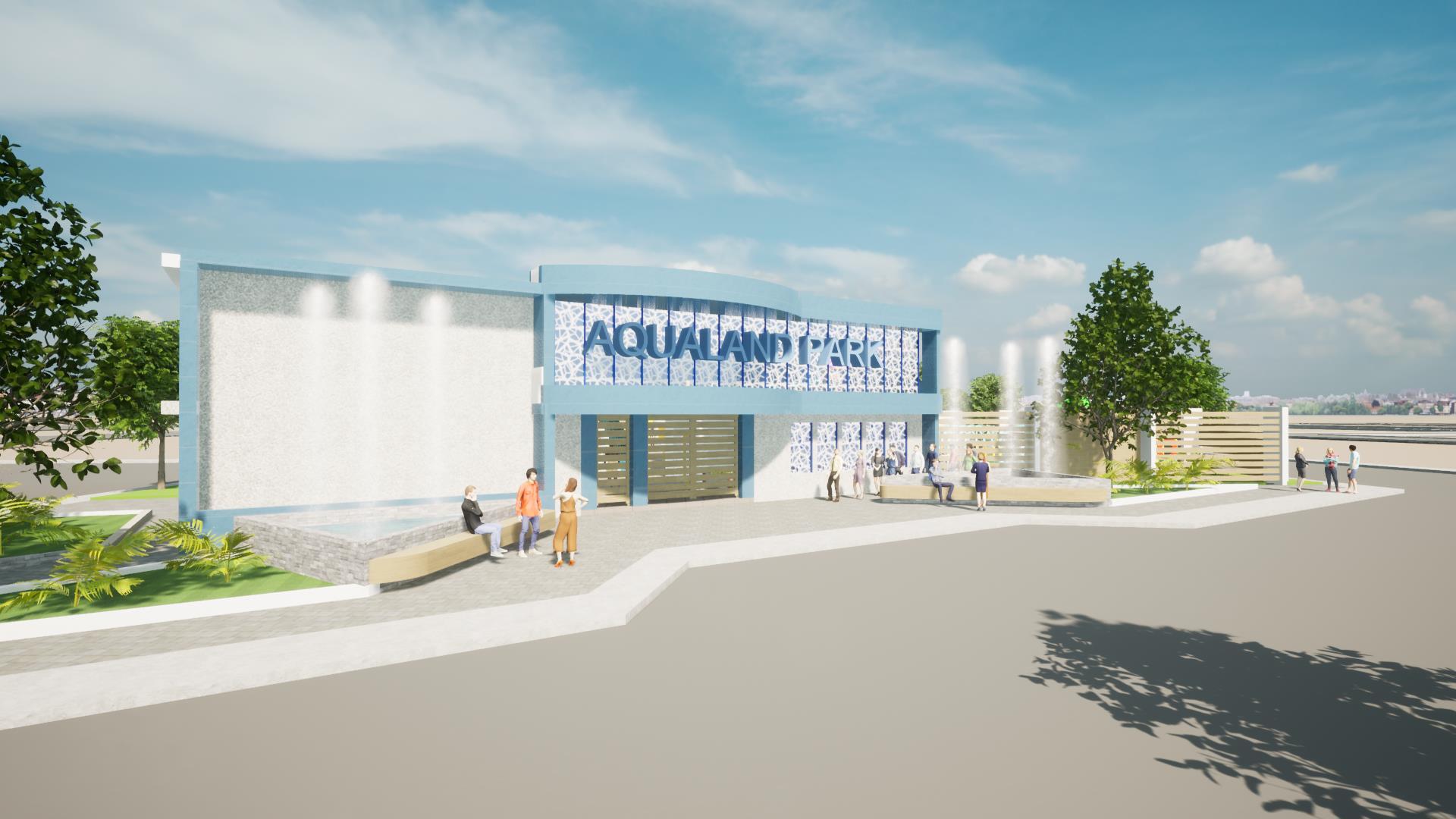

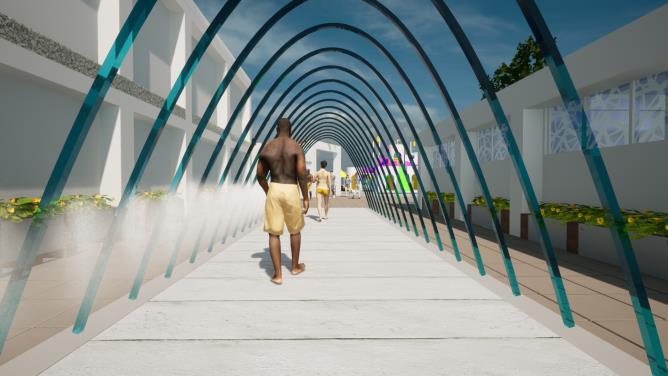

INGRESO PRINCPAL

El ingreso principal se genera en la avenida principal, Av. CHICHAYSUYO. Ya que concentra el mayor flujo tanto peatonal como vehicular

43

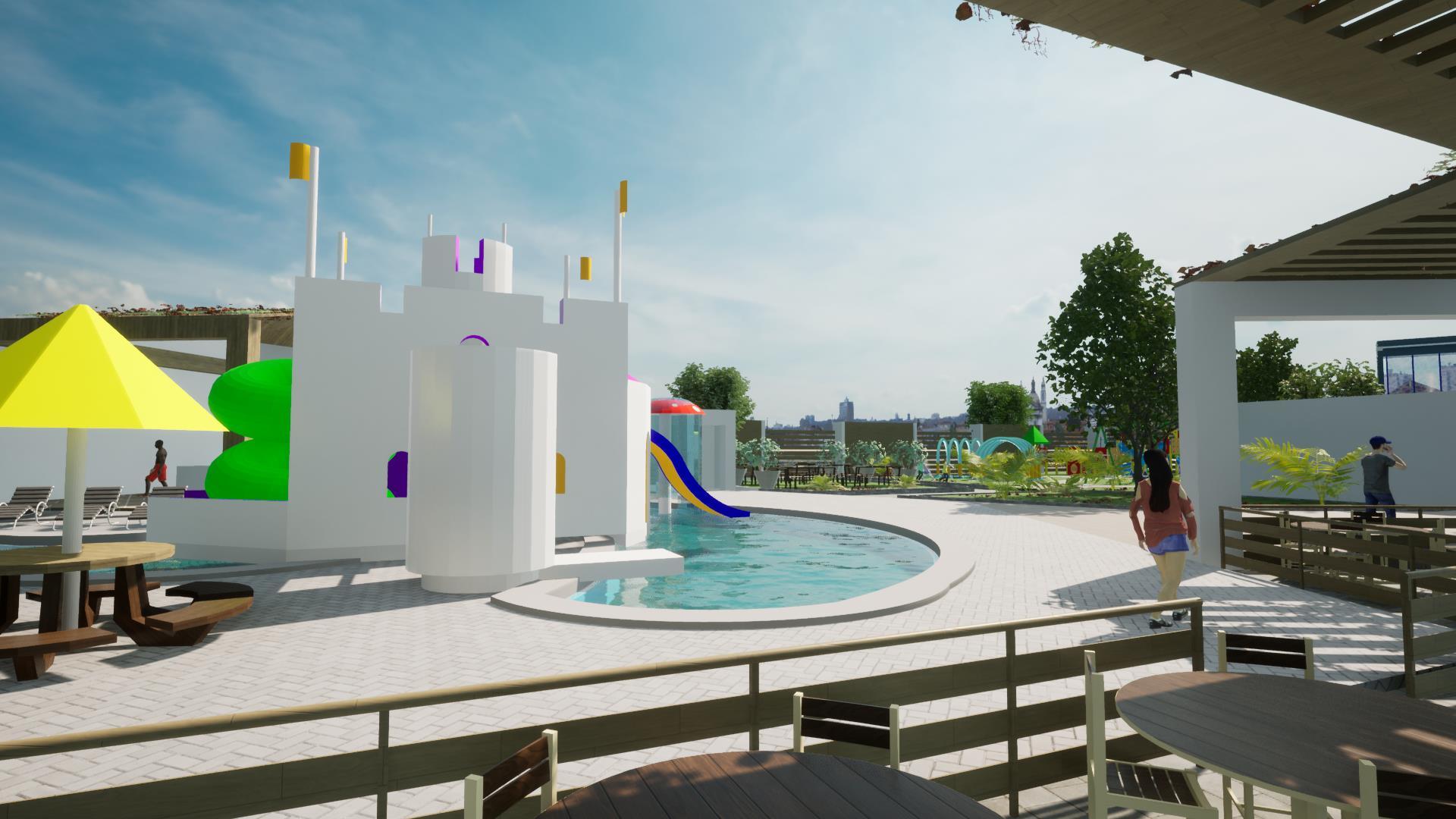

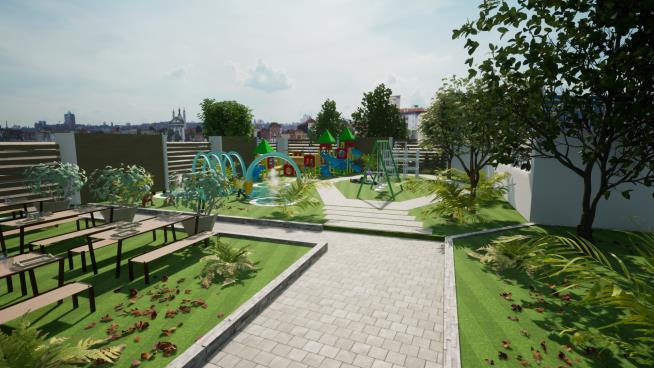

VISTA DE ZONA RECREATIVA

Esta zona esta totalmente equipada tanto con juegos acuáticos y juegos recreativos al aire libre

44

VISTA DESDE EL PATIO DE COMIDAS

La zona de comidas cuenta con vistas hacia todos los atractivos del parque acuático ya sea piscinas como zonas recreativas.

45

VISTA DESDE LA PISCINA DE ADULTOS

46
