COSSES ET MANCHONS TUBULAIRES
Cosses NFC 20-130
Standard : avec trou d’inspection et tulipage Sertissage par rétreint hexagonal
Cosses cuivre étamé pour câble cuivre BT
conditionnées et vendues par 100 pièces
conditionnées et vendues par 50 pièces
conditionnées et vendues par 25 pièces
Manchons à butée NFC 20-130
Sertissage par rétreint hexagonal
Manchons à butée
K05NFSYNC
Pince à sertir pour cosses et manchons tubulaires
6-50 mm²
Matrices synchronisées
Sertissage hexagonal
Affichage de la section sur la molette de réglage
Design moderne
Poignée ergonomique antidérapante, forme ellipse
EK120UCFB
Force de sertissage 120 kN
Course 20 mm
Capacité de sertissage 16 - 400 mm2
Mesure de pression intégrée avec affichage de défaut
Poids avec accu Bosch 6,2 kg
À plages étroites
Standard : avec trou d’inspection
Sertissage par rétreint hexagonal
Cosses cuivre étamé à plage étroite pour câble cuivre BT
EK505CFB
Force de sertissage 50 kN Course 12 mm
Capacité de sertissage 6 - 240 mm2
Mesure de pression intégrée avec affichage de défaut
Poids avec accu Bosch 2,4 kg
et
conditionnées et vendues par 5 pièces
Force de sertissage 60 kN
Course 17,5 mm
Capacité de sertissage 6 - 300 mm2
Mesure de pression intégrée avec affichage de défaut
Poids avec accu Bosch 3,0 kg
COSSES ALU-CUIVRE, CONNECTEURS ET MISE À LA TERRE
Conforme à la norme NFC 33090-1
Sertissage par poinçonnage profond étagé Cosses alu-cuivre à poinçonner (Type EDF)
Cosses alu-cuivre pour câble Alu ( Type EDF )
section mm2 référence Pour EK 120 UL matrices poinçon
35 CO AU 35 MC-0E 0E
50 C1 AU 50 MC-1E 1E
70 C1 AU 70 MC-1E 1E
95 C1 AU 95 MC-1E 1E
120 C2 AU 120 MC-2E 2E
150 C2 AU 150 MC-2E 2E
185 C4 AU 185 MC-4E 4E
240 C4 AU 240 MC-4E 4E
300 C5 AU 300 MC-5E 5E
400 C5 AU 400 MC-5E 5E
500 C6 AU 500 MC-6E 6E
630 C6 AU 630 MC-6E 6E conditionnées par 3 pièces
Pour réseaux industriels
Sertissage par rétreint hexagonal
Cosses
alu-cuivre pour câble Alu (pour réseaux
35 CAUBT 35
50 CAUBT 50
70 CAUBT 70
95 CAUBT 95
120 CAUBT 120
150 CAUBT 150-10 CAUBT 150-12
185 CAUBT 185-10 CAUBT 185-12
240 CAUBT 240-10 CAUBT 240-12
300 CAUBT 300-10 CAUBT 300-14 conditionnées par 3 pièces
Cosses alu-cuivre à vis
Multi-sections, montage facile, vis auto cassantes
Cosses alu-cuivre à vis
conditionnées par 3 pièces
Connecteurs à vis
Corps en alliage aluminium haute résistance
Surface étamée
Vis en alliage de cuivre haute résistance
Convient pour l’alu et le cuivre
Connecteurs à vis section mm2 référence désignation
6 - 35 SV 304AKNLV connecteur à 2 vis auto-fusibles 6 à 35 2 35 - 185 SV 310AKV connecteur à 2 vis auto-fusibles 35 à 185 2
conditionnés par 4 pièces
Mise à la terre
Bornes de dérivation
Raccords à griffes
Cosses à bride acier

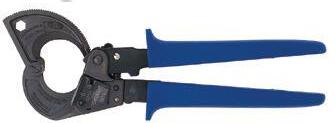

K106/2
Coupe câble à cliquet
Utilisation Ø maxi 52 mm
Lg 280 mm - Poids 0,8 kg
Raccords
à bride
COSSES À SERTIR PRÉ-ISOLÉES
•
Anneaux
•
Fourches
Sans Halogène ROHS
Température maximum d’utilisation 105°C
Système EASY ENTRY facilitant l’insertion du fil
Homologué UL
Matière PVC/PA
Manchons bout à bout
•
Fiches plates femelles
•
Fiches plates femelles totalement isolées
PINCES À SERTIR
Réf. K3014K
Pince à sertir pour embouts simples et doubles
Embouts simples de 0,08 à 10 mm²
Embouts doubles de 2x0,25 à 2x4 mm²
Sertissage carré
Manches ergonomiques, très bonne prise en main
Réf. K3
Pince à sertir pour embouts
Utilisation : 0,5 à 16 mm²
Excellent confort de préhension (manche bi-matière)
Réf. K28
Pince à sertir pour embouts
Sertissage trapézoïdal avec arrêt
Douilles terminales : 10² à 50 mm²
Douilles terminales doubles : 2 x 4² à 2 x 16 mm²
EMBOUTS DE CÂBLAGE
Une gamme de 0,25 mm2 à 240 mm2
Sans Halogène ROHS
Matière de l’isolant : POLYAMIDE
Température maximum d’utilisation 105°C
Embouts de câblage simples
Fiches plates
Fiches plates avec dérivation
Réf. K507
3 fonctions en 1 seul outil !
Pince à sertir équipée de 3 jeux de matrices interchangeables
Pour cosses pré isolées 0,5 à 6²
Pour embouts de câblages 0,5 à 10²
Pour connecteurs non isolés 0,5 à 10²
Réf. K304K
Pince à embouts simples et doubles
Embouts simples de 0,08 à 16 mm²
Embouts doubles 2 x 0,5 à 2 x 6 mm²
Sertissage carré
Réf. K306K
Pince à embouts simples et doubles
Pince à embouts simple et doubles
Embouts simples de 0,08 à 16 mm²
Embouts doubles 2 x 0,5 à 2 x 6 mm²
Sertissage carré
Réf. K38ERGO
Pince à embouts simples et doubles
Pince à embouts simple et doubles
Embouts simples de 0,25 à 6 mm²
Embouts doubles 2 x 0,5 à 2 x 2,5 mm²
Sertissage hexagonal
Embouts de câblage
Embouts de câblage en bandes

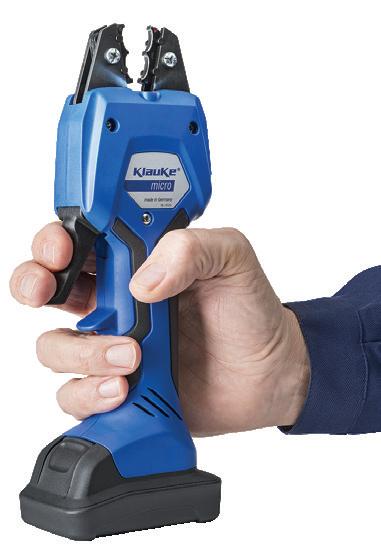

Données techniques
Force de sertissage 15 kN (max.)
Capacité 0,14 - 50 mm²
Temps de sertissage < 1,5 Sec.
Nombre de sertissages env. 300 (pour une cosse de 10 mm²)
Voltage (Accus) 10,8 V
Capacité (Accus) 1,5 Ah, Li-Ion
Temps de charge env. 40 min.
Poids avec batterie 0,96 kg
Température d’utilisation -10 °C à + 40 °C
TECHNOLOGIE POWERSENSE
PINCEZ manuellement et de façon précise
SERTISSEZ sans effort grâce à l’assistance électro-mécanique
SERTISSAGE MULTI-CONNEXIONS avec matrices interchangeables
Composition
Batterie 10,8 V / 1,5 Ah,
Li-Ion (16,2 Wh) RAML1
Chargeur de batterie 10,8 V
Li-Ion-Akkus, 230 V LGML1
Matrice pour cosses à sertir pré-isolées 0,5 - 6 mm² IS501
Livré avec chargeur, 1 batterie, 1 matrice IS501
Accessoire en option
Interface optique USB PGA1
SÉCURISEZ VOTRE OUTIL avec la possibilité de mettre une dragonne
Adaptée pour matrices pour : Réf.
Cosses et manchons tubulaires cuivre
Cosses roulées brasées (DIN 46234)
Embouts de câblage
Cosses à sertir pré-isolées
Cosses à fût ouvert
BATTERIE LI-ION avec état de charge + LED multifonctions (maintenance et transfert de données)
PINCES À DÉNUDER ET À DÉGAINER
Réf. K433
Pince à dénuder automatique avec coupe-fil
Butée réglable
Longueur de dénudage jusqu’à 20 mm maxi
Remplacement simple des garnitures de lames
Lames de rechange stockées dans la poignée
Pour conducteur souple de 0,03 à 16 mm²
Réf. SYST470
Outil à dégainer SYSTEM 4-70
Livré avec 1 guide GC828
Accessoires guide câble pour SYST470
Réf. GC416 pour câble de 4-16mm
Réf. GC828 pour câble de 8-28mm
Réf. GC2735 pour câble de 27-35mm
Réf. GC3550 pour câble de 35-50mm
Réf. GC5070 pour câble de 50-70mm
Connecteurs BNC (RG58, 59, 62, 71) BNC501
Broches de connecteurs
+ 1 AN DE GARANTIE
OFFERT
sur simple inscription de votre machine via le site , , dans les 30 jours suivant l’achat de votre nouvelle . Voir modalités
PERÇAGE ET DÉCOUPE
Axes
Référence ø Longueur (en mm)
50000420 9,5 40
50040405 19 55

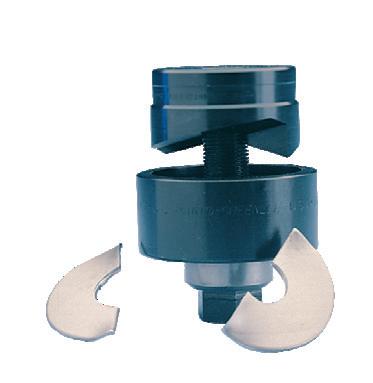

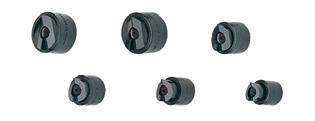

Un poinçonnage plus efficace avec le nouveau SLUG BUSTER !
Poinçonner et sectionner avec une grande efficacité. Le profilé breveté sépare les chutes en deux moitiés. Capacité de 3 mm pour la tôle acier.
* Egalements disponibles pour acier inoxydable ainsi que formes spéciales
EXCLUSIVITÉ MONDIALE

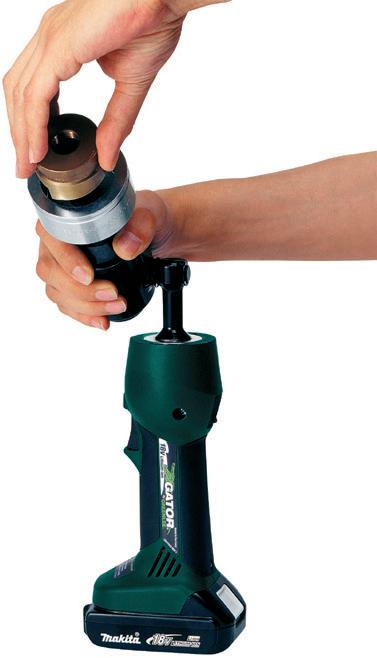

Poinçonneuse
électro-hydraulique
Poids : 2,9 Kg avec accu !
Tête pivotante à 135 °
Force : 50 kN
Outils GREENLEE et coffrets
Référence Désignations
LA RÉFÉRENCE DES PROS
52034233 Coffret poinçonneuse hydraulique avec tête pivotante
52033843 Pompe hydraulique Tête orientable
50075888 Coffret vide
50342916 Coffret poinçonneuse hydraulique
50366904 Coffret poinçonneuse manuelle
50323989 Lot de slug buster PG9 à 21 + 30,5
50356178 Lot de slug buster ISO 16 à 40
50125630 Coffret scie trépan 35-68-75 mm
50191640 Scie trépan HSS D 67 mm
50371568 Arbre moteur 12,7 mm
50360205 Foret 7 étages PG7 à 21 + 30,5
LS50LFLEX Poinçonneuse électro-hydraulique
50273965 Aiguille tire fil nylon 15 m
50273973 Aiguille
Autonomie : 190 poinçonnages pour un ø de 22,5 mm sur une tôle de 3 mm
Poids : 2,9 Kg avec accu ! Nous consulter pour les matrices et accessoires
Egalement disponible SYSTÈME DE TIRAGE DE CÂBLE GREENLEE

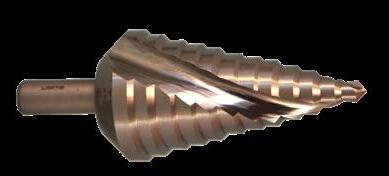

FORET À ÉTAGE PG/ISO HSS COBALT
Ne nécessite pas d’avant trou ø 6,5 - 32,5 mm
PG et ISO en cobalt CO5 extrêmement résistant.
Pour acier, alu, fibre de verre plastique. Convient également pour l’inox.
Spécial électricien
Ref. 52055444

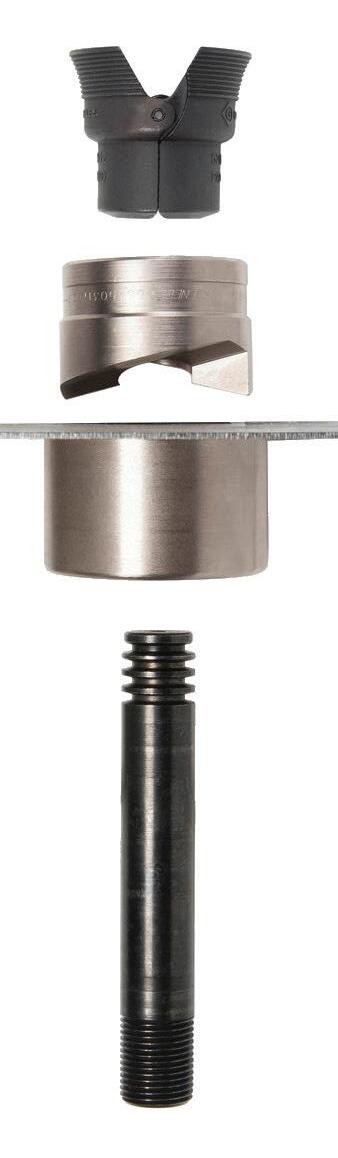

SPEED PUNCH
Mécanisme SPEED LOCK
Poinçonne plus en moins de temps.
Poinçon sans filetage
Aujourd’hui, le système de poinçon le plus rapide du marché.
Hauteur de matrice unique ne nécessitant pas d’entretoises
Des rainures robustes et durables Plus de risque de dommages.
Filetage standard
Fonctionne avec vos outils hydrauliques et électro-hydrauliques.
Poinçonne l’acier doux, l’aluminium, la fibre de verre ou le plastique. Utilisation manuelle, hydraulique, et électro-hydraulique.
GLISSER
Poinçon sans filetage, élimine tous risques d’accident.
SÉCURISER
Système sécurisé, mise en place et désassemblage plus rapide.
PERFORER
Gagnez du temps et de l’argent à chaque perforation !
www.youtube.com/greenleedemo
