NÁSTROJ NA ODIZOLOVANIE REVOLUČNÝ

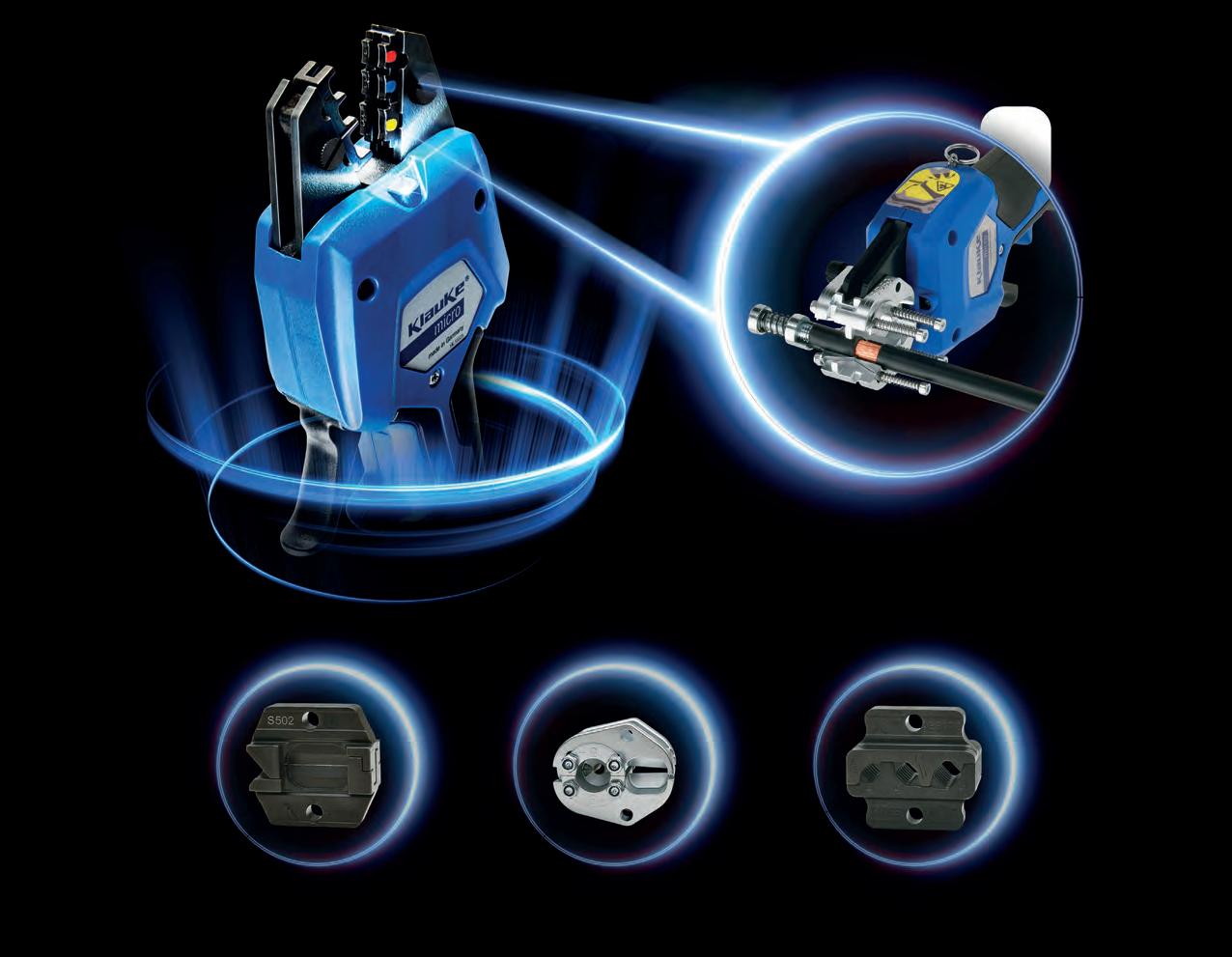

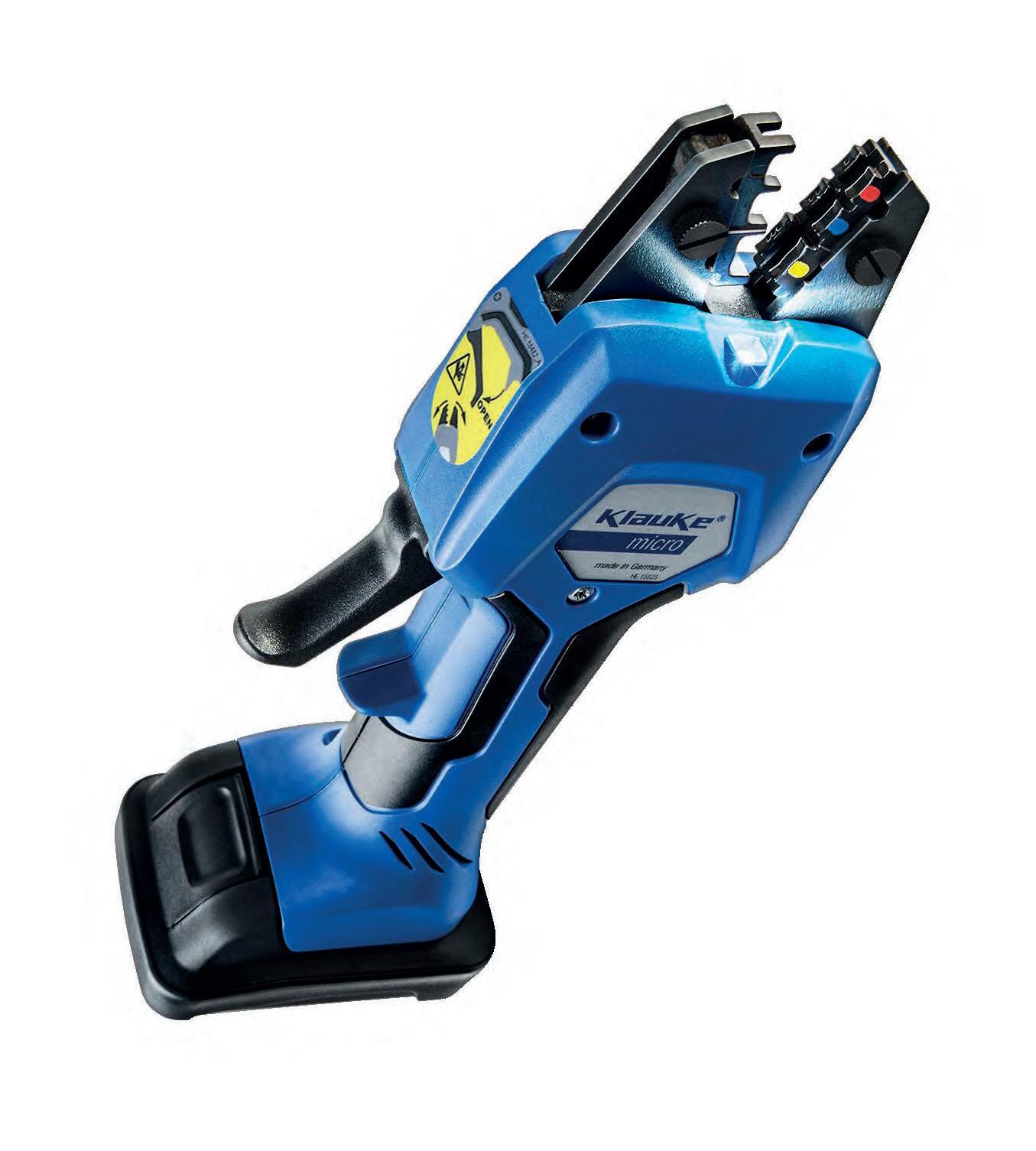

MULTIFUNKČNÝ NÁSTROJ KLAUKE MICRO
Jeden nástroj pre širokú škálu aplikácií
JEDEN NÁSTROJMNOHO APLIKÁCIÍ
Strihanie rôznych materiálov
Lisovanie dutiniek
Lisovanie káblových ok
Lisovanie pre nespájkované koncovky
Odizolovanie
NOVINKA
ODIZOLOVANIE

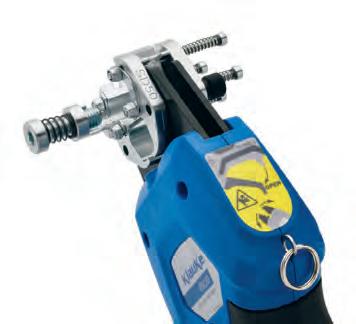

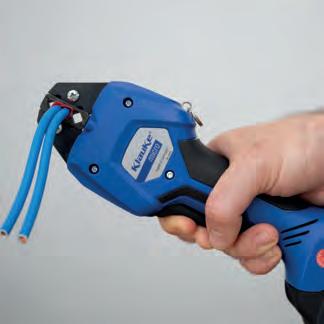

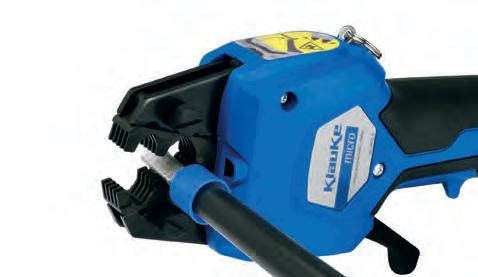

ODIZOLOVANIE S KLAUKE MICRO
RÝCHLEJŠIE A BEZPEČNEJŠIE ODIZOLOVANIE:
S POUŽITÍM MATRÍC NA ODIZOLOVANIE
Klauke micro je skutočne všestranný nástroj, aj pokiaľ ide o odizolovanie.
Pomocou použitia odizolovacích nástavcov je teraz po prvýkrát na trhu k dispozícii jedinečný elektromechanický nástroj na odblankovanie káblov s prierezom od 6 do 35 mm².
Doteraz mohli používatelia odizolovať len káble v rozsahu do 16 mm² aj to aplikovaním fyzickej sily – buď pomocou ručných nástrojov na odblankovanie alebo s nožom.
Výhody sú zrejmé:
V porovnaní s ručným odizolovaním kliešťami je Klauke micro oveľa rýchlejšie. V porovnaní s odizolovaním pomocou noža je práca aj oveľa bezpečnejšia.
Odizolovacie matrice pre Klauke micro
Prierez kábla v mm² 6 10 16 25 35
Kat. č. SD5006SD5010SD5016SD5025SD5035
Max. vonkajší Ø káblu v mm Ø11.5
Posun (DP) v mm (pevné) 12
Dĺžka odizolovania (SL) v mm (nastaviteľný doraz) 3 do 28
Elektromechanicky
Nevýhoda ručného odizolovania je dobre známa: opakované použitie svaly na predlaktí môžu viesť k únave a preťaženiu
Odizolovať stovky káblov za jeden deň?
Žiadny problém s micro!
Pomocou odizolovacích matríc sa Klauke micro stáva nástrojom, ktorý dosahuje trvalo čisté výsledky - s podstatne menšou silou a výrazne menším zaťažením kĺbov.
* V porovnaní s ručným nástrojom.
ODIZOLOVANIE

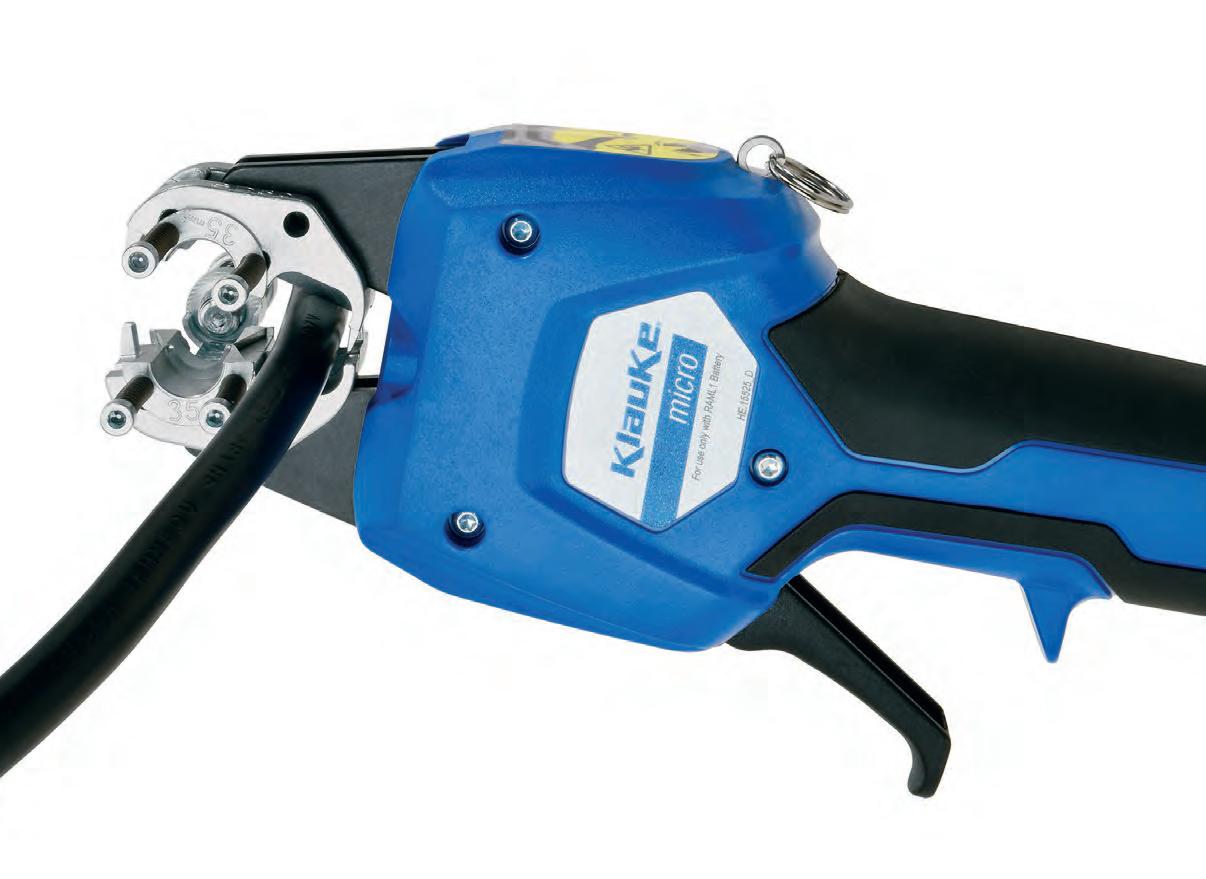

Odizolovanie jednoducho a bezpečne - bez poškodenia kábla

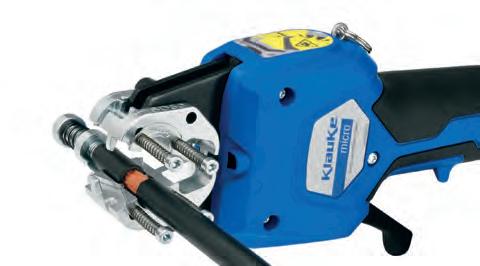

Elektromechanický nástroj na odizolovanie káblov
6 - 35 mm²

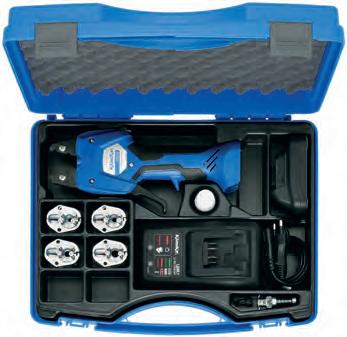

EKSD50ML ROZSAH DODÁVKY Kat. č . Popis
SD5010 Matrica na odizolovanie pre 10 mm ² kábel
SD5016 Matrica na odizolovanie pre 16 mm ² kábel
SD5025 Matrica na odizolovanie pre 25 mm ² kábel
SD5035 Matrica na odizolovanie pre 35 mm ² kábel
SD50CS Doraz kábla

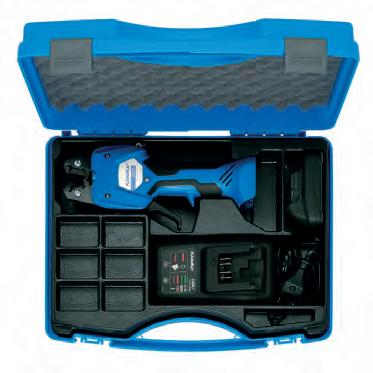

KKEK50ML Plastový kufrík
KTG-H1Mazivo
LGM L1 Nabíjačka pre 10.8V Li-Ion akumulátor, 230V RAML1225 Akumulátor 10.8V / 2.5 Ah, Li-Ion (27 Wh)
SD5006, SD5010, SD5016, SD5025, SD5035 Matrice na odizolovanie
SD5010 Pre 10 mm² kábel
SD5025 Pre 25 mm² kábel
SD50CS Doraz káblu
SD5016 Pre 16 mm² kábel
SD5035 Pre 35 mm² kábel
SD5006
Pre 6 mm² kábel (voliteľne k dispozícii, nie štandardne dodávané)
Vhodné pre partie: Klauke micro-strip pre mnohé možnosti odizolovania
Možno to nie je možné s použitím bežných odblankovačov, ale pre Klauke micro-strip to nie je žiadny problém: možnosť odizolovať aj veľké prierezy až do 35 mm², ako aj hrubú izoláciu (NSGAFÖU), typy káblov s dvojitou izoláciou a tvrdšie a pevnejšie izolácie.

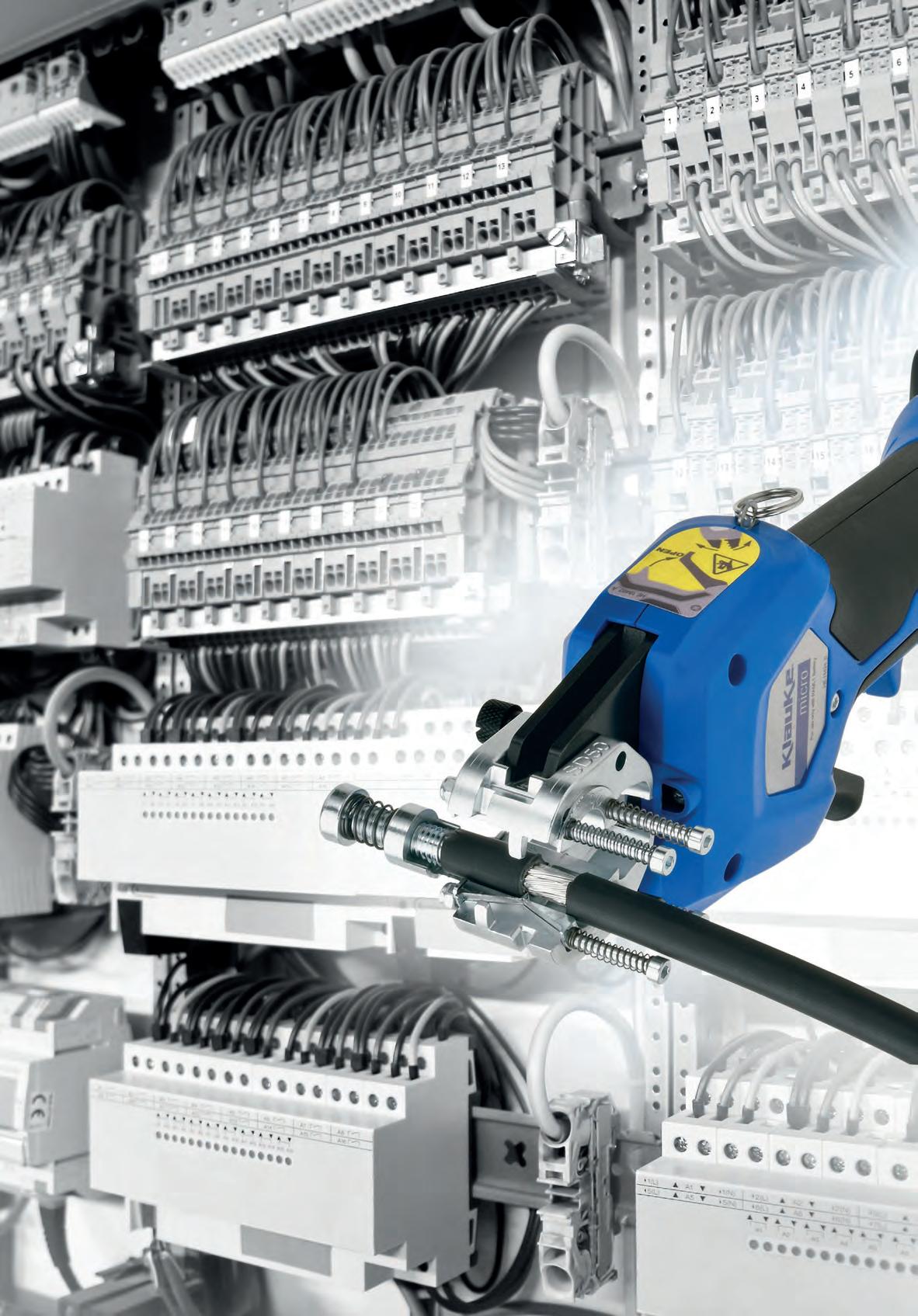

V mnohých aplikáciách - napríklad pri konštrukcii rozvádzačov - sa odizolovanie a rezanie káblov často dokončí súčasne. Použitím integrovaného strihacieho nástroja vo vnútri odizolovacích matríc je možné strihať vodiče všetkých tried bez ohľadu na to, či sú plné, lankové alebo jemne lankové.
Rýchla zmena z ľavej na pravú stranu

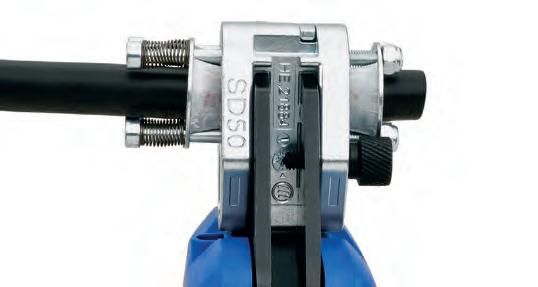

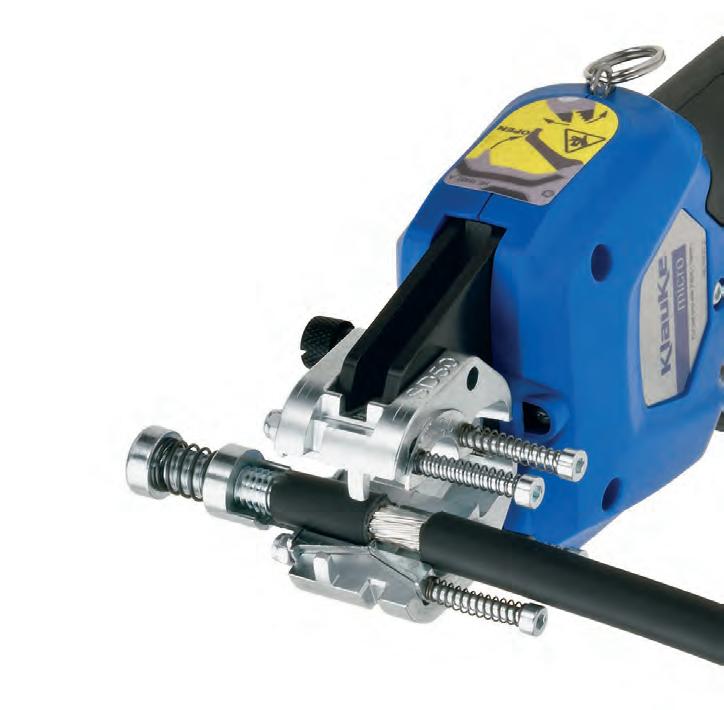

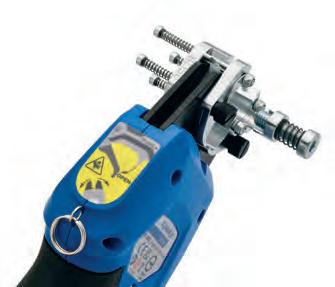

Podrobnosti o funkcii odizolovania káblov
Rezné nástroje sú vedené a spojené pomocou čapov (skrutiek) a predpäté do východiskovej polohy tlačnými pružinami.
• Keď je nástroj v prevádzke, telesá matrice sa približujú k sebe a rezné kužele sa zarezávajú do kábla.
• Ďalšia aktivácia nástroja spôsobí axiálny pohyb kužeľov a to odilozuje vodič
Dĺžku odizolovania je možné nastaviť pomocou dorazu pre zabezpečenie konzistentnej kvality.
Pracujú vo vašej partii ľaváci aj praváci?
Potom sa nemusíte obávať, s Klauke micro-strip nástrojom to nie je problém.
Matricu môžu používať ľaváci aj praváci, pričom sa zodpovedajúcim spôsobom sa zmení smer inštalácie matrice.
Varianta pre pravákov
Varianta pre ľavákov

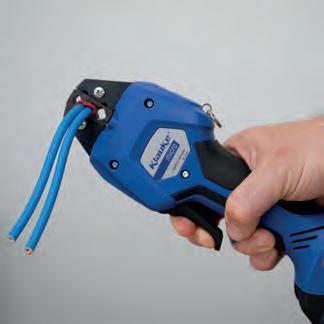

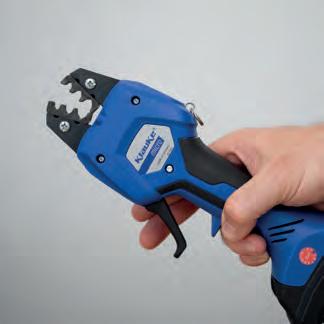

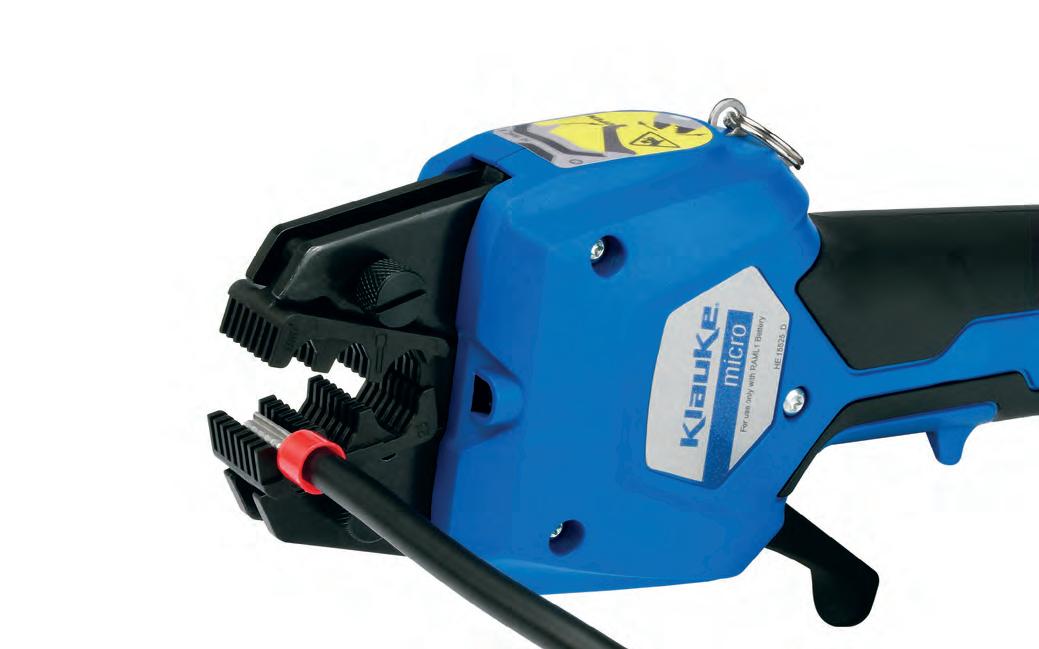

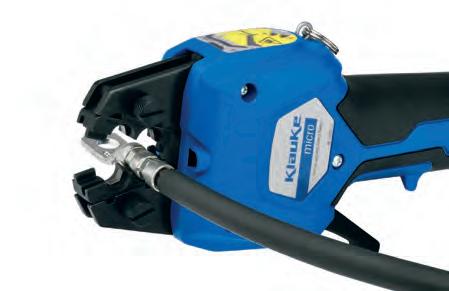

KRIMPOVANIE KÁBLOVÝCH DUTINIEK
Perfektné výsledky krimpovania pomocou krimpovacích matríc pre dutinky
EKWF50ML
Elektromechanická krimpovačka
0.5 - 50 mm²

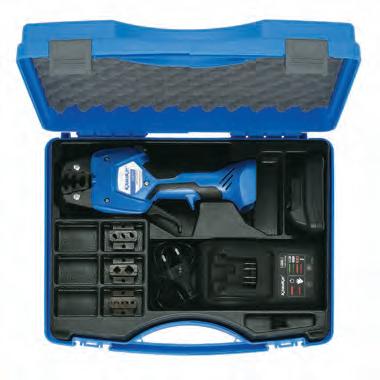

EKWF50ML ROZSAH DODÁVKY
Kat. č. Popis
AE5071 Krimpovacie matrice pre dutinky, 0.5 - 6 mm²
AE5072 Krimpovacie matrice pre dutinky, 10 - 25 mm²
AE5073 Krimpovacie matrice pre dutinky, 35 - 50 mm²
ZAE5072 Krimpovacie matrice pre dvojité dutinky, 2x6 - 2x16 mm²

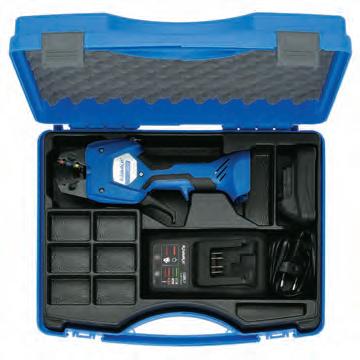

KKEK50ML Plastový kufor
LGM L1 Nabíjačka pre 10.8 V Li-Ion akumulátory, 230V
RAML1225 Akumulátor 10.8V / 2.5 Ah, Li-Ion (27 Wh)
AE5071, AE5072, AE5073, ZAE5072 Dodávané matrice pre dutinky
AE5071 pre dutinky 0.5 - 6 mm²
AE5073 pre dutinky 35 - 50 mm²
AE5072 pre dutinky 10 - 25 mm²
ZAE5072 pre dvojité dutinky 2×6 - 2×16 mm²

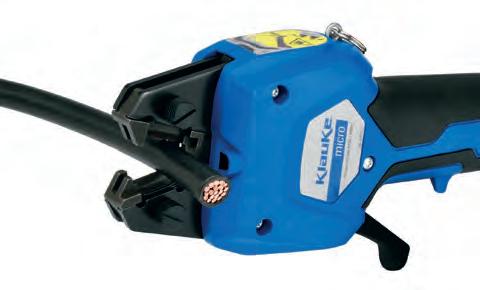

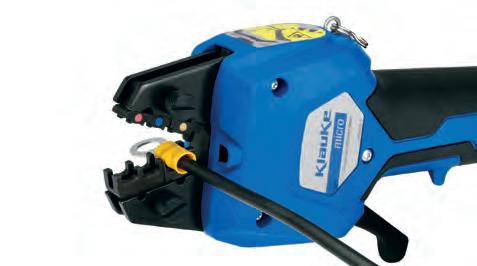

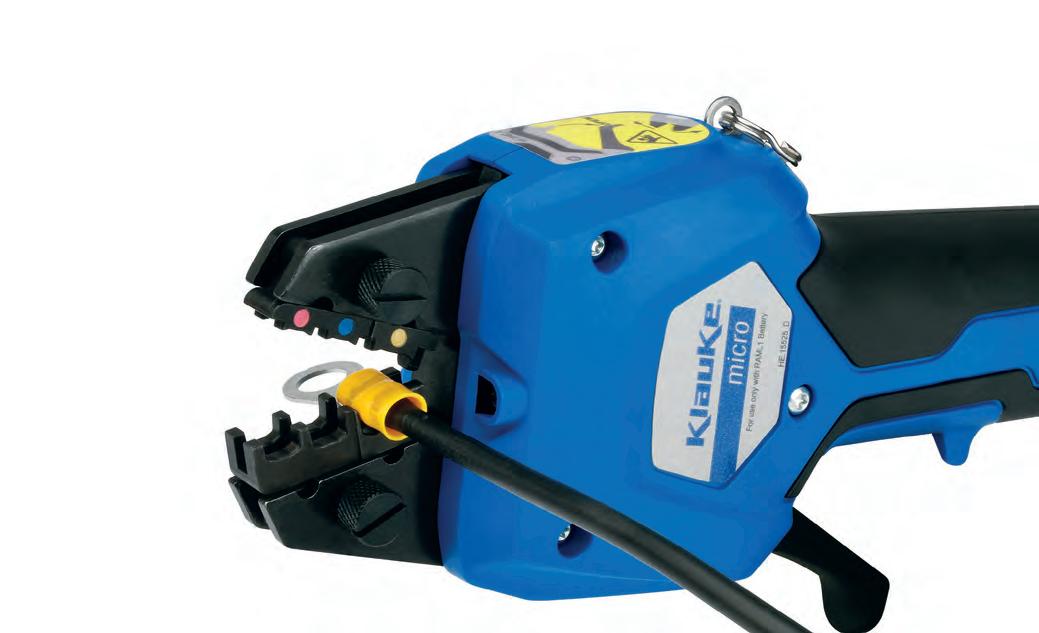

KRIMPOVANIE IZOLOVANÝCH KONEKTOROV
Vysoko všestranné

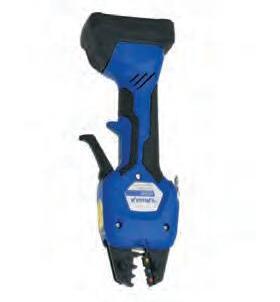

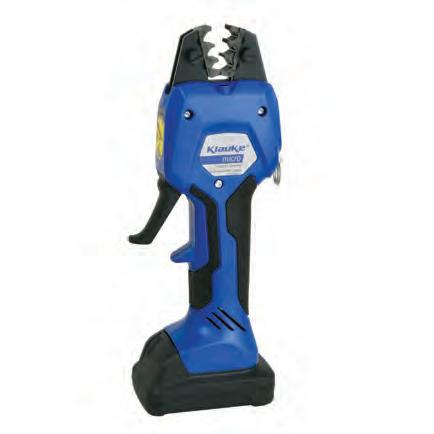

Elektromechanická krimpovačka
0.14 - 50 mm²
Kat. č. Popis
EK50ML
EK50ML ROZSAH DODÁVKY
IS5071 Krimpovacie matrice pre izolované konektory 0.5 - 6 mm²
KKEK50ML Plastový kufor
LGM L1 Nabíjačka pre 10.8 V Li-Ion akumulátory, 230V
RAML1225 Akumulátor 10.8V / 2.5 Ah, Li-Ion (27 Wh)
IS5071 Dodávaná krimpovacia matrica
IS5071
Pre izolované konektory 0.5 - 6 mm²

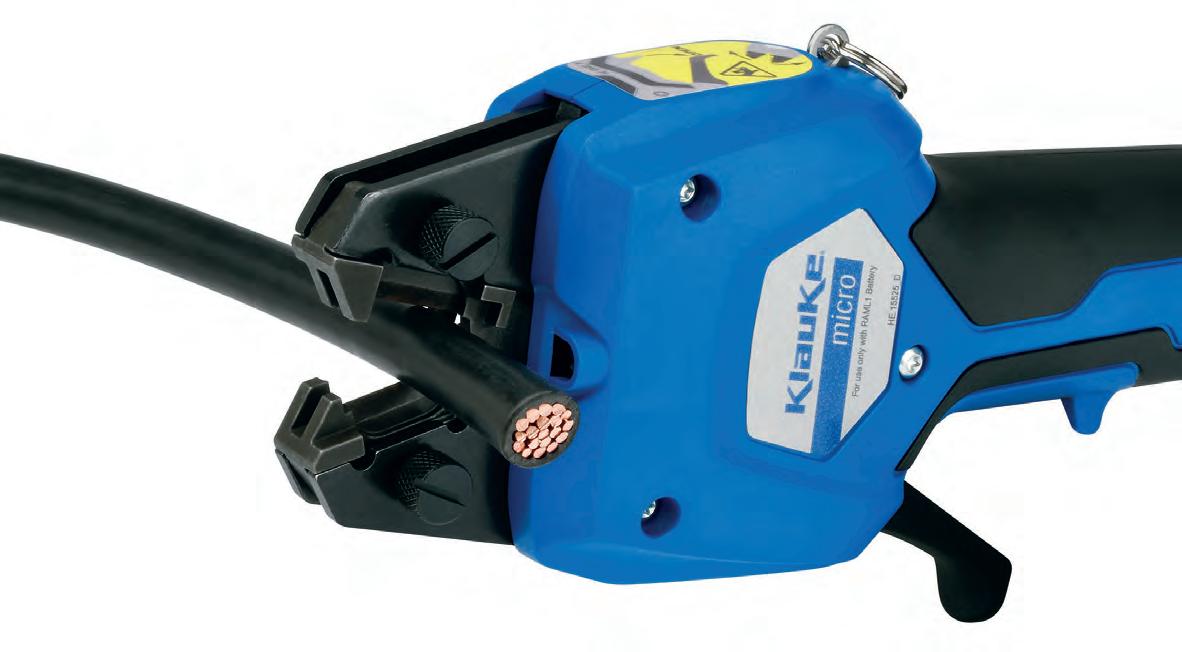

STRIHANIE
Jedna matrica...

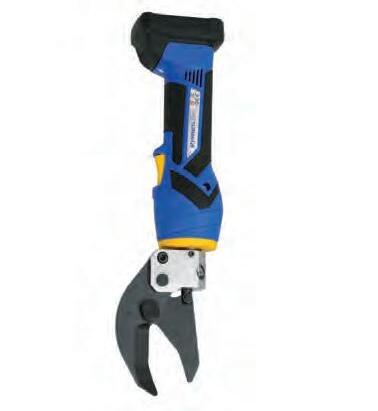

Elektromechanické nožnice
0.5 - 50 mm²
EC50ML ROZSAH DODÁVKY
Kat. č. Popis
S502 Strihacia matrica KKEK50ML Plastový kufor
LGM L1 Nabíjačka pre 10.8 V Li-Ion akumulátory, 230V RAML1225 Akumulátor 10.8V / 2.5 Ah, Li-Ion (27 Wh)
S502 Dodávaná matrica na strihanie
S502
Strihacia matrica

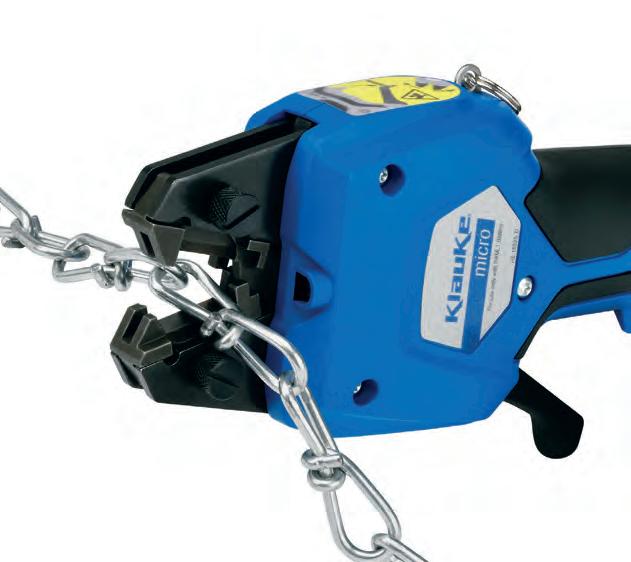

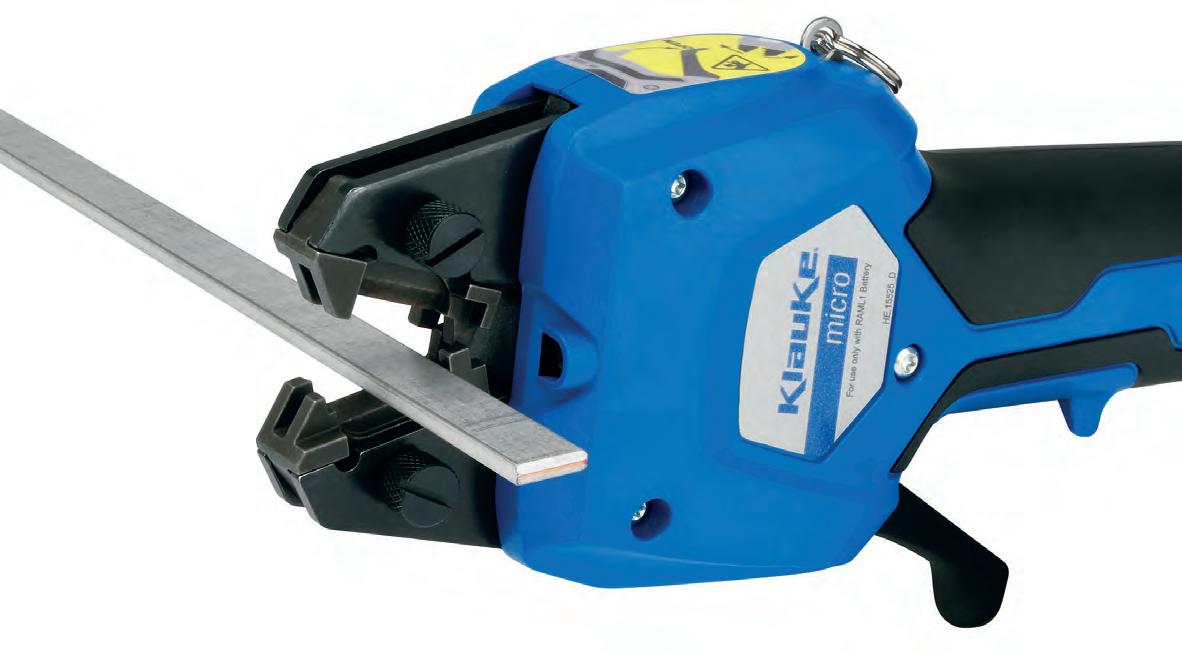

Vďaka novej reznej matrici S502 získava Klauke micro úplne novú funkciu. Jednoduchá výmena matrice teraz premení Klauke micro na akumulátorové nožnice. To umožňuje strihať reťaze s dvojitou slučkou, káble triedy 2 do 25 mm², medené prípojnice do 3 mm × 10 mm alebo oceľové káble do 3 mm.
Matrica je navrhnutá tak, aby rezanie medených, hliníkových a oceľových pásov nebolo vôbec problémom. To je tiež uľahčené manuálny uchopením, aby sa zabezpečilo, že rezanie začne na správnom mieste a následné hydraulické dotlačenie odľahčí operátora od preťažovania ruky.
REVOLUČNÁ POWERSENSE FUNKCIA
PowerSense Technology
Jedinečnosť Klauke Micro spočíva v jeho inovatívnom zariadení s funkciou PowerSense. Predbežné upnutie čeľustí sa vykonáva ručne - so známou presnosťou rýchlosťou mechanických krimpovacích klieští. Odizolovanie, rezanie alebo krimpovanie sa vykonáva automaticky pomocou sily integrovaného motora
Pripravené vždy, keď potrebujete
Easy on the nerves – in the truest sense
Manuálne upnutie
Najlepšie výsledky krimpovania
Motorom pohánané zalisovanie, odizolovanie, strihanie
IDE ĽAHKO NA NERVY - V PRAVOM SLOVA ZMYSLE
Časté manuálne krimpovanie: Z dlhodobého hľadiska vedie k preťaženiu zápästia a predlaktia
Motorom poháňané krimpovanie s inovatívnou funkciou PowerSense: Zaisťuje najvyššiu možnú efektivitu s malou námahou a minimálnym rizikom pre zdravie pracovníkov.
kg
Obrovské odľahčenie nervov a svalov vďaka funkcii PowerSense sa oplatí najmä vtedy, keď si uvedomíte náklady, ktoré môžu vzniknúť v dôsledku straty pracovného času zamestnancov, napríklad v dôsledku syndrómu karpálneho tunela.
• Menej príznakov záťažového preťaženia
• Menej strateného pracovného času a meškaní v pracovnom rozvrhu
• Väčšia bezpečnosť plánovania pre všetkých
CRI MP I NG I NN OVATI ON F ROM KLAUK E
Frequent manual crimping: eventually leads to
Motorised crimping with innovative PowerSense function:
BRMICRO19GB22 Page 8
THE CR I MP I NG INNOVATI
Motorised crimping with innovative PowerSense function: ensures optimised efficiency with less straining and minimum risk to health.

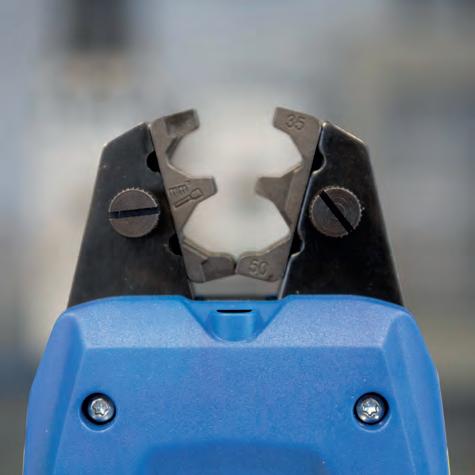

NAŠE VŠESTRANNÉ KRIMPOVACIE MATRICE V SKRATKE
Krimpovacie matrice pre dutinky
AE5071 0.5 - 6 mm²
AE5072 10 - 25 mm²
AE5073 35 - 50 mm²
Matrice na odizolovanie
SD5006, SD5010, SD5016, SD5025, SD5035 6 - 35 mm²
ZAE5072 2x 6 - 2x 16 mm² pre dvojité káblové koncovky a dutinky
Krimpovacia matrica pre izolované konektory
IS5071 0.5 - 6 mm²
Strihacia matrica
S502
Všetky kompatibilné matrice ku K50 nájdete tu:
INOVATÍVNA TECHNOLÓGIA - OPTIMÁLNE VÝSLEDKY

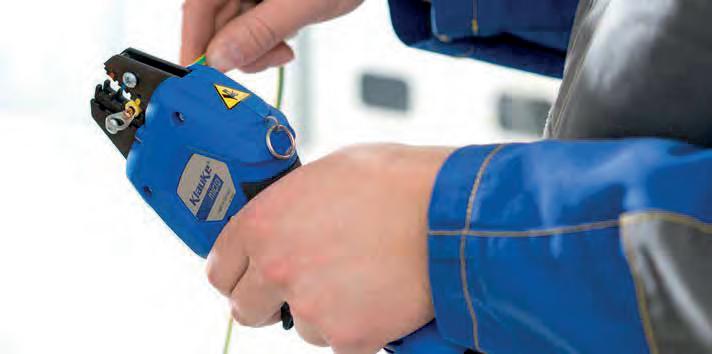

Vďaka svojej ľahkej konštrukcii a veľkosti, sú Klauke ML nástroje ideálne pri práci v stiesnených priestoroch, čím sa urýchľuje a zjednodušuje vykonávaná práca. Vďaka 2,5 Ah akumulátoru jedno nabitie ľahko vystačí na vykonanie práce počas celého pracovného dňa. Klauke micro je dokonalým doplnkom rodinného portfólia Klauke ML.
MIKROKOMPAKTNÉ A PRAKTICKÉ
Ultraľahký a ergonomický, tak, aby operátorov najcennejší majetok - "jeho ruky" - zostal vždy zdravý
Všestranný
na jednoduché krimpovanie káblových spojov, káblových koncoviek a dutiniek a káblových ôk
Osvetlenie
vďaka LED žiarovke osvetluje miesto krimpovania a pracovnú plochu
Vyvážený a zabezpečený proti pádu
vďaka upevňovaciemu bodu na použitie s vyvažovačom alebo na zaistenie ochrany proti pádu pri použití v teréne
Inovatívny
vďaka jednopákovému ovládaniu všetkých funkcií nástroja
Inteligentný a odolný
s multifunkčnou LED diódou pre zobrazenie údržby a prenos údajov, ako aj výkonným Li-Ion akumulátorom s indikátorom stavu nabitia

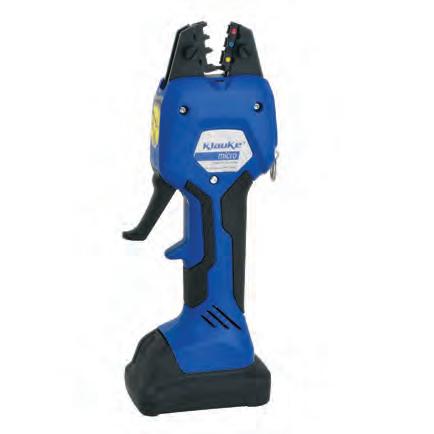

TECHNICKÁ
ŠPECIFIKÁCIA
Napájanie 10.8 V
Kapacita akumulátoru 2.5 Ah, Li-Ion
Čas nabíjania akumulátoru asi 45 min.
Hmotnosť s akumulátorom 0.96 kg
Pracovná teplota -10 °C do +40 °C
- Klauke micro

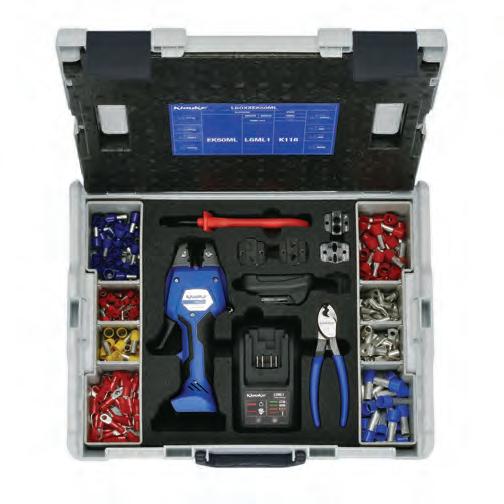

L-BOXX S ELEKTROMECHANICKÝM KRIMPOVACÍM NÁSTROJOM
A PRÍSLUŠENSTVA
LBOXXEK50ML ROZSAH DODÁVKY
Kat. č . Popis
3R8
47612
Rúrkové káblové oko bez kontrolného otvoru, 16 mm², M8, Cu pocínované
Izolované káblové koncovky a dutinky, 10 mm², 22 mm
47712 Káblové koncovky a dutinky, 16 mm², 24 mm
47818
47918
Izolované dutinky podľa DIN 46228 časť 4, 25 mm²
Izolované dutinky podľa DIN 46228 časť 4, 35 mm²
48025 Izolované dutinky podľa DIN 46228 časť 4, 50 mm², dĺžka 40 mm
4R8
Rúrkové káblové oko bez kontrolného otvoru, 25 mm², M8, Cu pocínovaná
652C6 Izolovaná bezspájková svorka M6, 10 mm², vidlicový typ
AE5072 Lisovacie matrice pre káblové koncovky a dutinky, 10 - 25 mm²
AE5073 Lisovacie matrice pre káblové koncovky a dutinky, 35 - 50 mm²
EK50ML Elektromechanický krimpovací nástroj 0,5 - 50 mm²
IS5072 Krimpovacie nástroje IS 50, jednoduché lisovanie, 10 - 16 mm²
K118 Ručné káblové nožnice pre Al a Cu káble do Ø 12 mm
LBOXX136LFGL-BOXX s prednou rukoväťou (Š/V/H: 442 x 357 x 151 mm)1
LGM L1 Nabíjačka pre 10,8 V Li-ion akumulátory, 230 V
R505 Krimpovacie matrice R 50, 16 - 25 mm²
RAML1225 Akumulátor 10,8 V / 2,5 Ah, Li-ion (27 Wh)
