Sertissage carré avec profil en forme de peigne pour des valeurs d'arrachement optimales
Klauke.com

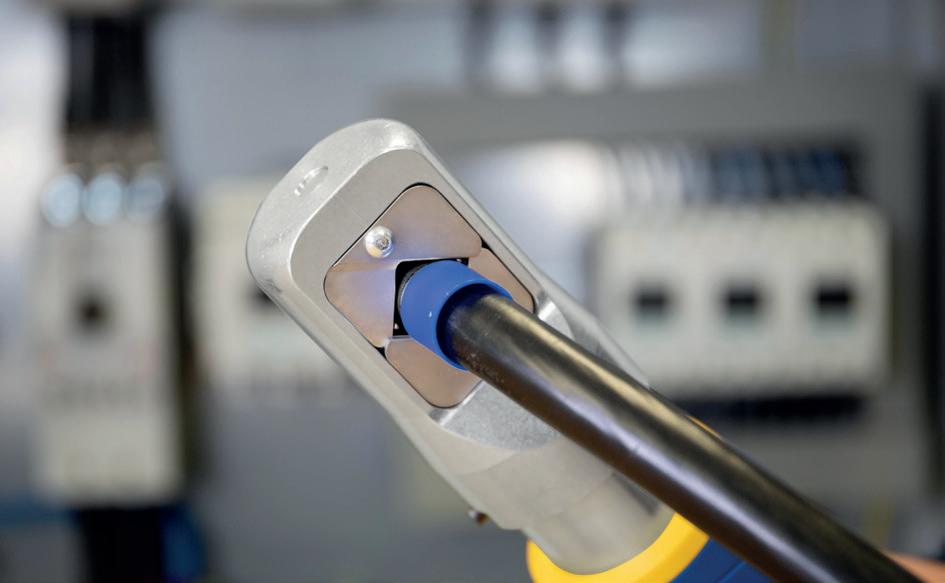

SERTISSAGE CARRÉ AVEC PROFIL EN PEIGNE
LA SOLUTION OPTIMALE POUR LES EMBOUTS
Par le passé, la matrice trapézoïdale était la solution couramment utilisée pour sertir des embouts. En raison de modifications techniques apportées aux conducteurs, cette solution n'est pas toujours idéale. Les valeurs d'arrachement requises sont très difficiles à obtenir avec un sertissage trapézoïdal et il existe un risque que les embouts puissent être facilement retirées après un sertissage.
La conception plus compacte des nouvelles bornes rend également plus difficile l'insertion des embouts serties. Le sertissage carré doté d'un profil en peigne, apporte une réponse idéale aux deux problèmes mentionnés.
Cette forme de matrice offre des valeurs d'arrachement et une compatibilité optimale, garantissant une insertion plus facile dans les bornes.
SYSTÈMES DE CONNEXION
EMBOUTS : CONNEXIONS À UN SYSTÈME

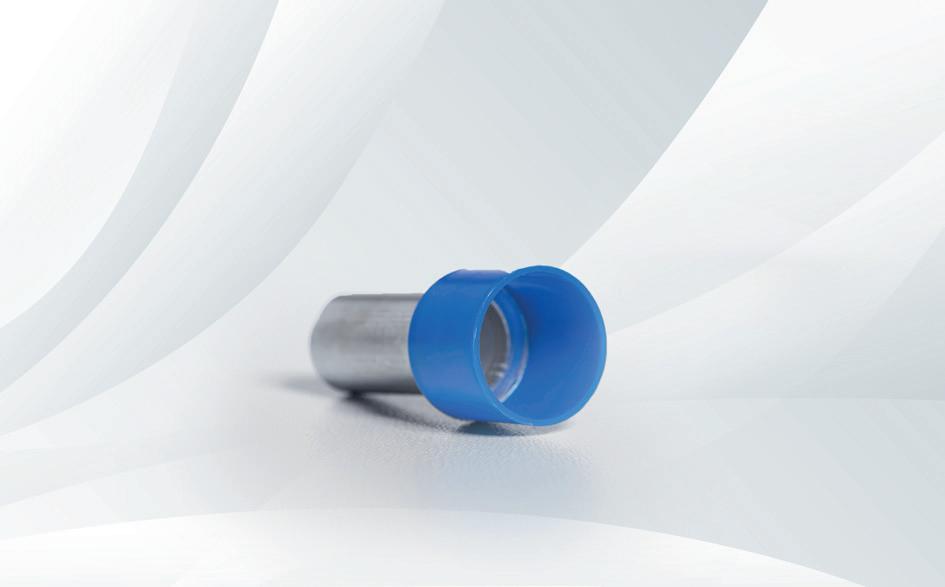

Embouts
isolés pour norme DIN, avec Easy Entry
0,5 - 150 mm²
• Pour connecteurs à plusieurs fils fins et superfins, par exemple conformes à la norme EN 60228 classes 5 et 6
• Isolation Easy Entry pour une entrée de conducteurs sans épissure
• Codage couleur et dimensions conformes à la norme DIN 46228 partie 4
• Autres codes couleurs disponibles
• Disponible en version sans collerette plastique 46228-1 de 0,25 mm² à 240 mm²
• Disponible dans les codes couleur 1 et 2
Embouts doubles isolés
2 x 0,25 - 2 x 16 mm²
• Pour connecteurs à plusieurs fils fins et superfins, par exemple conformes à la norme EN 60228 classes 5 et 6
• Pour la connexion en boucle de bornes
• Codage couleur basé sur la norme DIN 46228 Partie 4 (0,5 - 16 mm²)
Embouts
selon DIN, Cu
0,25 - 240 mm²
• Pour connecteurs à plusieurs fils fins et superfins, par exemple conformes à la norme EN 60228 classes 5 et 6
• Entrée de câble sans épissure grâce à un embout élargi
Embouts isolés pour les conducteurs protégés contre les courts-circuits
1,5 - 16 mm²
• Pour connecteurs à plusieurs fils fins et superfins, par exemple conformes à la norme EN 60228 classes 5 et 6
• Pour les câbles protégés contre les courts-circuits (par exemple NSGAFÖ)

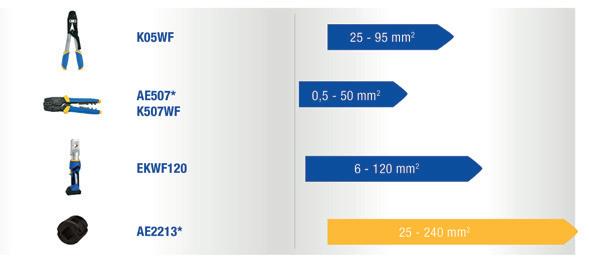

SERTISSAGE OUTILS DE SERTISSAGE MÉCANIQUE
K 05 WF 50 et K 05 WF 95
Outils de sertissage pour embouts simples et embouts doubles
25 - 95 et 2 x 16 mm²
• Utilisation facile grâce au pré-serrage au moyen d’un levier de pré-serrage
• Sertissage carré : adaptation optimale à tous les types de bornes
• Degré élevé de compactage grâce au sertissage carré
• Réduction du nombre de sertissages grâce à une largeur optimale
Outillage de sertissage K 507
WF
avec matrices interchangeables pour embouts
• Grande plage de sertissage de 0,5 à 6 mm²
• Matrices rangées dans la poignée
• Remplacement rapide et facile des matrices
• Moins de sertissages grâce à une largeur d'application optimale
Matrices de remplacement
K05WF
AE512550 pour embouts de câbles 25 - 50 mm² et embouts doubles 2 x 16 mm
AE515095 pour embouts de câble 50 - 95 mm²
Matrices
K507WF
AE5071 pour embouts 0,5 - 6 mm²
AE5073 pour embouts 30 - 50 mm²
AE5072 pour embouts 10 - 25 mm²
ZAE5072 pour embouts doubles 10 - 25 mm²
SERTISSAGE PINCE ÉLECTRO-MÉCANIQUE

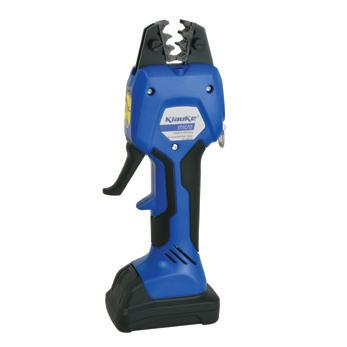

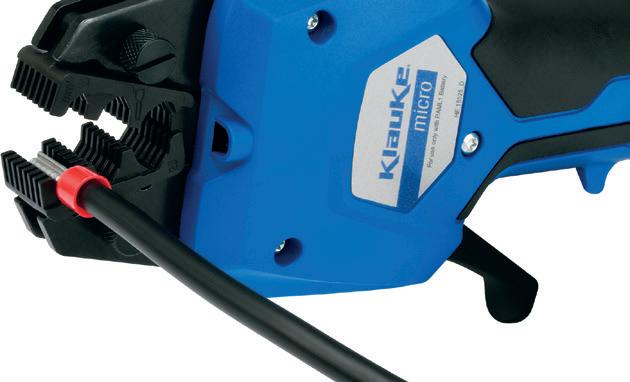

Pince à sertir électromécanique
0,5 - 50 mm²

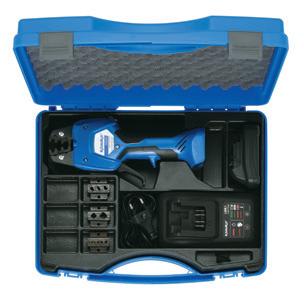

RÉFÉRENCE N° : EKWF50ML COMPOSITION
Référence art. Description
AE5071
AE5072
AE5073
Pince à sertir électromécanique
Matrice pour embouts, 0,5 - 6 mm²
Matrice pour embouts, 10 - 25 mm²
Matrice pour embouts, 35 - 50 mm²
ZAE5072 Matrice pour embouts doubles, 2×6 - 2×16 mm²
KKEK50ML Coffret de transport en plastique
LGML1 Chargeur pour batteries Li-ion 10,8 V, 230 V
RAML1225 Batterie 10,8 V / 2,5 Ah, Li-ion (27 Wh)
Avec matrices pour le sertissage des embouts (compatibles avec K 507 WF)
AE5071 pour embouts 0,5 - 6 mm²
AE5073 pour embouts 35 - 50 mm²
AE5072 pour embouts 10 - 25 mm²
ZAE5072 pour embouts doubles 2×6 - 2×16 mm²
SERTISSAGE
6-120 MM²
DE SERTISSAGE HYDRAULIQUE À BATTERIE

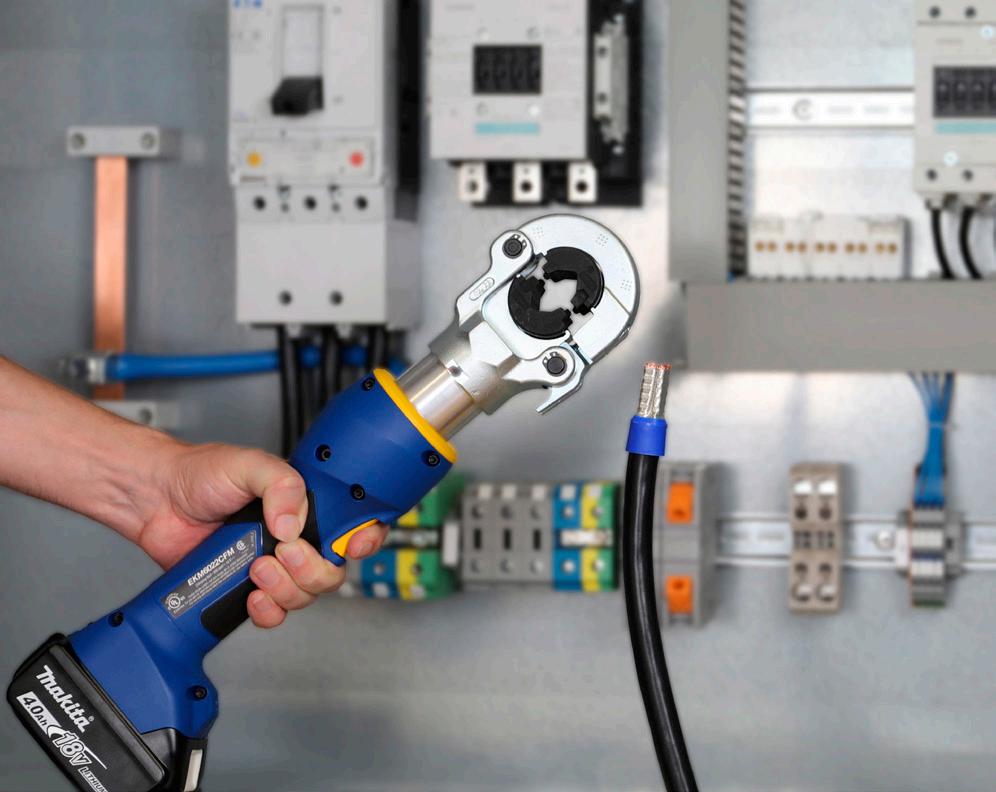

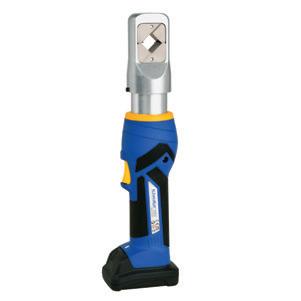

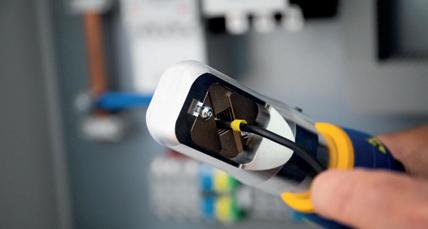

EK WF 120 ML Outillage de sertissage hydraulique à batterie pour embouts
6 - 120 mm²
RÉFÉRENCE N° : EKWF120ML COMPOSITION
Référence art. Description
Outil de sertissage hydraulique à batterie
KKML Coffret de transport en plastique
LGML1 Chargeur pour batteries Li-ion 10,8 V, 230 V
RAML1225 Batterie 10,8 V / 1,5 Ah, Li-ion (16,2 kW)
Avantages :
• Outil de sertissage sans matrice : pas besoin de changer les inserts de sertissage
• Technologie de batterie Li-ion 10,8 V puissante avec affichage de la charge de la batterie
• Tête fermée, rotative
• Simplicité et sécurité : une seule tête pour toutes les fonctions de l'outil
SERTISSAGE MATRICES DE SERTISSAGE POUR OUTILS
DE SERTISSAGE 6 T ET 12 T
Matrices AE 2213
25 - 240 mm²
Section en mm² Référence art. Largeur de sertissage, mm
25 AE221325 21,5
35 AE221335 21,5
50 AE221350 21,5
70 AE221370 21,5
95 AE221395 21,5
120 AE2213120 21,5
150 AE2213150 21,5
185 AE2213185 21,5
240 AE2213240 21,5
La nouvelle série d'inserts AE22/13 pour le sertissage de embouts avec tous les outils de sertissage Klauke 6T et 12T séries 22 et 13 complète parfaitement la gamme Klauke pour le traitement des embouts. Grâce à cette série, les embouts jusqu'à 240 mm² peuvent désormais également être traitées en toute sécurité à l'aide du sertissage carré avec profil en peigne.
Avantages :
• Compatibilité : avec tous les câbles de classe 5 + 6 commercialisés, grâce au sertissage carré avec profil en peigne
• Connexion sécurisée grâce au sertissage carré avec profil en peigne
• Productivité : moins d'opérations de sertissage nécessaires grâce à l'augmentation de la largeur de sertissage
Compatibles avec les outils suivants :
EKM 60/22 EK 60/22 EK 120/42 EK 120 U
