FRESADORA POR GENERACIÓN HORIZONTAL Y FRESADORA DE TORNILLOS SINFÍN HLC 150 H
FRESADORA POR GENERACIÓN HORIZONTAL Y FRESADORA
Fresadora por generación horizontal para la máxima productividad
La HLC 150 H es una máquina talladora excepcionalmente universal y flexible. El principio constructivo especial con el «eje Y virtual» permite un ángulo de orientación del cabezal de fresado extraordinariamente grande con una moderna tecnología de accionamiento.
Esto significa que, además de los dentados rectos e inclinados, los dentados helicoidales también pueden dentarse eficazmente en el proceso de división. Gracias a la gran distancia central entre el husillo principal y el husillo portaherramientas, la máquina cubre una gama incomparable de piezas de trabajo. En el tallado por generación, por ejemplo, el espectro va desde el pequeño módulo de piñón de inserción de 0,5 mm con un diámetro inferior a 10 mm hasta el módulo de engranaje cilíndrico 3,5 mm con un diámetro de 150 mm.
El uso de husillos para piezas y herramientas de accionamiento directo y refrigerados por agua es una garantía para la realización de una larga vida útil de las herramientas. Se pueden realizar tiempos de preparación cortos tanto en la producción en serie a gran escala como en el tallado de engranajes de pequeñas series gracias a los sistemas de sujeción rápida disponibles opcionalmente. En función del espectro de piezas y de la autonomía deseada, el usuario puede elegir entre distintas soluciones de automatización. Estas van desde las máquinas de carga manual hasta las soluciones autónomas y la integración total en los sistemas de fabricación.
Tecnologías de la HLC 150 H

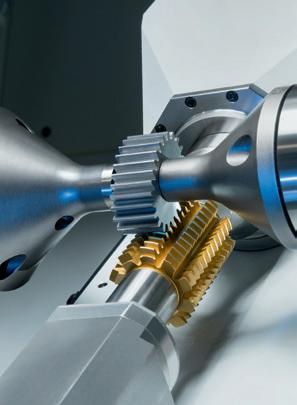

Tallado por generación
Fresado/roscado de tornillos sinfín Fresado por generación con el método Conikron
Biselado con el método
TORNILLOS SINFÍN HLC 150 H
VENTAJAS DE LA HLC 150 H
+ Una gama de piezas extraordinariamente amplia: piñones, ejes y engranajes rectos, así como engranajes helicoidales y tornillos sinfín
+ Técnica de accionamiento con unos datos de potencia extraordinarios para obtener un mecanizado de alto rendimiento
+ Atractiva relación calidad-precio
Para la automatización está disponible un pórtico de carga de alta velocidad con pinzas de rotación dobles o una pinza lineal con disposición en V.
LA GAMA DE PIEZAS DE LA HLC 150 H
HLC 150 H – una solución completa en todos los sentidos. La máquina talladora de alto rendimiento puede mecanizar una enorme gama de piezas, desde ejes, piñones, engranajes, engranajes planetarios, tornillos sinfín y engranajes helicoidales, hasta árboles de transmisión con una longitud de hasta 500 mm.
FRESADORA POR GENERACIÓN HORIZONTAL Y FRESADORA DE TORNILLOS SINFÍN
» Control FANUC
» Gama de piezas enormemente amplia gracias al innovador diseño de carro cruzado y el «eje Y virtual»
» Las operaciones de fresado de tornillos sinfín son posibles gracias al gran ángulo de giro del cabezal de fresado
» Diferentes opciones de concatenación, incl. TrackMotion
» Fresadora por generación con unos datos de potencia impresionantes
» Los sistemas de sujeción rápida y las herramientas auxiliares controladas por CN están disponibles opcionalmente para optimizar el tiempo de preparación
DATOS TÉCNICOS
LA AUTOMATIZACIÓN DE LA HLC 150 H
Pórtico de carga de alta velocidad con pinzas de rotación dobles (hasta 2 kg)
SISTEMA DE AUTOMATIZACIÓN MODULAR
TIEMPO DE VIRUTA A VIRUTA
< 4 SEGUNDOS
Pinzas lineales con disposición en V (máx. 10 kg)
TIEMPO DE VIRUTA A VIRUTA
< 7 SEGUNDOS
Cargador de piezas brutas (RT) piezas acabadas (FT) a la derecha
Cargador de RT y FT a la izquierda
Cargador de RT a la izquierda y cargador de FT a la derecha (o viceversa)
Contenedor de energía Cargador TrackMotion
Conexión a la automatización TrackMotion
HLC 150 H Cargador Cargador
HLC 150 H
HLC 150 H
Cargador
HLC 150 H Cargador
COMPONENTES DE EJEMPLO DE MECANIZADO EPS-LENK-SYSTEM
1
ENGRANAJE HELICOIDAL DE EPS
+ Diámetro exterior hasta 150 mm
+ El material de nailon requiere filtros de base profunda para la eliminación de virutas o dispositivos de aspiración para el mecanizado en seco
3
2
TORNILLO SINFÍN DE LA DIRECCIÓN
+ Cabezal de fresado por generación con giro de -45° a +135°
+ Herramientas con plaquitas de corte
+ Es posible el uso de fresas de forma con plaquitas de corte de hasta Ø 120 mm
+ Par alto de fresado de tornillos sinfín
PIÑON DE DIRECCIÓN
+ Alta rigidez en el fresado por generación-roscado (mecanizado duro)
+ Velocidad alta para fresado previo (blando)
EPS-LENK-SYSTEM (DIRECCIÓN ASISTIDA ELÉCTRICA)
