PRODUKT KATALOG

Virksomhedens mål

“Elpress Gruppens forretningsmål er, at yde, primært til professionelle brugere, kvalificeret materiale og produktkendskab vedrørende elektriske applikationer, med et højt niveau af service og produktekspertise.”

Kontakt os

Elpress A/S.

Randersvej 16, DK-8600 Silkeborg, Danmark

Tel: +45 86 81 61 11

salg@elpress.dk www.elpress.dk

Hovedkontor

Elpress AB

Industrivägen 15

P.O. Box 186

SE-872 24 Kramfors, Sverige

Tel +46 612 71 71 00 sales@elpress.se

Kundesupport

Tel +46 612 71 71 70 support@elpress.se

Ordrekontor

Tel +46 612 71 71 70 order@elpress.se

Elpress har udviklet, fremstillet og markedsført komplette kontaktpresnings systemer til elektriske lederforbindelser siden 1959.

Elpress Gruppen, der består af Elpress og ABIKO som forretningsområder, er ejet af Lagercrantz Group AB. Elpress’ hovedkontor, fabrik og lager ligger i Kramfors, Sverige. Datterselskaberme er Elpress GmbH, Elpress A/S, Elpress AS, Elpress (Beijing) Ltd. og Elpress Inc.

Oplysningerne i dette katalog er kun til kommerciel brug, til udvalgte produkter. Det er ikke beregnet til anvendelse i QA-instruktioner, produktion tegninger, instruktions-manualer eller lignende. Hvis sådan dokumentation er påkrævet, bedes du kontakte din nærmeste Elpress-repræsentant eller Elpress direkte. Selvom der er gjort alt for at sikre korrekte og opdaterede oplysninger på tidspunktet for udskrivning, forbeholder Elpress sig for fejltryk, forkerte eller forældede oplysninger og ændringer. Elpress forbeholder sig retten til at ændre, opdatere eller afbryde produkter uden forudgående varsel. Dette katalog tilhører Elpress. Enhver gengivelse helt, delvist eller af billeder er forbudt uden forudgående skriftlig tilladelse fra Elpress AB.

Silkeborg

KRAMFORS

SWEDEN

Indholdsfortegnelse

Isolerede forbindelser 0,1 -6 mm² med tilhørende værktøj

Terminalrør 0,14 - 50 mm² med tilhørende værktøj

Uisolerede forbindelser 0,15 - 10 mm² med tilhørende værktøj

Cu-forbindelser 0,75 - 1.000 mm²

Al- og Al/Cu-forbindelser 16 - 1.200 mm²

Værktøj til Cu-, Al- og Al/Cu-forbindelser

Luftledningsmateriel

Skrueforbindelser til lav- og mellemspænding

Isoleringskit til samling

Skære- og afisoleringsværktøj

Dybdejording

General information

System Elpress

Certificering og standarder

Miljøpolitik

Elpress produkter og services, er designet med henblik på at minimere påvirkningen af miljøet, for at beskytte begrænsede ressourcer og at tage livscyklusperspektivet i betragtning, i forbindelse med:

• Produktudvikling.

• Fremstilling.

• Anvendelse og bortskaffelse af produkter.

Hver og én af Elpress’ ansatte skal prioritere det personlige ansvar for sikkerhed, kvalitet og det miljømæssige aspekt i sin daglige arbejdsgøren. Information og undervisning udgør en normal aktivitet, for at øge de ansattes bevidsthed.

Vores leverandører og partnere er udvalgt og påvirket på en sådan måde, at de kan overholde og tilføje værdi til vores Politik. Vores kunder er informeret omkring vores miljømæssige dedikation, og vores partnere har al den nødvendige viden til at kunne hjælpe og rådgive alle parter i distributionskæden, og sikre korrekt anvendelse, opbevaring og slutteligt bortskaffelse af vores produkter.

Vi evaluerer kontinuerligt resultaterne af vores Politik og distribuerer åbent information omkring vores arbejde og påvirkning af miljøet.

Vores miljøarbejde har resulteret i, at Elpress har været certificeret i.h.t. ISO 14001 siden 2004.

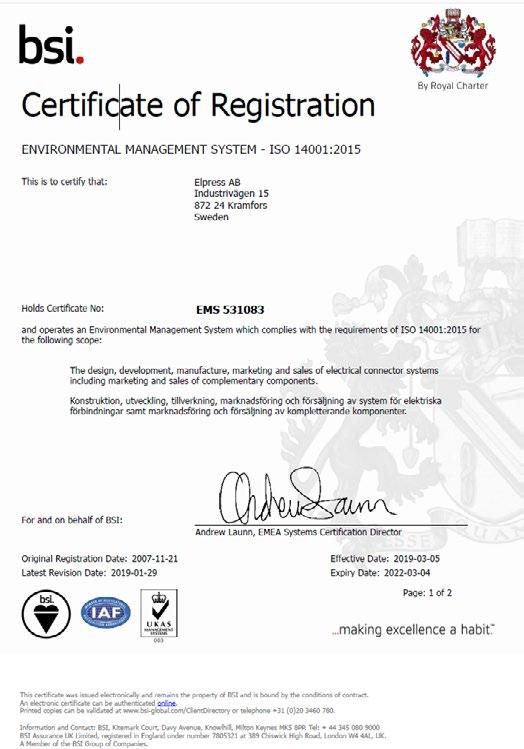

Vores certifikat, med nummer EMS531083, er udstedt af den internationalt genkendte BSI, British Standards Insitution, i England.

Kvalitet

For os betyder kvalitet, at man hele tiden forsøger at være den bedste på markedet. Derfor er vi i konstant udvikling af vores produkter, metoder og os selv, siden viden, på sin vis, er en af de vigtigste komponenter i at kunne opnå den højeste kvalitet, Vores arbejde på kvalitetssiden har resulteret i at Elpress har været certificeret i.h.t. ISO 9001 siden 1992.

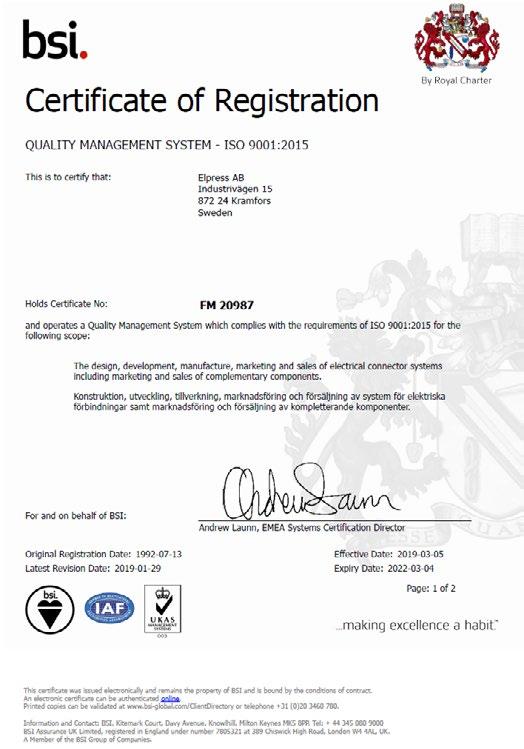

Vores certifikat, med nummer FM20987, er udstedt af den internationalt genkendte BSI, British Standards Insitution, i England.

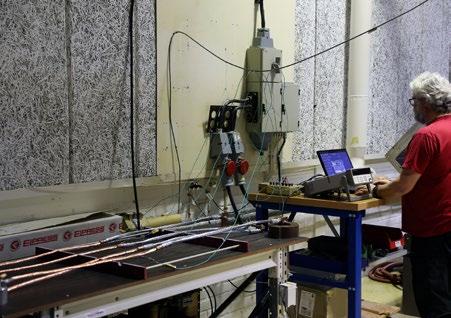

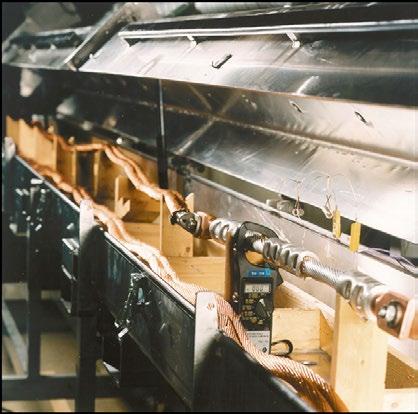

Kontrol af produkterne

Der findes en del forskellige teststandarder og godkendelsesrutiner, som kan bruges til kabelforbindelser og klammer. På grund af dette og som følge af variationer i indholdet af standarder fra forskellige lande er det nødvendigt at træffe et valg. Elpress benytter, for de nordiske markeder, i første omgang svenske standarder og senest også IEC- og EN-standarder, der allerede er gældende, eller som bliver gældende, i Norden. Der er i mange tilfælde også baggrund for særlige godkendelser, såsom Det Norska Veritas (DNV), UL og andre.

IEC - International Electrical Commission - udgiver internationalt anerkendte standarder som, trods at de ikke er direkte obligatoriske, ofte har stor gennemslagskraft og anvendes som grundlag i internationale leverancer.

DNV - Det Norske Veritas

Elpress KR/KS, KRF/KSF og KRT/KST forbindelser er i overensstemmelse med DNV´s regler for klassificering af fartøjer og Det Norske Veritas’ Offshore Standards. Forbindelserne er godkendte for installationer på fartøjer og mobile “offshore” enheder.

KR/KS, KRF/KSF, KRFS, KRT/KST er UL godkendt i.h.t. fil nr. E205350.

UL-certificerede produkter bliver leveret med UL-mærkning på labelen, samt UL filnummer og/eller certificerings-kode til kontrol af en UL inspektør. Certifikatet kan downloades hos UL Product IQ.

Generel information om isolerede forbindelser

System Elpress

System Elpress består af forbindelser og presseværktøj, der er tilpassede og testede sammen for at give en forbindelse jævnfør normerne. Det er for at du som bruger skal føle dig tryg, når du anvender vores system, samt at en sikker forbindelse opnås ved den korrekte anvendelse af vores produkter.

Isolerede forbindelser

Elpress ring-, gaffel- og stiftkabelsko er produceret i kobber af høj kvalitet 99,95 %. Spademuffer/-stik og runde forlængermuffer/-stik er fremstillet i messing eller tinbronze. Alle kabelsko er derefter elektrolytfortinnede for at opnå maksimal korrosionsbeskyttelse. Halsen på forbindelserne er hårdloddet og udglødet, hvilket betyder, at den kan kontaktpresses i alle retninger. Metallet i spademufferne er desuden dobbeltfoldet i halsen. Det betyder, at den færdige forbindelse har meget god trækstyrke og lav modstand.

Isolering

Elpress isolationsmateriale er fremstillet af halogenfri polykarbonat, PC, som har gode deformationsegenskaber. Desuden bevarer den sin form efter presning og dermed dens vibrationsstøtte op til høje temperaturer. Der skal udvises forsigtighed i tilfælde af alkalisk eksponering. Nogle typer har isolering af PA, nylon, som også er halogenfri, eller PVC. Isoleringsmuffens farve angiver det område, som forbindelsen er beregnet til:

Lysegul muffe 0,1 - 0,5 mm²

Grøn muffe* 0,25 - 0,75 mm²

Rød muffe 0,5 - 1,5 mm²

Blå muffe 1,5 - 2,5 mm²

Gul muffe 4-6 mm²

* eller gennemsigtig hvid

Følgende tabel viser egenskaberne for Elpress isolerede forbindelser. Bemærk, at den er generel, fordi påvirkninger i miljøet, temperatur og lignende kan påvirke forbindelsen. Polykarbonat, PC og polyamid, PA, er halogenfri, dvs. de indeholder ikke nogen af emnerne fluor, klor, brom eller jod.

Isolationsmateriale Maksimal temperatur Halogenfri Brændbarhedsklasse, UL94

PA (Polyamid)

PC (Polykarbonat)

PVC (Polyvinylklorid)

Easy-entry

105° Ja V0

115° Ja V2

60° Nej, klor V0

Elpress’ isoleringsmuffe er som regel af typen easy-entry, hvilket betyder, at ledningen styres direkte ind i kabelskoen. Risikoen for bøjede og udstikkende ledninger, og dermed mulig gnistdannelse eller ringere elektriske egenskaber, elimineres.

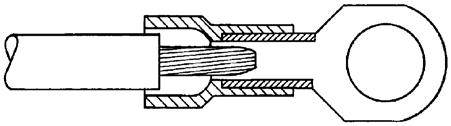

Easy-entry.

Mærkning af isolerede forbindelser

Elpress isolerede forbindelser er mærket med logotype, areal og mulig skruediameter, for at lette arbejds- og kontrolmuligheden.

Ved kontaktpresning af isolerede forbindelser præger Elpress pressebakker/-tænger et aftryk i isoleringsmuffen, så alle pressede forbindelser kan sikres med tilbagevirkende kraft, i overensstemmelse med kravene i mange standarder.

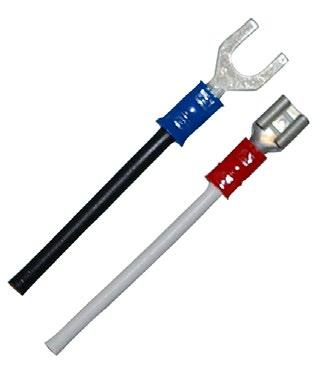

Eksempler på kontaktpresninger med Elpress-isolerede forbindelser.

Kat. nr. A1532R (E, FLS, G osv.)

A = isoleret

15 = areal (1,5 mm²)

32 = betegnede mål, bolthul 3,2 mm)

E = terminalrør

FLS = spademuffe, rullet model

FLSF = spademuffe, rullet model, helisoleret

FLST = spademuffe, rullet model, af tinbronze

G = gaffelkabelsko

GB = gaffelkabelsko, bøjet

H = spadestik

HA = rund forlængerstift (han)

HO = rund forlængermuffe (hun)

K = krogkabelsko

PSK = parallelsamlemuffe

R = ringkabelsko

SF = stiftkabelsko, flad

SFB = stiftkabelsko, flad, bøjet

SFK = stiftkabelsko, flad, kort

SFL = stiftkabelsko, flad, kort

SFN = stiftkabelsko, flad, med tap

SR = stiftkabelsko

SRK = stiftkabelsko, kort

SK = samlemuffe

SKW = samlemuffe m. varmekrympeisolering

Kontaktpresning af Elpress-ringkabelsko med håndværktøj GSA0760.

Mekaniske tænger

Håndværktøj til isolerede forbindelser

I Elpress’ udvikling af mekaniske pressetænger stræber vi efter den bedste kvalitet og ergonomi i selve tangen, samt de bedste egenskaber ved den pressede forbindelse. Tængerne har et indbygget spærresystem (gælder ikke for hobbytængerne), som sikrer, at hele presseforløbet gennemføres - en forudsætning for professionelt og kvalitetssikret arbejde.

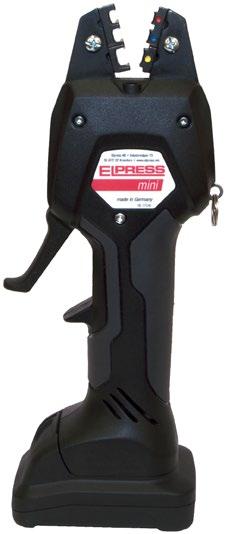

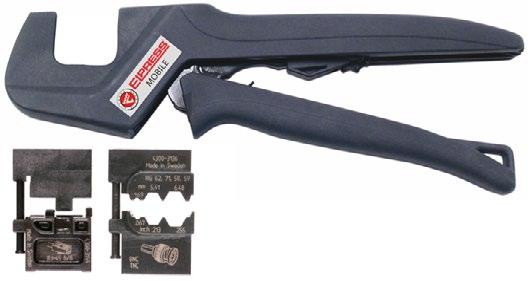

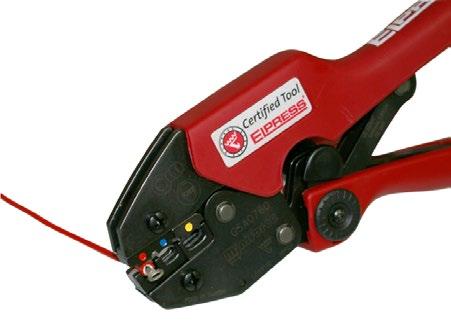

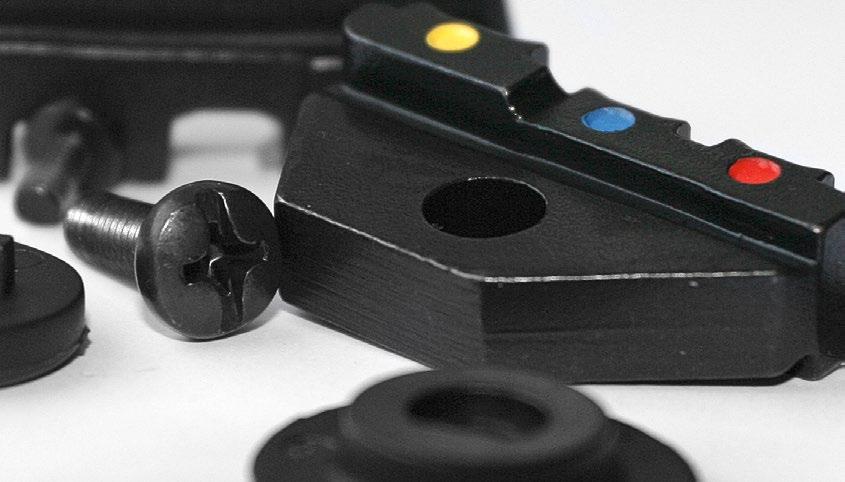

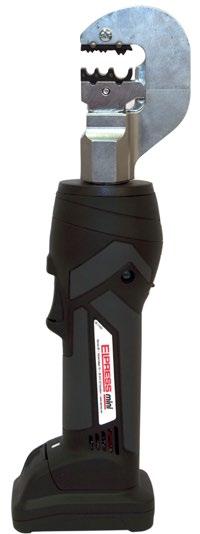

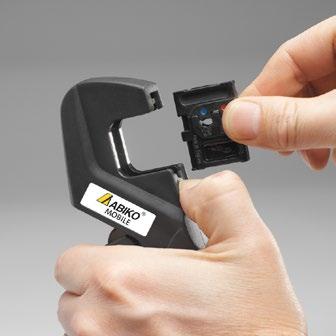

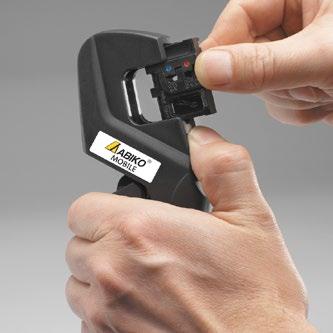

Elpress Mobile, professionelt værktøj med udskiftelige bakker til installatøren eller serviceteknikeren.

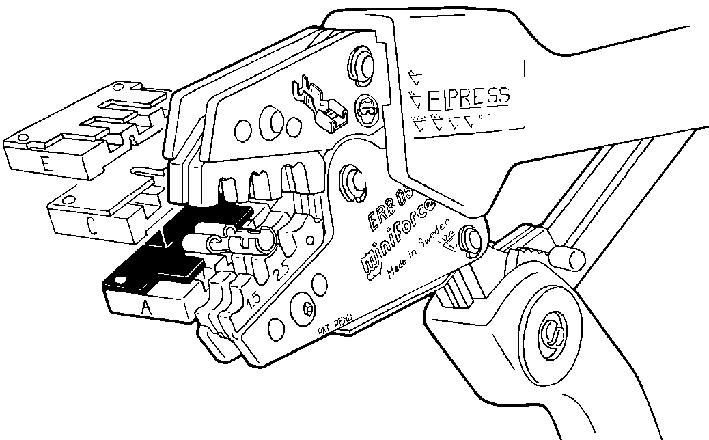

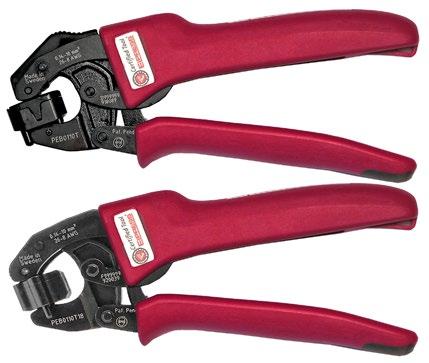

Miniforce-værktøj

Med de enestående Miniforce-værktøjer har vi etableret et nyt niveau med hensyn til, dels ergonomisk tilpasning til brugeren, dels et lavt kraftbehov.

Dette har resulteret i en reduktion af nødvendig håndtagskraft med op til 45 % og er resultatet af en avanceret udviklingsproces, hvor minimering af risici for arbejdsskader og bedste ergonomi har været det centrale i denne proces.

Miniforce type C har længere håndtag for at gøre tohåndsgeb, som ofte er en nem og naturlig måde at reducere belastning af hænderne, lettere. Elpress-værktøjer og -forbindelser udgør tilsammen et pressesystem, hvor presseresultaterne løbende kontrolleres i forhold til kravene i etablerede standarder som IEC 60352-2, SEN 245010, DIN 46429, BS EN 61238-1 osv. Mange af håndtængerne har symmetriske pressepositioner, der gør det muligt at arbejde fra begge sider - noget, der er vigtigt for venstrehåndede. Tængerne i Miniforce-, D- og 50-serierne produceres i hærdet stål af meget høj kvalitet, som sortoksideres, og lasermærkes bagefter med identifikation.

Hvorfor

certificering?

Det certifikat der følger med tangen opfylder flere funktioner:

• Presseværktøj indføres ofte med det samme ved anskaffelse af et kvalitetsstyringssystem. Her skal værktøjets status på anskaffelsestidspunktet naturligvis være det første, der skal noteres, efterfulgt af regelmæssige kontroller, hvor eventuelle ændringer kan opdages og korrigeres.

• Certifikatet viser at hvert enkelt stykke værktøj overholder kravene i værktøjets grundspecifikationer.

• Certifikatet angiver hvilke af de vigtigste egenskaber der skal følges på. Elpress’ serviceafdeling tilbyder mulighed for løbende opfølgning af værktøjets kvalitet.

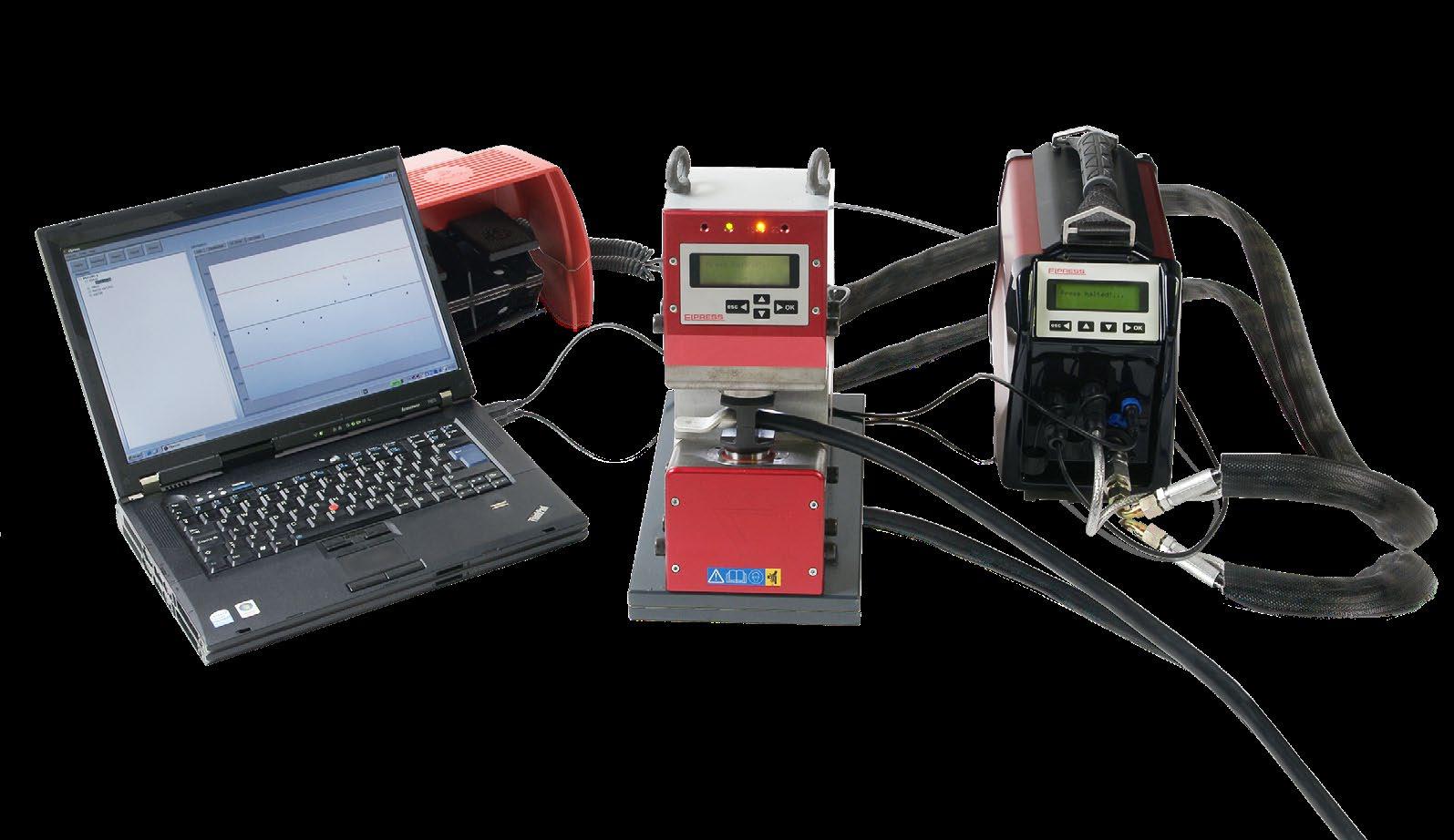

Certificering af presseværktøj

For kvalitetssikring af vores værktøjer certificerer vi allerede ved fremstillingen af vores presseværktøjer, både håndværktøjerne Gxx og Pxx, dvs. Miniforcetængerne.

Certifikat, der følger med værktøjet. Hvad er det vi certificerer?

Certificering af presseværktøjet betyder, at hvert enkelt værktøj ved slutmontering og kontrol dokumenteres med hensyn til:

• Håndtagsforspænding, hvilket er den nødvendige kraft for at udløse den spærre, der forhindrer, at en presning afbrydes for tidligt.

• Pressebakkernes højde, de største højdemål, der kan måles i hver bakke med bakkerne sammenpresset.

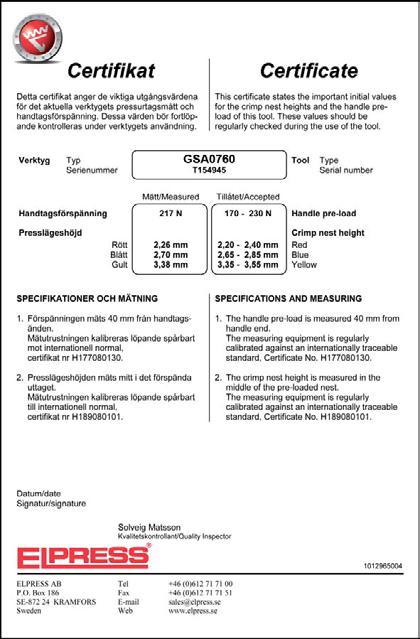

Certifikat, der følger med værktøjet.

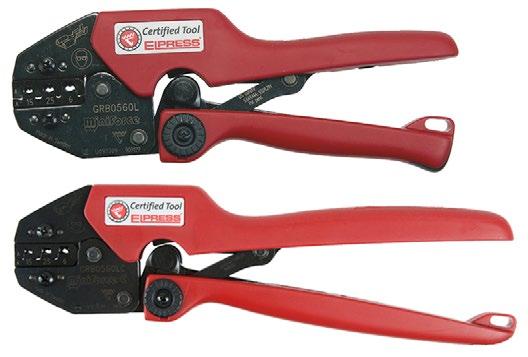

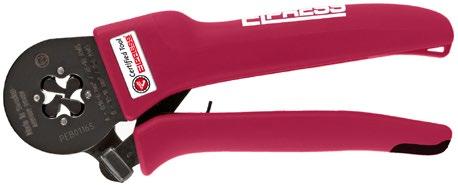

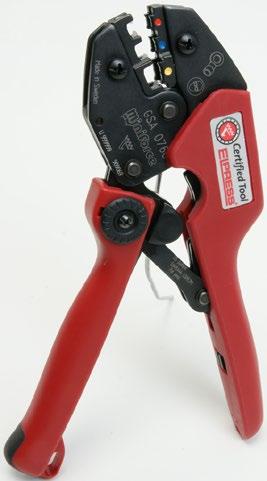

Elpress ergonomisk Miniforce-tang.

Få dit certifikat

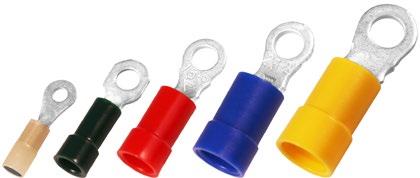

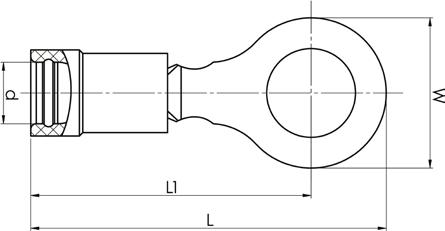

Ringkabelsko 0,1 - 6 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn, hårdloddet hals.

• Isolering af PC har easy-entry, PC og PA er halogenfri.

4-6

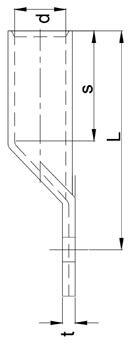

t= materialetykkelse, s = afisoleringslængde

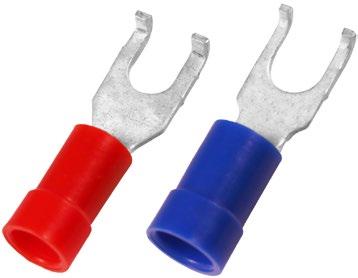

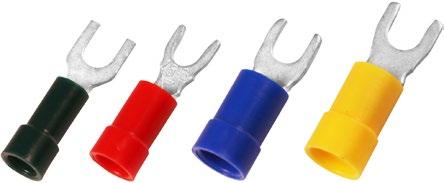

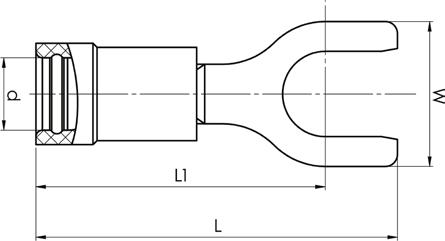

Gaffelkabelsko 0,1 - 6 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn, hårdloddet hals.

• Isolering af PC har easy-entry, PC og PA er halogenfri.

A1537GS

A1553G

A1565G

t= materialetykkelse, s = afisoleringslængde

Gaffelkabelsko, bøjet 0,5 - 2,5 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn, hårdloddet hals.

• Isolering af PC har easy-entry, PC er halogenfri.

0,5-1,5 A1537GB

A2553GB

t= materialetykkelse, s = afisoleringslængde

Krogkabelsko 0,5 - 2,5 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn, hårdloddet hals.

• Isolering af PC har easy-entry, PC er halogenfri.

A1543K

A2543K 2921106858 M4

t= materialetykkelse, s = afisoleringslængde

Stiftkabelsko 0,1 - 6 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn, hårdloddet hals.

• Isolering af PC har easy-entry, PC og PA er halogenfri.

A0819SR 2921106890

s = afisoleringslængde

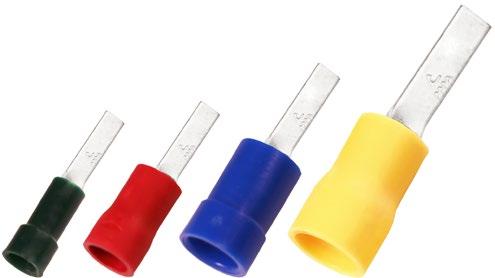

Stiftkabelsko, flad 0,25 - 6 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn, hårdloddet hals.

• Isolering af PC har easy-entry, PC er halogenfri.

1,5-2,5 A2530SFB 2921106955 3 4,5 25,8 16,8 0,7 8

Nej GSA0760 100 4-6 A4640SF 2921107035 4 6,8 27,5 13,5 1

4-6 A4645SFB 2921106968 4,6 6,8 30,3 16,8 1

GSA0760 100 t= materialetykkelse, s = afisoleringslængde

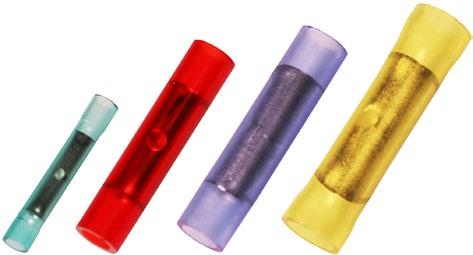

Samlemuffe 0,25 - 6 mm²

• Materiale: Cu 99,95 %, fortinnet, Cu/Sn, kontaktmuffe af Cu-rør. • Halogenfri PC-isolering.

0,25-0,75 A0824SK 2921107064 2,9 24,5 7 PC Nej DSA0115 100

0,5-1,5 A1525SK 2921107077 3,4 24 7 PC Nej GSA0760 100

1,5-2,5 A2527SK 2921107080 4,3 26 8 PC Nej GSA0760 100

4-6 A4652SK 2921107093 6,5 33 9 PC Nej GSA0760 50 s = afisoleringslængde

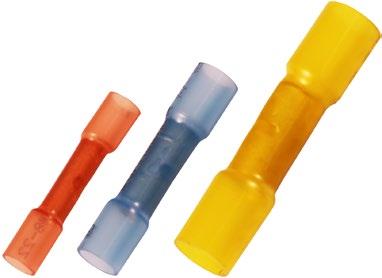

Samlemuffe med varmekrympisolering 0,5 - 6 mm²

• Materiale: Cu 99,95%, fortinnet, Cu/Sn, kontaktmuffe af Cu-rør.

• Isolering af halogenfri PA, smeltet lim indvendigt i isoleringen.

0,5-1,5 A1535SKW 2921107200 3,7 31,5 8 PA

GSW0560C 25 1,5-2,5 A2535SKW 2921107213 4,6 31,5 8 PA

GSW0560C 25 4-6

A4650SKW 2921107226 6,5 37,5 9 PA

s = afisoleringslængde

GSW0560C 25

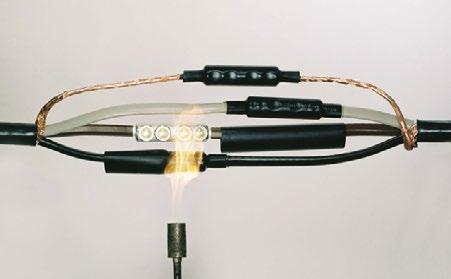

Efter kontraktpresning og opvarmning med en varmepistol opnås der en væsketæt forbindelse, der limes til kabelisoleringen og samlemuffen.

Parallelsamlemuffe 0,5 - 6 mm²

• Materiale: Cu 99,95%, fortinnet, Cu/Sn, kontaktmuffe af Cu-rør.

• Isolering af halogenfri PA.

0,5-1,5 A1515PSK 2921107103 3,2 17 7 PA

1,5-2,5 A2517PSK 2921107116 4 17 8 PA

GSA0760 100

GSA0760 100 4-6 A4634PSK 2921107129 5,6 21 9 PA

s = afisoleringslængde

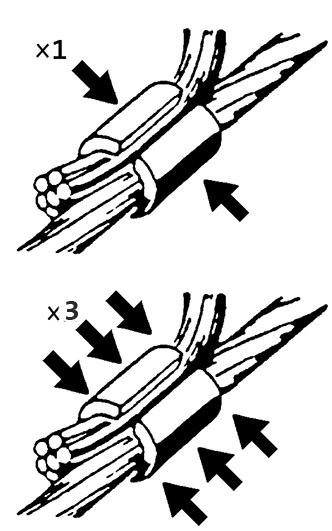

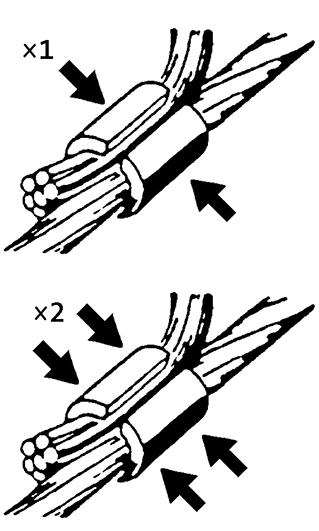

Type PSK skal presses med GSA0760 (C) og med to presninger.

GSA0760 100

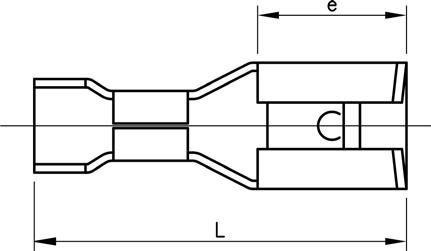

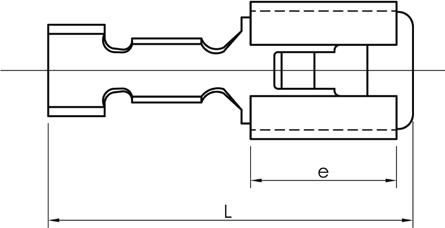

Spademuffe, rullet model 0,1 - 6 mm²

• Materiale: messing, fortinnet Cu/Sn, hårdloddet hals. • Isolering af PC har easy-entry, PC er halogenfri.

0,5-1,5 A1503FLS5 2921107297 3,2 4 18 7 2,8x0,5 PC Hårdloddet Ja Messing, Cu/Sn

A1503FLS8 2921107307 3,2 4,0

Cu/Sn GSA0760 100

0,5-1,5 A1507FLS 2921107378 7,6 4 20,5 7 6,3x0,8 PC Hårdloddet Ja Messing, Cu/Sn GSA0760 100 0,5-1,5 A1507FLST 2921107404 7,6 4 20,5 7 6,3x0,8 PC

Hårdloddet Ja Tinbronze (fosforbronze), Cu/Sn GSA0760 100

1,5-2,5 A2505FLS5 2921107462 5,6 4,5 20 8 4,8x0,5 PA Hårdloddet Ja Messing, Cu/Sn GSA0760 100 1,5-2,5 A2505FLS8 2921107475 5 3,9 19,5 8 4,8x0,8 PA

1,5-2,5 A2507FLS 2921107501 7,6 4,5 20,5 8 6,3x0,8 PC

Hårdloddet Ja Messing, Cu/Sn GSA0760 100

Hårdloddet Ja Messing, Cu/Sn GSA0760 100 1,5-2,5 A2507FLST 2921107514 7,6 4,5 20,5 8 6,3x0,8 PC

Hårdloddet Ja Tinbronze (fosforbronze), Cu/Sn GSA0760 100 4-6 A4607FLS 2921107572 7,6 6,4 24 9 6,3x0,8 PC

Hårdloddet Ja Messing, Cu/Sn GSA0760 100 4-6 A4609FLS 2921107598 10,9 6,6 30,1 9 9,5x1,2 PA Forstærkningsmuffe Ja Messing, Cu/Sn GSA0760 100

s = afisoleringslængde

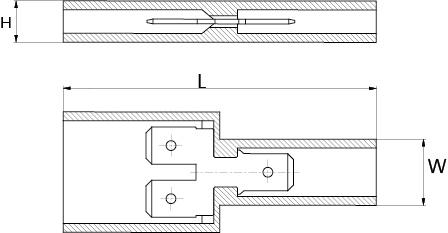

Spademuffe med afgrening, rullet model 0,5 - 2,5 mm²

• Materiale: messing, fortinnet Cu/Sn.

0,5-1,5 A1507FLSH 2921107624 6,9 3,2 22 7 6,3x0,8 PA Forstærkningsmuffe Ja GSA0760 100 1,5-2,5 A2507FLSH 2921107653 6,9 3,9 22 8 6,3x0,8 PA Forstærkningsmuffe Nej GSA0760 100

s = afisoleringslængde

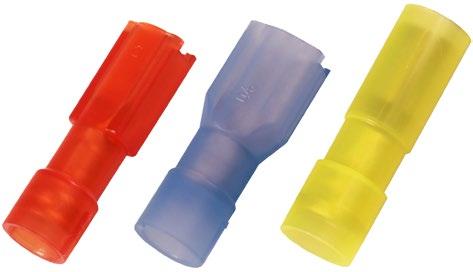

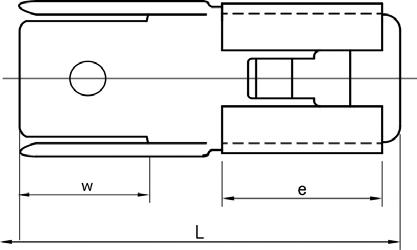

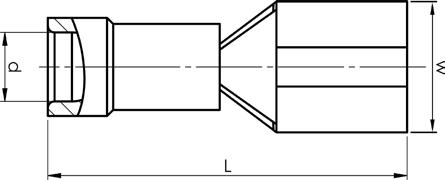

Spademuffe, helisoleret, rullet model 0,5 -

6 mm²

• Materiale: messing, fortinnet Cu/Sn, hårdloddet hals.

• Isolering af PC og PA har easy-entry, PC og PA er halogenfri.

8,8

4-6 A4607FLSF 2921107763 9,2 5,4 26 9 6,3x0,8

s = afisoleringslængde

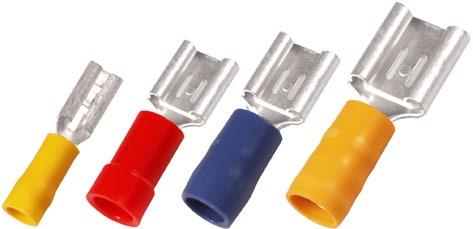

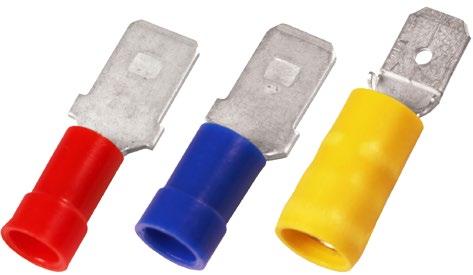

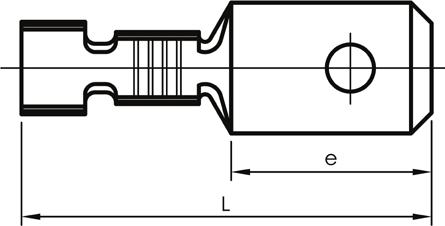

Spadestik 0,5 - 6 mm²

• Materiale: messing, fortinnet Cu/Sn, hårdloddet hals.

• Isolering af PC har easy-entry, PC er halogenfri.

Ja GSA0760

Forstærkningsmuffe Ja GSA0760 100

Værktøjs eksempel Stk./ pak

0,5-1,5 A1507H 2921107792 4,1 22 7 6,3x0,8 PC Hårdloddet Ja GSA0760 100

1,5-2,5 A2507H 2921107802 5 22,5 8 6,3x0,8 PC Hårdloddet Ja GSA0760 100

4-6 A4607H 2921107815 6,6 24,5 9 6,3x0,8 PA Forstærkningsmuffe Nej GSA0760 100

s = afisoleringslængde

Endemuffe, helisoleret 1 - 6 mm²

• Materiale: Cu, fortinnet Cu/Sn.

• Isolering af halogenfri PA. Easy-entry.

s = afisoleringslængde

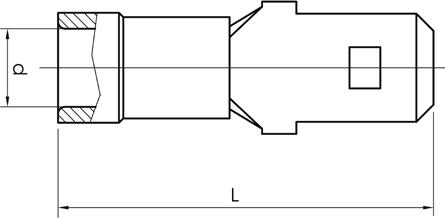

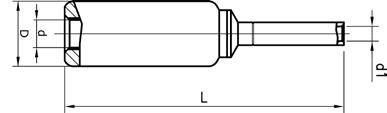

Rundt forlængerstik 0,25 - 6 mm²

• Materiale: messing/Cu, fortinnet Cu/Sn.

• Isolering af PC har easy-entry, PC og PA er halogenfri. mm²

0,25-0,75 A0802HA 2921107844 3,1 26 7

Forstærkningsmuffe Nej DSA0115 100

0,5-1,5 A1504HA 2921107860 4 22 7 4,0 PC Hårdloddet Ja GSA0760 100 1,5-2,5 A2505HA 2921107886 4,3 20,7 8 5,0 PVC

Forstærkningsmuffe Nej GSA0760 100 4-6 A4605HA 2921107909 6,6 25,7 9 5,0 PA

s = afisoleringslængde

Forstærkningsmuffe Nej GSA0760 100

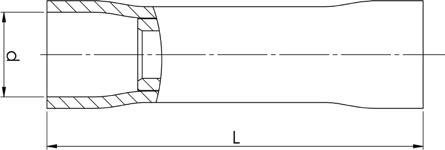

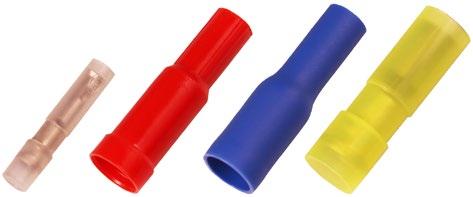

Rund forlængermuffe, helisoleret 0,25 - 6 mm²

• Materiale: messing/Cu, fortinnet Cu/Sn.

• Isolering af PC har easy-entry, PC og PA er halogenfri.

mm² (Cu)

Type nr. El-nummer d mm L s Til stik Ø Isoleringsmateriale Halstype Easy entry Værktøjs eksempel Stk./ pak

0,25-0,75 A0802HO 2921107925 3,1 24,5 7 2 PA

0,5-1,5 A1504HO 2921107941 4 25 7 4 PC

1,5-2,5 A2505HO 2921107967 3,2 25 8 5 PVC

Forstærkningsmuffe Nej DSA0115 100

Hårdloddet Ja GSA0760 100

Forstærkningsmuffe Nej GSA0760 100 4-6 A4605HO 2921107983 5,7 27 9 5 PA

s = afisoleringslængde

Forstærkningsmuffe Nej GSA0760 100

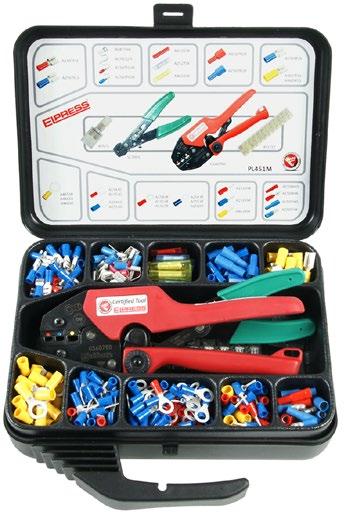

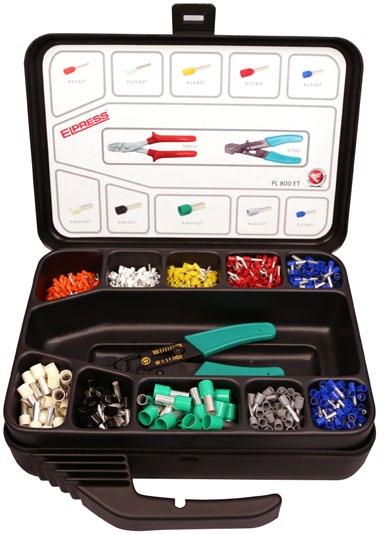

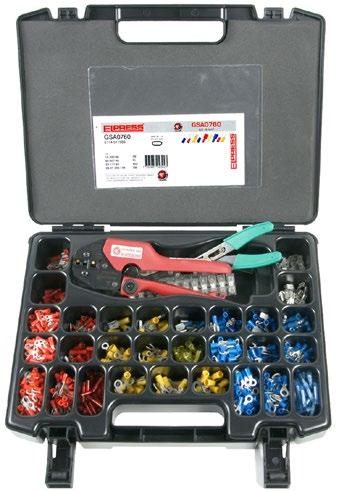

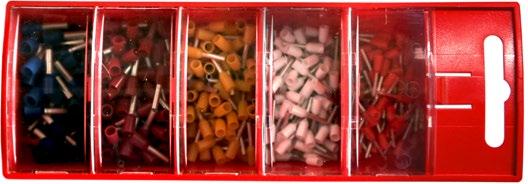

Sortimentskasse til isolerede forbindelser

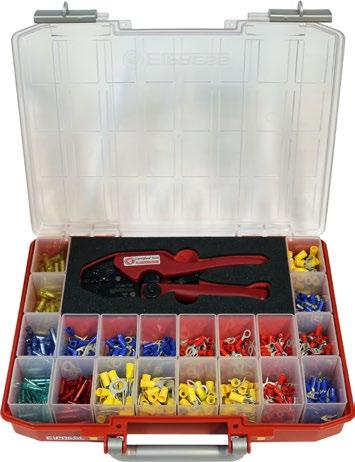

RPL605

RPL605 er en komplet sortimentskasse til professionelt arbejde, der består af forbindelser og værktøjer.

Tekniske data:

• Certificeret presseværktøj GSA0760, presseområde 0,5 - 6 mm².

• Afisoleringstang SCT001, klipper og afisolerer 0,5 - 6 mm²

• 605 stk. isolerede forbindelser 0,5 - 6 mm².

mm² Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

0,5-6 RPL605 2997208968 2,05 261 338 57

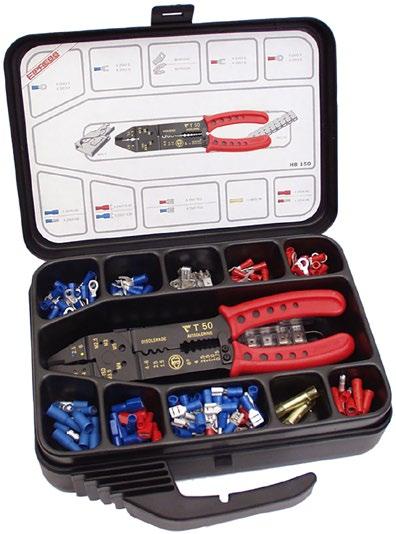

PL1001

Elpress sortimentskasse tilpasset elektromekaniske værksteder og serviceværksteder.

Tekniske data:

• Kasse i ABS-plast med indsats i styren-plast

• 29 rum

• 997 isolerede forbindelser 0,5 - 6 mm²

• 4 koblingslister

• Miniforce-presseværktøj GSA0760, presseområde 0,5 - 6 mm².

• Afisoleringstang SCT001, klipper og afisolerer 0,5 - 6 mm²

mm² Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

0,5-6 PL1001 2997200270 2,94 380,0 285,0 55,0

PL451M

Elpress sortimentskasse til professionelt arbejde.

Tekniske data:

• Kasse i polypropylen-plast med indsats i styren-plast

• 11 rum

• 346 isolerede forbindelser 0,5 - 6 mm²

• 3 koblingslister

• Miniforce-presseværktø GSA0760, presseområde 0,5 - 6 mm².

• Afisoleringstang SCT001, klipper og afisolerer 0,5 - 6 mm²

mm² Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

0,5-6 PL451M 2997200319 1,275 245,5 215,0 56,5

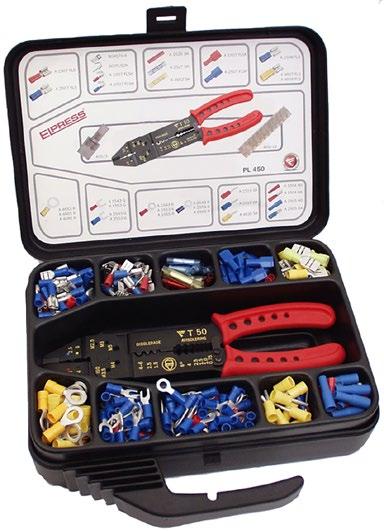

PL450

Elpress sortimentskasse tilpasset hobbybrug og lignende.

Tekniske data:

• Kasse i polypropylen-plast med indsats i styren-plast

• 11 rum

• 346 isolerede forbindelser 0,5 - 6 mm²

• 3 koblingslister

• Presseværktøj T50 der kontaktpresser, klipper og afisolerer op til t.o.m. 6 mm² og klipper skruer med M2, 5-M5

mm² Type nr.

HB150

Elpress sortimentskasse tilpasset hobbybrug og lignende.

Tekniske data:

• Kasse i polypropylen-plast med indsats i styren-plast

• 11 rum

• 147 isolerede forbindelser 0,5 - 6 mm²

• 2 koblingslister

• Presseværktøj T50 som kontaktpresser, klipper og afisolerer op til t.o.m. 6 mm² og klipper skruer med M2, 5-M5

mm² Type nr. El-nummer Nettovægt (kg) Længde

0,5-6 HB150

Pressegeometrier

Pressegeometrier

Pressegeometri

Tekniske data:

• Produceret af høj-kvalitetsstål med semi-soft håndtag

• Tydeligt afmærkede presselejer

• Tængerne har ikke en spærrefunktion

• Klipper til og med 6 mm²

• Afisolerer til og med 6 mm²

• Klipper skruer M2,5-M5

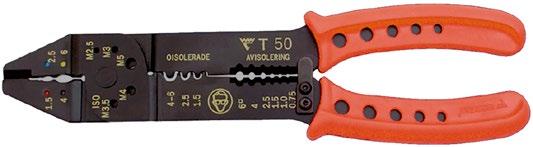

T50

Særlige kendetegn:

• Kontaktpresser isolerede forbindelser 0,5 - 6 mm² og knoppresser uisolerede forbindelser 1,5 - 6 mm²

• Røde håndtag

mm² Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm

0,5-6 T50 2997203549 Oval, Knop 0,268 225

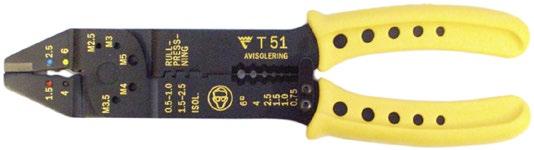

T51

Særlige kendetegn:

• Kontaktpresser isolerede forbindelser 0,5 - 6 mm² og rullepresser uisolerede forbindelser 0,5 - 2,5 mm²

• Gule håndtag

mm² Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm

0,5-6 T51 2997203552 Oval, Rullepresning 0,268 225

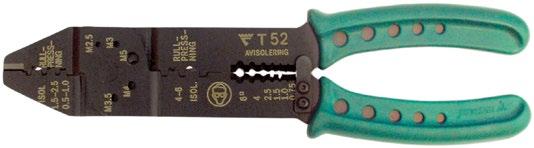

T52

Særlige kendetegn:

• Rullepresser uisolerede forbindelser 0,5 - 6 mm²

• Grønne håndtag

mm² Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm

0,5-6 T52 2997203565 Rullepresning 0,268 225

Værktøj til isolerede forbindelser 0,14 - 2,5 mm² med certifikat

Tekniske data:

• Tydeligt mærkede presselejer

• Kan justeres i tilfælde af slidtage efter længere tids brug

• Testet med Elpress-forbindelser

• Spærrefunktion, der sikrer gennemført presning

• Nødudløsning, hvis presseprocessen skal afbrydes

• Unikt design, der gør værktøjet tyndt og smidigt

• Minimal muskelstyrke er nødvendig for korrekt presning

• Velegnet til både højre- og venstrehåndede

• Kan klare mindst 50.000 presninger

• Leveres med certifikater til nem kvalitetsopfølgning

Pressegeometri

Pressegeometri

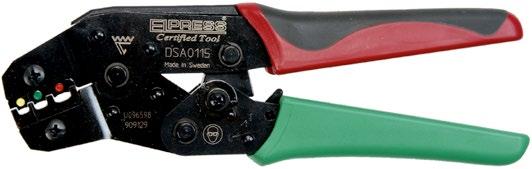

DSA0115

Testet og certificeret mekanisk håndtang til symmetrisk presning af isolerede forbindelser 0,14-1,5 mm².

Særlige kendetegn:

• Kontrol af pressebakke er nemt med måleværktøj ESAQ0760

mm² Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

0,14-1,5 DSA0115 2997203581 Oval 0,445 192 66

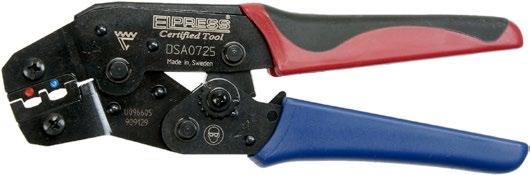

DSA0725

Testet og certificeret mekanisk håndtang til symmetrisk presning af isolerede forbindelser 0,5-2,5 mm².

Særlige kendetegn:

• Kontrol af pressebakke er nemt med måleværktøj ESAQ0760

mm² Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

0,5-2,5 DSA0725 2997203604 Oval 0,449 192 66

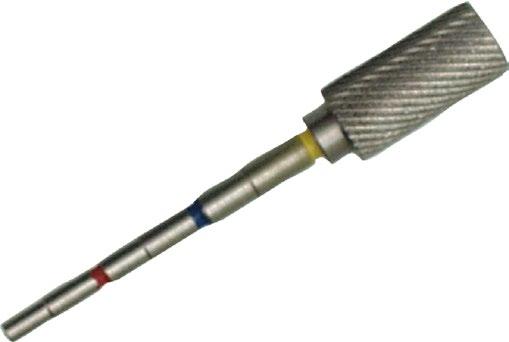

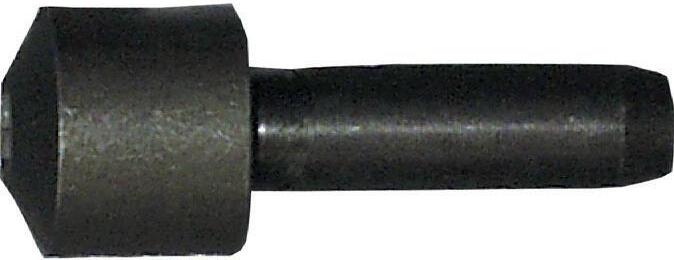

ESAQ0760 - måleværktøj

Måleværktøj til kontrol af pressebakkerne i følgende tænger: DSA0115, DSA0725, GSA0760(C), GSEA0340C.

Særlige kendetegn:

• Gribedel Ø 8 mm

• Enkelt kontrol af værktøjets presselejer

• GO og NO GO målinger kontrolleres i fordybningerne ved kalibrering. Kontakt Elpress for yderligere oplysninger om kalibrering og kvalitetskontrol.

mm² Type nr. El-nummer Nettovægt (kg) Skaft Ø Længde mm

0,5-2,5 ESAQ0760 2997200393 0,024 8 55

Tang Presseområde

DSA0115

DSA0725

GSA0760(C)

GSEA0340(C)

Miniforce-værktøj

Pressegeometrier

Pressegeometri

Tekniske data:

• Spærrefunktion, der ikke udløses, før presning er færdig

• Nødudløsning, hvis presseprocessen skal afbrydes

• Symmetriske og tydeligt markerede presselejer

• Kan justeres i tilfælde af slidtage efter længere tids brug

• Testet med Elpress-forbindelser

• Unik mekanisme, der reducerer den maksimale håndtagskraft fra 450 N helt ned til 250 N (kun model C)

• Ergonomisk håndtag, der passer til alle brugere

• Maksimerer kvaliteten af arbejdet

• Mindsker risikoen for arbejdsskader

• Let og slankt design uden at gå på kompromis med styrken

• Model C har ekstra lange håndtag til brug af tohåndsarbejde

• Kan klare mindst 80.000 presninger

• Leveres med certifikater til nem kvalitetsopfølgning

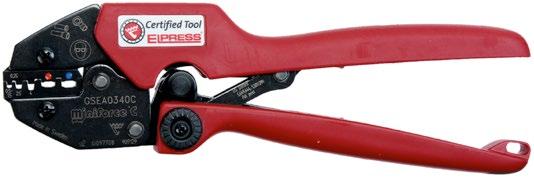

GSEA0340C

Testet og certificeret mekanisk Miniforce-håndtang til presning af isolerede forbindelser 0,5-2,5 mm² samt isolerede og uisolerede terminalrør 0,25-4 mm².

mm² Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde

0,5-2,5 / 0,25-4 GSEA0340C 2997200089 Oval, Trapez 0,613 256 80

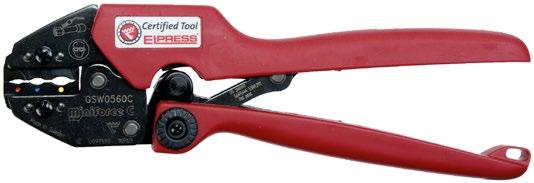

GSW0560C

Testet og certificeret mekanisk Miniforce håndtang til symmetrisk presning af samlemuffer 0,5-6 mm² med varmekrympeisolering af typen SKW.

mm² Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde Højde

0,5-6 GSW0560C 2997200050 Oval 0,612 256 80 22

Pressegeometri

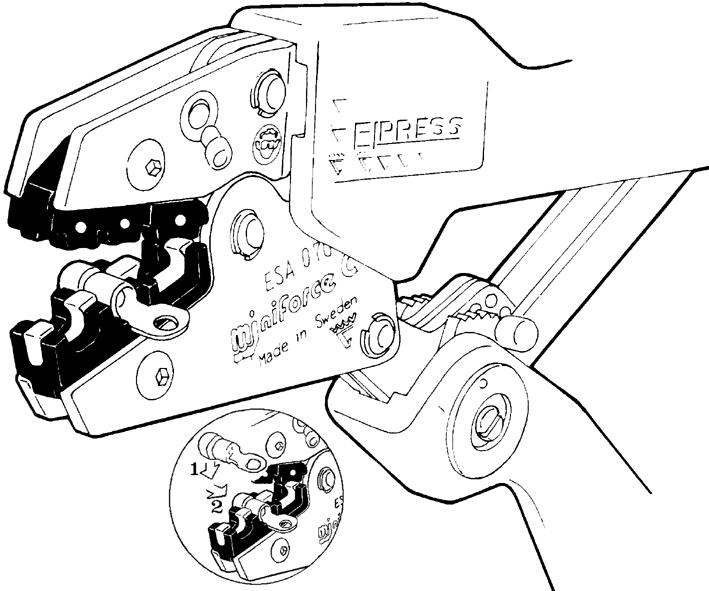

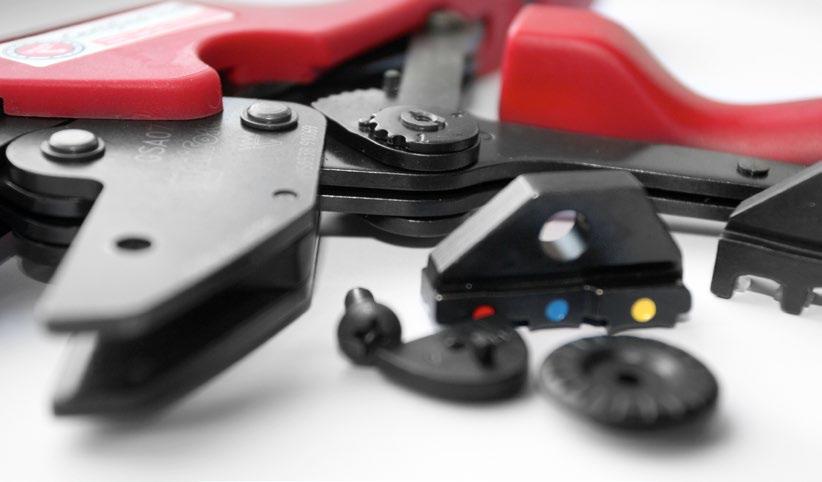

Følg trin (1) og (2), når du monterer kabelskoen i lokatoren på tang GSA0760(C).

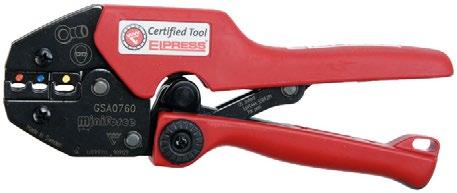

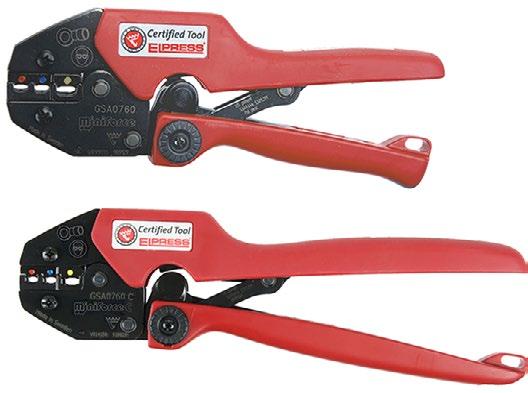

GSA0760 og GSA0760C

Testede og certificerede mekaniske Miniforce-håndtænger til symmetrisk presning af isolerede forbindelser 0,5-6 mm².

Særlige kendetegn:

• Lokator, der holder forbindelsen i den korrekte position ved presning og letter arbejdet i f.eks. trange omgivelser

• Kontrol af pressebakken er nemt med måleværktøj ESAQ0760

Batteridrevet presseværktøj til isolerede forbindelser 0,5 - 6 mm², uisolerede forbindelser 0,25 - 10 mm², samt terminalrør 0,5 - 50 mm²

Tekniske data:

• Li-ion-batteri (10,8 V og 2 Ah), ladetid ca. 40 min.

• Meget god i trange forhold, og ergonomisk.

• Værktøj til service og installation.

• Hurtigt presseforløb på 2 - 4 sek.

• Ca. 230 pres/batteriopladning.

• Bakker til værktøjet sælges separat.

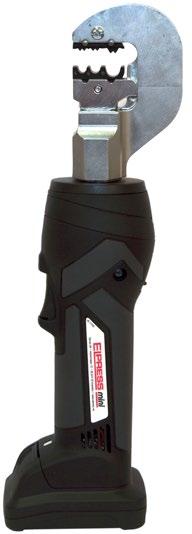

PVL130P - Elpress Mini

Elpress Mini-værktøj i slankt design med et højtydende Li-ion-batteri, som effektiviserer arbejdet på grund af forbedret batterikapacitet. Pressekraft maks. 13 kN. Et Li-ion batteri og oplader medfølger.

Tekniske data:

• Enhåndsbetjening gør det nemt at styre alle værktøjets funktioner

• Kraftigt pressehoved giver lang levetid

• Optimal presning takket være parallelgående bakker

• Den lave vægt gør værktøjet nemt at arbejde med

• Højtydende 12 V Li-Ion-batteri - med indikator for opladningsstatus

• Åbent hoved, roterbart

• Anvendes nemt og bekvemt med én hånd på grund af det ergonomiske tokomponent-greb med blød belægning, der sikrer høj komfort

• Bakkerne returnerer automatisk efter endt presning

mm² (Cu) AWG (Cu) Type nr.

El-nummer Nettovægt (kg) Længde mm Bredde Højde Note 0,25-50 24-1/0 PVL130P

PVL130P - Elpress MINI

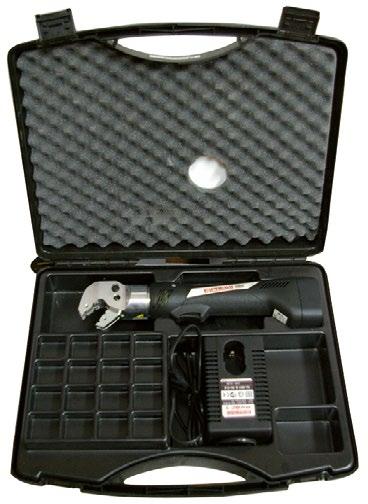

PVL130P, kuffert, batteri og oplader.

PVL130S - Elpress Mini

Elpress Mini-værktøj med intuitiv PowerSense-funktion kombinerer fordelene ved manuelle presseværktøjer og fordelene ved batteridrevne hydrauliske presseværktøjer.

Pressekraft maks. 15 kN. Et Li-Ion batteri og oplader medfølger.

Tekniske data:

• Enhåndsbetjening gør det nemt at styre alle værktøjets funktioner

• Elektronisk styring med spærrefunktion og overvågning af, at kæberne lukker helt sammen

• Sikkerhedsøsken anvendes som faldsikring udendørs

• Motorbeskyttelse garanterer sikkerheden ved overbelastning

• Meget lav vægt og kort pressetid sikrer maksimal effektivitet

• Kraftfuld drivteknik gør presningen nemmere

• Højtydende 12 V Li-Ion-batteri - med indikator for opladningsstatus

• LED-arbejdsbelysning

• Bakkepar SA0760 leveres sammen med værktøjet

mm² (Cu) AWG (Cu) Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde Note

0,25-50 24-1/0 PVL130S 2997202841 1,5 58 92 250 Oplader: 230VAC

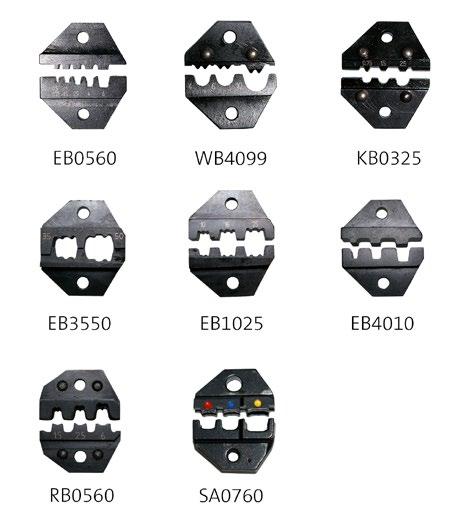

Pressebakker til PVL130P og PVL130S

mm² (Cu) AWG (Cu) Type nr. El-nummer Pressegeometri Nettovægt (kg) Applikation

0,5-6 20-10 SA0760 2997208146 Oval 0,05 Isolerede forbindelser

0,25-2,5 22-14 KB0325 2997208159 Rullepresning 0,039 Uisolerede forbindelser 4-10 12-8 WB4099 2997208162 W-presning 0,05 Uisolerede forbindelser

0,5-6 20-10 RB0560 2997208175 Rullepresning 0,05 Uisolerede forbindelser

0,5-6 20-10 EB0560 2997208188 Trapez 0,057 Terminalrør 4-10 12-8 EB4010 2997208191 Trapez 0,05 Terminalrør 10-25 6-4 EB1025 2997208201 Trapez 0,05 Terminalrør 35-50 2-0 EB3550 2997208214 Trapez 0,05 Terminalrør

PVL130S - Elpress MINI

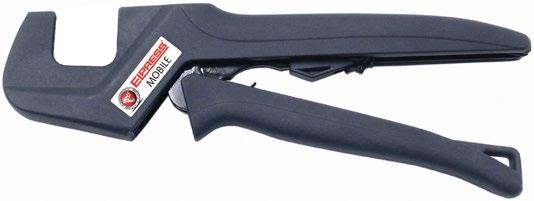

Elpress Mobile - Værktøj med udskiftelige bakker

Elpress Mobile, kun ramme

Elpress Mobile + bakkerne OAA0525 og OEB0210

Elpress Mobile + bakker OMS45 og OCC1113

Professionelt kontaktpresningsværktøj med udskiftelige bakker til installatøren eller serviceteknikeren.

Tekniske data:

• Pålideligt, økonomisk og ergonomisk værktøj.

• Parallel pressebevægelse med en pressekraft på 10 kN, testet for 20.000 krymp.

• Hurtig og nem udskiftning af pressebakker.

• Pressebakkerne skal altid benyttes parvis og opbevares i den tilpassede holder.

• Bredt udvalg af bakker giver dig mulighed for at bruge en værktøjsramme til 19 forskellige krympeapplikationer.

Elpress Mobile

Mobile-håndtang (kun værktøjsramme). Bakker sælges separat.

0,25-10 24-8 MOBILE 2997202511 0,554 234 64

Mobile Installation

Mobile-håndtang med to udskiftelige bakker:

• OAA0525 til kontaktpresning af isolerede forbindelser 0,5 - 2,5 mm².

• OEB0210 til kontaktpresning af terminalrør 0,25 - 10 mm².

• Tangen leveres med ovenstående bakker i blisteremballage.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde MOBILE INSTALLATION 2997202508 0,695 234 64

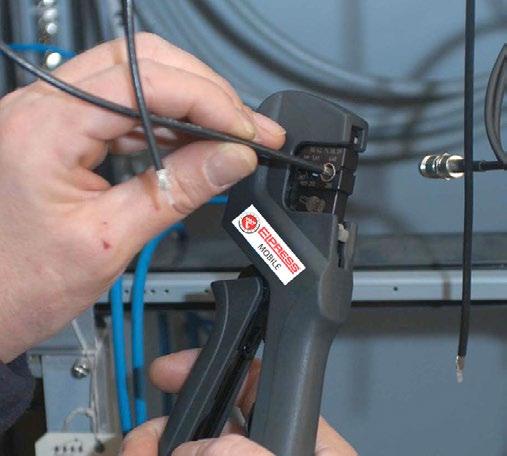

Mobile DataCom

Mobile-håndtang med to udskiftelige bakker:

• OMP45 til kontaktpresning af modular stik, RJ45 kontakter.

• OCC1113 til kontaktpresning af koaxialkontakter RG58, RG59, RG62 og RG71.

• Tangen leveres med ovenstående bakker i blisteremballage.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde

MOBILE DATA/COM 2997202498 0,667 234 64

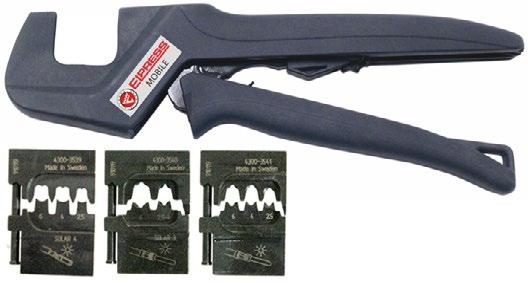

Elpress Mobile + bakkerne OMS4, OMS3 og OMSL.

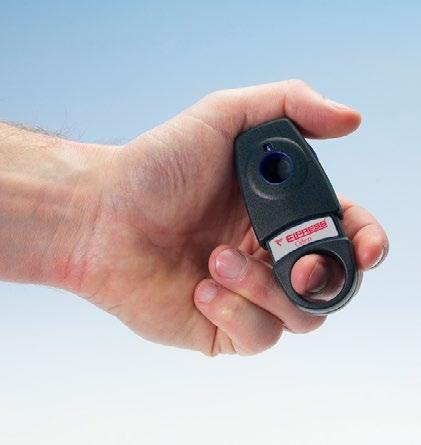

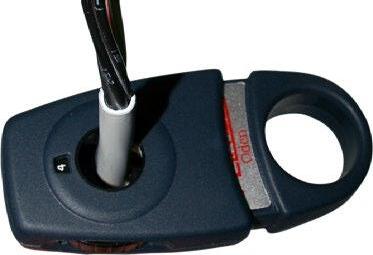

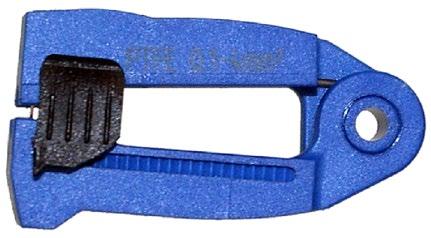

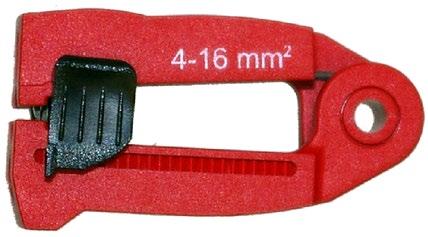

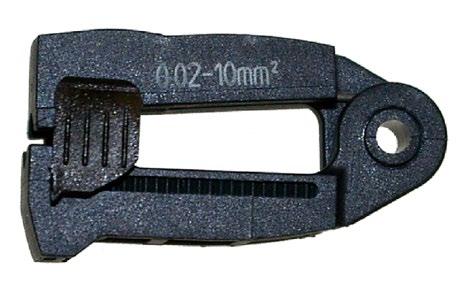

Afisoleringsværktøj LOKE

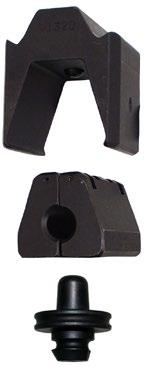

Mobile Solar Kit

Mobile-håndtang med tre udskiftelige bakker, samt afisoleringsværktøj LOKE til afisolering af solpanelkabel med ekstra tyk isolering:

• OMS4, rullepresning af kontakter med stift Ø 4 mm, 2,5 - 6,0 mm².

• OMS3, firkantpresning af kontakter med stift Ø 3 mm, 2,5 - 6,0 mm².

• OMSL, firkantpresning af kontakter Ø 2,5 - 6,0 mm².

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde

MOBILE SOLAR 2997202401 0,772 234 64

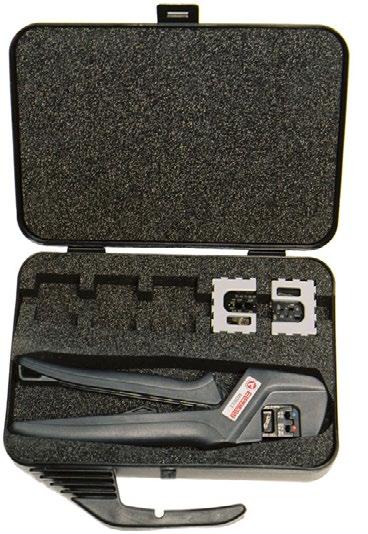

Mobile Box

Opbevaringskasse til Mobile med plads til værktøjet samt 5-6 tilhørende bakker. Værktøj og bakker sælges separat.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

MOBILE BOX 2997202744 0,32 246 218 57

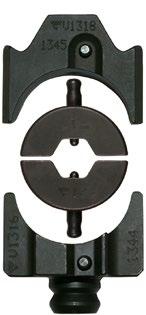

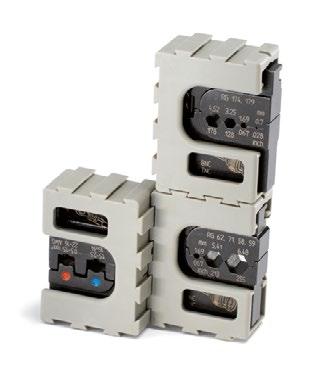

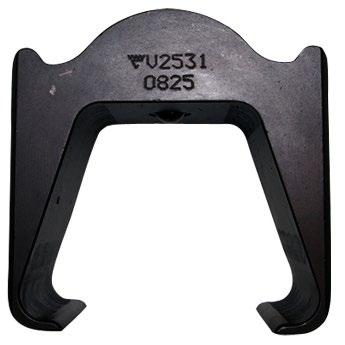

Yderligere bakker til Elpress Mobile

Alle bakker har samme enkle og hurtige indsætning i værktøjsrammen. Bakkerne holdes parvis sammen og leveres i en kassette, der kan bygges sammen med andre kassetter.

OAA0160

Isolerede forbindelser

0,1-6 mm². El-nummer 2997202553

OPB0140

Power konnekter

0,1-4 mm². El-nummer 2997202676

OWB4099

Uisolerede forbindelser 4-10 mm². El-nummer 2997202618

OEB0210

Terminalrør

0,25-10 mm². El-nummer 2997202540

ORB0110

Rulleforbindelser

0,1-1,0 mm². El-nummer 2997202692

OFO5432

ST, SC, SMA, SMB, SFR fiber optik. El-nummer 2997202634

OMS4

Rullepresning af kontakter med stift Ø 4 mm, 2,5-6,0 mm².

El-nummer 2997202443

OAA0525

Isolerede forbindelser

0,5-2,5 mm². El-nummer 2997202566

OPB6099

Power konnekter 6-10 mm². El-nummer 2997202689

OKB0725

Uisolerede forbindelser 0,75-2,5 mm²

El-nummer 2997202595

OEB1625

Terminalrør 16-25 mm². El-nummer 2997202702

ORB0560

Rulleforbindelser

0,5-6 mm². El-nummer 2997202663

OSW0360

Pressemuffer med varmekrympisolering 0,3-0,75 mm2 & 4-6 mm2. El-nummer 2997202427

OCC0908

RG174-179

BNC-TNC. El-nummer 2997202621

OMSL

Firkantspresning af kontakter 2,5-6,0 mm² El-nummer 2997202469

OKB0560

Uisolerede forbindelser 0,5-6 mm². El-nummer 2997202647

OEB3550

Terminalrør 35-50 mm². El-nummer 2997202715

OMP45

Modular stik RJ45 8/8. El-nummer 2997202650

OSW0525

Pressemuffer med varmekrympisolering 0,5-2,5 mm2 El-nummer 2997202430

OCC1113

RG58-59-62-71 BNC-TNC El-nummer 2997202582

OMP11

Modular stik RJ11 6/6, 6/4, 6/2. El-nummer 2997202579

OCC4755

CATV, RG6 og 59 BNC-TNC. El-nummer 2997202605

Generelle oplysninger om terminalrør

System Elpress

System Elpress består af forbindelser og presseværktøjer, som er tilpasset og testet sammen for at opnå den bedst mulige ydeevne. Det er for at du som bruger kan føle dig tryg, når du anvender vores system samt at en sikker forbindelse opnås ved den rette håndtering af vores produkter. Når du anvender Elpress kontaktpresningsværktøj ved presning af Elpress terminalrør, opnås en forbindelse, der er trækprøvetestet i henhold til DIN 57609.

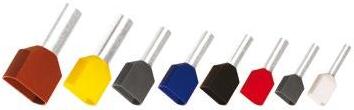

Terminalrør

Elpress isolerede og uisolerede terminalrør er fremstillet af kobber (99,95 %) og er fortinnet. Terminalrørene har mål i henhold til DIN 46228 med få nogle undtagelser (se note i tabellen). Isolationsdelen er fremstillet af PP (polypropylen) og har en konisk form, der kan sammenlignes med easy-entry (se billede). Elpress terminalrør anvendes, når der er behov for en perfekt afslutning på en lederende.

Med Elpress terminalrør undgår du spredende ledere og mindsker risikoen for kabelbrud. Derudover skaber de et holdbart kontakttryk og en stor kontaktflade.

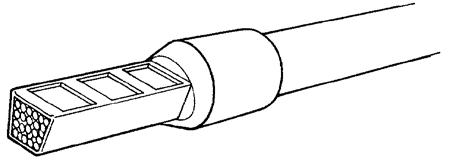

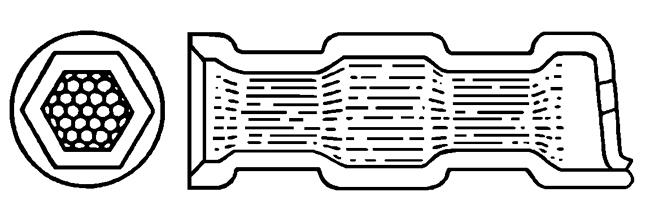

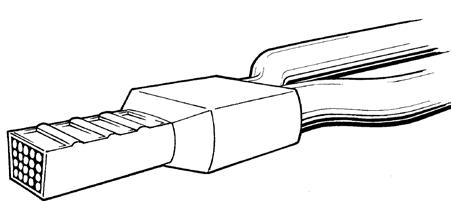

Kontaktpresset terminalrør.

Kontaktpresset TWIN-terminalrør.

Easy-entry.

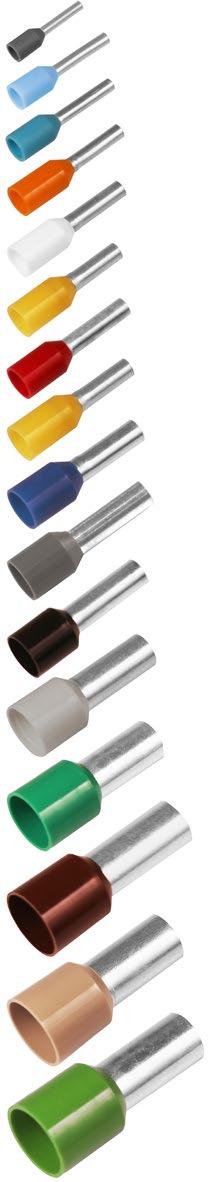

Farvekoder til isolerede terminalrør og TWIN-terminalrør

AWG Tværsnit mm²

Farver i.h.t. kode W

Farver i.h.t. DIN 46228 Elpress type ETD

Farver i.h.t. kode T Elpress type ETT

26 0,14 grå grå brun

24 0,25 lyseblå gul violet

22 0,34 turkis turkis rosa

20 0,50 orange hvid hvid

18 0,75 hvid grå blå

17 1 gul rød rød

15 1,5 rød sort sort

13 2,5 blå blå grå

11 4 grå grå orange

9 6 sort gul grøn

7 10 elfenben rød rød

5 16 grøn blå hvid

3 25 brun gul sort

2 35 beige rød rød

1/0 50 olivengrøn rød blå

2/0 70 gul gul gul

3/0 95 rød rød rød

250 120 blå blå blå

300 150 gul gul gul

Kat. nr. A4-12ET

A = Isoleret

B = Uisoleret

4 = Areal (4 mm²)

12 = Længden af metalrør (12 mm)

ET = Terminalrør

ET2 = TWIN-terminalrør

CSA certificering

CSA, Canadian Standards Association, er en canadisk standardiseringsorganisation, som certificerer produkter i henhold til amerikanske standarder. Elpress terminalrør af typen A..ET / ETT / ETD, B. .. ET, A...ET2/ETT2/ETW2 er CSA certificerede mod de amerikanske standarder C22.2 No 158 og UL 1059 under fil nr. 247206. Terminalrør af typen A..ET/B...ET/A...ET2 er til fåtrådige CU-ledere, klasse 2, og har et arbejdsområde fra 26 AWG til 500 MCM, modsvarende metrisk størrelse 0,14 mm²til 240 mm². Skal anvendes sammen med Elpress kontaktpresningsværktøjer.

Mekaniske tænger

Håndværktøj til terminalrør

I Elpress’ udvikling af mekaniske pressetænger stræber vi efter den bedste kvalitet og ergonomi i selve tangen, samt de bedste egenskaber ved den pressede forbindelse. Tængerne har et indbygget spærresystem (gælder ikke for hobbytængerne), som sikrer, at hele presseforløbet gennemføres - en forudsætning for professionelt og kvalitetssikret arbejde.

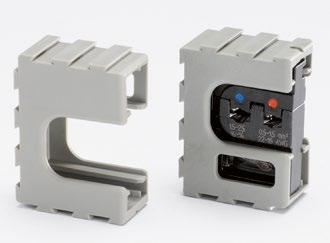

Elpress Mobile, professionelt værktøj med udskiftelige bakker til installatøren eller serviceteknikeren.

Miniforce-værktøj

Med de enestående Miniforce-værktøjer har vi etableret et nyt niveau med hensyn til, dels ergonomisk tilpasning til brugeren, dels et lavt kraftbehov. Dette har resulteret i en reduktion af nødvendig håndtagskraft med op til 45 % og er resultatet af en avanceret udviklingsproces, hvor minimering af risici for arbejdsskader og bedste ergonomi har været det centrale i denne proces.

Miniforce type C har længere håndtag for at gøre tohåndsgeb, som ofte er en nem og naturlig måde at reducere belastning af hænderne, lettere. Elpress-værktøjer og -forbindelser udgør tilsammen et pressesystem, hvor presseresultaterne løbende kontrolleres i forhold til kravene i etablerede standarder som IEC 60352-2, SEN 245010, DIN 46429, BS EN 61238-1 osv. Mange af håndtængerne har symmetriske pressepositioner, der gør det muligt at arbejde fra begge sider - noget, der er vigtigt for venstrehåndede. Tængerne i Miniforce-, D- og 50-serierne produceres i hærdet stål af meget høj kvalitet, som sortoksideres, og lasermærkes bagefter med identifikation.

Hvorfor certificering?

Det certifikat der følger med tangen opfylder flere funktioner:

• Presseværktøj indføres ofte med det samme ved anskaffelse af et kvalitetsstyringssystem. Her skal værktøjets status på anskaffelsestidspunktet naturligvis være det første, der skal noteres, efterfulgt af regelmæssige kontroller, hvor eventuelle ændringer kan opdages og korrigeres.

• Certifikatet viser at hvert enkelt stykke værktøj overholder kravene i værktøjets grundspecifikationer.

• Certifikatet angiver hvilke af de vigtigste egenskaber der skal følges på. Elpress’ serviceafdeling tilbyder mulighed for løbende opfølgning af værktøjets kvalitet.

Certificering af presseværktøj

For kvalitetssikring af vores værktøjer certificerer vi allerede ved fremstillingen af vores presseværktøjer, både håndværktøjerne Gxx og Pxx, dvs. Miniforcetængerne.

Certifikat, der følger med værktøjet.

Hvad er det vi certificerer?

Certificering af presseværktøjet betyder, at hvert enkelt værktøj ved slutmontering og kontrol dokumenteres med hensyn til:

• Håndtagsforspænding, hvilket er den nødvendige kraft for at udløse den spærre, der forhindrer, at en presning afbrydes for tidligt.

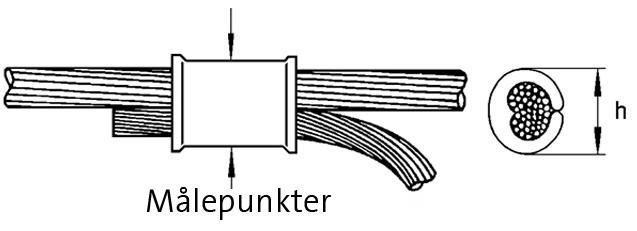

• Pressebakkernes højde, de største højdemål, der kan måles i hver bakke med bakkerne sammenpresset.

Certifikat, der følger med værktøjet.

Få dit certifikat

Elpress ergonomisk Miniforce-tang.

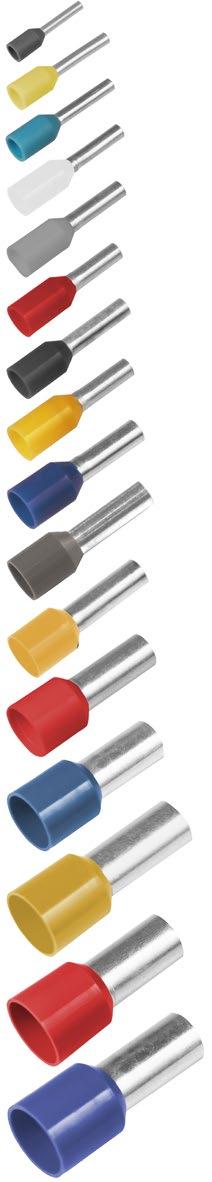

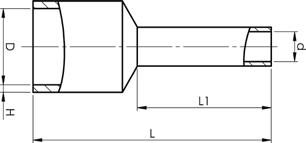

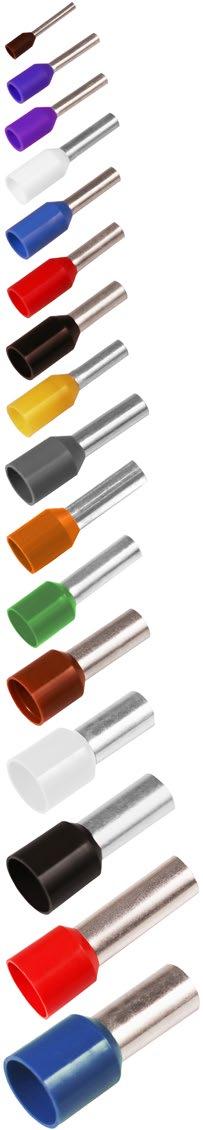

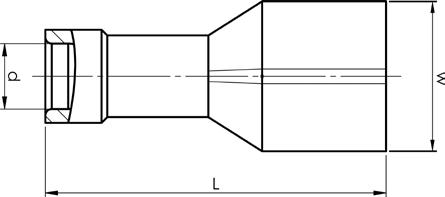

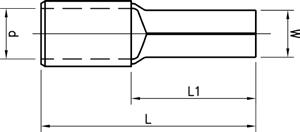

Isolerede terminalrør 0,14 - 50 mm², ET

• Materiale: Cu 99,95 %, fortinnet Cu/Sn, CSA godkendt.

• Isolering af polypropylen, farvekode type W.

afisoleringslængde

Isolerede terminalrør 0,14 - 50 mm², ETT

• Materiale: Cu 99,95 %, fortinnet Cu/Sn, CSA godkendt.

• Isolering af polypropylen, farvekode type T.

24

24

0,34 22

22

20

0,5 20

20

20

20

0,75 20

20

1 18

2

s = afisoleringslængde Vi kan også tilbyde terminalrør med andre farvekoder og områder over 50 mm².

Isolerede terminalrør 0,14 - 50 mm², ETD

• Materiale: Cu 99,95%, fortinnet Cu/Sn. CSA godkendt.

• Isolering af polypropylen, farvekode type DIN.

26

26

24

22

0,34 22

20

20

0,5 20

0,75 20

20

20

0,75 20

1 18

18

16

16

16

4

4

2

1/0

50 1/0 A50-25ETD 2921105914 15 41 25 27 GEB3550 25

s = afisoleringslængde Vi kan også tilbyde terminalrør med andre farvekoder og områder over 50 mm².

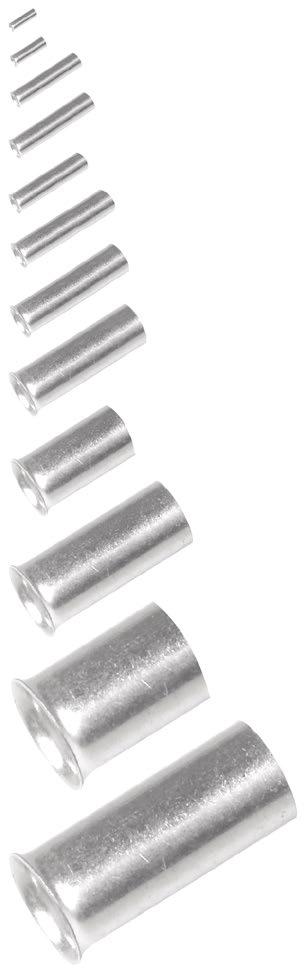

Uisolerede terminalrør 0,25 - 50 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

0,25 24

24

22

22

0,34 22

20

20

0,5 20

20

20

20

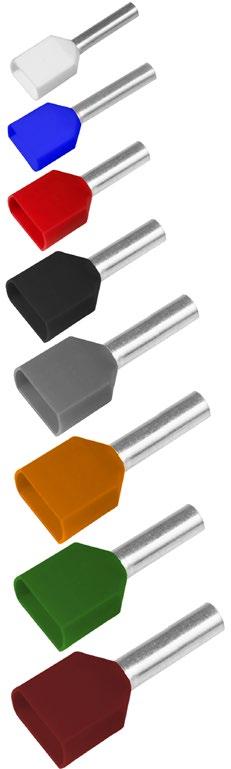

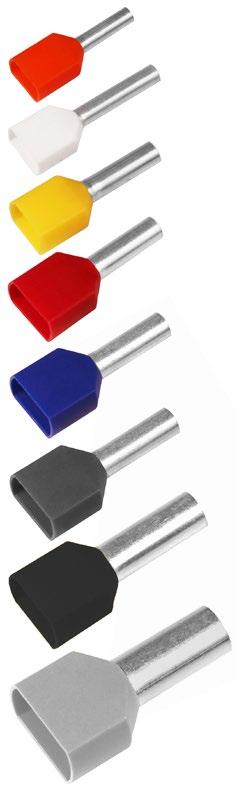

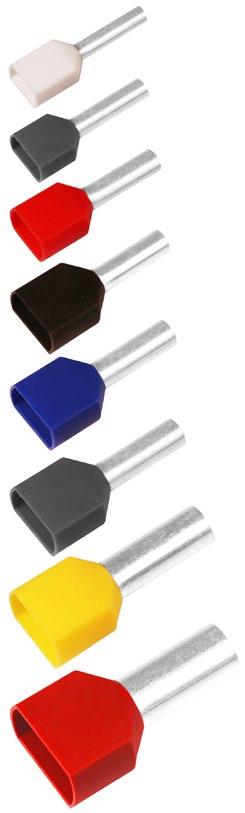

Isolerede TWIN-terminalrør 2 x 0,5 - 2 X 10 mm², ET2

• Materiale: Cu 99,95%, fortinnet Cu/Sn. CSA godkendt.

• Isolering af polypropylen, farvekode type DIN.

2,5 2x14

2 x 2,5 2x14 A2,5-13ET2 2921112127 2,9 7,5

x 4

2 x 6 2x10 A6-14ET2 2921112172

2 x 6 2x10

2 x 10 2x8 A10-14ET2 2921112198 6,5 12,6 7 26 14 16 GEB4010C-TWIN

s = afisoleringslængde Anvend værktøjsudtag, som ligger tættest på totalarealet i terminalrøret.

Isolerede TWIN-terminalrør 2 x 0,5 - 2 x 10 mm², ETT2

• Materiale: Cu 99,95%, fortinnet Cu/Sn. CSA godkendt.

• Isolering af polypropylen, farvekode type T.

2

2

2 x 10 2x8 A10-14ETT2

s = afisoleringslængde Anvend værktøjsudtag, som ligger tættest på totalarealet i terminalrøret.

Isolerede TWIN-terminalrør 2 x 0,5 - 2 x 10 mm²

• Materiale: Cu 99,95%, fortinnet Cu/Sn. CSA godkendt.

• Isolering af polypropylen, farvekode type W.

2 x 10 2x8 A10-14ETW2 2921105422 6,5 12,6 7 26 14 16 GEB4010C-TWIN

s = afisoleringslængde Brug værktøjsudtag, som ligger tættest på totalarealet i terminalrøret.

Sortimentskasser - Terminalrør

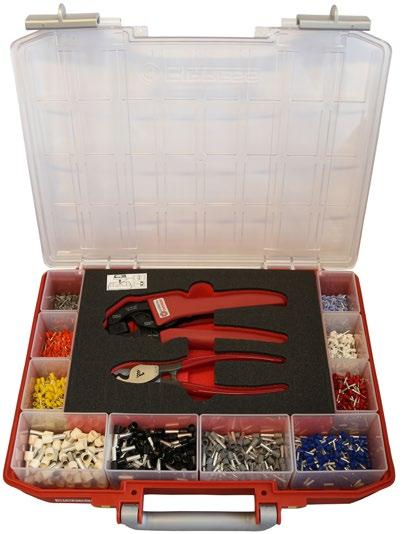

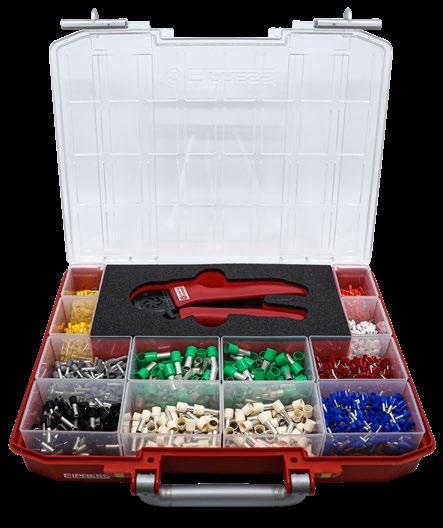

RPL5548

RPL5548 er en komplet sortimentskasse til elektrikere, som ønsker at have orden i tingene. En systemløsning til opbevaring af værktøjer og terminalrør i høj kvalitet, der bruges i det daglige arbejde.

Tekniske data:

• Praktisk og sikkert udformet til at være stabelbar med aftagelige indsatser, perfekt til nem påfyldning af forbindelser.

• I kassen er der 1550 stk. terminalrør 0,14-10 mm2, pressetang PEB0110T samt afisoleringstang CT10.

mm² AWG Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

0,14-10 26-8 RPL5548 2997209006 1,46 261 338 57

PL800ET

Elpress sortimentskasser til professionelt arbejde.

Tekniske data:

• Produceret af polypropylen-plast, indsats af styren-plast

• 11 rum

• 800 stk. isolerede terminalrør 0,5-16 mm² type ET, farvekode W

• Afisoleringstang SCT001

• Pressetang PEB0116H 0,14-16 mm², sekskant eller PEB0116S 0,14-16 mm², firkant

mm² AWG Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

0,5-16 20-6 PL800ET-PEB0116H 2997209679 0,993

0,5-16 20-6 PL800ET-PEB0116S 2997209666 0,9885

RPL1800

RPL1800 er en professionel og komplet sortimentskasse til elektrikere, der ønsker orden i tingene. En systemløsning til opbevaring af værktøj og terminalrør, der anvendes i det daglige arbejde.

Tekniske data:

• Praktisk og sikkert udformet for at være stabelbar med aftagelige indsatser, perfekt til nem påfyldning af forbindelser.

• Sortimentskasse til professionel brug, der indeholder 1800 isolerede terminalrør, afisolerings- og klippeværktøjet SCT001 og pressetangen PEB0116H/PEB0116S.

mm² (Cu) AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde Højde

0,5-16 20-10 RPL1800-PEB0116H 2997101049 Sekskant 1,64

338 57 0,5-16 20-10 RPL1800-PEB0116S 2997101036 Firkant 1,64

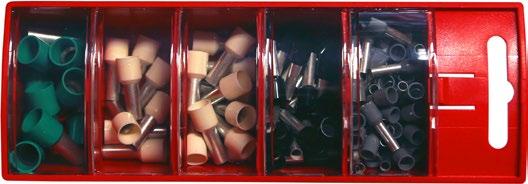

SD4016

Elpress ophængningsbar strødåse.

Tekniske data:

• Fremstillet i plast

• 5 rum

• 100 stk. isolerede terminalrør 4 - 16 mm² type ET, farvekode W

• Ø 90 mm

mm² AWG Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde 4-16

SD0525

Elpress ophængningsbar strødåse.

Tekniske data:

• Fremstillet i plast

• 5 rum

• 400 stk. isolerede terminalrør 0,5 - 2,5 mm² type ET, farvekode W

• Ø 90 mm

mm² AWG Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

0,5-2,5 20-14 SD0525

Miniforce-værktøj til terminalrør 0,14 - 16 mm² med certifikat

Tekniske data:

• Lille og kompakt, optimal til trange omgivelser

• Spærrefunktion, der ikke udløses, før presning er færdig

• Velafbalanceret, så værktøjet ikke glider ud af hånden

• Højfriktionsgreb giver dig mulighed for at bruge værktøjet med et bord som støtte

• Tilpasset hul til tilslutning af sikkerhedsline

• Ergonomisk tilpassede håndtag produceret i grebsvenligt materiale

• Lav håndtagskraft er påkrævet ved presning af større arealer

• Nødudløsning, hvis presningen skal afbrydes

• Testet med Elpress forbindelser

• Leveres med certifikat for let kvalitetsopfølgning

Pressegeometri

Pressegeometri

Pressegeometri

PEB0116S

Testet og certificeret mekanisk Miniforce-håndtang til presning af isolerede og uisolerede terminalrør 0,14-16 mm² med firkantpresning.

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde 0,14-16,0 26-6

PEB0116H

Testet og certificeret mekanisk Miniforce-håndtang til presning af isolerede og uisolerede terminalrør 0,14-16 mm² med sekskantpresning.

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

0,14-16,0 26-6 PEB0116H 2997200872 Sekskant 0,379 176 62

PEB0110T og PEB0110T18

Testede og certificerede mekaniske Miniforce-håndtænger til presning af isolerede og uisolerede terminalrør 0,14-10 mm².

Særlige kendetegn:

• Roterbar bakke (PEB0110T)

• Front- og sidemontage

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde Højde Presser

0,14-10 26-8 PEB0110T 2997200885 Trapez 0,385 180 65 Terminalrør med længde ≤ 10 mm

0,14-10 26-8 PEB0110T18 2997200898 Trapez 180 25 65 Terminalrør med længde ≤ 18 mm

Miniforce-værktøj til terminalrør 0,25 - 4 mm² med certifikat

Tekniske data:

• Spærrefunktion, der ikke udløses, før presning er færdig

• Nødudløsning, hvis presningen skal afbrydes

• Symmetriske og tydeligt afmærkede presselejer

• Kan justeres i tilfælde af forandringer efter længere tids brug

• Testet med Elpress forbindelser

• Unik mekanisme, der reducerer den maksimale håndtagskraft fra 450 N helt ned til 250 N (model C)

• Ergonomisk håndtag, der passer til alle

• Maksimerer kvaliteten af arbejdet

• Mindsker risikoen for arbejdsskader

• Let og slankt design uden at gå på kompromis med styrken

• Model C har ekstra lange håndtag til brug af tohåndsgreb

• Kan klare mindst 80.000 presninger

• Leveres med certifikat for let kvalitetsopfølgning

GSEA0340C

Pressegeometrier

Testet og certificeret mekanisk Miniforce-håndtang til presning af isolerede forbindelser 0,5-2,5 mm² samt isolerede og uisolerede terminalrør 0,25-4 mm².

mm² AWG Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde

0,5-2,5 / 0,25-4 20-14 / 22-12

GSEA0340C 2997200089 Oval, Trapez 0,613 256 80

Miniforce-værktøj

Tekniske data:

• Spærrefunktion, der ikke udløses, før presning er færdig

• Nødudløsning, hvis presningen skal afbrydes

• Tydeligt afmærkede presselejer

• Kan justeres i tilfælde af forandringer efter længere tids brug

• Testet med Elpress forbindelser

• Ergonomisk håndtag, der passer til alle

• Maksimerer kvaliteten af arbejdet

• Mindsker risikoen for arbejdsskader

• Let og slankt design uden at gå på kompromis med styrken

• Model C har ekstra lange håndtag til brug af tohåndsgreb

• Kan klare mindst 80.000 presninger

• Leveres med certifikat for let kvalitetsopfølgning

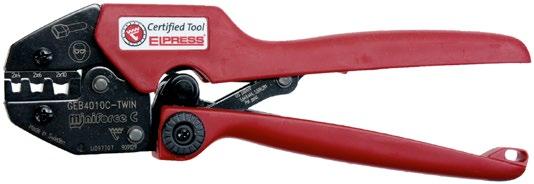

GEB4010C-TWIN

Pressegeometri

Pressegeometri

Testet og certificeret mekanisk Miniforce-håndtang til presning af isolerede TWIN-terminalrør 2 x 4-2 10 mm².

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde 4-10 12-8

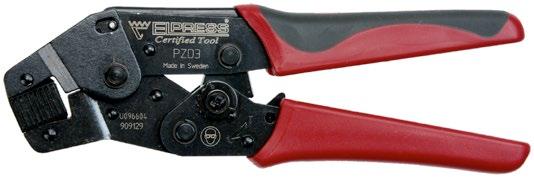

PZD3

Testet og certificeret mekanisk håndtang til presning af terminalrør 0,5-6 mm² og isolerede TWIN-terminalrør 2 x 0,5-2 x 4 mm².

Tekniske data:

• Udtaget tilpasses automatisk efter tværsnittet på terminalrøret

• Frontmontage

• Kontaktpresser længder op til 17 mm

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

Miniforce-værktøj til terminalrør 4 - 50 mm² med certifikat

Tekniske data:

• Spærrefunktion, der ikke udløses, før presning er færdig

• Nødudløsning, hvis presningen skal afbrydes

• Tydeligt afmærkede presselejer

• Kan justeres i tilfælde af forandringer efter længere tids brug

• Testet med Elpress forbindelser

• Ergonomisk håndtag, der passer til alle

• Maksimerer kvaliteten af arbejdet

• Mindsker risikoen for arbejdsskader

• Let og slankt design uden at gå på kompromis med styrken

• Model C har ekstra lange håndtag til brug af tohåndsgreb

• Kan klare mindst 80.000 presninger

• Leveres med certifikat for let kvalitetsopfølgning

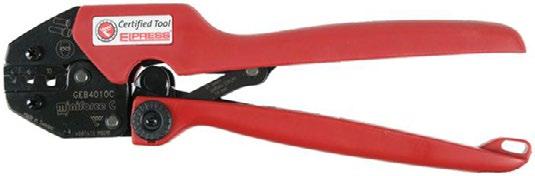

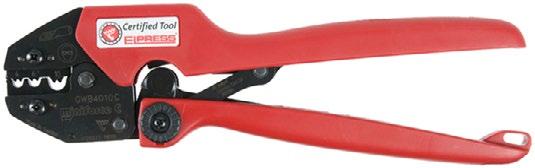

GEB4010C

Pressegeometri

Pressegeometri

Testet og certificeret mekanisk Miniforce-håndtang til presning af terminalrør 4-10 mm².

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde 4-10

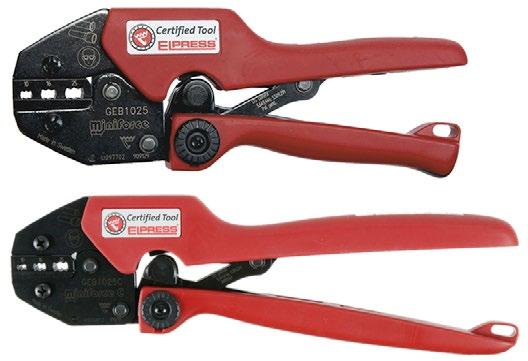

GEB1025 og GEB1025C

Testede og certificerede mekaniske Miniforce håndtænger til presning af isolerede og uisolerede terminalrør 10-25 mm².

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

Pressegeometri

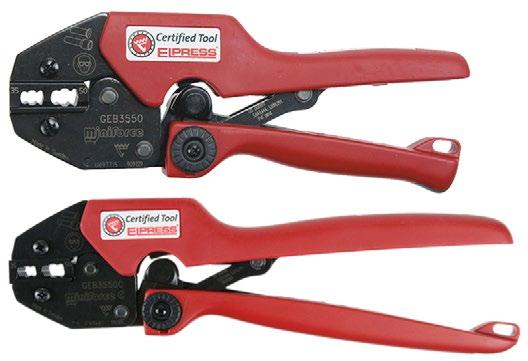

GEB3550 og GEB3550C

Testede og certificerede mekaniske Miniforce håndtænger til presning af isolerede og uisolerede terminalrør 35-50 mm².

Batteridrevet presseværktøj til isolerede forbindelser 0,5 - 6 mm², uisolerede forbindelser 0,25 - 10 mm², samt terminalrør 0,5 - 50 mm²

Tekniske data:

• Li-ion-batteri (10,8 V og 2 Ah), ladetid ca. 40 min.

• Meget god i trange forhold, og ergonomisk.

• Værktøj til service og installation.

• Hurtigt presseforløb på 2 - 4 sek.

• Ca. 230 pres/batteriopladning.

• Bakker til værktøjet sælges separat.

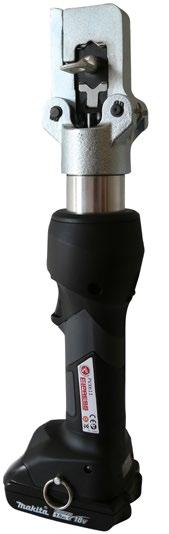

PVL130P - Elpress Mini

Elpress miniværktøj i slankt design med et højtydende Li-ion-batteri, som effektiviserer arbejdet på grund af forbedret batterikapacitet. Pressekraft maks. 13 kN. Et Li-ion batteri og oplader medfølger.

Tekniske data:

• Enhåndsbetjening gør det nemt at styre alle værktøjets funktioner

• Kraftigt pressehoved giver lang levetid

• Optimal presning takket være parallelgående bakker

• Den lave vægt gør værktøjet nemt at arbejde med

• Højtydende 12 V Li-Ion-batteri - med indikator for opladningsstatus

• Åbent hoved, roterbart

• Anvendes nemt og bekvemt med én hånd på grund af det ergonomiske tokomponent-greb med blød belægning, der sikrer høj komfort

• Bakkerne returnerer automatisk efter endt presning

mm² (Cu) AWG (Cu) Type nr.

El-nummer Nettovægt (kg) Længde mm Bredde Højde Note 0,25-50 24-1/0 PVL130P

1,50

PVL130P - Elpress MINI

PVL130P, kuffert, batteri og oplader.

PVL130S - Elpress Mini

Elpress miniværktøj med intuitiv PowerSense-funktion kombinerer fordelene ved manuelle presseværktøjer og fordelene ved batteridrevne hydrauliske presseværktøjer.

Pressekraft maks. 15 kN. Et Li-Ion batteri og oplader medfølger.

Tekniske data:

• Enhåndsbetjening gør det nemt at styre alle værktøjets funktioner

• Elektronisk styring med spærrefunktion og overvågning af, at kæberne lukker helt sammen

• Sikkerhedsøsken anvendes som faldsikring udendørs

• Motorbeskyttelse garanterer sikkerheden ved overbelastning

• Meget lav vægt og kort pressetid sikrer maksimal effektivitet

• Kraftfuld drivteknik gør presningen nemmere

• Højtydende 12 V Li-Ion-batteri - med indikator for opladningsstatus

• LED-arbejdsbelysning

• Bakkepar SA0760 leveres sammen med værktøjet

mm² (Cu) AWG (Cu) Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde Note

0,25-50 24-1/0 PVL130S 2997202841 1,5

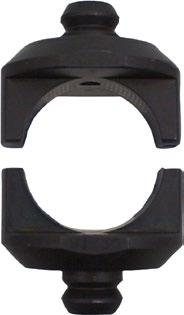

Pressebakker til PVL130P og PVL130S

Oplader: 230VAC

mm² (Cu) AWG (Cu) Type nr. El-nummer Pressegeometri Nettovægt (kg) Applikation

0,5-6 20-10 SA0760 2997208146 Oval 0,05 Isolerede forbindelser

0,25-2,5 22-14 KB0325 2997208159 Rullepresning 0,039 Uisolerede forbindelser 4-10 12-8 WB4099 2997208162 W-presning 0,05 Uisolerede forbindelser

0,5-6 20-10 RB0560 2997208175 Rullepresning 0,05 Uisolerede forbindelser

0,5-6 20-10 EB0560 2997208188 Trapez 0,057 Terminalrør 4-10 12-8 EB4010 2997208191 Trapez 0,05 Terminalrør 10-25 6-4 EB1025 2997208201 Trapez 0,05 Terminalrør 35-50 2-0 EB3550 2997208214 Trapez 0,05 Terminalrør

PVL130S - Elpress MINI

Elpress Mobile - Værktøj med udskiftelige bakker

Elpress Mobile, kun ramme.

Elpress Mobile + bakkerne OAA0525 og OEB0210.

Elpress Mobile + bakker OMS45 og OCC1113.

Professionelt kontaktpresningsværktøj med udskiftelige bakker til installatøren eller serviceteknikeren.

Tekniske data:

• Pålideligt, økonomisk og ergonomisk værktøj.

• Parallel pressebevægelse med en pressekraft på 10 kN, testet for 20.000 krymp.

• Hurtig og nem udskiftning af pressebakker.

• Pressebakkerne skal altid benyttes parvis og opbevares i den tilpassede holder.

• Bredt udvalg af bakker giver dig mulighed for at bruge en værktøjsramme til 19 forskellige krympeapplikationer.

Elpress Mobile

Mobile-håndtang (kun værktøjsramme). Bakker sælges separat. mm² (Cu) AWG/MCM (Cu) Type nr. El-nummer Nettovægt (kg) Længde mm Bredde

Mobile Installation

Mobile-håndtang med to udskiftelige bakker:

• OAA0525 til kontaktpresning af isolerede forbindelser 0,5 - 2,5 mm².

• OEB0210 til kontaktpresning af terminalrør 0,25 - 10 mm².

• Tangen leveres med ovenstående bakker i blisteremballage.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde MOBILE INSTALLATION 2997202508 0,695 234 64

Mobile DataCom

Mobile-håndtang med to udskiftelige bakker:

• OMP45 til kontaktpresning af modular stik, RJ45 kontakter.

• OCC1113 til kontaktpresning af koaxialkontakter RG58, RG59, RG62 og RG71.

• Tangen leveres med ovenstående bakker i blisteremballage.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde

MOBILE DATA/COM 2997202498 0,667 234 64

Mobile Box

Opbevaringskasse til Mobile med plads til værktøjet samt 5-6 tilhørende bakker. Værktøj og bakker sælges separat.

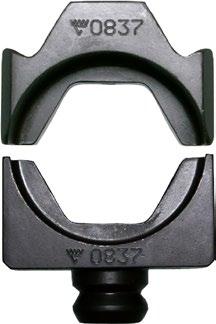

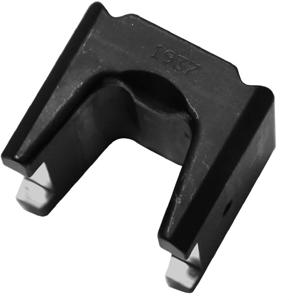

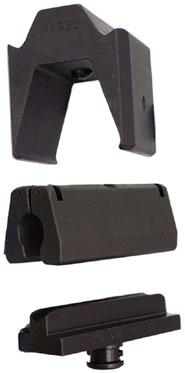

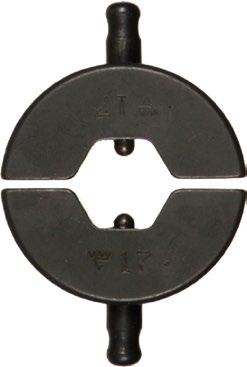

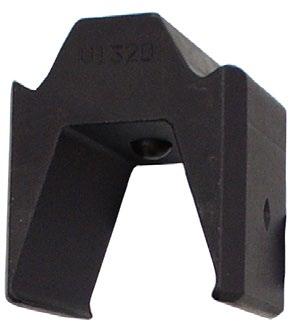

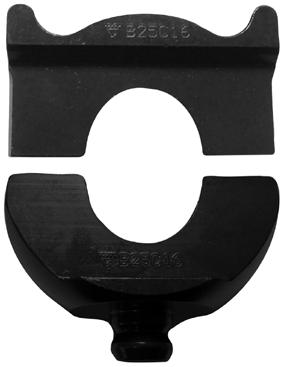

Yderligere bakker til Elpress Mobile

Alle bakker har samme enkle og hurtige indsætning i værktøjsrammen. Bakkerne holdes parvis sammen og leveres i en kassette, der kan bygges sammen med andre kassetter.

OAA0160

Isolerede forbindelser

0,1-6 mm². El-nummer 2997202553

OPB0140

Power konnekter

0,1-4 mm². El-nummer 2997202676

OWB4099

Uisolerede forbindelser 4-10 mm². El-nummer 2997202618

OEB0210

Terminalrør 0,25-10 mm². El-nummer 2997202540

ORB0110

Rulleforbindelser

0,1-1,0 mm². El-nummer 2997202692

OFO5432

ST, SC, SMA, SMB, SFR fiber optik. El-nummer 2997202634

OMS4

Rullepresning af kontakter med stift Ø 4 mm, 2,5-6,0 mm².

El-nummer 2997202443

OAA0525

Isolerede forbindelser

0,5-2,5 mm². El-nummer 2997202566

OPB6099

Power konnekter 6-10 mm². El-nummer 2997202689

OKB0725

Uisolerede forbindelser 0,75-2,5 mm²

El-nummer 2997202595

OEB1625

Terminalrør 16-25 mm². El-nummer 2997202702

ORB0560

Rulleforbindelser 0,5-6 mm². El-nummer 2997202663

OSW0360

Pressemuffer med varmekrympisolering 0,3-0,75 mm2 & 4-6 mm2 El-nummer 2997202427

OCC0908

RG174-179

BNC-TNC. El-nummer 2997202621

OMSL

Firkantspresning af kontakter 2,5-6,0 mm²

El-nummer 2997202469

OKB0560

Uisolerede forbindelser 0,5-6 mm². El-nummer 2997202647

OEB3550

Terminalrør 35-50 mm². El-nummer 2997202715

OMP45

Modular stik RJ45 8/8. El-nummer 2997202650

OSW0525

Pressemuffer med varmekrympisolering 0,5-2,5 mm2 . El-nummer 2997202430

OCC1113

RG58-59-62-71 BNC-TNC El-nummer 2997202582

OMP11

Modular stik RJ11 6/6, 6/4, 6/2. El-nummer 2997202579

OCC4755

CATV, RG6 og 59 BNC-TNC. El-nummer 2997202605

Generel information om uisolerede forbindelser

System Elpress

System Elpress består af forbindelser og presseværktøj, der er tilpassede og testede sammen for at give en forbindelse jævnfør normerne. Det er for at du som bruger skal føle dig tryg, når du anvender vores system, samt at en sikker forbindelse opnås ved den korrekte anvendelse af vores produkter.

Uisolerede forbindelser

Elpress pressemuffer, ring-, rør-, gaffelog stiftkabelsko er fremstillet i kobber af høj kvalitet (99,95 %). Spademuffer og runde forlængermuffer er fremstillet af kobberbånd og har hårdloddet hals som udglødes. Samtlige forbindelser er derefter elektrolytfortinnet for at opnå maksimal korrosionsbeskyttelse. Kabelskoene er fremstillet af kobberbånd og har hårdloddet hals som udglødes, hvilket betyder, at de kan kontaktpresses i alle retninger.

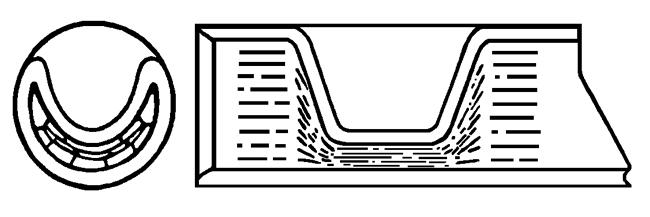

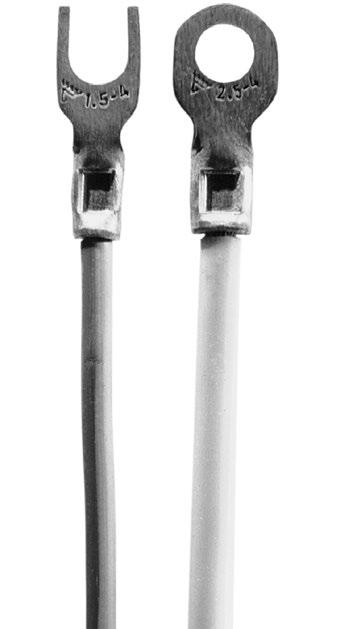

Eksempler på kontaktpresninger med Elpress‹ uisolerede kabelsko.

Mærkning

af uisolerede forbindelser

Elpress uisolerede forbindelser er mærket med logotype, areal og mulig skruediameter for at lette arbejds- og kontrolmuligheden.

Betegnelseseksempel

Kat. nr. B1532R (G, HO, FLS osv.)

B = uisoleret

15 = areal (1,5 mm²)

32 = Betegnede mål (hul 3,2 mm)

G - gaffelkabelsko

H = spadestik

HN = spadestik med tap

HA = rundt forlængerstik

HO = rund forlængermuffe

R = ringkabelsko

SR = stiftkabelsko

FLS= spademuffe, rullet model

FLSB= spademuffe, 90 grader. rullet model

FLSH = spademuffe m/forgrening, rullet model

FLSN = spademuffe med tap rullet model

FLSV= spademuffe vinklet, rullet model

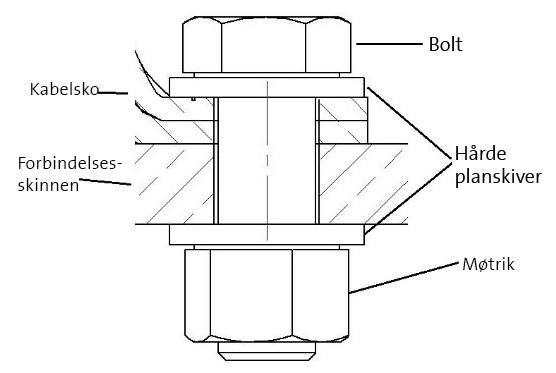

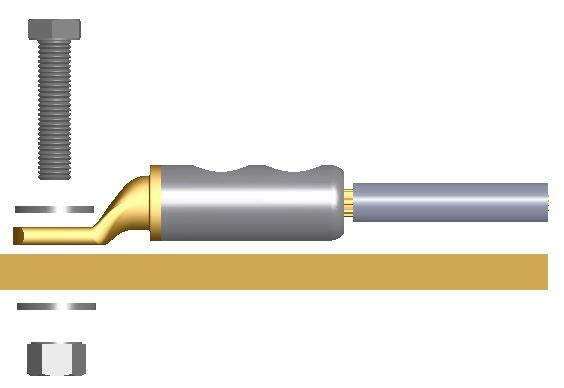

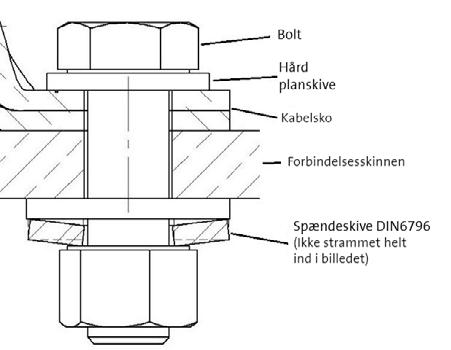

Skrue og skive

For møtrikker og skruer, blankforzinket type med holdbarhedsstyrke 8.8, som anvendes til tilslutning af kabelsko med Cu- og Al-laske, gælder følgende:

• Anvend altid en momentnøgle for at være sikker på at det rette moment opnås. Sørg også for, at nøglen bliver kalibreret med jævne mellemrum i.h.t. leverandørens anvisninger.

• Anvend anbefalet moment i henhold til skrueleverandørens foreskifter.

• Anvend altid en hård planskive for at mindske friktionen mod anlægsfladens og hulkantstrykket, hårdhed min. HB200.

• Monter som på billedet.

IEC-anbefalinger

IEC - International Electrical Commission

- udgiver internationalt anerkendte standarder, der, trods at de ikke er direkte obligatoriske, ofte har stor gennemslagskraft og anvendes som grundlag i internationale leverancer. I en teknisk rapport, IEC 61238-2, angives følgende anbefalinger med hensyn for skruestørrelser til tilslutning af kabelsko med Cu- og Al-lasker, forudsat at montering sker med skive og med det rette tilspændingsmoment.

Lederareal, mm² Skrue 10 M6 16-50 M8

70-95 M10

120-300 M12

400-500 M16

UL-godkendte forbindelser

KR/KS, KRF/KSF, KRFS, KRT/KST er UL godkendt i.h.t. fil nr. E205350.

UL-certificerede produkter bliver leveret med UL-mærkning på labelen, samt UL filnummer og/eller certificerings-kode til kontrol af en UL inspektør. Certifikatet kan downloades hos UL Product IQ.

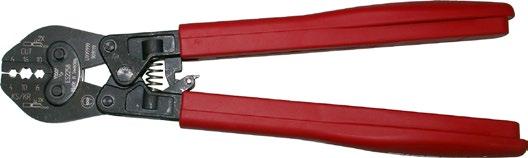

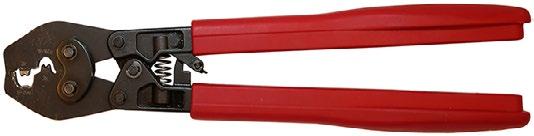

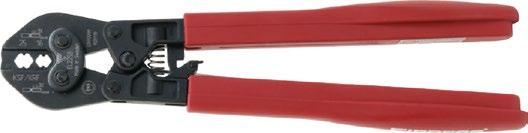

Mekaniske tænger

Håndværktøj til uisolerede forbindelser

I Elpress’ udvikling af mekaniske pressetænger stræber vi efter den bedste kvalitet og ergonomi i selve tangen, samt de bedste egenskaber ved den pressede forbindelse. Tængerne har et indbygget spærresystem (gælder ikke for hobbytængerne), som sikrer, at hele presseforløbet gennemføres - en forudsætning for professionelt og kvalitetssikret arbejde.

Elpress Mobile, professionelt værktøj med udskiftelige bakker til installatøren eller serviceteknikeren.

Miniforce-værktøj

Med de enestående Miniforce-værktøjer har vi etableret et nyt niveau med hensyn til, dels ergonomisk tilpasning til brugeren, dels et lavt kraftbehov. Dette har resulteret i en reduktion af nødvendig håndtagskraft med op til 45 % og er resultatet af en avanceret udviklingsproces, hvor minimering af risici for arbejdsskader og bedste ergonomi har været det centrale i denne proces.

Miniforce type C har længere håndtag for at gøre tohåndsgeb, som ofte er en nem og naturlig måde at reducere belastning af hænderne, lettere. Elpress-værktøjer og -forbindelser udgør tilsammen et pressesystem, hvor presseresultaterne løbende kontrolleres i forhold til kravene i etablerede standarder som IEC 60352-2, SEN 245010, DIN 46429, BS EN 61238-1 osv. Mange af håndtængerne har symmetriske pressepositioner, der gør det muligt at arbejde fra begge sider - noget, der er vigtigt for venstrehåndede. Tængerne i Miniforce-, D- og 50-serierne produceres i hærdet stål af meget høj kvalitet, som sortoksideres, og lasermærkes bagefter med identifikation.

Hvorfor certificering?

Det certifikat der følger med tangen opfylder flere funktioner:

• Presseværktøj indføres ofte med det samme ved anskaffelse af et kvalitetsstyringssystem. Her skal værktøjets status på anskaffelsestidspunktet naturligvis være det første, der skal noteres, efterfulgt af regelmæssige kontroller, hvor eventuelle ændringer kan opdages og korrigeres.

• Certifikatet viser at hvert enkelt stykke værktøj overholder kravene i værktøjets grundspecifikationer.

• Certifikatet angiver hvilke af de vigtigste egenskaber der skal følges på. Elpress’ serviceafdeling tilbyder mulighed for løbende opfølgning af værktøjets kvalitet.

Certificering af presseværktøj

For kvalitetssikring af vores værktøjer certificerer vi allerede ved fremstillingen af vores presseværktøjer, både håndværktøjerne Gxx og Pxx, dvs. Miniforcetængerne.

Certifikat, der følger med værktøjet. Hvad er det vi certificerer?

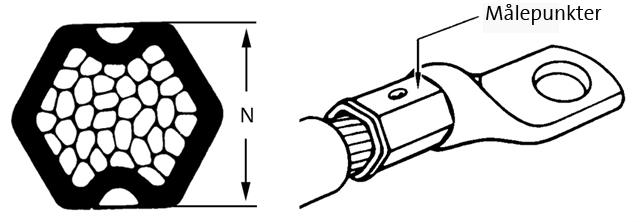

Certificering af presseværktøjet betyder, at hvert enkelt værktøj ved slutmontering og kontrol dokumenteres med hensyn til:

• Håndtagsforspænding, hvilket er den nødvendige kraft for at udløse den spærre, der forhindrer, at en presning afbrydes for tidligt.

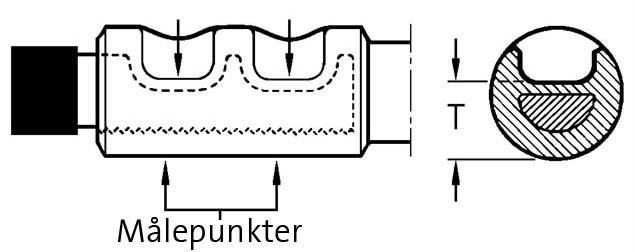

• Pressebakkernes højde, de største højdemål, der kan måles i hver bakke med bakkerne sammenpresset.

Certifikat, der følger med værktøjet.

Elpress ergonomisk Miniforce-tang.

Få dit certifikat

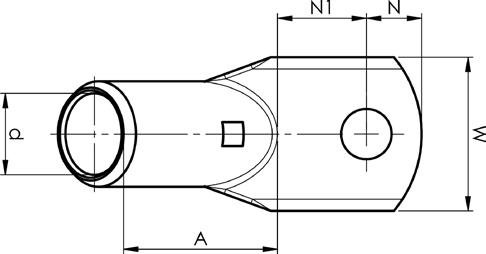

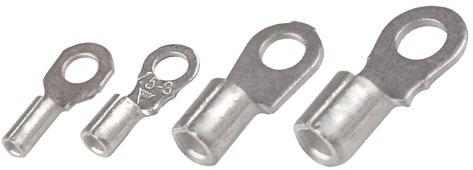

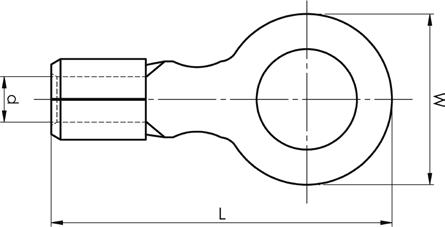

Ringkabelsko 0,25 - 6 mm²

• Materiale: Cu 99,95%, fortinnet, hårdloddet hals.

mm² Type nr. El-nummer Skrue

0,25-0,75 B0832R 2921108364 M3

0,25-0,75 B0843R 2921108380 M4

0,25-0,75 B0853R 2921108393 M5 9 1,3

0,75-1,5 B1532R 2921108429 M3 5,5

0,75-1,5 B1543R 2921108445 M4

Værktøjs eksempel Stk./ pak

DKB0325

Hårdloddet DKB0325

DKB0325

Hårdloddet DKB0325, DKB0760

DKB0325, DKB0760

0,75-1,5 B1553R 2921108458 M5 9 1,8 18 0,7 7 Hårdloddet DKB0325, DKB0760 100

0,75-1,5 B1565R 2921108461 M6 11 1,8 21,5 0,7 7 Hårdloddet DKB0325, DKB0760 100

0,75-1,5 B1585R 2921108474 M8 14 1,8 23 0,7 7

Hårdloddet DKB0325, DKB0760 100

0,75-1,5 B1510R 2921108487 M10 16,5 1,8 25,8 0,7 7 Hårdloddet DKB0325, DKB0760 100

1,5-2,5 B2532R 2921108510 M3 6 2,3 15 0,8 8 Hårdloddet DKB0325, DKB0760 100

1,5-2,5 B2537R 2921108513 M3,5 6 2,4 14 0,8 7 Hårdloddet DKB0325, DKB0760 100

1,5-2,5 B2543R 2921108526 M4 7 2,4 16 0,8 8 Hårdloddet DKB0325, DKB0760 100

1,5-2,5 B2553R 2921108539 M5 9 2,4 18 0,8 8 Hårdloddet DKB0325, DKB0760 100

1,5-2,5 B2565R 2921108542 M6 11 2,4 21,5 0,8 8 Hårdloddet DKB0325, DKB0760 100

1,5-2,5 B2585R 2921108555 M8 14 2,4 23 0,8 8 Hårdloddet DKB0325, DKB0760 100

1,5-2,5 B2510R 2921108568 M10 16,5 2,4 25,75 0,7 8 Hårdloddet DKB0325, DKB0760 100

4-6 B4643R 2921108597 M4 7,8 3,4 17,5 1 9 Hårdloddet DKB0760 100

4-6 B4653R 2921108607 M5 9 3,4 18 1 9 Hårdloddet DKB0760 100

4-6 B4665R 2921108610 M6 11 3,4 21,5 1 9 Hårdloddet DKB0760 100

4-6 B4685R 2921108623 M8 14 3,4 24 1 9 Hårdloddet DKB0760 100

4-6 B4610R 2921108636 M10 17 3,4 27,5 1 9 Hårdloddet DKB0760 100

4-6 B4613R 2921108649 M13 19,2 3,4 32,5 1 9 Hårdloddet DKB0760 100

t= materialetykkelse, s = afisoleringslængde

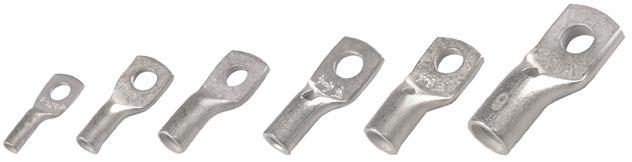

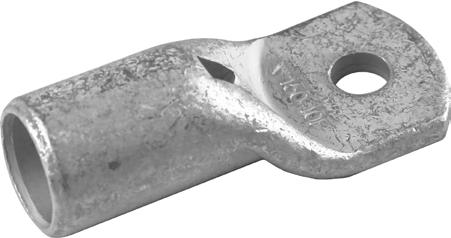

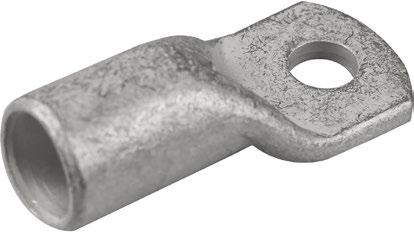

Rørkabelsko 0,75 - 10 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Til fåtrådige (klasse 2) og mangetrådige (klasse 5) Cu-ledere (i.h.t. IEC 60228).

• UL-godkendt (1,5 -10 mm²).

Eksempler på mærkning KR: 10 10 10 = mm² 10 = Bolthul for M10

0,75 (22)-18 KR0,75-3 2921113003 M3

0,75 (22)-18 KR0,75-4 2921113016 M4

(18)-16

1,5 (18)-16 KR1,5-4 2921113045 M4 6,5 1,8 4,2 3,8 8 17 0,9 7,5 DKB0325, DKB0760

1,5 (18)-16 KR1,5-5 2921113058 M5 7,5 1,8 4,8 4,7 9,5 18 0,85 7,5 DKB0325, DKB0760

2,5 (16)-14 KR2,5-3 2921113074 M3 7,5 2,3 3,5 4,1 7,6 17 1,3 7 DKB0325, DKB0760

2,5 (16)-14 KR2,5-4 2921113087 M4 7,5 2,3 4,2 4,1 8,3 18 1,3 7 DKB0325, DKB0760

2,5 (16)-14 KR2,5-5 2921113090 M5 8,5 2,3 4,8 4,8 9,6 19 1,1 7 DKB0325, DKB0760

2,5 (16)-14 KR2,5-6 2921113100 M6 8,5 2,4 5,1 5,8 10,9 19 1,1 7 DKB0325, DKB0760

4 12 KR4-3 M3 8,5 3 4,2 5,8 10 21 1,5 8,5 GWB4099, ES2258

4 12 KR4-4 2921113126 M4 8,5 3 4,2 5,8 10 22 1,5 8,5 GWB4099, ES2258

4 12 KR4-5 2921113139 M5 9 3 4,8

4

6 10

6

t= materialetykkelse, s = afisoleringslængde

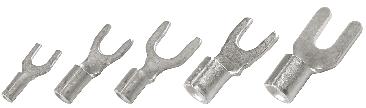

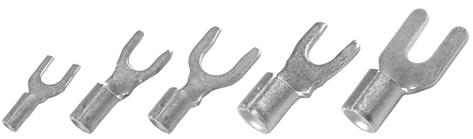

Gaffelkabelsko 0,25 - 10 mm²

• Materiale: Cu 99,95%, fortinnet , hårdloddet hals.

0,25-0,75 24-20 B0832G 2921108746 M3

0,25-0,75 24-20 B0843G 2921108762 M4

0,75-1,5 20-16 B1532G 2921108791 M3

0,75-1,5 20-16 B1537GS 2921108814 M3,5

0,75-1,5 20-16 B1543G 2921108830 M4

0,75-1,5 20-16 B1553G 2921108843

1,5-2,5 16-14 B2532G 2921108872 M3

1,5-2,5 16-14 B2543G 2921108898 M4

1,5-2,5 16-14

4-6 12-10 B4643G 2921108937 M4

4-6 12-10 B4653G 2921108940

t= materialetykkelse, s = afisoleringslængde

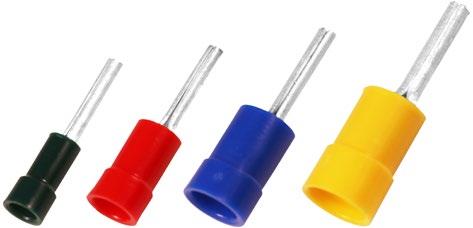

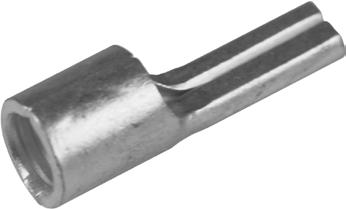

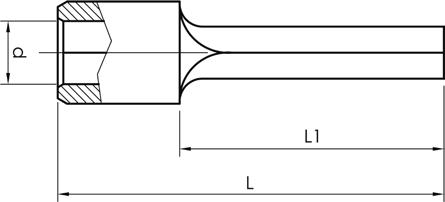

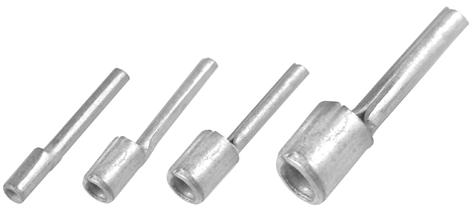

Stiftkabelsko 0,25 - 6 mm²

• Materiale: Cu 99,95%, fortinnet, hårdloddet hals.

DKB0325, DKB0760

0,25-0,75 24-20

1,5-2,5 16-14 B2519SR 2921109033

4-6 12-10 B4630SR 2921109046

s = afisoleringslængde

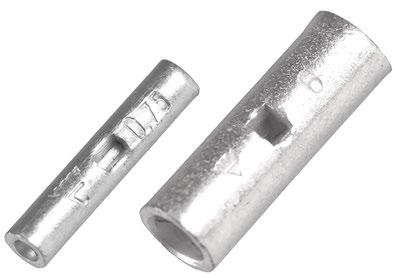

Pressemuffe 0,75 - 10 mm²

• Materiale: Cu 99,95%, fortinnet Cu/Sn.

• UL-godkendt (ej KS0,75)

0,75 (22)-18 KS0,75 2921114549

(18)-16 KS1,5 2921114552

(16)-14 KS2,5 2921114565

4 12 KS4 2921114578

6 10 KS6 2921114581

s = afisoleringslængde

DKB0760

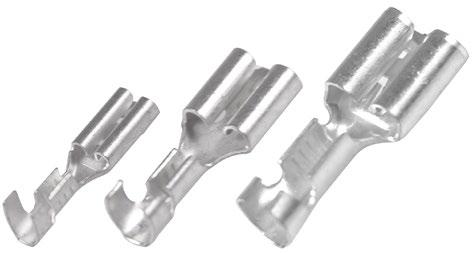

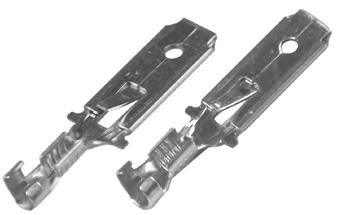

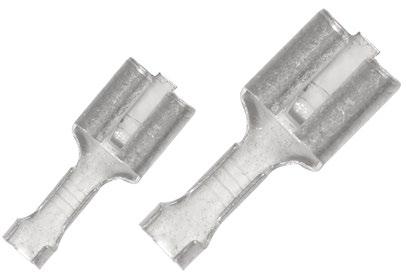

Spademuffe, rullet model 0,5 - 6 mm²

• Materiale: messing, fortinnet Cu/Sn.

mm² Type nr.

0,5-1 B1003FLS5 2921109211 6

0,5-1 B1003FLS8 2921109224 5

2921109321

0,75-1,5 B1505FLS8-1 2921109334 6,4 16

0,75-1,5 B1507FLS1 2921109347 7,6 19

B2505FLS5 2921109389

1,5-2,5 B2505FLS8 2921109392 6 16 0,4 8

1,5-2,5 B2507FLS1 2921109415 7,6 19 0,4

4-6 B4607FLS1 2921109457 7,6 19

t= materialetykkelse, s = afisoleringslængde

Spademuffe med tap, rullet model 0,5 - 6 mm²

• Materiale: messing, fortinnet Cu/Sn.

mm² Type nr. El-nummer e mm L t s For spadestik Værktøjs eksempel Stk./ pak

0,5-1,5 B1507FLSN 2921109473 7,5 19,2 0,4 7

1,5-2,5 B2507FLSN 2921109486 7,5 19 0,4 8 6,3x0,8

4-6 B4607FLSN 2921109499 7,5 19 0,4 9 6,3x0,8

t= materialetykkelse, s = afisoleringslængde

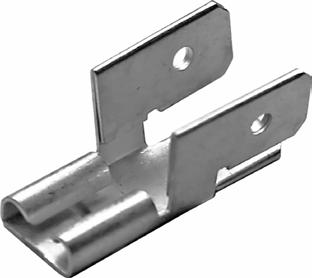

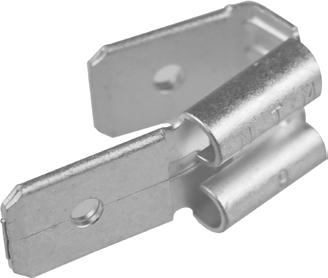

Spademuffe med forgrening, rullet model 0,5 - 2,5 mm²

• Materiale: messing, fortinnet Cu/Sn.

mm² Type nr.

0,5-1,5

t= materialetykkelse, s = afisoleringslængde

Spademuffe 90°, rullet model 0,5 - 1,5 mm²

• Materiale: messing, fortinnet Cu/Sn.

t= materialetykkelse, s = afisoleringslængde

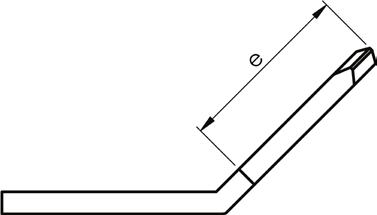

Spademuffe vinklet, rullet model 0,5 - 1 mm²

• Materiale: messing, fortinnet Cu/Sn. mm² Type

t= materialetykkelse, s = afisoleringslængde

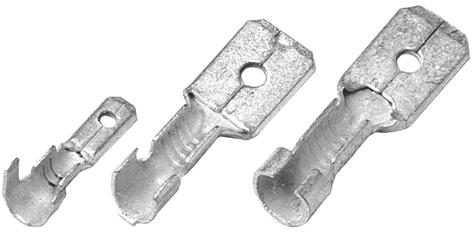

Spadestik 0,5 - 2,5 mm²

• Materiale: messing, fortinnet Cu/Sn.

mm² Type nr.

0,5-1 B1003H 2921109787 5,6

0,5-1,5 B1507H 2921109800 8

B2507H 2921109813

s = afisoleringslængde

Spadestik med tap 0,5 - 6 mm²

• Materiale: messing, fortinnet Cu/Sn.

mm² Type nr.

0,5-1,0

2921109541

B4607HN 2921109554

s = afisoleringslængde

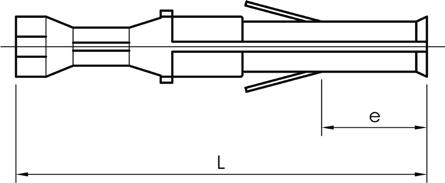

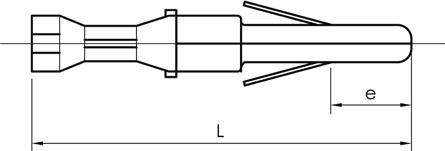

Rundt forlængerstik og rundstiftmuffe 0,2 - 1,5 mm²

• Materiale: messing, fortinnet Cu/Sn.

mm² Type nr. El-nummer e mm L s Stik Ø Værktøjs eksempel Stk./ pak

0,2-0,5 B0502HA 2921109839 5,5 21 7 2

0,5-1,5 B1502HA 2921109855 5,5 21 8 2

0,2-0,5 B0502HO 2921109884 5,5 21 7 DRB0115 100

0,5-1,5 B1502HO 2921109907 5,5 21 8

s = afisoleringslængde

DRB0115 100

Spadestik med 1 han

• Materiale: messing, fortinnet Cu/Sn.

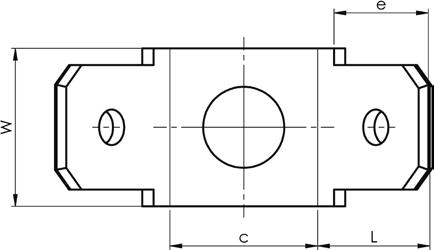

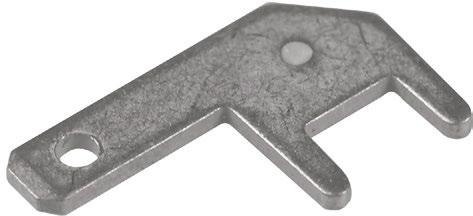

Spadestik med 2 hanner

• Materiale: messing, fortinnet Cu/Sn.

Spadestik med 3 hanner

• Materiale: messing, fortinnet Cu/Sn.

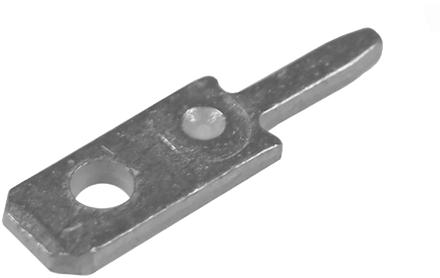

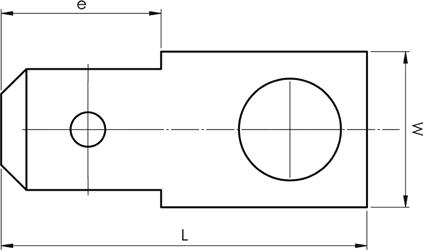

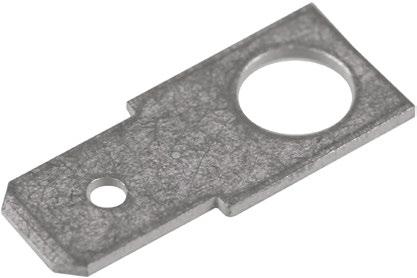

Kontaktben

• Materiale: messing, fortinnet Cu/Sn.

Ø = Huldiameter

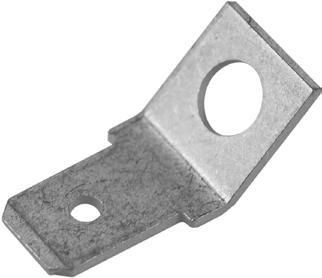

Kontaktben 45°

• Materiale: messing, fortinnet Cu/Sn.

Ø = Huldiameter

Kontaktben 90°

• Materiale: messing, fortinnet Cu/Sn.

Ø = Huldiameter

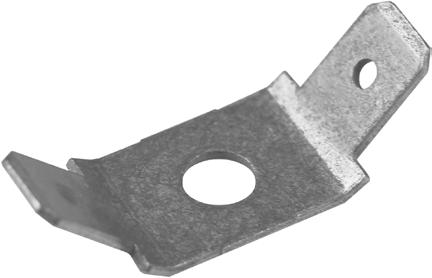

Kontaktben 2 x 45°

• Materiale: messing, fortinnet Cu/Sn.

Ø = Huldiameter

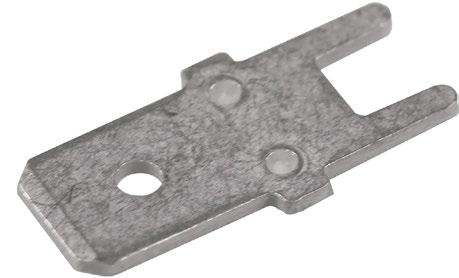

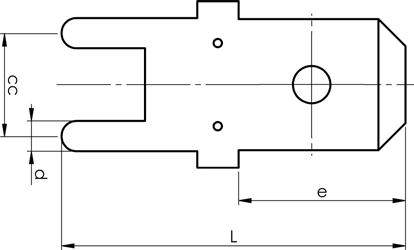

Spadestik for lodning med 2 loddehoveder

• Materiale: messing, fortinnet Cu/Sn.

Spadestik for lodning med 2 loddehoveder, 90°

• Materiale: messing, fortinnet Cu/Sn.

Spadestik for lodning med 1 loddehoved

• Materiale: messing, fortinnet Cu/Sn.

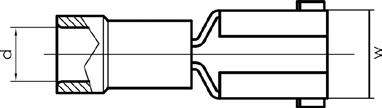

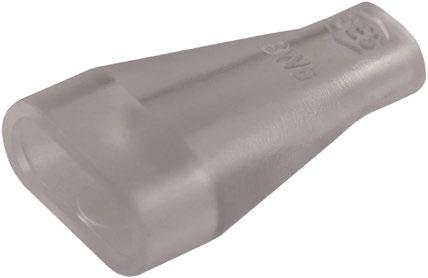

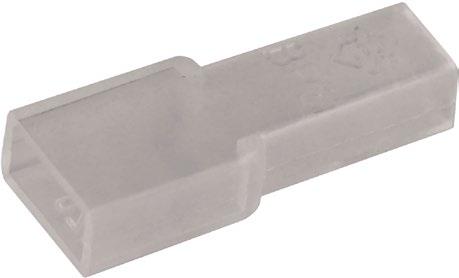

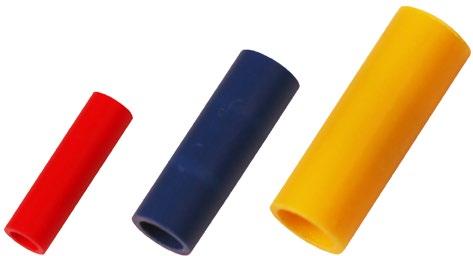

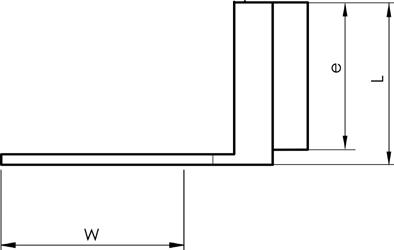

Isoleringsmuffe ISO1003FL1

• Anvendes sammen med lige spademuffetilslutninger.

Type nr. El-nummer W mm L For spadestik

Isoleringsmuffe ISO1005FL1

• Anvedes sammen med lige spademuffetilslutninger.

° C (min. - maks.)

Max kabel Ø Isoleringsmateriale Stk./ pak

Type nr. El-nummer W mm L For spadestik

° C (min. - maks.) Max kabel Ø Isoleringsmateriale Stk./ pak ISO1005FL1 2921110475 7,6 21 4,8

Isoleringsmuffe ISO1507HBW6

• Anvendes sammen med lige spademuffetilslutninger.

Type nr. El-nummer W mm L For spadestik

° C (min. - maks.)

Max kabel Ø Isoleringsmateriale Stk./ pak ISO1507HBW6 2921110543 11 23 6,3 -25 +75 3,6 PVC 100

Isoleringsmuffe ISO1507FLS

• Anvendes sammen med lige spademuffetilslutninger.

Isoleringsmuffe ISO2507FLS1

• Anvendes sammen med lige spademuffetilslutninger.

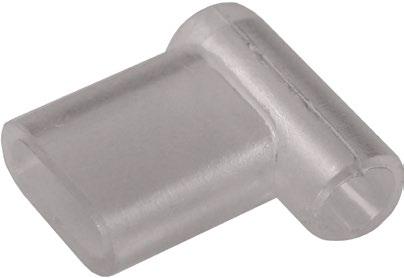

Isoleringsmuffe ISO1507FLB

• Anvendes sammen med vinklede spademuffetilslutninger 90°.

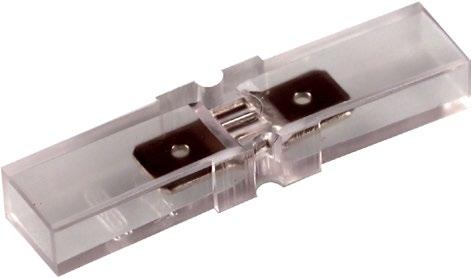

Koblingsblokke for spademuffer 1,5 - 6 mm²

• Anvendes sammen med spademuffer og spadestik 1,5-6 mm² med tap.

• Materiale: transparent nylon.

• Maks. spænding 250 V.

Koblingsblok for rundt forlængerstik og rundstiftmuffer

• Anvendes sammen med rund forlængermuffe og rundt forlængerstik 0,2-1,5 mm².

• Materiale: polyamid, transparent

• Maks. driftsspænding 250 V.

• Maks. strømstyrke 20 A.

• Temperaturområde -20° C til +105°C.

• Testet mod gennemslag 1 min. ved maks. 1.500 V AC.

0,2 - 1,5 mm²

Koblingsblok for spademuffer - 400V/18A

• Andvendes sammen med spademuffer.

• Materiale: PVC, transparent.

• Maks. spænding 400 V.

• Maks. strømstyrke 18 A.

Sortimentskasse - Uisolerede forbindelser

PL701

Sortimentskasse tilpasset til elinstallatører og serviceværksteder.

Tekniske data:

• Kasse i LDPE/TP

• 19 rum (+ 10 tomme rum)

• 700 stk. uisolerede kabelsko og pressemuffer 0,75-10 mm²

• Presseværktøj DKB0325

• Presseværktøj GWB4099 Miniforce

• Afisoleringstang SCT001

Pressegeometri

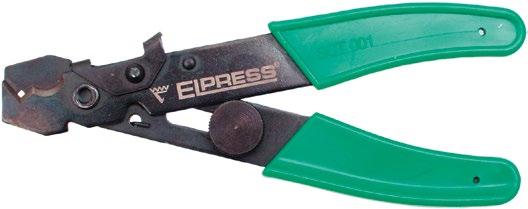

Tekniske data:

• Produceret høj-kvalitetsstål med semi-soft håndtag

• Tydeligt afmærkede presselejer

• Tængerne har ikke en spærrefunktion

• Klipper til og med 6 mm²

• Afisolerer til og med 6 mm²

• Klipper skruer M2,5-M5

T52

Særlige kendetegn:

• Rullepresser uisolerede forbindelser 0,5 - 6 mm²

• Grønne håndtag

Pressegeometrier

T51

Særlige kendetegn:

• Kontaktpresser isolerede forbindelser 0,5 - 6 mm² og rullepresser uisolerede forbindelser 0,5 - 2,5 mm²

• Gule håndtag

Pressegeometrier

T50

Særlige kendetegn:

• Kontaktpresser isolerede forbindelser 0,5 - 6 mm² og knoppresser uisolerede forbindelser 1,5 - 6 mm²

• Røde håndtag

Værktøj til uisolerede forbindelser 0,15 - 6 mm² med målecertifikat

Tekniske data:

• Tydeligt afmærkede presselejer

• Kan justeres i tilfælde af forandringer p.g.a. lang tids brug

• Testet med Elpress forbindelser efter krav i henhold til SEN og DIN

• Spærrefunktion, der garanterer en gennemførst presning

• Nødudløsning, hvis presningen skal afbrydes

• Unikt design, der gør værktøjet tyndt og smidigt

• Minimal muskelstyrke kræves for tilstrækkelig presning

• Kan klare mindst 50.000 presninger

• Leveres med certifikat for let kvalitetsopfølgning

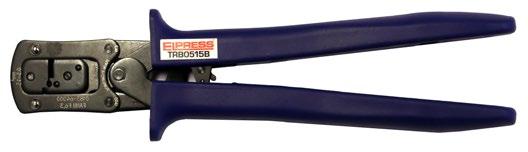

TRB0515B

Pressegeometri

Pressegeometri

Pressegeometri

Pressetang til rullepresning af spademuffe B1507FLSB8.

• Uden kalibreringscertifikat

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

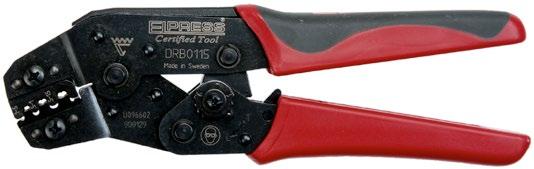

DRB0115

Testet og certificeret mekanisk håndtang til rullepresning af uisolerede fladstiftkabelsko, runde forlængerstik og runde forlængermuffe 0,15-1,5 mm². Til presning af B1507FLS1, B1507FLSH anvendes GRB0560.

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

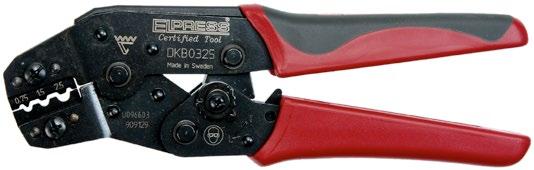

DKB0325

Testet og certificeret mekanisk håndtang til knoppresning af Cu-forbindelser 0,25-2,5 mm².

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

0,25-2,5 24-14

Pressegeometri

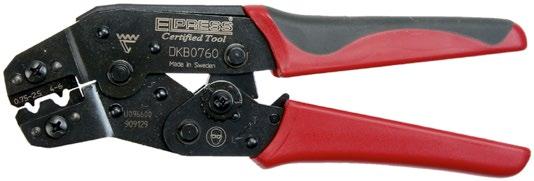

DKB0760

Testet og certificeret mekanisk håndtang til knoppresning af Cu-forbindelser 0,75-6 mm².

Pressegeometri

Tekniske data:

• Spærrefunktion, som garanterer en gennemført presning

• Nødudløsning, hvis som garanterer en gennemført presning skal afbrydes

• Tydeligt afmærkede presselejer

• Kan justeres i tilfælde af forandringer p.g.a. lang tids brug

• Testet med Elpress-forbindelser

• Unik mekanisme, der reducerer den maksimale håndtagskraft fra 450 N helt ned til 250 N (model C)

• Ergonomisk håndtag, der passer til alle

• Maksimerer kvaliteten af arbejdet

• Mindsker risikoen for arbejdsskader

• Let og slankt design uden at gå på kompromis med holdbarheden

• Model C har ekstra lange håndtag til brug af tohåndsgreb

• Kan klare mindst 80.000 presninger

• Leveres med certifikat for let kvalitetsopfølgning

GRB0560L og GRB0560LC

Testede og certificerede mekaniske Miniforce-håndtænger til symmetrisk rullepresning af uisolerede forbindelser 0,5-6 mm². Tængerne er af typen L, som er udstyret med tre udskiftelige lokatorer til forskellige typer kabelsko (se tabel). Type LC har lange håndtag.

Særlige kendetegn:

• Leveres i praktisk plastkasse

• Lokator, der fastholder kabelsko i rette position ved presning og udstyrer dig med en ”ekstra hånd”, der letter arbejdet i f.eks. trange forhold

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde

0,5-6 20-10 GRB0560L 2997200144 Rullepresning 0,935 203 76

0,5-6 20-10 GRB0560LC 2997200131 Rullepresning 0,994 256 80

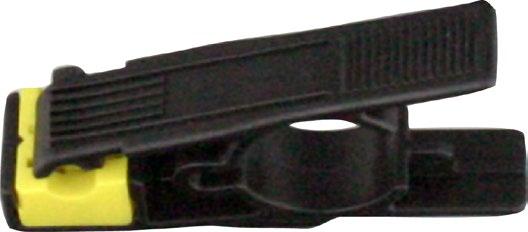

Lokator Mærkning

A 1.

GRB0560-lokator

B1507FLS1

B1507FLSN

2. B2507FLS1

B2507FLSN

3. B4607FLSN

B4607FLS1

C 1. B1507H

2. B2507HN

3. B4607HN

E 1. B1505FLS (5 el 8) -1

2. B2505FLS (5 el 8) -1

Pressegeometri

Pressegeometri

Pressegeometri

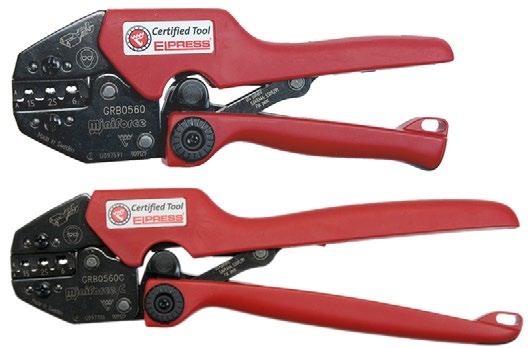

GRB0560 og GRB0560C

Testede og certificerede mekaniske Miniforce-håndtænger til symmetrisk rullepresning af uisolerede forbindelser 0,5-6 mm².

mm²

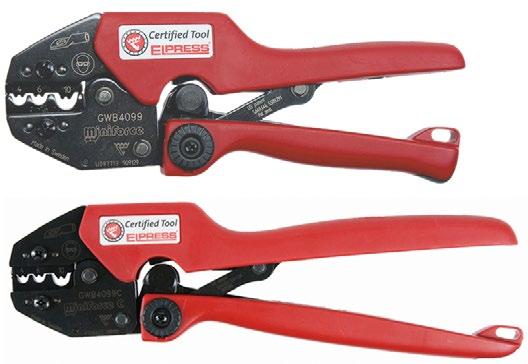

GWB4099 og GWB4099C

Testede og certificerede mekaniske Miniforce-håndtænger til W-presning af uisolerede ring-, gaffel- og stiftkabelsko, samt rørkabelsko og pressemuffer af typen KR og KS 4-10 mm².

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde

12-8

12-8

GWB4010 og GWB4010C

Testede og certificerede mekanisk Miniforce-håndtænger til W-presning af uisolerede ring-, gaffel- og stiftkabelsko samt rørkabelsko og samlemuffer af typen KR/KRT og KS/KST 4-10 mm².

mm² AWG Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde 4-10 12-8 GWB4010 2997200047 W-presning 0,543 256 80 4-10 12-8 GWB4010C 2997200034 W-presning 0,595 256 80

Batteridrevet presseværktøj til isolerede forbindelser 0,5 - 6 mm², uisolerede forbindelser 0,25 - 10 mm², samt terminalrør 0,5 - 50 mm²

Tekniske data:

• Li-ion-batteri (10,8 V og 2 Ah), ladetid ca. 40 min.

• Meget god i trange forhold, og ergonomisk.

• Værktøj til service og installation.

• Hurtigt presseforløb på 2 - 4 sek.

• Ca. 230 pres/batteriopladning.

• Bakker til værktøjet sælges separat.

PVL130P - Elpress Mini

- Elpress MINI

Elpress miniværktøj i slankt design med et højtydende Li-ion-batteri, som effektiviserer arbejdet på grund af forbedret batterikapacitet. Pressekraft maks. 13 kN. Et Li-ion batteri og oplader medfølger.

Tekniske data:

• Enhåndsbetjening gør det nemt at styre alle værktøjets funktioner

• Kraftigt pressehoved giver lang levetid

• Optimal presning takket være parallelgående bakker

• Den lave vægt gør værktøjet nemt at arbejde med

• Højtydende 12 V Li-Ion-batteri - med indikator for opladningsstatus

• Åbent hoved, roterbart

• Anvendes nemt og bekvemt med én hånd på grund af det ergonomiske tokomponent-greb med blød belægning, der sikrer høj komfort

• Bakkerne returnerer automatisk efter endt presning

mm² (Cu) AWG (Cu) Type nr.

El-nummer Nettovægt (kg) Længde mm Bredde Højde Note

PVL130P

PVL130P, kuffert, batteri og oplader.

PVL130S - Elpress Mini

-

Elpress miniværktøj med intuitiv PowerSense-funktion kombinerer fordelene ved manuelle presseværktøjer og fordelene ved batteridrevne hydrauliske presseværktøjer.

Pressekraft maks. 15 kN. Et Li-Ion batteri og oplader medfølger.

Tekniske data:

• Enhåndsbetjening gør det nemt at styre alle værktøjets funktioner

• Elektronisk styring med spærrefunktion og overvågning af, at kæberne lukker helt sammen

• Sikkerhedsøsken anvendes som faldsikring udendørs

• Motorbeskyttelse garanterer sikkerheden ved overbelastning

• Meget lav vægt og kort pressetid sikrer maksimal effektivitet

• Kraftfuld drivteknik gør presningen nemmere

• Højtydende 12 V Li-Ion-batteri - med indikator for opladningsstatus

• LED-arbejdsbelysning

• Bakkepar SA0760 leveres sammen med værktøjet

mm² (Cu) AWG (Cu) Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde Note

0,25-50 24-1/0 PVL130S 2997202841 1,5 58 92 250 Oplader: 230VAC

Pressebakker til PVL130P og PVL130S

mm² (Cu) AWG (Cu) Type nr. El-nummer Pressegeometri Nettovægt (kg) Applikation

0,5-6 20-10 SA0760 2997208146 Oval 0,05 Isolerede forbindelser

0,25-2,5 22-14 KB0325 2997208159 Rullepresning 0,039 Uisolerede forbindelser 4-10 12-8 WB4099 2997208162 W-presning 0,05 Uisolerede forbindelser

0,5-6 20-10 RB0560 2997208175 Rullepresning 0,05 Uisolerede forbindelser

0,5-6 20-10 EB0560 2997208188 Trapez 0,057 Terminalrør 4-10 12-8 EB4010 2997208191 Trapez 0,05 Terminalrør 10-25 6-4 EB1025 2997208201 Trapez 0,05 Terminalrør 35-50 2-0 EB3550 2997208214 Trapez 0,05 Terminalrør

PVL130S

Elpress MINI

Elpress Mobile - Værktøj med udskiftelige bakker

Elpress Mobile, kun ramme

Elpress Mobile + bakkerne OAA0525 og OEB0210

Elpress Mobile + bakker OMS45 og OCC1113

Professionelt kontaktpresningsværktøj med udskiftelige bakker til installatøren eller serviceteknikeren.

Tekniske data:

• Pålideligt, økonomisk og ergonomisk værktøj.

• Parallel pressebevægelse med en pressekraft på 10 kN, testet for 20.000 krymp.

• Hurtig og nem udskiftning af pressebakker.

• Pressebakkerne skal altid benyttes parvis og opbevares i den tilpassede holder.

• Bredt udvalg af bakker giver dig mulighed for at bruge en værktøjsramme til 19 forskellige krympeapplikationer.

Elpress Mobile

Mobile-håndtang (kun værktøjsramme). Bakker sælges separat.

(Cu) AWG/MCM (Cu) Type nr. El-nummer Nettovægt (kg) Længde mm Bredde

Mobile Installation

Mobile-håndtang med to udskiftelige bakker:

• OAA0525 til kontaktpresning af isolerede forbindelser 0,5 - 2,5 mm².

• OEB0210 til kontaktpresning af terminalrør 0,25 - 10 mm².

• Tangen leveres med ovenstående bakker i blisteremballage.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde MOBILE INSTALLATION 2997202508 0,695 234 64

Mobile DataCom

Mobile-håndtang med to udskiftelige bakker:

• OMP45 til kontaktpresning af modular stik, RJ45 kontakter.

• OCC1113 til kontaktpresning af koaxialkontakter RG58, RG59, RG62 og RG71.

• Tangen leveres med ovenstående bakker i blisteremballage.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde

MOBILE DATA/COM 2997202498 0,667 234 64

Elpress Mobile + bakkerne OMS4, OMS3 og OMSL

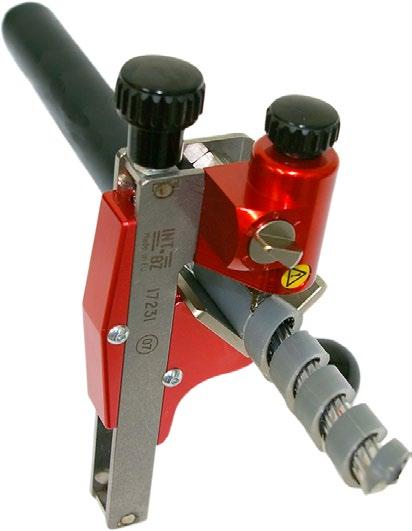

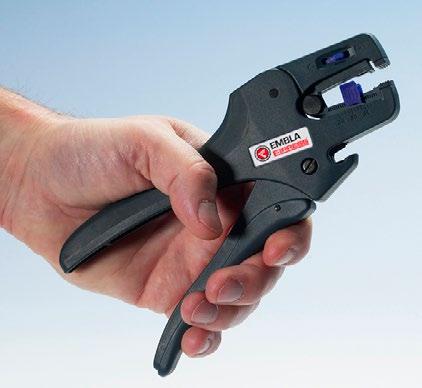

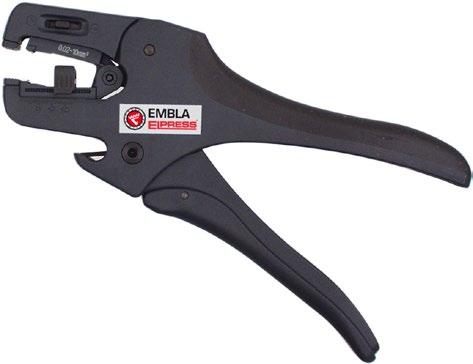

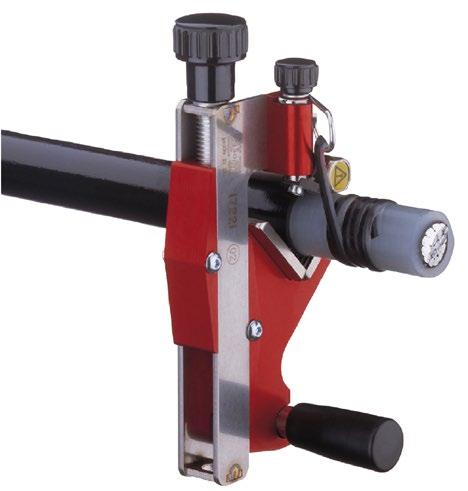

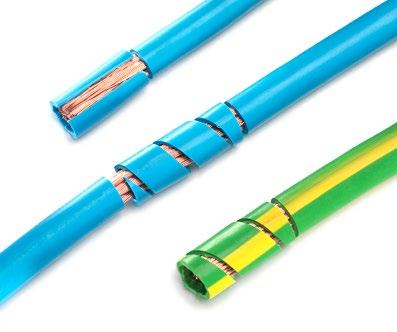

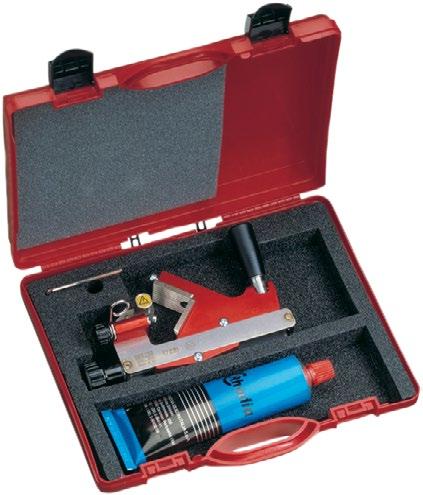

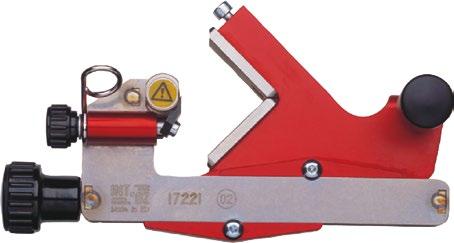

Afisoleringsværktøj LOKE

Mobile Solar Kit

Mobile-håndtang med tre udskiftelige bakker, samt afisoleringsværktøj LOKE til afisolering af solpanelkabel med ekstra tyk isolering:

• OMS4, rullepresning af kontakter med stift Ø 4 mm, 2,5 - 6,0 mm².

• OMS3, firkantpresning af kontakter med stift Ø 3 mm, 2,5 - 6,0 mm².

• OMSL, firkantpresning af kontakter Ø 2,5 - 6,0 mm².

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde

MOBILE SOLAR 2997202401 0,772 234 64

Mobile Box

Opbevaringskasse til Mobile med plads til værktøjet samt 5-6 tilhørende bakker. Værktøj og bakker sælges separat.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

MOBILE BOX 2997202744 0,32 246 218 57

Yderligere

bakker til Elpress Mobile

Alle bakker har samme enkle og hurtige indsætning i værktøjsrammen. Bakkerne holdes parvis sammen og leveres i en kassette, der kan bygges sammen med andre kassetter.

OAA0160

Isolerede forbindelser 0,1-6 mm². El-nummer 2997202553

OPB0140

Power konnekter

0,1-4 mm². El-nummer 2997202676

OWB4099

Uisolerede forbindelser 4-10 mm². El-nummer 2997202618

OEB0210

Terminalrør 0,25-10 mm². El-nummer 2997202540

ORB0110

Rulleforbindelser

0,1-1,0 mm². El-nummer 2997202692

OFO5432

ST, SC, SMA, SMB, SFR fiber optik. El-nummer 2997202634

OMS4

Rullepresning af kontakter med stift Ø 4 mm, 2,5-6,0 mm². El-nummer 2997202443

OAA0525

Isolerede forbindelser 0,5-2,5 mm². El-nummer 2997202566

OPB6099

Power konnekter 6-10 mm².

El-nummer 2997202689

OKB0725

Uisolerede forbindelser 0,75-2,5 mm²

El-nummer 2997202595

OEB1625

Terminalrør 16-25 mm². El-nummer 2997202702

ORB0560

Rulleforbindelser

0,5-6 mm². El-nummer 2997202663

OSW0360

Pressemuffer med varmekrympisolering 0,3-0,75 mm2 & 4-6 mm2 El-nummer 2997202427

OCC0908

RG174-179 BNC-TNC. El-nummer 2997202621

OMSL

Firkantspresning af kontakter 2,5-6,0 mm² El-nummer 2997202469

OKB0560

Uisolerede forbindelser 0,5-6 mm². El-nummer 2997202647

OEB3550

Terminalrør 35-50 mm². El-nummer 2997202715

OMP45

Modular stik RJ45 8/8. El-nummer 2997202650

OSW0525

Pressemuffer med varmekrympisolering 0,5-2,5 mm2 El-nummer 2997202430

OCC1113

RG58-59-62-71 BNC-TNC El-nummer 2997202582

OMP11

Modular stik RJ11 6/6, 6/4, 6/2. El-nummer 2997202579

OCC4755

CATV, RG6 og 59 BNC-TNC. El-nummer 2997202605

Generel information om Cu-forbindelser

System Elpress

System Elpress består af forbindelser og presseværktøj, som er tilpassede og testede sammen for at give en forbindelse jævnfør normerne. Dette er for at du som bruger skal føle dig tryg, når du anvender vores system samt at en sikker forbindelse opnås ved den rette håndtering af vores produkter. Ved at anvende Elpress Cu-forbindelser sammen med et af Elpress’ pressesystemer opnår man en forbindelse, der er testet i henhold til kravene i IEC 61238:1.

IEC, https://www.iec.ch/ Cu-forbindelser

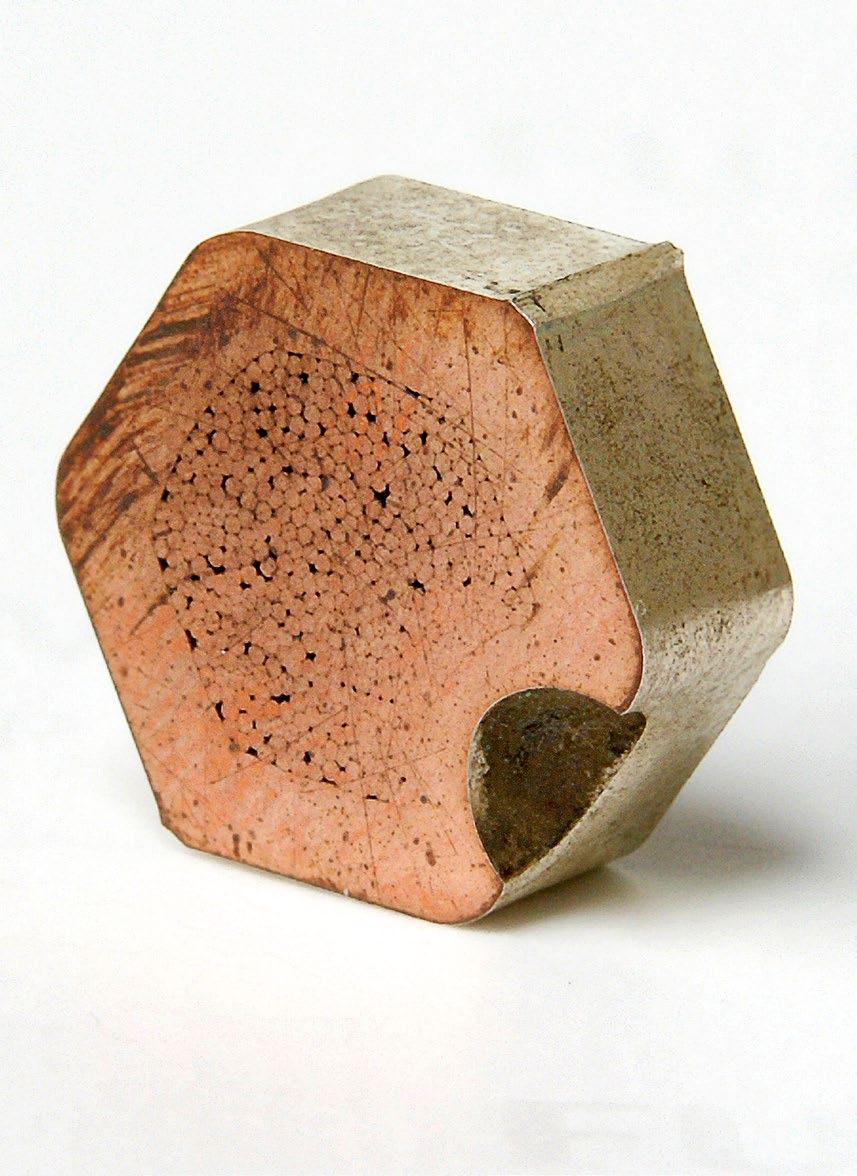

Elpress’ kobberforbindelser er fremstillet af rent kobber 99,95. Vi fremstiller rørkabelsko type KR/KRF/KRFN/KRFS, muffer type KS/KSF/ til fåtrådige ledere (i.h.t. IEC 60228 klasse 2) og mangetrådige ledere (i.h.t.IEC 60228 klasse 5), C-muffer, fortrinsvis til afgrening af Cu-liner, samt mange kundetilpassede produkter efter ønske. Til mangetrådige og fåtrådige Cu-ledere anvendes kabelsko type KR/KRF/KRFN/KRFS og pressemuffer type KS/KSF. Kabelsko type KRD/KRT og pressemuffer type KSD/KST anvendes til fåtrådige Cu-ledere til og med 500 mm². Kabelsko type KR/KRF/KRFN/KRFS/KRD/ KRT er beregnet til maksimalt 47 kV og anvendes hovedsageligt i forbindelse med tilslutning til skinner og apparatudtag af kobber, mens pressemuffer type KS/KSF/KSD/KST hovedsageligt anvendes ved samling af kobberledere i kabelmontage. De kan desuden benyttes til ligesamling af jordledninger. Med en afgreningsmuffe af typen C samler og afgrener man jordledninger, der benyttes ved lynaflederinstallationer og lignende.

UL-godkendte forbindelser

KR/KS, KRF/KSF, KRFS, KRT/KST er UL godkendt i.h.t. fil nr. E205350. UL-certificerede produkter bliver leveret med UL-mærkning på labelen, samt UL filnummer og/eller certificerings-kode til kontrol af en UL inspektør. Certifikatet kan downloades hos UL Product IQ.

DNV-godkendte forbindelser

Elpress KR/KS, KRF/KSF og KRT/KST forbindelser er i overensstemmelse med DNV’s regler for klassificering af fartøjer og Det Norske Veritas’ Offshore Standards. Forbindelserne er godkendte til installation på fartøjer og mobile ”offshore”-enheder.

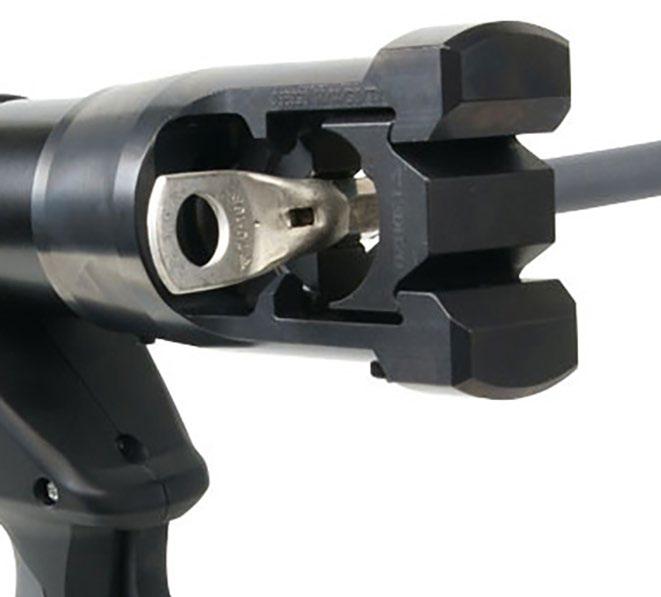

Antal presninger

Der er normalt en presning på op til 150 mm² og to eller tre presninger ved større arealer. Vær dog altid opmærksom på antal af presninger - se tabeller for pressebakker/-værktøj. Presningerne skal, hvor det er muligt, placeres ved siden af hinanden med en afstand på et par mm mellem hinanden. Overlapning er dog ind imellem uundgåelig.

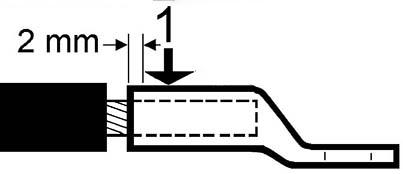

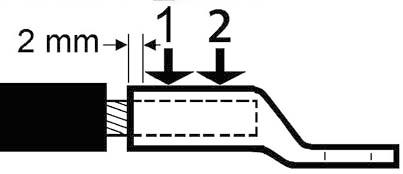

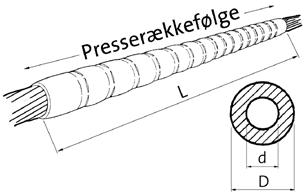

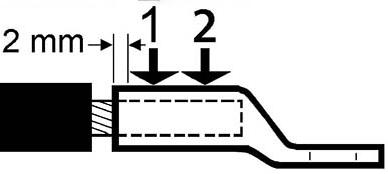

Presserækkefølge ved to presninger

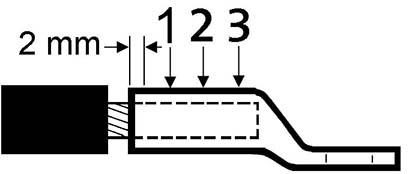

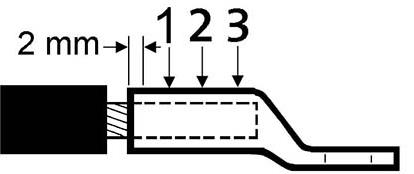

Presserækkefølgen ved tre presninger

Mærkning af Cu-forbindelser

Elpress mærkningssystem for kobberforbindelser viser logo, lederareal og typenummer for pressebakkerne. Dette system giver mulighed for inspektion af, at det rigtige værktøj er blevet anvendt ved kontaktpresningen, da pressebakkens nummer automatisk bliver præget i forbindelsen ved presning.

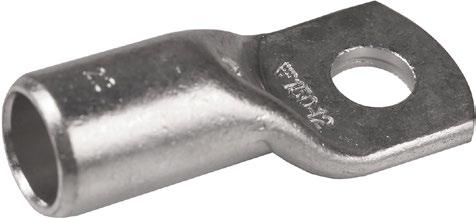

Mærkning rørkabelsko

25 (står på halsen)

Typenr. for pressebakker (Elpress-logo) 150 12 F (står på lasken)

150 = Cu-leder i mm²

12 = Hulstørrelse

F = KRF

Mærkning af samlemuffer (Elpress-logo)

Typenr. for pressebakker

16 F (evt. skærmlederareal og jordtegn)

16 = Cu-ledere i mm²

F = KSF

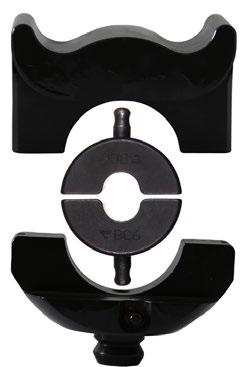

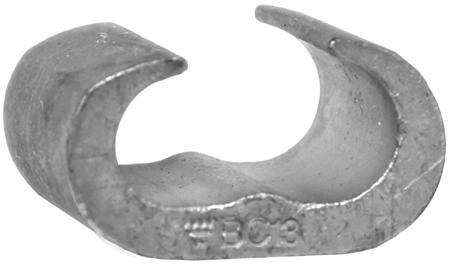

Mærkning af C-muffer (eksempel C70-95)

Områdemarkering (ene side)

25-120 / 140-190

min. - maks. (mm² pr. leder) / min. - maks. (samlet mm² i muffen)

Elpress-logo, Bakkenummer (anden side)

BCx, "x" svarer til bakkenummer

Skruehul i kabelskolasken ifølge

SS-ISO 273

Skruedimension

Huldiameter (Ø mm)

M3 3,2

M4 4,3

M5 5,3

M6 6,4

M8 8,4

M10 10,5

M12 13

M16 17

M20 21

M24 25

Skrue og skive

For møtrikker og skruer, af blankforzinket type med holdbarhedsstyrke 8.8, som anvendes til tilslutning af kabelsko med Cu- og Al-laske, gælder følgende:

• Anvend altid en momentnøgle for at være sikker på at det rette moment opnås. Sørg også for, at nøglen bliver kalibreret med jævne mellemrum i.h.t. leverandørens anvisninger.

• Anvend anbefalet moment i henhold til skrueleverandørens foreskifter.

• Anvend altid en hård planskive for at mindske friktionen mod anlægsfladens og hulkantstrykket, hårdhed min. HB200.

• Monter som på billedet.

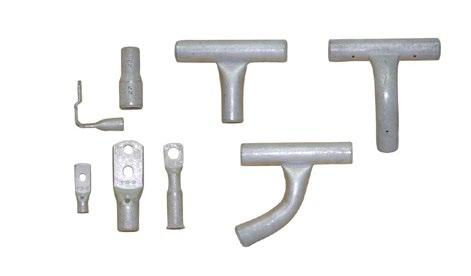

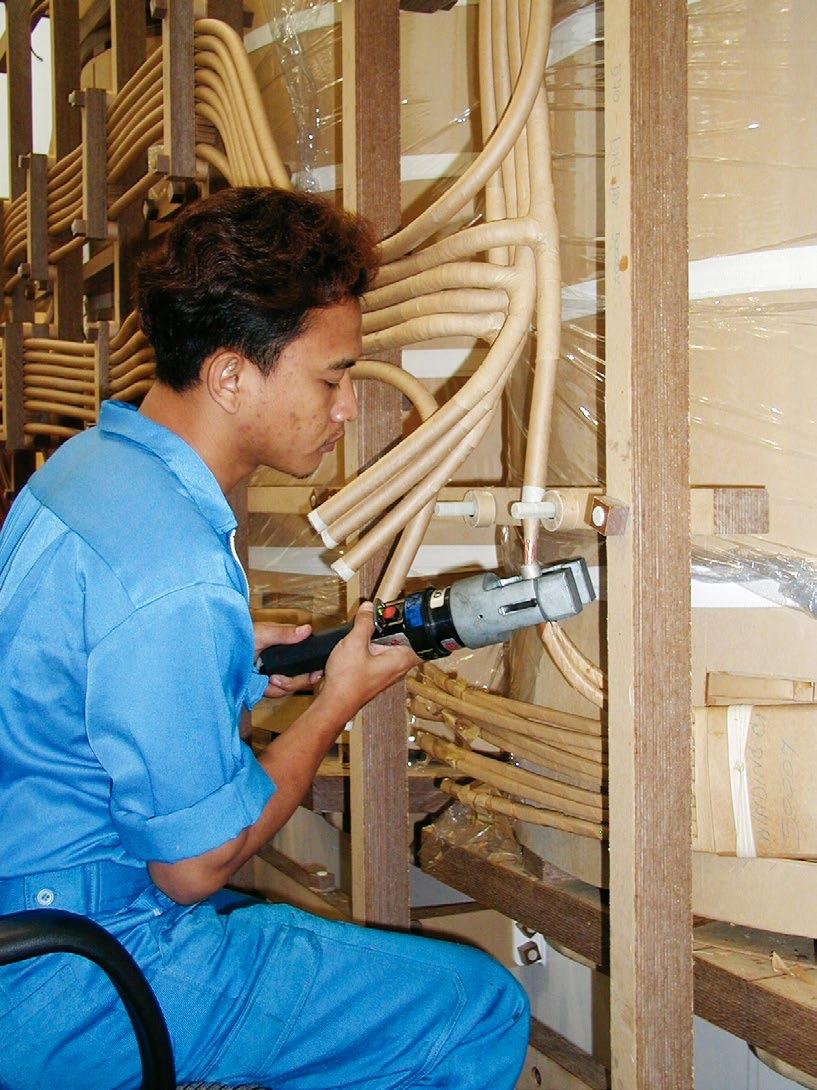

Kundetilpassede produkter

Kundetilpassede produkter er en vigtig del af vores arbejde. At løse problemer for kunden, og samtidigt fremstille produkterne med lønsomhed, er en speciel udfordring. På denne måde øger vi desuden vores viden om kundernes behov.

Disse anvendes eksempelvis i forbindelse med transformerfremstilling. Andre forbindelser inden for transformerproduktion er gennemføringsmuffer samt specielle kabelsko for omkoblere. Afslutningsvis kan siges, at alle forbindelser er designet med henblik på at man nemt kan sikre en forbindelse af høj kvalitet, selv i avancerede applikationer.

Rørkabelsko 0,75 - 10 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Til fåtrådige (klasse 2) og mangetrådige (klasse 5) Cu-ledere (i.h.t. IEC 60228).

• UL-godkendt (1,5 -10 mm²).

Eksempler på mærkning KR: 10 10 10 = mm² 10 = Bolthul for M10

0,75 (22)-18

0,75 (22)-18

1,5 (18)-16 KR1,5-3 2921113032 M3

1,5 (18)-16 KR1,5-4 2921113045 M4

1,5 (18)-16 KR1,5-5 2921113058 M5

2,5 (16)-14 KR2,5-3 2921113074 M3

2,5 (16)-14

2,5 (16)-14

(16)-14

M4

4 12 KR4-3 M3 8,5 3

4 12

4 12

t= materialetykkelse, s = afisoleringslængde

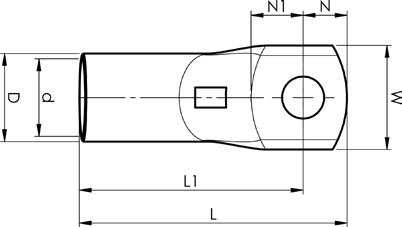

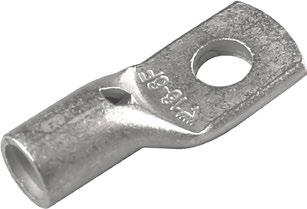

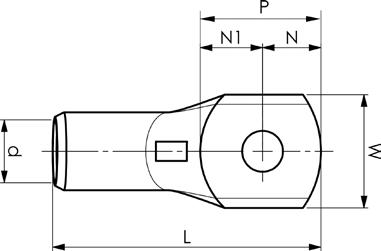

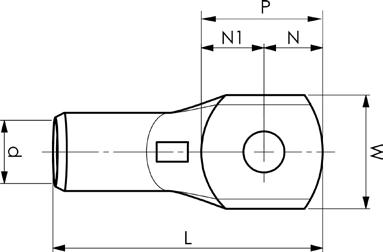

KRF Rørkabelsko 16 - 800 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Inspektionshul.

• Til fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• UL-godkendt (16-500 mm²), DNV-godkendt (16-400 mm²). Eksempler på mærkning KRF: 17 (halsen) Elpress logotype 70 10F (lasken) 17 = Bakkenr. 70 = mm² 10 = Bolthul for M10 F = Type KRF.

50 1/0

50

50 1/0 KRF50-12 2921113553 M12 21 11 14,5 12 13 25 53 3,4 19 PVL350, V600, DV1300, DV250 14,5 100

50 1/0 KRF50-16 2921113566 M16 27 11 14,5 15 16 31 59 2,7 19 PVL350, V600, DV1300, DV250 14,5 100

70 2/0 KRF70-6 2921113595 M6

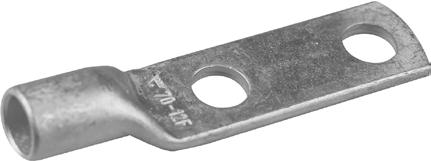

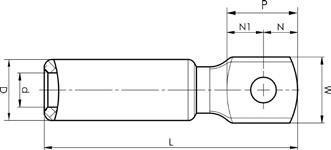

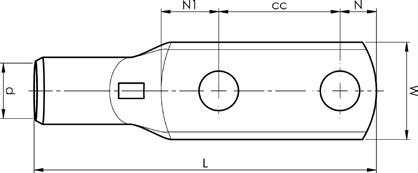

KRF Rørkabelsko

med to bolthuller, 35 - 400 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Inspektionshul.

• Til fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• UL-godkendt (35-400 mm²), DNV-godkendt (se note).

Eksempler på mærkning KRF: 17 (halsen) Elpress logotype 70 10F (lasken)

17 = Bakkenr. 70 = mm² 10 = bolthul for M10 F = Type KRF.

50 1/0

120

150

150

185

185

240

t= materialetykkelse, s = afisoleringslængde

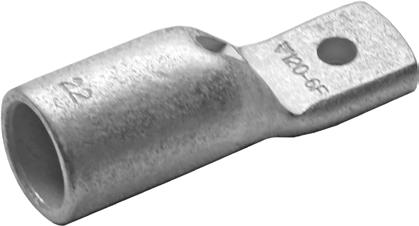

KRFS Rørkabelsko 50

- 400 mm² med smal

laske

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Inspektionshul.

• Til fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• Enkel at montere ved forskruning, der muliggør formontage.

• Laskens bredde er mindre eller lige så bred som halsen.

• UL-godkendt, DNV-godkendt.

Eksempler på mærkning KRFS: 17 (halsen) Elpress logotype 70 10F (lasken) 17 = Bakkenr. 70 = mm² 10 = Bolthul for M10 F = Type KRF

t= materialetykkelse, s = afisoleringslængde

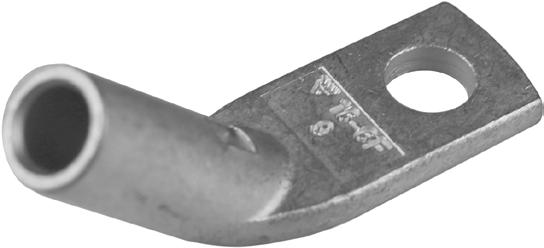

KRF Vinkelkabelsko

45°, 10 - 150 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Inspektionshul.

• Til fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• UL-godkendt (35-150 mm²). DNV-godkendt (16-150 mm²).

Eksempler på mærkning KRF: 17 (halsen) Elpress logotype 70 10F (pladen)

17 = Bakkenr. 70 = mm² 10 = Bolthul for M10 F = Type KRF

t= materialetykkelse, s = afisoleringslængde

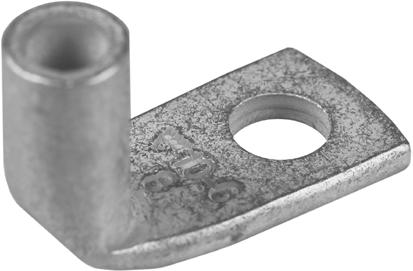

KRF Vinkelkabelsko 90°, 10 - 185 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Inspektionshul.

• For fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• UL-godkendt (35-150 mm²). DNV-godkendt (16-150 mm²).

Eksempler på mærkning KRF: 17 (halsen) Elpress logotype 70 10F (lasken)

17 = Bakkenr. 70 = mm² 10 = Bolthul for M10 F = type KRF

25 4

35 2

35 2

35 2

50 1/0

50 1/0

150

t= materialetykkelse, s = afisoleringslængde,

KRT Rørkabelsko 10 - 500 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Inspektionshul.

• For fåtrådige (klasse 2) Cu-ledere. (i.h.t. IEC 60228).

• UL-godkendt, DNV-godkendt (10-400 mm²).

Eksempler på mærkning KRT: 16 (halsen) Elpress logotype 70 10 (lasken)

16 = Bakkenr. 70 = mm² 10 = Bolthul for M10

KRD Rørkabelsko 16 - 1000 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Inspektionshul.

• For fåtrådige (klasse 2) Cu-ledere (i.h.t. IEC 60228).

Eksempler på mærkning KRD: 14 (halsen) Elpress logotype 70 10 (lasken) 14 = Bakkenr. 70 = mm² 10 = Bolthul for M10

t= materialetykkelse, s = afisoleringslængde

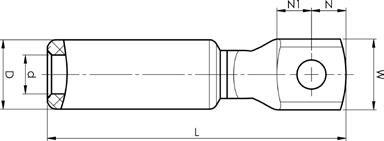

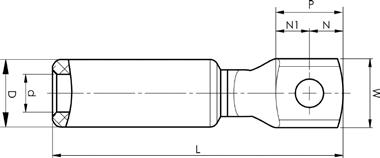

DIN Rørkabelsko 6 - 1000 mm²

• DIN rørkabelsko til flertrådige (klasse 5) og fåtrådige (klasse 2) Cu ledere.

• Materiale: Cu 99,9 %, fortinnet Cu/Sn.

• Mål i henhold til DIN 46235, antallet af presninger angives på kabelskoens hals.

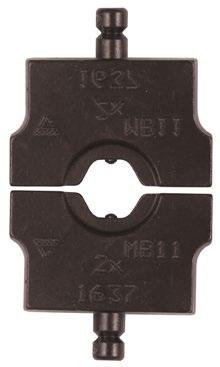

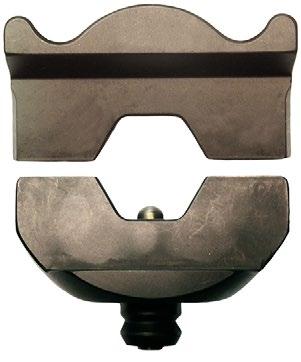

• Til presning af DIN 46235 rørkabelsko skal der anvendes pressebakker i henhold til DIN 48083.

Eks. på mærkning: 95 10 95 = mm² 10 = Bolthul for M10

25

25

50

50 KRDIN50-10 M10 22 10 14,5 13,5 13,5 27 65,5 3,9 28 V600, V1300

120 KRDIN120-12 M12

120

120 KRDIN120-20 M20

150 KRDIN150-10 M10

150 KRDIN150-12 M12

150

150

185 KRDIN185-10 M10

185

185

185

300

300

300

400

500

500

DIN 46234 pladekabelsko 10 - 185 mm²

• Materiale: Cu 99,9 %, fortinnet Cu/Sn.

• Mål i henhold til DIN 46234.

* Kontakt Elpress

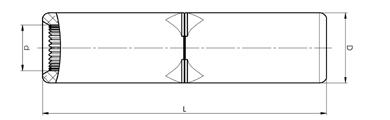

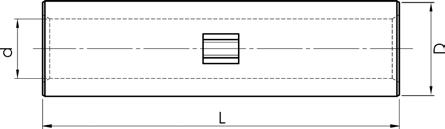

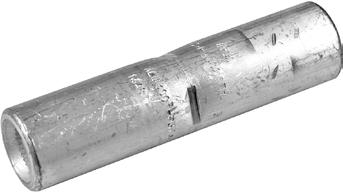

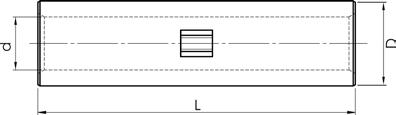

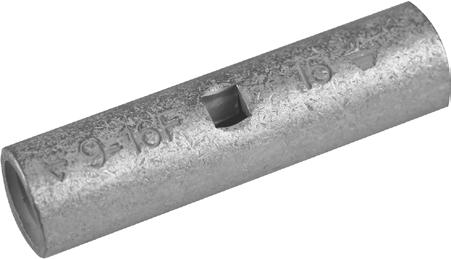

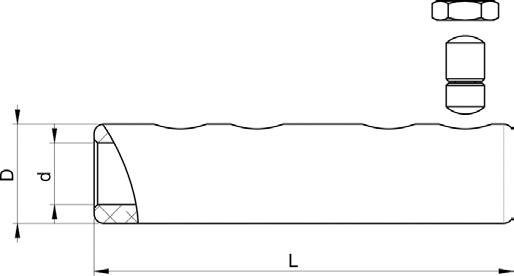

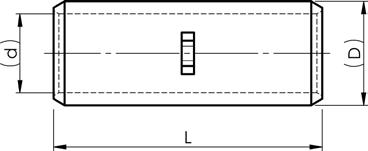

KS/KSF Pressemuffer 0,75 - 800 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Inspektionshul og indvendigt kabelstop.

• Til fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• UL-godkendt (10-500 mm²). DNV-godkendt (16-400 mm²).

Eksempler på mærkning: 20 95F (Elpress logotype er med på mærkningen) 20 = Bakkenr. 95 = mm² F = Type KSF 111 = skærm mm²

s = afisoleringslængde

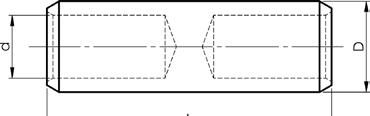

KS/KSF Pressemuffer med skillevæg 10 - 500 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Til fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• Med skillevæg for at forhindre olielækage.

• UL-godkendt (10-500 mm²). DNV-godkendt (16-400 mm²).

Eksempler på mærkning: 20 95F (Elpress logotype er med på mærkningen) 20 = Bakkenr. 95 = mm² F = Type KSF 111 = skærm mm²

s = afisoleringslængde

KST Pressemuffer 10 - 500 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• For fåtrådige (klasse 2) Cu-ledere (i.h.t. IEC 60228).

• Inspektionshul og indvendig kabelstop.

• UL-godkendt (10-500 mm²). DNV-godkendt (16-400 mm²).

Eksempler på mærkning: 16 70 (Elpress logotype er med på mærkningen) 16 = Bakkenr. 70 = mm² mm² (Cu) Type nr. El-nummer d mm D L s Værktøjs eksempel Stk./ pak Bakke nr.

10 KST10 2921116576 4,5 7 30 15 ES2258, PVL350, V600, V1300 100 7 16 KST16 2921116589 5,5 8,5 35 17 EL2258, PVL350, V600, V1300 100 8,5 25 KST25 2921116592 7 10 40 20 EL2258, PVL350, V600, V1300 100 10 35 KST35 2921116602 8,5 12 45 22 PVL350, V600, V1300, V250 100 12 50 KST50 2921116615 10 14 50 25 PVL350, V600, V1300, V250 50 14 70 KST70 2921116628 12 16 55 27 PVL350, V600, V1300, V250 50 16 95 KST95 2921116631 13,5 18 60 30 V600, V1300, V250

18 120 KST120 2921116644 15 19 60 30 V600, V1300, V250

19 150 KST150 2921116657 17 22 65 32 V600, V1300, V250

22 185 KST185 2921116660 19 24 75 37 V600, V1300, V250

24 240 KST240 2921116673 21 26 85 42 V600, V1300, V250

26 300 KST300 2921116686 24 30 90 45 V1300, V250

30 400 KST400 2921116699 26 32 90 45 V1300, V250

500 KST500 31 40 135 68 V250, V1470 5 40 s = afisoleringslængde

KSD

Pressemuffer

16 - 1000 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• For fåtrådige (klasse 2) Cu-ledere (i.h.t. IEC 60228).

• Inspektionshul og indvendig kabelstop.

Eksempler på mærkning: 16 95 (Elpress logotype er med på mærkningen)

16 = Bakkenr. 95 = mm²

KSD16 5,4

KSD25 6,7

KSD35 8 11

KSD50 9,5

KSD70 11,3

KSD120

V600, V1300, PVL350, V250

V600, V1300, PVL350, V250

V1300, PVL350, V250

V600, V1300, PVL350, V250

V1300,

V1300, PVL350, V250

KSxP Parallelsamlemuffer til ledere 0,5 - 6,75 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Til fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

s = afisoleringslængde

KSxP Parallelsamlemuffer til ledere 10 - 630 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Til fåtrådige (klasse 2), mangetrådige (klasse 5) og multitrådige (klasse 6) Cu-ledere (i.h.t. IEC 60228). For mange- og multitrådede Cu-ledere anbefales kontaktpresning med DUAL-systemet.

7-12 KS10P 2921114921 5 8 11

V600, DV1300, DV250 8

12,5-18,5 KS16P 2921114934 6 9 12 PVL350, V600, DV1300, DV250 9

20-31 KS25P 2921114947 8 11 14

31-41 KS35P 2921114950 9 13 16

45-56 KS50P 2921114963 11 14,5 18

13

V600, DV1300, DV250 11

V600, DV1300, DV250 13

V600, DV1300, DV250 14,5

V600, DV1300, DV250

CUT Pressemuffer til massive ledere 6 - 16 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Til massive ledere (iht. IEC 60228 klasse 1).

s = afisoleringslængde Elpress-logotype er med på mærkningen

DIN 46230 stiftkabelsko 10 - 95 mm²

• Materiale: Cu 99,95 %, fortinnet Cu/Sn.

• Dimensioner i henhold til DIN 46230.

25 B25SR 2921124348 6,8 7 34 15

B35SR 2921124351 8 8,7 41 20 V600, V1300, V250 12

50 B50SR 2921124364 9,5 9,8 45 20 V600, V1300, V250 14,5

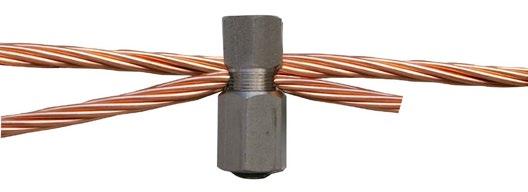

C-muffer 6 - 300 mm²

• Materiale: Cu 99,95 %. Fortinnede muffer (undtagen C95-120, C150-185, C240-300 og C23, som ikke er fortinnede).

• Til samling og afgrening af jordlinjer og andre typer af potentialudjævningsapplikationer.

I visse tilfælde kræves der 2 eller 3 presninger.

• Unik patenteret løsning baseret på tidligere patenteret løsning til afgreningsmuffe C25-50 (tidligere kendt som C89).

• Mulighed for frontmontage af alle afgreninger.

• For fåtrådige (klasse 2) Cu-ledere (i.h.t. IEC 60228). Type

C6-10

C16-25

C25-50

6/6-16, 10/6-16

2921115629 16/16-25, 25/(2*2,5)-25

25-50/25-50, 16-50/35-50

C50-70 2921115632 50/50, 70/25-70, 95/25-50

16/10

25/(2*2,5)-10

70/25-70, 95/25-50

C70-95 2921115645 70/70, 95/50-95, 120/25-70 70/70, 95/50-70, 120/25-50

C95-120 2921115661 95/95, 120/70-120, 150/25-70, 185/25-50 95/95, 120/70-120, 150/25-70, 185/25-50

C150-185 2921115674 150/95-150, 185/70-185, 240/25-185, 300/25-120 150/95-150, 185/70-185, 240/25-185, 300/25-120

300/240, 300/185, 300/150, 240/240

300/185, 300/150, 240/240

Elpress logotype er med på mærkningen. Den anden side af C-muffen er mærket med størrelsen på den Cu-leder, der passer.

* Kun sidemontage

* Frontmonteret med ukomprimeret leder, anvend C240-300

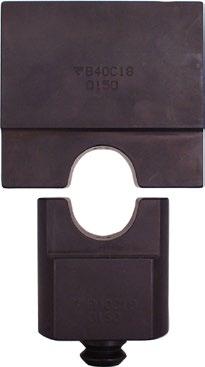

C21-18*

C16-13 C18

C18-16

C18-15

C18-13

C18-11

C18/23-8

C21-15

C21-16

C21-13

C21-11

C21-9

C21-8

Presning B40C21

Bakkeholdere kræves: V1316, V1318

* Ikke valset, kompakt gennemgående leder og afgrening, benyt C240-300 ** Sidemontage, frontmontage i C95-120 *** 2 stk. 50mm² ved frontmontage anvend C50-70 1) Bakkeholdere kræves: V2506, V2508

Bakkeholderpar kræves: V1330 Frontmontage

Generel information om Al- og Al/Cu-forbindelser

System Elpress

System Elpress består af forbindelser og presseværktøj, som er tilpassede og testede sammen for at give en forbindelse jævnfør normerne. Dette er for at du som bruger skal føle dig tryg, når du anvender vores system, samt at en sikker forbindelse opnås ved korrekt anvendelse af vores produkter.

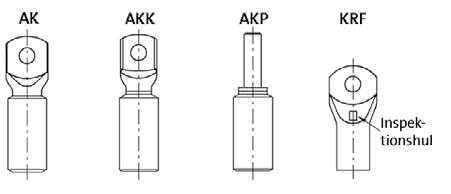

Al-forbindelser

Elpress forbindelser til Al-ledere er fremstillet af massivt og rent aluminium 99,7%. Vi producerer Al-forbindelser type AK og AS, men også en stor del kundetilpassede forbindelser eller forbindelser større end 1200 mm².

Kabelsko af typen AK anvendes som tilslutning af en Al-leder på tilslutning til skinner og apparatudtag.

Pressemuffer af typen AS anvendes ved samling af to aluminiumsledere - også af forskellige størrelser.

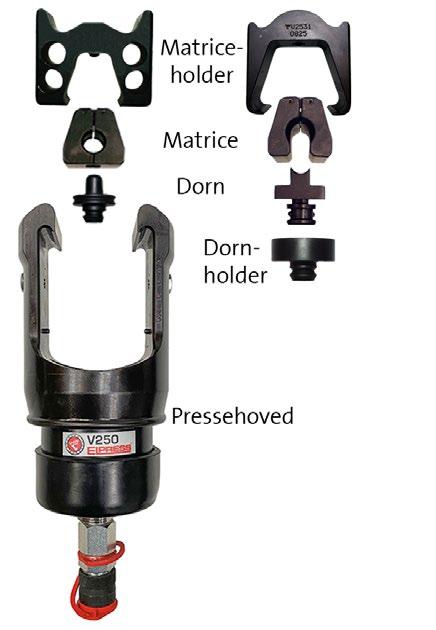

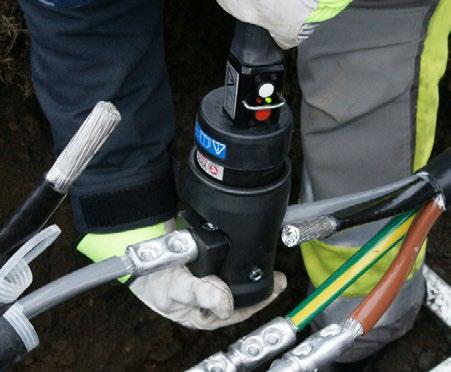

Dornpressing af Elpress pressemuffe ved hjælp af pressehoved V250.

Al/Cu-forbindelser

Elpress Al/Cu-forbindelser til Al-ledere er fremstillet af massivt materiale og ved hjælp af friktionssvejsning.

Denne metode indebærer at aluminium sammenføres med kobber. Det sker, når aluminium roteres mod kobber under tryk, og det er den metode, der giver den bedste forbindelse mellem Al og Cu.

Kabelsko af typen AKK anvendes til montering af Al-ledere på Cu-skinne.

Pressemuffer af typen AKS anvendes med samling af Al-ledere til Cu-ledere.

Pindbolte af typen AKP anvendes til montering af Al-ledere i produktionsudstyr og koblingsdåser med kobbertilslutning.

Antal presninger

Elpress-systemet passer til såvel flerkorede ledere i ifølge IEC 60228 klasse 2, som massive ledere, i ifølge IEC 60228 klasse 1. Vær dog opmærksom på, at der er et arealtrin til forskel mellem flerkorede og massive Al-ledere (se tabeller).

Ved anvendelse af sektorformet Al-kabel er det normalt nødvendigt at foretage en rundpresning af lederen, hvilket udføres med et rundpresningsværktøj..

Ved kontaktpresning af Al-forbindelser foretages altid to presninger.Noter presserækkefølgen.

Presserækkefølge

Kundetilpassede produkter

Kundetilpassede produkter er en vigtig del af vores arbejde. At løse problemer for kunden, og samtidigt fremstille produkterne med lønsomhed, er en speciel udfordring. På denne måde øger vi desuden vores viden om kundernes behov.

Ved kunders ønske om eksempelvis flere huller, bredere laske eller andet, kan vi fremstille andre varianter af kabelsko.

Mærkning af Al- og Al/Cuforbindelser

Elpress system til mærkning af forbindelserne angiver lederareal (for flerkoret og massiv leder) samt reference til rund-og kontaktpresseværktøj inden for Elpress’ sortiment.

På Al/Cu-pressemufferne angives også værktøjsreferencen for sekskantpresning af kobberdelen.

KABELSKO:

Mærkning på Al- og Al/Cu-forbindelser

Halsmærkning eks.: ALU300-R21-P36 (Elpress logo) T2

ALU300 = Al-leder i mm²

R21 = typenr. for dorn og matrice til rundpresning

P36 = typenr. for dorn og matrice til kontaktpresning

Laskemærkning: (Elpress logo) 16 = Skruedimension

PRESSEMUFFER:

Forklaring mærkning Al- og AlCu-forbindelser

Mærkning på Al- og Al/Cu-forbindelser

Cu240 = Cu-ledere i mm²

30 = typenr. for sekskantsbakke

Eks.: ALU300-R21-P36 (Elpress logo) T2

ALU300 = Al-leder i mm²

R21 = typenr. for dorn og matrice til rundpresning

P36 = typenr. for dorn og matrice til kontaktpresning

Skruehul i kabelskolasken ifølge

SS-ISO 273

Skruedimension

Huldiameter (Ø mm)

M3 3,2

M4 4,3

M5 5,3

M6 6,4

M8 8,4

M10 10,5

M12 13

M16 17

M20 21

M24 26

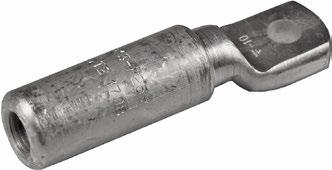

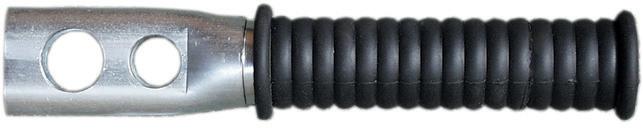

Kabelsko af aluminium 16 - 1200 mm²

• Til flerkoret (klasse 2) og massive (klasse 1) Al-ledere (i.h.t. IEC 60228).

• Anvendes som tilslutning af Al-ledere på Al-skinne.

• To dornpresninger er påkrævet - se billede for presserækkefølge.

Presserækkefølge

t= materialetykkelse, s = afisoleringslængde

Pressemuffe af aluminium med skillevæg 16 - 1200 mm²

• Til flerkoret (klasse 2) og massive (klasse 1) Al-ledere (i.h.t. IEC 60228).

• Anvendes til samling af Al-ledere med ens arealtværsnit.

• To dornpresninger på hver side er påkrævet - se billede for presserækkefølge.

• Udførelse med skillevæg (oliestop).

Presserækkefølge

Hvis andre kombinationer ønskes, kontakt Elpress., s = afisoleringslængde

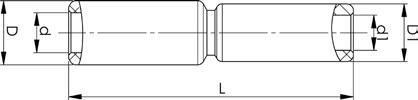

Pressemuffe for aluminium til forskelligt areal 16 - 400 mm²

• Til flerkoret (klasse 2) og massive (klasse 1) Al-ledere (i.h.t. IEC 60228).

• Anvendes til samling af Al-ledere med forskelligt arealtværsnit.

• To dornpresninger på hver side er påkrævet - se billede for presserækkefølge.

• Udførelse med skillevæg (oliestop).

Presserækkefølge

Pressemuffe af aluminium med kabelstop 300 - 400 mm²

• Til flerkoret (klasse 2) Al-ledere (i.h.t. IEC 60228).

• Anvendes hovedsageligt til samling af to Al-ledere med ens arealtværsnit.

• To dornpresninger på hver side er påkrævet - se billede for presserækkefølge.

Flerkoret Al mm² Type nr. d mm D L s Værktøjs eksempel Stk./ pak

300 AS300B 22,5 37 150 65 V1300, V250 1

400 AS400B 25 37 150 64 V1300, V250 1

s = afisoleringslængde

Presserækkefølge

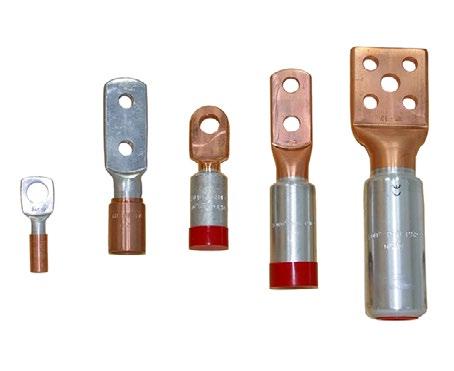

Kabelsko udført af aluminium/kobber bimetal 16 - 1200 mm²

• Til flerkoret (klasse 2) og massive (klasse 1) Al-ledere (i.h.t. IEC 60228).

• Anvendes for montering af Al-ledere på Cu-skinne.

• To dornpresninger er påkrævet - se billede for presserækkefølge.

Presserækkefølge

Kabelsko udført af aluminium/kobber bimetal 300 - 400 mm²

• Til flerkoret (klasse 2) Al-ledere (i.h.t. IEC 60228).

• Anvendes for montering af Al-ledere på Cu-skinne.

• To dornpresninger er påkrævet, se billede for presserækkefølge.

Presserækkefølge

Flerkoret

300

300

400

t = materialetykkelse, s = afisoleringslængde

Pindbolte udført af aluminium/kobber bimetal 16 - 300 mm²

• Til flerkoret (klasse 2) og massive (klasse 1) Al-ledere (i.h.t. IEC 60228).

• Anvendes til tilslutning af Al-ledere i produktionsudstyr og koblingsdåser med kobbertilslutning.

• To dornpresninger er påkrævet - se billede for presserækkefølge.

Presserækkefølge

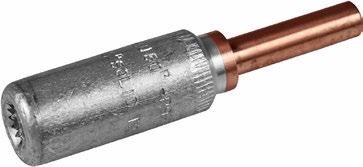

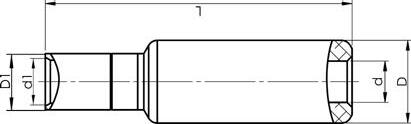

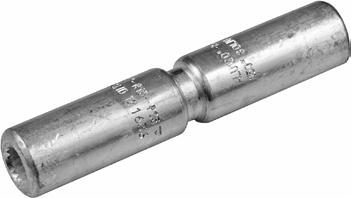

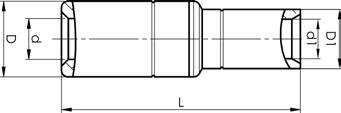

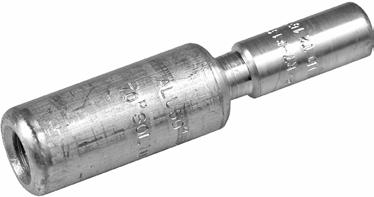

Overgangsmuffe for aluminiumsleder 16 - 95 mm² og massiv kobberleder 10 mm²

• Til flerkoret (klasse 2) og massive (klasse 1) Al-ledere (i.h.t. IEC 60228).

• Overgangsmuffe fra Al-ledere til massive Cu-ledere 10 mm² (f.eks. Excel, Excelett).

• To presninger er påkrævet til både Al (se billede for presserækkefølge) og Cu.

Flerkoret

Presserækkefølge

eksempel Stk./ pak

16 25 10 AKS16-10S 5,9 4,5 13 7 64,5 29 33 V600, DV1300, DV250 48

25 35 10 AKS25-10S 6,8 4,5 13 7 64,5 29 33 V600, DV1300, DV250 48

35 50 10 AKS35-10S 8,5 4,5 20 7 86 45 33 DV1300, DV250 48

50 70 10 AKS50-10S 9,6 4,5 20 7 86 45 33 DV1300, DV250 24

70 95 10 AKS70-10S 11,3 4,5 20 7 86 45 33 DV1300, DV250 24

95 120 10 AKS95-10S 12,5 4,5 25 7 101 60 33 DV1300, DV250 24

s = afisoleringslængde (Al), s1 = afisoleringslængde (Cu)

Pressemuffe udført af aluminium/kobber bimetal 300 - 400 mm²

• Til flerkoret (klasse 2) og massive (klasse 1) Al-ledere samt fåtrådige (klasse 2) og mangetrådige (klasse 5) Cu-ledere (i.h.t. IEC 60228). For mangetrådige Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• Anvendes til samling af Al-ledere med Cu-ledere.

• To dornpresninger er påkrævet til Al (se billede for presserækkefølge).

• Ved presning af Al-delen skal matrice 13P37M og dorn 13P37D anvendes- ingen matriceholder er påkrævet.

• Ved presning af Cu-delen placeres bakkerne midt i mellem rillen og yderkanten.

• 13P37M er en åben matrice - se vejledning i produktemballage for vejledning af fiksering.

Flerkoret

300 185 AKS300B-185

300 240 AKS300B-240A

400 240 AKS400B-240A

400 300 AKS400B-300A

Presserækkefølge

DV250 6

Hvis Cu-ledere af klasse 5 bruges, anvend tilsvarende DUAL-værktøj til sekskantspresningen (D)V1300 eller (D)V250., s = afisoleringslængde (Al), s1 = afisoleringslængde (Cu)

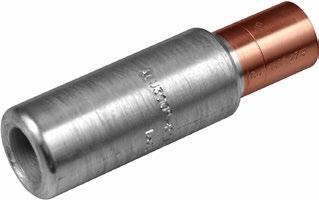

Pressemuffe udført af aluminium/kobber bimetal 16 - 400 mm²

• Til flerkoret (klasse 2) og massive (klasse 1) Al-ledere samt fåtrådige (klasse 2) og mangetrådige (klasse 5) Cu-ledere (i.h.t. IEC 60228). For mangetrådige Cu-ledere anbefales kontaktpresning med DUAL-systemet.

• Samling af Al-ledere til Cu-ledere.

• To donpresninger til Al (se billede for presserækkefølge).

• Ved sekskantpresning af Cu-delen placeres bakkerne midt imellem rillen og yderkanten.

Flerkoret

Presserækkefølge

Værktøj til Cu-, Al- og Al/Cu-forbindelser

Tilbehør til presning af Cu med System V600 ......................................................................................................................................................................11

Tilbehør til presning af Cu fleksibel leder med DUAL-systemet

1300 til Cu-forbindelser 10 - 400 mm², Al-forbindelser

Generel information - Værktøj til Cu-,

System Elpress

System Elpress består af forbindelser og presseværktøjer, som er tilpassede og testede sammen for at give en forbindelse jævnfør normerne. Dette er for at du som bruger kan føle dig tryg, når du anvender vores system, samt at en sikker forbindelse opnås ved korrekt anvendelse af vores produkter.

Hydrauliske pressesystemer

Elpress hydrauliske pressesystemer kan presse forbindelser fra 10 til 1200 mm². Systemerne er bygget op omkring pumper og pressehoveder, der let og enkelt kan kombineres, eller integrerede håndpumper. For kontaktpresning, rundpresning, klipning m.m. findes der en bred vifte af tilbehør. Sammen med Elpress forbindelser danner dette et komplet system. Både pumper og håndværktøj er med få undtagelser, udstyret med et hurtigt fremføringssystem, der gør det muligt for kontaktpresningen at begynde efter nogle få pumpeslag. Systemet har et indbygget spærresystem, som sikrer, at en påbegyndt presning fuldføres og på denne måde opnås et resultat med de bedste egenskaber.

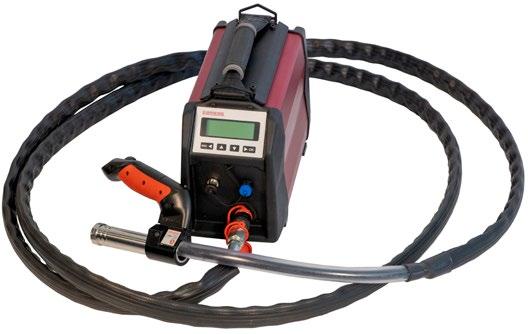

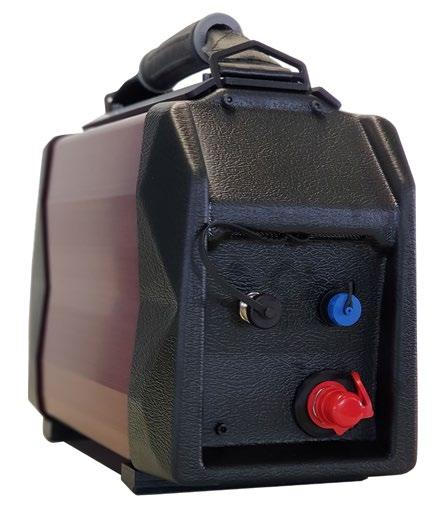

Pumper, der efter eget valg kobles til de forskellige pressehoveder, giver mulighed for bekvemt arbejde i trange situationer og til maksimal fleksibilitet.

Cu-forbindelser

System 1300 anvendes til kontaktpresning af Cu-forbindelser 10-400 mm². Det findes også i en C-version med åbent hoved for lettere adgang under trange forhold.

Al-forbindelser

System 1300 anvendes til dornpresning af Al-forbindelser og rundpresning af Al-ledere 16-240 mm². Rundpresning foretages på sektorformede Al-ledere.

Cu-forbindelser

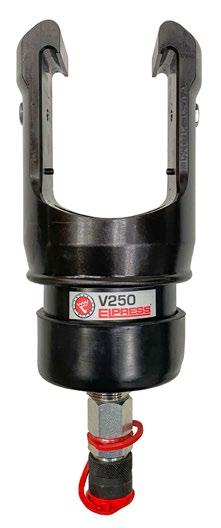

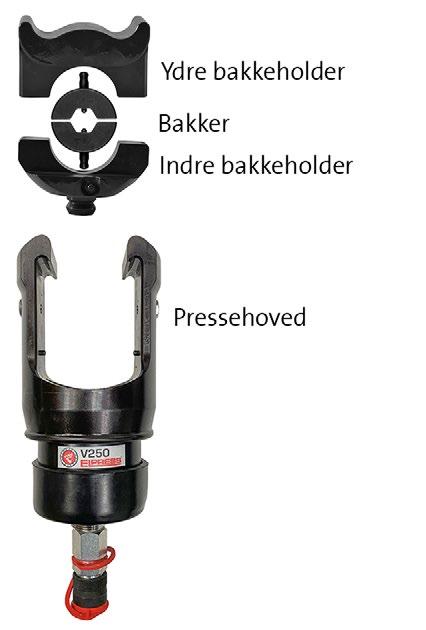

System 250 anvendes til kontaktpresning af Cu-forbindelser 10-800 mm².

Al-forbindelser

System 250 anvendes til dornpresning af Al-forbindelser og rundpresning af Al-ledere 16-630 mm². Rundpresning foretages på sektorformede Al-ledere.

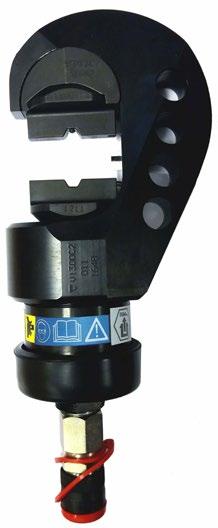

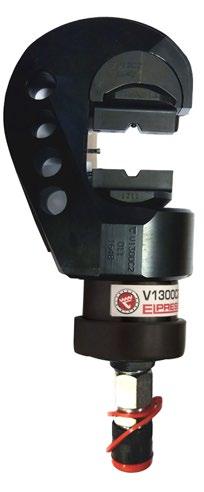

Pressehoved V1300C2 med bakker. Bakkepar 13DCB20.

Værktøj til Cu-forbindelser 4-25 mm²

Tekniske data:

• Certificeret værktøj i.h.t. normerne

• Ergonomiske håndtag letter installationen

• Saksebevægelse for optimal adgang ved trange forhold

• Udstyret med spærrefunktion

• Sekskantpresning med tydeligt afmærkede presselejer

Pressegeometri

Pressegeometri

Pressegeometrier

ES2258

Testet og certificeret mekanisk håndtang til presning af Cu-forbindelser, type CUT 6-16 mm² og KR/KS 4-10 mm². mm²

EL2258

Testet og certificeret mekanisk håndtang til presning af Cu-forbindelser, type KRF/KSF 16-25 mm². mm²

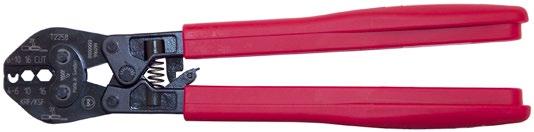

T2258

Testet og certificeret mekanisk håndtang til presning af Cu-forbindelser, type CUT 6-16 mm² og KR/KRF/KS/KSF 4-16 mm².

mm²

Pressegeometri

Pressegeometri

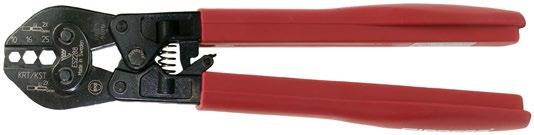

ES2288

Testet og certificeret mekanisk håndtang til presning af Cu-forbindelser, type KRT/KST 10-25 mm².

EW1025

Testet og certificeret mekanisk håndtang til presning af Cu-og Al-forbindelser, Cu 10-16 mm² og Al 16-25 mm².

Presseværktøj til Cu-forbindelser 6-120

Pressegeometri

T3165A1/T3165C

Mekanisk håndtang til presning af Cu-forbindelser.

Tekniske data:

• Udstyret med spærrefunktion

• Pressehjul af valset stål som giver høj holdbarhed

• Pressekraft op til ca. 35 kN

mm² Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde Højde Anvendes til 10-70 T3165A1 2997203840 Knop

10-95 T3165B Knop

10-95 T3165C 2997204056 Knop

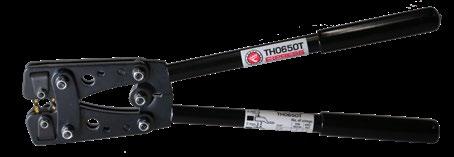

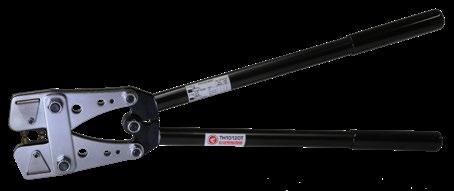

TH-serien

Pressegeometri

Mekanisk håndtang til presning af Cu-forbindelser, type KR/KRT og KS/KST, 6-120 mm².

Teknsike data:

• Rotérbart

• Pressekraft op til ca. 35 kN

mm² Type nr. El-nummer Pressegeometri Nettovægt (kg) Længde mm Bredde Højde

Batteridrevet presseværktøj

Pressgeometrier

PVL350 - Elpress Mini

Batteridrevet værktøj til presning af rørkabelsko og pressemuffer af typen KR/KS, KRF/KSF 10-70 mm², KRT/KST 10-70 mm², KRD/KSD 10-95 mm².

Tekniske data:

• Roterbart flip top-hoved, der kan åbnes og giver nem adgang til udskiftning af bakker

• Højtydende 10,8 V Li-Ion batteri - med indikator for opladningsstatus

• Pressecyklus på 3-4 sek.

• Ca. 100-180 presninger/batteriopladninger (afhængigt af temperatur, frekvens osv.)

• Anvendes nemt og bekvemt med én hånd på grund af det ergonomiske tokomponent-greb med blød belægning, der sikrer høj komfort

• Meget lav vægt og kort pressetid sikrer maksimal effektivitet

• Bakkerne returnerer automatisk efter endt presning

• Leveres i robust kuffert, med oplader og batteri

mm² Type nr. El-nummer

Pressegeometrier Nettovægt (kg) Længde Bredde Højde 4-95 PVL350 2997202883 Sekskant, Oval 1,6 360 116 75

Tilbehør til PVL350

Pressebakker til PVL350 (KR/KRF, KS/KSF, CUT, C-muffer)

Leveres i par.

Til sekskantpresning af 4-70 mm². Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. CUT-muffer 6-16 mm² presses med bakke MB4016. C-muffer 6-25 mm² presses med MBC5 og MBC6.

mm² KR/KS, KRF/KSF Gennemgående leder mm²

Bakkepar MB11

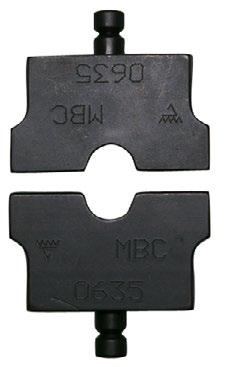

Bakkepar MBC5

Pressebakker til PVL350 (KRT/KST)

Leveres i par.

Til sekskantpresning af 10-70 mm². Cu-ledere (klasse 2) i.h.t. IEC 60228.

Bakkepar MB11

10 MB7

16 MB8,5

25 MB10

1 0,088

1 0,087

2 0,084

35 MB12 2997203141 2 0,083

50 MB14 2997203154 3 0,08

70 MB16 2997203167 3 0,075

Pressebakker til PVL350 (KRD/KSD)

Leveres i par.

Til sekskantpresning af 10-95 mm². Cu-ledere (klasse 2) i.h.t. IEC 60228.

Bakkepar MB11

mm²

10 / 16 MB8 2997203002 1 0,086

25 MB9 2997203015 2 0,085

35 MB11 2997203028 2 0,083

50 MB12 2997203141 2 0,083

70 MB14 2997203154 3 0,08

95 MB17 2997203057 3 0,075

Pressegeometrier

Presseværktøjer til Cu-forbindelser 10 - 150 mm², Al-forbindelser 16 - 25 mm² (-35 massive) mm² og C-muffer 100 mm² (samlet areal)

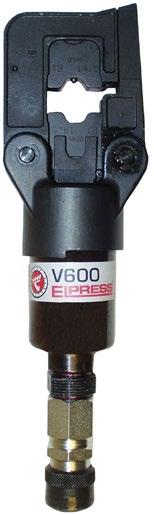

V600

Testet og certificeret pressehoved til kontaktpresning af Cu-forbindelser type

KR/KS 10 mm², KRF/KSF 16-150 mm², KRD/KSD 16-185 mm², KRT/KST 10-240 mm², Al-forbindelser 16-25 mm² (-35 massiv), C-muffer 100 mm² (samlet areal) og DIN 46235 10-95 mm². Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevet pumpe PS710.

Tekniske data:

• Arbejdstryk 63 MPa (630 bar)

• Pressekraft 55 kN

• Robust stoftaske med plads til 10 sæt bakker medfølger

Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde 10-240 16-25 16-35 V600

(Massiv Al)

Pressegeometrier

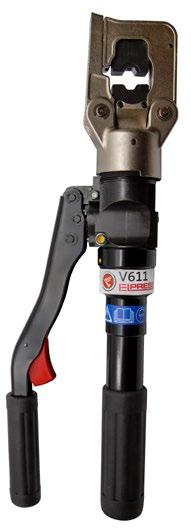

V611

Testet og certificeret hydraulisk håndtang til kontaktpresning af Cu-forbindelser type KRF/KSF 10-150 mm², KRD/KSD 16-185 mm², KRT/KST 10-240 mm², Al-forbindelser 16-25 mm² (-35 massiv), C-muffer 100 mm² (samlet areal) og DIN 46235 10-95 mm².

Tekniske data:

• Dobbeltkolbet hydraulisk fremføringssystem der gør presseforløbet kortere

• Pressekraft 60 kN

• Leveres i robust tekstiltaske

(Flerkoret Al)

(Massiv Al)

10-240 16-25 16-35 V611

Nettovægt (kg) Længde mm Bredde Højde

Pressegeometrier

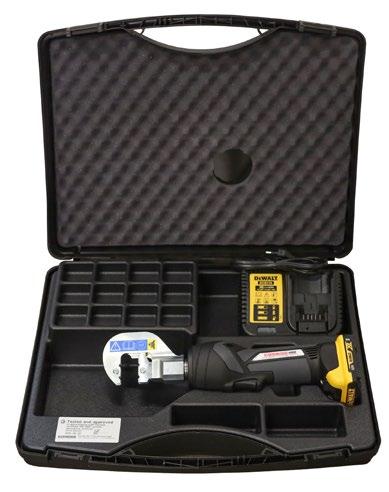

PVX611/PVX611DB

Testet og certificeret batteridrevet presseværktøj til kontaktpresning af Cu-forbindelser type KR/KS 10 mm², KRF/KSF 16-150, KRD/KSD 16-185 mm², KRT/KST 10-240 mm², Al-forbindelser 16-25 mm² (-35 massiv), C-muffer 100 mm² (samlet areal) og DIN 46235 10-95 mm². PVX611DB har et ekstra batteri.

Tekniske data:

• Det lukkede hus beskytter mod snavs og støv

• Det ergonomiske design gør, at balancen bliver helt rigtig i brugerens hånd

• Drejelig pressegaffel, som kan åbnes

• Pressekraftkontrol ved hjælp af trykovervågning

• Enhåndsbetjening, som gør det nemt at håndtere værktøjet

• LED-belysning som letter arbejdet

• Hurtigfremføring, som gør presningen mere effektiv

• Display med oplysninger om værktøjet og serviceintervaller

• Testet med Elpress TB-bakker og KB22/KB25

• Overvågning af presningen via display, hvis det rette tryk/ tilstrækkelig presning ikke opnås (advarselslampe (LED) og signal)

• Leveres i robust kuffert, med oplader og batteri

(Cu)

Pressegeometrier

T2600

Mekanisk håndtang til presning af Cu-forbindelser type KR/KS 10 mm², KRF/KSF 16-95 mm², KRD/KSD 16-120 mm², KRT/KST 10-120 mm², Al-forbindelser 16-25 mm² (-35 massiv), C-muffer 100 mm² (samlet areal) og DIN 46235 10-95 mm².

Tekniske data:

• Nem åbning for hurtig udskiftning af pressebakker

• Pressekraft ca. 57 kN

• Avanceret kraftudveksling formindsker kravet til håndkraft

• Let og smidig at arbejde med under trange forhold

• Kun fire bakkesæt er påkrævet for at presse 10-95 mm² Cu

• Hurtigt fremføringssystem

• Leveres i opbevaringskasse

mm² (Cu) mm² (Massiv Al) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde Label tilpasset 10-95 35 T2600 2997203866 Dorn, Sekskant, Oval 1,9 445 185 52 KR/KRF/KSF 10-120 35 T2600B Dorn, Sekskant, Oval 4,12 445 185 52 KR/KRD/KSD 10-120 35 T2600C 2997204069 Dorn, Sekskant, Oval 4,12 445 185 52 KR/KRT/KST

Tilbehør til presning af Cu med T2600,

Pressebakker til KRF/KSF

Til Cu-forbindelser, sekskantpresning. Leveres i par. TB-bakkerne nedenfor er beregnet til Cu-forbindelser, KR/KRF og KS/KSF, sammen med Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228.

Bakkepar TB7-20

Bakkepar KB22

Presserækkefølge ved to presninger

Presserækkefølge ved tre presninger

mm²

KR/KS, KRF/KSF Type nr. El-nummer Antal presninger Nettovægt (kg)

10

16 / 35

150

Pressebakker til KRD/KSD

Til Cu-forbindelser, sekskantpresning. Leveres i par. TB-bakkerne nedenfor er beregnet til CU-forbindelser, KRD/KSD, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228.

Bakkepar TB7-20

Bakkepar KB22

mm² KRD/KSD Type nr. El-nummer Antal presninger Nettovægt (kg)

16 / 70 TB8-14 1 0,149

25 / 50 TB9-12 1 0,15

35 / 95 TB11-16 1, 2 0,142

150 KB22 2997204001 3 0,15

185 KB25 2997204014 3 0,147

Presserækkefølge ved to presninger

Presserækkefølge ved tre presninger

Pressebakker til KRT/KST

Til Cu-forbindelser, sekskantpresning. Leveres i par. TB-bakkerne nedenfor er beregnet til CU-forbindelser, KRT/KST, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228.

Bakkepar TB7-20

Bakkepar KB22

Presserækkefølge ved to presninger

Presserækkefølge ved tre presninger

mm² KRT/KST Type nr. El-nummer Antal presninger Nettovægt (kg)

/ 120

/ 95

/

35 / 50 TB12-14

Pressebakker til luftledning

Til samlinger på luftledninger AlMgSi (Super B) og Al59, sekskantspresning. Leveres i par.

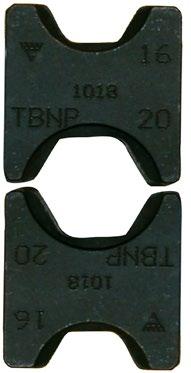

Bakkepar TBNP16-20.

mm²

Luftledning Type nr. El-nummer Antal presninger Nettovægt (kg) Note 31 - 99 TBNP16-20 2997204132 2x5, 2x10 0,135 Anvendes til AlMgSl og FeAl, LFS31, LFS62 og LFS99

Pressebakker til C-muffer

Til Cu-afgrening med C-muffer, oval presning. Leveres i par.

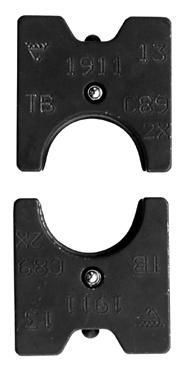

Bakkepar TBC89-B13 1 resp. 2 presninger.

Gennemgående leder mm² Afgrening mm² mm² (Cu) Type nr. El-nummer Antal presninger Nettovægt (kg) Note

6-16 (C5) & 5-25 (C6) 6-16 (C5) & 5-25 (C6) Total: 12-26 (C5), 30-50 (C6) TBC5-C6 2997203947

6-50 6-50 Total: 50-100 (C89) TBC89-B13 2997204991

(Muffe: C6-10) og C6 (Muffe: C16-25)

(Muffe: C25-50) og and B13 (KRF/KSF: 35 mm²)

Dorn og matrice til Al

Til Al-forbindelser, dornpresning. Anvendes ikke til rundpresning.

Matriceholder TV2620, matrice TP13M, dorn TP13D

Flerkoret Al mm²

Presserækkefølge

To presninger er altid påkrævet.

Pressebakke til Al/Cu

Til presning af 16-25 mm² Al og 10-16 mm² Cu. Roterbar bakke, den ene side til presning af aluminium og den anden side til presning af kobber. Dornpresning. Anvendes sammen med Cu/Al-ledere i.h.t til IEC 60228.

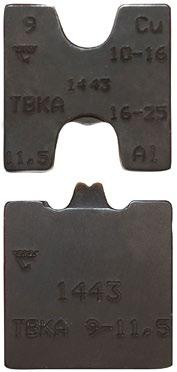

Bakkepar TBKA9-11,5

Flerkoret Al mm² mm² (Cu) Type nr. El-nummer Antal presninger Nettovægt (kg) Note 16-25 10-16 TBKA9-11,5 2997101599 1 0,14

Anvendes til at presse AS1625 og AKS1625-1016

DUAL-SYSTEMET

til presning af mangetrådige ledere i KRF/KSF-forbindelser ved krævende applikationer 10-400 mm²

Tekniske data:

• Patenteret kontaktpresning

• Til kontaktpresning af mangetrådige Cu-ledere i.h.t. IEC 60228 (klasse 2, 5 og 6)

• Anvendes sammen med Elpress’ KRF/KRFS/KRFN/KSF

• Til ekstra skrappe miljøer som transportmidler og offshore-applikationer, hvor forbindelserne, ud over elektriske egenskaber, også udsættes for f.eks. korrosion, mekanisk trækkraft og vibration

• Opfylder IEC/EN 61238:1

• Opfylder kravene til korrosion i.h.t DIN V 40 046-37

• Opfylder kravene til vibration i.h.t. EN 50 155

• Opfylder kravene til mekanisk trækkraft i.h.t. SEN 24 50 10

Presseforløbet

Kontaktpresning sker i en totrins bevægelse, først en sekskantpresning, som giver optimal symmetrisk kontakt til lederen, hvilket medfører at ingen tråde knækker eller går i stykker i kanten mod forbindelsen. Derefter sker en dornpresning, som optimerer de elektriske egenskaber med op til 30%.

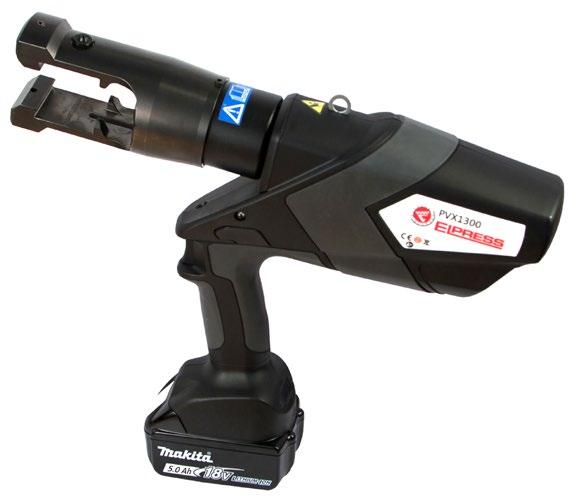

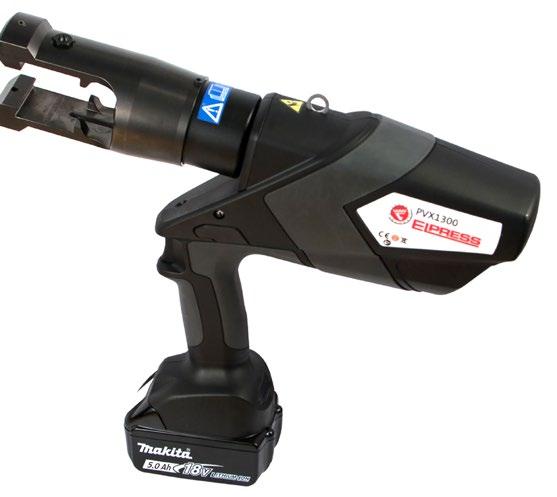

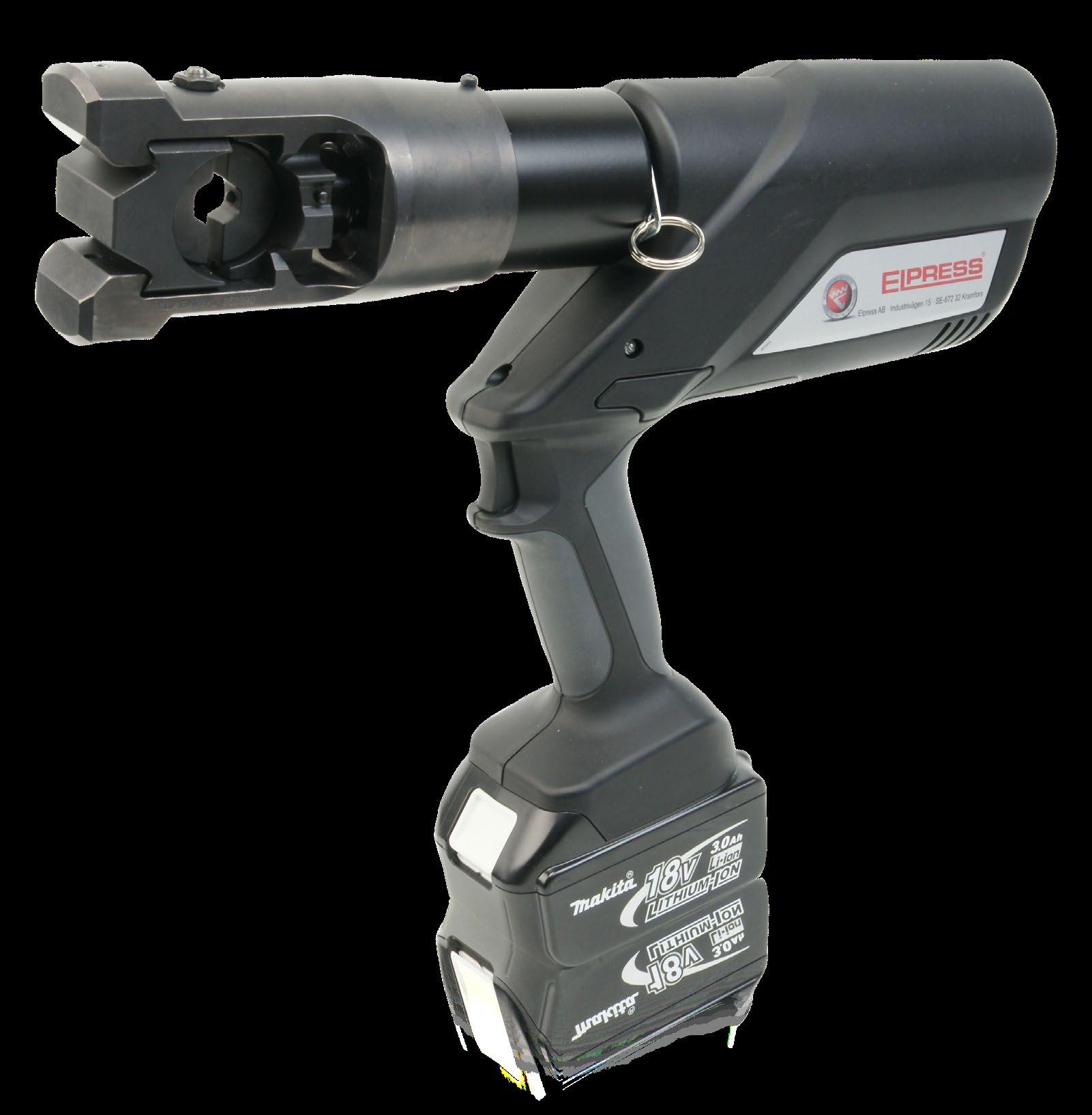

PVX1300/PVX1300DB

Testet og certificeret batteridrevet presseværktøj til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm², Al-forbindelser 16-400 mm² (-240 massiv), C-muffer op til 240 mm² (samlet areal).

Tekniske data:

• Ergonomisk design, der optimerer balancen af værktøjet i brugerens hånd

• Trykovervågning med signal og advarselslys (LED), når der opnås en korrekt presning

• LED-arbejdslampe, aktiveres ved tryk på on/off-knap

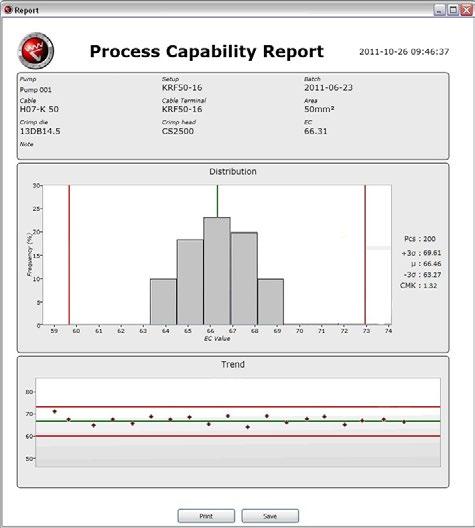

• Mulighed for dokumentation af hver presning for unik servicekontrol

• Pressekraft: 124 kN (13 ton)

• Presning/opladning: 60-120 afhængig af størrelse og temperatur

• Pressetid: 4-12 s afhængig af størrelse

• Anvendelsestemperatur: -20°C til +40°C

• Batteri: Li-Ion Makita, 5,0 Ah, 18V

• Oplader: Li-Ion Makita, 110-240VAC 50-60Hz. Opladningstid 22 min.

• Presser DUAL: 10-300 mm²

Pressegeometrier

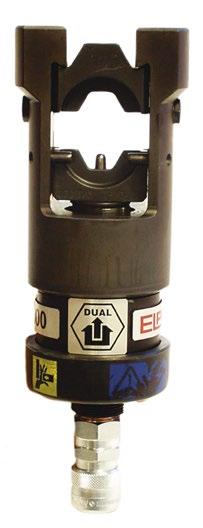

DV1300

Testet og certificeret pressehoved med patenteret DUAL-teknologi til kontaktpresning af Cu-forbindelser type KR/KSF og KS/KSF 10-300 mm². Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

Tekniske data:

• Pressehoved med patenteret DUAL-teknologi, der giver en optimeret sekskantpresning + en lille dornindpresning i to integrerede trin

• Arbejdstryk: 63 MPa (630 bar)

• Pressekraft: 130 kN

• Ingen bakkeholder påkrævet til DUAL-bakker

• Andet tilbehør (uden DUAL-funktion) til kontaktpresning af både Cu- og Al-forbindelser kan også anvendes

DV1300C2

Pressegeometrier

Pressehoved med patenteret DUAL-teknologi til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm²), C-muffer op til 240 mm² (samlet areal). Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

Tekniske data:

• Pressehoved med patenteret DUAL-teknologi, der giver en optimeret sekskantpresning + en lille dornindpresning i to integrerede trin.

• Arbejdstryk: 63 MPa (630 bar)

• Pressekraft: 130 kN

• Ingen bakkeholder påkrævet til DUAL-bakker

• Andet tilbehør (uden DUAL-funktion) til kontaktpresning af Cu kan også anvendes

mm² (Cu) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde 10-400 DV1300C2 2997200490 Dual, Oval, Sekskant 4,9 297 140 75

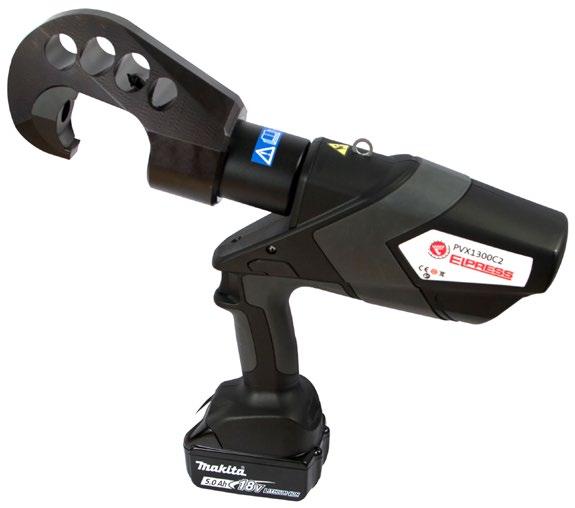

PVX1300C2/PVX1300C2DB

Testet og certificeret batteridrevet presseværktøj til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm²), C-muffer op til 240 mm² (samlet areal).

Tekniske data:

• Ergonomisk design, der optimerer balancen af værktøjet i brugerens hånd

• Trykovervågning med signal og advarselslys (LED), når der opnås en korrekt presning

• LED-arbejdsbelysning

• Mulighed for dokumentation af hver presning for unik servicekontrol

• Pressekraft: 124 kN (13 ton)

• Anvendelsestemperatur: -20°C til +40°C

• Batteri: Li-Ion Makita, 5,0 Ah, 18V

• Oplader: Li-Ion Makita. Opladningstid 22 min.

DUAL, Sekskant,

DV250

Pressegeometrier

Testet og certificeret pressehoved med patenteret DUAL-teknologi til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-800 mm², KSF/KSD/KST 16-800 mm², Al-forbindelser 16-630 mm² (-300 massiv), C-muffer 6-300 mm². Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

Tekniske data:

• Pressehoved med patenteret DUAL-teknologi, der giver en optimeret sekskantpresning + en lille dornindpresning i to integrerede trin

• Arbejdstryk: 63 MPa (630 bar)

• Pressekraft: 250kN (25 tons)

• Bredt presseområde: 10-1000 mm² (dobbelt op til 400 mm²)

• Ingen bakkeholder påkrævet til DUAL-bakker

• Andet tilbehør (uden DUAL-funktion) til kontaktpresning af både Cu- og Al-forbindelser kan også anvendes

DV1300, DV1300C2, PVX1300, PVX1300C2 og DV250

Pressebakker til DV1300 og PVX1300

Leveres i par.

De integrerede DB-bakker nedenfor er beregnet til Cu-forbindelser, KR/KRF og KS/KSF, sammen med Cu-ledere (klasse 2, 5 og 6) i.h.t. IEC 60228.

Bakkeholdere er ikke nødvendige.

Bakkepar 13DB20

mm² Type nr.

Presserækkefølge ved en presning.

Presserækkefølge ved to presninger

Pressebakker til DV1300C2 og PVX1300C2

Leveres i par.

Til Cu-forbindelser, KR/KRF og KS/KSF, sammen med Cu-ledere (klasse 2, 5 og 6) i.h.t. IEC 60228. Bakkeholdere er ikke nødvendige.

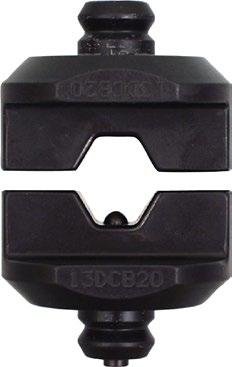

Bakkepar 13DCB20

Presserækkefølge ved en presning.

Presserækkefølge ved to presninger

mm² Type nr. El-nummer Antal presninger Nettovægt (kg) Mærkning i forbindelse efter presning

10 13DCB8 2997206232 1 0,456 Logo + 8

16 13DCB9 2997206300 1 0,44 Logo + 9

25 13DCB11 2997206313 1 0,465 Logo + 11

35 13DCB13 2997206326 1 0,486 Logo + 13

50 13DCB14,5 2997206339 1 0,497 Logo + 14,5

70 13DCB17 2997206342 1 0,503 Logo + 17

95 13DCB20 2997206355 1 0,507 Logo + 20

120 13DCB22 2997206368 2 0,45 Logo + 22

150 13DCB25 2997206371 2 0,498 Logo + 25

185 13DCB27 2997206384 2 0,514 Logo + 27

240 13DCB30 2997206407 2 0,534 Logo + 30

300 13DCB32 2997206397 2 0,49 Logo + 32

Pressebakker til DV250

Leveres i par.

Til Cu-forbindelser, KRF og KSF, sammen med Cu-ledere (klasse 2, 5 og 6) i.h.t. 60228. Bakkeholdere er ikke nødvendige.

Bakkepar DB25xx

mm²

Presserækkefølge ved en presning

Presserækkefølge ved to presninger

Pressegeometrier

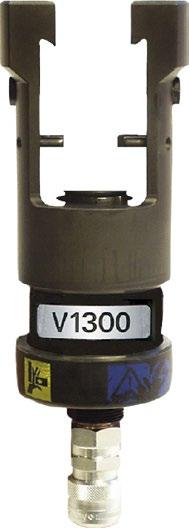

V1300

Testet og certificeret pressehoved til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm², Al-forbindelser 16-400 mm² (-240 massiv), C-muffer op til 240 mm² (samlet areal). Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

Tekniske data:

• Arbejdstryk: 63 MPa (630 bar)

• Pressekraft: 130 kN (13 ton)

• Let og smidigt pressehoved af stål mm² (Cu) mm² (Flerkoret Al) mm² (Massiv Al) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde 10-400 16-400 16-240 V1300 2997204700 Dorn, Oval, Sekskant 3,46 263

V1311-A

Pressegeometrier

Testet og certificeret hydraulisk håndværktøj til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/ KSD/KST 16-400 mm², Al-forbindelser 16-400 mm² (-240 massiv), C-muffer op til 240 mm² (samlet areal).

Tekniske data:

• Automatisk hurtigt fremføringsstystem

• Pressekraft: 130 kN (13 ton)

• Kræver lav håndtagskraft, ca. 245 N ved maksimal kraft

• 180° rotérbar gaffel

(Cu)

(Flerkoret Al)

(Massiv Al)

nr.

10-400 16-400 16-240 V1311-A

Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde

PVX1300/PVX1300DB

Testet og certificeret batteridrevet presseværktøj til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm², Al-forbindelser 16-400 mm² (-240 massiv), C-muffer op til 240 mm² (samlet areal).

Tekniske data:

• Ergonomisk design, der optimerer balancen af værktøjet i brugerens hånd

• Trykovervågning med signal og advarselslys (LED), når der opnås en korrekt presning

• LED-arbejdslampe, aktiveres ved tryk på on/off-knap

• Mulighed for dokumentation af hver presning for unik servicekontrol

• Pressekraft: 124 kN (13 ton)

• Presning/opladning: 60-120 afhængig af størrelse og temperatur

• Pressetid: 4-12 s afhængig af størrelse

• Anvendelsestemperatur: -20°C til +40°C

• Batteri: Li-Ion Makita, 5,0 Ah, 18V

• Oplader: Li-Ion Makita, 110-240VAC 50-60Hz. Opladningstid 22 min.

• Presser DUAL: 10-300 mm²

10-400 16-400 16-240 PVX1300DB-ADV 2997208353 Dorn, Dual, Oval, Sekskant

Tilbehør til presning af Cu med V1300, V1311-A

og PVX1300

B-bakkerne nedenfor er beregnet til Cu-forbindelser af typene KR/KRF/KRFN/KRFS og KS/KSF, sammen med både fåtrådge og mangetrådige Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. For multitråige (klasse 6) Cu-ledere anbefales kontaktpresning med DUAL-systemet. KRD/KSD og KRT/KST er kun til fåtrådige Cu-ledere (klasse 2) i.h.t. IEC 60228.

Pressebakker til KRF/KSF

Til Cu-forbindelser, sekskantpresning. Leveres i par. B-bakkerne nedenfor er beregnet til Cu-forbindelser, KR/KRF og KS/KSF, sammen med Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. Til multitrådige (klasse 6) Cu-ledere anbefales kontaktpresning med DUAL-systemet. Anvend indre bakkeholder V1316 og ydre bakkeholder V1318

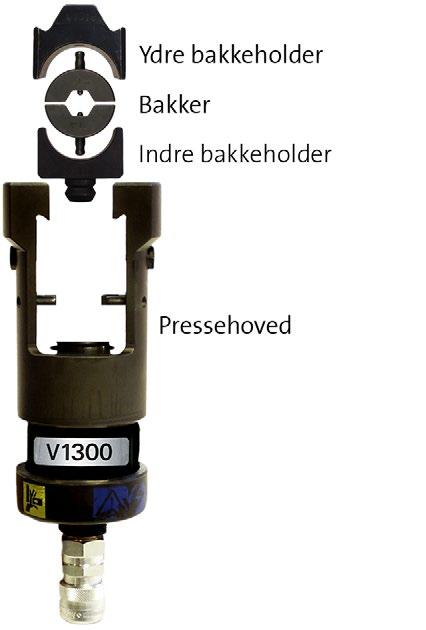

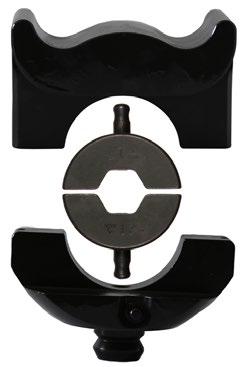

Ydre bakkeholder V1318, B-bakker, indre bakkeholder V1316

mm²

Presserækkefølge ved en presning

i forbindelse efter presning 10

Pressebakker til KRF/KSF (integrerede)

Til Cu-forbindelser, sekskantpresning. Leveres i par. De integrerede B-bakker nedenfor er beregnet til Cu-forbindelser, KR/KRF og KS/KSF, sammen med Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. Til multitrådige (klasse 6) Cu-ledere anbefales kontaktpresning med DUAL-systemet. Anvendes uden bakkeholder.

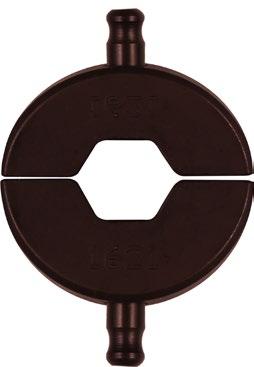

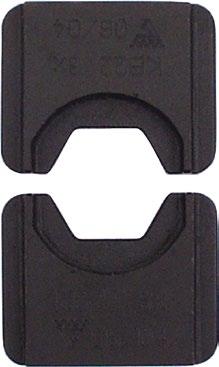

Bakkepar 13B38

Presserækkefølge ved en presning

Presserækkefølge ved to presninger

Presserækkefølge ved tre presninger

Pressebakker til KRD/KSD

Til Cu-forbindelser, sekskantpresning. Leveres i par. B-bakkerne nedenfor er beregnet til Cu-forbindelser, KRD og KSD, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Anvend indre bakkeholder V1316 og ydre bakkeholder V1318.

Ydre bakkeholder V1318, B-bakker, indre bakkeholder V1316

mm² KRD/KSD Type nr.

Presserækkefølge ved en presning

presninger

(kg)

i forbindelse efter presning

16 B8 2997204331 1 0,101 8

25 B9 2997204344 1 0,103 9

35 B11 2997204357 1 0,109 11

50 B12 2997207422 1 0,108 12

70 B14 2997207435 1 0,112 14

95 B16 2997207448 1 0,107 16

120 B19 2997207464 1 0,118 19

150 B22 2997204409 1 0,148 22

Pressebakker til KRD/KSD (integrerede)

Til Cu-forbindelser, sekskantpresning. Leveres i par. De integrerede B-bakker nedenfor er beregnet til Cu-forbindelser, KRD og KSD, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Anvendes uden bakkeholder.

Bakkepar 13B32

mm²

Presserækkefølge ved en presning

KRD/KSD Type nr. El-nummer Antal presninger

Presserækkefølge ved to presninger

(kg)

i forbindelse efter presning

16 13B8 1 0,438 8

25 13B9 1 0,445 9

35 13B11 1 0,46 11

50 13B12 1 0,457 12

70 13B14 1 0,471 14

95 13B16 1 0,466 16

120 13B19 1 0,476 19

150 13B22 2997204975 2 0,421 22

185 13B25 2997204519 2 0,422 25

240 13B27 2997204522 2 0,419 27

300 13B30 2997204535 2 0,413 30

400 13B32 2997204548 2 0,408 32

Pressebakker til KRT/KST

Til Cu-forbindelser, sekskantpresning. Leveres i par. B-bakkerne nedenfor er beregnet til Cu-forbindelser, KRT og KST, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Anvend indre bakkeholder V1316 og ydre bakkeholder V1318.

Ydre bakkeholder V1318, B-bakker, indre bakkeholder V1316

mm²

Presserækkefølge ved en presning

Pressebakker til KRT/KST (integrerede)

Til Cu-forbindelser, sekskantpresning. Leveres i par. De integrerede B-bakker nedenfor er beregnet til Cu-forbindelser, KRT og KST, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Anvendes uden bakkeholder.

Bakkepar 13B38

mm²

Presserækkefølge ved to presninger

KRT/KST Type nr. El-nummer Antal presninger Nettovægt (kg) Mærkning i forbindelse efter presning

25 13B10 1 0,451 10

35 13B12 1 0,457 12

50 13B14 1 0,471 14

70 13B16 1 0,466 16

95 13B18 1 0,48 18

120 13B19 1 0,476 19

150 13B22 2997204975 2 0,421 22

185 13B24 2 0,001 24

240 13B26 2997207545 2 0,42 26

300 13B30 2997204535 2 0,413 30

400 13B32 2997204548 2 0,408 32

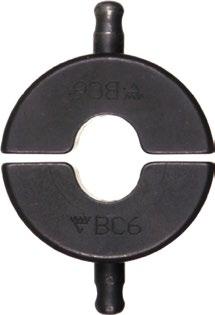

Pressebakker til C-muffer

Til Cu-afgrening med C-muffer, oval presning. Hvis andet ikke angives, anvendes indre bakkeholder V1316 og ydre bakkeholder V1318.

Ydre bakkeholder V1318, BC-bakker, indre bakkeholder V1316

Gennemgående leder mm²

i forbindelse

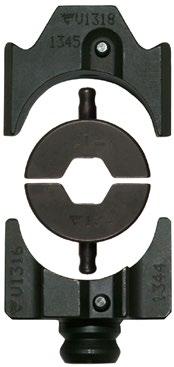

Bakkeholdere til Cu-forbindelser

Ydre og indre bakkeholder til System 1300.

Ydre bakkeholder V1318 Indre bakkeholder V1316 Type

CASE ADVANCED

En sikrere, mere robust og praktisk transportkuffert til Elpress´ presseværktøj PVX1300 og PVX1300C2. CASE ADVANCED er modstandsdygtig overfor selv de skrappeste forhold.

Transportkufferten er IP67-klassificeret, tåler støv og kraftige stød. Den er forsynet med trækhåndtag og hjul, så brugeren nemt kan transportere både værktøj og tilbehør.

Tekniske data:

• Livstidsgaranti.

• Håndtagene kan klare op til 30 kg.

• Tåler temperaturer fra -30 °C op til +90 °C.

• Mulighed for at låse transportkufferten med to hængelåse.

• Trykudligningsventil.

• IP67 (helt vandtæt ned til 1 meter).

• STANAG4280, DEF-STAN 81-41 certificering.

Type nr.

El-nummer

Nettovægt (kg)

PVX1300-CASE-ADV 2997203578 7,6

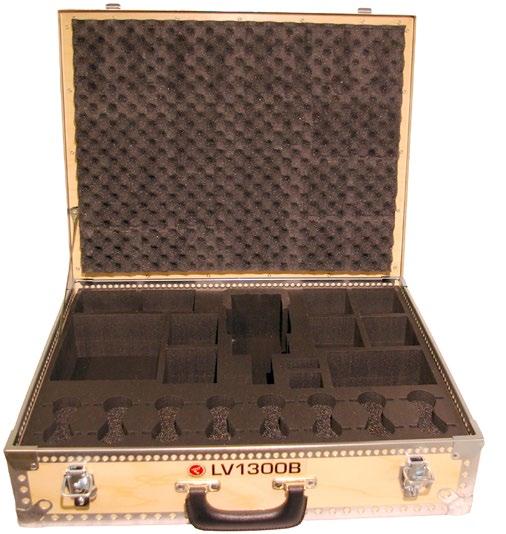

Opbevaringskasse LV1300B

Opbevaringskasse, der kan indeholde pressehoved V1300 og tilbehør til at kontaktpresse Elpress Cu-forbindelser.

Tekniske data:

• Materiale: Krydsfinér

• Indretningsmateriale: Polyetylen

• Solidt, formskåret indretning

Type nr. El-nummer Nettovægt (kg) Længde mm

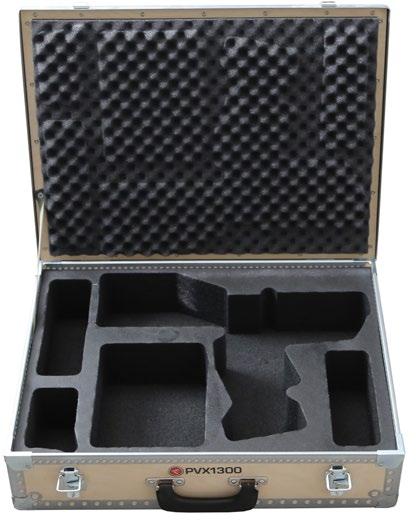

Opbevaringskasse L-PVX1300

Supplerende opbevaringskasse til PVX1300. Kassen er designet til at kunne indeholde PVX1300 med oplader og et ekstra batteri. Der er også ekstra plads til nogle bakker, afisoleringsværktøj og forbindelser. Kassen er designet sammen med L1300 CU-ALU og kan med fordel anvendes sammen.

Tekniske data:

• Materiale: Krydsfinér

• Indvendigt materiale: Polyetylen

• Solidt, formskåret indretning

Type nr. Nettovægt (kg) Længde mm Bredde Højde

L-PVX1300 3,76

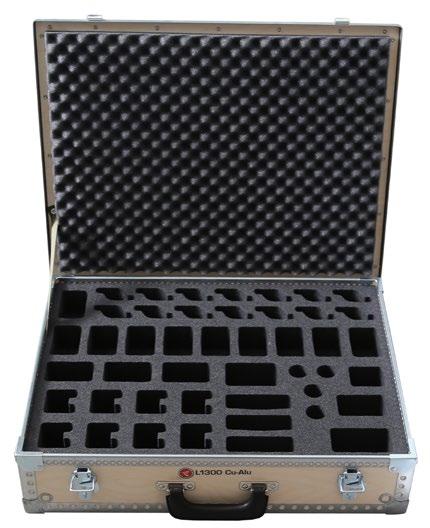

Opbevaringskasse L1300 CU-ALU

Supplerende opbevaringskasse for tilbehør til PVX1300. Kassen kan indeholde alt tilbehør nødvendingt når der arbejdes med 1300-systemet fra Elpress. Kassen har plads til 14 B-bakker, 1-2 bakkeholdere, 12-14 integrerede B-bakker (DUAL-bakkepar), 4 dorne (AL dornpresning), 8 rundpresningsdorne og 3 matricer samt en matriceholder (eksempel). Kassen er designet sammen med L-PVX1300, og kan med fordel anvendes sammen med denne kasse.

Tekniske data:

• Materiale: Krydsfinér

• Indvendigt materiale: Polyetylen

• Solidt, formskåret indretning

Type nr. Nettovægt (kg) Længde mm Bredde Højde

L1300 CU-ALU 3,76

435 175

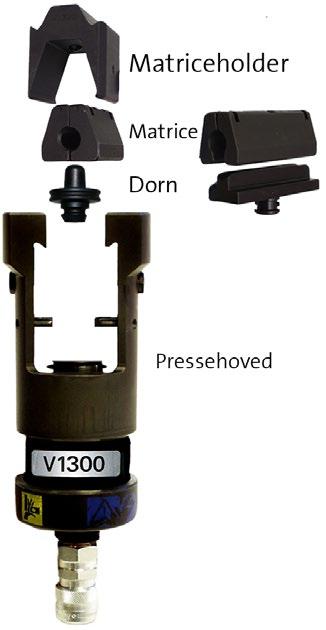

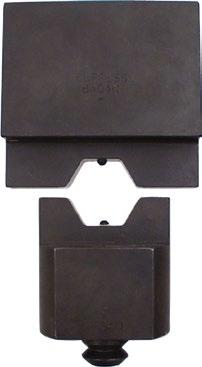

Dorn og matrice til dornpresning

Til Al-forbindelser, dornpresning.

Til dornpresning af Al-forbindelser kræves der altid to presninger. Til 16-150 (185 massive) mm² anvendes matriceholder V1320

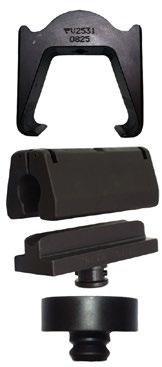

Matriceholder V1320, matrice P13M, dorn P13D Presserækkefølge

Flerkoret

påkrævet Note 16-25 16-35 P13M

Matrice og sikkerhedslinje. Til Al-forbindelser type AKKxxxB/AKSxxxB og muffer type ASxxxB.

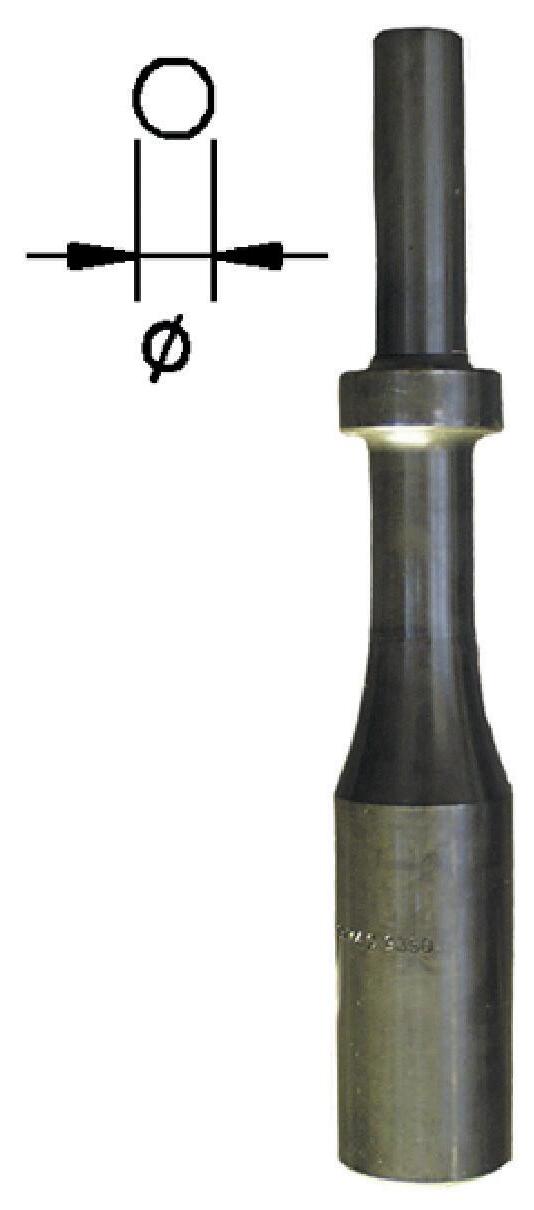

Dorn og matrice til rundpresning

Til Al-leder, rundpresning.

Anvend matriceholder V1320.

Matriceholder V1320, matrice R6MR, dorn 13R6DR

Flerkoret

50 70 R9MR

240 13R20MR 2997206533 13R20DR

Nej

Nej

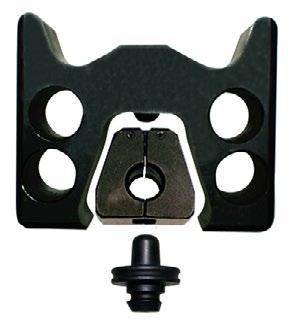

Matriceholder til Al-forbindelser

Matriceholder til ikke-integreret matrice. Dornholder er ikke påkrævet til 1300-systemet.

Flerkoret

MultiCrimp dorn og matrice til dornpresning

Til Al-forbindelser 50-240 mm², dornpresning. Både runde og sektorformede ledere. Intet behov for rundpresning af sektorformede ledere. Anvendes uden matriceholder.

Matrice 13PxxM

Flerkoret

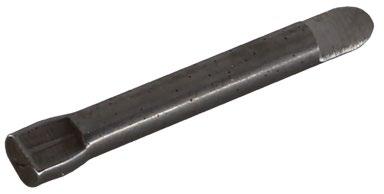

Dorn 13PxxD

Dorn 13P185240D

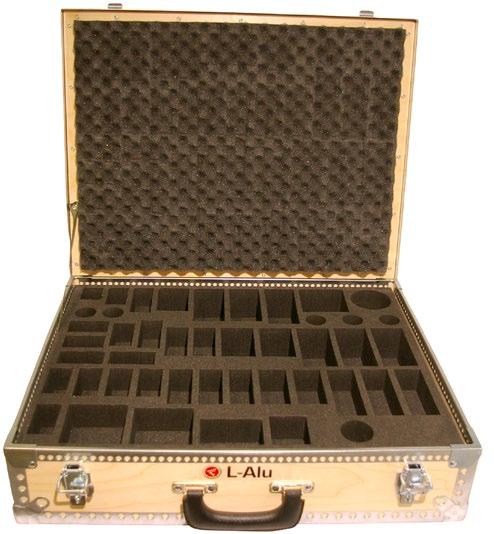

Opbevaringskasse L-Alu

Supplerende opbevaringskasse til LV1300B og LV250, der kan indeholde tilbehør til kontaktpresse Elpress Al-forbindelser.

Tekniske data:

• Materiale: Krydsfinér

• Indvendigt materiale: Polyetylen

• Solidt, formskåret indretning

Opbevaringskasse L-PVX1300

Supplerende opbevaringskasse til PVX1300. Kassen er designet til at kunne indeholde PVX1300 med oplader og et ekstra batteri. Der er også ekstra plads til nogle bakker, afisoleringsværktøj og forbindelser. Kassen er designet sammen med L1300 CU-ALU og kan med fordel anvendes sammen.

Tekniske data:

• Materiale: Krydsfinér

• Indvendigt materiale: Polyetylen

• Solidt, formskåret indretning

Type nr.

(kg)

Opbevaringskasse L1300 CU-ALU

Supplerende opbevaringskasse for tilbehør til PVX1300. Kassen kan indeholde alt tilbehør nødvendingt når der arbejdes med 1300-systemet fra Elpress. Kassen har plads til 14 B-bakker, 1-2 bakkeholdere, 12-14 integrerede B-bakker (DUAL-bakkepar), 4 dorne (AL dornpresning), 8 rundpresningsdorne og 3 matricer samt en matriceholder (eksempel). Kassen er designet sammen med L-PVX1300, og kan med fordel anvendes sammen med denne kasse.

Tekniske data:

• Materiale: Krydsfinér

• Indvendigt materiale: Polyetylen

• Solidt, formskåret indretning

Type nr. Nettovægt (kg) Længde mm Bredde Højde

L1300 CU-ALU 3,76

Tilbehør til presning af luftledning med V1300, V1311-A og

Pressebakker til AlMgSi (Super B) og Al59

Leveres i par. Sekskantpresning. Anvend indre bakkeholder V1316 og ydre bakkeholder V1318

Ydre bakkeholder V1318, BNP-bakker, indre bakkeholder V1316.

mm²

Luftledning Type nr. El-nummer Antal presninger Nettovægt (kg) Bakkeholder påkrævet Note

31-62 B16NP 2997207723 2x5 0,118 Ja

99 B20NP 2997207724 2x5 0,126 Ja

157 13B26 2997207545 2 0,42 Nej

241 13B32 2997204548 2 0,408 Nej

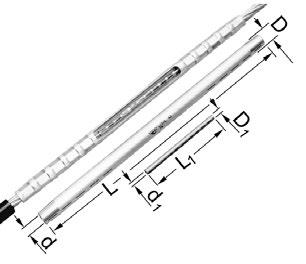

Pressebakker til luftledning FeAl

Leveres i par. Bakkerne BxxFE anvendes til stålmuffer og BxxNP anvendes til Al-muffer. Anvend indre bakkeholder V1316 og ydre bakkeholder V1318

Bakkepar B16NP

mm² Bakke Fe El-nummer Bakke Al El-nummer Antal presninger

62 B6FE 2997205042 B16NP 2997207723 2x5

99 B8FE 2997205055 B20NP 2997207724 2x5

AlMgSi 31-62 mm², FeAL: 62 mm², ALUS 50 mm²

AlMgSi 99 mm², FeAL: 99 mm²

Luftledning: 157 mm² (2x16 presninger)

Luftlinje: 241 mm² (2x16 presninger)

Værktøjer til Cu-forbindelser 10 - 400 mm² og C-muffer 240 mm² (samlet

areal)

V1300C2

Pressegeometrier

Opbevaringskasse leveres med værktøj V1311C2-A og V1311A.

Pressehoved til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/ KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm² og C-muffer op til 240 mm² (samlet areal). Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

Tekniske data:

• Arbejdstryk: 63 MPa (630 bar)

• Pressekraft: kN

• Let og smidig at arbejde med mm² (Cu) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde 10-400 V1300C2 2997200348 Sekskant, Oval

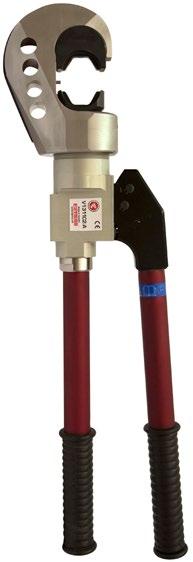

V1311C2-A

Testet og certificeret hydraulisk håndværktøj til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/ KSD/KST 16-400 mm² og C-muffer op til 240 mm² (samlet areal).

Tekniske data:

• Automatisk hurtigt fremføringssystem

• 180° rotérbar gaffel

• Pressekraft: 130 kN

• Kræver lille muskelkraft, ca. 245 N ved maksimal kraft

• Let at bære og arbejde med

mm² (Cu) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde 10-400 V1311C2-A 2997200717 Sekskant, Oval 5,7 625 150 76

PVX1300C2/PVX1300C2DB

Testet og certificeret batteridrevet presseværktøj til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm² og C-muffer op til 240 mm² (samlet areal).

Tekniske data:

• Ergonomisk design, der optimerer balancen af værktøjet i brugerens hånd

• Trykovervågning med signal og advarselslys (LED), når der opnås en korrekt presning

• LED-arbejdsbelysning

• Mulighed for dokumentation af hver presning for unik servicekontrol

• Pressekraft: 124 kN (13 ton)

• Anvendelsestemperatur: -20°C til +40°C

• Batteri: Li-Ion Makita, 5,0 Ah, 18V

• Oplader: Li-Ion Makita. Opladningstid 22 min. CASE ADVANCED

Pressegeometrier

10-400 PVX1300C2 2997208272 DUAL, Sekskant,

10-400 PVX1300C2-ADV 2997208382 DUAL, Sekskant, Oval

og 2 batterier

I CASE ADV med oplader og batteri 10-400 PVX1300C2DB-ADV 2997208395 DUAL, Sekskant, Oval

med oplader og 2 batterier

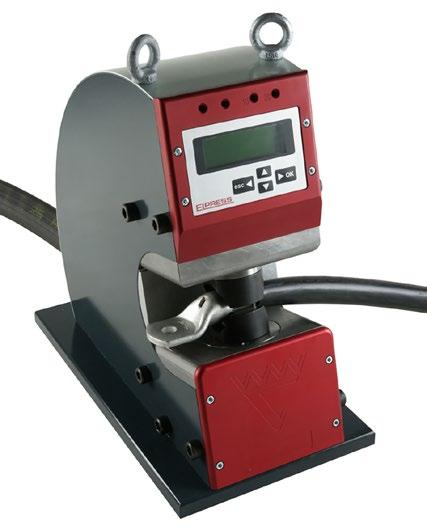

Bordstativ til Cu- og Al-forbindelser

TS1300 og pressehoved

TS1300, TS1300CU, TS1300AL

TS1300 er et bordstativ, der kan anvendes med pressehovederne DV1300C2 og V1300C2-AL. Bordstativet er designet til operatører med højfrekvent brug af C2-pressehovedet. Bordstativet giver en stabil, sikker og nem anvendelse af C2-pressehovedet.

mm² Type nr. El-nummer Pressegeometrier

Nettovægt (kg) Længde mm Bredde Højde Indeholder

10-400 TS1300CU 2997209187 DUAL, Sekskant, Oval 18,7 190 100 312 V1300C2 og bordstativ 16-400 TS1300AL 2997209190 Dorn 20,9 190 100 330 V1300C2-AL og bordstativ 10-400 TS1300 2997209174 14,1 190 100 215 Bordstativ

Tilbehør til presning af Cu med V1300C2,

og

B-bakkerne nedenfor er beregnet til Cu-forbindelser af typene KR/KRF/KRFN/KRFS og KS/KSF, sammen med både fåtrådge og mangetrådige Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. For multitråige (klasse 6) Cu-ledere anbefales kontaktpresning med DUAL-systemet.

KRD/KSD og KRT/KST er kun til fåtrådige Cu-ledere (klasse 2) i.h.t. IEC 60228.

Pressebakker till (C-gaffel) KRF/KSF

Til Cu-forbindelser, sekskantpresning. Leveres i par.

B-bakkerne nedenfor er beregnet til Cu-forbindelser, KR/KRF og KS/KSF, sammen med Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. Til multitrådige (klasse 6) Cu-ledere anbefales kontaktpresning med DUAL-systemet. Anvendes sammen med bakkeholder V1330

Bakkepar B17

mm²

KR/KS, KRF/KSF

Presserækkefølge ved en presning

Mærkning i forbindelse efter presning

Pressebakker (C-gaffel) til KRF/KSF (integrerede)

Til Cu-forbindelser, sekskantpresning. Leveres i par. De integrerede CB-bakker nedenfor er beregnet til Cu-forbindelser, KR/KRF og KS/KSF, sammen med Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. Til multitrådige (klasse 6) Cu-ledere anbefales kontaktpresning med DUAL-systemet.

Anvendes uden bakkeholder.

Bakkepar 13CB20

mm² KR/KS, KRF/KSF

Presserækkefølge ved en presning

Presserækkefølge ved to presninger

Presserækkefølge ved tre presninger

Mærkning i forbindelse efter presning Note

Anvendes i V1300C2, men BEMÆRK, at der skal være V13C21 i pressehovedet/gaflen.

Pressebakker (C-gaffel) til KRD/KSD

Til Cu-forbindelser, sekskantpresning. Leveres i par.

B-bakkerne nedenfor er beregnet til Cu-forbindelser, type KR/KRF og KS/KSF, sammen med Cu-leder iht. IEC 60228. Til flertrådede (klasse 2) Cu-ledere Anvend indre bakkeholder V1330

B-bakker. Bakkeholder V1330 (par). Presserækkefølge ved en presning

Pressebakker (C-gaffel) til KRD/KSD (integrerede)

Til Cu-forbindelser, sekskantpresning. Leveres i par. De integrerede CB-bakker nedenfor er beregnet til Cu-forbindelser, KRD og KSD, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Anvendes uden bakkeholder.

Bakkepar 13CBxx

Presserækkefølge

Presserækkefølge

Pressebakker (C-gaffel) til KRT/KST

Til Cu-forbindelser, sekskantpresning. Leveres i par. B-bakkerne nedenfor er beregnet til Cu-forbindelser, KRT og KST, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Anvend bakkeholder V1330

Presserækkefølge ved en presning

Presserækkefølge ved to presninger

Bakkepar Bxx

Pressebakker (C-gaffel) til KRT/KST (integrerede)

Til Cu-forbindelser, sekskantpresning. Leveres i par.

De integrerede CB-bakker nedenfor er beregnet til Cu-forbindelser, KRT og KST, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Anvendes uden bakkeholder.

Bakkepar 13CBxx

Presserækkefølge ved en presning

Presserækkefølge ved to presninger

Pressebakker (C-gaffel) til C-muffer

Til Cu-afgrening med C-muffer, oval presning. Medmindre andet er angivet, anvendes bakkeholder V1330

Bakkepar BC6

Gennemgående leder mm² Afgrening mm²

Bakkeholder (C-gaffel) til Cu-forbindelser

Leveres i par.

Bakkeholder V1330

Type nr.

El-nummer

Nettovægt (kg)

V1330 2997204315 0,43

System 250 Værktøj til Cu-forbindelser 10 - 800 mm², Al-forbindelser 16 - 630 mm² og C-muffer 6 - 300 mm²

V250

Pressegeometrier

Testet og certificeret pressehoved til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-800 mm², KSF/KSD/KST 16-800 mm², Al-forbindelser 16-630 mm² (-300 massiv), C-muffer 6-300 mm². Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

Tekniske data:

• Arbejdstryk: 63 MPa (630 bar)

• Pressekraft: 250kN (25 tons)

• Bredt presseområde: 10-800 mm²

mm² (Cu) mm² (Flerkoret Al) mm² (Massiv Al) Type nr.

El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde 10-800 16-630 16-300 V250 2997206067 Dorn, Sekskant, Oval 4,68 280 111 74

Tilbehør til presning af Cu med V250

B-bakkerne nedenfor er beregnet til Cu-forbindelser af typene KR/KRF/KRFN/KRFS og KS/KSF, sammen med både fåtrådge og mangetrådige Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. For multitråige (klasse 6) Cu-ledere anbefales kontaktpresning med DUAL-systemet. KRD/KSD og KRT/KST er kun til fåtrådige Cu-ledere (klasse 2) i.h.t. IEC 60228.

Pressebakker til KRF/KSF

Leveres i par. Til Cu-forbindelser, sekskantpresning.

B-bakkerne nedenfor er beregnet til Cu-forbindelser, KR/KRF og KS/KSF, sammen med Cu-ledere (klasse 2 og 5) i.h.t. IEC 60228. Til multitrådige (klasse 6) Cu-ledere anbefales kontaktpresning med DUAL-systemet.

Hvis bakkeholder er påkrævet, anvendes indre bakkeholder V2506 og ydre bakkeholder V2508

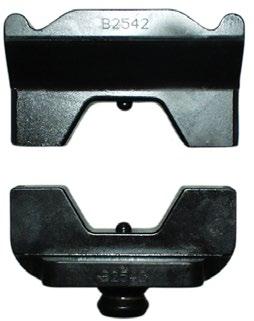

Bakkepar B2542

Presserækkefølge ved en presning

Presserækkefølge ved to presninger

Presserækkefølge ved tre presninger

Pressebakker til KRD/KSD

Til Cu-forbindelser, sekskantpresning. Leveres i par. B-bakkerne nedenfor er beregnet til Cu-forbindelser, KRD og KSD, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Hvis bakkeholder er påkrævet, anvendes indre bakkeholder V2506 og ydre bakkeholder V2508

Bakkepar B2542

Presserækkefølge ved en presning

Presserækkefølge ved to presninger

Presserækkefølge ved tre presninger mm²

Pressebakker til KRT/KST

Til Cu-forbindelser, sekskantpresning. Leveres i par. B-bakkerne nedenfor er beregnet til Cu-forbindelser, KRT og KST, sammen med Cu-ledere (klasse 2) i.h.t. IEC 60228. Hvis bakkeholder er påkrævet, anvendes indre bakkeholder V2506 og ydre bakkeholder V2508

Bakkepar B2542

Presserækkefølge ved en presning

Presserækkefølge ved to presninger

Presserækkefølge ved tre presninger mm²

Pressebakker til C-muffer

Til Cu-afgrening med C-muffer, oval presning. Hvis bakkeholder er påkrævet, anvendes indre bakkeholder V2506 og ydre bakkeholder V2508

Bakkeholder V2508, BC-bakker, bakkeholder V2506

Gennemgående leder mm²

Bakkepar B25C16 1 resp. 2 presninger.

Bakkeholdere til Cu-forbindelser

Ydre og indre bakkeholder til Systen V250.

Indre bakkeholder V2508 Ydre bakkeholder V2506

Tilbehør til presning af Al med V250

Dorn og matrice til dornpresning

Til Al-forbindelser, dornpresning. Til dornpresning af Al-forbindelser er to presninger altid påkrævet, se billede. Dornholder er ikke påkrævet.

Matriceholder V2521, matrice P13M, dorn P13D

Presserækkefølge

Flerkoret Al mm² Massiv Al mm² Matrice El-nummer Matriceholder El-nummer Dorn El-nummer Antal presninger Note

16-25 16-35 P13M 2997204768 V2521 2997206119 P13D 2997204852 2 35-70 50-95 P20M 2997204771 V2521 2997206119 P20D 2997204865 2 95-150 120-185 P25M 2997204784 V2521 2997206119 P25D 2997204878 2

185-240 240 P32M 2997204807 V2531 2997206122 P32D 2997204881 2

300 300 P36M 2997204810 V2531 2997206122 P36-40-44D 2997204892 2

300-400 P2537M 2997206960 P2537D

400 P40M 2997204823 V2531 2997206122 P36-40-44D 2997204892 2

Anvendes til kabelsko og pressemuffer af typen AK/AS/AKK/AKS 300B-400B

500 P44M 2997204826 V2531 2997206122 P36-40-44D 2997204892 2 Anvendes til kabelsko og pressemuffer af typen AK/AS/AKK/AKS 500B

500-630 P2552M 2997206135 P2552D 2997206148 P2552D 2997206148 2 Anvendes til kabelsko og pressemuffer af typen AK/AS/AKK/AKS 500A

Dorn og matrice til rundpresning

Til Al-leder, rundpresning. Anvend dornholder V2540

Matriceholder V2531, matrice R18MR, dorn R18DR, dornholder V2540

Flerkoret Al

16 16 (+25) R6MR 2997206449 V2521 2997206119

25 35 R7MR 2997206452 V2521 2997206119

35 50 R8MR 2997206465 V2521 2997206119

50 70 R9MR 2997206478 V2521 2997206119

R6DR 2997206711

R7DR 2997206724

R8DR 2997206737

R9DR 2997206740

70 95 R12MR 2997206481 V2521 2997206119 R12DR 2997206753

95 120 R13MR 2997206494 V2521 2997206119

R13DR 2997206766

120 150 R15MR 2997206504 V2521 2997206119 R15DR 2997206779

150 185 R16MR 2997206517 V2521 2997206119 R16DR 2997206782

185 240 R18MR 2997206546 V2531 2997206122 R18DR 2997206795

240 R20MR 2997206559 V2531 2997206122 R20DR 2997206805

300 300 R21MR 2997206562 V2531 2997206122

400 R26MR 2997206575 V2531 2997206122

500 R28MR 2997206588 V2531 2997206122

R21DR 2997206818

R26DR 2997206821

R28DR 2997206834

Matrice- og dornholder til Al-forbindelser

Matrice- og dornholder til Al-forbindelser

Matriceholder V2531 Dornholder V2540

Flerkoret Al mm² Massiv Al mm² Type nr. El-nummer Nettovægt (kg)

16-150 16-185 V2521 2997206119 0,921

185-500 240-300 V2531 2997206122 0,75 16-500 16-300 V2540 2997206164 0,157

Tilbehør til presning af luftledning med V250

Pressebakker til AlMgSi (Super B) og Al59

Leveres i par. Til samlinger på luftledninger AlMgSi (Super B) og Al59, sekskantpresning. Anvend indre bakkeholder V2506 og ydrebakkeholder V2508.

Bakkeholder V2508, BNP-bakker, bakkeholder V2506

mm² Luftledning Type nr. El-nummer Antal presninger Nettovægt (kg)

31-62 B16NP 2997207723 2x5 0,118 99 B20NP 2997207724 2x5 0,126

157 B26NP 2997207727 2x8 0,14

Pressebakker til luftledning FeAl

Leveres i par. Bakkerne BxxFE anvendes til stålmuffer og BxxNP anvendes til Al-muffer. Anvend indre bakkeholder V2506 og ydre bakkeholder V2508

Bakkepar B16NP

mm² Bakke Fe El-nummer Bakke Al El-nummer Antal presninger

62 B6FE 2997205042 B16NP 2997207723 2x5

99 B8FE 2997205055 B20NP 2997207724 2x5

Opbevaringskasse L-Alu

Supplerende opbevaringskasse til LV1300B og LV250, der kan indeholde tilbehør til kontaktpresse Elpress Al-forbindelser.

Tekniske data:

• Materiale: Krydsfinér

• Indvendigt materiale: Polyetylen

• Solidt, formskåret indretning

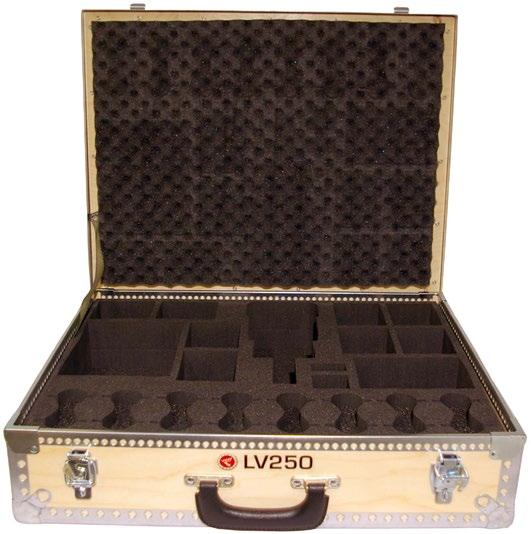

Opbevaringskasse LV250

Opbevaringskasse, der kan indeholde værktøjet V250 og tilbehør til at kontaktpresse Elpress Cu-forbindelser.

Tekniske data:

• Materiale: Krydsfiner

• Indretningsmateriale: Polyetylen

• Solidt, formskåret indretning

Pressestation til industriel kontaktpresning af KRF/KSFforbindelser 10 - 300 mm²

CS2500

Elpress pressestation CS2500 tilbyder effektiv produktion med den højest mulige personlige sikkerhed. Avancerede intelligente egenskaber, i kombination med enkelhed, gør produktet unikt.

Tekniske data:

• Konstrueret for kontinuerlig produktion af elektriske Cu-forbindelser, 10-300 mm²

• Hurtiglåsning af kabelskoen med lav kraft gør den totale tid for presningen kort

• Automatisk indstilling af pressekraften op til 250 kN, hvilket giver optimal levetid for værktøj og tilbehør

• Kun én presning nødvendig inden for hele arbejdsområdet

• Integreret Elpress DUAL- system

• Hydraulikpumpe PS710D med kontrol, overvågning og fejlrapportering

• Manøvrering med medfølgende fodpedal

• CE-godkendt, opfylder kravene i.h.t. bestemmelserne om maskinsikkerhed

• Software Analysator for analyse- og rapportudskrift af presninger kan tilkøbes

• 110-240VAC 50-60Hz

mm² (Cu) Type nr.

El-nummer Nettovægt (kg) Længde mm Bredde Højde 10-300 CS2500 2997206025 59,5 200 350 340

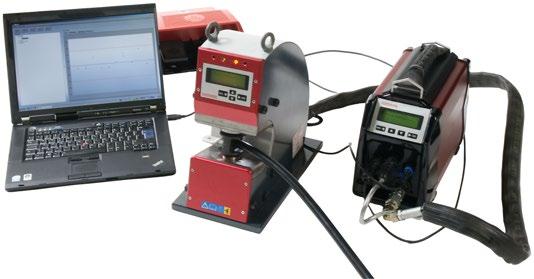

Pressestation CS2500

Pumpe PS710D.

Pressebakker til CS2500

Til Cu-forbindelser, sekskantpresning. Leveres i par. De integrerede DCB-bakker nedenfor er beregnet til Cu-forbindelser, KR/ KRF og KS/KSF, sammen med Cu-ledere (klasse 2, 5 og 6) i.h.t. IEC 60228. Anvendes uden bakkeholder.

Bakkepar 13DCB20

Analyzer, måler og analyserer hvert enkelt presning.

Analyzer - Software til kvalitetssikring af presninger og kalibreringssystem

Analyseprogrammet anvendes til kvalitetssikring af kontaktpresninger og med simple midler kan alle presninger studeres via en PC. Denne statistiske proceskontrol software (SPC) giver en unik mulighed for at se på kontaktpresning som en målbar proces. Pr. definition er proceskontrol et statistisk værktøj til systematisk undersøgelse af variationen i operationel udførelse. Endvidere kan man importere og eksportere information både til kunder eller blot til intern brug. Printning af rapporter er ligeledes en mulighed.

Tekniske data:

• Elpress Analyzer forbedrer den samlede kvalitet

• Er med til at hjælpe operatøren

• Fungerer som et værktøj til procesforbedring

• Overvåger og måler alle presninger

• Anbefaler forebyggende vedligeholdelse af udstyret

• Giver sporbarhed og dokumentation

• Øger brugernes kompetence

• Eliminerer defekte presninger

• Leveres med brugervejledning

Værktøj til Cu-forbindelser 500 - 1000 mm², Al-forbindelser 800 - 1200 mm², C-muffer 245-540 mm² (samlet område).

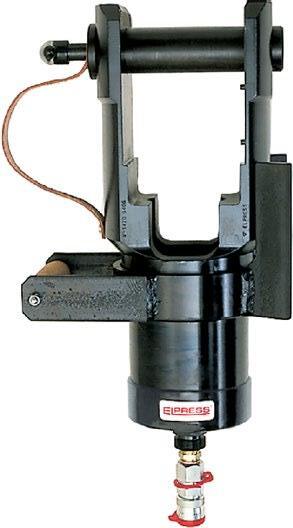

V1470

Pressegeometrier

Testet og certificeret pressehoved til kontaktpresning af Cu-forbindelser type

KRF/KSF 500-800 mm², KRD/KSD, KRT/KST 500-1000 mm², Al-forbindelser 800-1200 mm², C-muffer 245-540 mm² (samlet område). Anvendes sammen med fodpumpe P4000 eller den batteri-/eldrevne pumpe PS710.

Tekniske data:

• Arbejdstryk 63 MPa (630 bar)

• Pressekraft 400 kN

• Leveres i krydsfinérkasse

Tilbehør til presning af Cu og Al med V1470

Pressebakker til KRF/KSF, KRD/KSD og KRT/KST

Leveres i par.

Til Cu-forbindelser, sekskantpresning. Der kræves to presninger. For mangetrådige ledere i KRF/KSF og fåtrådet leder i KRD/KSD/KRT/KST.

Bakkepar B4040 Presserækkefølge ved to presninger

mm²

500 B4040 2997205521 2 4,011

500 B4042 2997205534 2 4,067

Til fåtrådet Cu-leder: KRD/KSD, KRT/KST 500 mm²

Til mangetrådet Cu-ledere: KRF/KSF 500 mm² 630 B4045

2 3,959

Til fåtrådet Cu-leder: KRD/KSD, KRT/KST 630 mm² 630 / 800 B4053 2997205550 2 3,901 Nej Til mangetrådet Cu-ledere: KRF/KSF (og fåtrådige Cu-ledere 800 mm²: KRD/KSD/KRT/KST)

1000 B4056 2997205563 2 3,67 Nej Til fåtrådet Cu-leder: KRD/KSD, KRT/KST

Pressebakke til C-muffer

Leveres i par.

Til Cu-afgrening med C-muffer, oval presning. Der kræves kun én presning.

Bakkepar B40C18

Gennemgående leder mm² Afgrening mm² mm² (Cu) Type nr. El-nummer Antal presninger Nettovægt (kg) Bakkeholder påkrævet 25-300 25-300 Total: 245-425 B40C18 2997205589 1 4 Nej 150-300 150-300 Total: 450-540 B40C21 2997205592 1 4,083 Nej

Dorn og matrice

Til Al-forbindelser, dornpresning. Anvend matriceholder V1471

To presninger er altid påkrævet ved presning af Al-forbindelser.

Matriceholder V1471, matrice W60M, dorn W60D

Presserækkefølge

Flerkoret Al mm² Matrice El-nummer Dorn El-nummer

Antal presninger

Nettovægt (kg)

Matriceholder påkrævet

Dornholder påkrævet

800-1000 W60M 2997205631 W60D 2997205660 2 5,1 Ja Nej 1200 W70M 2997205644 W70D 2997205673 2 4,701 Ja Nej

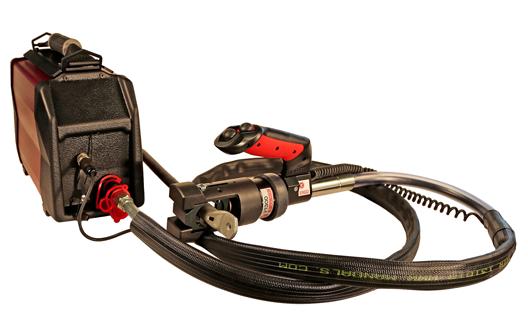

Let og fleksibel pumpe designet ud fra kundens behov

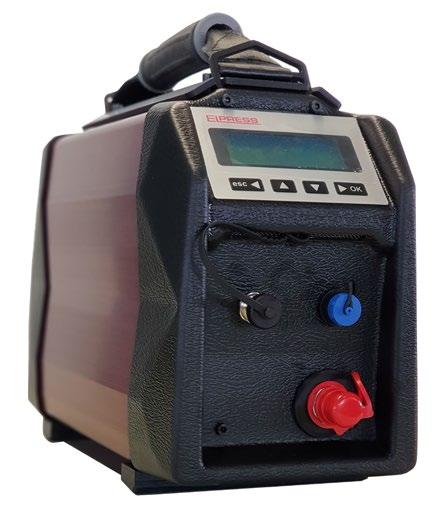

PS710

PS710 er en hydraulisk batteri- og eldrevet pumpe til kontaktpresning med avanceret styring og overvågning af presseforløbet. Den har et fleksibelt system til et bredt anvendelsesområde, med høj ydeevne og driftssikkerhed. Pumpen kan anvendes både af kabelkonfektioneringsproducenterne og til elektriske installationsopgaver.

Tekniske data:

• Kan anvendes sammen med en PC på et datanetværk med printer (gælder ikke PS710R)

• Olieflow ved 20 bar: 0,6 liter/min. (PS710D 1,2 liter/min.)

• Oliebeholdning: 1,0 liter

• Olietype: HYDREX MV 22 eller lignende

• Presninger/opladning: 120 presninger med Cu 150 mm²

• Anvendelsestemperatur: - 22 til 55 °C

• beskyttelse: IP54

• Netdrift 85-240VAC 50-60Hz

• Li-ion batteri 28,8V, 3,0 Ah

• Opfyldte CE-krav: Maskinsikkerhed 2006/42/EF, Elektromagnetisk kompatibilitet 2014/30/EU, Lavspændingsdirektiv 2014/35/EU, ROHS 2014/35/EU,WEEE 2012/19/EU

• Vægt ca. 12,4 kg

• Lille enhed der måler: 370 x 280 x 170 mm

Pumpesystemet fås i 3 basisversioner, der alle har tilpasningsmuligheder.

PS710D

Til kabelkonfektioneringsproducenterne. Anvendes kun sammen med pressestation CS2500.

Tekniske data:

• Unikt elektronisk styresystem med specialsoftware til PC

• Proceskontrol og analyse. Hver presning kan spores (SPC)

• Display med tastatur viser samtlige pumpestatusinformationer til operatøren n

• Realtidskommunikation med PC og øjeblikkeligt kvalitetstjek

• Integreret kommunikation via CAN med Elpress CS2500

• Hydraulisk pumpe med højt flow til hurtige pressebevægelser

• Kan anvendes med PC i datanetværk med printer

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

Pumpe PS710D

PS710E

Til brugeren der arbejder i forsyningsindustrien eller i den øvrige industri.

Tekniske data:

• Den lille størrelse og den lave vægt gør den let at anvende i enhver situation

• Høj ydeevne både med et 28,8 V Li-Ion batteri og med netenhed

• Display med tastatur viser samtlige pumpestatusinformationer til operatøren

• Mulighed for opbevaring af presningens data i kontrolsystemet

• PC-kommunikation via USB

• Kan anvendes sammen med pressehoved eller klippehoved

• Elpress’ ergonomiske håndtag ERGOCOM, med trådløs kommunikation kan tilvælges

• Oplader 230 VAC 50 Hz, 10,8-28,8 V. Opladningstid 65 min.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

PS710E 2997101735 12 370 170 280

PS710E251 og PS710E501

Indeholder:

• Pumpe at E-version

• Ledning

• Hydraulikslange 2,4 m eller 5,0 m. Med trådløs kommunikation ERGOCOM

• Batteri

• Oplader

• Skulderrem

• 110-240VAC 50-60Hz

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

PS710E251 2997101845 24,5 370 170 280

PS710E501 2997101803 26 370 170 280

Pumpe PS710E

PS710R

Til standardiserede løsninger (uden behov for at spore presningerne).

Tekniske data:

• Pumpekontrol uden elektronisk styresystem, relæstyret

• Let udstyret uden datakommunikation

• Uden batteri

• Anvendes sammen med pressehoved eller klippehoved

• Elpress’ ergonomiske håndtag ERGO, med kabeltilsluttet kommunikation kan tilvælges

Type nr.

PS710R250 og PS710R500

Indeholder:

• Pumpe af R-version

• Ledning

• Hydraulikslange 2,4 m eller 5,0 m. Med trådløs kommunikation ERGO

• Skulderrem

• 110-240VAC 50-60Hz

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

PS710R250 2997101858

Pumpe PS710R

Tilbehør til PS710x

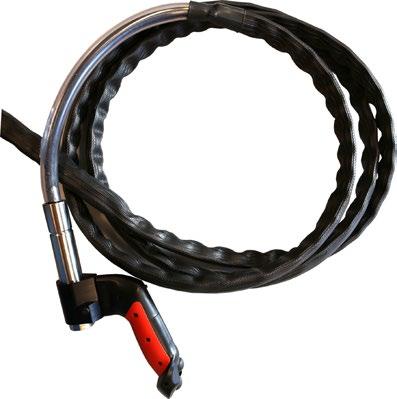

Manøvrehåndtag til manøvrering af pumpe PS710. Ergonomisk designet håndtag, der reducerer belastningen for operatøren ved arbejdsstationen. ERGOCOM styres via bluetooth, og ERGO er kabeltilsluttet. Fås i forskellige designs afhængigt af hydraulikslangens længde.

Type nr.

Nettovægt (kg)

HYD.SLANG KPL. 2,4M ERG PS710E 2,4

HYD.SLANG KPL. 5M ERGO PS710E 3,9

Note

Hydraulikslange (2,4 m) til PS710E, med ERGO-håndtag

Hydraulikslange (5 m) til PS710E, med ERGO-håndtag

HYD.SLANG KPL.2,4M ERGO PS710R 2,43 Hydraulikslange (2,4 m) til PS710R, med ERGO-håndtag

HYD.SLANG KPL. 5M ERGO PS710R 3,9 Hydraulikslange (5 m) til PS710R, med ERGO-håndtag

HYD.SLANG KPL. 2,4M ERGOCOM 2,4

Hydraulikslange (2,4 m) til PS710E, med ERGOCOM-håndtag

HYD.SLANG KPL. 5M ERGOCOM 3,9 Hydraulikslange (5 m) til PS710E, med ERGOCOM-håndtag

FCU-PS710R 2,8 Fodpedal til PS710R

FCU-PS710D&E 2,8 Fodpedal til PS710D og PS710E

BÄRREM PS710 0,12 Skulderrem til alle PS710-versioner

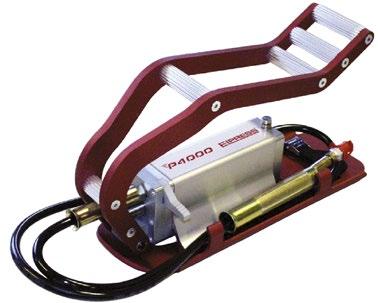

Hydraulisk fodpumpe

P4000

Tekniske data:

• Unikt design i højkvalitet aluminiumslegering

• Ergonomisk design

• Høj finish, anodiseret overflade - let at holde ren

• Højeffektivt to-trins pumpesystem med hurtig fremføring

• Enkel fodbetjent trykudløsning (stempel retur) efter automatisk stop ved færdig presning

• 2,2 m slange med lynkobling

• Standard trykindstilling 630 bar/63 MPa, (maks. indstilling 700 bar)

• Sikkerhedsventil for retur ved alle tryk

• Smart transportanordning for slangen Type nr. El-nummer Nettovægt (kg)

Luftledningsmateriel

Luftledningsmateriel

System Elpress

System Elpress består af forbindelser og presseværktøjer, som er tilpassede og testede sammen for at give en forbindelse jævnfør normerne. Dette er for at du som bruger kan føle dig tryg, når du anvender vores system, samt at en sikker forbindelse opnås ved korrekt anvendelse af vores produkter.

Luftledningsmateriel

Elpress programmet til luftledningsmateriel omfatter produkter til samling af kobberliner, legerede aluminiumsliner af typerne AlMgSi (Super B) og Al59, samt til FeAl-ledninger. Ud over de velkendte vridsamlinger af henholdsvis kobber og aluminium er der kontaktpressesamlinger LFS og LFEAL, som presses med Elpress V600, V1300 og V250 systemerne. Luftledningssamlerne LFS, LFEAL og Elpress System er testet i henhold til de gældende krav ifølge SS 4241241.

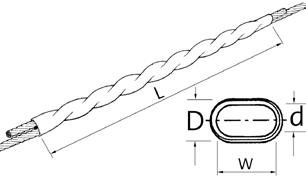

Vride-pressemuffer til Cu-liner 10 - 35 mm²

Tekniske data:

• Materiale: Kobber

• Til tråd og line, se note

• Muffen vrides, så den får en drejning, der er modsat linens snoretning

• Værktøj: Svensknøgle (skiftenøgle)

Vride-pressemuffer til Al-liner 31 - 99 mm²

Tekniske data:

• Materiale: Aluminium

• Muffen vrides, så den får en drejning, der er modsat linens snoretning

• Værktøj: Svensknøgle (skiftenøgle)

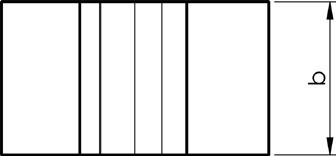

Luftledningssamlinger 31 - 241 mm² til AlMgSi (Super B) og Al59

Tekniske data:

• Materiale: Aluminium

• Til samling af luftliner

• Testet i.h.t. kravene i standarden SS 4241241

• Pressemuffen leveres med kontaktfedt på indersiden

• Lederen skal være rengjort

LFS62 2921118082 11 16

LFS241 2921118118 21 30

Presserækkefølge, se billede. Ved presning af LFS99 med T2600, V600, V611 og PVX611, kræves 2x10-presninger.

Luftledningssamlinger 62 og 99 mm² til FeAl-line

Tekniske data:

• Til samling af Al-luftliner med stålkerne

• Testet i.h.t. kravene i standarden SS 4241241

Elpress-logo er med på mærkningen. Mærkning XXXX = År, uge.

Presserækkefølge, indefra midten og ud.

Pressegeometrier

Presseværktøjer til Cu-forbindelser 10 - 150 mm², Al-forbindelser 16 - 25 mm² (-35 massive) mm² og C-muffer 100 mm² (samlet areal)

V600

Testet og certificeret pressehoved til kontaktpresning af Cu-forbindelser type KR/KS 10 mm², KRF/KSF 16-150 mm², KRD/KSD 16-185 mm², KRT/KST 10-240 mm², Al-forbindelser 16-25 mm² (-35 massiv), C-muffer 100 mm² (samlet areal) og DIN 46235 10-95 mm². Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevet pumpe PS710.

Tekniske data:

• Arbejdstryk 63 MPa (630 bar)

• Pressekraft 55 kN

• Robust stoftaske med plads til 10 sæt bakker medfølger

(kg) Længde mm Bredde Højde 10-240 16-25 16-35

Pressegeometrier

V611

Testet og certificeret hydraulisk håndtang til kontaktpresning af Cu-forbindelser type KRF/KSF 10-150 mm², KRD/KSD 16-185 mm², KRT/KST 10-240 mm², Al-forbindelser 16-25 mm² (-35 massiv), C-muffer 100 mm² (samlet areal) og DIN 46235 10-95 mm².

Tekniske data:

• Dobbeltkolbet hydraulisk fremføringssystem der gør presseforløbet kortere

• Pressekraft 60 kN

• Leveres i robust tekstiltaske

(Flerkoret Al)

(Massiv Al) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde

10-240 16-25 16-35 V611

Dorn, Sekskant, Oval 2,6 425 115 53

Pressegeometrier

PVX611/PVX611DB

Testet og certificeret batteridrevet presseværktøj til kontaktpresning af Cu-forbindelser type KR/KS 10 mm², KRF/KSF 16-150, KRD/KSD 16-185 mm², KRT/KST 10-240 mm², Al-forbindelser 16-25 mm² (-35 massiv), C-muffer 100 mm² (samlet areal) og DIN 46235 10-95 mm². PVX611DB har et ekstra batteri.

Tekniske data:

• Det lukkede hus beskytter mod snavs og støv

• Det ergonomiske design gør, at balancen bliver helt rigtig i brugerens hånd

• Drejelig pressegaffel, som kan åbnes

• Pressekraftkontrol ved hjælp af trykovervågning

• Enhåndsbetjening, som gør det nemt at håndtere værktøjet

• LED-belysning som letter arbejdet

• Hurtigfremføring, som gør presningen mere effektiv

• Display med oplysninger om værktøjet og serviceintervaller

• Testet med Elpress TB-bakker og KB22/KB25

• Overvågning af presningen via display, hvis det rette tryk/ tilstrækkelig presning ikke opnås (advarselslampe (LED) og signal)

• Leveres i robust kuffert, med oplader og batteri

(Cu)

Pressegeometrier

T2600

Mekanisk håndtang til presning af Cu-forbindelser type KR/KS 10 mm², KRF/KSF 16-95 mm², KRD/KSD 16-120 mm², KRT/KST 10-120 mm², Al-forbindelser 16-25 mm² (-35 massiv), C-muffer 100 mm² (samlet areal) og DIN 46235 10-95 mm².

Tekniske data:

• Nem åbning for hurtig udskiftning af pressebakker

• Pressekraft ca. 57 kN

• Avanceret kraftudveksling formindsker kravet til håndkraft

• Let og smidig at arbejde med under trange forhold

• Kun fire bakkesæt er påkrævet for at presse 10-95 mm² Cu

• Hurtigt fremføringssystem

• Leveres i opbevaringskasse

mm² (Cu) mm² (Massiv Al) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde Label tilpasset 10-95 35 T2600 2997203866 Dorn, Sekskant, Oval 1,9 445 185 52 KR/KRF/KSF

10-120 35 T2600B Dorn, Sekskant, Oval 4,12 445 185 52 KR/KRD/KSD

10-120 35 T2600C 2997204069 Dorn, Sekskant, Oval 4,12 445 185 52 KR/KRT/KST

Tilbehør til presning af luftledning med System V600

Pressebakker til luftledning

Til samlinger på luftledninger AlMgSi (Super B) og Al59, sekskantspresning. Leveres i par.

Bakkepar TBNP 16-20

mm²

Luftledning Type nr. El-nummer Antal presninger Nettovægt (kg)

Note 31 - 99 TBNP16-20 2997204132 2x5, 2x10 0,135

Anvendes til AlMgSl og FeAl, LFS31, LFS62 og LFS99

Pressegeometrier

V1300

Testet og certificeret pressehoved til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm², Al-forbindelser 16-400 mm² (-240 massiv), C-muffer op til 240 mm² (samlet areal). Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

Tekniske data:

• Arbejdstryk: 63 MPa (630 bar)

• Pressekraft: 130 kN (13 ton)

• Let og smidigt pressehoved af stål mm² (Cu)

(Flerkoret Al)

(Massiv Al) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde 10-400 16-400 16-240 V1300 2997204700 Dorn, Oval, Sekskant 3,46 263 88 75

V1311-A

Pressegeometrier

Testet og certificeret hydraulisk håndværktøj til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/ KSD/KST 16-400 mm², Al-forbindelser 16-400 mm² (-240 massiv), C-muffer op til 240 mm² (samlet areal).

Tekniske data:

• Automatisk hurtigt fremføringsstystem

• Pressekraft: 130 kN (13 ton)

• Kræver lav håndtagskraft, ca. 245 N ved maksimal kraft

• 180° rotérbar gaffel

(Cu)

(Flerkoret Al)

(Massiv Al)

nr.

10-400 16-400 16-240 V1311-A

Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde

PVX1300/PVX1300DB

Testet og certificeret batteridrevet presseværktøj til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-400 mm², KSF/KSD/KST 16-400 mm², Al-forbindelser 16-400 mm² (-240 massiv), C-muffer op til 240 mm² (samlet areal).

Tekniske data:

• Ergonomisk design, der optimerer balancen af værktøjet i brugerens hånd

• Trykovervågning med signal og advarselslys (LED), når der opnås en korrekt presning

• LED-arbejdslampe, aktiveres ved tryk på on/off-knap

• Mulighed for dokumentation af hver presning for unik servicekontrol

• Pressekraft: 124 kN (13 ton)

• Presning/opladning: 60-120 afhængig af størrelse og temperatur

• Pressetid: 4-12 s afhængig af størrelse

• Anvendelsestemperatur: -20°C til +40°C

• Batteri: Li-Ion Makita, 5,0 Ah, 18V

• Oplader: Li-Ion Makita, 110-240VAC 50-60Hz. Opladningstid 22 min.

• Presser DUAL: 10-300 mm²

Sekskant

Sekskant

10-400 16-400 16-240 PVX1300DB-ADV 2997208353 Dorn, Dual, Oval, Sekskant

I CASE ADV med oplader og 2 batterier.

Tilbehør til presning af luftledning med V1300, V1311-A og

Pressebakker til AlMgSi (Super B) og Al59

Leveres i par. Sekskantpresning. Anvend indre bakkeholder V1316 og ydre bakkeholder V1318

Ydre bakkeholder V1318, BNP-bakker, indre bakkeholder V1316

mm²

Luftledning Type nr. El-nummer Antal presninger Nettovægt (kg) Bakkeholder påkrævet Note

31-62 B16NP 2997207723 2x5 0,118 Ja

99 B20NP 2997207724 2x5 0,126 Ja

157 13B26 2997207545 2 0,42 Nej

241 13B32 2997204548 2 0,408 Nej

Pressebakker til luftledning FeAl

Leveres i par. Bakkerne BxxFE anvendes til stålmuffer og BxxNP anvendes til Al-muffer. Anvend indre bakkeholder V1316 og ydre bakkeholder V1318

Bakkepar B16NP

mm² Bakke Fe El-nummer Bakke Al El-nummer Antal presninger

62 B6FE 2997205042 B16NP 2997207723 2x5

99 B8FE 2997205055 B20NP 2997207724 2x5

AlMgSi 31-62 mm², FeAL: 62 mm², ALUS 50 mm²

AlMgSi 99 mm², FeAL: 99 mm²

Luftledning: 157 mm² (2x16 presninger)

Luftlinje: 241 mm² (2x16 presninger)

System 250 Værktøj til Cu-forbindelser 10 - 800 mm², Al-forbindelser 16 - 630 mm² og C-muffer 6 - 300 mm²

V250

Pressegeometrier

Testet og certificeret pressehoved til kontaktpresning af Cu-forbindelser type KR/KRT 10 mm², KS/KST 10 mm², KRF/KRD/KRT 16-800 mm², KSF/KSD/KST 16-800 mm², Al-forbindelser 16-630 mm² (-300 massiv), C-muffer 6-300 mm². Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

Tekniske data:

• Arbejdstryk: 63 MPa (630 bar)

• Pressekraft: 250kN (25 tons)

• Bredt presseområde: 10-800 mm² mm² (Cu) mm² (Flerkoret Al) mm² (Massiv Al) Type nr. El-nummer Pressegeometrier Nettovægt (kg) Længde mm Bredde Højde 10-800 16-630 16-300 V250 2997206067 Dorn, Sekskant, Oval 4,68 280 111 74

Tilbehør til presning af luftledning med V250

Pressebakker til AlMgSi (Super B) og Al59

Leveres i par. Til samlinger på luftledninger AlMgSi (Super B) og Al59, sekskantpresning. Anvend indre bakkeholder V2506 og ydrebakkeholder V2508.

Bakkeholder V2508, BNP-bakker, bakkeholder V2506

mm² Luftledning Type nr. El-nummer Antal presninger Nettovægt (kg)

31-62 B16NP 2997207723 2x5 0,118 99 B20NP 2997207724 2x5 0,126 157 B26NP 2997207727 2x8 0,14

Pressebakker til luftledning FeAl

Leveres i par. Bakkerne BxxFE anvendes til stålmuffer og BxxNP anvendes til Al-muffer. Anvend indre bakkeholder V2506 og ydre bakkeholder V2508

Bakkepar B16NP

mm² Bakke Fe El-nummer Bakke Al El-nummer Antal

62

Opbevaringskasse L-Alu

Supplerende opbevaringskasse til LV1300B og LV250, der kan indeholde tilbehør til kontaktpresse Elpress Al-forbindelser.

Tekniske data:

• Materiale: Krydsfinér

• Indvendigt materiale: Polyetylen

• Solidt, formskåret indretning

Opbevaringskasse LV250

Opbevaringskasse, der kan indeholde værktøjet V250 og tilbehør til at kontaktpresse Elpress Cu-forbindelser.

Tekniske data:

• Materiale: Krydsfiner

• Indretningsmateriale: Polyetylen

• Solidt, formskåret indretning

Knækbolt forbindelser op til 36 kV

Elpress- knækbolt forbindelser findes som muffer og kabelsko til:

• Flertrådede og massive Al- og Cu-ledere

• Rundt tværsnit 10 til 630 mm²

• Profiltværsnit 16 til 240 mm²

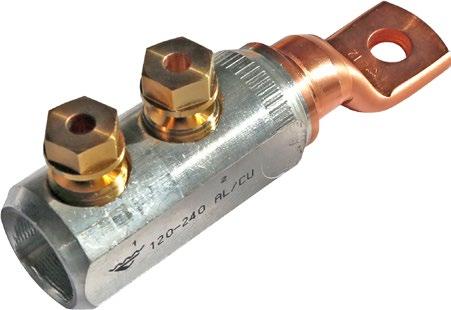

SL240N-12

De anvendte bolte er lavet af messing, som har den fordel, at de giver en lavere friktion i modsætning til aluminiumseller stålbolte. Dette gør det lettere for brugeren at udføre installationen. Værktøj til montering er en skruenøgle eller en batteridrevet slagnøgle med højt tilspændingsmoment >100Nm, og vi anbefaler, at installatøren anvender et modholdsværktøj (ISL2201) for lettere at kunne holde fast i forbindelsen, når boltene skal spændes.

Stort arbejdsområde

En fordel ved knækbolt forbindelserne er, at montering kan gøres nemt og uden at anvende tungt specialværktøj. Derudover kan hver enkel forbindelse anvendes til flere kabelstørrelser, til både kobber og aluminium, eksempelvis 10-50 mm². Det giver brugeren et reduceret sortiment og en fleksibel løsning. Knækbolt forbindelserne er udført i hærdet aluminium med en legering, der tillader anvendelse af både kobber- og aluminiumskabler i samme forbindelse, uden en galvanisk tæring vil opstå. Knækbolt forbindelserne leveres med reduktionsskiver, der gør det muligt at anvende to forskellige boltstørrelser, hvilket også er med til at reducere sortimentet.

Knækbolt forbindelser

Skiver er altid nødvendige ved tilslutning af kabelsko med skruesamlinger mod skinnen.

Ved hjælp af en topnøgle strammes skruerne. Det er også muligt at bruge en møtrikspænder.

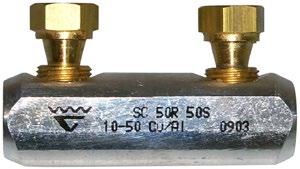

SC50R50S

På samlemuffen SC50R50S sidder skruerne med forskåret gevind i muffen og kan håndtere alle kabeloverflader på en gevindlængde. SC50R50S er også meget velegnet som skærmsamling til 10-35 mm² Cu/Al.

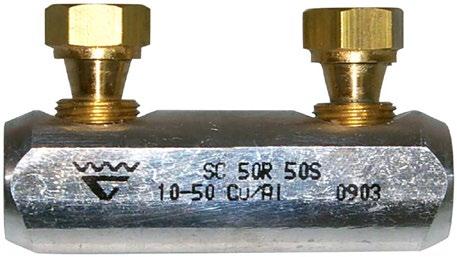

SC50R50S med formonterede knækbolte.

Mærkning

Elpress- mærkningen af knækbolt forbindelser viser logo, produktnavn, lederareal (til massive og flertrådede ledere) og monteringsrækkefølge på boltene. Kabelskolasken er mærket med skruestørrelse.

Type: SL70R70S-10-12

SL = Knækbolt kabelsko

70R = max. 70 mm² rund leder

70R = max. 70 mm² sektorleder 10-12 = skruestørrelse 10 og 12

Type: SC50R50S

SC = Knækbolt muffe

50R = max. 50 mm² rund leder

50S = max. 50 mm² sektorleder

Skrue og skive

For møtrikker og skruer, af blankforzinket type med holdbarhedsstyrke 8.8, som anvendes til tilslutning af kabelsko med Cu- og Al-laske, gælder følgende:

• Anvend altid en momentnøgle for at være sikker på at det rette moment opnås. Sørg også for, at nøglen bliver kalibreret med jævne mellemrum i.h.t. leverandørens anvisninger.

• Anvend anbefalet moment i henhold til skrueleverandørens foreskifter.

• Anvend altid en hård planskive for at mindske friktionen mod anlægsfladens og hulkantstrykket, hårdhed min. HB200.

• Monter som på billedet.

Spændingsmoment

Anbefalede spændingsmomenter til vådolierede skruer og møtrikker af den blankgalvaniserede type med holdbarhedsstyrke 8.8 og grovgevind (normalt gevind), der anvendes sammen med tilsvarende skive til tilslutning af kabelsko med Cu- og Al-laske. Se tabellen nedenfor.

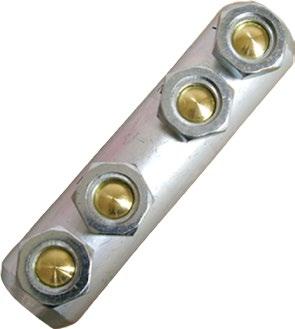

Knækbolt muffe 10 - 240 mm²

Tekniske data:

• Materiale i boltene: messing, for laveste friktion

• Skillevæg for at forhindre olielækage

• Knækbolte formonteret for nem håndtering

• Spændingsområde: 1 kV

• Opfylder kravene i normen 61238-1

• PEN er et indlæg til udfyldning ved samling af kablets kobberskærm Kabeltype

s = afisoleringslængde

Knækbolt muffe, vendbar 10 - 630 mm²

Tekniske data:

• Materiale i boltene: messing, for laveste friktion

• Skillevæg for at forhindre olielækage

• Vendbare knækbolte

• Spændingsområde: 1 kV til 36 kV

• Opfylder kravene i normen 61238-1

• PEN er et indlæg til udfyldning ved samling af kablets kobberskærm

s = afisoleringslængde

Indlæg

For at samle kobberskærmen rundt om lederne skal man have et indlæg, der placeres mellem bolten og skærmen. Se tabel for at finde det korrekte indlæg. To indlæg pr. samling er påkrævet.

Type nr. Skærmleder El-nummer Note

SC95N/PEN 16-57* * 6-50 mm² (SC95N) / 16-57 mm² (SC95R95S)

SC150N/PEN 21-95

SC240/PEN 29-146 2921120504

Knækbolt kabelsko 10 - 630 mm²

Tekniske data:

• Materialer i boltene: messing, for laveste friktion

• Knækbolte med formonteret for enkel håndtering

• Spændingsområde: 1 kV for SL50N-10-12, SL95N-10-12 og

SL240N-10-12, 1-36 kV for resterende

• Opfylder kravene i normen 61238-1

• Kabelskoene er af bimetaltype for optimal funktion Kabeltype

t = materialetykkelse, s = afisoleringslængde

SC95N PEN

Knækbolt kabelsko, vendbar 10 - 630 mm²

Tekniske data:

• Materiale i boltene: messing, for laveste friktion

• Vendbare knækbolte

• Spændingsområde: 1 kV til 36 kV

• Opfylder kravene i normen 61238-1

• Kabelskoene er af bimetaltype for optimal funktion

Skruegaffelklemme

• Skruegaffelklemme til jordapplikationer. Til forgrening af armeringsjern med fåtrådet jordledning i kobber eller stål

• Samlet arbejdsområde mellem 32-100 mm²

• Samling/forgrening fra 16 til 50 mm²

Modholdsværktøj

Modholdsværktøj til stabil og sikker montering af knækbolt forbindelser.. Værktøjet er fremstillet af holdbart materiale og kan nemt justeres til tilslutninger op til 400 mm².

Varmekrympsamlinger - Knækbolt forbindelser med varmekrympisolation, 1kV

Komplette kit – click&heat

Komplette kit til nem samling af 1 kV plastisoleret 3-, 4- og 5-ledere.

Sættet består af knækbolt muffer med skillevæg og varmekrympisolering. Forbindelsen mellem kablet og muffen sker ved hjælp af boltene i en forbindelsen. Isolering sker med passende varmekrymp.

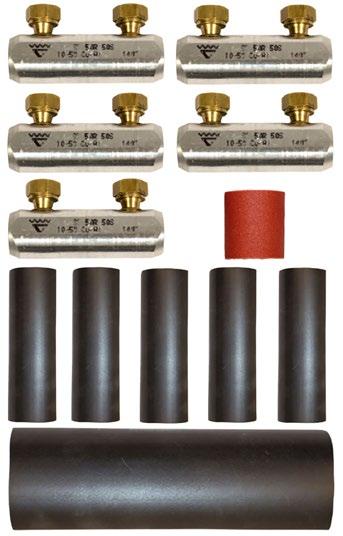

Kit til 5-lederkabel.

Sådan fungerer det:

• Kablets ledere samles med en knækbolt muffe forsynet med bolte, som knækker af, når det rette moment opnås.

• De forskellige faseledere er isoleret med varmekrympeisolering af polyolefin.

• Isoleringen er belagt indvendigt med lim, der smelter ved opvarmning

• Når limen skubbes frem, ud af den krympede muffe, er monteringen færdig, og samlingen bliver helt vandtæt.

• Sektorformede ledere behøver ikke at skulle rundpresses.

• Med tilsluttet udfyldningsdel kan man nemt samle et 3+1 kabel mod et 4G-kabel.

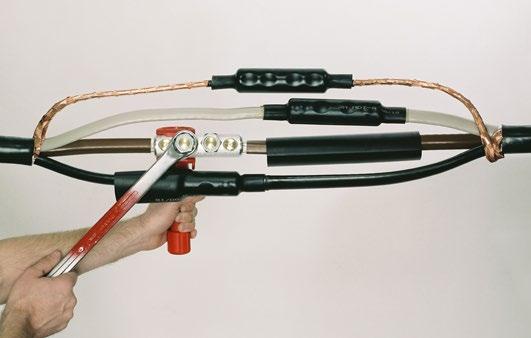

Samling af lederen sker med en knækbolt muffe. Ved hjælp af svensknøgle strammes skrue til den knækker fra i brudfuren.

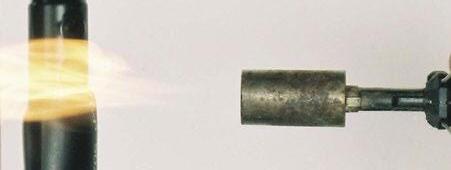

Krympning af isoleringen sker ved hjælp af varme.

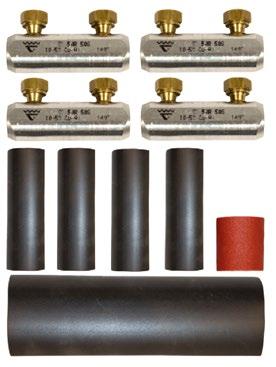

Knækbolt muffer med varmekrympisolation, 1kV

Kit til samling af 3-, 4- og 5-lederkabel i henhold til IEC 60228. Til både Cu og Al massive og flertrådede ledere.

Kabeltype

10-50 16-50 KSC50N-1-4HS 2921120290 1 Indhold: 1 yderkrymp, 4 stk. SC50N, 4 stk. inderkrymp og sandpapir.

10-50 16-50 KSC50N-1-5HS 1 Indhold: 1 yderkrymp, 5 stk. SC50N, 5 stk. inderkrymp og sandpapir.

35-95 50-95 KSC95N-1-4HS 2921120300 1 Indhold: 1 yderkrymp, 4 stk. SC95N, 4 stk. inderkrymp og sandpapir.

35-95 50-95 KSC95N-1-5HS 1 Indhold: 1 yderkrymp, 4 stk. SC95N, 5 stk. inderkrymp og sandpapir.

70-150 70-150 KSC150N-1-4HS 2921120313 1 Indhold: 1 yderkrymp, 4 stk. SC150N, 4 inderkrymp og sandpapir.

70-150 70-150 KSC150N-1-5HS 1 Indhold: 1 yderkrymp, 5 stk. SC150N, 5 inderkrymp og sandpapir.

95-240 95-240 KSC240N-1-4HS 2921120326 1 Indhold: 1 yderkrymp, 4 stk. SC240N, 4 stk. inderkrymp og sandpapir.

95-240 95-240 KSC240N-1-5HS 1 Indhold: 1 yderkrymp, 5 stk. SC240N, 5 stk. inderkrymp og sandpapir.

Varmekrympesamlinger - Pressemuffer med varmekrympisolation, 1kV

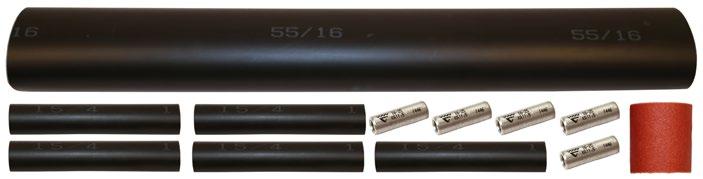

Komplette kit – crimp&heat

Komplet kit til nem samling af 1 kV plastisoleret 4- eller 5G-kabel med flerkoret

Al-ledere 16-25 mm² eller samling af eller overgang til Cu 10-16 mm² klasse 1, 2, 5 eller 6.

Kittet består af varmekrympisolering og pressemuffer, som kan tage flere kabeltværsnit. Konceptet omfatter en pressemuffe til overgang mellem kobberkabel og aluminiumskabel.

Anvendes blandt andet til at samle Al-kabel til belysning og funktioner. For at presse mufferne skal man anvende blot ét værktøj, og du kan vælge mellem et håndværktøj eller et hydraulisk presseværktøj fra Elpress’ System V600.

Sådan fungerer det:

• Lederne samles med mufferne AS1625, AKS1625-1016 eller KSF16.

• Anvend Elpress’ håndtang EW1025, eller TB-bakke TBKA9-11,5, med V600 systemet.

• Isoleringens indvendige og udvendige krymp er ekspanderede, så de let kan påsættes og derefter varmekrympes.

• Isoleringens længde er tilpasset, så den med sikkerhed dækker både den primære isolering af lederen og isoleringen af kappen.

• Opfylder kravene i.h.t. SS-EN 50393. Pressemufferne er testet og godkendt i henhold til EN 61238-1.

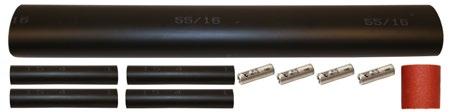

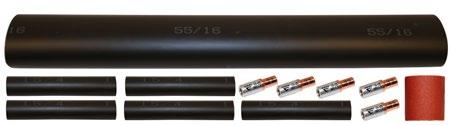

Pressemuffer med varmekrympisolation, 1kV

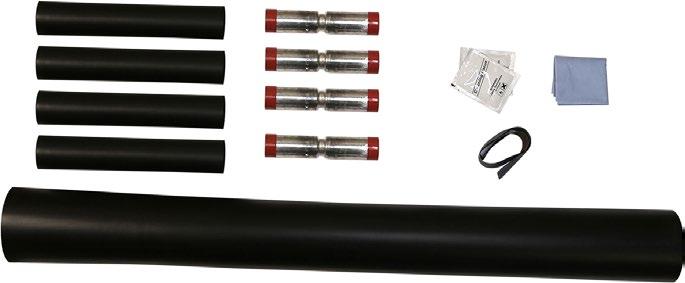

Kit til 4G-kabel.

Kit til samling af 4- eller 5G-kabel med flerkoret Al-ledere 16-25 mm² i henhold til IEC60228, samt til samling af eller overgang til Cu 10-16 mm² klasse 1, 2, 5 eller 6. Opfylder kravene i henhold til SS-EN50393. Flerkoret

16-25 10-16

16-25 10-16

16-25

KHS-AKS1025-4 2921115797 V600, EW1025 4

KHS-AKS1025-5 2921115807 V600, EW1025 5

KHS-AS1625-4 2921115771 V600, EW1025 4

Indhold: 1 yderkrymp, 4 stk. AKS16-25-1016, 4 inderkrymp og sandpapir.

Indhold: 1 yderkrymp, 5 stk. AKS16-25-1016, 5 inderkrymp og sandpapir.

Indhold: 1 yderkrymp, 4 stk. AS1625, 4 inderkrymp og sandpapir. 16-25

KHS-AS1625-5 2921115784 V600, EW1025 5

Indhold: 1 yderkrymp, 5 stk. AKS1625, 5 inderkrymp og sandpapir.

Pressemuffer med varmekrympisolation, Al 50-240 mm², 1 kV

Kit til samling af Al-ledere 50-240 mm². MultiCrimp dornpresning til lavspændingsapplikationer (1 kV) i.h.t. IEC 60228, med System 1300.

Kit til 5G-kabel.

Krympning af isoleringen sker ved hjælp af varme.

Afisoleringsværktøj

Værktøj til klipning og afisolering

Til afisolering af kabler findes der eksempelvis. serien Embla, Tor og Oden, der afisolerer fra ca. 0,02 mm² op til ca. Ø 40 mm kabel. Værktøjerne kendetegnes ved høj præcision, ergonomisk design, brugervenlighed og pålidelighed.

EMBLA, ergonomisk tilpasset afisoleringsog klippeværktøj.

Med et enkelt håndgreb anvender du afisoleringsværktøjet ODEN.

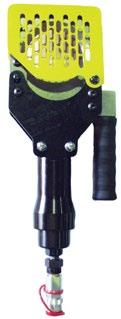

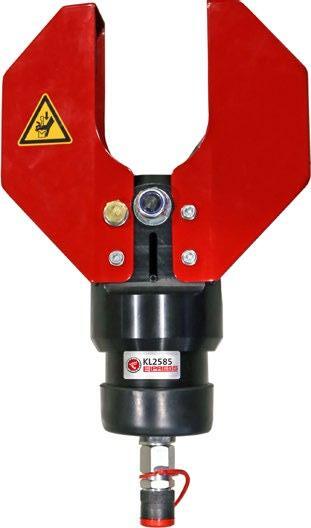

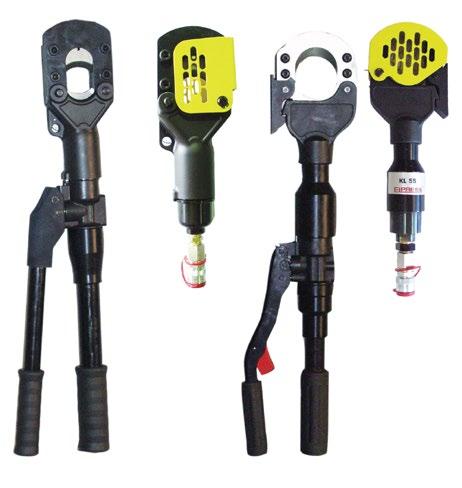

Klippeværktøj

Der findes værktøj i flere varianter til klipning af Cu- og Al-kabler op til ca. Ø 85 mm. Foruden de enkle mekaniske værktøjer som klipper kabler op til Ø 20 mm, findes en bred vifte af hydrauliske værktøjer for kabler op til Ø 85 mm.

Lederens størrelse, som værktøjet kan klare, afhænger hovedsageligt af den type leder, der skal klippes, dvs. om det er et lav- eller mellemspændingskabel, og om det eksempelvis. er en massiv klasse 1, mangetrådet klasse 5 eller fåtrådet klasse 2 leder. Hårdheden i lederens materiale påvirker også resultatet. Eksempelvis klarer PKL54C at klippe lavspændingskabel af typen Cu FKKJ 4 × 95 mm² eller Al AKKJ 4 × 240 mm², alternativt mellemspændingskabel af typen Al AXLJ 3 x 150 mm². Isolationen optager en vis plads på mellemspændingskablet, hvorfor den kan være begrænsende.

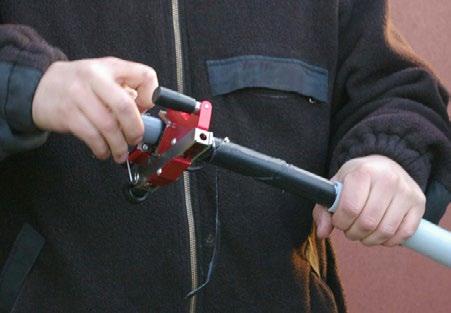

Værktøj for PEX-kabel

Til forberedelse af mellemspændingskabel 12-24 kV, samt borttagning af ledende lag og PEX-isolering, findes værktøjerne FBS1722 og FBS1723.

Det stabile af isoleringsværktøj FBS1722 giver et bedre og glattere resultater end de fleste andre afisoleringsværktøjer.

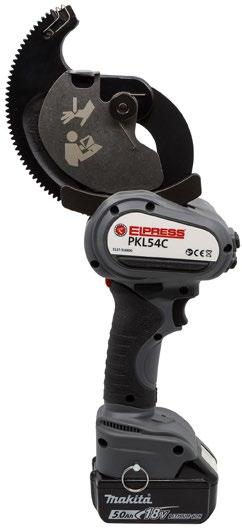

Klippeværktøj PKL54C

Klippe- og afisoleringsværktøj 0,02 - 16 mm²

Tekniske data:

• Klippekapacitet (EMBLA S, standardkassette): - enkelttrådede ledere 1,5 mm² (AWG 16), - flertrådede ledere 10 mm² (AWG 8)

• Alsidighed: Den nemme udskiftning af afisoleringskassetterne gør det muligt at afisolere de fleste isoleringsmaterialer. Arbejdsområdet er det bredeste, der findes inden for denne type værktøj.

• Præcision: Finjustering gør det muligt at afisolere ledere med tynd isolering uden at beskadige trådene. Når afisoleringen er færdig, åbnes knivene og forbliver sådan under tilbagetrækning af disse. Den ridsefri leder er derefter nem at tage ud.

• Ergonomi: Et specialudviklet, bevægeligt håndtag med et blødt gummiindlæg, lav friktion, optimeret håndtagsåbning, vinklet hoved og lav vægt sikrer bekvemt arbejde med lavest mulig belastning.

• Lang levetid: Afisoleringskassetterne og klippeknivene kan udskiftes og sikrer dermed, at værktøjet får en lang levetid.

• Driftsikkerhed: Testet til mere end 150.000 cyklusser. Fremstillet i plastmateriale med dobbelt styrke sammenlignet med almindelig PA6 (nylon).

EMBLA

Klippe- og afisoleringsværktøj

Embla fås i 3 versioner:

EMBLA S,

• Med afisoleringskniv, lige blade for PVC-isolationer 0,02-10 mm² (AWG 34-8)

EMBLA V,

• Med afisoleringskniv, V-formede blade for hårdere isolationer 0,1-4 mm² (AWG 28-12)

EMBLA 16,

• Med afisoleringskniv, ovalformede blade for 4-16 mm² (AWG 12-5)

mm² AWG Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

0,02-10 34-8 EMBLA S 2997101670 0,184

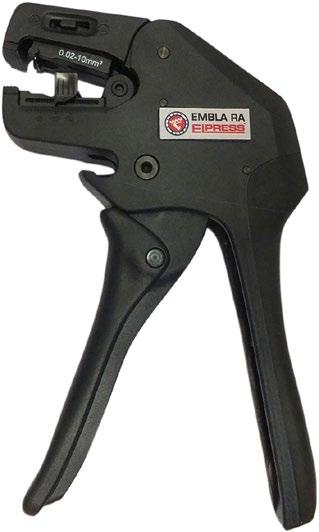

EMBLA (retvinklet)

Klippe- og afisoleringsværktøj med retvinklet håndtag.

mm² AWG Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

0,02-10 34-8 EMBLA RA S 2997101706 0,136 144 168 23 0,1-4 28-12 EMBLA RA V 2997101719 0,136

4-16 12-6 EMBLA RA 16 2997101764 0,136

V-kassette

EMBLA 16-kassette

Tilbehør EMBLA

EMBLA og EMBLA RA kan suppleres med nedenstående afisoleringskassetter tilpasset forskellige typer af kabelstørrelser og isolationer. Kassetterne udskiftes hurtigt og enkelt.

EMBLA SP S

• Med afisoleringskniv, lige blade til PVC-isolationer 0,02-10 mm² (AWG 34-8)

EMBLA SP V

• Med afisoleringskniv, V-formede blade til hårdere isolationer 0,1-4 mm² (AWG 28-12)

EMBLA SP 16

• Med afisoleringskniv, ovalformede blade til 4-16 mm² (AWG 12-5)

mm² AWG

0,02-10 34-8

0,1-4 28-12

Type nr. El-nummer Nettovægt (kg)

EMBLA SP S-CASSETTE

EMBLA SP V-CASSETTE

2997100312 0,002

2997100325 0,002 4-16 12-6

EMBLA SP 16-CASSETTE

2997100338 0,002

EMBLA S-kassette

EMBLA

Afisoleringsværktøj til kabler Ø 2,5 - 40 mm

Tre afisoleringsfunktioner.

ODEN afisolerer signal-, telefon- audio-, instrument-, datakabler m.m.

TOR

Afisoleringsværktøj til afisolering af kabler Ø 4,5 - 40 mm

Tekniske data:

• To udskiftelige kroge, der dækker et bredt diameterinterval

• Låste indstillinger for tvær-, langs- og spiralsnit.

• Afisolering: kabeldiameter 4,5 - 40 mm, isoleringstykkelser op til 4,5 mm

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

4,5-40 TOR 2997101777 0,206 150 (167) 42 (52) 31 (31)

Mål: Lille krog (stor krog)

Tilbehør TOR

mm² AWG Type nr. El-nummer Nettovægt (kg)

4,5-40 11-1 TOR SP KNIFE 2997100341 0,0013 20-40 4-1 TOR SP BIG HOOK 0,04 4,5-25 11-3 TOR SP SMALL HOOK 0,04

ODEN

Afisoleringsværktøj til afisolering af kabler Ø 2,5 - 11 mm. Anvendes til signal-, telefon-, lyd-, instrument-, datakabel og lignende.

Tekniske data:

• En nøjagtig indstilling til de forskellige isoleringer foretages nemt ved hjælp af indstillingshjulet med 9 positioner

• Afisolering: kabler Ø 2,5-11 mm, op til 1,0 mm tykke kapper

• Fleksibel: afisolerer skærmen på de fleste flerlederkabler og optiske kabler på op til Ø 11 mm

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

2,5-11 ODEN 2997101667 0,043 91 40 19

Tilbehør ODEN

Type nr. El-nummer Nettovægt (kg) ODEN SP KNIFE 2997100202 0,0001

Værktøj for klipning og afisolering af ledere 0,5 - 6 mm² og klipning op til Ø 20

mm

SCT001

Klippe- og afisoleringsværktøj til klipling og afisolering af ledere 0,5 - 6 mm².

Tekniske data:

• Materiale: stål af høj kvalitet

• Klipper 0,5-6 mm² (20-10 AWG)

• Afisolerer 0,5-6 mm² (20-10 AWG)

• Let og smidigt

• Låsbar indstilling

mm² AWG Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde 0,5-6 10-20 2 SCT001

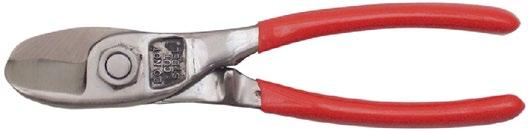

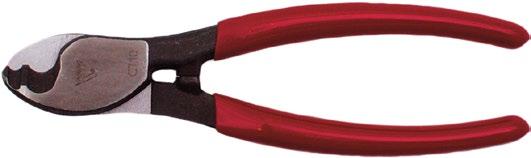

CT10

Kabelsaks til klipning af kabel op til ca. Ø 10 mm².

Tekniske data:

• Klipper Cu- og Al-kabler op til omkring Ø 10 mm

• Ikke beregnet til klipning af stål

• Let og enkelt design

• Udglødede stålklippeskær

• Klippeskærenes udformning giver en ren snitflade

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

10 CT10 2997208308 0,16 165 50 15

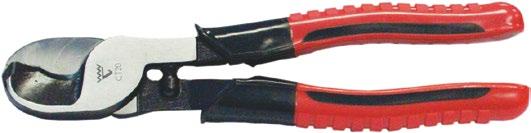

CT20

Kabelsaks til klipning af kabel op til ca. Ø 20 mm².

Tekniske data:

• Klipper Cu- og Al-kabler op til ca. Ø 20 mm

• Ikke beregnet til klipning af stål

• Stabilt og behageligt håndtagsgreb

• Udglødede stålklippeskær

• Klippeskærenes udformning giver en ren snitflade

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

20 CT20 2997208324 0,471 240 78 21

UP-B41

Kabelsaks til klipning af kabel op til ca. Ø 15 mm².

Tekniske data:

• Klipper mangetrådet Cu- og Al-ledere.

• Ikke beregnet til klipning af stål

• Lille og let at håndtere

• Professionelt kvalitetsværktøj

• Klippeskærenes udformning giver en ren snitoverflade

• Minimalt håndtagskaft behøves

mm² AWG Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde 95 4/0 15 UP-B41 2997208379 0,357 255 25 70

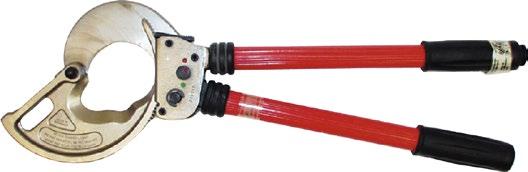

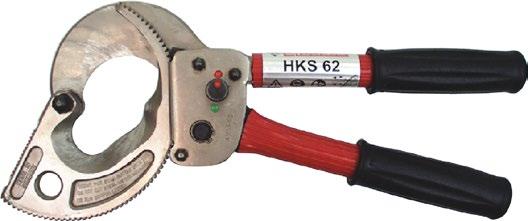

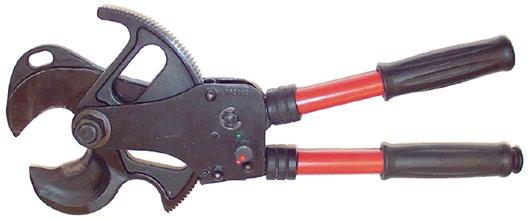

Værktøj til klipning af kabler op til Ø 80 mm

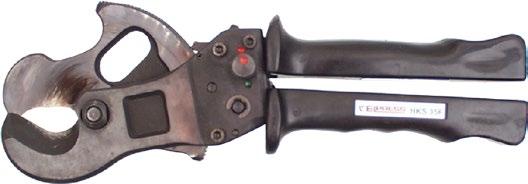

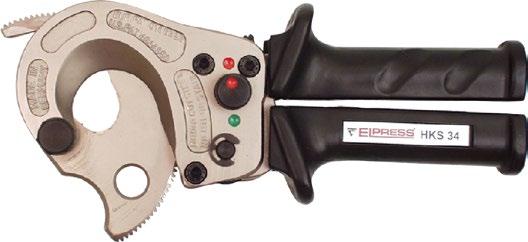

HKS34

Kabelsaks til klipning af kabel op til ca. Ø 34 mm².

Tekniske data:

• Klipper normalt forekommende typer af Cu- og Al-kabel

• Klipper legerede luftledninger og BLX op til 241 mm² (ikke FeAl)

• Leveres i robust tekstiltaske

Maks. Ø leder

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

34 HKS34 2997208447 0,908 350 185 60

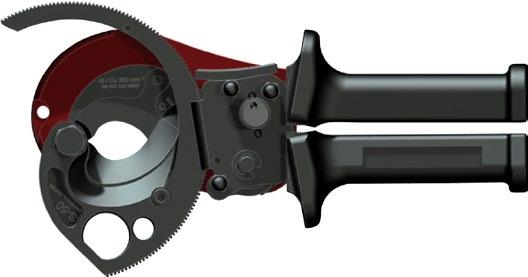

HKS50

Kabelsaks til klipning af kabel op til ca. Ø 50 mm².

Kabelsaks til stål- og Cu/Al-kabel med udskiftelige knivblade. HKS50 leveres med universal skær UFE1 til Al/Cu, Feal-ledning, fleksibel stålledning og forankringskabel.

Leveres i robust tekstiltaske med brugsanvisning og rengøringskam til gevind.

Tekniske data:

• Sakseklip

• Enhåndsbetjent

• Stærkt og gennemprøvet tandskær

• Skift skær hurtigt og let ved løsning af to skruer

• Tydeligt markerede anvendelsesområder på skæret.

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

50 HKS50 2997208450 1,443

Skær til HKS50

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Applikation

50 UFE2 2997209271 0,13 Til Cu/Al, flex, stålkabel, INOX, FeAl-ledning, skruer, forankringskabel, klaverkabel og massiv Cu-kabel.

50 UFE1 2997209284 0,104 Til Cu/Al, fleksibel stålkabel, INOX, FeAl-ledning, skruer, forankringskabel og massiv Cu-kabel.

30 UFEB 2997209297 0,111 Til Cu/Al, fleksibel stålkabel, FeAl-ledning og primært til klipning af data-/signalkabel.

50 UFE

2997209307 0,104 Til Cu/Al-kabel, primært for fleksible kabler. Ikke egnet til klipning af stålkabler.

HKS62

Kabelsaks til klipning af kabler op til ca. Ø 62 mm².

Tekniske data:

• Klipper normalt forekommende typer af Cu- og Al-kabel

• Klipper legerede luftledninger og BLX op til 241 mm² (ikke FeAl)

• Leveres i robust tekstiltaske

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

HKS80

Kabelsaks til klipning af kabler op til ca. Ø 80 mm².

Tekniske data:

• Klipper normalt forekommende typer af Cu- og Al-kabel

• Leveres i robust tekstiltaske

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

HKS35F

Kabelsaks til klipning af kabler op til ca. Ø 35 mm².

Tekniske data:

• Front-/sakseklipning - nem at klippe med, også under trange forhold

• Klipper normalt forekommende typer af Cu- og Al-kabel

• Leveres i robust tekstiltaske

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde 35 HKS35F 2997208489 1,59 330 185 60

HKS60F

Kabelsaks til klipning af kabler op til ca. Ø 60 mm².

Tekniske data:

• Front-/sakseklipning - nem at klippe med, også under trange forhold

• Klipper normalt forekommende typer af Cu- og Al-kabel

• Leveres i robust tekstiltaske

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

60 HKS60F 2997208492 3,421 470 185 60

Værktøj til afisolering af PEX-kabel Ø 10 - 50 mm

FBS1722 leveres med kasse, silikonepasta og brugsanvisning.

FBS1722

Afisoleringsværktøj til de udvendige, vulkaniserede, ledende lag på PEX-kabler.

Tekniske data:

• FBS1722 omfatter selve værktøjet, 100 g silikonepasta og instruktioner, der leveres i polstret plastkasse.

• Afisolering kan foretages fra Ø 10 til Ø 50 mm, hvilket modsvarer op til 800 mm² ved 12 kV, 630 mm² ved 24 kV og 500 mm² ved 36 kV

• Afisoleringsdybden er nem at indstille mellem 0 og 1,2 mm. i trin á 0,1 mm.

• Afisolering kan foretages ned til 25 mm fra skærmkanten,, og PEX-overfladen bliver meget glat hele vejen

• Skæret er hærdet, (min. HRC 55) specialslebet, samt meget enkelt at udskifte

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

10-50 FBS1722

Tilbehør til FBS1722

Reservedele til afisoleringsværktøjet FBS1722. RS = ekstra kniv og SP = silikonepasta.

Type nr. Nettovægt (kg)

FBS1722RS 0,006

FBS1722SP 0,115

Værktøj for afisolering af PEX isoleringen på mellemspændingskabler

FBS1723 leveres med kasse, silikonepasta og brugsanvisning.

FBS1723

Afisoleringsværktøj til afisolering af PEX-isolering på mellemspændingskabel.

Tekniske data:

• FBS1723 indeholder afisoleringsværktøj, 100 g silikonepasta og brugsanvisning der leveres i polstret plastkasse.

• Værktøjet er enkelt at anvende - roter omkring kablet med håndtaget

• Afisolering kan foretages fra Ø 15 til 52 mm, hvilket modsvarer kabel 12 kV 501000 mm², 24 kV 25-1000 mm², 36 kV op til 630 mm² og 52 kV op til 500 mm²

• Afisoleringsdybden kan indstilles fra 0 til 15 mm

• Ubegrænset afisoleringslængde

• Skæret fås som reservedel

• Justerbar skræring i 5 positioner, skæret er hærdet, (min. HRC 55) specialslebet og meget enkelt at udskifte

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde Bredde Højde 15-52 FBS1723 2997208751

Tilbehør til FBS1723

Reservedele til afisoleringsværktøjet FBS1723. RS = ekstra kniv og SP = silikonepasta.

Type nr. Nettovægt (kg)

FBS1723RS 0,001

FBS1722SP 0,115

Batteridrevet kabelsaks PKL54C

PKL54C

Ergonomisk, elektrisk kabelsaks af høj kvalitet. Værktøjet er tilpasset til klipning af ledere på en enkel og sikker måde ved hjælp af en-knaps-betjening.

PKL54C er udstyret med et Li-Ion-batteri med lang driftstid og kort opladningstid, hvilket gør arbejdet mere effektivt. Den præcise slibning af kabelsaksens klinge øger værktøjets levetid og giver en optimal snitflade.

Tekniske data:

• Til kobber- og aluminiumskabler

• Ikke beregnet til klipning af stål

• Leveres i metalkasse med lader og batteri, 18V Li-Ion

• Værktøjet udfører ved klipning en bevægelse, der danner en optimal snitflade

• Overbelastnings indikator som lyser når batteri er overbelastet

• CE-mærket

Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde

Hydrauliske kabelsakse og klippehoveder

KL2585

Hydraulisk klippehoved til kobber- og aluminiumkabel.

Tekniske data:

• Klipper op til 4 x 150 mm² Cu-ledere og Ø 85 mm Al-, papir- og plastisolerede ledere (der kan være begrænsninger afhængigt af lederens design og materiale)

• Klipper stålarmerede kabler, men ikke ståltrådsforstærkede kabler

• Anvendes sammen med fodpumpe P4000 eller batteri-/eldrevne pumpe PS710.

• Leveres i krydsfinérkasse

mm² AWG/ MCM Maks. Ø leder Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Højde 630 8-1000 85

HKL40 og KL40

HKL40/KL40, HKL55/KL55, HKL85/KL85

En serie kabelsakse, der dækker praktiskt talt allebehov, når der klippes i strømkabler og ledninger. Klippehovederne (KL) drives af en af Elpress-pumperne, f.eks. fodpumpe P4000 eller pumpe PS710. Ikke til ståltråd og ståltrådsarmeret kabel.

Maks. Ø leder

HKL85 og KL85

Tekniske specifikationer for hydrauliske klippehoveder

HKL40/KL40/HKL55/KL55/HKL85/KL85

Hydrauliske kabelsakse og klippehoveder

HKL40/KL40 HKL55/KL55 HKL85/KL85

Maks. sakseåbning Ø 40 Ø 55 Ø 85

Maks. klippekraft, KN 88 43 55

Maks. klippekapacitet, ex Kobberkabel;; Ø 40 400 (500) mm² 630 mm²

Cu-udglødet massiv leder Ø 20

Kobberstang

Aluminiumskabel Ø 40 3x240+95 mm² 3x240+95 mm² 630 (800 mm²)

Al-udglødet massiv leder Ø 25

FeAl-ledning Ø 40

Aluminiumsstang ca Ø 40

Telefonkabel Ø 55

Stråltråd (<180 daN/mm2) Ø 11

Stålstang Ø 18

Dybdejording

Elpress system til dybdejording

Fordele

Elpress’ system til dybdejording har mange fordele:

• Jordelektroden har ingen samlinger og dermed ingen risiko for kontaktfejl.

• Spids og forrør er designet til et stort arealområde: 16 - 95 mm².

• Kan anvendes med forskellige jordelektroder, f.eks. blød eller hård kobber, galvaniseret eller rustfrit stål.

• Når kobber-line anvendes, fungerer forlængerrøret som en offeranode og giver en god beskyttelse mod korrosion.

• Operatøren kan løbende under neddrivningen måle overgangsmodstanden, ligesom han også kan kontrollere at rør og line følges ad.

• På grund af de få dele bliver jordingen både ukompliceret og driftsikker.

• Systemet har en lav totalvægtsammenlignet med andre systemer.

• Totalomkostningen for et færdigt jordingsanlæg bliver lavere end med et konventionelt system.

• Rørlængde 800 mm for den bedste ergonomi.

Ved telecom stationer er det en oplagt mulighed at anvende Elpress dybdejordingssystemet.

Teori

Ideen bag Elpress jordingssystem er et system uden muffer. Jordelektroderne består af stålrør (længde 0,8 m) og en kobber-line.

En hærdet stålspids baner vejen for jordlinen, som fastlåses mellem spidsen ogudfræsningen i forrøret. For hver 0,8 m længde neddrevet line og rør, sættes yderligere et forlængerrør i det foregående rør. Da overgangsmodstanden kan måles kontinuerligt, afbryder man neddrivningen så snart den ønskede modstand er opnået. Det sidste forlængerrør tages op og kan herefter genanvendes.

Neddrivningen udføres normalt ved hjælp af en slagmaskine med en tilpasset slagnakke eller manuelt v.h.a. en forhammer og slagnakke FS62C (se billede).

Forventet levetid

Elpress dybdejordingssystem består af stålrør og kobberline. Stålrøret fungerer som offeranode med relativ høj korrosionsstrøm mod kobberelektroden (katoden).

Denne metalkombination virker stabiliserende og neutraliserende på sine omgivelser. Hvis et kabel med blykappe placeres i jorden et par meter fra jordingen, bliver korrosionsstrømmen fra blyanoden til Fe+Cu-jordningen 40 % mindre end det ville være tilfældet med en jording uden Fe-rør. Med andre ord, blykappen får en teoretisk livslængde på næsten det dobbelte.

Eksperimenter har vist, at efter nogle få måneder synker korrosionsstrømmen til praktisk talt nul. Forklaringen er, at der dannes et specielt lag – et polariseringslag – ind til elektroden. Strømmen mindskes herigennem og dermed også korrosionen. Hvor meget denne synker afhænger af jordens egenskaber.

En vekselstrømsbelastning bør teoretisk set modvirke korrosionen. Det betyder, at den praktiske livslængde ofte bliver længere end den teoretiske.

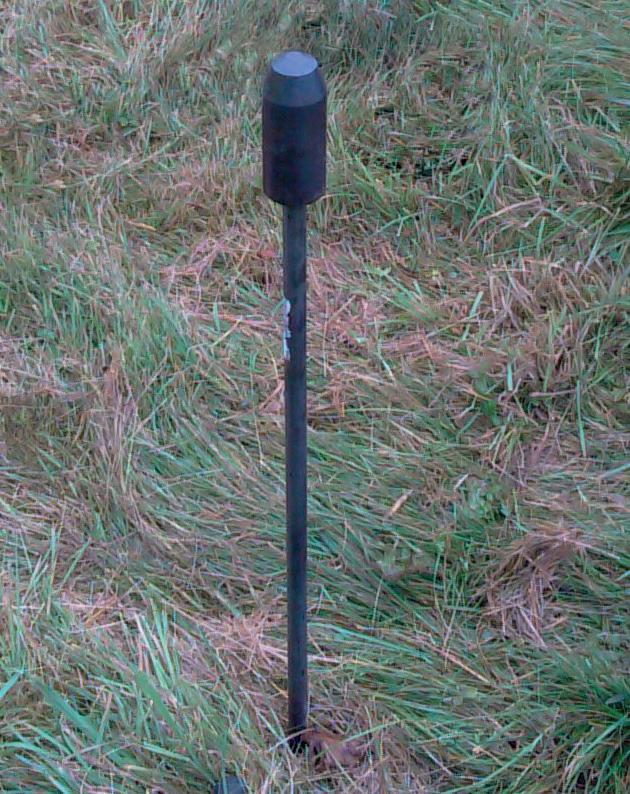

Slagnakke FS62C

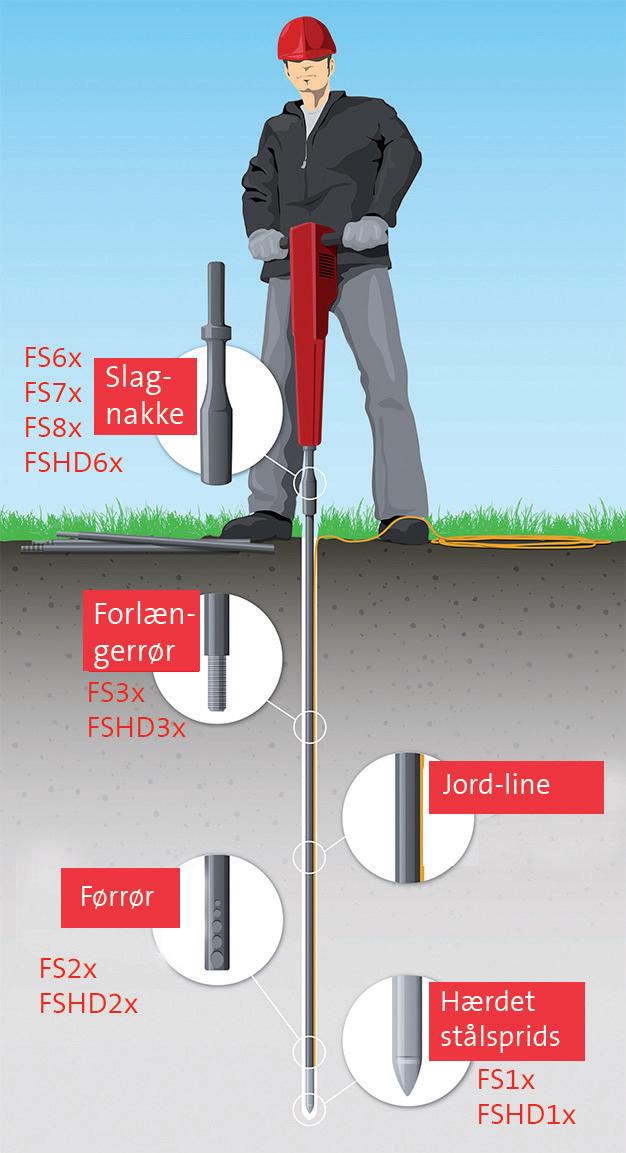

Systemets struktur og funktion

Elpress systemet består af følgende 5 dele:

• Hærdet stålspids

• Forrør

• Forlængerrør

• Slagnakke/slaghylster

• Jordline (tilgængelig hos grossist)

Funktionen er enkel

• Jordlinen fastlåses mellem spidsen og udfræsningen i forrøret.

• Forlængerrørene er udstyret med en styrepind, som under neddrivningsprocessen enkelt føres ind i det foregående rør.

• Overgangsmodstanden kan måles kontinuerligt på jordlinen. Når den ønskede værdi er opnået, afbrydes neddrivningen, og det sidste forlængerrør trækkes op (og kan dermed genanvendes).

Praktiske råd:

1. Planlæg dybdejordingsopgaven. Hvilke jordbundsforhold forekommer?

Normal og løs jord - stålrør Ø 17 mm er nok. Hård og stenet jord - stålrør Ø 21 mm (type HD) bør anvendes. Er der mulighed for parallelkobling af flere jordspyd?

2. Bestem områdets ledningsevne (resistivitet). Ved hjælp af ledningsevnen og den maksimale afledningsresistans, som kræves i bl.a. stærkstrømsreglementet, kan man beregne hvor meget Cu-line man skal bruge.

3. Påbegynd neddrivningen med at fastlåse Cu-linen imellem den hærdede spids og udfræsningen i forrøret. 16 mm² line bør lægges dobbelt, førend spidsen slås på. Hvis jordbundsforholdene er løse, er det tilstrækkeligt med en forhammer og en slagnakke. Ved hårdere jordbundsforhold/større dybder bør man anvende en slagmaskine. OBS! Slagnakken må ikke rotere under arbejdet.

4. Kontrollér at Cu-linen har samme neddrivningshastighed som rørene. Hvis ikke, er følgende muligheder åbenlyse: - flere rør end line kræves. Røret kan være bøjet af og går parallelt med jordoverfladen, og linen følger ikke røret gennem jorden. - røret fortsætter, og linen stopper. Culinen har løsnet sig og kan trækkes op, eller spidsen har vredet sig løs.

- begge stopper. Man er stødt på sten eller klippe. Hvis stenen ikke sprækker efter ca. 10 sekunder, skal man starte forfra et andet sted.

I tilfælde af afbrudt neddrivning skal man starte forfra med en afstand på mindst 1,5 gange den linelængde, der allerede er neddrevet.

5. Mål gerne overgangsmodstanden kontinuerligt under neddrivningen af jordlinen. Opnår man ikke den ønskede overgangsmodstand med ét neddrivningssted, må man parallelforbinde flere neddrivningssteder. Samling og afgrening af jordlinen kontaktpresses ved hjælp af pressemuffer/C-muffer og værktøj.

af jordens resistivitet.

Cu-linen fastlåses imellem den hærdede stålspids og forrøret.

Neddrivningen påbegyndes.

Måling

Dybdejordingssystem FS

Elpress dybdejordingssystem FS består af 3 dele. Spids (FS1x), forrør (FS2x) og forlængerrør (FS3x).

FS1x

Spids med hærdet stål længst fremme. Passer til FS21 og tillader anvendelse af forskellige typer af jordliner.

FS21

Forrør af stål, udstyret med en riflet udfræsning til effektiv fastlåsning af jordlinen. For løse og normale jordbundsforhold.

FS31

Forlængerrør af stål, udstyret med styrepind, der passerer indvendigt i det foregående rør. For løse og normale jordbundsforhold.

Dybdejordingssystem FSHD

Elpress dybdejordingssystem med hærdede rør til hårdere jordbundsforhold FSHD (HD: ”Heavy Duty”) består af 3 dele. Spids (FSHD1x), forrør (FSHD2x) og forlængerrør (FSHD3x).

FSHD11

Hærdet stålspids designet til hård og stenet jord. Anvendes sammen med forrør FSHD23.

mm² Type nr. El-nummer Nettovægt (kg) Længde mm Stk./ pak

25-70 (95) FSHD11 2921104698 0,254 153 5

FSHD23

Forrør af stål, forsynet med en riflet udfræsning til effektiv fastlåsning af jordlinen. Designet til hård og stenet jordbundsforhold.

ø Type nr.

El-nummer Nettovægt (kg) Længde mm Stk./ pak

21 FSHD23 2921104708 1,088 800 5

FSHD31

Forlængerrør af stål, forsynet med styrepind, som passer indvendigt i foregående rør. Kraftigere rør designet til hård og stenet jordbundsforhold.

ø Type nr.

El-nummer Nettovægt (kg) Længde mm Stk./ pak

21 FSHD31 2921104766 1,224 870 5

Tilbehør til Elpress dybdejordingssystem

Trækhåndtag FS41

Trækhåndtag med gummihåndtag der letter optrækning af forlængerrør og muliggør genanvendelse af det sidste forlængerrør FS3x / FSHD3x.

ø Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Stk./ pak 18,5/22,5 FS41 2921104960 0,403 230 60 1

Slagnakke FS62C

Slagnakke, der anvendes til neddrivning med forhammer eller lignende, for at forhindre deformation af rørene. Specielt designet til anvendelse sammen med FS21-/FS31-rør.

Type nr. El-nummer Nettovægt (kg) Længde Bredde Stk./ pak FS62C 2921104944 1,018 110 45 1

Slagbolt FS61

Slagbolt, der anvendes til neddrivning med forhammer eller lignende, for at forhindre, at rørene deformeres.

Type nr. El-nummer Nettovægt (kg) Længde mm Bredde Stk./ pak FS61 2921104957 0,081 58 22 1

Slagnakke FSHD62C

Slagnakke, der anvendes til neddrivning med forhammer eller lignende, for at forhindre, at rørene deformeres. Specielt designet til anvendelse sammen med FSHD23-/FSHD31-rør.

Type nr. Nettovægt (kg) Længde mm Bredde Stk./ pak FSHD62C 0,93 110 45 1

Slagnakker til Elpress dybdejordingssystemer

• Specielt designet til anvendelse på FS21- og FS31-rørene

• Beskytter rørene mod deformation ved neddrivning

• Til rør af FS-typen med en ydre diameter på 17 mm

• Markeret med typenummer Type

FS71C 2921104782 19 108 305 BBD 12 TS, BHB 14 1 Fås også i HD-version til rør med en udvendig diameter på 21 mm

FS72C 2921104795 22 108 305 BBD 12 T-01, Cobra 148/248, Pico 20, RH 571 5L/5LS, RH 658 5L/5LS, BHB 25 1 Fås også i HD-version til rør med en udvendig diameter på 21 mm

FS73C 2921104876 25 108 305 TEX 23E, TEX 25E 1 Fås også i HD-version til rør med en udvendig diameter på 21 mm

FS81C 2921104928 18 265 TE 52, TE 72, TE 92 1 Fås også i HD-version til rør med en udvendig diameter på 21 mm

FS83C 2921104986 29 310 USH27 1 Fås også i HD-version til rør med en udvendig diameter på 21 mm

FS85C 2921104931 27 80 302 BHF 25, BHF 30S 1 Fås også i HD-version til rør med en udvendig diameter på 21 mm

FS88C 22 288 TE905/TE805 1

FS81D 2921104935 18 215 SDSMax Syst. 1

FS74C 2921104805 22 82 280 TEX 11-DCS, TEX-11-DKS, BR 37, BR 45, DR 19 1 Fås også i HD-version til rør med en udvendig diameter på 21 mm

FS77C 2921104902 32 160 380 TEX 31/31s, TEX41/41s, BR 67 UK BR 87 UK 1 Fås også i HD-version til rør med en udvendig diameter på 21 mm

Generel information om dybdejording

Jording

En jording er en leder placeret i jorden, der har til formål at aflede elektrisk strøm fra jordet, tilsluttet komponent/ installation, til den omkringliggende jord. En kunde, der køber strøm, tager jording for givet. Dette til trods for at anvendelse af strøm uden, eller med dårlig jording, sker under stor risiko. Alle leverandører af strøm skal have godkendte jordinger ved sine anlæg. Det betyder, at overspændinger, der kan opstå af forskellige årsager, føres ned i jorden, så de ikke forårsager skader. Jordning fungerer således som bl.a. personbeskyttelse, materielbeskyttelse, trancientbeskyttelse, lynbeskyttelse og lignende.

En godkendt jording bør have: (1) lav overgangsmodstand, (2) mulighed for at føre spændingen stabilt (trods vejrforandringer) og (3) lang levetid, dvs. god korrosionsmodstand.

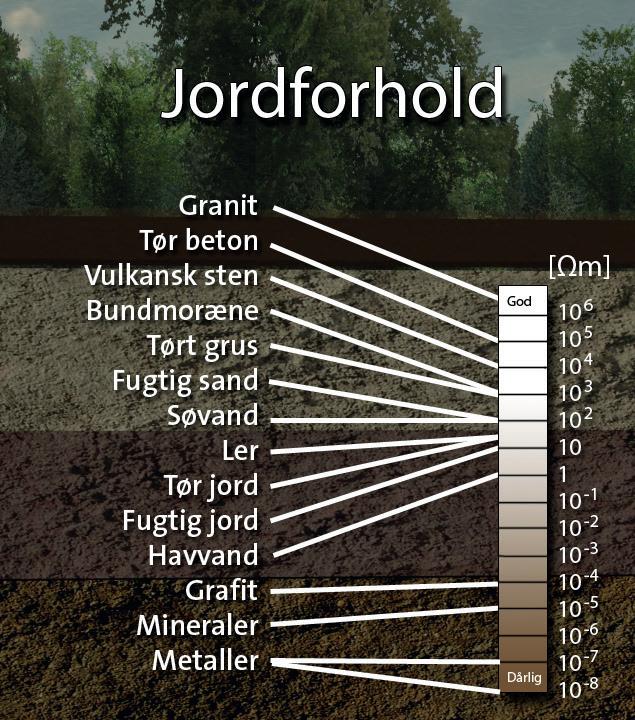

Jordbundsforhold eller eksterne forhold? Jordens sammensætning er af stor betydning for dens evne som elektrisk leder. De tekniske specifikationer og krav, der findes, når det gælder jording, påviser de fordele dybdejording har, både som teknisk og økonomisk løsning i forhold til eksempelvis jordtråd. Strømledning i jorden sker igennem en elektrolytisk proces, kendt som ionledning. Faste partikler såsom gruskorn er i reglen ikke ledende.

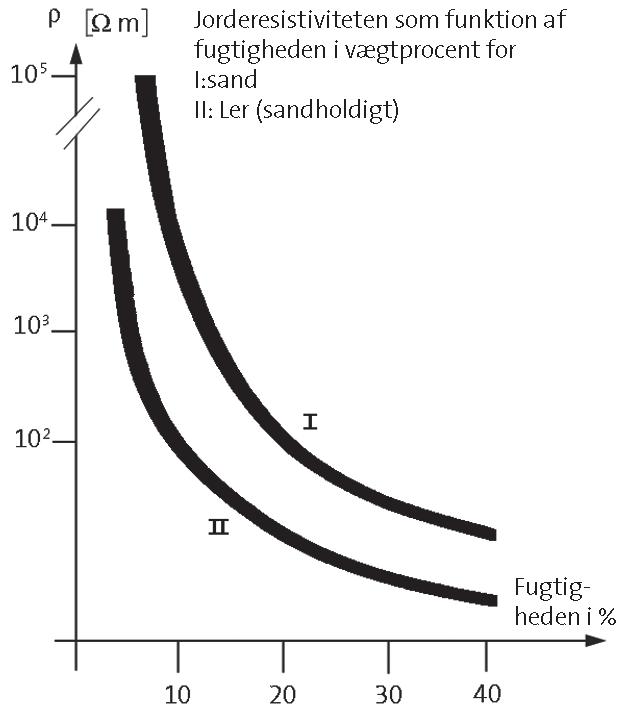

Jordens elektriske ledeevne afhænger derfor hovedsageligt af andelen af saltvand, der er bundet igennem kapillare kræfter og osmotisk tryk i porerne mellem sandkorn og hygroskopiske humuspartikler (f.eks. ler).

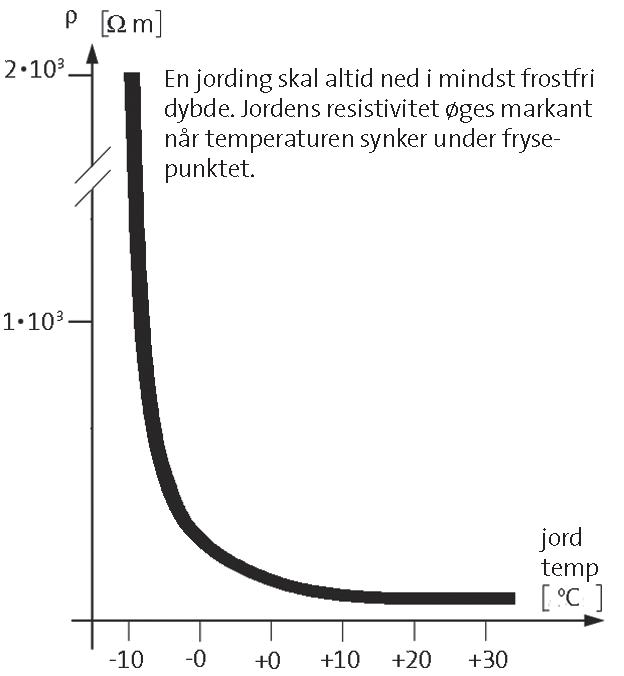

Vandet i dybere liggende jordlag har som oftest et højere saltindhold end vandet i de øvre jordlag. Jo højere fugtindholdet i jorden er, jo bedre ledeevne. Jordens fugtighed varierer normalt mellem 5-40 %. Ved variationer under 14-18 % nedsættes ledeevnen betydeligt. Kulde (frost) formindsker også jordens ledeevne markant.

Det har stor betydning, at alt dette tages i betragtning ved planlægningen af en jording eller et jordingssystem. Vejrforhold - kulde, varme, regn og vind - påvirker hovedsageligt jordens øvre lag (0 - 1,5 m), som derfor har de største variationer. Den mest effektive jording opnås derfor, når elektroden placeres dybt nok til ikke at blive påvirket af forandringer i jordens fugtighed og temperatur.

Resistivitet

Man kvalitetsdeklarerer jordens elektriske egenskaber ved hjælp af dens resistivitet, som måles i Ωm (tidligere enhed Ωcm, 1 Ωm =100 Ωcm). Jord med god elektrisk ledeevne har således lav resistivitet: 10 - 100 Ωm.

I hvert tilfælde med forskellig jordtype, skal resistiviteten måles, og dette skal helst udføres under flere forskellige årstider og under forskellige vejrforhold. Ved måling i dag anvendes næsten udelukkende spændingkompenserede elektroniske målebroer (målemetode i.h.t. Wenner) med 4 tilslutningskontakter, hvoraf 2 er til strømelektroder og 2 til spændingssonder. Kontakterne tilsluttes 4 vertikale metalspyd, der slås ned på række i en ca. 0,3-0,5 m dybde på en afstand af en meter fra hinanden (se billede).

Hvis instrumentets aflæsning er R, beregnes jordens resistivitet ud fra følgende formel:

p = 2 x a x R Ωm

I jord uden lagdeling er resistiviteten uafhængig af elektrodeafstanden ”a”. Ved at øge afstand ”a” trænger strømmen dybere ned i jorden, og den målte resistivitet kan falde eller stige, afhængigt af resitiviteten i det jordlag, der ligger i ca. 1 meters dybde. Ved cirkaberegning af jordingens overgangsmodstand, når jordens dybde er ”l”, skal jordens resistivitet opmåles med en elektrodeafstand på a ≈ 0,75 x l.

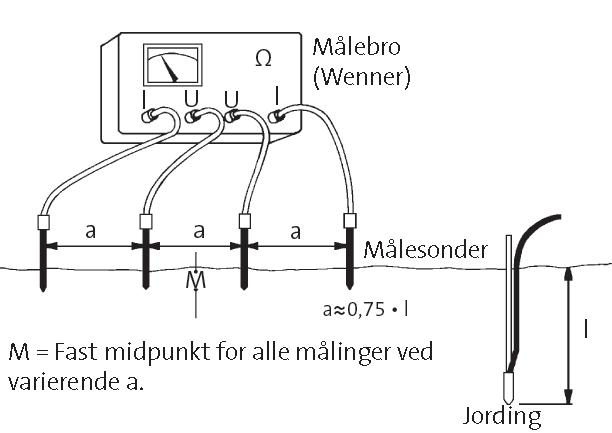

Måling af jordens resistivitet

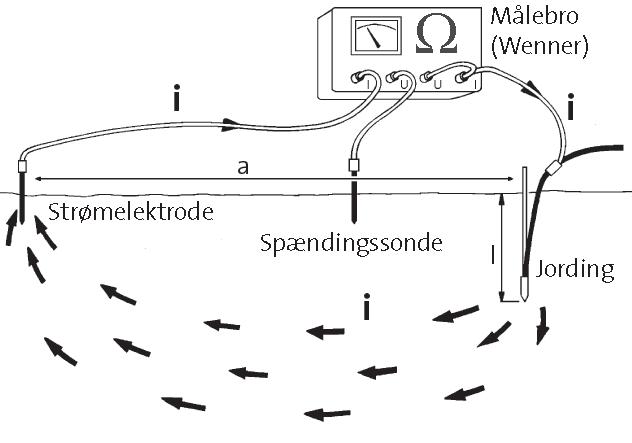

Overgangsmodstand

Generel information om dybdejording

På grund af jordens høje resistivitet (10⁹ x resistivitetsmetal) opbygges et kraftigt elektrisk felt rundt omkring jordingen ved strømafledning i jorden, hvilket aftager i styrke med afstanden fra jordingen. På en vis afstand kan dette felt ignoreres. Jordingens overgangsmodstand måles som regel med samme type instrument som det, der anvendes ved måling af jordens resistivitet. Denne måling kræver dog kun én spændingssonde og én strømelektrode (hjælpeelektrode).

Placering af sonder og elektroder varierer imellem forskellige målemetoder. De to metoder, der følger, er en måleteknisk omhyggelig metode og en mere praktisk, forenklet metode.

Metode 1

(ifølge lynbeskyttelsesnorm SS 4870110).

Denne metode har en måleunøjagtighed på + - 2 %.

Sammenfattet siger denne metode:

- Sonden og hjælpeelektroden placeres i.h.t. figuren i lige linje fra den jording, der skal måles.

- Hvis jorden er lagdelt, bør målingen udføres i to retninger. Den største værdi anvendes.

- Måleresultatets pålidelighed afhænger af placeringen af sonden og hjælpeelektroden. Se nedenståede tabel. Denne giver normalt en acceptabel målenøjagtighed.

jording - sonde = 0,5a-0,6a jording - elektrode = a a ≥ 40 m om l ≤ 4 m a ≥ 10 x l om l > 4 m

Metode 2

(ifølge EBR-standard U2:80)

Denne metode har en måleunøjagtighed på normalt mere end 2 %, men det er praktisk enklere at udføre end Metode 1. Sammenfattet siger denne metode:

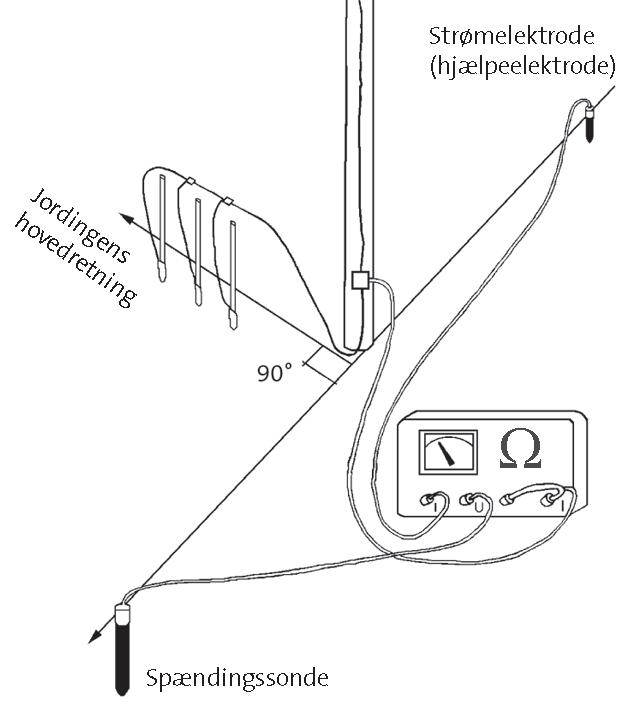

- Sonde og hjælpeelektrode placeres i.h.t. figuren, 90° fra jordingens hovedretning.

- Sondens og hjælpeelektrodens placering er ens ved måling af både en enkel jording og et jordingsystem, dvs. mindst 80 m fra jordingen.

- Måling af en jording sker med en åben jordlederklemme.

- Måling af den resulterende overgangsmodstand på flere jordingssystemer udføres med sluttet klemme, og med måleledningen tilsluttet på oversiden af jordlederklemmen. Ved hjælp af ledeevnen og den maksimale overgangsmodstand, som er påkrævet i bl.a. stærkstrømsreglementet, er det muligt at vurdere, hvor meget line, der er behov for, ud fra formlen:

l = p / R

l = Længde i meter

p = Jordresistiviteten i Ωm

R = Overgangsmodstanden i Ω

I diskussionen om fordelen ved dybdejording sammenlignet med f.eks. en jordtråd kan her nævnes, at for lignende lederlængde er overgangsmodstanden for en horisontal jording (jordtråd) dobbelt så stor som for en dybdejording d.v.s.

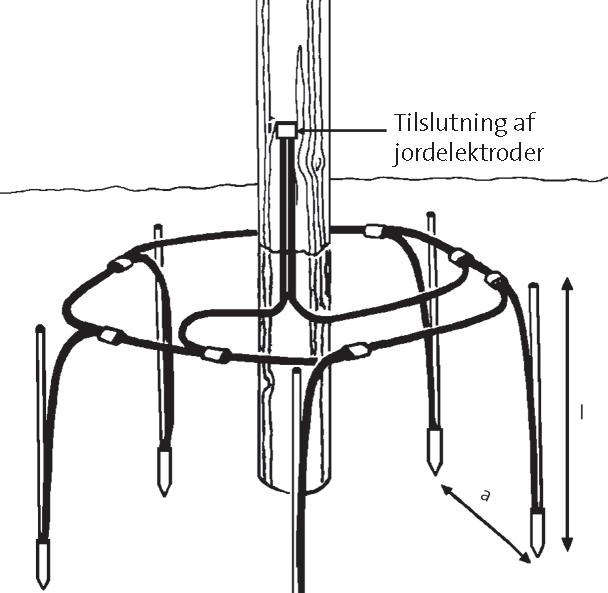

Parallelkobling

R0 = 2 x p / l

Parallelkobling af flere jordinger er ofte nødvendig af praktiske årsager, for at opnå en tilstrækkelig lav overgangsmodstand til jord. For at begrænse den gensidige påvirkning mellem de enkelte jordelektroder skal elektroderne anbringes på en afstand ”a” af 1,5 gange elektrodens dybde mellem hinanden. Resulterende overgangsmodstand:

Rres = k x Rm hvor Rm er middelværdien af jordingens modstandsværdi og ”k” er en reduktionsfaktor, hvis værdi er opnået fra følgende tabel. Ud fra økonomiske aspekter kan det pointeres, at jordingens diameter spiller en ubetydelig rolle ved beregningen af overgangsmodstanden ved dybdejording. Hvilket betyder, at ved anvendelse af Elpress dybdejordingsystemer med kobberline, vil omkostningerne være lavere end ved anvendelse af konventionelle systemer. Det, der er vigtigt i praksis, med hensyn til Cu-linens diameter, er, hvilken strøm, man dimensionerer systemet til at skulle føre, og hvilke regler og krav der gælder. Eksempel på gældende krav: Lynbeskyttelsesnormen kræver, at en Culine skal være min. 25 mm², EBR foreskriver min. Cu-line 35 mm² ved jordinger i luftledningsnettet og min. 50 mm² ved jordinger i jordkabelnettet.

Antal parallelle jordingsanlæg k for a = 1,5 l

Korrosion

En jordings livslængde afhænger af, hvor god modstand imod korrosion (rust) den har. Forudsætningen for alle typer korrosion er en elektrolyt, der muliggør transport af positive metalioner fra anode til katode. Ved anoden løsnes metalatomer i elektrolytten og skaber frie positive ioner - oxidation- og ved katoden, hvor disse ioner neutraliseres og aflejres på metaloverfladen - reduktion. Ved galvanisk korrosion, som forårsages af kontakt mellem to metaller, er korrosionshastigheden proportionel mod den galvaniske spænding imellem metallerne. Et uædelt metal har højere negativ potentiale end et ædelt metal og udgør derfor anoden i en korrosionsproces.

Der er også en klar sammenhæng mellem korrosionshastigheden og jordresistiviteten. Korrosionshastigheden afhænger af jordens sammensætning. Påvirkende faktorer er jordens pH-værdi, temperatur, iltindhold, væskeindhold samt resistivitet. Disse faktorer påvirker korrosionsstrømmen lk, som er direkte proportionel til korrosionshastigheden. lk kan fastslås gennem direkte måling med et Amp-meter eller beregnes, hvis overgangsmodstanden Rö imellem de to elektroder er kendt, med følgende formel: lk = Ug / Rö

Ug = galvanisk spænding Rö kan i visse tilfælde måles med en modstandsbro af samme type, der anvendes til måling af jordingens overgangsmodstand. Korrosionshastigheden udtrykkes ofte i μm/år, hvor 1 μm udgør 1/1.000 på 1 mm og angiver tykkelsen af det bortkorroderede ydre metallag i løbet af 1 år. Tabellen nedenfor angiver nogle praktiske værdier som vejledende værdier ved forskellige jordresistiviteter.

Resistivitet Korrosion

p < 1 Ωm 100 μm/år

p = 1-10 Ωm 100-30 μm/år

p = 10-100 Ωm 30-4 μm/år

p > 100 Om ubetydelig

Om System Elpress

Der findes en bred vifte af elektriske forbindelser i dag, og det kan være svært at vide, om du har valgt den rigtige løsning til din installation.

Det første skridt er at sikre, at et system vælges, bestående af forbindelse, værktøj og en standard leder.

For at denne kombination af materiale kan klassificeres som et system, skal der være et fælles testgrundlag, en typetest med en standard, der er relevant for materialet.

Der kan også være behov for at identificere korrekt tilslutning afhængigt af kabelklassen. Kabler opdeles i forskellige klasser afhængigt af deres opbygning.

Med System Elpress har du en komplet løsning, KRF/KSF i kombination med DUAL kan kombineres med alle Cu-kabelklasser.

Elpress’ system til dornpresning af aluminium er en robust løsning, der kan anvendes med alle typer Al-kabler.

Undladelse at vælge et system indebærer store risici. Alle forbindelser er designet med henblik på et specifikt værktøjssystem. Små dimensionsforskelle på forbindelser og værktøj kan få alvorlige konsekvenser, såsom overophedning eller brand.

Forbindelser

Elpress’ forbindelser er udviklet, baseret på 60 års kontinuerligt arbejde, med henblik på altid at opfylde de højeste standarder. Vores forbindelser er designet til at kunne fungere ved en kontinuerlig temperatur på 90°C og til altid at kunne bære den samme belastning, som det respektive kabelområde kan håndtere. Det betyder blandt andet, at rør til vores KRF/KSF er dimensioneret til at blive tilpasset kablets ledeevne. Denne type forbindelser skal presses med en sekskantet geometri, der giver en symmetrisk form, som fordeler pressekraften jævnt og sikrer, at tynde ledere ikke beskadiges, og dermed ville forkorte forbindelsens levetid.

Vores aluminiumsforbindelser er konstrueret efter de samme kriterier og krav, som nævnt ovenfor, og skal presses med et dornværktøj, der sikrer, at aluminiummets isolerende oxidlag brydes, samt at der skabes gode kontaktpunkter mellem ledere og forbindelse.

Kabler

Elpress forbindelser er designet til at blive anvendt sammen med kabler i henhold til IEC 60228. Dette er en international standard, der anvendes over hele verden, og beskriver opbygningen samt ledeevnen af et kabel (Ω/km) Normen opdeler kabler i klasser som vist nedenfor.

Kabler i hver klasse skal have mekaniske og elektriske egenskaber, der opfylder normens krav, hvilket betyder, at de kan anvendes sammen med System Elpress uden særlig tilpasning.

Forskelle på diverse kabler består, ud over klassificeringen af ledere, primært af udformningen af isolationen.

Sekskantpresning.

Dornpresning.

Uddannede brugere

Et andet vigtigt aspekt i et system er en kyndig og uddannet operatør. For et godt og sikkert arbejde kræves der viden om materialer, regler og vigtigheden af at anvende en systemløsning. Vi tilbyder virksomhedstilpasset uddannelse, hvor både teoretiske og praktiske dele indgår.

Klasse 1

Klasse 2

Klasse 5

Klasse 6

Massive ledere

Fåtrådige ledere

Mangetrådige ledere

Højfleksible ledere

Standarder for kontaktpresning

SEK - Svensk elstandard, https://elstandard.se/

Standarder for elektriske forbindelser

SEK Svensk Elstandard er udpeget af den svenske regeringen til at være ansvarlig for al standardisering på det elektriske område i Sverige.

Standarderne er primært udformet gennem internationale og europæiske samarbejder inden for organisationen IEC (International Electrotechnical Commission) og CENELEC (Comite’ Européen de Normalisation Electrotechnique). Disse repræsenterer og koordinerer SEK svenske virksomheder og myndigheder. På SEK’s hjemmeside er disse standarder tilgængelige. Der er også håndbøger, som viser regler og anbefalinger for de forskellige typer af installationer. For typetest af elektriske forbindelser er den nuværende gældende standard IEC 61238-1-1, den erstatter alle nationale standarder. Den har været aktiv siden 1993 og blev senest opdateret i 2018 og er dermed den standard, der bedst svarer til de krav, der kan stilles til nutidens anlæg.

Derudover er der et stort antal mere branchespecifikke standarder for f.eks. jernbane eller stålværk, hvor der ud over kravene i IEC 61238-1-1 kan være behov for vibrations- og miljøtest.

IEC, https://www.iec.ch/

CENELEC, https://www.cenelec.eu/

Testet mod standard Mange eksisterende produkter til elektriske forbindelser er ældre end IEC 61238-1-1. Dette betyder ikke, at de skal testes igen i forhold til den nye standard for at være acceptable, og den standard, de blev testet mod ved lanceringen gælder. Dette er sjældent et problem, da de sandsynligvis vil blive brugt i installationer af samme alder.

I nyere installationer, med højere krav til strøm og temperatur, er det vigtigt at vælge materialer, der er testet i henhold til gældende standarder.

Presseresultater

For et godt presseresultat skal man sikre sig, at der er rene lederoverflader, uden synligt oxidlag.

Et godt afisoleringsværktøj er en garanti for en ren afisolering uden skader på de individuelle tråde. Følg Elpress’ anvisninger for afisoleringslængder.

Presseværktøjer bør kontrolleres, før arbejdet påbegyndes, for at undgå risiko for personskade og for at sikre et godt resultat.

Pressebakkerne er nøglen til en vellykket presseproces, uanset om de betjenes med hydraulik eller håndkraft.

Det er meget vigtigt, at alle værktøjsdele holdes tørre og rene, samt at de regelmæssigt kontrolleres for skader.

Skader og/eller forurening af værktøjsdele kan føre til et ringere slutresultatet og forkortet levetid for værktøjet.

Anvendelses- og sikkerhedsvejledning

Instruktioner og anvisninger

Elpress’ hydrauliske og mekaniske værktøjssystemer er nogle af de sikreste på markedet. Sikkerhed forudsætter, at instruktioner og anvisninger er tilgængelige og følges nøje. Med hvert værktøj fra Elpress medfølger derfor en udførlig instruktion, der beskriver, hvordan værktøjet skal anvendes. Denne instruktion skal læses omhyggeligt inden anvendelse, for at sikre operatøren.

Korrekt anvendelse af værktøjet:

• Øger produktiviteten

• Øger værktøjets levetid

• Sikrer kvaliteten af det udførte arbejde

• Minimerer risikoen for ulykker

Sikkerhedsregler

På nedenstående liste finder du nogle få, hyppigt forekommende regler, som vi hos Elpress anbefaler at alle operatører følger:

• Inden arbejde med et presseværktøj påbegyndes, skal der foretages en grundig visuel inspektion. Pumpe, pressehoved, gafler, koblinger, slanger og andet tilbehør kontrolleres, for at tjekke at de er fejlfri og rene. Den korrekte placering af indsatserne i gaflen skal også kontrolleres, før arbejdet påbegyndes.

• Alle operatører skal bære sikkerhedsudstyr såsom A51 handsker, beskyttelsesbriller og sikkerhedssko.

• Hydraulisk tryk må ikke påføres en slange, der er stærkt bøjet eller har en knude. Slangen er lavet til et særligt højt tryk og kan ikke erstattes af en anden type slange.

• Hydraulisk værktøj må aldrig bæres i slangen eller koblingen.

• Vær forsigtig, tab ikke tunge genstande på hydraulikslangen. Dette kan beskadige stålarmeringen og forårsage lækage. Hvis der opstår lækage, kan olie under højt tryk ramme og trænge ind i huden, hvilket kan medføre indre skader. Sker dette, skal man straks kontakte læge.

• Værktøjet skal serviceres og kalibreres med jævne mellemrum.

• Sørg for, at det korrekte værktøj, eller indsats dertil, er valgt til den tilslutning og leder, som skal presses.

• Kontrollér, at systemet er deaktiveret, inden arbejdet udføres. Værktøjerne er ikke designet til såkaldt AUS: ”Arbejde under spænding”.

• Husk, at der er meget højt pressetryk under arbejdet. Stå derfor aldrig foran et værktøj i pressekraftens retning.

• Vær opmærksom på risikoen for klemnings- og skæreskader under arbejdet. Dette gælder for alle typer presseværktøjer og kabelsakse.

• Ved mistanke om fejl på et pressesystem, skal du altid kontakte Elpress’ serviceværksted.

Kontrol af presseresultatet

For at sikre, at værktøjet har udført en korrekt presning, og at den ønskede deformation af respektive forbindelse er opnået, bør man efterfølgende måle presseresultatet. Denne deformation skal give både en mekanisk holdbarhed, samt gode elektriske egenskaber.

Sekskantspresning

Til kabelsko og pressemuffer af kobber gælder følgende:

• Kontrol af målet ”N” sker i presseretning.

• Mål med skydelære, og sammenlign med tabellens ”N”-mål.

• Hvis måleresultatet overskrider ”N”målet (i.h.t. tabel som nedenfor), skal du, efter korrekt udført kontaktpresning, kontakte et Elpress-serviceværksted.

Pressebakketabel type KRF/KSF med DUAL-bakker (N-mål)

Type KRF/KSF med DUAL-bakker

KRF/KSF DB-bakkenr. maks. N mm

10 8 6,7

16 9 7,5 25 11 9,0

35 13 10,6

50 14,5 11,8

Pressebakketabel type KRD/KSD (N-mål)

Type KRD/KSD med B-bakker KRD/KSD B-bakkenr. maks. N mm

8 6.3

9 7.3

11 8.8

Pressebakketabel type KRF/KSF (N-mål)

Type KRF/KSF med B-bakker

KRF/KSF B-bakkenr. maks. N mm

8 6,3

9 7,3

11 8,8

13 10,2

14,5 11,2

17 13,4

20 16,4

Pressebakketabel type KRT/KST (N-mål)

Type KRT/KST med B-bakker KRT/KST B-bakkenr. maks. N mm 10 7 5.9

16 8.5 7.5

25 10 8.2

35 12 10.2

50 14 11.6

70 16 13.0

95 18 14.0 95 18 13.8 (KB bakker)

19 15.0 (KB bakker)

19 15.2

Oval presning

Anvendelses- og sikkerhedsvejledning

Til C-muffer af kobber gælder kontrol af målet ”h”. Dette gøres på den pressede muffes maksimale højde, helst med skydelære. Målingen sammenlignes med nedenstående tabel. Hvis ”h”-målet overskrides, skal du efter korrekt udført kontaktpresning kontakte et Elpressserviceværksted. Se målepunkter på nedenstående billede.

Pressebakketabel type C-muffer (H-mål)

C-bakkenr. C-muffe max h mm

5 C6-10 12,5

6 C16-25 15,5

8-9 C25-50 22,0

13 C50-70, C70-95 26,5

15 C95-120 30,8

18 C150-185 44,5

21 C240-300, C23 54,4

Dornpresning

For Al-forbindelser gælder kontrol af målet ”T”, som måles i bunden af den deformation, dornen har efterladt på kabelforbindelsen.

Dette udføres nemmest med et specielt skydelære. Kontakt Elpress hvis dette skal bestilles. Sammenlign opmålt ”T”-målpunkt med tabel. Hvis ”T”-målet overskrides, skal du efter en udført dornpresning, kontakte det nærmeste Elpress-serviceværksted. Se målepunkter på nedenstående billede.

Pressebakketabel type AK/AKK/AS (T-mål)

Type AK/AKK/AS

Verktyg

AK/AKK/AS Matrice Dorn

P13M

P20M P20D 10,8

P20M P20D

P32M P32D

240 P32M P32D 18,4

300 P36M P36/40/44D 21,0

300B 13P37M/P2537M 13P37D/P2537D 22,5

400B 13P37M/P2537M 13P37D/P2537D 22,5

400 P40M P36/40/44D 22,8

500B P44M P36/40/44D 24,5

500A P2552M P2552D 31,0

630A P2552M P2552D 31,0

630 W60M W60D 36,0

800 W60M W60D 36,0

1000 W60M W60D 36,0

1200 W70M W70D 41,0

Boltforbindelse

Montering af en kabelsko med boltforbindelse til elektrisk overførsel kræver særlig opmærksomhed. Det er vigtigt, at dette gøres korrekt, lige så vigtig som kontaktpresningen i den anden ende af kabelskoen. Samlingen skal afstedkomme et tilstrækkeligt højt tilspændingsmoment, der er fordelt på en ønskelig måde samt at sikre de elektriske egenskaber over meget lang tid under høje og varierende belastninger af forskellig art. Det er meget vigtigt at følge installationsvejledningen. Disse er baseret på teoretiske beregninger, verificerede tests og erfaringer fra feltstudier. Tilspændingen skal udføres på en kontrolleret måde ved hjælp af en momentnøgle, hvor strømskruen er forspændt til det korrekte niveau, ved hjælp af det angivne moment. Værktøjets nøjagtighed har stor betydning. Tilspændingsmomentet, som en korrekt strammet skrue afstedkommer, skal i en elektrisk samling skabe et kontaktområde, der er stort nok til at sikre god ledeevne, uden risiko for overophedning. For at dette tilspændigsmoment skal kunne fordele sig jævnt og skabe et tilstrækkeligt stort kontaktområde, skal man altid bruge hårde planskiver, type BRB HB200 SMS 70, under skruehoved og møtrik. Se billedet nedenfor. Dette gælder uanset hårdheden af de ledende materialer (som er blødere end HB200). Ellers er der risiko for stor deformation på det ledende materiale, således at forspændingen mindskes, hvilket kan give øget risiko for utilstrækkeligt kontaktområde og overophedning.

Boltforbindelse.

Spændeskive

Anvendelsen af forskellige typer af låseelementer eller fjederskiver øger ofte risikoen for sætning. Hvis en spændeskive type DIN 6796, med meget høj spændestyrke, er placeret og fastgjort mellem møtrikken og den hårde planskive, kan det give en øget marginal mod en alt for stor sætning. Spændeskivens diameter bør være mindre end eller lig med planskivens, selv efter fuld spænding. Ellers øges risikoen for sætning ved planskivens yderkant, hvor spændingsstyrken derefter koncentreres. Ved anvendelse af spændeskive er det nok med 1 skive, og den skal helst placeres på den modsatte side af kabelskoen.

Boltforbindelse

Boltforbindelse med spændeskive. Montering af kabelsko mod forbindelsesskinnen

Maks. 2 kabelsko af samme størrelse på samme bolt. Strømbelastning bør kontrolleres.

Forberedende:

• Rengør kontaktflader for snavs, oxidlag og fedt, ved hjælp af en stålbørste og T-sprit. Dette er især vigtigt for aluminium. Overflader, der er fortinnede, forniklede og forsølvede, må ikke børstes.

• Vaseline eller kontaktfedt reducerer risikoen for korrosion på rensede overflader

Valg af samleelement:

• Bolt og møtrik af styrkeklasse 8.8.

• Smurt galvaniseret bolt giver den mindste spredning af forspændingsstyrke.

• Vælg rustfrit A4-80 i miljøer, hvor der er høj risiko for korrosionsangreb.

Valg af skiver:

• Vælg altid en hårdt planskive type BRB, HB200.

• Spændeskive kan normalt udelukkes. Hvis en spændeskive af typen DIN 6796 anvendes, skal den placeres mellem bolthoved/møtrik og planskive. Den må aldrig placeres direkte mod en elektrisk kontaktflade uden at have en planskive imellem. Planskiven skal have en udvendig diameter, der er mindst lige så stor som spændeskiven.

• Én spændeskive er nok, og den bør placeres på skinnens bagside mellem møtrik og den hårde planskive, se skitse.

Installation:

• Boltene skal strammes med momentværktøj, så tilspændingen sker kontrolleret.

• Momentnøgler skal kalibreres regelmæssigt. Oliér bolten ved montering. Selv hvis momentet registreres korrekt, er forspændingskraften fuldstændig afhængig af friktionen.

• Tilspændingsmoment som vist i tabellen. Nøjagtighed bedre end ±5 %

• Kabelskolasken og skinnen kan være af forskellige materialer.

Al/Al giver en svagere forbindelse. Vigtigt at rengøre og anvende kontaktfedt. Anvendelse af spændeskive + planskive vil risikoen for, at de sætter sig, reduceres.

Al/Cu giver højere risiko for korrosion og sætning, anvend kontaktfedt.

Cu/Al giver en lav risiko for galvanisk korrosion, når skinnen er af Al.

Cu/Cu giver den bedste forbindelse, god kontakt og lille risiko for sætning.

Anbefalede tilspændingsmomenter

Mv = spændingsmoment (Nm)

Ff = forspændingskraft (kN)

p = plantryk (N/mm²); -

FZB = elgalvaniserede + blank forkromede

FZY = elgalvaniserede + gulforkromede

FZM = FZM= mekanisk galvaniseret

* (FZB, FZY, FZM)

A4/80

Service og vedligeholdelse

Service og vedligeholdelse

Vores serviceafdeling vedligeholder, reparerer, kontrollerer, kalibrerer og certificerer Elpress’ værktøjer. Efter serviceafdelingens gennemgang af udstyret udstedes et certifikat, der verificerer værktøjets ydelse. For at sikre, at dine pressede forbindelser holder en høj og ensartet kvalitet, skal der udføres regelmæssige kontroller af kontaktpresningsværktøjerne.

Vi tilbyder:

• Serviceaftaler til forebyggende vedligeholdelse, Elpress Basic og Elpress Advance

• Kalibrering af værktøjer

• Reparation (service af værktøj)

• Udlejning af presseudstyr

Forebyggende vedligeholdelse

Elpress’ serviceværksted tilbyder en fleksibel serviceløsning til øget sikkerhed, med hurtig service og høj tilgængelighed. Vores serviceaftaler er tilgængelige i 2 niveauer, Elpress Basic og Elpress Advance. For at underskrive en serviceaftale med Elpress indebærer det følgende:

• Planlagt og forebyggende vedligeholdelse giver øget ydeevne af udstyr

• Periodiske serviceintervaller minimerer risikoen for uforudsete driftsstop, ved at påvise eventuelle sikkerheds- eller funktionsmangler, samt anbefalede handlinger for at undgå disse problemer

• Periodiske serviceintervaller udføres almindeligvis med 12 måneders cyklus til en fast pris

• Prisen baseres på serviceaftalens niveau og værktøjets type

• Der udstedes et certifikat, når udstyret opfylder kalibreringskravene

Elpress Basic

Dette er basis-modellen i vores serviceaftaler og omfatter nedenstående punkter:

• Gennemgående inspektion af værktøjet

• Sikkerhedsaspekter i henhold til overensstemmelseserklæring (opfyldelse af maskinsikkerhedsdirektivet, lavspændingsdirektivet, EMC-direktivet).

• Funktionstest

• Kontrol af tilbehør såsom pressebakker osv.

• Udstedelse af certifikat

• Inspektionen følger Elpress’ modtagelses- og slutkontrol krav.

Elpress Advance

Elpress Advance indeholder:

• Elpress Basic + forebyggende vedligeholdelse, der indbefatter kalibrering med certificering og slitagereparationer til en årlig fast omkostning.

Kalibrering med certificering af værktøj

Kalibrering følger de samme punkter og krav som Elpress Basic, men det er kundens ansvar at indsende værktøjet til kalibrering.

Udlejning af kontaktpresningsudstyr

Nogle gange kan ophobningen af arbejde være større end forventet, eller de enkelte projekter kræver flere ressourcer end normalt, og her er det muligt at leje udstyr hos Elpress.

Ved reparation af udstyr kan Elpress udleje værktøj, hvis virksomheden har behov for det, indtil Elpress har repareret og returneret dit originale udstyr.

Købt nyt produkt?

Send produktregistreringsformularen til Elpress, og Elpress Basic indgår gratis det første år, samt værktøjet vil få et års ekstra garanti.

Information

Yderligere oplysninger fås ved at kontakte serviceafdelingen: https://www.elpress.net/da/produkter/ system-elpress/service/

Forbindelsesmateriel

Elpress anvender kobber, messing og aluminium som forbindelsesmateriale. Kobber- og messingprodukterne er elektrolytforstærket for øget korrosionsbestandighed. I en bimetalforbindelse (kobber/aluminium) er kobberdelen ubehandlet.

Messing

Messing anvendes hovedsageligt til spademuffer i arealområder op til 6 mm², hvor gode affjedringsegenskaber ønskes. Messing er en legering på mellem ca. 70 % kobber og ca. 30 % zink, samt har meget gode kuldeegenskaber.

Kobber

Det kobber, som Elpress anvender til forbindelser, har en renhedsgrad på mindst 99,95 %. Dens gode egenskaber til anvendelse i elektriske forbindelser er blandt følgende:

• Høj ledeevne (kun sølv er bedre)

• Høj korrosionsbestandighed

• Gode deformationsegenskaber

• Gode samlingsegenskaber

Ved fremstilling udglødes forbindelsens hals for at opnå en så god deformation omkring lederen som muligt. Dette giver en forbindelse, der udviser lav overgangsmodstand og gode mekaniske egenskaber.

Aluminium

Aluminium, der anvendes til pressemuffer og kabelsko, har en renhedsgrad på mindst 99,7 %, og fordelene ved at anvende dette er bl.a.:

• Lav vægt

• Stærk, i.fh.t. sin vægt

• God elektrisk ledeevne, ca. 60 % af ledeevnen som hos kobber

• Let at bearbejde

Teknisk information

Leder egenskaber

Kabelstandard IEC 60228 yder: Information om materialer, konstruktion og resistensværdier for både kobber- og aluminiumsledere.

Klasse 1: massive ledere

Klasse 2: fåtrådige ledere

Klasse 5: mangetrådige ledere

Klasse 6: multitrådige ledere

Krydstabel for MCM og AWG til tilsvarende tværsnit i mm²

1/0 53,5

2/0 67,4

3/0 85,5 4/0 107

Bemærkninger:

1. Oplysningerne i denne tabel stammer fra kataloger, der er udgivet af anerkendte kabelleverandører og henviser ikke til officielle standarder.

2. De typer, der er relateret til AWG, varierer afhængigt af de forskellige lederes designs, dvs. antallet af tråde.

AWG > 20 refererer til enkelttrådede ledere.

AWG ≤ 20 refererer til flertrådede ledere.

Nøjagtige arealer for specifikke antal tråde findes i kabelleverandørens kataloger.

Udvikling - Tekniske ydelser

Udvikling - Tekniske ydelser

Elpress er en af Europas førende producenter af elektriske kontaktpressesystemer og har 60 års erfaring med applikationsløsninger inden for alt lige fra atomkraftværker til små elektroniske enheder.

Produkter i elektriske applikationer udsættes for både mekaniske og termiske belastninger.

Elpress investerer betydelige ressourcer for at opnå fremgang, gennem løbende produktudvikling for at opnå bedre pris, kvalitet og ydeevne.

Til dette formål findes der moderne laboratorieudstyr, bl.a.:

• Højstrømstest

• Mekanisk trækstyrketest

• Cyklisk strømtest

• Vibrationstest

• Korrosionstest

• Resistensmålinger

Aktiviteterne omfatter også teoretiske studier, prototypeudvikling, teknisk dokumentation, rådgivning mv. Medarbejdernes kompetence, kombineret med gode laboratorieog beregningshjælpemidler, udgør et stærkt konkurrencedygtigt værktøj, både hvad angår konsulentydelser og egne udviklingsprojekter.

Laboratorierapport.

Test af forbindelser.

Test i henhold til IEC 61238-1-1 i egne lokaler.

Fleksible og kundetilpassede testopsætninger.

Generelle

Kabelsko

De moderne og letanvendelige kabeltilslutninger for 12 til 36 kV PEX-isoleret kabel bestående af præfabrikerede moduler eller tilmed helt færdige afslutninger har ingen eller meget få begrænsninger i anvendelsen af kabelsko af typen AK, AKK eller KRF.

Dette omfatter også vores pindbolte af typen AKP.

En detalje, man bør tage hensyn til ved anvendelsen af KRF-kabelsko udendørs er, at denne kabelsko er udstyret med et inspektionshul, der skal tætnes.

Din leverandør af kabelafslutninger kan informere dig om dennes specifikke løsning.

Kabelsko af typen AK, AKK eller pindboltene AKP kan i dag anvendes på højspændingskabelafslutninger, hvor der findes løsninger op til 84 kV. Er du i tvivl, bør du altid rådføre dig med din leverandør af kabeltilslutninger, i forhold til specifikke løsninger på diverse spørgsmål om tekniske detaljer vedrørende designet.

Ved montering af kabeltilslutninger til olieimprægneret papirkabel, hvor der anvendes et oliereservoir, har producenterne normalt deres egne specialdesignede løsninger på kabeltilslutningerne.

Kabelsko type AK

Kabelsko af typen AK anvendes på en Al-leder som tilslutning til skinner og apparatudtag.

Kabelsko type AKK

Kabelsko af typen AKK anvendes til montering af Al-ledere på Cu-skinne.

Pressemuffer type AS

Pressemuffer af typen AS anvendes ved samling af to aluminiumsledere - også af forskellige størrelser.

Pressemuffer type AKS

Pressemuffer af typen AKS anvendes til samling af Al-ledere med Cu-ledere.

Pressemuffer til PEX-isoleret kabel mod PEX-isoleret kabel

I Sverige anvendes der i øjeblikket fire typer samlinger i spændingsområdet 12 til 36 kV. Disse er tape, varmekrymp, koldkrymp og push-on samlinger. Alle disse samlinger er designet til at kunne acceptere pressemuffer af typen AS, AKS og KSF. Visse pressemuffer med koniske ender er ikke påkrævet i dag.

De forskellige producenter har hver især løsninger, der er designet til at kunne håndtere f.eks. dorn hullet og afstanden fra kablets isolering til pressemuffens kant.

Vær altid opmærksom på den anvisning producenten af samlinger giver, i forhold til maksimale længder og diametre. Er du usikker, eller besvarer monteringsvejledningen ikke det, du er i tvivl om, skal du rådføre dig med din leverandør af samlingerne.

Ved højere spændinger, f.eks. 52 og 84 kV, stilles andre krav til pressemuffen, afhængigt af samlingens konstruktion og design. Der findes dog løsninger, hvor der anvendes ”normale” pressemuffer sammen med yderligere materiale i spændingsområder op til 145 kV.

PEX-isoleret kabel mod olieimprægneret kabel

Ved montering af en samling mellem kabler med olieimprægneret isolering og PEX-isolering ved spændinger på 12 kV og derover, skal der anvendes pressemuffer med skillevæg, uanset samlingsmetode og fabrikat. Pressemuffer af typen AKS, KSF-M og AS har altid skillevæg.

Olieimprægneret mod olieimprægneret kabel

Ved samling af to kabler med denne type isolering kan pressemuffer af typen AS, AKS, eller KSF anvendes, uanset om det er en olierørssamling eller en ”tør” pressesamling.

System Elpress symboliserer vores grundsten - sikkerhed og kvalitet. For at opnå sikre forbindelser tilbyder vi certificerede løsninger bestående af kombinationen; kabel, forbindelser og værktøj.

For at opnå den korrekte installation, bør installatøren gennemgå et kursus i presseteknikker på Elpress Academy.

Ved special løsninger, kan du kontakte os og lade vores produktion og laboratorium verificere din løsning.

Grundlæggende er forebyggende vedligeholdelse af værktøjet det eneste rigtige.

Certificering, Academy, Consulting og Service er System Elpress – din sikre forbindelse!

Vi producerer testede systemer til elektriske forbindelser og deres værktøj. Du får en sikker forbindelse.

SYSTEM ELPRESS CERTIFICATION

SYSTEM ELPRESS

CERTIFICATION SYSTEM ELPRESS CONSULTIN

Vi tilbyder:

SYSTEM ELPRESS

Værktøj leveret med certifikat

Verificerede og testede kombinationer af kabler, forbindelser og værktøj

Specialudviklede kundeløsninger med certificering

Certificerede og godkendte i henhold til IEC, UL, DNV og CSA

Trejdeparts kvalitets- og miljøcertificering i overensstemmelse med ISO9001 og ISO14001

CERTIFICATION SYSTEM ELPRESS CONSULTIN

For at opnå sikre forbindelser tilbyder vi certificerede løsninger bestående af kombinationen; kabel, forbindelser og værktøj.

Dette er for at sikre dig som kunde når du bruger vores system, og for at sikre en sikker løsning når vores produkter bliver anvendt korrekt.

FOR YOUR SAFETY

Systemet inkluderer:

• Forbindelser

• Presseværktøj

• Det korrekte kabel

• Veluddannet og dygtig operatør

Systemet er udviklet og testet i forhold til gældende normer og standarder, eksempelvis IEC.

Produkt udvikling:

• Specialudviklede kundeløsninger

• Specialiserede segmenterede løsninger

• Førende på teknologien indenfor vores fagområde

• Innovative produkter

Kvalitet og miljø

Certificeret i henhold til:

• ISO 14001

• ISO 9001

• DNV

• UL

Vi har de nødvendige ressourcer for at du kan opretholde den højeste kvalitet

SYSTEM ELPRESS CONSULTING

Vi tilbyder: Test i vort laboratorium

Problemløsning Teknisk og kundeminded støtte

Specialdesignede forbindelser og værktøjer Revision og kvalitetssikring hos dig

HVORFOR KONSULTERE OS?

Vi har mere end 50 års erfaring med udvikling, fremstilling og markedsføring af komplette løsninger inden for kontaktpresningssystemer til elektriske forbindelser. Vi er derfor i besiddelse af den største viden og det bedste udstyr til at imødekomme dine forespørgsler og krav.

Du får adgang til følgende:

• Vores tekniske afdeling der udvikler løsninger tilpasset dine behov

• Vores produktion der kan fremstille unikke løsninger

• Vores laboratorium der kan levere eksempelvis:

- Elektriske tests

- Mekaniske tests

- Korrosions- og miljømæssige tests

Kontakt os og lad os hjælpe dig.

Et veluddannet personale garanterer for slutkvaliteten af produktet og efterfølgende services. Vort uddannelsescertifikat er en kvalitetsgaranti mellem dig og din kunde.

SYSTEM ELPRESS ACADEMY

Vi fokuserer på følgende 4 områder: Forsyningssektoren og installatører

Transformerproducenter

Bane- og togproducenter

Vindmølleproducenter

HVEM OG HVORDAN

UDDANNER VI?

Forsynings- og installationspersonale

Generel træning for al personale. Giver en generel viden indenfor presning på alle områder;

• Forbindelser mindre end 10 mm²

• Cu-forbindelser større end 10 mm²

• Al-forbindelser fra 16 mm²

• Cu-forgreninger

• Tilspændingsmomente

Transformerproducenter

Træningen er rettet primært mod operatører med erfaring fra den daglige produktion. Formålet er træning i de særligt gældende forhold for transformer produktion. Træningen omhandler;

• Dybdejording

• Standarder og krav

• Sikkerhed og vedligeholdelse

• Kvalitetskontrol

Træningen kombinerer teori og praksis og afsluttes med en skriftlig prøve. Kursusdeltagerne modtager certifikat efter endt træning.

Der er mulighed for at tilpasse træningen, så indholdet passer præcis til de behov, firmaet har.

• Håndtering af værktøj

• Udregning og forberedelse til presning

• Udførelse af selve resningen

• Kvalitetskontrol

• Sikkerhed indenfor presning

• Forebyggende vedligehold i den daglige produktion

Træningen består af en teoretisk og en praktisk del og afsluttes med en skriftlig prøve. Deltagerne modtager certifikat efter endt træning.

Træning for alt personale, såsom operatører, supervisors, designere og kvalitetsafdelingen. Træningen indkluderer gennemgående information af udregninger, værktøjsvalg og -håndtering, problemløsning og kvalitetsvurdering. Efter gennemført træning, udstedes et certifikat.

Opfølgning på certificeringen er nødvendigt.

Hvert træningsprogram har et niveau, der kan passe til alle, såsom operatører, designere, supervisere og kvalitetspersonale. Derudover er det også muligt at tilpasse træningen, så den passer præcist til din virksomheds behov. Ligeledes er det muligt at vælge om træningen skal foregå hos jer eller i Elpress´ trænings faciliteter.

Bane- og togproducenter

Uddanner personale i de specielle love og krav der er gældende for bane industrien. Træningen omhandler;

• Værktøjshåndtering

• Arbejdsgange

• Elpress DUAL-teknologi

• Presseteknikker

• Kvalitetskontrol

• Sikkerhed

• Forebyggende vedligehold i den daglige produktion

Træningen består af en teoretisk og en praktisk del og afsluttes med en skriftlig prøve. Deltagerne modtager certifikat efter endt træning.

Træning for alt personale, såsom operatører, supervisors, designere og kvalitetsafdelingen. Træningen indkluderer gennemgående information af udregninger, værktøjsvalg og -håndtering, problemløsning og kvalitetsvurdering. Efter gennemført træning, udstedes et certifikat.

Vindmølleproducenter

Uddanner personale i de specielle love og krav der er gældende for vindmølle industrien. Træningen omhandler;

• Værktøjshåndtering

• Arbejdsgange

• Elpress DUAL-teknologi

• Kvalitetskontrol

• Sikkerhed

• Forebyggende vedligehold i den daglige produktionn

• Presseteknikker

Træningen består af en teoretisk og en praktisk del og afsluttes med en skriftlig prøve. Deltagerne modtager certifikat efter endt træning.

Træning for alt personale, såsom operatører, supervisors, designere og kvalitetsafdelingen. Træningen indkluderer gennemgående information af udregninger, værktøjsvalg og -håndtering, problemløsning og kvalitetsvurdering. Efter gennemført træning, udstedes et certifikat.

Opfølgning på certificeringen er nødvendigt.

Aftaler om forebyggende vedligehold sikrer kvaliteten af dine forbindelser.

SYSTEM ELPRESS SERVICE

Vi tilbyder:

Aftaler om forebyggende vedligehold

Kalibrering af certificerede værktøjer

Reparation/vedligehold af værktøjer

Udlejning af presseudstyr

Salg af reservedele

HVAD ER DEN BEDSTE LØSNING FOR

DIG?

Aftaler om forebyggende vedligehold

Vores serviceafdeling tilbyder dig en fleksibel løsning med forbedret sikkerhed, med hurtig og kvalificeret service:

• Planlagt og forebyggende vedligehold garanterer høj ydeevne for dit værktøj.

• Regelmæssig service minimerer risikoen for uforudsete nedbrud, ved at indikere sikkerheds- eller funktionsdefekter og ved at foreslå løsninger til at undgå disse.

Elpress Basic

Elpress Basic serviceaftale inkluderer følgende punkter:

• Generel gennemgang af værktøjet

• Sikkerhed i henhold til overensstemmelseserklæring (Overensstemmelse med Maskinsikkerhed Direktiv, Lav spændings Direktiv, EMC Direktiv)

• Funktionstest

• Kontrol af tilbehør, herunder pressebakker mm.

• Udstedelse af certifikat

Inspektionen følger Elpress´ standard forskrifter.

• Regelmæssig service gennemføres normalt 1 gang årligt til en fast standard pris.

• Når udstyret opfylder de gældende kalibreringskrav udstedes der et certifikat

Elpress Advance

Elpress forhånds serviceaftaler inkluderer følgende punkter:

• Elpress Basis + forebyggende vedligehold

Inkluderer kalibreringscertificering og reparation ved slidtage til en fast pris.

Kalibrering af certificerede værktøjer

Kalibreringen følger de samme inspektionspunkter og forskrifter som Elpress Basis, men det er kundens eget ansvar at indsende værktøjet til kalibrering.

Har du indkøbt et nyt produkt?

Send produktregistreringsblanketten til Elpress og Elpress Basis er inkluderet gratis det første år.

7:2

7:2

3:13

3:14

3:13

3:13

7:2

7:2 13B10 6:24

13B11 6:22

13B11 6:23 13B12 6:23 13B12 6:24 13B13 6:22 13B14 6:23 13B14 6:24

13B14,5 6:22 13B16 6:23 13B16 6:24 13B17 6:22 13B18 6:24 13B19 6:23 13B19 6:24 13B20 6:22 13B22 6:22 13B22 6:23 13B22 6:24 13B24 6:24 13B25 6:22 13B25 6:23 13B26 6:24 13B26 6:31 13B26 7:9 13B27 6:22 13B27 6:23 13B30 6:22 13B30 6:23 13B30 6:24 13B32 6:22 13B32 6:23 13B32 6:24 13B32 6:31 13B32 7:9 13B38 6:22 13B8 6:22 13B8 6:23 13B9 6:22

13B9 6:23

13BC13 6:25

13BC15 6:25

13C21B38 6:35 13CB10 6:37 13CB11 6:35

13CB11 6:36 13CB12 6:36 13CB12 6:37 13CB13 6:35 13CB14 6:36 13CB14 6:37

13CB14,5 6:35 13CB16 6:36 13CB16 6:37 13CB17 6:35 13CB18 6:37 13CB19 6:36 13CB19 6:37

13CB20 6:35

13CB22 6:35

13CB22 6:36

13CB22 6:37

13CB24 6:37

13CB25 6:35

13CB25 6:36

Indholdsfortegnelse

Type nr. Side

13CB26 6:37

13CB27 6:35 13CB27 6:36

13CB30 6:35 13CB30 6:36

13CB30 6:37 13CB32 6:35 13CB32 6:36 13CB32 6:37

13CB7 6:37 13CB8 6:35 13CB8 6:36

13CB8,5 6:37 13CB9 6:35 13CB9 6:36

13CBC13 6:37 13CBC15 6:37 13DB11 6:18

13DB13 6:18

13DB14,5 6:18 13DB17 6:18 13DB20 6:18 13DB22 6:18 13DB25 6:18 13DB27 6:18 13DB30 6:18 13DB32 6:18 13DB8 6:18 13DB9 6:18

13DCB11 6:18

13DCB11 6:49

13DCB13 6:18 13DCB13 6:49

13DCB14,5 6:18

13DCB14,5 6:49

13DCB17 6:18

13DCB17 6:49

13DCB20 6:18

13DCB20 6:49

13DCB22 6:18

13DCB25 6:18

13DCB27 6:18

13DCB30 6:18

13DCB32 6:18

13DCB8 6:18

13DCB8 6:49

13DCB9 6:18

13DCB9 6:49

13P120150D 6:29

13P120150M 6:29

13P185240D 6:29

13P185240M 6:29

13P32M 6:28

13P37D 6:28

13P37M 6:28

13P5095D 6:29

13P5095M 6:29

13R12DR 6:28

13R13DR 6:28

13R15DR 6:28

13R16DR 6:28

13R18DR 6:28

13R18MR 6:28

13R20DR 6:28

13R20MR 6:28

13R6DR 6:28

13R7DR 6:28

13R8DR 6:28

13R9DR 6:28

20DCB22 6:49

20DCB25 6:49

20DCB27 6:49

20DCB30 6:49

20DCB32 6:49

401-12 3:18

404-1 3:18

405-3 3:18

408-2-F 3:17

408-2-M 3:17

408-4-F 3:17

408-4-M 3:17

408-6-F 3:17

408-6-M 3:17

408-8-F 3:17

408-8-M 3:17

A0,14-6ET 2:4

A0,14-6ETD 2:6

A0,14-6ETT 2:5

A0,14-8ET 2:4

A0,14-8ETD 2:6

A0,14-8ETT 2:5

A0,25-6ET 2:4

A0,25-6ETT 2:5

A0,25-8ET 2:4

A0,25-8ETD 2:6

A0,25-8ETT 2:5

A0,34-6ET 2:4

A0,34-6ETD 2:6

A0,34-6ETT 2:5

A0,34-8ET 2:4

A0,34-8ETD 2:6

A0,34-8ETT 2:5

A0,5-10ET 2:4

A0,5-10ETD 2:6

A0,5-10ETT 2:5

A0,5-6ET 2:4

A0,5-6ET2 2:8

A0,5-6ETD 2:6

A0,5-6ETT 2:5

A0,5-6ETT2 2:9

A0,5-6ETW2 2:10

A0,5-8ET 2:4

A0,5-8ET2 2:8

A0,5-8ETD 2:6

A0,5-8ETT 2:5

A0,5-8ETT2 2:9

A0,5-8ETW2 2:10

A0,75-10ET 2:4

A0,75-10ET2 2:8

A0,75-10ETD 2:6

A0,75-10ETT 2:5

A0,75-10ETT2 2:9

A0,75-10ETW2 2:10

A0,75-12ET 2:4

A0,75-12ET2 2:8

A0,75-12ETD 2:6

A0,75-12ETT 2:5

A0,75-12ETT2 2:9

A0,75-12ETW2 2:10

A0,75-6ET 2:4

A0,75-6ETD 2:6

A0,75-6ETT 2:5

A0,75-8ET 2:4

A0,75-8ET2 2:8

A0,75-8ETD 2:6

A0,75-8ETT 2:5

A0,75-8ETT2 2:9

A0,75-8ETW2 2:10

A0503FLS5 1:9

A0503FLS8 1:9

A0514SR 1:6

A0522R 1:4

A0532G 1:5

A0532R 1:4

A0543R 1:4

A0553R 1:4

A1-10ETW2 2:10

A1-12ET 2:4

A1-12ET2 2:8

A1-12ETD 2:6

A1-12ETT 2:5

A1-12ETT2 2:9

A1-12ETW2 2:10

A1503FLS5 1:9

A1503FLS8 1:9

A1503FLSF5 1:10

A1503FLSF8 1:10

A1504HA 1:11

A1504HO 1:11

A1505FLS5 1:9

A1505FLS8 1:9

A1505FLSF5 1:10

A1505FLSF8 1:10

A1507FLS 1:9

A1507FLSF 1:10

A1507FLSH 1:9

A1507FLST 1:9

A1507H 1:10

A1510R 1:4

A1515PSK 1:8

A1518SFL 1:7

Type nr. Side

A1519SR 1:6

A1519SRK 1:6

A1525SK 1:7

A1529SF 1:7

A1529SFN 1:7

A1530SFB 1:7

A1532G 1:5

A1532R 1:4

A1535SKW 1:8

A1537G 1:5

A1537GB 1:5

A1537GS 1:5

A1537R 1:4

A1543G 1:5

A1543GB 1:5

A1543K 1:6

A1543R 1:4

A1553G 1:5

A1553R 1:4

A1565G 1:5

A1565R 1:4

A1585R 1:4

A16-12ET 2:4

A16-12ETD 2:6

A16-12ETT 2:5

A16-18ET 2:4

A16-18ETD 2:6

A16-18ETT 2:5

A1-6ET 2:4

A1-6ETD 2:6

A1-6ETT 2:5

A1-8ET 2:4

A1-8ET2 2:8

A1-8ETD 2:6

A1-8ETT 2:5

A1-8ETT2 2:9

A1-8ETW2 2:10

A2,08-8ET 2:4

A2,08-8ETD 2:6

A2,08-8ETT 2:5

A2,5-10ET 2:4

A2,5-10ET2 2:8

A2,5-10ETD 2:6

A2,5-10ETT 2:5

A2,5-10ETT2 2:9

A2,5-10ETW2 2:10

A2,5-12ET 2:4

A2,5-12ETD 2:6

A2,5-12ETT 2:5

A2,5-13ET2 2:8

A2,5-13ETT2 2:9

A2,5-13ETW2 2:10

A2,5-18ET 2:4

A2,5-18ETD 2:6

A2,5-18ETT 2:5

A2,5-8ET 2:4

A2,5-8ETD 2:6

A2,5-8ETT 2:5

A2500E 1:11

A2505FLS5 1:9

A2505FLS8 1:9

A2505FLSF5 1:10

A2505FLSF8 1:10

A2505HA 1:11

A2505HO 1:11

A2507FLS 1:9

A2507FLSF 1:10

A2507FLSH 1:9

A2507FLST 1:9

A2507H 1:10

A2510R 1:4

A2513R 1:4

A25-16ET 2:4

Indholdsfortegnelse

A25-16ETD 2:6

A25-16ETT 2:5

A2517PSK 1:8

A25-18ET 2:4

A25-18ETD 2:6

A25-18ETT 2:5

A2519SR 1:6

A2519SRK 1:6

A25-22ET 2:4

A25-22ETD 2:6

A25-22ETT 2:5

A2524SFL 1:7

A2527SK 1:7

A2529SF 1:7

A2529SFN 1:7

A2530SFB 1:7

A2532G 1:5

A2532R 1:4

A2535SKW 1:8

A2537G 1:5 A2537GS 1:5

A2537R 1:4

A2543G 1:5

A2543GB 1:5

A2543K 1:6

A2543R 1:4 A2553G 1:5 A2553GB 1:5 A2553R 1:4 A2565G 1:5 A2565R 1:4

A2585R 1:4

A35-16ET 2:4

A35-16ETD 2:6

A35-16ETT 2:5

A35-18ET 2:4

A35-18ETD 2:6

A35-18ETT 2:5

A35-25ET 2:4

A35-25ETD 2:6

A35-25ETT 2:5

A4-10ET 2:4

A4-10ETD 2:6

A4-10ETT 2:5

A4-12ET 2:4

A4-12ET2 2:8

A4-12ETD 2:6

A4-12ETT 2:5

A4-12ETT2 2:9

A4-12ETW2 2:10

A4-18ET 2:4

A4-18ET2 2:8

A4-18ETD 2:6

A4-18ETT 2:5

A4-18ETT2 2:9

A4-18ETW2 2:10

A4600E 1:11

A4605HA 1:11

A4605HO 1:11

A4607FLS 1:9

A4607FLSF 1:10

A4607H 1:10

A4609FLS 1:9

A4610G 1:5

A4610R 1:4

A4613R 1:4

A4630SR 1:6

A4634PSK 1:8

A4640SF 1:7

A4643G 1:5

A4643R 1:4

A4645SFB 1:7

A4650SKW 1:8

A4652SK 1:7

A4653G 1:5

A4653R 1:4

A4665G 1:5

A4665R 1:4

A4685G 1:5

A4685R 1:4

A50-20ET 2:4

A50-20ETD 2:6

A50-20ETT 2:5

A50-25ET 2:4

A50-25ETD 2:6

A50-25ETT 2:5

A6-12ET 2:4

A6-12ETD 2:6

A6-12ETT 2:5

A6-14ET2 2:8

A6-14ETT2 2:9

A6-14ETW2 2:10

A6-18ET 2:4

A6-18ET2 2:8

A6-18ETD 2:6

A6-18ETT 2:5

A6-18ETT2 2:9

A6-18ETW2 2:10

AK1000-1 5:3

AK1000-2 5:3

AK1200 5:3

AK120-10 5:3

AK120-12 5:3

AK150-10 5:3

AK150-12 5:3

AK150-16 5:3

AK16-6 5:3

AK16-8 5:3

AK185-10 5:3

AK185-12 5:3

AK185-16 5:3

AK240-12 5:3

AK240-16 5:3

AK25-6 5:3

AK25-8 5:3

AK300-12 5:3

AK300-12SOLID 5:3

AK300-16 5:3

AK300-16SOLID 5:3

AK300-20 5:3

AK35-6 5:3

AK35-8 5:3

AK400-12 5:3

AK400-16 5:3

AK400-20 5:3

AK500A-1 5:3

AK500A-16 5:3

AK500A-2 5:3

AK500A-20 5:3

AK500B-1 5:3

AK500B-16 5:3

AK500B-2 5:3

AK500B-20 5:3

AK50-10 5:3

AK50-12 5:3

AK50-8 5:3

AK630A-1 5:3

AK630A-2 5:3

AK70-10 5:3

AK70-12 5:3

AK70-8 5:3

AK800-1 5:3

AK800-2 5:3

AK95-10 5:3

AK95-12 5:3

AK95-8 5:3

AKK1000-1-16 5:6

AKK1000-2 5:6

AKK1200

AKK16-8 5:6

AKK185-10

AKK400B-16 5:7

AKK500A-20 5:6

AKK500B-1 5:6

AKK500B-16 5:6

AKK70-12 5:6

AKK70-8 5:6

AKK800-1 5:6

AKK800-2 5:6

AKK95-10 5:6

AKK95-12 5:6

AKK95-16 5:6

5:6

AKS120-120 5:9

AKS120-50 5:9

AKS120-70 5:9

AKS120-95 5:9

AKS150-120 5:9

AKS150-150 5:9

AKS150-25 5:9

AKS150-35 5:9

AKS150-50 5:9

AKS150-70 5:9

AKS150-95 5:9

AKS16-10 5:9

AKS16-10S 5:8

AKS1625-1016 5:9

AKS185-120 5:9

AKS185-150 5:9

AKS185-185 5:9

AKS185-70 5:9

AKS185-95 5:9

AKS240-120 5:9

AKS240-150 5:9

AKS240-185 5:9

AKS240-240A 5:9

AKS240-35 5:9

AKS240-50 5:9

AKS240-70 5:9

AKS240-95 5:9

AKS25-10 5:9

AKS25-10S 5:8

AKS25-16 5:9

AKS300-150 5:9

AKS300-185 5:9

AKS300-240A 5:9

AKS300B-185 5:8

AKS300B-240A 5:8

AKS300SOLID-300 5:9

AKS35-10 5:9

AKS35-10S 5:8

AKS35-16 5:9

AKS35-25 5:9

AKS400-150 5:9

AKS400-185 5:9

AKS400-240A 5:9

AKS400-300A 5:9

AKS400B-240A 5:8

AKS400B-300A 5:8

AKS50-10 5:9

AKS50-10S 5:8

AKS50-16 5:9

AKS50-25 5:9

AKS50-35 5:9

AKS50-50 5:9

AKS70-10S 5:8

AKS70-35 5:9

AKS70-50 5:9

AKS70-70 5:9

AKS95-10 5:9

AKS95-10S 5:8

AKS95-16 5:9

AKS95-25 5:9

AKS95-35 5:9

AKS95-50 5:9

AKS95-70 5:9

AKS95-95 5:9

AS1000-1 5:4

AS120 5:4 AS1200 5:4 AS120-95 5:5 AS150 5:4

AS150-120 5:5

AS150-50 5:5 AS150-70 5:5 AS150-95 5:5

5:4 AS1625 5:4

5:5

5:5

5:4

Indholdsfortegnelse

Type nr. Side

B10-12ET 2:7

B10-15ET 2:7

B10-18ET 2:7

B10-20ET 2:7

B10-25ET 2:7

B10SR 4:20 B11 6:22 B11 6:23 B11 6:34 B11 6:35 B11 6:40 B11 6:41

B1-10ET 2:7

B1-12ET 2:7 B12 6:23 B12 6:24 B12 6:35 B12 6:36 B12 6:41 B12 6:42 B13 6:22 B13 6:34 B13 6:40 B14 6:23

B14 6:24 B14 6:35 B14 6:36 B14 6:41 B14 6:42

B14,5 6:22

B14,5 6:34

B14,5 6:40

B1502HA 3:10

B1502HO 3:10

B1505FLS5-1 3:8

B1505FLS8-1 3:8

B1507FLS1 3:8

B1507FLSB8 3:9

B1507FLSH 3:9

B1507FLSN 3:8

B1507H 3:10

B1510R 3:4

Type nr. Side

B16SR 4:20

B0,75-8ET 2:7

B0457H4 3:12

B0457H5 3:12

B0502HA 3:10 B0502HO 3:10

B07FLS1H 3:11

B07FLS2H 3:11

B07FLS3H 3:11

B1,5-10ET 2:7

B1,5-12ET 2:7

B1,5-15ET 2:7

B1,5-18ET 2:7

B1,5-20ET 2:7

B1,5-7ET 2:7

B1,5-8ET

B1003H 3:10

B1007HN 3:10

B1519SR 3:6

B1532G 3:6

B1532R 3:4

B1537GS 3:6

B1543G 3:6

B1543R 3:4

B1553G 3:6

B1553R 3:4

B1565R 3:4

B1585R 3:4 B16 6:23 B16 6:24 B16 6:35 B16 6:36

B16 6:41 B16 6:42

B16-12ET 2:7

B16-15ET 2:7 B16-18ET 2:7

B16-20ET 2:7

B16-25ET 2:7

B16-32ET 2:7

B1-6ET 2:7 B16NP 6:31 B16NP 6:31 B16NP 6:46 B16NP 6:46 B16NP 7:9 B16NP 7:9 B16NP 7:11

B16NP 7:11

3:13

B2457H5 3:13 B25 6:22 B25 6:34 B25 6:40 B25 6:41

B2505FLS5 3:8 B2505FLS8 3:8 B2507FLS1 3:8 B2507FLSH 3:9 B2507FLSN 3:8 B2507H 3:10

B2507HN 3:10

B2510R 3:4

B25-12ET 2:7

B25-15ET 2:7

B25-18ET 2:7

B2519SR 3:6

B25-25ET 2:7

B2532 6:40

B2532 6:41

B2532 6:42

B25-32ET 2:7

B2532G 3:6

B2532R 3:4

B2537R 3:4

B2538 6:40

Type nr. Side

B2540 6:41

B2540 6:42

B2542 6:40

B2543G 3:6

B2543R 3:4

B2545 6:41

B2545 6:42

B2553 6:40

B2553 6:41

B2553 6:42

B2553G 3:6

B2553R 3:4

B2565R 3:4

B2585R 3:4

B25C15 6:43

B25C18 6:43

B25C21 6:43

B25SR 4:20

B26 6:42

B26NP 6:46

B26NP 7:11

B27 6:40

B27 6:41

B30 6:40

B30 6:41

B30 6:42

B35-18ET 2:7

B35-20ET 2:7

B35-25ET 2:7

B35-32ET 2:7

B35SR 4:20

B4040 6:52

B4042 6:52

B4045 6:52

B4053 6:52

B4056 6:52

B40C18 6:52

B40C21 6:52

B4-10ET 2:7

B4-12ET 2:7

B4-18ET 2:7

B4-20ET 2:7

B4607FLS1 3:8

B4607FLSN 3:8

B4607HN 3:10

B4610R 3:4

B4613R 3:4

B4630SR 3:6

B4643G 3:6

B4643R 3:4

B4653G 3:6

B4653R 3:4

B4665R 3:4

B4685R 3:4

B4-9ET 2:7

B50-18ET 2:7

B50-22ET 2:7

B50-25ET 2:7

B50-32ET 2:7

B50SR 4:20

B6-10ET 2:7

B6-12ET 2:7

B6-15ET 2:7

B6-18ET 2:7

B6-20ET 2:7

B6-25ET 2:7

B6FE 6:31

B6FE 6:46

B6FE 7:9

B6FE 7:11

B7 6:24

B7 6:36

B7 6:42

Type nr. Side

B70SR 4:20

B8 6:22

B8 6:23

B8 6:34

B8 6:35

B8 6:40

B8 6:41

B8,5 6:24

B8,5 6:36

B8,5 6:42

B8FE 6:31

B8FE 6:46

B8FE 7:9

B8FE 7:11

B9 6:22

B9 6:23

B9 6:34

B9 6:35

B9 6:40

B9 6:41

B95SR 4:20

B9953G 3:6

B9965G 3:6

BÄRREM PS710 6:57

BC13 6:43

BC5 6:25

BC5 6:37

BC5 6:43

BC6 6:25

BC6 6:37

BC6 6:43

BC8-9 6:25

BC8-9 6:37

BC8-9 6:43

C150-185 4:21

C16-25 4:21

C23 4:21

C240-300 4:21

C25-50 4:21

C50-70 4:21

C6-10 4:21

C70-95 4:21

C95-120 4:21

CS2500 6:48

CT10 10:6

CT20 10:06

CUT10 4:19

CUT16 4:19

CUT6 4:19

DB2522 6:19

DB2525 6:19

DB2527 6:19

DB2530 6:19

DB2532 6:19

DB2538 6:19

DKB0325 3:20

DKB0760 3:21

DRB0115 3:20

DSA0115 1:15

DSA0725 1:15

DV1300 6:16

DV1300C2 6:16

DV250 6:17

EB0560 1:19

EB0560 2:19

EB0560 3:25

EB1025 1:19

EB1025 2:19

EB1025 3:25

EB3550 1:19

EB3550 2:19

EB3550 3:25

EB4010 1:19

Indholdsfortegnelse

EB4010 2:19

EB4010 3:25

EL2258 6:3

EMBLA RA 16 10:3

EMBLA RA S 10:3

EMBLA RA V 10:3

EMBLA S 10:3

EMBLA SP 16-CASSETTE 10:4

EMBLA SP S-CASSETTE 10:4

EMBLA SP V-CASSETTE 10:4

EMBLA V 10:3

EMBLA16 10:3

ES2258 6:3

ES2288 6:4

ESAQ0760 1:15

EW1025 6:4

FBS1722 10:9

FBS1722RS 10:9

FBS1722SP 10:9

FBS1722SP 10:10

FBS1723 10:10

FBS1723RS 10:10

FCU-PS710D&E 6:57

FCU-PS710R 6:57

FS11 11:4 FS12

FS74C

FS77C 11:7

FS81C 11:7

FS81D 11:7

FS83C 11:7

FS85C 11:7

FS88C 11:7

FSHD11 11:5

FSHD23 11:5

FSHD31 11:5

FSHD62C 11:6

GEB1025 2:17

GEB1025C 2:17

GEB3550 2:18

GEB3550C 2:18

GEB4010C 2:17

GEB4010C-TWIN 2:16

GRB0560 3:23

GRB0560C 3:23

GRB0560L 3:22

GRB0560LC 3:22

GSA0760 1:17

GSA0760C 1:17

GSEA0340C 1:16

GSEA0340C 2:15

GSW0560C 1:16

GWB4010 3:23

GWB4010C 3:23

GWB4099 3:23

GWB4099C 3:23

HB150 1:13 HKL40 10:12 HKL55 10:12 HKL85 10:12 HKS34 10:7

HKS35F 10:8

HKS50 10:7

KPL. 2,4M ERG PS710E 6:57

KPL. 2,4M ERGOCOM 6:57

KR2,5-6 3:5

KR2,5-6 4:4

Type nr. Side

KR4-3 3:5

KR4-3 4:4

KR4-4 3:5

KR4-4 4:4

KR4-5 3:5

KR4-5 4:4

KR4-6 3:5

KR4-6 4:4

KR6-4 3:5

KR6-4 4:4

KR6-5 3:5

KR6-5 4:4

KR6-6 3:5

KR6-6 4:4

KR6-8 3:5

KR6-8 4:4

KRD1000-00 4:13

KRD1000-20 4:13

KRD1000-24 4:13

KRD120-00 4:12

KRD120-10 4:12

KRD120-12 4:12

KRD120-14 4:12

KRD120-16 4:12

KRD120-20 4:12

KRD120-8 4:12

KRD150-00 4:12

KRD150-10 4:12

KRD150-12 4:12

KRD150-14 4:12

KRD150-16 4:12

KRD150-20 4:12

KRD150-8 4:12

KRD16-10 4:12

KRD16-12 4:12

KRD16-5 4:12

KRD16-6 4:12

KRD16-8 4:12

KRD185-00 4:12

KRD185-10 4:12

KRD185-12 4:12

KRD185-14 4:12

KRD185-16 4:12

KRD185-20 4:12

KRD185-8 4:12

KRD240-00 4:13

KRD240-10 4:13

KRD240-12 4:13

KRD240-16 4:13

KRD240-20 4:13

KRD25-00 4:12

KRD25-10 4:12

KRD25-12 4:12

KRD25-6 4:12

KRD25-8 4:12

KRD300-00 4:13

KRD300-10 4:13

KRD300-12 4:13

KRD300-14 4:13

KRD300-16 4:13

KRD300-20 4:13

KRD300-24 4:13

KRD35-00 4:12

KRD35-10 4:12

KRD35-12 4:12

KRD35-14 4:12

KRD35-16 4:12

KRD35-6 4:12

KRD35-8 4:12

KRD400-00 4:13

KRD400-12 4:13

KRD400-14 4:13

KRD400-16 4:13

Indholdsfortegnelse

KRD400-20 4:13

KRD400-24 4:13

KRD500-00 4:13

KRD500-12 4:13

KRD500-14 4:13

KRD500-16 4:13

KRD500-20 4:13

KRD500-24 4:13

KRD50-10 4:12

KRD50-12 4:12

KRD50-16 4:12

KRD50-6 4:12

KRD50-8 4:12

KRD630-00 4:13

KRD630-12 4:13

KRD630-16 4:13

KRD630-18 4:13

KRD630-20 4:13

KRD630-22 4:13

KRD630-24 4:13

KRD70-00 4:12

KRD70-10 4:12

KRD70-12 4:12

KRD70-14 4:12

KRD70-16 4:12

KRD70-7 4:12

KRD70-8 4:12

KRD800-00 4:13

KRD800-16 4:13

KRD800-24 4:13

KRD95-00 4:12

KRD95-10 4:12

KRD95-12 4:12

KRD95-14 4:12

KRD95-16 4:12

KRD95-6 4:12

KRD95-8 4:12

KRDIN1000-20 4:14

KRDIN10-10 4:14

KRDIN10-5 4:14

KRDIN10-6 4:14

KRDIN10-8 4:14

KRDIN120-10 4:14

KRDIN120-12 4:14

KRDIN120-16 4:14

KRDIN120-20 4:14

KRDIN150-10 4:14

KRDIN150-12 4:14

KRDIN150-16 4:14

KRDIN150-20 4:14

KRDIN16-10 4:14

KRDIN16-12 4:14

KRDIN16-6 4:14

KRDIN16-8 4:14

KRDIN185-10 4:14

KRDIN185-12 4:14

KRDIN185-16 4:14

KRDIN185-20 4:14

KRDIN240-10 4:14

KRDIN240-12 4:14

KRDIN240-16 4:14

KRDIN240-20 4:14

KRDIN25-10 4:14

KRDIN25-12 4:14

KRDIN25-6 4:14

KRDIN25-8 4:14

KRDIN300-12 4:14

KRDIN300-16 4:14

KRDIN300-20 4:14

KRDIN35-10 4:14

KRDIN35-12 4:14

KRDIN35-6 4:14

KRDIN35-8 4:14

KRDIN400-12 4:14

KRDIN400-16 4:14

KRDIN400-20 4:14

KRDIN500-12 4:14

KRDIN500-20 4:14

KRDIN50-10 4:14

KRDIN50-12 4:14

KRDIN50-16 4:14

KRDIN50-6 4:14

KRDIN50-8 4:14

KRDIN625-20 4:14

KRDIN6-5 4:14

KRDIN6-6 4:14

KRDIN6-8 4:14

KRDIN70-10 4:14

KRDIN70-12 4:14

KRDIN70-16 4:14

KRDIN70-6 4:14

KRDIN70-8 4:14

KRDIN800-20 4:14

KRDIN95-10 4:14

KRDIN95-12 4:14

KRDIN95-16 4:14

KRDIN95-8 4:14

KRF120-10 4:5

KRF120-10-45GR 4:9

KRF120-10-90GR 4:10

KRF120-10-90GR-SB 4:10

KRF120-10X2-24-26 4:6

KRF120-12 4:5

KRF120-12-45GR 4:9

KRF120-12-90GR 4:10

KRF120-12-90GR-SB 4:10

KRF120-12X2-40 4:6

KRF120-16 4:5

KRF120-16-45GR 4:9

KRF120-16-90GR 4:10

KRF120-16-90GR-SB 4:10

KRF120-8-90GR 4:10

KRF120-8-90GR-SB 4:10

KRF150-10 4:5

KRF150-10-45GR 4:9

KRF150-10-90GR 4:10

KRF150-10-90GR-SB 4:10

KRF150-10X2-24-26 4:6

KRF150-12 4:5

KRF150-12-45GR 4:9

KRF150-12-90GR 4:10

KRF150-12-90GR-SB 4:10

KRF150-12X2-40 4:6

KRF150-16 4:5

KRF150-16-45GR 4:9

KRF150-16-90GR-LB 4:10

KRF150-16-90GR-SB 4:10

KRF150-20 4:5

KRF16-10 4:5

KRF16-10-45GR 4:9

KRF16-10X2-24-26 4:6

KRF16-10X2-40 4:6

KRF16-12 4:5

KRF16-6 4:5

KRF16-6-45GR 4:9

KRF16-6-90GR 4:10

KRF16-6X2-16 4:6

KRF16-8 4:5

KRF16-8-45GR 4:9

KRF16-8-90GR 4:10

KRF185-10 4:5

KRF185-10-90GR-SB 4:10

KRF185-10X2-24-26 4:6

KRF185-12 4:5

KRF185-12-90GR-SB 4:10

KRF185-12X2-40 4:6

KRF185-16 4:5

KRF185-16-90GR-SB 4:10

KRF185-20 4:5

KRF240A-10 4:5

KRF240A-10X2-24-26 4:6

KRF240A-12 4:5

KRF240A-12X2-40 4:6

KRF240A-16 4:5 KRF240A-20 4:5 KRF25-10 4:5

KRF25-10-45GR 4:9

KRF25-10-90GR 4:10

KRF25-10X2-40

KRF25-6-45GR 4:9

KRF25-6-90GR

KRF50-10X2-24-26 4:6

KRF50-10X2-40 4:6 KRF50-12 4:5

KRF50-12-45GR 4:9

KRF50-12-90GR 4:10

KRF630-16 4:5

KRF630-20 4:5

KRF630-24 4:5

KRF70-10 4:5

KRF70-10-45GR 4:9

Type nr. Side

KRF70-10-90GR 4:10

KRF70-10X2-24-26 4:6

KRF70-12 4:5

KRF70-12-45GR 4:9

KRF70-12-90GR 4:10

KRF70-12X2-40 4:6

KRF70-16 4:5

KRF70-6 4:5

KRF70-8 4:5

KRF70-8-45GR 4:9

KRF70-8-90GR 4:10

KRF800-00 4:5

KRF800-16 4:5

KRF800-24 4:5

KRF95-10 4:5

KRF95-10-45GR 4:9

KRF95-10-90GR 4:10

KRF95-10X2-24-26 4:6

KRF95-12 4:5

KRF95-12-45GR 4:9

KRF95-12-90GR 4:10

KRF95-12X2-40 4:6

KRF95-16 4:5

KRF95-16-45GR 4:9

KRF95-16-90GR 4:10

KRF95-8 4:5

KRFN120-10 4:7

KRFN120-12 4:7

KRFN120-8 4:7

KRFN150-10 4:7

KRFN150-12 4:7

KRFN185-10 4:7

KRFN185-12 4:7

KRFN185-16 4:7

KRFN240A-10 4:7

KRFN240A-12 4:7

KRFN240A-16 4:7

KRFN50-10 4:7

KRFN50-6 4:7

KRFN50-8 4:7

KRFN70-10 4:7

KRFN70-6 4:7

KRFN70-8 4:7

KRFN95-10 4:7

KRFN95-12 4:7

KRFN95-8 4:7

KRFS120-10 4:8

KRFS120-12 4:8

KRFS120-6 4:8

KRFS120-8 4:8

KRFS150-10 4:8

KRFS150-12 4:8

KRFS150-6 4:8

KRFS150-8 4:8

KRFS185-10 4:8

KRFS185-12 4:8

KRFS240A-10 4:8

KRFS240A-12 4:8

KRFS240A-16 4:8

KRFS300A-10 4:8

KRFS300A-12 4:8

KRFS300A-16 4:8

KRFS400A-12 4:8

KRFS400A-16 4:8

KRFS50-10 4:8

KRFS50-6 4:8

KRFS50-8 4:8

KRFS70-10 4:8

KRFS70-6 4:8

KRFS70-8 4:8

KRFS95-10 4:8

KRFS95-12 4:8

KRFS95-6 4:8

Indholdsfortegnelse

KRFS95-8 4:8

KRT10-10 4:11

KRT10-12 4:11

KRT10-5 4:11

KRT10-6 4:11

KRT10-8 4:11

KRT120-10 4:11

KRT120-12 4:11

KRT120-16 4:11

KRT120-8 4:11

KRT150-10 4:11

KRT150-12 4:11

KRT150-16 4:11

KRT150-20 4:11

KRT16-10 4:11

KRT16-12 4:11

KRT16-5 4:11

KRT16-6 4:11

KRT16-8 4:11

KRT185-10 4:11

KRT185-12 4:11

KRT185-16 4:11

KRT185-20 4:11

KRT240-10 4:11

KRT240-12 4:11

KRT240-16 4:11

KRT240-20 4:11

KRT25-10 4:11

KRT25-12 4:11

KRT25-16 4:11

KRT25-5 4:11

KRT25-6 4:11

KRT25-8 4:11

KRT300-10 4:11

KRT300-12 4:11

KRT300-16 4:11

KRT300-20 4:11

KRT300-24 4:11

KRT35-10 4:11

KRT35-12 4:11

KRT35-16 4:11

KRT35-6 4:11

KRT35-8 4:11

KRT400-12 4:11

KRT400-16 4:11

KRT400-20 4:11

KRT400-24 4:11

KRT500-12 4:11

KRT500-14 4:11

KRT500-16 4:11

KRT500-20 4:11

KRT50-10 4:11

KRT50-12 4:11

KRT50-16 4:11

KRT50-6 4:11

KRT50-8 4:11

KRT70-10 4:11

KRT70-12 4:11

KRT70-16 4:11

KRT70-6 4:11

KRT70-8 4:11

KRT95-10 4:11

KRT95-12 4:11

KRT95-16 4:11

KRT95-8 4:11

KS0,75 3:7

KS0,75 4:15

KS1,5 3:7

KS1,5 4:15

KS1,5P 4:18

KS10 3:7

KS10 4:15

KS10M 4:16

KS10P 4:19

KS120P 4:19

KS150P 4:19

KS16P 4:19

KS185P 4:19

KS2,5 3:7

KS2,5 4:15

KS2,5P 4:18

KS240P 4:19

KS25P 4:19

KS300P 4:19

KS35P 4:19

KS4 3:7

KS4 4:15

KS400P 4:19

KS500P 4:19

KS50P 4:19

KS6 3:7

KS6 4:15

KS630P 4:19

KS6P 4:18

KS70P 4:19

KS95P 4:19

KSC150N-1-4HS 9:2

KSC150N-1-5HS 9:2

KSC240N-1-4HS 9:2

KSC240N-1-5HS 9:2

KSC50N-1-4HS 9:2

KSC50N-1-5HS 9:2

KSC95N-1-4HS 9:2

KSC95N-1-5HS 9:2

KSD1000 4:18

KSD120 4:18

KSD150 4:18

KSD16 4:18

KSD185 4:18

KSD240 4:18

KSD25 4:18

KSD300 4:18

KSD35 4:18

KSD400 4:18

KSD50 4:18

KSD500 4:18

KSD630 4:18

KSD70 4:18

KSD800 4:18

KSD95 4:18

KSF120 4:15

KSF120M 4:16

KSF150 4:15

KSF150M 4:16

KSF16 4:15

KSF16M 4:16

KSF185 4:15

KSF185M 4:16

KSF240A 4:15

KSF240AM 4:16

KSF25 4:15

KSF25M 4:16

KSF300A 4:15

KSF300AM 4:16

KSF35 4:15

KSF35M 4:16

KSF400A 4:15

KSF400AM 4:16

KSF50 4:15

KSF500 4:15

KSF500M 4:16

KSF50M 4:16

KSF630 4:15

KSF70 4:15

KSF70M 4:16

KSF800 4:15

4:15 KSF95M 4:16 KST10 4:17 KST120 4:17

4:17

KST70 4:17

MB9 6:8

MBC5 6:7

MBC6 6:7

MC02F 3:17

MC02M 3:17

MC03F 3:17

MC03M 3:17

MC04F 3:17

MC04M 3:17

MC06F 3:17

MC06M 3:17

MC09F 3:17

MC09M 3:17

MC12F 3:17

MC15F 3:17

MC15M 3:17

MOBILE 1:20

MOBILE 2:20

MOBILE 3:26

MOBILE BOX 1:21

MOBILE BOX 2:21

MOBILE BOX 3:27

Type nr. Side

MOBILE DATA/COM 1:20

MOBILE DATA/COM 2:20

MOBILE DATA/COM 3:26

MOBILE INSTALLATION 1:20

MOBILE INSTALLATION 2:20

MOBILE INSTALLATION 3:26

MOBILE SOLAR 1:21

MOBILE SOLAR 2:21

MOBILE SOLAR 3:27

ODEN 10:5

ODEN SP KNIFE 10:5

P13D 6:28

P13M 6:28

P13M 6:44

P20D 6:28

P20M 6:28

P20M 6:44

P2552D 6:44

P2552M 6:44

P25D 6:28

P25M 6:28

P25M 6:44

P32D 6:28

P32M 6:44

P36M 6:44

P4000 6:58

P40M 6:44

P44M 6:44

PEB0110T

1:12

3:18 PL800ET-PEB0116H 2:11

PL800ET-PEB0116S 2:11

PS710D 6:54

PS710E 6:55

PS710E251 6:55

PS710E501 6:55

PS710R 6:56

PS710R250 6:56

PS710R500 6:56

PVL130P 1:18

PVL130P 2:18

PVL130P 3:24

PVL130P-WOBC 1:18

PVL130P-WOBC 2:18

PVL130P-WOBC 3:24

PVL130S 1:19

PVL130S 2:19

PVL130S 3:25

PVL130S-WOBC 1:19

PVL130S-WOBC 2:19

PVL130S-WOBC 3:25

PVL350 6:6

PVX1300 6:15

PVX1300 6:21

PVX1300 7:8

PVX1300-ADV 6:15

PVX1300-ADV 6:21

PVX1300-ADV 7:8

PVX1300C2 6:17

PVX1300C2 6:33

PVX1300C2-ADV 6:17

PVX1300C2-ADV 6:33

PVX1300C2DB 6:17

PVX1300C2DB 6:33

Indholdsfortegnelse

PVX1300C2DB-ADV 6:17 Type

PVX1300C2DB-ADV 6:33

PVX1300-CASE-ADV 6:26

PVX1300DB 6:15

PVX1300DB 6:21

PVX1300DB 7:8

PVX1300DB-ADV 6:15

PVX1300DB-ADV 6:21

PVX1300DB-ADV 7:8

PVX611 6:10

PVX611 7:5

PVX611DB 6:10

PVX611DB 7:5

PZD3 2:16

R12DR 6:45

R12MR 6:28

R12MR 6:45

R13DR 6:45

R13MR 6:28

R13MR 6:45

R15DR 6:45 R15MR 6:28 R15MR 6:45

R16DR 6:45

R16MR 6:28

R16MR 6:45

R18DR 6:45

R18MR 6:45

R20DR 6:45

R20MR 6:45

R21DR 6:45

R21MR 6:45

R26DR 6:45

R26MR 6:45

R28DR 6:45

R28MR 6:45

R6DR 6:45

R6MR 6:28

R6MR 6:45

R7DR 6:45

R7MR 6:28

R7MR 6:45

R8DR 6:45

R8MR 6:28

R8MR 6:45

R9DR 6:45

R9MR 6:28

R9MR 6:45

RB0560 1:19

RB0560 2:19

RB0560 3:25

RPL1800-PEB0116H 2:12

RPL1800-PEB0116S 2:12

RPL5548 2:11

RPL605 1:12

SA0760 1:19

SA0760 2:19

SA0760 3:25

SBC50 8:5

SC150N 8:3

SC150N/PEN 8:4

SC150R95S 8:3

SC240/PEN 8:4

SC240N 8:3

Type nr. Side

SL150R95S-10-12 8:5

SL150R95S-12X2-40 8:5

SL240N-10-12 8:4

SL240R-12-16 8:4

SL240R-12X2-40 8:4

SL240R185S-12-16 8:5

SL400R-12X2-40 8:4

SL400R240S-00 8:5

SL400R240S-16 8:5

SL400R240S-20 8:5

SL500B-630B-12X2-40 8:5

SL50N-10-12 8:4

SL630B-12X2-40 8:4

SL630R-1 8:5

SL630R-12X2-40 8:5

SL630R-14 8:5

SL630R-16 8:5

SL70R70S-10-12 8:5

SL95N-10-12 8:4

T2258 6:3

T2600 6:10

T2600 7:5

T2600B 6:10

T2600B 7:5

T2600C 6:10

T2600C 7:5

T3165A1 6:5 T3165B 6:5

T3165C 6:5 T50 1:14

T50 3:19

T51 1:14 T51 3:19

T52 1:14

T52 3:19

TB10-16 6:12

TB11-14,5 6:11

TB11-16 6:11

TB12-14 6:12

TB7-19 6:12

TB7-20 6:11

TB8,5-18 6:12

TB8-14 6:11

TB8-17 6:11

TB9-12 6:11

TB9-13 6:11

TBC5-C6 6:13

TBC89-B13 6:13

TBKA9-11,5 6:14

TBNP16-20 6:12

TBNP16-20 7:6

TH0650T 6:5

TH10120T 6:5

TOR 10:5

TOR SP BIG HOOK 10:5

TOR SP KNIFE 10:5

TOR SP SMALL HOOK 10:5

TP13D 6:14

TP13M 6:14

TRB0515B 3:20

TS1300 6:33

TS1300AL 6:33

TS1300CU 6:33

TV2620 6:14

UFE 10:7

6:45 V2521 6:45 V2521 6:45 V2521 6:45

SC95R95S 8:3

SCT001 10:6

SD0525 2:12

SD4016 2:12

UFE1 10:7 UFE2 10:7 UFEB 10:7 UP-B41 10:6 V1300 6:20 V1300 7:7 V1300C2 6:32 V1311-A 6:20

6:45

6:45

6:45

6:45

6:45

6:9 V600 7:4 V611 6:9 V611 7:4 W60D 6:53 W60M 6:53 W70D 6:53 W70M 6:53 WB4099 1:19 WB4099 2:19 WB4099 3:25

SKELMERSDALE

Hovedkontor og fabrik

Elpress AB, Kramfors Sverige

Datterselskaber

Elpress AS, Gressvik Norge

Elpress A/S, Silkeborg Danmark

Elpress GmbH, Viersen Tyskland

Elpress China, Bejing Kina

Elpress Inc, Chicago USA

Servicepartnere

Hydraulikkteknikk, Hagan (Oslo) Norge

Enkom, Vasa Finland

Hamburger Hochdruck Hydraulik, Hamburg Tyskland

E-Tech Components, Skelmersdale UK

Precision Hydraulics, Portland USA

PORVOO
