| 1 | think campus, potsdam linen factory, berlin

2 |

contents.

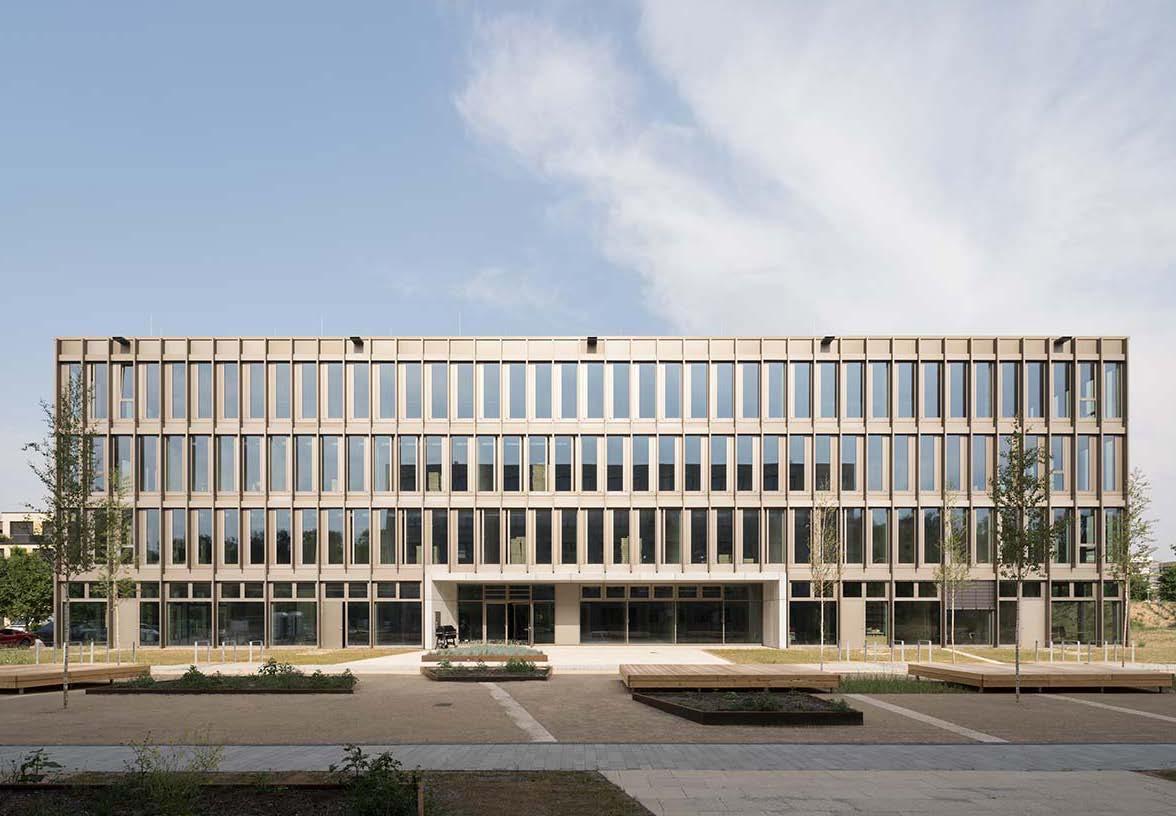

| 1 | think campus

New I NN ovat I o N Ce N ter

Location

Potsdam, Brandenburg

Client BOOT Hub Potsdam GmbH + Co. KG

Duration 2017-2020

Budget 20 Mio €

Gross floor area

12.200 sqm

workhub I ®ebener

workhub II ®ebener

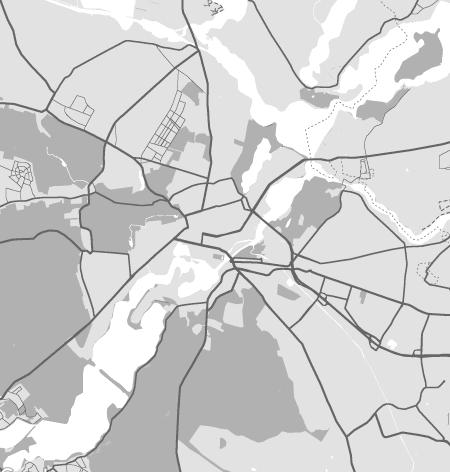

location

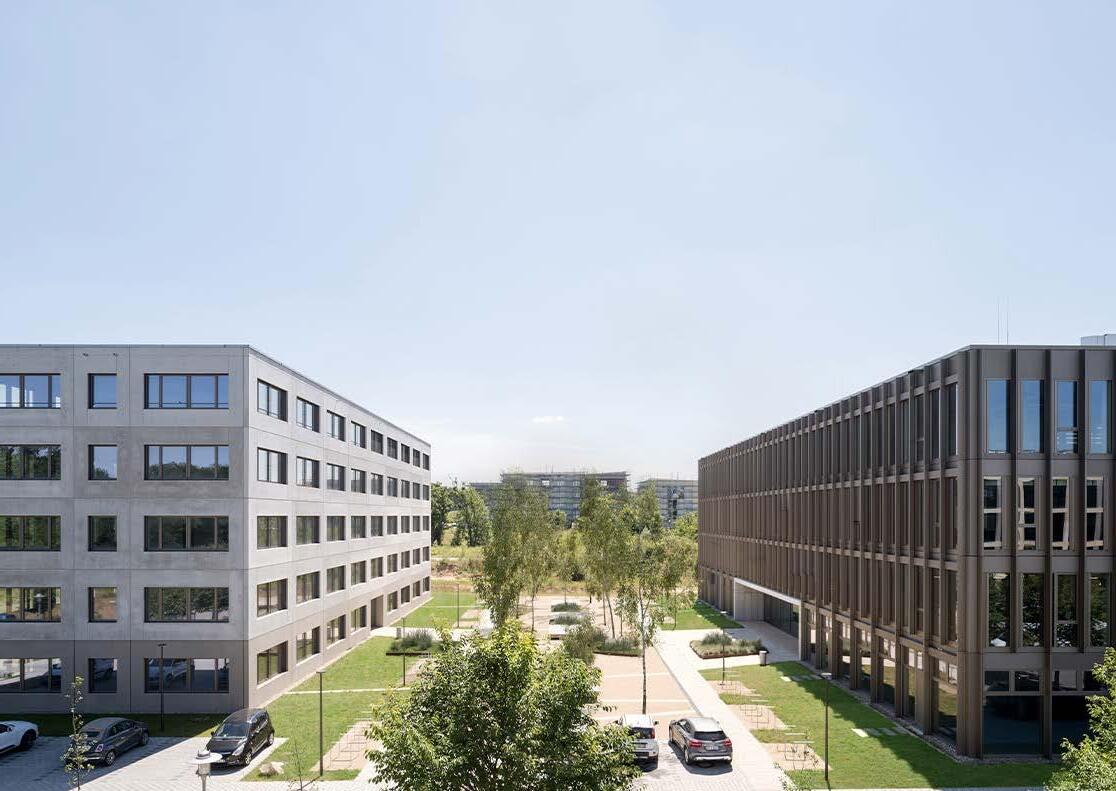

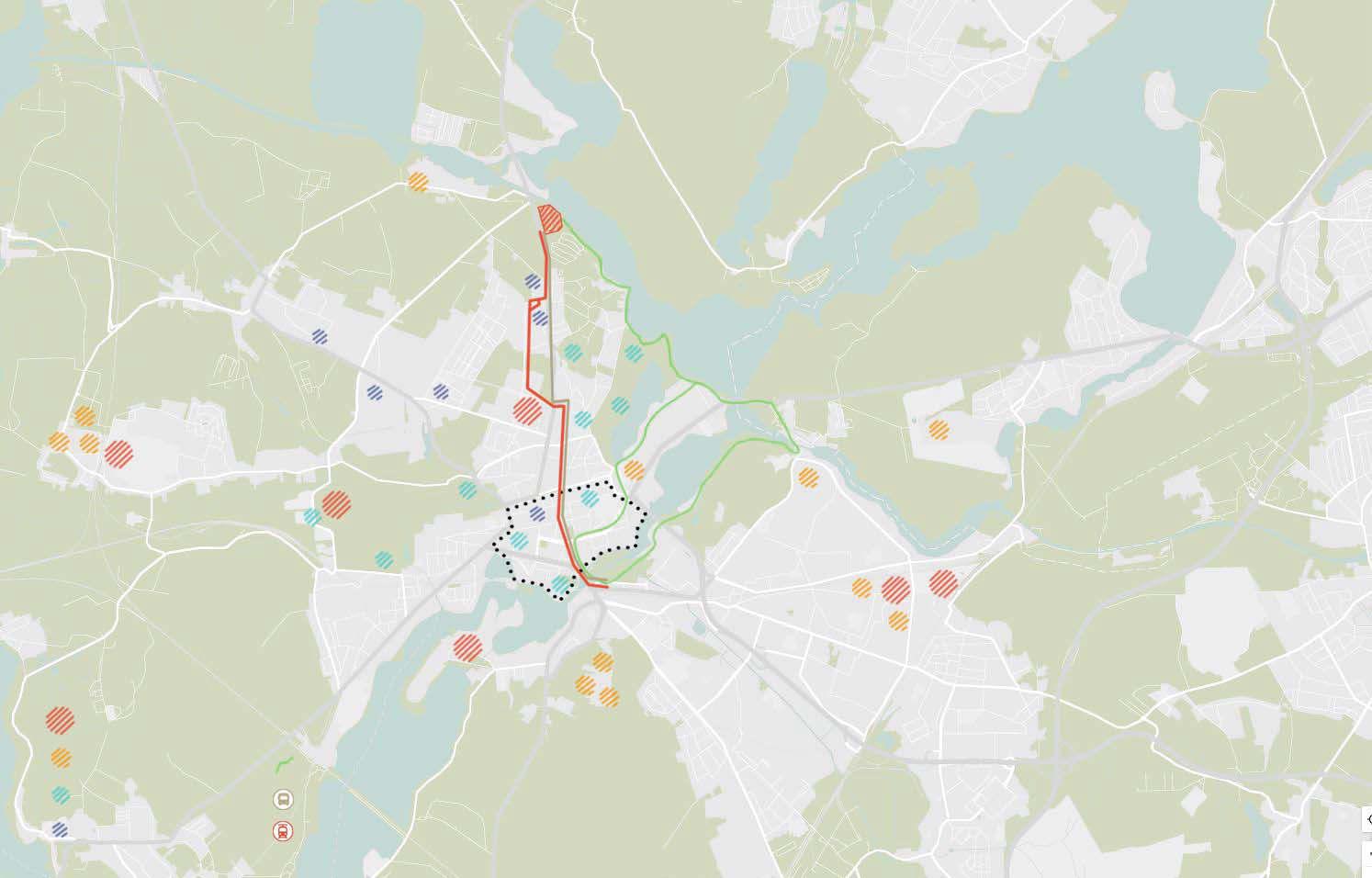

The THINK CAMPUS is embedded in the Brandenburg cultural landscape on Lake Jungfernsee in Potsdam, just a stone’s throw from the renowned SAP research and development center. This location, just outside the busy city center, offers a unique symbiosis of nature and innovation. Potsdam itself is known for its universities, its rich cultural heritage and its vibrant science and research environment.

SHP BootHub am Jungfernsee Potsdam | WorkHub 2 | ENTWURF

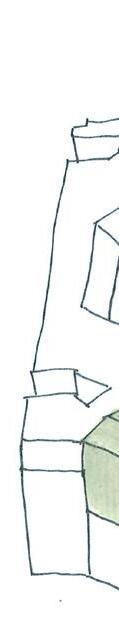

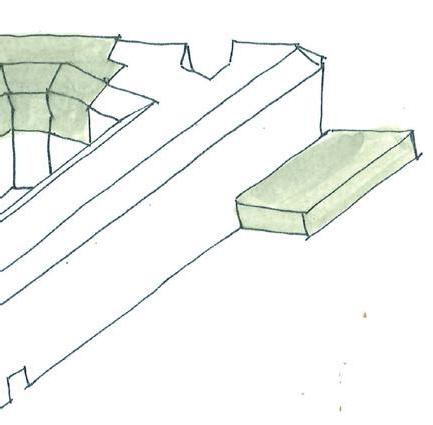

concept

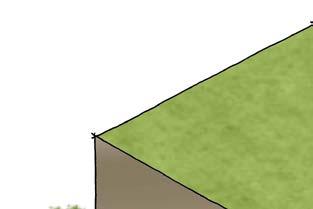

The design concept of the THINK CAMPUS anticipates that the two buildings are connected by an invitingly designed outdoor area, which is equipped with seating and green areas. This creates a central meeting point for employees and visitors, encourages interaction and supports a dynamic outdoor work culture.

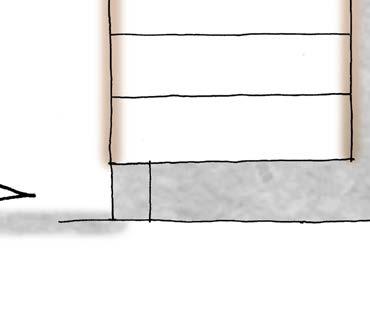

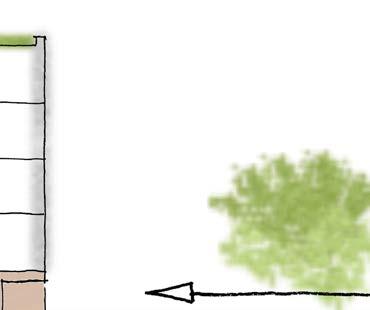

surroundings

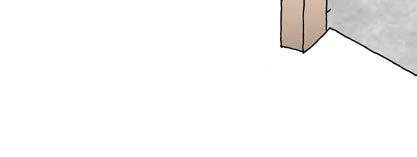

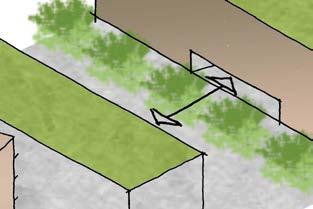

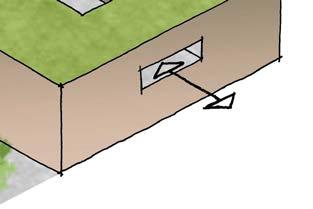

Workhub I and II are designed to connect with their surroundings and be open to exchange and communication through multiple entrances and exits along their facades. These diverse entrances not only make access to the buildings easier, but also promote the integration of the campus into its surroundings.

In order to create a coherent overall image, the materials of the buildings were mirrored and similar or complementary design elements were repeated in both buildings. This approach gives the campus a unified aesthetic and promotes a sense of belonging.

© Bollinger + Fehlig Architekten GmbH BDA, Mehringdamm 33, 10961 Berlin Stand 15.03.2019 4 SHP BootHub am Jungfernsee Potsdam WorkHub 1 FARB- UND MATERIALKONZEPT BEMUSTERUNGSKATALOG Bollinger + Fehlig Architekten MATERIALVERTEILUNG WH 1 + 2 BEGRÜNUNG METALL BETON VERBINDUNGWH1+WH2 EINSCHNITTE

HÜLLE: BETON

METALL

DACH: GRÜN

DETAILS:

STRUKTUR:

VERBINDUNG WH1 + WH2 GRÜN + BETON

INNEN - AUSSEN

DACH: GRÜN HÜLLE: METALL

BETON

MATERIALWECHSEL

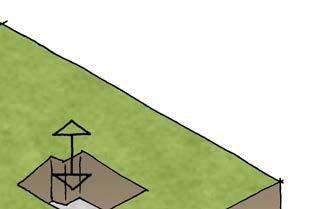

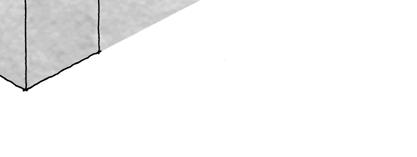

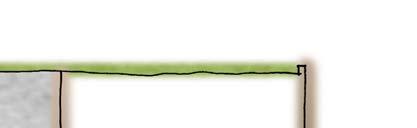

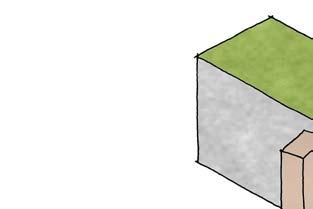

material

DACH: GRÜN

HÜLLE: BETON

DETAILS: METALL

MATERIALWECHSEL INNEN - AUSSEN

VERBINDUNG WH1 + WH2 GRÜN + BETON

DACH: GRÜN

HÜLLE: METALL

STRUKTUR: BETON

MATERIALVERTEILUNG WH 1 + 2

®ebener

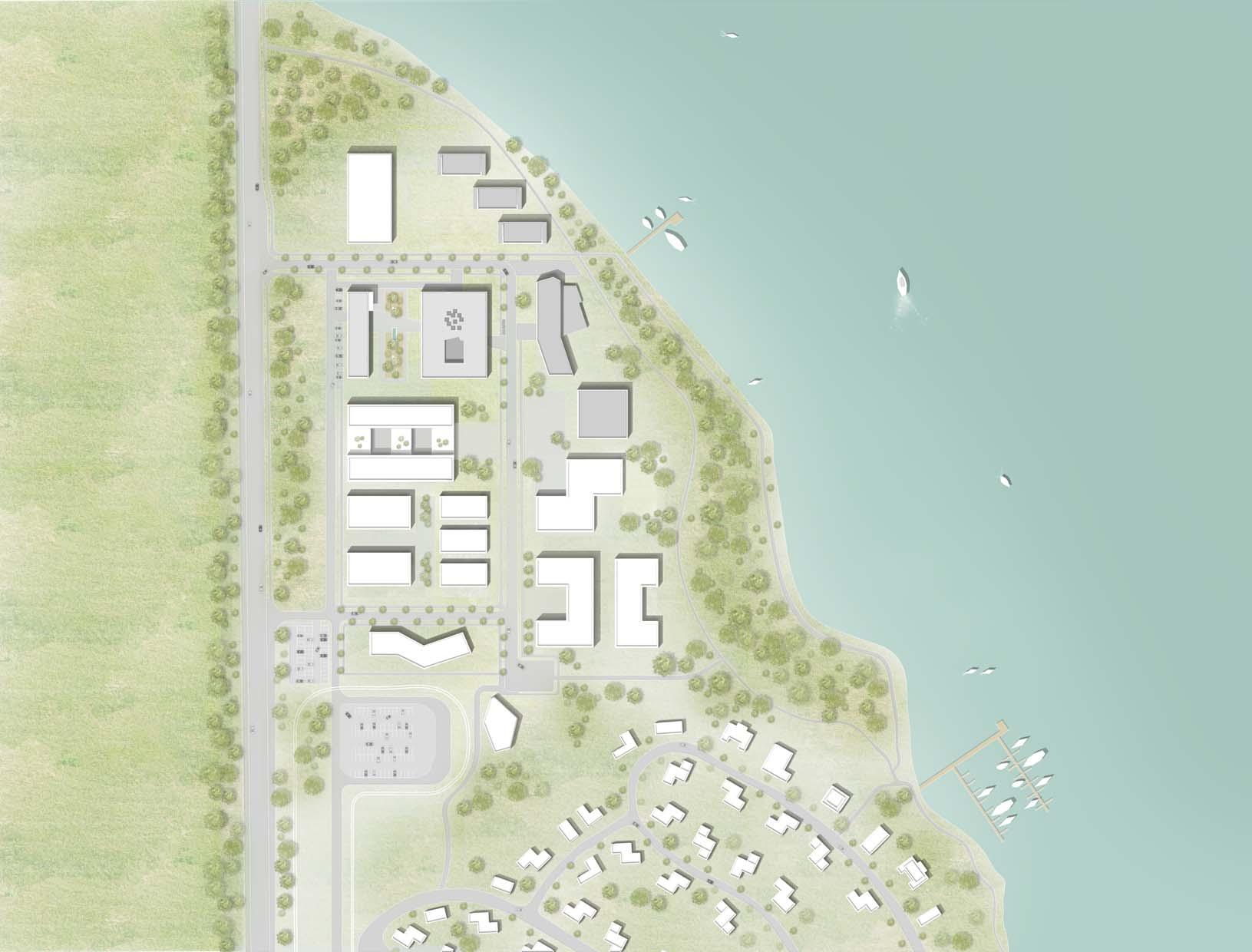

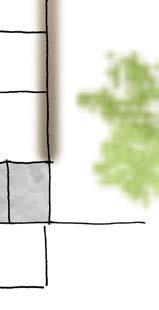

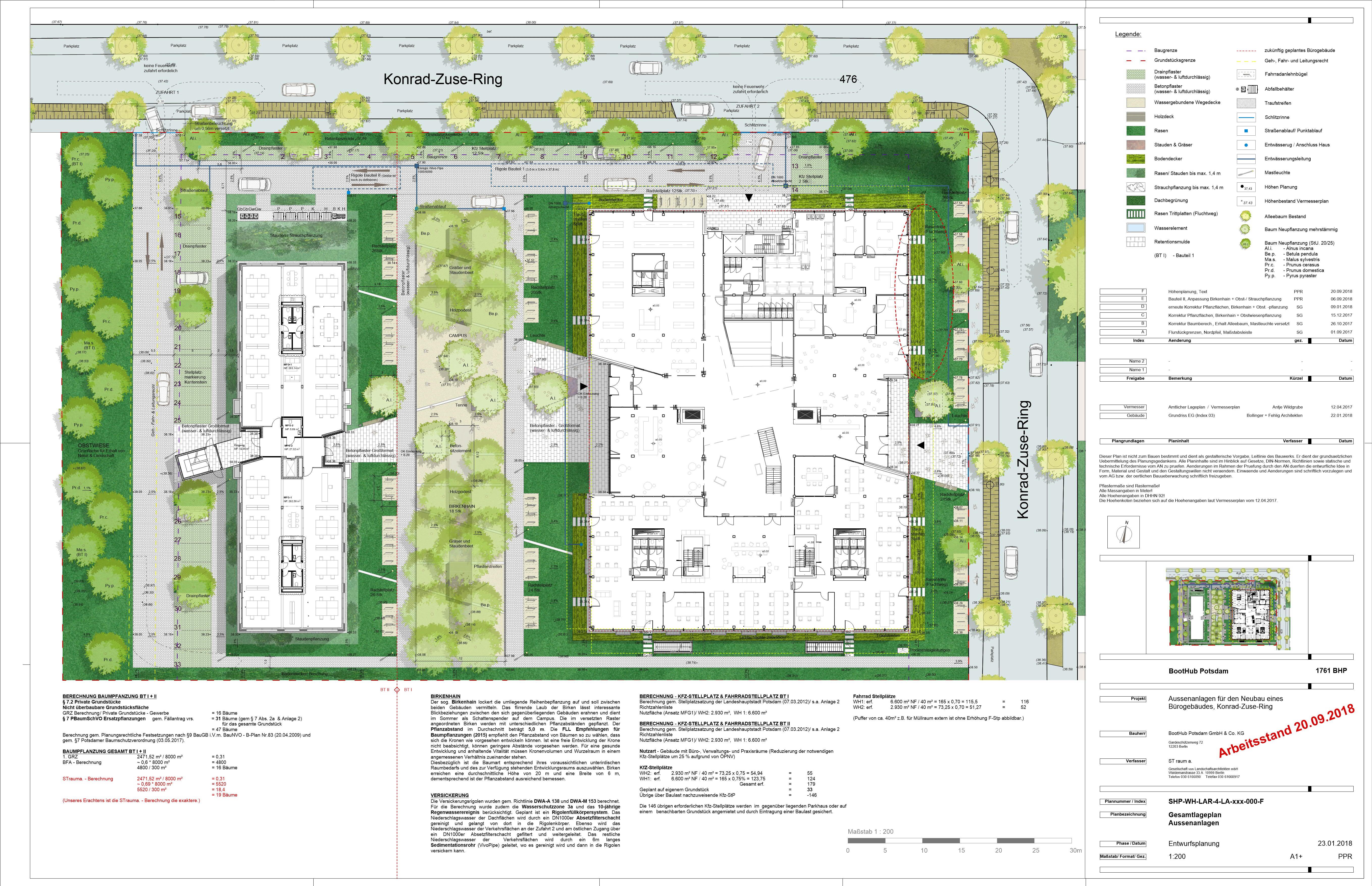

site plan

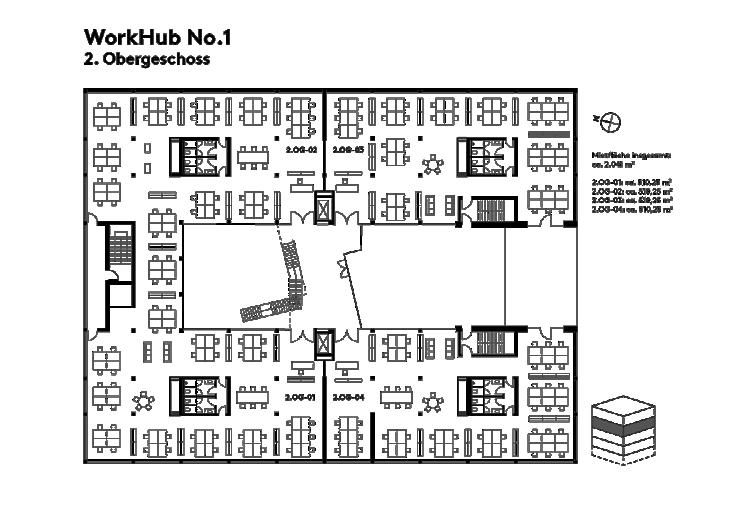

workhub I

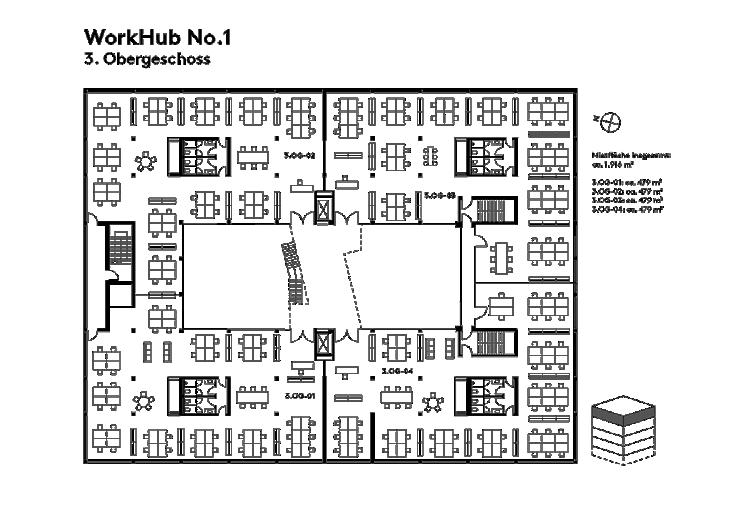

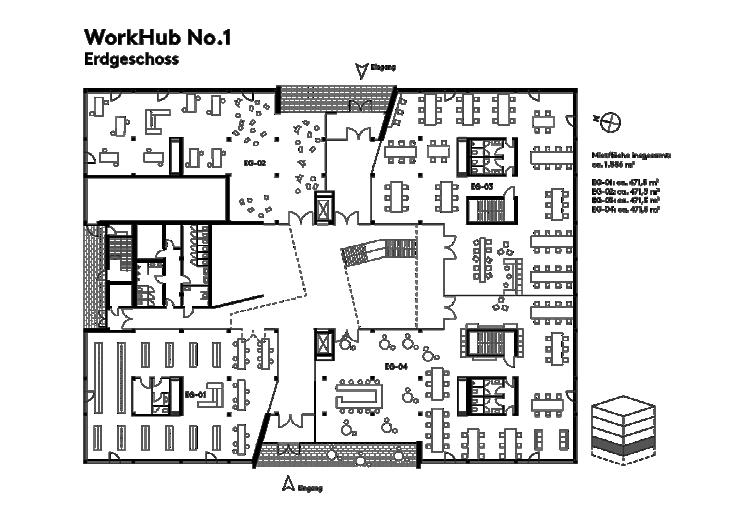

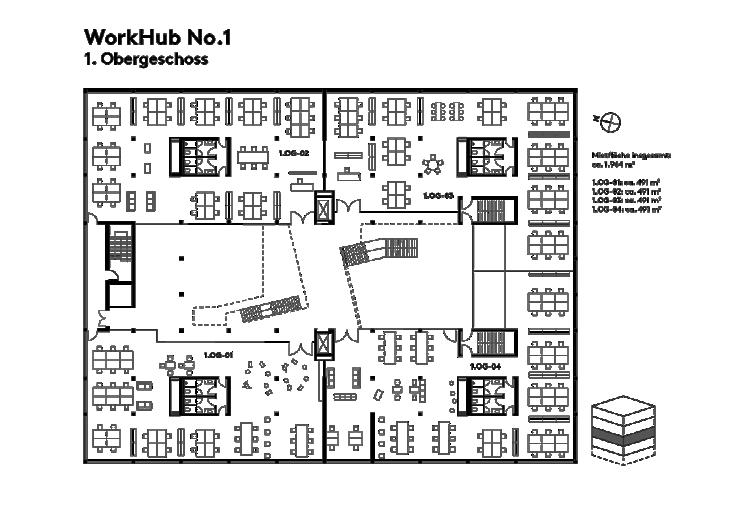

first floor ground floor second floor third floor

workhub I section a SÄMTLICHE MASSE UND ANGABEN SIND UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTE gezeichne Brand Schnitt D SH -WH1-ARCN 0 1 40 Brandschutzgutachte Haustechni BERLING Ingenieurgesellschaft mbH SHP Tragwerksplane Architekt uhe SFB Saradshow Fischedick Berlin Bauingenieure GmbH BOLLINGER FEHLIG ARCHITEKTEN Gmb BootHub GmbH geprüf Unterschrift Maßstab Datu Größe Plannumme Planinhal Projektphas Inde Datum Änderun ÄNDERUNGE Fläch D Abhangdeck AE Attikaeinlau AK Außenkant N Anstric BA Bodenaussparun außenliegender Sonnenschut BBW Bauart einer Brandwan D Bodendurchbruc BE Bodeneinlau BF Bauwerksfug BMZ Brandmeldezentral BR üstungsh he OKFF bis OKF Brüstung BW Brandwan A Deckenaussparun Ä Dämmun D Deckendurchbruc E Dacheinlau DF Dehnungsfuge dT dichte Tür selbstschließend EB Epoxydharzbeschichtun Elektr FL Fliese feuerhemmen feuerbeständi WD Wanddurchbruc ZEICHENERKLÄRUNG Abhangdeck HÖHENANGABE DV Dec enversprun DD Deckendurchbruc ABKÜRZUN BD Bodendurchbruc G GK H H S KL L L L MW N N OK OKF OKR OL P P st ö R RE R R RW A 148 56 LP 5 Ausführungsplanun A A B B C C D D E E F F G G H H J J K K 5 1 0 8 0 3 2,9 2 0 4,0 9 2 3,1 3 5 3 2 3,2 5 3 5 2 3,2 3 5 3 8 3,0 7,6 3,5 3,4 3,4 3 4,3 4 3,7 6 3,8 4 3 9 4,4 1 1 6 3 4,3 7,6 0 9 8 0 3,9 3 2 3,3 3 2 3,3 0 2 0 5 3 3,5 1,8 1,8 1,9 1,9 9 1,8 1,8 2,1 2,1 5 1 0 0 2 0 4,3 4 3,2 4 6 2 5 2 5 3,3 2 5 2 5 3,3 0 2 5 3 8 3,0 0 8 0 3,8 3 5 3,1 4 5 5 3,3 3 5 3,3 0 5 5 3 5 5 8 0 3 2,9 2 0 4,0 9 2 3,1 3 5 3 2 3,0 2 5 3 5 2 3,2 3 5 3 8 -3,47 -0,45 -0,20 7,4 7,8 11,3 11,7 15,1 15,4 -1,0 -0,2 7,64 7,89 11,4 11,6 15,2 15,4 18,0 18,2 -1,0 -0,2 0,00 2 2,53 4,34 5 6,15 8,14 9 10,1 11,9 13,7 15,9 18,0 18,2 OKF ATT 0,00 4,34 7,58 8,14 11,9 0,0 4,3 7,3 8,1 11,2 11,9 -1,0 -0,2 3,8 4,1 11,4 11,7 15,2 15,4 16,0 OKF. ATTI. MAX. 17,6 -3,4 0,0 4,3 8,1 11,9 0 17,2 17,4 1,0 1,0 1 14,9 1,4 5 0 3 0 1 9 1 3 5 7 6,75 5,40 5,4 5,40 5,4 5,40 5,4 5,40 5,4 5,40 1 11,8 5 1 9 3,3 1 5 4 1 5 35,3 14,6 26,0 2,95 1 1,0 1,87 0 2,8 1 0 14,9 23,4 2,9 2,1 1 7 9 2,0 1,0 2 16,1 15,84 2,6 1 0 -0,01 3,9 4,3 7,7 8,1 11,5 11,9 2,2 1,4 1,2 mind. mind. mind. 7,4 7,8 7,41 A B B C C EG OG01 OG02 OG03 BÜRO ATRIUM DACHTERRASSE LICHTHOF DACHTERRASSE ATRIUM WA 12 1 WA 12 1 WA 12 1 WA 12 1 WA 00 1 WA 00 1 DA 221 BO 213 BO 211 BO 11 BO 001 BO 20 BO 20 BO 20 BO 10 BO 21 BO 21 BO 20 BO 121 DA 20 DA 20 DA 20 A-06 - 9 Ansichten Fassade Lichthof Dachterrass Siehe Plan SHP-WH -ARC-5-AN-DT-034 Verzug gemäß TD 11 -11 STR01 UG BÜRO BÜRO HALLE DA 211 NEBENEINGANG % DA Revisi nsw DA 23 Extensives Gründac DA Extensives Gründac DA 23 Re onsw eingerückte Sicherungssystem Brüstung 3 3,4 2 Aufzugsschacht Technikschacht 9 2018 A b Übernahme Einsparoptionen Kalkulationsgrundlag Vorabzug für Statik LPH UG WP Grundlage Scha - Bewehrungsplanun Stand WP Verteilung alle Achtun g Hie Ve p g Schni tli WP Kalkulationsgrundlage Biete WP Siehe Wolke WP Siehe Wolken Zug Abgleich - Siehe Wolke Planfortschreibun

section b SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKE -PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDE Mehringdamm 3 10961 Berlin Te 030 69 53 -40 Fa 030 69 53 9 -mai kontak @bollinge -fehli gezeichne ± 0 00 = 8 35 m Brand+ Danzigerstraße 11 10405 Berli Te 0171270591 -mai unge @brandplu berli Schnitt B SHP-WH1-ARC- -SN-BB-021- -A N Mehringdamm 5 10961 Berli Te 030 60 03 19 -mai fischedick@sfb-bauingenieur Mecklenburgische St 14197 Berli Te 030 34 74 34 411 -mai christia lohof @ber -in Boothub Potsdam GmbH & C KG Gardenschützenweg 12203 Berli 1 0 1 400 Brandschutzgutachte Haustechni BERLING Ingenieurgesellschaft mbH SHP Boothub Potsdam am Jungfernse WorkHub Tragwerksplane Architekt B uhe SFB Saradshow Fischedick Berlin Bauingenieure GmbH BOLLINGER + FEHLIG ARCHITEKTEN Gmb BootHub GmbH geprüf Unterschrift Architekt Fre gabe Bauher Maßstab Datu Größe Plannumme Planinhal Inde Projektphas Änderungsdatu Inde Datu Änderun ÄNDERUNGEN A Fläch A Abhangdeck AE Attikaeinlau AK Außenkant Anstrich BA Bodenaussparun S außenliegender Sonnenschut BBW Bauart einer Brandwan Bodendurchbruc BE Bodeneinlau BF Bauwerksfug BMZ Brandmeldezentral BRH B üstungsh he OKFF bis OKF Brüstung BW Brandwand D Deckenaussparun D Dämmun D Deckendurchbruc D Dacheinlau DF Dehnungsfuge dT dichte Tür selbstschließen EB Epoxydharzbeschichtun Elektro FL Fliese feuerhemmen feuerbeständiSchni Index - Aktuelle Änderun OKF Estrich Mauerwer Stahlbeto WD Wanddurchbruch HZK Heizkörpe WU Beto Wärmedämmun Leichtbautrennwan ZEICHENERKLÄRUNG Abhangdeck HKV Heizkreisverteile HÖHENANGABEN Schnittlini Detailverwei DV Dec enversprung DD Deckendurchbruc ABKÜRZUNG WE Wohnung Wohnung barrierefre BD Bodendurchbruc OK Rohba OK Ausba G Gangflüge GK Gipskarton K Heizkörpe Heizun innenliegender Sonnenschut KLS Kellerlichtschach Lüftung im Lichte H lichte Höh MW Mau rwer B Nichtbrennba S Naturstei OK Oberkant OKFF Oberkante Fertigfussbode OKRD Oberkante Rohdeck OL Oberlich A Parkett U Putz st staubbindender Anstric A ölfester Anstric H Rohhöh RE Revisionsöffnun R Regenroh M Rauchmelde RWA Rauch Wärmeabzugsanlag R Rauchschutztü S Sanitä SF Standflüge STG Steigun SP Sprinkle SSK Schallschutzklasse ST Stahlbeto T Feuerhemmende Tü T Feuerbeständige Tü T Trockenba T Teppic U Umfan U Unterzugsdurchbruc U Unterkant U F Unterkante Fertigdeck UKR Unterkante Rohdeck U Unterverteilun UZ Unterzu ÜZ Überzu VK Vorderkant VSG Verbundsicherheitsgla WA Wandaussparun WD Wanddurchbruc WM Waschmaschin WS Wandschlit A0 118 56 LP Ausführungsplanun 1 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 0,00 4,34 8,14 11,9 1 7 -1,0 -0,2 7,64 7,89 11,4 11,6 15,2 15,4 -1,5 -1,0 -0,0 3,68 -4,3 -3,4 0,0 4,3 8,1 11,94 -4,2 -3,4 -0,4 -0,2 7,6 7,8 11,4 11,6 15,2 15,4 3,0 3 3,0 0 3 0 3,0 0 0 3,5 3,6 7,8 3,5 3,5 4,3 4 3,8 0 3,8 3 9 3 0 0 4,0 9 5 3,3 0 2 2 5 3,3 0 2 5 2 5 3,3 0 5 3 5 1 8 0 2,9 5 0 4,0 5 3,3 2 2 3,3 0 2 5 5 3,3 5 3 0 3,0 2 5 7,8 4 2 3,5 5 2 5 3,5 5 5 0 1 3,4 4,3 3,8 0 3,8 0 9 5 4 5 2 2 8 0 3 1 3 7 3,4 4,3 3,8 3,8 3,4 1,0 -2,1 4,4 1 6 3 1 6 2 -4,99 -1,5 OKF ATT 1 0 0 1 0 0 3,5 4 3 0 5,4 4,0 5,40 4,0 4,05 4,0 5,40 4,0 5,40 4 5 2,71 2 2,1 11 9 3 5 5 4 5 2,01 2 8,9 5 2,5 5 11,8 5 5 2,71 2 5 1 8,6 2,1 1 8 5 5,10 3,7 0 1,76 50 2,5 5 11,8 5 5 2,71 2 5 9 11,0 5 5 4 5 1 2,32 11,8 2,7 2 11,1 8 0 7 1,6 8 15,5 15,8 OKF. ATTI. MAX. 17,6 -4,9 -4,4 15,5 15,8 OKF. ATTI. MAX. 17,6 -1,00 -0,20 3,8 4,1 11,4 11,7 15,2 15,4 0,0 4,3 8,1 11,94 17,2 17,2 20,0 8 1,0 5 15,3 8 Schachtkopfhöhe 3,6 5 2,2 16,6 4 1,0 5 11,9 4 Schachtkopfhöhe 3,6 5 4,3 3,8 0 3,8 0 mind. E E D D 0 F 0 F 9 F 9 EG OG01 OG02 OG03 EINGANG EINGANG ATRIUM AUFZUG 01 UG BO 211 BO 211 BO 211 BO 111 DA DA 23 BO 211 BO 211 BO 211 BO 112 BO 001 BO 20 BO 20 BO 20 BO 10 WA 00 1 WA 00 1 DA 25 DA 101 Atrium Treppe DA 10 DA 25 au hun Aufzu % % Klingepanee Schottung in ntr hun S4 S3 AUFZUG 02 Deckenaussparung Deckenaussparung DA 23 DA DA 23 DA 4 5 1,0 5 0 5 2,2 8 1,5 6 5 5 2,2 8 1,3 7 5 2,2 8 1,0 3 5 5 2,2 8 1,0 2 5 1 0 2 1 8 Hauptablauf DN10 Hauptablauf DN10 Aufzugsschacht Technikschacht S Aufzugsschacht Technikschacht 0 9 201 D 0 8 Übernahme Einsparoptionen Kalkulationsgrundlag 2 11 Vorabzug für Statik LP UG 0 0 8 Stand W Verteilung alle Plane 3 11 WP Grundlage Scha - Bewehrungsplanun Siehe Wolke 0 1 8 WP Kalkulationsgrundlage Biete Änderungen zu Stand 4 Siehe Wolke 0 1 8 WP Siehe Wolke 0 0 9 WP Siehe Wolken Zug Abgleich mit Detailplanung Ergänzung Beschriftun 0 2019 -A -A 2 0 9 Siehe Wolken Planfortschreibun

workhub I

®ebener ®ebener ®ebener ®ebener

®ebener

workhub I

SÄMTLICHE MASSE UND ANGABEN UNSTIMMIGKEITEN ZWISCHEN gezeichne Brand Ansicht SHN 0 1 400 Brandschutzgutachte Haustechni BERLING Ingenieurgesellschaft mbH SHP Tragwerksplane Architekt uhe SFB Saradshow Fischedick Berlin Bauingenieure GmbH BOLLINGER + FEHLIG ARCHITEKTEN Gmb BootHub GmbH geprüf Maßstab Datu Größe Plannumme Planinhal Projektphas Inde Datu Änderun ÄNDERUNGEN Fläch D Abhangdeck AE Attikaeinlau AK Außenkant N Anstric BA Bodenaussparun S außenliegender Sonnenschut BBW Bauart einer Brandwand D Bodendurchbruch BE Bodeneinlau BF Bauwerksfug BMZ Brandmeldezentral BR B üstungsh he OKFF bis OKF BW Brandwan A Deckenaussparun Ä Dämmun D Deckendurchbruch E Dacheinlau DF Dehnungsfug dT dichte Tür selbstschließen EB Epoxydharzbeschichtun Elektr FL Fliese feuerhemmen feuerbeständi WD Wanddurchbruc ZEICHENERKLÄRUNG Abhangdeck DV Dec enversprun DD Deckendurchbruc ABKÜRZUNG BD Bodendurchbruc A0 148 560 LP 5 5,4 5,4 5,40 5,4 5,4 5,4 5,4 5,4 5,40 6,75 1,3 1,3 1,3 1,35 1,3 1,35 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,35 1,3 1,35 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,35 1,3 1,35 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,35 1,3 1,35 1,3 1,3 3 UKBP -4,27 OKBP -3,4 UK BP -1,0 UKRD -0,4 OKRD -0,2 UKUZ 3,5 UKRD 3,8 OKRD 4,09 UKUZ 7,3 UKRD 7,6 OKRD 7,89 UKUZ 11,1 UKRD 11,4 OKRD 11,6 UKUZ 14,9 UKRD 15,2 OKRD 15,4 OKFF -3,44 OKFF 0,00 OKFF 4,34 OKFF 8,14 OKFF 11,9 OKR Attika 16,0 3,4 4 4,3 4 3,8 0 3,8 0 3 9 3 2,9 3,5 3,0 3,0 3,0 2,8 17,9 5 2 9 3,5 5 3 5 3 3 12,1 12,1 12,1 12,1 0 OKF ATT 6 55,2 0 4 5,4 5,4 5,4 5,40 5,4 5,4 5,4 5,4 5,40 6,7 1,43 2,7 1,35 1,3 2,7 2,70 2,70 2,18 9 1,35 1,3 1,35 1,3 1,3 1,3 0 3,7 4 3 0 5 2 0 OK Rinne Eingang -0,0 0,0 2,5 0,0 2,5 UKBP -1,0 OKRD -0,20 UKRD 3,8 OKRD 4,0 UKUZ 3,7 OKFF (innen) 0,0 4,3 8,1 11,9 15,7 OKF Dach 1 OKF Attika 0 4 0 9 2 3,7 8 2 3,7 4,4 0 2,5 2 8 2,4 9 6 2 9 1,79 1,7 1 1,7 1,79 1,7 1,7 1 1,7 1,79 2 2,5 1 1,3 7 2,5 1,3 3,5 4 3 5 OKF. ATTI. MAX. 17,48 OKF. ATTI. MAX. 17,3 OKF. ATTI. MAX.17,6 A A B B C C Notentwässerun Notentwässerun Notentwässerun Notentwässerun Notentwässerung A- -Attika - F - - -Ö F - A- F - A- 1 - A-0 - A-0 - F - - F - A- F - A- 1 - A- 1 - A-0 - FA- - F - A- F - A- 1 - A- 1 - A-0 - FA- - F - A- F - A- 1-Ö- A-0 -Ö - A-0 - F - - F - A- F - A- 2 - A-0 - -ROR - -RO F - - F - A- F - A- 2 - A-0 - A-0 - F - - - F - F - -RO - -RO F - -RO A- 2-RO - -RO A- 2-RO - -RO A-0 -RO - -RO FA- -RO - -RO A-0 -RO F - -Attika - -Attika- FA- -Attika - -Attika A-0 -Attika - -Attika A- 2-Attika - -Attika A- 2-Attika F - -Attika A- -Attika F - -Attika - -Attika FA- -Attika - -Attika A-0 -Attika - -Attika A- 2-Attika - -Attika A- 2-Attika F - -Attika A- -Attika F - -Attika - -Attika A- 2-Attika - -Attika A- 2-Attika - -Attika FA- -Attika - -Attika A-0 -Attika F - -Attika A- -Attika F - -Attika - -Attika FA- -Attika - -Attika A-0 -Attika F - -Attika-Ö A- 2-Attika---F -EG - F -EG - FA-EG0 -2 A-EG0 -1 A-EG 1- A-EG 2- -EG - A-EG0 -2 A-EG 2- A-EG 1- -EG - -EG - -EG - A-EG0 -1 --EG- - A -EG- 4- 3 T-EG- - A -EG- 1- 2 A -EG-Gehflüge Standflüge FEG 8RLamellenfenste Entrauchung Atrium K K A A J J H H G G F F E E D D C C B B 7 0 2018 0 8 Übernahme Einsparoptionen 11 WP Grundlage 0 8 Stand W Verteilung 0 1 8 WP Kalkulationsgrundlage 0 1 8 WP Siehe Wolke 1 WP Siehe Wolken - 1 Siehe Wolke Planfortschreibun

elevation west

workhub I

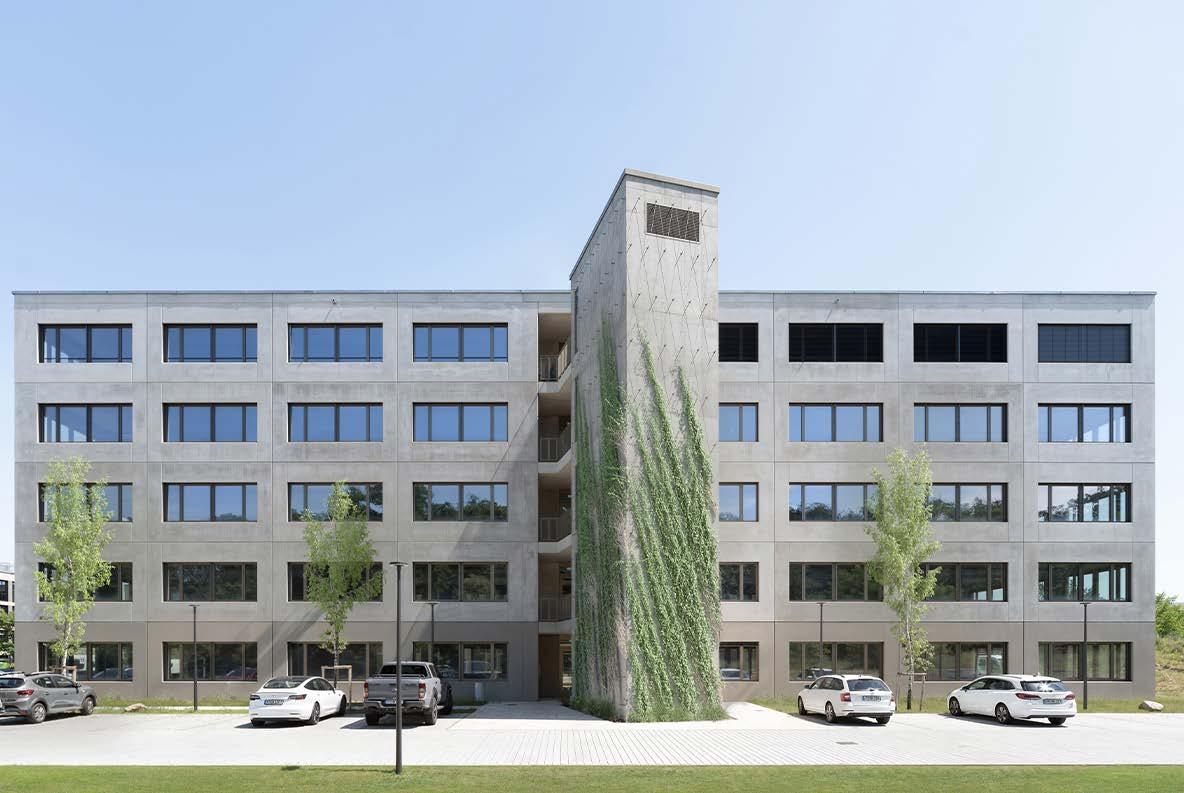

facade ®ebener

element

®ebener

®ebener

workhub II

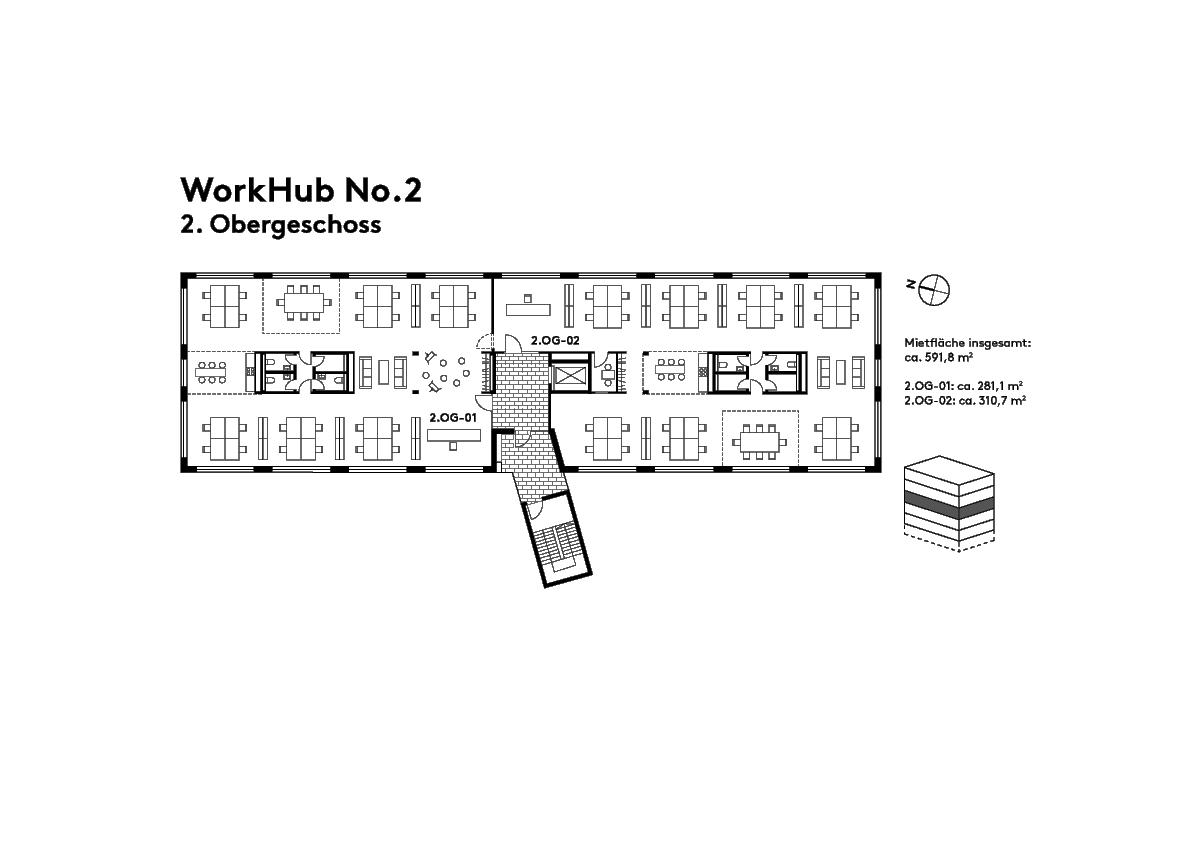

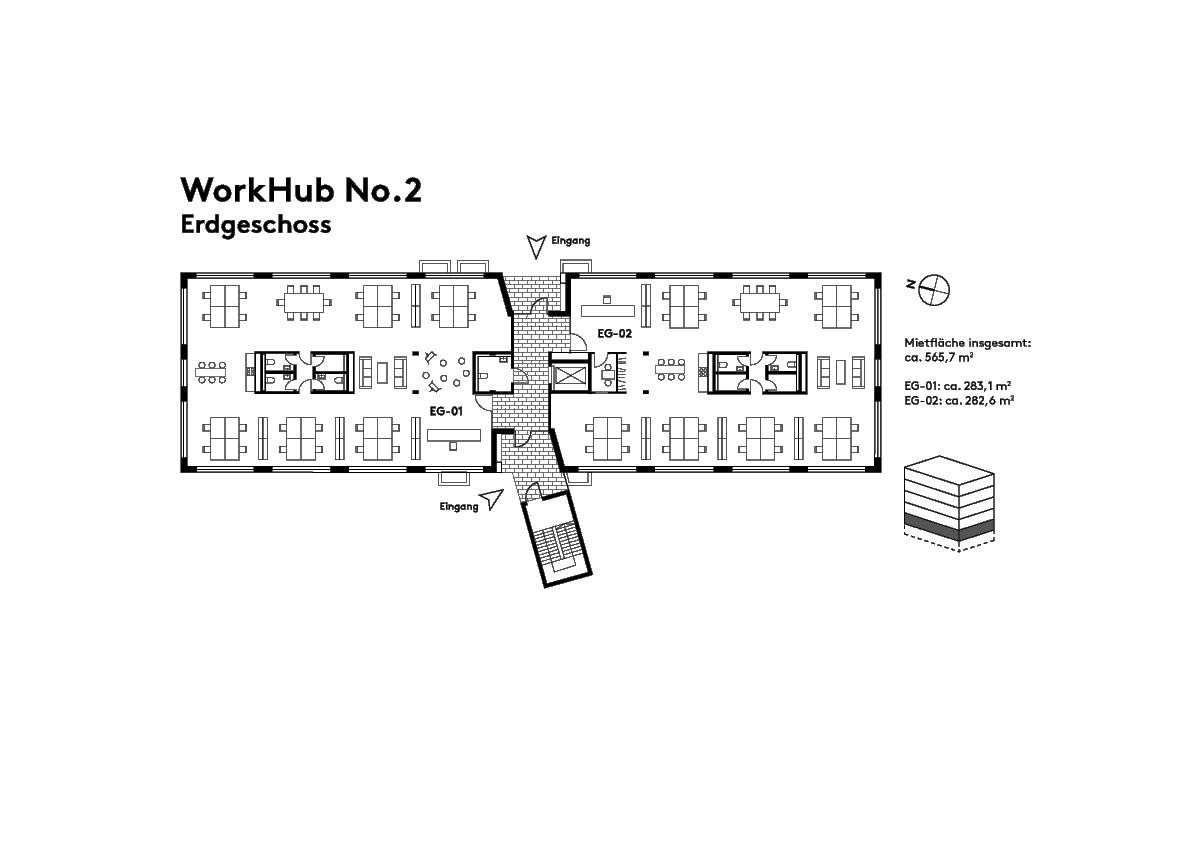

ground floor | second floor

SÄMTLICHE MASSE UND ANGABEN SIND VON UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTENAnsicht Süd SHP-WH -ARC- -A 1 50 SHP I Tragwerksplane Architekt B uhe SFB Saradshow Fischedick Berlin Bauingenieure GmbH BOLLINGER + FEHLIG ARCHITEKTEN GmbH BootHub GmbH Maßstab Datum Größe Plannumme Planinhal Projektphase Inde Datum Änderun ÄNDERUNGEN A Fläche AD Abhangdecke AE Attikaeinlau AK Außenkant AN Anstric BA Bodenaussparun a S außenliegender Sonnenschut BBW Bauart einer Brandwan BD Bodendurchbruch BE Bodeneinlau BF Bauwerksfug BMZ Brandmeldezentral BRH B üstungs öhe OKFF bis OKF Brüstung BW Brandwan DA Deckenaussparun DÄ Dämmun DD Deckendurchbruch DE Dacheinlau DF Dehnungsfuge dT dichte Tür selbstschließend EB Epoxydharzbeschichtun E Elektr FL Fliese F Fertigtei F 0 feuerhemmend WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke HÖHENANGABE DV Deckenversprung DD Deckendurchbruc ABKÜRZ NG BD Bodendurchbruch OK Rohba UK Rohba F 0 GF GK HK H KLS L LH MW NS OK OKF OKRD OL PA PU st ö A RH REV RR RM RWA 05 2 2019 LP Ausführungsplanun A0 1189 841 Brandschutzqualitäten siehe Brandschutznachweis E E G G A A K K Höhenbezugspunkt 37,80 ü.NN -0,60 OKFF -3,27 OKFF 0,00 OKFF 3,45 OKFF OKFF 10,35 OKFF 13,80 OK 17,7 0 2 UK Unterfahrt -4,7 UKRD 16,8 UKRD 13,3 UKRD 3,0 UKRD 6,4 UKRD 9,9 UKUZ 2,8 UKUZ 6,3 UKUZ 9,7 UKUZ 13,2 UKUZ 16,6 OKRD 3,2 OKRD 6,7 OKRD 10,15 OKRD 13,60 OKRD 17,05 OKRD -0,2 OKBP -3,3 UKBP-4,0 17,7 5 0 8 5 5 5 0 5 5 9 5 5 0 5 5 2,8 5 5 3 3 3 3 4 2 3 3 3,4 3 2 4 14,1 OK 17,1 2,9 UK Balkon-FT 2,98 UK Balkon-FT 6,3 UK Balkon-FT 9,8 UK Balkon-FT 13,2 OKFF 13,79 OKFF 10,34 OKFF 6,89 OKFF 3,44 UKRD 16,6 OKRD 16,8 OK 20,1 UKRD -0,4 2,8 18,9 20,2 19,2 OKF MAX 8 1.OG 2 OG 3.OG 4.OG ATTIKA UG OK auf Höhenbezugspunkt 80 Fassad Sichtbeton sandgestrahl Sichtbeton schalungsglat 5 6 EG 00 9 05 9 Planausgabe 23 07 19 Freigabe nur für Rohbau F FREIGABE NUR

workhub II elevation south

workhub II section a

SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTE - UND STATIKERgezeichne Brand Schnitt -A SH -WH -ARC-5- N-AA-000- -A 1 5 Brandschutzgutachte Haustechni BERLING Ingenieurgesellschaft mbH SHP I Boothub Potsdam Tragwerksplane Architekt B uhe SFB Saradshow Fischedick Berlin Bauingenieure GmbH BOLLINGER FEHLIG ARCHITEKTEN GmbH BootHub GmbH geprüf Unterschrift Architekt Maßstab Datu Größe Plannumme Planinhal Projektphas Inde Datu Änderun ÄNDERUNGE A Fläch A Abhangdeck AE Attikaeinlau AK Außenkant A Anstric BA Bodenaussparung außenliegender Sonnenschut BBW Bauart einer Brandwan B Bodendurchbruc BE Bodeneinlau BF Bauwerksfug BMZ Brandmeldezentral BRH üstungs öhe OKFF bis OKF Brüstung BW Brandwan D Deckenaussparung D Dämmun D Deckendurchbruc D Dacheinlau DF Dehnungsfug dT dichte Tür selbstschließen EB Epoxydharzbeschichtun E Elektr FL Fliese T Fertigtei 3 feuerhemmen Estrich Mauerw Stahlbeto WD Wanddurchbruc WU Beto Wärmedämmun Leichtbautrennwan ZEICHENERKLÄRUN Abhangdeck HÖHENANGABEN DV Deckenversprun DD Deckendurchbruc ABKÜRZ N BD Bodendurchbruc OK Rohba OK Ausba 9 feuerbeständi G Gangflüge GK Gipskarto H Heizkörpe H Heizun S innenliegender KL Kellerlichtschach Lüftun im chte H lichte Höh MW Mauerw N Naturstei OK Oberkant OKFF Oberkante Fertigfussbode OKR Oberkante Rohdeck OL Oberlich PA Parkett P Putz st staubbindender A ölfester Anstrich R Rohhöh RE Revisionsöffnun R Regenroh R Rauchmelde RW Rauc Wärmeabzugsanlag 0 2 201 LP5 Ausführungsplanung Metallverkleidun Betonfertigteilfassad Betonfertigtei A + 135 841 Brandschutzqualitäten siehe Brandschutznachwei Brandschutz 37 37 3 3 9 9 21 21 17 17 1 1 5 5 1 1 5 5 OKF ATTIKA 17,7 -3,27 -0,55 0,0 2,7 3,4 6,2 6,9 9,6 10,3 13,1 13,8 16,5 -4,7 -4,3 5,4 5,40 10,8 5,4 5,4 5,40 5,4 5,4 4 20,0 3,1 7 8,7 16,1 5,1 4 5 7 5 7 5 5,4 1 4,6 3 5,1 2 0 2,5 2 9,2 0 2 5 9,15 - 4 -1,0 0,0 -0,9 -0,2 1,0 5 2,2 8 9 3,4 2,2 8 3,4 5 1,1 7 2,2 8 1,1 2,2 1,3 7 OKFF MAX 17,9 4 5,1 2 5,7 8,6 3,1 7 8,7 4,6 5,7 5,1 9 1 0 7 0 3,0 5 0 3,0 5 0 3,0 5 2 0 3,0 5 2 0 3,0 2 5 5 3 18,7 2 3 5,40 5,4 2 5,4 5,40 5,4 5 4 2 3,3 3,0 3,0 3,0 3,0 3,0 9 3,4 3,4 3,4 3 3,4 3 3,4 3 1,0 0 17,7 0 9 2 3,4 2 3,4 2 3,4 3 2 3,4 3 3,4 3 4 9 1,8 1,8 1,8 1,8 1,8 1 1 19,76 5 2,5 2 25,2 1 5,4 5,40 5,4 5,4 5,4 5,4 5,40 5,4 5,4 5 1,1 8 1 1 8 1,1 0 4 21,7 7 2 5 1,0 2,8 3,0 3,0 3,2 3,0 2,2 2,7 6,1 9,6 13,0 16,5 2,7 6,1 9,6 13,0 16,5 20,2 19,2 19,0 17,7 OKF MAX 2,7 5 5 5 1 5 Nennlast 150 Aufba Fertigteil Gesamt Fertigteil Rohbau inne Rohba Achse Gesamt Rohbau Achsenbezu Rohbau Achsenbezug Rohbau Achsen Gesamt Attika Achsenbezug -0,90 -0,20 3,0 3,2 6,4 6,7 9,9 10,1 13,3 13,6 16,8 17,0 0,0 3,4 6,9 10,3 13,8 OKF ATTIKA 17,7 -4,0 -3,3 -0,4 -0,2 3,00 3,25 6,45 6,70 9,90 10,1 13,3 13,6 16,8 17,0 -0,9 -0,2 3,0 3,2 6,4 6,7 9,9 10,1 13,3 13,6 16,8 17,0 -1,0 0,0 3,4 6,9 10,3 13,8 17,7 17,4 17,7 2 5 4 0 2 5 1 1 Entwässerung Abschnitt Entwässerung Abschnitt Entwässerung Abschnitt 3 Entwässerung Abschnitt Entwässerung Abschnitt Dachaustie Dämmung auf 0 6 0 1 Stand WP Erstausgab 0 9 0 1 F hrei u g de Pl nun 0 3 0 19 Aufzugsunterfahrt 3cm gekürz 3 0 19 Freigabe nur für Rohbau F FREIGABE NUR 7 0 1 Änderungen siehe Änderungswolken F-

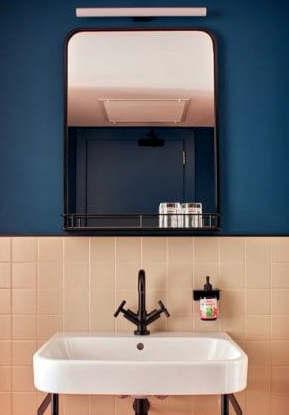

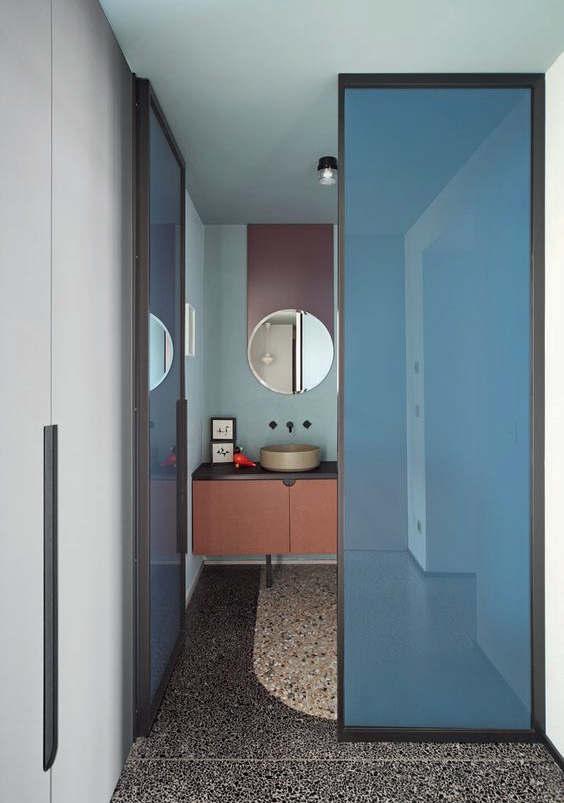

workhub II sanitary facilities moodboard

Trockenbau inkl. Abhangdecken

Anstrich nach Farbkonzept Architekt

Feinsteinzeug Atala Spektrum glasiert matt Regenblau-Dunkelblau

Bodenbelag

Feinsteinzeug

Trockenbau inkl. Abhangdecken Anstrich nach Farbkonzept Architekt

KERMOS Newcon anthrazit

Feinsteinzeug

Atala Spektrum glasiert matt Regenblau-Dunkelblau 6x25cm

Bodenbelag

Feinsteinzeug

KERMOS Newcon anthrazit

Architekten GmbH BDA, Mehringdamm 33, 10961 Berlin Stand 15.03.2019 Jungfernsee Potsdam WorkHub 2 FARB- UND MATERIALKONZEPT Bollinger

Moodboard Sanitärbereiche B wegun s äch 80 x 60 m Bewegung äche 80 x 60 m B wegun s äch 80 x 6 m bha A A C C B B SCHNITT AA SCHNITT BB SCHNITT CC

+ Fehlig Architekten

Architekturkonzept

Bewegungs ä e 80 x cm Bewegung äche 80 x 60 m Bewegungs ä e 80 x cm ngd A A C C B B SCHNITT AA SC SC

6x25cm

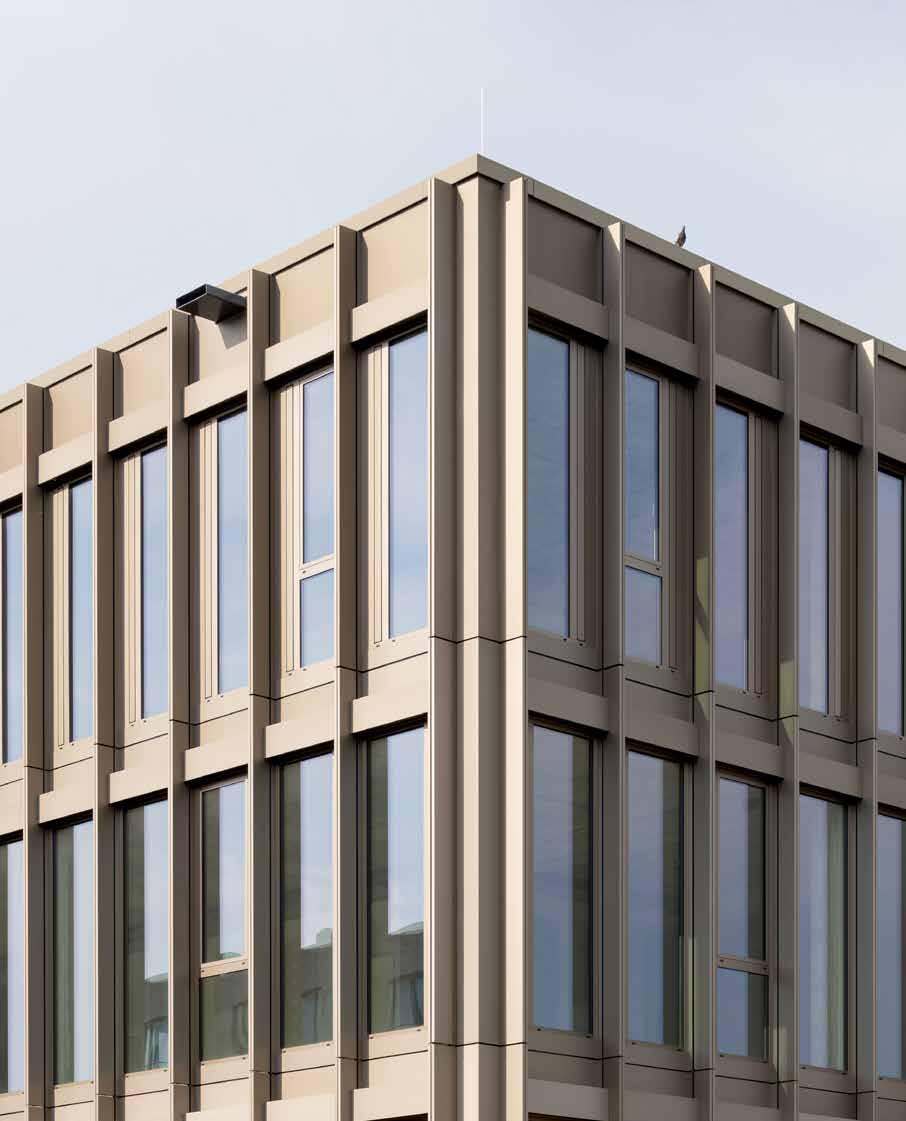

workhub II

gezeichnet Brand+ TRH Bekleidung SHP-WH2- 1 40 1 10 Brandschutzgutachter Haustechnik BERLING Ingenieurgesellschaft mbH SHP II Tragwerksplaner Architekt Bauherr SFB Saradshow Fischedick Berlin Bauingenieure GmbH BOLLINGER + FEHLIG ARCHITEKTEN GmbH BootHub GmbH geprüft Unterschrift Maßstab Datum Größe Plannummer Planinhalt Projektphase Index Datum Änderung LP5 Ausführungsplanung A1 841 594 4 EG OK GELÄNDE -0 06 EG OK GELÄNDE -0 06 EG 48 62 62 62 62 62 62 62 62 62 17 17 31 5 51 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 17 15 29 29 29 29 29 29 29 29 29 29 15 3,20 17 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 31 5 51 31 17 48 62 62 62 62 62 62 62 1,24 17 53 51 18 18 51 53 69 69 9 10 62 8 65 69 31 31 28 28 62 IPN 120 50 mm 12 025 69 69 Alublech hellbronze eloxiert nach Bemusterung Greencable Sockel inkl Zylinderschraube L 95 mm Metall plate mm Form zu definieren Hellbronze eloxiert nach Bemusterung Rundlitzenseil FA 201 TH Ansicht Nord - Metall Bekleidung 1 40 FA 202 TH Ansicht West - Metall Bekleidung 1 40 FA 200 TH Fassade Schnitt Metall Bekleidung 40 FA 203 TH Ansicht Süd - Metall Bekleidung 1 40 FA 204 TH Fassade Detail Grundriss - Metall Bekleidung 1 40 FA 205 TH Fassade Detail Ansicht - Metall Bekleidung 1 10 23 07 19 Freigabe nur für Rohbau F SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN TRH Bekleidung SHP-WH2-ARC-5-DE-FA-200-F 1 40 1 10 Maßstab Datum Größe Plannummer Planinhalt Projektphase Änderungsdatum Index Datum Änderung ÄNDERUNGEN gez A Fläche AD Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich BA Bodenaussparung S außenliegender Sonnenschutz BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge BMZ Brandmeldezentrale BRH Brüstungshöhe OKFF bis OKF Brüstung BW Brandwand DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch DE Dacheinlauf DF Dehnungsfuge dTs dichte Tür selbstschließend EB Epoxydharzbeschichtung E Elektro FL Fliesen FT Fertigteil F30 feuerhemmend Detail - Nr Schnitt Index - Aktuelle Änderung OKFF Estrich Mauerwerk Stahlbeton WD Wanddurchbruch HZK Heizkörper WU Beton Wärmedämmung Leichtbautrennwand ZEICHENERKLÄRUNG Abhangdecke HKV Heizkreisverteiler HÖHENANGABEN Schnittlinie Detailverweis DV Deckenversprung DD Deckendurchbruch ABKÜRZUNG WE Wohnung WE Wohnung barrierefrei BD Bodendurchbruch OK Rohbau UK Rohbau OK Ausbau UK Ausbau F90 feuerbeständig GF Gangflügel GK Gipskarton HK Heizkörper H Heizung S innenliegender Sonnenschutz KLS Kellerlichtschacht Lüftung L im Lichten LH lichte Höhe MW Mauerwerk NS Naturstein OK Oberkante OKFF Oberkante Fertigfussboden OKRD Oberkante Rohdecke OL Oberlicht PA Parkett PU Putz st A staubbindender Anstrich A ölfester Anstrich RH Rohhöhe REV Revisionsöffnung RR Regenrohr RM Rauchmelder RWA Rauch-/ Wärmeabzugsanlage RS Rauchschutztür S Sanitär SF Standflügel STG Steigung SP Sprinkler SSK Schallschutzklasse STB Stahlbeton T30 Feuerhemmende Tür T90 Feuerbeständige Tür TB Trockenbau TP Teppich U Umfang UD Unterzugsdurchbruch UK Unterkante UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UV Unterverteilung UZ Unterzug ÜZ Überzug VK Vorderkante VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WM Waschmaschine WS Wandschlitz LP5 Ausführungsplanung Metallverkleidung A1 841*594 Betonfertigteil Brandschutzqualitäten siehe Brandschutznachweis 69 69 69 69 69 69 69 69 69 59 5 3,45 3 35 5 62 62 31 31 31 17 RG RG Kable system Schrauben 243 Seil 344 lfm OK ATTIKA TH 17,19 OK ATTIKA DACH 17,70 51 5 DA Position Werbung 58 29 29 15 RG RG Kable system Schrauben 135 Seil 180 lfm OK ATTIKA TH 17,19 OK ATTIKA DACH 17,70 DA Position Werbung 93 31 31 17 5 51 5 RG RG Kable system Schrauben 242 Seil 344 lfm DA 4 3,45 EG OK GELÄNDE -0,065 EG OK GELÄNDE -0,065 EG 3,45 3,45 69 1,38 1,38 69 69 69 69 59 5 69 1,38 1,38 3 35 5 FA 201 TH Ansicht Nord - Metall Bekleidung 1 40 FA 202 TH Ansicht West - Metall Bekleidung 1 40 FA 200 TH Fassade Schnitt Metall Bekleidung 1 40 FA 203 TH Ansicht Süd - Metall Bekleidung 1 40 FA 204 TH Fassade Detail Grundriss - Metall Bekleidung 1 40 FA 205 TH Fassade Detail Ansicht - Metall Bekleidung 1 10 23 07 19 Freigabe nur für Rohbau F EB FREIGABE NUR FÜR ROHBAU

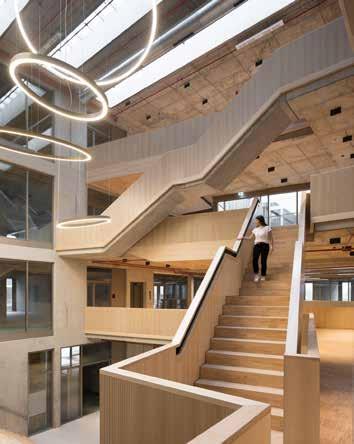

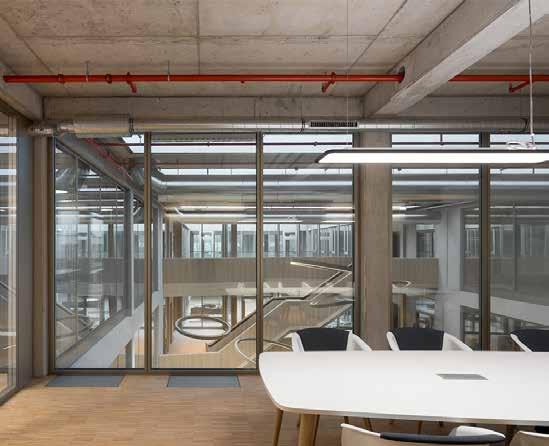

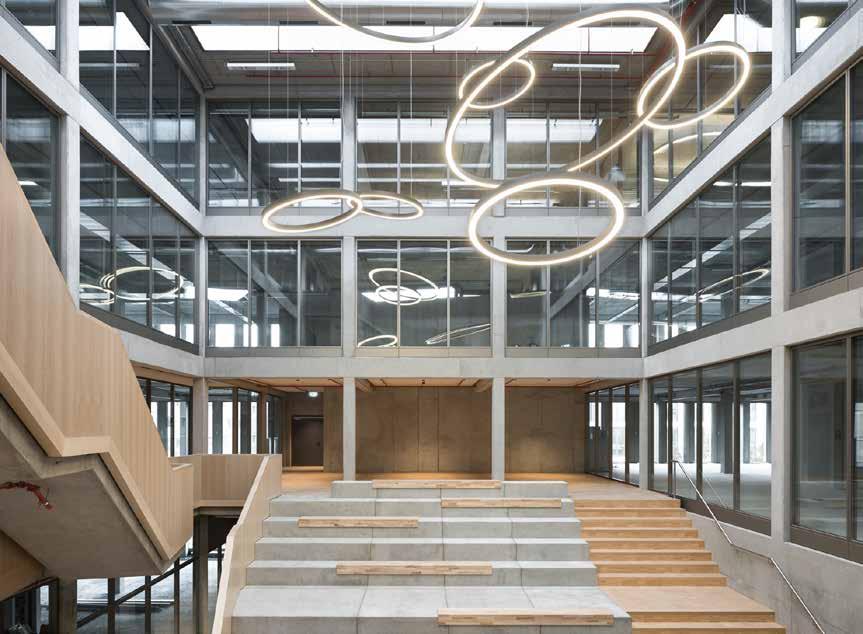

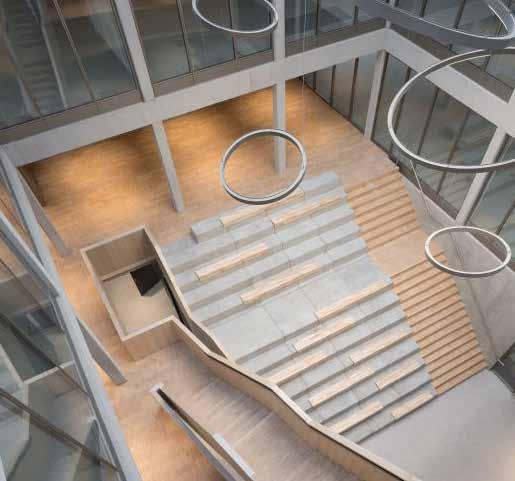

staircase

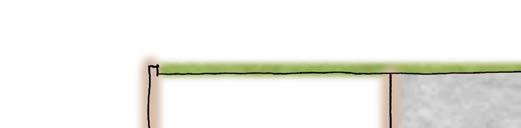

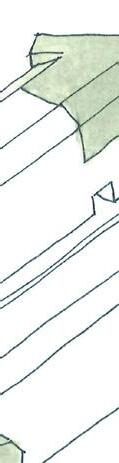

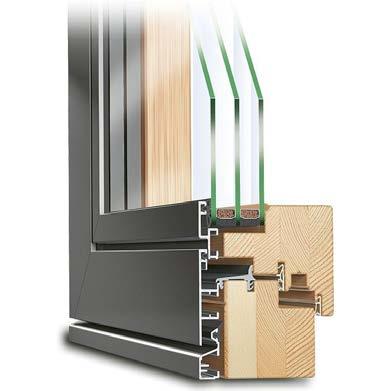

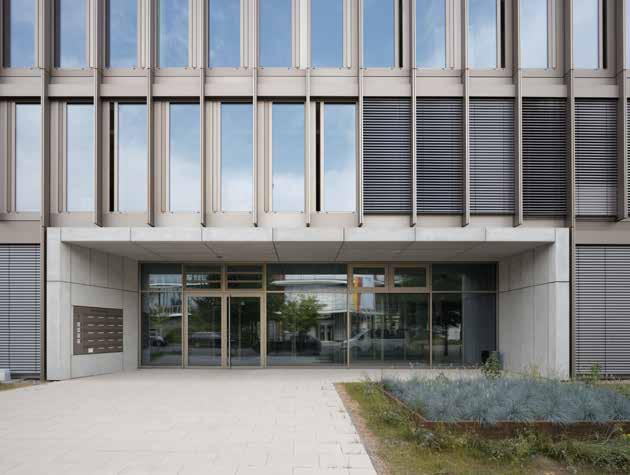

details

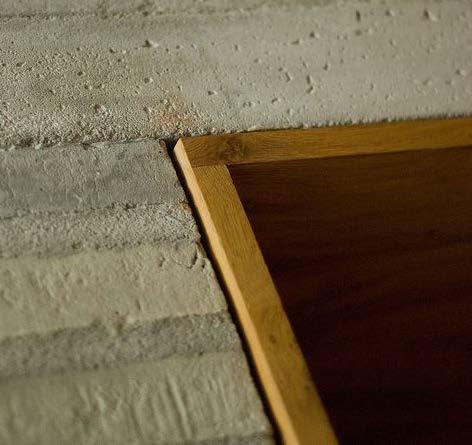

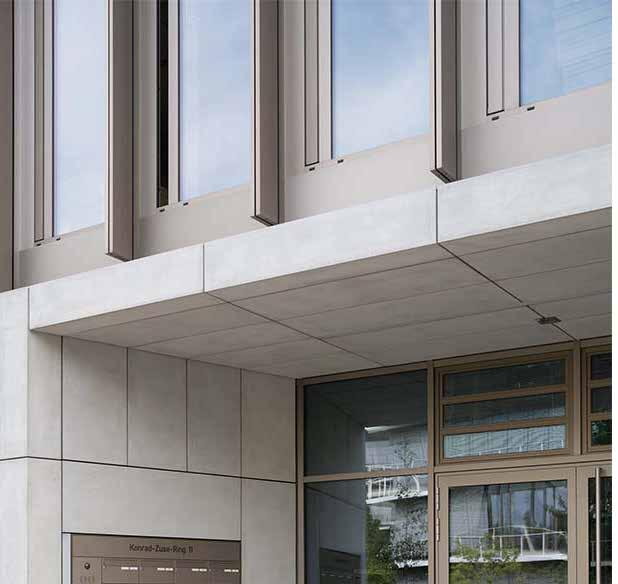

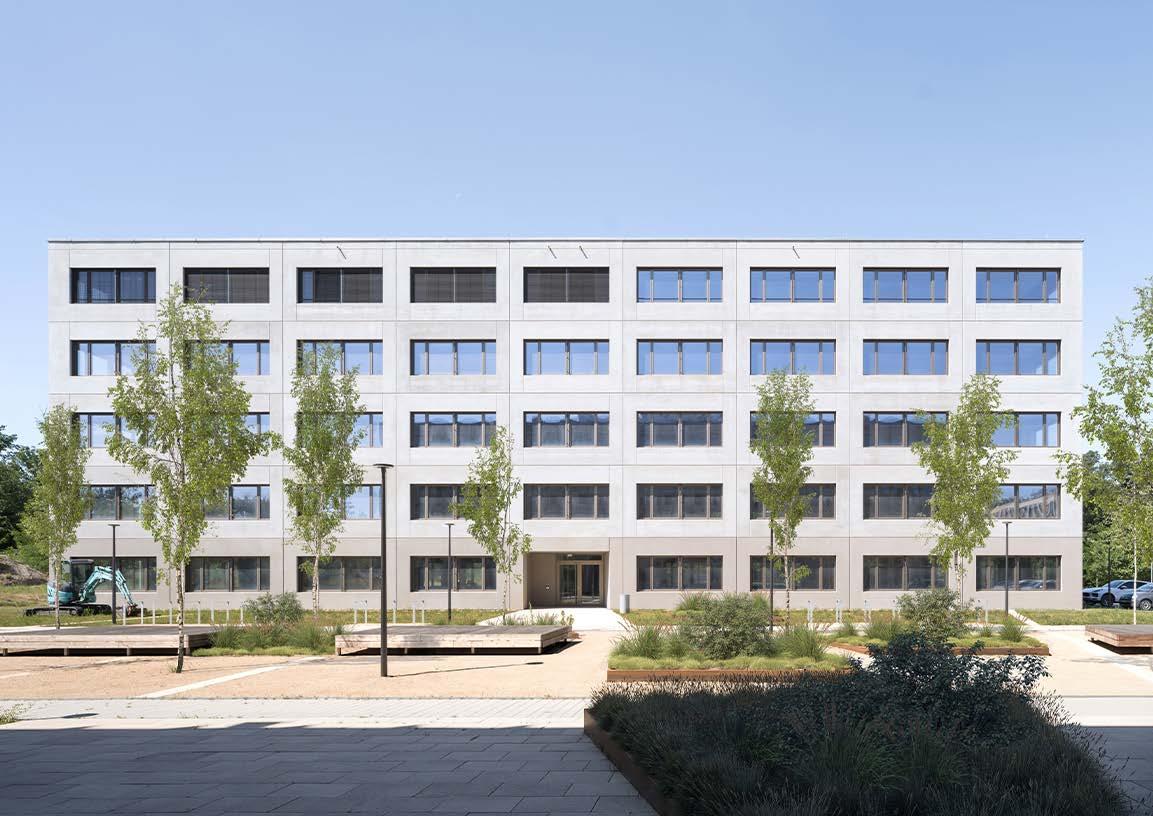

precast concrete facade

Reduzierung in Vorsatzschale

Sonnenschutz Lamellen Ra z B

Führungsschiene Sonnenschutz

Nut im Fensterrahmen, Laibungsverkleidung befes

Seitliche Anschluss unter Führungsschiene

Fugenabdeckung mit Au

Laibungsbekleidung furnierte Holz-werksto

Vorsatzschale Beton

Wärmedämmung EPS WLS 035

Tragschale

1 1 8 4 5 1 , 7 3 5 2 8 4 5 1 7 3 5 2 5 2 0 7 7 5 1 51 2 18 14 9 4 5 2 2 5 3 1 3 5 1 6 4 7 7 5

OKFF

8 5 2 5 7 5 2 0 7 5 5 4 1 5 9 Befes n Einbau durch FT

Werk

Warema Typ xxx, 60mm

12 x 25,75 cm 4 12 7

Lamellen, randgebördelt, Winkelblende, FSR-Führung Kasten

workhub II

®ebener 2 3,4 5 3,4 5 2 8 5 1,7 5 8 5 8 5 1,7 5 8 5 0,00 3 3,4 3 2 3,4 3 1 5,38 63 2 4,075 2 63 63 4 115 63 Fensterlaibung Innen Holz-Alufenster

| 2 | linen factory

Renovation and R ebuilding

Linen Factory

l ocation

Berlin, Wedding

Client Westbrook Partners

d uration

2019-2023

b udget

15,5 Mio. €

g ross floor area

18.170 sqm

©a2b.graphics

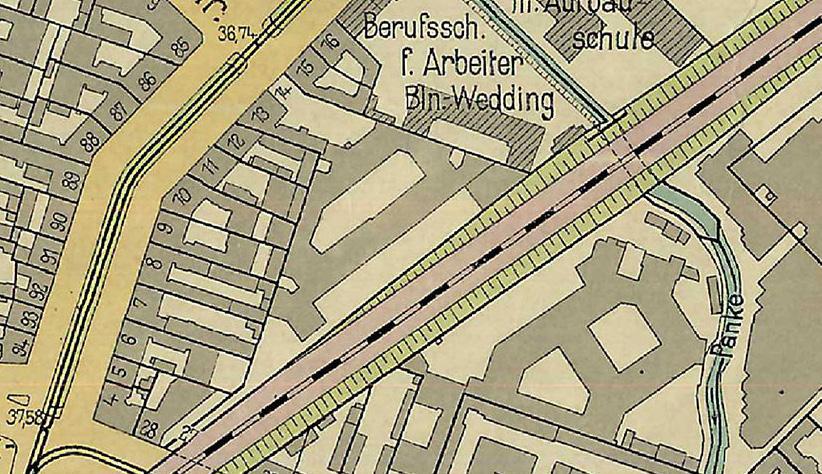

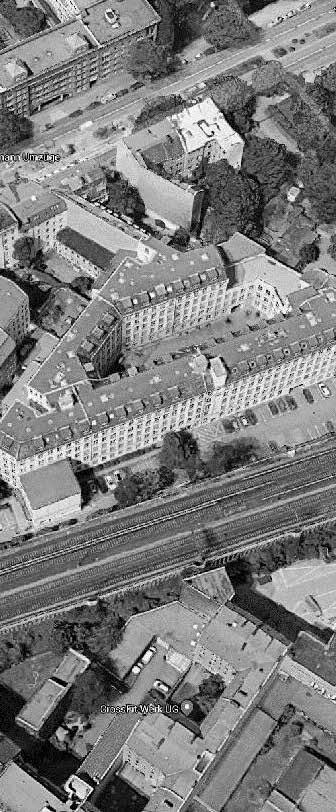

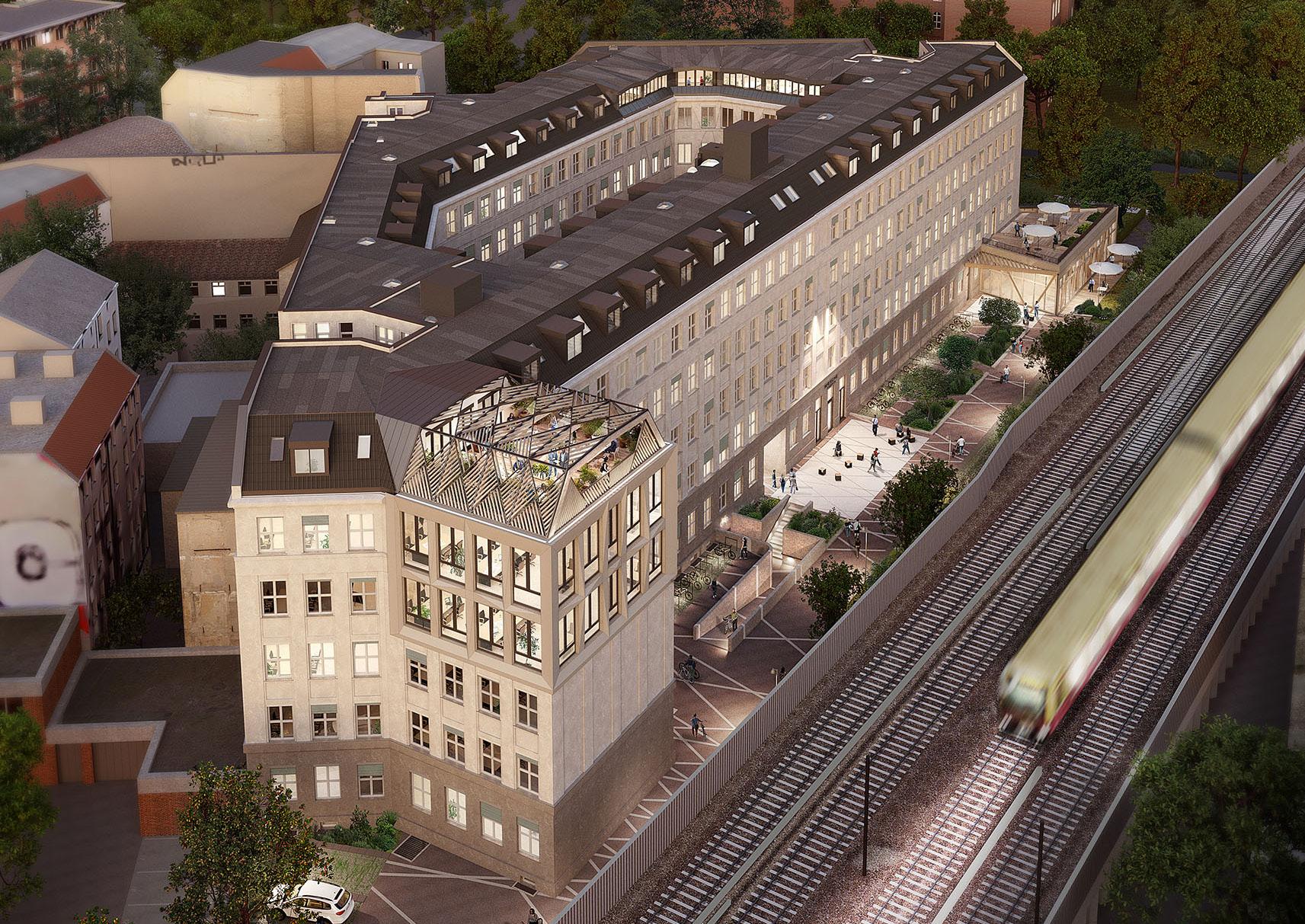

location

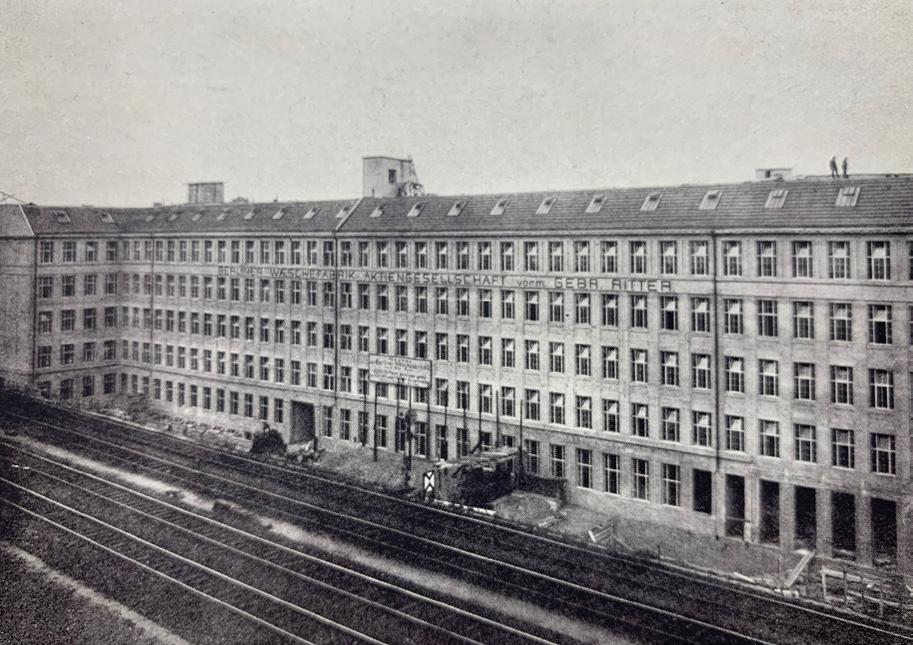

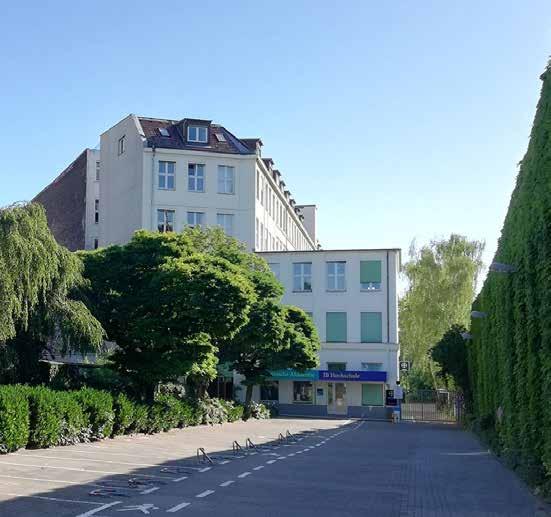

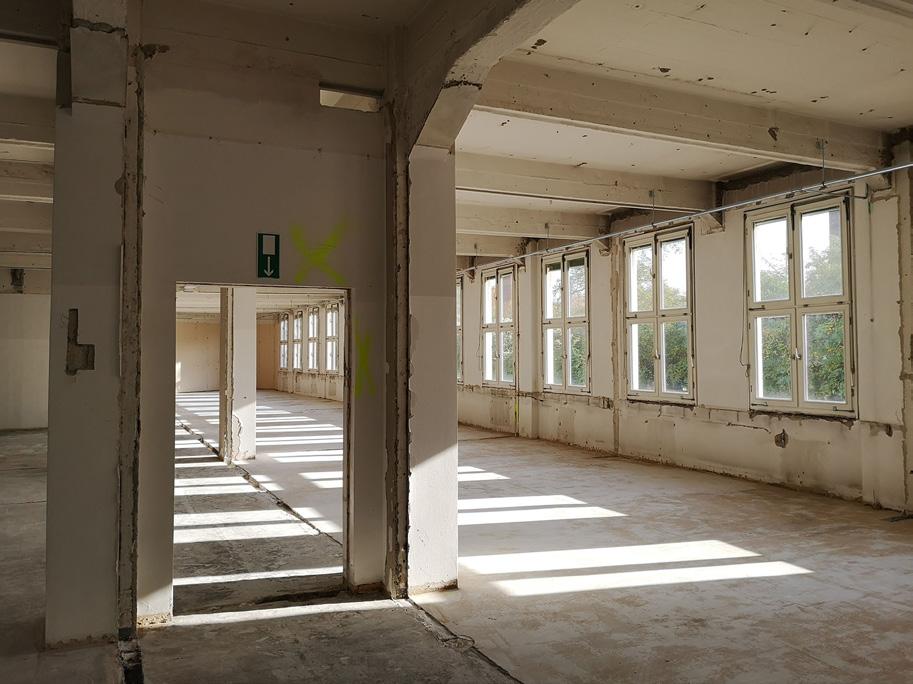

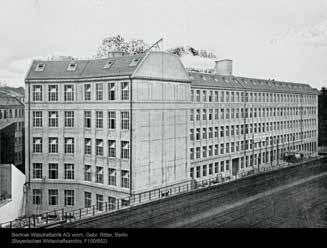

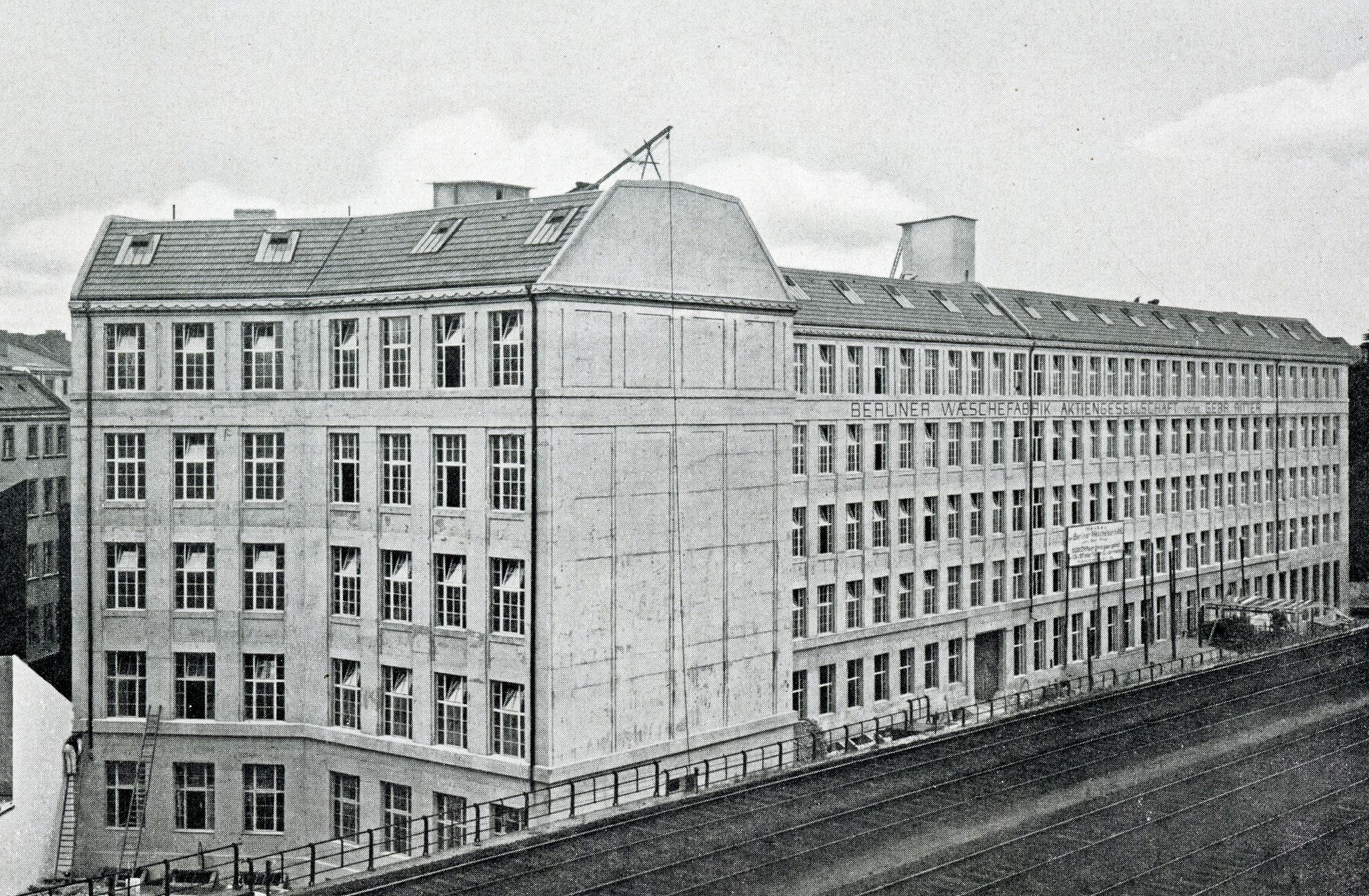

The former linen factory in Berlin from the 1910s is hidden next to the S-Bahn tracks in the creative district of Wedding and can only be reached via a narrow courtyard. The linen factory was badly damaged during the war. In order to close these gaps during the war, three new buildings were added, with the previous use and shape of the building serving as inspiration.

ARCHITEKTURKONZEPT

WAE Farb- und Materialkonzept, Stand 11.08.20 Gerichtstraße 27 13347 Berlin-Gesundbr.

linen factory renovation

and

restoration

Altbau Bestand

Neubau Entréegebäude

Aufstockung Kopfbau

Zugang A

Aufstockung Innenhof

Neubau Atelier

Zugang B

Zugang C

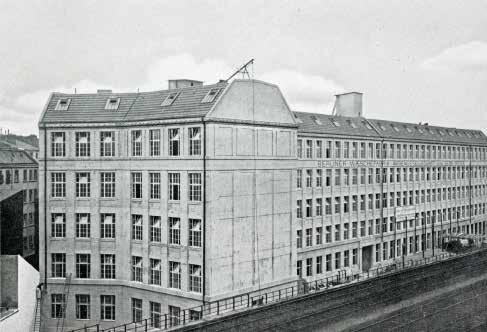

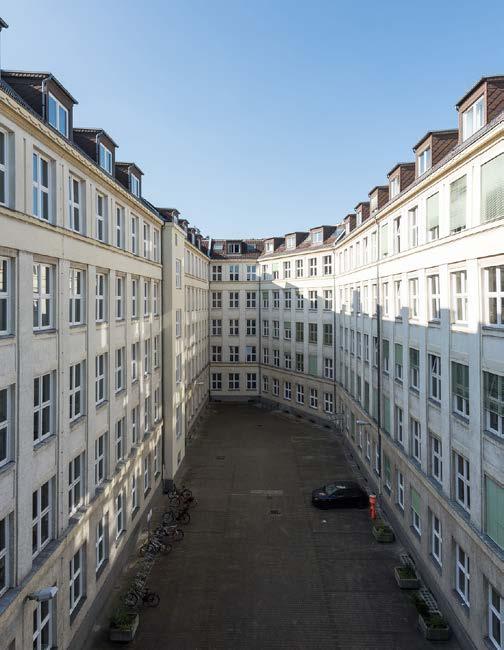

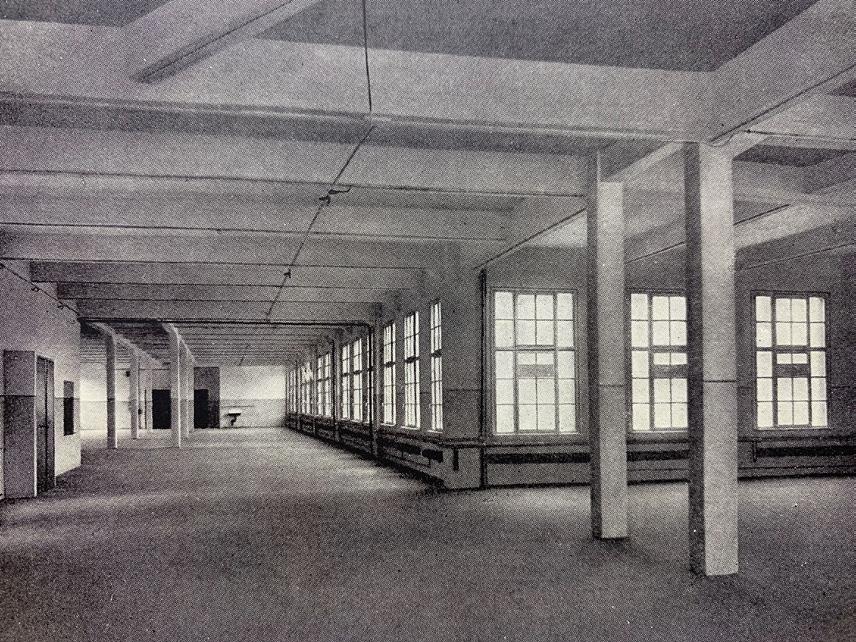

The linen factory was celebrated as an innovative building at the time; the combination of neoclassicism and reinforced concrete was still largely unknown in Berlin. Extensive renovation measures not only improve the functionality of the building, but also increase its sustainability. As a result of these changes, LEED Gold certification was achieved.

Gerichtstrasse

linen factory floor plan variations

The aim of the conversion into a contemporary office building was to enable a variety of uses through a flexible floor plan. The rental spaces can be designed as open-space offices, individual offices or a combination of both. This versatility allows users to optimally adapt the space to their needs and create an efficient work environment.

By planning additional elevators and sanitary facilities, the permitted number of workstations was significantly increased.

In addition, the south and north maisonette rental areas on the ground floor and first floor can be connected across floors using additional stairs within the rental unit.

Innenhof Lichthof West

Lichthof Ost Arbeitsplätze ca.90 ständige Arbeitsplätze nach ASR/Tischgröße 120 x 80 cm. zzgl. temporärer Arbeitsplätze Miet läche MFG-1: ca. 2284 m²

Lichthof Nord Lichthof West

Lichthof Ost

Innenhof

Arbeitsplätze ca.162 ständige Arbeitsplätze nach ASR/Tischgröße 120 x 80 cm. zzgl. temporärer Arbeitsplätze

Lichthof

Nord

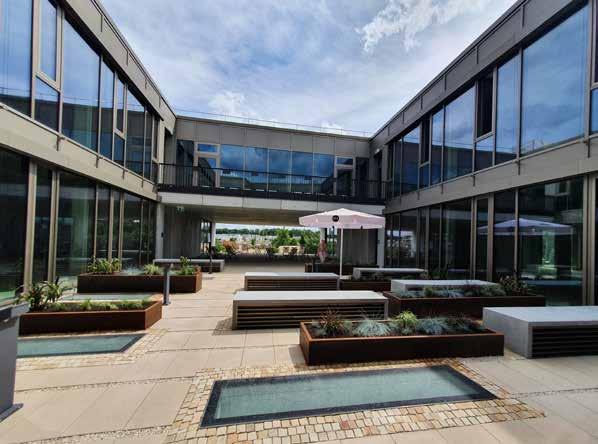

linen factory outdoor area

The once fallow inner courtyard is being transformed into a green and inviting place to stay. Rich greenery and planting as well as the establishment of a terrace with seating create a pleasant atmosphere for the users of the building.

In addition, a bicycle ramp is planned leading into the basement to provide additional bicycle parking, thereby improving the sustainability and attractiveness of the site.

Lichthof West Innenhof Lichthof Ost Lichthof Nord Mietfläche MFG-1: ca. 2216 m² (davon 183 m² Terrasse/Lichthof)

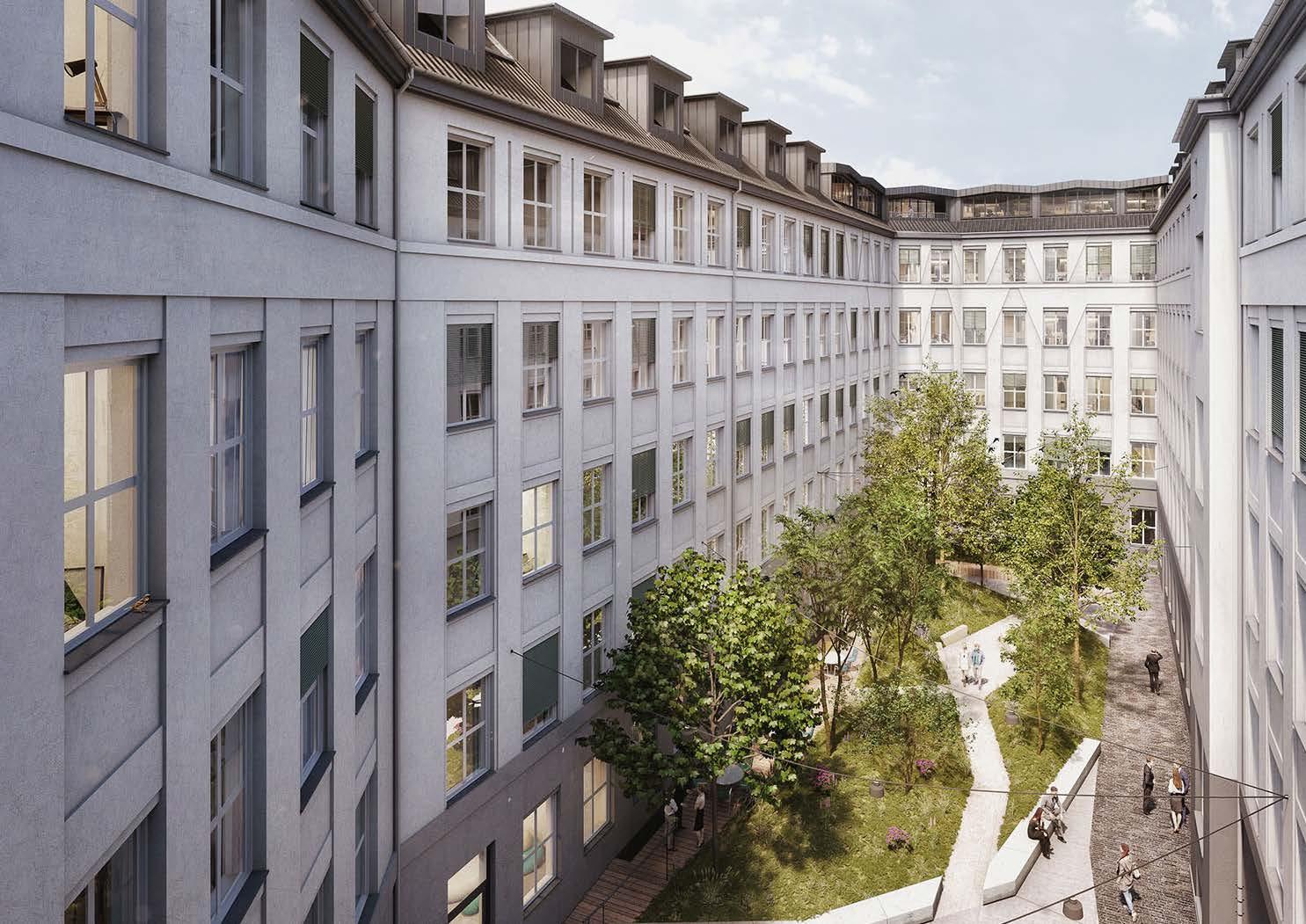

factory courtyard rendering

©loomn

linen

SÄMTLICHE MASSE UND ANGABEN SIND UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN gezeichnet Grundriss EG Abbruch WAE-ARC-5-GRLPH Ausführungsplanung 1 100 geprüft Unterschrift Maßstab Datum Größe Plannummer Planinhalt Projektphase Index Datum Änderung ÄNDERUNGEN WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke HÖHENANGABEN DV Deckenversprung DD Deckendurchbruch ABKÜRZUNG Bodendurchbruch UK A Fläche AD Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich ASS Absturzsicherung außenliegender Sonnenschutz BA Bodenaussparung BW Brandwand BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge Brüstungshöhe Brüstung BW Brandwand DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch DE Dacheinlauf DF Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend E Elektro F30 feuerhemmend F90 feuerbeständig FL GF GK GS HK H S LD LH MW NaSt OK OKFF OKRD OL A PA PKD PU REV RH RM RR RS RWA Reviklappe - 30 30 Deckenlüfter 27 05 2021 EB UV DV Unterverteilung Datenverteilung brandplus GmbH Brandschutz Haustechnik iplan Gesellschaft Beratender Ingenieure mbH WAE Tragwerk Architekt Bauherr SFB Saradshow Fischedick Berlin Bauingenieure Bollinger Fehlig Generalplanungsgesellschaft mbH Chateau Müller-BBM GmbH Bauphysik Nolte Gehrke Partnerschaft von Landschaftsarchitekten Landschaftsarchitektur A 550 841 STG 17 26 STG 18 30 22STG 18 28 15 DD 20 20 BD 58 16 BD174 00 DD 20 LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS Treppenvereinfacht dargestellt Bauteilfuge fachgerecht zu schließen Abbruch Rollstuhlaufzug 59 58 S STG 18 32 WD 30090 KB 15 68 65 62 56 54 51 48 45 42 39 36 33 53 38 19 16 13 11 22 22 23 23 30 30 74 73 72 71 75 79 79 82 25 25 89 88 26 26 10 87 P 26 79 10 BD 28 83 90 87 27 28 32 32 29 24 24 DD 40 dargestellt Fallrohr Fallrohr STG 18 28 Rückbau sofern vorhanden - Trockenbau Stützenverkleidungen - verschiedene Abhangdecken - Abkofferungen in unterschiedlichen Höhen linen factory ground floor

factory third

SÄMTLICHE MASSE UND ANGABEN SIND UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN gezeichnet Grundriss 3 WAE-ARC-5LPH Ausführungsplanung 100 geprüft Unterschrift Maßstab Datum Größe Plannummer Planinhalt Projektphase Index Datum Änderung ÄNDERUNGEN WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke DV Deckenversprung DD Deckendurchbruch ABKÜRZUNG Fläche AD Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich ASS Absturzsicherung außenliegender Sonnenschutz Bodenaussparung Brandwand BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge BMZ Brandmeldezentrale BRH Brüstungshöhe OKFF OKF Brüstung BW Brandwand DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch DE Dacheinlauf DF Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend Elektro 30 feuerhemmend 90 feuerbeständig Reviklappe - 30 30 Deckenlüfter 27 05 2021 EB UV DV Unterverteilung Datenverteilung brandplus GmbH Brandschutz Haustechnik iplan Gesellschaft Beratender Ingenieure mbH WAE Tragwerk Architekt Bauherr SFB Saradshow Fischedick Berlin Bauingenieure Bollinger Fehlig Generalplanungsgesellschaft mbH 55 Chateau Müller- GmbH Bauphysik Nolte Gehrke Partnerschaft Landschaftsarchitekten Landschaftsarchitektur A 550 841 STG STG 28 WD 40 30 BD 00 81 BD 080 BD 74 00 BD 80 20 DD 80 20 59 58 68 65 62 56 54 51 48 45 42 39 36 33 53 38 19 16 13 11 22 22 23 23 30 30 74 73 72 71 75 77 79 79 82 M 25 25 89 88 26 26 10 87 Q 26 79 H L 28 83 90 87 27 28 32 32 29 24 24 BD 20 20 Rückbau sofern vorhanden - Trockenbau Stützenverkleidungen - verschiedene Abhangdecken - Abkofferungen in unterschiedlichen

linen

floor

74 73 71 68 65 62 59 58 56 54 53 51 48 45 42 39 38 33 2,79 1,16 OKFF +4,05 OKFF +12,00 OKFF +16,00 +20,25 -0,71 -0,90 -0,90 12,10 +5,05 -0,90 +27,84 +23,71 +23,24 +23,06 +23,24 +23,06 Fahrradrampe Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Austausch DFF Dachdämmung Flachdach 12 Aufzugsüberfahrt Bestand Aufzugsüberfahrt Bestand Aufzugsüberfahrt Neu Absturzsicherung Brüstungshöhe 00 grenze G O OG OG OG OG Dach Gaubendämmung Stehfalzdeckung Barrierefreien Erschließung Außenanlagen Barrierefreien Erschließung Außenanlagen Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Gaubendämmung Stehfalzdeckung Dachdämmung Bereiche Dachdämmung Flachdach Dachdämmung Flachdach Dachdämmung Flachdach 12 Dachdämmung Bereiche Dachdämmung Bereiche Steildach 14 gang Dachdämmung Steildach 14 cm +4,42 +27,84 +24,29 Ausgang Ausgang Ausgang Nebeneingang Haupteingang Haupteingang TRH Haupteingang Haupteingang 10 0 P P P 51 53 OKFF ±0,00 3,56 1,40 UG EG OG Entréegebäude linen factory elevation south east SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN ± 0 00 = 37 80m ü NHN Ansicht Süd-Ost WAE-ARC-4-AN-SO-000-V00 LPH 4 Genehmigungsplanung WAE Revitalisierung Wäschefabrik Bürobau Gerichtstraße 27 13347 Berlin Plannummer Planinhalt Projektphase Änderungsdatum Änderung gez Schnitt OKFF Estrich Mauerwerk Stahlbeton Wanddurchbruch WU Beton Wärmedämmung Leichtbautrennwand ZEICHENERKLÄRUNG Abhangdecke HÖHENANGABEN Schnittlinie Deckenversprung Deckendurchbruch Bodendurchbruch OK Rohbau UK Rohbau OK Ausbau UK Ausbau Fläche Abhangdecke Attikaeinlauf Außenkante Anstrich Bodenaussparung außenliegender Sonnenschutz Bauart einer Brandwand Bodendurchbruch Bodeneinlauf Bauwerksfuge Bodenbelag Brandmeldezentrale Brüstungshöhe OKFF bis OKF Brüstung Brandwand Deckenaussparung Dämmung Deckendurchbruch Dacheinlauf Dehnungsfuge Dispersionsanstrich Tür selbstschließend dichte Tür selbstschließend Elektro Fliesen feuerhemmend ME 1 1 Mieteinheit F90 feuerbeständig GF Gangflügel GK Gipskarton GS Geschirrspüler HK Heizkörper H Heizung S innenliegender Sonnenschutz KS Kühlschrank LS Lichtschacht LD lichter Durchgang LH lichte Höhe MW Mauerwerk NS Naturstein OK Oberkante OKFF Oberkante Fertigfussboden OKRD Oberkante Rohdecke OL Oberlicht PA Parkett PU Putz st A staubbindender Anstrich ö A ölfester Anstrich RH Rohhöhe REV Revisionsöffnung RR Regenrohr RM Rauchmelder RWA Rauch-/ Wärmeabzugsanlage RS Rauchschutztür S Sanitär SF Standflügel STG Steigung SP Sprinkler SSK Schallschutzklasse STB Stahlbeton T30 Feuerhemmende Tür T90 Feuerbeständige Tür TB Trockenbau TP Teppich TR Trockner U Umfang UD Unterzugsdurchbruch UK Unterkante UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UZ Unterzug ÜZ Überzug VI Vinyl VK Vorderkante VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WM Waschmaschine WS Wandschlitz Abbruch Neubau Neubau Decke Brettschichtholz Leichtbautrennwand Optional N 841 Brandschutzqualitäten siehe Brandschutznachweis -- - - - ---VORABZUG Unterverteilung Datenverteilung Schmutzwasserleitung ---WAE-N Schnitt Schnitt 10 Grundriss 10 Ansicht 10 Schnitt Doppelstehfalzdeckung Laibungsbekleidung-Dampfsperre -- - - - -Änderungsdatum ÄnderungABKÜRZUNG Absturzsicherung Dehnungsfuge feuerbeständig Heizung Revisionsöffnung Wärmeabzugsanlage -VORABZUG Öffnungsmaße Trinkwasserleitung - bollinger-fehlig Danziger-- iplan-WAE Revitalisierung Wäschefabrik Bürobau Gerichtstraße-entsprechen ungefähren Angaben N 594 841 Schnitt 20 Schnitt Schnitt 1 DachdämmungInnenfutter LSD Überdeckung

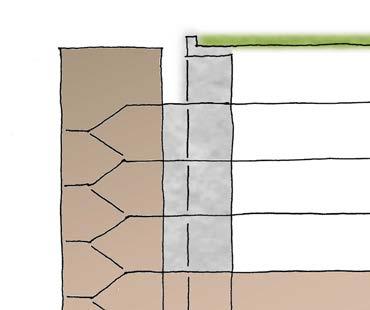

linen factory closing the gap

The extension of the inner courtyard closes the war damage, which is currently used as a roof terrace. The two floors will be restored, with the top floor connecting to the existing roof using a new shape. Several balconies still allow access to the outside.

Particular attention is paid to the facade design: On the third and fourth floors, the facade is restored according to the original and differs from the historical original only in the plaster design.

Rückkühler Bitumenbahn Bitumenbahn

linen factory

0 87 87 88 88 89 89 90 90 +3,90 +4,01 +7,85 +7,96 +11,85 +11,96 +15,71 +15,82 +20,10 +20,21 OK -0,90 +3,74 +4,05 +8,00 +12,00 +16,00 +20,25 +3,32 -4,70/ 33,10 m ü.NHN OKFF +0,00/ 37,80 m ü.NHN OKFF +4,05 OKFF +8,00 OKFF +12,00 OKFF+16,00 OKFF +20,25 OKFF +23 985 OK +16,00 OK +20,25 OK +24,01 OK Faltendach Tief +23,24 OK Faltendach Hoch +23,50 86 1,10 ca. 90 ca. 90 4,64 31 3,80 15 3,85 15 3,85 15 4,10 15 3,28 1,10 +7,20 +11,20 +15,45 +19,70 OK Traufe +20,32 1,10 OK +21,35 +59,15 ü. NHN OK +21,22 1,10 1,10 +23,16 ca. 86 5 585 2,00 5 535 13,12 9 18 2 785 42 9 555 18 9 EG 1 OG 2 OG 3 OG 4 OG 5 OG Dach Aufbau Rohbau Fassade Gesamtmaß Ges chosse Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Durchfahrt Dach - Stehfalz Bekleidung Gefälle von 7,0% bis 18% Dach - Bitumenbahn Bekleidung Gefälle 13,5% Höchster Grundwasserstand Sonnenschutz Austausch Sonnenschutz Austausch Aufbau Gesamtmaß Achsen 4,64 16 11 4 3,77 3 11 4 3,82 3 11 4 3,71 11 14 4 4,07 3 11 4 3,41 35 4,22 1,63 2,45 1,50 2,45 1,47 2,61 53 2 35 5 1 78 5 11 2 17 5 1,25 37 5 4,91 3,95 4,00 4,00 4,25 3,45 OK +17,10 +54,90 m ü.NHN OK +23 63 1,10 24,91

elevation

22 23 24 21 20,29 +20,29 +16,04 Regenrinne 20 42 m Terrasse 5OG Terrasse 4OG Schrägdach über TH Treppenhaus D Regenrinne 20 42 m Revitalisierung Wäschefabri Büroba Gerichtstraße 13347 Berli Mehringdamm 1096 Berli Te 49 30 695399 Fa 30 695399 PhilippeWAE Bauher Bollinger Fehlig Generalplanungsgesellschaft mbH Schnitt LWA -ARC-4-S - L-00 - 0 LPH Genehmigungsplanun 10 Maßstab Datu Größe Plannumme Planinhal Projektphas Änderungsdatu Inde Datu Änderun ÄNDERUNGE SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN PRÜFE UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTE - STATIKE -PLÄNEN SIND UMGEHEND BAULEITUNG ZU MELDE 202 00 NHN OKF Estrich WU Beto Wärmedämmun HÖHENANGABE Schnittlini Fläch Abhangdeck AK Außenkant Anstric BA Bodenaussparun außenliegender BBW Bauart einer Brandwan Bodendurchbruc BF Bauwerksfug BMZ Brandmeldezentral BO Bodenbela Brüstungshöhe Brüstung BW Brandwan Deckenaussparun Deckendurchbruc Dacheinlau DF Dehnungsfug Dispersionsanstric dT dichte Tür selbstschließen rdts rauchdichte Tür selbstschließen Elektr feuerhemmen feuerbeständi Gangflüge GK Gipskarto GS Geschirrspüle Heizkörpe innenliegender Sonnenschut KS Kühlschran lichter Durchgan lichte Höh MW M uerw OK Oberkant OKF Oberkante Fertigfussbode OL Oberlich Parkett Putz A ölfester Anstric Rohhöh Regenroh Rauchmelde RW Rauc Wärmeabzugsanlag Sanitä SF Standflüge ST Steigun SP Sprinkle SSK Schallschutzklass ST Stahlbeto Feuerbeständige Tü Trockenba Teppic Umfan Unterzugsdurchbruc KF Unterkante Fertigdeck UKR Unterkante Rohdeck UZ Unterzu ÜZ Überzu Viny VK Vorderkant Verbundsicherheitsgla Wandaussparun WD Wanddurchbruc M Waschmaschin WD Wanddurchbruc ZEICHENERKLÄRUNG Abhangdeck DV Deckenversprun BD Bodendurchbruc ABKÜRZUN Abbruc Neuba Leichtbautrennwan Optiona N 2 59 42 - - -Brandschutzqualitäten siehe Brandschutznachwei Revitalisierung Wäschefabrik Bürobau Gerichtstraße 27 13347 Berlin Mehringdamm 10961Berlin Tel 49 30 695399 40 Fax 30 695399 Rue Philippe -2340 Luxembourg WAE Architekt Bauherr Bollinger Fehlig Generalplanungsgesellschaft mbH 55 Chateau Schnitt OWAE-ARC-4-SN-OO-000-V00 LPH Genehmigungsplanung 100 Maßstab Größe Plannummer Projektphase Änderungsdatum Index Datum Änderung ÄNDERUNGEN SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN 02 10 2020 ± 0 00 = 37 80m NHN Estrich WU Beton Wärmedämmung Leichtbautrennwand HÖHENANGABEN Schnittlinie Fläche AD Abhangdecke AE Attikaeinlauf AN Anstrich BA Bodenaussparung außenliegender Sonnenschutz BBW Bauart einer Brandwand BE Bodeneinlauf BF Bauwerksfuge BMZ Brandmeldezentrale BO Bodenbelag Brüstungshöhe Brüstung BW Brandwand DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch Dacheinlauf Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend rdts rauchdichte Tür selbstschließend Elektro 30 feuerhemmend 90 feuerbeständig GF Gangflügel GK Gipskarton Geschirrspüler HK Heizkörper Heizung innenliegender Sonnenschutz KS Kühlschrank LD lichter Durchgang LH lichte Höhe MW Mauerwerk NS Naturstein OK Oberkante OKFF Oberkante Fertigfussboden OKRD Oberkante Rohdecke PA Parkett PU Putz staubbindender Anstrich ölfester Anstrich REV Revisionsöffnung RR Regenrohr RM Rauchmelder RWA Rauch Wärmeabzugsanlage Sanitär SF Standflügel STG Steigung SP Sprinkler SSK Schallschutzklasse STB Stahlbeton 30 Feuerhemmende Tür 90 Feuerbeständige Tür TB Trockenbau TP Teppich Umfang UD Unterzugsdurchbruch UK Unterkante UKFD Unterkante Fertigdecke UZ Unterzug ÜZ Überzug Vinyl VK Vorderkante Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WM Waschmaschine WS Wandschlitz ZEICHENERKLÄRUNG Abhangdecke Deckenversprung BD Bodendurchbruch ABKÜRZUNG Abbruch Neubau Leichtbautrennwand Optional N 2 594 420 - - -Brandschutzqualitäten siehe Brandschutznachweis 87 88 89 90 +3,90 +4,01 +7,85 +7,96 +11,85 +11,96 +15,71 +15,82 +20,10 +20,21 OK -0,90 +3,74 +4,05 +8,00 +12,00 +16,00 +20,25 +3,32 +0,00/ 37,80 OKFF +4,05 OKFF +8,00 OKFF +12,00 OKFF+16,00 OKFF +20,25 OKFF 23 98 OK +16,00 +20,25 OK +24,01 OK Faltendach Tief +23,24 OK Faltendach Hoch +23,50 4,64 3,80 3,85 3,85 4,10 3,28 1,10 +7,20 +11,20 +15,45 +19,70 OK Traufe +20,32 OK +21,35 +59,15 OK +21,22 +23,16 86 EG OG OG OG OG OG Dach Gesamtmaß Putzkühldecke Durchfahrt Dach - Stehfalz Bekleidung Gefälle von % bis 18% Dach - Bitumenbahn Bekleidung Gefälle 13 % Sonnenschutz Sonnenschutz OK +17,10 +54,90 ü.NHN OK 23 63

balcony | fifth floor

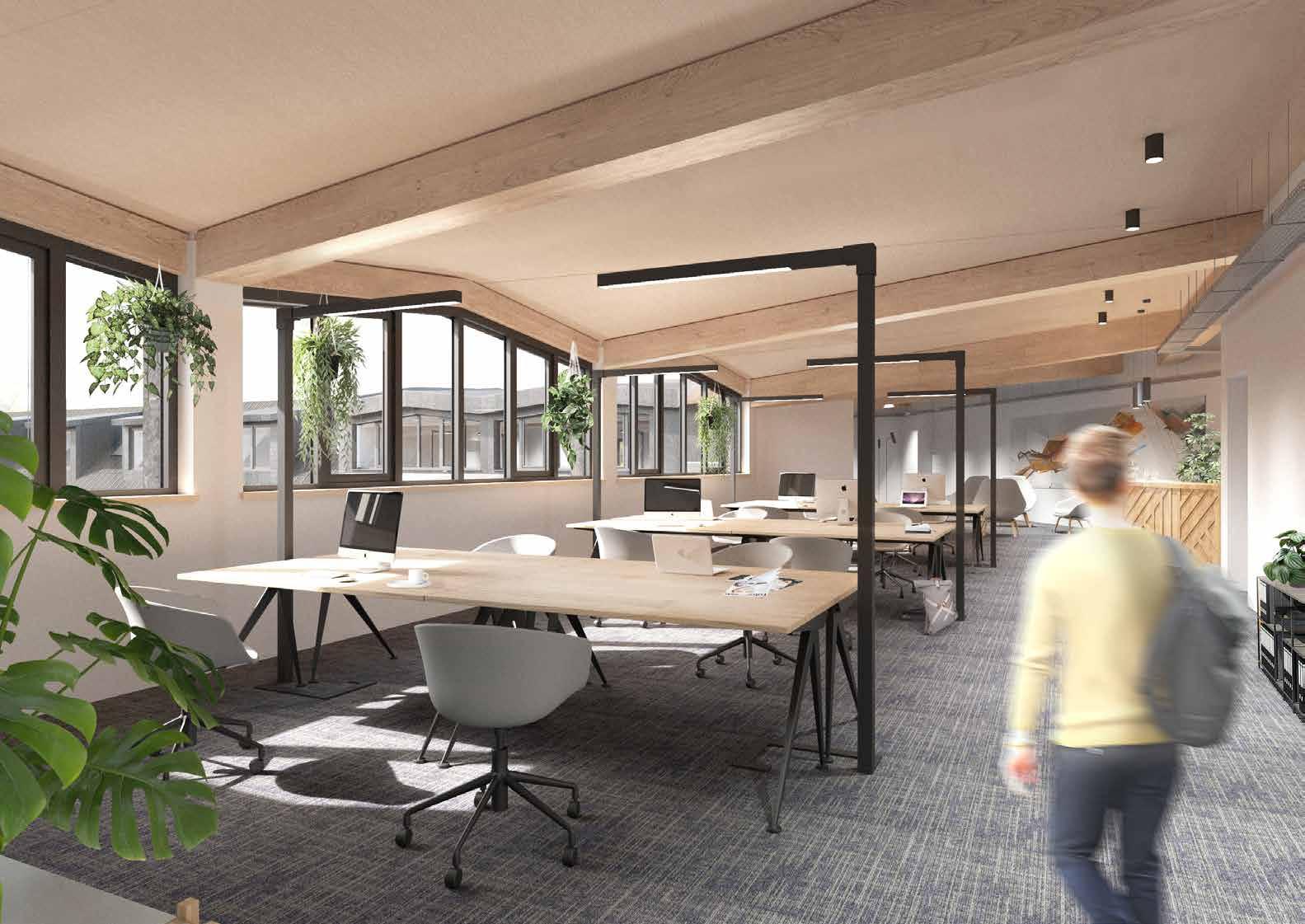

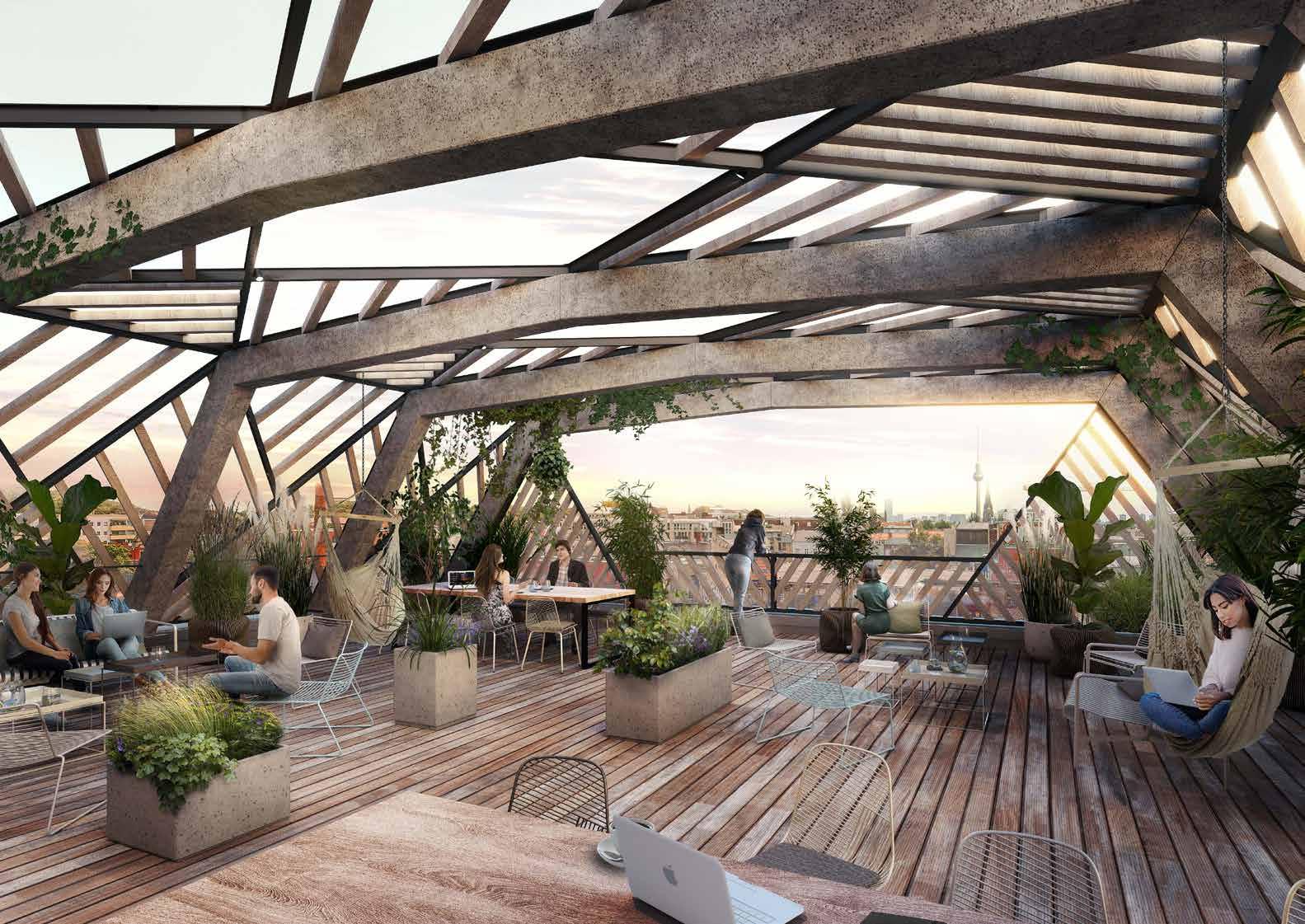

factory top floor rendering

©a2b.graphics

linen

Änderungsdatum

Maßstab

Datum

Größe

Plannummer

WAE-ARC-4-SN-LL-000-V00

Planinhalt

LPH 4 Genehmigungsplanung 1:100

Projektphase

Revitalisierung Wäschefabrik Bürobau Gerichtstraße 27 13347 Berlin Mehringdamm 33 10961Berlin Tel +49 30 695399 40 Fax +49 30 695399 40 e-mail kontakt@bollinger-fehlig de Rue Philippe II L-2340 Luxembourg WAE

Bollinger + Fehlig

mbH F55 Chateau S à

Architekt Bauherr

Generalplanungsgesellschaft

Schnitt L-L

SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN 02 10 2020 brandplus GmbH Danziger Straße 118 10405 Berlin e-mail b wingenfeld@brandplus berlin Mehringdamm 57 10961 Berlin Tel +49 30 600 319 30 e-mail office@sfb-bauingenieure de Uhlenhorst 1a+b 14532 Kleinmachnow Tel +49 33203 873 780 e-mail info@martens- ingenieurbuero de Brandschutz Haustechnik Martens Ingenieurbüro Tragwerk SFB Saradshow Fischedick Berlin Bauingenieure GmbH Körnerstraße 48C 12157 Berlin Tel +49 30 217 97 50 Bauphysik ± 0 00 = 37,80m ü NHN Schnitt OKFF Estrich Mauerwerk Stahlbeton WU Beton Wärmedämmung Leichtbautrennwand HÖHENANGABEN Schnittlinie OK Rohbau UK Rohbau OK Ausbau UK Ausbau A Fläche AD Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich BA Bodenaussparung a S außenliegender Sonnenschutz BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge BMZ Brandmeldezentrale BO Bodenbelag BRH

DÄ

dichte Tür selbstschließend rdts rauchdichte

E Elektro FL Fliesen F30 feuerhemmend F90 feuerbeständig GF Gangflügel GK

GS Geschirrspüler HK

H Heizung S innenliegender Sonnenschutz KS

LS Lichtschacht LD lichter Durchgang LH lichte Höhe MW

OK Oberkante OKFF Oberkante Fertigfussboden OKRD Oberkante Rohdecke OL Oberlicht PA Parkett PU Putz st A staubbindender Anstrich ö A ölfester Anstrich RH Rohhöhe REV Revisionsöffnung RR Regenrohr RM Rauchmelder RWA Rauch-/ Wärmeabzugsanlage RS Rauchschutztür S Sanitär SF Standflügel STG Steigung SP Sprinkler SSK Schallschutzklasse STB Stahlbeton T30 Feuerhemmende Tür T90 Feuerbeständige Tür TB Trockenbau TP Teppich TR Trockner U Umfang UD Unterzugsdurchbruch UK Unterkante UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UZ Unterzug ÜZ Überzug VI Vinyl VK Vorderkante VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WM Waschmaschine WS Wandschlitz WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke DV Deckenversprung DD Deckendurchbruch BD Bodendurchbruch ABKÜRZUNG Abbruch Brettschichtholz Neubau Leichtbautrennwand Optional N A2 594 x 420 - - -S S 75 11 4 3,87 3 11 4 3,77 14 4 3,82 3 11 4 3,82 3 11 4 4,07 3 11 4 3,32 16 20 1,81 2,45 1,55 2,45 1,50 2,45 1,47 2,77 1,31 2,53 82 3 13 5 1 15 5 -4,70/+33,10m ü. NHN +0,00/+37,80m ü. NHN OKFF +4,05 OKFF +8,00 OKFF +12,00 OKFF +16,00 OKFF +20,25 OKFF +23 98 -0,90 -0,15 -0,04 +3,90 +4,01 +7,85 +7,96 +11,85 +11,96 +15,85 +15,96 +20,10 +20,21 +22 525 ±0,00 +4,05 +8,00 +12,00 +16,00 +20,25 20 75 15 3,90 15 3,80 15 3,85 15 3,85 15 4,10 15 3 34 5 15 20 86 4,05 3,95 4,00 4,00 4,25 3 31 5 15 82 5 25,40 +24,01 OK Traufe+20,32 OK +21,17 OK Faltendach Tief +23,24 OK Faltendach Hoch +23,50 +20,39 OK +24,50 62,30 m ü.NHN 1,10 1,10 OK -0,90 1,10 ca. 86 ca. 86 ca. 90 27 7,68 64 8 595 EG 1 OG 2 OG 3 OG 4 OG 5 OG Dach Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Aufbau Rohbau Fassade Gesamtmaß Ges chosse Dach - Stehfalz Bekleidung Gefälle von 7,0 % bis 18 % Terrasse Grundstücksgrenze Höchster Grundwasserstand Annahme Fundament gemäß Bestandpläne Sonnenschutz Austausch Sonnenschutz Austausch Sonnenschutz Austausch Aufbau Gesamtmaß Revitalisierung Wäschefabrik Bürobau Gerichtstraße 27 13347 Berlin Mehringdamm 33 10961Berlin Tel 49 30 695399 40 Fax 49 30 695399 40 Rue Philippe -2340 Luxembourg WAE Architekt Bauherr Bollinger Fehlig Generalplanungsgesellschaft mbH 55 Chateau S SchnittWAE-ARC- -SN-LL-000-V00 LPH 4 Genehmigungsplanung 100 Maßstab Datum Plannummer Planinhalt Projektphase Änderungsdatum Index Datum Änderung ÄNDERUNGEN gez SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN 02 10 2020 ± 0 00 37 80m NHN Schnitt Estrich Mauerwerk Stahlbeton Wärmedämmung Leichtbautrennwand HÖHENANGABEN Schnittlinie Fläche AD Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich Bodenaussparung außenliegender Sonnenschutz BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge Brandmeldezentrale Bodenbelag BRH Brüstungshöhe Brüstung BW Brandwand DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch DF Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend rdts rauchdichte Tür selbstschließend Elektro 30 feuerhemmend 90 feuerbeständig GF Gangflügel GK Gipskarton GS Geschirrspüler Heizkörper Heizung innenliegender Sonnenschutz KS Kühlschrank LS Lichtschacht LD lichter Durchgang LH lichte Höhe NS Naturstein OK Oberkante OKFF Oberkante Fertigfussboden OKRD Oberkante Rohdecke OL Oberlicht PA Parkett staubbindender Anstrich A ölfester Anstrich RH Rohhöhe REV Revisionsöffnung RR Regenrohr Rauchmelder Wärmeabzugsanlage RS Rauchschutztür Sanitär SF Standflügel STG Steigung SP Sprinkler STB Stahlbeton 30 Feuerhemmende Tür 90 Feuerbeständige Tür TB Trockenbau TP Teppich Umfang UD Unterzugsdurchbruch UK Unterkante UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UZ Unterzug ÜZ Überzug Vinyl VK Vorderkante VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WS Wandschlitz WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke DV Deckenversprung DD Deckendurchbruch ABKÜRZUNG Abbruch Brettschichtholz Neubau Leichtbautrennwand Optional N A 594 420 - - -Brandschutzqualitäten siehe Brandschutznachweis 0 87 87 88 88 89 89 90 90 +3,90 +4,01 +7,85 +7,96 +11,85 +11,96 +15,71 +15,82 +20,10 +20,21 OK -0,90 +3,74 +4,05 +8,00 +12,00 +16,00 +20,25 +3,32 -4,70/ 33,10 m ü.NHN OKFF +0,00/ 37,80 m ü.NHN OKFF +4,05 OKFF +8,00 OKFF +12,00 OKFF+16,00 OKFF +20,25 OKFF +23 98 OK +16,00 OK +20,25 OK +24,01 OK Faltendach Tief +23,24 OK Faltendach Hoch +23,50 ca. 86 1,10 ca. 90 ca. 90 4,64 31 3,80 15 3,85 15 3,85 15 4,10 15 3,28 1,10 +7,20 +11,20 +15,45 +19,70 OK Traufe +20,32 1,10 OK +21,35 +59,15 ü. NHN OK +21,22 1,10 1,10 +23,16 ca. 86 5,58 2,00 5 535 13,12 9 18 2,78 42 9 55 18 9 EG 1 OG 2 OG 3 OG 4 OG 5 OG Dach Aufbau Rohbau Fassade Gesamtmaß Ges chosse Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Durchfahrt Dach - Stehfalz Bekleidung Gefälle von 7 0% bis 18% Dach - Bitumenbahn Bekleidung Gefälle 13 5% Höchster Grundwasserstand Sonnenschutz Austausch Sonnenschutz Austausch Aufbau Gesamtmaß Achsen 4,64 16 11 4 3,77 3 11 4 3,82 3 11 4 3,71 11 14 4 4,07 3 11 4 3,41 35 4,22 1,63 2,45 1,50 2,45 1,47 2,61 53 2 35 1 78 11 2 17 1,25 37 4,91 3,95 4,00 4,00 4,25 3,45 OK +17,10 +54,90 m ü.NHN OK +23 63 1,10 24,91 Revitalisierung Wäschefabrik Bürobau Gerichtstraße 27 13347 Berlin Mehringdamm 33 10961Berlin -mail kontakt@bollinger-fehlig de Philippe - Luxembourg WAE Architekt Bollinger Fehlig Generalplanungsgesellschaft mbH Schnitt O-O WAE-ARC-4-SN-OO-000-V00 LPH Genehmigungsplanung 100 Maßstab Datum Plannummer Planinhalt Projektphase Änderungsdatum Index Datum Änderung ÄNDERUNGEN gez SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN 02 10 2020 0 00 37 80 NHN Schnitt OKF Mauerwerk Stahlbeton WU Beton Wärmedämmung Leichtbautrennwand HÖHENANGABEN Schnittlinie UK Rohbau UK Ausbau Fläche Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich BA Bodenaussparung außenliegender BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge BO Bodenbelag BRH Brüstungshöhe BW Brandwand DA Deckenaussparung DÄ Dämmung DE Dacheinlauf DF Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend Elektro FL Fliesen 30 feuerhemmend 90 feuerbeständig Gangflügel GK Gipskarton GS Geschirrspüler HK Heizkörper Heizung innenliegender KS Kühlschrank LS Lichtschacht LD lichter Durchgang LH lichte Höhe NS Naturstein OK Oberkante Fertigfussboden OKRD Oberkante Rohdecke OL Oberlicht PA Parkett PU Putz ölfester Anstrich RH Rohhöhe REV Revisionsöffnung RR Regenrohr RWA Rauch Wärmeabzugsanlage RS Rauchschutztür Sanitär SF Standflügel STG Steigung SP Sprinkler SSK Schallschutzklasse STB Stahlbeton 30 Feuerhemmende Tür 90 Feuerbeständige Tür TP Teppich TR Trockner Umfang UD Unterzugsdurchbruch UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UZ Unterzug ÜZ Überzug Vinyl VK Vorderkante VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WS Wandschlitz WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke DV Deckenversprung DD Deckendurchbruch BD Bodendurchbruch ABKÜRZUNG Abbruch Brettschichtholz Leichtbautrennwand Optional N A 594 420 - - -Brandschutzqualitäten siehe Brandschutznachweis 87 88 89 90 +3,90 +4,01 +7,85 +7,96 +11,85 +11,96 +15,71 +15,82 +20,10 +20,21 OK -0,90 +3,74 +4,05 +8,00 +12,00 +16,00 +20,25 +3,32 OKFF +0,00/ 37,80 ü.NHN OKFF +4,05 OKFF +8,00 OKFF +12,00 OKFF+16,00 OKFF +20,25 OKFF 23 98 OK +16,00 OK +20,25 +24,01 OK Faltendach Tief +23,24 +23,50 4,64 31 3,80 15 3,85 15 3,85 15 4,10 15 3,28 1,10 +7,20 +11,20 +15,45 +19,70 OK Traufe +20,32 OK +21,35 +59,15 NHN OK +21,22 +23,16 86 EG OG OG OG OG OG Dach Gesamtmaß Durchfahrt Dach - Stehfalz Bekleidung Gefälle von % bis 18% Dach - Bitumenbahn Bekleidung Gefälle 13 5% Sonnenschutz Austausch Sonnenschutz Austausch 4,64 3,77 3,82 3,71 4,07 3,41 4,22 1,63 2,45 1,50 2,45 1,47 2,61 1,25 4,91 3,95 4,00 4,00 4,25 3,45 OK +17,10 +54,90 m ü.NHN 24,91

Index Datum Änderung ÄNDERUNGEN gez

Brüstungshöhe OKFF bis OKF Brüstung

Brandwand

Deckenaussparung

Dämmung

Deckendurchbruch

Dacheinlauf DF Dehnungsfuge

Dispersionsanstrich dTs

Tür selbstschließend

Gipskarton

Heizkörper

Kühlschrank

Mauerwerk

Naturstein

linen factory sections

SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN Ansichten Aufstockung Innenhof WAE-ARC- -AN-AU-000- 00 LPH Ausführungsplanung 50 Datum Größe Planinhalt Projektphase Änderungsdatum Änderung ÄNDERUNGEN gezSchnitt Index - Aktuelle Änderung OKRD OKF Estrich Mauerwerk Stahlbeton WD Wanddurchbruch WU Beton Wärmedämmung Leichtbautrennwand ZEICHENERKLÄRUNG Abhangdecke HÖHENANGABEN Schnittlinie DV Deckenversprung DD Deckendurchbruch ABKÜRZUNG BD Bodendurchbruch OK Rohbau UK Rohbau OK Ausbau UK Ausbau Fläche AD Abhangdecke AE Attikaeinlauf AK Außenkante Anstrich ASS Absturzsicherung außenliegender Sonnenschutz BA Bodenaussparung BW Brandwand BBW Bauart einer Brandwand BE Bodeneinlauf BF Bauwerksfuge BMZ Brandmeldezentrale BRH Brüstungshöhe OKFF bis OKF Brüstung DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch DE Dacheinlauf Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend Elektro 30 feuerhemmend feuerbeständig FL Fliesen GF Gangflügel GK Gipskarton GS Geschirrspüler Heizkörper Heizung innenliegender Sonnenschutz Lüftung LD lichter Durchgang LH lichte Höhe NaSt Naturstein OK Oberkante OKFF Oberkante Fertigfussboden OKRD Oberkante Rohdecke ölfester Anstrich PA Parkett PKD Putzkühldecke PU Putz Revisionsöffnung RH Rohhöhe RM Rauchmelder RR Regenrohr RS Rauchschutztür Wärmeabzugsanlage Sanitär SF Standflügel SoSchu Sonnenschutz SSK Schallschutzklasse staubbindender Anstrich STB Stahlbeton STG Steigung 30 Feuerhemmende Tür 90 Feuerbeständige Tür 30-RS Feuerhemmend rauchdicht- und TB Trockenbau TP Teppich Umfang UD Unterzugsdurchbruch UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UZ Unterzug ÜZ Überzug VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WS Wandschlitz Reviklappe - 30 30cm Deckenlüfter VORABZUG 09 11 2021 Hinweis Öffnungsmaße Fenster OKR bis UK Sturz Öffnungsmaße Türen OKF bis UK Sturz Optionale Trennwand Neubau Abbruch UV DV Unterverteilung Datenverteilung Schmutzwasserleitung Trinkwasserleitung Mehringdamm 33 10961 Berlin -mail kontakt@bollinger-fehlig de ± 00 = 37 80m NHN Rue Philippe -2340 Luxembourg WAE Revitalisierung Wäschefabrik Bürobau Gerichtstraße 27 13347 Berlin Architekt Bollinger Fehlig Generalplanungsgesellschaft mbH Hinweis normal geschriebene Höhenwerte entsprechen ungefähren Angaben kursiv geschriebene Höhenwerte wurden aufgemessen Abbruch Rohbau N 189 841 linen factory courtyard elevation SÄMTLICHE MASSE UND ANGABEN SIND VON UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND ÄNDERUNGEN WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke HÖHENANGABEN DV Deckenversprung DD Deckendurchbruch ABKÜRZUNG BD Bodendurchbruch OK Rohbau UK Rohbau A Fläche AD Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich BA Bodenaussparung a S außenliegender Sonnenschutz BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge BMZ Brandmeldezentrale BRH Brüstungshöhe OKFF bis OKF Brüstung BW Brandwand DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch DE Dacheinlauf DF Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend EB Epoxydharzbeschichtung E Elektro FL Fliesen F30 feuerhemmend F90 feuerbeständig GF GK GS HK H S KS L LD LH MW NS OK OKFF OKRD OL PA PU st A ö A RH REV RR RM RWA RS Reviklappe - 30 x 30cm Deckenlüfter Anhebung der Brandwand um 30 cm über OKFF Dach +24 20 m Treppenhaus mit dem Gebäude Dachpfanne Rückkühler Vorhaltung Aufzug = Aufzugsüberfahrt? neues Schrägdach +23,85 +23,35 ca. 43 72 1,15 40 5 ( 30 cm mind +23,60 +24,25 +24,40 2% Gefälle Brandwand 6 % Gefälle Erweiterung der bestehenden Gefälle Büro Sanitär Außenliegender Sonnenschutz Brandwand neue Vollziegel Kuhldecke vollständig oder partiell 3,19 Detailsschnitt - Neues Faltdach Ansicht Innenhof Ansicht Innenhof Ansicht Innenhof 29 30 31 32 28 1 25 26 22 24 23 21 20 27 +21,22 +22,65 +23,35 +23,85 +24,25 +23,95 +24,40 +22,65 +60 58 +23,35 +22,65 +23,35 +22,65 22 1,43 41 10 Wasserspeier Regenrinne + 20 42 m Metall Bekleidung Metall Bekleidung Dachpfanne Aufzugsüberfahrt Metall Bekleidung Metall Bekleidung Metall Bekleidung Aufkantung Brandwand Aufkantung Brandwand Wasserspeier Wasserspeier Wasserspeier Wasserspeier Wasserspeier Regenrinne + 20 42 m Regenrinne + 20 42 m Regenrinne + 20 42 m 22 Regenrinne + 20 42 m

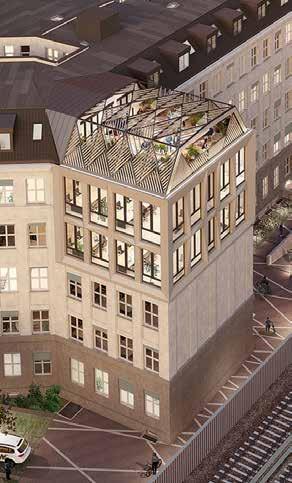

linen factory restoration

The restoration of the so-called head building went through an intensive design process because it is clearly visible from the subway line and was intended to serve as a new landmark for the linen factory. Particular emphasis was placed on restoring the original shape of the front building in order to preserve the building’s historical charm. One of the outstanding features of the rental space is the roof terrace, which offers a spectacular view of the surrounding area and is one of the highlights of the project.

Variante 1 Variante 2 Variante 3 Resultat

Fassade Rohbau

Gesamt

Achsen

S I-I S I-I LD min. 1,05 LD min. 1,05 47 45 2,10 40 2,10 40 1,60 40 2,10 40 2,10 47 47 +16,00 +16,00 F-90 GK-Wand Bauteilfuge fachgerecht zu schließen 2 01 2 05 2 13 5 2 05 2 01 Vorsatzschale erforderlich bei Zellenbüro / Besprechungsraum wegen BRH ca 86 BRH ca 86 BRH ca 86 BRH ca 86 BRH ca 86 ASH 1 10 ASH 1 10 ASH 1 10 ASH 1 10 ASH 1 10 ASH 1 10 ASH 1 10 ASH 1 10 68 74 73 72 71 75 77 79 82 79 SJJ SJJ 1WD 0/00,40, BD1,20/1,20 BD 2 085 /0 33 BRH ca . 86 BRH ca 86 BRH ca 86 91 BRH ca 89 BRH ca 90 5 BRH ca 90 5 BRH ca 90 BRH ca 90 ASH 1,10 ASH 1 10 ASH 1 10 ASH 1,10 ASH 1 10 22 5,50 2,00 5,50 7,50 7,50 975 1,99 3,62 51 1,99 3,62 51 1,49 3,62 51 1,99 3,62 51 1,99 3,62 995 87 5,00 5,35 23 11, 44 5 99 7 5 2,10 40 2,10 40 2,10 40 2,10 35 43 29 83 1,99 3,62 51 1,99 3,62 51 1,99 3,62 51 1,99 3,62 83 5 50 7,50 25 50 7,75 1,31 2,451,50 1,00 2,451,50 1,00 2,451,50 44 21 7,93 2,80 49 1,01 2,40 55 16 99 2,44 1 115 1,58 67 1,46 2 42 5 66 1,46 2 42 5 8,25 26 1,50 2,45 1,00 1,50 2,45 1,00 1,50 2,45 1,00 1,50 2,45 1,00 1,50 2,45 1,00 72 6,89 60 6,90 13,46 7 5 2,10 40 2,10 40 2,10 40 2,10 35 43 10 45 5 2,05 3,85 5,28 5 88 5 1 13 5 17 5 50 1,99 12 5 15 2,97 7,19 5 68 5 37 1,20 69 2,97 1,79 50 2,08 50 1 98 60 1 955 33 1 785 22 1 , 76 5 50 1,40 17 1,40 3,08 425 1 13 425 1,525 10 1,695 901,48 1,33 10 2,435 17 24 5 7,82 1275 4,245 2,065 3 355 1,435 60 1 955 15 2 03 15 1,93 63 815 6,69 1,57 5,31 15 385 1,95 45 1,20 69 7,19 50 5,23 7 37 5 25 2 64 5 22 45 5 77 5,52 6,675 1,275 4,92 30 1,70 30 4 945 12,17 33 12,175 10 60 7 11 15 11 4,70 32 4,68 32 7 511 32 89 1,72 2,30 1,79 5,065 83 5 1,99 3,62 51 1,99 3,62 51 1,99 3,62 51 1,99 3,62 13

Gesamt Achsen Fassade Rohbau

Gesamt Fassade Rohbau 2 01 dez .Lüftungs - gerätoptional Büro 4 1 1 2 NRF 182 76 m BO Teppich LH 4 07 m BO: Linoleum LH 4 07 m BO Linoleum LH 4,07 m Pers.-Aufzug G1 NRF: 3 67 m2 BO: Linoleum Technik 4 0 1 2 NRF 3 94 m BO Linoleum LH 4,07 m Pers.-Aufzug G4 NRF 4,72 m BO Linoleum Büro Kopfbau 4 1 1 1 NRF 119 36 m BO Teppich LH 4,07 m

factory fourth floor

AchsenGesamtRohbauAchsenGesamtFassadeRohbau

linen

wäschefabrik

section jj | elevation south-west

BO Bodenbelag BRH Brüstungshöhe OKFF bis OKF Brüstung BW Brandwand DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch DE Dacheinlauf DF Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend rdts rauchdichte Tür selbstschließend E Elektro FL Fliesen F30 feuerhemmend F90 feuerbeständig

Index Datum Änderung ÄNDERUNGEN gez SÄMTLICHE

Planinhalt

LPH 4 Genehmigungsplanung 1:100 Maßstab Datum Größe Plannummer

Schnitt J-J WAE-ARC-4-SN-JJ-000-V00

Projektphase Änderungsdatum

MASSE UND ANGABEN

VON DEN AUSFÜHRENDEN FIRMEN

ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN

UMGEHEND DER BAULEITUNG ZU MELDEN 02 10 2020 brandplus GmbH Danziger Straße 118 10405 Berlin e-mail b wingenfeld@brandplus berlin Mehringdamm 57 10961 Berlin Tel +49 30 600 319 30 e-mail office@sfb-bauingenieure de Uhlenhorst 1a+b 14532 Kleinmachnow Tel +49 33203 873 780 e-mail info@martens- ingenieurbuero de Brandschutz Haustechnik Martens Ingenieurbüro Tragwerk SFB Saradshow Fischedick Berlin Bauingenieure GmbH Müller-BBM GmbH Körnerstraße 48C 12157 Berlin Tel +49 30 217 97 50 e-mail info@mbbm com Bauphysik Nolte Gehrke Partnerschaft von Landschaftsarchitekten mbB Lindenstraße 36 N 12555 Berlin Tel +49 30 548 466 49 e-mail info@planer-freiraum de Landschaftsarchitektur ± 0 00 = 37 80m ü NHN Schnitt OKFF Estrich Mauerwerk Stahlbeton WU Beton Wärmedämmung Leichtbautrennwand HÖHENANGABEN Schnittlinie OK Rohbau UK Rohbau OK Ausbau UK Ausbau A Fläche AD Abhangdecke AE Attikaeinlauf AK

a S

Sonnenschutz BBW

einer Brandwand BD Bodendurchbruch BE

BMZ

GF Gangflügel GK

GS Geschirrspüler HK

H Heizung S

Sonnenschutz KS

LS Lichtschacht LD lichter

LH lichte Höhe MW Mauerwerk NS Naturstein OK Oberkante OKFF Oberkante Fertigfussboden OKRD Oberkante Rohdecke OL Oberlicht PA Parkett PU Putz st A staubbindender Anstrich ö A ölfester

UD Unterzugsdurchbruch UK Unterkante UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UZ Unterzug ÜZ Überzug VI Vinyl VK Vorderkante VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WM Waschmaschine WS Wandschlitz WD Wanddurchbruch

BD Bodendurchbruch ABKÜRZUNG Abbruch Brettschichtholz Neubau Leichtbautrennwand Optional N A2 594 x 420 - - -Brandschutzqualitäten siehe Brandschutznachweis 79 79 77 77 75 75 +3,90 -0,15 +7,85 +11,85 +15 7525 +19,66 -0,04 -2,79 +4,01 +7,96 +11,96 +15 8725 +19,86 20 38 +20,25 OKFF +16,00 OKFF ±0,00/ 37,80 m ü.NHN OKFF +4,05 OKFF +8,00 OKFF +12,00 OKFF +20,25 OK +23.71 90 20 2,79 3,87 3 11 4 3,77 3 3,97 3 11 4 3 75 5 11 13 3,66 20 23 16 3,46 90 1,44 98 1,48 2,45 1,55 2,45 1,50 2,45 1,05 3,20 44 3,62 4 09 75 1,10 2,79 4,05 3,95 4,00 4,00 4,25 3 46 75 90 2,07 24 63 75 ca.86 ca.86 ca.86 ±0,00 +4,05 +8,00 +12,00 +16,00 +20,25 +19,45 +15,20 +11,20 +7,20 +3,25 -0,56 OKFF -2,79 1,10 1,10 1,10 40 20 32 -0,90 -4,70/+33,10m ü. NHN -2 9925 -0,15 +3,87 +7,82 +11,82 +15,72 +15 43 +11,35 +7,35 +3,40 -0,95 Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke Putzkühldecke 4 OG EG 1 OG 2 OG 3.OG 5 OG Dach UG Aufbau Rohbau Fassade Gesamtmaß Ges chosse Annahme Fundament gemäß Bestandpläne Putzkühldecke Putzkühldecke Höchster Grundwasserstand Holzlamelle Auskreuzung Stahl Gaubendämmung 18 Stehfalzdeckung 10 m 0 5 Schnitt J-J Revitalisierung Wäschefabrik Bürobau Gerichtstraße 27 13347 Berlin Mehringdamm 33 10961Berlin -mail kontakt@bollinger-fehlig de Philippe - Luxembourg WAE Architekt Bollinger Fehlig Generalplanungsgesellschaft mbH SchnittWAE-ARC- -SN-JJ-000-V00 LPH 4 Genehmigungsplanung 1 100 Maßstab Datum Plannummer Planinhalt Projektphase Änderungsdatum Index Datum Änderung ÄNDERUNGEN gez SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN 02 10 2020 00 37 80 ü NHN Schnitt OKF Mauerwerk Stahlbeton WU Beton Wärmedämmung Leichtbautrennwand HÖHENANGABEN Schnittlinie UK Rohbau UK Ausbau Fläche Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich BA Bodenaussparung außenliegender BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge BO Bodenbelag BRH Brüstungshöhe BW Brandwand DA Deckenaussparung DÄ Dämmung DE Dacheinlauf DF Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend Elektro FL Fliesen 30 feuerhemmend 90 feuerbeständig Gangflügel GK Gipskarton GS Geschirrspüler HK Heizkörper H Heizung innenliegender KS Kühlschrank LS Lichtschacht LD lichter Durchgang LH lichte Höhe NS Naturstein OK Oberkante Fertigfussboden OKRD Oberkante Rohdecke OL Oberlicht PA Parkett PU Putz ölfester Anstrich RH Rohhöhe REV Revisionsöffnung RR Regenrohr RWA Rauch Wärmeabzugsanlage RS Rauchschutztür Sanitär SF Standflügel STG Steigung SP Sprinkler SSK Schallschutzklasse STB Stahlbeton 30 Feuerhemmende Tür 90 Feuerbeständige Tür TP Teppich TR Trockner Umfang UD Unterzugsdurchbruch UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UZ Unterzug ÜZ Überzug Vinyl VK Vorderkante VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WS Wandschlitz WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke DV Deckenversprung DD Deckendurchbruch BD Bodendurchbruch ABKÜRZUNG Abbruch Brettschichtholz Leichtbautrennwand Optional N A 594 420 - - -Brandschutzqualitäten siehe Brandschutznachweis Schnitt0 5 79 79 77 77 75 75 82 82 79 79 +23 94 +23 71 +23,24 OKFF ±0,00/ 37,80 m ü.NHN OKFF +4,05 OKFF +16,00 OKFF +20,25 OK +23,71 OKFF +8,00 OKFF +12,00 -0,90 1 70 2,45 1,42 2,45 1,50 2,45 1,55 2,45 1,53 2,45 4 63 56 4,05 3,95 4,00 4,00 4,25 3 77 24,59 77 3,12 52 3,54 4,15 4,00 4,25 3 46 5 12,10 +23,71 +23,06 Brandwand 30 cm ü ber OK Dach Austausch DFF Austausch DFF EG 1.OG 2.OG 3 OG 4 OG 5 OG Dach Neubau Fassade Gesamtmaß Ges chosse Fassade Gesamtmaß Ges chosse Gaubendämmung Wand und Dach d = 16 cm Stehfalzdeckung Dachdämmung Bereiche Flachdach + 12 cm Dachdämmung Bereiche Steildach d 14 cm Revitalisierung Wäschefabrik Bürobau Gerichtstraße 27 13347 Berlin WAE Bauherr Ansicht Süd-West Kopfbau WAE-ARC- -AN-SW-000-V00 LPH 4 Genehmigungsplanung 1 100 Maßstab Datum Größe Plannummer Planinhalt Projektphase Änderungsdatum Index Datum Änderung ÄNDERUNGEN gez SÄMTLICHE MASSE UND ANGABEN SIND VON DEN AUSFÜHRENDEN FIRMEN EIGENVERANTWORTLICH ZU PRÜFEN UNSTIMMIGKEITEN ZWISCHEN ARCHITEKTEN- UND STATIKER-PLÄNEN SIND UMGEHEND DER BAULEITUNG ZU MELDEN 02 10 2020 ± 00 = 37 80m ü NHN Schnitt OKF Estrich Mauerwerk Stahlbeton WU Beton Wärmedämmung Leichtbautrennwand HÖHENANGABEN Schnittlinie OK Rohbau UK Rohbau OK Ausbau UK Ausbau A Fläche AD Abhangdecke AE Attikaeinlauf AK Außenkante AN Anstrich BA Bodenaussparung a S außenliegender Sonnenschutz BBW Bauart einer Brandwand BD Bodendurchbruch BE Bodeneinlauf BF Bauwerksfuge BMZ Brandmeldezentrale BO Bodenbelag BRH Brüstungshöhe OKFF bis OKF Brüstung BW Brandwand DA Deckenaussparung DÄ Dämmung DD Deckendurchbruch DE Dacheinlauf DF Dehnungsfuge DI Dispersionsanstrich dTs dichte Tür selbstschließend rdts rauchdichte Tür selbstschließend E Elektro FL Fliesen F30 feuerhemmend F90 feuerbeständig GF Gangflügel GK Gipskarton GS Geschirrspüler HK Heizkörper H Heizung S innenliegender Sonnenschutz KS Kühlschrank LS Lichtschacht LD lichter Durchgang LH lichte Höhe MW Mauerwerk NS Naturstein OK Oberkante OKFF Oberkante Fertigfussboden OKRD Oberkante Rohdecke OL Oberlicht PA Parkett PU Putz st staubbindender Anstrich ö A ölfester Anstrich RH Rohhöhe REV Revisionsöffnung RR Regenrohr RM Rauchmelder RWA Rauch Wärmeabzugsanlage RS Rauchschutztür S Sanitär SF Standflügel STG Steigung SP Sprinkler SSK Schallschutzklasse STB Stahlbeton T30 Feuerhemmende Tür T90 Feuerbeständige Tür TB Trockenbau TP Teppich TR Trockner U Umfang UD Unterzugsdurchbruch UK Unterkante UKFD Unterkante Fertigdecke UKRD Unterkante Rohdecke UZ Unterzug ÜZ Überzug VI Vinyl VK Vorderkante VSG Verbundsicherheitsglas WA Wandaussparung WD Wanddurchbruch WM Waschmaschine WS Wandschlitz WD Wanddurchbruch ZEICHENERKLÄRUNG Abhangdecke DV Deckenversprung DD Deckendurchbruch BD Bodendurchbruch ABKÜRZUNG Abbruch Brettschichtholz Neubau Leichtbautrennwand Optional N A2 594 x 420 - - -Brandschutzqualitäten siehe Brandschutznachweis 79 77 75 82 79 23 94 +23 71 +23,24 OKFF ±0,00/ 37,80 m ü.NHN OKFF +4,05 OKFF +16,00 OKFF +20,25 OK +23,71 OKFF +8,00 OKFF +12,00 -0,90 70 2,45 1,42 2,45 1,50 2,45 1,55 2,45 1,53 2,45 4 63 56 4,05 3,95 4,00 4,00 4,25 3 77 24,59 77 3,12 52 3,54 4,15 4,00 4,25 3 46 12,10 +23,71 +23,06 Brandwand 30 cm ü ber OK Dach Austausch DFF Austausch DFF EG 1 OG 2 OG 3 OG 4 OG 5 OG Dach Neubau Fassade Gesamtmaß Ges chosse Ges chosse Gaubendämmung Wand und Dach 16 cm Stehfalzdeckung Dachdämmung Bereiche Flachdach 12 Dachdämmung Bereiche Steildach d 14 cm

SIND

EIGENVERANTWORTLICH

SIND

Außenkante

Anstrich

Bodenaussparung

außenliegender

Bauart

Bodeneinlauf

Bauwerksfuge

Brandmeldezentrale

Gipskarton

Heizkörper

innenliegender

Kühlschrank

Durchgang

Anstrich RH Rohhöhe REV Revisionsöffnung RR Regenrohr RM Rauchmelder RWA Rauch-/ Wärmeabzugsanlage RS Rauchschutztür S Sanitär SF Standflügel STG Steigung SP Sprinkler SSK Schallschutzklasse STB Stahlbeton T30 Feuerhemmende Tür T90 Feuerbeständige Tür TB Trockenbau TP Teppich TR Trockner U Umfang

ZEICHENERKLÄRUNG Abhangdecke

Deckenversprung

Deckendurchbruch

wäschefabrik

foyers

The entrances along the south-east facade were previously rather inconspicuous and uninviting. Therefore, a comprehensive redesign was carried out to create an attractive and representative entrance area for the respective rental units. Significant changes were planned in Foyer B in particular. Two new barrier-free elevators were installed here to ensure barrier-free access to the rental units. In addition, a spacious reception area with seating was set up, which gives those arriving a pleasant and inviting first impression and can also be used for events.

FIRMA LINKS EG FIRMA RECHTS EG FIRMA LINKS EG

wäschefabrik

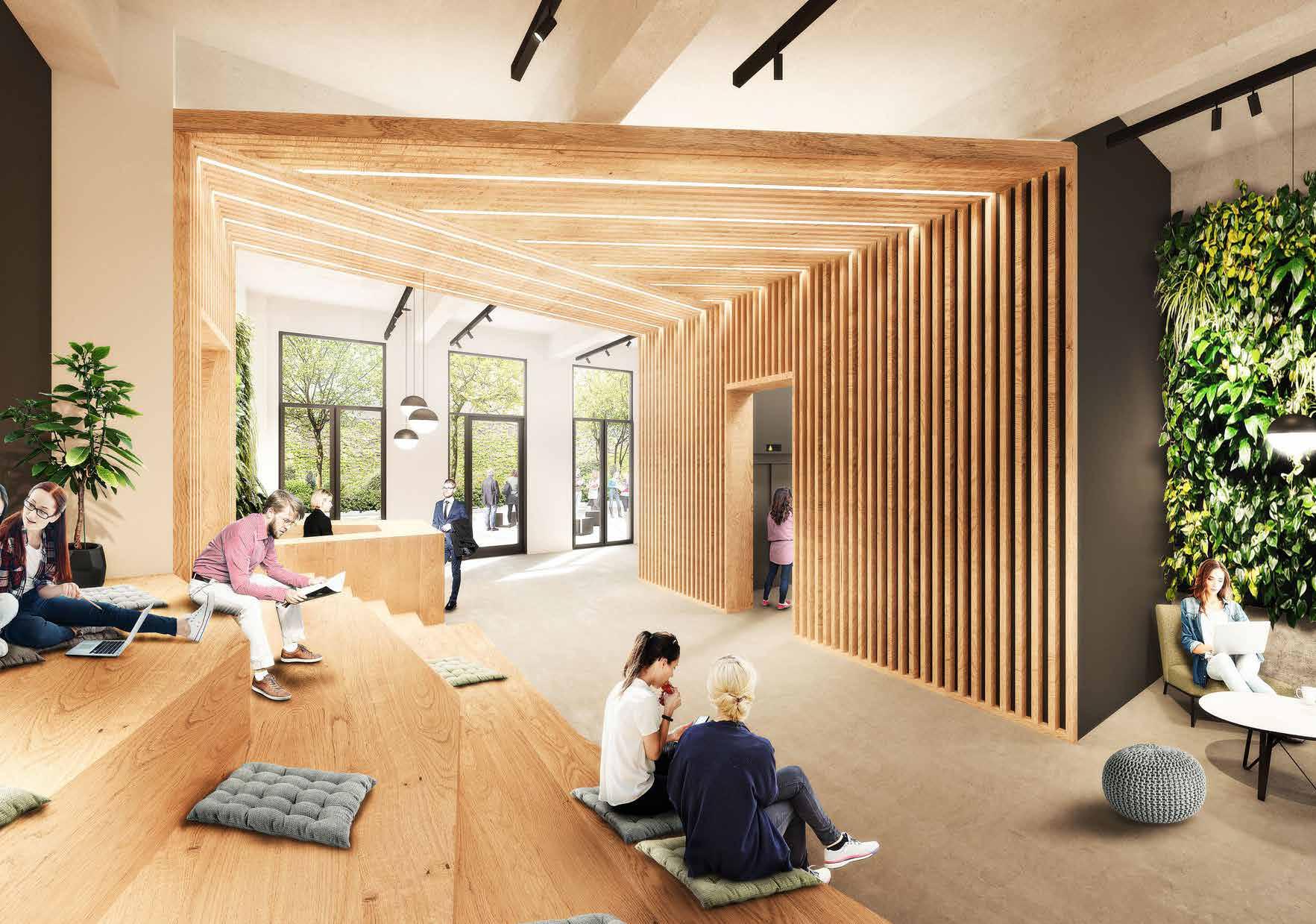

foyer rendering
