EKSTRANDS SKJUTPARTIER
1
SKJUTPARTIER UTÖVER DET VANLIGA Alla Ekstrands skjutfönster i trä och trä-aluminium är konstruerade enligt samma principer som våra övriga fönstersystem. Det är produkter där konstruktivt träskydd varit ett ledord i produktutvecklingen. Ekstrands träfönster har en unik konstruktion där glaslist är monterad från insidan, den sitter därmed skyddad mot väder och vind samt förhöjer inbrottsskyddet på produkten. Glaset hellimmas därefter från båda sidor, infästningar av glaslister är dolda, inga fula spik eller skruvskallar. Ekstrands använder bara kvistrent och skiktlimmat virke i ek eller furu. Väljer man en skjutdörr från Ekstrands så får man en produkt med möbelkvalitet och hög prestanda, man får skjutdörrar utöver det vanliga.
2
MARKNADSLEDANDE PRESTANDA Skjutfönster är en produkt som tekniskt sett är svårare att få vatten och lufttät jämfört med ett vanligt fönster, de tekniska lösningarna på skjutfönster skiljer sig mycket mellan olika tillverkare. Ekstrands redovisar testresultat utförda på ackrediterat institut, prestandan som deklareras faller under CE-märkningen. Detta betyder att produkten håller det vi lovar, en trygghet för alla våra kunder. Ekstrands Patio Nova har marknadsledande prestanda med U-värde från U=0,75 W/m2K, regntäthet klass 7A, lufttäthet klass 4, motstånd mot vindlast klass C2.
ANPASSADE SKJUTPARTIER EFTER KLASSISK ELLER MODERN STIL Ekstrands skjutdörrar kan anpassas i både klassisk och modern stil. Den invändiga glaslisten kan levereras med profil eller rak beroende på vilken stil man önskar. Alla system med skjutfönster kan levereras med glasdelande poster, täta fyllningar eller något av våra fyra spröjsalternativ. Med äkta wienerspröjs får man ett exklusivt och klassiskt utseende på en produkt som har modern prestanda och funktion.
3

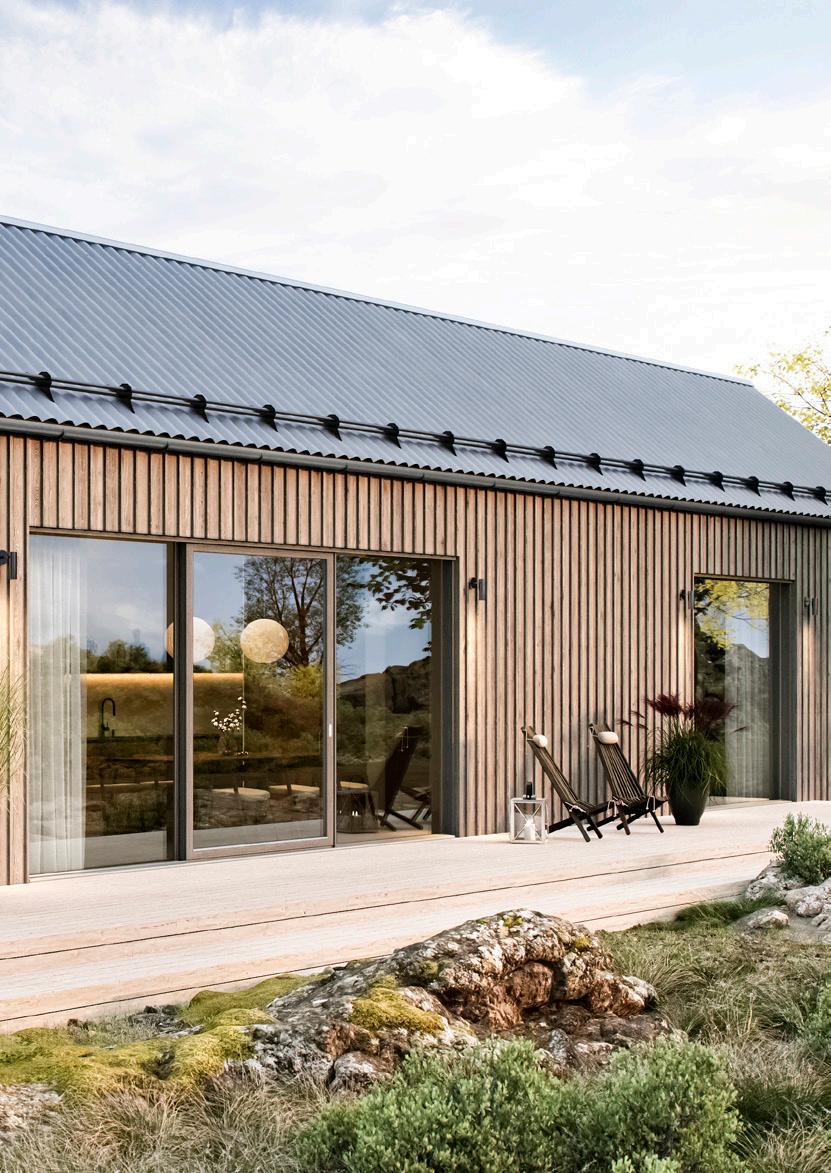

SKJUTPARTI PATIO PANORAMA SEDD UTIFRÅN
PATIO PANORAMA ETT INNOVATIVT SKJUTPARTI MED PANORAMAGLAS Patio Panorama är ett innovativt skjutparti där glaset i den fasta delen går hela vägen ner till golvet. Infästning av glaset sker direkt i karm på den fasta delen vilket ger maximalt ljusinsläpp i rummet och en panoramautsikt. Med större glasytor skapas en känsla av rymd där ute och inne blir ett. Den moderna karaktären av fönstret kompletteras av den externa aluminiumbeklädnaden med modern profil. Välj mellan 16 olika standardkulörer på aluminiumet. Finns även i flera olika exklusiva aluminiumbeklädnader med t.ex. matt struktur eller i anodiserat utförande. PATIO PANORAMA
4
PASSANDE HANDTAG
KONSTRUKTION • U-värde från 0.73 W/(m²K) • Enkel manövrering • Inbyggd microventilation • Underhållsfri slitstark tröskel • Hellimmad glasruta • Färganpassade detaljer • CE-märkt • Dolda infästningar (inga synliga spikhål) • Max höjd M27 (M30) • Kvistren furu eller ek • Aluminiumprofil utvändigt med 16 standardkulörer
YTBEHANDLING
STANDARDHANDTAG SVART
• Målad i standardvit eller neutralvit
FSB 1076 ROSTFRITT POLERAT
FSB 1004 BRONS
FSB 1267 SVART
• 1000-tals kulörer som tillval
Detta system passar även med FSBs sortiment
• 17 exklusiva lasyrer på ek, 18 på furu
av beslag. Avbildade handtag finns i flertalet
• Exklusiv strukturerad matt alu-beklädnad som tillval
ytbehandlingar. Kontakta oss för mer info.
ÖPPNINGSSYSTEM

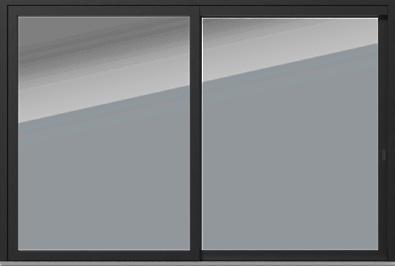

2-LUFT SKJUT/FAST

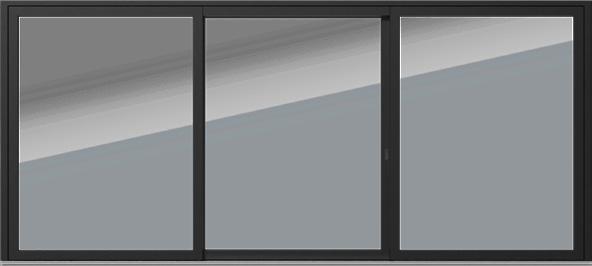

3-LUFT FAST/SKJUT/FAST
2-luft med ett fast luft och höger eller vänsterhängd skjutdel
3-luft med två fasta luft och en skjutdel i mitten

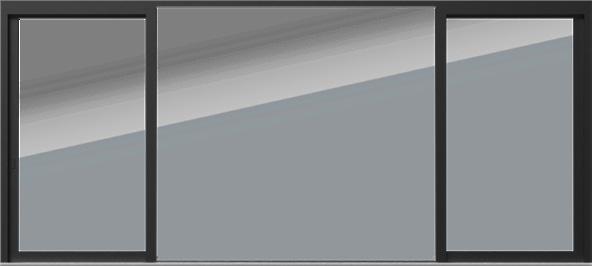

3-LUFT SKJUT/FAST/SKJUT

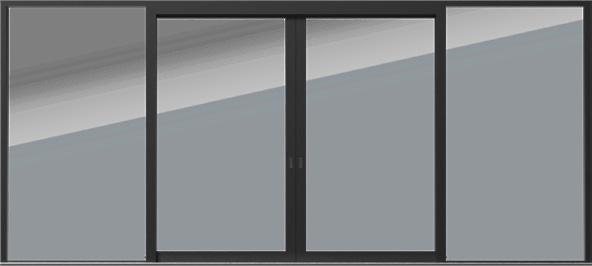

4-LUFT FAST/SKJUT/SKJUT/FAST
3-luft med två skjutdelar och ett fast luft i mitten
4-luft med två fasta luft och två skjutdelar i mitten
5
SKJUTPARTI HS E68 TRÄ/ALU SEDD UTIFRÅN
PATIO HS SKJUTPARTIER MED AVANCERAD SKJUTDÖRRSTEKNIK Systemet har traditionell design där båge och fast karm linjerar, beslag och konstruktion medger extra stora mått. Låg tröskel
PATIO HS EC/90 TRÄ
är standard och den är helt underhållsfri. Beslaget är lätt att manövrera. Vårt skjutfönster Patio HS kan kombineras med fasta partier som linjerar i ovan och underkant. Patio HS finns i trä eller trä/alu med extern aluminiumbeklädnad med modern profil. Välj mellan 16 olika standardkulörer på aluminiumet. Finns även i flera olika exklusiva aluminiumbeklädnader med t.ex. matt struktur eller i anodiserat utförande.
PATIO HS E68 TRÄ/ALU
6
KONSTRUKTION
PASSANDE HANDTAG
• Patio HS EC/90 Trä: U-värde från 0.75 W/(m²K) • Patio HS E68 Trä: U-värde från 1.2 W/(m²K) • Patio HS E68 Trä/Alu: U-värde från 0.82 W/(m²K) • Enkel manövrering • Underhållsfri slitstark tröskel • Hellimmad glasruta • Färganpassade detaljer • CE-märkt • Dolda infästningar (inga synliga spikhål) • Rak eller profillerad invändig glaslist • Max höjd M27 • Kvistren furu eller ek • Finns även med aluminiumprofil utvändigt
STANDARDHANDTAG SVART
FSB 1076 ROSTFRITT POLERAT
FSB 1004 BRONS
FSB 1267 SVART
YTBEHANDLING • Målad i standardvit eller neutralvit
Detta system passar även med FSBs sortiment
• 1000-tals kulörer som tillval
av beslag. Avbildade handtag finns i flertalet
• 17 exklusiva lasyrer på ek eller furu
ytbehandlingar. Kontakta oss för mer info.
• Exklusiv strukturerad matt alu-beklädnad som tillval
ÖPPNINGSSYSTEM
2-LUFT SKJUT/FAST
3-LUFT FAST/SKJUT/FAST
2-luft med ett fast luft och höger eller vänsterhängd skjutdel
3-luft med två fasta luft och en skjutdel i mitten
3-LUFT SKJUT/FAST/SKJUT
4-LUFT FAST/SKJUT/SKJUT/FAST
3-luft med två skjutdelar och ett fast luft i mitten
4-luft med två fasta luft och två skjutdelar i mitten
7
SKJUTPARTI PATIO NOVA SEDD UTIFRÅN
PATIO NOVA SKJUTDÖRRAR MED HÖG DESIGN Patio Nova är skjutpartier med smala bågprofiler och karmlös konstruktion. Ett tekniskt avancerat skjutfönster där glaset i den fasta delen går hela vägen ner till golvet. Patio Nova skapar en känsla av rymd där ute och inne blir ett. Skjutdörren skjuts på utsidan och får med sin konstruktion mycket god lufttäthet. Skjutdörren har låspunkter på båda sidor, kolvarna är utformade så att de leds in i slutblecket, stängning och manövrering blir därmed lättare. PATIO NOVA
8
KONSTRUKTION
PASSANDE HANDTAG
• U-värde från 0.75 W/(m K) 2
• Extra smala bågprofiler • Glas i fast del går ner till golv • Underhållsfri slitstark tröskel • Obruten tätningslist • Färganpassade detaljer • Dolda infästningar (inga synliga spikhål) • CE-märkt • Rak eller profilerad invändig glaslist • Max höjd M27 (2 657 mm) • Kvistren furu eller ek
YTBEHANDLING
ROTO LINE SVART
• Målad i standardvit eller neutralvit
ROTO LINE LJUS ALU
ROTO LINE LJUS BRONS
• 1000-tals kulörer som tillval
Avbildade handtag finns i flertalet
• 16 exklusiva lasyrer på ek eller furu
ytbehandlingar. Kontakta oss för mer info.
ÖPPNINGSSYSTEM
2-LUFT SKJUT/FAST
3-LUFT FAST/SKJUT/FAST
2-luft med ett fast luft och höger eller vänsterhängd skjutdel
3-luft med två fasta luft och en skjutdel i mitten
3-LUFT SKJUT/FAST/SKJUT
4-LUFT FAST/SKJUT/SKJUT/FAST
3-luft med två skjutdelar och ett fast luft i mitten
4-luft med två fasta luft och två skjutdelar i mitten
9
SKJUTPARTIER MED SPRÖJS Spröjsade fönster är vackert! Ekstrands erbjuder flera olika exklusiva spröjsalternativ. Våra spröjsar tillverkas i kvistrent trä och sitter monterade på fönstret vid leverans. Vid 2-färgsmålning rekommenderar vi wienerspröjs eftersom detta medger rätt kulör på spröjsen från insidan sett. Välj mellan flertalet olika spröjsalternativ eller glasdelande poster för att skapa ett fönster så som du vill att det skall se ut.
10
SPRÖJSVARIANTER
SP: AVTAGBAR SPRÖJS
SPA: AVTAGBAR ALU SPRÖJS
ASP: ALUMINIUMSPRÖJS
SP är en standard utanpåliggande träspröjs
SPA är en utanpåliggande aluminiumspröjs.
Aluminiumspröjs mellan glasen används
med äkta “snickarkors”. Spröjsen är avtagbar
Spröjsen är avtagbar, och levereras monterad
framförallt på aluminiumbeklädda fönster
och låses fast med smarta hakbeslag. Levere-
på fönstret.
och PVC. Levereras som standard i 26 mm bredd men finns i flera utförande och färger.
ras monterad på fönstret.
WSP: WIENERSPRÖJS TRÄ
WSPA: WIENERSPRÖJS TRÄ/ALU
GDP: GLASDELANDE POST
Wienerspröjs är en exklusiv äkta spröjs i
Wienerspröjs trä/alu är en exklusiv äkta spröjs
Ekstrands glasdelande poster är äkta. Vi
trä där spröjsen är limmad på båda sidor
i trä på insidan och aluminium på utsidan där
delar glasrutan vilket ger en träpost på
om glaset med en aluminiumprofil mellan
spröjsen är limmad på båda sidor om glaset
både in och utsida. Levereras i 58 mm eller
rutorna. Vid 2-färgsmålade fönster är detta
med en aluminiumprofil mellan rutorna. Vid
78 mm bredd (84 mm på PVC).
bästa alternativet. Finns rak & profilerad.
2-färgsmålade fönster är detta bästa alternativet.
EXEMPEL SPRÖJSALTERNATIV Vid 2-färgsmålning rekommenderar vi wienerspröjs eftersom detta medger rätt kulör på spröjsen från insidan sett.
11
SKJUTPARTIER I MASSIV EK ELLER FURU Våra skjutpartier kan levereras i massiv 3-skiktslimmad kvistren ek eller furu, med helt skarvfria A-ytor eller med viss andel skarvar. Välj mellan 16 olika exklusiva lasyrer.
12
SKJUTPARTIER I MASSIV EK
SKJUTPARTIER I FURU
Våra skjutpartier kan levereras i massiv 3-skiktslimmad
Vi kan leverera skjutpartier i massiv kvistren furu,
kvistren ek, med helt skarvfria A-ytor eller med viss
med helt skarvfria A-ytor eller med viss andel
andel skarvar. Våra skjutdörrar i ek kan levereras i 17
skarvar. Väljer man en mörk lasyr så kan man också
olika exklusiva lasyrer. Väljer man en lasyr så lämnar
välja lite mer skarvar eftersom dessas blir mindre
Ekstrands garanti på ytbehandlingen, det är ett 3-stegs
iögonfallande. Våra skjutdörrar i furu kan levereras
vattenbaserat färgsystem med mycket lång hållbarhet.
i 18 olika exklusiva lasyrer. Väljer man en lasyr så
Vi kan även leverera obehandlad ek för oljning
lämnar Ekstrands garanti på ytbehandlingen, det är
på plats, vi rekommenderar generellt inte olja på
ett 3-stegs vattenbaserat färgsystem med mycket
fönster eftersom framtida underhåll på denna sortens
lång hållbarhet.
ytbehandling är omfattande.
M AS S I V E K / F U R U LASYR (3-SKIKTSLIMMAT, KVISTRENA A-YTOR)
5063
5060
5062
5056
1710
1040
5219
5067
5059
5065
0022
0044
0046
1519
009 ANTRACIT
SVART TRANSPARENT
VIT TRANSPARENT
FURU MATT TRANSPARENT
13
(endast trä/alu insida)
SKJUTPARTIER I KULÖR Ekstrands kan leverera skjutpartier i både trä och trä-aluminium. Vår aluminiumbeklädnad kan levereras i 16 olika standardkulörer, men även anodiserad och strukturerad matt alu-beklädnad finns som tillval. Våra skjutpartier i trä levereras som standard i vit men vi kan lackera i samtliga tillgängliga kulörer, det vill säga tusentals olika färger eller i en av våra 16 exklusiva lasyrer.
14
STANDARD VITLACKERAD Ekstrands lackerar i alla tillgängliga färgkoder. Vi använder ett miljövänligare färgsystem speciellt utvecklat för utvändiga snickerier. Underhållsintervaller varierar beroende på exponering men är generellt betydligt längre än motsvarande produkter på marknaden. Täckmålning sker alltid på kvistrent furu limträ. Ekstrands är ensamma om att lämna 5- & 10-års garanti på målning.
SPECIALKULÖR & 2-FÄRGSMÅLNING Ekstrands lackerar i alla kulörer. Vi rekommenderar RAL då dessa kulörer är anpassade för utomhusbruk. Våra fönster kan levereras med olika kulörer på in/utsida.
TR ÄF Ö N S T E R S TA NDA R DK U L Ö R E R
STANDARDVIT
NEUTRALVIT
RAL 7047
RAL 7016
VALFRI KULÖR
K UL Ö R E R & M AT E R IA L A L U M I NI U M B E KLÄD NAD
MATT RAL 9005
MATT RAL 8019
MATT RAL 8017
MATT RAL 8007
MATT RAL 8001
MATT RAL 3004
MATT RAL 5010
MATT RAL 6005
MATT RAL 7016
MATT RAL 9007
MATT RAL 7042
MATT RAL 9006
MATT RAL 7035
MATT RAL 9016
MATT RAL 9010
MATT RAL 1013
STRUKTURERAD MATT 9005-FS
STRUKTURERAD MATT 7016-FS
STRUKTURERAD MATT 9007-FS
STRUKTURERAD MATT 7042-FS
STRUKTURERAD MATT 9006-FS
STRUKTURERAD MATT 7035-FS
STRUKTURERAD MATT 9016-FS
STRUKTURERAD MATT 9010-FS
STRUKTURERAD MATT 1013-FS
ANODISERAD AA-C0
ANODISERAD AA-C33
ANODISERAD AA-C34
15
