Stilrent terrassedekke med skjult innfestning
DECK
Komplett system for skjult innfestning av terrassebord Med T-DECK Skjult System får du et terrassedekke uten fliser og uten synlige skruehoder. Enten ved manuell montering med håndverktøyet T-DECK Tool eller T-DECK Auto skrumaskin for rask montering med båndede skruer. Stilig og enkelt! DECK HIDDEN SYSTEM AUTO DECK HIDDEN SYSTEM TOOL

Terrasseskrue

DECK

Skjult

Lite hode

Sylindrisk hode som forsenkes fint inn for skjult innfestning

Ekstra sterk klemkraft

To gjengedeler med ulik stigning som presser terrassebordet ned mot underlaget

Syrefast stål A4 Korrosjonsklasse C5

Diamantspiss

Gir en rask start og forhindrer sprekkdannelse

A4

Unikt design for montering av terrassebord med bredder mellom 95-145 mm med ett og samme verktøy.

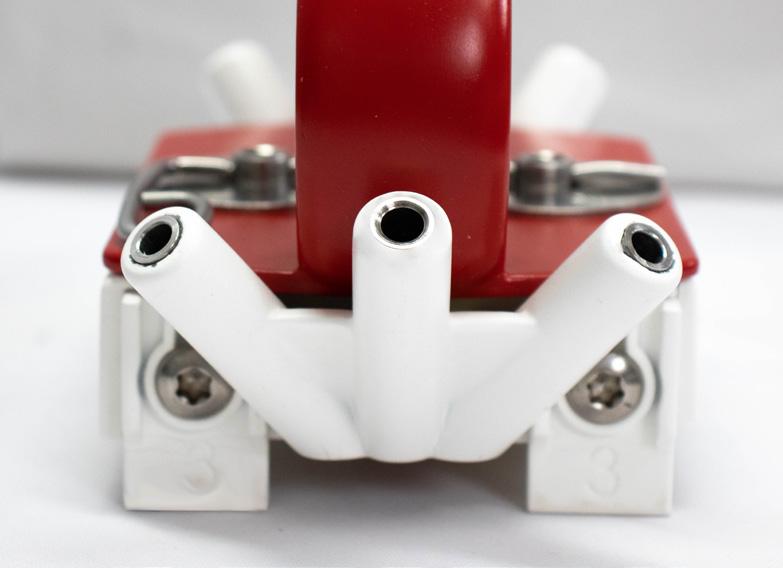

T-DECK Tool har tre vinkler for montering i skjøter eller vanskelig tilgjengelige vinkler.

Utskiftbare avstandskiler Håndterer de vanskeligste vinklene Bordbredde fra 95 til 145 mm
DECK HIDDEN SYSTEM TOOL

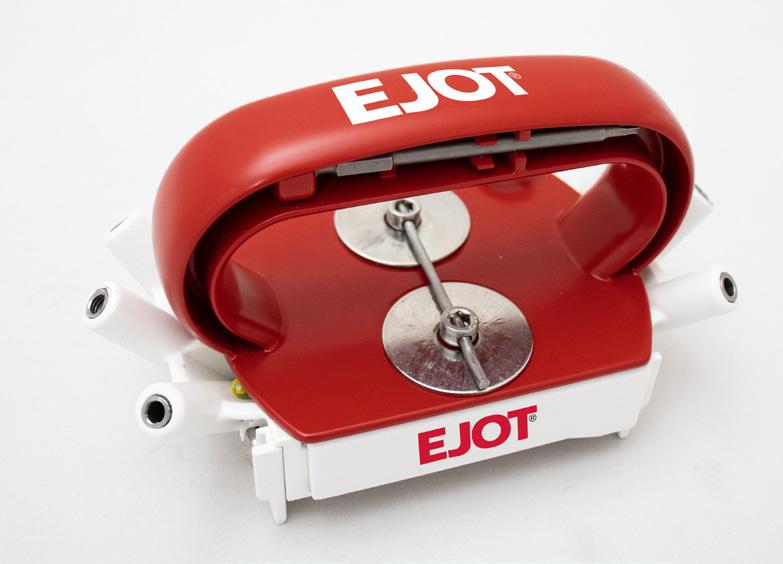

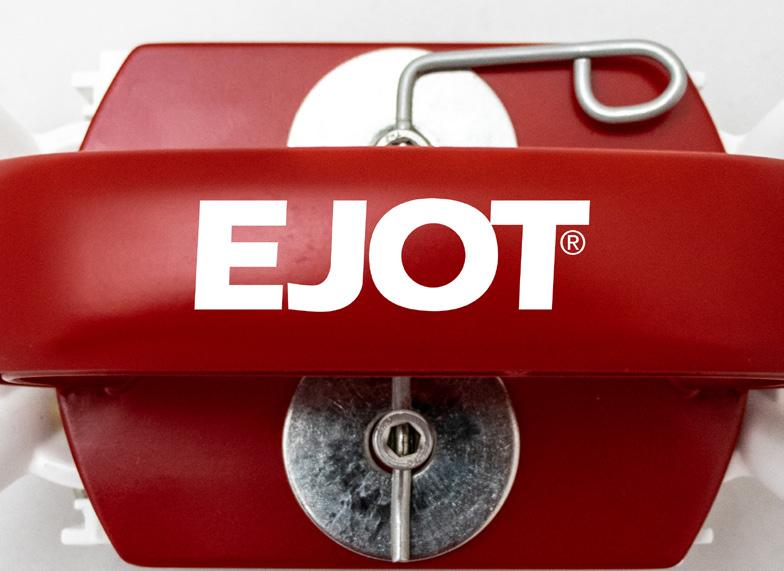

T-DECK Tool er justerbart, 95-145 mm

1. Åpne låsemekanismen ved å vri metall-låsen i motsatt retning.

2. Juster verktøyet til terrassebordets bredde og lukk låsemekanismen.

Verktøyet er nå låst til ønsket bord bredde og kan flyttes langs bordet uten å løsne låsen.

3. Det låste verktøyet kan nå beveges fritt langs bordet.

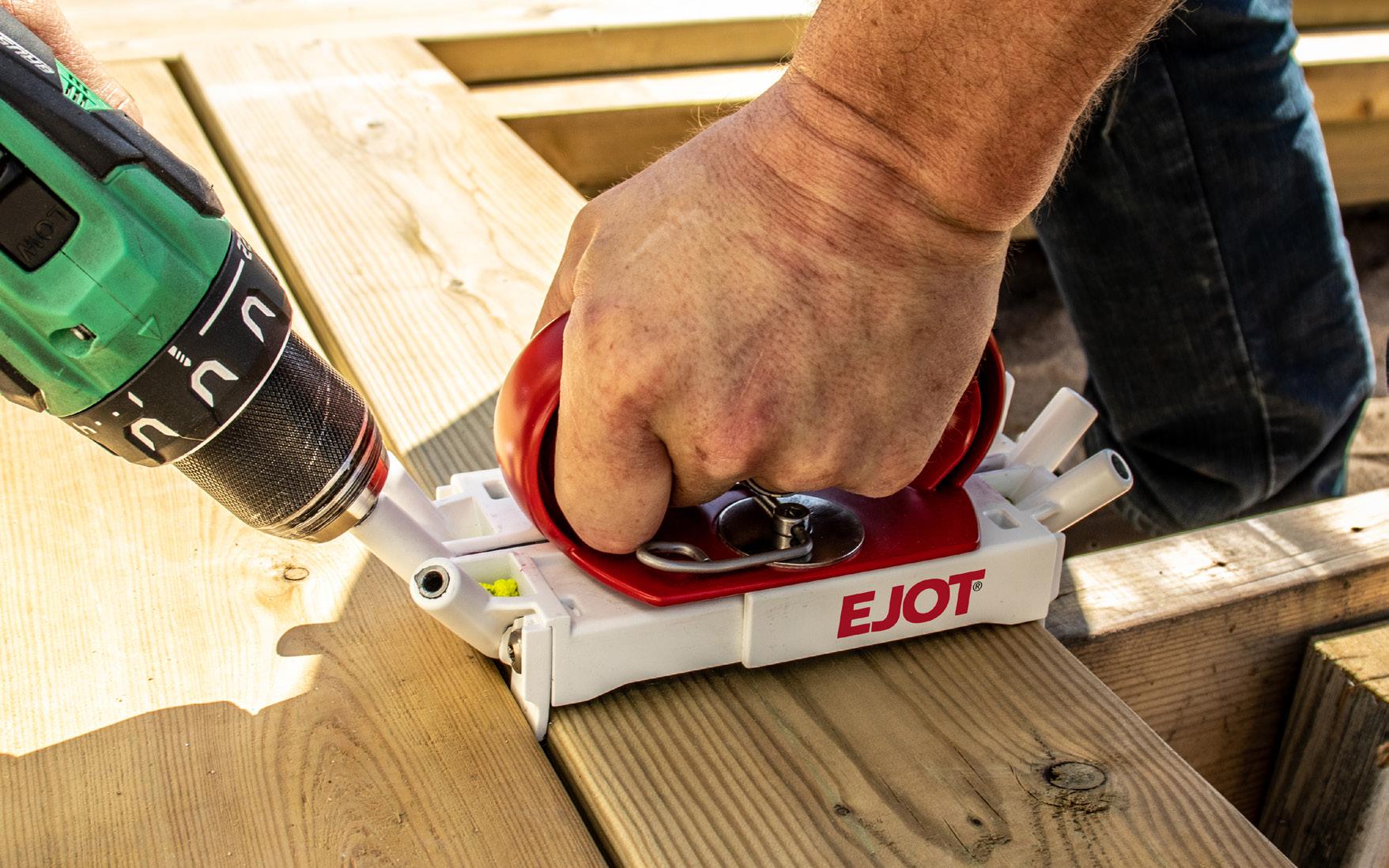

4. Monter terrasseskruen i monteringshullene på hver side og stram til skruen.

Låsemekanismen opprettholder bordets bredde, noe som gjør verktøyet enkelt å flytte og monteringen lettere.

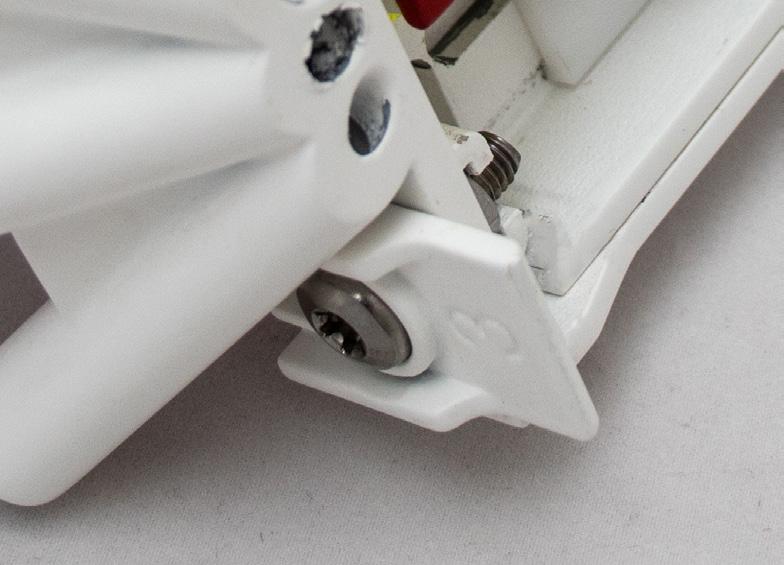

Utskiftbare kiler i 3, 5 og 7 mm, for riktig avstand mellom bordene.

T-DECK Auto er et båndet system tilpasset alle bordbredder.

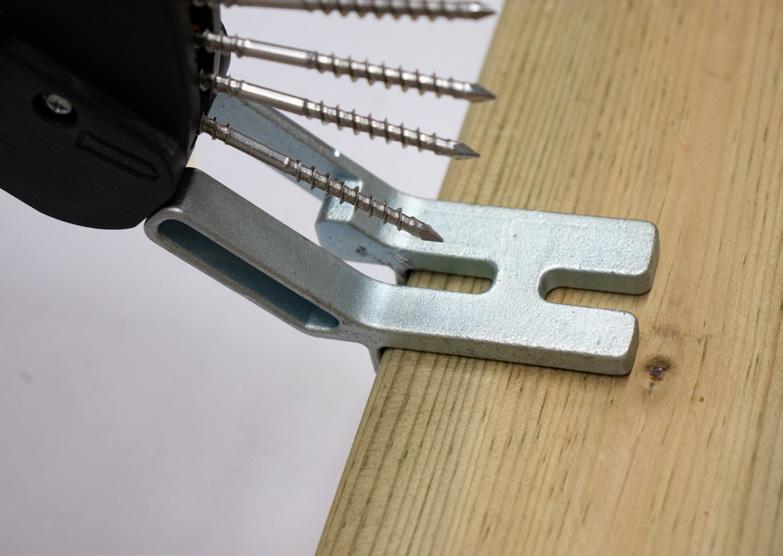

Vinklet nesedel som styrer skru en i riktig vinkel. Nesedelen er utskiftbart, noe som gir T-DECK Auto flere bruksområder.

Utskiftbart nesedelJusterbar monteringsdybde Håndterer alle bordbredder
DECK HIDDEN SYSTEM AUTO

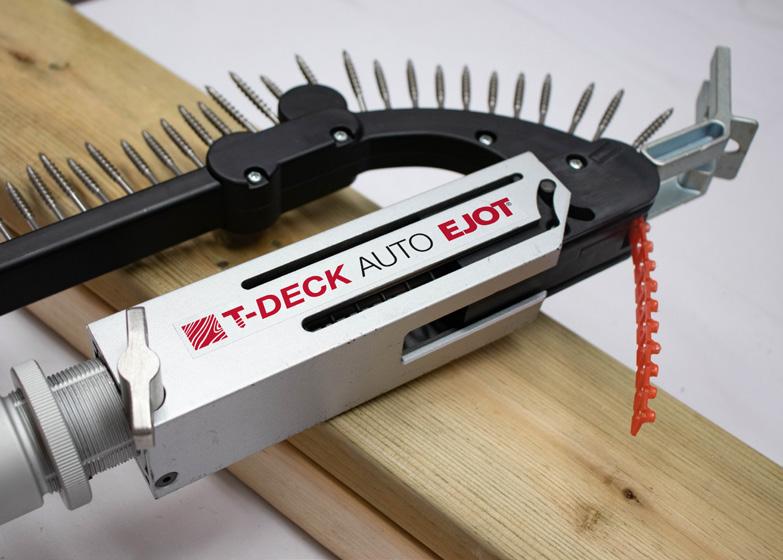

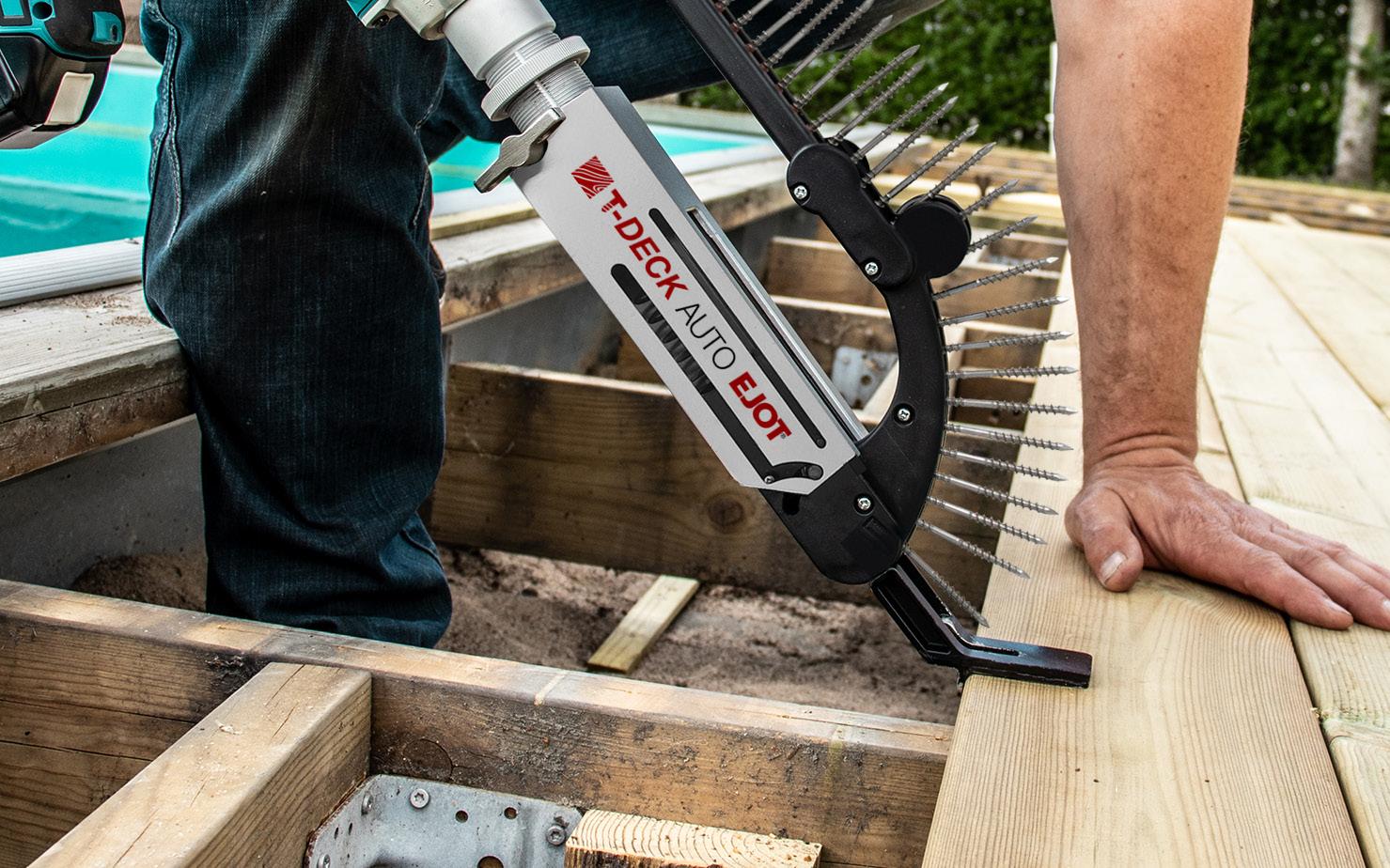

T-DECK Auto – For rask montasje

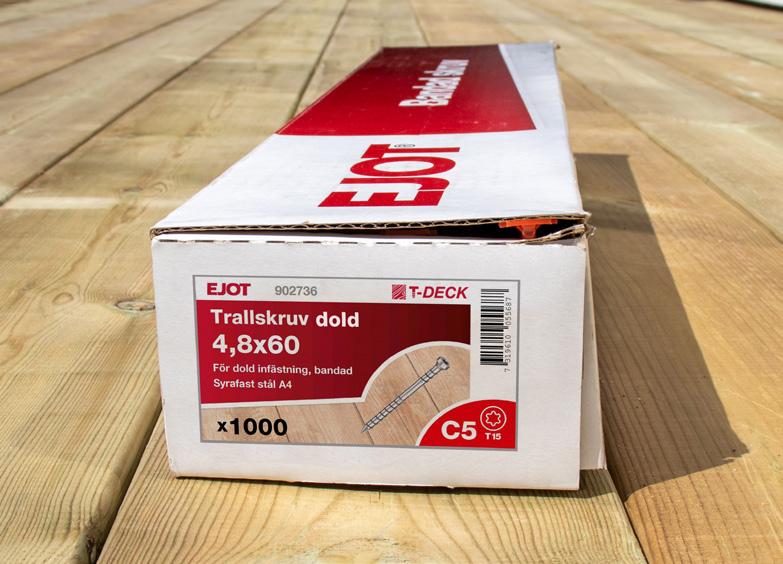

1. Monter båndet med Terrasseskrue skjult T-DECK i magasinet.

2. Sett innstillingen for rotasjon til posisjonen "rotasjon med klokken".

3. Plasser den vinklede nesedelen mot terrassebordet. Sørg for at anbefalt kantavstand følges for korrekt utførelse.

4. Hold inn avtrekkeren og press skrutrekkeren mot terrassebordet og skru til bunnstoppen er nådd. Flytt verktøyet til neste bjelke og gjenta trinn 3-4.

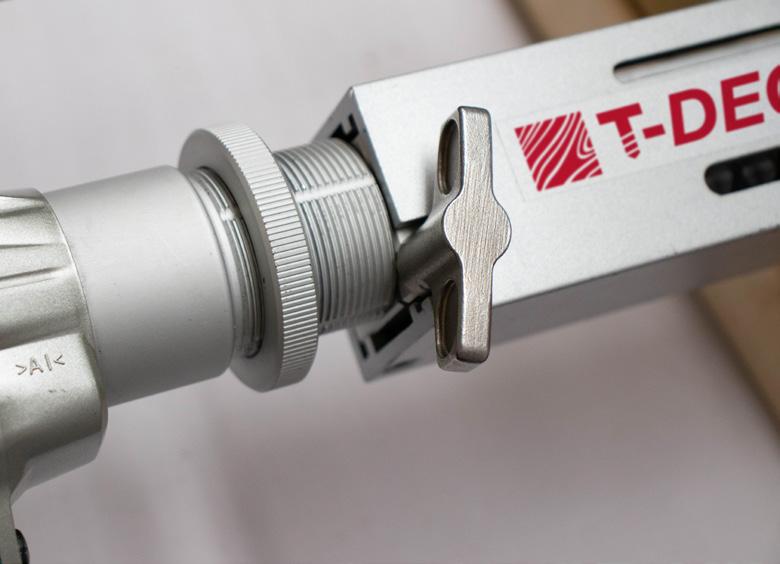

Justerbar monteringsdybde for en tilpasset montasje som sikrer at skruen er skjult i bordet.

Det båndede systemet gjør monteringen rask og enkel.

EJOT FESTESYSTEM AS Grinidammen 4, 1359 Eiksmarka infoNO@ejot.com +47 23 25 30 40 ejot.no ejot.se/t-deck @ejotnorge /EJOT Festesystem/ejotnorge EJOT Sverige AB DECK
