LT-TD-systemet

Banebrydende inden for synlig fastgørelse af facadebeklædning i ventilerede facadesystemer

Fastgørelse til facadebeklædning.

LT-TD-systemet

Med LT-TD-systemet har EJOT revolutioneret den synlige fastgørelse af facadebeklædning i ventilerede facadesystemer: TD står for Thermal Decoupling, hvilket betyder, at kuldebroen brydes ved at skabe en 3 mm luftspalte mellem facadebeklædningen og underkonstruktionen.

Denne ekstra luftspalte i den ventilerede facade forhindrer varmeoverførsel fra bygningens inderside til facadeoverfladen og sikrer, at facaden tørrer jævnt ud. Resultatet er en holdbar og smuk facade uden synlige striber på beklædningen fra den underliggende underkonstruktion.

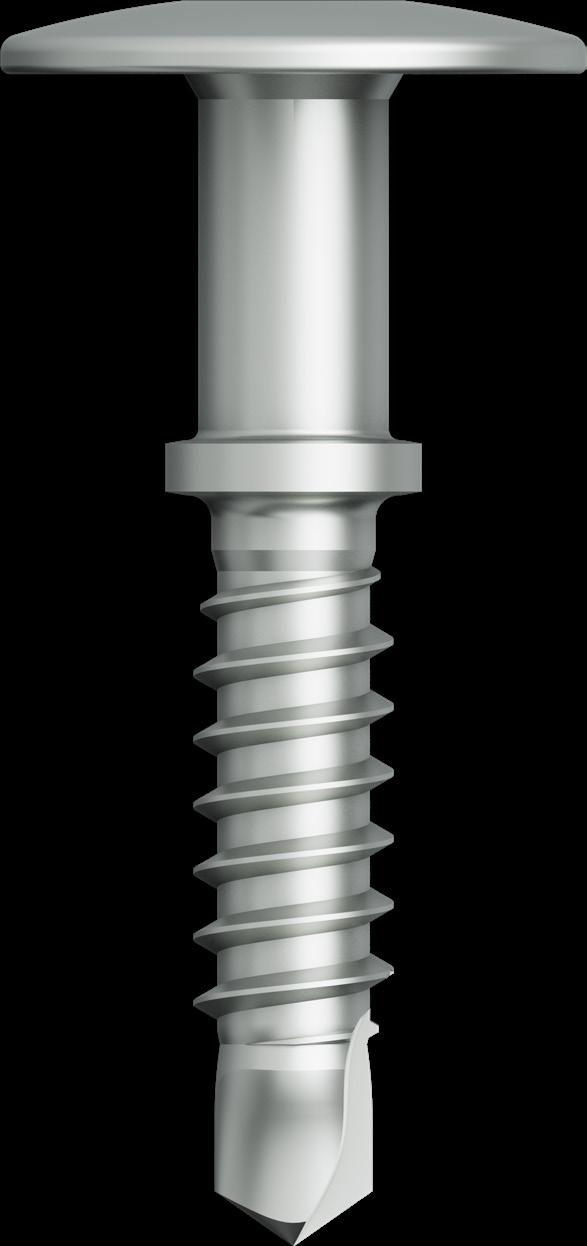

Meget fladt skruehoved (2 mm) for æstetisk facadedesign

Stammediameter (5 mm) garanterer en relativ bevægelse (dilatation) på 3 mm i alle retninger ved glidepunkter

Gevindfrit område forhindrer, at det indvendige gevind ødelægges i underkonstruktionen

Hoveddiameter (16 mm) for at dække store forborede diametre

Stopkraven styrer den nøjagtige indsætningsdybde for en specifik klemmetykkelse, sikrer, at skruen er justeret fuldstændig lodret i forhold til underlaget og optimerede glidepunkter, og øger TD-centreringshylsens kontaktflade mellem facadebeklædningen og underkonstruktionen.

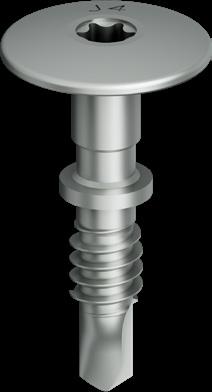

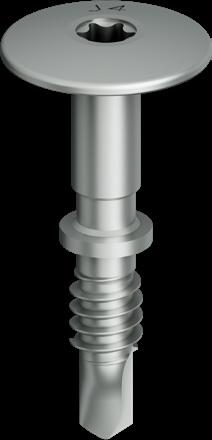

JT4 med A2 borespids i rustfrit stål til underkonstruktioner i aluminium

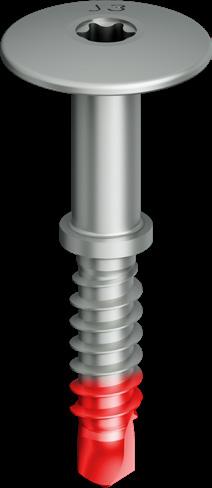

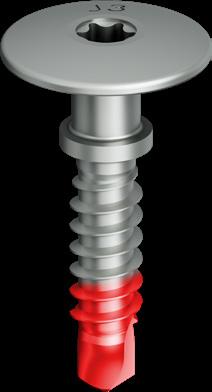

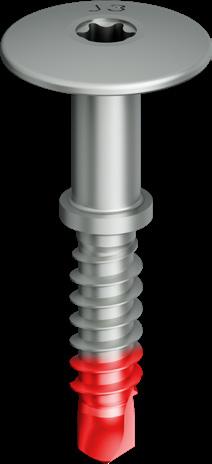

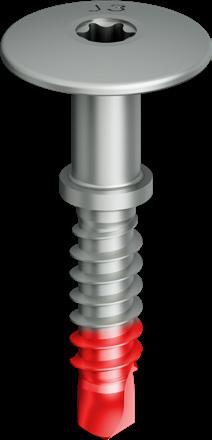

JT3 med hærdet stålborespids til underkonstruktioner i stål eller aluminium

Kærv TX25

Fastgørelse til facadebeklædning.

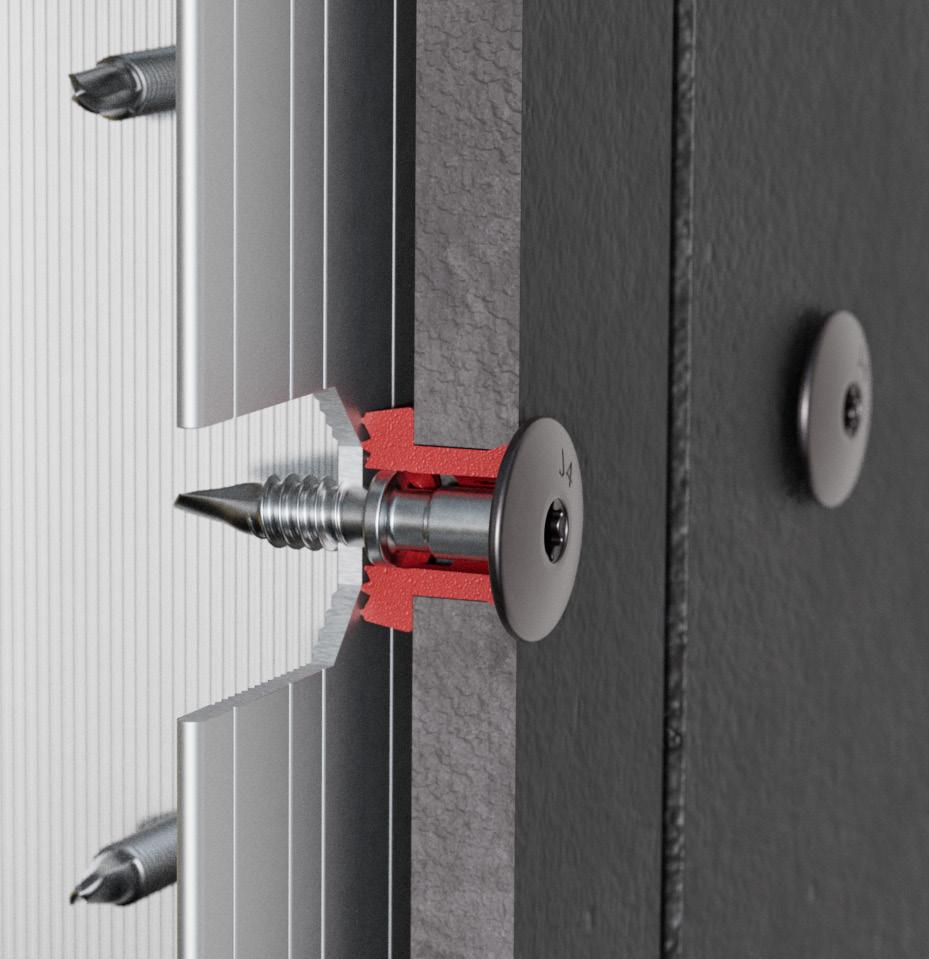

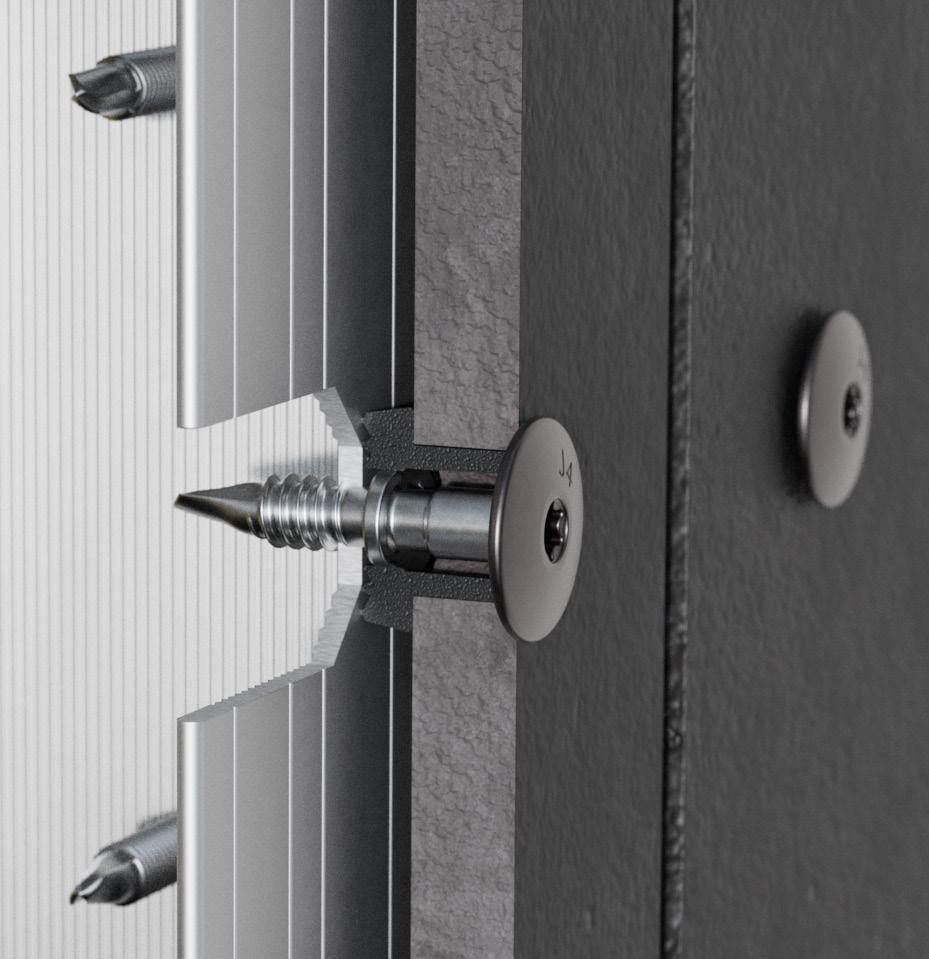

Detaljeret visning af fixpunktet for LT-TD-systemet

Detaljeret visning af glidepunktet for LT-TD-systemet

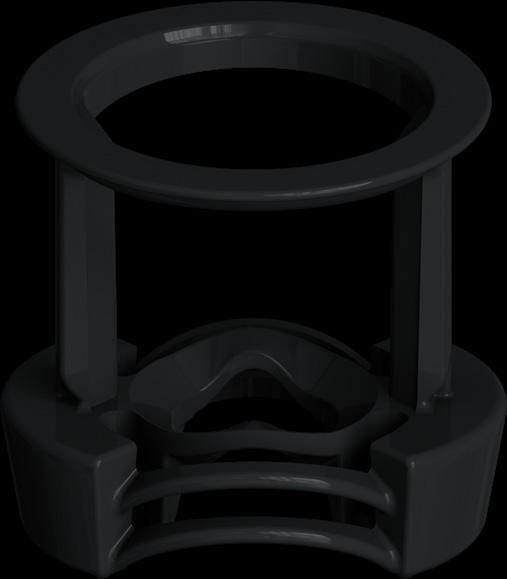

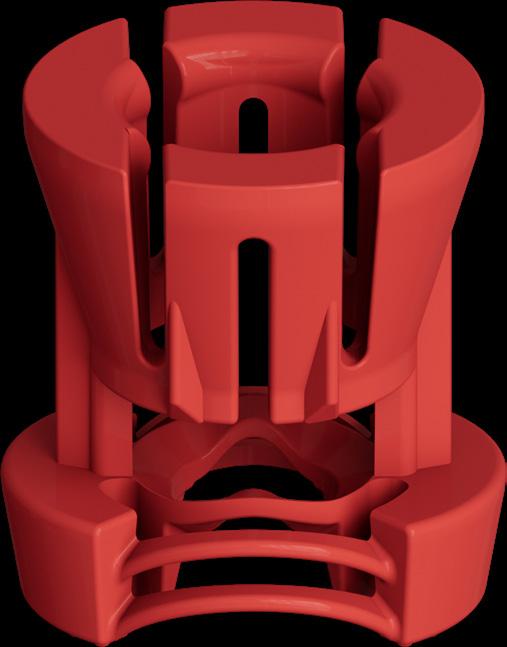

LT-TD centreringshylser til at skabe fixpunkter

Klemmekroge omgiver skruestammen og sikrer en sikker fastgørelse af beklædningen

Centreringsringen gør det muligt for skruerne at ende præcis midt i panelets borehul (11 mm)

Snap-on hylsen giver et sikkert greb om panelet, skaber en kontaktflade for panelet og skaber en 3 mm luftspalte mellem panelet og underkonstruktionen.

LT-TD centreringshylser til at skabe glidepunkter

Centreringshylsens tynde kant (0,3 mm) beskytter paneloverfladen mod ridser

Ingen forringelse af bevægelse i alle retninger med 3 mm takket være minimalt tilbageværende materiale i panelhullet

LT/STS monteringsmuffe i plast

Fastgørelse til facadebeklædning.

Funktionsprincippet – detaljerne gør forskellen

Standardsystem

Termisk forbindelse

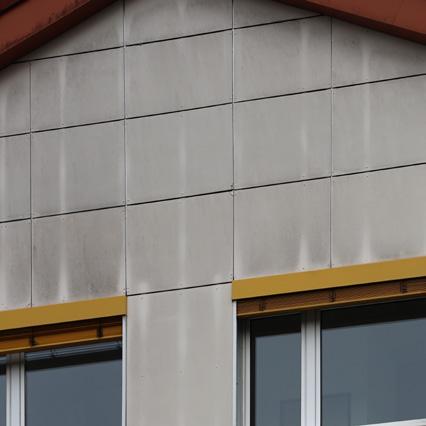

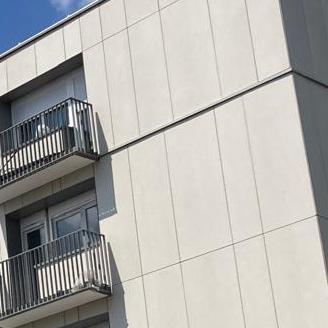

Direkte kontakt mellem underkonstruktionen og facadebeklædningen fører til vejrrelaterede mærker fra profilerne på facadebeklædningens overflade.

LT-TD-systemet

Brudt kuldebro

Den 3 mm luftspalte mellem underkonstruktionen og facadebeklædningen bryder kuldebroen og sikrer, at facadebeklædningen forbliver æstetisk flot i lang tid.

Skævt montering af skrue

En ikke-vinkelret montering af skruen kan have en negativ effekt på glidepunktet og forårsage revner i facadebeklædningen.

Ventilationsriste kan skabe problemer

Facadeklædningens hjørneområder er særligt udsatte. Fastgøringspunkterne for ventilationsriste og afslutningsprofiler kan give anledning til spændinger, som kan forårsage revnedannelse i facadeklædningen.

Vinkelret montage af skrue

Ved vinkelret montering af skruen garanteres et optimalt glidepunkt med en relativ bevægelse (dilatation) på 3 mm i alle retninger.

Plads til ventilationsriste

Fastgørelsespunkterne for ventilationsriste og endeprofiler har ingen kontakt med facadebeklædningen på grund af luftspalten.

Vinkelret montering er garanteret takket være stopkraven

For at sikre at skruer kan skrues ind i profiler, har gevindene en hældning fra spidsen mod skruehovedet. Hvis gevindene møder profilen, har skruen en tendens til at vippe parallelt med gevindets hældning. Denne vinklede position betyder, at glidepunkterne ikke kan fastgøres optimalt, og derfor er optimal bevægelse af facadebeklædningen ikke mulig. Stopkraven på LT-TD-skruerne modvirker dette problem og justerer automatisk skruerne vinkelret, når de bevæger sig mod underkonstruktionen. Dette garanterer perfekt fastgjorte glidepunkter.

Fastgørelse til facadebeklædning.

Monteringsprocessen – enkel og pålidelig

1. Fixpunkt

2. Glidepunkt

Monter LT-TD centreringshylse

Centreringshylsen monteres let på skrå i det fabriksfremstillede hul i facadebeklædningen. Snap-on hylsene presses sammen og skubbes ind i hullet med en skrå bevægelse.

Monter centreringshylsen

Centreringshylsen skubbes gennem hullet, indtil klikfødderne på bagsiden af facadebeklædningen stikker ud og klikker på plads. På denne måde er centreringsmuffen sikkert monteret i facadebeklædningen.

Placer LT-TD-skruen

Centreringsringen på muffen bruges til at placere skruen præcist i midten af hullet. LT/STS-monteringsmuffen sikrer en pålidelig føring af skruen.

Montering

De spåner, der opstår under monteringen, ledes ud i luftspalten mellem beklædningen og underkonstruktionen.

Stopkrave

Skruen skrues i, indtil stopkraven ligger an mod underkonstruktionen. Dette styrer den nøjagtige indsætningsdybde for en given klemmetykkelse, sikrer vinkelret justering af skruen og øger centreringshylsens kontaktflade mellem facadepladen og underkonstruktionen.

Montagen er fuldført. For fixpunktet (1.6) omslutter centreringshylsens spændekroge skrueakslen og muliggør en sikker pasform for beklædningen. Glidepunktet (2.6) sikrer en relativ bevægelse (dilatation) på 3 mm i alle retninger.
