Betong, tegl og naturstein

MONTASJE I

Betong, tegl og naturstein

FM-X5 FASADEPLUGG Egnet for alle typer underlag, også lettbetong

• Nylonplugg forsenket eller med flens og forsenket skrue eller med sekskanthode • Overflatebehandlet for korrosjonsklasse C3 • FM-X5 er egnet for tyngre montasje • Lengder 85–230 mm, ∅ 10

C3

EJOT SPIKERPLUGG MED FERDIGMONTERT SPIKER Rask og holdfast montering av lister, sokler, perforerte lister m.m

• Plugger med forsenking brukes til tredetaljer for å få en fin forsenking • Plugg med krage skal brukes til å feste patentbånd av metall • Tilgjengelig lakkert for fargetilpasning • Plugg i NYLON

C1

EKSPANSJONSSPIKER Tilvirket av herdet fjærstål og er beregnet for lettere montering i betong, tegl eller hulltegl

• Monteringsdybde ∅ 6/30 mm ∅ 8/40 mm • Egnede innfestninger, sviller, lekter, patentbånd, etc

Praktisk holdfasthet i kg (betong C20/25)

Kraft

Trekk

Skjær ∅ 6

50

30 ∅ 8

70

60

C1

BETONGSPIKER CONFIX Egnet for bruk der brannmotstand er nødvendig

• Forhåndsekspandert herdet spiker i rustfritt stål A2, for enkel montering med hammer. • Spikerhodet er helt flatt og diameteren er 11,5 mm, frigangshullets diameter skal være 6,5 mm. C4

KILESPIKER Elforzinket

• For tørt innendørs miljø • Egnet for naturstein, hulltegl og betong

C1

METALLSPIKERPLUGG Elforzinket

• For tørt innendørs miljø • Beregnet for lettere montasje • Egnet for naturstein, hulltegl og betong

C1

SLAGNAGLE Rustfri A2

• For tørt og fuktig innendørs miljø, utendørs kun i landlige innlandsområder • Beregnet for lettere montasje • Egnet for naturstein, hulltegl og betong

C4

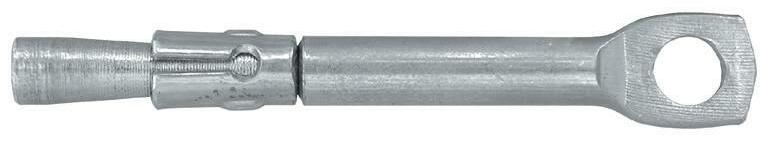

SLAGANKER MED ØYE Elforzinket

• For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Beregnet for lettere montasje • Egnet for naturstein, hulltegl og betong

C1

EKSPANSJONSSPIKER SPIKE Elforzinket

• For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Egnet for naturstein, hulltegl og betong

C1

EKSPANSJONSSPIKER MED ØYE Elforzinket

• Med øye • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Egnet for naturstein, hulltegl og betong

C1

STILLASANKER Elforzinket

• For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Egnet for naturstein, hulltegl, tre og betong sammen med nylonplugg

C1

Best i test!

GRIPPER™ PLUGG Pluggen som kan brukes i alle materialer og plater

• For montering i plater, hule og solide underlag av alle typer materialer • Tåler langvarig belastning og høy holdbarhet • Plugg med krage og låsestenger som hindrer pluggen i å rotere • Dimensjoner ∅ 5, ∅ 6, ∅ 8 og ∅ 10 mm

Pluggens praktiske holdfasthet i kg (trekk)

Pluggstørrelse Min. skrulengde Skrue ∅ Laster Fibergips 12,5 mm Gips 12,5 mm Betong C20/25 Kalksandsten > 20N/mm2

Lettklinker > 3MN/m2

Lettbetong 450kg/m3 5 6 8 10

24+tfix 32+tfix 38+tfix 45+tfix

4 5 6

7 Trekk Trekk Trekk Trekk 18 24 24 24

10 40 13 190 13 140 15 170

30 80 90 140

10 5 20 10 30 15 50 35

NYLONPLUGG Plugg som gir en sikker sammenføyning i de fleste harde materialer

• Velprøvd nylonplugg for betong og mur • For gjennomstikksmontasje og formontering i solide grunnmaterialer • Dimensjon ∅ 4 til ∅ 16 mm • Uten krage med rotasjonssperre

Pluggens praktiske holdfasthet i kg (trekk)

Dimensjon 5×25 6×30 8×40 10×50 ∅ Bor 5 6 8 10 Betong C20/25 30 50 85 115

UNIVERSALPLUGG Designet for å håndtere "vanskelige" materialer

• Riller som hindrer pluggen i å rotere • Dimensjoner ∅ 6, ∅ 8 og ∅ 10 mm • Universalplugg er egnet for arbeid i ulike typer materialer

Pluggens praktiske holdfasthet i kg (trekk)

Dimensjon 6×45 8×50 10×65 ∅ Bor 6 8 10 Betong C20/25 Gips 13 mm 45 15

75 90 20 25

Høykvalitets momenttiltrukket ekspansjonsbolt for formontering, gjennomstikksmontering og avstandsmontering

• EJOT ekspansjonsbolt for sprukket og usprukket betong • Sikker og rask montering • Velg elforzinket ekspansjonsbolt i karbonstål, BA-V Plus for innendørs montasje • Velg varmforzinket BA-F Plus eller rustfritt stål A4 BA-E Plus for utendørs montasje • For ekstreme utendørs installasjoner anbefaler vi ekspansjonsbolt i rustfritt stål

A5 (1.4529) BA-E-HCR • ETA vurdert • Monter ekspansjonsbolten med anbefalt tiltrekkingsmoment

Montering

1. Bor hull iht. anvisning 2. Rengjør hullet med børste og pumpe 3. Monter bolten med hammer gjennom detaljen 4. Stram bolten til spesifisert tiltrekkingsmoment

Bæreevne opp til 2,6 tonn/

ekspansjonsbolt

C1 C4 C5

SKJOLDANKER PFG ES HYLSE Hylse

• Elforzinket • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Godkjent for usprukket betong • Også egnet for naturstein, hulltegl og massiv tegl • ETA-01/0012 – Option 8

C1

SKJOLDANKER PFG HBF Med krok

• Elforzinket • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Egnet for usprukket betong, naturstein, hulltegl og massiv tegl

C1

SKJOLDANKER PFG EBF Med øyeskrue

• Elforzinket • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Egnet for usprukket betong, naturstein, hulltegl og massiv tegl

C1

SLAGANKER LAL+ Med krage

• Elforzinket • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Krage som holder slagankeret på plass når borehullet er dypere enn slagankeret • Godkjent for sprukket og usprukket betong • Også egnet for naturstein, hulldekker og massiv tegl • ETA-13/0441 og ETA-13/0442

C1

SLAGANKER LA+ Uten krage

• Elforzinket • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Godkjent for sprukket og usprukket betong • Også egnet for naturstein, hulldekker og massiv tegl • ETA-13/0441 og ETA-13/0442

C1

SLAGANKER MSA Messing

• For tørt og fuktig innendørs miljø, utendørs kun i landlige innlandsområder • Kan kombineres med skruer i syrefast stål A4 • Ankerets riller forhindrer rotasjon under montering. • Egnet for naturstein, hulltegl, massiv tegl, sprukket og usprukket betong

C4

BETONGSKRUE JC2-KB Rask, enkel og økonomisk montering

• HEX13/TX 6 og 8 mm • Godkjent for sprukket og usprukket betong • ETA-17/0835 Option 1 og ETA-18/0221 • Skruedimensjoner ∅ 6,3 ∅ 7,5 ∅ 10,5 og ∅ 12,5 • Små ekspansjonskrefter takler små avstander til kant og innbyrdes • Monter skruen med en slagskrutrekker, men maksimalt tiltrekkingsmoment må ikke overskrides

Montering

1. Bor hull iht. anvisning 2. Rengjør hullet med en børste og pumpe 3. Monter skruen med en slagskrutrekker. Må ikke strammes utover angitt maks tiltrekningsmoment

Monteringstips!

For å nå de angitte holdfasthetsverdiene kreves det ingen monteringsmoment annet enn å holde den sammensatte detaljen på plass. Oppgitt maks tiltrekningsmomentet må aldri overskrides, da risiko for skade på skruen kan føre til fremtidig skruebrudd.

C1

BETONGSKRUE JC2-KB UTV Sekskanthode med flens

• Zink/nikkel overflatebehandling • HEX13/TX 6 og 8 mm • For innendørs bruk i tørre miljøer, utendørs kun i landlige innlandsområder • Godkjent for sprukket og usprukket betong • ETA-17/0835 Option 1 og ETA-18/0221

C3

BETONGSKRUE JC2-ST Senkhode

• Elforzinket • Bitsspor TX30 • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Godkjent for sprukket og usprukket betong • ETA-17/0835 Option 1 og ETA-18/0221

C1

BETONGSKRUE JC2-ST UTV Senkehode

• Zink/nikkel overflatebehandling • Bitsspor TX30 • For innendørs bruk i tørre miljøer, utendørs kun i landlige innlandsområder • Godkjent for sprukket og usprukket betong • ETA-17/0835 Option 1 og ETA-18/0221

C3

BETONGSKRUE BS-R og FBS-R

• FBS-R, panhode med TORX T30 • BS-R, sekskanthode 8 mm • Dimensjon ∅ 6,3, lengder 35–300 mm • Har god lastekapasitet og egner seg for middels tunge laster • ETA vurdert • Overflatebehandlet for korrosjonsklasse C3

C3

BETONGSKRUE PANHODE Panhode

• Elforzinket • Bitsspor TX30 • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Godkjent for sprukket og usprukket betong • ETA-17/0835 Option 1 og ETA-18/0221

C1

BETONGSKRUE JC2-IT Kombinert innvendig gjenge

• Elforzinket • M8/M10 • For innendørs bruk i tørre miljøer og midlertidig utendørs bruk. • Godkjent for sprukket og usprukket betong • ETA-17/0835 Option 1 og ETA-18/0221
