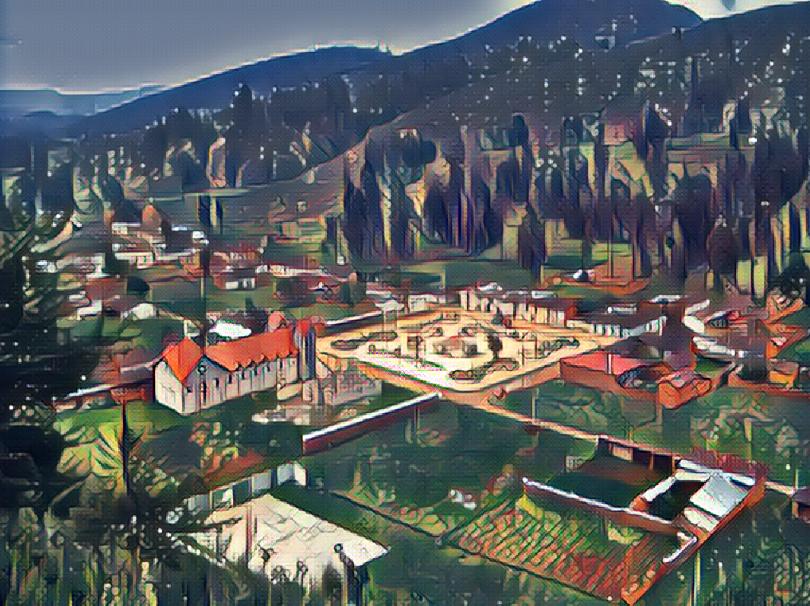

Justificación de la zona elegida

JORGE CHÁVEZ

La zona se encuentra en un lugar vulnerable a los desastres naturales como huaicos, los cuales son muy destructivos y provocan diversos daños en la población, como los de sus viviendas, que esto trae consigo retraso en el estilo de vida que se lleva, aparte que es una zona "extremo pobre", por lo que no hay

recursos

económicos

como

para

desperdiciarlos.

Page 02 of 15

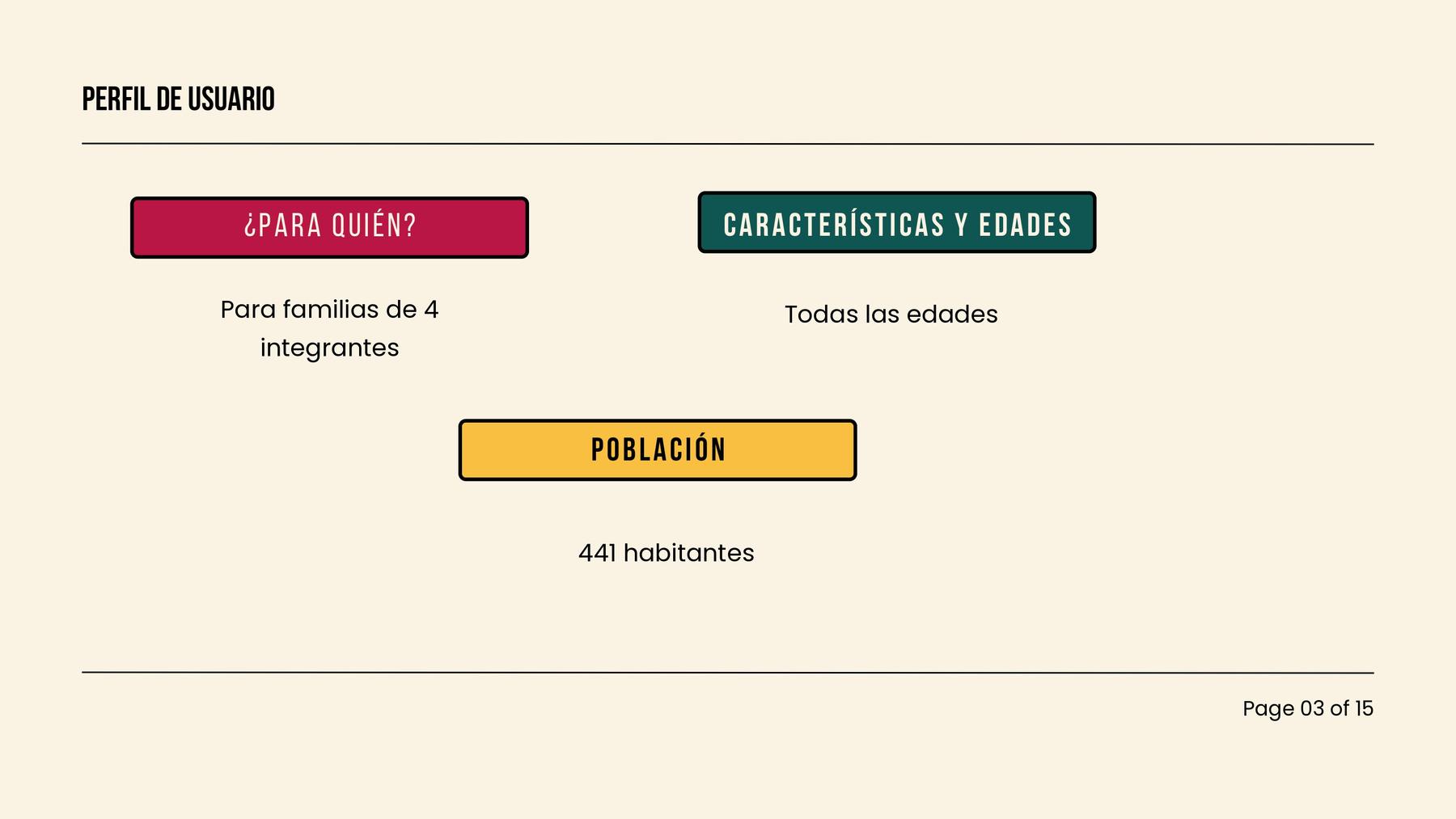

PERFIL DE USUARIO Y PROPUESTA

Page 03 of 15

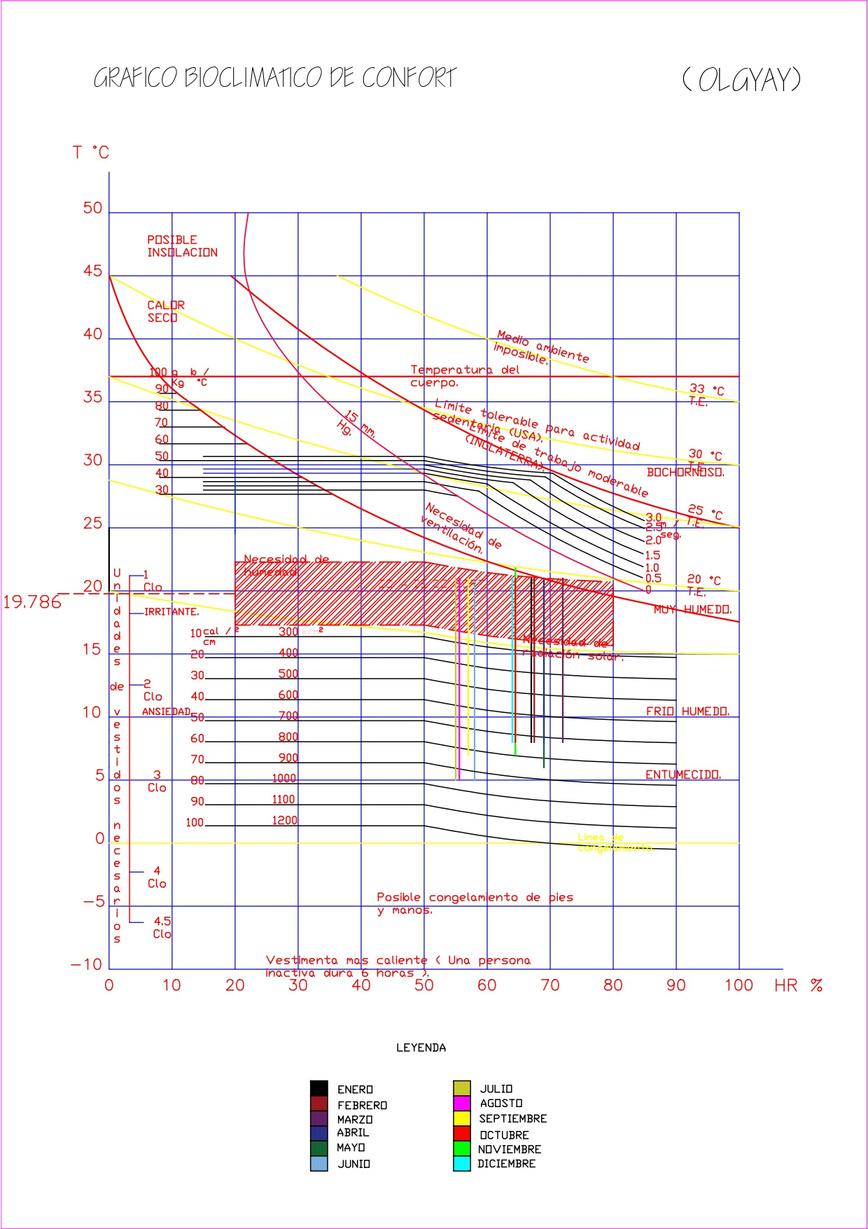

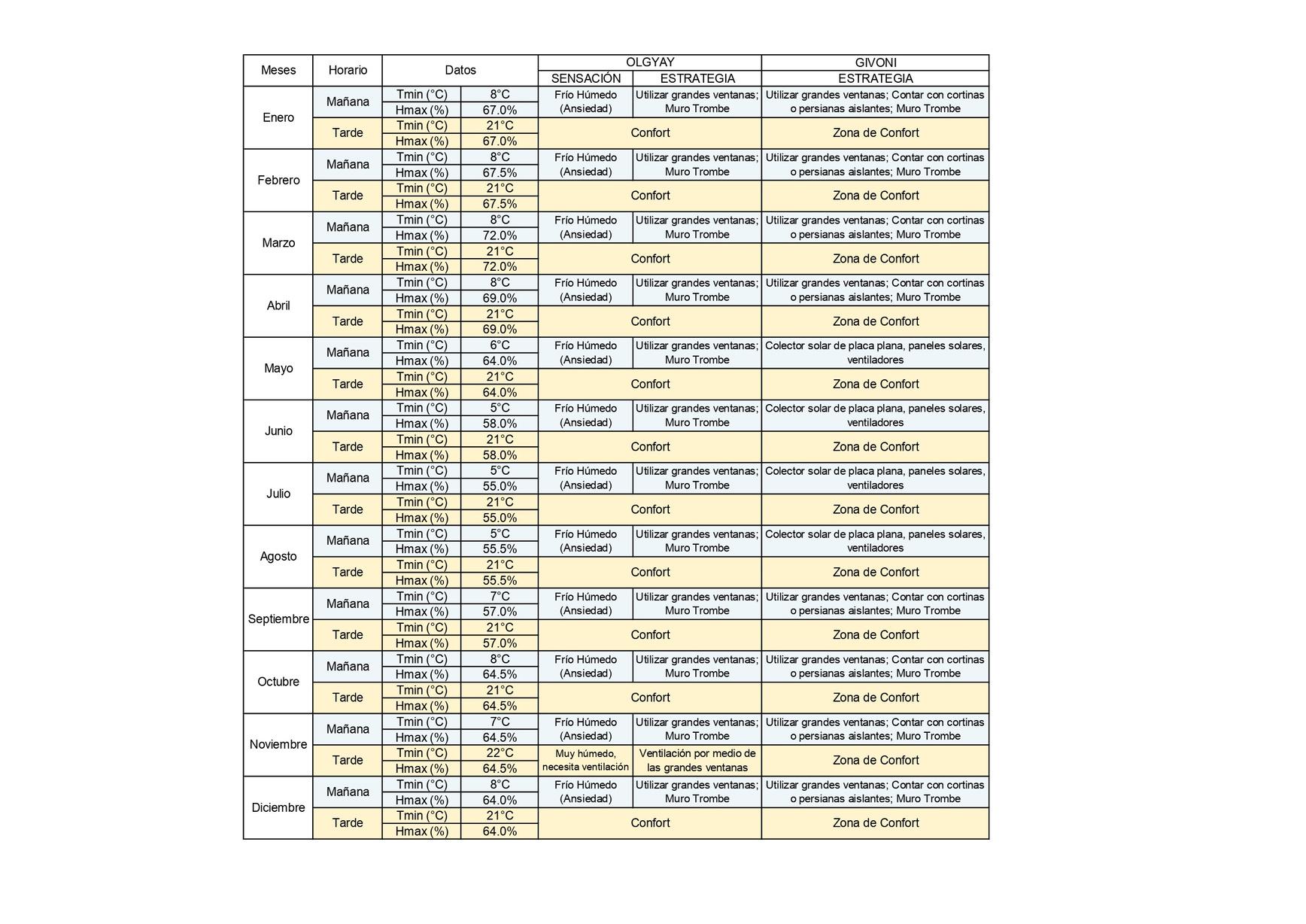

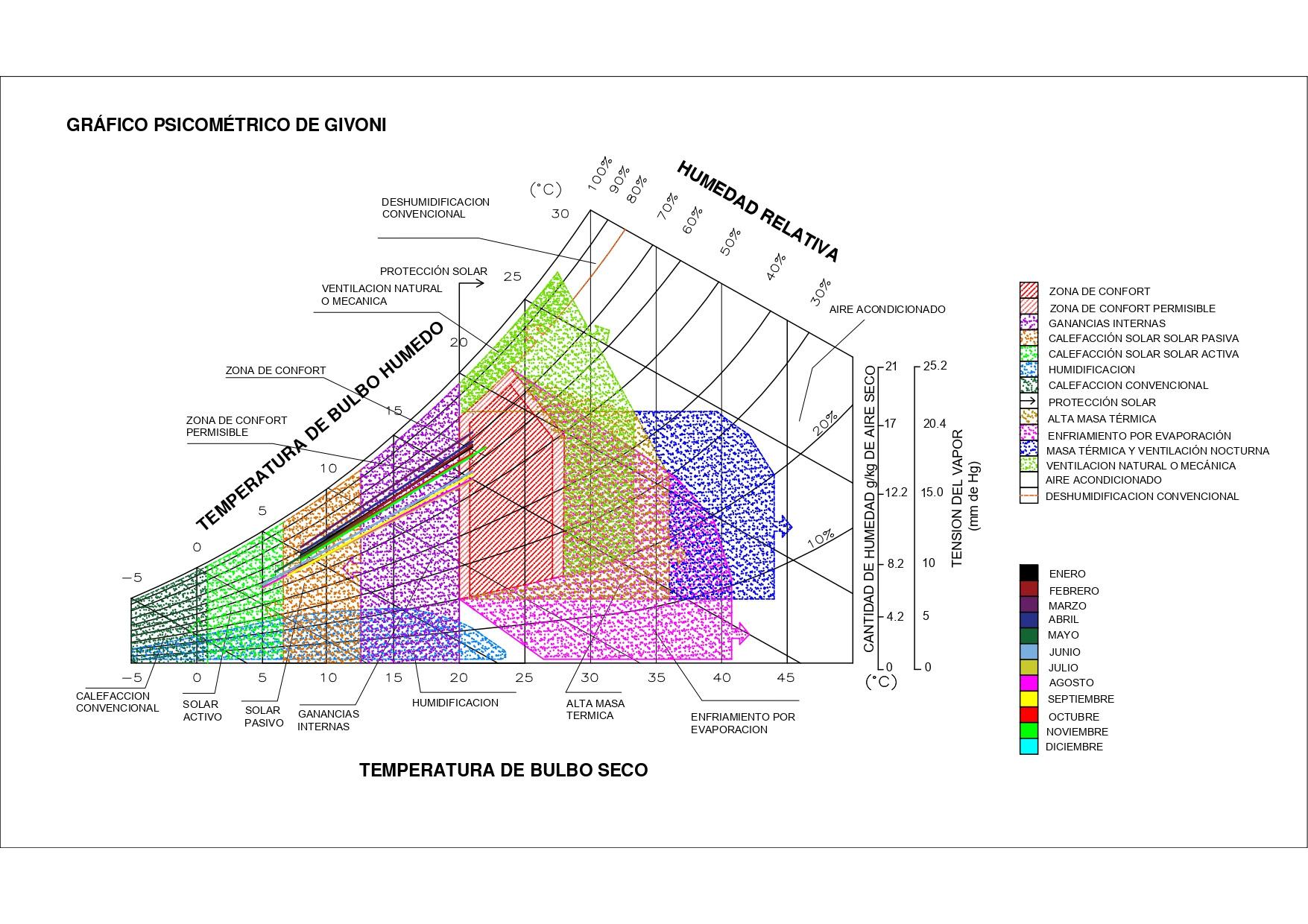

DIAGRAMAS DE GIVONI Y OLGYAY

Page 04 of 15

DIAGRAMAS DE GIVONI Y OLGYAY

Page 05 of 15

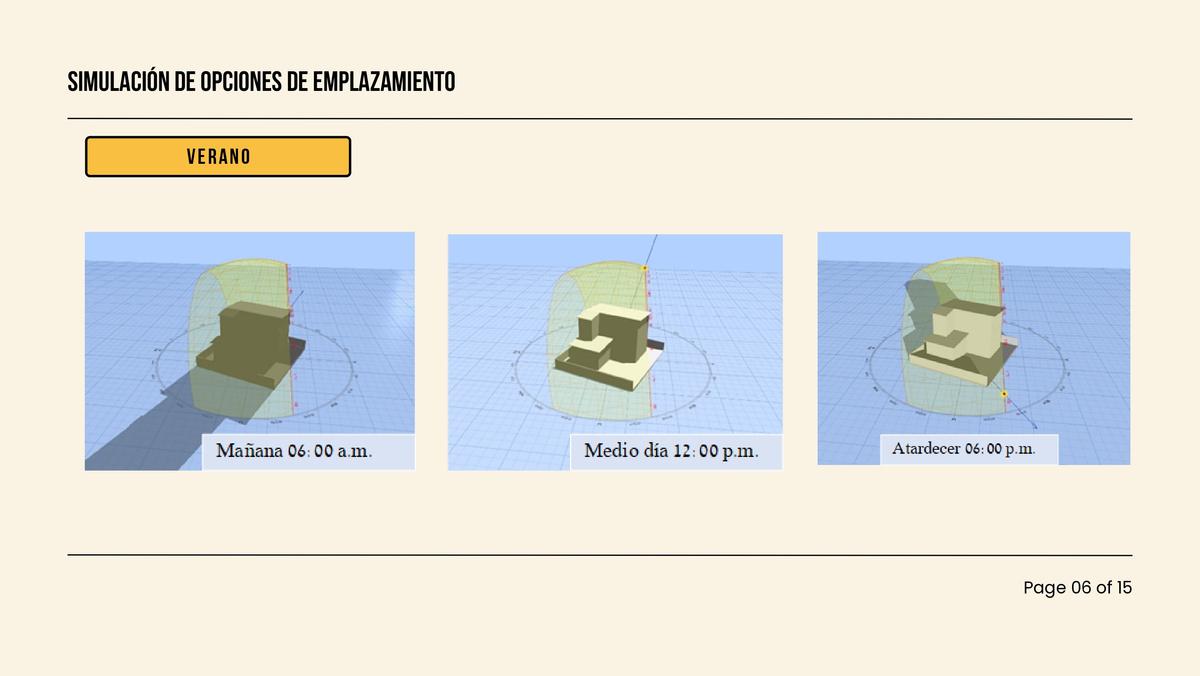

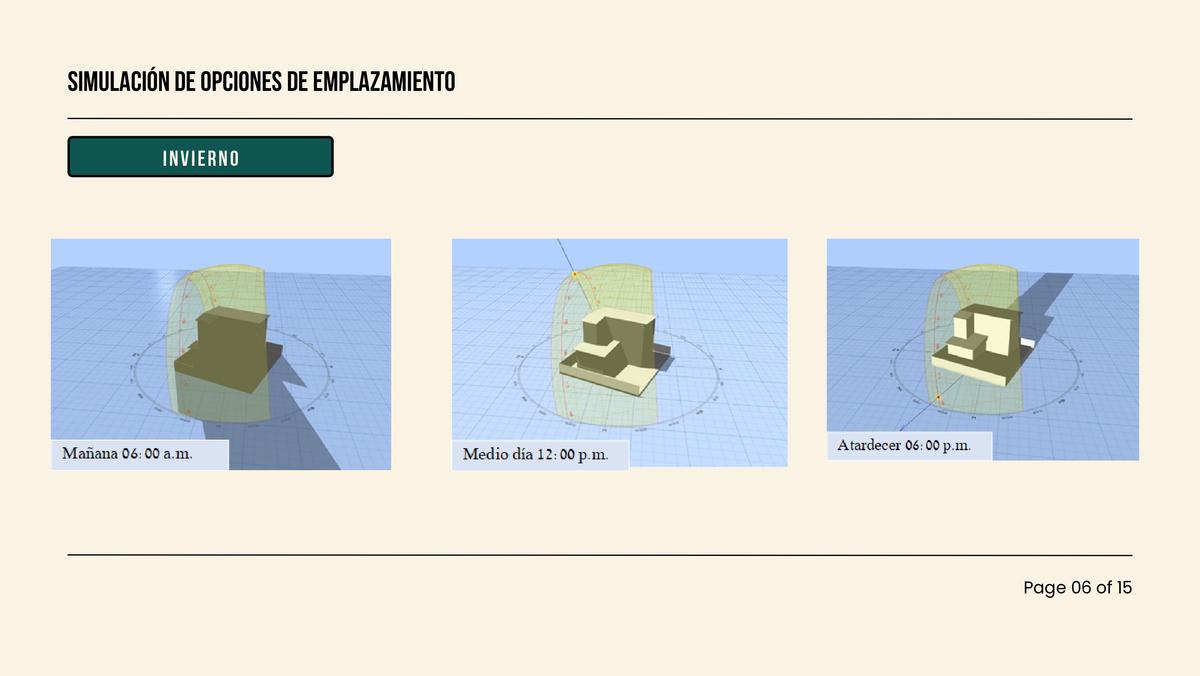

CONFORT TERMICO BOCETO

Page 06 of 15

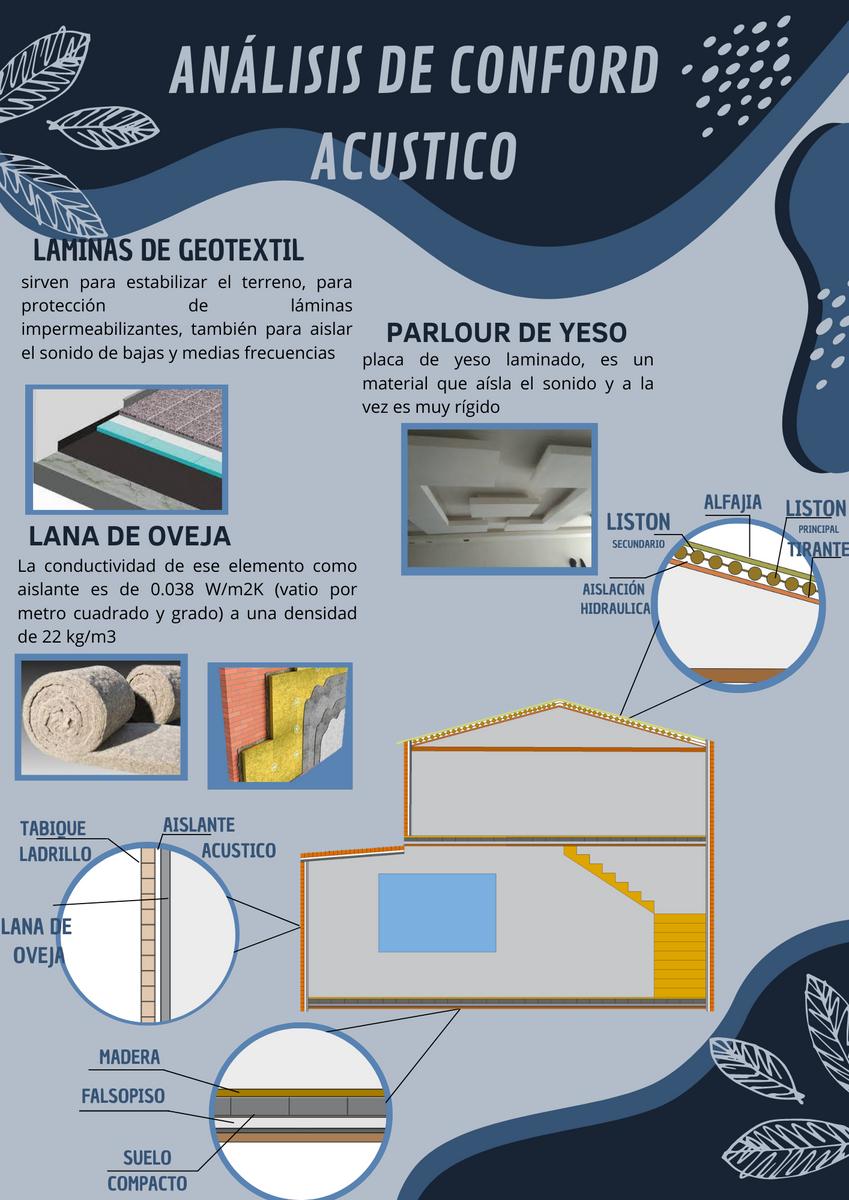

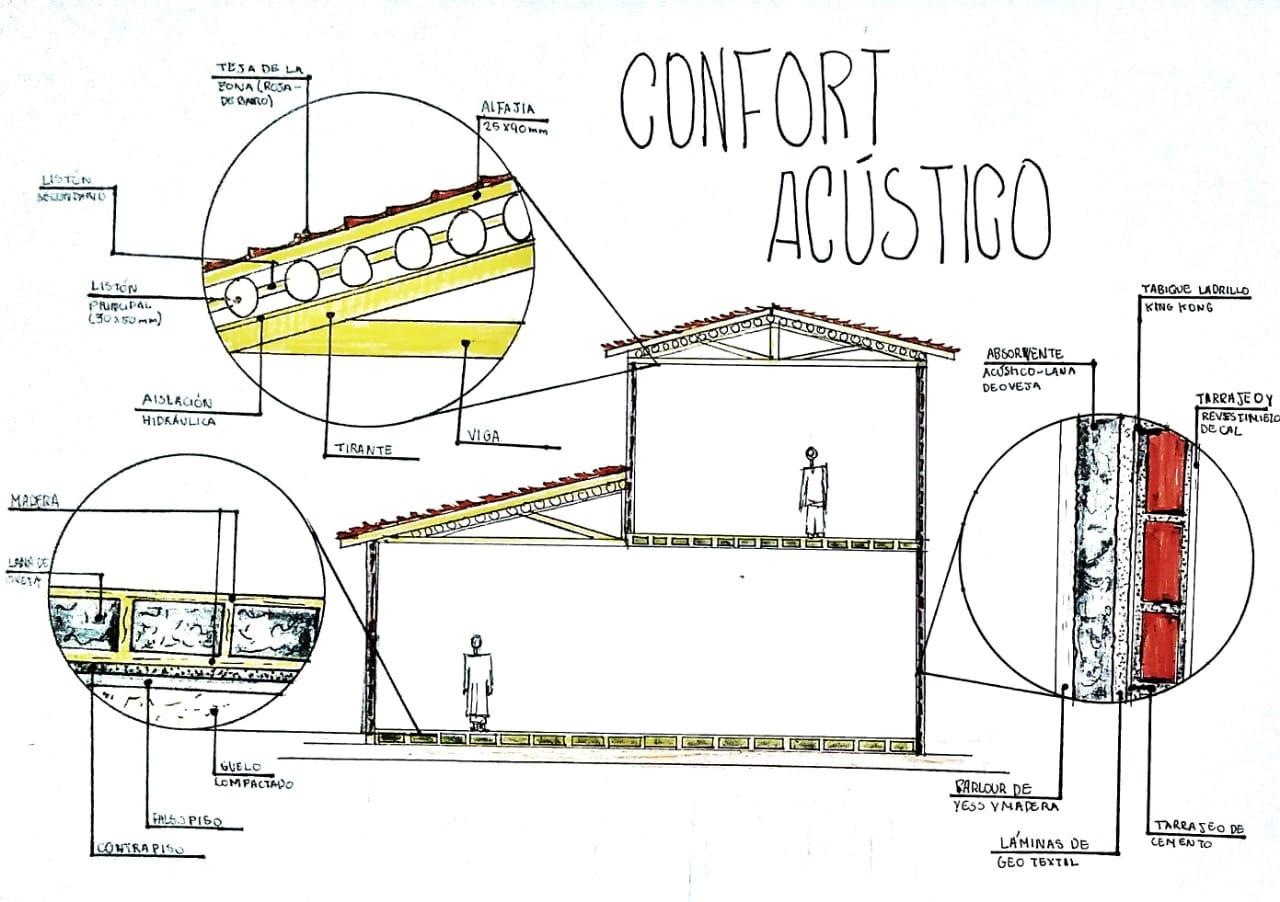

CONFORT ACÚSTICO BOCETO

Page 07 of 15

LÁMINA DE CONFORT TÉRMICO

ANÁLISIS CONFORT TÉRMICO Jorge chávez|

Quiliche, Tafur, Cruz, Castrejon, pescorán

Temperatura del Aire La temperatura del aire se estima que debe permanecer a unos 20° en invierno.

La temperatura en Jorge Chavez es de 18° osea que hace más frio de lo normal, por lo que alguno de los parametros serían: Aislamiento de fachada Elección de material:

La madera da calor en clima más frios

Correcta colocación de ventanas y puertas:

Podrian ir al lado opuesto en el que corre el viento Al hacer todos esos parametros podriamos conseguir 2° o 4° mayor y asi tener un poco más de calor dentro del ambiente.

CONCLUSIÓN:

Temperatura del Ambiente La temperatura de ambiente vacila entre 10° y los 24°, pero poseeuna sensación térmica de 14° a 30°

Humedad Relativa Cuanto mayor sea la humedad relativa, más dificil es perder calor a travez de la evaporación del sudor

CONCLUSIÓN:

Se podrian hacer ambientes más amplios para evitar el calor y sudor, ventanas abiertas hacia el sol (Este a oeste)

Velocidad del Aire Cuanto más rápido se mueva el aire, mayor es el intercambio entre la persona y el aire Los movimientos en Jorge Chavez son de 3km/h a 8 km/h, sin embargo estos movimientos transportan aire muy frio sería poco agradable para el usuario, para ello seria importante renovar un SISTEMA DE VENTILACIÓN.

Como hace más frio en Jorge Chavez seria bueno que se evitaran los vanos, por el frio y adaptar nuevas sugerencias para que sea más conforme el proyecto como doble alturas.

CONCLUSIÓN:

Temperatura Envolvente La temperatura que llega se queda atrapada en los materiales de la casa, transmitiendo calor.

CONCLUSIÓN:

Podriamos usar ventanas termicas como:la ventana de aluminio.

Que reduce la perdidad de calor en invierno.
