PORTFÓLIO | ARQUITETURA

FORMAÇÃO

2017 - 2019

2008 - 2019

2021 -

Fundação Armando Alvares Penteado (FAAP)

Formação em ingles Jack and Jill (Ribeirão Preto)

UPM Mackenzie, Graduando em Arquitetura e Urbanismo (6° semestre )

Certficado Cambrige

Curso de Sketchup Aplicado à Construção CivilSIMPLIFICARQ CURSOS

Curso de Autocad Aplicado à Construção CivilSIMPLIFICARQ CURSOS

Estágiario XD4 (área post processing)

Monitoria da XIX SVM (Semana Viver Metrópole - Mackenzie)

Trabalho Urbanismo selecionado para apresentação no bairro Piratininga, SP

Curso Pós-produção arquitetônica com SketchUp e Photoshop - Gabriel Nanfuñay

Curso Archicad - Labideias (em andamento)

Chapa do Diretório Academico da Faculdade de Arquitetura Mackenzie (DAFAM)

QUADRA UTOPIA

Ano : 2023

Lugar: Indefinido

Projeto V - “Quadra Cubo”

A ideia do projeto é partir de um módulo de apartamento 6 x 6 m² que fosse múltiplicado até formar uma quadra que serveria de módulo para a criação de 9 quadras.

O projeto parte do princípio de possibilitar as diferentes conexões que os usuários pudessem buscar ao utilizarem a obra. Os espaços buscam ser silenciosos e belos para que cada indivíduo possa significa-lo a partir da sua própria subjetividade.

Os módulos foram distribuídos com a intenção de criar diferentes tipografias para diferentes interesses, sempre com a preocupação de evitar que os 170 módulos repetidos assemelhassem os apartamentos à maquinas de morar, casas não individuais. Os conjuntos maiores de apartamentos apresentam vazios de convicencia entre os vizinhos mais proximos. De tal forma a funciona também a quadra e a repetição modular dela.

Implantação da quadra módulo

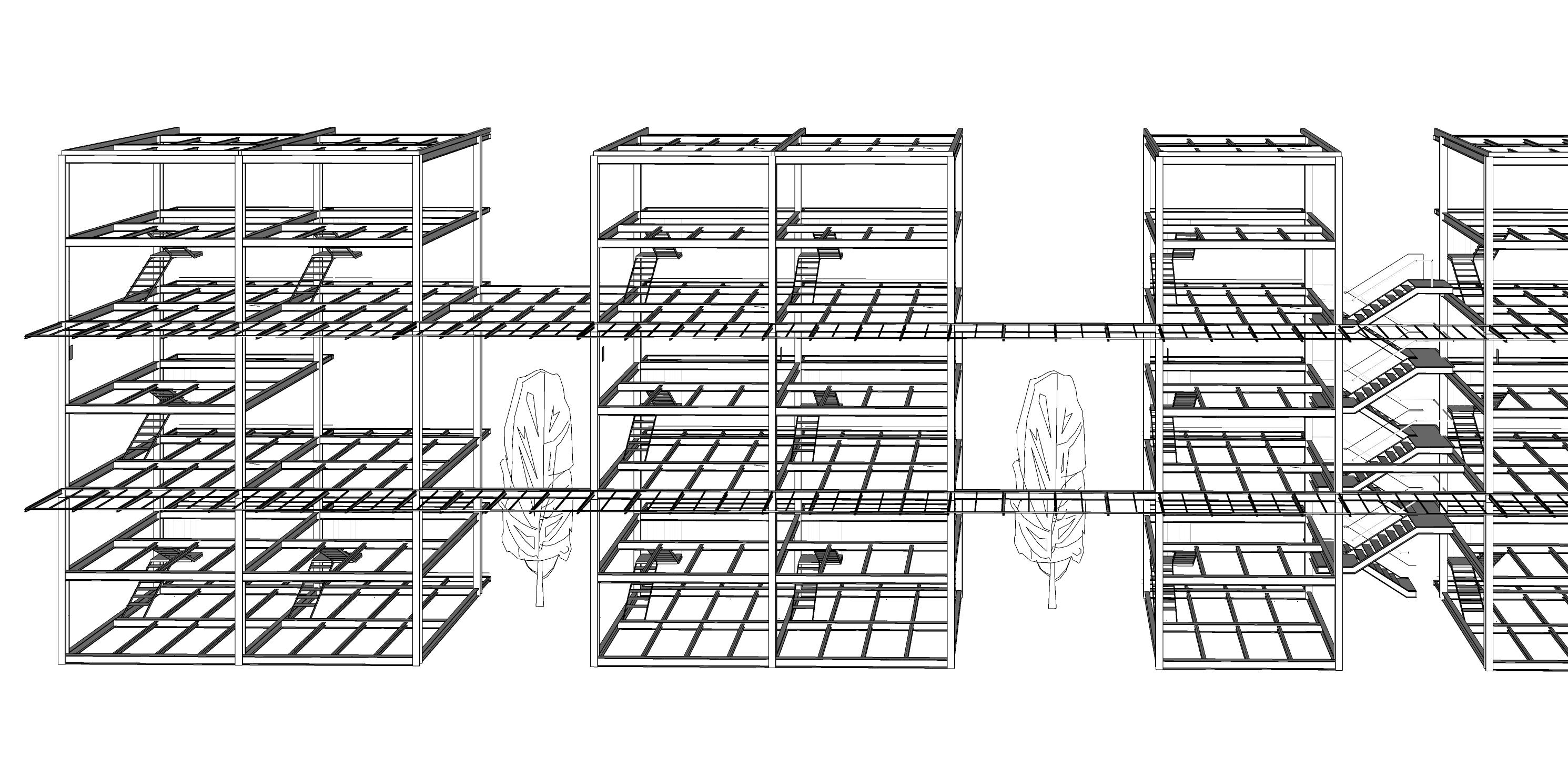

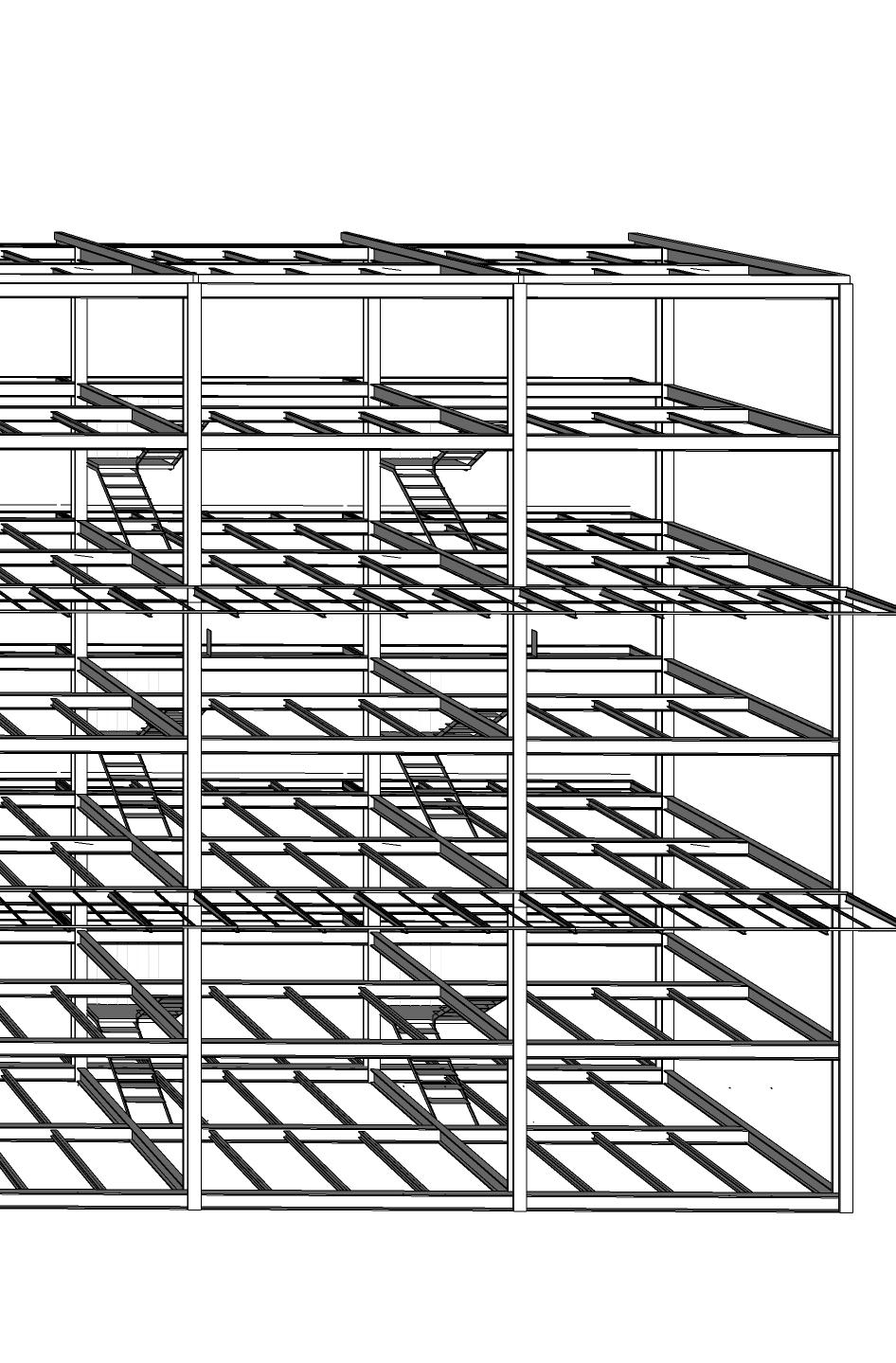

Esquema estrurura

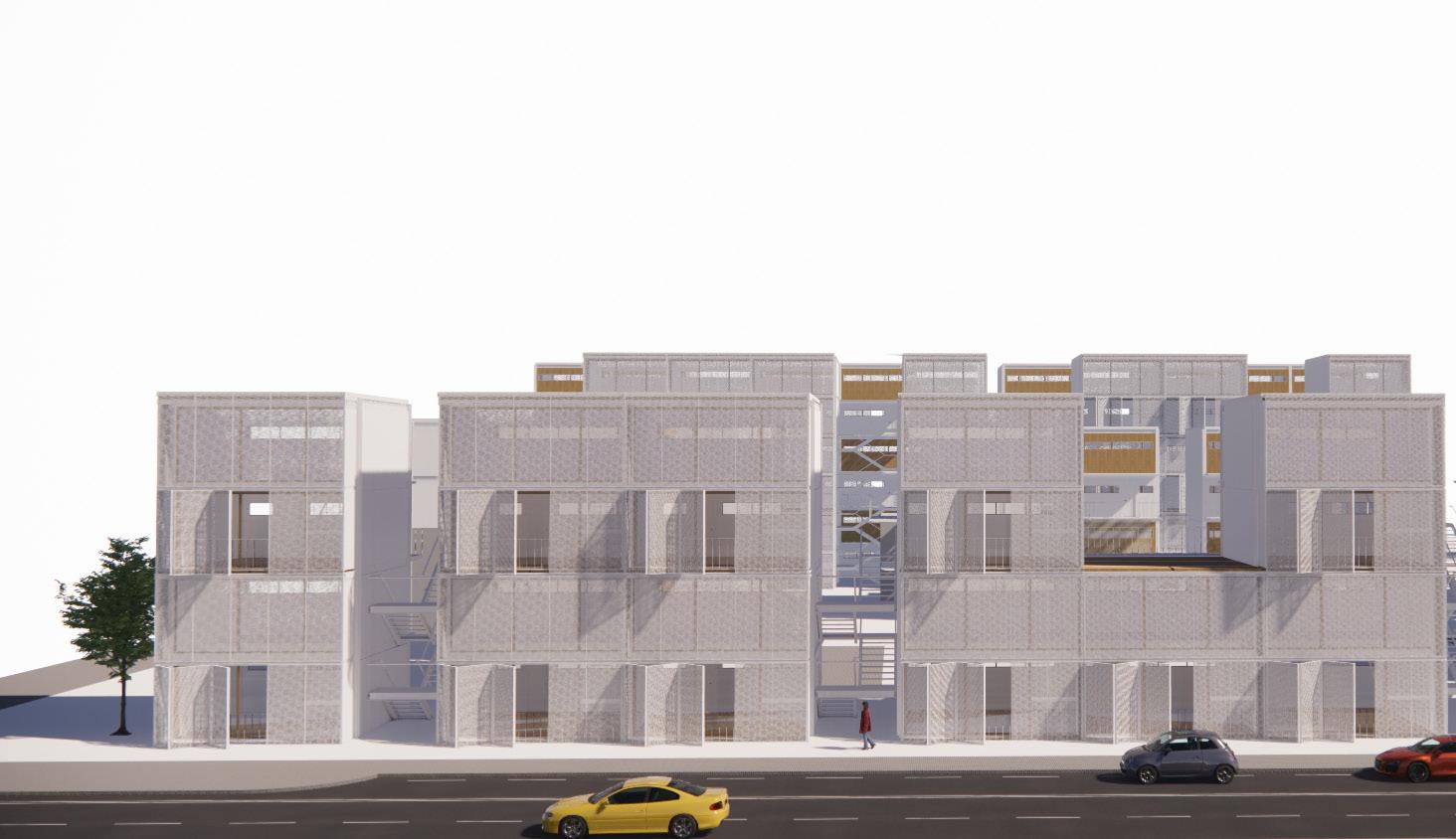

Render vizualição da fachada

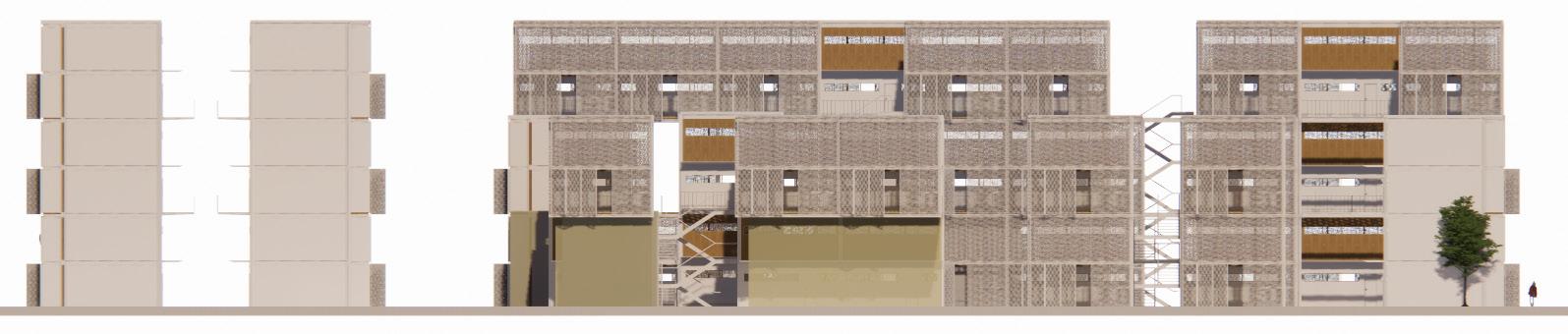

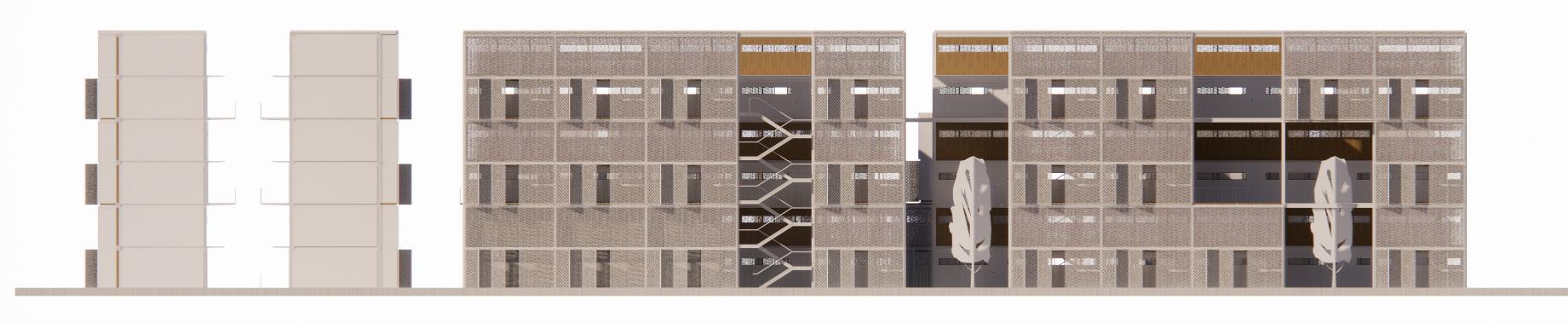

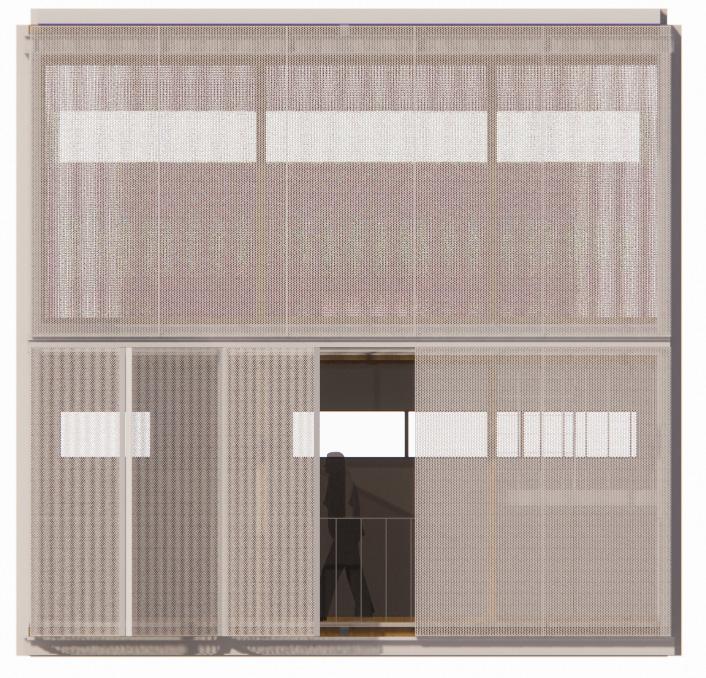

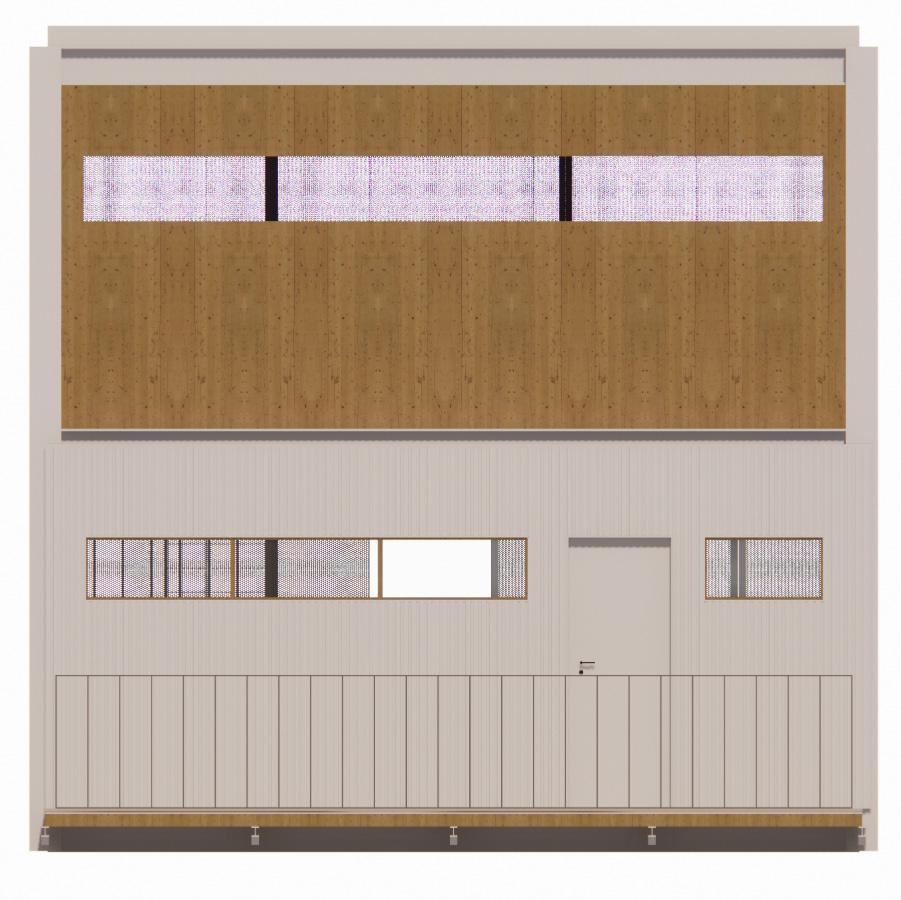

Fachada 02l

Fachada 01

Placa OSB

Montante metálico 7cm

Montante metálico 7cm

Placa cimenticia

Placa de gesso

Guarda Corpo metálico

Guarda Corpo metálico

Chapa metálica perfura (estrutura móvel camarão)

Camada de proteção mecânica

Camada impermeabilização

Camada isolamento térmico

Camada plástica

Placa CLT 7mm 3x3

Revestimento piso vinílico

Contrapiso em argamassa

Tela acústica

Placa CLT 7mm 3x3m

Passarela chapa perfurada sobre sistea de deck

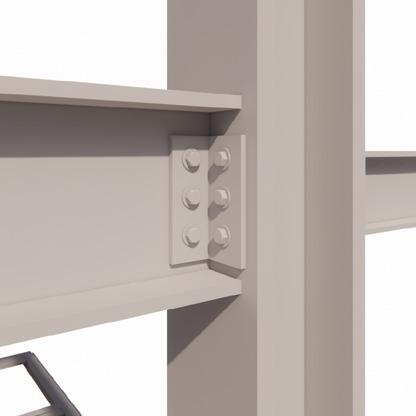

Conector metálico viga principal e pilar

Detalhamento conecções metálicas

Conector metálico viga secundária e viga principal

Conector metálico estrutura escada/ viga principal

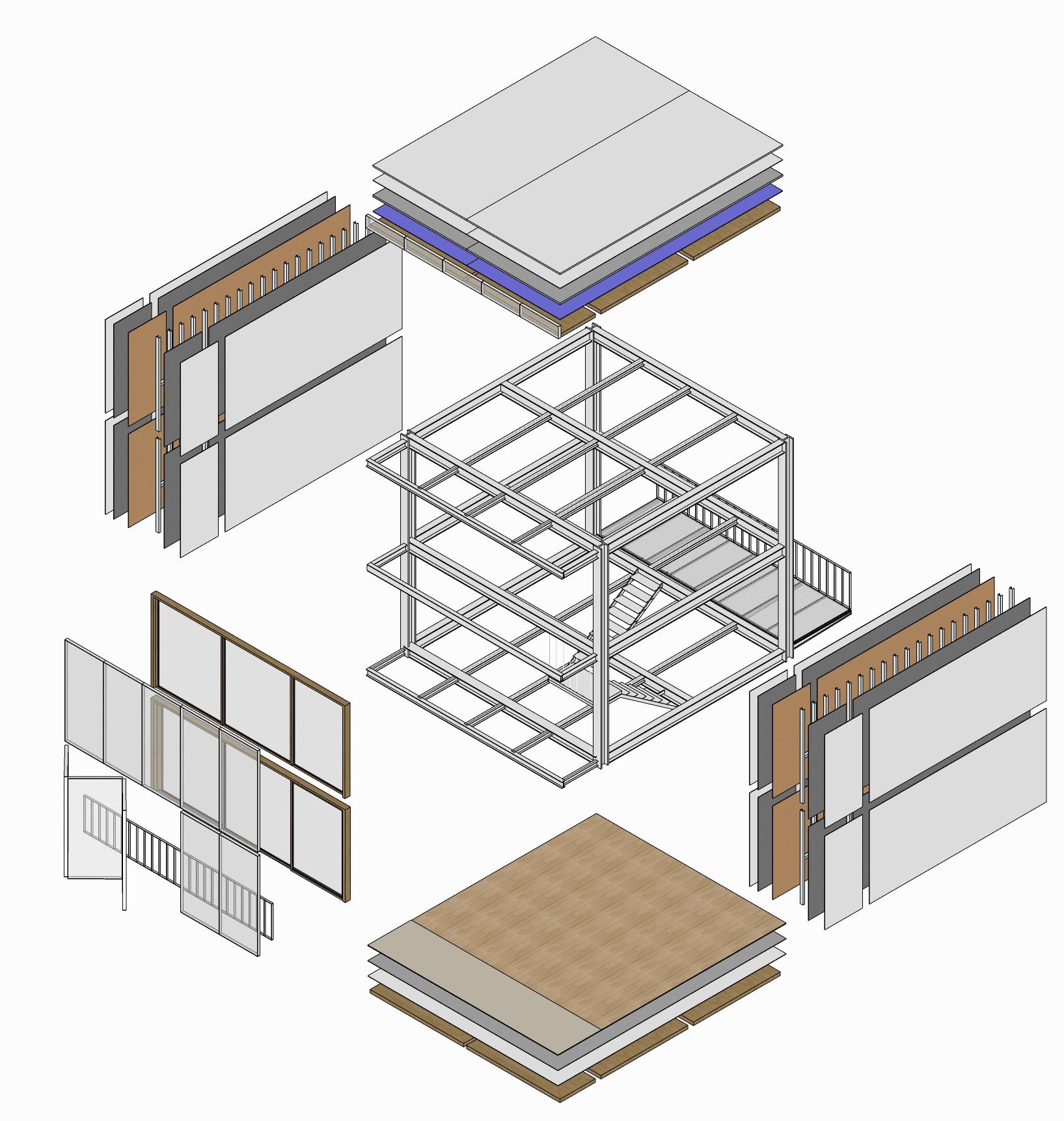

Perspectiva explodida do módulo

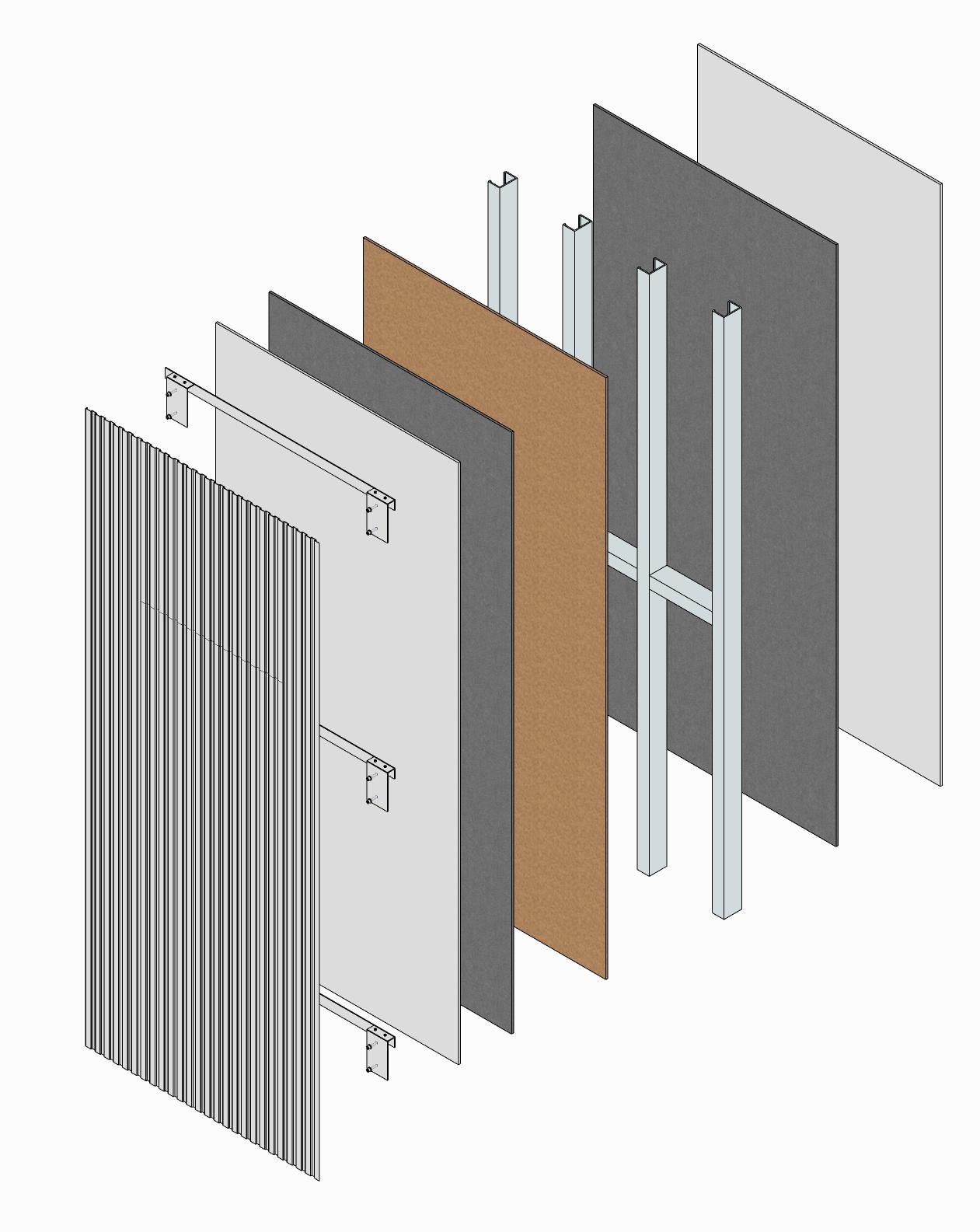

Detalhamento painéis miniwave Hunter Douglas

Revestimento gesso

Placa cimenticia

Montante metálico

Placa cimenticia

Fixadores

Paineis miniwave (Hunter Douglas

Planta nível térreo módulo 6x6 m²

Planta nível superior módulo 6x6 m²

Imagem sala apartamento

Imagem varanda

PROJETO CEU

Ano : 2022

Lugar: Jardim Piratininga

Projeto IV - “Projeto CEU”

O bairro carente de equipamentos, de lazer, de espaços de convivencia e com um forte senso de comunidade do Jardim do Piratiniga é a localidade do projeto CEU. O projeto foi pensado partindo dessas caracteristicas, para que pudesse ser mais que um equipamento publico, mas tambem um espaço de convivencia e integração. As esquinas do projeto são livres com o intuito de dar espaço e respiro para os moradores do bairro que habitam moradias estranguladas em terrenos irregulares. Esses espaços foram idealizados como possiveis pontos de encontro e eventos, como um espaço que servisse a comunidade. A disposição dos blocos foi consequencia da busca pela permeabilidade do projeto. Desde sua concepcao teve-se a intenção de convidar a comunidade a ocupar esse equipamento. o espaçamento entre os blocos e as visuais criadas por ele insentiva o

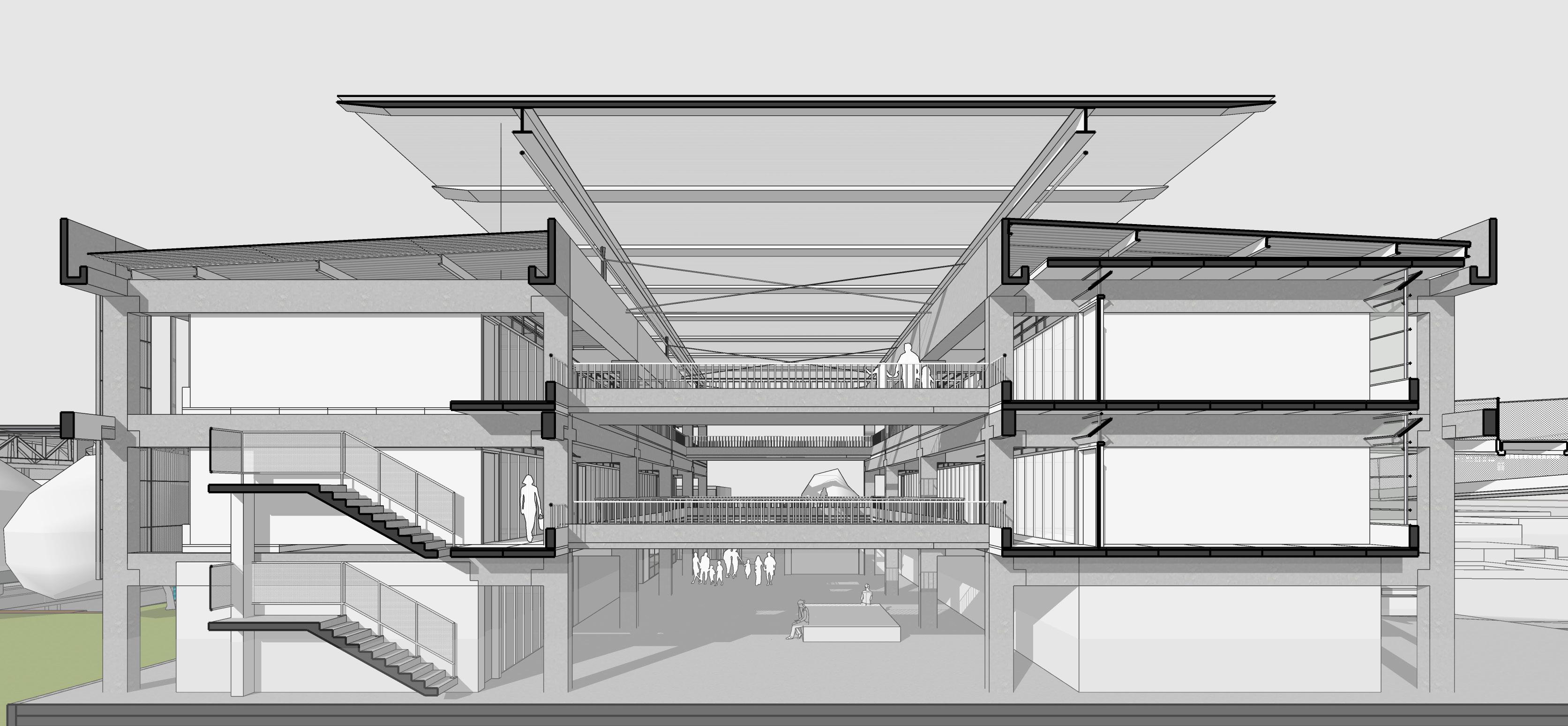

Corte A.A

Imagem renderizada CEU Corte A.A

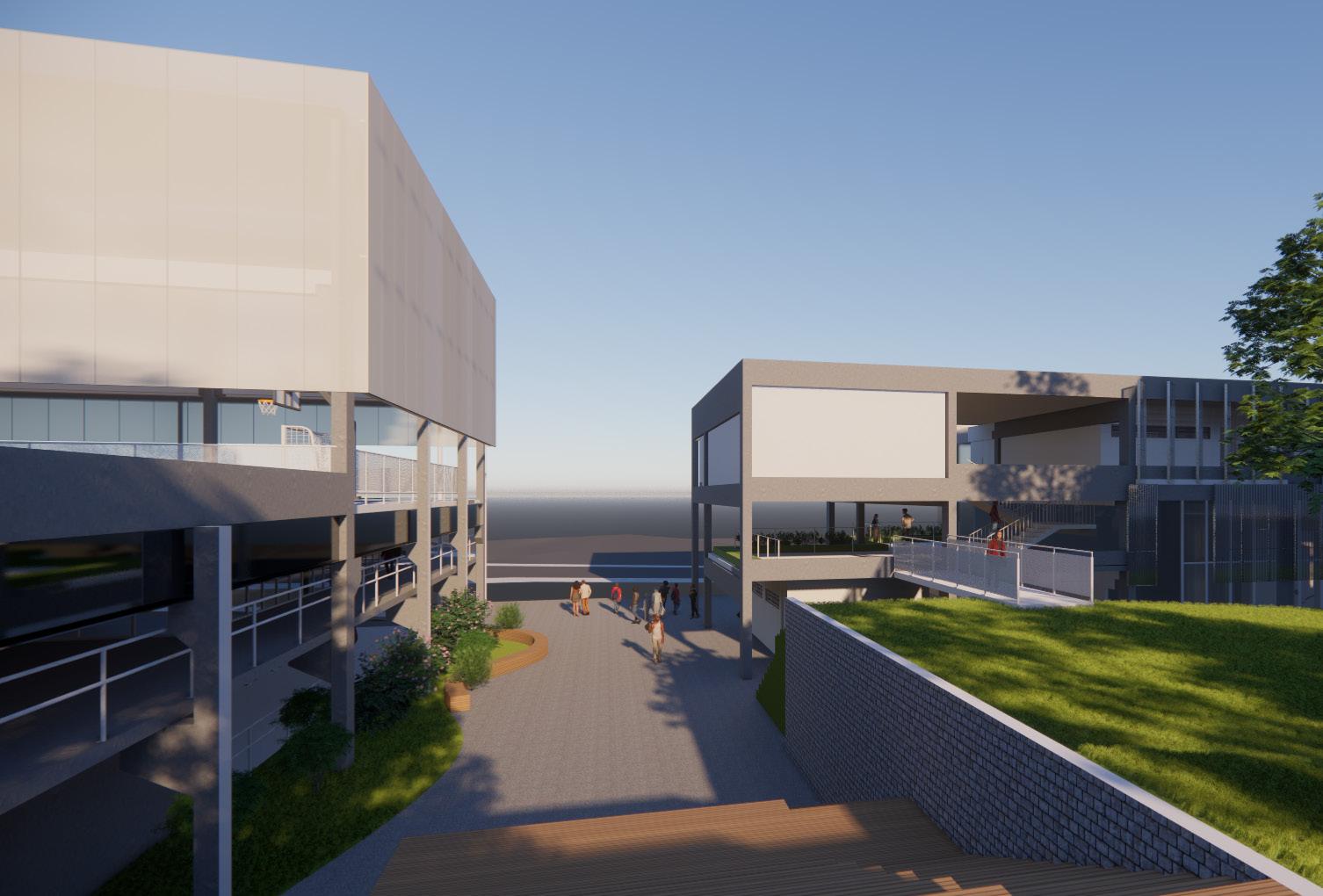

Render psicina coberta e passarela

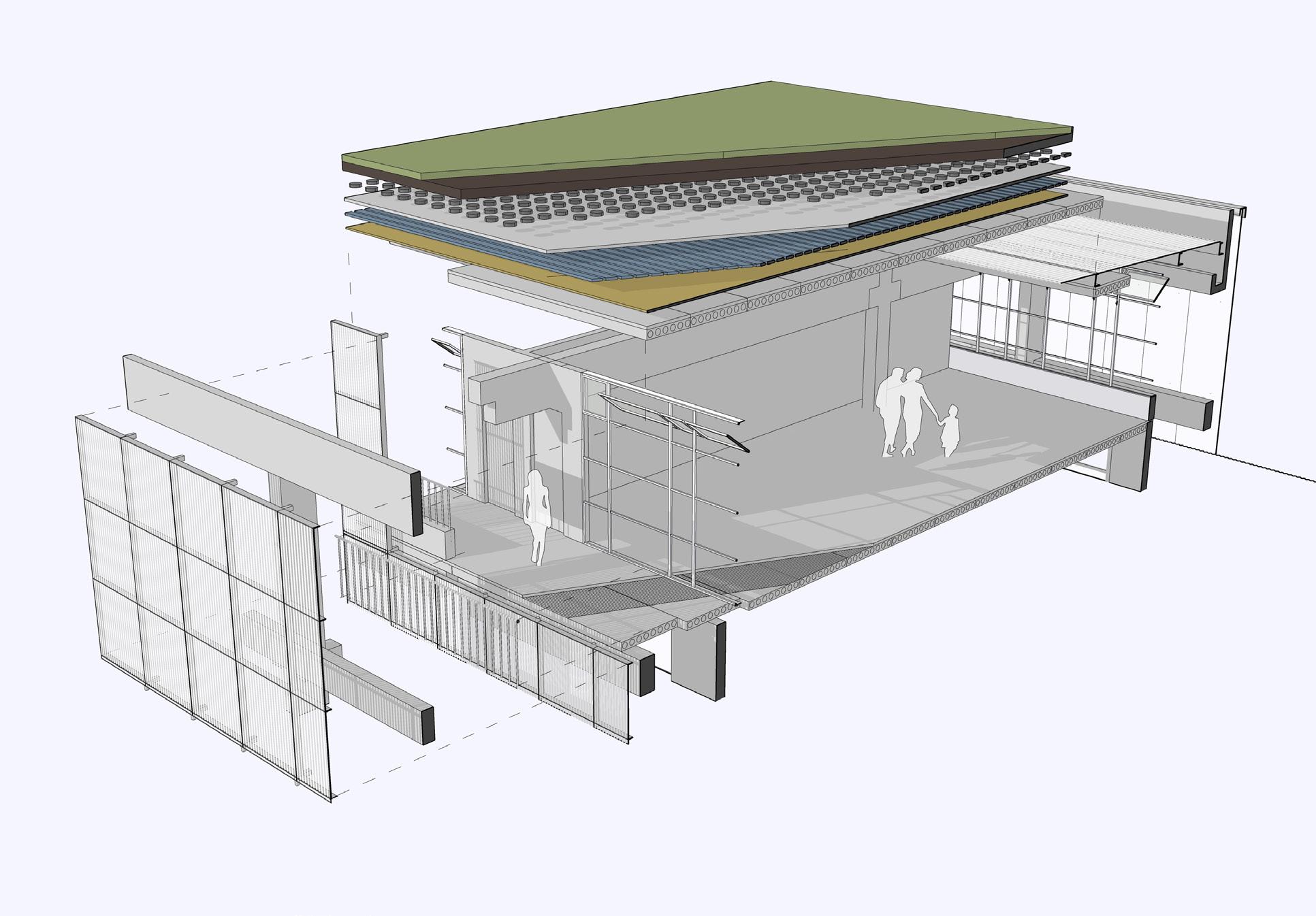

Explodiada esquina + teto verde

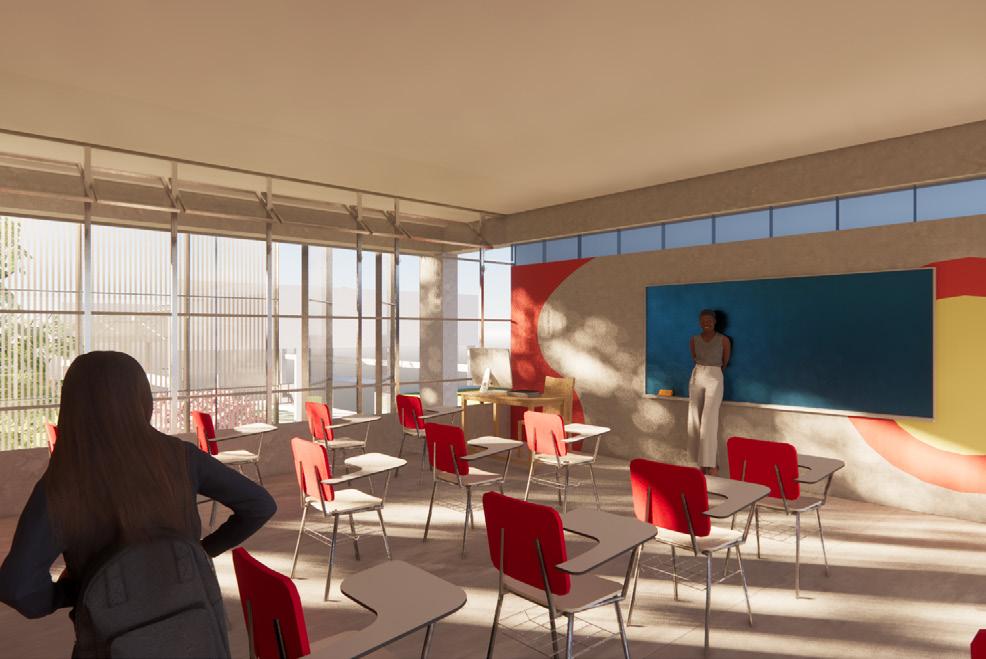

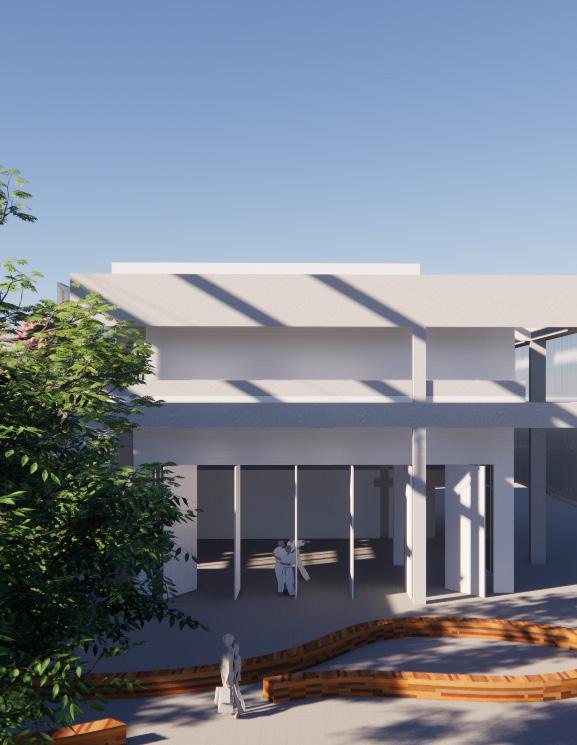

Render Sala de Aula

Render praça e sala de luta

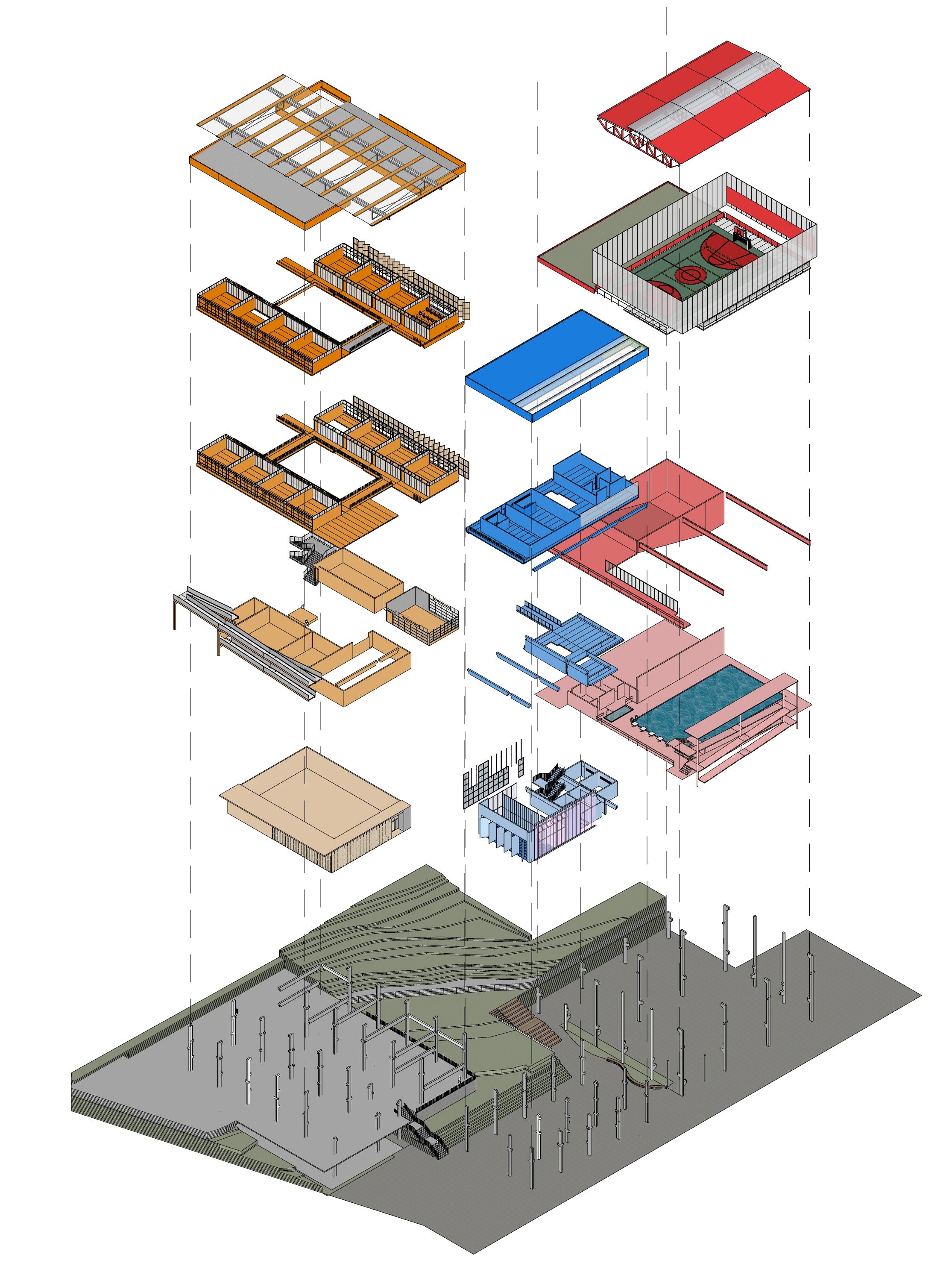

Explodida CEU

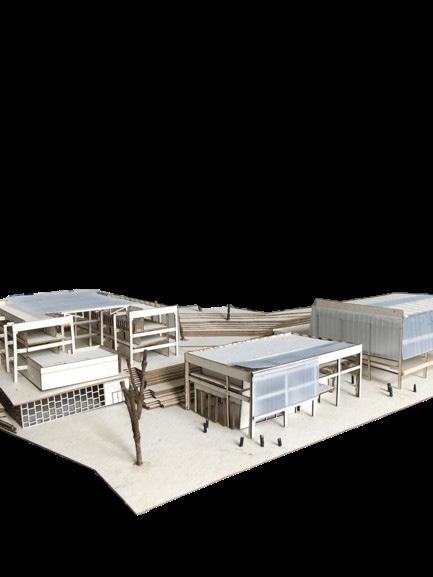

Imagens Maquete física

Imagens Maquete física

CIDORI

Ano : 2023

Lugar: Indefinido

Projeto V - Percurso

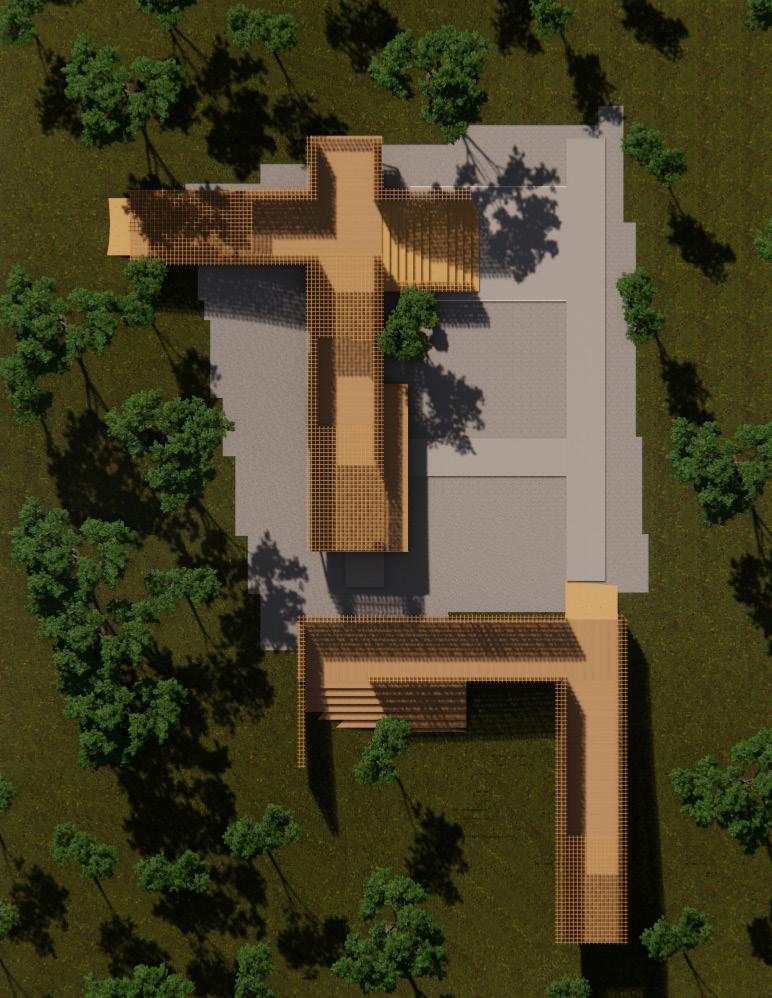

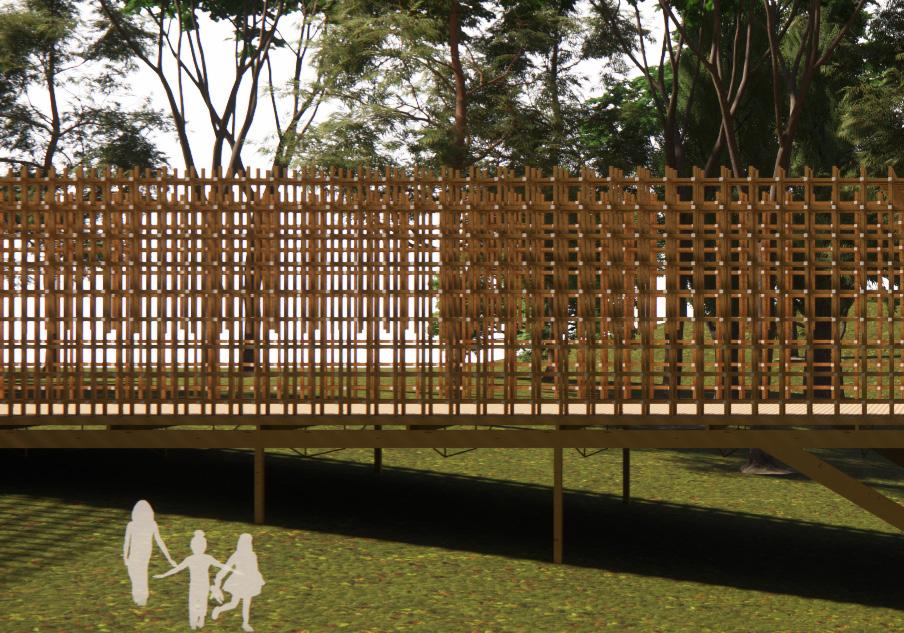

O projeto busca explorar as características plásticas e estruturais da madeira. Os dois corpos principais que se estendem pelo terreno delimitam e criam espaços de circulação e estadia para os usuários desse percurso. Os planos elevados pelos pilares de madeira parecem flutuar pelo declive e criam espaços de acolhimento e estadia conforme interagem com o as diferentes alturas e sinuosidades do terreno. A planta busca ocupar o terreno de forma simples, explorando os usos possíveis para os vazios e como se apropriar deles.

Tanto plasticamente como conceitualmente, o projeto se inspira na arquitetura japonesa. O encaixe usado por Kengo Kuma na construção do GC Prostho ocupa os decks delimitando o espaço com um “véu sólido” que instiga tanto o olhar, como a caminhada.

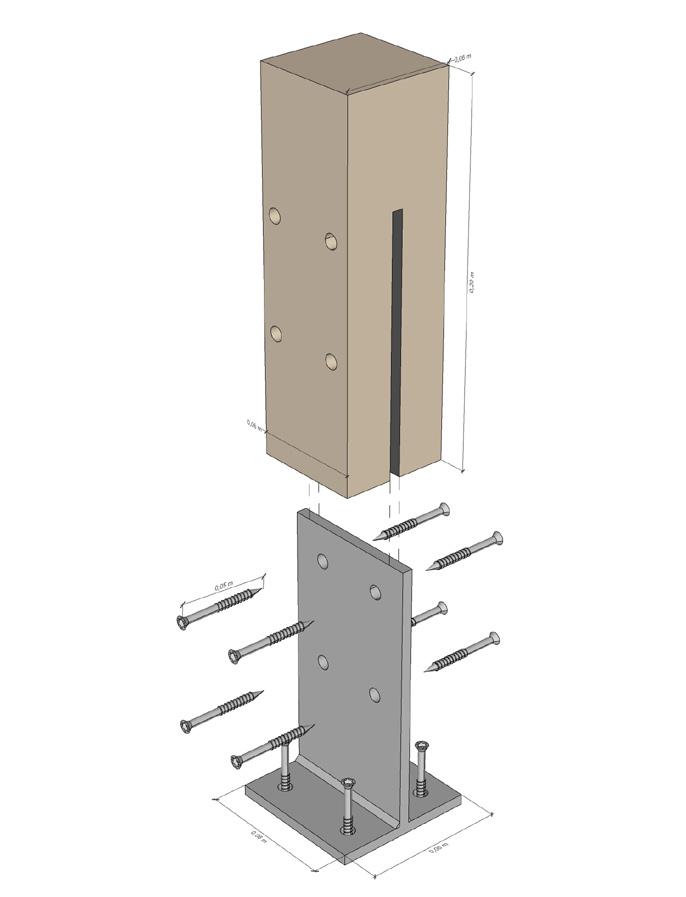

Porta pilar metalico em “T” com furos (F70 rothoblaas) e parafusos SKR (rothoblaas)

Estrutura utilizada na base das paredes estruturais de amarração e em pilares retangulares

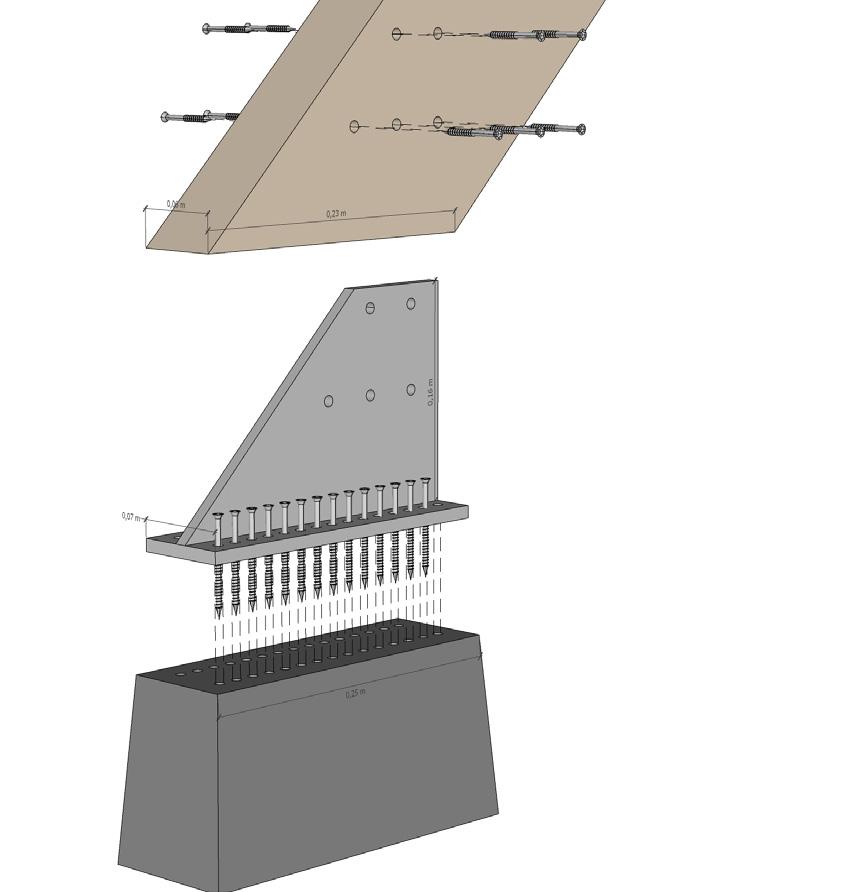

Detalhe de estrutura adaptada de conector para sapata de concreto rothoblaas.

Utilizado nos pilares em V de inclinação 45°

Detalhe conexao de pilar retangular com viga de alma cheia atravez de sapatas metalicas com asas internas (rothoblaas).

Utlizado em pilares retangulares do projeto

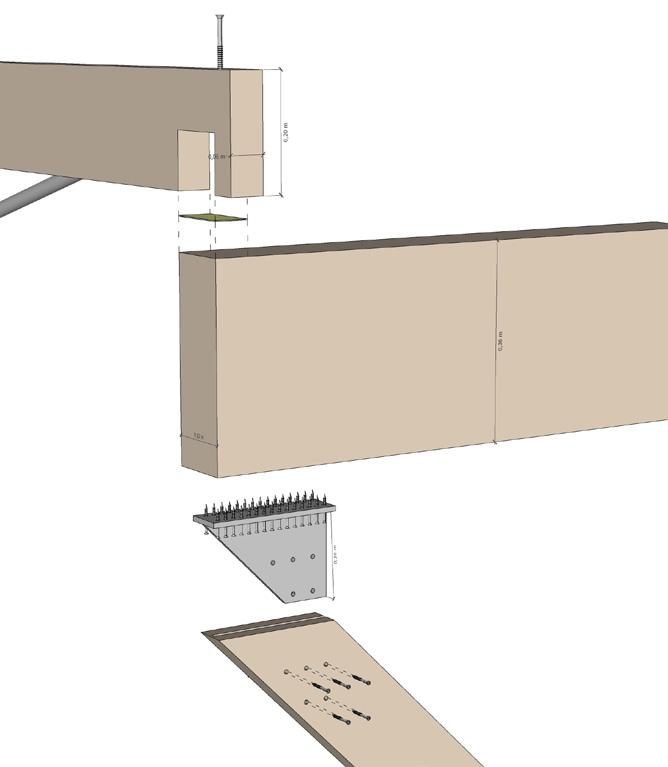

1. Detalhe estrutura adaptada para conexão do pilar em v com a viga de alma cheia

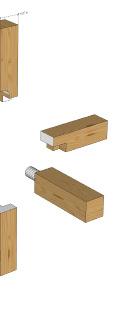

2. Detalhe co nexão da viga vagão e viga alma cheia atravez do encaixe, parafuso e cola xepox

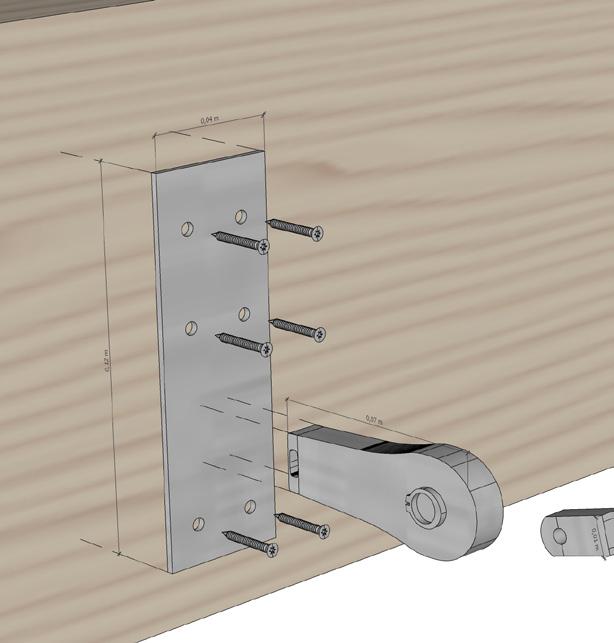

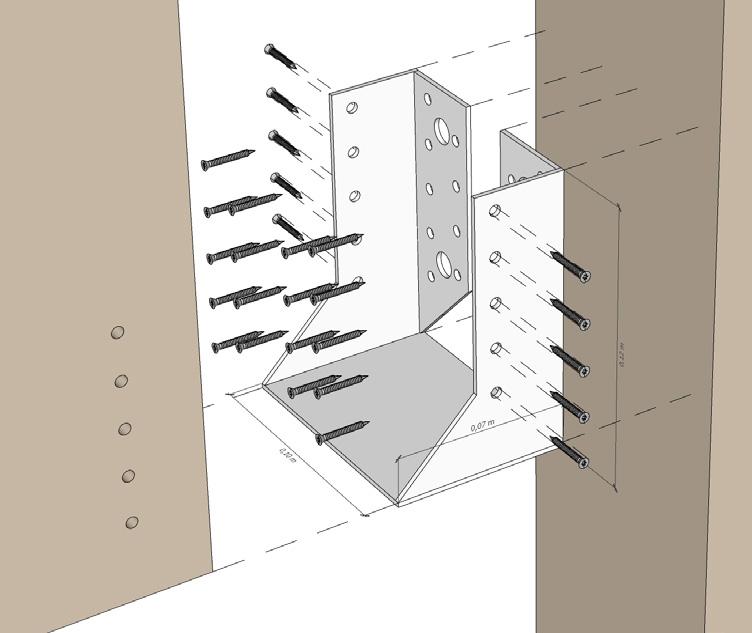

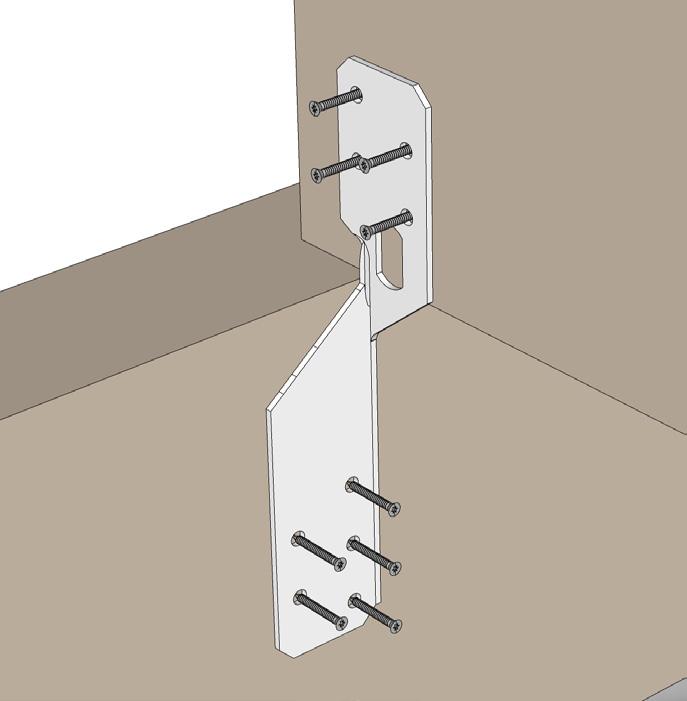

Detalhe chapa de ancoragem uni para barrotes (rothoblaas)

Utlizados nos barrotes do projeto

Detalhe conector do contraventamento

amarração do pirado no

do módulo insbrinquedo Cidori

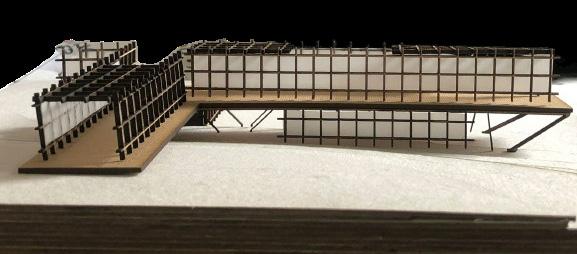

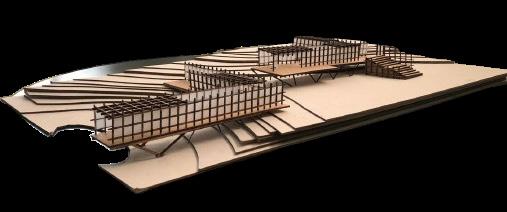

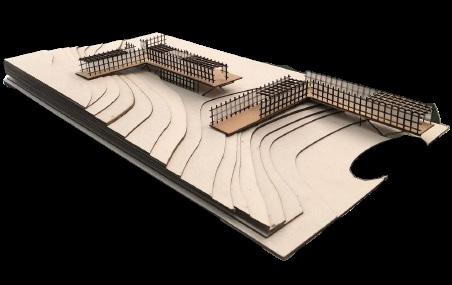

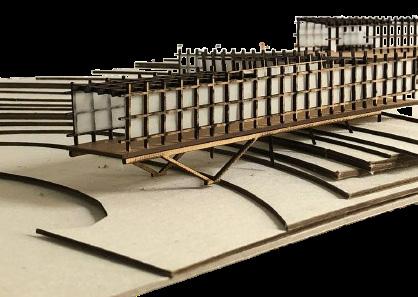

Fotografia isométrica maquete fisica

Detalhes maquete física

RECINTO

Ano : 2023

Lugar: Jardim Piratininga

Projeto V - “Projeto Recinto”

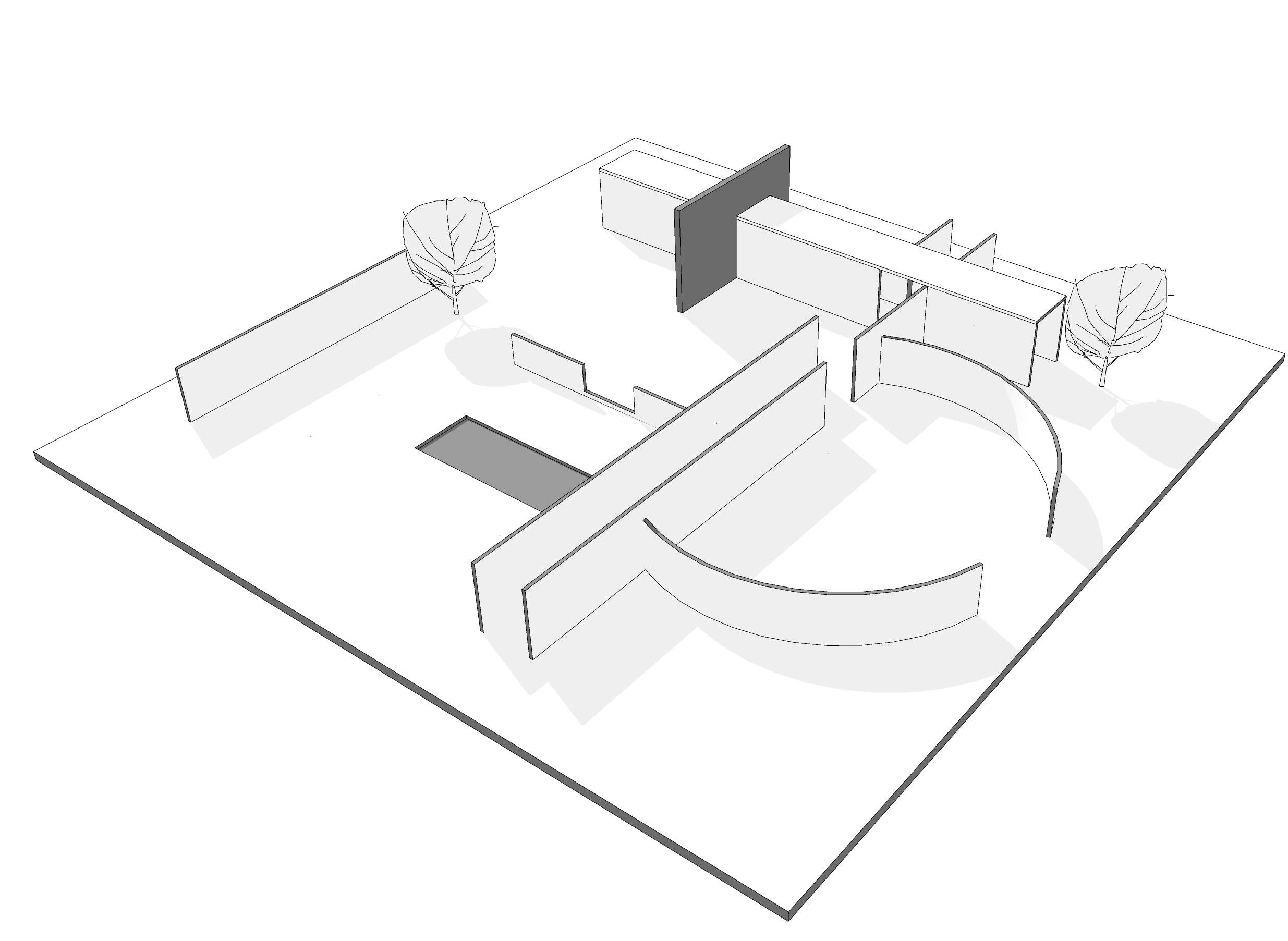

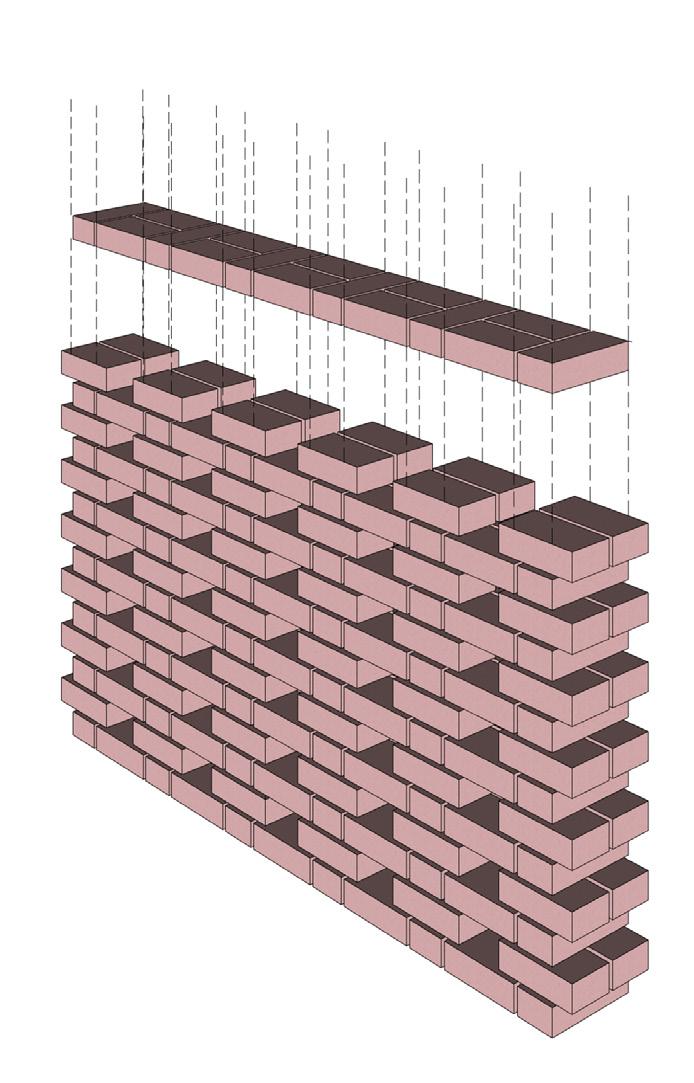

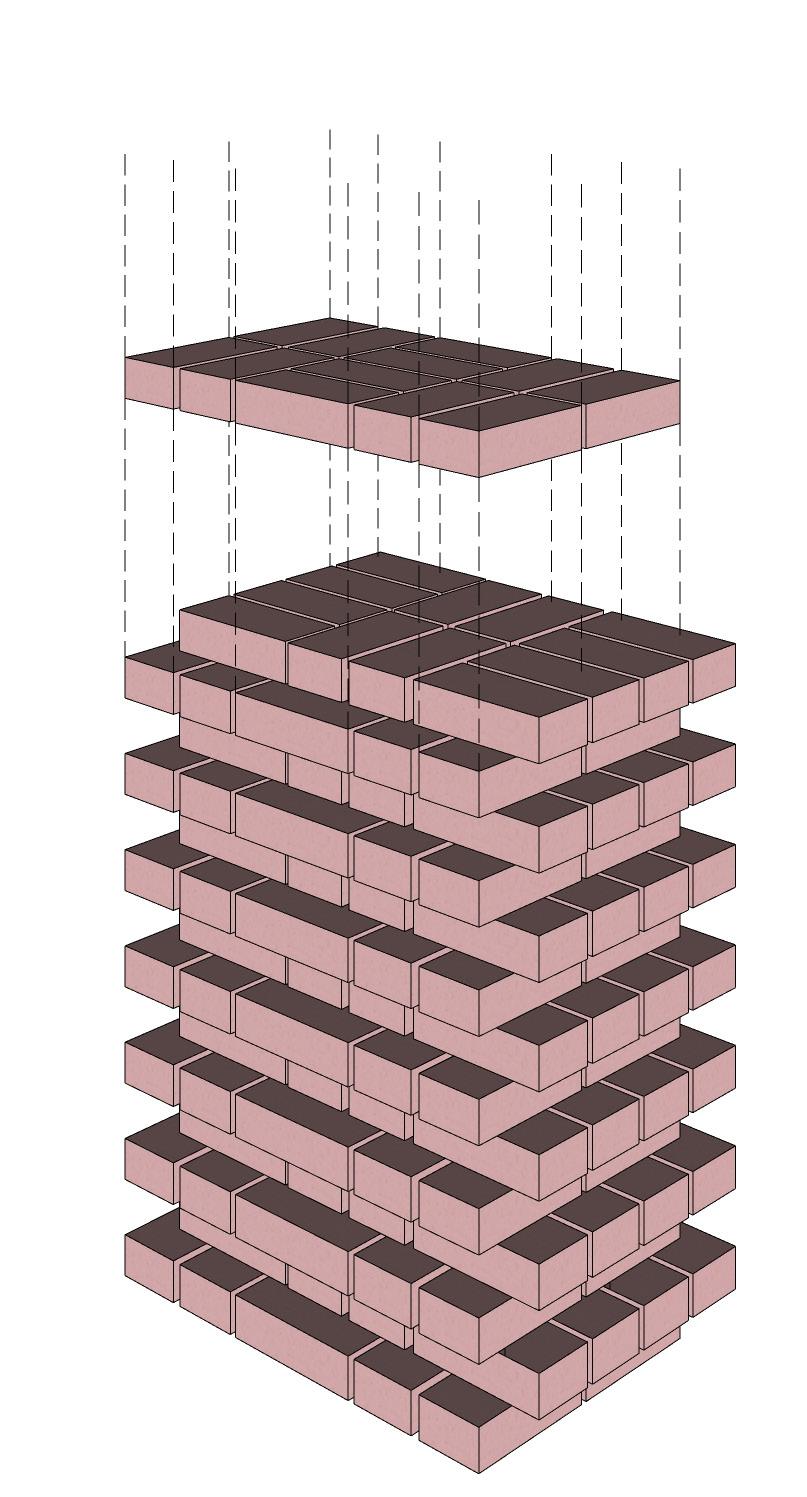

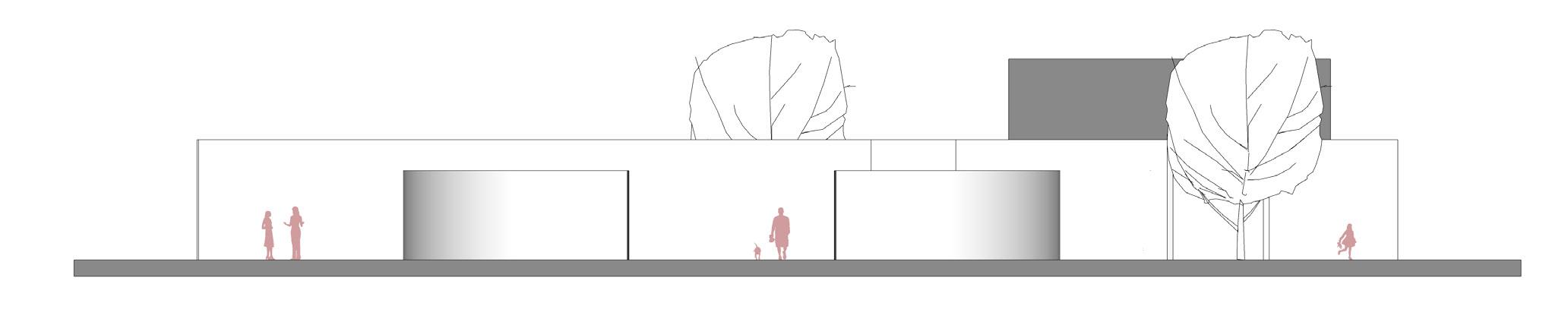

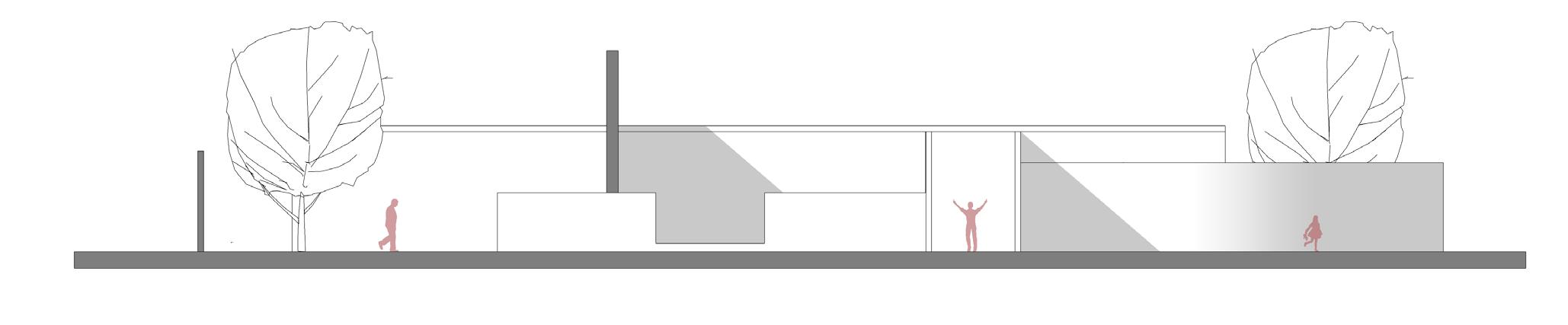

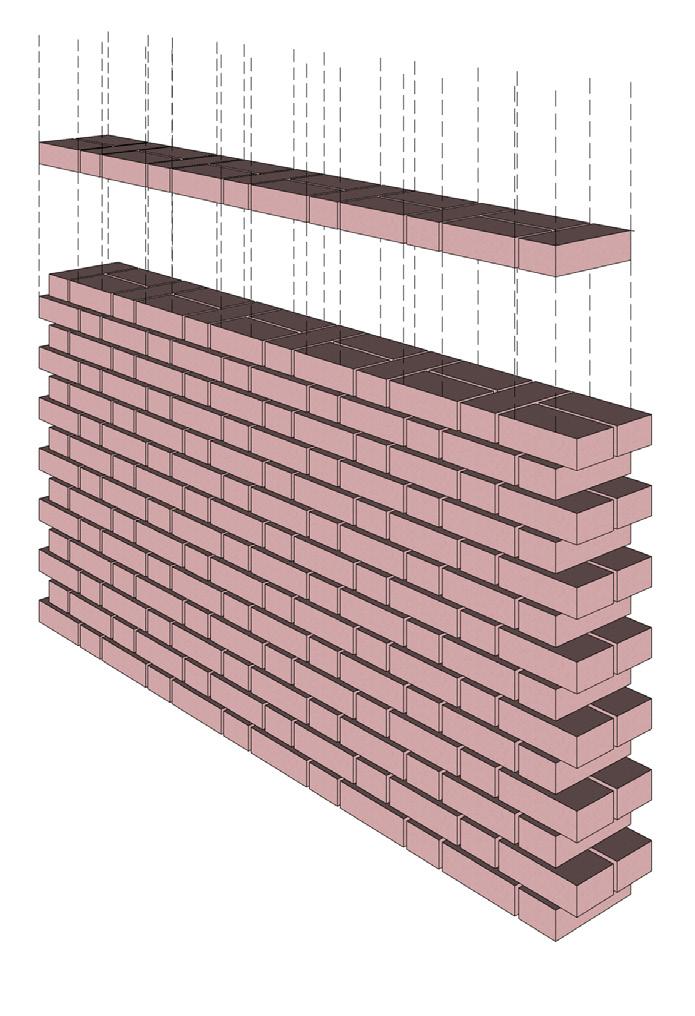

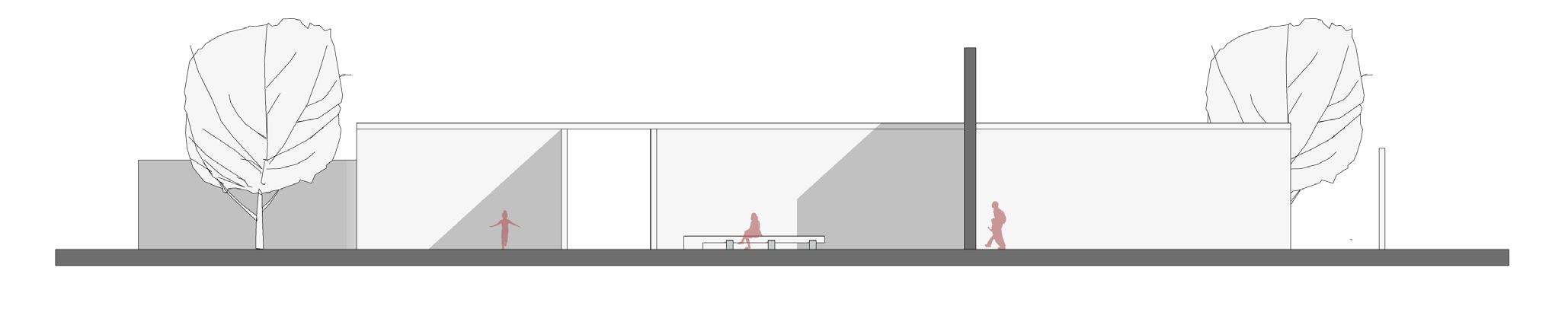

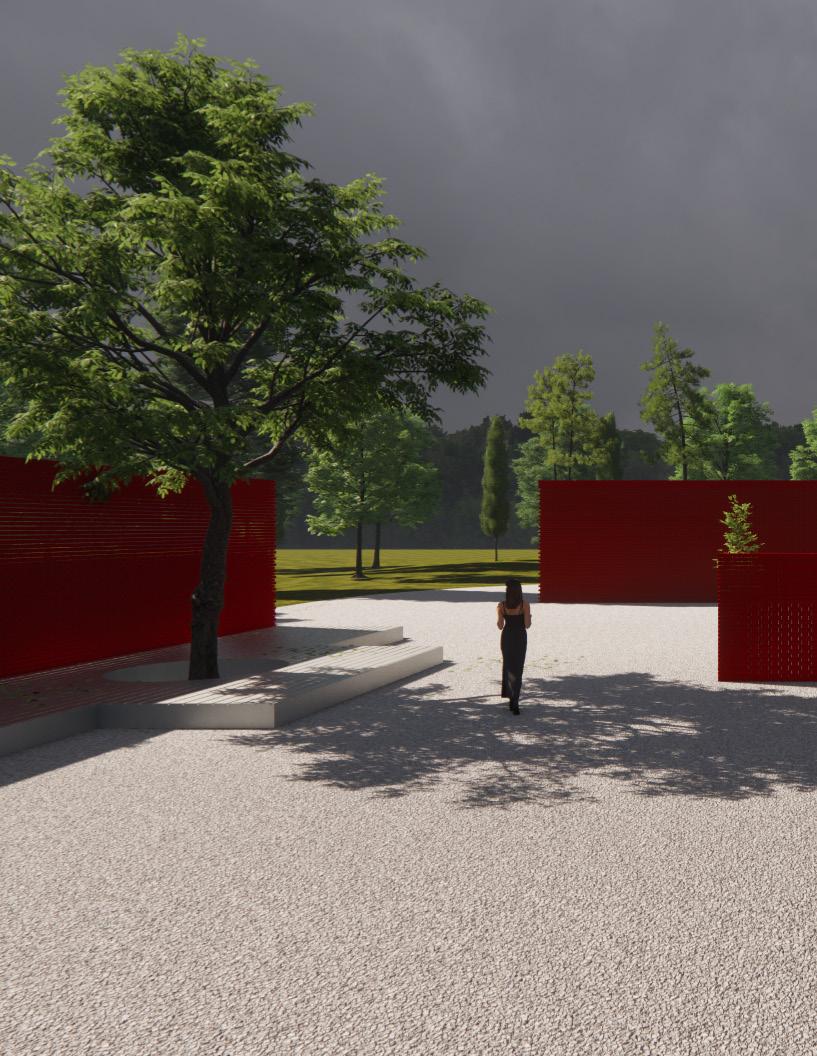

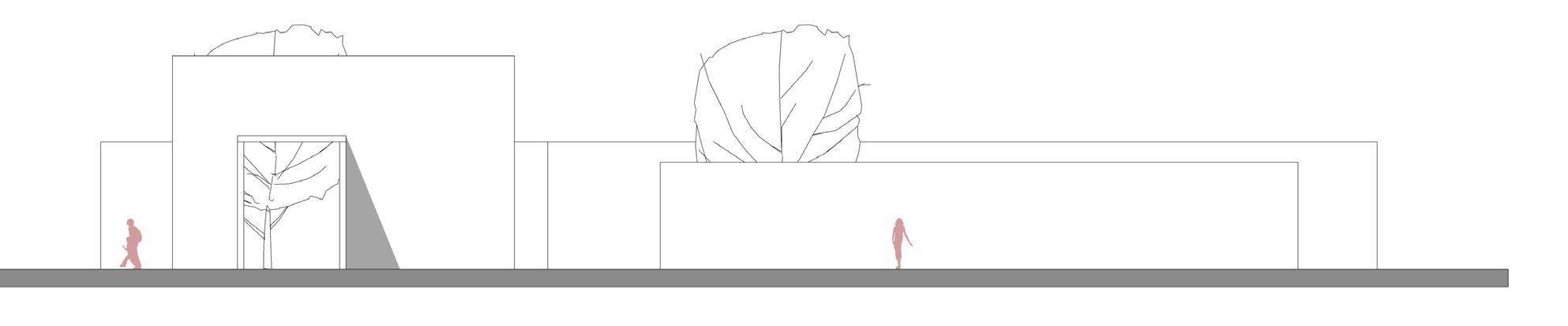

A forma básica consiste em longos planos retos que compõe corredores que cruzam o terreno no sentido Norte Sul e Leste Oeste. Esses corredores levam a espaços que traduzem uma intenção de criar ambientes silenciosos e contemplativo, onde penso que a mente e as emoções podem tornar-se protagonistas na leitura da obra. O piso feito de cascalho induz o caminhar com a velocidade reduzida e ao mesmo tempo possibilita um aspecto sonoro agradável ao projeto. A materialidade de tijolo traz um contraste com o piso e a natureza ao redor, destaca o projeto de seu entorno e da um aspecto acolhedor ao espaço. No recinto, um ponto de destaque é a parede de 7 metros. Esse plano gera interesse e instiga o olhar ao destoar da horizontalidade dos planos. Ele, para mim, seria algo como uma surpresa

As paredes, planos e curvas todos foram pensados para guiar os usuários desse recinto a um objetivo principal e é para usuário interessados nele que meu projeto foi direcionado. Conexões. Talvez, para pessoas que não se interessem por esse objetivo principal, esse recinto não passe de longos corredores com entradas e saídas, talvez um lugar de passagem onde os pés apressados avançariam sem possibilitar a mente do usuário de explorar esse exercício de conexão. Acredito que esse espaço ceda o protagonismo e o entendimento para cada indivíduo, um lugar onde cada um pode encontrar as conexões que buscam alcançar.

O que me inspirou na idealização desse espaço foram mais que as obras do escritório chines Wutopia Lab, mas também a filosofia por trás. O escritório incorpora elementos da cultura chinesa para a criação de um desing único que lança mão de elementos naturais e fantasiosos na criação de espaços com panos leves, coloridos, mas muitas vezes para mim, invocam a reflexão e a tranquilidade. Cada projeto justifica o nome Utopia quando eles se destacam do exterior urbanamente conturbado e inserem o sujeito em um ambiente suave, mas ao mesmo tempo instigante. Essa é a arquitetura que esse projeto almeja alcançar.

Espaço de permanência ou passagem, de brincadeiras ou de reflexões, um lugar para se visitar sozinho ou com amigos. A palavra recinto é po-

lissêmica e seu uso nesse projeto também acompanha essa pluralidade. O sujeito é protagonista em determinar como ocupar esse espaço.

Eduardo Toscano | Universidade Presbiteriana Mackenzie | Arquitetura e Urbanismo
