Portifolio2024

PORTFÓLIO | ARQUITETURA

Eduardo Toscano

Trabalhos Selecionados 1

․ ․ ․

FORMAÇÃO

2017 - 2019

2008 - 2019

2021 -

COMPLEMENTAR

CURRíCULO

Fundação Armando Alvares Penteado (FAAP)

Formação em ingles Jack and Jill (Ribeirão Preto)

UPM Mackenzie, Graduando em Arquitetura e Urbanismo (6° semestre )

2022

out. 2022 - jun. 2023

2022

2023

ago. 2023 - mai 2024

SOFTWARE Office Adobe Render CAD • BIM

Certficado Cambrige

Curso de Sketchup Aplicado à Construção CivilSIMPLIFICARQ CURSOS

Curso de Autocad Aplicado à Construção CivilSIMPLIFICARQ CURSOS

Estágiario XD4 (área post processing)

Monitoria da XIX SVM (Semana Viver Metrópole - Mackenzie)

Curso Pós-produção arquitetônica com SketchUp e Photoshop - Gabriel Nanfuñay

Curso Archicad - Labideias

Diretório Academico da Faculdade de Arquitetura Mackenzie (DAFAM)

Estágio escritório Diego Revollo

Powerpoint | Word | Excel

Indesing | Photoshop

Enscape | Lumion

Sketchup | Autocad | Revit | Archicad

Eduardo Toscano 2

2019 2022

SUMÁRIO

Trabalhos Selecionados 3

2023 | Quadra Utopia - Casa Cubo 08 2023 | + Diego Revollo 37 2023 | Cidori - Percurso 28 2023 | Topografia do Cotidiano 28

Ano : 2023

QUADRA UTOPIA

Lugar: Indefinido

Projeto V - “Quadra Cubo”

A ideia do projeto é partir de um módulo de apartamento 6 x 6 m² que fosse múltiplicado até formar uma quadra que serveria de módulo para a criação de 9 quadras.

O projeto parte do princípio de possibilitar as diferentes conexões que os usuários pudessem buscar ao utilizarem a obra. Os espaços buscam ser silenciosos e belos para que cada indivíduo possa significa-lo a partir da sua própria subjetividade.

Os módulos foram distribuídos com a intenção de criar diferentes tipografias para diferentes interesses, sempre com a preocupação de evitar que os 170 módulos repetidos assemelhassem os apartamentos à maquinas de morar, casas não individuais. Os conjuntos maiores de apartamentos apresentam vazios de convicencia entre os vizinhos mais proximos. De tal forma a funciona também a quadra e a repetição modular dela.

Eduardo Toscano 4

Trabalhos Selecionados 7

Eduardo Toscano 6

01

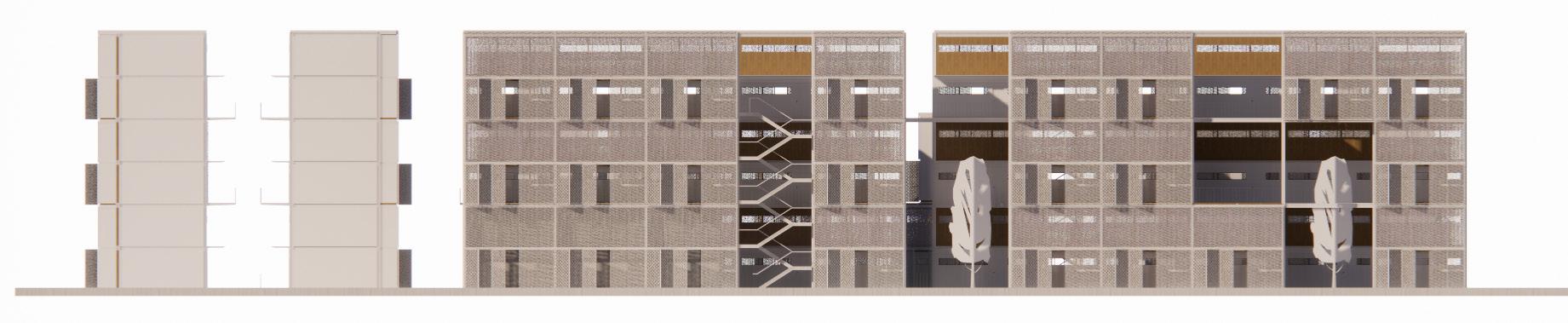

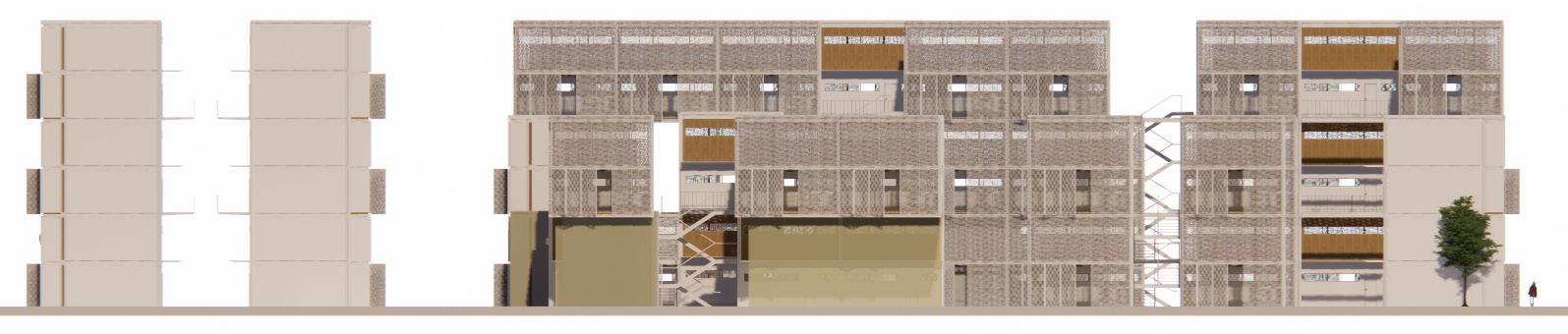

Elevação

02

Elevação

Trabalhos Selecionados 7

Implantação da quadra módulo

Placa OSB

Montante metálico 7cm

Placa cimenticia

Placa de gesso

Camada de proteção mecânica

Camada impermeabilização

Camada isolamento térmico

Camada plástica

Placa CLT 7mm 3x3

Guarda Corpo metálico

Chapa metálica perfura (estrutura móvel camarão)

Revestimento piso vinílico

Contrapiso em argamassa

Eduardo Toscano 8

Placa CLT 7mm 3x3m Tela acústica Passarela chapa perfurada sobre sistea de deck Perspectiva explodida módulo

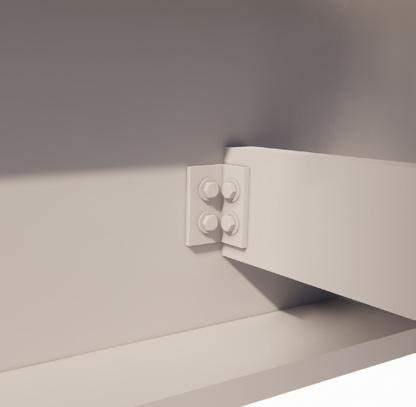

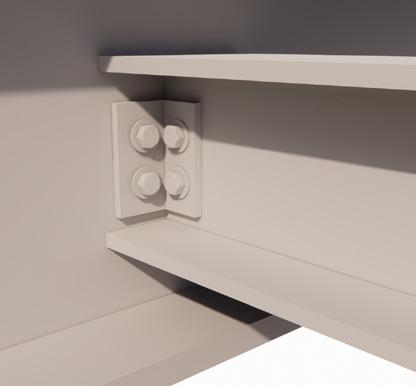

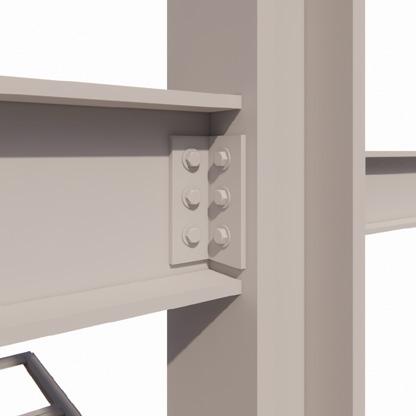

Conector metálico viga principal e pilar

Detalhamento conecções metálicas

Conector metálico viga secundária e viga principal

Conector metálico estrutura escada/ viga principal

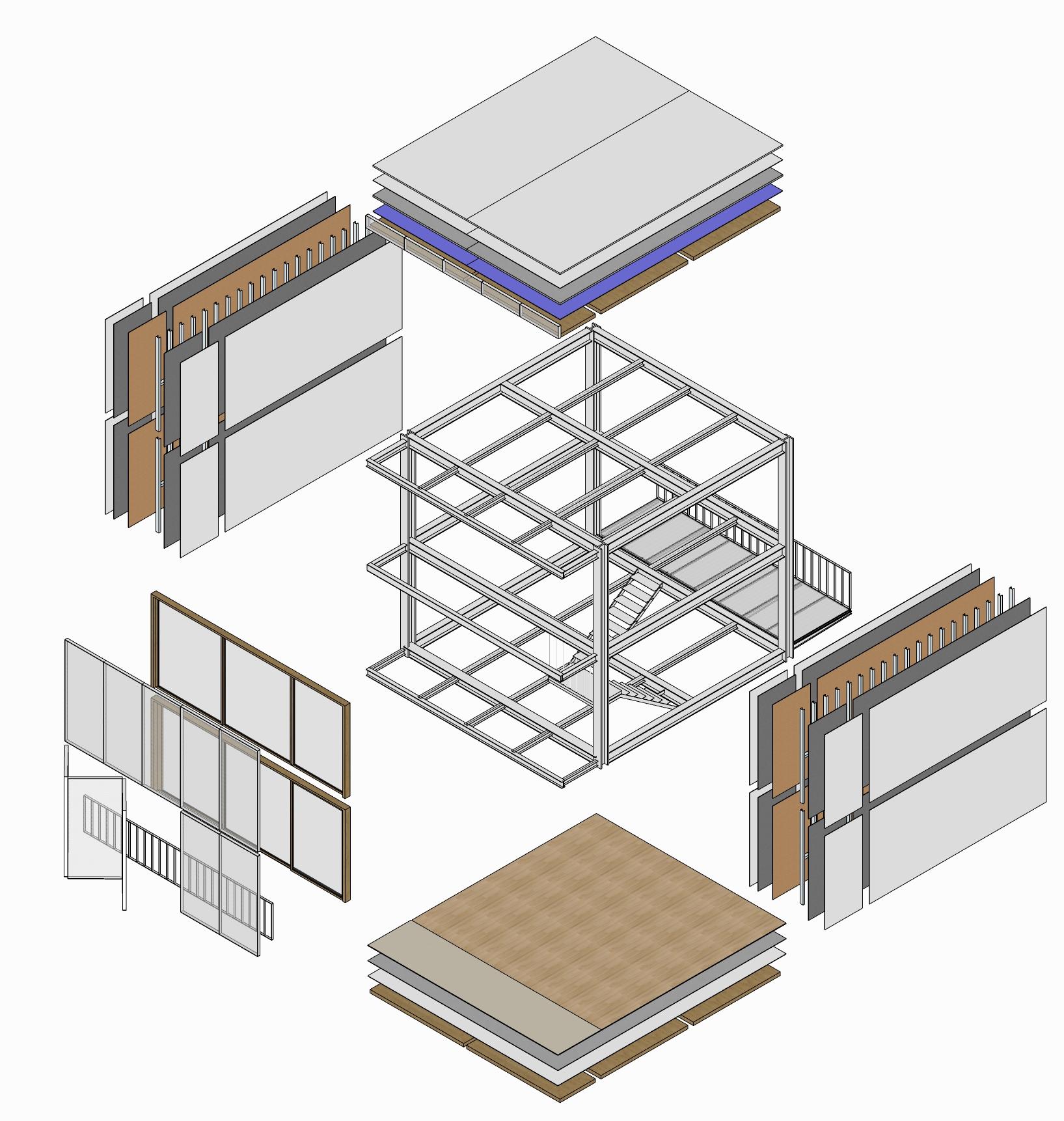

Perspectiva explodida do módulo

Detalhamento painéis miniwave Hunter Douglas

Revestimento gesso

Placa cimenticia

Montante metálico

Placa cimenticia

Fixadores

Paineis miniwave (Hunter Douglas

Trabalhos Selecionados 9

Toscano 10 12,00 13,12 14,80 17,80 3,08 6,06 1,63 0,63 1 12,00

14,80 17,80 3,08 6,06 1,63 0,63

Eduardo

13,12

Detalhamenteo miniwave 1

Placa cimenticia

Fixadores

Paineis miniwave (Hunter Douglas

Detalhamenteo tirante escada 2

Detalhamenteo fixação chapa metálica

Revestimento piso grezzo areia

Placa CLT 7mm

Trabalhos Selecionados 11 1,25 2 3 0,02 0,02 0,14 0,14 0,03 0,04 0,01 0,1 0,010,01

0,05 0,04 0,1 0,01 0,03

3 0,02 0,02 0,14 0,14 0,03 0,04 0,01

Toscano 12 0,00 1,3 0,00 2,97 A

0,00 1,3 0,00 2,97 A A

Eduardo

A

Planta nível térreo módulo 6x6 m² Planta nível superior módulo 6x6 m²

Trabalhos Selecionados 13 0,00 1,3 2,97 A A

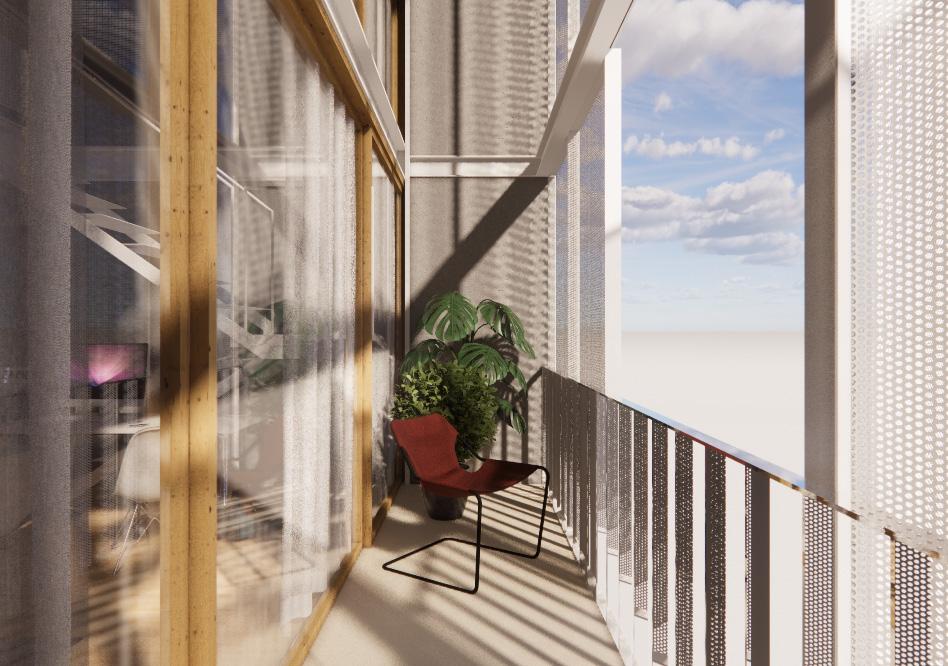

Imagem sala apartamento Imagem varanda

CIDORI

Ano : 2023

Lugar: Indefinido

Projeto V - Percurso

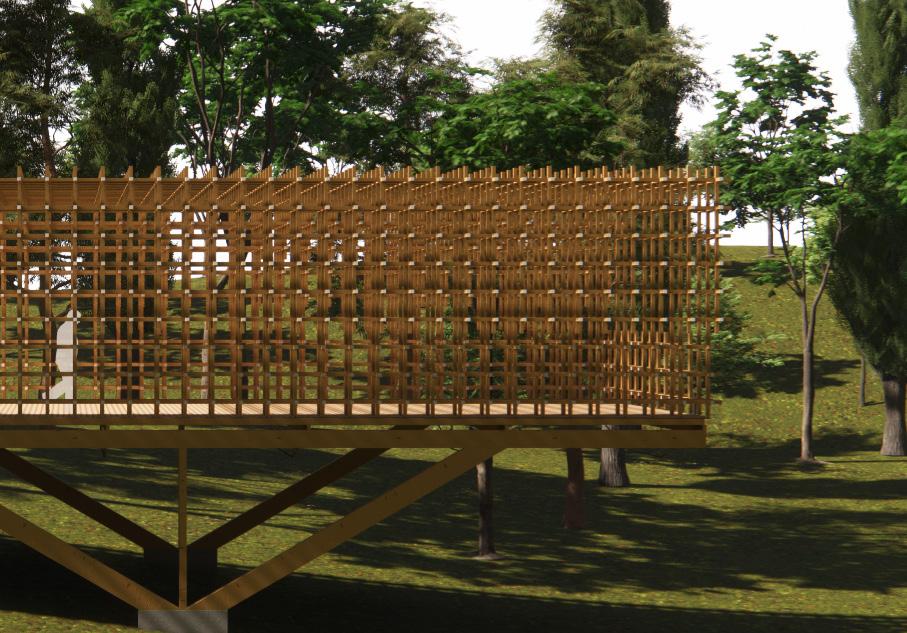

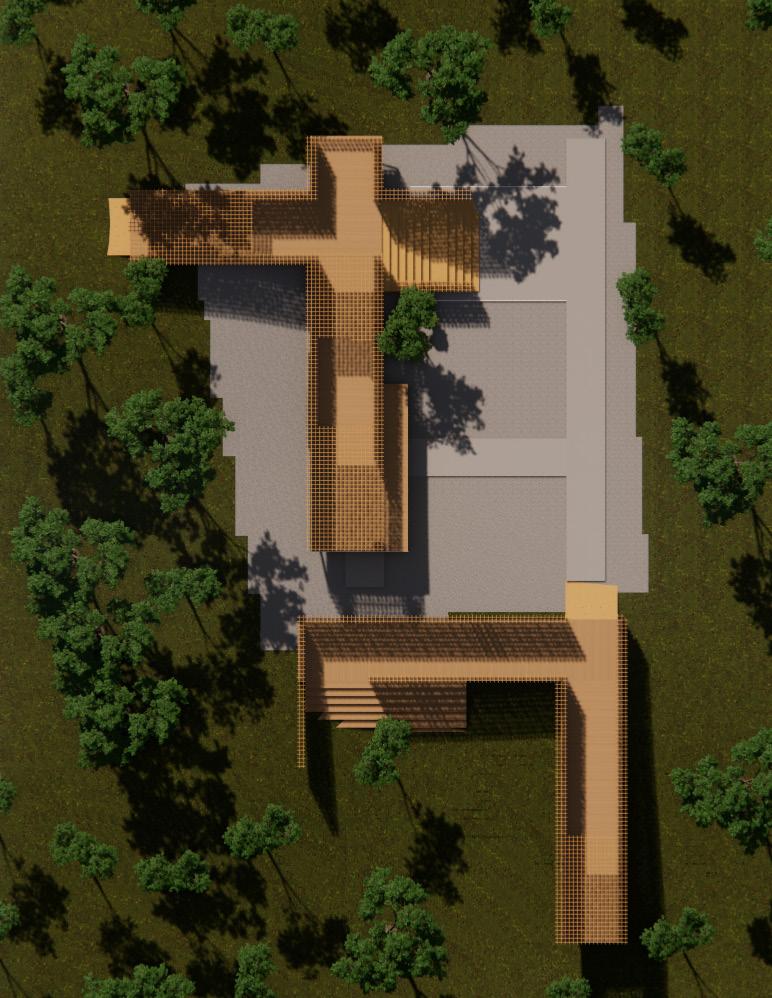

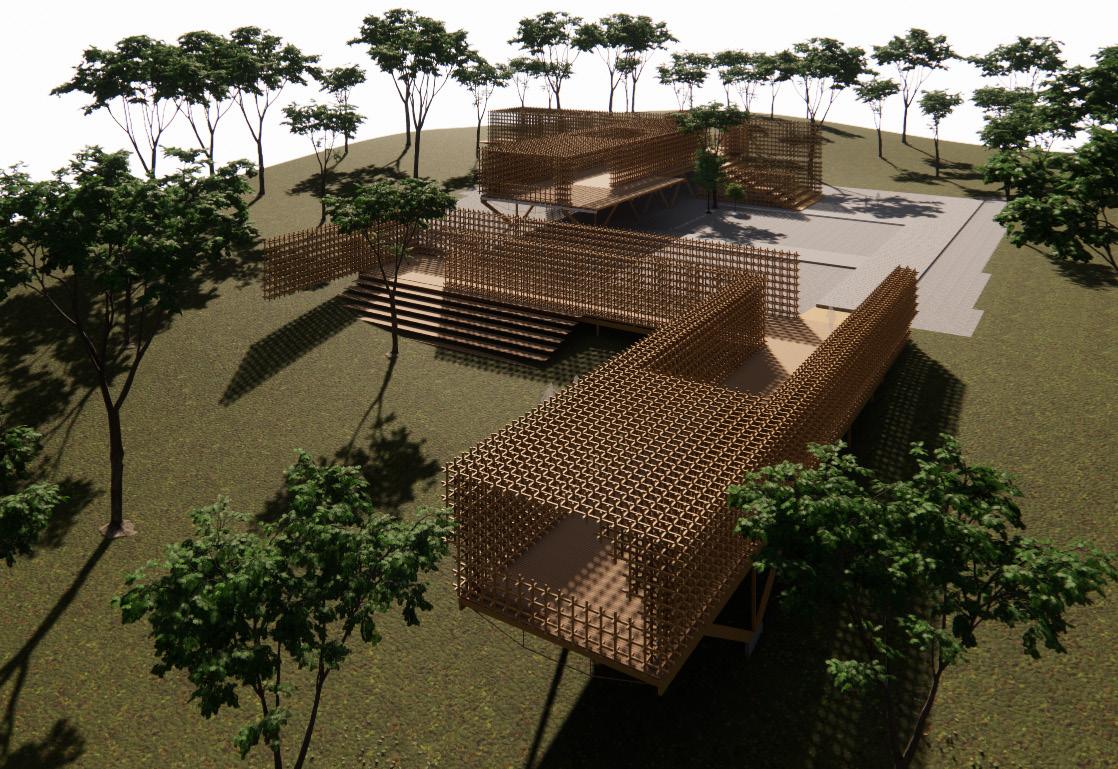

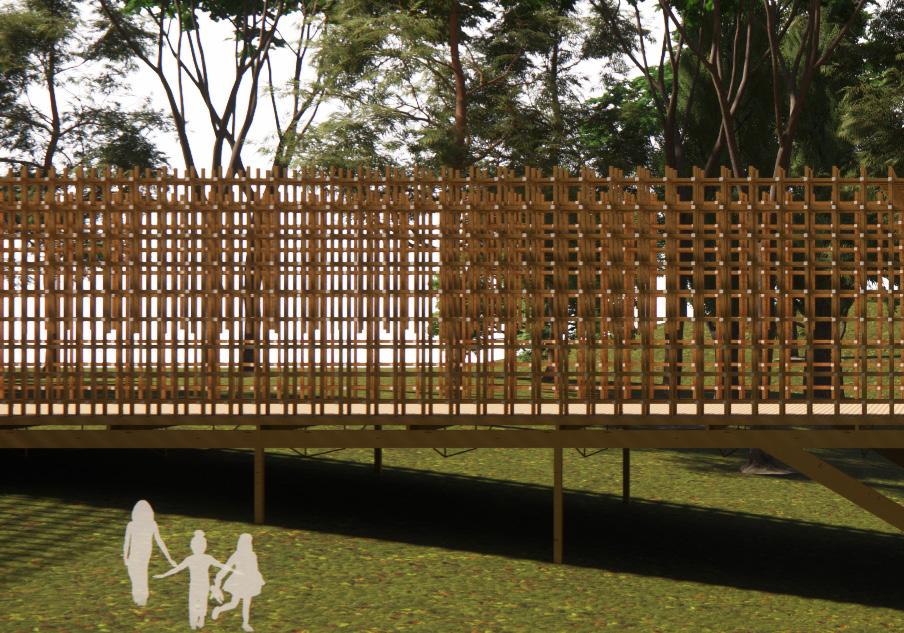

O projeto busca explorar as características plásticas e estruturais da madeira. Os dois corpos principais que se estendem pelo terreno delimitam e criam espaços de circulação e estadia para os usuários desse percurso. Os planos elevados pelos pilares de madeira parecem flutuar pelo declive e criam espaços de acolhimento e estadia conforme interagem com o as diferentes alturas e sinuosidades do terreno. A planta busca ocupar o terreno de forma simples, explorando os usos possíveis para os vazios e como se apropriar deles.

Tanto plasticamente como conceitualmente, o projeto se inspira na arquitetura japonesa. O encaixe usado por Kengo Kuma na construção do GC Prostho ocupa os decks delimitando o espaço com um “véu sólido” que instiga tanto o olhar, como a caminhada.

Eduardo Toscano 14

29 Trabalhos Selecionados

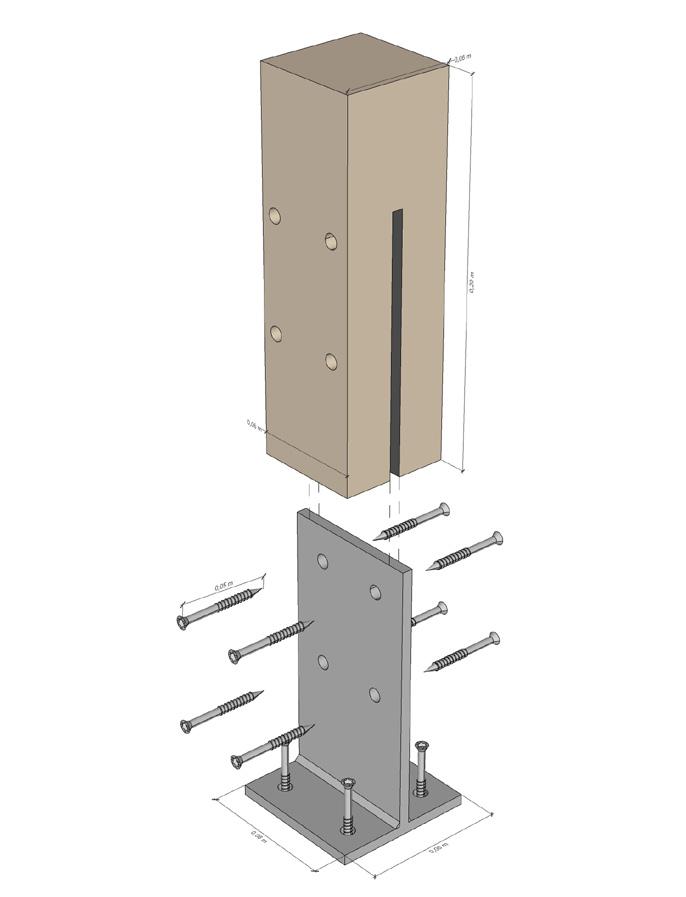

Porta pilar metalico em “T” com furos (F70 rothoblaas) e parafusos SKR (rothoblaas)

Estrutura utilizada na base das paredes estruturais de amarração e em pilares retangulares

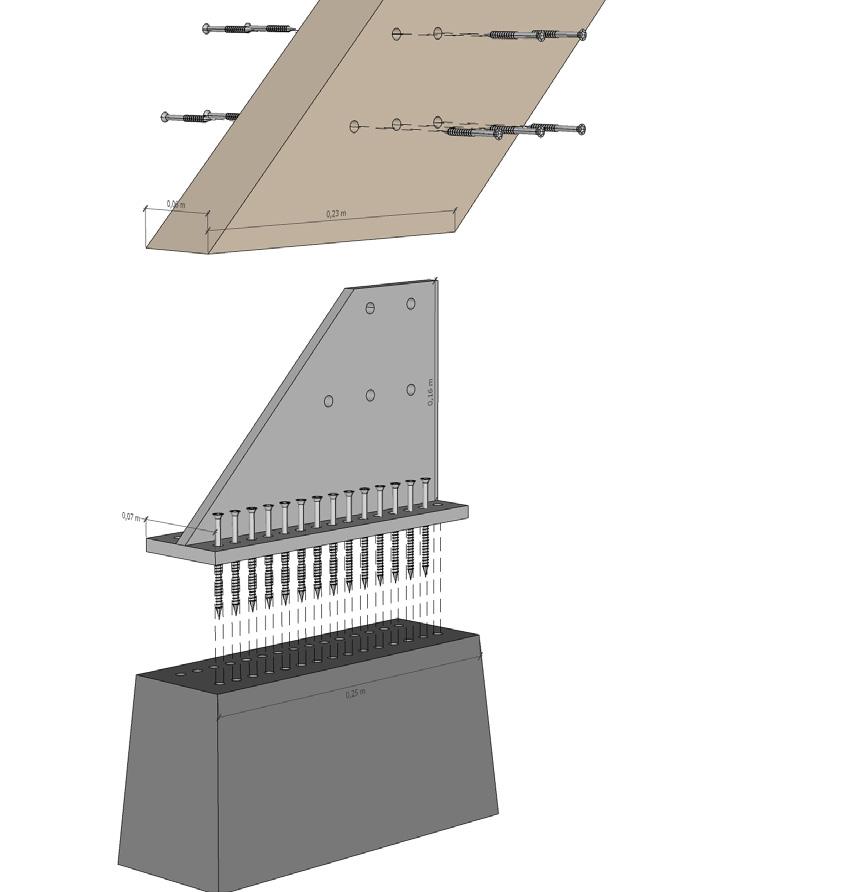

Detalhe de estrutura adaptada de conector para sapata de concreto rothoblaas.

Utilizado nos pilares em V de inclinação 45°

Eduardo Toscano 16

Detalhe conexao de pilar retangular com viga de alma cheia atravez de sapatas metalicas com asas internas (rothoblaas).

Utlizado em pilares retangulares do projeto

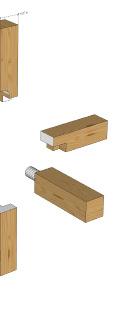

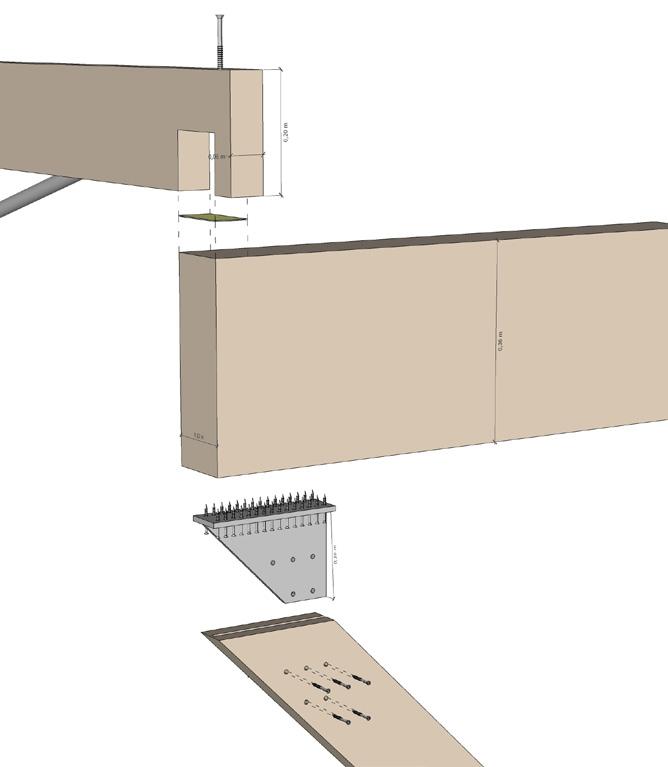

1. Detalhe estrutura adaptada para conexão do pilar em v com a viga de alma cheia

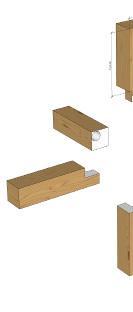

2. Detalhe co nexão da viga vagão e viga alma cheia atravez do encaixe, parafuso e cola xepox

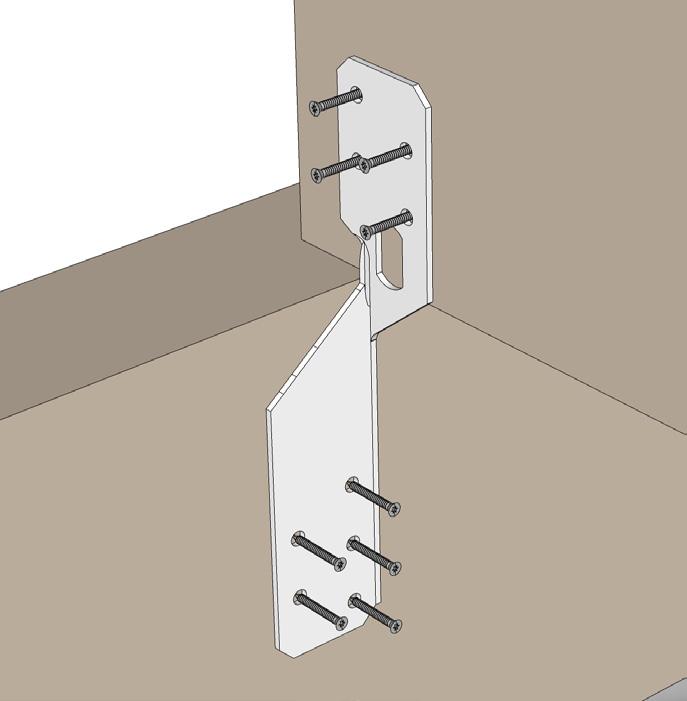

Detalhe chapa de ancoragem uni para barrotes (rothoblaas) Utlizados nos barrotes do projeto

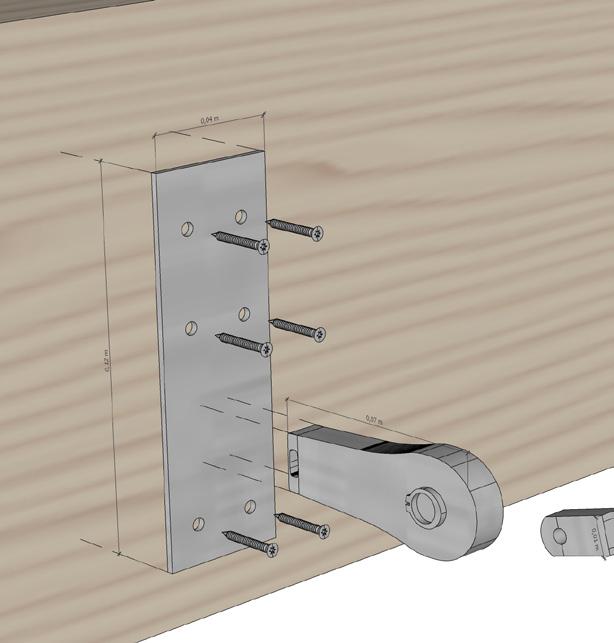

Detalhe conector do contraventamento

Trabalhos Selecionados 17

amarração do pirado no

Toscano 18

Eduardo

Trabalhos Selecionados 19

do módulo insbrinquedo Cidori

20 Eduardo

20

Eduardo Toscano

Toscano

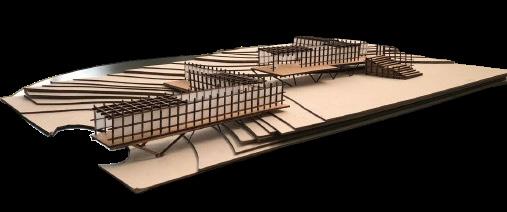

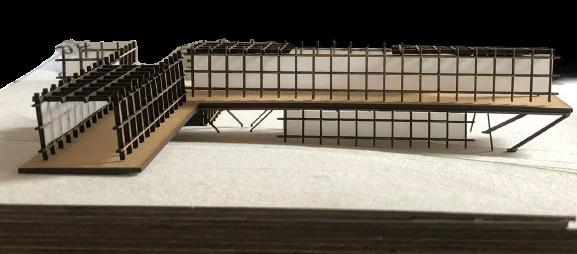

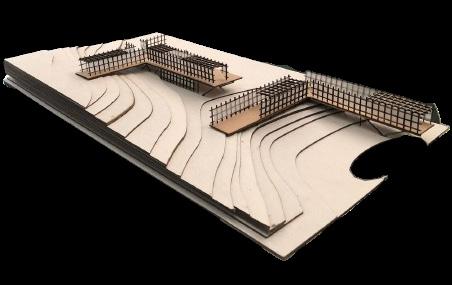

Fotografia isométrica maquete fisica

Trabalhos Selecionados 21 Trabalhos Selecionados 21

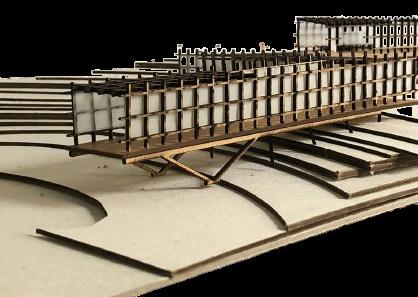

Detalhes maquete física

TOPOGRAFIA DO COTIDIANO

Ano : 2024

Lugar: PERUS

Projeto VII

A ideia do projeto é partir de um módulo de apartamento 6 x 6 m² que fosse múltiplicado até formar uma quadra que serveria de módulo para a criação de 9 quadras.

O projeto parte do princípio de possibilitar as diferentes conexões que os usuários pudessem buscar ao utilizarem a obra. Os espaços buscam ser silenciosos e belos para que cada indivíduo possa significa-lo a partir da sua própria subjetividade. Os módulos foram distribuídos com a intenção de criar diferentes tipografias para diferentes interesses, sempre com a preocupação de evitar que os 170 módulos repetidos assemelhassem os apartamentos à maquinas de morar, casas não individuais. Os conjuntos maiores de apartamentos apresentam vazios de convicencia entre os vizinhos mais proximos. De tal forma a funciona também a quadra e a repetição modular dela.

Eduardo Toscano 22

Trabalhos Selecionados 23 7

Toscano 24

Eduardo

Trabalhos Selecionados 25 0,00 -5,00 -10,00 -16,00 -28,50

-33,00

Eduardo Toscano 26

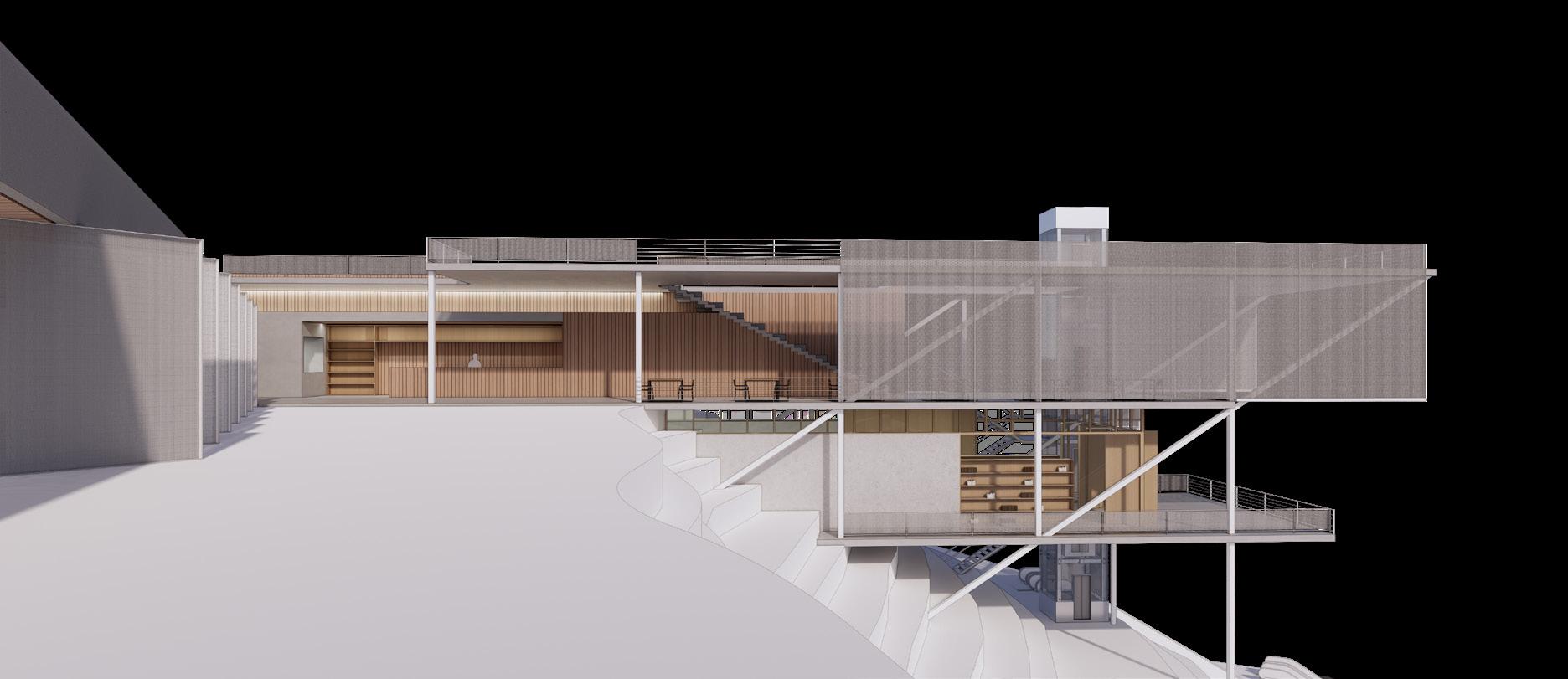

Vista Principal Prédio Topo Vista Interna Biblioteca

Trabalhos Selecionados 27

Espaço de permanência ou passagem, de brincadeiras ou de reflexões, um lugar para se visitar sozinho ou com amigos. A palavra recinto é polissêmica e seu uso nesse projeto também acompanha essa pluralidade. O sujeito é protagonista em determinar como ocupar esse espaço.

Eduardo Toscano 28 S

Trabalhos Selecionados 2911 0,00 -3,00 0,400 4,00

30

Eduardo Toscano

Ano : 2024

Lugar: Campos do Jordão, SP Reforma Casa Campos do Jordão

O projeto de reforma da residencia de férias em Campos do Jordão buscou manter as caracteristicas rústicas da arquitetura da cidade. A ideia era criar um ambiente acolhedor e único para o casal e seus dois filhos pequenos. A reforma contou com acréscimo do anexo abaixo do nível da casa como forma de complementar seu programa e tornar a área de lazer da casa mais completa.

Trabalhos Selecionados 31
