PASOS DE INSTALACIÒN

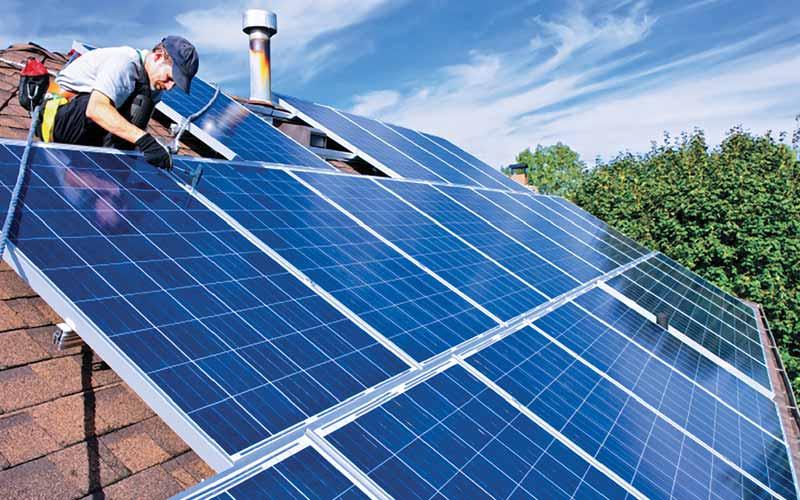

1.Instalación Fotovoltaica

Dispositivos de estado sólido que convierten la luz solar en electricidad.

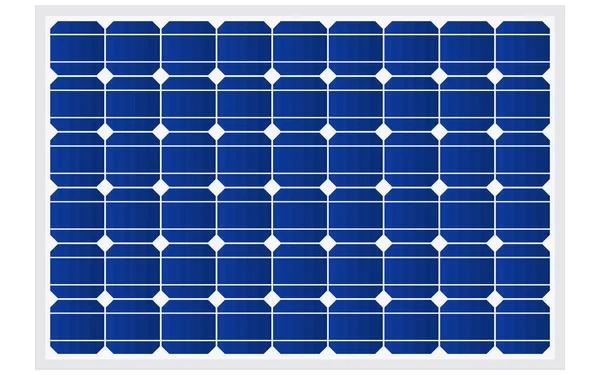

2.Módulos fotovoltaicos

Conjunto de celdas fotovoltaicas conectadas en series o en paralelo con el fin de generar cantidades de corriente y tensión requeridos para un requerimiento de carga.

3.Estructuras de sujeción de los módulos

Existen estructuras o soportes de los módulos de un solo cuerpo, fabricados con el ángulo de inclinación recomendado.

4.Regulador

Norte magnético. Mósulo Fotovoltaico.

Se coloca el regulador como función regular la carga y la descarga de las baterías. Así mismo, se puede reducir la intensidad de corriente producida por los módulos fotovoltaicos hacia las baterías en función del nivel de carga de éstas, y llegar a desconectarlas del campo fotovoltaico si han completado su carga.

15º Soporte de Acero fabricado con 15º de inclinación.

Poste de madera.

5. Baterías

Las baterías es una fuente donde acumular la energía de una manera bastante eficiente de hacerlo.

6. Inversores

En las instalaciones fotovoltaicas hay que utilizar otro aparato destinado a transformar la corriente continua (12, 24 ó 48 V . ) en corriente alterna (a 110-120 V).

7.Aparatos de Protección

Dispositivos de protección, que cortan el paso de corriente si se produce un cortocircuito.

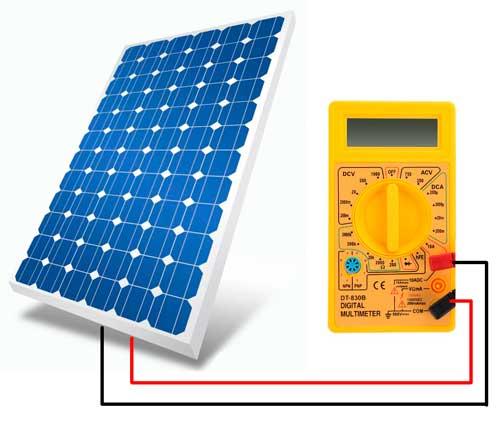

8.Contadores y aparatos de medida

Los Medidores registran la energía que pasa por un circuito determinado. Si se colocan entre el regulador y el consumo, medirán la energía consumida por el usuario en forma de corriente continua.

Si se ubican entre los módulos fotovoltaicos y el regulador.

CUADRO DE PROTECCIÓN FOCOS AHORRADORES

REGULADOR DE CARGA

Inverso Bater As

ELECTRODOMÉSTICOS
