CASONA LARCO - HUANCHACO HOSPITAL ABANDONADO

La finalidad del proyecto es el que la poblaciòn de huanchaco pueda desarrollar y estimular su economìa, cultura, sociedad y educaciòn.

El uso de la biblioteca sera para la poblacion en conjunto que busque investigar.

1 Perfiles 2 Ficha tècnica 3 Usuario 4 Terreno 5 Concepto 6 Proceso Volumètrico 7 Zonificaciòn

ÌNDICE

8 Circulaciòn 9 Axonometrìa 10 Plantas

11 Cortes 12 Elevaciones 13 Renders 14 Maqueta fisica

SOBRE MI

DATOS:

Me considero una persona afable, sociable, respetuosa, carismática, extrovertida, confiable y precavida, me encanta aprender cosas nuevas todos los días ya que así puedo escapar de la rutina y tener siempre algo nuevo en mi vida. Actualmente me encuentro estudiando la carrera de Arquitectura y urbanismo, interesado por la tecnología, los avances científicos y el crecimiento urbano.

Nacimiento: 08 de febrero 2000 Edad: 23 años Lugar de Nacimiento: Cajamarca, Perù

HABILIDADES

PROYECTOS:

ESTUDIOS: Secundarios: San Carlos Superiores: Universidad Privada del Norte Facultad: Arquitectura y Diseño Carrera: Arquitectura y Urbanismo

Proyecto Gèminis - Vivienda ocasional Proyecto luna - Vivienda multifamiliar Proyecto Aurora - Vivienda Unifamiliar CONTACTO: Celular: 904376108 Celular: 996341717 Gmail: weedplace159@gmail.com Inatagram: @esco_bart_arq

EDINSON SALAZAR

SOBRE MI Me considero una persona respetuosa soy del departamentoo de Cajamarca, estudio en la Universidad Privada del Norte, actualmente estoy finalizando el quinto ciclo académico de la carrera de Arquitectura y Urbanismo, me gusta aprender y realizar cosas nuevas todos los días donde pueda desarrollar mis habilidades. Mi jobi favorito son los deportes extremos y viajar mucho.

HABILIDADES

DATOS: Nacimiento: 16 de mayo de 1996 Edad: 27 años Lugar de Nacimiento: Cajamarca, Perù ESTUDIOS: Secundarios: Segundo Cabrera Muñoz Superiores: Universidad Privada del Norte Facultad: Arquitectura y Diseño Carrera: Arquitectura y Urbanismo PROYECTOS: Casona Larce - Biblioteca CONTACTO: Celular: 948967923 Gmail: Ricardoquispe@gmail.com Inatagram: @ricardoqg16

RICARDO QUISPE

FICHA TÈCNICA Tipo de edificio: -Bliblioteca Àrea: -1000 m2 Usuario anterior: -Ex senador Vìctor Larco Herrera Dueño actual: -Repu`blica del Perù Usuario: -Poblacion de Huanchaco (La Libertad)

USUARIO Menores de 15

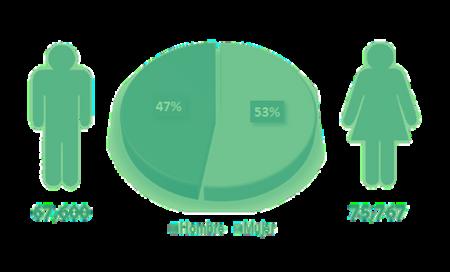

DATOS - POBLACIÓN Habitantes: 87.192 Hombres: 40.678 Mujeres: 46.514

Mayores de 15

Discapacitados

Edad avanzada

Hombres 46.7%

0

Mujeres 53.3%

25

50

75

100

TIPO DE USUARIO PERMANENTE P. Seguridad

P. Servicio 22.2%

18 a 65 años

P. Admin 44.4%

P. Administrativo 18 a 65 años P. Servicio

P. Seguridad 33.3%

18 a 65 años FLOTANTE Estudiantes 15 a más años Lectores

Lectores 30%

Estudiantes 33.3%

15 a 65 años Clientes 15 a 65 años Visitantes 15 a 65 años

Visistantes 23.3%

Clientes 13.3%

TERRENO

PERÚ

LA LIBERTAD

HUANCHACO

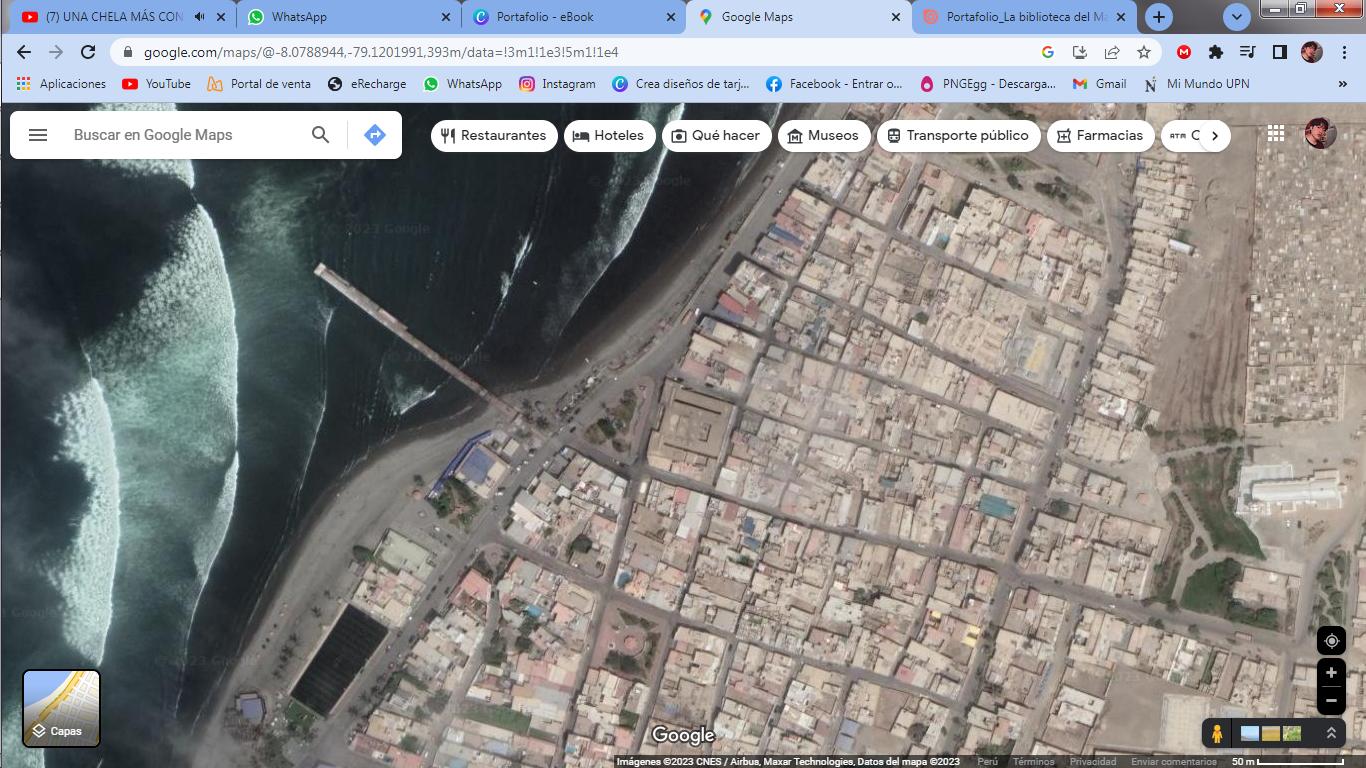

PAÍS: PERÚ UBICACIÓN:HUANCHACO, PERÚ LATITUD: 8°04′59″S LONGITUD: 79°07′08″O ALTITUD 23 M S. N. M. DIRECCIÓN: Av. VICTOR LARCO HERRERA ESTADO: DETERIORADO - ABANDONADO.

LEYENDA

LEYENDA VEHICULAR POR LA AV. LIBERTAD PEATONAL POR EL PUERTO

CAMINOS PEATONALES AV. LIBERTAD CALLE URBANA

VENTA AMBULATORIA

AV. DEAM SAAVEDRA

LEYENDA

TERRENO SALUD EDUCACIÓN

LEYENDA TERRENO 2 PISOS

ÁREAS VERDES AMARILLO

1 PISO

CONCEPTO

INTERVENCION

INTERVENCION

INTERVENCION INTERVENCION

EXISTENTE INTERVENCION

EXISTENTE

PROCESO VOLUMÈTRICO

INICIANDO CON UN VOLUMEN EN FORMA DE S ENPEZAMOS A DARLE FORMA A EL SEGUNDO NIVEL DE LA EDIFICACIÓN

LIMPIAMOS LA ZONAS PARA DEJAR ESPACIO A LOS VANOS Y ABERTURAS NATURALES DEL PROYECTO

ESPACIO GRANDE LA BIBLIOTECA PARA DARLE JERARQUIA

HEMEROTECA AMPLIA Y CON MENOR JERARQUIA

CUBO NETAMENTE DE CRISTAL PARA BRINDAR ILUMINACION NATURAL A LOS AMBIENDES ALEDAÑOS

TERRAZAS AMPLIAS PARA GENERAR ESPACIOS DE LECTURA AL AIRE LIBRE

POLIBALENTES EN UN BLOQUE EXPUESTOS PARA APROVECHAR SU MULTI USO

ZONIFICACIÒN

LEYENDA: ZONA ADMINISTRATIVA ZONA COMPLEMENTARIA ZONA CULTURAL ZONA DE SERVICIO ZONA EDUCATIVA

CIRCULACIÒN

CIRCULACION MEDIA

FLUJO ALTO DE CIRCULACION FLUJO MEDIO DE CIRCULACION

FLUJO BAJO DE CIRCULACION FLUJO PESADO DE CIRCULACION

AXONOMETRÌA

PLANTA 01

1. S.U.M. 2. SALA DE PROYECCION. 3. TALLER EDUCATIVO 03.

4. TALLER EDUCATIVO 02.

5. TALLER EDUCATIVO 01.

6. HALL. 7. COMEDOR. 8. CAFETERIA. 9. BIBLIOTECA. 10. RECURSOS HUMANOS. 11. ORIENTACION FAMINILIAR. 12. ADMINISTRACIÓN. 13. SALA DE ESPERA. 14. ALMACÉN. 15. ESTACIONAMIENTO DE BICICLETAS.

16. SALA DE EXPOSICIONES 17. TÓPICO. 18. SEGURIDAD. 19. CUARTO DE MAQUINAS. 20. ARCHIVO. 21. SERVICIOS HIGIENICOS MUJERES. 22. SERVICIOS HIGIENICOS HOMBRES. 23. CAMERINO.

PLANTA 02

1. HEMEROTECA. 2. AUDIOTECA. 3. SALA DE LECTURA. 4. POLIVALENTES. 5. AREA DE LECTURA LIBRE 6. BIBLIOTECA. 7. HALL. 8. TERRAZAS.

CORTE A - A

CORTE B - B

CORTE C - C

1. S.U.M. 2. SALA DE PROYECCION. 3. TALLER EDUCATIVO 03.

4. TALLER EDUCATIVO 02.

5. TALLER EDUCATIVO 01.

6. HALL. 7. COMEDOR. 8. CAFETERIA. 9. BIBLIOTECA. 10. RECURSOS HUMANOS. 11. ORIENTACION FAMINILIAR. 12. ADMINISTRACIÓN. 13. SALA DE ESPERA. 14. ALMACÉN. 15. ESTACIONAMIENTO DE BICICLETAS. 16. SALA DE EXPOSICIONES 17. TÓPICO. 18. SEGURIDAD. 19. CUARTO DE MAQUINAS. 20. ARCHIVO. 21. SERVICIOS HIGIENICOS MUJERES. 22. SERVICIOS HIGIENICOS HOMBRES. 23. CAMERINO. 24. HEMEROTECA. 25. AUDIOTECA. 26. SALA DE LECTURA. 27. POLIVALENTES. 28. AREA DE LECTURA LIBRE 29. BIBLIOTECA. 30. HALL. 31. TERRAZA
