Ecos News 74

NEWS broj 74 / siječanj- veljača 2020.

tema broja

Hidrauličko uravnotežavanje sustava grijanja novo u ponudi

Kotao na pelet EcoFlame plus 25/30 predstavljamo

www

.ec

os

.b

a

E

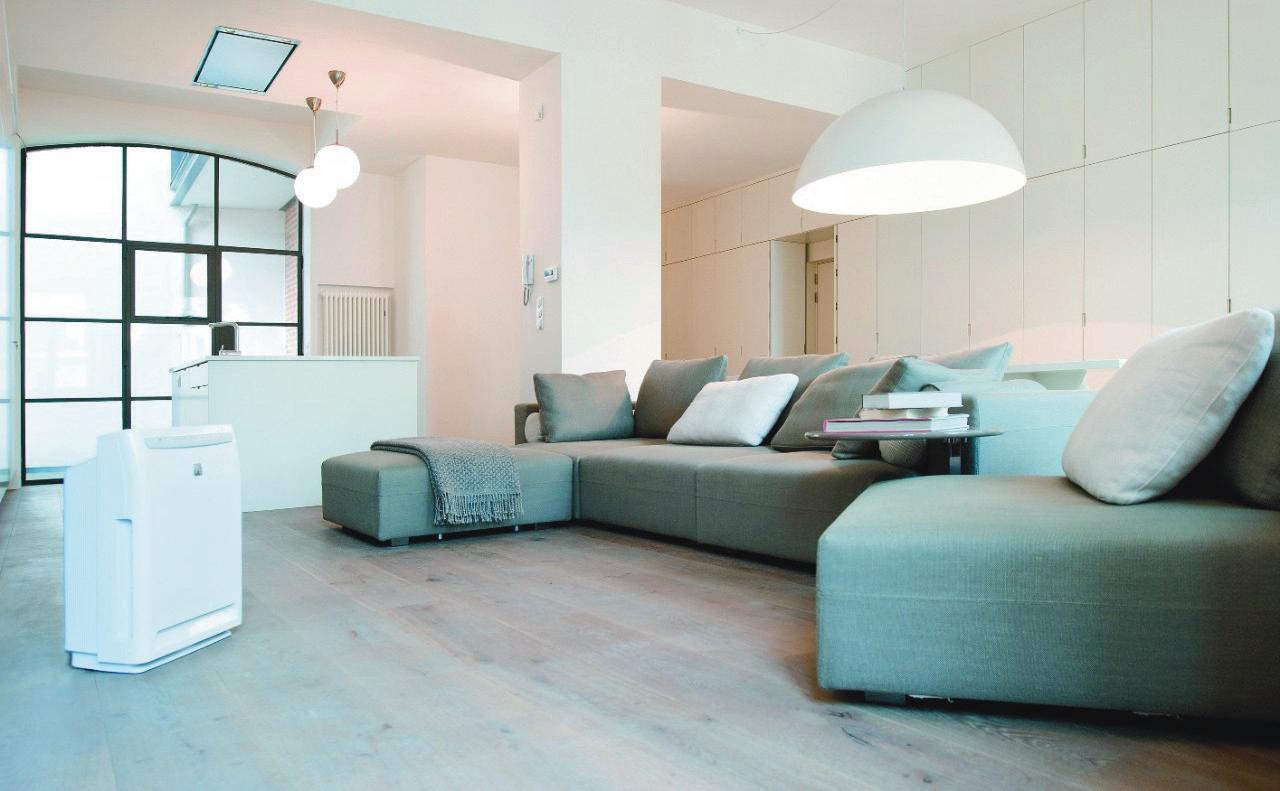

Pročistač zraka Daikin

Q

M

C

ec

i o sv

tez

TECEdrainline bijeli stakleni pokrov

TECEdrainline pokrov za keramičku pločicu

TECEdrainline tuš kanalica

sanitarni sustavi odvodnja cijevni sustavi instalacije TECE d.o.o. ● Fallerovo šetalište 16 ● HR-10000 Zagreb ● Tel.: +385 (0)1 3079 000 ● info@tece.hr ● www.tece.hr

UČINITE VAŠU KUĆU SAVRŠENOM POBOLJŠAJTE UDOBNOST VAŠE KUĆE UZ NAJBOLJA RJEŠENJA ZA VODU U KUPAONICAMA I KUHINJAMA Ako želite savršenu udobnost svoje kuće onda je Grundfos vaš jedini izbor.

Naš raspon kvalitetnih proizvoda osigurat će vam idealan pritisak vode u instalacijama.

GRUNDFOS SCALA2 je pumpa za domaćinstvo koja osigurava idealan pritisak vode u svim slavinama.

Ova kompaktna jedinica koja se jednostavno i brzo montira, sastoji se od pumpe, motora, spremnika i nepovratnog ventila. Pametna pumpa SCALA2 prilagođava svoj rad svim zahtjevima uz najnižu razinu buke u svojoj klasi. Rezultat svega je maksimalni komfor uz minimalne napore.

Saznajte više na www.grundfos.ba

SCALA2 Savršen pritisak vode - za objekte do 3 sprata i 8 točećih mjesta

SQ Potopna pumpa za podizanje pritiska sa automatskim upravljanjem

SBA Potopna pumpa sa plovkom za automatski rad

SOLOLIFT2 Mali, kompaktni prepumpni uređaji za odvođenje otpadnih voda

Sadržaj 7

Riječ urednice

38

TA-COMPACT-P

8

Deset zimskih savjeta

40

Termostatski ventili Calypso Exakt

10

Hidrauličko uravnotežavanje sustava grijanja

44

Mala luksuzna kupaonica

14

EcoFlame plus 25/30

46

Za ljubitelje odvažnog stila

16

Električni kotlovi s pumpom i posudom

50

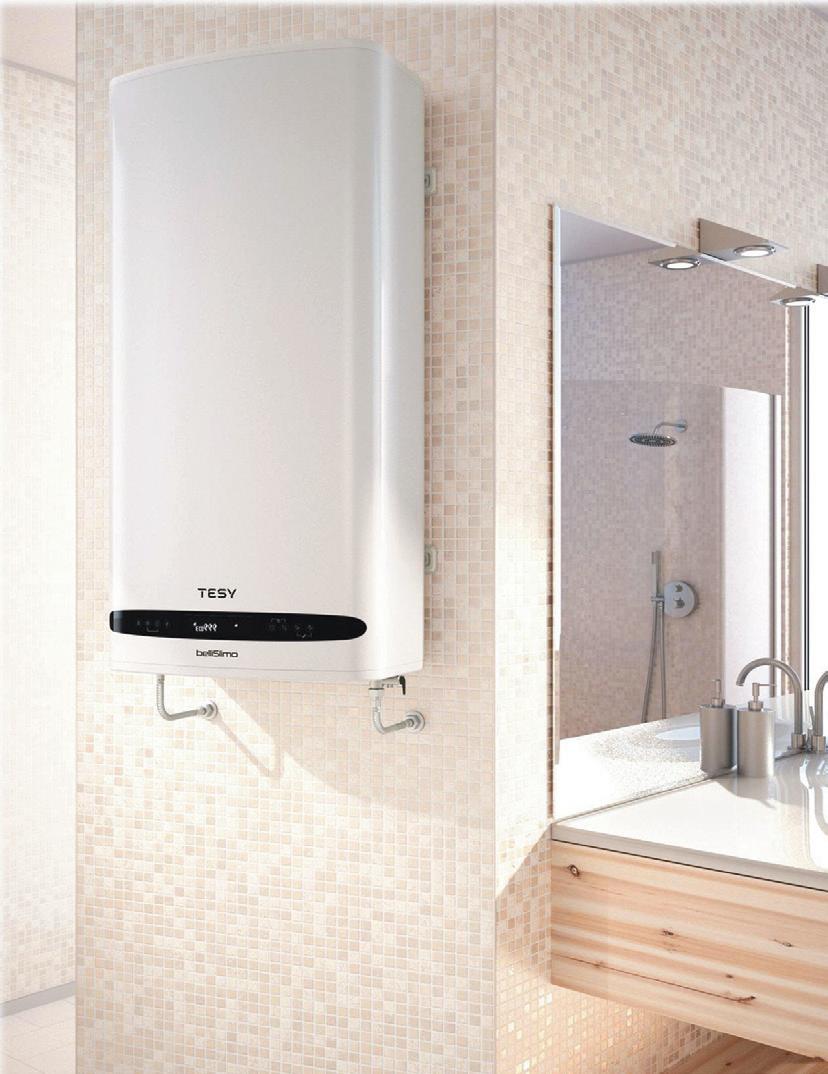

BelliSlimo: umjetničko djelo iz Tesyja

18

Thermoflux Elegance

54

TECEdrainline - inovacija koja osvaja kupaonicu

19

Električni set za podno grijanje THERMOVAL

56

Unitas Elite i SQ serije

20

Vaillant pločasti radijator

58

Wenko: bolja ideja

22

Infracrvene grijalice Tesy

59

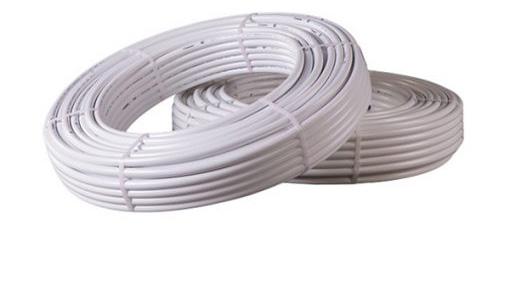

Unidelta višeslojne cijevi

24

Daikin: tradicionalno brižan

26

Razdjelnici i ormarići TTO

31

Grupa za kotao KG115 Kovina

32

Digitalni sobni termostat ST

33

Vrhunski regulator propuha Honeywell

34

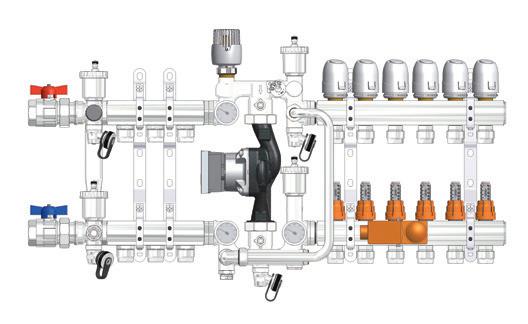

COMBIMIX, projektirao IVAR

36

6

NEWS

Vaillant eRELAX

broj 74 / siječanj - veljača 2020.

60

Savršena funkcionalnost Termorad bojlera

61

Elegantne bijele baterije

62

Framini Optima E

63

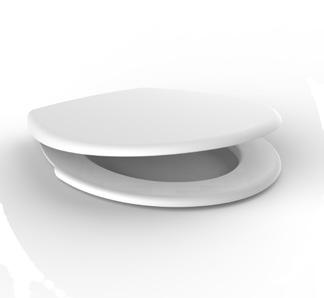

Kvalitetna sjedala za WC školjke

64

Djed Božićnjak u Ecosu

65

Tradicionalno darivanje umirovljenika

66

Ecosova zabava

Riječ urednice

Urednica broja: Ana Abaz Dizajn i grafička priprema: Nikola Franjić Tekstovi i priprema: Ana Zirdum, Vesna Matković, Dario Križanac, Ana Abaz, Ivana Rajković, Damir Mijić, Slavena Buhić, Nataša Marjanović, Filip Lovrić, Dalibor Mlakić Fotografija: Ecos Marketing Team, Internet Izdavač: Ecos d.o.o.

Voditelj projekta: Ana Zirdum Za izdavača: Ecos Marketing Team Adresa: PC 96, 72250 Vitez, BiH, FBiH Kontakt: +387 30 714-300 www.ecos.ba EQMC ecosvitez Izdanje: 1/2020.

"

Kao i svih dosadašnjih godina i proteklu 2019. godinu priveli smo kraju uz prigodnu zabavu za djelatnike, kao i darivanje naših mališana i već tradicionalno darivanje umirovljenika koje je postalo jedna zaista lijepa tradicija našeg poduzeća.

Sve dobro i ono manje dobro iz protekle godine ostavili smo iza sebe te smo puni entuzijazma uplovili u još jednu poslovnu godinu koja je pred nama sa svim svojim izazovima i mogućnostima.

Dobar savjet zlata vrijedi pa vam tako u ovom broju Ecos Newsa donosimo neke zanimljive i korisne informacije o uštedi i racionalnijem grijanju prostora. Iz bogate Ecosove ponude materijala za grijanje i ovaj put predstavljamo vam pregršt kvalitetnih proizvoda renomiranih proizvođača. Nalazimo se u zimskom periodu a to je vrijeme godine kada se

u našim krajevima javlja veliki problem onečišćenja zraka.

Sasvim je jasno da iz godine u godinu ovo postaje sve veći problem koji izuzetno loše utječe na zdravlje ljudi. Vođeni ovim problemom pobrinuli smo se da u Ecosovoj ponudi od sada možete pronaći Daikinov vrhunski pročistač zraka s najnovijom streamer tehnologijom koji će zrak u vašem domu ili radnom prostoru učiniti čistim i slobodnim od svih alergena, grinja, prašine i drugih nečistoća koje uzrokuju brojne alergije i astmu. Nažalost, onečišćeni zrak u vašem gradu ne možemo očistiti, ali možemo osigurati da zrak u prostoru u kojem vi i vaši najmiliji boravite bude zdrav i besprijekorno čist.

Kao i do sada redovno pratimo svjetske trendove u uređenju kupaonica. Pobrinuli smo se da kod nas pronađete sve, od

cijevi za vodovod do posljednjeg malenog detalja, kako biste dobili svoju kupaonicu iz snova, baš onakvu kakvu ste oduvijek željeli. A da biste bili sigurni da će vaša kupaonica u konačnici biti baš onakva kakvu zamišljate tu je naše ljubazno osoblje i program ViSoft koji će vam pomoći da vizualizirate svoju kupaonicu iz snova.

AnaAbaz

MALOPRODAJA 08:00 - 19:00 sati maloprodaja@ecos.ba +387 30 714 301 +387 30 717 613

Naklada: 2500 Časopis izlazi od 1.6.2007. šest puta godišnje Ecos zadržava pravo izmjene cijena bez prethodne najave.

Cijene su izražene u konvertibilnim markama i maloprodajne su ukoliko nije drugačije naglašeno.

Više informacija o proizvodima možete pronaći na web stranici www.ecos.ba

broj 74 / siječanj - veljača 2020.

NEWS

7

Grijanje Savjeti

Deset zimskih savjeta Svima nam je dobro poznato da je potrošnja energije u zimskim mjesecima najveća, a samim tim i računi su najviši. Donosimo vam nekoliko savjeta kako da vaš dom u hladnim mjesecima ostane topao uz racionalnu potrošnju energije.

1. Najdjelotvornija štednja energije kod grijanja je zamjena starog uređaja novim jer novi i moderniji uređaji troše 30-40% energije manje nego oni koji su stari deset ili dvadeset godina. Novi uređaj zahvaljujući velikoj uštedi možete isplatiti za par godina.

2. Pravilnim provjetravanjem također možete uštedjeti neočekivano mnogo energije. Provjetravanje mora biti kratak i učinkovit propuh koji traje 2-3 minute jer se u tom vremenu ne mogu ohladiti zidovi, namještaj, pod, a dovoljno je vremena da se promijeni sav zrak u prostoriji odnosno stanu. Čim zatvorimo prozor svjež zrak će se brzo ugrijati.

3. Kako umjereno grijanje donosi znatnu uštedu (prosječno 6% po svakom stupnju) stoga je dobro u stanu održavati prosječnu temperaturu od 20°C a za noć 5°C nižu od dnevne. Pri tome treba provjeriti ispravnost termometra te ga po potrebi zamijeniti novim.

4. Kako biste spriječili “curenje” topline kroz sitne otvore na prozorima i vratima, duž cijelog okvira zalijepite spužvaste vrpce koje ne propuštaju toplinu. One, naime, mogu uštedjeti od 10 do 15 % toplinske energije.

8

NEWS

broj 74 / siječanj - veljača 2020.

Grijanje Savjeti

5. Ukoliko imate radijatore s regulatorima topline, gasite ih kad niste u stanu. Imate li termoakumulacijske peći, punite ih od 21 do 7 sati kad je struja jeftinija.

dimnjak. Ispravan dimnjak smanjuje mogućnost trovanja ugljikovim monoksidom, te štedi energiju. Ovlašteni servisi jedini daju jamstva.

7. Ukoliko vam smeta suhi zrak nemojte čitavu sezonu grijanja provesti s odškrinutim već počela i to ste već morali napraviti, još nije kasno očistiti prozorom. Isplativije je naba6. Iako je ogrjevna sezona

viti ovlaživač zraka koji možete naći u svim bolje opskrbljenim samoposlugama. Kako se ovaj ovlaživač često prodaje u varijanti da pročišćuje zrak od prljavih čestica i cigaretnog dima pa ćete i udisati zdraviji zrak.

8. Ne preporučuje se da se voda u sustavu zagrijava na temperaturu višu od 60°C, jer je to granica nakon koje se intenzivno izlučuje i taloži kamenac.

9. Trajno uključeni kaloriferi najveći su i najskuplji potrošači energije – čisto bacanje novaca. Ako se već morate grijati strujom, mnogo bolje i povoljnije rješenje su električni radijatori s transformatorskim uljem. Ipak, oprez!

Transformatorsko je ulje izuzetno otrovno i kancerogeno pa na prvi znak propuštanja treba odmah zamijeniti brtvu grijača.

10. Noću treba spustiti vanjske i unutrašnje rolete jer time nastaju jasno omeđeni dodatni slojevi zraka koji smanjuju bijeg topline kroz stakla. Kutije za vanjske rolete moraju imati što deblju toplinsku zaštitu a otvori zaštitne četkice. Čak i navlačenje laganog zastora (ali iza radijatora) osjetno smanjuje gubljenje topline.

broj 74 / siječanj - veljača 2020.

NEWS

9

Grijanje Tehnologije Savjeti Zidno grijanje

Hidrauličko uravnotežavanje sustava grijanja Sustav grijanja je potrebno balansirati kako biste postigli jednaku temperaturu svih radijatora unutar sustava neovisno o tome koje je tijelo bliže, a koje dalje od izvora topline. To će smanjiti ukupne troškove grijanja, eliminirati moguće zvukove i šumove koji dolaze iz radijatora, te će svaku prostoriju učiniti ugodnijom za boravak.

K

ada je riječ o sustavima grijanja, neovisno koji izvor topline koriste, često se javlja problem da pojedina grijača tijela budu mlaka, a druga užarena. Glavni razlog tome je udaljenost grijačeg tijela od izvora topline. Što je grijače tijelo udaljenije, slabije će odavati toplinu, a ono koje je najbliže izvoru topline će biti vruće. Rezultat toga su toplinski gubitci i nepotrebni troškovi. Ukoliko u Vašem domu postoji taj problem, sigurno ste primijetili da se prostorija koja je najdalje od izvora topline najteže zagrijava na ugodnu temperaturu. To stvara dodatne probleme pri reguliranju topline u domu.

Naime, neke prostorije Vašeg doma bit će prehladne, a neke će biti pretople i teško ćete postići ravnotežu.

draulički se može uravnotežiti i rashladni sustav, a princip rada je isti kao i sa sustavom grijanja. Hidrauličko uravnoteženje rezultira smanjenjem troškova grijanja i lakšeg grijanja prostora. Ono pomaže energiju iskoristiti na najbolji način, što znači da će svako tijelo dobiti onu količinu topline koja je potrebna da se svi prostori ravnomjerno zagriju.

Kada se provodi hidrauličko uravnoteženje grijanja?

Kako znati je li Vam potrebno hidrauličko uravnoteženje grijanja? Jednostavno. Provjerite radijatore koji su bliže izvoru topline i one koji su najdalji izvoru topline. Ako radijator koji je blizu izvora jako grije, odnosno, vruć je na dodir, a radi na najmanjoj snazi, imate problem. Isto Rješenje za taj problem je po- tako, ako najdalji radijator grije jako slabo iako je ventil stupak hidrauličkog uravnookrenut do kraja, očito je da težavanja grijanja. Njime se u svim prostorijama u kući urav- morate nešto poduzeti kako bi se rad tih radijatora uravnotežava snaga grijanja i nije više bitno koje je tijelo bliže, a notežio. Ovim jednostavnim koje dalje od izvora topline. Svi testom možete zaključiti je radijatori u svakoj prostoriji će li vam potrebno hidrauličko raditi ravnomjerno i zagrijavati uravnoteženje. Također, velika prostoriju na temperaturu koju potrošnja toplinske energije za grijanje, vrlo spora ili vrlo vi odredite. Osim grijanja, hi-

10

NEWS

broj 74 / siječanj - veljača 2020.

teška regulacija topline u nekim prostorijama, šumovi u radijatorima ili razni drugi zvukovi u radijatorima, ali i visoki troškovi grijanja mogu signalizirati da je potrebno izvršiti hidrauličko uravnoteženje.

Tehnologije Grijanje Zidno grijanje Savjeti Kako se provodi hidrauličko uravnoteženje?

Tri su osnovna koraka provođenja hidrauličkog uravnoteženja:

Hidrauličko uravnoteženje ili balans sustava grijanja moguće je napraviti na dva načina:

OO Prvi korak je točno određivanje potrebne količine toplinske energije za svaku prostoriju gdje se pri izračunu u obzir uzimaju i način korištenja pojedine prostorije, te vrsta i kvaliteta izolacije i stolarije. Ako je prostorija dobro izolirana, bolje će zadržavati toplinu, što ima utjecaj na konačno provođenje hidrauličkog uravnoteženja.

OO Koristeći termostatske ventile s tri funkcije (regulacija protoka, održavanje konstantnog tlaka, održavanje konstantne temperature prostora) OO Koristeći termostatske ventile s predregulacijom i balansirajuće ventile Oba načina zahtijevaju ugradnju termostatskih ventila i samoregulirajuće pumpe. Ventili automatski reguliraju toplinu koju smo namjestili te podešavaju količinu vode koja se ispušta u radijatore. Ako je prostorija hladna, namjestimo li temperaturu na termostatu na 21°C, radijatori će snažno raditi da zagriju prostoriju. U trenutku kada se dosegne željena temperatura, termostatski ventili smanjuju količinu vode koja dolazi u radijatore jer više nema potrebe da rade toliko snažno.Dok ventili omogućuju pravilnu raspodjelu grijane vode u sustavu, samoregulirajuća pumpa prilagođuje trenutno potrebnu količinu vode koju sustav centralnog grijanja treba.

OO Drugi korak obuhvaća ponovni proračun sustava čime se točno određuju potrebne količine ogrjevnog medija i odgovarajuće značajke crpke.

OO Na osnovi svih podataka prelazi se na treći korak kada se namještaju termostatski ventili na svakom ogrjevnom tijelu na način da se prilagode potrebama prostorije. Kada se to napravi, svako će ogrjevno tijelo dobiti onoliku količinu energije koja mu je potrebna da zagrije prostoriju u kojoj se nalazi na željenu temperaturu.

Važno je napomenuti i da se postupak hidrauličkog uravnoteženja izvodi samo kada sustav grijanja nije u pogonu. Postupak traje nekoliko sati ako se radi o obiteljskoj kući. Ako se radi o zgradi, onda će postupak trajati duže. No, nekad će prije samog postupka trebati zamijeniti postojeće ventile u ventile s termostatskom izvedbom i tada postupak hidrauličnog uravnoteženja traje nešto duže.

broj 74 / siječanj - veljača 2020.

NEWS

11

T6-PLAN PROMJENJIV MULTITALENT

Kod T6-PLAN radijatora sa srednjim priključkom u prvom planu nije samo karakterističan dizajn, već se kod tog All roundera skriva i podijeljena tehnologija. Ukratko rečeno: T6-PLAN radijator sa srednjim priključkom promjenjivo je koncipiran i primjenjiv, ali i zaslužan za ravnomjernu ras podjelu topline s najvećom mogućom prilagodbom.

-

-

VAŠA PREDNOST: Promjenjiv je što se tiče bočne montaže, pričvršćivanja, veličine, vrste priključka i tipa. T6-PLAN radijator sa sred njim priključkom ukazuje na glatku prednju površinu, tako da će se optimalno uklopiti u cjelokupnu sliku stambenog ili poslovnog prostora.

ČINJENICE: • Sve prednosti T6 tehnologije • Glatka prednja površina jednostavna za održavanje • Najbolja termička udobnost • Integrirana, ventilska tehnika s prednamještenom vrijednošću

12

NEWS

broj 74 / siječanj - veljača 2020.

RAL 9005 Tamno crna

RAL 9016 Sanitar bijela

S0088 Manhatten

S0102 Metal Grey Radijator: RAL 9016 Sanitar bijela Namještaj MDF ITALIA

PREGLED TIPA

11 PM

21 PM-S

22 PM

33 PM

1-ploča s 1 konvektorom

2-ploče s 1 konvektorom

2-ploče s 2 konvektora

3-ploče s 3 konvektora

Tip

300

400

do 2400 Stupnjevanje

500

600

do 2600

900 do 2000

300

400

do 2400

500

600

do 3000

900 do 2000

300

400

500

do 3000

600

900

300

do 2000

do 3000

400

500 do 2200

600

900 do 1800

Sve dužine ugradnje počevši od 400 mm povećavaju se u razmaku od po 200 mm; dodatno i dužine od 520, 720, 920, 1120 i 1320 mm Podaci u mm.

broj 74 / siječanj - veljača 2020.

NEWS

13

Tehnologije Grijanje Kotlovi Zidno grijanje

EcoFlame plus 25/30 Prvi kompaktni kotao na pelet sa revolucionarnim vulkanskim ložištem.

N

ovi model objedinjuje najsuvremenija rešenja koja omogućavaju stupanj iskorištenja energije od preko 92% što ga čini vodećim u svojoj klasi i najboljim u odnosu cijena - kvaliteta.

Vrhunska tehnologija smještena u vrlo male vanjske dimenzije čini ovaj kotao savršenim za kuće i objekte koji imaju ograničen prostor za postrojenja.

teta dodatnim silosom za pelet od čak 320kg koji omogućavaju višednevnu autonomiju u radu.

3.98000

Kvaliteta izrade i emisija štetnih plinova zadovoljavaju i najzahtjevnije europske standarde po direktivama EN303-5 pa ovaj model možemo nazvati kotlom budućnosti.

40675 Kotao na pelet Ecoflame Plus 25kW RADIJATOR VPC 3.472,00

Unošenje i instalacija čak i u najtežim uvjetima, u podrumima i podstubišnim prostorima, više nisu izazov. To što je skoro duplo lakši (375kg) od kotlova slične snage umnogome olakšava manipulaciju njime, pri čemu nije načinjena nijedna ušteda u debljini i kvalitetu materijala za izradu ložišta i izmjenjivača toplote.

Održavanje nikad nije bilo lakše. Samo jednim potezom poluge istovremeno se čiste sve cijevi izmjenjivača toplote što osigurava konstantno visok stupanj iskorištenja energije s niskim utroškom peleta.

najbolji u klasi 3.66100 40674 Kotao na pelet Ecoflame 25kW RADIJATOR VPC 3.129,00

Budite sasvim bezbrižni i kad ste daleko od kuće jer je zahvaljujući povezivosti sa WiFI uređajima upravljanje grijanjem je sada postalo sasvim automatizirano.

Sustav upravljanja dozvoljava i nadogradnju za zagrijavanje sanitarne vode ili akumulacije.

Moguće je i proširenje kapaci-

14

NEWS

kompaktan malih dimenzija

lagan vrhunska tehnologija

broj 74 / siječanj - veljača 2020.

Tehnologije Grijanje Zidno grijanje Kotlovi

40676 Kotao na pelet Ecoflame 30kW RADIJATOR VPC 3.237,00 MPC 3.787,00

40677 Kotao na pelet Ecoflame Plus 30kW RADIJATOR VPC 3.580,00 MPC 4.188,00

Ecoflame

Ecoflame

CE oznaka

CE

CE

Klasa kotla po EN 303-5:2012

5

5

TIP KOTLA

Grijanje Kotlovi 25 30

Radni pritisak

bar

2

2

Probni pritisak

bar

4,5

4,5

Zapremina vode u kotlu

L

81

81

Masa kotla

kg

375

375

Minimalni poprečni presjek dimnjaka

mm

130

130

mbar/Pa

0,12/12

0,12 / 12

Temperatura kotla (min / max)

°C

60-90

60-90

Minimalna temperatura povratnog voda

°C

60

60

Stupanj iskoristivosti pri nominalnoj / minimalnoj toplinskoj snazi

%

92,35 / 92,82

91,98 / 92,53

Nominalna snaga

kW

25,27

29,97

Minimalna / maksimalna snaga kotla

kW

8,5 / 25,27

11 / 29,97

Emisija ugljik monoksida (CO) pri minimalnoj toplinskoj snazi (10 % O2)

mg/m3

366,3

360,3

Emisija ugljik monoksida (CO) pri nominalnoj toplinskoj snazi (10 % O2)

mg/m3

131,85

124,63

Emisija prašine pri nominalnoj / minimalnoj toplinskoj snazi (10 % O2)

mg7Nm3

12,37 / 23,32

12,65 / 22,32

Potrebni propuh dimnjaka

broj 74 / siječanj - veljača 2020.

NEWS

15

Grijanje Kotlovi

Električni kotlovi s pumpom i posudom EON - serija električnih kotlova proizvođača Ekopan DM, sinteza je novih tehnologija, visokokvalitetne opreme, pažljivog dizajna i koncentriranih rješenja.

T

ehnološkim inovacijama omogućen je tih i potpuno automatiziran rad. Napredni algoritam za modulaciju snage

ekonomično angažira električnu energiju i ujednačava radni vijek grijača. Integrirana je trobrzinska cirkulacijska pumpa s funkcijom

99900 41324 Kotao električni-termoblok 12 kW EON-B012 EKOPAN (K0682) VPC 856.00

16

NEWS

broj 74 / siječanj - veljača 2020.

deblokade i automatskim ispuštanjem zraka iz radnog kruga.

Kako su pri procesu razvoja i proizvodnje poštovane norme i

direktive EU cjelokupni uređaj je izuzetno pouzdan. Ponuđeni su inovativni odgovori za dosad uočene probleme. Jed-

Grijanje Kotlovi nostavnim izmjenama zadanih parametara uređaj je moguće prilagoditi različitim sustavima grijanja. Kompletna dijagnostika s kodovima grešaka i kronologijom rada će, uz modularni dizajn elektronike, omogućiti povoljnije održavanje. Brzom demontažom prednjeg omotača unutrašnjost uređaja je pristupačna za eventualni rad instalatera i servisera. Prednost ovog uređaja je mogućnost promjene mjesta korisničkog penala što olakšava izbor mjesta montaže i praćenje rada uređaja.

B060

B090

B120

B160

B180

B240

B270

9

9

9

GRIJANJE kW

9

kW

3

#

ºC Zapremina Cirkulacijska pumpa

l W l

Ostalo

Napon

sigurnosni ventil; automatko ispuštanje zraka; ispusna slavina; manometar

9

kW mm

Dimenzije Visina Širina

mm mm mm kg

Boje antracit

bijela

Naglasak je na funkcionalnosti i sigurnosti a uz certificirane komponente renomiranih svjetskih proizvođača i visoke performanse, riječ je o proizvodu koji odgovara potrebama i najzahtjevnijih korisnika.

broj 74 / siječanj - veljača 2020.

NEWS

17

Grijanje Kamini

Thermoflux Elegance Thermofluxov najnoviji kamin na pelet Elegance je spoj modernog dizajna i napredne tehnologije rada.

K

amin na pelet Elegance s ugrađenim izmjenjivačem topline predviđen je za spajanje na sustav centralnog grijanja. Večina toplinske energije se prenosi na vodu, odnosno radijatore dok ostatak energije grije prostor u kojem je kamin instaliran. Kamini Elegance imaju ugrađenu ekspanzionu posudu, pumpu i sigurnosni ventil. Regulacija kamina omogućava tjedno programiranje rada kamina i automatsko čišćenje.

Osnovne karakteristike

40833 Kamin na pelet ELEGANCE 15 kW THERMOFLUX VPC 3803,00 MPC 4450,00 40834 Kamin na pelet ELEGANCE 20 kW THERMOFLUX VPC 3889,00 MPC 4550,00 40835 Kamin na pelet ELEGANCE 25 kW THERMOFLUX VPC 4043,00 MPC 4730,00 40836 Kamin na pelet ELEGANCE 33 kW THERMOFLUX VPC 4162,00 MPC 4870,00

OO Digitalna regulacija u svakom momentu upravlja sagorijevanjem. Upravljački software se prilagođava situaciji pružajući u svakom trenutku minimalnu potrošnju energenta i optimalne emisije plinova.

OO Kotao može biti kontroliran daljinskim putem. Moguće je spojiti sobni termostat, Wi-Fi modul te vršiti nadzor i kontrolu rada.

OO Smart stop funkcija osigurava da se kotao automatski gasi ukoliko temperatura vode pređe zadanu.

OO Šamotirano ložište s automatskim čišćenjem plamenika.

18

NEWS

broj 74 / siječanj - veljača 2020.

Grijanje Podno grijanje

Električni set za podno grijanje THERMOVAL

Jedan od najekonomičnijih i najjednostavnijih sustava podnog grijanja su grijaće električne mrežice koje se stavljaju u pod, najbolje ispod keramičkih pločica.

Osnovne karakteristike proizvoda

Zašto izabrati grijaće mrežice?

OO Jednojezgrena grijaća mreža 170 W/m² je nova generacija grijaćih mreža.

Moderna tehnologija i odgovarajući materija su učinili ovaj proizvod pravim postignućem u svijetu grijanja. Visoka kvaliteta grijaće mreže osigurava visoku kvalitetu podnog grijanja.

OO Niska investicijska cijena OO Nema potrebe za održavanjem OO Jednostavna instalacija OO Integrirana u fleksibilno ljepilo za pločice OO Ne povećava razinu poda OO Jednostavna regulacija topline

Snaga: 150 or 170 W/m² Napojna snaga: ~ 230 V Debljina kabela: 3,5 mm Dužina kabela: 2,5 m Grijaći element: Višeprovodni kabel Toplinska izolacija: Poliramid + teflon Prostirka: Plastika Veličina: od 1,00 to: 8,00 m² Instalacija: U ljepilu ili betonu

OO Temperaturni regulator OO Električno kućište dizajnirano za laganu instalaciju temperaturnog regulatora.

OO Glatka i fleksibilna cijev za instalaciju osjetnika temperature. Cijev omogućava laganu kako instalaciju tako i deinstalaciju.

OO Zaštitni luk za vođenje cijevi. Specijalni zaštitni luk je postavljen na cijev osjetnika temperature. Luk omogućava nesmetane prijelaze između poda i zida te sprječava savijanje.

OO Prema standardima Thermoval-a Peschel cijev je potrebna samo za sakrivanje napojnog kabela grijaće mreže na zidu. Peschel cijevi ne odgovaraju instalaciji za pod.

broj 74 / siječanj - veljača 2020.

NEWS

19

Tehnologije Grijanje Radijatori Zidno grijanje

Vaillant pločasti radijator Vaillantove pločaste radijatore odlikuje moderan dizajn, maksimalna efikasnost i vrhunska tehnologija izrade koja jamči dug vijek trajanja i otpornost na koroziju.

O

visno o modelu, radijatori posjeduju odgovarajući broj konvektorskih lamela koje osiguravaju kvalitetan prijenos topline. Opsežan proizvodni program zadovoljiti će gotovo sve zahtjeve krajnjega korisnika. Radijatori se isporučuju u čvrstom zaštitnom pakiranju s pojačanim kartonskim rubovima te su omotani u zaštitnu foliju s mjehurićima zraka. Sve što je potrebno za instalaciju radijatora nalazi se u pakiranju.

10 GODINA JAMSTVA

Dokazi vrhunske kakvoće su i dodijeljeni certifikati i priznanja:

Materijal: hladno valjani čelični lim Dvije izvedbe: kompaktni ili ventilski Jamstveni rok: 10 godina Antikorozivna zaštita: Zn fosfatiranje

Vaillant radijatori u nekoliko riječi: OO kompaktni i ventilski radijatori

Katodno temeljno bojenje + elektrostatski nanos praškastog materijala (RAL 9010)

OO hladno valjani čelični lim debljine 1,2 mm s antikorozivnom zaštitom

Maksimalni radni tlak: 10 bara

OO dužine 400 do 3000 mm i visine 300 do 900 mm

Dužine: od 400 do 3000 mm

OO tipovi od 11 (1 panel + 1 konvektor) do 33 (3 panela + 3 konvektora)

Dubine: 11, 21, 22, 33

OO nosači radijatora su sastavni dio isporuke

Toplinski učinak utvrđen prema EN 442

20

NEWS

broj 74 / siječanj - veljača 2020.

Visine: 300, 400, 500, 600 i 900 mm

Prikljčci: 1/2”

Tehnologije Zidno grijanje

Proizvodi koje preporučuju profesionalci

• brza i jednostavna montaža • sistemska rješenja • njemačka kvaliteta Termostatski ventil Calypso Exact

Termostatska glava DU broj 74 / siječanj - veljača 2020.

NEWS

21

Tehnologije Grijanje Grijalice Zidno grijanje

Infracrvene grijalice Tesy Ugodan boravak na omiljenoj terasi, balkonu ili dvorištu čak i u hladnim zimskim mjesecima moguć je zahvaljujući ugodnoj toplini koju pružaju vanjske infracrvene grijalice.

U

infracrvenom uređaju za grijanje TESY koristi se grijač tipa “Golden tube” koji je izrađen od posebne volframske zavojnice i postavljen u zapečaćenu kvarcnu cijev. Cijev je prekrivena posebnim kemijskim slojem, koji filtrira UV zrake i većinu vidljive svjetlosti. Na taj način se osigurava pretežno infracrveno zračenje. Što je elektromagnetski val kraći, to se lakše premješta u zrak. Kratki valovi infracrvenih zraka proizvode toplinu

zagrijavanjem tijela na koje pada snop svjetlosti, bez zagrijavanja okolnog zraka. Primjer toga, je učinak koji se stvara kada se krećemo od sjenovitog mjesta do sunčano osvijetljenog mjesta: iako je temperatura jednaka, temperatura sunca osjeća se jače. Taj fenomen omogućuje sunčanje u zimskim mjesecima, kada su temperature znatno niže. S druge strane, infracrvene zrake dugih valova nemaju isti učinak. One zagrijavaju ambijentalni zrak i stoga treba više vremena da bi se doživio osjećaj topline.

OO Nazivni napon: 220-240V~

OO Učinkovitost: 92%

OO Nazivna snaga: 2000 W

OO Sjaj: Vrlo slab, blizak sunčevom

OO Grijač: Golden tube OO Daljinsko upravljanje OO Zidna ugradnja OO Zaštita od vodenih kapljica IP55 OO Štedljivost: 90% električne energije pretvara se u toplinu OO 3 sekunde do dostizanja pune jačine

NEWS

broj 74 / siječanj - veljača 2020.

OO IR-A (kratki valovi): 34% OO IR-B (srednji valovi): 50% OO IR-C (dugi valovi): 10% OO Temperatura boje: 2400К OO Princip zagrijavanja: Infracrveno zračenje

OO Radni vijek grijača: 5.00010.000 sati

27600

22

OO Usmjerenje: Zagrijava ljude, a ne zrak čime se ušteđuje električna energija

42776 Grijalica infracrvena baštanska TESY (IRH20RC WG) VPC 236,00

Tehnologije Grijanje Zidno Grijalice grijanje

Infracrvene grijalice za enterijer

42798 Grijalica podna infracrvena TESY 1000/2000 W (MC 2014) VPC 204,00

OO Maksimalna snaga: 2000 OO Dvije postavke napajanja: 1000 W / 2000 W OO Elektronički termoregulator u rasponu od 15-36 ° C

23900

OO LED zaslon OO 18-satni timer s uključenim / isključenim načinom rada OO Daljinski upravljač OO Zaštita od pregrijavanja OO 1 minuta do pune snage grijanja OO Zdrava toplina zračenja i konvektivna toplina OO Nema neugodnih mirisa tijekom duljeg korištenja OO Zaštita od prigušivanja OO Za sobu do 40-60 m³

9800

OO Površina grijanja 16-24 m² OO Visina 0,68 m OO Širina 0,28 m OO Duljina 0,54 m

OO Infracrveno grijanje OO Bez sagorijevanja kisika

OO dvije postavke napajanja: 1000 W / 2000 W

19800

42777 Grijalica kupaona TESY 1000/2000 HL 246 VB W zidna VPC 89,00

OO Bez sušenja zraka

Grijalica za kupaonicu

OO Zaštitna metalna rešetka OO Elektronički termostat s opsegom 5-40°C OO Zaštita od prevrtanja OO Drška za prenošenje

OO 18-satni timer OO Samostojeća

OO kontrolna tipka sa soft touch tipkama OO elektronički termoregulator 10-35 °C OO funkcija otvoreni prozor/ vrata

OO Zaštita protiv smrzavanja, s fiksnom temperaturom: 7°C

OO Daljinsko upravljanje

OO LCD zaslon

OO tjedni programer 24h / 7d

OO Tri stupnja snage: 750 W / 1250 W / 2000 W

OO LED zaslon

U Ecosu možete pronaći zidnu grijalicu za kupaonicu Tesy HL 246 VB W. Osnovne odlike ove grijalice su:

42793 Grijalica podna infracrvena TESY 1000/2000 W (MC 2012) VPC 177,00

Za ugodno obavljanje svakodnevnih potreba u kupaonici važnu ulogu ima i temperatura prostora. Kako biste osigurali ugodnu temperaturu Tesy vam nudi nekoliko modela kupaonskih grijalica. Praktičnost, kvaliteta i moderan dizajn odlike su ovih grijalica. broj broj 74 74 // siječanj siječanj -- veljača veljača 2020.

OO zidni, namijenjen za korištenje u kupaonici OO zaštita od smrzavanja OO zaštita od pregrijavanja OO razina buke: 51,6 dB (A) OO za sobu do 36-42 m³ OO grijanje površine 14-18 m² OO visina: 0,380 m OO širina: 0.165 m OO duljina: 0,385 m

NEWS

23

Ventilacija Tehnologije Zidno grijanje

Daikin: tradicionalno brižan U više od 80 godina Daikin je vodeći u rješenjima energetski učinkovitog upravljanja klimatizacijom. Daikin proizvodi jednostavni su za korištenje te objedinjuju najnovije tehnologije u skladu s okolišem.

B

riga za korisnike i pružanje visokog komfora za Daikin je najvažnija. Daikinov najnoviji pročistač zraka sa streamer tehnologijom savršeni je primjer. Potpuno nova tehnologija, poboljšana učinkovitost i ultra tihi način rada, namijenjena za nenametljivo omogućavanje pročišćenog zraka radi stvaranja zdravog okruženja u kući. Pročišćeni zrak poboljšava percepciju komfora na način da ukloni i uništi onečišćenja i neugodne mirise, a također pročistač zraka sa streamer tehnologijom ima važnu ulogu za osobe koje

24

NEWS

pate od astme i alergija. Ove pogodnosti stavljaju pročistač zraka sa streamer tehnologijom među najbolje pročistače zraka za stambene primjene na tržištu danas.

Alergeni su nečistoće u zraku koje mogu dovesti do alergijske reakcije. U urbanom okruženju, mješavina ovih alergena s drugim nečistoćama koje postoje u zraku – pod nazivom dodatne tvari – poput čestica ispuha dizelskih goriva (eng.

- Diesel Exhaust Particles (DEP)) i hlapljivih organskih spojeva (eng. Volatile Organic Compounds (VOC)) koji su

broj 74 / siječanj - veljača 2020.

prisutni u nekim građevnim materijalima i kozmetici, mogu proizvesti teške alergene. Navedeno znači da imaju povećane negativne učinke na zdravlje poput simptoma pogoršanog disanja i iniciranja latentnih alergija.

Zašto kupiti pročistač zraka?

U zraku postoji mnogo čestica, mnoge od njih su prirodne i općenito bezopasne dok su druge kemijska onečišćenja, tako da više ne uživamo pogodnosti čistog zraka. Stoga je važno ukloniti i uništiti kemijska onečišćenja i sve postojeće alergene budući da imaju izra-

van negativan utjecaj na zdravlje i mogu inicirati ili pogoršati astmu i alergijske reakcije.

Pročistači zraka namijenjeni su da to čine učinkovito i efektno, te da proizvode čisti zrak koji se ponovno koristi za disanje.

Oni istovremeno filtriraju čestice koje proizvode neugodne mirise, “uklanjaju” ih, te stoga eliminiraju zaostale i neželjene mirise. Uklanjanjem neželjenih i potencijalno opasnih čestica, pročistači zraka izravno doprinose stvaranju poboljšanog i zdravijeg okruženja stanovanja.

Tehnologije Zidno Ventilacija grijanje Što je Daikin streamer tehnologija? „Streamer pražnjenje“ je vrsta pražnjena plazme u kojoj su generirani elektroni velike brzine sposobni da vrše oksidativnu neutralizaciju. Imaju mogućnost eliminirati bakterije i plijesan, kao i opasne kemijske tvari i alergene itd.

U usporedbi sa standardnim pražnjenjem plazme (pražnjenje tinjanjem), raspon pražnjenja Daikin Streamer pražnjenja širi je i jednostavniji za elektrone koji se sudaraju s molekulama kisika i dušika u zraku. Ovo omogućuje elektronima velike brzine trodimenzionalno generiranje preko širokog područja, što rezultira brzinom oksidativne neutralizacije koja je veća preko 1.000 puta s istim električnim napajanjem. Daikin Streamer tehnologija dokazano je uspješna u stabilnom generiranju elektrona velike brzine, značajke koja se do sada smatrala vrlo teškom.

Glavne značajke Veliki protok zraka: 420 m3 /h* *(u TURBO NAČINU RADA) OO Iznimno tih rad: 16 dB(A)* *(u TIHOM NAČINU RADA) Ovo jedinicu čini prikladnom za primjenu u spavaonicama OO Kompaktna veličina Ugradnja na bilo kojem mjestu. Nijedan kut prostorije ili ureda nije premali za MC70L OO Prenosivost Od samo 8,5 kg, jedinica se jednostavno može prebaciti iz jedne prostorije u drugu Ekonomično: nema potrebe za kupovinom filtera do 10 godina Rad je ekonomičan s 5 isporučenih filtera. Filtere nećete kupovati 10 godina jer svaki filter traje 2 godine.

Jednostavno spremanje filtera Nekorišteni filteri mogu se jednostavno spremiti unutar jedinice

99000

54028 Pročistač zraka sa streamer tehnologijom DAIKIN MC70L VPC 846,00

Poboljšana tehnologija znači čisti zrak Čisti zrak može se definirati uklanjanjem svih štetnih čestica i onečišćenja, no Daikin ide i dalje od toga. Tehnologija pročišćavanja zraka namijenjena je ne samo uklanjanju i potom neutraliziranju štetnih čestica, već i prašine, neugodnih mirisa, bakterija, dlaka kućnih ljubimaca, plijesni, peluda i grinja te drugih alergena ostavljajući zrak u čistom i zdravom stanju.

broj 74 / siječanj - veljača 2020.

NEWS

25

Grijanje Tehnologije Zidno grijanje

Razdjelnici i ormarići TTO Firma TTO Thermotechnik proizvodi od 1989. razdjelnike i razdjelne ormariće za najpoznatije ponuđače sustava podnih i drugih grijanja u Europi.

O

d 2003. godine je na tržištu razdjelnika došlo do prodora razdjelnika od plemenitog čelika, potpomognuto kroz rapidno povećanje cijena bakra a time i mesinga, kroz što je razdjelnik od plemenitog čelika profitirao sa, za čak

60%, smanjenom težinom.

U međuvremenu su razdjelnici od plemenitog čelika na europskim tržištima skoro u potpunosti istisnuli razdjelnike od mesinga. TTO se također intenzivno bavilo razvojem razdjelnika od plemenitog čelika koji je 2003. predstav-

ljen tržištu i od tada izuzetno uspješno konkurira ostalim dobavljačima, a od sličnih proizvoda se uvelike razlikuje po mnogim karakteristikama.

TTO razdjelnici od plemenitog čelika proizvode se od plemenitog čelika 1.4301 (po

Ormarići i pokrovi TTO Program razdjelnih ormarića upotpunjuje program razdjelnika za centralno grijanje. Tako je moguće razdjelnike unutar ormarića optimalno pozicionirati i prilagoditi mjestu ugradnje po visini i dubini ugradnje.

52265 Ormarić za podno grijanje 400x110 TTO (64L006 104) VPC 70,10 | MPC 82,00

52267 Ormarić za podno grijanje 600x110 TTO (64L006 110) VPC 77,00 | MPC 90,00

52266 Ormarić za podno grijanje 500x110 TTO (64L006 105) VPC 72,00 | MPC 84,25

52268 Ormarić za podno grijanje 750x110 TTO (64L006 115) VPC 85,30 | MPC 99,80

52269 Ormarić za podno grijanje 900x110 TTO (64L006 120) VPC 96,00 | MPC 112,30

26

NEWS

broj 74 / siječanj - veljača 2020.

TTO razdjelni ormarići izrađuju se u dvije podžbukne i jednoj nadžbuknoj izvedbi u svim veličinama prisutnim na Europskom tržištu. Ormarići su izrađeni od toplo cinčanog lima (kućište), elektrolitički cinčanog lima (okvir i vrata) i po želji se isporučuju u ne lakiranoj izvedbi, praškasto lakiranoj izvedbi RAL 9016. Sve tipove ormarića moguće je naknadno opremiti s cilindar bravicom s dva ključa. U ponudi imamo i pokrove u individualnim izvedbama za razne komponente u sustavima grijanja.

DIN-u: X5 CrNi 18-10) koji se u oblasti grijanja najviše koristi za proizvodnju razdjelnika od plemenitog čelika. Radi se o austenitskom čeliku koji je otporan na kiseline, za upotrebu u temperaturnim režimima do maksimalno 300° C, otporan na utjecaj vode, vodene pare, vlažnog zraka, konzumne kiseline kao i slabe organske i anorganske kiseline. Područje uporabe ovog čelika je od opreme za proizvodnju pića preko kozmetičke industrije sve do proizvodnje kućanskih artikala. Upotreba ovog čelika ne preporučuje se u kontaktu s pitkom vodom. Za proizvodnju se koriste isključivo profili od poznatih europskih dobavljača koji za svaku isporučenu količinu materijala dostavljaju i odgovarajući certifikat o kvaliteti. Proizvodnja razdjelnika vrši se na potpuno automatiziranom specijalnom postrojenju u taktu od 56 sekundi.

TTO razdjelnici od plemenitog čelika u usporedbi s poznatim mesinganim razdjelnicima od 1“ imaju 56% veći poprečni presjek. Daljnja prednost TTO razdjelnika od plemenitog čelika je vanjska kragna predviđena za odzraku koja omogućuje 100%-tnu odzraku razdjelnika. Da je ta kragna okrenuta prema unutra nebi bilo moguće odzračiti ca 5 mm u gornjem predjelu razdjelnika što predstavlja oko 10% ukupnog volumena cijelog razdjelnika, a slučaj je kod konkurentskih proizvoda.

Tehnologije ZidnoGrijanje grijanje Razdjelnici su raspoloživi od 2 do 12 priključaka. Na upit je moguće isporučiti i razdjelnike sa 15 (dvostrano bušeni) za priključak radijatora odnosno 16 (jednostrano bušeni) priključaka. Svi modeli su proizvedeni na istom potpuno automatskom postrojenju.

Proizvodi TTO Thermotechnik u regulaciji plošnih grijanja jamac su za proizvode najviše europske kvalitete.

Svi TTO razdjelnici su obostrano opremljeni s 1“ unutarnjim navojem koji se proizvodi specijalnom tehnologijom kojom se materijal izuzetno nježno preoblikuje iako se tom obradom postiže dvostruko veća čvrstoća materijala nego kod osnovnog profila. To osigurava siguran spoj s priključ-

nim elementima i isključuje mogućnost pojave pukotina usljed naponske korozije. U istom proizvodnom procesu se ispred unutarnjeg navoja od 1“ izvodi komora za O-prsten.

Njezin zadatak je pohraniti Oprsten montiran na spojnici ili čepu i time osigurati sigurnost

od propuštanja vode. Prilikom upotrebe TTO priključnih garnitura i čepova iste čine čvrsti spoj kod kojeg ne može doći do prevrtanja ili oštećenja navoja, razdjelnika ili njegovih ugradbeni dijelova... Uz pomoć tih specijalnih priključnih i čepova se i vizualni izgled garnitura razdjelnika upotpunjuje. Razdjelnik je u svim svojim izvedbama opremljen sa 3⁄4“ Eurokonus sekundarnim priključcima.

Oni su također proizvod TTO Thermotechnika, izrađene od CuZn39Pb3 (Ms58) koje se po našem zahtjevu dvostruko žari prilikom proizvodnje da bi se

broj 74 / siječanj - veljača 2020.

minimirala mogućnost pojave pukotina usljed naponske korozije. Za upotrebu na razdjelnicima od plemenitog čelika se svi vidljivi dijelovi presvlače slojem nikla.

NEWS

27

Tehnologije Zidno grijanje

28

NEWS

broj 74 / siječanj - veljača 2020.

Tehnologije Zidno grijanje

broj 74 / siječanj - veljača 2020.

NEWS

29

Tehnologije Zidno grijanje

30

NEWS

broj 74 / siječanj - veljača 2020.

Grupa za kotao KG115 Kovina

Grijanje

Grupa za kotao sastavljena je od osnovnih sigurnosnih elemenata, koji se upotrebljavaju na instalaciji kotla za centralno grijanje (sigurnosni ventil, odzračni lončić, termo manometar).

K

omplet je potrebno pažljivo izvaditi iz ambalaže i izolacije kako se ne bi oštetili spojni utikači. Sa steznom maticom dimenzije G1” grupu za kotao pričvrstimo okomito na kotao. Između grupe za kotao i kotla ne smije biti montiran nikakav zaporni element.

Grupu za kotao okrenemo tako, da na termo manometru jednostavno promatramo tlak i temperaturu. Spoj zabrtvimo plosnatom brtvom. Prilikom montaže koristimo odgovarajući alat, koji se prilagođava matici. Barem jednom godišnje provjerimo djelovanje sigurnosnog ventila jednostavno na taj način, da zatvorimo kapu sigurnosnog ventila. Tada se sigurnosni ventil odmah otvori.

4975 41502 Grupa sigurnosna za kotao KG 115 3 bara KOVINA VPC 42,50

24720 Ventil za reguliranje tlaka 1" membranski KOVINA (RT 694) VPC 82,50 MPC 97,00

24711 Ventil za reguliranje tlaka 3/4" membranski KOVINA (RT 693) VPC 69,00 MPC 81,00 broj 74 / siječanj - veljača 2020.

24699 Ventil za reguliranje tlaka 1/2" membranski KOVINA (RT 692) VPC 62,00 MPC 72,60

NEWS

31

Tehnologije Zidno grijanje

Digitalni sobni termostat ST ST je nova generacija modernih sobnih termostata. Koriste se za kontrolu sobne temperature u manjim kućama ili za zonsku kontrolu sobne temperature u većim stambenim objektima. Osim sobne temperature, mjeri i relativnu vlažnost zraka i tlak.

VELIKI PRIKAZ POVRATKA Sobni termostati ST imaju veliki zaslon koji korisnicima omogućuje čitanje informacija s daljine. Model ST opremljen je senzorom svjetla za optimalnu vidljivost uz pomoć kojeg se osvjetljenje zaslona prilagođava svjetlu u sobi.

IZBOR PROGRAMA ST sobni termostati omogućuju izbor između dva unaprijed postavljena vremenska programa. Korisnik može stvoriti vremenske programe prema svojim željama ili može koristiti unaprijed podešene vremenske programe i prilagođavati ih ako je potrebno.

MJERENJE VELIKE VLAŽNOSTI ZRAKA, TLAKA U ZRAKU I PRIKAZ VREMENA ST mjeri vlažnost zraka i tlak u sobi. Na temelju tlaka zraka moguća je i vremenska prognoza.

OPCIJE INSTALACIJE Na raspolaganju su sobni termostati na baterije ili termostati s klasičnom električnom instalacijom. Mogu se instalirati u unaprijed pripremljenu utičnicu ili na zid.

KORISNIČKE FUNKCIJE PARTY, ECO, ODMOR Termostat je opremljen brzim tipkama preko kojih izravno ulazimo u korisničke funkcije, poput PARTY, ECO i ODMOR. Odabirom funkcije PARTY produžava se dnevna temperatura grijanja prostorije. Odabirom ECO funkcije temperatura grijanja smanjuje se za određeno vremensko razdoblje. U režimu ODMOR temperatura grijanja prilagođava se vremenu naše duže odsutnosti.

32

NEWS

broj 74 / siječanj - veljača 2020.

USKORO U PONUDI

Tehnologije Regulacija Tehnologije Zidno grijanje

Vrhunski regulator propuha Honeywell Regulator propuha, koji se montira na kotao na kruta goriva, pri čemu je termostat potopljen u tekućinu, samostalno regulira protok zraka za sagorijevanje i omogućuje jednako mjernije i cjelovito izgaranje.

R

egulator propuha Honeywell je najpouzdaniji regulator propuha na tržištu.

Kompanija Honeywell kreira i proizvodi tehnologije koje se bave nekim od najvećih svjetskih izazova na području energetike, sigurnosti, produktivnosti i globalne urbanizacije. Njihova rješenja

poboljšavaju kvalitetu života ljudi širom svijeta i stvaraju nova tržišta, pa čak i nove industrije. Priča o Honeywellu duga je više od 130 godina i obuhvaća nekoliko tvrtki prethodnica i inspirativna djela desetaka tisuća ljudi. Temeljna misija i vrijednosti kompanije bile su i ostale:

OO Vizija sigurne, udobne, čišće, učinkovitije budućnosti

5150

OO Čvrsto uvjerenje u snagu inovacija OO Nemilosrdan poticaj za stalno poboljšanje To su bile i ostale vodilje i inspiracija kompanije Honeywell u stvaranju novih rješenja za izazove sutrašnjice.

broj 74 / siječanj - veljača 2020.

44230 Regulator propuha 3/4” 30°90° Honeywell VPC 44,00

NEWS

33

Grijanje Regulacija Tehnologije Zidno grijanje

COMBIMIX, projektirao IVAR Inovativna regulacijska jedinica za podne i miješajuće sustave COMBIMIX patentirana je u zemljama diljem svijeta.

C

OMBIMIX je modularna kompaktna jedinica čija je funkcija kontrola protoka vode u sustavu grijanja, održavajući temperaturu na željenoj vrijednosti i raspodjeljujući ih do površinskog (podnog) grijanja. COMBIMIX se može lako kombinirati (spojiti) s IVAR-ovim razdjelnicima s okretnim niplovima za raspodjelu na krugove površinskog (podnog) grijanja, sastavljenih sa standardnim nosačima za razdjelnike duljine 200 mm.

Također, vrlo jednostavno se može kombinirati s visokotemperaturnim razdjelnicima te omogućiti potpuno rješenje kad radijatori/kupaonički radijatori i površinsko (podno) grijanje koegzistira u istom prostoru. COMBIMIX visokotemperaturna oprema dostupna je sa zapornim (CEP/02 I ili CEP/03 I) ili običnim (CEP/02 ili CEP/03) razdjelnicima, tako da instalacija može biti izvedena horizontalno ili vertikalno.

COMBIMIX ima vrlo male dimenzije i može biti instaliran u

ugradne ormariće dubine 120 mm. Moguće je ugraditi pumpu ugradne duljine 130 ili 180 mm bez povećanja ukupne visine samog proizvoda. U verziji kada se COMBIMIX isporučuje s pumpom, standardna izvedba pumpe je pumpa s 3 brzine dok se za tržište EU isporučuju pumpe s varijabilnom modulacijom brzine (elektronske frekfentno regulirane) i prema zahtjevu kupca. Samo elektronske pumpe s varijabilnom modulacijom brzine (visoko učinkovite) koje odgovaraju

ERP direktivi 2009/125/CE su dostupne za tržište EU. COMBIMIX također sadrži sav pribor i komponente potrebne za ovu vrstu primjene kao što su ventili za isključivanje rada pumpe (kod zamjene ili servisa pumpe) termometri, slavina za punjenje i pražnjenje i ventili ozračni automatski.

Kontrola temperature polaznog voda obavlja se miješanjem polaznog izvora tople/ rashlađene vode i vode iz povrata površinskog grijanja.

44221 Regulacijska grupa za podno grijanje COMBI 02 COMBIMIX IVAR (500410) VPC 458,00

Tehnički detalji i uvjeti rada

536

00

OO Maksimalna temperatura na primarnom ulazu: 90 °C OO Maksimalan statički tlak: 10 bar OO Raspon podešavanja ventila diferencijalnog premosnika (by-pass) previsokog tlaka : 0.2-0.6 bar OO Termometri priključka 3/8’’ , promjera 65 mm, raspon 0-80 °C OO Priključci na sekundarni razdjelnik 1” M s mekom brtvom i okretnim niplom OO Priključci na primarni krug (kotao) 1“ Ž

34

NEWS

broj 74 / siječanj - veljača 2020.

Tehnologije Grijanje Zidno Regulacija grijanje

COMBIMIX jedinice opremljene elektronskim pumpama a varijabilnom modulacijom brzine (visoko učinkovite) nemaju premosnik (by-pass) previsokog tlaka budući da modeli pumpi odabrani od strane IVAR-a mogu modulirati svoj rad u skladu s detektiranim uvjetima diferencijalnog tlaka. COMBIMIX jedinice su izrađene od kvalitetne legure mesinga i u potpunosti su proizvedene i sastavljene u Italiji. Svaka pojedinačna jedinica je tlačno testirana prije izlaska iz tvornice.

Dinamička regulacija/kontrola protoka tople/rashlađene vode zahtijeva dvosmjerni ventil koji je izveden u bilo kojoj od sljedećih verzija: OO S fiksnim podešavanjem postavki preko termostatske glave s uranjajućom sondom i podesivom temperaturom između 20 °C i 60 °C. OO Uz motorizirano podešavanje, s osovinskim servo-motorom (npr. art. SRV 24) ili elektromagnetnom glavom (npr. art. TE 3061).

Konkretno, IVAR elektronički regulator DHC mijenja podešenu temperaturu opskrbe prema potrebnom toplinskom opterećenju, sukladno izmjerenoj vanjskoj temperaturi zraka, što transformira COMBIMIX jedinicu u kompletan sustav kontrole vođen vremenskim prilikama.

Udobnost pojedinačnih stambenih jedinica može biti dodatno poboljšana ugradnjom termostata za svaku sobu, upravljajući radom elektromagnetnih glava određenih za rad krugova u sobama. Elektronički sustav također određuje zaustavljanje rada pumpe kada su svi korisnici zadovoljeni, što dovodi do uštede energije.

Premosnik (by-pass) previsokog tlaka je instaliran između sekundarnog kruga i povratne grane: premosnik (by-pass) otvara recirkulacijski put kada

je sekundarni protok zatvoren, čime se štiti pumpa i ostale komponente sustava od oštećenja.

Sustav ubrizgavanja COMBIMIX je “ubrizgavajući” sustav, budući da se količina tople/rashlađene vode do zone za miješanje dinamički kontrolira dvosmjernim ulaznim ventilom. Količina protoka recirkulirane vode u zoni za miješanje može se podesiti pomoću ventila za balansiranje s velikim kapacitetom (A), čiji položaj je postavljen na temelju temperature/uvjeta opterećenja. broj 74 / siječanj - veljača 2020.

NEWS

35

Tehnologije Grijanje Regulacija Zidno grijanje

Vaillant eRELAX: jedan uređaj, mnogo mogućnosti Novi uređaj za regulaciju eRELAX omogućava vam efikasno i precizno gospodarenje energijom, čak i kada ste daleko od kuće.

S

Značajke i prednosti

aplikacijom Vaillant eRELAX možete se opustiti kada je riječ o preciznom upravljanju grijanjem i toplom vodom u svojem domu. Od sada našim upravljanjem putem Wi-Fi mreže i jednostavnim aplikacijskim rješenjem preuzimate kontrolu nad temperaturom, troškovima i potrošnjom energije. Tako ćete se moći istovremeno grijati i štedjeti novac jer će grijanje i topla voda biti dostupni samo kada je to stvarno potrebno.

Vaš Vaillant uređaj na pametnom telefonu.

Upravljajte svojim uređajem u bilo kojem trenutku, od bilo gdje, kako biste ga najbolje iskoristili.

Program prema Vašem životnom stilu.

Postavite pojedinačne profile za grijanje i toplu vodu za svaki dan u tjednu.

Vaillant eRELAX omogućava Vam:

Optimizirano za promjenu nabolje.

OO Daljinsko upravljanje grijanjem i toplom vodom putem vašeg pametnog telefona ili tableta.

Pregledajte i prilagodite svoje programe. Za još veće uštede energije.

OO Rasporedi temperature prema osobnom životnom stilu.

Uštedite kada god možete.

Grijte se i uštedite novac.

Primjerice, kada spavate ili kada ste odsutni.

OO Uštedite kad god možete, pratite potrošnju energije i plina.

Promijenite postavke kada želite.

OO eBUS sučelje s povezivanjem s Vaillant uređajem.

Jednostavno promijenite postojeći vremenski raspored kad vam se promijene planovi.

OO Jednostavna aplikacija s brzim pristupom glavnim regulacijama.

36

NEWS

broj 74 / siječanj - veljača 2020.

Grijanje Regulacija Tehnologije Zidno grijanje

Pratite i uvijek budite svjesni što se događa.

Stanje u stvarnom vremenu, obavijesti o događajima te potrošnja energije i plina jednim pogledom.

Jedan uređaj, mnogo mogućnosti.

Kada se odlučite za Vaillant eRELAX, shvatite koliko je stvari odjedanput moguće: praktično prilagođavanje krivulja grijanja po danu, stvaranje tjednog profila, usporedba potrošnje energije za određena razdoblja, uporaba tipke Away (Odsutni) kako bi se zakazala odsutnost, zaštita protiv smrzavanja tijekom zime ili čak korist od brže podrške našim jedinstvenim daljinskim sustavom upozorenja.

45100

41056

eRELAX VAILLANT VPC 386,00

broj 74 / siječanj - veljača 2020.

NEWS

37

Tehnologije Zidno grijanje Grijanje Regulacija

TA-COMPACT-P

Kombinirani regulacijski i balansirajući ventili za male potrošače

R

egulacijsko balansirajući ventil neovisan o promjeni dinamičkog tlaka TA-COMPACT-P osigurava optimalne perfomanse u dugom vremenskom periodu. Podesiva vrijednost maksimalnog protoka omogućava projektirani protok i spriječava prekoračenje protoka za preciznu hidroničku kontrolu.

TA-COMPACT-P zajedno s našim mjernim uređajima omogućava napredno mjerenje i dijagnostiku.

Primjena: Sustavi grijanja i hlađenja.

Funkcije: Regulacija Predpodešavanje (maks. protok) Kontrola diferencijalnog tlaka Mjerenje (ΔH, T, q) Zaporna funkcija (za odvajanje tijekom održavanja sustava)

Glavne značajke OO

Precizno hidroničko balansiranje

Fino podesive vrijednosti maksimalnog protoka spriječavaju prekoračenje protoka kroz potrošače.

OO

Ugradnja bez ograničenja

Uski i kompaktni oblik pojednostavljuje ugradnju, pristup svim funkcijama s jedne strane pojednostavljuje rad i rukovanje.

OO

Potpuna kontrola sistema

Precizno mjerenje protoka i jedinstvena dijagnostička funkcija za veliku uštedu energije i visoku pouzdanost sistema.

OO

Visoka pouzdanost

AMETALR i nehrđajući čelik garantiraju visoku otpornost na koroziju i smanjuju rizik od curenja

38

NEWS

broj 74 / siječanj - veljača 2020.

TBV-C Kombinirani regulacijski i balansirajući ventili za male potrošače Balansirajući ventil za krajnje potrošače, za dvopoložajnu regulaciju Predviđen za primjenu na krajnjim potrošačima, u sustavima grijanja i hlađenja, TBV-C jamči preciznu regulaciju toplovodnog grijanja i optimalni učinak za dugog vijeka trajanja. IMI Hydronic Engineering AMETALR legura otporna na decinfikaciju, na minimum smanjuje opasnost od propuštanja.

Tehnologije Zidno grijanje Grijanje Regulacija Glavne značajke: OO Alat za prethodno podešavanje Za precizno i jednostavno balansiranje.

OO Zaporna funkcija Omogućava izravne postupke održavanja.

OO Mjerni priključci sa samobrtvljenjem Za brzo i jednostavno mjerenje.

Primjena: Sustavi grijanja i hlađenja.

Funkcije: Regulacija Balansiranje Prethodno podešavanje Mjerenje Zaporna funkcija (za odvajanje tijekom održavanja sustava) 51253 Ventil kombinirani (regulacijski i balansirajući) za dvopoložajnu regulaciju Rp 1/2” (DN15) TBV-C NF (priključak na pogon M30x1,5) IMI TA HEIMEIER VPC 64,00 MPC 74,90

51254 Ventil kombinirani (regulacijski i balansirajući) za dvopoložajnu regulaciju Rp 3/4” (DN20) TBV-C NF (priključak na pogon M30x1,5) TA HEIMEIER VPC 71,80 MPC 84, 00

51260 Ventil kombinirani (regulacijski i balansirajući) dinamički prolazni (neovisan o promjeni dinamičkog tlaka (PIBCV) G3/4” (DN15) TA COMPACT P NF (priključak na pogon M30x1,5) IMI TA HEIMEIER VPC 92,00 MPC 107,70

51262 Ventil kombinirani (regulacijski i balansirajući) dinamički prolazni (neovisan o promjeni dinamičkog tlaka (PIBCV) G1” (DN20) TA COMPACT P NF (priključak na pogon M30x1,5) IMI TA HEIMEIER VPC 109,00 MPC 127,50 broj 74 / siječanj - veljača 2020.

NEWS

39

Grijanje Regulacija Tehnologije Zidno grijanje

Termostatski ventili Calypso Exakt Calypso Exakt termostatski ventili koriste se u dvocijevnim instalacijama grijanja s prisilnom cirkulacijom. Integrirano precizno prednamještanje omogućava raspodjelu topline na svim potrošačima prema zahtjevima.

Ventil ima veliki raspon protoka, nisku razinu buke i vrlo male tolerancije protoka.

Z

ahvaljujući posebno Spoj s termostatskom glavom dizajniranom predi pogonom: IMI Heimeier namještanju Calypso M30x1.5 exact ventili proizvode malu razinu buke i omogućavaju velik raspon protoka za raznolike primjene. Za što duži vijek trajanja ovog ventila bez posebnog održavanja zaslužna je dvostruka O-ring brtva.

3455

Tehnički opis Primjena: sustavi grijanja

50756 Set DX glava + termostatski ventil kutni 1/2” (Calypso Exakt) + navijak kutni 1/2” (Regutec F) HEIMEIER (9690-93.800) VPC 29,50

Funkcije: regulacija, stupnjevito prednamještanje, zatvaranje Dimenzije: DN 10-20 Razred tlaka: PN 10 Temperatura: maksimalna radna temperatura: 120°C, sa zaštitnom kapom ili pogonom 100°C, s press spojem 110°C. Minimalna radna temperatura: -10°C Označavanje: THE, kod, strelica smjera strujanja, DN and KEYMARK-oznaka, II+-oznaka. Bijela zaštitna kapa.

Spajanje: verzija s unutarnjim navojem je predviđena za navojne cijevi ili za kombinaciju s press fitingom, bakrenim ili preciznim čeličnim cijevima.

Dvostruki priključni fiting s mogućnošću spajanja s press fitingom.

40

NEWS

Materijal OO Kućište ventila: Mesing OO O-ring: EPDM guma

3455

OO Disk ventila: EPDM guma OO Povratna opruga: nehrđajući čelik OO Uložak ventila: mesing, PPS (polifenilsulfid) OO Vreteno: nehrđajući čelik s duplom O-ring brtvom OO Površinska zaštita: tijelo ventila je presvučeno niklom

broj 74 / siječanj - veljača 2020.

50758 Set DX glava + termostatski ventil ravni 1/2” (Calypso Exakt) + navijak ravni 1/2” (Regutec F) HEIMEIER (9690-94.800) VPC 29,50

Indoor Indoor Usisava훾 za pepeo

Tehnologije Zidno grijanje

Ashley 111 Ashley 111 7900

41378 Usisava훾 za pepeo VPC 67,50

3 mt 3 mt

1 mt

1 mt 8.254.0007 8.254.0007 8013298067671 8013298067671

18 lt.

800 W max - 18 230lt.V ~ 50 Hz 800 W max - 230 V18 ~ 50 Hz kPa/180 mbar 18 kPa/180 mbar 30,4 l/s 30,4 l/s 2,8 Kg 2,8 Kgh 39 cm.

32 x 32 32 xx32 h 39 cm.cm) 54 Pz (120 100 h 204 (120 h 204 cm)Pz 54- Pz broj 74 / sije훾anj - velja훾a 2020.

20 feet: 594 Pzx- 100 40 feet: 1350 truck: 1782 20 feet: 594 Pz - 40 feet: 1350 Pz - truck: 1782

Metal hose 1 mt Metal hose 1 mt

Alluminium tube 20 cm Alluminium tube 20 cm

Filter bag Filter bag 41 NEWS

Tehnologije Zidno grijanje

210,- KM

NOVO

Termostat Napajanje

2 AA 1.5 V

Postavljanje

Zid ili prenosno

Program

7 dana

Osjetljivost

0.5 °C

Podešavanje temperature

5-35 °C

Mjerenje temperature

0-40 °C

Dimenzije

86x86x29 mm

Prijemnik Napajanje Prekidačka snaga Izlazi Frekvencija

230 V AC 1000 W NO, NC, COM, L, N 433 MHz I 2.4 GHz

Dimenzije

86x86x29 mm

Mobilna aplikacija

Android / iOS

Thermostat FT WiFi Iskusite novu razinu jednostavnosti i komfora pomoću našeg najnovijeg izdanja termostata. Uštedite energiju i novac istovremeno.

42

Štedite novac

Moderan dizajn

Mobilna aplikacija

Sedmični raspored

Brzo povezivanje

Zaštita od smrzavanja

NEWS

broj 74 / siječanj - veljača 2020.

Mobilna aplikacija FlinkHome

Tehnologije Zidno grijanje Automatsko povezivanje Termostat i prijemnik automatski se povezuju jedan s drugim i na internet uz minimalni napor koji se zahtijeva od vas.

Praćenje i upravljanje vašim sistemom grijanja pomoću mobilne aplikacije.

Kreiranje računa

Dodavanje i dijeljenje uređaja

Podešavanje željenog programa

Neograničen broj uređaja / korisnika

Dostupno na:

n Kompatibila ma sa 95% siste grijanja

Komfor na dlanu!

Kontroliranje grijanja svake prostorije sa bilo kojeg mjesta u bilo koje vrijeme omogućeno je putem mobilne aplikacije.

broj 74 / siječanj - veljača 2020.

NEWS

43

Kupaonice Tuš Kupaonice Tehnologije Zidno kabine grijanje

Mala luksuzna kupaonica Manje kupaonice zahtijevaju pomno planiranje i iskorištenje svakog kutka za odlaganje ručnika i higijenskih potrepština pa se pogrešno misli kako kupaonica ne može u isto vrijeme biti funkcionalna i lijepa. Pokazat ćemo vam kako ste, ukoliko ste se slagali s tom konstatacijom, bili u zabludi.

Primjer kupaonice koju smo uzeli je uobičajena dimenzija kupaonica u stambenim zgradama, pogotovo u onima građenima prije rata. U prostor od 3.4 m2 (1.7m x2m) smještena je tuš kabina dimenzija 80x100 cm s ugradnim tuš setom, a na zidu gdje je smješten umivaonik, konstrukciju za vodokotlić smo produžili po cijeloj dužini kako bismo dobili prostor za postavljanje ugradne baterije za umivaonik te policu za sitne potrepštine.

Iznad umivaonika postavljeno je ogledalo, a iznad wc školjke s funkcijom bidea nalazi se dvokrilni ormar u koji se može smjestiti gotovo sve što vam treba.

Valja napomenuti kako smo u ovu kupanicu, iako je malih dimenzija, smjestili visokokvalitetne proizvode pa se ukupna cijena može činiti neočekivano visokom. Ipak, navest ćemo nekoliko primjera zbog čega biste trebali razmisliti o ugrađivanju ovih ili sličnih proizvoda u vašim kupaonskim prostorima.

1. Električno podno grijanje osigurava ugodnu toplinu u kupaonici tako da nećete imati potrebu postavljati kupaonski radijator. Postavlja se prilikom polaganja podnih pločica jednostavnim uranjanjem mrežice u fleksibilno ljepilo za pločice. Mrežica završava s priključkom koji se jednostavno spoji na struju. Jačina grijanja podešava se na touch 44

NEWS

screen termostatu postavljenom na zidu tako da u svakom trenutku možete izabrati koliku temperaturu prostorije želite.

2. Ugradni tuš set i ugradna zidna baterija za umivaonik „ružne“ dijelove skrivaju u zidu tako da samo oku ugodni dijelovi ostaju na vidljivom mjestu. Da ne spominjemo kako je površina umivaonika slobodna, a prostor u tuš kabini neopterećen nepotrebnim dijelovima.

3. WC školjka TECEONE s

funkcijom bidea revolucionarno je rješenje jer u jednom proizvodu ujedinjuje funkciju bidea i wc školjke. Elegantnog dizajna i vrhunske kvalitete, jako je poželjan proizvod baš u ovakvim prostorijama gdje nema mjesta za bide. Sve što instalater treba uraditi prilikom razvoda cijevi je ostaviti izlaz za toplu i hladnu vodu, a jednom kada se postavi, na potenciometrima koji se podešavaju s obje strane wc školjke možete određivati temperaturu vode i jačinu vodenog mlaza koji izlazi iz pipe ugrađene u keramiku. Iako se cijena ovog proizvoda može učiniti poprilično visokom, treba uzeti u obzir koliko bi koštao dodatni bide i baterija za njega, te na kraju, koliko bi se prostora zauzelo u kupaonici ukoliko bi se on postavio.

4. Tuš kabina je izuzetno funkcionalna, a i popriličbroj 74 / siječanj - veljača 2020.

no prostrana za ovako malu kupaonicu. Dimenzija 80x100 cm dovoljna je za ugodno tuširanje, a u police ugrađene u bočni zid od rigipsa mogu se staviti bočice šampona i gelova za tuširanje. Tuš kanalica TECE napravljena od nehrđajućeg čelika s ugrađenom hidroizolacijskom manšetom jamči kako

voda nikada neće odlaziti tamo gdje ne treba. Na kraju, dosadnu uštedu prostora u kupaonici daju preklopna vrata proizvođača Ideal Standard. Ova vrata jednostavno se preklope unutra i sklone u stranu kako biste nesmetano mogli ući u tuš kabinu.

7

Tehnologije Zidno Kupaonice grijanje

10

4 17

5 8 3

2

6 9

19 13

1

18 16

1 23318 Tuš kanalica TECE DRAINPROFILE 800 mm (670800+673002+674000) čelik četkani MPC 538,20 2. 32181 Umivaonik 55x38 cm bijeli IDEAL STANDARD IPALYSS sa preljevom(E139401) MPC 544,00 3. 34052 Vodokotlić ugradni TECEBASE H=112 cm s dvokoličinskom tipkom TECE NOW KROM/SJAJ zvučnom izolacijom i montažnim setom(9400012) MPC 275,00 4. 34919 Baterija jednoručna zidna za umivaonik TEOREMA XS (8X314) MPC 319,50 5. 35317 Baterija tuš jednoručna podžbukna TEOREMA XS (03117 +8X017) sa prebacivačem (mješač+nadgradnja) MPC 170,00 6. 35952 Zidni izljev za podžbukne baterije TEOREMA SQUARE G 1/2” (01017) sa držačem tuš ručice MPC 61,00 7. 35973 Tuš glava mesingana TEOREMA (15231) pravokutna 250x250mm sa tuš rukom 345 mm SLIM MPC 223,50 8. 35776 Ručica za tuš bateriju niklovana FLAUTA (F132C) MPC 4,30 9.

35604 Crijevo za tuš bateriju 150 cm PURE GLOSY (12002) UNITAS MPC 15,20 10. 31478 Vrata za tuš kabinu sklopiva IDEAL STANDARD KUBO PS 80 transparentna (T7317EO) MPC 651,00 11. 44318 Set električni za podno grijanje 3 m2 (touch screen termostat) THERMOVAL MPC 324,00 12. 23348 Sifon podni sa sigurnosnim zaporom mirisa Viega ADVANTIX (583217) MPC 56,00 13. 36105 Ormarić kupaonski 33x70x29,2 cm desni bijeli sjajni KOLO REKORD (88395--->88474) MPC 141,00 14. Z65128 Hidroizolacijska traka za brtvljenje spojeva 12 cm x 50 m ISOMAT MPC 2,65 15. 64196 Tečna membrana za hidroizolaciju ispod pločica 5kg SL 17 ISOMAT MPC 32,00 16. 60182 Pločica keramička unutarnja 22,5x90 BAVARO MIEL (1,22) MPC 25,15 17. 60176 Pločica keramička unutarnja 20X50 INTENSITY WHITE(1,20) MPC 24,60 18. 64194 Ljepilo fleksibilno za pločice AK 20 (C2 TE S1) siva 25kg ISOMAT MPC 17,00 19. 62176 Masa za fugiranje 2kg 06 Bahama ISOMAT MPC 6,70 18. WC školjka s funkcijom bidea 1720,00 19. Daska za wc školjku soft close 338,00

broj 74 / siječanj - veljača 2020.

NEWS

45

Kupaonice TehnologijeBaterije Zidno grijanje

Za ljubitelje odvažnog stila Jedinstvena estetika elegantne crne, kojom se naglašava dizajn slavina, tuševa te kupaonske galanterije, Vašem će prostoru dati nesvakidašnji, moderni izgled. Iako djeluju komplicirano i osjetljivo, crne slavine su zapravo jednostavne za održavanje.

V

ećina proizvođača koristi galvaniziranje za površinsku zaštitu, te na taj način osiguravaju dugotrajnost i zaštitu od grebanja. Čak su i tragovi prstiju i kamenca manje vidljivi na crnoj, mat površini nego na nehrđajućem čeliku ili kromiranoj površini. Crna mat površina djeluje izuzetno elegantno i podići će izgled svakoj kupaonici i kuhinji. Crna je odlična akcentna boja, naročito ako se kombinira s bijelom, s kojom će kreirati dramatičan dojam. Ukoliko želite blaži dojam, crne elemente možete dopuniti bakrom ili broncom.

Odličan izbor je i kombinacija s drvetom koje će svojom prirodnom teksturom i tonovima dati toplinu ambijentu. Crne slavine su istovremeno trendi i bezvremensko rješenje, bez obzira na stil uređenja koji preferirate. Odlično će se uklopiti u vintage stilove, ali i u suvremen enterijer. Naročito se dobro uklapa u industrijski stil, u kojem se često koristi crni metal u kombinaciji s betonom i neobrađenim drvetom.

32300

54400

34551 Baterija usadna jednoručna s 2 cijevi za sudoper silikonska s tušem TEOREMA CRNA MAT VPC 276,00

11600

34986 Baterija usadna jednoručna za umivaonik TEOREMA GOODLIFE 93,5x80 mm CRNA MAT VPC 99,00

15680

34987 Baterija usadna jednoručna za umivaonik TEOREMA GOODLIFE (86330BB) 130x120 mm CRNA MAT VPC 134,00

46

NEWS

broj 74 / siječanj - veljača 2020.

34514 Baterija usadna jednoručna s 2 cijevi za sudoper TEOREMA CRNA MAT VPC 465,00

20200

34988 Baterija usadna jednoručna za umivaonik TEOREMA GOODLIFE (86346BB) 150x260 mm CRNA MAT VPC 173,00

25860

34990 Baterija usadna jednoručna za umivaonik TEOREMA XS (8X301BB) 125x110 mm CRNA MAT VPC 221,00

Kupaonice Tehnologije ZidnoBaterije grijanje

12170

35025 Baterija usadna jednoručna za bide TEOREMA GOODLIFE CRNA MAT VPC 104,00

17100

35210 Baterija tuš jednoručna TEOREMA GOODLIFE (86171BB) CRNA MAT bez tuš seta VPC 146,00

27800

29600

34923 Baterija jednoručna zidna za umivaonik 1/2 bez prebacivačaTEOREMA GOODLIFE - CRNA MAT VPC 238,00

34922 Baterija jednoručna zidna za umivaonik bez prebacivačaTEOREMA GOODLIFE CRNA MAT VPC 253,00

9300

35211 Baterija tuš jednoručna podžbukna TEOREMA GOODLIFE CRNA MAT bez prebacivača (mješač+nadgradnja) VPC 79,50

17400

Radijator vertikalni crni T6 22VM H2100 L600 VONOPLAN VPC 1.489,00

174200

35212 Baterija tuš jednoručna podžbukna TEOREMA GOODLIFE CRNA MAT sa prebacivačem (mješač+nadgradnja) VPC 149,00

12870

35865 Set Teorema Goodlife CRNA MAT (tuš ručica, držač tuš ručice i crijevo za tuš 150cm) VPC 110,00 broj 74 / siječanj - veljača 2020.

NEWS

47

Kupaonice Galanterija

630

785

38090 Čaša za četkice crna keramička WENKO Badi VPC 6,70

8900

38190 Vješalica za vrata crna Wenko Boy (2cm) VPC 5,40

2200

1350

37722 Dozer za tekući sapun crni keramički Wenko Badi VPC 11,50

38552 Četka za WC školjku crna keramička WENKO Badi VPC 18,80

4915 4915 37871 Držač ručnika i odjeće stojeći dvodijelni crni WENKO Hella VPC 42,00

37872 Držač toaletnog papira i četke za WC školjku stojeći crni WENKO Hella VPC 42,00

785

37580 Držač sapuna crni keramički WENKO Badi VPC 6,70

48

NEWS

broj 74 / siječanj - veljača 2020.

38920 Potisna ploča za ugradni vodokotlić dvokoličinska crna MAT TECE NOW VPC 76,00

Kupaonice Galanterija

10050

1990 37241 Košara zidna za kupaonicu 20,5x14,5cm “Static Loc” crna WENKO Fermo VPC 17,00

2925

38170 Zidna vješalica 1/3 crna mat WENKO Trio VPC 7,50

880

8960

38549 Četka za WC školjku stojeća Wenko Noble crna VPC 85,50

1820 12500

38528 Četka za WC školjku Wenko Flakon crna VPC 25,00

37753 Dozer za sapun (pjena) 400ml crni WENKO VPC 15,50

38920 Korpa za rublje sa sjedalicom crna WENKO Candy VPC 76,50

broj 74 / siječanj - veljača 2020.

37308 Držač ručnika stojeći Wenko Noble crni VPC 106,00

NEWS

49

Kupaonice Bojleri Tehnologije Zidno ploča grijanje Kupaonice KupaonicePotisna Bojleri

BelliSlimo: umjetničko djelo iz Tesyja BelliSlimo predstavlja kombinaciju inteligentnih visokotehnoloških prednosti i ekskluzivnog talijanskog dizajna - plosnat, tanka silueta, kompaktna veličina koja štedi prostor i osigurava jednostavnu ugradnju, ovisno o specifičnim potrebama.

M

odel BelliSlimo je reverzibilan što znači da ga je moguće postaviti u vertikalan kao i horizontalan položaj. Budući da spada u energetski razred B, što je najveći mogući energetski razred za električne bojlere iznad 50 litara zapremine, BelliSlimo uvelike doprinosi uštedi energije. Zahvaljujući Boost funkciji bojler ima maksimalnu snagu za brzo zagrijavanje do najviše temperature. Za nepredviđene situacije ovaj bojler brzo će zagrijati potrebnu količinu vode koja je dovoljna za jedno prosječno tuširanje.

Uz pomoć Eco Smart moda BelliSlimo na osnovu praćenja Vaših navika izrađuje vlastiti algoritam kako bi Vam omogućio dovoljno tople vode onda kada je trebate. Ako ipak niste za tu opciju, zahvaljujući tjednom programeru možete podesiti radne postavke za svaki dan u tjednu i svaki sat u danu da savršeno bude u skladu s Vašim navikama i potrebama. Uz to, BelliSlimo ima i postavku Odmor zahvaljujući kojoj možete dok ste odsutni podesiti bojler da imate toplu vodu kada se vratite s puta.

50

NEWS

20125 Bojler električni 50 L (vertikalni/ horizontalni) TESY BelliSlimo Cloud 50 (GCR 5027 22 E31 ECW) (sa Wi-Fi) VPC 469,00 MPC 549,00 20198 Bojler električni 80 L (vertikalni/ horizontalni) TESY BelliSlimo Cloud 80 (GCR 8027 22 E31 ECW) (sa Wi-Fi) VPC 499,00 MPC 584,00 broj 74 / siječanj - veljača 2020.

Tehnologije Zidno grijanje Kupaonice Bojleri Obrnuti brojač pokazati će Vam koliko je vremena preostalo dok se ne postigne željena temperatura vode.

Za model BelliSlimo Cloud omogućeno je upravljanje putem interneta uz pomoć aplikacije TesyCloud. Inženjeri tvrtke TESY stvorili su novu obitelj proizvoda sa mogućnošću upravljanja preko interneta. Uz pomoć mobilne aplikacije TesyCloud upravljanje kućanskim uređajima kod kuće je jednostavno, brzo i učinkovito. Pruža se mogućnost realne kontrole u bilo koje vrijeme i iz bilo kojeg mjesta. TesyCloud je softverna mobilna aplikacija, dostupna i besplatan za sve korisnike Android i iOS. 20124 Bojler električni 50 L (vertikalni/ horizontalni) TESY BelliSlimo 50 (GCR 502722 E31 EC) (bez Wi-Fi) VPC 379,00 MPC 443,00 20188 Bojler električni 80 L (vertikalni/ horizontalni) TESY BelliSlimo 80 (GCR 802722 E31 EC) (bez Wi-Fi) VPC 399,00 MPC 467,00

broj 74 / siječanj - veljača 2020.

NEWS

51

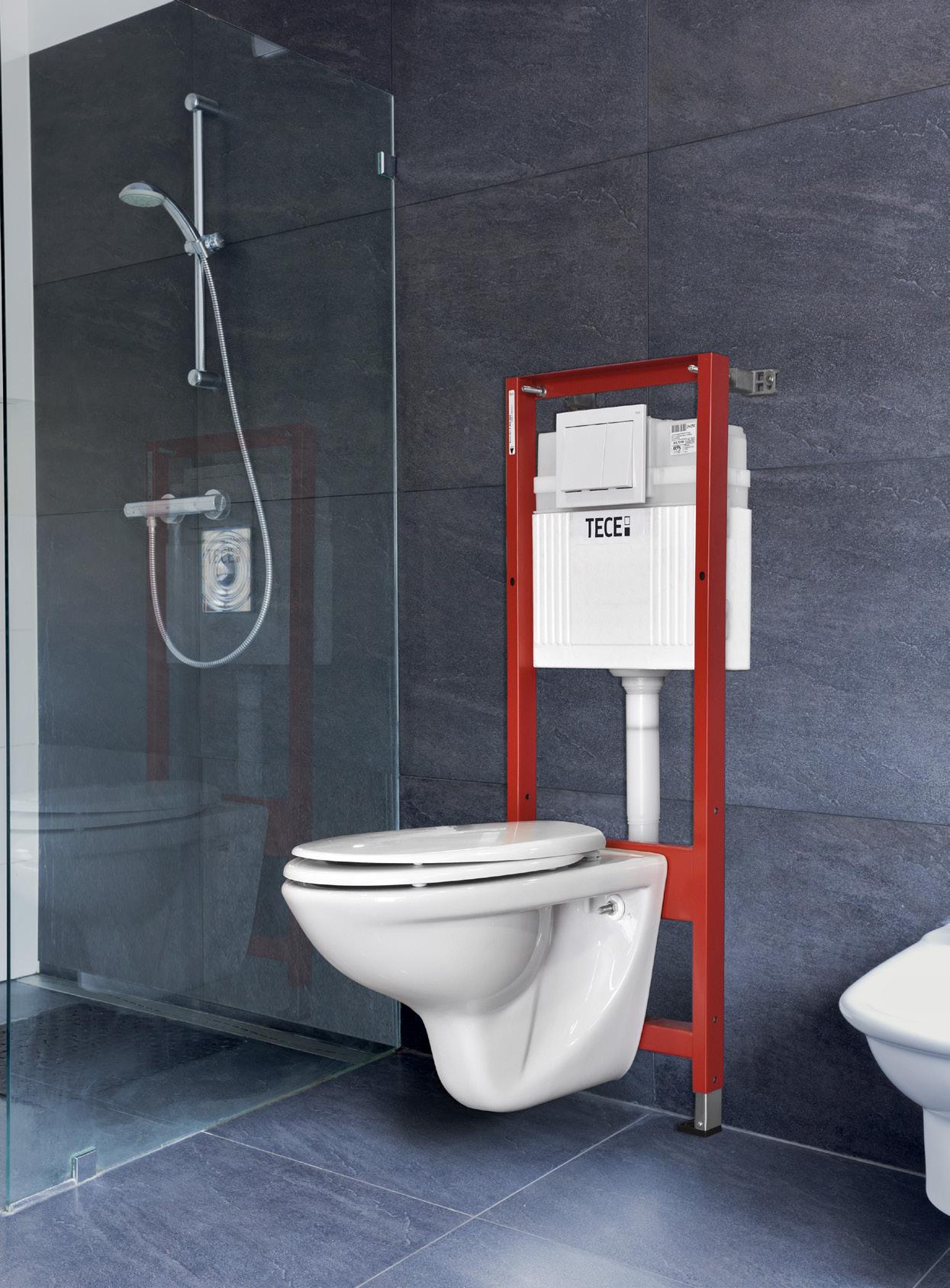

Kupaonice Instalacijki sustav Kupaonice Tuš Zidno kabinegrijanje Tehnologije

52

NEWS

broj 74 / siječanj - veljača 2020.

Grijanje Dizalice topline Tehnologije Zidno grijanje ] 7JFHB 1SFWJTUB

7JFHB 7JTJHO /PWF QPUJTOF QMP熍F [B TVTUBW 1SFWJTUB

7&;" 4 #6%6熆/0燚熆6 4"%" +& 4&3*+4,* */5&(3*3"/" #JMP EB TF SBEJ P NPEFSOPK -&% UFIOPMPHJKJ JMJ JOUFMJHFOUOPN EBMKJOTLPN VQSBWMKBOKV 4VWSFNFOB QSFE[JEOB UFIOJLB TQSFNOB KF [B TWF ,BP 燛UP KF UP 7JFHB 1SFWJTUB

.PEFSOB LVQBPOJDB TVWSFNFOB SBTWKFUB 3BTWKFUB JNB TSFEJ燛OKV VMPHV V EJ[BKOV LVQBPOJDF 0OB OF TBNP EB QSV燷B WJ燛F

VEPCOPTUJ OFHP J PNPHV熇VKF WF熇V TJ HVSOPTU .OPHF FMFLUSPOJ熍LF QPUJTOF QMP熍F NPHV TF LPE QSPJ[WP熑B熍B 7JFHB OB VQJU PQSFNJUJ -&% TWKFUMPN 6HPEOB

OFVUSBMOP CJKFMB CPKB QSV燷B PSJKFOUBDJKV J QSFETUBWMKB GVOLDJPOBMOP TWKFUMP V NSBLV PTUBKV熇J QSJUPN OFOBNFUMKJWB LBLP OF CJ OBEKB熍BMB SBTWKFUV LVQBPOJDF

broj 74 / siječanj - veljača 2020.

NEWS

53

Tehnologije Kupaonice uš Zidno kanalice grijanje Kupaonice TKanalice

TECEdrainline - inovacija koja osvaja kupaonicu Zahvaljujući inovativnim rješenjima, dizajniranje kupaonice kao i prostor za tuširanje dobivaju novu dimenziju. Arhitekti i dizajneri kupaonica već su davno prepoznali trend wellness oaze u vlastita četiri zida.

N

ažalost, tehnička i prostorna ograničenja često sužavaju mogućnosti uređenja i oblikovanja. Sustavom TECEdrainline tuš kanalica, koje su ugrađene u razini poda, omogućeno je nesmetano kretanje, bez prepreka ili stepenica, u cijeloj kupaonici.

Odvod je premješten na rub i u sam pod, čime su uklonjene sve prepreke u kupaonici.

Prednost: tuširanje je od sada moguće bilo gdje – čak i u sredini prostorije.

Dosadašnja kruta ograničenja zamjenjuje neočekivana sloboda kretanja. Tuširanje u razini poda ne samo da je ugodnije i sigurnije, nego i optički djeluje opuštenije: čak i male kupaonice djeluju prostranije. Idealno rješenje i za kupaonice bez prepreka, kada fizička ograničenja korisnika zahtijevaju isključivo tuš u razini poda.

TECEdrainline asortiman sastoji se od sedam različitih dizajniranih rešetaka od plemenitog čelika u poliranoj ili četkanoj obradi te utora „plate“ koji omogućava adaptaciju u skladu s pokrovom poda.

Dostupne su u ravnoj te kutnoj izvedbi u raznim standardnim veličinama.

54

NEWS

TECE polaže vrijednost na plemenite materijale u kupaonici pa tako u svojoj ponudi pokrova ima i staklene pokrove koji su bojom prilagođeni modelima aktivacijskih tipaka iz serije TECEloop i TECEsquare. U ponudi su tri boje: bijela, mentol zelena i crna. Staklena izvedba moguća je samo na ravnim kanalicama.

Novim pokrovima uklonjene su granice u uređenju kupaonice. Pokrovi su dostupni u standardnim duljinama 700 do 1500 mm (ili po narudžbi).

Time je moguća realizacij tuševa u svim situacijama.

Staklenim pokrovima, TECE kao stručnjak u kućanskoj tehnologiji, nastavlja koncept tehnologije koja se integrira u arhitekturu. Slično kao i kod utora za pločice „plate“, stakleni pokrov čini zatvorenu površinu koja se ulaže u pod kupaonice. Voda u području tuširanja vrlo lako otječe kroz tanak odvodni procjep koji okružuje kanalicu.

Novo u asortimanu TECEdrainline je „nevidljiva“ ravna kanalica za prirodni kamen s nosačima od plemenitog čelika. Podovi od prirodnog kamena imaju svoj nepogrešivi šarm. Međutim, instalacija u takvu vrstu poda, često je i vrlo nepraktična. TECE je zato razvio posebnu kanalicu broj 74 / siječanj - veljača 2020.

za prirodni kamen koja čini instalaciju i brtvljenje mnogo jednostavnijim.

Sve kanalice izrađene su od plemenitog čelika, bez procjepa i vijaka te su time vrlo jednostavne za čišćenje i održavanje uz visoki stupanj higijene.

23315 Tuš kanalica komplet basic 700 mm DRAINLINE TECE VPC 385,00 MPC 450,00 23316 Tuš kanalica komplet basic 800 mm DRAINLINE TECE VPC 395,00 MPC 462,20

Dizajnirani pokrovi iz TECEa ispitani su u skladu s DIN EN 1253 i mogu se koristiti za razred opterećenja K3 (opterećenje do 300 kg). Izrađeni su od jednostrukog sigurnosnog stakla u skladu s DIN EN 12150 i DIN 1249.

Tehnologije Zidno grijanje Kupaonice Bojleri

Visokoučinkoviti električni bojler Električni bojler Ariston Velis Evo i Evo Plus omogućuje vam uštedu energije i do 20 % u odnosu na tradicionalni bojler.

T

vrtka Ariston nudi vam visokokvalitetne električne bojler Velis Evo i Evo Plus. Bojler je dizajniran tako da mu je osnovni cilj zagrijavanje vode u najkraćem mogućem roku.

Bojler već nakon prvog tuširanja zapamti korisnikove navike i svaki sljedeći put zagrijava idealnu količinu vode. Za neke modele ovog bojlera postoje i aplikacije za daljinsko upravljanje.

Ovaj uređaj karakterizira najbolja energetska klasa i inovativan dizajn. Ariston Velis Evo sadrži visokotehnološke značajke koje postavljaju potpuno novi standard udobnosti. Sve navedeno i pet godina bezu20116 Bojler električni 50 L (vertikalni/horizontalni) ARISTON VELIS EVO 50 EU (3605216->3626093-->3626145) VPC 409,00 MPC 479,00 20180 Bojler električni 80 L (vertikalni/horizontalni) ARISTON VELIS EVO 80 EU (3605217->3626094-->3626146) VPC 433,00 MPC 507,00

vjetnog jamstva na spremnik čini ovaj bojler jedinstvenim i poželjnim za svako kućanstvo.

ARISTON VELIS EVO OO Tuš je spreman za 50 minuta zahvaljujući strukturi dvostrukog spremnika OO Pametni zaslon za jednostavno upravljanje temperaturom uz obavijest o dostupnosti prvog tuširanja OO Super tiho grijanje vode OO ABS 2.0 sigurnosni sustav u slučaju kvara energetskog ili vodenog sustava

OO Dvostruki spremnik emajliran titanijem za veću trajnos

OO Dnevno programiranje

OO Ušteda prostora: samo 27 cm dubine

OO ABS 2.0 sigurnosni sustav u slučaju kvarova

tuširanja i vrijeme čekanja za sljedeći tuš

OO Fleksibilna montaža (okomit ili vodoravan)

OO Titanski emajlirani dvostruki spremnik koji osigurava dugotrajnost OO Završni sloj čisto bijele boje koji pristaje kupaonskom OO Štednja prostora: samo 27 namještaju cm dubine.

OO Talijanski dizajn ARISTON VELIS EVO PLUS

OO Fleksibilna montaža (okomita ili vodoravna).

OO Dvostruki spremnik i brzo grijanje: tuš spreman za 50 minuta OO Smart zaslon osjetljiv na dodir Blue Tech zaslon koji prikazuje broj dostupnih

586

00

OO Srebrna metalna dorada, da se uklopi u namještaj svake kupaonice.

OO Talijanski dizajn.

20117 Bojler električni 50 L (vertikalni/horizontalni) ARISTON VELIS EVO PLUS 50 EU (3626148) VPC 501,00

20181 Bojler električni 80 L (vertikalni/ horizontalni) ARISTON VELIS EVO PLUS 80 EU (3626149) VPC 522,00 MPC 611,00

broj 74 / siječanj - veljača 2020.

NEWS

55

Kupaonice Baterije Tehnologije Zidno grijanje

Unitas Elite i SQ serije U svjetlu želja korisnika, novih trendova i sve zahtjevnijih potreba, razina kvalitete sanitarnih armatura UNITAS se konstantno nadograđuje i približava vodećim brendovima u ovoj djelatnosti.

A

rmature serije Elite za kupaonicu, svojim elegantnim dizajnom ističu se od formalne monotonije. Unatoč ravnim osnovnim linijama, ojačana zaobljenim, mekim prelazima armatura je u skladu s arhitekturnom strogošću u kupaonicama i klasičnim mekanim dizajnom. Linija Elite savršeno se uklapa u suvremeni interijer, zato će armatura kao središnji element vaše kuhinje ili kupaonice zasigurno privući mnoge poglede.

Sinergija ravnih i zakrivljenih linija naglašava eleganciju jasno definiranih ravnih oblika i mekših okruglih linija kuhinjskih elemenata. Elite je jednostavan i ekonomičan izbor za vrhunski učinak.

Oštri rubovi i eksplicitni minimalizam pridaju baterijama SQ luksuzan izgled koji će prianjati svakoj kupaonici. Seriju SQ čine baterija za bide, povišena baterija za umivaonik, baterija za umivaonik, baterija za kadu te baterija za tuš. Sve baterije iz ove serije karakteriziraju oštri rubovi i moderan izgled.

4180 30500 20100 34509 Baterija usadna s 2 cijevi jednoručna za sudoper UNITAS ELITE (00114) pull-out VPC 261,00

34813 Baterija usadna s 2 cijevi jednoručna za umivaonik UNITAS ELITE (00079) visoka klik-klak sifon VPC 171,50

4620

8425

35966 Zidni izljev za kadu sa preklopnikom UNITAS (12211) 180 mm VPC 72,00

35701 Zidni priključak za tuš PURE sa držačem (12210) VPC 35,70

35990 Rozetna i ručica za podbuknu bateriju s prebacivačem UNITAS ELITE (12247) VPC 39,50

4450

35921 Rozetna i ručica za podbuknu bateriju UNITAS ELITE (12246) VPC 38,00 MPC 44,50

12170 35991 Podžbukna baterija set SQ UNITAS (mješač nadžbukna rozetna) (00361) VPC 104,00

56

NEWS

broj 74 / siječanj - veljača 2020.

16730 35992 Podžbukna baterija set SQ s prebacivačem UNITAS (mješač i nadžbukna rozetna) (00362) VPC 143,00

Tehnologije Zidno grijanje Galanterija

Wenko: bolja ideja

Praktični i kvalitetni proizvodi Wnko oduševit će vas svojom funkcionalnošću, dizajnom i kvalitetom. Iz prebogate Wenkove ponude ovaj put predstavljamo vam ti praktična i kvalitetna proizvoda potrebna svakom domu.

W

ENKO MultiSTOP, prvi u svijetu, konačno nudi savršeno rješenje za uobičajeni problem lupanja vrata i prozora.

Multifunkcionalni alat može se koristiti kao stoper vrata, drži nagnute prozore otvorenima, služi kao međuspremnik između kvake na vratima i zida, pa čak vas štiti i od uvlačenja prstiju u vrata ili ladicu. Djeca i kućni ljubimci posebno neće više biti prestravljeni ili čak povrijeđeni iznenadnim lupanjem vrata ili prozora. Sa svojim pametno zamišljenim i fleksibilnim oblikom, WENKO Multi-STOP prilagođava se unutarnjim visinama i otvorima prozora različitih veličina.

WENKO Multi-STOP dobitnik je nagrade Plus X Award za “najbolji proizvod godine 2015/2016”. Pečat odobrenja dodijeljen je u dvije kategorije dizajna i funkcionalnosti i znači ekspresivnu preporuku za kupnju. Danas je Plus X Award najveća svjetska nagrada za inovacije u tehnologiji, sportu i načinu života i razlikuje proizvode koji su inovativni i održivi za budućnost.

Bijeli emajl lak namijenjen je saniranju oštećenja na sanitarijama i sličnim površinama.

Otporan je na vodu i sva oštećenja će učiniti gotovo nevidljivim te vašim oštećenim sanitarijama vratiti stari sjaj.

600

31951 Lak emajl Fix bijeli 20ml WENKO (5660515100) VPC 5,10

Silikonski čep dimenzija Ø 11x4 cm namijenjen je zaustavljanju protoka vode u umivaoniku, kadi ili sudoperu. Veseli dizajn s patkicom zasigurno će se najviše svidjeti najmlađim korisnicima.

760

32995 Čep za umivaonik, kadu i sudoper Wenko Duck (53000100) VPC 6,50

645

38130 Wenko Multi Stop sivi (50500100) VPC 5,50

broj 74 / siječanj - veljača 2020.

NEWS

57

Kupaonice

SUPER PONUDA Ugradni set s visećom wc školjkom kvalitetno je i univerzalno rješenje u smislu estetike i funkcionalnosti za sve kupaonske prostore.

Vodokotlić koji se nalazi iza zida vizualno „oslobađa“ prostor te ga čini prozračnijim i elegantnijim. Wc školjka koja nije naslonjena na pod olakšava čišćenje i održavanje podnih površina te ujedno kupaonici daje suvremeni izgled.

34284 Konstrukcija, vodokotlić, aktivna tipka, viseća WC školjka, WC daska

58

NEWS

broj 74 / siječanj - veljača 2020.

29500

Unidelta višeslojne cijevi Unidelta PEX i PE-RT cijevi za izvođenje instalacija grijanja i instalacija sanitarne vode već su dugi niz godina prisutne na tržištu. Tvrtka Unidelta jedan je od vodećih proizvođača višeslojnih cijevi u ovom dijelu Europe i nositelj je ISO 9001:2008 certifikata za upravljanje kvalitetom, a svi proizvodi iz ponude tvrtke isključivo su EU porijekla.

44727 Cijev višeslojna AL-PE-RT 16X2 u kolutu (100 m) UNIDELTA VPC 1,05 MPC 1,25 44728 Cijev višeslojna AL-PE-RT 16X2 u kolutu (200 m) UNIDELTA VPC 1,05 MPC 1,25 44729 Cijev višeslojna AL-PE-RT 16X2 u kolutu (500 m) UNIDELTA VPC 1,05 MPC 1,25

broj 74 / siječanj - veljača 2020.

NEWS

59

Kupaonice Kupaonice Bojleri Bojleri

Savršena funkcionalnost Termorad bojlera Termorad vjeruje da jednostavnost, dizajn i savršena funkcionalnost svih proizvoda pomaže da poboljšate Vašu svakodnevnicu.

T

ermorad kombinirani bojleri srednje litraže izrađuju se u zapreminama od 50 – 120 litara, s prokromskim i emajliranim spremnikom. Priključak za izmjenjivač toplote može biti pozicioniran s lijeve ili desne strane. Kombinirani bojleri s izmjenjivačem topline uz električni grijač imaju ugrađen i crveni izmjenjivač topline.

Priključivanjem instalacije bojlera na sustav etažnog grijanja ili solarne kolektore omogućeno je zagrijavati vodu uz znatno smanjenu potrošnju električne energije. Naime, topla voda iz vanjskog sustava prolazi kroz spiralni izmjenjivač i oslobađanjem topline zagrijava vodu u samom bojleru. Kada vanjski sustav nije u funkciji voda se može zagrijavati aktiviranjem električnog grijača.

389

80

Osnovne karakteristike OO Električni akumulacijski grijač vode s izmjenjivačem topline OO Prokromski kazan OO Izmjenjivač topline izrađen od prokroma OO Izolacija poliuretan CFC bez freona OO Dvostruko osiguranje od pregrijavanja vode u kazanu – kapilarni radni i zaštitni termostat OO Gratis sigurnosni ventil OO Priključci za izmjenjivač topline s lijeve i desne strane OO Model od 120 l proizvodi se u dvije varijante predviđen za montažu na zid i stojeći OO Dostupni modeli u zapreminama od 50, 60, 80 i 120 litara 20410 Bojler kombinirani inox 50 L Z horizontalni IB 21 LIJEVI TERMORAD VPC 335,00 20435 Bojler kombinirani inox 80 L Z horizontalni IB 21 LIJEVI TERMORAD VPC 350,00 MPC 410,00 20450 Bojler kombinirani inox 120 L s recirkulacijom DESNI TERMORAD VPC 490,00 MPC 574,00

60

NEWS

broj 74 / siječanj - veljača 2020.

Kupaonice Baterije

Elegantne bijele baterije Na tržištu postoji veliki broj raznovrsnih baterija za kuhinju i kupaonicu. U ovoj šumi različitih baterija svoje mjesto pronašle su i sve popularnije bijele baterije.

B

ijele baterije izgledaju neobično lijepo i profinjeno. Iako možda ne izgleda tako, bijele baterije su zahvalne za čišćenje i nisu osjetljive 15700 na mrlje od vode i kamenca. U Ecosu možete pronaći kvalitetne bijele baterije za umivaonik serije Goodlife, talijanskog proizvođača Teorema. Teorema 34991 proizvodi predstavljaju spoj izuzetnog talijanskog dizajna, Baterija usadna jednoručna za umivaonik TEOREMA GOODLIFE praktičnosti i kvalitete.

(86330DD) 130×120 mm BIJELA VPC 134,00

19800

34992 Baterija usadna jednoručna za umivaonik TEOREMA GOODLIFE (86340DD) 150x260 mm BIJELA VPC 173,00

broj 74 / siječanj - veljača 2020.

NEWS

61

Kupaonice Namještaj

Framini Optima E Bogato iskustvo u izradi namještaja, stručnost i inovativnost temelj su uspjeha tvrtke Framini čiji proizvodi krase domove kako u Bosni i Hercegovini, tako i u zemljama Europske Unije.

L

inija Optima E prilagođena prema vašim potrebama. Potpuni koncept ove linije čine: sustav zatvaranja soft – close u kombinaciji sa kon-

vencionalnim zatvaranjem.

Praktična, otporna i diskretno elegantna glavne su odlike linije Optima E.

Umivaonik: Keramički Fronte: Iveral Korpus: Iveral Okov: Konvencionalni Boje: Bijela Dimenzije: 55 cm, 65 cm, 75 cm

62

NEWS

broj 74 / siječanj - veljača 2020.

Kupaonice WC daske

Kvalitetna sjedala za WC školjke Bakterije iz wc školjke, pri puštanju vode s podignutim wc sjedalom, mogu dospjeti i na najudaljenije kupaonske predmete. Kako biste to spriječili osigurajte se kvalitetnim wc sjedalom Sanit.

N

jemačka kompanija Sanit sa sjedištem u Eisenbergu dizajnira i proizvodi tehnički zahtjevnu sanitarnu opremu od plastike. U ponudi Ecosa možete pronaći, uz mnoštvo drugih proizvoda, i kvalitetna Sanit sjedala za WC školjke. Sanit u ponudi ima četiri tipa sjedala, a osnovna razlika je u materijalu od kojega su izrađena, odnosno 1-komponentni termoplast ili duroplast, te u okovima koji mogu biti metalni ili plastični.

Uz vrhunski dizajn u Sanitu je glavni naglasak stavljen na kvalitetu koja se postiže korištenjem najmodernijih strojeva i tehnologije proizvodnje, a kvalitetu jamče mnogobrojni certifikati.

2690

3090

38355 Daska za WC školjku tvrda bijela sa metalnim okovima 1,50 kg SANIT 1502 (56 037 01 0000) VPC 25,80

38353 Daska za WC školjku PVC bijela sa metalnim okovima 1,15 kg SANIT 1001 (56 025 01-->56 051) VPC 23,00

4280

38357 Daska za WC školjku tvrda bijela sa metalnim okovima 2,40 kg SANIT 8000 (56 031 01 0000) VPC 36,50

3000

38359 Daska za WC školjku tvrda bijela sa metalnim okovima 1,50 kg SANIT 1501 (56 036 01 0000) VPC 25,50

38353 Daska za WC školjku PVC bijela s metalnim okovima 1,15 kg SANIT 38355 Daska za WC školjku tvrda bijela s metalnim okovima 1,50 kg SANIT 38357 Daska za WC školjku tvrda bijela s metalnim okovima 2,40 kg SANIT 38359 Daska za WC školjku tvrda bijela s metalnim okovima 1,50 kg SANIT

broj 74 / siječanj - veljača 2020.

NEWS

63

Tehnologije Zidno grijanje Info

Djed Božićnjak u Ecosu

I ove godine Ecos je posjetio najdraži gost. Za Ecosove mališane, njih stotinjak, s dalekog, hladnog sjevera doputovao je Djed Božićnjak.

P

ojavljivanje Djeda Božićnjaka izazvalo je, kao i uvijek, opće oduševljenje mališana. Djed je dobroj dječici darovao poklone, a za uzvrat djeca su recitirala pjesmice i porazgovarala s njim. Naravno, sve je ovjekovječeno fotografijama koje će mališane jednoga dana kada porastu sjećati na sretno djetinjstvo.

64

NEWS

broj 74 / siječanj - veljača 2020.

Tehnologije Zidno grijanje Info

Tradicionalno darivanje umirovljenika Uoči Božića poduzeće Ecos dariva umirovljenike viteškog sela Jardol.

S

vima nam je vrlo dobro poznata činjenica kako su mirovine male i kako je umirovljenicima svaka pomoć dobro došla. Ipak, unatoč nezavidnoj situaciji u kojoj žive, svi umirovljenici koje smo posjetili ističu kako je od novčane pomoći daleko važnija činjenica da nisu zaboravljeni te da postoji netko tko ih se sjeti i posjeti ih bar u ove blagdanske dane.

broj 74 / siječanj - veljača 2020.

NEWS

65

Tehnologije Zidno grijanje Info

Ecosova zbava

U petak, 20.12. tradicionalnom zabavom u restoranu Franšiznog centra obilježili smo kraj još jedne poslovne godine.

S

udeći po poslovnim rezultatima 2019. godina bila je prilično uspješna, ali nažalost zbog smrti dvaju dugogodišnjih djelatnika, naših dragih kolega, Miroslava Radoša i Gorana Živkovića, jako tužna i sjetna za sve nas. Na početku večeri prisjetili smo ih se prigodnim riječima i minutom šutnje im odali počast.

Cijela večer je zbog tužnih događaja protekla s manje veselja nego inače stoga smo se ove godine odlučili za laganiju, akustičnu glazbu, u čemu je pun pogodak bio dvojac iz Sarajeva, Dunja i Sanjin Fazlić.

66

NEWS

broj 74 / siječanj - veljača 2020.

Tehnologije Zidno grijanje Info

Djelatnici Ecosa tradicionalno su članove uprave darivali prigodnim poklonima. Ove godine jednog smo djelatnika ispratili u zasluženu mirovinu, dvoje djelatnika dobilo je priznanje za 15 godina rada u Ecosu, a nagradili smo i najboljeg djelatnika za 2019. godinu.

Ove godine titulu radnika godine ponio je Damir Buhić, vrijedni djelatnik odjela maloprodaje.

broj 74 / siječanj - veljača 2020.

NEWS

67

Tehnologije Zidno grijanje

“Regumaq X-80 Stanice za pripremu potrošne tople vode s elektroničkim regulatorom “Regtronic RQ-B”

1

topla pitka voda

topla pitka voda - recirkulacija

hladna pitka voda 2 80,0 65°C

70°C

75°C

80°C

85°C

90°C

Učin tople vode [l/min]

70,0 60,0 50,0 40,0

OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg, Germany Internet www.oventrop.com

30,0 20,0

Predstavnici za HR, SLO i BiH

10,0 0,0 0,0

3

68

“Regumaq X-80” Oventrop stanice “Regumaq X-80” su elektronički regulirani proizvodni sklopovi s izmjenjivačem topline za higijensko zagrijavanje pitke vode na protočnom principu. Potrošna topla voda zagrijava se samo onda kada je potrebna tj. “just in time”.

Iz tog razloga nije potrebna rezerva.

Ovaj proizvodni sklop omogućuje optimalnu realizaciju obnovljivog sustava cjevovoda: Stanica je posebno prikladna za obiteljske i višeobiteljske kuće. Povezana je s međuspremnicima koji se zagrijavaju solarnom energijom, krutim gorivima, loživim uljem ili plinom.

PN 10 (na 20°C) do 120°C Ovisno o temperaturi i volumnom protoku na strani pitke vode (sekundarni krug), cirkulacijska crpka na strani međuspremnika (primarni krug) je brzinski regulirana. Pločasti izmjenjivač topline može se isprati pomoću slavina za punjenje i pražnjenje, koje su ugrađene u primarni i sekundarni krug. Zahvaljujući turbulentnom strujanju, postiže se dobar efekt čišćenja, čime se sprječava kontaminacija.

Krug pitke vode zaštićen je sigurnosnim ventilom od 10 bara.

Dijelovi sustava izmjenjivača topline imaju spojeve s ravnim brtvama, prethodno su složeni na montažnoj ploči i testirani na propusnost.

Regulator je ožičen s unutarnjim električnim komponentama i ima uređaj za prikupljanje podataka (S-bus) za spajanje na uređaj za pohranu podataka “Datalog CS-BS”.

Učin pri temperaturi hladne vode od 10°C i temperaturi tople vode 60°C je približno 66 l/min (razlika temperatura 15 K, temperatura u međuspremniku 75°C. Tehničke karakteristike: - energetski visokoučinska crpka i dodatni prolazni regulacijski ventil omogućuju kontrolu i regulaciju tople vode i pri vrlo niskim protocima.

- pločasti izmjenjivač topline učina 230 kW - mogućnost pražnjenja na strani PTV-a - mogućnost praženjena na strani međuspremnika - spojne cijevi DN 32 - priključci: G 1 ½“, ravno brtvljenje - priključak cirkulacije: G 1“ - pad tlaka pri maks. protoku: - na strani međusrpemnika = 380 mbar (kv = 6,9) - na strani PTV-a: 360 mbar (kv = 6,6) - volumen vode na strani PTV-a= 2.6 litara 1 Stanica “Regumaq X-80” (s mogućnošću priključka seta za recirkulaciju PTV-a) za pripremu potrošne tople vode s elektroničkim regulatorom “Regtronic RQ-B” 2 Prikaz sustava 3 Izlazna količina vode (Q sekundarno) stanice “Regumaq X-80” ovisno o temperaturi međuspremnika

10

20

30

40

50

60

70

Volumni protok na izljevnom mjestu [l/min]

NEWS

broj 74 / siječanj - veljača 2020.

80

90

100

Saša JANČIKOVIĆ Hercegovačka 103,HR-10000 Zagreb mob: + 385 91 2456 408 tel: + 385 1 3755 722 e-mail: s.jancikovic@oventrop.de Toni GAĆINA Paraćeva 104, HR-21000 Split mob: + 385 91 2828 108 e-mail: toni.gacina@xnet.hr

Tehnologije Zidno grijanje

broj 74 / siječanj - veljača 2020.

NEWS

69

ISH Frankfurt 2019.grijanje Tehnologije Zidno

Uvjerite se u vrhunsku kvalitetu naših fleksibilnih cijevi

70

NEWS

broj 74 / siječanj - veljača 2020.
