CHILLs CEG
CENTRO EDUCATIVO GASTRONOMICO
Este proyecto es planteado por la falta de infraestructuras que fomenten la reactivación de la zona de intervención ya que se encuentra en alto estado de abandono, deterioro urbano y arquitectónico
¿POR QUÉ SE DEBEN INTEGRAR LOS SIGNIFICADOS DE DIVERSOS ESCENARIOS PARA LA COMPRENSIÓN DEL CONTEXTO?
DISEÑO ARQUITECTÓNICO
DISEÑO URBANO
GEOREFERENZACIÓN 4°36'51.8"N 74°04'05.2"W
SOFTWARE Revit / Twimotion / Adobe illustrator
DESARROLLO Agosto - Noviembre 2022
DISEÑO CONSTRUCTIVO
Arq Duvan Arroyave
Arq. Pilar Rodriguez
Arq. Leonor Medina
DOCUMENTO TEÓRICO Arq Hernando Verdugo
Bogota D.C - Localidad Santafe - Barrio Macarena

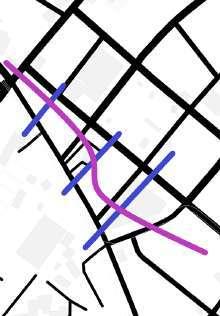

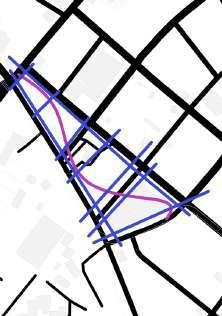

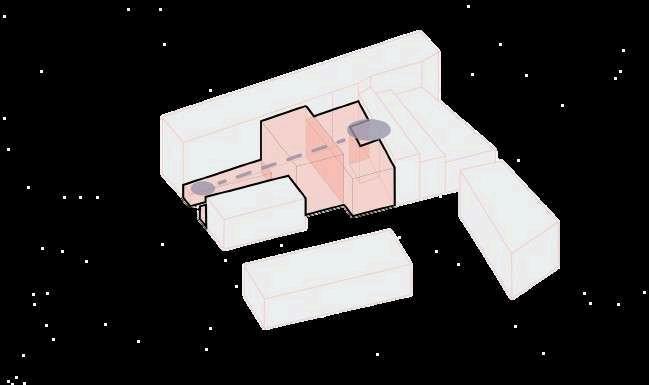

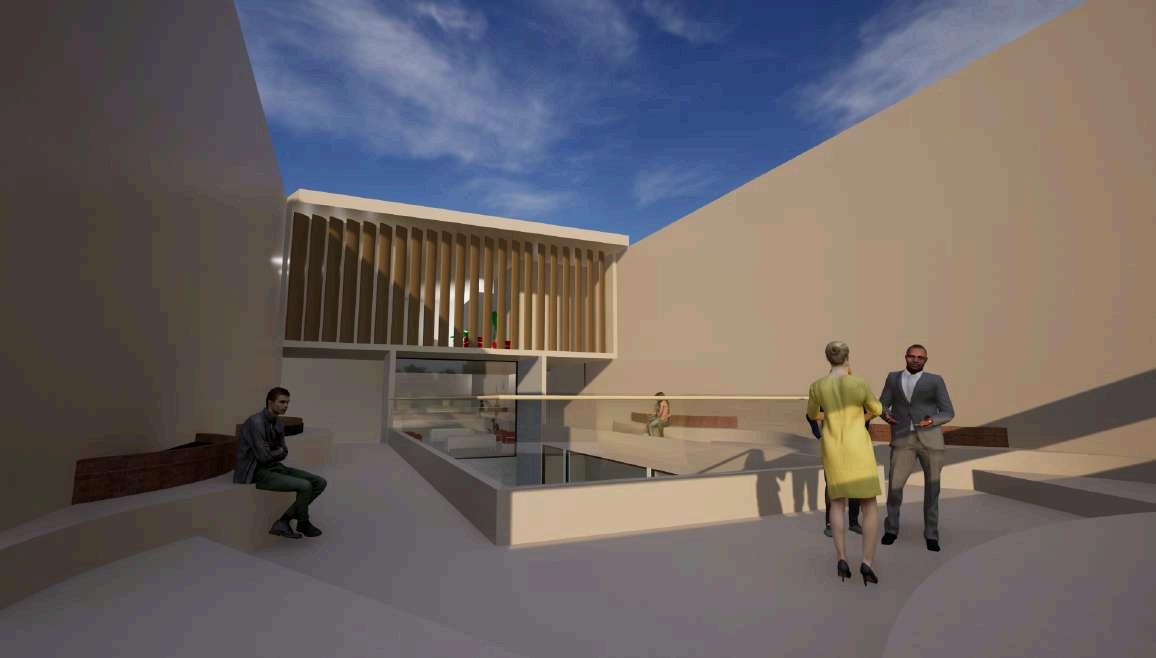

El proyecto se configura con un eje axial con punto y contra punto, donde se buscaba atra vez del vacio proponer una entrada de luz natural y espacios al aire libre

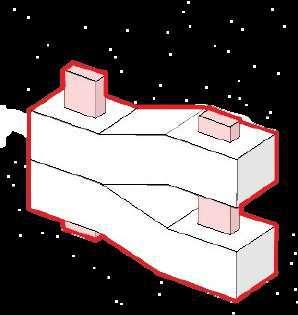

Escalonamiento y división
Tipologia Panoptico

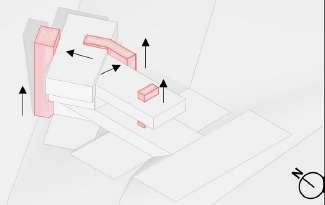

Operaciones

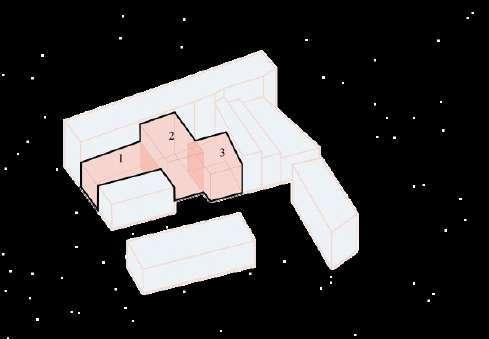

El volumen principal se divide en 3 volúmenes secundarios que escalonan el proyecto y permiten un mejor emplazamiento en el lote ya que cada acceso cuenta con dos pendientes topográficas diferentes, los accesos marcan las circulaciones de tal manera que se da la tipología panóptica del proyecto.

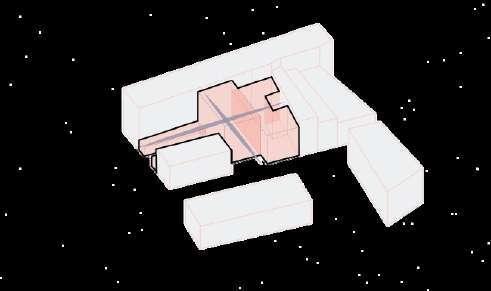

Axialidad

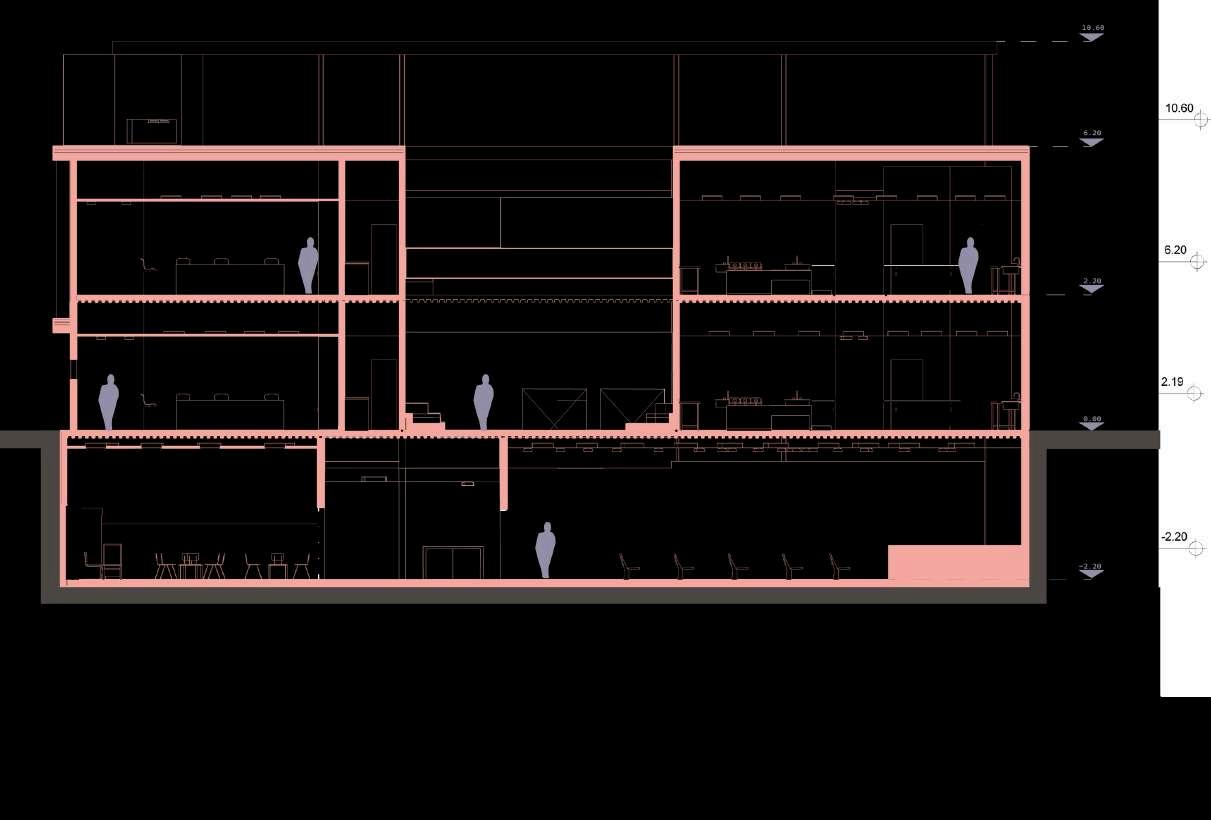

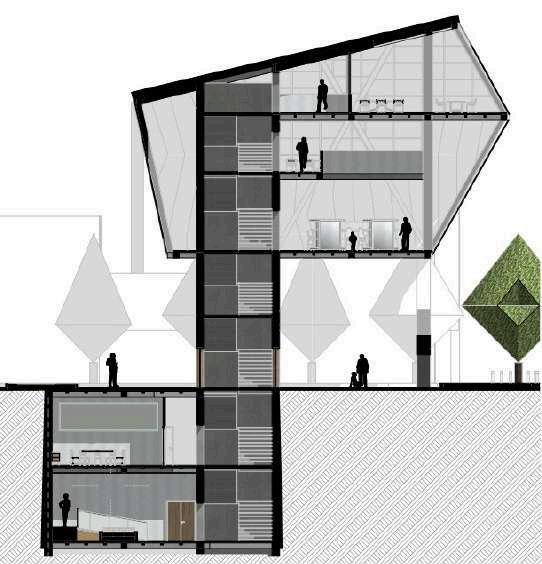

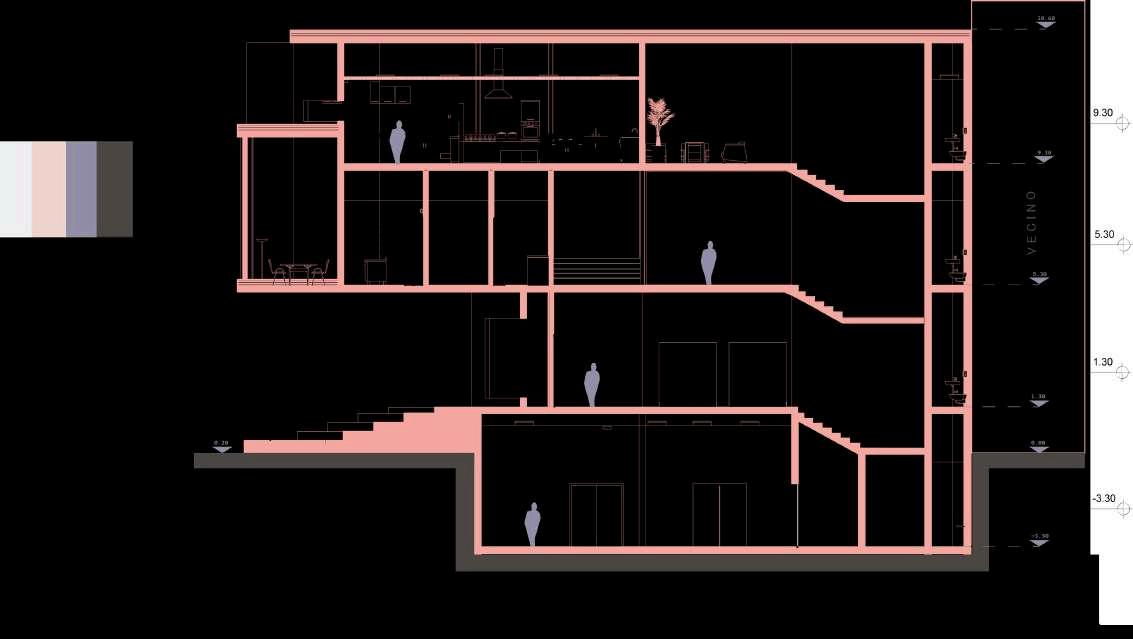

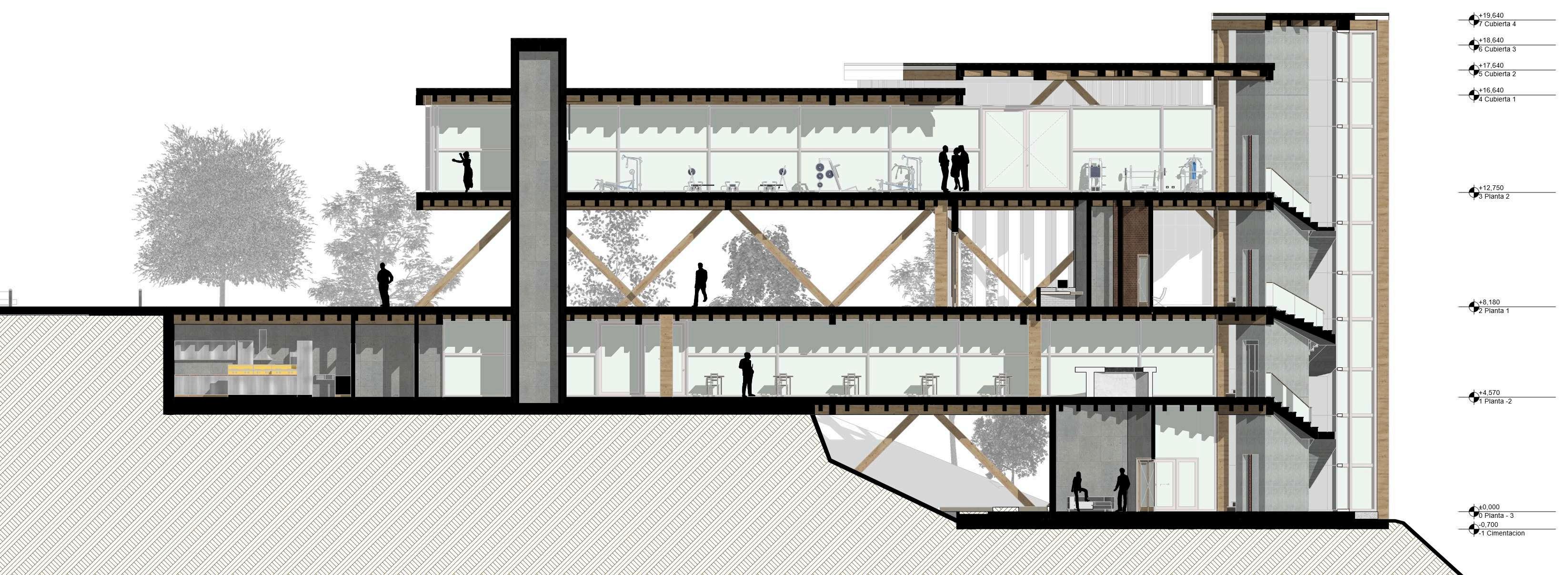

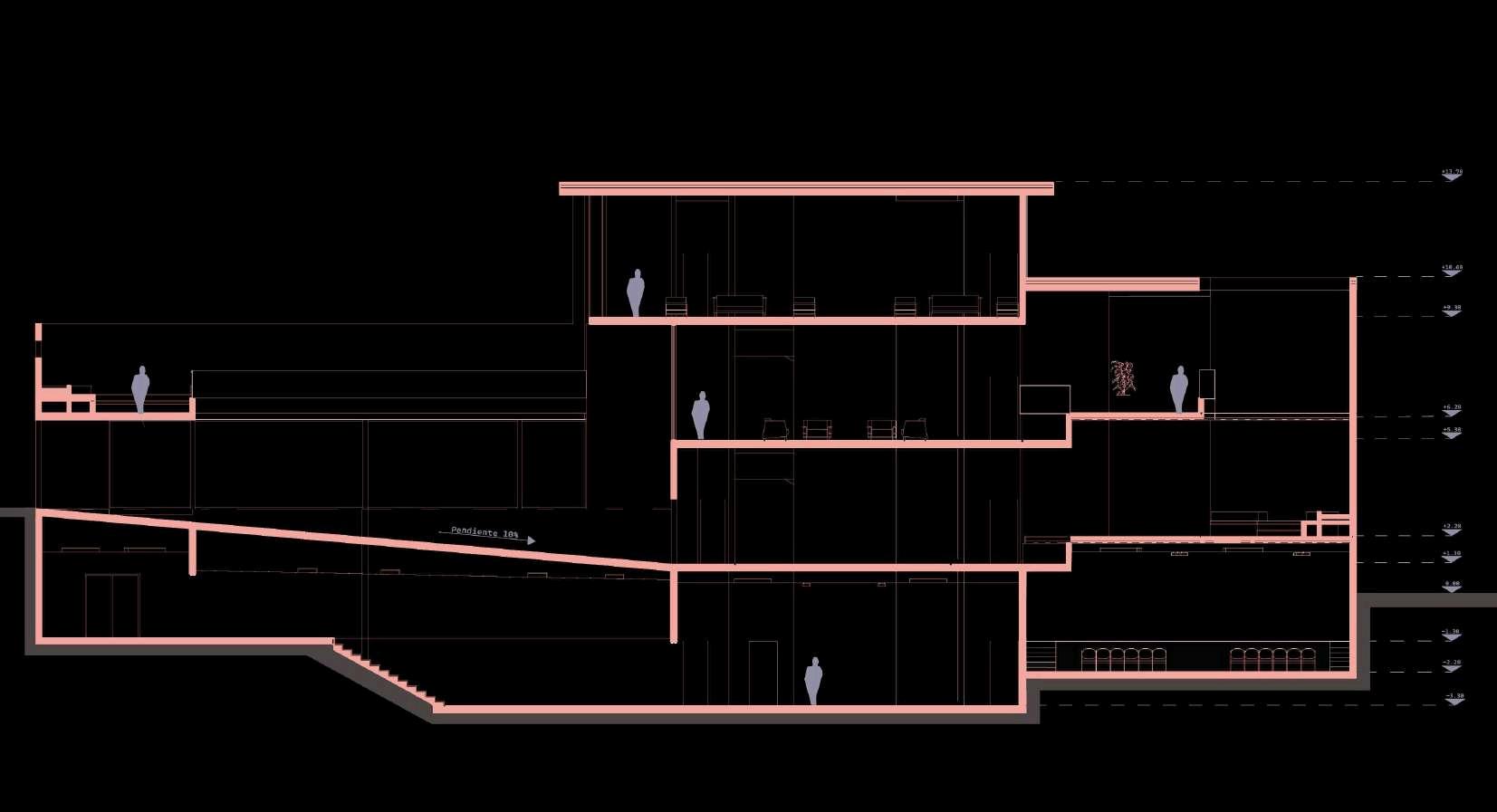

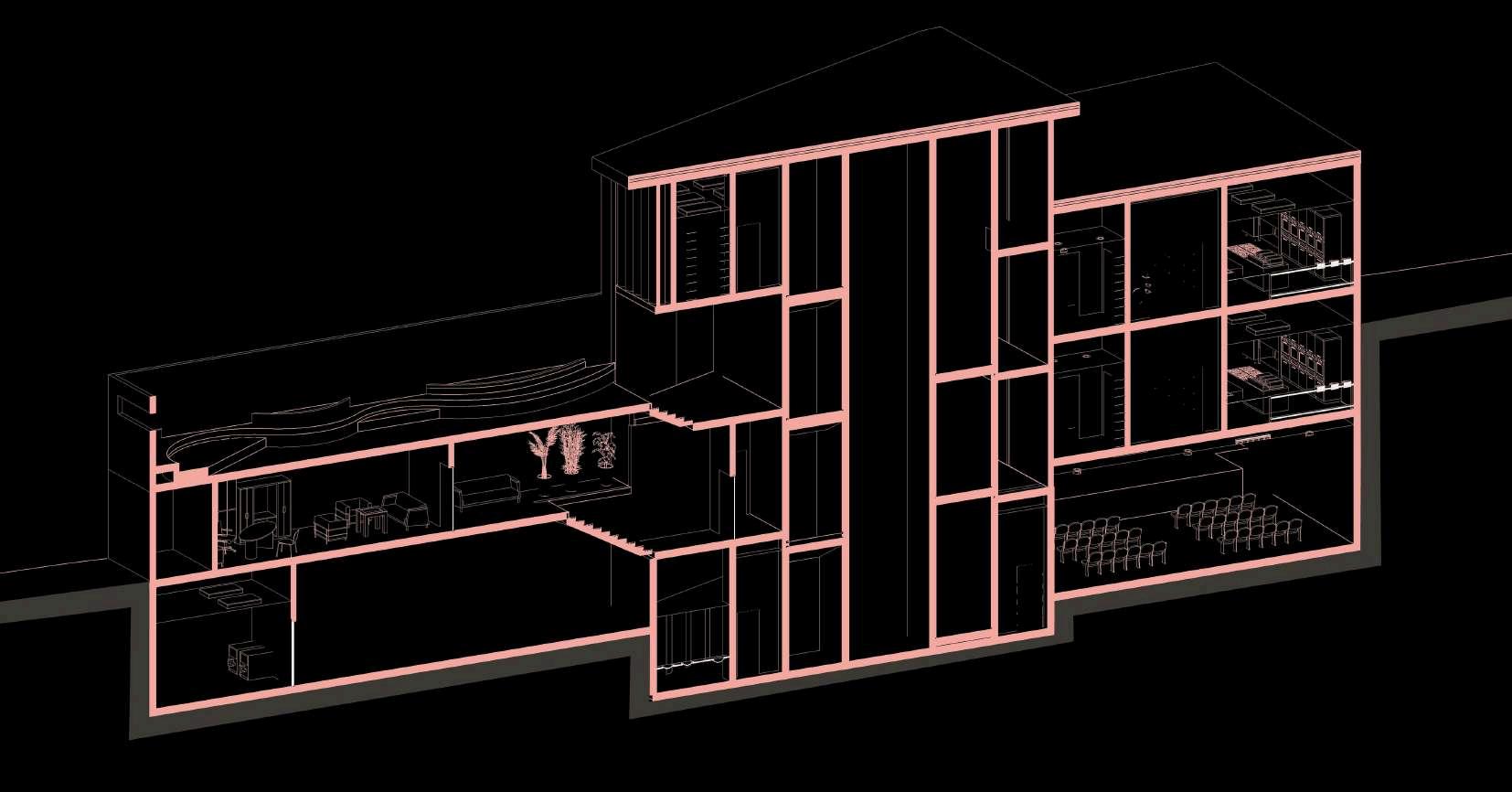

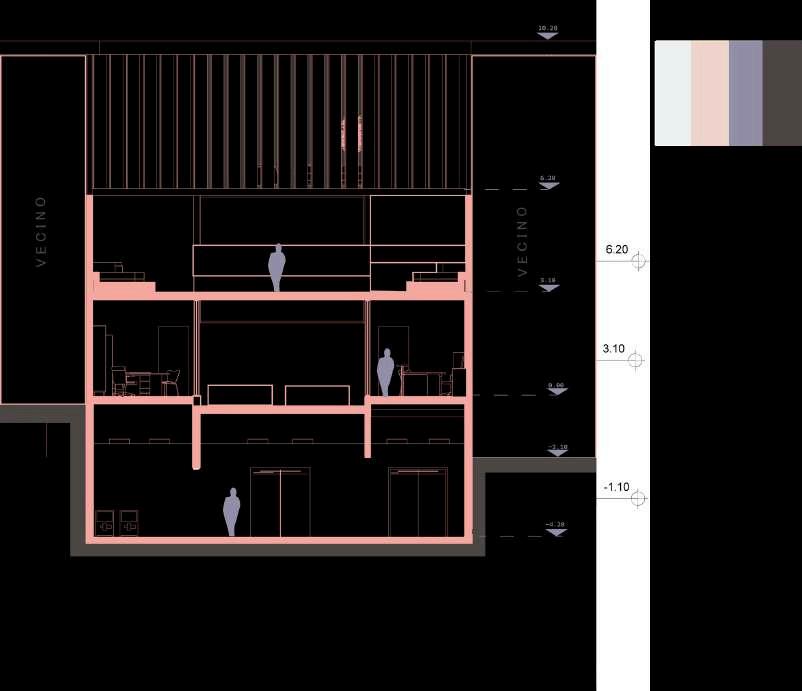

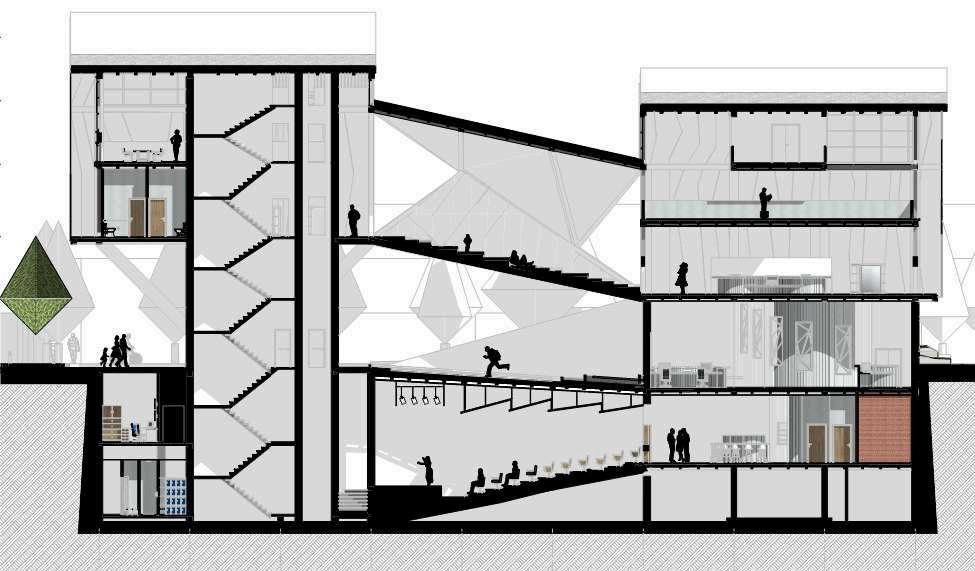

Seccion Longitudinal CL

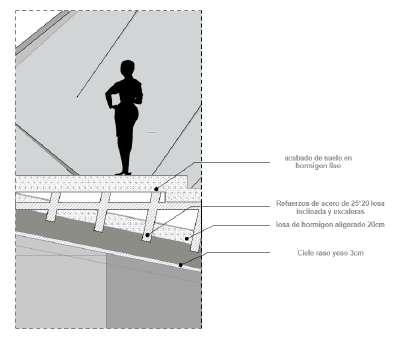

El primer volumen esta configurado por 4 zonas de usos: administrativo , servicios , ocio y transición / acceso Se diseña el corredor central como rampa escalera para generar mayor permeabilidad urbana en el proyecto , este acceso jerarquiza las circulaciones horizontales del proyecto y nos permite guiar al usuario a las zonas abiertas al aire libre del proyecto

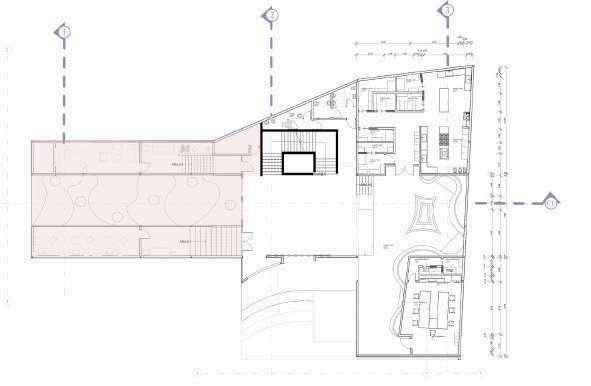

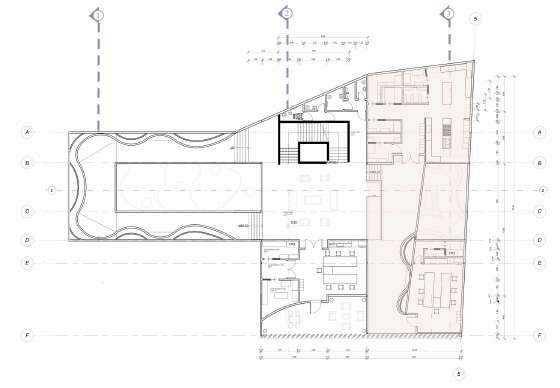

Plantanivel3

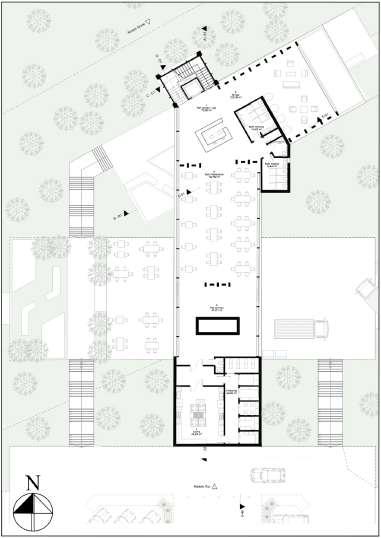

Plantanivel1

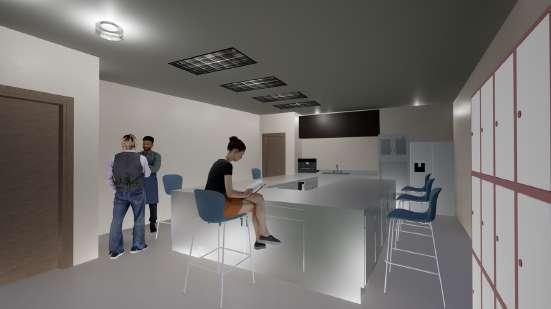

El segundo volumen se configura por la circulación vertical del proyecto, zonas de transición, espacios confinados como los baños cuartos de aseo bodegas y salon especializado para gastronomia con todos sus requerimientos

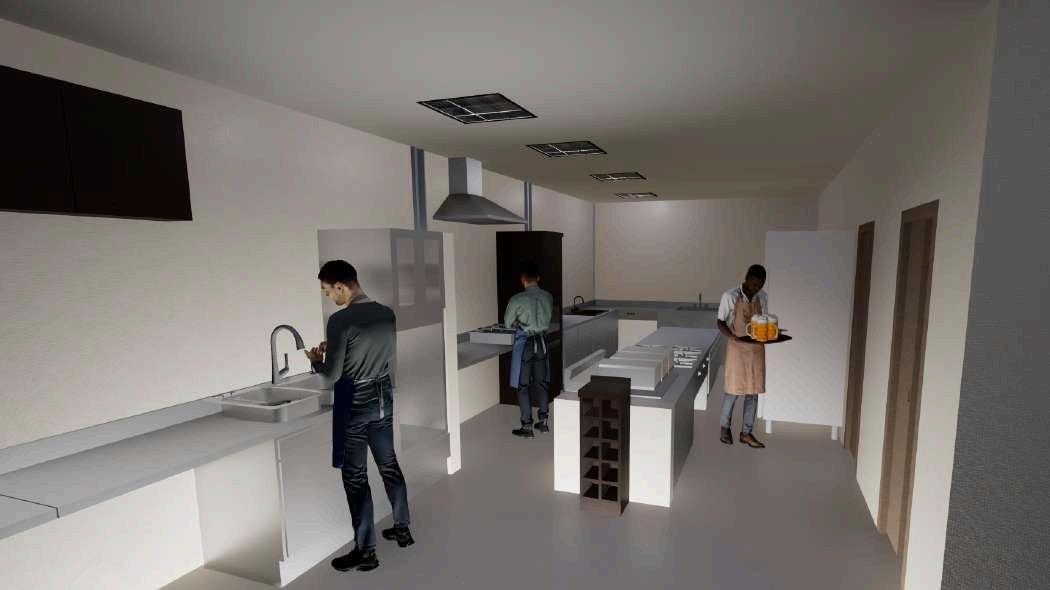

En el tercer volumen se configuran las aulas de clase y el salon principal con una cocina industrializada de mas de 70m2.En el vacio central esta la zona social del objeto. en el sotano cuenta con un aditorio ,baños , cafeteria y cuartos de maquinas
Plantanivel2
Este proyecto no es mi mejor proyecto, es de mis favoritos por todo lo que me enseño, me abrió los ojos , porque me mostro que es la arquitectura en su momento , no era solo hacer planos y “dibujitos” en planta , va mas allá de esto , con este proyecto busco mostrar el antes y el después de mi progreso como arquitecto
El nombre Chills CEG nace de la percepción que quería explorar mediante las zonas comunes y el diseño de mobiliario al interior del proyecto
R E L A J A C I Ó N

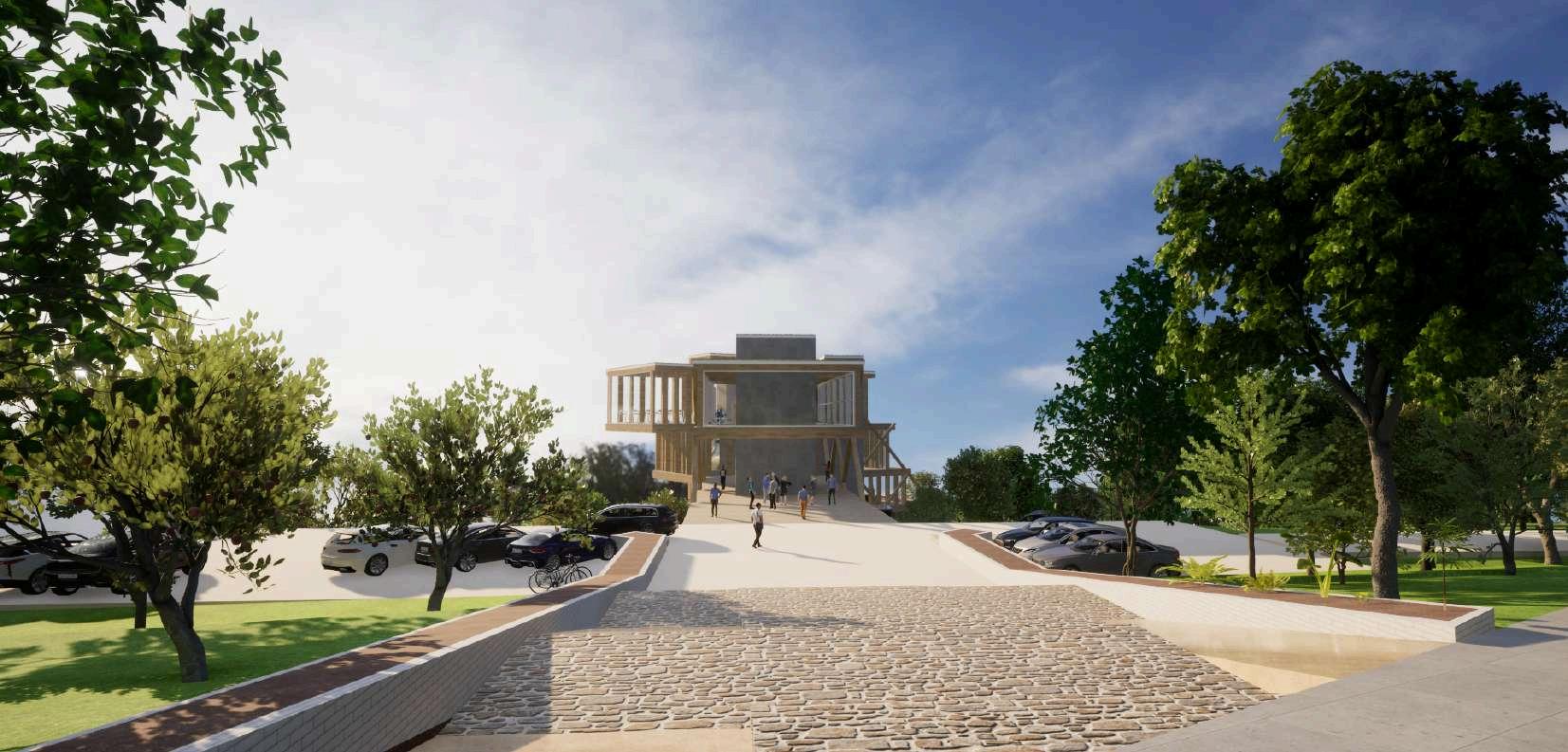

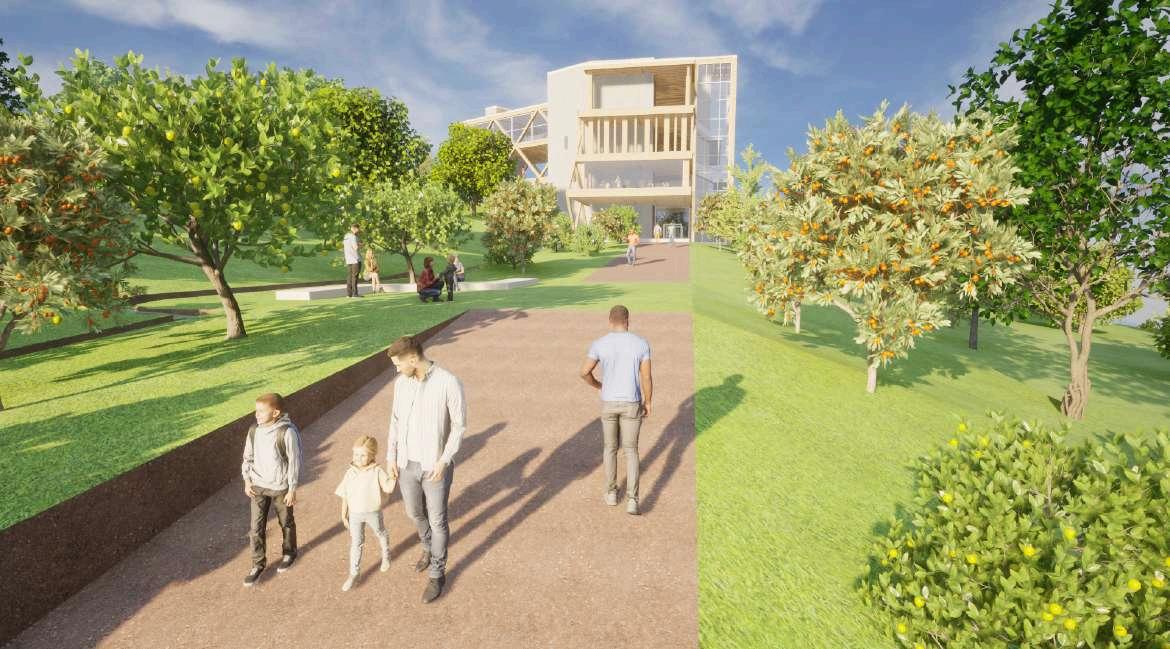

DRONE LOOKOUT
¿POR QUÉ SE DEBEN INTEGRAR LOS SIGNIFICADOS DE DIVERSOS ESCENARIOS PARA LA COMPRENSIÓN DEL CONTEXTO?
CENTRO DEPORTIVO GASTRONOMICO
P R O Y E C T O C U A R T O S E M E S T R E
UBICACIÓN
GEOREFERENZACIÓN 4°67'46 89"N 74°02'28 23"W A S E S O R E S D I S E Ñ O
SOFTWARE Archicad / Twimotion / Adobe illustrator
DISEÑO ARQUITECTÓNICO
DISEÑO URBANO
DISEÑO CONSTRUCTIVO
Arq Duvan Arroyave
Arq Pilar Rodriguez
Arq Leonor Medina
DOCUMENTO TEÓRICO Arq Hernando Verdugo
Bogotá D C - Localidad chapinero - vía La calera
C O N C E P T O

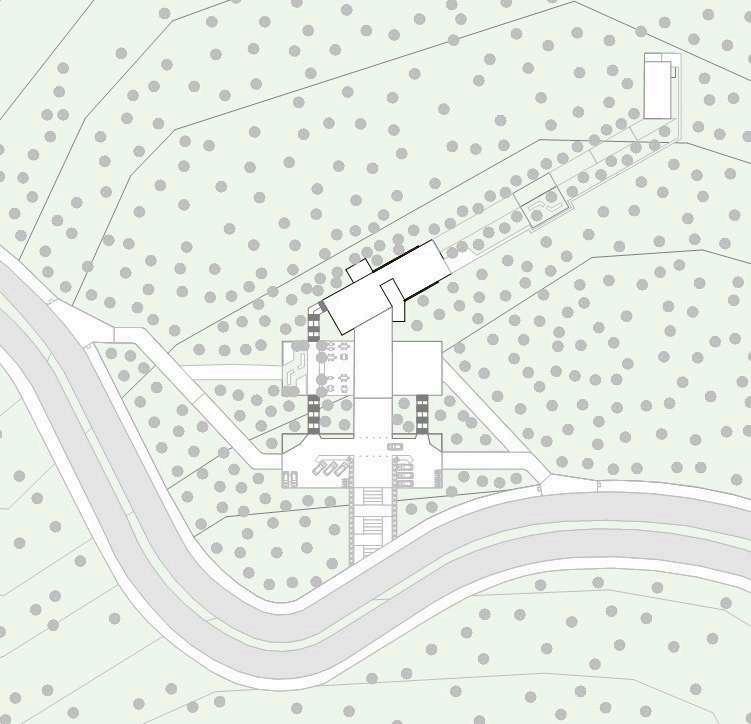

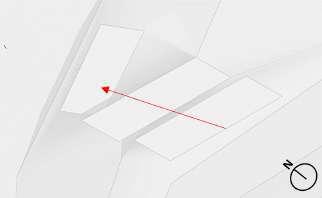

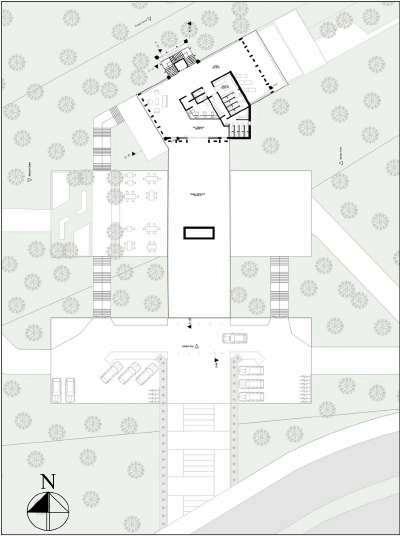

Implantacion

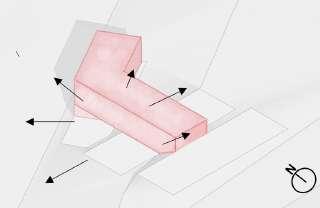

Tensiones Visuales

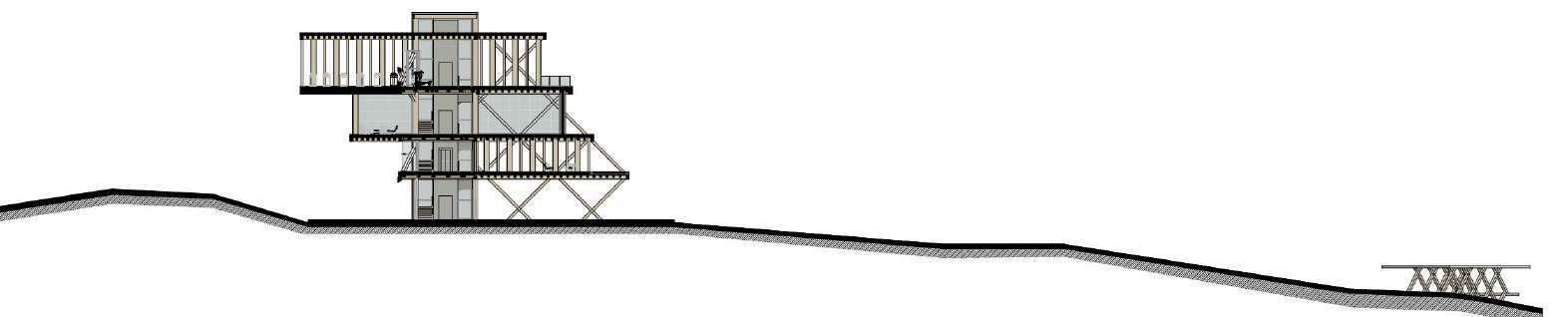

Movimiento de tierra
Rellenado
Excabado Taluds
Movimiento curva denivel
R O G R A M A
Este proyecto se planteo por la necesidad del sector en infraestructuras que fomenten el ocio , la cultura y las relaciones sociales de la comunidad Esto sin dejar de lado su ecosistema natural enfocando el diseño en la contemplación de lo natural diseñando un proyecto que es reciproco con su contexto inmediato y no entra en conflicto ni con el contexto ni con el usuario que lo trasncurra,
Este proyecto se configura conceptualmente por su contexto , se toman las visuales, curvas de nivel e inclinación topográfica como tensiones conceptuales , se empieza a generar un movimiento de tierra para el emplazamiento del volumen
Zona de Calentamiento
Zona de Cardio
Zona de peso libre
Zona Entrenamiento funcional
Baños
Terraza
Salon
Acceso Planta libre
Hall
Sala de servicios
Sala de espera
Salon principal
Cocina industrial
Bodegas
Cuartos frios
Acceso mirador
Corredor verde
Salas al aire libre
Baños
Zona social Salon al aire libre
zona administrativa
Terraceo Pendiente topografica

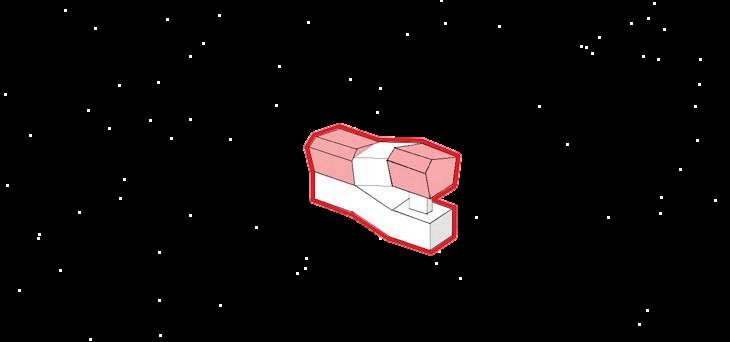

Volumen inicial visua es
Sustracciones
Planta ibre
Adicion volumenes estructurales
“El sol no sabia de su grandeza hasta que incidió sobre la cara de un edificio”
Louis Kanh
Cubierta
Cubierta
Cubierta
Cubierta

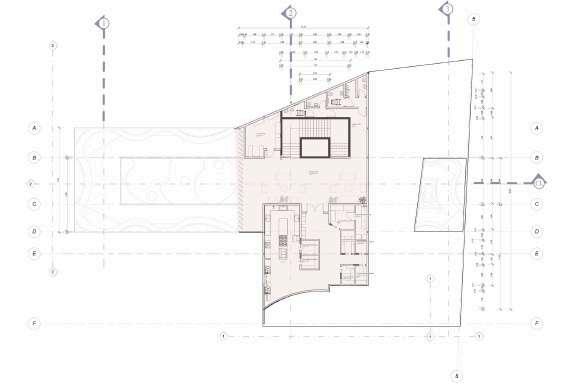

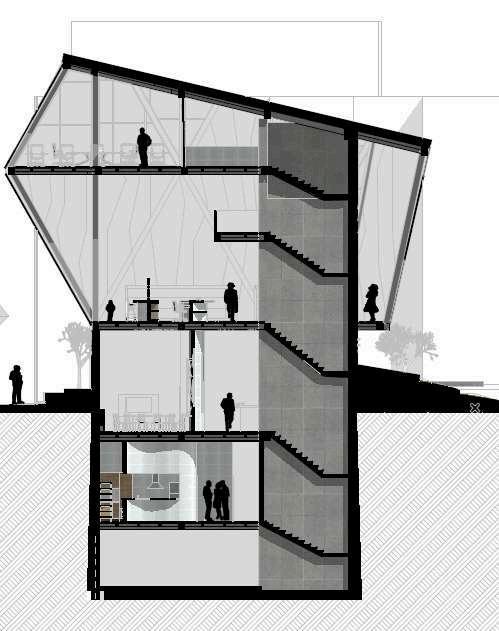

Planta 2
Planta 1
Planta -2
Planta -3

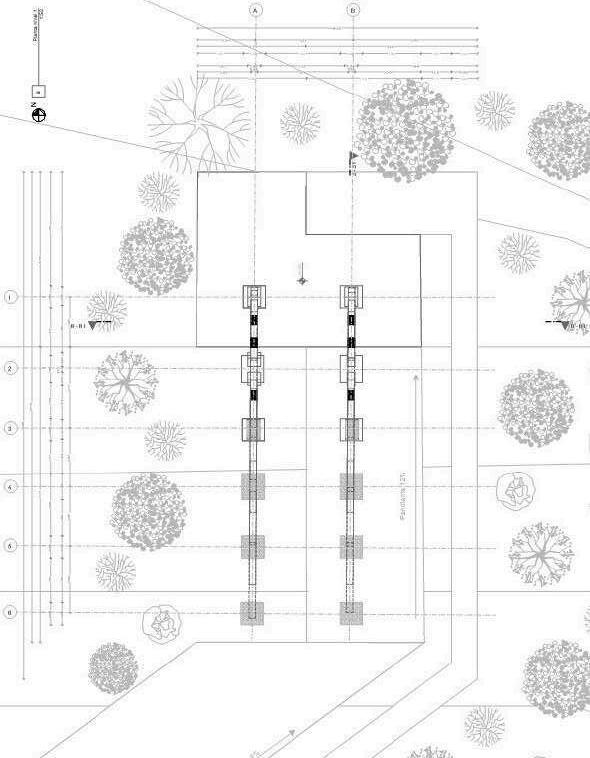

Cimentacion

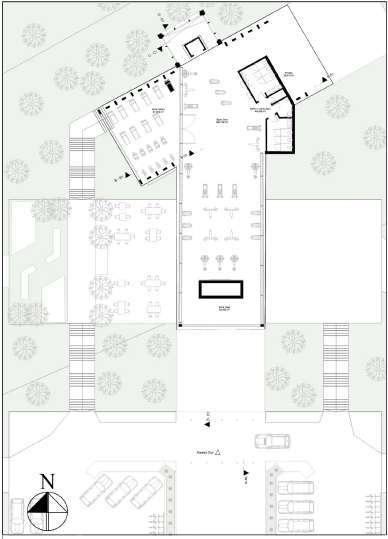

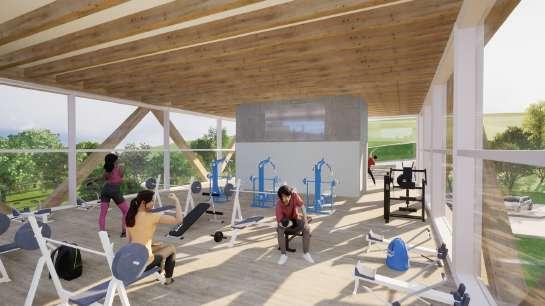

1. Salón gym
2. Zona yoga
3. Zona cardio
4. Baños
5. Terraza
1 Acceso planta libre
2 Zona yoga
3. Zona cardio
4 Baños
1 Cocina
2 Hall servicios
3 Salón restaurante
4 Mesas aire libre
5 Hall recibidor
/ caja
6 Baños
7 Parqueadero servicios 1 2 4 3
1 Zona administrativa
2 Baños
3 Sala al aire libre 1
4 Acceso mirador
5 Terraza 1 3 4 2 1 3 5 4 2 6 7 7

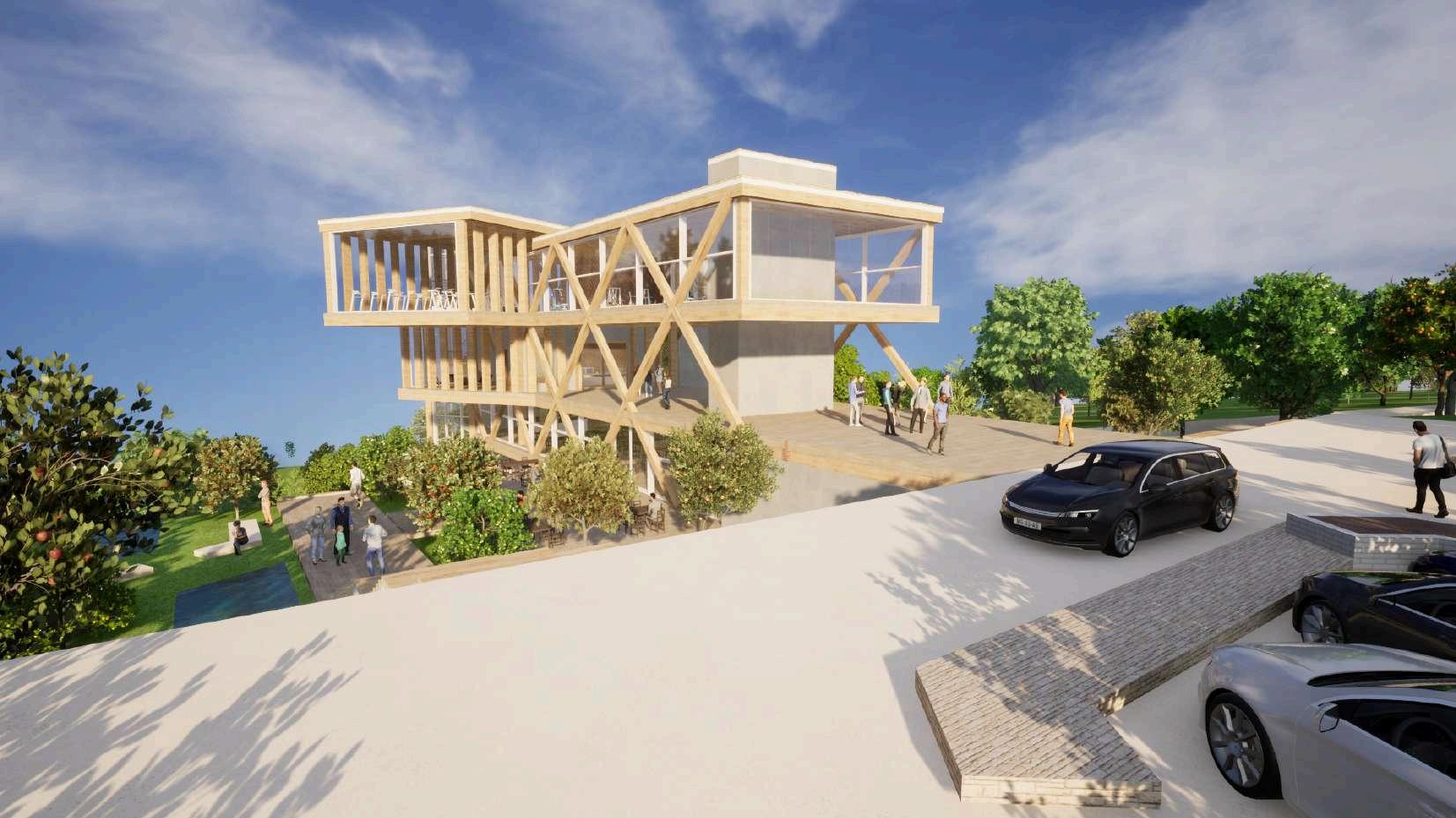

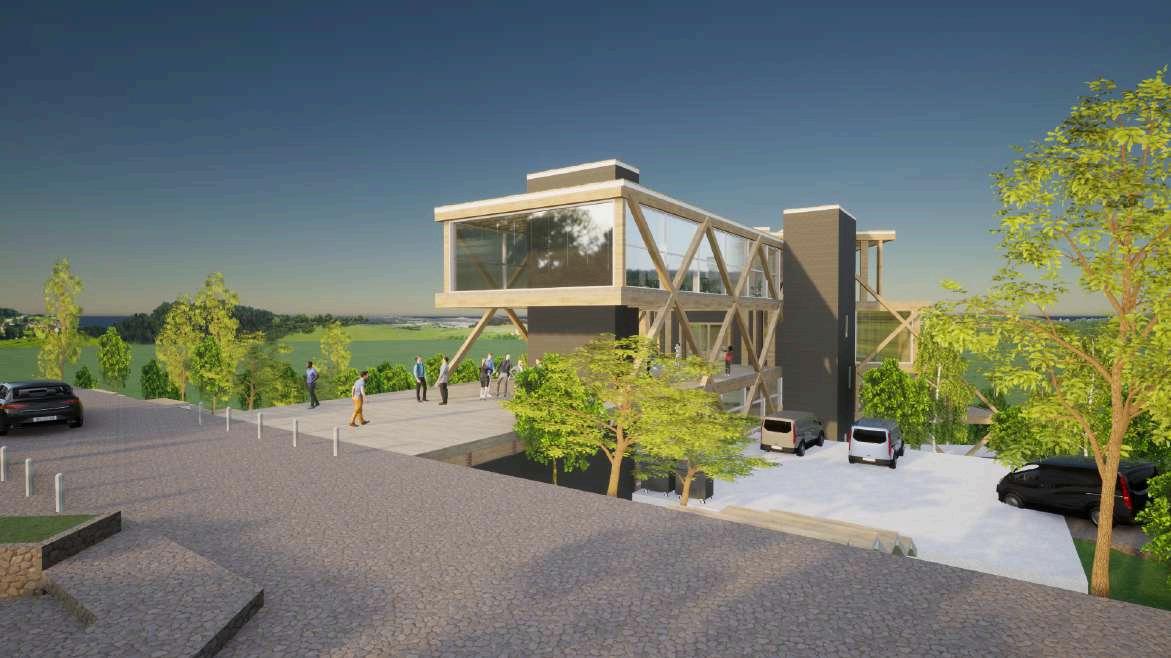

El nombre de Drone lookout tiene una historia un poco cómica:
Tuve un día de aquellos pésimos y me conectó a jugar un rato en el computador hasta tarde y mi madre furiosa por verme jugando me dijo , “holgazán” y yo me reí de eso porque estaba pensando en mi proyecto y dije porque no ponerle mirador holgazán ya que lo que estaba diseñando era un mirador , le di vueltas y vueltas hasta que se me ocurrió ponerlo en ingles y asi quedo

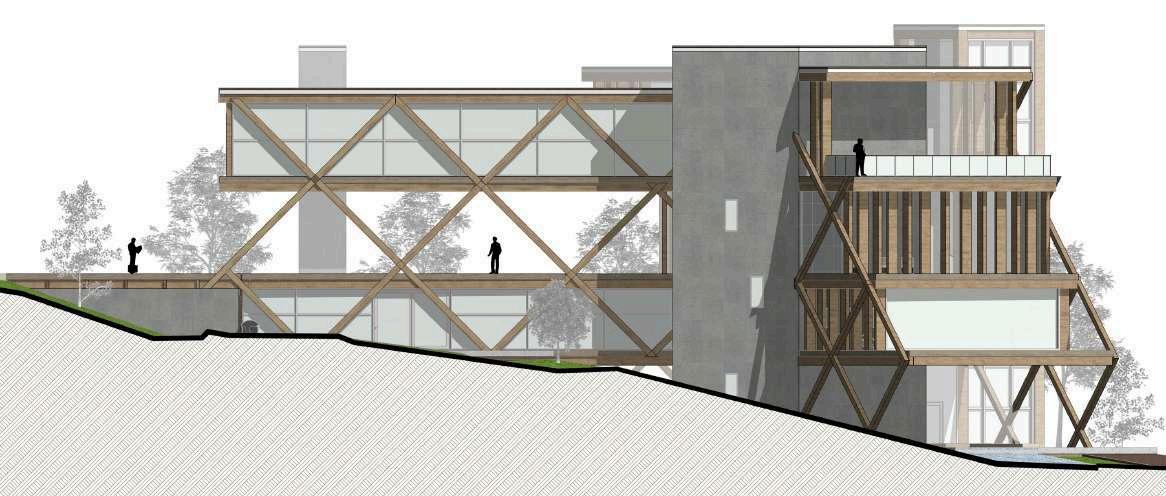

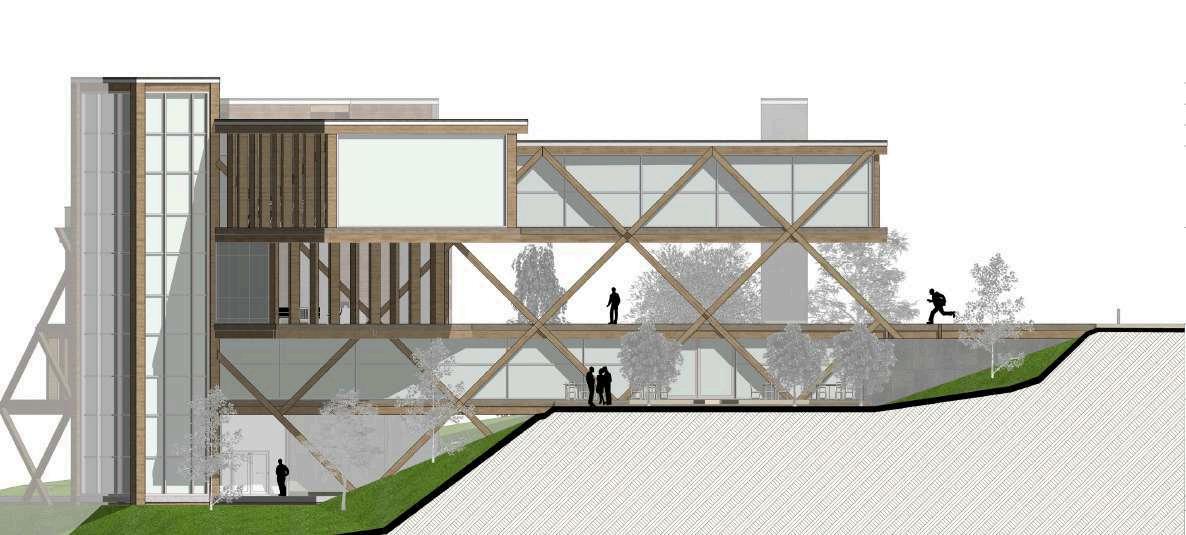

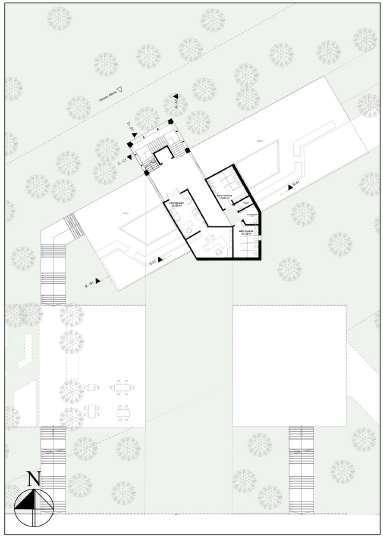

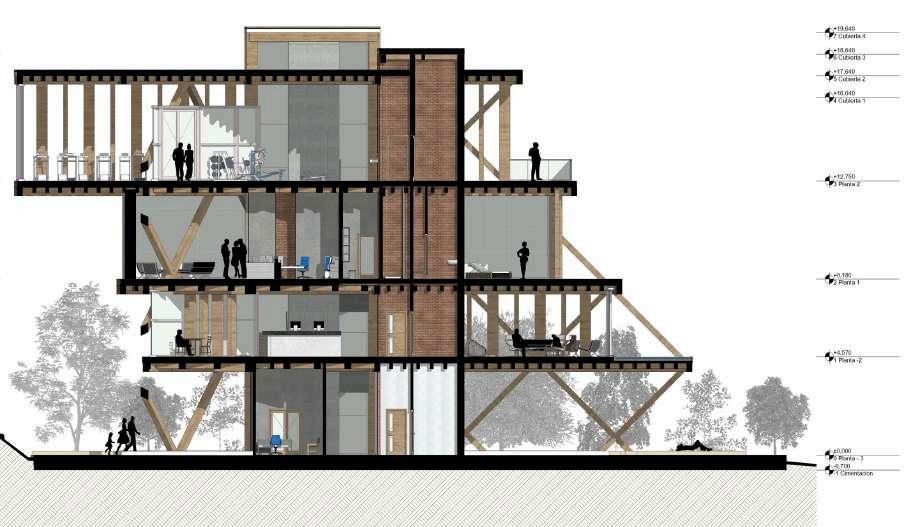

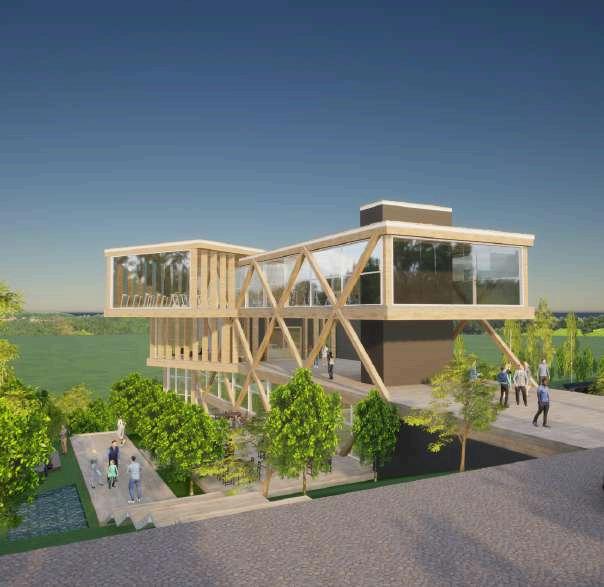

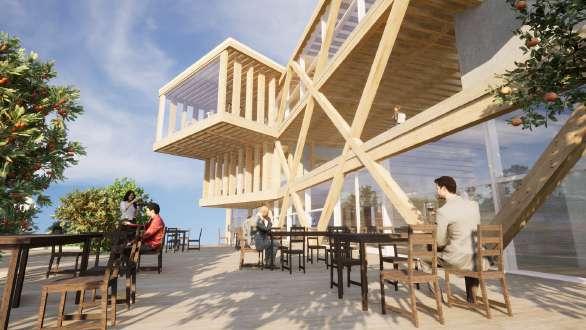

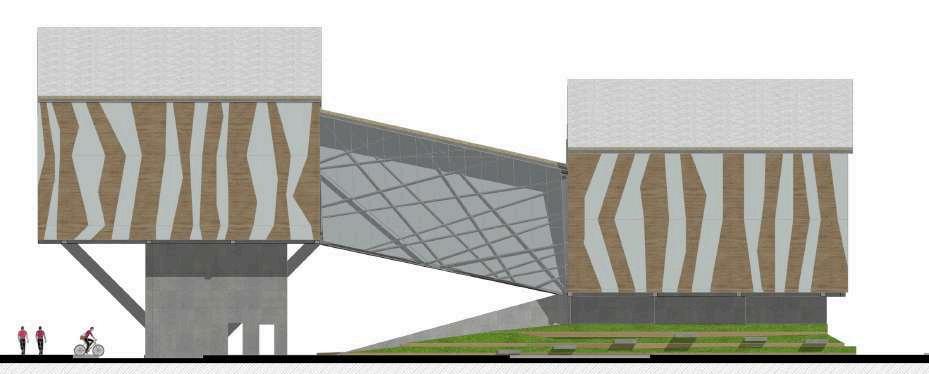

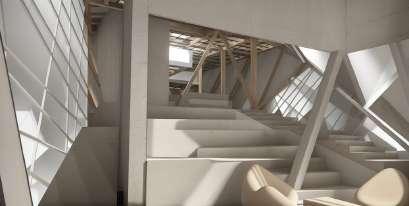

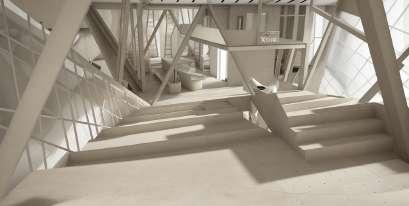

Drone lookout fue un reto hermoso para mi carrera como arquitecto en proceso, ya que descubri, maneras diferentes de hacer el diseño estructural sin necesidad de llenar todo el espacio de columnas.

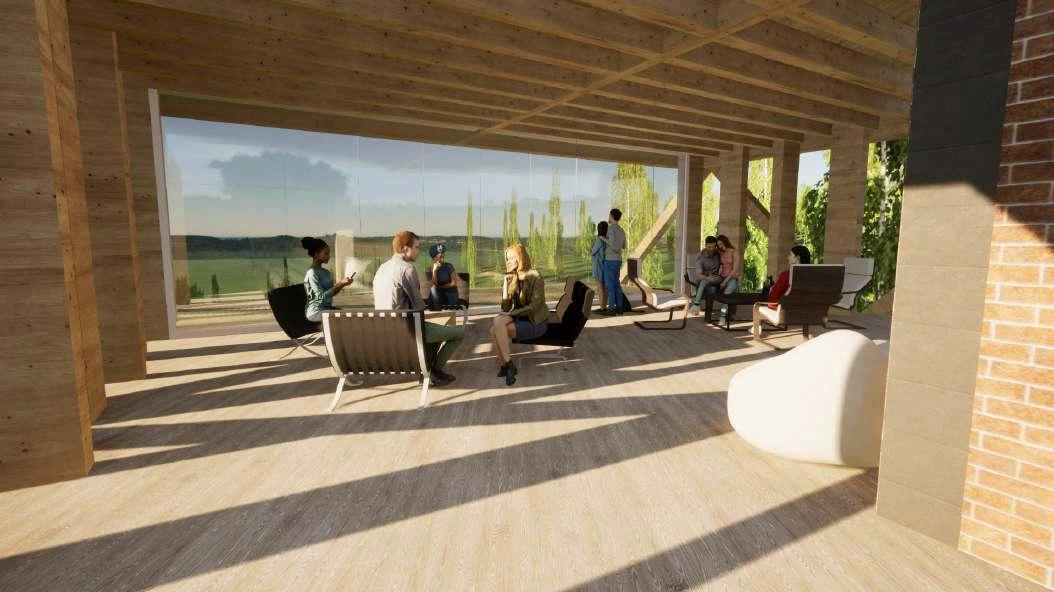

Los espacios no son cuatro muros y para de contar , los espacios van mucho mas allá de lo confinado , del cerramiento , los espacios son percepciones , estas percepciones nos generan sentimientos , esto busca la arquitectura transmitir para diseñar basta con saber que quiero percibir en el espacio para transmitirlo, en este diseño se busca la T R A N Q U I L I D A D , el arte del silencio , el arte de contemplar

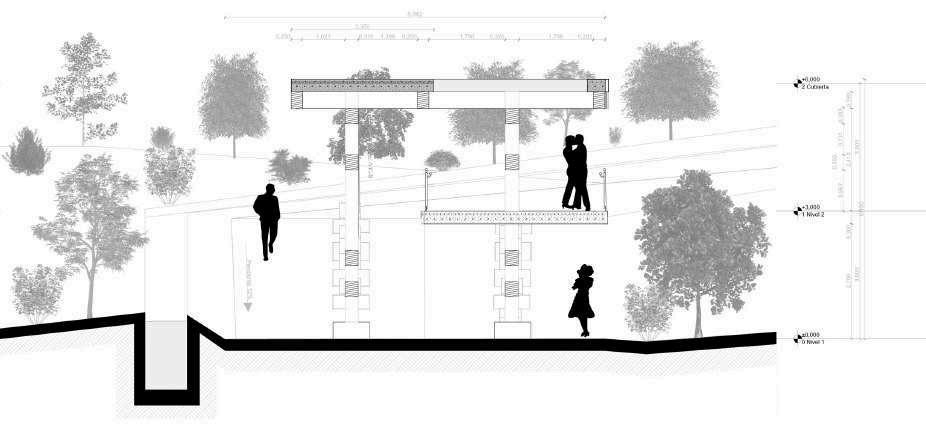

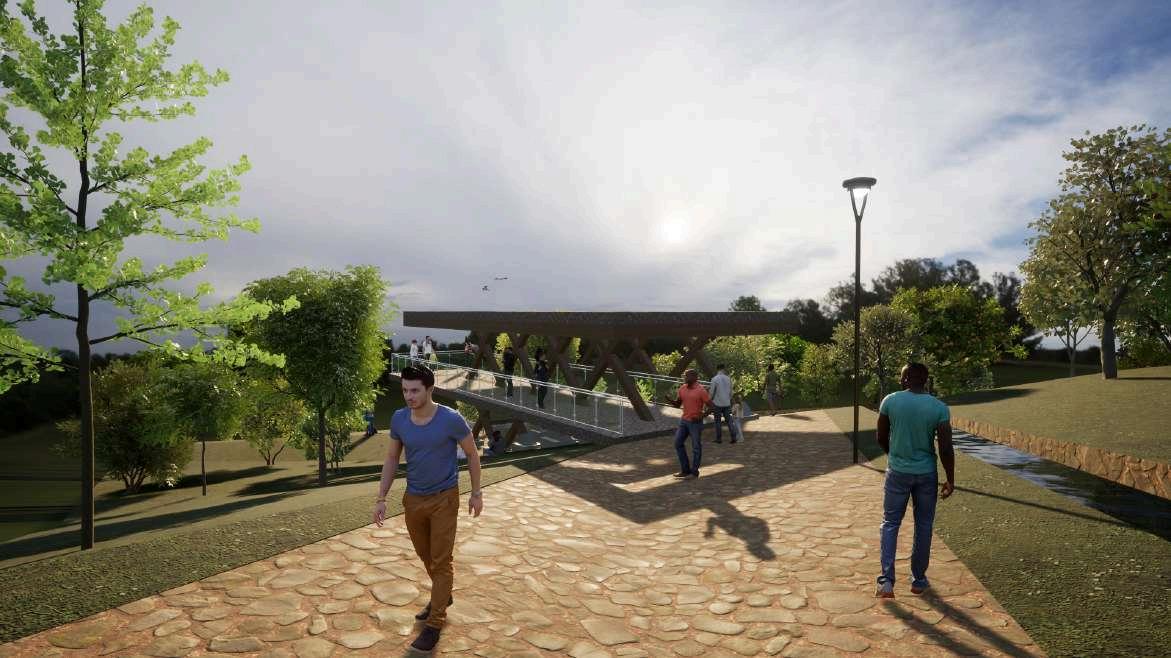

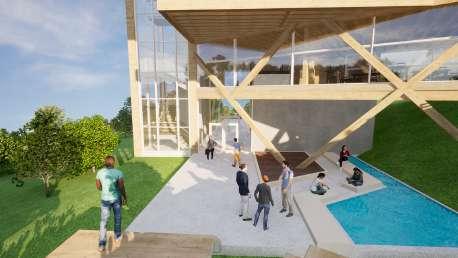

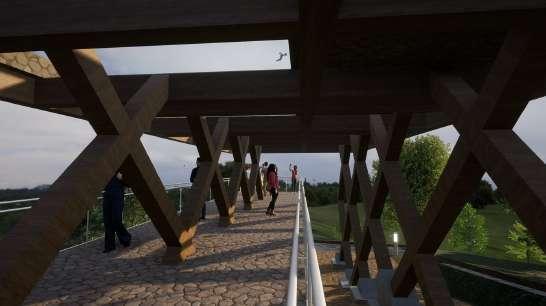

El mirador Drone lookout con su diseño fomenta el uso de los espacios naturales, los cuales que se pueden adecuar sin afectar al ecosistema en el que se encuentre el individuo, ya sea con material natural que nos da el ecosistema o con materiales que el hombre adecua sacados de la naturaleza sin procesos químicos ni industriales
“La
vida se celebra cuando el estilo de vida y la arquitectura se funden”
Balkrishna Doshi

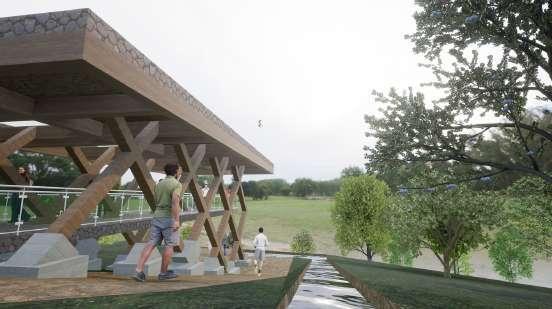

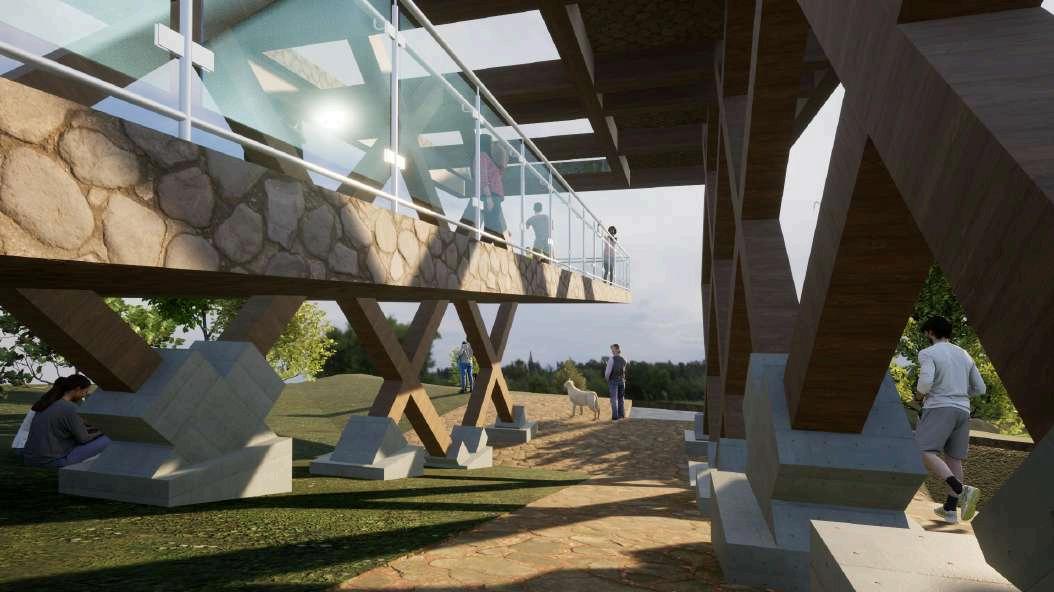

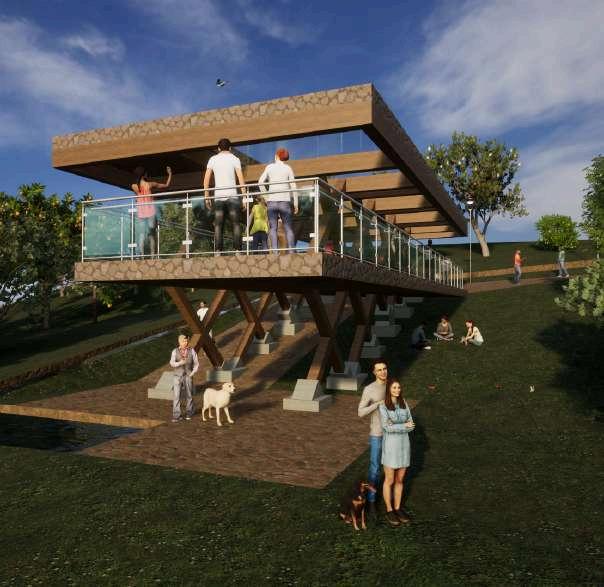

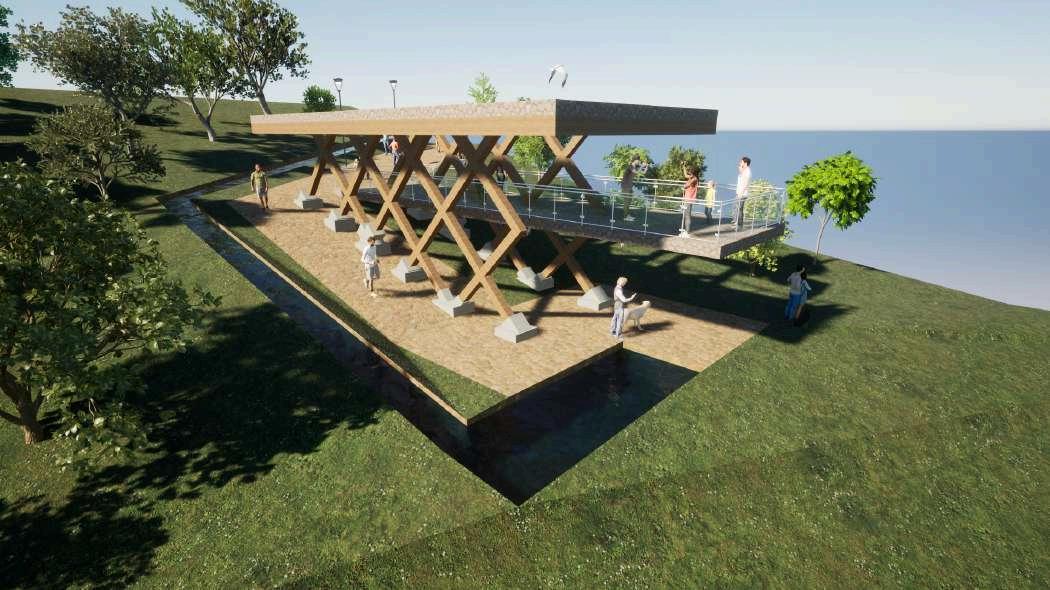

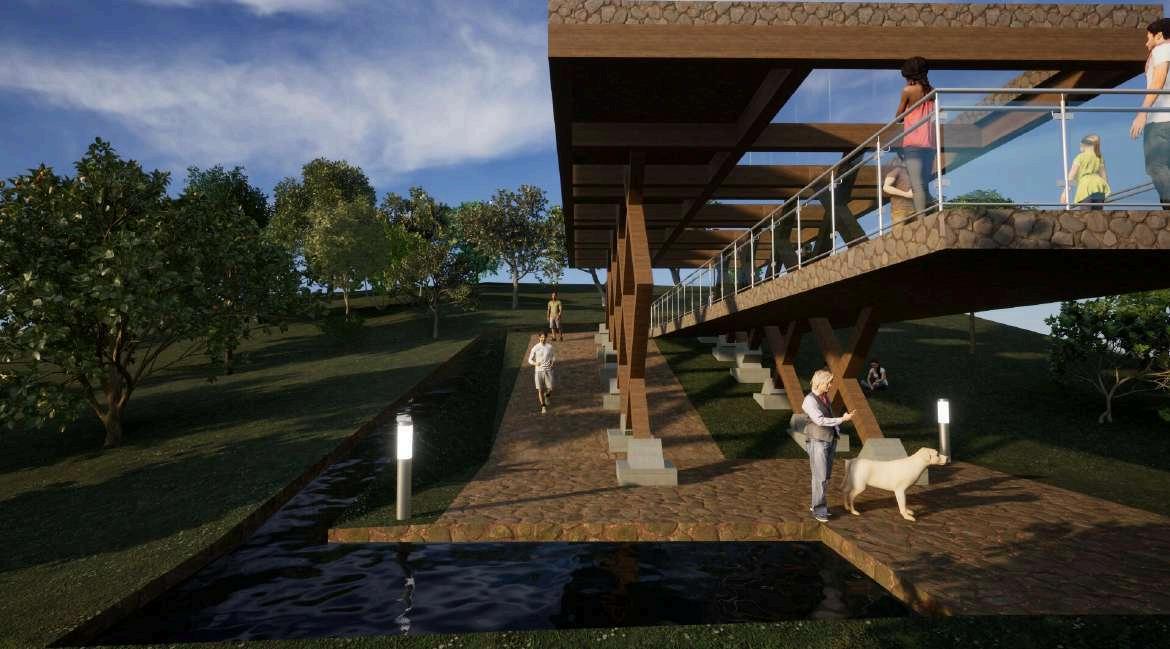

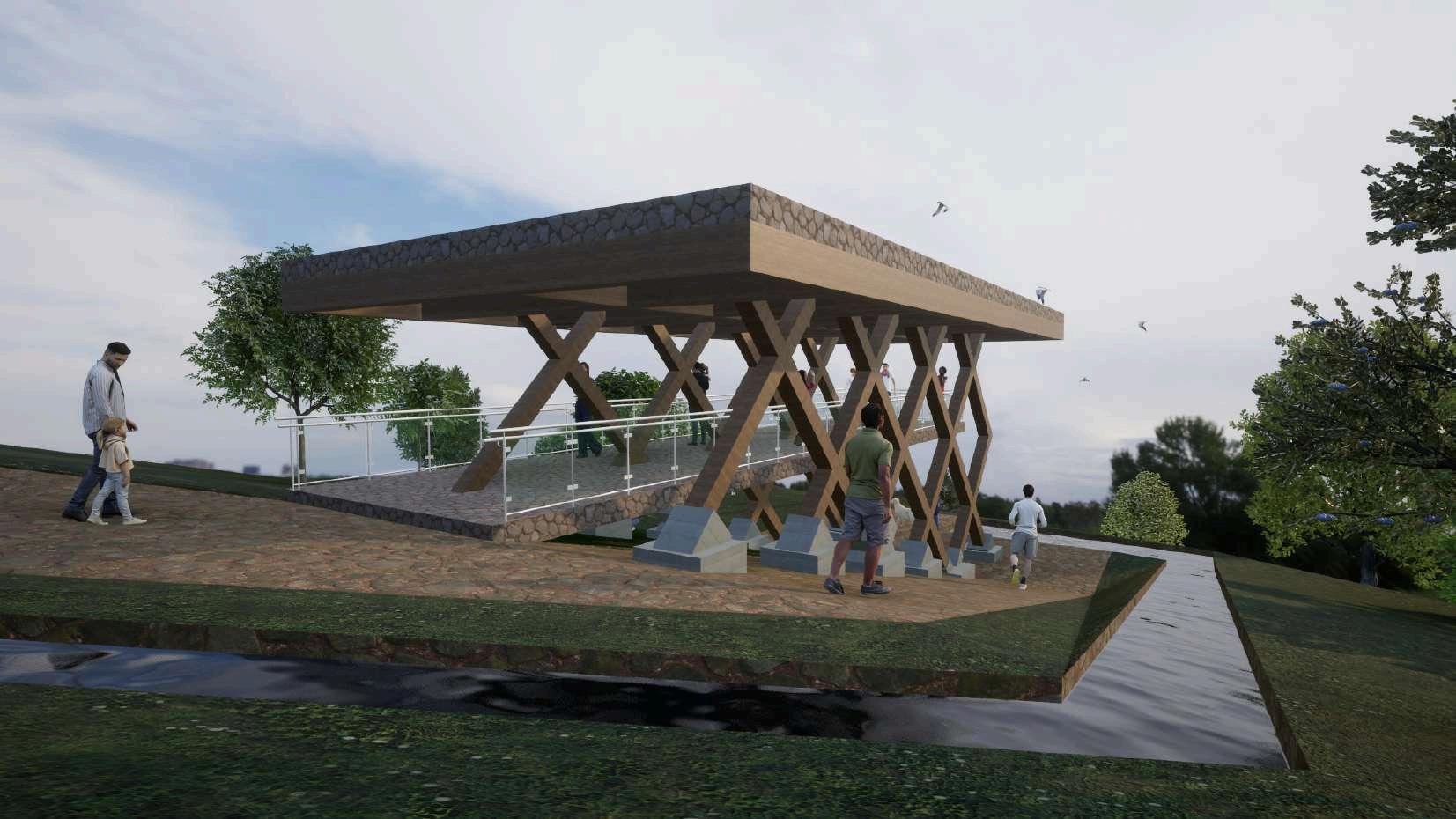

Este mirador complemento el proyecto Drone lookout brindándole a los usuarios y comunidades de el sector la oportunidad de disfrutar de unas hermosas vistas y pasar el rato relajad@ en un espacio abierto sin ruido de carros y mucho menos de la metrópolis de Bogotá
UNIDAD DE VIVIENDA
ESPACIOS DE SEGREGACION Y PERMEABILIDAD URBANA
DESARROLLO Agosto - Diciembre 2023
DISEÑO ARQUITECTÓNICO
DISEÑO URBANO
DISEÑO CONSTRUCTIVO
DOCUMENTO TEÓRICO Arq Juan Ruiz
Adriana Herrera
Camila
Leandro Hoyos
Bogotá D C - Localidad Los Martirez - Samper Mendoza
Con la intervención urbana y arquitectónica se busca fomentar el vacío en manzanas donde prevalece el lleno utilizando conceptos como la segregacion y la permeabilidad urbana, para asi fomentar los flujos energéticos del sector
ESQUEMA BASICO
Componentes a desarrollar

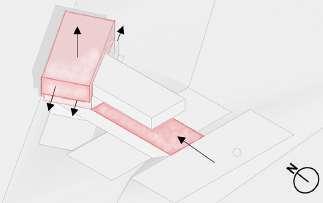

Sustracciones
Extender / Reduccion

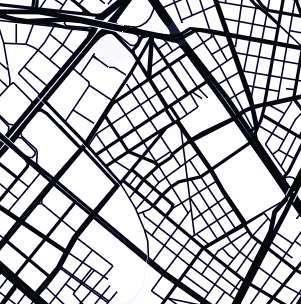

Este proyecto se diseña por la influencia que tiene el Samper Mendoza en la economía de la capital y toda la actividad socioeconómica que se ve reflejada en este sector En un estudio morfológico se concluye que el sector cuenta con una carencia de vacíos, este estudio nos sirvió para tomar la dirección correcta y enfocar el proyecto a una intervención de manzanas que nos ayude a mejorar esta problemática , por la cual el sector estaba en constante y progresivo deterioro
PERMANECÍA
ECOLÓGICO
DEPORTIVO

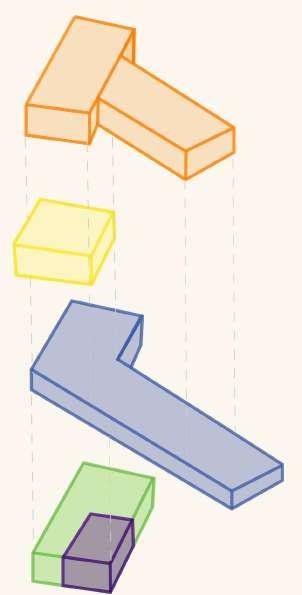

Zonificación
VIVIENDA COMERCIO
TALLERES
GUARDERÍA

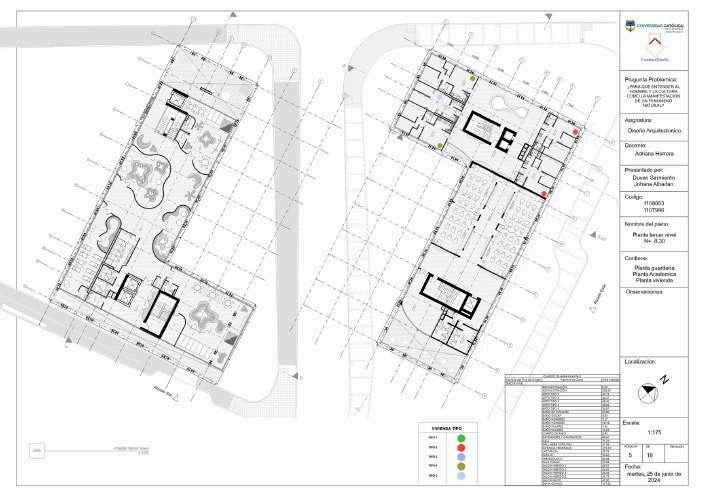

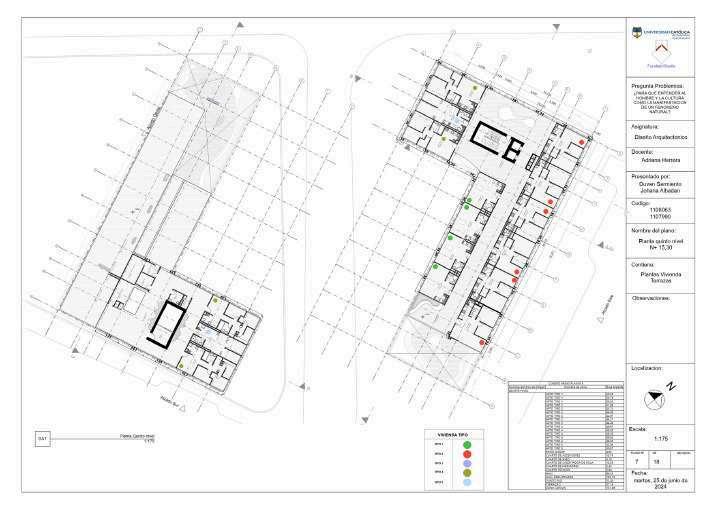

Niveles

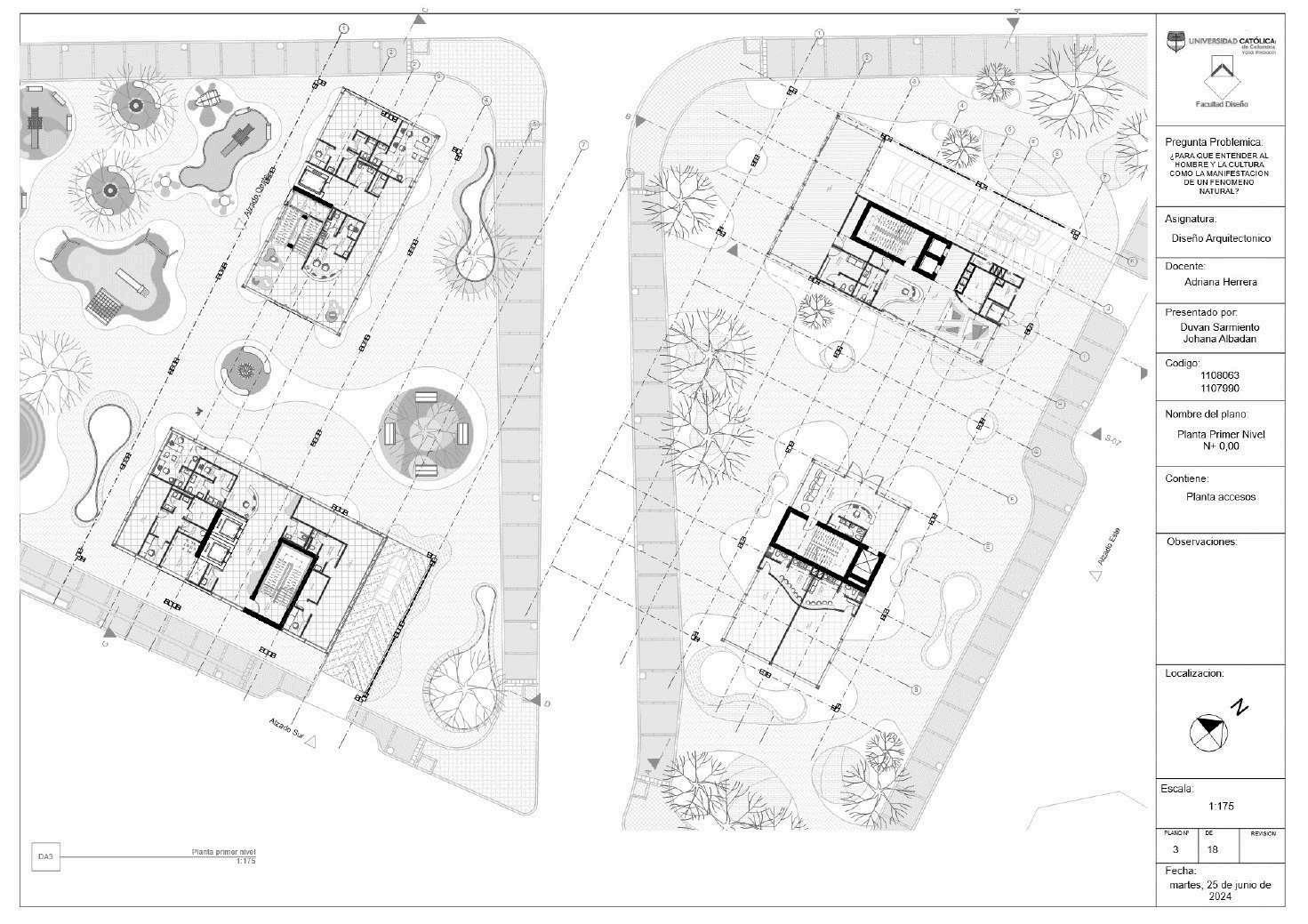

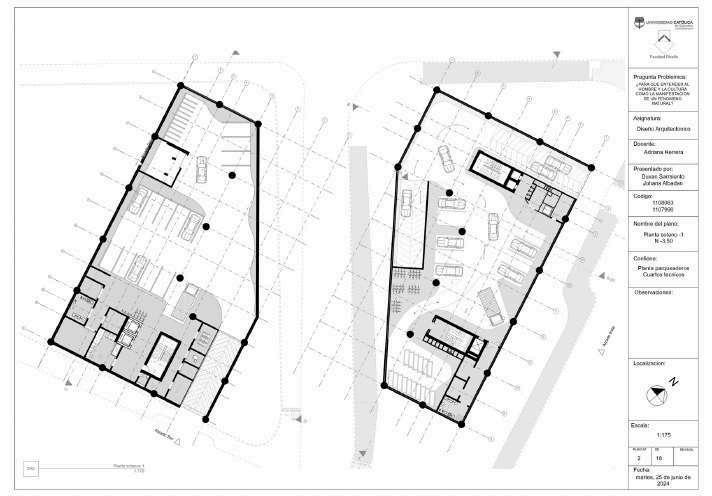

SÓTANO / NIVEL 1

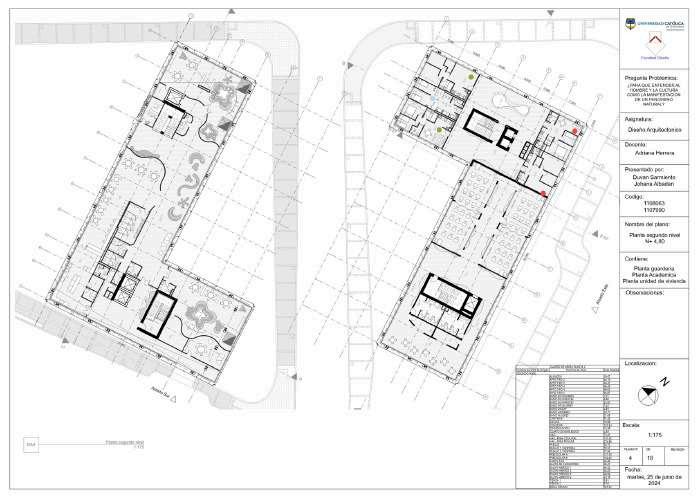

NIVEL 2 / NIVEL 3
NIVEL 4 / NIVEL 5

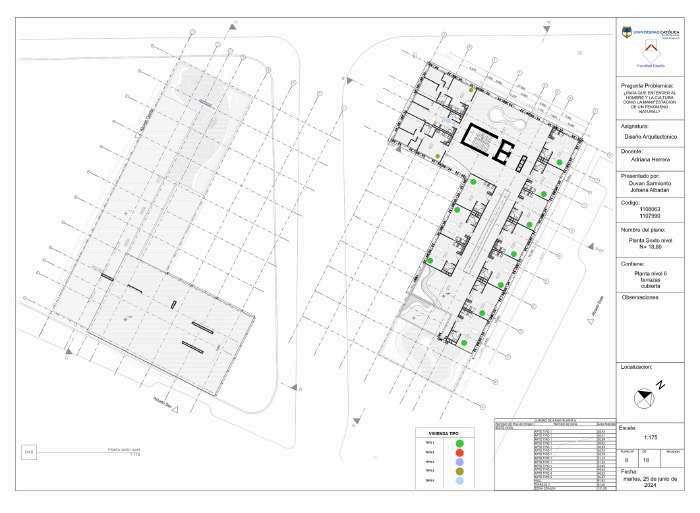

NIVEL 6

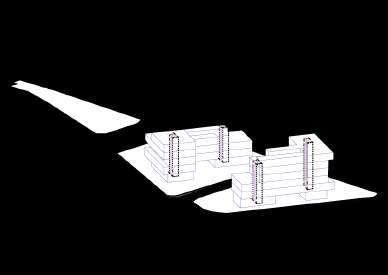

Puntos fijos como nucleos estrcuturales
Terraceo
ESTRUCTURA PROFUNDA
SENTIDOS/ RECONOCIMIENTOSDEHITOS
BUENA VISUAL
MALA VISUAL
GUSTO
DIFICULTAD DE OLOR
AGRADABLES OLORES

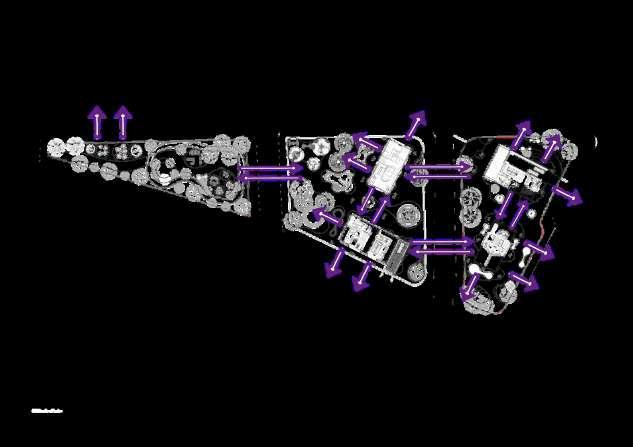

RED DE HITOS O ESPACIOS DE ENCUENTRO
A partir de del estudio de percepción del espacio mediante los sentidos e hitos se busca generar conexiones donde se potencien por medio de las masas que moverá el proyecto tanto urbano como arquitectónico Se busca potenciar los flujos de intercambios energéticos que hay en el Samper Mendoza , ya que en Paloquemao siempre había una brecha que no permitía que los flujos de Paloquemao entraran mas allá de la plaza del Samper Mendoza.
PERMANECÍA
SEMI DURO ARTIFICIAL
BLANDA NATURAL
DURAS
MOVILIARIO MATERIAL DURO

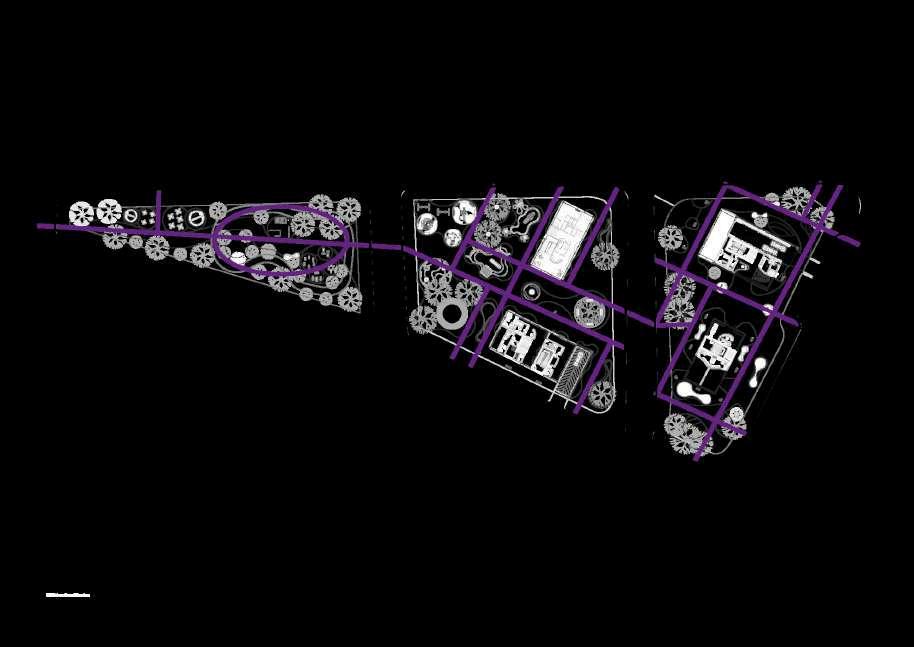

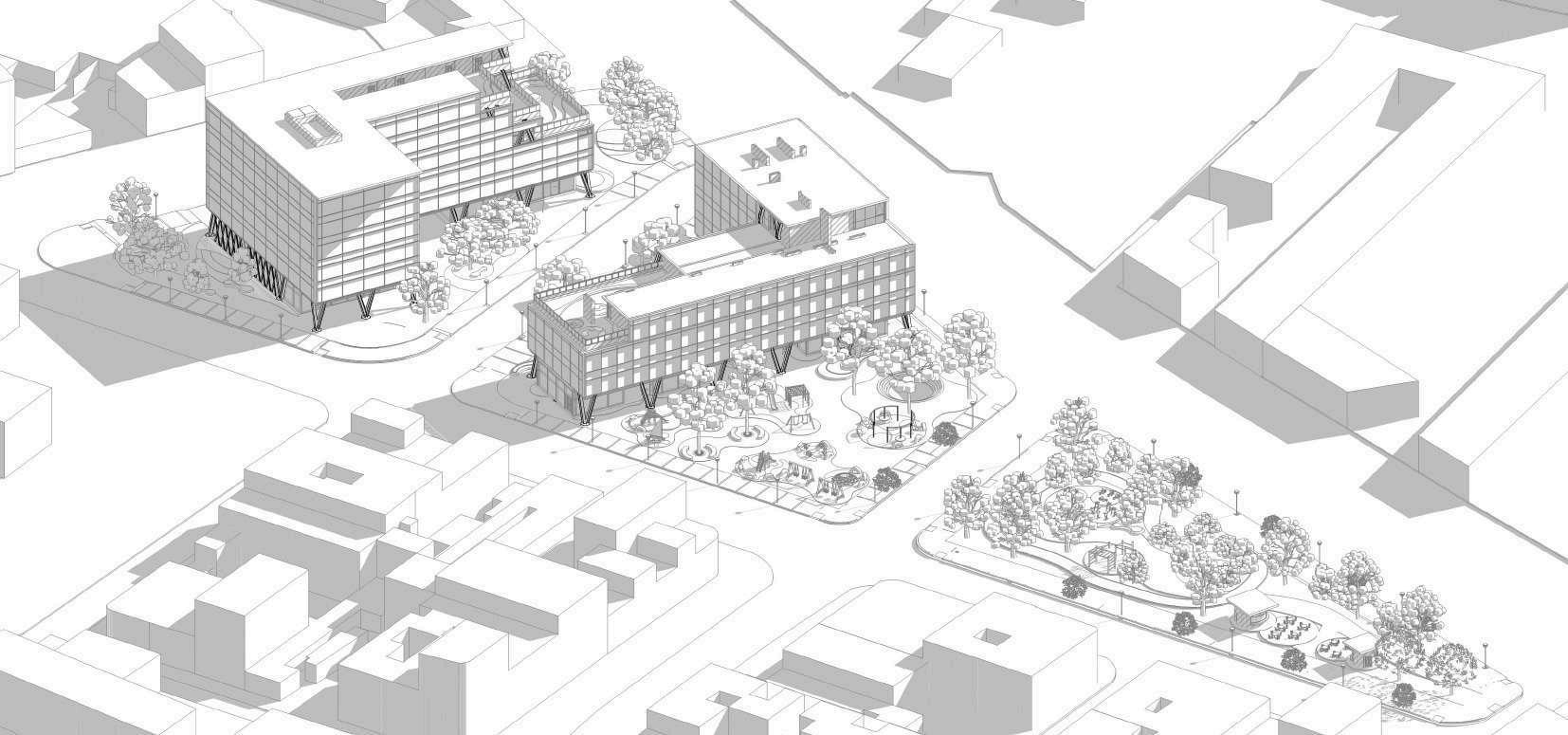

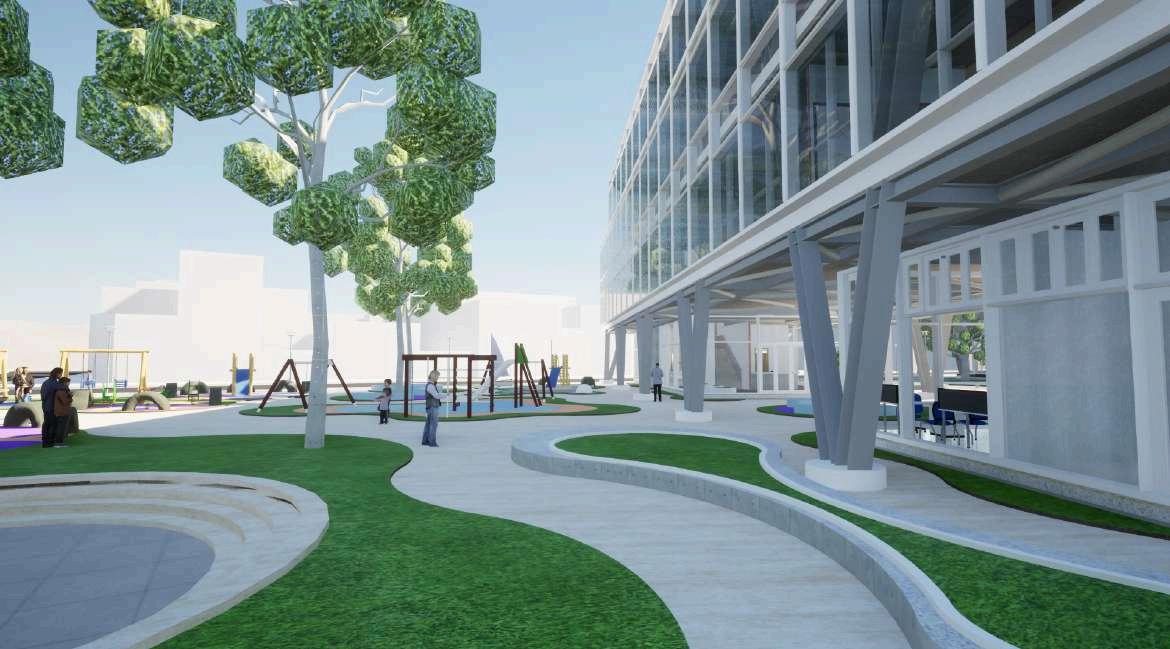

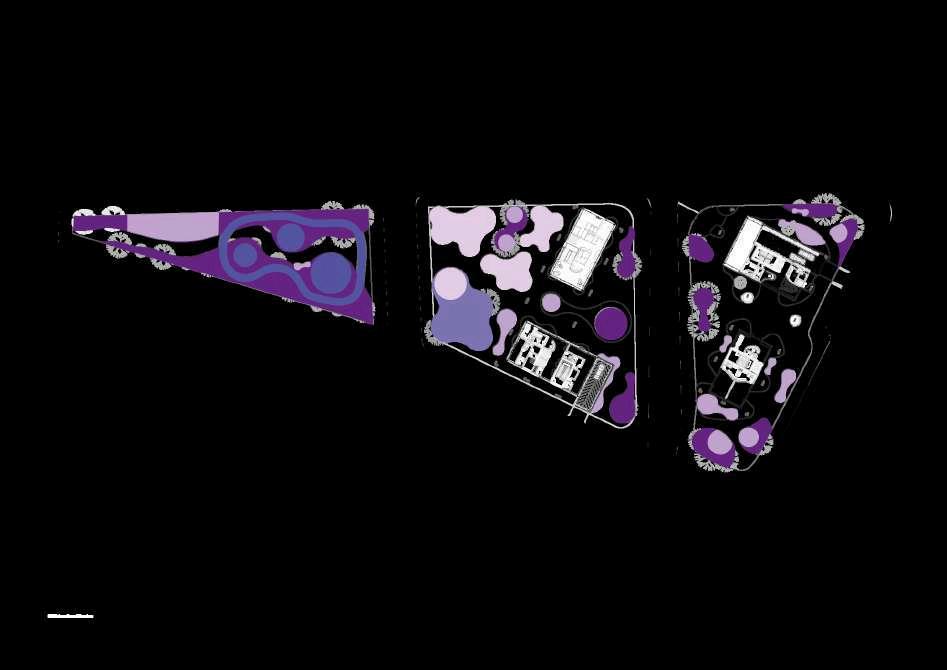

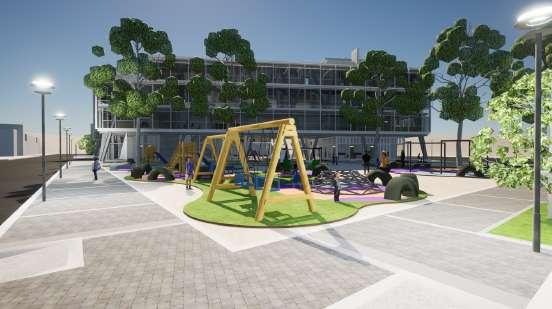

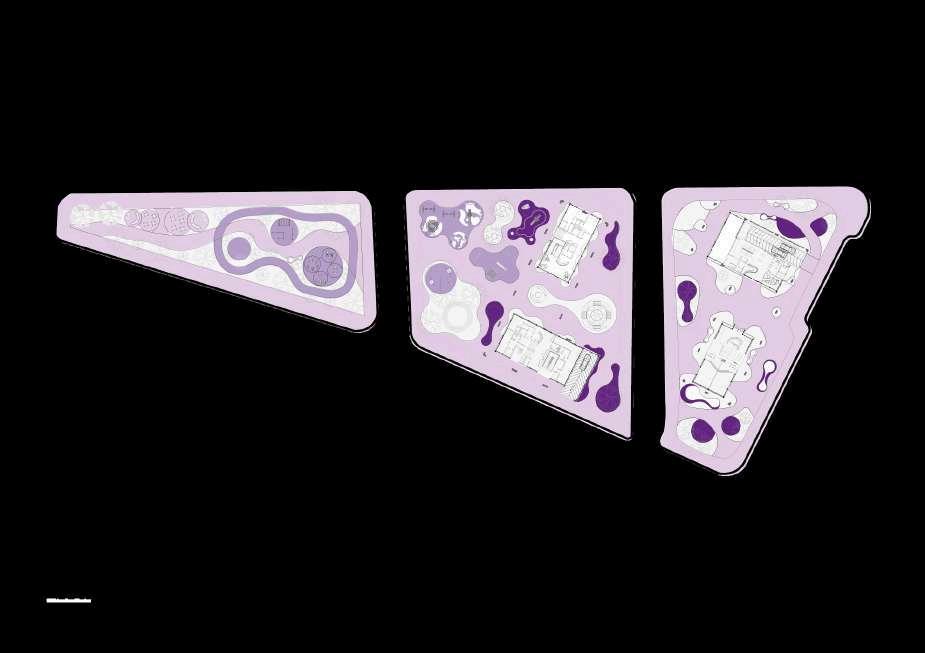

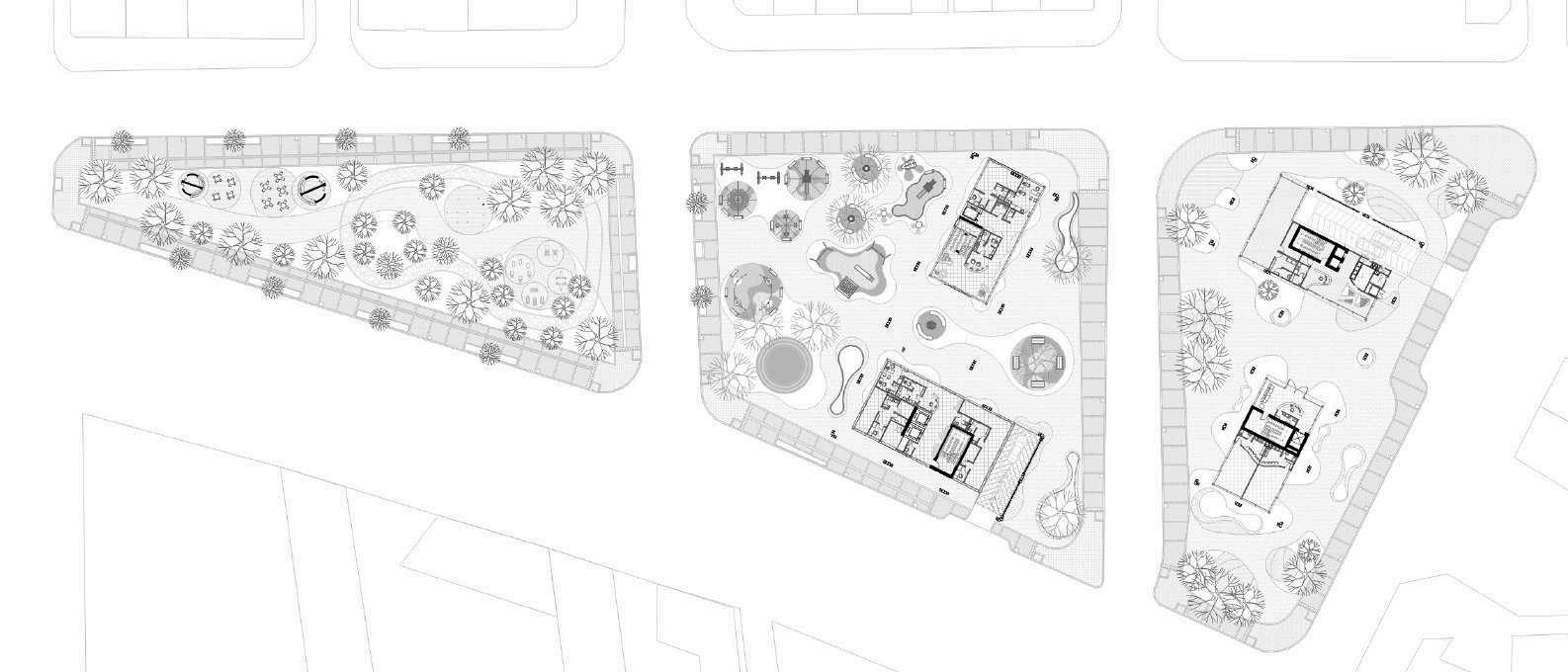

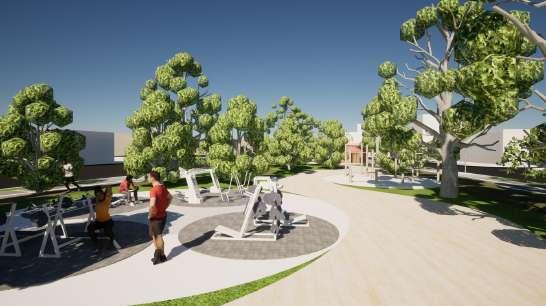

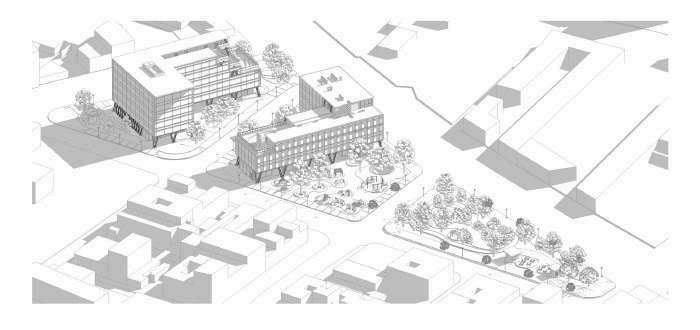

La intervención urbana se realiza a partir de un programa urbano realizado en base al MEP 2023 , el cual nos da los requerimientos básicos para el diseño publico, se realiza el programa de cada manzana y cada una de ellas cuenta con una tipología urbana para su diseño

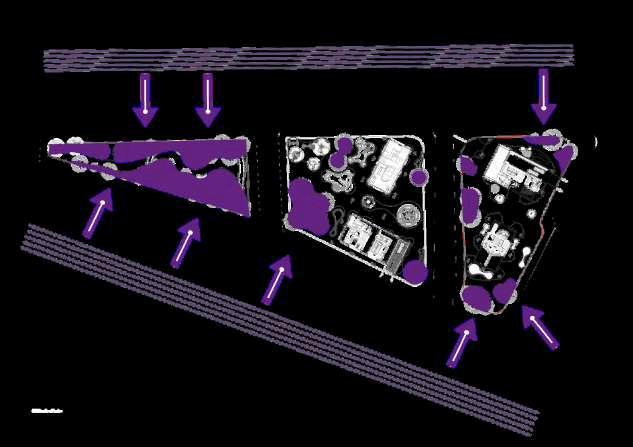

C O N F O R T A U D I T I V O
REGIOTRAM / VÍA VEHICULAR
MASA VEGETAL S
“Si una obra es intensa, válida y tiene una idea potente hará que las imperfecciones queden en un segundo plano” . - Alberto Campo Baeza.

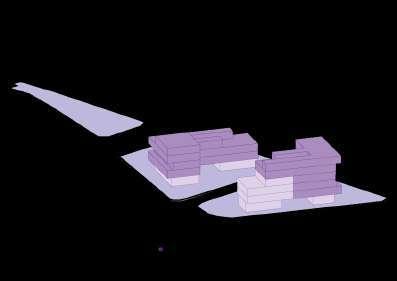

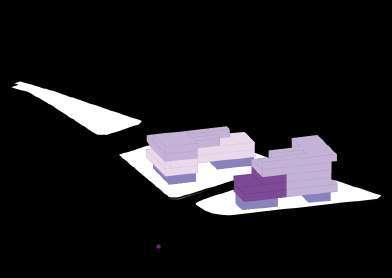

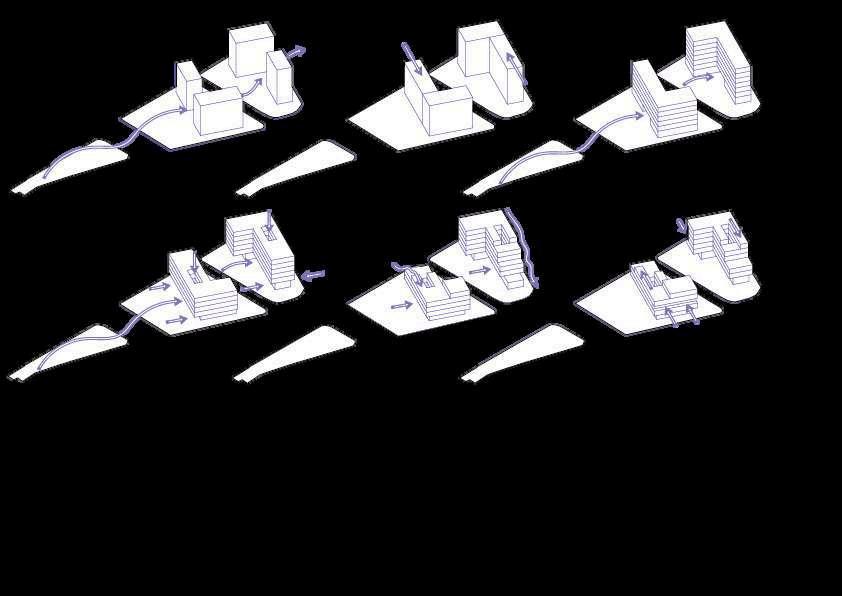

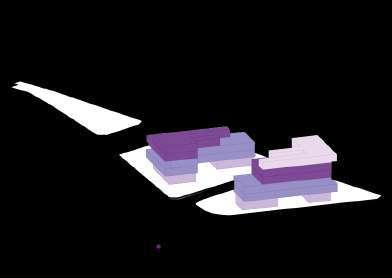

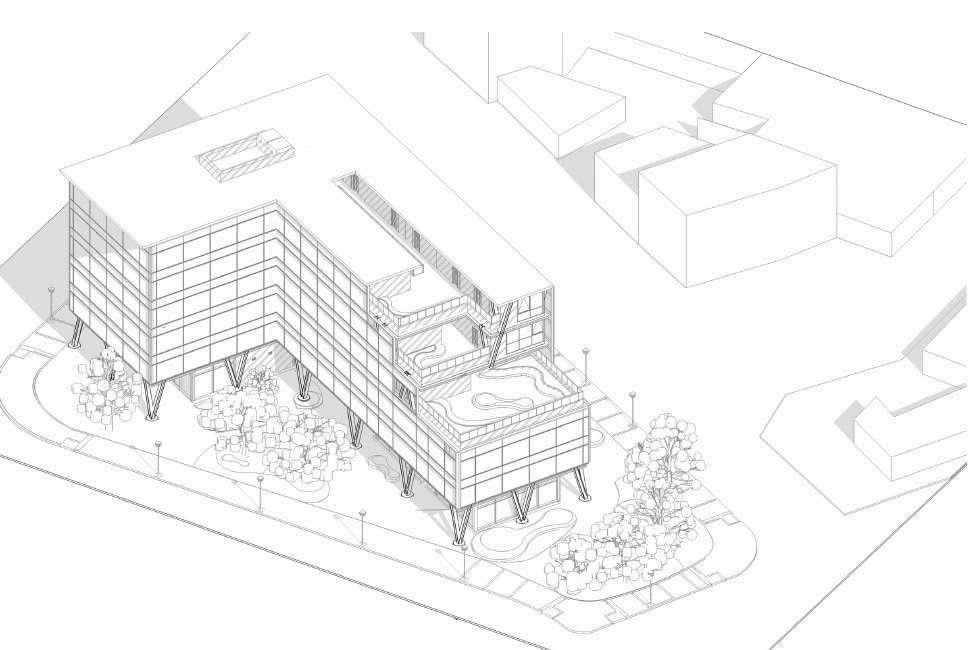

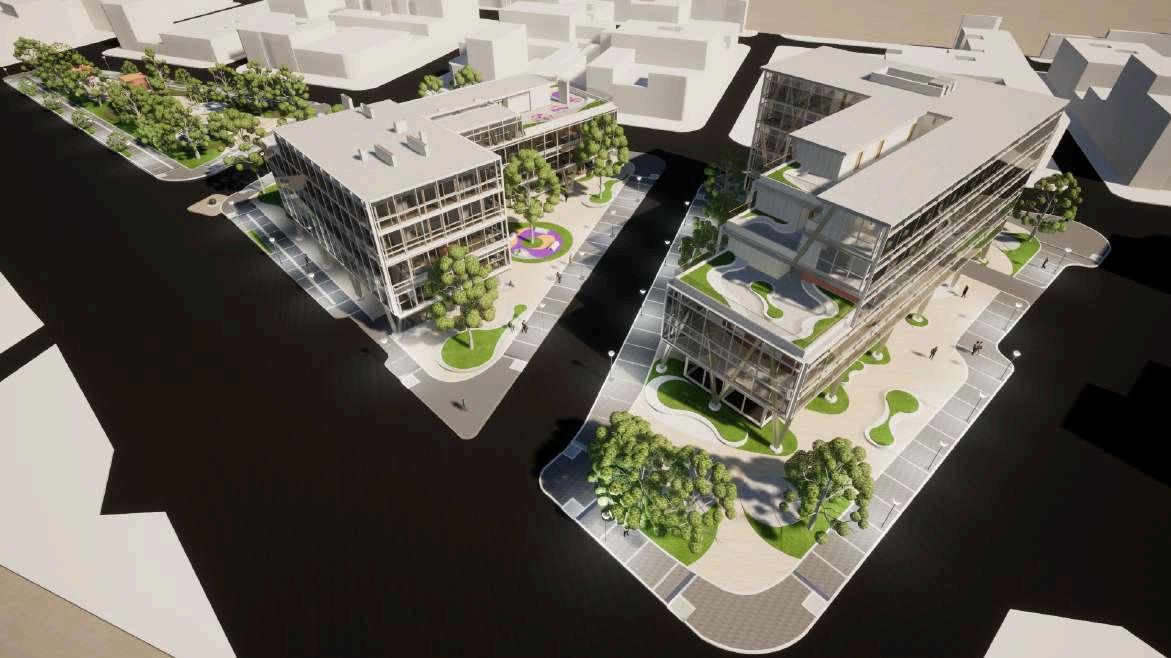

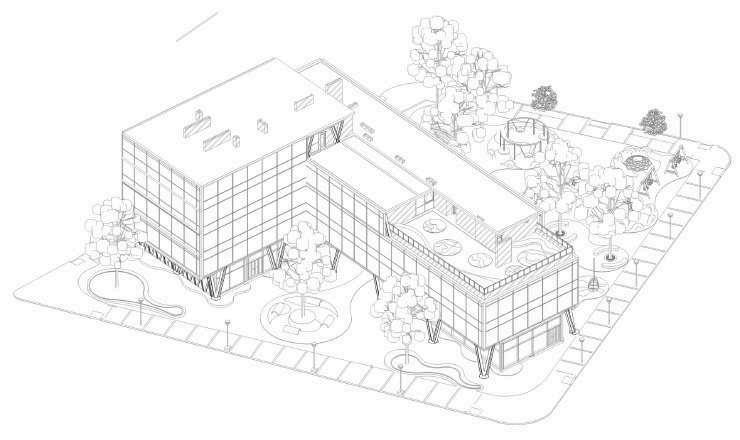

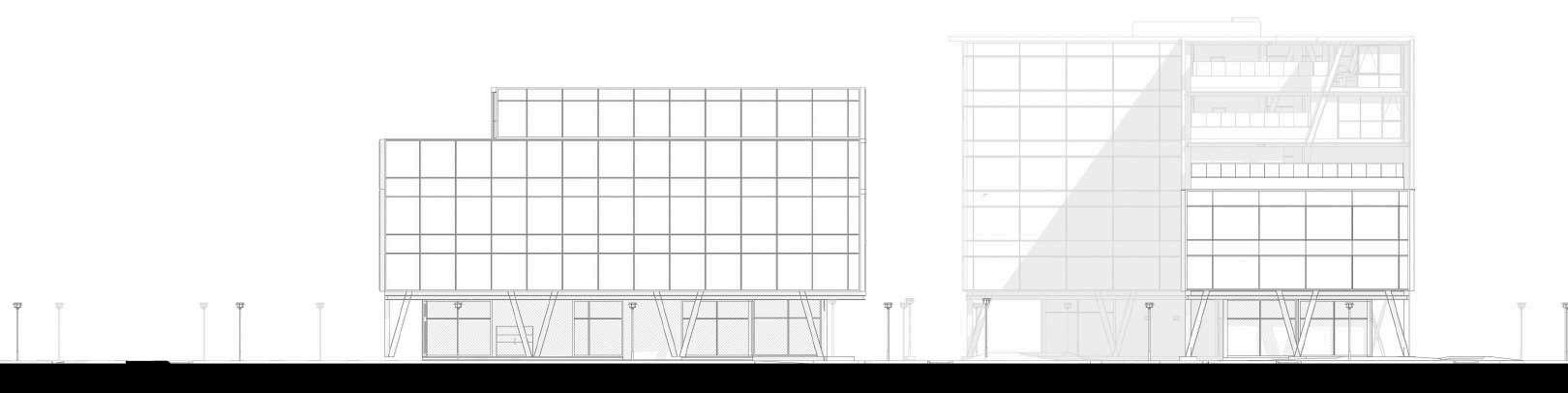

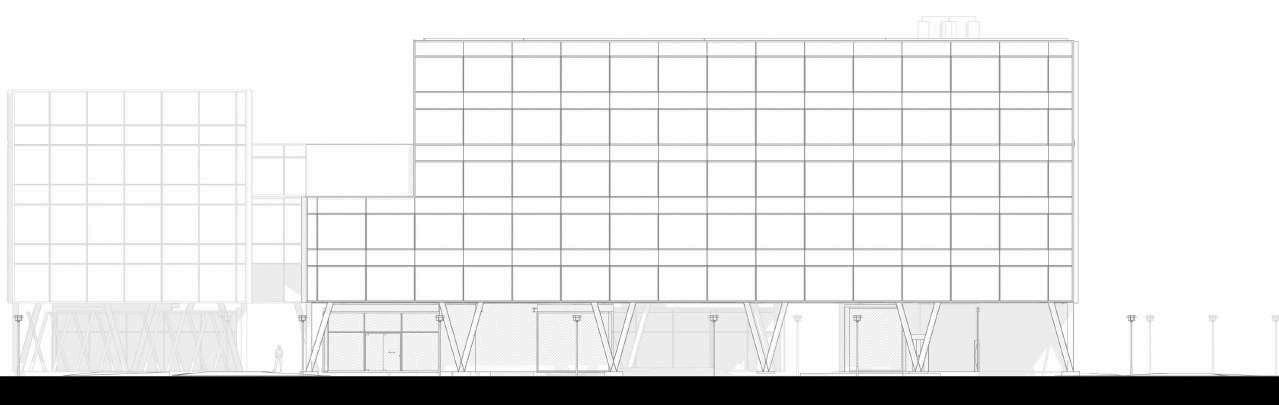

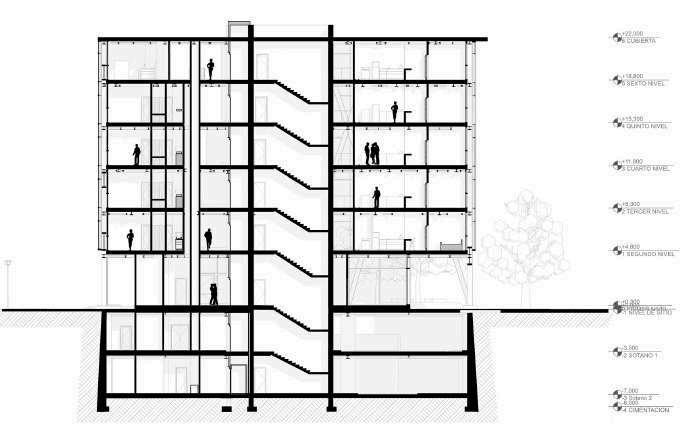

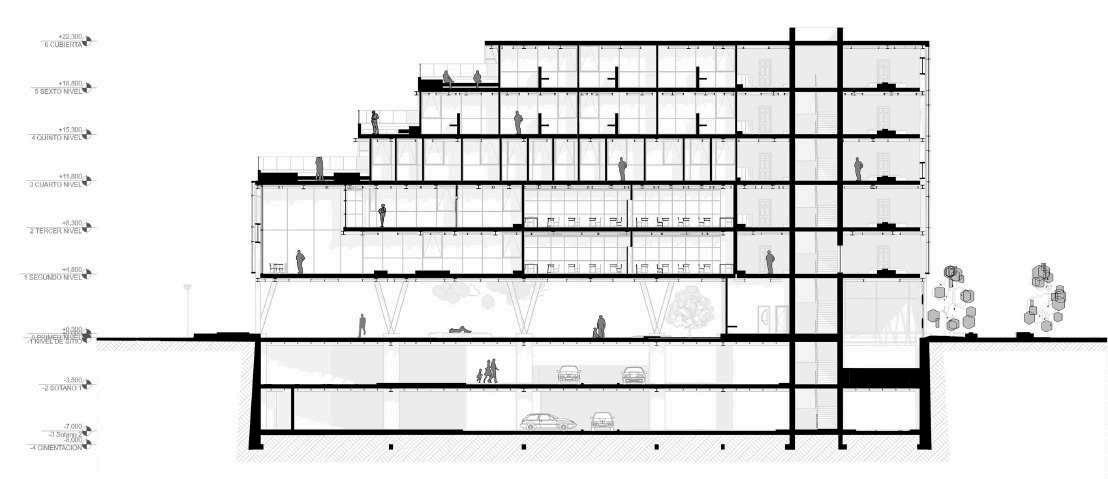

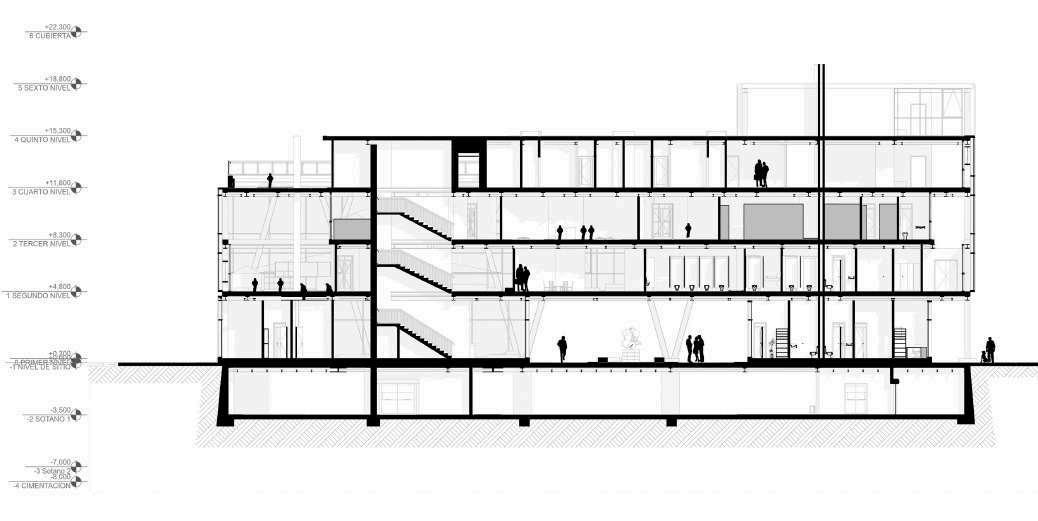

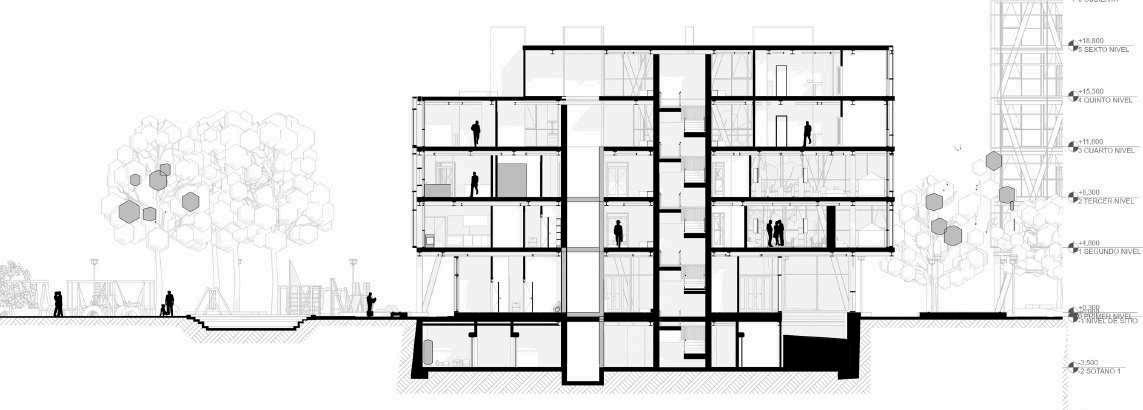

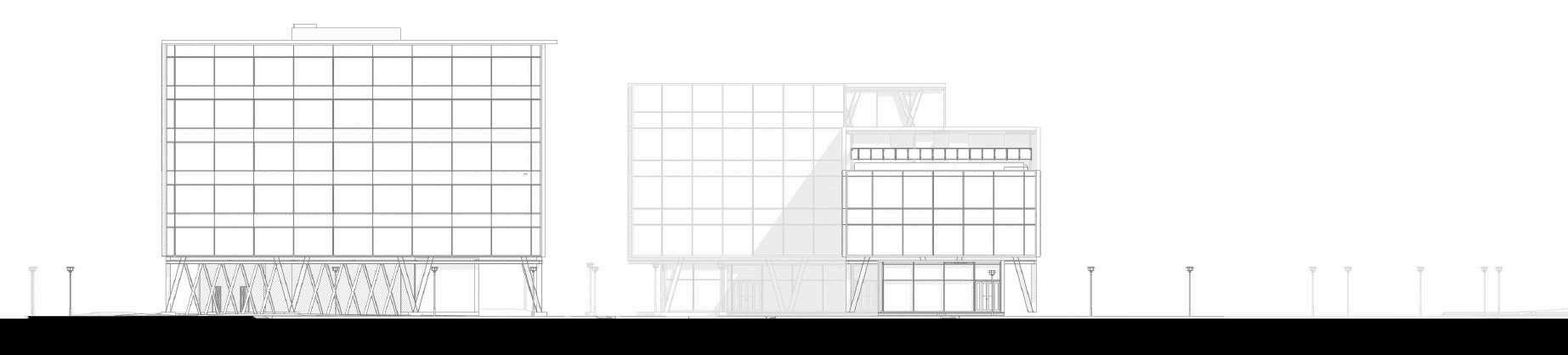

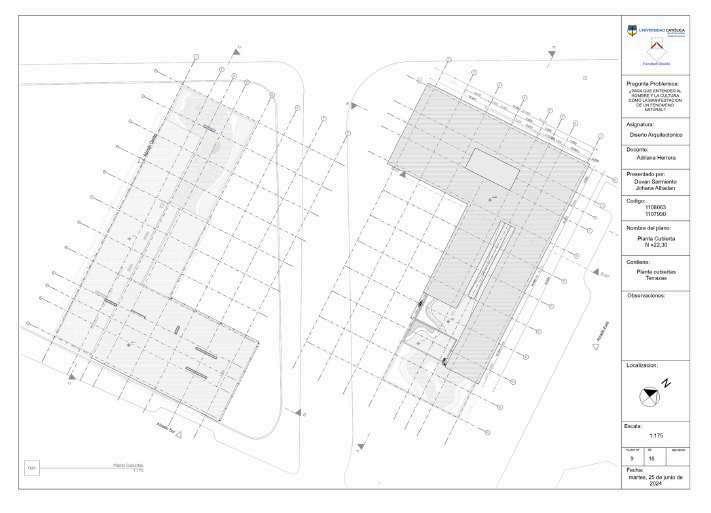

Los volúmenes arquitectónicos se dividen entre A Y B , A estando en la manzana 2 y B en la manzana 3 , respectivamente cada manzana esta enumerada y el diseño se realizo en conjunto con otra arquitecta A mi me correspondió el volumen B que corresponde a los usos de Vivienda de interes social- talleres y comercio cada planta tiene diferentes espacios , los cuales no permiten hacer uso de la planta tipo , muy comun en las VIS
El centro de desarrollo multifamiliar y cultural , cuenta con dos retos muy importantes en su diseño que nos ayudaron a configurar este proyecto, primero la intervención urbana vista como un mega proyecto que abarcaba mas de 10 000m2 y 3 manzanas del sector y el segundo reto su estructura y configuracion de vivienda , se busco el menor daño al ecosistema inmediato ya existente por ende se propone un sistema estructural que combina las exoestructuras y nucleos estructurales

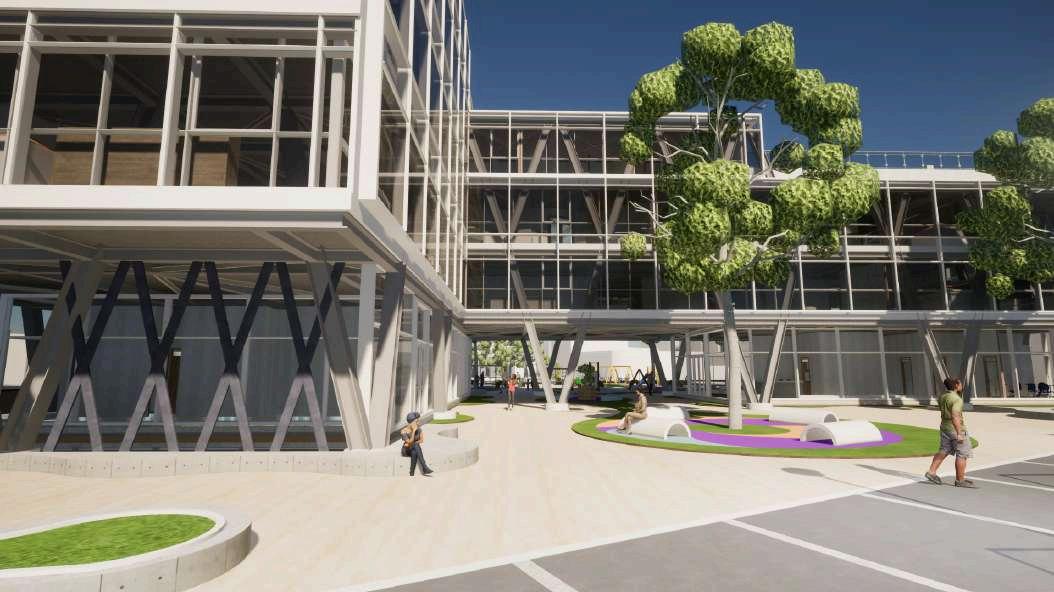

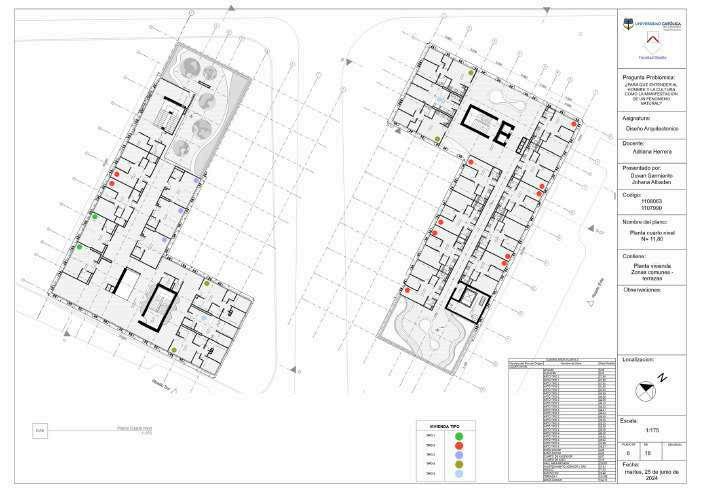

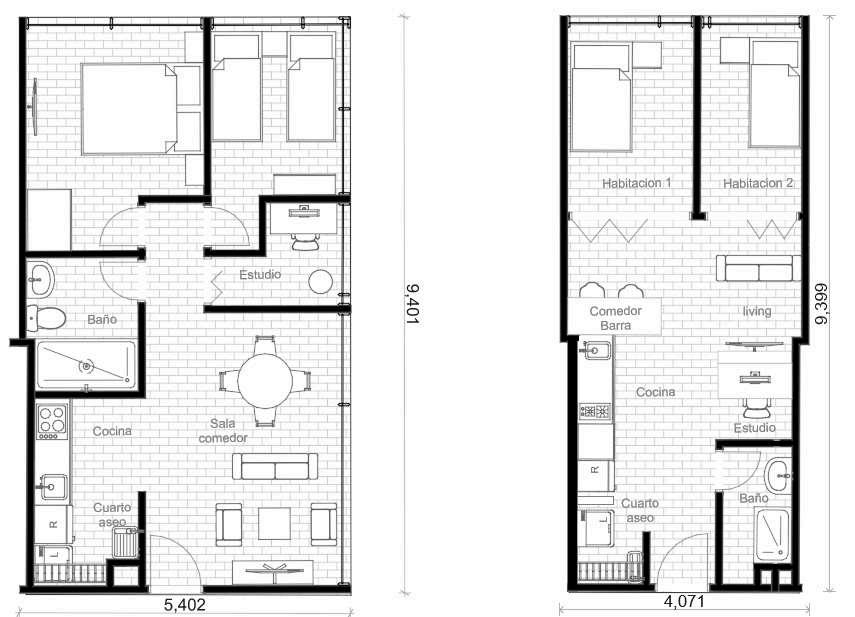

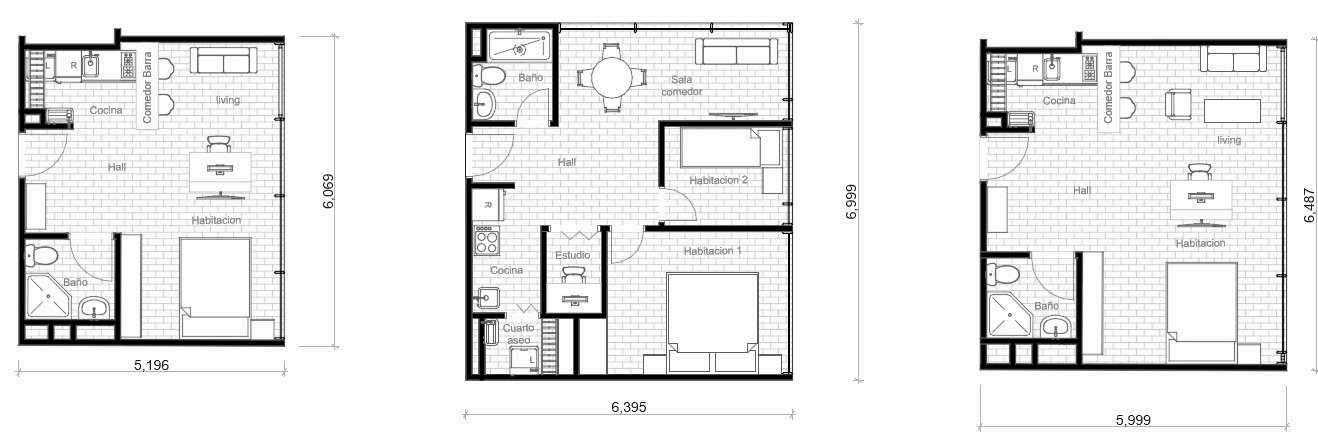

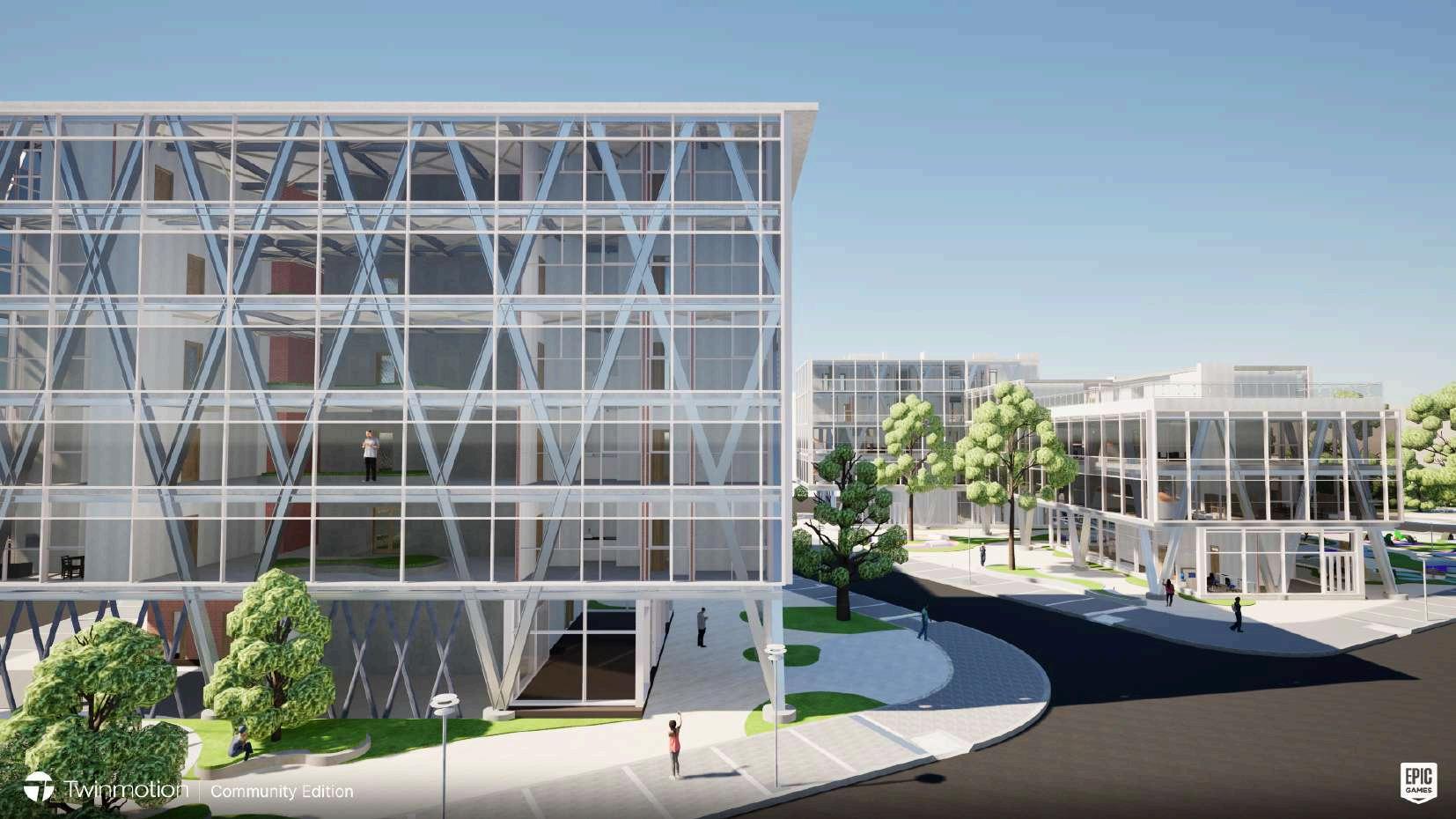

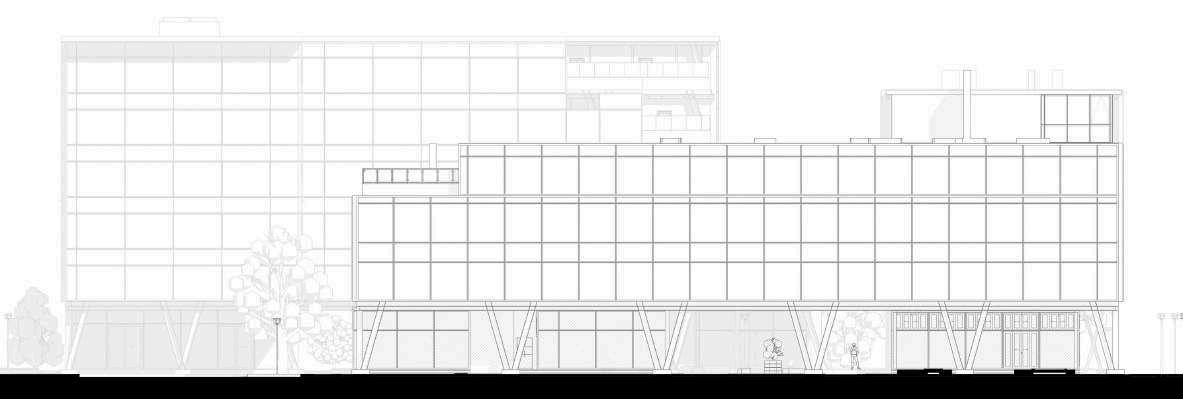

La vivienda en este proyecto abarca mas del 70 % del proyecto ya que se busca mejorar la conexión a nivel distrital con el sector del Samper Mendoza. La vivienda busca un diseño innovador con una exo estructura como sistema estructural , que se ve en fachada estéticamente bien, estructural mente reparte cargas correctamente y espacialmente permite tener espacios limpios de elementos estructurales
"La finalidad de una casa es la de proporcionar una vida buena y cómoda, y sería un error valorar demasiado un resultado exclusivamente decorativo "
Lina Bo Bardi

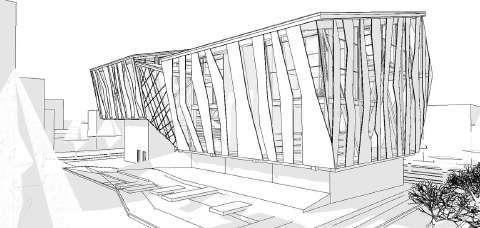

BIBLIO SANTA FE
CENTRO CULTURAL

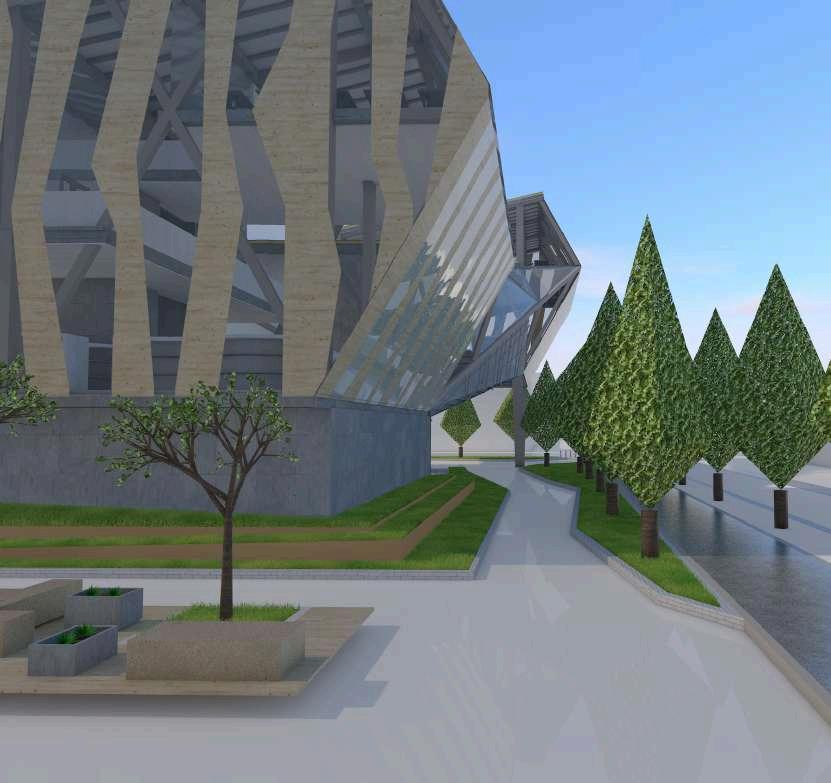

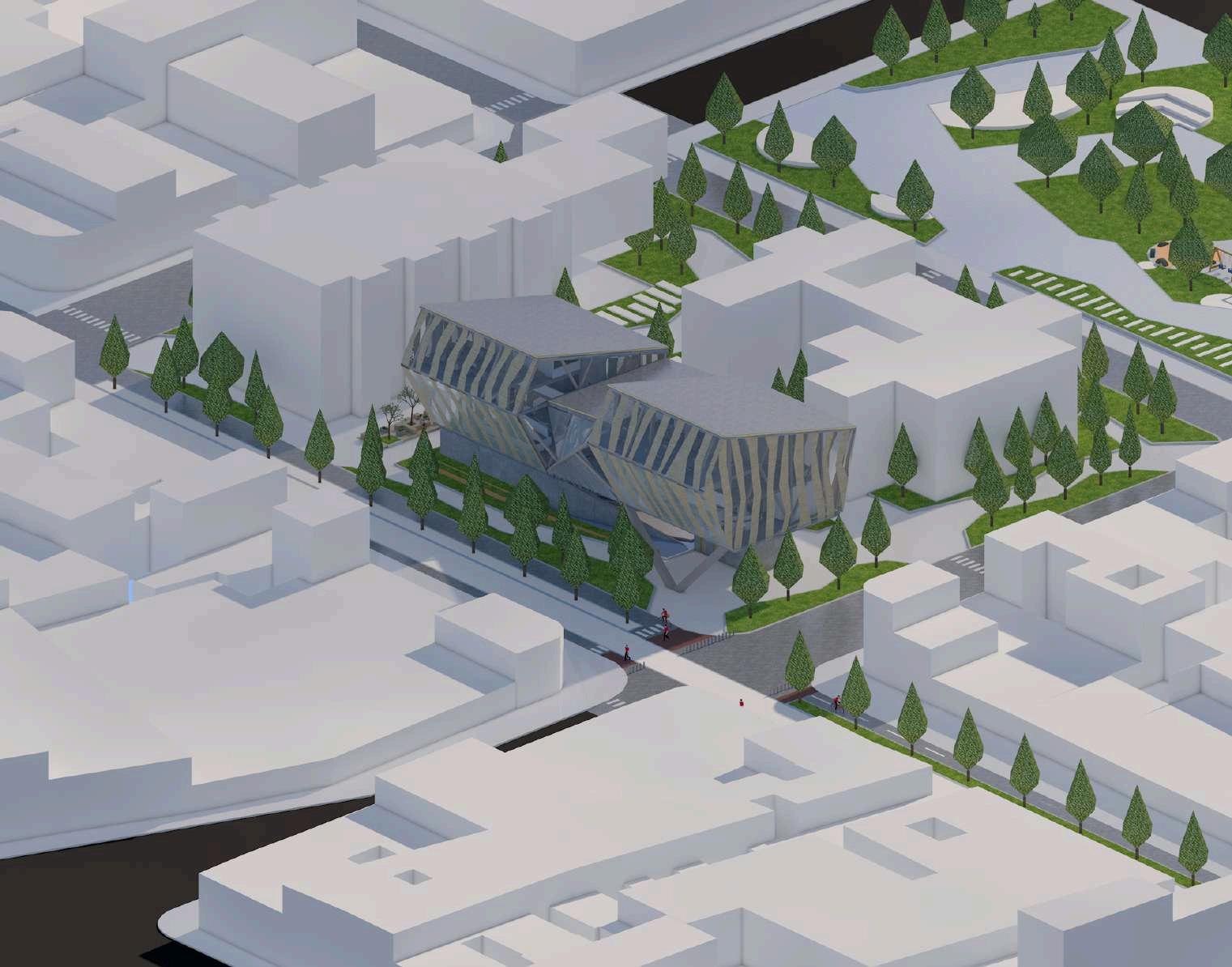

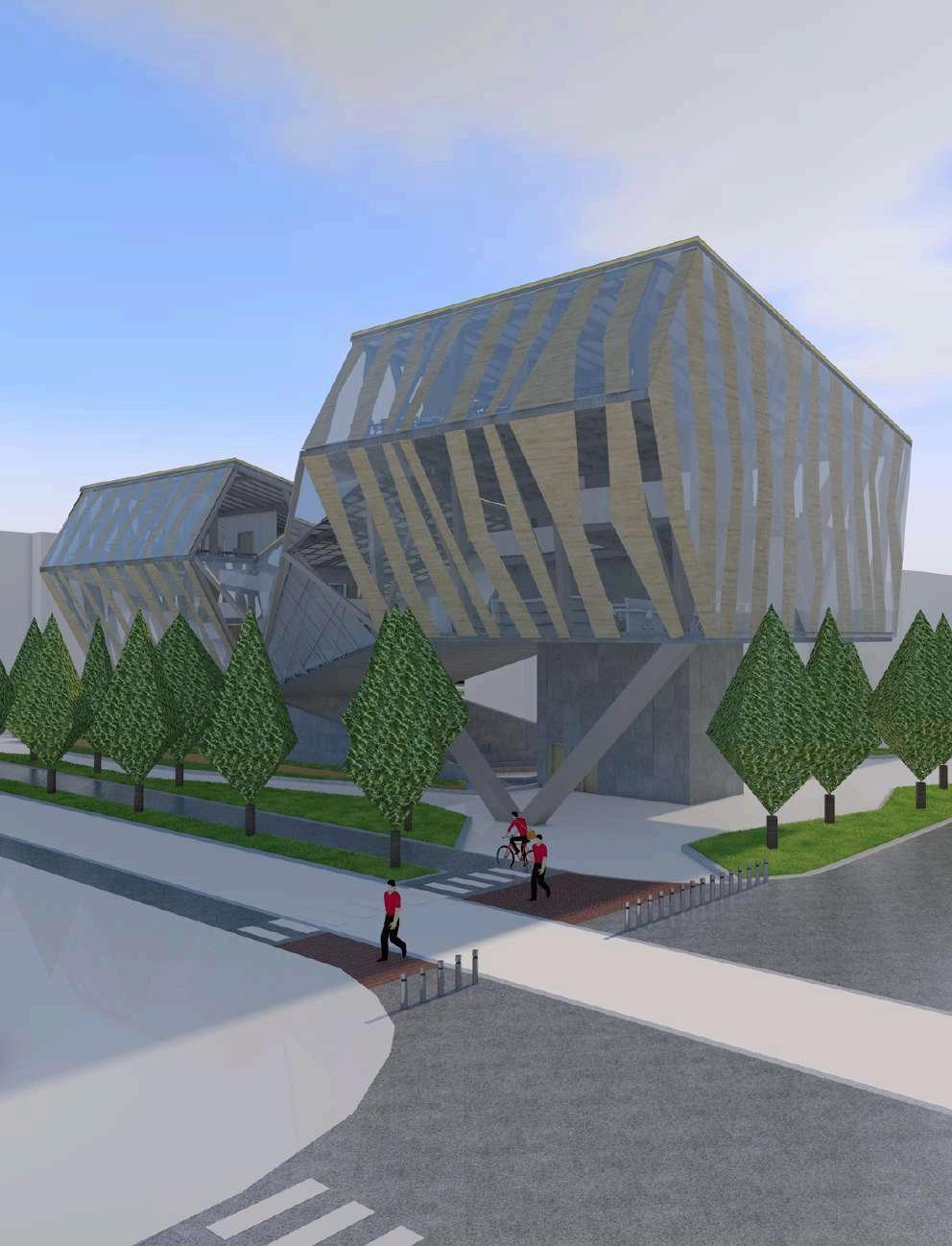

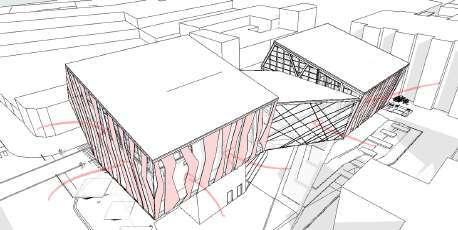

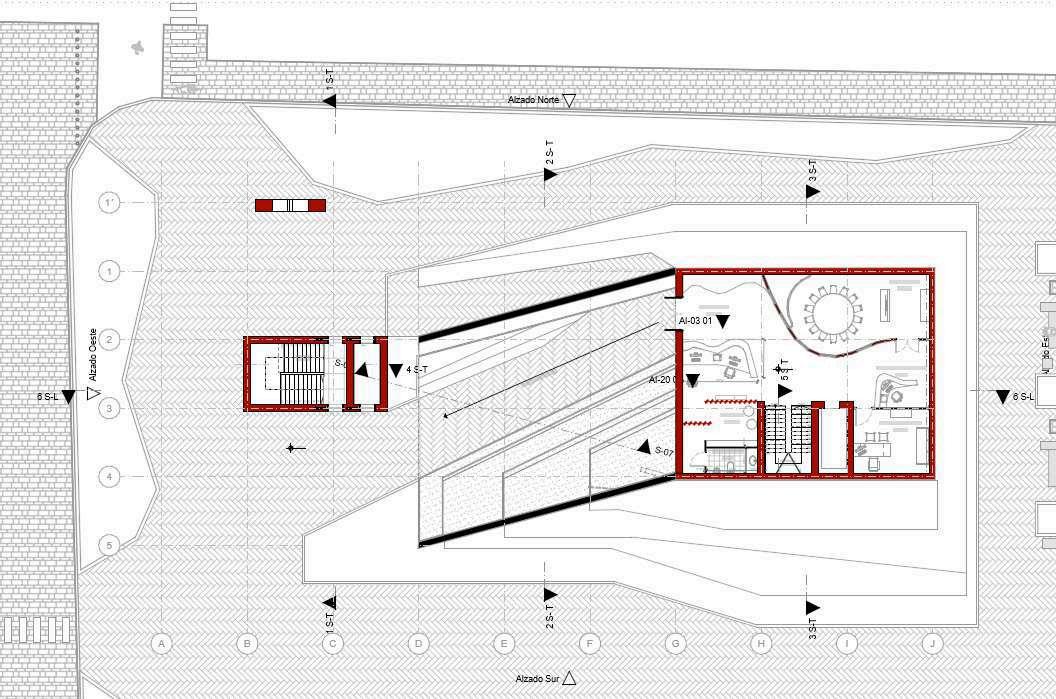

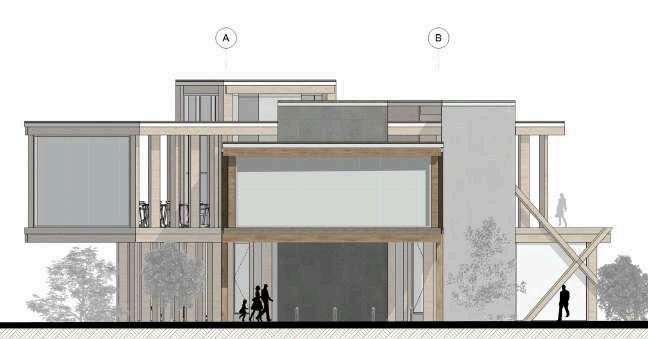

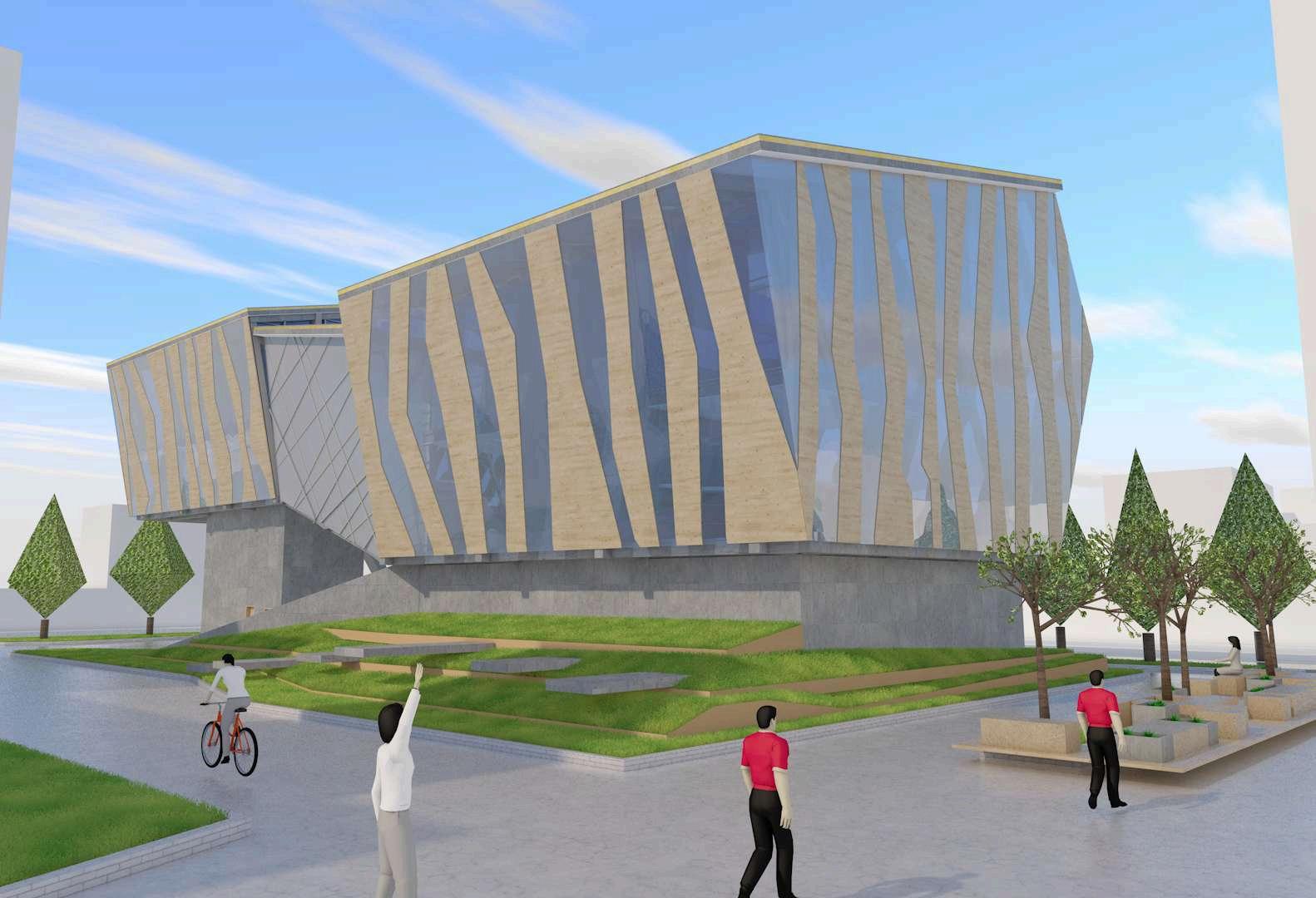

Este centro cultural es diseñado por la necesidad del sector de espacios para la comunidad e integración con el conocimiento la cultura y el arte De igual manera se busca intervenir urbanísticamente el sector del Santa fe buscando priorizar al peatón y el uso de transportes alternativos como la bicicleta, patinetas, etc. Plantear volúmenes arquitectónicos que enriquezcan la intervención urbana planteada colectivamente
P R O Y E C T O S E X T O S E M E S T R E
UBICACIÓN
Bogotá D C - Localidad Los Martirez - Santa fe
GEOREFERENZACIÓN 4°61'35 75"N 74°07'96 12"W
SOFTWARE Archicad / Twimotion / Adobe illustrator
DESARROLLO Marzo - Junio 2024
A S E S O R E S D I S E Ñ O
DISEÑO ARQUITECTÓNICO
DISEÑO URBANO
DISEÑO CONSTRUCTIVO
DOCUMENTO TEÓRICO
Arq Alfonso Pinaud
Arq Ana Cereghino
Arq Nelson Cifuentes
Arq Johanna Ahumada

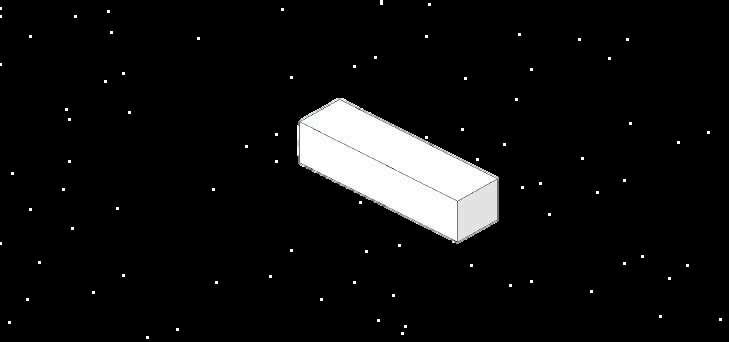

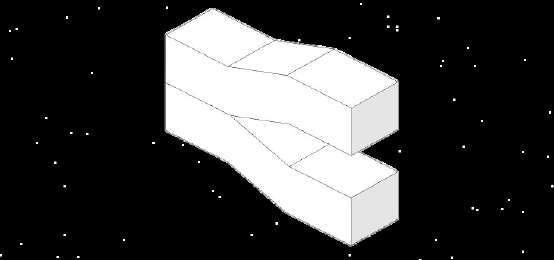

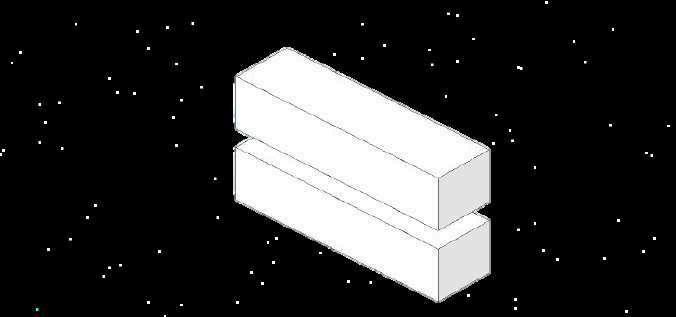

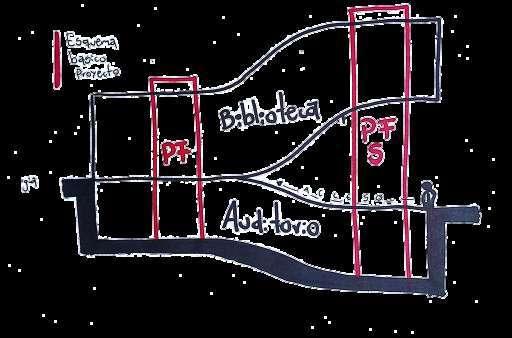

V o l u m e n i n i c i a l
D e s c o m p o s i c i o n
O p e r a c i o n s u s t r a c c i o n
V o l u m e n F i n a l
+16
Cubierta
+11
Translucidez.

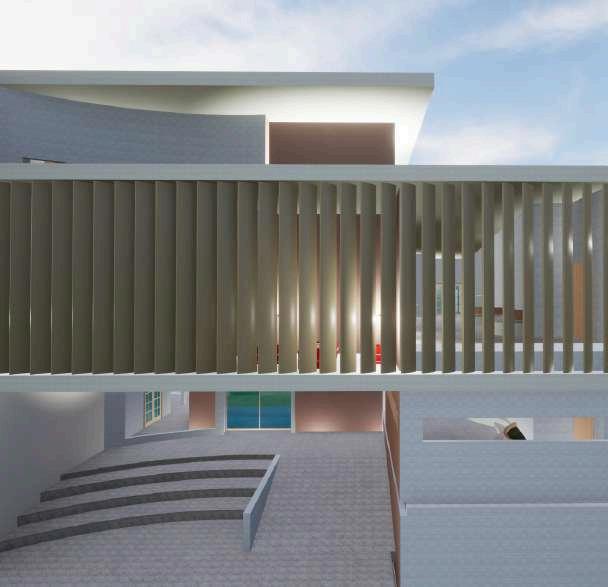

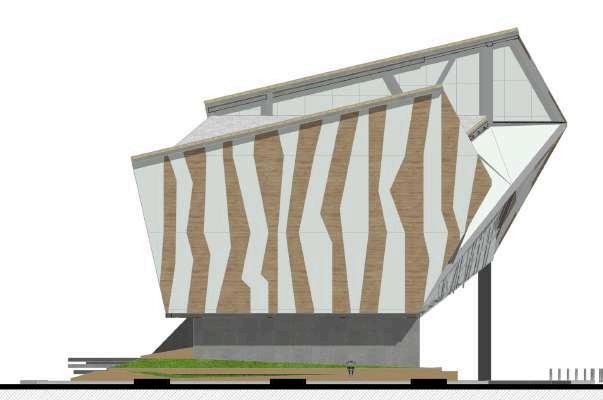

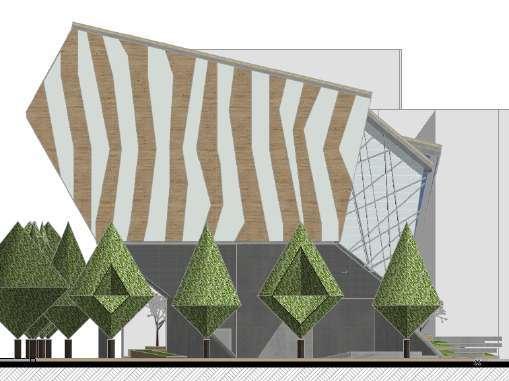

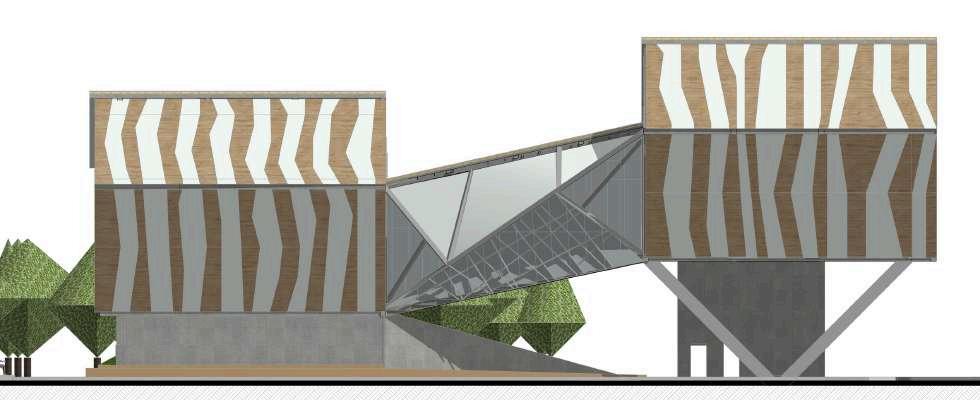

Fachadas aligeradas ventiladas
Bloqueovisuales,concentracióninterior

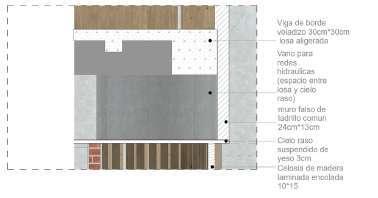

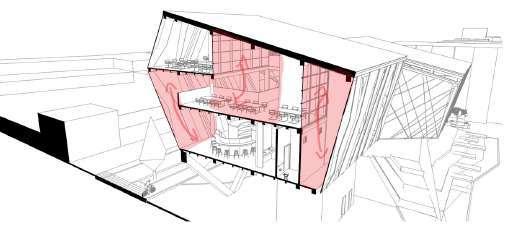

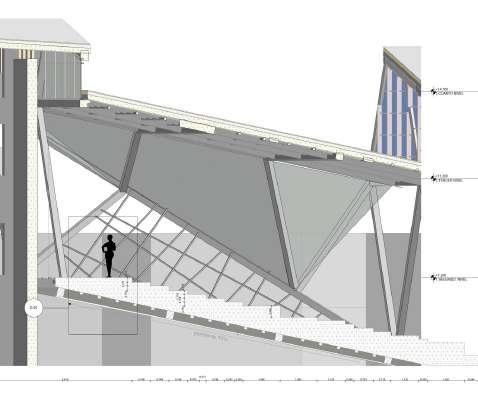

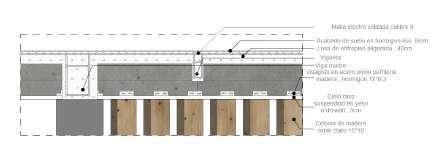

El sistema de ventilación natural se diseña de tal manera que con el muro cortina aligerado este vaya apoyada en la estructura diseñada que cuenta con unos voladizos cortos por donde entre el aire , 10cm.
El sistema de agua lluvia es diseñado por la piel tanto en cubierta como en fachada ya que nos permite que el agua lluvia llegue a los espejos de agua situados en la planta 1 del proyecto donde se le hace un trabajo de limpieza y purificación
Doblesalturas

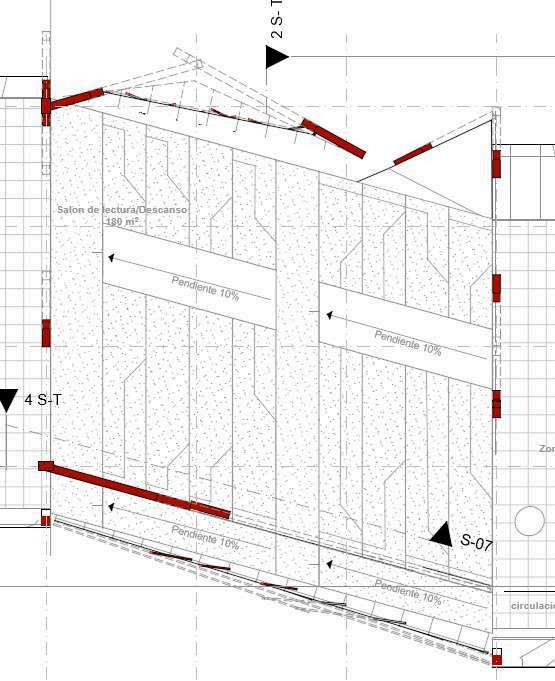

Manejo de lluvias en cubiertas y fachadas

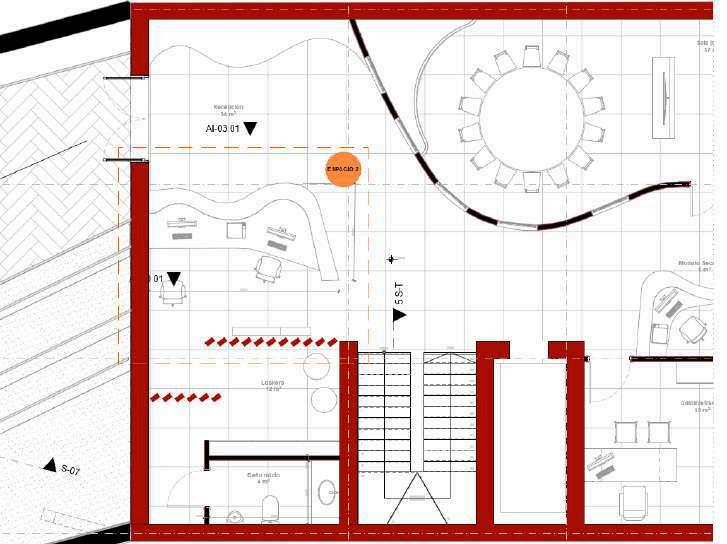

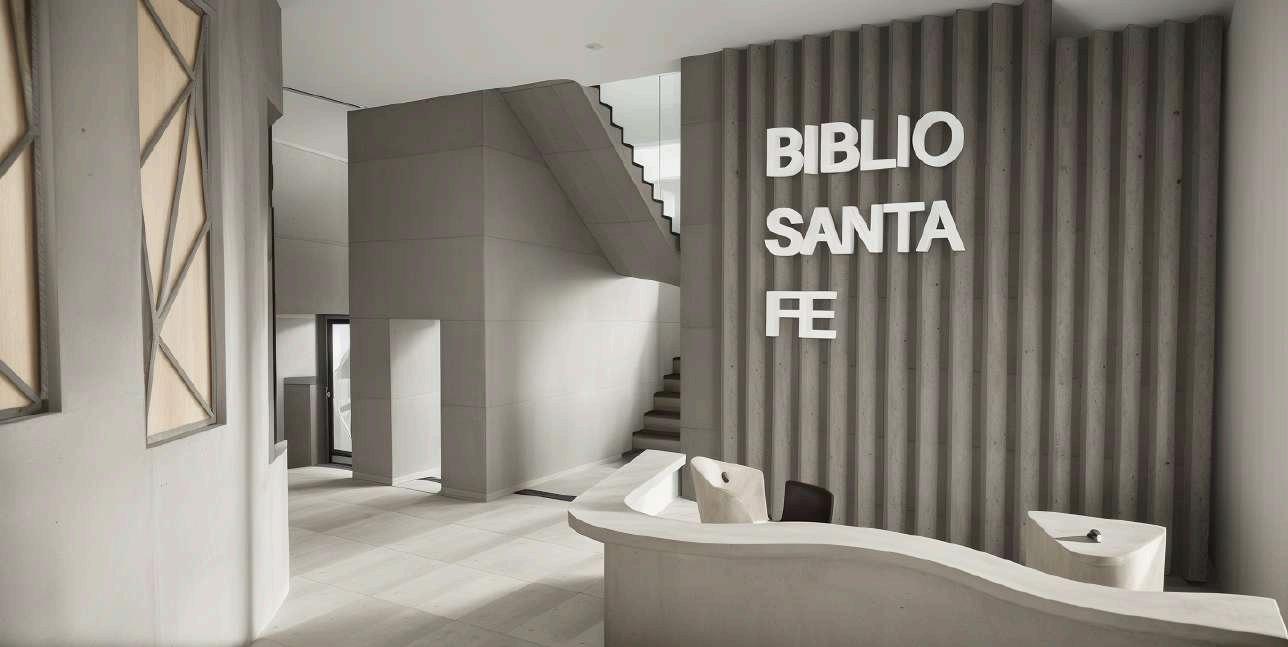

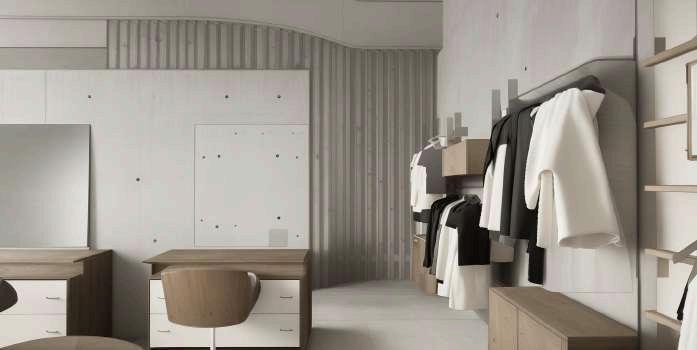

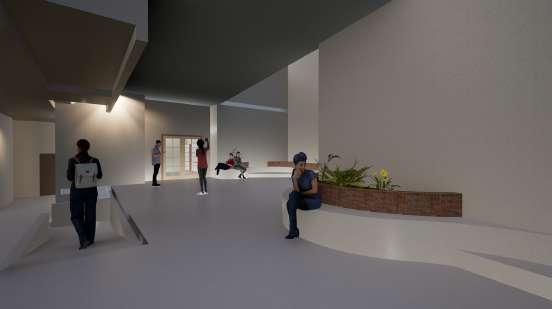

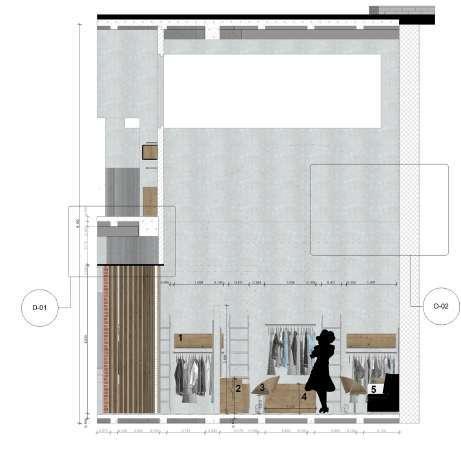

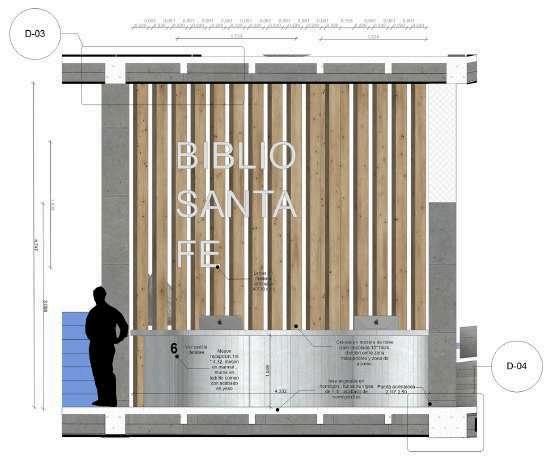

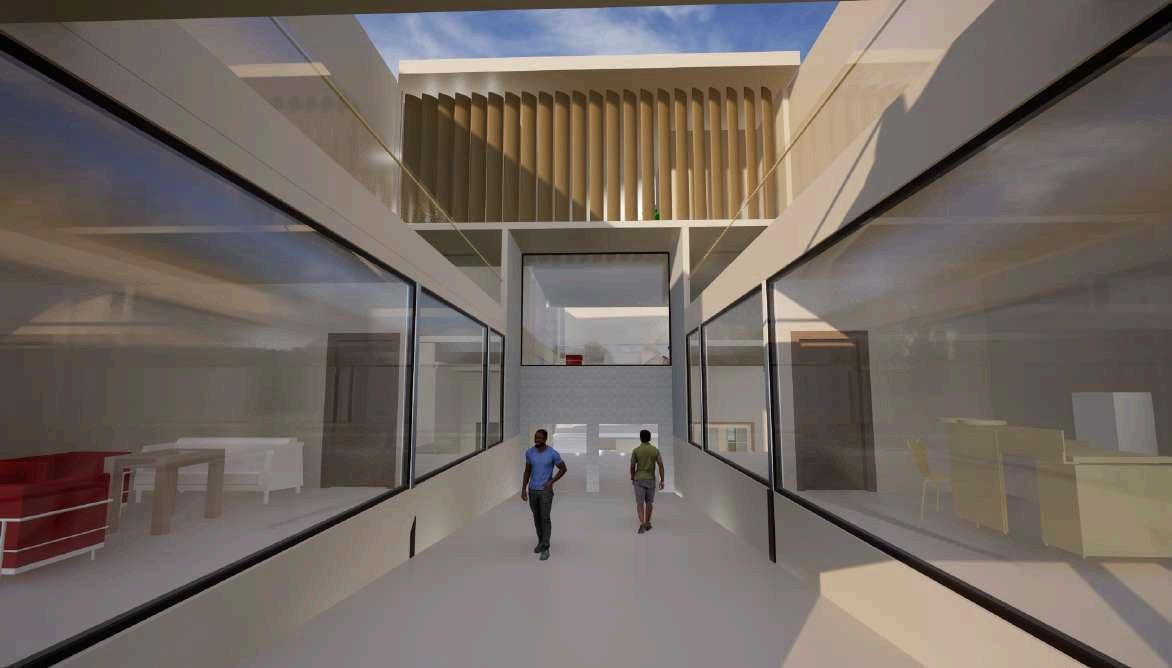

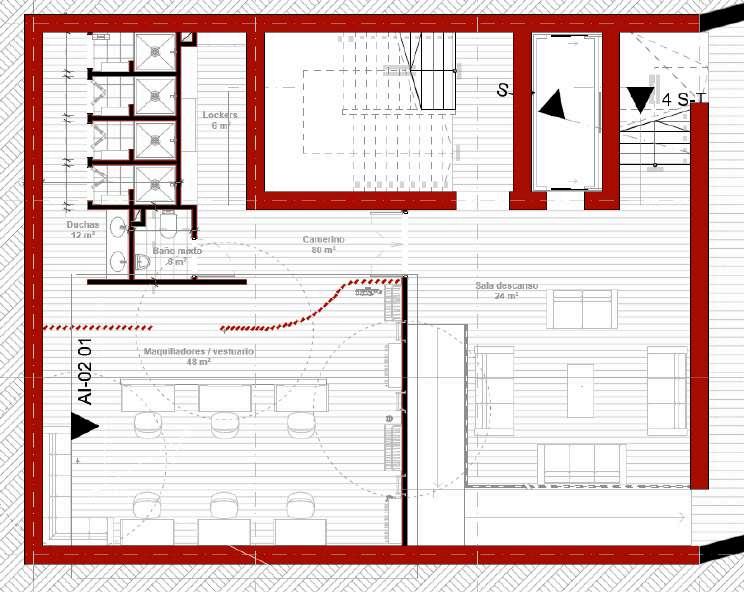

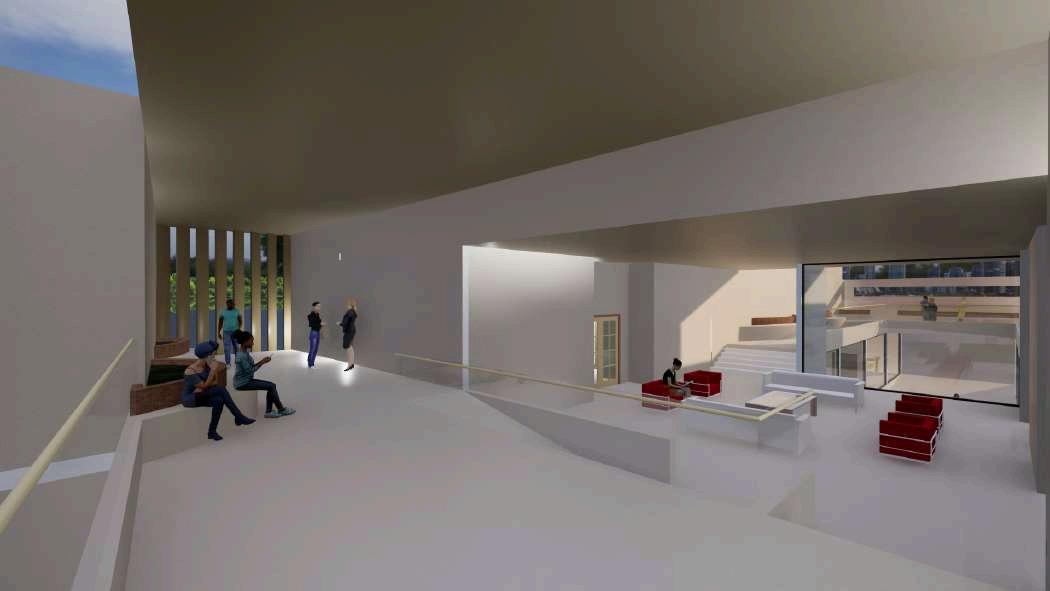

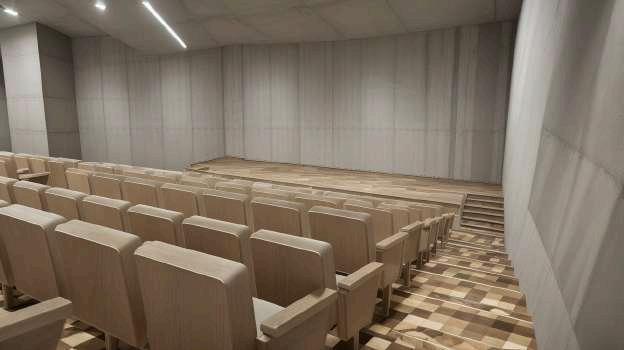

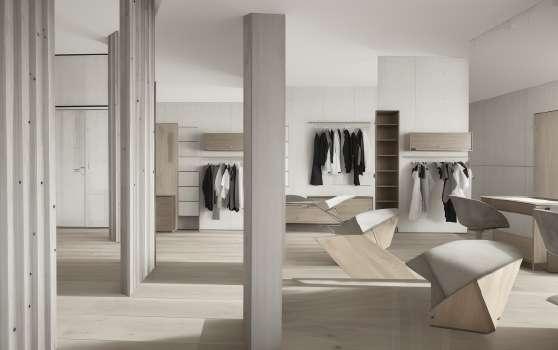

Este proyecto se enfoco en el diseño de interiores en tres espacios escogidos a mi gusto y desarrollados a detalle los tres espacios fueron pensados como espacios amplios de triple altura donde se usen materiales lisos y puros como el hormigón liso, la madera y el yeso para buscar resaltar con colores cálidos los espacios.
En estos 3 años que llevo estudiando arquitectura e aprendido a diseñar , e crecido como profesional y como persona , no es con lo que me quedo , lo mas importante que me a enseñado la facultad es a valorar , valorarme y valorar todos esos buenos y malos momentos, esforzadas , experiencias ,replanteadas , trasnochadas , estresadas por tanto trabajo ,valorar T O D O valorar lo que hago y quien soy Este portafolio no solo muestra mi vida académica resumida muestra quien soy y que tanto e avanzado. Estoy inmensamente agradecido y orgulloso de esto. ¡ G R A C I A S !
