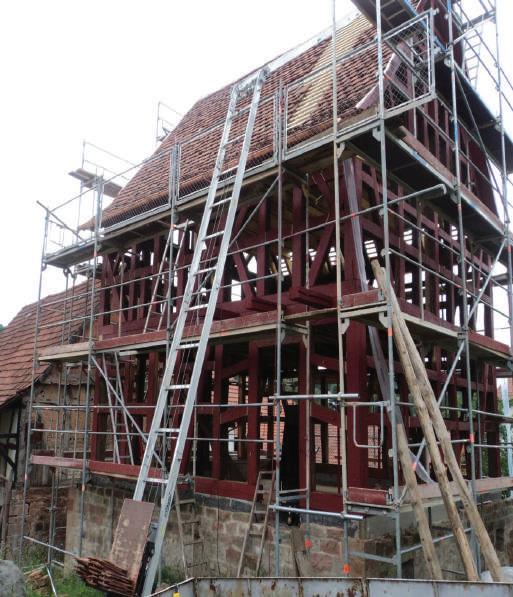

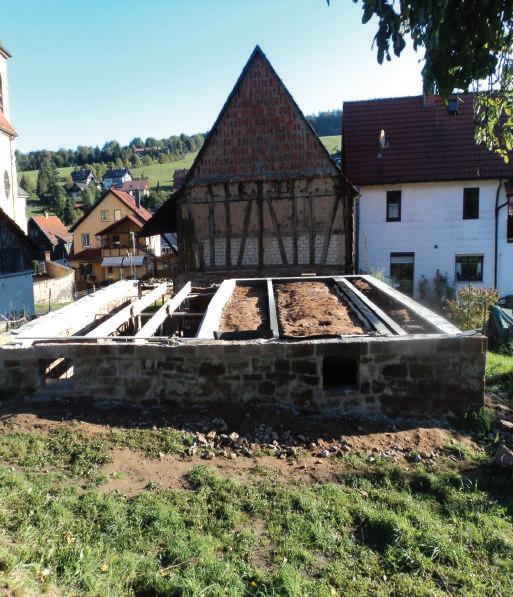

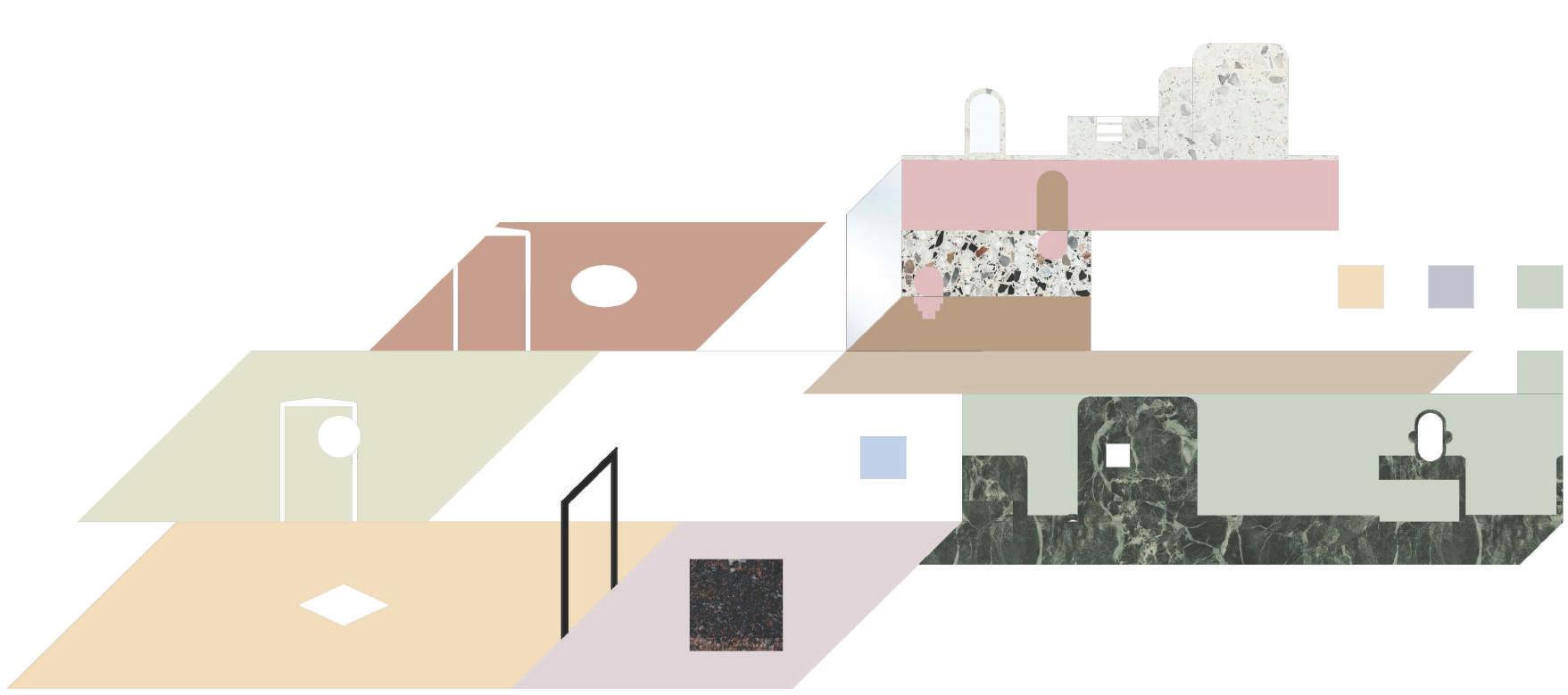

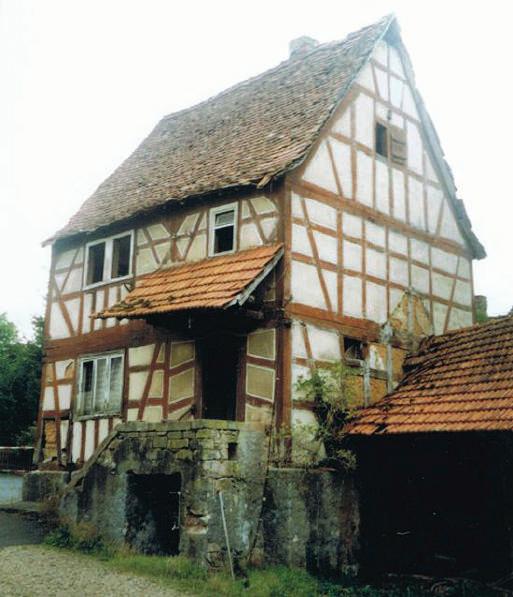

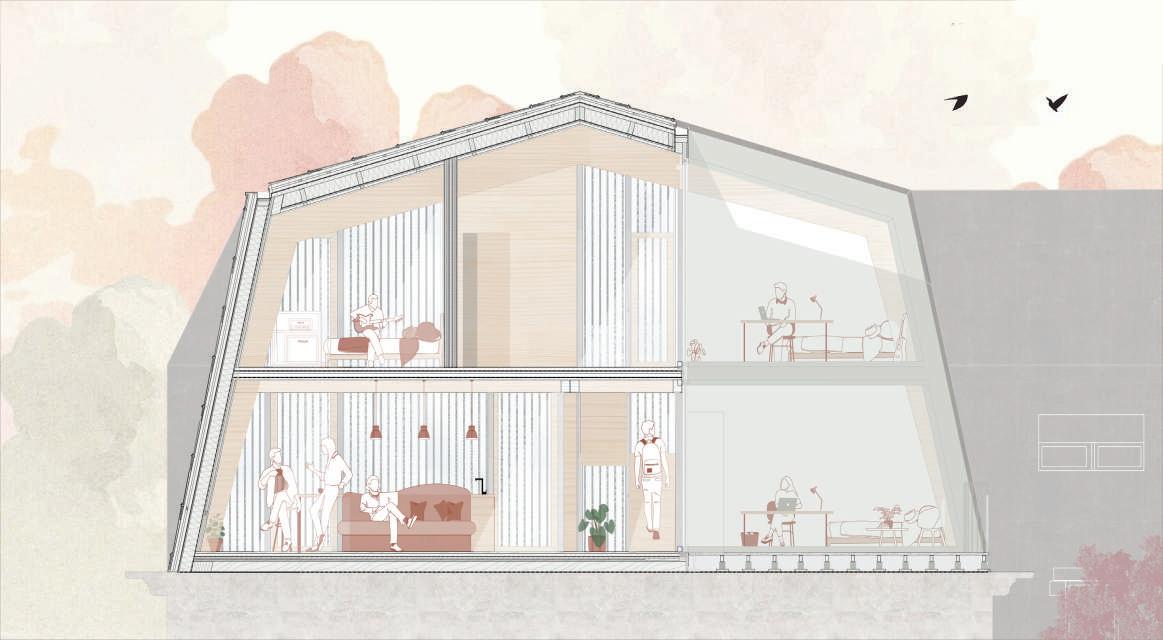

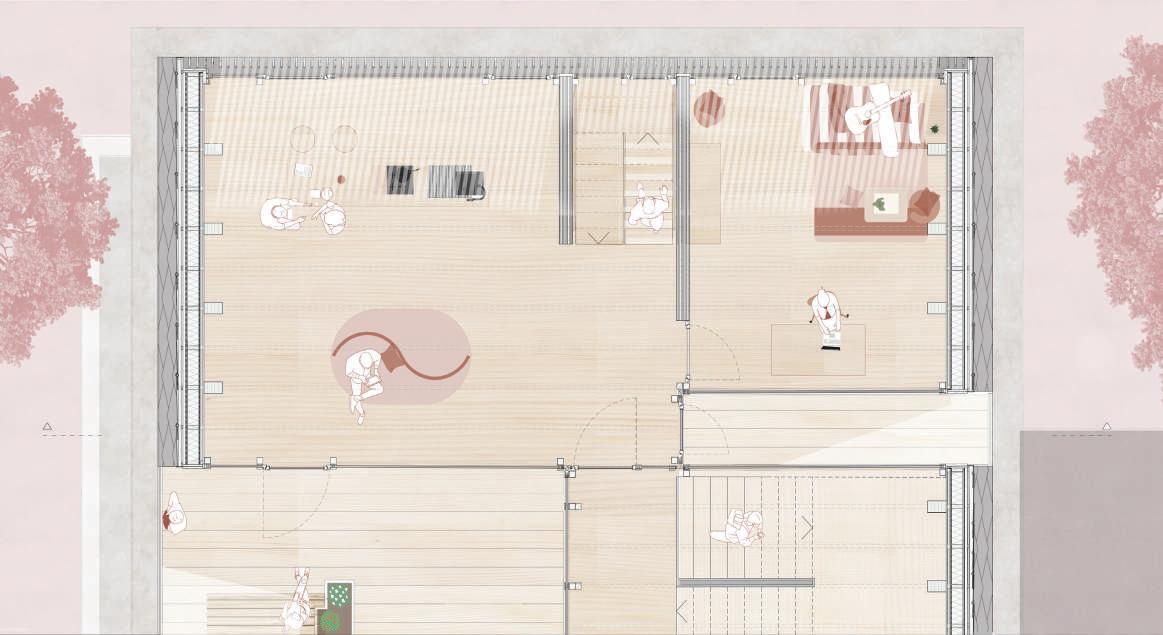

Die Atmosphäre ist entscheidend

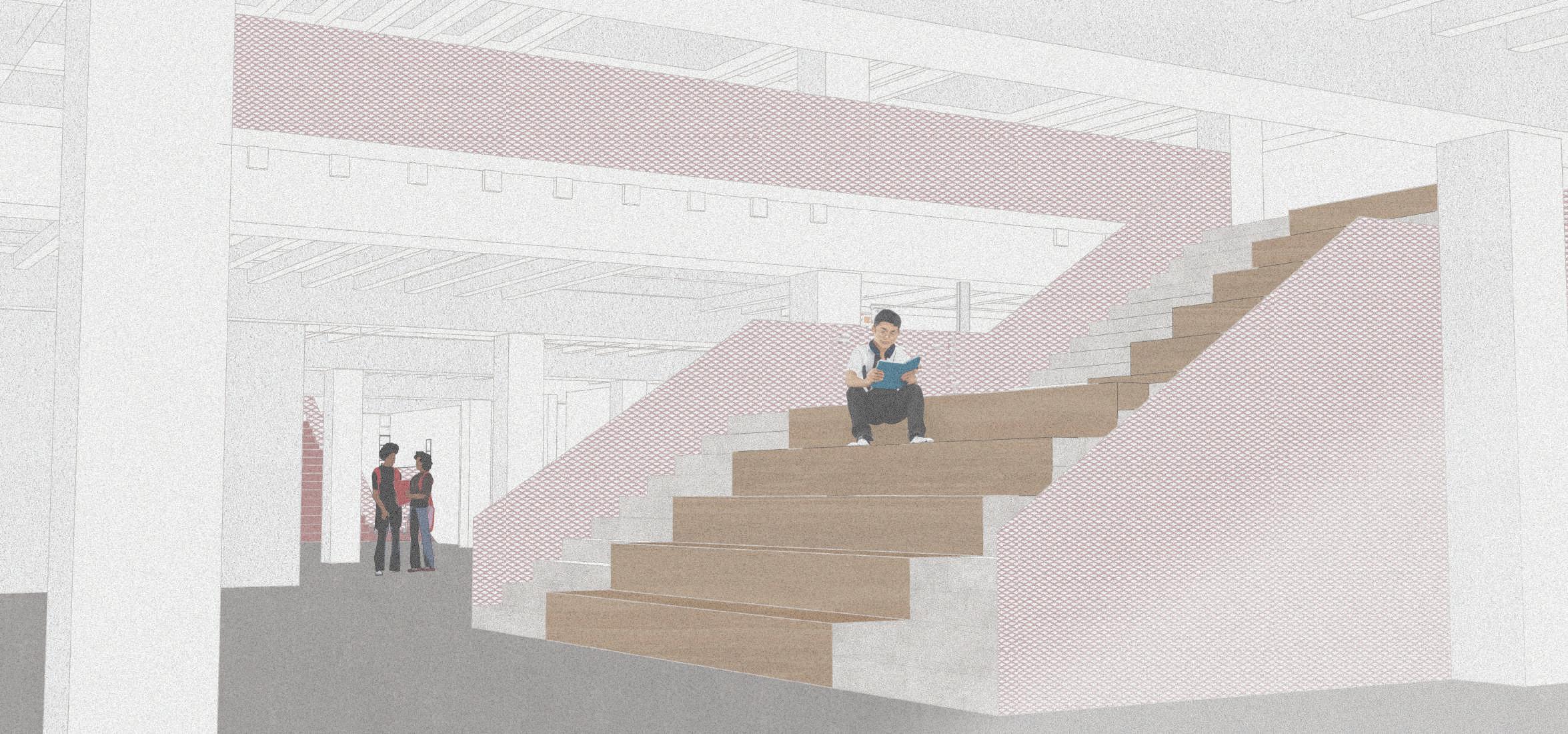

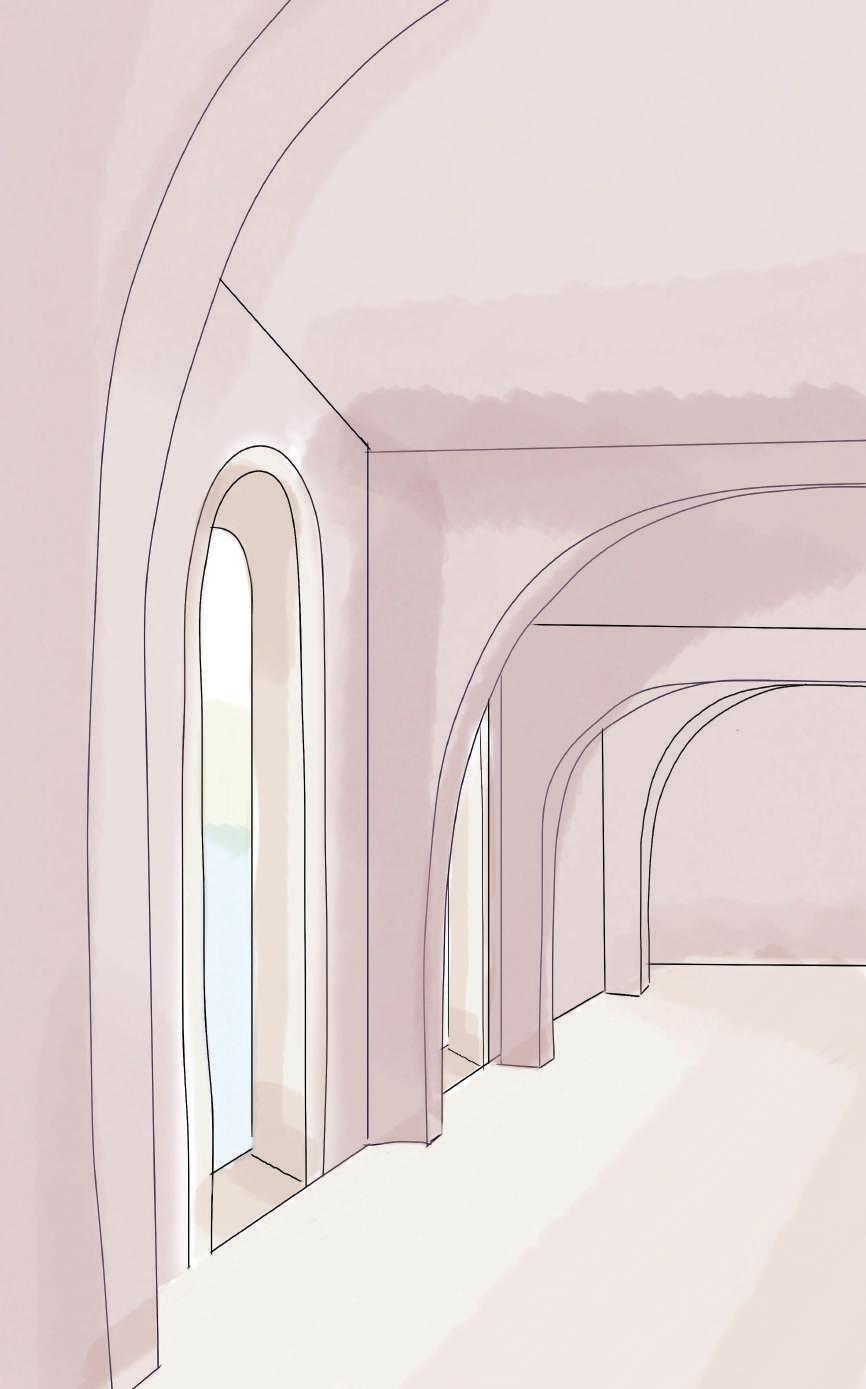

Das Treppenhaus, als einer der zentralen Punkte des Gebäudes, und die umliegenden Öffnungen schaffen einen Raum voller Licht und Geometrie – einen skulpturalen Raum.

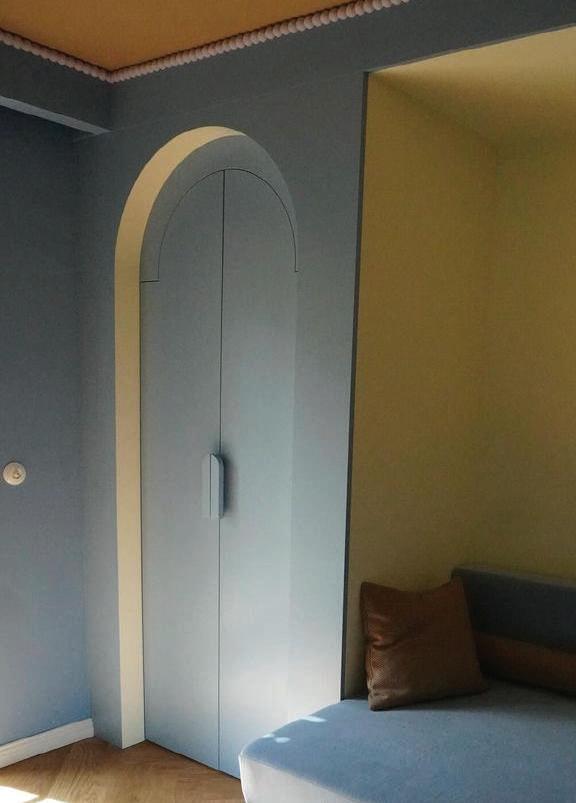

Bei der genaueren Betrachtung der Konstruktion war es notwendig, einige Teile des Gebäudes anzupassen. Diese Gelegenheit wurde genutzt, um die Struktur und das Design nahtlos zu integrieren. Statt konventioneller Durchgänge wurden gezielt Bögen im größten Raum geschaffen, um einen einzigartigen und charaktervollen Raum zu gestalten.
Detail Dachaufbau
1.Attika, Dachrandabdeckung, mehrfach gekantetes Zinkblechlech, 5% Gefälle
2. Wandanschlussleiste Flachdach, 150 mm
3.Randbohle/Abstandshalter, 20 mm
4.Überlappung der Bekleidung bei 8-20m Gebäudehöhe, 80 mm
5.Abstand Tropfkante mind. 20 mm
6.Außenwand, mit Tropfkante an Fenstern, StB 250mm
7. Wärmedämmung, 200mm
8.Isokorb, tragenden Wärmedämmelement
9.Bepflanzung (Vegetation), 60 mm
10.Extensiv Begrünung einschichtig, Pflanzensubstrat (Vegetationsschicht), 80-150 mm
11.Filterschicht Schottertragschicht, 60-120 mm
12.Schutzschicht PVC, UV beständig
13. Wurzelschutzschicht synthetisches Vlies
14.Drainagematte
15.Bautenschutz Matte Gummigranulat (Trennschicht)
16.Lochblechwinkel
17.Rundkiesschüttung (Schutz – und Drainageschicht), 50 cm Streifen, 60-100 mm
18.Dämmkeil
19.2-lagige Polymerbitumen- Abdichtungsbahn (Dichtschicht), 5 mm
20. Trennschicht (Dichtschicht)
21.Perimeter-Gefälledämmung, 2 % (EPS oder PUR Hartschaum), 80 mm
22.Feste Wärmedämmung (Mineraldämmung oder PUR) , 120 mm
23.Dampfsperre, diffusionshemmend (Heißbitumenanstrich oder PYE-Bahn)
24.Haftgrund Bitumenvoranstrich
25.Dachdecke StB (Tragschicht), 300mm
26.Lehm Edelputz, dünnlagige Lehmmischung, geglättet. Diffusionsoffen, abriebfest, frei von Lösungsmitteln. Lehmrot Farbe, 20mm
Detail Riegel-Fenster
27.Stahl Konsole, Anschluss der Fenster. Nach statischen Angaben
28.Holzpfosten
29.Schallschutzfenster für natürliches Lüften bei gleichzeitiger Reduktion des Außenlärms. Schalldämmung RwP max.47 dB(A). 3 Fach-Verglasung. Glasstärke 64 mm
30.Holzverkleidung der Fenster für Optik
30.Stahlblech, min 3mm
Detail Wandaufbau
31.Stahlbeton Massiv Wand, tragendsicht, 250mm
32. Bitumen- Voranstrich.
33.Schaumglasplatten aus hochwertigem Recyclingglas und natürlichen Rohstoffen, hoch druckfest, wasser- und dampfdiffusionsdicht. 120mm mit Bitumenkaltkleber geklebt.
34.Schaumglasplatten aus hochwertigem Recyclingglas und natürlichen Rohstoffen, hoch druckfest, wasser- und dampfdiffusionsdicht. 120mm mit Bitumenkaltkleber geklebt
35.formgepresste Lehmplatte mit erhöhter Oberflächenhärte aus Lehmbaustoff für Beplankungen (Typ A), 22mm
36.Putzgewebe zur Ausbildung der Flächenarmierung, 4mm
37.Lehm Edelputz, dünnlagige Lehmmischung, geglättet. Diffusionsoffen, abriebfest, frei von Lösungsmitteln. Lehmrot Farbe, 20mm

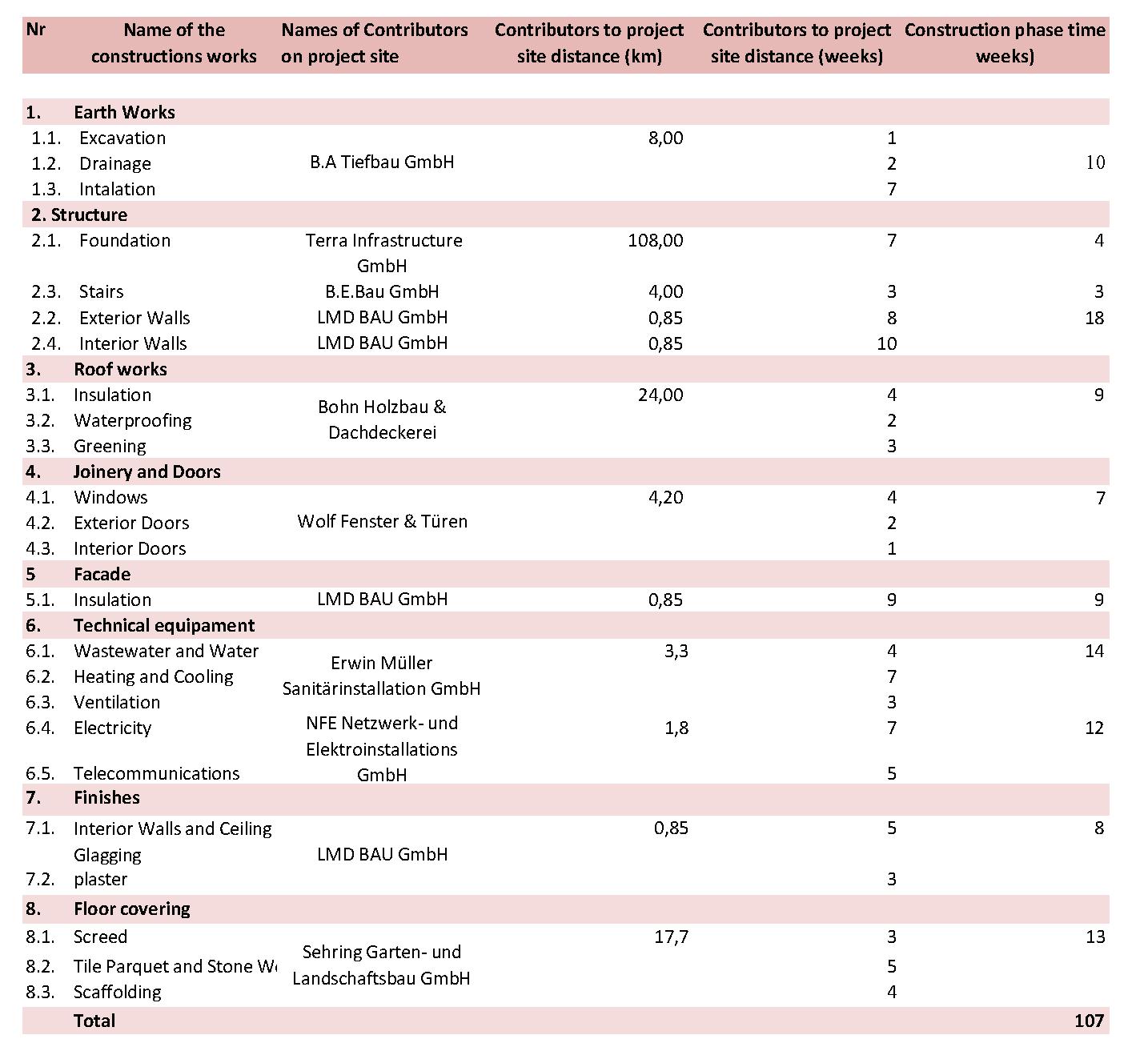

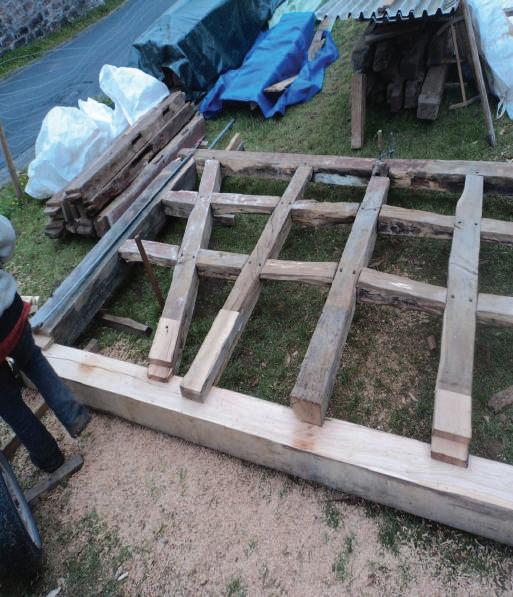

Rückverfolgbarkeit
WHEN,WHO, WHAT?
Das Konzept der Rückverfolgbarkeit in der Architektur misst und überwacht verschiedene Aspekte des Bauprozesses, um nachhaltige Praktiken sicherzustellen und den Ressourceneinsatz zu optimieren. Es wird verwendet, um die Beteiligung verschiedener Akteure, die verwendeten Materialien, deren Herkunft sowie die gesamten Umweltauswirkungen des Projekts zu verfolgen. Das Ziel dieses Instruments ist es, Architekten ein umfassendes Verständnis des Produktionsprozesses zu ermöglichen, wodurch fundiertere Entscheidungen getroffen und die Nachhaltigkeit gefördert werden können.
Rückverfolgbarkeit konzentriert sich auf mehrere Aspekte der Architektur, darunter die geografische Lage des Projekts, die beteiligten Aufgaben, Systeme und Materialien, die am Projekt beteiligten Akteure, die Zeit, die jeder Akteur vor Ort verbringt, und die Entfernungen, die Materialien und Personen zurücklegen. Durch die Visualisierung dieser Faktoren können Architekten den Ressourceneinsatz optimieren, den Energieverbrauch senken und sowohl lokales Wissen als auch globale Techniken einbeziehen.
In der Praxis ermöglicht die Rückverfolgbarkeit die Visualisierung und Analyse der Wechselbeziehungen zwischen Akteuren, Materialien und Systemen. Dieses Instrument betont die Auswirkungen der Herkunftsdistanz und der Beteiligungszeit verschiedener Akteure und Materialien auf die Projektentwicklung.
Konstruktive Analyse
Adresse Rain 25, 3063 Ittingen, CH
Baujahr 2020
Größe
Geschossfläche I floor space: 914 m2
Außengeschossfläche Terrassen I exterior floor space: 363 m2
Gesamtkosten
4,95 Mio. CHF inkl. MwSt.
Bauherr
Gemeinde Ittingen
Architekten
Büro B Architekten AG, Bern
Softwares ArchiCAD Illustrator Rhino
Kinderparadies aus Holz | 4-fach-Kindergarten Rain Ittigen, CH | Büro B Architekten AG, Bern
Der Vierfach-Kindergarten aus Holz befindet sich im Herzen von Ittigen, einer kleinen Gemeinde, nordöstlich von Bern. Die Gemeinde zählt 11.595 Einwohner (Stand 31.12.2022) und besteht hauptsächlich aus Wohngebieten, aber auch einem kleinen, außerhalb-gelegenen Industriegebiet im Westen. Aufgrund des großen Wohnangebots hat die Gemeinde einen hohen Bedarf an Kindergärten. Nähe des Bahnhofs gibt es außerdem zwei zentrale Einkaufszentren.
Von dort aus gibt es eine gute Anbindung an den ÖPNV und man kann in wenigen Haltestellen den Vierfach-Kindergarten aus Holz erreichen.
Die Gemeinde ist sowohl mit Zug als auch mit PKW gut erreichbar, was jedoch das Lärmaufkommen in dem sonst ruhigen und idyllischen Ort vermehrt.

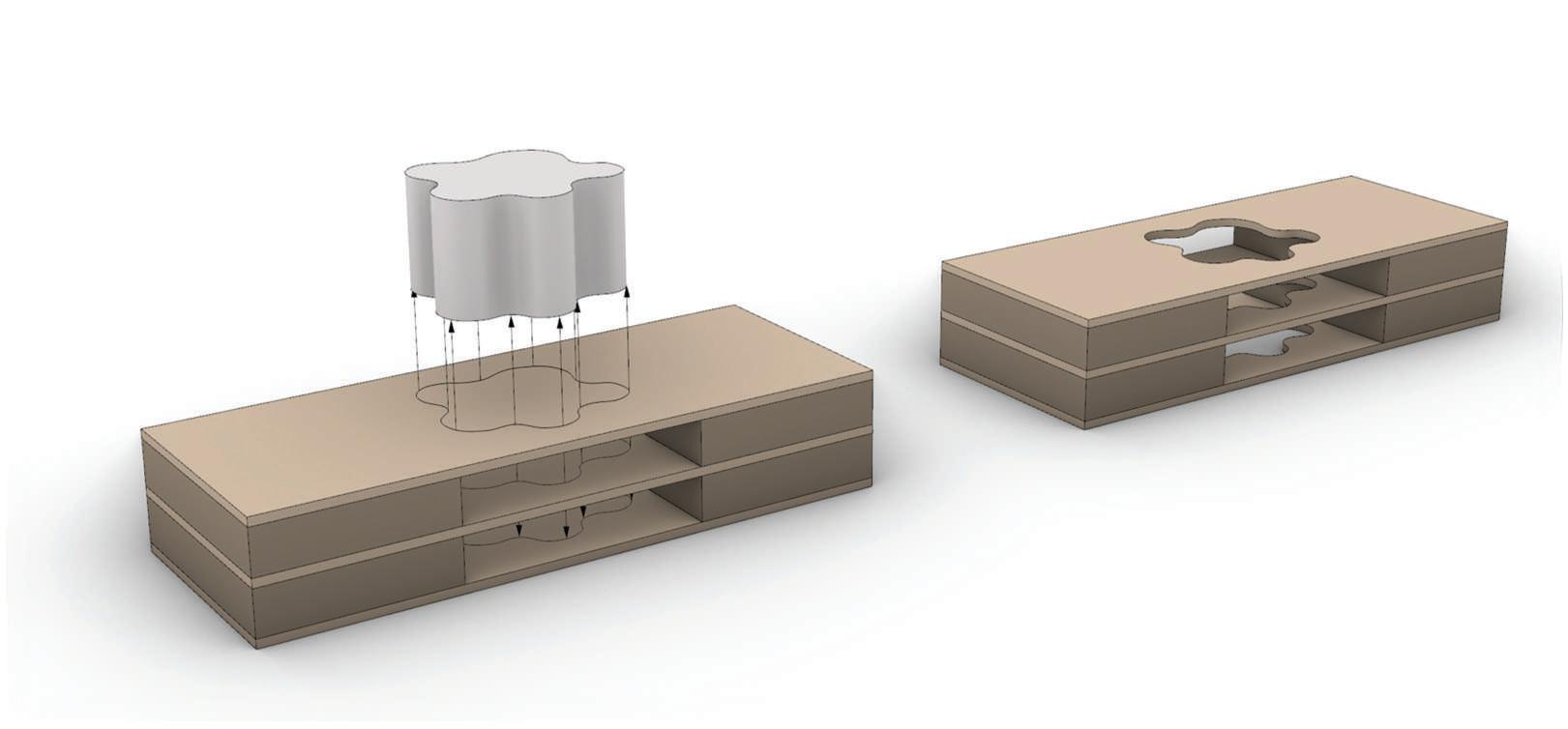

Architektonisches Konzept
Das Gebäude besteht aus zwei zweigeschossigen Pavillons in dessen Mitte eine freiförmige Subtraktion einen interessanten und geschützten Innenhof erzeugt. Die geschwungene Form bricht die Strenge des geometrischen Grundkörpers, dessen vertikale Holzlamellen das Gebäude als Einheit erlebbar machen. Sie erzeugen ein Gleichgewicht aus Intimsphäre und Blickbezügen und ermöglichen, je Jahreszeit, eine unterschiedliche, angenehme Atmosphäre.
Es gibt vier Kindergarteneinheiten, die durch den gemeinschaftlichen Innenhof und Terrassen verbunden werden. Der Kindergarten umfasst Orte des Tobens, der Kommunikation, aber auch des Rückzugs. So können die verschiedenen Bedürfnisse der Kinder abgedeckt werden. Das Motto war: „kindgerecht, aber nicht kindlich“.
Die reine Holzkonstruktion wurde in Holzständerbauweise aus vorgefertigten Bauteilen errichtet. Geschossdecken und Dach bestehen aus Hohlkastenelementen. Die gestaltprägenden flächenartig gruppierten Holzlamellen sind Teil des Stützwerkes.
Verortung
Beschreibung
Der Vierfach-Kindergarten aus Holz befindet sich im Herzen von Ittigen, einer kleinen Gemeinde, nordöstlich von Bern. Die Gemeinde zählt 11.595 Einwohner (Stand 31.12.2022) und besteht hauptsächlich aus Wohngebieten, aber auch einem kleinen, außerhalb-gelegenen Industriegebiet im Westen. Aufgrund des großen Wohnangebots hat die Gemeinde einen hohen Bedarf an Kindergärten. Nähe des Bahnhofs gibt es außerdem zwei zentrale Einkaufszentren.
Von dort aus gibt es eine gute Anbindung an den ÖPNV und man kann in wenigen Haltestellen den Vierfach-Kindergarten aus Holz erreichen.
Die Gemeinde ist sowohl mit Zug als auch mit PKW gut erreichbar, was jedoch das Lärmaufkommen in dem sonst ruhigen und idyllischen Ort vermehrt.
1 Überdachter Außenbereich
2 Hauptraum
5 Material
4 Windfang
5 WC
6 Garderobe
7 Gruppenraum
8 DaZ, Deutsch als Zweitsprache
9 WC Kinder
10 Technik
1 Überdachter Außenbereich
2 Hauptraum
3 Material
4 Windfang
5 WC
6 Garderobe
7 Gruppenraum
8 DaZ, Deutsch als Zweitsprache
9 WC Kinder
10 Technik

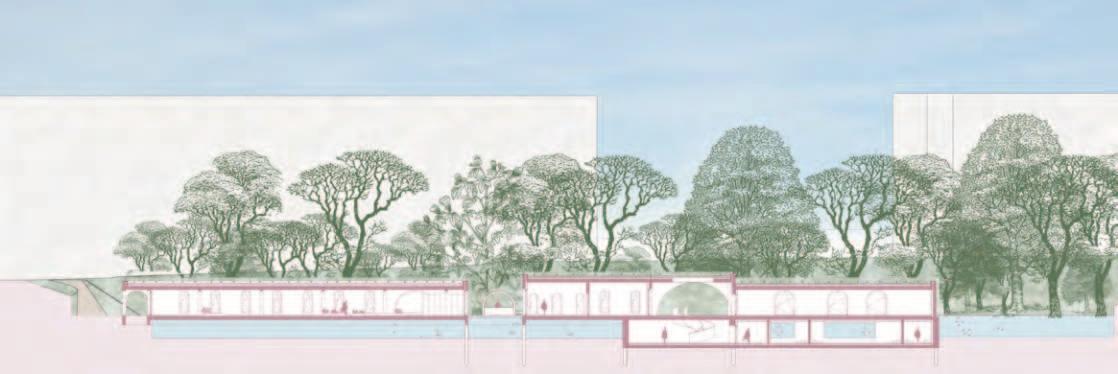

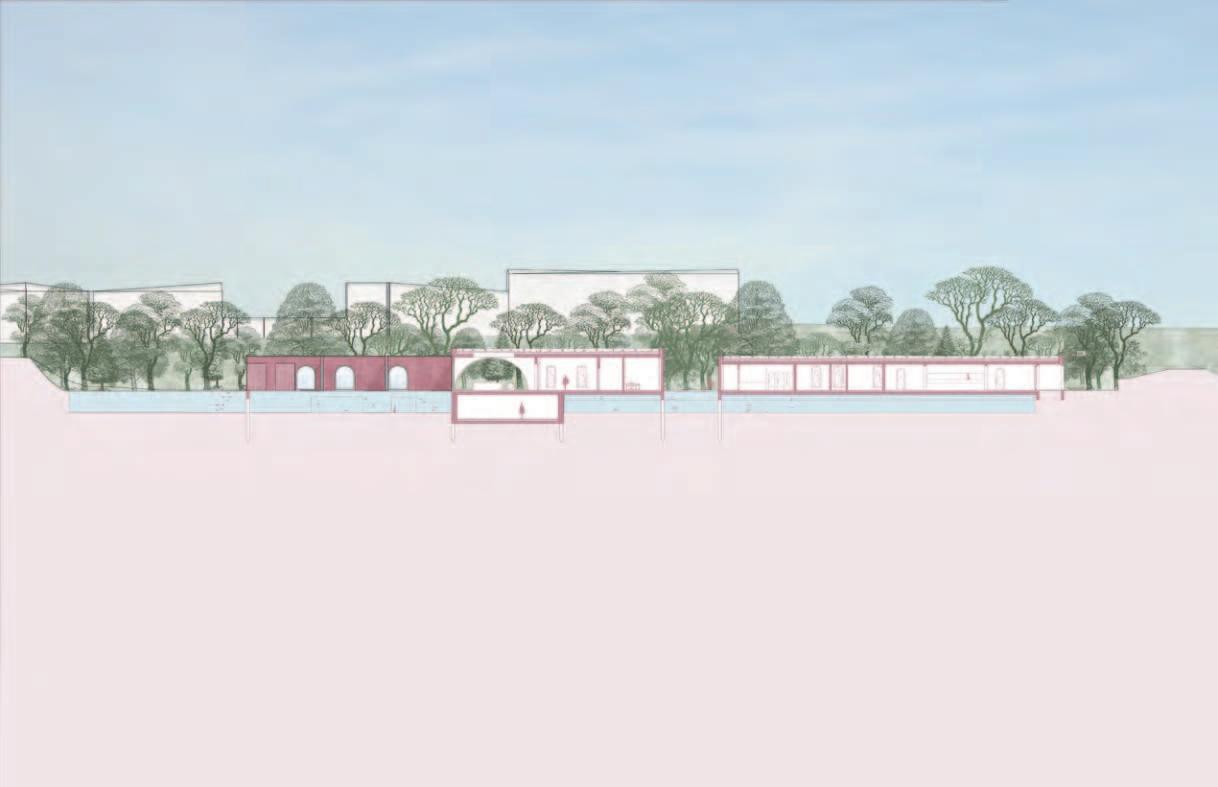

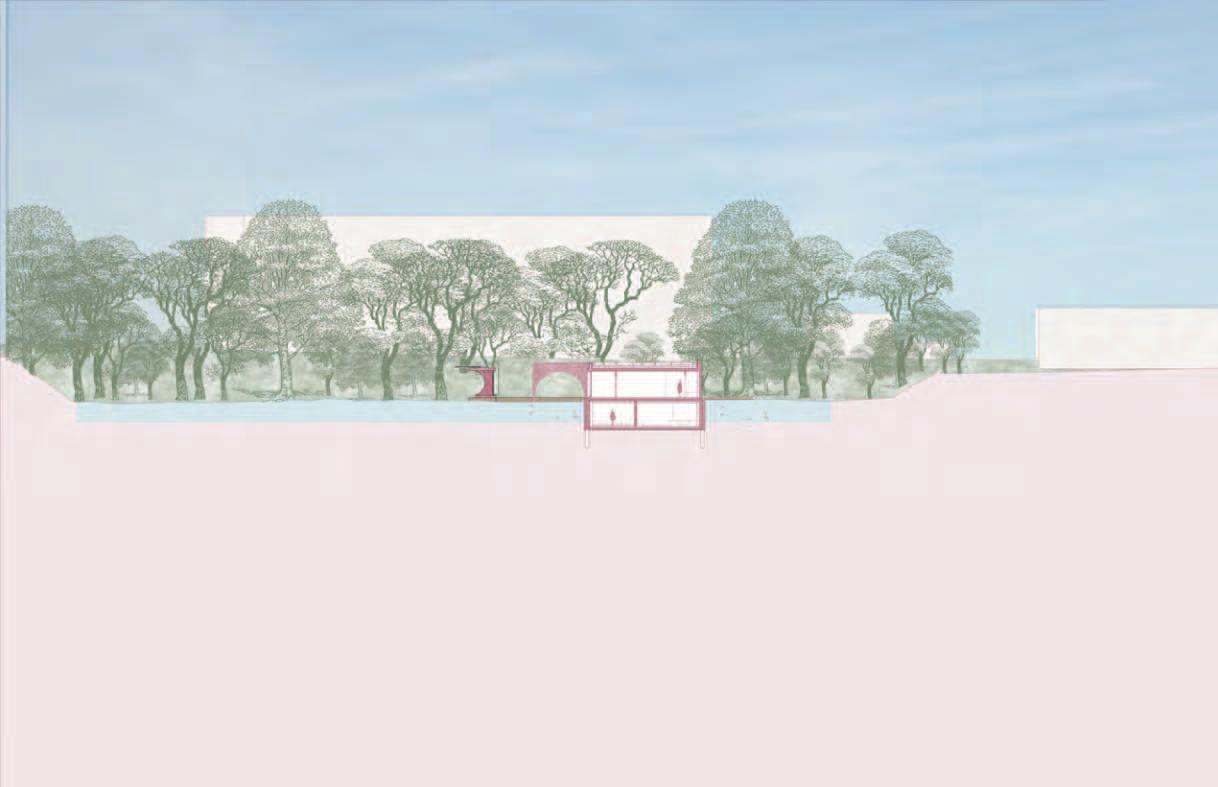

Schnitt BB | 1:200

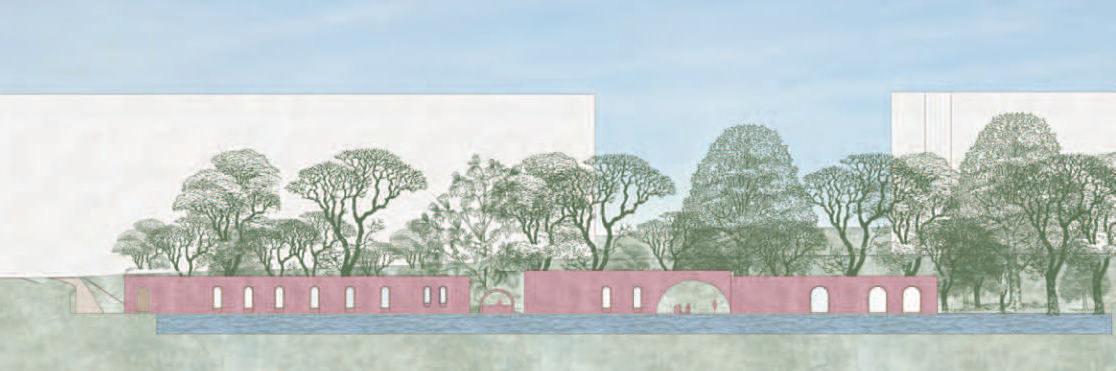

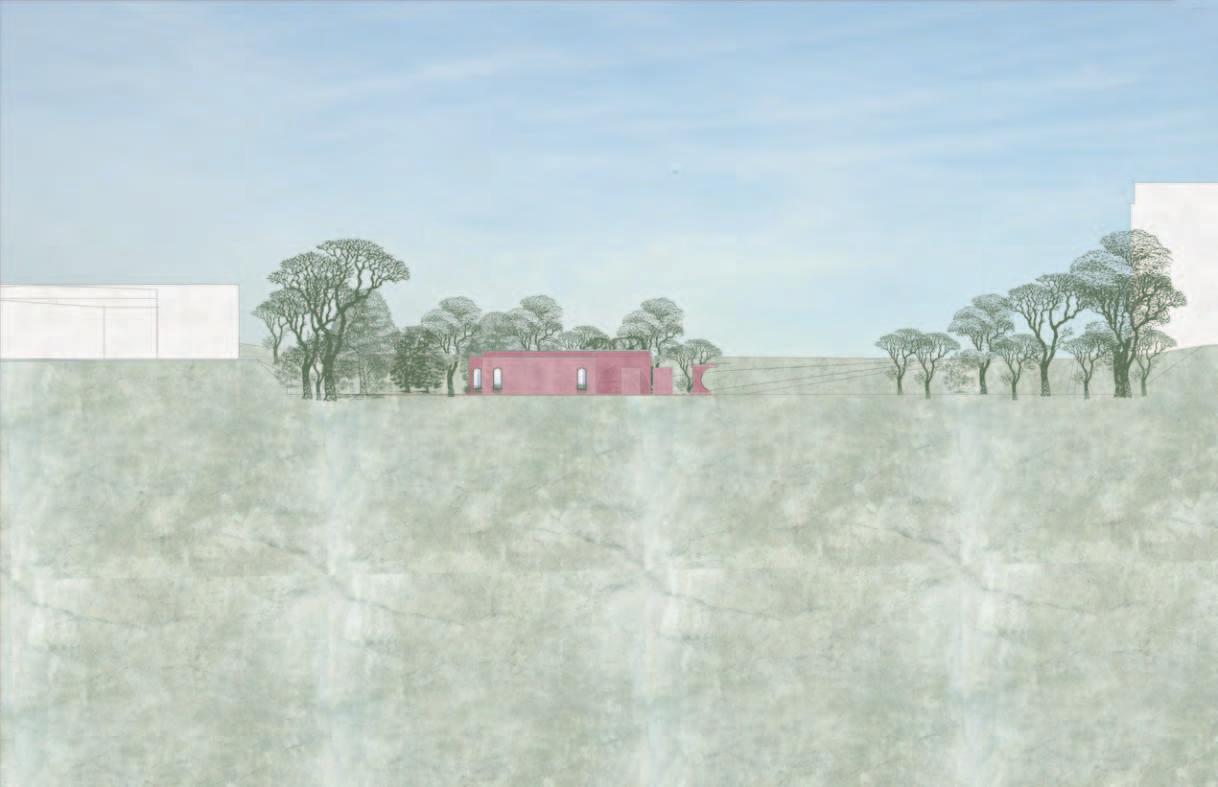

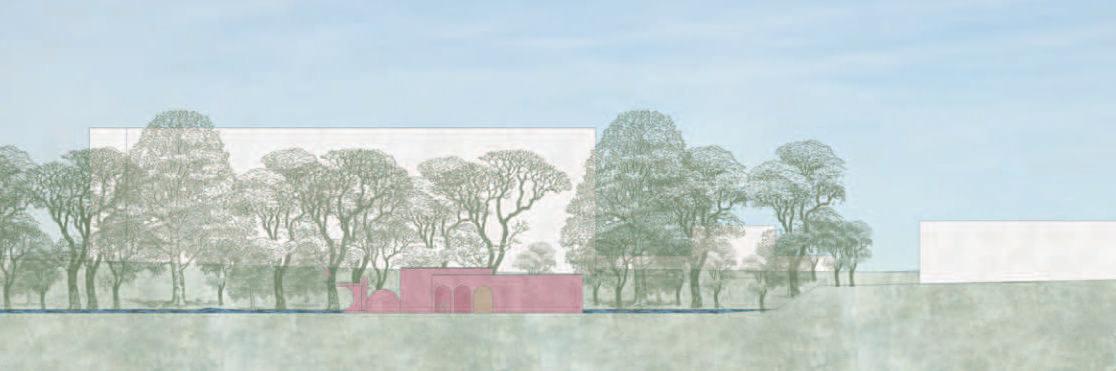

Ansicht Süd | Maßstabslos

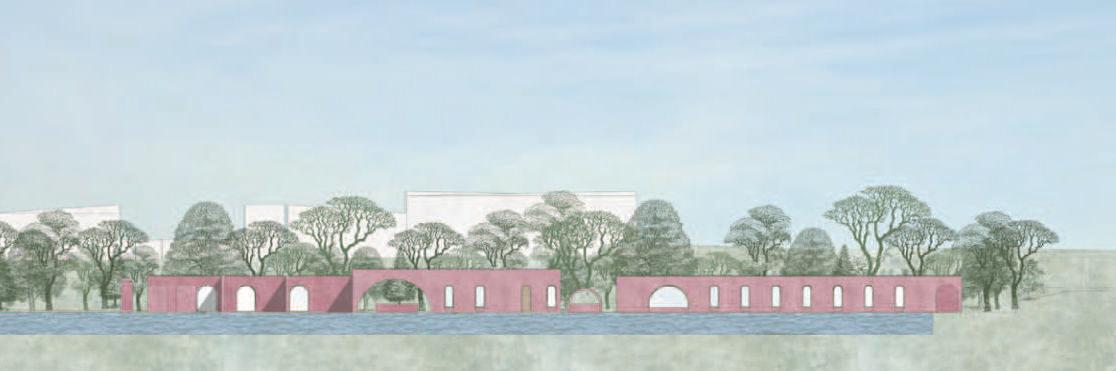

Ansicht Nord | Maßstabslos
Ansicht Ost | Maßstabslos
Ansicht West | Maßstabslos

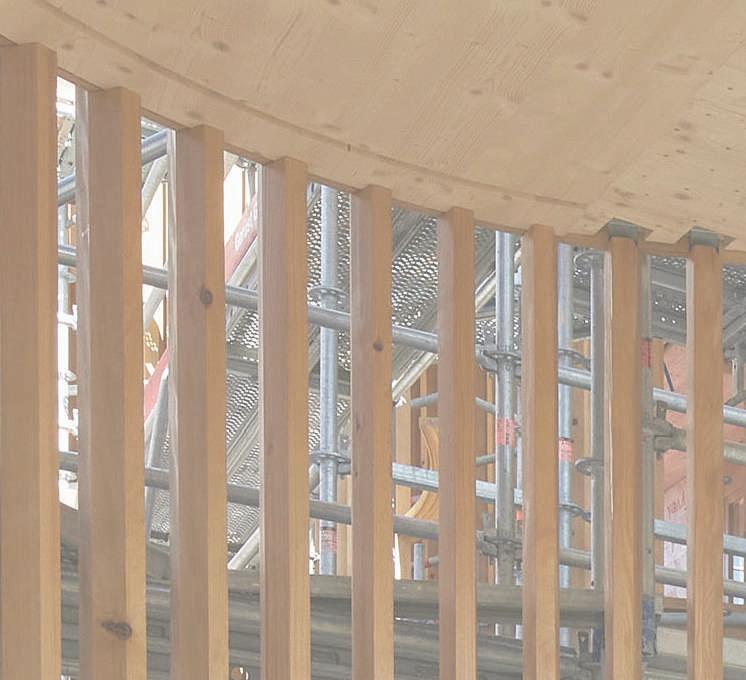

01 Primäre vertikale Struktur im Innenhof
Das Gewicht des Dach- und Deckenaufbaus im Innenhof wird auf die vertikalen Holzlamellen übertragen. Die Lamellen, die größere Lasten abtragen, haben im Inneren Stahlrohre.
Lamellen: 80/160 mm
03 Primäre horizontale Struktur
Die Dach- und Deckenkonstruktion über den Räumen besteht aus Hohlkastenelementen, die auf den Stützen auflagern und durch einen Z-förmigen Stoß schubsteif miteinander verbunden sind. Die Innenstützen können sogar vier dieser Elemente gleichzeitig tragen.
Hohlkastenelement, bestehend aus: Randbalken, GL24h, 150/360 mm Randrippen, GL24h, 120/360 mm
05 Dach, Decke und Boden
Dach- und Deckenaufbau des Kindergartens werden von den Hohlkastenelementen getragen. Der Bodenaufbau liegt auf der STB-Bodenplatte auf, die das Gewicht auf die Fundamente verteilt.
Dachaufbau (auf Hohlkasten) 315mm
Deckenaufbau (auf Hohlkasten) 192mm Bodenaufbau 413 mm
02 Sekundäre vertikale Struktur
Die Wandscheiben dienen der Steifigkeit der Wände und stabilisieren so die vertikale Struktur. Sie tragen dazu bei, die Wand vor Horizontalkräften zu schützen und so die Tragfähigkeit des Gebäudes zu gewährleisten.
Aussteifende Wandscheibe, OSB, d=15mm
04 Primäre horizontale Struktur im Innenhof
Aufgrund der hohen Tragfähigkeit der Brettschichtholzplatten wird eine große Spannweite mit weniger Stützen (Stahlrohre) erreicht, was die Gestaltung im Innenhof flexibler macht.
Brettsperrholzplatten, BSP/CLT mit eingebaute Gefälle 2%, 180 mm.Dimensionierung gemäß Statik.
06 Gebäudehülle
Abgesehen von den gestaltprägenden Lamellen im Innenhof ist die Gebäudehülle nicht Teil des Stützwerks. Sie ist jedoch prägend für die Gestaltung und dient einer einladenden und warmen Atmosphäre, indem sie eine sanfte Lichtdurchlässigkeit ermöglicht und gleichzeitig Privatsphäre und Schutz vor direkter Sonneneinstrahlung bietet. Darüber hinaus verleihen die Lamellen dem Gebäude eine zeitgemäße Ästhetik und unterstützen die nachhaltige Nutzung von Holz als Baumaterial.

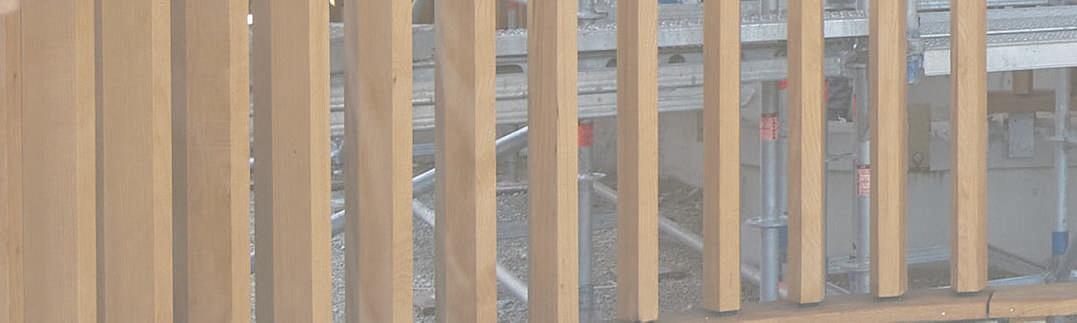

Lamellen: 80/160
Zusammensetzung der Tragwerkselemente nach Stockwerk
1.Brettsperrholzplattenelemente, BSP 5-lagig (Innenhof) durch verklebte Stoßlaschen biegesteif miteinander verbunden.
2.Holhkastenelemente GL24h. Bestehend aus: -Randbalken (HT) flächenbündig versenkt in den Fassaden und den Innenwänden. -Randrippen (NT) und Rippen (NT)
3.ausgedämmte Holzständerwände, raumseitig mit sichtbarer Dreischichtplatte beplank.
4.Brettsichtholzstütze GL24h.
5.Die Gebäudehülle besteht aus Holzlamellen, die im Innenhof als Stützen funktionieren.
6.Rasterplan für Stutzen. Hauptachsen.
Hinweis: Diese Darstellung steht exemplarisch für beide Geschosse. Im OG fallen im Innenhof die Einschnitte für die Treppe weg.
Gebäude Explosionsdarstellung

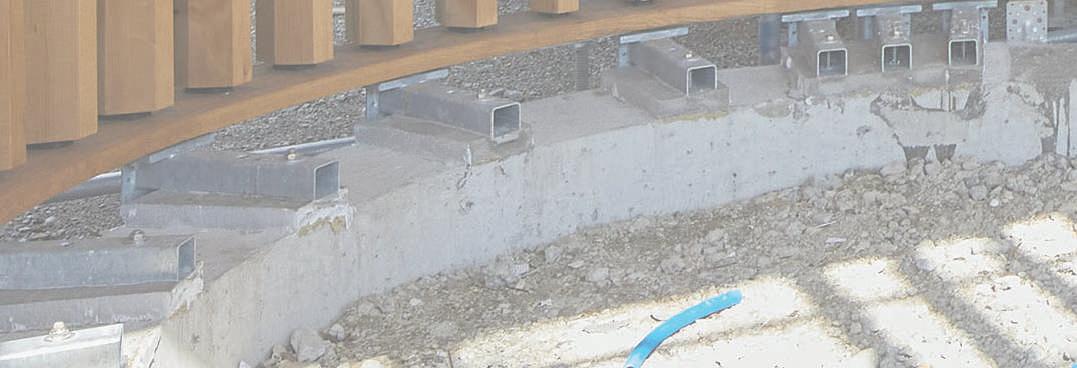

Frostriegelfundament, StB, 350/750mm
Streifenfundament, StB 600/695 mm
S1 Fassadenstütze, GL24h, 160/240 mm
S2 Stütze, GL24h, 160/560 mm
S3 Stütze, GL24h, 160/160 mm
Hohlpro l. Stahlrohr nahtlos, S355J2H, ø 60,3 mm. Stärke 10mm.
Aussteifende Wandscheibe, OSB, d=15mm
HT Randbalken, GL24h, 150/360 mm
NT Randrippen, GL24h, 120/360mm
NT Rippen, GL24h, 80/360mm
Aussteifende Schalung, Dreischichtplatte, d=40mm Geschossdecke, d=27mm Dach
Brettsperrholzplattenelemente, BSP/CLT 5-lagig, 180mm
Dachanschluss Detail
1. Kupfer-Attikaabdeckung, mit 2 % Gefälle, 2 mm
2. Dachabdichtungsbahn, 2 lag. Bitumschweißbahn, 10 mm
3. Holzbohle mit 2% Gefälle, KVH, 120 x 360 mm
4. Holzwerkstoffplatte mit 2% Gefälle, KHV, wasserabführend, 320 x 50 mm
5. Holzbalken, Sonnenschutz-/Lamellenanschluss, KVH, 120 x 120 mm
6. Holzwerkstoffplatte, KVH, Verkleidung-/Anschluss Lamelle, 80x280
7. Montageanschluss für die Lamelle, verschraubt
8. Trennlage, diffusionsoffen, Winddicht Sicht, PE-Folie, 0,5 mm
9. Montage Sonnenschutz, Hitzeschutz, Sichtschutz, elektrisch Bedingtart
10. Markise, Stoff, Sonnenschutz
11. Verk leidung, Fichteplatte verklebt, 20 mm
11.1Holzlattung, Ausbau, 80 x 20 mm
12. St ahl Montageanker, Anschluss der Fenster, verschraubt, 4 mm
13. Fernsterabdichtung, Silikon, luftdicht und dampfdicht 10 mm
14. Holzrahmenfenster 91 mm
15. D reifach-Isolierverglasung
16. Lamelle, Fassade, Weißtanne, druckimprägniert und geölt, 80/160 mm
17. St ahl Winkel, Verbinder Holzbohle zu Hohlkasten, verschraubt
18. Rahmenverbreiterung, Wärmedämmung, PET-Hartschaum, 70 mm
19. Holzbalken, Hauptträger, BSH/GL24h, 150 x 320 mm
20. Kiesschüttung, wasserführende Sicht, 16/32 mm, 50 mm
21. Drainvlies + Dachabdichtungsbahn, 2 lag. Bitumschweißbahn, mit verschweißten Nähten, 10 mm
22. Trennlage, Dampfsperre, luftdichte Sicht, PE-Folie, 0,5 mm
23. Wärmedämmung mit Gefälledämmung, PUR, 250 mm
24. Trennlage, Dampfsperre, luftdichte Sicht, PE-Folie, 0,5 mm
25. Dreischichtplatte, Furnierholz, 27 mm
26. Hohlraum, ungefüllt, 220 mm
27. Akustikdämmung, Melaminharz-Schaumstoff, 100 mm
28. Akustikvlies, 0,5 mm
29. Dreischichtplatte mit Akustikperforation, Furnierholz, 27 mm
Deckenanschluss Detail
30. Massivholzplatte, Sitzbank, 40 x 500 mm
31. D reifach-Isolierverglasung
32. Seilführung, Edelstahl Stahlseil, 3 mm
33. Montageanschluss für die Lamelle
34. St ahlblech, Abwasserführende Sicht, verzinkt, 3mm
35. Fensterbank, Holzwerkstoffplatte mit 2% Gefälle, KHV, wasserabführend, 320 x 50 mm
36. Fernsterabdichtung, Fugendämmung, Luftdicht und dampfdicht 10 mm
37. Holzbalken, Sonnenschutz-/Lamellenanschluss, KVH, 120 x 120 mm
38. Fensteranschluss, KVH, 80 x 80 mm
39. Trennlage, diffusionsoffen, luftdichte, winddichte Sicht, PE-Folie, 0,5 mm
40. Holzwerkstoffplatte, KVH, Verkleidung-/Anschluss Lamelle, 80x280
41. Montage Sonnenschutz, Hitzeschutz, Sichtschutz, elektrisch Bedingtart
42. Markise, Stoff, Sonnenschutz
43. Holzbalken, Hauptträger, BSH/GL24h, 150 x 360 mm
44. Rahmenverbreiterung, Wärmedämmung, PET-Hartschaum, 70 mm
45. Verk leidung, Fichteplatte verklebt, 20 mm
46. St ahl Montageanker, Anschluss der Fenster, verschraubt, 4 mm
47. Fernsterabdichtung, Silikon, Luftdicht und dampfdicht, 10 mm
48. Holzrahmenfenster 91 mm
49. D reifach-Isolierverglasung
50. Lamelle, Fassade, Weißtanne, druckimprägniert und geölt, 80/160 mm
51. Ab dichtungsfläche, Kork, 10 mm
52. Randdämmstreife, Schaumstoff, 10 mm
53. Holzrahmenfenster 91 mm
54. Trennlage, PE-Folie, Fensteranschlussabdichtung, 2mm
55. St ahl Montageanker, Anschluss der Fenster, verschraubt, 4 mm
56. Bo denbelag, Parkett, 10 mm
57. Unterlagsboden, Schwimmender Estrich, Anhydritestrich, 83 mm
58. Trennlage, PE-Folie, 2mm
59. Trittschalldämmung, XPS, 2 lag. 40 mm
60. Elastisch gebundene Schüttung, DS-Perlit, Auflast und Schalldämmung, gegen tiefe Frequenzen 60 mm
61. Trennlage, PE-Folie, Reiseschutz, Unterlage für Ausgleichschüttungen, 5 mm
62. Dreischichtplatte, Furnierholz, 40 mm
63. Wärmedämmung, Steinwolle, 240 mm
64. OSB-Platte, Fugendicht mit Kompriband, dampfdichte Sicht, 20 mm
65. Akustikdämmung, Melaminharz-Schaumstoff, 100 mm
66. Akustikvlies
67. Dreischichtplatte mit Akustikperforation, Furnierholz, 27 mm
Boodenanschluss Detail
68. D reifach-Isolierverglasung
69. Seilführung, Edelstahl Stahlseil, 3 mm
70. Lamelle, Fassade, Weißtanne, druckimprägniert und geölt, 80/160 mm
71. Montageanschluss für die Lamelle
72. Fensterbank, Holzwerkstoffplatte mit 2% Gefälle, KHV, wasserabführend, 320 x 50 mm
73. St ahlblech, Abwasserführende Sicht, verzinkt, 3mm
74. Holzrahmfenster, 91 mm
75. St ahl Montageanker, Anschluss der Fenster, verschraubt, 4 mm
76. Fernsterabdichtung, Fugendämmung, Luftdicht und dampfdicht, 10 mm
77. Konsole, tragenden Bauteil, Sonderbau
78. Holzwerkstoffplatte, KVH, Verkleidung, 40 x 280
79. Glasfaserbetonplatte, Verkleidung, verklebt, 12 mm
80. Perimeterdämmung, XPS, 120 mm
81. Ab dichtung, PBD, 10 mm
82. Streifenfundament, umlaufen, C25730-XC1 350 x 750 mm
83. RCL-Mischgut 16/32
84. Dränrohr, PVC mit 2% Gefälle
85. Ab dichtungsfläche, Kork, 10 mm
86. Randdämmstreife, Schaumstoff, 10 mm
87. Bo denbelag, Parkett, 10 mm
88. Unterlagsboden, Schwimmender Estrich, Anhydritestrich, 70 mm
89. Trennlage, PE-Folie, 2 mm
90. Trittschalldämmung, XPS, 2 lag. 20 mm
91. Wärmedämmung, XPS, 2 lag. 40 mm
92. Ab dichtungsbahn, Polymerbitumendichtungsbahn 10 mm
93. Bo denplatte, StB., C25730-XC1, 250 mm
94. Trennlage, PE -Folie, 2 mm
95. Wärmedämmung, Dämmschüttung, Schaumglasschotter, 400 mm
96. Ge otextil-Vlies, 200g/m², Trennlage
97. Erdreich
Grundriss 1:20
EG/OG
1. St ahlblech, Abwasserführende Sicht, verzinkt, 3mm
2. D reifach-Isolierverglasung
3. Holzrahmenfenster 91 mm
4. Massivholzplatte, Sitzbank, 40 x 500 mm
5. Ho lzstütze, BSH/GL24h, 160 x 240 mm
6. Fugendämmung, 10 mm
7. Holzwerkstoffplatte, Fichtespannplatte, Dampfdicht, Verkleidung, 20 mm
Funktionsschichten:
1.Innere Bekleidung, Oberflächenqualität
2.Luftdichtheitsebene, Dampfbremse
3. Wärmedämmebene
4.Statisch wirksame Schicht
5.Schützen der Dämmung
6. Windschutz
7.Unterkonstruktion äußere Bekleidung
8.Äußere Bekleidung
9.Sicht- und Sonnenschutz, Gestaltungsqualität
Bauteilschichten:
1.Innere Verkleidung, Dreischichtplatte, d=19mm
2.Installationsebene, Ständer, Brettschichtholz 60/60mm, dazwischen Wärmedämmung, Steinwolle, d=60mm
3.OSB-Platte, Luftdichtigkeitsschicht, Dampfsperre, verklebt, d=15mm
4.Ständerkonstruktion, Brettschichtholz 60/180mm, dazwischen Wärmedämmung, Steinwolle, d=180mm
5. Weichfaserplatte, feuchteregulierend und diffusionsoffen, d=35mm
6. Windpapier
7.Horizontallattung*, unterbrochen und versetzt, 40/60mm, 8.Fassadenschalung vertikal, Eiche, druckimprägniert und hell geölt, Nut und Feder, d=20mm
Stütze Deckenanschluss Innenhof (Annahme)
1.Lamellen OG, Weißtanne, druckimprägniert, 80/160mm.
2. T-Pfostenträger mit Steg S235, in Stütze eingefräst, nach Statik.
3.Fensterbank, Eiche, 50/250mm.
4. Winkelverbinder 100 /140/40 mm als Lagesicherung.
5.Holzabdeckung Eiche, geschraubt, d=30mm
6.Stützen EG mit Stahlrohr an der Decke befestigt.
7.Bodenaufbau.
8.Abdeckbrett. d= 15 mm
Stützen Bodenanschluss Innenhof (Annahme)
1.Lamellen, Weißtanne, druckimprägniert, 80/160mm.
2.Hohlprofil. Stahlrohr nahtlos ø 60,3 mm. Stärke 10 mm. hg 12, 41 kg/m. Wpl.y 25, 634 mm³. S355J2H.
3.Auflager aus Kunststoff in der Stütze eingefräst.10/80/ 80 mm
4.Schraubanker. MMS 10
5.Fensterbank, Eiche, 50/250mm.
6.Pfostenträger, Schraubplatte für ø 34 mm Rundpfosten, S355 an Konsole geschweißt. 80/20 mm. h des Rohrs = 130mm
7.Stahlplatte. 60/6 mm an der Konsole geschweißt.
8.Holzabdeckung Eiche, geschraubt, d=30mm
9.Streifenfundament, StB, 350/750mm
10.Ankerstange. Verankerungstiefe >= 160 mm
11.Stahlkonsole am Streifenfundament verankert. 60/60/ 4mm S235
12.Sechskantschrauben M10
13.Quellmörtelplatte als Auflager für die Konsolen.
