TRƯỜNG MẦM NON
DỊCH VỌNG HẬU
THÔNG TIN DỰ ÁN
Chủ đầu tư: Ban quản lý dự án đầu tư xây dựng quận Cầu Giấy
Địa chỉ: Số 108 Cầu Giấy, Quận Cầu Giấy, TP Hà Nội.
Điện thoại: (024) 3767 0279
Năm thiết kế và hoàn thành: 2020 - 2022
Địa điểm xây dựng: Số 2 Trần Quốc Hoàn, phường Dịch Vọng Hậu, quận Cầu Giấy, TP Hà Nội.
● Diện tích khu đất: 6.480 m2
● diện tích xây dựng: 2.592 m2
● Tổng diện tích sàn: 8.873 m2
● Số tầng: 04 tầng (18.2 m)
● Tổng số phòng: 20 nhóm trẻ và các phòng chức năng
Ngày 06/01/2022, trường Mầm non Dịch Vọng Hậu được UBND Quận Cầu
Giấy khởi công Dự án cải tạo, xây mới đơn nguyên theo hướng hiện đại và theo tiêu chuẩn trường mầm non đạt Chuẩn Quốc gia. Đây là công trình
cải tạo, sửa chữa, nâng cấp nên trong quá trình thiết kế, thi công của các
đơn vị thực hiện dự án gặp không ít khó khăn Việc thi công dự án được
thực hiện trong thời gian dịch bệnh Covid 19 diễn biến phức tạp, mặc dù
vậy, công trình vẫn được thực hiện đảm bảo chất lượng, tính thẩm mỹ và
tiến độ theo đúng kế hoạch dự kiến
Tháng 11/2022, Trở lại ngôi trường mầm non Dịch Vọng Hậu yêu dấu sau 11
tháng xây dựng, giờ đây công trình đã hoàn thiện và đang dần hoàn tất
những thủ tục cuối cùng để đi vào hoạt động Ngôi trường như khoác lên mình một chiếc áo mới, tạo nên một diện mạo khang trang, tươi đẹp và cuốn hút mỗi khi dừng ánh nhìn tại nơi đây.
Những ý tưởng thẩm mỹ, không gian kiến trúc đầy cảm hứng của các kiến trúc sư đã được hiện thực hoá và gửi gắm vào từng góc nhỏ trong khuôn viên mỗi lớp học, mỗi căn phòng tạo nên vẻ đẹp không chỉ ở hình khối, màu sơn hay vẻ bề ngoài cuốn hút mà nó còn mang theo sự hài hoà gần gũi, tự nhiên, có giá trị bền vững và rất phù hợp với trẻ mầm non Bên ngoài ngôi trường lấy tông màu trắng – nâu làm chủ đạo tạo cảm giác sạch sẽ, thoải mái và gần gũi với thiên nhiên Xung quanh trường được tạo nhiều khoảng trống để gieo trồng đa dạng các loại cây xanh tươi mát. Các lớp học xinh xắn với những chi tiết hình khối, ngộ nghĩnh nhiều màu sắc tươi tắn, bắt mắt Nhà vệ sinh hiện đại, thân thiện, có đầy đủ trang thiết bị “nhỏ xíu” phù hợp với thể chất và lứa tuổi mầm non Và đặc biệt hơn, khu vui chơi ngoài trời, bãi cỏ nhân tạo, bể vầy, bể cát sỏi…được khéo léo sắp xếp tô điểm thêm cho vẻ đẹp của ngôi trường Các kiến trúc
sư thật sáng tạo khi tận dụng không gian ngoài trời trên tầng 3 để tạo
nên sân chơi thật mới lạ và hấp dẫn khi trẻ được tham gia hoạt động vui
chơi, vận động và tắm nắng hàng ngày Chắc chắn đây sẽ là khu vực nhận
được rất nhiều sự yêu thích của các bạn nhỏ
Cô giáo Nguyễn Minh Diện
Hiệu trưởng trường mầm non Dịch Vọng Hậu
NHẬN XÉT CỦA CHỦ ĐẦU TƯ.
Ông Lê Văn Nam
Phụ trách dự án, Ban Quản lý dự án đầu tư xây dựng quận Cầu Giấy (TP Hà Nội).
Trên địa bàn quận Cầu Giấy nói riêng và thành phố Hà Nội nói chung đang có rất nhiều công trình trường cũ được xây dựng từ những năm 2000 trở về trước Trong bối cảnh nhu cầu lớp học đang tăng lên, cũng như yêu cầu đổi mới toàn diện hệ thống cơ sở vật chất phục vụ công tác dạy và học, cũng như những hạn chế về quỹ đất và nguồn lực dành cho xây dựng trường học các cấp, việc cải tạo kết hợp xây mới để tái sử dụng một cách hợp lý các công trình trường học cũ có thể xem làm một giải pháp thiết thực, hữu ích trong điều kiện hiện nay
Thiết kế trường mầm non Dịch Vọng Hậu với các tiêu chí kiến trúc điểm nhấn hiện đại, tiện nghi đạt chuẩn giáo dục, xanh – sinh thái – bền vững tiết kiệm năng lượng, có thể xem là một trong những hình mẫu cải tạo trường học tiên tiến cần được nhân rộng trên địa bàn quận và toàn thành phố.
Trong quá trình cải tạo, rất nhiều các giải pháp thiết kế mới, cũng như công nghệ vật liệu mới đã được áp dụng góp phần mang đến các giá trị sử dụng mới cho công trình cũ.
GIẢI THƯỞNG
KIẾN
TRÚC QUỐC GIA 2022 - 2023
HÌNH MẪU CẢI TẠO TRƯỜNG HỌC NỘI ĐÔ
Giải quyết tốt bài toán cải tạo nâng cấp toàn diện trường học công lập cũ thuộc vùng ven đô trước kia khi đô thị chưa mở rộng, trở thành trường học nội đô tiện nghi - đồng bộ - đạt chuẩn giáo dục mới - tối ưu về sử dụng đất cũng như hòa nhập và tạo dựng giá trị bản sắc cho cảnh quan đô thị
Thiết kế cải tạo trường học đảm bảo đạt chuẩn tiện nghi cơ sở vật chất theo yêu cầu đổi mới giáo dục, phù hợp với tâm sinh lý lứa tuổi học sinh bậc học mầm non, tiệm cận các triết lý đổi mới giáo dục tiên tiến của khu vực và quốc tế Đồng thời đạt được các giá trị tiết kiệm năng lượng, sinh thái cho không chỉ bản thân công trình mà còn đóng góp cộng đồng dân cư xung quanh, nhưng cũng có chi phí đầu tư xây dựng sử dụng vốn đầu tư công tiết kiệm và hợp lý.

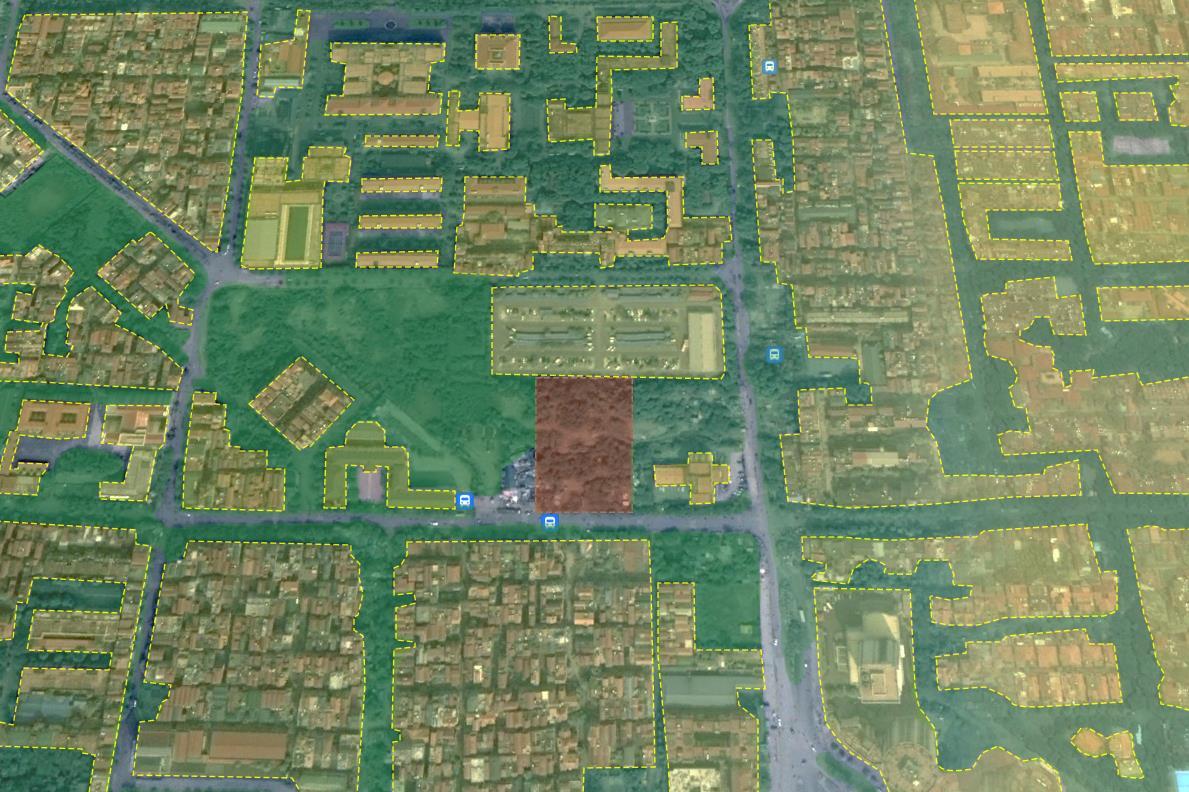

Vị trí và đặc điểm điều kiện
nhiên
Đây là công trình trường học 20 năm tuổi, thuộc địa bàn huyện ven đô Từ Liêm (Hà Nội) trước đây. Trong quá trình đô thị hóa và mở rộng đô thị, trường hiện nay thuộc khu vực trung tâm quận
Cầu Giấy - một trong những quận nội đô có mức độ phát triển nhanh chóng, dân cư đông đúc.
Khuôn viên trường hiện tại có diện tích khoảng 6540 m2 có các hướng tiếp giáp: Phía Bắc giáp đường nhựa rộng 7,5m; Phía Nam giáp phố Trần Quốc Hoàn rộng 15m; Phía Tây giáp đường nhựa rộng 5 5m; Phía Đông giáp công trình Cục Hải quan Hà Nội
Khu vực xây mới
Khu vực cải tạo
Khu vực phá dỡ
GIẢI THƯỞNG
Trên khuôn viên khu đất khoảng 6540m2, công trình (gồm các hạng mục như khối nhà lớp học 2 tầng với 10 lớp học cùng một số hạng mục phụ trợ) một mặt đã bị xuống cấp, thì điểm tồn tại chính được chỉ ra là:
(1) Không đạt được tối ưu sử dụng đất theo các chỉ tiêu – tiêu chí quy hoạch đô thị mới, trong khi số lượng phòng học và không gian phụ trợ thiết yếu;
(2) Kiến trúc công trình đơn điệu, thiếu bản sắc cũng như phù hợp với tâm lý lứa tuổi;
(3) Không đạt được tiện nghi dạy và học (bao gồm cơ sở vật chất và thiết bị) theo các chuẩn đổi mới giáo dục mới;
(4) Dây chuyền công năng đã lỗi thời, không hợp lý, thiếu sự tối ưu và linh hoạt trong sử dụng;
(5) Thiếu các không gian vui chơi trong và ngoài nhà;
(6) Đặc biệt là thiếu các giá trị về sinh thái – không gian cây xanh phù hợp với tâm sinh lý lứa tuổi.
Do đó, yêu cầu thiết kế cải tạo cần đạt được là:
- Quy mô công trình sau cải tạo nâng cấp đạt tổng số 535 học sinh; 22 lớp học; 35 học sinh/ 1 lớp.
- Gia tăng tối đa các không gian sân chơi ngoài trời và trong nhà dành cho học sinh.
- Điều chỉnh tối ưu về quy hoạch sử dụng đất theo các tiêu chí và chỉ tiêu quy hoạch đô thị mới khu vực nội đô đô thị
- Cải tạo trường có kiến trúc hiện đại, dây chuyền công năng đồng bộ với đầy đủ các không gian chức năng, phù hợp với xu thế phát triển chung với phí đầu tư xây dựng trong bối cảnh nguồn lực từ ngân sách rất hạn hẹp.
Yêu cầu về nhiệm vụ thiết kế cải tạo
MIÊU
TẢ
Kiến trúc công trình với sự hòa nhập của phần cải tạo và xây mới có tính nhận diện cao, đạt chuẩn tiện ích và đồng bộ, xanh - sinh thái, hợp lý và tiết kiệm nguồn lực đầu tư.
Khối xây mới tại các tầng dưới, giúp gia tăng thêm 1,5 lần diện tích lớp học. Đồng thời, tầng 4 khối xây mới cũng bố trí bổ sung thêm các không gian chức năng như hiệu bộ và phụ trợ.

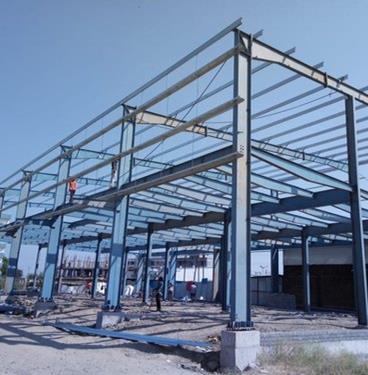

Đặc biệt, giải pháp thiết kế cải tạo không gian mái khối lớp học hiện hữu với hệ thống mái khung thép nhẹ, có chiều cao thêm 01 tầng, tạo thành không gian chơi trong nhà và vườn xanh trên mái với nhiều chủ đề trang trí khác nhau đóng vai trò là vườn thực vật trong học tập – khu vui chơi khám phá cho học sinh, để các lứa tuổi học sinh khác nhau trong trường có thể sử dụng như các không gian giao lưu, sân chơi chung / riêng đầy ấn tượng và thú vị Điều này như góp thêm một không gian cây xanh sinh thái cho toàn bộ khu đô thị.
CÔNG
Ý TƯỞNG
& GIẢI THƯỞNG KIẾN TRÚC QUỐC GIA 2022 -
Cấu trúc tổ chức trước khi cải tạo của trường Dịch Vọng Hậu cũ
Xây mới hai khối học, giảm đi diện tích sân chơi Bỏ hệ mái cũ, đưa sân chơi và cây xanh lên trên theo tầng bậc
Hoàn thiện ngôn ngữ thiết kế
Sử dựng không gian phụ trợ chắn nắng nóng phía Tây (Bóng đổ làm mát sân trường)
DIAGRAM Ý TƯỞNG CẢI TẠO
Kiến tạo thêm không gian xanh phục vụ nhu cầu vui chơi và học tập cho tầng 3 và 4
GIẢI THƯỞNG KIẾN TRÚC QUỐC GIA 2022 - 2023
Quy hoạch tổng mặt bằng chỉnh trang tối ưu về sử dụng đất, tiện nghi đồng bộ, tối ưu về tổ chức vi khí hậu, kết nối liên thông với các chức năng mới và hiện hữu
(1) Giữ nguyên vị trí để cải tạo khối nhà học hiện có, giữ nguyên cấu trúc công trình nhưng sử dụng hệ thống mái nhẹ để gia tăng tầng cao thành 03 tầng theo đúng các chỉ tiêu quy hoạch đô thị mới
(2) Xây mới 02 khối chức năng mới cao 04 tầng ở vị trí mặt phía Tây, với nhiều không gian phụ trợ cũng được bố trí tại vị trí mặt tiền, đóng vai trò che chắn bức xạ nắng và tiếng ồn trực tiếp cho khối lớp học thấp tầng phía sau.
(3) Đổi mới toàn diện hệ thống hạ tầng và giao thông kết nối theo chiều đứng/ chiều ngang bao gồm: Bố trí diện tích hầm dành cho giáo viên và phụ huynh học sinh với quy mô diện tích 1524m2
(4) Quy hoạch chỉnh trang hệ thống sân trường, trong đó, tổ chức đa dạng các không gian sân chơi, sân tập chính và các sân phụ. Các cây thường xanh được trồng xung quanh khu đất dọc theo hàng rào có tác dụng tạo bóng mát, làm không khí trong lành, chống ồn chống bụi từ phía đường xung quanh
ĐÁNH GIÁ CÁC TIÊU CHÍ ĐẠT ĐƯỢC.
Một ý tưởng thiết kế có tính mới, sáng tạo kiến trúc theo hướng tiên tiến, hiện đại.
Thiết kế công trình là hình mẫu tiêu biểu cho ý tưởng thiết kế cải tạo các trường học cũ trong khu vực nội đô, nơi có nhu cầu gia tăng
phòng học nhưng có quỹ đất và nguồn kinh phí đầu tư hạn hẹp
thông qua việc tối ưu sử dụng đất, sử dụng một phần kết cấu công trình cũ vẫn đảm bảo chất lượng sử dụng lâu dài.
Ý tưởng về công năng tạo ra kiến trúc, kết cấu và kiến trúc hòa lại là một
được tạo nên bởi hệ vườn treo trên khung thép mái nhẹ, phù hợp với công trình hiện hữu giúp không chỉ tạo nên một kiến trúc mới khác biệt, thu hút, mà còn giúp tạo nên những không gian giao lưu, vui chơi, khám phá tự nhiên thú vị cho học sinh ở các lứa tuổi khác nhau.
Ý tưởng đưa cây xanh tối đa lên các tầng cao, đặc biệt bố trí các không gian cây xanh trên mái một mặt tạo nên những không gian xanh học tập – vui chơi thú vị cho học sinh, gia tăng yếu tố sinh thái cho công trình, đồng thời còn gia tăng khả năng chống chịu bức xạ nhiệt, cũng như góp phần bổ sung thêm một không gian nhiều cây xanh sinh thái cho toàn bộ cảnh quan chung của đô thị
Ý tưởng thiết kế cải tạo trường Dịch Vọng Hậu đã hướng
tới giải quyết điều này trên cơ sở những nghiên cứu về mô
hình công trình kết hợp cây xanh và nông nghiệp đô thị -
một xu thế đang dần được phổ biến tại các đô thị lớn ở
nhiều quốc gia trên thế giới
(Diện tích vườn trên mái sau khi đi vào hoạt động đầy đủ
ước tính có thể tự cung cấp từ 50 – 80% nhu cầu rau xanh cho bản thân trường).
GIẢI THƯỞNG KIẾN TRÚC QUỐC GIA 2022 - 2023
Có tính lan tỏa cộng đồng, góp phần định hướng kiến trúc một cách tích cực.
Phương án thiết kế cải tạo công trình trường mầm non Dịch Vọng Hậu có thể là kinh nghiệm rất tốt để áp dụng nhân rộng đại trà do đạt được cùng lúc các tiêu chí sát với nhu cầu thực tiễn gồm:
● Xây dựng các công trình trường học đạt chuẩn tiện nghi, thiết bị đồng bộ đáp ứng yêu cầu đổi mới toàn diện công tác giáo dục. Một ngôi trường hiện đại, xanh, bền vững và vị nhân sinh.
● Hòa nhập và tạo bản sắc cho cảnh quan đô thị. Tham gia gia tăng diện tích cây xanh cho tổng thể kiến trúc cảnh toàn khu đô thị.
● Đạt được đầy đủ các tiêu chí công trình xanh, sinh thái và tiết kiệm năng lượng.
● Sử dụng lâu bền, an toàn, bền vững.
● Có giá thành đầu tư xây dựng và sử dụng vận hành tiết kiệm, hợp lý, (tiết kiệm chi phí và sức lao động) hạn chế rác thải xây dựng ra môi trường và xây mới, giảm thiểu kinh phí đầu tư.
Chú trọng tính bản sắc, bản địa, có ý nghĩa văn hóa, xã hội và nhân văn
● Triết lý “Lấy học sinh làm trung tâm” đã được truyền tải khi hệ thống các không gian văn phòng được bố trí trên tầng 04 – là tầng cao nhất để ưu tiên không gian lớp học phù hợp với lứa học sinh mầm non tại các tầng thấp
● Hệ thống các sân chơi được bố trí đa dạng bao gồm sân tập trung lớn ở trung tâm có đầy đủ trang thiết bị cũng như các khu vườn cây xanh trên mái
● Bố trí bổ sung đồng bộ các khu vệ sinh có diện tích lớn đạt chuẩn khép kín bên trong các khu vực lớp học, với khả năng tối ưu về thông thoáng gió, thiết bị vệ sinh đồng bộ
● Triết lý “Học tập thông qua giao lưu học hỏi” đã được truyền tải khi tổ chức các không gian sân chơi riêng tư, phù hợp cho từng hoạt động theo lứa tuổi, giới tính, tích cách cá nhân của học sinh. Cụ thể là không gian sân chơi, không gian hành lang rộng, các sân chơi và vườn cây xanh thư giãn trên mái, không gian thể thao trong nhà.
● Triết lý “Đẩy mạnh sự gia tăng vui chơi vận động hoạt động thể chất – chơi mà học – học mà chơi” đã được truyền tải khi công trình được thiết kế thông qua giải pháp tổ chức các khu sân chơi thể thao đa dạng: trong nhà, ngoài trời ở mọi tầng nhà, đặc biệt là không gian vườn trên mái
Không gian học của học sinh trong khu vực phía xa đường giao thông, được che chắn bức xạ nhiệt gay gắt và tiếng ồn bởi các khối hiệu bộ và phụ trợ bên ngoài.
Phòng học có diện tích đạt chuẩn, luôn đạt được sự thông thoáng tiện nghi, tối ưu về thông gió và chiếu sáng tự nhiên, cùng với đó đầy đủ các trang thiết bị tiện nghi dạy và học.
Khu vệ sinh có diện tích lớn đạt chuẩn khép kín với khả năng tối ưu về thông thoáng gió, thiết bị vệ sinh đồng bộ.
hiện trạng trước khi cải tạo phương án sau khi cải tạo hiệu quả của hệ cây xanh
Biểu đồ nhiệt năng của công trình trước và sau khi cải tạo
Khuyến khích sáng tạo theo tiêu chí
kiến trúc xanh Việt Nam và các tiêu chuẩn
kiến trúc xanh thế giới đang áp dụng.
Yếu tố xanh, bền vững tiết kiệm năng lượng đạt được khi công trình quy hoạch cải tạo bổ sung 02 khối
công trình xây mới nằm sát trục đường giao thông chính có chức năng là khối hiệu bộ và phụ trợ nhưng
đóng vai trò che chắn bức xạ nhiệt và tiếng ồn cho khối lớp học phía sau.
Các không gian lớp học luôn có sự tối ưu về thông gió và chiếu sáng tự nhiên thông qua hệ thống cửa sổ và
sân chơi khép kín trong lớp. Mỗi lớp học được thiết kế như 1 villa với 3-4 mặt thoáng, xung quanh đều là vườn xanh mát với khả năng thông gió, tránh được nắng nóng và gió lạnh mùa đông, không gian vệ sinh và ban công rộng được bố trí ở hướng tây giúp che chắn và cách nhiệt cho lớp học.
GIẢI THƯỞNG KIẾN TRÚC QUỐC GIA 2022 - 2023
Ứng dụng công nghệ - kỹ thuật hiện đại, sử dụng vật liệu tiên tiến, hiệu quả, thân thiện với môi trường.
Về kết cấu chính của công trình, khối nhà mới sử dụng hệ thống sàn không dầm đặc trưng cho phép tạo nên những không gian sử dụng rộng rãi, ngăn chia linh hoạt, tiết kiệm. Hệ hành lang cầu sử dụng hệ khung thép công nghệ cao tiền chế. Hệ khung giàn mái sử dụng kết cấu khung thép tiền chế, ốp gỗ nhựa nhân tạo thân thiện và bền vững với môi trường.
Về vật liệu ngoại thất, mặt tiền dùng lam gỗ nhựa để chắn nắng cho khối nhà xây mới, đồng thời trang trí làm đẹp cho khối cải tạo, giúp tạo nên một tổng thể công trình có điểm nhất thông nhất. Hàng rào và bậc ngoài nhà sử dụng bê tông gỗ thân thiện và bền vững. Đây đều là các vật liệu mới có khả năng tái chế rất cao.
Phòng học
Hiên chơi
Sảnh đón trẻ
Phòng kho
Phòng chăm sóc trẻ
Phòng cha con Khu vệ sinh
