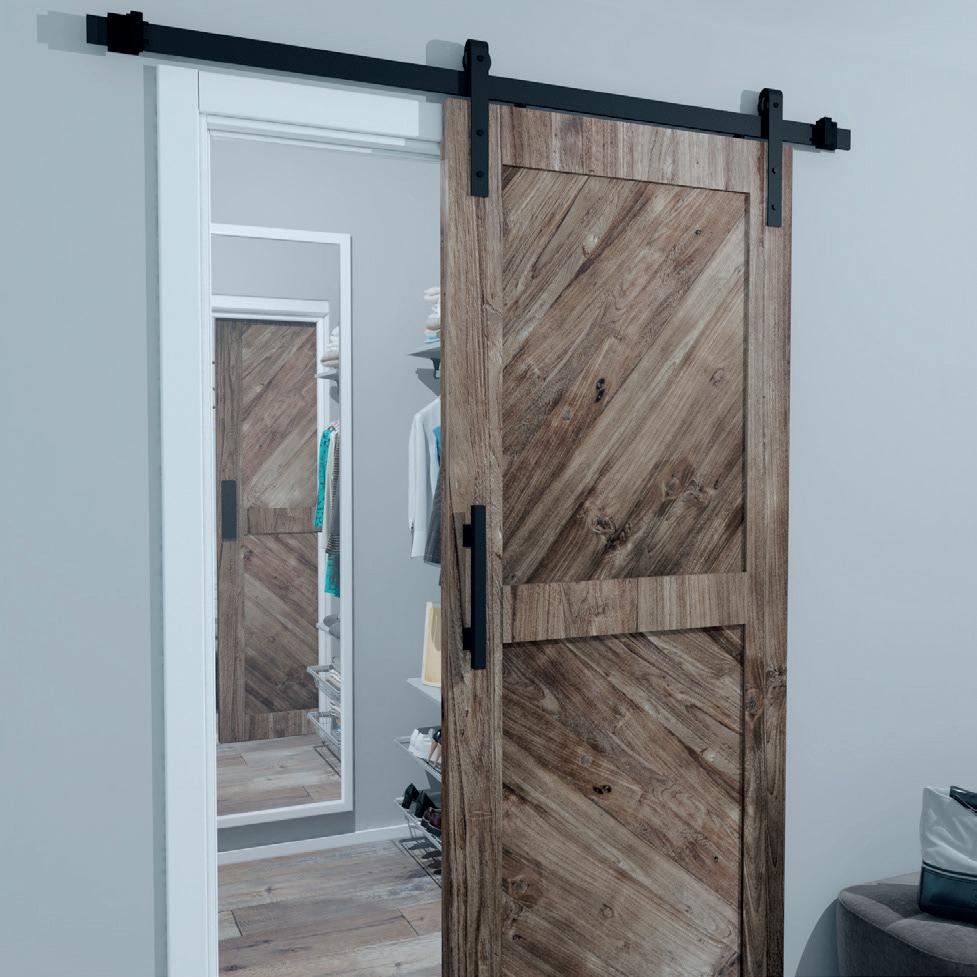

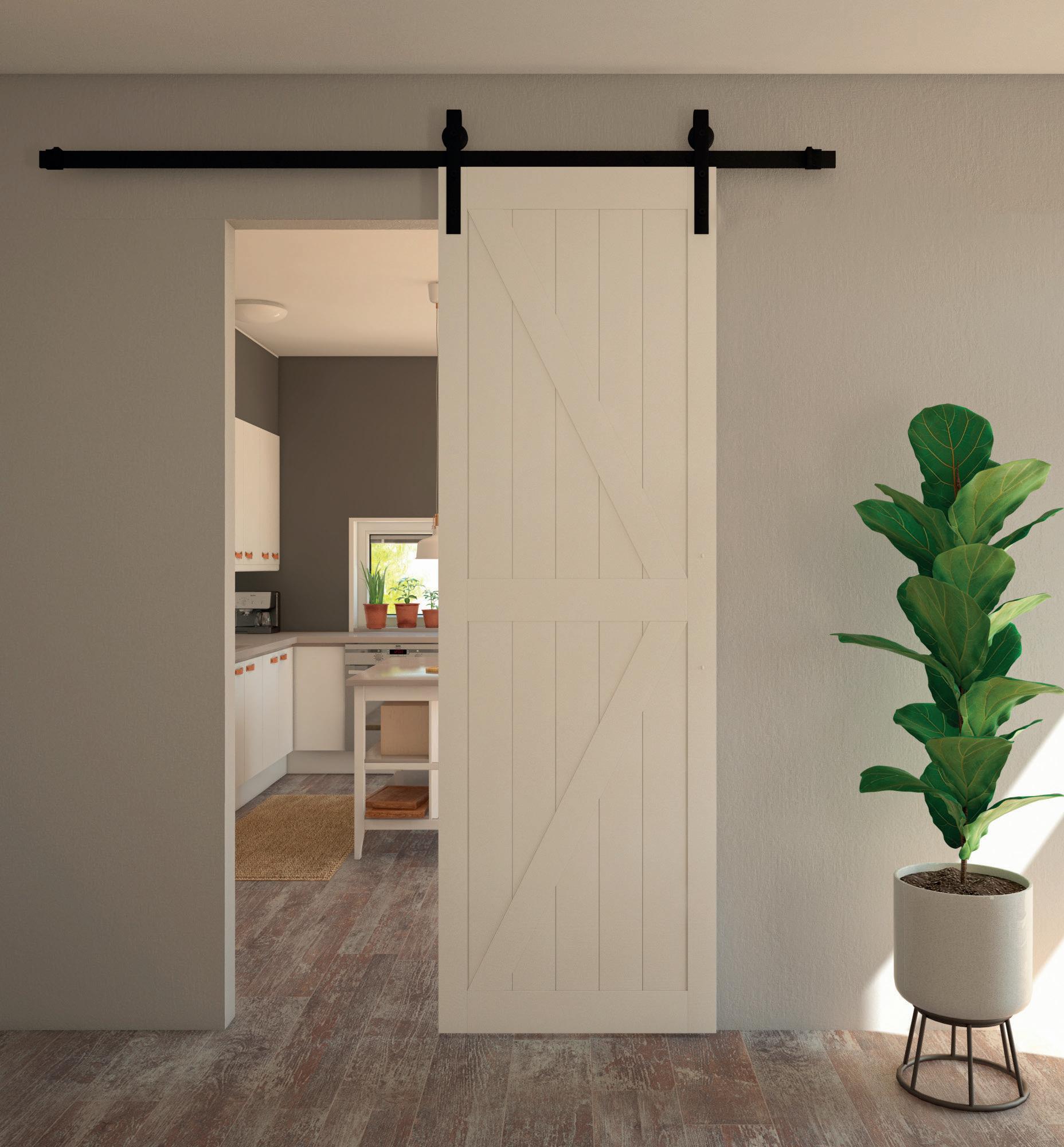

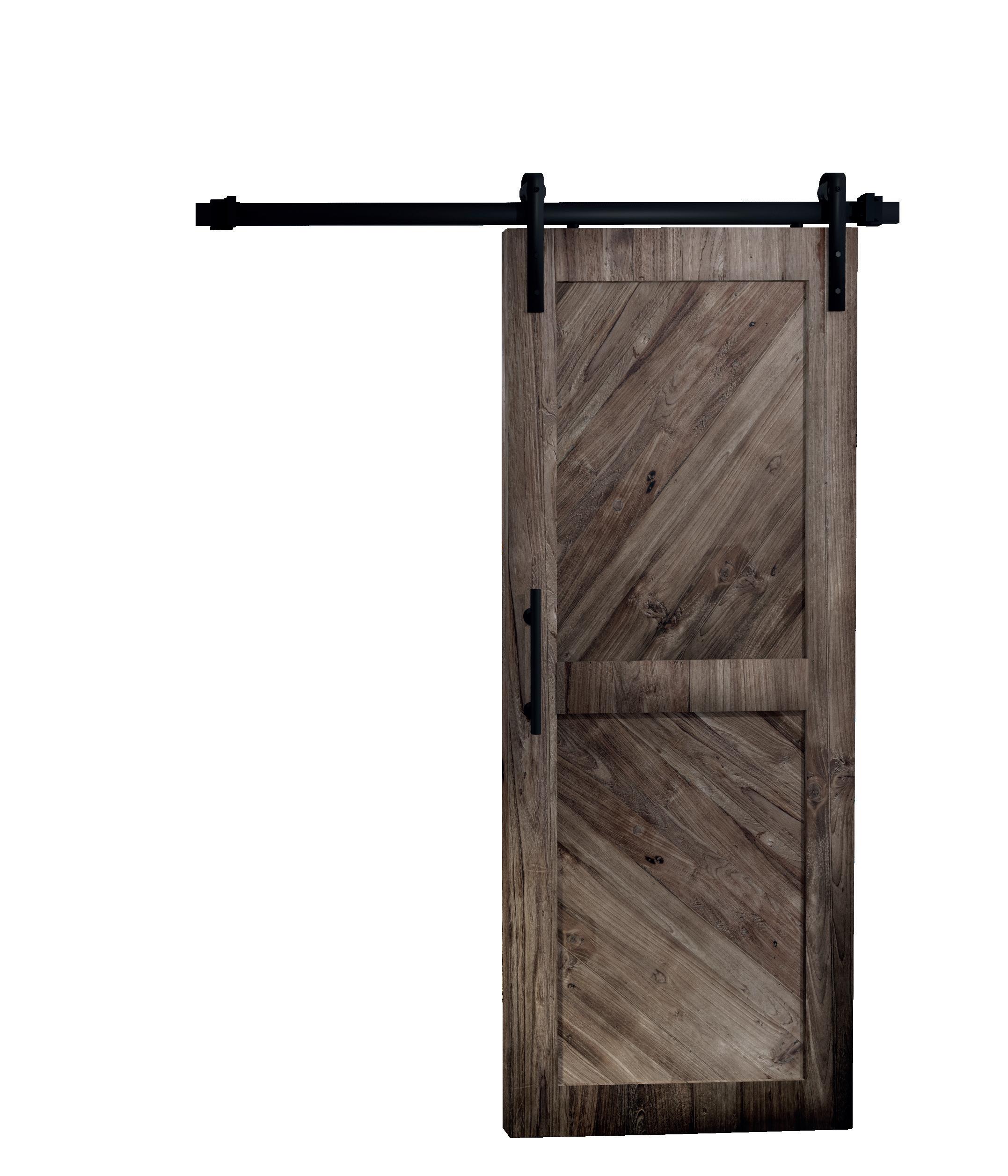

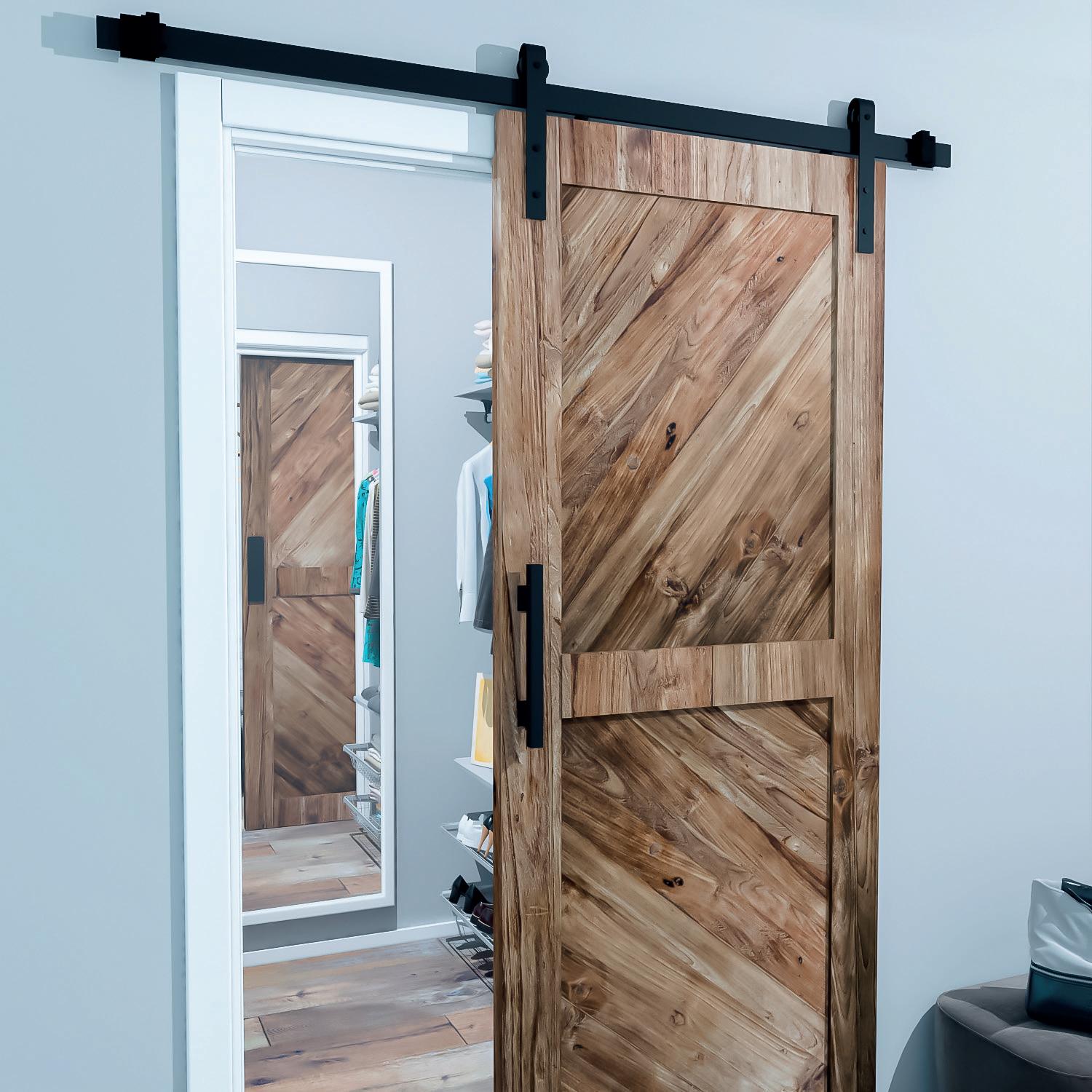

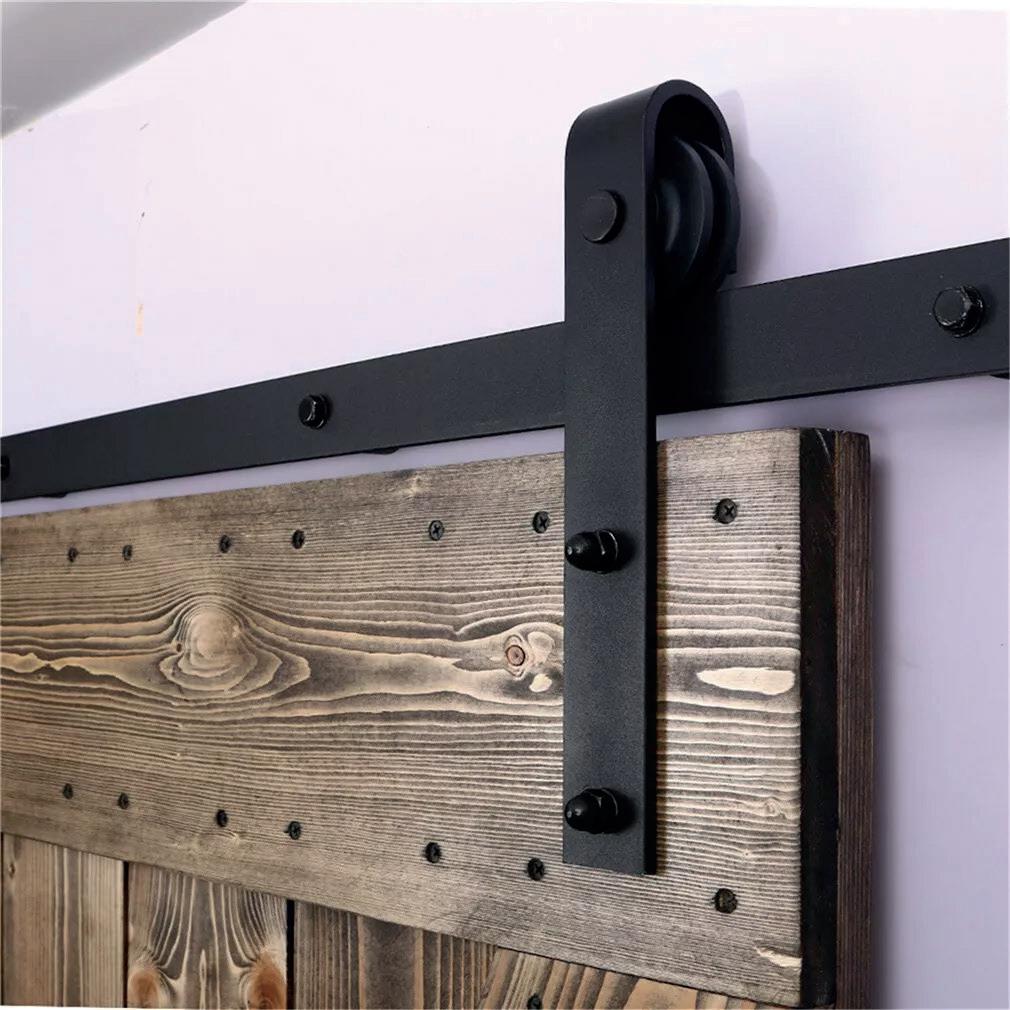

KIT PUERTA GRANERO
Capacidad de carga por hoja desde 20 kg hasta 80 kg Riel de 2 m. nstalación
USOS
| Puertas de Paso.
CUALIDADES
Terminación Pintura Negra Microtexturada
| Sistema corredizo para puertas de paso fabricadas en distintos tipos de madera, desde MDF, hasta Pino Natural, Pino Rustico, etc.
| Sistema cuenta con topes de goma antidescarrilamiento que se fijan en el canto superior de la puerta.
| Topes de carrera regulables a lo largo del riel de 2m.
| Provisto de tres opciones de guiado fijo inferior.
| El Kit incluye todos los componentes necesarios para instalar 1 puerta.
| Puede ser complementados por accesorios*: EASY SOFT GRANERO, SET + 1 PUERTA GRANERO, SET RIEL GRANERO + 1 MT, TIRADOR GRANERO CUADRADO, TIRADOR GRANERO REDONDO. *Se venden por separado.
Esquema General Vista Lateral
Distribución de Fijaciones
MEDIDA GENERAL DE INSTALACIÓN ACCESORIOS*

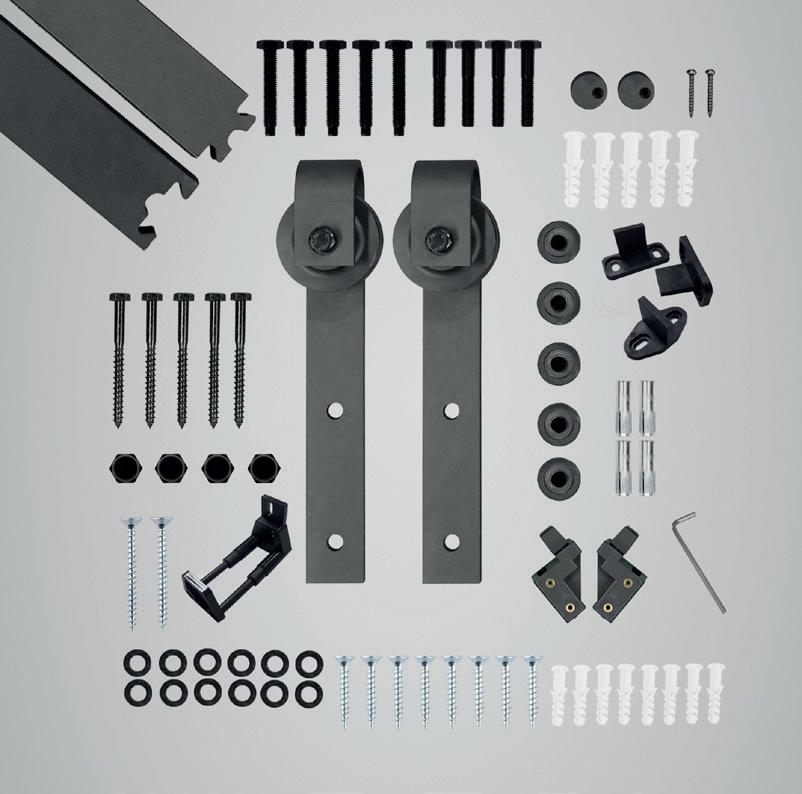

Mínimo de despacho: 01 unidad. 4010900010
DE GRANERO (PARA UNA HOJA) x2 Carro con base / soporte.
x2 Riel junta tipo C largo 1m.
x2 Tope puerta.
x2 Guía inferior al piso.
x1 Guía ranurado inferior.
x1 Guía inferior ajustable.
x5 Separador de pared.
x1 Llaven allen
x5 Fijaciones pared concreto.
x5 Fijaciones pared. Tornillos / Tarugos.
ACCESORIOS para complementar
PUERTA GRANERO
*Se venden por separado.
CANTIDAD DE PUERTAS
MONTAJE DE PUERTA
COLGANTE MONTAJE DE CARRO
KIT PUERTA GRANERO
MOVIMIENTO DEL SISTEMA
15-50 Kg
CAPACIDAD DE CARGA POR HOJA
ANCHO DE PUERTA
ESPESOR DE PUERTA MATERIAL DE PUERTA
Terminación Pintura Negra Microtexturada

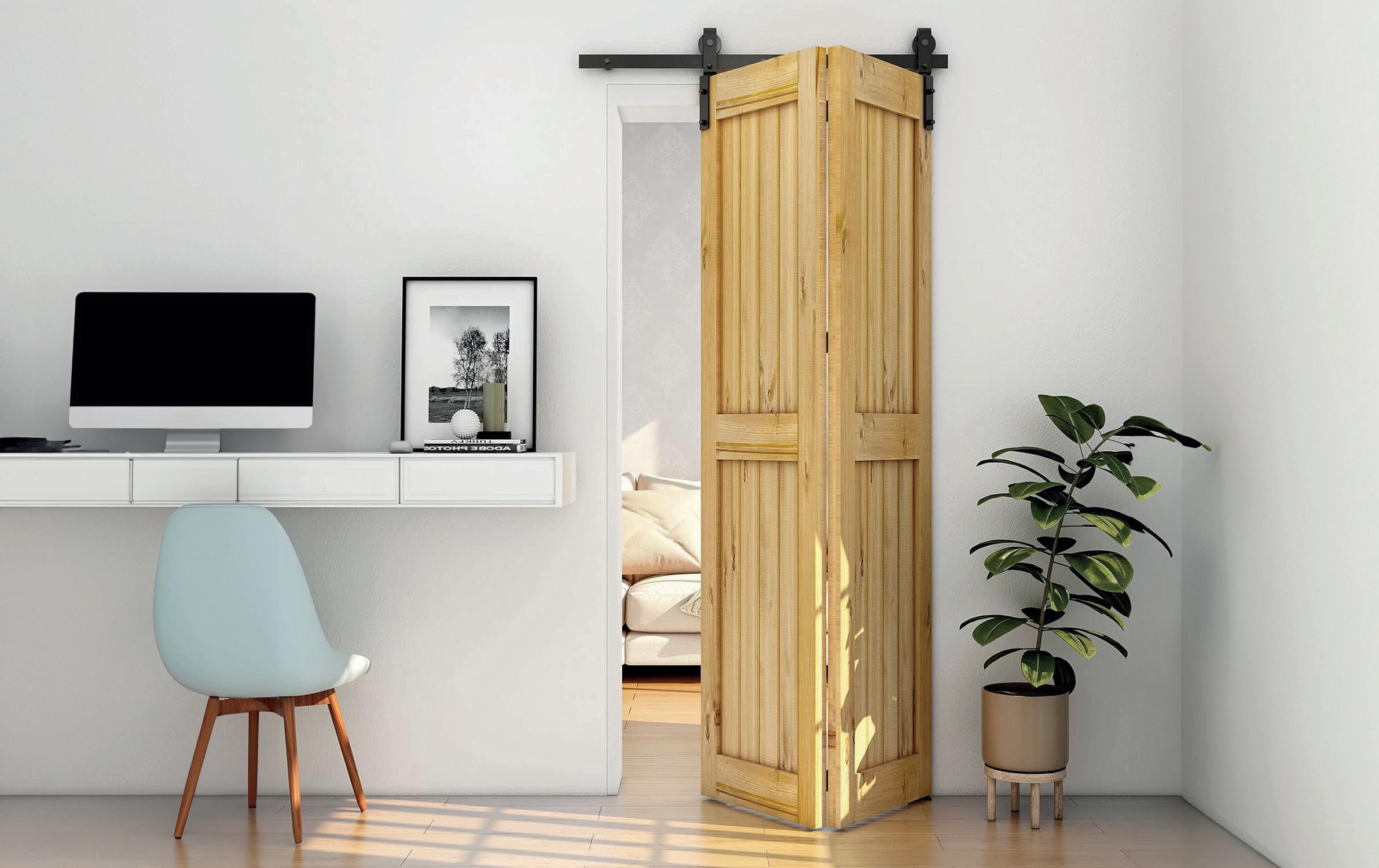

Sistema plegable para puertas de paso fabricadas en madera. Peso de hoja desde 15 kg hasta 50 kg. Riel de 1,5 m. Fácil instalación.
USOS
| Puertas de Paso.
CUALIDADES
| Sistema plegable para puertas de paso fabricadas en distintos tipos de madera, desde MDF, hasta Pino Natural, Pino Rustico, etc.
| Sistema cuenta con topes de goma antidescarrilamiento que se fijan en el canto superior de la puerta.
| Topes de carrera regulables a lo largo del riel de 1,5 m.
| El Kit incluye todos los componentes necesarios para armar 2 puertas.
Todas
Instalación: Esquema General
KIT PUERTA GRANERO
1 2
HP: Altura Puerta / Altura da porta / Door Height HV: Altura Vano / Altura do vão / Opening Height
: Ancho Puerta / Largura da porta / Door Width
: Ancho Vano / Largura do vão / Opening Width
Instalación:
Configuraciones:

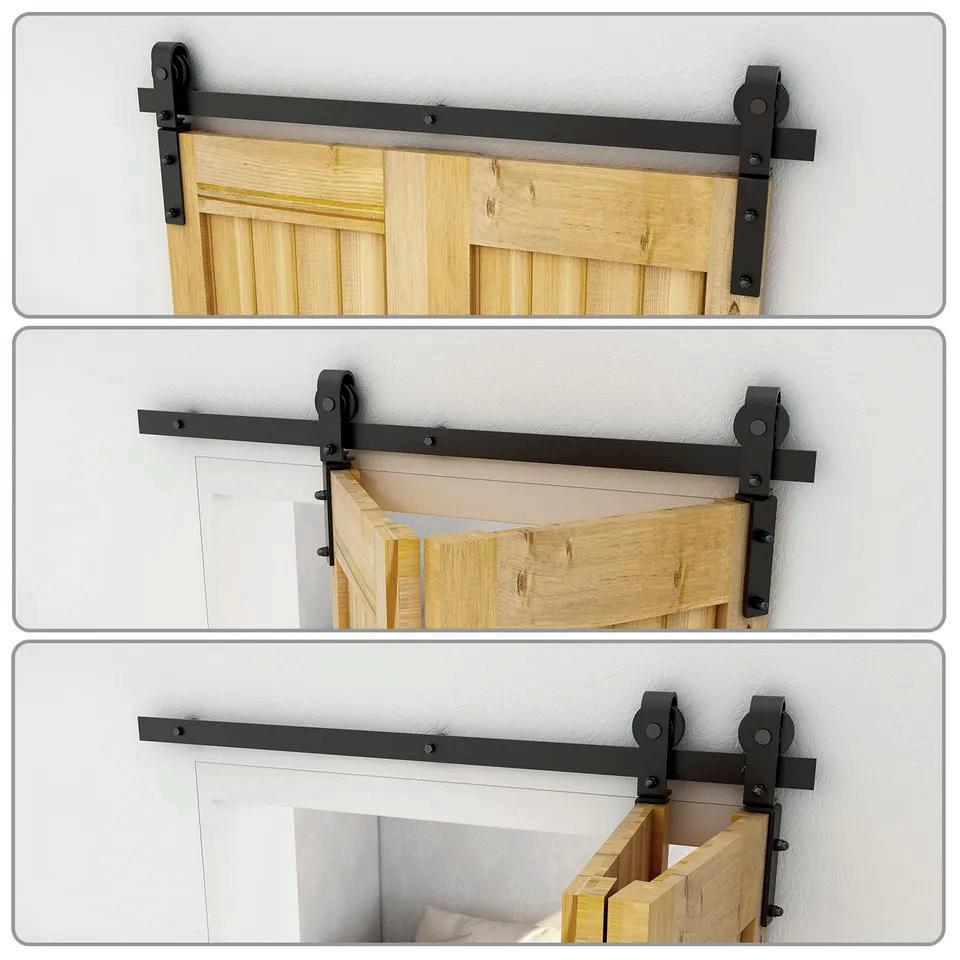

1 2 Kit Puerta Granero Plegable:
Puerta Granero Plegable + Kit Puerta Granero Plegable:
KIT PUERTA DE GRANERO PLEGABLE (PARA DOS HOJAS)
Mínimo de despacho: 01 unidad. 4010900012
x2 Carro con base / soporte giratorio.
x2 Riel junta tipo C largo 75cm.
x2 Pivode inferior.
x1 Tope puerta Pivode.
x3 Bisagra.
x2 Tope puerta.
Fijaciones pared concreto.
Fijaciones pared.
x5 Separador de pared.
x1 Soporte de fijación.
Tornillos / Tarugos. K
ACCESORIOS
para complementar KIT PUERTA GRANERO
*Se venden por separado.

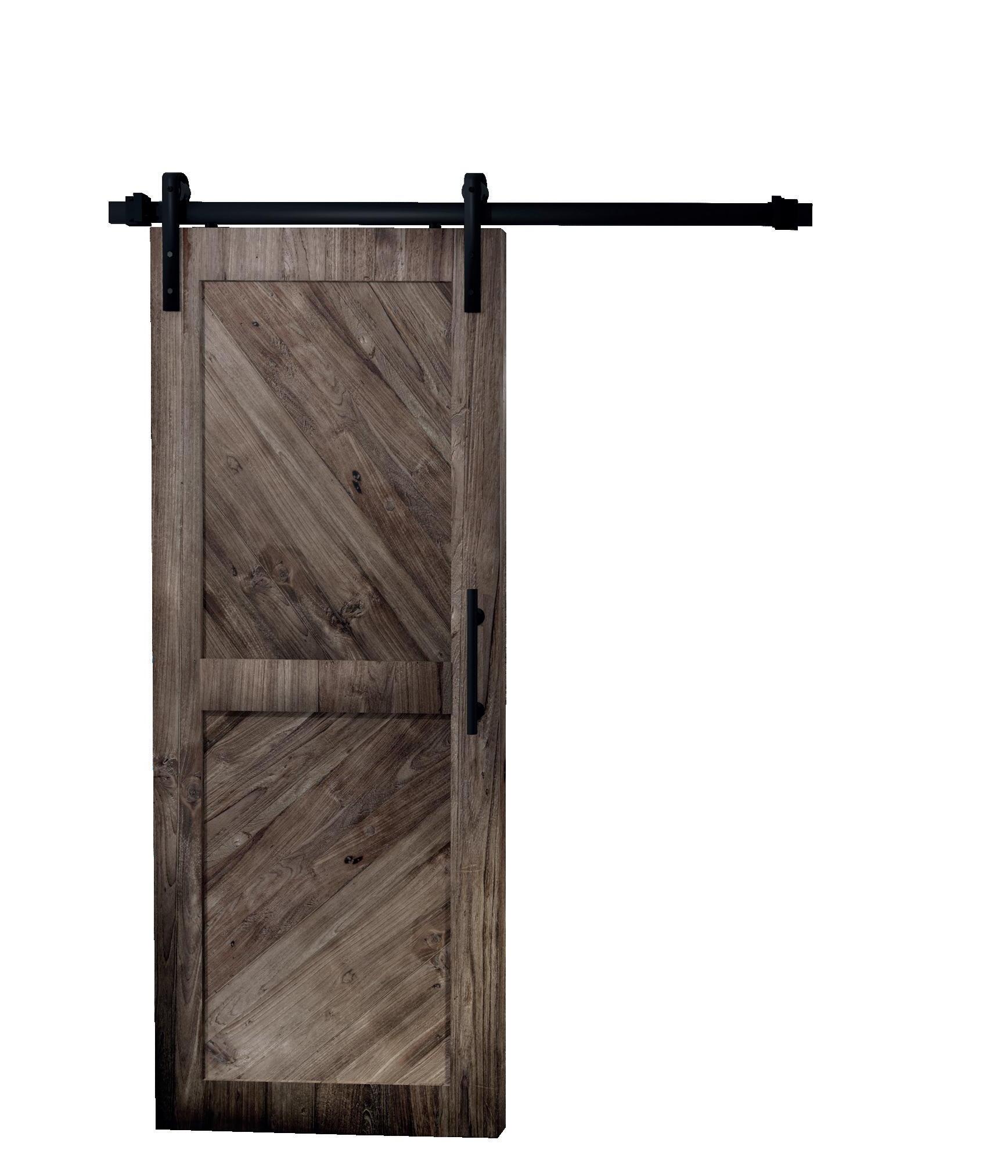

TIRADOR REDONDO GRANERO
Código: 4010082180
TIRADOR CUADRADO GRANERO
Código: 4010082182 Tirador con perfil redondo para puertas de paso de madera o combinación hierro – madera. No requiere mecanizado a la puerta.
| Tirador con perfil cuadrado para puertas de paso de madera o combinación hierro – madera. | No requiere mecanizado a la puerta.

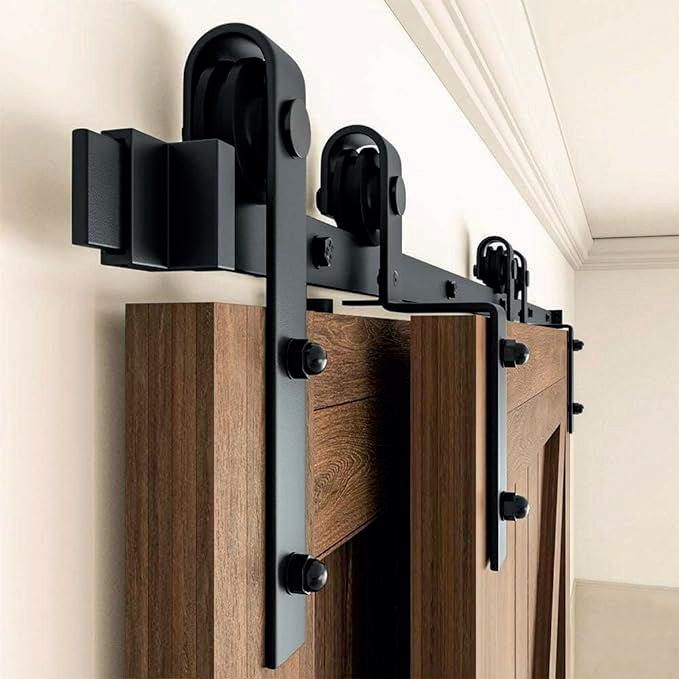

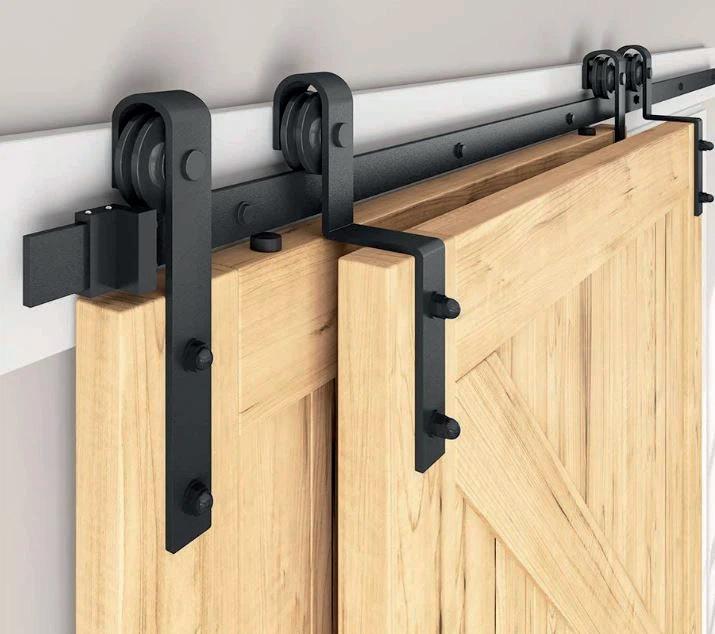

KIT PUERTA GRANERO BYPASS
15-50 kg
SOLUCIONES
Sistema corredizo para puertas de paso fabricadas en madera. Peso máximo de hoja hasta 50 kg. Riel de 2 m. Fácil instalación.
Terminación Pintura Negra Microtexturada
CUALIDADES
| Sistema corredizo para puertas de paso fabricadas en distintos tipos de madera, desde MDF, hasta Pino Natural, Pino Rustico, etc.
USOS
| Puertas de Paso.
| Sistema cuenta con topes de goma antidescarrilamiento que se fijan en el canto superior de la puerta.
| Topes de carrera regulables a lo largo del riel de 2 m.
| Provisto de tres opciones de guiado fijo inferior.
| El Kit incluye todos los componentes necesarios para armar dos puertas.
KIT PUERTA GRANERO BYPASS
Instalación: Esquema General
HP: Altura Puerta / Altura da porta / Door Height
HV: Altura Vano / Altura do vão / Opening Height
AP: Ancho Puerta / Largura da porta / Door Width
AV: Ancho Vano / Largura do vão / Opening Width
CONFIGURACIÓN
Bypass Telescópico
CONFIGURACIÓN
Bypass Standard
KIT GRANERO BYPASS (PARA DOS HOJAS)
Mínimo de despacho: 01 unidad. 4010900014
x1 Riel junta tipo A, tipo B tipo C largo 1m. CONTENIDO:
x2 Carro con base / soporte extendido.
x2 Carro con base / soporte.
x2 Pieza antidescarrilamiento.
x2 Guía ranurado inferior.
x4 Guía inferior al piso.
x1 Guía inferior.
x2 Tope puerta.
Fijaciones pared concreto.
Fijaciones pared.
x7 Separador de pared.
Tornillos / Tarugos.
ACCESORIOS
para complementar KIT PUERTA GRANERO
*Se venden por separado.
TIRADOR REDONDO GRANERO
Código: 4010082180
Tirador con perfil redondo para puertas de paso de madera o combinación hierro – madera. No requiere mecanizado a la puerta.
TIRADOR CUADRADO GRANERO
Código: 4010082182
| Tirador con perfil cuadrado para puertas de paso de madera o combinación hierro – madera. | No requiere mecanizado a la puerta.
Configuraciones:
ACCESORIOS
DE CARGA POR HOJA

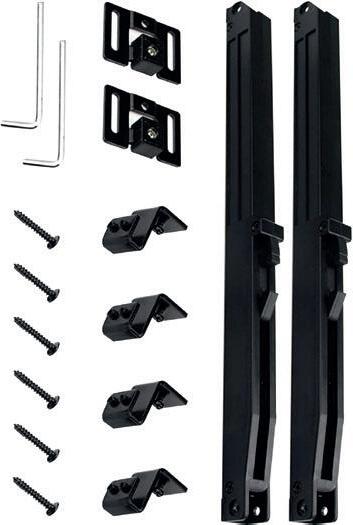

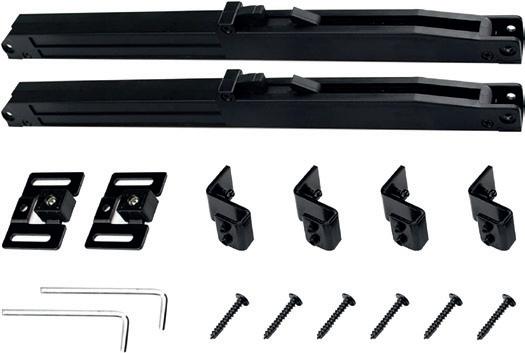

EASY SOFT GRANERO (PARA UNA HOJA)
Mínimo de despacho: 01 unidad. 4010073088
x2 Sistemas cierre suave.
x2 Activadores.
x4 Acoples a Riel.
x4 Tornillos.
x6 #4x1”.
x1 Llave Allen.
x1 Llave Allen.
CUALIDADES
| Sistema para apertura y cerrado suave de puertas KIT GRANERO.
Terminación
Instalación: Esquema General
Desactivado Izquierdo
Activado Izquierdo
Desactivado Derecho
Activado Derecho
| Contiene 2 unidades.
Pintura Negra Microtexturada
CANTIDAD DE PUERTAS
MOVIMIENTO DEL SISTEMA

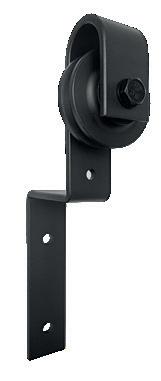

SET +1 PUERTA GRANERO (PARA UNA HOJA)
Mínimo de despacho: 01 unidad. 4010900022
CONTENIDO: C

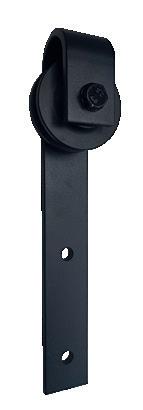

x2 Carro con base / soporte
x2 Pieza antidescarrilamiento.
x1 Guía ranurado inferior.
x2 Tope puerta.
B x2 Guía inferior al piso.
x1 Guía inferior ajustable.
Tornillos / Tarugos.
CUALIDADES
20-80 kg
CAPACIDAD DE CARGA POR HOJA
| 2 Carros con base para la instalación de una puerta.
| No incluye Riel.

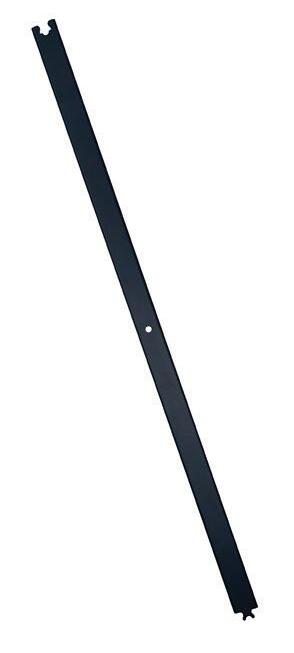

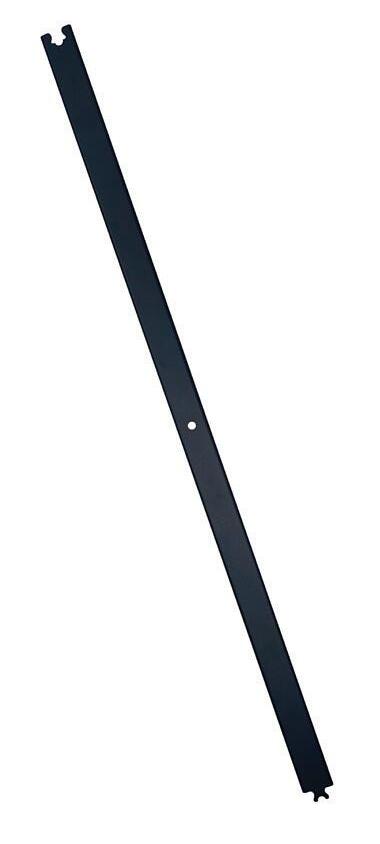

SET RIEL GRANERO +1MT (ACCESORIO PARA RIEL)
Mínimo de despacho: 01 unidad. 4010900020
CONTENIDO: C
x1 Riel juntas tipo C largo 1m.
x2 Separador de pared.
x2 Fijaciones pared concreto.
x2 Fijaciones pared.
CUALIDADES
| Riel junta tipo C de 1 metro para complementar y agrandar puertas de paso KIT GRANERO.
| No incluye Carros.
ACCESORIOS
Terminación Pintura Negra Microtexturada
Terminación Pintura Negra Microtexturada
CANTIDAD DE PUERTAS
ACCESORIOS

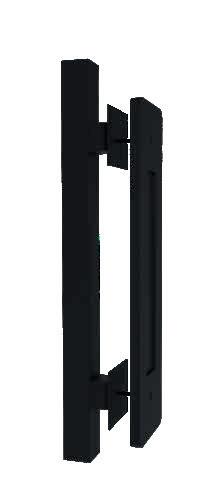

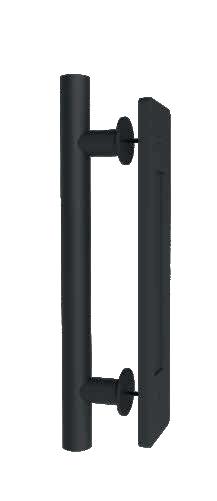

TIRADOR GRANERO CUADRADO (PARA UNA HOJA) 35-45mm
ESPESOR DE PUERTA MATERIAL DE PUERTA
TIRADOR GRANERO REDONDO (PARA UNA HOJA)
Mínimo de despacho: 10 unidad. 4010082180
Mínimo de despacho: 10 unidad. 4010082182
Tirador para puertas de paso de madera o combinación hierro – madera.
A TENER EN CUENTA
RESISTENCIA A LA CORROSIÓN UNE-EN 1670
Tirador con perfil cuadrado o redondo diseñado como accesorio para Puertas de Paso. Alta resistencia a la corrosión. Fácil instalación. No requiere de mecanizado a la puerta.
Terminación Pintura Negra Microtexturada

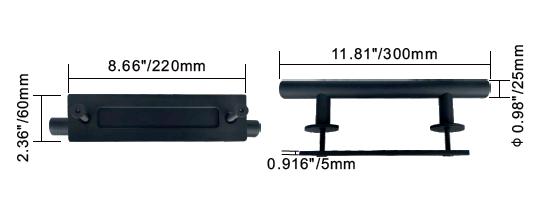

TIRADOR GRANERO Redondo Esquema General:
TIRADOR GRANERO Cuadrado
2.36”/60m m
