TABLE DES MATIÈRES Introduction

4

Nos atouts

5

Service et services

6

Construction modulaire

8

Notre méthode de travail

10

Units basic

12

Units premium

18

Units en construction acier

22

Units conteneurs

26

DS BOX

28

Modèles de projets

30

Options de location

60 3

INTRODUCTION DS Units conçoit, construit et loue des unités modulaires de haute qualité pour des applications temporaires et permanentes. Nos solutions sont utilisées quotidiennement dans des secteurs tels que la construction, l’industrie, l’événementiel, l’enseignement, les soins de santé, l’automobile, le marketing, l’alimentation et le secteur privé.

D’une installation compacte à un véritable village modulaire, DS Units offre une solution rapide, efficace et professionnelle à chaque défi d’espace.

Ce qui nous distingue, c’est notre large expertise et notre offre exceptionnelle. DS Units fait partie des rares acteurs du marché qui produisent en interne tous les types d’unités modulaires et de conteneurs. Nous allons ainsi bien au-delà des solutions standard. Grâce à des années d’expérience, une connaissance approfondie de la construction modulaire et une approche innovante, nous trouvons pour chaque projet la configuration adéquate.

Le sur-mesure, la flexibilité et la multifonctionnalité sont au cœur de notre ADN. Comme nous travaillons avec différentes catégories d’unités et proposons à la fois la vente et la location, nous pouvons répondre à pratiquement tous les besoins. D’une simple unité de stockage à des bureaux complets, des écoles ou des projets résidentiels, aucun projet n’est trop petit ni trop grand.

La conception, le développement et l’assemblage sont entièrement réalisés en interne. Cela nous permet de conserver un contrôle maximal sur la qualité, les délais et les finitions, et d’offrir à nos clients une solution réfléchie, durable et fiable.

YOU NAME IT. WE BUILD IT. 4

NOS ATOUTS

Belge (production propre de A à Z) Livraison et installation rapides Standard ou sur mesure Un seul point de contact

5

SERVICE ET SERVICES Chez DS Units, nous estimons que votre expérience va bien au-delà de l’achat ou de la location d’une unit. Nous vous accompagnons tout au long du processus : du transport et de l’installation à l’entretien, aux réparations et aux adaptations sur mesure. Vous bénéficiez ainsi d’une solution durable et sans souci.

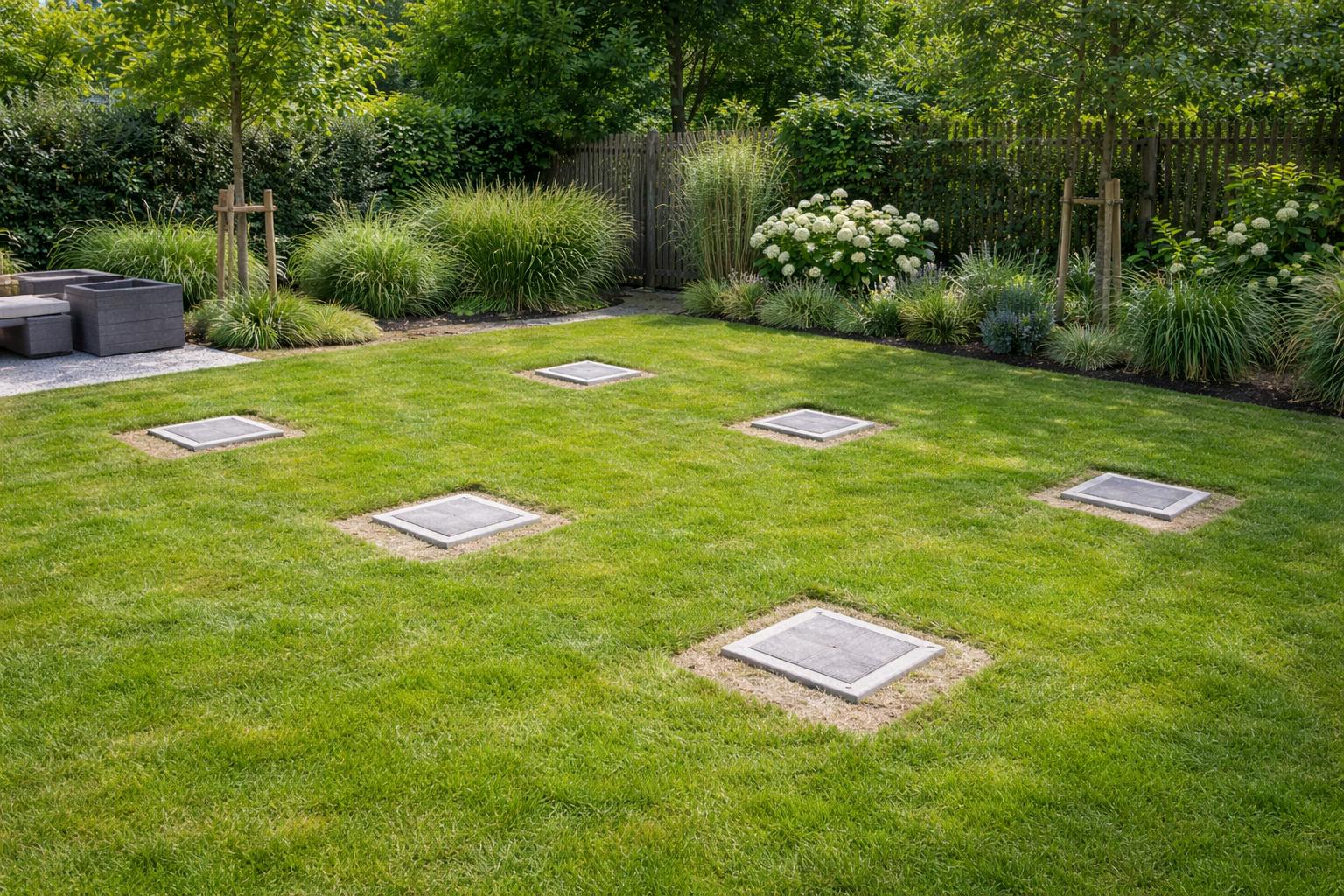

FONDATIONS Les fondations des units garantissent une répartition stable et uniforme des charges, limitent l’usure et assurent une installation correcte sur le long terme. Votre unit reste ainsi durable, parfaitement de niveau et protégée contre tout affaissement.

6

ENTRETIEN & SERVICE TECHNIQUE Un entretien régulier est essentiel pour assurer la longévité et la fiabilité de votre unit. Notre service d’entretien veille à ce que toutes les installations et équipements fonctionnent de manière optimale.

Entretien périodique des systèmes de climatisation, de chauffage et de ventilation Contrôle et réparation des installations électriques et de l’éclairage Service d’entretien sanitaire (eau, évacuation, raccordements) Intervention rapide en cas de problème technique

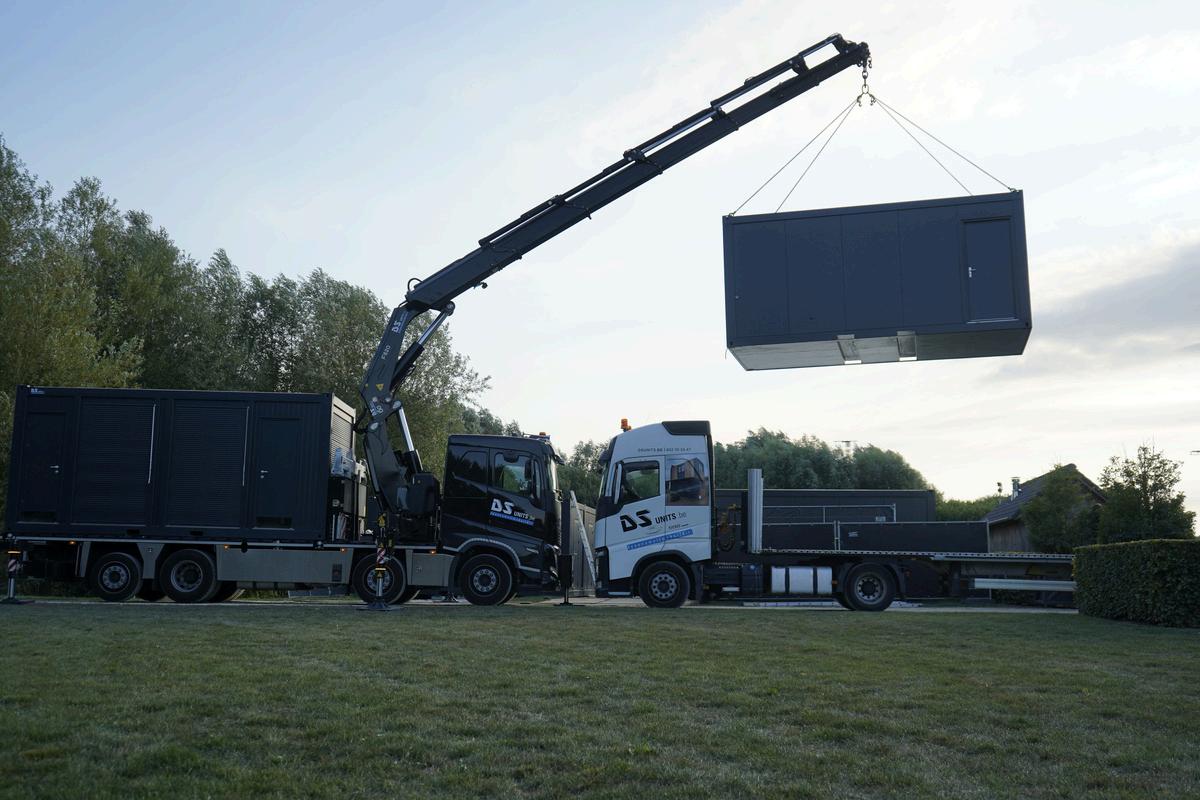

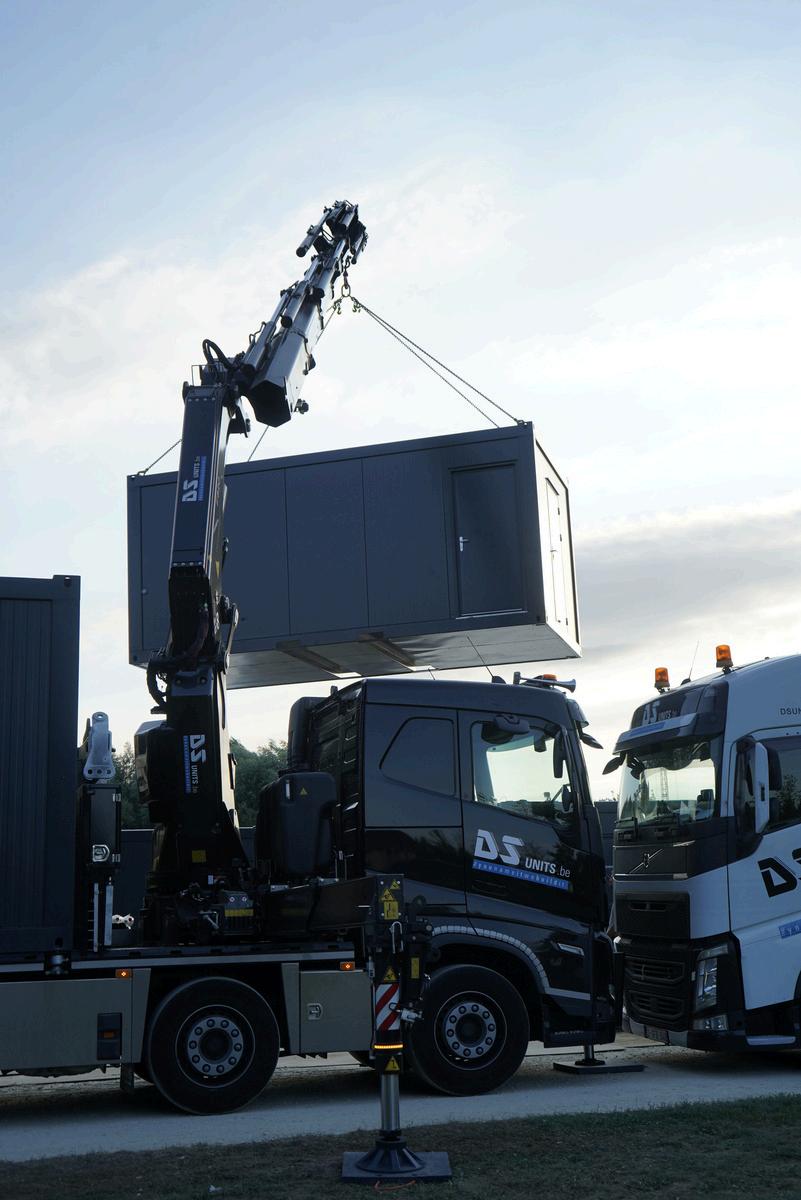

TRANSPORT & INSTALLATION Nous assurons la livraison et l’installation de votre unit de manière sûre et efficace, entièrement prises en charge par notre propre équipe. Grâce à nos camions spécialisés et à nos chauffeurs et installateurs expérimentés, votre unit est rapidement et correctement mise en place.

7

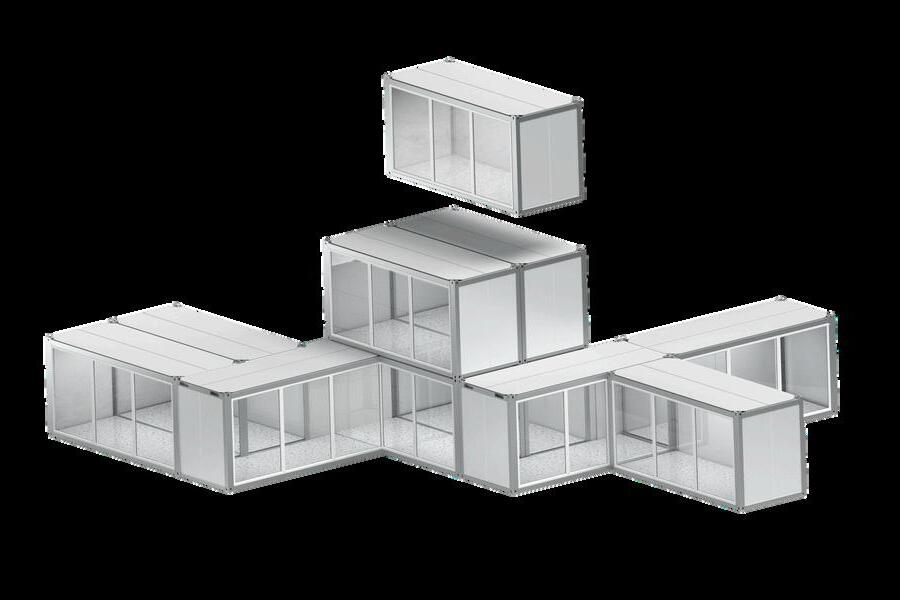

CONSTRUCTION MODULAIRE La construction modulaire est une méthode de construction efficace et tournée vers l’avenir, où les bâtiments sont composés d’unités préconçues et préfabriquées. Ces unités sont fabriquées dans un environnement contrôlé, puis assemblées sur site pour former un ensemble fonctionnel.

Chez DS Units, la construction modulaire est synonyme de qualité, de flexibilité et de rapidité. Chaque projet repose sur une base réfléchie, avec une attention particulière portée à la fonctionnalité, à la durabilité et aux finitions. Les unités modulaires peuvent être utilisées séparément ou combinées pour créer des structures plus importantes, telles que des bureaux, des écoles, des infrastructures de soins, des espaces commerciaux ou des installations temporaires.

Grâce au principe modulaire, les extensions, adaptations ou réaffectations sont faciles à réaliser, tant pendant qu’après la livraison. Cela rend la construction modulaire particulièrement adaptée aux projets qui évoluent dans le temps ou répondent à des besoins temporaires.

La conception, la production et l’assemblage sont entièrement réalisés en interne chez DS Units. Cela nous permet de garantir une qualité constante, des délais courts et un contrôle maximal sur l’ensemble du processus de construction.

8

AVANTAGES DE LA CONSTRUCTION MODULAIRE PAR RAPPORT À LA CONSTRUCTION TRADITIONNELLE RÉALISATION PLUS RAPIDE

MAÎTRISE DES COÛTS

FLEXIBILITÉ

Comme les unités sont en grande partie produites à l’avance, le temps de construction sur site est considérablement réduit. Cela permet une mise en service plus rapide du bâtiment.

Grâce à des processus standardisés et à une production en interne, les coûts sont plus prévisibles. Les frais de chantier imprévus et les retards sont réduits au minimum.

Les bâtiments modulaires peuvent être facilement adaptés, agrandis ou déplacés. Cela constitue un atout majeur pour les entreprises et organisations aux besoins évolutifs.

DURABILITÉ

IMPACT MINIMAL

QUALITÉ CONSTANTE

La construction modulaire génère moins de déchets et permet une réutilisation plus efficace des matériaux. De plus, les unités peuvent être réaffectées, ce qui prolonge considérablement leur durée de vie.

L’assemblage sur site étant rapide et maîtrisé, les nuisances pour l’environnement sont limitées par rapport aux chantiers traditionnels.

La production dans un environnement contrôlé garantit un niveau de finition élevé et constant, indépendamment des conditions météorologiques.

9

NOTRE MÉTHODE DE TRAVAIL

10

1.CONTACT

2.CONCEPTION

3.PRODUCTION

4.QUALITÉ

Chaque projet commence par un contact personnalisé.

Nous sommes à l’écoute de vos besoins et discutons de l’application, du timing et des exigences techniques afin de définir ensemble la solution la plus adaptée.

Sur base du premier entretien, nous élaborons un concept réfléchi. Nous tenons compte de la fonctionnalité, de la flexibilité, de la réglementation et des éventuelles exigences sur mesure.

Les unités sont entièrement produites en interne.

Grâce à notre propre atelier de 8 000 m², nous garantissons une planification efficace, une qualité constante et des délais courts.

Avant la livraison, chaque unité est soumise à un contrôle approfondi. Nous vérifions les finitions, les installations techniques et la sécurité afin de respecter nos normes de qualité ainsi que la réglementation en vigueur.

5.LIVRAISON

6.SERVICE

Nous assurons une livraison fluide et professionnelle sur site. Si souhaité, nous pouvons également prendre en charge les travaux de fondation et le raccordement aux réseaux, afin que l’unité soit immédiatement opérationnelle.

Même après la livraison, nous restons disponibles.

DS Units assure le suivi, l’assistance et le service, aussi bien pour les unités en location que pour celles vendues.

11

12

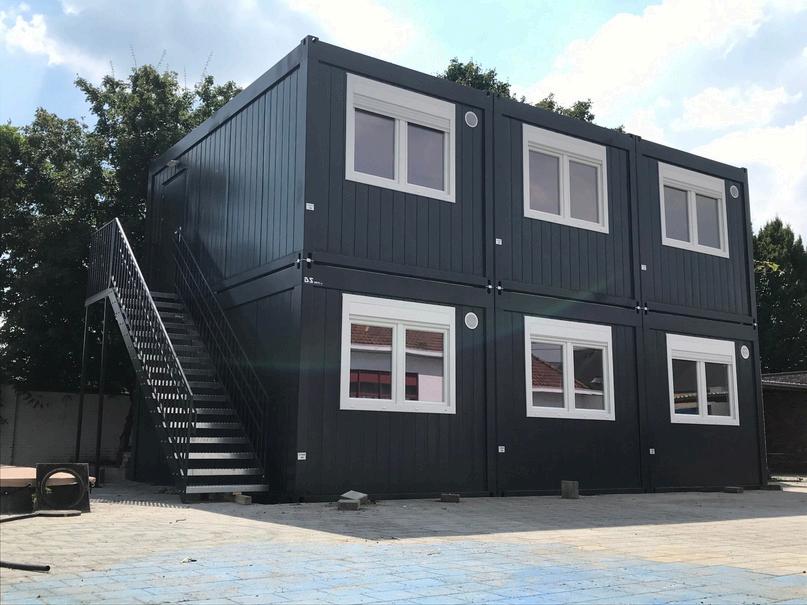

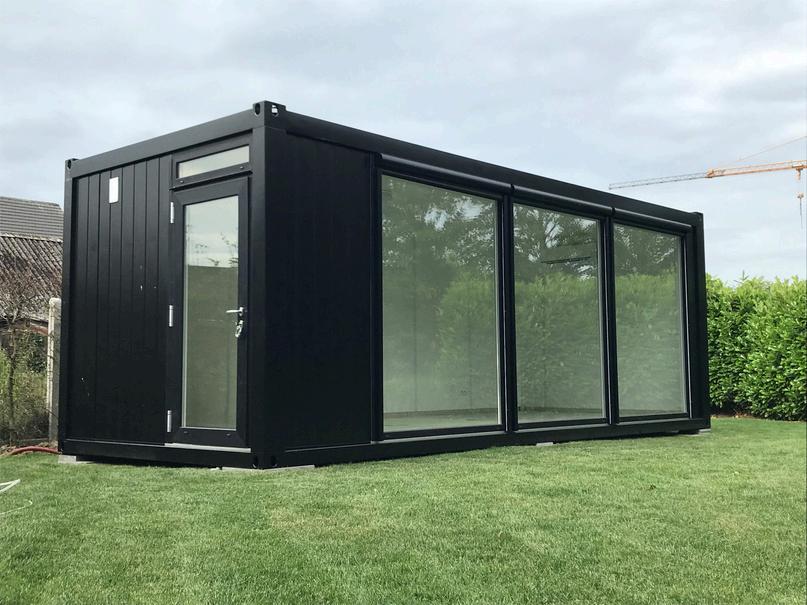

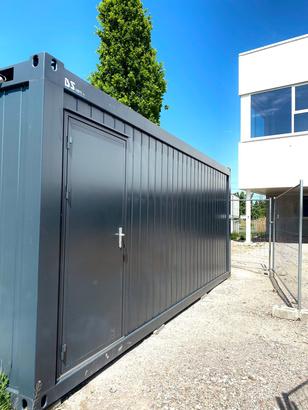

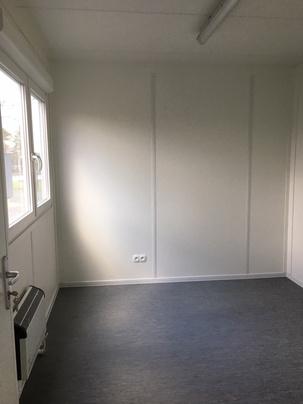

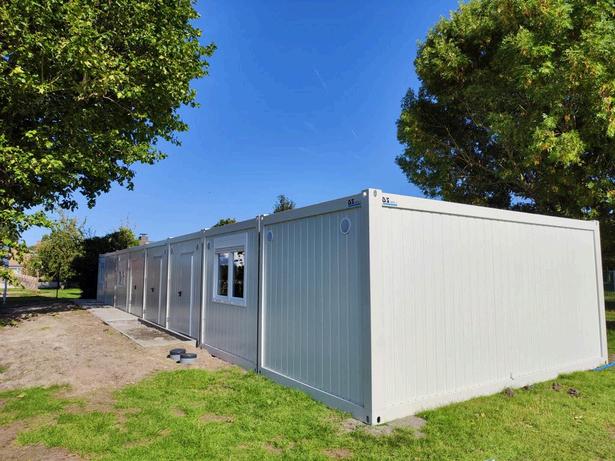

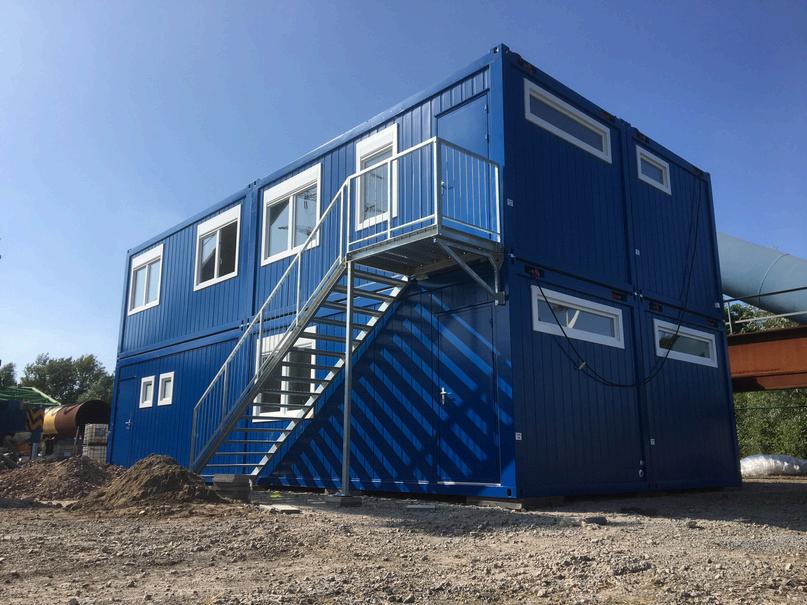

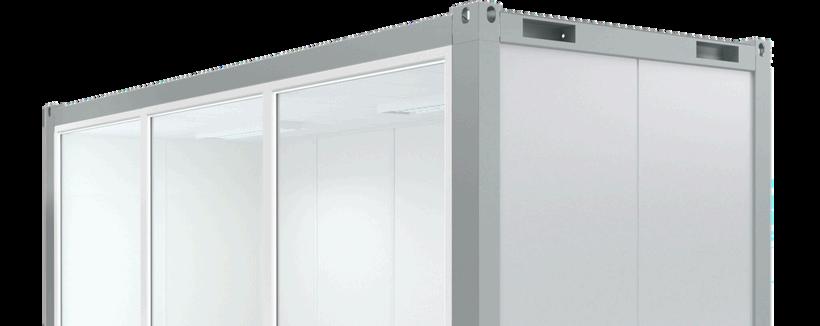

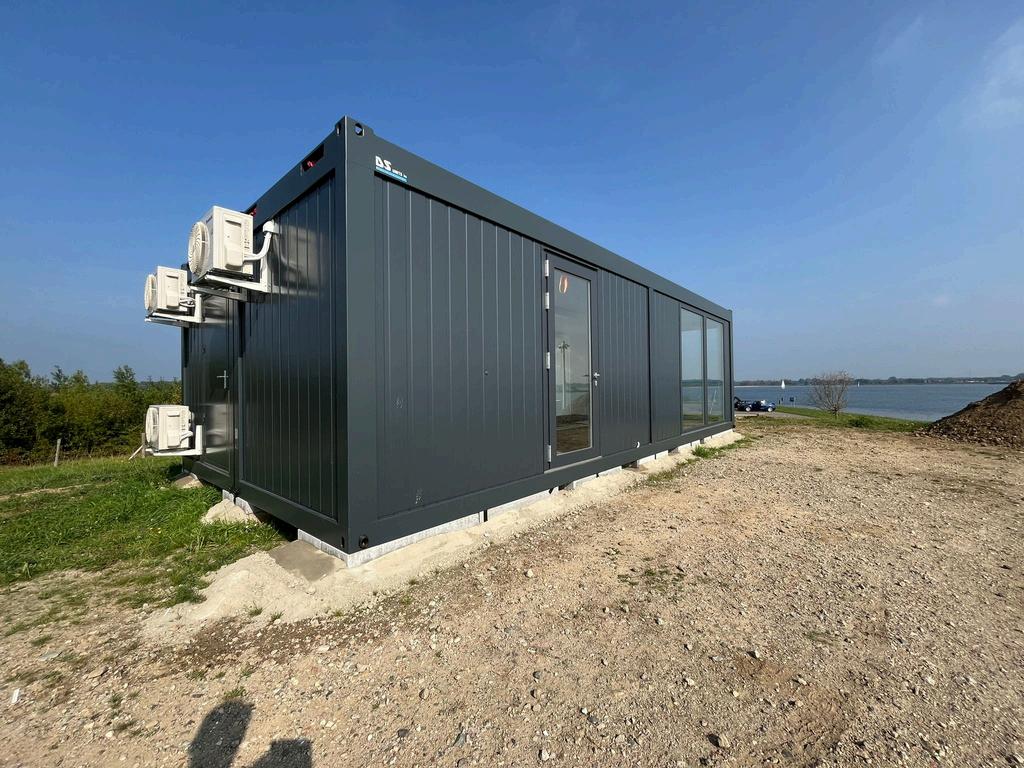

UNITÉS STANDARD Les unités standard s’inspirent du principe des conteneurs maritimes, sans en être. Elles sont conçues et produites de A à Z par DS Units. Nos unités standard sont construites en préfabrication, ce qui permet des délais de livraison courts et des prix très accessibles.

Les modules peuvent être aménagés et finis selon les besoins. Ils sont également juxtaposables et empilables, ce qui permet de réaliser, à partir d’unités standard, des projets complexes et de grande envergure. Des applications simples aux bâtiments modulaires complets, conformes aux normes incendie et PEB en vigueur.

Grâce à un processus de production efficace, les unités standard offrent un excellent rapport qualité-prix, sans compromis sur la flexibilité ni sur la durabilité.

Dimensions extérieures standard Largeur 2435 / 2989 mm Longueur 2989 / 4550 / 4880 / 6055 / 7325 / 9125 mm Hauteur 2590 / 2765 / 2915 mm Applications typiques Espaces de stockage Unités de chantier Bâtiments de bureaux Classes et bâtiments scolaires

Caractéristiques Conception et production propres Structure en acier de haute qualité Modulaire, juxtaposable et empilable Livraison rapide Prix compétitifs

13

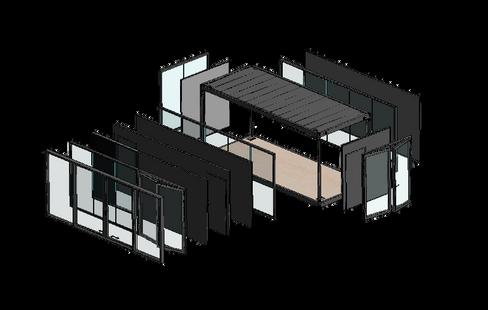

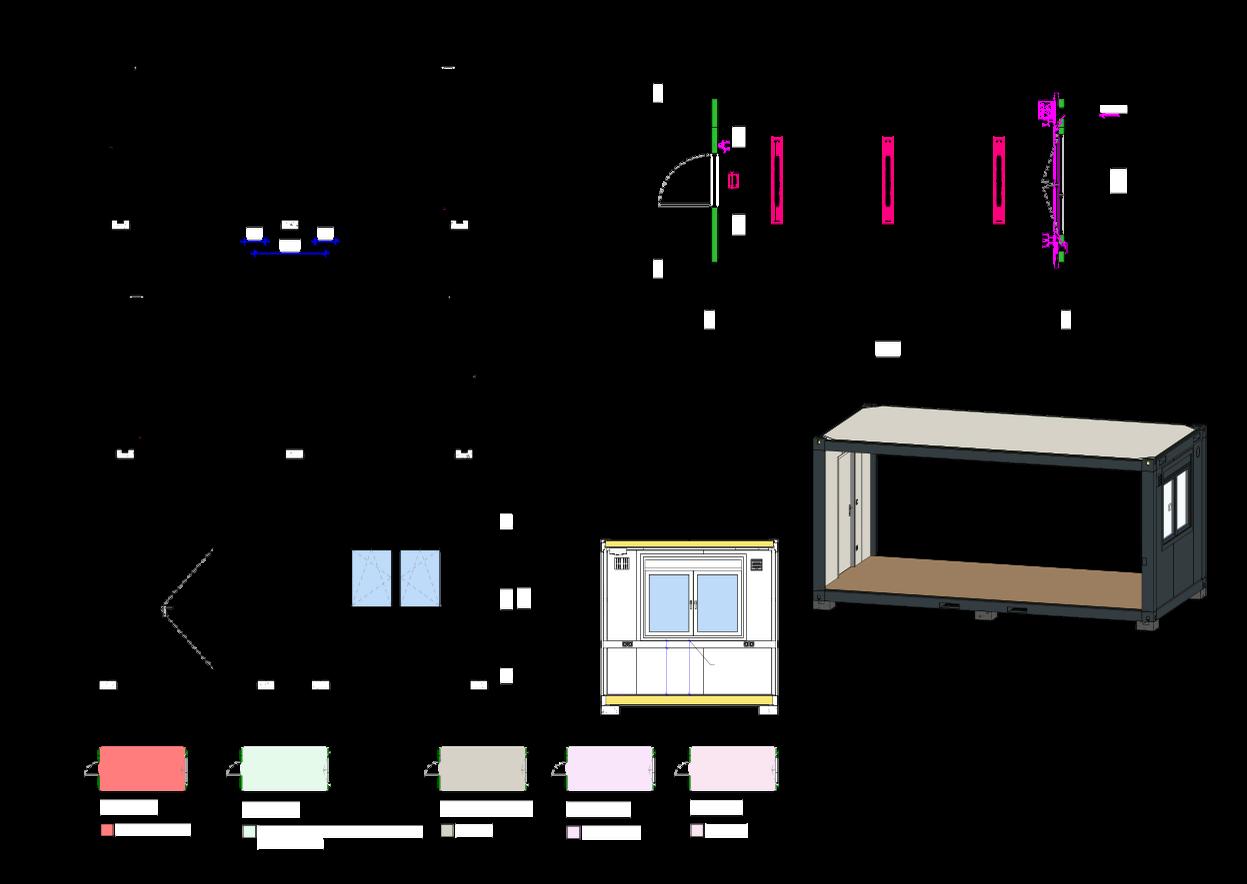

CONSTRUCTION DE NOS UNITS Les units DS Units sont conçues sur la base d’une structure métallique soigneusement étudiée, garantissant stabilité, durabilité et flexibilité. Chaque unit est développée comme un portique métallique rigide à deux axes, assurant une structure de base solide et résistante.

Les charges sont réparties de manière efficace via des poutres secondaires, qui transmettent les efforts vers les poutres principales.

Grâce à ce mode de construction, nos units peuvent être déplacées, empilées et assemblées en toute sécurité, sans compromis sur la stabilité ni la capacité portante. La structure en acier permet également de réaliser de grandes portées, des espaces ouverts et des configurations intérieures variées.

14

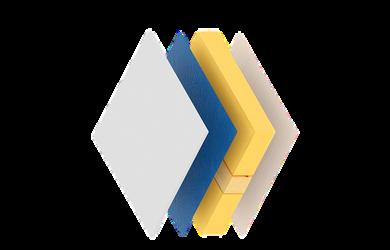

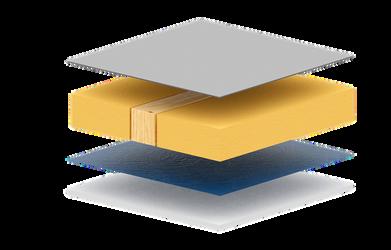

PLAFOND Le plafond de nos units remplit une double fonction. En plus de constituer la couche d’isolation supérieure, il agit également comme toiture principale, garantissant une excellente étanchéité et une protection optimale contre les intempéries.

La couche extérieure est composée d’une tôle d’acier revêtue de 0,7 mm d’épaisseur, posée avec une pente afin d’assurer une évacuation optimale de l’eau et une protection renforcée contre la pluie, le vent et la neige. L’isolation thermique du plafond peut être adaptée de manière flexible aux valeurs U requises, grâce à l’utilisation de différentes épaisseurs et types de matériaux isolants.

1. Revêtement extérieur en tôle d’acier revêtue 2. Isolation thermique adaptée au projet 3. Pare-vapeur 4. Finition intérieure au choix

1

2 3 4

15

PAROIS Les parois extérieures constituent la séparation principale entre l’intérieur et l’extérieur et jouent un rôle essentiel en matière de performance énergétique, d’acoustique et de sécurité incendie. Selon l’application, différentes compositions de parois sont mises en œuvre afin de répondre aux normes et exigences en vigueur.

La face extérieure du mur est réalisée en tôle d’acier revêtue de 0,5 mm d’épaisseur, offrant une protection durable contre les intempéries et une finition nette et résistante. L’isolation thermique peut, tout comme pour le plafond, être adaptée aux valeurs U souhaitées.

1. Revêtement extérieur en tôle d’acier revêtue 2. Isolation thermique sur mesure 3. Pare-vapeur 4. Finition intérieure au choix 1

16

2

3

4

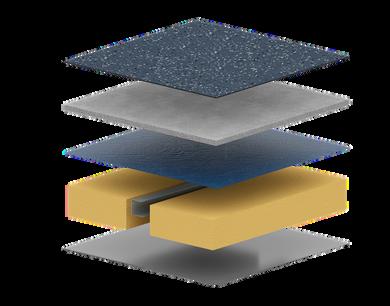

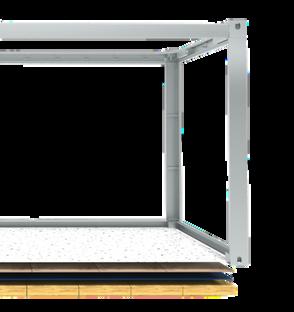

PLANCHER Le plancher de nos units est conçu pour résister sans difficulté aux charges et à l’usure. En fonction de l’usage, la composition du sol peut être adaptée à des charges variées, allant d’applications de bureaux légères à des usages industriels intensifs.

Le plancher se compose d’une structure porteuse robuste, combinée à une isolation thermique et à un revêtement extérieur durable. La finition supérieure peut être choisie en fonction de l’utilisation et de l’esthétique souhaitée.

1.

Revêtement de sol au choix

2.

Couche de plancher porteuse

3.

Pare-vapeur

4.

Isolation thermique

5.

Revêtement extérieur en tôle d’acier galvanisée de 0,5 mm

1 2 3 4 5

17

18

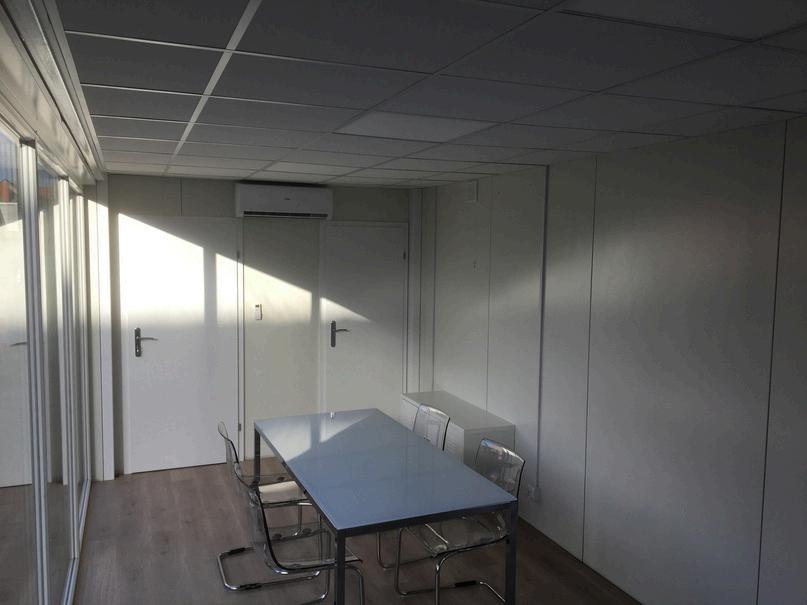

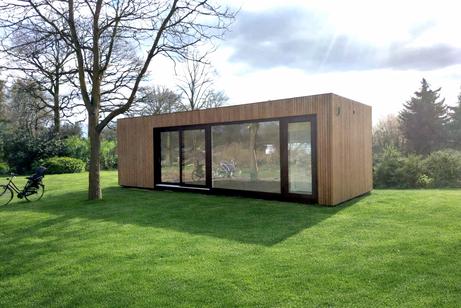

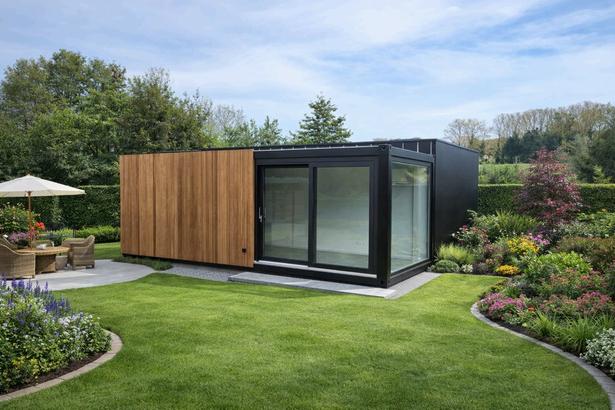

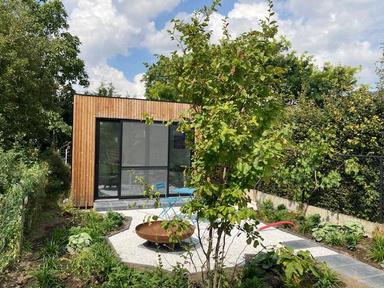

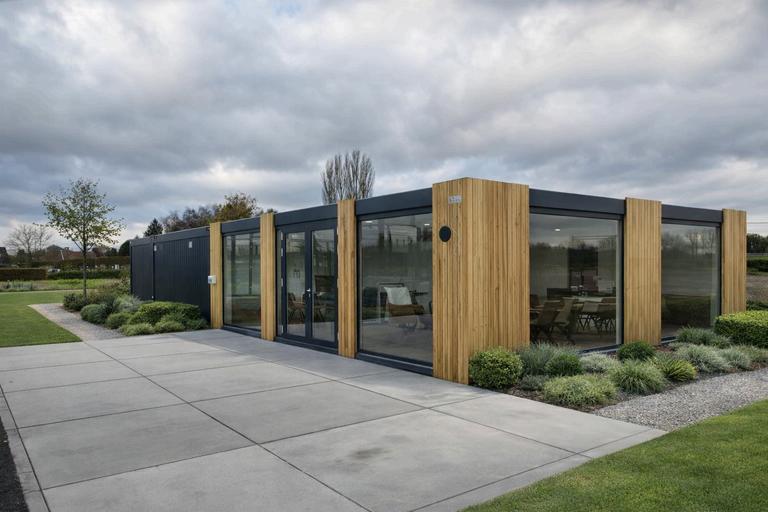

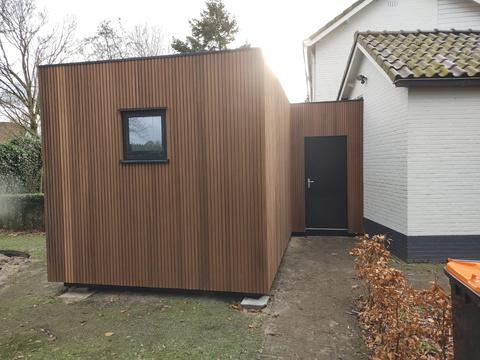

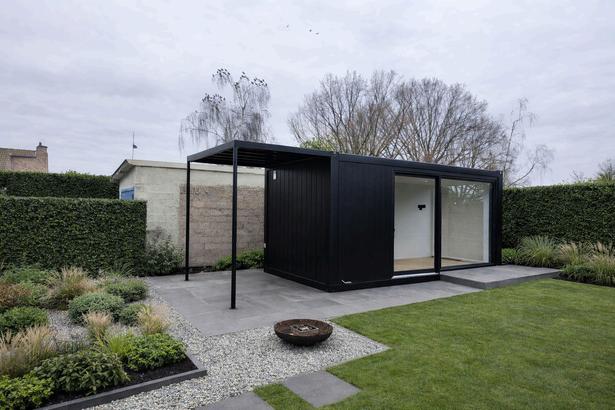

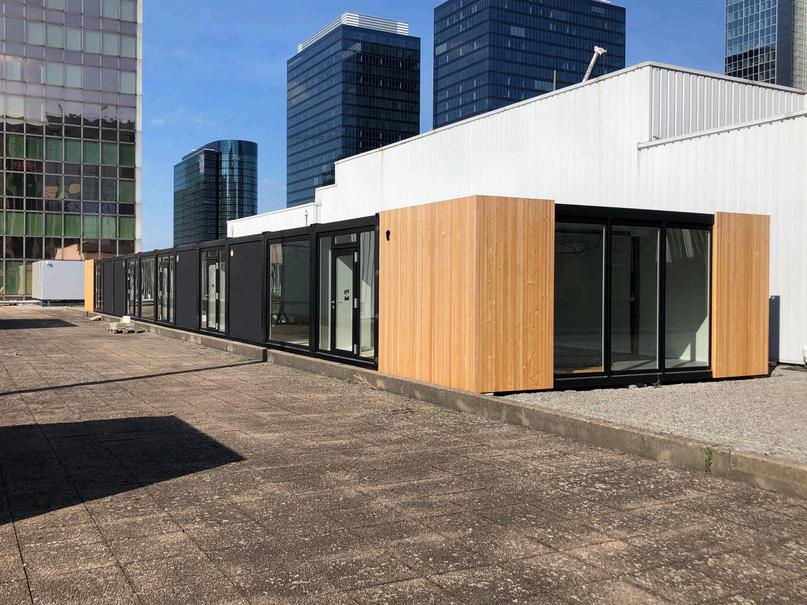

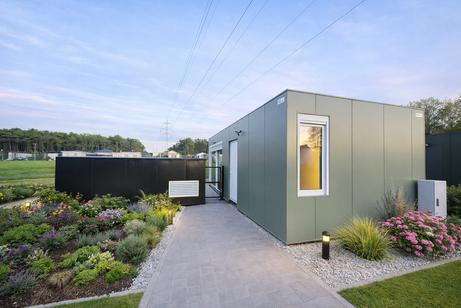

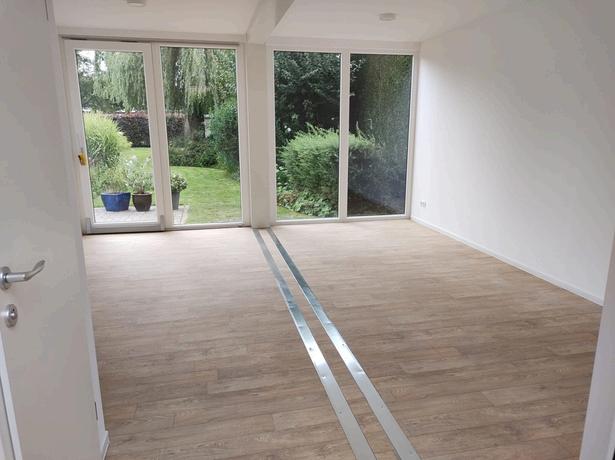

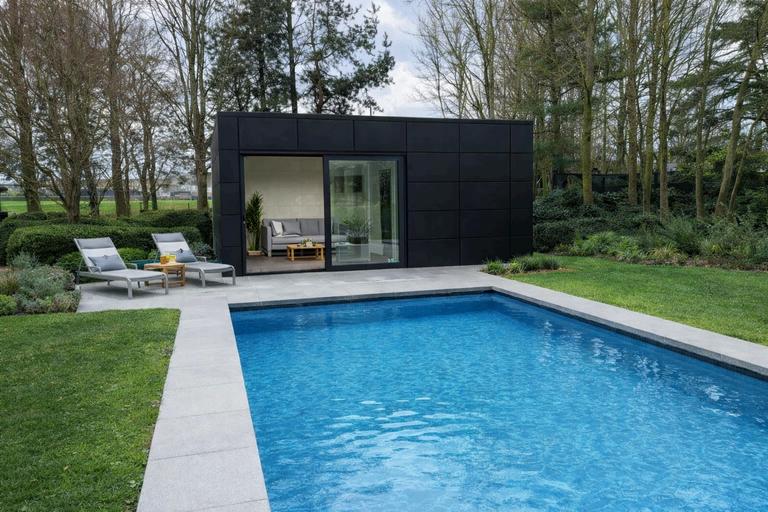

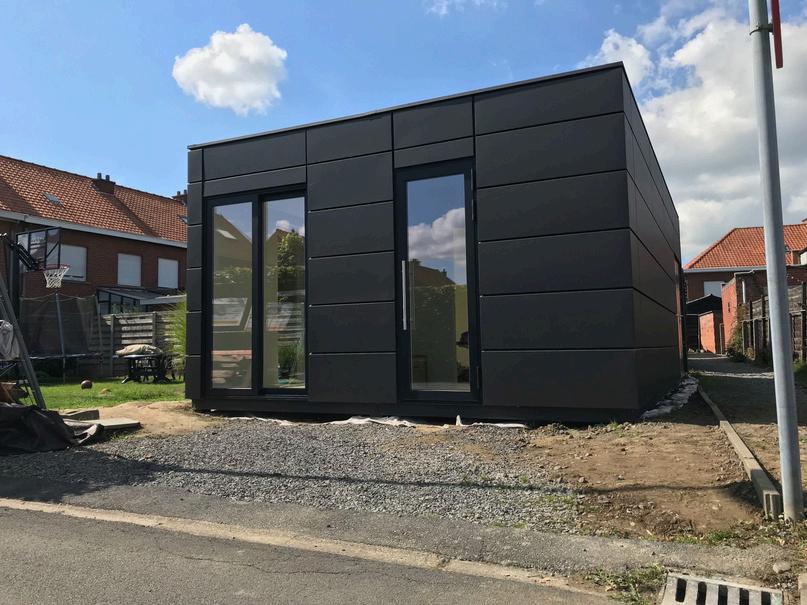

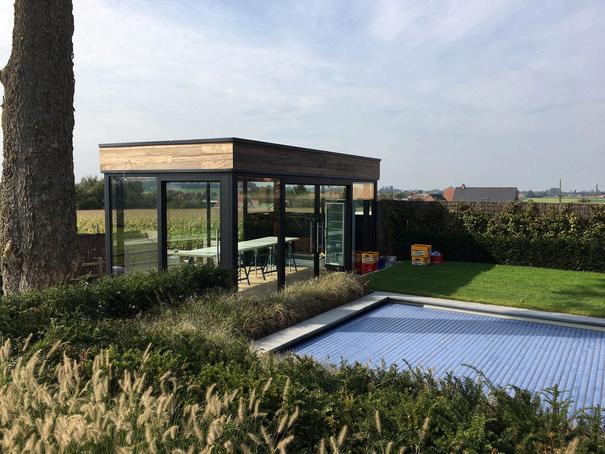

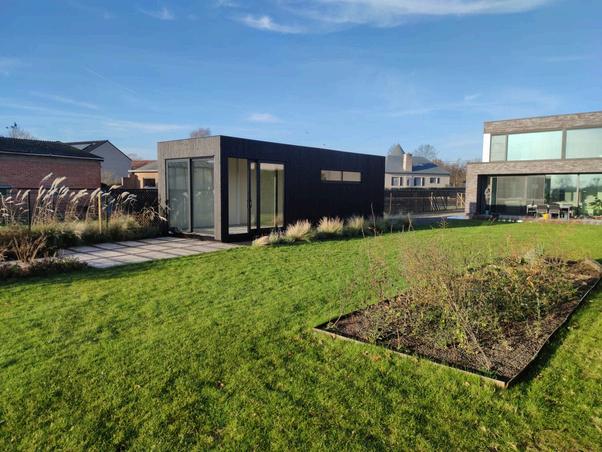

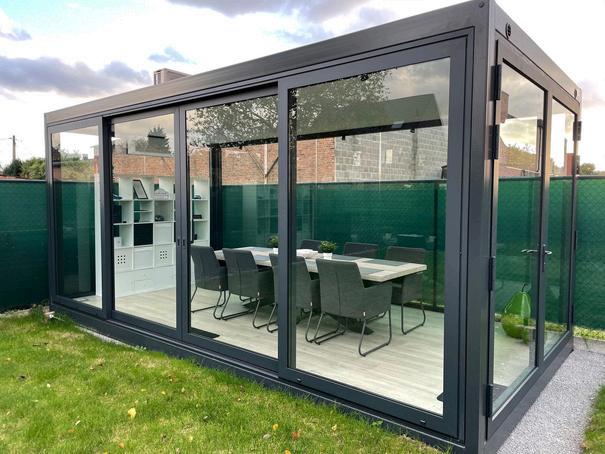

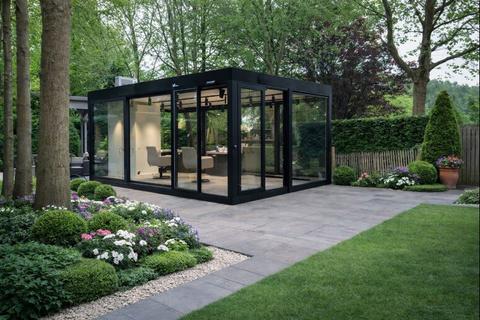

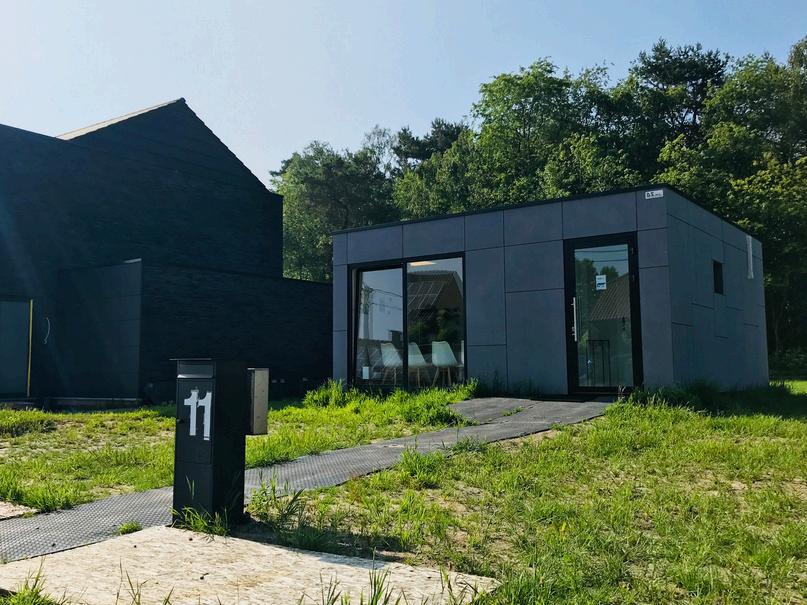

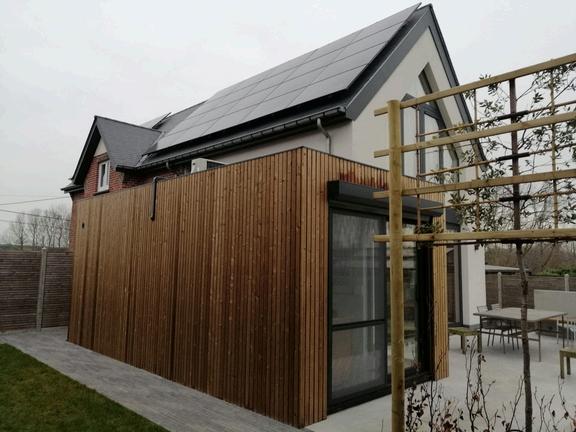

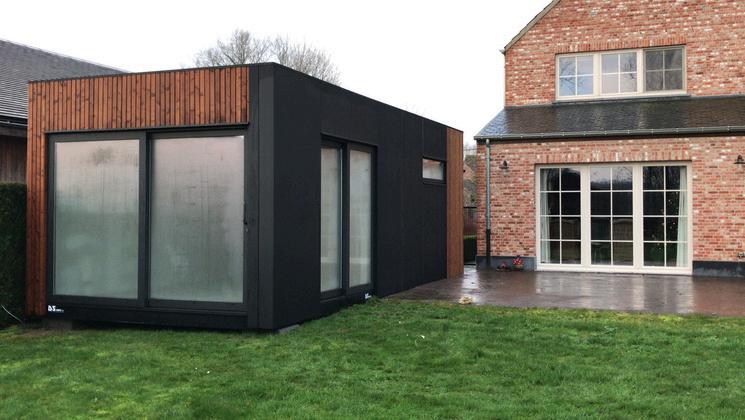

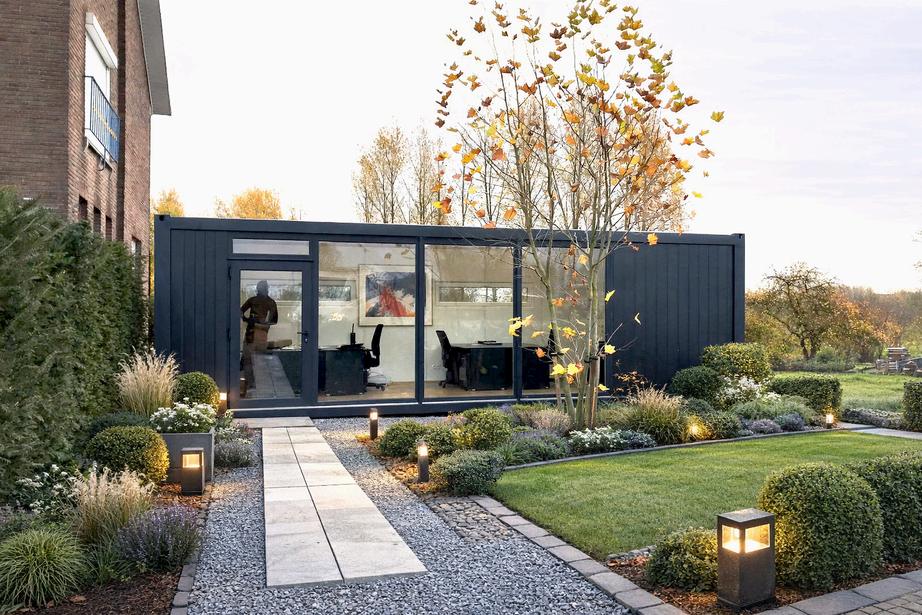

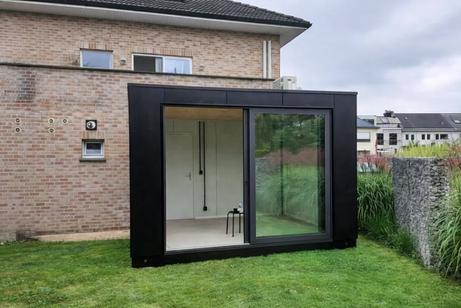

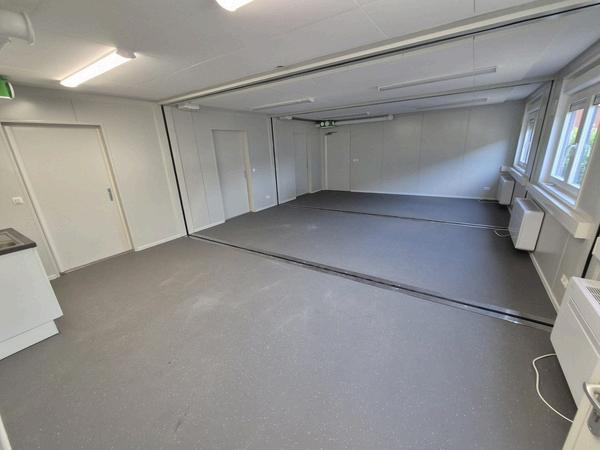

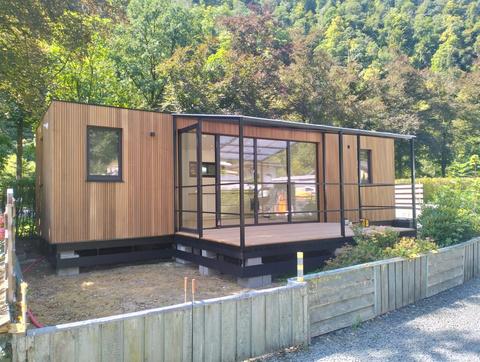

UNITÉS PREMIUM Les unités Premium reposent sur l’unité standard, mais se distinguent par un niveau de finition supérieur et une apparence visuelle plus soignée. Elles sont idéales pour les projets où confort, esthétique et fonctionnalité vont de pair.

Les finitions possibles comprennent notamment : Revêtement de façade Revêtement de sol Parois vitrées Installations techniques étendues Les unités Premium conviennent aussi bien aux applications temporaires que permanentes et peuvent, tout comme les unités standard, être juxtaposées et empilées.

Dimensions extérieures standard Breedte Lengte Hoogte

2 435 / 2 989 mm 2 989 / 4 550 / 6 055 / 7 325 / 9 125 mm 2 590 / 2 765 / 2 915 mm

Des dimensions sur mesure sont possibles sur demande.

Caractéristiques Finition soignée intérieure et extérieure Électricité, éclairage et chauffage possibles Extensible de manière modulaire Adapté à un usage temporaire et permanent Ventilation HVAC

Applications typiques Bureaux Unités de jardin Espaces d’accueil et de vente

19

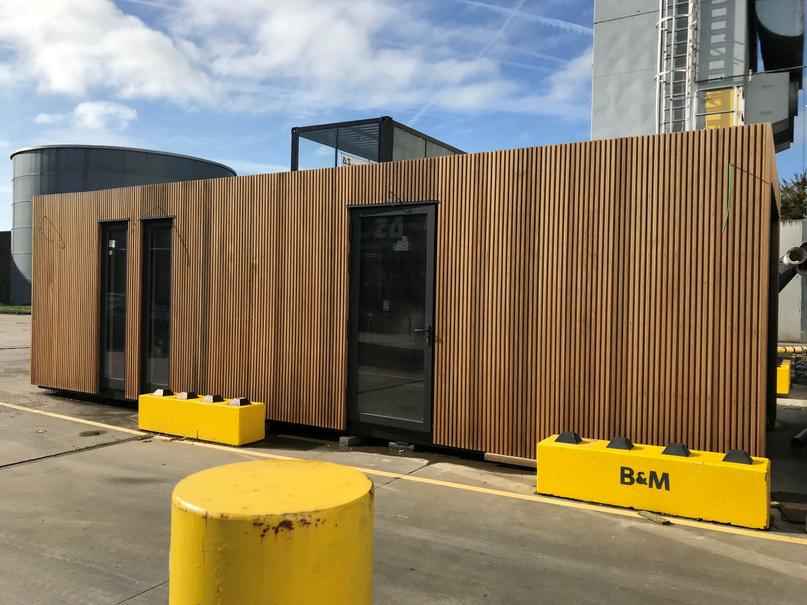

FINITION EXTÉRIEURE REVÊTEMENT DE FAÇADE

Métal laqué (standard)

Thermowood Ayous

Thermowood Ayous noir

PORTES ET OUVERTURES

Porte en aluminium (standard)

20

Porte vitrée

Baie coulissante

FINITION INTÉRIEURE REVÊTEMENT DE SOL

PVC vinyle (standard)

Stratifié

REVÊTEMENT MURAL

Panneau de particules (standard)

Gyproc

Tôle d’acier revêtue

21

22

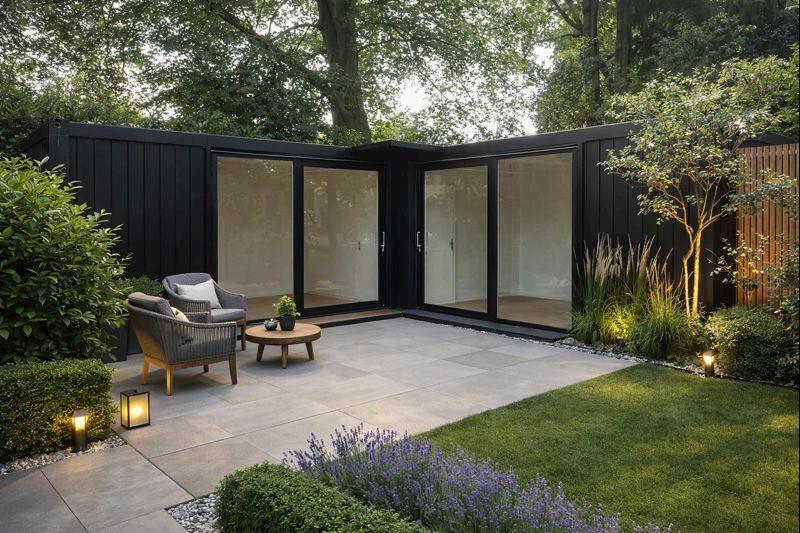

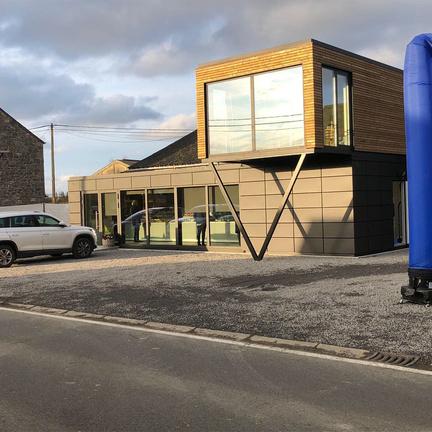

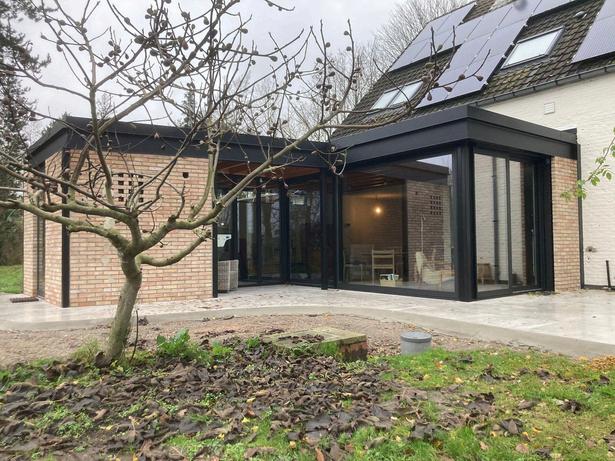

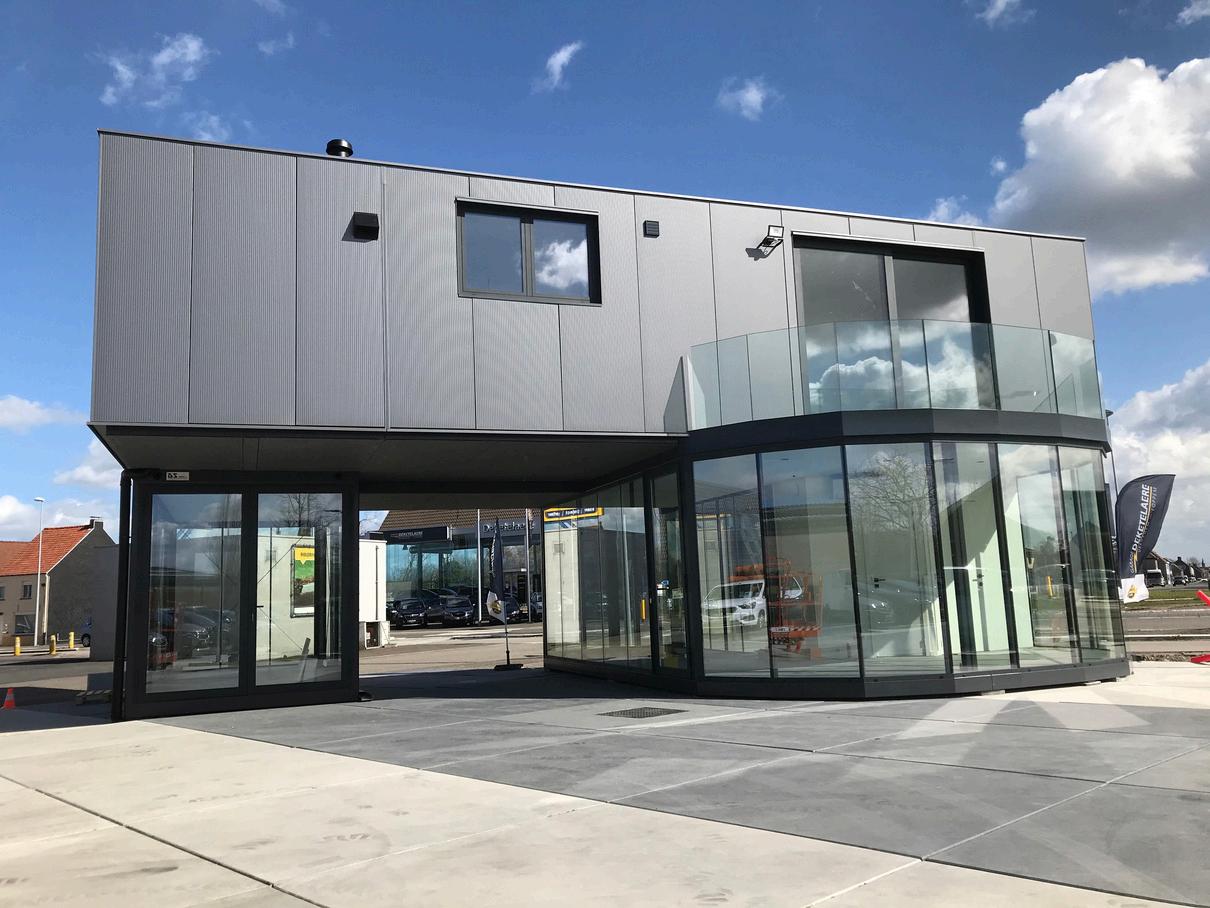

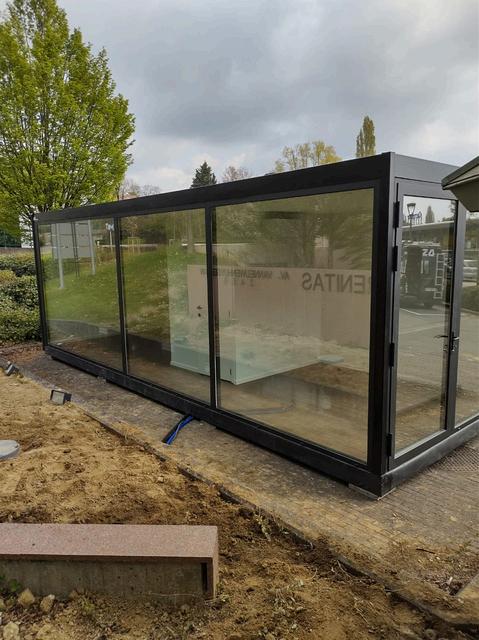

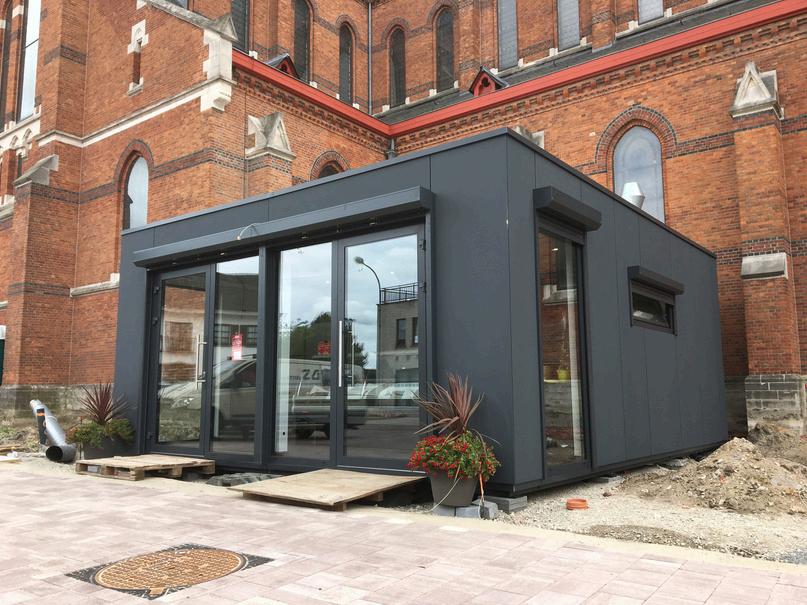

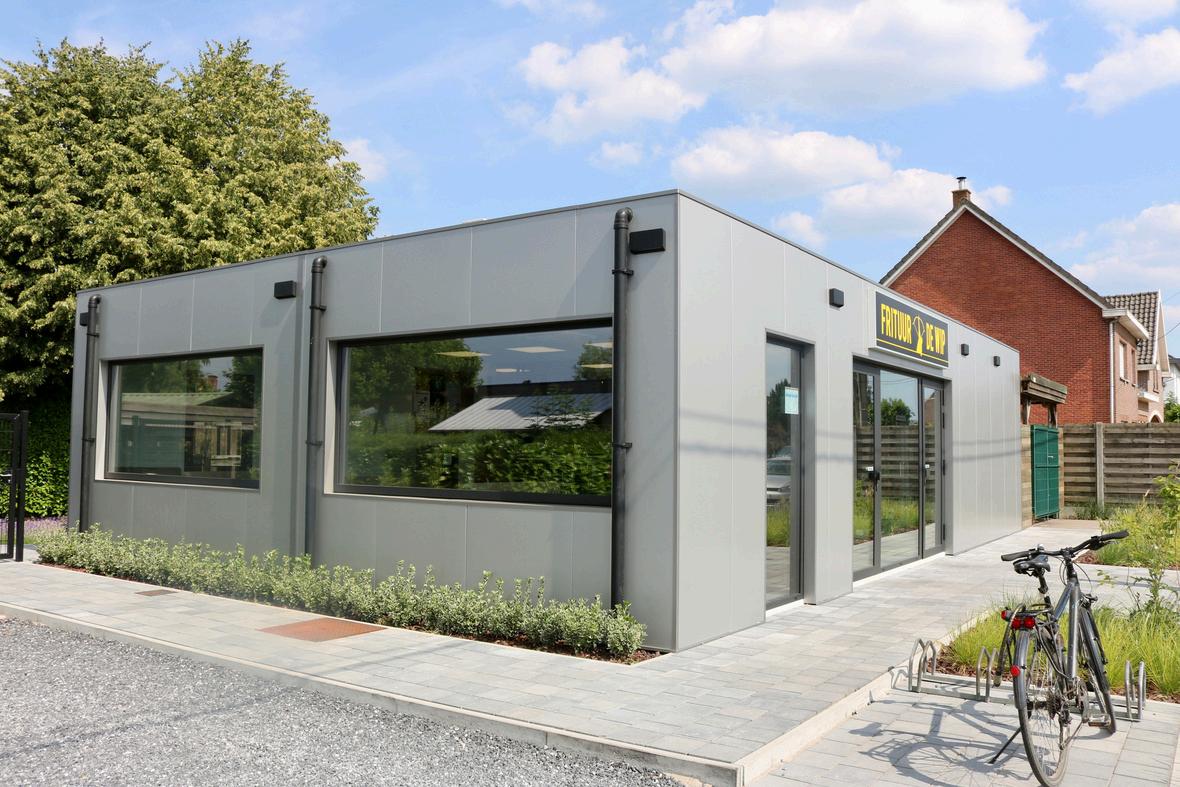

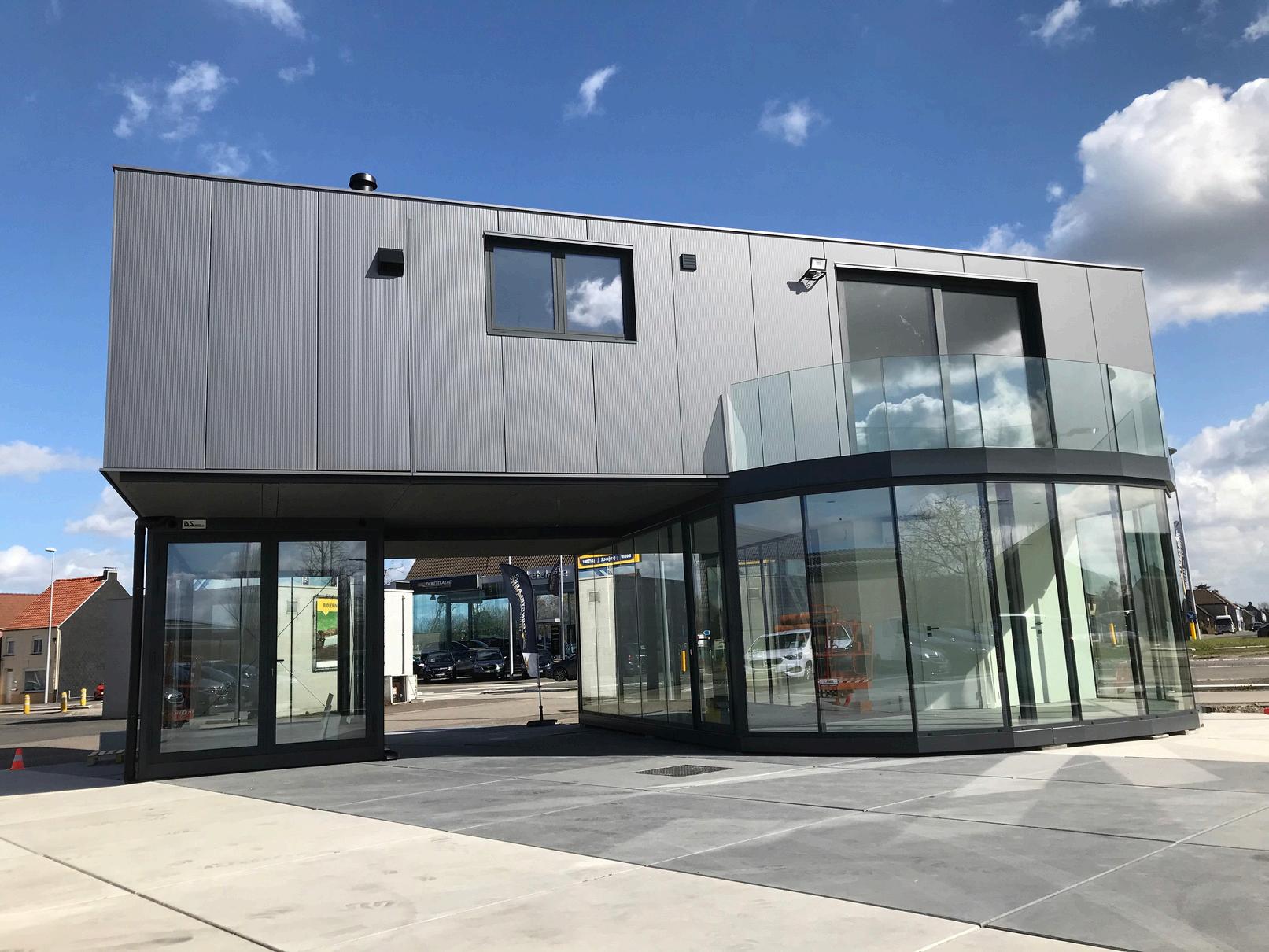

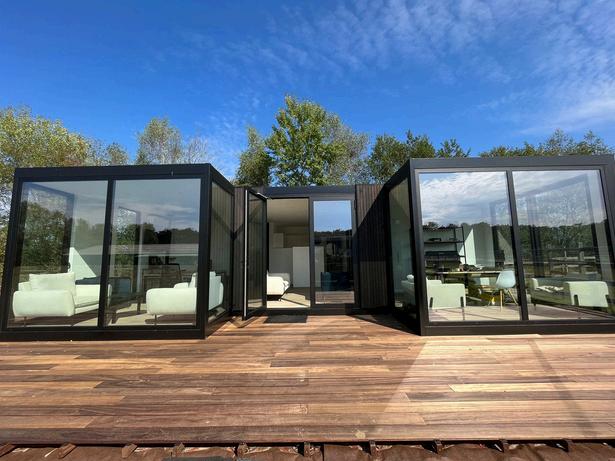

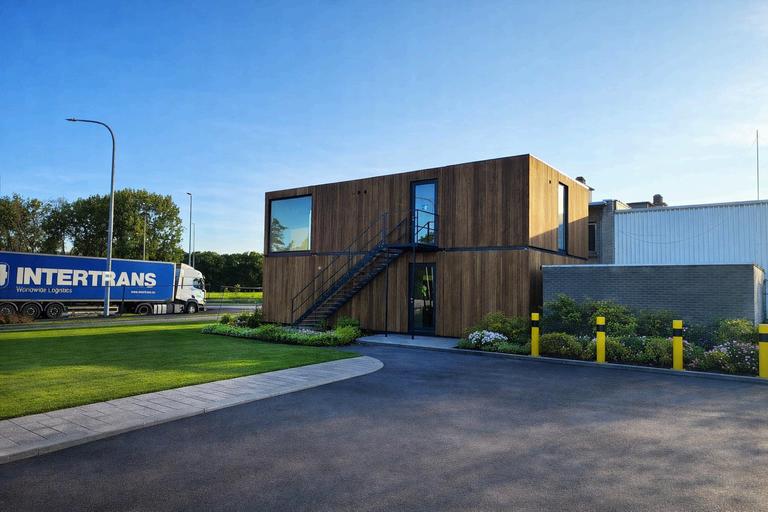

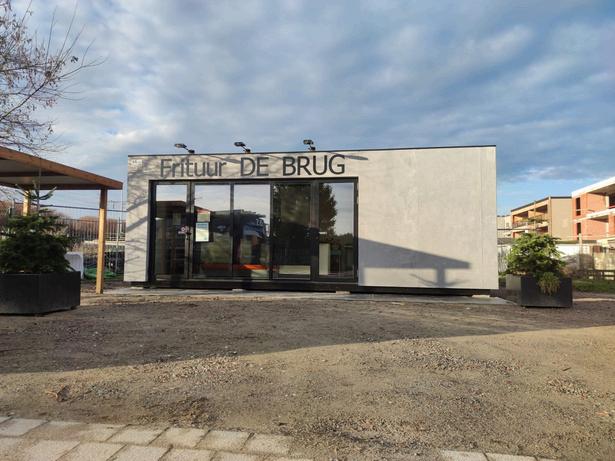

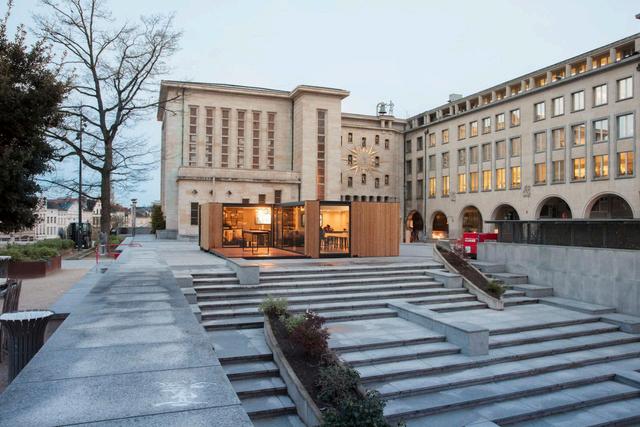

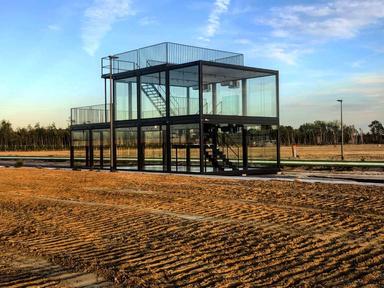

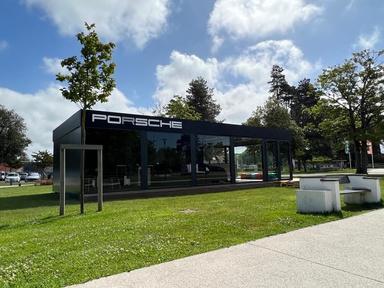

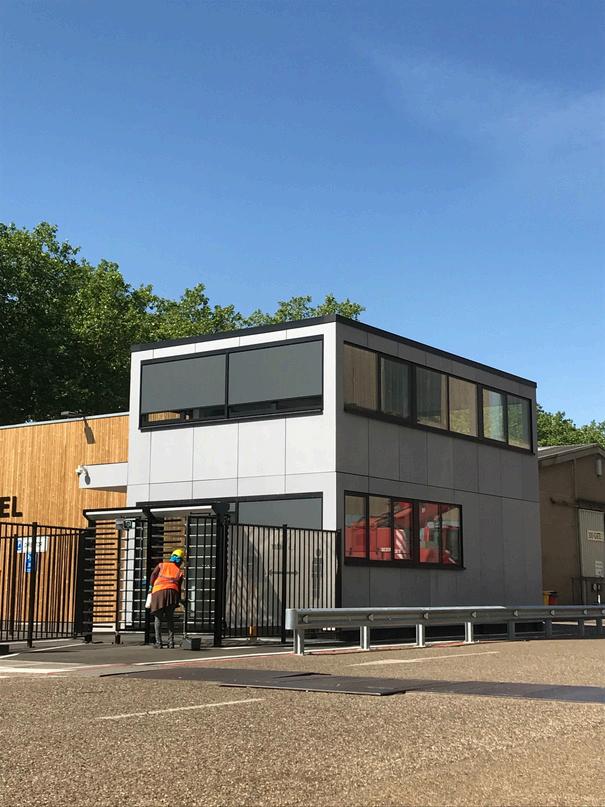

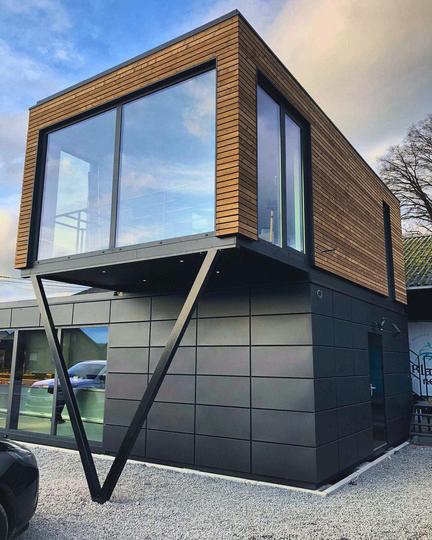

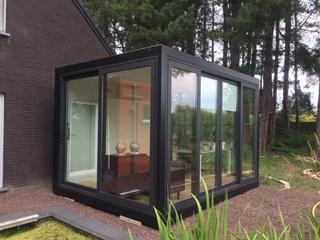

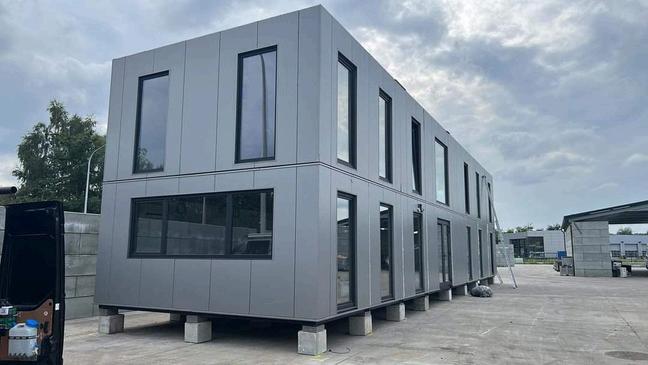

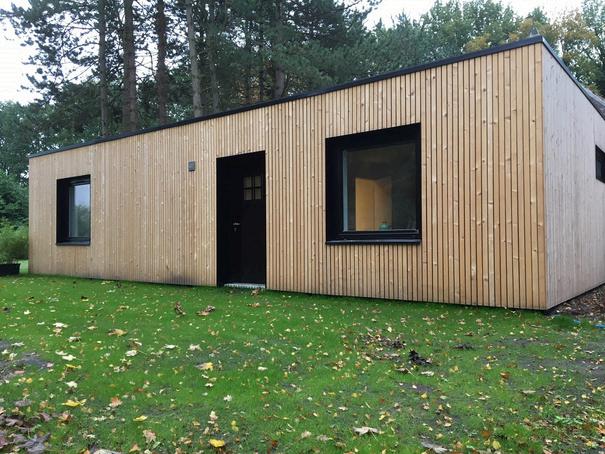

UNITÉS EN CONSTRUCTION ACIER Avec nos unités en construction acier, nous allons encore plus loin en matière de flexibilité, de finitions et de liberté de conception. Le processus de production s’aligne étroitement sur la construction traditionnelle, tout en étant entièrement réalisé dans notre propre atelier.

Grâce à une construction en intérieur, dans des conditions contrôlées, nous combinons une livraison plus rapide avec un niveau de finition plus élevé et constant. Ces unités sont parfaitement adaptées à un usage de longue durée ou permanent.

Les unités de luxe ne sont pas limitées à des dimensions fixes. Par unité, nous appliquons des dimensions indicatives allant jusqu’à : Longueur maximale : 13,5 m Largeur maximale : 4,5 m Dimensions extérieures standard sur mesure Applications typiques Bureaux permanents Showrooms Unités d’habitation Bâtiments publics ou commerciaux Extensions

Caractéristiques Entièrement sur mesure Haut niveau de finition Grande liberté de conception Adapté à un usage permanent

23

FINITION EXTÉRIEURE REVÊTEMENTS DE FAÇADE

24

Panneaux micronervurés (standard)

Profilés aluminium

Tectiva Equitone

Thermowood ayous

Parement en pierre

Alucobond

FINITION INTÉRIEURE REVÊTEMENTS DE SOL

PVC vinyl

Stratifié

Carrelage céramique

OSB

Panneau de particules

REVÊTEMENTS MURAUX

Tôle d’acier laquée (Standard)

Gyproc

25

26

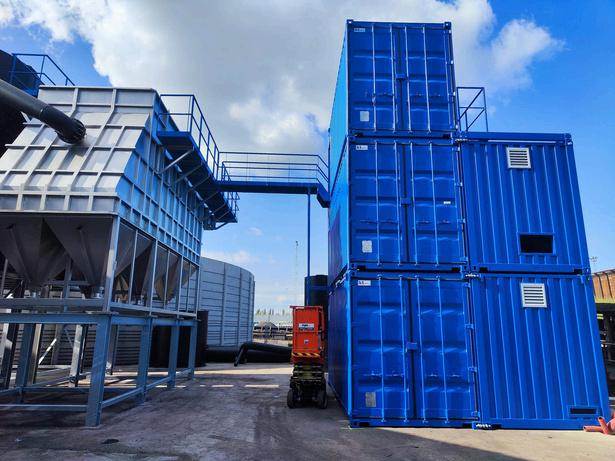

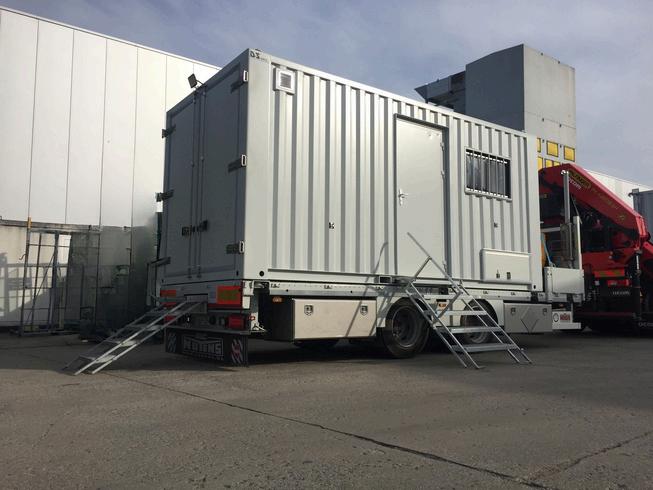

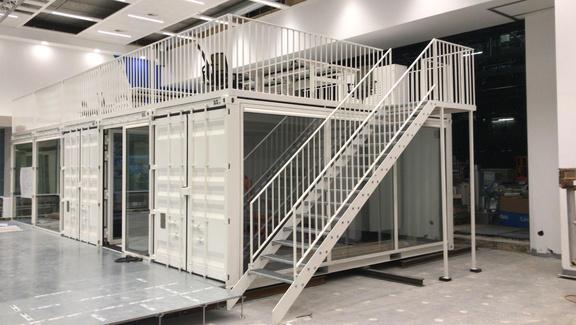

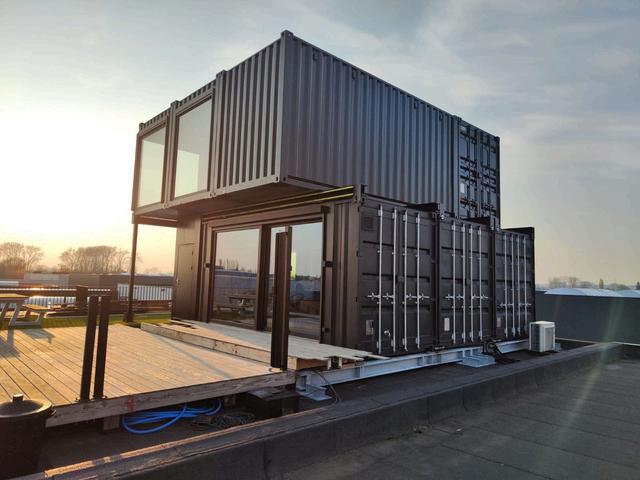

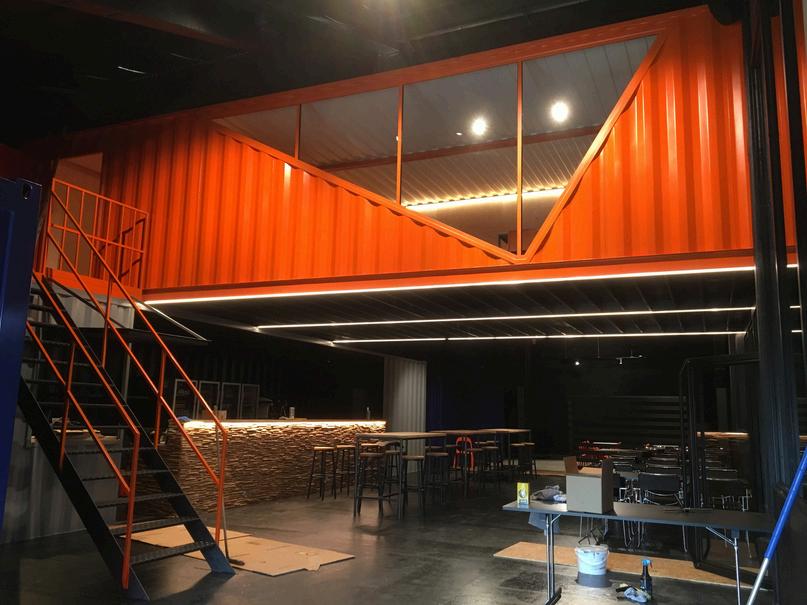

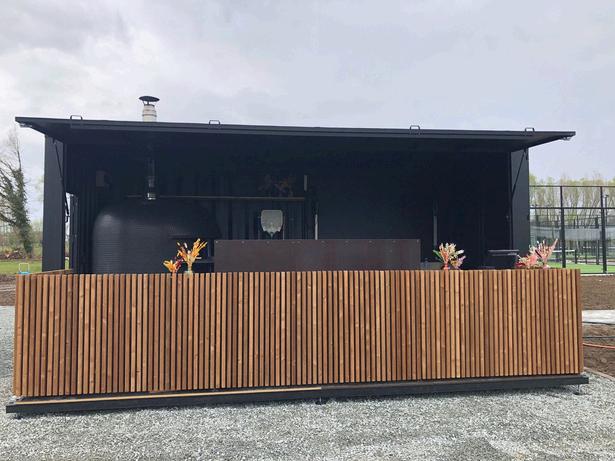

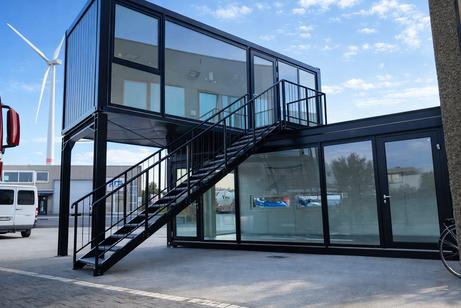

UNITÉS CONTENEURS Nos conteneurs sont fabriqués à partir de conteneurs maritimes existants, ce qui leur confère une base solide, robuste et durable. Ils sont adaptés dans notre propre atelier en fonction de l'utilisation prévue et conviennent à des applications temporaires ou permanentes.

Conteneurs standard Conteneurs transformés Conteneurs techniques Conteneurs pour le verre

Dimensions extérieures standard 10ft DV

2991 x 2438 x 2591 mm

20ft DV 20ft HC

6058 x 2438 x 2591 mm 6058 x 2438 x 2896 mm

40ft DV 40ft HC

12192 x 2438 x 2591 mm 12192 x 2438 x 2896 mm

Caractéristiques Basées sur des conteneurs maritimes Structure en acier robuste Personnalisation technique et fonctionnelle Mise en service rapide

27

28

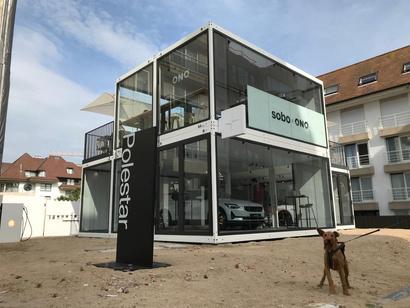

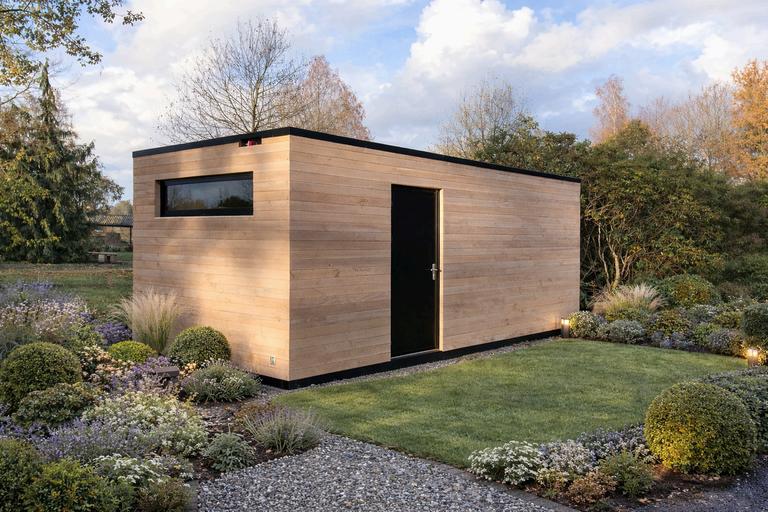

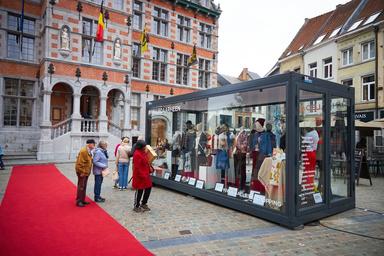

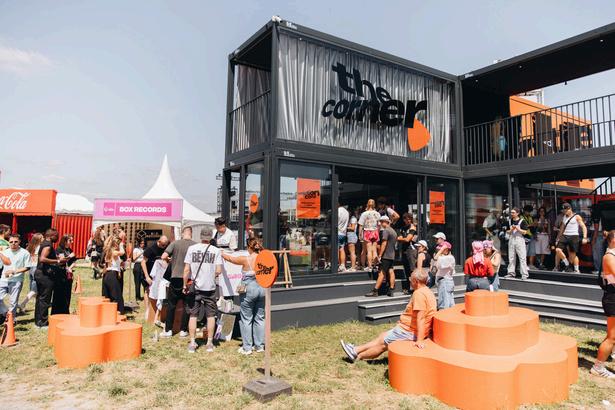

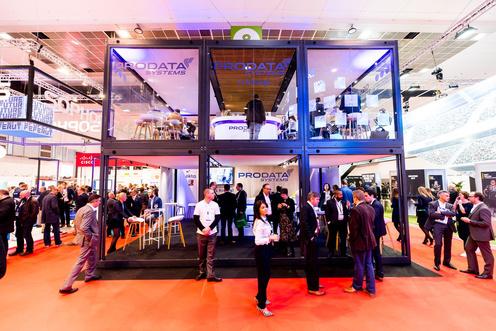

DS BOX Notre DS-Box est une solution modulaire unique avec une finition premium et un design moderne et élégant. Ces unités 100 % modulaires combinent luxe, flexibilité et qualité supérieure en un seul concept puissant.

Qu’il s’agisse d’un espace événementiel, d’un concept pop-up, d’un bureau ou d’une installation créative, la DS-Box s’adapte sans effort à chaque application. Grâce à sa conception empilable et connectable, les possibilités de configuration sont quasiment infinies.

Chaque projet DS-Box démarre à partir de vos idées. Nous élaborons un plan d’exécution détaillé sur mesure et lançons la production uniquement après votre validation. Vous avez ainsi la garantie d’un résultat irréprochable jusque dans les moindres détails.

Dimensions extérieures standard Standard 6 000 x 2 500 x 2 800 mm Mini

2 500 x 2 500 x 2 800 mm

Applications typiques Espaces événementiels et expérientiels Concepts pop-up Bureaux Installations créatives et commerciales 29

MODÈLES DE PROJET DS Units propose une série de modèles de projet soigneusement élaborés servant d’inspiration et de point de départ. Ces modèles présentent différentes configurations et applications, sans jamais constituer une contrainte. Chaque unité peut être adaptée, étendue ou entièrement redessinée selon vos souhaits.

UNITS BASIC

Nos modèles de projet allient rapidité et efficacité à une flexibilité maximale ; le sur-mesure reste toujours possible.

30

Surface Nombre d’unités Dimensions Numéro DS Prix à partir de

14 m² 1 unit 6055x2435x2765 mm DS0016 € 8 950,00

Surface Nombre d’unités Dimensions Numéro DS Prix à partir de

18 m² 1 unit 6055x2989x2765 mm DS0013 € 10 500,00

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

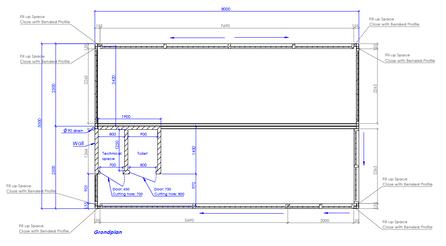

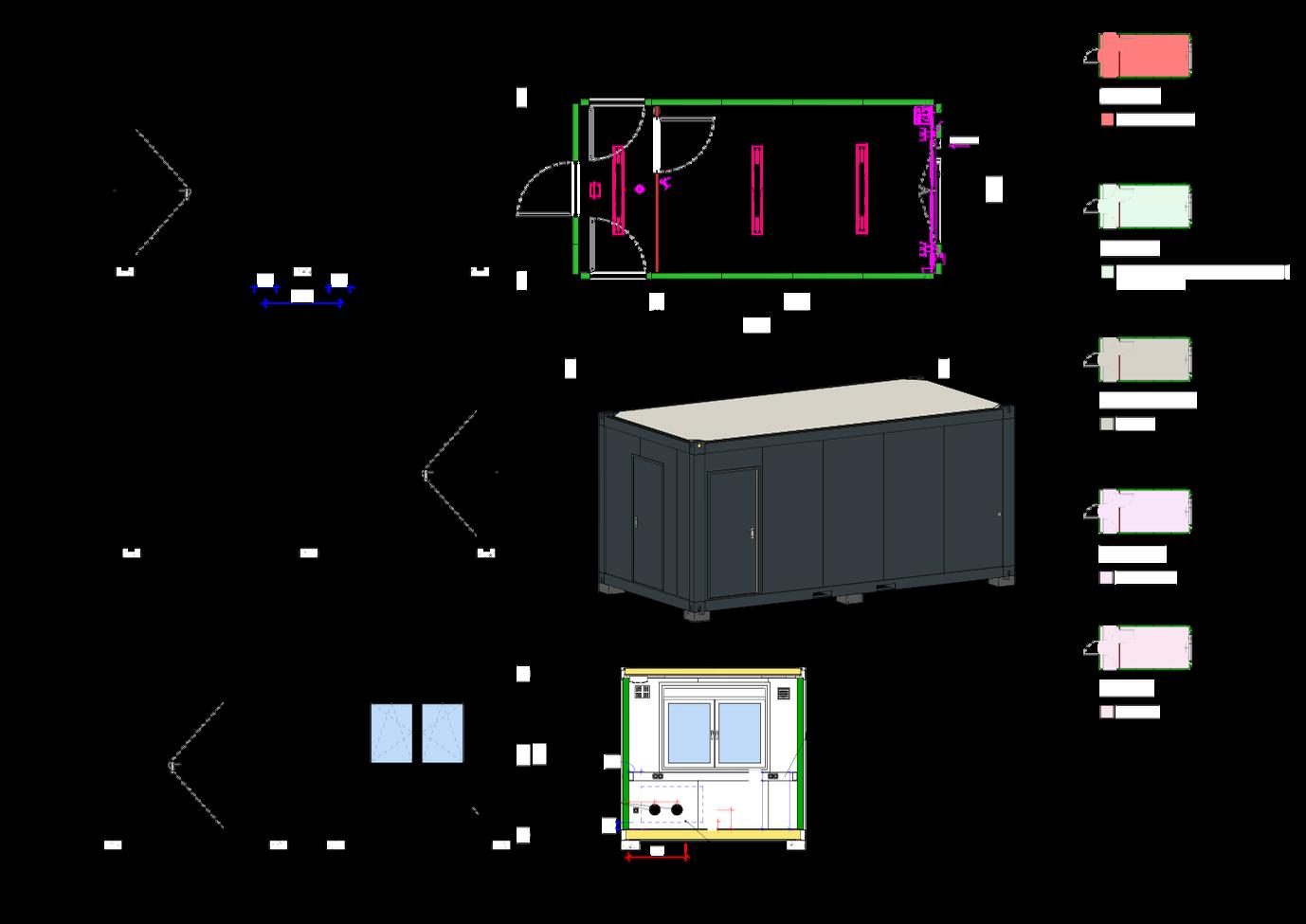

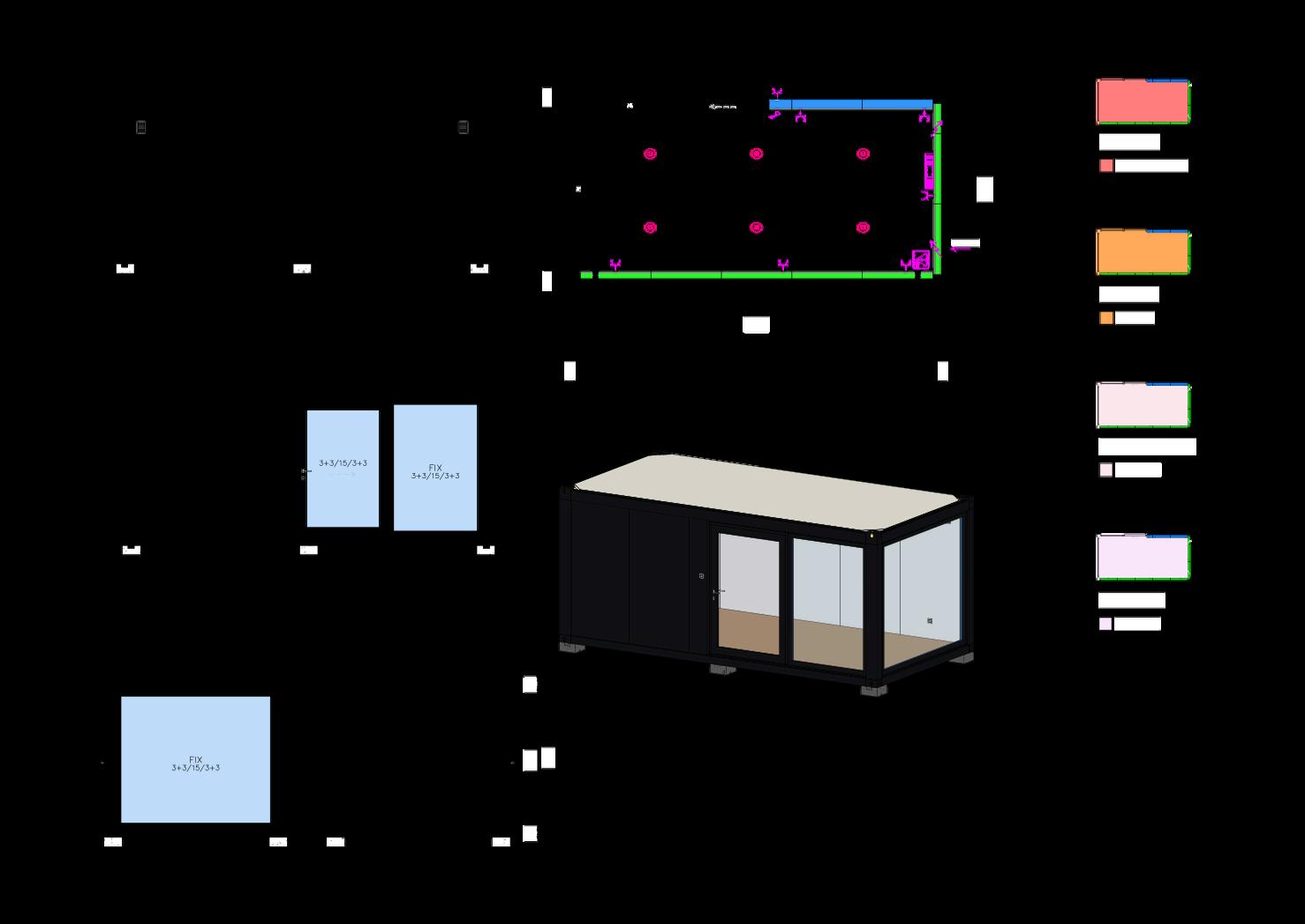

D105|AL(EPS)

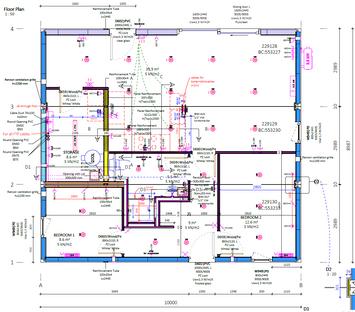

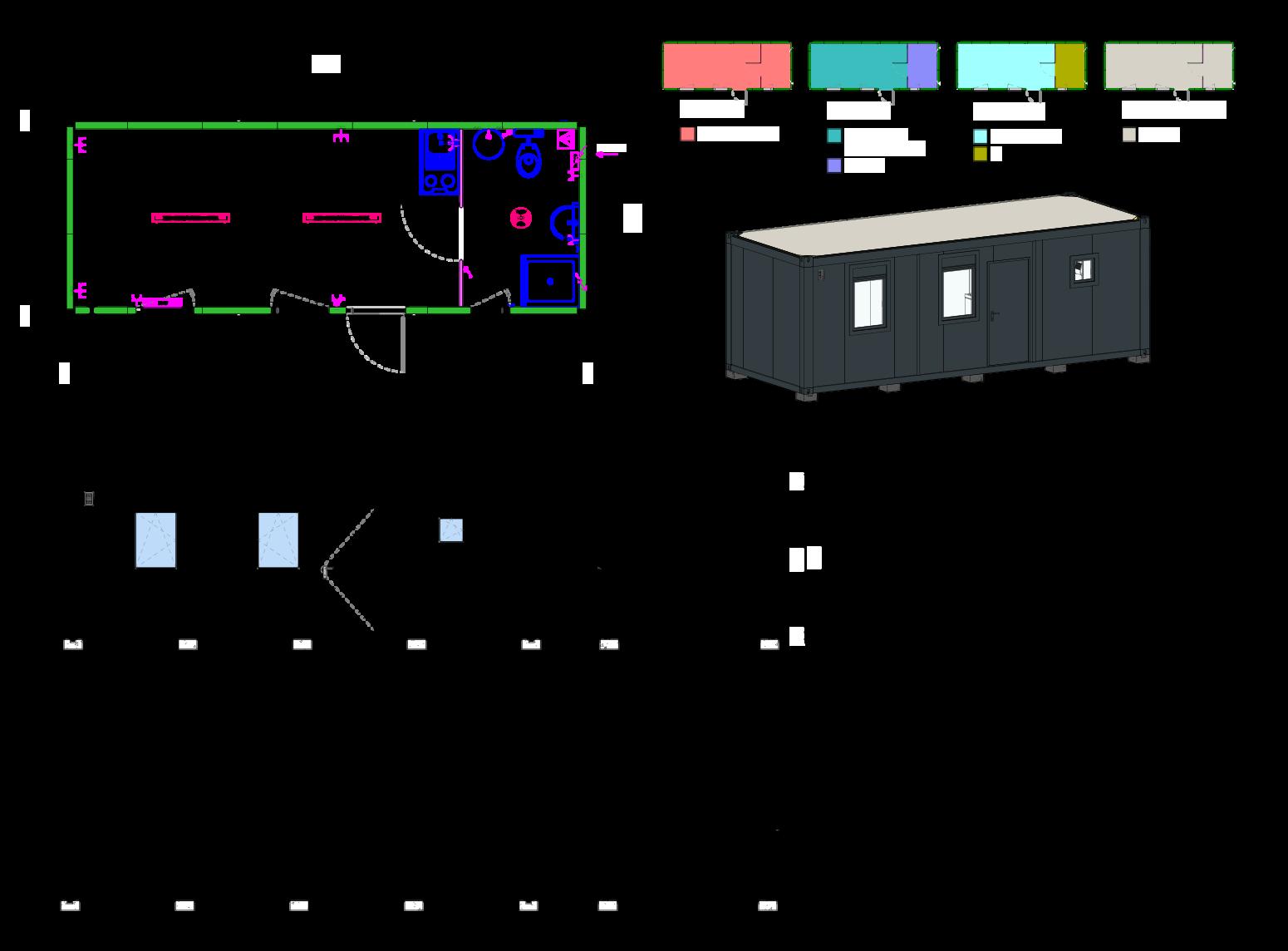

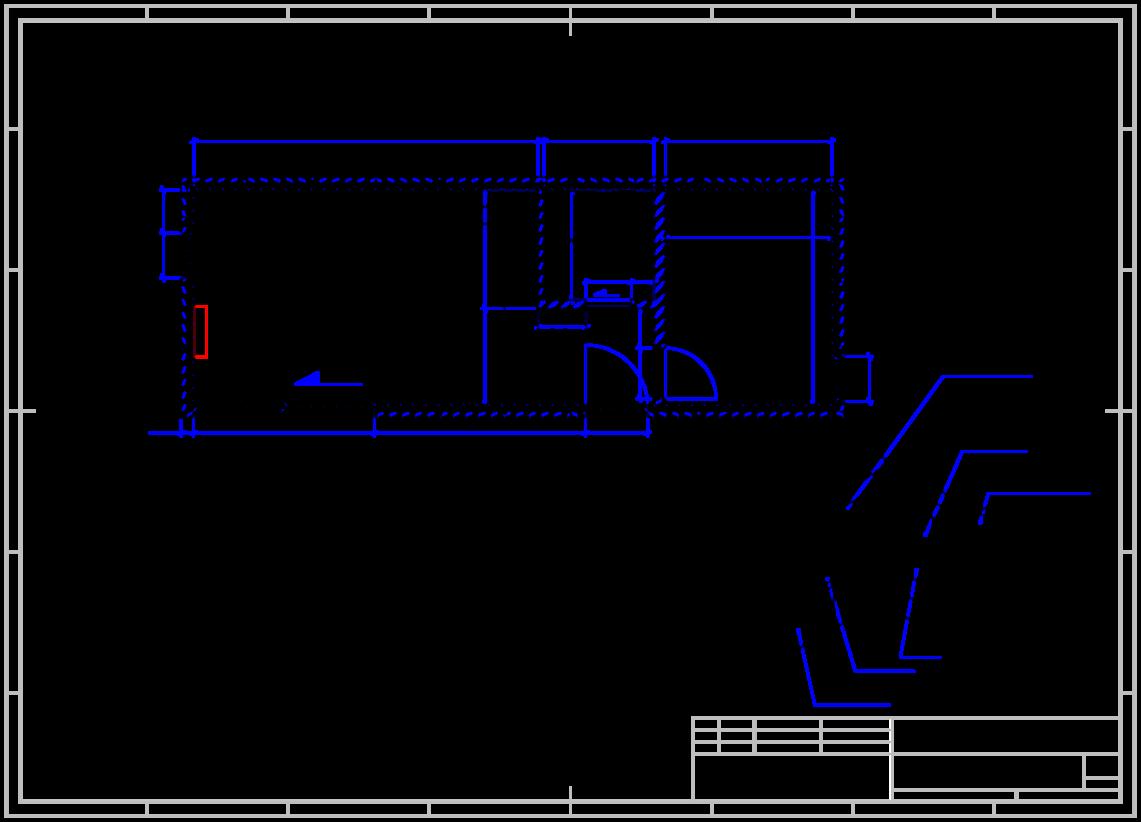

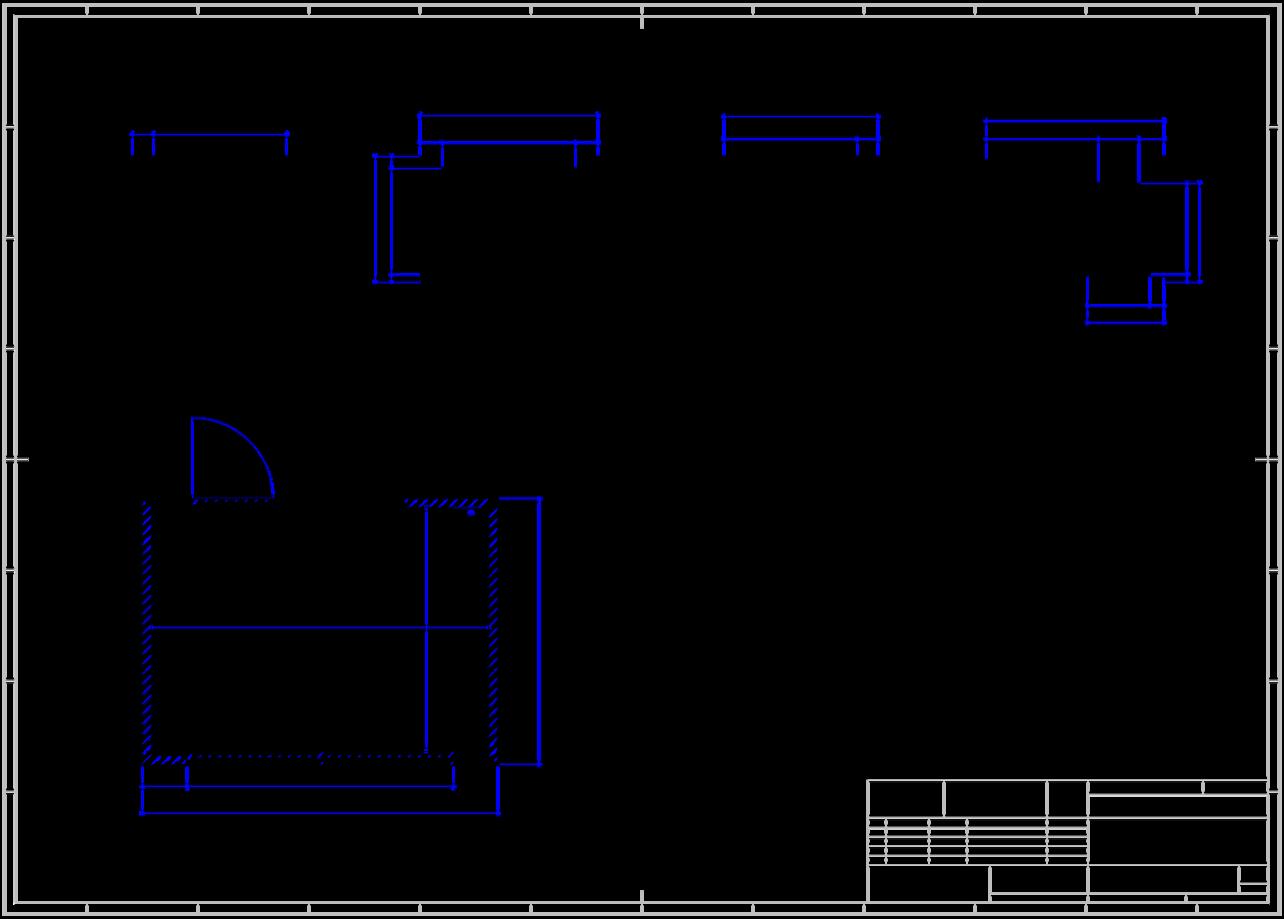

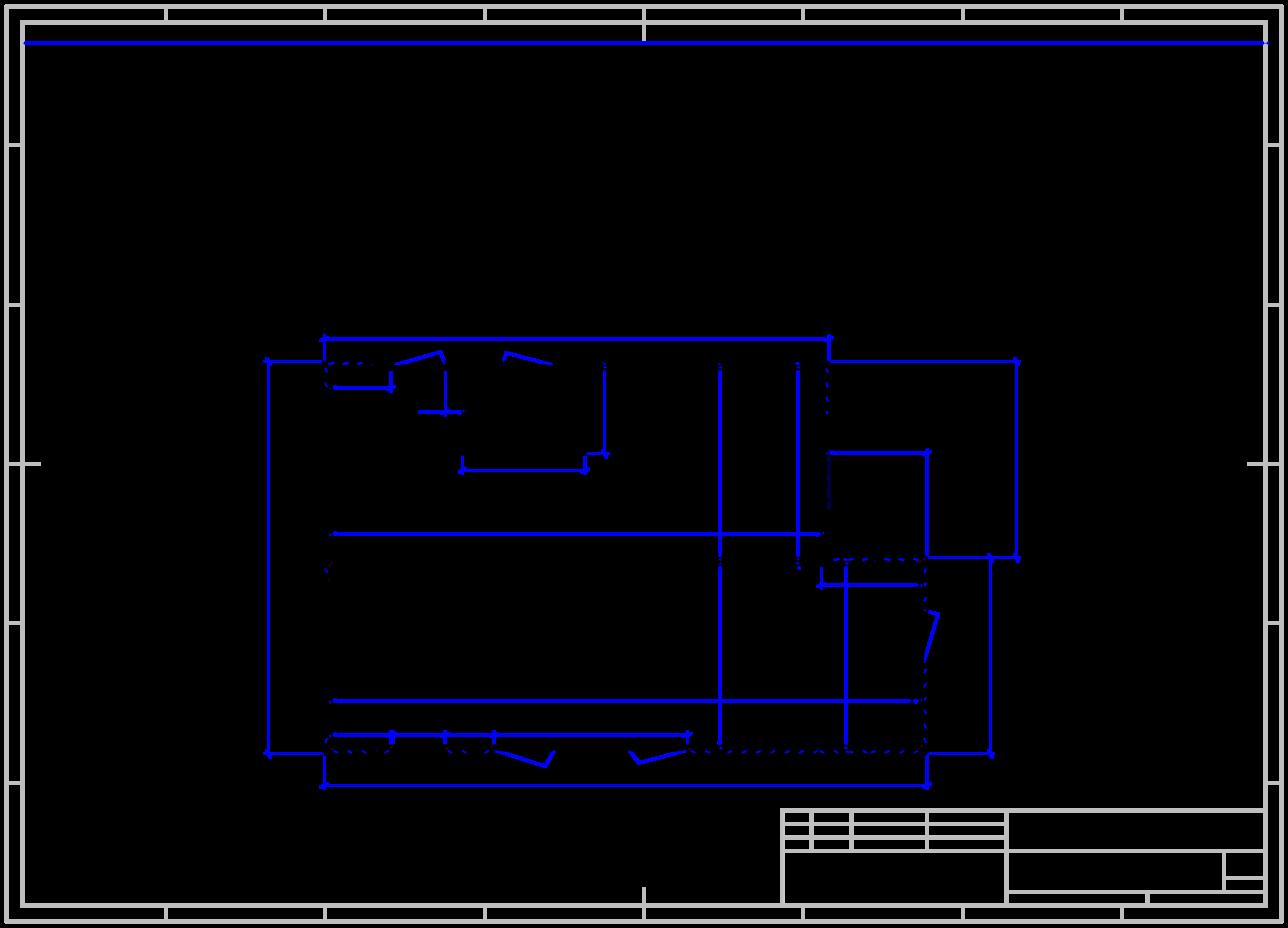

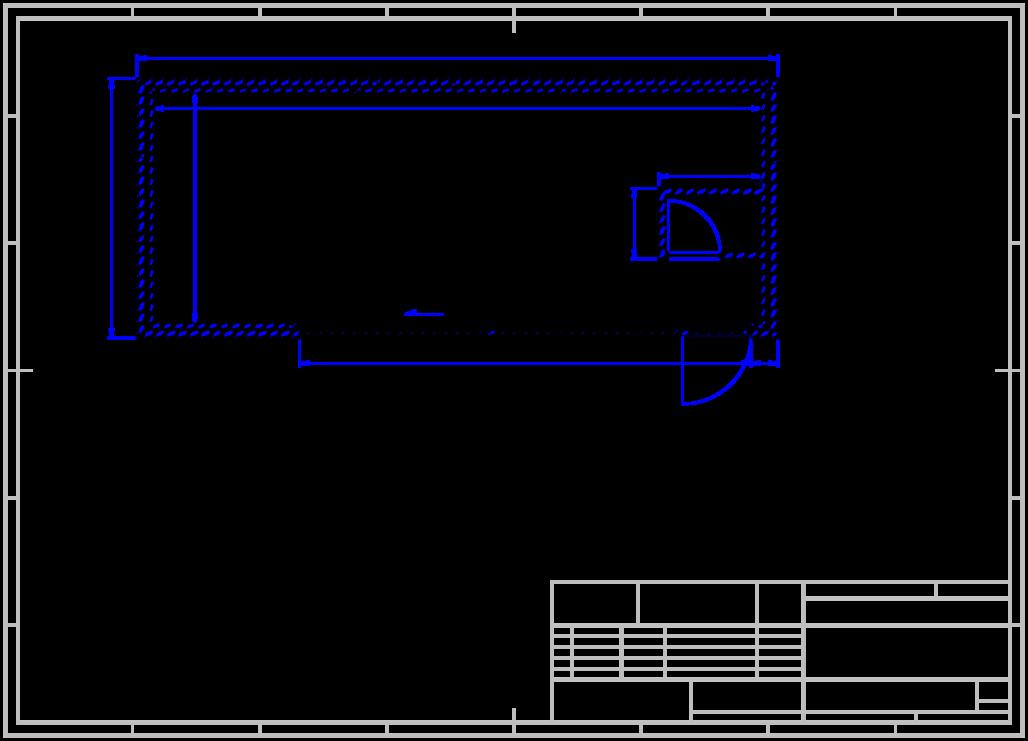

Floor Plan 1 : 50

905x2060, R PZ Lock 9002/ 9002

Reinforcement Tube W101|P960 150x30x4 885x1372, R White/ White L=2445

Reinforcement Tube 150x30x4 L=2445

Round Opening Cable Duct 70x130 Φ75 h=0mm h=850 h=2200

2

h=700 h=700 h=700

2989

905x2060, R 9002/ 9002 PZ Lock

D105|AL(EPS)

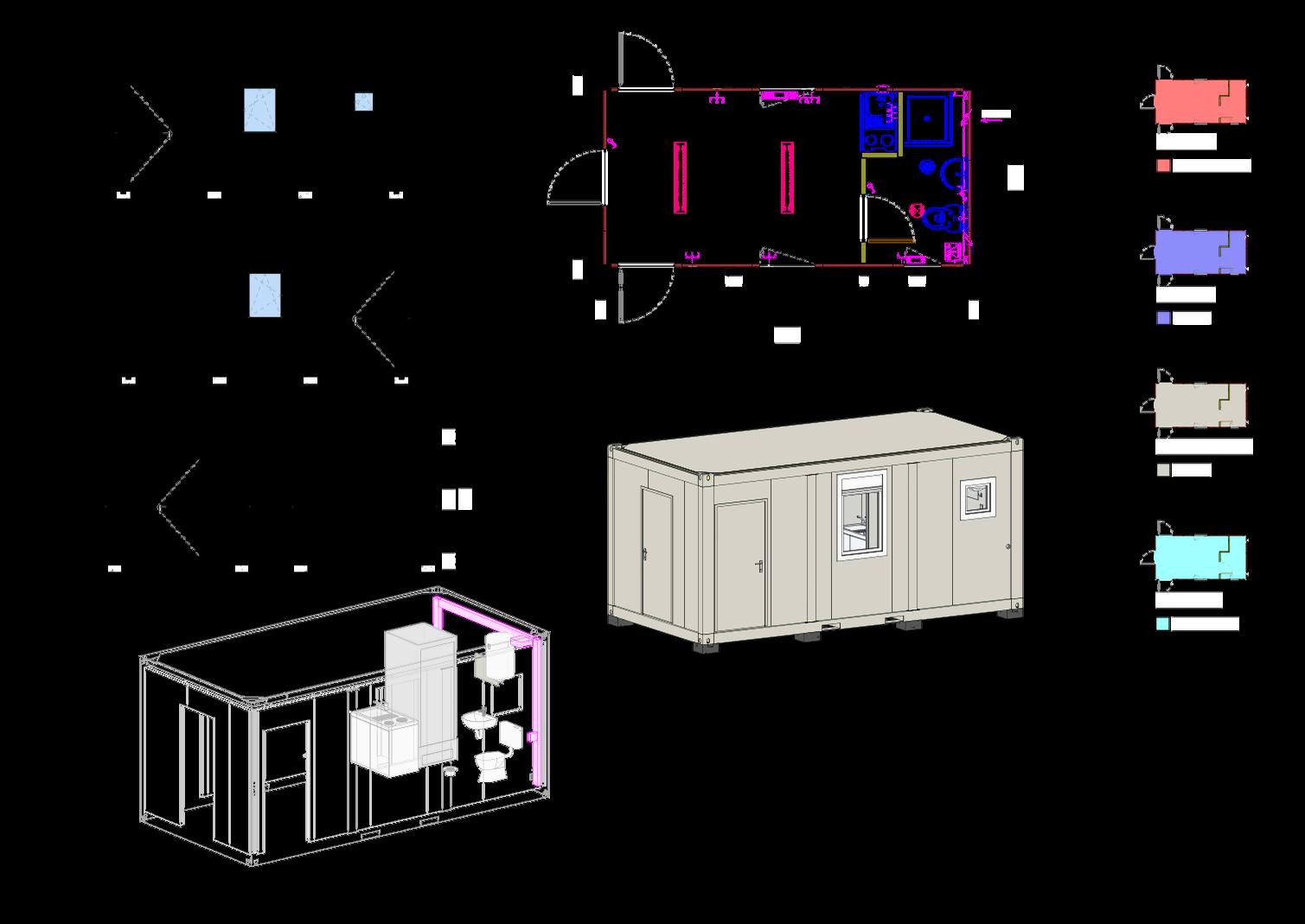

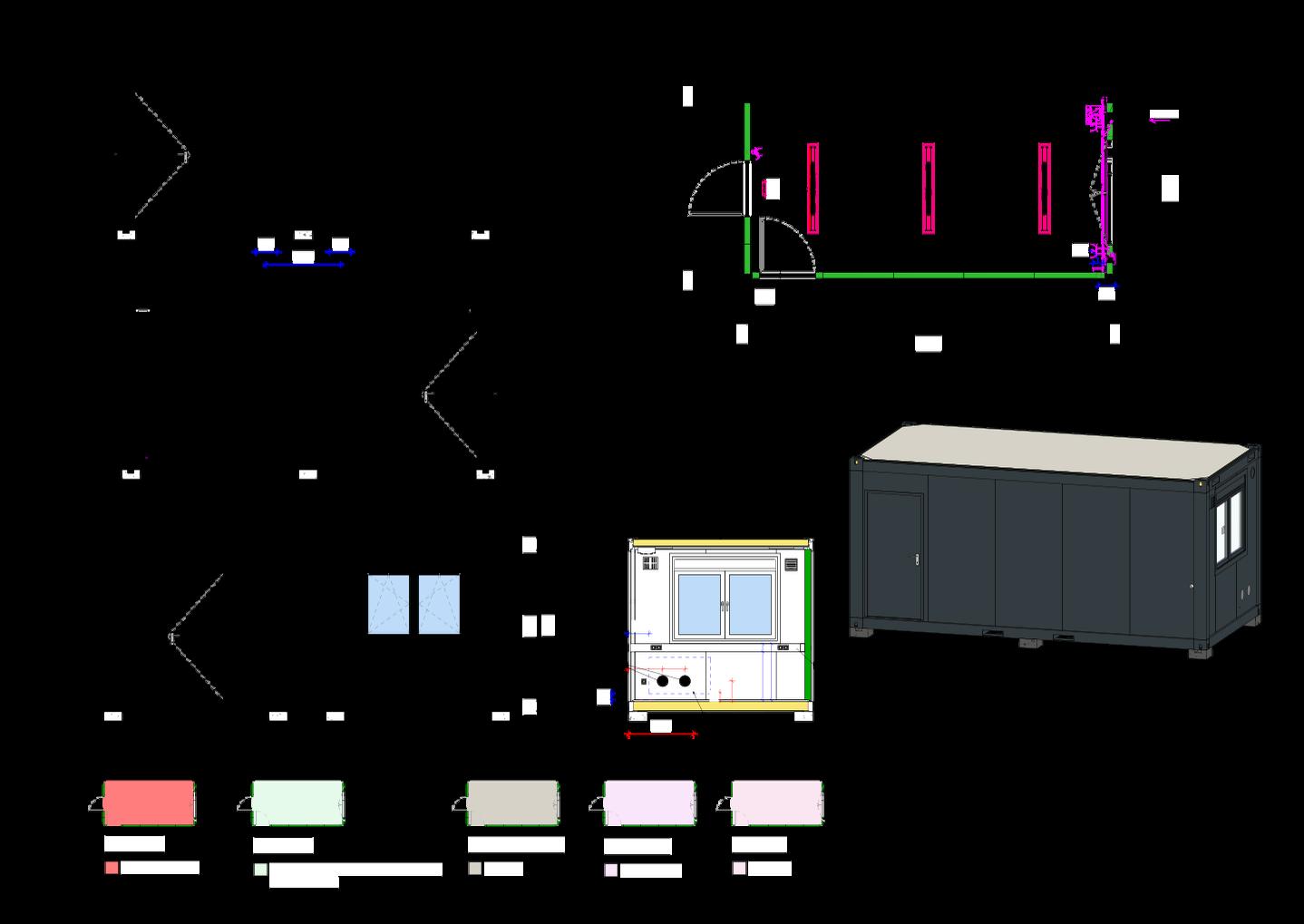

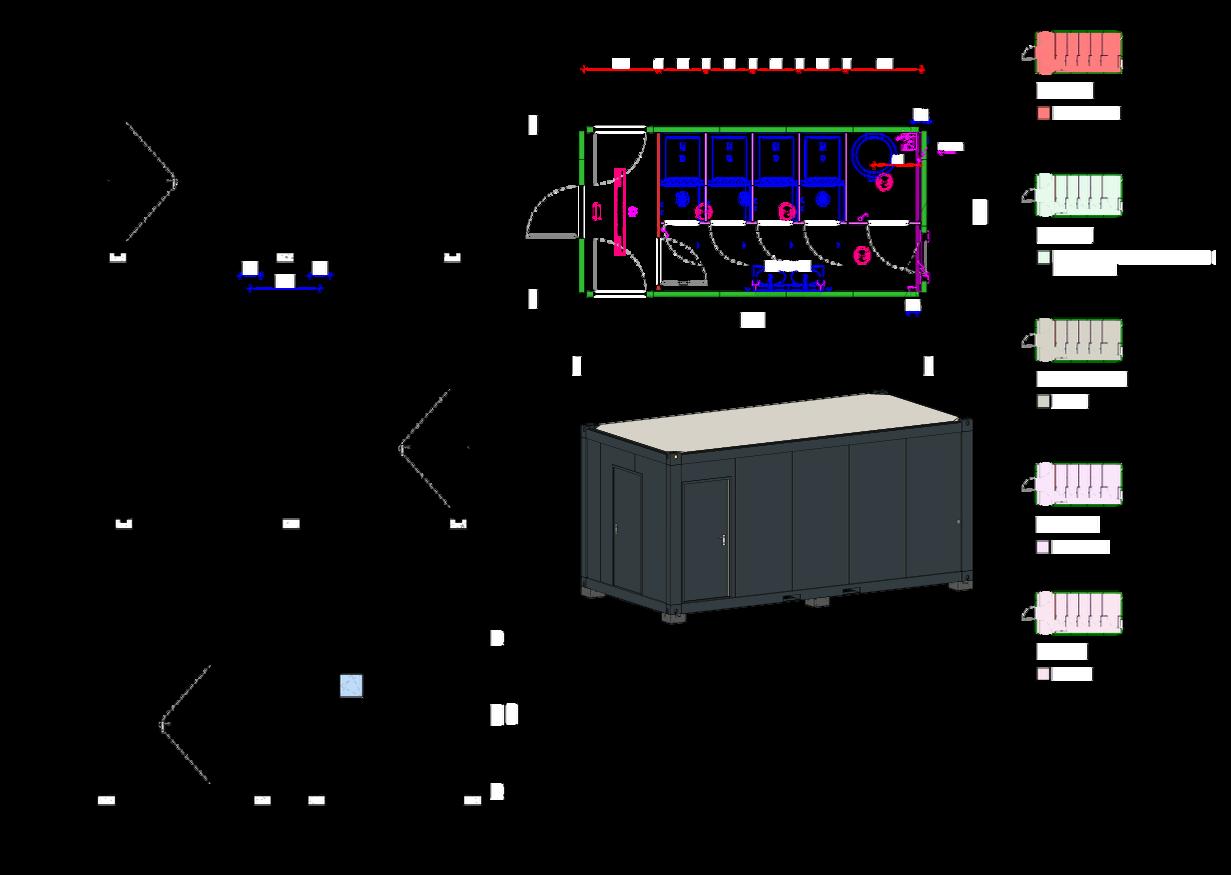

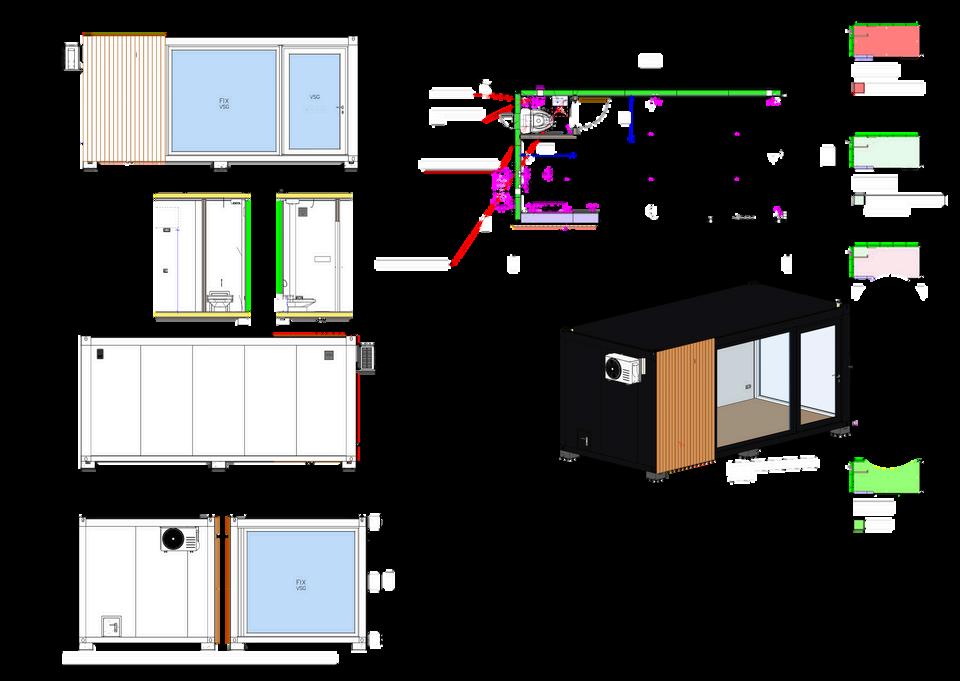

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0161 Prix à partir de € 14 000,00

5P/32A/400V

226860 BC:538204 4.3 m² 3 kN/m2 12.7 m² 3 kN/m2

D651|Wood 750x2000, L WC Lock White/ White

Φ110 AUS 3/4'' KW min 4bar/max 6bar

1

D106|AL(EPS)

A

905x2060, L PZ Lock 9002/ 9002

4135

W102|P960

80

1660

885x1372, L White/ White Reinforcement Tube 150x30x4 L=2445

Reinforcement Tube 150x30x4 L=2445

6055

Round Opening Φ75 h=850

B

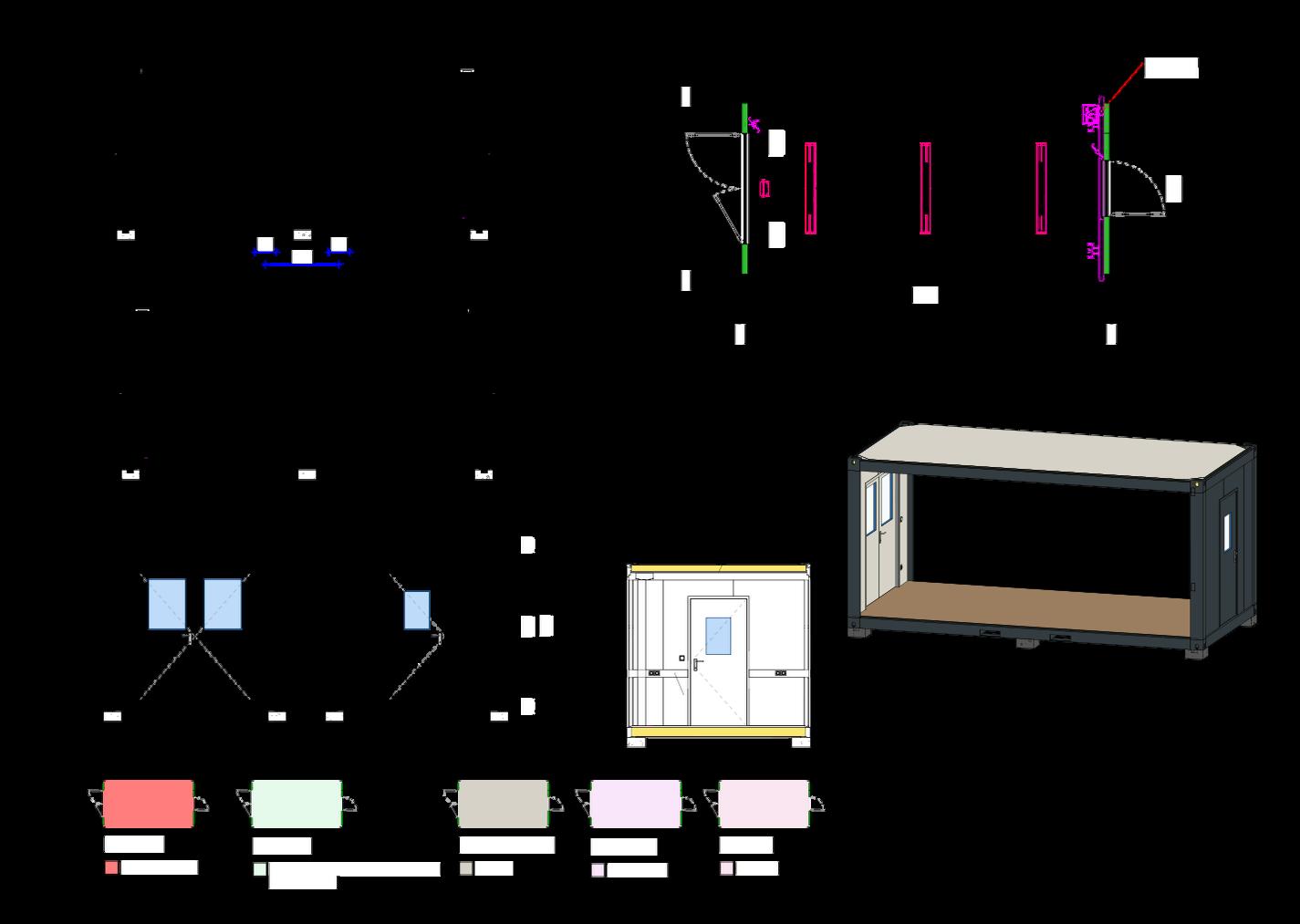

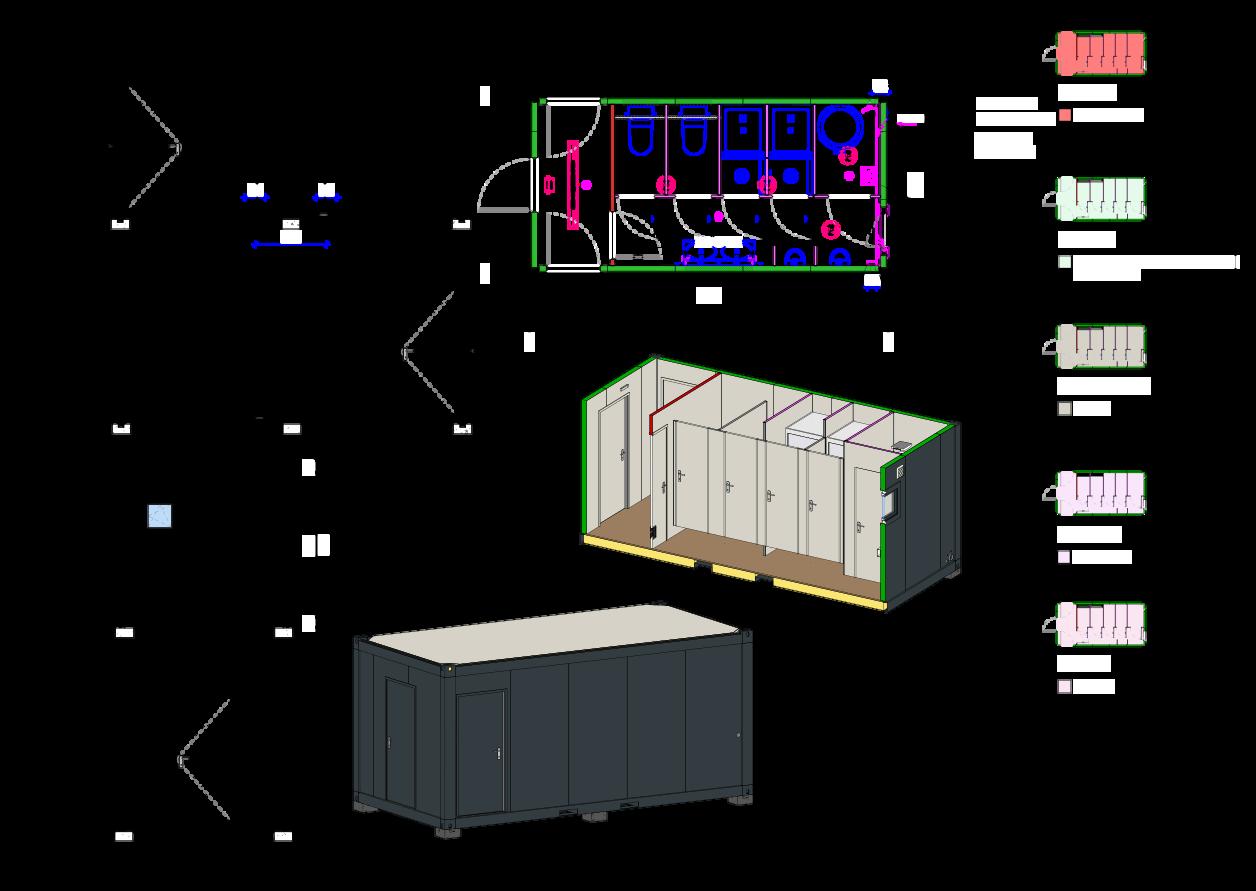

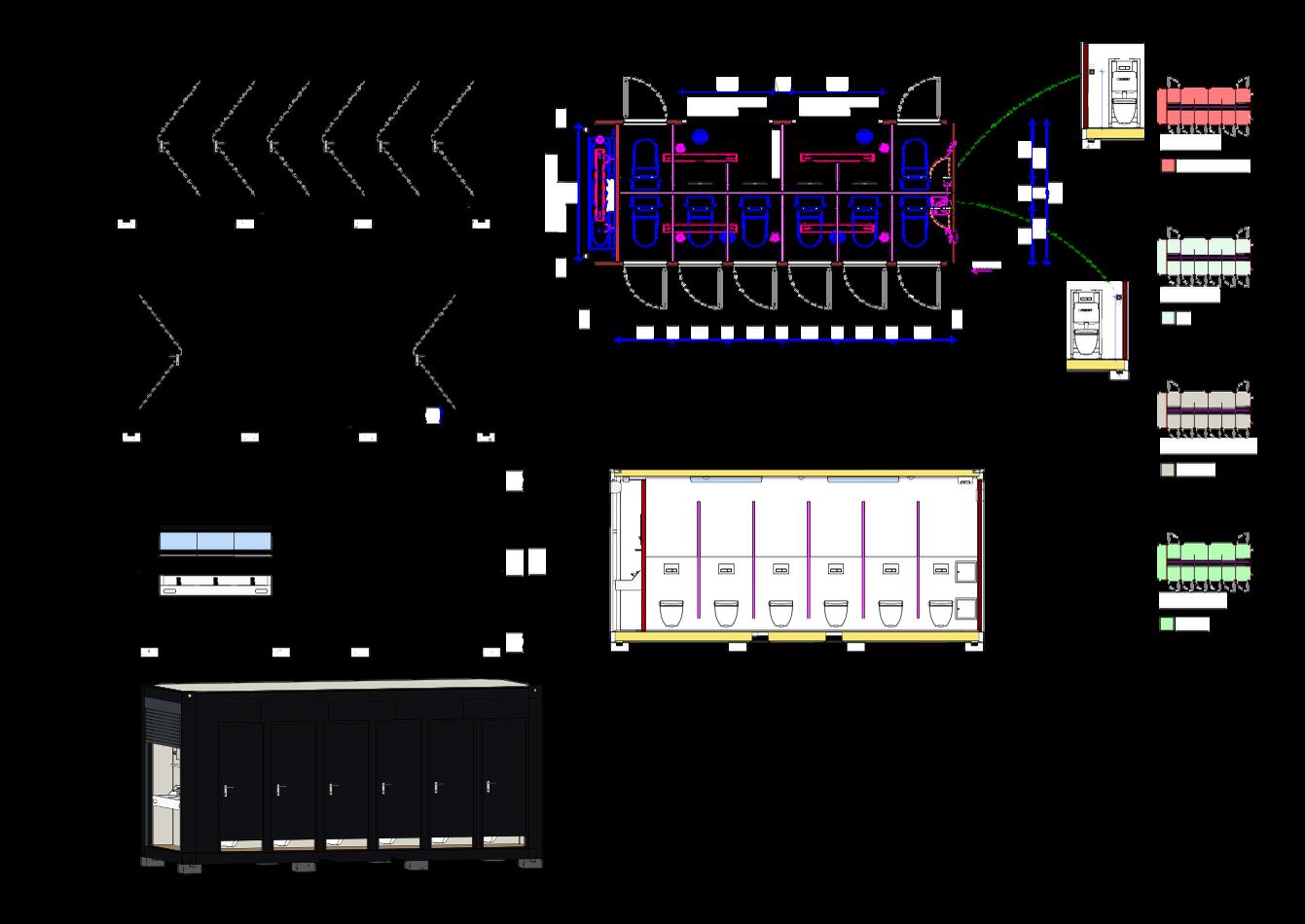

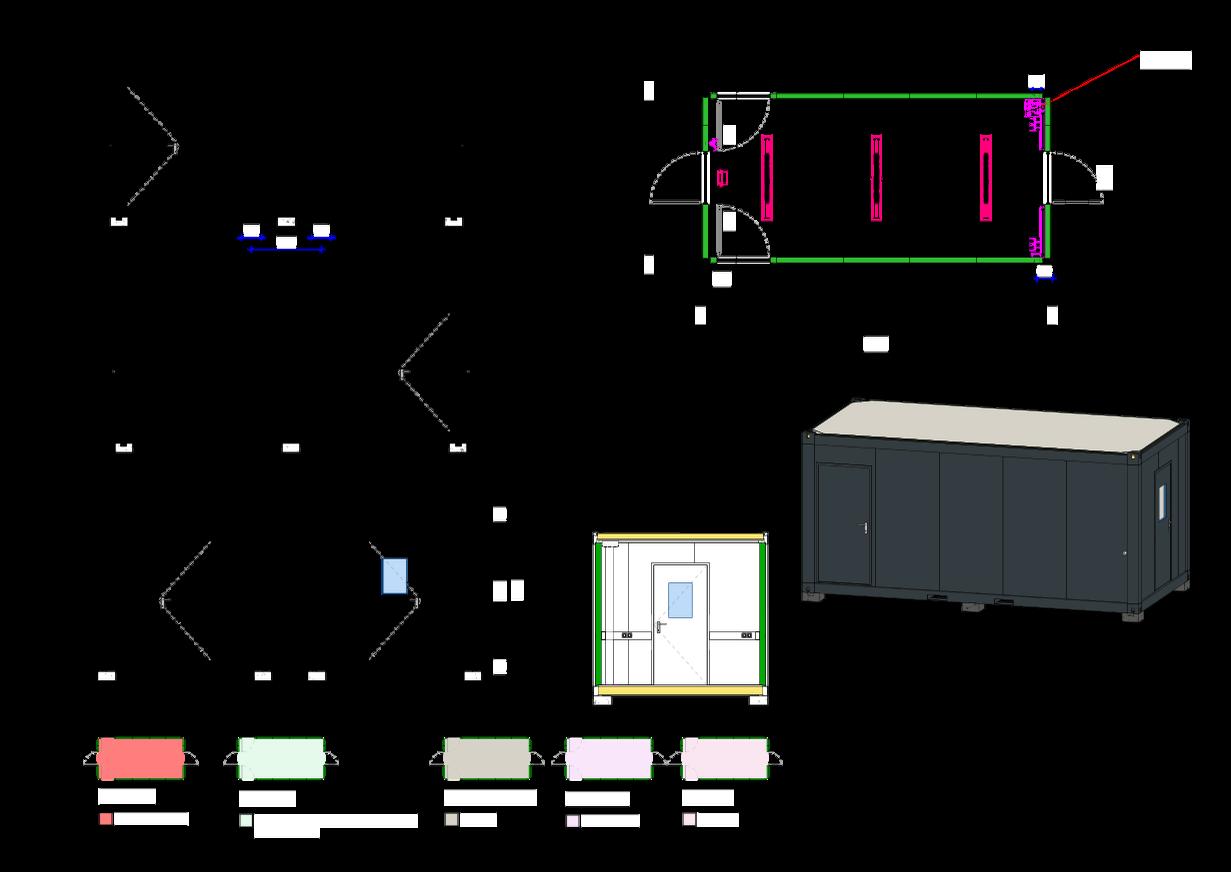

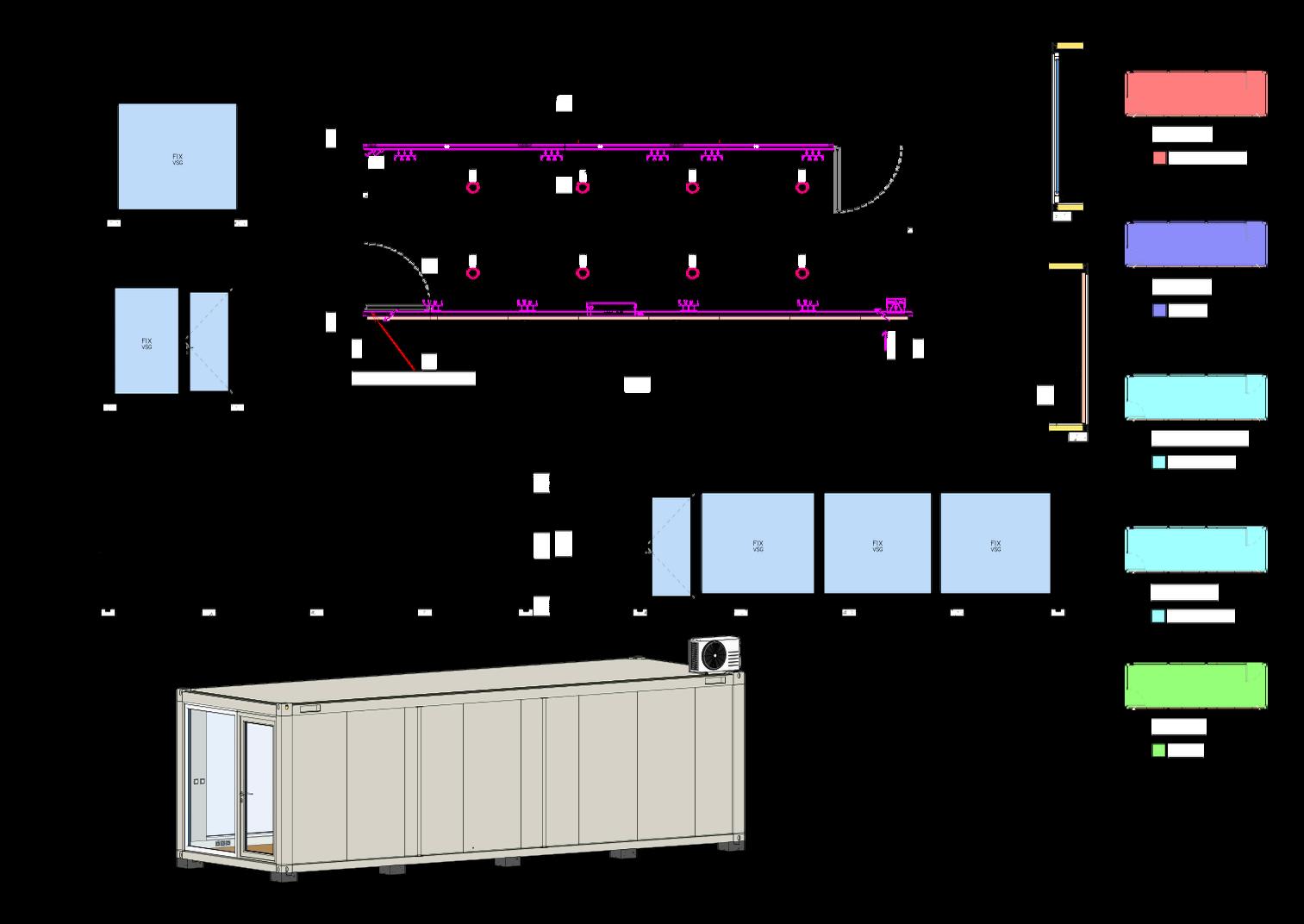

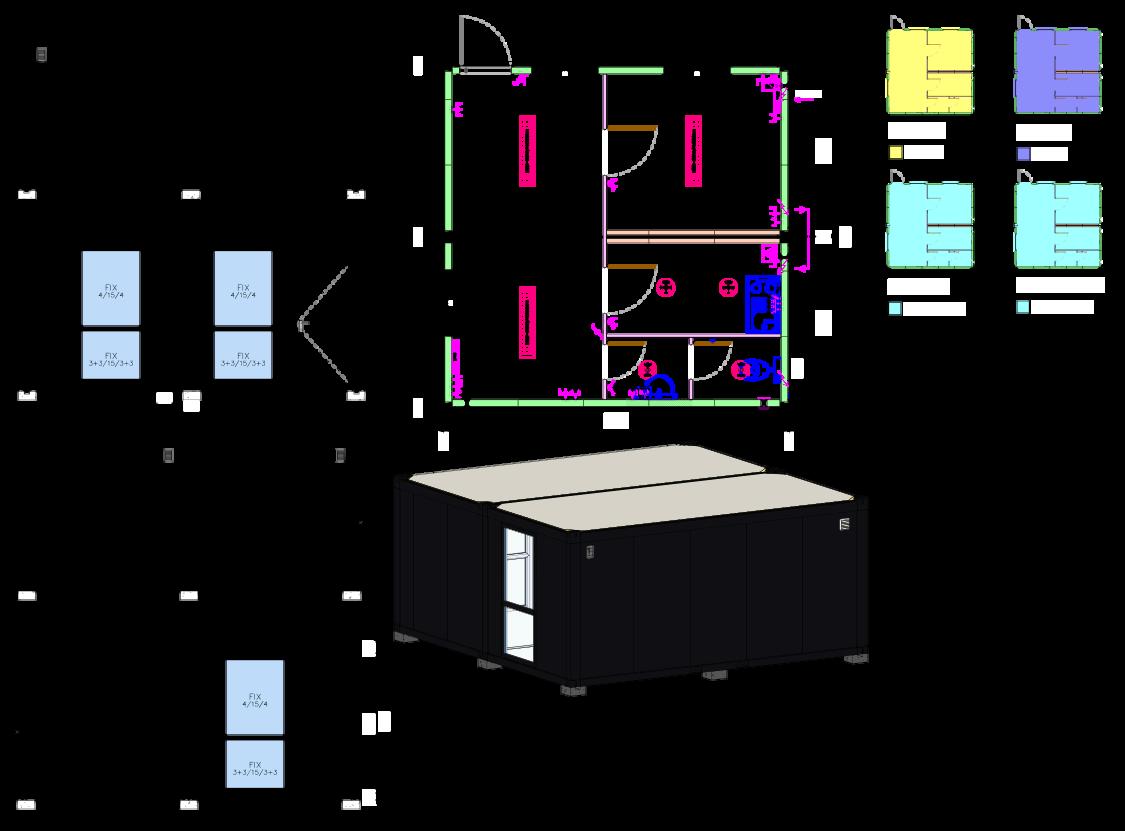

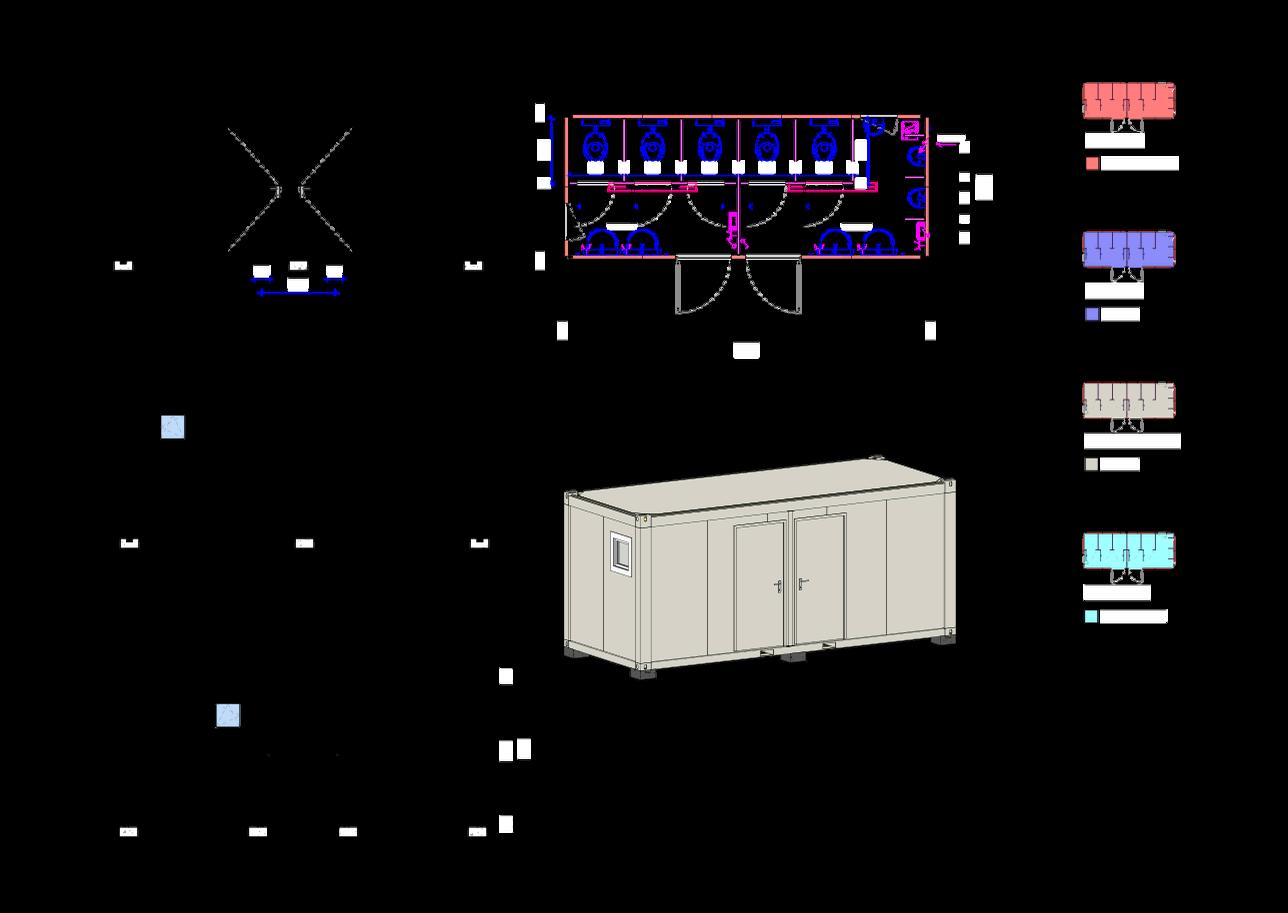

Surface 27 m² Nombre d’unités 1 unit Dimensions 9125x2989x2765 mm Numéro DS DS022 Prix à partir de € 24 950,00

Φ110 OUT 3/4'' CW

Reinforcement Tube 5 0x30 x3 L=2445

2

min4bar/max 6bar

h=7 00 h=7 00

16.9 m² 2 kN/m2

5P/ 32A / 400V

5.3 m² 2 kN/m2

2989

Reinforcement Tube 5 0x30 x3 L=2445

1 : 50

D208|Fe

850x2000, L PZ Lock

193839-193842

1

W101|P960 885x1372,R

A

W102|P960 Reinforcement Tube 5 0x30 x3 L=2445

885x1372,L

D105|AL(EPS) 905x2060, R PZ Lock

W204|P1400

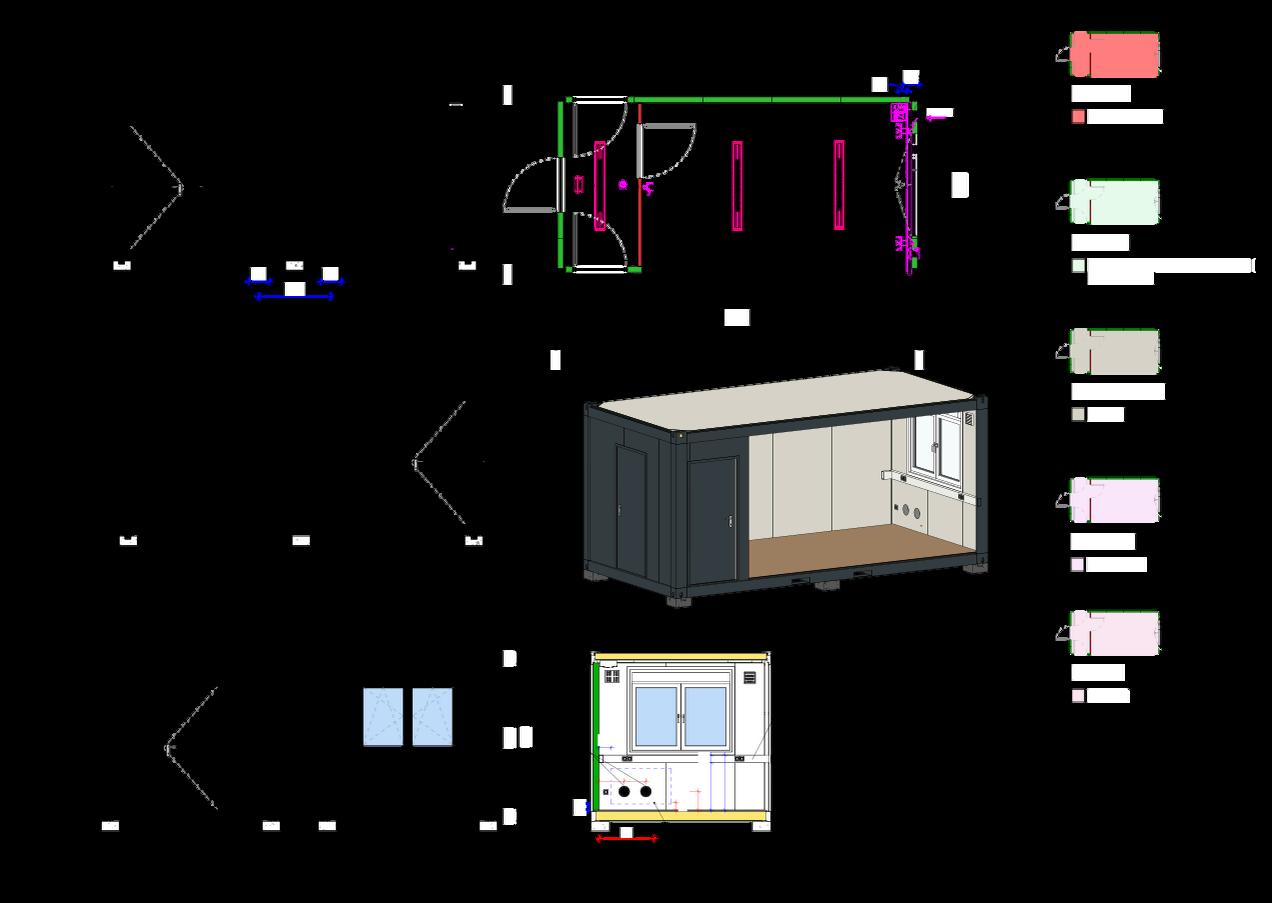

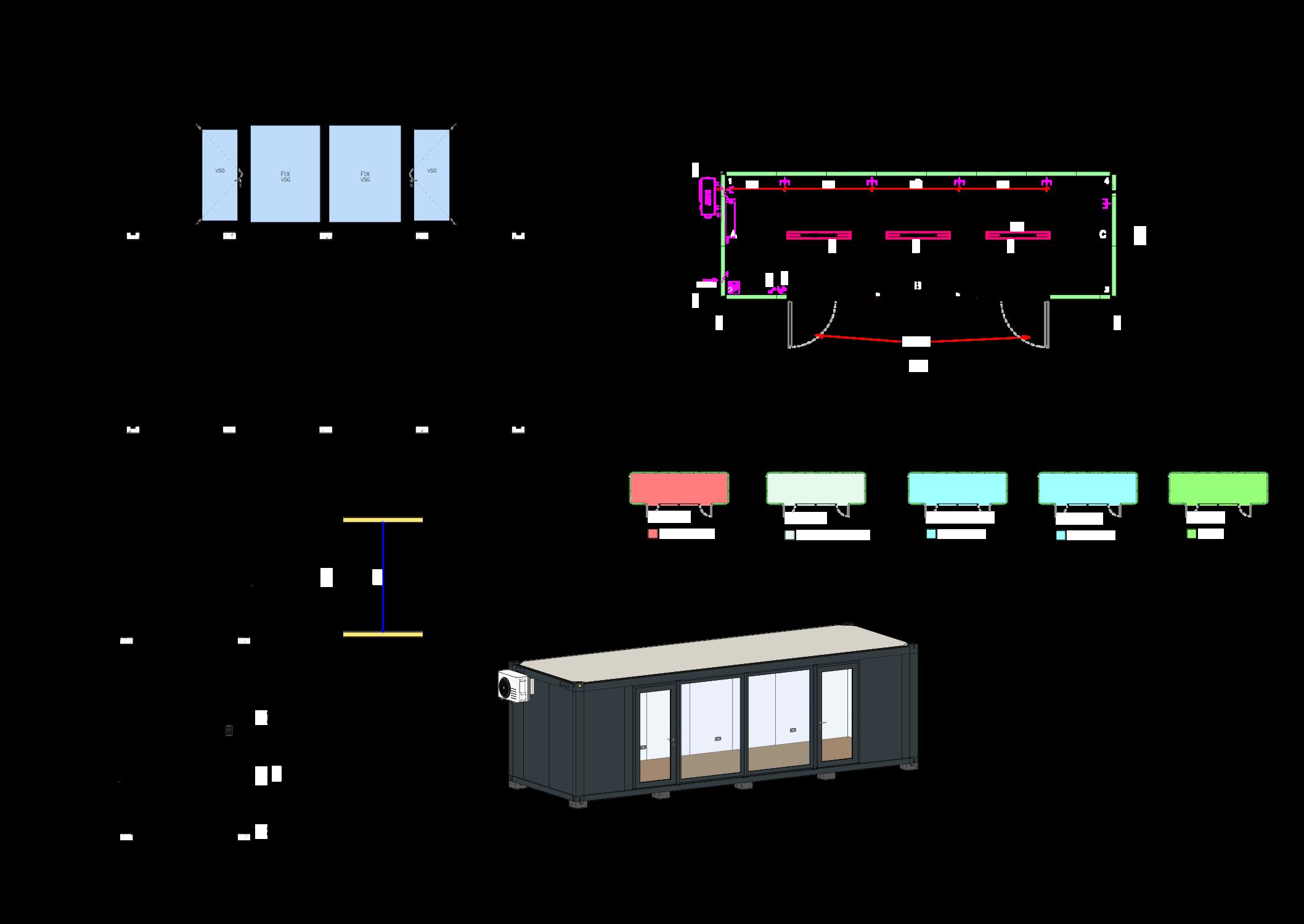

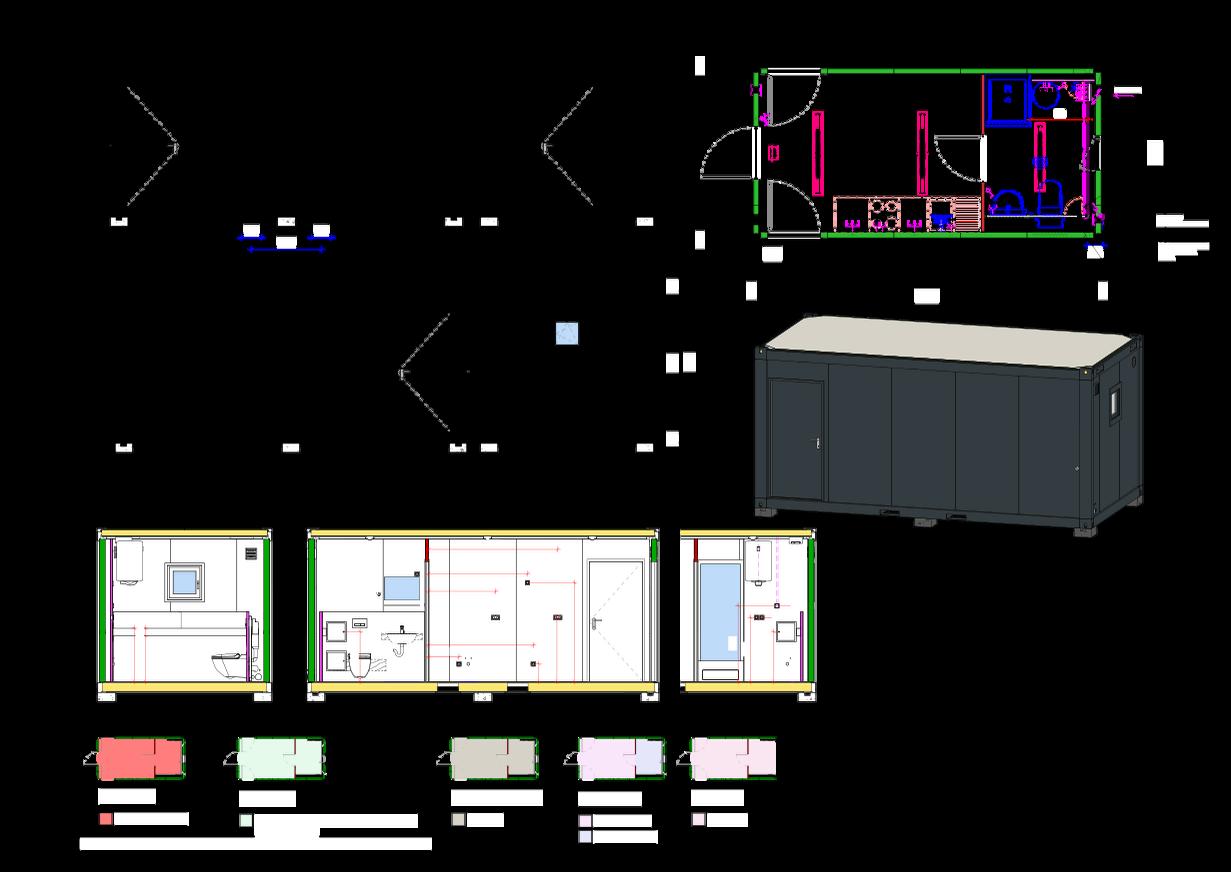

Surface 24 m² Nombre d’unités 1 unit Dimensions 8000x2989x2765 mm Numéro DS DS0023 Prix à partir de € 19 950,00

600x600,R

Reinforcement Tube 5 0x30 x3 L=2445

B

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS BASIC

8000 Floor Plan

31

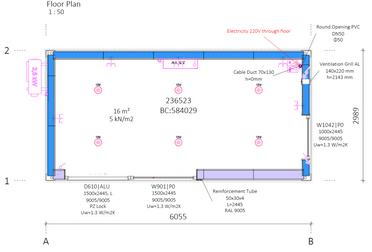

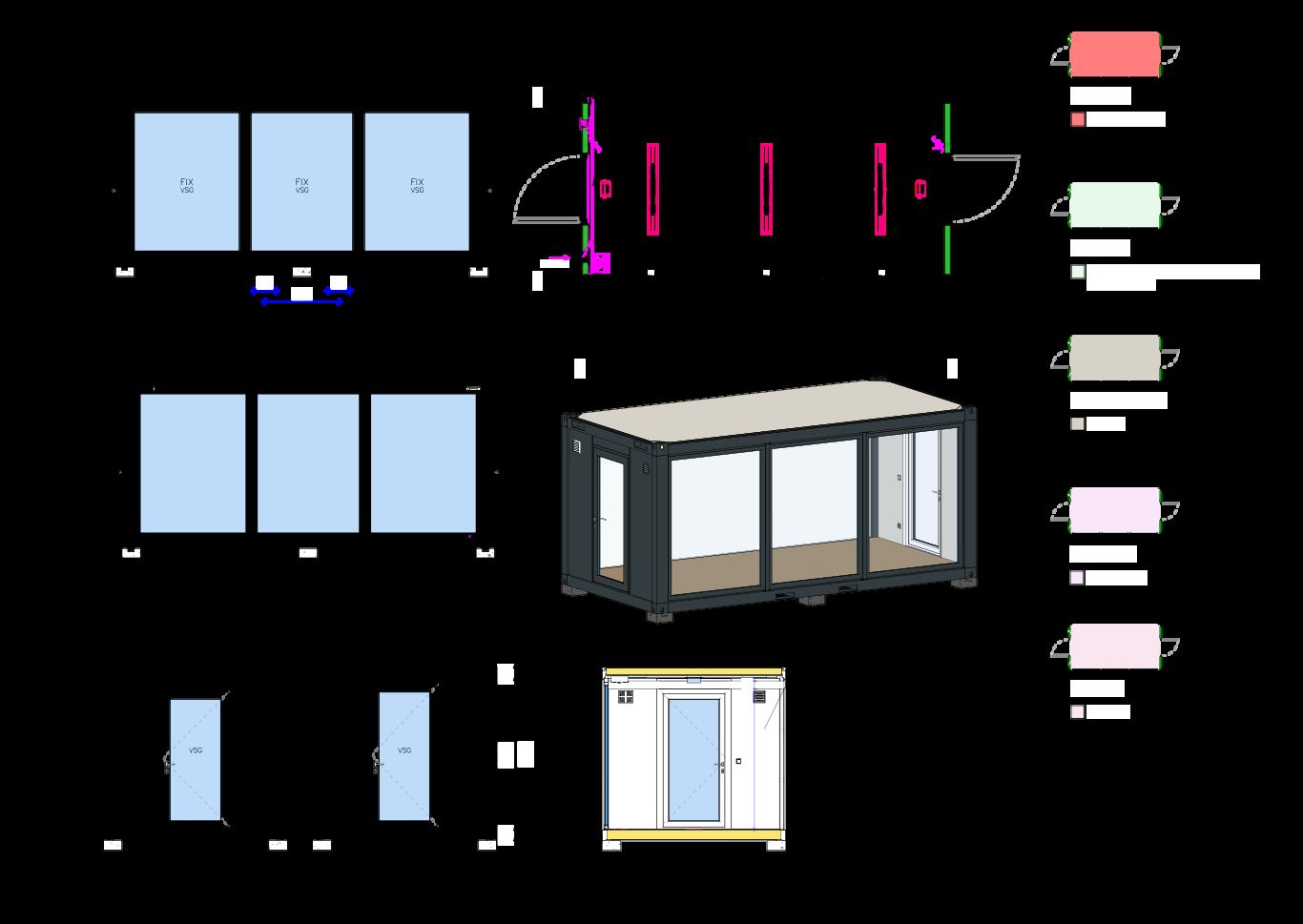

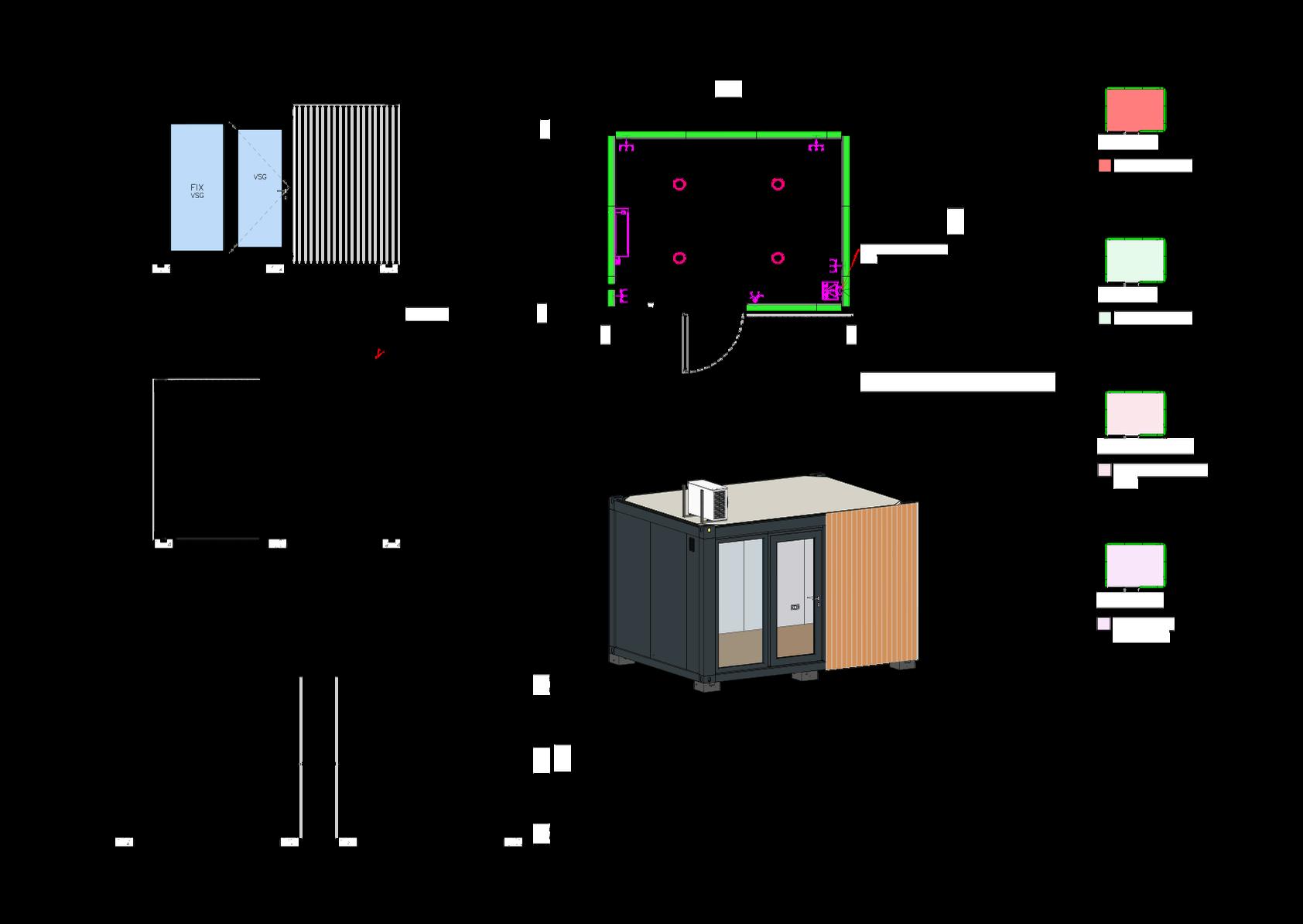

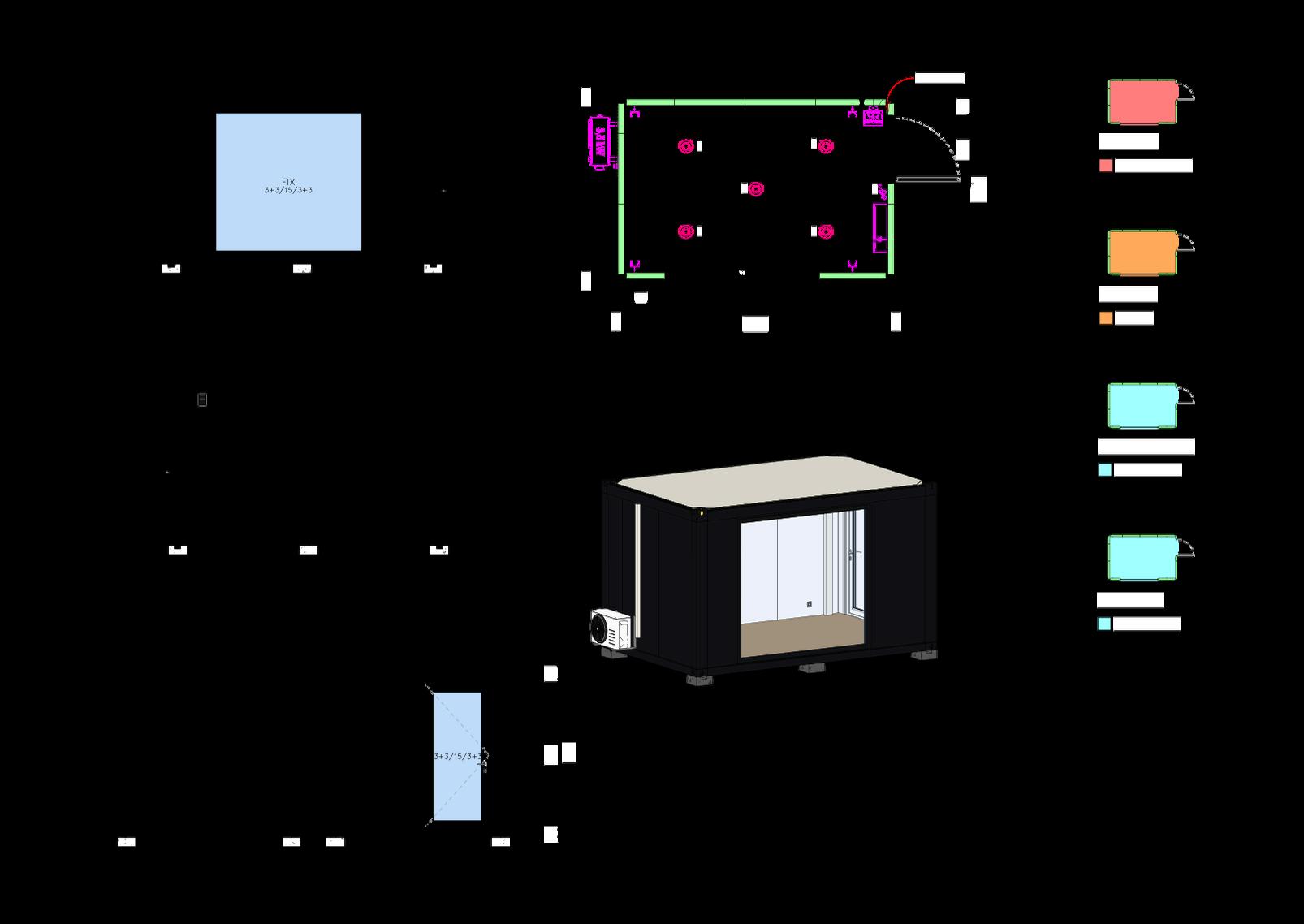

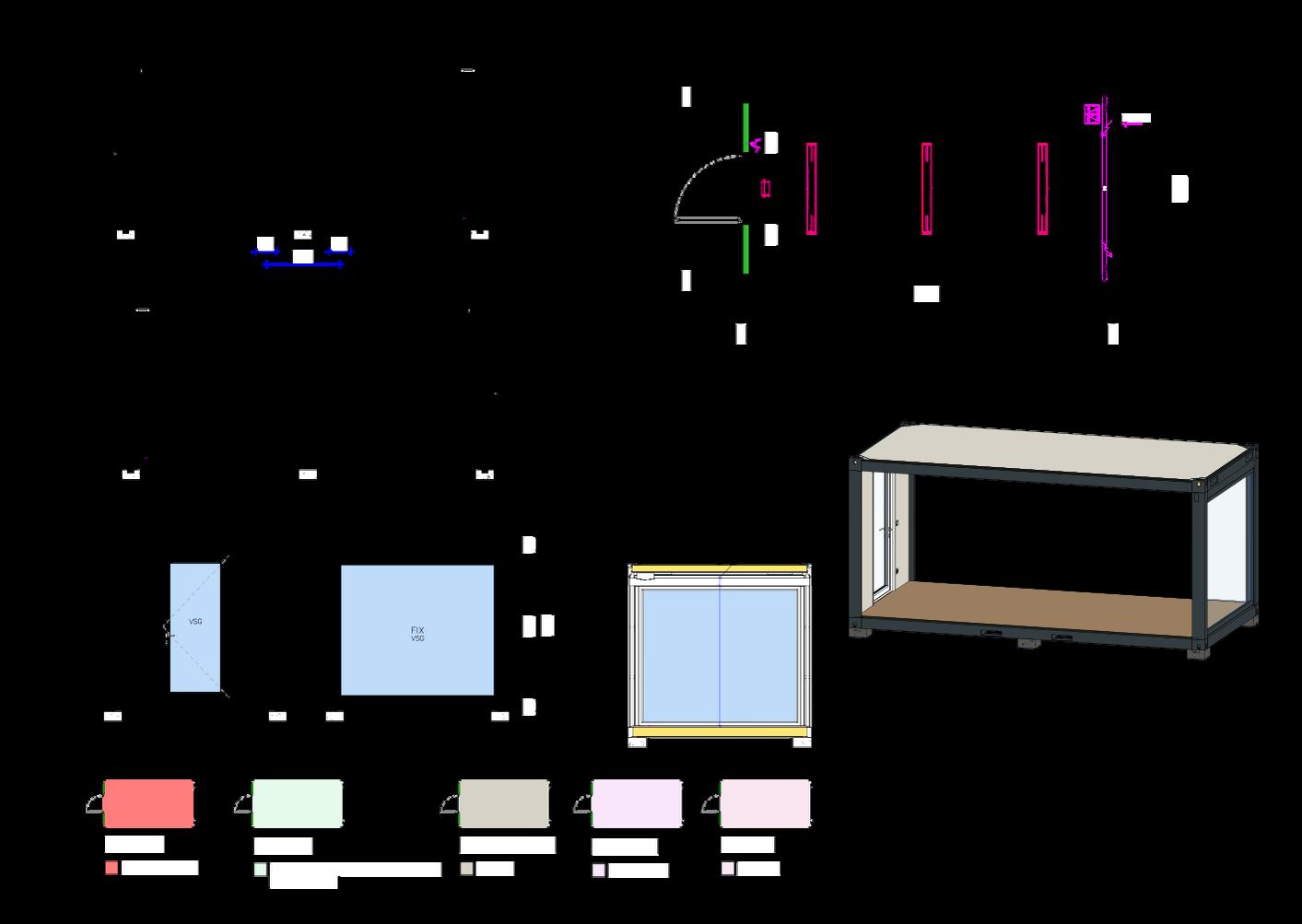

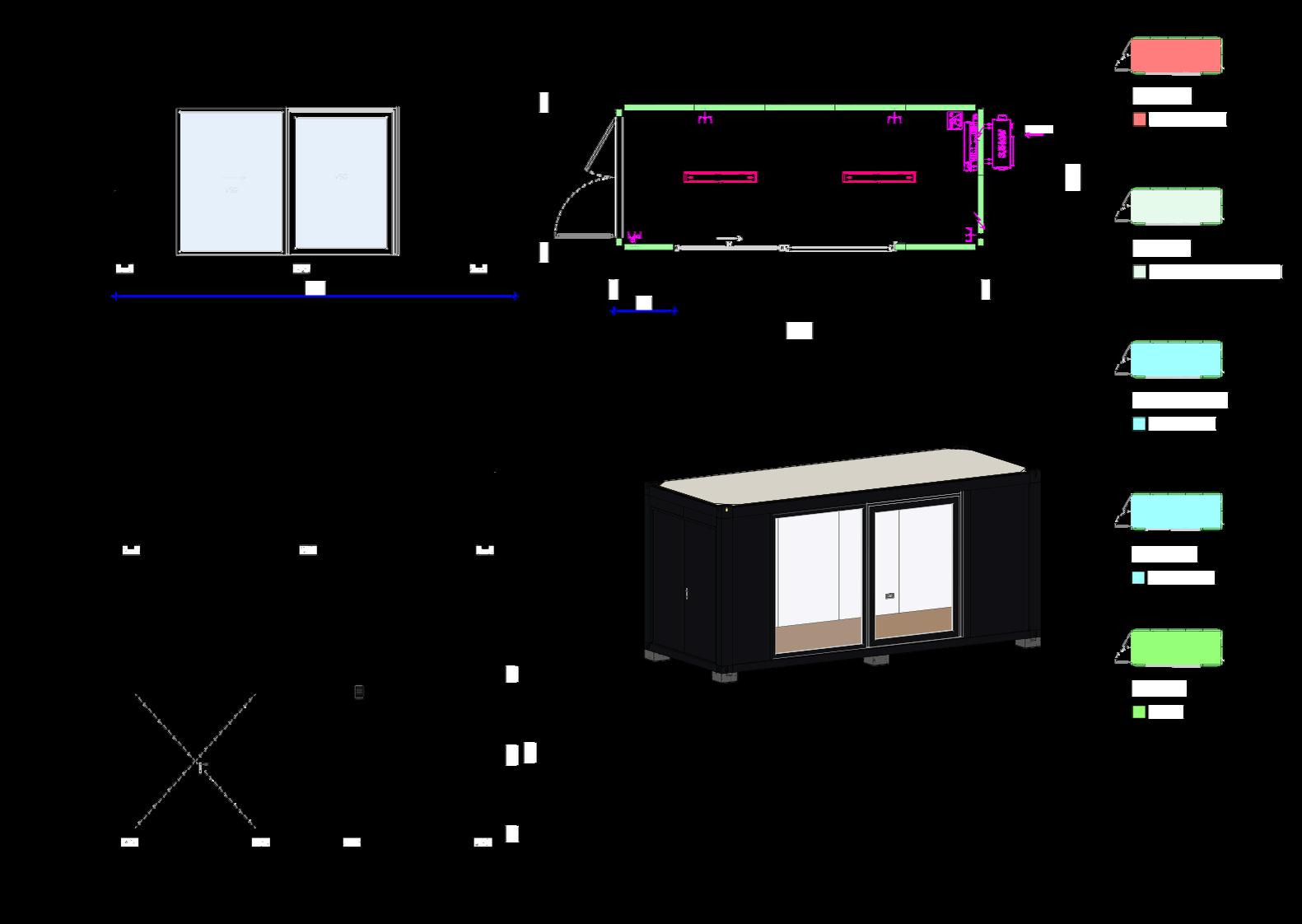

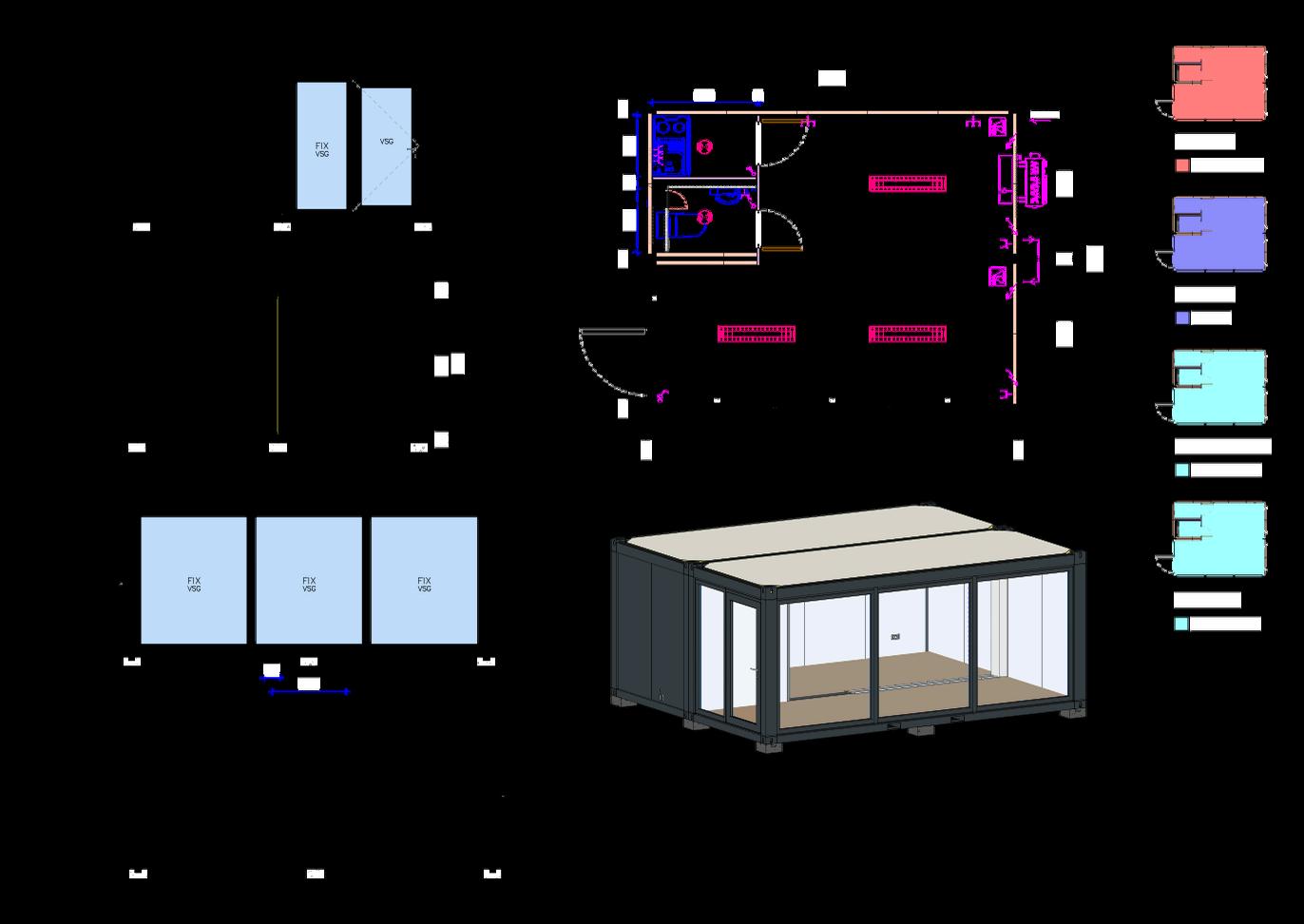

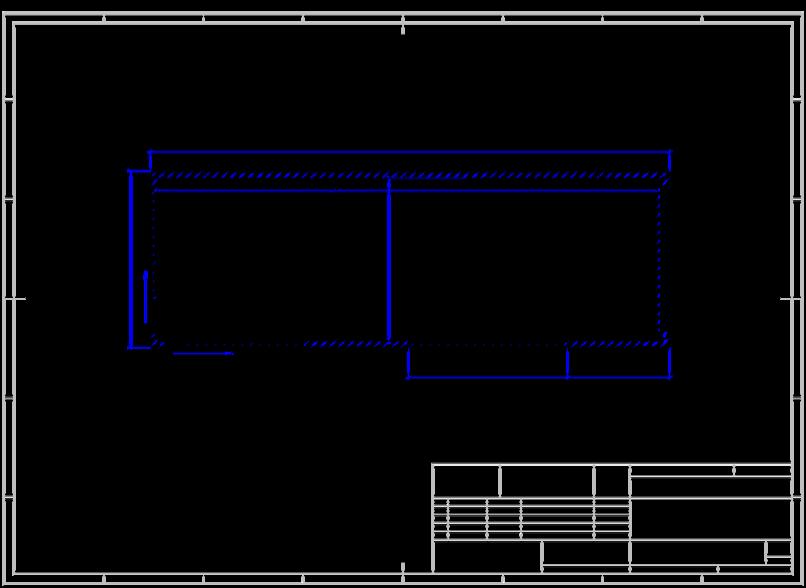

Floor Plan 1 : 50

2989

WW11004400||PP00

17.3 m² 2 kN/m2

1948x2445 7016/White Uw=1.3 W/m2K

2

Ventilation Grill AL 140x220 mm h=2213 mm 5P/32A/400V

1

D669|PVC

W1041|P0

1145x2445,L

1948x2445 7016/White Uw=1.3 W/m2K

7016/White PZ Lock Uw=1.3 W/m2K

A 6055

Floor Plan

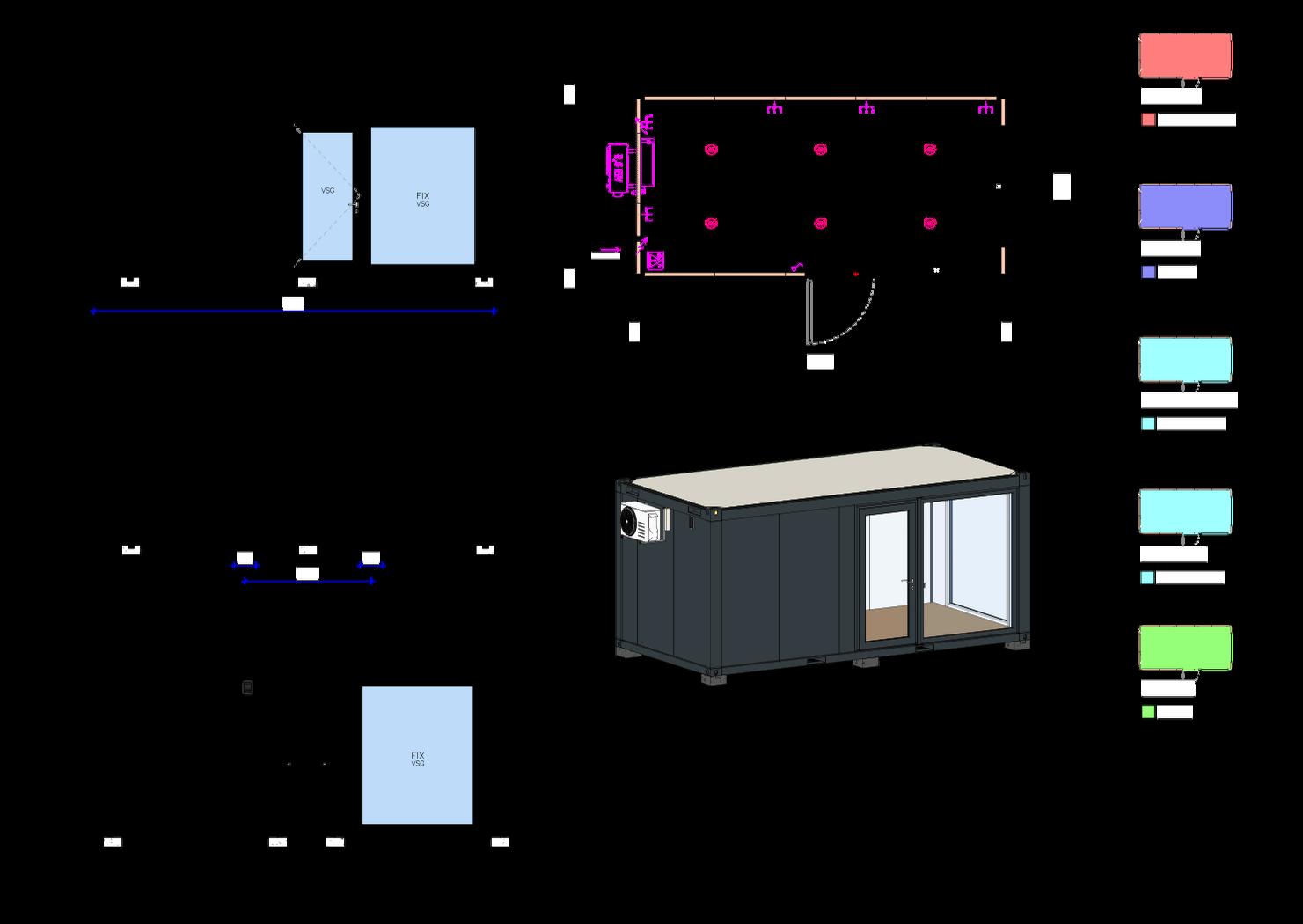

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0134 Prix à partir de € 15 950,00

B

Reinforcement Tube 50x30x4 L=2445

Round Opening PVC Cable Duct 70x130 DN50 h=0mm Φ50

Ventilation Grill AL 140x220 mm h=2143 mm

1 : 50

2

2280x2445 7016/White Uw=1.3 W/m2K Reinforcement Tube 50x30x4 L=2445

A

Floor Plan 1 : 50

1145x2445, R 7016/White PZ Lock Uw=1.3 W/m2K Geze TS 3000V

W901|P0 2280x2445 7016/White Uw=1.3 W/m2K Reinforcement Tube 50x30x4 L=2445

B

W995|P0 1546x2271 9005/White

D651|AL 1500x2271, L 9005/White PZ Lock

2989

WW999955||PP00

2

17 m² 2 kN/m2

5P/32A/400V

1 Ventilation Grill AL 140x220 mm h=2000 mm

Ventilation Grill AL 140x220 mm h=2000 mm

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0112 Prix à partir de € 15 950,00

6055

A

32

D601|PVC

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0133 Prix à partir de € 17 950,00

6055

2755x2271 9005/White

UNITS PREMIUM

W901|P0

2989

WW990011||PP00

16.4 m² 2 kN/m2

1

7016/White 1145x2445 Uw=1.3 W/m2K

7016/White 2755x2445 Uw=1.3 W/m2K

WW990011||PP00

5P/32A/400V

234423-234424 BC:579084

B

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

Round Opening PVC DN50 Φ50

Floor Plan 1 : 50

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0186 Prix à partir de € 18 950,00

2

2989

WW11000011||PP00

9005/9010 2755x2445

5P/32A/400V

17 m² 2 kN/m2

1

W1002|P0

D651|AL 2046x2445,L 9005/9010 PZ Lock

2000x2445 9005/9010

A

B

6055

Floor Plan 1 : 50

Cable Duct 70x130 Round Opening PVC h=0mm DN50 Φ50

Outdoor AC unit packed!

This wall has GKF 2x12.5mm!

2989

16.8 m² 2 kN/m2

3000

1 A

D610|PVC

W1038|P0

1500x2445, L 9011/White PZ Lock Uw=1.3 W/m2K lever handle/lever handle

1500x2445 9011/White Uw=1.3 W/m2K

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0132 Prix à partir de € 15 950,00

B

6055

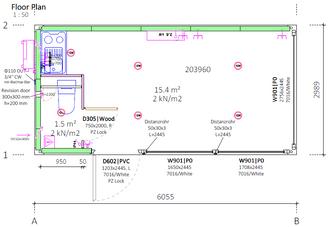

Floor Plan 1 : 50

8065 10

6055 All FTP to here +3m

Cable Duct 70x130 h=0mm

h=1800

electricity through the floor h=300

232844 BC:571656

WW990011||PP00

Runddurchbruch PVC DN50 Φ50

232845 BC:571659

2989

2

9005/White 2755x2445 Uw=1.3 W/m2K

2000 Ventilation Grill AL 140x220 mm h=2143 mm

15.6 m² 2 kN/m2

1

D610|PVC

A

B

1500x2445, L 9005/White PZ Lock Uw=1.3 W/m2K

W1035|P0

Reinforcement Tube 9005/White 2500x2445 50x30x4 Uw=1.3 W/m2K L=2445

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0130 Prix à partir de € 18 950,00

C

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS PREMIUM

1000x2445 Uw=1.3 W/m2K 9011/White

Ventilation Grill AL 140x220 mm h=2143 mm

234113 BC:576829

1000x2445 Uw=1.3 W/m2K 9011/White

WW11003377||PP00 WW11003377||PP00

electricity through the floor

2

33

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0146 Prix à partir de € 19 950,00

El. through floor

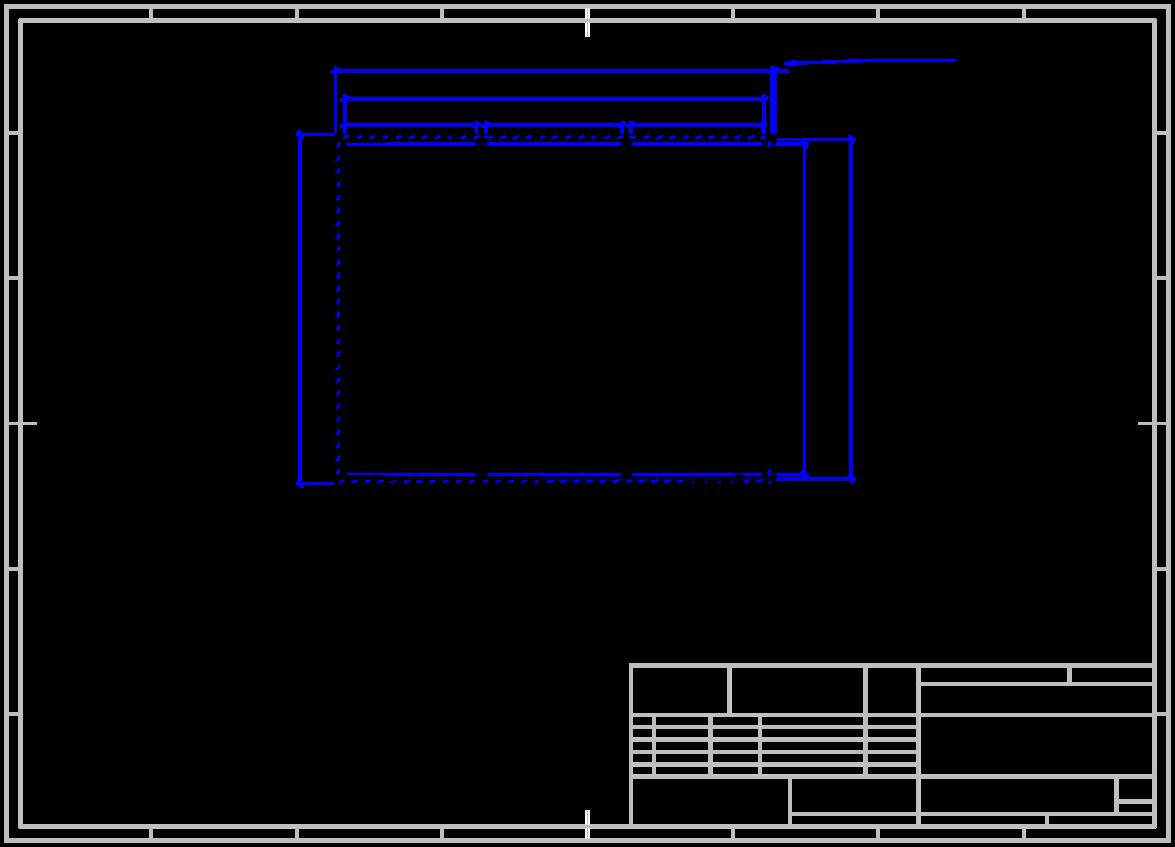

Floor Plan

Round Opening PVC DN50

1 : 50

140 205 140 140

Cable Duct 70x130

505

1000

Surface 13 m² Nombre d’unités 1 unit Dimensions 4550x2989x2765 mm Numéro DS DS0124 Prix à partir de € 16 950,00

Round Opening PVC DN75 Φ75

140 140140 140

2

Φ110 OUT 3/4'' CW

34

1320x2445 7016/White Uw=1.3 W/m2K

90

only cold water

650x2000, R PZ Lock White/ White

W901|P0

1320x2445, L 7016/White PZ Lock Uw=1.3 W/m2K

A

1/2" CW

501349210

D610|PVC

1.9 m² 2 kN/m2 50

1125

B

4550

Cable Duct 70x130 h=0mm UTP cable to here

1 : 50

2

Φ50 OUT 3/4'' CW min 4bar/max 6bar

6055

Ventilation Grill AL 140x220 mm h=2143 mm

Opening with Lid 300x300 mm

h=2200

Floor Plan Round Opening PVC DN50 Φ50

14.6 m² 2 kN/m2 h=1800

Ventilation Grill AL 140x220 mm h=2143 mm

h=900

2989

236031 BC:581441

1150

chemical toilet Dometic CTS 4110

WW990011||PP00

340x400, L PZ Lock 9005/ 9002

2755x2445 9005/White Uw=1.3 W/m2K

650x2000, R WC Lock White/ White

1.1 m² 2 kN/m2

D663|AL(EPS)

950

D303|Wood electricity through the floor 220V 32A

h=1800

15.7 m²

1 h=2300

UNITS PREMIUM

1

Revision door 300x300 mm h=200 mm

D303|Wood

2989

min 4bar/max 6bar

10.2 m² 2 kN/m2

W1035|P0

D609|PVC

2500x2445 9005/White Uw=1.3 W/m2K

1500x2445, R 9005/White PZ Lock Uw=1.3 W/m2K

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0138 Prix à partir de € 19 950,00

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

Floor Plan 1 : 50

4000

2

2989

234451 BC:579392

10.6 m² 2 kN/m2

1042x2271, L 7016/9010 PZ Lock Uw=1.3 W/m2K

B

Ventilation Grill AL 140x220 mm h=2143 mm

Floor Plan

Round Opening PVC DN50 Φ50

Cable Duct 70x130 h=0mm El.through floor

1 : 50

h=200

h=200

DD660022||PPVVCC

2

a

1

a

12.7 m² 2 kN/m2

a h=200

h=200

a

Surface 14 m² Nombre d’unités 1 unit Dimensions 4550x2989x2765 mm Numéro DS DS0114 Prix à partir de € 14 950,00

2989

a

a

W901|P0 800

2500x2445 9005/White

A

B

4550

Floor Plan 1 : 50

2

2435

5P/32A/230V

13.3 m² 2 kN/m2

1975x2200, R 9005/ 9002 PZ Lock

D671|AL(EPS)

236054 BC:581863

1

W1039|P0

D609|PVC

1790x2445 9005/White Uw=1.3 W/m2K

A

1790x2445, R 9005/White PZ Lock Uw=1.3 W/m2K

982

B

Ventilation Grill AL 140x220 mm h=2143 mm

Surface 15 m² Nombre d’unités 1 unit Dimensions 6055x2435x2765 mm Numéro DS DS0136 Prix à partir de € 17 950,00

6055

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS PREMIUM

1058x2271 7016/9010 Uw=1.3 W/m2K

300

W901|P0

A

Round Opening PVC DN50 Φ50 Cable Duct 70x130 h=0mm

D602|PVC

1100

1

Main Electricity through the floor

1100x2445, L PZ Lock 9005/White

Ventilation Grill AL 140x220 mm h=2000 mm OUT-RAL7016 INS-RAL9010

Surface 12 m² Nombre d’unités 1 unit Dimensions 4000x2989x2765 mm Numéro DS DS0135 Prix à partir de € 12 950,00

35

Floor Plan 1 : 50

803x2445 9005/White

WW990011||PP00

6055

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0115 Prix à partir de €15 980,00

2 226748 BC:536922 2989

D601|PVC

17.1 m² 2 kN/m2

803x2445 9005/White

WW990011||PP00

1145x2445, R 9005/White PZ Lock

5P/32A/400V

1

W901|P0

Reinforcement Tube 50x30x4 L=2445

2853x2445 9005/White

A

B

Floor Plan 1 : 50 Cable Duct 70x130Round Opening PVC DN50 h=0mm Breaking through the ground for the supply of electric energy

D654|PVC 1145x2445, R PZ Lock 9005/ White

W401|P960 1706x1226, R+L 9005/ White

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0121 Prix à partir de € 14 950,00

228245 BC:547075 2989

9005/White 2755x2445 Uw=1.3 W/m2K

WW990011||PP00

2

Roof reinforcement

15.6 m² 2 kN/m2

36

6055

A

B Main El. connection through floor

Floor Plan 1 : 50

Round Opening PVC DN50 Φ50 Cable Duct 70x130 h=0mm

Packed

2

2989

W1044|P1000

2388x1445 Uw=1.3 W/m2K 8014/White

Ventilation Grill AL 140x220 mm h=2143 mm

h=1800

UNITS PREMIUM

1

16.6 m² 2 kN/m2

1

D675|PVC

A

W1042|P0

2000x2445 2000x2445, L 8014/White Reinforcement Tube Uw=1.3 W/m2K 8014/White 50x30x4 PZ Lock L=2445 Uw=1.3 W/m2K

6055

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0107 Prix à partir de € 16 950,00

Reinforcement Tube 50x30x4 L=2445

B

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0142 Prix à partir de € 15 950,00

Floor Plan 1 : 50

4000

1 h=2200

h=2200

D609|AL

W901|P0 2012x2445 9005/9010 Uw=1.3 W/m2K

Reinforcement Tube 50x30x4 L=2445

2012x2445, R 9005/9010 PZ Lock Uw=1.3 W/m2K

6055

A

B W1038|P0

W1037|P0

1000x2445 9005/9005 Uw=1.3 W/m2K

2

h=1700 h=1700 h=1700

1

A

Cable Duct 70x130 h=2485mm

h=2200

Main El conection through floor

17.3 m² 2 kN/m2

Reinforcement Tube 50x30x4 L=2445

h=300

Round Opening PVC DN50 Φ50 Cable Duct 70x130 h=0mm

WW11003355||PP00

h=1700

Ventilation Grill AL 140x220 mm h=2143 mm

h=2485mm Cable Duct 70x130

230969 BC:563445

D663|PVC Outside cable for light connected to cable tray + 3m

1500x2445, L 9005/9005 PZ Lock Uw=1.3 W/m2K

2989

1 : 50

2058x2445 9005/9005 Uw=1.3 W/m2K

2755x2445 Uw=1.3 W/m2K 9005/9005

Floor Plan

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0126 Prix à partir de € 20 500,00

W1036|P0 2535x2445 9005/9005 Uw=1.3 W/m2K

B

1845

UNITS PREMIUM

17 m² 2 kN/m2

Ventilation Grill AL RAL 9005/9010 140x220 mm h=2100 mm

Surface 18 m² Nombre d’unités 1 unit Dimensions 6055x2989x2765 mm Numéro DS DS0123 Prix à partir de € 16 950,0

2989

h=1800 h=1800

WW990011||PP00

Cable Duct 70x130 h=0mm

9005/9010 2731x2445 Uw=1.3 W/m2K

Round Opening PVC DN50 Φ50

2

6055

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

37

Floor Plan 1 : 50

Ventilation Grill AL 140x220 mm h=2143 mm

2 Round Opening PVC DN50 Φ50

Surface 21 m² Nombre d’unités 1 unit Dimensions 7000x2989x2765 mm Numéro DS DS0106 Prix à partir de € 24 950,00

h=2200

18.5 m² 2 kN/m2

W1042|P0 2000x2445 9005/White Uw=1.3 W/m2K

W1041|P0

Reinforcement Tube 50x30x4 L=2445 RAL 9005

1

2000x2445 9005/White Uw=1.3 W/m2K

Reinforcement Tube 50x30x4 L=2445 RAL 9005

W1040|P0

D609|PVC

D610|PVC

W901|P0

1825x2445 9005/White Uw=1.3 W/m2K

1500x2445, R 9005/White PZ Lock Uw=1.3 W/m2K

1500x2445, L 9005/White PZ Lock Uw=1.3 W/m2K

1825x2445 9005/White Uw=1.3 W/m2K

A

W1042

Floor Plan

Screen RAL 7021

1 : 50

7000

B 1042x2445, R 7021/White PZ Lock Uw=1.3 W/m2K

1500x2503, LReinforcement Tube 7021/White 50x30x4 L=2445 PZ Lock Uw=1.3 W/m2K

1500x2503 7021/7021 Uw=1.3 W/m2K

2

Mono through floor FTP to here +3m

D601|PVC

D610|PVC

W1035|P0

2989

Cable Duct 70x130 h=0mm

Round Opening PVC DN50 Φ50

2989

2755x2445 Uw=1.3 W/m2K 7021/7021

232843 BC:571523

h=300

h=300

h=300

5.5 m² 2 kN/m2

h=300

WW11003377

Cable Duct 70x130 h=0mm

985x2110, L PZ Lock White/ White acoustic door h=310100

RAL Screen 7021

h=300

14.8 m² 2 kN/m2

h=1100 h=300

WW11003366||PP00

h=310100

D670|Wood/Fe

38

A

5090

442

Ventilation Grill AL 140x220 mm h=2143 mm

Reinforcement Tube 50x30x4 L=2445

130

1795

B

7325

Floor Plan 1 : 50

Reinforcement Tube 50x30x4 L=2445

Reinforcement Tube 50x30x4 L=2445

Round Opening PVC DN50

El through floor

2

232245 BC:566846

22.4 m² 2 kN/m2

Ventilation Grill AL 140x220 mm h=2143 mm

1 A

Reinforcement Tube 50x30x4 L=2445

D610|PVC

W1035|P0

1570x2445, L 1558x2445 9005/9005 9005/9005 Reinforcement Tube Uw=1.3 W/m2K PZ Lock 50x30x4 L=2445 Uw=1.3 W/m2K

2989

WW990011||PP00

FTP to here +3m

9005/9005 2755x2445 Uw=1.3 W/m2K

Cable Duct 70x130 h=0mm

h=300

UNITS PREMIUM

1

Surface 22 m² Nombre d’unités 1 unit Dimensions 7325x2989x2765 mm Numéro DS DS0131 Prix à partir de € 20 950,00

Surface 24 m² Nombre d’unités 1 unit Dimensions 8000x2989x2765 mm Numéro DS DS0127 Prix à partir de €19 950,00

B

8000

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

Floor Plan 1 : 50 W901|P0

W901|P0

Reinforcement Tube 100x30x4 L=2445

1508x2445 7016/White

1508x2445 7016/White

Surface 24 m² Nombre d’unités 1 unit Dimensions 8000x2989x2765 mm Numéro DS DS0118 Prix à partir de € 22 950,00

D651|PVC

1

227702-227703 544145 2989x 8000x 2765

Floor Socket Box 3x4M 1x socket 1x UTP

1 2

2

1

1

2

5P/32A/400V

2989

1100x2498, L White/7016 PZ Lock

Floor Socket Box 3x4M 1x socket 1x UTP

2

22.6 m² 2 kN/m2 2

h=2200

1

1

Reinforcement Tube 100x30x4 L=2445

A

Floor Plan

Reinforcement Tube 50x30x4 L=2445

1 : 50

Reinforcement Tube 100x30x4 L=2445

8000

Reinforcement Tube 50x30x4 L=2445

B

Ventilation Grill AL 140x220 mm h=2143 mm

Reinforcement Tube 50x30x4 L=2445

2 1500

2000

2000

2000

h=2000

A A B

5P/32A/400V

1 A

A

Reinforcement Tube 50x30x4 L=2445

2989

25.8 m² 2 kN/m2 DALI

B

Reinforcement Tube 50x30x4 L=2445

Reinforcement Tube 50x30x4 L=2445

D602|PVC

W901|P0

W1040|P0

D601|PVC

1203x2445, L 7016/White PZ Lock Uw=1.3 W/m2K

1797x2445 7016/White Uw=1.3 W/m2K

1797x2445 7016/White Uw=1.3 W/m2K

1203x2445, R 7016/White PZ Lock Uw=1.3 W/m2K

Surface 27 m² Nombre d’unités 1 unit Dimensions 9125x2989x2765 mm Numéro DS DS0144 Prix à partir de € 22 950,00

B

SAME KEY

9125 Reinforcement Tube 50x30x4 L=2445

Floor Plan 1 : 50

W1043|P0 2524x2445 White/White Uw=1.6 W/m2K

2

D2

W1044|P0

W1045|P0

2524x2445 White/White Uw=1.6 W/m2K

2524x2445 White/White Uw=1.6 W/m2K

D670|PVC

AB A

W1040|P0 1552x2445 White/White Uw=1.6 W/m2K

D2

A

B

B

B

B

1203x2445, L 9002/9002 PZ Lock Uw=1.3 W/m2K

W1041|P0

D669|PVC 1203x2445, L 9002/9002 PZ Lock Uw=1.3 W/m2K

D1

A

A

26.7 m² 2 kN/m2

2755x2445 White/White Uw=1.6 W/m2K

A D1 All FTP cabels tothispoint +10m

Reinforcement Tube 50x30x4 L=2445

5P/32A/400V

1

Surface 27 m² Nombre d’unités 1 unit Dimensions 9125x2989x2765 mm Numéro DS DS0141 Prix à partir de €26 950,00

B

9125

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS PREMIUM

Reinforcement Tube 100x30x4 L=2445

2

39

Floor Plan 1 : 50

6055

3

5P/32A/400V

2435 10

4880

2 988x2271 7016/White

28.7 m² 2 kN/m2

230537 BC:561031

D602|PVC 1203x2271, L 7016/White PZ Lock

1

W995|P0 1921x2271 7016/White

Reinforcement Tube W995|P0 50x30x4 1863x2271 L=2271 7016/White

2435

WW990011||PP00

230536 BC:561028

Reinforcement Tube 50x30x4 L=2271

Surface 30 m² Nombre d’unités 2 units Dimensions 6055x2435x2765 mm (2x) Numéro DS DS0140 Prix à partir de € 24 950,00

W995|P0 1921x2271 7016/White

A

B

FloorPlan

40

6055 1700

50

3

5P/32A/400V

D305|Wood

1040

1.9 m² 2 kN/m2

Φ110 OUT 3/4'' CW

228123 BC:545662 650x2000, L PZ Lock White/ White

10 24.4 m² 2 kN/m2

228124 BC:545665

D602|PVC 1203x2258,L 7016/White PZ Lock

1

W995|P0 1917x2258 7016/White

A

Reinforcement Tube W995|P0 50x30x4 1872x2258 L=2271 7016/White

Reinforcement Tube 50x30x4 L=2271

4880

D304|Wood

1.6 m² 2 kN/m2

2

2435

WW990011||PP00

min 4bar/max 6bar

750x2000,R PZ Lock White/ White

2435

h=700 h=700 h=700

Revision door 300x300 mm h=200 mm

998x2258 7016/White

UNITS PREMIUM

1 : 50

Surface 30 m² Nombre d’unités 2 units Dimensions 6055x2435x2765 mm (2x) Numéro DS DS0119 Prix à partir de € 27 950,00

W995|P0 1917x2258 7016/White

B

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

Inplantingsplan 1 : 50

W906|P960

D105|AL(EPS)

W906|P960

1145x2445 9005/White

905x2060, R PZ Lock

3

1145x2445 9005/White

5P/ 32A / 400V

WWWW999900006666||||PPPP999966660000

Surface 36 m² Nombre d’unités 2 units Dimensions 6055x2989x2765 mm (2x) Numéro DS DS0148 Prix à partir de € 24 950,00

2989

184257

D307|Wood 850x2000, R PZ Lock

16.2 m² 2 kN/m2

9 m² 2 kN/m2

10

2

5.2 m² 2 kN/m2

h=1 10 0

1145x2445 9005/White

D307|Wood 850x2000, R PZ Lock

2989

184258

3.7 m²

650x1870, R WC Lock

h=2 20 0

650x2000, R PZ Lock

1100

D303|Wood 2 kN/m2 D301|Wood

Φ110 OUT 3/4'' CW

Reinforcement Tube 50x30x3 L=2445

50

Reinforcement Tube 50x30x3 L=2445

1200

1460

Floor Socket Box 4× socket 2100 2× UTP

1250

50

D301|Wood

Speaker cable 2×0,75 mm2

1239

300

Reinforcement Tube 50x30x3 L=2445

1250 D302|Wood

650x1870,R WC Lock

650x1870,L WC Lock

D105|AL(EPS)

h=2 20 0

Floor Socket Box 4× socket 2× UTP

1390

h=2200

905x2060,R PZ Lock

Revision door 300x300 mmOpening with Lid 300x300 mm h=200 mm

1390

min4bar/max 6bar

Reinforcement Tube 50x30x3 L=2445

14 m² 2 kN/m2 D105|AL(EPS)

Φ110 OUT 3/4'' CW

h=2200

203249

50

905x2060,R PZ Lock

7 m² 2 kN/m2

10

2 Reinforcement Tube 50x30x3 L=2445

1600

Floor Socket Box 5× socket 4× UTP

Floor Socket Box 5× socket 4× UTP

1

W401|P960

1706x1226,R+L

A

Reinforcement Tube 50x30x3 L=2445

2200

Floor Socket Box 5× socket 4× UTP

Round Opening PVC DN50 Φ50

Surface 48 m² Nombre d’unités 2 units Dimensions 8000x2989x2765 mm (2x) Numéro DS DS0164 Prix à partir de € 42 950,00

3900 5700

h=2 20 0

Speaker cable 2×0,75 mm2

Electrical connection through floor

All UTPs and speaker cables to here & +30 m cable

22.2 m² 2 kN/m2

203250

2989

Reinforcement Tube 50x30x3 L=2445

D601|PVC

1145x2445,R 7016/White PZ Lock OTS

Internal electrical connection

5988

W901|P0 1751x2445 7016/White

400

3

W901|P0 1751x2445 7016/White

2989

D601|PVC

1145x2095, R PZ Lock OTS

h=2 20 0

1 : 50

min4bar/max 6bar

h=7 00

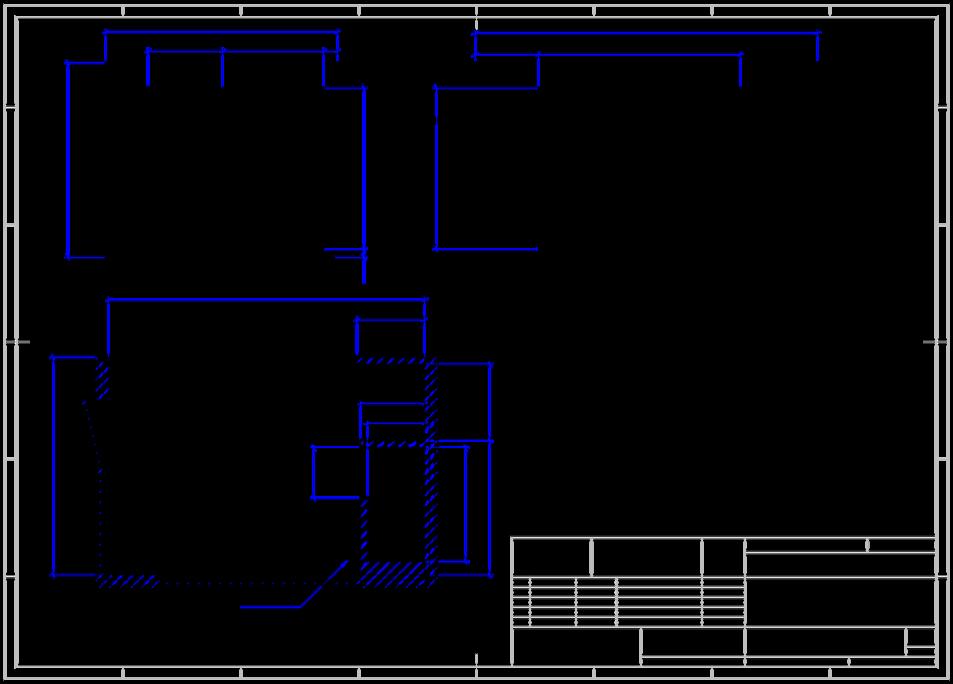

Floor Plan

B

Reinforcement Tube 50x30x3 L=2445

8000

W401|P960

1706x1226,R+L

B

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS PREMIUM

6055

A

h=7 00 h=7 00

1

41

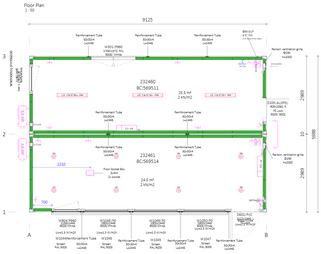

Surface 55 m² Nombre d’unités 2 units Dimensions 9125x2989x2765mm (2x) Numéro DS DS0129 Prix à partir de € 36 950,00

Revision door 300x300 mm h=200 mm

42

1 : 50

Reinforcement Tube 100x30x4 L=2445

Reinforcement Tube 100x30x4 L=2445

Φ110 OUT 3/4'' CW

Opening with Lid 300x300 mm

min 4bar/max 6bar

3 h=2200

h=2200

60

Floor Socket Box MT 7 2x socket 2x CAT6

905x2060, L PZ Lock 9002/ 9002

W301|P960

D602|PVC 1145x2445, L 9005/White PZ Lock

Reinforcement Tube 100x30x4 L=2445

W301|P960

1706x1372, R+L 9005/ White

1706x1372, R+L 9005/ White

2989 5988

Reinforcement Tube 100x30x4 L=2445

42.5 m² 2 kN/m2

D106|AL(EPS)

1

A

Reinforcement Tube 100x30x4 L=2445

WW110011||PP996600

1600

4.9 m² 2 kN/m2

WW660033||PP996600

905x2060, L PZ Lock 9002/ 9002

885x1226, White/ White FIX

h=300

D106|AL(EPS)

140x220 mm Ventilation Grill AL h=2143 mm

2.4 m² 2 kN/m2

2

885x1372, 9005/ White R

h=700 h=700

10

40 650x2000, L PZ Lock 9002/ 9002

2989

Floor Socket Box MT 7 2x socket 2x CAT6

h=1100

D204|Fe

WW330011||PP996600

1.8 m² 2 kN/m2

1706x1372, 9005/ White R+L

5P/32A/400V

All FTP to here+2m

1200

Ventilation Grill AL 140x220 mm h=2143 mm Ventilation Grill AL 140x220 mm h=2143 mm

UNITS PREMIUM

Floor Plan

Surface 55 m² Nombre d’unités 2 units Dimensions 9125x2989x2915mm (2x) Numéro DS DS0110 Prix à partir de € 39 950,00

W301|P960 Reinforcement Tube 100x30x4 L=2445

1706x1372, R+L 9005/ White

B

9125

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

Panel Reinforcement 4920x2645 h(Top)=2645

W996|P0 2058x2445 7016/White

A

600x600, R 7016/ White OUT forOUT toilet Φ110

Φ110 OUTmin 4bar/max 6bar 3/4'' CW min 4bar/max 6bar

OUT for kitchen, basin and bathtub

WW110022||PP996600

2435 10

1023

2

El. through floor

1571

Tamia/S 140/70

2

2989 2

1219

2 Reinforcement Tube W999|P0 50x30x4 600x1900 7016/White L5=7204245

W999|P0

5434

Round Opening PVC DN50 Φ50 Cable Duct 70x130 h=0mm

2

acrylic glass 3 mm h = 2200 mm 1400

1406 1295

h=2310

h=2200

525

W204|P1400

2

700 1075

1391 Revisiondoor ReinforcementTu be 300x300 mm 50x30x4 h=200 mm L=2445 Opening with Lid 300 300x300 mm kabel 5x4mm2 Panel Reinforcement 1477x2645 h(Top)=2645

Reinforcement Tube 50x30x24 L=2445

3.6 m² 2 kN/m27280

173

h=20h0=1400

1

805x2060, R PZ Lock 9002/ 9002

5280 Panel Rein1forcement 1570x2645 h(Top)=2645

h=1800 1781 h=300

1378x2445 7016/White

1

23 m² 2kN/m2

D103|AL(EPS)

2

860x2110, L PZ Lock White/ White

h=2200

7016/ White H 1800x500,

W995|P1400 DD661100||PPVVCC

1378x2445, L PZ Lock 7016/White

3742

3470

805x2060, L PZ Lock 9002/ 9002

D660|Wood/Fe

h=700 h=700

Ceiling reinforcement

60

12 2

3945x2645 h(Top)=2645 3650 (OSB UNDER CEILING CHIPBOARD)

Round Opening PVC DN50 Φ50 Cable Duct 70x130 h=0mm

5.9 m² 2 kN/m2D104|AL(EPS)

h=1300 h=1300

WW990011||PP00

Panel Reinforcement1

Reinforcement Tube 50x30x4 L=2445

El. through floor

Reinforcement Tube 50x30x4 L=2445 3871

8.1 m² 2 kN/m2

860x2110, L PZ Lock White/ White

1

2520

80

D660|Wood/Fe

h=2200

2

229515 BC:555900

Round Opening PVC DN70 Φ70

Φ50 OUT 1/2" CW

105

h=2200

Panel Reinforcement 2120x2645 h(Top)=2645

min 4bar/max 6bar

h=2200

3490

8.2 m² 2 kN/m2

Φ50 AUS 1/2'' KW

300

h=300 h=300

229514 BC:555897

h=300

h=2200

160

270

3

885x1372,L 7016/ White

Round Opening PVC DN50 Φ50 (for el.FTP)Ventilation Grill AL 140x220 mm h=2143 mm 120 1579 300 320

Reinforcement Tube 50x30x4 L=2445

h=2200

D651|PVC 1158x2100, L 7016/White PZ Lock

h=2200

1 : 50

h=2200

Floor Plan

Surface 55 m² Nombre d’unités 2 units Dimensions 9125x2989x2765 mm (1x) 9125x2435x2765 mm (1x) Numéro DS DS0205 Prix à partir de € 44 150,00

600x1900 7016/White

B

Surface 90 m² Nombre d’unités 2 units Dimensions 9125x2435x2765 mm (3x) Numéro DS DS0204 Prix à partir de € 63 150,00

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS PREMIUM

10000

43

13390 7325 Reinforcement Tube 50x30x4 L=2445

Ventilation Grill AL 140x220 mm h=2143 mm

1

1

1

2

2

2

2

2

232459 BC:568736

35.2 m² 2 kN/m2 Folding wooden wall

2174x2445 Uw=1.3 W/m2K 9005/White

WW11003377||PP00

1

232458 BC:568733

3 2

1558x2445, L 2500x2445 9005/White 9005/White Reinforcement Tube Uw=1.3 W/m2K 50x30x4 PZ Lock L=2445 Uw=1.3 W/m2K

Reinforcement Tube 50x30x4

W1039|P0

3

2500x2445 9005/White Uw=1.3 W/m2K

B

L=2445

min 4bar/max 6bar

300 1.8 m² 2 kN/m2 1200

D663|PVC Reinforcement Tube1500x2445, R 50x30x4 9005/White PZ Lock L=2445 Uw=1.3 W/m2K

Wood facade

3

h=2300

A

W1038|P0

h=2300

D664|PVC

Φ110 OUT 3/4'' CW

2

1

1

Opening with Lid 300x300 mm

h=1500 h=1500

1

1

Surface 40 m² Nombre d’unités 2 units Dimensions 6055x2989x2765 mm (1x) 7325x2989x2765 mm (1x) Numéro DS DS0128 Prix à partir de € 34 950,00

Wood facade

Revision door 300x300 mm h=200 mm

h=1100 h=300 h=1100

942

Wood facade

D105|AL(EPS) 905x2060, R PZ Lock 9005/ 9002

3

2989

All FTP to here +3m

Φ50

Cable Duct 70x130 h=0mm

75 210

2

1250

Cable Duct 70x130 h=0mm

h=2200

10 El. trough floorRound Opening PVC DN50

Round Opening PVC DN50 Ventilation Grill AL Φ50 140x220 mm h=2143 mm

h=700

6055 El. trough floor

Ventilation Grill AL 140x220 mm h=2143 mm

El. 2989 External Sun

W401|P960 1706x1226, R+L 9005/ 9005

W996 Screen Rolo

D

3

WW999977

WW995500||PP00

1145 1145

WW999977

WW995500||PP00

9005/9005 1145x2445

A

1

1310

packed

21.2 m² 2 kN/m2

Screen Rolo Sun El. External

1145

225958

Floor Socket Box MT 7 2x socket 2x CAT6

6055

9005/9005 1145x2445

A

h=300 h=300 2

C

10

A

1 2 3

DD660022||PPVVCC

1145x2445, L PZ Lock 9005/9005

D106|AL(EPS)

905x2060, L 9002/ 9002 PZ Lock

B

Reinforcement Tube 50x30x4 L=2445

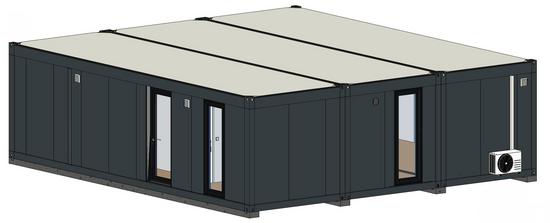

Surface 51 m² Nombre d’unités 3 units Dimensions 6055x2435x2765 mm (1x) 6055x2989x2765 mm (2x) Numéro DS DS0109 Prix à partir de € 49 950,00

225960

7 m² 2 kN/m2

2435

Opening with Lid 300x300 mm

h=1100 h=250

3/4'' CW Φ110 OUT

D303|Wood

650x2000, R White/ White PZ Lock

D305|Wood

750x2000, R White/ White PZ Lock 225959

min 4bar/max 6bar

B

B

D306|Wood

750x2000, L 2.3 m² White/ White 2 kN/m2 PZ Lock

h=700 h=700

2 m² 2 kN/m2

h=1100

14565 3/4''CW Φ110 OUT

1200

All FTP to here +2m

6055

h=1300

10

14.7 m² 2 kN/m2

Panel Reinforcement 2465 h=1233 mm

Revision door 300x300 mm

only cold water

min 4bar/max 6bar

Panel Reinforcement 1744x2480 h(Top)=2480

1764 300x300 mm

50

Opening with Lidh=200 mm

895

h=2200

h=2200

A

5P/32A/400V

UNITS PREMIUM

Screen Rolo Sun El. External

1310

h=300 h=300

1

2

Ventilation Grill AL 140x220 mm h=2143 mm

3

Ventilation Grill AL 140x220 mm h=2143 mm

6055

44

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade en couleur blanche, ainsi que pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

DS0143

DS0050

UNITS PREMIUM

DS0024

41 45

4000

46

3800

4000

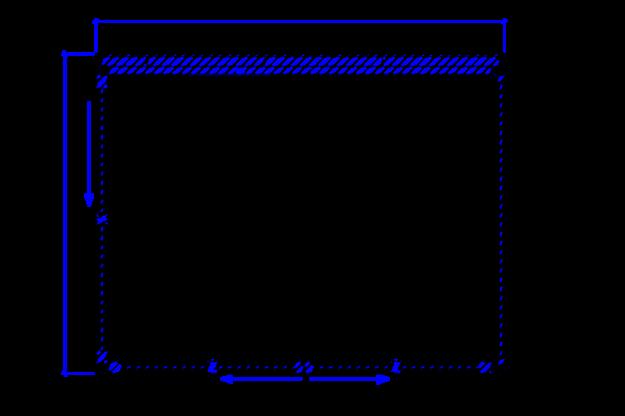

Surface Dimensions Numéro DS Prix à partir de

16 m² 4000x4000x3000 mm DS0176 € 19 950,00

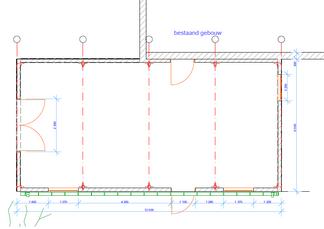

Surface Dimensions Numéro DS Prix à partir de

40 m² 10000x4000x3100 mm DS0167 € 39 950,00

10000

9500

1110

3600

1605 4000

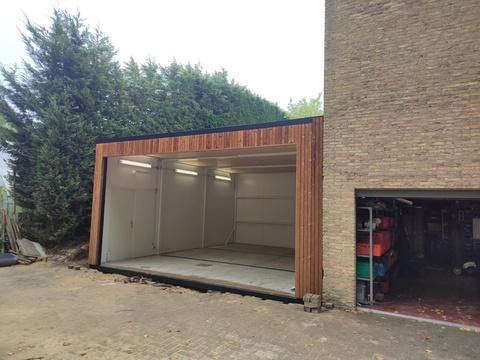

UNITS EN CONSTRUCTION ACIER

3800

7100

425,0

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

18 m² 6000x3000x3000 mm DS0028 € 32 950,00

Surface Dimensions Numéro DS Prix à partir de

20 m² 6000x3400x3000 mm DS0187 € 34 950,00

3400

6000

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS EN CONSTRUCTION ACIER

Surface Dimensions Numéro DS Prix à partir de

47

48

3120

UNITS EN CONSTRUCTION ACIER

4000

Surface Dimensions Numéro DS Prix à partir de

12 m² 4000x3120x2800 mm DS0168 € 29 950,00

Surface Dimensions Numéro DS Prix à partir de

24 m² 8000x3000x3000 mm DS0025 € 31 900,00

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

40 m² 8000x5000x3300 mm DS0173 € 59 950,00

Surface Dimensions

78 m² 9000x3200x2950 mm (2x) 8000x3155x2950 mm(1x) DS0178 € 119 000,00

Numéro DS Prix à partir de

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS EN CONSTRUCTION ACIER

Surface Dimensions Numéro DS Prix à partir de

49

40 m² 8000x2500x3000 mm (2x) DS0166 € 59 900,00

Surface Dimensions Numéro DS Prix à partir de

24 m² 8000x3000x3000 mm DS0190 € 34 950,00

8000

2000

3100

1000

600

3300

UNITS EN CONSTRUCTION ACIER 50

Surface Dimensions Numéro DS Prix à partir de

6200

1500

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

2860

3000

5623

2800

Surface Dimensions Numéro DS Prix à partir de

28 m² 9102x3102x3000 mm DS0170 € 34 950,00

Surface Dimensions Numéro DS Prix à partir de

28 m² 8000x3500x2900 mm DS0171 € 37 900,00

1781

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS EN CONSTRUCTION ACIER

9000

3083

51

395

6000

905

1500

3700

1000

1300

6000

1000

52

1500

4200

Surface Dimensions Numéro DS Prix à partir de

36 m² 6000x6000x3500 mm DS0197 € 44 900,00

Surface Dimensions Numéro DS Prix à partir de

36 m² 6000x6000x3500 mm DS0198 € 44 900,00

1000

1000

400

400

4000

6000 3750

1125

1125

1500

500

4650

500

6000

2850

5800

2850

2250

4150

1300

UNITS EN CONSTRUCTION ACIER

5800

1600

200

2500

905

200

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

10300

2500

4000

2000

4080

350

8000

9980

Surface Dimensions Numéro DS Prix à partir de

88 m² 10000x4000x2930 mm (1x) 12000x4000x2930 mm (1x) DS0189 € 79 950,00

Surface Dimensions Numéro DS Prix à partir de

32 m² 8000x4000x3500 mm DS0026 € 37 950,00

11980 1200

1050

1000

4000

3840

7760

2080

3950

12300

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS EN CONSTRUCTION ACIER

1800

1200

53

4690

1145

1000

950

54

2000

1700

730x2000

UNITS EN CONSTRUCTION ACIER

3245

850

Surface Dimensions Numéro DS Prix à partir de

15 m² 4690x3245x2900 mm DS0152 € 19 950,00

Surface Dimensions Numéro DS Prix à partir de

45 m² 6000x7500x3400 mm DS0180 € 49 950,00

convector SECTION A-A SCALE 1 : 35

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

21,50 m² 6700x3200x2900 mm DS0029 € 36 950,00

Surface Dimensions Numéro DS Prix à partir de

18 m² 6000x3000x2900 mm DS0177 € 29 950,00

6000

2217,5

1250

600

905

620

682,5

705

300

75

1700 500

3000

3805

1100

2580

300

Schuifdeur 750x2105

1050

1500

1250

800

1255

800

3450

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS EN CONSTRUCTION ACIER

Surface Dimensions Numéro DS Prix à partir de

55

5000 1250

56

2800

2000

3000

3800

503

Surface Dimensions Numéro DS Prix à partir de

18 m² 5000x3000x3000 mm DS0199 € 24 950,00

Surface Dimensions Numéro DS Prix à partir de

12 m² 3000x4000x3000 mm DS0172 € 19 950,00

500

2750

UNITS EN CONSTRUCTION ACIER

2000

500

4900

3000

500

3000 4000

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

72 m² 12000x6000x3100 mm DS0165 € 66 990,00

Surface Dimensions Numéro DS Prix à partir de

40 m² 10000x4000x3100 mm DS0030 € 79 950,00

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

UNITS EN CONSTRUCTION ACIER

Surface Dimensions Numéro DS Prix à partir de

57

11000

AC

58

4000

1958 5036

3000

1100

1624

1200

1900

1950

3800

800 400

3200

3740

800

700

900

850 1700

220

Surface Dimensions Numéro DS Prix à partir de

44 m² 10900x3890x3000 mm DS0155 € 79 950,00

Surface Dimensions Numéro DS Prix à partir de

50 m² 11750x4250x3100 mm DS0183 € 84 950,00

2950

2950 1950

2100

755

800

6100

AC

UNITS EN CONSTRUCTION ACIER

2458

2221

2400

1100

Prix de départ hors transport, finitions optionnelles du sol, des parois et de la façade et pompe à chaleur, basés sur un équipement électrique de base standard. Les plans sont indicatifs.

DS0169

DS0203 DS0179

UNITS EN CONSTRUCTION ACIER

DS0153

59

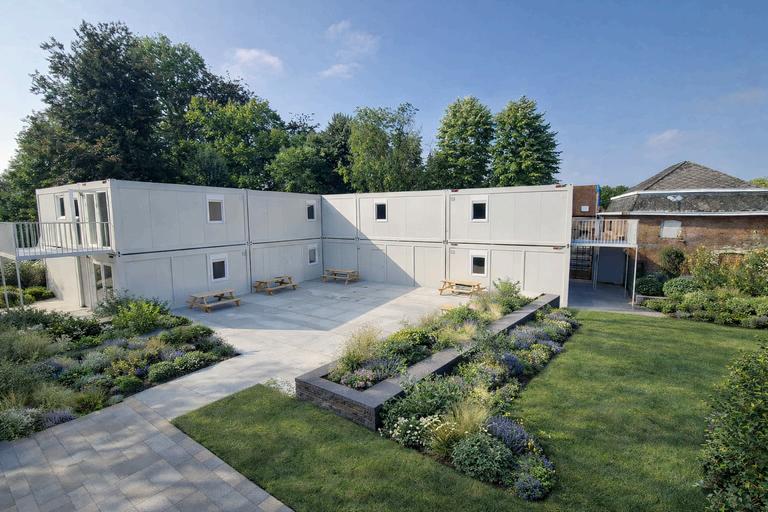

OPTIONS DE LOCATION DS Units propose une large gamme d’units modulaires en location, adaptées à des applications temporaires et semipermanentes. Qu’il s’agisse d’une utilisation de courte durée pour un événement ou d’un projet de longue durée, nous offrons une solution flexible et sans souci.

Nos units de location sont déployables dans de nombreux secteurs tels que la construction, l’industrie, l’événementiel, l’enseignement, les soins de santé, le marketing et le secteur public. D’une unit unique à des configurations modulaires complètes : tout est possible.

Grâce à notre production et à nos transformations réalisées en interne, les units de location peuvent être adaptées à l’usage souhaité, avec des options telles que l’isolation, l’électricité, le sanitaire, le chauffage, la climatisation et les finitions intérieures. Les units peuvent être placées individuellement, assemblées ou empilées selon les besoins du projet.

DS Units prend en charge l’ensemble du processus : transport, installation, enlèvement et service. Vous bénéficiez ainsi d’une solution de location fiable, efficace et professionnelle, entièrement adaptée à votre projet.

60

FloorPlan 1 : 50

Round Opening Φ75 h=850

2

150

Renson ventilation grille h=2225 mm

D106|AL(EPS) 905x2060, L PZ Lock 9002/ 7016

905x2060, R PZ Lock 9002/ 7016

737

D105|AL(EPS)

905x2060, R 9002/ 9002 PZ Lock

2989

13.7 m² 3 kN/m2

265

Round Opening Φ75 h=850

5P/32A/400V

2435

16.7 m² 2.5 kN/m2

D105|AL(EPS)

1

2

h=2200

Cable Duct 70x130 h=915mm

2989

905x2060, R PZ Lock 7016/ 9002 Door holder

1706x1372, 7016/ White R+L

WW330011||PP996600

5P/32A/400V

D669|AL(EPS)

A

1

W101|P800

W102|P800

885x1372, R White/ White

B

885x1372, L White/ White

6055

6055

A

DS0062

B

DS0064

Cable Duct 70x130 h=0mm

Round Opening Φ75 h=850

150

1495

D670|AL(EPS)

2989

5P/32A/400V

905x2060, R PZ Lock 9002/ 9002

Cable Duct 70x130 h=915mm

905x2060, R PZ Lock 7016/ 9002 Door holder

12.9 m² 2,5 kN/m2

905x2060, R PZ Lock 9002/ 7016

2989

3.7 m² 2,5 kN/m2 D105|AL(EPS)

16.7 m² 2.5 kN/m2

D672|AL(EPS)

1

WW330011||PP996600

905x2060, L PZ Lock 9002/ 7016

D669|AL(EPS) 905x2060, L PZ Lock Cable Duct 70x130 7016/ 9002 h=915mm Door holder

Renson ventilation grille Φ190 h=2225

D106|AL(EPS)

2

Round Opening PVC DN50 Φ50

R 7016/905x2060, 9002 PZ Lock Door holder

D670|AL(EPS)

905x2060, L PZ Lock 9002/ 7016

D669|AL(EPS) 905x2060, R PZ Lock 9002/ 7016

265

737

1

Round Opening Φ75 h=850

A

h=2200

1495

D671|AL(EPS)

1706x1372, 7016/ White R+L

Round Opening Φ75 h=850

2

60

B

4495

Round Opening Φ75 h=850

6055

6055

DS0157

FloorPlan

Cable Duct 70x130 h=0mm Round Opening Φ75 h=850

1 : 50

150

737

Round Opening Φ75 h=850

B

Round Opening Φ75 h=850

A

6055

DS0133

905x2060, R PZ Lock 9002/ 7016

1

265

737

16.7 m² 2.5 kN/m2

D105|AL(EPS)

WW330011||PP996600

Cable Duct 70x130 h=915mm

2989

905x2060, R PZ Lock 7016/ 9002 Door holder

905x2060, R PZ Lock 9002/ 7016

A

5P/32A/400V

D669|AL(EPS)

16.7 m² 2.5 kN/m2

1495

D670|AL(EPS)

905x2060, L PZ Lock Cable Duct 70x130 7016/ 9002 h=915mm Door holder

1

Renson ventilation grille h=2225 mm

905x2060, L PZ Lock 9002/ 7016

D669|AL(EPS)

D672|AL(EPS)

150

D106|AL(EPS)

Round Opening PVC DN50 Φ50

R 7016/905x2060, 9002 PZ Lock Door holder

1495

D671|AL(EPS) 905x2060, L PZ Lock 9002/ 7016

Round Opening Φ75 h=850

2

2989

2

h=2200

1 : 50

2989

Floor Plan

1706x1372, 7016/ White R+L

DS0207

265

B 6055

DS0134

61

h=2225 mm

Φ110 OUT 1'' CW

PZ Lock905x2060, R 9002/ 9002 9002/ 7016PZ Lock 9002/ 7016

150

11 737

A A

950

900

40

900

40

D202|Fe

D201|Fe

650x1900, L WC Lock 9002/ 9002

650x1900, R WC Lock 9002/ 9002

6.6 m² 2 kN/m2

only cold water

900

40

900

D202|Fe

D202|Fe

650x1900, L WC Lock 9002/ 9002

650x1900, L WC Lock 9002/ 9002

40

7.2 m² 2 kN/m2

only cold water

D106|AL(EPS)

D105|AL(EPS)

905x2060, L PZ Lock 9002/ 9002

905x2060, R PZ Lock 9002/ 9002

Reinforcement Tube 50x30x4 L=2271

A

B

6055

DS0159

DS0221

Revision door Round Opening Φ75 300x300 mm h=850 h=200 mm

Floor Plan 1 : 50

265 Φ110 OUT 1'' CW

D106|AL(EPS) 905x2060, L PZ Lock 9002/ 7016

min 4bar/max 6bar

5P/32A/400V

Φ50 OUT 1/2'' CW

h=2200

min 4bar/max 6bar

D104|AL(EPS) 805x2060, L PZ Lock 9002/ 9002

650x1900, R WC Lock 9002/ 9002

650x1900, R WC Lock 9002/ 9002

D201|Fe 650x1900, R WC Lock 9002/ 9002

D201|Fe 650x1900, R WC Lock 9002/ 9002

just COLD water

Cable Duct 70x130 h=915mm

1 6055

Cable Duct 70x130 h=915mm

150 Round Opening Φ75 h=850

DS0220

Reinforcement Tube 50x30x4 L=2445 705x2060, R PZ Lock 9005/ 9002

Reinforcement Tube 50x30x4 L=2445

1481

300

External shutter RAL7016 opening outside

2.7 m² 3 kN/m2

Reinforcement Tube 50x30x4 L=2445

D102|AL(EPS)

1480

705x2060, L PZ Lock 9005/ 9002

External shutter RAL7016 opening outside

2.8 m² 3 kN/m2

h=1000

2131

only cold water

1.3 m² 3 kN/m2

2 External shutter RAL7016

opening outside

D101|AL(EPS)

h=910

905x2060, R PZ Lock 9002/ 7016

D201|Fe

wall from floor to ceiling

D669|AL(EPS)

D201|Fe

600x600, 7016/ White R

D201|Fe 650x1900, R WC Lock 9002/ 9002

2989

11.7 m² 2,5 kN/m2 W204|P1400

905x2060, R PZ Lock 7016/ 9002 Door holder

3.5 m² 2,5 kN/m2

h=2200

D105|AL(EPS)

h=2200

2

DS0158

40

Round Opening Φ75 h=850

B B

6055

890 D202|Fe 650x1900, L WC Lock 9002/ 9002

575 40

40

2989 2989

Cable Duct 70x130 h=915mm

1

Cable Duct 70x130 150 h=915mm 265 Round Opening Φ75 h=850

6055

min 4bar/max 6bar

1706x1372, 7016/ White R+L 600x600, 7016/ White R

805x2060, L D105|AL(EPS) D669|AL(EPS) PZ Lock 905x2060, R

D201|Fe 650x1900, R WC Lock 9002/ 9002

min 4bar/max 6bar

5P/32A/400V

5 m² 3 kN/m2

1

D101|AL(EPS) D101|AL(EPS) D101|AL(EPS) D101|AL(EPS) D101|AL(EPS) D101|AL(EPS) 705x2060, R PZ Lock 9005/ 9002

705x2060, R PZ Lock 9005/ 9002

705x2060, R PZ Lock 9005/ 9002

705x2060, R PZ Lock 9005/ 9002

705x2060, R PZ Lock 9005/ 9002

705x2060, R PZ Lock 9005/ 9002

A

B 850

62

DS0218

2435

WW330011||PP996600 W204|P1400

D201|Fe 650x1900, R WC Lock 9002/ 9002

8.6 m² 2,5 kN/m2 17.1 m² 2.5 kN/m2 just COLD water

D104|AL(EPS)

Cable Duct 70x130 h=915mm

3.4 m² 2,5 kN/m2

2989

905x2060, PZ LockR PZ Lock9002 7016/ 7016/ Door9002 holder Door holder

Φ110 AUS 3/4'' KW

600x600, L White/ White

Φ50 OUT 1/2'' CW

h=2200 h=2200

3.7 m² 2,5 kN/m2

D669|AL(EPS) D105|AL(EPS) 905x2060, R

W205|P1400

2

min 4bar/max 6bar 5P/32A/400V 5P/32A/400V

D670|AL(EPS) 805x2060, L WC Lock 9002/ 9002

Reinforcement Tube 50x30x4 L=2271

265 Renson ventilation grille

h=2280

905x2060, L PZ Lock 9002/ 7016

40

Round Opening Φ75 h=850

D106|AL(EPS)

W204|P1400

1 : 50

600x600, White/ White R

Revision door 300x300 mm h=200 mm

Floor Plan

22

DS0219

40

850

40

851

40

850

40

850

40

950

FloorPlan 1 : 50 1240

2

D105|AL(EPS)

h=300

h=300 h=1700

A

2989

905x2060, R PZ Lock 9002/ 7016

Revision door 300x300 mm h=702 mm

A

DS0134

Φ110 OUT 1'' CW min 4bar/max 6bar

Cable Duct 70x130 h=915mm

2.2 m² 2,5 kN/m2 D201|Fe

D201|Fe

D201|Fe

D201|Fe

D205|Fe

650x1900, R WC Lock 9002/ 9002

650x1900, R WC Lock 9002/ 9002

650x1900, R WC Lock 9002/ 9002

650x1900, R WC Lock 9002/ 9002

750x2000, R PZ Lock 9002/ 9002

D104|AL(EPS)

just COLD water

805x2060, L PZ Lock 9002/ 9002

10.8 m² 2,5 kN/m2 Cable Duct 70x130 h=915mm

150 Round Opening Φ75 h=850

B

DS0140

Round Opening Φ75 h=850

Floor Plan 1 : 50

2

Cable Duct 70x130 h=915mm

265

D106|AL(EPS) 905x2060, L PZ Lock 9002/ 7016

D201|Fe

D201|Fe

D201|Fe

D205|Fe

650x1900, R WC Lock 9002/ 9002

650x1900, R WC Lock 9002/ 9002

650x1900, R WC Lock 9002/ 9002

750x2000, R PZ Lock 9002/ 9002

just COLD water

10.6 m² 2,5 kN/m2

h=2200

805x2060, L PZ Lock 9002/ 9002

600x600, 7016/ White L

D201|Fe 650x1900, R WC Lock 9002/ 9002

D104|AL(EPS)

Drain gray water

Cable Duct 70x130 h=915mm

16.2 m²

1 6055

A

Drain black water

Φ50 OUT 3/4'' CW

min 4bar/max 6bar Intake municipal water

2989

1.9 m² 2,5 kN/m2

D669|AL(EPS) 905x2060, R PZ Lock 9002/ 7016

Φ110 OUT 1'' CW

Intake gray water min 4bar/max 6bar

3.7 m² 2,5 kN/m2

W205|P1400

905x2060, R PZ Lock 7016/ 9002 Door holder

5P/32A/400V

h=2200

D105|AL(EPS)

24

Cable Duct 70x130 h=915mm

265

815

6055

min 4bar/max 6bar

6055

1275

Round Opening Φ75 h=850

5P/32A/400V

1

Φ110 OUT BLACK WATER DRAIN and MUNICIPAL WATER 1'' CW SUPPLY

B

40

D669|AL(EPS)

Φ50 OUT GRAY WATER 1/2'' CW DRAIN and WATER SUPPLY

265

Round Opening Φ75 h=850

765

3.7 m² 2,5 kN/m2

905x2060, R PZ Lock 7016/ 9002 Door holder

min 4bar/max 6bar

737

40

2989

985

W205|P1400

4.4 m² 2.5 kN/m2

Revision door 300x300 mm h=200 mm h=1100

h=1100

905x2060, R PZ Lock 9002/ 7016

1

805x2060, L WC Lock 9002/ 9002

h=2200

D105|AL(EPS) Renson ventilation grille h=2225 mm

D104|AL(EPS)

7016/ White L 600x600,

11.1 m² 2.5 kN/m2

905x2060, R PZ Lock 7016/ 9002 Door holder

Φ50 OUT 1/2" CW

Cable Duct 70x130 h=915mm

h=1100 h=1100

D669|AL(EPS)

765

905x2060, L PZ Lock 9002/ 7016

5P/32A/400V

PZ Lock 9002/ 7016

40

W205|P1400

h=2200 905x2060, L

765

D670|AL(EPS)

D106|AL(EPS)

Renson wave h=2200mm

40

600x600,L 7016/ White

2

765

238247 BC: 592079 2989x 6055x 2815

Renson ventilation grille h=2225 mm

h=2200

1 : 50

h=2200

Floor Plan

60

Round Opening Φ75 h=850

Revision door 300x300 mm h=702 mm

Cable Duct 70x130 h=915mm

150 Round Opening Φ75 h=850

B

DS0222

DS0223

DS0146

DS0224

63

150

2 D106|AL(EPS)

17.1 m² 2.5 kN/m2

D669|AL(EPS) 905x2060, R PZ Lock 9002/ 7016

13.2 m² 2,5 kN/m2 3.7 m² 2,5 kN/m2

2989

WW330011||PP996600

Cable Duct 70x130 h=915mm

905x2060, R PZ Lock 9002/ 9002

905x2060, R PZ Lock 7016/ 9002 Door holder

2989

1706x1372, 7016/ White R+L

Cable Duct 70x130 h=915mm

2989

905x2060, R PZ Lock 7016/ 9002 Door holder

D669|AL(EPS)

D105|AL(EPS)

D670|AL(EPS) 905x2060, R PZ Lock 9002/ 7016

h=2200

WW330011||PP996600

5P/32A/400V

D105|AL(EPS)

5P/32A/400V

905x2060, L PZ Lock 9002/ 7016

1706x1372, 7016/ White R+L

Renson ventilation grille h=2225 mm

2

1

150

h=2200

1 737

Round Opening Φ75 h=850

A

265

6055

B

6055

DS0208

DS0217

2 D106|AL(EPS)

905x2060, R PZ Lock 7016/ 9002 Door holder

905x2060, R PZ Lock 7016/ 9002 Door holder

D106|AL(EPS) Round Opening Φ75 h=850

5P/32A/400V

1 265

Cable Duct 70x130 h=915mm

905x2060, R PZ Lock 9002/ 9002

13.2 m² 2,5 kN/m2

2989

D105|AL(EPS)

D105|AL(EPS)

WW330011||PP996600

WW330011||PP996600

16.6 m² 2,5 kN/m2

D670|AL(EPS)

3.7 m² 2,5 kN/m2

D669|AL(EPS)

905x2060, L PZ Lock 9002/ 7016

905x2060, R PZ Lock 9002/ 7016

h=2200

1706x1372, 7016/ White R+L

Cable Duct 70x130 h=915mm

Renson ventilation grille Φ190 h=2225

5P/32A/400V

905x2060, L PZ Lock 9002/ 7016

h=2200

1706x1372, 7016/ White R+L

2

1

150

Round Opening Φ75 h=850

150 265

6055

DS0214

DS0216

2

2

8.8 m² 2.5 kN/m2

Cable Duct 70x130 h=915mm

h=2150

Cable Duct 70x130 h=2407mm

D601|PVC

Cable Duct 70x130 h=915mm

Renson ventilation grille Φ190 h=2150

6055

A

64 24

DS0212

B 3D

DS0215

1145x2445, R 7016/White PZ Lock Uw=1.3 W/m2K

Reinforcement Tube 50x30x4 L=2445 RAL 7016

5P/32A/400V

1

1

D669|PVC

16.6 m² 2,5 kN/m2

1145x2445, R 7016/White PZ Lock Uw=1.3 W/m2K

2989

8.8 m² 2.5 kN/m2

W901|P0

W1038|P0

W1037|P0

1902x2445 7016/White Uw=1.3 W/m2K

1902x2445 7016/White Uw=1.3 W/m2K

1902x2445 7016/White Uw=1.3 W/m2K

Round Opening PVC DN50 Φ50

Round Opening PVC DN50 Φ50

electricity supply through the floor

Cable Duct 70x130 h=0mm

Cable Duct 70x130 h=0mm

2

electricity supply through the floor

905x2060, L PZ Lock 7016/ 9002

17.6 m² 2.5 kN/m2

1495

Cable Duct 70x130 h=915mm

D106|AL(EPS)

2989

Cable Duct 70x130 h=915mm

1495 D105|AL(EPS)

905x2060, L PZ Lock 7016/ 9002

R 7016/905x2060, 9002 PZ Lock Door holder

D106|AL(EPS)

17.6 m² 2.5 kN/m2

1495

1805x2060, L PZ Lock 7016/ 9002

2989

D110|AL(EPS)

Cable Duct 70x130 h=915mm

1495

2

Cable Duct 70x130 h=915mm

1 6055

1 6055

A

B

A

DS0211

B

DS0210

FloorPlan 1 : 50

6055 1700

50

3

5P/32A/400V

Renson ventilation grille h=2225 mm

D305|Wood

228123 BC:545662

min 4bar/max 6bar

650x2000, L PZ Lock White/ White

10 24.4 m² 2 kN/m2

228124 BC:545665

D602|PVC

A

1203x2258,L 7016/White PZ Lock

B 6055

1

DS0209

DS0119

4880

D304|Wood

1.6 m² 2 kN/m2

2

W995|P0 1917x2258 7016/White

Reinforcement Tube W995|P0 50x30x4 1872x2258 L=2271 7016/White

2435

WW990011||PP00

1

2435

1040

1.9 m² 2 kN/m2

Φ110 OUT 3/4'' CW

2989

1706x1372, 7016/ White R+L

Cable Duct 70x130 h=915mm

D105|AL(EPS)

1495

17.6 m² 2.5 kN/m2

h=700 h=700 h=700

Revision door 300x300 mm h=200 mm

h=2200

R 7016/905x2060, 9002 PZ Lock Door holder

1495

WW330011||PP996600

5P/32A/400V

750x2000,R PZ Lock White/ White

998x2258 7016/White

2

Reinforcement Tube 50x30x4 L=2271

W995|P0 1917x2258 7016/White

A

B

Inplantingsplan 1 : 50

D105|AL(EPS) 905x2060, R PZ Lock

3

W906|P960

W906|P960

1145x2445 9005/White

1145x2445 9005/White

5P/ 32A / 400V

2

WWWW999900006666||||PPPP999966660000

1495

184257

16.2 m² 2 kN/m2

10 5.2 m² 2 kN/m2 D307|Wood

DS0213

2989

850x2000, R PZ Lock

3.7 m²

650x1870, R WC Lock

h=2 20 0

650x2000, R PZ Lock

1100

D303|Wood 2 kN/m2 D301|Wood

B

1

DS0148

Φ110 OUT 3/4'' CW

6055

A

24

9 m² 2 kN/m2

184258

6055

A

850x2000, R PZ Lock

2

1145x2445 9005/White

Cable Duct 70x130 h=2407mm

1495

1

2755x2445 7016/White Uw=1.3 W/m2K

D307|Wood

h=1 10 0

17.5 m² 2.5 kN/m2

2989

W901|P0

D601|PVC 1145x2445, R 7016/White PZ Lock Uw=1.3 W/m2K

2989

5P/32A/400V

B

min4bar/max 6bar

65 DS0224

ESQUISSEZ VOTRE PROJET Vous rêvez d’une unit unique ou d’un projet sur mesure ? C’est ici que vos idées prennent vie. Dessinez, notez ou esquissez votre concept et laissez libre cours à votre créativité. Ensemble, nous élaborerons une solution parfaitement adaptée à vos attentes.

66

CONTACTEZ-NOUS Vous avez une question concrète, un projet en tête ou souhaitez des conseils sur la solution modulaire la plus adaptée ?

L’équipe de DS Units se fera un plaisir de réfléchir avec vous.

De la première idée à la réalisation, nous vous accompagnons étape par étape et recherchons ensemble une solution correspondant parfaitement à vos besoins, à votre planning et à votre budget. Qu’il s’agisse d’un achat ou d’une location, d’une configuration standard ou d’un projet entièrement sur mesure, nous sommes à votre disposition.

N’hésitez pas à nous contacter sans engagement pour plus d’informations, une offre de prix ou un entretien personnalisé.

info@dsunits.be +32 52 30 24 47 dsunits.be Brusselsesteenweg 149 1785 Merchtem 67
