ProtoTRAK TMC ®

ProtoTRAK TMC, de 3-in-1-freesmachine.

De enige all-in oplossing voor enkelstuks, prototypes en seriewerken.

In aanbouw

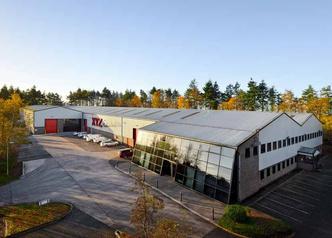

XYZ ProtoTRAK machines UK

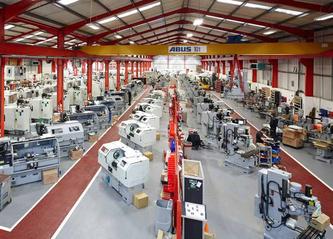

Ontwikkeling en samenstelling van XYZ Prototrak machines

Meer dan 300 machines onmiddellijk leverbaar. Bewezen kwaliteit en betrouwbaarheid, al meer dan 35 jaar.

Meer dan € 2.000.000,- aan onderdelen uit voorraad leverbaar. Levert per jaar meer dan 1200 machines. Doorgedreven service.

TRAK Machine tools USA

Ontwikkeling en producent van de ProtoTRAK sturing. 360 werknemers Hoofdkantoor in Californië 11 vestigingen

Machines Crispyn BE+NL

Exclusief verdeler van XYZ machines in België en Nederland. Sinds 1982 gespecialiseerd in metaalbewerkingsmachines. Eigen werkplaats, service- en montagedienst.

Meer dan 250 machines onmiddellijk uit voorraad leverbaar.

Ruime toonzaal met machines en toebehoren. Maatwerk of specifieke aanpassingen mogelijk. Ruim onderdelenmagazijn.

3functiesin1machine

1 2

Manuele bediening

U bedient uw freesmachine zoals een manueel toestel. Uiterst handig en gebruiksvriendelijk. Perfect voor uw enkelstuks en kleine aanpassingen

Teach-in machine

U programmeert uw machine zonder CNC-kennis. Hoe? De ProtoTRAK sturing!

U maakt de tekening op het scherm. Zo werkt u razendsnel.

Perfect voor uw enkelstuks en middelgrote seriewerken.

Bewerkingscenter

U laadt uw G-code-bestanden op via uw CAM-software.

Flexibiliteit zonder grenzen. Perfect voor uw complexe werken en 3D-simultaanfreeswerken

De naam TMC staat voor 'Toolroom Machining Centre' omdat dit een ideale machine is voor het frezen van enkelstuks tot seriewerken.

Dezelfde RMX ProtoTRAK-besturing die we aanbieden op onze bedfreesmachines is nu beschikbaar in een gesloten utvoering met alle kenmerken van een CNC freesmachine.

Hoewel velen nog steeds genieten van de open architectuur van de Torenfrees-en bedfreesmachines, hebben we nu het voordeel van een automatische gereedschapswissel, de netheid van de werkplaats en de extra veiligheid die een VMC heeft.

Het is bijna 35 jaar geleden dat XYZ de ProtoTRAK®-besturing op de Britse markt introduceerde en later in de Europese markt.

Deze sturing heeft een revolutie teweeggebracht in machinewerkplaatsen, waarbij de kloof tussen handmatige machines en volledige CNC-machines is overbrugd. Deze machines worden beschouwd als een van de beste machines voor enkelstuks en kleine serieproductie.

meerklantengetuigenoverProtoTRAKopwww.crispyn.be

"Waar ik vroeger 3 uren mee bezig was, lukt nu soms in 30 minuten; programmeertijd inbegrepen. Hiermee heb ik dus een gigantische sprong voorwaarts gemaakt" Degrieck

"Een slimme zet, want sinds deze investering is ons orderboekje voller dan ooit tevoren" Dhr. Pannecoucke.

"De demo maakte meteen duidelijk dat deze sturing was wat we zochten. Onze operatoren kunnen er nog conventioneel meewerken, maar evengoed op een heel snelle manier een programma schrijven" De Feyter

✓ plaats de machine waar u ze nodig heeft

✓ frees of boor werkstukken terwijl u anders wacht op een andere machine

✓ bespaar aan doorlooptijd

✓ heel compact, ongeveer één palletplaats

✓ wisselaar met 8 gereedschappen

✓ Nederlandstalige bediening

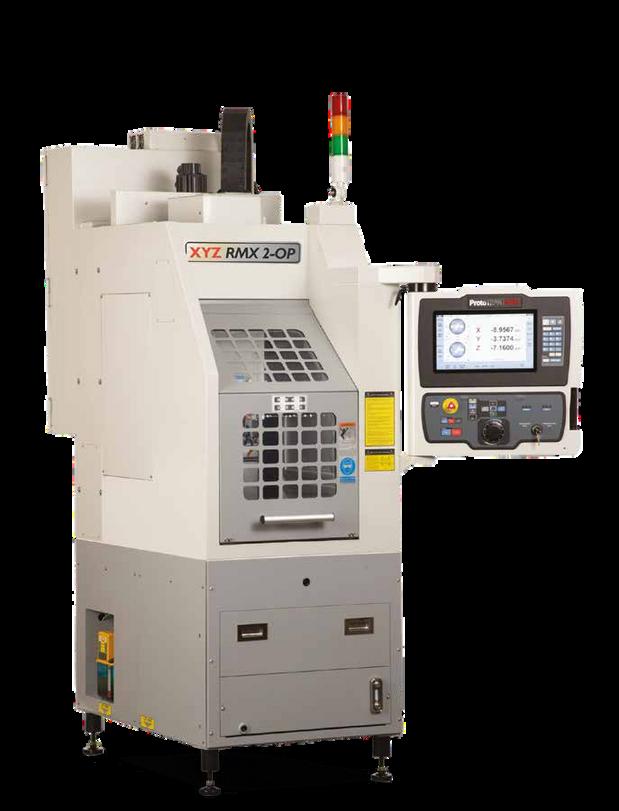

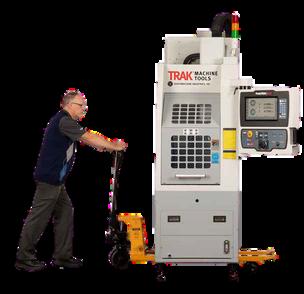

XYZ RMX 2-OP

Mobiele cel voor elke machinewerkplaats, plaats de machine waar u ze nodig heeft met deze 2-OP

X koers 355 mm

Y koers 305 mm

Z koers 455 mm

Tafelafmetingen 457 x 381 mm

Spindel tot tafel 70 - 525 mm Ijlgang XYZ axis 15000 mm/min

Voedingsbereik 1-15000 mm/min Max gewicht op de tafel 250 kg

T gleuf afmeting:16 mm

T gleuf, aantal en steekafstand: 4 @ 63 mm Spindel snelheden: 50-10000 rpm Spindel motor 3 HP / 2,25 kW Spindel opname:BT 30

8 voudige Gereedschapwisselaar

Maximale gereedschapsdiameter in de wisselaar: 50 mm Machine gewicht: 1100 kg

Afmetingen Br x D x H 775 mm x 1380 mm x 2520 mm

TMC-Modellen

De machines van XYZ zijn uitvoerig geanalyseerd en getest.

XYZ UK 'hoopt' niet op een stevige machine.

Elke machine uit het gamma is ontworpen met gebruik van de allerlaatste technologieën.

Zo is ook elk onderdeel en elk gietdeel geanalyseerd op spanningen en zwakke punten..

De afbeeldingen hieronder tonen de rode punten als spanningspunten.

Op die basis worden de onderdelen aangepast zoals je kan zien in de andere afbeelding.

opties op de TMC

opties op de TMC (vervolg)

Software Pack geavanceerde functie:

Geavanceerd adaptief toolpad

Programmeerbaar toolpad

Ingave finiseer gereedschap

Commentaren invullen bij elke bewerking

Gereedschapsbibliotheek aanleggen

Chip Clear functie

Meerdere nulpunten functie

Bewerkingen kopiëren, spiegelen, roteren tappen na boren. Graveren

Schroefdraad frezen Simuleren, solid weergave Rest machining berekend automatisch toolpad voor resterend materiaal weg te frezen

G-code bewerker Klembord

Handwielen en 'volgen' functie

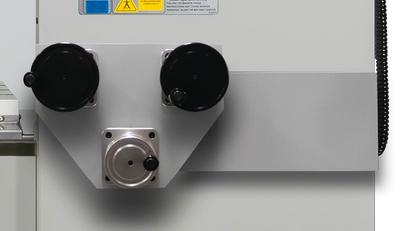

Met de drie elektronische handwielen heeft u elke as achter de vingers, perfect voor manueel frees of boorwerk. De 'VOLGEN'-functie laat u door het programma lopen aan de snelheid waaraan u aan het handwiel draait. Zo voorkomt u elke botsing.

Nederlandstalige bediening

tot twintig keer sneller dan een manuele machine

van eenvoudige tot complexe werkstukken

uitstekende kwaliteit

bewaar elk programma inclusief foto's en notities

snel leverbaar

veilige en propere werkplaats

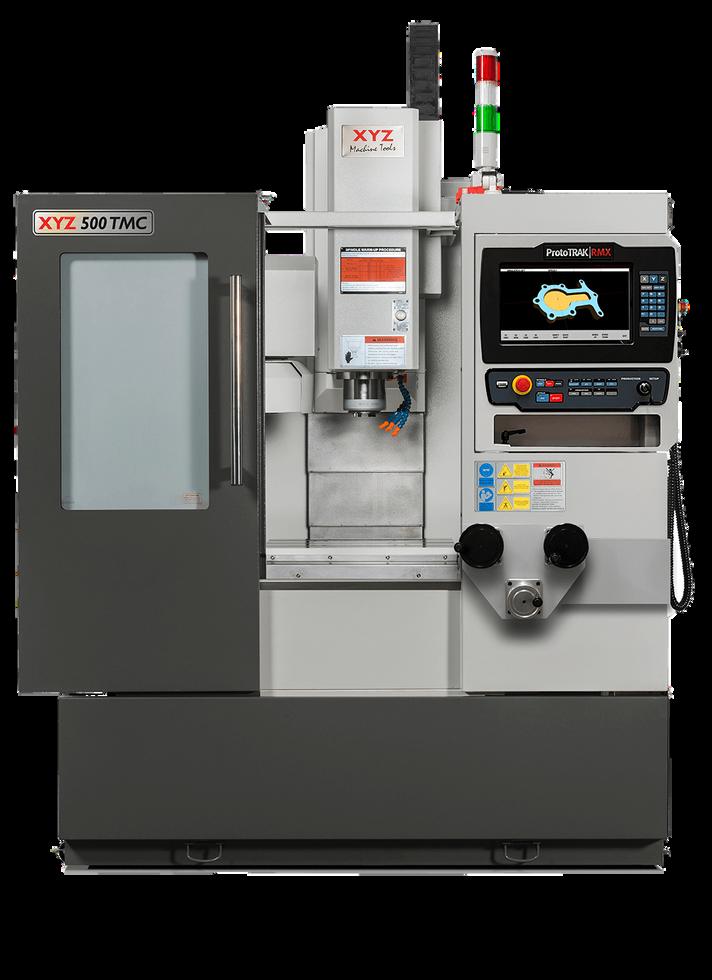

XYZ 500 TMC

Offers maximum workshop flexibility in a compact footprint.

ProtoTRAK Touchscreen RMX bediening

Geoptimaliseerde Digital Servos

Rigid Tapping

Koelpompinstallatie

Machineverlichting

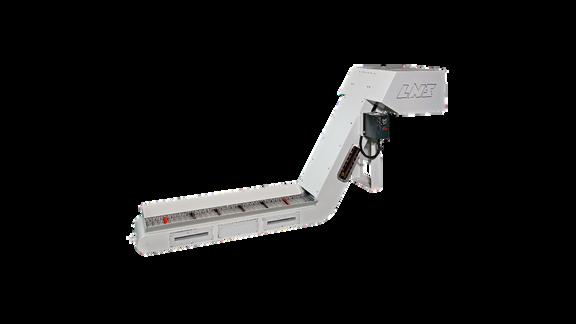

'Easy Clean' spanenbak met pomp

12 voudige gereedschapswisselaar

Stalen afschermingen van alle assen Poeder gecoate afschermingen

Pull Studs

USB aansluitingen Netwerk aansluiting

Opties: zie pagina 8 tot 10

X koers 510 mm

Y koers 400 mm

Z koers 450 mm

Tafelafmetingen 580 x 400 mm

Center spindel tot kolom: 415 mm Spindel tot tafel 100 – 550 mm Kolom tot center tafel: 215 – 615 mm

Ijlgang XYZ axis 20000 mm/min Voedingsbereik 1-20000 mm/min

Max gewicht op de tafel 250 kg

T gleuf afmeting:16 mm

T gleuf, aantal en steekafstand: 3 @ 125 mm

Spindel snelheden: 5-8000 rpm

Spindel motor 15 HP / 11kW Spindel opname:BT 40

12 voudige Gereedschapwisselaar

Wisseltijd tussen 2 gereedschappen: 8 sec

Maximale gereedschapsdiameter in de wisselaar: 100 mm

Maximaal gereedschapsgewicht in de wisselaar: 6 kg

Capaciteit koelbak: 105 L

Afmetingen kogelomloopspindels: (grade C3) 32 mm P8

AC servo motor X en Y 5Nm Z 10Nm

Machine gewicht: 2400 kg

Afmetingen Br x D x H 1660 x 1860 x 2300 mm

Nederlandstalige bediening

tot twintig keer sneller dan een manuele machine

van eenvoudige tot complexe werkstukken

unieke veiligheidsfuncties

uitstekende kwaliteit

bewaar elk programma inclusief foto's en notities

snel leverbaar

veilige en propere werkplaats

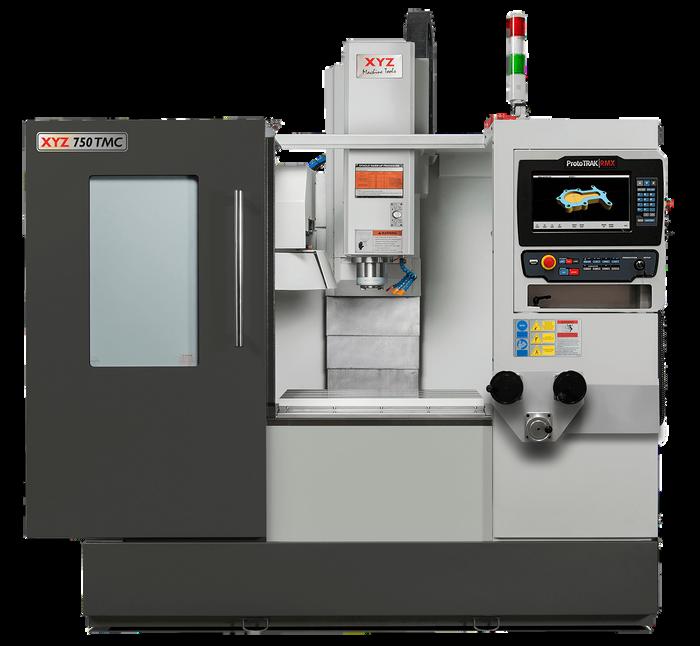

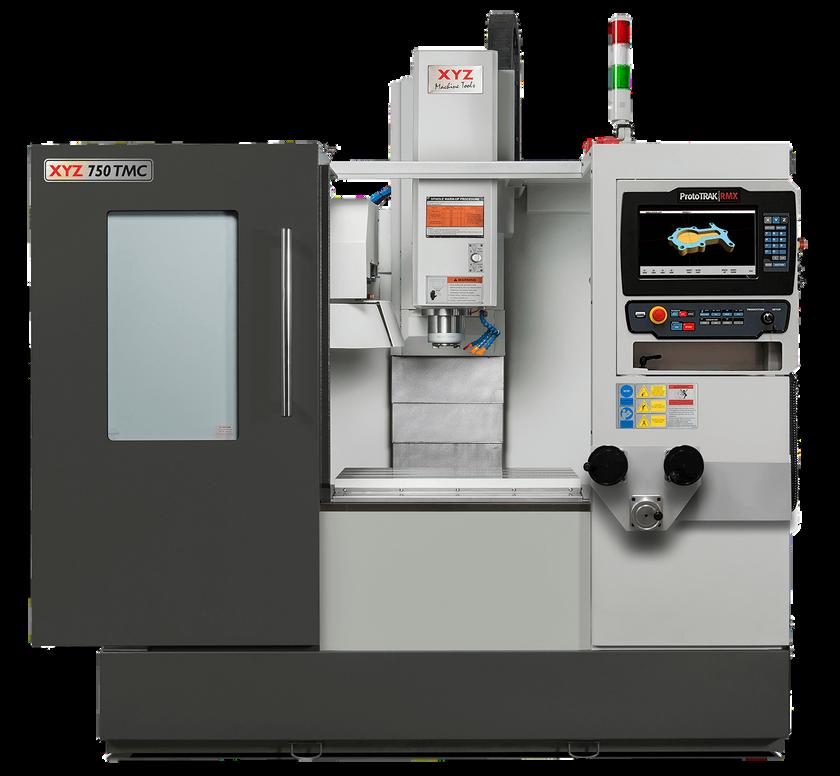

XYZ 750 TMC

Is a mid-sized, all-purpose machine.

ProtoTRAK Touchscreen RMX bediening

Geoptimaliseerde Digital Servos

Rigid Tapping

Koelpompinstallatie

Machineverlichting

'Easy Clean' spanenbak met pomp

20 voudige gereedschapswisselaar

Stalen afschermingen van alle assen Poeder gecoate afschermingen

Pull Studs

USB aansluitingen Netwerk aansluiting

Opties: zie pagina 8 tot 10

X koers 750 mm

Y koers 440 mm

Z koers 500 mm

Tafelafmetingen 830 x 410 mm

Center spindel tot kolom: 500 mm Spindel tot tafel 100 – 600 mm Kolom tot center tafel: 305 – 745 mm

Ijlgang XYZ axis 20000 mm/min Voedingsbereik 1-20000 mm/min

Max gewicht op de tafel 500 kg

T gleuf afmeting:16 mm

T gleuf, aantal en steekafstand: 3 @ 100 mm

Spindel snelheden: 5-8000 rpm

Spindel motor 15 HP / 11kW Spindel opname:BT 40

20 voudige Gereedschapswisselaar

Wisseltijd tussen 2 gereedschappen: 8 sec

Maximale gereedschapsdiameter in de wisselaar: 80 mm

Maximaal gereedschapsgewicht in de wisselaar: 7 kg

Capaciteit koelbak: 125 L

Afmeringen kogelomloopspindels: (grade C3) 32 mm P8

AC servo motor X en Y 5Nm Z 10Nm

Machine gewicht: 3500 kg

Afmetingen Br x D x H 2100 x 2150 x 2450 mm

Nederlandstalige bediening

tot twintig keer sneller dan een manuele machine

van eenvoudige tot complexe werkstukken

unieke veiligheidsfuncties

uitstekende kwaliteit

bewaar elk programma inclusief foto's en notities

veilige en propere werkplaats

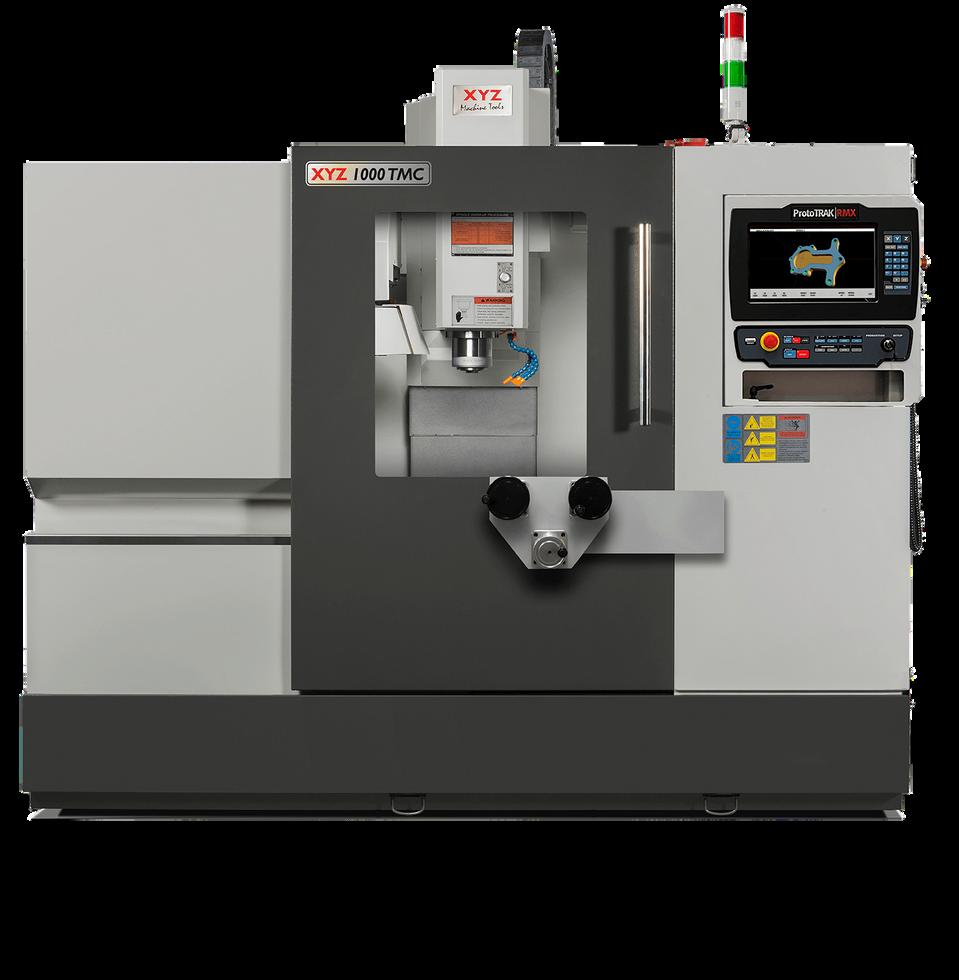

XYZ 1000 TMC

making a standard machine something more versatile.

ProtoTRAK Touchscreen RMX bediening

Geoptimaliseerde Digital Servos

Rigid Tapping

Koelpompinstallatie

Machineverlichting

'Easy Clean' spanenbak met pomp 20 voudige gereedschapswisselaar

Stalen afschermingen van alle assen Poeder gecoate afschermingen

Pull Studs

USB aansluitingen Netwerk aansluiting

Opties: zie pagina 8 tot 10

X koers 1000 mm

Y koers 500 mm Z koers 500 mm

Tafelafmetingen 1060 x 500 mm

Center spindel tot kolom: 532 mm Spindel tot tafel 100 – 600 mm Kolom tot center tafel: 382 – 782 mm Ijlgang XYZ axis 20000 mm/min Voedingsbereik 1-20000 mm/min

Max gewicht op de tafel 800 kg T gleuf afmeting:16 mm T gleuf, aantal en steekafstand: 4 @ 125 mm Spindel snelheden: 5-8000 rpm Spindel motor 15 HP / 11kW Spindel opname:BT 40 20 voudige Gereedschapwisselaar

Wisseltijd tussen 2 gereedschappen: 8 sec

Maximale gereedschapsdiameter in de wisselaar: 80 mm Maximaal gereedschapsgewicht in de wisselaar: 7 kg

Capaciteit koelbak: 160 L

Afmetingen kogelomloopspindels: (grade C3) 32 mm P8

AC servo motor X en Y 5Nm Z 10Nm

Machine gewicht: 4600 kg

Afmetingen Br x D x H 2530 x 2200 x 2500 mm

✓ Nederlandstalige bediening ✓ tot twintig keer sneller dan een manuele machine

van eenvoudige tot complexe werkstukken ✓ unieke veiligheidsfuncties

uitstekende kwaliteit

bewaar elk programma inclusief foto's en notities

snel leverbaar

veilige en propere werkplaats

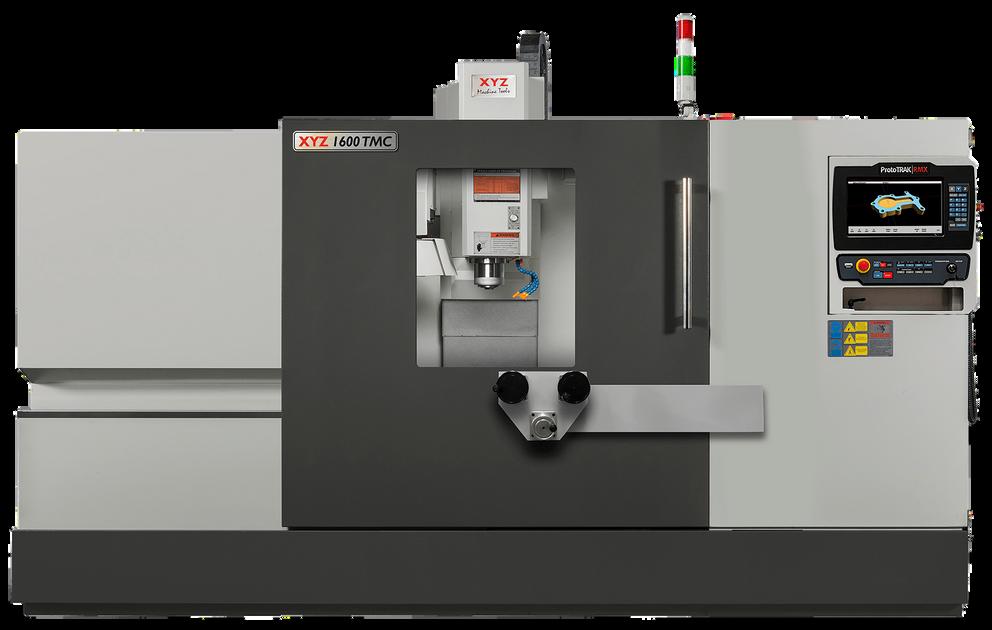

XYZ 1600 TMC

giving the workshop a competitive edge.

ProtoTRAK Touchscreen RMX bediening

Geoptimaliseerde Digital Servos

Rigid Tapping

Koelpompinstallatie

Machineverlichting

'Easy Clean' spanenbak met pomp 20 voudige gereedschapswisselaar

Stalen afschermingen van alle assen Poeder gecoate afschermingen

Pull Studs

USB aansluitingen Netwerk aansluiting

Opties: zie pagina 8 tot 10

X koers 1600 mm Y koers 660 mm Z koers 635 mm

Tafelafmetingen 1600 x 660 mm

Center spindel tot kolom: 750 mm Spindel tot tafel 105 – 740 mm Kolom tot center tafel: 370 – 1030 mm Ijlgang XYZ axis 20000 mm/min Voedingsbereik 1-20000 mm/min

Max gewicht op de tafel 1000 kg T gleuf afmeting:18 mm T gleuf, aantal en steekafstand: 5 @ 100 mm Spindel snelheden: 5-8000 rpm Spindel motor 15 HP / 11kW Spindel opname:BT 40 20 voudige Gereedschapwisselaar

Wisseltijd tussen 2 gereedschappen: 8 sec

Maximale gereedschapsdiameter in de wisselaar: 80 mm

Maximaal gereedschapsgewicht in de wisselaar: 8 kg

Capaciteit koelbak: 160 L

Afmetingen kogelomloopspindels: (grade C3) 40 mm P12

AC servo motor X en Y 10Nm Z 15Nm

Machine gewicht: 6500 kg

Afmetingen Br x D x H 4000 x 2650 x 3000 mm

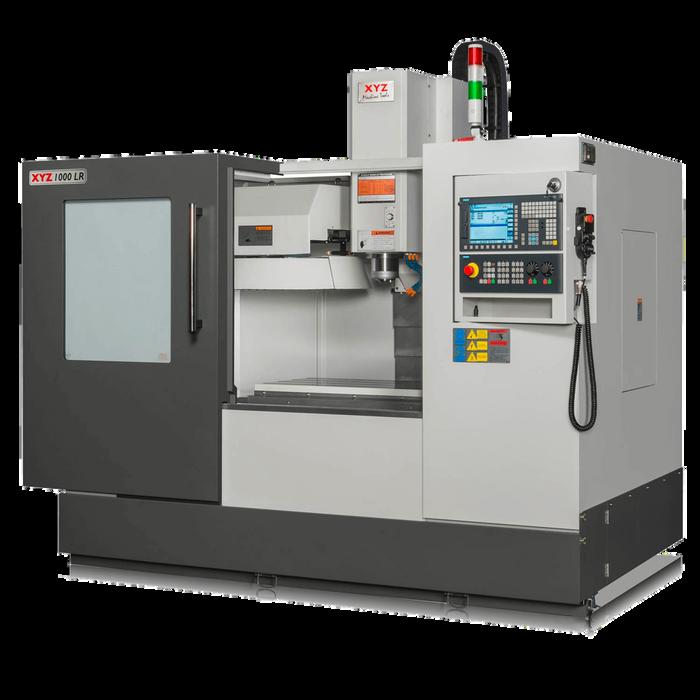

LR-Siemens Ook beschikbaar

Op dezelfde basis als de TMC machines is deze ook verkrijgbaar met de Siemens 828D besturing. Voor wie al vertrouwd is met Siemens of voor wie uitgebreide productie mogelijkheden een must is. 4 modellen beschikbaar

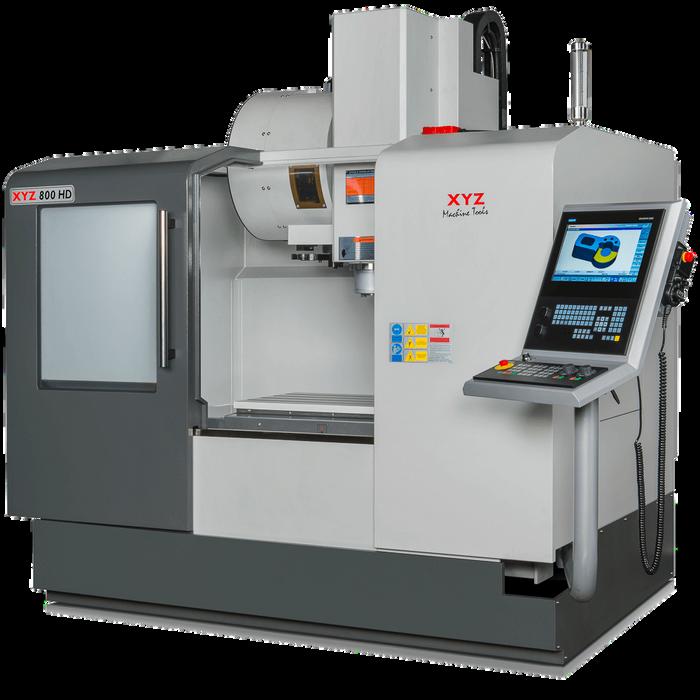

HD-Siemens Ook beschikbaar

Hoog vermogen, blokgeleidingen en uiterst krachtige motoren. Verkrijgbaar in Siemens 828D of Heidenhain TNC 620.

Voor wie nood heeft aan hoge productie en zwaar freeswerk. 7 modellen beschikbaar

KMX Ook beschikbaar

Het instapmodel torenfreesmachine met een 2-assige KMX sturing. Gatenpatronen en kamers uitfrezen, profielen frezen en zelfs complexe werkstukken. De KMX verhoogd uw productiviteit aanzienlijk.

3 modellen beschikbaar

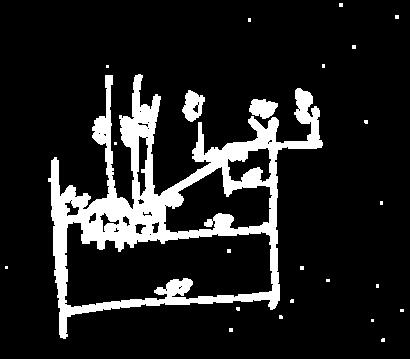

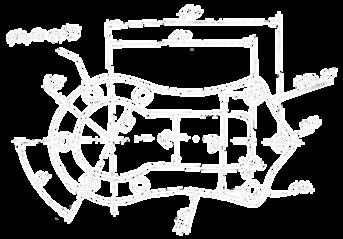

Dit onderdeel is vanuit een schets geprogrammeerd en gemaakt in 20 minuten.

Ook beschikbaar

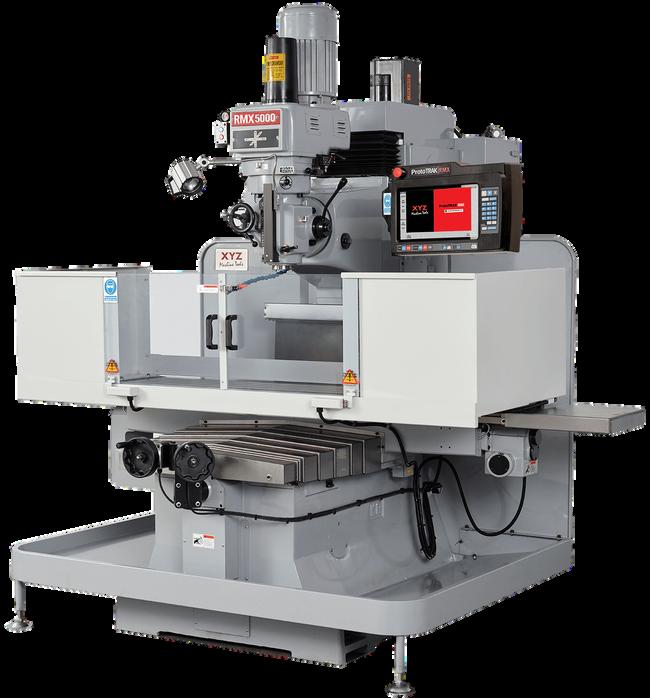

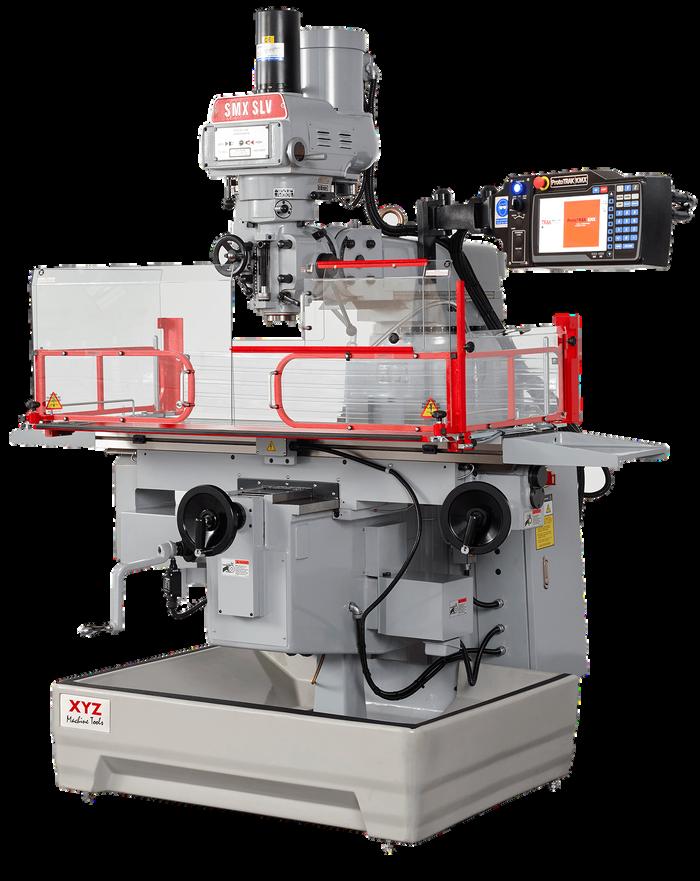

RMX

De Prototrak RMX is de meest gebruiksvriendelijke bedfreesmachine voor enkelstuks en kleine seriewerken. Zelfde besturing als de TMC.

4 modellen beschikbaar

Dit onderdeel is vanuit een schets geprogrammeerd en gemaakt in 15 minuten.

Ook beschikbaar RLX

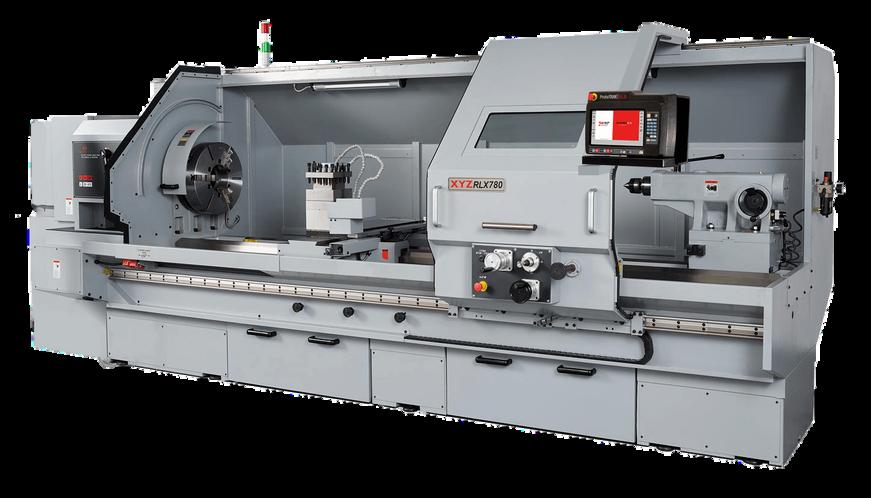

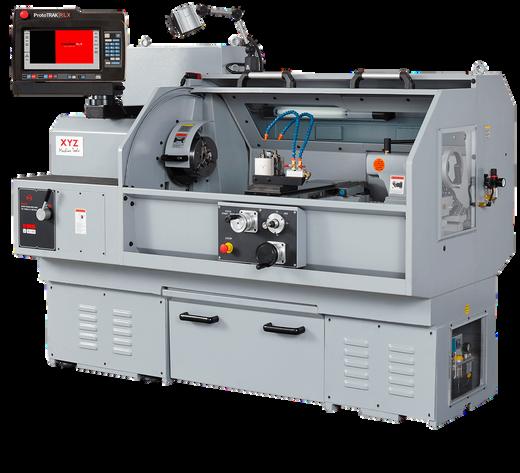

De Prototrak RLX draaibank is de meest gebruiksvriendelijke machine voor enkelstuks en kleine seriewerken.

Ook beschikbaar

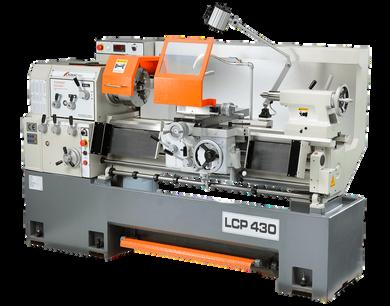

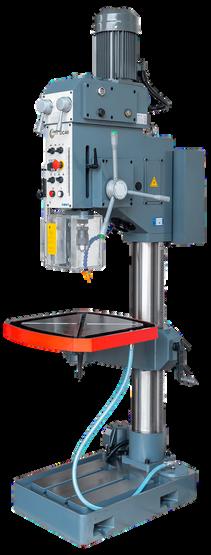

Manuele machines

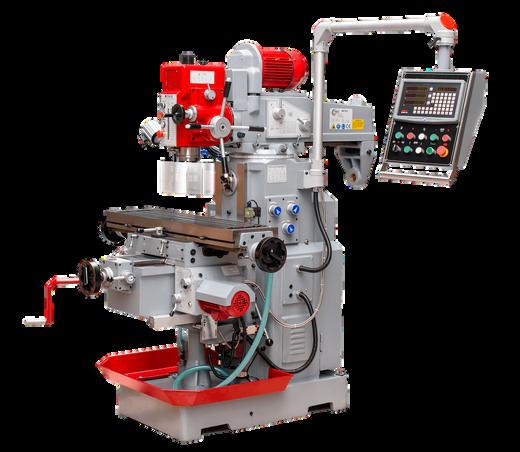

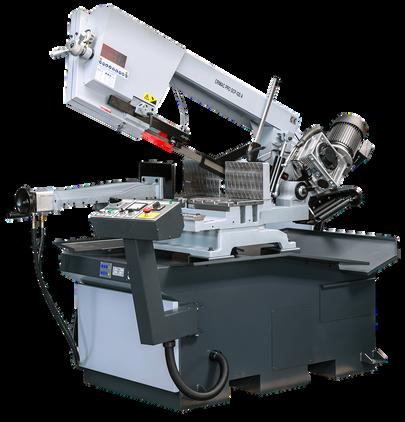

Steeds meer dan 250 machines uit voorraad leverbaar Draaibanken, freesmachines, boormachines, zaagmachines, slijpmachines, tapmachines etc...
