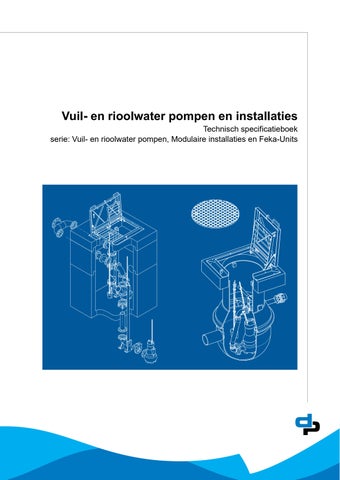

Vuil- en rioolwater pompen en installaties

Technisch specificatieboek serie: Vuil- en rioolwater pompen, Modulaire installaties en Feka-Units

2

Inhoudsopgave 1 2

3

4

5

6

Werkwijze modulaire opbouw

1.1

Algemeen............................................................................................................................................... 5

Vuil- en rioolwater pompen (stap 1)

2.1 Algemeen............................................................................................................................................... 6 2.2 Vuilwater Pump ...................................................................................................................................... 9 2.3 DVV 7................................................................................................................................................... 10 2.4 DVV 7 VD..............................................................................................................................................11 2.5 DVV 7 K ............................................................................................................................................... 12 2.6 DVV 7 IN VD ........................................................................................................................................ 13 2.7 DVV 7 IN K........................................................................................................................................... 14 2.8 DVV 7 O K ........................................................................................................................................... 15 2.9 DVV 10................................................................................................................................................. 16 2.10 DVV 27................................................................................................................................................. 18 2.11 DRV 6 100-110..................................................................................................................................... 20 2.12 DRV 6 120-130 .................................................................................................................................... 21 2.13 DRV 8 110-120..................................................................................................................................... 22 2.14 DRV 8 130 ........................................................................................................................................... 23 2.15 DRVN 9................................................................................................................................................ 24 2.16 DRVN 11 .............................................................................................................................................. 26 2.17 DRVN 12.............................................................................................................................................. 28 2.18 DRVN 13.............................................................................................................................................. 30 2.19 DRVN 24.............................................................................................................................................. 32 2.20 DRV 18 (4P)......................................................................................................................................... 34 2.21 DRV 25 (4P)......................................................................................................................................... 36 2.22 DRS 3, (2P).......................................................................................................................................... 38 2.23 DRS 4 (2P)........................................................................................................................................... 40 2.24 DRS 6 (2P)........................................................................................................................................... 42

Niveaubesturing set (stap 2)

3.1 3.2 3.3

Algemeen............................................................................................................................................. 44 Hydrostatische drukopnemer ............................................................................................................... 44 Vlotterschakelaar ................................................................................................................................. 45

Besturingskast (stap 3)

4.1 4.2 4.3 4.4

DP Levelcontrol II................................................................................................................................. 46 DP Levelcontrol II Binnenwand montage (BIW)................................................................................... 52 DP Levelcontrol II Buitenwand montage (BUW) .................................................................................. 53 DP Levelcontrol II Ingraafsokkel (IS) ................................................................................................... 54

Putten HDPE en Beton (stap 4)

5.1 5.2 5.3 5.4 5.5

Introductie ............................................................................................................................................ 55 HDPE Put met zwaar verkeer deksel (stap 4a) ................................................................................... 56 HDPE Put met beloopbaar deksel (stap 4b) ........................................................................................ 66 Beton put (stap 4c)............................................................................................................................... 78 Onderdelen bouwkundige put (bestaand).......................................................................................... 106

Vuilwater Unit

6.1 6.2 6.3

Introductie ...........................................................................................................................................116 Grafieken ............................................................................................................................................118 VUN 58 L serie................................................................................................................................... 120

3

6.4 6.5

7

4

Vlakzuiger DVV23 serie met elektrodepen niveau besturing............................................................. 122 Specificatie tekst ................................................................................................................................ 124

FekaUnit C

7.1 7.2 7.3 7.4 7.5

Introductie .......................................................................................................................................... 125 Grafieken FekaUnit C ........................................................................................................................ 127 Technische gegevens FekaUnit C ..................................................................................................... 129 Medium lijst ........................................................................................................................................ 135 Specificatie tekst ................................................................................................................................ 136

1

Werkwijze modulaire opbouw

1.1

Algemeen

1

Wanneer U een complete riool- of vuilwater installatie wil selecteren zijn de volgende stappen nodig:

2 3

4 5 6

Kies de juiste pomp voor de applicatie zie: 2Vuilen rioolwater pompen (stap 1)6 Selecteer de niveaubesturingskit zie: 3 Niveaubesturing set (stap 2)44 Kies de gewenste type schakelkast en selecteer op basis van de In de juiste versie zie: 4 Besturingskast (stap 3)46 Kies het gewenste reservoir in HDPE of Beton zie: 5Putten HDPE en Beton (stap 4)55 Selecteer de juiste koppeling/appendage kit zie: 5Putten HDPE en Beton (stap 4)55 Selecteer de gewenste deksel type zie: 5Putten HDPE en Beton (stap 4)55

06 03 05

01 06

VOETBOCHT UITVOERING

01

04

05 02

5 SNELKOPPELING UITVOERING

Figuur 1: Overzicht modulaire opbouw riool- en vuilwaterinstallatie

2

Vuil- en rioolwater pompen (stap 1)

2.1

Algemeen

De vuil-en rioolwaterpompen types DVV, DRV(N), en DRS zijn een complete reeks onderwaterpompen voor een scala aan watertransport toepassingen.

2.1.1

Applicaties

Voor de pompenreeks gelden de volgende applicaties: - vuilwater afvoer en drainage - tunnelwater afvoer - vuil-en rioolwatertoepassingen in pompputten - lichte industriële applicaties - watertoevoer voor agricultuur en drainage - irrigatie systemen

2.1.2 Werkbereik De reeks heeft het volgende werkbereik: DVV Max. medium temperatuur [°C]

40 (reeks 7,10, 200) 50 (reeks 4, 27)

Maximale opvoerhoogte [mWk]

25

Maximale capaciteit [m3/h]

130

Drukklasse

PN2,5 tot PN16

DRVN Max. medium temperatuur [°C]

40

Maximale opvoerhoogte [mWk]

36

3

Maximale capaciteit [m /h]

180

Drukklasse

PN6 tot PN16

DRS

6

Max. medium temperatuur [°C]

40 (reeks 3) 55 (overige reeksen)

Maximale opvoerhoogte [mWk]

49,5

3

Maximale capaciteit [m /h]

22

Drukklasse

PN6 tot PN16

2.1.3 Waaier types Voor de vuil- en rioolwaterpompen DVV, DRV en DRS zijn (afhankelijk van de pompserie) verschillende waaier types leverbaar, zie onderstaande tabel.

Vortex waaier Vrije doorlaat Relatief laag rendement Voor afvalwater met grote bestanddelen

Versnijder Zelfreinigende hydraulische onderdelen Hoog hydraulisch rendement Hoge slijtweerstand Relatief hoge druk Voor afvalwater met versnijdbare bestanddelen

2.1.4 Materiaal conversie De onderstaande tabel beschrijft de diverse standaards voor de gebruikte materialen in de pompreeksen Materiaal

Omschrijving

DIN standaard Code

Standaard ASTM

JL 1030

Gietijzer

GG20

GJL-200

EN 1561

A48:25B

JL 1040

Gietijzer

GG25

GJS-250

EN 1561

A48:40B

1.4021

Chroom staal

1.4021

X20Cr13

EN 10088

A276:420

1.4028

Chroom staal

1.4028

X30CR13

EN 10088

A276:410

1.4301

Chroom-nikkel staal

1.4301

X5CrNi 18-10

EN 10088

A276:304

1.4404

Chroom-nikkel-molybdeen staal

1.4404

X2CrNiMo 17-12-2

EN 10088

A276:316L

1.4408

Chroom-nikkel-molybdeen staal (gegoten)

1.4408

GX5CrNiMo 19-11-2

EN 10088

A743CF8M

1.4571

Chroom-nikkel-molybdeen-titanium stal

1.4571

X6CrNrMoTi17-12-2

En 1088

A276:316Ti

PA

Polyamide (35%glasvezel)

PA

PP0 GF20 Polyfenyleenoxide (20% glasvezel)

Noryl

PP GF30

PP GF30

Polypropyleen (30% glasvezel)

7

8

1.

2.

V R S V 10 22

D V V 10 22 D

-2 W S (S) -100 O IN K VD

IN

G2 1.4408 2,2 kW 3 x 400V 50Hz 2P 2900 rpm

G2 1.4408 2,2 kW 3 x 400 V 50Hz 2P 2900 rpm

Alleen voor rioolwater Alleen voor rioolwater Toerental

Frequentie aantal polen

Un [V]

Materiaal pomphuis Vermogen

Aansluiting

Voor oliehoudend medium Industrie versie Koelmantel Vergrootte doorlaat

Wisselspanning (1x230V) vlotterschakelaar vlotterschakelaar (los) Waaierdiameter2

Aantal polen1

vermogen (kWx10)

Nominale capaciteit [l/s]

V (=Vuilwater) R (=Rioolwater) Versnijder Vortex

Duijvelaar

DOL Elektrische aansluiting

DOL

2.1.5 Typesleutel De pompen zijn omschreven conform de volgende tabel

2.2

Vuilwater Pump

U.S. g.p.m.

16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76

Imp g.p.m.

12

16

20 24 28 32 36 40 44

48 52 56 60 64

H [m]

H [m] 32

9

28

8 24

7 6

20

5

16

4

12

3 8

2

0

350M

200M

1 0 0

50

100

2

4

6

150 8

200 10

12

250

500M

Q [l/1’]

14

Q [m3/h]

Maatvoering (LxWxH) [mm]

Massa [kg] 4,5 6.7 7.1

4 0

Tabel 1: Materialen Pomphuis

Technopolymer

Waaier

Technopolymer

Motoras

AISI420

Seals

Dubbele lip seal

Elastomeren

NBR / EPDM

Keerklep

Geïntegreerd

Niveau besturing

Geïntegreerd

ON

Tabel 2: Applicaties Klein huishoudelijk afvalwater

OFF

Toepassingen in gebouwentechniek Toepassingen in agricultuur Drainage en irrigatie systemen Diverse afwatering toepassingen

Tabel 3: Afmeting Model

P2 [kW]

In [A]

Un [V]

200 350 500

0,25 0,5 0.6

1,8 2.7 3.7

1x230V 1x230V 1x230V

Aansluiting keerklep Sok G 1 1/4 (BI) Sok G 1 1/4 (BI) Sok G 1 1/4 (BI)

Doorlaat [mm] 10 10 10

201 x 291 x 392 201 x 291 x 443.5 201 x 291 x 443.5

Artikelnummer 61634999 61635000 61635001

9

2.3

DVV 7

$EPHVVXQJHQ 0D ELOGHU

$EPHVVXQJHQ 0D ELOGHU Tabel 4: Materialen Pomphuis

1.4301 / AISI304

Motorhuis

1.4301 / AISI304

Waaier

PA

Motoras

1.4021 / AISI420

Seals

SIC/SIC, SIMM

Elastomeren

NBR

Tabel 5: Applicaties Diverse afwateringsystemen Tunnel afwatering Toepassingen in agricultuur Drainage en irrigatie systemen Licht industriële toepassingen

Tabel 6: Afmetingen Model

10

76 76 S 76 W 76 WS 78 78 S 78 W 78 WS 711 711 W 711 WS 715 715 S 715 W 715-WS 722 722 S

Toepasbaar installatie JA JA JA JA JA JA JA JA JA

P2 [kW]

In [A]

Un [V]

0,55 0,55 0,55 0,55 0,75 0,75 0,75 0,75 1,1 1,1 1,1 1,5 1,5 1,5 1,5 2,2 2,2

1,7 1,7 4,1 4,1 1,9 1,9 5,5 5,5 2,5 6,55 6,55 3,6 3,6 8,95 8,95 4,8 4,8

3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N

Aansluiting G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4

Doorlaat [mm] 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

Maatvoering (LxWxH) [mm] 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440

Massa [kg] 13,3 15,1 12,2 12,7 13,3 15,1 12,2 12,7 13,3 14,5 15 15,6 17,5 14,5 15 15,7 17,6

Artikelnummer 6129128652 61630079 6129128651 6129128650 6129128655 61630100 61630104 6129128653 61630711 61630712 6129128656 6129128661 61630716 61630720 6129128659 61630722 61630735

$EPHVVXQJHQ

2.4

DVV 7 VD

0D ELOGHU

Tabel 7: Materialen

Tabel 9: Afmetingen

Pomphuis

1.4301 / AIS304

Motorhuis

1.4301 / AISI304

Waaier

PA

Motoras

1.4021 / AISI420

Seals

SIC/SIC, SIMM

Elastomeren

NBR

Tabel 8: Applicaties Algemeen afvalwaterafvoer Toepassingen in gebouwentechniek Toepassingen in agricultuur Drainage en irrigatie systemen Diverse afwatering toepassingen Model 76 VD 76 S VD 76 W VD 76 WS VD 711 VD 711 S VD 711 W VD 711 WS VD 722 VD 722 S VD

Toepasbaar installaite JA JA JA JA JA

P2 [kW]

In [A] Un [V]

Aansluiting

0,55 0,55 0,55 0,55 1,1 1,1 1,1 1,1 2,2 2,2

1,7 1,7 4,1 4,1 2,5 2,5 6,55 6,55 4,8 4,8

G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4 G 6/4

3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N

Doorlaat [mm] 35 35 35 35 35 35 35 35 35 35

Maatvoering (LxWxH) [mm] 300x280x500 300x280x500 300x280x500 300x280x500 300x280x500 300x280x500 300x280x500 300x280x500 300x280x500 300x280x500

Massa [kg] 14,4 16,1 13,2 13,7 14,4 16,1 15,5 16 16,9 18,7

Artikelnummer 61630078 61630084 61630076 61630077 61630701 61630703 61630694 61630690 61630734 61630740

11

2.5

DVV 7 K

*HElXGHWHFKQLN (Q

$EPHVVXQJHQ 0D ELOGHU

*HElXGHWHFKQLN (QWZlVVHUXQJ

$EPHVVXQJHQ 0D ELOGHU Tabel 10: Materialen

Tabel 12: Afmetingen

Pomphuis

1.4301 / AISI304

Motorhuis

1.4301 / AISI304

Waaier

PA

Motoras

1.4021 / AISI420

Seals

SIC/SIC, SIMM

Elastomeren

NBR

Tabel 11: Applicaties Diverse afwateringsystemen Tunnel afwatering Toepassingen in agricultuur Drainage en irrigatie systemen Licht industriële toepassingen

12

Model

P2 [kW]

In [A]

Un [V]

76 K 76 W K 76 WS K 78 K 78 S K 78 W K 78 WS K 711 S K 711 W K 711 WS K 715 K 715 S K 715 W K 715 WS K 722 K 722 S K

0,55 0,55 0,55 0,75 0,75 0,75 0,75 1,1 1,1 1,1 1,5 1,5 1,5 1,5 2,2 2,2

1,7 4,1 4,1 1,9 1,9 5,5 5,5 6,55 6,55 6,55 3,6 3,6 8,95 8,95 4,8 4,8

3x400V 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N

Aansluiting Doorlaat [mm] G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10

Maatvoering (LxWxH) [mm] 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440

Massa [kg] 15,3 14,2 14,7 15,3 17,1 14,2 14,7 17,1 16,5 17 17,6 19,5 16,5 17 17,7 19,6

Artikelnummer 61630073 61630088 61630093 61630098 61630102 61630106 61630110 61630700 61630696 61630389 61630713 61630718 61630723 61630728 61630732 61630738

$EPHVVXQJHQ

2.6

DVV 7 IN VD

0D ELOGHU

Tabel 13: Materialen

Tabel 15: Afmetingen

Pomphuis

1.4301 / AIS304

Motorhuis

1.4301 / AISI304

Waaier

PA

Motoras

1.4021 / AISI420

Seals

SIC/SIC, SIMM

Elastomeren

NBR

Tabel 14: Applicaties Algemeen afvalwaterafvoer Toepassingen in gebouwentechniek Toepassingen in agricultuur Drainage en irrigatie systemen Diverse afwatering toepassingen Model

P2 [kW]

In [A]

Un [V]

76 IN VD 76 S IN VD 76 W IN VD 76 WS IN VD 711 WS IN VD 711 W IN VD 711 IN VD 711 S IN VD 722 IN VD 722 IN VD

0,55 0,55 0,55 0,55 1,1 1,1 1,1 1,1 2,2 2,2

1,7 1,7 4,1 4,1 6,5 6,5 2,5 2,5 4,80 4,80

3x400V 3x400V 1x230V 1x230V 1x230V 1x230V 3x400V 3x400V+N 3x400V 3x400V+N

Aansluiting Doorlaat [mm] G 6/4 35 G 6/4 35 G 6/4 35 G 6/4 35 G 6/4 35 G 6/4 35 G 6/4 35 G 6/4 35 G 6/4 35 G 6/4 35

Maatvoering (LxWxH) [mm] 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440

Massa [kg] 12,2 12,7 12,2 12,7 14,5 15 13,8 15,1 19 20,8

Artikelnummer 61630072 61630081 61630087 61630092 61630688 61630697 61630708 61630709 61630731 61630737

13

2.7

DVV 7 IN K

*HElXGHWHFKQLN (Q

$EPHVVXQJHQ 0D ELOGHU

*HElXGHWHFKQLN (QWZlVVHUXQJ

$EPHVVXQJHQ 0D ELOGHU Tabel 16: Materialen

Tabel 18: Afmetingen

Pomphuis

1.4401 / AISI316

Motorhuis

1.4401 / AISI316

Waaier

PA

Motoras

1.4021 / AISI420

Seals

SIC/SIC, SIMM

Elastomeren

NBR

Tabel 17: Applicaties Voor licht zure en enigszins agressieve vloeistoffen Tunnel afwatering Industriële applicaties

14

Model

P2 [kW]

In [A]

Un [V]

76 IN K 76 S IN K 76 W IN K 76 WS IN K 78 IN K 78 S IN K 78 W IN K 78 WS IN K 711 IN K 711 S IN K 711 W IN K 711 WS IN K 715 IN K 715 S IN K 715 W IN K 715 WS IN K 722 S IN K

0,55 0,55 0,55 0,55 0,75 0,75 0,75 0,75 1,1 1,1 1,1 1,1 1,5 1,5 1,5 1,5 2,2

1,7 1,7 4,1 4,1 1,9 1,9 5,5 5,5 2,5 2,5 6,55 6,55 3,6 3,6 8,95 8,95 4,8

3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V+N

Aansluiting Doorlaat [mm] G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10

Maatvoering (LxWxH) [mm] 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440

Massa [kg] 15,3 17,1 14,2 14,7 17,3 17,1 14,2 14,7 14,3 17,1 16,5 17 17,6 19,5 16,5 17 19,6

Artikelnummer 61630071 61630080 61630086 61630091 61630097 61630101 61630105 61630109 61630707 61630704 61630698 61630692 61630727 61630717 61630721 61630726 61630736

2.8

DVV 7 O K

*HElXGHWHFKQLN (Q

$EPHVVXQJHQ 0D ELOGHU

*HElXGHWHFKQLN (QWZlVVHUXQJ

$EPHVVXQJHQ 0D ELOGHU Tabel 19: Materialen

Tabel 21: Afmetingen

Pomphuis

1.4301 / AISI304

Motorhuis

1.4301 / AISI304

Waaier

PA

Motoras

1.4021 / AISI420

Seals

SIC/SIC, SIMM

Elastomeren

FPM

Tabel 20: Applicaties Oliehoudende vloeistoffen Tunnel afwatering Industriële applicaties

Model

P2 [kW]

In [A]

Un [V]

76 O K 76 S O K 76 W O K 76 WS O K 78 O K 78 S O K 78 W O K 78 WS O K 711 O K 711 S O K 711 W O K 711 WS O K 715 O K 715 S O K 715 W O K 712 WS O K 722 O K 722 S O K

0,55 0,55 0,55 0,55 0,75 0,75 0,75 0,75 1,1 1,1 1,1 1,1 1,5 1,5 1,5 1,5 2,2 2,2

1,7 1,7 4,1 4,1 1,9 1,9 5,5 5,5 2,5 2,5 6,55 6,55 3,6 3,6 8,95 8,95 4,8 4,8

3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N 1x230V 1x230V 3x400V 3x400V+N

Aansluiting Doorlaat [mm] G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10 G2 10

Maatvoering (LxWxH) [mm] 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440 300x280x440

Massa [kg] 15,3 17,1 14,2 14,7 17,3 17,1 14,2 14,7 14,3 17,1 16,5 17 17,6 19,5 16,5 17 17,7 19,6

Artikelnummer 61630074 61630083 61630089 61630094 61630099 61630103 61630107 61630111 61630705 61630699 61630695 61630091 61630714 61630719 61630724 61630729 61630733 61630739

15

*HElXGHWHFKQLN (QWZlVVHUXQJ

$EPHVVXQJHQ

2.9

0D ELOGHU

DVV 10

Tabel 22: Materialen

Tabel 24: Afmetingen

Pomphuis

JL 1040 / GG25, IN versie 1.4408

Motorhuis

1.4301 / AISI304, IN versie 1.4408

Waaier

PA

Motoras

1.4021 / AISI420, IN versie 1.4571

Seals

SIC/SIC, SIMM

Elastomeren

NBR, O versie FPM

Tabel 23: Applicaties Algemeen afvalwaterafvoer Toepassingen in gebouwentechniek Toepassingen in agricultuur Drainage en irrigatie systemen Diverse afwatering toepassingen

16

Model

P2 [kW]

In [A]

1022 1022 IN 1022 O 1022 S 1022 S IN 1022 S O

2,2 2,2 2,2 2,2 2,2 2,2

4,8 4,8 4,8 4,8 4,8 4,8

Un [V]

Aansluiting Doorlaat [mm] 3x400V G2 11 3x400V G2 11 3x400V G2 11 3x400V+N G 2 11 3x400V+N G 2 11 3x400V+N G 2 11

Maatvoering (LxWxH) [mm] 340x240x480 340x240x480 340x240x480 340x240x480 340x240x480 340x240x480

Massa [kg] 22,5 23,5 23,5 24,5 25,5 25,5

Artikelnummer 61631022 61631023 61631024 61631025 61631026 61631027

$PD 'UDLQHU

17

2.10

DVV 27

"#

!

&

%

!

'99

$ '

$

'99

18

(

!

Tabel 25: Materialen

Tabel 27: Afmetingen

Pomphuis

JL 1040 / GG25, IN versie speciale coating

Motorhuis

JL 1040 / GG25, IN versie speciale coating

Waaier

JL 1040 / GG25, optie gehard JL 1040

Motoras

1.4021

Seals

TUC/TUC, TUC/TUC

Elastomeren

NBR

Flenspijp wordt niet standaard meegeleverd

H

Tabel 26: Applicaties Algemeen afvalwaterafvoer Toepassingen in gebouwentechniek Toepassingen in agricultuur Drainage en irrigatie systemen Diverse afwatering toepassingen

W L

Model

P2 [kW]

In [A]

Un [V]

2740 2740 S 2740 IN 2740 S IN 2775 2775 S 2775 IN 2775 S IN

4 4 4 4 7,5 7,5 7,5 7,5

8,5 8,5 8,5 8,5 15,4 15,4 15,4 15,4

3x400V 3x400V+N 3x400V 3x400V+N 3x400V 3x400V+N 3x400V 3x400V+N

Aansluiting Doorlaat [mm] NW80 12 NW80 12 NW80 12 NW80 12 NW100 12 NW100 12 NW100 12 NW100 12

Maatvoering (LxWxH) [mm] 511x356x556 511x356x556 511x356x556 511x356x556 578x356x628 578x356x628 578x356x628 578x356x628

Massa [kg] 60,5 61 60,5 61 94,5 96 94,5 96

Artikelnummer 61632740 61632742 61632741 61632743 61632775 61632777 61632776 61632778

19

DRV 6 100-110

Tabel 28: Materialen

Tabel 30: Afmetingen

Pomphuis

JL 1030 / GG20

Motorhuis

JL 1030 / GG20

Waaier

JL 1030 / GG20

Motoras

1.4021 / AISI420

Seals

SiC / AL2O3 - Simm

Elastomeren

Nitril

Kabel

10 m [3x12] (1x230V)

(-2

(%3

3/3

J%3 H-I

"K(%&

%&

H(I

Tabel 29: Applicaties

(0

"4 00

0-

10 m [4x12] (3x400V)

(-0

2.11

'&!0

3-2

/2

Rioolwater afvoer in gebouwentechniek Tunnel afvalwaterafvoer

((& (30 .0&$ .%

(&&

Drainage Gemeentelijke rioolwater systemen Licht industriële toepassingen

20 Model 66-2 100 66-2 W 100 66-2 WS 100 68-2 110 68-2 W 110 68-2 WS 110

Toepasbaar installatie JA JA JA JA

P2 [kW] In [A]

Ia [A]

Un [V]

0,55 0,55 0,55 0,75 0,75 0,75

18.3 18.2 18.2 18.3 18.2 18.2

3x400V 1x230V 1x220V 3x400V 1x230V 1x220V

2,3 5 5 2,8 6 6

Aansluiting Doorlaat [mm] DN50 45 DN50 45 DN50 45 DN50 45 DN50 45 DN50 45

Massa [kg] 23 23 23 23 23 23

Artikelnummer 61650662 61650664 61650666 61650682 61650683 61650686

DRV 6 120-130

Tabel 31: Materialen

Tabel 33: Afmetingen

Pomphuis

JL 1030 / GG20

Motorhuis

JL 1030 / GG20

Waaier

JL 1030 / GG20

Motoras

1.4021 / AISI420

Seals

SiC / AL2O3 - Simm

Elastomeren

Nitril

Kabel

10 m [3x12] (1x230V)

(-2

(%3

3/3

J%3 H-I

Tabel 32: Applicaties

"4 00

0-

10 m [4x12] (3x400V)

(0

"K(%&

%&

H(I

(-0

2.12

'&!0

3-2

Rioolwater afvoer in gebouwentechniek /2

Tunnel afvalwaterafvoer

((& (30 .0&$ .%

Drainage (&&

Gemeentelijke rioolwater systemen Licht industriële toepassingen

21 Model 611-2 120 611-2 W 120 611-2 W 130 611-2 WS 120 611-2 WS 130 615-2 130

Toepasbaar installatie JA JA JA

JA

P2 [kW]

In [A] Ia [A]

Un [V]

Aansluiting

1,1 1,1 1,1 1,1 1,1 1,5

3 8,2 8,2 8,2 8,2 3,5

3x400V 1x230V 1x230V 1x230V 1x230V 3x400V

DN50 DN50 DN50 DN50 DN50 DN50

18,3 18,2 18,2 18,2 18,2 18,3

Doorlaat [mm] 43 43 41 43 41 41

Massa [kg] 23 23 23 23 23 23

Artikelnummer 61656112 61656114 61656115 61656118 61656119 61656152

DRV 8 110-120

Tabel 34: Materialen

Waaier

JL 1030 / GG20

(-2

-&(

J2& H-I

Motoras

1.4021 / AISI420

Seals

SiC / AL2O3 - Simm

Elastomeren

Nitril

Kabel

10 m [3x12] (1x230V)

H(I

('&

34'

Rioolwater afvoer in gebouwentechniek

(((

Tunnel afvalwaterafvoer

J( 2

J(

'0

Tabel 35: Applicaties

2&

0-

10 m [4x12] (3x400V)

%%

JL 1030 / GG20

(&&

Motorhuis

(3-

JL 1030 / GG20

"K(4&

Pomphuis

Tabel 36: Afmetingen

'&2

2.13

.%0$ .(%

Drainage ((3

Gemeentelijke rioolwater systemen Licht industriële toepassingen

22 Model 88-2 110 88-2 W 110 88-2 WS 110 811-2 120 811-2 W 120 811-2 WS 120

Toepasbaar installatie JA JA JA JA

P2 [kW]

In [A]

Ia [A]

Un [V]

Aansluiting

0,75 0,75 0,75 1,1 1,1 1,1

2,8 6 6 3 8,2 8,2

18,3 18,2 18,2 18,3 18,2 18,2

3x400V 1x230V 1x220V 3x400V 1x230V 1x220V

DN65 DN65 DN65 DN65 DN65 DN65

Doorlaat [mm] 60 60 60 58 58 58

Massa [kg] 26 26 26 26 26 26

Artikelnummer 61650882 61650884 61650886 61658112 61658105 61658109

DRV 8 130

Tabel 37: Materialen

Tabel 39: Afmetingen

Pomphuis

JL 1030 / GG20

Motorhuis

JL 1030 / GG20

Waaier

JL 1030 / GG20

Motoras

1.4021 / AISI420

Seals

SiC / AL2O3 - Simm

Elastomeren

Nitril

Kabel

10 m [3x12] (1x230V)

(-2

-&(

J2& H-I

('&

(&& 34'

(((

Tunnel afvalwaterafvoer

J(

2

Rioolwater afvoer in gebouwentechniek

%%

J(

'0

Tabel 38: Applicaties

2&

0-

10 m [4x12] (3x400V)

(3-

"K(4&

H(I

'&2

2.14

.%0$ .(%

Drainage ((3

Gemeentelijke rioolwater systemen Licht industriële toepassingen

23 Model 811-2 W 130 811-2 WS 130 815-2 130

Toepasbaar installatie JA JA

P2 [kW]

In [A] Ia [A]

Un [V]

1,1 1,1 1,5

8,2 8,2 3,5

1x230V 1x230V 3x400V

18,2 18,2 18,3

Aansluiting Doorlaat [mm] DN65 56 DN65 56 DN65 56

Massa [kg] 25 25 25

Artikelnummer 61658106 61658110 61658152

2.15

DRVN 9

!"() $

!"* $

&

%

% %

+!", $

&

+!" $ '

%!34! % 5! !34! 5 !34! 5 !34! 65 !34!- 5

!" # $

!" $ %

&

%

'

%!34! % 5!

!34! 5!

1!" $

!34! 5

1!" 2$

!34! 65

!34!- 5

24

!" # $

%

- . /0,,

Tabel 40: Materialen

Tabel 42: Afmetingen

Pomphuis

GJL 250

Motorhuis

GJL 250

Waaier

GJL 250

Motoras

1.4021

Seals

SiC/SiC - AL2O3

Elastomeren

NBR

Kabel

10 m H07RN8-F7G1.52

Toepasbaar installatie

Gehele reeks

H

Tabel 41: Applicaties

W L

Rioolwater afvoer in gebouwentechniek Tunnel afvalwaterafvoer Drainage Gemeentelijke rioolwater systemen Licht industriële toepassingen Model

P2 [kW]

In [A]

Ia [A]

Un [V]

Aansluiting Doorlaat Maatvoering Massa [mm] (LxWxH) [mm] [kg]

Artikelnummer

913-2 90

1,3

3,58

20

3x400V

NW50

40

364x322x470

41

6139190221

913-2 107

1,3

3,58

20

3x400V

NW50

40

364x322x470

41

6139190222

919-2 120

1,9

4,67

20

3x400V

NW50

40

364x322x470

42

6139190223

923-2 130

2,3

5,61

20

3x400V

NW50

40

364x322x470

42

6139190224

25

2.16

DRVN 11

%

$ ! !"()

!"* $

'

% -

&

%

+!", $

- &

%

+!" $

!34! ' 5 %!34! 6 5

%

!34! & 5 !34! 5 !34! % 5

!34! 5

&

!" # $

!" $

%

'

!34! ' 5

1!" 2$ %!34! 6 5

& !34! & 5

%

!34! 5

!34! % 5

1!" $ %

!34! 5

26

!" # $

%

- . /0,,

Tabel 43: Materialen

Tabel 45: Afmetingen

Pomphuis

GJL 250

Motorhuis

GJL 250

Waaier

GJL 250

Motoras

1.4021

Seals

SiC/SiC - AL2O3

Elastomeren

NBR

Kabel

10 m H07RN8-F7G1.52

Toepasbaar installatie

Gehele reeks

H

Tabel 44: Applicaties

W L

Rioolwater afvoer in gebouwentechniek Tunnel afvalwaterafvoer Drainage Gemeentelijke rioolwater systemen Licht industriële toepassingen Model

P2 [kW]

In [A]

Ia [A]

Un [V]

Aansluiting Doorlaat Maatvoering Massa [mm] (LxWxH) [mm] [kg]

Artikelnummer

1131-2 130

3,1

6,9

50

3x400V

NW50

40

336x254x532

52

6139190225

1131-2 140

3,1

6,9

50

3x400V

NW50

40

336x254x532

52

6139190226

1142-2 150

4,2

9

50

3x400V

NW50

40

336x254x532

53

6139190227

1142-2 160

4,2

9

50

3x400V

NW50

40

336x254x532

53

6139190228

27

2.17

DRVN 12

!"() $

!"* $

'

+!", $

&

-

+!" $

% %6

& '!34! - 5 & 6!34! ' 5

% %

& &!34! 6 5

% 6

& %!34! 5 & !34! % 5 & !34! 5

%

& !34! & 5

& !34! 5 & !34! 5

!" # $

!" $

%

&

& '!34! - 5

1!" 2$

& 6

1!" $ & &!34! 6 5

& !34! & 5

& %!34! 5 & !34! % 5

& !34! 5 & !34! 5 & !34! 5

28

!" # $

%

& - % .& /0,,

Tabel 46: Materialen

Tabel 48: Afmetingen

Pomphuis

GJL 250

Motorhuis

GJL 250

Waaier

GJL 250

Motoras

1.4021

Seals

SiC/SiC - AL2O3

Elastomeren

NBR

Kabel

10 m H07RN8-F7G1.52

Toepasbaar installatie

Gehele reeks

H

Tabel 47: Applicaties

W L

Rioolwater afvoer in gebouwentechniek Tunnel afvalwaterafvoer Drainage Gemeentelijke rioolwater systemen Licht industriële toepassingen Model

P2 [kW]

In [A]

Ia [A]

Un [V]

Aansluiting Doorlaat Maatvoering Massa [mm] (LxWxH) [mm] [kg]

Artikelnummer

128-4 112

0,8

2,9

17,4

3x400V

NW65

65

353x265x518

49

6139190234

128-4 125

0,8

2,9

17,4

3x400V

NW65

65

353x265x518

49

6139190235

128-4 135

0,8

2,9

17,4

3x400V

NW65

65

353x265x518

49

6139190236

128-4 145

0,8

2,9

17,4

3x400V

NW65

65

353x265x518

49

6139190237

128-4 155

0,8

2,9

17,4

3x400V

NW65

65

353x265x518

49

6139190238

1213-4 165

1,3

3,6

17,4

3x400V

NW65

65

353x265x518

50

6139190239

1213-4 175

1,3

3,6

17,4

3x400V

NW65

65

353x265x518

50

6139190240

1218-4 185

1,8

4,8

17,4

3x400V

NW65

65

353x265x518

51

6139190241

1218-4 195

1,8

4,8

17,4

3x400V

NW65

65

353x265x518

51

6139190242

29

2.18

DRVN 13

!"() $

!"* $

&

+!", $

+!" $

%

% ' % 6

%

6 ' 6 & !34! '5 & %!34! 5

& !34! %&5

& !34! &5 & !34! '5 & !34! 5

!" # $

!" $

%

&

'

& !34! '5

& & %!34! 5

%

1!" $ & !34! %&5

1!" 2$

& !34! &5

%

& !34! '5

& !34! 5

30

!" # $

%

&

' - .& /0,,

Tabel 49: Materialen

Tabel 51: Afmetingen

Pomphuis

GJL 250

Motorhuis

GJL 250

Waaier

GJL 250

Motoras

1.4021

Seals

SiC/SiC - AL2O3

Elastomeren

NBR

Kabel

10 m H07RN8-F7G1.52

Toepasbaar installatie

Gehele reeks

H

Tabel 50: Applicaties

W L

Rioolwater afvoer in gebouwentechniek Tunnel afvalwaterafvoer Drainage Gemeentelijke rioolwater systemen Licht industriële toepassingen Model

P2 [kW]

In [A] In [A] Un [V]

Aansluiting Doorlaat Maatvoering Massa [mm] (LxWxH) [mm] [kg]

Artikelnummer

1331-2 120

3,1

6,9

50

3x400V

NW65

65

367x251x578

58

6139190229

1331-2 128

3,1

6,9

50

3x400V

NW65

65

367x251x578

58

6139190230

1331-2 136

3,1

6,9

50

3x400V

NW65

65

367x251x578

59

6139190231

1342-2 146

4,2

9

50

3x400V

NW65

65

367x251x578

59

6139190232

1342-2 152

4,2

9

50

3x400V

NW65

65

367x251x578

60

6139190233

31

2.19

DRVN 24

%

% !"() $ !"* $

& %

%

& &

& 6

'

- ' ' %

&

'

+!", $

-

%

' !34! - 5 %'

+!" $

' %!34! ' 5 ' !34! & 5

' !34! 5 ' !34! 5 ' !34! 5

%

!" # $ %

& !" $

'

%

' &!34! 5

' !34! - 5

1!" 2$

%

' %!34! ' 5

1!" $

' !34! & 5

' !34! 5

' !34! 5

' !34! 5

32

!" # $ %

&

'

%

- % .' /0,,

Tabel 52: Materialen

Tabel 54: Afmetingen

Pomphuis

GJL 250

Motorhuis

GJL 250

Waaier

GJL 250

Motoras

1.4021

Seals

SiC/SiC - AL2O3

Elastomeren

NBR

Kabel

10 m H07RN8-F7G1.52

Toepasbaar installatie

Gehele reeks

H

Tabel 53: Applicaties

W L

Rioolwater afvoer in gebouwentechniek Tunnel afvalwaterafvoer Drainage Gemeentelijke rioolwater systemen Licht industriële toepassingen Model

P2 [kW] In [A] Ia [A]

Un [V]

Aansluiting

Doorlaat Maatvoering [mm] (LxWxH) [mm]

Massa [kg]

Artikelnummer

2419-4 120

1,9

6,14

37,5

3x400V

NW80

76

392x322x582

63

6139190243

2419-4 135

1,9

6,14

37,5

3x400V

NW80

76

392x322x582

63

6139190244

2419-4 150

1,9

6,14

37,5

3x400V

NW80

76

392x322x582

63

6139190245

2426-4 165

2,6

7

37,5

3x400V

NW80

76

392x322x582

64

6139190246

2437-4 180

3,7

9,3

37,5

3x400V

NW80

76

392x322x582

65

6139190247

2437-4 195

3,7

9,3

37,5

3x400V

NW80

76

392x322x582

65

6139190248

2437-4 210

3,7

9,3

37,5

3x400V

NW80

76

392x322x582

65

6139190249

33

2.20

34

DRV 18 (4P)

Tabel 57: Afmetingen

Pomphuis

EN GJL-250

Motorhuis

EN GJL-250

Waaier

EN GJL-250

Motoras

1.4021

Seals

Ca/Al2O3-SiC/SiC

Elastomeren

NBR70

Kabel

H07RN-F 4G1.5+2x1

Toepasbaar installatie

Gehele reeks

Hoogte

Tabel 55: Materialen

Tabel 56: Applicaties Rioolwater afvoer in gebouwentechniek Tunnel afvalwaterafvoer Drainage

Lengte

Gemeentelijke rioolwater systemen Licht industriële toepassingen Model

P2 [kW] In [A] Ia [A]

Un [V]

Aansluiting

DRVN 1817-4 140 DRVN 1817-4 160 DRVN 1817-4 180 DRVN 1817-4 190

1,7 1,7 1,7 1,7

3x400V 3x400V 3x400V 3x400V

DN 100 (8 holes) DN 100 (8 holes) DN 100 (8 holes) DN 100 (8 holes)

3,71 3,71 3,71 3,71

27 27 27 27

Doorlaat [mm] 100 100 100 100

Maatvoering (LxWxH) [mm] 433 x 323 x 821 433 x 323 x 821 433 x 323 x 821 433 x 323 x 821

Massa [kg] 72 73 73 74

Artikelnummer 6139190574 6139190555 6139190556 6139190575

35

2.21

36

DRV 25 (4P)

Tabel 60: Afmetingen

Pomphuis

EN GJL-250

Motorhuis

EN GJL-250

Waaier

EN GJL-250

Motoras

1.4021

Seals

Ca/Al2O3-SiC/SiC

Elastomeren

NBR70

Kabel

H07RN-F 4G1.5+2x1

Toepasbaar installatie

Gehele reeks

Hoogte

Tabel 58: Materialen

Tabel 59: Applicaties Rioolwater afvoer in gebouwentechniek Tunnel afvalwaterafvoer Drainage

Lengte

Gemeentelijke rioolwater systemen Licht industriële toepassingen Model

P2 [kW] In [A] Ia [A] Un [V]

Aansluiting

DRV 2517-4 160 DRV 2523-4 170 DRV 2536-4 180 DRV 2536-4 190

1.7 2,3 3,6 3.6

DN 100 (8 holes) DN 100 (8 holes) DN 100 (8 holes) DN 100 (8 holes)

3.71 5,15 7,56 7,56

27 38 45 45

3x400V 3x400V 3x400V 3x400V

Doorlaat [mm] 100 100 100 100

Maatvoering (LxWxH) [mm] 433 x 323 x 821 433 x 323 x 821 433 x 323 x 821 433 x 323 x 821

Massa [kg] 73 75 96 96

Artikelnummer 6139190557 6139190558 6139190559 6139190576

OPMERKING Grotere waaierdiameters op aanvraag.

37

2.22

38

DRS 3, (2P)

Tabel 61: Materialen

Tabel 63: Afmetingen

1.2080 (K100)

Motoras

1.4021 / AISI420

Seals

SiC / SiC - Simm

Elastomeren

Nitril

Kabel

10 m [4x12]

H(I

'&!0

Gemeentelijke rioolwater systemen

JA

((& (30

(&&

Diverse afvalwatertoepassingen

311-2 W 145 311-2 WS 145 315-2 145

(0

.0&$ .%

/2

Rioolwater afvoer in gebouwentechniek

Toepasbaar installatie JA

3(2

Tabel 62: Applicaties

Model

>-M

"4

Versnijder

H-I

00

JL 1040 / GJL250

(%3

%&

Waaier

(-2

(-4

JL 1030 / GG20

42

Motorhuis

3/%

JL 1030 / GG20

" K (%&

Pomphuis

P2 [kW] In [A]

Ia [A]

Un [V]

Aansluiting

1,1 1,1 1,5

18,2 18,2 18,3

1x230V 1x230V 3x400V

DN50 DN50 DN50

8,2 8,2 3,5

Doorlaat [mm] 7 7 7

Massa [kg] 26 26 25

Artikelnummer 61663112 61663114 61663115

39

2.23

40

DRS 4 (2P)

Tabel 64: Materialen

Tabel 66: Afmetingen

Pomphuis

GJL 250

Motorhuis

GJL 250

Waaier

GJL 250

Versnijder

1.2080.02 (K100)

Motoras

1.4021

Seals

SiC/SiC - AL2O3

Elastomeren

NBR

Kabel

10 m H07RN8-F7G1.52

Toepasbaar installatie

Gehele reeks

H

W L

Tabel 65: Applicaties Rioolwater afvoer in gebouwentechniek Gemeentelijke rioolwater systemen Diverse afvalwatertoepassingen Model

P2 [kW]

In [A]

Ia [A]

Un [V]

413-2 120 413-2 140 419-2 160

1,3 1,3 1,9

3,58 3,58 4,67

20 20 20

3x400V 3x400V 3x400V

Aansluiting Doorlaat [mm] NW50 6 NW50 6 NW50 6

Maatvoering (LxWxH) [mm] 322x250x470 322x250x470 322x250x470

Massa [kg] 47 47 47

Artikelnummer 61664132 61664133 61664192

41

2.24

42

DRS 6 (2P)

Tabel 67: Materialen

Tabel 69: Afmetingen

Pomphuis

GJL 250

Motorhuis

GJL 250

Waaier

GJL 250

Versnijder

1.2080.02 (K100)

Motoras

1.4021

Seals

SiC/SiC - AL2O3

Elastomeren

NBR

Kabel

10 m H07RN8-F7G1.52

Toepasbaar installatie

Gehele reeks

H

W L

Tabel 68: Applicaties Rioolwater afvoer in gebouwentechniek Gemeentelijke rioolwater systemen Diverse afvalwatertoepassingen Model

P2 [kW]

In [A]

Ia [A]

Un [V]

631-2 175 642-2 190

3,1 4,2

6,9 9

50 50

3x400V 3x400V

Aansluiting Doorlaat [mm] NW50 6 NW50 6

Maatvoering (LxWxH) [mm] 336x254x532 336x254x532

Massa [kg] 54 54

Artikelnummer 61666312 61666313

43

3

Niveaubesturing set (stap 2)

3.1

Algemeen

3.2

Hydrostatische drukopnemer

De vuil-en rioolwaterinstallaties worden standaard uitgevoerd met een hydrostatische drukopnemer om het niveau in put te meten. Een vlotter wordt gebruikt voor een extra hoogwateralarm.

Hydrostatische drukopnemer

44

Art.nr.

Benaming

62073501

Niveau besturingset bereik 0-3 mtr (standaard)

62073502

Niveau besturingset bereik 0-1.5 mtr (optie)

Tabel 70: Inhoud niveaubesturingset Artikel Hydrostatische drukopnemer Ophangwig ten behoeve van hydrostatische drukopnemer Vlotterschakelaar Ballastgewicht (2,1 kg) ten behoeve van vlotterschakelaar Ketting AISI316 2000mm Harpsluiting AISI316 Ankerhaak M10 AISI304 Patentplug M10 MS Kabelbinder 2x

Bereik [4-20mA]

0-300cmWk

0-150cmWk

Materiaal

RVS huis PA Kap PUR Kabel

RVS huis PA Kap PUR Kabel

Max. medium temperatuur [°C]

-10 .. 50 °C

-10 .. 50 °C

Voedingspanning [VDC]

10...30

10...30

Signaal 4-20mA [U-]

Groen

Groen

Voeding [U+]

Bruin

Bruin

Aarde

Grijs

Grijs

Kabellengte [m]

15

10m

Drukklasse

PN2,5

PN2,5

IP

68

68

Massa

opnemer = 180 opnemer = 180 gr gr kabel = 80 gr / m kabel = 80 gr/ m

3.3

Vlotterschakelaar

Vlotterschakelaar

64070829

64070839

64070841

Bereik aan/uit

25 graden

25 graden

25 graden

Materiaal

Polypropylene huis / Neopren kabel

Polypropylene huis / Neopren kabel

Polypropylene huis / Neopren kabel

Max. medium temperatuur [°C]

50 °C

50 °C

50 °C

Voedingspanning [VAC]

250 50/60Hz

250 50/60Hz

250 50/60Hz

Amperage schakel

8A inductive load

8A inductive load

8A inductive load

Kabellengte [m]

5

10

20

Massa kabel

270 gr / m

270 gr / m

270 gr / m

Massa contragewicht

270 gr

270 gr

270 gr

IP

68

68

68

45

4

Besturingskast (stap 3)

4.1

DP Levelcontrol II

Alle besturingkasten zijn uitgevoerd met een DP Levelcontrol II (DPLCII) niveaubesturing. Dit is een niveau-afhankelijk toestel voor pompbesturing en bewaking met display voor een of twee pompen.

De volgende functies zijn mogelijk:

Figuur 2: DPLCII BIW 4.1.1 Werkbereik De reeks heeft het volgende werkbereik: DP Levelcontrol II Spanning

46

1

Binnenwand montage (biw)

Ingraafsokkel (is)

Glasvezel versterkt polyester

RVS 304

600 x 600 x 200

1200 x 435 x 265

1~230VAC +10% -15%, 3~400VAC +10% -15%

Frequentie

50 / 60 Hz ± 2%

Nom. Isloatiespanning

500 VAC

Aantal pompen

Maximaal 2

In per motor

1 tot 10A max.

Beschermingsklasse

IP54

Materiaal omkasting

Polycarbonaat

Omgevingstemperatuur

-10 tot 50 °C

Afmeting h x b x d [mm]

400 x 281 x 135

1.

Buitenwandmontage (buw)

Bij 3~400V is geen nul benodigd

4.1.2

Technische gegevens in/uitgangen

In/uitgang

specificatie

Standaard (x) optie (o)

4 x Digitaal (Vlotterschakelaar)

12..25.2 VDC

x

Analoog

2 of 3 draads, 4-20mA. Ingangsweerstand ≤ 300 Ω

x

Motorbeveiliging (bimetaal)

2 per pomp, 24 VDC

x

Externe alarm ingang

24 VDC

x

Bevesting op afstand ingang

24 VDC

x

Accu

24 VDC, Gebruiksduur ca. 10 uur met ingebouwde piëzo zoemer

o

4.1.3

Functies van de DP Levelcontrol II

Functie

1 pomp 2 pompen

Legen van een vuil- of rioolwaterput

x

x

Reserve pomp

x

Pompwissel na iedere start

x

Pieklast schakeling

x

Looptijdbegrenzing

x

x

Uit via nalooptijd

x

x

Uit via niveau

x

x

Proefdraaien na een stilstand

x

x

Alarmgeheugen

x

x

Display met 7 segmenten

x

x

Weergaven van de waterstand

x

x

Bedrijf-, storing-, pomp draait- per pomp via meerkleurige LED

x

x

Verzamelstoring via LED

x

x

Hoogwater via LED

x

x

Netspanning

x

x

Bedrijfsuren per pomp

x

x

Pompstarts per pomp

x

x

Detectie draaiveld

x

x

Fase bewaking

x

x

Wijzigen schakelniveaus

x

x

H-0-A schakelaar per pomp

x

x

Direct start (DOL)

x

x

Motorbeveilingschakelaar

x

x

Ingang motortemperatuur waarschuwing

x

x

Ingang motortemperatuur alarm

x

x

x

x

Accu

o

o

Meldmodule met Modbus, Analoge uitgang en 6 digitale contacten

o

o

1 vrije alarmingang

x

x

1 digitale ingang hoogwateralarm

x

x

Potentiaalvrij wisselcontact

x

x

Piëzo zoemer 85 dB(A)

x

x

Weergave en bediening

Ingebouwde onderdelen

Motorbeveiliging

Pomp Aansluiting voor 2 bimetalen Inbouwopties

Alarminstallatie

47

Functie

1 pomp 2 pompen

In en uitgangen

48

Ingangen voor vlotterschakelaars (4)

x

x

4-20mA analoge ingang

x

x

Bevestiging op afstand

x

x

12 VDC aansluiting voor claxon, lamp etc.

x

x

3RPSVFKDNHO HQ VWXXUV\VWHPHQ 4.1.4 Aansluitklemmen a 9 $PD 'UDLQHU % -

16

-

-

-

-

-

7

7

7

12

$

7

7

7

12

$ODUP

$

/

/

/

1

3( 3(

3(

4

$QDORJ ,1 9

5

Item Uitleg 1

Aansluiting Pomp 1

2

Aansluiting Pomp 2

3

Netaansluiting

4

Vochtigheidsbewaking pomp 1 en pomp 2

5

2 x Bimetalen tbv pomp1 en pomp 2

6

Vrijgave

7

Potentiaalvrij wissel alarm contact

8

Aansluitingen niveau sensoren (vlotter of levelsensor)

9

Aansluiting hoogwatervlotter

10

Aansluiting vlotter Fekaunit C

11

Aansluiting alarm 12 VDC

12

Ingang extern alarm

13

Extern reset

14

Hydrostatische levelsensor 4-20mA

15

Hoogwatervlotter

16

Aansluiting accu (optie)

49

/HYHO&RQWURO %DVLF

([SRVHG OLYH SDUWV

&$87,21 4.1.5 Technische specificatie meldmodule ,PSURSHU KDQGOLQJ RI WKH FRQWURO XQLW DQG LWV EXLOW LQ FRPSRQHQWV Melding (optie)

Standaard contact

Pomp 1 beschikbaar Pomp 2 beschikbaar

Item

Waarde

Pomp 1 in bedrijf

Wisselcontact 5

Artikelnummer

77870873

Pomp 2 in bedrijf

Wisselcontact 6

Aansluitspanning

9-30 VDC (via DPLCII)

H-0-A schakelaar pomp 1 op “auto”

6 x Contacten, potentiaal vrije wissel contacten

30 V, 1 A

H-0-A schakelaar pomp 2 op “auto”

Veldbus

Modbus-RTU, RS485, 38400bit/s, 8-even-1

Analoog uitgang

0/4-20 mA

&$87,21

,QFRUUHFW KDQGOLQJ RI WKH UHFKDUJHDEOH EDWWHU\

% & Massa YHUVLRQ

Proefdraaien pomp 1 Proefdraaien pomp 2

Tabel 72: Analoge uitgang

0.3 kg

Signaal (0/4-20mA)

Standaard

Niveau

x

Voedingsspanning Totaal In1 1.

alleen in combinatie met Inmeetmodules (optie)

Tabel 73: Modbus RTU Signaal RS485 Niveau (analoog) Niveau (digitaal) Spanning Accu spanning Bedrijsuren unit Bedrijfsuren pomp 1 en 2 Aantal starts pomp 1 en 2 In pomp 1 en 21

)LJ

Tabel 71: Vrij programmeerbare meldingen Melding

Standaard contact

Thermische fout pomp 1

Wisselcontact 1

Thermische fout pomp 2

Wisselcontact 2

Motortemperatuur 1 te hoog Motortemperatuur 2 te hoog Geen spanning Mist een fase Waterdetectie motor 1 Waterdetectie motor 2

50

Hoogwater alarm

Wisselcontact 3

Sensor fout /HYHO&RQWURO %DVLF

Wisselcontact 4

Fase volgorde fout

Te lage spanning (-15%) Te hoge spanning (+15%) Lege accu Onderhoud gewenst Pomp 1 geblokkeerd kan niet worden gestart Pomp 2 geblokkeerd kan niet worden gestart

Vermogen pomp 1 en 21 Powerfactor pomp 1 en 21 Alle actieve meldingen Oude meldingen 1.

alleen in combinatie met Inmeetmodules (optie)

4.1.6

Technische specificatie AccuPack (optie) Accupack voor netonafhankelijke voeding van:

• • •

4.1.7

DP Messenger II

de electronica het sensor systeem de alarminstallatie

Item

Waarde

Artikelnummer

77870872

Spanning

12 VDC (2x6VDC)

Vermogen

1,3 Ah

Gebruiksduur

Ca. 10 uur bij voeding van de ingebouwde piëzozoemer 85 dB(A), de electronica en het sensorsysteem Ca. 4 uur bij voeding van een externe alarminstallatie, zoals claxon, combialarm en flitslamp

Laadtijd

Ca. 11 uur (bij volledige ontlading van de accu)

Massa

0.8 kg

Figuur 4: DP Messenger II Met de uiterst compacte DP-Messenger alarmmelder beheert u via het mobiele telefoonnet uw machines en installaties op afstand. Door het activeren van de 2 ingangen stuurt de alarmmelder bij storing een smsen/of e-mailbericht. Met de DP-Messenger heeft u continu zicht op de status van technische installaties en grijpt u op elk gewenst moment in. Door de standaard ingebouwde noodvoeding stuurt de DPMessenger bij spanningsuitval alsnog een alarmbericht.

Tabel 74: Technische specificatie:

Figuur 3: (1) AccuPack

Item

Waarde

Artikelnummer

77601110

Beschermingsgraad

IP55

Afmeting HxBxD [mm]

175x175x150

Afmeting HxBxD [mm] met antenne

270x175x150

Aansluitspanning [V]

1x230 V

Frequentie [Hz]

50Hz

Ingebouwde noodvoeding

Supercap

Antenne

Ja

Ingangen digitaal

2x

Uitgangen digitaal

2x NO/NC 100VAC/DC max 1A

Bevestigen bericht

door terug bellen of smsen

Mobile netwerk

GSM/GPRS/EDGE 850/900/ 1800/1900 MHz

Aantal oproep nummers

8 per ingang

51

4.2

DP Levelcontrol II Binnenwand montage (BIW)

4.2.1 Maten DPLCII BIW Tabel 75: Algemene waarden Kast type

Binnenwand montage

Niveau besturing

Hydrostatischedrukopnemer met 1 hoogwatervlotter

Pompstart

DOL

Isolatieklasse

IP54

Figuur 5: BIW hxbxd = 400x281x135 Tabel 76: Serie DPLCII BIW Art. nummer

52

Type

Aantal pompen

Amperage bereik

Minimale afzekerwaarde1

Maximale afzekerwaarde

Aansluitspanning

9041121116

DKVO 610

1

1-1.6 A

6A

25 A

3x400V 50Hz

9041121125

DKVO 610

1

1.6-2.5 A

6-10 A

25 A

3x400V 50Hz

9041121140

DKVO 610

1

2.5-4 A

10-16 A

25 A

3x400V 50Hz

9041121163

DKVO 610

1

4-6.3 A

16-20 A

25 A

3x400V 50Hz

9041121199

DKVO 610

1

6-10 A

25-35 A

32 A

3x400V 50Hz

9042121116

DKVO 620

2

1-1.6 A

6-10 A

25 A

3x400V 50Hz

9042121125

DKVO 620

2

1.6-2.5 A

10 A

25 A

3x400V 50Hz

9042121140

DKVO 620

2

2.5-4 A

16 A

25 A

3x400V 50Hz

9042121163

DKVO 620

2

4-6.3 A

20-25 A

25 A

3x400V 50Hz

9042121199

DKVO 620

2

6-10 A

35-50 A

32 A

3x400V 50Hz

9041221116

DKVO 610

1

1-1.6 A

6A

25 A

1x230V 50Hz

9041221125

DKVO 610

1

1.6-2.5 A

6-10 A

25 A

1x230V 50Hz

9041221140

DKVO 610

1

2.5-4 A

10-16 A

25 A

1x230V 50Hz

9041221163

DKVO 610

1

4-6.3 A

16-20 A

25 A

1x230V 50Hz

9041221199

DKVO 610

1

6-10 A

25-35 A

32 A

1x230V 50Hz

9042221116

DKVO 620

2

1-1.6 A

6-10 A

25 A

1x230V 50Hz

9042221125

DKVO 620

2

1.6-2.5 A

10 A

25 A

1x230V 50Hz

9042221140

DKVO 620

2

2.5-4 A

16 A

25 A

1x230V 50Hz

9042221163

DKVO 620

2

4-6.3 A

20-25 A

25 A

1x230V 50Hz

9042221199

DKVO 620

2

6-10 A

35-50 A

32 A

1x230V 50Hz

1.

voor een maximale kabellengte van 25 m

4.3

DP Levelcontrol II Buitenwand montage (BUW)

4.3.1 Maten DPLCII BUW Tabel 77: Algemene waarden Kast type

Buitenwand montage

Niveau besturing

Hydrostatischedrukopnemer met 1 hoogwatervlotter

Pompstart

DOL

Isolatieklasse

IP54

Figuur 6: BUW hxbxd = 600x600x200

Tabel 78: Serie DPLCII BUW Art. nummer

Type

Aantal pompen

Amperage bereik

Minimale afzekerwaarde1

Maximale afzekerwaarde

Aansluitspanning

9041121316

DKVO 610

1

1-1.6 A

6A

25 A

3x400V 50Hz

9041121325

DKVO 610

1

1.6-2.5 A

6-10 A

25 A

3x400V 50Hz

9041121340

DKVO 610

1

2.5-4 A

10-16 A

25 A

3x400V 50Hz

9041121363

DKVO 610

1

4-6.3 A

16-20 A

25 A

3x400V 50Hz

9041121399

DKVO 610

1

6-10 A

25-35 A

32 A

3x400V 50Hz

9042121316

DKVO 620

2

1-1.6 A

6-10 A

25 A

3x400V 50Hz

9042121325

DKVO 620

2

1.6-2.5 A

10 A

25 A

3x400V 50Hz

9042121340

DKVO 620

2

2.5-4 A

16 A

25 A

3x400V 50Hz

9042121363

DKVO 620

2

4-6.3 A

20-25 A

25 A

3x400V 50Hz

9042121399

DKVO 620

2

6-10 A

35-50 A

32 A

3x400V 50Hz

9041221316

DKVO 610

1

1-1.6 A

6A

25 A

1x230V 50Hz

9041221325

DKVO 610

1

1.6-2.5 A

6-10 A

25 A

1x230V 50Hz

9041221340

DKVO 610

1

2.5-4 A

10-16 A

25 A

1x230V 50Hz

9041221363

DKVO 610

1

4-6.3 A

16-20 A

25 A

1x230V 50Hz

9041221399

DKVO 610

1

6-10 A

25-35 A

32 A

1x230V 50Hz

9042221316

DKVO 620

2

1-1.6 A

6-10 A

25 A

1x230V 50Hz

9042221325

DKVO 620

2

1.6-2.5 A

10 A

25 A

1x230V 50Hz

9042221340

DKVO 620

2

2.5-4 A

16 A

25 A

1x230V 50Hz

9042221363

DKVO 620

2

4-6.3 A

20-25 A

25 A

1x230V 50Hz

9042221399

DKVO 620

2

6-10 A

35-50 A

32 A

1x230V 50Hz

1.

voor een maximale kabellengte van 25 m

53

4.4

DP Levelcontrol II Ingraafsokkel (IS)

4.4.1 Maten DPLCII IS Tabel 79: Algemene waarden Kast type

Ingraafsokkel

Niveau besturing

Hydrostatischedrukopnemer met 1 hoogwatervlotter

Pompstart

DOL

Isolatieklasse

IP54

Figuur 7: IS hxbxd = 1200x435x265 Tabel 80: Serie DPLCII IS Art. nummer

54

Type

Aantal pompen

Amperage bereik

Minimale afzekerwaarde1

Maximale afzekerwaarde

Aansluitspanning

9041121216

DKVO 710

1

1-1.6 A

6A

25 A

3x400V 50Hz

9041121225

DKVO 710

1

1.6-2.5 A

6-10 A

25 A

3x400V 50Hz

9041121240

DKVO 710

1

2.5-4 A

10-16 A

25 A

3x400V 50Hz

9041121263

DKVO 710

1

4-6.3 A

16-20 A

25 A

3x400V 50Hz

9041121299

DKVO 710

1

6-10 A

25-35 A

32 A

3x400V 50Hz

9042121216

DKVO 720

2

1-1.6 A

6-10 A

25 A

3x400V 50Hz

9042121225

DKVO 720

2

1.6-2.5 A

10 A

25 A

3x400V 50Hz

9042121240

DKVO 720

2

2.5-4 A

16 A

25 A

3x400V 50Hz

9042121263

DKVO 720

2

4-6.3 A

20-25 A

25 A

3x400V 50Hz

9042121299

DKVO 720

2

6-10 A

35-50 A

32 A

3x400V 50Hz

9041221216

DKVO 710

1

1-1.6 A

6A

25 A

1x230V 50Hz

9041221225

DKVO 710

1

1.6-2.5 A

6-10 A

25 A

1x230V 50Hz

9041221240

DKVO 710

1

2.5-4 A

10-16 A

25 A

1x230V 50Hz

9041221263

DKVO 710

1

4-6.3 A

16-20 A

25 A

1x230V 50Hz

9041221299

DKVO 710

1

6-10 A

25-35 A

32 A

1x230V 50Hz

9042221216

DKVO 720

2

1-1.6 A

6-10 A

25 A

1x230V 50Hz

9042221225

DKVO 720

2

1.6-2.5 A

10 A

25 A

1x230V 50Hz

9042221240

DKVO 720

2

2.5-4 A

16 A

25 A

1x230V 50Hz

9042221263

DKVO 720

2

4-6.3 A

20-25 A

25 A

1x230V 50Hz

9042221299

DKVO 720

2

6-10 A

35-50 A

32 A

1x230V 50Hz

1.

voor een maximale kabellengte van 25 m

5

Putten HDPE en Beton (stap 4)

5.1

Introductie

5.1.1

Afkortingen

Aanduiding KL VB SN LT IS BIW BUW DPLC LED DVV DRV(N) DRS BLB PVC GG PE HDPE RVS SBR POM Bi Bu Simm

5.1.3 Specificatie HDPE put Tabel 82: Installatie onderdelen Item

Betekenis Kamlock koppeling Voetbocht koppeling Droge snel koppeling Level transmitter (4-20mA) Ingraafsokkel Binnenwandmontage Buitenwandmontage Duijvelaar Pompen Level Control light-emitting diode Duijvelaar Vuilwater Vortexwaaier Duijvelaar Rioolwater Vortexwaaier Duijvelaar Rioolwater Snijder Beloopbaar deksel Polyvinylchloride Grijs gietijzer polyetheen hogedichtheidpolyetheen roest vast staal Styreen-butadieenrubber Polyoxymethyleen Binnendraad Buitendraad Simmering afdichting

5.1.2 Basis materialen Tabel 81: Installatie onderdelen Item

Vuilwater

Rioolwater

Slangklemmen

AISI 304

Hijsketting

Met overnameogen RVS316-A4 320kg gecertificeerd NEN-EN 818-1

Harpsluiting

RVS 316 A4 WLL 630kg (8mm), 400kg (6mm) gecertificeerd NEN-EN 13889

Keerklep

Rubber/GG

GG

Slang

PVC gewapend

SBR gewapend

KL kop.

AISI 316

VB 2”

AISI 316

VB> 2”

GG

SN kop. 2”

AISI 316

SN kop. DN80

GG

Materiaal

hogedichtheidpolyetheen

Max. grondwaterstand

Max 0,5 m onder maaiveld

Keurmerk

Komo keur

Levensduur

Mimimaal 50 Jr

5.1.4 Specificatie Beton put Tabel 83: Installatie onderdelen Item Materiaal

Beton C35/45

Milleu klasse

XA3

max. grondwaterstand

Max 0,5 m onder maaiveld

Keurmerk

Komo keur / BRL 9202

Levensduur

Mimimaal 50 Jr

5.1.5 Specificatie deksels Tabel 84: Installatie onderdelen Item BLB PE

Beloopbaar deksel, PE 125 kg max

BLB Alu-luik

Beloopbaar deksel, Alu 125 kg max

BLB gegalvanizeerd

Beloopbaar deksel, thermisch verzinkt. Belastbaar 25 kN (voetgangers en brom-fietsers)

ZV

Zwaarverkeers deksel Klasse D400 kN

55

5.2

HDPE Put met zwaar verkeer deksel (stap 4a)

5.2.1

Inbouwvoorbeeld RW1 met voetbochtkoppeling

450

900

225

C

B

B

C 450

SECTION A-A

900 1312

610

A

870

PERS 2"x PE/PVC 75

130

HDPE 160 SDR17

680

1300

1570

1140

490

A

760

200 100

170

MAAIVELD

250

800

SECTION C-C SECTION B-B

Figuur 8: Inbouwvoorbeeld RW1 VB gefit HDPE

20160063

56

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de HDPE put met leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De deksel komt in paragraaf 5.2.6. Deze HDPE putten zijn geschikt voor een zwaar verkeer deksel.

Tabel 85: Artikelnummer Art. nummer

62073303

Persleiding

G2

Keerklep

G2

Volume

500 l

Type bij behorende deksel

Zwaarverkeer

DxH

800x1300 mm

Toevoer Aantal

1

Type

Spie

Materiaal

HDPE

Maat

160 mm

Afvoer Aantal

1

Type

Knel

Maat

75 mm

Figuur 9: RW1 VB gefit HDPE compleet

Figuur 10: 20160063 57

5.2.2

Inbouwvoorbeeld RW2 met voetbochtkoppeling

550

300

1100

C

B

B

C 550

SECTION A-A

1100 1697

710

200 100

170

MAAIVELD

A

1630

870

1140

490

760

A

190

HDPE 160 SDR17

680

1360

PERS 2"x PE/PVC 75

SECTION C-C

58

250

1020

Figuur 11: Inbouwvoorbeeld RW2 VB gefit HDPE

20160064

SECTION B-B

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de HDPE put met de leidingset. De pompen, niveau besturing, schakelkast zijn in de vorige hoofdstukken geselecteerd. De deksel komt in paragraaf 5.2.6.

Deze HDPE put is geschikt voor een zwaar verkeer deksel.

Tabel 86: Artikelnummer Art. nummer

62073304

Persleiding

G2’

Keerklep

2 x G2

Volume

700 l

Type bij behorende deksel

Zwaarverkeer

DxH

1000x1300 mm

Toevoer Aantal

1

Type

Spie

Materiaal

HDPE

Maat

160 mm

Afvoer Aantal

1

Type

Knel

Maat

75 mm

Figuur 12: RW2 VB gefit HDPE compleet

Figuur 13: 62073304

59

5.2.3

Inbouwvoorbeeld RW1 met snelkoppeling

450

900

C

B

B

C 450

SECTION A-A

900 1362

610

200 100

170

MAAIVELD

A

870

PERS 2"x PE/PVC 75

160 SDR17

1300

1570

1140

490

760

A

SECTION C-C

250

800 SECTION B-B

Figuur 14: Inbouwvoorbeeld RW1 SN gefit HDPE

20160065

60

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de HDPE put met leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De deksel komt in paragraaf 5.2.6.Deze HDPE putten zijn geschikt voor een zwaar verkeer deksel.

Tabel 87: Artikelnummer Art. nummer

62073301

Persleiding

G2

Keerklep

G2

Volume

500 l

Type bij behorende deksel

Zwaarverkeer

DxH

800x1300 mm

Toevoer Aantal

1

Type

Spie

Materiaal

HDPE

Maat

160 mm

Afvoer Aantal

1

Type

Knel

Maat

75 mm

Figuur 15: RW1 SN gefit HDPE compleet

Figuur 16: 62073301 61

5.2.4

Inbouwvoorbeeld RW2 met snelkoppeling

550

300

1100

C

B

B

550

SECTION A-A

C 1100 1702

710

A

1630

870

1140

490

A

760

200 100

170

MAAIVELD

160 SDR17

1360

PERS HDPE / PVC 75

SECTION C-C

250

1020

SECTION B-B

Figuur 17: Inbouwvoorbeeld RW2 SN gefit HDPE

20160066

62

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de HDPE put met de leidingset. De pompen, niveau besturing, schakelkast zijn in de vorige hoofdstukken geselecteerd. De deksel komt in paragraaf 5.2.6.

Deze HDPE put is geschikt voor een zwaar verkeer deksel.

Tabel 88: Artikelnummer Art. nummer

62073302

Persleiding

G2’

Keerklep

2 x G2

Volume

700 l

Type bij behorende deksel

Zwaarverkeer

DxH

1000x1300 mm

Toevoer Aantal

1

Type

Spie

Materiaal

HDPE

Maat

160 mm

Afvoer Aantal

1

Type

Knel

Maat

75 mm

Figuur 18: RW2 SN gefit HDPE compleet

Figuur 19: 62073302

63

5.2.5

Koppeling kit

Tabel 89: Koppeling Kit voetbochtkoppeling (per pomp) Art. nummer

Voor pomp type

Maat

Materiaal

62073101

DRV6/9, DRS3/4/6

NW50-STC125-110-90

AISI316

Figuur 20: 62073101 Tabel 90: Koppeling Kit snelkoppeling (per pomp) Art. nummer

Voor pomp type

Maat

Materiaal

62073203

DRV6, DRS3

G2

AISI316 / Gietijzer

62073204

DRV9, DRS4/6

G2

AISI316 / Gietijzer

62073224

DVV7

G2

AISI316 / Gietijzer

64

Figuur 21: 62073204

5.2.6

Zwaarverkeer deksel ten behoeve van HDPE put

Tabel 91: Artikelnummers tbv RW1 HDPE put Art. nummer

Item

Maat

Materiaal

62073401

Afdekplaat met gat 630 mm

900x900x200

beton

64060037

Zwaarverkeer deksel

740x520x170

beton/gietijzer

Figuur 22: 62073401 + 64060037 Tabel 92: Artikelnummers tbv RW2 HDPE put Art. nummer

Item

Maat

Materiaal

62073402

Afdekplaat met gat 735 mm

1100x1100x200

beton

64060044

Zwaarverkeer deksel

870x700x170

beton/gietijzer

Figuur 23: 62073402 + 64060044 65

5.3

HDPE Put met beloopbaar deksel (stap 4b)

5.3.1

Inbouwvoorbeeld RW1 met voetbochtkoppeling

450

B

B 150

450

900

600

225

C

C

SECTION A-A

150

600 900 1312

610

200 100

MAAIVELD * A

MAAIVELD **

1500 1600

1170 1070

690 790

A

HDPE 160 SDR17

680

PERS 2" x PE/PVC 75

130

66 250

800

SECTION C-C

Figuur 24: Inbouwvoorbeeld RW1 VB gefit HDPE

20160079

SECTION B-B

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de HDPE put met leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De deksel komt in paragraaf 5.3.6. Deze HDPE putten zijn geschikt voor een beloopbaar deksel.

Tabel 93: Artikelnummer Art. nummer

62073307

Persleiding

G2

Keerklep

G2

Volume

500 l

Type bij behorende deksel

Beloopbaar

DxH

800x1500 mm

Toevoer Aantal

1

Type

Spie

Materiaal

HDPE

Maat

160 mm

Afvoer Aantal

1

Type

Knel

Maat

75 mm

Figuur 25: RW1 VB gefit HDPE compleet

Figuur 26: 20160688 67

5.3.2

Inbouwvoorbeeld RW2 met voetbochtkoppeling

550

1100 550

300

C

B

B

C

SECTION A-A

200

700 1100 1697

710

200 100

MAAIVELD * A

MAAIVELD **

1500 1600

1110 1010

630 730

A

190

HDPE 160 SDR17

680

PERS 2" x PE/PVC 75

250 SECTION C-C

1020 SECTION B-B

Figuur 27: Inbouwvoorbeeld RW2 VB gefit HDPE

20160080

68

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de HDPE put met de leidingset. De pompen, niveau besturing, schakelkast zijn in de vorige hoofdstukken geselecteerd. De deksel komt in paragraaf 5.3.6.

Deze HDPE put is geschikt voor een beloopbaar deksel.

Tabel 94: Artikelnummer Art. nummer

62073308

Persleiding

G2’

Keerklep

2 x G2

Volume

700 l

Type bij behorende deksel

Beloopbaar

DxH

1000x1500 mm

Toevoer Aantal

1

Type

Spie

Materiaal

HDPE

Maat

160 mm

Afvoer Aantal

1

Type

Knel

Maat

75 mm

Figuur 28: RW2 VB gefit HDPE compleet

Figuur 29: 20160689

69

5.3.3

Inbouwvoorbeeld RW1 met snelkoppeling

450

B

B

150

450

600

900

C

SECTION A-A

150

C

600 1362

610

200 100

MAAIVELD * A

MAAIVELD **

1500 1600

1170 1070

690 790

A

160 SDR17

PERS 2"x PE/PVC 75

SECTION C-C

70

250

800

Figuur 30: Inbouwvoorbeeld RW1 SN gefit HDPE

20160081

SECTION B-B

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de HDPE put met leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De deksel komt in paragraaf 5.3.6. Deze HDPE putten zijn geschikt voor een beloopbaar deksel.

Tabel 95: Artikelnummer Art. nummer

62073305

Persleiding

G2

Keerklep

G2

Volume

500 l

Type bij behorende deksel

Beloopbaar

DxH

800x1500 mm

Toevoer Aantal

1

Type

Spie

Materiaal

HDPE

Maat

160 mm

Afvoer Aantal

1

Type

Knel

Maat

75 mm

Figuur 31: RW1 SN gefit HDPE compleet

Figuur 32: 20160690

71

5.3.4

Inbouwvoorbeeld RW2 met snelkoppeling

550

550

300

1100

C

B

SECTION A-A

B

200

C

700 1100 1702

710

200 100

MAAIVELD *

A

MAAIVELD **

1500 1600

1110 1010

630 730

A

160 SDR17

PERS HDPE / PVC 75

SECTION C-C

250

1020 SECTION B-B

Figuur 33: Inbouwvoorbeeld RW2 SN gefit HDPE

20160082

72

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de HDPE put met de leidingset. De pompen, niveau besturing, schakelkast zijn in de vorige hoofdstukken geselecteerd. De deksel komt in paragraaf 5.3.6.

Deze HDPE put is geschikt voor een beloopbaar deksel.

Tabel 96: Artikelnummer Art. nummer

62073306

Persleiding

G2’

Keerklep

2 x G2

Volume

700 l

Type bij behorende deksel

Beloopbaar

DxH

1000x1500 mm

Toevoer Aantal

1

Type

Spie

Materiaal

HDPE

Maat

160 mm

Afvoer Aantal

1

Type

Knel

Maat

75 mm

Figuur 34: RW2 SN gefit HDPE compleet

Figuur 35: 20160691

73

5.3.5

Koppeling kit

Tabel 97: Koppeling Kit voetbochtkoppeling (per pomp) Art. nummer

Voor pomp type

Maat

Materiaal

62073101

DRV6/9, DRS3/4/6

NW50-STC125-110-90

AISI316

Figuur 36: 62073101 Tabel 98: Koppeling Kit snelkoppeling (per pomp) Art. nummer

Voor pomp type

Maat

Materiaal

62073203

DRV6, DRS3

G2

AISI316 / Gietijzer

62073204

DRV9, DRS4/6

G2

AISI316 / Gietijzer

62073224

DVV7

G2

AISI316 / Gietijzer

74

Figuur 37: 62073204

5.3.6

Beloopbaar deksel ten behoeve van HDPE put

Tabel 99: Putluik met valrooster tbv RW1 HDPE put Art. nummer

Item

Maat

Materiaal

62073401

Afdekplaat met gat 630 mm

900x900x200

beton

62073403

Putluik beloopbaar met valrooster

600x600

AISI304/316

Figuur 38: 62073401 + 62073403 Tabel 100: Putluik met valrooster tbv RW2 HDPE put Art. nummer

Item

Maat

Materiaal

62073402

Afdekplaat met gat 735 mm

1100x1100x200

beton

62073404

Putluik beloopbaar met valrooster

700x700

AISI304/316

75

Figuur 39: 62073402 + 62073404

Tabel 101: PE deksel tbv RW1 + RW2 HDPE put Art. nummer

Item

Maat

Materiaal

62073406

PE Deksel RW1 HDPE put

D=630

PE

62073407

PE Deksel RW2 HDPE put

D=730

PE

Figuur 40: 62073406 + 62073407

76

77

5.4

Beton put (stap 4c)

5.4.1

Standaard beton put uit voorraad 1000x1000 N

100

1200

W

O

SPARING &700

100

1000

100

100

2320 BM = 2200 2080

TM = 120

170

Z 1000 1200

TOEVOER PVC 125

BOB 1240

BOB 1240

TOEVOER PVC 125

ZUID 120

WEST

300

300

180

ZIE DETAIL B MDV NW80

1700

TOEVOER PVC 125 BOB 1240

2020

2x KDV PVC 63

NOORD

OOST

78

Figuur 41: 20221006 Tabel 102: Betonput 1000x1000 Art. nummer

L x B x H [mm] (inwendig)

Toevoer

Netto inhoud (tot aan onderkant toevoer) [l]

Afvoer

Massa [kg]

64401001

1000x1000x2080

3 x PVC 125 MOF

1120

1 x NW80

3075

OPMERKING inclusief zwaarverkeersdeksel N700R DP logo

Standaard beton put 800x800 (inw)

1100

5.4.2

1100 NOORD

550

300 75

1000

550

120

R1

00

500

INSTORTMOF PVC 110

500

INSTORTMOF PVC 110

150

150

800 ZUID

WEST

550 300

MDVST 2" BU

300

550

700

INSTORTMOF PVC 110

500 940

940

2x LIJMMOF PVC 75

OOST

NOORD

Figuur 42: 64410640 Tabel 103: Betonput 800x800 Art. nummer

L x B x H [mm] (inwendig)

Toevoer

Netto inhoud (tot aan onderkant toevoer) [l]

Afvoer

Massa [kg]

64410640

800x800x1000

1 x PVC 110 MOF

349

1 x G2

1690

79

500 1100

300

GEWICHT BETON PLAAT MET BLB DEKSEL: 325 kg ART.NR. 64401040

4x KOGELKOPANKER

300

120 200

500 1100

Figuur 43: 64401040 Tabel 104: Afdekplaat 1100x1100

80

Art. nummer

L x B x H [mm] (uitwendig)

Type deksel

Maat deksel [mm]

Massa [kg]

64401040

1100x1100x200

BLB

500x500

310 (ex. deksel)

Standaard beton put 1000x1000 (inw)

508

5.4.3

1300

NOORD

1300 650 400 125

650

1000

380

1000

INSTORTMOF

1100

PVC 125 INSTORTMOF

1100

PVC 125

00

120

R1

150 :(67

1000

150

=8,' 650

300

300

BROEKST+MDVST NW80xNW100xNW80

650

1100

INSTORTMOF PVC 125

1500

1940

2x LIJMMOF PVC 75

2267 470

360

470

NOORD

Figuur 44: 64432000 Tabel 105: Betonput 1000x1000 Art. nummer

L x B x H [mm] (inwendig)

Toevoer

Netto inhoud (tot aan onderkant toevoer) [l]

Afvoer

Massa [kg]

64411400

1000x1000x1400

3 x PVC 125 MOF

638

1 x G2

2770

64412000

1000x1000x2000

3 x PVC 125 MOF

1038

1 x G2

2120+1650

64421400

1000x1000x1400

3 x PVC 125 MOF

638

1 x NW80

2770

64422000

1000x1000x2000

3 x PVC 125 MOF

1038

1 x NW80

2120+1650

64432000

1000x1000x2000

3 x PVC 125 MOF

1038

2 x NW80

2120+1650

81

500 1300

400

GEWICHT BETON PLAAT MET BLB DEKSEL: 430 kg ART.NR. 64401085

250

120 200

800 1300

Figuur 45: 64401085 Tabel 106: Afdekplaat 1300x1300

82

Art. nummer

L x B x H [mm] (uitwendig)

Type deksel

Maat deksel [mm]

Massa [kg]

64401055

1300x1300x120/200

BLB

500x500

453 (ex. deksel)

64401085

1300x1300x120/200

BLB

800x500

410 (ex. deksel)

64401313

1300x1300x120/200

Zwaarverkeer

d=520

464 (ex. deksel)

64401729

1300x1300x120/200

Zwaarverkeer

d=700

414 (ex. deksel)

Standaard beton put 1250x1250 (inw)

508

5.4.4

1550

NOORD

1550 380

400 775

775

2000

125

INSTORTMOF PVC 160

1100

150

R1

00

1000

1100

INSTORTMOF PVC 160

150

WEST

1250

150

ZUID 775 300

BROEKSTUK+MDVST NW80xNW100xNW80

300

775

1100

INSTORTMOF PVC 160

1500

1970

2x LIJMMOF PVC 75

595

OOST

360

595

NOORD

Figuur 46: 64452000 Tabel 107: Betonput 1250x1250

83

Art. nummer

L x B x H [mm] (inwendig)

Toevoer

Netto inhoud (tot aan onderkant toevoer) [l]

Afvoer

Massa [kg]

64441400

1250x1250x1400

3 x PVC 160 MOF

656

1 x NW80

3480

64442000

1250x1250x2000

3 x PVC 160 MOF

1594

1 x NW80

2850+2000

64451400

1250x1250x1400

3 x PVC 160 MOF

656

2 x NW80

3625

64452000

1250x1250x2000

3 x PVC 160 MOF

1594

2 x NW80

2850+2000

1550

500

400

GEWICHT BETON PLAAT MET BLB DEKSEL: 1030 kg ART.NR. 64402085

4x KOGELKOPANKER

375

200 280

800 1550

Figuur 47: 64402085 Tabel 108: Afdekplaat 1550x1550

84

Art. nummer

L x B x H [mm] (uitwendig)

Type deksel

Maat deksel [mm]

Massa [kg]

64402055

1550x1550x200/280

BLB

500x500

1082 (ex. deksel)

64402085

1550x1550x200/280

BLB

800x500

1010 (ex. deksel)

64402088

1550x1550x200/280

BLB

800x800

875 (ex. deksel)

64402313

1550x1550x200/280

Zwaarverkeer

d=520

1081 (ex. deksel)

64402729

1550x1550x200/280

Zwaarverkeer

d=700

997 (ex. deksel)

5.4.5

Standaard beton put 1500x1500 (inw)

Figuur 48: 64492000 Tabel 109: Betonput 1500x1500 Art. nummer 64469400 64492000

L x B x H [mm] (inwendig) 1500x1500x1400 1500x1500x2000

Toevoer 3 x PVC 160 MOF 3 x PVC 160 MOF

Netto inhoud (tot aan onderkant toevoer) [l] 945 2295

Afvoer

Massa [kg]

2 x NW80 2 x NW80

4430 3500+2350

85

400 1800

500

GEWICHT BETON PLAAT MET BLB DEKSEL: 1500 kg ART.NR. 64403315

4x KOGELKOPANKER

500

200 280

800 1800

Figuur 49: 64403315 Tabel 110: Afdekplaat 1800x1800 86

Art. nummer

L x B x H [mm] (uitwendig)

Type deksel

Maat deksel [mm]

Massa [kg]

64403314

1800x1800x200/280

BLB

500x500

1497 (ex. deksel)

64403315

1800x1800x200/280

BLB

800x500

1425 (ex. deksel)

64403316

1800x1800x200/280

BLB

800x800

1310 (ex. deksel)

64403313

1800x1800x200/280

Zwaarverkeer

d=520

1515 (ex. deksel)

64403729

1800x1800x200/280

Zwaarverkeer

d=700

1432 (ex. deksel)

5.4.6

Inbouwvoorbeeld appendage set RW1 met voetbochtkoppeling (stap 5)

(MDVST G2) 75 **

600 (SPARING)

600 (SPARING)

300

120 / 200

LET OP!!

BIJ LV DEKSEL IS BETON PLAAT HET MAAIVELD

1000 /

1250

SECTION B-B

150

Figuur 50: Inbouwvoorbeeld RW1 VB gefit

87

SECTION C-C

20160056

150

120 / 150

2000

OP TE GEVEN DOOR KLANT 800

MAAIVELD

200 / 280

SECTION A-A

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan verder op in dit hoofdstuk.

Tabel 111: 1 pomps voetbochtkoppeling kit Art. nummer

Tbv pomp type

62073207

DRV6/9 DRS3/4/6 G2

01 22 17

15

21

02

26 18 10

88

19 20 09

Figuur 51: RW1 VB gefit compleet

Figuur 52: 62073207

App. maat

Pers aansluiting 1 x G2

5.4.7

Inbouwvoorbeeld appendage set RW2 met voetbochtkoppeling (stap 5)

400

(MDVST NW80) 125 **

700 (SPARING)

700 (SPARING)

C

B

B

C

SECTION A-A

A

2000

A

1000 /

1250

SECTION B-B

150

Figuur 53: Inbouwvoorbeeld RW2 VB gefit

89

SECTION C-C

20160057

150

120 / 150

OP TE GEVEN DOOR KLANT 800

MAAIVELD

200 / 280

120 / 200

LET OP!!

BIJ LV DEKSEL IS BETON PLAAT HET MAAIVELD

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan verder op in dit hoofdstuk.

Tabel 112: 2 pomps voetbochtkoppeling kit Art. nummer

Tbv pomp type

62073208

DRV6/9 DRS3/4/6 G2

01 13 11 12 14 15 22 17 02

26 21

90

18

19

Figuur 55: 62073208

20 09

Figuur 54: RW2 VB gefit compleet

App. maat

Pers aansluiting 1 x NW80

5.4.8

Inbouwvoorbeeld appendage set RW1 met voetbochtkoppeling (stap 5)

NW100 = 600 NW80 = 525

(MDVST NW80 / NW100) 125 **

700 (SPARING)

700 (SPARING)

C

B

B

C SECTION A-A

A

2000

A

1250 SECTION B-B

150

Figuur 56: Inbouwvoorbeeld RW1 VB geflensd

SECTION C-C

91

20160058

150

120 / 150

OP TE GEVEN DOOR KLANT 800

MAAIVELD

200 / 280

120 / 200

LET OP!!

BIJ LV DEKSEL IS BETON PLAAT HET MAAIVELD

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan verder op in dit hoofdstuk.

Tabel 113: 1 pomp voetbochtkoppeling kit Art. nummer

Tbv pomp type

App. maat Pers aansluiting

62073209

DRV8/12/13

NW65

1 x NW80

62073211

DRV24

NW80

1 x NW80

62073213

DRV27

NW100

1 x NW100

01 23 22 02

26 24 10 25 22

92

19 20 09

Figuur 58: 62073209+62073211+62073213 Figuur 57: RW1 VB geflensd compleet

5.4.9

Inbouwvoorbeeld appendage set RW2 met voetbochtkoppeling 2 x NW80/NW65 (stap 5)

(MDVST NW80) 125 **

700 (SPARING) C

700 (SPARING) 360

500

B

B

C SECTION A-A

LET OP!!

BIJ LV DEKSEL IS BETON PLAAT HET MAAIVELD

280

A

2000

A

150

OP TE GEVEN DOOR KLANT 800

200

MAAIVELD

150

1250

150

SECTION C-C

93

Figuur 59: Inbouwvoorbeeld RW2 VB geflensd

20160059

SECTION B-B

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan verder op in dit hoofdstuk.

Tabel 114: 2 pomps voetbochtkoppeling kit Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073210

DRV8/12/13

NW65

2 x NW80

62073212

DRV24

NW80

2 x NW80

01

23 22

02 26 24

25 10 21

19 20 09

Figuur 61: 62073210+62073212

94

Figuur 60: RW2 VB gefit compleet

5.4.10

Inbouwvoorbeeld appendage set RW2 met voetbochtkoppeling 2 x NW80/100 (stap 5)

(DN80) 390 (DN100) 575

600 (SPARING)

(MDVST NW80 / NW100) 125

1000 (SPARING) 500

C

B

B

C

SECTION A-A

280

A

2000

A

150

OP TE GEVEN DOOR KLANT 800

200

MAAIVELD

150

1250

150

95 SECTION C-C

Figuur 62: Inbouwvoorbeeld RW2 VB geflensd

20160060

SECTION B-B

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan verder op in dit hoofdstuk.

Tabel 115: 2 pomps voetbochtkoppeling kit Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073212

DRV24

NW80

2 x NW80

62073214

DRV27

NW100

2 x NW100

16

01

23

22

26 02

24

10 21 25

19 20 09

Figuur 64: 62073214

96

Figuur 63: RW2 VB gefit compleet

5.4.11

Inbouwvoorbeeld appendage set RW1 met droge snelkoppeling G2 (stap 5)

300

(MDVST G 2) 75 **

600 ( SPARING )

600 ( SPARING )

C

B

B

C

120 / 200

LET OP!!

BIJ LV DEKSEL IS BETON PLAAT HET MAAIVELD

A

A

2000

OP TE GEVEN DOOR KLANT 800

MAAIVELD

200 / 280

SECTION A-A

1000 /

1250

SECTION B-B

150

Figuur 65: Inbouwvoorbeeld RW1 SN gefit

SECTION C-C

20160052

150

120 / 150

97

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan aan het begin van dit hoofdstuk.

Tabel 116: 1 pomps droge snelkoppeling kit Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073215

DRV6, DRS3

G2

1 x G 2”

62073217

DRV9/11, DRS4/6 G2

1 x G 2”

62073227

DVV7

1 x G 2”

01 02

03 04 05 06 26 07

10

09

98 06 08

Figuur 67: 62073217 Figuur 66: RW1 SN gefit compleet

G2

5.4.12

Inbouwvoorbeeld appendage set RW2 met droge snelkoppeling G2 (stap 5)

450 **

(MDVST NW80) 125 **

700 (SPARING)

B

B

C

120 / 200

LET OP!!

BIJ LV DEKSEL IS BETON PLAAT HET MAAIVELD

A

2000

A

150

1000 /

1250

SECTION B-B

150

120 / 150

OP TE GEVEN DOOR KLANT 800

MAAIVELD

200 / 280

SECTION A-A

Figuur 68: Inbouwvoorbeeld RW2 SN gefit

SECTION C-C

99 20160053

700 (SPARING)

C

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan aan het begin van dit hoofdstuk.

Tabel 117: 2 pomps droge snelkoppeling kit Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073216

DRV6, DRS3

G2

1 x NW80

62073218

DRV9/11, DRS4/6 G2

1 x NW80

62073228

DVV7

1 x NW80

12

01

13 11 14 15 02

04

03 05 06 26

100

07 10

09 06 08

Figuur 69: RW2 SN gefit compleet

Figuur 70: 62073216

G2

5.4.13

Inbouwvoorbeeld appendage set RW1 met droge snelkoppeling NW80 (stap 5)

450

(MDVST NW80) 125 **

600 (SPARING)

600 (SPARING)

C

B

B

C

120 / 200

LET OP!!

BIJ LV DEKSEL IS BETON PLAAT HET MAAIVELD

A

A

1000 /

1250

SECTION B-B

150

Figuur 71: Inbouwvoorbeeld RW1 SN geflensd

SECTION C-C

101

20160054

150

120 / 150

1250

OP TE GEVEN DOOR KLANT 800

MAAIVELD

200 / 280

SECTION A-A

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan aan het begin van dit hoofdstuk.

Tabel 118: 1 pomps droge snelkoppeling kit Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073219

DRV8

NW80

1 x NW80

62073221

DRV12/13

NW80

1 x NW80

01 02 03 04 05

06 26

07 10

09

Figuur 73: 62073221 102

06 08

Figuur 72: RW1 SN geflensd compleet

5.4.14

Inbouwvoorbeeld appendage set RW2 met droge snelkoppeling NW80 (stap 5)

400

(MDVST NW80) 125 **

700 (SPARING)

700 (SPARING)

C

B

B

C

SECTION A-A

A

2000

A

1000 /

1250

SECTION B-B

150

Figuur 74: Inbouwvoorbeeld RW2 SN geflensd

SECTION C-C

103

20160055

150

120 / 150

OP TE GEVEN DOOR KLANT 800

MAAIVELD

200 / 280

120 / 200

LET OP!!

BIJ LV DEKSEL IS BETON PLAAT HET MAAIVELD

Het inbouwvoorbeeld is de tekening van de complete put. Onderstaand artikelnummer is alleen de leidingset. De pomp, niveau besturing, schakelkast zijn in de vorige hoofdstukken behandeld. De beton put en bovenplaat met deksel staan aan het begin van dit hoofdstuk.

Tabel 119: 2 pomps droge snelkoppeling kit Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073220

DRV8

NW80

2 x NW80

62073222

DRV12/13

NW80

2 x NW80

16

01 02 03 04

05 06 26

07

09

Figuur 76: 62073222

104 06 08

Figuur 75: RW2 SN geflensd compleet

5.4.15

Optie lijst 3 meter put ipv 2 meter

Tabel 120: OV nummers tbv aanpassing put diepte naar 3 meter Art. nummer

Aantal pompen

Tbv type pomp

OV10022406

1

Voetbocht G2

OV10022407

1

Voetbocht NW65

OV10022408

1

Voetbocht NW80

OV10022409

1

Voetbocht NW100

OV10022415

2

Voetbocht G2

OV10022416

2

Voetbocht NW65

OV10022417

2

Voetbocht NW80

OV10022418

2

Voetbocht NW100

105

5.5

Onderdelen bouwkundige put (bestaand)

5.5.1

Appendage sets put (stap 5)

Tabel 122: 2 pomps Kamlockkoppeling kit

Tabel 121: 1 pomps Kamlockkoppeling kit Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073225

DVV2

G2

1 x G2

62073241

DVV7

G2

1 x G2

Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073226

DVV2

G2

2 x G2

62073242

DVV7

G2

2 x G2

106

Figuur 77: 62073241 - 20190324

Figuur 78: 62073242 - 20190325

Tabel 123: 1 pomps voetbochtkoppeling kit

Tabel 124: 2 pomps voetbochtkoppeling kit

Art. nummer

Tbv pomp type

Pers aansluiting

Art. nummer

Tbv pomp type

62073207

DRV6/9 DRS3/4/6 G2

1 x G2

62073208

DRV6/9 DRS3/4/6 G2

App. maat

App. maat

Pers aansluiting 1 x NW80

107

Figuur 79: 62073207 Figuur 80: 62073208

Tabel 125: 1 pomp voetbochtkoppeling kit

Tabel 126: 2 pomps voetbochtkoppeling kit

Art. nummer

Tbv pomp type

App. maat Pers aansluiting

Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073209

DRV8/12/13

NW65

1 x NW80

62073210

DRV8/12/13

NW65

2 x NW80

62073211

DRV24

NW80

1 x NW80

62073212

DRV24

NW80

2 x NW80

62073213

DRV27

NW100

1 x NW100

62073214

DRV27

NW100

2 x NW100

108

Figuur 81: 62073209+62073211+62073213

Figuur 82: 62073210+62073212

Tabel 127: 1 pomps droge snelkoppeling kit

Tabel 128: 2 pomps droge snelkoppeling kit

Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073215

DRV6, DRS3

G2

1 x G 2”

62073216

DRV6, DRS3

G2

1 x NW80

62073217

DRV9/11, DRS4/6 G2

1 x G 2”

62073218

DRV9/11, DRS4/6 G2

1 x NW80

62073227

DVV7

1 x G 2”

62073228

DVV7

1 x NW80

G2

G2

109

Figuur 83: 62073217

Figuur 84: 62073216

Tabel 129: 1 pomps droge snelkoppeling kit

Tabel 130: 2 pomps droge snelkoppeling kit

Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

Art. nummer

Tbv pomp type

App. maat

Pers aansluiting

62073219

DRV8

NW80

1 x NW80

62073220

DRV8

NW80

2 x NW80

62073221

DRV12/13

NW80

1 x NW80

62073222

DRV12/13

NW80

2 x NW80

110

Figuur 85: 62073221

Figuur 86: 62073222

5.5.2

Instortdelen sets

Instortdelen sets zijn sets bestaande een beloopbaar deksel en een muurdoorvoerstuk om op locatie te worden ingestort in het beton. Deze set is inclusief bouten, moeren, ringen en flenspakkingen

Tabel 131: Artikelnummer instortdelen Art. nummer

Lengte muurdoorvoerstuk (mdvst) [mm]

Maat

Materiaal MDVST

Type deksel BLB gegalvaniseerd [mm]

64065053

300

G2

AISI316

500x800

64064054

300

G2

AISI316

500x500

64064080

500

NW80

GGG40

500x500

64064100

500

NW100

GGG40

500x500

64065054

500

NW80

GGG40

500x800

64065080

500 + broekstuk

NW80/NW100

GGG40

500x800

64065100

500 + broekstuk

NW100/NW150

GGG40

500x800

64066080

400

NW80

GGG40

500x800

64066100

500

NW100

GGG40

500x800

64066150

500

NW150

GGG40

500x800

64067150

500

NW150

GGG40

500x1000

64068080

400 + broekstuk

NW80/NW100

GGG40

800x800

64068100

500 + broekstuk

NW100/NW150

GGG40

1000x1000

64068150

500 + broekstuk

NW150/NW200

GGG40

1000x1000

5.5.3

Deksels

111

Tabel 132: Artikelnummers deksels Art. nummer

Type

Belasting [kN]

LxBxH [mm]

Materiaal

64060037

Zwaarverkeer TBS313

400

740x520x170

Beton / gietijzer

64060044

Zwaarverkeer TBS735

400

870x700x170

Beton / gietijzer

62073408

Beloopbaar deksel NS-P

25

500x500x-

ST 37.2 verzinkt

62073409

Beloopbaar deksel NS-P

25

500x800x-

ST 37.2 verzinkt

62073410

Beloopbaar deksel NS-P

25

800x800x-

ST 37.2 verzinkt

62073411

Beloopbaar deksel NS-P

25

500x500x-

AISI304

62073412

Beloopbaar deksel NS-P

25

500x800x-

AISI304

62073413

Beloopbaar deksel NS-P

25

800x800x-

AISI304

62073403

Beloopbaar deksel met valrooster

1.25

600x600x-

AISI304/316

62073404

Beloopbaar deksel met valrooster

1.25

700x700x-

AISI304/316

62073405

Beloopbaar deksel met valrooster

1.25

1000x600x-

AISI304/316

5.5.4

Muurdoorvoerstukken

Tabel 133: Artikelnummers Art. nummer

lengte [mm]

Maat

Aansluiting

Drukklasse

Materiaal

64030055

300

G2

BU

PN6

AISI316

64030079

400

NW80

Flens

PN6

GG25

64030080

500

NW80

Flens

PN6

GG25

64030099

400

NW100

Flens

PN6

GG25

64030100

500

NW100

Flens

PN6

GG25

64030140

400

NW150

Flens

PN6

GG25

64030150

500

NW150

Flens

PN6

GG25

64030300

500

NW300

Flens

PN6

GG40

64030500

500

NW300

Flens

PN6

GGG40

5.5.5

Koppelingen / overgangsstukken

112

Tabel 134: Artikelnummers

Art. nummer

Maat

Aansluiting

Drukklasse

Materiaal

64211520

G2 x50mm

BI x Knel

PN6

HDPE

64211631

G2 x63mm

BI x Knel

PN6

HDPE

64212752

G2 x75mm

BI x Knel

PN6

HDPE

64212901

G2 x90mm

BI x Knel

PN6

HDPE

64150161

NW65/80x75mm

Flens x Knel - trekvast

PN10

GGG40

64150162

NW65/80x90mm

Flens x Knel - trekvast

PN10

GGG40

64150163

NW100x110mm

Flens x Knel - trekvast

PN10

GGG40

64150165

NW150x160mm

Flens x Knel - trekvast

PN10

GGG40

113

5.5.6

Broekstukken

Tabel 135: Artikelnummers Art. nummer

Maat

Aansluiting

Drukklasse

Materiaal

64050080

NW80xNW100xNW80

Flens

PN10

GG25

64050100

NW100xNW150xNW100 Flens

PN10

GG25

64050200

NW150xNW200xNW150 Flens

PN10

GG25

5.5.7

Flenspakkingen

Tabel 136: Artikelnummers Art. nummer

Maat

Aansluiting

Materiaal

75020025

70x35x3

NW25

Rubber

75020032

82x43x3

NW32

Rubber

75020040

92x49x3

NW40

Rubber

75020050

107x61x3

NW50

Rubber

75020065

127x77x3

NW65

Rubber

75020080

142x90x3

NW80

Rubber

5.5.8

Boutensets

De boutenset bestaat uit: 8 Bouten en moeren en 16 sluitringen.

114

Tabel 137: Artikelnummers Art. nummer

Maat

Materiaal

76000055

M16x75

AISI316

76000057

M20x80

AISI316

5.5.9

Verloopklauwen

Voetbochten van derden naar Duijvelaar Pompen

Tabel 138: Artikelnummers Art. nummer

Van

Naar

Maat

6139000736

Flygt

DRV8/12/13

DN65

6139016020

Flygt

DRV8/12/13/24

DN80

6139020578

Flygt

DRV24/27

DN100

6139021971

Flygt

DRV9/11 DRS4/6

DN50

6139022270

Flygt

DRV6 DRS3

DN50

6139024011

ABS

DRV6/9/11 DRS3

DN50

6139024012

ABS

DRV8/9/11/12/13

DN65

6139024013

ABS

DRV24

DN80

6139024014

ABS

DRV27

DN100

6139024015

ABS

DRV24

DN80 2-pijps

6139024016

ABS

DRV27

DN100 2-pijps

6139024062

ABS

DRS4/6

DN50

6139024156

Grundfos

DRV6/9/11 DRS3

DN40

6139024157

Grundfos

DRV6/9/11 DRS3/4/6

DN50

6139024158

Grundfos

DRV8/12/13

DN65

6139024159

Grundfos

DRV24

DN80

6139024160

Grundfos

DRV27

DN100

6139024170

Grundfos

DRV6/9/11 DRS3/4/6

DN65

6139024171

Grundfos

DRV6/9/11 DRS3/4/6

DN80

6139024172

Grundfos

DRV8/12/13

DN80

6139024173

Grundfos

DRV24

DN100

115

6

Vuilwater Unit

6.1

Introductie

6.1.3

6.1.1

Afkortingen

Item

VUN 58 L

Reservoir

LLDPE

Item

200

Pomphuis

Technopolymer

As

AISI 420

Waaier

Technopolymer

Zuigdeksel

Technopolymer

Asafdichting

dubbele lip seal

Afdichtingen

NBR

Keerklep

Rubber

Aanduiding VUN DVV 1 VL W SL PE PVC PP LLDPE NBR SBR POM Bi Simm

6.1.2

Betekenis Vuilwater Unit Vuilwater pomp met vortex waaier Uitgevoerd met 1 vlotter 1~ pomp Slang koppeling Polyethyleen Polyvinylchloride Polyproyleen Linear low-density polyethylene Nitrilbutadieenrubber Styreen-butadieenrubber Polyoxymethyleen Binnendraad Simmering afdichting

Werkbereik

Het werkbereik van de installatie kan als volgt worden samengevat: Tabel 139: Specificatie van het werkbereik Type

VUN

Vloeistoftemperatuur [°C]

40

Maximale opvoerhoogte [mWk]

6

Maximale capaciteit [m3/h]

8

Tabel 140: Specifieke toepassingen

116

Type:

Toepassingsgebied

VUN 58L

Automatische waterafvoer van spoelbakken, douches, wasmachines, enz.

Basis materialen

6.1.4

Modelcode

VUN

1 DVV 23 W(S)

PVC 40 mm

LIJM 40 mm

1 x 230V

1 VL

PE 58 L Uitleg

VUN

VuilwaterUnit 1

1 pomp DVV

Type pomp PVC 40 mm

Appendage materiaal en maat LIJM 40 mm

Pers aansluiting 1 x 230V

Aansluitspanning 1 VL

Niveaubesturing met 1 vlotter PE 58 L

Materiaal en inhoud reservoir

117

6.2

Grafieken

6.2.1

Grafiek DVV2 serie

"

"

#

& ' * )

& '+, ) "

#

/

% ".

"

$

0 '1 ) -

0 ' ) #

118

" & ' ( ) #

Figuur 87: Grafiek DVV2 serie (vlakzuiger)

$ & '2 )

% "

"

6.2.2

Grafiek t.b.v. VUN Vigila 200

Performance curve H [ mWk]

Model 200 - 2900 rpm 8.0

7.0

6.0

5.0

4.0

3.0

2.0

1.0

119 0.0 0

20

40

Figuur 88: Grafiek t.b.v. VUN Vigila 200

60

80

100

120

140

160

6.3

VUN 58 L serie

6.3.1

VUN Vigila 200

PUMP CABLE 10 MTR

250

330

255

165

IN: 2x 40mm 1x 30mm

75

450

75

5

RUBBER MANCHET

OUT: PVC 40mm

COUPLING

345

433

COUPLING

38

DRAIN PLUG G 3/8

35

Figuur 89: Afmeting

120

Figuur 90: Opstelling

55

Tabel 141: HWA Optie DVV Art. nummer

Type

OV10022918

OPTIE HOOGWATERALARM TBV VUN 58 L 200 serie - zoemer en contact - 1x230V

36

3.3x2

32

32

52

212

304

92

71

WARTEL M12

SECTION C-C

SCALE 1:10

121

Figuur 91: HoogWaterAlarm Optie

6.4

Vlakzuiger DVV23 serie met elektrodepen niveau besturing

TNR 71-4

TNR xxx TNR 571 2x M4 TAPPEN

TNR 09-9 Los meeleveren (2x) TNR 81-39

Figuur 92: DVV23 met elektrodepen besturing Tabel 142: Benaming onderdelen

122

TNR/ TEAQ

Omschrijving

09-9

elektrodepen

71-4

draadnippel met slangtule

81-39

somzadel

571

bevestigingsbeugel niveau besturing

655

pomp

20210583

TNR 655

= min. afstelhoogte 40

5

UIT

Figuur 93: Opstellingstekening

IN AARDE

Figuur 94: Minimale zuighoogte

Tabel 143: Serie DVV Vlakzuig Art. nummer

Pomp type

Pers aansluiting Niveau besturing Spanning [V]

6102403D01

DVV 23 Vlakzuig

32 mm SL

3 EP

1*230

123

6.5

Specificatie tekst

6.5.1

Specificatie van de DVV 23 Vlakzuig

Vuilwaterpomp in vlakzuiguitvoering geschikt voor het afvoeren van afvalwater zonder vaste bestanddelen.

Met een vrije doorlaat van 10 mm en een persaansluiting van G 5/4". Inclusief een keerklep.

Compleet met niveau besturing: 3 Instelbare electrodepennen voorzien van koppelsteker.

6.5.2

Specificatie van de VUN DVV 200

Compacte volautomatische vuilwaterpompinstallatie bestaande uit een vuilwaterdompelpomp type Vigila met een 0,25 kW elektromotor, 1x230 Volt, IP 68 en geintegreerde niveau besturing. Inclusief keerklep.

Ingebouwd in een LLDPE reservoir van 58 liter bruto, voorzien van drie aansluitingen ten behoeve van be-/ ontluchting en toevoer, persaansluiting 3/4” bi en een aftapkraan 1/2” met slangwartel.

124

7

FekaUnit C

7.1

Introductie

7.1.3

Basis materialen

7.1.1

Afkortingen

Item

Vortex (V)

Versnijder(S)

Pomphuis

Polyethyleen

Gietijzer

Keerklep

Gietijzer

Gietijzer (PVC voor de 40 l)

Reservoir

Polyethyleen

Polyethyleen

Waaier

Ultradur

Gietijzer

Aanduiding Feka Unit C V S S3 IP BIW RVS PE Bu Bi VL mWk

Betekenis Fecalienopvoerinstallatie Compact Vortex waaier Versnijder 50% volgens VDE, max 60 st/uur International Protection Rating, ook soms Ingress Protection Binnen wand montage Roest vast staal Polyethyleen Buitendraad Binnendraad Vlotter Meter water kolom

Versnijder

Norihard

Motoras

RVS

RVS

Motorhuis

Gietijzer

Gietijzer

Vlotter

Polypropyleen

Polypropyleen

Bouten en moeren

RVS

RVS

7.1.4

Motor

Item

7.1.2

Werkbereik

Beveiliging tegen Bi-metaal oververhitting

Het werkbereik van de installatie kan als volgt worden samengevat: Tabel 144: Specificatie van het werkbereik Type

FekaUnit C

Vloeistoftemperatuur [°C]

401

Maximale opvoerhoogte [mWk]

25

Maximale capaciteit [m3/h]

36

Bedrijfswijze

S3

OverInbaar

Maximaal 2 mWk, en maximaal 7 dagen (behalve stekerdoos, CEE-stekker, schakelkast)

Uitvoering

VDE 0530, deel1/IEC 34-1

Beschermklasse

IP 68

Isolatieklasse

F

Spanning [V]

3x400 en 1x230

Frequentie [Hz]

50

Geluid dB[A]

70 (als motor inbedrijf is)

Lagering

Levensduur vetgesmeerde kogellagers

7.1.5

Asafdichting

Item

V uitvoering

Pompzijde

Asafdichtings- Mechanische asafdichting ring

maximaal 5 minuten tot 65 °C

Motorzijde

Asafdichtings- Asafdichtingsring ring

Tabel 145: Specifieke toepassingen

Vulling tussen kamer

Vet

Beschermklasse 1.

IP 54

Type

Toepassingsgebied

FekaUnit C

Afvoer van afvalwater van toiletinstallaties onder het rioolniveau bijvoorbeeld: - woonboten - souterrains - bars, partykelders - bioscopen en theaters - warenhuizen - ziekenhuizen - hotels en restaurants enz.

7.1.6

S uitvoering

Vet

Goedkeuring

EN 12 050-1

Europese Norm

CE

Voldoet aan Europese Veiligheidsrichtlijn

125

7.1.7

Modelcode

FEKA UNIT C 1 V67-2

W NW80

1x230V 1 VL BIW

PE 60 l

FEKA UNIT C

Uitleg Type installatie

1 2

Aantal pompen V67-2 V915-2 S315-2L S315-2H

Type pomp; V = vortex waaier S = versnijder W

- = 3~ W = 1~ NW80 NW80/100 2”BU / 5/4” BI

Pers aansluiting

1x230V 3x400V

Un [V] 1 VL

Aantal vlotters BIW

Schakelkast type PE

Materiaal reservoir 40 l Inhoud reservoir 60 l 100 l 150 l

126

7.2

Grafieken FekaUnit C

7.2.1

Grafiek V67-2 en V915-2

Figuur 95: Grafiek V67-2 (1) en V915-2(2) (50 Hz ~ 2800 rpm)

127

7.2.2

Grafiek S315-2

Figuur 96: Grafiek S 315-2 (L = S1, H = S2) (50 Hz ~ 2800 rpm)

128

7.3

Technische gegevens FekaUnit C

7.3.1

FekaUnit C 1 60L

7.3.2

Boven- en zijaanzicht

7.3.3

3D aanzicht

Tabel 146: Aansluitingen Type

Maat

1 Toeloop

DN 100

2 Toeloop

DN 100

3 Toeloop

DN 100/50

4 Toeloop

DN 50

5 Aftap

DN 40

6 Ontluchting

DN 50

7 Persleiding

DN 80/100

Optie; Persleiding kit overgangsstuk DN80/80 artikelnummer 6119070679

Tabel 147: Algemene waarden Type;

C1 V67-2

C1 V67-2W

Artikelnummer

6129131500

6129131501

Inhoud reservoir [l]

60

60

Netto inhoud [l] H=180 / Verticale inIn1

20 / 30

20 / 30

P2 [kW]

0,75

0,75

I [A] (Istart)

2.1 (9A)

5.1 (16A)

Kabel lengte2 [m]

4/1

4/1

Massa [kg]

41

42

Besturing

Levelcontrol Basic 1 D

Levelcontrol Basic 1 E25

Aansluitspanning

3x400V+N

1x230V

Keerklep

Inclusief

Inclusief

1.

Afhankelijk van de ingestelde inschakelpunt en aangesloten toevoer

2.

Lengte van de motorkabel naar de kast / lengte kabel van de kast naar WCD.

129

7.3.4

FekaUnit C 1 100L

7.3.4.1

Boven- en zijaanzicht

7.3.4.2

3D aanzicht

Tabel 148: Aansluitingen Type

Maat

1 Toeloop

DN 150/100

2 Toeloop

DN 150/100

3 Toeloop

DN 150/100

4 Toeloop

DN 150/100

5 Aftap

DN 40

6 Ontluchting

DN 70

7 Persleiding

DN 80/100

Optie; Persleiding kit overgangsstuk DN80/80 artikelnummer 6119070679

Tabel 149: Algemene waarden

130

Type;

C1 V67-2

C1 V67-2W

C1 V915-2

C1 V915-2W

Artikelnummer

6129131504

6129131505

6129131506

6129131507

Inhoud reservoir [l]

100

100

100

100

Netto inhoud [l] H=180 / H=250 / Ver. inIn1

30 / 44 / 62

30 / 44 / 62

30 / 44 / 62

30 / 44 / 62

P2 [kW]

0,75

0,75

1,5

1,5

I [A] (Istart)

2.1 (9A)

5.1 (16A)

3.5 (16A)

9 (28A)

Kabel lengte [m]

4/1

4/1

4/1

4/1

Massa [kg]

48

49

49

50

Besturing

Levelcontrol Basic 1 D

Levelcontrol Basic Levelcontrol 1 E40 Basic 1 D

Aansluitspanning

3x400V+N

1x230V

3x400V+N

1x230V

Keerklep

Inclusief

Inclusief

Inclusief

Inclusief

2

1.

Afhankelijk van de ingestelde inschakelpunt en aangesloten toevoer

2.

Lengte van de motorkabel naar de kast / lengte kabel van de kast naar WCD.

Levelcontrol Basic 1 E40

7.3.5

FekaUnit C 2 150L

7.3.5.1

Boven- en zijaanzicht

7.3.5.2

3D aanzicht

Tabel 150: Aansluitingen Type

Maat

1 Toeloop

DN 150/100

2 Toeloop

DN 100/50

3 Toeloop

DN 150/100

4 Toeloop

DN 150/100

5 Aftap

DN 40

6 Ontluchting

DN 70

7 Persleiding

DN 80/100

Optie; Persleiding kit overgangsstuk DN80/80 artikelnummer 6119070679

Tabel 151: Algemene waarden Type;

C2 V67-2

C2 V67-2W

Artikelnummer

6129131520

6129131521

Inhoud reservoir [l]

150

150

Netto inhoud [l] H=180 / H=250 / Ver. inIn1

57 / 83 / 91

57 / 83 / 91

P2 [kW]

0,75

0,75

I [A] (Istart)

3.1 (9A)

5.1 (16A)

Kabel lengte2 [m]

4/1

4/1

Massa [kg]

100

111

Besturing

Levelcontrol Basic 2 ZD

Levelcontrol Basic 2 ZE25

Aansluitspanning

3x400V+N

1x230V

Keerkleppen 2x

Inclusief

Inclusief

1.

Afhankelijk van de ingestelde inschakelpunt en aangesloten toevoer

2.

Lengte van de motorkabel naar de kast / lengte kabel van de kast naar WCD.

131

7.3.6

FekaUnit C 1 40L

7.3.6.1

Boven- en zijaanzicht

7.3.6.2

3D aanzicht

Tabel 152: Aansluitingen Type

Maat

A Toeloop

DN 100

B Toeloop

DN 100

C Toeloop

DN 100/50

D Toeloop

DN 50

1 Aftap

DN 40

2 Ontluchting

DN 50

3 Persleiding

DN 32

Tabel 153: Algemene waarden

132

Type;

C1 S315-2 L

C1 S315-2W L

Artikelnummer

6129134842

6129134841

Inhoud reservoir [l]

40

40

Netto inhoud [l] H=180 / Verticale inIn1

10 / 17

10 / 17

P2 [kW]

1,5

1,65

I [A] (Istart)

3,5 (16A)

11 (55A)

Kabel lengte2 [m]

4/1

4/1

Massa [kg]

37

37

Besturing

Levelcontrol Basic 1 D

Levelcontrol Basic 1 E50

Aansluitspanning

3x400V+N

1x230V

Keerklep

Inclusief, PVC

Inclusief, PVC

1.

Afhankelijk van de ingestelde inschakelpunt en aangesloten toevoer

2.

Lengte van de motorkabel naar de kast / lengte kabel van de kast naar WCD.

7.3.7

FekaUnit C 1 S315-2

7.3.7.1

Boven- en zijaanzicht

7.3.7.2

3D aanzicht

Tabel 154: Aansluitingen Type

Maat

1 Toeloop

DN 150/100

2 Toeloop

DN 150/100

3 Toeloop

DN 150/100

4 Toeloop

DN 150/100

5 Aftap

DN 40

6 Ontluchting

DN 70

7 Persleiding

DN50 / DN 32

Tabel 155: Algemene waarden Type;

C1 S315-2H

C1 S315-2H W

Artikelnummer

6129131740

6129131741

Inhoud reservoir [l]

100

100

Netto inhoud [l] H=180 / H=250 / Ver. inIn1

33 / 46 / 64

33 / 46 / 64

P2 [kW]

1,5

1,5

I [A] (Istart)

3.5 (16A)

9 (28A)

Kabel lengte2 [m]

4/1

4/1

Massa [kg]

57

68

Besturing

Levelcontrol Basic 1 D

Levelcontrol Basic 2 ES

Aansluitspanning

3x400V+N

1x230V

Keerklep

Exclusief

Exclusief

1.

Afhankelijk van de ingestelde inschakelpunt en aangesloten toevoer

2.

Lengte van de motorkabel naar de kast / lengte kabel van de kast naar WCD.

133

7.3.8

FekaUnit C 2 S315-2

7.3.8.1

Boven- en zijaanzicht

7.3.8.2

3D aanzicht

Tabel 156: Aansluitingen Type

Maat

1 Toeloop

DN 100/50

2 Toeloop

DN 150/100

3 Toeloop

DN 150/100

X

Niet mogelijk

5 Aftap

DN 40

6 Ontluchting

DN 70

7 Persleiding

DN50 / DN 32

Tabel 157: Algemene waarden

134

Type;

C2 S315-2L

C2 S315-2L W

Artikelnummer

6129131742

6129131743

Inhoud reservoir [l]

150

150

Netto inhoud [l] H=250 / Ver. inIn1

85 / 95

85 / 95

P2 [kW]

1,5

1,5

I [A] (Istart)

3.5 (16A)

9 (28A)

Kabel lengte2 [m]

4/1

4/1

Massa [kg]

116

127

Besturing

Levelcontrol Basic 2 ZD

Levelcontrol Basic 2 ZES

Aansluitspanning

3x400V+N

1x230V

Keerklep

Exclusief

Exclusief

1.

Afhankelijk van de ingestelde inschakelpunt en aangesloten toevoer

2.

Lengte van de motorkabel naar de kast / lengte kabel van de kast naar WCD.

7.4

Medium lijst OPMERKING De volgende tabel dient als oriëntatiehulp. De gegevens dienen als richtwaarden. Garantie-eisen kunnen er niet aan ontleend worden.

Voor meer informatie zie www.dp.nl

Medium

Feka-Unit C

Huishoudelijk afvalwater en fecaliën Baden, douches, wasbakken, bidets, toiletten, urinoirs, spoelbakken, schrobputjes, af- en wasmachines

Geschikt

Industrieel afvalwater Keukens, wasruimten, toiletinstallaties, ziekenhuizen, hotels, sportterreinen en zwembaden1

Geschikt

Condenswater van de CV-ketel Puur alleen het condenswater

Ongeschikt2

Keukenafvalwater De toevoer van vethoudend afvalwater is alleen mogelijk via een vetafscheider

Geschikt

Afvalwater van het laboratoria Waar lozing op het riool is toegestaan

3

Zouthoudend spoelwater Zeewater

Ongeschikt

Zwembadwater met chloordelen

Ongeschikt

Agressief vuilwater pH 5 tot 12, schoonmaak-, desinfecterings-, spoel- en wasmiddel

Ongeschikt

Strooizouthoudend vuilwater uit garage

Ongeschikt

1.

2.

3.

Voor afvoerzwembadwater eerst leverancier raadplegen Met een gezamenlijke afvoer van douches en toiletten geen probleem Navragen aan de hand van analyse, temperatuur en bedrijfswijze

135

7.5

Specificatie tekst

7.5.1

Specificatie tekst Feka-Unit C1(2) V

Overstroombaar opvoerinstallatie met reservoir bestaande uit:

• • • • • •

Gas-, reuk- en waterdicht reservoir van slagvaste kunststof. Één of twee rioolwaterpompen met een vortex waaier.

Terugslagklep(pen) met volle doorlaat en leegloopbout.

Broekstuk (2 pomps uitvoering) Analoge vloeistofniveaumeting met sensorcontrole Schakelkast ten behoeve binnenwand montage

Al onze Feka-Units voldoen aan de EN 12 050-1.

7.5.2

Specificatie tekst Feka-Unit C1 (2) S

• • • • • •

• • • • • •

•

•

• •

Al onze Feka-Units voldoen aan de EN 12 050-1.

7.5.3

Specificatie tekst Levelcontrol Basic

De Levelcontrol basic van het type D, E25, E40, E50 zijn als volgt uitgevoerd:

• • • • •

Kant en klaar aansluitbaar, 1 m netaansluitkabel H-0-A schakelaar(s) Bevestigingstoets (OK) Pompbeveiliging met temperatuurvoelers in de motorwikkeling Ingang voor externe storingsmelding

Specificatie tekst Levelcontrol Basic 2

De Levelcontrol basic 2 van het type ZD, ZE25, ES, ZES zijn als volgt uitgevoerd:

•

Gas-, reuk- en waterdicht reservoir van slagvaste kunststof. Één of twee rioolwaterpompen met een vuilversnijder.

Analoge vloeistofniveaumeting met sensorcontrole Schakelkast ten behoeve binnenwand montage

LED pomptoestand LED hoogwater LED draaiveld (alleen bij 3~) Potentiaal vrij verzamelstoringsmelding (NC, NO) Geïntegreerde alarmzoemer Accugevoed, netonafhankelijk alarm

7.5.4

Overstroombaar opvoerinstallatie met reservoir bestaande uit:

•

136

De schakelkast heeft de volgende meldingen:

•

Kant en klaar aansluitbaar, 1 m netaansluitkabel Hoofdschakelaar (alleen ZES) Numeriek display ten behoeve van diverse aanduidingen en meldingen Navigatietoetsen H-0-A schakelaar(s) Pompbeveiliging met temperatuurvoelers in de motorwikkeling Twee ingangen voor externe storingsmelding en uitschakeling op afstand Gelijkmatige pompbelasting door automatische pompwissel (niet bij de ES) Pieklastschakeling (niet bij de ES)

De schakelkast heeft de volgende meldingen:

• • • • • •

LED pomptoestand LED hoogwater LED draaiveld (alleen bij 3~) Potentiaal vrij verzamelstoringsmelding of bedrijfsmelding (NC, NO) Geïntegreerde alarmzoemer Accugevoed, netonafhankelijk alarm

137

duijvelaar pompen Postbus 28 2400 AA Alphen aan den Rijn t (0172) 48 83 88

dp@dp.nl www.dp.nl

9/2025 97004471 Z Kan zonder voorafgaand bericht worden gewijzigd
