Rahmenschalung Framax Xlife plus by Doka

Schalgeschwindigkeit in einer neuen Dimension

Rahmenschalung Framax Xlife plus

NEU

mit Xlife top

Platte

Inhalt

FramaxXlifeplus

Wändenochwirtschaftlicherschalen. 4

Extrem schnell

Kostensenkend

Einfach

Ansprechend – auch für Sichtbeton geeignet

Wichtige Hinweise: FürdiesicherheitstechnischeAnwendungunsererProduktesinddieindenjeweiligenStaatengeltendenVorschriftender Bauberufsgenossenschaftenrelevant.ZusätzlichsinddieAnwenderinformationen(Aufbau-undVerwendungsanleitungen)zubeachten,dieAngaben zurRegelausführungfürdenAufbauunddiebestimmungsgemäßeVerwendungvonDoka-Schalungssystemenenthalten.DieindieserBroschüre gezeigtenDarstellungensindMontagezuständeunddahersicherheitstechnischnichtimmervollständig.VermischungenunsererSchalungsgeräte mitdenenandererHerstellerbergenGefahrenundbedürfeneinergesondertenÜberprüfung.ÄnderungenimZugedertechnischenEntwicklung vorbehalten.

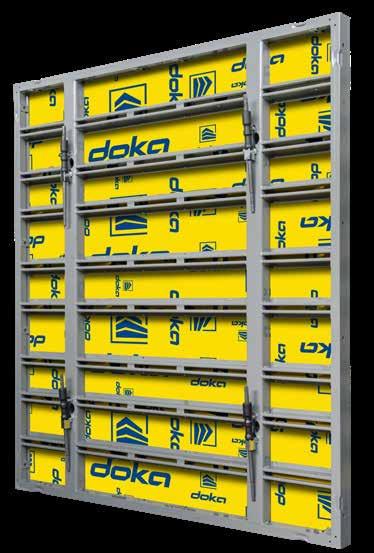

Framax Xlife plus

Wände noch wirtschaftlicher schalen.

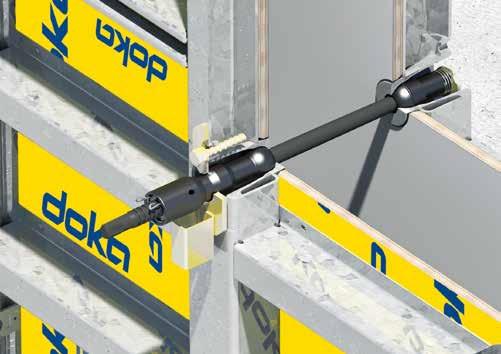

Der einseitig bedienbare Framax Xlife plus-Anker ist das Herzstück der neuen Rahmenschalung Framax Xlife plus. Er bringt bis zu ein Drittel Zeitersparnis beim Ein- und Ausschalen. Aufgrund der konischen Ankerform sind keine Hüllrohre und Konen erforderlich. Innovativ: Die Abdichtung an der Ankerhülse erfolgt ganz ohne Verschleißteile.

BlitzschnelleMontage der neuen Ankergeneration durch nur eine Person

Extrem schnell

Verkürzte Suchzeiten durch optimal aufeinander abgestimmte Elementformate

Einseitig bedienbares Ankersystem mit integrierter Höchstgeschwindigkeit

Kein zeitraubendes Nacharbeiten am Beton

Schnelles Betonieren durch hohen zulässigen Frischbetondruck bis zu 80 kN/m²

Kein Verspachteln von Nietabdrücken, kein zeitraubendes Nacharbeiten von Rostflecken am Beton

Kostensenkend

Keine Materialkosten für Ankerhülsen, Hüllrohre und Konen

Extrem geringer Ankeranteil: nur 1 Anker pro 2 m2 Wandfläche bei Basiselement 2,70 x 3,00 m

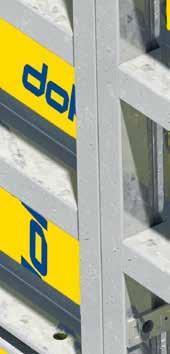

Lange Lebensdauer durch feuerverzinkten Rahmen und robuste Xlife-Platte

Schnelle und einfache Reinigung dank pulverbeschichteter Oberfläche bei allen Elementen

WenigerAnkerstellen nur 4 Anker auf 8,1 m2 Schalfläche bei Framax Xlife plus 2,70 x 3,00 m

Einfach

Hohe Flexibilität durch liegenden und stehenden Einsatz aller Elemente

Fehlerfreies Ankersetzen durch Belegung aller Ankerstellen

Kombinierbar mit der bewährten Rahmenschalung Framax Xlife

Hohe Flexibilität beim Anschluss von Zubehör dank Funktionsprofilen in allen Ebenen

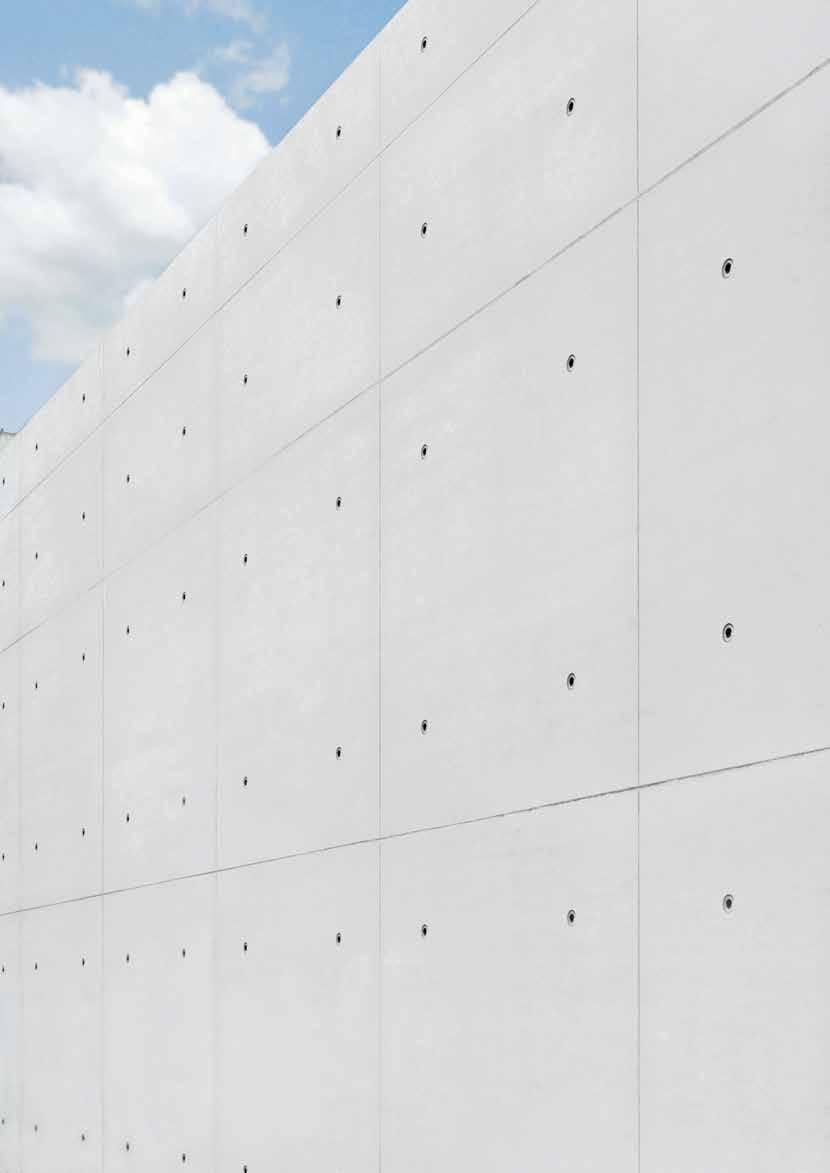

Ansprechend – auch für Sichtbeton geeignet

Stets geordneter Fugenverlauf

Symmetrisches Ankerbild

Keine Nietabdrücke im Beton

Keine Rostflecken am Beton

Kein Rippling durch Xlife-Platte

Einwandfreie Betonflächen durch robuste Kunststoffoberfläche der Xlife-Platte

AnsprechendesBetonbild

durch geordnetes Anker- und Fugenbild sowie ausschließlich innenliegende Ankerstellen

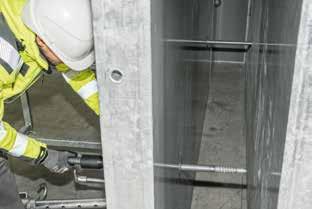

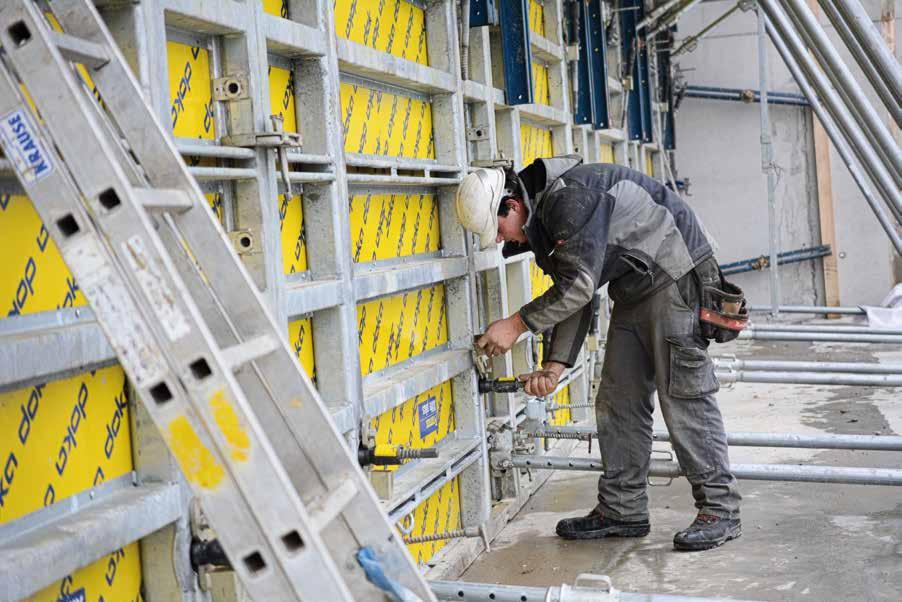

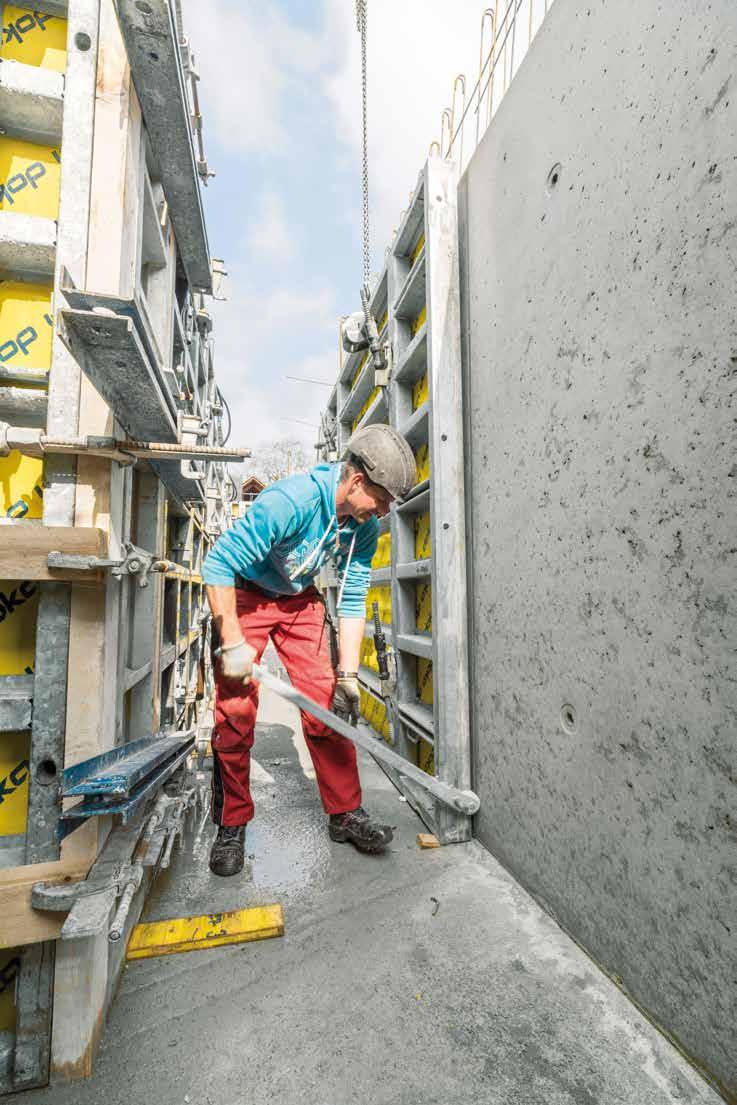

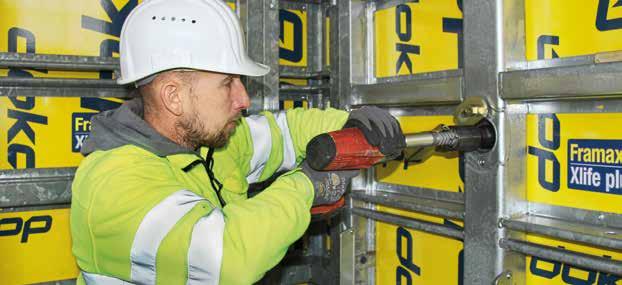

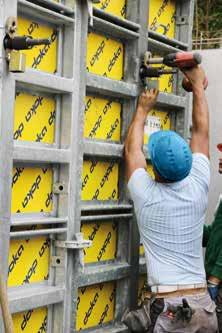

Bedienen des Ankers mit der Ratsche oder mit dem Schlagschrauber

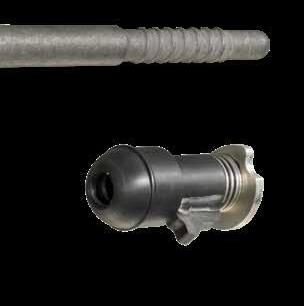

Der Sprinter unter den Ankern

Schnell und präzise. Ein Anker schafft neue Maßstäbe.

KeinDemontieren

ZuverlässigeEinstellung der Wandstärke im 0,5-cm-Raster über Rillen statt Gewinde und einfache Kontrolle durch Wandstärkenmarkierungen

KeineSuchzeiten durch integrierte Parkposition

SchnellesAnkern ohne Einbau von Hüllrohren und Konen

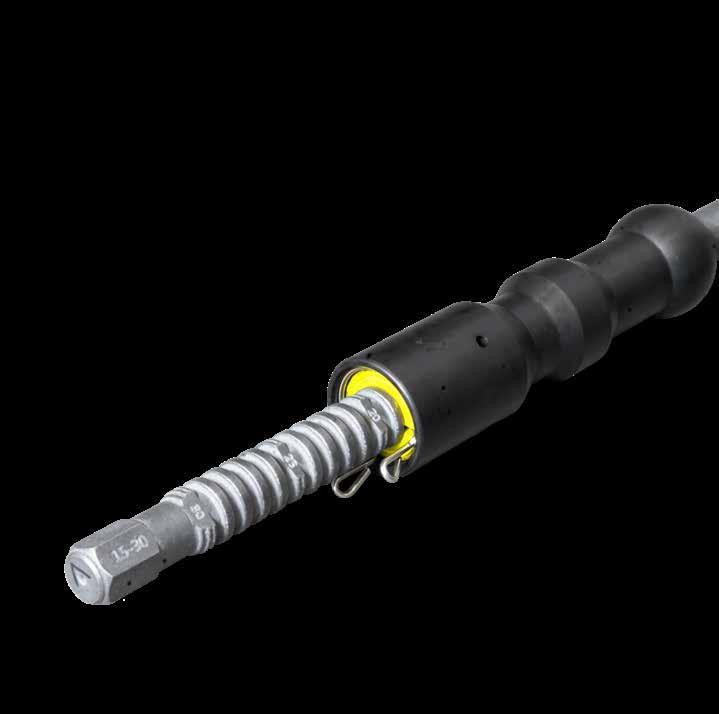

Der Sprinter unter den Ankern

Schnell und präzise. Ein Anker schafft neue

Maßstäbe.

GehärteterKugelzapfen

Schneller Zusammenbau des Ankers durch einfaches Aufschieben des Kugelzapfens auf den Ankerstab

152 kN

hohezulässige

Ankerzugkraftdurch Ankersystem20,0

Wenig Verschleiß und geringe Lösekräfte durch gehärtete, glatte Oberfläche

Arretierringe

Robustes, innovatives Ringsystem statt beschädigungsanfälligem Gewinde

Einfache Längeneinstellung durch Beschriftung der Wandstärken im 5-cm-Raster

Beschriftung/Gravur

einfache Unterscheidung der verschiedenen Ankerlängen

Sicherungsfeder

Sicherung des Kugelzapfens und der eingestellten Wandstärke

Einfaches Einsetzen ohne Werkzeug

Arretierzylinder

Lüftungslöcher lange Lebensdauer des Arretierzylinders durch schnelle Trocknung

Einfache und zuverlässige Wandstärkeneinstellung im 0,5-cm-Raster

Wandstärkeneinstellung durch Auseinanderklappen des Arretierzylinders und Auflegen auf die Arretierringe

Durch 180°-Drehung kann die Wandstärke um 0,5 cm erhöht werden

Schnelle Sichtkontolle des eingestellen 1 cm Rasters durch gelbe Arretierzylinderseite

Noch schneller schalen mit dem Sprinter unter den Ankern:

Einbau der Ankermutter I in die Stellschalung ohne Werkzeuge

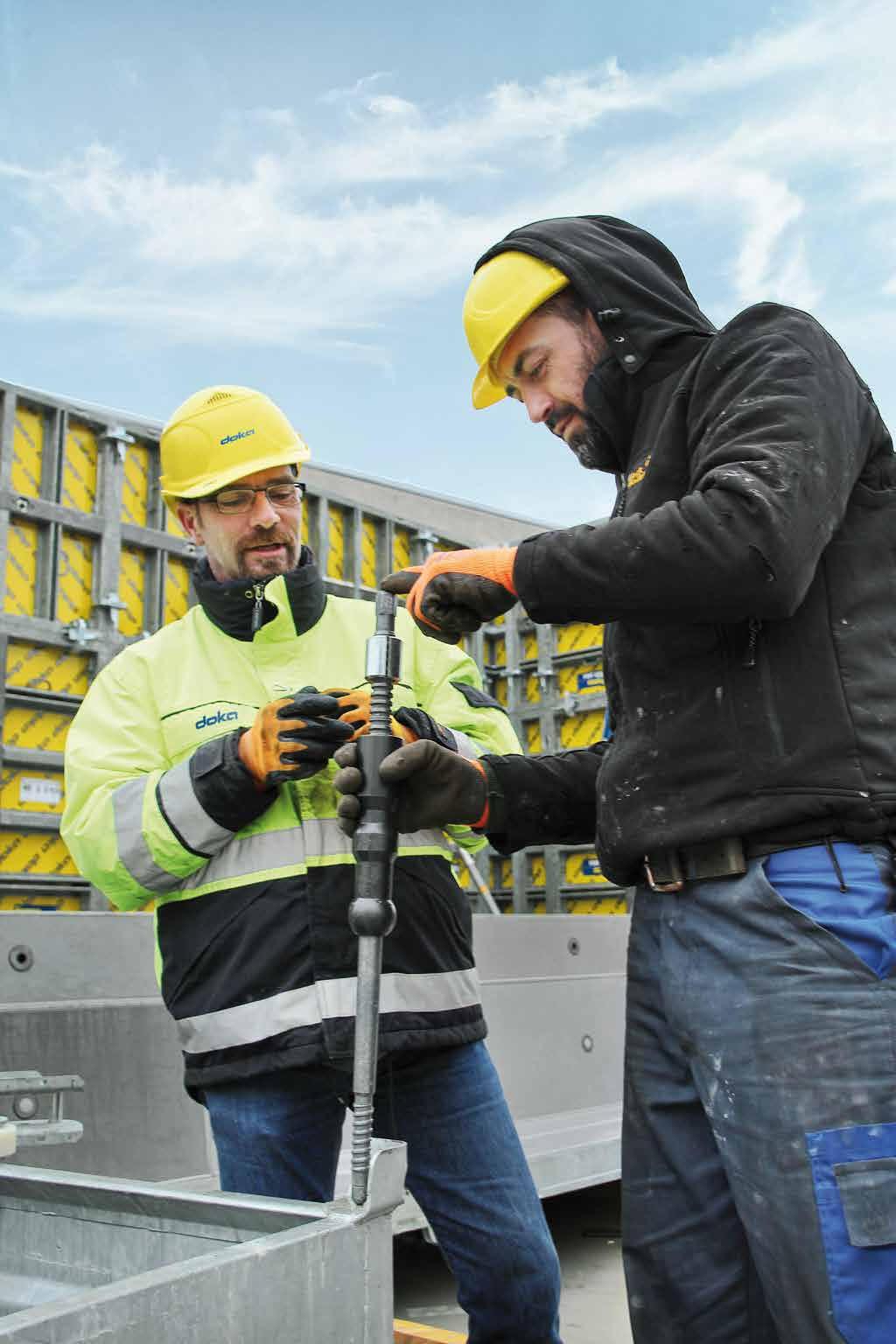

Einstellen des Ankers auf die gewünschte Wandstärke

Wandstärkenkontrolle: Wandstärke + 10 cm = Ende Kugelzapfen bis Rille

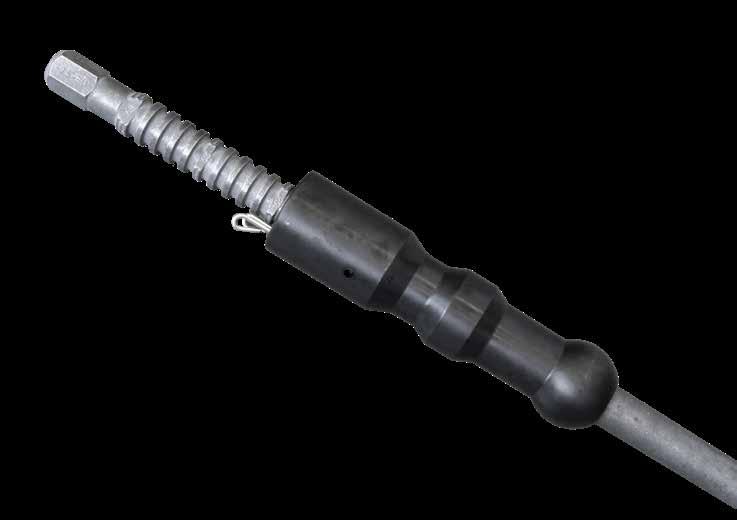

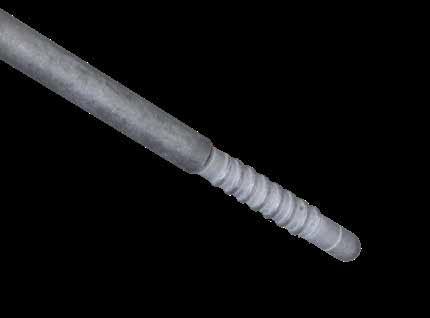

Framax Xlifeplus-Anker20,0

Kein zeit- und kostenaufwendiger Einbau von Hüllrohren und Konen

Einfaches und schnelles Lösen aus dem Beton durch konische Ankerform

Wandstärkenkontrolle

Rille als Markierung zur Wandstärkenkontrolle

Wandstärke + 10 cm = Ende Kugelzapfen bis Rille

AnkermutterI

Schnelle Montage und Demontage ohne Werkzeug

Schnelles Stapeln der Elemente ohne Demontieren der Ankermutter I, weil komplett im Rahmen versenkt

Lange Lebensdauer durch Sherard-verzinkte, sehr beständige Oberfläche (nach DIN EN 13811)

max. 4°

Markierungsrille = Standardlage Markierung „+0,5“ = Lage 180° gedreht

SchrägneigungundElementversatz

Durch die große konische Ankerhülse können die Elemente einseitig oder beidseitig schräg geneigt sowie höhen- und seitenversetzt werden

Einseitige bzw. beidseitige Schrägneigung max. 4°

Elementversatz max. 1,0 cm pro 15 cm Wandstärke

Zuverlässige Abdichtung der Ankerstellen auch bei Schrägneigung und Elementversatz

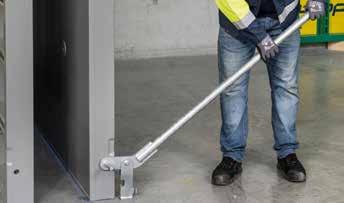

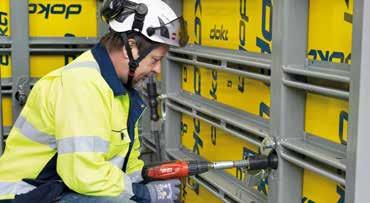

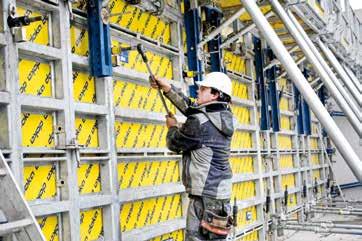

Anker eindrehen und festziehen mittels Ratsche oder Schlagschrauber

Distanzsicherung positionieren und fixieren

Sehen Sie hier das vollständige Ankersetzen www.doka-fxp.com

Wandstärke+10cm

Die Elemente Qualität,

die sich lange rechnet.

Bis zu

80 kN/m² hoher zulässiger Frischbetondruck durch formstabile Rahmen

Feuerverzinkteund pulverbeschichtete Stahlrahmen

Extrem lange Lebensdauer

Kein Nacharbeiten von Rostflecken am Beton

Schnelle und einfache Reinigung dank pulverbeschichteter Oberfläche bei allen Elementen

WenigerAnkerstellen

nur 4 Anker auf 8,1 m2 Schalfläche bei Framax Xlife plus 2,70 x 3,00 m

Schnelle Befestigung vonZubehör über die gesamte Elementbreite durch offene Querprofile mit integriertem Riegelsystem

Dichte Elementstöße und reduzierter Reinigungsaufwand durch Reinigungssicke und dadurch überhöhte Auflageflächen des Außenprofils

EinfacheEckausbildungenund Stirnabschalungen durch Querlöcher im Rahmenprofil

ErleichtertesArbeiten anderSchalung

Durch Funktionsprofile mit Lochungen in allen Ebenen

Dank integrierter Handgriffe

Ansprechende Betonflächen ohne Nietabdrücke im Beton durch Befestigung der Xlife top Platte von hinten

270 cm

NEU

mit Xlife top Platte

Mehr Infos zur Xlife top Platte: www.doka.com/Xlife-top

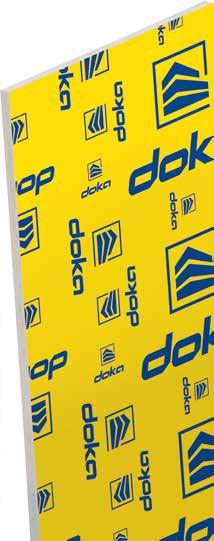

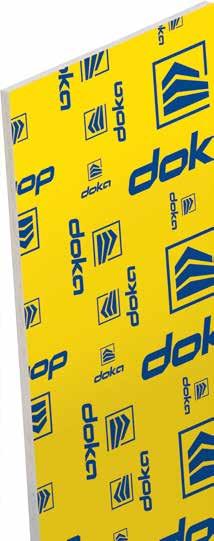

Framax Xlife plus. Mit Xlife top-Platte.

Hält lange. Schalt schön. Kommt recycelt wieder.

Die Xlife top Platte ist eine Weiterentwicklung der bewährten Xlife Platte und setzt neue Maßstäbe in der Technologie. Sie besteht zu einem wesentlichen Anteil aus recyceltem Kunststoff, ist 100 % recycelbar und wird für viele Doka Rahmenschalungen verwendet. Die Xlife top Platte überzeugt durch ihre besonders lange Lebensdauer und ein ansprechendes Betonbild. Das ist nonstop top!

Wirtschaftlich

Besonders lange Lebensdauer durch innovative Kunststoff-Verbundtechnik

Geringe Sanierungskosten durch robusten Plattenaufbau und vielfältige Reparaturmethoden

Einfache und schnelle Reinigung auch mit dem Hochdruckreiniger möglich

Weniger Nacharbeiten am Bauwerk durch gleichbleibend gutes Betonbild auch nach vielen Einsätzen

Polypropylenschicht, glasfaserverstärkt

Glasfaserschicht

Polypropylen-Kern

Glasfaserschicht

Polypropylenschicht, glasfaserverstärkt

Branding Folie

Plattenkern mit 100% recyceltem Kunststoff

Die Systemlogik

Einfach. Perfekt aufeinander abgestimmte Elementformate.

Liegendundstehendschnellkombinierbar

Die Systemlogik der Framax Xlife plus optimiert Materialauslastung und Logistik für einen besseren Überblick auf der Baustelle: Das Basiselement ist quadratisch und erlaubt liegendes Aufstocken oder Unterstocken mit nur wenigen Standardelementen – ohne eine Vielzahl an zusätzlichen Kleinelementen.

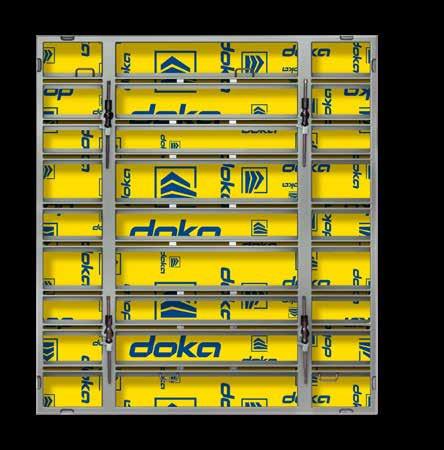

Framax Xlife plus-Elemente

Elementbreiten, Elementhöhen

7,3 m² quadratisches Basiselement vollsymmetrisch einsetzbar

Zubehörausdem Framax-Baukasten Beide Schalungssysteme nutzen dasselbe Zubehör (Verbindungsmittel, Klemmschienen, Abstellund Einrichthilfen, Bühnen).

Element 2,70x3,00 m / 2,70x3,30 m zwei Schalungshöhen in einem Element

3,00 / 3,30

Kombinationmit Framax Xlife

Framax Xlife plus ist mit den bewährten Rahmenschalungselementen Framax Xlife kombinierbar.

EinfachesundfehlerfreiesAnkersetzen durch Belegung aller Ankerstellen

Die Ankeranzahl

Noch weniger Anker. Framax Xlife weiter optimiert.

Die Rahmenschalung Framax Xlife mit ihrer 135 cm Ankereinflussbreite ist die Basis der Framax Xlife plus. Gegenüber allen Systemen mit Ankerraster 120 cm benötigen beide Systeme bis zu 12 % weniger Anker. Framax Xlife plus ist darüber hinaus weiter optimiert. Dies reduziert den Ankeranteil nochmals deutlich.

Biszu12 %wenigerAnkerstellen durch 2 x 135 cm statt 2 x 120 cm horizontale Einflussbreite

WenigerAnkerstellenbeimAufstocken durch Standardelemente mit mittiger Ankerung anstelle von Aufstockelementen

Framax Xlife plus mit mittiger Ankerung aller Elemente

Rahmenschalung mit herkömmlicher Ankerung der Elemente

VergleichAnkeranzahl amBeispieleinmalaufgestockterSchalung

Standard-Schalung Framax Xlife plus

Basiselement 2,40 m x 2,70 m2,70 m x 2,70 m

Aufstockung 1,20 m 1,35 m

Schalungshöhe 3,90 m 4,05 m

Schalfläche gesamt 107 m2 110 m2

Anzahl Anker

Anker/m² 0,490,27

Ankertechnik zweiseitigeinseitig

Personalbedarf für

Framax Xlife plus mit mittiger Ankerung aller Elemente

Rahmenschalung mit herkömmlicher Ankerung der Elemente

Anker/m2

Schalung

Personalbedarf für Ankerbedienung

Die Ankeranzahl

Noch weniger Anker. Auch bei Ecken, Anschlüssen und Schächten.

MittigeAnkerungstattRahmen-AnkerungrücktdieAnkerstelleweiterausdemEckbereichab. Dies bringt Vorteile beim Ankern und auch bei der Bewehrungsführung in diesem Bereich.

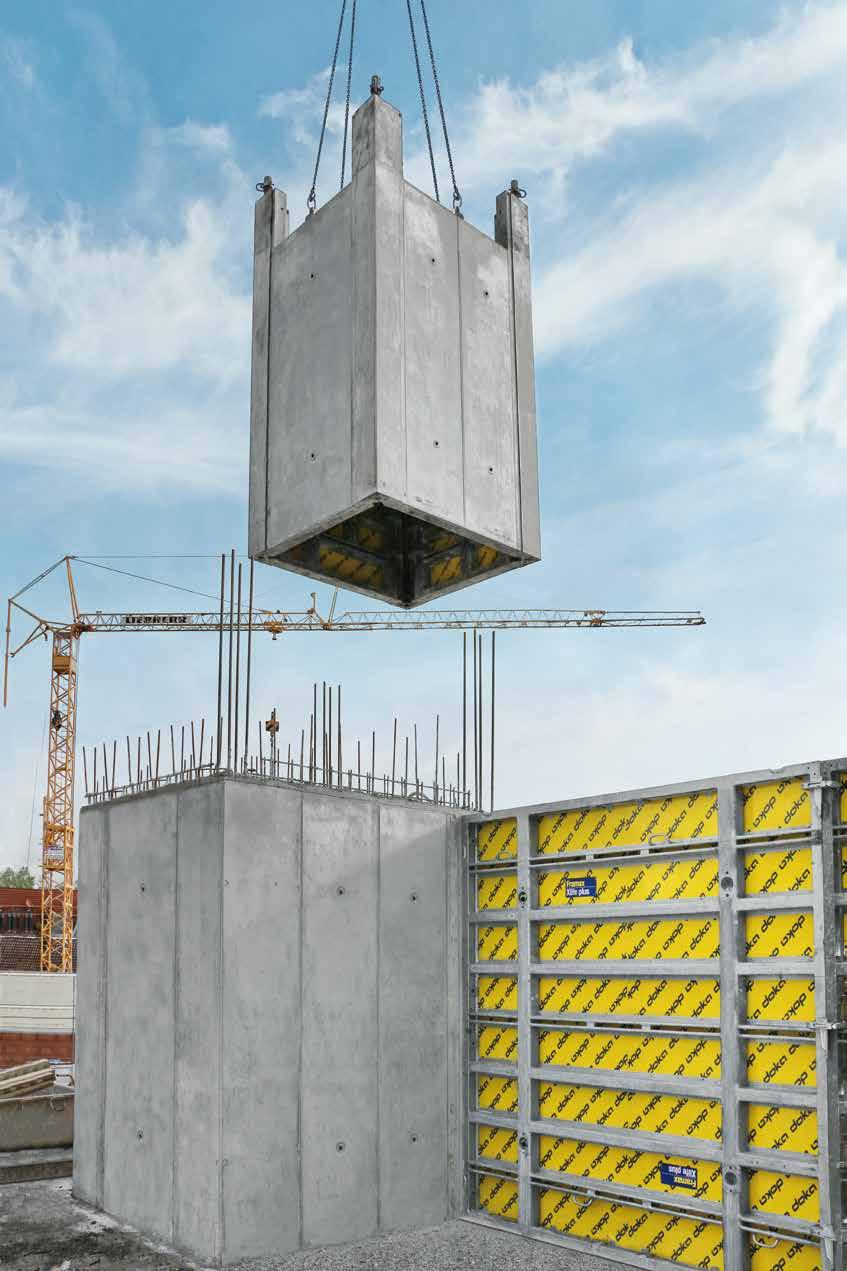

SchächtenochschnellerundmitwenigerAnkernschalen durch mittig geankerte Elemente in Kombination mit der Framax-Ausschalecke I

Schacht-Innenschalung aus Framax Xlife plus und Framax-Ausschalecke I

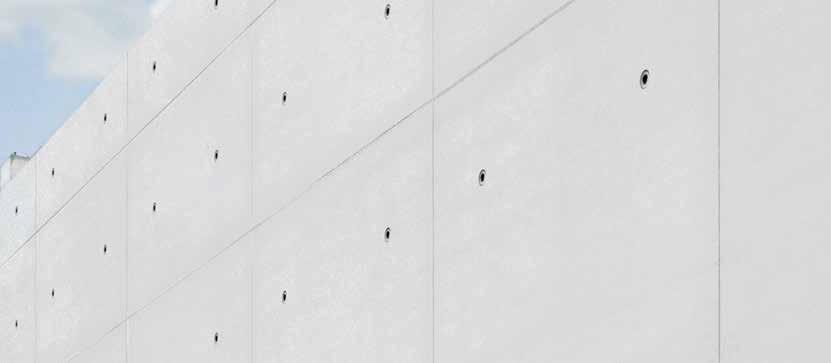

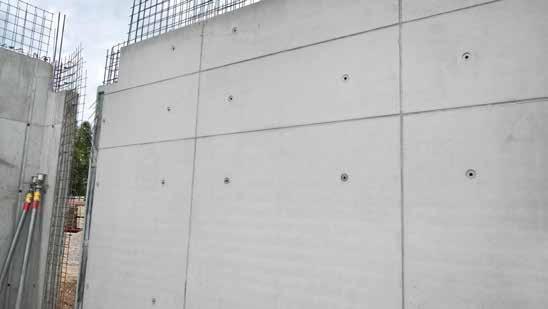

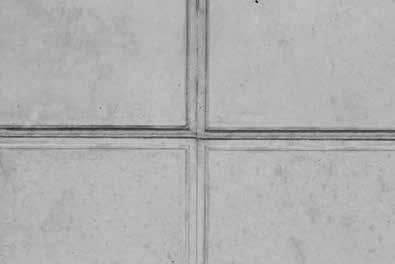

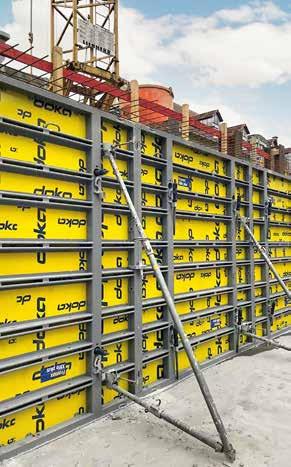

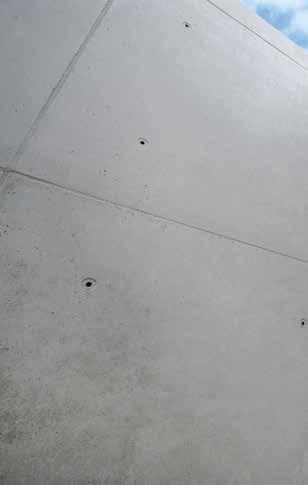

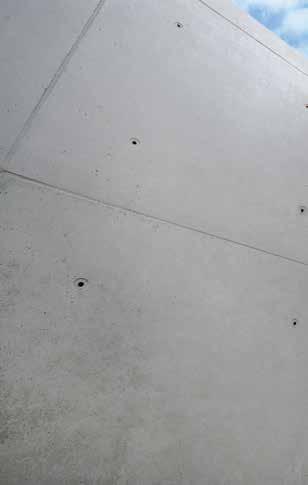

Das Ergebnis

Ansprechend. Auch für Sichtbeton geeignet.

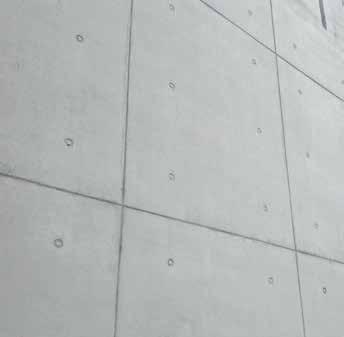

Harmonisches Ankerbild

durch innenliegende Ankerstellen

StetsgeordneterFugenverlauf auch ohne spezielle Aufstockelemente durch logischen Systemraster

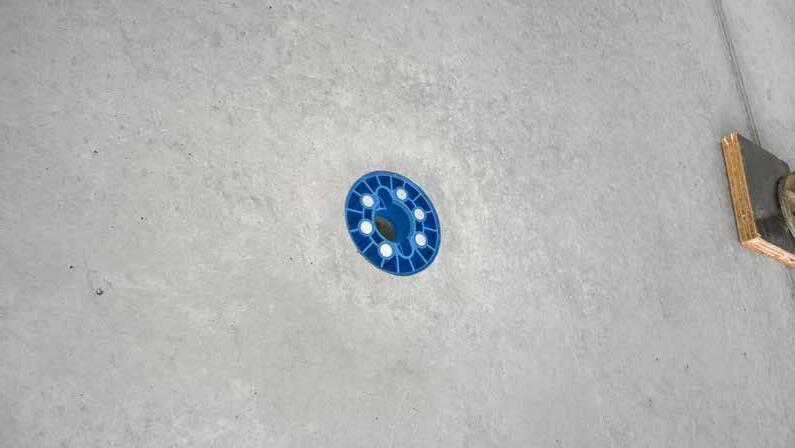

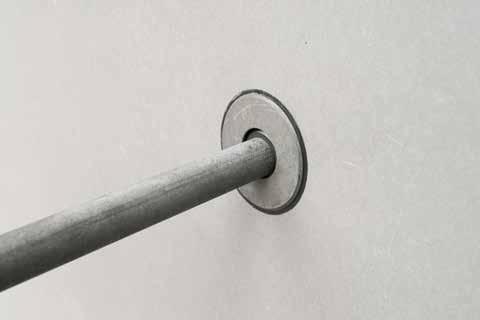

Ankerstellen durch den Framax Xlife plusVerschlussstopfen 38 mm

KeineNietabdrückeimBeton durch Befestigung der Xlife-Platte von hinten

Die Wirtschaftlichkeit

Kostensparend. Bei jedem Baustelleneinsatz.

Erhebliche Lohnkosteneinsparungen

Kein 2. Mann beim Ankern erforderlich

Schnelleres Ankern: schnelle und zuverlässige Wandstärkeneinstellung, Anker immer griffbereit und rasch einzubauen

Bis zu 12 % weniger Ankerstellen zu verschließen und ggf. zu verspachteln

Kein Nacharbeiten von Rostflecken am Beton

Weniger Verbrauchsmaterial und Verschleißteile

Zeitwerte gemessen durch unabhängiges Institut 4)

Berechnungsbeispiel

Mittellohn

38,00 €/h

Schalzeit 1) 0,55 h/m²

Zeitvorteil Framax Xlife plus 2) 0,15 h/m² Mehrpreis Framax Xlife plus 3) 0,25 €/m²

1) Beispiel für Kalkulationswert

2) Zeitwert entnommen aus ARH-Tabellen, Ausgabe 2016

3) Framax Xlife plus im Vergleich zu Standardrahmenschalung mit beidseitig verschraubtem Anker bei einer Schalungshöhe von 2,70 m

4) Bezugsquelle: https://ztv-shop.de/arh-tabellen/ arh-tab-hochbau/arh-tabelle-rahmenschalungwande-stutzenschalung.html

RechnenSieselbst Ihre Werte

x Zeitvorteil Framax Xlife plus

= Einsparung Lohnkosten

- Mehrpreis Framax Xlife plus 3)

= Einsparung durch Framax Xlife plus €/m

x Ihre zu schalende Flächem

= Ihre Einsparung gesamt

Die Wirtschaftlichkeit

Kostensparend. Über die gesamte Lebensdauer.

Größere Investitionsabstände

Besonders lange Lebensdauer durch innen und außen komplett feuerverzinkte Stahlrahmen

Weniger kostenträchtige Plattenwechsel durch nochmals verbesserte, hochwertige Xlife-Platte mit innovativer, glasfaserverstärkter Kunststoffschicht

Besonders robuster, langlebiger Anker durch SheradVerzinkung und gehärteten Spezialstahl

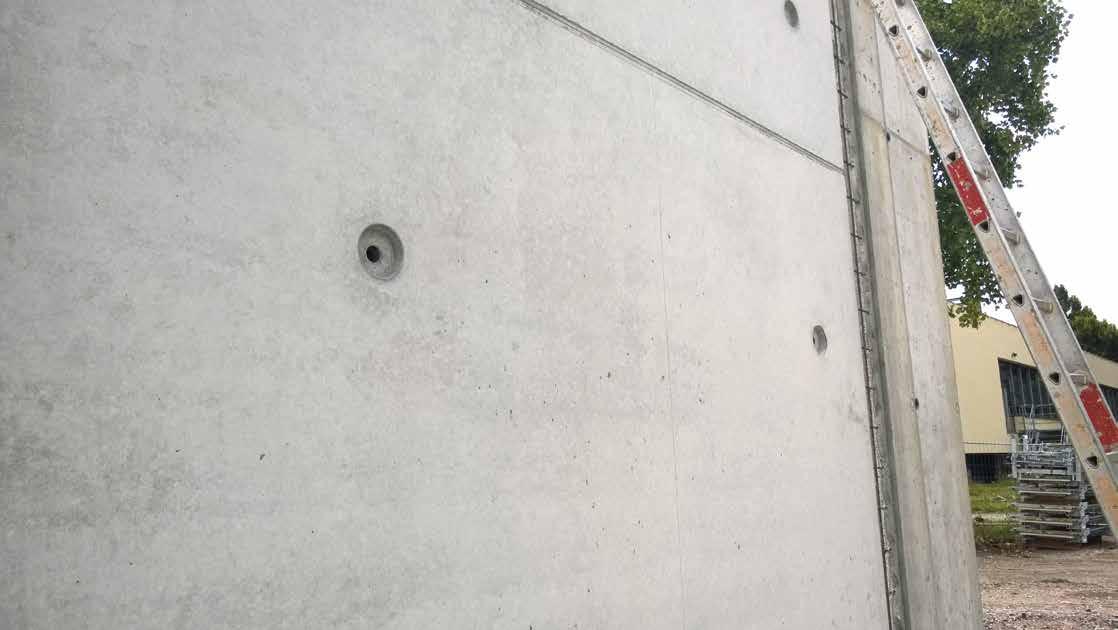

30Jahreundnochkeinbisschenrostig

„Wir haben die Framax Xlife plus angemietet. Unsere Mitarbeiter waren so begeistert, dass die Mietschalung gar nicht mehr zu Doka zurückgegangen ist. In den nächsten Jahren werden wir Zug um Zug auf Framax Xlife plus umstellen.“

Franz Ganglbauer, Geschäftsführer Ing. Franz Ganglbauer Baumeister Ges.m.b.H.

350malbetoniertundnochimmerimEinsatz

„Unsere Framax funktioniert auch nach 30 Jahren immer noch wie am ersten Tag. Wir haben zwar regelmäßig Plattenwechsel gemacht, aber der Rahmen ist nach wie vor einwandfrei und völlig ohne Rost.“

(v. l.) Lagerplatzmitarbeiter Manfred Stadler und Geräte- und Schalungsdisponent Felix Moser Bauunternehmung Rudolf Gerstl KG

„Wir haben mit der Xlife-Platte bestimmt schon 350 Mal betoniert und das hat mich schwer beeindruckt.“

Lagerplatzmanager Gerhard Weseßlintner, Haller Bau GmbH

Hochwertige,robusteAnkerausführung Gegenüber einem konventionellen Ankersystem genießt der Framax Xlife plus-Anker eine höhere Wertigkeit. Er wird deshalb tendenziell sachgemäßer behandelt und geht seltener verloren. Die Parkposition direkt am Element trägt dazu bei.

Doka-Dienstleistungen

Aktive Projektbegleitung von Anfang an.

Jedes Projekt ist einzigartig und erfordert individuelle Lösungen. Das Doka-Team unterstützt Sie in jeder Phase Ihres Schalungsprojekts mit Beratungs-, Planungs- und Serviceleistungen, damit Sie Ihr Projekt effektiv und sicher umsetzen können. So werden aus Ideen konkrete Vorhaben, aus Plänen Bauwerke und aus Produkten Lösungen.

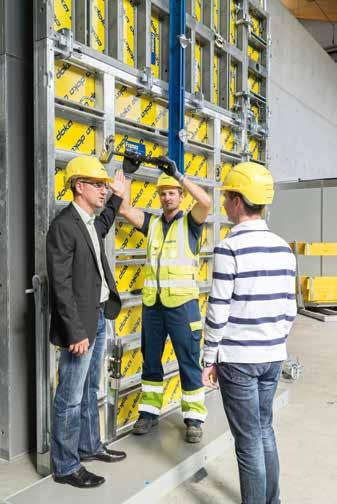

Richtmeister

Der Doka-Richtmeister ist ein speziell ausgebildeter, erfahrener Praktiker vor Ort. Er unterstützt Sie beim effizienten und sicheren Schalungseinsatz auf der Baustelle. Das sichert Ihnen optimalen Ressourceneinsatz und Bauablauf.

ConcremoteBetonmonitoring

Concremote ermöglicht die Echtzeitmessung der Betonfestigkeit und Betontemperatur. Auf Basis des Reifegradverfahrens nach de Vree werden normgerechte und zuverlässige Informationen jederzeit und ortsunabhängig online bereitgestellt. Dies unterstützt eine zielgerichtete Steuerung der Schalungs- und Ortbetonarbeiten.

PlanungssoftwarebeiDoka

Mit den unterschiedlichen Applikationen bietet Doka ein Rundum-Paket zur optimalen Schalungsplanung vom Büro aus oder direkt auf Ihrer Baustelle. Von der schnellen automatischen Planung mit Tipos-Doka 8, über Stücklisten-Editor und Träger-Statik 8, bis hin zum flexiblen, leistungsstarken CAD-System DokaCAD 8. Download: www.doka.com/tipos

Engineering

Exakte Planung ist die Basis für einen schnellen und sicheren Schalungseinsatz. Die Doka-Techniker helfen Ihnen weltweit, den eigenen Planungsaufwand zu verringern und ermöglichen eine erfolgreiche Umsetzung. Dabei werden alle gültigen Normen und Vorschriften berücksichtigt.

Mietservice

Rasche Verfügbarkeit ist ein entscheidender Faktor. Die internationalen Vertriebs- und Logistik-Standorte mit leistungsstarken Mietparks sorgen für Liefersicherheit, schnelle Bereitstellungszeiten und reduzieren Ihren Investitionsbedarf.

Geräteservice

Ihre Schalung sowie Mietmaterial wird unter Einhaltung der Doka-Qualitätsstandards professionell gereinigt und instand gesetzt. Alle erforderlichen Reparaturen werden durchgeführt und Ersatzteile eingebaut. Das verlängert die Lebensdauer und gibt Sicherheit für den nächsten Schalungseinsatz.

Training

Die Kenntnis moderner Baumethoden und der geschickte Umgang mit Schalungsgerät sorgen für einen beschleunigten Bauablauf. Unsere Experten informieren Sie in den DokaTrainings praxisnah über die neuesten Entwicklungen in der Schalungstechnik. Weiterbildung, die sich lohnt!

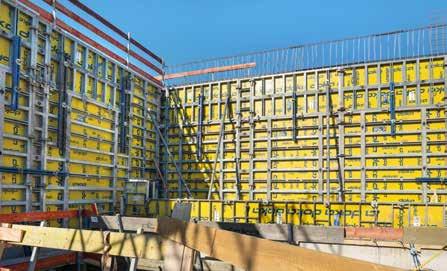

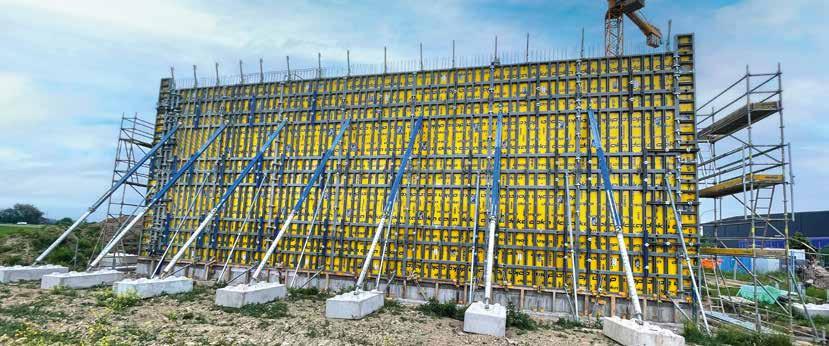

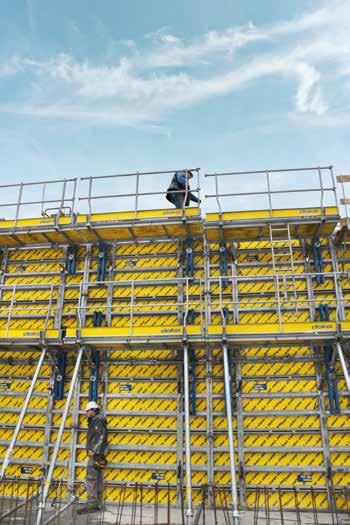

Referenzen

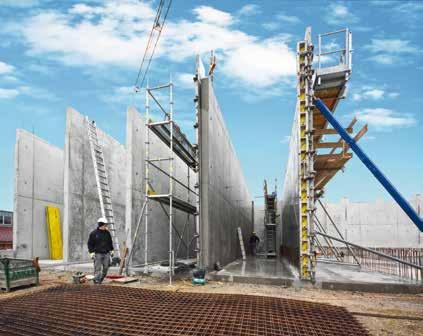

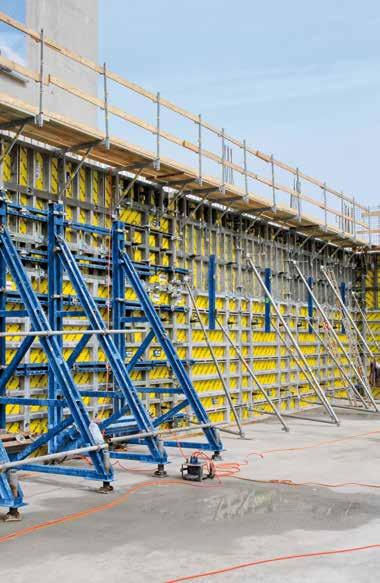

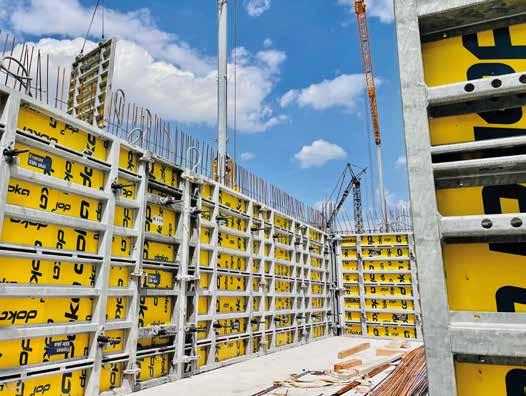

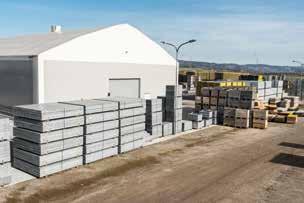

Lagerhalle Lohnsburg

In Rekordgeschwindigkeit entstand mit Framax Xlife plus im oberösterreichischen Lohnsburg eine neue Lagerhalle inklusive Stützmauer. Die schnelle Rahmenschalung mit ihrem innovativen Hochleistungsanker ermöglichte einen äußerst effizienten 1-Tages-Takt.

Ort: Lohnsburg, Österreich

Bauausführung:

Bau Mayr GmbH, Waldzell

Taktzeit: 1-Tages-Takt

Bauzeit: 6 Wochen

Produkte im Einsatz: Framax Xlife plus, Bühnensystem Xsafe plus, Arbeitsgerüst Modul Herausforderung:

kurze Bauzeit

alternative Baumethoden, wie z.B. Fertigteilwände, wurden in Betracht gezogen

Projektlösung

Ein Drittel Zeitersparnis beim Ein- und Ausschalen durch einseitig bedienbares Anker-system in Kombination mit großflächigen Framax Xlife plus-Elementen

Schnelles Betonieren mit einer Steiggeschwindigkeit von 3 m/h durch hohen zulässigen Frischbetondruck von 80 kN/m²

Vorhaltemenge von nur 180 m² Framax Xlife plus

Einsatz von Framax Xlife plus ist kostengünstiger als Fertigteile

„Ohne Framax Xlife plus wäre der Terminplan nicht zu halten gewesen.“

Polier Anton Strasser

Wohnanlage

„Spitalgärten“

Vor den Toren von Regensburg, im oberpfälzischen Burglengenfeld, entsteht in zentraler Lage auf einem ehemaligen Betriebsgelände ein modernes Wohnareal aus fünf Mehrfamilienhäusern mit insgesamt 107 sowie einem Seniorenservicehaus mit 44 Wohneinheiten. Für die termingerechte Errichtung der ca. 10.000 m2 Wandfläche setzt die G. Ehrenreich Bauunternehmen GbmH auf die Vorteile der Rahmenschalung Framax Xlife plus.

„Die Framax Xlife plus ist durch den Anker, mit dem man beliebige Wandstärken einstellen kann, extrem flexibel. Der Handhabung und Pflege der Schalung sind auch ein Traum. Und durch den Umgang mit diesem innovativen Schalungssystem haben sich unsere Mitarbeiter*innen weiterentwickelt und sind technisch affiner geworden.“

(v.l.) Bauleiterin Elisa Feicht, Bauleiter Wolfgang Steininger

Projektlösung

Präzise Taktung dank Framax Xlife plusSystemlogik und aufeinander abgestimmten Elementformaten

Exakte Wandstärken realisierbar durch fest einstellbares Ankermaß

Zeitersparnis durch technische Planung der aufwändigen Unterzüge seitens Doka

Ort: Burglengenfeld, Deutschland

Bauausführung: G. Ehrenreich Bauunternehmen GmbH

Schalfläche Wand: ca. 10.000 m2

Wandstärke: 20 cm

Umbauter Raum: ca. 40.000 m3

Bauzeit Rohbau: 1 Jahr

Produkte im Einsatz: Wandschalung Framax Xlife plus, Stützenschalung KS Xlife, Deckenschalung Dokaflex, Deckenschalung Dokaflex 30 tec, Unterzugschalung

Herausforderung:

hoher logistischer Aufwand durch enges Baufeld

vorausschauende Taktplanung, um effizienten Einsatz des Eigenmaterials zu gewährleisten

anspruchsvolle Statik, nur durch Ortbetonrealisierbar

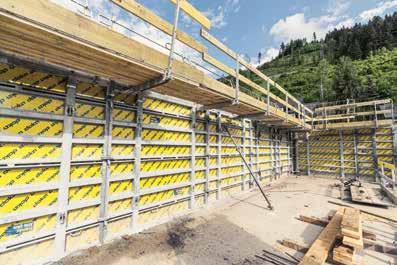

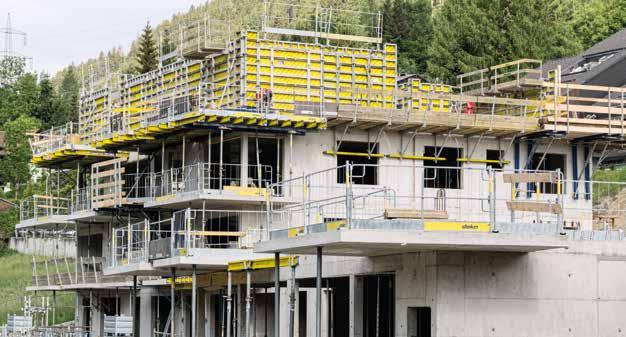

Sun Lodge Schladming

Schnelligkeit und Sicherheit zählen.

Beim Bau von vier Apartmenthäusern ermöglichte die Kombination von Framax Xlife plus mit effizienten DokaSicherheitsprodukten einen reibungslosen Bauablauf.

„Der kombinierte Einsatz der neuesten DokaInnovationen hat uns auf der Baustelle in Schladming einen reibungslosen Bauablauf ermöglicht.“

(v.l.) Polier Wilfried Grießer und Polier Franz Huber

Projektlösung

Schnelle Schalzeit im Wandbereich durch innovative Rahmenschalung Framax Xlife plus

Sicheres und schnelles Schalen im Deckenbereich mit der Element-Deckenschalung Dokadek 30, d.h. sicherer Aufbau von unten und Schnelligkeit dank 3 m² großer Elemente

Faltbühne K ist als vormontierte Gerüstbühne mit wenigen Handgriffen als Arbeitsgerüst einsatzbereit

Seitenschutzsystem XP als Gegengeländer für den umfassenden Schutz der Mannschaft beim Betonieren

Halbierung der Vorhaltemengen durch bauteilversetzten Wocheneinsatz der innovativen Wand- und Deckenschalung

Ort: Schladming, Österreich

Bauausführung: Granit Gesellschaft m.b.H., Graz

Architekt: Architektur Consult ZT GesmbH

Schalfläche Wand: 14.000 m²

Schalfläche Decke: 8.000 m²

Bauzeit: 04/2015 – 10/2015

Produkte im Einsatz: Framax Xlife plus, Dokadek 30, Seitenschutzsystem XP, Doka-Faltbühne K, Dokamatic-Tisch, Alu-Framax Xlife

Herausforderung:

Bauzeit erfordert gezielte Schalungsplanung

Vorhaltemengen sind niedrig zu halten

Ort: Hallein, Österreich

Bauausführung: Spiluttini Bau GmbH, St. Johann im Pongau

Schalfläche Wand: 1.800 m²

Schalfläche Decke: 2.400 m²

Bauzeit: 12/2014 – 07/2015

Produkte im Einsatz: Framax Xlife plus, Dokaflex

Herausforderung: termingerechtes Bauen in einem sehr beengten Baufeld

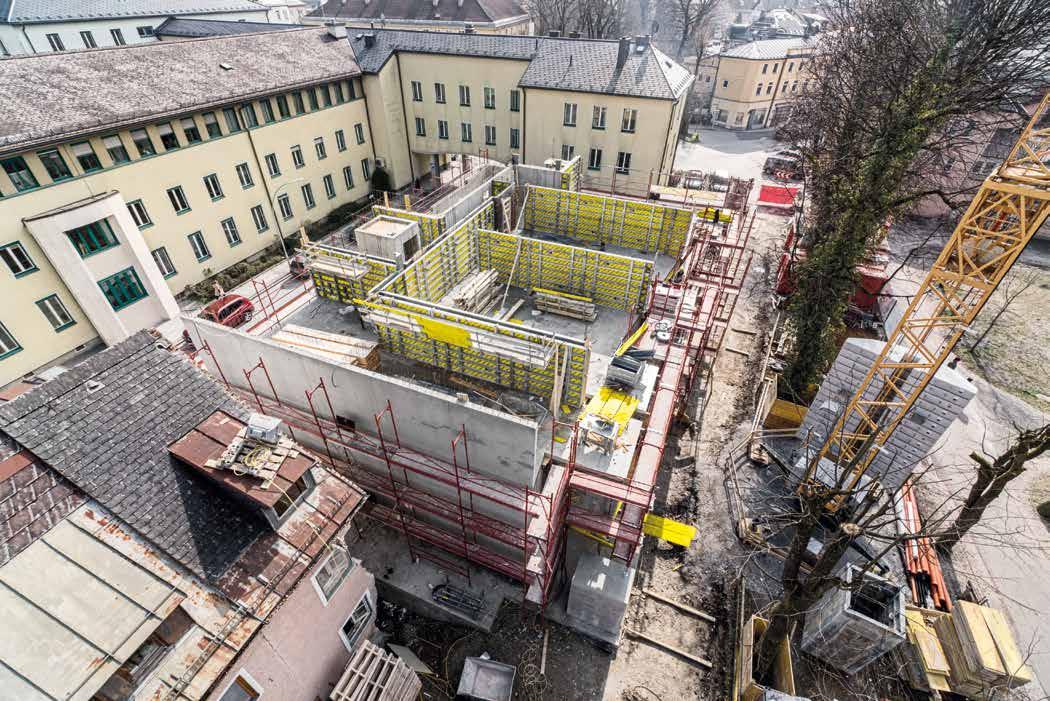

Wohnhausanlage Hallein

Eingebettet zwischen Stadtpark mit altem Baumbestand und bestehenden Gebäuden entstand in zentraler Lage eine Wohnhausanlage mit 18 Eigentumswohnungen. Besonders die Herstellung des Untergeschosses erforderte ein cleveres Schalungskonzept. Hier konnte die neue Framax Xlife plus ihre Stärken voll ausspielen.

„Auf der Baustelle Schwarzstraße hatten wir die neue Rahmenschalung von Doka Framax Xlife plus erstmalig im Einsatz und sind mit dem System sehr zufrieden. Der schnelle Baufortschritt und die Möglichkeit zur einseitigen Ankerung haben uns überzeugt.“

Polier Albert Steinwender

Projektlösung

Dank des einseitig bedienbaren Ankersystems kann die Schalung direkt an die Spundwände gestellt werden und durch nur einen Mann von innen geschlossen werden

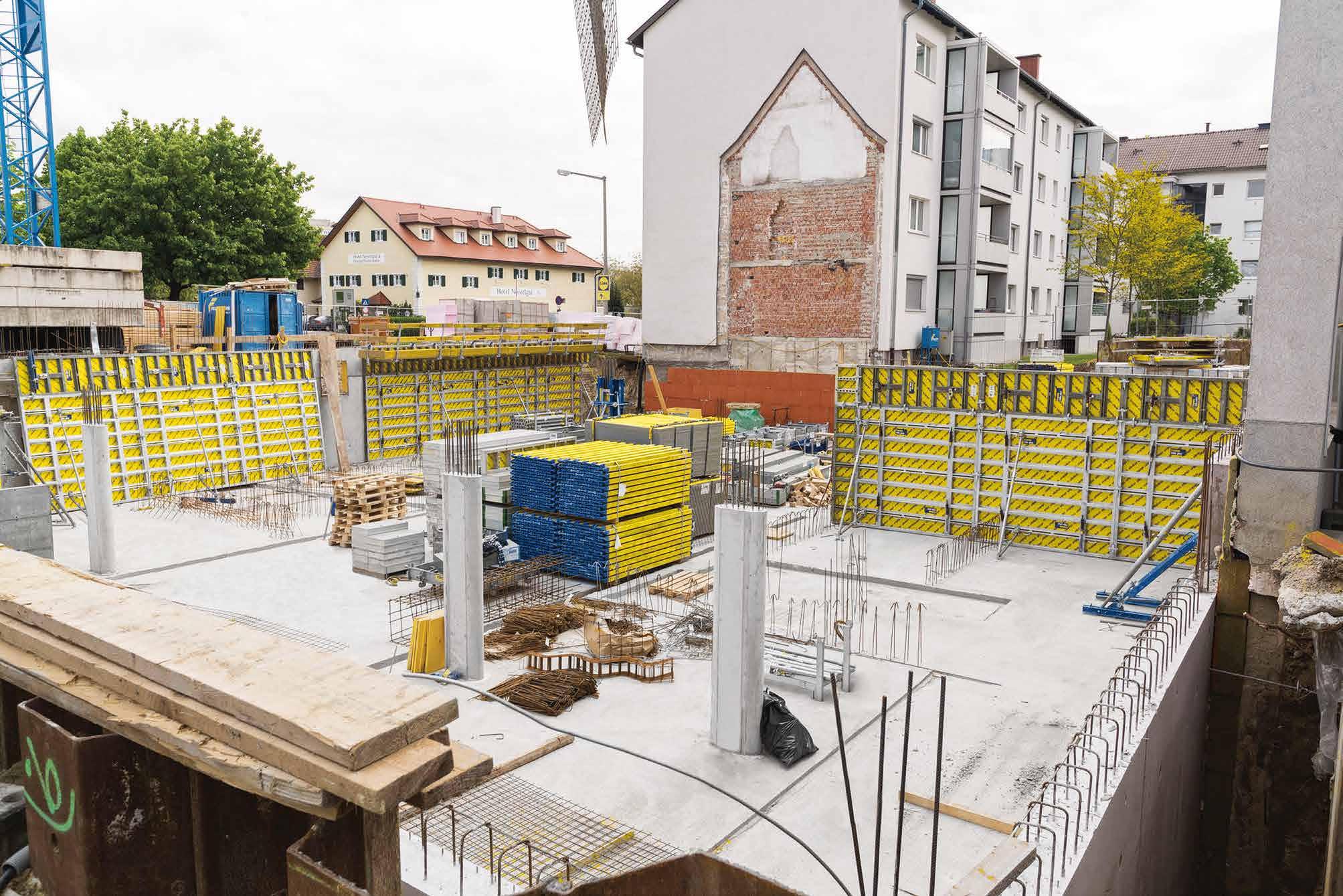

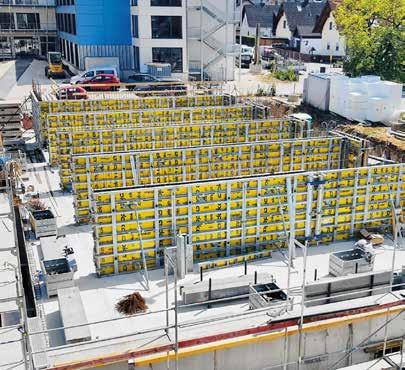

Wohnkomplex Bahnhofstraße

Mithilfe seiner Framax Xlife plus in der neuen Elementhöhe 3,00 m spart sich Bauunternehmer Alex Dörrmann beim Neu- bzw. Umbau mehrerer Wohngebäude im Stadtzentrum von Neumarkt in der Oberpfalz sprichwörtlich das Aufstocken – und damit Zeit und Geld.

Ort: Neumarkt in der Oberpfalz, Deutschland

Bauausführung: Dörrmann Bau GmbH

Schalfläche Wand: ca. 1.500 m2

Bauzeit Rohbau: ~ 11/2021 – 04/2023

Produkte im Einsatz: Wandschalung Framax Xlife plus, Wandschalung Framax Xlife

Herausforderung:

Wandhöhen von 3,00 m, bis dato nur durch Aufstocken realisierbar

Enge Taktung, um Einhaltung des Zeitplans zu gewährleisten

“Mein Team und ich sind uns einig: Die Framax Xlife plus 3,00 m ist die Schalung, die uns im wahrsten Sinne des Wortes gerade noch gefehlt hat.”

Alexander Dörrmann, Geschäftsführer Dörrmann Bau GmbH

Projektlösung

effizientes Schalen ohne Aufstocken und mit geringerer Vorhaltemenge dank Framax Xlife plus 3,00 m (kombiniert mit Framax Xlife)

Zeitsparendes Ankern dank nur 2 Ankerebenen auf 3,00 m

Optisch ansprechende Wandflächen durch weniger Ankerstellen und hochwertiger Xlife-Platte

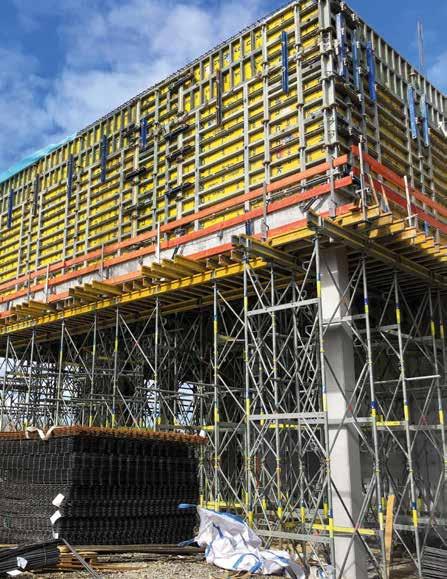

InnovationSPIN Lemgo

In der ostwestfälischen Universitätsstadt Lemgo entsteht aktuell der „InnovationSPIN Lemgo“. Hohe Räume sollen in dieser modernen Denkwerkstätte der Kreativität Raum geben. Für das Projekt war daher ein leistungsstarkes Wandschalungssystem gefragt, mit dem sich auch Geschosshöhen von bis zu 6,5 m effizient realisieren lassen. Die Antwort kam in Form der Framax Xlife plus.

„Die hohen Geschosse waren bei diesem Projekt schon was Besonderes. Aber mit den großformatigen Elementen der Framax Xlife plus und der einseitigen Ankerung kamen wir nicht nur schnell voran, sondern auch problemlos hoch hinaus.“

Sascha Buschmann, Polier, Kögel Bau GmbH & Co. KG

Ort: Lemgo, Deutschland

Bauausführung:

Kögel Bau GmbH & Co. KG

Schalfläche Wand: 8.000 m2

Schalfläche Decke: 1.650 m2

Schalungshöhe: 3,90 m bis 6,50 m

Bauzeit: ca 8 Monate

Produkte im Einsatz:

Rahmenschalung Framax Xlife plus, Traggerüst Staxo 100, Traggerüst Staxo 40, Faltbühne K

Herausforderung:

Geschosshöhen bis zu 6,50 m

Straffer Zeitplan

Projektlösung

Schnelles Schalen mit Framax Xlife plus durch großformatige Elemente mit bis zu 3,30 m Höhe und einseitige Ankerung

Positiver Nebeneffekt: Harmonisches Ankerbild durch eingezogene Ankerstellen für die sichtbaren Betonflächen

Lagerhalle und Bürogebäude Breisach am Rhein

Gleich beim ersten Einsatz nach dem Systemwechsel zeigte die Framax Xlife plus dem Team der Koch-Voegele GmbH beim Bau einer Lagerhalle samt Bürogebäude für einen Online-Versandhändler, was schnelles Schalen in neuen Dimensionen (nämlich in der neuen Elementhöhe 3,00 m) bedeutet.

Ort: Breisach am Rhein, Deutschland

Bauausführung: Bauunternehmen

Koch-Voegele GmbH

Schalfläche Wand: 2.000 m2

Bauzeit: 6 Monate

Produkte im Einsatz:

Wandschalung Framax Xlife plus, Stützenschalung KS

Herausforderung:

Wandhöhen von 8,00 m

Kurze Bauzeit

→Projektlösung

Durch den liegenden Einsatz der 2,70 x 3,00 m Framax Xlife plusGroßelemente in Kombination mit 1,35 x 2,70 m-Elementen konnte die benötigte Schalhöhe von 8,10 m punktgenau erreicht werden

Zudem ermöglichten die großformatigen Elemente ein besonders zügiges Ein- und Ausschalen der ausgedehnten Wandflächen

„Man wechselt ja nicht alle Tage das Schalungssystem. Da war ich schon gespannt, wie sich die FXP auf der Baustelle macht. Und ich kann schon jetzt sagen: Diese Schalung ist richtig gut.“

Tobias Reichenbach, Polier Bauunternehmen Koch-Voegele GmbH

Elementverbindung Anwendungen

EinfacheElementverbindung mit Framax-Schnellspanner RU

Leichtes Standardverbindungsmittel

Ausrichtende und zugfeste Elementverbindung

Darstellungen sind Auszüge der Anwenderinformation (AI). Bei Planung und Ausführung ist der Inhalt der AI zu berücksichtigen.

AnzahlElementverbindervertikalerStoß

Stehende Elemente:

Liegende Elemente:

Elementbreite Anzahl Spanner

0,30 m – 0,55 m1 0,60 m – 1,35 m2

Auch mit einer Hand montierbar Elementhöhe Anzahl Spanner 0,60 m 1 1,35 m 2 2,70 m 2 3,30 m 3

Anzahl der Elementverbinder im Eckbereich und bei Stirnabschalung gemäß Anwenderinformation

Durch die rundumlaufende Sicke am Rahmenprofil kann die Elementverbindung an jeder beliebigen Stelle erfolgen. Dadurch ist ein stufenloser Höhenversatz der Elemente möglich.

Weitere Funktionen Aufstockung mit Profilholz

AusrichtendeElementverbindungmitAusgleichsmöglichkeit mit Framax-Uni-Spanner

Ausgleichsverbindung bis 15 cm

Verbindungsmittel für Ausgleiche bis 15 cm

Optimal abgestimmt auf das Elementraster

Ausrichtende und zugfeste Elementverbindung

Der Framax-Uni-Spanner passt mit seinem Spannbereich von 15 cm genau zum Elementraster. Weitere Informationen siehe Anwenderinformation.

WeitereFunktionen

Elementverbindung ohne Ausgleich

Elementverbindung bei Aufstockung

Durch die Verwendung des Framax-Uni-Spanners als Elementverbinder wird eine zusätzliche Aussteifung des Elementverbandes erreicht (Auflager am Profil).

Speziell bei Aufstockungen kann durch die Auflagerung auf den Profilen vielfach auf eine zusätzliche Elementaussteifung mit Klemmschienen verzichtet werden.

Eckverbindung bei Fundamenten

Kantholzverbindung bis 20 cm

Elementaufstockung

Hinweis: Durch die flexiblen Kombinationsmöglichkeiten der Framax Xlife plus-Elemente ergeben sich beim Aufstocken vielfältige Variationsmöglichkeiten. Nachfolgend werden einige Beispiele in Kombination mit dem Framax-Richtspanner und der Framax-Klemmschiene gezeigt. Weitere Beispiele finden Sie in der Anwenderinformation Framax Xlife plus.

AussteifendeElementverbindung mit Framax-Richtspanner

Zul. Zugkraft: 15,0 kN

Zul. Querkraft: 6,0 kN

Zul. Moment: 1,5 kNm

Werte gelten nur bei Auflagerung am Profil.

Speziell bei Aufstockungen kann durch die Auflagerung auf den Profilen vielfach auf eine zusätzliche Elementaussteifung mit Klemmschienen verzichtet werden. Die Montage erfolgt analog zum Framax-Schnellspanner RU.

Framax-Richtspannerund Framax-SchnellspannerRU

Framax-Richtspanner

Elementaussteifung mit Framax-Klemmschiene

Besonders bei höheren Aufstockungen wird mit zusätzlichen Klemmschienen eine bessere Steifigkeit des Elementverbandes erreicht. Aufstellen und Ablegen großer Elementverbände mit dem Kran sind dann problemlos möglich. Auch für die Ableitung von Bühnenlasten sind die zusätzlichen Klemmschienen vorteilhaft.

Hinweis: Anstelle der Klemmschiene kann auch ein Mehrzweckriegel WS10 Top50 verwendet werden.

Zul. Moment (für Aufstockung): 5,0 kNm

Wegen der zul. Zugbelastung im Funktionsprofil von 14 kN gilt auch für steifere Teile wie Mehrzweckriegel WS10 Top50: zul. Moment 5,0 kNm

Befestigungsmöglichkeit mit Framax-Spannklemme

Befestigungsmöglichkeit mit Framax-Universalverbinder und Superplatte

Framax-KlemmschieneundFramax-SchnellspannerRUFramax-Klemmschiene undFramax-Uni-Spanner

Ecklösungen und Wandabsätze

RechtwinkligeEckausbildung mit Framax Xlife plus-Innenecke 30/30 cm

Variante mit Framax Xlife plus-Außenecke 10/10 cm

Variante mit Framax Xlife Uni-Elementen

T-Anschluss

Wandstärke bis 30 cm

Wandabsatz

Wandabsatz 30 cm

Wandabsatz 35 – 90 cm

Weitere Ecklösungen und wichtige Hinweise siehe Anwenderinformation

Ausgleich

Durch Kombination der Framax-AluAusgleiche (5 und 10 cm) bzw. FramaxPasshölzer (2, 3, 5 und 10 cm) sind Ausgleiche im 1-cm-Raster möglich.

Ausgleiche0–15cm

mit Framax-Alu-Ausgleich / Framax-Passholz und Framax-Uni-Spanner

Hinweis: Bis 15 cm Ausgleichsbreite sind keine Klemmschienen erforderlich.

Ausgleiche0–20cm mit Framax-Alu-Ausgleich / Framax-Passholz und Framax-Ausgleichsspanner

Abstell- und Einrichthilfen

Hohe Standsicherheit und leichtes Einrichten dank der robusten Elementstützen.

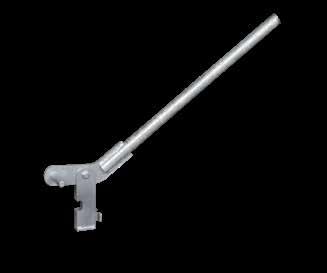

Elementstütze 340

Eurex 60 Justierstütze

Elementstütze 540

Detail: Befestigung der Elementstütze an beliebiger Stelle des integrierten Riegelsystems. Völlig ohne Zwangspunkte.

Stützenzahlpro2,70mbreitenElementverbandVerankerungderElementstützen mitdemExpressanker

Schalungshöhe

max. auftretende Verankerungslast:

Fvorh = 13,5 kN (tatsächliche Last Fd = 20,3 kN (Bemessungswert inkl. Sicherheitsfaktoren)

*) Bis zu einer Höhe von 3,30 m kann der Stützenabstand auf 4,05 m erhöht werden. Werte gelten für einen Winddruck we = 0,65 kN/m2. Weitere Informationen siehe Bemessungshilfe „Windlasten nach Eurocode“.

Hinweis: Jeder Elementverband muss mit mindestens 2 Elementstützen abgestützt sein.

Beispiel: Bei Schalungshöhe 7,20 m sind pro 5,40 m breiten Elementverband erforderlich: 2 Elementstützen 340 4 Elementstützen 540

Der Doka-Expressanker ist mehrfach wiederverwendbar, als Schraubwerkzeug genügt ein Hammer.

Bohrdurchmesser 16 mm Bohrtiefe 140 mm

Doka-Expressanker 16x125 mm

Doka-Coil 16 mm

Ankersystem Framax Xlife plus

mitAnkermutterI 20,0

Grundsätzlich gilt:

Einseitig bedienbar mit nur einer Person

Für Wandstärken von 15 bis 60 cm

Zulässige Tragkraft: 150 kN

Kein Einbau von Hüllrohren und Konen

In jeder Ankerhülse ist ein Anker einzubauen

Keine Demontage beim Stapeln der Elemente notwendig

AnkernderElemente

Stellschalung

Montage Ankermutter I 20,0

Ankermutter in der Ankerhülse des Rahmenelementes positionieren (Haken greift in Ausnehmung ein)

Zentrierscheibe nach innen drücken und gleichzeitig um 180° drehen

Sobald die Zentrierscheibe einrastet, ist die Ankermutter fixiert

AnkernderElementeAnkerentfernen

Gegenschalung

Distanzsicherung an der Ankerstelle montieren (Schraube nicht festziehen) und nach links wegschwenken

Schraube SW24 lösen und Distanzsicherung wegschwenken

Anker mit Knarre bis zum Anschlag eindrehen und festziehen

Anziehmoment: max. 200 Nm

Anker mit Knarre herausdrehen

Komplette Bedienung mit Knarre SW24 oder Schlagschrauber

Distanzsicherung über Anker schwenken und Schraube SW24 festziehen

Anziehmoment: max. 80 Nm

Hinweis: Einsprühen des konischen Teiles des Ankers mit Betontrennmittel erleichtert das Lösen vom Beton.

Parkposition

Anker

Framax Xlife plus-Anker beim Umsetzen in der Distanzsicherung parken

Beim Umlegen von Elementen richtet sich der Anker in der Parkposition automatisch senkrecht aus und kann nicht herausfallen

Parkposition AnkermutterI

Parkbolzen in Bohrung im Querprofil einsetzen

Ankermutter von unten auf Parkbolzen schieben und mit Federvorstecker sichern

SchrägneigungbeiElementversatz

Die große konische Ankerhülse erlaubt es, die Elemente einseitig oder beidseitig schräg zu neigen sowie in der Höhe und seitlich zu versetzen.

Einseitig konisch max. 4°

Beidseitig konisch max. 2 x 4°

Hinweis: Geneigte Elemente gegen Auftrieb sichern, z.B. mit dem Doka-Expressanker und Bodenhalter. Zubehörteile siehe Anwenderinformation.

... max 4°

Höhenversatz / Seitenversatz max. 1,0 cm pro 15 cm Wandstärke

AnpassungandieWandstärke

Einstellen des Ankers

Sicherungsfeder abnehmen

Kugelzapfen vom Arretierzylinder wegschieben

Wandstärken im 0,5-cm-Raster

Arretierzylinder Standardlage für Wandstärken von 15,0 bis 40,0 cm *)

Arretierzylinder aufklappen und positionieren

Kugelzapfen über Arretierzylinder schieben

Kugelzapfen mit Sicherungsfeder sichern

Arretierzylinder 180° gedreht für Wandstärken von 15,5 bis 40,5 cm *)

Markierungsrille am Arretierzylinder A B

Markierung „+0,5“ für 0,5-cm-Schritte

*) mit Anker 45 - 60 cm auch größere Wandstärken möglich

Kontrolle am Beispiel der Wandstärke = 36,5 cm

Kontrollmarkierung am Ankerstab C

b ... Wandstärke + 10 cm

Ankern über dem Element

mitFramax-Kopfanker

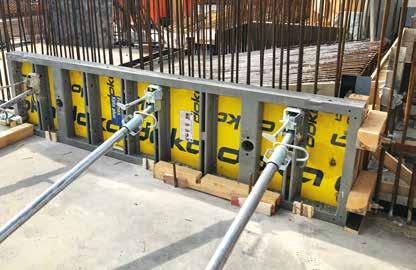

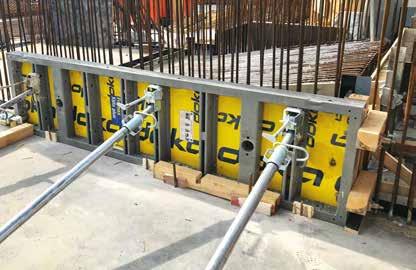

Einsatz Fundamentschalung

Der Framax-Kopfanker nimmt Zugund Druckkräfte auf und ersetzt:

Ankerstab

Superplatten

Framax-Ankerhaltewinkel

Holzdistanz

Framax-Kopfanker 15-40 cm

Framax-Kopfanker 15-100 cm

Einsatz Wandschalung

Der Framax-Kopfanker ersetzt die oberste Ankerlage bei:

Elementhöhe 3,30 m

Aufstockelementen bis 0,90 m

Hinweis: Elementabstützung und Absturzsicherung sind nicht dargestellt. Bitte beachten Sie hierzu die Anwenderinformation.

Framax-Kopfanker

FramaxKopfanker

Fugenband

Stirnabschalung

ErforderlicheAnzahlFramax-Stirnabschalzwingen

Stirnabschalung mit Framax-Stirnabschalzwinge

Stirnabschalung mit FramaxKlemmschiene und FramaxUniversalverbinder

Stirnabschalung mit Framax XlifeUni-Element und Framax-Universalverbinder

Absturzsicherung

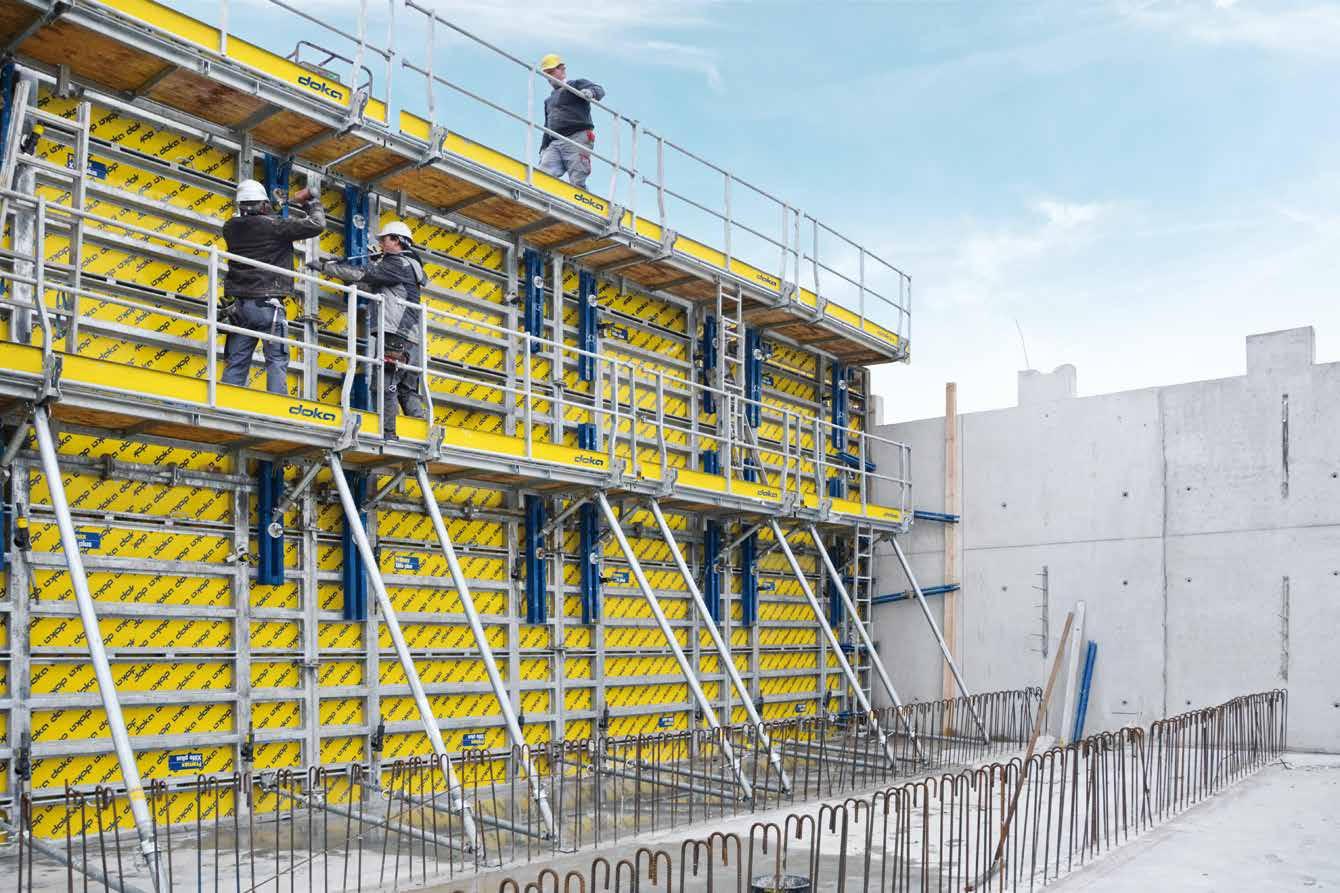

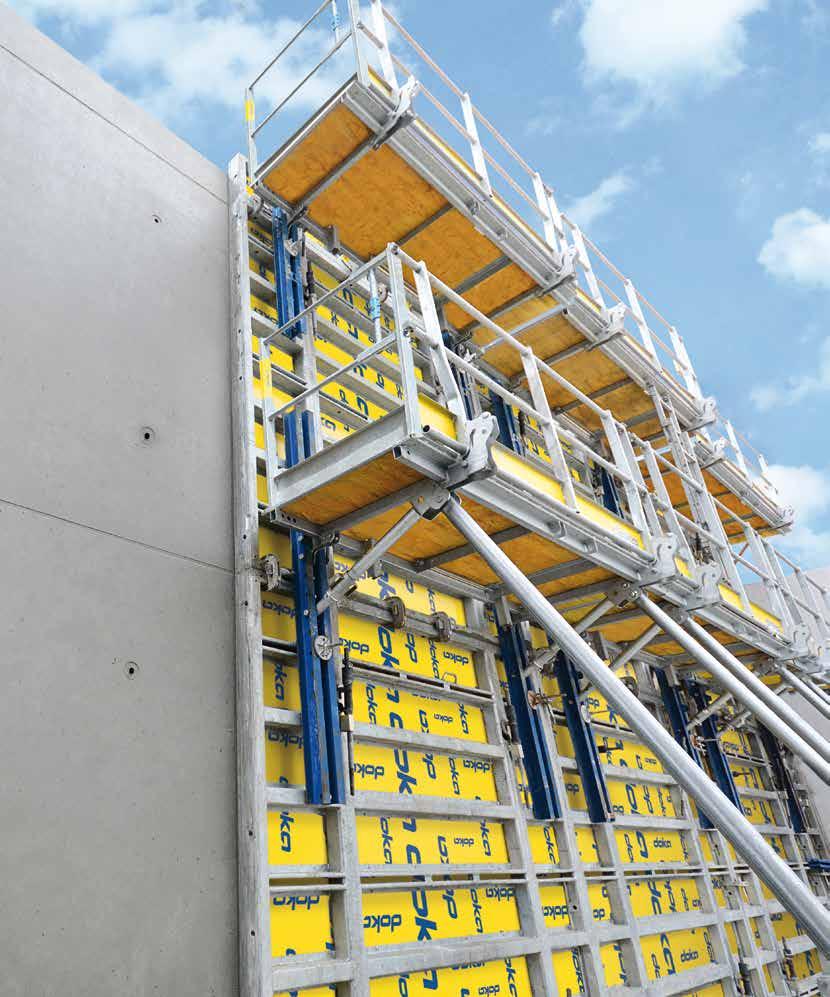

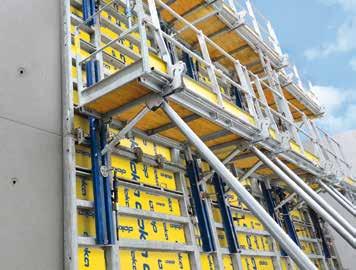

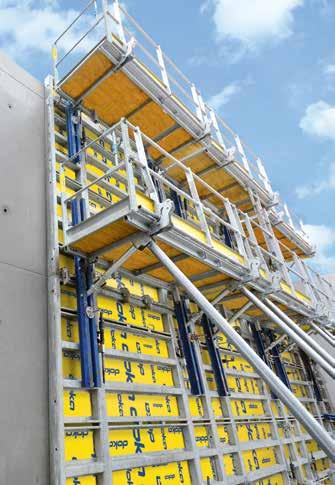

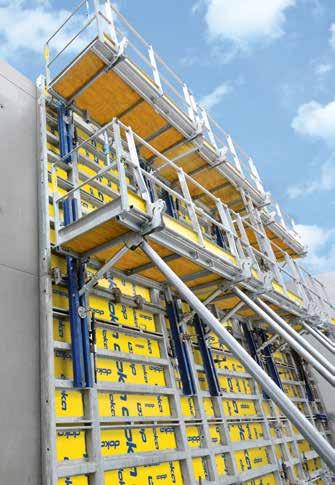

BühnensystemXsafe plus

Das Bühnensystem Xsafe plus bietet höchste Sicherheit für Doka-Wandschalungen.

Vormontierte, klappbare Arbeitsbühnen

Integrierte Seitengeländer

Selbstschließende Durchstiegsöffnungen

Sofort einsatzbereit

Schnelles und sicheres Arbeiten auch bei großen Schalungshöhen

In Verbindung mit dem Xsafe plus-Umsetzadapter Framax rasch als einhängbare Betonierbühne einsetzbar

Xsafe plus-Bühne A

Xsafe plus-Umsetzadapter Framax (2 Stk. je Bühne) B

Gegengeländer nach gesetzlichen Vorschriften beachten!

Hinweis: Weitere Details finden Sie in der Anwenderinformation Bühnensystem Xsafe plus.

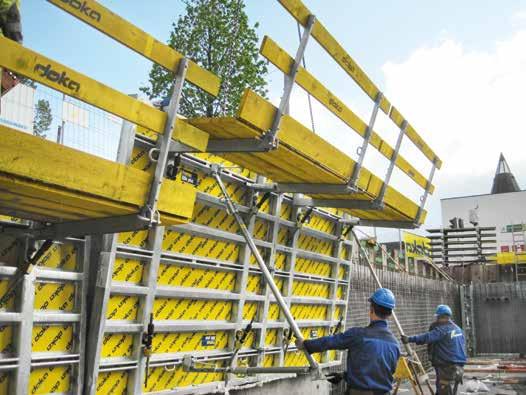

Framax-Konsole90EP

Zur Ausbildung von Betoniergerüsten mit 90 cm Breite. Einfach von Hand zu mo

Für die sichere Bedienung des Umsetzbügels vom Boden aus, zum Einrichten der Schalung und Ziehen von

Mit dem neuen Framax-Einrichthebel lassen sich Schalungsverbände schnell, einfach und materialschonend einrichten.

Verschließen der Ankerstelle

WasserundurchlässigeAnkerstellen

Framax Xlife plus-Verschlussstopfen 38 mm

Framax Xlife plus-Stopfen 24 mm mit Loch mit Faserbetonstopfen 24 mm und Epoxiharzkleber

ohne Verspachteln der Ankerstelle Erfüllung der Anforderung nur bei beidseitigem Verschluss

Framax Xlife plus-Verschlussstopfen 24 mm

Framax Xlife plus-Stopfen 24 mm mit Loch mit Quellvergussmörtel

ohne Verspachteln der Ankerstelle Erfüllung der Anforderung nur bei beidseitigem Verschluss

Framax Xlife plus-Sichtbetonstopfen 87 mm

Framax Xlife plus-Schraubstopfen 25 mm

Verspachtelte Ankerstelle Erfüllung der Anforderung nur bei beidseitigem Verschluss

Anforderungen an die Ankerstelle:

schallhemmend

feuerbeständig wasserundurchlässig

Trinkwassereignung durch zusätzliches Verspachteln z.B. mit SikaDur-31 DW

Artikelverzeichnis

Art.-Nr.

FramaxXlifeplus-Element2,70x3,30m521,5589290600

FramaxXlifeplus-Element1,35x3,30m273,0589291600

FramaxXlifeplus-Element0,90x3,30m196,6589292600

FramaxXlifeplus-Element0,75x3,30m174,7589293600

FramaxXlifeplus-Element0,60x3,30m137,7589294600

FramaxXlifeplus-Element0,55x3,30m128,3589330600

FramaxXlifeplus-Element0,50x3,30m121,2589331600

FramaxXlifeplus-Element0,45x3,30m114,5589295600

FramaxXlifeplus-Element0,30x3,30m91,5589296600

Framax Xlife plus panel 3.30m

verzinkt grau pulverbeschichtet

Sondergrˆﬂen auf Anfrage!

FramaxXlifeplus-Element2,70x3,00m480,0589350000

FramaxXlifeplus-Element1,35x3,00m252,0589352000

FramaxXlifeplus-Element0,90x3,00m182,3589353000

FramaxXlifeplus-Element0,75x3,00m158,6589354000

FramaxXlifeplus-Element0,60x3,00m119,8589355000

FramaxXlifeplus-Element0,55x3,00m110,2589356000

FramaxXlifeplus-Element0,50x3,00m103,5589357000

FramaxXlifeplus-Element0,45x3,00m98,5589358000

FramaxXlifeplus-Element0,30x3,00m77,0589359000

Framax Xlife plus panel 3.00m

verzinkt

grau pulverbeschichtet

Sondergrˆﬂen auf Anfrage!

FramaxXlifeplus-Element2,70x2,70m435,5589260600

FramaxXlifeplus-Element1,35x2,70m222,5589261600

FramaxXlifeplus-Element0,90x2,70m163,7589262600

FramaxXlifeplus-Element0,75x2,70m145,0589263600

FramaxXlifeplus-Element0,60x2,70m110,1589264600

FramaxXlifeplus-Element0,55x2,70m95,0589332600

FramaxXlifeplus-Element0,50x2,70m93,6589333600

FramaxXlifeplus-Element0,45x2,70m90,5589265600

FramaxXlifeplus-Element0,30x2,70m69,5589266600

Framax Xlife plus panel 2.70m

verzinkt grau pulverbeschichtet

Sondergrˆﬂen auf Anfrage!

FramaxXlifeplus-Element1,35x1,35m114,0589267600

FramaxXlifeplus-Element0,90x1,35m78,3589268000

FramaxXlifeplus-Element0,75x1,35m71,0589269000

FramaxXlifeplus-Element0,60x1,35m57,5589270000

FramaxXlifeplus-Element0,55x1,35m53,0589334000

FramaxXlifeplus-Element0,50x1,35m49,8589335000

FramaxXlifeplus-Element0,45x1,35m46,0589271000

FramaxXlifeplus-Element0,30x1,35m35,5589272000

Framax Xlife plus panel 1.35m verzinkt grau pulverbeschichtet

Sondergrˆﬂen auf Anfrage!

FramaxXlifeplus-Element0,90x0,60m42,8589313000

FramaxXlifeplus-Element0,75x0,60m38,8589314000

FramaxXlifeplus-Element0,60x0,60m33,0589315000

FramaxXlifeplus-Element0,55x0,60m27,5589336000 FramaxXlifeplus-Element0,50x0,60m26,2589337000

FramaxXlifeplus-Element0,45x0,60m24,5589316000 FramaxXlifeplus-Element0,30x0,60m18,4589317000

Framax Xlife plus panel 0.60m verzinkt

grau pulverbeschichtet

Sondergrˆﬂen auf Anfrage!

FramaxXlifeplus-ElementC2,70x3,30m521,5589290000 FramaxXlifeplus-ElementC1,35x3,30m273,0589291000 FramaxXlifeplus-ElementC0,90x3,30m196,6589292500 FramaxXlifeplus-ElementC0,75x3,30m174,7589293500

FramaxXlifeplus-ElementC0,60x3,30m137,7589294500

FramaxXlifeplus-ElementC0,55x3,30m128,3589330500 FramaxXlifeplus-ElementC0,50x3,30m121,2589331500 FramaxXlifeplus-ElementC0,45x3,30m114,5589295500 FramaxXlifeplus-ElementC0,30x3,30m89,3589296500 FramaxXlifeplus-ElementC2,70x2,70m435,5589260000 FramaxXlifeplus-ElementC2,40x2,70m399,0589275000 FramaxXlifeplus-ElementC1,35x2,70m222,5589261000

FramaxXlifeplus-ElementC0,90x2,70m151,0589262000

FramaxXlifeplus-ElementC0,75x2,70m135,5589263000

FramaxXlifeplus-ElementC0,60x2,70m107,0589264000 FramaxXlifeplus-ElementC0,55x2,70m96,0589332000 FramaxXlifeplus-ElementC0,50x2,70m93,6589333000

FramaxXlifeplus-ElementC0,45x2,70m87,0589265000

FramaxXlifeplus-ElementC0,30x2,70m67,5589266000

FramaxXlifeplus-ElementC1,35x1,35m114,0589267000

Framax Xlife plus panel C

verzinkt, pulverbeschichtet

Baujahr 2019 - 2021

FramaxXlifeplus-ElementB0,90x3,30m215,0589292000

FramaxXlifeplus-ElementB0,75x3,30m193,3589293000

FramaxXlifeplus-ElementB0,60x3,30m140,6589294000

FramaxXlifeplus-ElementB0,45x3,30m113,9589295000

FramaxXlifeplus-ElementB0,30x3,30m88,5589296000

Framax Xlife plus panel B

verzinkt, pulverbeschichtet

Baujahr 2015 - 2021

FramaxXlifeplus-Ankerstopfen32mmNG0,004589280500

Framax Xlife plus frame hole plug 32mm NG schwarz Durchmesser: 3,5 cm

FramaxXlife-Uni-Element0,90x3,30m182,6588228500

FramaxXlife-Uni-Element0,90x2,70m148,0588122500

FramaxXlife-Uni-Element0,90x1,35m79,3588124500

Framax Xlife universal panel verzinkt, pulverbeschichtet Ecken blau markiert

FramaxXlifeplus-Auﬂenecke10/10cm3,30m87,4589310000

FramaxXlifeplus-Auﬂenecke10/10cm3,00m81,5589361000

FramaxXlifeplus-Auﬂenecke10/10cm2,70m72,5589311000

FramaxXlifeplus-Auﬂenecke10/10cm1,35m39,5589312000

FramaxXlifeplus-Auﬂenecke10/10cm0,60m19,8589320000

Framax Xlife plus outs. corner 10/10cm verzinkt, pulverbeschichtet

FramaxXlifeplus-Uni-Element 0,90x3,00m178,5589368000

Framax Xlife plus universal panel 0.90x3.00m verzinkt grau pulverbeschichtet

Framax-Auﬂenecke3,30m58,0588227000

Framax-Auﬂenecke3,00m52,2588964500

Framax-Auﬂenecke2,70m47,0588126000

Framax-Auﬂenecke1,35m23,5588128000

Framax-Auﬂenecke0,60m11,1589319000

Framax outside corner verzinkt

Framax-ScharniereckeI verzinkt2,70m105,8588136500

Framax-ScharniereckeI verzinkt1,35m57,2588137500

Framax-ScharniereckeI verzinkt3,30m129,2588610500

Framax hinged inside corner I galzv. verzinkt, pulverbeschichtet

FramaxXlife-Innenecke3,30m117,9588229500

FramaxXlife-Innenecke2,70m97,0588130500

FramaxXlife-Innenecke1,35m51,2588132500

Framax Xlife inside corner verzinkt, pulverbeschichtet

Framax-ScharniereckeI2,70m102,3588136000

Framax-ScharniereckeI1,35m55,4588137000

Framax-ScharniereckeI3,30m125,5588610000

Framax hinged inside corner I blau pulverbeschichtet

FramaxXlifeplus-Innenecke30/30cm3,30m123,0589299600

FramaxXlifeplus-Innenecke30/30cm3,00m102,0589360000

FramaxXlifeplus-Innenecke30/30cm2,70m95,5589239600

FramaxXlifeplus-Innenecke30/30cm1,35m53,3589240600

FramaxXlifeplus-Innenecke30/30cm0,60m26,4589318000

Framax Xlife plus inside corner 30/30cm verzinkt grau pulverbeschichtet

Framax-ScharniereckeAverzinkt3,30m64,0588975000

Framax-ScharniereckeAverzinkt2,70m52,8588942000

Framax-ScharniereckeAverzinkt1,35m27,5588943000

Framax hinged outside corner A galzv.

verzinkt, pulverbeschichtet

FramaxXlifeplus-InneneckeC30/30cm3,30m126,0589299000

FramaxXlifeplus-InneneckeC30/30cm2,70m95,5589239000

FramaxXlifeplus-InneneckeC30/30cm1,35m51,0589240000

Framax Xlife plus inside corner C 30/30cm verzinkt, pulverbeschichtet Baujahr 2015 - 2021

Framax-ScharniereckeA2,70m52,8588134000

Framax-ScharniereckeA1,35m27,4588135000

Framax hinged outside corner A

blau pulverbeschichtet

FramaxXlife-St¸tzenvorlageelem. 1,35mlinks97,7588973000

FramaxXlife-St¸tzenvorlageelem. 1,35mrechts97,7588974000

FramaxXlife-St¸tzenvorlageelem. 3,30mlinks234,5588971000

FramaxXlife-St¸tzenvorlageelem. 3,30mrechts233,5588972000

Framax Xlife pilaster panel

verzinkt

Framax-Uni-Spanner5,8588169000

Framax multi function clamp verzinkt

L‰nge: 40 cm

Framax-Ausgleichsspanner5,3588168000

Framax adjustable clamp verzinkt

L‰nge: 48 cm

Framax-Richtspanner8,0589244000

Framax aligning clamp verzinkt aligning clamp

Framax-AusschaleckeI2,70m171,0588675000

Framax-AusschaleckeI1,35m90,0588614000

Framax-AusschaleckeI3,30m209,9588676000

Framax stripping corner I

verzinkt, pulverbeschichtet

Framax-Ausschalspindel I3,2588618000

Framax stripping spindle I

Framax-Stirnabschalzwinge15-45cm15,0588940000

Framax-Stirnabschalzwinge15-75cm20,6588941000

Framax stop-end waler tie

verzinkt

Framax-Universalverbinder10-16cm0,6588158000

Framax universal fixing bolt 10-16cm verzinkt

L‰nge: 26 cm

Framax-Ausschalspindel ImitRatsche5,5588653000

Framax stripping spindle I with ratchet

verzinkt Hˆhe: 25 cm verzinkt Hˆhe: 24,8 cm

Framax-AusschalzylinderING230,0588980500

Framax stripping cylinder I NG2

gelb lackiert

Breite: 16 cm

Hˆhe: 45,2 cm

Betriebsanleitung beachten!

Framax-AusschalzylinderI29,0588980000

Framax stripping cylinder I

gelb lackiert

Breite: 16 cm

Hˆhe: 45,2 cm

Betriebsanleitung beachten!

Framax-SchnellspannerRU3,3588153400

Framax quick acting clamp RU

verzinkt L‰nge: 20 cm

Framax-Universalverbinder10-25cm0,69583002000

Framax universal fixing bolt 10-25cm

verzinkt

L‰nge: 36 cm

Sternmutter 15,0G0,43587544000

Star grip nut 15.0 G

verzinkt

Breite: 10 cm

Hˆhe: 5 cm

Schl¸sselweite: 27 mm

Framax-Stirnanker1,5588143000

Framax stop-end tie

verzinkt

L‰nge: 29 cm

Verbindungsmuffe15,00,49581981000

Rod connector 15.0

unbehandelt

L‰nge: 10,5 cm

Framax-Klemmschiene0,60m6,6588689000

Framax-Klemmschiene0,90m10,6588150000

Framax-Klemmschiene1,50m16,8588148000

Framax universal waling

Durchmesser: 3,2 cm blau lackiert

Framax-Eckklemmschiene12,8588151000

Framax universal corner waling blau lackiert

Schenkell‰nge: 60 cm

Framax-Spannklemme1,5588152000

Framax wedge clamp verzinkt

L‰nge: 21 cm

Universalklemme5-10cm1,9589184000

Universal clamp 5-10cm verzinkt

L‰nge: 28 cm

Framax-SpannkeilR0,2588155000

Framax tensioning wedge R verzinkt

Hˆhe: 11 cm

Framax-KeilbolzenRA7,50,34588159000

Framax wedge bolt RA 7.5 verzinkt

L‰nge: 15 cm

Framax-Kopfanker15-40cm4,2588969000

L‰nge: 72 - 81 cm

Framax-Kopfanker15-100cm6,1588970000

L‰nge: 131 - 141 cm

Framax head anchor

verzinkt, pulverbeschichtet

Framax-Bodenhalter0,87588628000

Framax floor fixing plate

verzinkt

L‰nge: 17,6 cm

Breite: 7,7 cm

AuflagewinkelWandschalung6,6588967000

Wall-formwork support angle verzinkt

L‰nge: 15,8 cm

Breite: 12 cm

Hˆhe: 28 cm

AuflagewinkelWandschalung2G7,0589251000 Wall-formwork

2G verzinkt

Elementst¸tze540IB41,4580366000

Panel strut 540 IB bestehend aus:

(A) Justierst¸tze540IB30,7588697000 verzinkt

L‰nge: 310,5 - 549,2 cm

(B) Justierstrebe220 IB10,9588251500 verzinkt

L‰nge: 172,5 - 221,1 cm

verzinkt

Lieferzustand: zusammengeklappt

Eurex60550

Eurex 60 550 je nach erforderlicher L‰nge bestehend aus:

(A) Justierst¸tzeEurex6055042,5582658000 blau pulverbeschichtet Alu

L‰nge: 343 - 553 cm

(B) Verl‰ngerungEurex602,00m21,3582651000 blau pulverbeschichtet Alu

L‰nge: 250 cm

L‰nge: 100 cm

Durchmesser: 12,8 cm

(D) Verbindungsst¸ckEurex60IB4,2582657500 verzinkt

L‰nge: 15 cm

Breite: 15 cm

Hˆhe: 30 cm

(E) Justierst¸tzenfuﬂEurex60EB8,0582660500 verzinkt

L‰nge: 31 cm

Breite: 12 cm

Hˆhe: 33 cm

(F) Justierstrebe 540 Eurex60 IB27,8582659500 verzinkt

L‰nge: 303,5 - 542,2 cm

Lieferzustand: Einzelteile

Elementst¸tze340IB

Elementst¸tze340IB24,3580365000

Panel strut 340 IB bestehend aus:

(A) Justierst¸tze340IB verzinkt

L‰nge: 190,8 - 341,8 cm

(B) Justierstrebe120IB verzinkt

L‰nge: 81,5 - 130,6 cm84000

verzinkt

Lieferzustand: zusammengeklappt

St¸tzenkopfEB3,1588244500

verzinkt

L‰nge: 40,8 cm

Breite: 11,8 cm

Hˆhe: 17,6 cm

Framax-Elementst¸tzenanschlussI29,0589250000

Framax panel strut connector I

verzinkt

Universal-Lˆsewerkzeug3,7582768000

Universal dismantling tool

verzinkt

L‰nge: 75,5 cm

Doka-Expressanker 16x125mm0,31588631000

Doka express anchor 16x125mm

verzinkt

L‰nge: 18 cm

Doka-Coil16mm0,009588633000

Doka coil 16mm

verzinkt

Durchmesser: 1,6 cm

PlaketteExpressanker0,1588630000

Information plate for express anchor

Breite: 8 cm

Hˆhe: 7,5 cm

Framax-Konsole9012,5588167000

Framax bracket 90

verzinkt

L‰nge: 103 cm

Hˆhe: 185 cm

Lieferzustand: Gel‰nder beigelegt

Framax-Konsole90EP9,0588979000

Framax bracket 90 EP

verzinkt

L‰nge: 103 cm

Hˆhe: 84 cm

Gel‰nder1,00m3,8584335000

Handrail post 1.00m

verzinkt

L‰nge: 124 cm

Konsolenadapter XPFRR50/302,4586486000

Bracket adapter XP FRR 50/30

verzinkt

Hˆhe: 32 cm

Ger¸strohranschluss0,27584375000

Scaffold tube connection

verzinkt

Hˆhe: 7 cm

Ger¸strohr48,3mm0,50m1,7682026000

Ger¸strohr48,3mm1,00m3,6682014000

Ger¸strohr48,3mm1,50m5,4682015000 Ger¸strohr48,3mm2,00m7,2682016000 Ger¸strohr48,3mm2,50m9,0682017000 Ger¸strohr48,3mm3,00m10,8682018000 Ger¸strohr48,3mm3,50m12,6682019000

Ger¸strohr48,3mm4,00m14,4682021000

Ger¸strohr48,3mm4,50m16,2682022000

Ger¸strohr48,3mm5,00m18,0682023000

Ger¸strohr48,3mm5,50m19,8682024000

Ger¸strohr48,3mm6,00m21,6682025000

Ger¸strohr 48,3mm.....m3,6682001000

Scaffold tube 48.3mm

Anschraubkupplung48mm500,8682002000

Screw-on coupler 48mm 50

verzinkt verzinkt

Schl¸sselweite: 22 mm

Framax-Betonierb¸hneO1,25/2,70m117,0588360000

Framax pouring platform O 1.25/2.70m

Holzteile gelb lasiert

Stahlteile verzinkt

Lieferzustand: zusammengeklappt

Framax-Betonierb¸hneU1,25/2,70m127,5588377000

Framax pouring platform U 1.25/2.70m

Stahlteile verzinkt

Holzteile gelb lasiert

Lieferzustand: zusammengeklappt

Xsafeplus-Umsetzadapter Framax6,6586436000

Xsafe plus lifting adapter Framax

verzinkt

Hˆhe: 51,4 cm

Xsafeplus-Umsetzriegel14,0586417000

Xsafe plus lifting waler

verzinkt

Hˆhe: 87 cm

Xsafeplus-B¸hne2,70mmitSeitengel‰nder189,0586401000

Xsafe plus platform 2.70m with side railing

Stahlteile verzinkt

Holzteile gelb lasiert

Hˆhe: 136 cm

Lieferzustand: zusammengeklappt

Xsafeplus-B¸hne1,35mmitSeitengel‰nder131,5586438000

Xsafe plus platform 1.35m with side railing

Stahlteile verzinkt

Holzteile gelb lasiert

Hˆhe: 136 cm

Lieferzustand: zusammengeklappt

Xsafe plus-Gel‰nderverl‰ngerung4,3586420000

Xsafe plus handrail extension

verzinkt

L‰nge: 81 cm

Breite: 53 cm

Xsafeplus-Gegengel‰nder1,35m17,0586429000

Xsafeplus-Gegengel‰nder2,70m23,5586425000

Xsafe plus counter railing

verzinkt

Hˆhe: 200 cm

Lieferzustand: zusammengeklappt

Xsafeplus-B¸hnenriegel1,50m32,5586416000

Xsafe plus platform waling 1.50m

blau lackiert

L‰nge: 153 cm

Xsafeplus-Aufstockriegel2,10m44,3586415000

Xsafe plus stacking waler 2.10m

blau lackiert

L‰nge: 210 cm

Xsafeplus-St¸tzenstrebe EB8,0586412500

Xsafe plus supporting strut EB

verzinkt

L‰nge: 91 - 99 cm

Xsafeplus-Teleskopleiter15,0586421000

Xsafe plus telescopic ladder

verzinkt

Hˆhe: 158 - 274 cm

Xsafeplus-Leiternverl‰ngerung1,15m7,0586422000

Xsafe plus ladder extension 1.15m

verzinkt

Hˆhe: 126 cm

Xsafeplus-Leiternhalter6,8586424000

Xsafe plus ladder starter piece

verzinkt

L‰nge: 95 cm

Framax-Adapter XP8,0586475000

Framax adapter XP

verzinkt

Hˆhe: 56 cm

Gel‰nderzwingeXP40cm7,7586456000

Railing clamp XP 40cm

verzinkt Hˆhe: 73 cm

Gel‰ndersteher XP 1,20m4,1586460000

Handrail post XP 1.20m

verzinkt Hˆhe: 118 cm

Schutzgitter XP2,70x0,60m10,1586466000

Schutzgitter XP2,50x0,60m9,5586472000

Schutzgitter XP2,00x0,60m8,0586473000

Schutzgitter XP1,20x0,60m5,0586491000

Protective grating XP

verzinkt

Klettverschluss30x380mm0,02586470000

Velcro fastener 30x380mm

gelb

Schutzgel‰nderzwingeS11,5580470000

Handrail clamp S

verzinkt Hˆhe: 123 - 171 cm

FuﬂwehrhalterXP1,20m0,64586461000

Toeboard holder XP 1.20m

verzinkt Hˆhe: 21 cm

Gel‰ndersteher XP 0,60m5,0586462000

Handrail post XP 0.60m

verzinkt Hˆhe: 68 cm

FuﬂwehrhalterXP0,60m0,77586463000

Toeboard holder XP 0.60m

verzinkt Hˆhe: 21 cm

SchutzgitterXP 2,70x1,20m22,2586450000

SchutzgitterXP 2,50x1,20m20,5586451000

SchutzgitterXP 2,00x1,20m17,4586452000

SchutzgitterXP 1,20x1,20m12,0586453000

Protective grating XP

verzinkt

Schutzgel‰nder1,10m5,5584384000

Handrail post 1.10m

verzinkt Hˆhe: 134 cm

Seitenschutzgel‰nder T29,1580488000

Side handrail clamping unit T

verzinkt

L‰nge: 115 - 175 cm

Hˆhe: 112 cm

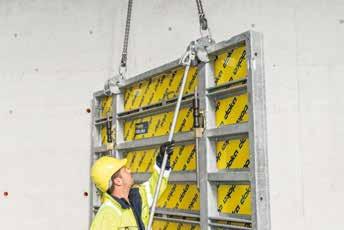

Framax-Umsetzb¸gel10,6588149000

Framax lifting hook

verzinkt Hˆhe: 22 cm

Betriebsanleitung beachten!

Framax-Umsetzb¸gel 20kN12,8588526000

Framax lifting hook 20kN

verzinkt

Hˆhe: 30 cm

Betriebsanleitung beachten!

FramaxXlifeplus-Stapelkonus0,03589285000

Framax Xlife plus stacking cone

blau

Durchmesser: 8 cm

FramaxXlifeplus-StapelkonusI0,03589286000

Framax Xlife plus stacking cone I

schwarz

Durchmesser: 8 cm

Doka-Vierstrangkette3,20m15,0588620000

Doka 4-part chain 3.20m

Betriebsanleitung beachten!

Framax-Transportbolzen1,9588621000

Framax transport bolt

Betriebsanleitung beachten!

Framax-Transportgeh‰nge13,3588232000

Framax transport gear

verzinkt

Betriebsanleitung beachten!

Dokamatic-Umsetzgurt13,00m10,5586231000

Dokamatic lifting strap 13.00m

gr¸n

Betriebsanleitung beachten!

Framax-Passholz2x12cm2,70m3,1176020000

Framax-Passholz3x12cm2,70m4,7176022000

Framax-Passholz5x12cm2,70m7,8176024000

Framax-Passholz10x12cm2,70m15,5176026000

Framax-Passholz2x12cm3,30m3,8176021000

Framax-Passholz3x12cm3,30m5,7176023000

Framax-Passholz5x12cm3,30m9,5176025000

Framax-Passholz10x12cm3,30m19,0176027000

Framax fitting timber

gelb lasiert

Framax-Profilholz27mm2,70m7,6176012000

Framax-Profilholz21mm2,70m8,0176010000

Framax-Profilholz18mm2,70m8,4176119000

Framax-Profilholz27mm3,30m9,3176013000

Framax-Profilholz21mm3,30m9,8176011000

Framax-Profilholz18mm3,30m10,2176120000

Framax moulded timber

Framax-Ausschalholz10x12cm2,85m16,4176008000

Framax-Ausschalholz10x12cm3,45m19,9176014000

Framax formwork fitting timber

Framax-Alu-Ausgleich10cm3,30m12,9589229000 Framax-Alu-Ausgleich10cm2,70m11,0589227000 Framax-Alu-Ausgleich10cm1,35m5,7589225000

Framax-Alu-Ausgleich10cm0,60m2,6589243000

Framax-Alu-Ausgleich5cm3,30m10,5589228000

Framax-Alu-Ausgleich5cm2,70m8,5589226000

Framax-Alu-Ausgleich5cm1,35m4,4589224000

Framax-Alu-Ausgleich5cm0,60m1,9589242000

Framax alu closure

FramaxXlifeplus-Alu-Ausgleich10cm3,00m11,9589366000

FramaxXlifeplus-Alu-Ausgleich5cm3,00m9,5589367000

Framax Xlife plus alumin. closure 3.00m

Connecting timber gelb lasiert gelb lasiert pulverbeschichtet grau pulverbeschichtet

Anklemmholz0,7176030000

gelb lasiert

Breite: 10 cm

Framax-Dreikantleiste2,70m0,38588170000

Framax triangular ledge 2.70m

Framax-Montagestange4,2588678000

Framax assembling tool

verzinkt

L‰nge: 193 cm

Framax-Stirndreikantleiste2,70m1,7588129000

Framax-Stirndreikantleiste3,30m2,0588949000

Framax frontal triangular ledge

Framax-AbdeckstopfenR24,50,003588181000

Framax plug R24.5

Durchmesser: 2 cm

AussparungsklemmeTyp1.....cm17,4580066000

Box-out clamp type 1 .....cm

blau lackiert

Schenkell‰nge: 10 cm

AussparungsklemmeTyp2.....cm17,4580067000

Box-out clamp type 2 .....cm

Framax positioning lever

blau lackiert

Schenkell‰nge: 10 cm

Framax-Einrichthebel5,6589245000

verzinkt

L‰nge: 135 cm

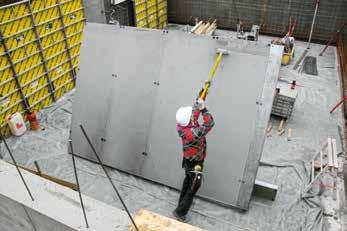

Framax-Ausschalwerkzeug5,5589235000

Framax stripping tool

FramaxXlifeplus-Ankerh¸lsenreiniger0,85589328000

Framax Xlife plus anchoring-sleeve cleaner

blau lackiert

L‰nge: 16,6 cm

DoppelschaberXlife100/150mm1,40m2,8588674000

Double scraper Xlife 100/150mm 1.40m

Mobilger¸st DF44,0586157000

Wheel-around scaffold DF

Alu

L‰nge: 185 cm

Breite: 80 cm

Hˆhe: 255 cm

Lieferzustand: Einzelteile

Zubehˆrset Mobilger¸stDF13,3586164000

Wheel-around scaffold DF accessory set

Alu

Holzteile gelb lasiert

verzinkt

Framax stripping aid

L‰nge: 189 cm

L‰nge: 110 cm verzinkt

Framax-Ausschalhilfe3,2589246000

Ankersystem Framax Xlife plus 20,0

FramaxXlifeplus-Anker20,015-30cm5,0589277000

L‰nge: 70 cm

Framax-Teleskop-Montagestange4,5588651000

Framax telescopic assembling tool grau gelb

Alu

L‰nge: 230 - 400 cm

FramaxXlifeplus-Anker20,025-40cm5,4589278000

L‰nge: 80 cm

FramaxXlifeplus-Anker20,045-60cm6,2589298000

L‰nge: 100 cm

Framax Xlife plus form tie 20.0

verzinkt

FramaxXlifeplus-Ankerstab20,015-30cm2,7589324000

L‰nge: 70 cm

FramaxXlifeplus-Ankerstab20,025-40cm3,1589325000

L‰nge: 80 cm

FramaxXlifeplus-Ankerstab20,045-60cm4,0589326000

L‰nge: 100 cm

Framax Xlife plus tie rod 20.0

verzinkt

FramaxXlifeplus-Ankermutter I20,01,2589216500

Framax Xlife plus form-tie nut I 20.0

L‰nge: 12 cm

FramaxXlifeplus-Parkbolzen0,42589327000

Framax Xlife plus parking bolt

verzinkt

L‰nge: 20 cm

FramaxXlifeplus-DistanzsicherungNG1,3589217500

Framax Xlife plus distance protector NG

verzinkt

Hˆhe: 22 cm

Schl¸sselweite: 24 mm

FramaxXlifeplus-Reduzierst¸ckI20,00,56589329000

Framax Xlife plus reducer I 20.0

verzinkt

L‰nge: 12,5 cm

FramaxXlifeplus-Knarre 1/2"SW24 L0,92589221000

Framax Xlife plus ratchet 1/2" SW24 L

L‰nge: 30 cm

FramaxXlifeplus-Knarre 3/4"SW244,4589220000

Framax Xlife plus ratchet 3/4" SW24

Schraubh¸lse20,00,03584386000

Screw sleeve 20.0

PP gelb

L‰nge: 20 cm

Durchmesser: 3,1 cm

FramaxXlifeplus-Konusschl¸ssel0,28589284000

verzinkt

Framax Xlife plus cone spanner KegelsenkerBetonD12-35mm0,41589247000

Countersink concrete D12-35mm

FramaxXlifeplus-Sichtbetonkonus 87mm0,09589282000

Framax Xlife plus fair-faced concr. cone 87mm

L‰nge: 100 cm blau

Dichtscheibe20/4320,0/26,50,002581836000

Sealing disc 20/43 20.0/26.5

schwarz

FramaxXlifeplus-Verschlussstopfen38mm0,006589288000

Framax Xlife plus plug 38mm

FramaxXlifeplus-Verschlussstopfen24mm0,005589219000

Framax Xlife plus plug 24mm

FramaxXlifeplus-Betonkonus28/25300mm0,36589338000

Framax Xlife plus concrete cone 28/25 300mm

FramaxXlifeplus-Sichtbetonstopfen87mm0,19589283000

Framax Xlife plus fair-faced concr. plug 87mm

L‰nge: 5,5 cm PE grau PE grau grau grau

FramaxXlifeplus-Schraubstopfen25mm0,1589308000

Framax Xlife plus screw plug 25mm

schwarz

FramaxXlifeplus-Dichtstopfen25mm0,02589248000

Framax Xlife plus sealing plug 25mm

Schl¸sselweite: 16 mm gelb

FramaxXlifeplus-Dichtstopfen28mm0,02589249000

Framax Xlife plus sealing plug 28mm

blau

SicherungsschrankeXS4,9588669000

Securing barrier XS

verzinkt L‰nge: 80 cm

R¸ckenschutzXS1,00m16,5588643000

R¸ckenschutzXS0,25m10,5588670000

Ladder cage XS

verzinkt

R¸ckenschutz-AusstiegXS17,0588666000

Ladder cage exit XS

verzinkt Hˆhe: 132 cm

Mehrweggebinde

Doka-Gitterbox1,70x0,80m87,0583012000

Doka skeleton transport box 1.70x0.80m

verzinkt Hˆhe: 113 cm

Doka-Mehrwegcontainer1,20x0,80m70,0583011000

Doka multi-trip transport box 1.20x0.80m

verzinkt Hˆhe: 78 cm

MehrwegcontainerUnterteilung 0,80m3,7583018000

MehrwegcontainerUnterteilung 1,20m5,5583017000

Multi-trip transport box partition

Stahlteile verzinkt

Holzteile gelb lasiert

Doka-Mehrwegcontainer1,20x0,80x0,41m42,5583009000

Doka multi-trip transport box 1.20x0.80x0.41m

verzinkt

Doka-Stapelpalette1,55x0,85m41,0586151000

Doka stacking pallet 1.55x0.85m

verzinkt

Hˆhe: 77 cm

Doka-Stapelpalette1,20x0,80m38,0583016000

Doka stacking pallet 1.20x0.80m

verzinkt

Hˆhe: 77 cm

Doka-Kleinteilebox106,4583010000

Doka accessory box

Holzteile gelb lasiert

Stahlteile verzinkt

L‰nge: 154 cm

Breite: 83 cm

Hˆhe: 77 cm

Anklemm-RadsatzB33,6586168000

Bolt-on castor set B

blau lackiert

Faserbetonstopfen24mm0,02588922000

Fibre concrete plug 24mm

FramaxXlifeplus-Stopfen24mmmitLoch0,004589223000

Framax Xlife plus plug 24mm with hole

Expansiv-MˆrtelEM 0-0,4E1 25kg25,0699136109

Expanding mortar EM 0-0.4 E1 25kg

KarPoxDoppelkartusche2KDuo2x310ml0,9699136090

KarPox Double cartridge 2K Duo 2x310ml

Ankersystem 20,0

Ankerstab20,0mmverzinkt0,50m1,3581411000

Ankerstab20,0mmverzinkt0,75m1,9581417000

Ankerstab20,0mmverzinkt1,00m2,5581412000

Ankerstab20,0mmverzinkt1,25m3,2581418000

Ankerstab20,0mmverzinkt1,50m3,8581413000

Ankerstab20,0mmverzinkt2,00m5,0581414000

Ankerstab20,0mmverzinkt2,50m6,3581430000

Ankerstab20,0mmverzinkt.....m2,5581410000

Ankerstab20,0mmunbehandelt0,50m1,3581405000

Ankerstab20,0mmunbehandelt0,75m1,9581416000

Ankerstab20,0mmunbehandelt1,00m2,5581406000

Ankerstab20,0mmunbehandelt1,50m3,8581407000

Ankerstab20,0mmunbehandelt2,00m5,0581408000

Ankerstab20,0mmunbehandelt.....m2,5581403000

Tie rod 20.0mm

Aufstiegssystem XS

AnschlussXSWandschalung20,8588662000

Connector XS wall formwork

verzinkt

Breite: 89 cm

Hˆhe: 63 cm

BefestigungsklemmeXSFramax1,5588677000

Fixing clamp XS Framax

verzinkt L‰nge: 20 cm

Schl¸sselweite: 27 mm

AnschlussXSFramax/Alu-Framax11,2588639000

Connector XS Framax/Alu-Framax

verzinkt L‰nge: 115 cm

AnschlussXSSt¸tzenb¸hne10,0588637000

Connector XS column formwork platform

verzinkt L‰nge: 123 cm

System-LeiterXS4,40m33,2588640000 System ladder XS 4.40m

verzinkt

Superplatte20,0B2,0581424000

Super plate 20.0 B

verzinkt

Hˆhe: 7 cm

Durchmesser: 14 cm

Schl¸sselweite: 34 mm

Sechskantmutter20,00,4581420000

Hexagon nut 20.0

verzinkt

L‰nge: 7 cm

Schl¸sselweite: 41 mm

Kunststoffrohr26mm2,00m0,59581463000

Plastic tube 26mm 2.00m

Leiternverl‰ngerungXS2,30m19,1588641000

Ladder extension XS 2.30m

verzinkt

Universal-Konus26mm0,008581464000

Universal cone 26mm

Durchmesser: 3,1 cm grau

Durchmesser: 5 cm

Verschlussstopfen26mm0,006581465000

Plug 26mm

Schalungs- und Gerüstkompetenz in Ihrer Nähe.

Doka

Graz Doka

Wien

Doka Deutschland GmbH

Frauenstraße 35 82216 Maisach

T +49 8141 394-0 deutschland@doka.com

Standort Berlin

Meistergasse 1-3

15366 Hoppegarten

T +49 3342 398-3 berlin@doka.com

Standort Dresden

Hirschfelder Straße 15 01683 Nossen

T +49 35242 440-0 dresden@doka.com

Standort Düsseldorf Gewerbering 17 41751 Viersen

T +49 2162 8163-0 duesseldorf@doka.com

Standort Erfurt

Ludwig-Edinger-Straße 3 99510 Apolda T +49 3644 51428-0 erfurt@doka.com

Standort Frankfurt

Am Kupferwerk 16 65462 GinsheimGustavsburg T +49 6134 2546-0 frankfurt@doka.com

Standort Hamburg

Heidekoppel 10 24558 Henstedt-Ulzburg T +49 4193 9907-0 hamburg@doka.com

Standort Hannover Senefelderstraße 19 30880 Laatzen T +49 511 262993 hannover@doka.com

Standort Luxemburg 3, rue Henri Tudor 5366 Munsbach T +352 261532 luxemburg@doka.com

Standort Magdeburg

Haldensleber Straße 1 39326 Hohenwarsleben T +49 39204 788-0 magdeburg@doka.com

Standort München Frauenstraße 35 82216 Maisach T +49 8141 394-0 muenchen@doka.com

Standort Nürnberg Weidentalstraße 8 90518 Altdorf T +49 9187 9512-0 nuernberg@doka.com

DokaÖsterreichGmbH

Doka Österreich GmbH

Josef Umdasch Platz 1 3300 Amstetten T +43 7472 605-0 oesterreich@doka.com

Standort Graz

Mühlfelderweg 24 8055 Graz

T +43 316 295 673 graz@doka.com

DokaSchweizAG

Doka Schweiz AG Industriestrasse 24 8155 Niederhasli T +41 43 411 20 40 doka-schweiz@doka.com

Standort Salzburg Plainfelder Straße 17 5303 Thalgau T +43 6235 6061 salzburg@doka.com

Standort West Schießstand 7 6401 Inzing T +43 5238 5600 west@doka.com

Standort Wien/NÖ/Bgld Doka-Straße 1 2100 Stetten T +43 2262 23034 wien@doka.com

Standort Osnabrück

Am Schürholz 3 49078 Osnabrück T +49 541 685312-0 osnabrueck@doka.com

Standort Rostock Beim Handweiser 3 18311 Ribnitz-Damgarten T +49 3821 70984-0 rostock@doka.com

Standort Stuttgart

Hermann-Gebauer-Straße 2 71093 Weil im Schönbuch T +49 7031 74247-0 stuttgart@doka.com

Informieren Sie sich auf: www.doka.com/framax-xlife-plus
