Ein Deckenschalungs-System, das vielseitig einsetzbar und kombinierbar ist: DokaXdek ist für alle Baustellenanforderungen optimal anpassbar, vom kleinen Wohnprojekt bis zur Großbaustelle. Bei jeglicher Deckengeometrie überzeugt DokaXdek durch mehr Sicherheit, Ergonomie und Wirtschaftlichkeit. DokaXdek besteht aus 3 Deckenschalungen: DokaXdek-Tisch, DokaXdek Element-Deckenschalung und DokaXdek-I-Rahmen. Diese funktionieren perfekt als Einzelsystem, lassen sich aber nahtlos kombinieren. Mit dem DokaXbot Lift setzt Doka bereits einen großen Schritt in Richtung Automatisierung.
DokaXdek ElementDeckenschalung
Länge x Breite x Flexibilität Das schnelle und sichere Deckenschalungssystem für den flexiblen Einsatz vom Einfamilienhaus bis Großbaustelle

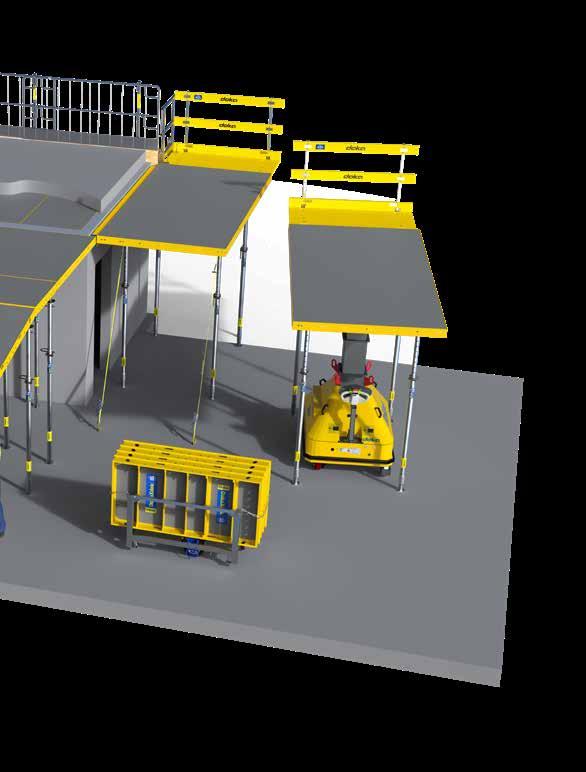

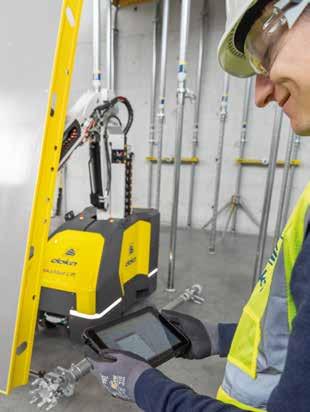

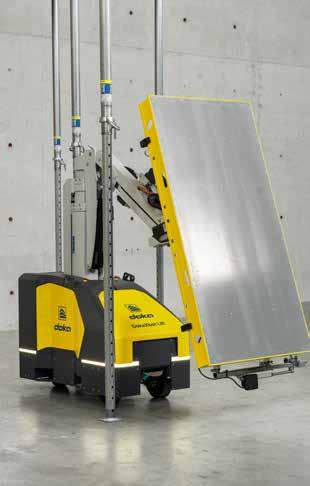

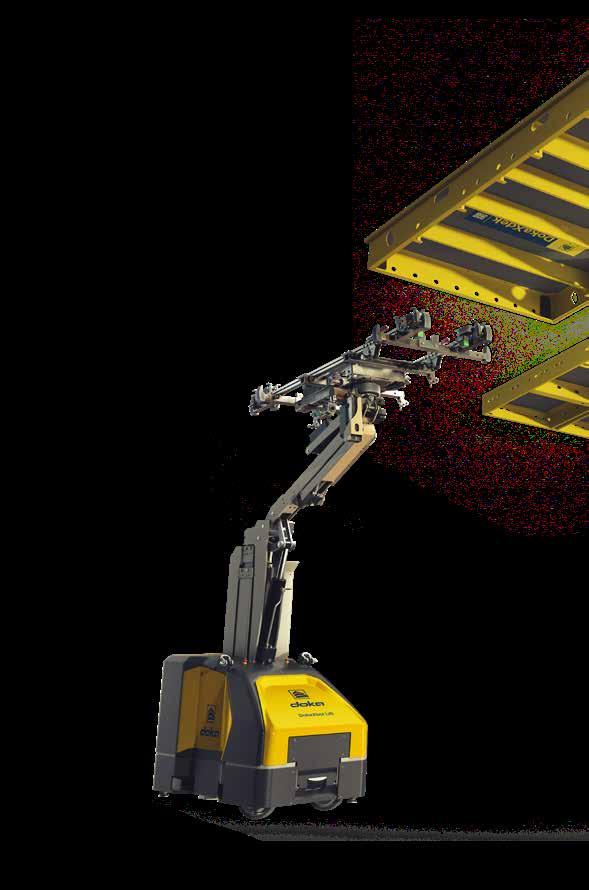

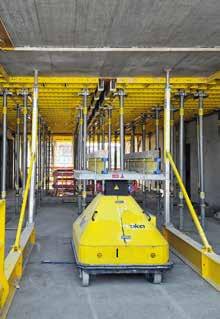

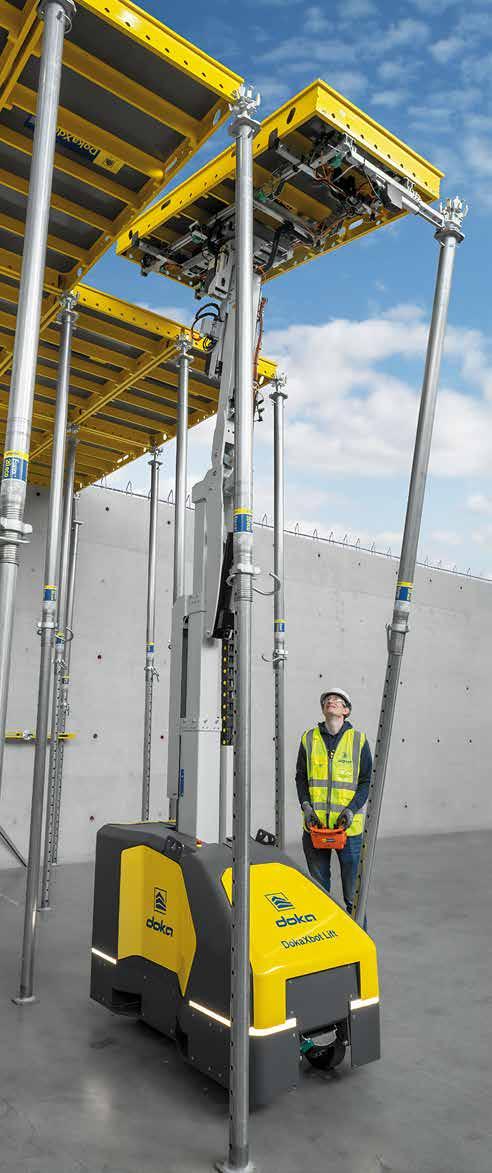

DokaXbot Lift
Länge x Breite x Automatisierung
Teilautonomes und sicheres Ein- und Ausschalen von DokaXdek ElementDeckenschalung und DokaXdek-I-Rahmen

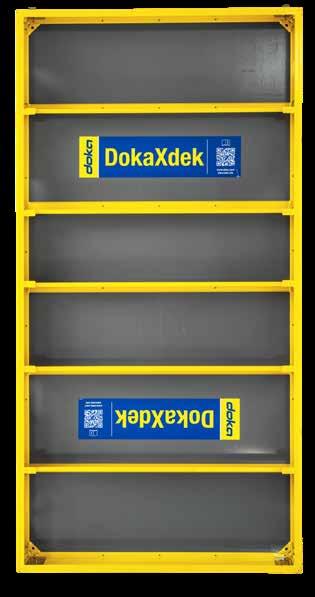

DokaXdek-I-Rahmen
Länge x Breite x Ergonomie Ergonomisches und leichtes Multitalent
DokaXdek-Tisch
Länge x Breite x Wirtschaftlichkeit
Das starke Mitglied der DokaXdek-Familie für große und mittlere Baustellen
DokaXdek-I-Rahmen
DokaXdek. Die Vorteile.
Die neue Dimension im Deckenbau.

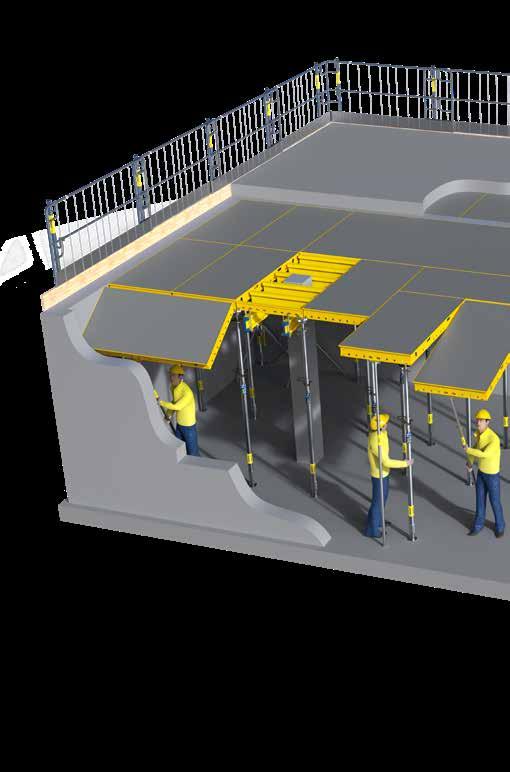

DokaXdek. Länge x Breite x Vielseitigkeit
Vielseitig
Vom kleinen Wohnbau bis zu Großprojekten einsetzbar
Kombinierbarkeit von großen Tischeinheiten mit DokaXdek-Handsystem (DokaXdek Element-Deckenschalung und DokaXdek-I-Rahmen)
Universell in allen Höhenbereichen und großen Deckenstärken für alle Baugeometrien (von der dünnen Balkonplatte bis hin zu massiven Unterzügen)
Ergonomisch

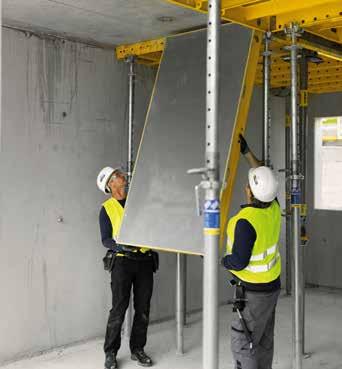

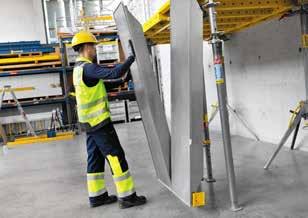

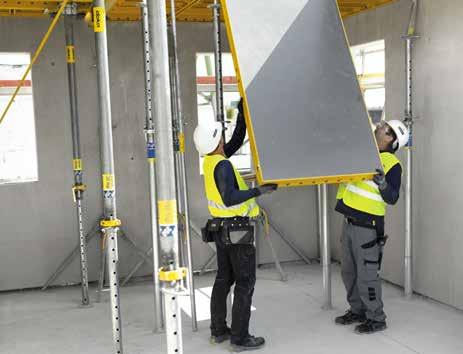

Arbeiten mit leichten Teilen vom Boden aus
Entlastung des Baustellenpersonals und Erhöhung der Produktivität dank DoKart plus und DokaXbot Lift
Wirtschaftlich
Schneller Baufortschritt dank passender Systemlösung für jede Baustellensituation
Rasche Arbeitsabläufe (bis zu 12,5 m2 große Deckentische)
Langlebige und hochwertige Komponenten z. B. Xlife-Platte
Transparenz für mehr Nachhaltigkeit!
Wir haben den CO2e-Fußabdruck von DokaXdek und mehr als 6.000 weiteren Produkten berechnet. Unsere Kunden können sich so für das Produkt mit dem kleineren CO2e-Fußabdruck entscheiden und damit ihre eigene Klimabilanz verbessern. Für uns ist der CO2e-Fußabdruck eine wichtige Grundlage für eine umweltfreundlichere Produktentwicklung.
Sicher
DokaXdek-Handsysteme: Sicherheit bei Montage und Wind dank smarter Aushebesicherung (bei Bedarf temporär deaktivierbar)
DokaXdek-Tisch: Sicheres Arbeiten durch hohe Standsicherheit und flexible Positionierung des Schwenkkopfs
Sichere Systemverbindung zwischen Tisch- und Handsystem Mehr dazu im 3D Modell: www.doka.com/ dokaxdek-3D
DokaXdek-Tisch.
Länge Breite Vielseitigkeit
DokaXdek-Tisch. Die Vorteile.
Länge x Breite x Wirtschaftlichkeit
Der DokaXdek-Tisch ist das starke Mitglied der DokaXdek-Familie und für große und mittlere Baustellen geeignet. Mit bis zu 12,5 m²-Elementen spielt der DokaXdek-Tisch bei großen Deckenflächen seine Vorteile richtig aus und punktet mit Schnelligkeit, Wirtschaftlichkeit und Sicherheit. Dank verzinktem Stahlrahmen und Xlife-Platte ist der DokaXdek-Tisch sehr langlebig und einfach zu reinigen. Ein nahtloser Übergang zu den DokaXdek-Handsystemen und Dokaflex ist im System gelöst.
Wirtschaftlich
Transport- und Lagerungsoptimierung: – geringes Volumen dank Rahmenhöhe von nur 12 cm – wahlweise mit und ohne Schwenkköpfen möglich
Ein-Mann Bedienung und kranunabhängiges Umsetzen mit DoKart plus und Tischhubsystem (TLS)
Langlebige Xlife-Platte und robuster, feuerverzinkter Stahlrahmen in Doka-Qualität
Leichte Reinigung durch Verschraubung der Xlife-Platten von hinten
Großflächiges Umsetzen von Großeinheiten mit gekoppelten DokaXdek-Tischen möglich

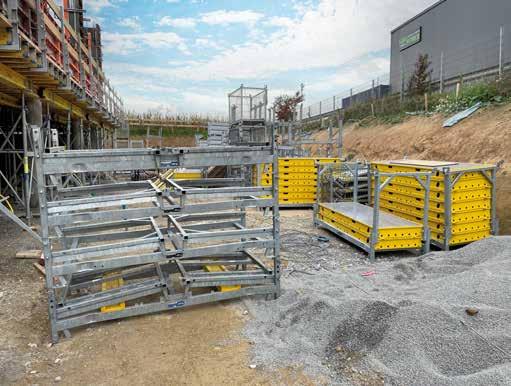

Wirtschaftliche Lagerung

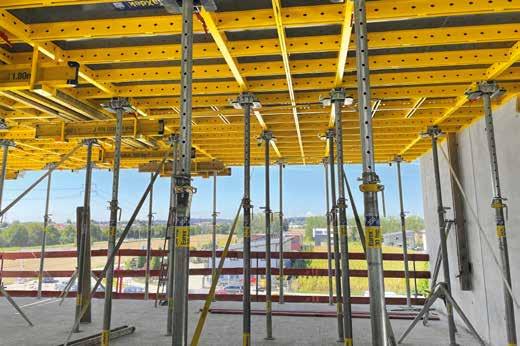

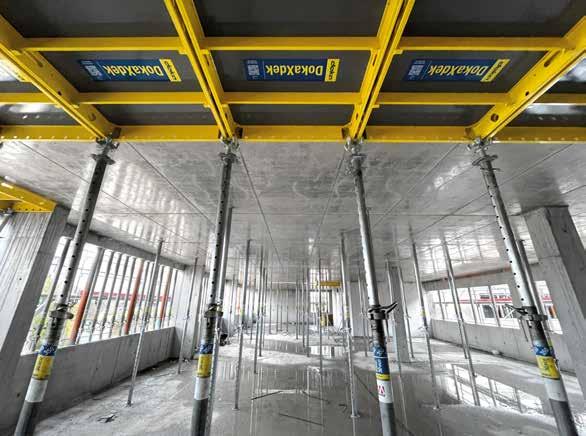

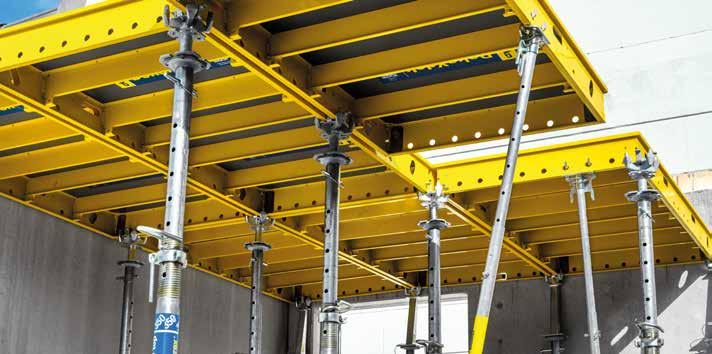

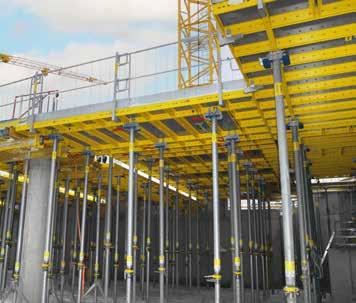

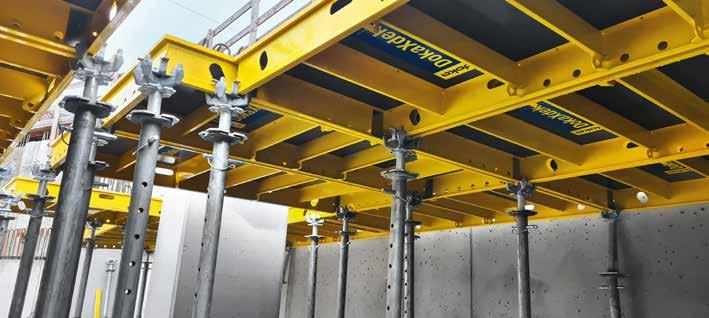

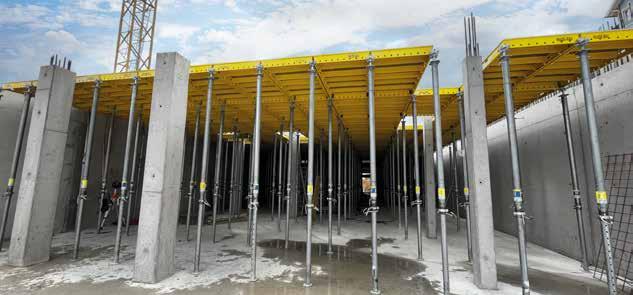

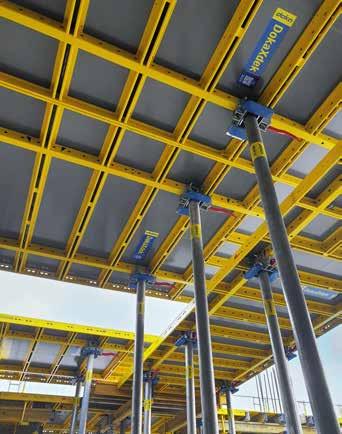

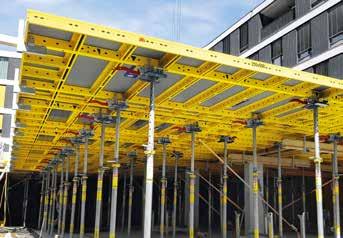

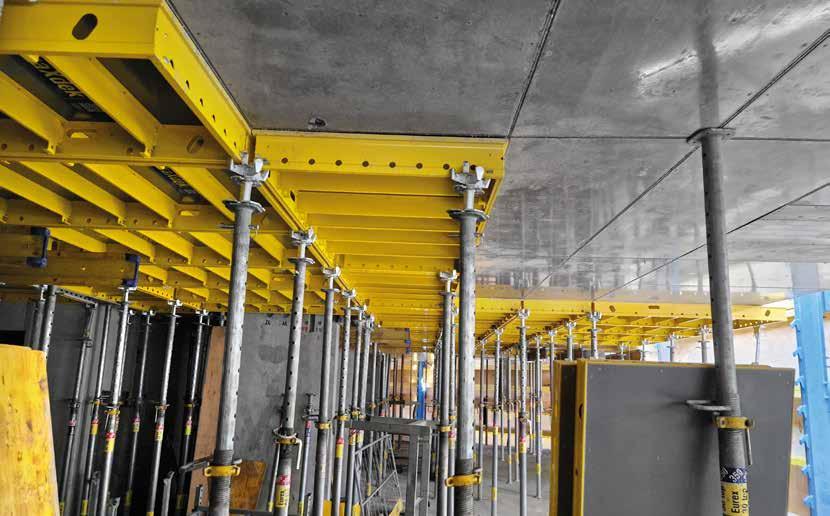

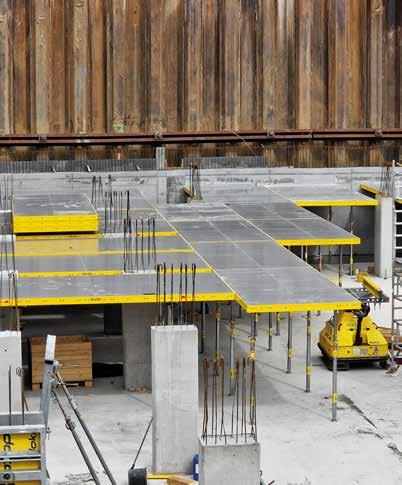

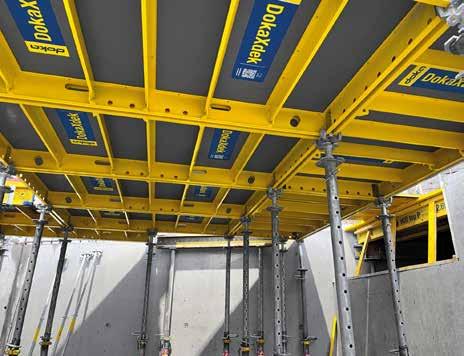

DokaXdek-Tisch im Einsatz

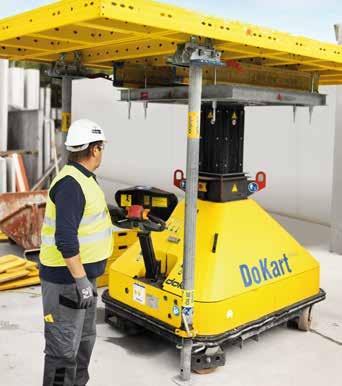

Einfaches Umsetzen mit dem DoKart plus
Vielseitig
Deckenstärken bis zu 108 cm
Nahtloser Übergang zu DokaXdek-Handsystem (DokaXdek Element-Deckenschalung und DokaXdek-I-Rahmen)
Logischer Systemraster zur beliebigen Kombination der DokaXdek-Tische in Längs- und Querrichtung
Große Unterstellungshöhe dank Tischrahmen und Kombination mit Doka-Traggerüsten
4 Tischgrößen: Längen: 4,00 m / 5,00 m; Breiten: 2,00 m / 2,50 m
Reduktion der Lohnkosten durch mehr Speed
Ergonomisch
Erleichterte Schwenkkopfmontage durch Einhängen in Sicherungsbolzen
Ermüdungsfreies Arbeiten dank Verwendung von baustellentauglichem DoKart plus

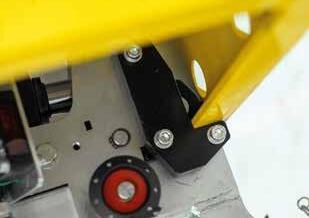

Schwenkkopf
Sicher
Hohe Standsicherheit durch 1,50 m breiten Stützenabstand in Querrichtung
Flexible Positionierung des Schwenkkopfs an Längs- und Querprofilen ermöglicht sicheren Einsatz, z. B. bei Balkonen
Schwenkkopf mit Arretierfunktion zum sicheren Ausfahren über Brüstungen oder Geländer
Kombinierbarkeit mit Xsafe Seitenschutz XP und Tischbühnen
Wirtschaftlich. Transport und Lagerung.
Bauweise spart Transport- und Lagerkosten

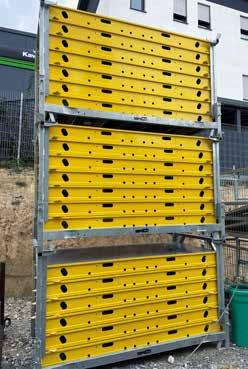

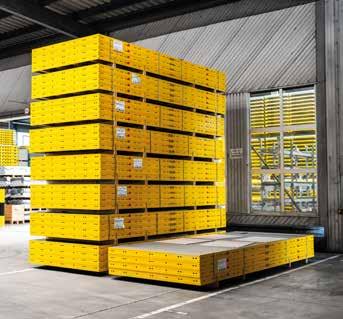

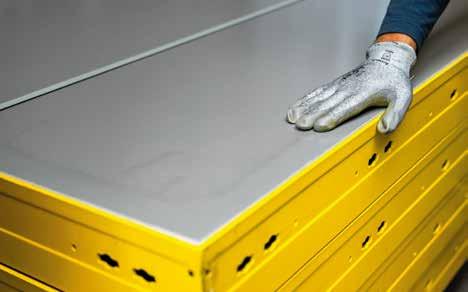

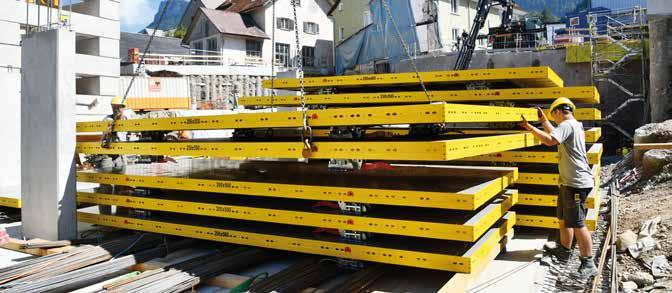

DokaXdek-Tische platzsparend lagern
Durch eine geringe Bauhöhe von 12 cm spart der DokaXdek-Tisch Transport- und Lagervolumen am Lagerplatz sowie auf der Baustelle.
3 x kompakteres
Stapelvolumen

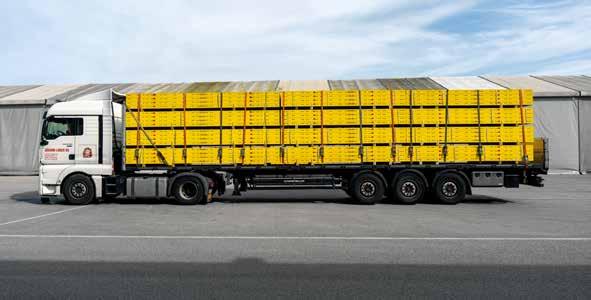

DokaXdek-Tisch kompakt verladen
Die DokaXdek-Tische können wahlweise mit oder ohne Schwenkkopf transportiert und gelagert werden. Es können bis zu 520 m² Deckenschalung auf einem LKW transportiert werden.
Optimale Gewichtsauslastung am LKW
bis zu 3-mal mehr Tische pro LKW

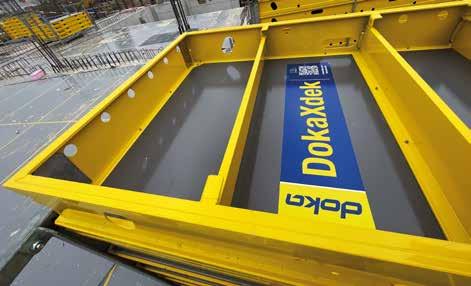

Wirtschaftlich. Langlebig und robust.
Qualität, die sich lange rechnet.
Für jahrzehntelangen
Baustelleneinsatz dank verzinktem und robustem Rahmen

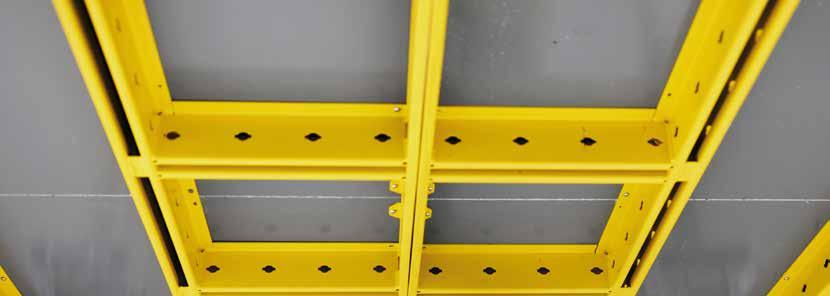

Höherfester, langlebiger Stahlrahmen mit bewährter Xlife-Platte
Geringe Lebenszykluskosten

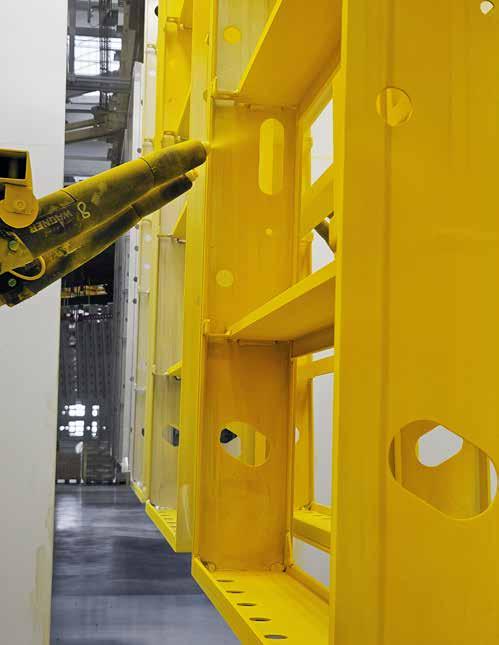

Besonders lange Lebensdauer durch innen und außen komplett feuerverzinkte Stahlrahmen, KTLbeschichtete Oberfläche
Weniger kostenträchtige Plattenwechsel durch hochwertige Xlife-Platte mit innovativer, glasfaserverstärkter Kunststoffschicht

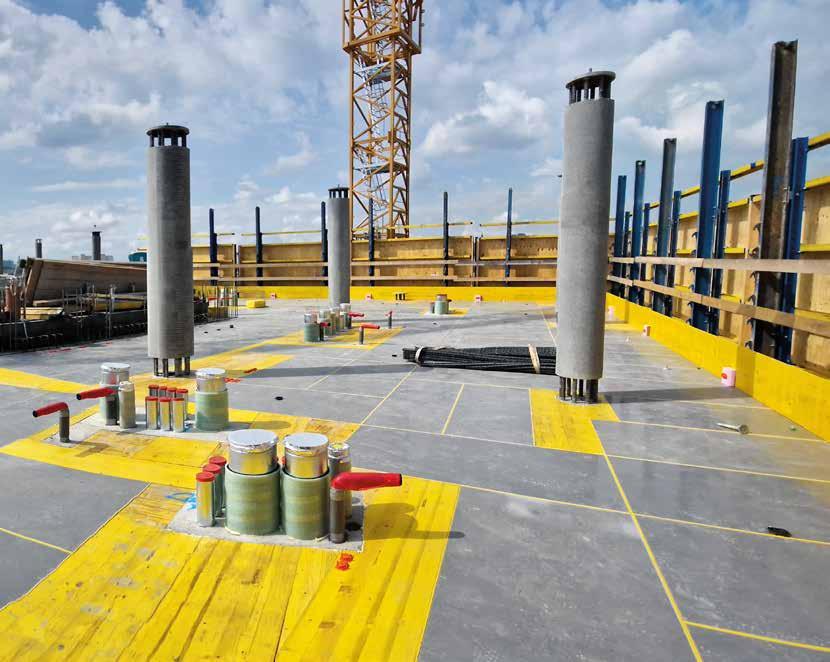

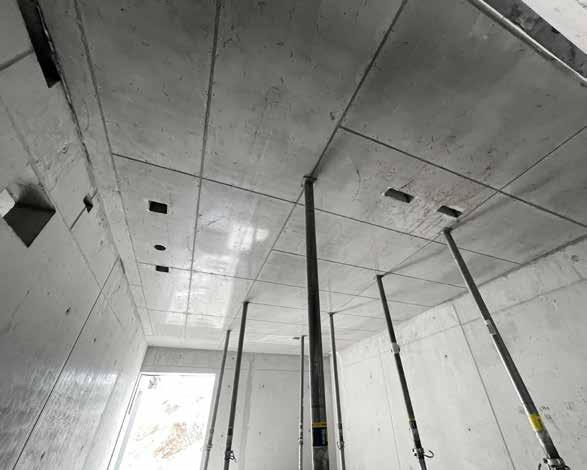

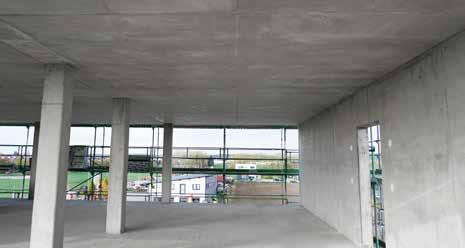

Betonergebnis
Mit dem DokaXdek-Tisch werden Nacharbeits- und Sanierungskosten eingespart. Dank bewährter, von hinten verschraubter Xlife-Platte gibt es keine Abdrücke von Schrauben oder Nieten an der Betonoberfläche.
Die Xlife-Platte sichert eine konstant gute Betonoberfläche über viele Jahre und gewährleistet eine einfache Reinigung.
3-mal schnellere Montage mit DokaXdek-Schwenkkopf

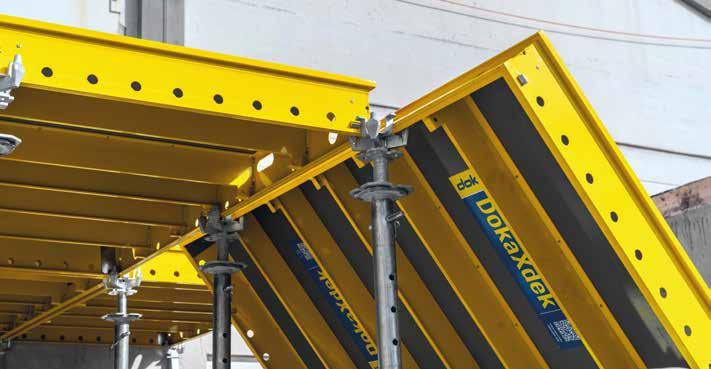

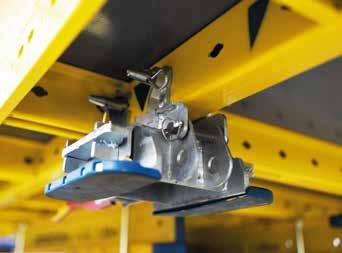

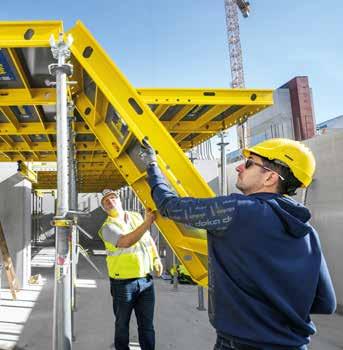

Ergonomisch. Der Schwenkkopf.

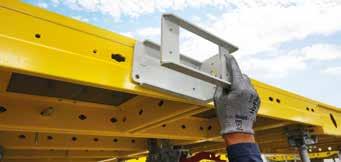

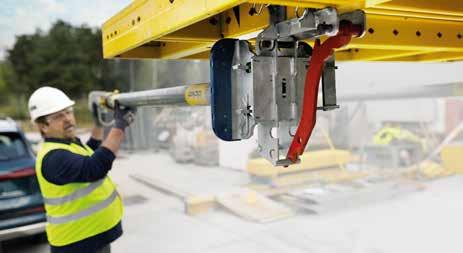

Einfache 1-Mann-Montage dank Hakenkonstruktion.
Der DokaXdek-Schwenkkopf ist das starke Bindeglied zwischen dem DokaXdek-Tisch und der Eurex-Deckenstütze.

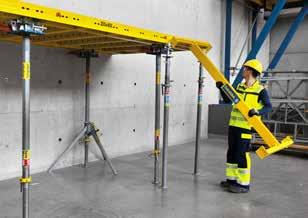

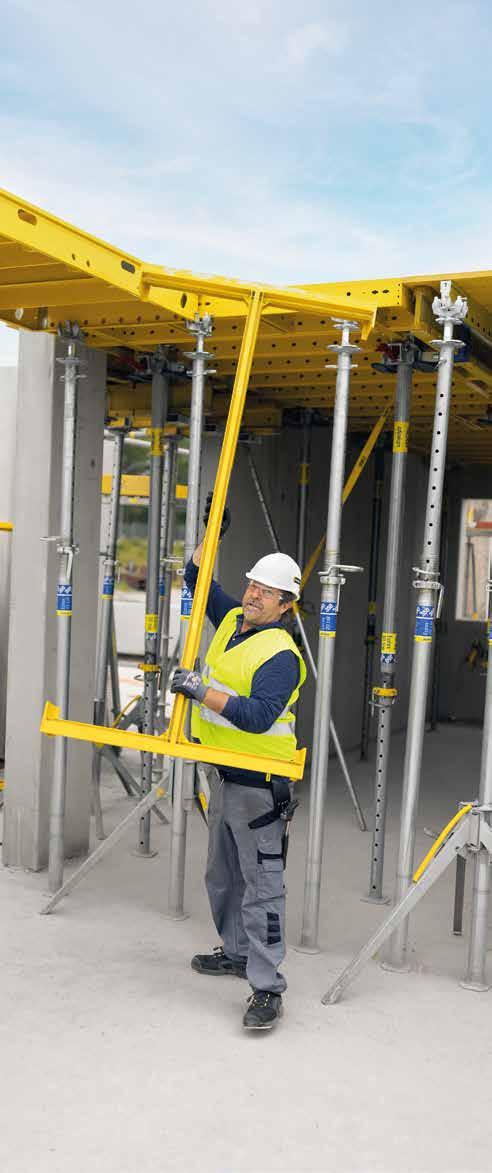

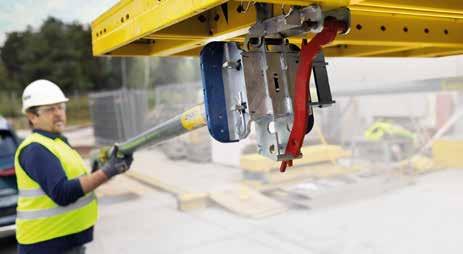

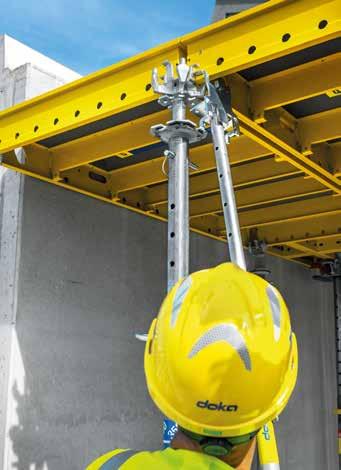

Ergonomische und einfache Montage des DokaXdek-Schwenkkopfs
Der Schwenkkopf wird in den vorab abgesteckten Sicherungsbolzen an der benötigten Stelle des Joch- oder Querprofils eingehängt, hochgeschwenkt und mit dem selbstsichernden Sicherungsbolzen abgesteckt. Ohne Schrauben oder zusätzliche Sicherungsmaßnahmen.

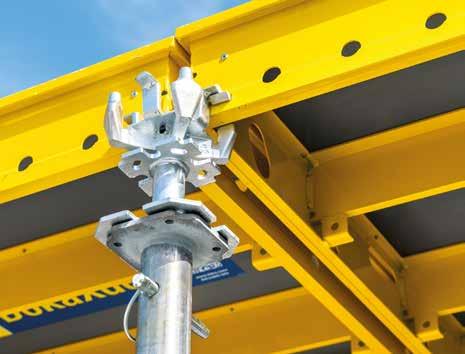

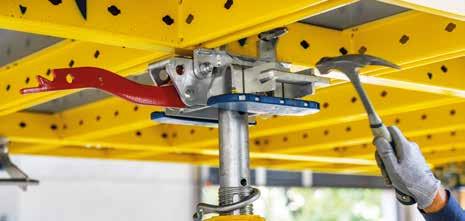

Deckenstützenverbindung mit Keil
Die Montage der Deckenstütze erfolgt ohne Schrauben durch eine sichere Keilverbindung mit dem Hammer.
Sicher. Der Schwenkkopf. Sicheres Umsetzen mit eingebauten Deckenstützen.
Schwenkfunktion

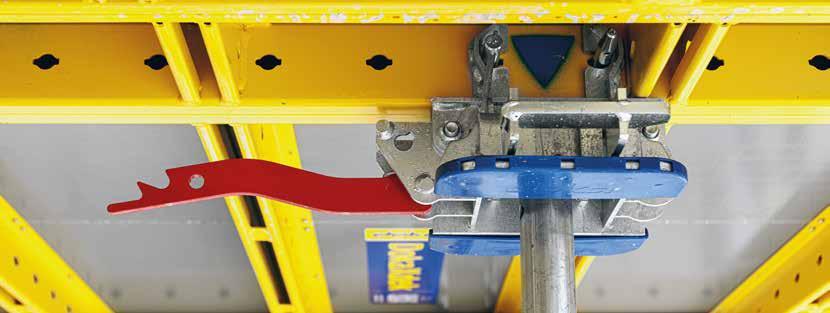

Die Schwenkfunktion des DokaXdek-Schwenkkopfs ermöglicht ein sicheres Umsetzen mit fix eingebauter Deckenstütze in zwei Arretierpositionen.
100 % sicher arretiert
Ergonomisch. Umsetzen.
Komfortables und rasches Umsetzen großer Deckenflächen.
Mindestens 4-mal schneller durch Transport & Lagerung mit montierten DokaXdek-Schwenkköpfen
Umsetzen mit Framax-Transportbolzen
Markierte Anschlagspunkte im DokaXdek-Tisch Rahmenprofil ermöglichen das sichere Umsetzen von bis zu vier Tischen mit einem Kranhub.
Sicheres Lagern und Transportieren von DokaXdek-Tischen mit montiertem Schwenkkopf
Die spezielle Schonauflage schützt die Schalhaut vor Einpressung und spart somit Montagezeit.

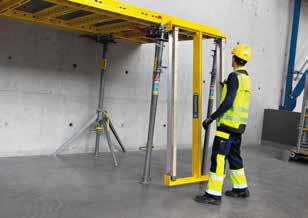

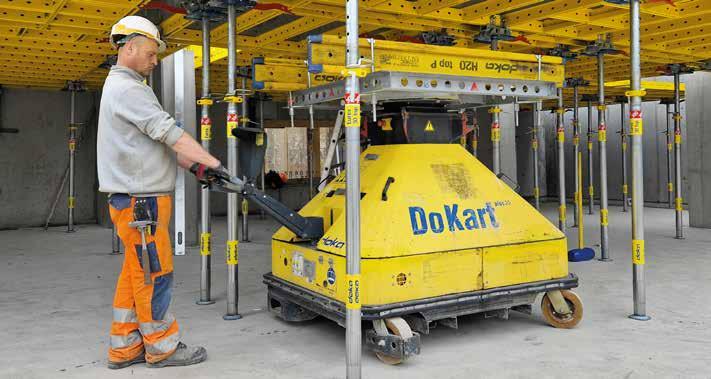

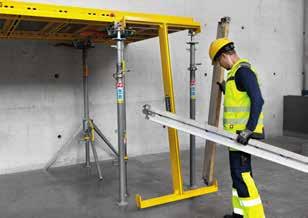

Einfaches Versetzen der DokaXdek-Tische mit dem DoKart plus
Das bewährte DoKart plus ermöglicht den kranunabhängigen Transport auf der Baustelle und großflächiges Umsetzen von DokaXdek-Tischen.

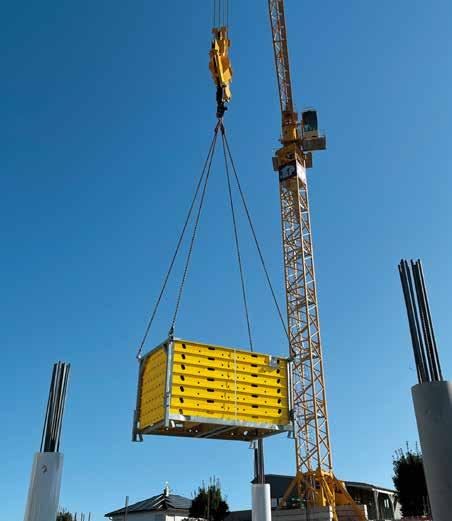

Umsetzen mit Umsetzgabel und Kran
Das vertikale Umsetzen der DokaXdekTische erfolgt mit der Umsetzgabel. Es können auch zwei gekoppelte DokaXdek-Tische mit nur einem Kranhub gemeinsam umgesetzt werden – das spart Krankapazitäten.

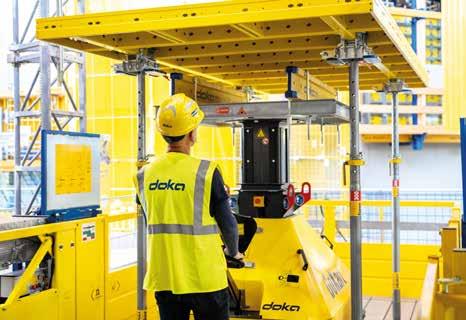

Umsetzen mit Doka-Ausfahrbühne oder Tischhubsystem TLS
Optimiertes Umsetzen der DokaXdek-Tische minimiert Kranzeiten.
Vielseitig. Schneller und einfacher Ausgleich.
Ausgleiche im System gelöst.
Flexible Ausgleichsgestaltung
Ausgleichsbereiche können zwischen DokaXdek-Tischen, bei Wandanschlüssen und bei Bauwerksstützen mit 3 Methoden für 3 Schalhautstärken (18 mm, 21 mm, 27 mm) gelöst und gemeinsam sicher umgesetzt werden. Durch Reduktion von Deckenstützen und Zubehörmaterial kommt es zu großen Zeit- und Wirtschaftlichkeitsvorteilen.
Kantholzauflager in Kombination mit Kantholz und Schalhaut

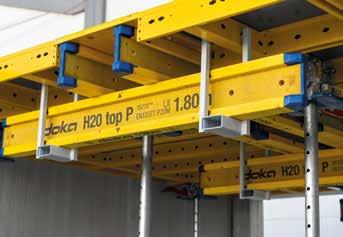

Trägerauflager in Kombination mit H20 Träger und Schalhaut

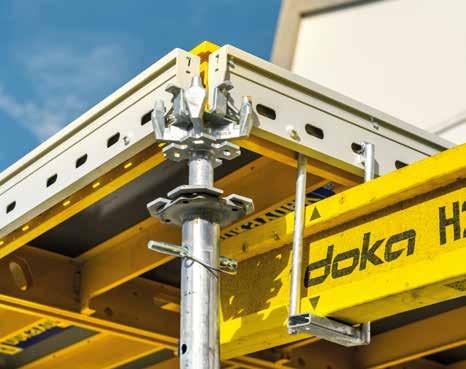

Einhängebügel mit H20 Träger für Passbereiche zwischen DokaXdek-Tischen und das Weiterschalen mit Dokaflex
Gemeinsam umsetzbare Ausgleichsbereiche
Einfache, aushubgesicherte Kantholz- und Trägerauflager können gemeinsam mit DokaXdek-Tischen versetzt werden.
3-mal schneller durch Einhängebügel
Vielseitig. Deckenstärke und -höhe.
Starke Deckenstärken und große Raumhöhen.
Deckenstärken bis 1,08 m
Beim Einsatz als 6- oder 8-stieliger Tisch können Deckenstärken von bis zu 108 cm realisiert werden.
Raumhöhen bis 7,15 m
Im Standardeinsatz erreicht der DokaXdek-Tisch in Kombination mit der Eurex Deckenstütze eine Raumhöhe von 5,65 m. Der Tischrahmen 1,50m erweitert den Einsatzbereich des DokaXdek-Tisches auf Raumhöhen bis 7,15 m. Bei noch höheren Decken ist eine Unterstellung mit Traggerüst Staxo möglich.
Vielseitig. Systemlogik.
Deckenstärke bis 108 cm
Optimierte Grundrissanpassung – mehr Systemfläche – wenig Passfläche
Systemlogik reduziert Passflächen um bis zu 20 %
Logischer Systemraster
Die DokaXdek-Tisch-Formate bilden einen logischen Systemraster. Die DokaXdek-Tische lassen sich beliebig in Längs- und Querrichtung kombinieren. Diese Logik setzt sich mit dem 0,50 m Abstand der Funktionsprofile von DokaXdekTischen und Tischelementen fort. Das schafft große Flexibilität und Wirtschaftlichkeit.
4 Tischgrößen
2,50 x 5,00 m
2,00 x 5,00 m
2,50 x 4,00 m
2,00 x 4,00 m

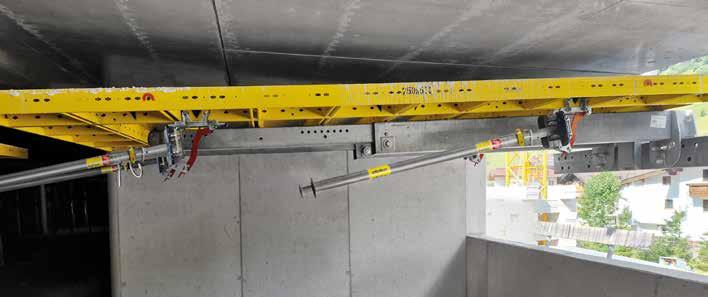

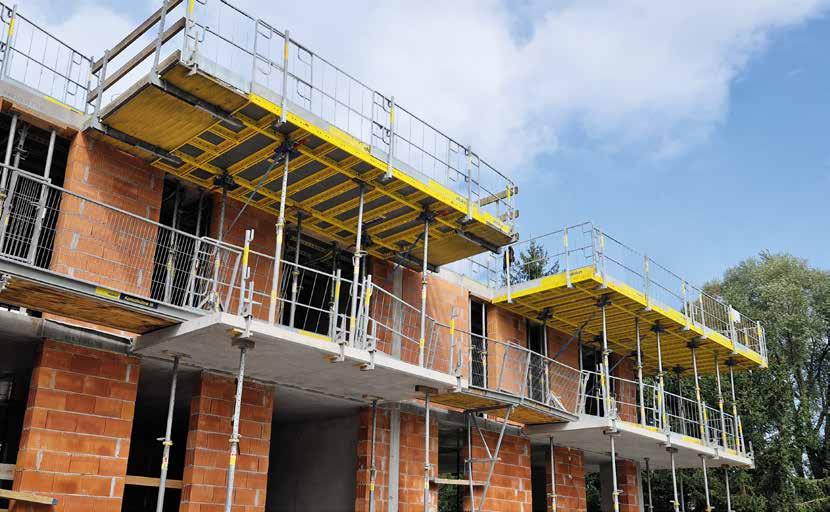

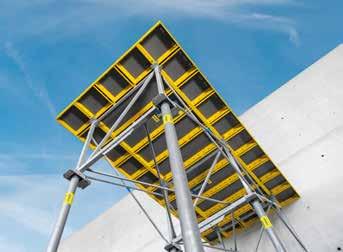

Sicher. DokaXdek-Tisch als Balkontisch.
Sicherer Einsatz als Balkontisch dank flexiblem Schwenkkopf.
Flexibler DokaXdekSchwenkkopf
Der DokaXdek-Schwenkkopf ist in allen Bohrungen der Längs- und Querprofile sehr flexibel abbolzbar. Er kann auch um 90° gedreht in allen Bohrungen der Querprofile befestigt werden. Das schafft große Flexibilität auf der Baustelle.

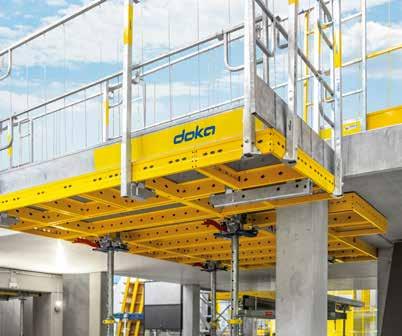

Sicher. Am Deckenrand.
Neuer Sicherheitsmaßstab am Deckenrand.

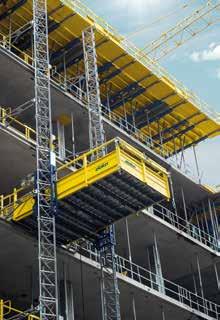

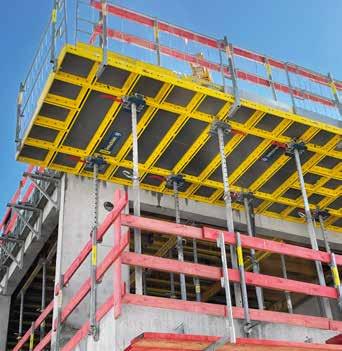

Kombinierbar mit Xsafe Seitenschutz XP und Tischbühnen

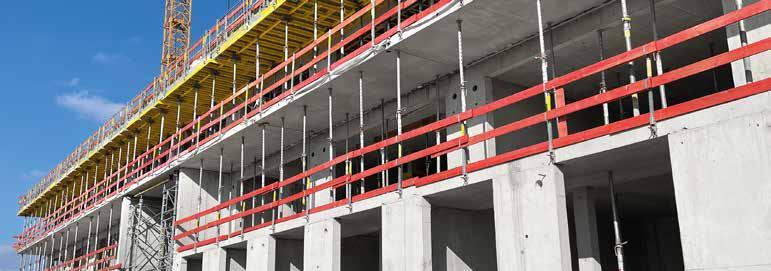

Für hohe Sicherheit am Deckenrand kann der DokaXdek-Tisch mit dem Xsafe Seitenschutz XP bzw. Tischbühnen kombiniert werden. Durch den breiten Stützenabstand von 1,50 m wird eine hohe Standsicherheit gewährleistet.
Vielseitig.
Am Deckenrand.

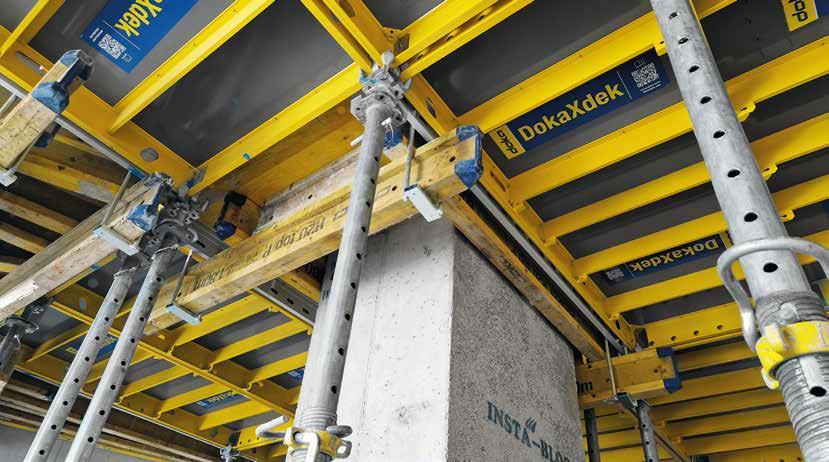

Sicheres Umschalen von Bauwerksstützen am Deckenrand.
Mit Systemlösung Lohnkostenreduktion & Sicherheitsgewinn
Mit DokaXdek-Tischelementen können Passflächen und Bauwerkstützen einfach im System umschalt werden. Xsafe Seitenschutz XP schafft die notwendige Sicherheit am Deckenrand.
DokaXdek-Tisch. Referenzen.
Länge x Breite x Wirtschaftlichkeit

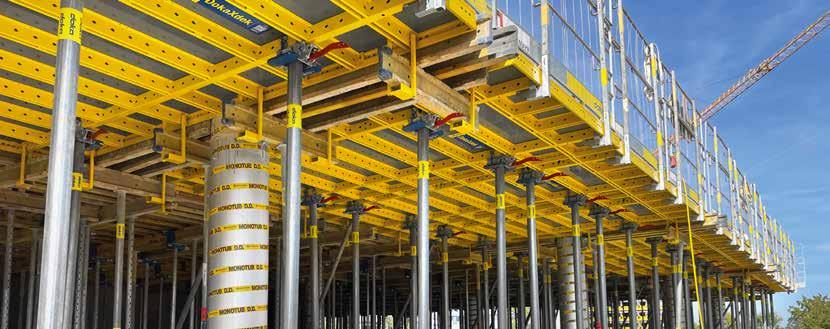

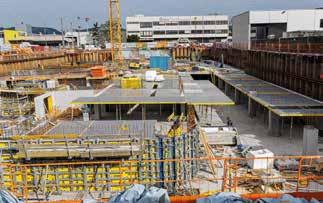

Unternehmenszentrale MIC customs solutions, Linz
In Linz entsteht die neue Firmenzentrale von MIC customs solutions, die Raum für bis zu 500 Mitarbeiterinnen und Mitarbeiter bietet. Neben modernen Büroflächen und flexiblen Raumvarianten wird auch eine zweigeschoßige Tiefgarage mit rund 190 Stellplätzen errichtet. Die Realisierung der Tiefgarage mit anspruchsvollen Geometrien und unterschiedlichen Neigungen erfordert innovative Schalungslösungen.
Ort: Linz, Österreich
Bauausführung: Swietelsky AG
Bauzeit: Herbst 2022 – Frühjahr 2024
Produkte im Einsatz: DokaXdek-Tische, DoKart plus, Framax Xlife plus, Xsafe Seitenschutz XP

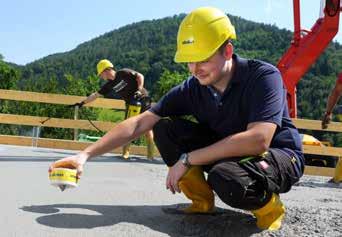

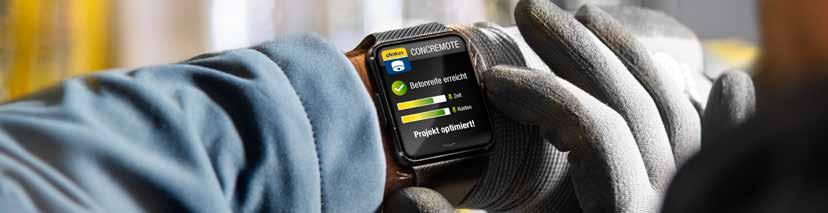

Dienstleistungen im Einsatz: Concremote
Betonmonitoring
Herausforderungen:
Tiefgarage auf 2 Ebenen mit unterschiedlichem Gefälle und Verschneidungen
Überhöhungen und Deckensprünge bei kurzem Planvorlauf
Projektlösung
„Mit DokaXdek-Tischen ist Deckenschalen super schnell und effizient.“
Dominik Kaar, Polier Swietelsky AG
Durch die optimale Anpassungsfähigkeit vereinfacht der DokaXdek-Tisch den Bau der Tiefgarage maßgeblich. Durch die bis zu 12,5 m² großen DokaXdek-Tische wird eine hohe Schalgeschwindigkeit erreicht. Ihre einfache Handhabung ermöglicht eine effiziente Arbeitsweise, was wesentlich zum erfolgreichen Baufortschritt beiträgt und das Baustellenpersonal entlastet.

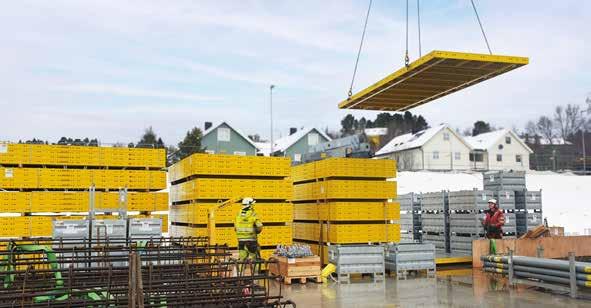

Dalgårdstunet, Trondheim
In Trondheim kaufte die Gauldal Betong AS DokaXdekTische. Beim Wohnbauprojekt namens Dalgårdstunet kamen die DokaXdek-Tische erstmals in Verwendung. Das Projekt umfasst ca. 9.000 m3 Ortbeton. Mit der neuen DokaXdek-Deckenschalung trug Doka einen weiteren Schritt zur Kundenbindung bei und konnte den Kunden begeistern.
Ort: Trondheim, Norwegen
Bauausführung: Gauldal Betong AS Bauzeit: 2 Jahre Produkte im Einsatz: DokaXdek-Tisch, Framax Xlife, DokaXlight, Dokadek 30, Faltbühne K, Stützenschalung RS Dienstleistungen im Einsatz: Concremote Betonmonitoring
Herausforderung: 9.000 m3 Ortbeton
„Besonders gefallen uns die 4 logischen DokaXdek-Tisch-Formate. Das Deckensystem ist modular aufgebaut und erlaubt dadurch eine sehr beliebige Kombination der Tische. Der Passbereich ist flexibel und schnell mit Einhängebügel und H20 Trägern gelöst. Beim DokaXdekTisch merken wir, dass Doka Feedback und Ratschläge von Kunden bei der Entwicklung ihrer Produkte ernst nimmt.“
Jostein Flatås
Eigentümer Gauldal Betong AS
Projektlösung
DokaXdek-Tische überzeugen durch ihre hohe Effizienz und Geschwindigkeit bei allen Deckenflächen. Sie bieten eine hohe Sicherheit am Deckenrand und beim Einsatz unter Balkonen. DokaXdek-Tische sind äußerst robust und für den langjährigen Einsatz auf der Baustelle ausgelegt.
Projektlösung
Mit den großformatigen DokaXdek-Tischen kommt das Team der Hafner Hoch- und Tiefbau GmbH bei den Arbeiten am Rohbau zügig voran. Durch die großflächigen Tischelemente mit logischem Systemraster und umlaufendem Rahmen, dank dem sich die Tische nahtlos aneinanderreihen lassen, können Passflächen auf den Bereich der Bauwerksstützen reduziert und ein ansprechendes Betonergebnis erzielt werden.
„Das Schalen und Umsetzen geht mit den neuen Deckentischen extrem einfach und schnell. Durch den umlaufenden Rahmen gibt es keine Passbereiche mehr, das spart zusätzlich Zeit und kommt dem Betonbild zugute. Und dank der niedrigen Bauhöhe reduzieren sich die Transportkosten. Klare Weiterempfehlung von meiner Seite.“
Zsolt Mikuska
Bauleiter Hafner Hochund Tiefbau GmbH
Geschäftsgebäude Augsburg
Das viergeschossige Geschäftsgebäude mit Tiefgarage in Neusäß bei Augsburg soll nach seiner Fertigstellung neben seiner strategisch günstigen Lage unweit des Universitätsklinikums auch mit seiner modernen, „cleanen“ Architektur überzeugen. Speziell bei der Herstellung der Decken ist auf Wunsch des Bauherrn auf ein ebenmäßiges Betonbild der Sichtflächen zu achten. Dies erfordert ein Schalungssystem, mit dem sich Passbereiche so weit wie möglich minimieren lassen.
Ort: Neusäß bei Augsburg, Ortsteil Täfertingen, Deutschland
Bauausführung: Hafner Hoch- und Tiefbau GmbH, Bobingen
Bauzeit Rohbau: März 2022 – Dezember 2022
Produkte im Einsatz: DokaXdek-Tisch, Dokamatic, DoKart plus, Framax Xlife
Herausforderungen:
Kurze Bauzeit und enge Taktung
Erhöhte Ansprüche an die Optik der Sichtflächen

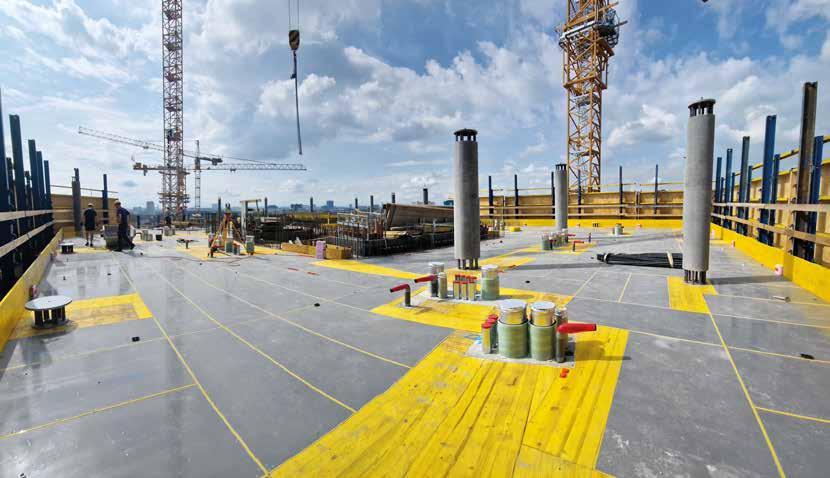

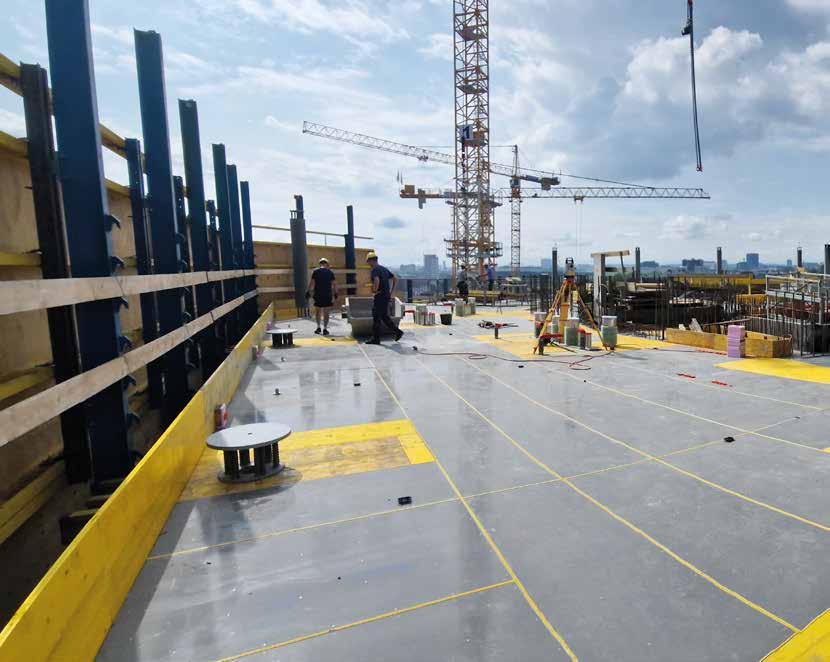

Heidepark München
In München Schwabing-Freimann entsteht als Teil des neuen Stadtquartiers Heidepark ein Wohn- und Geschäftskomplex mit über 250 Wohneinheiten inklusive Tiefgarage. Für den termingerechten Baufortschritt ist ein leistungsstarkes und vielseitiges
Deckenschalungssystem gefragt, mit dem sich schnell und wirtschaftlich große Flächen realisieren lassen und das auch speziellen Anforderungen, wie massiven Unterzügen und Deckenstärken von bis zu 80 cm, gewachsen ist.
Massive Unterzüge (Höhe 50 bis 100 cm, Breite 100 cm)
Deckenstärken bis zu 80 cm bei der Tiefgarage
Ca. 1.500 lfm Balkone und Laubengänge
„DokaXdek ist ein echter Allrounder. Wir hatten die Tische vom Keller bis zum Dach und auch für die Balkone im Einsatz und haben dank des einfachen Handlings nicht nur Zeit und Geld, sondern auch Nerven gespart. Für mich persönlich die beste Deckenschalung!“
Michael Drexler, Oberpolier S. Pöttinger GmbH & Co. KG
→Projektlösung
Neben dem zeitsparenden Einsatz als Deckenund Unterzugschalung nutzt die Pöttinger-Crew die DokaXdek-Tische auch zur Unterstellung der Balkonfertigteile. Durch den fest installierten Seitenschutz bieten die Deckentische rundum sichere Arbeitsräume für die Montage der Balkone und Laubengänge, ohne dass ein zusätzliches Fassadengerüst erforderlich ist. Mehrere tausend m² Gerüst können auf diese Weise eingespart, und dennoch ein sehr hohes Sicherheitsniveau für die Baustellenmannschaft gewährleistet werden.
DokaXdek-Tisch. Anwendung.
Länge x Breite x Wirtschaftlichkeit
Transport und Lagerung
DokaXdek-Tische können mit oder ohne montiertem Schwenkkopf gelagert bzw. transportiert werden.
Tische verbinden
Regelbereich

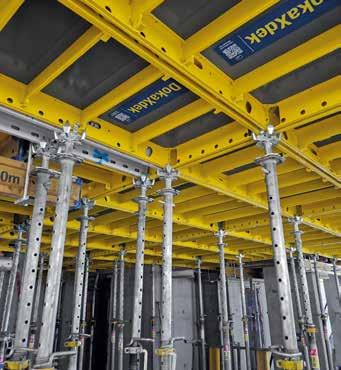

Mit Zentrierverbinder 15,0 und Zentriermutter 15,0 in den Löchern der Rahmenprofile. Dabei werden die Tische automatisch parallel ausgerichtet.
Versetzt angeordnete Tische
Mit dem Ausgleichsspanner T werden versetzt angeordnet DokaXdek-Tische zugsicher und dicht verbunden.
Darstellungen sind Auszüge der Anwenderinformation (AI). Bei Planung und Ausführung ist der Inhalt der AI zu berücksichtigen.
Mehr dazu in der DokaXdek-Tisch Anwenderinformation: www.doka.com/ dokaxdek-table-ai
Ausgleichsbereiche

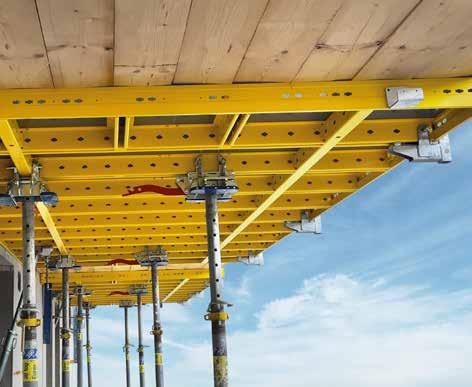

Kantholzauflager und Trägerauflager dienen zur einfachen Herstellung von Ausgleichs- oder Passbereichen mit Kantholz bzw. Doka H20 Trägern und Schalhaut. Kantholzauflager und Trägerauflager werden einfach in den Löchern der Rahmenprofile fixiert.
Kantholzauflager Trägerauflager

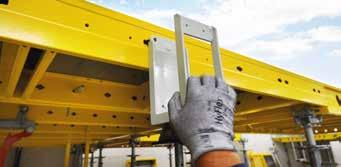

Einhängebügel T
Zur Herstellung von Ausgleichen mit Schalhaut, Doka H20 Trägern bzw. zum Weiterschalen mit Dokaflex
Montage: Einhängebügel in den Bohrungen des Joch- bzw. Funktionsprofils einhängen.
Anwendungsbeispiele
Ausgleiche mit DokaXdek-Tischen
Ausgleiche zwischen DokaXdek-Tischen
mit Kantholzauflager
Einhängebügel im Jochprofil
mit Trägerauflager
Einhängebügel im Funktionsprofil (zwischen Jochprofil und Rahmenprofil)
Einhängebügel im Jochprofil
Einhängebügel im Funktionsprofil
Ausgleiche bei Wandanschlüssen
Einhängebügel im Jochprofil
Einhängebügel im Funktionsprofil mit Kantholzauflager mit Trägerauflager
Einhängebügel im Funktionsprofil (zwischen Jochprofil und Rahmenprofil)
Einhängebügel im Jochprofil
A DokaXdek-Kantholzauflager 8x10cm
B DokaXdek-Trägerauflager H20 18mm, 21mm oder 27mm
C Kantholz 8 x 10 cm (Qualität C24)
D Doka-Träger H20
E Schalungsplatte 18mm, 21mm oder 27mm
F Deckenstütze Eurex 30 top bzw. Eurex 30 eco + Vierwegkopf H20
G DokaXdek-Einhängebügel T 18mm, 21mm oder 27mm
H Deckenstütze Eurex 30 top bzw. Eurex 30 eco + Haltekopf H20 DF
DokaXdek-Schwenkkopf
Der DokaXdek-Schwenkkopf kann in den Bohrungen des Joch- und Funktionsprofils eingebaut werden.
Ergonomische und einfache Montage des DokaXdek-Schwenkkopfs
DokaXdek-Schwenkkopf einhängen.
DokaXdek-Schwenkkopf hochdrehen, Sicherungsbolzen im Jochprofil einbauen und um 90° drehen.
Montage des DokaXdekSchwenkkopfs in den Querprofilen
Sicherungsbolzen D20 195
Bei Montage des Schwenkkopfs in den Querprofilen gelten reduzierte Tragfähigkeiten!
Siehe Kapitel Montage Schwenkkopf in der DokaXdek-Tisch Anwenderinformation.
Der Sicherungsbolzen ist ein vielseitiges und sicheres Verbindungsmittel für viele Anwendungen am DokaXdek-Tisch. Sicherungsbolzen einfach im Jochoder Funktionsprofil abstecken und um 90° drehen.
Einfache Montage der Deckenstütze im Schwenkkopf mit Keilverbindung und Hammerschlag
mit Hammer festziehen.
Schwenken des Schwenkkopfs beim Umsetzen über Geländer oder Brüstungen
Zwei Schwenk-Stellungen: in 80˚ oder 90˚ eingerastet
Tisch ausfahren und umsetzen
Keil
Höhenanpassung
Bis 5,65 m Raumhöhe
Die Höhenanpassung der DokaXdek-Tische erfolgt mit Doka Deckenstützen bis zu einer Höhe von 5,65 m.
Bis 7,15 m Raumhöhe
Bei größeren Raumhöhen bis 7,15 m erweitern Tischrahmen 1,50 m den Anwendungsbereich.
Über 7,15 m Raumhöhe
Bei Raumhöhen über 7,15 m können DokaXdek-Tische auf Traggerüst Staxo 100 montiert werden.
Abspannungslösungen
Abspannung am Zurrgurt 5,00 m
Zugabspannung im Joch- oder Funktionsprofil
Ankerstab 15,0 oder Sicherungsbolzen in Joch- oder Funktionsprofil einführen.
Zurrgurt 5,00m am Ankerstab 15,0 umschlingen bzw. im Sicherungsbolzen einhaken und am Boden befestigen.
Anwendungsbeispiele mit Ankerstab 15,0 mit Sicherungsbolzen D20 195
Zugabspannung am DokaXdek-Schwenkkopf Zurrgurt 5,00m direkt am DokaXdek-Schwenkkopf einhängen.
Abspannung am Stützenkopf
Fixierung quer zum Funktionsprofil
Zul. Zugkraft Fz pro Justierstütze: 13,5 kN
Zul. Druckkraft Fd pro Justierstütze: 7,5 kN
Abspannung am Justierstützenadapter T
Justierstütze 340 IB bzw. 540 IB Eurex 60 550
Fixierung längs zum Funktionsprofil
Zul. Zugkraft Fz pro Justierstütze: 5 kN
Beanspruchung der Justierstütze auf Druck ist verboten!
Hinweis: Stützenkopf immer auf Formschluss mit Jochprofil oder Zugblech montieren.
Spindelstrebe T7
Befestigung der Abstützung am Boden mit 1 Expressanker: - Zul. Zug- und Druckkraft: 13,5 kN (bei 60° Abstützwinkel)
Befestigung der Abstützung am Boden mit 2 Expressanker:
- Zul. Zug- und Druckkraft: 27 kN (bei 60° Abstützwinkel)
- Ab 13,5 kN: Zul. Deckenstärke und Deckenstützenlasten und Tragfähigkeiten in den jeweiligen Anwenderinformationen beachten. Tische projektspezifisch bemessen.
Randtische
Randtische mit Dokamatic-Tischbühne
Befestigung der Tischbühne mit DokaXdekBühnenadapter T und Sicherungsbolzen am Jochprofil des DokaXdek-Tisches.
Randtische mit Xsafe Seitenschutz XP
Randabsicherung mittels DokaXdek-Tischadapter XP
Randabsicherung mittels DokaXdek-Schraubadapter XP T
Einfache Montage mit Sicherungsbolzen am Jochprofil.
Einfache Montage mit Zentriermutter 15,0 am Rahmenprofil.
Randtisch mit Unterzugsschalung
Unterzugsschalungen werden mit dem DokaXdekUnterzugsadapter T und der DokamaticUnterzugslasche 60cm stirn- oder längsseitig am DokaXdek-Tisch montiert.
Einsatz als Balkontisch
Mit dem DokaXdek-Tisch können Balkontische durch Drehen der Einbaurichtung des DokaXdek-Schwenkkopfs hergestellt werden.
Randabschalungen
DokaXdek-Tischelemente mit Universal-Abschalwinkel 30cm
Umsetzen
Horizontales Umsetzen mit Umsetzgabel
Horizontales Umsetzen mit Umsetzgabel 1,3t oder mit Umsetzgabel DM 1,5t verstellbar / Umsetzgabel DM 2,5t verstellbar
Horizontales Umsetzen mit DoKart plus
Tisch längs zur Gabelrichtung
Gemeinsames Umsetzen gekoppelter Tische
Tisch quer zur Gabelrichtung
Umsetzen mit Ausfahrbühne
Umsetzen mit Framax Transportbolzen
Die Framax-Transportbolzen werden im untersten DokaXdek-Tisch in die Krananschlagpunkte eingeschoben.
Umsetzen von Stapeln
Umsetzen mit Dokamatic Umsetzgurt 13,00m
Umsetzen von Stapeln
Umsetzen von einzelnen Tischen
Umsetzen von einzelnen Tischen
Frami-Transporthaken mit Doka-Vierstrangkette 3,20m
verzinkt Höhe: 45 cm grün Betriebsanleitung beachten!
Betriebsanleitung beachten!
Betriebsanleitung beachten!
588621000 1,9
verzinkt
588494000 0,56
Länge: 17,5 cm
verzinkt
Betriebsanleitung beachten!
Länge: 17,5 cm
Betriebsanleitung beachten!
DokaXdek ElementDeckenschalung.
Länge Breite Flexibilität
DokaXdek ElementDeckenschalung. Die Vorteile.
Länge x Breite x Flexibilität
Die DokaXdek Element-Deckenschalung ist ein leichtes und schnelles 2-Mann-Elementsystem, das sicher vom Boden aufund abgebaut werden kann. Der Auflagerkopf kann dabei sehr flexibel in jeder beliebigen Position am Rahmen montiert werden. Da die Sicherheit der Anwender im Vordergrund steht, besitzt die DokaXdek Element-Deckenschalung eine smarte Aushebesicherung. In Kombination mit dem DokaXdek-I-Rahmen und dem DokaXdek-Tisch ergibt dies ein Systemfamilie, die vielseitig einsetzbar und kombinierbar ist
Vielseitig
Reduzierte Passbereiche durch beliebige Anordnung der Elemente in Längs- und Querrichtung
Einsetzbar in allen Höhenbereichen durch Einsatz von Deckenstützen und Traggerüsten
Flexibel einsetzbar vom Einfamilienhaus bis zum Einkaufszentrum
Nahtlos kombinierbar mit Dokaflex
Deckenstärken bis zu 65 cm
Ergonomisch
Leichtes Handling im 2-MannBetrieb – nur 16,5 kg pro Person

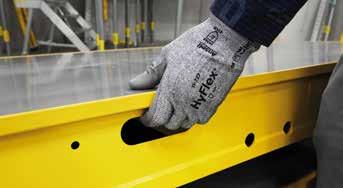

Einfache und sichere Handhabung durch ergonomisch geformte Griffe
2-Mann-Handsystem
Beliebige Anordnung der DokaXdek-Elemente

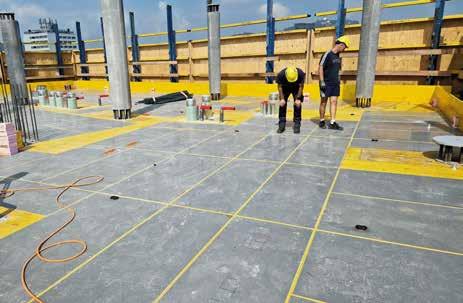

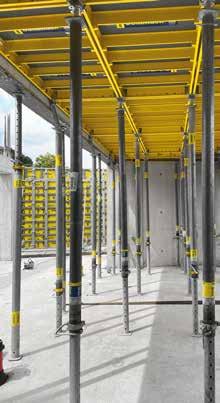

DokaXdek Element-Deckenschalung im Einsatz
Wirtschaftlich
Schnell durch 2 m² großes Hauptelement
Einfache Planung und Logistik durch 2 Elementgrößen (1 x 2 m bzw. 0,75 x 2 m) und wenige Systemteile
Langlebige Xlife-Platte und robuster, pulverbeschichteter Rahmen in Doka-Qualität
Leichte Reinigung dank Rahmengeometrie mit Tropfnase und Xlife-Platte
Leichtes und schnelles 2-MannElementsystem
DokaXdek-Auflagerkopf
Sicher
Sicheres Ein- und Ausschalen vom Boden aus
Sicherheit bei Montage und bei Wind dank smarter Aushebesicherung, bei Bedarf deaktivierbar
DokaXdek Element-Deckenschalung
Vielseitig. Einsatzmöglichkeiten. Passend bei jeder Deckenschalungsbaustelle.
Die DokaXdek Element-Deckenschalung hat ein breites Anwendungsspektrum, von der Kleinbaustelle bis zur Großbaustelle.
Vielseitig. Deckenstärke.
Starke Deckenstärken.
Die DokaXdek Element-Deckenschalung ist konzipiert für 40 cm Deckenstärke im Standardfall. Mit einer Zusatzstütze in der Elementmitte erhöht sich die maximale Deckenstärke auf 65 cm.
40/65 cm
Deckenstärke
Ergonomisch. Ergonomisches und leichtes Arbeiten.
Die DokaXdek Element-Deckenschalung ist ein flexibles, leichtes und einfaches 2-Mann-Element-System, das sicher vom Boden aus auf- und abgebaut wird. Das große DokaXdek-Element mit 1,00 x 2,00 m wiegt nur 33 kg. Ergonomische Grifflöcher erleichtern das Handling. Die DokaXdek Element-Deckenschalung ermöglicht angenehmes Arbeiten auch bei großen Höhen bis 3,80 m.
Nur 33 kg je Hauptelement 1,00 x 2,00 m
Vielseitig. DokaXdek-Auflagerkopf.
Flexibilität im Kopf.
Mit nur einem Kopf – dem DokaXdek-Auflagerkopf – können alle unterschiedlichen Anwendungsfälle gelöst werden. Der Auflagerkopf steht für Flexibilität. Im Standardfall dient er als Unterstellung der Elemente an den 4 Ecken. Der Auflagerkopf kann aber auch sehr flexibel an jeder beliebigen Stelle des Rahmens montiert werden.
Ein Kopf für alle Fälle!
DokaXdek-Auflagerkopf
Der Auflagerkopf kann an jeder beliebigen Stelle angebracht werden.

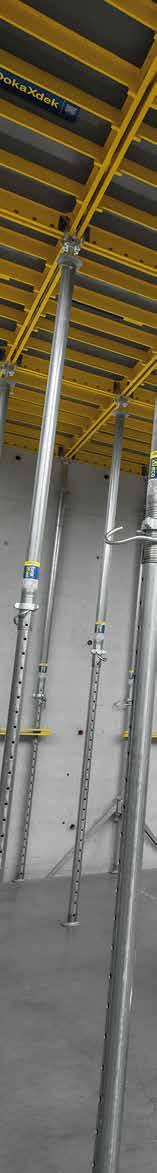

DokaXdek-Wandkopf
Beim Start an der Wand erleichtert der Wandkopf das Ein- und Ausschalen.
optional
DokaXdek
Sicher. Aushebesicherung.
Smarte Aushebesicherung immer aktiv.
Die smarte Aushebesicherung sichert das einzelne Element und das ganze Deckensystem beim Auf- und Abbau sowie bei Wind. Die smarte Aushebesicherung ist einfach in der Anwendung integriert. Es ist kein zusätzlicher Arbeitsschritt notwendig. Dadurch reduzieren sich zusätzliche Abspannungen oder Sicherungsmaßnahmen.
DokaXdek Element-Deckenschalung am Prüfstand der Technischen Universität Graz
Sicherheit und Stabilität bei hohen Windgeschwindigkeiten
Aktive Aushebesicherung bei der Montage
Smarte Aushebesicherung = mehr Sicherheit im De- und Montagezustand
Aktive Aushebesicherung bei der Demontage
Die smarte Aushebesicherung gibt Sicherheit bei starkem Wind und erhöht die Sicherheit bei Montage und Demontage der DokaXdek Element-Deckenschalung.
Multifunktionale Montagestange
Doppelte Einsatzmöglichkeit: Schwenken der Elemente & Ausgleichsträger beim Ein- & Ausschalen sowie kurzfristiges Deaktivieren der smarten Aushebesicherung. So können DokaXdek-Elemente oder einzelne Auflagerköpfe nachträglich aus einem Verband ausgebaut werden.
DokaXdek
Vielseitig. Längs & quer.
Flexibilität dank Auflagerkopf.

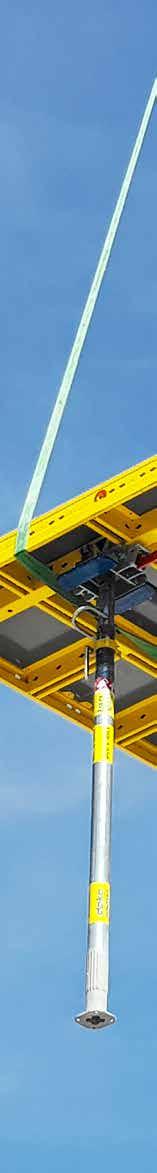

DokaXdek-Elemente können längs und quer hochgeschwenkt und abgebaut werden. Das schafft viel Flexibilität bei der Anpassung an den Gebäudegrundriss. Es gilt jedoch die Empfehlung in Hauptrichtung (Längsrichtung) einzuschalen.
DokaXdek Element-Deckenschalung längs & quer kombiniert
DokaXdek-Element quer geschwenkt
Vielseitig. Einfacher Ausgleich.
Schnelle Ausgleichslösung mit flexiblem Einhängebügel.
Für Anpassungen an Rand- und Stützenbereichen dienen Ausgleichsträger und Einhängebügel (für Schalhautstärke 18 mm, 21 mm, 27 mm).
3-mal schneller beim Ausgleich mit Einhängebügel
Wirtschaftlich. Langlebig und robust.
Qualität, die sich lange rechnet.

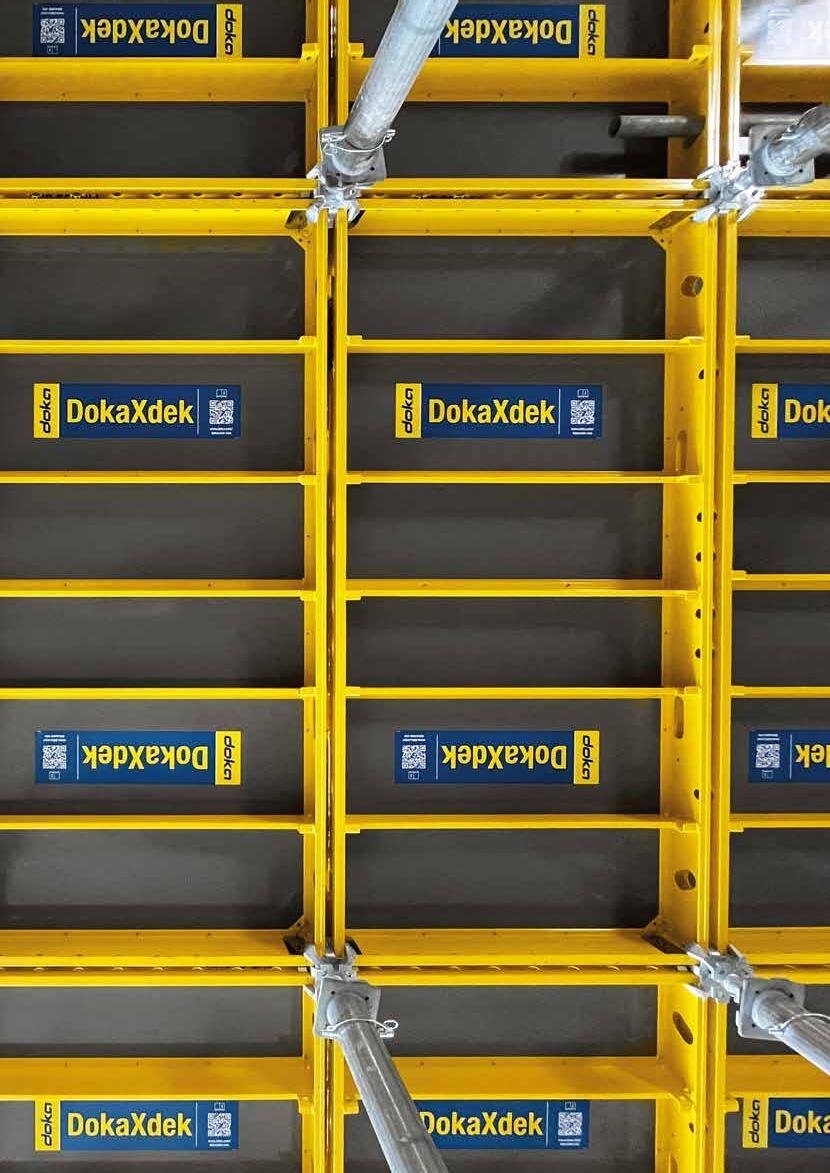

DokaXdek-Elemente bestehen aus einem robusten Aluminiumrahmen. Für eine längere Lebensdauer und zum einfachen Reinigen ist das Element pulverbeschichtet.
Größere Investitionsabstände & Kosteneinsparung
Robuster, langlebiger Aluminiumrahmen
Weniger Nacharbeiten durch gleichbleibend gutes Betonbild, auch nach vielen Einsätzen
Weniger kostenträchtige Plattenwechsel dank überdurchschnittlich langer Lebensdauer
Einfache und schnelle Zwischen- und Endreinigung –auch mit Hochdruckreiniger
Spezieller 9 mm starker Plattenaufbau aus hoch tragfähigem Sperrholzkern und innovativer, glasfaserverstärkter Kunststoffschicht
Sperrholzkern, 5-lagig, kraftorientierter Aufbau
Polypropylenschicht, glasfaserverstärkt
Qualitativ hochwertige Betonergebnisse
Xlife-Platte
Pulverbeschichtung
Die DokaXdek ElementDeckenschalung ist gefertigt nach den strengen Regeln der EN 1090 –Ausführung von Stahltragwerken und Aluminiumtragwerken – und stellt damit ein gesichertes und hohes Niveau an statischer Tragfähigkeit, Standsicherheit, Gebrauchstauglichkeit und Dauerhaftigkeit sicher.
Zeitsparende Reinigung dank Pulverbeschichtung
Formstabiler Rahmen
DokaXdek Element-Deckenschalung
Wirtschaftlich. Transport und Lagerung.
Die flexible Elementpalette ermöglicht sicheren Transport und Lagerung der DokaXdek-Elemente. Zur leichten Entnahme der Elemente ist die Palette aufklappbar. Auf der Baustelle kann sie platzsparend zusammengeklappt und gestapelt werden.
Wirtschaftlich. Optimale Betonergebnisse.
Qualitativ hochwertiges Betonergebnis
DokaXdek ElementDeckenschalung. Referenzen.
Länge x Breite x Flexibilität
Quadrill Tower, Linz
Das QUADRILL Areal besteht aus einem vierteiligen Gebäudeensemble mit dem 109 m hohen QUADRILL Tower und drei Nebengebäuden. Neben einem Hotel werden im QUADRILL Tower auch Büro-, Handels- und Gastronomieflächen Platz finden. Er wird Österreichs höchstes Wohn- und Bürogebäude außerhalb von Wien sein. Aufgrund komplexer geometrischer Formen müssen im Deckenbereich einige schalungstechnische Herausforderungen gemeistert werden. Das neue DokaXdekSystem macht den Prozess dank höchster Ergonomie und leichten Elementen schneller und sicherer. Ein Teil davon sind die 1 x 2 m großen, flexiblen DokaXdek-Elemente, die im Längs- und Querraster zusammengefügt werden können.
Produkte im Einsatz: DokaXdek ElementDeckenschalung, Dokamatic-Tische, DoKart, DokaAusfahrbühne, Framax Xlife plus, Schutzschild Xclimb 60, Seitenschutzsystem XP
Herausforderung: Aufgrund der komplexen, geometrischen Formen des Rohbaus gilt es, zahlreiche Passbereiche miteinander zu verbinden.
„Die vielen kritischen Passbereiche können flexibel durch DokaXdekElemente, Ausgleichsträger, Einhängebügel und Schalungsplatten leicht und schnell gefüllt werden. Die Handhabung des Systems ist einfach und selbsterklärend.“
Franz Dorninger, Polier DYWIDAG
Projektlösung
Die DokaXdek Element-Deckenschalung ist einfach und selbsterklärend. Mit wenigen Zusatzkomponenten können auch die Passbereiche einfach hergestellt werden.
Fachklinik für Psychosomatik, Treuchtlingen
Auf dem Areal des ehemaligen Krankenhauses im mittelfränkischen Treuchtlingen wird eine Fachklinik für Psychosomatik mit ca 3.000 m2 Grund- und ca. 6.000 m2 Nutzfläche gebaut. Das vierstöckige Bauwerk besteht aus zwei über einen zentralen Kern miteinander verbundenen, u-förmigen Gebäudetrakten und ist in Teilen in Sichtbetonqualität (SB3) zu realisieren. Die komplexe Geometrie setzt sich im Inneren durch eine Vielzahl unterschiedlicher Raumgrößen fort, was in puncto Deckenschalung nach einem flexiblen, leicht zu bedienenden System verlangt.
Ort: Treuchtlingen, Deutschland
Bauausführung: MAUSS Bau GmbH & Co. KG
Bauzeit: April 2023 – Dezember 2024
Produkte im Einsatz: DokaXdek ElementDeckenschalung, Framax Xlife plus, Bühnensystem Xsafe plus, Xsafe Seitenschutz XP, Trägerschalung Top 50, Schachtbühnen
Herausforderungen: Anspruchsvolle Bauwerksgeometrie mit Mischung aus großen und kleinen Räumen Hoher Termindruck
Projektlösung
Je nach Bedarf können die DokaXdek-Elemente für ein optimales Ergebnis mit geordnetem Fugenraster in Längs- oder Querrichtung angeordnet werden. Die hochwertige Xlife-Platte sorgt zudem für eine ebenmäßige, glatte Betonoberfläche. Das Handling mit nur zwei Personen ermöglicht es dem MAUSS-Team, effizient und ressourcenschonend voranzukommen.
„DokaXdek in vier Worten: leicht, schnell, gelb, genial. Tolle Schalung und tolles Betonergebnis. Praktisch ist auch das mit dem Geländer, dass der XP-Adapter längs- und stirnseitig passt. So bin ich nochmal schnellerund flexibler.“
Christian Postler, Polier MAUSS BAU GmbH & Co. KG
DokaXdek ElementDeckenschalung. Anwendung.
Länge x Breite x Flexibilität Transport und Lagerung
Einschalen
Entladen der Elemente
Einfaches Entladen der Elemente dank klappbarer DokaXdek-Elementpalette
Deckenstärke
Übersicht Zusatzmaßnahmen
Deckenstärke
0 – 40 cm
Unterstellung mit 4 Auflagerköpfen (an den Eckpunkten)
Deckenstärke 40 – 65 cm
Unterstellung mit 4 Auflagerköpfen (an den Eckpunkten) + Zusatzunterstellung mittig
Bevorzugte Verlegerichtung
Auflagerkopf und Wandkopf
Auflagerkopf
Ein Kopf für alle Fälle
Einsatz an Elementecke Einsatz entlang des Rahmens
Einsatz unter Querprofilschott
Stützen, die nicht an den Köpfen an einer Elemetecke oder unter einem Querprofilschott sitzen, mit Stützbein gegen umfallen sichern.
Bei Ausfühung des Auflagerkopfs als Eckkopf maximale Deckenstärke 40 cm
Länge der Deckenstütze bei Verwendung des Auflagerkopf minus 31 cm
Wandkopf
Der Wandkopf erleichtert den Start an der Wand – ist aber nicht zwingend notwendig.
Einsatz als Wandkopf Einsatz als Eckkopf
Länge der Deckenstütze bei Verwendung des Wandkopf minus 56 cm
Mehr dazu in der Anwenderinformation: www.doka.com/ dokaxdek-panel-ai
Darstellungen sind Auszüge der Anwenderinformation (AI). Bei Planung und Ausführung ist der Inhalt der AI zu berücksichtigen.
Ausgleichsbereiche
Anwendungsbeispiele
Ausgleich als L-Form
Ausgleich als T-Form
Anpassung an schwierige Grundrissformen
A DokaXdek-Ausgleichsträger 2,00m
B DokaXdek-Ausgleichsträger 1,00m bzw. 0,75m
C DokaXdek-Einhängebügel H
D Doka-Träger H20 als Jochträger
E Doka-Träger H20 als Querträger
F Doka-Deckenstütze Eurex 20 top + Stützbein
G Vierwegkopf
Montage
Ausgleichsträger in Auflagerköpfe einhängen (siehe Abschnitt „Ausgleichsträger montieren“).
Der Ausgleichsträger kann einfach mit der Montagestange geschwenkt werden.
Einhängebügel in unmittelbarer Nähe der Deckenstützen in Ausgleichsträgern einhängen.
Anwendungsbeispiel – Bauwerkstütze innerhalb des Elementfeldes (Variante 1)
Deckenstärke ≤ 40 cm
Deckenstärke > 40 cm
Anwendungsbeispiel: Ausgleich a ≤ 110 cm
Anwendungsbeispiel: Ausgleich a > 110 cm (mit Zwischenstützen)
Abspannung
Abspannung von 3 DokaXdek-Elementen mit Gerüstrohr Abspannung von 2 Elementen mit Ankerstab 15,0
Doka skeleton transport box 1.70x0.80m 586151000 41,0
583016000 38,0
Doka stacking pallet 1.20x0.80m
Doka-Gitterbox
1,70x0,80m
Doka-Stapelpalette
verzinkt Höhe: 113 cm
Länge: 154 cm
1,20x0,80m
Breite: 83 cm Höhe: 77 cm
verzinkt Höhe: 77 cm
Holzteile gelb lasiert
583010000 106,4
583016000 38,0
verzinkt Höhe: 77 cm
Stahlteile verzinkt
Länge: 154 cm
Breite: 83 cm Höhe: 77 cm
Doka skeleton transport box 1.70x0.80m
1,55x0,85m
Doka stacking pallet 1.55x0.85m
Doka-Stapelpalette
verzinkt Höhe: 113 cm
1,20x0,80m
1,70x0,80m
Doka stacking pallet 1.20x0.80m
Doka skeleton transport box 1.70x0.80m
1,70x0,80m Doka-Gitterbox
verzinkt Höhe: 77 cm
Doka skeleton transport box 1.70x0.80m
583012000 87,0
Doka-Stapelpalette
Doka stacking pallet 1.55x0.85m
Doka-Stapelpalette
B Anklemm-Radsatz
Bolt-on castor set B
Doka-Stapelpalette
verzinkt Höhe: 113 cm
verzinkt Höhe: 113 cm
1,55x0,85m
1,20x0,80m
Doka stacking pallet 1.20x0.80m
1,55x0,85m
Doka stacking pallet 1.55x0.85m
Doka stacking pallet 1.55x0.85m
verzinkt Höhe: 77 cm
verzinkt Höhe: 77 cm blau lackiert
1,55x0,85m Doka-Stapelpalette
583012000 87,0
586151000 41,0
583016000 38,0
586168000 33,6
586151000 41,0
586151000 41,0
verzinkt Höhe: 77 cm
verzinkt Höhe: 77 cm
1,20x0,80m Doka-Stapelpalette
Doka stacking pallet 1.20x0.80m
B Anklemm-Radsatz
Bolt-on castor set B
78
Doka-Stapelpalette
verzinkt Höhe: 77 cm blau lackiert
583016000 38,0
586168000 33,6
verzinkt Höhe: 77 cm
1,20x0,80m
583016000 38,0
Doka stacking pallet 1.20x0.80m
Anklemm-Radsatz
1,70x0,80m Doka-Gitterbox
Bolt-on castor set B
verzinkt Höhe: 77 cm
Doka skeleton transport box 1.70x0.80m
583012000 87,0
Doka-Stapelpalette
Doka stacking pallet 1.55x0.85m
Doka-Stapelpalette
B Anklemm-Radsatz
Bolt-on castor set B
Doka-Stapelpalette
blau lackiert
verzinkt Höhe: 77 cm
verzinkt Höhe: 113 cm
1,55x0,85m
1,20x0,80m
Doka stacking pallet 1.20x0.80m
verzinkt Höhe: 77 cm
1,55x0,85m
Doka stacking pallet 1.55x0.85m
586151000 41,0
Doka-Stapelpalette
Anklemm-Radsatz
Bolt-on castor set B
B
verzinkt Höhe: 77 cm
verzinkt Höhe: 77 cm
1,20x0,80m
586151000 41,0
583016000 38,0
Doka stacking pallet 1.20x0.80m
1,20x0,80m Doka-Stapelpalette
Doka stacking pallet 1.20x0.80m
verzinkt Höhe: 77 cm
verzinkt Höhe: 77 cm
B Anklemm-Radsatz
Bolt-on castor set B
583016000 38,0
Doka-Stapelpalette
586168000 33,6
Doka stacking pallet 1.20x0.80m
B Anklemm-Radsatz
Bolt-on castor set B
1,20x0,80m
Anklemm-Radsatz
78
Bolt-on castor set B
B
B Anklemm-Radsatz
Bolt-on castor set B
blau lackiert
586168000 33,6
586168000 33,6
Anklemm-Radsatz
Bolt-on castor set B
blau lackiert
999821601 - 03/2023
verzinkt Höhe: 77 cm
586168000 33,6
verzinkt Höhe: 77 cm blau lackiert
blau lackiert 78
B
999821601 - 03/2023
blau lackiert
583016000 38,0
Doka stacking pallet 1.20x0.80m 586168000 33,6
586168000 33,6
999821601 - 03/2023
Working with CO 2 -Reduced concrete
Betonmonitoring Concremote
Concremote misst über Sensoren die Temperatur und berechnet die Festigkeitsentwicklung im Betonbauteil. Damit können Sie Ihr Bauprojekt besser planen und haben rund um die Uhr Zugriff auf Echtzeit-Daten. So können Sie Rückschlüsse auf die Betonperformance ziehen und zum richtigen Zeitpunkt die erforderlichen Baumaßnahmen einleiten.
Wann ist der frühestmögliche Zeitpunkt zum Ausschalen?
Welche Betonrezeptur ist am wirtschaftlichsten?
Sie möchten wissen, wie einfach die Anwendung des wiedergewinnbaren Deckensensors 2.0 ist? Hier scannen!
Zeit sparen
Kürzere Taktzeiten, insbesondere bei Verwendung von CO2-reduziertem Beton
Reduzierte Gesamtbauzeit
Sicherheit erhöhen
Kollaborative Entscheidungen auf Grundlage von Echtzeitdaten
Dokumentation aller Messdaten
Betonqualität verbessern
Kritische Aktivitäten nur mit ausreichender Festigkeit
Bestimmte Zeit für Nachbehandlungsmaßnahmen
Kosten senken
Reduzierte Baustellengemeinkosten aufgrund kürzerer Bauzeit
Einsparungen durch Optimierung der Betonmischungen
Echtzeit-Daten, Push Benachrichtigungen und vieles mehr. Holen Sie sich jetzt die Concremote App auf Ihr Endgerät:
Ihr Nutzen
DokaXdekI-Rahmen. Länge Breite Ergonomie
Der DokaXdek-I-Rahmen* trennt sehr smart Rahmen, Element und Schalhaut. Mit einem Gewicht von nur 13 kg bietet der DokaXdek-I-Rahmen verbesserte Ergonomie und verringert damit die körperliche Belastung der Arbeiter. Er lässt sich leicht mit dem DokaXdek-Element kombinieren und ermöglicht eine größere geometrische Flexibilität. Mit dem flexiblen Auflagerkopf und der smarten Aushebesicherung wie beim DokaXdek-Element schafft der DokaXdek-I-Rahmen sehr viel Sicherheit und Flexibilität und vor allem Ergonomie auf Deckenbaustellen.
*DokaXdek-I-Rahmen ist eine
DokaXbot Lift.
Länge Breite Automatisierung
Einen großen Schritt in Richtung Automatisierung von Deckenschalungsbaustellen geht Doka mit dem DokaXbot Lift. Sicheres und schnelles Schalen von Decken in Höhen von bis zu 5,7 m und Schalen am Deckenrand sind mühelos für den DokaXbot Lift. Der DokaXbot Lift ist türgängig und somit sehr universell. Er wird von einem Bediener an der richtigen Stelle vorpositioniert. Die DokaXdek-Elemente sowie DokaXdek-I-Rahmen werden semi-automatisch in die eingestellte Höhe gehoben und eingelegt.
